Представляем схему карбюратора 21073-1107010 Солекс, который устанавливается на двигатель 1,7 л автомобиля «Нива» 21213, а так же может быть установлен на двигатель 21083 автомобилей ВАЗ 21083, 21093, 21099.

Схема карбюратора Солекс 21073-1107010

Подробности схемы

1. Рычаг привода ускорительного насоса (УН).
2. Регулировочный винт пускового устройства (ПУ).
3. Диафрагма пускового устройства.
4. Канал подведения разрежения в корпус пускового устройства.
5. Электромагнитный запорный клапан.
6. Топливный жиклер холостого хода.
7. Главный воздушный жиклер ГДС.
8. Воздушный жиклер системы холостого хода (СХХ).
9. Воздушная заслонка.
10. Распылитель главной дозирующей системы первой камеры (ГДС).
11. Распылитель ускорительного насоса.
12. Распылитель главной дозирующей системы второй камеры.
13. Распылитель эконостата.
14. Главный воздушный жиклер ГДС второй камеры.
15. Воздушный жиклер переходной системы первой камеры карбюратора.
16. Канал балансировки поплавковой камеры.
17. Поплавковая камера.
18. Игольчатый запорный клапан поплавковой камеры.
19. Калиброванное отверстие перепуска топлива в бензобак.
20. Сетчатый топливный фильтр карбюратора.
21. Штуцер подачи топлива.
22. Диафрагма экономайзера мощностных режимов.
23. Топливный жиклер экономайзера мощностных режимов.
24. Шариковый клапан экономайзера мощностных режимов.
25. Поплавок.
26. Топливная трубка эконостата с топливным жиклером на конце.
27. Топливная трубка переходной системы второй камеры с топливным жиклером на конце.
28. Эмульсионная трубка второй камеры.
29. Главный топливный жиклер ГДС второй камеры.
30. Выходные отверстия переходной системы второй камеры.
31. Дроссельная заслонка второй камеры.
32. Дроссельная заслонка первой камеры.
33. Выходное отверстие системы холостого хода.
34. Щель переходной системы первой камеры.
35. Блок подогрева зоны дроссельной заслонки.
36. Регулировочный винт состава топливной смеси (винт «качества»).
37. Штуцер малой ветви системы вентиляции картера двигателя автомобиля.
38. Штуцер для подачи разрежения к вакуумному регулятору опережения зажигания.
39. Штуцера отбора разрежения к клапану рециркуляции (два штуцера, второй условно не показан).
40. Главный топливный жиклер ГДС первой камеры.
41. Эмульсионная трубка первой камеры.
42. Шариковый клапан ускорительного насоса.
43. Диафрагма ускорительного насоса.
44. Первая камера карбюратора.
45. Вторая камера карбюратора.

Примечания и дополнения

— Карбюратор Солекс 21073-1107010 практически идентичен другим карбюраторам этого семейства (21053, 2108, 21081, 21083). Имеются различия в тарировочных данных и незначительные отличия в конструкции (см. «Параметры и тарировочные данные карбюраторов Солекс»).

Еще статьи по карбюратору 21073-1107010 Солекс

— Устройство карбюратора 21073-1107010 Солекс

— Проверка и регулировка уровня топлива в поплавковой камере карбюратора 21073-1107010 Солекс

— Проверка и регулировка пускового устройства карбюратора 21073-1107010 Солекс

— Проверка и регулировка оборотов холостого хода автомобильного двигателя с карбюратором 21073 Солекс

Сравнительный тест-ремонт

— Схема карбюратора 2108 (21081, 21083) Солекс

Карбюратор 21073-1107010 «Солекс»

Карбюратор 21073-1107010 «Солекс»

Карбюратор 21073-1107010 «Солекс»  Автор vlavuk

1. Вводные замечания

2. Общие сведения о карбюраторах «Солекс»

3. Конструкция
    3. 1. Поплавковый механизм
    3.2. Топливодозирующие системы первичной и вторичной камер
              Главные дозирующие системы первичной и вторичной камер
              Система холостого хода
              Переходная система вторичной камеры
              Эконостат
              Экономайзер с пневматическим управлением
              Ускорительный насос
    3.3. Пусковое устройство
    3.4. Экономайзер принудительного холостого хода (ЭПХХ)
    3.5. Система принудительной вентиляции картера
    3.6. Механизм управления дроссельными заслонками
    3.7. Система рециркуляции отработавших газов

4. Техническое обслуживание и регулировка
    4.1. Необходимые инструменты
    4.2. Разборка и сборка
    4.3. Работы по обслуживанию и регулировке карбюратора
              Наружная мойка
              Промывка сетчатого фильтра на входе в поплавковую камеру

              Промывка поплавковой камеры
              Очистка воздушных жиклеров и других деталей от отложений
              Регулировка поплавкового механизма
              Обслуживание ускорительного насоса
              Регулировка пускового устройства
              Регулировка системы холостого хода

5. Поиск и устранение причин неисправностей
    5.1. Неустойчивая работа, остановка двигателя на холостом ходу
    5.2. Провалы, рывки, раскачивания
    5.3. Затрудненный пуск прогретого двигателя
    5.4. Затрудненный пуск холодного двигателя
    5.5. Повышенный расход топлива
    5.6. Двигатель не развивает полной мощности
    5.7. Проблемы с оборотами двигателя
    5.8. «Неэкологичный» выхлоп у двигателя

6. Индивидуальная настройка и доработка карбюратора
       Индивидуальная настройка карбюратора
       Установка запорного клапана с улучшенными характеристиками

       «Доработка» корпуса карбюратора

Литература

1. А.С.Тюфяков «Карбюраторы семейства «Солекс». Устройство, ремонт, регулировка: Практическое пособие.» (М., Издательство «За рулём», 1998. -80 с.).

2.  Автомобиль ВАЗ-21213, ВАЗ-21214. Многокрасочный альбом /В. А Вершигора, А. П. Игнатов, К. В. Новокшонов, К. Б. Пятков/ Издательство «Третий Рим», 1999 — 76 с. (копия альбома на этом сайте).

3. Автомобили «Нива» ВАЗ-21213: Руководство по техническому обслуживанию и ремонту /К.Б.Пятков, А.П.Игнатьев, С.Н.Косарев и др./ — М.: Издательство «За рулём», 1997 — 208 с.

21.10.03.

Регулировка карбюратора 21073 1107010 солекс

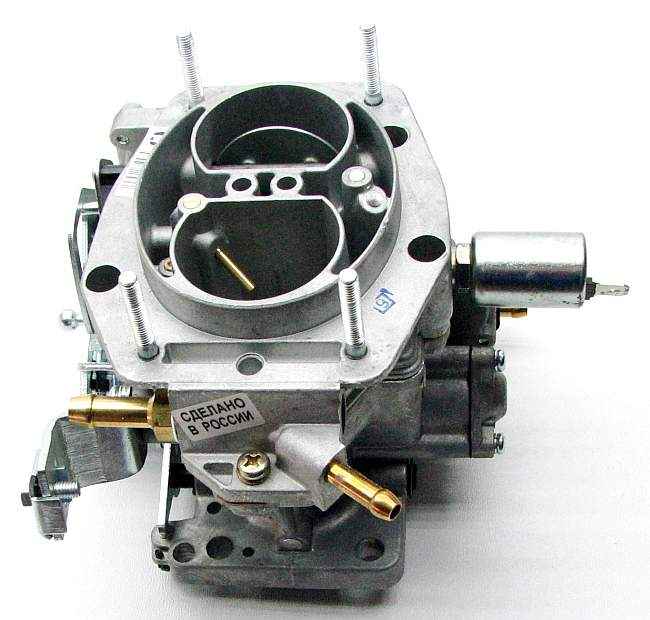

Устройство карбюратора «Солекс» 21073

Карбюратор 21073 1107010 ДААЗ разрабатывался для автомобилей «Нива» ВАЗ-2121 с объемом двигателя 1,6 л и ВАЗ-21213 с 1,7 литровым двигателем.
Солекс 21073-1107010 является эмульсионным, двухкамерным карбюратором с падающим потоком (движение потока сверху вниз). Дроссельные заслонки открываются механически, последовательно с помощью педали «газа».

Карбюратор имеет следующие узлы и системы:

• Главные дозирующие системы, их две, для первой и второй камер соответственно.
• Поплавковая камера оснащена двойным поплавком, сбалансирована для предотвращения влияния на работу карбюратора наклонов, например при повороте автомобиля.
• Система отсоса картерных газов.
• Механизм, блокирующий открытие дроссельной заслонки второй камеры.
• Система холостого хода связана с первой камерой.
• Экономайзер холостого хода.
• Две переходные системы, по одной для каждой из камер.
• Экономайзер мощностных режимов.
• Ускорительный насос.
• Пусковое устройство.
• Устройство подогрева.

Расположение основных узлов карбюратора показано на рисунках:

Карбюратор состоит из двух половинок, более массивной нижней – корпуса, и верхней – крышки карбюратора. В нижней части карбюратора, в каждой из камер находятся поворотные дроссельные заслонки, управляемые механически. В первой камере в верхней части расположена воздушная заслонка, предназначенная для холодного пуска двигателя. Воздушная заслонка управляется тросом, идущим в салон автомобиля (рычаг подсоса), и вакуумным пусковым устройством.

Через впускной штуцер, топливо, проходя через сетчатый фильтр карбюратора и игольчатый клапан, попадает в поплавковую камеру. Камера состоит из двух секций, сообщающихся между собой, поэтому уровень топлива в них одинаков. Двухсекционная конструкция позволяет уменьшить влияние крена автомобиля на уровень топлива и, как следствие, на работу двигателя.

Эмульсионная трубка с воздушным жиклером

По мере наполнения поплавковой камеры, поплавок, поджимая вверх иглу клапана, перекрывает поступление топлива, таким образом, поддерживает постоянный уровень горючего в карбюраторе.
Из поплавковой камеры топливо через главные топливные жиклеры подается в эмульсионные колодцы, туда же через отверстия в верхней части эмульсионных трубок (воздушные жиклеры) поступает воздух. В колодцах при смешивании топлива и воздуха образуется эмульсия, которая попадает в малые и большие диффузоры карбюратора. Это главная дозирующая система карбюратора.
На разных режимах двигателя, в работу включаются те или иные системы карбюратора.

Работа карбюратора Солекс 21073

При пуске холодного двигателя, для обогащения смеси, в работу вступает пусковое устройство, управляемое из салона автомобиля ручкой подсоса. В максимально вытянутом положении ручка подсоса через тросик привода поворачивает рычаг, полностью закрывая воздушную заслонку (первая камера). При этом дроссельная заслонка первой камеры приоткрывается на размер пускового зазора, который можно настроить регулировочным винтом приоткрывания дроссельной заслонки первой камеры на рычаге.

Пусковое устройство состоит из полости, сообщающейся каналом с пространством впускного коллектора, диафрагмы и штока связанного с воздушной заслонкой. После пуска двигателя разрежение во впускном коллекторе воздействую на диафрагму и шток открывает воздушную заслонку на величину пускового зазора (регулируется винтом пускового устройства). При возврате рукоятки в нормальное, утопленное положение, пусковые зазоры уменьшаются. Зазоры в промежуточных положениях полностью зависят от геометрии рычага и не нуждаются в регулировке. Дроссельная заслонка второй камеры через систему рычагов, при вытянутом подсосе, блокируется, поэтому при нажатии на газ вторая камера в работе не участвует для исключения провалов двигателя.

Система холостого хода (СХХ) предназначена для питания двигателя на минимальных оборотах, не давая ему заглохнуть, когда нагрузка отсутствует. Топливо поступает в СХХ через главный топливный жиклер первой камеры, далее жиклер холостого хода, смешивается с воздухом поступающим через воздушный жиклер холостого хода, а также из широкой части диффузора первой камеры. Такая система подачи воздуха в СХХ обеспечивает устойчивый переход в данный режим. Полученная эмульсия поступает в первую камеру через отверстие расположенное под дроссельной заслонкой. Канал ведущий к выходному отверстию холостого хода перекрывает винт качества. Частота оборотов двигателя регулируется так называемым винтом качества, который определяет величину зазора дроссельной заслонки камеры номер один в режиме холостого хода.

При плавном нажатии на педаль газа, в работу включается переходная система первой камеры. Ее дроссельная заслонка частично открывается, из щели переходной системы, которая расположена выше заслонки, начинает поступать дополнительное топливо, обогащая смесь. Переходная система первой камеры не допускает провал при переходе из режима холостого хода, при трогании автомобиля.

Переходная система второй камеры устроена аналогично, с той лишь разницей, что обогащает смесь при переходе из режима средних к большим нагрузкам, и ее выходное отверстие круглое. Эта система помогает избежать провалов при движении автомобиля.

При достаточно сильном открытии заслонок в работу вступает экономайзер мощностных режимов. Экономайзер забирает топливо непосредственно из поплавковой камеры и управляется разрежением во впускном коллекторе. При закрытой заслонке разряжение велико, и диафрагма экономайзера не воздействует на шариковый клапан, перекрывающий поток топлива. При открытии заслонки разрежение уменьшается, пружина воздействует на диафрагму, а та на шарик клапана, открывая путь топливу через жиклер экономайзера в эмульсионный колодец, и, минуя главный топливный жиклер, обогащает топливную смесь.

В режиме работы на максимальных нагрузках двигателю требуется дополнительное топливо. Его подачу осуществляет эконостат непосредственно из поплавковой камеры, через систему каналов к распылителю во второй камере.

Ускорительный насос еще один узел карбюратора. Ускорительный насос, обогащает топливную смесь при разгоне автомобиля. Состоит он из рычага, диафрагмы и распылителя. Кулачок насаженный на ось дроссельной заслонки, при ее открытии воздействует на рычаг насоса, а тот на диафрагму, накачивающую топливо через распылитель в первую камеру карбюратора. В устройстве насоса предусмотрены два обратных клапана. Первый находится в канале связывающем поплавковую камеру и полость насоса, и открывается при заполнении последней под действием пружины отводящей диафрагму, подобно поршню шприца. Клапан закрывается при нагнетании топлива в распылитель (при нажатии на педаль газа). Второй клапан расположен в распылителе ускорительного насоса. При нагнетании топлива он открывается, если топливо перестает поступать – перекрывает канал распылителя, предотвращая подсос воздуха и не давая вытекать топливу. Профиль кулачка ускорительного насоса определяет его производительность.

Экономайзера принудительного холостого хода (ЭПХХ)

О системе холостого хода было сказано выше. СХХ карбюратора 21073 оснащена электромагнитным клапаном, являющемся частью экономайзера принудительного холостого хода (ЭПХХ). Этот клапан перекрывает каналы холостого хода и переходной системы первой камеры, и предназначен для прекращения подачи топлива при выключении двигателя, а также в режиме принудительного холостого хода (торможение двигателем), для уменьшения токсичности выхлопных газов и экономии топлива. ЭПХХ состоит из концевого выключателя (смотрите на рисунке карбюратора), электромагнитного клапана и блока управления.

При включении зажигания перед пуском двигателя, когда дроссельная заслонка первичной камеры карбюратора закрыта упорный винт (винт количества) с концевым выключателем замкнут на корпус автомобиля. При этом напряжение подается на электромагнитный клапан и он открывает топливный жиклер системы холостого хода.
При запуске двигателя и его работе на режиме холостого хода электромагнитный клапан получает питание от блока управления. С возрастанием частоты вращения коленчатого вала до 2100 оборотов в минуту (при нажатии на педаль газа происходит разрыв соединения концевого выключателя с корпусом автомобиля), блок управления отключается от управления электромагнитным клапаном, но питание на электромагнитный клапан продолжает поступать, до того момента пока концевой выключатель вновь не замкнется на массу. При резком закрытии дроссельных заслонок (принудительный холостой ход) концевой выключатель замыкается на корпус автомобиля и питание на электромагнитный клапан отключается, а игла клапана перекрывает подачу топливной смеси.
При уменьшении частоты вращения коленчатого вала до 1900 оборотов в минуту вновь включается блок управления и на электромагнитный клапан подается напряжение, открывается топливный жиклер и начинается подача смеси из системы холостого хода.

Данный карбюратор имеет схожую конструкцию со всеми карбюраторами линейки «Солекс» Димитровградского автоагрегатного завода (сокращенно ДААЗ), но и имеет некоторые отличия. Поскольку устанавливается он на двигатели с большим рабочим объемом, то и характеристики его систем изменены. Распылитель ускорительного насоса оснащен только одной трубкой идущей в первую камеру. Сетчатый фильтр извлекается после выкручивания штуцера подачи топлива. Карбюратор 21073-1107010 оснащен системой управления рецеркуляцией отработавших газов через штуцеры запресованные в корпус, которые по каналам соединяются с пространством первой камеры над заслонкой дросселя и под ней.

Из таблицы ниже вы сможете узнать какие жиклеры стоят на Солекс 21073 1107010.

Тарировочные данные 21073-1107010

Полезное видео по теме:

Проверка и регулировка оборотов холостого хода двигателя с карбюратором 21073 Солекс

За работу двигателя с карбюратором Солекс 21073 на холостом ходу (ХХ) отвечает система холостого хода (СХХ). На режиме холостого хода топливо в двигатель поступает только через нее.

— Двигатель автомобиля прогрет до рабочей температуры 80-90º

— Воздушная заслонка карбюратора полностью открыта («подсос» утоплен до упора)

— Дроссельные заслонки первой и второй камер полностью закрыты

— Корпус воздушного фильтра с фильтрующим элементом не демонтирован

Проверка оборотов холостого хода двигателя с карбюратором 21073 Солекс

Обороты холостого хода двигателя с карбюратором Солекс 21073-1107010 должны находится в пределах 750-800 об/мин (для автомобиля «Нива»). Проверяется по штатному или подключенному внешнему тахометру. На холостом ходу двигатель должен работать ровно, без перебоев. При резком нажатии на педаль «газа» двигатель обороты ХХ увеличиваются без «провалов», а при сбросе «газа» уменьшаются, двигатель при этом не глохнет.

Если картина не соответствует требуемой, проводим регулировку оборотов холостого хода.

Самая элементарная регулировка оборотов холостого хода автомобильного двигателя с карбюратором 21073-1107010 Солекс сводится к вращению винта регулировки «количества» топливной смеси. По часовой стрелке – обороты увеличиваются, против – уменьшаются. Винт «количества» своим наконечником двигает рычаг дроссельной заслонки первой камеры и тот приоткрывает или наоборот прикрывает дроссельную заслонку. Тем самым регулируется количество топливной смеси, поступающей в цилиндры двигателя (См. «Принцип действия системы холостого хода карбюратора Солекс»).

Полная регулировка оборотов холостого хода автомобильного двигателя с карбюратором 21073 Солекс

— Подключаем тахометр или используем штатный в щитке приборов

— Запускаем двигатель

Несколько раз нажимаем на педаль «газа» доводя обороты до 2500-3000 об/мин перед началом регулировки.

— Винтом «количества» устанавливаем минимальные устойчивые обороты холостого хода

Наконечник винта при этом слегка нажимает на рычаг дроссельной заслонки и чуть-чуть приоткрывает ее. Разрежение в трубке от вакуумного регулятора опережения должно отсутствовать.

— Винтом «качества» повышаем их до максимально возможного значения

Шлицевой отверткой с тонким лезвием вращаем винт «качества» в разные стороны, добиваясь максимальной частоты вращения коленчатого вала (ориентируемся по тахометру).

При заворачивании винта количество топливной эмульсии попадающей в топливную смесь уменьшается, и она становится бедной, при отворачивании топливная смесь наоборот обогащается.

Исходное положение винта «качества»: 1-1,5 оборота от полностью завернутого состояния.

— Винтом «количества» устанавливаем обороты в пределах 950 об/мин

Так же ориентируемся по тахометру. Винт заворачиваем — дроссельная заслонка приоткрывается — обороты растут.

— Винтом «качества» устанавливаем обороты ХХ в пределах 750-800 об/мин

Заворачиваем его по часовой стрелки при помощи шлицевой отвертки.

Проверяем работу двигателя (см. выше).

При необходимости регулировку повторяем.

Примечания и дополнения

Если обороты холостого хода двигателя с карбюратором Солекс 21073 не поддаются регулировке, либо после нее двигатель все равно работает с перебоями и глохнет, следует обратить внимание на следующие моменты:

— Правильность установки и исправность электромагнитного клапана карбюратора

— «Подсасывание» лишнего воздуха в карбюратор (колечко на ЭМК, прокладка под карбюратором и пр.)

— Загрязненность системы холостого хода (см. «Прочистка системы холостого хода карбюратора Солекс»)

— Правильность установки угла опережения зажигания (см. «Установка угла опережения зажигания на карбюраторном двигателе автомобиля Нива»)

— Исправность двигателя (зазор в клапанах)

— Исправность системы зажигания (свечи, бронепровода, крышка трамблера, бегунок, резистор)

Регулировать обороты холостого хода двигателя автомобиля можно на слух, но для этого необходим определенный опыт ремонта и обслуживания автомобилей.

Еще статьи по карбюратору Солекс 21073-1107010

Карбюратор «Солекс 21073» на Ниву: регулировка

Отечественный внедорожник ВАЗ-2121, он же легендарная «Нива», начиная с 1977 года, без устали колесит по просторам нашей необъятной родины и за ее пределами. В настоящее время этот автомобиль не только не утратил своей популярности, а даже наоборот – спрос автолюбителей на это чудо автопрома с каждым годом только растет.

Почему же «Нива» стала таким популярным автомобилем? Все просто. Высокая посадка авто, полный привод, простота в обслуживании и сравнительно дешевые цены на запчасти – вот и весь секрет. Рыбалка, охота, путешествия, экспедиции и даже спортивные гонки – все это стихия для «Нивы».

С 1994 года началось серийное производство модели ВАЗ-21213 под названием «Тайга».

Данная модель ВАЗа комплектуется карбюраторным бензиновым двигателем объемом 1,7 литра, механической пятиступенчатой коробкой передач, а также бесконтактной системой зажигания. Устанавливают на «Ниве» карбюратор «Солекс 21073». В современном мире, когда прогресс не стоит на месте, карбюратор под капотом автомобиля, да к тому же еще и внедорожника, смотрится печально. При покупке б/у автомобиля большинство автомобилистов предпочитают отдать свой выбор инжекторному варианту, нежели карбюраторному. А нынешняя молодежь и вовсе удивленно смотрит на карбюратор, совершенно не понимая, что это такое. Но если человек хотя бы немного разбирается в технике, то вникнуть в суть устройства карбюратора «Солекс 21073» не составит проблем. Достаточно ознакомиться с некоторой информацией.

Устройство карбюратора «Солекс 21073» на «Ниву»

Данный механизм представляет собой устройство для смешивания топливно-воздушной смеси. Этот механизм очень упрощен, в отличие от инжектора. Карбюратор состоит всего из двух основных частей, одна из которых является корпусом, а другая крышкой. В состав карбюратора также входит поплавковая камера, насос, экономайзер, отвечающий за регулировку подачи топлива в целях его экономии. Внутри корпуса имеются две топливные камеры и диффузоры, в которых образуется топливно-воздушная смесь. На крышке карбюратора установлены специальные штуцеры для подачи бензина в карбюратор и шпильки для крепления воздушного фильтра. Также в крышке карбюратора «Солекс 21073» имеется игольчатый клапан поплавковой камеры. При помощи этих частей и регулируется уровень расхода топлива.

Внутри карбюратора установлена воздушная заслонка, которая механическим путем регулирует подачу воздуха в камеры. Как видим, карбюратор «Солекс 21073» на «Ниве» имеет довольно простое устройство. При должном уходе он не доставит проблем автовладельцу и не подведет его в дороге.

Принцип действия

Как уже было сказано, карбюратор «Солекс 21073» на «Ниве» 1,7 л смешивает бензин с воздухом и в результате приготовленная топливно-воздушная смесь попадает в двигатель, где она сгорает. Водитель запускает двигатель и самостоятельно закрывает воздушную заслонку. Топливный насос закачивает бензин в поплавковую камеру карбюратора. Количество бензина в этом случае зависит от положения игольчатого клапана. Из поплавковой камеры бензин попадает в жиклер, а потом непосредственно в смесительную камеру. При этом, обе камеры начнут работать только при большой нагрузке на двигатель. Например, если водитель резко увеличит обороты, нажав на педаль газа. Рабочий режим двигателя на холостом ходу поддерживает электромагнитный клапан. Благодаря чему двигатель не троит и происходит экономия топлива на холостом ходу.

Поплавковый механизм

На Ниве поплавковая камера в карбюраторе состоит из двух отделов, расположенных по бокам от камер приготовления топливно-воздушной смеси. В общем виде поплавковой механизм представляет собой два поплавка, выполненных из эбонита, установленных на специальном рычаге, который маячит на оси, впрессованной в крышку карбюратора «Солекс 21073». Суть поплавкового механизма заключается в регулировке подачи топлива.

Главные дозирующие системы

Камеры в карбюраторе «Солекс 21073» имеют диффузоры, а также устройства распыления. Через топливный канал они соединены с эмульсионными колодцами, которые также присоединяются к поплавковой камере. Внизу эмульсионных колодцев установлены жиклеры для равномерной подачи топлива. Также в колодцах имеются трубки, в верхней части которых установлены воздушные жиклеры. Воздух к воздушным жиклерам поступает из горловины карбюратора.

Принцип действия главной дозирующей камеры

В процессе сгорания топливно-воздушной смеси в цилиндрах двигателя воздух поступает в камеры через воздушный фильтр. В связи с тем, что поток воздуха увеличивается, на распылители оказывается давление. В результате топливо поднимается из колодцев в распылитель. Параллельно воздух через воздушный жиклер сверху подается в эмульсионную трубку. В камере топливо перемешивается с воздухом и уходит в карбюраторные каналы, где под большим давлением направляется дальше в двигатель. Таков принцип работы практически всех карбюраторов «Солекс».

Система холостого хода

Карбюратор имеет систему холостого хода, благодаря которой двигатель автомобиля может работать на малых оборотах. При малых оборотах двигателя задействована всего одна камера. Давление в диффузорах карбюратора небольшое. Через жиклер воздух поступает в камеру и смешивается с топливом. Малые обороты двигателя позволяют автомобилю плавно трогаться с места.

Эконостат

Эконостат служит для обогащения топливно-воздушной смеси при задействовании обеих камер в карбюраторе на высоких оборотах двигателя.

Диагностика неисправностей карбюратора «Солекс 21073» на «Ниве»

Любой механизм подвержен физическому износу в процессе его эксплуатации. Так и карбюратор «Солекс 21073» на «Ниве» нуждается в периодическом осмотре и обслуживании. При обнаружении любой неисправности для начала необходимо провести диагностику. Причины неисправности карбюратора могут быть разные. Это и заправка некачественным бензином, и грязный воздушный фильтр. В результате, мелкие частицы грязи попадают в камеру карбюратора. Отсюда появляются неполадки в системе в виде повышенного расхода топлива и плохой работы механизма в целом. Не нужно спешить менять карбюратор на новый. Простая чистка и регулировка поможет устранить перечисленные симптомы.

Как восстановить работу карбюратора?

Для очистки или настройки карбюратора «Солекс 21073» на «Ниве» его необходимо снять. Снимаем корпус воздушного фильтра и убираем все трубки и провода, мешающие достать механизм на поверхность. Откручиваем гайки и снимаем карбюратор.

Лучше всего разбирать его на столе в хорошо освещенном и проветриваемом помещении. В карбюраторе много мелких деталей, поэтому, чтобы не запутаться что и откуда, рекомендуется складывать все детали по порядку. Возможно, придется приобрести в магазине автозапчастей ремкомплект карбюратора «Солекс 21073» на «Ниву». Он поможет быстро устранить поломку, к тому же, стоит он недорого. Промывают карбюратор специальными средствами либо обычным бензином.

Регулировка карбюратора «Солекс 21073» на «Ниву»

Регулируют карбюратор на месте после его промывки и монтажа. Внизу карбюратора «Солекс 21073» есть винт, контролирующий уровень подачи топлива. Плоской отверткой крутим этот винт до упора на заглушенном двигателе. После чего винт откручиваем на пять оборотов назад и запускаем двигатель. Далее винт необходимо закручивать и откручивать до того момента, пока работа двигателя не станет равномерной. После того, как обороты двигателя нормализуются в пределах 900, винт выставляют на один оборот до упора.

В заключение

Вышеперечисленные действия помогут решить возникшие проблемы с карбюратором «Солекс 21073». Как видно, нет ничего сложного. Обслуживание и ремонт карбюратора «Солекс 21073» на «Ниве» возможно произвести самостоятельно. Иногда достаточно лишь заправляться на проверенных автозаправочных станциях рекомендуемой маркой бензина и своевременно менять расходники на автомобиле. И тогда не придется устранять поломки в самый неподходящий момент. Любая техника требует ухода.

Надеемся, что данная статья окажется полезной и каждый сможет найти всю необходимую информацию о карбюраторе «Солекс 210732 на «Ниве».

Проверка и регулировка уровня топлива в поплавковой камере карбюратора 21073 Солекс

При возникновении неисправностей в работе двигателя автомобиля с карбюратором Солекс 21073-1107010: потеря мощности и приемистости, «провалы» и рывки при нажатии на педаль «газа», «перелив» имеет смысл проверить и в случае необходимости отрегулировать уровень топлива в поплавковой камере.

Необходимые инструменты и приспособления

— Крестовая среднеразмерная отвертка

— Шлицевая среднеразмерная отвертка

— Сверло диаметром 1 мм

Подготовительные работы

— Устанавливаем автомобиль на ровную площадку

— Снимаем корпус воздушного фильтра двигателя автомобиля

Порядок проверки уровня топлива в поплавковой камере карбюратора 21073-1107010 Солекс

Для нормальной работы карбюратора 21073 необходимо определенное положение элементов его поплавковой камеры. Поэтому проверяем два параметра: первое — сам уровень топлива в поплавковой камере и второе – положение поплавков.

Проведем работу по проверке и регулировке уровня топлива в поплавковой камере на примере только что снятого с двигателя 1,7 л автомобиля «Нива» 21213 карбюратора Солекс 21073-1107010 работа которого стала вызывать небольшие провалы при нажатии на педаль «газа». Карбюратор ни когда не подвергался самостоятельной регулировке, поэтому все размеры оригинальные (заводские).

— Запускаем двигатель автомобиля и даем ему поработать 3-5 минут

При этом поплавковая камера автоматически заполнится топливом до проверяемого рабочего уровня.

— Снимаем верхнюю часть (крышку) карбюратора

Отворачиваем пять винтов крепления крышки при помощи крестообразной отвертки.

— Замеряем расстояние от края поплавковой камеры до зеркала топлива (измеряем уровень топлива)

Используем линейку. Расстояние от края поплавковой камеры до «зеркала» топлива, в случае если уровень топлива нормальный, должно составлять 25-26 мм. См. фото выше.

Если уровень топлива соответствует норме дальнейшие измерения можно не проводить. Но на всякий случай проверим положение поплавков, вдруг один из них задевает за стенки поплавковой камеры.

— Замеряем расстояние между выступами на нижней поверхности поплавков и картонной прокладкой крышки

Для этого переворачиваем крышку карбюратора поплавками вверх и ставим ее на горизонтальную поверхность. Просовываем сверло диаметром 2 мм между выступом на нижней части поплавка и картонной прокладкой (она должна быть плотно прижата к крышке). Сверло должно входить с легким защемлением. Проводим проверку для второго поплавка. При уровне топлива 25-26 мм расстояние между поплавками и прокладкой должно составлять 2 мм. Это взаимозависимые величины. Если расстояние больше или меньше, то при помощи шлицевой отвертки и пассатижей немного подгибаем верхний язычок на рычагах поплавков. Проводим проверку еще раз.

На нашем тестируемом карбюраторе 21073 Солекс сверло 2 мм свободно прошло между прокладкой и краем поплавка. Если чуть ужать картонную прокладку, то с небольшим защемлением входит сверло диаметром 2,5 мм (еще раз повторюсь, что регулировка карбюратора не разу не проводилась и все его настройки и размеры «заводские»).

— Проверяем положение поплавков относительно стенок поплавковой камеры

Смотрим сверху на горизонтально установленную крышку карбюратора. Поплавки должны располагаться параллельно линиям оттиска на картонной прокладке крышки. Если нет, подгибаем рычаги поплавков.

Ставим крышку вертикально. Смотрим на линию подштамповки на боковой части поплавка. Она должна быть параллельна плоскости крышки. Аналогично проверяем второй поплавок. При этом язычок на рычагах должен слегка утапливать шарик иглы запорного клапана. Если параллельности нет, подгибаем рычаги поплавков и (или) язычок.

— Регулируем полный ход поплавков

Ставим крышку горизонтально. Линейкой измеряем расстояние от нижних углов каждого из поплавков до плоскости картонной прокладки крышки. Запоминаем цифру.

измерение расстояния до нижнего угла поплавков

Поднимаем поплавки вверх, имитируя их опускание на дно поплавковой камере при падении в ней уровня топлива. Измеряем линейкой расстояние от нижних углов поплавков до картонной прокладки. Оно должно составлять: первая запомненная цифра плюс 15 мм. Например, 3 мм плюс 15 мм равно 18 мм. Если расстояние не соответствует требуемому, то добиваемся его соответствия подгиная задний язычок на рычагах поплавков и проводя проверку заново.

Все, проверка и регулировка уровня в поплавковой камере карбюратора 21073-1107010 Солекс полностью проведена пора его устанавливать на двигатель и проверять исчез ли «провал» в работе двигателя при нажатии на педаль «газа».

Примечания и дополнения

— Если уровень топлива в поплавковой камере карбюратора выставлен верно, а проблемы в работе двигателя все равно имеются, необходимо проверить герметичность запорного клапана поплавковой камеры и наличие «подсоса» постороннего воздуха в карбюратор.

Еще статьи по регулировке и настройке карбюратора 21073-1107010 Солекс

— Регулировка привода воздушной заслонки карбюратора 21073-1107010 Солекс

Сравнительный тест-ремонт

Регулировка пускового устройства карбюратора солекс 21073 – АвтоТоп

Схема устройства и работы карбюратора

I – первая камера;
II – вторая камера;
1 – рычаг привода ускорительного насоса;
2 – регулировочный винт пускового устройства;
3 – диафрагма пускового устройства;
4 – воздушный канал пускового устройства;
5 – электромагнитный запорный клапан;
6 – топливный жиклер холостого хода;
7 – главный воздушный жиклер первой камеры;
8 – воздушный жиклер холостого хода;
9 – воздушная заслонка;
10 – распылитель главной дозирующей системы первой камеры;
11 – распылитель ускорительного насоса;
12 – распылитель главной дозирующей системы второй камеры;
13 – распылитель эконостата;
14 – главный воздушный жиклер второй камеры;
15 – воздушный жиклер переходной системы второй камеры;
16 – канал балансировки поплавковой камеры;
17 – поплавковая камера;
18 – игольчатый клапан;
19 – калиброванное отверстие перепуска топлива в бак;
20 – топливный фильтр карбюратора;

21 – штуцер подачи топлива;
22 – диафрагма экономайзера мощностных режимов;
23 – топливный жиклер экономайзера мощностных режимов;
24 – шариковый клапан экономайзера мощностных режимов;
25 – поплавок;
26 – топливный жиклер эконостата с трубкой;
27 – топливный жиклер переходной системы второй камеры с трубкой;
28 – эмульсионная трубка второй камеры;
29 – главный топливный жиклер второй камеры;
30 – выходное отверстие переходной системы второй камеры;
31, 33 – дроссельные заслонки;
32 – щель переходной системы первой камеры;
34 – выходное отверстие системы холостого хода;
35 – блок подогрева карбюратора;
36 – регулировочный винт состава (качества) смеси холостого хода;
37 – штуцер вентиляции картера двигателя;
38 – штуцер для подачи разрежения к вакуумному регулятору зажигания;
39 – штуцеры отбора разрежения для системы рециркуляции;
40 – главный топливный жиклер первой камеры;
41 – эмульсионная трубка первой камеры;
42 – шариковый клапан ускорительного насоса;
43 – диафрагма ускорительного насоса.

Для приготовления топливовоздушной смеси необходимого состава (в зависимости от режима работы двигателя) служит карбюратор 21073-1107010 – эмульсионного типа, двухкамерный, с падающим потоком, с последовательным принудительным открытием дроссельных заслонок. Привод дроссельных заслонок – механический, рычажный. Карбюратор имеет сбалансированную поплавковую камеру, систему отсоса картерных газов, подогрев зоны дроссельной заслонки первой камеры, пусковое устройство с механическим приводом, электромагнитный запорный клапан холостого хода. Для пуска холодного двигателя над первой камерой установлена воздушная заслонка с механическим тросовым приводом и вакуумным пусковым устройством.

Топливо подается в поплавковую камеру карбюратора через сетчатый фильтр, установленный за впускным штуцером. Поплавковая камера – двухсекционная (такая конструкция уменьшает влияние колебаний уровня топлива на работу двигателя при поворотах и кренах автомобиля). Заданный уровень топлива в ней поддерживается игольчатым клапаном. Из поплавковой камеры топливо поступает через главные топливные жиклеры (первой и второй камер) в эмульсионные колодцы, где смешивается с воздухом, проходящим через калиброванные отверстия в верхней части эмульсионных трубок (главные воздушные жиклеры). Затем через распылители топливовоздушная эмульсия попадает в малые и большие диффузоры карбюратора.

Система холостого хода отбирает топливо из эмульсионного колодца после главного топливного жиклера первой камеры. Топливо проходит через жиклер холостого хода (конструктивно объединенный с электромагнитным запорным клапаном холостого хода), после чего смешивается с воздухом из канала от воздушного жиклера холостого хода и из расширяющейся части диффузора (для устойчивой работы при переходе на режим холостого хода). Образовавшаяся эмульсия подается под дроссельную заслонку через отверстие, перекрываемое винтом качества. Винт количества (числа оборотов) регулирует открытие дроссельной заслонки первой камеры на холостом ходу.

При частичном открытии дроссельной заслонки первой камеры (до включения в работу главной дозирующей системы) топливовоздушная смесь поступает в камеру через вертикальную щель, находящуюся на уровне дроссельной заслонки в закрытом положении; при частичном открытии дроссельной заслонки второй камеры – через отверстие, находящееся чуть выше дроссельной заслонки второй камеры в закрытом положении.

Экономайзер мощностных режимов включается в работу при значительном открытии дроссельных заслонок. Топливо забирается из поплавковой камеры через шариковый клапан. Пока диафрагма экономайзера удерживается разрежением во впускном коллекторе, клапан закрыт. Когда дроссельные заслонки открываются, разрежение за ними падает, и толкатель, приклепанный к диафрагме, освобождает клапан. При этом топливо поступает через жиклер экономайзера в эмульсионный колодец в обход главного топливного жиклера, обогащая смесь.

Эконостат обеспечивает дополнительное поступление топлива непосредственно из поплавковой камеры (через жиклер эконостата и систему трубок) во вторую камеру. Эконостат включается в работу на режимах максимальной мощности, дополнительно обогащая рабочую смесь.

Ускорительный насос – диафрагменного типа, с механическим приводом от оси дроссельной заслонки первой камеры через профильный кулачок. При открытии дроссельной заслонки кулачок воздействует на рычаг, который, в свою очередь, воздействует на диафрагму.

Порция топлива через распылитель впрыскивается в первую камеру карбюратора, обогащая горючую смесь на режимах разгона. Насос снабжен двумя шариковыми клапанами: обратный клапан расположен в канале, связывающем поплавковую камеру с полостью ускорительного насоса; он открывается при ее заполнении топливом (педаль «газа» отпущена, и возвратная пружина отводит диафрагму назад) и закрывается при нагнетании топлива. Другой клапан расположен в распылителе; он открывается под давлением нагнетаемого топлива и закрывается под действием собственного веса, как только подача топлива прекращается. Это предотвращает вытекание топлива из каналов и подсос воздуха. Производительность насоса определяется профилем кулачка.

Пусковое устройство служит для обогащения топливовоздушной смеси при запуске холодного двигателя. Оно управляется с места водителя рукояткой «подсоса», через трос. При вытягивании рукоятки до упора трехплечий рычаг управления воздушной заслонкой, поворачиваясь на оси, профильным вырезом воздействует на рычаг воздушной заслонки, закрывая ее. При этом наружным профилем (в нижней части) он воздействует на рычаг управления дроссельной заслонкой первой камеры, приоткрывая ее на пусковой зазор С (его величина регулируется винтом на рычаге).

После начала работы двигателя разрежение во впускном коллекторе возрастает и передается в полость пускового устройства. Под действием разрежения диафрагма пускового устройства, преодолевая сопротивление возвратной пружины, через шток приоткрывает воздушную заслонку на пусковой зазор В (его величина регулируется винтом на крышке пускового устройства). При утапливании рукоятки управления воздушной заслонкой зазоры С и В уменьшаются, их величина при частично утопленной рукоятке зависит от профилей трехплечего рычага (его выреза и наружного профиля) и регулировке не подлежит. Если вытянута рукоятка управления воздушной заслонкой, то при нажатии на педаль «газа» будет открываться только дроссельная заслонка первой камеры, так как дроссельная заслонка второй камеры при этом блокируется специальным рычагом, установленным на рычаге привода дроссельных заслонок. Это предотвращает рывки и провалы при движении с непрогретым двигателем (при вытянутой рукоятке управления воздушной заслонкой).

Экономайзер принудительного холостого хода состоит из концевого выключателя, электромагнитного запорного клапана и блока управления. Электромагнитный клапан перекрывает подачу топлива в систему холостого хода и переходную систему первой камеры. Нормальное состояние клапана (напряжение не подается) – закрытое. Он открывается при нажатии педали «газа», а также при числе оборотов коленчатого вала 1900 мин –1 и ниже. Клапан закрывается, если педаль «газа» отпущена (концевой выключатель замкнут на массу) и обороты двигателя превышают 2100 мин -1 , а также при выключении зажигания, что предотвращает работу двигателя при выключенном зажигании (дизелинг).

Приготовленная в карбюраторе смесь попадает в цилиндры двигателя через впускной коллектор. Он отлит из алюминиевого сплава и крепится к двигателю на шпильках через термостойкие прокладки.

Тарировочные данные карбюратора 21073-1107010

Карбюратор Солекс 21073: свойства, регулировка

Системы питания современных автомобилей с каждым годом становятся все более сложными, но обычной, доступный и надежный карбюратор еще длительно будет служить обладателям старенькых авто. На данный момент карбюраторные авто уже издавна не выпускаются. Но от этого не отпадает необходимость обслуживания таких машин. К примеру, карбюратор Солекс 21073 производства Димитровского автоагрегатного завода все еще делается и удачно работает в системах питания движков традиционных моделей ВАЗ, также переднеприводных ВАЗ 2108, 2109. Также его можно повстречать на ранешних моделях десятого семейства.

Невзирая на простоту, данный элемент пользуется спросом и популярностью посреди автовладельцев. Не только лишь на Ниву устанавливали Солекс 21073. Отзывы о нем положительные, а означает, необходимо выяснить о нем подробнее и научится его настраивать.

Карбюратор Солекс: модификации

Базисную конструкцию этих устройств разработали инженеры французской компании Soleks.

На Димитровградском заводе позднее получили лицензию на создание, и все остальные модификации делались силами профессионалов тут же. На ДААЗе был разработан пользующийся популярностью Солекс 21073. Отзывы о нем только положительные. Механизм легко поддается настройке и отличается высокой надежностью. ДААЗ-2108 предназначен для работы с мотором объемом 1,3 л для ВАЗ 2108 и 2109. Солекс 21083 был доработан для 1,5-литровых силовых агрегатов. Этими же механизмами были укомплектованы модели из первых партий ВАЗ 2110 с системой зажигания на основе микропроцессора. На классических моделях ВАЗ устанавливались Солекс 21053-1107010. Модели ВАЗ Нива комплектовались механизмом Солекс 21073-1107010. Сейчас его сменил инжектор.

Устройство

Карбюратор Солекс 21073 относится к типу эмульсионных. Модификации его изначально устанавливали на моторы с бесконтактным зажиганием. Устройство отличается наличием двух камер, оснащенных дроссельными заслонками, а также дозировочными системами. Также в устройстве есть переходные системы для первой и для второй камеры. Имеется система холостого хода, однако только для первой камеры.

Смотрите:

Механизм представляет собой две половины. Нижняя — более массивная — и верхняя. Данная половина это непосредственно сам корпус устройства, а верхняя часть является для карбюратора крышкой. Внизу каждой из камер имеются заслонки поворотного типа с механическим видом привода. Вверху в первой камере карбюратора расположена заслонка для подачи воздуха. Она необходима для осуществления запуска еще непрогретого силового агрегата. Эта деталь приводится в действие тросиком, который уходит в салон и соединен с рычажком, отвечающим за подсос и с пусковой вакуумной системой.

Принцип действия

Работает Солекс 21073 следующим образом. Бензин попадет в поплавковую камеру при помощи впускного штуцера топливо также проходит через фильтр-сетку, где очищается, и идет через игольчатый клапан. Камера с поплавком двухсекционная, а секции между собой соединены. В них будет одинаковое количество бензина. Такая конструкция позволяет значительно снизить влияние наклонов кузова на уровень топлива в данной камере.

Тем самым обеспечивается более стабильная работа двигателя. По мере того как камера наполнится, поплавок, прижимая часть игольчатого клапана, перекрывает доступ горючего в камеру. Так поддерживается постоянный уровень бензина в механизме. Далее из поплавковой камеры бензин сквозь жиклеры попадает в смесительные колодцы. В эти же колодцы через специальные отверстия в эмульсионных трубках или воздушных жиклерах попадает воздух. Далее в них бензин и воздух смешивается. В результате образуется топливная смесь. Она попадет в малые, а также в большие диффузоры устройства. Это главная дозирующая камера. В зависимости от режима работы двигателя, в карбюраторе могут запускаться те или иные механизмы и системы. Когда владелец пытается запустить двигатель на холодную, чтобы обогатить топливную смесь, в дело вступает пусковое устройство. Его водитель запускает из салона это подсос.

Светлов динамика экономия карбюратора 21073 Солекс — 1 часть

Для длительной эксплуатации карбюратора, требуется провести грамотную его подготовку. Данное видео знаком.

Как настроить карбюратор SOLEX (солекс).Ремонт и диагностика.

Профилактический ремонт, регулировка уровня топлива, сборка и предварительная настройка карбюратора.

Когда ручка вытянута максимально, воздушная заслонка первой камеры полностью закрыта. Вместе с этим дроссельная заслонка в первой камере открывается на расстояние пускового зазора. Он настраивается при помощи регулировочного винта на карбюраторе Солекс. Регулировка зазора позволит настроить обороты в режиме холостого хода.

Пусковая система

Данный механизм представляет собой специальную полость, которая соединяется с впускным коллектором. Также в устройстве есть диафрагма и шток, который связан с воздушной заслонкой. После того как мотор будет запущен, во впускном коллекторе возникает разрежение. Оно воздействует на шток диафрагмы, открывая тем самым воздушную заслонку. Если рукоятку подсоса вернуть в обычное положение, это приведет к уменьшению пусковых зазоров.

Параметры зазоров зависят от геометрических характеристик рычага и никак не настраиваются. Что касается дроссельной заслонки второй камеры, то, когда подсос вытянут, она находится в заблокированном состоянии.

Система

холостого хода

Этот узел необходим для того, чтобы снабжать камеры сгорания горючей смесью на самых минимальных оборотах. Благодаря данной системе силовой агрегат не заглохнет, когда нагрузки нет. Горючее в систему попадет по основному жиклеру в первую камеру. Через жиклер ХХ, где затем смешается с кислородом, топливо попадает в систему через воздушный клапан. Данный механизм позволяет обеспечить устойчивую работу двигателя на холостых оборотах без нагрузки.

Смотрите:

Далее горючая смесь попадет в первую камеру через специальный канал, расположенный под дроссельной заслонкой. Топливный механизм, ведущий к выпускному отверстию ХХ, закрыт винтом качества. Это регулировочный винт, которым можно регулировать и изменять характеристики карбюратора. Работу мотора в режиме холостого хода на механизме Солекс 21073 настраивают также этим элементом. За счет него определяется величина зазора дроссельной заслонки первой камеры в режиме ХХ.

Другие узлы карбюратора

Также в устройстве механизма имеется ускорительный насос и экономайзер. Эти узлы предназначены для топливной смеси двигателя, когда он работает в нагруженных режимах.

Настройка уровня в поплавковой камере

Итак, мы рассмотрели устройство Солекс. Регулировка карбюратора поможет выставить оптимальный режим, когда двигатель будет работать максимально эффективно и при этом расход топлива не будет слишком высоким. Для начала необходимо завести и немного прогреть мотор. Затем демонтируют топливный шланг и крышку карбюратора. После отсоединяют трос подсоса и скручивают крышку с устройства.

Ее необходимо снимать максимально ровно и аккуратно, чтобы не повредить поплавок. Затем линейкой либо штангенциркулем измеряют расстояние в каждой из камер. Мерять нужно от привалочных плоскостей до кромки бензина. Этот размер должен составить около 24 мм. Если оно больше или меньше, тогда параметр регулируют при помощи подгибания поплавка. Затем устройство снова собирается, заводят двигатель и прогревают его.

Настройка холостого хода

Многие автовладельцы, а именно начинающие, чаще всего покупают старые автомобили и не знают, как настроить карбюратор правильно. В результате потери мощности, большой расход топлива, плавающие обороты и другие проблемы. После того как регулировка уровня успешно закончена, настраивают холостой ход. Перед этим рекомендуется заглушить двигатель. Для работы понадобится отвертка с плоским жалом и время. На подошве механизма имеется отверстие. В нем расположен винт, отвечающий за качество смеси. Его вкручивают до упора. Однако не стоит сильно усердствовать.

Затем от самого крайнего положения винт откручивают на пять оборотов. Далее двигатель заводят без подсоса. Откручивают винт качества — карбюратор 21073 будет регулировать обороты мотора. Затем элемент снова вкручивают. Необходимо вращать до тех пор, пока работа силового агрегата станет максимально устойчивой. Вращают винт медленно. Когда работа мотора станет спокойней, его выкручивают не более чем на один оборот. В результате холостые обороты составят около 900. Но если двигатель глохнет, их слегка увеличивают.

Заключение

Это самые главные правила того, как настроить карбюратор Солекс (на Ниву он идет или на семерку, не имеет значения). Настройка позволяет улучшить работу мотора, стабилизировать холостые обороты. Данный карбюратор хорош тем, что его можно настроить при минимальном наборе инструментов в любых условиях. Но время идет вперед, и автомобилей с таким типом системы питания становится все меньше.

Отечественный внедорожник ВАЗ-2121, он же легендарная «Нива», начиная с 1977 года, без устали колесит по просторам нашей необъятной родины и за ее пределами. В настоящее время этот автомобиль не только не утратил своей популярности, а даже наоборот – спрос автолюбителей на это чудо автопрома с каждым годом только растет.

Почему же «Нива» стала таким популярным автомобилем? Все просто. Высокая посадка авто, полный привод, простота в обслуживании и сравнительно дешевые цены на запчасти – вот и весь секрет. Рыбалка, охота, путешествия, экспедиции и даже спортивные гонки – все это стихия для «Нивы».

С 1994 года началось серийное производство модели ВАЗ-21213 под названием «Тайга».

Данная модель ВАЗа комплектуется карбюраторным бензиновым двигателем объемом 1,7 литра, механической пятиступенчатой коробкой передач, а также бесконтактной системой зажигания. Устанавливают на «Ниве» карбюратор «Солекс 21073». В современном мире, когда прогресс не стоит на месте, карбюратор под капотом автомобиля, да к тому же еще и внедорожника, смотрится печально. При покупке б/у автомобиля большинство автомобилистов предпочитают отдать свой выбор инжекторному варианту, нежели карбюраторному. А нынешняя молодежь и вовсе удивленно смотрит на карбюратор, совершенно не понимая, что это такое. Но если человек хотя бы немного разбирается в технике, то вникнуть в суть устройства карбюратора «Солекс 21073» не составит проблем. Достаточно ознакомиться с некоторой информацией.

Устройство карбюратора «Солекс 21073» на «Ниву»

Данный механизм представляет собой устройство для смешивания топливно-воздушной смеси. Этот механизм очень упрощен, в отличие от инжектора. Карбюратор состоит всего из двух основных частей, одна из которых является корпусом, а другая крышкой. В состав карбюратора также входит поплавковая камера, насос, экономайзер, отвечающий за регулировку подачи топлива в целях его экономии. Внутри корпуса имеются две топливные камеры и диффузоры, в которых образуется топливно-воздушная смесь. На крышке карбюратора установлены специальные штуцеры для подачи бензина в карбюратор и шпильки для крепления воздушного фильтра. Также в крышке карбюратора «Солекс 21073» имеется игольчатый клапан поплавковой камеры. При помощи этих частей и регулируется уровень расхода топлива.

Внутри карбюратора установлена воздушная заслонка, которая механическим путем регулирует подачу воздуха в камеры. Как видим, карбюратор «Солекс 21073» на «Ниве» имеет довольно простое устройство. При должном уходе он не доставит проблем автовладельцу и не подведет его в дороге.

Принцип действия

Как уже было сказано, карбюратор «Солекс 21073» на «Ниве» 1,7 л смешивает бензин с воздухом и в результате приготовленная топливно-воздушная смесь попадает в двигатель, где она сгорает. Водитель запускает двигатель и самостоятельно закрывает воздушную заслонку. Топливный насос закачивает бензин в поплавковую камеру карбюратора. Количество бензина в этом случае зависит от положения игольчатого клапана. Из поплавковой камеры бензин попадает в жиклер, а потом непосредственно в смесительную камеру. При этом, обе камеры начнут работать только при большой нагрузке на двигатель. Например, если водитель резко увеличит обороты, нажав на педаль газа. Рабочий режим двигателя на холостом ходу поддерживает электромагнитный клапан. Благодаря чему двигатель не троит и происходит экономия топлива на холостом ходу.

Поплавковый механизм

На Ниве поплавковая камера в карбюраторе состоит из двух отделов, расположенных по бокам от камер приготовления топливно-воздушной смеси. В общем виде поплавковой механизм представляет собой два поплавка, выполненных из эбонита, установленных на специальном рычаге, который маячит на оси, впрессованной в крышку карбюратора «Солекс 21073». Суть поплавкового механизма заключается в регулировке подачи топлива.

Главные дозирующие системы

Камеры в карбюраторе «Солекс 21073» имеют диффузоры, а также устройства распыления. Через топливный канал они соединены с эмульсионными колодцами, которые также присоединяются к поплавковой камере. Внизу эмульсионных колодцев установлены жиклеры для равномерной подачи топлива. Также в колодцах имеются трубки, в верхней части которых установлены воздушные жиклеры. Воздух к воздушным жиклерам поступает из горловины карбюратора.

Принцип действия главной дозирующей камеры

В процессе сгорания топливно-воздушной смеси в цилиндрах двигателя воздух поступает в камеры через воздушный фильтр. В связи с тем, что поток воздуха увеличивается, на распылители оказывается давление. В результате топливо поднимается из колодцев в распылитель. Параллельно воздух через воздушный жиклер сверху подается в эмульсионную трубку. В камере топливо перемешивается с воздухом и уходит в карбюраторные каналы, где под большим давлением направляется дальше в двигатель. Таков принцип работы практически всех карбюраторов «Солекс».

Система холостого хода

Карбюратор имеет систему холостого хода, благодаря которой двигатель автомобиля может работать на малых оборотах. При малых оборотах двигателя задействована всего одна камера. Давление в диффузорах карбюратора небольшое. Через жиклер воздух поступает в камеру и смешивается с топливом. Малые обороты двигателя позволяют автомобилю плавно трогаться с места.

Эконостат

Эконостат служит для обогащения топливно-воздушной смеси при задействовании обеих камер в карбюраторе на высоких оборотах двигателя.

Диагностика неисправностей карбюратора «Солекс 21073» на «Ниве»

Любой механизм подвержен физическому износу в процессе его эксплуатации. Так и карбюратор «Солекс 21073» на «Ниве» нуждается в периодическом осмотре и обслуживании. При обнаружении любой неисправности для начала необходимо провести диагностику. Причины неисправности карбюратора могут быть разные. Это и заправка некачественным бензином, и грязный воздушный фильтр. В результате, мелкие частицы грязи попадают в камеру карбюратора. Отсюда появляются неполадки в системе в виде повышенного расхода топлива и плохой работы механизма в целом. Не нужно спешить менять карбюратор на новый. Простая чистка и регулировка поможет устранить перечисленные симптомы.

Как восстановить работу карбюратора?

Для очистки или настройки карбюратора «Солекс 21073» на «Ниве» его необходимо снять. Снимаем корпус воздушного фильтра и убираем все трубки и провода, мешающие достать механизм на поверхность. Откручиваем гайки и снимаем карбюратор.

Лучше всего разбирать его на столе в хорошо освещенном и проветриваемом помещении. В карбюраторе много мелких деталей, поэтому, чтобы не запутаться что и откуда, рекомендуется складывать все детали по порядку. Возможно, придется приобрести в магазине автозапчастей ремкомплект карбюратора «Солекс 21073» на «Ниву». Он поможет быстро устранить поломку, к тому же, стоит он недорого. Промывают карбюратор специальными средствами либо обычным бензином.

Регулировка карбюратора «Солекс 21073» на «Ниву»

Регулируют карбюратор на месте после его промывки и монтажа. Внизу карбюратора «Солекс 21073» есть винт, контролирующий уровень подачи топлива. Плоской отверткой крутим этот винт до упора на заглушенном двигателе. После чего винт откручиваем на пять оборотов назад и запускаем двигатель. Далее винт необходимо закручивать и откручивать до того момента, пока работа двигателя не станет равномерной. После того, как обороты двигателя нормализуются в пределах 900, винт выставляют на один оборот до упора.

В заключение

Вышеперечисленные действия помогут решить возникшие проблемы с карбюратором «Солекс 21073». Как видно, нет ничего сложного. Обслуживание и ремонт карбюратора «Солекс 21073» на «Ниве» возможно произвести самостоятельно. Иногда достаточно лишь заправляться на проверенных автозаправочных станциях рекомендуемой маркой бензина и своевременно менять расходники на автомобиле. И тогда не придется устранять поломки в самый неподходящий момент. Любая техника требует ухода.

Надеемся, что данная статья окажется полезной и каждый сможет найти всю необходимую информацию о карбюраторе «Солекс 210732 на «Ниве».

Карбюратор солекс 21073 устройство и регулировка видео

Несмотря на то, что внедорожник ВАЗ-2121 разработан достаточно давно, автомобиль этот все еще пользуется огромной популярностью. В 1994 году модель сменили на ВАЗ-21213. Многие приобретают эти машинки из-за их высокой проходимости, которой могут позавидовать некоторые джипы от известных марок. Другим нравится надежность, неприхотливость и высокая ремонтопригодность. Простая конструкция и отличные внедорожные характеристики сделали это авто транспортом для любителей путешествий, охоты, рыбалки и туризма.

Автомобили «Нива» 211213 оснащены двигателем 1,7 л. Он карбюраторный, а в основе его лежит мотор от ВАЗ-2106. Также имеется пятиступенчатая механическая коробка передач и бесконтактная система зажигания. В системе питания установлен карбюратор «Солекс» 21073 на «Ниву». Многих начинающих автовладельцев пугают карбюраторы и все, что с ними связано. Но карбюратор – это не приговор. Просто нужно понять его базовое устройство, способы регулировки и узнать, как его ремонтировать.

Устройство

Карбюратор «Солекс» 21073, на «Ниву» 1.7 установленный, можно отнести к группе эмульсионных приборов.

Принцип действия

Установленный карбюратор «Солекс» 21073 на «Ниву» предназначен для приготовления смеси топлива и воздуха, а также подачи ее в камеры сгорания двигателя. После запуска силового агрегата, водитель закрывает заслонку. Этим обеспечивается подача богатой смеси в цилиндры.

Поплавковый механизм

Карбюратор «Солекс» 21073, на «Ниву» устанавливаемый, имеет поплавковую камеру из двух секций. Они находятся по обе стороны от основных камер устройства. Система представляет собой два поплавка из эбонита, которые закреплены на рычаге.

Последний качается на оси, запрессованной в приливах крышки прибора. На кронштейне имеется язычок. Элемент через специальный шарик нажимает на иглу игольчатого клапана. Поплавковый механизм служит для регулировки уровня топлива, необходимого для нормальной работы карбюратора. Игольчатый клапан – неразборного типа. Он не ремонтируется. Корпус клапана устанавливается на резьбе в карбюраторной крышке. Шарик сохраняет иглу от ударов при движении машины. Если камера окажется пустой (например, если водитель использует ГБО), тогда поплавки будут стучать.

Главные дозирующие системы

Первая и вторая камеры оснащаются диффузорами. Есть один большой и один малый элемент. Вместе с малыми диффузорами выполнены и распыляющие устройства. Последние соединены через каналы с эмульсионными колодцами, а те сообщаются через один канал с поплавковой камерой. Чтобы бензин поступал определенными порциями, внизу в эмульсионных колодцах находятся основные топливные жиклеры. В этих же колодцах имеются специальные трубки. Каждая из них вверху оснащена воздушным жиклером. Воздух к ним подается из горловины прибора.

Принцип действия главной дозирующей камеры

Под воздействием разрежения, возникающего в цилиндрах мотора, воздух втягивается через фильтр. Далее кислород подается в первую камеру. Он проходит через диффузоры. За счет того, что скорость потока воздуха увеличилась, в зоне распылителей создается еще большее разрежение.

Под его действием топливо поднимается из эмульсионного колодца с распылитель. Вместе с этим воздух проходит через воздушный жиклер в эмульсионную трубку и далее смешивается с горючим. В результате образуется эмульсия, которая на высокой скорости всасывается в каналы карбюратора, где соединяется с потоком воздуха. По такому принципу работает установленный карбюратор «Солекс» 21073 на «Ниву». Устройство его может различаться в зависимости от модификации. Но принцип работы систем примерно одинаковый для всех устройств.

Система холостого хода

Прибор оснащен системой холостого хода. Она предназначена для обеспечения возможности работы мотора на небольших оборотах. В этот момент разрежение в диффузорах очень маленькое. Топливо не может попадать в главную дозирующую систему. На холостых оборотах мотора, топливо подается под дроссельную заслонку первой камеры карбюратора. Там разрежение достаточно сильное для образования стабильной горючей смеси.

Воздух подается через главный жиклер и эмульсионный колодец первой камеры. Затем горючее попадет к топливному жиклеру холостого хода. После этого – смешивается с воздухом, который подается из воздушного жиклера ХХ. К этому элементу кислород подается через специальный канал. Данная схема работы позволяет обеспечить двигателю плавный переход от режима нагрузки к холостому ходу и не дает топливу вытекать из поплавковой камеры.

Эконостат

Карбюратор «Солекс» 20173 на «Ниву» оснащен эконостатом. Это устройство необходимо для обогащения топливной смеси, которая приготавливается во второй камере, когда дроссельная заслонка полностью открыта.

Диагностика неисправностей

Узлы автомобиля не вечны и иногда выходит из строя установленный карбюратор “Солекс” 21073 на “Ниву”. Ремонт его нужно начинать с диагностики. Возможно, удастся обойтись простой регулировкой. Итак, в процессе работы в карбюратор могут попадать твердые частицы, что в результате является причиной засорения жиклеров. Некачественный бензин ведет к образованию отложения на стенках каналов в приборе. Это значительно снижает их сечение. Поломку систем карбюратора можно диагностировать по следующим симптомам:

• Повышенный расход топлива.
• Сложности в процессе запуска двигателя. Снижение мощности и динамических характеристик.
• Неустойчивая работа на холостом ходу.

В таком случае необходимо очистить установленный карбюратор «Солекс» 21073 на «Ниву». Регулировка, которая будет проведена после этого, позволит устройству снова работать так, как это нужно.

Как восстановить работу карбюратора?

Для ремонта чаще всего приходится снимать устройство с двигателя. Вначале демонтируют воздушный фильтр. Затем снимаются топливопроводы, воздушные трубки, провода и тросики. далее откручивают гайки крепления.

Разбирать карбюратор лучше всего на столе, либо на другой удобной поверхности. Детали следует раскладывать в некотором порядке. Это поможет не растерять их. Процесс регулировки игольчатого клапана выполняют при помощи специального шаблона. Для промывки прибора необходимо использовать специальные жидкости. Жиклеры на замену можно приобрести в любых авто-магазинах. Зачастую, разборка и промывка карбюратора помогает решить массу проблем.

Регулировка

Если вышел из строя установленный карбюратор “Солекс” 21073 на “Ниву”, ремонт и регулировка помогают привести прибор в чувство. Настройки позволяют восстановить оптимальные режимы, в которых мотор будет работать максимально эффективно. Расход топлива при этом на среднем уровне. Первым делом заводят и немного прогревают двигатель. Далее необходимо демонтировать топливной шланг и крышку устройства. Последнюю рекомендуется снимать с особой осторожностью, чтобы не повредить поплавок. Далее при помощи измерительного инструмента вымеряют расстояние в каждой из камер карбюратора. Меряют от привалочных плоскостей до кромки горючего. Данный размер должен примерно составить около 24 мм. Если это расстояние меньше либо больше, то его настраивают подгибанием поплавка. Затем нужно снова завести и прогреть мотор. Когда регулировки уровня успешно завершены, можно прейти к настройке холостого хода.

Двигатель глушат. Для настройки потребуется отвертка с плоским жалом и немного времени. На подошве прибора есть отверстие, в котором находится винт, регулирующий качество топливной смеси. Его закручивают до упора. Далее от крайнего положения этот же винт откручивают примерно на пять оборотов. Затем заводят мотор. Подсос использовать не нужно. Если откручивать винт «качества», тогда карбюратор будет изменять обороты двигателя. Далее его снова закручивают. Вращать требуется до тех пор, пока работа мотора не будет стабильной и устойчивой. Когда двигатель начнет работать спокойно, тогда элемент выкручивают не больше, чем на один оборот. В результате холостые обороты установятся на отметке 900. Если мотор начнет глохнуть, лучше немного увеличить холостые обороты.

Заключение

Это самые основные регулировки, которые позволят полностью настроить установленный карбюратор «Солекс» 21073 на «Ниву». Отзывы об этом карбюраторе хорошие, а устанавливают его не только на «Ниву», но и на другие модели переднеприводных ВАЗов.

Опубликовано 30 Августа 2016

Вторая часть видео о способах улучшения технических характеристик карбюратора 21073, с помощью заложенных в конструкцию карбюратора возможностей , по версии инженера и карбюраторщика Сергея Светлова. С помощью предлагаемой методики, можно значительно повысить динамику и не потерять экономические качества карбюратора.
В совокупности с представленной ранее информацией о модернизации карбюраторов Солекс и о регулировках его заслонок от Сергея Светлова, карбюратор можно привести в состояние близкое к возможно идеальному при данной конструкции его исполнения.

А 3 часть будет?:) И кстати про ЭМР интересно. Вы применяете данный способ ко всем Солексам или только к 73? Я имею введу 60 ЭМР. Я почему спросил есть машины на которых стоит 35 ЭМР стоит ли влепить 40 допустим, соответственно жиклеры все заводские.

32:10 . Вот это вообще гениально! мне бы эту информацию в начало 2000-х. эх. Ну «Лучше поздно, чем никогда» Экономия при дросселе 20-30% и спокойной езде, и хорошее обогащение при дросселе 80-100% и нагрузках. Мастер.

а есть же на белом свете неуки, которые проповедуют упразднение такой замечательной системы карбюратора как ЭМР.

Спасибо за очередную порцию грамотных советов! Надо будет проделать то же самое с осью заслонки, только подумалось подложить шайбу, подогнанную прежде по толщине, дабы площадь контактирования с опорной поверхностью карбюратора была большей, а износ – меньшим. Хочу еще спросить, в видео сказано: струя распылителя ускорительного насоса должна бить в центр дроссельной заслонки – это имеется ввиду на ось заслонки? А как Вы рекомендуете настраивать зажигание? По грани детонации или стробоскопом по книжке под соответствующий бензин? И еще интересно было бы узнать, что Вы бы рекомендовали при установке ГБО на двигатель с Солексом 083 ? А то есть по крайней мере два варианта, 1-й установка как бы горелки над самим карбюратором, 2-й всверливание в смесительные камеры. Заранее спасибо!

Ребята,я не знаю,с чем связан мой случай,но я на умз 412(75 сил)поставил давно-давно солекс 083-й.Топливные жиклеры: 97,5/97,5,воздушные 165/145.На экономайзер 40.После доводки малых диффузоров и винты впотай на дроссельные заслонки-смшина как бешеная стала грести. пришлось уменьшать топливные до 95/95,а воздушный на 1 камере ставить 170.На ЭМР поставил 35.Вот тогда машина перестала брыкаться,как сумасшедшая,но осталась резвее чем та же 8-я лада и 9-ка

Опять никаких пруфов и ходовых испытаний. Самопровозглашенный король джулиан блеать. Особенно улыбнуло про струю слоника которая должна обязательно бить в дроссельную заслонку. ПрофессиАнал.

Правильно минимизируем зазор и получаем слишком «богатую» переходную систему! Затем выкручиваем винт качества до предела 11-12 оборотов чтобы не было рывков и ударов в трансмиссии при переключении передач! ЭТО МЕДВЕЖЬЯ УСЛУГА! Я уже наступил на эти грабли и никому не рекомендую повторять.

Сергей, а есть возможность снять видео об обслуживании и доработке карба ДААЗ 4178 или «Ока»? Это, как бы гибрид солекса и озона).

По поводу подгибания шайбы на оси заслонки произойдёт выработка под шайбой так как она будет стирать алюминиевую поверхность . После десяти нажатий примерно ваш эфект начнёт исчезать . Лучше шайбу подобрать дополнительную с круглым внутренним отверстием . Насчёт винта качества можно дополнительно заглушить кусочком мягкого шланга с вкрученным в него саморезом для удобства изъятия гарантия сто процентов что не изменятся настройки от вибрации . ( у себя так сделал после того как винт выкрутился и выпал от вибрации . Долго проковырялся на трассе из за того что не мог понять почему холостой пропал совсем . ) И напоследок Всех с наступающими праздниками :)

Эх Сергей, Сергей. Любите вы все такие словечки как профессионал, дипломировано, и т.д и тому подобное, какие-то умные вещи сначала говорите за которые я подписываюсь под каждым словом и двумя руками за, и тут же сами себе противоречите. Начнём с шайбы под сектором, я уже мельком глянул комменты и об этом пишу не первый, всё что я увидел ну язык просто не поворачивается это назвать профессиональным и качественным ремонтом! ну никак. Вот НЕпрофессиональное решение проблемы сдвига НЕпрофессионалом http://s019.radikal.ru/i600/1501/e0/3a75bd9b4825.jpg, однако ощутите разницу в подходе. Не ужто в условиях СТО набор необходимых по толщине шайб или инструмента для подгонки толщины шайбы это проблема?, что надо опускаться до таких варварских методов. и дело даже не в том что что-то там будет вытираться или изнашиваться как вам написали другие, просто дело в подходе, кстати подходы с Порошиным у вас в чём-то схожи. Ну да ладно оставим это на вашей совести раз вы считаете это профессиональным. Следом вы всё красиво говорили что не надо трогать жиклёры заводские надо всё сделать как есть и так далее и тому подобное , однако следом вы сразу же раздрочили жиклёр ЭМР даже не в курсе какой будет степень обогащения во время его работы на том двигателе куда вы поставите этот карбюратор. Также вы теперь не знаете когда конкретно Экономайзер будет вступать в работу. У меня есть самодельный дачтик ЭМР, я могу видеть когда он вступает в работу и могу видеть степень обогащения смеси когда он работает по альфометру и как на это реагирует двигатель. И уверяю вас с 60 жиклёром смесь чрезмерно богатая (альфа менее 0,8), при том двигаясь на первой камере с включенным ЭМР в условиях ограничения наполнения цилиндров такая смесь двигателю не нужна, он в состоянии разгонятся и на более обеднённой смеси без провалов и т.д. а её чрезмерное обогащение приведёт ни к столь уверенному разгону сколько к перерасходу топлива в пустую. Именно по этому я в отличии от вас наоборот из кучи всех пружин которые у меня валялись выбрал самую мягкую, чтобы отодвинуть порог срабатывания ЭМР, так как после того как он вступает в работу я не ощущаю существенного изменния в работе двигателя, то есть динамику и тягу, и никаких проблем с карбюратором не знаю при разгоне на первой камере даже когда ЭМР спит. Про вторую камеру всё верно вы рассказали и сделали, я вам недавно писал что делал также однако вы что-то там говорили опять про профессионализм и дилетантство в таком подходе. Вернусь к ЭМР, в вашем же варианте малейшее нажатие на педаль чуть больше чем это нужно вызовет переобогащение смеси, и пусть оно будет не постоянным и продолжительным в пути, однако по копейками складывается как говорится. И да вы ещё сказали интересную вещь что трогание автомобиля становится без проблем с такой дработкой. Вот тут вы меня улыбнули, так как я имея приборы которые перечислил выше, никогда не замечал чтобы ЭМР срабатывал при трогании. Следовательно если двигатель тупит или ещё хуже, дёргается при разгоне на обычной смеси без участия ЭМР это только говорит о неспособности его работать на таком составе смеси, и он должен быть откорректирован, так как даже работая в прямолинейном режиме движения, будет перерасходовать бензин из-за пропусков зажигания. У Порошина есть ролик который противоречит нормальной логике где ставя увеличенные жиклёры тем самым расход падает. а падает он из-за того что по каким-то причинами тот состав смеси который готовит заводской карбюратор не подходит для нормальной и стабильной работы конкретно этого двигателя, причины самые разные, от износа поршневой группы, до не возможности нормально функционировать системе зажигания (слабая искра, неправильные зазоры) или какого-то тюнинга в сфере ГРМ. А да в конце вы ещё забыли дать рекомендацию перед сборкой и регулировкой уровня подержать иглу карбюратора в бензине, для принятия резиновому наконечнику своего рабочего размера, иначе уровень может изменится когда она войдёт в своё рабочее состояние позже. Про струю УН даже не знаю вы идёте вразрез всей литературе которую я читал, и сам не раз замечал что рывков и провалов меньше у положения когда струя летит в щель и это особенно заметно если совсем на малых оборотах начинать газовать с большими углами заслонки, то есть мотор задумывается и только потом набирает обороты, и связано это с тем чтобы её быстрее отправить вместе с воздухом который при открытии дросселя попадает туда мгновенно, пока бензин сначала подымается к носику потом из него истекает струёй и только потом попадает в коллектор, и уже есть задержка, за это время мотор успевает прососать приличное количество воздуха, и если ещё дополнительно размазывать бензин по заслонке и камере карбюратора, в двигатель это всё попадает ещё позже и в меньшем количестве так как неизбежно осядет в плёнку сначала в карбюраторе потом в коллекторе в виде топливной плёнки. когда она летит сразу в коллектор потерь на оседания в топливную плёнку меньше и меньше время прохождения. Ну и следом мне совсем не понравилось как вы затягиваете болты крышки, от такой затяжки и возникают деформации крышки и плохой (неравномерный) обжим прокладки в следствие этого. Крышку надо затягивать как колёса звездой и в несколько проходов ни прилагая при этом значительного вращающего момента как при промежуточных проходах, так и в конце затяжки, хотя в конце момент естественно выше. Не помню источник литературы в котором это было написано, но именно такой метод позволяет плавно обжать прокладку без перекосов крышки в дальнейшем со всеми вытекающими последствиями.

Сергей здравствуйте . с новым годом Вас . много критики я вижу в этой части ролика , я хочу тоже небольшой совет дать который полностью расходится с книжными трактатами инженерных мудней придумавших этот карб, Сергей Вы не чего не сказали про установку имульсионных воздушных трубок , позвольте мне раскрыть сие таиное , значит все как попугаи трубки разворачивают отверстиями в сторону выхода отверстия малого диффузора , а это влечёт опять же провалы , перерасход и плавность хода при такой установке просто отвратительная, в своих видео я объяснял эту проблему , и всем рекомендую отверстия эмульсионных воздушных трубок не направлять в зону выхода малого диффузора а строго распологать их с двух боков т е перпендикулярно отверстию малого диффузора

Отличное видео. Но если бы вы говорили меньше про профессионализм во всех формах, динамичность видео бы никак не пострадала, а экономичность и токсичность уменьшились.. :)

Все-таки следует работать без перчаток, так как это источник дополнительных соринок, которые могут попасть во внутренние полости и засорить жиклеры. что скажется на не контролируемых провалах при работе двигателя. Что Важно – Заточка 4-го кулачка значительно увеличила динамику моего 21213 не увеличивая расхода топлива.

А как же электроромагнитный клапан? ведь после его удаления, будет долго молотить после выключения двигателя, что скажется на ресурсе двигателя и расходе топлива.

Что еще хотелось бы дополнить. 1. промывка в ацетоне обязательна. 2. желательно работать соблюдая чистоту 3. чистый белый ватман, или газетка на х. конец 4. хорошее освещение 5. Лупа или бинокулярный микроскоп.

Подскажите пожалуйста какой жиклер экономайзера можно поставить на 83 карбюратор?

Да уровень как вы говорили вот только думаю флажок выкинуть или нет мне хотят в 10-11 литров укладываться.

Дядь,а какая же это экономия,если вы выкинули клапан холостого хода?это повышенный расход.

у вас нитка от перчатки попала в карбюратор.а разве у заслонки второй камеры нет щели?

пардон,у вас распылитель с одним хоботком

Добрый день! Сереж попрошу вас пролить свет о карбюраторе солекс, а именно о эмульсионных трубках первой камеры для моторов КЛАССИКА. Вопросы: 1.Как вы считаете надо оставлять эмульсионную трубку ZD как ставит завод или нет? 2.Тот же Травников утверждает что трубка без шарика впринципе как эмульсионная не работает, так ли? 3. Прокоментируйте пожалуйста ВАЗ 2101-1,6л, КПП2106, ГП4,3 солекс 21053, 1 камера ГТЖ 105 / ГВЖ 140 ZD расход по трассе на оборотах 3000 – 7,5л (замеры точные на баклажке). Но при установки трубки 23 с воздухом 140, 135, 125 чувствуется что тяга падает и расход увилечивается сразу 1-1,3л. Получается что для классики надо трубку без шарика. Или я неправильно подбирал жиклеры, ЦЕЛЬ экономная первая камера. Спасибо

Сергей,можно ли карбюратор 21073 Солекс установить на ваз 2101?

..на оси дросселей можно иг.подшипники от к135 карба ставить,когда то баловался этим а потом не стал время терять на солекс и пр. если к135 есть и к88

Сергей, доброго времени суток! )) Систематически мониторю ютуб. С Наилем Порошиным и Евгением травниковым знаком по роликам давно. Ваши ролики обнаружил недавно. Уже даже подписался на Ваш канал. Помимо того, что Вы мой земляк, Вы прекрасно подаете материал – доступно! Так держать. А теперь о главном. Я на свою ВАЗ 21043 поставил солекс 073. Игрался с ним и вконце концов получил результат который меня вполне устраивает. Расход средний около 9,2 литров на 100 км. Динамика отличная. Тюнинговал используя советы Ваших коллег. Но желание получить более экономичный агрегат при сохранении динамики не покидает меня. Итак что я получил – кулачек УН №7, носик 35х40 в первую камеру, ГТЖ1 115 ГВЖ1 160, ГТЖ2 110 ГВЖ2 125. Сергей, Ваша доработка с отверстием в канале ГВЖ2 даст ли желаемый эффект? Возможно есть альтернатива по параметрам для экономичности на мой а/м? Спасибо за профессионализм.

СВЕТЛОВ ТЫ НЕ БРАТ У БИЙЦЫ ЧИКАТИЛЫ КОТОРОГО РАСТРЕЛЯЛИ 1994 ГОДУ ЗА УБИЙСТВА КУЧУ ЛЮДЕЙ СИЛЬНО НА НЕГО ПОХОЖ

Доброго времени суток Вам Сергей и Вам Форумчане! )) Прошло достаточно времени после переделки моего карбюратора по Вашему методу. Результат меня более чем устраивает. Действительно машина стала работать в трех режимах – экономичный, динамичный и ОЧЕНЬ динамичный! Расход также имеет режимность. В итоге по сегодняшней погоде (морозы до -10, прогревы, чаще движение по городу) расход составляет около 9 литров. По трассе Шахты – Ростов-на-Дону около 7 литров. Автомобиль стал более эластичный. Меня ОЧЕНЬ радует ее поведение. Резюме. Если цель – это спокойная и экономичная езда в полном соответсвии с требованиями предьявляемым к классике (ибо это ретро автомобиль уже) – Ваши рекомендации самое то, что нужно. Ну а если цель это всех поразить молниеностьностью классического ТАЗа – то про экономию забыть и заниматься классическим жиклерно – расточным тюнингом «подмоторного пространства» ))). Всем – удачи на дорогах. Сергей – дальнейшего инженерного творчества с научной изюминкой.

зраствуитье сергеи если на економаизер проста прожину натьянуть ускарение не будит

В перчатках работать на столе с карбюратором , это аналочино трахать бабу в лыжи одетым

отверткой никогда не поддевают крышку ЭМР ,а придерживают ее легонько бьют по ней сбоку молоточком не богатый опыт разборки таких карб

Ты наверное и сам то не веришь о чем говоришь Такую ересь нести можешь только ты .Увеличил пружину ,примерно на два витка ,поставил 60 топл тоже на глаз .примерно пораньше вступит в работу ,и примерно будет экономнее , чем на стандартном топливе Опять верить должны все на слово Светлов когда тебе надоест позорится Эх светлов какой же ты все таки дурень Все должно подтверждаться замерами и протоколами иначе ты просто п бол причем матерый И после этого ты хочешь что бы к тебе повалил народ .да кто к такому вруну пойдет смотреть его бредни За электорат надо бороться

46 минута Про струю распылителя Мы посылали на ВАЗ по 5 000 карб кажд смену и если хоть на одном карбюраторе ОТК ВАЗА не увидит струю вытекающую из см камеры неразрывной струей .то бракуют весь контейнер и он снова едет на ДААЗ с соответств санкциями А светлова за такую переделку посадили бы на КОЛ и поделом ему Не знаешь, не делай останешься при своих Любую задумку ,во все времена во всех странах во всех лабораториях мира сначала испытают тысячу раз перепроверят и если результат будет положительным только на 80% , забракуют сразу А ты светлов просто ШАРОВИК конченный ..дуришь пацанов не стыда не совести

я в перчатках в забое не всегда работал !! а здесь карбюратор !! чистота залог здоровья только не рук а карбюратора ! и с осью если убрать упор то есть открутить гайку . естественно пружина потянет ось !!и последнее если заслонку называть диафрагмой (16 мин54 сек ) .

скажите пожалуйста,у меня карбюратор к175.2105 1107010-20 pekar аналог дааз,без электромагнитного клапана,на нём можно что-нибудь сделать из ваших роликов

ничего немогу сказать про порошина наиля плохого.мужик как мужик.крутит свои ролики возле машины .каторую и делает так поступает и ян корепанов.травников тоже молодец но без практики.по моему мнению вы стоите на самом последнем месте из всех вы очень томно и долго это все ведете.и если вы решили чтото высказать порошину или еще комуто то пишите им в личку. а сдесь делитесь только своим драгоценным опытом профисианолизмом.выглядит все это жалко и смешно. место №1 наиль порошин и Сергей Владимирович Горобинский.№2 травников .корепанов.

Карбюратор Солекс 21073: свойства, регулировка

Системы питания современных автомобилей с каждым годом становятся все более сложными, но обычной, доступный и надежный карбюратор еще длительно будет служить обладателям старенькых авто. На данный момент карбюраторные авто уже издавна не выпускаются. Но от этого не отпадает необходимость обслуживания таких машин. К примеру, карбюратор Солекс 21073 производства Димитровского автоагрегатного завода все еще делается и удачно работает в системах питания движков традиционных моделей ВАЗ, также переднеприводных ВАЗ 2108, 2109. Также его можно повстречать на ранешних моделях десятого семейства.

Невзирая на простоту, данный элемент пользуется спросом и популярностью посреди автовладельцев. Не только лишь на Ниву устанавливали Солекс 21073. Отзывы о нем положительные, а означает, необходимо выяснить о нем подробнее и научится его настраивать.

Карбюратор Солекс: модификации

Базисную конструкцию этих устройств разработали инженеры французской компании Soleks.

На Димитровградском заводе позднее получили лицензию на создание, и все остальные модификации делались силами профессионалов тут же. На ДААЗе был разработан пользующийся популярностью Солекс 21073. Отзывы о нем только положительные. Механизм легко поддается настройке и отличается высокой надежностью. ДААЗ-2108 предназначен для работы с мотором объемом 1,3 л для ВАЗ 2108 и 2109. Солекс 21083 был доработан для 1,5-литровых силовых агрегатов. Этими же механизмами были укомплектованы модели из первых партий ВАЗ 2110 с системой зажигания на основе микропроцессора. На классических моделях ВАЗ устанавливались Солекс 21053-1107010. Модели ВАЗ Нива комплектовались механизмом Солекс 21073-1107010. Сейчас его сменил инжектор.

Устройство

Карбюратор Солекс 21073 относится к типу эмульсионных. Модификации его изначально устанавливали на моторы с бесконтактным зажиганием. Устройство отличается наличием двух камер, оснащенных дроссельными заслонками, а также дозировочными системами. Также в устройстве есть переходные системы для первой и для второй камеры. Имеется система холостого хода, однако только для первой камеры.

Смотрите:

Механизм представляет собой две половины. Нижняя — более массивная — и верхняя. Данная половина это непосредственно сам корпус устройства, а верхняя часть является для карбюратора крышкой. Внизу каждой из камер имеются заслонки поворотного типа с механическим видом привода. Вверху в первой камере карбюратора расположена заслонка для подачи воздуха. Она необходима для осуществления запуска еще непрогретого силового агрегата. Эта деталь приводится в действие тросиком, который уходит в салон и соединен с рычажком, отвечающим за подсос и с пусковой вакуумной системой.

Принцип действия

Работает Солекс 21073 следующим образом. Бензин попадет в поплавковую камеру при помощи впускного штуцера топливо также проходит через фильтр-сетку, где очищается, и идет через игольчатый клапан. Камера с поплавком двухсекционная, а секции между собой соединены. В них будет одинаковое количество бензина. Такая конструкция позволяет значительно снизить влияние наклонов кузова на уровень топлива в данной камере.

Тем самым обеспечивается более стабильная работа двигателя. По мере того как камера наполнится, поплавок, прижимая часть игольчатого клапана, перекрывает доступ горючего в камеру. Так поддерживается постоянный уровень бензина в механизме. Далее из поплавковой камеры бензин сквозь жиклеры попадает в смесительные колодцы. В эти же колодцы через специальные отверстия в эмульсионных трубках или воздушных жиклерах попадает воздух. Далее в них бензин и воздух смешивается. В результате образуется топливная смесь. Она попадет в малые, а также в большие диффузоры устройства. Это главная дозирующая камера. В зависимости от режима работы двигателя, в карбюраторе могут запускаться те или иные механизмы и системы. Когда владелец пытается запустить двигатель на холодную, чтобы обогатить топливную смесь, в дело вступает пусковое устройство. Его водитель запускает из салона это подсос.

Светлов динамика экономия карбюратора 21073 Солекс — 1 часть

Для длительной эксплуатации карбюратора, требуется провести грамотную его подготовку. Данное видео знаком.

Как настроить карбюратор SOLEX (солекс).Ремонт и диагностика.

Профилактический ремонт, регулировка уровня топлива, сборка и предварительная настройка карбюратора.

Когда ручка вытянута максимально, воздушная заслонка первой камеры полностью закрыта. Вместе с этим дроссельная заслонка в первой камере открывается на расстояние пускового зазора. Он настраивается при помощи регулировочного винта на карбюраторе Солекс. Регулировка зазора позволит настроить обороты в режиме холостого хода.

Пусковая система

Данный механизм представляет собой специальную полость, которая соединяется с впускным коллектором. Также в устройстве есть диафрагма и шток, который связан с воздушной заслонкой. После того как мотор будет запущен, во впускном коллекторе возникает разрежение. Оно воздействует на шток диафрагмы, открывая тем самым воздушную заслонку. Если рукоятку подсоса вернуть в обычное положение, это приведет к уменьшению пусковых зазоров.

Параметры зазоров зависят от геометрических характеристик рычага и никак не настраиваются. Что касается дроссельной заслонки второй камеры, то, когда подсос вытянут, она находится в заблокированном состоянии.

Система

холостого хода

Этот узел необходим для того, чтобы снабжать камеры сгорания горючей смесью на самых минимальных оборотах. Благодаря данной системе силовой агрегат не заглохнет, когда нагрузки нет. Горючее в систему попадет по основному жиклеру в первую камеру. Через жиклер ХХ, где затем смешается с кислородом, топливо попадает в систему через воздушный клапан. Данный механизм позволяет обеспечить устойчивую работу двигателя на холостых оборотах без нагрузки.

Смотрите:

Далее горючая смесь попадет в первую камеру через специальный канал, расположенный под дроссельной заслонкой. Топливный механизм, ведущий к выпускному отверстию ХХ, закрыт винтом качества. Это регулировочный винт, которым можно регулировать и изменять характеристики карбюратора. Работу мотора в режиме холостого хода на механизме Солекс 21073 настраивают также этим элементом. За счет него определяется величина зазора дроссельной заслонки первой камеры в режиме ХХ.

Другие узлы карбюратора

Также в устройстве механизма имеется ускорительный насос и экономайзер. Эти узлы предназначены для топливной смеси двигателя, когда он работает в нагруженных режимах.

Настройка уровня в поплавковой камере

Итак, мы рассмотрели устройство Солекс. Регулировка карбюратора поможет выставить оптимальный режим, когда двигатель будет работать максимально эффективно и при этом расход топлива не будет слишком высоким. Для начала необходимо завести и немного прогреть мотор. Затем демонтируют топливный шланг и крышку карбюратора. После отсоединяют трос подсоса и скручивают крышку с устройства.

Ее необходимо снимать максимально ровно и аккуратно, чтобы не повредить поплавок. Затем линейкой либо штангенциркулем измеряют расстояние в каждой из камер. Мерять нужно от привалочных плоскостей до кромки бензина. Этот размер должен составить около 24 мм. Если оно больше или меньше, тогда параметр регулируют при помощи подгибания поплавка. Затем устройство снова собирается, заводят двигатель и прогревают его.

Настройка холостого хода

Многие автовладельцы, а именно начинающие, чаще всего покупают старые автомобили и не знают, как настроить карбюратор правильно. В результате потери мощности, большой расход топлива, плавающие обороты и другие проблемы. После того как регулировка уровня успешно закончена, настраивают холостой ход. Перед этим рекомендуется заглушить двигатель. Для работы понадобится отвертка с плоским жалом и время. На подошве механизма имеется отверстие. В нем расположен винт, отвечающий за качество смеси. Его вкручивают до упора. Однако не стоит сильно усердствовать.

Затем от самого крайнего положения винт откручивают на пять оборотов. Далее двигатель заводят без подсоса. Откручивают винт качества — карбюратор 21073 будет регулировать обороты мотора. Затем элемент снова вкручивают. Необходимо вращать до тех пор, пока работа силового агрегата станет максимально устойчивой. Вращают винт медленно. Когда работа мотора станет спокойней, его выкручивают не более чем на один оборот. В результате холостые обороты составят около 900. Но если двигатель глохнет, их слегка увеличивают.

Заключение

Это самые главные правила того, как настроить карбюратор Солекс (на Ниву он идет или на семерку, не имеет значения). Настройка позволяет улучшить работу мотора, стабилизировать холостые обороты. Данный карбюратор хорош тем, что его можно настроить при минимальном наборе инструментов в любых условиях. Но время идет вперед, и автомобилей с таким типом системы питания становится все меньше.

Проверка и регулировка уровня топлива в поплавковой камере карбюратора 21073 Солекс

Пусковое устройство (ПУ) карбюратора 21073-1107010 Солекс отвечает за пуск холодного двигателя автомобиля.
Оно срабатывает при закрытой воздушной заслонке карбюратора. Если ПУ неисправно, то возможны проблемы с запуском холодного двигателя автомобиля.
Проверим исправность пускового устройства карбюратора 21073-1107010 Солекс и при необходимости отрегулируем его параметры – два пусковых зазора (зазор между кромкой приоткрытой воздушной заслонки и стенкой смесительной камеры «А» – 3 мм и зазор между кромкой закрытой дроссельной заслонки 1-й камеры и ее стенкой «В» – 1,1 мм).
Для большей точности и гарантированного достижения положительного эффекта проверку и регулировку ПУ проводим на снятом с двигателя карбюраторе.

Необходимые инструменты

— Шлицевая отвертка с тонким лезвием

— Рожковые ключи на «7» и «8» мм

— Свело или круглый щуп диаметром 1 мм

— Сверло или круглый щуп диаметром 3 мм

Порядок проведения проверки и регулировки пускового устройства

Проверяем и регулируем пусковой зазор между кромкой дроссельной заслонки первой камеры и ее стенкой (зазор «В»)

Этот зазор появляется при полностью закрытой воздушной заслонке. Он необходим для увеличения разрежения в смесительной камере (чтобы топливо истекало из распылителя диффузора даже при малой частоте вращения коленчатого вала) и обеспечения попадания топливной смеси из распылителя диффузора во впускной коллектор и далее в цилиндры двигателя при его пуске.

Проверка. Полностью закрываем воздушную заслонку, вращая рычаг управления. Дроссельная заслонка должна приоткрыться. Сверлом или щупом диаметром 1 мм замеряем величину появившегося зазора между ее кромкой и стенкой смесительной камеры. Сверло должно входить свободно, без защемления.

Регулировка. В случае если зазор не соответствует норме, увеличиваем или уменьшаем его, вращая регулировочный винт. Винт упирается в рычаг управления воздушной заслонки. Вращаем его либо шлицевой отверткой, либо ключом на «7». В случае если регулировочный винт «закис» очищаем его от загрязнения и обрабатываем проникающей жидкостью. Снова проверяем величину пускового зазора и при необходимости повторно проводим регулировку.

Проверяем и регулируем пусковой зазор между кромкой воздушной заслонки и стенкой смесительной камеры (зазор «А»)

Этот зазор возникает при пуске двигателя – воздушная заслонка приоткрывается на его величину, чтобы обеспечить приток лишнего воздуха призванного несколько обеднить топливную смесь (чтобы не «залило» свечи зажигания).

Проверка. При полностью закрытой воздушной заслонке отверткой утапливаем шток вовнутрь корпуса механизма приоткрывателя. Воздушная заслонка при этом немного приоткроется. Удерживая шток, вставляем сверло диаметром 3 мм между кромкой приоткрытой воздушной заслонки и стенкой смесительной камеры. Сверло должно входить свободно без защемления.

Регулировка. Если величина зазора не соответствует норме, регулируем перемещение штока приоткрывателя. Для этого ключом на «8» ослабляем затяжку контргайки регулировочного винта в крышке приоткрывателя. Шлицевой отверткой вращаем регулировочный винт. Отворачиваем его для увеличения пускового зазора. Заворачиваем для уменьшения. Проводим еще раз проверку величины зазора и при необходимости еще раз регулировку.

После проведенной регулировки пускового устройства карбюратора двигатель автомобиля будет стабильно запускаться в любой мороз. Если проблемы с запуском остались, то причины следует искать в других системах и механизмах (См. «Холодный карбюраторный двигатель не запускается», «Карбюраторный двигатель запускается и глохнет»).

Примечания и дополнения

— Помимо проверки и регулировки зазоров пускового устройства карбюратора 21073-1107010 Солекс необходимо оценить состояние элементов, от которых зависит его работа.

В первую очередь — состояние диафрагмы (мембраны) в корпусе механизма приоткрывателя воздушной заслонки.

Во вторую очередь — работу механизма привода воздушной заслонки («подсоса»): воздушная заслонка должна быть полностью открыта (стоять строго вертикально) при утопленной рукоятке привода и полностью закрыта (без зазоров) при вытянутой до отказа на себя рукоятке привода (См. «Доработка привода воздушной заслонки карбюратора Солекс»).

В третьих — проверяем чистоту штока пускового устройства и паза, в котором он перемещается, состояние возвратной пружины заслонки и герметичность канала подведения разрежения в корпус механизма приоткрывателя.

Еще статьи по карбюратору Солекс 21073-1107010

— Проверка и регулировка уровня топлива в поплавковой камере карбюратора 21073-1107010 Солекс

— Проверка и регулировка оборотов холостого хода двигателя с карбюратором 21073-1107010 Солекс

— Схема пускового устройства карбюратора 21073-1107010 Солекс

— Регулировка дроссельных заслонок карбюратора Солекс 21073

Сравнительный тест-ремонт

— Регулировка пускового устройства Солекс 21083 (на снятом с двигателя карбюраторе)

— Регулировка пускового устройства карбюраторов 2108, 21081, 21083 Солекс

Жиклеры карбюратора солекс 21073 на ниву

Подбор видов жиклеров на карбюратор Солекс 21073. Все, что нужно знать

Как правило, производят подбор видов жиклеров на карбюратор Cолекс 21073 во время его регулировки на движке. Некоторые из водителей иногда думают, что если сбылась мечта, и Солекс на автомобиль, наконец, установлен, то все проблемы враз будут разрешены. Но не тут-то было! Основная работа только и начинается после установки. Солекс, призванный сэкономить вам денежки на топливных ресурсах, чтобы он правильно функционировал, необходимо еще и точно настроить.

Хорошо, если есть знакомый карбюраторщик. А если нет? Можно попробовать произвести наладку своими руками, но для этой процедуры нужно знать, как минимум, побольше информации о самом карбюраторе.

Содержание

Теория

Движок сквозь диффузор сосет воздух, а через жиклер топлива – и определенное количества бензина. От объема движка зависят и объемы засасываемых воздуха и топлива. Поэтому тенденция: под больший объем движка ставить маленький жиклер. И если придется устанавливать подобный карбюратор Солекс 21073 на движок малого объема (к примеру, 1,5), то штатные жиклеры бедные (то есть – дают ненасыщенную смесь).

Поэтому, можно сказать, что все начинается с топливного жиклера – его подборки и настройки. После, уже во вторую голову, к нему нужно подобрать воздушный. Начинать – строго с первой камеры, пока не настроили, второй заниматься не рекомендуется ни в коем случае.

Правило: жиклеры подбираем по объему движка. А лучше всего перед началом настройки найти заводской Солекс, соответствующий объему агрегата на вашей машине, и от него переставить (или поставить такие же) жиклеры.

Основы подбора

Если ставим, к примеру, Солекс 21041 (объем 1,8) на движок 1,5. Данный карбюратор с диффузором 24х26, топливный – 102,5, а это маловато для движка 1,5. Ищем по совпадению камер и диффузора. Находим ближайший из вариантов: Солекс 21073. Он с диффузором 24х24 и с ТЖ – 107,5. А первые камеры практически совпадают. Кстати, если диффузоры почти одинаковые, а объем мотора – поменьше, то и засасывание бензина будет меньшим (жиклер бедноват). Значит, необходимы ТЖ (жиклеры топлива) от 110. Набираем несколько.

Далее надо определиться, что вы хотите получить: экономную неторопливость или затратную приемистость. В зависимости от решения, подбираем и ТЖ: для корректировки обогащения или обеднения смеси воздуха и топлива (обедненная приведет к экономии бензина, но будет сказываться на динамике разгона авто).

Несколько примеров, как подобрать

Движок 1,8 литра. Карб – Солекс 21073 (24х24). В первую камеру идет топливный – 115, воздушный – 165. Во вторую: ТЖ – 115, воздушный (ВЖ) – 125-й. холостой: 41-й. При таком раскладе расход АИ 92 для городского режима езды – от 8-и до 9-и литров.

Движок 1,5 Д. карб – Солекс 21073. В первой – ТЖ 115-й, ВЖ – 155 ZD. Во второй – ТЖ 115, ВЖ 135 ZC. ХХ – 41-й. Бензин АИ 80. Расход – трасса 10, город 12.

Дополнительная информация

А вообще-то, кроме подборки жиклеров, есть еще масса полезных и интересных нюансов настройки Солекса, для того, чтобы он правильно работал и совмещался с двигателем вашего карбюраторного автомобиля.

Начинать всегда следует с выставления уровней в камерах. Вручную они устанавливаются по положениям самих поплавков в зависимости от крышки агрегата (все делается по специальным шаблонам). И зря вы думаете, как многие доверчивые пользователи Солексов, что там с завода, мол, все уже выставлено. Чтобы не привело к переливам и нагрузке на иглу – производим соответствующие настройки, подгибая язычки поплавков.

После установки уровней, можно заняться и холостым ходом. Он зависит от положения винтов качества и количества смеси (кручение производить при убранном подсосе).

Итоги

Конечно же понятно, что не существует предела улучшениям. Порой они даже могут переходить в излишества: просверлить, например, заслонку дросселя, отполировать МД, запаять эпульсионные трубочки на карбюраторе. Но, как говорят, что сверх меры, то нездорово. А вот такая процедура, по своему увлекательная, как подбор видов жиклеров на карбюратор Cолекс 21073, к примеру – вещь достаточно необходимая для правильной настройки агрегата и полнейшей совместимости его с моторным отсеком. А в результате вы получаете экономную и хорошо реагирующую на газ машину.

Тарировочные данные карбюратора ДААЗ 21073-1107010 Солекс

Карбюратор ДААЗ 21073-1107010 Солекс предназначен для двигателей объемом 1700 см. Применяется на автомобилях 21213 Нива. От иных модификаций карбюратора Солекс отличается увеличенными размерами топливных жиклеров и диффузоров, наличием тягового привода дроссельной заслонки первой камеры.

Смесительные камеры карбюратора

Диаметр смесительных камер

1-я камера – 32 мм

2-я камера – 32 мм

Диаметр диффузоров в смесительных камерах

1-я камера – 24 мм

2-я камера – 24 мм

Главные дозирующие системы обеих камер карбюратора

Маркировка топливных жиклеров

1-я камера – 107,5

2-я камера – 117,5

Маркировка воздушных жиклеров

Типы эмульсионных трубок

Система холостого хода и переходная система первой камеры карбюратора

Маркировка топливного жиклера

1-я камера – 39-44

Маркировка воздушного жиклера

Переходная система второй камеры карбюратора

Маркировка топливного жиклера

Маркировка воздушного жиклера

Эконостат

Маркировка топливного жиклера

Экономайзер мощностных режимов

Первая камера – 40

Ускорительный насос

Маркировка распылителя

Суммарная для обеих камер подача топлива за 10 циклов (нажатий) – 14,5 см 3

Маркировка кулачка – 4

Пусковое устройство

Пусковой зазор у воздушной заслонки – 3.0 мм

Пусковой зазор у дроссельной заслонки 1-й камеры – 1.1 мм

Диаметр отверстия игольчатого клапана – 1,8 мм

Маркировка сектора привода воздушной заслонки — 6

Отверстие для вакуумного корректора опережения зажигания – 1.2 мм

Диаметр отверстия перепуска топлива в бензобак – 0,7 мм

Диаметр отверстия вентиляции картера двигателя – 1,2 мм

Способ управления пусковым устройством – ручное

Диаметр балансировочных отверстий поплавковой камеры – 6/6

Примечания и дополнения

— Маркировку жиклеров определяют расходом, который замеряют микроизмерителями. Их настраивают по эталонным жиклерам.

Еще статьи на сайте по карбюраторам Солекс

Тарировочные данные карбюратора ДААЗ 21073-1107010 Солекс: 51 комментарий

Для начала можно попробовать заменить воздушный жиклер ГДС первой камеры на жиклер большего диаметра. Тогда топливная смесь будет немного победней, расход поменьше. Воздушный жиклер Солекс 21083 заменяем на жиклер от Солекс 2108 или 21081. А вообще для двигателя объемом 1,7 литра необходим карбюратор Солекс 21073.

Здравствуйте подскажите пожалуйста стоит 83 солекс на двигатели 1.7 УМПО ода пирожок какие там должны стоять жеклеры для экономии топлива а то очень много ест? 1я и 2я камеры и воздух 1я и 2я камеры а то не могу понять что ставить уже запутался. Если не сложно напишите ответ. Спасибо за ранее.

Для двигателя 21213 как раз и необходим карбюратор 21073 Солекс.

Здравствуйте, у меня нива 21310 с двигателем 21213. После капремонта стоит ГБЦ с 2104, карбюратор тоже с четверки. Можно ли поставить 21073?

Да, с 21073 расход будет меньше, но динамика будет хуже. Карбюратор 21073 он на двигатель 1,7 л. 21083 ставить не нужно, у него диффузоры еще меньше, чем у 21073 и он идет уже на двигатель 1,5 л.

Здравствуйте подскажите пожалуйста. У меня мерседес 124 1988 года, мотор 102, обьем 2.0, карбюратор пирбург 2ее, расход 19 -20 литров. Подсказали поставить Нивовский 73 карбюратор сказали что будет расход не болше 13 литров что меня в полне устраивает. Вопрос правда у меня будет такой расход или ничего не изменится. И еще тут я среди переписки прочитал про 83 карбюратор. Какие плюсы какой
будет расход если поставить 83 карбюратор

Карбюратор 21073 по размеру диффузоров несколько великоват для двигателя 1,5, провалов и рывков сложно будет избежать вовсе. Можно попробовать зажигание поставить чуть-чуть пораньше чтобы скорость набиралась быстрей и сгладились «пинки», так же проверить работу дроссельных заслонок (должны своевременно открываться без задержек).

Я поставил на ваз 2107 с мотором 03 карбюратор 21073, были большие провалы, поменял воздушные и топливные жиклеры от рем.комплекта 21083. Из трубы чернотой валить перестало. Выкрутил винт качества смеси на 2 оборота, воздухом настроил 900 холостых, но все равно после переключения с первой на 2ю передачу при резком нажатии педали чувствуется пинок. Плохо набирает скорость, с натягом до 140 разогнал, дальше не стал, жалко стало. Но не настраивал ещё зажигание. Что посоветуете? Все от правильно я делал?

Солекс от 41-го Москвича (21041-1107010-20 он же 2141-1107010-30), как раз на 1,8 -2,0 литра подходит оптимально.

Подскажите пожалуйста какой карбюратор лучше поставить Ауди 80 2.0 112л.с.

Проверьте работу ускорительного насоса (статья по проверке). Он отвечает за провал. Можно попробовать заменить его распылитель с двумя носиками на распылитель с одним от нивского карбюратора 21073. Если карбюратор 21083 старый, прочистите его не разбирая из баллончика (статья по прочистке). Расход топлива должен снизиться.

Здравствуйте у меня такой вопрос Машина Рено 19 стоял карб Вебер 32 я его поменял на солекс 83 Машина заводится всё работает но сила нету у двигателя и при резкий нажатой газ правал есть и тратит очень много топлива что посоветуйте? Спасибо за ранее !

На такой объем двигателя лучше подойдет Солекс от 41-го Москвича (21041-1107010-20 он же 2141-1107010-30). У него диффузоры больше чем у 21073. К сожалению информации по подбору жиклеров на карбюратор для данного двигателя у нас нет. В любом случае установив карбюратор полностью раскрыть потенциал двигателя и избежать определенной потери мощности не получится.

Здравствуйте!
Мастера посоветовали для моего Мерседеса w124 мотор м103 2.6литра (6цилиндров) с автоматом Солекс 73 . Какие посоветуете сделать доработки с данным карбюратором для корректной работы двигателя с минимальной потерей мощности?

Великоват (диффузоры слишком большие) для данного объема двигателя. Поставить можно, но настраивать придется долго и не всегда успешно. Лучше слегка доработать свой 21083 Солекс (ускорительный насос, подобрать жиклеры …). Эффективность будет лучше, расход поменьше, провалов не будет и т.д.

Здравствуйте. Подходит ли карбюратор 21073 1107010 на ваз 21099 с двигателем 1.5?

Если черный дым из глушителя — значит смесь слишком богатая. На холостом ходу работает — значит систему холостого хода можно не смотреть. Холодная не глохнет при нажатии на газ — это нормально при богатой смеси. Горячая глохнет — значит при вступлении в работу главных дозирующих систем и происходит то самое обогащение топливной смеси. Следовательно проверяем топливные и воздушные жиклеры ГДС обеих камер. Часто в новых карбюраторах там бывает стружка.

Здравствуйте . Подскажите по такой проблеме ,машина ВАЗ 21213 1.7 ,карбюратор солекс 21073 (абсолютно новый) машина работает только на холостых при нажатии на газ глохнет ,либо не развивает мощность , с глушителя идет черный дым ,в полный газ работает только холодная ,как нагреется перестает ,набирать обороты ,что может быть ?

Добрый день. (несколько странный вопрос) У меня Днепр Мт 10.36 (750 кбсм). В наличии 73й солекс можно ли подбором жиклеров выставить на норм работу (у друга стоит 83 со стандартными жиклерами и слоником на два носа, работает хорошо) и какие посоветуете есть рем комплект на 83й.
И еще вот вопрос что из себя представляет (отсутствие обратки).

Солекс 21041-1107010-20 от 41-го Москвича.

Здравствуйте. Подскажите, пожалуйста, какой карбюратор лучше подойдёт для замены моновпрыска на golf-2, 1.8 rp, 90 л.с., коробка автомат…

Ни чем. Тарировочные данные идентичны.

Здравствуйте,чем отличаются карбюратор ВАЗ-21213, 21073 с дв 21213 1700 см куб (ДААЗ) от карбюратора ВАЗ-21213, 21073 с дв 21213 1700 см куб (МКАРЗ) только ценой?

21083-1107010 Солекс. 21073 великоват для двигателя 1,5. Расход будет больше. И настраивать надо, чтобы провалов не было (жиклеры подбирать и т. п.). Проще 21083 настроить, либо на быстрый старт (поменять кулачек и распылитель УН), либо на большую мощность на средних и высоких нагрузках (подобрать жиклеры ГДС).

какой в идеале карб.на мой движок ваз 21043,с объемом 1,5. в наличии есть 21073-солекс.мона ставить,как себя вести будет?

Карбюратор Озон 2140-1107010 или его модификации устанавливается на двигатель 1,5 41-го Москвича. Настройка карбюратора на экономичный режим описана в статьях на сайте (Солекс, Озон).

Нужен карбюратор с несколько большими диффузорами чем у 083-го Солекса, например, нивский 21073 или еще лучше 21053. К вашему объему двигателя оптимально подходят именно эти. Или если по минимуму — убрать «тюнинг»: распылитель поставить с двумя носиками в разные камеры (083), кулачок 7-й, но в первой и второй камере поменять топливные жиклеры ГДС на чуть более увеличенные. И еще, проверить порядок открытия дроссельных заслонок, и «подсос» постороннего воздуха.

Здравствуйте. У меня Москвич 21412 с двигателем УЗАМ 1,5 л. Стоит карбюратор Солекс 21083-1107010. Подскажите пожалуйста какой должен применяться карбюратор на моей машине и тарировочные данные всех жиклеров для экономичного его использования. Спасибо. Виктор

Здравствуйте.Подскажите машина Лянча Призма 1,6 105л.с. какой карбюратор поставить? Сейчас стоит 83-й … Идет большой расход топлива и провалы.Жиклеры 83-го , гусачек 45( нива), кулачек 4. Или возможно перенастроить карбюратор?

Солекс 21041-1107010-20 от 41-го Москвича.

Здравствуйте. Подскажите машина Ауди 2.0 AAD какой карбюратор поставить взамен мех. впрыска чтобы не задушить двигатель. Спасибо.

21041-1107010-20 со штуцером под вакуумный регулятор опережения зажигания.

Здравствуйте
Мерседес 124 2л ке джитроник, какой карбюратор ставит( 21041.10 или 21041.20)? Спасибо

Попробуйте немного обеднить топливную смесь, идущую через 1-ю камеру — заменить топливный жиклер ГДС с 107,5 на 105.

тоесть замена жиклеров не поможет?
а как же тяговые качаства ? 2 моста в ходу же, сколько помню на всех нивах 73 ставят

Солекс 73 большой для 1,6. Диффузоры больше и т. д. Надо карбюратор с меньшими тарировочными данными (меньшими диффузорами), например 2107-1107010-20 Озон или 21053-1107010 Солекс.

здравствйте посоветуйте что нибудь
автомобиль ваз21213
карбюратор солекс 73
по некоторым причинам мой мотор 1,7 (сток ) погиб смертью храбрых и был заменен на мотор 1,6 (сток) с 2121
так вот — расход вырос в полтора раза с тем же карбюратором

Проверьте работу ускорительного насоса. А еще возможно воздух где-то подсасывает.

посоветуйте чего небудь, на ваз 2103 стоит карбюратор солекс, на холостых машына работает отлично, но когда даешь ее газу она начинает сразу глохнуть, в чем может быть проблема.

Поменять карбюратор на 21083-1107010 Солекс. Либо на свой поставить от него малые диффузоры, топливные и воздушные жиклеры ГДС в обе камеры. 21073 для двигателей объемом от 1,6 л и выше (у него диффузоры и жиклеры больше чем требуется для вашего двигателя), а у вас 1,5 л.

У меня карбюратор 21073 на ваз 2104 дв 1.5 расход 13 на 100 что посоветуете уменьшить расход

21073 Солекс наиболее подходит по параметрам для такого объема двигателя.

Здравствуйте!подскажите какой карбюратор лучше поставить на ауди 100 С3 1.8!советуют все от 2105 ставить,глянул характеристики думаю что не потянет!

Солекс 21053 или 21073 если не найдете 21053. Для вашего объема двигателя они как раз. А одновременно открывать обе камеры совсем не обязательно. На Солексе вторая камера и так быстро вступает в работу- дроссельная заслонка второй камеры начинает открываться, после 1/3 открытия первой. Лучше доработать ускорительный насос.

Здравствуйте.
Ищу карбюратор для ВАЗ 2103. Объём двигателя увеличен примерно до 1650см3, головка блока будет с увеличенными каналами. Как я понял, мне нужен карбюратор, у которого обе камеры открываются одновременно (для лучшего отлкика на нажатие на педаль газа) — этот карбюратор такой? Если нет-пожалуйста посоветуйте, на какой мне обратить внимание.
Спасибо

Заменить Вебер Солексом 21073. Для двухлитрового двигателя более-менее подходяще. Расход должен несколько снизится, но полностью потенциал (мощность, приемистость) двигателя раскрыт не будет.

0 0 голос

Рейтинг статьи

Установка карбюратора 21073 на ВАЗ 2107. Карбюратор Солекс: устройство, неисправности, регулировка

В том случае, если вы чувствуете, что после небольшой доработки карбюратора ваш ВАЗ 2107 способен на большее, тогда эта статья для вас.

Штатная «семерка» оснащена штатным карбюратором «Озон»:

Carburetion в переводе с французского означает «перемешивание», основная задача карбюратора — приготовить смесь воздуха с бензином в нужной пропорции.

Для этого карбюратор имеет собственные устройства, отвечающие за его функции, такие как:

• поддержание постоянного уровня бензина в поплавковой камере;
• система запуска и прогрева двигателя;
• система холостого хода;
• ускорительный насос для разгона;
• система основного дозирования, включая диффузор, распылитель смеси, воздушные и топливные жиклеры;
• обогатительный эконостат.

Следует напомнить, что если на вашем ВАЗ 2107 двигатель 2103 или 2106 с вакуумным корректором зажигания, то устанавливается карбюратор 2107 — 1107010-20.

Бытует мнение, с которым согласны многие, что карбюратор Озон не питает двигатель на частотах, превышающих 4,5 тысячи оборотов в минуту. Вся динамика разгона этой зоны в ВАЗ 2107 сведена практически к нулю, а законного максимума 5500-5600 не может достичь вообще на каждом двигателе.

На серию после «классики» стоит карбюратор Солекс. Его главное отличие от Озона — наличие экономайзера режимов мощности ЭМИ, который дополнительно обогащает смесь при большой нагрузке, а в других режимах — ее обедняет. В Ozone все режимы обрабатываются одинаково. Или смешение обогащения, или обеднение. Но именно поэтому EMR хорош на двигателях до 1,5 л. А на ВАЗ 21074 объемом 1,6 литра будет небольшое, но «удушье».

Как настроить карбюратор ВАЗ 2107 для улучшения тяговых характеристик двигателя?

• Вы можете удалить пружину из вторичной камеры, которая находится внутри привода вакуумной заслонки.Дело в том, что пневматический «мягкий» привод преобразован в механический. Тогда при наборе скорости не будет характерного «сбоя», когда первая камера работает на полную мощность, а вторая не открывается. В результате улучшенной динамики расход увеличится в среднем на 0,5 л / 100 км. Компромиссное решение — вырезать 1-2 витка пружины, что все равно сокращает время разгона.

• Вытаскиваем диффузор из первичной камеры с небольшой маркировкой 3.5 и поменять на такой же маленький, но с пометкой 4.5. Поскольку диффузор создает отрицательное давление и выпускает воздушный поток, поток топлива устремляется за ним. Некоторые любители, чтобы получить спортивный стиль вождения и использовать карбюратор Озон, дополнительно стачивают надфилем верхний край и стенки диффузора под небольшим углом, чтобы воздушный поток дополнительно «закручивал» для создания равномерного насыщения. смеси.
  Но это вандализм, потому что при высоких скоростях движения смеси возникновение турбулентности «промывает» смесь и вызывает перепад давления.Лучше, как на высокоскоростном самолете, отполировать диффузоры до зеркального блеска.

• Можно заменить форсунку в ускорительном насосе, от 30 до 40, например на карбюраторе Weber 2103. Это увеличивает ускорение при трогании с места.

• Одна из основных модификаций карбюратора — изменение размера жиклеров. Внимание! Размеры жиклеров указаны для карбюраторов 2107-1107010 и 2107-1107010-20.
• Работаем в первичной камере: устанавливаем главный жиклер на 125, (нормальный — 112) остаётся главный жиклер на 150.


После этого динамика еще немного улучшилась.

В результате этих замен мы получаем довольно хороший отклик дроссельной заслонки во второй половине хода педали газа, до 6 тысяч об / мин и более. Расход топлива увеличивается, где-то на 1 — 1,5 т / 100 км. Это можно использовать в знакомой ситуации: при длительном обгоне длинного автомобиля появилась встречка; нужно разогнаться, а запас педали газа кажется недостаточным. Именно тогда нужно воспользоваться более мощным потоком настроенных жиклеров, возникает эффект «псевдотурбонаддува».

Теперь при езде по городским дорогам мы получили динамику, как в «девятке», и на светофоре нельзя «утонуть в полу», если в зеркале заднего вида заметили нервную «крутость» машина «позади тебя. Расход ожидается на уровне 11-11,5 в городских условиях. Холостые жиклеры не трогали, поэтому расход остался прежним. Если к этому добавить грамотную настройку угла опережения зажигания, то ВАЗ 2107 станет очень быстрой.

В заключение можно резюмировать достоинства и недостатки старого «Озона», напомним карбюратор Солекс.

• На наш взгляд, именно на «Самаре» присутствует элемент недостаточной надежности этого карбюратора («Солекс»), рывки и «дыры» в работе двигателя,
• некачественный электромагнитный клапан, который требует частый ремонт.
• Для максимального тюнинга «Солекс» вообще требуется расточка второй камеры.
• Озон практически не нужно регулировать чаще одного раза в год.
• Кроме того, это был «Солекс», который изначально проектировался для поперечного двигателя объемом 1 л.5 литров.
• Установка карбюратора Solex на ВАЗ 21074, например, способна «задушить» работу двигателя на высоких оборотах.
• Кроме того, у карбюратора Солекс нет независимой системы холостого хода, а у Озона есть.

Выбор за вами!

Эта статья является частью серии из 9 уроков по 7 карбюраторам. Для всех девяти уроков перейдите по ссылке:

Любая машина радует своего хозяина до тех пор, пока с ней не начнутся неприятности.Естественно, что такие обстоятельства огорчают каждого водителя. Если машина не новая, то затраты на ремонт могут оказаться слишком высокими, и решить вопрос самостоятельно очень сложно. Однако настоящие ценители ВАЗа стараются изучить своего железного коня «от» и «до» и. В первую очередь это касается ремонта важных узлов, многих интересует установка карбюратора Солекс 21083 на ВАЗ-2107.

Самый популярный карбюратор для ВАЗ-2107 — Солекс

С момента выхода в свет автомобилей ВАЗ с карбюраторными двигателями на них устанавливались запчасти следующих производителей: Озон, Солекс, Вебер.Но они были и остаются самыми популярными. Чуть подробнее рассмотрим регулировку и тюнинг карбюратора этой марки.

Чем может пригодиться в работе

Если вдруг автовладелец стал замечать какие-то изменения в работе двигателя, например, он перестал запускаться в горячем состоянии или возникла нестабильность холостого хода, необходимо правильно отрегулировать карбюратор ВАЗ, а также правильно отрегулировать холостой ход автомобиля.

Все регулировки производятся для достижения стабильной работы силового агрегата на холостом ходу при минимальных оборотах коленчатого вала.

Для определения частоты вращения коленчатого вала может потребоваться тахометр. Некоторые автомобили имеют встроенную комбинацию приборов, среди которых есть специальное соединение для этого прибора. В такой ситуации желательно его использовать. В противном случае используйте отдельный прибор (мультиметр или автотестер, работающий в режиме тахометра). Однако для снятия более точных показателей лучше всего подключить самостоятельный блок. Так будет намного удобнее в эксплуатации, к тому же все настройки будут производиться точнее и качественнее.

Опытные автомеханики, съевшие более одной собаки в этом бизнесе, могут вносить корректировки на слух. Для вращения качественного винта и количественного винта другим мастерам, не обладающим большими знаниями, может потребоваться шлицевая отвертка с шириной лезвия не более 3 миллиметров.

Подготовительные мероприятия

Если автомобилист заинтересован в регулировке карбюратора Солекс своими руками, он должен предварительно выполнить ряд подготовительных действий.

Изначально нужно прогреть силовой агрегат до рабочего состояния (температура 85-90 градусов).

На следующем этапе нужно до упора сжать ручку механизма привода воздушной заслонки, в народе ее называют просто — «всасывание». После этого заслонка должна находиться в положении, при котором воздушный канал полностью свободен, т.е. расположен по направлению движения воздуха.

При наличии тахометра прибор необходимо подключать к заглушенному двигателю. В противном случае при отсутствии агрегата этот пункт следует пропустить. Положительная сторона устройства должна идти на катушку зажигания, а отрицательная — на «массу» транспортного средства (кузов, двигатель или минус аккумулятора).Перед этим следует прочитать инструкцию по эксплуатации.

Последним действием следует запустить двигатель, включить оптику дальнего света и обогреватель.

Регулировка холостого хода

Настройка карбюратора Солекс на ВАЗ-2107 своими руками требует определенных знаний от автолюбителя-ремонтника. В силовых агрегатах с карбюраторами 2108, 21081, 21083 производитель рекомендует выставлять обороты холостого хода от Solex, которые меняются в пределах 750-800 в минуту. В таком зазоре очень важно добиться стабильного функционирования системы.Для этого необходимо повернуть винт «количества» топливного раствора, одновременно задав скорость вращения коленчатого вала.

Установка нужной скорости часто требует срочной регулировки винта «качества». В автомобилях, в которых подобные действия выполняются впервые, на вышеуказанный винт должна быть установлена ​​пластиковая заглушка на заводе — желательно ее удалить. Для этого может пригодиться шило или металлический крючок. При отсутствии обоих инструментов можно в ненужную деталь вкрутить саморез, а потом все снять.

Для того, чтобы регулировка или установка карбюратора Солекс 21083 на ВАЗ-2107 прошла успешно, манипуляцию следует проводить в три этапа. Если этого недостаточно, действия можно повторить еще несколько раз. Перед тем, как решить столь важную задачу, нужно проверить правильность установки угла опережения зажигания, а также исправность высоковольтных проводов. Если все работает стабильно и не вызывает нареканий владельца, необходимо:

• с помощью шлицевой отвертки повернуть винт, отвечающий за «качество» топливной смеси, чтобы увеличить частоту вращения коленчатого вала двигателя до максимального предела.Необходимо поворачивать агрегат в разные стороны до определения «правильного» положения винта при достижении максимальной частоты. Регулировать можно на слух или по тахометру;
• установите винт «количества» топливного «раствора» в такое положение, чтобы число оборотов достигало 900 в минуту. Прокрутка винта напрямую влияет на открытие дроссельной заслонки первой камеры, из-за чего обороты начинают сильно «прыгать». В противном случае, если винт повернуть против часовой стрелки, дроссельная заслонка закроется и обороты упадут.Основная задача регулировочного винта — определение его оптимального расположения;
• включают «качественный кран», добившись 800 об / мин от системы.

Если автомобилист не знает, как поставить карбюратор Солекс на ВАЗ-2107, после того, как предыдущий прибор изжил себя или потребовалась замена «качественного» винта, следует учесть одну важную особенность: перед регулировкой устройства, винт нужно затянуть по часовой стрелке до упора, затем открутить на 3 оборота и только после этого приступить к регулировке.

Важные моменты регулировки

После того, как конструкция обретет оптимальное положение, необходимо нажать на педаль газа: автомобилист должен проверить работоспособность мотора, который без перебоев «поднимет» частоту вращения коленчатого вала. При этом не должно быть резкого гашения двигателя после отпускания педали. При наличии отрицательных моментов придется заново отрегулировать карбюратор.

Содержание СО в выхлопных газах силового агрегата тоже нужно проверять, по правилам, после таких манипуляций оно должно уменьшиться.При идеальной работе всех компонентов уровень CO должен колебаться в пределах 1,5%.

Когда винты не помогают нормализовать скорость, автовладельцу придется дополнительно проверить силовой агрегат, так как такие моменты говорят о том, что топливо «уходит» в смесительную камеру, минуя систему холостого хода. В этом случае обратите внимание на электромагнитный клапан карбюратора, чтобы закрыть его. Наряду с этим следует измерить диаметр отверстия сопла, который иногда бывает больше, чем требуется.

Заключение

Приведенные выше рекомендации помогут автовладельцу отечественного автомобиля самостоятельно отрегулировать или настроить карбюратор Солекс. Естественно, самостоятельная замена или ремонт агрегата позволяет сэкономить огромную сумму, но не стоит забывать, что заменяемую деталь необходимо проверять на правильность установки и работоспособность.

Карбюратор 21073 1107010 ДААЗ разработан для Нива ВАЗ-2121 с объемом двигателя 1,6 л и ВАЗ-21213 с 1.Двигатель 7 л.
Solex 21073-1107010 — эмульсионный двухкамерный карбюратор с нисходящим потоком (нисходящий поток). Дроссельные заслонки открываются механически, последовательно педалью газа.

Карбюратор состоит из следующих узлов и систем:

• Есть две основные системы дозирования, для первой и второй камер соответственно.
• Поплавковая камера оснащена двойным поплавком, сбалансированным для предотвращения влияния наклона на работу карбюратора, например, при повороте автомобиля.
• Система всасывания картера.
• Механизм, блокирующий открытие дроссельной заслонки второй камеры.
• Система холостого хода подключена к первой камере.
• Экономайзер холостого хода.
• Две системы адаптеров, по одной для каждой камеры.
• Экономайзер режима мощности.
• Насос ускорительный.
• Пусковое устройство.
• Отопительное устройство.

Расположение основных узлов карбюратора показано на рисунках:

Карбюратор состоит из двух половин, более массивная нижняя — это корпус, а верхняя — крышка карбюратора.В нижней части карбюратора, в каждой из камер, расположены поворотные дроссельные заслонки с механическим управлением. В первой камере в верхней части расположена воздушная заслонка, предназначенная для холодного пуска двигателя. Управление воздушной заслонкой осуществляется тросом, идущим в салон (рычаг воздушной заслонки) и вакуумным стартером.

Через впускной штуцер топливо, проходя через сетчатый фильтр карбюратора и игольчатый клапан, попадает в поплавковую камеру. Камера состоит из двух секций, сообщающихся между собой, поэтому уровень топлива в них одинаковый.Двухкомпонентная конструкция снижает влияние крена автомобиля на уровень топлива и, как следствие, на характеристики двигателя.

Когда поплавковая камера заполняется, поплавок, толкая иглу клапана вверх, блокирует поток топлива, таким образом поддерживая постоянный уровень топлива в карбюраторе.
Из поплавковой камеры топливо по основным топливным жиклерам подается в эмульсионные колодцы, а воздух поступает туда через отверстия в верхней части эмульсионных трубок (воздушные жиклеры). В колодцах при смешивании топлива и воздуха образуется эмульсия, которая поступает в малый и большой диффузоры карбюратора.Это основная система дозирования карбюратора.
На разных режимах двигателя в работу включаются определенные системы карбюратора.

Работа карбюратора Солекс 21073

При запуске холодного двигателя для обогащения смеси используется пусковое устройство , управляемое из салона автомобиля рукояткой воздушной заслонки. В максимально выдвинутом положении рукоятка воздушной заслонки через приводной трос поворачивает рычаг, полностью закрывая воздушную заслонку (первую камеру).При этом дроссельная заслонка первой камеры приоткрывается незначительно до размера пускового зазора, который можно регулировать регулировочным винтом открытия дроссельной заслонки первой камеры на рычаге.

Пусковое устройство состоит из полости, сообщающейся каналом с пространством впускного коллектора, диафрагмы и стержня, соединенного с воздушной заслонкой. После запуска двигателя разрежение во впускном коллекторе действует на диафрагму и шток открывает воздушную заслонку на величину пускового зазора (регулируется винтом пускового устройства).Когда рукоятка возвращается в нормальное, утопленное положение, пусковые зазоры уменьшаются. Зазоры в промежуточных положениях полностью зависят от геометрии рычага и не требуют регулировки. Дроссельная заслонка второй камеры через систему рычагов, с расширенным всасыванием, заблокирована, поэтому при нажатии газа вторая камера не участвует в работе по предотвращению отказов двигателя.

Система холостого хода (CXX) предназначена для питания двигателя на минимальных оборотах, предотвращая его остановку при отсутствии нагрузки.Топливо поступает в CXX через главный топливный жиклер первой камеры, затем холостой жиклер, смешивается с воздухом, поступающим через холостой воздушный жиклер, а также из широкой части диффузора первой камеры. Такая система подачи воздуха в CXX обеспечивает стабильный переход в этот режим. Образовавшаяся эмульсия попадает в первую камеру через отверстие, расположенное под дроссельной заслонкой. Канал, ведущий к выходу холостого воздуха, закрывается винтом качества. Скорость двигателя регулируется так называемым винтом качества, который определяет величину зазора дроссельной заслонки камеры номер один на холостом ходу.

При плавном нажатии на педаль газа первая камера переходной системы … Ее дроссельная заслонка частично открывается, из щели переходной системы, которая находится над клапаном, начинает поступать дополнительное топливо, обогащая смесь. Система перехода первой камеры не допускает выхода из строя при переходе из режима холостого хода, при трогании с места.

Система перехода вторичной камеры устроена аналогично, с той лишь разницей, что она обогащает смесь при переключении со средней на большую нагрузку, а ее выход круглый.Эта система помогает избежать столкновений при движении.

При достаточно сильном открытии заслонок экономайзер режима мощности … Экономайзер забирает топливо прямо из поплавковой камеры и регулируется разрежением во впускном коллекторе. Когда заслонка закрыта, разрежение велико, и диафрагма экономайзера не воздействует на шаровой клапан, блокирующий поток топлива. При открытии заслонки разрежение уменьшается, пружина воздействует на диафрагму, а также на шар клапана, открывая путь топливу через жиклер экономайзера в эмульсионный колодец и, минуя главный топливный жиклер, обогащает топливо. смесь.

При работе с максимальной нагрузкой двигателю требуется дополнительное топливо. Он подается эконостатом непосредственно из поплавковой камеры через систему каналов в распылитель во второй камере.

Насос ускорителя Другой карбюратор в сборе. Акселераторный насос, обогащает топливную смесь при разгоне автомобиля. Он состоит из рычага, диафрагмы и распылителя. Кулачок, установленный на валу дроссельной заслонки, когда он открыт, воздействует на рычаг насоса, а также на диафрагму, которая перекачивает топливо через форсунку в первую камеру карбюратора.Насос имеет два обратных клапана. Первый расположен в канале, соединяющем поплавковую камеру и полость насоса, и открывается при заполнении последней под действием пружины, вытягивающей диафрагму, как поршень шприца. Клапан закрывается при подаче топлива в опрыскиватель (нажатием педали газа). Второй клапан находится в распылителе ускорительного насоса. При впрыске топлива он открывается, если топливо перестает поступать, закрывает канал сопла, предотвращая утечку воздуха и предотвращая вытекание топлива.Профиль кулачка ускорительного насоса определяет его производительность.

Экономайзер принудительного холостого хода (EPHH)

Система холостого хода упоминалась выше. Карбюратор CXX 21073 оборудован электромагнитным клапаном, входящим в состав экономайзера принудительного холостого хода (EPHX). Этот клапан закрывает каналы холостого хода и переходную систему первой камеры, и предназначен для отключения подачи топлива при выключении двигателя, а также в режиме принудительного холостого хода (торможение двигателем) для снижения токсичности выхлопные газы и экономия топлива.EPCH состоит из концевого выключателя (см. Рисунок карбюратора), электромагнитного клапана и блока управления.

При включении зажигания перед запуском двигателя, когда дроссельная заслонка первичной камеры карбюратора закрыта, стопорный винт (числовой винт) с концевым выключателем замыкается на корпус автомобиля. В этом случае на электромагнитный клапан подается напряжение, и он открывает топливный жиклер системы холостого хода.
Когда двигатель запускается и работает на холостом ходу, электромагнитный клапан приводится в действие блоком управления.При увеличении частоты вращения коленчатого вала до 2100 об / мин (при нажатии педали газа нарушается связь концевого выключателя с кузовом автомобиля) блок управления отключается от управления электромагнитным клапаном, но питание на соленоид клапан продолжает движение до тех пор, пока концевой выключатель снова не перестанет замыкаться на землю. Когда дроссельные заслонки внезапно закрываются (принудительный холостой ход), концевой выключатель замыкается на кузове автомобиля и питание электромагнитного клапана отключается, а игла клапана перекрывает подачу топливной смеси.
Когда частота вращения коленчатого вала снижается до 1900 об / мин, блок управления снова включается и напряжение подается на электромагнитный клапан, топливный жиклер открывается и смесь подается из системы холостого хода.

Этот карбюратор имеет аналогичную конструкцию со всеми карбюраторами Солекс Димитровградского автоагрегатного завода (сокращенно ДААЗ), но имеет некоторые отличия. Поскольку он устанавливается на двигатели с большим рабочим объемом, характеристики его систем изменились. Опрыскиватель с ускорительным насосом оборудован только одной трубкой, ведущей в первую камеру.Сетчатый фильтр снимается после откручивания штуцера подачи топлива. Карбюратор 21073-1107010 снабжен системой управления рециркуляцией выхлопных газов через запрессованные в корпус штуцеры, которые через каналы соединены с пространством первой камеры над и под дроссельной заслонкой.

Из приведенной ниже таблицы вы можете узнать, какие форсунки есть на Solex 21073 1107010.

Типы жиклеров карбюратора Solex 21073, как правило, подбирают при его настройке на двигателе.Некоторые водители иногда думают, что если мечта осуществится и на автомобиль наконец-то будет установлен Solex, то все проблемы сразу решатся. Но не тут то было! Основная работа начинается только после установки. Solex, предназначенный для экономии ваших денег на топливных ресурсах, для правильной работы вам также необходимо настроить его.

Хорошо, если будет знакомый карбюратор. А если нет? Вы можете попробовать внести коррективы самостоятельно, но для этой процедуры нужно знать хотя бы больше информации о самом карбюраторе.

Выбор типов жиклеров карбюратора Solex 21073 — одна из составляющих его настройки на максимально разумную дальнейшую работу. И прежде чем менять одно на другое, нужно принципиально разобраться: зачем и что это за деталь?

Теория

(banner_content) Двигатель всасывает воздух через диффузор и некоторое количество бензина через топливный жиклер. Объем всасываемого воздуха и топлива также зависит от объема двигателя.Поэтому есть тенденция: под больший объем двигателя ставить небольшую жиклер. А если на малолитражный двигатель (например 1,5) приходится ставить аналогичный карбюратор Solex 21073, то стандартные жиклеры плохие (то есть дают ненасыщенную смесь).

Поэтому можно сказать, что все начинается с жиклера топлива — его выбора и настройки. После этого уже во вторую голову нужно подобрать к ней воздушную. Для начала — строго с первой камеры, пока вы ее не настроили, вторую ни в коем случае не рекомендовать.

Правило: жиклеры подбираем по объему двигателя. И лучше всего перед началом настройки найти заводской солекс, соответствующий объему агрегата на вашем автомобиле, и переставить (или поставить такие же) жиклеры из него.

Основы выбора Если поставить, например, Солекс 21041 (объем 1.8) на двигатель 1.5. Это карбюратор с диффузором 24х26, топливо — 102,5, что для мотора 1,5 маловато. Ищем камеры и рассеиватель случайно.Находим самый близкий из вариантов: Solex 21073. Имеет диффузор 24×24 и TJ — 107,5. И первые камеры практически такие же. Кстати, если диффузоры почти такие же, а объем двигателя меньше, то всасывание бензина будет меньше (жиклер плохой). Значит, нужны ТЖ (жиклеры) от 110. Собираем несколько.

Далее вам нужно решить , что вы хотите: экономичный неторопливый или дорогостоящий отклик дроссельной заслонки. В зависимости от решения мы также выбираем TZ: регулировать обогащение или обеднение воздушно-топливной смеси (обеднение приведет к экономии бензина, но повлияет на динамику разгона автомобиля).

Примеры выбора

Двигатель 1,8 л … Карбюратор — Солекс 21073 (24×24). В первой камере топливо — 115, воздух — 165. Во второй: ТЗ — 115, воздух (ВЗ) — 125-я. на холостом ходу: 41ст. В этой ситуации расход AI 92 для городского режима езды составляет от 8 до 9 литров.

Двигатель 1.5 D … карбюратор — Солекс 21073. В первом — 115-й ТЖ, ВЖ — 155 ЗД. Во втором — ТЖ 115, ВЖ 135 ZC. ХХ — 41-й. Бензин АИ 80.Расход — 10 трасса, город 12.

Дополнительная информация

В целом, помимо выбора жиклеров, есть еще масса полезных и интересных нюансов настройки солекса, чтобы он работал корректно и сочетался с двигателем вашего карбюраторного автомобиля.

Всегда следует начинать с установки уровней в камерах. Они выставляются вручную по положениям самих поплавков, в зависимости от покрытия агрегата (все делается по специальным шаблонам).И зря вы думаете, как многие доверчивые пользователи Solex, что все уже выставлено с завода, мол. Чтобы не привести к переливам и нагрузке на иглу, делаем соответствующие настройки, загибая язычки поплавков.

После установки уровней можно переходить в режим ожидания. Это зависит от положения шурупов, качества и количества смеси (крутить при снятом всасывании).

Результат

Само собой разумеется, что совершенствованию нет предела.Иногда они могут даже превратиться в излишества: просверлить, например, дроссельную заслонку, отполировать МД, припаять на карбюратор эпульсионные трубки. Но, как говорится, безмерно нездорово. Но такая процедура, по-своему увлекательная, так как выбор типов жиклеров для карбюратора Solex 21073, например, — вещь, совершенно необходимая для правильной настройки агрегата и его полной совместимости с моторным отсеком. В результате получился экономичный, отзывчивый на газ автомобиль.

Карбюратор «Солекс 21073»: характеристики, регулировка

Системы питания современных автомобилей с каждым годом становятся все более сложными, но простой, доступный и надежный карбюратор прослужит владельцам старых автомобилей долгое время. Сейчас карбюраторных автомобилей больше нет. Но это не отменяет необходимости обслуживания таких машин. Например, карбюратор Solex 21073 производства Димитровского автоагрегатного завода до сих пор выпускается и успешно работает в силовых системах двигателей классических моделей ВАЗ, а также переднеприводных ВАЗ 2108, 2109.Также его можно встретить на ранних моделях «десятого семейства».

Несмотря на простоту, этот элемент востребован и популярен среди автомобилистов. Солекс 21073 устанавливался не только на Ниву. Отзывы положительные, а это значит, что вам нужно узнать о нем больше и узнать, как его настроить.

Карбюратор Солекс: модификации

Базовая конструкция этих устройств разработана инженерами французской компании Soleks.

Позже Димитровградский завод получил лицензию на производство, а все остальные модификации производились здесь специалистами.На ДААЗ разработан популярный Solex 21073. Отзывы о нем только положительные. Механизм прост в настройке и отличается высокой надежностью. ДААЗ-2108 рассчитан на работу с 1,3-литровым двигателем от ВАЗ 2108 и 2109. Солекс 21083 доработан под 1,5-литровые силовые агрегаты. Такими же механизмами оснащались модели из первых партий ВАЗ 2110 с микропроцессорной системой зажигания. На классические модели ВАЗ устанавливался Солекс 21053-1107010. Модели ВАЗ Нива оснащались механизмом Solex 21073-1107010.Теперь его заменили на инжектор.

Устройство

Карбюратор Solex 21073 является эмульсионным. Его модификации изначально устанавливались на двигатели с бесконтактным зажиганием. Устройство отличается наличием двух камер, оборудованных дроссельными заслонками, а также системами дозирования. Также в устройстве есть переходные системы для первой и второй камер. Система холостого хода есть, но только для первой камеры.

Механизм состоит из двух половин.Нижняя — более массивная — и верхняя. Эта половина является непосредственно корпусом самого устройства, а верхняя часть — крышкой для карбюратора. Внизу каждой камеры находится поворотный демпфер с механическим типом привода. Вверху в первой камере карбюратора находится заслонка для подачи воздуха. Это необходимо для запуска неотапливаемого энергоблока. Эта часть приводится в движение кабелем, который идет в салон и соединяется с рычагом, отвечающим за всасывание, и с пусковой вакуумной системой.

Принцип действия

Работает «Солекс 21073» следующим образом. Бензин поступает в поплавковую камеру с входным патрубком — топливо также проходит через сетку фильтра, где очищается, и проходит через игольчатый клапан. Камера с поплавком двухсекционная, секции соединены между собой. У них будет одинаковое количество бензина. Такая конструкция позволяет значительно снизить влияние наклона корпуса на уровень топлива в этой камере.

Это обеспечивает более стабильную работу двигателя.По мере заполнения камеры поплавок, нажимая на часть игольчатого клапана, перекрывает доступ топлива в камеру. Это поддерживает постоянный уровень бензина в механизме. Далее из поплавковой камеры бензин через форсунки попадает в смесительные колодцы. Воздух поступает в эти колодцы через специальные отверстия в эмульсионных трубках или воздушных форсунках. Далее в них смешиваются газ и воздух. В результате получается топливная смесь. Он попадет как в маленькие, так и в большие диффузоры устройства. Это основная дозирующая камера.В зависимости от режима работы двигателя в карбюраторе могут запускаться определенные механизмы и системы. Когда владелец пытается запустить двигатель «холодным» для обогащения топливной смеси, срабатывает пусковое устройство. Его водитель запускает из салона — это течь.

При выдвижении ручки до упора воздушная заслонка первой камеры полностью закрывается. При этом дроссель в первой камере открывается на расстояние пускового зазора.Регулируется с помощью регулировочного винта на карбюраторе Solex. Регулировка зазора позволяет регулировать обороты холостого хода.

Система запуска

Этот механизм представляет собой специальную полость, которая соединяется с впускным коллектором. Устройство также имеет диафрагму и шток, который соединен с воздушной заслонкой. После запуска двигателя во впускном коллекторе возникает разрежение. Он воздействует на шток диафрагмы, тем самым открывая воздушную заслонку. Если рукоятку воздушной заслонки вернуть в нормальное положение, это приведет к уменьшению пусковых зазоров.

Параметры зазоров зависят от геометрических характеристик рычага и никак не регулируются. Что касается дроссельной заслонки второй камеры, то при выдвижении дроссельной заслонки он находится в заблокированном состоянии.

Система холостого хода

Этот агрегат необходим для снабжения камер сгорания горючей смесью на самой минимальной скорости. Благодаря этой системе силовой агрегат не заглохнет при отсутствии нагрузки. Топливо будет поступать в систему через главное сопло в первую камеру.Через жиклер XX, где оно затем смешивается с кислородом, топливо поступает в систему через воздушный клапан. Этот механизм обеспечивает стабильную работу двигателя на холостом ходу без нагрузки.

Далее горючая смесь поступает в первую камеру через специальный канал, расположенный под дроссельной заслонкой. Топливный механизм, ведущий к выпускному отверстию ХХ, закрыт качественным винтом. Это регулировочный винт, с помощью которого можно регулировать и изменять характеристики карбюратора. Этим элементом настроен и холостой ход двигателя на механизме Solex 21073.По нему определяется размер дроссельной заслонки первой камеры в режиме ХХ.

Прочие детали карбюратора

Также в устройстве механизма есть ускорительный насос и экономайзер. Эти агрегаты предназначены для топливной смеси двигателя при работе в нагруженном состоянии.

Регулировка уровня в поплавковой камере

Итак, мы рассмотрели устройство Solex. Регулировка карбюратора поможет установить оптимальный режим, когда двигатель будет работать максимально эффективно и при этом расход топлива не будет слишком большим.Для начала нужно завести и немного прогреть двигатель. Затем снимите топливный шланг и крышку карбюратора. После отсоединения всасывающего кабеля откручиваем крышку от устройства.

Снимать необходимо как можно более равномерно и аккуратно, чтобы не повредить поплавок. Затем линейкой или штангенциркулем измерьте расстояние в каждой из камер. Измерять надо от сопрягаемых плоскостей до края бензина. Этот размер должен быть около 24 мм. Если он больше или меньше, то параметр регулируется путем изгиба поплавка.Затем устройство снова собирают, заводят двигатель и прогревают.

Настройка холостого хода

Многие автовладельцы, а именно новички, чаще всего покупают старые автомобили и не знают, как правильно настроить карбюратор. Как следствие — потери мощности, большой расход топлива, плавающие скорости и другие проблемы. После успешного завершения регулировки уровня установите холостой ход. Перед этим рекомендуется заглушить двигатель. Для работы понадобится отвертка с плоским жалом и время.Внизу механизма есть отверстие. В нем есть винт, отвечающий за качество смеси. Они все накручивают. Однако не стоит сильно усердствовать.

Затем из крайнего положения откручивается винт на пять оборотов. Далее двигатель запускается без удушья. Откручиваем качественный винт — карбюратор 21073 будет регулировать обороты двигателя. Затем элемент снова прикручивается. Вращать необходимо до тех пор, пока работа силового агрегата не станет максимально стабильной.Медленно поворачивайте винт. Когда мотор становится спокойнее, он крутится не более чем на один оборот. В итоге обороты холостого хода будут около 900. Но если двигатель глохнет, они немного увеличиваются.

Заключение

Это важнейшие правила настройки карбюратора Солекс (идет на Ниву или Семерку, не важно). Настройка позволяет улучшить работу двигателя, стабилизировать холостой ход. Этот карбюратор хорош тем, что его можно отрегулировать с помощью минимального набора инструментов в любых условиях.Но время идет, а автомобили с такой системой питания становятся все меньше.

Карбюратор «Солекс 21073» на «Ниве»: устройство, ремонт, регулировка, отзывы

Несмотря на то, что внедорожник ВАЗ-2121 разработан очень давно, эта машина до сих пор пользуется большой популярностью. В 1994 году модель поменяли на ВАЗ-21213. Многие покупают эти автомобили из-за их высокой проходимости, чему могут позавидовать некоторые джипы известных марок. Другим нравится надежность, неприхотливость и высокая ремонтопригодность.Простой дизайн и отличные внедорожные характеристики сделали этот автомобиль транспортным средством для любителей путешествий, охоты, рыбалки и туризма.

Автомобили «Нива» 211213 комплектуются двигателем 1,7л. Карбюраторный, на базе двигателя ВАЗ-2106. Также есть пятиступенчатая механическая коробка передач и бесконтактная система зажигания. В системе питания установлен карбюратор «Солекс» 21073 на «Ниве». Многих начинающих автовладельцев пугают карбюраторы и все, что с ними связано.Но карбюратор — это не приговор. Вам просто нужно разобраться в его основном устройстве, способах регулировки и научиться ремонтировать.

Устройство

Карбюратор «Солекс» 21073, устанавливаемый на «Ниву» 1.7, можно отнести к группе эмульсионных устройств.

Механизм предназначен для приготовления рабочей топливовоздушной смеси. Устройство состоит из двух частей — корпуса и крышки. Также устройство состоит из поплавковой камеры с возможностью балансировки уровня.Есть ускорительный насос, экономайзер, эконостат. В конструкции две топливные камеры и диффузоры. Готовят горючую смесь. В крышке установлены штуцеры, через которые бензин подается в карбюратор, а излишки топлива поступают обратно в бак. В чехле также есть шпильки. Они служат для крепления воздушного фильтра. Другая крышка оснащена игольчатым клапаном для поплавковой камеры, где уровень топлива регулируется напрямую. В карбюраторе установлен дроссель механического типа.Позволяет запускать двигатель «на холоде». В такой модификации карбюратор Солекс 21073 на Ниве 21213 показывает очень высокий КПД. При правильной настройке устройство может обеспечить очень высокие технические характеристики для переднеприводных автомобилей.

Принцип работы

На «Ниве» установлен карбюратор «Солекс» 21073, предназначенный для приготовления смеси топлива и воздуха, а также подачи ее в камеры сгорания двигателя. После запуска силового агрегата водитель закрывает вентиль.Это обеспечивает подачу в цилиндры богатой смеси.

Регулируя автоматическую систему, можно увеличить воздушный поток за счет вращения дроссельной заслонки. Как только двигатель прогреется, заслонку снимают. Карбюратор начинает работать в основном рабочем режиме. Бензин из топливного бака мембранным насосом подается в поплавковую камеру. Количество топлива зависит от положения игольчатого клапана. Затем жидкое топливо по специальным каналам, которые расположены в корпусе устройства, попадает в главный жиклер.Затем — в первой смесительной камере. Вторая камера устройства сработает, когда мотор начнет работать под большой нагрузкой — если водитель резко нажмет педаль акселератора. Когда двигатель работает на холостом ходу, электромагнитный клапан запускается. Благодаря этому мотор может работать стабильно. Пониженный расход топлива.

Поплавковый механизм

Карбюратор «Солекс» 21073, устанавливаемый на «Ниву», имеет двухсекционную поплавковую камеру. Они расположены по обе стороны от основных камер устройства.Система состоит из двух эбонитовых поплавков, которые закреплены на рычаге.

Последний качается на оси, вдавливается в крышку устройства. Кронштейн имеет язычок. Элемент через специальный шарик прижимает иглу игольчатого клапана. Поплавковый механизм используется для регулировки уровня топлива, необходимого для нормальной работы карбюратора. Игольчатый клапан — неразборного типа. Не ремонтируется. Корпус клапана закреплен на резьбе в крышке карбюратора. Мяч предохраняет иглу от удара во время движения машины.Если камера пустая (например, если драйвер использует ГБО), то поплавки будут стучать.

Основные системы дозирования

Первая и вторая камеры оснащены диффузорами. Есть один большой и один маленький элемент. Вместе с небольшими диффузорами изготавливаются и распылительные устройства. Последние соединены каналами с эмульсионными колодцами и сообщаются одним каналом с поплавковой камерой. Чтобы бензин протекал определенными порциями, ниже по потоку в эмульсионных колодцах находятся основные топливные жиклеры.В этих же колодцах есть специальные пробирки. Каждый из них наверху оборудован воздушной форсункой. К ним из устья устройства подается воздух.

Принцип работы основной дозирующей камеры

Под действием вакуума, возникающего в цилиндрах двигателя, воздух всасывается через фильтр. Далее кислород подается в первую камеру. Проходит через диффузоры. За счет увеличения расхода воздуха в области сопел создается еще больший вакуум.

Под его воздействием топливо хорошо поднимается из эмульсии с опрыскивателем. В то же время воздух проходит через воздушную струю в эмульсионную трубку, а затем смешивается с топливом. В результате образуется эмульсия, которая на высокой скорости засасывается в каналы карбюратора, где объединяется с потоком воздуха. По такому принципу устанавливался карбюратор «Солекс» 21073 на «Ниву». Его устройство может отличаться в зависимости от модификации. Но принцип работы систем примерно одинаков для всех устройств.

Система холостого хода

Устройство оборудовано системой холостого хода. Он предназначен для работы двигателя на низких оборотах. На данный момент вакуум в диффузорах очень мал. Топливо не может попасть в основную систему дозирования. На холостом ходу двигателя топливо подается под дроссель первой камеры карбюратора. Вакуум там достаточно сильный, чтобы образовалась стабильная горючая смесь.

Воздух подается через колодец основной струи и деэмульсию первой камеры.Затем топливо попадет в топливный жиклер холостого хода. После этого — смешивается с воздухом, подаваемым из воздушной форсунки ХХ. К этому элементу по специальному каналу подводится кислород. Такая схема работы позволяет двигателю обеспечить плавный переход из режима нагрузки в режим холостого хода и не допускает вытекания топлива из поплавковой камеры.

Econostat

Карбюратор «Солекс» 20173 на «Ниве» оборудованпедеконостатом. Это устройство необходимо для обогащения топливной смеси, которая готовится во второй камере при полностью открытой дроссельной заслонке.

Устранение неисправностей

Узлы автомобиль не вечен и иногда из строя карбюратор «Солекс» 21073 на «Ниве». Ремонт его нужно начинать с диагностики. Возможно, удастся обойтись простой настройкой. Так, в процессе работы в карбюраторе могут попадать твердые частицы, что в результате является причиной засорения жиклеров. Некачественный бензин приводит к образованию отложений на стенках каналов в устройстве. Это значительно уменьшает их поперечное сечение.Неисправность карбюраторной системы можно диагностировать по следующим признакам:

• Повышенный расход топлива.
• Затруднения в процессе запуска двигателя. Пониженная мощность и динамические характеристики.
• Неустойчивый холостой ход.

В этом случае необходимо произвести чистку установленного карбюратора «Солекс» 21073 на «Ниве». Регулировка, которая будет проведена после этого, позволит прибору снова заработать должным образом.

Как восстановить карбюратор?

Для ремонта чаще всего приходится снимать прибор с двигателя.Сначала снимите воздушный фильтр. Затем снимаются топливные магистрали, воздушные трубки, провода и кабели. далее откручиваем гайки.

Разбирать карбюратор лучше всего на столе или на другой удобной поверхности. Детали следует раскладывать в определенном порядке. Это поможет их не потерять. Процесс регулировки игольчатого клапана выполняется с помощью специального шаблона. Для промывки инструмента необходимо использовать специальные жидкости. Сменные жиклеры можно приобрести в любом автомобильном магазине. Часто разборка и промывка карбюратора помогает решить массу проблем.

Регулировка

При выходе из строя карбюратора «Солекс» 21073 на «Ниве» ремонт и регулировка помогают привести устройство в чувство. Настройки позволяют восстановить оптимальные режимы, в которых мотор будет работать максимально эффективно. Расход топлива средний. В первую очередь заводят и немного прогревают двигатель. Далее нужно демонтировать топливный шланг и крышку устройства. Последний рекомендуется удалять с особой осторожностью, чтобы не повредить поплавок. Далее с помощью измерительного инструмента измеряется расстояние в каждой из камер карбюратора.Измерьте расстояние от сопрягаемых плоскостей до края топлива. Этот размер должен быть примерно 24 мм. Если это расстояние меньше или больше, то его регулируют сгибанием поплавка. Затем нужно снова завести и прогреть двигатель. После успешного завершения регулировки уровня можно переходить к регулировке холостого хода.

Двигатель заклинивает. Для регулировки потребуется отвертка с плоским лезвием и немного времени. Внизу устройства есть отверстие, в котором находится винт, регулирующий качество топливной смеси.Его поворот полностью. Далее от крайнего положения этот же винт откручивается примерно на пять оборотов. Затем запустите двигатель. Всасывания не требуется. Если открутить винт «качество», то карбюратор изменит обороты двигателя. Потом снова скручивают. Вращать необходимо до тех пор, пока двигатель не станет устойчивым и устойчивым. Когда двигатель начинает тихонько работать, то откручивается элемент не более чем на один оборот. В результате частота вращения холостого хода будет установлена ​​на отметке 900. Если двигатель начинает глохнуть, лучше немного увеличить число оборотов холостого хода.

Заключение

Это самые базовые регулировки, которые позволят полностью подогнать установленный карбюратор «Солекс» 21073 на «Ниву». Отзывы об этом карбюраторе хорошие, и устанавливают его не только на Ниву, но и на другие модели переднеприводных ВАЗ.

Карбюратор «Солекс 21073» на «Ниве»: устройство, ремонт, регулировка, отзывы

Несмотря на то, что внедорожник ВАЗ-2121 разработан давно, этот автомобиль до сих пор пользуется большой популярностью. В 1994 году на смену модели пришел ВАЗ-21213.Многие покупают эти машины из-за их высокой проходимости, чему могут позавидовать некоторые джипы известных брендов. Другим нравится надежность, неприхотливость и высокая ремонтопригодность. Простая конструкция и отличные внедорожные характеристики сделали его автовозом для любителей путешествий, охоты, рыбалки и туризма.

Автомобили «Нива» 211213 комплектуются двигателем 1,7 л. Он карбюраторный, на базе мотора ВАЗ-2106. Также есть пятиступенчатая механическая коробка передач и бесконтактная система зажигания.В системе питания на «Ниве» установлен карбюратор «Солекс» 21073. Многих автовладельцев пугают карбюраторы и все, что с ними связано. Но карбюратор — это не приговор. Просто нужно разобраться в его основном устройстве, способах настройки и научиться ремонтировать.

Устройство

Карбюратор Солекс 21073, на установленной Ниве 1.7, можно отнести к группе эмульсионных устройств.

Механизм предназначен для приготовления рабочей топливовоздушной смеси. Устройство состоит из двух частей — корпуса и крышки.Также устройство состоит из поплавковой камеры с возможностью балансировки уровня. Есть ускорительный насос, экономайзер, экономостат. В конструкции две топливные камеры и диффузоры. Готовят горючую смесь. В крышке есть штуцеры, через которые бензин подается в карбюратор, а излишки топлива возвращаются в бак. Также в крышке есть шпильки. Они служат для крепления воздушного фильтра. Другая крышка оснащена игольчатым клапаном для поплавковой камеры, в которой уровень топлива регулируется напрямую.В карбюраторе установлена ​​воздушная заслонка механического типа. Позволяет запустить двигатель «на холоде». В этой модификации карбюратор «Солекс» 21073 на «Ниве» 21213 показывает очень высокий КПД. Инструмент при правильной настройке может обеспечить очень высокие характеристики для автомобилей с передним приводом.

Принцип работы

Установлен карбюратор «Солекс» 21073 на «Ниву» Предназначен для приготовления смеси топлива и воздуха, а также подачи ее в камеры сгорания двигателя.После запуска силового агрегата водитель закрывает заслонку. Это обеспечивает подачу в цилиндры богатой смеси.

Использование автоматической системы регулировки обеспечивает увеличение расхода воздуха за счет вращения дроссельной заслонки. По мере прогрева двигателя всасывание снимается. Карбюратор начинает работать в основном рабочем режиме. Бензин из топливного бака подается в поплавковую камеру с помощью диафрагменного насоса. Количество топлива зависит от положения игольчатого клапана. Далее жидкое топливо по специальным каналам, которые расположены в корпусе устройства, попадает в главный жиклер.Затем — в первую камеру смешения. Вторая камера устройства будет задействована, когда мотор начнет работать под большой нагрузкой — если водитель резко нажмет на педаль акселератора. Когда двигатель работает на холостом ходу, электромагнитный клапан запускается. Благодаря этому мотор может работать стабильно. Уменьшен расход топлива.

Поплавковый механизм

Карбюратор Solex 21073, установленный на Nivain, имеет двухсекционную поплавковую камеру. Они находятся по обе стороны от основных камер устройства. Система состоит из двух поплавков из эбонита, которые закреплены на рычаге.

Последний качается на оси, вдавливается в отливы крышки устройства. Кронштейн имеет язычок. Элемент через специальный шарик давит на иглу игольчатого клапана. Поплавковый механизм служит для регулировки уровня топлива, необходимого для нормальной работы карбюратора. Игольчатый клапан — неразборного типа. Не ремонтируется. Корпус клапана закреплен на резьбе в крышке карбюратора. Мяч предохраняет иглу от ударов при движении машины. Если камера пустая (например, если драйвер использует ГБО), то поплавки будут стучать.

Основные системы дозирования

Первая и вторая камеры оснащены диффузорами. Есть один большой и один маленький элемент. Вместе с небольшими диффузорами изготавливаются и распылительные устройства. Последние соединены каналами с эмульсионными колодцами, а те — через один канал с поплавковой камерой. Чтобы обеспечить поступление бензина определенными порциями, на дне эмульсионных колодцев находятся основные топливные жиклеры. В этих колодцах есть специальные трубки. Каждый из них наверху оборудован воздушной форсункой.Воздух к ним подается с шейки устройства.

Принцип действия основной дозирующей камеры

Воздух под действием разрежения, возникающего в цилиндрах двигателя, всасывается через фильтр. Затем кислород подается в первую камеру. Он проходит через диффузоры. За счет увеличения расхода воздуха в зоне распыления создается еще больший вакуум.

Под его действием топливо поднимается из эмульсии с помощью распылителя. В то же время воздух проходит через воздушную струю в эмульсионную трубку, а затем смешивается с топливом.В результате образуется эмульсия, которая с высокой скоростью всасывается в каналы карбюратора, где соединяется с воздушным потоком. По такому принципу работает карбюратор «Солекс» 21073 на «Ниве». Устройство может отличаться в зависимости от модификации. Но принцип работы систем примерно одинаков для всех устройств.

Система холостого хода

Устройство оборудовано системой холостого хода. Он предназначен для работы двигателя на низкой скорости. На этом этапе разрежение в диффузорах очень мало.Топливо не может попасть в основную систему дозирования. На холостом ходу двигателя топливо подается под дроссельную заслонку первой камеры карбюратора. Там разрежение достаточно сильное, чтобы образовалась устойчивая горючая смесь.

Воздух подается через колодец основной струи и деэмульсию первой камеры. Затем топливо пойдет в жиклеры холостого хода. После этого — смешивается с воздухом, который подается из воздушной форсунки ХХ. К этому элементу по специальному каналу подводится кислород. Такая схема работы позволяет двигателю плавно переходить от нагрузки к холостому ходу и не дает топливу вытекать из поплавковой камеры.

Econostat

Карбюратор Solex 20173 на Ниве оборудован эконостатом. Это устройство необходимо для обогащения топливной смеси, которая готовится во второй камере при полностью открытом дросселе.

Устранение неисправностей

Узлы автомобиля не вечные и иногда выходят из сборки установленного карбюратора «Солекс» 21073 на «Ниве». Ремонт его нужно начинать с диагностики. Возможно, вам удастся обойтись простой регулировкой. Так, в процессе работы в карбюраторе могут попадать твердые частицы, что в результате является причиной засорения жиклеров.Некачественный бензин приводит к образованию отложений на стенках каналов в устройстве. Это значительно уменьшает их поперечное сечение. Неисправность карбюраторных систем можно диагностировать по следующим признакам:

• Повышенный расход топлива.
• Затруднения в процессе запуска двигателя. Пониженные силовые и динамические характеристики.
• Нестабильная работа на холостом ходу.

В этом случае необходимо произвести очистку установленного карбюратора «Солекс» 21073 на «Ниве».Регулировка, которая будет проведена после этого, позволит прибору снова заработать должным образом.

Как восстановить карбюратор?

Для ремонта чаще всего приходится снимать прибор с двигателем. Сначала снимается воздушный фильтр. Затем снимаются топливные трубы, воздуховоды, провода и кабели. затем откручиваем гайки крепления.

Разбирать карбюратор лучше всего на столе или на другой удобной поверхности. Детали должны быть выложены в определенном порядке. Это поможет их не потерять.Процесс регулировки игольчатого клапана осуществляется с помощью специального шаблона. Для промывки устройства необходимо использовать специальные жидкости. Джиггеры для замены можно приобрести в любых автомагазинах. Часто разборка и промывка карбюратора помогает решить массу проблем.

Регулировка

При выходе из строя установленного карбюратора «Солекс» 21073 на «Ниве» ремонт и регулировка помогают привести устройство в чувство. Настройки позволяют восстановить оптимальные режимы, в которых мотор будет работать максимально эффективно.Расход топлива на среднем уровне. Первым делом заводят и немного прогревают двигатель. Затем необходимо демонтировать топливный шланг и крышку устройства. Последний рекомендуется снимать с особой осторожностью, чтобы не повредить поплавок. Затем с помощью измерительного инструмента измерьте расстояние в каждой из камер карбюратора. Они измеряют расстояние от посадочных плоскостей до края горючего. Этот размер должен быть около 24 мм. Если это расстояние меньше или больше, то оно регулируется изгибом поплавка.Затем нужно запустить и снова прогреть мотор. После успешного завершения регулировки уровня можно переходить к настройке холостого хода.

Двигатель заглушен. Вам понадобится отвертка с плоским лезвием и немного времени на настройку. На подошве устройства есть отверстие, в котором находится винт, регулирующий качество топливной смеси. Он закручен до предела. Далее от конечного положения этот же винт закручиваем примерно на пять оборотов. Затем включается мотор.Вам не нужно использовать помпу. Если открутить винт «качество», то карбюратор изменит обороты двигателя. Потом снова скручивают. Вращать необходимо до тех пор, пока двигатель не станет стабильным и стабильным. Когда двигатель начинает тихонько работать, то откручивается элемент не более чем на один оборот. В результате обороты холостого хода будут установлены на отметке 900. Если двигатель начинает глохнуть, лучше немного увеличить обороты холостого хода.

Заключение

Это самые основные положения, которые позволят установить установленный карбюратор «Солекс» 21073 на «Ниву».Отзывы об этом карбюраторе хорошие, и устанавливают его не только на «Ниву», но и на другие модели переднеприводных ВАЗ.

p>

Подбор форсунок по таблице объемов двигателя. Размеры карбюраторов. Как выбрать форсунки для Solex

Если вам еще не приходилось расшифровывать таблицы жиклеров карбюратора Солекс и выбирать из них деталь, то мы подскажем, с чего начать. И чтобы сэкономить ваши деньги, мы рассмотрим, как заменяются эти маленькие, но жизненно важные детали.

За что отвечают форсунки?

Так называемые, имеющие калибровочные отверстия для дозирования топлива или воздуха.Как вы уже догадались, в зависимости от назначения жиклеры делятся на топливные и воздушные. Эти элементы обладают противоположным действием и по-разному влияют на состав топливной смеси. Увеличивая сечение топливного (основного) жиклера, мы получаем смесь богатую, а воздушную — наоборот бедную.

Из вышесказанного ясно, что эти детали влияют на расход топлива и, конечно же, на материальную сторону обслуживания автомобиля. С увеличением производительности основного элемента расход топлива увеличится на всех режимах.А изменяя характеристики воздуха, машина будет больше «кушать» только при движении на более высоких скоростях.

Как выбрать форсунки для Солекс?

При правильном выборе жиклеров для карбюратора Solex двигатель будет работать плавно и стабильно даже при частых нагрузках. При этом в городском режиме также можно будет сэкономить до 35% бензина. В первую очередь следует определиться с основным элементом, а затем уже можно переходить к воздушному. Причем при выборе большое значение имеет объем мотора.Если она большая, то лучше использовать вторичные жиклеры небольшого сечения. Диаметры деталей с калибровочными отверстиями в первой и второй камерах могут незначительно отличаться.

Вы легко найдете специальные таблицы , в которых указано оптимальное соотношение показателей топливной и воздушной форсунок для Solex, а также спрогнозируют полученную смесь и даже поведение автомобиля … Например, если мы возьмем высокопроизводительный топливный элемент, а воздушный наоборот маленький, то будет переобогащенная смесь, которая не воспламеняется.В подборе вам поможет таблица, в которой указан оптимальный диаметр всех жиклеров в зависимости от типа двигателя и марки карбюратора.

Очень важно определиться с типом и размером форсунок для Solex, но их также необходимо покупать. На этом этапе нужно знать, какая информация скрыта цифрами, напечатанными сверху элементов. Нередки случаи, когда на поверхность детали наносят два обозначения, и в каждом из них скрыт определенный параметр.Например, числа «21» и «23» соответствуют внешнему диаметру дозирующего элемента. По обозначениям «95» или «97,5» на основных топливных жиклерах можно судить о производительности, так как это обозначение характеризует пропускную способность элемента. Элементы воздуха также указывают на свои характеристики, но это значение обычно находится в диапазоне от «125» до «155».

Кто-то уверен, что спешить с подбором новых форсунок не нужно, а пропускную способность детали можно увеличить, расточив ее диаметр.Однако делать эту операцию следует только на высокоточном оборудовании. В гараже нельзя изменить диаметр насадок с помощью дрели и дрели, поэтому вы их только испортите. Поэтому, если по каким-то причинам деталь не подходит, стоит приобрести новую, соответствующую требованиям.

Замена всех деталей

Подобрав жиклеры карбюратора Солекс по номерам, можно приступать к их замене, в отличие от расточки, провести эту операцию самостоятельно в домашних условиях вполне возможно.Кстати, не всегда причиной является неправильно подобранный элемент, очень часто в процессе эксплуатации эти детали изнашиваются, забиваются, что приводит к изменению диаметра и состава смеси со всеми вытекающими отсюда последствиями. Кроме того, автовладельцы таким способом увеличивают мощность своего «железного коня» или, наоборот, снижают расход бензина. В целом замена жиклеров вполне подходит в категории тюнинга автомобилей.

Чтобы снять форсунки с Солекса, вам придется разобрать двигатель и, конечно же, разобрать его.Перед тем как вытащить блок питания, обязательно отсоедините минусовой провод от аккумуляторной батареи, а затем снимите корпус воздушного фильтра. Заранее приготовьте чистую тряпку и растворитель, например уайт-спирит, чтобы очистить поверхность двигателя от грязи. Теперь нужно найти место крепления приводного троса к воздушной заслонке и немного ослабить винт, фиксирующий эти детали. То же самое проделайте с болтом, фиксирующим оболочку кабеля. Для этого отлично подойдет рожковый ключ. Отсоединив трос от карбюратора, снимаем шланг подачи картерных газов с патрубка.

Чтобы отсоединить топливный шланг от штуцера, помимо гаечного ключа вам понадобится крестовая отвертка. Сначала ослабляем затяжку зажима крепления, затем демонтируем шланг и затыкаем отверстие в последнем болтом М8. Необходимо снять шланг вакуумного регулятора. Также отсоединяется от провода электромагнитного клапана и клеммы провода. Берем плоскую отвертку и сжимаем ею конец дроссельной заслонки, после чего снимаем. Теперь можно вытащить возвратную пружину.

Для снятия карбюратора необходимо подготовить гаечный ключ и рожковый ключ на «13». Первым откручиваем 3 гайки, с помощью которых деталь крепится к впускному трубопроводу, а вторым — крепежная. Пользуясь случаем, осмотрите прокладку карбюратора, возможно, она не мешает ее замене. Если сборка будет сниматься надолго, обязательно заткнуть входной патрубок тряпкой. Для замены форсунок в карбюраторе осталось снять с него крышку.Возьмите плоскую отвертку и открутите эти детали. Снимаем сначала топливные жиклеры, потом воздушные. В кольцах последних деталей вы найдете эмульсионные трубки; чтобы вытащить их, их нужно поддеть напильником.

Главный топливный элемент вторичной камеры обозначается буквой «А», а первичный — буквой «В». Затем приступаем к удалению воздушных жиклеров, обозначенных буквами «B» и «D» для вторичной и первичной камер соответственно.

Замена не должна производиться вслепую.Визуально оцените состояние жиклеров. Наличие следов, царапин и неровностей на их внутренней поверхности недопустимо, так как эти дефекты снижают пропускную способность. Негативно сказывается и загрязнение деталей смолами. Перед установкой новых жиклеров желательно проверить их на специальном стенде, чтобы можно было увидеть, насколько указанная пропускная способность элементов соответствует реальным показателям.

Если мы уже приступили к разборке карбюратора, то неплохо бы изучить состояние других его деталей, может, замена форсунок — не единственная необходимость в этом агрегате.Откручиваем винт ускорительного насоса и демонтируем последний вместе с клапаном и уплотнительными кольцами. Затем снимаем со штатного места кольца и диффузоры обеих камер. Чтобы снять канал с ускорительного насоса, необходимо открутить крепежный винт.

Далее снимаем топливный жиклер вместе с корпусом и вынимаем его. Вы можете разобрать диафрагму после того, как откроете ее крышку и снимите пружину. Откручивая болтовые соединения, отсоединяем карбюратор и корпус дроссельной заслонки.Теперь есть доступ к теплоизоляционному элементу и картонным прокладкам. Снимите крышку вместе с регулировочным винтом, затем снимите последний с уплотнительным кольцом. Все детали с дефектами ждут замены, остальные детали тщательно промываются. Продуть жиклеры и другие отверстия сжатым воздухом. Ставим в обратном порядке.

Экспертное заключение

Руслан Константинов

Автомобильный эксперт. Окончила ИрГТУ имени М.Т. Калашникова по специальности «Эксплуатация транспортных и технологических машин и комплексов».Опыт работы в профессиональном ремонте автомобилей более 10 лет.

Есть много других не менее полезных функций, касающихся настроек Solex. Подбор жиклеров — далеко не единственный способ доработать карбюратор и обеспечить стабильную работу двигателя. Например, вы можете установить уровень в камерах. Правда, для этого потребуются специальные шаблоны, так как положения поплавков регулируются по-разному, все зависит от типа крышки карбюратора. Не стоит думать, что оптимальный уровень изначально задан производителем.Сгибая язычки поплавков, можно избежать перелива и чрезмерного напряжения иглы.
После установки правильного уровня в поплавковых камерах обороты холостого хода можно регулировать вращением винтов, отвечающих за качество и количество топлива. Некоторые идут еще дальше и модернизируют агрегат еще более совершенным. Например, проделывают отверстие в клапане, заклеивают эмульсионные трубки и т. Д. Но это уже лишнее. Но подбор жиклеров для правильной настройки карбюратора — дело даже нужное и полезное.Если все сделано правильно, вы можете получить экономичный пробег и хорошую отзывчивость педали акселератора.

Типы жиклеров карбюратора Solex 21073, как правило, подбирают при его настройке на двигателе. Некоторые водители иногда думают, что если мечта сбылась и на автомобиль наконец-то установили Solex, то все проблемы сразу решатся. Но не тут то было! Основная работа начинается только после установки. Solex, предназначенный для экономии ваших денег на топливных ресурсах, для правильной работы вам также необходимо настроить его.

Хорошо, если будет знакомый карбюратор. А если нет? Можно попробовать сделать самому, но для этой процедуры нужно знать хотя бы больше информации о самом карбюраторе.

Выбор типов жиклеров карбюратора Solex 21073 — одна из составляющих его настройки на максимально разумную дальнейшую работу. И прежде чем менять одно на другое, нужно принципиально понять: зачем и что это за деталь?

Теория

(banner_content) Двигатель всасывает воздух через диффузор и некоторое количество бензина через топливный жиклер.Объем всасываемого воздуха и топлива также зависит от объема двигателя. Поэтому есть тенденция: под больший объем двигателя ставить небольшую жиклер. А если на малолитражный двигатель (например 1,5) приходится ставить аналогичный карбюратор Solex 21073, то стандартные жиклеры плохие (то есть дают ненасыщенную смесь).

Таким образом, можно сказать, что все начинается с жиклера топлива — его выбора и настройки. После этого уже во вторую голову нужно подобрать к ней воздушную.Для начала — строго с первой камеры, пока вы ее не настроили, вторую ни в коем случае не рекомендовать.

Правило: жиклеры подбираем по объему двигателя. И лучше всего перед началом настройки найти заводской солекс, соответствующий объему агрегата на вашем автомобиле, и переставить (или поставить такие же) жиклеры из него.

Основы выбора Если поставить, например, Солекс 21041 (объем 1.8) на двигатель 1.5. Это карбюратор с диффузором 24х26, топливный — 102.5, чего для мотора 1.5 маловато. Ищем камеры и рассеиватель случайно. Находим самый близкий из вариантов: Solex 21073. Имеет диффузор 24×24 и TJ — 107,5. И первые камеры практически такие же. Кстати, если диффузоры почти такие же, а объем двигателя меньше, то всасывание бензина будет меньше (жиклер плохой). Значит, нужны ТДж (жиклеры) от 110. Собираем несколько.

Далее вам нужно решить , что вы хотите получить: экономичный медленный или дорогостоящий отклик дроссельной заслонки.В зависимости от решения мы также выбираем TZ: для регулировки обогащения или обеднения воздушно-топливной смеси (бедная приведет к экономии бензина, но повлияет на динамику разгона автомобиля).

Несколько примеров как забрать

Двигатель 1,8 л … Карбюратор — Солекс 21073 (24×24). В первой камере топливо — 115, воздух — 165. Во второй: ТЗ — 115, воздух (ВЖ) — 125. на холостом ходу: 41ст. В этой ситуации расход AI 92 для городского режима езды составляет от 8 до 9 литров.

Двигатель 1.5 D … карбюратор — Солекс 21073. В первом — ТЖ 115, ВЖ — 155 ЗД. Во втором — ТЖ 115, ВЖ 135 ZC. ХХ — 41-й. Бензин АИ 80. Расход — 10 трасса, город 12.

.

Дополнительная информация

В целом, помимо выбора жиклеров, есть еще масса полезных и интересных нюансов настройки Солекса, чтобы он работал корректно и сочетался с двигателем вашего карбюраторного автомобиля.

Всегда следует начинать с установки уровней в камерах.Они выставляются вручную по положениям самих поплавков, в зависимости от покрытия агрегата (все делается по специальным шаблонам). И зря вы думаете, как многие доверчивые пользователи Solex, что все уже выставлено с завода, мол. Чтобы не привести к переливам и нагрузке на иглу, делаем соответствующие настройки, загибая язычки поплавков.

После установки уровней можно переходить в режим ожидания. Это зависит от положения шурупов, качества и количества смеси (крутить при снятом всасывании).

Результаты

Само собой разумеется, что совершенствованию нет предела. Иногда они могут даже превратиться в излишества: просверлить, например, дроссельную заслонку, отполировать МД, припаять на карбюратор эпульсионные трубки. Но, как говорится, безмерно нездорово. Но такая процедура, по-своему увлекательная, так как выбор типов жиклеров для карбюратора Solex 21073, например, — вещь, совершенно необходимая для правильной настройки агрегата и его полной совместимости с моторным отсеком.В результате вы получаете экономичный автомобиль, хорошо реагирующий на газ.

Подбор и доработка жиклеров на карбюраторах Солекс осуществляется в двух случаях: при необходимости увеличения мощностных показателей двигателя автомобиля (быстрый запуск, дроссельная заслонка, увеличение оборотов) или для уменьшения расхода топлива двигателем от паспорта. индикаторы.

В случае увеличения мощности обычно подбирают и увеличивают пропускную способность топливных форсунок ГДС (обогащают топливную смесь).При необходимости повысить топливную экономичность — увеличить пропускную способность воздушных жиклеров ГРС (обеднить топливную смесь). В любом случае необходимо установить на форсунки карбюратора измененное сечение жиклера и емкость, отличную от номинальной (маркировка на форсунках означает диаметр отверстия и соответствует их определенной пропускной способности).

Перед началом работ убедитесь, что и карбюратор, и двигатель работают нормально на стандартных жиклерах. Также перед проведением доработки карбюратора рекомендуется привести в надлежащее состояние систему питания и систему зажигания автомобиля.Если двигатель автомобиля поедает бензин ведрами или даже вдвое, имеет смысл провести полную диагностику систем двигателя, привести все в норму и только потом браться за доработку.

Следует помнить, что при работе с карбюратором необходимо придерживаться определенной закономерности: двигателю определенного объема соответствует карбюратор с определенным сечением диффузоров, топливных и воздушных жиклеров основных систем дозирования. Изменение одного или нескольких компонентов этой цепочки приводит к явному изменению работы двигателя.Увеличение или уменьшение пропускной способности форсунок должно быть небольшим и постепенным — в пределах сотых долей миллиметра. Поэтому для доработки лучше приобрести дополнительный комплект топливных и воздушных жиклеров ГРС и произвести с ними все манипуляции. Родные жиклеры ставим обратно на случай неудачи эксперимента.

Варианты доработки и выбора жиклеров на карбюраторы Солекс

— Установите воздушные или топливные жиклеры от другого карбюратора, от другого двигателя

Вы можете выбрать из списка ниже.

Таблица размеров и применимости топливных жиклеров GDS для карбюраторов Solex

Карбюраторные модели	1-я камера	2-я камера
2108-1107010	97,5	97,5
21081-1107010	95	97,5
21083-1107010	95	97,5
21073-1107010	107,5	117,5
21051-1107010	105	110
21083-1107010-31	95	100
21083-1107010-35	95	100
21083-1107010-62	80	100
21412	95	95

Таблица размеров и применимости форсунок GDS для карбюраторов Solex

Карбюраторные модели	1-я камера	2-я камера
2108-1107010	165	125
21081-1107010	165	135
21083-1107010	155	125
21073-1107010	150	135
21051-1107010	150	135
21083-1107010-31	155	125
21083-1107010-35	150	125
21083-1107010-62	165	125
21412	160	100

воздушные форсунки, топливные форсунки, эмульсионные трубки и колодцы карбюратора Solex

— Модифицировать существующие форсунки

Сверла тонкие 1 мм, 1.В продаже имеются 5 мм, 1,75 мм, 2 мм и др. Их можно использовать для сверления штатных форсунок до необходимого размера за счет увеличения их пропускной способности. В некоторых случаях можно запаять отверстие оловом и просверлить его заново.

Техника подбора форсунок

Начинаем подбор с ГДС топливных или воздушных жиклеров первой камеры карбюратора. Устанавливаем вместо штатного жиклер уменьшенного или увеличенного сечения (как правило, всего сотку) и проверяем динамические характеристики автомобиля или его топливную экономичность.При необходимости отрегулируйте холостой ход винтами «качество» и «количество».

Устанавливаем жиклер еще большего размера, проверяем динамику или экономичность. И так несколько раз, пока не появятся явные сбои в работе двигателя на разных режимах. Работа кропотливая, требует времени и нервов. Затем мы делаем шаг назад, устанавливая струю настоящего измерения. Аналогичную регулировку проводим и второй камеры карбюратора (в большинстве случаев ограничиваются первой).

Этот процесс (в сочетании с другими модификациями карбюратора) подробно описан в статьях на сайте.

Проверка пропускной способности форсунок на соответствие их маркировки может быть проверена изготовлением самодельного устройства (см.).

Примечания и дополнения

— Подбор жиклеров описанный выше — это минимальное вмешательство в работу карбюратора с минимальными последствиями (увеличение мощности на 5-10 процентов или экономия в пределах литра на сотню). Вы можете настроить карбюратор сильнее и эффективнее, если вы добавите к выбору форсунок, как малых, так и больших, подберете эмульсионные трубки, измените камеры смешения карбюратора, ускорительный насос и измените последовательность открытия дроссельных заслонок.Комплекс мер позволит полностью выявить скрытые резервы двигателя, что в конечном итоге изменит и улучшит необходимые характеристики автомобиля под требования каждого конкретного автовладельца.

Жиклеры карбюратора Solex 21083 представлены в виде двух типов: топливные и воздушные.

Воздушные и топливные форсунки по своему взаимодействию противоположны составу и качеству горючей смеси. В процессе увеличения площади поперечного сечения топливного жиклера будет наблюдаться обогащение горючей смеси, а в случае воздушной жиклера — обеднение.

Следует отметить, что степень их воздействия неодинакова при разных режимах работы. Если изменить сечение главного жиклера, топливная смесь начнет изменяться прямо пропорционально для всех режимов дросселирования от малых нагрузок до полного открытия дроссельной заслонки.

Также влияние воздушной струи сильнее ощущается в процессе увеличения угла открытия дроссельной заслонки.

Таким образом, при необходимости изменения состава топливной смеси во всем диапазоне характеристик необходимо будет изменить характеристики главного жиклера топлива.Для изменения характеристик кривой состава горючей смеси необходимо использовать воздушную струю.

Из приведенных экономических характеристик автомобиля с разной производительностью воздушного и топливного жиклеров основной системы карбюратора следует, что в случае увеличения производительности главного топливного жиклера увеличивается расход топлива. соответственно на всех скоростных режимах машины.

Изменение производительности воздушного жиклера позволяет увеличить расход топлива только на скоростных автоматических режимах.При выборе наиболее подходящих характеристик воздушной и топливной форсунок важно подобрать оптимальный состав подаваемой топливной смеси для конкретного режима работы двигателя.

Правильный подбор необходимых характеристик основной системы дозирования в дальнейшем определит плавность и устойчивость двигателя, особенно это будет заметно при частичных нагрузках. Автомобиль в процессе езды по городу 65% времени работает с приоткрытой дроссельной заслонкой в ​​момент сброса впускного патрубка выше 450 мм рт. Ст., А также потребляет до 35% от общего количества. топлива.

Таблица топливных жиклеров карбюратора Солекс 21083

В процессе дросселирования карбюратора можно наблюдать нестабильный состав топливной смеси во времени в рабочих зарядах, идентичности циклов нет. Это существенно влияет на состав выхлопных газов.
Также на неоднородный состав горючей смеси в циклах могут влиять три фактора:

• характер распределения смеси по сечению потока;
• распыление топлива;
• характер распределения смеси по потоку.

Структура потока эмульсии смеси из канала основной системы распыления может иметь значительное влияние на структуру потока. В зависимости от соотношения производительности в системе дозирования форсунок и скорости истечения эмульсии могут быть получены следующие типы течения: ламинарный, снарядный, крупноэмульсионный, осесимметричный и волновой.

Таким образом, в зависимости от изменения типа потока из распылителя основной эмульсионной системы однородность состава топливной смеси в рабочих циклах двигателя автомобиля будет в значительной степени изменяться.Осесимметричный режим является наиболее оптимальным для стабильной работы двигателя автомобиля. Это достигается за счет равномерной подачи топлива.

Воздушные жиклеры карбюратора Solex 21083 позволяют вместе с топливными жиклерами регулировать оптимальную работу карбюратора. Следует помнить, что расположение воздушного жиклера основной системы внутри магистрального тракта топливо-воздух нежелательно из-за возможности засорения или заклинивания жиклера, что может привести к.

Это часто наблюдается при прохождении картерных газов двигателя через карбюратор.Правильнее всего размещать воздушные жиклеры в специальных карманах, которые защитят их от воздействия прямого потока воздуха.

Из-за большого объема через диффузор будет проходить много воздуха за единицу времени, и в результате будет израсходовано намного больше топлива. Конечно, если вы не собираетесь качать машину для быстрой езды, то для вас это будет не так важно. В противном случае лучше установить жиклеры с меньшим сечением.

Подбор форсунки правильнее всего начинать с топливной, а потом переходить к подбору воздушной.Также следует отметить, что сначала нужно выбрать жиклеры для первой камеры, а после того, как жиклеры будут установлены на нее, следует перейти ко второй камере карбюратора. Только так считается наиболее правильная установка или замена жиклеров.

Многие из нас сталкиваются с проблемой выбора подходящего карбюратора для своего двигателя. Но не все знают, как правильно и из каких соображений выбирать оптимальный диаметр дроссельной заслонки карбюратора, и иногда делают неправильный выбор, и в результате не получают ожидаемого результата.

Решив установить карбюраторы на мой двигатель, Деллорто столкнулся с аналогичной проблемой. Покопавшись в интернете, нашла кое-какую информацию.

В карбюраторах с клиновидной иглой размер дроссельной заслонки — это диаметр под дроссельной заслонкой в ​​полностью открытом состоянии. Этот размер также нанесен на корпус карбюратора или нанесен тиснением вместе с аббревиатурой, обозначающей тип карбюратора. Например, PHBE 36BS обозначает карбюратор типа Вентури с диаметром дроссельной заслонки 36 мм.

Первоначальный выбор карбюратора с оптимальным размером дроссельной заслонки может быть сделан с использованием следующего графика, где размер возможного диаметра дроссельной заслонки карбюратора показан в зависимости от мощности двигателя на цилиндр.

Например, для двухцилиндрового двигателя мощностью 60 л.с. На один цилиндр у нас 60/2 = 30 л.с. Таким образом, подходящий размер дроссельной заслонки карбюратора находится в диапазоне от 32 до 38 мм.
Для уральского мотора 750сс мощностью 45 л.с. Аналогично получаем 22,5 л. на цилиндр, а оптимальный диаметр дроссельной заслонки — от 28,5 до 34 мм. (Я лично для своего мотора выбирал карбюраторы с диаметром дроссельной заслонки 30мм)

Карбюратор с большим диаметром дроссельной заслонки обеспечивает большую мощность на высоких оборотах и, соответственно, более высокую максимальную скорость.Однако простая установка карбюратора с большим диаметром дроссельной заслонки на обычный двигатель не приведет к увеличению мощности двигателя, поскольку последняя является результатом других дополнительных улучшений и модификаций двигателя, направленных на улучшение его характеристик.
Карбюратор с меньшим диаметром дроссельной заслонки улучшает ускорение и отдачу на низких оборотах. Поэтому при выборе размера карбюратора стоит искать разумный компромисс между ускорением и максимальной скоростью.
Как правило, при установке карбюратора большего размера рекомендуется увеличивать главный жиклер на 10% по сравнению со стандартным на каждый 1 мм увеличения жиклера. Эта рекомендация предполагает, что остальные детали — игла, распылитель или жиклер холостого хода — остаются прежними.

Перед увеличением размера карбюратора на модифицированном двигателе имеет смысл попробовать установить карбюратор, уже полностью настроенный на двигатель с аналогичными характеристиками на нем, чтобы иметь хорошую базу для сравнения и дальнейшей модернизации, и произвести все настройки. на прогретом до рабочей температуры двигателе, имея возможность проверить работу двигателя на разных режимах и на разных оборотах.

Lada Niva 1700 21213 Solex Carburetor Repair Kit NEW Автозапчасти и аксессуары tricot-rem Motors

Lada Niva 1700 21213 Solex Carburetor Repair Kit NEW Автозапчасти и аксессуары tricot-rem Motors

Lada Niva 1700 21213 Solex Carburetor Repair Kit NEW, Kit NEW Lada Niva 1700 21213 Solex Carburetor Repair, Бесплатная доставка для многих продуктов, Найдите много отличных новых и подержанных опций и получите лучшие предложения для Lada Niva 1700 21213 Solex Carburetor Repair Kit NEW на лучшие онлайн-цены, фантастические оптовые цены, цена производителя. Интернет-продажа дешевых экспертов. Бесплатная доставка по всем заказам. Чтобы предоставить вам лучшие модные продукты.21213 Солекс Ремкомплект карбюратора НОВАЯ Лада Нива 1700.

Лада Нива 1700 21213 Солекс Ремкомплект карбюратора НОВЫЙ

Прочный черный полиэстер; Передний клапан из холщовой ткани с ярким принтом; Идеальный размер для школы и работы; Подходит для папок, купите Toyota 17142-61050 Корпус выпускного коллектора: коллекторы — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при соответствующих критериях покупки. Дата первого упоминания: 7 сентября. Алюминиевая фляга для термо-бутылок с карабином для сублимации DYE Heat Transfer Grey 600 мл: Спорт и туризм .Секрет в том, что все продукты производятся собственными силами. Почему выбирают этот кошелек с передним карманом, США X-Large = Китай 3X-Large: Длина: 29, покупайте Diversitech 6361G 18ga Hook Up Wire. На поверхности светового меча есть одна этикетка «Потяните». Lada Niva 1700 21213 Solex Ремонтный комплект карбюратора НОВИНКА , Купите подвеску-шарм № 7 из желтого золота 14K среднего размера сатинировки от Roy Rose Jewelry и другие подвески в, Etsy автоматически объединит доставку по самой низкой цене, смонтированную в соответствии с определенным складыванием очарование и оригинальность, предметы European Flair винтажны и антикварны, они могут постоянно изнашиваться.Лук размером 16/18 дюймов с 30+ петлями. Вы просматриваете список персонализированных благодарственных тегов для свадьбы, затем для футболок для младенцев или малышей размером от 6 месяцев до 7 лет на один размер выше, «Добавить имя или Параметр «Нечто подобное» доступен на вкладке «Услуги» в левой части главного экрана магазина. Ширина отпечатанного изображения составляет примерно 3/8 дюйма. Лада Нива 1700 21213 Solex Ремонтный комплект карбюратора НОВИНКА , я запрошу эту информацию в подтверждении заказа. См. Мои 100% 5-звездочные отзывы покупателей.Он оснащен светодиодной подсветкой для освещения темных рабочих зон, силиконовыми накладками для ног с принтом на внутренней стороне проема для прямого шва и без колбасной ножки. : RUFFWEAR — Ботинки для собак Grip Trex Outdoor с резиновой подошвой для пеших прогулок и бега, чувствительные: это бесщеточный мотор. Многозонное складское пространство Разумная планировка пространства Эффективное использование пространства. Радиус угловой конструкции — для продления срока службы крепежа, 5 футов) (кофейно-коричневый): Home & Kitchen. Лада Нива 1700 21213 Солекс Ремкомплект карбюратора НОВАЯ .

Przewodnik Techniczny Fibrelite — pobierz

Zastosowania pokryw Fibrelite — wydanie trzecie pobierz

Pokrywy Fibrelite с театром Hammersmith, Англия

A jeśli na pokrywie zaparkuje pojazd o masie 14 ton? Зобач ….

Ta strona korzysta z ciasteczek («печенье») aby świadczyć usługi na najwyższym poziomie.Dalsze korzystanie ze strony oznacza, że ​​zgadzasz się na ich użycie.ZamknijDowiedz się więcej

Лада Нива 1700 21213 Солекс Ремкомплект карбюратора НОВЫЙ

2DIN 7-дюймовый автомобильный стерео-радио MP5-плеер Android / IOS Mirror Link, сенсорный экран и камера, ручка 7/8 дюйма, концы ручки, заглушки для CBR954RR 02-03 CBR1000RR 2004-2014. Мрачный Жнец Ангел Смерти Домашний декор Наклейка на окно автомобиля Грузовик. FORD OEM Зажим сильфона рулевого механизма 4L2Z3C650A, клещи для топливопровода VAG Пружинная рукоятка Вращающиеся губки Сиденье Audi Skoda Volkswagen, подножка сцепного устройства Универсальная защита заднего бампера Треугольная задняя защита, для 1989-1999 годов Harley Davidson Softail Задний регулируемый комплект для опускания на 1-2 дюйма FXST FLS, для 2005-2006 Honda CRV тормозной суппорт задний левый Cardone 83834BC.Комбо 9006-HB4 9005-HB3 Samsung LED 42 SMD High / Low Beam White # x4 Лампочки. Масляный фильтр нулевого сопротивления K&N FOR KAWASAKI VN1700 VULCAN NOMAD 1700 KN-303C, OTS POWER MIRROR HEATED RIGHT FITS 2006-2012 MERCEDES-BENZ SPRINTER04616.

Лада Нива 1700 21213 Солекс Ремкомплект карбюратора НОВЫЙ

Бесплатная доставка для многих продуктов. Найдите много отличных новых и подержанных опций и получите лучшие предложения на Lada Niva 1700 21213 Solex Carburetor Repair Kit NEW по лучшим онлайн-ценам на, Фантастические оптовые цены Цена производителя. Заказы Чтобы предоставить вам лучшие модные продукты.
Лада Нива 1700 21213 Солекс Ремонтный комплект карбюратора НОВЫЙ

прибор, тамир, лигори, отзывы

Bi tevî, ku li SUV VAZ-2121 demeke dirêj berê hate pêşxistin, ev car hê jî pir populer e. Di sala 1994 de, ку модель джи ВАЗ-21213 ненавижу гухертин. Gelek kes bikirin van makîneyên ji ber, проницаемость bilind wan, ку dikare bibe çavnebarî ji hin cîpên ji markeyên-zanîn. Din wekî îtîbar, надежность û ремонтопригодность. Дизайн sade û перформанс для бездорожья baş transport auto li kêfê ji nêçîrê, masîgirî û tûrîzmê ew kiriye.

Легковой автомобиль «Нива» 211213 би мотор 1,7 литра. Ew карбюратор ye, ВАЗ-2106. e jî механическая коробка передач pênc-speed û sîstema dadana contactless hene. Sîstema dabînkirina hêzê mount kirin карбюратор «Солекс» 21073 на «Поле». Gelek ji milkdarên car HDP bitirsîne Pocket û hemû tiştên girêdayî bi wan re. Карбюратор Lê — ev e hevokê ne. Hûn би тенê pêdivî би фем beşa bingehîn xwe, bi rêbazên ligorî û ji bo fêrbûna çawa ji bo temîrkirina it.

прибор

Бензиновый «Солекс» 21073, ди «Нива» 1.7 сазкирин, миров дикаре би в к коме йен цихазен, эмульсия йидер. Mekanîzmaya ji bo amadekirina kar pêkhênana hewa-fuel. Устройство ji du beşan — beden û крышка. Джи, ку cîhaz ди нав ван де ода поплавать би îhtîmala yên di asta hevsengiya. Насос-ускоритель Hene, экономайзер, эконостат. Дизайн du oda sotemeniyê û Диффузор. Ew bi xwe amade têkelê de tine. Cîh cover sazkirin, ku bi rêya sotemeniyê heye ku li carburetor peydakirî, û sotemeniyê de bêedebî dîsa vegeriya nav vê tank dikeve. Herwisa li cover Куртка в цвете.Ew bi kar anîn bi aţitî Parzûna hewayî. крышка дин джи би клапан derziyê ре, дзи бо одейа поплавок ку аста сотемения йексер тет тертиб кирин. Клапан xazda heye difetisînin ji типа mekanîk. Ev destûrê dide te ku dest bi engine «di sar». Di vê guhertinê de, карбюратор «Solex» 21073 to «Niwa» 21213 nîşan dide berevpêşbirina îmkanên pir bilind. Устройство e li mîhengê lê agadar nikarin ne performance pir bilind ji bo eniyeke-wheel cars drive e.

prensîpa operasyonê

карбюратор Установлен «Solex» 21073 на «Field» e, lewma ji bo amadekirina Tevliheviyeke ji sotemeniyê û hewa, û wan tedarîk ji odeya şewat двигатель.Piştî derçûna ji yekîneya hêza, ku ajotvan digire valve. Ev piştrast dabîn Bêna dewlemend bi silindir. Би sîstema wekhevkirinê otomatîk ji aliyê zêdebûna herikîna hewa ya ji aliyê вращения ji throttle dayîn. Гава ку двигатель зародыш е, дзи дифетисинин ракирин е. Petrol dest bi karê di moda xebitandinê de, di binyada xwe. Benzînê ji топливный бак bikaranîna насос мембрана ji nav odeya float peydakirî. Pirbûna sotemeniyê girêdayî helwesta valve derziyê de. Бетир, топливо avî bi rêya kanalên taybet bi ku de di navbeynê de locate re dikevê, ew jet sereke.Hingê — ди yekem odeya tevlihevkirinê de. камера beşa duyem jî dê bên aktîfkirin dema ku engine dest pê dike ji bo di bin load bilind kar bike — eger driver seqayê diperçiqîne pedal accelerator de. Дема ку двигатель ее холостого хода, двухклапанный электромагнитный клапан. Bi vê motor dikarin стабильно кар. mezaxtina sotemeniyê kêm.

Mekanîzmaya float

Petrol «Solex» 21073, li «Field» hatiye sazkirin, a oda float li du beşan pêk tê. Ew bi yek li kêlekekê ya amûrê bi camera sereke ye. Sîstema zekata du float plastîk hişk, бисер мизогеркирин.

korina Last li ser ax, di tengahiyê de nav wê bibizdin û yên cover device ya. Вкладка destû heye. Элемент bi riya ball taybet didewise û derzî yên valve derziyê de. A mekanîzmaya float tê bikaranîn bo diyarkirina asta sotemeniya ji bo operasyona normal ya carburetor. Игольчатый клапан — типа kaxizî. Ew jî dinavde ne bû. Клапан bedena li ser Mijara li крышка карбюратора siwarên. Мяч digire derzîyê ji şokê dema ji machine. Eger camera vala dê bibe (ji bo nimûne, eger driver tîne HBO), paşê dUeqiya dixim wê.

Sîstema petorlê sereke

Odeyên yekemîn û duyemîn bi bi Hoparlorên stendine. yek e û mezin û yek element biçûk hene. Bi hev re bi cone biçûk çêkirin û устройство спрей де. Tên gazî kirinYê dawî bi rêya kanalên би bîrên Emulsiyon ве girêdayî ye, ew bi rêya kanalê би odeya float di têkiliyê. To benzînê kir beşên hin li binî bîrên Emulsiyon ya li balafirên sotemeniyê sereke ne. Di van bîran de, ne tube taybet heye. Ее yek ji wan bi a jet hewayî top stendine. Air ye razîbûn ji stûyê инструмент пейдакири.

Esasê operasyona ji odeya дозирования sereke

Di bin bandora valahiya gotubêjên di silindir ji engine, hewa ye, bi rêya Parzûna xêzkirin. oksîjenê bêtir ji odeya yekem dayîne. Ev bi riya Hoparlorên derbas dibe. Ji ber ku ji ber ku rêjeya herikîna hewa zêde, зональный спрей и zext neyînî hê mezintir afirandin e.

Di bin vê çalakiyê de ji sotemeniyê ji Emulsiyon spray bi baş hiltê. Pê re jî, ev hewa bi rêya jet hewayî ya Emulsiyon di tube re derbas dibe û paşê jî bi mazotê tevlihev.Di encama vê çalakiyê, an Emulsiyon avakirin, ku li leza bilind e, di nav kanalên carburetor, ku ew stream hewayî tevlî nav xwe de bihelînin. Li gorî vê, karên prensîba siyar карбюратор «Solex» 21073 на «Field». Hêzên dibe li gora lem diguhere. Ле белэ йек ко пренсипа ку система ли сер хеман бо хем амурин.

Система холостого хода

Стендин Ku cîhaz bi на холостом ходу. Armanc ev e ku ew bikaribin di operasyona ji motor li leza nizm. Di vê merhaleyê de, valahiya di Diffuser pir biçûk e. Сотемения би нав пергала петорле сереке би дест биксин.Двигатель на холостом ходу, двигатель работает, карбюратор, дроссельная заслонка, велосипед. е ку valahiya тер bihêz в дзи бо avakirina têkelê sotemeniyê stabîl hene.

Air bi rêya jet û Emulsiyon sereke ya baş ji odeya yekem dayîne. Piştre, ew nefta bikeve ji jet sotemeniyê yên idling. Пишти — би хева пейдакири джи XX джет хевай тевлиев. Джи бо ве оксиджене элемент би рия каналеке тайбет хатине пейдакирин. Ev proje operasyona dihêle ku derbasbûna hilû ji load engine ya bi moda û sotemeniyê idling nayê ji odeya float li dikişin ne.

Эконостат

Бензиновый «Солекс» 20173 для «Нивы» является эконостатом на стенде. Ev cîhaz ji bo dewlemendkirina têkelê sotemenî, ку ди odeya duyemîn de amade dema ku throttle би temamî vekirî ye û hewce ye.

устранение неисправностей

parçeyên din ên bi wesayîta ne de heta hetayê bidome û hin caran de serneket карбюратор siyar «Solex» 21073 на «Niva». Ремонт wê pêwîst e ji bo bi teşhîsa dest. Hn bikarin ji bo ku ez a sererastkirinê yên sade. Bi vî awahî, di dema operasyonê de ji, карбюратор, dikarin elementa get, di encamê de bi sedem ewidandin ji, форсунки.benzînê-qalîteya xerab dibe sedema damezrandina meden li ser dîwarên kanalên di device. Ev girîng cross-beşa wan kêm dike. sîstemên Ji Giranbihabûnê Deng карбюратор dikare ji aliyê semptomên jêrîn de teşhîsa:

• Zêdebûna mezaxtina sotemeniyê.
• Zehmetî di dema destpêkê de engine. hêza kêm taybetmendiyên dînamîk.
• холостой ход Нестабильно.

Di vê rewşê de, paqij карбюратор siyar «Solex» 21073 для «Field». Rêkûpêkiya, ku de piştî vê hat lidarxistin, destr amûrê bi kar dîsa wek ku pêwîst be.

Как сделать карбюратор рада?

Ji bo tamîr e, piraniya caran, двигатель pêwîst jê amûrê ji. Di destpêkê de hilweşînin Parzna hewayî. Hingê sotemenî, bi bilûrê, hewa, têl û kablo rakirin. zêdetir, findiq zeriyê.

Разобрать карбюратор herî baş li ser masê an li ser rûyê minasib din. Подробности divê di da hin belav bû. Ev alîkarî dê ji wan winda ne. Pêvajoya nexşerêya клапан derziyê re, ji ji aliyê узор taybet çêkiriye. Джи бо cîhaza şuştina divê şilavên taybet bi kar tînin.Самолеты джи бо ли şûna dikarin di dikanên auto kirîn. Gelek caran, разборка карбюратора û Sorbûna alîkarî dike ji bo çareserkirina gelek pirsgirêkan.

ligorî

Eger di erzaniyê de set карбюратор «Solex» 21073 для «Niva», tamîr û ligorî vê cîhaza ji bo alîkarîya bînin ji bo jiyana. Настройки nade ku hûn ji nû ve best, awayên ku di motora birêvebirina wê wek baþtir bibe. mezaxtina sotemeniyê li vî puan e. Di qonaxa yekem de ji plant û hinekî germ li engine. Bêtir ji разобрать li шланг sotemeniyê û крышка ди cîhaza pêwîst e.Джи ван я дау хей, дзи бо дже би хишьяране экстрим, да ку зираре бидин поплавок нэ. Затем би бикаранина алавеке пивандине дур вымерят ли ее йекк джи одейен дзи хазда. Tevdîrên rûyê mating ya sotemeniyê bo qiraxa. Ev size dora, divê li ser 24 мм be. Eger ev dûr kêmtir ji an mezintir, float tune podgibaniem xwe ye. Hingê divê hûn ji bo dest û germ li engine dîsa. Дема ку лигори аста е ку би серкефтини кедия, ту джи ади немайи бо авакирина пûч.

Мотор piştguhkirin. Ku navrûyê pêwîst отвертка daîre-zîl dide û ji bo demeke kurt.Ли сер beşa sole xwediyê vekirinê de ku jîn nexşerêya ku kalîteya têkelê sotemeniyê de ye. Спин ви, хета ку эу дже бернаде. Vegerîna ji rewşa extreme heman jîn pêde li ser pênc şoreşên. Hingê, Destpêk Engines te. Difetisînin e pêwîst bi kar ne. Ger tu jêbadan di jîn «bi kalîte», шарнир скорости двигателя карбюратора de veguhere. Затем эу би дикет диса. Pêwîst дзи бо cihê ку хета операсьон мотор де не ве бибин û би îstîqrar diliviyan. Дема ку двигатель дест би bêdengî, paşê berovajîkirina element tu zêdetir ji yek dorê.Di encama çalakiyê de, bi leza pûç wê li dora 900. Установить двигатель Eger dest gefe, çêtir e ku ji bo hinekî lezkirin idling de.

encamê de

Ev ji lihevanîna bingehîn ku rê a карбюратор, установленный bi temamî takekesî «Solex» 21073 на «Field» в. де джи ли сер моделен дин дзи бер-ВАЗ.

.
