Распиновка розетки фаркопа. Схема подключения электрики

 Поскольку тягово-сцепного устройство в основном подразумевает транспортировку прицепа по дорогам общего пользования, оно должно быть оборудовано электрической розеткой, дублирующей всю сигнализирующую светотехнику автомобиля на прицеп. Эксплуатация легкового прицепа с неработающими габаритами, стоп сигналами и указателями поворота запрещена. Не исправная световая сигнализация прицепа подлежит тем же самым штрафным санкциям, что и не работающие осветительные приборы на автомобиле. Отсюда следует, что после монтажа прицепного устройства, обязательно необходимо подключить электрику фаркопа.

Все легковые прицепы делятся на два вида по контактной группе подключаемой вилки. На 7-ми и 13-ти контактные разъемы. Тринадцати-пиновые розетки в основном используются на прицепах-кемперах, автодомах, на всех остальных легковых телегах для перевозки груза реализована семи контактная евро схема.

О ней мы и поговорим далее.

Для многих автомобилей, как отечественного, так и иностранного производства самым распространенным является подключение проводки непосредственно напрямую к задним фонарям. Для этого необходимо два жгута трех и четырёх жильных кабелей длинною примерно по 1.5 метра.

К левому фонарю подключаем габарит, сигнал поворота и противотуманный фонарь (при наличии). К правому: габарит, поворотник, стоп сигнал и массу (земля). Далее выводим все жгуты в низ бампера где будет монтироваться розетка фаркопа и подключаем контактную группу по следующей нумерации:

1 — левый поворот

2 — противотуманный фонарь

3 — земля

4 — правый поворот

5 — габарит

6 — стоп сигнал

7 – габарит

После сборки розетки необходимо проверить правильность подключения либо сигнальным тестером, либо прицепом с исправной светотехникой.

Розетка прицепа: подключение, схема, распиновка.

Бум перевозок, захлестнувший страну в 90-е годы, привёл к повышению производства прицепной техники.  Путешествия с домами на колёсах популярны, как и водные виды транспорта. Это привело к созданию новых прототипов тягово-сцепных устройств, которые как и розетка прицепа на машине не поменяли своё назначение.

Недавно схема подключения вилки прицепа легкового автомобиля в силу своей простоты и выполнения не вызывала у автолюбителей вопросов. Решить распиновку одноцветных проводников в те времена помогали тестеры с нагрузочной лампочкой. Хотя нынешний производитель использует цветную маркировку проводников и водители вооружаются недорогими китайскими мультиметрами, схема подсоединения прицепа к легковому автомобилю не прекращает собирать вокруг себя мнения и факты.

Электропроводка, спрятанная под обшивку салона и дно прицепа, открыто показывается в месте под названием фаркоп. В сторону буксира, начиная с розетки, она уходит под бампер и тянется до аккумулятора, приборной панели, световых и сигнальных приборов. В сторону буксируемого устройства, начиная с вилки, проводка крепится пластиковыми или металлическими хомутами на дышле и идёт понизу до панели фонарей прицепа.

Нельзя сказать точно, с чего начинать при сборке автопоезда. Коммутация узлов без разрешительных документов не самая удачная идея, прохождение ТО без рабочего освещения тоже. Отсутствующий световой элемент может быть причиной претензий со стороны ДПС, а неправильно разведённый контакт поворотника повлечь ДТП. Первоначально необходимо вникнуть в стандарты разъёмов и особенности, определиться в своём варианте, затем грамотно подключать.

Виды разъемов и схемы подключения

Всё начиналось с 7-контактных или как их ещё называют 7-пиновых разъёмов. Законодателями стали автомобилисты североамериканского континента и Европы. Затем появились 13-тиконтактные и 15-тиконтактные разъёмы. Прочие специализированные разъёмы, больше похожие на шлейфы, в магазине не встретить. Они используются на узкопрофильной технике.

• Европейский тип подключения является самым распространённым на постсоветском пространстве. Безопасное и корректное вхождение вилки в розетку обеспечивается за счёт системы контактов «папа-мама». Невозможно промахнуться в условиях нулевой видимости.
• Американский тип аналогичен по конструкции, но отличается разводкой электрического сигнала. Ещё среди американских соединительных фишек есть 4-х пиновый разъем.
• 13 контактный разъем используются на американских и европейских машинах. На сегодня почти все импортные авто в России имеют 13-ти пиновое подключение вилки прицепа. Дополнительные минусовые и плюсовые жилы позволяют оснащать электроэнергией световую технику от противотуманных фар до полнофункциональной сети дома на колёсах, трейлера.
• 15 контактов используются на тягачах.

Способы подключения розетки фаркопа

По способу подключения прицепа к сети автомобиля имеется два варианта:

1. Штатный.
2. Универсальный.

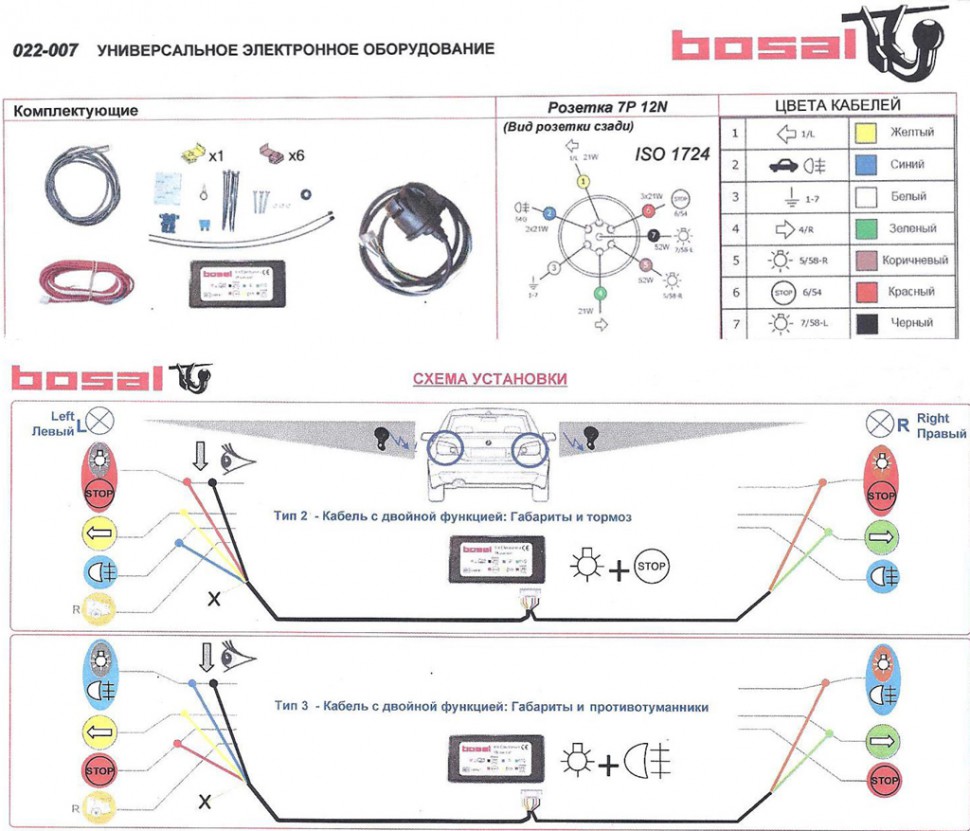

Первый подразумевает наличие кронштейна на фаркопе с зафиксированной в него розеткой. Здесь всё просто, если разъём вилки и розетки одного вида, например 7-ми пиновый. Информация представлена в руководстве пользователя. Отличия распиновки с американской на евро решаются перепайкой контактов или переходником. Но вмешательство в электрическую схему снимает авто с гарантии. Для сопряжения 7 на 13 необходим специальный переходник. Универсальный способ применяется, если розетка фаркопа отсутствует или не подключена к автомобилю. Здесь два варианта:

1. Использование блока согласования. Необходимость в этом возникает, когда электрическая цепь авто оснащена бортовым компьютером с блоком управления, который запретить перераспределять электричество на освещение прицепа не по нормам. Он выдаст ошибку на приборной панели. Блок согласования устранит показатели некорректного расхода электричества.
2. В автомобилях без бортового компьютера применяется ручной монтаж электросети. Для этого потребуются расходный материал, инструмент, знание электрической схемы автомобиля.

Распиновка 7 пиновой розетки

Схема распиновки

Источник: 2shemi.ru

Стандартизированная в РФ классификация по цвету и номеру предполагает следующие контакты:

• 1 – жёлтый – сигнал левого поворота (код L),
• 2 – плюсовой контакт, сигнал заднего противотуманного фонаря (54G),
• 3 – серый – минусовой контакт, масса (31),
• 4 – зелёный – сигнал правого поворота (R),
• 5 – коричневый – сигнал правого габаритного фонаря, подсветка номера (58R),
• 6 – красный – стоп-сигналы (54),
• 7 – чёрный – сигнал левого габаритного фонаря (58L).

Схема распиновки 7 контактной розетки

Источник: 2shemi.ru

Второй контакт не всегда задействован. Когда автомобилисты упрощают схему, объединяя 5 и 7 контакты, нарушается функция светового паркинга. Американская схема как раз объединяет эти контакты, выделяя центральный для сигнала источника света на задний ход.

Распиновка 13 пиновой розетки

Преимущество в усиленной электропроводке и количестве разъёмов:

• 1 – жёлтый – сигнал левого указателя поворота,
• 2 – синий – сигнал задних противотуманных фонарей,
• 3 – белый – минусовой сигнал для контактов с 1 по 8,
• 4 – зелёный – сигнал правого указателя поворота,
• 5 – коричневый – сигнал габаритов с правой стороны,
• 6 – красный – стоп-сигнал,
• 7 – чёрный – сигнал габаритов с левой стороны,
• 8 – розовый – сигнал огней заднего хода,
• 9 – оранжевый – постоянный плюсовой контакт,
• 10 – серый – плюсовой контакт при зажигании,
• 11 – чёрно-белый – минусовой сигнал для 10 контакта,
• 12 – бело-синий – резервный контакт,
• 13 – бело-оранжевый – минусовой сигнал для контакта 9.

Источник: 2shemi.ru

Распиновка 15 контактного разъема

• 1 – жёлтый – сигнал левого поворота,
• 2 – зелёный – сигнал правого поворота,
• 3 – голубой – сигнал задних противотуманных фонарей,
• 4 – белый – минусовой контакт,
• 5 – чёрный – сигнал левого габарита,
• 6 – коричневый – сигнал правого габарита,
• 7 – красный – сигнал фонарей стоп-сигналов,
• 8 – розовый – сигнал заднего хода,
• 9 – оранжевый – плюсовой контакт,
• 10 – серый – сигнал тормозных колодок,
• 11 – чёрно-белый – сигнал пружинных тормозов,
• 12 – бело-голубой – сигнал подъёмного моста,
• 13 – бело-красный – общий контакт,
• 14 – бело-зелёный – Can-H,
• 15 – бело-коричневый – Can-L.

Схемы прямого подключения

Они проходят в месте фонарей стоп-сигнала. При снятии светоотражающих крышек учитывается минимальное прижимание прокладочного поролона, служащего для предотвращения всасывания пыли в салон. Хотя в интернете есть схемы подключения, самостоятельное выполнение этой процедуры не такое лёгкое. Перед тем как подключать, хорошо бы изучить подступы к проводам. Нюанс: с одной стороны резать проводку лень, с другой – жалко. Поэтому для ленивого способа предусмотрены коннекторы с тремя окончаниями: два со штепселями, которые соединяют штатные приборы, а один конец с оголёнными проводами на розетку фаркопа.

В добавок понадобятся дополнительные материалы:

• Розетка с крышкой.
• Коммутационные колодки. Они бывают с гнёздами под предохранители.
• Провод сечением 1,5-2 мм кв. Применяются изолированные многожильные или одножильные провода.
• Герметик силиконовый автомобильный.
• Жгут. Представляет собой гофрированную трубу 3 метров из пластика или металла.
• Хомуты для фиксации жгута.

Приобрести одним набором не составит труда. Заводское исполнение предполагает сложную коммутацию по следующим причинам:

• Использование меньшей нагрузки исключает оплавления и замыкания,
• Гарантия правильной работы осветительных приборов.

По идее в жгут укладываются 11 жил. Так как правые и левые стороны синхронны, коммутация теоретически уместится в привычные 7 проводов. Но в данной ситуации на одну жилу приходятся три лампы, а это увеличение нагрузки. Есть другой способ разделения тока на правую и левую стороны. Увеличивается число проводов, монтажных гильз, предохранителей. Данная схема соответствует нормам безопасности.

Пошаговое подключение розетки фаркопа к машине

Порядок следующий:

• Надо отрезать проводники соответствующей длины по схеме,
• Зачистить и залудить концы,
• Зафиксировать в розетке,
• Собрать жгут в гофр,
• Зафиксировать розетку,
• Герметизировать проблемные места,
• Протянуть гофр соответственно схеме монтажа,
• Распаять концы в соединительной колодке,
• Подключить проводники к разъёмам левого и правого фонарей,
• Затянуть хомуты и скрыть электропроводку машины.

Видео о подключении розетки фаркопа к автомобилю

При подключении розетки прицепа легкового автомобиля можно обратиться за квалифицированной помощью, особенно если монтаж электрики проводится на импортном автомобиле. Опытные автомобилисты знаю тонкости коммутации, которые проявляются только при эксплуатации машины. Неправильный монтаж проводов может привести к нагреву, выходу световых приборов из строя.

обозначение контактов на 15-контактной розетке полуприцепов и прицепов — Информация для ремонта — Каталог файлов

обозначение контактов на 15-контактной розетке полуприцепов и прицепов

1 указатель поворотов левый
2 указатель поворотов правый
3 противотуманный свет задний
4 Масса для контактов 1-3 и 5-12
5 габаритные огни левые
6 габаритные огни правые
7 лампы стоп сигнал
8 Лампы заднего хода
9 Питание 24в
10 (inertia-brake for Reverse lock release )
11 (Starting-traction control system)
12 (Axle lifteng device)
13 (Comon return suply)
14 шина CAN
15 шина CAN


Совместимость розеток ABS,EBS (тормозов) на прицепы и полуприцепы

Для прицепов и полуприцепов 7-контактных розеток,описание,чертежи,обозначение контактов

Если на автомобиле установлен разъем, стандарт которого отличается от того, что используется на прицепе, советуем воспользоваться услугами специалистов. Если есть желание сэкономить – смотрите опубликованные в этой статье схемы подключения розетки прицепа и распиновку контактов. При наличии некоторых навыков вы сможете решить проблему и самостоятельно. Подключение грузового прицепа осуществляется аналогичным способом. Не забывайте, что подключать электрику прицепа необходимо в обязательном порядке. Не стоит пренебрегать этим, рассчитывая на внимательность других участников дорожного движения. Это одна из неисправностей, за наличие которой на вас могут наложить штраф. Перед тем как отправиться в путь, выделите одну минуту для проверки работоспособности сигнальных огней прицепа.

Если речь идет о современном автомобиле с непростой электронной начинкой,Блок управления тестирует заднюю оптику. Когда он определит, что она потребляет больше тока (в результате соединения с оптикой прицепа), водитель получит сообщение об ошибке. В таких случаях специалисты используют так называемый «блок согласования». Его также применяют в случае передачи сигналов управления посредством мультиплексной шины. Блок согласования подключается к штатной электрике машины, после чего уже сам блок передает соответствующие сигналы на светотехнику прицепа. Блок управления автомобиля не «видит» это устройство, поэтому проблем с подключением фаркопа уже не возникает.

ОПИСАНИЕ КОМПОНЕНТОВ СИСТЕМЫ ECAS ПРИЦЕПА

Подключение фаркопа к электронике машины своими руками • Сам автоэлектрик

Многим автомобилистам доподлинно известно, что фаркоп может существенно облегчить жизнь, если есть необходимость перевозки собственных грузов. Нанимать грузовое такси обычно бывает неоправданно, вот почему установка фаркопа может стать отличным выходом из ситуации. У данного устройства общая функция независимо от марки и модели автомобиля

Чем полезен фаркоп как устройство

Фаркоп еще именуют тягово-сцепным устройством. Применяется оно для соединения автомобиля с прицепом для его буксировки. Некоторые приобретают его в готовом виде, некоторые предпочитают изготовление своими руками.

Совет: Чтобы подобрать подходящее для вашей марки машины устройство, можно обратиться в сервисный центр или на специализированное СТО.

Прежде, чем перейти к электрической части крепления фаркопа, нам потребуется установить его на бампер. Обычно крепят его за одну из буксировочных проушин или предусмотренное отверстие, которое предназначено для сцепки, но закрыто заглушкой.

Если вы хотите закрепить такое устройство своими руками, то могут потребоваться дополнительные отверстия в днище машины и ее лонжероне. Может потребоваться сварочный аппарат и услуги электрогазосварщика. Дополнительно запаситесь наждачной бумагой и болгаркой, на которую можно прицепить шлифовочный круг. Покупные изделия должны соответствовать конкретной модели авто

Установка на автомобиле

Основной порядок действий

Сначала снимите бампер и отсеките проушины. Сверлите отверстия, если в этом есть необходимость и делайте сварку креплений.

Вот как осуществляется подключение фаркопа прицепа на автомобиле:

1. Нам потребуется смотровая яма на эстакаде либо в гараже, на которую мы загоняем наше транспортное средство.
2. Теперь отключаем питание с электросети, отбросив клемму «минус» с аккумулятора.
3. Установка фаркопов потребует вынуть все из багажника и снять его обивку.
4. Само устройство нужно приложить к тому месту, где планируется его крепления и сделать необходимую разметку.
5. В месте крепления сверлятся дрелью с обеих сторон отверстия, которые лучше обработать антикоррозийным средством, чтобы продлить срок службы;
6. Как подсказывает фото к данной статье, мы можем производить затяжку сцепного устройства, используя гайки, шайбы и болты, а также ключ подходящего размера.
7. Теперь потребуется снять нагрузку с рамы автомобиля и обеспечить более надежное крепление. Для этого мы делаем пару отверстий, внизу лонжерона и изнутри багажного отделения с установкой усиливающих накладок.
8. Затягиваем все нужные болты ключами.

Закрепление на раме авто

Использование схемы подключения

Готовый фаркоп, как правило, обладает уже всеми необходимыми отверстиями для крепления, о чем позаботились производители фаркопов. Теперь мы можем приступить к подключению сцепного устройства.

Нам не обойтись без розетки, которая соединяет электрическую часть проводки автомобиля и прицепа. Схема розетки фаркопа, как правило, идет в комплекте. Что касается электрооборудования сцепного устройства, то оно представляет собой штепсельную розетку с комплектом проводов. Цвет проводки может не совпадать с цветом проводов на фото

Закрепленная болтами на кронштейне, розетка подключается к основной проводке. При подключении нужно смотреть на цвета проводов согласно схемы. Подключать нужно в стандартный разъем, который может быть 7-жильным и 13-жильным (только на иностранных авто).

Совет: В случае, если проводка розетки не соответствует проводке прицепа, то воспользуйтесь переходниками.

Монтаж на авто

Ниже предлагается инструкция, при помощи которой мы сможем осуществить подключение фаркопа к электронике машины:

• Нам понадобится отверстие, расположенное в днище багажника для соединения розетки с остальной проводкой. В том случае, когда сцепное устройство изготовлено самостоятельно, придется сверлить отверстия самому. Продумайте место будущего размещения;
• После того, как розетка на фаркоп установлена, протянем провод через отверстие в багажнике и подключим к розетке.

Определенную помощь может оказать схема подключения на Ларгус, если вы являетесь обладателем именно этой модели

• Во время подключения проводку нужно подключать таким образом, чтобы не перепутать порядок. При несовпадении проводов по количеству приобретите переходник для розетки. Защитить электропакет от внешних повреждений и короткого замыкания поможет специальная трубка, в которую нужно пропустить комплект проводки в сборе;
• Закрепите провода на стенках багажника, аккуратно заложите их обивкой.
• Можно подсоединять прицеп, проверять, какова высота от земли, и работоспособны ли его стоп-сигналы, повороты и ходовые огни.

Фаркоп можно установить на любой автомобиль. Точки установки указаны в инструкции к изделию

Электроработы

Электрическое оборудование для сцепно-тяговых устройств является другой сферой, нежели изготовление фаркопов. При выборе приспособления подбирайте его таким образом, чтобы он не закрывал номерной знак автомобиля. Иногда с этой целью приходится срезать часть бампера.

Обратите внимание! Если вас не устраивает такая технология, придется купить бампер с заводским вырезом.

На фото – процесс установки на ВАЗ девятого поколения

Может возникнуть и обратная ситуация, когда в сцепном устройстве нет необходимости. Например, владелец приобрел транспортное средство с установленным фаркопом, но желает его снять. В этом случае потребуется проделать обратную работу, чтобы разъединить всю собранную вместе проводку.

1. Точно так же, как происходило подключение розетки фаркопа, таким же образом мы отключим ее.
2. Механически можно демонтировать его с помощью специального ключа.
3. Если его нет – то придется срезать болты или сварочные швы. Такую работу лучше поручить опытным слесарям и электрикам.

Какие бывают сцепные устройства

Существуют следующие виды фаркопов, исходя из крепления и предназначения:

• Например, фиксированные, которые ставят на кузов с использованием болтов либо сварки. Снять их гораздо сложнее, вот почему они обычно выдерживают самую долгую эксплуатацию. Некоторым владельцам машин необходимо иметь возможность снимать и устанавливать заново сцепное устройство. В этом случае на помощь придут съемные фаркопы.
• Иногда встречаются устройства фланцевого типа, которые обычно крепятся на специальной площадке транспортного средства. Существует классификация фаркопов по тоннажу, а также типам транспорта, на котором они применяются.

Монтируемые быстросъемные устройства

До недавнего прошлого проблему сцепки решали гораздо проще – попросту приваривался к кронштейну крюк, и снять такое устройство уже не было никакой возможности. Сегодня такой подход выглядит, как минимум, неразумным, ведь лучше приобретать и ставить такой фаркоп, который может складываться и прятаться.

С тех пор производство фаркопов шагнуло далеко вперед. К тому же, торчащий сзади машины крючок создает дополнительную угрозу безопасному движению.

Как добиться прочности соединения

Чтобы сделать соединение с фаркопом еще более надежным, в комплектации с ним идут усиливающие пластинки. Для самого устройства нам понадобятся в кузове отверстия диаметром от 12,5 до 13 мм. Через усиливающую пластину и гайку с болтом крепится сам фаркоп. Желательно подложить под металл шайбочку.

При установке электрической проводки постарайтесь добиться качественной изоляции, чтобы не попадала влага с ее разрушительным действием. Выполнить все этапы подключения фаркопа вам поможет видео в этой статье. Любые работы можно провести качественно, если внимательно изучить инструкцию прежде, чем начать орудовать инструментом. На некоторых автомобилям во время установки придется демонтировать задний бампер

• Недостаточно ограничиться прикручиванием сцепки к бамперу машины. К устройству нужно еще выводить электророзетку для возможности питания электропотребителей самого прицепа.
• Прокладывать проводку через всю машину нет необходимости. Возле места расположения задних фонарей машины обычно находится жгут, к которому и осуществляется запитывание.
• Такую работу несложно провести собственными силами или обратиться к сторонним специалистам, имеющим опыт и навыки.

Еще один вариант быстросъемной модели

• Если не получается сразу подключить прицеп к сети основного транспортного средства, может потребоваться покупка так называемого адаптера, или блока согласования.

В завершение

При выборе фаркопа на Фольксваген Поло седан или другой европейский автомобильный бренд, отдавайте предпочтения качественным производителям и их изделиям. Теперь, если у вас стоит прицеп в гараже, ему больше не придется пылиться. Осталось провести государственную регистрацию и можно пользоваться. Удачи на дорогах!

Схема подключения розетки прицепа автомобиля, распиновка фаркопа

Принятые во всем мире правила предусматривают установку на прицепы (буксируемые транспортные средства, БТС) для легковых машин сигналов поворота влево/вправо, а также стопа. Для подключения проводки БТС к автомобилю применяют два вида розеток на 7 или 13 выводов. Схема подключения розетки прицепа легкового автомобиля зависит не только от количества контактов, но и от стандарта страны, поэтому прицеп с европейской разводкой не получится без переделки присоединить к розетке с российской разводкой. Если установить его без переделки, то правые габариты БТС не будут гореть. Ночью это может стать причиной аварии.

7 и 13 контактов: в чем разница

Основное отличие этих разъемов в том, что устройства, в которых вилка и розетка имеют по 7 выводов (клемм), обеспечивают лишь выполнение основных функций: габариты, повороты и стоп-сигнал. Для большинства водителей этого достаточно, однако тяга к комфорту привела к появлению устройств, в которых используют 13 выводов. Дополнительные контакты необходимы для присоединения оборудования домов на колесах к аккумулятору автомобиля. Причем два вывода обеспечивают постоянное подключение, а еще два подают плюс и минус напряжения питания от аккумулятора машины лишь после включения зажигания.

Особенности подключения разъемов современных машин

БТС оборудован электропроводкой, которая напрямую соединяет разъем и соответствующие лампы. Если они соответствуют мощности, то никаких проблем во время присоединения к современным автомобилям не будет.

Если же установлены более мощные источники света, то велика вероятность, что электроника машины отключит разъем от бортовой сети автомобиля. Ведь чем выше мощность, тем сильней ток, а значит, больше нагрузка на проводку.

Поэтому в современных машинах с завода установлен блок согласования, который увеличивает ток, подаваемый на разъем и снимает ограничение по мощности. Естественно, что монтаж такого блока требует прокладки новых кабелей, рассчитанных на увеличенный ток.

Схема подключения

Схема подключения прицепа (распиновка) российской розетки на 7 клемм выполнена так:

1. Поворотник левой стороны.
2. Лампа заднего хода.
3. Земля.
4. Поворотник правой стороны.
5. —
6. Лампа стоп-сигнала.
7. Габаритные огни.

Вот европейская (она же универсальная) распиновка розетки фаркопа:

1. Поворотник левой стороны.
2. Лампа заднего хода.
3. Земля.
4. Поворотник правой стороны.
5. Подсветка номера и правый габаритный фонарь.
6. Лампы стоп-сигнала.
7. Правый габаритный фонарь.

Вот распиновка разъема на 13 клемм:

1. Поворотник левой стороны.
2. Задний противотуманный фонарь.
3. Земля для клемм с 1 по 8.
4. Поворотник правой стороны.
5. Левая сторона габаритов и подсветки номера.
6. Лампа стоп-сигнала.
7. Правая сторона габаритов и подсветки номера.
8. Лампа заднего хода.
9. Постоянное напряжение 12 вольт 35 ампер.
10. Напряжение 12 вольт 35 ампер, подаваемое после включения зажигания.
11. Земля для клеммы.
12. Сигнальный провод.
13. Земля для клеммы 9.

Другая распиновка

Описанные выше распиновки позволяют без всяких переделок присоединять любой прицеп к любому автомобилю, на котором установлен подходящий разъем. На многих машинах установлены оба вида разъемов, что еще больше увеличивает их универсальность. Поэтому крайне нежелательно менять распиновку. Для этого придется переделывать электрику машины или прицепа и использовать их только друг с другом, без возможности соединения с другими машинами или БТС. К тому же, такая переделка запрещена правилами дорожного движения, принятыми в России. Поэтому в результате переделки вы не только получите проблемы с ГИБДД, но и можете лишиться выплаты по ОСАГО или КАСКО. Ведь полное соответствие транспортного средства установленным в России правилам является одним из обязательных требований страховых компаний.

Схема подключения прицепного устройства 7 контактов

Присоединение прицепа легкового автомобиля осуществляется на фаркоп – прицепное шаровое устройство. Он подключается к проводке автомобиля, что позволяет водителю включать габариты, противотуманные фары и поворотники на прицепе. Подключение электрики осуществляется посредством специальной розетки – она имеет 7 или 13 контактов. Независимо от того, использует схема подключения прицепного устройства 7 контактов или 13, может понадобиться смарт-коннект, который согласует между собой электрику автотранспортного средства и прицепа на нем.

Смотрите также:

Некоторые тонкости

На простых автомобилях вроде ВАЗ 2107 подключение розетки фаркопа к автомобилю подсоединяется проводами к штатной проводке, которая отвечает за заднюю оптику.

Рано или поздно вам может понадобится использовать свой легковой автомобиль для перевозки груза

Стандартное подключение электрики осуществляется по принципу «папа-мама», не представляет никаких трудностей, поскольку разъемы продаются во всех автомагазинах. Для того чтобы пайка разъема осуществлялась легко и соответствовала тому, что показывает электросхема, провода различаются по цветам. Для подсоединения проводки лучше выбирать многожильные провода из меди.

Распиновка розетки фаркопа 7 пин сегодня является наиболее популярной. Однако электророзетки для европейских авто могут отличаться от аналогичных приспособлений для легковых автоприцепов отечественного производства расположением сигнальных проводов.

Возникает вопрос: как подсоединить розетку в этом случае? Похожая проблема возникает в том случае, когда вилка на автомобиле имеет 13 контактов, а разъем фаркопа – 7.

Для подключения электрики, если речь идет о разных разъемах, используется специальный смарт-коннект. Он позволяет соединить контакты в случаях, когда распайка не совпадает.

При выборе розетки, следует обратить внимание на наличие резинового уплотнения с тыльной стороны для гидроизоляции контактов

Схема подключения розетки фаркопа на 13 контактов выглядит так, что провода на ней расположены следующим образом:

• 1 – левый поворот;
• 2 – противотуманная фара;
• 3 – земля;
• 4 – правый поворот;
• 5 – правый габарит;
• 6 – стоп-сигнал;
• 7 – левый габарит;
• 8 – задний ход;
• 9 – ток длительной нагрузки;
• 10 – силовой;
• 11 – свободный;
• 12 – свободный;
• 13 – земля.

13 контактная розеткаСхема подключения фаркопа 7 контактов

Чтобы правильно произвести подсоединение проводки, важно иметь познания в области электротехники. Схема подключения розетки прицепа изображена на рисунке 1.

Схема подключения прицепа

Рис. 1 Подсоединение прицепного устройства на систему автомобильной электропроводки

Размещаем электророзетку на металлической раме, которая обеспечивает крепление прицепного устройства к кузову авто. При покупке обратите внимание на то, чтобы тыльная сторона имела резиновые уплотнения. Это нужно, чтобы обеспечить гидроизоляцию контактов электророзетки.

Подсоединение прицепного устройства к системе электропитания авто осуществляется там, где расположена колодка жгута одного из задних фонарей.

Смотрите также:

Блок согласования

Подсоединение автоприцепа требует внимания не только к тому, насколько схема розетки прицепа подходит к электророзетке на автомобиле. Когда мы пытаемся подсоединить прицепное устройство на автотранспортное средство вроде ВАЗ 2107, у нас не возникнет трудностей – проводка ставится напрямую. Водители современных авто знают, что реакция бортового компьютера на прицеп может быть негативной и привести к неполадкам. Чтобы этого избежать, можно изготовить блок согласования для фаркопа своими руками, схема его позволяет корректно организовать работу электросистемы.

При попытке включить противотуманные фары или поворотники такое устройство посылает сигнал на бортовой компьютер, указывая при этом, какую ветку электроцепи следует задействовать, и какое соединение для этого используется. Изготовив и установив смарт-коннект для фаркопа своими руками, вы обеспечиваете стабильную и правильную работу электросистемы и бортового компьютера.

[democracy]

[democracy]

Автор: Семин Виктор Юрьевич

Образование: Самарский автодорожный колледж. Инженер телекоммуникаций и электроники. Водитель второй категории/автослесарь. Навыки ремонта машин отечественного производства, ремонт ходовой, ремонт тормозной системы, ремонт коробок передач, кузовные…

Как подключить розетку фаркопа автомобиля самостоятельно?

Фаркоп есть практически на каждом автомобиле, а если и нет – то прикрепить его не составит особого труда. Но вот более сложная задача – это подключение розетки фаркопа к автомобилю, чтобы в дальнейшем к нему также можно было подключить и прицеп. Процедура эта является обязательной, так как ездить с неподключенным прицепом запрещают правила дорожного движения. Именно по этой причине мы сегодня попробуем разобраться, как самостоятельно подключить фаркоп, то есть разберем электросхему подключения прицепа легкового автомобиля.

Какие материалы понадобятся для подключения розетки фаркопа к автомобилю?

В классическом варианте, если вы покупаете фаркоп для установки на свое авто, вместе с ним же в комплекте должны продаваться и все необходимые для подключения материалы. Если же нет, этот комплект необходимо будет приобрести отдельно. Что же для этого потребуется?

• Крепежная пластина.

• Крепежи.

• Розетка фаркопа для подключения прицепа.

• Комплект проводов.

• Схема подключения прицепа с распиновкой розетки фаркопа.

Помимо этого, придется самостоятельно позаботиться об инструментах для работы. В частности, вам понадобятся:

• Гаечные ключи (лучше подготовить целый набор).

• Отвертки.

• Инструменты для демонтажа бампера или его подрезки.

• Дрель и сверла (только в том случае, если на автомобиле не предусмотрено место под фаркоп и розетку).

• Соединительные клеммы для проводки, если таковых нет в комплекте.

• Термоусадка.

• Изоляционная лента.

• Паяльник.

Если у вас нет специального комплекта для подключения проводки, то провода обязательно выбирайте многожильные с сечением не меньше 1,5 мм2. Для проводки идеально подойдут только медные провода. Приступая к работе, также не забудьте поснимать с автомобильного аккумулятора клеммы, чтобы полностью обесточить сеть и не подвергать себя опасности.

Знакомимся с двумя основными способами подключения проводки фаркопа

При самостоятельном подключении проводки фаркопа можно прибегать либо к стандартному способу подключения, либо к универсальному. Первый вам подойдет в том случае, если и на фаркопе вашего автомобиля, и на прицепе уже есть специальные разъемы, которые при необходимости можно будет соединить. По сути, в таком случае придется всего лишь внимательно изучить распиновку разъема прицепа легкового автомобиля, что зачастую можно сделать при помощи эксплуатационной инструкции автомобиля. Трогать электрическую сеть совсем не придется.

Во всех остальных случаях, особенно когда вам приходится самостоятельно монтировать на автомобиль и фаркоп, и розетку, подойдет только универсальный метод подключения. Но все же рассмотрим и первый, и второй способы.

Стандартный способ

Чтобы подключить саму розетку фаркопа, необходимо вначале внимательно ознакомиться со схемой ее подключения и распиновкой розетки прицепа. После этого вам необходимо найти колодку жгута любого из задних фонарей автомобиля. Именно к этому жгуту нужно будет подсоединить розетку, для чего будут использоваться подходящие разъемы.

Очень часто автоконструкторы предусматривают в конструкции транспортного средства специальное окошко, через которое удобно просовывать провода. Но при подключении у вас обязательно должен остаться один провод, который нужен для подключения второго поворотника автомобиля. Что касается способа соединения проводов, то для этого можно либо использовать объемные клипсы, либо же фиксировать соединения путем пайки (предварительно с проводов необходимо будет снять небольшой участок изоляции).

В такой работе самое главное – ни на шаг не отходить от схемы подключения розетки фаркопа. В противном случае вы рискуете не только повредить новый фаркоп, но и всю электропроводку своего автомобиля. Если нет уверенности в собственных силах – рекомендуем доверить задачу профессиональным автоэлектрикам.

Универсальный способ подключения

Если у вас более современный автомобиль, на котором электронный блок управления, использовать стандартный метод мы не рекомендуем. Дело в том, что ЭБУ полностью контролирует работу заднего освещения, и если вы вмешаетесь в целостность проводки, компьютер может выдать ошибку и вовсе прекратить всякое освещение.

Важно! Стоит понимать, что при подключении дополнительной розетки, а к розетке прицепа, увеличится норма энергопотребления.

Поэтому, помимо всех перечисленных материалов, вам необходимо будет также подготовить так называемый блок «согласования». Если он у вас есть, то сам блок «согласования» нужно будет подключить непосредственно к электрической сети автомобиля. Он будет подавать на заднюю светотехнику необходимые сигналы, тогда как основной ЭБУ не сможет распознавать дополнительное устройство и не будет препятствовать подключению и использованию розетки фаркопа. Далее проделываем то же самое, что и в предыдущем методе – соединяем между собой провода от заднего освещения автомобиля и розетки фаркопа, при этом не забывая о необходимости надежной изоляции.

Дополнительные нюансы, о которых нужно помнить при подключении розетки фаркопа

Столкнувшись с такой трудностью как подключение розетки фаркопа к автомобилю и необходимостью разобраться в схеме электропроводки на прицепе, многие любители не рискуют самостоятельно браться за электрику и решаются на риск, выезжая на проезжую часть с неподключенным прицепом. Стоит понимать, что таким образом вы очень сильно осложняете ситуацию на дороге и можете стать причиной аварии, поскольку другие участники движения не обязуются быть максимально внимательными к вашим маневрам.

При отсутствии подключения прицепа к розетке фаркопа вы можете получить штраф от патрульных. По этой причине, даже если ваша розетка уже подключена, не поленитесь перед каждой поездкой еще раз удостовериться в работоспособности проводки, чтобы не лишиться немалой суммы денег.

В целом же подключить проводку фаркопа совсем не сложно, главное хорошо разобраться в схеме подключения прицепа и распиновке розетки фаркопа. Стоит также помнить, что существуют разные виды розеток, но при этом важно, чтобы розетка фаркопа и прицепа совпадали. В противном случае, даже если с проводкой все будет нормально, подсоединить прицеп у вас не получится.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Электросхемы прицепа

| Прицепы Северного Техаса

Схема подключения

Прицепы должны иметь как минимум ходовые огни, указатели поворота и стоп-сигналы. Для обеспечения питания и подключения к ним подключаются провода буксирующего автомобиля. Это достигается либо через разъем T-One (если он имеется в вашем автомобиле), либо через проводку. Разъем T-One предварительно подключен к 4-полюсному плоскому разъему, который можно адаптировать к 6- или 7-контактному круглому разъему. Монтаж проводки требует, чтобы установщик нашел нужные провода в буксирующем автомобиле.Чтобы помочь в этой задаче, обратитесь к руководству пользователя или к таблице внизу страницы.

Разъемы

Доступны различные разъемы от четырех до семи контактов для передачи мощности для освещения, а также для вспомогательных функций, таких как электрическое управление тормозами прицепа, фонари заднего хода и т. Д. Выберите разъем, который имеет необходимое количество контактов для функций требуется. Также установите разъем на автомобиль. Он не только будет выглядеть аккуратно, но и поможет избежать потенциальных проблем, связанных с свисанием коннектора.

4-контактные разъемы

Доступны 4-контактные разъемы

, обеспечивающие базовое подключение трех функций освещения (работа, поворот и тормоз), плюс один контакт для заземляющего провода.

5-контактные разъемы

Доступны 5-контактные разъемы

, позволяющие выполнять базовое подключение трех функций освещения (ход, поворот и тормоз), и, помимо заземления, имеется один контакт для поддержки другой функции. Обычно 5-Way Flat используется для прицепов с тормозами.Дополнительный провод подключается к фонарям заднего хода, чтобы отключать тормоза прицепа, когда автомобиль движется задним ходом.

6-контактные разъемы

Доступны 6-контактные разъемы

, обеспечивающие базовое подключение трех функций освещения (ход, поворот и тормоз). Помимо заземления, доступны два дополнительных контакта для обеспечения двух дополнительных функций.

На схеме ниже показан правильный способ подключения разъема к прицепу или транспортному средству.

Примечание : Черный (12 В) и синий (электрические тормоза) можно поменять местами для соответствия прицепу.Прицепы для лошадей могут использовать центральный штифт для горячего вывода 12 В, R. V. прицепы используют центральный штифт для электрических тормозов.

Помимо трех основных функций освещения, доступны дополнительные контакты для вспомогательного питания, зарядки аккумулятора прицепа и т. Д.

Разъемы типа RV на 7 выходов

7-контактные вилки типа RV в настоящее время являются наиболее распространенными, и приведенная ниже схема поможет правильно подключить прицеп или буксирующее транспортное средство.

Схема расположения выводов разъема прицепа — 4, 6 и 7-контактные разъемы

Шаг 1	Проверить соединение между грузовиком и прицепом	• Очистите оба разъема от грязи и мусора и убедитесь, что разъем прицепа полностью вставлен в разъем грузовика.Нанесите немного WD-40 или диэлектрической смазки на каждый из разъемов, чтобы очистить и очистить разъемы.
Шаг 2	Если один свет не работает	• Заменить лампочку или осветительный блок, наиболее вероятная проблема в том, что лампа перегорела. Если это не устранило проблему, перейдите к шагу 4.
Шаг 3	Если фары не работают, проверьте заземление в разъеме грузовика	• С помощью цифрового мультиметра проверьте целостность цепи между контактом заземления грузовика и шасси (проверьте контакт заземления разъема и чистое место на раме / бампере)
		• Если разъем имеет хорошее заземление, это не проблема.
		• Если в разъеме нет заземления, значит заземляющий провод оборван, отсоединен, корродирован и т. Д .; найти и при необходимости отремонтировать.
Шаг 4	Определите, проблема в грузовике или прицепе	• Отсоедините разъем прицепа от грузовика.
		• Попросите помощника включить свет (ы), которые не работают, т.е. попросите кого-нибудь нажать на педаль тормоза, включить указатель поворота и т. Д.
		• С помощью цифрового мультиметра, установленного на правильный диапазон для показаний ~ 12 В + (или используя контрольную лампу), проверьте соответствующий контакт и хорошее заземление (чистая область на раме, бампере и т. Д.). Штырь должен показывать 12 В +, когда на грузовике загорается соответствующий свет.
		• Если соответствующий вывод показывает ~ 12 В + при включенном переключателе / ​​педали, проблема связана с прицепом, а не с грузовиком.
		• Если на контакты не подается питание, когда они должны, проверьте, нет ли перегоревших предохранителей и / или перетертых проводов вдоль корпуса. Обратитесь к руководству пользователя для получения информации о конкретных местах расположения предохранителей.
Шаг 5	Устранение неисправностей проводки в прицепе	• Если вы подтвердили, что проблема не в буксирующем транспортном средстве, и убедились, что соединение между грузовиком и прицепом надежное, проблема должна быть в прицепе. Проверьте жгут проводов прицепа на наличие перетертых, оголенных или обрезанных проводов и ослабленных электрических разъемов. При необходимости отремонтируйте.
Шаг 1	Проверить соединение между грузовиком и прицепом	• Очистите оба разъема от грязи и мусора и убедитесь, что разъем прицепа полностью вставлен в разъем грузовика. Нанесите немного WD-40 или диэлектрической смазки на каждый из разъемов, чтобы очистить и очистить разъемы.
Шаг 2	Проверить работу контроллера тормозов прицепа	• Убедитесь, что контроллер тормозов прицепа включен.
		• Используйте цифровой мультиметр для измерения штифта управления тормозом на разъеме грузового автомобиля (см. Диаграммы выше для 6- и 7-контактных разъемов). Убедитесь, что мультиметр имеет хорошее заземление.
		• Попросите второго человека нажать на педаль тормоза, пока вы считываете показания мультиметра. Подача напряжения на тормозной штифт прицепа на разъеме грузового автомобиля должна показывать напряжение, которое возрастает по мере того, как педаль тормоза нажимается все дальше и дальше, и должно показывать 0 В, когда педаль не нажата.
		• Если штифт управления тормозом на разъеме грузовика показывает 0 В при нажатой педали тормоза, проблема, скорее всего, связана с контроллером тормоза и / или проводкой между контроллером и разъемом прицепа грузовика.
Шаг 3	Проверить проводку тормозов прицепа	• Каждый отдельный тормоз прицепа содержит магнит, который включает тормоза с силой, пропорциональной напряжению, подаваемому контроллером тормозов. У каждого магнита есть два провода, выходящие из тормозного барабана — 1 провод должен быть подключен к органу управления тормозами прицепа (часто, но не всегда синий провод) в жгуте проводов, а другой должен быть подключен к надежному заземлению (обычно рама прицепа).
		• Убедитесь, что провода от тормозных барабанов до разъема прицепа не затянуты, а провода от тормозных барабанов нет. При необходимости отремонтируйте.
		• Проверьте напряжение на тормозных магнитах, измерив заземление и положительные клеммы питания каждого отдельного магнита, когда педаль тормоза нажата. Там должно быть сплайсинга для каждого провода несколько дюймов позади опорной пластины для каждого отдельного тормоза, которые могут быть проверены. Если напряжение не считывается при нажатой педали тормоза, проблема в проводке прицепа (напряжение питания цепи заземления или тормоза где-то между разъемом прицепа и этим соединением).
Шаг 4	Проверить состояние тормозных магнитов	• Если прицеп получает питание от буксирующего транспортного средства, когда педаль тормоза нажата и все провода подключены правильно, магниты в тормозах прицепа могут быть изношены — пора тормозить. Визуально осмотреть их состояние можно, сняв тормозной барабан; если они визуально изношены и / или имеют рубцы, замените их.

Руководства по электромонтажу фаркопа: Руководство по электрическому подключению фаркопов: Watling Engineers UK

Важным, но часто упускаемым из виду аспектом крепления буксирного крюка является проводка, необходимая для питания фонарей прицепа и внутренней электрики прицепа.

Базовая проводка к вилкам и розеткам довольно проста, однако самое интересное начинается, когда вам требуется установить звуковые зуммеры, реле и байпасные блоки, чтобы справиться с постоянно усложняющимися автомобилями.

Мы полностью знакомы со всеми аспектами проводки прицепного устройства и являемся поставщиками электрического оборудования Ryder, которые являются лидерами рынка в области электрики для тягачей и прицепов и имеют репутацию производителя качественного и долговечного оборудования.

Руководства по проводке фаркопа

Ниже приведены некоторые основные электрические схемы типов 12N и 12S, которые помогут в электромонтаже транспортных средств как для дорожных фонарей, так и для внутренней электрики прицепа.

Кроме того, мы готовы и можем решить любую проблему с проводкой здесь, в наших мастерских.

ЭЛЕКТРИЧЕСКАЯ СХЕМА ДЛЯ ТИПА 12N 7-КОНТАКТНАЯ Черная розетка или вилка для дорожных фонарей автомобиля

Цвет	Терминал		Назначение	Глядя на розетку в сторону вилки. Глядя на вилку в сторону розетки.
Желтый	1	(Д)	Индикатор LH
Синий	2	(54 г)	Задний противотуманный фонарь (или доп.)
Белый	3	(31)	Земля
зеленый	4	(п)	Индикатор RH
Коричневый	5	(58R)	Правый габаритный огонь
Красный	6	(54)	Стоп-сигналы
Черный	7	(58 л)	Левый габаритный фонарь

ЭЛЕКТРИЧЕСКАЯ СХЕМА ДЛЯ ТИПА 12S 7-КОНТАКТНАЯ Серая розетка и вилка для питания прицепа и прицепа.

Цвет	Терминал		Назначение	Глядя на розетку в сторону вилки. Глядя на вилку в сторону розетки.
Желтый	1	(Д)	Фонарь заднего хода
Синий	2 1 2 1	до /97 после /97	Зарядка аккумулятора или питание
Белый	3		Земля
зеленый	4		Питание или зарядка аккумулятора
Коричневый	5		Сигнальная лампа для штифта 1
Красный	6		12В Холодильник
Черный	7		Запасной

Поскольку Swift Hitch является полностью беспроводным, его можно использовать как на передней части вашего автомобиля для крепления переднего фаркопа Watling, так и для заднего фаркопа. Щелкните здесь или на фото для получения дополнительной информации

ЭЛЕКТРИЧЕСКАЯ СХЕМА ДЛЯ 7-КОНТАКТНОГО ТИПА 12N, ВКЛЮЧАЯ УСТАНОВЛЕННЫЙ ЗАДНИЙ ЗУММЕР для большинства автомобилей, не требующих реле обхода неисправности лампы

СХЕМА СОЕДИНЕНИЙ САМОПЕРЕКЛЮЧАЮЩЕГОСЯ РЕЛЕ НА РОЗЕТКЕ 12S

СХЕМА СОЕДИНЕНИЙ ДВОЙНОГО РЕЛЕ НА РОЗЕТКЕ 12S

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ПЕРВЫЙ: проверьте предохранители во всех цепях

ВТОРОЙ: Убедитесь, что имеется хорошее чистое заземление на кузов автомобиля, 7-контактный разъем, 7-контактный разъем прицепа и блоки фонарей прицепа.

Если одна цепь не работает, проверьте и проверьте предохранители, проверьте и проверьте лампы. Если предохранители продолжают перегорать, рассчитайте, что предохранитель соответствует размеру нагрузки в цепи (Ватты / Вольт = Амперы, например, 4×21 Вт / 12 В = 7 А). Номинал предохранителя должен быть примерно в два раза больше нагрузки, чтобы учесть скачки напряжения.

Ищите «короткое замыкание» — оголенные провода или контакты касаются земли вдоль ткацкого станка, розетки, вилки или в ламповых блоках.

Если какие-либо лампочки мигают или тускнеют не по порядку, проверьте ВСЕ заземления.

Другие проверки, которые вы можете сделать, включают:

1. Удалите всю краску, грязь или ржавчину вокруг точки заземления, прикрепите кольцевую бирку к белому проводу от 7-жильного кабеля и надежно закрепите на точке заземления, смажьте вазелином.
2. Очистите контакты лампы и патрон.
3. Проверьте остальные шесть проводов на целостность между разъемами и фарами.
4. Проверить резьбовые соединения в розетке, при появлении признаков коррозии заменить розетку.Выбросьте все крышки розеток или задние уплотнения, поскольку они способствуют коррозии только из-за конденсации, убедитесь, что слив из розетки. Убедитесь, что 7-жильный провод проходит через втулки на металлических поверхностях, и не допускайте истирания в любой точке. Прикрепите 7-жильный кабель к одному из винтов с головкой под торцевой ключ с помощью P-образного зажима.
5. Проверьте и очистите отдельные штыри в гнезде, слегка раздвигая штыри.

Устранение неполадок в проводке прицепа с помощью цветового кода

Независимо от того, устанавливаете ли вы новую цепь освещения прицепа в свой автомобиль или грузовик или пытаетесь устранить неисправность проводки прицепа, которая не работает, вам необходимо понимать, что делает каждый провод в жгуте проводов прицепа, куда он, вероятно, идет и почему. может не работать хорошо.На этой схеме показаны цвета базовой схемы электропроводки прицепа, а также то, к чему должен быть подключен каждый провод.

Простая закрытая система

Хотя никогда не стоит погружаться в проект проводки вслепую, на самом деле с проводкой прицепа очень просто работать и устранять неполадки. По большей части жгут проводов, который управляет фарами прицепа, представляет собой замкнутую систему. Единственная точка контакта с внешним миром (имеется в виду мир, существующий за пределами самого прицепа) находится на стороне грузовика четырехконтактного соединителя (или семиконтактного соединителя, если вы используете систему более высокого уровня для прицепов с электрическим приводом). тормозные системы).Даже на стороне грузовика, где проводка прицепа пересекается с жгутом проводов вашего автомобиля, нужно иметь дело только с четырьмя проводами. Когда вы устраняете проблемы с проводами прицепа, убедитесь, что вы делаете это по одному, начиная с проверки заземляющего провода с помощью тестера цепей.

Цвета проводки прицепа

Худшее, что обычно случается с обвисшей проводкой прицепа, — это перегорание предохранителя на буксируемом автомобиле или что-то странное, например, обратные указатели поворота или мигающие стоп-сигналы.Хотя мы не ожидаем ничего из перечисленного при буксировке прицепа, их также легко исправить. Эти четыре цветных провода составляют систему электропроводки вашего прицепа. Каждый подключается к другой функции:

• Коричневый провод к заднему или стояночному фонарю
• Зеленый провод к правому указателю поворота / стоп-сигналу
• Желтый провод к левому указателю поворота / стоп-сигналу
• Белый провод к общему проводу или массе шасси

При ремонте или подключении прицепа просто убедитесь, что эти провода подключены к соответствующему компоненту, как показано выше.

Свет всегда включен

Никогда не отправляйте свой прицеп на дорогу с сомнительной проводкой или системой освещения, которая уже заведомо выходит из строя. Когда водители замедляются позади транспортного средства, которое тянет с собой прицеп, они часто инстинктивно сосредотачиваются на ярких стоп-сигналах как на ориентире, определяющем, где остановиться и как быстро останавливается впереди идущий автомобиль. Если у вас есть яркие, хорошо работающие стоп-сигналы на прицепе, эти огни будут привлекать внимание водителей позади вас, независимо от того, насколько они внимательны. Если фары вашего прицепа тусклые или отсутствуют, эти водители сосредоточат внимание на фарах вашего автомобиля, что, вероятно, не даст им достаточно времени для остановки, что может привести к аварии. Хотя они могут быть сочтены виновными, никому не нужна головная боль, связанная со страховыми компаниями — и вы не хотите, чтобы какой-либо груз, который вы перевозите, был поврежден или кто-либо был ранен.

Помните, что буксировка прицепа — это нелегкая задача. Всегда внимательно относитесь ко всему, что происходит вокруг вас, и давайте каждому преимущество.

Схема подключения прицепа

для 4-, 5-, 6- и 7-ходовых цепей

Схема подключения прицепа для 4-, 5-, 6- и 7-ходовых цепей

4-ходовые системы

4-контактные плоские формованные разъемы для базового подключения для трех функций освещения; правый указатель поворота / стоп-сигнал (зеленый), левый указатель поворота / стоп-сигнал (желтый), задний фонарь / водительские права / боковые габаритные огни (коричневый) и земля (белый).

4 пути сторона буксира.

4 пути сторона прицепа.

---

5-ходовые системы

То же, что и 4-ходовая система, указанная выше, но добавляет дополнительный синий провод для сигнала тормоза или вспомогательного питания. Используется на всплывающем кемпере прицепы или грузовые / лодочные прицепы.

5-ходовой сторона буксира.

5-ходовой сторона прицепа.

---

6-ходовая система, прямоугольная заглушка

6-контактные прямоугольные разъемы 3/4 дюйма на 1 дюйм правый указатель поворота (зеленый), левый указатель поворота (желтый), задний фонарь (коричневый), масса (белый). Красный и синий провод можно использовать для управления тормозом или вспомогательный. Использование на небольшом мотоцикле прицеп, прицеп для снегохода или служебный прицеп.Может также использоваться как индивидуальный электромонтаж на прицепах с 3-мя системами света / провода. См. «Электропроводка заднего фонаря буксировщика». ниже.

6-ходовой сторона буксира.

6-ходовой сторона прицепа.

---

6-ходовые системы, круглая заглушка

Круглый металлический соединитель диаметром 1 1/4 дюйма позволяет использовать 1 или 2 дополнительные функции проводки и освещения, такие как фонари заднего хода, вспомогательный источник питания 12 В или электрический тормоза. Примечание: Черный (иногда красный) 12 В и синий провод электрического тормоза может потребоваться перевернут, чтобы соответствовать прицепу. Проверьте с помощью тестовой лампы или ВОМ. Использование: лошадь прицеп, туристические прицепы, ландшафтный прицеп, автомобильный прицеп и т. д.

6-ходовой сторона буксира.

6-ходовой сторона прицепа.

---

7-ходовые системы

Круглый соединитель диаметром 2 дюйма позволяет дополнительный контакт для вспомогательного питания 12 В или резервного освещения.Использование: тяжелый режим ландшафтный прицеп, автомобильный прицеп, лодочные прицепы, прицеп для лошадей, туристический прицеп, строительный прицеп и т. д. Проверить с помощью тестовой лампы или ВОМ.

7-ходовой Боковой тягач с плоским лезвием RV.

7-местный фургон сторона прицепа с плоским лезвием.

---

Электропроводка заднего фонаря буксировки

2-проводная система

• Эвакуатор имеет такую ​​же лампочку для включения стоп-сигналов и указателей поворота.
• В некоторых автомобилях используется комбинированная лампа (двойная нить накала) для поворота и остановки.
• Используйте простой 4-контактный плоский разъем для питания двух фонарей прицепа. или используйте обычай Жгут проводов прицепа для конкретного автомобиля.

3-проводная система

---

Проводка фаркопа

При буксировке автомобиля за грузовиком или автодомом необходимы диоды для жгут проводов задних фонарей. Подробнее о том, как подключить..

---

Преобразователи задних фонарей

Преобразователи задних фонарей используются, когда на буксирующем автомобиле отдельные провода для поворотников и стоп-сигналов (3-х проводная система). Больше информации.

---

Часто задаваемые вопросы и проблемы с проводкой прицепа

Когда у меня есть включите фары и включите тормоза, все фары на моем прицеп гаснет.

Возможно, у вас слабое заземление. Плохая земля, достаточно прочная, чтобы обеспечивают некоторые функции освещения, но не все.Когда задние фонари и тормоза фары используются одновременно, это создает максимальную амперную нагрузку фары на прицепе. Если проблема с заземлением существует, это будет показано здесь. В Места для проверки основания следующие.

1. Разъем на тягаче должен иметь заземляющий провод, надежно закрепленный на чистую неокрашенную поверхность рамы. Провод, прикрепленный к изолированному корпусу панель из листового металла, поверхность с грунтовочным покрытием или ржавчина могут вызвать заземление проблема.Проверьте с помощью омметра путь наименьшего сопротивления. (аккумулятор отсоединен от автомобиля)
2. Т-образный соединитель от тягача должен иметь заземляющий провод и быть плотно прикрепленным к чистой поверхности прицепа.
3. Каждый задний фонарь в задней части прицепа также должен быть заземлен. Это делается одним из двух способов. Первый — отдельным проводом от задняя часть каждой задней фары в сборе крепится к раме.В во-вторых, и наиболее популярно, заземление достигается за счет болтов крепления задний фонарь в сборе. В этом случае корпус лампы необходимо прикрепить к металлический каркас прицепа. Если светильники установлены на дереве или пластике материал, световая цепь никогда не получит заземления.
4. Примечание: Шар сцепного устройства прицепа буксирующего транспортного средства никогда не следует рассматривать достаточный грунт.

Когда я использую один указатель поворота, другой мигает.

Обычно это связано с одной из двух вещей. Первый может быть коротким где-то в системе. Вся проводка прицепа и разъем для тягача следует проверить и протестировать. Вторая, самая распространенная проблема, слабое место в системе.

Следует ли мне отключать прицеп лодки, когда я возвращаю лодку в воду?

Да. Вы всегда должны отключать прицеп лодки от сети, когда погружаетесь в воду задним ходом.Погружение фонарей прицепа в воду может вызвать короткое замыкание. предохранители автомобиля перегорят и / или приведут к повреждению вашего автомобиля или провода упряжь.

Я перегораю предохранители / прерыватели цепи на моем буксирующем автомобиле.

Возможное замыкание живого провода на массу. Проверьте все провода на наличие оголенной меди или мест, где провод или кабель могут быть ущемленным. Возможна перегрузка из-за слишком большого количества фар на прицепе. Рассчитайте нагрузку, которую тянет ваш прицеп, см. Ниже.Большинство автомобилей оборудованы только для стандартного освещения прицепов; один задний сигнал поворота / тормоза с каждой стороны и по 1 комплекту левого и правого габаритных огней. Большие грузовики, фургоны или внедорожники могут выдержать больше. Ознакомьтесь с руководством по эксплуатации.

Если вы знаете мощность ламп на вашем прицепе, вы можете использовать формула P = I X E

P =
Вт I = амперы
E = 12 (вольт)

ПРИМЕЧАНИЕ: Только для оценочного использования.Сила тока округлено до ближайшего целого значения. Может применяться не во всех случаях. Всегда проверять с руководством для владельцев буксировщиков о добавлении дополнительных грузов к вашему электрическая система. Некоторые батареи на 12 вольт вырабатывают до 14 вольт при полной обвинять. Использовать ВОМ (вольт-омметр) для проверки.

Принадлежности для буксировки прицепов и транспортных средств

---

AccessConnect.com Электронное письмо: [email protected] Подключение автомобильных аксессуаров. Ваш автомобиль, грузовик, фургон, кроссовер, внедорожник и авто дилер аксессуаров в сети с 1996 года. Все, что есть на нашем веб-сайте, цитируется правительством США. долларов. Конвертер валют. Возможны оптовые скидки.

Авторские права: 1996, 1997, 1998, 1999, 2000, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013

Australian Trailer Plug and Socket Pinout Распиновка 7-контактной вилки, плоской и круглой — Find Thingy

Вот схемы подключения, на которых показаны контакты вилки и розетки для наиболее распространенных круглых и прямоугольных соединений прицепов, используемых в Австралии.Я поместил это здесь, потому что мне было трудно найти и понять это для моих трейлеров.

Если у вас круглый разъем, примите мои соболезнования. Получите плоский. Почему? Во-первых, какой раунд? В настоящее время в Австралии используются как минимум 3 различных 7-контактных круглых разъема. Квинсленд предпочитает маленькие 7-кеглемные патроны, а, очевидно, викторианцы предпочитают большие 7-кеглемные патроны с совершенно другой распиновкой! Существует также усиленный 7-контактный патрон, который снова отличается! Почему? Ну почему? И вы также можете вставить пару старых 5- и 6-контактных круглых разъемов, чтобы усложнить задачу (я не думаю, что они все еще используются, поэтому я не помещал их здесь).Плюс ко всему, иногда маленький 7-контактный круг поворачивается так, что желтая булавка оказывается наверху!

С другой стороны, плоские разъемы имеют только одну возможную распиновку в Австралии, одну возможную ориентацию (они не повернуты наполовину), а расширенная 12-контактная версия даже совместима с 7-контактной. Таким образом, каждая прямоугольная розетка в Австралии совместима с любой прямоугольной вилкой!

Обязательный отказ от ответственности — я программист, а не электрик, поэтому сначала проверьте Большинство изображений предоставлено Varta — производителем вилок, розеток и адаптеров, продаваемых в Австралии.

7 Pin Flat (Лучшее!)

(Изображение из Варты). Лучшее! Все диаграммы показаны со стороны кабеля. Это означает, что это:

7-контактный разъем (изображение из Википедии) :

На самом деле выглядит так:

(Мое фото) . Черные и синие провода не соединены на изображении выше, поскольку они не нужны для этого полуприцепа без тормозов или вспомогательного / заднего хода. Штырь заземления (3) находится немного дальше от камеры — он немного ниже остальных штырей.

Устранение неполадок с плоским экраном

Если ваш плоский соединитель прицепа не работает, вот отличное исправление от Рика в комментариях:

Перестала работать правая вспышка, с проводкой все в норме, винты соединения в норме. Немного погодя я обнаружил, что, поскольку вилка довольно надежно удерживается в розетке, у меня возникло искушение пошевелить вилкой из стороны в сторону, чтобы освободить ее. При этом разрезная латунная охватываемая часть вилки закрылась и, будучи латунной, не отскочила назад, теряя контакт с охватывающей частью в розетке. Простое решение: осторожно вдавите лезвие ножа в разрез, чтобы он расширился и сопротивлялся покачиванию.

Похоже, что булавка номер 1 на моей фотографии выше (желтая) нуждается в этой обработке. Большое спасибо, Рик!

12-контактный плоский (расширенный лучший!)

Это расширение 7-контактного разъема. Плоский 7-контактный штекер подходит для 12-контактного плоского разъема и отлично работает, и наоборот.

(Изображение из Варты). Все схемы показаны со стороны кабеля — см. Пример выше

Малый 7-контактный круглый (QLD)

Идентификация: Размер вилки аналогичен австралийской монете достоинством 10 центов.Розетка и вилка имеют ключ. Зазор между 1 и 6 на этой вилке заметно больше, хотя в некоторых местах прицепа этот разъем поворачивается так, чтобы выемка для ключа находилась внизу, а желтая — вверху.

(Изображение из Варты). Все схемы показаны со стороны кабеля .

Большой 7-штырьковый круглый (VIC)

Идентификация: Размер вилки аналогичен австралийской монете достоинством 20 центов. Штифты расположены равномерно. Розетка и вилка имеют ключ.

(Изображение из Варты). Все схемы показаны со стороны кабеля .

Heavy Duty 7 Pin Round

Идентификация: Размер вилки аналогичен австралийской монете 50 центов. Земля больше булавки. На розетке или вилке нет ключа (кроме штыря заземления увеличенного размера).

(Изображение из Варты). Все схемы показаны со стороны кабеля .

Круто быть квадратным (ну прямоугольным)

По моему личному опыту, плоская вилка более надежна.Я использовал небольшой 7-контактный круглый разъем в течение 10 лет, а затем после многократной замены вилки за последние 15 лет менял на 7-контактный плоский разъем, и у меня никогда не было проблем с плоским разъемом. У меня был один автомобиль с 12-контактным разъемом и прицеп с 7-контактным разъемом, и они успешно играли в течение многих лет.

Почему надежнее? Одна из причин заключается в том, что у плоского разъема охватывающая часть (часть, которая вам больше всего нужна для защиты) закрыта и прикреплена к автомобилю, но с круглыми разъемами это немного сложнее. Вот так выглядит 7-контактная круглая вилка прицепа:

7-контактный круглый штекер на прицепе имеет индивидуальные розетки для каждого контакта. Что с этим не так? Что ж, я не могу позволить себе роскошь хранить свои трейлеры в гараже — они находятся вне пределов стихии — и это здорово, если вы любите давать приют для ошибок. Я не могу сосчитать, сколько раз мне приходилось вынимать твари из этих крошечных розеток на конце 7-контактного круглого разъема. Иначе обстоит дело с 7-контактным плоским — на стороне прицепа есть штыри — см. Ниже:

na na na na na na na na na na na na na na na na Flatman! (и лента)

Это может быть только я, но я также думаю, что имеет больше смысла иметь розетки, а не штыри.Представьте, что ваши домашние электрические розетки были штырями, и у вас были штыри на 240 В, торчащие из ваших стен, которые были под напряжением. Трудно замкнуть электрическую розетку, так как вам нужны два токопроводящих штыря, в то время как для закорачивания штырей под напряжением достаточно просто прикоснуться к двум контактам чем-то проводящим (например, отверткой, пальцем и т. Д.).

Так что, если у вас есть выбор, не торопитесь! В течение многих лет в Квинсленде наиболее распространенными были маленькие 7 кегли, но примерно с 2010 года плоские стали нормой.Я купил машину несколько лет назад, и тут же заменил круглую розетку на плоскую, а место для фаркопа, установившее ее, показало, что почти все разъемы, которые они устанавливали, были плоскими.

Наслаждайтесь! И не стесняйтесь не соглашаться / поправлять меня в комментариях 🙂

Схема подключения прицепа

Схема подключения прицепа

Схема электрических соединений прицепа

.
