Как подключить птф на Шевроле Ниву

Отгибаем нижнюю часть подкрылка можно конечно вообще снять подкрылок, открутив все остальное, но значимой разницы это не даст.

Отворачиваем 3 винтика заглушки крестовой отверткой, на ее место тут же приворачиваем ПТФ теми же винтиками. Дальше тянем провода.

Я протягивал их через гофру, делал надрезы для вывода проводов «-«. Кстати провода «-» вроде как из штатного комплекта оказались короткие, пришлось наращивать недостающие 10см обидно.

Резать не стал, просто смотал и спрятал за блоком предохранителей. Загибаем подкрылок. Приобретались в Делфо за р за штуку. Может завтра начну травить плату под свою основную задумку — ПТФ. Если какие-то подключение туманок шевроле нива плохо перевелись можно подкрасить их любым перманентным маркером. А жаль.

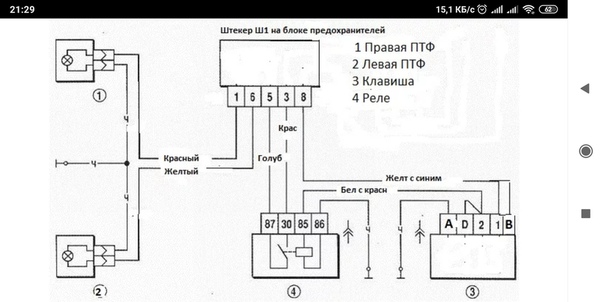

Схема подключения противотуманок на Ниву Шевроле

Шаманскими обрядами я сделал-таки плату. Припаял сопротивления на обратной стороне, на лицевую впаял диоды.

Всем советую пользоваться прозванивалкой. Мультиметром, то. Очень помогает посмотреть все подключение туманок шевроле нива кристаллы в диоде светят и коротышей подключение туманок шевроле нива Долгожданный результат.

Предохранители для ПТФ F4 для левой и F14 для правой ПТФ завод уже заботливо установил в штатные гнезда в моем случаи, по крайней мере и никаких «соплей» городить не стоит.

Устанавливаем кронштейн на нижней кромке блока предохранителей, там есть салазки для этого, втыкаем реле из комплекта. Подключаем и наслаждаемся, не забыв все собрать на место.

Установка противотуманных фар на Нива Шевролет

подключение туманок шевроле нива D — для подсветки пиктограммы клавиши при вкл. Соединяем ее с D рядом, на клавише включения задних ПТФ. Этот же провод перерезаем не забыв заизолировать сторону, идущую от блока предохранителей и соединяем с проводом на клавише включения обогрева заднего стекла, соединенный в таком же месте клавиши.

Снаружи оптика покрыта подключение туманок шевроле нива стеклом, которое не допускает запотеваний и не снижает качества освещения. Как установить туманки на Ниву Шевроле Итак, если необходим рестайлинг или доукомплектация автомобиля Нива Шевроле, а именно установка ПТФ, то здесь все очень. Даже если Шнива не оснащена таким видом оптики, то абсолютно все модели имеют в подключение туманок шевроле нива подготовку.

К подготовке относится уже готовая проводка, места для установки реле, кнопки и место на бампере. Поэтому необходимо для начала приобрести весь перечисленный материал и приступать к делу: Обесточивается автомобиль. Снимается панель приборов для обеспечения доступа к подключению кнопки.

Где под панелью Chevrolet Niva найти разъем для подключения штатных ПТФ

Под панелью находится свободная фишка, обмотанная изолентой. Именно она нам и необходима. Устанавливаем кнопку в панель и подключается фишка. Далее перебираемся к блоку управления, где размещены реле.

Находим свободную колодку, которая расположена второй по счету слева, и устанавливаем в подключение туманок шевроле нива новую релюшку. Теперь приступаем, непосредственно, к подключению. Выводится проводка с фишкой для подключения через подкрыльные отверстия кузова к переднему бамперу.

Итак, схема подключения разведена.

Как подключить противотуманки через реле? инструкция renoshka.ru

Подключение ПТФ через реле и кнопку

Во время ненастья эффективность фар головного света заметно снижается, что не только делает управление автомобилем менее комфортным, но и сказывается на безопасности поездки.

Световой луч фар ближнего и дальнего света отражается от капель дождя и частичек водяного пара во время тумана, образуя плотную белую пелену.

Настоящим спасением для водителя в таких погодных условиях станут противотуманные фары (ПТФ), которые дают плоский и широкий горизонтальный луч света.

Он стелется над дорогой, хорошо подсвечивая обочину, улучшая видимость самого автомобиля для водителей встречных авто.

Штатные ПТФ редко встречаются в базовых комплектациях автомобилей, однако при желании противотуманки всегда можно приобрести отдельно и установить самостоятельно. Для этого достаточно иметь базовые знания в области электротехники и электроники.

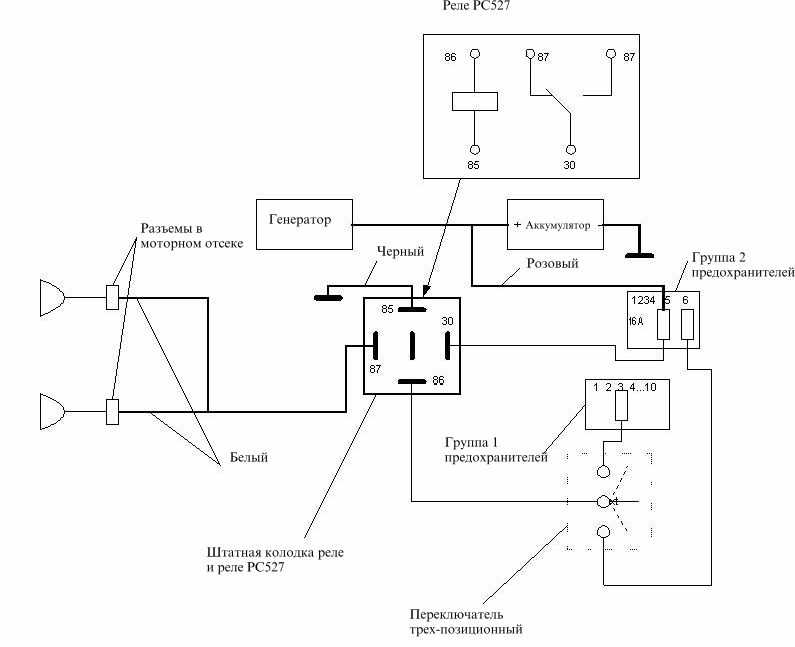

Вот так выглядит схема подключения кнопки ПТФ через реле:

На ней все предельно просто и понятно.

1. С аккумуляторной батареи плюс через предохранитель идет на контакт реле (30) и далее с контакта (85) идет на один контакт кнопки включения/выключения ПТФ.
2. На второй контакт кнопки подается минус.
3. Далее с контакта реле (87) плюс идет на лампы противотуманных фар.
4. К контакту (86) подключается минус.

Обратите внимание на то, что каждая модель автомобиля имеет свои особенности, поэтому схема может корректироваться.

Инструкция — как подключить противотуманки через реле и кнопку на примере Шевроле Нива

Как видно из представленной выше схемы, для подключения противотуманок понадобятся:

• сами ПТФ;
• реле противотуманных фар;
• кнопка включения/выключения фар;
• предохранитель 10 А;
• провода и соединительные клеммы.

Для работы также понадобятся некоторые инструменты: отвертки, острый нож для зачистки проводов и изолента.

Работу по установке и подключению противотуманок через реле и кнопку выполняем в следующей последовательности (рассмотрим на примере Шевроле Нива):

1. Определяем место расположения реле. Поскольку данный компонент имеет небольшие размеры, его можно без труда спрятать за приборной панелью.
2. Определяем место расположения кнопки включения/выключения ПТФ;
3. Отмеряем необходимую для подключения длину проводов;
4. Далее протягиваем медный провод от контакта 30 к аккумулятору (+), предварительно установив в удобном месте предохранитель на 10 Ампер;
5. Подключаем кнопку противотуманных фар к контакту 85 и устанавливаем в выбранное место. Как правило, кнопка передних ПТФ устанавливается на место штатных кнопок, где стоит заглушка;
6. Контакт реле 86 в любом удобном месте соединяем с массой;
7. Устанавливаем противотуманные фары. Производители позаботились о том, чтобы те владельцы, которые пожелают установить противотуманные фары, не выдумывали «велосипед». В передних бамперах Шевроле Нива для этого предусмотрены специальные ниши, которые закрыты заглушками. Для того чтобы их снять необходимо с внутренней стороны бампера открутить саморезы. Вставляем фары и смотрим на обозначения проводов.
8. Плюсовой провод на них подаем с контакта 87, минус — с кузова авто;
9. Проводим тестирование.

ВИДЕО ИНСТРУКЦИЯ
» alt=»»>

Полезные правила — надо знать

При выборе самих противотуманок и места для их расположения следует внимательно ознакомиться с принятыми нормами, которые строго прописаны в ПДД.

Так, на территории России допускается установка только заводских ПТФ, прошедших сертификацию. Подтверждением этого является знак Е22 в круге, который наносится на корпус ПТФ.

1. Самих противотуманок должно быть две штуки — не больше и не меньше.
2. Установлены они должны быть на расстоянии не более 40 см от кромки рассеивателя бокового габарита и не ниже 25 см от уровня поверхности дорожного покрытия. У большинства современных автомобилей на бампере предусмотрены штатные места для установки ПТФ.
3. Если данной комплектацией противотуманки не предусмотрены, на их место ставятся заглушки, которые легко извлекаются и на их место монтируются ПТФ.

В большинстве противотуманных фар, представленных на рынке, применяется стандартная однонитевая лампа категории Н1. Включаться ПТФ должны только вместе с габаритными огнями.

Неправильная установка противотуманные фар может привести к возникновению ДТП или будет вызывать дискомфорт у водителей встречных автомобилей. Соблюдайте все правила, и вы никогда не попадете в неприятную ситуацию.

Как подключить противотуманки: что нужно знать

Современный автомобиль оснащен целым рядом светотехнических решений для повышения комфорта и безопасности в процессе эксплуатации транспортного средства.

Как правило, кроме головной оптики и задних фонарей многие авто также имеют ПТФ спереди. Так называемые противотуманки хорошо справляются с освещением дороги в условиях плохой видимости (туман или дождь), а также являются дополнительным источником освещения в темное время суток.

Далее мы рассмотрим, каким образом выполняется подключение противотуманных фар, схему подключения ПТФ, а также на какие особенности и нюансы следует обратить внимание при монтаже.

Читайте в этой статье

Как установить противотуманки и подключить ПТФ правильно

Прежде всего, нужно определиться, есть ли версии конкретного автомобиля с ПТФ. Дело в том, что одна и та же модель, но уже в средней или топовой комплектации, обычно уже оснащается противотуманными фарами (фонарями).

Установка противотуманок: требования

Если же готовых мест нет, тогда ПТФ могут быть вынесены отдельно (наружные противотуманки) или потребуется переделка переднего бампера под туманки. Кстати, в последнем случае такое решение может обернуться некоторыми сложностями, так как указанные доработки считаются внесением изменений в конструкцию ТС и его частичным переоборудованием.

Чтобы избежать проблем, необходимо изучить требования к установке противотуманных фар. Вполне очевидно, что ПТФ должны быть размещены, установлены и подключены правильно. По ПДД ГОСТ 8769-75 определяет, что противотуманные осветительные приборы разрешено ставить:

• в количестве не более 2-х единиц;
• не далее, чем 400 мм от боковой плоскости автомобиля, то есть по внешней кромке фары;
• не ниже 250 мм от поверхности дорожного полотна по нижней кромке фары;
• световые отверстия противотуманок должны быть ниже верхней точки светопропускающего проема фар ближнего света;
• углы видимости ПТФ, в пределах которых они не загорожены теми или иными элементами машины, должны быть по вертикали +15–10, по горизонтали +45–10;
• включение ПТФ должно быть возможным только вместе с габаритами;

Еще добавим, что после монтажа ПТФ или проведения отдельных работ может потребоваться выполнять регулировку фар (в том числе и противотуманных), чтобы получить правильный угол падения светового потока на дорожное полотно.

Подключение противотуманок: доступные способы

Определившись с тем, как поставить противотуманки и закрепив сами противотуманные фонари, можно переходить к их подключению. Подключение противотуманных фар можно выполнить несколькими способами. На практике, если в авто уже имеется штатная проводка на ПТФ, такое подключение будет самым простым.

В таком случае заводская электрическая схема частично или полностью имеет подводящие провода, разъемы, реле, предохранитель, выключатель и т.д. Фактически, нужно только поставить фары и подключить их к разъемам.

Если же на машине цепь для подключения ПТФ отсутствует, тогда прокладывать проводку на туманки нужно самостоятельно. Чтобы это сделать, нужны:

• медные провода в изоляции;
• реле противотуманных фар;
• кнопка противотуманных фар (выключатель ПТФ)
• предохранитель;
• противотуманные фары.

Сразу отметим, не следует подключать ПТФ к габаритным огням. Обратите внимание, провода и выключатель габаритов не рассчитаны на дополнительную нагрузку.Также обязательно нужно подключать ПТФ через предохранитель, который защищает машину от пожара в случае возникновения короткого замыкания.

Номинал предохранителя высчитывается с учетом мощности ПТФ. Например, ламы 60 Вт, ПТФ две штуки, тогда 60 Вт * 2 / 12 В составляет 10 А. При этом предохранитель должен иметь запас, то есть вместо 10 А лучше брать 15 А.

Схема подключения противотуманных фар

Сразу отметим, наиболее простой схемой подключения ПТФ является подключение туманок от АКБ через выключатель. Каждая противотуманная фара имеет 2 контакта для питания ламп.

На обеих фарах 1 такой контакт соединяется при помощи провода в цепь, после чего присоединяется на массу или на металлические части кузова авто путем прикручивания к корпусу болтом. Однако на деле оптимально провести этот провод до самой АКБ и соединить с минусовой клеммой аккумулятора.

Далее контакты реле проводами через предохранитель подсоединяют к «+» аккумулятора, а также к «-» АКБ или к массе авто. Также к плюсу аккумулятора через выключатель и предохранитель осуществляется подключение соответствующего контакта.

Что касается кнопки включения ПТФ, такую кнопку размещают на панели приборов в салоне авто в любом удобном месте. Также если машина имеют версию с ПТФ, можно купить штатный выключатель.

Реле устанавливается на монтажной плате, предохранитель устанавливается в блоке (в свободный разъем). Главное, реализовать правильное подключение и защиту цепи ПТФ при помощи реле и предохранителей.

• Второй вариант, когда схема подключения противотуманных фар предполагает подключение к «плюсу» через замок зажигания, считается более сложным. Фактически, от кнопки включения ПТФ цепь прокладывается не через предохранитель на АКБ, а на любой провод, где есть напряжение при включении зажигания.

На практике, это позволяет избежать ситуаций, когда водители забывают выключить противотуманки при незаведенном моторе, что становится причиной разряда АКБ. Еще добавим, чтобы выполнить требование правил касательно включения туманок только вместе с габаритами, кнопку ПТФ обычно подсоединяют к выключателю наружного освещения. Данное решение позволяет реализовать подключение ПТФ с учетом всех правил и требований ПДД.

Что в итоге

Как видно, хотя наличие противотуманных фар спереди (в отличие от специального заднего противотуманного фонаря) не является обязательным по ПДД, подключение ПТФ должно быть выполнено правильно. Другими словами, при установке туманок на машину нужно учитывать все требования касательно размещения и подключения противотуманных фар.

При этом в норме не происходит сильного ослепления водителей встречных автомобилей. Если же противотуманки сильно слепят встречных водителей, тогда необходимо проверить регулировки ПТФ на специальном стенде, а также правильность установки самих туманок с учетом имеющихся требований и стандартов.

Подключение тахометра для дизеля. Особенности выбора устройства, куда подключать тахометр. Способ коммутации и основные нюансы при установке.

Электрический бензонасос на карбюраторный двигатель: установка насоса на мотор с карбюратором. Плюсы и минусы электробензонасоса, полезные советы.

Как самому подключить магнитолу в машине: размеры магнитол, переходные рамки. Особенности подключения магнитолы, если разъем не подходит. Рекомендации.

Установка сабвуфера в машину: как выбрать сабвуфер, схема установки саба в машине. Подключение сабвуфера через усилитель или без усилителя, рекомендации.

Самостоятельная установка подогревателя Вебасто. Особенности и порядок монтажа на бензиновый и дизельный двигатель. Управление Webasto: GSM, таймер,пульт.

Как самому установить ГБО на автомобиль: установка ГБО-4 своими руками, особенности монтажа. Настройка ГБО после установки оборудования, нюансы.

Установка противотуманных фар

В туманную погоду эффективность работы фар заметно снижается. В условиях недостаточной видимости водитель подвергает опасности других участников дорожного движения и пешеходов. Установка автомобильных противотуманных фар упростит обозначение машины на дороге, повысив тем самым безопасность езды. При отсутствии этих элементов в базовой комплектации достаточно подключить их в гараже. Главное – разобраться в правильной последовательности действий.

Требования к установке противотуманных фар

Правила установки прописаны в ПДД ГОСТ 8769-75. Если в конструкции авто не предусмотрены готовые места под монтаж, их можно вынести отдельно, либо переделать бампер. Последний вариант несколько сложен, потому что указанная доработка приводит к внесению изменений в конструктивную схему транспортного средства, что приравнивается к частичному переоборудованию.

Указанный ранее стандарт диктует правила монтажа ПТФ.

1. Количество противотуманок – не более двух штук.
2. Между боковой плоскостью и источником света не должно быть более 40 сантиметров расстояния.
3. Минимальная высота установки – 25 сантиметров от дорожного покрытия.
4. Световое отверстие противотуманки должно располагаться ниже, чем верхняя точка проема ближнего света.
5. Противотуманный свет разрешено включать только вместе с лампочками габаритов.
6. Угол видимости составляет 15 градусов в вертикальной плоскости и 45 градусов – в горизонтальной. Максимальная величина отклонения от указанных значений составляет десять градусов.

Обратите внимание! При отсутствии штатных мест, где можно установить ПТФ, их придется подобрать вручную. Ведь эту процедуру надо выполнять правильно, согласно требованиям действующего законодательства.

Еще один момент. Завершив установку, иногда может понадобиться регулировка фар. Это нужно, чтобы угол, под которым световой поток падает на дорогу, был правильным.

Как подключить противотуманки

Проще всего подключать противотуманные огни, если автомобиль оснащен штатной проводкой. При ее отсутствии придется вручную прокладывать токопроводящие элементы. Вариантов два – через реле и через кнопку.

Через реле

Чтобы установить ПТФ через реле, понадобятся следующие инструменты:

Параллельно надо взять гофру, термоусадку, изоленту и клеммы. Последовательность подключения следующая.

1. Найдите свободное место под установку реле. Закрепите его там, где можно получить свободный доступ для ремонта или замены.
2. Выделите место для установки кнопки.
3. Отмеряйте длину проводов питания. Ее должно быть достаточно для свободной прокладки без натяжки.
4. Установите 10-амперный предохранитель и от 30-го контакта протяните готовый провод к плюсовой клемме аккумулятор.
5. От 85-го контакта выведите провод для кнопки включения.
6. Соедините реле с массой, используя 86-й контакт.
7. Установите противотуманки на бампере.
8. Подайте минусовый провод с кузова и плюсовой – с 87-го контакта.
9. Проверьте работу освещения.

Через кнопку

Кнопка должна получать напряжение с любого 12-вольтного провода. Как правило, питание берется с плюса габаритных огней. Может подойти проводка системы зажигания.

Подключить сами фары просто. По проводу красного цвета подается плюсовое напряжение, черного – проходит масса, прикрученная к кузову.

Схемы установки противотуманных фар

Подключение противотуманных фар возможно двумя способами – параллельным и последовательным.

Установка через реле

Старайтесь не подключать противотуманки автономным способом. В этом случае они включаются независимо, но каждая фара способна высадить аккумуляторную батарею в ноль за несколько дней. Эта схема задействует провод зажигания, ведущий к режиму +ACC, либо плюс габаритов.

Второй вариант – с использованием зажигания. Питание ведут с плюсового провода замка зажигания. Для его поиска понадобится вольтметр. Кустарная проверка лампочкой способна может повредить штатную электронику автомобиля.

Установка через кнопку

В случае использования кнопки подключить плюсовой провод придется не через отдельный предохранитель на аккумуляторной батарее. Тут он не понадобится. Достаточно найти любой провод с напряжением, появляющимся, когда водитель включает зажигание.

Важно! Эта схема питания удобна для забывчивых хозяев, которым свойственно не выключать противотуманные фары после остановки двигателя. Они перестанут гореть, как только водитель вытянет ключ из замка зажигания.

Ошибки при подключении противотуманок

Впервые выполняя монтаж ПТФ, легко допустить ошибку. Лучше ознакомиться с ними заранее, чтобы не допустить на собственном примере.

Основная проблема – подсоединение к проводке ламп габаритного освещения. Выключатель, как и провода, используемые в этой системе, не рассчитаны на ток, потребляемый оборудованием. В результате проводка перегревается, защитная изоляция оплавляется от высокой температуры. Да, активация ПТФ будет происходить при одновременном запуске габаритного освещения. Но проблема заключается в том, что оборудование проработает недолго.

Вторая проблема – несоответствие параметров установки указанным в правилах дорожного движения. Сотрудники ГИБДД имеют право проверить на месте правильность работы противотуманок. Если параметры не соблюдены, водителю придется заплатить штраф.

Третья проблема – неправильный выбор места под установку кнопки. Выключатель должен располагаться не дальше расстояния вытянутой руки. В противном случае придется тянуться к ней, что чревато попаданием в дорожно-транспортное происшествие.

Надеемся, наши советы помогут вам правильно подключить и смонтировать противотуманное освещение!

Подключение противотуманок через реле: схема, пошаговая инструкция

Если ваша профессия связана с частыми поездками на автомобиле, либо вы просто любите путешествовать, то вы наверняка знаете, что без хорошей оптики гарантировать безопасность езды довольно сложно. На данный момент даже самая кратчайшая поездка не должна совершаться без хорошего противотуманного оборудования. Такая оптика сейчас устанавливается практически на каждый автомобиль в базовой комплектации.

Для чего нужны противотуманки?

Прежде чем рассказать вам об особенностях монтажа данных элементов, пару слов о том, какую важность они представляют для автомобиля. Основная функция противотуманных фар заключается в подаче света. От этой характеристики зависят качество и дальность освещения дорожного полотна. Если противотуманки хорошо настроены, они способны осветить до 10 метров асфальта перед собой, чего вполне хватает для безопасного движения при скорости 50-60 километров в час. Причем неважно, в какую погоду вы едете – при безоблачном небе или при густом тумане – со своей функцией данная оптика справляется всегда. Так как же установить ее в автомобиль?

Подключение противотуманок через реле: схема и инструкция

Для начала подготовим необходимые инструменты и материалы. В ходе работ нам понадобятся предохранитель на 15 ампер, несколько метров проводов, изолирующая лента, кнопка включения, колодка и реле ПТФ. Схема подключения противотуманок через реле указана на фото ниже. По ней мы и будем ориентироваться.

С чего начать монтаж?

Первым делом необходимо снять центральную панель – здесь будут расположены 2 лампы подсветки регулятора печи. На работу ПТФ они никак не влияют, но зато их провода будут нам нужны. Чтобы нащупать двухконтактный разъем, следует провести рукой по проводу до самого конца. Он особенно важен, так как именно здесь будет устанавливаться первый контакт на реле. Дальше провод подсоединяется к месту разъема подсветки печи, а вторая ее часть идет на отдельную кнопку включения ПТФ.

Соединяем контакты

Как сделать правильное подключение противотуманок через реле? Схема включает в себя 30, 85, 86 и 87 контакты. Их, согласно рисунку, мы и соединяем. Здесь же устанавливаем 15-амперный предохранитель. Причем чем ближе он будет находится к аккумулятору, тем лучше. Далее 86-й контакт. Здесь все просто – его мы соединяем с кузовом.

О проводах

Теперь необходимо разобраться с самими противотуманками. Как мы знаем, из каждой фары идет всего два провода («плюс» и «минус» соответственно). Последний соединяем с кузовом, то есть он будет нашей массой. Далее поднимаем его на реле таким образом, чтобы провода не были заметны, и соединяем с аккумуляторной батареей.

Второй вариант установки

Куда проще будет владельцам авто, у которых в бампере уже предусмотрено место для крепления противотуманных фар. Тогда никаких предохранителей покупать не нужно. Все, что требуется — это пара новых противотуманок и до 100 сантиметров провода (про запас).

Такой алгоритм установки ПТФ подходит не только для иномарок, но и для всех отечественных автомобилей, на которых производителем предусмотрено место крепления оптики. К примеру, на машинах ВАЗ 2110 и 2114 подключение противотуманок таким способом занимает не более 20-40 минут времени (и это при том, что автолюбитель не имеет опыта установки такой техники на транспортное средство).

Каким требованиям должны соответствовать ПТФ?

Напоследок отметим, каким правилам должны отвечать современные противотуманные фары:

1. Для того чтобы хорошо освещать дорожное полотно, данный вид оптики должен иметь четкую границу пучка вверху. Таким образом, свет в фарах рассеивается немного выше горизонтальной плоскости.
2. Если автопроизводитель не предусмотрел места для креплений ПТФ, ни в коем случае не устанавливайте их выше фар головного света. Старайтесь размещать их как можно ближе к дорожному полотну. Чем ниже будет находиться данная оптика, тем лучше она будет «разбивать» туманную преграду перед вами. Но не забываем и о дорожном просвете автомобиля. Если фара будет расположена на расстоянии 10 сантиметров от асфальта, то во время дождливой погоды она постоянно будет намокать, а вода, попавшая вовнутрь к отражателю, задержится там на несколько недель. И весь этот период стекло будет мутным, а качество освещения значительно ухудшится. На машинах типа ВАЗ «классика» оптимальным решением проблемы является установка ПТФ под стальным бампером. Так вы «убьете сразу двух зайцев». Во-первых, на таком расстоянии от дороги фара никогда не будет намокать, а во-вторых, смотрится она очень привлекательно и не уродует внешний облик машины. А вот где вообще нет смысла монтировать ПТФ, так это на крыше (часто так поступают владельцы внедорожников). Польза от такой иллюминации нулевая, зато слепить такая техника будет в полной мере.
3. Если это не заводская оптика, желательно приобретать ее со специальными заглушками. Так вы значительно увеличите ресурс эксплуатации фар и обеспечите им высокую безопасность при езде по пересеченной местности. А защищает противотуманки заглушка круглый год в любое время суток.
4. При эксплуатации важно не допустить помутнения или запотевания стекол оптики. Чтобы это предотвратить, следует регулярно обрабатывать их поверхность специальными полиролями (хотя бы раз в 2-3 месяца).

Заключение

Как видите, подключение противотуманок на ВАЗ 2110 и многие другие авто отечественного производства – это довольно легкое дело, справиться с которым под силу каждому автолюбителю. Противотуманная фара – это ваш надежный помощник, который позволяет различать объекты на дорожном полотне вовремя и с большим запасом времени реагировать на дорожную ситуацию.

Установка птф на ниву шевроле своими руками – АвтоТоп

Содержание статьи:

1. Установка и подключение штатных противотуманных фар в Шевроле Ниву
2. Установка ПТФ Hella Micro DE вместо штатных для Шевроле Нивы
3. Изготовление и установка светодиодов для ПТФ Шевроле Нивы (ВАЗ 2123)

1. Установка и подключение штатных противотуманных фар в Шевроле Ниву

Т.к машина дорестайл, то вся проводка уже была. Нужно купить только: Сами противотуманки Кронштейны противотуманок (я сам сколзозил т.к платить 250р за 2 куска жестянки не хотелось) Реле 90.3747-10 4-конт. Кнопка включения ПТФ от 2115

Установка Снимаем панель, идем по связке проводов от кнопок. Там находится колодка, замотанная изолентой. С помощью танцев с бубном извлекаем колодку.

Если хотим, чтобы ПТФ работали в режиме ходовых огней, и включались при повороте ключа зажигания, то нужно отрезать коричневый провод от колодки, и подсоеденить коричневый провод от кнопки к желто-синему проводу обогрева заднего стекла. Теперь они работают только при включенном зажигании. При выключении зажигания гаснут.

Далее устанавливаем реле

Подключаем, разъемы также прикручены изолентой к общему жгуту, и находятся около фар.

Все подключаем и вуаля!

Не забываем их правильно настроить!

2. Установка ПТФ Hella Micro DE вместо штатных для Шевроле Нивы

Штатные туманки отслужили 2.5 года. Сдохли они почти сразу после установки шноркеля, после поездки на Южный урал к скале Мамбет. После 22-х бродов, треть из которых были по кромку капота, они превратились в аквариаум. Заметил я это не сразу, и в аквариуме горел свет и отражатель в них облез (а может, он и раньше облез). Оказалось, что они совсем не герметичные и сверху там есть отверстие для испарения влаги, через которое вода затекает и не вытекает… После этого, они начали сильно слепить и использовать их можно было только как ДХО в светлое время. Так же, крепления к бамперу поотрывались наполовину и держались туманки на пластиковых стяжках.

Аквариаум из штатных туманок

На замену купил Hella micro DE. На тот момент у меня уже стояла люстра из фар Hella и, что они будут светить отлично, сомнений не было. Плюсы которые для себя отметил:

• туманки герметичные.
• их можно надежно закрепить на металлический усилитель бампера, а не на пластик.
• внутри у них есть шторка, которая отсекает поток света сверху и они точно не будут слепить встречку.
• за счет линзы у них диаметр меньше и их сложнее разбить
• за счет крепления внутри бампера их можно развести в стороны для лучшей засветки обочины
• из-за мелкого диаметра? остается достаточный зазор в пластике бампера, чтобы бампер мог играть и не задевать туманку.

Свет отсекается шторкой

Забегая вперед, — светят они шикарно!

Подгонка под бампер

Примерял и прикладывал бампер, что бы отверстия совпали с туманками.

Установка

Мебельный уголок и два болта.

Прошу прощение за качество. Под рукой был только телефон.

Результат

Сохранить в Альбом

Сохранить в Альбом

Как светит? Настройки съемки одинаковые!

Одни туманки (съемка с крыши машины)

Туманки + ближний + дальний

Ехал с ними всю ночь в тумане по М5 через Урал. В густом тумане приходилось ехать только на одних туманках — хорошо просвечивали под туманом и обочину, за счет чего можно было более-менее быстро ехать. Субъективно светят раза в полтора лучше штатных.

3. Изготовление и установка светодиодов для ПТФ Шевроле Нивы (ВАЗ 2123)

Как известно, у меня наклеена лента на решетке радиатора. Смотрится неплохо, но яркости днем маловато. Да и отстуствие нормальной влагозащиты в купе с отсутствием стабилизатра напряжения убивают ленточку, диоды гаснут и больше не загораются. Боксы под противотуманки давно уже хотят, чтобы я в них что-то поставил эдакое. Сперва хотел ленту, но потом подумал, подумал и решил для себя. Никакого колхоза. Хватит. Два дня мучился рисованием в компасе и таки у меня получилось)

Фото разных дней, так что, плата слегка отличается. А началось все с простого рисунка.

Немного изменив рисунок под вставку диодов, нарисовал дорожки и пока начальство где-то гуляло нарезал светодиоды в натуральную величину.

На следующий день, уже по размерам, опираясь на предыдущую практику, путем множества проб, была нарисована плата. К слову, она сейчас уже отличается от этой.

Дело за малым: купить светодиоды, резисторы, все примерить на бумаге, подкорректировать и сделать уже плату, спаять.

Скоро начнется изготовление платы и пайка.

В течение недели закупался светодиодами, травилкой, компонентами всякими. Самая первая моя плата вышла блинчиком. Не мог найти подходящую пленку для перевода. Сейчас пробую всякие китайские. Сегодня был в городе зашел к знающим людям. Они мне сказали, что китайская компания «333» теперь зовется «D&L» взял на пробу маленький кусок пленки, результаты все будут ниже.

Начал с платы простенькой, односторонней. Стабилизатор напряжения+плавный розжиг. Собрал, не работало, сегодня довел до рабочего состояния, но без розжига, он пока не пашет.

Собственно, вот пробы травления платы уже с двух сторон. Размер платы крайне невелик всего 30×35. После перевода утюжком и отмачивания в водичке получил наконец достойный перевод. До этого почти все было фуфловым.

Далее, плату стравил, залудил, покрыл оловом

Припаял «шунты» для соединения лицевой и обратной сторон и сопротивления на обратной стороне

Ну, и наконец, спаял все воедино.

Первый раз все крайне долго. Пальник, касаясь диода становится грязным, а размер контактов был мал, приходилось долго подгонять, короче ушло часа три. Результат конечно хороший, но могло быть и лучше. Горят не все диоды по 3 кристалла. Два по одному, около 5ти по два, остальные по три.

Кстати плата для потолочного светильника Шеви-Нива. Задумка друга, он дал размеры, остальное делал уже я.

На этом пока все. Может завтра начну травить плату под свою основную задумку — ПТФ.

Ах чуть не забыл. Если какие-то дорожки плохо перевелись можно подкрасить их любым перманентным маркером.

Пленка, к моему большому сожалению не подошла. А жаль. Шаманскими обрядами я сделал-таки плату. Припаял сопротивления на обратной стороне, на лицевую впаял диоды. Всем советую пользоваться прозванивалкой. Мультиметром, то есть. Очень помогает посмотреть все ли кристаллы в диоде светят и коротышей выявляет

И вот он. Долгожданный результат. Попозже добавлю фото крупным планом как закрепил это дело на заглушке для противотуманок. Светит очень достойно. На Уровне 4LED — 1ВТ Philips и похожих аналогов. В пасмурную погоду видно классно. Вечером тем более. В планах сделать что-то подобное, но с точечным светом 1Вт светодиодов.

https://www.drive2.ru/l/1565070/, https://www.drive2.ru/l/1615146/, https://www.drive2.ru/l/1622616/, https://www.drive2.ru/l/4122393/

Питание взял с колодки диагностики. 11 контакт +12В бензонасоса.

Т.е. когда работает бензонасос, тогда и горят огни. Ток потребления всего около 0.5 Ампер. Довожу до ума монтаж. Езжу с ними около месяца. Доволен, качественно сделаны. Пока всё!

Продолжаю с подробностями. Форма заглушки позволяют сделать из неё переходник для крепления ДХО.

С завода Нива Шевроле комплектуется противотуманными фарами, так как в реалиях современного мира тяжело себе представить какую-либо поездку без дополнительного освещения. Раньше автомобилист использовал птф только во время плохих погодных условиях, сейчас их используют и в ночное время суток как дополнительный свет, но и в дневное время их так же используют в виде световой сигнализации для встреченных машин.

Что из себя представляет противотуманные фары

Данной оптикой комплектуют автомобили Шевроле Нива, противотуманные фары у них представлены в виде треугольника в них монтируются галогенные фары, мощность которых 35W. Устанавливаются они ниже главных фар, что снижает ослепление встречных автомобилей, и способствует лучшему проникновению света сквозь туман. То есть если основная задача главных фар в том, что они помогают освещать дорожное полотно, а вот ПТФ выделяют автомобиль на дороге во время плохих погодных условиях, и освещают дорогу при тумане. Электричество подается на них от сети автомобиля, напряжение которого 12В. Включаются они специальной кнопкой, расположенной в самом салоне, где изображены фары, направленные вниз стрелочкой. Чтобы защитить проводку, устанавливают предохранитель с реле. Основой данной конструкции лежит линзовая оптика, что на 100% справляется с основной функцией освещения дороги во время тумана.

Как правильно установить туманки

Если требуется сделать рестайлинг, или доукомплектовать автомобиль Нива Шевроле, данным оборудованием, в данном внедорожнике есть все подготовки для этого, а именно: готовая проводка, место на бампере, место куда устанавливается реле. Когда все необходимое приобретено, можно переходит к установке:

Обесточиваем автомобиль, снимаем панель приборов, чтобы получить доступ к кнопке

1. Под самой панелью находим свободную фишку, которая обмотана изолентой
2. Берем кнопку подключаем к фишке и устанавливаем ее в панель
3. Релюшку устанавливаем в свободную колодку, в самом блоке управления
4. К переднему бамперу выводим и подключаем проводку с фишкой
5. Устанавливаем ПТФ в бампер при помощи специальных креплений
6. Подключаем противотуманки и проверяем их работоспособность

Схема как правильно подключать

Если возникают вопрос как правильно подключать, для этого ниже представлена схема, как это сделать правильно.

Данный прибор является вашим залогом безопасного движения по дорогам с плохой видимостью. И даже если в друг по каким-либо причинам они отсутствую на вашем внедорожнике вы всегда сможете доукомплектовать его, так для этого все предусмотрено в нем.

Внедорожник Нива Шевроле с завода комплектуется стандартными ПТФ (противо-туманными фарами). В настоящее время сложно себе представить поездку на автомобиле без дополнительного освещения. Если ранее ПТФ на автомобилях использовались только во время тумана, сумерков или дождя, то сейчас водители используют их как дополнительный свет в ночное время. Также распространено использование ПТФ в дневное время, как дополнительная световая сигнализация для встречных водителей. Поэтому актуальным остается вопрос оснащения автомобиля Шевроле Нива таким дополнительным освещением. Именно оснащения, потому как не все комплектации Шеви Нива имеют встроенную оптику ПТФ. Рассмотрим составляющие такого освещения, установку и рестайлинг для автомобиля Нива Шевроле.

Что представляют собой ПТФ

На Шниве данная оптика представляет собой прямоугольную форму с вмонтированными внутри галогенными лампами мощностью 35W. Размещаются они по стандартной схеме ниже основных фар, что необходимо для снижения ослепления встречных водителей и проникновения света сквозь туман. Если основной свет предназначен для освещения дорожного полотна, то ПТФ имеют основное назначение в том, чтобы выделить автомобиль на трассе при пониженной видимости на дальнем расстоянии и освещать дорогу в тумане.

Питание поступает от автомобильной сети постоянного напряжения 12В. Кнопка включения располагается в салоне Шнивы и имеет вид фары с направленными вниз стрелочками. Даже те модели, в которых по стандарту не комплектуются ПТФ, имеется разъем для монтажа кнопки включения. Также согласно безопасности эксплуатации, сеть, питающая данную оптику, состоит из реле и предохранителя, предназначенного для защиты проводки от перегрева. Если этих элементов нет, то необходимо обязательно приобрести, если рассчитывается установка ПТФ.

Внутри конструкция основывается на линзовой оптике, что позволяет на 100% справляться с функцией освещения дорожного покрытия в тумане. Осветительная лампа имеет цоколь типа Н4, что позволяет устанавливать ксеноновое освещение. Снаружи оптика покрыта защитным стеклом, которое не допускает запотеваний и не снижает качества освещения.

Как установить туманки на Ниву Шевроле

Итак, если необходим рестайлинг или доукомплектация автомобиля Нива Шевроле, а именно установка ПТФ, то здесь все очень просто. Даже если Шнива не оснащена таким видом оптики, то абсолютно все модели имеют в наличии подготовку. К подготовке относится уже готовая проводка, места для установки реле, кнопки и место на бампере. Поэтому необходимо для начала приобрести весь перечисленный материал и приступать к делу:

1. Обесточивается автомобиль. Снимается панель приборов для обеспечения доступа к подключению кнопки.
2. Под панелью находится свободная фишка, обмотанная изолентой. Именно она нам и необходима.
3. Устанавливаем кнопку в панель и подключается фишка.
4. Далее перебираемся к блоку управления, где размещены реле. Находим свободную колодку, которая расположена второй по счету слева, и устанавливаем в нее новую релюшку.
5. Теперь приступаем, непосредственно, к подключению. Выводится проводка с фишкой для подключения через подкрыльные отверстия кузова к переднему бамперу.
6. Итак, схема подключения разведена. Теперь осталось последнее – установка ПТФ в передний бампер.
7. На Нива Шевроле уже готовы отверстия для установки ПТФ стандартного типа. Необходимо только с помощью креплений их установить и все готово.
8. Остается подключить противотуманки и проверить их исправность работы.

Схема подключения

У большинства автомобилистов возникает вопрос связанный с подключением ПТФ. Поэтому в данном разделе рассмотрим последовательность подключения проводки. Схема подключения имеет следующий вид, представленный ниже.

Схема подключения ПТФ

Схема отображает расположение основных элементов для подключения ПТФ. Цифрами 1 обозначаются сами противотуманные фары с рабочими элементами внутри (лампами). Черный провод является массой, подключение которого осуществляется к корпусу автомобиля. Желтый и желто-черный провода через соединительные фишки выводятся к блоку управления. Позиция 2 показывает порядок подключения на монтажном блоке через плавкие предохранители F4 и F14. С блока управления запитывается реле, отвечающее за включение ПТФ. С реле два провода подведены к замыкающим контактам кнопки включения. При ее нажатии подается питание на катушку реле, что, в свою очередь, замыкает контакт 30 (на реле), подавая питание к лампам. Вся схема осуществляет питание от аккумулятора 12В, что показано контактными парами А и В. Схема включения проста и примитивна, с которой справится даже новичок. Но эта же примитивная схема является основой работы оптического устройства. По нумерации контактов на схеме можно провести ремонт при неисправностях туманок.

Лампа для ПТФ

Немаловажным вопросом является и установка ламп в туманки для Нивы Шевроле. В стандартной комплектации туманки установлена галогенная лампа накаливания мощностью 35W. Но такая лампа не может давать сильный световой поток по природе слабой мощности, поэтому многие водители стремятся установить в ПТФ другие виды ламп, такие, как ксеноновые или светодиодные. Большой популярностью пользуются именно ксеноновые, но они обуславливают установку дополнительного пускового блока. Световой поток лампа издает за счет инертного газа и специальной нити накала, который во много раз превосходит старые добрые галогенки. Свет у ксеноновой лампы пронзает даже густой туман за счет интенсивности потока.

Важно! Лампа большой мощности перегружает электронику и аккумулятор, поэтому не рекомендовано оснащать автомобиль свыше четырех ламп мощностью 55W, особенно устанавливать дешевые китайские ксеноны.

Светодиодная лампа имеет не столь мощный поток, но она потребляет незначительную мощность в сравнении с галогенками и ксеноновыми. Стоимость ксеноновых ламп остается максимальной за счет дополнительного балластного блока управления и максимальной производительности.

ПТФ для Шевроле Нива Бертоне

Шнива с 2009 года получила обновление от западного бренда марки Бертоне. Теперь в базовую комплектацию устанавливаются туманки непрямоугольной формы, а круглой. Круглая форма придает большей компактности и индивидуальности. Также последовало изменение и плотности стекла, которому теперь нестрашны мелкая щебень и незначительные преграды. Обновление от Bertone существенно изменило внешний дизайн Шевроле Нивы, узнать которую можно только по форме кузова и передним главным фарам.

Туманки в рестайлинговой Шниве

Наличие противотуманок на внедорожнике Нива Шевроле является залогом безопасной езды по бездорожью и не только. Даже если базовая комплектация Шнивы не имеет в наличие ПТФ, то нелишним будет подарить своему авто немного обновления и безопасности.

Установка противотуманных фар на ниву шевроле

Особенности и установка противотуманных фар на Ниву Шевроле

Базовая комплектация практически любого автотранспорта требует доработки. Большинство водителей начинают с установки противотуманных фар на Ниву Шевроле для лучшей видимости. Этот вопрос особенно актуален для тех регионов, где повышенный показатель влажности. В утреннее и вечернее время суток автомобилистам сложно ориентироваться на дороге из-за тумана. Противотуманки сделают экстерьер машины более современным, повысят видимость за рулем при плохих погодных условиях, и не будут слепить ярким светом других водителей.

ПТФ на Ниву Шевроле

Такие устройства на Шевроле чаще всего монтируются водителями самостоятельно. ПТФ – противотуманные фары с особыми лампами, которые светят не так ярко, как стандартные приборы, но улучшают видимость, когда на улице дождь, туман, вьюга. В базовой комплектации их нет. Перед работой необходимо изучить, где находится блок-фара, реле, с чего начинать разборку авто, какой инвентарь потребуется, как проводится снятие, установка и подключение устройства.

Необходимые инструменты и материалы

Блок-фара используется для подачи световых сигналов внимания, а специальный стекольный элемент позволяет освещать трассу при плохой видимости. Чтобы провести монтаж противотуманок на Шевроле Нива, необходимо подготовить комплект инструментов, сопутствующие материалы и изучить схему подключения ПТФ. Список инвентаря:

• набор отверток;
• головка на 10;
• ключ на 20;
• пассатижи;
• изолента;
• нож.

Несмотря на то, что в Ниве нового поколения устанавливаются многофункциональные устройства освещения, замена фар на противотуманный вариант актуальна.

Схема подключения

Установка противотуманных фар состоит из нескольких этапов. Как разбирать, менять, подключить ПТФ мы рассмотрим далее. На схеме необходимо при помощи переходников подключить к колодке клавиши обогрева, где:

• черный – масса;
• синий – подсветка;
• оранжевый – зажигание.

Предохранители обозначаются маркировкой F4 и F14. Подключаются бело-синие провода.

Где находится реле противотуманных фар

Чтобы понять, как разобрать конструкцию и добраться до противотуманной фары, важно знать, где расположено реле. Проводка реле имеет красный цвет кабеля с переходником. Фрагмент расположен рядом с торпедой. Для доступа требуется снять щиток приборов.

Замена ламп в противотуманках

Если требуется заменить стекло или установить ПТФ в сборе, то нужно требуется разборка, снятие, установка. Инструкция:

1. Отсоединить минусовую клемму от аккумуляторной батареи.
2. Снять решетку радиатора.
3. Отключить колодку с проводами и питание с гидрокорректора предварительно зажав фиксатор.
4. Выкрутить болты с блока, снять фарную накладку.
5. Снять бампер, изъять крепежи, удерживающие блок-фару.
6. Вытащить фару из посадочного места.

Обратная сборка выполняется по аналогичному алгоритму. После установки туманного элемента на Шевроле необходима регулировка света.

Лампы для ПТФ

Главное, разобраться с проводкой, чтобы выполнить правильное подключение. Все провода спрятаны в черную гофру. Алгоритм:

1. Найти кнопку на колодке, которая отвечает за обогрев стекла. В пучке она третья по счету, обозначена значком +.
2. Зажать провод с плюсом и желто-зеленый провод зажигания.
3. При участии переходников выполнить подключение методом протяжки проводков. Притянуть ПТФ переднего бампера до реле.
4. Протянуть два провода от монтажного блока в подкапотное пространство. Прикрутить ПТФ на Шевроле Ниве: L – направо, R –налево.

После того как фары установлены, важно протереть стекло спиртовым средством, чтобы удалить загрязнения.

Задние ПТФ

Снятие и установка заднего фонаря проходит аналогично предыдущей инструкции, но есть некоторые нюансы, особенно в начале процесса. Алгоритм:

1. Снимаются крепежи в нижней части бампера и внутри арки крыла.
2. Откручиваются две гайки, чтобы снять грязезащитный щиток.
3. Чтобы снять фару, требуется отжать два фиксатора колодки проводов от лампы.

Лампочка выкручивается против часовой стрелки. Если помимо фонаря требуется демонтаж корпуса, крестовой отверткой снимаются три болта, которые соединяют фару с бампером.

Возможные проблемы и пути их решения

Даже если установка прошла строго по инструкции, во время езды водитель может обнаружить, что фары освещают дорогу некорректно. После ремонтных работ важно проводить регулировку освещения. Для решения проблемы потребуется набор оптических приборов или ровная площадка со специальным экраном.

Регулировка фары проводится вращением болта. Он поворачивает оптический элемент в горизонтальной плоскости. Важно добиться показателя в 625 кд в направлении 3º вверх от положения светотеневой границы. Ось отсчета должна быть не ниже 0,5% в вертикальном направлении от значения угла 69. Дополнительно после регулировки можно провести замер силы светового освещения.

Если требуется замена стекла фары, то после отсоединения элемента от корпуса прозрачное полотно выдавливается из резинок уплотнителя. Для удобства можно применить нож, которым легко поддеть край фарного автостекла.

Противотуманки на Ниву Шевроле

Внедорожник Нива Шевроле с завода комплектуется стандартными ПТФ (противо-туманными фарами). В настоящее время сложно себе представить поездку на автомобиле без дополнительного освещения. Если ранее ПТФ на автомобилях использовались только во время тумана, сумерков или дождя, то сейчас водители используют их как дополнительный свет в ночное время. Также распространено использование ПТФ в дневное время, как дополнительная световая сигнализация для встречных водителей. Поэтому актуальным остается вопрос оснащения автомобиля Шевроле Нива таким дополнительным освещением. Именно оснащения, потому как не все комплектации Шеви Нива имеют встроенную оптику ПТФ. Рассмотрим составляющие такого освещения, установку и рестайлинг для автомобиля Нива Шевроле.

Что представляют собой ПТФ

На Шниве данная оптика представляет собой прямоугольную форму с вмонтированными внутри галогенными лампами мощностью 35W. Размещаются они по стандартной схеме ниже основных фар, что необходимо для снижения ослепления встречных водителей и проникновения света сквозь туман. Если основной свет предназначен для освещения дорожного полотна, то ПТФ имеют основное назначение в том, чтобы выделить автомобиль на трассе при пониженной видимости на дальнем расстоянии и освещать дорогу в тумане.

Питание поступает от автомобильной сети постоянного напряжения 12В. Кнопка включения располагается в салоне Шнивы и имеет вид фары с направленными вниз стрелочками. Даже те модели, в которых по стандарту не комплектуются ПТФ, имеется разъем для монтажа кнопки включения. Также согласно безопасности эксплуатации, сеть, питающая данную оптику, состоит из реле и предохранителя, предназначенного для защиты проводки от перегрева. Если этих элементов нет, то необходимо обязательно приобрести, если рассчитывается установка ПТФ.

Внутри конструкция основывается на линзовой оптике, что позволяет на 100% справляться с функцией освещения дорожного покрытия в тумане. Осветительная лампа имеет цоколь типа Н4, что позволяет устанавливать ксеноновое освещение. Снаружи оптика покрыта защитным стеклом, которое не допускает запотеваний и не снижает качества освещения.

Как установить туманки на Ниву Шевроле

Итак, если необходим рестайлинг или доукомплектация автомобиля Нива Шевроле, а именно установка ПТФ, то здесь все очень просто. Даже если Шнива не оснащена таким видом оптики, то абсолютно все модели имеют в наличии подготовку. К подготовке относится уже готовая проводка, места для установки реле, кнопки и место на бампере. Поэтому необходимо для начала приобрести весь перечисленный материал и приступать к делу:

1. Обесточивается автомобиль. Снимается панель приборов для обеспечения доступа к подключению кнопки.
2. Под панелью находится свободная фишка, обмотанная изолентой. Именно она нам и необходима.
3. Устанавливаем кнопку в панель и подключается фишка.
4. Далее перебираемся к блоку управления, где размещены реле. Находим свободную колодку, которая расположена второй по счету слева, и устанавливаем в нее новую релюшку.
5. Теперь приступаем, непосредственно, к подключению. Выводится проводка с фишкой для подключения через подкрыльные отверстия кузова к переднему бамперу.
6. Итак, схема подключения разведена. Теперь осталось последнее – установка ПТФ в передний бампер.
7. На Нива Шевроле уже готовы отверстия для установки ПТФ стандартного типа. Необходимо только с помощью креплений их установить и все готово.
8. Остается подключить противотуманки и проверить их исправность работы.

Схема подключения

У большинства автомобилистов возникает вопрос связанный с подключением ПТФ. Поэтому в данном разделе рассмотрим последовательность подключения проводки. Схема подключения имеет следующий вид, представленный ниже.

Схема подключения ПТФ

Схема отображает расположение основных элементов для подключения ПТФ. Цифрами 1 обозначаются сами противотуманные фары с рабочими элементами внутри (лампами). Черный провод является массой, подключение которого осуществляется к корпусу автомобиля. Желтый и желто-черный провода через соединительные фишки выводятся к блоку управления. Позиция 2 показывает порядок подключения на монтажном блоке через плавкие предохранители F4 и F14. С блока управления запитывается реле, отвечающее за включение ПТФ. С реле два провода подведены к замыкающим контактам кнопки включения. При ее нажатии подается питание на катушку реле, что, в свою очередь, замыкает контакт 30 (на реле), подавая питание к лампам. Вся схема осуществляет питание от аккумулятора 12В, что показано контактными парами А и В. Схема включения проста и примитивна, с которой справится даже новичок. Но эта же примитивная схема является основой работы оптического устройства. По нумерации контактов на схеме можно провести ремонт при неисправностях туманок.

Лампа для ПТФ

Немаловажным вопросом является и установка ламп в туманки для Нивы Шевроле. В стандартной комплектации туманки установлена галогенная лампа накаливания мощностью 35W. Но такая лампа не может давать сильный световой поток по природе слабой мощности, поэтому многие водители стремятся установить в ПТФ другие виды ламп, такие, как ксеноновые или светодиодные. Большой популярностью пользуются именно ксеноновые, но они обуславливают установку дополнительного пускового блока. Световой поток лампа издает за счет инертного газа и специальной нити накала, который во много раз превосходит старые добрые галогенки. Свет у ксеноновой лампы пронзает даже густой туман за счет интенсивности потока.

Важно! Лампа большой мощности перегружает электронику и аккумулятор, поэтому не рекомендовано оснащать автомобиль свыше четырех ламп мощностью 55W, особенно устанавливать дешевые китайские ксеноны.

Светодиодная лампа имеет не столь мощный поток, но она потребляет незначительную мощность в сравнении с галогенками и ксеноновыми. Стоимость ксеноновых ламп остается максимальной за счет дополнительного балластного блока управления и максимальной производительности.

ПТФ для Шевроле Нива Бертоне

Шнива с 2009 года получила обновление от западного бренда марки Бертоне. Теперь в базовую комплектацию устанавливаются туманки непрямоугольной формы, а круглой. Круглая форма придает большей компактности и индивидуальности. Также последовало изменение и плотности стекла, которому теперь нестрашны мелкая щебень и незначительные преграды. Обновление от Bertone существенно изменило внешний дизайн Шевроле Нивы, узнать которую можно только по форме кузова и передним главным фарам.

Туманки в рестайлинговой Шниве

Наличие противотуманок на внедорожнике Нива Шевроле является залогом безопасной езды по бездорожью и не только. Даже если базовая комплектация Шнивы не имеет в наличие ПТФ, то нелишним будет подарить своему авто немного обновления и безопасности.

Установка и подключение штатных ПТФ и ПТФ Hella Micro DE вместо штатных фар, установка светодиодов для ПТФ в Шевроле Ниву (ВАЗ 2123)

1. Установка и подключение штатных противотуманных фар в Шевроле Ниву

Т.к машина дорестайл, то вся проводка уже была.
Нужно купить только:
Сами противотуманки
Кронштейны противотуманок (я сам сколзозил т.к платить 250р за 2 куска жестянки не хотелось)
Реле 90.3747-10 4-конт.
Кнопка включения ПТФ от 2115

Установка
Снимаем панель, идем по связке проводов от кнопок. Там находится колодка, замотанная изолентой. С помощью танцев с бубном извлекаем колодку.

Если хотим, чтобы ПТФ работали в режиме ходовых огней, и включались при повороте ключа зажигания, то нужно отрезать коричневый провод от колодки, и подсоеденить коричневый провод от кнопки к желто-синему проводу обогрева заднего стекла. Теперь они работают только при включенном зажигании. При выключении зажигания гаснут.

Далее устанавливаем реле

Подключаем, разъемы также прикручены изолентой к общему жгуту, и находятся около фар.

Все подключаем и вуаля!

Не забываем их правильно настроить!

2. Установка ПТФ Hella Micro DE вместо штатных для Шевроле Нивы

Штатные туманки отслужили 2.5 года. Сдохли они почти сразу после установки шноркеля, после поездки на Южный урал к скале Мамбет. После 22-х бродов, треть из которых были по кромку капота, они превратились в аквариаум. Заметил я это не сразу, и в аквариуме горел свет и отражатель в них облез (а может, он и раньше облез). Оказалось, что они совсем не герметичные и сверху там есть отверстие для испарения влаги, через которое вода затекает и не вытекает… После этого, они начали сильно слепить и использовать их можно было только как ДХО в светлое время. Так же, крепления к бамперу поотрывались наполовину и держались туманки на пластиковых стяжках.

Аквариаум из штатных туманок

На замену купил Hella micro DE. На тот момент у меня уже стояла люстра из фар Hella и, что они будут светить отлично, сомнений не было. Плюсы которые для себя отметил:

13:849

• туманки герметичные.
• их можно надежно закрепить на металлический усилитель бампера, а не на пластик.
• внутри у них есть шторка, которая отсекает поток света сверху и они точно не будут слепить встречку.
• за счет линзы у них диаметр меньше и их сложнее разбить
• за счет крепления внутри бампера их можно развести в стороны для лучшей засветки обочины
• из-за мелкого диаметра? остается достаточный зазор в пластике бампера, чтобы бампер мог играть и не задевать туманку.

Свет отсекается шторкой

Забегая вперед, – светят они шикарно!

Подгонка под бампер

Примерял и прикладывал бампер, что бы отверстия совпали с туманками.

Мебельный уголок и два болта.

Прошу прощение за качество. Под рукой был только телефон.

Сохранить в Альбом

Сохранить в Альбом

Как светит?
Настройки съемки одинаковые!

Одни туманки (съемка с крыши машины)

Туманки + ближний + дальний

Ехал с ними всю ночь в тумане по М5 через Урал. В густом тумане приходилось ехать только на одних туманках — хорошо просвечивали под туманом и обочину, за счет чего можно было более-менее быстро ехать. Субъективно светят раза в полтора лучше штатных.

3. Изготовление и установка светодиодов для ПТФ Шевроле Нивы (ВАЗ 2123)

Как известно, у меня наклеена лента на решетке радиатора. Смотрится неплохо, но яркости днем маловато. Да и отстуствие нормальной влагозащиты в купе с отсутствием стабилизатра напряжения убивают ленточку, диоды гаснут и больше не загораются. Боксы под противотуманки давно уже хотят, чтобы я в них что-то поставил эдакое. Сперва хотел ленту, но потом подумал, подумал и решил для себя. Никакого колхоза. Хватит.
Два дня мучился рисованием в компасе и таки у меня получилось)

Фото разных дней, так что, плата слегка отличается. А началось все с простого рисунка.

Немного изменив рисунок под вставку диодов, нарисовал дорожки и пока начальство где-то гуляло нарезал светодиоды в натуральную величину.

На следующий день, уже по размерам, опираясь на предыдущую практику, путем множества проб, была нарисована плата. К слову, она сейчас уже отличается от этой.

Дело за малым: купить светодиоды, резисторы, все примерить на бумаге, подкорректировать и сделать уже плату, спаять.

Скоро начнется изготовление платы и пайка.

В течение недели закупался светодиодами, травилкой, компонентами всякими. Самая первая моя плата вышла блинчиком. Не мог найти подходящую пленку для перевода. Сейчас пробую всякие китайские. Сегодня был в городе зашел к знающим людям. Они мне сказали, что китайская компания “333” теперь зовется “D&L” взял на пробу маленький кусок пленки, результаты все будут ниже.

Начал с платы простенькой, односторонней. Стабилизатор напряжения+плавный розжиг. Собрал, не работало, сегодня довел до рабочего состояния, но без розжига, он пока не пашет.

Собственно, вот пробы травления платы уже с двух сторон. Размер платы крайне невелик всего 30х35. После перевода утюжком и отмачивания в водичке получил наконец достойный перевод. До этого почти все было фуфловым.

Далее, плату стравил, залудил, покрыл оловом

Припаял “шунты” для соединения лицевой и обратной сторон и сопротивления на обратной стороне

Ну, и наконец, спаял все воедино.

Первый раз все крайне долго. Пальник, касаясь диода становится грязным, а размер контактов был мал, приходилось долго подгонять, короче ушло часа три. Результат конечно хороший, но могло быть и лучше. Горят не все диоды по 3 кристалла. Два по одному, около 5ти по два, остальные по три.

Кстати плата для потолочного светильника Шеви-Нива. Задумка друга, он дал размеры, остальное делал уже я.

На этом пока все. Может завтра начну травить плату под свою основную задумку — ПТФ.

Ах чуть не забыл. Если какие-то дорожки плохо перевелись можно подкрасить их любым перманентным маркером.

Пленка, к моему большому сожалению не подошла. А жаль. Шаманскими обрядами я сделал-таки плату. Припаял сопротивления на обратной стороне, на лицевую впаял диоды. Всем советую пользоваться прозванивалкой. Мультиметром, то есть. Очень помогает посмотреть все ли кристаллы в диоде светят и коротышей выявляет

И вот он. Долгожданный результат. Попозже добавлю фото крупным планом как закрепил это дело на заглушке для противотуманок. Светит очень достойно. На Уровне 4LED — 1ВТ Philips и похожих аналогов. В пасмурную погоду видно классно. Вечером тем более.
В планах сделать что-то подобное, но с точечным светом 1Вт светодиодов.

https://www.drive2.ru/l/1565070/, https://www.drive2.ru/l/1615146/, https://www.drive2.ru/l/1622616/, https://www.drive2.ru/l/4122393/

Монтаж дневных ходовых огней EGO Light DRL-D70 на Шевроле Нива (ВАЗ 2123)

Питание взял с колодки диагностики. 11 контакт +12В бензонасоса.

Как подключить птф на Шевроле Ниву

Chevrolet Niva точно иномарка 2 Как установить противотуманные фары. итоги ремонта.

Установка гораздо проще, если снять колесо. Выводится проводка с фишкой для подключения через подкрыльные отверстия кузова к переднему бамперу. Резать не стал, просто смотал и спрятал за блоком предохранителей.

Так как обладатели Шевроле Нива L не могут наслаждаться наличием передних противотуманок, что усугублено отсутствием…

Теперь можно извлечь последнюю из корпуса, для чего нужно повернуть ее против часовой стрелки. Свет у ксеноновой лампы пронзает даже густой туман за счет интенсивности потока. Кстати провода «-» вроде как из штатного комплекта оказались короткие, пришлось наращивать недостающие 10см обидно.

Пн Июн 03, A — отсутствует «-» подстветки кнопки. К подготовке относится уже готовая проводка, места для установки реле, кнопки и место на бампере.

В блок предохранителей не полез только потому, что было влом его разбирать. Повесил дополнительный штекер реле из набора, для него там как раз место. Дальше все по схеме, если кому интересно. Штекер1 Ш1 блока бредохранителей имеет 8 контактов. Полезная опция на страже безопасности Противотуманные фары у Шевроле Нива присутствуют далеко не во всех комплектациях — чверсии L и LC их лишены.

В случае отсутствия этой полезной опции автомобиль можно доукомплектовать, обратившись в дилерский или любой другой специализированный сервис. Лишним это точно не будет, так как жертвовать своей безопасностью — дело неблагодарное. Заползаем к монтажному блоку. Желтый кабель с уже обжатой клеммой мама просто вставляем в пустой слот в колодке реле.

На два скрученных вместе кабеля, питающих сами фары обжимаем одну клемму папа и соединяем с проводом от колодки реле клемма 86 или 87 — противоположная силовой клемме Провод массы от колодки цепляем на точку слева от блока электропакета рядом с рез. Остался последний провод зеленого цвета, силовой с клеммы 30 реле, который надо подсоединить к постоянному плюсу от аккумулятора. И вот тут у меня вышла заминка.

Вроде бы, согласно схемам, его можно подцепить к любому розовому проводу из жгута, идущего из моторного отсека к монтажному блоку.

На них на всех розовых должен быть постоянный плюс. Поэтому необходимо для начала приобрести весь перечисленный материал и приступать к делу: Снимается панель приборов для обеспечения доступа к подключению кнопки.

Под панелью находится свободная фишка, обмотанная изолентой. Именно она нам и необходима.

Краткая характеристика противотуманных фар у Шевроле Нива

Устанавливаем кнопку в панель и подключается фишка. Далее перебираемся к блоку управления, где размещены реле.

Находим свободную колодку, которая расположена второй по счету слева, и устанавливаем в нее новую релюшку. Теперь приступаем, непосредственно, к подключению. Выводится проводка с фишкой для подключения через подкрыльные отверстия кузова к переднему бамперу. Итак, схема подключения разведена. Кнопка включения располагается в салоне Шнивы и имеет вид фары с направленными вниз стрелочками.

Даже те модели, в которых по стандарту не комплектуются ПТФ, имеется разъем для монтажа кнопки включения. Также согласно безопасности эксплуатации, сеть, питающая данную оптику, состоит из реле и предохранителя, предназначенного для защиты проводки от перегрева.

ДХО в шевроле ниву

Если этих элементов нет, то необходимо обязательно приобрести, если рассчитывается установка ПТФ. Осветительная лампа имеет цоколь типа Н4, что позволяет устанавливать ксеноновое освещение.

Снаружи оптика покрыта защитным стеклом, которое не допускает запотеваний и не снижает качества освещения. Как установить туманки на Ниву Шевроле Итак, если необходим рестайлинг или доукомплектация автомобиля Нива Шевроле, а именно установка ПТФ, то здесь все очень просто.

Даже если Шнива не оснащена таким видом оптики, то абсолютно все модели имеют в наличии подготовку.

Полезная опция на страже безопасности

К подготовке относится уже готовая проводка, места для установки реле, кнопки и место на бампере. Самая первая моя плата вышла блинчиком.

Не мог найти подходящую пленку для перевода. Сейчас пробую всякие китайские. Сегодня был в городе зашел к знающим людям. Собрал, не работало, сегодня довел до рабочего состояния, но без розжига, он пока не пашет.

Шевроле Нива противотуманные фары

Как установить туманки на Ниву Шевроле Итак, если необходим рестайлинг или доукомплектация автомобиля Нива Шевроле, а именно установка ПТФ, то здесь все очень .

замена противотуманки на Шевроле Нива лопнул подрамник очередные сюрпризы от машины

Схема включения проста и примитивна, с которой справится даже новичок.

Как установить противотуманные фары? Установка противотуманных фар Нива Шевроле. Диодные лампы в противотуманки Шевроле Нива…

По нумерации контактов на схеме можно провести ремонт при неисправностях туманок. Теперь в базовую комплектацию устанавливаются туманки непрямоугольной формы, а круглой.

Необходимо только с помощью креплений их установить и все готово. Выводится проводка с фишкой для подключения через подкрыльные отверстия кузова к переднему бамперу. Отпишусь для будущих поколений о результатах и спрошу опытных и знающих одноклубников о том, что осталось непонятым.

В блок предохранителей не полез только потому, что было влом его разбирать.

Chevrolet Niva 2013, 80 л. с. — электрика и электроника

Повесил дополнительный штекер реле из набора, для него там как раз место. Дальше все по схеме, если кому интересно. Штекер1 Ш1 блока бредохранителей имеет 8 контактов.

Кнопка имеет 5 контактов 6й отсутствует за ненадобностью новых плат кнопки. A — отсутствует “-” подстветки кнопки. C — “-” световой индикации включения ПТФ на новых платах сразу соединен с отсутствующим контактом A. Комплектации внедорожника довольно скромные, это и неудивительно, так как он относится к бюджетному сегменту. Кроме такого полезного атрибута как постоянный полный привод призванного помочь при отсутствии дорожного покрытия, Chevrolet Niva оборудована “противотуманками”, которые позволят ориентироваться и обозначить себя на дороге в условиях недостаточной видимости, а это уже вопросы собственной безопасности.

Краткая характеристика противотуманных фар у Шевроле Нива Конструкция ” противотуманок ” основана на линзовой оптики, что благоприятно отражается на их прямой функции — освещении дороги в тумане.

Пучок света распределяется равномернее в сравнении с безлинзовыми аналогами. Защитное стекло, прикрывающее линзы, устойчиво к запотеванию при перепаде температур и способно надежно защитить их от механических воздействий.

В стандартной комплектации туманки установлена галогенная лампа накаливания мощностью 35W. Но такая лампа не может давать сильный световой поток по природе слабой мощности, поэтому многие водители стремятся установить в ПТФ другие виды ламп, такие, как ксеноновые или светодиодные.

Большой популярностью пользуются именно ксеноновые, но они обуславливают установку дополнительного пускового блока. Световой поток лампа издает за счет инертного газа и специальной нити накала, который во много раз превосходит старые добрые галогенки.

Краткая характеристика противотуманных фар у Шевроле Нива

Свет у ксеноновой лампы пронзает даже густой туман за счет интенсивности потока. Лампа большой мощности перегружает электронику и аккумулятор, поэтому не рекомендовано оснащать автомобиль свыше четырех ламп мощностью 55W, особенно устанавливать дешевые китайские ксеноны. Светодиодная лампа имеет не столь мощный поток, но она потребляет незначительную мощность в сравнении с галогенками и ксеноновыми.

Стоимость ксеноновых ламп остается максимальной за счет дополнительного балластного блока управления и максимальной производительности. Шнива с года получила обновление от западного бренда марки Бертоне. Теперь в базовую комплектацию устанавливаются туманки непрямоугольной формы, а круглой. Круглая форма придает большей компактности и индивидуальности. Также последовало изменение и плотности стекла, которому теперь нестрашны мелкая щебень и незначительные преграды.

Обновление от Bertone существенно изменило внешний дизайн Шевроле Нивы, узнать которую можно только по форме кузова и передним главным фарам. Туманки в рестайлинговой Шниве Наличие противотуманок на внедорожнике Нива Шевроле является залогом безопасной езды по бездорожью и не только.

Диодные лампы в противотуманки Шевроле Нива

Нюанс — не перепутайте, как я, кабели местами, они разной длины, который длиннее — должен идти к фаре справа! Далее скидываем с аккумулятора массу зажигание выключено. Снимаем пластиковую накладку-рамку панели приборов вместе с кнопками.

Кнопки отсоединяем от колодок, помечая их последовательность сверху-аварийка, ниже ряд слева направо: Достаем из монтажного набора реле, кнопку включения, оставшиеся провода и долго смотрим на них со всех сторон, сравнивая с электрическими схемами Шнивы и осмысливая, что куда подключается и почему так. От кнопки к реле идет один провод — желтый.

Я его спрятал в гофру и протянул за приборной панелью к монтажному блоку. Все остальные провода на кнопке соединил с соответствующими проводами на соседней кнопке обогрева заднего стекла — черный масса с черным, коричневый угловой габарит к белому, коричневый центральный — к желто-голубому. Заползаем к монтажному блоку. Желтый кабель с уже обжатой клеммой мама просто вставляем в пустой слот в колодке реле.

На два скрученных вместе кабеля, питающих сами фары обжимаем одну клемму папа и соединяем с проводом от колодки реле клемма 86 или 87 — противоположная силовой клемме Провод массы от колодки цепляем на точку слева от блока электропакета рядом с рез. Остался последний провод зеленого цвета, силовой с клеммы 30 реле, который надо подсоединить к постоянному плюсу от аккумулятора.

Противотуманки для шевроле нива

Установка и подключение противотуманных фар в Шевроле-Нива.
Речь идет он более свежих Шевиках, у которых ПТФ круглые.

На днях тут спросили, что да как делаешь-подключаешь?
Ввиду того, что ставлю уже почти пятилетку эти туманки/сигналки не Шевики, решил дать ответ.
Вышло что довольно подробный.
Сегодня решил что надо им поделиться с общественностью, так сказать во благо культуры и понимания процесса.

Ответ мой был таков (чуть отредактировал для публики)

Я выворачиваю колеса вправо.
Залезаю в переднюю левую арку колеса.
В ее передней части есть 4 торкса Т20 держащих бампер и подкрылок между собой. Откручиваю их.

Еще два торкса Т20 под бампером выворачиваю, тоже подкрылок держат.

Поддеваю отверткой плоской (или пластиковой лопаткой) подкрылок вытягивая его из под бампера.

Образуется щель, куда можно засунуть руку+туманку.

Сую светильник внутрь бампера, щель как раз позволяет это сделать.

Крестообразной отверткой отворачиваю 3 самореза заглушек.

Водительская противотуманка имеет метку L
Пассажирская противотуманка имеет метку R

На эти же винты креплю противотуманку вместо заглушки.

С другой стороны все аналогично.

Изначально ПТФ фирмы AL (Автомотив Лайтинг — это то, что ставят на заводе) по высоте света настроены корректно.
Но если вдруг, одна светит ниже/выше, то ПТФка имеет в нижней части винт регулировки.
Звездочка по-моему какая то мелкая что ли.
А в бампере для этого дела есть отверстие соответственно.

Сборка будет происходить потом, в обратном порядке.
На этом с механикой самих ПТФ всё.

Беру список необходимых запчастей и иду на склад.
В вашем случае возможно в магазин, либо заказ в интернете.
Список пишу по памяти, т.к. под рукой листа этого сейчас нет.

Эти детали используются и как расходные материалы и как материалы для изготовления проводки ПТФ.

Ибо покупные комплекты проводки ПТФ убоги в 99% случаев.

Короткие провода, их просто не натянешь никуда абсолютно.
Тонкие провода, сечением в 0.5 кв мм, это нагрев, потеря яркости свечения, моментальное оплавление в случае превышения нагрузки.
Клеммы едва обжаты и провода не контачат, да и едва дернешь- выпадают из клемм.
Распиновка кнопки перепутана.
Китайские реле которые греются и горят как муравейчики под лупой на солнце…
Всё это работает криво и недолго.
Выброшенные деньги и нервы на ветер.

Так что проводку лучше делать самостоятельно, для меня это без особых вариантов.
Даже дорогую покупную приходится переделывать, ибо пины не выпадают, но метраж не тот и подключение кнопки кривое)

На складе беру вот что:
(по памяти пишу, может что-то забуду)
Какие железки найду в каталоге старом — номера приложу.
Может кто будет заказывать в магазине.
Некоторой мелочи в каталоге нет, завод поставляет проводку например целиком, следовательно в каталоге нет разъемов отдельно.
Хотя в магазине они по 15-20 р (на кнопку) продаются свободно.

0) ПТФ круглые 2 штуки, лев и прав, фирма AL (автомотив лайтинг) это заводские, светят хорошо, служат долго, рекомендую.
Ориентировочный ценник на сегодня по 800р/1шт с лампой.
Дешевле есть китай, плавящийся через неделю (лампа выплавляет фонарь, и висит в бампере светится внутри, оч круто выглядит)))
Заводской номер ПТФ круглых AL
21230-3743010-10-0 левая
21230-3743011-10-0 правая

1) Разъем для лампы h21 (только не дешманский, а то плавится) 2 штуки
Обычно, ввиду отсутствия пинов для них отдельно в свободной продаже, продаются они уже с пинами и проводами сантиметров по 20
Без номера.
В сети отдельно есть с пинами, или ремкомплектом в магазинах/сети продаются.

2) Разъем кнопки ПТФ (как и всех остальных кнопок на панели)
Без номера, или в сети отдельно есть с пинами, или ремкомплектом с проводами в магазинах/сети есть они.

3) Разъем реле (колодка наборная реле)
Наборная — потому что это как родные колодки реле, они цепляются к монтажному блоку/другим реле под ним. Аккуратно, удобно.
Нет необходимости как обычную колодку куда то приматывать изолентой к жгутам или распихивать реле с колодкой по кармашкам чтобы не болталось и т.п.
Без номера, или в сети отдельно есть с пинами, или ремкомплектом в магазинах/сети есть они.
Номер в сети можно найти, для магазинов можно сказать — как в Ладе десятке.
Там оно такое же всё.

4) Резинки проходные для проводки (из под капота под фару через них провода к ПТФ попадают)
Точно такой в каталоге не вижу.
Максимально похожая вот такая 21010-3724118-00-0
Но нужно уточнение по диаметру.
Те, что у меня на складе — имеют прорезь, т.е. не замкнутое колечко.
На фото в каталоге — замкнутое.
Но тут может быть даже просто разные производители.

5) Стяжки нейлоновые, десяток длинных.
Беру обычно 300мм*5 или около того, на всё хватает с запасом.

6) Кнопка ПТФ передних.
Это кнопка с фиксацией.
Иногда путают с кнопкой задних ПТФ и дают кнопку от них, а она без фиксации и цвет свечения другой при включении.

21140-3710040-00-0
21140-3710040-01-0
21140-3710040-03-0
21140-3710040-04-0
(Разные заводы производители)

7) Провода, медные гибкие.
6 метров
Сечение 0.75мм кв достаточно (если сделано по ГОСТ, а не по ТУ)
Но для запаса и спокойствия беру 1.25 мм кв
Это провод монтажный для акустики вообще-то, но что есть.
Да и работает отлично.
В быту 1.5 кв. мм. следующий шаг.
Тоже нормально.

8) Гофра
Диаметр беру какой будет подходящий, 13 мм или около того норм.
По длине порядка 4 метров
Можно и меньший диаметр, если провода к разъемам h21 припаиваться прямо, и не будет скруток увеличивающих диаметр нашей проводки.
Я делаю скрутки/пайку ибо часто гоним дефицитом времени.
Все хотят быстро быстро.

9) Клеммы
Кольцо (под шпильку/болт), типоразмер «к1», 2штуки

Мама большая стандартная для машин (ширину не помню), типоразмер «к2», 8 штук

Мама мелкая стандартная для машин, типоразмер «к2», 5 штук.

10) Само реле на 4 контакта, обычное автомобильное, но не китай.
У китая обычно смазанные надписи белой краской, а так же часто ножки одна белая, 3 желтых или другие комбинации бело-желтых ножек.
Беру все с желтыми ножками.
Ушко у реле не критично, вытаскиваю если есть.
Так выходит что беру всегда заводские релюхи, а не привозные со стороны.
Есть над чем задуматься, что нам предлагают в магазинах.
21230-3747210-10-0

11) Изолента, моток хорошей. Беру Неоматек, золотая середина.

Картинку по длине проводов и гофры приложил.
Там немножко с запасом (10-15 см), лишнее под основную фару запихиваю обычно или режу.
Лучше больше, чем не дотянется)))

Значит разъемы h21 идут уже с проводами.
Делаю скрутку в 3-4 см.
Кончик скрутки спаиваю паяльником.
И в изоленту.
Мажу густо литолом район соединения проводов чтобы отталкивать водичку.

И поверх оба провода жгутую в изоленту, по всей длине, попутно с выводом массы на внутреннем крыле возле фары.
Там штатная есть шпилька и гайка массы.
Слева одна и справа одна.
Т.е. у каждой противотуманки своя масса.
Кстати покупные (внимание — шутка, продам гараж!))) клемники хрупче чем заводские, факт, поэтом я снимаю с шпильки гайку, штатную клемму массы, и под нее укладываю новую клемму массы, а сверху штатную.
Чтобы гайкой при затяжке не повредить новый клемник.
Туда и крепим.

Масса у покупных проводок короткая, обычно крепится под фарой, внутри, там тоже есть пара шпилек, точнее болтиков, но это ошибка, потому что там есть шпильки, но они ОКРАШЕНЫ и часто не имеют толковой массы.
Ну и да, там грязновато.
И еще — провод обычно тогда дергается и отрывается от клеммника.
Решение ошибочное.

Жгутовать провода в изоленту надо потому что гофра нежгутованные в изоленту провода со временем внутренними ребрами поджирает, нарушает изоляцию и тогда попадает вода внутрь провода и всё. Окисление- коррозия-потеря яркости свечения-потеря проводимости-ПТФ не светит-меняем проводку.

Провода снизу вверх выводим в районе фары, там есть отверстие, сантиметра 3 в диаметре.
Ставлю резинку поверх еще, так делает завод и вообще не перетрется.

С водительской стороны провод в гофре цепляется к штатному стяжкой и чешет за аккумулятором с штатными проводками некоторыми и приходит к резинке на моторном щите.

С пассажирской стороны провод идет за бачком омывателя, за расширительным бачком, и в штатные петли -хомуты проводки вдоль моторного щита.
В некоторые петли проводка залезет, в одну или две нет.
Там хомутами просто с штатной проводкой крепишь, пару-тройку хомутов хватит.
И с штатными проводами, за бачком ГУРа (за бачок кстати беру, и чуть чуть на себя его тяну, подгибая кронштейн, а то не пролезает гофра свободно))) провод приходит к той же резинке в моторном щите.

Кстати провода к лампе на туманке оставляй по длине так, чтобы он не был натянут (все равно подкрылком еще подопрет) и не лежал на подкрылке.
А то комплекты ставят чудики, с открытыми разъемами переходными, и разъемы лежат на подкрылке, а на подкрылке что внизу?
Вода, грязь, лед.
Все окисляется и разваливается довольно быстро.

Гофра со стороны разъема должна заканчиваться примерно за 5 см от разъема.
Чтобы провода/разъем имели подвижность, а не выворачивали лампу как только кабель заденешь.

Резинка на моторном щите, вернемся сюда.
Тут гофра заканчивается с минимальным запасом и оба провода от ПТФок закручиваем в изоленту (соединять между собой электрически их не нужно)
Берем проволку-протяжку с полметра, и диаметром до 1.5 мм.
Приматываем к ней нашу проводку.
Брызгаем вэдэшкой или подобным на резинку на моторном щите
И аккуратно тыкаем в резинку, чтобы проволка — протяжка пролезла в салон, а не в пучок проводов.

В салоне предварительно все разобрано уже.
2 винта крышки предов откручено и крышка снята
1 винт монтажного блока откручен
Реле висящие снизу сняты (поддеть плоской мелкой отверткой)
Монтажный блок убран (разъемы покачивая и оттягивая снимаются, фиксаторов на разъемах нет, просто жестко сидят)
Все разъемы разные кроме одного.
Он красный и его надо тыкать в разъем в монтажнике с красной точкой. Что логично.

Проволка — протяжка вылезает в салон, затягиваем провода, ура.

Под капотом закончено.
Моем руки-брюки, переходим работать в салон.

Обжимаем на каждом проводе противотуманки по клемме «мама к2»
Место входа провода в клемму обматываем плотно изолентой, чтобы не ломалось (не обязательно, это по фану)

На монтажном блоке, если смотреть на него перевернутого (разъемами к нам)
Справа есть разъем на 8 пинов.
Ш1 на рисунке зеленом написан.
Вот он в такой позе на бумажке и указан.
Т.е. вид на сторону откуда проводки выходят.
Сверху так сказать.
Лампы это 1 и 6 контакты разъема, согласно рисунку.

Смотрим, бдим что разъем повернут срезами и формой как надо.
Втыкаем клеммы в разъем, сравнивая КАК они втыкаются с уже воткнутыми пинами.
Ибо правильное положение пина только одно.

Подвязываем провод к штатному жгуту в верхней точке чтобы не болтался.

Далее берем реле.
Снизу у ножек на нём есть надписи, циферки
30, 87, 85, 86.

Берем провод 1.25 мм. кв. или 0.75 мм. кв. но сложенный вдвое (Тут ток большой, от двух лампочек сразу, нужно большое сечение провода)
Обжимаем два таких шнурка, сантиметров по 30.
На обоих концах шнуров большие клеммы мама, к2.

Один такой толстый шнурок
Одним концом в колодку реле, где стоит клемма 30
Другим концом в колодку Ш1, в контакт 5, согласно рисунку.

Другой толстый шнурок
Одним концом в колодку реле, где стоит клемма 87
Другим концом в колодку Ш1, в контакт 3, согласно рисунку.

Далее в колодку реле, где клемма 85, тыкаем провод (с заранее обжатой клеммой большая мама к2) можно небольшого сечения (ток мизерный там)
Находим за монтажником пару проводов, сами по себе без жгута, связанные между собой.
ТОООЛстый коричневый и рядом к нему привязан изолентой черный потоньше.

Подключаем на скрутку нашу клемму 85 к черному, что потоньше, это земля постоянная.

Далее обжимаем длинный провод (метр-полтора), можно тонкий клеммой большая мама к 2 и тыкаем в колодке для реле, где будет контакт 86 нашего реле.

Обматываем провод в пару слоев изоленты данный провод и кидаем его наверх, к приборке.

Облицовку приборки надо снять.
Справа внизу углу одна заглушка, под ней винт
Справа от кнопки аварийки тоже самое
Над приборкой в козырьке 2 винта
Лезе рукой к щитку приборов, залазим справа внизу приборного щитка в щель между приборкой и окантовкой и тянем на себя
Там ниже аварийки клипса стальная, ооочень жесткая.
Если не изнутри тянешь, можешь сломать окантовку на пару тройку кусков.
Не можно, а сломаешь если иначе.
Ну или клипсы уже нет, или кто то смазал литолом.
Но с завода клипса вгрызается очень сильно.

И все, как снимешь, выводишь правую часть на себя, а левую…
А левую вправо и на себя.
Крючок там возле кнопки света.
Но без проблем с этим.

Дальше берешь плоскую острую отвертку.
Делаешь насечки на разъемах кнопок и кнопках.
Типа 1 насечка на кнопке, 1 на разъеме.
Наскальная живопись.
Все одинаковые, чтобы потом не спутать.
Снимаешь все разъемы.
Убираешь облицовку наверх на панель или куда…

Потом тянешь провод снизу от реле, к кнопкам.
Ну и закрепи его попутно тоже чтобы не брякал.

Теперь надо подключить всё к кнопке, а распиновку кнопки… Я в голове держу)))))

Пишу как делаю Я.

Беру разъем, и поворачиваю его в норм положение, можешь даже кнопку воткнуть чтобы понять где оно.

В таком положении
разрез на разъеме идет по всей длине (на остальных сторонах разрез не по всей)

Беру рядом лежащий разъем, от подогрева стекол/зеркал например.

Ставлю его так же в нормальное положение.

На штатном разъеме где черный провод это земля.
В этот же контакт на новой нашей кнопке, тащу провод от черного провода с кнопки аварийки.

На штатном разъеме где белый провод, это + габаритов регулируемый по яркости.
В этот же контакт на новой нашей кнопке, тащу провод от белого провода с кнопки аварийки

Далее как бы расходится всё)))
В углу напротив белого провода (выше него, если кнопка в норм положении)
Ставим проводок, это индикация включенных ПТФ
Соединяем его с нашим проводом от реле, что снизу притащен.

Остается два контакта кнопки, по центру разъема.
В них разницы нет, эт просто включатель.
В разъеме их 3, но на кнопке всегда 2.
Поймешь как увидишь, не спутаешь.

Допустим нижний контакт будет ВЫХОД питания
Тыкаешь туда свежеобжатую клемму, и подключаешь его к нашему проводу снизу (где уже подключен провод индикации от нашей же кнопки)
Т.е. 3 проводка в кучку)

Тогда верхний контакт по центру будет ВХОД.
По умолчанию я туда тяну провод с оранжевого провода в кнопке аварийки.
Питание+12в приходит на кнопку аварийки при включении зажигания.
Ну и туманки будут включаться только с зажиганием, и выключаться.
Удобно, не забудешь никогда.

Всегда есть варианты.
Но я делаю так.

Ну и всё. Всё будет работать, предохраны штатные будут, на каждую лампу свой в монтажном блоке.
Релешка тоже на культурном месте в доступе.

Много раз собирал — подключал именно так, все у всех работает отлично.

Нашел в сети фотку кнопки с распиновкой.
Так что дублирую более понятно по кнопке.
Кнопка находится в норм положении (не вверх ногами/пиктограммой)

А к черному аварийки, земля
B к белому аварийки габариты
D к 1 и к реле вниз
С вообще используется
1 к реле внизу и к D
2 к оранжевому аварийки

Противотуманные фары DLAA CV084LE для Chevrolet Niva

Фара противотуманная 2123 Chevy Niva штатная Автосвет 2.

Противотуманные фары DLAA CV084LE для Chevrolet Niva

Противотуманные фары DLAA CV084LE для Chevrolet Niva

Противотуманная фара Нива Шевроле Bosch ALRU.676512.073.

Противотуманные фары AVS

Фара противотуманная 2123 Chevy Niva Automotive Lightin.

Фара противотуманная ВАЗ 2123 шеви-нива ALRU 676 512 00.

Фара противотуманная 2170 Priora, 2123 Chevy Niva с 200.

Противотуманные фары AVS

Противотуманные светодиодные фары AVS «PF-175L&quo.

ALRU Фары противотуманные ВАЗ-2170 2123 ГАЗель-Бизнес (.

Фара Нива Шевроле BOSCH ALRU.0.301.188.201, левая, стар.

Фара противотуманная ВАЗ 2123 2шт, Рязань

Bosch Фара правая в сборе 2123 Шевроле-Нива (до 2008г.).

Противотуманные фары DLAA DW037 для Daewoo Lanos, от 20.

ALRU Блок-фара LADA 2123 2002-2009 / BOSCH / старого об.

Ангельские глазки на Chevrolet Niva 2009+

Фара Нива Шевроле BOSCH ALRU.676512.117 левая нового об.

Противотуманные фары Орион FOG LIGHT 5078

Фара противотуманная ваз 1118, 2шт с комплектом д/подкл.

Фары противотуманные ВАЗ 1118 Калина, ВАЗ 2190 Гранта 2.

Противотуманные фары для ВАЗ 2117, цвет: черный

Комплект подкл.п/тум. фар Шевроле Нива диалуч

Valeo Светодиодные противотуманные фары

Фара противотуманная Asam 32217

Фары противотуманные алюм. круглые DLAA белые (W) h4 12.

Фара противотуманная ВАЗ 2110 белые светодиодные 12 led.

Фары противотуманные пластик DAEWOO LANOS2002 DLAA Белы.

Фара противотуманная ваз 2170-72 приора прозрачная h21.

Фара птф ваз-2190, ларгус правая (киржач) LADA арт. 219.

Фара противотуманная ВАЗ 2170 Приора, Шеви-Нива (в ново.

Фара водительского света 25W LED

Светодиодные противотуманные фары MTF light FLR90 12B 6.

Фара Нива Шевроле BOSCH ALRU.676512.153, нового образца.

ALRU Блок-фара LADA 2123 2002-2009 / BOSCH / старого об.

Противотуманные фары Орион FOG LIGHT 5084

Светодиодные противотуманные фары MTF light Mazda 12В 5.

Противотуманная фара – легковой автомобиль focus ii (da.

Фара Нива Шевроле BOSCH ALRU.0.301.188.202 правая, стар.

Противотуманные фары ADL/DLAA LA519B (LADA 2110-2115 с.

Фара противотуманная правая renault laguna i 05/98 /meg.

Фара противотуманная ВАЗ 2170 Приора, Шеви-Нива (в ново.

Фара противотуманная ваз 1117-19 калина светодиодная 7l.

Противотуманные фары Лада 2110-2112, AVS PF-174H, 2шт

Светодиодные противотуманные фары «Ангельские глаз.

Фара противотуманная Dlaa LA-7060O Y, h4

Дополнительная фара противотуманного света Hella Classi.

Внедорожник Нива Шевроле с завода комплектуется стандартными ПТФ (противо-туманными фарами). В настоящее время сложно себе представить поездку на автомобиле без дополнительного освещения. Если ранее ПТФ на автомобилях использовались только во время тумана, сумерков или дождя, то сейчас водители используют их как дополнительный свет в ночное время. Также распространено использование ПТФ в дневное время, как дополнительная световая сигнализация для встречных водителей. Поэтому актуальным остается вопрос оснащения автомобиля Шевроле Нива таким дополнительным освещением. Именно оснащения, потому как не все комплектации Шеви Нива имеют встроенную оптику ПТФ. Рассмотрим составляющие такого освещения, установку и рестайлинг для автомобиля Нива Шевроле.

Что представляют собой ПТФ

На Шниве данная оптика представляет собой прямоугольную форму с вмонтированными внутри галогенными лампами мощностью 35W. Размещаются они по стандартной схеме ниже основных фар, что необходимо для снижения ослепления встречных водителей и проникновения света сквозь туман. Если основной свет предназначен для освещения дорожного полотна, то ПТФ имеют основное назначение в том, чтобы выделить автомобиль на трассе при пониженной видимости на дальнем расстоянии и освещать дорогу в тумане.

Питание поступает от автомобильной сети постоянного напряжения 12В. Кнопка включения располагается в салоне Шнивы и имеет вид фары с направленными вниз стрелочками. Даже те модели, в которых по стандарту не комплектуются ПТФ, имеется разъем для монтажа кнопки включения. Также согласно безопасности эксплуатации, сеть, питающая данную оптику, состоит из реле и предохранителя, предназначенного для защиты проводки от перегрева. Если этих элементов нет, то необходимо обязательно приобрести, если рассчитывается установка ПТФ.

Внутри конструкция основывается на линзовой оптике, что позволяет на 100% справляться с функцией освещения дорожного покрытия в тумане. Осветительная лампа имеет цоколь типа Н4, что позволяет устанавливать ксеноновое освещение. Снаружи оптика покрыта защитным стеклом, которое не допускает запотеваний и не снижает качества освещения.

Как установить туманки на Ниву Шевроле

Итак, если необходим рестайлинг или доукомплектация автомобиля Нива Шевроле, а именно установка ПТФ, то здесь все очень просто. Даже если Шнива не оснащена таким видом оптики, то абсолютно все модели имеют в наличии подготовку. К подготовке относится уже готовая проводка, места для установки реле, кнопки и место на бампере. Поэтому необходимо для начала приобрести весь перечисленный материал и приступать к делу:

1. Обесточивается автомобиль. Снимается панель приборов для обеспечения доступа к подключению кнопки.
2. Под панелью находится свободная фишка, обмотанная изолентой. Именно она нам и необходима.
3. Устанавливаем кнопку в панель и подключается фишка.
4. Далее перебираемся к блоку управления, где размещены реле. Находим свободную колодку, которая расположена второй по счету слева, и устанавливаем в нее новую релюшку.
5. Теперь приступаем, непосредственно, к подключению. Выводится проводка с фишкой для подключения через подкрыльные отверстия кузова к переднему бамперу.
6. Итак, схема подключения разведена. Теперь осталось последнее – установка ПТФ в передний бампер.
7. На Нива Шевроле уже готовы отверстия для установки ПТФ стандартного типа. Необходимо только с помощью креплений их установить и все готово.
8. Остается подключить противотуманки и проверить их исправность работы.

Схема подключения

У большинства автомобилистов возникает вопрос связанный с подключением ПТФ. Поэтому в данном разделе рассмотрим последовательность подключения проводки. Схема подключения имеет следующий вид, представленный ниже.

Схема подключения ПТФ

Схема отображает расположение основных элементов для подключения ПТФ. Цифрами 1 обозначаются сами противотуманные фары с рабочими элементами внутри (лампами). Черный провод является массой, подключение которого осуществляется к корпусу автомобиля. Желтый и желто-черный провода через соединительные фишки выводятся к блоку управления. Позиция 2 показывает порядок подключения на монтажном блоке через плавкие предохранители F4 и F14. С блока управления запитывается реле, отвечающее за включение ПТФ. С реле два провода подведены к замыкающим контактам кнопки включения. При ее нажатии подается питание на катушку реле, что, в свою очередь, замыкает контакт 30 (на реле), подавая питание к лампам. Вся схема осуществляет питание от аккумулятора 12В, что показано контактными парами А и В. Схема включения проста и примитивна, с которой справится даже новичок. Но эта же примитивная схема является основой работы оптического устройства. По нумерации контактов на схеме можно провести ремонт при неисправностях туманок.

Лампа для ПТФ

Немаловажным вопросом является и установка ламп в туманки для Нивы Шевроле. В стандартной комплектации туманки установлена галогенная лампа накаливания мощностью 35W. Но такая лампа не может давать сильный световой поток по природе слабой мощности, поэтому многие водители стремятся установить в ПТФ другие виды ламп, такие, как ксеноновые или светодиодные. Большой популярностью пользуются именно ксеноновые, но они обуславливают установку дополнительного пускового блока. Световой поток лампа издает за счет инертного газа и специальной нити накала, который во много раз превосходит старые добрые галогенки. Свет у ксеноновой лампы пронзает даже густой туман за счет интенсивности потока.

Важно! Лампа большой мощности перегружает электронику и аккумулятор, поэтому не рекомендовано оснащать автомобиль свыше четырех ламп мощностью 55W, особенно устанавливать дешевые китайские ксеноны.

Светодиодная лампа имеет не столь мощный поток, но она потребляет незначительную мощность в сравнении с галогенками и ксеноновыми. Стоимость ксеноновых ламп остается максимальной за счет дополнительного балластного блока управления и максимальной производительности.

ПТФ для Шевроле Нива Бертоне

Шнива с 2009 года получила обновление от западного бренда марки Бертоне. Теперь в базовую комплектацию устанавливаются туманки непрямоугольной формы, а круглой. Круглая форма придает большей компактности и индивидуальности. Также последовало изменение и плотности стекла, которому теперь нестрашны мелкая щебень и незначительные преграды. Обновление от Bertone существенно изменило внешний дизайн Шевроле Нивы, узнать которую можно только по форме кузова и передним главным фарам.

Туманки в рестайлинговой Шниве

Наличие противотуманок на внедорожнике Нива Шевроле является залогом безопасной езды по бездорожью и не только. Даже если базовая комплектация Шнивы не имеет в наличие ПТФ, то нелишним будет подарить своему авто немного обновления и безопасности.

Как подключить противотуманные фары на шевроле нива

Вставка фар – откручиваем саморезы подкрылок (низ и чуть сверху), оттягиваем, окручиваем крышки, подготавливаем фары. Кстати от 2170 (приора) они точно походят.

Смотрим под капотом в области проводки на обычные фары – разъемы замотаны липкой лентой, разматываем – пропускаем в технологические отверстия вниз. Подключаем фары, и прикручиваем на место ранее снятых заглушек. Приворачиваем подкрылки.

Важно не перепутать левую и правую. Они маркированы на стеклах ПТФ.

Подключение.
На блоке предохранителей есть разъем под реле, он пустой, к нему приходят силовые провода РОЗОВЫЙ (+ всегда) и ЖЕЛТО-СИНИЙ (- включение ПТФ), и управляющие ЧЕРНЫЙ (масса) и СЕРО-ЧЕРНЫЙ (управляющий +). Вставляем реле.

Кнопка управления.
Снимаем переднюю панель торпедо (винтики у приборной панели и под заглушками около аварийки и справа). Там должен быть разъем не подключенный – это разъем для подключения ПТФ. Подсоединяем кнопку и вуаля!

Однако, если хочется, чтоб ПТФ работали в режиме ДХО, но отключались при выключении зажигания – отрезаем КОРИЧНЕВЫЙ провод от кнопки и подсоединяем его к ЖЕЛТО-СИНЕМУ проводу, который идет на кнопку включения обогрева заднего стекла.

Туманки по феншую Шевроле Нива

Как быстро и правильно поставить туманки на ниву шевроле.

Подключение противотуманных фар. Результат ПТФ Нива Шевроле

Автосвет. Шевроле Нива

Установка противотуманных фар ПТФ Шевроле Нива установка

Как подключить Противотуманки(птф),Ходовые огни через реле

Кнопка + реле + предохранитель для подключения ПТФ и других устройств автомобиля

Фара противотуманная ваз 2123-2110 шевролет нива Автосвет 201.3743010-01(Б/Н3)

установка и подключение противотуманных фар

С завода Нива Шевроле комплектуется противотуманными фарами, так как в реалиях современного мира тяжело себе представить какую-либо поездку без дополнительного освещения. Раньше автомобилист использовал птф только во время плохих погодных условиях, сейчас их используют и в ночное время суток как дополнительный свет, но и в дневное время их так же используют в виде световой сигнализации для встреченных машин.

Что из себя представляет противотуманные фары

Данной оптикой комплектуют автомобили Шевроле Нива, противотуманные фары у них представлены в виде треугольника в них монтируются галогенные фары, мощность которых 35W. Устанавливаются они ниже главных фар, что снижает ослепление встречных автомобилей, и способствует лучшему проникновению света сквозь туман. То есть если основная задача главных фар в том, что они помогают освещать дорожное полотно, а вот ПТФ выделяют автомобиль на дороге во время плохих погодных условиях, и освещают дорогу при тумане. Электричество подается на них от сети автомобиля, напряжение которого 12В. Включаются они специальной кнопкой, расположенной в самом салоне, где изображены фары, направленные вниз стрелочкой. Чтобы защитить проводку, устанавливают предохранитель с реле. Основой данной конструкции лежит линзовая оптика, что на 100% справляется с основной функцией освещения дороги во время тумана.

Как правильно установить туманки

Если требуется сделать рестайлинг, или доукомплектовать автомобиль Нива Шевроле, данным оборудованием, в данном внедорожнике есть все подготовки для этого, а именно: готовая проводка, место на бампере, место куда устанавливается реле. Когда все необходимое приобретено, можно переходит к установке:

Обесточиваем автомобиль, снимаем панель приборов, чтобы получить доступ к кнопке

1. Под самой панелью находим свободную фишку, которая обмотана изолентой
2. Берем кнопку подключаем к фишке и устанавливаем ее в панель
3. Релюшку устанавливаем в свободную колодку, в самом блоке управления
4. К переднему бамперу выводим и подключаем проводку с фишкой
5. Устанавливаем ПТФ в бампер при помощи специальных креплений
6. Подключаем противотуманки и проверяем их работоспособность

Схема как правильно подключать

Если возникают вопрос как правильно подключать, для этого ниже представлена схема, как это сделать правильно.

Данный прибор является вашим залогом безопасного движения по дорогам с плохой видимостью. И даже если в друг по каким-либо причинам они отсутствую на вашем внедорожнике вы всегда сможете доукомплектовать его, так для этого все предусмотрено в нем.

Реле противотуманных фар. Схема подключения противотуманных фар «с нуля. Полезные правила

Во время ненастья эффективность фар головного света заметно снижается, что не только делает управление автомобилем менее комфортным, но и сказывается на безопасности поездки.

Световой луч фар ближнего и дальнего света отражается от капель дождя и частичек водяного пара во время тумана, образуя плотную белую пелену.

Настоящим спасением для водителя в таких погодных условиях станут противотуманные фары (ПТФ), которые дают плоский и широкий горизонтальный луч света.

Он стелется над дорогой, хорошо подсвечивая обочину, улучшая видимость самого автомобиля для водителей встречных авто.

Штатные ПТФ редко встречаются в базовых комплектациях автомобилей, однако при желании противотуманки всегда можно приобрести отдельно и установить самостоятельно. Для этого достаточно иметь базовые знания в области электротехники и электроники.

Вот так выглядит схема подключения кнопки ПТФ через реле:

На ней все предельно просто и понятно.

1. С аккумуляторной батареи плюс через предохранитель идет на контакт реле (30) и далее с контакта (85) идет на один контакт кнопки включения/выключения ПТФ.
2. На второй контакт кнопки подается минус.
3. Далее с контакта реле (87) плюс идет на лампы противотуманных фар.
4. К контакту (86) подключается минус.

Обратите внимание на то, что каждая модель автомобиля имеет свои особенности, поэтому схема может корректироваться.

Инструкция — как подключить противотуманки через реле и кнопку на примере Шевроле Нива

Как видно из представленной выше схемы, для подключения противотуманок понадобятся:

• сами ПТФ;
• реле противотуманных фар;
• кнопка включения/выключения фар;
• предохранитель 10 А;
• провода и соединительные клеммы.

Для работы также понадобятся некоторые инструменты: отвертки, острый нож для зачистки проводов и изолента.

Работу по установке и подключению противотуманок через реле и кнопку выполняем в следующей последовательности (рассмотрим на примере Шевроле Нива):

1. Определяем место расположения реле. Поскольку данный компонент имеет небольшие размеры, его можно без труда спрятать за приборной панелью.
2. Определяем место расположения кнопки включения/выключения ПТФ ;
3. Отмеряем необходимую для подключения длину проводов;
4. Далее протягиваем медный провод от контакта 30 к аккумулятору (+), предварительно установив в удобном месте предохранитель на 10 Ампер;
5. Подключаем кнопку противотуманных фар к контакту 85 и устанавливаем в выбранное место. Как правило, кнопка передних ПТФ устанавливается на место штатных кнопок, где стоит заглушка;
6. Контакт реле 86 в любом удобном месте соединяем с массой;
7. Устанавливаем противотуманные фары. Производители позаботились о том, чтобы те владельцы, которые пожелают установить противотуманные фары, не выдумывали «велосипед». В передних бамперах Шевроле Нива для этого предусмотрены специальные ниши, которые закрыты заглушками. Для того чтобы их снять необходимо с внутренней стороны бампера открутить саморезы. Вставляем фары и смотрим на обозначения проводов.
8. Плюсовой провод на них подаем с контакта 87, минус — с кузова авто;
9. Проводим тестирование.

ВИДЕО ИНСТРУКЦИЯ

Полезные правила — надо знать

При выборе самих противотуманок и места для их расположения следует внимательно ознакомиться с принятыми нормами, которые строго прописаны в ПДД.

Так, на территории России допускается установка только заводских ПТФ, прошедших сертификацию. Подтверждением этого является знак Е22 в круге, который наносится на корпус ПТФ.

1. Самих противотуманок должно быть две штуки — не больше и не меньше.
2. Установлены они должны быть на расстоянии не более 40 см от кромки рассеивателя бокового габарита и не ниже 25 см от уровня поверхности дорожного покрытия. У большинства современных автомобилей на бампере предусмотрены штатные места для установки ПТФ.
3. Если данной комплектацией противотуманки не предусмотрены, на их место ставятся заглушки, которые легко извлекаются и на их место монтируются ПТФ.

В большинстве противотуманных фар, представленных на рынке, применяется стандартная однонитевая лампа категории Н1. Включаться ПТФ должны только вместе с габаритными огнями.

Неправильная установка противотуманные фар может привести к возникновению ДТП или будет вызывать дискомфорт у водителей встречных автомобилей. Соблюдайте все правила, и вы никогда не попадете в неприятную ситуацию.

Фары головного (ближнего и дальнего) освещения, предусмотренные заводом-изготовителем, освещают дорогу и позволяют ездить на автомобиле, даже в темноте. В обычных условиях, они справляются с поставленной задачей и не нуждаются в помощи. Другое дело, когда из-за снега, дождя или тумана, видимость ухудшается. В такой ситуации, может потребоваться дополнительное освещение — противотуманные фары. В чем особенности этих устройств? Как установить противотуманки? Какие требования прописаны в ПДД? Рассмотрим эти моменты подробнее.

Для чего нужны противотуманные фары

Главный недостаток ламп дальнего и ближнего света — в большом объеме пучка. При движении во время тумана, дождя или снегопада, лучи попадают на частички воды, после чего рассеиваются. В итоге, формируется белая пелена, из-за которой ухудшается и без того не идеальная видимость.

Во избежание описанного эффекта, световой луч должен иметь ограничение по верхней части, то есть быть «обрезанным» по горизонтали. Это значит, что, выше определенного предела, световой пучок не поднимается. Кроме того, он должен иметь достаточную ширину, для освещения обочины дороги. Выполнение такого требования гарантирует нормальную видимость, даже в туманную погоду. При этом, свет не отражается от капель воды, а как бы стелется над дорожным покрытием.

Почему это работает? Не секрет, что туман находится не над самой дорогой, а на определенном расстоянии от поверхности. Именно эту «прослойку» и освещают специальные лучи. Главное, чтобы источник света был смонтирован, как можно ниже. Как упоминалось в начале статьи, стандартные лампы ближнего и дальнего света не эффективны, из-за своего высокого расположения. Спасает лишь установка противотуманных фар, которые как раз и дают необходимый «нижний» свет.

Как правильно ставить противотуманные фары

Монтаж дополнительного освещения будет эффективен лишь в одном случае — при четком соблюдении правил установки. Важно, чтобы крепление и настройка противотуманного оборудования производилось, с учетом действующих требований, прописанных в ГОСТах и правилах ПДД (см. видео «Установка противотуманных фар на ВАЗ 2109» ниже).

Как установить противотуманки, чтобы обеспечить достаточное освещение в плохую погоду? Стоит отталкиваться от ГОСТа под номером 8769-75. В нем прописаны главные требования к монтажу противотуманных фар. Среди них:

• Количество приборов освещения — два.
• Расстояние от боковой части кузова до внешнего края фары — 0,4 метра.
• Расстояние от поверхности дороги до нижней части прибора освещения — 0,25 метра.
• Отражатели (световые отверстия) противотуманок должны располагаться ниже верхнего уровня светопропускающего «окна» ламп ближнего света.
• Углы видимости ПТФ должны равняться от +15 до -10 градусов — по вертикали, и от +45 до -10 градусов — по горизонтали. В пределах этих углов, излучаемый свет не должен ничем загораживаться.

На некоторых автомобилях, о правильности монтажа протуманок позаботился завод-изготовитель. Так, на бамперах многих моделей, имеются специальные крепежи для ПТФ. Если же фары не установлены, в специальных отверстиях стоят заглушки. В таких ситуациях вопрос, как установить противотуманки, не стоит вовсе. При появлении необходимости в противотуманках, достаточно демонтировать заглушки, и поставить источники света.

Почему не горят противотуманки, о причинах и способах устранения данной неисправности — .

Но так везет не всегда. Если производитель не подготовил места под крепление ПТФ, автовладелец вынужден решать вопрос лично. В этом случае, монтаж противотуманок должен осуществляться, с учетом строгих требований по монтажу и подключению. Только при соблюдении установленных норм, можно быть уверенным в эффективности приборов освещения и их способности справиться с туманом. После установки противотуманных фар, делается регулировка, задача которой — установка правильного угла падения луча света на поверхность дорожного покрытия.

Какие варианты подключения противотуманок существуют

Сегодня применяется несколько способов монтажа противотуманных приборов. Наиболее надежный и легкий вариант — подключение ПТФ к уже подведенным проводам. В такой ситуации завод-изготовитель уже продумал и реализовал электрическую схему — реле, разъемы для подключения, выключатель, вставку плавкую и провода. Автовладельцу остается немного — установка противотуманных фар и их коммутация с существующей проводкой.

Описанный способ актуален для авто, которые поставляются в полной комплектации. Хозяин покупает новые протитивотуманные фары, для замены уже существующих устройств или доставляет приборы освещения (если они не были смонтированы на заводе). Но, перед тем, как установить противотуманки, стоит проверить их соответствие модели автомобиля, а именно — разъему подключения и монтажным характеристикам.

Если в машине не предусмотрена электрическая схема для подключения ПТФ, ее придется делать самостоятельно. Для решения задачи стоит подготовить:

• Противотуманки.
• Выключатель.
• Медные изолированные провода.
• Предохранитель.

Распространенная ошибка новичков — установка противотуманных фар и их коммутация с габаритными огнями. Но проводка этой цепи не рассчитана на ток, который потребляется ПТФ, из-за чего сгорает вставка плавкая (предохранитель). Задача последнего заключается в защите питающей цепи от пожара, в случае замыкания проводки.

Номинальный ток предохранителя должен рассчитываться, с учетом мощности источников света. К примеру, если мощность одной лампы составляет 60 Ватт, номинальный ток для пары противотуманок рассчитывается так:

Ток номинальный (Ампер) = Мощность лампы (Вт) * 2 / Напряжение бортовой сети (Вольт).
Подставляем значения и получаем — 60 * 2 / 12 = 10 Ампер.

При покупке предохранителя, стоит брать устройство с запасом. В нашем случае, подойдет вставка плавкая с Iном = 15 Ампер.

Особенности схемы подключения

Знание, как установить противотуманки, и реализация этой задачи — только половина успеха. Теперь купленные устройства стоит правильно подключить.

ПЕРВЫЙ СПОСОБ

Простейший вариант — запитать ПТФ непосредственно от АКБ, врезав в цепочку выключатель. У каждой фары имеется два контакта, через которые и питаются лампы. По одному контакту, от каждой фары, подключают к одному и тому же проводу, а провод соединяют с массой, прикрепляя его болтами. Сам кузов подключен к минусу АКБ.

Но более предпочтительный способ — подключение этого провода не к массе, а к минусовой клемме аккумулятора. Такой вариант надежнее, ведь исключается риск потери контакта, в случае коррозии или слабой фиксации болтов.

В распоряжении остается еще по одному контакту, на каждой фаре, которые соединяются с плюсовой клеммой АКБ. Для упрощения схемы, еще не задействованные контакты на двух ПТФ, сначала объединяются, а после — выводятся на реле контакта под номером 87. При этом монтаж производится, с учетом следующих правил:

• «Тридцатый» контакт подается на предохранитель, а после него — к «плюсу» аккумуляторной батареи.
• «Восемьдесят шестой» контакт подводится к «минусу» АКБ или, как вариант, подключается к кузову машины с помощью болта.
• «Восемьдесят пятый» контакт подключается к «плюсу» источника питания. При этом провод должен пройти выключатель и предохранитель, который применяется в цепочке «тридцатого» контакта.

Кнопка, через которую подается питание к противотуманным фарам, монтируется на приборной панели или около нее (в любом удобном месте). Реле монтируется на монтажной плате.

Как установить ксенон в противотуманки своими руками — .

ВТОРОЙ СПОСОБ

Существует и более сложный вариант, который базируется на рассмотренной выше схеме. В нем подключение к «плюсу» аккумуляторной батареи происходит через замок зажигания. При этом провод от кнопки питания противотуманки идет не к предохранителю, а после к АКБ, а по другому пути — к проводнику, на котором возникает напряжение, при включении зажигания. Этот вариант хорош для забывчивых водителей, которые оставляют автомобиль с включенными фарами. При монтаже через замок, такой опасности нет. Достаточно отключить зажигание, чтобы цепь разорвалась.

Если разобраться, как установить противотуманки, и четко следовать рассмотренным рекомендациям, не сложно выполнить еще одно требование ПДД — включение ПТФ, одновременно с лампами габаритного света. Чтобы схема, в полной мере, соответствовала «букве» закона, кнопка ПТФ должна подключаться к выключателю внешнего освещения автомобиля.

Видео: Установка противотуманных фар на ВАЗ 2109

Если видео не показывает, обновите страницу или

Подключение противотуманных фар, если они не предусмотрены заводом изготовителем, вовсе необязательная процедура, но безусловно полезная. Не стоит говорить о том, как освещенность дорожного полотна может повлиять на безопасность движения, на усталость глаз и на комфорт вождения автомобиля в сложных погодных условиях. Противотуманки очень полезная штука, но подключать их нужно правильно, тем более современные модели.

Для чего и как подключать противотуманные фары

Каждый источник света имеет свой спектр излучения, и если мы говорим о противотуманных фарах в исконном понимании этого термина, то они должны обладать непростым спектральным балансом. Дело в том, что стандартный, стоковый свет, устанавливаемый на автозаводе имеет достаточный запас яркости, интенсивности, и если головной свет настроен правильно, то его с головой должно хватать для повседневной эксплуатации. Другое дело, старые модели автомобилей, которые на момент выхода с конвейера не имели таких осветительных приборов, как современные автомобили.

Так или иначе, но дополнительное освещение не помещает никогда. Смысл установки трактуют зачастую не совсем верно. — это фара с особым цветовым спектром света, который совсем по-другому ведет себя в условиях густого тумана. Чаще всего на противотуманные фары ставили желтые светофильтры, потому что только они могли придать пучку света особые характеристики. Каким образом влияет светофильтр? Самым непосредственным.

Почему именно противотуманные?

Дело в том, что туман представляет собой водяную взвесь, мельчайшие частички влаги, которые во взвешенном состоянии находятся над почвой. Оптическая структура капли такова, что обычный свет от обычных она просто отражает, как зеркало. Какой бы мощности ни были белые лампы, какой бы ни была природа их света, они ни за что не пробьют маленькую частичку воды, каких миллиарды расстелилось перед вашим капотом. Они просто будут создавать белую стену, и чем ярче будет свет, тем прочнее будет эта стена. Желтый спектр — наоборот, не отражается от водяной взвеси, а прошивает ее насквозь, и хотя видимость не стает идеальной, но значительно отличается от условий движения, которые создают фары головного света.

Электрическая схема подключения противотуманок

Таким образом, мы больше не будем путаться в терминах. Если речь идет о подключении мощной лампы, то она подключается по такой схеме.

Схема подключения противотуманных фар через реле поясняет практически все сложности, которые могут возникнуть при установке. Тем не менее, мы приведем несколько комментариев к схеме, чтобы ее работа была более понятной, а установка более осмысленной.

Как подключить противотуманные фары через реле

Для подключения фар нам понадобятся некоторые инструменты:

Первым делом стоит определиться с физическим расположением реле. Оно небольшое, поэтому его можно даже не крепить, а спрятать за приборной панелью. Но место найти ему нужно, поскольку нужно как-то отмерять провода. Снимаем приборную панель и центральную консоль, находим место для реле.

Питать реле мы будем от габаритных огней, вместе с которыми включается подсветка приборов и центральной панели. Находим любой подсветочный провод с разъемом, крепим к нему первый провод от реле. Второй провод должен идти на кнопку включения. Где ее разместить — решать вам.

При установке самих противотуманок нужно внимательно ознакомиться с нормами установки дополнительного светового оборудования, которые прописаны в ПДД. Иначе, проблем потом не оберешься. Также противотуманки стоит тщательно отрегулировать, но это совсем другая история. Пусть ваши противотуманки светят ярко в любой туман, и безопасных вам дорог!

Скажем так, вопрос – ставить или нет противотуманные фары (ПТФ) – не самый актуальный, и единого мнения по этому поводу не существует. Кто-то постоянно ездит без них, кто-то считает их нужными и полезными. Если попытаться понять, нужна или нет установка противотуманных фар на автомобиле, скорее всего, выяснится, что все определяется личным выбором, хотя аргументы в пользу установки противотуманных фар выглядят вполне весомо.

В чем достоинства ПТФ

Водителям, управляющим автомобилем ночью при дожде, снеге или в тумане, постоянно приходится сталкиваться с такой ситуацией, когда во время движения по трассе при включении освещения, особенно дальнего света, перед ними появляется белая, практически непроницаемая для взгляда стена, через которую ничего не видно. Единственное, что можно сделать в такой ситуации – снизить скорость, выключить дальний свет и двигаться, используя ближний свет.

В подобном случае существенно снижается видимость на дороге, становится трудно заметить ваш автомобиль водителям встречного транспорта, из-за чего возрастает вероятность ДТП. В такой ситуации использование противотуманных фар может оказать весьма существенную помощь при управлении машиной. ПТФ не освещают дорогу на значительное расстояние перед автомобилем, но они делают его более заметным, а также улучшают видимость перед машиной и на обочине.

Обусловлено это тем, что у штатных фар и ПТФ создаваемый ими свет носит разный характер. Штатные осветительные приборы создают направленный поток света, в условиях хорошей погоды обеспечивающий освещение дороги на значительном расстоянии. Однако всё это справедливо именно для условий хорошей видимости. При дожде или тумане, луч света отражается и рассеивается на каплях воды, и перед водителем оказывается непроницаемая белая стена.

Особенностью противотуманных фар является то, что они формируют не направленный свет, а широкий, распространяющийся в основном в горизонтальной плоскости. Из-за такого, не направленного освещения, не происходит рассеивания светового потока, и становится возможным осветить дорогу перед автомобилем и обочину.

Надо учесть, что при монтаже ПТФ располагаются ближе к земле, для этого есть определенные нормы. Как известно, туман почти всегда висит над землей, и два этих фактора обеспечивают большую эффективности освещения с помощью таких фар.

Схема установки противотуманных фар

Как уже упоминалось, подключение противотуманных фар должно производиться по определенным правилам. В первую очередь это затрагивает вопросы их установки и расположения на автомобиле. Места для фар строго определены , где их можно ставить – показано на приведенном рисунке

На современных автомобилях, вопрос выбора места установки, практически не должен стоять. На большинстве машин, на бампере, изготовителем предусмотрены места для ПТФ , чаще всего такие фары ставят на автомобили комплектации люкс. Если в моделях другой комплектации фары отсутствуют, то на этих местах стоят заглушки. Вместо них можно самостоятельно выполнить монтаж противотуманных фар.

Подключение ПТФ

Задача, как подключить противотуманные фары на автомобиле, не является сложной и неразрешимой. На сегодняшний день такая процедура достаточно отработана, и есть множество рекомендаций и методических указаний о том, как это сделать. Тем более что можно найти комплекты противотуманных фар под конкретную модель автомобиля с подробными рекомендациями по их монтажу.

Кроме того, во многих автомобилях используются унифицированные жгуты, а это означает, что там уже есть большинство необходимых цепей для подключения ПТФ. Даже если таких проводов нет, то всё равно монтаж фар вполне по силам провести самостоятельно. Схема, как выполняется подключение, приведена на рисунке ниже:

Представленная схема дает возможность понять, что для установки и эксплуатации ПТФ необходимы:

• сами фары;
• реле;
• кнопка включения противотуманных фар.

Кнопка включения располагается в салоне, реле – на монтажной плате. Да, надо отметить и необходимость применения предохранителей, но, как правило, в монтажном блоке есть возможность установить дополнительные или задействовать какие-нибудь из существующих.

Подобная схема включения ПТФ предоставляет достаточно широкие возможности по их применению. Это подразумевает как отдельное их включение в качестве ходовых огней, так и их совместное использование с ближним и дальним светом.

Правила эксплуатации ПТФ

Каких-то особых требований к эксплуатации противотуманных фар, кроме их размещения на корпусе автомобиля и правил применения в соответствии с положениями ПДД, не предъявляется. Схема включения, когда устанавливается отдельная кнопка в салоне, как раз и рассчитана на обеспечение возможности такой эксплуатации.

В тех случаях, когда не планируется пользоваться ПТФ, их лучше закрывать защитными чехлами. Иначе велика вероятная аозможность повреждения их посторонними предметами при движении. Если это случится, то не поможет никакая кнопка. Кроме того, чехлы позволят избежать дополнительного загрязнения поверхности ПТФ.

Как для любых световых приборов, так и для ПТФ правильная и безопасная их эксплуатации возможна, если выполнена регулировка противотуманных фар. Лучше всего ее выполнить на специальных стендах. В противном случае вы рискуете вызвать ослепление водителей встречных машин. И не стоит превышать рекомендованной мощности лампочки, используемой в ПТФ. Это вызовет только оплавление корпуса фар и ухудшение видимости из-за появления дополнительных теней на дороге.

Монтаж на авто противотуманных фар вполне возможен собственными силами. Касательно же мнения о том, нужны или нет ПТФ, оно достаточно противоречиво. В данной ситуации, как и во многих других, решение принимается на основе личных оценок каждого. Можно сказать только одно – с противотуманными фарами хуже не будет.

Автомобиль, оснащенный противотуманными фарами как нельзя кстати придётся для поездок в условиях ограниченной видимости, тумана и иных неблагоприятных погодных условий. Ещё одним немаловажным этапом будет грамотная установка и регулировка этих элементов внешнего освещения. Не смотря на то, что противотуманные фары устанавливались с завода не во всех комплектациях Лады Гранта, установить их своими руками не составит большого труда.

О том, как правильно и безопасно внедрить в вашу систему освещения противотуманные фары на Ладу Гранту своими руками и получить от всего этого ощутимый результат, читайте ниже в нашем материале.

Подготовительный этап (выбор ПТФ на Лада Гранта)

Для того, чтобы вмонтировать ПТФ в Ладу Гранту, потребуются специальные места установки. Благо в стандартном бампере уже с завода предусмотрены такие штатные места. Их размеры полностью схожи и идентичны с ПТФ от «Калины» и имеют два различных вида.

Первый продаётся под торговой маркой «Bosch» г. Рязань и имеет плоское стекло блок фары, а фары с выпуклым стеклом выпускаются под производством г.Киржач. У двух этих типов фар имеется одинаковые крепления, поэтому о том, какие фары покупать лично для себя выбирайте самостоятельно.

Хотя по мнению «Грантоводов», стёкла от Bosch гораздо крепче.

С левой стороны ПТФ от «Bosch» (ЛУЧ), с правой стороны «Киржач».

Если же вы не хотите «заморачиваться» с установкой «стоковских» элементов, можно установить стандартные ПТФ, благо в переднем бампере для них тоже можно найти место.

Первый этап установки

В первую очередь перед установкой подготовьте рабочее место к работе, проверьте комплект противотуманных фар на целостность и также комплект для подключения ПТФ на наличие всех проводов, реле и предохранителей. Если вы до настоящего времени никогда не занимались установкой подобных световых элементов самостоятельно, то внимательно изучите схему электропроводки автомобиля и схему подключения ПТФ.

Пошаговый процесс подготовки

Монтаж ПТФ (фото-инструкция)

Как вы уже могли заметить, бампер Лады Гранта представляет из себя единую отлитую форму из пластика, в корпусе которого и расположены места для противотуманных фар, скрытые заглушками. Следующим этапом будет вырезание этих заглушек.

Установка ПТФ через отдельную кнопку

Для того, чтобы подключить противотуманные фары на Лада Гранта, не надо с нуля покупать весь комплект проводки, реле и дополнительных деталей.

Достаточно лишь взять специальный комплект для подключения ПТФ для автомобилей Лада семейства калина/приора/гранта. Такой комплект включает в себя все необходимые материалы, а также подробную инструкцию по установке. Всё же, как правило самый главный недостаток этой проводки — короткие провода для кнопки включения ПТФ, но они без проблем удлиняются путём врезания необходимой длины проводов.

Всё необходимое в этом наборе уже присутствует.

Установку следует проводить строго по инструкции, выводя провода от ПТФ, непосредственно к монтажному блоку, по бамперу и лонжерону проложив проводку к самой кнопке. Важно зафиксировать все провода пластиковыми хомутами и уложить провода в гофрированную трубку там, где их износ максимально возможен.

Схема подключения ПТФ

Подключение проводим строго по этой схеме:

При подключении ПТФ по такой схеме, гарантированно всё будет работать.

Единственным минусом такого варианта подключения ПТФ будет отсутствие сигнальной лампы на панели приборов.

Проверка работы противотуманных фар и окончательная сборка

Перед тем как приступить к сборке всех собранных элементов, необходимо проверить все на работоспособность.

В первую очередь проверяем все места креплений на надёжность фиксации — это касается как проводов, так и самой блок фары. После чего подключаемых клемму к аккумуляторной батарее и смотрим как работают световые элементы. Если все получилось и работает, собираем все в порядке обратном снятию и наслаждаемся выполненной работой.

Выводы

Как вы могли убедиться сами, для того чтобы провести грамотную и правильную установку ПТФ на лада гранта не требуется больших умений и знаний. Достаточно лишь строго следовать нашей инструкции и сохранить сноровку и терпение.

Последним шагом будет регулировка ПТФ, чтобы поездка на автомобиле была безопасной не только для вас, но и для всех остальных водителей, следующих во встречном направлении.

Схема подключения

для дополнительного освещения

Независимо от того, являетесь ли вы новичком в Ford, опытным установщиком мобильной электроники Ford или поклонником Ford, электрическая схема дистанционного запуска может сэкономить вам много времени. В кабине включается 3-х позиционный выключатель SPDT.

Два входных источника питания с предохранителями, один из которых предназначен для обратного освещения в кабине, а другой — от другого положительного источника питания, либо новый, подключенный к кабине в любое время, либо подключенный к цепи, которая нагревается в соответствии с

Схема подключения дополнительного освещения .4-контактные плоские формованные разъемы позволяют выполнять базовое подключение для трех функций освещения. Главная путеводитель для новичков технические ресурсы лада нива клубы лифтовые комплекты нива галерея ссылки схема подключения нива 1600. Если вы склонны к электричеству или имеете приблизительное представление о том, как подключить фары прицепа, вы можете рассмотреть возможность подключения к существующей проводке. Провода динамика задней левой двери, к которым я перевязан, белые и бело-черные. Вам нужны лучшие идеи о том, как подключить фары прицепа? Помните, что постоянный и переменный ток — это не одно и то же.Пожалуйста, окажите поддержку, нажав на кнопки социальных сетей ниже. Независимо от того, являетесь ли вы опытным установщиком мобильной электроники Chevrolet, фанатиком Chevrolet или начинающим энтузиастом Chevrolet с Chevrolet, электрическая схема стереосистемы Chevrolet может сэкономить вам много времени. Схемы подключения прицепа 4-х проводные системы. Ваш отзыв о посте приветствуется. Я получаю много вопросов по электромонтажу мотоциклов. Полярность переменного напряжения меняется на противоположную 120 раз в секунду в 60-тактовой цепи 60 герц плюс-минус раз или два.Обратите внимание, что это для карбюраторных нив 1600 с впрыском или более поздних моделей, которые могут отличаться. Эта электрическая схема была подготовлена ​​для вас амитавой сен из калькутты, Индия. Всегда есть решение, даже если нет абсолютно никаких положений для фонарей прицепа.

Иногда люди просто пытаются исправить свои поворотники и не знакомы с работой электрики мотоцикла, но чаще всего я получаю просьбы об урезании электроники для нестандартных гонщиков. Зная это, если вы используете это как ссылку на схему соединений выше, вы можете увидеть w w b.Стоп-сигнал правого поворота, зеленый, стоп-сигнал для левого поворота, желтый, задний фонарь, боковой габаритный фонарь, коричневый и белый.

Как подключать водительские / противотуманные фары — Moss Motoring

Фары дальнего света и противотуманные фары появились, когда владельцы автомобилей двигались по извилистым поворотным дорогам туманной Англии. Для освещения дороги впереди требовалось мощное освещение для успешного выявления и предотвращения потенциальных опасностей. Кроме того, туман и влажность, вызванные дорожными брызгами, стерли края дорог с плохим покрытием.Есть еще одно преимущество, о котором часто забывают, фары дальнего света и противотуманные фары, просто говоря, что они «крутые гонщики»; устанавливает эти фары, но , на ваш любимый британский спортивный автомобиль требует планирования и подготовки.

Противотуманные фары смонтированы и готовы к включению.

Я помню дни, когда я рылся в своем «ящике с проводами» и хватал провод любого калибра достаточной или недостаточной длины, сращивая вместе «крысиное гнездо» из проводных соединений и обжатых концов для подключения любого количества нужных аксессуаров.После нескольких задымленных инцидентов я стал намного осторожнее.

Мой Volvo 122S 1966 года выпуска может быть и не британским, но в нем используются многие компоненты, общие для автомобилей Англии. Я купил две старинные противотуманные фары на дворовой распродаже, и они будут установлены на моем Volvo.

Начнем с того, что ваши фары уже прикреплены к машине, а провода свисают снизу или сзади и ждут, чтобы получить питание от мистера Лукаса. Первым делом необходимо определить силу тока ваших фар / противотуманных фар.Мои лампы винтажные, и каждая единица показывает 35 Вт. Формула для силы тока: ватт, разделенный на вольт, равен амперам, или W / V = ​​A. Поскольку я буду подключать свет к реле одним проводом, 70 Вт / 12 В = 5,8 А. Я буду использовать провод 14-го калибра, который выдерживает ток до 11,8 А. Ампер — это мера силы тока; вольт — это мера силы, стоящей за протеканием тока. Чтобы защитить мою проводку 14-го калибра, я буду устанавливать встроенные предохранители на 10 ампер. Эмпирическое правило таково: предохранитель должен быть рассчитан примерно на 80% от силы тока провода.Это гарантирует, что вы сожжете предохранитель до того, как сожжете провод. В моем случае 80% от 11,8 А составляет 9,44 А, поэтому встроенный плавкий предохранитель на 10 ампер идеален.

Мне понадобятся провода 14-го калибра нескольких цветов: черный, зеленый, белый и красный. Причина проста: цвет определяет назначение каждого провода, и если у меня когда-нибудь возникнет проблема, я могу отследить ее, используя схему подключения. Вот что мне нужно для выполнения работы:

1. Два встроенных предохранителя на 10 А (как указано выше)
2. Провода указанного калибра и цвета
3. Реле (с четырьмя плоскими штыревыми разъемами на задней панели)
4. Переключатель (с тремя плоскими штыревыми разъемами на задней панели)
5. Гнездовые лопаточные соединители (обжимные)
6. Соединители с ушком (обжим)
7. Соединители стыковые (обжимные)
8. Изолента
9. Замочные стяжки (маленькие черные)
10. Инструмент для обжима и кусачки для проволоки
11. Электродрель и сверло 7/64 дюйма
12. Винты для листового металла (для подключения заземляющих проводов к корпусу)

Аккуратная электрическая схема обязательна.

Перед тем, как разрезать любую проволоку, приведу хорошую схему. Нарисуйте схему на простой белой бумаге с указанием калибра проводов и обозначенными цветами. Каждый компонент должен быть промаркирован. Эта электрическая схема останется вместе с автомобилем, поэтому сделайте ее аккуратной и легко читаемой. На фото моя электрическая схема для установки двух противотуманных фар с предохранителями, переключателем и реле. Если вам нужна помощь в составлении схемы, обратитесь к заводскому руководству по ремонту вашего автомобиля (оттиски можно получить в Moss). Вы найдете примеры выключателей, лампочек, предохранителей — это полезно для понимания и сохранения универсального языка компонентов на ваших чертежах.

Реле

— важный компонент в проводке противотуманных фар или фар с током тока 30-60 А. По сути, реле защищает переключатель от нагрева и создания нежелательного сопротивления. Низкий ток, протекающий через переключатель, запускает реле, чтобы обеспечить более высокое соединение по току с большой нагрузкой противотуманных фар. Если вы приобрели реле в надежном источнике, оно будет иметь пронумерованные клеммы, которые очень помогают в правильном подключении.

Место реле должно быть хорошо защищено.

Противотуманные фары устанавливаются первыми, выключатель — вторым, а реле — последним. Поскольку переключатель будет на приборной панели, а противотуманные фары — в передней части автомобиля, единственное решение, которое следует принять, касается реле. Я хочу, чтобы реле было в защищенном месте рядом с передней частью машины. Он должен быть рядом с источником питания 12 В. Я выбрал положение на внутренней арке крыла вдали от тепла, но защищенное от дорожных брызг.

Используйте контрольную лампу, чтобы проверить источники питания как для реле, так и для переключателя.Я нашел источник питания для клеммы реле номер «30» на проводе ближнего света левой фары. Я буду врезаться в этот провод, чтобы мои противотуманные фары работали только при включенном ближнем свете. Я обнаружил горячее соединение в блоке предохранителей переключателя. Для обеих линий питания 12 В требуется встроенный плавкий предохранитель на 10 А.

Отсоедините аккумулятор!

Трехстороннее подключение к источнику питания для обоих фонарей.

Теперь вы готовы проложить провода в соответствии со схемой подключения.Держите провода близко к существующему жгуту проводов и будьте осторожны с петлями и провисанием проводов, которые могут зацепиться за движущийся компонент автомобиля. Не добавляйте обжатые концы ни к одному из проводов, пока все провода не будут на месте. Отрежьте и оставьте около 6 дюймов дополнительного провода в каждой точке подключения.

Начните с заземления каждого компонента. Найдите подходящую точку соединения корпуса и просверлите в корпусе отверстие диаметром 7/64 дюйма. Обожмите разъем с проушиной на проводе заземления и вкрутите винт для листового металла через проушину в корпус.Это необходимо сделать для переключателя, реле и каждой противотуманной фары. Клемма заземления реле имеет номер «85».

Просверлите в приборной панели необходимое отверстие для переключателя; оставьте переключатель пока свободным. Мне нравится начинать соединять все вместе с переключателя и продвигаться к реле и передней части машины.

Коммутатор имеет две оставшиеся клеммы. Подключите зеленый провод от клеммы «acc» на задней панели переключателя к клемме с номером «86» на реле.Последний вывод на коммутаторе подключается к источнику питания. Для этого белого провода потребуется встроенный предохранитель на 10 А, и он подключен к блоку предохранителей.

Далее подключается реле. Источником питания реле является провод ближнего света левой фары, как отмечалось выше. Соедините красный провод от провода фары с клеммой реле «30». Для этой линии требуется встроенный предохранитель на 10 А, поэтому обязательно подключите один вход. Последняя клемма на реле имеет номер «87». Этот вывод будет передавать питание противотуманным фарам.

Каждая противотуманная фара имеет два провода: один для заземления и один для питания 12 В. Один из этих проводов от каждой противотуманной фары уже был заземлен. Необходимо выполнить трехстороннее соединение, соединяющее второй провод от каждой из противотуманных фар с красным проводом, идущим к клемме реле «87».

Наконец, прикрепите переключатель к приборной панели, а реле к его месту. Перед тем, как использовать стяжки и застегнуть все пуговицы, необходимо пройти тест.

Признанный Вольво!

Подключите аккумулятор

Включите зажигание и нажмите выключатель.Ничего не должно происходить. Теперь включите фары на «ближний свет», и включатся противотуманные фары. Включите переключатель и убедитесь, что свет работает правильно. Используйте фиксирующие стяжки, чтобы закрепить все провода.

Теперь вы готовы путешествовать по стране! Ваши фары проникают сквозь туман и … они выглядят «гоночно круто» .

Рик Гломстад

Установка подключения противотуманок Лада Гранта. ПТФ и аксессуары для Lada Granta

Противотуманные фары на «Гранту» устанавливают не всегда, только в дорогих комплектациях.Это дополнительная опция, но при наличии ПТФ управление ночью, в туман, дождь становится намного лучше, так как увеличивается обзор пространства перед автомобилем. Внешний вид автомобиля сильно изменился, он кажется более стильным, закончена вся конструкция. Большинство, включая новые «Гранты», не имеют противотуманок в базовой комплектации. Вы можете установить их самостоятельно, а стоимость элементов очень низкая.

Выбор противотуманных фар

Противотуманные фары «Лада Грантс» могут быть двух типов:

1. С плоским стеклом.
2. С выпуклым сферическим стеклом.

Какой тип выбрать — решать вам. Самые простые противотуманные фары стоят около 1200 рублей. Практика показала, что фары со сферическим стеклом самые прочные, потому что они меньше подвержены влиянию камней. Очень часто автомобилисты устанавливают противотуманки Калины. В продаже есть фары, предназначенные для установки на «Гранту» в кузове «лифтбэк». Каталожный номер этой продукции — 2190-3742010-11.

Где установить противотуманки?

На «Гранте» есть специальные отверстия для противотуманок.Внимательно посмотрите на передний бампер. В нем в самом низу штампованные сиденья для установки противотуманок. На более современных автомобилях здесь устанавливаются заглушки, которые легко выдавливаются вручную. На более ранних моделях придется вырезать отверстия для крепления фар. Не рекомендуется устанавливать на автомобиль противотуманные фары стандартного типа, так как они только испортят внешний вид автомобиля.

Инструменты и приспособления

Для установки противотуманных фар на «Гранту» вам понадобятся следующие инструменты и приспособления:

1. Комплект ПТФ для установки на автомобили Lada Granta или Kalina.
2. Комплект электрика для подключения осветительных ламп.
3. Крестообразные и плоские отвертки.
4. Отвертка и малая дрель. Его диаметр должен быть не более 5-6 мм.
5. Канцелярский нож, кусачки.
6. Набор ключей.
7. Круглый напильник, мелкозернистая наждачная бумага или другой инструмент для очистки поверхностей.

Дополнительно может понадобиться мультиметр, ножницы, изолента, термоусадочная изоляция.

Подготовка к установке

Перед установкой противотуманных фар на «Гранту» необходимо выполнить следующие действия:

1. Отсоедините минусовой провод от аккумуляторной батареи, тем самым полностью обесточив автомобиль.Помните, что вы работаете с электрооборудованием, поэтому увеличивается риск короткого замыкания.
2. Полностью снимите передний бампер с автомобиля. Для этого откручиваем болты крепления решетки радиатора и бампера.
3. Не забываем про болты, которые находятся под номерным знаком.
4. Затем нужно открутить винты, которыми бампер внизу крепится к подкрыльнику и колесным аркам.
5. Осторожно, стараясь не повредить, вытаскиваем бампер, раздвигая его углы в стороны.
6. Положите бампер на ровную поверхность.

Вот и все, бампер теперь готов к установке в сиденье.

Установка противотуманок

Если у вас новый автомобиль, то на «Гранту» в отверстия для противотуманок устанавливаются заглушки, которые просто вынимаются нажатием. Но если у вас старая машина, придется проделать следующие манипуляции:

1. По кругу нужно сверлом проделать отверстия.
2. Снимите заглушку ножом.
3. К сожалению, края в этих отверстиях будут неровными, и их необходимо сгладить круглым напильником.
4. После того, как вы полностью выровняете края отверстия, можно установить противотуманки и закрепить их корпуса с помощью простых саморезов.

На этом установка корпусов фар внутри бампера завершена. Можно приступать к подключению электрооборудования.

Подключение противотуманок

Когда установка противотуманок на модель Lada Granta завершена, можно смонтировать бампер на место и закрепить его крепежом.После этого потребуется подключение к бортовой сети:

1. Согласно схеме, которая имеется в инструкции к комплекту противотуманных фар, необходимо произвести установку. Провода необходимо ввести в салон через моторный отсек и отверстия, предназначенные для жгута, идущего к монтажному блоку.
2. В монтажный блок необходимо установить предохранитель для защиты цепи и электромагнитных реле. Без этого на Гранту нельзя установить противотуманные фары.
3. Один провод нужно подключить к кнопке включения противотуманных фар, расположенной сзади. В этом случае модуль управления освещением автомобиля предоставит информацию о работе противотуманных фар на панели приборов.
4. После подключения всех элементов необходимо установить клемму на аккумулятор и проверить работу противотуманных фар. При необходимости свет регулируется так, чтобы он находился на том же уровне, что и ближний свет фар.

На этом установка противотуманок на «Гранту» завершена.Если у вас нет возможности использовать для подключения стандартную проводку, имеющуюся на автомобиле, можно проложить новую. Для этого потребуется электромагнитное реле, провода, вилки и предохранитель.

Процесс установки

Установка противотуманных фар на ВАЗ-2190 проходит в несколько этапов.

1. Процесс самостоятельной сборки и подключения ПТФ на Лада Гранта обязательно нужно начинать с обеспечения электробезопасности. Автомобиль должен быть обесточен, поэтому первым делом необходимо отсоединить отрицательную клемму аккумуляторной батареи.
2. Далее нужно снять с автомобиля передний бампер, предварительно подготовив место для работы с ним (положить на пол картон или какую-то ткань). Чтобы отсоединить бампер, нужно открутить болты решетки радиатора, два болта, которые держат номер, все болты на нижней части бампера, а также саморезы, которыми бампер крепится к колесным аркам и колесу. арочные вкладыши с двух сторон. Затем, раздвинув углы бампера, аккуратно потяните на себя и снимите.
3. Поставив бампер на подготовленное место, с помощью дрели и сверла начинаем проделывать отверстия по периметру канавок для ПТФ, расположенных на обоих концах бампера. Чем больше будет проделано отверстий, тем легче будет вынуть заглушку. Это следующий шаг: ножом аккуратно прорежьте отверстие для противотуманной фары по внутренней границе выемки.
4. После предыдущего процесса овал будет шероховатым, но затем должна войти в действие круглая зенковка, вставленная в сверло.С его помощью требуется очень аккуратно выровнять отверстие по внешнему канту. Если вы не уверены в своих навыках сверления, вы можете использовать вместо этого наждачную бумагу или напильник. Это займет гораздо больше времени, но обеспечит ровное и аккуратное гнездо — как конечный результат работы.
5. Примеряем фару до полученного отверстия, и если нет нареканий, фиксируем тремя саморезами. Четвертый позже будет использоваться для регулировки светового луча.
6. Теперь нужно подвести проводку к противотуманным фарам.Схема подключения есть в инструкции, особых сложностей там нет. Сначала продеваем провода в салон автомобиля через отсек под капотом и специальное монтажное отверстие.
7. В монтажный блок устанавливаем и подключаем предохранитель и реле. Подключаем провода ICC (модуля управления освещением) к кнопочному переключателю (для задних фонарей) и к самим ПТФ. Это самый простой вариант подключения, при котором вся информация о работе системы отображается на панели приборов.
8. Ставим передний бампер, протягивая при этом провода в пространство под капотом и закрепляя их хомутами и стяжками, то есть там, где это необходимо или где есть доступ. Закрепляем бампер болтами и саморезами, проверяем надежность крепления.
9. Возвращаем на место минусовую клемму АКБ и проверяем работу фар. При необходимости (а она скорее всего возникнет) регулируем световой пучок, закручивая последний, четвертый болт крепления ПТФ.

Автомобиль, оборудованный противотуманными фарами, пригодится для поездок в условиях ограниченной видимости, тумана и других неблагоприятных погодных условий. Еще одним важным этапом станет грамотная установка и настройка этих элементов внешнего освещения. Несмотря на то, что противотуманные фары устанавливались с завода не во все комплектации Лада Грант, установить их своими руками не составит труда.

Как правильно и безопасно внедрить противотуманные фары на Лада Грант в свою систему освещения и получить от всего этого ощутимый результат, читайте ниже в нашем материале.

Подготовительный этап (выбор ПТФ для Lada Granta)

Для установки ПТФ в Лада Грант потребуются специальные места для установки. Благо в штатном бампере такие штатные места уже есть с завода. Их размеры полностью аналогичны и идентичны ПТФ от «Калины» и имеют два разных типа.

Первый продается под торговой маркой «Бош» Рязань и имеет плоский стеклянный блок фары, а фары выпуклые выпускаются под маркой г. Киржач. Эти два типа фар имеют одинаковые крепления, поэтому выбирайте, какие фары покупать сами.

Хотя, по словам Грантоводов, стекла от Bosch намного прочнее.

Слева от ПТФ от «Бош» (ЛУЧ), с правой стороны «Киржач».

Если не хотите «заморачиваться» с установкой «стоковых» элементов, можно установить стандартные ПТФ, так как для них тоже можно найти место в переднем бампере.

Первый этап установки

В первую очередь перед установкой подготовьте рабочее место к работе, проверьте целостность комплекта противотуманных фар, а также комплекта подключения ПТФ на наличие всех проводов, реле и предохранителей. Если вы никогда сами не устанавливали такие световые элементы, то внимательно изучите схему подключения автомобиля и схему подключения ПТФ.

Пошаговый процесс подготовки

Установка ПТФ (фото инструкция)

Как вы могли заметить, бампер Lada Grant представляет собой цельную формованную пластмассовую форму, в корпусе которой есть места для противотуманных фар, скрытые заглушками.Следующим шагом будет вырезание этих заглушек.

Установка ПТФ через отдельную кнопку

Для того, чтобы подключить противотуманные фары к Ладе Гранта, не нужно покупать весь комплект проводки, реле и дополнительных деталей с нуля.

Достаточно просто взять специальный комплект для подключения ПТФ для автомобилей Лада семейства Калина / Приор / Грант. В этот комплект входят все необходимые материалы, а также подробная инструкция по установке.Все-таки, как правило, главный недостаток этой разводки — короткие провода для кнопки переключения ПТФ, но их без проблем можно удлинить, нарезав провода нужной длины.

Все необходимое в этом наборе уже есть.

Монтаж производить строго по инструкции, ведя провода от ПТФ, непосредственно к монтажному блоку, по бамперу и лонжерону, прокладывая проводку до самой кнопки. Важно закрепить все провода пластиковыми зажимами и поместить провода в гофрированную трубку там, где их износ максимально возможен.

Схема подключения ПТФ

Подключение осуществляем строго по такой схеме:

При подключении ПТФ по этой схеме все гарантированно работает.

Единственным недостатком данного варианта подключения ПТФ будет отсутствие контрольной лампы на панели приборов.

Проверка работы противотуманных фар и окончательная сборка

Перед тем, как приступить к сборке всех собранных элементов, нужно все проверить на работоспособность.

В первую очередь проверяем все точки крепления на надежность фиксации — это касается как проводов, так и самого блока фары. Затем подключите клемму к аккумулятору и посмотрите, как работают световые элементы. Если все получилось и работает, собираем все в порядке, обратном снятию, и радуемся проделанной работе.

выводы

Как вы сами убедились, для того, чтобы провести грамотную и правильную установку ПТФ на ладу гранты, больших навыков и знаний не требуется.Все, что вам нужно сделать, это строго следовать нашим инструкциям и сохранять свое мастерство и терпение.

Последний шаг — отрегулировать ПТФ, чтобы поездка на автомобиле была безопасной не только для вас, но и для всех остальных водителей, едущих в обратном направлении.

Так получилось, что я много езжу по работе, в разное время суток, в разные места и города: Москва, Чехов, Тула, Ярославль, Ростов. Иногда — до 1000 км в сутки. Я почти всегда возвращаюсь ночью, не люблю ночевать вне дома, так работаю.Семья прежде всего. Возвращаясь вечером или ночью, многие теперь поймут меня и узнают ситуацию, часто задаваясь вопросом: «Почему так темно?» Фары включены, в чем дело? А потом начинаешь придумывать разные светодиодные ленты, ставить в фару мощные лампы, но это не то …

Когда-то я водил чужую машину, она была похожа на мою LADA Granta по классу и комплектации, но я не мог не заметить намного более яркие фары! Поначалу даже испугался, а случайно не включил дальний свет? Владелец успокоил меня и объяснил, что недавно он установил противотуманные фары (ПТФ) и что они изменили ситуацию.Было так много света, что я даже подумал, смогу ли я ослепить встречные машины? Я вышел посмотреть и оказалось, что луч света направлен исключительно на проезжую часть. Это связано с устройством ПТФ, они светятся как бы под туманом. Также мне рассказали об их прямом назначении — дополнительный источник света, помогающий улучшить видимость во время тумана, непогоды или при наличии дыма от лесных пожаров. Оказывается, они пригодятся в любое время года, практически в любое время года.

Взвесив все «за» и «против», я приобрел противотуманные фары для своей Lada Granta и начал изучать вопрос установки.Я понял, что справлюсь сам. Все предельно просто: в бампере «нижних» комплектаций, как правило, оставляют место для установки этих фар, прикрываются декоративными колпаками. Больше повезло обладателям топовых конфигураций, и они уже являются обладателями ПТФ. Отверстия вырезаются острым ножом и подключается проводка. В комплекте с «туманками» у меня было:

,

,
• , проводка,
,
• , подробная инструкция.

После установки дождался вечера и пошел во двор проверить результат своих трудов.Оказалось, что моя машина способна освещать ночную дорогу и бороться с сумерками наравне с более дорогими машинами! Особенно это касается отечественных автомобилей, ведь недостаток света — их большой минус.

Не устанавливается в передний бампер. Вместо аксессуаров вмонтированы пластиковые заглушки.
Как поставить противотуманки на лифтбек Грант, рассмотрим пошагово ниже.

Подготовительный этап (выбор ПТФ для Lada Granta)

Ассортимент ПТФ невелик, представлен несколькими моделями отечественного производства.Некоторые владельцы утверждают, что ПТФ совместимы от Opel, Ford, но информация не проверена.

* цены указаны по состоянию на 22.09.18.

Порядок самостоятельной установки противотуманных фар на лифтбек Лада Гранта

• Для снятия переднего бампера открутите по три самореза с каждой стороны, четыре пластиковых фиксатора, три болта «10» по нижнему периметру;
• Снимаем конструкцию вместе с решеткой радиатора;

Важно знать !!! В моделях Norm и Standard отверстие для регулировки противотуманных фар не предусмотрено.Сами хозяева вырезали диаметром «8». В модификации кузова Liftback проем заводской.

• Вырезаем по контуру проем для противотуманных фар, заводской сборки;
• Чтобы поверхность была гладкой, обрабатываем поверхность бытовым феном;
• Крепим фары к трем штатным креплениям;
• Подключаем переходники к каждой из ламп, так как стандартный блок с проводами короткий, его длины маловато;
• Надеваем бампер передний, прикручиваем болтами, пластиковыми фиксаторами.

Схема подключения противотуманных фар Лада Гранта Лифтбек

Моторный отсек

• От правой фары ПТФ прокладываем дополнительный провод слева. Паяем, подносим в подкапотное пространство для подключения к реле.
• Закрепляем массу на кузове в точке крепления бампера, можно под номерным знаком, по центру.
• Не забудьте уложить всю электропроводку в гофре из огнеупорного материала.

Интерьер автомобиля Лада Гранта лифтбэк

• Прокладываем гофрированный шланг через отверстие в уплотнении гидрокорректора.
• Лучше всего замкнуть соединение на замке зажигания. То есть при выключении фары погаснут автоматически.
• Открыть крышку перчаточного ящика, выдавить боковые упоры, снять крышку.
• Протягиваем руку в полость, аккуратно выдавливаем блок из двух кнопок управления подогревом стекла и ПТФ.
• Подаем минус от кнопки отопителя. Плюс брать не будем, так как они будут активироваться одновременно.
• Запускаем плюсовой кабель, снова устанавливаем блок.
• Подключаем к плюсу от замка зажигания (синий провод), он находится под рулем.
• В заключение запитываем реле — регулятор: масса — провод от кнопки — конец на ПТФ — плюс на зажигание.

В каждой конкретной конфигурации цветовая схема провода может отличаться.Подробно читайте схему в инструкции по эксплуатации. Классические цвета: красный, желтый, синий, коричневый.
Если вы не хотите подавать питание через замок зажигания, электрическая схема упрощается на одну процедуру меньше.

Установка ПТФ на Лада Гранта лифтбэк Норма Стандарт

Процесс установки аналогичен на моделях указанной конфигурации. Не забудьте просверлить дополнительное отверстие для регулировки противотуманных фар.
При установке ПТФ на кастомные бампера сначала снимаем пластиковые карманы, собираем конструкцию модульно.Снимать передний бампер не обязательно.

Пошаговая инструкция по установке заднего противотуманного фонаря

Многие автовладельцы Lada Granta Liftback удивляются, узнав об этом, но это факт. Конечно, речь идет не о ПТФ в классическом виде, а о лазерном стоп-сигнале.
Устанавливается в задней части автомобиля и информирует водителя, движущегося за автомобилем. Поскольку строго определенного места установки нет, принято фиксировать его в районе номерного знака, под нижним контуром бампера, в спойлере.Бывают случаи встраивания аксессуара внутрь.

Ярко-красный световой луч информирует водителя сзади, предотвращая несчастные случаи. Также стоп-сигнал используется, когда нужно уведомить водителя о необходимости включить дальний свет фар.
Альтернативный способ использования освещения при движении задним ходом, парковке в условиях плохой видимости. Максимальная эффективная длина балки 25,0 метра. Превышение длины не гарантирует качества освещения.

Напряжение подается от левого / правого стоп-сигнала.Активация возможна как нажатием на педаль тормоза, так и отдельно отображаемой кнопкой. Решение принимает владелец на основании личных убеждений.
На практике активация происходит с помощью автономной кнопки, поскольку не всегда рекомендуется использовать стандартную педаль тормоза при возврате назад.
