С какого года ваз 2107 стал инжекторным: Инжекторные ваз 2107 с какого года

Содержание

Инжекторные ваз 2107 с какого года

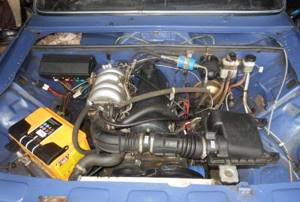

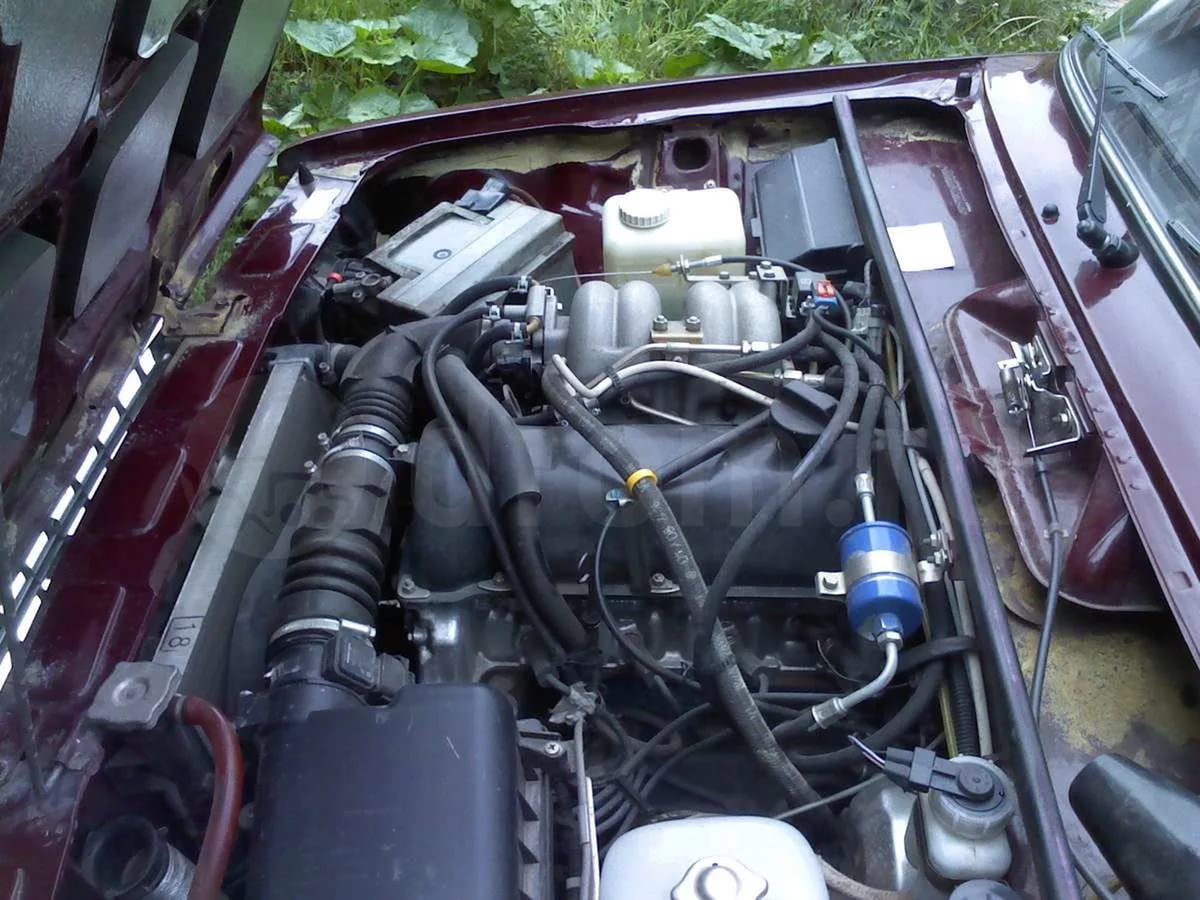

Общий вид подкапотного пространства ВАЗ 2107. Сразу видно, что нет трамблера и карбюратора.

ВАЗ 2107 не всегда была «инжекторной». Многие годы двигатель был карбюраторным. Только с 2006 года, для выпуска ВАЗ для внутрироссийского рынка двигатель обзавелся системой принудительного впрыска топлива. Смысл тех инноваций был простой – соответствие уже принятым нормам «Евро – 2», которым многие годы соответствовали европейские автомобили. Суммарная мощность агрегата с новой системой питания составила 50 киловатт. Характеристики двигателя с новым впрыском топлива были следующие:

Режим употребления в городе – 8,5 литров\100 км;
Расход топлива при скорости 90 км\ч – 6,9 – 7,0 литров\100 км;
Расход при скорости 120 км\ч – порядка 9, 1 л.

Эти характеристики для ВАЗ 2107 инжектор завод гарантировал при использовании бензина типа А – 95. Какого – либо другого вида бензина для расчетов не предусматривалось.

Смысл перевода с карбюраторного впрыска на электронный был в том, что не требуется постоянная регулировка и тонкая настройка впрыска, как при инжекторном двигателе. Устройство таково, что не «плавают» показатели холостых оборотов.

Изображено устройство — блок управления, «микропроцессорные мозги».

Блок принимает во внимание показатели тех датчиков, которые необходимы для нормальной работы инжекторного впрыска, а именно:

Вышеописанные датчики относятся исключительно к системе инжекторного впрыска, и на карбюраторных вариантах «семёрки» их не бывает.

Естественно, «дыма без огня не бывает». Поэтому наряду со многими достоинствами, у ВАЗ 2107, оборудованными инжекторным впрыском топлива, есть и определенные «минусы».

Недостатки двигателя с инжекторным впрыском;

Высокие требования к качеству топлива, его октановому числу;
Установленный «под днищем» автомобиля катализатор существенно уменьшает дорожный просвет, лишая «семерку» некоторых преимуществ на бездорожье перед «пузотерками»;

Более сложный ремонт двигателя и затрудненный доступ к деталям моторного отсека.
Для того чтобы найти неисправность в системе впрыска, нужны специальные приборы;
В целом, «инжектор» более капризен. Так, например, возможность «прикурить» товарищу может обернуться тем, что двигатель заглохнет. Причина – в неисправности «электронных мозгов».

Но достоинства вполне окупают эти недостатки, так как инжекторный впрыск позволяет экономить топливо, облегчает холодный запуск двигателя, и не требуется «возиться» с карбюратором. Автомобиль с таким впрыском будет служить вам многие годы при правильном уходе.

На протяжении довольно длительного времени ВАЗ 2107 возглавлял модельный ряд и был, как говорится, флагманом. Затем появилась «девятка», и «семерка» утратила свой титул. С начала производства на ВАЗ 2107 устанавливались различные двигатели, среди которых можно было встретить 1,6 литра, 1,5, а иногда даже и 1,3. Что касается коробок передач, то здесь встречалась только 4-х или 5-ступенчатая механика — как известно, классики на автомате не существует в природе.

Все вышеперечисленные моторы имели карбюраторную систему питания, поэтому их простота иногда поражала. инжектор начал выпускаться заводом в 2002 году. Здесь карбюратор отсутствует, а топливо подается в каждый цилиндр посредством форсунок. Сама начинается в баке, в котором установлен насос высокого давления. Далее бензин попадает в трубопровод, по которому доходит до фильтра тонкой очистки. Последний сильно стянут гайками, поэтому попадание воздуха в систему полностью исключено. Именно благодаря такой конструкции, ВАЗ 2107 инжектор гораздо надежнее своего карбюраторного предшественника.

Но, несмотря на это, обслуживание автомобиля мало отличается. Например, ВАЗ 2107. Инжектор никак не влияет на работу поэтому о такой процед

технические характеристики штатного, какие можно устанавливать

Силовой агрегат инжекторной ВАЗ 2107 был первым на АвтоВАЗе в ряде инжекторных моделей. Поэтому новинка вызвала много вопросов и замечаний: советские водители не знали, как обслуживать и ремонтировать такой мотор. Однако практика показала, что инжекторное оснащение «семёрки» очень практично и удобно, к тому же допускает ряд переделок и доработок под самого водителя.

Какими моторами оснащался ВАЗ 2107

«Семёрка» выпускалась очень длительное время — с 1972 по 2012 годы. Разумеется, на протяжении этого периода комплектации и оснащение автомобиля менялись и модернизировались. А ведь изначально (в 1970-х годах) ВАЗ 2107 комплектовался только двумя типами двигателей:

От предшественника 2103 — мотор 1.5 литра.
От 2106 — мотор 1.6 литра.

На некоторых моделях устанавливались и более компактные 1.2 и 1.3 литра, но в широкую продажу такие автомобили не поступали, поэтому о них говорить не будем. Самым же традиционным для ВАЗ 2107 является карбюраторный мотор на 1.5 литра. Лишь более поздние модели стали комплектоваться инжекторными двигателями 1.5 и 1.7 литра.

Мало того, на ряд экспонатов заднеприводных ВАЗ 2107 монтировались двигатели с передним приводом, но конструкторы сразу же отказались от такой затеи — слишком трудоёмко и неоправданно.

Технические характеристики инжекторного мотора «семёрки»

В карбюраторных системах создание горючей смеси производится непосредственно в камерах самого карбюратора. Однако суть работы инжекторного мотора на ВАЗ 2107 сводится к другому подходу формирования топливно-воздушной смеси. В инжекторе происходит резкий впрыск самого топлива в работающие цилиндры мотора. Поэтому такая система создания и подачи топлива называется ещё и «системой распределённого впрыска».

Инжекторная модель ВАЗ 2107 оснащается с завода системой раздельного впрыска с четырьмя форсунками (по одной форсунке на каждый цилиндр). Работа форсунок контролируется ЭБУ, который и регулирует поступление топлива к цилиндрам, подчиняясь требованиям микроконтроллера.

Инжекторный мотор на ВАЗ 2107 весит 121 килограмм и имеет следующие габариты:

высота — 665 мм;
длина — 565 мм;
ширина — 541 мм.

Силовой агрегат без навесного оборудования весит 121 килограмм

Инжекторные системы зажигания считаются более удобными и современными. Например, ВАЗ 2107i имеет ряд важных преимуществ перед карбюраторными моделями:

Высокая эффективность работы двигателя благодаря чёткому расчёту количества впрыскиваемого топлива.
Сокращённое потребление топлива.
Повышенная мощность двигателя.

Устойчивость работы на холостом ходу, так как все режимы езды контролируются через бортовой компьютер.
Отсутствие необходимости постоянной регулировки.
Экологичность выбросов.
Более тихая работа мотора благодаря использованию гидрокомпенсаторов и гидронатяжителей.
На инжекторные модели «семёрки» легко можно установить экономичное газовое оборудование.

Однако у инжекторных моделей имеются и недостатки:

Затруднённый доступ к ряду механизмов под капотом.
Высокий риск повреждения катализатора на неровных дорогах.
Капризность в отношении потребляемого топлива.
Необходимость обращаться в автомастерские при любых неисправностях мотора.

Таблица: все характеристики двигателя 2107i

Силовой агрегат ВАЗ 2107i изначально использовал топливо АИ-93. Сегодня допускается заливать АИ-92 и АИ-95.

Расход горючего у инжекторных моделях ниже, чем у карбюраторных и составляет:

9.4 литра в городе;
6.9 литра на трассе;
до 9 литров в смешанном режиме езды.

Автомобиль имеет экономичные показатели расхода топлива засчёт использования инжекторной системы

Какое масло используется

Качественное обслуживание инжекторного двигателя начинается с выбора масла, которое рекомендует сам производитель. АвтоВАЗ обычно указывает в эксплуатационных документах таких производителей, как Schell или «Лукойл» и масла вида:

5W-30;
5W-40;
10W-40;
15W-40.

Видео: отзыв владельца об инжекторной «семёрке»

Где находится номер двигателя

Номер двигателя персонален для каждого автомобиля. Это своего рода идентификационный код модели. На инжекторных «семёрках» этот код выбивается и может быть расположен только в двух местах под капотом (в зависимости от года выпуска автомобиля):

на нижней полке коробки воздухопритока справа;
на блоке цилиндров.

Все обозначения в составе номера двигателя должны быть хорошо читаемыми и не вызывать двойного толкования.

При покупке нового автомобиля важно, чтобы все знаки номера были читаемыми и не имели потёртостей или следов подделки

Какой мотор можно поставить на «семёрку» вместо штатного

Водитель начинает задумываться о смене мотора тогда, когда по каким-либо причинам его перестаёт устраивать работа штатного оборудования. Вообще модель 2107 отлично подходит для разного рода технических экспериментов и тюнинга, однако рациональность подхода к выбору нового оснащения ещё никто не отменял.

Поэтому перед тем, как вообще задумываться о новом моторе для своей ласточки, нужно взвесить все «за» и «против», а именно:

какие цели требуется достичь при замене штатного двигателя;

имеются ли технические возможности для безопасного подключения мотора;
есть ли возможность выполнить замену своими руками и т. п.

Двигатели от других моделей ВАЗ

Естественно, на ВАЗ 2107i без значительных переделок и потерь времени можно установить двигатели от автомобилей этого же семейства. Опытные автолюбители советуют «приглядеться» к моторам от:

ВАЗ 2114;
«Лады Нивы»;
«Лады Приоры».

Это более современные силовые агрегаты с увеличенным количеством «лошадей». К тому же габариты двигателей и разъёмы подключений практически идентичны штатному оснащению «семёрки».

Двигатели от иномарок

Импортные моторы по праву считаются более надёжными и долговечными, поэтому идея установить на ВАЗ 2107i иномарочный двигатель часто будоражит умы водителей. Надо сказать, что идея эта вполне осуществима, если брать в качестве донора модели Nissan и Fiat выпуска 1975–1990-х годов.

Всё дело в том, что прототипом отечественных «Жигулей» стал «Фиат», поэтому конструктивно у них много общего. А «Ниссан» так же схож технически с «Фиатом». Потому и без значительных переделок можно установить на ВАЗ 2107 двигатели от этих иномарок.

Nissan Silvia — отличный донор для ВАЗ 2107i, так как процедура замены моторов возможна без привлечения специалистов СТО

Роторные силовые агрегаты

На «семёрках» роторные моторы не такая уж редкость. На самом деле благодаря специфике своей работы, роторные механизмы способны значительно оптимизировать работу ВАЗ 2107i и придать автомобилю ускорения и мощи.

Экономичный роторный двигатель, идеально подходящий для 2107 — это модификация РПД 413i. Агрегат объёмом 1.3 литра развивает мощность до 245 лошадиных сил. Единственное, о чём водитель должен знать заранее, это недостаток РПД 413i — ресурс в 75 тысяч километров пробега.

Очень мощный роторный двигатель заставит летать любую «семёрку»

На сегодняшний день ВАЗ 2107i уже не выпускается. В своё время это была хорошая машина по доступной стоимости для жизни и работы. Инжекторная модификация «семёрки» считается максимально адаптированной под российские условия эксплуатации, к тому же автомобиль легко поддаётся разного рода подкапотным модернизациям и переделкам.

Устройство инжектора Ваз 2107: фото и видео

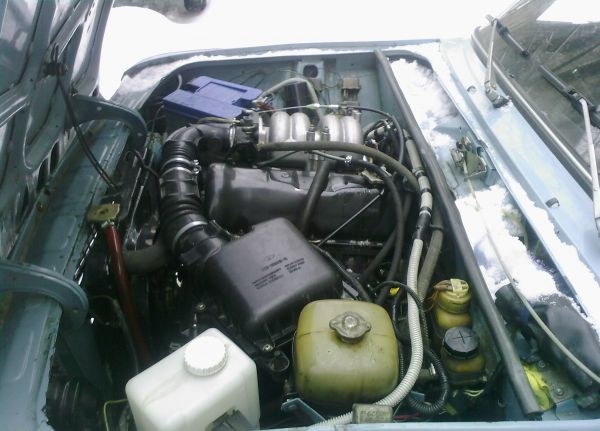

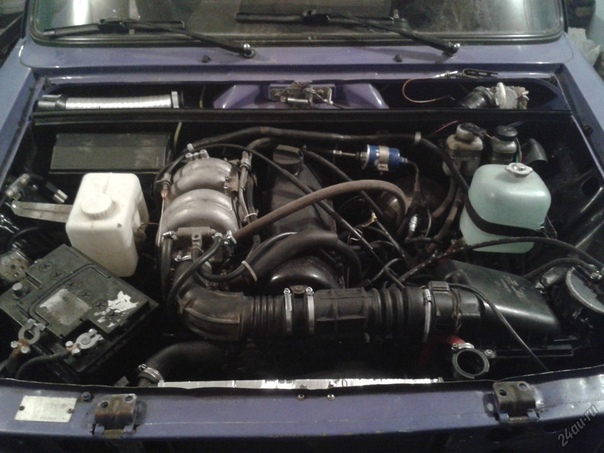

Общий вид подкапотного пространства ВАЗ 2107. Сразу видно, что нет трамблера и карбюратора.

Режим употребления в городе – 8,5 литров\100 км;
Расход топлива при скорости 90 км\ч – 6,9 – 7,0 литров\100 км;
Расход при скорости 120 км\ч – порядка 9, 1 л.

Эти характеристики для ВАЗ 2107 инжектор завод гарантировал при использовании бензина типа А – 95. Какого – либо другого вида бензина для расчетов не предусматривалось. Смысл перевода с карбюраторного впрыска на электронный был в том, что не требуется постоянная регулировка и тонкая настройка впрыска, как при инжекторном двигателе. Устройство таково, что не «плавают» показатели холостых оборотов.

Изображено устройство — блок управления, «микропроцессорные мозги».

Датчик расположения дроссельной заслонки – устройство представляет собой резистор переменной емкости, которая зависит от степени нажатия на педаль «газа». Какого – нибудь аналогичного оборудования в «Жигулях» нет, а вот в радиоприемниках предостаточно.
Датчик положения коленвала (то есть работы цилиндров). По показаниям этого датчика производится полная синхронизация работы электронного процессора с частотой вращения коленвала. Это «эталонная тактовая частота».
Показатель насыщения смеси кислородом. Это устройство расположено на трубе выпуска отработанных газов, и занимается тем, что с помощью обратной связи контролирует количество поступающего топлива в смеси, так как топливо, сгорая, потребляет кислород. Показатели тех процессов полностью взаимосвязаны. На рисунке труба выпуска и датчик соединены сварным швом, то есть скорее всего, был произведен ремонт системы выпуска.
ДМРВ (датчик массового расхода воздуха). Он крепится на корпусе «воздухана». Его задача – точно определить то количество воздуха, которое попадает во впускной коллектор, а значит, характеристики сгораемой смеси.

Недостатки двигателя с инжекторным впрыском;

Высокие требования к качеству топлива, его октановому числу;
Установленный «под днищем» автомобиля катализатор существенно уменьшает дорожный просвет, лишая «семерку» некоторых преимуществ на бездорожье перед «пузотерками»;
Более сложный ремонт двигателя и затрудненный доступ к деталям моторного отсека.
Для того чтобы найти неисправность в системе впрыска, нужны специальные приборы;
В целом, «инжектор» более капризен. Так, например, возможность «прикурить» товарищу может обернуться тем, что двигатель заглохнет. Причина – в неисправности «электронных мозгов».

comments powered by HyperComments

С какого года выпускались инжекторные ваз 2107 – Защита имущества

На ВАЗ 2107 с 1982 года устанавливались инжекторные и карбюраторные двигатели объемом от 1. 3 до 1.7 литров. Силовой агрегат представляет собой доработанную модификацию ВАЗ 2105. Все двигатели ВАЗ 2107 отличаются простым обслуживанием, которое желательно производить каждые 10 тысяч километров. Для обслуживания карбюраторов допустимо использовать полусинтетику, а инжекторные модели нуждаются в хорошем моторном синтетическом масле.

Характеристика автомобиля 2107

Габариты
Длина: 4145 мм
Ширина: 1620 мм
Высота: 1435 мм
Колесная база: 2424
Колея передняя: 1365
Колея задняя: 1321
Клиренс: 170 мм
Объем багажника максимальный: 325 л
Снаряженная масса автомобиля: 1060 кг
Допустимая полная масса: 1460 кг
Диаметр разворота: 9.9 м

Версии моторов карбюраторного типа имеют маркировку 2103 и 2106. Основные неисправности связаны с плавающими оборотами мотора, троением и перегревом. Благодаря простой конструкции ремонт силового агрегата достаточно легкий.

Инжекторные варианты двигателя ВАЗ 2107 считаются более современными. В ВАЗ 2107 воздушно-топливная смесь в цилиндрах получается благодаря системе раздельного впрыска. В инжекторе 4 форсунки, которые управляются микроконтроллером. Поступление топлива регулируется в зависимости от различных параметров состояния автомобиля.

КПД инжекторного двигателя ВАЗ 2107 выше, чем карбюраторного. Двигатель устойчив к холостому ходу и редко глохнет при старте с места благодаря продуманной электронике. Мотор обладает низким шумом благодаря автоматической регулировке натяжения цепи.

Технические характеристики

К недостаткам двигателя относится его расположение под капотом, ограничивающее доступ к его деталям при необходимости. Двигатель отличается высокой требовательностью к качеству топлива и масла. Самостоятельная диагностика силового агрегата при неисправностях затруднена без специального оборудования. Для ремонта ВАЗ 2107 придется обратиться на станцию техобслуживания.

Расход топлива

расход топлива в городских условиях составляет 9. 4 л на 100 км.
По ровной дороге на крейсерской скорости он будет составлять уже 6.9 литров на 100 км пути.
В смешанном режиме расход будет составлять от 8 до 9 литров на 100 км. Такие цифры не позволяют назвать этот мотор экономичным, однако в данном случае многое зависит как раз от самого водителя.
Ещё один параметр, который зависит от водителя, это расход масла на 100 км. Для среднестатистического водителя автомобиля с данным мотором он составляет 700 гр на 100 км. Это, конечно, не мало, но при аккуратной езде можно уменьшить этот расход вплоть до 450-500 гр./100 км.
Вес двигателя 2103 в полностью собранном состоянии составляет 121 кг.

Описание конструкции

описание конструкции двигателя ваз 2107
В зависимости от модификации на автомобиль ваз 2107 может быть установлен один из четырех двигателей: 2103, 2104 (объемом 1,5 л) или 2106, 21067 (объемом 1,6 л).

Двигатель автомобиля ваз 2107 — бензиновый, четырехтактный, четырехцилиндровый, рядный, восьмиклапанный, с верхним расположением распределительного вала. Двигатели 2103 и 2106 — карбюраторные, а двигатели 2104 и 21067 — с распределенным впрыском топлива.

Двигатель 2104 создан на базе двигателя 2103, поэтому блок цилиндров, шатунно-поршневая группа, привод газораспределительного механизма и коленчатый вал имеют одинаковую конструкцию и размеры.

Двигатель 21067 создан на базе двигателя 2106. Так как двигатели 21067 и 2104 имеют разные диаметры цилиндров, то и поршни с кольцами соответственно не взаимозаменяемы. Детали привода газораспределительного механизма и коленчатые валы этих двигателей идентичны.

На крышке привода распределительного вала инжекторных двигателей выполнены кронштейны для установки датчика положения коленчатого вала.

Двигатели автомобилей ваз 2107, оснащенные системой впрыска, соответствуют нормам токсичности отработавших газов ЕВРО II. Распределенный впрыск топлива с системой улавливания паров топлива и каталитическим нейтрализатором позволяет понизить расход топлива и облегчить запуск двигателя на автомобиле ваз 2107 в холодную погоду.

Система зажигания двигателей 2104 и 21067 включена в систему управления. Функции распределителя зажигания на автомобиле ваз 2107 выполняет электронный блок управления двигателем.

Блок цилиндров — отлит из высокопрочного чугуна. Цилиндры двигателя растачиваются в блоке и хонингуются. По диаметру цилиндры подразделяются на 5 классов через 0,01 мм и маркируются на нижней плоскости блока буквами А, В, С, D и Е. Цилиндры расположены вертикально в один ряд.

Коленчатый вал двигателя автомобиля ваз 2107, отлитый из высокопрочного чугуна, установлен в нижней части блока цилиндров на пяти опорных шейках. Коленчатый вал вращается в сталеалюминиевых вкладышах, на стальную основу нанесен слой алюминиевооловянного сплава. Отверстия под коренные подшипники обрабатываются совместно с крышками подшипников, поэтому крышки подшипников — невзаимозаменяемые.

На наружных поверхностях крышек коренных подшипников выполнены метки, соответствующие их порядковому номеру (отсчет от переднего конца коленчатого вала). Для предотвращения осевого перемещения коленчатого вала в проточках его задней опоры установлены два упорных полукольца — сталеалюминиевое и металлокерамическое. В крышке привода распределительного вала установлен передний сальник коленчатого вала, «работающий» по наружной поверхности шкива. Задний сальник коленчатого вала запрессован в держатель, крепящийся к блоку цилиндров, и «работает» по поверхности фланца коленчатого вала. В задний торец коленчатого вала запрессован передний подшипник первичного вала коробки передач.

Шатун — стальной, кованый. Нижняя головка шатуна разъемная, и в ней устанавливаются шатунные вкладыши. Отверстие в нижней головке шатуна обрабатывается совместно с крышкой, поэтому крышки — невзаимозаменяемые. Для того чтобы не перепутать крышки шатунов, на боковых сторонах шатунов и крышек нанесены номера цилиндров, в которые они устанавливаются.
В верхнюю головку шатуна запрессован поршневой палец, который свободно вращается в бобышках поршня.

Поршни — отлиты из алюминиевого сплава, а их наружная поверхность (для улучшения прирабатываемости к стенкам цилиндра) покрыта слоем олова. Юбка поршня (для компенсации неравномерного теплового расширения) имеет сложную геометрическую форму: по высоте юбка поршня — коническая, а в поперечном сечении — овальная. Поэтому измерять диаметр поршня следует в плоскости, перпендикулярной поршневому пальцу, на расстоянии 52,4 мм от днища поршня.

Ось отверстия под поршневой палец смещена вправо от оси симметрии поршня. В канавках поршней установлены поршневые кольца, изготовленные из специального чугуна. Ближе к днищу поршня расположены два компрессионных кольца, а к юбке — одно маслосъемное кольцо. Верхнее компрессионное кольцо имеет выпуклую рабочую поверхность, покрытую пористым хромом, а нижнее — фосфатированное, скребкового типа. Маслосъемное кольцо — двухкомпонентное: состоит из кольца и расширителя. Рабочая поверхность маслосъемного кольца хромирована.

Головка блока цилиндров двигателя автомобиля ваз 2107 — отлита из алюминиевого сплава и крепится к блоку цилиндров одиннадцатью болтами. Между головкой и блоком цилиндров устанавливается прокладка из безусадочного материала. В головку блока цилиндров запрессованы седла и направляющие втулки клапанов, изготовленные из чугуна. Сверху на направляющие втулки клапанов напрессованы маслоотражательные колпачки, которые необходимы для уменьшения поступления масла в камеру сгорания через зазоры между стержнем и направляющей втулкой. Клапаны изготовлены из жаропрочной стали и приводятся в действие (через рычаги) распределительным валом, вращающимся в алюминиевом корпусе подшипников.

Распределительный вал — пятиопорный, восьмикулачковый, отлит из чугуна. От осевого перемещения распределительный вал удерживается опорным фланцем. На переднем торце распределительного вала установлена ведомая звездочка. Привод распределительного вала и валика вспомогательных агрегатов осуществляется от ведущей звездочки коленчатого вала двухрядной роликовой цепью. Привод снабжен успокоителем и натяжителем цепи с башмаком.

Маховик установлен на заднем торце коленчатого вала и крепится к нему шестью болтами. Маховик — чугунный, с напрессованным зубчатым венцом, необходимым для пуска двигателя стартером. При сборке нового двигателя маховик балансируется вместе с коленчатым валом.

На протяжении довольно длительного времени ВАЗ 2107 возглавлял модельный ряд и был, как говорится, флагманом. Затем появилась «девятка», и «семерка» утратила свой титул. С начала производства на ВАЗ 2107 устанавливались различные двигатели, среди которых можно было встретить 1,6 литра, 1,5, а иногда даже и 1,3. Что касается коробок передач, то здесь встречалась только 4-х или 5-ступенчатая механика – как известно, классики на автомате не существует в природе.

Но, несмотря на это, обслуживание автомобиля мало отличается. Например, ВАЗ 2107. Инжектор никак не влияет на работу поэтому о такой процедуре забывать не стоит. Если ее не проводить вовремя, то на седлах образуется нагар, который неминуемо приведет к повреждению клапанного механизма.

Надо сказать, прежними остались и неисправности. Естественно, износ деталей следует отнести к отдельной группе, а вот на «болезнях» можно заострить некоторое внимание. К примеру, серьезная уязвимость передней подвески. Ее «больным местом» принято считать и сайлентблоки. Естественно, это всего лишь один пример, к которому, подумав, можно привести еще около десятка. Но, несмотря на это, конструкторам нужно отдать должное. Дело в том, что ВАЗ 2107 инжектор не доставляет хлопот своим двигателем. Уход за ним сводится к своевременной замене масла и фильтрующих элементов, а также к некоторой регулировке.

Последние модели ВАЗ оборудованы гидрокомпенсаторами, поэтому уход за клапанным механизмом исключается из данного списка. В общем, есть плюсы того, чтобы выбрать именно Инжектор фактически становится просто приятным дополнением ко всему автомобилю. До 2006 года можно было выбрать между ну а потом покупатель такого выбора был лишен.

Помимо всего прочего, стоит

ВАЗ 21074 инжектор разгоняется до 150 км/ч за 47 секунд

В 1982 году Волжский автозавод выпустил новую модель ВАЗ 2107. Изначально это был автомобиль карбюраторного типа. Объем двигателя на разных модификациях авто отличался. Модель ВАЗ 21074 инжектор имеет объем двигателя 1,6 литра, что в точности соответствует объему двигателя ВАЗ 21074 с карбюраторным двигателем от «шестерки».

В целом автомобиль создавался на базе ВАЗ 2105. Инжекторный двигатель более экономичный и стал устанавливаться на ВАЗ 21074 с 2006 года, особенно для выполнения условий по экологической безопасности.

ВАЗ 2107, а также его модификации стали бесспорными лидерами российского автопрома благодаря удачному соотношению цены и качества. ВАЗ 21074 карбюратор позаимствовал свой двигатель у ВАЗ 2106, а инжекторный ВАЗ 21074 – от модели 21067.

Технические характеристики ВАЗ 21074

Для ВАЗ 21074 инжектор присущи свои технические характеристики, определяющие его работу. Тип кузова автомобиля – седан с 4 дверями и 5 посадочными местами. Грузоподъемность автомобиля 400 кг. Вес багажа на крыше должен быть не более 50 кг. Клиренс авто в среднем составляет 16,4 см. А вот минимальное его значение составляет 9 см до нейтрализатора, что нужно учитывать при езде по некачественным дорогам. Максимальная скорость этого авто составляет до 150 км/ч. Разгон до 100 км/ ч осуществляется за 16-19 секунд.

Двигатель ВАЗ 21074 инжектор является рядным четырехцилиндровым с диаметром цилиндра 7,9 см и ходом поршня 8 см. Система питания с распределенным впрыском. Мощность двигателя 73,6 л. с. при рабочем объеме 1,6 литра и 5000 об/мин.
Относительно трансмиссии ВАЗ 21074 инжектор технические характеристики можно выделить следующие. В авто установлена механическая 5-ступенчатая коробка передач. Машина с задним приводом.

Ходовая часть авто представлена двумя подвесками передней подвеской независимой на двух рычагах и задней зависимой подвеской (с жесткой балкой). Дорожный просвет у этого автомобиля на высоком уровне, еще бы, это ж российский автомобиль. Тормозная система представлена передним дисковым тормозным механизмом и задним барабанным механизмом.

В целом характеристики ВАЗ 21074 инжектор говорят о том, что автомобиль неплох и сможет долго прослужить своему владельцу. Он надежный в эксплуатации, но говорить о значительной экономичности двигателя не получится, так как расход топлива в среднем составляет 6,8-9,6 литра на 100 км в зависимости от характера езды.

Как работает схема управления ВАЗ 21074 инжектор

ВАЗ 21074 с инжекторным типом двигателя имеет свои особенности. Во-первых, это электронное управление работой двигателя. Такая система четко контролирует состав топливной смеси. Также под управлением работает и топливный насос, который включается и выключается с помощью электроники. Такое управление осуществляется над всеми частями двигателя.

Схема ВАЗ 21074 инжектор состоит из таких основных составляющих: электронного блока, нескольких датчиков, соединяющих проводов. На приборной панели имеется контрольная лампа, которая загорается в случае неисправностей в работе элементов системы. Когда автомобиль начинает свою работу и двигатель заводится, начинается проверка его работы. Сигнальная лампа сначала включается, а затем, если все в порядке, гаснет. Если в процессе работы автомобиля лампа загорается, то это свидетельствует о возможных сбоях в работе двигателя.

В ВАЗ 21074 инжектор генератор установлен трехфазный переменного тока. К нему встроен блок выпрямления и регулятор напряжения.

Самым важным элементом электронной схемы является блок управления. Именно он занимается выработкой сигналов для управления работой двигателя и обработкой, поступающих от датчиков показателей работы частей системы. Блок имеет встроенную память, данные в которой хранятся даже при отсутствии питания.

Датчики служат для выработки сигналов о работе, например, коленчатого вала и прочего, что позволяет синхронизировать работу элементов системы между собой.

В целом правильная эксплуатация ВАЗ 21074 инжектор позволяет уделять машине минимум внимания и периодически проверять ее на специальном диагностическом оборудовании. А вот карбюраторный двигатель более прихотлив и потребует больше внимания, так как его придется периодически прочищать, регулировать и тюнинговать. Например, очень часто делают тюнинг ВАЗ 2109 (карбюратор).

Также стоит отметить, что у ВАЗ 21074 (инжектор) цена является доступной (в среднем около 4000 $, если поискать, то можно найти и за 2000$, но с ней еще придется повозиться), что, безусловно, является дополнительным плюсом наряду с экономичностью и надежностью работы авто.

Ну и напоследок видео о том, как разгоняется ВАЗ 21074 инжектор до 150 км/ч:

Также на эту тему вы можете почитать:

Поделитесь в социальных сетях

Alex S 15 декабря, 2013

Опубликовано в: Российские автомобили

Метки: Наши авто

Инжектор ВАЗ 2107: устройство и особенности

В этой статье мы рассмотрим автомобиль ВАЗ-2107 (инжектор). Карбюраторные модели просто обойдем стороной, так как они уже давно устарели морально. Что касается инжекторных (с принудительным впрыском топливной смеси), то они на сегодняшний день более всех распространены. Современная автомобильная промышленность полностью отказалась от карбюраторных систем. Какие же элементы есть в инжекторной системе и отсутствуют в карбюраторной? В этой статье мы и постараемся это выяснить.

Как работает инжекторная система впрыска?

Суть всего процесса заключается в том, что бензин под давлением подается в топливную рампу, в которой производится смешивание с очищенным воздухом в пропорции 14 к 1. Смесь всегда находится под давлением, поэтому при открывании клапана она попадает в камеру сгорания беспрепятственно. Здесь происходит воспламенение, и поршень совершает рабочий ход. При этом вращается коленчатый вал, и автомобиль приводится в движение.

За нормальную работу всех узлов отвечает куча датчиков, которые производят замер температуры, давления, количества воздуха и бензина, и т. д. Все сигналы подаются на микроконтроллерный блок управления. В нем заложен специальный алгоритм, который регулирует работу всех основных узлов и механизмов. Вот о двигателе ВАЗ-2107 (инжектор) мы и поговорим в нашей статье. А если точнее – о его составляющих.

Датчик коленчатого вала

Это один из важных считывающих устройств, имеется на любом инжекторном моторе, в том числе и на «семерках». С его помощью происходит считывание числа оборотов коленчатого вала. Если присмотреться внимательнее к конструкции всего узла, то можно увидеть, что датчик устанавливается напротив зубьев шкива коленвала. И видно, что расстояние между зубьями одинаково, но не везде. Есть промежуток, в котором отсутствует два зуба – именно этот отрезок и является «задающим». Датчик улавливает его и начинает считать новый оборот шкива.

С помощью этого прибора происходит учет количества оборотов. Исходя из данных, которые поступают от датчика, электронный блок управления решает, увеличить или уменьшить количество воздуха или бензина в смеси. Но это не все, на работу влияют и другие приборы, о которых мы поговорим дальше.

Датчик расхода воздуха

Это прибор, который позволяет зафиксировать количество воздуха, которое поступает в топливную рампу. В основе конструкции находится нить из платины, которая в некоторых случаях загрязняется. Чтобы продлить ресурс этого устройства, необходимо своевременно менять воздушный фильтр. Если степень загрязнения небольшая, допускается производить очистку нити при помощи средства для промывки инжекторов.

Суть работы заключается в том, что нить прогревается до определенной температуры. При прохождении воздуха через трубку происходит охлаждение нити на несколько градусов. Логика, установленная в блоке управления, производит расчет количества воздуха, который поступает в рампу. Это самый простой способ посчитать воздух, поступающий в рампу для образования смеси.

Датчик скорости

С помощью этого прибора измеряется скорость движения автомобиля. Данные подаются не только на электронный блок управления, но и на спидометр для информирования водителя о текущей скорости движения. Размещается устройство непосредственно на верхней части коробки передач.

Датчик распределительного вала

Устанавливается, как видно из названия, на распределительном валу. Это одно из устройств, с помощью которого получается выставить правильное зажигание. На ВАЗ-2107 (инжектор) нет трамблера, искра генерируется при помощи логических элементов на основании данных, полученных со считывающих устройств.

Система зажигания

На карбюраторных двигателях имелись распределители зажигания механического типа (как бесконтактные, так и контактные). Но у них у всех есть один большой недостаток – трение в большей или меньшей степени все равно присутствует, поэтому надежность всего механизма низкая.

Что касается инжекторных моторов, то в них происходит считывание всех параметров с помощью датчиков. Сигналы поступают на электронный блок управления, затем обрабатываются. Логика позволяет регулировать угол опережения зажигания и момент впрыска топлива в камеру сгорания. Свечи и бронепровода используются точно такие же, как и на карбюраторных двигателях.

Стоит отметить, что современные автомобили комплектуются системой зажигания, в которой на каждой свече устанавливается отдельная катушка, к ней подключается низковольтный провод. Таким нехитрым образом удалось избежать наличия высокого напряжения под капотом.

Датчик положения заслонки

Дроссельная заслонка – это узел, который позволяет изменять количество воздуха, подаваемого в топливную рампу. По сути, когда вы нажимаете на педаль акселератора, вы увеличиваете количество воздуха, а не бензина. Уже исходя из того, сколько кислорода поступило в рампу, произойдет увеличение или уменьшение объема бензина. Всего можно встретить два типа конструкций датчиков:

Резистивные.
Бесконтактные.

Первые по принципу действия похожи на регуляторы громкости в бытовой технике. У них есть один большой недостаток – есть трущиеся поверхности, поэтому часто прибор выходит из строя. Выработка присутствует, как правило, в самом начале дорожки. При поломке датчика положения будет наблюдаться частое изменение холостых на ВАЗ-2107 (инжектор не может понять, в каком положении находится педаль, так как сопротивление датчика неустойчивое).

Таких недостатков лишен бесконтактный датчик (работает по принципу энкодера). Но стоимость у него намного выше, поэтому рядовые водители редко устанавливают их на свои автомобили.

Топливные форсунки

Это одни из основных компонентов, их чистка и замена на ВАЗ-2107 (инжектор) должна производиться своевременно. На ресурс форсунок также влияют фильтры. По сути, форсунки – это электромагнитные клапаны, которые стоят на пути движения топливной смеси. Электронный блок управления дает команду на их открывание и закрывание, ориентируясь на показания датчиков.

Для защиты электрических цепей в монтажном блоке установлены предохранители. На ВАЗ-2107 (инжектор) все компоненты имеют защиту, а форсунки обязательно включаются посредством электромагнитного реле, так как у них большой ток потребления.

Датчик давления топлива

Этот прибор необходим, чтобы в топливной рампе не образовалось высокое давление. Насос, расположенный в баке, нагнетает по трубопроводам бензин в топливную рампу до определенного давления. Его должно хватать для того, чтобы произошел впрыск смеси в камеру сгорания. Датчик устанавливается непосредственно на рампе, и при превышении предельно допустимого значения давления происходит выброс излишков через обратный клапан в магистраль, соединенную с баком. Принцип работы примерно такой же, как и у крышки расширительного бачка в системе охлаждения.

Лямбда-зонд

Это датчик, который позволяет оценить содержание кислорода в отработанных газах. Нужно отметить, что напрямую произвести замер нельзя, поэтому приходится устанавливать чувствительный элемент внутри выхлопной трубы и снаружи. А чтобы улучшить чувствительность, необходимо прогревать устройство до 600 градусов.

По этому датчику устанавливается момент зажигания и регулируется качество топливной смеси. Наличие прибора обусловлено введением норм токсичности.

Как работает система впрыска топлива?

А теперь давайте поговорим о том, как происходит работа инжекторной системы впрыска топлива. Итак, с самого начала:

Вы поворачиваете ключ зажигания, подается питание на электронный блок управления, все датчики и исполнительные механизмы.
После начала вращения коленвала стартером начинает работать генератор ВАЗ-2107 (инжектор).
Все датчики фиксируют изменение параметров, которые они измеряют.
Электронный блок управления корректирует качество смеси и регулирует угол опережения зажигания.
Смесь под действием давления подается в камеры сгорания через открытые форсунки, начинается процесс воспламенения и рабочий такт.

Вот и все — двигатель запустился, все его узлы работают. При нажатии на педаль акселератора вы увеличиваете количество воздуха, следовательно, и бензина. Число оборотов коленчатого вала также увеличится.

Как устранить запах бензина в салоне ВАЗ-2107 (инжектор): советы

ВАЗ-2107 — последняя классическая модель «Жигулей». «Семерка» последних лет выпуска отличалась не только обновленным двигателем, но и новой системой питания. ВАЗ-2107 — единственная классика, на которой форсунка могла поставляться с завода. Но даже после таких изменений владельцы жалуются на запах бензина в салоне. У ВАЗ-2107 (инжектор) он может появиться по разным причинам.Это не всегда техническая поломка. Подробнее об этой проблеме, а также о том, как устранить запах бензина в салоне на ВАЗ-2107 (инжектор), читайте далее в статье.

Особенности топливной системы

«Семерка» — это улучшенная версия Шестерки. Последний в свою очередь, как и все предшественники, отличался системой питания карбюратора. На ВАЗ-2107 для подачи горючей смеси можно использовать инжектор.

Эта система более надежна и эффективна.Использование инжекторной системы питания на ВАЗ-2107 позволило увеличить мощность на 5 процентов и снизить расход топлива на 7 процентов.

Система впрыска — это целый комплекс компонентов, объединяющий следующие элементы:

Блок управления.
Датчики (массовый расход воздуха и лямбда-зонд).
Регулятор холостого хода.
Топливный бак с клапаном адсорбера.
Насос.
Фильтр.
Сопла.
Соединительные трубы и шланги, а также проводка.

Более подробная схема топливной системы ВАЗ-2107 (инжектор) представлена ниже.

На карбюраторе он механический и находится в моторном отсеке. Из-за этого в жаркие дни он часто перегревается.

Погружной насос откачивает топливо из бака, откуда оно по трубкам поступает во впускной коллектор под давлением 3-5 атмосфер.Предварительно бензин проходит процедуру очистки. Для этого предусмотрен фильтр тонкой и грубой очистки (последний находится прямо перед насосом). Количество топлива, поступающего в цилиндры, отмеряется самими форсунками с помощью электроники. Избыток бензина проходит через топливный обратный клапан в баке. Этот элемент двусторонний. Обозначается цифрой 10 на схеме топливной системы ВАЗ-2107 (инжектор), которая представлена выше.

Все процессы подачи и приготовления бензиновой смеси автоматические.Как говорят отзывы, система достаточно надежна и не требует регулировок, как в случае с карбюратором. Но иногда с этим могут возникнуть проблемы. Например, вдруг в салоне ВАЗ-2107 (инжектор) запах бензина. Что делать и что опасно, рассмотрим дальше.

Какие последствия?

В салоне хорошей машины не должно быть посторонних запахов, в том числе горючего. Если внутри пахнет бензином, значит, в системе утечка.Это прямая причина несанкционированного возгорания, что очень опасно.

Также стоит помнить, что пары бензина очень ядовиты для человеческого организма. Водитель и пассажиры будут чувствовать головокружение, вялость и даже тошноту. Поэтому не стесняйтесь решать эту проблему.

Проверить крышку бака

Это не заправочная горловина. Даже при ее открытии запах бензина не попадет в салон. Причину надо искать в самом баке. У форсунки «Семерка» она немного другая конструкция.Если на карбюраторных машинах он неразъемный, то есть отверстие для помпы. Крышка прикручивается равномерно по периметру. Возможно, из-за незакрепленных креплений пары начинают вытекать.

Где танк?

На большинстве автомобилей он располагается под подушкой заднего сиденья. Но на классических «Жигулях» он находится справа в багажнике (ВАЗ-2107 — не исключение). Обнаружить его несложно — этот элемент не скрыт ни оболочкой, ни кожей.

Следовательно, его можно проверить на герметичность, не снимая с автомобиля.Багажный отсек ВАЗ-2107 очень маленький: с одной стороны бак, с другой — запаска. Но рассмотрим другие причины запаха бензина в салоне ВАЗ-2107 (инжектор).

Прокладка

Как уже было сказано ранее, на таких автомобилях используется погружной насос. Чтобы закрыть отверстие в бачке, производитель использовал резиновую прокладку. Из-за него в салоне ВАЗ-2107 (инжектор) пахнет бензином. Причины очень банальные — прокладка может дать усадку или со временем потрескаться.
