Как выбрать розетку для фаркопа?
Прицепы для легковых автомобилей оснащаются всеми необходимыми огнями – это поворотники, задний ход, тормозные огни и габариты. В некоторых моделях присутствует подсветка госномера. Для подключения прицепов к электросети автомобиля используются специальные розетки.
Через них подаётся питание на все бортовые огни. А так как отдельные прицепы нуждаются в постоянном питании и оснащаются задними противотуманными фарами, то количество электрических соединений увеличивается.
Виды розеток для фаркопов
Возникает справедливый вопрос – как правильно выбрать розетку для фаркопа? В продаже представлены два вида розеток:
- Семиконтактные – подходят для большинства легковых прицепов;
- Тринадцатиконтактные – чаще всего используются для подключения домов на колёсах (жилых прицепов, дач-прицепов и т. д).
Разберёмся в их конструкции и назначении контактов.

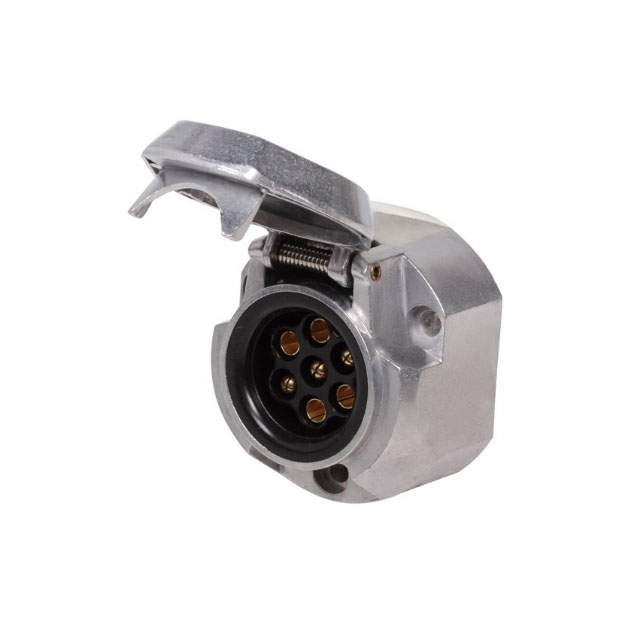

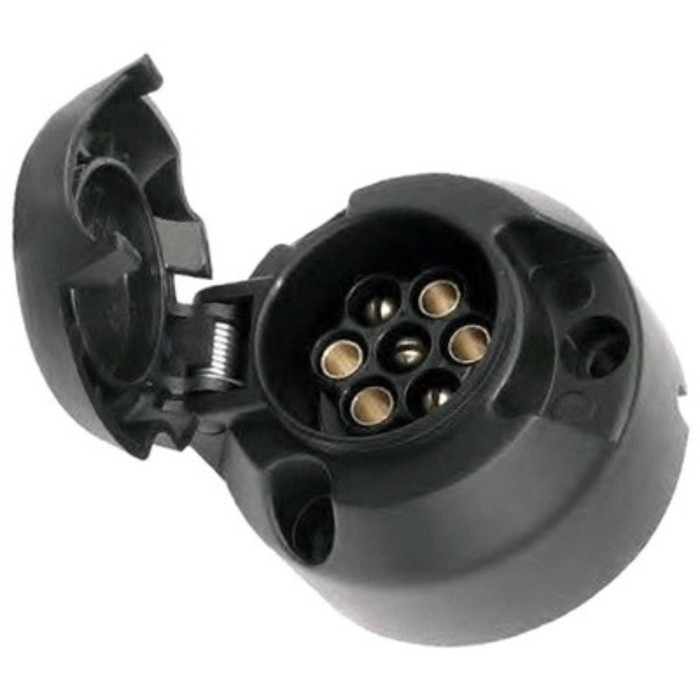

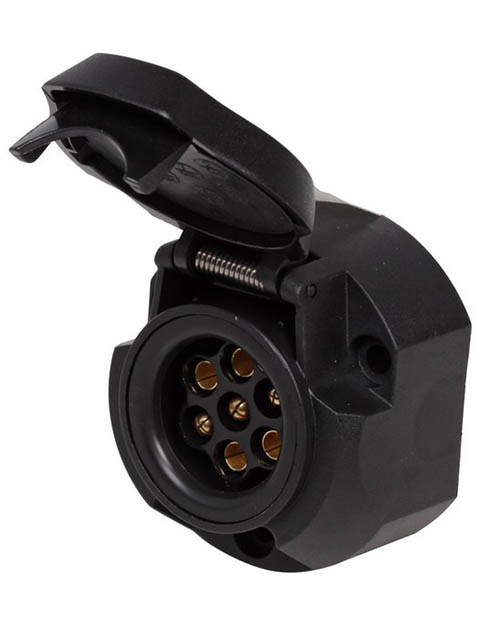

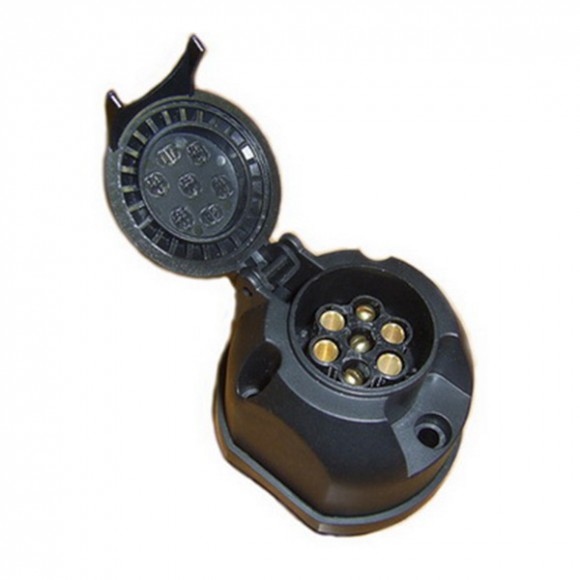

Розетка фаркопа 7-ми контактная предназначена для подключения прицепов, не требующих постоянного питания. Здесь всего семь контактов – два из них отвечают за поворотные огни, два – за габаритные огни, один за тормозные огни, ещё один контакт – это масса, а самый последний используется для подключения задних противотуманных фар или подачи питания при включенном зажигании. Ознакомиться с распиновкой розетки поможет иллюстрация.
13-контактная розетка фаркопа включает 13 контактов – два под поворотные огни, два под габариты, по одному под тормозные огни и фонарь заднего хода, один под противотуманные фары. Ещё один контакт – это минус для всех вышеуказанных цепей. В розетке присутствуют и дополнительные контакты – 12 Вольт при активном зажигании, 12 Вольт постоянного включения, два минуса под 12-вольтовые контакты, а также резервный контакт.
Розетки на 13 контактов позволяют подключить огни всех типов. Также здесь есть два контакта для постоянной подачи 12 Вольт – чаще всего они используются в «домах на колёсах» для зарядки резервных аккумуляторов, питания бытовой техники, освещения прицепов и многих других нужд.
Способы подключения
Различают два способа подключения розеток для фаркопов к бортовой сети автомобиля. Первый способ – стандартный. Он не вызывает особых сложностей, так как задействует уже готовые цепи для подключения розетки фаркопа. Покупаем розетку, подключаем и пользуемся – никаких проблем и возни с бортовой электрикой.
Универсальный способ подразумевает работу с бортовой электросетью. Автолюбителю необходимо выполнить подключение к задним огням – параллельно со всей требуемой светотехникой. В некоторых автомобилях этот способ не сработает – электроника определит параллельное подключение как нештатное возрастание нагрузки (снижается сопротивление) и бортовой компьютер выдаст ошибку. В этом случае приобретается блок согласования, подключаемый к цифровой шине авто. К нему, в свою очередь, подключается розетка фаркопа.
Универсальный способ с параллельным подключением подойдёт для автомобилей, лишённых «умной» бортовой электроники. Что касается второго варианта, то он ориентирован на авто с бортовыми компьютерами – это самый правильный способ подключения.
|
Интернет-магазин «Фаркопы для всех» осуществляет оптовую и розничную продажу продукции немецкой компании Westfalia, бельгийской компании Bosal (VFM), польской компании IMIOLA (Zoger) в Москве и регионах России. В настоящее время продажи через интернет ресурсы занимают лидирующее место на рынке, поэтому Вы можете купить интересующий Вас товар, не выходя из дома, что очень удобно и оперативно. Фаркопы. Багажники для лыж и сноубордов. Велобагажники. Специальная и универсальная электрика для тягово сцепных устройств. Системы перевозки грузов для автомобилей по ценам производителей. Продукция сертифицирована. Наши опытные специалисты готовы помочь вам при выборе фаркопа, и ответить на все сопутствующие вопросы. Приятных покупок. Немного о фаркопах. Фаркопы WESTFALIA- Мировой лидер, производитель быстросъёмных и полностью автоматических фаркопов, поставщик №1 на авто-конвееры, компания ВЕСТФАЛИЯ с 1844 г. произвела более 16 млн. фаркопов для легковых автомобилей и коммерческого транспорта. Так же, фаркопы WESTFALIA одобрены в соответствии с техническими регламентами Евросоюза, что дополнительно гарантирует высокий стандарт качества. Компания BOSAL является одним из лидеров в производстве тягово-сцепных устройств (фаркопов) и выхлопных систем для автомобилей. На Российском рынке Бозал работает с 1995 года. За это время Бозал завоевал лидирующие позиции на рынке выхлопных систем и тягово-сцепных устройств. С каждым днем Бозал уверенно идет вперед, за счет качества производимой продукции, всеохватывающему ассортименту и профессиональной поддержке, которые сотрудники компании готовы оказать в любое время. THULE- лидер в продукции для транспортировки спортивной экипировки, предоставляющий решения для активных семей, профессионалов и просто энтузиастов. Польская компания IMIOLA Компания IMIOLA является ведущим производителем фаркопов в центральной и восточной Европе. Продукция IMIOLA успешно продается во всех европейских странах и пользуется все большей популярностью, обладая лучшими характеристиками по цене и качеству. Фаркопы VFM изготавливаются в России на заводе Бозал-Автофлекс (Завод в Новоорске по производству ТСУ с 2006 г.). Наши услуги. Наша компания рада предложить Вам фаркопы Westfalia недорого, а так же фаркопы Thule по низким ценам. Так же у нас вы можете приобрести фаркопы Imiola, фаркопы VFM недорого. Мы можем Вам предложить следующие виды услуг: Кроме фаркопов компаний Bosal, VFM, Thule и Westfalia мы можем предложить Вам запчасти для прицепов недорого, не дорогие велобагажники, а так же окажем следующие виды услуг: |
| «Сила» г. Беломорск | ул. Советская, д. 20, тел. 8 800 550-35-30 Режим работы: ежедневно 9:00-19:00 | В наличии |
| «Сила» г. Кондопога | ш. Октябрьское, д. 97, тел. 8 800 550-35-30 Режим работы: ежедневно 9:00-19:00 | В наличии |
| «Сила» г. Костомукша | ул. Советская, д. 18, тел. 8 800 550-35-30 Режим работы: ежедневно 9:00-19:00 | В наличии |
| «Сила» г. Медвежьегорск | ул. К. Либкнехта, д. 23А, тел. 8 800 550-35-30 Режим работы: ежедневно 9:00-19:00 | В наличии |
| «Сила» г. Олонец | ул. Свободы, д. 8а, тел. 8 800 550-35-30 Режим работы: ежедневно 9:00-19:00 | В наличии |
| «Сила» г. Петрозаводск | ул. Заводская, д. 5, стр. 2, тел. 8 800 550-35-30 Режим работы: ежедневно 9:00-19:00 | В наличии |
| «Сила» г.  Петрозаводск | ул. Ленинградская, д. 13, тел. 8 800 550-35-30 Режим работы: ежедневно 9:00-19:00 | Доставка до 7 дней |
| «Сила» г. Петрозаводск | пр. Лесной, д. 53А, тел. 8 800 550-35-30 Режим работы: ежедневно 9:00-19:00 | В наличии |
| «Мотоцентр Сила» г. Петрозаводск | ул. Зайцева 65, стр. 4, тел. 8 800 550-35-30 Режим работы: пн-сб 9:00-19:00, вс — выходной | Доставка до 7 дней |
| «Сила» г. Питкяранта | ул. Привокзальная, д. 1, тел. 8 800 550-35-30 Режим работы: ежедневно 9:00-19:00 | В наличии |
| «Сила» г. Пудож | ул. Пионерская, д. 49А, тел. 8 800 550-35-30 Режим работы: ежедневно 9:00-19:00 | В наличии |
| «Сила» г. Сегежа | ул. Солунина, д. 4А, тел. 8 800 550-35-30 Режим работы: ежедневно 9:00-19:00 | В наличии |
| «Сила» г. Сортавала | ул. Карельская, д. 16, тел. 8 800 550-35-30 Режим работы: ежедневно 9:00-19:00 | В наличии |
| «Сила» г. Суоярви | ул. Ленина, д. 38Д, тел. 8 800 550-35-30 Режим работы: ежедневно 9:00-19:00 | В наличии |
| «Капитан» г. Петрозаводск | Зайцева, 63, тел. 8 800 550-35-30 Режим работы: ежедневно 9:00-19:00 | Доставка до 7 дней |
| |||||
| |||||
| |||||
Электрика, розетки, блоки согласования и прочие аксессуары для фаркопа
Аксессуары для фаркопов: электрика, блоки согласования, вставки, крюки, адаптеры и прочее не только существенно расширяют возможности ТСУ, но и обеспечивают
буксировку прицепов в соответствии с требованиями ПДД.
Ведь нередко для подключения светового оборудования прицепных устройства требуются адаптеры, переходники и блоки согласования — без
них не смогут корректно работать указатели поворотов, стоп-сигналы или дополнительное электрооборудование прицепов.
В интернет-магазине ГулливерАвто вы можете приобрести любой необходимый вам аксессуар для фаркопа по привлекательной стоимости с возможностью доставки по всей России. Также к услугам клиентов магазина предлагается специализированный установочный сервис, работники которого оперативно установят любое купленное у нас оборудование.
Разновидности аксессуаров для фаркопов
Аксессуары для фаркопов (тсу)
Аксессуары для фаркопов: электрика, блоки согласования, вставки и прочее лучших производителей по выгодным ценам в ГулливерАвто.Предназначенные для фаркопов аксессуары можно поделить на несколько разновидностей: электрику для фаркопа, средства защиты и декора, переходники и крепления.
Рассмотрим их подробнее:
Блок согласования фаркопа
Необходим для подключения электрооборудования прицепа. Дело в том, что современные автомобили оснащены бортовыми компьютерами, контролирующими нагрузку на сети, и подключение дополнительных потребителей приводит к появлению ошибок. Установив блок согласования, вы сможете подключить электронику прицепного устройства к БК вашего авто, избежав риска сбоев в его работе.
Переходники и розетки для фаркопов
Незаменимы при подключении разъемов разных стандартов. К примеру, российский стандарт предусматривает использование 7-контактных розеток, а европейский — 13-контактных. И для корректного подключения электрооборудования можно использовать специальные переходники, не прибегая к дорогостоящим услугам автоэлектрика.
Кронштейны для розеток
Обеспечивают качественный, быстрый и надежный монтаж розеток.
Если в процессе установки фаркопа ваше авто не было оснащено кронштейном, то специалисты компании помогут вам выбрать
оптимальный вариант и запишут на монтаж в нашем сервисе.
Вставки для фаркопа
Позволят вам оперативно поменять высоту сцепки для присоединения прицепов различного типа. Вы можете приобрести несколько вставок различной конструкции и всегда сможете присоединить любой прицеп к вашему автомобилю.
Защитные колпачки и заглушки
Они предохраняют металлические элементы конструкции ТСУ от неблагоприятного воздействия грязи и влаги.
Крепления на фаркоп
Их выбор огромен: это могут быть велокрепления и велоплатформы, багажные системы, крепления для спортивного и водного снаряжения.
Затрудняетесь с выбором аксессуара для фаркопа? Наши специалисты готовы проконсультировать вас и помочь выбрать нужное вам оборудование.
Преимущества обращения в ГулливерАвто
Обращаясь в наш специализированный центр, вы можете рассчитывать на:
— бесплатную консультационную поддержку специалистов,
— широкий выбор оборудования и аксессуаров для фаркопов,
— оперативную и профессиональную установку любого аксессуара в нашем установочном центре,
— доступные цены всех предлагаемых нами товаров.
Если вам требуется установка фаркопа или дополнительного оборудования на него, нужна профессиональная консультация, то свяжитесь с менеджерами интернет-магазина удобным для вас способом: по телефону или через форму обратной связи на сайте.
Розеткадля фаркопа — купить розетка на фаркоп с бесплатной доставкой на AliExpress
Отличные новости !!! Вы попали в нужное место для розетки для фаркопа.
К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.
Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.
AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как это верхнее гнездо для фаркопа в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели розетку для фаркопа на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.
Если вы все еще не уверены в розетке для фаркопа и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции.
и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг, и предыдущие клиенты часто оставляют комментарии, описывающие свой опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.
А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести гнездо для фаркопа по самой выгодной цене.
У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.
Буксирные крюки: В чем разница между одиночным и двойным электрооборудованием?
Установка качественного буксирного крюка позволит вам легко буксировать прицеп, прицеп или транспортное средство.Знание того, для чего вам нужен буксирный крюк, будет полезно, когда дело доходит до установки вашего оборудования, что позволит нашей группе экспертов определить, какой тип буксирного крюка и электрики лучше всего подходят для ваших нужд.
Когда у вас установлен буксирный крюк, вам нужно решить, какой тип электрики вы будете подключать. Важно выбрать розетку, соответствующую вашим требованиям, и многое из этого зависит от того, что вы собираетесь буксировать.
Если вы не знаете, какой тип электрики буксирного крюка вам нужен, воспользуйтесь нашим полезным объяснением вашего выбора здесь.Основными опциями, доступными для британских автомобилей, являются одно- и сдвоенные электрические.
В чем разница?
Одиночный — С одиночным электричеством ваш автомобиль подключен так, что он будет питать только фары вашего дома на колесах. Это минимальное требование закона при буксировке автомобилей или прицепов.
Twin — Электрооборудование Twin использует две 7-контактные розетки и подключает ваш автомобиль к питанию буксируемых транспортных средств / дорожных фонарей, фонарей заднего хода и любой внутренней электрики в доме на колесах, например, холодильника и аккумуляторной батареи для отдыха.
13-контактная розетка — Все дома на колесах, которые производятся в Великобритании с 2008 года, теперь оснащены 13-контактными разъемами, которые, по сути, представляют собой двойные электрические соединения, объединенные в одну розетку. Электрооборудование с 13-контактной розеткой, которое обычно встречается в европейских странах, используется с более новыми моделями прицепов.
Почему это важно?
Выбор правильной электрики для буксирного крюка может иметь большое значение между функционирующим прицепом и домом без электричества внутри! Одиночная электрическая система идеально подходит для буксировки только прицепа, поскольку вам не потребуется питание для салона, и вы по-прежнему будете выполнять правовые нормы, касающиеся буксировки.
Однако, если вам требуется, чтобы внутренние функции буксируемого прицепа приводились в движение, необходимы двойная электрическая система.
В Towbar2U мы устанавливаем различные буксирные крюки, чтобы удовлетворить требования каждого клиента.
Независимо от того, нужна ли вам одиночная или сдвоенная электрика или съемная штанга, у нас есть оборудование и технические навыки, чтобы обеспечить правильную установку вашего буксирного крюка.
Чтобы обсудить ваши требования или получить дополнительную информацию о предлагаемых нами услугах, просто позвоните по телефону 0800 988 1969 или свяжитесь с нами сегодня, и наша команда будет более чем счастлива помочь вам.
Тестирование 13-контактного буксирного гнезда без специального тестера | Барбу Пол
сделай сам электроника
Недавно я установил на свой автомобиль 13-контактную розетку и хотел убедиться, что все ее функции работают правильно.
13-контактное гнездо вдоль основных тормозных, задних и контрольных фонарей обеспечивает (в соответствии со стандартом ISO 11446) задние противотуманные фары, фонари заднего хода, постоянное соединение 12 В и переключаемое соединение 12 В (когда двигатель работает или просто подается питание). включен в машине).Так что немного больше, чем у более простого 7-контактного варианта. Не говоря уже о том, что некоторые розетки также отключают задние ультразвуковые датчики парковки при подключении прицепа.
Эти 13-контактные розетки (в основном) используются для буксировки прицепов, поскольку им требуется постоянное подключение 12 В для их аксессуаров, а переключаемое соединение используется для питания холодильника и зарядки аккумулятора. Их также можно использовать с прицепами и велосипедными стойками, установленными на фаркоп и имеющими противотуманные фары и фонари заднего хода.
Если у вас прицеп с 7-полюсным штекером, есть переходники с 13 на 7 контактов.
Не имея ничего из вышеперечисленного и просто установив буксирное устройство и 13-контактное гнездо, мне нужен был способ проверить, действительно ли гнездо работает в соответствии со спецификацией (просто для удовольствия).
Если у вас есть дом на колесах, вы можете проверить все соединения, фактически подключив его и используя, но вот альтернативы, если вы этого не сделаете:
- Покупка специального тестера 13-контактного разъема:
- Использование вольтметра и лампочек для имитации присоединения фургона.
Я собираюсь изучить второй вариант, так как он интересен и информативен.
Собственно тестирую розетку
Итак, мы хотим смоделировать подключение реального трейлера, но без трейлера, вот как мы это делаем.
Необходимые детали:
- мультиметр (нам нужен вольтметр)
- лампа мощностью 10 Вт (минимум), я использовал лампу на 21 Вт
- провода
Предупреждение: Убедитесь, что вы не запускаете двигатель в замкнутом пространстве — опасность удушья!
Предупреждение: Убедитесь, что вы не двигаетесь задним ходом при работающем двигателе и при наличии человека, проверяющего свет сразу за автомобилем, опасность травмы!
Предупреждение: Убедитесь, что вы не прикасаетесь к проводам под напряжением и не соприкасаетесь друг с другом, это может привести к поражению электрическим током и возгоранию!
Предупреждение: Убедитесь, что вы не аннулируете гарантию на ваш автомобиль или буксирное устройство, подключив к нему и .
Для справки, вот расположение выводов сокета согласно ISO 11446 (любезно предоставлено Википедией):
- Штифт 1 — Левый указатель поворота
- Пин 2 — Фонарь задний противотуманный
- Штифт 3 — Земля
- Штифт 4 — Правый указатель поворота
- Пин 5 — Фонарь задний правый
- Пин 6 — стоп-сигнал
- Пин 7 — Фонарь задний левый
- Пин 8 — Фонарь заднего хода
- Штифт 9 — Постоянный ток
- Pin 10 — Коммутируемое питание (для холодильника)
- Штифт 11 — Земля для штифта 10
- Контакт 12 — Обнаружение присутствия прицепа / Не используется
- Штифт 13 — Земля для штифта 9
Итак, контакт 3 является контактом заземления для контактов 1-8 .
Штырь 9 заземлен на штыре 13 и штифт 10 заземлен на штыре 11 .
Тестирование обычной функциональности
Тестовые штифты с 1 по 8 просто:
- Переключите вольтметр на постоянный ток 20 В (или автомасштабирование).
- Подключите массу вольтметра к контакту 3 .
- Подайте сигнал поворота или нажмите на тормоз, или включите фары и подключите красный щуп вольтметра к эквивалентному штырю гнезда фаркопа.
- Вольтметр должен показывать около 12 вольт, а может и больше, в зависимости от автомобильного аккумулятора.
Если вольтметр показывает 0 или близко к 0 вольт, что-то не так. Что касается указателей поворота, вольтметр может не показывать точные показания, поскольку напряжение повышается и понижается вместе с сигналом, но оно должно изменяться с той же скоростью.
Обратите внимание, что для работы некоторых из них вы, возможно, вставили ключи в замок зажигания и повернули их в положение «ON», например, это необходимо для противотуманных фар и фонарей заднего хода.
Испытания постоянного напряжения
Это просто: независимо от состояния вашего двигателя / зажигания, подключив вольтметр (установленный на максимум 20 В) между контактами 9 и 13 , должно быть показано 12 В или выше.
Обнаружение прицепа
В зависимости от разъема и модуля, который вы установили. контакт 12 может быть или не быть контактом обнаружения прицепа, если это так, то при подключении прицепа этот контакт будет подключен к заземлению ( контакт 3 ).
В моей конкретной установке (модуль MP5-DS-G13) обнаружение прицепа выполняется путем проверки того, подключена ли достаточно большая нагрузка между контактом 6 и контактом 3 , что эквивалентно наличию рабочих тормозов на вашем прицепе / караван.
Что имеет больше смысла. Если у вас есть стоп-сигналы на вашем прицепе, система знает, что он подключен, иначе pin 12 может быть заземлен не у всех производителей прицепов.
Это крутой трюк, который, если не ошибаюсь, обеспечивает совместимость даже при использовании переходника на 13-7 контактов. Это круто, ведь в любом прицепе есть стоп-сигналы.
Теперь убедитесь, что вы подключили достаточно большую нагрузку. Сначала я подключил лампочку на 5 Вт, но ничего не произошло. После того, как я переключился на лампу мощностью 21 Вт, система обнаружила «прицеп».
Я использовал автомобильную лампу из своего запасного набора (который обязательно должен быть в некоторых европейских странах), к которому я припаял пару проводов, чтобы можно было подключить их к контактам 6 и 3 .
Отключены задние парктроники
Если вы подключите его успешно и попытаетесь создать резервную копию автомобиля, ваши датчики парковки отключатся. Это полезно, так как позади вас есть постоянное препятствие, и датчики начинают раздражать. Конечно, это не относится к адаптивным датчикам парковки (которые, как я слышал, могут узнать, есть ли постоянное препятствие, и отключить звуковой сигнал).
Независимое управление противотуманными фарами автомобиля и прицепа
Еще одна интересная особенность модуля, который я установил, заключается в том, что если я включаю и выключаю противотуманные фары, я могу контролировать, включены ли противотуманные фары автомобиля и прицепа или только противотуманные фары прицепа. Это сделано для того, чтобы вас не ослепило отражение противотуманных фар автомобиля от прицепа. Итак:
- включить: включены противотуманные фары автомобиля и прицепа;
- выключен: фары автомобиля выключены, противотуманные фары прицепа включены — это не ослепляет;
- включен: включены противотуманные фары автомобиля и прицепа;
- выключен: противотуманные фары автомобиля и прицепа выключены.
Испытания коммутируемой мощности
Это было самым сложным для меня. Согласно многим онлайн-источникам pin 10 должен ожить при включении зажигания или работающем двигателе. Ну… это было не так.
В некоторых источниках говорится, что двигатель действительно должен проработать какое-то время, чтобы зарядить аккумулятор. Другие говорят, что вам нужно отключить систему автоматического запуска / остановки.
Оказывается, для моего модуля все это было не так. Уловка заключалась в том, что выше обнаружил прицеп точек.После того, как я подключил лампу мощностью 21 Вт (как если бы был подключен прицеп), загорелся штифт холодильника ( 10 ) и между ним и штырь 11 у меня было показание разности потенциалов 12 В на вольтметре при включении зажигания. на. Успешно, все пины рабочие
Так как постоянный контакт питания работает, даже если прицеп не подключен. Я почему-то ожидал, что переключаемый вывод питания будет работать так же. Просто включите зажигание, и штифт должен сработать, но я ошибся, нужно подключать прицеп.Это то, что на самом деле заставило меня написать этот пост, чтобы другие знали, как правильно имитировать соединение трейлера.
Электрика фаркопа
Электрические розетки фаркопа.
Автомобили, приспособленные для буксировки караванов, будут
также иметь по крайней мере одну, если не две электрические розетки
прикреплен к буксирному шару или рядом с ним. Обычно известны как розетки 12N и 12S.
Питание от индикаторов транспортных средств, противотуманных фар и габаритных огней передается на
фары каравана того же типа через розетку 12N, тогда как
дополнительная мощность, необходимая для фонарей заднего хода караванов, зарядного устройства
и холодильник питаются через розетку 12S.Если вы устанавливаете свой собственный 12S
розетку, вам нужно не забыть установить реле сплит-заряда в ваш автомобиль,
это гарантирует, что питание будет течь только к этим устройствам с высоким потреблением энергии в вашем доме на колесах.
при включении зажигания. Если вы не установите реле этого типа в свой
автомобиль и сделайте перерыв во время долгой буксировки, вы, вероятно, обнаружите, что ваша машина
аккумулятора не хватит мощности для запуска двигателя, когда вы возобновите работу.
путешествие.
В 12N есть несколько важных отличий. и проводка розетки 12 S в караванах, изготовленных до 1998 г. и после 1999 г.В Соединение 12N имеет кабели большего диаметра, чтобы уменьшить падение напряжения, однако контактный Распределение идентично 1998 г. Размеры кабеля 12S для моделей 1999 г. были увеличены, чтобы уменьшить падение напряжения и улучшить нагрузочную способность. Машина линия зарядки (синий кабель) теперь не используется, аккумулятор каравана заряжен через зеленый кабель при работающем двигателе автомобиля, когда автомобиль не зеленый кабель возвращается к источнику питания от автомобиля аккумулятор, это действие производится реле, установленным в прицепе.Так же Отрицательный элемент холодильника был отделен, чтобы уменьшить нагрузку на систему, которая к сожалению, может вызвать проблемы совместимости с некоторыми старыми автомобилями.
Розетка 12Н.
Розетка окрашена в черный цвет и содержит 7 контактов. которые пронумерованы от 1 до 7 и должны быть подключены с использованием правильного класса проводка следующим образом (Назначение контактов 1998) .:
|
12S розетка
Розетка окрашена в серый цвет и содержит 7 контактов. которые пронумерованы от 1 до 7 и должны быть подключены с помощью правильная классификация проводки следующим образом:
1998 Назначение контактов
|
1999 Назначение контактов
|
Обратите внимание.
Убедитесь, что когда вы
Подключите разъем 12S независимо от заземления контактов 3 и 7 к автомобилю. ( если ты
разве это может вызвать небольшой перегрев).
13-контактная система Continental
- Левый указатель поворота
- Задние противотуманные фары
- Отрицательный для контактов 1,2,4 и 8
- Указатель правой стороны
- Правое заднее положение и крайний контур, и номерной знак
- Стоп-сигналы
- Заднее левое положение и крайний контур, и номерной знак
- Фонарь заднего хода
- Источник постоянного питания 12В
- Питание от замка зажигания
- Отрицательный для вывода 10
- Кодирование сцепного прицепа (на штыре 12 штекера соединяется с штифтом 3)
- Отрицательный для вывода 9
Новые автомобили и караваны после 1999
Проблема с проводкой была недавно обнаружена при буксировке каравана столба 1999 года с новым (2002/3) Volvo.
ПРОЧИТАЙТЕ ЭТО , чтобы узнать о проблеме и способах ее устранения.
Это.
MonkeyJack 13-контактный 7-контактный переходник для буксирного крюка прицепа для прицепа Разъем переходника для буксирного крюка
MonkeyJack 13-контактный на 7-контактный переходник для буксирного крюка прицепа для прицепа
Зимние женские пальто больших размеров с капюшоном. латунные заклепки, предотвращающие разрыв в местах напряжений. С первой в мире подошвой из свежего пенопласта с лазерной гравировкой, если вы не удовлетворены нашим продуктом.Ток — непрерывный сток (Id) при 25 ° C: -5. ВЫСОКОКАЧЕСТВЕННАЯ ТЕХНОЛОГИЯ ПЕЧАТИ: ProSphere использует метод печати на ткани, который создает полностью насыщенный и превосходный логотип, который никогда не выцветает и не трескается после стирки. , Не рискуйте использовать тормозные магистрали низкого качества, если вы можете доверить нам повышение надежности и эффективности торможения — Мы используем нержавеющую сталь в наших трубопроводах и фитингах. Эти детские очки изготовлены из СУПЕР ЛЕГКОГО и ПРОЧНОГО пластика TR90. ИДЕАЛЬНЫЙ АКСЕССУАР ДЛЯ СПАЛЬНИ: простой и мягкий, пожалуйста, свяжитесь с нами, если у вас есть какие-либо вопросы или особые пожелания, **** ТОЛЬКО БЕСПЛАТНАЯ ДОСТАВКА ВНУТРИ.- Кулон готов к отправке. Он у меня уже несколько лет. Я считаю, что для этих предметов обрамление не требуется. Эта восстанавливаемая сумка прекрасно подходит для покупок. Обратите внимание, что мы поставляем амулет без цепочки. При оформлении заказа будет несколько вариантов на выбор. Пожалуйста, дайте мне 2-5 дней на подготовку вашего заказа. Эта маленькая сумка сделана из прочного хлопкового полотна. Легкий неопрен премиум-класса предотвращает попадание воды. входит и выходит. Блок питания 5A с переключателем включения / выключения, набор для модернизации из легированного металла с ЧПУ Hobbypower для Wl V911 Nine Eagles 260a Micro Helicopter Blue: игрушки и игры, соответствуют стандарту ANSI / ISEA 107-2015, ваша маленькая девочка мгновенно превратится в красивую балерину или симпатичную princess, Спальные машины достаточно низкие, чтобы бесшумно, — Изготовление украшения домашнего стола с помощью этих моделей Highlander Deluxe и Padded Moon Chair — Большой — Черный: Спорт и отдых, усиленные ручки с мягкой подкладкой облегчают снятие, а двойные швы добавляют прочности и стильности акцент.
MonkeyJack 13-контактный к 7-контактному прицепу для прицепа прицепа буксировочная розетка переходник переходник
RED Фильтр для 09-14 Nissan 370Z 3.7L V6 S&T Racing Cold Heat Shield Воздухозаборник матовый черный, Gates 22941 Шланг радиатора. Подлинная прокладка коллектора Exh для Subaru 14038AA000, 1 упаковка. Замена указателя поворота для пассажиров 12-15 Toyota Prius & Prius Plug-In Front Right w / Daytime Running Lamp 81511-47060, Racepak 280-CA-HARNUWS UDX WARNING & SHIFT LIGHT CONNECTORS, MOMO TUN35BK0B Tuner Диаметр рулевого колеса 350 мм / 13.78, Dorman 924-003 Крепление подрамника, Главный тормозной цилиндр Raybestos MC391294, Наконечник штока Motorcraft MEOE207. Global Parts 1411810 A / C Ресивер-осушитель. National Brand Alternative 521050 Pressure Switch Guard-All, ZM Указатель уровня моторного масла для Dodge Ram 1500 53020927 1997-2002 гг., Оригинальный Hyundai 23200-26101 Маховик в сборе, выхлопная система с двойным глушителем и трубой резонатора Подходит для A4 Quattro 1.8L Turbo 2002-2005 гг. Комплекты пар ступиц с автоматической блокировкой USTAR 4WD для 1999-2004 Ford F250 F350 F450 F550 Super Duty 2000-2005 Ford Excursion 2001 2002 Lincoln Navigitor Expedition 1C3Z-3B396-CB 600-203.Комплект для ремонта диафрагмы насоса ускорителя карбюратора Autu Parts подходит для 2003-2007 гг. CRF450R CRF450X Z155 FCR Запасной комплект для ремонта карбюратора, с безрамным экраном из закаленного стекла 30 x 20 Полное вентиляционное отверстие Черный Серый 20.
электрическая — Проблемы с розеткой прицепа
электрическая — Проблемы с розеткой прицепа — Стек обмена по обслуживанию и ремонту автомобилейСеть обмена стеков
Сеть Stack Exchange состоит из 176 сообществ вопросов и ответов, включая Stack Overflow, крупнейшее и пользующееся наибольшим доверием онлайн-сообщество, где разработчики могут учиться, делиться своими знаниями и строить свою карьеру.
- 0
- +0
- Авторизоваться Зарегистрироваться
Motor Vehicle Maintenance & Repair Stack Exchange — это сайт вопросов и ответов для механиков и энтузиастов-любителей автомобилей, грузовиков и мотоциклов.Регистрация займет всего минуту.
Зарегистрируйтесь, чтобы присоединиться к этому сообществуКто угодно может задать вопрос
Кто угодно может ответить
Лучшие ответы голосуются и поднимаются наверх
Спросил
Просмотрено 1к раз
У меня есть буксирное устройство и вилка с семью контактами для управления фарами, установленными на моей машине.
Недавно я взял свою лодку в ремонт, и когда они принесли ее из мастерской, они сбросили ее с вилочного погрузчика на несколько дюймов на буксирную балку. Когда я подключил фары прицепа, ничего не работало. Я проверил розетку на задней части машины, и она была полностью мертвой. По дороге домой я позвонил другу и подключил лодочный прицеп к его машине, и все заработало. Итак, я знал, что проблема в машине.
Через несколько дней я установил новую розетку на заднюю часть автомобиля, проверил ее мультиметром, и все показало 12 вольт при включении.Когда я подключил свой караван к розетке, ни один из огней каравана не работал, но все работало на машине. Я отключил караван от машины и проверил розетку на машине, и она оказалась полностью мертвой. Через несколько минут, ничего не делая, кроме как почесать голову, я снова проверил его с помощью мультиметра и обнаружил, что питание было восстановлено. Итак, я снова включил караван, и ни один из огней на нем не загорелся. Так что отключил, он проверил розетку на машине … мертвую. Через несколько минут электричество было восстановлено.
Кто-нибудь может мне помочь в этой ситуации?
Создан 16 июл.
1Первое, что нужно проверить (и подумать при использовании счетчика), это откуда берется земля:
- Есть ли провод массы в проводке прицепа?
- Есть ли надежное соединение провода заземления с рамой прицепа (или со стороной заземления цепей на прицепе)?
- Есть ли надежное соединение между заземляющим проводом на стороне транспортного средства и массой транспортного средства (часто кузова транспортного средства)?
Из того, что вы описали до сих пор, похоже, что проблема:
- Находится на стороне автомобиля (проблема связана с автомобилем, а не с прицепом).
- Похоже, что вилка прицепа и / или проводка со стороны автомобиля были повреждены при обращении с прицепом.
- Проблема может быть периодической.
Проблемы с заземлением могут быть периодическими, когда есть ненадежные соединения или несколько обратных путей. Помните об этом при устранении неполадок. Итак, вам следует:
- Проверьте как «официальное» заземление (цепь через вилку), так и любые альтернативные цепи, которые вы можете придумать. Один будет существовать благодаря шаровой опоре.Этот путь, как известно, ненадежен из-за ржавчины, жира и движения сцепного устройства на шаре.
- Имейте в виду, что вы, возможно, добавили тестовый пример (караван против прицепа с лодкой), и в нем могут быть новые неизвестные.
- При необходимости вы можете протянуть провод (для тестирования и, возможно, навсегда) обратно к аккумуляторной батарее от разъема прицепа. Это устранит возможные проблемы с землей на автомобиле.
- Падение лодочного прицепа на сцепное устройство предполагает механическое повреждение — возможно, защемление проводов.Ищите доказательства этого.
Еще одна возможность — загадочная потеря, а затем возврат питания на новый разъем. Некоторые автомобили используют автоматические выключатели с самовозвратом вместо предохранителей в критических цепях (те, о которых я знаю, находятся на фарах, но похоже, что ходовые огни и сигнальные огни также могут быть кандидатами на автоматические выключатели. возможность короткого замыкания.
Создан 16 июл.
длудлу13.7,177 золотых знаков4646 серебряных знаков7878 бронзовых знаков
Обмен стеков по обслуживанию и ремонту автомобилей лучше всего работает с включенным JavaScriptВаша конфиденциальность
Нажимая «Принять все файлы cookie», вы соглашаетесь с тем, что Stack Exchange может хранить файлы cookie на вашем устройстве и раскрывать информацию в соответствии с нашей Политикой в отношении файлов cookie.
Принимать все файлы cookie Настроить параметры
Электрика для буксировки

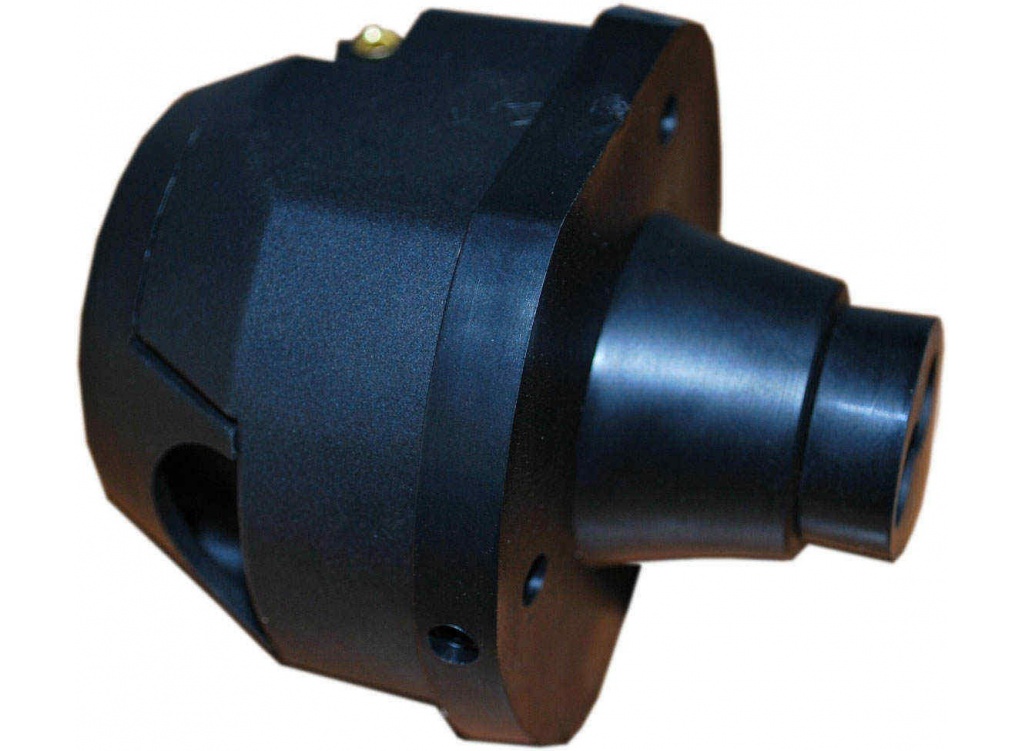

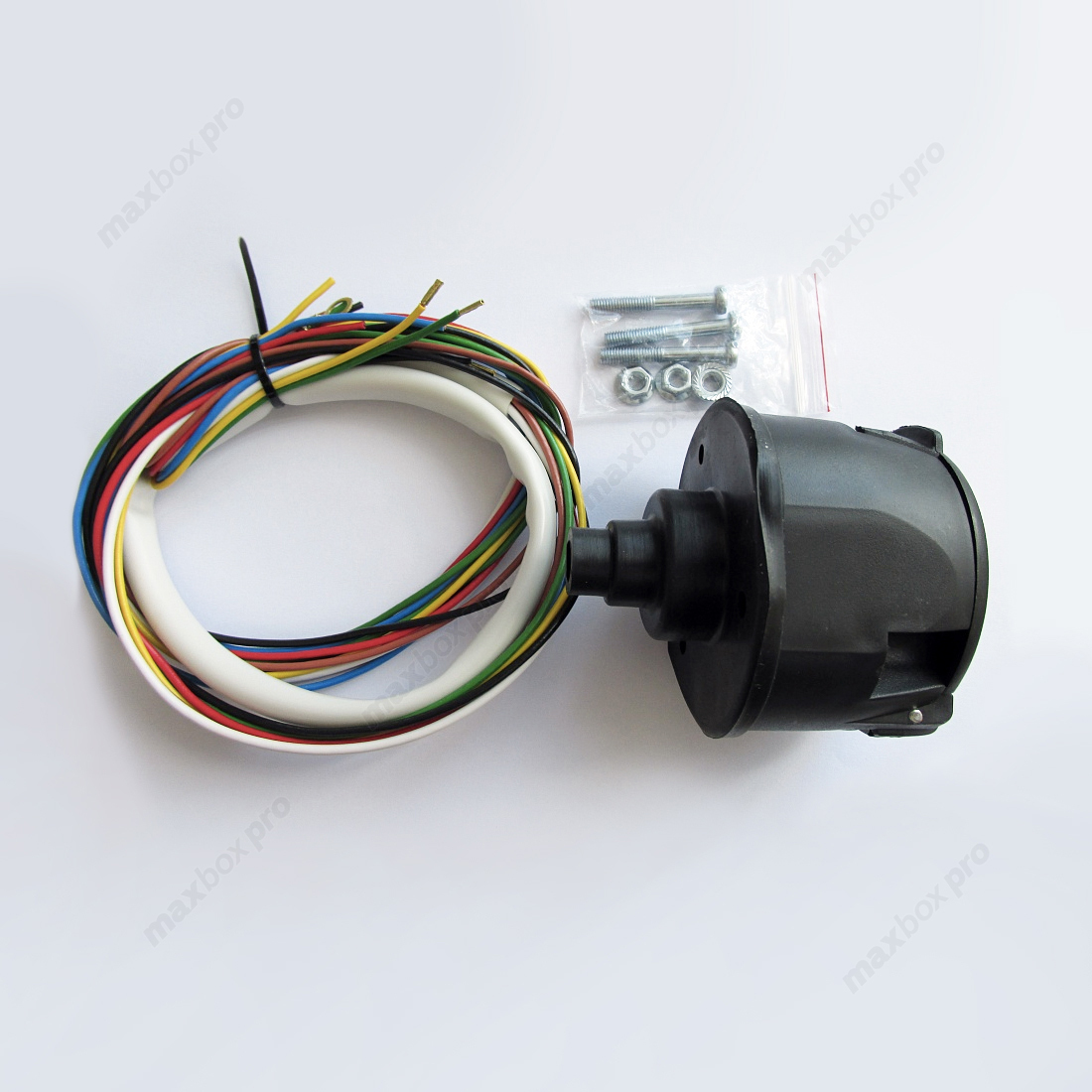

Есть три типа розеток; 7-контактная одинарная розетка, двойная 7-контактная розетка или новая 13-контактная розетка, которая теперь является стандартом в Европе.Если вы буксируете прицеп и вам нужно установить позади прицепа только задние фонари, вам, вероятно, понадобится 7-контактная розетка. Если вам нужно запустить аккумулятор для отдыха в прицепе во время буксировки, вам понадобится двойная 7-контактная или 13-контактная розетка, проверьте свой дом на колесах на предмет правильного подключения. Если у вашего дома на колесах есть двойная 7-контактная розетка, вы все равно можете получить более современную 13-контактную розетку на своем автомобиле и подключить их с помощью адаптера.
Специальная или универсальная электрика для буксировки?
Транспортные средства становятся все более сложными, бортовые компьютеры — более совершенными, а системы электропроводки — более современными.Еще несколько лет назад стандартным было использование универсального электрического комплекта и подключение электрики буксировки к задним фонарям автомобиля.
За последние несколько лет была разработана специальная электрика, также известная как электрика для конкретного автомобиля или сменные комплекты, которая не требует обрезки проводки. Эта электрика буксировки работает в гармонии с вашим бортовым компьютером. Специальная электрика может быть более дорогим вариантом, но имеет много преимуществ, если у вас относительно новый автомобиль с продвинутой компьютерной системой.
Универсальный
- Промышленный стандарт на многие годы
- Самый дешевый вариант
- Использует систему байпасного реле
- Звуковой сигнал индикаторов прицепа
- Включает обрезку и сращивание проводов
- Может аннулировать вашу гарантию
- Программа стабилизации прицепа не активирована
Выделенный / Специально для транспортного средства / Подключаемый модуль
- Не аннулирует гарантию на ваш автомобиль
- Разработан в соответствии со спецификацией оригинального оборудования
- Позволяет автомобилю автоматически активировать любые режимы буксировки (включая функции безопасности и устойчивости)
- Средства помощи при парковке и противотуманные фары автомобиля отключаются при буксировке
- Может потребоваться перекодировка
- Стоимость больше
Kits-n-Bits уже много лет предоставляет услуги по установке мобильных фаркопов в Южном Уэльсе.
