Проверка давления топливного насоса: Как проверить давление бензонасоса своими руками, фото и видео

Как проверить давление бензонасоса своими руками, фото и видео

Если вы только начали своё близкое знакомство с устройством автомобиля, то вполне можете ещё и не знать о такой процедуре, как самостоятельная проверка бензонасоса. И, чтобы заполнить этот пробел в ваших умениях, сегодня мы расскажем вам о том, как же проверить давление бензонасоса.

Как выглядит бензонасос?

Внешний вид бензонасоса на Лифан Солано (подходит еще на Бриз)

Давление в топливной системе (рампе) машины является важным параметром, который должен контролироваться с регулярностью один раз в несколько месяцев. Это простая процедура, которая проводится в первую очередь, после чего уже приступают к устранению прочих недочётов. От правильного давления зависит качество функционирования двигателя во всех режимах работы.

Возможные варианты

Для проверки можно воспользоваться несколькими методами. Самым простым будет вариант с покупкой специального прибора, который включает в себя манометр и некоторые другие элементы. Цена такого набора составляет около сорока долларов, в зависимости от фирмы-изготовителя (мы специально указываем цену в долларах, так как цена в рублях сейчас сильно колеблется из-за скачков курса валюты).

Если обратиться за помощью на СТО, то за одноразовый замер у вас попросят сумму, равную одной пятой части цены готового прибора.

Кулибничаем

Можно воспользоваться специальными средствами

Но, есть и более доступный вариант, где мы будем применять подручные средства. Речь идёт о стандартном манометре, который позволяет замерять давление в шинах. Он имеется в наличии почти у каждого автовладельца. Но, тут нужно помнить, что воздушные манометры рассчитаны на замеры давления с большими значениями, около шестнадцати атмосфер, тогда как модели для топлива ограничены шестью атмосферами.

Проверка давления

Первым признаком, который должен Вам намекнуть на неисправности в системе питания двигателя — это неустойчавая его работа, двигатель может глохнуть или троить.

Разобраться с тем, как померить давление бензонасоса могут даже те, у кого отсутствуют соответствующие навыки. Так, вам нужно будет найти специальную ленту сантехнического типа, которая применяется для уплотнения резьбовых соединений, а также сам манометр, который представляет собой особый измерительный прибор с патрубком, на который указанная лента и должна быть намотана.

Диаметр патрубка должен быть равен девяти миллиметрам. Чтобы обеспечить пожарную безопасность, необходимо накрыть генератор жаростойкой плёнкой или другим предметом. Далее подбираемся к рампе (как измерить давление в топливной рампе читайте здесь), расположение которой у всех автомобилей разное. Ориентируйтесь на конкретную модель вашего транспортного средства и на инструкцию к нему.

Можно воспользоваться и обычным воздушным манометром

Подробно по шагам

1. Надеваем шланг от манометра на рампу, плотно затянув его при помощи хомута.
2. После этого заводим мотор.
3. Присматриваемся к показаниям на манометре, который должен показать действующее значение.

Данная процедура может проводиться, как у себя в гараже, так и в полевых условиях, когда под рукой нет дополнительных инструментов.

Что же касается давления на различных моделях автомобилей, то оно бывает совершенно разным. Точные значения уточняйте на сайтах с инструкциями к авто. К примеру, на отечественных автомобилях марки ВАЗ, где объём мотора равен 1,6 литра, давление топливного насоса должно составлять около четырёх атмосфер.

Инструкция по диагностике давления и ремонту бензонасоса

1. Если подача топлива недостаточная, то это может привести к снижению мощности мотора. Проявляется это ещё и тем, что при активном разгоне могут появляться характерные рывки. Это же касается и движения на повышенных скоростях. Итак, снимаем заднее сиденье, которое находится в правой стороне машины. Там мы находим специальную металлическую накладку, которую понадобится открутить.
2. Теперь включаем зажигание. Вы должны услышать характерные звуки насоса, который перекачивает топливо. Если этот звук слышен очень слабо, то можете снять ещё одно сиденье, чтобы услышать его отчётливо. Но, бывает и так, что звук отсутствует и в этом случае. В результате, нам понадобится проверить реле, а также предохранители, которые отвечают за работу бензонасоса.
3. Следующим пунктом будет ослабление хомута крепления, с последующим отключением от патрубка всасывающего типа бензонасоса топливного шланга. Указанный шланг находится немного ниже, нежели текущая отметка топлива в баке. И, дабы бензин не начал вытекать, нужно закрыть его отверстие любым подходящим предметом, который находится под рукой. Чаще всего, мы говорим о болте соответствующего диаметра.

4. Проверяем топливный шланг на предмет наличия повреждений

5. Теперь отсоединяем топливный шланг, после чего опускаем его, просто направив вниз, найдя наиболее удобное положение. Далее можно плотно закрыть отверстие шланга пальцем, а при помощи рычага ручной подкачки топлива несколько раз прокачайте жидкость. Вы должны ощутить характерное усилие, которое провоцируется наличием сопротивления напряженной пружины, которая сжимается. Мы говорим о пружине, отнесённой к диафрагме на рычаге. Если же подобного эффекта не наблюдается, то необходимо немного провернуть коленчатый вал мотора, используя для этого специальный болт крепления, который удерживает шкив, до нужной отметки.
6. При каждом нажатии пальцем, вы должны ощущать, что давление в шланге становится больше, а топливный насос начинает издавать характерный звук, больше похожий на «хлюпанье». Но, если давления нет, то это может говорить о недостаточном уровне герметичности клапана всасывающего типа, или же о повреждении диафрагмы.
7. Плотно закрываем патрубок всасывающего направления при помощи пальца, и заново повторяем цикл накачивания.

В данной ситуации отсутствие эффекта разрежения в патрубке подскажет о том, что диафрагма или же нагнетающий клапан были повреждены.

И, если при этом нет разрежения или же давления нагнетания, то помимо указанных возможных поломок, может оказаться, что в фильтре топливного насоса застрял посторонний предмет.



Не забываем промывать фильтр



Для его устранения будет достаточно промыть фильтр при помощи обычного бензина, а после этого — продуть сжатым воздухом или же компрессором.

Если фильтр чрезмерно деформирован или же не может быть очищен до необходимого уровня, то его нужно заменить новым.

Видео о тесте бензонасоса

Та тут вы можете посмотреть видео, на котором рассматривается, как же проверить и протестировать бензонасос:

Как проверить бензонасос

Бензонасос играет важнейшую роль в топливной системе любого автомобиля. Главной задачей устройства является подача топлива из топливного бака в двигатель. Бензонасос также регулирует количество подаваемого топлива посредством редуктора бензонасоса.

Рекомендуем также прочитать статью об устройстве бензонасоса. Из этой статьи вы узнаете о том, какие виды топливных насосов используются в бензиновых автомобилях, а также об особенностях их конструкции и принципах работы.

Содержание статьи

Неисправность бензонасоса: основные признаки и симптомы

Производительность электробензонасосов, которые являются обязательным элементом топливной системы инжекторных авто и крепятся внутри топливного бака, намного выше сравнительно с механическими бензонасосами. Механические насосы устанавливаются на карбюраторных двигателях и крепятся снаружи бензобака.

Также возможна схема реализации, когда присутствуют два бензонасоса: одно устройство задействуется в случае необходимости подачи малого количества топлива под более высоким давлением, в то время как второй насос работает с большим объемом горючего, подавая его под сниженным давлением.

В самом начале стоит отметить, что электрические и механические бензонасосы подают топливо в двигатель под определенным давлением. Снижение давления топлива приводит к сбоям в работе двигателя.

В списке главных признаков, которые указывают на поломку бензонасоса или явное снижение его производительности, отмечены:

• холодный или горячий двигатель не запускается;
• наблюдается затрудненный пуск, нестабильная работа двигателя на холостом ходу, плавающие обороты;
• присутствуют рывки и дергания автомобиля при нажатии на газ в движении при попытке ускорения;
• машина глохнет на ходу;

Рекомендуем также прочитать статью о тюнинге топливно-воздушной системы двигателя. Из этой статьи вы узнаете о том, как правильно подбирать бензонасос, инжекторы и другие компоненты системы с учетом оптимальной производительности.

Возможной причиной данных неисправностей является низкое давление в топливной системе. Другими словами, на разных режимах работы мотору попросту не хватает топлива. Для диагностики и устранения поломки необходимо знать, как самому проверить давление бензонасоса.

Проверка давления топлива и бензонасоса

Далее мы поговорим о самостоятельной диагностике электрических бензонасосов, которые устанавливаются на современные автомобили. Существует несколько доступных способов, которые позволяют проверить бензонасос своими руками.

Перед началом работ следует исключить вероятность утечки топлива и снижение пропускной способности на отдельных участках топливной системы. Проведите детальный осмотр топливопроводов и соединений на предмет загибов, трещин, других деформаций или повреждений. Также может потребоваться замена топливного фильтра, различных прокладок и т.д.

В том случае, если с магистралями и фильтрами все в порядке, но двигатель не заводится, необходимо включить зажигание и внимательно прислушаться. На большинстве автомобилей (но не на всех моделях) исправный бензонасос в первые секунды после включения зажигания гудит или издает легкое жужжание, нагнетая топливо в систему. Отсутствие такого признака работающего насоса укажет на его неисправность или проблемы с электрикой.

Если машина заводится, но затем глохнет на ходу, тогда следует начать проверку с реле бензонасоса. Для проверки потребуется реализовать подключение к разъему бензонасоса контрольной лампочки, после чего  следует включить зажигание. Загорание контрольной лампы на несколько секунд будет указывать на то, что реле бензонасоса исправно.

Как самому проверить давление топлива в топливной рейке

Следующим шагом станет проверка давления топлива в топливной системе (топливной рампе). От давления горючего напрямую зависит стабильность работы двигателя при езде на различных режимах.  Для такой диагностики можно приобрести специальное устройство, которое представляет собой особый манометр и различные переходники для подключения к топливной рейке (рампе).

1. Перед началом работ стоит учитывать повышенный риск возгорания топлива, которое может пролиться в подкапотное пространство. Для минимизации рисков необходимо соблюдать меры предосторожности, а также рекомендуется накрыть автомобильный генератор и другие элементы под капотом плотной тканью или другим подручным материалом.
2. Затем потребуется осуществить сброс давления топлива в системе посредством отключения предохранителя бензонасоса. Указанный предохранитель расположен на панели предохранителей. Для точного обнаружения элемента необходимо изучить руководство по эксплуатации конкретного автомобиля. После необходимо завести двигатель с отключенным бензонасосом. Мотор заглохнет после того, как израсходует остатки топлива в системе.
3. Следующим шагом станет подключение манометра к топливной рейке. Место для подключения чаще всего закрыто пластиковой заглушкой, которую нужно выкрутить. После откручивания откроется доступ к специальному клапану. Указанный клапан напоминает ниппель, устанавливаемый на колеса автомобиля. Затем штуцер нужно снять. Стоит учитывать, что при попытке снятия возможна течь бензина, так что следует заранее подготовить тряпки.
4. Теперь можно подключить шланг манометра к рампе, проверив надежность его крепления. После этого сам манометр следует вывести через кромку капота на ветровое стекло. Далее предохранитель бензонасоса устанавливается на место и производится запуск двигателя. После включения зажигания показания манометра фиксируются.
5. Различные модели автомобилей могут иметь разное давление горючего в топливной системе. Например, инжекторные 1.6-литровые агрегаты ВАЗ имеют показатель давления в топливной рампе около 4 атмосфер. При нормальном давлении в рейке показания манометра должны находиться в рамках около 300-380 кПа.
6. Далее автомобиль потребуется разогнать до 40-50 км/ч на третьей передаче, обращая внимание на показания манометра. При нормальной производительности бензонасоса они должны оставаться на той же отметке, что и при запуске двигателя.

Необходимо добавить, что для измерения давления топлива может также подойти обычный манометр, который используется для замера давления воздуха в шинах автомобиля. При этом стоит учесть, что такие манометры изначально предназначаются для замеров высокого давления до 16 атмосфер, тогда как топливные манометры ограничены пределом около 6 атмосфер. Также воздушный манометр может иметь заметную погрешность.

Читайте также

Диагностика давления топлива. Способы промывки инжектора.

Когда бензиновый двигатель, при работе на холостом ходу “тупит” или “подтраивает”, скачет стрелка тахометра, то сразу трудно определить в чем проблема. Самые вероятные причины: неисправность в топливной аппаратуре или сильный износ ЦПГ двигателя (падение компрессии). Эти два параметра обычно и диагностируют друг за другом. Для оценки компрессии в двигателе у нас есть своя статья, эта же рассказывает о том, как диагностика давления топлива позволяет выявить неисправность  топливного насоса (бензонасоса), регулятора давления, проверить работу инжектора. А также видам и способам проведения промывки инжектора при его загрязнении.

Любая топливная система автомобиля представляет из себя замкнутый круг. Бензин под давлением, нагнетаемым насосом, поступает из бака через топливный фильтр в топливную рампу: к инжекторам и регулятору давления топлива, а неиспользованное топливо возвращается обратно в бак (на современных моделях топливной аппаратуры «обратка» отсутствует). На каждом из элементов, связанным с прохождением через него бензина возможно изменение давления в ту или иную сторону.

Количество впрыскиваемого бензина зависит от времени работы инжектора, от давления внутри топливной рампы и давления (разряжения) внутри впускного коллектора. Для того чтобы учесть три этих фактора и точнее рассчитать количество впрыскиваемого топлива, в топливной рампе устанавливается регулятор давления топлива. Он поддерживает разницу давлений: давление бензина на форсунке и давление воздуха во впускном коллекторе, излишки бензина направляются обратно в бак по обратной магистрали.

Из-за износа или неправильной работы регулятор может уменьшать или увеличивать давление в топливной рампе. В итоге имеем: недостаток или перелив топлива и потеря мощности в двигателе. Также может происходить подклинивание клапана, в этом случае давление в топливной рампе будет меняться не закономерно, вследствие чего может наблюдаться не устойчивая работа двигателя, дерганье при разгоне.

Диагностика давления топлива в рампе важный параметр в диагностике неисправностей топливной аппаратуры двигателя. Ведь от него зависит состав топливной смеси, соответственно и поведение автомобиля в различных режимах эксплуатации. Поэтому диагностика системы впрыска бензинового двигателя важная составляющая в общей диагностике двигателя.

Виды манометров давления топлива

Для диагностики давления в топливной рампе потребуется манометр давления топлива. Шкала у манометра должна быть не менее 7 бар.  Самый лучший вариант по цене и качеству подходящий для личного применения или небольшого автосервиса прибор HS-1013 (TU-113).

манометр давления топлива

Он позволяет оценить состояние следующих систем: давление насоса, производительность насоса, утечки, засоренность топливного фильтра, проверить работоспособность регулятора давления. Набор адаптеров входящий в комплект позволяет производить измерение давления в топливной системе на всех автомобилях отечественного и многих импортных авто.  Диагностика им довольно проста, ее можно сделать самостоятельно.

В автосервисе для измерения давления топлива используют уже более профессиональные наборы

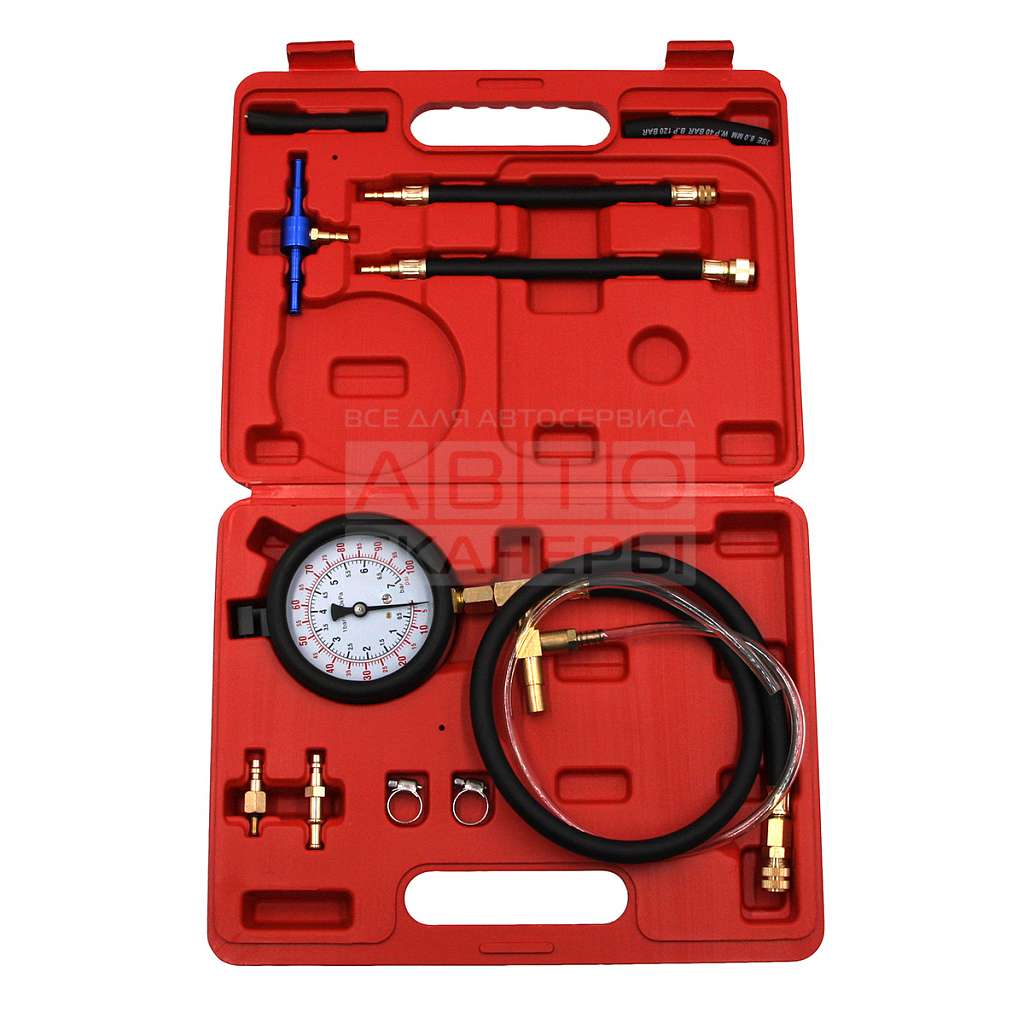

Тестер давления топлива

типа: Манометр давления топлива TU-114 (HS-0020), ATZ-602 или TU-443 (HS-1011) и ATZ-600, набор адаптеров в которых, позволяет подключиться в различных точках к системе питания авто на большинстве марок автомобилей.

Перед диагностикой необходимо тщательно осмотреть всю топливную магистраль, убедится в ее целостности, отсутствию подтеков и коррозии. Необходимо также проверить работоспособность электрических элементов топливной аппаратуры.

На заведенном двигателе давление в топливной рампе должно соответствовать паспортным данным для соответствующей марки автомобиля. Для примера: нормальное давление топлива для ВАЗ, ГАЗ, УАЗ составляет 2,8-3,2 бар. Причина низкого давления, как правило, связана с проблемами в подающей магистрали, а причина высокого давления – с проблемами в обратной.

Диагностика и промывка инжектора

Инжектор — электромагнитный клапан, созданный для точного дозирования подачи бензина и его распыления в камере сгорания. В процессе эксплуатации автомобиля из топлива выделяются компоненты, напоминающие битумы и лаки. Чем менее качественно топливо, тем больше этих примесей. Они накапливаются внутри инжектора (на сетке фильтра), так и в топливной рампе.

К топливным отложениям тут добавляются отложения от моторного масла, попадающего во впускную систему двигателя через систему вентиляции картера, особенно сильно у изношенного двигателя. За счет этих отложений происходит уменьшение проходных сечений и уменьшается регулировка топливо-воздушной смеси в сторону ее обеднения.

Чтобы вывести инжектор из нормального рабочего состояния нужно не много. Использование некачественного топлива, движение в городском цикле или на короткие дистанции с недостаточно прогретым двигателем приводит к тому, что отложения в инжекторах  формируются быстрее, чем растворяются моющими присадками, содержащимися в бензине. Снижение пропускной способности одного инжектора на 8-10% вполне достаточно для начала пропусков в зажигании. Если это происходит, не сгоревший кислород попадает в выхлопную систему и выводит из строя датчик кислорода.

Ещё одним компонентом, на который в обязательном порядке необходимо обращать внимание является дроссель. Пары топлива поднимающиеся из впускного коллектора обычно оседают на дроссельной заслонке и прилегающих к ней деталях. Результат – изменение пропорций воздушно-топливной смеси. Обнаружить это загрязнение довольно сложно. Для чистки дроссельной заслонки очень хорошо подходит аэрозольный растворитель.

Проверка работоспособности инжектора

Для диагностики инжектора применяют тестеры и мотор-тестеры. Простой и удобный прибор для тестирования инжектора — Тестер топливных форсунок ADD260. Он предназначен для проверки работоспособности форсунок бензиновых автомобилей.

Тестер позволяет проверить производительность и состояние инжекторов, а затем и помочь почистить их в ультразвуковой ванне благодаря специальному программному обеспечению, которое позволяет создавать различную пульсацию, имитируя работу форсунки. Тестер инжектора ADD260  подключается к форсунке и проверяет ее работоспособность на различных режимах пульсации. Его используют совместно с манометром топливной рампы, например HS-0020, TU-443 или ATZ603 и ATZ-600.

Сначала создают номинальное давление в топливной рампе, выключают двигатель и включая тестер инжекторов на различных режимах пульсации засекают падение давления в топливной рампе. Такую операцию проводят на каждом инжекторе и каждом режиме пульсации. Диагностика инжектора тестером позволяет определить работоспособность форсунки на различных режимах, что позволяет сделать вывод о состоянии инжектора (чистый инжектор, засоренный, нерабочий инжектор).

Если тестер показал, что форсунка засорена, то необходимо ее промыть. Сейчас применяются 2 основных способа очистки форсунок: 1. Промывка инжектора жидкостью без снятия форсунок с двигателя и 2. Промывка снятых форсунок на стенде с очисткой инжектора в ультразвуковой ванне.

Промывка инжектора на двигателе

Это наиболее простой вариант, так как демонтаж их особенно в последних моделях двигателей может представлять собой существенную проблему. Ее обычно проводят периодически с интервалом в 15-25 тыс. км пробега автомобиля. Прохождение растворителя сквозь инжектор также вполне эффективно очищает клапаны и внутренние поверхности камеры сгорания. Сама процедура занимает в этом случае от 30 минут до 1 часа.

Для проведения промывки можно воспользоваться профессиональным оборудованием, а можно изготовить самому (в интернете довольно много статей и роликов на тему “как самостоятельно произвести промывку инжектора”).

При такой промывке инжекторов следует знать: сильно засоренные инжекторы препятствуют проникновению достаточного количества растворителя, то же касается и спекшихся отложений. В этих случаях время промывки увеличивается. Если даже после нескольких десятков минут промывки двигатель не начинает работать лучше, инжекторы следует извлечь из двигателя и промыть более радикальным способом.

Рекомендуем заменить или по крайней мере выкрутить и почистить свечи зажигания после процедуры промывки инжекторов. Т.к. в процессе чистки образуется большое количество несвязанных частиц сажи, которая оседает на свечах и существенно ухудшает их качество. Можно также произвести замену масла и фильтров, так как растворитель может попасть через кольца в масло и снизить его качества.

оборудование для промывки форсунок C-100

Из большого разнообразия установок мы выбрали ПНЕВМАТИЧЕСКУЮ СТАНЦИЮ ДЛЯ ПРОМЫВКИ ИНЖЕКТОРА: С-100. По своим техническим характеристикам и входящим в их комплектацию адаптерам для подключения к топливным магистралям разных марок автомобилей и приспособлений для удобства работы она лучше всех имеющихся на рынке по качеству и дешевле по стоимости.

Установка работает от стационарного компрессора, пневмолинии в автосервисе, или обычного  автомобильного компрессора для подкачки шин. Давление регулируется с помощью входящего в комплект регулятора с манометром.

Этот способ промывки инжекторов начали рекомендовать и производители топливной аппаратуры. Т.к. в последнее время форсунки стали производить с керамическими корпусами и этот вариант промывки для них самый безопасный по сравнению с ультразвуком.

Промывка инжектора со снятием с двигателя

Более качественный способ промыть инжектор, применяется при сильном загрязнении форсунок. Форсунки снимают, устанавливают на стенд (его можно изготовить самостоятельно приспособив б/у топливную рампу и тестер для управления впрыском инжекторов типа ADD260 или мотор-тестер), для проверки распыла и производительности.

Задавая различные режимы работы форсунки (частоту и длительность импульсов) с применением чистящего раствора можно хорошо почистить каждый инжектор. Рекомендуем после окончания промывки перевернуть форсунку на 180 градусов, соплом распылителя установив ее в топливную рампу и заново произвести промывку на различных режимах. Таким способом чистящий раствор будет прокачиваться в обратном направлении, что намного эффективнее промывает сетчатый фильтр в инжекторе. Через 5-10 мин форсунка полностью очищается.

Для усиления чистящего эффекта форсунку нужно поместить на некоторое время в ультразвуковую ванну, наполненную слабым щелочным раствором.  Можно опять подключить тестер инжекторов ADD260 для имитации работы электромагнитного клапана форсунки.   В динамике он лучше очищается от углеродистых отложений.

Какую жидкость использовать для промывки инжектора

На данный момент производителей жидкости для промывки инжектора очень много. Самые распространенные бренды: Wynn’s (Винс) (обычно применяется для сильно загрязненных инжекторов, когда форсунки не мыли не менее 30 т. км пробега), LIQUI MOLY (Ликви Моли), Лавр (средние по эффективности и очистке реагенты), Carbon Clean (предназначен больше для профилактической промывки каждые 15-20 км пробега). Для экономии средств можно воспользоваться нашей АКТИВНОЙ ПРОМЫВКОЙ ТОПЛИВНОЙ СИСТЕМЫ ЭДИАЛ для бензиновых двигателей.

признаки неисправности, манометр для измерения

Современные автомобили оснащаются электронной системой управления двигателем. Впрыск топлива в камеру сгорания производится форсунками. Для подачи бензина предусмотрен электрический бензонасос. Топливо с бака под определённым давлением порядка 3 – 4 атм подается в форсунки и распределяется на тарелку клапана или непосредственно на поршень.

В основном используется центробежный бензонасос погружного типа. В составе модуля устанавливается непосредственно в бензобак. Существуют также навесные насосы, но не так распространены.

Автовладельцы могут столкнуться с ситуацией, когда машина не заводится, плохо тянет или идет рывками. Одной из причин может быть неисправность бензонасоса. Он перестает выдавать требуемое давление в топливной системе, форсунка плохо распыляет топливо и смесь в камере сгорания не воспламенятся. Рассмотрим, как проверить бензонасос, факторы, влияющие на его работу и основные неисправности.

Топливный насос проверяется замером давления в рампе или непосредственно около насоса.

Как правило на рампе есть специальный штуцер для манометра.

Также можно померить давление своими руками с помощью манометра в домашних условиях, если таковой имеется. Сложности в этой процедуре не возникает, если есть штуцер в рампе. Если же его нет, нужно найти место соединения в топливном трубопроводе и поставить прибор в разрыв шланга подачи бензина. Для этого нужен тройник.

Проверка давления нажатием на ниппель в рампе не имеет смысла, так как из-за паров бензина и нагрева может сложиться впечатление, что давление есть. Если насос не издает звуков, нужно проверить питание мультиметром или контрольной лампой. Замер давления в рампе входит в стоимость диагностики двигателя. Будет рациональнее проверить всю топливную систему и устранить на месте.

Работоспособность электробензонасоса определятся величиной давления и производительностью — объемом нагнетающей им жидкости в час. В конце данной статьи приведена таблица значений давления топлива для распространенных автомобилей.

По статистике выявлены ряд факторов, влияющих на работу насоса:

• Наличие воды в баке;
• Отсутствие бензина;
• Некачественный бензонасос;
• Забитый фильтр тонкой и грубой очистки;
• Короткое замыкание по цепи или в самом бензонасосе.

Прибор для измерения давления топлива

Как было сказано выше, работа бензонасоса проверяется специальным прибором — манометром. Самый распространенный МП – 100 производства ООО «НТС». В нашем сервисе мы используем его с 2008 года, точность показаний осталась на заводском уровне. В комплекте имеются переходники и клапан сброса давления.

Манометр МП — 100

Позволяет измерить давление топлива как в рампе при наличии штуцера, так и в любом месте топливопровода. В наборе с манометром имеется переходники:

УП-2 переходник удлинитель позволяет делать замер на заднеприводной классике.ТПБ-2 переходник для быстросъемных соединителей.

Позволяет легко проводить измерение давления на большинстве современных авто.

Существуют много аналогичных тестеров для проверки давления топлива. Отличия как в цене, размерах, циферблате. Конструктивно все измерители схожи. Можно сделать манометр своими руками, но цена не оправдывает себя. Намного проще и результативнее обратится к диагностам или в любой сервис. Сделают заключение и устранят неисправность.

Не качает бензонасос: причины

Если давление топлива оказалось ниже допустимого, а насос перестал работать, нужно разобрать в причинах почему бензонасос не качает топливо.

Если шума с насоса нет, то есть не включается при включении зажигания:

• Нужно проверить питание 12 Вольт, массу на фишке бензонасоса. Если не срабатывает реле, подкинуть электронный блок управления «мозги». При отсутствии напряжения найти и устранить причину по электрической цепи автомобиля.

• Далее если напряжение и масса есть, проверить целостность проводов внутри насоса, для этого нужно его демонтировать с бака и разобрать. Частым явлением на вазовских модулях бывает прогар фишки в корпусе бензонасоса. Тогда приходится менять и фишку и верхней разъем на корпусе модуля.

• Если и тут все в порядке, но мотор не запускается, подключить к модулю 12 вольт от АКБ и проверить шум насоса. Если бензонасос не работает значит он умирает. Заменить моторчик бензонасоса.

Если топливный насос работает, но не качает бензин проверить:

1. Давление топлива в рампе
2. Забитость трубопровода, фильтров тонкой и грубой очистки.
3. Регулятор давления топлива на работоспособность. Находится на рампе или в модуле бензонасоса в баке.

Частым явлением бывает вода в баке, которая зимой превращается в лед. Соответственно насос работает, но не выдает требуемое давление.

Если электробензонасос, то работает, то не работает:

1. Разобрать модуль насоса
2. Посмотреть фишку на прогар контактов, как показано выше.
3. Проверить реле и контакты на мозгах.

Бываю случаи, когда бензонасос перестает работать на ходу. Это очень неприятная ситуация, особенно в городе, в потоке машин и в пробках.

Когда поменяли бензонасос и он снова перегорел, нужно проверить топливную систему полностью.

Признаки неисправности бензонасоса

Двигатель не запускается

Это главный симптом неисправного топливного насоса. Летом в жару может проявится умирающий бензонасос. Место стыка крыльчатки с осью ротора расширяется, и она проворачивает. Следует осуществить проверку давления топлива с рампы и с насоса непосредственно.

Ресурс топливного насоса определяется эксплуатацией автомобиля владельцем. Что требуется для то, чтобы бензонасос прослужил дольше и не вышел из строя:

• Проверять наличие воды в баке. Для профилактики наливать любой чистый спирт в бак. Он смешивается с водой и сгорая выходит через выхлоп. В магазинах есть вытеснитель влаги фирмы «Тритон». В составе изопропиловый спирт.

При покупке других вытеснителей или осушителей внимательно прочтите состав, так как спирта может не быть, а присутствовать другие химические соединения, которые почистят бак и засорят форсунки.

• Желательно иметь уровень топлива не менее половины бака. Это минимизирует соотношение вода-бензин, насос лучше охлаждается.
• Сеточку бензонасоса менять каждые 30 000 км, а фильтр тонкой очистки (бочонок) каждые 15 000 км. В этом то фильтре и скапливаются все отложения и вода. Причины поломки насоса в следствии сжатой сетки от воды частое явление.

Автомобиль плохо набирает обороты

Потеря тяги при отказе топливного насоса довольно распространённый симптом номер два. Цилиндры начинают плохо работать, нормального впрыска форсункой нет, воспламенение смеси становится не эффективным. Форсунка дает неравномерный распыл, скорость притока смеси в камеру сгорания падает. Таким образом, если электробензонасос отказал, то мощность двигателя снижается.

При потере тяги не обязательно сломался бензонасос. Нужно проверить фильтра, топливную магистраль, регулятор давления топлива на забитость.

Проверить регулятор давления топлива

Регулятор давления топлива устанавливается на рампе или в модуле бензонасоса. Проверка неисправного клапана осуществляется тем же манометром для диагностики давления топлива. Порядок действий:



1. Закрутить прибор в разрыв подающей топливной магистрали;
2. Включить зажигание;
3. Если не включается бензонасос, прокрутить стартером;
4. Дождаться выключения бензонасоса. Давление не должно упасть на величину более 0,5 атм. Если упало до нуля, значит обратный клапан неисправен и сливает топливо в бак;
5. При повышении давления выше допустимого можно говорить о заклинивании регулятора давления топлива.

Таким образом, определить неисправность обратного клапана на инжекторе можно обычным манометром. Достаточно выполнить действия выше.

Признаки неисправности РДТ (регулятора давления топлива):

1. Плохой запуск. Если клапан пропускает, давление в рампе успевает снижаться, до начала прокрутки двигателя;
2. При забитом РДТ могут порваться шланги, так как давление в системе повышается до максимально выдаваемого бензонасосом.

Данные симптомы частое явление на отечественных автомобилях. При пропускании РДТ можно пережать шланг обратки и регулятор восстановится. Как правило, данный метод помогает. Ни один датчик электронной системы управления не зафиксирует данную неисправность.

Замерить давление топлива в рампе

Как было сказано выше, для того чтобы замерить давление топливного насоса в рампе нужно манометр последовательно закрутить в подачу топлива. Замер производят на разных режимах, в зависимости от симптомов неисправности:

• Автомобиль не заводится. Делаем измерение при включении зажигания. Через диагностический сканер можно включить бензонасос через исполнительные механизмы. Рабочее давление от 3 до 4 атм.
• Пропала тяга. Сначала нужно измерить давление топлива на зажигании, если выдает нормальное показание, мерим на холостом ходу. Насос должен выдавать 2,5 – 4,2 атм в зависимости от типа двигателя. 2,5 — РДТ на рампе, 4,2 — РДТ в баке.
• Бываю случаи, когда владелец жалуется на потерю тяги кратковременно или в жару. В таком случае нужна проверка на ходу. Цепляем манометр, проверяем герметичность контакта со штуцером, чтобы не было течи бензина. Закрепляем прибор на лобовое стекло, можно под дворник, и едем. Если во время движения давление топлива падает, нужно заменить бензонасос, фильтра, продуть магистрали.
• Как проверить бензонасос в стенку. Такая процедура нужна для исключения забитого фильтра, магистралей регулятора давления топлива. Значение давления на инжекторе в стенку должно быть от 6 атм.

Такими не сложными действиями можно померить давление бензина на любом автомобиле. Главное соблюдать меры безопасности по работе с горючими жидкостями.

Распространенные неисправности

Гудит бензонасос

Топливный насос может гудеть или пищать по разным причинам. Жужжать бензонасос может в силу характера конструкции системы. Если же есть подозрение на неисправность электробензонасоса нужно проверить топливную систему полностью.

Если бензонасос шумит при высокой температуре окружающего воздуха, надо проверить дышит ли бензобак. Проверить трубку паров бензина, клапан абсорбера. Если найти причину не удается, просверлить отверстие в крышке заливной горловины.

После замены новый бензонасос может издавать кратковременный шум. Подождите около 5 минут, если насос продолжает гудеть, проведите процедуры выше.

Перегрев бензонасоса

Насос перегревается в случае:

1. Мало бензина или его отсутствие в баке;
2. Инородные материалы попали в модуль бензонасоса или в сам моторчик;
3. Вода в баке;
4. Забиты топливные магистрали, фильтра тонкой или грубой очистки. Топливо импульсно возвращается обратно в бензонасос, поэтому греется;
5. Замыкание обмоток статора моторчика бн, в следствии чего нагревается.

Если давление топлива на манометре скачет, это говорит о забитости фильтров.

Бензонасос не качает при включении зажигания

Современные системы управления двигателем блокируют бензонасос до прокрутки стартером. То есть чтобы электробензонасос заработал нужно начать заводить двигатель. Если же он и так не срабатывает проверить питание 12 В, для этого сканером включить реле бензонасоса.

Признаки низкого давления топлива в рампе

Главный симптом слабого давления плохой запуск двигателя и потеря мощности. Причины могут быть как самом БН, проводящих магистралях, фильтрах.

Почему падает давление топлива в рампе

Если при проверке давление топлива быстро падает после выключения насоса, нужно заменить регулятор давления топлива. Перед заменой можно попытаться его реанимировать. Для этого зажимаем обратную магистраль и включаем насос, давление повысится до максимального и резко отпускаем обратку. Таким образом мембрана в клапане садится на место и давление держит. Такие же симптомы могут быть после остановки двигателя. Давление резко падает, бензин сливается в бак и следующий запуск мотора будет затруднен.

При неисправности бензонасоса давление будет падать на оборотах.

Сигнализация блокирует бензонасос

Блокировка бензонасоса может произойти из-за замыкания блока не штатной сигнализации. В этом случае нужно произвести демонтаж сигнализации и заменить на новую.

Постоянно работает бензонасос

При остановке двигателя и выключении зажигания насос не отключается. Причина может быть в том, что реле бензонасоса замкнуло и не выключается. Питание 12 В постоянно приходит и электробензонасос качает.

Бензонасос жужжит, но не качает в чем причина

Автовладельцы часто сталкиваются с такой проблемой, что машина не заводится, но бензонасос жужжит. Дело в том, что сам моторчик работает, а крыльчатка проворачивает на оси статора. Соответственно давление не создается и двигатель не запускается. В таких случая поможет проверка давления топлива манометром.

Таблица значений давления топлива по маркам автомобилей

Марка автомобиля	Давление, атм
фиат альбеа	3,8
лифан солано	3,8
шевроле ланос	3,8
шевроле круз	4
хендай солярис	4
хендай акцент	4
форд фокус 2	4
уаз патриот	4
уаз 409 двигатель	3,8
субару легаси	3,8
субару	3,8
рено логан	3,5
приора	3,8
пежо 308	3,8
нива шевроле	3,8
матиз	3
м57 бмв	3,8
лачетти	3,8
киа спектра	3,8
калина	3,8
инфинити qx56	4
змз 406	3
змз 405 евро 2	3
газель 405 евро 3	4
газ 3110	3
ваз 2115	3 — 3,8
ваз 2114
ваз 2112
ваз 2110
ваз 2107 инжектор	2,5 — 3
газель 4216	3,8
z18xe	3,8
nissan primera	3,8
lexus is 250	3,8
ix35	3,8
дэу нексия	3,2-3,8









как проверить, каким должно быть, симптомы неисправности

Диагностика топливной системы не может пройти без проверки давления в топливной рампе. Если имеются проблемы с подачей топлива, это скажется в целом на работе двигателя: на его пуске, разгоне, работе на холостых оборотах и в других режимах. Проверить давление в рампе топливной системы водитель может самостоятельно, при этом не потребуется специальных диагностических приборов, достаточно простого манометра. В рамках данной статьи мы рассмотрим, как проверить давление в топливной рампе.

Когда необходимо проверять давление в топливной рампе

Если возникли проблемы в топливной системе, с большой долей вероятности они могут быть связаны с давлением в рампе.

Можно выделить следующие основные неисправности, которые указывают на необходимость проверки давления в топливной системе:

• Машина начала расходовать значительно больше топлива;
• Двигатель нестабильно работает на холостых оборотах, в том числе глохнет на них;
• Мотор троит;
• В выхлопе двигателя высокое содержание CO.

Перечисленные выше неисправности также характерны при возникновении ряда других проблем. В частности, перед проверкой давления в топливной рампе рекомендуется убедиться, что исправен электронный блок управления.

Как проверить давление в топливной рампе

Для проверки давления в топливной системе автомобиля потребуется обзавестись манометром с пределом по измерению не более 7-10 атмосфер. Подобный диапазон рекомендуется в связи с тем, что при большем максимально измеряемом давлении по прибору будет сложно определить минимальные значения, то есть возникнет погрешность.

Помимо манометра, для измерения потребуется обзавестись резиновой трубкой, которая сможет герметизировать соединение между прибором и топливной рампой. Рекомендуется обзавестись также хомутом, чтобы затянуть место соединения.

Перед началом диагностики погасите двигатель и откройте капот. Чтобы проверить давление в топливной рампе нужно проделать следующие действия:

1. Натянуть на резьбовое соединение манометра резиновый шланг;
2. Снять с топливной рампы колпачок, а далее ниппель. Обратите внимание, что если мотор автомобиля работал незадолго до начала проведения работ, рекомендуется перед откручиванием ниппели «стравить давление». Для этого нужно взять тряпку и надавливать ей на золотник, в результате чего будут выходить остатки топлива;
3. Когда ниппель с топливной рампы снята, можно натягивать вторую сторону резинового шланга;
4. Если имеются хомуты, затяните соединения шланга с прибором и рампой;
5. Далее заведите двигатель и убедитесь, что система хорошо герметизирована, и через соединение шланга с рампой не протекает бензин;
6. После этого нужно провести проверки двигателя при различных условиях, снимая показатели с манометра:
7. При старте мотора;
   • На холостом ходу;
   • При снятой с регулятора давления топлива трубкой;
   • При пережатой сливной трубке.
   • Полученные результаты нужно сравнить с эталонными.

Какое должно быть давление в топливной рампе

В зависимости от характеристик мотора, давление в топливной рампе будет различаться. Узнать значения давления системы для конкретного автомобиля можно из книг по технической эксплуатации и обслуживанию машины или на специализированных форумах. Приведем примерные значения давления в топливной рампе:

• Старт мотора: не менее 3 атмосфер;
• На холостом ходу: около 2,5 атмосфер;
• Со снятой с регулятора давления топлива трубкой: около 3,3 атмосфер;
• При пережатой сливной трубке: около 7 атмосфер.

Обратите внимание, что после нагнетания топлива в рампе и отключения мотора, давление должно упасть до уровня в 0,7 атмосфер и задержаться на нем на некоторое время. Если давление сразу опускается до нуля, высока вероятность наличия проблем в регуляторе давления топлива или бензонасосе. Также на проблемы с бензонасосом укажет падение давления при повышении оборотов.

В ситуации, когда топливный насос на протяжении продолжительного времени не может создать в системе необходимое давление, нужно проверить топливный фильтр и сетку бензонасоса. Также обратите внимание на компрессию в цилиндрах двигателя.

Кроме того, проблемы с давлением могут быть вызваны и более серьезными неисправностями, такими как неправильная работа датчика положения дроссельной заслонки или датчика массового расхода воздуха.

Загрузка…

Проверка давления в топливной системе, топливных магистралях в Кирове, цены

На большинстве топливных систем более чем 90% топлива возвращается в топливный бак в нормальном эксплуатационном режиме.

Температура топлива, возвращаемого в топливный бак повышается на 7–15°С в связи с тем, что оно нагревается проходя под днищем автомобиля и около горячего двигателя, а также за счет внутреннего трения и трения о стенки трубопроводов.

Непрерывно возвращаемое подогретое топливо увеличивает температуру топлива в баке. В тоже время, топливо, сжатое до давления 320–350 кПа в топливной магистрали, проходя через регулятор давления, поступает в топливный бак под небольшим давлением.

В этом случае увеличивается испарение топлива, по отношению к элементам, имеющим более низкое испарение, и пары топлива поступают в топливный бак. Пары топлива из топливного бака не попадают в атмосферу благодаря работе системы улавливания паров топлива.

Система с уменьшенным возвратом топлива

На автомобили установлена система, в которой отсутствует трубопровод возврата топлива от двигателя в топливный бак.

Регулятор давления установленный в топливном баке и уменьшение длины трубопровода возврата топлива, уменьшает испарение топлива на 60–20% по отношению к обычной топливной системе.

Кроме того, установка реактивного насоса в блоке подачи топлива, обеспечивает подачу топлива к насосу, обеспечивая устойчивую подачу топлива, при низком уровне топлива в баке. Система обеспечивает устойчивую подачу топлива при наклонах автомобиля, при низком уровне топлива в баке.

Блок подачи топлива

Блок подачи топлива установлен в топливном баке и состоит из следующих элементом и узлов:

• топливного насоса с электрическим приводом;
• регулятора давления;
• топливного фильтра;
• датчика уровня топлива;
• топливопроводов.

Топливный насос

Топливный насос с электрическим приводом установлен в топливном баке вместе с датчиком уровня топлива. Управление топливного насоса производится блоком управления двигателя, через реле топливного насоса.

Топливный насос через трубопроводы подает топливо под давлением к топливной магистрали и форсункам. Давление в топливной магистрали сохраняется даже тогда, когда топливный насос не работает, за счет одностороннего клапана расположенного около топливного насоса.

Регулятор давления топлива и форсунки

Давление в топливной системе регулируется регулятором давления.

Подача напряжения к форсункам осуществляется от аккумуляторной батареи через главное реле. Количество топлива, подаваемого во впускной тракт двигателя, определяется длительностью импульсов, вырабатываемых блоком управления двигателем и подаваемым на форсунки.

Датчик уровня топлива

Датчик уровня топлива состоит из поплавка, закрепленного на рычаге и переменного резистора. При изменении положения поплавка, пропорционально изменяется сопротивление переменного резистора. На основании сигнала от датчика уровня топлива, указатель уровня топлива в комбинации приборов показывает количество топлива в баке.

Топливные трубопроводы и шланги

Топливные трубопроводы и шланги обеспечивают передачу топлива от топливного бака к топливной магистрали и форсункам и возвращают лишнее топливо в бак. Топливные трубопроводы, закрепленные на днище автомобиля необходимо периодически осматривать на отсутствие вмятин и деформации, так как за счет сужения их проходов, возможно ограничение потока топлива.

Топливные трубопроводы и шланги также обеспечивают передачу паров топлива от топливного бака к канистре с активированным углем, где они собираются при выключенном двигателе. После пуска двигателя и прогрева до рабочей температуры, блок управления двигателем открывает электромагнитный клапан, и пары топлива из канистры поступают в двигатель и сжигаются.

Топливная магистраль

Топливная магистраль обеспечивает подачу топлива к каждой форсунке и установлена на впускном коллекторе.  В настоящее время, регулятор давления топлива не расположен на топливной магистрали, а установлен в топливном баке.

На топливной магистрали расположен сервисный клапан, который служит для удаления воздуха после обслуживания автомобиля или пуска двигателя.

Как проверить давления в топливном насосе на автомобилях Golf

Напорный топливопровод находится под давлением! Надеть защитные очки и защитную одежду, чтобы избежать травм и контакта топлива с кожей. Перед разъединением шлангов обернуть место соединения ветошью. Затем, осторожно ослабляя соединение, сбросить давление.

Процедура проверки:

• Отсоединить напорный трубопровод (металлический штуцер) -стрелка- и собрать вытекающее топливо ветошью;

Для разблокирования топливопровода сжать стопорное кольцо.

• Подсоединить к напорному топливопроводу манометр VAS 6550 с переходниками VAS 6550/1 и VAS 6550/2;

• При этом сливной кран должен быть закрыт, а запорные краны открыты;
• Включить топливный насос при помощи диагностики исполнительных механизмов для нагнетания давления топлива;
• Считать показания манометра;
• Надлежащая величина: 4,0 … 7,0 бар.

Если давление в норме, проверить остаточное давление.

Если значение выше номинального:

• Проверить обратную магистраль между топливным фильтром и топливным насосом на изгибы и засорение;

Если неисправность не обнаружена:

Если номинальное значение не достигается:

• Проверить давление топлива перед топливным фильтром следующим образом — отсоединить от топливного фильтра напорный топливопровод -стрелка-;

• Подсоединить между топливным фильтром и напорным топливопроводом манометр -VAS 6550- с переходниками -VAS 6550/1- и -VAS 6550/2-;

• При этом сливной кран должен быть закрыт, а запорные краны открыты;
• Завести двигатель и оставить его работать на холостом ходу;
• Медленно закрыть запорный кран -A-. Давление должно увеличиться не менее чем до 7,0 бар. По достижении давления 7,0 бар немедленно открыть кран!;

Если давление возросло:

• Топливный насос в порядке. Неисправен редукционный клапан в топливном фильтре, заменить топливный фильтр;

Если давление не возросло:

• Неисправен топливный насос, заменить модуль подачи топлива.

Спрашивайте в комментариях. Ответим обязательно!

4 Шаги по проверке давления и расхода топлива

Замена топливного насоса может стать дорогостоящей ошибкой, если она не является истинной причиной проблемы, связанной с топливом. Топливная система должна быть тщательно проверена на предмет давления, объема и электрической целостности, прежде чем отказываться от топливного насоса.

Шаг 1. Безопасность прежде всего

Давайте посмотрим на давление и расход топлива в системе обратной подачи топлива. Прежде чем приступить к выполнению каких-либо диагностических тестов, самое важное помнить, что выпуск топлива под давлением может привести к пожару и травмам.Поэтому ставьте безопасность превыше всего. Надевайте защитные очки и перчатки, работайте в хорошо проветриваемом помещении, не курите и не храните ничего, что может вызвать искру.

Шаг 2: Давление топлива

Сначала проверьте давление топлива. Заведите машину и дайте ей поработать на холостом ходу. Установите манометр давления топлива, запустите насос и обратите внимание на показания давления. Затем сравните его со спецификацией производителя. Если давление низкое, вам следует решить эту проблему. Если топливный насос подает достаточное давление, выполните проверку объема топлива, чтобы определить, подается ли надлежащее количество топлива в топливные форсунки.

Шаг 3. Используйте расходомер или стеклянную мерную емкость

Самый точный способ проверить подачу топлива — использовать расходомер. Но хотя в некоторых ремонтных мастерских это может быть, у вас может не быть. Итак, вот довольно надежный способ выполнить проверку подачи топлива по времени. Будьте осторожны и используйте подходящую мерную емкость. Стекло — хороший выбор, потому что топливо может разъедать пластик или запотевать.

Шаг 4: Тест

Запуск двигателя сигнализирует насосу о запуске, поэтому заведите автомобиль и дайте ему поработать на холостом ходу.Вам нужно будет собрать пробу топлива в течение пяти секунд при работающем насосе. Насос должен подавать определенное количество топлива в течение этого периода времени — проверьте спецификации вашего производителя, чтобы убедиться, что ваш насос подает нужное количество и ваша система работает должным образом. Возможно, вам придется преобразовать миллилитры в секунду в галлоны в час, чтобы это выяснить.

Как проверить автомобильный топливный насос

Пояснение

Топливный насос вашего автомобиля используется для подачи газа к топливу двигателя. форсунки будь то бензин или дизельное топливо.В зависимости от топливной системы дизайн вы можете иметь один или несколько стилей насосов в разных местах и механические и электрические модели. Топливные системы с непосредственным впрыском могут быть как дизельными. и обычный бензин, который состоит из первичного насоса в топливном баке и вторичный насос «высокого давления», который устанавливается и приводится в действие двигателем. Обычный Система впрыска топлива под давлением имеет только один главный насос в топливном баке. Топливо Тест насоса покажет рабочее состояние насоса.

Что не так?

По мере старения автомобиля внутренние детали топливного насоса могут изнашиваться, вызывая потеря давления в топливной рампе и форсунках, приводящая к тяжелый старт, колебания и малая мощность двигателя и когда внутренние детали насоса полностью выходят из строя, двигатель не заводится.

СПОНСОРНЫЕ ССЫЛКИ

Топливный насос

• Один или два топливных насоса в зависимости от исполнения
• Первичный или главный насос находится в топливном баке
• Может вызвать низкую мощность, колебания и отсутствие условий пуска
• Управляется электрическим реле или оборотом двигателя
• Требуется внешний манометр для проверки производительности насоса
• Работа по замене занимает от двух до трех часов (в большинстве случаев)
• Вторичный насос или «насос высокого давления» установлен на двигатель

Сколько стоит?

У большинства людей нет комплекта для проверки топливного насоса, но не бойтесь, автозапчасти в большинстве случаев магазины предоставят вам один бесплатно.Если вы подозреваете, что топливный насос становишься слабее в своей машине, и ты отвозишь машину в магазин, чтобы сделать тест вы можете рассчитывать заплатить от 90 до 150 долларов США.

Приступим

Начните с автомобиля на ровной поверхности в парке с включенным аварийным тормозом, двигатель выключен (запрещается курить или открывать огонь). Этот тест предназначен только для топливных насосов в баке.

1. Напорный патрубок: Некоторые автомобили имеют удобный напорный патрубок на топливная рампа двигателя (снимите крышку), чтобы прикрепить манометр, в то время как другие конструкции потребуется переходник из тестового набора, который можно прикрепить к топливной фильтр или топливопровод под давлением, направленный к топливной рампе двигателя.

2. Вынуть манометр для проверки давления топлива из комплекта. Большинство датчиков имеют быстроразъемная муфта, позволяющая использовать несколько разных адаптеров для различных производителей. В комплекте они должны быть помечены, но если нет, ищите соединитель шланга или штуцер, который подойдет для вашего автомобиля.

3. При установке манометра (двигатель выключен) небольшое количество топлива могут присутствовать, поэтому не пугайтесь, приготовьте полотенце для магазина.

4. Не запуская двигатель, поверните ключ зажигания в положение включения манометр должен подскочить от 45 до 58 фунтов на квадратный дюйм (DPI) системы прямого впрыска, впрыск дроссельной заслонки (TBI) в большинстве случаев должно составлять от 13 до 17 фунтов на квадратный дюйм при загрузке системы.Если нет присутствует давление, перепроверьте соединение шланга или адаптера, чтобы избежать ложные отрицательные результаты, повторно включите зажигание, чтобы перепроверить. По-прежнему нет давления? подозревают неисправный топливный насос, реле топливного насоса или предохранитель.

5. Теперь запустим двигатель, чтобы мы могли проверить работу насоса. Пока двигатель работает, давление топлива должно упасть примерно на 5 фунтов на квадратный дюйм от статическое первичное давление (DPI), затем нажмите на дроссельную заслонку, Давление в топливной системе должно подскочить примерно на 5 фунтов на квадратный дюйм.это значит топливный насос и регулятор давления работает правильно. Если давление топлива в системе не реагирует, проверьте регулятор вакуума питающий трубопровод и, если все в порядке, неисправен регулятор давления топлива (если есть).

6. Последней проверкой будет нагрузочный тест. Этот тест определит, как насос работает под нагрузкой. Этого можно добиться двумя способами: сначала вы можете загрузить двигатель, включив передачу заднего хода (автоматический) и удерживайте тормоз, осторожно давая двигателю небольшой количество дроссельной заслонки.Это приведет к загрузке двигателя, не позволяя машине Двигайтесь эффективно загружая двигатель и бензонасос. Второй способ — закройте капот до первого предохранителя и ведите машину (не по шоссе скорости), пока датчик находится снаружи, чтобы водитель мог его видеть. Шланг будет проходить со стороны капюшона, используя малярную ленту, чтобы закрепить измерять. Давление должно поддерживаться постоянно на протяжении всего теста. Если давление топлива низкое под нагрузкой или на холостом ходу топливный фильтр (если есть) могли быть забиты, или топливный насос вышел из строя и нуждается в замене.

7. Снимите манометр давления топлива и установите на место пылезащитный колпачок или снимите Адаптер топливопровода удалите излишки топлива.

Посмотрите видео!

Проверка давления топливного насоса

Вопросы?

Наша команда сертифицированных механиков готова бесплатно ответить на ваши вопросы.

СПОНСОРНЫЕ ССЫЛКИ

Статья опубликована 29.11.2020

Как проверить давление топлива без манометра — Rx Mechanic

Если ваш автомобиль застрял в дороге или не заводится, это неприятное занятие.Попадая в такую ​​ситуацию, приходится думать о выходе или обращаться за помощью к специалисту. Первое, что приходит в голову, когда машина не заводится, — это разряженная батарея, плохие свечи зажигания или отсутствие импульса форсунок. Однако другой причиной этой неисправности является низкое давление топлива, поступающее из топливного бака в двигатель.

Топливный бак должен быть на определенном уровне для стабильной работы автомобиля. Плохое состояние топливного насоса может помешать запуску двигателя.В этом руководстве мы узнаем больше об этой проблеме и способах ее решения. Мы также проверим, как проверить давление топлива без манометра и как проверить топливный насос.

Признаки низкого давления в топливном насосе

Прежде чем мы узнаем, как проверять давление топлива, позвольте нам сначала получить некоторое представление о впрыске топлива. Основное назначение топливной системы — подача топлива из топливного бака к топливным форсункам. Затем топливо впрыскивается в камеру сгорания и для процесса сгорания.

Топливная система обычно состоит из топливного насоса, погруженного в топливный бак. Насос всасывает топливо и направляет его через топливный фильтр, чтобы избавиться от любых частиц и примесей. Затем топливо перемещается из топливного бака, расположенного в задней части автомобиля, к впрыску топлива и подготавливает его для впрыска внутрь двигателя.

У вас может возникнуть один вопрос: зачем нам нужно давление в этом процессе. Соответствующее давление топлива жизненно важно для производительности и работы двигателя, поскольку оно напрямую влияет на мощность двигателя.Есть несколько симптомов низкого давления в топливном насосе. Вот некоторые из них:

Потеря мощности двигателя: Если топливный насос слишком слабый, он не сможет выдержать высокие требования двигателя. Это особенно важно в ситуациях с высокой нагрузкой, таких как резкое ускорение, подъем на холм, когда автомобилю требуется вся его мощность.

Трудно при запуске: Для правильного запуска автомобиля топливный насос должен подавать газ в двигатель. Когда в топливном насосе низкое давление, давление, создаваемое насосом, не может заставить топливо достичь форсунок для полного сгорания прямоугольника.Следовательно, двигатель вращается, но никогда не запускается.

Двигатель лопается на высоких скоростях: В этом случае вы заметите, что двигатель бурлит и возвращается в нормальное состояние при движении на высоких скоростях или в течение длительного времени. Это происходит, когда топливный насос не может подавать постоянный поток топлива с надлежащим давлением в течение длительного периода.

Шаги по проверке давления топлива без манометра

Если вы заметили любой из вышеперечисленных симптомов, вам необходимо немедленно проверить топливный насос.Обычно профессиональные механики всегда используют манометр, специально предназначенный для этой работы. Однако борьба заключается в том, что, если я хочу проверить давление в топливном насосе, а у меня нет этого специального инструмента? Не о чем беспокоиться. Просто продолжайте читать это руководство, и вы сможете отлично справиться с этой задачей. Вы также сможете самостоятельно диагностировать проблему без использования каких-либо специальных инструментов.

Шаг 1: Самая простая и простая проверка — это услышать гудение топливного насоса при попытке завести автомобиль.Если вы поворачиваете ключ из положения OFF в положение ON и не слышите жужжание насоса, это может быть признаком того, что вам необходимо произвести замену.

Шаг 2: Что делать, если я слышу гудение топливного насоса, но у меня также есть проблемы с работой двигателя и глохнетом? В этом случае нужно проверить саму помпу. Найдите топливный насос под задним сиденьем автомобиля и снимите его. Вы увидите пластиковую крышку, закрывающую топливный насос. На этом этапе найдите ВЫХОДНОЙ порт насоса, который обычно подключен к топливному фильтру.Отсоедините шланг, идущий от насоса к фильтру, и плотно заблокируйте проход шланга пальцем. Затем вы можете завести машину. Если вы чувствуете, что топливо сильно давит на ваш палец, значит, у вас хорошее давление. Если нет, то вам необходимо заменить помпу.

Шаг 3: Проблема может быть не в самом топливном насосе. Возможно, вам потребуется заменить топливный фильтр. Когда топливный фильтр полон частиц и примесей, он блокирует топливный канал, что приводит к проблемам с низким давлением.

Шаг 4: Попробуйте проверить топливные магистрали, выходящие из топливного насоса, и подать топливо к двигателю. Эти трубы изготовлены из материалов для топливопроводов, специально разработанных для этой цели. Эти трубы проходят под автомобилем. Когда автомобиль подвергается воздействию суровых условий окружающей среды, таких как уличные неровности или выбоины, эти трубы подвергаются воздействию. Чтобы вернуть его в нормальное состояние, вам потребуются такие инструменты, как инструмент для развальцовки топливопровода и изгибы топливопровода.

Часто задаваемые вопросы (FAQ)

Q.Как проверить давление топлива с помощью манометра?

Использование манометра давления топлива — простой и точный способ получить реальные результаты. В каждом автомобиле есть точка измерения давления топлива, обычно расположенная рядом с топливными форсунками на капоте автомобиля. Начните с отсоединения шланга или трубы, которые подошли к рейке инжектора. Подключите манометр в этой трубе к определенному порту, чтобы убедиться в отсутствии утечки давления.

Попросите помощника завести машину и разогнать ее, пока вы проверяете показания датчиков.Ознакомьтесь со спецификациями значений в руководстве по ремонту автомобиля. Проверьте давление на холостом ходу или под нагрузкой и сравните его с заданными значениями. Если у вас есть проблемы с доступом к сложному манометру топлива, вы можете проверить давление топлива с помощью манометра.

В. Каким должно быть давление топлива?

Каждый двигатель рассчитан на разное давление топлива. Это определяется объемом двигателя, мощностью и крутящим моментом. Все эти параметры требуют определенного давления в разных ситуациях эксплуатации.Например, проверка давления топлива Toyota rav4 показывает, что давление должно находиться в пределах 44-50 фунтов на квадратный дюйм. Как правило, диапазон давления топлива большинства транспортных средств составляет 40–80 фунтов на квадратный дюйм.

В. Каковы симптомы неисправного регулятора давления топлива?

Регулятор давления топлива отвечает за регулирование давления, которое поступает от топливного насоса к двигателю. Постарайтесь, чтобы он всегда был как можно более стабильным. Если по какой-либо причине регулятор выходит из строя, есть несколько общих признаков, указывающих на то, что он нуждается в замене.Один из этих признаков — ваш автомобиль излучает черный дым. Это означает, что машина сжигает слишком много топлива, чем следовало бы. Это первый признак плохого топливного регулятора.

В. Какое должно быть давление топлива на холостом ходу?

Давление топлива всегда меняется в зависимости от нагрузки двигателя. Чем больше нагрузка на двигатель, тем выше расход топлива, что снижает давление топлива на холостом ходу. Давление топлива варьируется от машины к машине, но всегда около 40 фунтов на квадратный дюйм.

Заключительные слова

Давление топлива — один из наиболее важных факторов в управлении производительностью и работой вашего автомобиля.Следовательно, вам следует уделять ему достаточно внимания, выполняя периодическое техническое обслуживание. Вам также необходимо менять топливный фильтр в предварительно указанные интервалы, рекомендованные производителями. Крайне важно знать, что измерение давления в топливном насосе может быть рискованным процессом, поскольку в нем участвует топливо, которое легко воспламеняется. Всегда будьте осторожны при обращении с топливом. Если вы заметили какие-либо симптомы неисправного топливного насоса, рекомендуется получить консультацию специалиста перед выполнением любого ненужного ремонта.

Подробнее:

Проверка давления и объема топливного насоса

Первые две статьи этой серии были посвящены электрическим аспектам диагностики электрических топливных насосов и электрических цепей (февраль 2003 г.) и проверке пробников усилителя осциллографа (март 2003 г.).Топливный насос преобразует энергию электрической системы автомобиля в давление и объем, испытание которых рассматривается в этом последнем выпуске.

Очевидно, что полностью мертвый насос помешает запуску двигателя. Но как насос, который умирает, повлияет на производительность? Любой двигатель с впрыском топлива, который трудно запускается, работает сбои на холостом ходу, колеблется, не хватает мощности под нагрузкой или работает на обедненной смеси, вероятно, не получает достаточно топлива, и виноват слабый насос.

Установить манометр давления топлива.В некоторых системах предусмотрен удобный отвод давления; может потребоваться вмешаться в линию питания других. Запустите двигатель, чтобы определить, соответствует ли регулируемое и нерегулируемое давление топлива техническим характеристикам. Снимите вакуумный шланг, ведущий к регулятору давления. Это нерегулируемое давление топлива показывает, какое давление будет обеспечивать насос, когда двигатель находится в условиях полной нагрузки и низкого вакуума в коллекторе.

Установите на место вакуумный шланг регулятора давления. Давление топлива должно вернуться к спецификации производителя на холостом ходу.Регулятор регулирует давление топлива в зависимости от изменений вакуума во впускном коллекторе и нагрузки двигателя. Если регулируемое давление топлива слишком высокое, вероятные причины — повреждение регулятора давления или засорение возвратной линии. Низкое давление может быть вызвано засорением топливного фильтра или носка фильтра в баке, неисправным регулятором давления, ограничением подачи топлива или слабым насосом. Перед установкой нового топливного насоса устраните все другие возможные причины низкого давления.

Тест давления топлива на мертвую точку похож на стресс-тест, который кардиолог однажды может попросить вас пройти.Он определяет резервную мощность топливного насоса, на короткое время попросив его создать максимальное давление. Чтобы выполнить испытание давления топлива в мертвой точке, перекусите возвратную топливную магистраль, наблюдая за повышением давления топлива. Этот тест должен быть кратким.

Здоровая помпа может подскочить с 60 до 90 фунтов на кв. Но если повышение давления минимально, то либо топливный насос слаб, либо что-то мешает ему выдать все.

Чтобы предотвратить просачивание топлива и способствовать запуску горячего и холодного двигателя, системы впрыска топлива должны поддерживать остаточное или «остаточное» давление при выключенном двигателе.Все системы со временем теряют остаточное давление. Это просто вопрос, как быстро и сколько, прежде чем это станет проблемой.

Поскольку вся сторона подачи топливной системы обычно находится под давлением, потеря остаточного давления может быть вызвана негерметичностью форсунки, регулятора давления или обратного клапана топливного насоса. Определение того, что включает в себя изоляцию различных частей топливной системы, избавляет вас от необходимости визуального осмотра каждого компонента.

Разрыв диафрагмы регулятора направляет топливо в вакуумный шланг и во впускной коллектор.Чтобы изолировать регулятор, создайте давление в топливной системе, затем пережмите возвратный топливопровод плоскогубцами или зажимами, предназначенными для этой цели. Если остаточное давление продолжает падать, причина в другом. Повторите тот же тест, чтобы изолировать рампу форсунки.

Внутренний обратный клапан топливного насоса может допускать утечку остаточного давления в топливный бак. Для проверки изолируйте насос рядом с рамой топливной форсунки, затем создайте давление в системе. Во время этой проверки давление топлива не должно достигать форсунок или регулятора давления.Если давление в топливной магистрали быстро падает до нуля, остаточное давление топлива проходит через обратный клапан топливного насоса или через штуцер топливной магистрали.

Последний тест, который часто упускают из виду, — это объем насоса. Самая простая проверка объема включает в себя открытие линии подачи топлива на распределительной рампе форсунки, затем измерение объема топлива во время проверки топливного насоса с включенным питанием по времени. Это включает в себя перекачку бензина в открытую емкость с высокой скоростью, что создает очевидную угрозу безопасности. Кроме того, этот тест не показывает, что будет делать насос под нагрузкой.Доступно специальное оборудование для безопасной и удобной проверки давления и объема топлива.

И последнее слово о громкости: в некоторых системах используется более одного топливного насоса. В ранних системах впрыска топлива Bosch один насос отвечает за объем, а другой — за давление. Насос высокого давления низкого давления расположен в баке, а насос высокого давления прикреплен к раме автомобиля. Система может работать с изношенным или неработающим насосом в баке, хотя и не очень хорошо. Это также создает нагрузку на внешний нагнетательный насос, поэтому всегда проверяйте оба перед заменой.

Скачать PDF

Испытание топливной системы под давлением | Actron

Теория системы впрыска топлива

В настоящее время GM, Ford и Chrysler используют два основных типа систем впрыска топлива. Первый тип называется «портовый» или «многопортовый» впрыск топлива. В этой системе топливные форсунки распыляют топливо непосредственно во впускной коллектор за впускным клапаном. Эти системы обычно имеют по одной топливной форсунке на цилиндр.Второй тип обычно называется впрыском дроссельной заслонки (TBI) для автомобилей GM и Chrysler или центральным впрыском топлива (CFI) для автомобилей Ford. В этих системах используются одна или две топливные форсунки, установленные сверху впускного коллектора. Они впрыскивают топливо в корпус дроссельной заслонки, как в обычный карбюратор.

Компоненты топливной системы

Перед проведением любых испытаний под давлением топлива рекомендуется понять, как работают компоненты топливной системы и как они соотносятся друг с другом.Топливный насос перекачивает топливо из топливного бака к регулятору давления топлива и топливным форсункам. Регулятор давления топлива делит топлива между линией давления и обратной линии. Топлива в напорной линии идет к топливным форсункам, в то время как топливо в возвратной линии возвращается в топливный бак.

Общая диагностика давления топлива

Проверка давления топлива является важной частью поиска неисправностей в системе впрыска топлива. Высокое давление топлива приведет к богатой работе двигателя, в то время как низкое давление топлива сделает двигатель обедненным или совсем не будет работать.Значения давления топлива, превышающие указанные производителем, как правило, вызваны неисправностью топливных компонентов возвратной линии. С другой стороны, показание давления топлива, которые ниже, чем спецификации производителей, как правило, вызывается проблемой в компонентах линии давления топлива. Если показания давления топлива не соответствуют спецификациям производителя, обратитесь к руководству по обслуживанию автомобиля для получения пошаговых диагностических процедур, которые позволят выявить неисправный компонент для вашего конкретного автомобиля.

Возможные причины высоких показаний давления топлива следующие:

• Неисправность регулятора давления топлива.
• Ограничения обратной линии.
• Неисправные муфты топливопровода на топливном баке.

Возможные причины низких показаний давления топлива следующие:

• Засоренный или засоренный топливный фильтр.
• Ограничение в напорном трубопроводе.
• Неисправен топливный насос.
• Неисправно реле топливного насоса.
• Неисправный предохранитель топливного насоса.
• Неисправность проводки топливного насоса.
• Засорен или засорен фильтр топливного насоса.
• Неисправен регулятор давления топлива.
• Негерметичные топливные форсунки.
• Неисправные муфты топливопровода на топливном баке.

Рекомендуемые инструменты

Как проверить давление топлива для тестирования топливного насоса

Топливный насос, который может быть механическим или электрическим, обеспечивает перекачку газа из топливного бака в двигатель.Насосы могут перегреться и выйти из строя, если в вашей машине мало бензина. Это нехорошо, поскольку в случае отказа топливного насоса двигатель остановится. Вы должны знать , как проверять давление топлива , потому что оно падает, когда насос слаб, что сигнализирует о том, что вам нужно принять немедленные меры.

Понимание системы впрыска топлива

В настоящее время автомобили-гиганты используют два основных типа систем впрыска топлива.

«Портовый» или «многоточечный» впрыск топлива относится к первому типу.Топливные форсунки распыляют топливо непосредственно за впускным клапаном во впускной коллектор. Эти системы обычно имеют по одной топливной форсунке на цилиндр.

Второй тип широко известен как впрыск дроссельной заслонки (TBI) для автомобилей GM и Chrysler или центральный впрыск топлива (CFI) для автомобилей Ford. В этих системах используются одна или две топливные форсунки, которые устанавливаются наверху впускного коллектора. Они распыляют топливо в корпус дроссельной заслонки, как обычный карбюратор.

На схеме показан впрыск топлива

Предупреждающие знаки топливного насоса

Здесь, чтобы узнать, когда проверять давление топлива:

1.Автомобиль Surging

Иногда, если была нажата педаль газа, транспортное средство движется нормально с постоянной скоростью, а затем оно поднимается и рвется вперед из ниоткуда, что вызвано неравномерным сопротивлением в двигателе топливного насоса.

2. Становится жарче

Температура автомобиля может помочь спрогнозировать аварию топливного насоса. Если температура повышается и автомобиль глохнет, обратите внимание на датчик температуры, потому что это может означать, что двигатель топливного насоса неисправен.Если он продолжает глохнуть, топливный насос, очевидно, начинает изнашиваться и его необходимо заменить.

3. Больше газа

Всегда обращайте внимание на частоту заправки автомобиля. Топливные насосы имеют предохранительный клапан; если предохранительный клапан не открывается, в систему двигателя будет поступать больше топлива, чем необходимо. Если ваш автомобиль обычно расходует приличный бензин, а затем внезапно становится топливным боровом, под капотом может быть аварийная ситуация.

4. Проверьте манометр топлива

Манометр показывает, сколько топлива попадает в двигатель.Вы можете проверить этот датчик, пока кто-то еще разгоняет машину. Изучив руководство по эксплуатации, вы можете увидеть, какое давление должно быть оказано, когда насос работает должным образом — любое меньшее значение является сигналом того, что ваш топливный насос требует немедленного вмешательства.

5. Двигатель не зажигается

Водители, которые не замечают вышеперечисленные предупреждающие знаки, в конечном итоге получат двигатель, который отказывается заводиться. Когда топливный насос полностью выходит из строя, топливо не может попасть в двигатель при зажигании.Если это произойдет, двигатель будет проворачиваться и набирать обороты, но никогда не запускается. Чтобы диагностировать неисправность топливного насоса, проверьте наличие низкого давления в топливной магистрали и / или перегоревшего предохранителя.

6. Потеря мощности

Автомобиль подвергается сильному стрессу при подъеме на холм или перевозке тяжелых грузов. В таких ситуациях ослабляющие элементы топливного насоса начнут вызывать проблемы, и насос не сможет удовлетворить потребности транспортного средства в топливе, что приведет к потере общей мощности.

7. Двигатель разбрызгивается на высоких скоростях

Один из лучших индикаторов неисправности топливного насоса — это на дороге, когда вы едете на автомобиле на стабильно высокой скорости.Если автомобиль внезапно начинает шипеть, а затем возобновляет нормальную работу, возможно, что-то не так с топливным насосом. Когда насос изо всех сил пытается подать постоянный поток топлива в двигатель при надлежащем давлении, происходит разбрызгивание двигателя

Два способа проверки работоспособности топливного насоса

Перед тем, как полностью выйти из строя, насос показывает несколько неуловимых предупреждающих знаков. О полной поломке и дорогостоящем ремонте можно узнать, если вы сможете обнаружить предупреждения и диагностировать проблемы.Симптомы обычно включают в себя загорание контрольной лампы двигателя, рывки автомобиля, остановку двигателя и низкую мощность двигателя. Если вы знаете , как проверить давление топлива и проверить топливный насос, вы сможете диагностировать проблемы.

Знание причин поможет вам диагностировать проблемы. Источник: Mazda RX7 Forum

ПОДРОБНЕЕ:

1. Как проверить топливный насос

В большинстве случаев насос выходит из строя из-за выхода из строя топливного фильтра.В современных автомобилях есть фильтр в топливном баке, который можно заменить при замене насоса. Однако в более старых автомобилях есть внешний фильтр, который требует замены после 20 000 миль пробега. Если на помпе появляются предупреждающие знаки, сначала следует заменить фильтр.

Если в вашем автомобиле есть электронасос, вы можете проверить его работоспособность с помощью мультиметра. Возьмите мультиметр с зажимом для усилителя, включите насос и наденьте зажим на положительный провод, идущий к топливному насосу.Заведите автомобиль и запишите показание силы тока на счетчике. Если показания не соответствуют характеристикам производителя, необходимо заменить насос.

Аналогичным образом, вы должны получить показания напряжения, поместив провода измерителя на соответствующие клеммы. Верный признак выхода из строя помпы — наличие напряжения аккумуляторной батареи в счетчике.

2. Как проверить давление топлива

Большинство моделей автомобилей имеют контрольное отверстие на топливной рампе форсунки для проверки давления.Если в вашем автомобиле его нет, ознакомьтесь с рекомендациями производителя. Возможно, вам придется снять топливопровод и использовать адаптер для проверки.

Проверка давления топлива. Источник: Mercedes Medic

Установите измеритель давления в тестовый порт, когда двигатель холодный. Поверните ключ зажигания, а затем двигатель и запишите показания давления оба раза. Автомобиль с насосом с впрыском через порт должен давать показания от 30 до 80 фунтов на квадратный дюйм. Если оно не соответствует необходимому давлению, вам следует отнести автомобиль в СТО для обслуживания и замены насоса.

ДИАГНОСТИКА ТОПЛИВНОГО НАСОСА

Если топливный насос не обеспечивает достаточное давление и объем топлива в двигатель, двигатель может не запускаться или работать должным образом. Низкое давление топлива может вызвать затрудненный запуск, резкий холостой ход, пропуски зажигания, колебания и остановку двигателя. Отсутствие давления топлива не помешает запуску двигателя или остановит двигатель, если топливный насос откажет во время движения.

Двигатели с впрыском топлива очень чувствительны к давлению и объему топлива.Низкое давление вызовет проблемы с запуском и управляемостью. Насос, который может подавать адекватное давление, но недостаточный объем, может позволить двигателю нормально запускаться и работать на холостом ходу, но он приведет к нехватке топлива в двигателе и приведет к потере мощности, когда двигатель находится под нагрузкой, резким ускорением или движением по шоссе.

Двигатель проворачивается, но не заводится

Неисправный топливный насос может помешать запуску двигателя, но также могут возникнуть проблемы с системой зажигания или самим двигателем (например, обрыв ремня газораспределительного механизма).

Первое, что нужно проверить — это искра. Это можно сделать, подключив тестер свечей зажигания к проводу свечи зажигания во время проворачивания двигателя. Тестер должен быть заземлен на блок двигателя для хорошего электрического соединения.

ВНИМАНИЕ: Не прикасайтесь ни к каким проводам свечей зажигания во время проворачивания двигателя, иначе вы можете получить сильный удар!

Если двигатель оснащен системой зажигания типа «катушка-свеча» и есть возможность снять одну из катушек, сделайте это и поместите свечу зажигания в конец катушки.Затем поместите катушку и вилку так, чтобы она касалась металла двигателя.

Если система зажигания работает нормально, вы должны увидеть серию искр при запуске двигателя. Отсутствие искры указывало бы на проблему зажигания, такую ​​как неисправный датчик положения коленчатого вала, модуль зажигания или катушка зажигания.

Затем проверьте ремень ГРМ, если у двигателя есть верхний распределительный вал и резиновый ремень ГРМ. Ремень обычно закрыт пластиковой крышкой на конце двигателя.Открутив пару винтов с крышки и потянув ее назад, вы должны увидеть ремень. Если ремень в порядке и проворачивается при проворачивании двигателя, возможно, проблема не в компрессии. Ремни ГРМ могут замедлить ход, если они ослабнут или если зубцы на нижней стороне ремня будут повреждены. Также возможно заклинивание или поломка распределительного вала верхнего расположения, если в двигателе осталось мало масла или он перегрелся. Но если кулачковая шестерня вращается при проворачивании двигателя, это, вероятно, тоже не проблема.

ВНИМАНИЕ: Держите пальцы подальше от ремня и шестерен при проворачивании двигателя!

Если и зажигание, и компрессия в порядке, то наиболее вероятной причиной отсутствия запуска остается нехватка топлива. Но это бензонасос или что-то еще?

Возможные причины непуска, связанного с топливом:

1. Неисправный топливный насос (это может быть насос, предохранитель реле насоса или неисправность в электрической цепи насоса)

2.Забит топливный фильтр

3. Низкое давление топлива (слабый насос, ограниченный топливопровод, низкое напряжение на насосе или неисправный регулятор давления топлива)

Если насос работает и создает нормальное давление в двигателе, но двигатель все равно не запускается, проблема может заключаться в:

1. Отсутствие напряжения на топливных форсунках (перегоревший предохранитель форсунки или неисправное реле)

2. Нет импульсного сигнала к форсункам от PCM (нет входа датчика кривошипа или кулачка в PCM, или неисправная схема драйвера в PCM, или проблема жгута проводов)

3.Короткое замыкание топливной форсунки (отнимает напряжение у других форсунок, поэтому ни одна из них не будет работать)

Проверки топливного насоса

Одна из первых вещей, которую нужно проверить, — это топливный насос. Насос работает при проворачивании двигателя? Насос должен немного шуметь. Никакой шум не скажет вам, что насос не вращается.

На большинстве автомобилей насос получает питание от PCM через реле. Когда ключ зажигания включается в первый раз, PCM включает реле топливного насоса на пару секунд, чтобы насос работал для повышения давления.Затем PCM отключает реле топливного насоса (которое выключает насос), если он не получает сигнал оборотов от двигателя, указывающий, что двигатель запустился после проворачивания. Цепь насоса также может быть подключена через реле давления масла и / или инерционный предохранительный выключатель, который выключает насос в случае аварии. Прежде чем делать какие-либо выводы, ознакомьтесь с электрической схемой, чтобы выяснить, что здесь происходит.

Неисправное реле топливного насоса препятствует работе топливного насоса. Найдите реле топливного насоса в моторном отсеке (обычно оно находится в центре питания).Снимаем реле и встряхиваем. Если вы слышите что-то дребезжащее внутри реле, реле сломано и требует замены.

Чтобы проверить топливный насос, отключите реле, чтобы направить питание непосредственно на топливный насос. Если топливный насос работает при шунтировании реле, проблема заключается в неисправном реле или неисправности в электрической цепи, которая обеспечивает питание реле. Обойти реле может быть сложно, потому что вы должны знать, какие клеммы переключать. Поэтому, прежде чем пытаться выполнить эту процедуру, вы должны найти электрическую схему топливного насоса для вашего автомобиля в руководстве или в Интернете.

Один новый инструмент, который мы недавно нашли (см. Ниже), значительно упрощает обход реле топливного насоса и не требует никаких монтажных схем или перемычек. Инструмент представляет собой реле перепуска топливного насоса. Это сменное реле с тумблером ВКЛ-ВЫКЛ вверху. Все, что вам нужно сделать, это заменить реле топливного насоса на тестовое реле, щелкнуть выключателем, чтобы включить топливный насос, и посмотреть, работает ли топливный насос. Если помпа работает, проблема в неисправном реле. Если ничего не происходит, проблема в неисправном топливном насосе или неисправности проводки между реле и насосом.Инструмент сделан IPAtools.com и поставляется в комплекте с 6 различными реле, подходящими для различных импортных и отечественных автомобилей:

Инструмент перепуска реле топливного насоса позволяет подать питание и проверить топливный насос.

Другие электрические проблемы, которые могут повлиять на насос, включают низкое напряжение в цепи питания насоса или высокое сопротивление в цепи заземления насоса. Либо это может помешать насосу работать или вращаться достаточно быстро, чтобы создать нормальное давление топлива.

Измерение давления в топливном насосе

В зависимости от области применения топливной системе может потребоваться давление топлива от 30 до 80 фунтов на квадратный дюйм для запуска и работы. ПРИМЕЧАНИЕ: Двигатели с впрыском топлива ОЧЕНЬ чувствительны к давлению топлива. Если давление в топливной рампе двигателя даже на пару фунтов меньше, чем указано в спецификации, двигатель может не запускаться или работать должным образом, либо возникнут проблемы с остановкой или колебаниями.

Технические характеристики давления будут различаться в зависимости от типа системы впрыска топлива в двигателе, а также от требований к рабочим характеристикам, топливной экономичности и выбросам данного автомобиля модели года выпуска.Нет никаких практических правил. Все приложения индивидуальны, поэтому всегда проверяйте характеристики давления при устранении проблем с производительностью, связанных с топливом.

Когда давление топлива слишком велико, двигатель работает на богатой смеси. Это вызывает увеличение расхода топлива и выбросов оксида углерода (CO). Двигатель, который работает на действительно богатой смеси, также может испытывать резкий холостой ход, помпаж и, возможно, даже углеродное загрязнение свечей зажигания.

При недостаточном давлении топлива двигатель может не запуститься.Или, если это так, он может грубо работать на холостом ходу и плохо работать. Низкое давление топлива создает состояние обедненного топлива, которое может вызвать обеднение зажигания, колебания, грубый холостой ход, колебания и пропуски зажигания при ускорении.

Для проверки давления топлива вам понадобится манометр и место для его крепления. Можно выполнить ряд различных проверок, включая статическое давление или давление покоя (ключ включен, двигатель выключен), давление остаточного топлива, рабочее давление, максимальное или «мертвое давление» и объем подаваемого топлива.Регулятор давления топлива также должен быть проверен, и испытание падения давления топлива должно быть выполнено для проверки на грязные топливные форсунки.

Разные производители автомобилей рекомендуют разные процедуры испытаний. Во многих европейских системах EFI производители оригинального оборудования рекомендуют проводить испытание статическим давлением при выключенном двигателе и зажигании. Это делается путем обхода реле топливного насоса и непосредственного включения насоса. С другой стороны, большинство отечественных и азиатских производителей автомобилей предоставляют контрольную арматуру на топливной рампе, чтобы можно было проверить давление при работающем двигателе.

Если вы работаете с автомобилем, у которого нет штуцера для проверки давления, вам придется вставить манометр в топливопровод прямо перед топливной рампой форсунки.

Осторожно: Перед подключением манометра сбросьте все давление в топливной системе.

Проверка статического давления топлива
При включенном ключе, выключенном двигателе (или при включенном топливном насосе) давление топлива должно быстро повышаться и удерживаться на фиксированном уровне.Сравните показания давления со спецификациями. Если вы не получаете показания давления, проверьте напряжение на насосе. Если напряжение есть, но насос не работает, проблема заключается в неисправном топливном насосе.

Если вы получаете показание давления, но оно ниже нормы, причиной может быть слабый насос, закупорка топливопровода, фильтра или впускного патрубка бака или неисправный регулятор давления. Кроме того, низкое напряжение на насосе может помешать ему вращаться достаточно быстро, чтобы создать нормальное давление.Проверить напряжение на насосе. Если все в порядке, проверьте топливный фильтр и трубопроводы на наличие засоров и работу регулятора давления топлива перед тем, как забрать насос.

Проверка давления остаточного топлива
Когда насос выключен или перестает работать, система должна удерживать остаточное давление в течение нескольких минут (посмотрите спецификации, чтобы узнать, сколько падения давления допускается в течение заданного периода времени). Если давление падает быстро, в автомобиле может быть негерметичная топливная магистраль, негерметичный обратный клапан топливного насоса, негерметичный регулятор давления топлива или одна или несколько негерметичных топливных форсунок.Низкое остаточное давление топлива может вызвать затруднения при запуске и образование паров в жаркую погоду.

Проверка давления топлива в рабочем состоянии
При работе двигателя на холостом ходу сравните показания манометра со спецификациями. Давление топлива должно быть в пределах допустимого диапазона, указанного производителем транспортного средства. Если низкий, проблема может быть в слабом насосе, низком напряжении в насосе, забитом топливном фильтре, трубопроводе или впускном патрубке внутри топливного бака, неисправном регуляторе давления топлива или почти пустом топливном баке.

Давление мертвого напора
Это проверяет максимальное давление на выходе топливного насоса.Если обратная линия перекрыта, насос должен создавать на холостом ходу давление, в два раза превышающее нормальное рабочее давление. Если номинальное давление не повышается при заблокированной обратной линии, насос может не подавать достаточно топлива при более высоких оборотах двигателя. Возможные причины включают изношенный насос, низкое напряжение на насосе, засоренный топливный фильтр или входной патрубок в баке, закупорку топливопровода или почти пустой топливный бак.

Проверка объема топлива

Топливный насос, который обеспечивает нормальное давление, может по-прежнему вызывать проблемы с управляемостью, если он не может подавать достаточный объем топлива для удовлетворения потребностей двигателя.Поэтому проверка объема топлива может быть лучшим способом оценить состояние насоса.

При тестировании объема топлива измеряется объем топлива, поданного за указанный интервал. Это испытание может быть выполнено путем подсоединения указателя расхода топлива к линии подачи топлива или путем отсоединения линии возврата топлива от регулятора давления топлива и подсоединения шланга от регулятора к большой емкости. Внимание! Убедитесь, что при проведении этого теста поблизости нет открытых искр или пламени!

При выключенном двигателе включите насос и измерьте объем топлива, поданного в течение указанного интервала времени.Как правило, хороший насос должен подавать от 3/4 до одной кварты топлива за 30 секунд.

Причины низкого объема подаваемого топлива включают изношенный топливный насос, забитый топливный фильтр или входной патрубок в баке, закупорку топливопровода или почти пустой бак. Не забывайте, что низкое напряжение на насосе также может помешать ему работать достаточно быстро, чтобы обеспечить достаточный поток топлива. Напряжение питания насоса должно быть в пределах половины вольта от нормального напряжения системы. Если он низкий, проверьте разъемы проводки, реле и массу.

Тесты регулятора давления топлива

Этот тест проверяет работу регулятора давления топлива, чтобы убедиться, что он изменяет давление в трубопроводе в ответ на изменение вакуума в двигателе. Это необходимо для поддержания надлежащего рабочего давления за форсунками и компенсации изменений нагрузки двигателя.

При работающем двигателе отсоединить вакуумный шланг от регулятора давления. Как правило, давление в топливной системе должно увеличиваться на 8-10 фунтов на квадратный дюйм при отключенной линии.Никакие изменения не будут указывать на неисправный регулятор давления, негерметичность или закупорку вакуумной линии.

Также, когда вакуумный шланг отсоединен от регулятора, проверьте внутреннюю часть шланга на наличие влаги, которая может указывать на всасывание топлива в шланг. Не должно быть. Если внутренняя часть шланга влажная, это означает, что мембрана внутри регулятора протекает. Это вызовет падение давления топлива и позволит всасывать топливо во впускной коллектор, нарушая воздушно-топливную смесь.Если мембрана протекает, замените регулятор.

Испытание на падение давления топлива

В этом тесте измеряется падение статического давления топлива в системе при включении каждой форсунки. Затем величина падения давления для каждой форсунки сравнивается, чтобы увидеть, загрязнены ли форсунки и нуждаются ли они в очистке или замене. Для этого теста требуется инструмент «генератор импульсов форсунок» для подачи питания на форсунки.

Для выполнения этого теста включите ключ или включите топливный насос на несколько секунд, чтобы создать статическое давление в топливной системе.Затем выключите ключ, подайте импульс на одну форсунку в течение указанного времени и отметьте падение давления для этой форсунки. Снова включите ключ, чтобы восстановить статическое давление, и повторите испытание для каждой из оставшихся форсунок.

Инжектор, на который подается 100 импульсов в течение пяти миллисекунд, должен производить минимальный перепад давления примерно от 1 до 3 фунтов на квадратный дюйм и не более чем на 5–7 фунтов на квадратный дюйм, в зависимости от области применения.

Разница в падении давления между всеми форсунками не должна превышать 2 фунта на квадратный дюйм.Если разница между максимальным и минимальным показаниями превышает 3 фунта на кв. Дюйм, значит, форсунки загрязнены и их необходимо очистить или заменить.

Если вы не видите падения давления при подаче питания на форсунку, форсунка засорена или неисправна и требует замены. Если стрелка манометра подпрыгивает, форсунка заедает.

После очистки повторите тест, чтобы убедиться, что очистка помогла. Все форсунки должны показывать примерно одинаковое падение давления (разница менее 2 фунтов на квадратный дюйм) и не более 7 фунтов на квадратный дюйм при 100 импульсах в течение 5 миллисекунд.Если нет изменений в показаниях или падение превышает эти пределы, инжектор (ы) необходимо заменить.

Сканирующий прибор топливной системы проверяет

Если у вас есть диагностический прибор, который может отображать данные системы OBD, поищите PID давления топлива. Сравните показания давления топлива со спецификациями, чтобы увидеть, находится ли оно в пределах допустимого диапазона. Вы также можете сравнить показания давления диагностического прибора с фактическими показаниями на автомобиле с помощью манометра, чтобы увидеть, совпадают ли они. Если показания манометра выше, возможно, в автомобиле неисправен датчик давления топлива.Низкое значение давления топлива подтвердит слабый топливный насос, низкое напряжение на топливном насосе или негерметичный регулятор давления топлива, который не позволяет системе развивать и поддерживать нормальное давление топлива.

Вы также можете посмотреть значения долгосрочной корректировки топливоподачи (LTDT) и кратковременной корректировки топливоподачи (STFT), чтобы узнать, работает ли двигатель на обедненной смеси. Нормальный диапазон обычно составляет плюс-минус 8 или меньше. Значение STFT больше 8 или значение LTFT больше 10 говорят о том, что двигатель работает на обедненной смеси, возможно, из-за низкого давления топлива или слабого топливного насоса.Просто помните, что показания обедненной смеси также могут быть вызваны утечками вакуума в двигателе и другими условиями.

Топливные насосы

также можно проверить с помощью диагностического прибора профессионального уровня, который может работать в двух направлениях. В меню диагностики диагностического прибора может быть опция для запуска самопроверки топливного насоса. Тест позволяет подать питание на насос, чтобы проверить, работает ли он, и проверить работу насоса с регулируемой скоростью и импульсной модуляцией.

Вы также можете использовать любой диагностический прибор или считыватель кодов для получения кодов неисправностей, связанных с топливом, из PCM.

Объемные испытания топливной системы

Подключив зонд низкого тока к проводу подачи напряжения топливного насоса, вы можете просмотреть форму кривой тока насоса на цифровом запоминающем осциллографе (DSO). Рисунок прицела покажет внутренний износ щеток и коллектора, который может не проявиться при традиционном испытании давлением или объемом.

Наблюдение за формой сигнала покажет, является ли потребляемая мощность насоса нормальным для данного приложения или является высоким или низким, и если насос работает с нормальной скоростью или работает медленно.Такие проблемы, как плохое место на коммутаторе, короткое замыкание или разрыв якоря, также будут очевидны по форме сигнала.

«Хорошая» форма сигнала электрического топливного насоса обычно колеблется взад и вперед с относительной стабильностью и минимальными отклонениями между максимумами и минимумами. «Плохая» форма волны будет показывать большие или нерегулярные спады в модели с большой разницей между максимумами и минимумами.

Замена топливного насоса

Щелкните здесь, чтобы узнать, как заменить топливный насос

Топливный насос исправен, но двигатель не запускается

Если топливный насос работает и подает нормальное давление в двигатель, а двигатель имеет искру и компрессию, но не запускается, топливные форсунки, вероятно, не открываются.PCM использует сигнал запуска от датчика положения коленчатого вала и / или датчика положения распределительного вала для подачи импульсов на форсунки. Форсунки должны получать напряжение батареи при включении ключа, а схема драйвера PCM обеспечивает заземление для подачи питания на форсунки.

Первой проверкой будет проверка напряжения на форсунках при включении ключа. Нет напряжения? Проблема может заключаться в перегоревшем предохранителе цепи форсунки, неисправном реле питания топливной форсунки или неисправности жгута проводов форсунок.Предохранитель и реле форсунки обычно расположены в блоке реле или распределительном центре в моторном отсеке.

Если предохранитель в порядке, попробуйте заменить реле другим, чтобы проверить, подает ли он напряжение на форсунки, чтобы двигатель запустился. Без изменений? Тогда PCM может не подавать импульсы на форсунки, или может быть закороченная форсунка, которая отбирает мощность из цепи, предотвращая открытие других форсунок.

СОВЕТ: Попробуйте отключить форсунки по очереди и провернуть двигатель, чтобы проверить, запустится ли он.Если двигатель запускается при отключении определенной форсунки, это значит, что форсунка с коротким замыканием должна быть заменена.

СОВЕТ: Вы также можете измерить сопротивление каждой форсунки с помощью омметра. Отключите форсунку и измерьте сопротивление между двумя клеммами. Если сопротивление находится за пределами спецификации (высокое или низкое), замените форсунку.

Профессиональные техники используют инструмент, называемый индикатором NOID, для проверки импульсов форсунок. Инструмент обнаруживает цифровые сигналы в цепи и мигает светодиодом.Отсутствие вспышек в цепи форсунок при запуске двигателя говорит о том, что PCM не подает импульсы на форсунки. Однако в новых системах с непосредственным впрыском бензина (GDI) индикатор NOID не помогает.

Если форсунки работают, но двигатель все еще не запускается, возможно, в двигатель залито СЛИШКОМ МНОГО топлива (снимите свечу зажигания, чтобы проверить, не мокрая ли она). Дайте двигателю немного постоять, затем попробуйте еще раз или удерживайте педаль газа до упора при запуске двигателя, чтобы перевести PCM в режим «Clear Flood» при запуске двигателя.

ПРИМЕЧАНИЕ. Проблемы с запуском двигателя иногда являются результатом неправильной техники запуска со стороны водителя. На двигателе с впрыском топлива НЕ нажимайте и не качайте педаль газа при попытке запустить двигатель. Это просто переводит двигатель в режим Clear Flood, который временно прекращает подачу топлива в двигатель, что еще больше затрудняет его запуск. Просто проверните двигатель, не касаясь педали газа.

Щелкните здесь, чтобы загрузить или распечатать эту статью.

---

Другие статьи по теме впрыска топлива:

Электрические топливные насосы

Замените топливный насос

Устранение неисправностей топливных форсунок

Диагностика топливной системы: поиск наилучшего подхода

Диагностика безвозвратных электронных систем впрыска топлива

Плохой бензин может вызвать проблемы с производительностью

Обновление плохого газа

Показатели октанового числа топлива и рекомендации

Устранение неисправностей и очистка топливных форсунок

Топливные фильтры

Щелкните здесь, чтобы увидеть больше технических статей по автомобилестроению

Топливный насос

Ссылки по теме:

Топливный насос University (Airtex)

Информация о продукте Топливный насос Bosch

Топливные насосы Carter

Топливные насосы Delphi Часто задаваемые вопросы (файл PDF).
