Приора клапан продувки адсорбера: Клапан адсорбера Лада Приора признаки неисправности

Posted on by alexxlab

Содержание

Клапан адсорбера Лада Приора признаки неисправности

Все больше и больше появляется автомобилей. Это уже давно не роскошь. Приобрести и ездить на авто, соблюдая все правила это одно, а другое дело понять, как устроено, работает и как обслуживать его. Обычному водителю разобраться в многочисленных нюансах автомобиля, включая и Лада Приора не просто.

Необходимо иметь общие понятия как эксплуатировать и обслуживать авто. Благодаря знаниям можно самостоятельно при необходимости определить технические неполадки, а с использованием мануала можно своими руками устранить их.

На автомобиле Лада Приора и ряда других отечественных моделей имеется такая деталь как электромагнитный клапан продувки адсорбера. Она хоть и является второстепенной, но требует определенного внимания к себе. Случается когда клапан продувки адсорбера перестает функционировать. В данном материале расскажем, как выявить признаки неисправности, плюс, на что нужно обратить внимание.

Как происходит собственноручная замена устройства.

Для чего в Priora адсорбер?

На отечественных современных автомобилях, на которых установлен инжекторный мотор, имеется адсорбер. Устройство напоминает большую черную банку, которая наполнена фильтрующим составом, это обычный уголь активированный. В устройстве есть такая деталь, получившая название клапан продувки адсорбера. Устройство находится рядом с заправочным баком и поглощает бензиновые пары.

При помощи этого устройства выделяемые пары способны конденсироваться и перенаправляться обратно в автомобильную топливную систему. Регулярная вентиляция требуется, чтобы вся система работала отлажено. Для осуществления должной вентиляции и сбора конденсата требуется специальный датчик — это клапан продувки адсорбера.

Когда машина работает на холостых, в особенности в зимний период, работает датчик, издавая звук, напоминающий стрекот. Большинство автовладельцев ошибочно полагают, что данный звук говорит о явной неисправности механизма газового распределения или роликов.

Это проверить легко, достаточно будет сильно нажать на газ. Не прекращающиеся стрекочущие звуки – признаки неисправности.

Чем грозит неисправный клапан

Неправильная работа адсорбера и всей его системы рано или поздно приведет к тому, что топливный бак перестанет проветриваться с должной регулярностью. Далее происходит разрежение, после чего обычно случается деформация и повреждение насоса.

Когда на Лада Приора отсутствует вентиляция рассматриваемого устройства, во впускном коллекторе начинает скапливаться бензин. Приведет это к сбоям в работе мотора. Засоряются свечи зажигания, из строя выходит катализатор и такое устройство, как лямбда-зонд.

Выявляем причины неисправности на Priora адсорбера

На рассматриваемой нами Лада Приора на поломку клапана указывает маленькая тяга мотора, на холостых появляются провалы. Также во время работающего двигателя вы не услышите характерного звука, срабатывания клапана. Имеются и другие признаки неисправности устройства.
Во время открытия крышки бака топлива может появиться шипение. Если автовладелец заметил шипящий звук, значит, происходит разрежение бака, а это говорит, что присутствует неисправность вентиляционной системы. Потребуется замена датчика.

Как происходит работа на LADA клапана и адсорбера

Известно, что клапан продувки адсорбера улавливает топливные пары. Накапливает пары специализированный сепаратор, преобразует их в конденсат, после чего направляет в бак с топливом. Оставшиеся пары идут через клапаны. Их два — гравитационный и двухходовый.
Первый клапан двухходовый отвечает за регулировку оптимального давления в баке. Второй необходим чтобы топливо не смогло вытекать наружу при аварийном переворачивании автомобиля.

Как только топливные пары поступают к адсорберу, их тут же поглощает активированный уголь, находящийся внутри устройства. На автомобиле отечественного производства Лада Приора так называемый клапан продувки адсорбера срабатывает, когда запускается мотор и поступает сигнал от контроллера.

Как утверждают специалисты, появившиеся признаки неисправности указывают на то, что силовой агрегат начнет терять мощность, а расход горючего увеличится. Опытные автовладельцы LADA Priora заверяют, что отклонения в потере мощности и увеличенном расходе горючего едва заметны.

Замена на Priora клапана адсорбера

Когда все признаки неисправности налицо, требуется замена. Если не заменить неисправный датчик своевременно, это может вызвать проблемы в топливной системе в целом. Для проведения работ по замене на LADA Priora потребуется мультиметр и небольшие отрезки проводов.

Извлечь сначала требуется адсорбер. Его нужно проверить. Необходимо подготовить авто и ослабив фиксатор отсоединить провода непосредственно от клапана продувки. На авто на «массу» подсоединить щуп мультиметра с обозначением «-».

Затем требуется включить зажигание. После проверить на выводе колодки проводов их напряжение. Все выводы имеют собственное обозначение, оно есть на колодке.

Помните, на выводе напряжение 12В. Если оно ниже, или его вообще нет, то дело в разряженной АКБ или в неисправности электронного блока авто.

Замена датчика происходит следующим образом: зажигание требуется выключить, сдвинуть вверх клапан, освободить фиксатор. Снять устройство с кронштейна. Для легкой сборки порядок подсоединения к датчику лучше пометить маркером.

Крестовой отверткой ослабить хомуты и отсоединить поочередно шланги. Сначала отсоединяется шланг идущий к адсорберу, далее шланг идущий к дроссельной заслонке, а точнее к ее корпусу. Теперь можно заменить датчик на новый, и собрать все в обратной последовательности.

Подведем итоги

Адсорбер на LADA Priora очень функциональное и полезное устройство. Владельцу данной модели требуется следить за правильной работой системы и при необходимости производить обслуживание или замену.

Клапан адсорбера Приора: ремонт и замена

Автомобиль на сегодняшний день — это высокотехнологичное и довольно сложное устройство. Разобраться во всех тонкостях его обустройства простому автолюбителю крайне сложно и практически нереально.

Но все же необходимо, по крайней мере, иметь хоть какие-то понятие об эксплуатации автомобилей. Это позволит вовремя определить возможные технические проблемы и призвать к помощи специалистов по их починке.

В статье рассмотрим такую, с одной стороны, второстепенную деталь как электромагнитный клапан продувки адсорбера Приора, разберем причины его выхода из строя, а также расскажем об основных моментах, на которые следует обратить внимании при его замене.

Понятие клапана адсорбера в автомобиле его внешний вид и предназначение

Такое устройство установлено на всех инжекторных двигателях. Таким же двигателем оснащена и Приора. Клапан адсорбера монтируется в самом устройстве, с виду похожим на банку, наполненную активированным углем. Она устанавливается рядом с бензобаком, и поглощает выделяемые пары бензина.

При помощи угля пары конденсируются и перенаправляются в систему питания мотора. Чтобы такая система работала правильно, ее необходимо постоянно вентилировать. Именно для удаления конденсата и вентиляции служит электромагнитный клапан.

При работе на холостых оборотах либо в холодный период времени года работа клапана адсорбера Приора часто звучит как стрекотание. Многие водители ошибаются, думая, что этот шум вызван неисправностями роликов или газораспределительного механизма, например. Чтобы в этом убедиться, достаточно просто резче нажать на педаль газа. Если после этого стрекот не прекратился, то наверняка это точно наше устройство.

Последствия неисправности клапана

Недостаточное функционирование системы вентиляции и конденсации паров топлива в бензобаке приводят к тому, что бензобак не проветривается как это необходимо. В совокупности существует риск вызвать разрежение, которое приводит к повреждению деформациям, бензонасоса.

Более того, отсутствие вентиляции на Приоре адсорбера вызовет накапливание бензина во впускном коллекторе, что в результате негативно отразится на общей работе двигателя, которая проявится в виде выхода из строя катализатора, лямбда-зонда или засорения свечей и т.

п.

Каким образом обнаружить неисправность клапана адсорбера

Чаще всего поломку устройства вызывает возникновение провалов на холостых оборотах, а также слабой тяговитости двигателя. Помимо этого неслышно будет и звуков срабатывания клапана во время непосредственной работы мотора.

Не забывайте внимательно следить за появлением шипения во время отвинчивания крышки бензобака, факт наличия таких звуков свидетельствует о разрежении бака, что говорит о неисправности системы вентиляции. В результате чего возникнет необходимость ремонта, а то и вообще снова купить клапан адсорбера Приоры.

Подробнее о работе адсорбера

Как уже оговаривалось, клапан адсорбера предназначен для улавливания паров топлива. Такие пары накапливаются в специальном сепараторе, затем преобразуются в конденсат и снова попадают в бак. Кроме того, пары бензина, которые остаются, проходят через два клапана данной системы – двухходовый и гравитационный.

Первый регулирует давление в топливном баке. Гравитационный клапан в свою очередь предназначен для того, чтобы в случае переворачивания машины, топливо из бака не вытекало наружу.

Как только пары топлива доходят до самого адсорбера, они сразу же поглощаются активированным углем, о котором уже говорилось. Датчик адсорбера Приора срабатывает во время запуска двигателя, исходя от сигнала контроллера.

Прислушиваясь к теоретикам можно сделать вывод, что из-за неисправности данного узла в автомобиле возможна потеря мощности двигателя и возрастание расхода бензина. На практике же такие отклонения малозаметны.

Замена датчика адсорбера и его проверка

Для проверки и замены датчика адсорбера на Приоре потребуются мультиметр и отрезки проводов.

Для начала снимаем и проверяем адсорбер, для этого подготавливаем к работе автомобиль и, освободив фиксатор, отсоединяем колодку связки проводов от клапана продувки. Щуп мультиметра со знаком « — » подсоединяем к кузову автомобиля («массе»).

В завершении включаем зажигание и замеряем показания напряжения на выводе А колодки связки проводов. Для каждого вывода есть свое обозначение, которое значится на колодке.

Обратите внимание, что напряжение на выводе должно быть ниже 12 В. В том случае, если напряжение на колодку не поступает или оно не достигает 12 В, следовательно, разряжена аккумуляторная батарея или неисправен весь электронный блок управления автомобиля.

Для замены на Приоре клапана адсорбера выключаем зажигание и сдвигаем клапан вверх, освобождая тем самым фиксатор. После чего снимаем его с кронштейна. Чтобы упростить сборку помечаем порядок подсоединения к клапану шлангов маркером.

С помощью крестообразной отвертки ослабляем затяжку хомутов и отсоединяем шланги поочередно. Сначала шланг, соединяющийся с адсорбером, затем шланг, который соединяется с дроссельной заслонкой (корпусом). В завершении заменяем неисправный в Приоре датчик адсорбера.

Не забывайте, что при подаче напряжения на выводы в лада Приора адсорбер должен открыться с характерным клапану щелчком. Собираем клапан в обратной последовательности.

Клапан продувки адсорбера Лады Приора: неисправности, как проверить

Каждый последующий выпуск модели инжекторных машин Приора имеет какое-то новшество или усовершенствование деталей двигателя или дизайнерского оформления салона. Вот и серия 2112 дополнилась адсорбером.

Читайте также: Схема и устройство передней подвески Лада Приора

«Экологический пост» – сборщик отработанных паров топлива. Количество их колеблется в зависимости от марки бензина. Своевременная очистка также способствует меньшему расходу горючего. Сам процесс происходит, когда двигатель не работает. Адсорбер представляет собой маленькую пластиковую коробочку, заполненную активированным углем, поэтому и цвет у нее черный. Увидеть ее можно возле бензобака, с которым она соединяется трубочками.

Читайте также: Неисправности катушки зажигания на Лада Приора 8 и 16 клапанов и выбор

Отработанные газообразные вещества проходят через этот фильтр, а затем возвращаются в бензобак после продувки клапаном, который путем конденсирования осаждает грязные пары, а часть уже очищенного топлива возвращается в бензобак по патрубкам. Вот вам и выгода, хоть и небольшая, но 1% – тоже деньги! В атмосферу уже выходит более чистый газ. От маленького клапана зависит работа главного органа машины – двигателя. Он спасет мотор от загрязнения.

Поломка клапана продувки

Функционирует клапан по принципу электромагнитной индукции. Неисправный запорник, как его еще можно назвать, издает щелчки и шипение при выпуске неочищенных паров из бензобака. Табло панели машины включает сигнал поломки, проведенная диагностика точно покажет неисправность.

Причины сбоя в работе:

  • замкнула обмотка;
  • оборвались проводки;
  • механическое повреждение.

Неисправная деталь адсорбера ремонту не подлежит, ее необходимо только заменить. Эту несложную процедуру можно сделать самостоятельно. В последних моделях Приоры он находится под крышкой мотора, и снять его не представляет труда.

Первый вариант:

  • разъединить проводки;
  • размягчить патрубок горячей водой;
  • снять и поменять клапан;
  • опять использовать кипяток и мягкую трубку зажать, можно с помощью хомутика.

Второй способ:

  • сделать обрез шлангочки по краю детали;
  • поставить новый запорник;
  • патрубок нагреть и одеть на место.

Не забыть присоединить адсорбер в изначальное положение и провести прошивку электронного блока управления.

Ремонт ВАЗ 2170 (Приора) Замена узлов системы улавливания паров топлива

  1. Руководства по ремонту
  2. Руководство по ремонту ВАЗ 2170 (Приора) 2004+ г.в.
  3. Замена узлов системы улавливания паров топлива

Узлы системы улавливания паров топлива (адсорбер, сепаратор паров топлива, клапан продувки адсорбера, гравитационный клапан) снимают для проверки или замены при появлении стойкого запаха бензина, вызванного негерметичностью узлов и трубопроводов, а также отказом клапана продувки адсорбера. Кроме того, негерметичность адсорбера и отказ клапана продувки могут вызвать неустойчивую работу двигателя на холостом ходу вплоть до его остановки.

Вам потребуются: ключ «на 10», отвертка с плоским лезвием.


Примечание

Пред снятием узлов системы улавливания паров топлива отсоедините провод от клеммы «минус» аккумуляторной батареи.


Сепаратор паров топлива установлен в нише левого заднего колеса.

1. Установите автомобиль на подъемник или осмотровую канаву.

2. Снимите левое заднее колесо (см. «Замена колеса»).

3. Для снятия сепаратора сожмите фиксатор быстросъемного разъема…

4. …и снимите трубку слива топлива со штуцера бензобака.

5. Подденьте отверткой держатель трубки слива топлива…

6. …и высвободите держатель вместе с трубкой.

7. Отверните гайку крепления держателя пароотводящей трубки от сепаратора к адсорберу.

8. Разомкните пароотводящие трубки, сжав фиксатор быстросъемного разъема.

9. Отверните четыре гайки крепления держателей пароотводящей трубки и трубки слива топлива.

10. Отверните две гайки крепления кронштейна сепаратора к кузову…

11. …и снимите сепаратор в сборе с кронштейном, трубками и гравитационным клапаном.


Примечание

Так выглядит сепаратор в сборе. Приобретайте для замены точно такой же вместе с трубками и гравитационным клапаном, так как трубки несъемные.

12. Устанавливайте сепаратор паров топлива в последовательности, обратной снятию.


Адсорбер системы улавливания паров топлива установлен в моторном отсеке на облицовке радиатора справа. В связи с особенностями компоновки автомобиля доступ к его креплению непосредственно на автомобиле достаточно прост.

1. Для снятия адсорбера сожмите фиксатор быстросъемного разъема…

2. …и снимите трубку подачи паров топлива к клапану продувки. Аналогичным образом отсоедините трубку забора паров топлива от сепаратора.

3. Выверните два болта крепления адсорбера…

4. …и снимите адсорбер.


Примечание

Так выглядит адсорбер. Приобретайте для замены точно такой же.

5. Устанавливайте адсорбер в порядке, обратном снятию.

Клапан продувки адсорбера установлен в моторном отсеке на декоративном кожухе двигателя.

1. Для снятия клапана отожмите фиксатор…

2. …и отсоедините от клапана колодку жгута проводов.

3. Отожмите фиксатор пружинного зажима…

4. …извлеките зажим…

5. …и снимите клапан с кронштейна его крепления.

6. Ослабьте затяжку хомута крепления шланга подачи паров топлива от адсорбера…

7. …и отсоедините шланг от штуцера клапана продувки.

8. Ослабьте затяжку хомута крепления шланга подачи паров топлива к дроссельному узлу…

9. …и отсоедините шланг от штуцера клапана.


Примечание

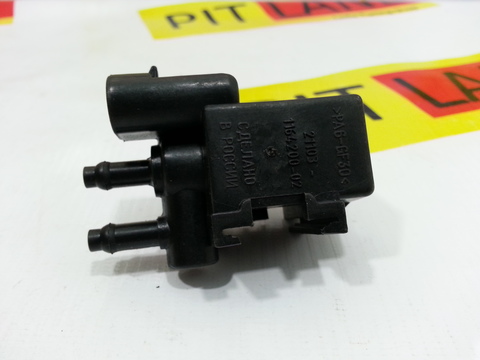

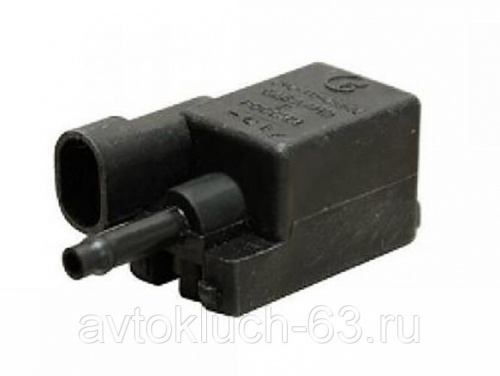

Так выглядит клапан продувки адсорбера. Приобретайте для замены точно такой же.

10. Устанавливайте клапан продувки адсорбера в порядке, обратном снятию.

Скачать информацию со страницы
↓ Комментарии ↓




1. Устройство автомобиля
1.0 Устройство автомобиля 1.1 Общие сведения об автомобиле 1.2 Паспортные данные 1.3 Ключи автомобиля 1.4. Органы управления 1.5. Отопление и вентиляция салона 1.6 Обеспечение комфортной температуры воздуха в салоне 1.7. Двери 1.8. Средства пассивной безопасности на автомобиле 1.9. Сиденья

2. Рекомендации по эксплуатации
2.0 Рекомендации по эксплуатации 2.1. Правила техники безопасности и рекомендации 2.2 Обкатка автомобиля 2.3 Эксплуатация автомобиля в гарантийный период 2.4. Подготовка автомобиля к выезду

3. Неисправности в пути
3.0 Неисправности в пути 3.1. Двигатель не заводится 3.2 Неисправности системы впрыска топлива 3.3 Пропал холостой ход 3.4. Перебои в работе двигателя 3.5. Автомобиль движется рывками 3.6 Автомобиль плохо разгоняется 3.7 Двигатель заглох во время движения 3.8. Упало давление масла 3.9. Перегрев двигателя 3.10. Аккумуляторная батарея не подзаряжается 3.13. Стуки в двигателе 3.16. Прокол колеса

4. Техническое обслуживание
4.0 Техническое обслуживание 4.1. Общие положения 4.2. Контрольноосмотровые работы 4.3. Смазочнозаправочные работы 4.4. Диагностические работы 4.5. Ремонтнорегулировочные работы

5. Двигатель
5.0 Двигатель 5.1 Особенности конструкции 5.2 Возможные неисправности двигателя, их причины и способы устранения 5.3 Полезные советы 5.4 Проверка компрессии в цилиндрах 5.5 Снятие и установка декоративного кожуха двигателя 5.6 Снятие и установка брызговика двигателя 5.7 Установка поршня первого цилиндра в положение ВМТ такта сжатия 5. 8 Замена ремня привода газораспределительного механизма и натяжного ролика 5.9 Замена опор силового агрегата 5.11. Замена уплотнений двигателя 5.13. Головка блока цилиндров двигателя 5.15. Ремонт двигателя 5.16. Система смазки 5.17. Система охлаждения 5.18. Система питания 5.19. Особенности конструкции

6. Трансмиссия
6.0 Трансмиссия 6.1. Сцепление 6.2. Коробка передач 6.3. Приводы передних колес

7. Ходовая часть
7.0 Ходовая часть 7.1. Передняя подвеска 7.2. Задняя подвеска

8. Рулевое управление
8.0 Рулевое управление 8.1 Особенности конструкции 8.2 Возможные неисправности рулевого управления, их причины и способы устранения 8.3. Рулевая колонка 8.4. Рулевая трапеция 8.5. Рулевой механизм

9. Тормозная система
9.0 Тормозная система 9.1 Особенности конструкции 9.2 Возможные неисправности тормозной системы, их причины и способы устранения 9.3 Прокачка гидропривода тормозной системы 9.4 Снятие и установка вакуумного усилителя тормозов 9. 5 Замена втулок оси педали тормоза 9.6. Главный тормозной цилиндр 9.7. Тормозные механизмы передних колес 9.8. Тормозные механизмы задних колес 9.9. Регулятор давления 9.10. Тормозные шланги и трубки 9.11. Стояночный тормоз

10. Электрооборудование
10.0 Электрооборудование 10.1 Особенности конструкции 10.2. Аккумуляторная батарея 10.3. Монтажный блок (реле и предохранители) 10.4. Генератор 10.5. Стартер 10.6. Выключатель (замок) зажигания 10.7. Электронная система управления двигателем (ЭСУД) 10.8. Система зажигания 10.9. Освещение, световая и звуковая сигнализация 10.10. Очиститель ветрового стекла 10.11. Бачок омывателя 10.12. Электровентилятор системы охлаждения двигателя 10.13. Электродвигатель вентилятора системы отопления и вентиляции салона 10.15. Прикуриватель 10.16. Комбинация приборов 10.18. Электронная противоугонная система дистанционного управления 10.19. Иммобилизатор 10.21. Замена датчиков и выключателей

11. Кузов
11.0 Кузов 11.1 Особенности конструкции 11. 2 Возможные неисправности кузова, их причины и способы устранения 11.3 Снятие и установка накладок рамы ветрового стекла 11.4 Снятие и установка шумоизоляционной обивки моторного отсека 11.5. Снятие и установка бамперов 11.6 Снятие и установка подкрылка и защитного кожуха крыла 11.7 Снятие и установка переднего крыла 11.8 Снятие и установка декоративных накладок порогов 11.9. Капот 11.10. Крышка багажника 11.11. Двери 11.12. Сиденья 11.13. Ремни безопасности 11.14. Зеркала заднего вида 11.15. Арматура салона 11.16. Панель приборов 11.17. Отопитель 11.20. Уход за кузовом

12. Приложения
12.0 Приложения 12.1 Приложение 1. Моменты затяжки резьбовых соединений, Н·м 12.2 Приложение 2. Горючесмазочные материалы и эксплуатационные жидкости 12.3 Приложение 3. Номинальные заправочные объемы 12.4 Приложение 4. Основные данные для регулировок и контроля 12.5 Приложение 5. Свечи зажигания, применяемые на автомобиле 12.6 Приложение 6. Лампы, применяемые на автомобиле 12.7 Приложение 7. Что нужно иметь в автомобиле 12.8 Приложение 8. Инструменты, применяемые при ремонте автомобиля

13. Схемы электрооборудования
13.0 Схемы электрооборудования 13.1 Схема 1. Соединения жгута панели приборов 13.2 Схема 2. Соединения переднего жгута проводов автомобиля 13.3 Схема 3. Соединения жгута электронной системы управления двигателем (ЭСУД) 13.4 Схема 4. Соединения заднего жгута проводов автомобиля 13.5 Схема 5. Соединения жгута проводов фонарей освещения номерного знака 13.6 Схема 6. Соединения жгута проводов левой передней двери 13.7 Схема 7. Соединения жгута проводов правой передней двери 13.8 Схема 8. Соединения жгута проводов задней двери

Клапан продувки адсорбера ВАЗ — диагностика и замена + Видео

Различные части автомобиля образуют целую систему, составляющие которой находятся в плотном взаимодействии между собой. Отказ одного из элементов сразу приводит к нарушению работы остальных, и как следствие, к неправильной работе двигателя. В этой статье мы расскажем вам про клапан продувки адсорбера. Но прежде чем узнать, для чего нужен этот клапан, и как выявить его неисправности, нужно понять, как работает адсорбер.

Что такое адсорбер?

Адсорбер представляет собой банку, расположенную под воздухозаборником с правой стороны в моторном отсеке. Такое устройство стало активно применять на инжекторных автомобилях, чей класс экологического соответствия достиг «Евро 3».

Слово «адсорбер» имеет связь со словом «адсорбирование», что означает явление, при котором газы поглощаются с помощью тел, находящихся в жидком или твердом состояниях. В случае с автомобилем, адсорбер наполнен специальным углем, который играет роль твердого тела. В роли газа выступают пары бензина, попадание которых в атмосферу крайне нежелательно.

Принцип действия любого адсорбера заключается в том, что пары бензина, образовавшиеся в бензиновом баке, попадают в специальный сепаратор, расположенный в верхней части адсорбера. Здесь они снова переходят в жидкое состояние и уходят обратно в топливный бак. В случае же, если какая то часть не успела стать жидкой, то она улавливается активированным углем и остается в сепараторе. Далее в дело идет уже специальный клапан адсорбера, который «передает» осевшие остатки топлива впускному коллектору. После этого, пары догорают в двигателе и уходят в выхлопную систему.

Принцип работы клапана адсорбера

Все процессы, связанные с работой клапана осуществляются при работающем двигателе. В процессе его работы выполняется продувка адсорбера, или его очистка от топливных остатков. Такой клапан применяется именно для продувки устройства или его вентиляции, чтобы избавиться от излишков осадка и повысить эффективность работы двигателя внутреннего сгорания.

В инжекторных двигателях ВАЗ работа  данного устройства обозначается в виде специфического шума. Многие водители могут легко перепутать его с неисправностью целого ремня ГРМ. Работа данного устройства проверяется при помощи нажатия на педаль газа. Если при изменении числа оборотов характер щелчков не изменился, то источником их возникновения является электромагнитный клапан адсорбера.

Суть работы заключается в следующем. При запуске двигателя электронный блок управления передает специальный сигнал на исполнительное устройство, который открывает клапан. В процессе работы мотора, все пары бензина выходят через отверстие в клапане и всасываются во впускной коллектор, обеспечивая экономию топлива и защиту окружающей среды. После остановки двигателя, ЭБУ сбрасывает сигнал с исполнительного органа, и он закрывает клапан. В это время происходит накопление паров бензина в банке адсорбера.

Как диагностировать неисправность клапана?

Как и любое другое устройство, адсорбер тоже склонен к неисправностям, связанным с плохой работой клапана.

Первое, на что стоит обратить особое внимание – это давление в баке адсорбера. Чрезмерное давление в системе. Такое бывает, когда клапан не открывается, а пары в баке адсорбера уже накопились и создают высокое давление. Что обнаружить такую поломку, можно открутить крышку адсорбера и прислушаться. Если будут слышны различные шипения, значит, клапан является неисправным.

Другой признак неисправности – это неустойчивые обороты двигателя во время холостого хода. Дело в том, что расчет обогащения смеси берет в учет пары, выходящие из адсорбера, а значит при их недостатке из-за закупоренного клапана, смесь будет обедненная, и обороты двигателя будут падать.

Естественно, рациональный выход из ситуации – это замена неисправного датчика. Однако, многие водители выполняют замену устройства вместе с самим бачком адсорбера, так как он склонен к загрязнениям при использовании некачественного топлива.

Видео — Как правильно установить (заменить) клапан продувки адсорбера Лада Приора

Это все, что необходимо знать об электромагнитном клапана адсорбера. Как вы заметили, это далеко не последняя часть вашего автомобиля. Именно поэтому, если вы обнаружили в нем какую-либо неисправность, не тяните с его заменой.



Клапан продувки адсорбера: работа, проблемы, симптомы, проверка

На чтение 3 мин. Просмотров 3.1k. Опубликовано

Клапан продувки адсорбера (КПА) является частью системы улавливания паров бензина (EVAP). Система EVAP предотвращает выход паров топлива из топливного бака в атмосферу. Она улавливает пары бензина и временно хранит их в угольной канистре — адсорбере.

Для чего нужен клапан продувки

При определенных условиях работы двигателя, пары топлива удаляются из адсорбера и сжигаются внутри двигателя. Продувочный клапан контролирует количество паров топлива, которое продувается из адсорбера во впускной тракт.

Как работает

В современных автомобилях КПА представляет собой соленоид с электроприводом, который управляется блоком управления двигателя (ЭБУ).

Когда двигатель выключен, клапан закрыт. Когда двигатель работает и полностью прогрелся, ЭБУ постепенно открывает КПА, чтобы позволить некоторому количеству паров топлива перемещаться из адсорбера во впускной тракт и сжигаться в двигателе.

Поток продувки контролируется рядом датчиков. Если он меньше или больше ожидаемого в данных условиях, блок управления зажгёт индикатор «Check Engine».

Проблемы с продувочным клапаном

Наиболее распространенная проблема с клапаном продувки — это когда он заклинивает или закрывается не полностью. Это может привести к включению «Check Engine».

В некоторых автомобилях заклинивший продувочный клапан может вызвать затруднения при запуске сразу после заправки: в течение первых нескольких секунд двигатель может работать неровно и дергаться.

Проблемы с КПА распространены во многих автомобилях. В некоторых моделях Hyundai начала 2000-х годов (Elantra, Santa Fe, Tucson, Tiburon) часто случается заклинивший продувочный клапан, вызывающий код ошибки P0441.

Подобные проблемы довольно распространены во многих европейских автомобилях, включая Audi и Volkswagen. В некоторых автомобилях Mazda неисправный клапан может вызывать код P0446 и другие коды EVAP.

Клапан продувки не очень дорогой и его легко заменить.

Как проверить клапан продувки адсорбера?

Правильную процедуру проверки КПА можно найти в руководстве по обслуживанию автомобиля. Последовательность действий различается в зависимости от марки и модели автомобиля.

Проверка катушки

В большинстве автомобилей клапан обычно закрыт, то есть он должен быть закрыт без напряжения и открыт при подаче напряжения. Причём, когда на КПА подаётся напряжение должен быть слышен отчетливый щелчок.

Проверка герметичности

Следующим шагом является проверка правильности закрытия продувочного клапана и его герметичности. Для этого нужно подключить ручной вакуумный насос (можно использовать медицинский шприц) и приложить вакуум к клапану.

Без напряжения клапан должен хорошо держать вакуум. Теперь подключаем напряжение аккумулятора. Клапан продувки щелкает, и вакуум немедленно падает. В этом случае КПА исправен.

Например, Автоваз рекомендует следующую процедуру:

  • Проверить шланги на правильность и надежность соединения.
  • Если замечаний нет, подключить диагностический прибор и завести двигатель.
  • Выбрать на диагностическом приборе режим «Активные тесты; Управление выходом клапана продувки адсорбера».
  • С помощью диагностического прибора открыть клапан, следя за поведением параметра «Текущий коэффициент коррекции длительности импульса впрыска топлива по сигналу датчика кислорода».
  • При открытии клапана с 0 до 96% переменная «Текущий коэффициент коррекции длительности импульса впрыска топлива по сигналу датчика кислорода» изменяется на 10-20% (обеднение или обогащение топливовоздушной смеси).

Помимо клапана продувки адсорбера коды ошибок, связанные с EVAP, часто бывают вызваны неисправным вентиляционным клапаном или крышкой бензобака.

% PDF-1.5 % 1 0 obj >>> endobj 2 0 obj > поток 2016-09-01T11: 35: 28 + 02: 002016-09-01T11: 35: 44 + 02: 002016-09-01T11: 35: 44 + 02: 00Adobe InDesign CC 2015 (Macintosh) uuid: 0ad913bb-0aa6-5242 -8925-71fb3189825cadobe: docid: indd: c3654057-c43f-11e0-89b1-879f812528ffxmp.id: 407126e5-0964-4984-b017-6f4bf46c24c3proof: pdfxmp.iid: 2a4f3b3b4-3190-31905-853-358-984-75-75-75-777-a2aaaaaaa -4a99-bed3-bfd375584b4eadobe: docid: indd: c3654057-c43f-11e0-89b1-879f812528ffdefault

  • преобразовано из application / x-indesign в приложение / pdfAdobe InDesign CC 2015 (Macintosh) / 2016-09-01 + 02: 35 00
    • application / pdf Библиотека Adobe PDF 15.0False
  • LindeDaxGlobal2.2000URWOpenType — TT1014354989LindeDaxGlobal-Light1014354989
  • LindeDaxGlobal2.2000URWOpenType — TT1097022900LindeDaxGlobal-Regular1097022900
  • LindeDaxGlobal2.2000URWOpenType — TT2945930233LindeDaxGlobal-Medium 2945930233
  • LindeDaxGlobal2.2000URWOpenType — TT1414434359LindeDaxGlobal-Italic1414434359
    • конечный поток endobj 3 0 obj > endobj 5 0 obj > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Properties> / XObject >>> / TrimBox [0.0 0,0 595,276 841,89] / Тип / Страница >> endobj 6 0 obj > / Font> / ProcSet [/ PDF / Text / ImageB] / XObject >>> / TrimBox [0.0 0.0 595.276 841.89] / Type / Page >> endobj 7 0 obj > / Font> / ProcSet [/ PDF / Text / ImageB] / XObject >>> / TrimBox [0.0 0.0 595.276 841.89] / Type / Page >> endobj 8 0 объект > / Font> / ProcSet [/ PDF / Text / ImageB] / XObject >>> / TrimBox [0.0 0.0 595.276 841.89] / Type / Page >> endobj 9 0 объект > / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / TrimBox [0.0 0,0 595,276 841,89] / Тип / Страница >> endobj 10 0 obj > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / TrimBox [0.0 0.0 595.276 841.89] / Type / Page >> endobj 11 0 объект > / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / TrimBox [0.0 0.0 595.276 841.89] / Type / Page >> endobj 12 0 объект > / Font> / ProcSet [/ PDF / Text] >> / TrimBox [0,0 0,0 595,276 841,89] / Type / Page >> endobj 13 0 объект > / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / TrimBox [0.= # Gou3IжrEƅ9Sn8Q # & n_ ׵ T`29h | Oo ߾ y?; O?} ޽ S | ਪ 1 K ‘?] | GQM ۬ Լ VȘ

    Измерение клапана продувки канистры

    Тип: Клапан с электронным управлением
    Электропитание: 12 В от системного реле
    Тип сигнала: Частота и рабочий цикл меняются
    Уровень сигнала: От 0 В до 12 В и 60 В пик

    Работа клапана продувки адсорбера

    Чтобы предотвратить повышенное и пониженное давление в топливном баке, необходимо удалить воздух из него для выравнивания давления.В соответствии с законодательством об охране окружающей среды удаляемый воздух необходимо фильтровать. Когда автомобиль стоит на месте и температура увеличивается, давление в топливном баке увеличивается. Затем избыточные пары удаляются через фильтр с активированным углем, который улавливает пары топлива. Для предотвращения насыщения фильтра во время движения воздух всасывается во впускной коллектор через канистру. продувочный клапан или клапан регенерации, удаляющий пары из фильтра. Этот клапан управляется электронным блоком управления двигателем.Когда клапан открыт, в цилиндры поступает больше топлива. ЭБУ может обнаружить это с помощью лямбда-зонда и компенсирует это путем регулировки времени открытия форсунки.

    Клапан обычно закрывается пружиной и оснащен спиралью. Когда через эту катушку протекает ток, возникающая магнитная сила открывает клапан. Питание на клапан продувки адсорбера подается от системного реле на положительной стороне. Для активации клапана отрицательная сторона подключается ЭБУ на массу.

    На рис. 3 показана форма сигнала клапана продувки адсорбера на двигателе на холостом ходу при рабочей температуре. Этот сигнал может быть загружен и использоваться, чтобы правильно установить объем лаборатории или в качестве опорного сигнала.
