Четырехтактный двигатель — Four-stroke engine

Четырехтактный цикл, используемый в бензиновых / бензиновых двигателях: впуск (1), компрессия (2), мощность (3) и выпуск (4). Правая синяя сторона — это впускной канал, а левая коричневая сторона — выпускной порт. Стенка цилиндра представляет собой тонкую втулку, окружающую головку поршня, которая создает пространство для сгорания топлива и возникновения механической энергии.

Четырехтактный (также четыре цикла ) двигатель является внутренним сгорание (IC) , двигатель , в котором поршень заканчивает четыре отдельных штрихов при повороте коленчатого вала. Под ходом понимается полный ход поршня по цилиндру в любом направлении. Четыре отдельных штриха называются:

Впуск : также известен как всасывание или всасывание. Этот ход поршня начинается в верхней мертвой точке (ВМТ) и заканчивается в нижней мертвой точке (НМТ). В этом такте впускной клапан должен находиться в открытом положении, в то время как поршень втягивает топливно-воздушную смесь в цилиндр, создавая вакуумное давление в цилиндре за счет его движения вниз. Поршень движется вниз, так как воздух всасывается за счет нисходящего движения к поршню.
Сжатие : этот ход начинается в НМТ или сразу в конце такта всасывания и заканчивается в ВМТ. В этом такте поршень сжимает топливно-воздушную смесь для подготовки к воспламенению во время рабочего хода (см. Ниже). На этом этапе и впускной, и выпускной клапаны закрыты.
Горение : также известно как мощность или зажигание. Это начало второго оборота четырехтактного цикла. На этом этапе коленчатый вал совершил полный оборот на 360 градусов. Когда поршень находится в ВМТ (конец такта сжатия), сжатая топливовоздушная смесь воспламеняется от свечи зажигания (в бензиновом двигателе) или от тепла, выделяемого высокой степенью сжатия (дизельные двигатели), принудительно возвращая поршень в НМТ. Этот ход вызывает механическую работу двигателя по проворачиванию коленчатого вала.

Выхлоп : также известен как выход. Во время такта выпуска поршень снова возвращается из НМТ в ВМТ, когда выпускной клапан открыт. Это действие вытесняет отработанную топливно-воздушную смесь через выпускной клапан.

История

Цикл Отто

Двигатель Отто производства США 1880-х годов

Николаус Август Отто был коммивояжером в продуктовом магазине. Во время своих путешествий он встретил двигатель внутреннего сгорания, построенный в Париже бельгийским эмигрантом Жаном Жозефом Этьеном Ленуаром . В 1860 году Ленуар успешно создал двигатель двойного действия, работавший на осветительном газе с эффективностью 4%. 18-литровый двигатель Ленуара выдавал всего 2 лошадиные силы. Двигатель Ленуара работал на осветительном газе, сделанном из угля, который был разработан в Париже Филипом Лебоном .

Испытывая копию двигателя Ленуара в 1861 году, Отто узнал о влиянии сжатия на топливный заряд. В 1862 году Отто попытался создать двигатель, чтобы улучшить низкий КПД и надежность двигателя Ленуара. Он попытался создать двигатель, который сжимал бы топливную смесь перед воспламенением, но потерпел неудачу, так как этот двигатель работал не более чем за несколько минут до своего разрушения. Многие другие инженеры безуспешно пытались решить эту проблему.

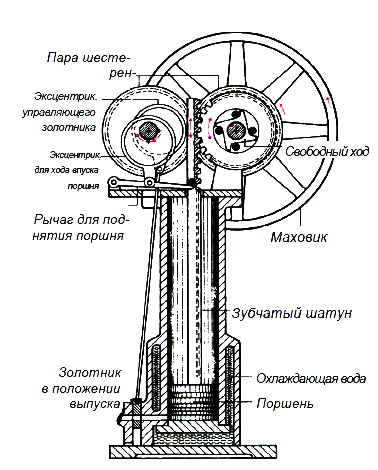

В 1864 году Отто и Ойген Ланген основали первую компанию по производству двигателей внутреннего сгорания NA Otto and Cie (NA Otto and Company). В том же году Отто и Си удалось создать успешный атмосферный двигатель. На заводе не хватило места, и в 1869 году его перевели в город Дойц , Германия, где компания была переименована в Deutz Gasmotorenfabrik AG (Компания по производству газовых двигателей Deutz). В 1872 году Готтлиб Даймлер был техническим директором, а Вильгельм Майбах возглавил конструкцию двигателей. Даймлер был оружейником, который работал над двигателем Ленуара. К 1876 году Отто и Лангену удалось создать первый двигатель внутреннего сгорания, который сжимал топливную смесь перед сгоранием, обеспечивая гораздо более высокий КПД, чем любой другой двигатель, созданный к тому времени.

Daimler и Maybach оставили свою работу в Otto and Cie и в 1883 году разработали первый высокоскоростной двигатель Otto. В 1885 году они выпустили первый автомобиль, оснащенный двигателем Otto. Даймлер Reitwagen использовал систему зажигания горячей трубки и топливо , известное как лигроин , чтобы стать первым в мире транспортное средство , приводимое в движение двигателем внутреннего сгорания. Он использовал четырехтактный двигатель, основанный на конструкции Отто. В следующем году Карл Бенц выпустил автомобиль с четырехтактным двигателем, который считается первым автомобилем.

В 1884 году компания Отто, тогда известная как Gasmotorenfabrik Deutz (GFD), разработала электрическое зажигание и карбюратор. В 1890 году Daimler и Maybach основали компанию, известную как Daimler Motoren Gesellschaft . Сегодня эта компания — Daimler-Benz .

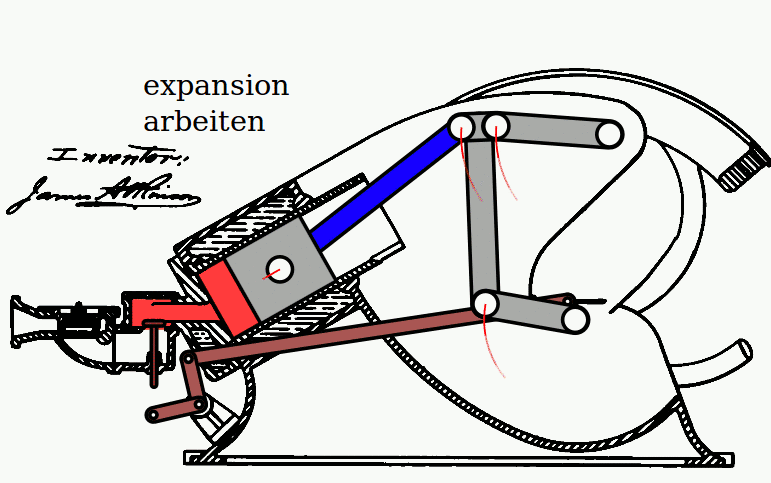

Цикл Аткинсона

Этот гибрид Toyota Prius 2004 года имеет двигатель цикла Аткинсона в качестве бензиново-электрического гибридного двигателя. Газовый цикл Аткинсона

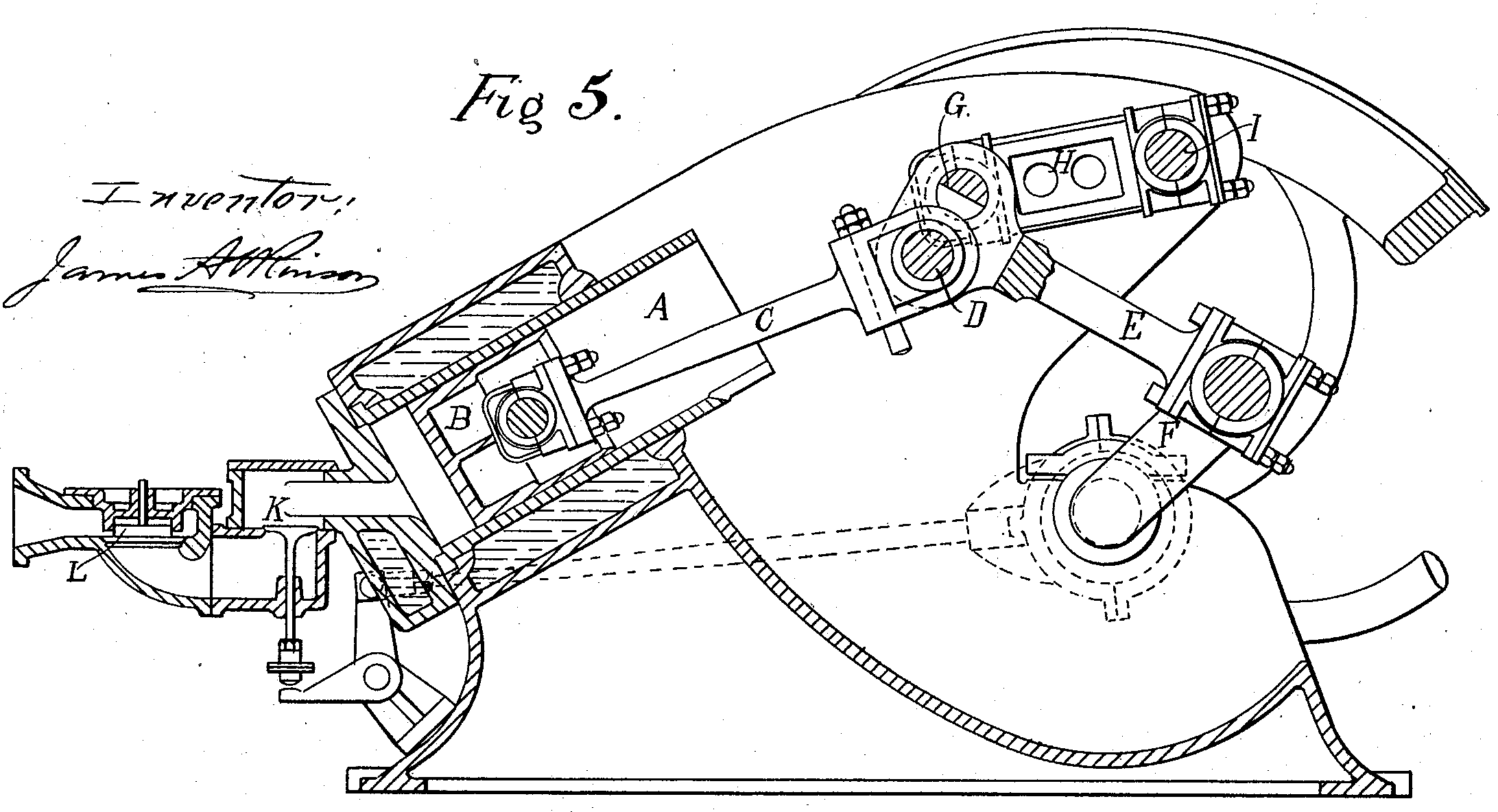

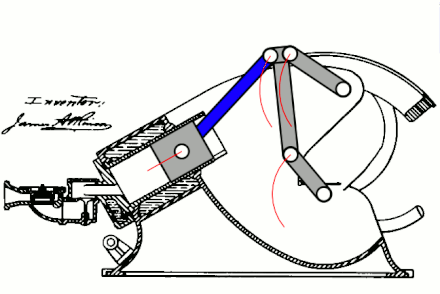

Двигатель с циклом Аткинсона — это тип одноходового двигателя внутреннего сгорания, изобретенный Джеймсом Аткинсоном в 1882 году. Цикл Аткинсона разработан для обеспечения эффективности за счет удельной мощности и используется в некоторых современных гибридных электрических устройствах.

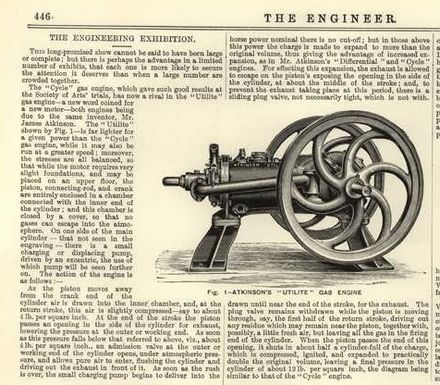

Первоначальный поршневой двигатель с циклом Аткинсона позволял такты впуска, сжатия, мощности и выпуска четырехтактного цикла происходить за один оборот коленчатого вала и был разработан, чтобы избежать нарушения определенных патентов, касающихся двигателей с циклом Отто.

Из-за уникальной конструкции коленчатого вала двигателя Atkinson его степень расширения может отличаться от степени сжатия, а с рабочим ходом, превышающим такт сжатия, двигатель может достичь большей тепловой эффективности, чем традиционный поршневой двигатель. Хотя первоначальная конструкция Аткинсона является не более чем исторической диковинкой, во многих современных двигателях используются нетрадиционные фазы газораспределения для создания эффекта более короткого хода сжатия / более длительного рабочего хода, тем самым реализуя улучшения экономии топлива, которые может обеспечить цикл Аткинсона.

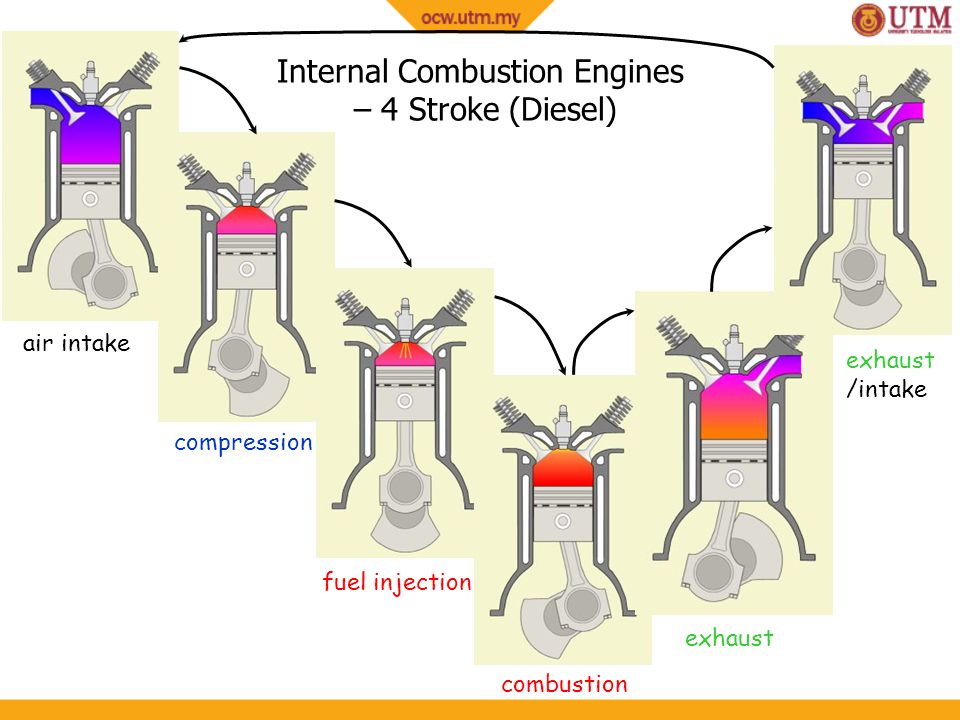

Дизельный цикл

Audi Diesel R15 в Ле-Мане

Дизельный двигатель является техническим уточнением двигателя Отто цикла 1876. В то время как Отто в 1861 году понял, что эффективность двигателя можно повысить, сначала сжав топливную смесь перед ее воспламенением, Рудольф Дизель хотел разработать более эффективный тип двигателя, который мог бы работать на гораздо более тяжелом топливе. Двигатели Ленуара , Отто Атмосфера и Отто (1861 и 1876 гг.) Были разработаны для работы на освещающем газе (угольный газ) . Руководствуясь той же мотивацией, что и Отто, Дизель хотел создать двигатель, который дал бы небольшим промышленным компаниям собственный источник энергии, чтобы они могли конкурировать с более крупными компаниями, и, как Отто, уйти от требования быть привязанным к городским источникам топлива. . Как и Отто, потребовалось более десяти лет, чтобы создать двигатель с высокой степенью сжатия, который мог самовоспламеняться, распыляясь в цилиндр. В своем первом двигателе Дизель использовал распыление воздуха в сочетании с топливом.

Во время первоначальной разработки один из двигателей лопнул, почти убив Дизель. Он упорствовал и, наконец, создал успешный двигатель в 1893 году. Двигатель с высокой степенью сжатия, который воспламеняет топливо за счет теплоты сжатия, теперь называется дизельным двигателем, будь то четырехтактный или двухтактный двигатель.

Четырехтактный дизельный двигатель уже много десятилетий используется в большинстве тяжелых условий эксплуатации. В нем используется тяжелое топливо, содержащее больше энергии и требующее меньше переработки для производства. Наиболее эффективные двигатели с циклом Отто имеют тепловой КПД около 30%.

Термодинамический анализ

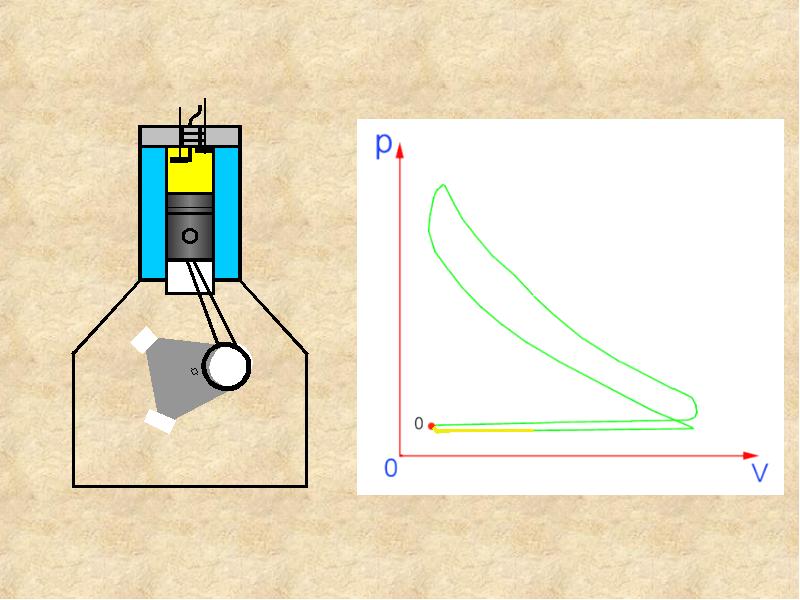

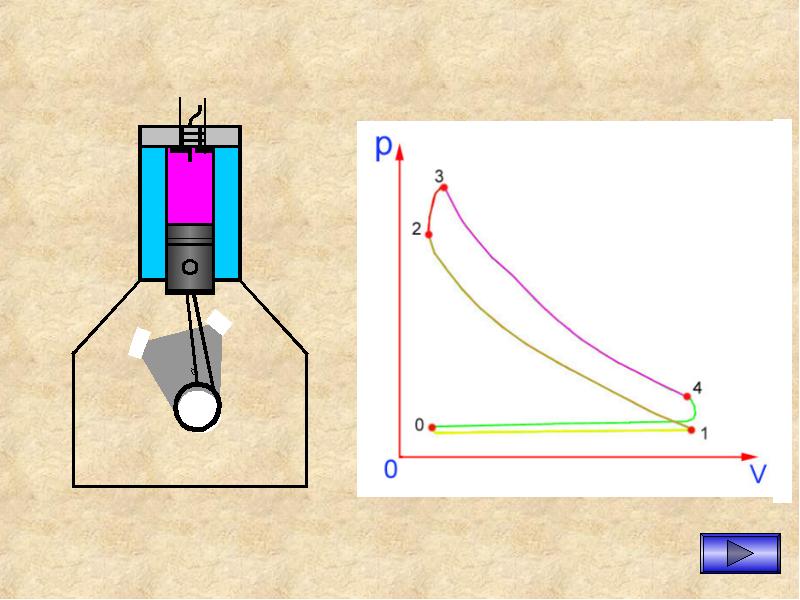

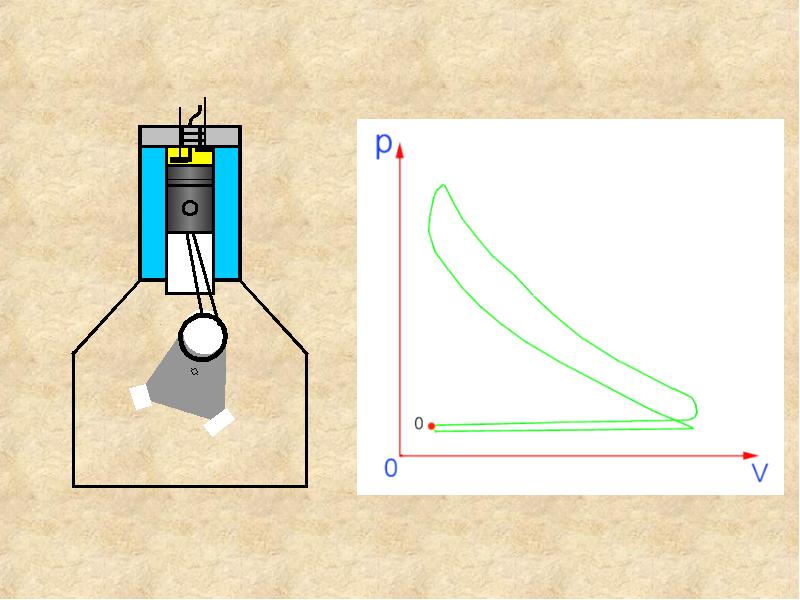

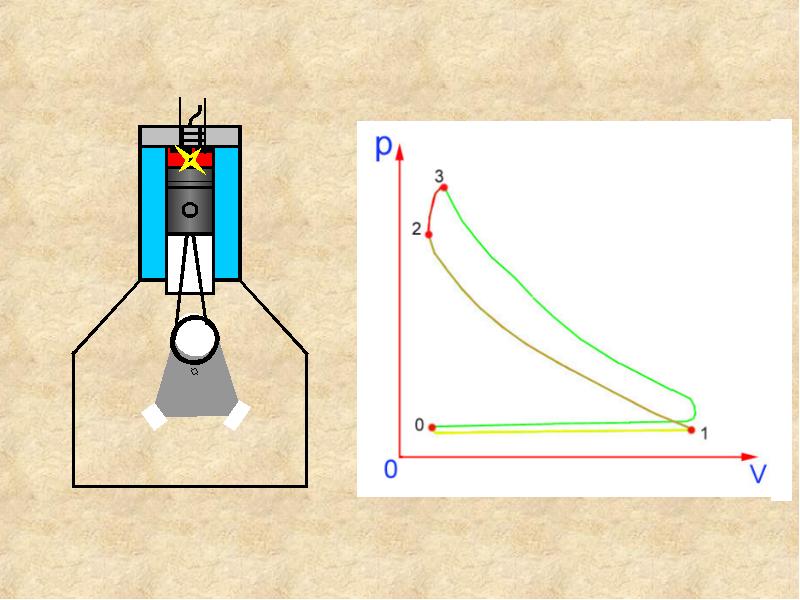

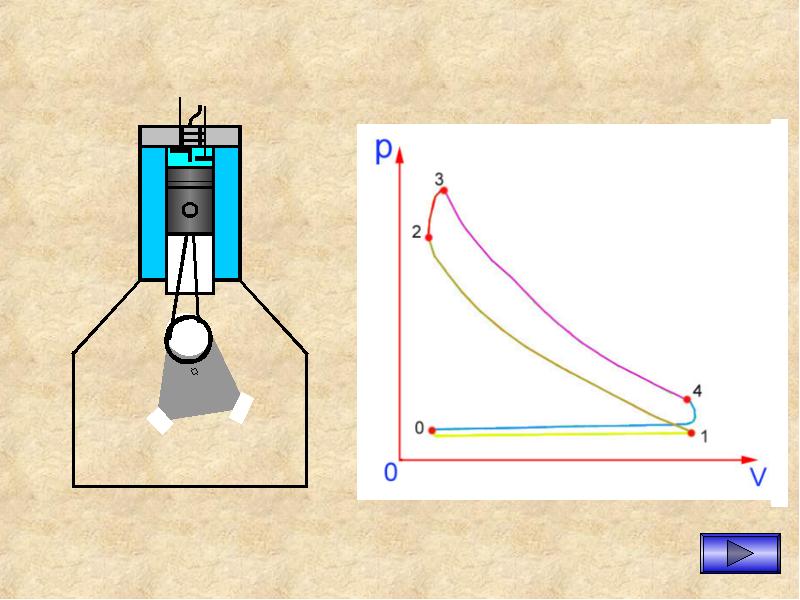

Идеализированный четырехтактный цикл Отто пВ Диаграмма : потребление (А) хода выполняется с помощью изобарической расширения, за которым следует сжатие (В) инсульт, выполняется с помощью адиабатического сжатия. При сгорании топлива происходит изохорный процесс , за которым следует адиабатическое расширение, характеризующее рабочий ход (C) .

Цикл замыкается изохорическим процессом и изобарическим сжатием, характеризующим такт выпуска (D) .

Термодинамический анализ фактических четырехтактных и двухтактных циклов не является простой задачей. Однако анализ можно значительно упростить, если использовать стандартные допущения по воздуху. Результирующий цикл, который очень похож на реальные условия эксплуатации, и есть цикл Отто.

Во время нормальной работы двигателя, когда топливно-воздушная смесь сжимается, создается электрическая искра для воспламенения смеси. На низких оборотах это происходит около ВМТ (верхней мертвой точки). По мере увеличения числа оборотов двигателя скорость фронта пламени не изменяется, поэтому точка искры опережает более раннюю в цикле, чтобы позволить большей части цикла сгорания заряда до начала рабочего такта. Это преимущество отражено в различных конструкциях двигателей Отто; атмосферный двигатель (без сжатия) работает с КПД 12%, тогда как двигатель со сжатым зарядом имеет КПД около 30%.

Принципы проектирования и проектирования

Ограничения выходной мощности

Четырехтактный цикл
1 = ВМТ
2 = НМТ
A: Впуск
B: Сжатие
C: Мощность
D: Выпуск

Максимальная мощность, вырабатываемая двигателем, определяется максимальным количеством всасываемого воздуха. Количество мощности, вырабатываемой поршневым двигателем, зависит от его размера (объема цилиндра), будь то двухтактный двигатель или четырехтактная конструкция, объемного КПД , потерь, соотношения воздух-топливо, теплотворной способности двигателя. топливо, содержание кислорода в воздухе и скорость ( об / мин ). Скорость в конечном итоге ограничена прочностью материала и смазкой . Клапаны, поршни и шатуны испытывают сильные ускоряющие силы. При высоких оборотах двигателя может произойти физическая поломка и дрожание поршневого кольца , что приведет к потере мощности или даже к разрушению двигателя. Флаттер поршневого кольца возникает, когда кольца колеблются вертикально внутри поршневых канавок, в которых они находятся. Флаттер кольца нарушает уплотнение между кольцом и стенкой цилиндра, что вызывает потерю давления и мощности в цилиндре. Если двигатель вращается слишком быстро, клапанные пружины не могут действовать достаточно быстро, чтобы закрыть клапаны. Это обычно называют « смещением клапана », и это может привести к контакту поршня с клапаном, серьезно повредив двигатель. На высоких скоростях смазка поверхности раздела стенок поршневого цилиндра имеет тенденцию к разрушению. Это ограничивает скорость поршня промышленных двигателей примерно до 10 м / с.

Поток через впускное / выпускное отверстие

Выходная мощность двигателя зависит от способности впуска (воздушно-топливной смеси) и выхлопа быстро перемещаться через отверстия клапана, обычно расположенные в головке блока цилиндров . Чтобы увеличить выходную мощность двигателя, неровности впускного и выпускного трактов, такие как дефекты литья, могут быть устранены, а с помощью стенда воздушного потока можно изменить радиусы поворотов порта клапана и конфигурацию седла клапана, чтобы уменьшить сопротивление. Этот процесс называется переносом , и его можно выполнить вручную или с помощью станка с ЧПУ .

Утилизация отходящего тепла двигателя внутреннего сгорания

Двигатель внутреннего сгорания в среднем способен преобразовывать только 40-45% поставляемой энергии в механическую работу. Большая часть отходящей энергии находится в форме тепла, которое выделяется в окружающую среду через охлаждающую жидкость, ребра и т. Д. Если бы мы могли каким-то образом утилизировать отходящее тепло, мы могли бы улучшить производительность двигателя. Было обнаружено, что даже если регенерировать 6% полностью потраченного впустую тепла, это может значительно повысить эффективность двигателя.

Было разработано множество методов для извлечения отработанного тепла из выхлопных газов двигателя и дальнейшего его использования для извлечения полезной работы, в то же время уменьшая количество загрязняющих веществ в выхлопных газах. Использование цикла Ренкина , турбонаддува и термоэлектрической генерации может быть очень полезным в качестве системы рекуперации отходящего тепла .

Хотя эти системы используются чаще, некоторые проблемы, такие как их низкая эффективность при более низких скоростях подачи тепла и высокие насосные потери, остаются причиной для беспокойства.

Наддув

Одним из способов увеличения мощности двигателя является нагнетание большего количества воздуха в цилиндр, чтобы можно было производить больше мощности за каждый рабочий ход. Это может быть сделано с помощью некоторого типа устройства сжатия воздуха, известного как нагнетатель , который может приводиться в действие коленчатым валом двигателя.

Наддув увеличивает пределы выходной мощности двигателя внутреннего сгорания относительно его рабочего объема. Чаще всего нагнетатель всегда работает, но существуют конструкции, которые позволяют отключать его или работать с различными скоростями (относительно частоты вращения двигателя). Недостаток наддува с механическим приводом состоит в том, что часть выходной мощности используется для приведения в действие нагнетателя, в то время как мощность тратится впустую в выхлопе высокого давления, так как воздух был сжат дважды, а затем получил больший потенциальный объем при сгорании, но только расширился. в один этап.

Турбонаддув

Турбокомпрессора является нагнетатель , который приводится в движение выхлопными газами двигателя, с помощью турбины . Турбокомпрессор встроен в выхлопную систему автомобиля, чтобы использовать выхлопные газы. Он состоит из двухкомпонентной высокоскоростной турбины в сборе, одна сторона которой сжимает всасываемый воздух, а другая сторона приводится в действие за счет выхода выхлопных газов.

На холостом ходу и на низких или средних оборотах турбина вырабатывает небольшую мощность из-за небольшого объема выхлопных газов, турбонагнетатель оказывает незначительное влияние, и двигатель работает почти без наддува. Когда требуется гораздо большая выходная мощность, частота вращения двигателя и открытие дроссельной заслонки увеличиваются до тех пор, пока выхлопные газы не станут достаточными, чтобы «раскрутить» турбину турбокомпрессора, чтобы начать сжимать во впускной коллектор гораздо больше воздуха, чем обычно. Таким образом, дополнительная мощность (и скорость) выводятся за счет функции этой турбины.

Турбонаддув обеспечивает более эффективную работу двигателя, поскольку он управляется давлением выхлопных газов, которое в противном случае (в основном) было бы потрачено впустую, но есть конструктивное ограничение, известное как турбо-задержка . Увеличенная мощность двигателя не доступна сразу из-за необходимости резко увеличить обороты двигателя, создать давление и раскрутить турбонагнетатель до того, как турбо начнет производить какое-либо полезное сжатие воздуха. Увеличенный объем впуска вызывает увеличение выхлопа и ускоряет вращение турбонагнетателя и так далее, пока не будет достигнута стабильная работа на высокой мощности. Другая трудность заключается в том, что более высокое давление выхлопных газов заставляет выхлопные газы передавать больше тепла механическим частям двигателя.

Отношение штока и поршня к ходу хода

Отношение штока к ходу — это отношение длины шатуна к длине хода поршня. Более длинный шток снижает боковое давление поршня на стенку цилиндра и силы напряжения, увеличивая срок службы двигателя. Это также увеличивает стоимость и высоту и вес двигателя.

«Прямоугольный двигатель» — это двигатель с диаметром цилиндра, равным длине его хода. Двигатель, у которого диаметр отверстия больше, чем длина его хода , является двигателем с квадратным сечением , и наоборот, двигатель с диаметром отверстия, который меньше его длины хода, является двигателем с квадратным углом.

Клапан поезд

Клапаны обычно приводятся в действие распределительным валом, вращающимся на половину скорости коленчатого вала . По всей длине он имеет ряд кулачков , каждый из которых предназначен для открытия клапана во время соответствующей части такта впуска или выпуска. Толкателя между клапаном и кулачком является контактной поверхностью , на которой кулачковый скользит , чтобы открыть клапан. Во многих двигателях используется один или несколько распределительных валов «над» рядом (или каждым рядом) цилиндров, как показано на рисунке, на котором каждый кулачок непосредственно приводит в действие клапан через плоский толкатель. В двигателях других конструкций распределительный вал находится в картере , и в этом случае каждый кулачок обычно контактирует с толкателем , который контактирует с коромыслом , открывающим клапан, или в случае двигателя с плоской головкой толкатель не нужен. Конструкция верхнего кулачка обычно допускает более высокие обороты двигателя, поскольку обеспечивает наиболее прямой путь между кулачком и клапаном.

Клапанный зазор

Клапанный зазор — это небольшой зазор между толкателем клапана и штоком клапана, который обеспечивает полное закрытие клапана. В двигателях с механической регулировкой клапанов чрезмерный зазор вызывает шум клапанного механизма. Слишком малый зазор клапана может привести к тому, что клапаны не закроются должным образом. Это приводит к снижению производительности и возможному перегреву выпускных клапанов. Как правило, зазор необходимо регулировать каждые 20 000 миль (32 000 км) с помощью щупа.

В большинстве современных производственных двигателей используются гидравлические подъемники для автоматической компенсации износа компонентов клапанного механизма. Грязное моторное масло может привести к поломке подъемника.

Энергетический баланс

Двигатели Отто имеют КПД около 30%; Другими словами, 30% энергии, генерируемой при сгорании, преобразуется в полезную энергию вращения на выходном валу двигателя, а оставшаяся часть приходится на потери из-за отходящего тепла, трения и вспомогательного оборудования двигателя. Есть несколько способов восстановить часть энергии, потерянной в отходящем тепле. Использование турбонагнетателя в дизельных двигателях очень эффективно за счет повышения давления поступающего воздуха и, по сути, обеспечивает такое же повышение производительности, как и при увеличении рабочего объема. Компания Mack Truck несколько десятилетий назад разработала турбинную систему, которая преобразовывала отработанное тепло в кинетическую энергию, которую оно возвращало в трансмиссию двигателя. В 2005 году BMW объявила о разработке турбопарогенератора — двухступенчатой системы рекуперации тепла, аналогичной системе Mack, которая восстанавливает 80% энергии выхлопных газов и повышает эффективность двигателя Отто на 15%. Напротив, шестицилиндровый двигатель может снизить расход топлива на целых 40%.

Современные двигатели часто намеренно конструируются так, чтобы быть немного менее эффективными, чем они могли бы быть в противном случае. Это необходимо для контроля выбросов, таких как рециркуляция выхлопных газов и каталитические нейтрализаторы , уменьшающие смог и другие атмосферные загрязнители. Снижению эффективности можно противодействовать с помощью блока управления двигателем, использующего методы сжигания обедненной смеси .

В Соединенных Штатах Корпоративная средняя экономия топлива требует, чтобы транспортные средства _{развивались} в среднем 34,9 миль на галлон _США (6,7 л / 100 км; 41,9 миль на галлон- _имп. ) По сравнению с текущим стандартом 25 миль на галлон _США (9,4 л / 100 км). ; 30,0 миль на галлон ‑ _имп. ). Поскольку автопроизводители стремятся соответствовать этим стандартам к 2016 году, необходимо рассмотреть новые способы разработки традиционных двигателей внутреннего сгорания (ДВС). Некоторые потенциальные решения для повышения эффективности использования топлива в соответствии с новыми требованиями включают зажигание после того, как поршень находится дальше всего от коленчатого вала, известное как верхняя мертвая точка , и применение цикла Миллера . Вместе этот редизайн мог бы значительно снизить расход топлива и НЕТ
Икс выбросы.

Смотрите также

Ссылки

Общие источники

Харденберг, Хорст О. (1999). Средние века двигателя внутреннего сгорания . Общество автомобильных инженеров (SAE). ISBN 978-0-7680-0391-8.
scienceworld.wolfram.com/physics/OttoCycle.html
Cengel, Yunus A; Майкл Болес; Ялинг Хе (2009). Термодинамика — инженерный подход. Np . Компании McGraw Hill. ISBN 978-7-121-08478-2.
Бенсон, Том (11 июля 2008 г.). «4-тактный двигатель внутреннего сгорания» . п. Национальное управление по аэронавтике и исследованию космического пространства . Дата обращения 5 мая 2011 .

внешние ссылки

Декомпрессионный механизм — Карта знаний

Декомпрессио́нный механи́зм (декомпрессор) — устройство, облегчающее запуск двигателя внутреннего сгорания. Декомпрессионный механизм за счёт сообщения камеры сгорания с атмосферой позволяет временно снизить сопротивление проворота коленчатого вала пусковой системы. При этом пусковая система позволяет разогнать коленчатый вал двигателя до пусковой частоты вращения. После этого декомпрессионный механизм выключается и двигатель запускается за счёт инерции коленчатого вала и маховика. Применение декомпрессионного механизма позволяет запустить двигатель даже при недостаточной мощности пусковой системы. Широко применяется на двигателях, запускаемых вручную, а также на дизельных двигателях, имеющих высокую степень сжатия.
Конструктивно декомпрессионый механизм удобно выполнять как ограничитель обратного хода выпускного клапана. Это позволяет отказаться от применения дополнительных клапанов. У двухтактных двигателей в головке цилиндров устанавливаются декомпрессионные клапаны.
В прошлом все дизельные и многие бензиновые автомобильные и тракторные двигатели оснащались декомпрессионными механизмами. По мере совершенствования пусковых систем надобность в нём отпала. В СССР последними тракторными двигателями с декомпрессионным механизмом были Д65 и СМД-14. Применялся декомпрессор и на мотоциклах «Иж-Планета».
В настоящее время декомпрессионный механизм (чаще всего, автоматический) применяется на двигателях бензиновых электростанций и скутеров.
Декомпрессионный механизм может быть применён для аварийной остановки дизельного двигателя при «разносе». Тем не менее, для штатной остановки двигателя декомпрессор использовать не следует, так как есть риск поломки клапанного механизма или его привода.

Источник: Википедия

Связанные понятия

Двигатель внутреннего сгорания любого типа не создаёт вращающего момента в неподвижном состоянии. Прежде чем он начнёт работать, его нужно раскрутить с помощью внешнего источника энергии. Практически используются следующие варианты… Гидротрансформа́тор (турботрансформатор), или преобразователь крутящего момента (англ.

torque converter) — гидравлическое устройство, служащее для передачи крутящего момента от двигателя к трансмиссии. В отличие от гидромуфты гидротрансформатор способен увеличивать момент на ведомом валу при его блокировке. Тормоз-замедлитель, ретардер (англ. retarder), — устройство, предназначенное для снижения скорости транспортного средства без задействования основной тормозной системы. Использование тормоза-замедлителя необходимо для эксплуатации транспортных средств (преимущественно грузовых автомобилей и автобусов, а также поездов) в горных условиях на длительных спусках. Из большого количества схем чаще всего применяются электромагнитная и гидравлическая. Преимущество гидравлического тормоза-замедлителя в стабильности… Система управления запуском и розжигом ГТД служит для обеспечения перевода авиадвигателя из нерабочего состояния в установившийся режим малого газа, который характеризуется наименьшими оборотами турбины, при которых он может устойчиво работать длительное время.

Акселера́тор (от лат. accelero «ускоряю»), ускори́тель, «газ» — регулятор количества горючей смеси, поступающей в цилиндры двигателя внутреннего сгорания у автомобиля или мотоцикла. Предназначен для изменения частоты вращения вала двигателя (скорости движения транспортной машины). Пусковые обороты двигателя внутреннего сгорания — частота вращения коленчатого вала в момент запуска двигателя (см. Пусковая система двигателя внутреннего сгорания). Двухта́ктный дви́гатель — двигатель внутреннего сгорания, в котором рабочий процесс в каждом из цилиндров совершается за один оборот коленчатого вала, то есть за два хода поршня. Такты сжатия и рабочего хода в двухтактном двигателе (за исключением двигателя Ленуара) происходят так же, как и в четырёхтактном (а значит, возможна реализация тех же термодинамических циклов, кроме цикла Аткинсона), но процессы очистки и наполнения цилиндра совмещены и осуществляются не в рамках отдельных тактов, а за.

.. Ста́ртер (англ. starter, от start — начинать, пускать в ход), основной агрегат пусковой системы двигателя, раскручивающий его вал до частоты вращения, необходимой для запуска двигателя. Основные узлы стартера — двигатель, редуктор, устройства сцепления и расцепления с валом основного двигателя, пусковое устройство (для стартеров, которые не могут запускаться самостоятельно, например бензиновых, турбокомпрессорных). По принципу работы стартеры подразделяются на инерционные, прямого действия и комбинированные… Газораспределительный механизм (ГРМ) — механизм, обеспечивающий впуск и выпуск рабочего тела в двигателях внутреннего сгорания. Может иметь как фиксированные фазы газораспределения, так и регулируемые в зависимости от частоты вращения коленвала и других факторов. Нагнетатель — механический агрегат, опционально применяемый на поршневых и роторно-поршневых двигателях внутреннего сгорания (далее — ДВС), работающий за счёт того или иного вида энергии, получаемой в процессе работы самого ДВС, и осуществляющий наддув, то есть принудительное нагнетание воздуха в ДВС с целью его всережимной форсировки или (в отдельных случаях) продувки.

Поскольку на современных летательных аппаратах имеется большое количество разнообразных исполнительных механизмов и агрегатов, то в качестве источников механической энергии применяются гидравлические, пневматические и электрические приводы. Наиболее универсальным из них считается электрический привод благодаря высокой надёжности, простоте в эксплуатации и возможности автоматизации. По виду преобразования энергии различают электродвигательный привод и электромагнитный.

Подробнее: Авиационный электропривод

Тюнинг двигателя (англ. tune — настраивать) или форсирование двигателя (фр. forcer или англ. force — стимулировать) — проведение комплекса технических мероприятий по доводке и модернизации двигателя, с целью повышения величины его крутящего момента и максимальных оборотов, т.е. повышения эффективной мощности двигателя. Система дизель-насосного агрегата представляет собой сборную систему впрыска дизельного топлива высокого давления, которая тесно связана с насосом-форсункой, и предназначена для использования на коммерческих грузовых автомобилях с дизельными двигателями.

Системы используют индивидуальные насосы ТНВД, установленные на блоке двигателя для каждого цилиндра, в первую очередь предназначен для двигателей с одним распределительным валом, расположенном в головке или в блоке цилиндров. Топливные насосы приводятся…

Подробнее: Насосный агрегат

«Вихрь» — марка подвесных лодочных моторов производства Куйбышевского моторостроительного производственного объединения им. Фрунзе (г. Самара) с 1966 года по 2010 год. Бесступенчатая трансмиссия (англ. Continuously Variable Transmission, CVT) — вид трансмиссии (передаточного устройства между двигателем и движителем (колёсами, гребным винтом и т. п.)), которая способна плавно изменять коэффициент передачи (отношение скоростей вращения и вращающих моментов двигателя и движителя) во всём рабочем диапазоне скоростей и тяговых усилий.

Дви́гатель вну́треннего сгора́ния (ДВС) — двигатель, в котором топливо сгорает непосредственно в рабочей камере (внутри) двигателя. ДВС преобразует тепловую энергию от сгорания топлива в механическую работу. Разнос двигателя — нештатный режим работы электродвигателя или дизеля, а также в некоторых случаях газотурбинного двигателя, при котором происходит неуправляемое повышение частоты вращения выше допустимой. Такой режим у дизеля обычно наблюдается после холодного пуска или при резком сбросе нагрузки. Физические принципы работы карбюраторного двигателя не позволяют ему войти в разнос. Из электродвигателей к разносу склонны двигатели постоянного тока с последовательным возбуждением (к которым, в числе… Свободно-поршневой двигатель внутреннего сгорания (СП ДВС) — двигатель внутреннего сгорания, в котором отсутствует кривошипно-шатунный механизм, а ход поршня от нижней мёртвой точки в верхней мёртвой точки осуществляется под действием давления воздуха, сжатого в буферных ёмкостях, пружины или веса поршня.

Указанная особенность позволяет строить только двухтактные СП ДВС. СП ДВС могут использоваться для привода машин, совершающих возвратно-поступательное движение (дизель-молоты, дизель-прессы, электрические… Наддув — принудительное повышение давления воздуха выше текущего уровня атмосферного в системе впуска двигателя внутреннего сгорания, приводящее к увеличению плотности и массы воздуха в камере сгорания перед тактом рабочего хода, что, согласно правилу стехиометрической горючей смеси для конкретного типа мотора, позволяет сжечь больше топлива, а значит увеличить крутящий момент (и мощность, соответственно) при сравнимой частоте вращения. В широком смысле, повышение удельной/литровой мощности ДВС при… Пиростартёр — устройство для запуска теплового двигателя (например, ДВС или газотурбинного), использующее энергию горячих газов сгорающего пиротехнического заряда.

Применяется при жёстких ограничениях по весу (в авиации), для резервирования систем электро- или пневмозапуска (резервные энергетические агрегаты), либо при полном отсутствии или недостаточной мощности имеющихся электро- и пневмосистем (ранние ДВС). Четырёхтактный двигатель — поршневой двигатель внутреннего сгорания, в котором рабочий процесс в каждом из цилиндров совершается за два оборота коленчатого вала, то есть за четыре хода поршня (такта). Начиная с середины XX века — наиболее распространённая разновидность поршневого ДВС, особенно в двигателях средней и большой мощности. Пневматический привод (пневмопривод) — совокупность устройств, предназначенных для приведения в движение частей машин и механизмов посредством энергии сжатого воздуха. Ди́зельный дви́гатель (в просторечии — дизель) — поршневой двигатель внутреннего сгорания, работающий по принципу самовоспламенения распылённого топлива от воздействия разогретого при сжатии воздуха.

Применяется в основном на судах, тепловозах, автобусах и грузовых автомобилях, тракторах, дизельных электростанциях, а к концу XX века стал распространен и на легковых автомобилях. Назван по имени изобретателя. Первый двигатель, работающий по такому принципу, был построен Рудольфом Дизелем в 1897 году… Система «старт-стоп» (англ. «Start-stop» system) — технология, предназначенная для автоматического отключения и перезапуска двигателя автомобиля с целью экономии топлива, снижения вредных выбросов и уровня шума за счёт сокращения времени работы двигателя на холостом ходу. Мото́р-колесо́ — разновидность ведущего колеса, комплексный агрегат, в котором объединены непосредственно колесо, электрический двигатель, силовая передача и тормозная система. Дизелевоз — подземный локомотив, оснащенный дизельным двигателем, снабженный специальными катализаторами и фильтрами для очистки выхлопных газов от окиси углерода и токсических продуктов сгорания рабочей смеси, предназначенный для рельсовой транспортировки людей и грузов в шахтах, а также при строительстве метрополитенов.

Двигатель со встречным движением поршней — конфигурация двигателя внутреннего сгорания с расположением поршней в два ряда один напротив другого в общих цилиндрах таким образом, что поршни каждого цилиндра движутся навстречу друг другу и образуют общую камеру сгорания. Коленвалы механически синхронизированы, причем выпускной вал вращается с опережением относительно впускного на 15-22°, мощность отбирается либо с одного из них, либо с обоих (например, при приводе двух гребных винтов или двух фрикционов… Трансми́ссия (силовая передача) — в машиностроении совокупность сборочных единиц и механизмов, соединяющих двигатель (мотор) с ведущими колёсами транспортного средства (автомобиля) или рабочим органом станка, а также системы, обеспечивающие работу трансмиссии. В общем случае трансмиссия предназначена для передачи крутящего момента от двигателя к колёсам (рабочему органу), изменения тяговых усилий, скоростей и направления движения.

В автомобилях часть трансмиссии (сцепление и коробка передач) входит… Привод постоянных оборотов (ППО), также привод постоянной частоты вращения (ППЧВ), англ. CSD (constant speed drive) — гидромеханическое либо пневмомеханическое устройство, применяемое для привода генератора переменного тока, требующего постоянной частоты вращения, от двигателя с переменными оборотами (обычно газотурбинного). Используется главным образом на самолётах разработки 1960 — 1990 гг, так как в это время стала широко внедряться основная сеть переменного тока, но не существовало мощной и надёжной… В СССР в различные годы выпускались несколько серий стационарных бензиновых двигателей для привода электрических генераторов, насосов, сельскохозяйственных машин. Эти же двигатели широко использовались на маломерных судах. Карбюра́тор (фр.

Carburateur) — узел системы питания ДВС, предназначенный для приготовления горючей смеси наилучшего состава путём смешения (карбюрации, фр. carburation) жидкого топлива с воздухом и регулирования количества её подачи в цилиндры двигателя. Имеет широчайшее применение на различных двигателях, обеспечивающих работу самых разнообразных устройств. На массовых автомобилях с 80-х годов XX века карбюраторные системы подачи топлива вытесняются инжекторными. Цикл Аткинсона — модифицированный цикл Отто 4-тактного двигателя внутреннего сгорания. За́дний ход может использоваться на транспортных средствах для маневрирования, для симметричного движения в обе стороны (см. Двустороннее транспортное средство) и для торможения (см. Реверсивное торможение). Для обеспечения возможности движения задним ходом используются разные инженерные решения. Распределительный вал (или распредвал) — вал двигателя внутреннего сгорания, управляющий открытием и закрытием клапанов двигателя.

Основная деталь газораспределительного механизма (ГРМ), служащего для синхронизации тактов работы двигателя и впуска-выпуска топливной смеси/воздуха и отработанных газов. Реверсивное торможение — вид торможения, при котором тормозной момент создаётся за счёт изменения направления тяги двигателя на противоположный движению. Турбонаддув — один из методов агрегатного наддува, основанный на использовании энергии отработавших газов. Основной элемент системы — турбокомпрессор. Подвесно́й ло́дочный мото́р — лодочный мотор, прикрепляемый к жёсткому транцу лодки. Получил большое распространение во второй половине XX века на маломерных судах (моторные лодки). Бензи́новые электроста́нции — компактные автономные силовые установки для производства электрической энергии.

Используются в качестве основного или резервного источника электроснабжения. Виды генераторов…

Подробнее: Бензиновая электростанция

Газотурбинный двигатель (ГТД) — это двигатель, в котором газ сжимается и нагревается, а затем энергия сжатого и нагретого газа преобразуется в механическую работу на валу газовой турбины. Система смазки двигателя или иной машины предназначена для подачи масла для смазки и охлаждения подшипников и других трущихся деталей, а также для удаления продуктов износа. В общем случае включает в себя следующие основные части… Электростартер — электрический двигатель, служащий для запуска двигателя внутреннего сгорания. Мо́топарапла́н (или «парамотор») — параплан с наспинной силовой установкой, обеспечивающей взлёт и перемещение в воздухе.

По́лный при́вод (2×2, 4×4, 6×6, 8×8, 12×12, 24×24, 4WD, AWD, Four-wheel drive и т. п.) — конструкция трансмиссии автомобиля, позволяющая передавать крутящий момент (мощность, в случае применения электропривода или гидропривода), создаваемый двигателем, на все колёса, при этом спаренные колёса на одной полуоси учитываются как одно колесо. Гидравлический двигатель (гидродвигатель) — гидравлическая машина, предназначенная для преобразования гидравлической энергии в механическую. К гидродвигателям относят гидромоторы, гидроцилиндры, гидротурбины и поворотные гидродвигатели. Воздухораспределитель — пневматический или частично пневматический аппарат, предназначенный для переключения потоков сжатого воздуха. На троллейбусах, автобусах и электропоездах установлены дверные воздухораспределители для управления автоматическими дверями, на пневмодвигателях электровозов серии ЧС — специальные воздухораспределители.

На железнодорожном подвижном составе большинства железных дорог мира установлен тормозной воздухораспределитель, предназначенный для осуществления всех видов пневматического… Комбинированный двигатель внутреннего сгорания (комбинированный ДВС) — двигатель внутреннего сгорания, представляющий собой комбинацию из поршневой (роторно-поршневой) и лопаточной машины (турбина, компрессор), в котором в осуществлении рабочего процесса участвуют обе машины.

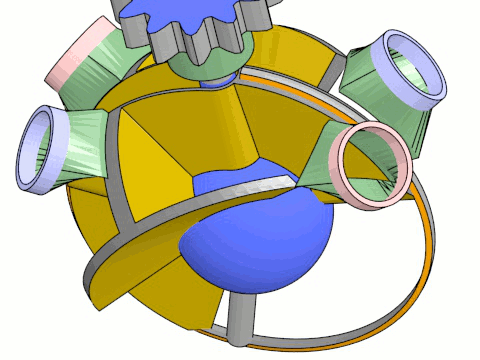

Необычные двигатели внутреннего сгорания

Уже более 100 лет в легковом автомобилестроение используются двигатели внутреннего сгорания и за все это время никаких революционных изменений в их работе или промышленном строение придумано не было. Однако, недостатков у этих моторов предостаточно. Борьбу с ними инженеры вели всегда, как ведут и по сей день. Случается, что некоторые идеи перерастают в довольно оригинальные и впечатляющие технические решения. Одни из которых так и остаются на стадии разработки, а другие воплощаются в жизнь на некоторых сериях автомобилей.

Поговорим о наиболее интересных инженерных разработках в области «автодвигателей»

Заметные факты истории

Классический четырехтактный мотор был изобретен в далеком 1876 году одним немецким инженером по имени Николаус Отто, цикл работы такого двигателя внутреннего сгорания (ДВС) прост: впуск, сжатие, рабочий ход, выпуск. Но уже через 10 лет после варианта Отто британский изобретатель Джеймс Аткинсон предложил усовершенствовать данную схему. На первый взгляд цикл Аткинсона, его порядок тактов и принцип работы такой же как и двигателя, который изобрел немец. Однако, по сути это абсолютно другая и весьма оригинальная система.

Перед тем как мы расскажем об изменениях в классическом строении ДВС, посмотрим о принципе работы такого двигателя, чтобы всем было понятно о чем мы говорим.

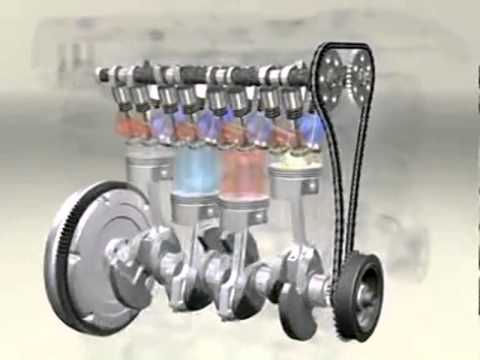

3-D модель работы ДВС:

Комментарии и простейшая схема ДВС:

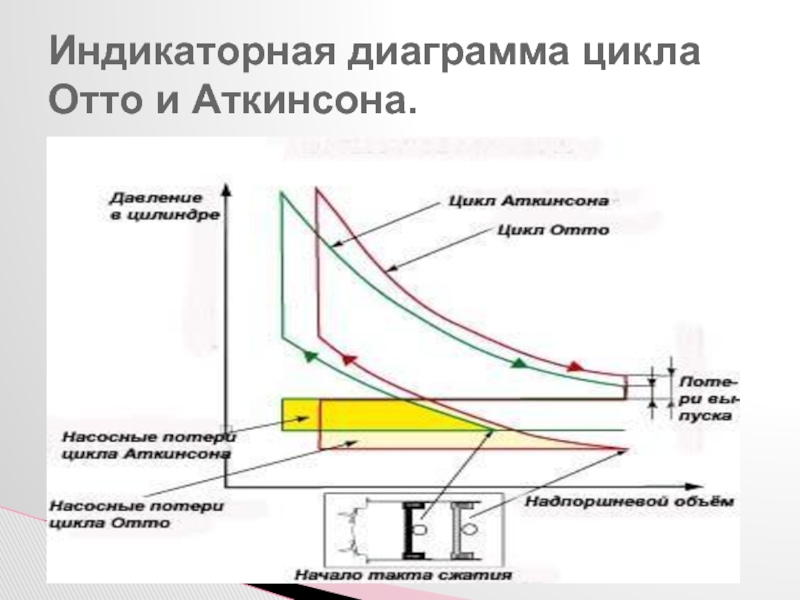

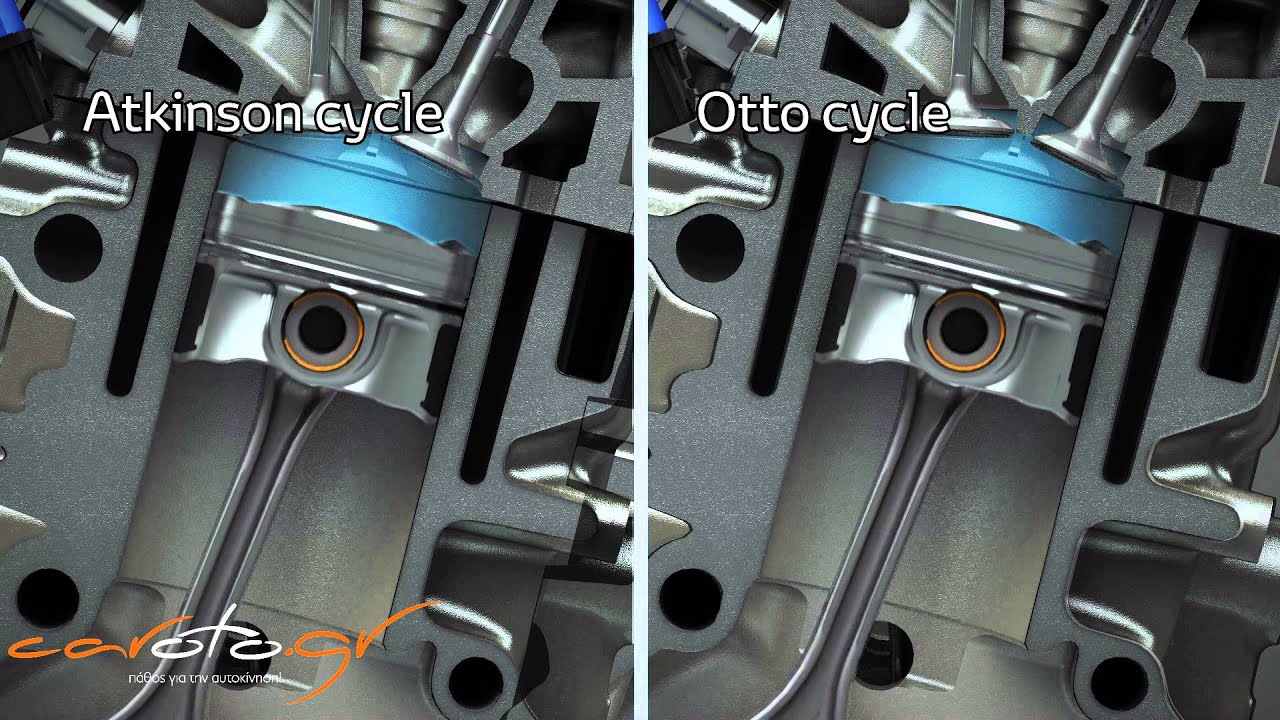

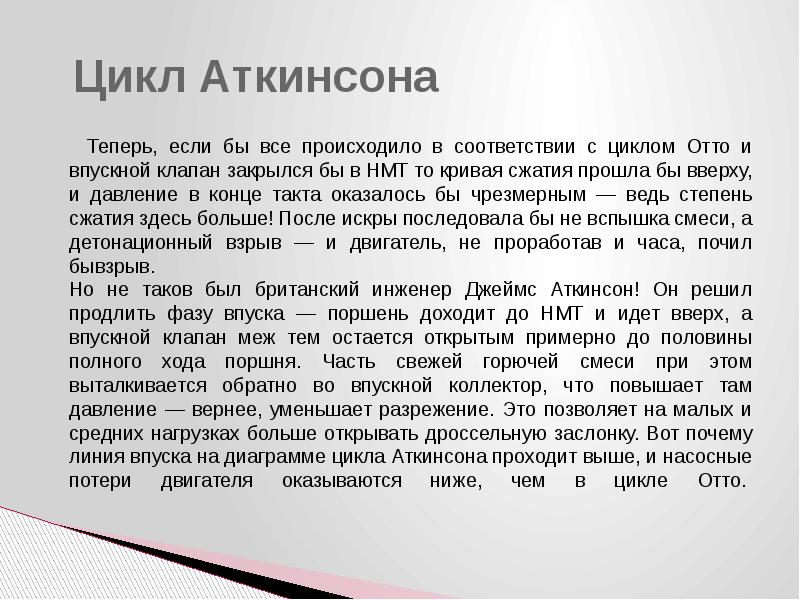

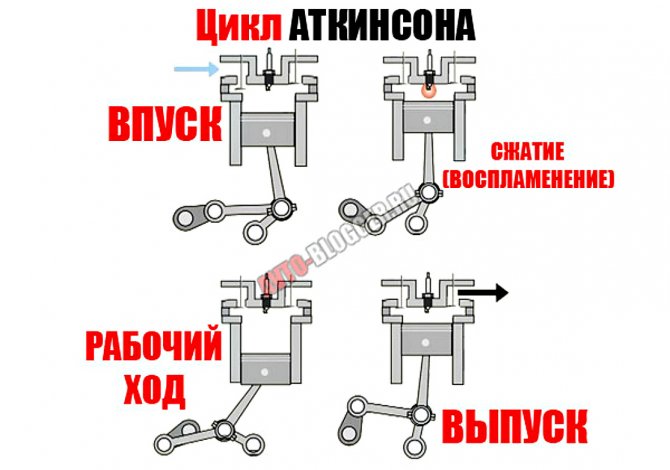

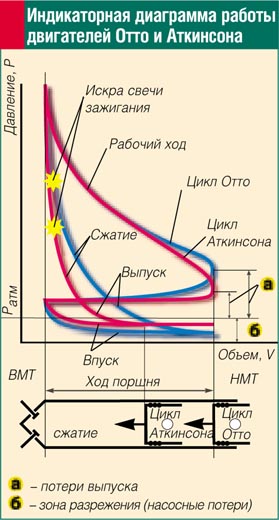

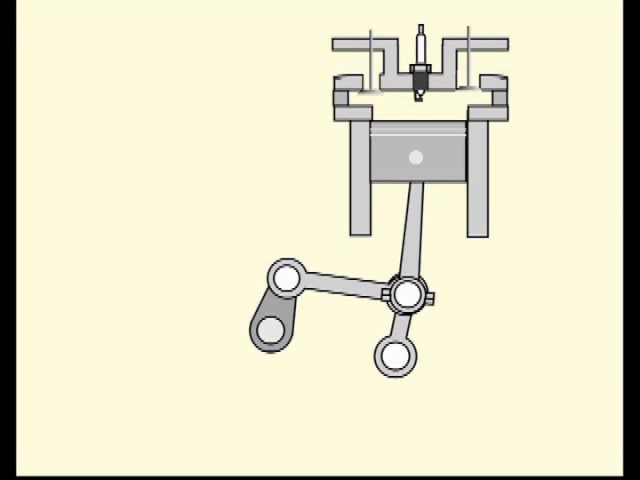

Цикл Аткинсона

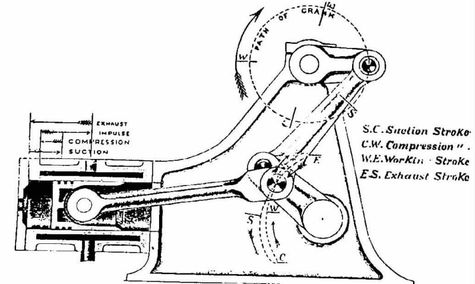

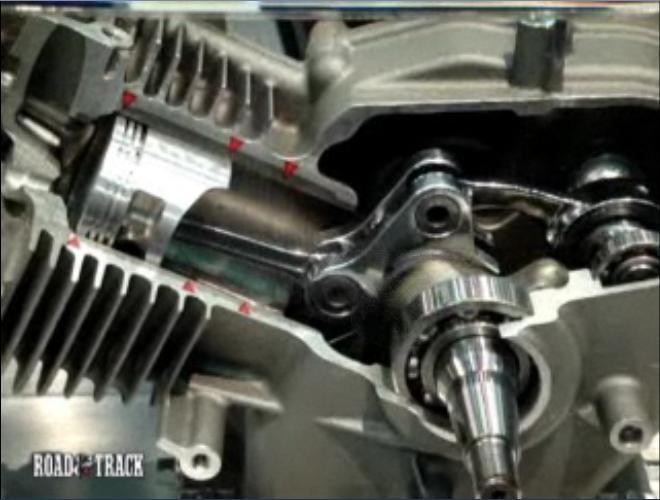

Во-первых, в двигателе Аткинсона имеется уникальный коленчатый вал, обладающий смещенными точками крепления.

Такая новация позволила сократить количество потерь на трение и увеличить уровень сжатия двигателя.

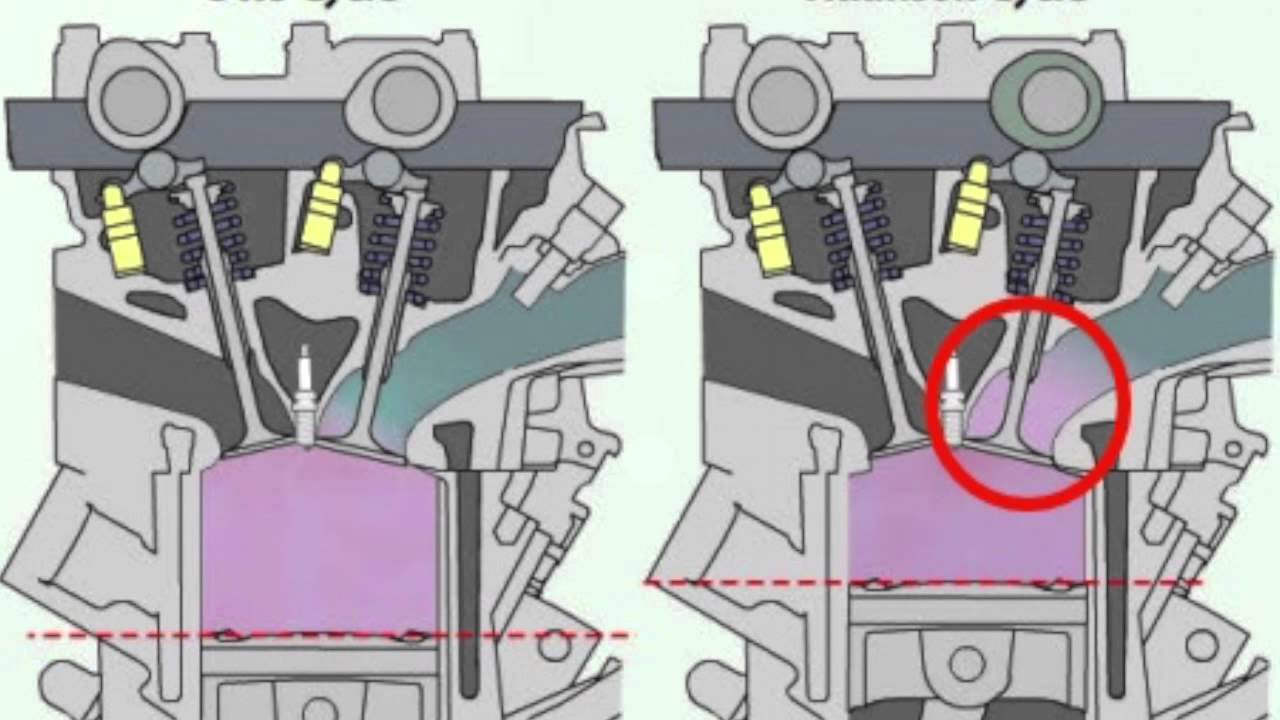

Во-вторых, двигатель Аткинсона имеет иные фазы распределения газа. В отличие от двигателя Отто, где клапан впуска закрывается почти сразу после прохождения поршнем нижней точки, в двигателе британского изобретателя такт впуска намного длиннее, в результате чего клапан совершает закрытие, когда поршень уже на полпути к верхней мертвой точке цилиндра. В теории такая система должна была улучшить процесс наполнения цилиндров, что в свою очередь привело бы к экономии топлива и увеличению показателей мощности мотора.

В общем-то, цикл Аткинсона на 10% показательней по эффективности, чем цикл Отто. Но все же серийно автомобили с таким ДВС не выпускались и не выпускаются.

Цикл Аткинсона на практике

А дело все в том, что обеспечить свою нормальную работу такой двигатель может только на повышенных оборотах, при холостых — он так и стремится заглохнуть. Чтобы этого не происходило, разработчики и инженеры пытались внедрить в систему нагнетатель с механикой, но его установка, как выяснилось, сводит практически к нулю все плюсы и достоинства двигателя Аткинсона. В виду этого серийно автомобили с таким двигателем практически не выпускались. Один из самых известных — Mazda Xedos 9/Eunos 800, выпускаемая в 1993-2002 годах. Автомобиль оснащался 2,3-литровым двигателем V6, с мощность в 210 л.с.

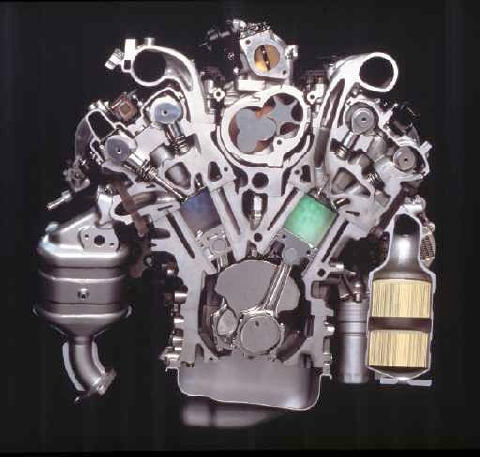

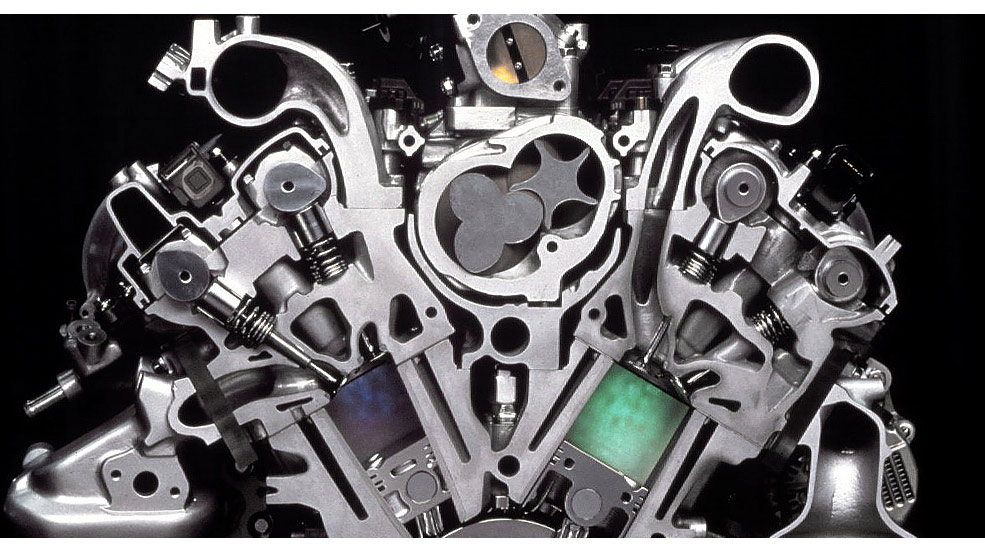

Mazda Xedos 9/Eunos 800:

А вот производители гибридных автомобилей с радостью стали применять в разработках данный цикл ДВС. Потому как при малой скорости такая машина движется, используя свой электрический двигатель, а для разгона и быстрой езды ей нужен бензиновый, тут-то и можно по максимуму воплотить в жизнь все достоинства цикла Аткинсона.

Золотниковое газораспределение

Главным источником шума в двигателе автомобиля является газораспределительный механизм, ведь в нем довольно много движущихся частей — различные клапаны, толкатели, распределительные валы и т.д. Многие изобретатели пытались «утихомирить» такой громоздкий механизм. Пожалуй, больше всего это удалось американскому инженеру Чарльзу Найту. Он изобрел свой собственный двигатель.

В нем нет ни стандартных клапанов, ни привода к ним. Заменяют эти детали — золотники, в форме двух гильз, которые размещены между поршнем и цилиндром. Уникальный привод заставлял двигаться золотники в верхнее и нижнее положение, они в свою очередь открывали в нужный момент окна в цилиндре, куда поступало топливо, а в атмосферу выделялись выхлопные газы.

Для начала XX века такая система была довольно бесшумной. Не мудрено, что ей стало интересоваться все большее и большее количество автопроизводителей.

Только вот стоил такой двигатель далеко не дешево, поэтому и прижился он только на престижных марках, типа Mercedes-Benz, Daimler или Panhard Levassor, покупатели которых гнались за максимальным комфортом, а не дешевизной.

Но век мотора, изобретенного Найтом, оказался недолгим. И уже в 30-ые годы прошлого столетия автопроизводители поняли, что двигатели такого типа довольно не практичны, потому как конструкция их не совсем надежна, а высокая степень трения между золотниками увеличивает и расход топлива и масла. Потому-то узнать автомобиль с ДВС такого типа можно было по сизому дымку из выхлопной трубы автомобиля от горящей смазки.

В мировой практике было множество всевозможных решений в области модернизации классического двигателя внутреннего сгорания, однако, его первоначальная схема сохранилась до сих пор. Некоторые автопроизводители конечно же применяют на практике открытия успешных ученых и умельцев, но по своей сути, ДВС — остался прежним.

В статье использованы изображения с сайтов www.park5.ru, www.autogurnal.ru

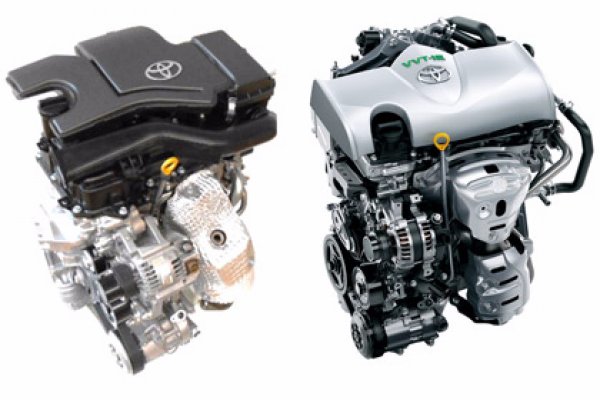

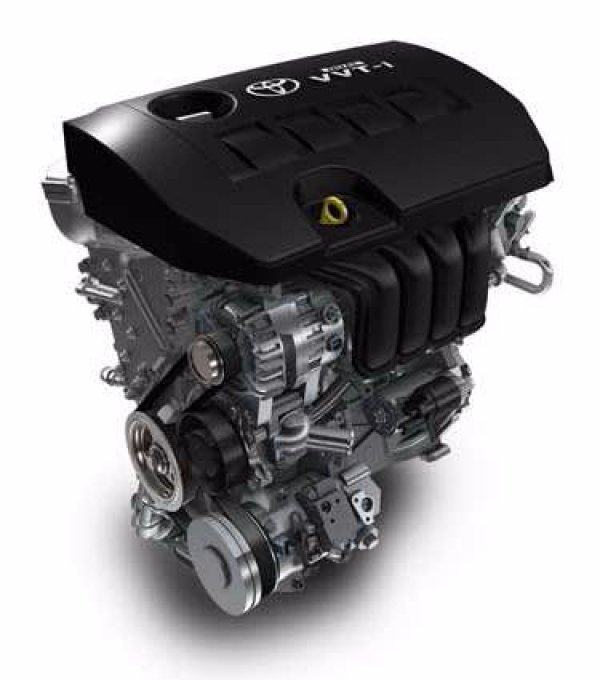

Toyota показала новый мотор 1.5, работающий по циклам Отто и Аткинсона — Авторевю

На польском заводе Toyota Motor Industries Poland в Ельч-Лясковице начали производство нового бензинового двигателя объемом 1,5 литра. Уже известно, что им будет оснащаться обновленный хэтчбек Toyota Yaris, который покажут в марте на Женевском автосалоне, хотя впоследствии он появится и на других моделях. Агрегат придет на смену мотору 1NR-FE объемом 1,33 литра, который в России известен по базовым версиям седана Toyota Corolla.

Toyota Vitz для японского рынка после рестайлинга. Так же будет выглядеть обновленный Yaris

Двигатель входит в новое семейство ESTEC (Economy with Superior Thermal Efficiency) с повышенной термической эффективностью, хотя заявленный КПД 38,5% все-таки ниже, чем у мотора 1.8, которым оснащается нынешний Prius (40%). Двигатель проектировали в расчете на новые нормы Евро-6C и сертификацию по требованиям RDE с ездовым циклом испытаний, приближенных к реальной эксплуатации. Новый мотор развивает максимальную мощность 110 л.с., пиковый крутящий момент — 136 Нм при 4400 об/мин (против 99 л.с. и 125 Нм ранее). Это даст прибавку в динамике при заметно улучшенной экономичности: в ныне используемом цикле NEDC выигрыш достигает 12%.

Все это заслуга нового рабочего процесса. Изменена форма камеры сгорания (другими сделаны поршни), степень сжатия доведена до 13,5:1 (почти как у моторов Mazda Skyactiv), а в разных режимах двигатель переключается между циклами Отто и Аткинсона. Под нагрузкой он работает как Отто-мотор, а в переходных режимах — по циклу Аткинсона с поздним закрытием впускных клапанов. Ради этого тойотовцы внедрили новый вариант системы изменения фаз газораспределения VVTi-E с расширенным диапазоном работы. Также введена система рециркуляции отработавших газов, причем впервые на Тойоте использован выпускной коллектор с жидкостным охлаждением. Это позволяет снизить температуру в камере сгорания, увеличить степень сжатия без возникновения детонации и уменьшить выбросы окислов азота NO_x.

Любопытно, что в Японии с 2014 года выпускают похожий двигатель, работающий по циклу Аткинсона: речь о версии мотора объемом 1,33 литра с индексом 1NR-FKE, которым оснащаются хэтчбеки Vitz. Он также имеет степень сжатия 13,5:1, оснащен системами изменения фаз газораспределения VVTi-E и рециркуляции отработавших газов, но выпускной коллектор у него обычный, без охлаждения.

Принцип работы двигателя внутреннего сгорания

Двигатель внутреннего сгорания на жидком топливе, разработанный и впервые применённый на практике во второй половине 19-го века, являлся вторым в истории, после парового двигателя, примером создания агрегата, преобразующего энергию в полезную работу. Без этого изобретения невозможно себе представить современную цивилизацию, ведь транспортные средства с ДВС различного типа широко задействованы в любой отрасли, обеспечивающей существование человека.

Транспорт, приводимый в действие двигателем внутреннего сгорания, играет решающую роль в приобретающей все большее и большее значение на фоне глобализационных процессов всемирной логистической системе.

Все современные транспортные средства можно разделить на три больших группы, в зависимости от типа используемого двигателя. Первая группа ТС использует электродвигатели. Сюда входят и привычный городской общественный транспорт – троллейбусы и трамваи, и электропоезда с электромобилями, и огромные суда и корабли, использующие атомную энергию – ведь и современные ледоколы, и атомные субмарины, и авианосцы стран НАТО используют электродвигатели. Вторая группа – это техника, оснащенная реактивными двигателями.

Разумеется, такой тип двигателей используется преимущественно в авиации. Наиболее многочисленной, привычной и значимой является третья группа транспортных средств, которая использует двигатели внутреннего сгорания. Это – наибольшая и по количеству, и по разнообразию, и по влиянию на хозяйственную жизнь человека группа. Принцип работы ДВС одинаков для любых транспортных средств, оснащённых таким двигателем. В чем он заключается?

Физика процесса

Как известно, энергия не берется ниоткуда и не уходит в никуда. Принцип работы двигателя автомобиля в полной мере основывается на этом постулате закона сохранения энергии.

Максимально обобщенно можно сказать, что для выполнения полезной работы используется энергия молекулярных связей жидкого топлива, сжигаемого в процессе работы двигателя.

Распространению ДВС на жидком топливе способствовали несколько уникальных свойств самого топлива. Это:

высокая потенциальная энергия молекулярных связей используемых в качестве топлива смеси легких углеводородов «например, бензина»
достаточно простой и безопасный, в сравнении, например, с атомной энергией, способ ее высвобождения
относительная распространенность легких углеводородов на нашей планете
природное агрегатное состояние такого топлива, позволяющее удобно хранить и транспортировать его.

Еще одним важнейшим фактором является то, что в качестве окислителя, необходимого для процесса высвобождения энергии, выступает кислород, их которого более чем на 20 процентов состоит атмосфера. Это избавляет от необходимости возить не только запас топлива, но и запас катализатора.

В идеальном случае вступить в реакцию должны все молекулы определённого объёма топлива и все молекулы определённого объёма кислорода. Для бензина эти показатели соотносятся как 1 к 14,7, т.е., для сгорания килограмма топлива необходимо почти 15 кг кислорода. Однако такой процесс, называемый стехиометрическим, на практике нереализуем. В действительности всегда остаётся какая-то часть топлива, не соединившаяся с кислородом во время протекания реакции.

Более того, для определённых режимов работы ДВС стехиометрия даже вредна.

Теперь, когда химические процесс в общих чертах понятны, стоит рассмотреть механику процесса превращения энергии топлива в полезную работу, на примере четырёхтактного ДВС, работающего по так называемому циклу Отто.

Отто, Аткинсон и Миллер. Циклы работы бензиновых ДВС

Наиболее известным и, что называется, классическим циклом работу является запатентованный еще в 1876 году Николаусом Отто процесс работы двигателя, состоящий из четырех частей. «тактов, отсюда и четрыехтактные ДВС». Первый такт – создание поршнем разрежения в цилиндре собственным перемещением под воздействием веса. В результате цилиндр заполняется смесью кислорода и паров бензина «природа не терпит пустоты». Продолжающий движение поршень сдавливает смесь – получаем второй такт. На третьем такте смесь воспламеняется «Отто применял обычную горелку, сейчас за это ответственна свеча зажигания».

Воспламенение смеси создаёт выделение большого количества газа, который давит на поршень и заставляет его подниматься – выполнять полезную работу. Четвёртый такт – открытие выпускного клапана и вытеснение продуктов сгорания возвращающимся поршнем.

Таким образом, только запуск двигателя требует воздействия извне – прокручивания коленвала, соединённого с поршнем. Сейчас это делается с помощью силы электричества, а на первых автомобилях коленвал приходилось проворачивать вручную «этот же принцип используется и в автомобилях, в которых предусмотрен принудительный ручной пуск двигателя».

Со времени выпуска первых автомобилей немало инженеров пытались изобрести новый цикл работы ДВС. Вначале это было связано с действием патента, которое многим хотелось обойти.

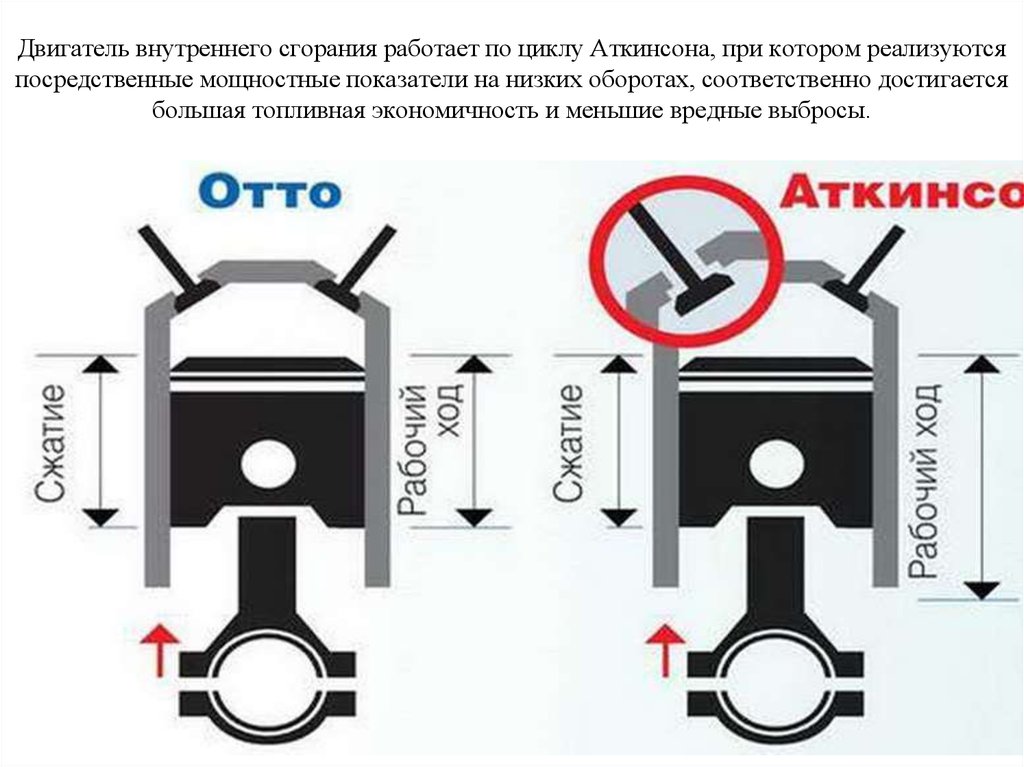

В результате уже в начале прошлого века был создан цикл Аткинсона, который изменил конструкцию двигателя таким образом, чтобы все движения поршня совершались за один оборот коленвала. Это позволило повысить КПД двигателя, но уменьшило его мощность. Кроме того, двигатель, работающий по такому циклу, не нуждается в отдельном распределительном вале и редукторе. Однако этот двигатель не получил распространения из-за снижения мощности агрегата и достаточно сложной конструкции.

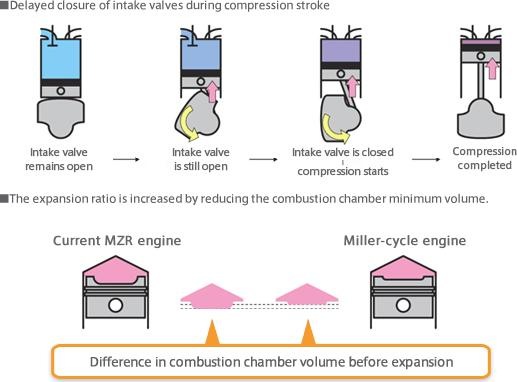

Вместо него на современных атвомобилях зачастую используется цикл Миллера.

Если Аткинсон уменьшил такт сжатия, увеличив КПД, но изрядно усложнив работу двигателя, то Миллер предложил уменьшить такт впуска. Это позволило снизить фактическое время сжатия смеси без уменьшения ее геометрического сжатия. Таким образом, КПД каждого цикла работы ДВС увеличивается, за счет чего снижается расход топлива, сжигаемого «впустую».

Однако большинство двигателей работают по циклу Отто, так что более подробно необходимо рассмотреть именно его.

Простейший четырёхтактный двигатель. Строение

Даже наиболее простой вариант ДВС включает четырнадцать важнейших элементов, необходимых для его работы. Каждый элемент имеет определённые функции.

Так, цилиндр выполняет двоякую роль — в нем происходит активация воздушной смеси и двигается поршень. В части, называемой камерой сгорания, установлена свеча, и два клапана, один из которых перекрывает поступление топлива, другой – выпуск отработанных газов.

Свеча – устройство, обеспечивающее поджиг смеси с необходимой цикличностью. По сути, представляет собой устройство для получения достаточно мощной электрической дуги на короткий промежуток времени.

Поршень перемещается в цилиндре под действием расширяющихся газов или от воздействия коленвала, переданного через кривошипно-шатунный механизм. В первом случае поршень превращает энергию сгорания топлива в механическую работу, во втором – сжимает смесь для лучшего возгорания либо создает давление для удаления отработанных остатков смеси из цилиндра.

Кривошипно-шатунный механизм передаёт момент от поршня к валу и наоборот. Коленчатый вал благодаря своей конструкции преображает поступательное «вверх-вниз» движение поршня во вращательное.

Впускной канал, в котором располагается впускной клапан, обеспечивает попадание смеси в цилиндр. Клапан обеспечивает цикличность поступления смеси.

Выпускной клапан, соответственно, удаляет накопившиеся продукты сгорания смеси. Для обеспечения нормальной работы двигателя в момент нагнетания давления и поджога смеси он закрыт.

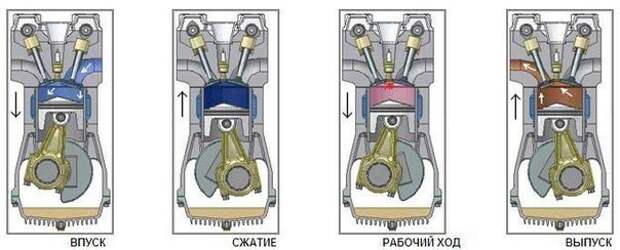

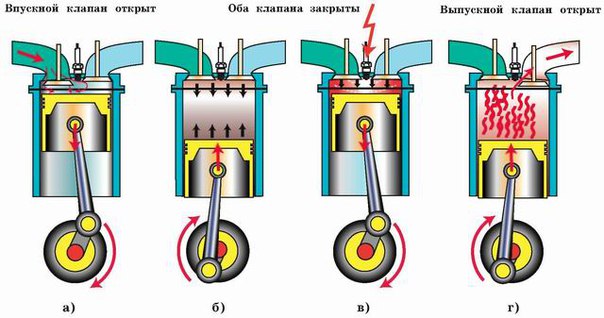

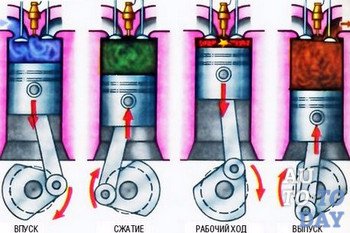

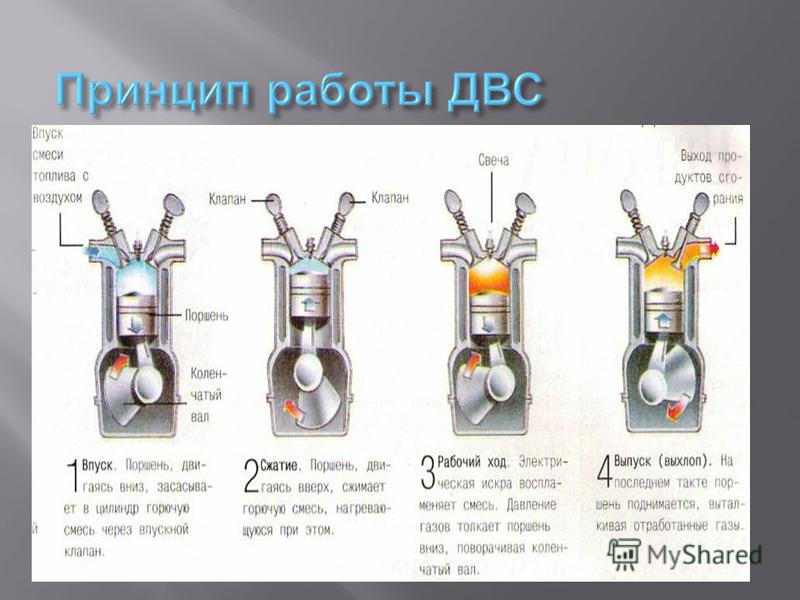

Работа бензинового ДВС. Подробный разбор

При такте всасывания поршень опускается вниз. Одновременно открывается впускной клапан, и в цилиндр подаётся топливо. Таким образом, в цилиндре оказывается топливовоздушная смесь. В определённых типах бензиновых двигателей эта смесь приготавливается в специальном устройстве – карбюраторе, в других смешение происходит непосредственно в цилиндре.

Далее поршень начинает подниматься. Одновременно впускной клапан закрывается, что обеспечивает создание достаточно большого давления внутри цилиндра. При достижении поршнем крайней верхней точки вся топливно-воздушная смесь оказывается сжатой в части цилиндра, называемой камерой сгорания. В этот момент свеча дает электрическую искру, и смесь воспламеняется.

В результате сгорания смеси выделяется большое количество газов, которые, стремясь заполнить собой весь предоставленный объем, давят на поршень, заставляя его опускаться. Эта работа поршня передается посредством кривошипно-шатунного механизма на вал, который начинает вращаться и вращать привод колес автомобиля.

Как только поршень завершает свое движение вниз, открывается клапан выпускного коллектора.

Оставшиеся газы устремляются туда, так как на них давит поршень, идущий вверх под воздействием вала. Цикл закончен, далее поршень снова опускается вниз, начиная новый цикл.

Как видно, полезную работу выполняет лишь одна фаза цикла. Остальные фазы — это работа двигателя «на самого себя». Даже такой положение вещей делает двигатель внутреннего сгорания одной из наиболее удачных по КПД систем, внедренных в производство. В то же время, возможность уменьшения «холостых» в смысле КПД циклов приводит к появлению новых, более экономичных систем. Кроме того, разрабатываются и ограниченно внедряются двигатели, которые вообще лишены поршневой системы. Например, некоторые японские автомобили оснащены роторными двигателями, имеющими более высокий коэффициент полезного действия.

В то же время, такие двигатели имеют ряд недостатков, связанных, в основном, с дороговизной производства и сложностью обслуживания таких моторов.

Система питания

Для того чтобы поступающая в камеру сгорания горючая смесь правильно сжигалась и обеспечивала бесперебойную работу двигателя, она должна вводится четко отмеренными порциями и быть соответствующим образом подготовлена. Для этой цели служит топливная система, важнейшими частями которой являются бензобак, топливопровод, топливные насосы, устройство для смешивания топлива и воздуха, коллектор, различные фильтры и датчики.

Понятно, что назначение бензобака – хранить необходимое количество топлива. Топливо воды используются в качестве магистралей для перекачки с помощью бензинового насоса, фильтры бензина и воздуха нужны, чтобы не допустить засорения тонких коллекторов, клапанов и топливоводов.

Подробнее стоит остановиться на работе карбюратора. Несмотря на то, что автомобили с такими устройствами больше не выпускаются, немало машин с карбюраторным типом двигателя до сих пор эксплуатируется во многих странах мира. Карбюратор смешивает топливо с воздухом следующим образом.

В поплавковой камере поддерживается постоянный уровень топлива и давления благодаря балансировочному отверстию, стравливающему лишний воздух,и поплавку, открывающему клапан топливовода, как только уровень топлива в камере карбюратора снижается. Карбюратор через жиклер и диффузор связан с цилиндром. Когда давление в цилиндре снижается, точно отмеренное благодаря жиклеру количество топлива устремляется в диффузор воздушной камеры.

Тут, за счет очень маленького диаметра отверстия, оно под большим давлением проходит в цилиндр, бензин смешивается с атмосферным воздухом, прошедшим через фильтр, и образованная смесь попадает в камеру сгорания.

Проблема карбюраторных систем – в невозможности максимально точно отмерить количество топлива и количество воздуха, попадающие в цилиндр. Поэтому все современные автомобили оснащены системой впрыска, называемой также инжекторной.

В инжекторном двигателе вместо карбюратора впрыск осуществляется форсункой или форсунками – специальным механическим распылителем, важнейшей частью которого является электромагнитный клапан. Эти устройства, особенно работая в паре со специальными вычислительными микрочипами, позволяют впрыскивать точно отмеренное количество топлива в необходимый момент. В результате двигатель работает ровнее, запускается легче, потребляет меньше топлива.

Механизм газораспределения

Понятно, каким образом карбюратор подготавливает горючую смесь из бензина и воздуха. Но как работают клапаны, обеспечивающие своевременную подачу этой смеси в цилиндр? За это ответственен механизм газораспределения. Именно он выполняет своевременное открытие и закрытие клапанов, а также обеспечивает необходимую длительность и высоту их подъема.

Именно эти три параметра и являются в совокупности фазами газораспределения.

Современные двигатели имеют специальное устройство для изменения этих фаз, называемое фазовращатель двс принцип работы которого основан на повороте в случае необходимости распредвала. Эта муфта при увеличении количества впрыскиваемого топлива поворачивает распределительный вал на определённый угол по ходу вращения. Такой изменение его положения приводит к тому, что впускные клапаны открываются раньше, и камеры сгорания наполняются смесью лучше, компенсируя постоянно возрастающую потребность в мощности. На наиболее технически передовых моделях стоит несколько таких муфт, они управляются достаточно сложной электроникой и могут регулировать не только частоту открытия клапана, но и его ход, что отлично сказывается на работе двигателя при максимальных оборотах.

Принцип работы системы охлаждения двигателя

Разумеется, далеко не вся выделяемая энергия связей молекул топлива превращается в полезную работу. Основная ее часть теряется, превращаясь в тепло, да и трение деталей ДВС также создает тепловую энергию. Лишнее тепло необходимо отводить. Именно этой цели служит система охлаждения.

Разделяют воздушную систему, жидкостную и комбинированную. Наиболее распространена жидкостная система охлаждения, хотя встречаются автомобили и с воздушной – ее использовали для упрощения конструкции и удешевления бюджетных машин, либо для уменьшения веса, если речь шла о спорткарах.

Основные элементы системы представлены теплообменником, радиатором, центробежным насосом, расширительным бачком и термостатом. Кроме того, в систему охлаждения входят масляный радиатор, вентилятор радиатора, датчик температуры охлаждающей жидкости.

Жидкость циркулирует через теплообменник под воздействием насоса, снимая температуру с двигателя. Пока двигатель не нагреется, специальный клапан закрывает радиатор – это называется «малый круг» движения. Такая работа системы позволяет быстро прогреть двигатель.

Как только температура поднимается до рабочей, термодатчик дает команду на открытие клапана, и охлаждающая жидкость начинает двигаться через радиатор. Тонки трубки этого агрегата обдуваются стильным потоком встречного ветра, охлаждая таким образом жидкость, которая опять поступает в коллектор, начиная круг охлаждения заново.

Если воздействия набегающего воздуха недостаточно для нормального охлаждения – автомобиль работает со значительной нагрузкой, движется с малой скоростью или стоит очень жаркая погода, включается вентилятор охлаждения. Он обдувает радиатор, принудительно охлаждая рабочую жидкость.

Машины, оборудованные турбонаддувом, имеют два контура охлаждения. Один – для охлаждения непосредственно ДВС, второй – для снятия лишнего тепла с турбины.

Электрика

Первые автомобили обходились минимумом электрики. В современных машинах появляется все больше и больше электрических цепей. Электроэнергию потребляют система подачи топлива, зажигание, система охлаждения и отопления, освещение. При наличии немало энергии потребляет система кондиционирования, управления двигателем, электронные системы обеспечения безопасности. Такие агрегаты, как система запуска и свечи накаливания потребляют энергию кратковременно, но в больших количествах.

Двигатель внутреннего сгорания — история создания / Техника / stD

Это вступительная часть цикла статей посвящённых Двигателю Внутреннего Сгорания, являющаяся кратким экскурсом в историю, повествующая об эволюции ДВС. Так же, в статье будут затронуты первые автомобили.

В следующих частях будут подробно описаны различные ДВС:

• Шатунно-поршневые
• Роторные
• Турбореактивные
• Реактивные

Паровая машина, послужившая прародителем ДВС, по своей сути являлась двигателем внешнего сгорания, так как горение топлива происходило в отдельно стоявшем котле, а рабочее тело (пар) подавалось в цилиндр по трубам.
Такая конструкция приводила к большим потерям тепла (энергии) и черезмерному расходу топлива.

Для преодоления этих недостатков необходимо было сделать так, чтоб топливо сгорало непосредственно в самом цилиндре. Реализацией этой идеи и стал Двигатель Внутреннего Сгорания.

ДВС различного действияДвухтактный ДВС — на первом такте происходит впуск и сжатие горючей смеси, а на втором такте расширение и выпуск отработанных газов.

Четырёхтактный ДВС — на первом такте происходит впуск, на втором сжатие, на третьем расширение, на четвёртом выпуск.

Звёздообразный, или радиальный ДВС — имеет небольшую длину и позволяет компактно размещать большое количество цилиндров.

Ротативный ДВС — двигатель вращается вокруг неподвижного коленчатого вала.

Роторный ДВС — за один оборот двигатель выполняет один рабочий цикл.

Слово «Детонация» здесь неуместно, правильно будет — расширение. Детонация же, это разрушительное следствие неправильной работы двигателя.

Турбореактивный ДВС — в основном используются на самолётах.

Реактивный ДВС — используется в ракетах.

К первым попыткам создать ДВС (если не брать в расчёт артиллерийские орудия) можно отнести проект порохового двигателя в виде цилиндра с поршнем, предложенный Христианом Гюйгенсом и Дени Папеном, в 17 веке.

Идея заключалась в том, что насыпанный внутрь цилиндра и подожжённый порох, выталкивал поршень вверх.
Конечно, назвать эту конструкцию двигателем можно лишь с большой натяжкой, однако нужно помнить что на дворе был 1690 год.

Чуть позже, Папен, вместо пороха залил в цилиндр воду, которая доводилась до кипения костром, разожженным под цилиндром, а образующийся пар толкал поршень.
Тогда эта идея, отчасти, поспособствовала созданию паровой машины, а сейчас поршень и цилиндр используется в современных шатунно-поршневых ДВС.

Существовали и другие изобретатели 17-18 веков пытавшиеся создавать ДВС, но им не удалось добиться сколько-нибудь значимых результатов, да и информации о них крайне мало.

В 1801 году, Филипп Лебон — французский инженер и изобретатель газового освещения, зарегистрировал патент на двигатель внутреннего сгорания работающий на смеси газа и воздуха.

В двигателе Лебона были предусмотрены два компрессора и камера смешивания. Один компрессор должен был накачивать в камеру сжатый воздух, а другой — сжатый «светильный газ» из газогенератора. Газовоздушная смесь поступала в рабочий цилиндр, где и воспламенялась.

В связи со смертью Лебона, в 1804 году, двигатель так и остался проектом на бумаге.

К сожалению, не нашёл никаких картинок.

В 1806 году, французский изобретатель Джозеф Ньепс вместе со своим братом Клодом, сконструировали прототип двигателя внутреннего сгорания и назвали его «Pyreolophore».

Двигатель был установлен на лодку, которая смогла подняться вверх по течению реки Сона. Спустя год, после испытаний, братья получили патент на своё изобретение, подписаный Наполеоном Бонопартом, сроком на 10 лет.

Правильнее всего, было бы назвать этот двигатель реактивным, так как его работа заключалась в выталкивании воды из трубы находящейся под днищем лодки…

Двигатель состоял из камеры поджигания и камеры сгорания, сильфона для нагнетания воздуха, топливо-раздаточного устройства и устройства зажигания. Топливом для двигателя служила угольная пыль.

Сильфон впрыскивал струю воздуха смешанную с угольной пылью в камеру поджигания где тлеющий фитиль зажигал смесь. После этого, частично подожжённая смесь (угольная пыль горит относительно медленно) попадала в камеру сгорания где полностью прогорала и происходило расширение.
Далее давление газов выталкивало воду из выхлопной трубы, что заставляло лодку двигаться, после этого цикл повторялся.
Двигатель работал в импульсном режиме с частотой ~12 и/минуту.

Спустя некоторое время, братья усовершенствовали топливо добавив в него смолу, а позже заменили его нефтью и сконструировали простую систему впрыска.
В течении следующих десяти лет проект не получил никакого развития. Клод уехал в Англию с целью продвижения идеи двигателя, но растратил все деньги и ничего не добился, а Джозеф занялся фотографией и стал автором первой в мире фотографии «Вид из окна».

Принято считать, что братья Ньепс были авторами первой в мире системы впрыска.

Во Франции, в доме-музее Ньепсов, выставлена реплика «Pyreolophore».

Справа стоит самокат (дрезина — лат. быстроя нога), который Джозеф Ньепс построил в 1817 году.

В том же 1807 году, швейцарский изобретатель Франсуа Исаак де Рива сконструировал двигатель внутреннего сгорания с электрическим зажиганием. Топливом для двигателя служил водород, а идею электрического поджига, де Рива позаимствовал у Алессандро Вольта.

Чуть позже, де Рива водрузил свой двигатель на четырёхколёсную повозку, которая, по мнению историков, стала первым автомобилем с ДВС.

Про Алессандро ВольтаВольта впервые поместил пластины из цинка и меди в кислоту, чтобы получить непрерывный электрический ток, создав первый в мире химический источник тока («Вольтов столб»).

В 1776 г. Вольта изобрел газовый пистолет — «пистолет Вольты», в котором газ взрывался от электрической искры.

В 1800 году построил химическую батарею, что позволило получать электричество с помощью химических реакций.

Именем Вольты названа единица измерения электрического напряжения — Вольт.

A — цилиндр, B — «свеча» зажигания, C — поршень, D — «воздушный» шар с водородом, E — храповик, F — клапан сброса отработанных газов, G — рукоятка для управления клапаном.

Водород хранился в «воздушном» шаре соединённым трубой с цилиндром. Подача топлива и воздуха, а так же поджиг смеси и выброс отработанных газов осуществлялись вручную, с помощью рычагов.

Принцип работы:

• Через клапан сброса отработанных газов в камеру сгорания поступал воздух.
• Клапан закрывался.
• Открывался кран подачи водорода из шара.
• Кран закрывался.
• Нажатием на кнопку подавался электрический разряд на «свечу».
• Смесь вспыхивала и поднимала поршень вверх.
• Открывался клапан сброса отработанных газов.
• Поршень падал под собственным весом (он был тяжёлый) и тянул верёвку, которая через блок поворачивала колёса.

После этого цикл повторялся.

В 1813 году де Рива построил ещё один автомобиль. Это была повозка длиной около шести метров, с колесами двухметрового диаметра и весившея почти тонну.
Машина смогла проехать 26 метров с грузом камней (около 700 фунтов) и четырьмя мужчинами, со скоростью 3 км/ч.
С каждым циклом, машина перемещалась на 4-6 метров.

Мало кто из его современников серьезно относился к этому изобретению, а Французская Академия Наук утверждала, что двигатель внутреннего сгорания никогда не будет конкурировать по производительности с паровой машиной.

В Парижском «Музее искусств и ремёсел» экспонируется модель автомобиля Франсуа де Рива.

В 1825 году, английский инженер и изобретатель Сэмюэль Браун, создал двигатель работающий на газе (водород).

Принцип работы двигателя основывался на сжигании воздуха в цилиндре, что приводило к созданию вакуума и втягивании поршня, а для более эффективного охлаждения, цилиндр окружала водяная рубашка.

Двигатель использовался для перекачки воды и для приведения в движение речных судов. Браун создал компанию по производству двигателей для лодок и барж, некоторые из которых достигали скорости 14 км/ч. Тем не менее, предприятие оказалось неудачным из-за перебоев с поставками топлива и высокой стоимости.

В 1826 году, Сэмюэль Мори, пионер американского «паростроения», запатентовал двигатель внутреннего сгорания работающий на скипидаре и спирте.

Двигатель имел много общего с современными, он состоял из двух цилиндров с водяной рубашкой, карбюратора и выпускных клапанов.

Информации очень мало, поэтому пишу что есть:

Мори продемонстрировал свой двигатель в Нью-Йорке и Филадельфии, о чём есть свидетельства очевидцев. Двигатели были установлены на лодку и на телегу. Во время демонстрации «автомобиля», Мори не справился с управлением и съехал в канаву. Это была первая в США поездка на автомобиле. Несмотря на успех, Мори не смог найти покупателя.

Популяризатором идеи Мори был Чарльз Дьюри, изобретатель, сконструировавший первый бензиновый двигатель в Америке. Он профинансировал создание двух рабочих реплик двигателя Мори, одна из которых находится в распоряжении Смитсоновского института, а другая принадлежит Дин Камен.

В 1833 году, американский изобретатель Лемюэль Веллман Райт, зарегистрировал патент на двухтактный газовый двигатель внутреннего сгорания с водяным охлаждением.

Дугалд Клерк (см. ниже) в своей книге «Gas and Oil Engines» написал о двигателе Райта следующее:

«Чертеж двигателя весьма функционален, а детали тщательно проработаны. Взрыв смеси действует непосредственно на поршень, который через шатун вращает кривошипный вал. По внешнему виду двигатель напоминает паровую машину высокого давления, в которой газ и воздух подаются с помощью насосов из отдельных резервуаров. Смесь, находящаяся в сферических ёмкостях поджигалась во время подъёма поршня в ВМТ (верхняя мёртвая точка) и толкала его вниз/вверх. В конце такта открывался клапан и выбрасывал выхлопные газы в атмосферу.»

Неизвестно, был ли когда-либо этот двигатель построен, однако есть его чертёж:

В 1838 году, английский инженер Уильям Барнетт получил патент на три двигателя внутреннего сгорания.

Первый двигатель — двухтактный одностороннего действия (топливо горело только с одной стороны поршня) с отдельными насосами для газа и воздуха. Поджиг смеси происходил в отдельном цилиндре, а потом горящая смесь перетекала в рабочий цилиндр. Впуск и выпуск осуществлялся через механические клапана.

Второй двигатель повторял первый, но был двойного действия, то есть горение происходило попеременно с обоих сторон поршня.

Третий двигатель, так же был двойного действия, но имел впускные и выпускные окна в стенках цилиндра открывающееся в момент достижения поршнем крайней точки (как в современных двухтактниках). Это позволяло автоматически выпускать выхлопные газы и впускать новый заряд смеси.

Отличительной особенностью двигателя Барнетта было то, что свежая смесь сжималась поршнем перед воспламенением.

Чертёж одного из двигателей Барнетта:

В 1853-57 годах, итальянские изобретатели Еугенио Барзанти и Феличе Маттеуччи разработали и запатентовали двухцилиндровый двигатель внутреннего сгорания мощность 5 л/с.
Патент был выдан Лондонским бюро так как итальянское законодательство не могло гарантировать достаточную защиту.

Строительство прототипа было поручено компании «Bauer & Co. of Milan» (Helvetica), и завершено в начале 1863 года. Успех двигателя, который был гораздо более эффективным чем паровая машина, оказался настолько велик, что компания стала получать заказы со всего света.

Ранний, одноцилиндровый двигатель Барзанти-Маттеуччи:

Модель двухцилиндрового двигателя Барзанти-Маттеуччи:

Маттеуччи и Барзанти заключили соглашение на производство двигателя с одной из бельгийских компаний. Барзанти отбыл в Бельгию для наблюдения за работой лично и внезапно умер от тифа. Со смертью Барзанти все работы по двигателю были прекращены, а Маттеуччи вернулся к своей прежней работе в качестве инженера-гидравлика.

В 1877 году, Маттеуччи утверждал, что он с Барзанти были главными создателями двигателя внутреннего сгорания, а двигатель построенный Августом Отто очень походил на двигатель Барзанти-Маттеуччи.

Документы касающиеся патентов Барзанти и Маттеуччи хранятся в архиве библиотеки Museo Galileo во Флоренции.

Национальный музей науки и техники Леонардо да Винчи в Милане.

В 1860 году, бельгийский инженер Жан Жозеф Этьен Ленуар построил двигатель внутреннего сгорания с водяным охлаждением, представлявший собой переделанную одноцилиндровую горизонтальную паровую машину двойного действия, работавший на смеси воздуха и светильного газа с электрическим искровым зажиганием. Мощность двигателя составляла 12 л/с.

Двигатели Ленуара использовались как стационарные, судовые, на локомотивах и на дорожных экипажах.

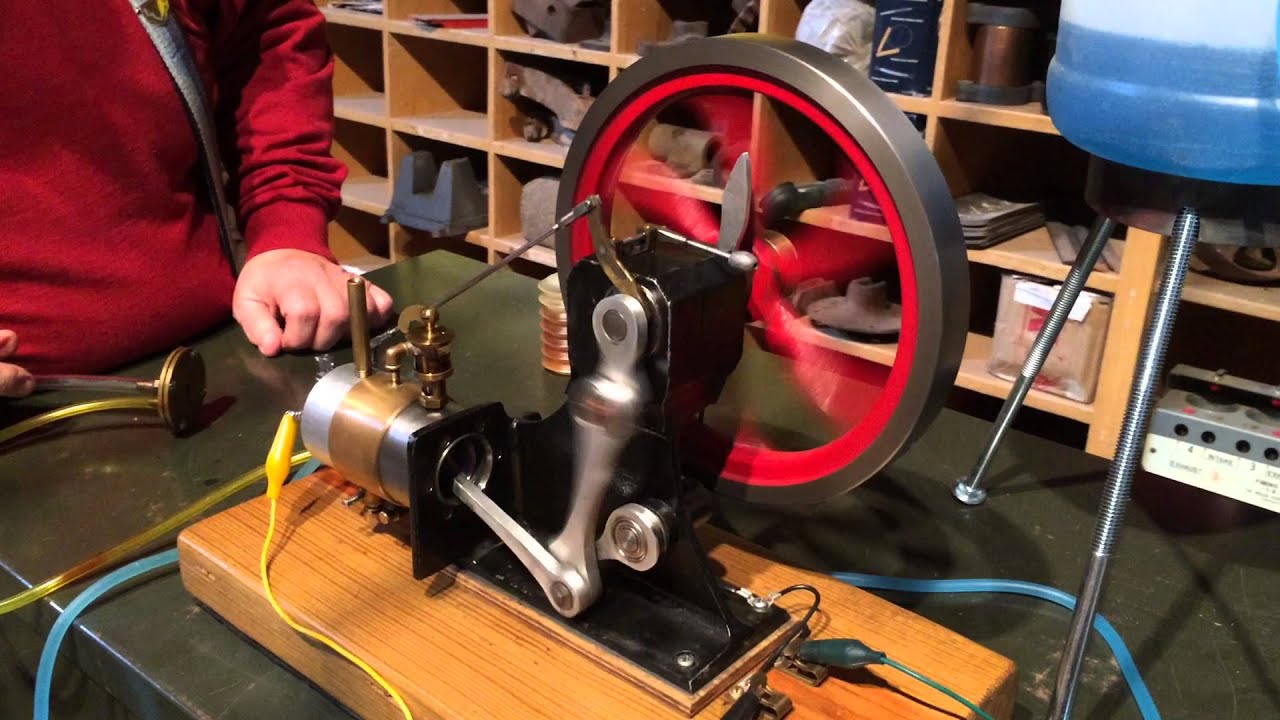

Современная модель:

Принцип работы прост: смесь, с помощью одного золотникового устройства, попеременно подавалась в полости цилиндра и поджигалась от «свечи», а через другой золотник выбрасывались отработанные газы.

Золотник

В зависимости от положения золотника, окна (4) и (5) сообщаются с замкнутым пространством (6) окружающим золотник и заполненным паром, или с полостью 7, соединённой с атмосферой или конденсатором.

Это был первый коммерчески успешный двигатель внутреннего сгорания. К 1865 году более 400 единиц использовались во Франции и около 1000 в Великобритании.

Двигатель Ленуара. «Музей искусств и ремёсел». Париж.

В 1862 году Ленуар построил первый автомобиль с двигателем внутреннего сгорания, адаптировав свой двигатель для работы на жидком топливе.

Даже капот есть

После появления четырёхтактного двигателя конструкции Николауса Отто, двигатель Ленуара быстро потерял свои позиции на рынке.

В 1861 году, французский инженер Альфонс Эжен Бо де Роша получил патент на четырёхтактный двигатель внутреннего сгорания. Проект был реализован только на бумаге.

Картинок я не нашёл.

В 1863 году, Николаус Август Отто и Карл Ойген Ланген сконструировали атмосферный двигатель внутреннего сгорания и основали завод по его производству «N. A. Otto & Cie».

В 1867 году на «Парижской Всемирной Выставке» их двигатель был удостоен золотой медали.

После банкротства в 1872 году, Ланген и Отто основали новую компанию, которая сегодня известна как «Deutz AG». На должность топ-менеджера был принят Готлиб Даймлер, который в свою очередь, взял на должность главного конструктора своего друга Вильгельма Майбаха.

Самым главным изобретением Николауса Отто был двигатель с четырёхтактным циклом — циклом Отто. Этот цикл по сей день лежит в основе работы большинства газовых и бензиновых двигателей.

Четырёхтактный цикл был самым большим техническим достижением Отто, но вскоре обнаружилось, что за несколько лет до его изобретения точно такой же принцип работы двигателя был описан французским инженером Бо де Роша (см. выше). Группа французских промышленников оспорила патент Отто в суде, суд счёл их доводы убедительными. Права Отто, вытекавшие из его патента, были значительно сокращены, в том числе было аннулировано его монопольное право на четырёхтактный цикл.

Не смотря на то, что конкуренты наладили выпуск четырёхтактных двигателей, отработанная многолетним опытом модель Отто всё равно была лучшей, и спрос на неё не прекращался. К 1897 году было выпущено около 42 тысяч таких двигателей разной мощности. Однако то обстоятельство, что в качестве топлива использовался светильный газ, сильно суживало область их применения.
Количество светильногазовых заводов было незначительно даже в Европе, а в России их вообще было только два — в Москве и Петербурге.

В 1865 году, французкий изобретатель Пьер Хьюго получил патент на машину представлявшую собой вертикальный одноцилиндровый двигатель двойного действия, в котором для подачи смеси использовались два резиновых насоса, приводимых в действие от коленчатого вала.

Позже Хьюго сконструировал горизонтальный двигатель схожий с двигателем Ленуара.

Science Museum, London.

В 1870 году, австро-венгерский изобретатель Сэмюэль Маркус Зигфрид сконструировал двигатель внутреннего сгорания работающий на жидком топливе и установил его на четырёхколёсную тележку.

Сегодня этот автомобиль хорошо известен как «The first Marcus Car».

В 1887 году, в сотрудничестве с компанией «Bromovsky & Schulz», Маркус построил второй автомобиль — «Second Marcus Car».

Technisches Museum Wien

В 1872 году, американский изобретатель Джордж Брайтон запатентовал двухцилиндровый двигатель внутреннего сгорания постоянного давления, работающий на керосине.
Брайтон назвал свой двигатель «Ready Motor».

Первый цилиндр выполнял функцию компрессора, нагнетавшего воздух в камеру сгорания, в которую непрерывно поступал и керосин. В камере сгорания смесь поджигалась и через золотниковый механизм поступало во второй — рабочий цилиндр. Существенным отличием от других двигателей, было то, что топливовоздушная смесь сгорала постепенно и при постоянном давлении.

Интересующиеся термодинамическими аспектами двигателя, могут почитать про «Цикл Брайтона».

В 1878 году, шотландский инженер Сэр (в 1917 году посвящён в рыцари)Дугалд Клерк разработал первый двухтактный двигатель с воспламенением сжатой смеси. Он запатентовал его в Англии в 1881 году.

Двигатель работал любопытным образом: в правый цилиндр подавался воздух и топливо, там оно смешивалось и эта смесь выталкивалась в левый цилиндр, где и происходило поджигание смеси от свечи. Происходило расширение, оба поршня опускались, из левого цилиндра (через левый патрубок) выбрасывались выхлопные газы, а в правый цилиндр всасывалась новая порция воздуха и топлива. Следуя по инерции поршни поднимались и цикл повторялся.

В 1879 году, Карл Бенц, построил вполне надежный бензиновый двухтактный двигатель и получил на него патент.

Однако настоящий гений Бенца проявился в том, что в последующих проектах он сумел совместить различные устройства (дроссель, зажигание с помощью искры с батареи, свеча зажигания, карбюратор, сцепление, КПП и радиатор) на своих изделиях, что в свою очередь стало стандартом для всего машиностроения.

В 1883 году, Бенц основал компанию «Benz & Cie» по производству газовых двигателей и в 1886 году запатентовал четырехтактный двигатель, который он использован на своих автомобилях.

Благодаря успеху компании «Benz & Cie», Бенц смог заняться проектированием безлошадных экипажей. Совместив опыт изготовления двигателей и давнишнее хобби — конструирование велосипедов, к 1886-му году он построил свой первый автомобиль и назвал его «Benz Patent Motorwagen».

Конструкция сильно напоминает трехколёсный велосипед.

Одноцилиндровый четырёхтактный двигатель внутреннего сгорания рабочим объёмом 954 см3., установленный на «Benz Patent Motorwagen«.

Двигатель был оснащён большим маховиком (использовался не только для равномерного вращения, но и для запуска), бензобаком на 4,5 л., карбюратором испарительного типа и золотниковым клапаном, через который топливо поступало в камеру сгорания. Воспламенение производилось свечой зажигания собственной конструкции Бенца, напряжение на которую подавалось от катушки Румкорфа.

Охлаждение было водяным, но не замкнутого цикла, а испарительным. Пар уходил в атмосферу, так что заправлять автомобиль приходилось не только бензином, но и водой.

Двигатель развивал мощность 0,9 л.с. при 400 об/мин и разгонял автомобиль до 16 км/ч.

Карл Бенц за «рулём» своего авто.

Чуть позже, в 1896 году, Карл Бенц изобрел оппозитный двигатель (или плоский двигатель), в котором поршни достигают верхней мертвой точки в одно и то же время, тем самым уравновешивая друг друга.

Музей «Mercedes-Benz» в Штутгарте.

В 1882 году, английский инженер Джеймс Аткинсон придумал цикл Аткинсона и двигатель Аткинсона.

Двигатель Аткинсона — это по существу двигатель, работающий по четырёхтактному циклу Отто, но с измененным кривошипно-шатунным механизмом. Отличие заключалось в том, что в двигателе Аткинсона все четыре такта происходили за один оборот коленчатого вала.

Использование цикла Аткинсона в двигателе позволяло уменьшить потребление топлива и снизить уровень шума при работе за счёт меньшего давления при выпуске. Кроме того, в этом двигателе не требовалось редуктора для привода газораспределительного механизма, так как открытие клапанов приводил в движение коленчатый вал.

Не смотря на ряд преимуществ (включая обход патентов Отто) двигатель не получил широкого распространения из-за сложности изготовления и некоторых других недостатков.
Цикл Аткинсона позволяет получить лучшие экологические показатели и экономичность, но требует высоких оборотов. На малых оборотах выдаёт сравнительно малый момент и может заглохнуть.

Сейчас двигатель Аткинсона применяется на гибридных автомобилях «Toyota Prius» и «Lexus HS 250h».

В 1884 году, британский инженер Эдвард Батлер, на лондонской выставке велосипедов «Stanley Cycle Show» продемонстрировал чертежи трёхколёсного автомобиля с бензиновым двигателем внутреннего сгорания, а в 1885 году построил его и показал на той же выставке, назвав «Velocycle». Так же, Батлер был первым кто использовал слово бензин.

Патент на «Velocycle» был выдан в 1887 году.

На «Velocycle» был установлен одноцилиндровый, четырёхтактный бензиновый ДВС оснащенный катушкой зажигания, карбюратором, дросселем и жидкостным охлаждением. Двигатель развивал мощность около 5 л.с. при объёме 600 см3, и разгонял автомобиль до 16 км/ч.

На протяжении многих лет Батлер улучшал характеристики своего транспортного средства, но был лишен возможности его тестировать из-за «Закона Красного Флага» (издан в 1865 году), согласно которому транспортные средства не должны были превышать скорость свыше 3 км/ч. Кроме того, в автомобиле должны были присутствовать три человека, один из которых должен был идти перед автомобилем с красным флагом (такие вот меры безопасности).

В журнале «Английский Механик» от 1890 года, Батлер написал — «Власти запрещают использование автомобиля на дорогах, в следствии чего я отказываюсь от дальнейшего развития.»

Из-за отсутствия общественного интереса к автомобилю, Батлер разобрал его на металлолом, и продал патентные права Гарри Дж. Лоусону (производителю велосипедов), который продолжил производство двигателя для использования на катерах.

Сам же Батлер перешёл к созданию стационарных и судовых двигателей.

В 1900 году, в журнале «Autocar», Батлер опубликовал статью следующего содержания:

«Теперь, когда внимание общественности приковано к немецким изобретателям — Бенцу и Даймлеру, я надеюсь, что вы найдёте место в вашем журнале для иллюстрации небольшого бензинового автомобиля, который я считаю, был сделан абсолютно первым в этой стране.
Я не могу утверждать, что сделал очень много, однако я проводил свои эксперименты в то время, когда прогресс тормозился из-за предрассудков людей и отсутствия интереса. Тем не менее, часть моих идей до сих пор используется во многих типах двигателей.»

В 1889 году, на Всемирной выставке в Париже, французский инженер Феликс Милле представил и запатентовал 5-цилиндровый ротационный (не роторный) двигатель, встроенный в колесо велосипеда.

Мотоцикл Феликса Милле, 1897 год.

Ротационный двигатель основан на стандартном цикле Отто, но вместо вращения коленчатого вала вращается весь двигатель выступая в роли маховика, а коленчатый вал стоит на месте.

Подобные двигатели широко использовались в авиации во времена Первой мировой войны.

Достоинства и недостатки этих двигателей будут описаны в отдельной статье, однако интересующиеся могут почитать википедию.

В 1891 году, Герберт Эйкройд Стюарт в сотрудничестве с компанией «Richard Hornsby and Sons» построил двигатель «Hornsby-Akroyd», в котором топливо (керосин) под давлением впрыскивалось в дополнительную камеру (из-за формы её называли «горячий шарик»), установленную на головке блока цилиндров и соединённую с камерой сгорания узким проходом. Топливо воспламенялось от горячих стенок дополнительной камеры и устремлялось в камеру сгорания.

1. Дополнительная камера (горячий шарик).
2. Цилиндр.
3. Поршень.
4. Картер.

Для запуска двигателя использовалась паяльная лампа, которой нагревали дополнительную камеру (после запуска она подогревалась выхлопными газами). Из-за этого двигатель «Hornsby-Akroyd», который был предшественником дизельного двигателя сконструированного Рудольфом Дизелем, часто называли «полу-дизелем». Однако спустя год Эйкройд усовершенствовал свой двигатель добавив к нему «водяную рубашку» (патент от 1892 г.), что позволило повысить температуру в камере сгорания за счёт увеличения степени сжатия, и теперь уже не было необходимости в дополнительном источнике нагрева.

В 1893 году, Рудольф Дизель получил патенты на тепловой двигатель и модифицированный «цикл Карно» под названием «Метод и аппарат для преобразования высокой температуры в работу».

В 1897 году, на «Аугсбургском машиностроительном заводе» (с 1904 года MAN), при финансовом участии компаний Фридриха Круппа и братьев Зульцер, был создан первый функционирующий дизель Рудольфа Дизеля
Мощность двигателя составляла 20 лошадиных сил при 172 оборотах в минуту, КПД 26,2 % при весе пять тонн.
Это намного превосходило существующие двигатели Отто с КПД 20 % и судовые паровые турбины с КПД 12 %, что вызвало живейший интерес промышленности в разных странах.

Двигатель Дизеля был четырёхтактным. Изобретатель установил, что КПД двигателя внутреннего сгорания повышается от увеличения степени сжатия горючей смеси. Но сильно сжимать горючую смесь нельзя, потому что тогда повышаются давление и температура и она самовоспламеняется раньше времени. Поэтому Дизель решил сжимать не горючую смесь, а чистый воздух и концу сжатия впрыскивать топливо в цилиндр под сильным давлением.
Так как температура сжатого воздуха достигала 600—650 °C, топливо самовоспламенялось, и газы, расширяясь, двигали поршень. Таким образом Дизелю удалось значительно повысить КПД двигателя, избавиться от системы зажигания, а вместо карбюратора использовать топливный насос высокого давления (ТНВД).

Позднее, в 1900 году, на «Всемирной выставке», Рудольф Дизель продемонстрировал двигатель работающий на арахисовом масле (биодизель).

В 1903 году, норвежский изобретатель Эгидий Эллинг построил первую газовую турбину, развивавшую мощность в 11 лошадиных сил. Патент на это изобретение он получил ещё в 1884 году.

К 1904-му году мощность турбины была увеличена до 44 лошадиных сил, а к 1932-му году турбина уже развивала мощность около 75 лошадиных сил.

В 1933 году Эллинг пророчески писал: «Когда я начал работать над газовой турбиной в 1882 году, я был твёрдо уверен в том, что моё изобретение будет востребовано в авиастроении.»

К сожалению, Эллинг умер в 1949 году, так и не дожив до наступления эры турбореактивной авиации.

Единственное фото, которое удалось найти.

Возможно кто-то найдёт что-либо об этом человеке в «Норвежском музее техники».

В 1903 году, Константин Эдуардович Циолковский, в журнале «Научное обозрение» опубликовал статью «Исследование мировых пространств реактивными приборами», где впервые доказал, что аппаратом, способным совершить космический полёт, является ракета. В статье был предложен и первый проект ракеты дальнего действия. Корпус её представлял собой продолговатую металлическую камеру, снабжённую жидкостным реактивным двигателем (который тоже является двигателем внутреннего сгорания). В качестве горючего и окислителя он предлагал использовать соответственно жидкие водород и кислород.

Наверное на этой ракетно-космической ноте и стоит закончить историческую часть, так как наступил 20-ый век и Двигатели Внутреннего Сгорания стали производиться повсеместно.

Философское послесловие…

К.Э. Циолковский полагал, что в обозримом будущем люди научатся жить если не вечно, то по крайней мере очень долго. В связи с этим на Земле будет мало места (ресурсов) и потребуются корабли для переселения на другие планеты. К сожалению, что-то в этом мире пошло не так, и с помощью первых ракет люди решили просто уничтожать себе подобных…

Спасибо всем кто прочитал.

Анимированные двигатели — Аткинсон

Двигатель Аткинсона

Двигатель Аткинсона по сути четырехтактный двигатель Отто. с различными способами соединения поршня с коленчатый вал.

Продуманное расположение рычагов позволяет двигателю Аткинсона включать поршень через все четыре хода всего за один оборот основного коленчатый вал, и допускает разную длину хода.

Конструкция исключает необходимость в отдельном кулачковом валу.Прием (если б / у), выпускной кулачок и кулачки зажигания расположены на главном коленчатом валу. На моей иллюстрации показан только выпускной кулачок.

Отклонение от правильного цикла Аткинсона

С тех пор, как эта страница была впервые опубликована, я многое узнал о Двигатель Аткинсона. Посетители этого сайта изначально подсказали мне, что побудило меня прочитать еще немного.

Этот рисунок точно соответствует размерам двигателя модели , описан в отличной книге: Building the Atkinson Cycle Двигатель .В этой конструкции впуск и выпуск удары кажутся длиннее, чем удары сжатия и мощности. Это неясно, было ли это намеренно; Подозреваю, что модель проектировщика больше интересовала связь, чем тепловой цикл.

В цикле Аткинсона истинного мощность и выхлоп ходы длиннее, чем ходы впуска и сжатия. ⁸ Начав с небольшого начального заряда и позволив ему расшириться до больший объем, чем он занимал изначально, больше топлива эффективность реализована.

Аткинсон разработал несколько двигателей, чтобы извлечь выгоду из этого важного свойство. Я надеюсь, что когда-нибудь у всех будет получше анимация.

Чтобы узнать больше об Аткинсоне и всех двигателях внутреннего сгорания, я рекомендую Lyle Cummins Internal Fire .

Toyota Prius и цикл Аткинсона

Количество посетителей пришло на эту страницу после прочтения что популярный гибридный автомобиль Toyota , Prius , использует цикл Аткинсона двигатель.Я не знаю, откуда взялось это утверждение, но я сомневаюсь, что В двигателе Prius используется рычажный механизм, показанный выше.

Можно создать такой же эффект, как у Аткинсона. цикл путем изменения фаз газораспределения на обычном Otto four тактный двигатель. Я действительно должен проиллюстрировать это, но пока я надеюсь, что следующего объяснения будет достаточно:

Кулачок используется как на впускных, так и на выпускных клапанах (в отличие от моих четырех штриховой рисунок). Кулачок впускного клапана предназначен для удержания впускной клапан открыт на более , чем на один ход:

Такт впуска начинается как обычно, сначала цилиндр топливно-воздушной смеси.
Когда поршень начинает движение вверх, впускной клапан остается открытым . Поршень перекачивает часть свежей топливной смеси. обратно во впускной канал. Чистый эффект точно такой же, как если такт впуска был укорочен.
Впускной клапан закрывается после того, как поршень немного сдвинулся. заданная часть этого хода. Сжатия нет фактически начинаются до этого момента, эффективно сокращая такт сжатия для соответствия укороченному такту впуска.
Такты мощности и выхлопа остаются такими же, как у четырехтактного, используя почти всю длину хода поршня.

Возможно, именно так работает двигатель Prius , но я так не иметь авторитетной ссылки. На сайте Toyota говорится, что Prius использует VVT-i или Variable Valve Timing с Разведка ⁹. Эта технология, вероятно, Связанный.

Буду признателен за хорошую, авторитетную, ссылку на эту предмет.Вы можете направить меня к нему?

Город Аткинсон NH

Часы работы городских офисов

Городские офисы

будут закрыты в полдень 25 ноября и 24 декабря.

Презентация пожарной части

Презентация проекта

по ресурсам и укомплектованию персоналом пожарной службы (pdf)

Информация о выборах 2020

Результаты всеобщих выборов 2020 г. (pdf)

Государственные первичные всеобщие выборы

Результаты первичных выборов Аткинсона NH в 2020 г. (pdf)

Городское здание вновь открыто

Ратуша, Общественный центр, Полицейский участок и Пожарная служба теперь открыты для публики, но с некоторыми ограничениями.Например, во всех наших зданиях мы просим вас носить маску, если у вас нет заболевания, а также вы должны держаться подальше от общества. Кроме того, существует ряд вопросов, на которые мы просим вас ответить перед тем, как отправиться в любой офис. Если вы ответите утвердительно на любой из вопросов, мы просим вас уйти и позвонить нам, чтобы получить обслуживание.
Однако мы понимаем, что некоторые из вас все еще могут сопротивляться входу в городское здание. Поэтому, как мы делали во время закрытия, у нас будут по-прежнему ящики для сдачи багажа за пределами ратуши, и мы будем доступны для встреч.Мы по-прежнему призываем жителей воспользоваться любыми услугами, которые могут быть предоставлены по обычной почте, электронной почте или в электронном виде, чтобы избежать очередей.

Венки по всей Америке

Кладбище Аткинсон — одно из более чем 2100 мест по всему миру, зарегистрированных в программе «Венки по всей Америке». Это программа, которая вспоминает наших павших Героев, чествует тех, кто служил, и продвигает ценность свободы.
У нас 315 ветеранов, в том числе обладатель Почетной медали Конгресса (Джордж Парсонс Доу), интернированы на нашем городском кладбище.Наша цель — разместить «Венок памяти» на каждой могиле ветеранов на нашем кладбище в полдень 19 декабря 2020 года.
Флаер «Венки по всей Америке» (pdf)

Запрет на полив по HAWC

Уведомление о поливе на открытом воздухе от компании Hampstead Area Water Company. Запрет вступает в силу 26 июня 2020 г.

Отправлено налоговых счетов

Счета отправлены по почте 1 июня 2020 г.
Счета по налогам необходимо оплатить 1 июля 2020 г.
Доступен в обычные летние часы работы офиса, размещен на странице сборщика налогов.

COVID-19

Чрезвычайный приказ губернатора Сунуну № 16 (pdf) Ограничение собраний до десяти. Штат также находится в приказе «оставаться дома» до 7 июля.
Информация о COVID-19 для бизнеса — применима к сообществам Руководство CDC для бизнеса можно найти по адресу: https://www.cdc.gov/coronavirus/2019-ncov/specific-groups/guidance-business-response.html
Обратите внимание, что DHHS и CDC имеют веб-сайты, специально посвященные COVID-19, со множеством ресурсов:
PHS: Часто задаваемые вопросы о COVID-19 (pdf)
DHHS: https: // www.dhhs.nh.gov/dphs/cdcs/2019-ncov.htm
CDC: https://www.cdc.gov/coronavirus/2019-ncov/index.html

Городские результаты выборов

Результаты городского голосования (pdf)
Результаты голосования TRSD (pdf)
Явка избирателей (pdf)
Больше информации о предыдущих бюллетенях можно найти на нашей странице о выборах

Информация о региональных выборах в городе / Тимберлейн

Карьера

Город ищет дорожного рабочего, стража перехода
перейдите на страницу Карьера / Волонтер, чтобы узнать больше

Испытание частных скважин

Повышение осведомленности о воздействии мышьяка и других загрязнителей, присутствующих в подземных водах, является важной общественной проблемой в Нью-Гэмпшире.Программа частных испытаний скважин

2020-21 Заявка

Заявки на услуги 2020 и 2021 годов размещены и их можно найти на странице уведомлений

Знаки временные

«Временные знаки… .. разрешается размещать не более чем за четыре (4) недели до мероприятия и должны быть удалены в течение десяти (10) дней после мероприятия».

Повестка дня заседания Правительства

Повестку дня заседаний правительства

можно найти под соответствующим Правлением, под годом и датой в раскрывающемся списке «Повестка дня / Протокол».После утверждения повестка дня будет заменена протоколом.

Щелкните здесь, чтобы получить больше новостей, подробностей и архивов.

Веселые научные эксперименты для детей

Плавающие яйца Яйца тонут в обычной воде. Что вы можете сделать, чтобы заставить их плавать? Добавление соли может дать удивительные результаты.		Сделайте парашют Спроектируйте и изготовьте парашют, в котором используются важные научные принципы для осторожного опускания объекта на землю.
Тающий шоколад В каких условиях тает шоколад? Чем отличается белый и темный шоколад? Экспериментируйте, чтобы узнать!		Пузырь сухого льда Используйте сухой лед и мыльную смесь, чтобы создать гигантский пузырь из сухого льда. Насколько большим станет ваш пузырь, прежде чем он лопнет?
Нефть и вода Что происходит, когда вы пытаетесь смешать масло и воду? Они хотят смешаться? Попробуйте и узнайте!		Приготовление лимонного газированного напитка Приготовьте лимонную газировку быстрым и легким способом.Вкусно, шипучее и приготовлено вами!
Быстрый песок Сделать быстрый песок легко, и вы отлично проведете время, демонстрируя этот интересный эксперимент другим людям.		Diet Coke & Mentos Geyser Eruption Создайте извергающийся гейзер с диетической кока-колой и Mentos, этот удивительный эксперимент гарантированно впечатлит ваших друзей!
Уксусный вулкан Уксус и пищевая сода — это веселый и легкий научный эксперимент.Попробуйте создать уксусный вулкан.		Надувные шары Устройтесь поудобнее, расслабьтесь и позвольте углекислому газу из химической реакции взорвать ваши воздушные шары за вас.
Не можете сказать, вареное у вас яйцо или сырое? Найдите хитрый способ узнать наверняка с помощью этого простого эксперимента.		Сделать поддельные сопли Делать сопли, не ковыряя в носу.Соберите друзей и узнайте по пути интересные факты о химии.
Создайте светящуюся воду с помощью черного света и узнайте, как именно она работает, в этом веселом научном эксперименте для детей.		Торнадо в бутылке Узнайте, как сделать торнадо из бутылки, используя всего несколько простых предметов, которые можно найти в доме.
Соль для ванн Вам нравится теплая расслабляющая ванна с успокаивающими ароматами? Попробуйте этот веселый эксперимент и узнайте, что такое соли для ванн.		Ледяной куб Magic Хотя это не совсем волшебство, это все же впечатляющий эксперимент, в котором используется давление и немного времени, чтобы разрезать кубик льда пополам.
Разведение бактерий Возьмите образцы из разных мест и исследуйте рост бактерий путем собственного размножения.		Статическое электричество Сделайте волосы дыбом, изучая статическое электричество и электроны с помощью этих интересных экспериментов.
		Апельсин плавает или тонет? Апельсины плавают или тонут в воде? Пришло время узнать это с помощью этого забавного научного эксперимента, связанного с плотностью.
Растворяющийся сахар Если добавить сахар в воду, напиток не получится, но в этом простом эксперименте он поможет.		Свет, цвет и тепло Некоторые цвета солнце нагревает быстрее, чем другие. Узнайте, какие цвета поглощают, а какие отражают больше света.
Создание музыки Создавайте крутые звуковые волны с помощью этого простого музыкального инструмента.		Moving Molecules Вот отличный способ узнать, действительно ли молекулы в горячей воде движутся быстрее, чем в холодной.
Громкоговорители с воздушными шарами Поэкспериментируйте с плотно упакованным сжатым воздухом внутри воздушного шара, чтобы превратить небольшие звуки в большие шумы.		Прорастание семян Посадите семена и узнайте о прорастании с помощью этого классного эксперимента. Наблюдайте за ростом саженцев, ухаживая за ними с нужным количеством света и воды.
		Вкус без запаха Проверьте свои чувства с помощью этого простого эксперимента, связанного с обонянием.
Сумасшедшая шпатлевка Клей плюс бура и несколько основных ингредиентов — это настоящий безумный эксперимент со шпатлевкой.		Утечка воды Не знаете, как работает капиллярное действие? Затем узнайте больше с помощью воды, чашек и бумажных полотенец.
Гравитационная свободная вода Чтобы перевернуть стакан с водой, не обязательно, чтобы кто-то промок.		Микроскопические существа Возьмите образцы воды из разных мест и с помощью микроскопа исследуйте, что живет внутри.
Объем легких Проверьте, насколько вы здоровы и здоровы, выполнив этот эксперимент, который измеряет, сколько воздуха могут удерживать ваши легкие.		Гибка соломы Соберите детей и полюбуйтесь изумительной гнутой соломкой.Это легкая оптическая иллюзия, для которой нужны только стакан, немного воды и соломинка.
Ковшовое прядение Узнайте о центростремительной силе, оставаясь при этом сухим, вращая ведро с водой над головой.		Яичные пузыри Неужели в яичной скорлупе есть тысячи крошечных дырок? Узнайте это с помощью этого веселого научного эксперимента для детей.
Сделайте снежинку Получите удовольствие, создавая свою собственную хрустальную снежинку с небольшой помощью буры и других предметов домашнего обихода, которые легко найти.		Сделай радугу Используйте солнечный свет и воду, чтобы создать свою собственную радугу, с помощью этого классного задания, которое помогает объяснить, как работают радуги.
Невидимые чернила Пишите секретные сообщения невидимыми чернилами, которые вы создали из лимонного сока, прочтите их позже, если сможете понять, как это сделать.		Нагрев воздуха Посмотрите, что происходит с воздухом внутри воздушного шара, когда вы его нагреваете, действует ли он по-другому или остается прежним? Давайте узнаем!
Лавовая лампа «Сделай простую» Узнайте, как сделать легкую лавовую лампу с помощью прохладной химической реакции и этого забавного научного эксперимента для детей.		Гибочная вода Статическое электричество может творить удивительные вещи. Узнайте, как с его помощью согнуть струю воды, используя только волосы и расческу. Posted in Разное Навигация по записям ← Previous Post Next Post → Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт © 2025 CтеклоСкол ↑

Четырехтактный двигатель — Four-stroke engine

История

Цикл Отто

Цикл Аткинсона

Дизельный цикл

Термодинамический анализ

Рекомендации по топливу

Принципы проектирования и проектирования

Ограничения выходной мощности

Поток через впускное / выпускное отверстие

Утилизация отходящего тепла двигателя внутреннего сгорания

Наддув

Турбонаддув

Отношение штока и поршня к ходу хода

Клапан поезд

Клапанный зазор

Энергетический баланс

Смотрите также

Ссылки

Общие источники

внешние ссылки

Декомпрессионный механизм — Карта знаний

Связанные понятия

Необычные двигатели внутреннего сгорания

Заметные факты истории

Цикл Аткинсона

Цикл Аткинсона на практике

Золотниковое газораспределение

Toyota показала новый мотор 1.5, работающий по циклам Отто и Аткинсона — Авторевю

Принцип работы двигателя внутреннего сгорания

Физика процесса

Отто, Аткинсон и Миллер. Циклы работы бензиновых ДВС

Простейший четырёхтактный двигатель. Строение

Работа бензинового ДВС. Подробный разбор

Система питания

Механизм газораспределения

Принцип работы системы охлаждения двигателя

Электрика

Двигатель внутреннего сгорания — история создания / Техника / stD

Анимированные двигатели — Аткинсон

Двигатель Аткинсона

Отклонение от правильного цикла Аткинсона

Toyota Prius и цикл Аткинсона

Город Аткинсон NH

Часы работы городских офисов

Презентация пожарной части

Информация о выборах 2020

Государственные первичные всеобщие выборы

Городское здание вновь открыто

Венки по всей Америке

Запрет на полив по HAWC

Отправлено налоговых счетов

COVID-19

Городские результаты выборов

Информация о региональных выборах в городе / Тимберлейн

Карьера

Испытание частных скважин

2020-21 Заявка

Знаки временные

Повестка дня заседания Правительства

Веселые научные эксперименты для детей

Добавить комментарий Отменить ответ
