Перестал работать спидометр ваз 2110: Не работает спидометр ваз 2110

Перестал работать спидометр на ВАЗ-2110, что делать? – Taxi Bolt

Спидометры – устройство, позволяющее измерить скорость движения автомобиля и пройденный им путь. Появился он чуть позже первых автомобилей. С его неисправностью водитель не сможет правильно ориентироваться в движущемся потоке машин на дороге, так как прекратится поступление информации о скорости автомобиля и количеству пройденного пути.

Свидетельства неисправности спидометра

Соблюдение скоростного режима на дороге, это главное, что требуется от водителя. Прекращение работы прибора, отвечающего за эту функцию, может привести к неприятным последствиям. Поэтому своевременной обнаружение неисправности спидометра имеет важное значение.

Убедиться в поломке устройства помогут определённые признаки:

• неизменное положение стрелки спидометра во время движения автомобиля;
• работает и не работает спидометр на ваз 2110, нестабильное поведение его стрелки: подёргивание, застывание в одном положении;
• стрелка показывает изменение скорости в процессе прогрева двигателя до его рабочей температуры, затем стрелка прибора останавливает движение, застывая на одном показании;

Неуверенное поведение стрелки спидометра требует проверки его исправности, поиска причины, вызвавшей поломку, устранение её. Диагностика причин поломки спидометра машин на 8 клапанов, аналогична для случаев, если  не работает спидометр ваз 2110 инжектор 16.

ВАЗ 2110 с инжектором

Последние модели ВАЗ 2110 оснащены инжекторами. Поиск причин, почему не работает спидометр на ваз 2110 инжектор 8 клапанов, следует начать с проверки датчика скорости. На таком автомобиле установлен  электронный тип спидометра, размещённого на приборной  консоли автомобиля.

Если на ваз 2110 не работает спидометр, то необходимо сменить полностью панель, так как панель со всеми встроенными приборами производители выпускают только в сборке.

Замена панельного щитка осуществляется по следующей схеме:

• используя отвёртку удалить крепёжные элементы в верхней и нижней частях щитка;
• аккуратно снять пластиковую накладку и удалить крепления с самой панели;
• последовательно отключить обе колодки питания;
• снять панель с кронштейнов, потянув её на себя;
• установка новой консоли выполняется в обратном порядке.

В чем еще кроется причина неработоспособности спидометра

Однако, часто причина неисправности спидометра кроется в другом:

1. Попадание масла и пыли в датчик скорости, который находится в отсеке мотора под капотом автомобиля.

Неисправность устраняется после удаления грязи и масла промывкой датчика. Если ДС всё-таки вышел из строя  и требуется его замена, эту несложную операцию может выполнить самостоятельно любой владелец автомобиля. Последовательность замены следующая:

• установить машину на ровную горизонтальную поверхность;
• открыв капот, на коробке передач найти датчик скорости;
• нажатием на скобу фиксатора отсоединяется штекер от ДС:
• чтобы снять датчик, следует воспользоваться ключом размером 22 мм, поворачивая его против часовой стрелки;
• новую деталь устанавливают вкручиванием её усилием руки. Применение ключа не рекомендуется, так как можно не рассчитать поворота и сорвать резьбу;
• выполнить установку разъёма, о чём свидетельствует щелчок зафиксированной детали.

Новый ДС водителю следует покупать с аналогичной маркировкой. В противном случае стрелка спидометра будет выводить неверные показания.

1. По непонятной причине перестал работать спидометр ваз 2110. Прежде всего, нужно выполнить проверку наиболее доступных элементов, связанных со спидометром. Так как нет идеальной чистоты в отсеках автомобиля, грязь и влага могут вывести из строя любую деталь, в том числе провода и контакты.

Под воздействием попавшей влаги и грязи могут окислиться провода и контакты. Устранить эту причину просто: контакты необходимо снять, очистить от окисленного налёта, протереть насухо и установить на место. Необходимо также проверить целостность проводов.

Внешне исправные провода могут  внутри могут иметь разорванные участки жил. Проверка исправности проводов заключается в прозванивании их поверхности тестером.

В процессе эксплуатации могут быть повреждены шлицы, элементы, проворачивающие тросик спидометра. Такой дефект может нарушить работу приборной панели.  Убедиться в её исправности можно с помощью её тестирования.

1. Третьим, очень важным дефектом является неисправность датчика скорости. Это устройство расположено на КПП, граничащим с выпускным коллектором. Этот фактор  приводит к нагреванию, перетиранию проводов ДС.

Причины вывода датчика из рабочего состояния, установить неисправность, можно в сервисном центре. Эту процедуру мастера выполнят в присутствии автовладельца. Для самостоятельного устранения неисправности, следует, поступит так:

• датчик скорости нужно извлечь, выкручивая, из коробки передач;
• соединить провод ДС с шуруповёртом или дрелью, установить розицию вращения против часовой стрелки;
• включить зажигание.

Движение стрелки свидетельствует об исправности датчика. Слабое звено, скорее всего, находится в КПП автомобиля. Справиться с это задачей водителю без опыта,  сложно.

В этом случае решение проблемы должны осуществить специалисты автосервиса. Если не работает стрелка спидометра ваз 2110, датчик скорости подлежит замене.

Спидометр на ВАЗ 2110 с инжектором, важный элемент любого автомобиля, не исключая  «десятку». Проверить и найти источник неисправности этого прибора могут водители ВАЗ 2110 даже с небольшим опытом. Однако если не удаётся определить источник неполадок спидометра, нужно привлечь внимание к этой проблеме специалистов технической службы.

Как известно, установленные в автомашине приборы позволяют контролировать обстановку во время движения по улицам и наблюдать за работой двигателя и всех остальных систем. Среди прочих особое место занимает спидометр. Он находится на приборной доске непосредственно над рулем. С его помощью водитель узнает, с какой именно скоростью передвигается автомашина.

В ситуации когда не работает нормально спидометр, установленный на ВАЗ-2110 инжектор, находящийся за рулем человек подвергает риску как собственное здоровье, так и жизнь пассажиров. При этом он без труда может «заработать» штраф от сотрудника автоинспекции за слишком высокую скорость. Таким образом, исправный спидометр позволяет избежать немалого количества неприятностей.

Что говорит о поломке спидометра

Главные признаки неисправности данного прибора следующие:

• стрелка остается на месте, невзирая на то, что автомобиль движется;
• при езде она колеблется или застывает;
• прибор нормально функционирует при непрогретой силовой установке, но позднее стрелка перестает двигаться.

Если указанные выше признаки обнаружились, необходимо как можно скорее разобраться с поломкой и устранить ее.

Почему спидометр ломается

Стоит отметить, что в некоторых случаях ремонт спидометра провести нетрудно самостоятельно. В других же потребуется помощь специалистов.

Так, окисление контактов считается довольно легко устраняемой неисправностью. Характерным для нее является «прыганье» стрелки, невзирая на то, что скорость движения сохраняется стабильной. Устранение проблемы происходит путем чистки контактов.

Провода перетерлись. Заподозрить эту причину позволяет хаотичное движение стрелки при запуске двигателя. Между тем специалисты отмечают, что иногда проблема себя долгое время никак не проявляет.

Поломка датчика. Прибор скоростного контроля, работоспособность которого подвергнута сомнению, заменяется на заведомо исправный. Если спидометр после этой процедуры начал функционировать нормально, то далее искать поломки нет смысла. Часто датчики приходят в негодность после того, как их корпус разрушается, внутрь попадает вода или же грязь.

Разъемы. Они находятся в ВАЗ-2110 в месте, где на них попадает постоянно грязь. В итоге контакт нарушается и стрелка спидометра двигается хаотично.

Разъемы нужно полностью очистить и проверить надежность соединения. Часто также спидометр начинает сбоить в связи с износом вала. В этой ситуации избавиться от проблемы удастся только после полной замены вышеназванной детали.

Спидометр на ВАЗ-2110

Как известно, на данной модели производитель устанавливает электронный спидометр.

Если именно он пришел в негодность, то эта проблема достаточно серьезная, так как названный выше прибор сам по себе не продается. По этой причине придется покупать целый щиток. Однако на самом деле в девяти из десяти случаях проблема находится совсем в другом месте.

На ВАЗ-2110 с мотором на 8 клапанов спидометр получает информацию с датчика скорости. Он, в свою очередь, расположен в коробке передач. Там, посредством двух шестеренок на него поступают данные о крутящем моменте с вала КПП. Аналогично все работает и у машин с двигателями на 16 клапанов.

Читайте также: Ремонт звукового сигнала на ВАЗ-2110Чаще всего, как отмечалось выше, проблема в том, что датчик слишком загрязнен. Вообще у ВАЗ-2110 под капотом всегда накапливается пыль. Она, будучи смешанной с маслом, создает достаточно устойчивую преграду. В результате надежность показаний спидометра становится небезусловной. Проблема решается просто – датчик очищают и сушат.

Стоит напомнить, что удобнее будет получить к нему доступ непосредственно через коробку передач, так как снизу делать это очень неудобно. Еще одна очень часто встречаемая причина – проблемы с электросетью. Ее всю необходимо проверить. Кроме того, внимание также уделяют:

• надежному креплению проводков в клеммах;
• их общему состоянию;
• предохранителям, находящимся в пределах монтажного блока.

В ситуации если никаких повреждении электросети не обнаружено, придется браться за сам датчик. Его поломка является третьей по распространенности причиной отказа спидометра. Проверка его делается в такой последовательности:

• датчик извлекают из КПП;
• к приводу прикладывают дрель или же шуруповерт, переключенные в режим откручивания;
• зажигание включается;
• нажав на кнопку дрели, вращают привод.

В ситуации когда стрелка спидометра начинает двигаться, следует признать, что контролирующий прибор полностью исправен. Это означает одно – неисправность кроется где-то в коробке передач. Здесь самостоятельно устранить поломку в состоянии исключительно опытный автолюбитель или же профессиональный слесарь. Когда стрелка с места не двигается – достаточно будет заменить сам датчик.

Заключение

Как нетрудно понять, в большинстве случаев ремонт спидометра реально провести своими силами. Однако в тех ситуациях, когда нет уверенности в них, лучше обратиться к экспертам. Неправильные действия нередко приводят к усугублению проблемы, что, в свою очередь, выливается в лишние траты.

Предназначение спидометра на любом авто заключается в демонстрации скорости движения транспортного средства. Как и любой другой узел на отечественных автомобилях, этот механизм со временем может выйти из строя. По каким причинам не работает спидометр на автомобиле ВАЗ 2110, как это проявляется и каким образом можно произвести диагностику устройства — читайте в этой статье.

На отечественных «десятках» может быть установлено устройство электронного или механического типа, характеризующееся наличием определенного привода. Механические автомобильные спидометры (АС) ставились на первые «десятки», оснащенные восьмиклапанными карбюраторными моторами. Впоследствии эти модели стали оборудоваться электронными девайсами. В этом случае крутящий момент с трансмиссии передается на контрольный щиток при помощи контроллера скорости.

Контрольный щиток «десятки».

Неисправности устройства на ВАЗ 2110 инжектор

Спидометр ВАЗ 2110 представляет собой стрелочное устройство, соответственно, любые признаки его поломки будут определяться в соответствии с отклонениями стрелки. Если не работает спидометр на ВАЗ 2110 или его работа некорректна, это может проявиться следующим образом:

• стрелка не отходит от положения 0, то есть вовсе не демонстрирует скорость движения;
• она зависла в определенном положении и не сдвигается ни в одну сторону;
• прыгает стрелка спидометра, показатели АС при этом будут неправильными.

Если перестал работать спидометр, об этом могут свидетельствовать и другие симптомы. К примеру, на не прогретом двигателе устройство работает в нормальном режиме, а когда силовой агрегат прогревается, стрелка АС зависает и больше не двигается. Главной причиной, по которой устройство может переставать работать на инжекторном двигателе, является загрязнение датчика скорости. Этот элемент зачастую выходит из строя в результате попадания на его конструкцию моторной или трансмиссионной жидкости.

Итак, если АС не работает, это может быть обусловлено следующими причинами:

• вышел из строя контроллер скорости;
• сломался непосредственно сам АС;
• регулятор скорости зафиксирован ненадежно, плохой контакт с разъемом либо же произошел обрыв проводки;
• произошла поломка шестерен привода АС, которые находятся в КПП;
• чаще всего это окисление контактов на датчике.

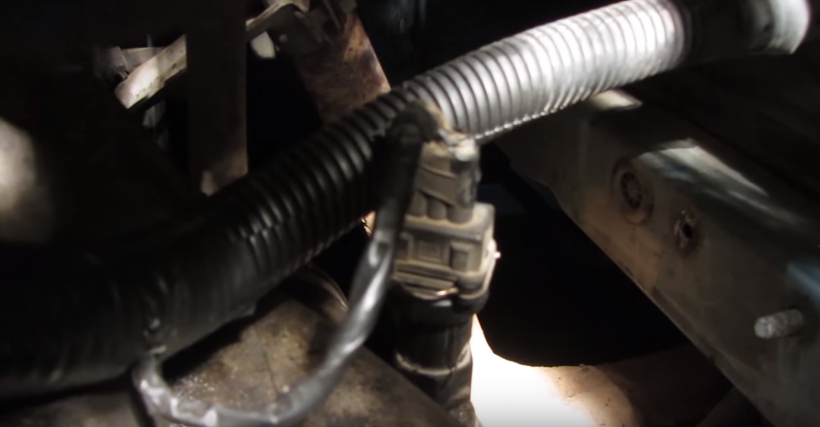

Десяточный датчик скорости.

Как проверить прибор на работоспособность?

Перед тем, как приступить к ремонту или замене устройства, необходимо точно определить, какая причина его неработоспособности. Для начала следует произвести диагностику контроллера скорости, поскольку обычно неисправности АС связаны с ним. Визуально осмотрите девайс на наличие загрязнений, убедитесь в том, что обрывы проводки отсутствуют.

Как правило, в случае выхода из строя электрической части контроллера на контрольном щитке появляется индикатор Check. Если вы решите проверить свою «десятку» при помощи компьютера, то диагностика может показать ошибки Р0501-Р0503.

Выход из строя датчика можно определить по некоторым симптомам:

• на холостых оборотах двигатель работает нестабильно, также ДВС может заглохнуть без причины;
• увеличился расход горючего.

Диагностировать саму плату регулятор ан инжекторных моторах не так просто, эту процедуру лучше провести при помощи специалистов. Однако своими руками можно проверить состояние шестеренок привода устройства, для этого понадобится выкрутить два винта фиксации контроллера гаечным ключом на 10. Если вы заметили, что на пластиковой шестеренке имеются отломанные зубчики, это может свидетельствовать о том, что в шестеренке трансмиссии также есть дефекты. Чтобы произвести замену шестеренки, которая находится в коробке, агргеат придется демонтировать и разбирать (автор видео — канал Автоэлектрика ВЧ).

Неисправности спидометра на автомобилях с карбюратором

В случае с карбюраторными ДВС схема подключения АС немного другая — стрелка устройства двигается в результате воздействия специального троса, подключенного к коробке передач. Поскольку в целом схема более простая, определить неисправность узла — не проблема. Для диагностики тросика его надо просто отключить от трансмиссии и оценить его состояние. Если четырехгранник на его конце целый, это говорит о том, что с устройством все нормально.

 Затем вам надо взять конец троса пальцами и попытаться его провернуть. Если обрывов нет, то стрелка АС будет медленно передвигаться. Если же трос вращается очень легко, то есть вероятность наличия обрыва. Для более тщательной проверки контрольный щиток нужно будет демонтировать.

Рекомендации экспертов

Некоторые рекомендации экспертов касательно диагностики и ремонта АС:

1. Диагностика причины выхода из строя узла должна начинаться с визуального осмотра датчика скорости, а также проводки, подключаемой к нему. Как показывает практика, часто причина кроется в обрыве проводки, в частности, в месте рядом со штекером.
2. В том случае, если контроллер покрыт пылью или маслом, нужно произвести его демонтаж и тщательно протереть. Затем датчик можно поставить на место и попробовать проверить работоспособность АС. Есть вероятность, что после этих действий АС будет работать в нормальном режиме.
3. Ездить с неработающим АС ни в коем случае нельзя, поэтому если обнаружены неполадки в его работе, а проверить самостоятельно не получается, необходимо обратиться за помощью к специалисту.

Извините, в настоящее время нет доступных опросов.

Видео «Самостоятельная диагностика АС в домашних условиях»

Как своими руками произвести проверку контрольного щитка «десятки», а также спидометра, узнайте из видео ниже (автор — канал Mr. Maks).

У Вас остались вопросы? Специалисты и читатели сайта labavto.com помогут вам, задать вопрос Поддержите проект – поделитесь ссылкой, спасибо! Оценить пользу статьи:Оцени автора ( голос(ов), среднее: из 5) Загрузка…

Содержание:

1. Виды поломок
2. Нюансы замены
3. Замена датчика скорости

Вряд ли стоит напоминать, что спидометр позволяет определить вашу текущую скорость движения, а также обеспечить информацией о пройденном количестве километров за определенный отрезок или за весь период эксплуатации вашего ВАЗ 2110. Упавшая стрелкаСегодня большинство отечественных «десяток» оснащены электронным одометром. С ними приключаются всевозможные неисправности и проблемы, проявляющиеся тем или иным образом.

Нельзя сказать, что его поломка является чем-то очень серьезным. Но когда стрелка упала вниз или прыгает от одного показания к другому, хотя скорость вы при этом не меняете, приятного в подобных ситуациях мало. Самое главное — вы не способны контролировать собственную скорость. А это приводит к ненужным штрафам и более печальным последствиям.

Потому если со спидометром возникли неполадки, его следует отремонтировать или заменить.

Виды поломок

Существует несколько причин, из-за которых может перестать эффективно работать спидометр. Рассмотрим их в нашей таблице.

Тип поломки.	Способ устранения.
Окислились контакты.	Данный тип неисправности самый несерьезный. Но из-за этого стрелка падает вниз или прыгает. Для устранения поломки зачистите контакты от скопившейся грязи.
Перетерлась проводка.	Определить неисправность можно по падающей или прыгающей стрелке после запуска мотора. Но визуально она проявляется не всегда. Для определения перетирания выполняется прозвон проводки тестером.
Отказывает в работе датчик.	Самый эффективный способ проверки — извлечь старый датчик скорости и поставить на его место новый. Если спидометр заработает после этого, причина очевидна. Датчик ломается из-за нарушения герметичности корпуса, вследствие чего внутрь проникает влага, грязь.
Проблема с разъемами.	Разъемы в десятке расположены так, что находятся под постоянным воздействием грязи. От этого стрелка может начать прыгать или падать вниз. Единственная мера — проверить и очистить разъемы.
Износ привода.	Изношенный вал — не редкая причина отказа спидометра. Данную неполадку можно назвать наиболее распространенной при прыгающей стрелке спидометра. Потребуется замена вала. Не торопитесь покупать новое устройство для замены. Сначала проверьте старый спидометр на предмет возможных неисправностей, опробуйте методы их устранения.

Нюансы замены

Расположение спидометра всем известно — это основная часть приборной панели, один из двух крупных указателей, находящийся рядом с тахометром. Демонтаж щиткаК сожалению, особенность ремонта спидометра на десятке такова, что приобрести запчасти для этого агрегата практически невозможно. Потому единственное решение — это замена всего щитка.

Единственным преимуществом замены щитка со спидометром является возможность смотать пройденный пробег. Так что затраты на ремонт частично могут компенсироваться тем, что ваш одометр будет показывать пробег значительно меньше реального. А это выгодно можно использовать при продаже автомобиля.

Замена ДС

После проведенной диагностики вы обнаружили, что стрелка падает или постоянно скачет сверху вниз из-за неработающего датчика скорости, то данную проблему вполне можно решить своими собственными руками. Снятие датчика скоростиДля работы вам пригодятся специальные ключи. Замену датчика скорости рекомендуется выполнять над силовым агрегатом:

• Отключите минусовую клемму от аккумуляторной батареи;
• Снимите контактные фишки;
• Ключом демонтируйте проблемный датчик скорости;
• Если вышел из строя шток, придется демонтировать привод. Данную работу выполняйте очень аккуратно и последовательно.

Если же ненормальное поведение стрелки спидометра привело вас к необходимости поменять весь спидометр в сборе со щитком, самостоятельно выполнять подобную работу настоятельно не рекомендуем. Только наличие большого опыта, багажа знаний и умений дает вам возможность провести подобные манипуляции.

Загрузка …

Источники:

Не работает спидометр на ВАЗ 2110: диагностика неисправности, замена своими руками

Содержание:

1. Виды поломок
2. Нюансы замены
3. Замена датчика скорости

Вряд ли стоит напоминать, что спидометр позволяет определить вашу текущую скорость движения, а также обеспечить информацией о пройденном количестве километров за определенный отрезок или за весь период эксплуатации вашего ВАЗ 2110.

Упавшая стрелка

Сегодня большинство отечественных «десяток» оснащены электронным одометром. С ними приключаются всевозможные неисправности и проблемы, проявляющиеся тем или иным образом.

Нельзя сказать, что его поломка является чем-то очень серьезным. Но когда стрелка упала вниз или прыгает от одного показания к другому, хотя скорость вы при этом не меняете, приятного в подобных ситуациях мало. Самое главное — вы не способны контролировать собственную скорость. А это приводит к ненужным штрафам и более печальным последствиям.

Потому если со спидометром возникли неполадки, его следует отремонтировать или заменить.

Виды поломок

Существует несколько причин, из-за которых может перестать эффективно работать спидометр. Рассмотрим их в нашей таблице.

Тип поломки	Способ устранения
Окислились контакты	Данный тип неисправности самый несерьезный. Но из-за этого стрелка падает вниз или прыгает. Для устранения поломки зачистите контакты от скопившейся грязи
Перетерлась проводка	Определить неисправность можно по падающей или прыгающей стрелке после запуска мотора. Но визуально она проявляется не всегда. Для определения перетирания выполняется прозвон проводки тестером
Отказывает в работе датчик	Самый эффективный способ проверки — извлечь старый датчик скорости и поставить на его место новый. Если спидометр заработает после этого, причина очевидна. Датчик ломается из-за нарушения герметичности корпуса, вследствие чего внутрь проникает влага, грязь
Проблема с разъемами	Разъемы в десятке расположены так, что находятся под постоянным воздействием грязи. От этого стрелка может начать прыгать или падать вниз. Единственная мера — проверить и очистить разъемы
Износ привода	Изношенный вал — не редкая причина отказа спидометра. Данную неполадку можно назвать наиболее распространенной при прыгающей стрелке спидометра. Потребуется замена вала

Не торопитесь покупать новое устройство для замены. Сначала проверьте старый спидометр на предмет возможных неисправностей, опробуйте методы их устранения.

Нюансы замены

Расположение спидометра всем известно — это основная часть приборной панели, один из двух крупных указателей, находящийся рядом с тахометром.

Демонтаж щитка

К сожалению, особенность ремонта спидометра на десятке такова, что приобрести запчасти для этого агрегата практически невозможно. Потому единственное решение — это замена всего щитка.

Единственным преимуществом замены щитка со спидометром является возможность смотать пройденный пробег. Так что затраты на ремонт частично могут компенсироваться тем, что ваш одометр будет показывать пробег значительно меньше реального. А это выгодно можно использовать при продаже автомобиля.

Замена ДС

После проведенной диагностики вы обнаружили, что стрелка падает или постоянно скачет сверху вниз из-за неработающего датчика скорости, то данную проблему вполне можно решить своими собственными руками.

Снятие датчика скорости

Для работы вам пригодятся специальные ключи. Замену датчика скорости рекомендуется выполнять над силовым агрегатом:

• Отключите минусовую клемму от аккумуляторной батареи;
• Снимите контактные фишки;
• Ключом демонтируйте проблемный датчик скорости;
• Если вышел из строя шток, придется демонтировать привод. Данную работу выполняйте очень аккуратно и последовательно.

Если же ненормальное поведение стрелки спидометра привело вас к необходимости поменять весь спидометр в сборе со щитком, самостоятельно выполнять подобную работу настоятельно не рекомендуем. Только наличие большого опыта, багажа знаний и умений дает вам возможность провести подобные манипуляции.

 Загрузка …

---

 Почему не работает спидометр на ваз 2110

Спидометры – устройство, позволяющее измерить скорость движения автомобиля и пройденный им путь. Появился он чуть позже первых автомобилей. С его неисправностью водитель не сможет правильно ориентироваться в движущемся потоке машин на дороге, так как прекратится поступление информации о скорости автомобиля и количеству пройденного пути.

Свидетельства неисправности спидометра

Соблюдение скоростного режима на дороге, это главное, что требуется от водителя. Прекращение работы прибора, отвечающего за эту функцию, может привести к неприятным последствиям. Поэтому своевременной обнаружение неисправности спидометра имеет важное значение.

Убедиться в поломке устройства помогут определённые признаки:

• неизменное положение стрелки спидометра во время движения автомобиля;
• работает и не работает спидометр на ваз 2110, нестабильное поведение его стрелки: подёргивание, застывание в одном положении;
• стрелка показывает изменение скорости в процессе прогрева двигателя до его рабочей температуры, затем стрелка прибора останавливает движение, застывая на одном показании;

Неуверенное поведение стрелки спидометра требует проверки его исправности, поиска причины, вызвавшей поломку, устранение её.

Диагностика причин поломки спидометра машин на 8 клапанов, аналогична для случаев, если  не работает спидометр ваз 2110 инжектор 16.

ВАЗ 2110 с инжектором

Последние модели ВАЗ 2110 оснащены инжекторами. Поиск причин, почему не работает спидометр на ваз 2110 инжектор 8 клапанов, следует начать с проверки датчика скорости. На таком автомобиле установлен  электронный тип спидометра, размещённого на приборной  консоли автомобиля.



Если на ваз 2110 не работает спидометр, то необходимо сменить полностью панель, так как панель со всеми встроенными приборами производители выпускают только в сборке.

Замена панельного щитка осуществляется по следующей схеме:

• используя отвёртку удалить крепёжные элементы в верхней и нижней частях щитка;
• аккуратно снять пластиковую накладку и удалить крепления с самой панели;
• последовательно отключить обе колодки питания;
• снять панель с кронштейнов, потянув её на себя;
• установка новой консоли выполняется в обратном порядке.

В чем еще кроется причина неработоспособности спидометра

Однако, часто причина неисправности спидометра кроется в другом:

1. Попадание масла и пыли в датчик скорости, который находится в отсеке мотора под капотом автомобиля.

Неисправность устраняется после удаления грязи и масла промывкой датчика. Если ДС всё-таки вышел из строя  и требуется его замена, эту несложную операцию может выполнить самостоятельно любой владелец автомобиля.

Последовательность замены следующая:

• установить машину на ровную горизонтальную поверхность;
• открыв капот, на коробке передач найти датчик скорости;
• нажатием на скобу фиксатора отсоединяется штекер от ДС:
• чтобы снять датчик, следует воспользоваться ключом размером 22 мм, поворачивая его против часовой стрелки;
• новую деталь устанавливают вкручиванием её усилием руки. Применение ключа не рекомендуется, так как можно не рассчитать поворота и сорвать резьбу;
• выполнить установку разъёма, о чём свидетельствует щелчок зафиксированной детали.

Новый ДС водителю следует покупать с аналогичной маркировкой. В противном случае стрелка спидометра будет выводить неверные показания.

2. По непонятной причине перестал работать спидометр ваз 2110. Прежде всего, нужно выполнить проверку наиболее доступных элементов, связанных со спидометром. Так как нет идеальной чистоты в отсеках автомобиля, грязь и влага могут вывести из строя любую деталь, в том числе провода и контакты.

Под воздействием попавшей влаги и грязи могут окислиться провода и контакты. Устранить эту причину просто: контакты необходимо снять, очистить от окисленного налёта, протереть насухо и установить на место.

Необходимо также проверить целостность проводов. Внешне исправные провода могут  внутри могут иметь разорванные участки жил. Проверка исправности проводов заключается в прозванивании их поверхности тестером.

В процессе эксплуатации могут быть повреждены шлицы, элементы, проворачивающие тросик спидометра. Такой дефект может нарушить работу приборной панели.  Убедиться в её исправности можно с помощью её тестирования.

3. Третьим, очень важным дефектом является неисправность датчика скорости. Это устройство расположено на КПП, граничащим с выпускным коллектором. Этот фактор  приводит к нагреванию, перетиранию проводов ДС.

Причины вывода датчика из рабочего состояния, установить неисправность, можно в сервисном центре. Эту процедуру мастера выполнят в присутствии автовладельца.

Для самостоятельного устранения неисправности, следует, поступит так:

• датчик скорости нужно извлечь, выкручивая, из коробки передач;
• соединить провод ДС с шуруповёртом или дрелью, установить розицию вращения против часовой стрелки;
• включить зажигание.

Движение стрелки свидетельствует об исправности датчика. Слабое звено, скорее всего, находится в КПП автомобиля. Справиться с это задачей водителю без опыта,  сложно. В этом случае решение проблемы должны осуществить специалисты автосервиса.

Если не работает стрелка спидометра ваз 2110, датчик скорости подлежит замене.

Спидометр на ВАЗ 2110 с инжектором, важный элемент любого автомобиля, не исключая  «десятку». Проверить и найти источник неисправности этого прибора могут водители ВАЗ 2110 даже с небольшим опытом. Однако если не удаётся определить источник неполадок спидометра, нужно привлечь внимание к этой проблеме специалистов технической службы.

Перестал работать спидометр на ВАЗ-2110, что делать?

При помощи спидометра водитель может контролировать скорость передвижения своего транспорта. Если он выходит из строя, то это не влияет на сбои в работе других систем авто, но у водителя при этом возникают определенные проблемы. Если он не сможет контролировать скорость своей машины, то возможен штраф.

Особенности поломки спидометра на ВАЗ-2110

При неисправном спидометре стрелка указателя прыгает или лежит на нуле.

Потому при выходе из строя спидометра его надо обязательно починить. Процесс может быть легким или не очень. Тут всё зависит от типа поломки.

Неисправности

Датчик скорости находится на коробке передач, а добраться к нему проще сверху.

Датчик скорости на ВАЗ-2110 может выйти из строя по таким причинам:

1. Окислились контакты.
2. Перетерся трос.
3. Перестал работать сам датчик.
4. Отошли разъемы.
5. Износился привод.

Обрыв провода.

Окисление контактов в колодке.

Износ вала датчика.

Выход из строя самого датчика.

Износ привода датчика.

Перед покупкой датчика скорости надо проверить все перечисленные выше моменты, чтобы точно установить причину поломки.

Замена датчика скорости

Отщелкиваем колодку.

Откручиваем датчик плоским ключом.

Снимаем датчик.

Замена спидометра

Расположен указатель скорости на панели приборов. Его ремонт провести невозможно. При поломке придётся менять панель приборов. Также важно проверить и сам привод.

Не работает спидометр ВАЗ 2110 или прыгает стрелка: что делать

Часто автолюбители сталкиваются с поломкой прибора отображения скорости. Это создает дополнительные трудности в управлении машиной, особенно если на дороге действуют ограничения, что может привести к созданию аварийной ситуации. Если не работает спидометр ВАЗ-2110, то поломку можно устранить своими руками или обратиться в автосервис. Специальных навыков для этого не требуется. Для ремонта комплекта спидометра потребуется электрическая схема автомобиля, автотестер или контрольная лампа.

Вернуться к оглавлению

Назначение и принцип работы спидометра

Комплект измерителя скорости автомобиля состоит из датчика скорости (ДС), соединительных проводов, сетевого предохранителя и показывающего прибора. На «десятках» устанавливается стрелочный спидометр. Он расположен на торпедо и выполнен в едином блоке с другими приборами и индикаторами. При движении автомобиля стрелка спидометра показывает истинную скорость, а одометр фиксирует пройденное расстояние. Показания отображаются либо на ЖК-дисплее, либо на барабанном счетчике.

На автомобилях ВАЗ-2110 первых выпусков использовался механический привод спидометра, выполненный в виде тросика в металлической оплетке с четырехгранниками с обеих сторон. Для крепления к прибору и приводному устройству имелись специальные накидные гайки. Крутящий момент от вторичного вала коробки передач посредством тросика передавался непосредственно показывающему прибору.

Электронный спидометр ВАЗ-2110 устанавливается на моделях с инжекторными двигателями.

Принцип работы прибора основан на эффекте Холла. Сигнал с ДС передается на электронный блок управления (ЭБУ) и, преобразовавшись, поступает на вход схемы спидометра. Кроме того, он задействован в системе зажигания и подачи топлива на форсунки. ДС представляет собой асинхронный генератор, возбуждаемый постоянными магнитами. Сигнал поступает в ЭБУ в виде электрических импульсов, пропорциональных скорости движения автомобиля. Например, за время прохождения машиной расстояния в 1 км, в блок управления их поступает около 6 тыс.

Вернуться к оглавлению

Признаки и причины неполадок ДС

На вазовских «десятках» установлены стрелочные показывающие приборы, т. е. о величине скорости судят по углу ее отклонения. Если во время езды скачет и прыгает стрелка спидометра, лежит на «нуле» или показывает значения, не соответствующие истинным, а одометр не фиксирует пройденный путь, то это говорит о поломке ДС.

Такая ситуация возникает из-за загрязнения контактной колодки датчика, т.  к. первичный прибор расположен на корпусе коробки передач под капотом и не защищен от попадания грязи. Колодка может быть подвержена воздействию паров масла, проникающих через поврежденные уплотнители. Это приводит к потере контакта и, как следствие, к неправильным показаниям спидометра. Такая поломка может возникнуть как у датчиков с квадратным разъемом, так и с круглым. Различие между ними состоит в том, что первые используются в системах Bosh, а вторые — в «Январь 4» и GM.

При выходе из строя датчика скорости часто наблюдается неустойчивая работа двигателя на холостом ходу, а также повышается расход топлива. В этом случае проводится замена ДС. При выборе исправного датчика желательно подобрать модель, которая идентична старому. Предпочтение отдается изделиям, распиновка контактов которых указана в виде «-», «А» и «+», а не цифровому обозначению. Это поможет при ремонте прибора и замере сигнала на выходе.

Шток привода ДС должен быть металлическим, а не пластмассовым. В противном случае срок службы составит не более полугода. При покупке исправного прибора проверяется комплектность, отсутствие люфтов, а также наличия шайбы на штоке. Замена ДС проводится самостоятельно и затруднений не вызывает.

Вернуться к оглавлению

Как проверить датчик скорости

Говорить о проверке ДС на автомобилях с карбюратором не приходится, т. к. на них применяется тросовая система передачи крутящего момента непосредственно спидометру, а датчика попросту нет. На автомобилях с инжектором установлен ДС, работа которого основана на использовании эффекта Холла. Располагается прибор на коробке передач возле выпускного коллектора. Такое «соседство» приводит к нагреву и перетиранию проводов, входящих в колодку.

Работоспособность датчика скорости можно проверить несколькими способами. Для этого измеряются выходные электрические характеристики с помощью портативного осциллографа или мультиметра. ДС можно демонтировать, а сердечник вращать шуруповертом против часовой стрелки. На экране осциллографа должен отобразиться сигнал прямоугольной формы со значением нижнего напряжения 1 В, а верхнего — не менее 5 В. При повороте колеса на 1 оборот на выходе появляется 6 импульсов.

В случае, когда сигнал есть, а спидометр не работает, возможной причиной является поломка привода датчика. Если грани вала «съедены», то предстоит полная замена устройства. Если при замере выходных характеристик сигнал не появился, то это указывает на неисправность моторчика датчика. Их измерение можно проводить и без демонтажа первичного прибора. Для этого необходимо поддомкратить переднее колесо и, вращая его, снять показания. Такие работы удобней проводить с помощником.

Если после замены датчика спидометр показывает скорость, не соответствующую режиму езды, то причина может крыться в поломке зубчатого колеса привода ДС. В этом случае проводят его замену вместе с шестерней. При покупке исправного привода необходимо обратить внимание на количество зубьев. Если их число не совпадает со штатной шестерней, то работы придется проводить снова.

Вернуться к оглавлению

Варианты устранения неполадок спидометра

Выход из строя датчика скорости — это не единственная причина отсутствия показаний спидометра. На работоспособность последнего может влиять обрыв соединительных проводов или отсутствие контакта в клеммной колодке, а также поломка показывающего прибора. Если при проверке ДС он оказался исправным, то поиск дефекта продолжают от колодки до спидометра. Чтобы убедиться в целостности линии и проверить прибор на работоспособность, необходимо воспользоваться контрольной лампой.

Для этого один провод контрольки подсоединяют к отрицательной клемме аккумулятора и включают зажигание, а другим — часто касаются контакта «А» колодки, создавая подобие импульсов. При этом стрелка спидометра должна отклоняться от своего первоначального положения. Если эффект достигнут, то этот участок комплекта исправен, в противном случае начинают проверку целостности цепи от колодки до предохранителя и затем к прибору. При отрицательном результате можно говорить о неисправности устройства.

Замена спидометра проводится с приборным щитком, т. к. запчастей для его ремонта промышленность не выпускает. Согласно статистике, только в 7 % таких неисправностей неработоспособным элементом является показывающее устройство. Если комплект спидометра работоспособен, а признаки неисправности остались, то, скорее всего, произошла поломка шестерни привода, расположенная в коробке переключения передач. Такой ремонт рекомендуется проводить на СТО, т. к. необходим демонтаж КПП и ее разборка.

На «десятках» первых выпусков неполадки спидометра могут возникнуть в результате обрыва приводного тросика или если «слизаны» грани наконечника. В этом случае тросик демонтируется и заменяется исправным. При повреждении гнезда привода спидометра он тоже подлежит замене.

Для поддержания работоспособного состояния тросика его необходимо периодически смазывать и проверять надежность крепления к приводу. Необходимо помнить, что он не допускает изгибов, заломов и образования петель.

Вернуться к оглавлению

Замена разных видов ДС ВАЗ 2110

Провести замену датчика скорости «десятки» автолюбителю труда не составит и времени займет совсем немного. Для этого необходимо последовательно выполнить ряд операций. Работы начинаются с полного обесточения автомобиля путем отсоединения отрицательной клеммы от аккумулятора. После этого снимается фиксатор и отсоединяется колодка от ДС. Провода убираются в сторону и фиксируются так, чтобы не было излома возле колодки.

Затем ключом на 22 или 21 (в зависимости от типа датчика) его откручивают от привода спидометра. Если при этом необходима замена устройства, то его необходимо открутить ключом на 10 и осторожно извлечь из корпуса КПП. В случае падения штока привода в коробку передач будет необходима ее полная разборка.

После этого устанавливается работоспособное изделие и вставляется колодка. Нумерация выводов на ДС и фишке жгута должна совпадать. После завершения ремонта необходимо проверить работу комплекта. Если она будет производиться в гараже на вывешенных колесах, то надо не забыть включить зажигание.

На ВАЗ-2110 первых выпусков устанавливался механический ДС, состоящий из тросика, спидометра и привода. Замена последнего аналогична описанной выше. Необходимо помнить, что датчики, установленные на ВАЗ-2110 до 2006 года выпуска, отличаются по креплению и не взаимозаменяемы.

Почему не работает спидометр на ВАЗ 2110, 2111, 2112

На чтение 3 мин Просмотров 2к. Опубликовано 25.12.2015 Обновлено 04.01.2016

Спидометр автомобиля – важная составляющая безопасной и комфортной поездки. Каждый владелец автомобиля знает, для чего предназначен этот прибор, но не каждый может сразу разобраться в причине, из-за которой перестал работать спидометр. А это неприятная вещь, когда указатель скорости движения показывает неверные цифры или вовсе перестал функционировать.

Высока вероятность превысить скорость и получить штраф от сотрудника ГИБДД. Или вовсе не вписаться в поворот. Во избежание этих неприятных ситуаций, следует знать принцип работы устройства и наиболее вероятные причины, ведущие к его поломке.

Причины, по которым перестал работать спидометр ВАЗ 2110, 2111, 2112

В основе работы любого спидометра заложен эффект Холла. Контролёр получает данные с датчика скорости, который отдаёт сигнал пропорциональный скорости вращения шин. На автомобилях «десятого» семейства ВАЗ, одной из самых распространённых причин отказа работы спидометра является окисление контактов. Их чистка займёт порядка 10-15 минут, это наиболее простое и эффективное устранение проблемы.

В данном видео описаны причины, по которым не работает спидометр на автомобиле:

Но, если это не помогло и измеритель скорости по-прежнему отказывается работать в ВАЗ 2110, ВАЗ 2111, ВАЗ 2112, то владельцам этих автомобилей придётся приготовиться к более кропотливой работе. К следующим вероятным неисправностям следует отнести:

• Деформация проводов в отечественных автомобилях так же является частой “загвоздкой”. Необходимо проверить визуально все провода на наличие дефектов. Если ничего не было обнаружено, для полной уверенности проведите «прозвон» провода, внутренние жилы могут быть повреждены;
• Следует проверить предохранитель. Он может просто напросто перегореть;
• Проблема может скрываться в самом датчике скорости. В автомобилях ВАЗ 2110, 2111, 2112 в таком случае, необходимо в срочном порядке произвести замену неисправного механизма. Но, для начала, стоит всё-таки механизм проверить на работоспособность: снимите устройство с коробки, и подключите к устройству дрель. Если он исправен, то крутящий момент на устройство будет передаваться;
• Желательно проверить на наличие неисправностей щиток приборов. Если панель приборов подвергалась снятию, то некорректная обратная установка, могла повлечь за собой то, что стрелка задевается за накладку.

Это наиболее вероятные причины, отвечающие на вопрос: почему не работает спидометр? Этот принцип следует соблюдать, как для владельцев двигателя «инжектор», так и владельцам «карбюратора». Если проделав все процедуры, проблема так и не была обнаружена и решена, то в таком случае необходимо провести комплексную диагностику транспортного средства.

Производим замену датчика скорости

Если причина оказалась в датчике, то его замену можно провести самостоятельною. Сделать это можно, имея небольшой опыт с работой электроприборов. Порядок действий:

1. Обязательно надеть резиновые перчатки, так как обесточивая бортовую систему машины, можно получить неприятные ощущения.
2. После чего нужно обнаружить датчик. Как правило, на авто «десятого» поколения, механизм находится между приводом и наконечником гибкого вала.
3. Обнаружив устройство, необходимо отсоединить колодку с проводом, сняв все пружинные зажимы.
4. Далее ключом на 22 откручивается механизм от привода.
5. На этом работа почти окончена, но осталось лишь самая малость. Далее проводится установка нового устройства. Делается это просто, но главное штоком датчика попасть в центр привода. Затем необходимо в обратной последовательности все составляющие закрутить, закрепить и приступить к проверке нового механизма.

Почему не работает спидометр на ваз 2110, основные причины неисправностей

Приборы в автомобиле помогают ориентироваться водителю в дорожной обстановке и следить за работой узлов и агрегатов. Спидометр – важное устройство, расположенное в центральной части щитка приборов. Его стрелка показывает скорость движения автомобиля. Если спидометр не работает, то водитель подвергает себя и пассажиров опасности. Кроме того, он может получить штраф за превышение скорости от сотрудников ГИБДД. Исправная работа прибора поможет избежать неприятностей на дороге. В этой статье разберём детальнее причины отказа спидометра на ВАЗ 2110 и способы их устранения.

Признаки поломки спидометра

Основные признаки неработающего спидометра такие:

• при движении автомобиля стрелка остаётся на месте;
• во время движения стрелка дёргается или застывает на месте;
• спидометр работает, пока двигатель не прогрет до рабочей температуры, а позже стрелка замирает и не двигается.

  Спидометр занимает центральную часть приборного щитка. Стрелка прибора показывает скорость движения автомобиля

При появлении описанных признаков следует проверить работу спидометра, найти причину и устранить её. Диагностика и ремонт приборов на ВАЗ 2110 с инжектором и карбюратором проводится по-разному.

Причины неисправности на ВАЗ 2110 с карбюратором

В «десятке» с карбюратором крутящий момент передаётся от шестерни в коробке переключения передач (КПП) через гибкий вал на механизм спидометра. В большинстве случаев именно вал может быть причиной неисправности.

Гибкий привод в оболочке — основная причина неисправности спидометра

Если перестал работать спидометр, в первую очередь проверяют места крепления гибкого привода. Подтяните гайки. Если и после подтяжки спидометр не работает, то, вероятно, произошёл обрыв вала или возникла поломка в механизме на приборном щитке. В этом случае гибкий вал подлежит замене. Такой ремонт можно выполнить своими руками. При установке нового привода избегайте сильных изгибов. Неверная установка вала приведёт к возникновению неприятного стука.

Если с гибким валом и механизмом приборного щитка всё в порядке, то проблема в шестерёнке. Она расположена внутри КПП. Такой ремонт рекомендуем проводить на СТО.

Почему не работает на «десятке» с инжектором

На ВАЗ 2110 с инжектором установлен электронный спидометр. Он размещён на приборном щитке. Если неисправность в нём, то меняют щиток в сборе. Запчасти для ремонта не поставляются отдельно. Но в 90% случаев неисправность скрыта в другом месте.

Датчик скорости с проводком подходит на ВАЗ 2110, 2109, 2112, 2113

На спидометр ВАЗ 2110 приходит управляющий сигнал с датчика скорости (ДС). Он вкручен в коробку переключения передач автомобиля. Крутящий момент передаётся через две шестерёнки, установленные на валу КПП.

Первая причина – загрязнение датчика скорости. Подкапотное пространство ВАЗ 2110 не отличается чистотой. Грязь и масло могут стать причиной того, что спидометр глючит. Поломка устраняется промывкой и просушкой ДС.

Датчик скорости расположен на коробке переключения передач. Добраться к нему удобнее сверху, а не с низу автомобиля

Вторая распространённая причина – это плохой контакт или его полное отсутствие. Необходимо проверить проводку, контакты на соединительных фишках, предохранитель в монтажном блоке. Если с контактами и проводами всё в порядке, то проверить сам датчик скорости.

Неработающий ДС – это третья причина, по которой может не работать спидометр на «десятке». Диагностику датчика самостоятельно делают так:

1. Выкручивают датчик из коробки переключения передач.
2. Подсоединяют к приводу датчика шуруповёрт или дрель.
3. Включают зажигание.
4. Вращают привод датчика против часовой стрелки.

Если стрелка двигается, то датчик исправный, а причину неработающего спидометра надо искать внутри КПП. Её неопытный водитель устранить сам не в силах. В этой ситуации обратитесь на станцию техобслуживания. Если стрелка стоит на месте – меняйте датчик.

Провести самостоятельную диагностику и устранение большинства причин неработающего спидометра на ВАЗ 2110 под силу каждому. Но если нет уверенности в собственных силах или проблема скрыта в коробке переключения передач, то лучше прибегнуть к помощи специалистов по ремонту автомобилей. Помните: превышение скорости – основная причина ДТП!

Оцените статью: Поделитесь с друзьями!

Не работает приборная панель ваз-2110: причины, способы устранения, советы

Случаи, когда не работает приборная панель на ВАЗ-2110, не редкость для владельцев автомобилей отечественного производства. У любой машины есть недостатки, поэтому автовладельцам просто не остается ничего другого, как устранять постоянно возникающие неисправности. А что делать, когда на ВАЗ-2110 перестала работать панель приборов, вы узнаете больше.

Расположение

Итак, что можно увидеть на панели приборов в этой машине? Комбинация состоит из нескольких компонентов:

• Индикатор температуры незамерзания по Цельсию;
• тахометр — количество оборотов силового агрегата;
• указателей правого и левого поворотов;
• спидометр — скорость автомобиля;
• запас топлива — количество топлива в баке;
• изображение АЗС — сигнал о необходимости заправки;
• индикатор контроля стартовых габаритов;
• указатель уровня тормозной жидкости;
• фары дальнего света;
• ручка регулировки часов;
Дисплей
• с индикатором общего и суточного пробега;
• сигнальный индикатор аварийной сигнализации;
• экран с часами;
• уровень заряда аккумулятора;
• check engine — указывает на неисправность двигателя;

• индикатор включения стояночного тормоза;
• уровень давления масла;
Лампочка воздушной заслонки
• — доступна исключительно для карбюраторных двигателей.

Особенности панелей разных моделей ВАЗ-2110

На автомобилях ВАЗ-2110 разного года выпуска можно увидеть различные варианты комбинации приборов.

• В первых моделях встроена электромеханическая панель с серийным номером 3801010. Визуально устройство легко идентифицируется по механическому одометру, встроенному в шкалу спидометра. Он приводится в движение двигателем, но остальные указатели работают по магнитному принципу.За щитом находятся две под прямым углом накладки.
• Чуть позже была выпущена дюжина с электронной приборной панелью, оснащенной дисплеем внизу спидометра. Иногда в одном и том же месте встречаются панели с индикатором всасывания или лампой подушки безопасности. Есть автомобили с двойным дисплеем — под спидометр и тахометр.
• Крайне редко можно встретить десятки панелей, предназначенных для ВАЗ-21106. Эти закрылки имеют технический номер 21106-3801010.Такую панель можно определить по дисплею внизу тахометра и расширенному диапазону спидометра.
• Последние модели ВАЗ-2110 оснащены щитками, унифицированными с моделью 2118. Разница между ними одна — комбинация шкал. В отличие от старой модели, на этих табличках знаки расположены случайным образом и немного смещены вправо.

Причины

Не работает приборная панель ВАЗ-2110 — что делать в этом случае? Прежде всего, необходимо досконально разобраться в ситуации и выявить первопричины проблемы.

Конечно, самый впечатляющий выход панели из строя — это ее полный выход из строя. В такой ситуации и сами инструменты, и индикаторы, и индикатор загораются, а стрелки просто падают вниз. Для решения этой проблемы в первую очередь следует проверить исправность пятнадцатиметрового предохранителя, обозначенного цифрой «F6». Часто именно он является причиной того, что приборная панель на ВАЗ-2110 не работает.

В целом можно выделить несколько наиболее частых проблем, присущих охранникам данной модели авто.У каждой поломки есть свои особенности и способы ее устранения.

Перегорел предохранитель

Как уже было сказано, выход из строя этого элемента щита часто приводит к выходу из строя всей панели. Вы можете найти предохранитель F6 в монтажном блоке. Если он все же перегорел, очень важно выявить причину поломки. В противном случае новая деталь повторит судьбу предыдущих запчастей и сгорит точно так же. Часто причина выхода из строя кроется в банальном замыкании схемы.После выявления и устранения первоначальной проблемы вам просто нужно заменить предохранитель на новую деталь.

Кстати, часто неисправность этой детали является причиной того, что на ВАЗ-2110 не работают приборная панель и поворотники. Так что, если вы столкнулись с такой проблемой, можете смело менять предохранитель.

Стрелки прыгающие приборы

Часто бывает, что они просто начинают прыгать по шкале от минимума до максимума. Обычно причиной такой неисправности является плохой контакт контакта с массой.Его провод, идущий от щита, закреплен на перегородке, отделяющей моторный отсек от кабины. Найти его можно, вынув магнитолу из розетки. Но если на вашем автомобиле была установлена ​​сигнализация, скорее всего, крепление этого провода перенесли в более удобное место для большего удобства. Обычно специалисты переставляют его под обшивку салона, недалеко от левой ноги водителя.

Того же можно ожидать и автовладельцам после установки магнитолы. Возможно, в момент закрепления его отрицательного кабеля был плохо намотан основной провод экрана.В результате такой оплошности под действием передаваемых на кузов автомобиля вибраций трос мог ослабнуть. Такое случается очень часто, и автовладельцы долго не могут понять, почему на ВАЗ-2010 не работает приборная панель. Следует сказать, что даже специалисты зачастую не наматывают как следует навалочную проволоку из-за того, что это делать не очень удобно.

Если монтаж этого кабеля оказался качественным, стоит проверить сам экран. Для этого его необходимо снять с места фиксации, чтобы не пришлось отсоединять провода, идущие к колодкам.

Убедитесь, что вам нужен массивный кабель на белом блоке X1, идущий к первому контакту. Кроме того, стоит проверить напряжение на 9, 6 и 10 контактах — оно должно быть не менее 12 вольт. Кроме того, обязательно обратите внимание на состояние дорожек за щитком, по которым импульсы поступают к потребителям.

Замок прикуривателя

Это его неисправность, из-за которой часто выходит из строя заслонка. Дело в том, что через прикуриватель многие автовладельцы включают различные устройства, например, специальный пылесос, зарядные устройства, насосы и другие устройства.Из-за того, что этим гаджетам нужен сильный ток, часто ломается либо сама розетка, либо предохранитель F19, в результате чего не работает и приборная панель на ВАЗ-2110.

Кроме того, прикуриватель может выйти из строя из-за слишком долгого нахождения во включенном состоянии. В этом случае вы можете вернуть работоспособность дашборда, отключив блок сокетов. Но следует сказать, что такая манипуляция будет успешной только в том случае, если предохранитель F19 исправен. Если он все же перегорел, его необходимо заменить.

Не работает подсветка приборной панели ВАЗ-2110

В такой ситуации первым делом нужно проверить состояние контактов и проводки, идущей от подвески. Панель может не работать из-за банально перегоревших предохранителей. В этом случае их просто необходимо заменить. Причина также может заключаться в самих лампах, которые часто выходят из строя просто по причине износа. А иногда выход из строя щита происходит из-за короткого замыкания. Но как бы то ни было, без тестера разобраться в том, что произошло, будет крайне сложно.

Тюнинг

То, что он часто становится причиной неисправности приборной панели. Возможно, новый щит был установлен неправильно, поэтому он фактически не работает. Либо при установке проводки были подключены не все кабели, либо они просто перегибались. В таких случаях часто перестают функционировать только отдельные элементы щита: например, дисплеи, индикаторы аккумулятора, ручного тормоза или давления масла, а также лампа воздушной заслонки карбюратора. Панель приборов ВАЗ-2110 не работает после настройки — что делать в этом случае? Первым делом замена проводов.Обычно это позволяет легко решить проблему.

Диагностика

Неважно, не работает ли приборная панель ВАЗ-2110 с 8-клапанной форсункой или с 16-клапанным карбюратором, первым делом проводится диагностика самой приборной панели. Ведь его исправность не зависит от салона автомобиля.

Правильный диагноз предполагает несколько простых манипуляций:

• проверка ламп и замена вышедших из строя деталей;
• проверка проводки с помощью индикатора или мультиметра;
• проверка контактов и очистка их от налета окисления;
• проверка предохранителей;
• мониторинг работоспособности устройства.

Если приборная панель ВАЗ-2110 не работает с евро-установкой, следует проверить предохранители F18, F19 и F1. В случае с бензиновыми агрегатами следует также обратить внимание на детали с номерами: F6 и F10.

Меры предосторожности

При ремонте приборной панели следует соблюдать некоторые правила:

Предохранители
• можно заменять только при выключенном зажигании;
• устройств контроля следует проводить с максимальной осторожностью во избежание коротких замыканий;
• припаять поврежденные элементы прибором с минимумом мощности и тонкой насадкой;
• Снимать и закреплять щит нужно очень аккуратно, чтобы случайно не повредить крепеж.

Заключение

Большинство поломок, связанных с работой приборной панели, можно решить самостоятельно в домашних условиях. Особенно, если мы говорим об отечественном автомобиле ВАЗ-2110. Однако в том случае, если щит этой машины не работает, следует учитывать некоторые нюансы, например, вероятные причины неисправности. В этом случае вам не потребуются какие-либо специальные знания в области электроники. Хотя, если вы все же сомневаетесь в своих силах, лучше обратиться к специалисту, который обязательно все сделает правильно.

Не работает спидометр ВАЗ 2110. Не работает спидометр

Автомобильный спидометр — важная часть безопасной и комфортной езды. Для чего предназначен этот прибор, знает каждый автовладелец, но не каждый сразу может понять причину, по которой перестал работать спидометр. И это неприятная вещь, когда индикатор скорости показывает неверные цифры или полностью перестал работать.

Высока вероятность превышения скорости и попадания.Или совсем не влезает в поворот. Чтобы избежать этих неприятных ситуаций, следует знать принцип работы устройства и наиболее вероятные причины, приводящие к его поломке.

Причины, по которым перестал работать спидометр ВАЗ 2110, 2111, 2112

Эффект Холла лежит в основе любого спидометра. Контроллер получает данные от датчика скорости, который выдает сигнал, пропорциональный скорости вращения шин. На автомобилях «десятого» семейства ВАЗ одна из самых частых причин выхода из строя спидометра — окисление контактов.Их очистка займет около 10-15 минут, это самое простое и эффективное устранение проблемы.

В этом видео описаны причины, по которым не работает спидометр на автомобиле:

Но, если это не помогло и счетчик скорости все равно отказывается работать в ВАЗ 2110, ВАЗ 2111, ВАЗ 2112, то владельцам этих автомобилей придется подготовиться к более кропотливой работе. К следующим возможным неисправностям относятся:

• Деформация проводов в отечественных автомобилях также является распространенной «загвоздкой».Необходимо визуально проверить все провода на предмет дефектов. Если ничего не обнаружено, для полной уверенности произведите «звон» проводов, внутренние жилы могут быть повреждены;
• Проверить предохранитель. Может просто выгореть;
• Проблема может заключаться в самом датчике скорости. В автомобилях ВАЗ 2110, 2111, 2112 в этом случае необходимо срочно заменить неисправный механизм. Но, для начала, все же стоит проверить механизм на работоспособность: достать устройство из коробки, а к устройству подключить дрель.Если он исправен, то крутящий момент будет передан на устройство;
• Желательно проверить щиток приборов на наличие неисправностей. Если он был снят, то неправильная установка в обратном направлении может привести к попаданию стрелки по контактной площадке.

Это наиболее вероятные причины ответа на вопрос: почему не работает спидометр? Этот принцип следует соблюдать как владельцам «инжекторного» двигателя, так и владельцам «карбюраторного». Если после прохождения всех процедур проблема не обнаружена и не решена, то в этом случае необходимо провести комплексную диагностику транспортного средства.

Заменяем датчик скорости

Если причина в датчике, то его можно заменить самостоятельно. Это можно сделать, имея небольшой опыт эксплуатации электроприборов. Процедура:

1. Обязательно наденьте латексные перчатки, т.к. обесточив бортовую систему автомобиля, можно получить неприятные ощущения.
2. Тогда нужно найти датчик. Как правило, на автомобилях «десятого» поколения механизм располагается между приводом и концом гибкого вала.
3. Найдя устройство, необходимо отсоединить колодку с проводом, сняв все пружинные зажимы.
4. Далее ключом на 22 откручиваем механизм от привода.
5. На этом работа завершена, но осталось совсем немного. Далее устанавливается новое устройство. Делается это просто, но главное, чтобы стержень датчика попал в центр привода. Затем необходимо в обратной последовательности подтянуть все детали, закрепить и приступить к проверке нового механизма.

Неправильные показания спидометра в автомобиле могут стать причиной дорожно-транспортного происшествия, например, водитель не сможет правильно рассчитать

скорость входа в поворот, или будет двигаться со скоростью, опасной для дороги или погодных условий.

Современные инжекторные вазоны, в частности 2110, производитель оснащает электронным спидометром, который, как и многое другое, имеет свойство ломаться. Спидометр по-разному не работает, бывает, что жив только до прогрева двигателя до определенной температуры, а потом отказывается работать, бывает, что стрелка начинает «катиться» по шкале или «зависать» в одна позиция.От чего зависит возникновение таких неисправностей, и какие проблемы прибора приводят к выходу из строя спидометра на автомобиле ВАЗ-2110?

Сам спидометр находится на приборной панели, которая часто выходит из строя, измеритель необходимо менять полностью, так как производитель не поставляет его отдельные детали и приборы в продажу. На спидометре отображается информация, полученная от датчика измерения скорости автомобиля, который установлен в картере коробки передач. Показания крутящего момента передаются на датчик скорости с помощью шестерен, установленных на вторичном валу коробки передач.При помощи колодки к разъему приборной панели подключается провод датчика скорости.

Причины неправильной работы спидометра

Рассматривая причины, по которым не работает спидометр на ВАЗ 2110, стоит отметить, что их много, самая распространенная — это окисление контактов. Это самая частая, простая и частая причина поломки. Для устранения этого необходимо снять панель приборов и тщательно очистить все контакты, затем проверить их надежность и установить панель на место.Вы можете сделать это самостоятельно, не обращаясь в сервис.

Еще можно поискать еще одну довольно частую причину выхода из строя спидометра самостоятельно — это перетирание проводов. При визуальном осмотре повреждения проводов иногда незаметны, так как оплетка остается целой, но жилы под ней могут иметь обрывы. Для поиска этой неисправности необходимо при помощи тестера провести «обрыв» проводов, это уже сложнее.

Еще одна проблема, на которой может не работать спидометр — обрыв шлицев, поворачивающих трос спидометра.Здесь работы намного больше, многое придется менять.

Поломка датчика скорости (ДС) не редкость. Лучше всего диагностировать эту проблему с помощью исправного датчика, который ставится вместо якобы неисправного DS. В том случае, если тестовый спидометр заработал, вывод очевиден.

Также часто после ремонта работает коробка передач или сцепление, выясняется, что не работает спидометр, тут все может быть просто — проверьте, не забыли ли вы подключить прибор.

Порядок проверки DS:

Проверка датчика скорости — довольно сложная процедура, связанная с диагностикой, снятием и, зачастую, с возможной заменой самого устройства. Нам понадобится стандартный набор инструментов, пара часов бесплатного пользования и немного терпения. Ищем датчик в коробке, будет легче, если открыть капот. Открываем крышку, ищем провод в районе ШРУСа, он как раз приведет нас к нужному датчику.Добрались до устройства, приступаем к процедуре проверки и диагностики.

• Снимаем приборную панель;
• Вытаскиваем из него спидометр;
• Для проверки работоспособности устройства нам понадобится дрель;
• Зажать привод датчика скорости и включить устройство вращения против часовой стрелки;
• Двигатель в машине должен работать, нужна помощь человека, который будет следить за реакцией устройства;

Если во время проверки спидометр работает, то причина его неисправности кроется в приводе, находящемся в коробке передач;

Если при проверке не работает спидометр, значит датчик скорости необходимо заменить.

Замена датчика на ВАЗ 2110

Если не работает спидометр из-за неисправного ДЦ, готовим ключи на 10 и 22. Датчик заменен сверху двигателя, так удобнее.

• открыть крышку капота;
• снимаем с АКБ минусовую клемму, либо массу, что, в общем-то, значения не имеет;
• затем отключите все контактные фишки датчика скорости;
• и затем ключом на 21 открутить гайки крепления датчика;
• Если диагностирована поломка штока, то придется еще и привод снять, сам шток открутить ключом на 10.

Все в принципе по-прежнему просто, единственное — старайтесь соблюдать осторожность, так как воткнуть шток в коробку передач очень легко, поверьте моему опыту.

В процессе установки на место тяги привода ВАЗ 2110 настоятельно рекомендую предварительно смазать резиновое кольцо маслом, после этого подключаем клеммник, а потом проверяем работу нашего спидометра. Работает — довольны, нет — снова в работу.

Для наглядности предлагаю посмотреть видеоролик с пояснениями:

Спидометр — один из незаменимых приборов, от правильной работы которого может зависеть не только безопасность, но и жизнь водителя и его пассажиров.Если спидометр перестанет работать, любой автомобилист сразу почувствует его недостаток. Причем это не только неприятно для вас, но и опасно для других участников дорожного движения. Например, неисправность спидометра может стать причиной неправильного выбора скорости входа в поворот и, как следствие, дорожно-транспортного происшествия. Кроме того, вы можете получить солидный штраф от ГАИ за. В любом случае, если не работает спидометр (в том числе и ВАЗ 2110), его нужно немедленно отремонтировать. И сегодня мы поговорим о причинах поломки этого устройства и способах их устранения на примере десятой «Жигулей».

Почему на ВАЗ 2110 не работает спидометр? Причины

На автомобилях отечественного производства данный компонент может выйти из строя по нескольким причинам. Наиболее вероятным из них является контактное окисление. Это, пожалуй, самая банальная и простая причина, устранить которую можно всего за 5-10 минут. Для этого вам просто нужно снять и почистить контакты, а затем снова поставить на место.

Кроме того, сам провод, а точнее его деформация, может стать причиной неисправности спидометра.При визуальном осмотре она может оказаться целой (изолирующая обмотка без трещин и разрывов), однако внутренняя часть (жилы) может быть порвана. В этом случае необходимо сделать «непрерывность» провода. Делается это с помощью специального тестера.

Если на ВАЗ 2110 (или другой модели автомобиля десятого семейства) не работает спидометр, возможно, у вас сломаны пазы, которые проворачивают трос этого элемента. Может быть и такое, что с ним все выходит из строя, но это происходит исключительно на электронных панелях.

Также неисправность спидометра может быть вызвана самой поломкой. В этом случае следует приобрести новую деталь и установить ее вместо старой (более подробная инструкция и описание будут рассмотрены ниже). Итак, если спидометр работает, то вывод очевиден — проблема была скрыта в датчике. Если вы обнаружили, что на ВАЗ 2110 не работает спидометр после ремонта, посмотрите, не забыли ли вы подключить сцепление.

Принцип действия датчика

Алгоритм работы этого устройства следующий.Когда колеса машины вращаются, контроллер получает короткий сигнал от датчика скорости, который, в свою очередь, пропорционален скорости колес. Принцип этой части основан на эффекте Холла.

Что делать, если на ВАЗ 2110 не работает спидометр?

Как заменить прибор самостоятельно? Заменить эту деталь очень просто. Другое дело, добраться до датчика спидометра. Вот тут и возникают трудности. Чтобы не запутаться в нюансах, рассмотрим для того, чтобы заменить десятое семейство на отечественные автомобили ВАЗ.

Итак, при наличии новой детали приступаем к замене. Первым делом необходимо обесточить бортовую систему автомобиля, то есть снять минусовую клемму с АКБ. Будьте осторожны: иногда может возникать искра, поэтому во избежание дискомфорта мы работаем в резиновых перчатках. Далее вы должны найти датчик спидометра на коробке передач. На «десятках» он расположен между приводом спидометра и наконечником. Далее отсоединяем колодку с проводом от датчика. В этом случае необходимо удалить его дополнительно.После этого откручиваем устройство от привода ключом на 22. Теперь у нас задача с установкой новой детали … Здесь главное попасть стержнем нового датчика в центр привода. После этого можно смело все подключать, затягивать и приступать к эксплуатации.

Обратите внимание на ложу

Обратите внимание, что если шток сломается, вам придется разобрать привод. Делается это ключом на 10 мм. Если диск застрял, можно попробовать надеть большой ключ и аккуратно двигать им влево и вправо.Далее смазываем маслом резиновое кольцо нового стержня и устанавливаем его на место старого. На этот вопрос «почему не работает спидометр на ВАЗ 2110» можно считать закрытым. Как видите, работа не очень пыльная и сложная, поэтому с ней справится практически каждый водитель.

Вывод

Итак, мы выяснили, почему может не работать датчик скорости, и как отремонтировать спидометр ВАЗ 2110, установив вместе со штоком новые элементы.
Помните, что неработающий спидометр представляет большую опасность для водителя, что может привести к самым непредсказуемым последствиям.Зная все правила ремонта и замены датчиков, вы сможете обезопасить себя от возможных нештатных ситуаций.

Желаем удачи на дорогах и как можно меньше неприятностей!

Некоторые автомобилисты наблюдали эффект, когда не работает спидометр ВАЗ 2110. Причин такой неисправности несколько. В этой статье мы разберем, почему возникает такая неисправность, а также способы ее устранения.

Причины неисправности спидометра

Не работает спидометр ВАЗ 2110, причем причины могут быть скрыты как в механической части, так и в электрической.Для того, чтобы определить источник проблемы, необходимо провести диагностические работы, но есть несколько вариантов неисправности, а именно:

• Неисправность мотора спидометра.
• Отказ датчика скорости.
• Обрыв проводки.
• Сгорела панель приборов.
• Неисправности в ЭБУ или контроллере.

Способы решения

Теперь, когда выделены основные причины, можно рассмотреть способы решения проблемы.Стоит отметить, что для того, чтобы решить проблему самостоятельно, автомобилист должен разбираться в автомобильной электрике … В остальном до автосервиса только прямая дорога. Перейдем непосредственно к вопросу решения проблемы.

Приводной двигатель спидометра

Неисправность приводного двигателя может быть связана с обрывом контактной группы обмотки. Для проведения диагностических работ вам понадобится мультиметр. Как показывает практика, причин неисправности мотора две: обрыв соединительных контактов с платой или сгорание обмотки.

Если неисправность в обрыве контактной группы, то ее можно устранить, припаяв оторвавшиеся провода. Но в случае с обмоткой вам придется полностью заменить мотор, а это может занять много времени.

Датчик скорости

Неоднократно причиной неработающего спидометра является выход из строя и неисправность датчика скорости. Этот измерительный элемент находится в коробке передач. Проверить его работоспособность можно при помощи тестера, с возможностью разборки:

• Находим датчик напрямую.
• Снимаем с него блок проводов.
• Вставьте «плюсовой» щуп тестера в левый разъем, а «минусовый» — в центральный.
• Включаем зажигание и заводим двигатель.
• В этом случае сопротивление должно отображаться на мультиметре. Если его нет, то стоит проверить наличие питания на датчик. Переставляем «минусовой» щуп тестера в правое гнездо и смотрим, есть ли напряжение.

При отсутствии сопротивления и питания это означает, что датчик скорости «сдох».Решение проблемы только одно — замена измерительного элемента.

Электропроводка

Неоднократно неисправность спидометра — обрыв контактных проводов и платы. Стоит отметить, что до 2004 года проводка измерения спидометра шла прямо к комбинации приборов. Но после 2004 года провода стали проходить через электронный блок управления, который контролирует все процессы в машине, а также собирает неисправности.

Метод решения проблемы — «провзон» разводки с помощью мультиметра или осциллографа.Если в результате диагностических работ обнаружен обрыв провода, производитель рекомендует его заменить. Но, как показывает практика, большинство автомобилистов просто чистят контакты, спаивают их между собой и изолируют.

Панель приборов

Прожигание панели индикаторов приборной панели может привести к неработоспособности не только спидометра, но и других стрелок. Данная неисправность встречается довольно редко, но приводит к тому, что автомобилист будет вынужден заменить комбинацию приборов.

Определить горение можно, разобрав приборную панель, и визуально увидеть сгоревшие контакты. Чтобы убедиться, что причина именно в этом, можно сделать на панели дашборда «звонящие» группы контактов.

Хотя, как показывает практика, есть «кулибины», которым удается отремонтировать сгоревшую плату, перепаяв элементы, а также применив новые распиновки. Но такой способ решения проблемы не всегда работает, так как повторное короткое замыкание в бортовой электросхеме приводит к полному сгоранию детали в целом.

ЭБУ и контроллер

В некоторых случаях причина неработающего спидометра может заключаться в ошибках. электронный блок управления. Итак, чтобы решить проблему, необходимо подключиться к «мозгам» автомобиля через специальный кабель с маркировкой OBD II. Также вам понадобится специальная диагностическая программа, которая точно определит, где именно скрыта проблема. Как показывает практика, обычный сброс ошибок ЭБУ решает проблему, но не всегда. Этот метод подходит для автомобилей, выпущенных после 2004 года.

Практически все неисправности автомобиля можно исправить самостоятельно. Конечно, то, что связано с электрической частью, отремонтировать довольно сложно, но действительно. Итак, когда на ВАЗ 2110 не работает спидометр, есть несколько причин и способов устранения неполадок, которые следует проверить в первую очередь перед обращением в автосервис.

Вряд ли стоит напоминать, что спидометр позволяет определить вашу текущую скорость, а также предоставить информацию о количестве пройденных километров за определенный отрезок или за весь период эксплуатации вашего ВАЗ 2110.

Сегодня большая часть отечественной «десятки» оснащена электронным одометром. С ними возникают всевозможные неисправности и проблемы, так или иначе проявляющиеся.

Нельзя сказать, что его поломка является чем-то очень серьезным. Но когда стрелка падает или перескакивает с одного показания на другое, хоть скорость и не меняешь, приятного в таких ситуациях мало. Самое главное, вы не можете контролировать свою скорость. А это приводит к ненужным штрафам и более ужасным последствиям.

Следовательно, если есть проблема со спидометром, его следует отремонтировать или заменить.

Виды поломок

Спидометр может перестать работать по нескольким причинам. Рассмотрим их в нашей таблице.

Тип обрыва	Средство правовой защиты
Контакты окисленные	Неисправности данного типа самые несерьезные.Но из-за этого стрела падает или прыгает. Для исключения поломки очистить контакты от скопившейся грязи
Проводка изношена	Неисправность можно определить по падающей или прыгающей стрелке после запуска двигателя. Но не всегда это проявляется визуально. Для определения натирания проводку набирают тестером .
Датчик отказывается работать	Самый эффективный метод проверки — извлеките старый датчик скорости и поставьте на его место новый.Если после этого начинает работать спидометр, причина очевидна. Датчик выходит из строя из-за негерметичности корпуса, в результате чего внутрь проникает влага и грязь.
Проблема коннектора	Разъемы в первой десятке расположены так, что постоянно подвергаются загрязнению. Отсюда стрелок может начать прыгать или падать. Единственная мера — проверить и почистить разъемы .
Износ привода	Изношенный вал — не редкая причина выхода из строя спидометра.Эту проблему можно назвать самой частой при прыгающей стрелке спидометра. Требуется замена вала

Не торопитесь, чтобы купить новое устройство для замены. Сначала проверьте старый спидометр на предмет возможных неисправностей, попробуйте методы их устранения.

Нюансы замены

Расположение спидометра всем известно — это основная часть приборной панели, один из двух больших индикаторов, расположенных рядом с тахометром.

К сожалению особенность ремонта спидометра на десятке такова, что купить запчасти к этому агрегату практически невозможно.Поэтому единственное решение — заменить щит целиком.

Единственное преимущество замены щита спидометра — возможность перемотать пройденный пробег. Таким образом, затраты на ремонт могут быть частично компенсированы тем фактом, что ваш одометр будет показывать значительно меньше реального пробега. И это можно с выгодой использовать при продаже автомобиля.

Замена DS

После диагностики вы обнаружили, что стрелка падает или постоянно прыгает сверху вниз из-за неработающего датчика скорости, тогда эту проблему можно решить своими руками.

Для работы понадобятся специальные ключи. Рекомендуется заменить датчик скорости над силовым агрегатом:

• Отсоединить минусовую клемму от аккумуляторной батареи;
• Удалить контактные фишки;
• Используйте ключ для демонтажа проблемного датчика скорости;
• Если шток вышел из строя, вам придется демонтировать привод. Эту работу проделываем очень аккуратно и последовательно.

Если ненормальное поведение стрелки спидометра привело к необходимости замены всего спидометра в сборе с приборной панелью, мы настоятельно не рекомендуем выполнять такие работы самостоятельно.Только имея большой опыт, багаж знаний и навыков дает возможность проводить подобные манипуляции.

Почему не работает спидометр? Поломка спидометра, возможные причины и ремонт.

Спидометр — один из незаменимых приборов, от правильной работы которого может зависеть не только безопасность, но и жизнь водителя и его пассажиров. Если спидометр перестанет работать, любой автомобилист сразу почувствует его недостаток.Причем это не только неприятно для вас, но и опасно для других участников дорожного движения. Например, неисправность спидометра может стать причиной неправильного выбора скорости входа в поворот и, как следствие, дорожно-транспортного происшествия. Кроме того, вы можете получить солидный штраф от ГАИ за. В любом случае, если не работает спидометр (в том числе и ВАЗ 2110), его нужно немедленно отремонтировать. И сегодня мы поговорим о причинах поломки этого устройства и способах их устранения на примере десятой «Жигулей».

Почему на ВАЗ 2110 не работает спидометр? Причины

На автомобилях отечественного производства данный компонент может выйти из строя по нескольким причинам. Наиболее вероятным из них является контактное окисление. Это, пожалуй, самая банальная и простая причина, устранить которую можно всего за 5-10 минут. Для этого вам просто нужно снять и почистить контакты, а затем снова поставить на место.

Кроме того, сам провод, а точнее его деформация, может стать причиной неисправности спидометра.При визуальном осмотре он может показаться целым (изолирующая обмотка без трещин и разрывов), однако внутренняя часть (жилы) может быть порвана. В этом случае необходимо сделать «непрерывность» провода. Делается это с помощью специального тестера.

Если на ВАЗ 2110 (или другой модели автомобиля десятого семейства) не работает спидометр, возможно, у вас сломаны пазы, которые проворачивают трос этого элемента. Может быть и такое, что с ним все выходит из строя, но это происходит исключительно на электронных панелях.

Также неисправность спидометра может быть вызвана самой поломкой. В этом случае следует приобрести новую деталь и установить ее вместо старой (более подробная инструкция и описание будут рассмотрены чуть ниже). Итак, если спидометр работает, то вывод очевиден — проблема была скрыта в датчике. Если вы обнаружите, что на ВАЗ 2110 не работает спидометр после ремонта, посмотрите, не забыли ли вы подключить сцепление.

Принцип действия датчика

Алгоритм работы этого устройства следующий.Когда колеса машины вращаются, контроллер получает короткий сигнал от датчика скорости, который, в свою очередь, пропорционален скорости колес. Принцип этой части основан на эффекте Холла.

Что делать, если на ВАЗ 2110 не работает спидометр?

Как заменить прибор самостоятельно? Заменить эту деталь очень просто. Другое дело, добраться до датчика спидометра. Вот тут и возникают трудности. Чтобы не запутаться в нюансах, рассмотрим для того, чтобы заменить на отечественные автомобили ВАЗ десятого семейства.

Итак, при наличии новой детали приступаем к замене. Первым делом необходимо обесточить бортовую систему автомобиля, то есть снять отрицательную клемму с аккумуляторной батареи. Будьте осторожны: иногда может возникать искра, поэтому во избежание неприятных ощущений работаем в резиновых перчатках. Далее вы должны найти датчик спидометра на коробке передач. На «десятках» он расположен между приводом спидометра и наконечником. Далее отсоединяем колодку с проводом от датчика. В этом случае необходимо удалить его дополнительно.После этого откручиваем устройство от привода ключом на 22. Теперь перед нами стоит задача установить новую деталь. Здесь главное попасть стержнем нового датчика в центр привода. После этого можно смело все подключать, затягивать и приступать к эксплуатации.

Обратите внимание на ложу

Обратите внимание, что если шток сломается, вам придется разобрать привод. Делается это ключом на 10 мм. Если диск застрял, можно попробовать накинуть на большой ключ и аккуратно двигать им влево-вправо.Далее смазываем маслом резиновое кольцо нового стержня и устанавливаем его на место старого. На этот вопрос «почему не работает спидометр на ВАЗ 2110» можно считать закрытым. Как видите, работа не очень пыльная и сложная, поэтому с ней справится практически каждый водитель.

Вывод

Итак, мы выяснили, почему может не работать датчик скорости, и как отремонтировать спидометр ВАЗ 2110, установив вместе со штоком новые элементы.
Помните, что неработающий спидометр представляет большую опасность для водителя, что может привести к самым непредсказуемым последствиям.Зная все правила ремонта и замены датчиков, вы сможете обезопасить себя от возможных нештатных ситуаций.

Желаем удачи на дорогах и как можно меньше неприятностей!

Неправильные показания спидометра в автомобиле могут стать причиной дорожно-транспортного происшествия, например, водитель не сможет правильно рассчитать

скорость входа в поворот, или будет двигаться со скоростью, опасной для дороги или погодных условий.

Современные инжекторные вазоны, в частности 2110, производитель оснащает электронным спидометром, который, как и многое другое, имеет свойство ломаться.Спидометр по-разному не работает, бывает, что жив только до прогрева двигателя до определенной температуры, а потом отказывается работать, бывает, что стрелка начинает «катиться» по шкале или «зависать» в одна позиция. От чего зависит возникновение таких неисправностей, и какие проблемы прибора приводят к выходу из строя спидометра на автомобиле ВАЗ-2110?

Сам спидометр находится на приборной панели, которая часто выходит из строя, измеритель необходимо менять полностью, так как производитель не поставляет его отдельные детали и приборы в продажу.На спидометре отображается информация, полученная от датчика измерения скорости автомобиля, который установлен в картере коробки передач. Показания крутящего момента передаются на датчик скорости с помощью шестерен, установленных на вторичном валу коробки передач. При помощи колодки к разъему приборной панели подключается провод датчика скорости.

Причины неправильной работы спидометра

Рассматривая причины, по которым не работает спидометр на ВАЗ 2110, стоит отметить, что их много, самая распространенная — это окисление контактов.Это самая частая, простая и частая причина поломки. Для устранения этого необходимо снять панель приборов и тщательно очистить все контакты, затем проверить их надежность и установить панель на место. Вы можете сделать это самостоятельно, не обращаясь в сервис.

Еще можно поискать еще одну довольно частую причину выхода из строя спидометра самостоятельно — это перетирание проводов. При визуальном осмотре повреждения проводов иногда незаметны, так как оплетка остается целой, но жилы под ней могут иметь обрывы.Для поиска этой неисправности необходимо при помощи тестера провести «обрыв» проводов, это уже сложнее.

Еще одна проблема, на которой может не работать спидометр — обрыв шлицев, поворачивающих трос спидометра. Здесь работы намного больше, многое придется менять.

Поломка датчика скорости (ДС) не редкость. Лучше всего диагностировать эту проблему с помощью исправного датчика, который ставится вместо якобы неисправного DS.В том случае, если тестовый спидометр заработал, вывод очевиден.

Также часто после ремонта работает коробка передач или сцепление, выясняется, что не работает спидометр, тут все может быть просто — проверьте, не забыли ли вы подключить прибор.

Порядок проверки DS:

Проверка датчика скорости — довольно сложная процедура, связанная с диагностикой, снятием и, зачастую, с возможной заменой самого устройства. Нам понадобится стандартный набор инструментов, пара часов бесплатного пользования и немного терпения.Ищем датчик в коробке, будет легче, если открыть капот. Открываем крышку, ищем провод в районе ШРУСа, он как раз приведет нас к нужному датчику. Добрались до прибора, приступаем к процедуре проверки и диагностики.

• Снимаем приборную панель;
• Вытаскиваем из него спидометр;
• Для проверки работоспособности устройства нам понадобится дрель;
• Зажать привод датчика скорости и включить устройство вращения против часовой стрелки;
• Двигатель в машине должен работать, нужна помощь человека, который будет следить за реакцией устройства;

Если во время проверки спидометр работает, то причина его неисправности кроется в приводе, находящемся в коробке передач;

Если при проверке не работает спидометр, значит датчик скорости необходимо заменить.

Замена датчика на ВАЗ 2110

Если не работает спидометр из-за неисправного ДЦ, готовим ключи на 10 и 22. Датчик заменен сверху двигателя, так удобнее.

• открыть крышку капота;
• снимаем с АКБ минусовую клемму, либо массу, что, в общем-то, значения не имеет;
• затем отключите все контактные фишки датчика скорости;
• и затем ключом на 21 открутить гайки крепления датчика;
• Если диагностирована поломка штока, то придется еще и привод снять, сам шток открутить ключом на 10.

Все в принципе по-прежнему просто, единственное — постараться соблюсти осторожность, так как воткнуть шток в коробку передач очень легко, поверьте моему опыту.

В процессе установки на место тяги привода ВАЗ 2110 настоятельно рекомендую предварительно смазать резиновое кольцо маслом, после этого подключаем клеммник, а потом проверяем работу нашего спидометра. Работает — довольны, нет — снова в работу.

Для наглядности предлагаю посмотреть видеоролик с пояснениями:

Спидометр устанавливается на любой современный автомобиль, бывает разных типов — жидкокристаллический, стрелочный, индикаторный.Если устройство перестает работать, водителю становится сложнее ориентироваться по скорости, легче нарушить скоростной режим.

В этой статье мы разберемся, почему не работает спидометр ВАЗ-2110: причины выхода из строя, способы устранения неисправностей, типичные неисправности.

Типы спидометров ВАЗ-2110

На автомобиле ВАЗ-2110 спидометры с электронным и механическим приводом, приборы второго типа устанавливались на автомобили первых лет выпуска с карбюраторными двигателями (8 клапанов).Позже на «десятке» стали применяться электронные спидометры, крутящий момент от КПП на приборную панель передается через датчик скорости.

Все приборы ВАЗовской десятки, показывающие скорость автомобиля, циферблат и признаки неисправного состояния, определяются по отклонениям стрелки спидометра от нормы. Если спидометр неисправен, стрелка при движении автомобиля:

Есть и другие признаки неисправности спидометра, например, на холодном двигателе прибор работает, и его показания в норме.При полном прогреве двигателя стрелка замирает и перестает двигаться.

Основная причина, по которой не работает спидометр на форсунке ВАЗ-2110 — засорение (промасливание) датчика скорости (ДС), особенно часто выход из строя происходит, если на ДС попадает масло из КПП или двигателя (например, есть течь из клапанной крышки ДВС). Есть и другие причины:

Перед тем, как что-то менять, нужно выяснить, почему устройство не показывает скорость. В первую очередь начинают проверку с датчика скорости, так как чаще всего с ним связаны все сбои в работе.Осматриваем ЭС на предмет загрязнения, смотрим, нет ли обрыва проводов.

Если электрическая часть датчика неисправна, загорается лампа Check Engine на панели приборов. Во время компьютерной диагностики при неисправном датчике сканер выдает код ошибки P-0501, P-0501 или P-0503. Еще одна ошибка определяется бортовым компьютером, установленным на автомобиле.

Есть и другие признаки неисправного ЭЦП:

• на холостом ходу Двигатель внутреннего сгорания работает нестабильно, двигатель может заглохнуть на низких оборотах;
• повышенный расход топлива.

Проверить электрическую цепь от ДС к спидометру на автомобиле ВАЗ-2110, форсунка достаточно сложная, поэтому здесь лучше прибегнуть к помощи специалистов.

Шестерни привода DS, находящиеся в коробке передач, также могут сломаться. Проверить сам привод несложно — нужно 10-м ключом открутить два болта его крепления, произвести визуальный осмотр этого механизма.

Если у пластмассовой шестерни сломаны зубья, велика вероятность, что шестерня сломана и в коробке передач.Для замены ведущей шестерни придется снять и разобрать коробку передач.

На автомобилях первых 2110 выпусков с карбюратором стрелка спидометра приводится в движение от коробки передач механическим тросом, и определить причину неисправности здесь намного проще, чем в электронной схеме … Проверить несложно исправность троса спидометра (ТС): его необходимо отсоединить от КПП — если на его конце квадрат цел, то в этом подключении все в порядке.

Затем обхватываем пальцами конец троса и пытаемся его подкрутить, если троса нет обрывов, стрелка спидометра должна начать двигаться (подниматься). Если автомобиль слишком свободно вращается пальцами, скорее всего, обрыв троса. Чтобы проверить сам механический спидометр «десятки», необходимо снять комбинацию приборов.

На ВАЗ-2110 с инжектором отдельный прибор, показывающий скорость автомобиля, не продается, а комбинация приборов на 2110-11-12 меняется в сборе.Если выяснится, что причина неисправности кроется в приборной панели, ее нужно изменить. Снимаем комбинацию приборов (старая модель) следующим образом:

Основной причиной неисправности спидометра является выход из строя датчика скорости, и при неисправности ДС его необходимо заменить. Заменить датчик на «десятке» ВАЗ несложно, практически любой водитель может проделать эту работу самостоятельно. Особенно проста работа на машине с 8-клапанным двигателем. Приступим к замене:

При установке ставим разъем на место, он должен защелкнуться с щелчком, эту работу можно считать законченной.При достаточной сноровке такая операция проводится за 5-10 минут.

Часто автовладельцы сталкиваются с проблемой, когда после замены датчика стрелка спидометра начинает «лежать» — показывать неправильную скорость. Следует отметить, что для ВАЗовской «десятки» разработано несколько типов ДС, и они имеют разные каталожные номера. При покупке следует обращать внимание на количество вышедшего из строя датчика, а покупать новую деталь нужно только с такой же маркировкой.

1. Поиск причины неработоспособности спидометра следует начинать с внешнего осмотра ДС и идущих к нему проводов.Нередко случается, что провода обрываются в непосредственной близости от вилки.
2. Если датчик скорости покрылся слоем грязи или масла, необходимо его снять, протереть, переустановить и еще раз проверить показания спидометра. Возможно, после этого стрелка инструмента снова начнет нормально показывать скорость.
3. Если самостоятельно устранить неисправность не удается, следует обратиться в автосервис к электрику.

Спидометр, как следует из названия, показывает скорость автомобиля.Соблюдение скоростного режима важно не только для избежания штрафов, но и для безопасных поворотов и других маневров. Чем выше скорость, тем больше должен быть радиус поворота. Если радиус меньше необходимого, велика вероятность заноса автомобиля и его опрокидывания. Поэтому исправность спидометра так же важна, как и качество рулевого управления или тормозной системы.

Как работает спидометр

Есть две основные модификации спидометров:

Принцип действия механического спидометра заключается в преобразовании скорости вращения вала в энергию, которая перемещает иглу.Привод спидометра расположен в коробке переключения передач механической или автоматической и соединен с индикатором гибким тросом, защищенным металлическим кожухом. Концы троса с обеих сторон выполнены в форме квадрата, за счет чего эффективно передают вращение от привода к индикатору. Механический спидометр всегда подключен к одометру (индикатору пробега автомобиля) и образует с ним единый блок.

Принцип работы электронного спидометра — датчик, генерирующий импульсы определенной частоты и длительности (в зависимости от скорости автомобиля).Датчик подключается либо к отдельному электронному спидометру, либо к бортовому компьютеру. И компьютер, и спидометр выполняют одну и ту же функцию — они подсчитывают количество импульсов в единицу времени и преобразуют полученное значение в понятные километры или мили в час.

Неисправности спидометра

Наиболее частые неисправности:

• Обрыв или повреждение троса;
• соскакивает наконечник троса с ведомой шестерни;
• неисправность механического или электронного индикатора;
• неисправность датчика импульсов;
• плохой контакт или обрыв провода, соединяющего датчик и индикатор или компьютер.

Видео — Как починить спидометр

Диагностика и ремонт механического спидометра

• Для диагностики потребуются:
• мотор 12 вольт;
• плоская отвертка и отвертка Phillips;
• фонарь; домкраты и подставки;
• Инструкция по ремонту или обслуживанию вашего автомобиля.

Поднимите переднюю пассажирскую сторону автомобиля с помощью домкрата, чтобы проверить спидометр. О том, как это сделать безопасно, читайте в статье (Замена и восстановление амортизаторов).Снимите переднюю панель (панель приборов), чтобы добраться до комбинации приборов. На некоторых моделях автомобилей можно обойтись без этой операции, поэтому внимательно изучите инструкцию по ремонту и эксплуатации вашего автомобиля. Снимите комбинацию приборов и открутите гайку крепления троса от индикатора, запустите двигатель и включите 4-ю передачу. Проверить, не крутится ли кабель в защитном кожухе? Если да, остановите двигатель, вставьте и затяните конец троса, затем снова запустите двигатель, включите 4-ю передачу и посмотрите на показания индикатора.Если стрелка не меняет положение, индикатор неисправен, его необходимо заменить.

Если трос не вращается при работающем двигателе и включенной передаче, выключите двигатель и снимите трос с привода, расположенного на стороне водителя коробки передач. Вытащите трос из моторного отсека и осмотрите наконечники на предмет повреждений формы (квадрата). Скрутите наконечник с одной стороны кабеля и посмотрите на наконечник с другой стороны. Если оба наконечника вращаются синхронно, без усилий и края наконечников не притираются, значит проблема в изношенной ведущей шестерне, поэтому ее необходимо заменить.Эта операция описана в руководстве по ремонту и техническому обслуживанию автомобиля.

Диагностика и ремонт электронного спидометра

Для диагностики и ремонта вам потребуются:

• плоская и крестовая отвертка;
• тестер;
• набор ключей;
• сканер для инжекторного двигателя (можно использовать обычный осциллограф).

Запустите самопроверку бортового компьютера (BC). На большинстве автомобилей с впрыском, произведенных после 2000 года, BC поддерживает эту функцию.Если БК выдает ошибку, ее нужно расшифровать с помощью специальной таблицы, которая есть в инструкции по обслуживанию и ремонту вашего автомобиля. Но результаты диагностики покажут, работает вся система спидометра или нет. Чтобы устранить неисправность, придется искать поломку самостоятельно. Для этого поднимите автомобиль, как описано выше. Подключите осциллограф к среднему контакту датчика скорости (устанавливается вместо привода спидометра) и плюсовому контакту аккумуляторной батареи.Запустите двигатель и включите 1-ю передачу.

Работающий датчик будет выдавать импульсный сигнал с напряжением не менее 9 Вольт с частотой 4-6 Герц. Если датчик работает нормально, необходимо выключить трансмиссию и с помощью тестера проверить провод, соединяющий датчик с контроллером электронного блока управления (ЭБУ). Или воспользуйтесь осциллографом для проверки сигналов датчиков на входе ЭБУ. При наличии сигналов необходимо проверить клеммы и провод, соединяющий ЭБУ и комбинацию приборов (индикатор спидометра).Если есть специальный сканер, то желательно проверить индикатор спидометра, это позволит более точно определить причину неисправности.

Чаще всего спидометр перестает работать из-за попадания воды и грязи в клеммы, а также из-за обрыва или обрыва сигнальных проводов. Поэтому в большинстве случаев достаточно просушить и почистить контакты. Если по результатам проверки будет выявлена ​​неисправность датчика скорости, потребуется его замена.Эта процедура, а также замена вышедшего из строя индикатора подробно описана в инструкции по эксплуатации и ремонту вашего автомобиля.

Спидометр позволяет контролировать скорость и следить за соблюдением соответствующего режима при движении по бездорожью. Если устройство не работает, ориентироваться во время движения будет сложно. Очень часто такая проблема возникает на отечественных Лада Приора, о неисправностях которой мы и поговорим.

Сломанный спидометр на Приоре может вообще не работать или работать некорректно.Фото: f-a.d-cd.net

Каковы симптомы проблемы

По появлению одного из следующих знаков точно можно сказать, что на Приоре не работает спидометр:

• Стрелка остается на нуле, хотя машина двигалась давно.
• В принципе правильное определение индикатора скорости. Или автомобиль вообще отключается.

На практике чаще всего встречается второй тип отказа. Временные поломки на спидометре — ситуация, с которой часто сталкиваются те, кто приобрел автомобиль Лада Приора.Это часто бывает, когда стрелка находится на нуле, даже если движение началось. На приборной панели начинает отображаться светящийся восклицательный знак. Электроусилитель руля перестает работать. Но проходит несколько минут, а от проблемы не остается и следа, электронные компоненты продолжают работать в старом режиме.

Лада Приора — модели автомобилей, в которых используются электронные типы спидометров. В связи с этим может выйти из строя микропроцессор, отвечающий за работу.

Основные причины выхода из строя спидометра

Для начала нужно убедиться, что причиной неисправности не были ошибки в самой микросхеме, на которой работает автомобиль.Во время работы машины так называемый кэш в этих микросхемах забивается информацией. Из-за чего возникают сбои, в том числе временные. «Масса» с аккумулятором в этом случае просто сбрасывается. В противном случае вы не сможете сбросить свои данные. При этом бортовая сеть в автомобиле полностью обесточена.

Если обнуление не помогает избавиться от проблем, выполните полную проверку системы:

1. Проверьте пластину безопасности, установленную на плате в цепи питания.Нужная деталь будет отмечена — IG \ METER.
2. После этого необходимо провести диагностику исправности проводки, находящейся на сайте, начиная с датчика регистрации скорости, и заканчивая приборной панелью. Именно на этом участке начинают обрываться провода. Могут возникнуть перетяжки, могут появиться другие виды дефектов. Обычно это происходит из-за активного использования автомобиля.
3. Особого внимания требуют контакты, расположенные в разъемах. И способен прийти в негодность из-за образования ржавчины, повышенной кислотности.В этом случае контакты датчика и разъемов легко очистить, чтобы избавиться от дефектов.
4. Следующим шагом является проверка датчика управления на основе расстояния, пройденного автомобилем. Если обращаться в сервисный центр, то для проверки этой детали используется специальное оборудование. Если он отсутствует, то проверка проводится при проезде автомобиля несколько километров. По продолжающемуся обратному отсчету можно точно сказать, что система в порядке.

Что делать, если на Приоре не работает спидометр из-за панели приборов

Если именно в нем кроется неисправность, то нужно добраться до механизма, вращающего стрелки.И провести тщательный осмотр. Рекомендуется загнать машину в гаражный бокс и поставить машину на стояночный тормоз … После этого открыть капот машины, отсоединить от аккумуляторной батареи клемму, помеченную минусом. Благодаря такому действию можно будет не бояться замыкания в бортовой сети.

Снять приборную панель на Лада Приоре может практически каждый. Фото tuningtaza.ru

Следующим шагом будет аккуратный демонтаж торпеды.И здесь нам нужно сделать несколько вещей.

1. Сначала полностью удалите все накладки.
2. Затем аккуратно откручиваем руль.
3. Снимаем переключатели, расположенные под рулем.

Следующим шагом будет поиск и откручивание болтов-саморезов. Они позволяют торпеде закрепиться на своем месте. Только после выполнения всех этих действий можно начинать демонтаж самой торпеды. Для этого достаточно схватить деталь, слегка потянув ее на себя.Затем отключаются провода. Но перед этим их помечают, чтобы потом не запутаться. Торпеда вытаскивается и выносится через пассажирскую дверь.

Другие причины неисправности

Пока неизвестно, насколько проблемы со спидометром сохранятся в Приоре нового поколения. Фото: smolmotor.ru

Отклонение оси стрелки — еще одна причина, по которой устройство может выйти из строя преждевременно.

• Во-первых, очень осторожно стреляют самой стрелой.
• Для этого подкладываем под стрелку небольшую вилку из пластика.
• Устройство необходимо поднимать осторожно, без спешки.
• Если стрелка действительно погнулась, просто замените ее.

Вращение спидометра обеспечивается специальными шестернями, расположенными на задней боковой панели приборов, сзади. Каждая передача требует проверки, если есть какие-либо проблемы со спидометром. При необходимости детали заменяются, проблем с этим быть не должно.

Замена шестерни обязательно нужна, если не хватает зубьев, если есть другие причины сомневаться в ее работоспособности.

После выявления и устранения дефектов проводится сборка, с выполнением действий в обратном порядке … Допускается использование герметика, но совсем нового, а не старого. После завершения процесса сборки владелец должен проверить работоспособность приспособления.

Посмотрите, что делать, если спидометр сломался из-за датчика скорости:

Заключение и несколько слов о ремонте электронных спидометров

Для диагностики и ремонта нам потребуется закупить:

1. Сканер инжекторного двигателя.Но его можно заменить обычным осциллографом.
2. Набор ключей.
3. Тестер.
4. Отвертки плоские и крестовые.

Начните с самотестирования бортового компьютера … Эта функция поддерживается на большинстве современных автомобилей, выпущенных после 2000 года. Если в программе появляется ошибка, ее необходимо расшифровать. Для этого достаточно взять специальный стол. Он идет в комплекте с автомобилем или с сенсорной системой. Также его легко найти на специализированных сайтах.

Проведя самодиагностику, просмотрите список ошибок, которые выдает бортовой компьютер.Фото: i.ytimg.com

Результаты диагностики в любом случае подскажут, исправна система или нет. Чтобы устранить проблему, неисправность необходимо найти самостоятельно. Почему машину поднимают так же, как описано ранее. Осциллограф подключается к датчику средней скорости. И с контактом, который обозначен знаком плюс. После этого двигатель запускается на первой передаче.

Напряжение 9 В будет характерным для выходного сигнала, если датчик остается в рабочем состоянии.Стандартная частота 4-6 Гц. Передача отключена, если устройство работает стабильно. Проверить провод, соединяющий датчик с контроллером электронного блока управления. Сигналы датчиков можно проверить с помощью того же осциллографа.

Чаще всего спидометры начинают выходить из строя при попадании пыли и грязи в клеммы. Или из-за оборвавшихся проводов сами вышли из строя. Достаточно очистить контакты и полностью их высушить. Эта процедура всегда максимально подробно описана в инструкции по эксплуатации автомобиля.

Не работает приборная панель ВАЗ-2110: причины, методы устранения, советы

Случаи, когда не работает приборная панель на ВАЗ-2110, не редкость для владельцев отечественных автомобилей. У любого автомобиля есть недостатки, поэтому автовладельцам просто не остается ничего другого, как устранять постоянно возникающие неисправности. А что делать, когда перестала работать приборная панель на ВАЗ-2110, вы узнаете далее.

Комплектация

Итак, что можно увидеть на приборной панели в этой машине? Комбинация состоит из нескольких компонентов:

• индикатор температуры антифриза по Цельсию;
• тахометр — количество оборотов силового агрегата;
• указатели правого и левого поворота;
• спидометр — скорость автомобиля;
• резерв топлива — количество топлива в баке;
• изображение АЗС — сигнал о необходимости заправки; Указатель пуска калибра
• ;
• указатель уровня тормозной жидкости;
• фары дальнего света;
• ручка регулировки часов;
• дисплей с индикатором общего и суточного пробега;
• индикатор тревоги;
• экран часов;
• уровень заряда батареи;
• check engine — указывает на неисправность двигателя;

• индикатор, показывающий включение стояночного тормоза;
• уровень давления масла;
• Лампа воздушной заслонки — доступна исключительно для карбюраторных двигателей.

Особенности панелей различных моделей ВАЗ-2110

На автомобилях разных годов выпуска ВАЗ-2110 можно увидеть различные варианты комбинаций приборов.

• В первых моделях встроена электромеханическая панель с серийным номером 3801010. Визуально устройство легко опознается по механическому одометру, который установлен на шкале спидометра. Он приводится в движение двигателем, но остальные индикаторы работают по магнитному принципу.В задней части щита вы можете найти две силовые площадки, расположенные под прямым углом.
• Чуть позже была выпущена десятка с электронным щитком, оснащенным дисплеем внизу спидометра. Иногда в одном и том же месте встречаются панели с индикатором всасывания или лампой подушки безопасности. Есть автомобили с двойным дисплеем — под спидометр и тахометр.
• Десятки панелей с панелями, предназначенные для ВАЗ-21106, встречаются крайне редко. Такие охранники имеют технический номер 21106-3801010.Такую панель можно определить по дисплею внизу тахометра и расширенному диапазону спидометра.
• Последние модели ВАЗ-2110 оснащены щитками унифицированными с моделью 2118. У них одно отличие — сочетание шкал. В отличие от старой модели, знаки на этих щитах расположены случайным образом и немного смещены вправо.

Причины

Не работает приборная панель ВАЗ-2110 — что делать в этом случае? Прежде всего, необходимо детально разобраться в ситуации и выявить первопричины проблемы.

Конечно, самая впечатляющая неисправность панели — это ее полный выход из строя. В такой ситуации перестают работать и сами устройства, и индикаторы, и световые индикаторы, а стрелки просто падают вниз. Чтобы решить эту проблему, первое, что нужно сделать, это проверить исправность пятнадцатиметрового предохранителя, что обозначено «F6». Часто именно он оказывается причиной того, что не работает приборная панель на ВАЗ-2110.

В целом, есть несколько наиболее частых проблем, присущих охранникам данной модели автомобиля.У каждой поломки есть свои особенности и способы устранения.

Перегорел предохранитель

Как уже было сказано, неисправность этого элемента щита часто приводит к выходу из строя всего щита. Вы можете найти предохранитель F6 в монтажном блоке. Если он все же перегорел, очень важно выявить причину выхода из строя. В противном случае новая деталь повторит судьбу предыдущей и сгорит точно так же. Часто причина поломки кроется в банальном замыкании схемы. После выявления и устранения первоначальной проблемы вам просто нужно заменить предохранитель на новую деталь.

Кстати, часто неисправность этой детали становится причиной того, что не работают приборная панель и поворотники на ВАЗ-2110. Так что, если вы столкнулись с такой проблемой, можете смело менять предохранитель.

Стрелки прыгают устройств

Часто бывает, что они просто начинают прыгать по шкале от минимума до максимума. Обычно причина такой неисправности — плохой контакт с массой. Его провод, идущий от щита, закреплен на перегородке, отделяющей моторный отсек от салона.Найти его можно, вынув магнитолу из розетки. Но если на вашем автомобиле была установлена ​​сигнализация, скорее всего, крепление этого провода перенесли в более удобное место для большего удобства. Обычно специалисты переставляют его под обшивку салона, недалеко от левой ноги водителя.

Того же можно ожидать автовладельцам после установки магнитолы. Во время фиксации отрицательного кабеля, возможно, провод массового экранирования был плохо намотан. В результате такой оплошности под действием передаваемых на кузов автомобиля вибраций трос мог ослабнуть.Такое случается очень часто, и автовладельцы долго не могут понять, почему на ВАЗ-2010 не работает приборная панель. Стоит сказать, что даже специалисты часто плохо наматывают провод массы из-за того, что делать это не очень удобно.

Если крепление этого кабеля оказалось качественным, стоит проверить сам экран. Для этого его нужно снять с места фиксации, чтобы не пришлось отсоединять провода, идущие к колодкам.

Нужно проверить провод массы на белом блоке Х1, идущий на первый контакт.Кроме того, стоит проверить напряжение на 9, 6 и 10 контактах — оно должно быть не менее 12 вольт. Кроме того, обязательно обратите внимание на состояние дорожек на обратной стороне экрана, по которым импульсы поступают к потребителям.

Прикуриватель

Именно его неисправность часто становится причиной выхода из строя щита. Дело в том, что через прикуриватель многие автовладельцы включают различные устройства, например, специальный пылесос, зарядные устройства, насосы и другие устройства.Из-за того, что этим гаджетам нужен сильный ток, часто ломается либо сама розетка, либо предохранитель F19, в результате чего не работает и приборная панель на ВАЗ-2110.

Кроме того, прикуриватель может выйти из строя из-за слишком долгого включения. В этом случае вернуть приборную панель в работоспособность можно, отсоединив колодку розеток. Но стоит сказать, что такая манипуляция будет успешной только в том случае, если предохранитель F19 исправен. Если он все же перегорел, его необходимо заменить.

Не работает подсветка приборной панели ВАЗ-2110

В такой ситуации первым делом следует проверить состояние контактов и проводки, идущей от подвески. Панель может не работать из-за банально перегоревших предохранителей. В этом случае их просто необходимо заменить. Причина также может заключаться в самих лампах, которые часто выходят из строя просто из-за износа. А иногда выход из строя экрана происходит из-за короткого замыкания. Но как бы то ни было, без тестера разобраться в том, что произошло, будет крайне сложно.

Тюнинг

Именно он часто становится причиной неисправности приборной панели. Возможно, новый щит был неправильно закреплен, поэтому на самом деле он не работает. Либо при установке проводки были подключены не все кабели, либо они просто гнулись. В таких случаях часто перестают функционировать только определенные элементы щита: например, дисплеи, индикаторы аккумулятора, ручного тормоза или давления масла, а также лампа воздушной заслонки карбюратора. Не работает приборная панель ВАЗ-2110 после настройки — что делать в этом случае? Первым делом замена проводов.Обычно это упрощает решение проблемы.

Диагностика

Неважно, не работает ли приборная панель ВАЗ-2110 с 8-клапанной форсункой или 16-клапанным карбюратором, первым делом проводится диагностика самого щита. Ведь его исправность не зависит от салона автомобиля.

Правильная диагностика предполагает выполнение нескольких простых манипуляций:

• проверка лампы и замена вышедших из строя деталей;
• проверка проводки с помощью индикатора или мультиметра;
• проверка контактов и очистка их от окисления налета;
• проверка предохранителей;
• мониторинг работоспособности устройств.

Если не работает приборная панель ВАЗ-2110 с евро установкой, проверьте предохранители F18, F19 и F1. В случаях с бензиновыми агрегатами следует также обратить внимание на детали с номерами: F6 и F10.

Меры предосторожности

При ремонте приборной панели следует соблюдать некоторые правила:

• предохранители можно заменять только при выключенном зажигании;
• мониторинг устройств необходимо проводить максимально внимательно во избежание короткого замыкания;
• припаять поврежденные элементы прибором с минимальной мощностью и тонкой насадкой;
• снимите и закрепите щиток очень осторожно, чтобы случайно не повредить крепления.

Вывод

Большинство поломок, связанных с работой приборной панели, вполне возможно решить самостоятельно в домашних условиях. Особенно если речь идет об отечественном автомобиле ВАЗ-2110. Однако в том случае, если щит этого станка не работает, следует учесть некоторые нюансы, например, вероятные причины неисправности. В этом случае вам не потребуются какие-либо специальные знания в области электроники. Хотя, если вы все же сомневаетесь в своих силах, лучше обратиться к специалисту, который наверняка все сделает правильно.

Ремонт комбинации приборов ВАЗ 2110

Вам понадобится крестовая отвертка.

1. Отсоедините провод от «-» вывода аккумуляторной батареи.

2. Опустите рулевую колонку.

3. Ослабьте два винта верхнего крепления комбинированной заслонки.

4. Отвинтите по одному винту внизу экрана с обеих сторон.

5. Потяните заслонку на себя и поместите ее на приборную панель (если длины проводов недостаточно, отсоедините колодки от переключателей на панели).

6. Выверните два винта, которыми крепится комбинация приборов.

7. Выровняйте выступы двух верхних точек крепления комбинации приборов.

8. Потяните комбинацию приборов на себя и отсоедините две колодки с проводами от комбинации приборов.

В комбинации приборов контрольные лампочки A12-1.2

9. Для замены лампочки поверните патрон с перегоревшей лампой против часовой стрелки до упора и выньте его из комбинации.

10. Установите новую лампу в обратном порядке. Остальные ламлы заменяются таким же образом.

11. Установите комбинацию приборов в перевернутом виде.

Ищите и находите другие вопросы в разделе:

Благодаря этому водитель всегда может знать состояние узлов и агрегатов своего автомобиля. Но чтобы точно знать, о чем идет речь, необходимо учитывать распиновку панели. Подробнее об этом мы расскажем ниже.

Приборная панель

Что делать, если он не загорается и не работает? Как это производится и как с этим бороться в случае необходимости? Прежде всего, давайте посмотрим на его структуру.

Комбинация приборов автомобиля состоит из следующих элементов:

• тахометр, позволяющий контролировать количество оборотов ДВС;
• спидометр, показывающий скорость движения;
• регулятор уровня топлива в баке;
• регулятор температуры силового агрегата, а именно антифриза в системе охлаждения;
• контрольных показателей, которых должно быть 12;
• светодиодные индикаторы подвески 2110;
• резервный разъем, в котором горит контрольная лампа;
• несколько площадок для подключения кабелей.

Следует отметить, что красный блок на схеме подключения помечен X2, а белый блок — X1, поэтому перепутать эти элементы не удастся. Если говорить напрямую о пульте управления «десятки», то в этих машинах используются несколько типов панелей приборов, расположенных на торпеде. В этом случае большая часть зависит от года выпуска. автомобиль — машина может быть укомплектована приборкой как старой, так и новой версии.

1. Одной из особенностей старой приборной панели является то, что все устройства установлены в ней симметрично.
2. В панели управления нового образца несколько индикаторов — температура силового агрегата и уровень бензина — расположены с небольшим смещением вправо.

Если приборы не работают, перестают гореть лампочки, зачастую единственный выход — разобрать панели. На практике некоторые компоненты вполне могут выйти из строя, процедура разборки и диагностики, как правило, помогает решить проблему. Однако перед тем, как делать ВАЗ 2110, рекомендуем ознакомиться с распиновкой щита.Это делается для того, чтобы понимать, куда ведет тот или иной провод и какую функцию он выполняет, какие элементы безопасности используются и т. Д.

В принципе, «прочитать» разобранную заслонку не проблема, тем более что всю необходимую информацию можно найти в сервисной инструкции по эксплуатации автомобиля. Если у вас есть под рукой такая книга и машинка, а также желание, любые проблемы в работе пульта управления вы сможете решить без помощи электрика.

Распространенные неисправности и способы их устранения

Панель управления может перестать работать по нескольким причинам.

Как правило, снятие панели приборов проводится при таких неисправностях:

1. Перестала работать подсветка на панели управления «десятки». В этом случае необходимо провести диагностику состояния контактов, а также состояния проводки, отвечающей за подвеску. Щиток мог перестать работать просто из-за сгорания элементов безопасности, либо лампы могли выйти из строя из-за износа, часто причиной является короткое замыкание. В принципе, как показывает практика, причин более чем достаточно, поэтому иногда очень проблематично выявить и решить проблему без тестера.
2. Одна из самых серьезных проблем, при которой может потребоваться замена разобранного устройства, — это полный выход из строя. Если происходит сбой системы, и на приборной панели перестают работать все без исключения датчики и индикаторы, стрелки контроллеров падают вниз, а лампочки просто не загораются. Для устранения проблемы необходимо в первую очередь провести диагностику узла безопасности № 15, он имеет маркировку F6 и находится в блоке предохранителей. Если этот компонент перегорел, то эта неисправность решается просто — заменой на новый.Однако для начала нужно точно выяснить, в чем причина его выгорания. Сначала следует найти и устранить причину, только потом установить новый элемент. Как правило, причина сгорания предохранителя — короткое замыкание в бортовой сети.
3. Стрелки начали самопроизвольно двигаться вверх и вниз. Такая проблема довольно часто встречается в отечественных десятках, как правило, основной причиной является проблема плохого массового контакта. Сначала насыпная проволока подается к перегородке, предназначенной для разделения салона и моторного отсека.При необходимости добраться до него потребуется демонтировать аудиосистему с места установки, необходимо проверить качество ее фиксации.
   Во-вторых, довольно часто при установке массу выносят в другое место, чтобы было удобнее добраться. Так что если у вас есть противоугонная система, а под автомагнитолой нет провода, попробуйте поискать его под обшивкой салона, в частности, возле левой ноги автомобилиста.
   В-третьих, заземляющий провод мог быть поврежден при установке новой автомагнитолы.При подключении отрицательного провода заземляющий провод необходимо открутить. Далее проводится его обратная установка, однако, как показывает практика, зачастую она менее надежна, чем была изначально. В результате вибраций, возникающих при движении, движении по неровным дорогам, включая ямы и неровности, крепление со временем начинает ослабевать. Соответственно, это приводит к тому, что контакт пропадает, а это, в свою очередь, приводит к неработоспособности панели управления. Итак, в первую очередь нужно надежно закрепить публикации, так как это может принести определенные трудности в будущем.
4. Неисправности, связанные с работой самого устройства. Если нужно качественно проверить, все ли с этим устройством в норме, по возможности демонтируйте его с места установки, но для этого не отсоединяйте провода, питающие его. Сначала диагностируется белый провод с маркировкой Х2, который подключается к первому контакту. Кроме того, с помощью мультиметра также следует диагностировать наличие напряжения на 9 и 10 контактах. Если система исправна, то при диагностике вы заметите, что напряжение в системе составляет 12 вольт.Также рекомендуем проверить заднюю часть панели приборов — все токопроводящие дорожки на ней должны быть целы.
5. Как показывает практика, проблема неработоспособности панели управления часто бывает вызвана выходом из строя самого прикуривателя. Это связано с тем, что многие автомобилисты практикуют подключение к этой розетке различных электронных устройств и гаджетов для выполнения различных функций. Например, это может быть зарядное устройство для мобильного телефона, планшета и видеорегистратора, антирадар, GPS-навигатор и другие устройства, которые могут питаться от прикуривателя.Поскольку устройства этого типа потребляют большой ток, они часто повреждают сам прикуриватель, а также нередко может возникать проблема перегорания предохранительного элемента F19. Соответственно, ПКП либо полностью выключается, либо продолжает работать, только некорректно. В том случае, если предохранитель исправен, можно попробовать отключить блок розетки прикуривателя. Если эти действия не дали результатов, просто замените предохранитель.
6. Тюнинг приборной панели ВАЗ 2110 часто бывает причиной его выхода из строя.Новый щит мог быть установлен неправильно, поэтому теперь он не работает. Или при установке не все провода были подключены к приборке, тоже могли просто гнуться. Если проблема кроется в проводах, то их замена решит проблему (видео от LedStyle70).

На самом деле большинство неисправностей, связанных с функционированием панели управления, часто решаются самостоятельно в домашних условиях. Особенно, если речь идет о первой десятке продукции отечественного автопрома.Но здесь нужно учесть несколько моментов. Если у вас нет опыта или знаний в плане работы с электротехникой и электроникой, то заниматься самостоятельным ремонтом не стоит. Лучше обратитесь к квалифицированному специалисту. Пусть деньги заплатят, но будьте уверены, что все будет сделано правильно.

Очень часто владельцы ВАЗ решают поменять цветовую схему приборной панели. Во-первых, потому что не требует специальных знаний и навыков, во-вторых, не требует больших вложений.В этой статье мы рассмотрим несколько способов настройки вашей панели инструментов. Сделаем доработки на приборке ВАЗ 2110 старого типа. Но это не значит, что эти улучшения нельзя сделать на новой панели приборов. Все сделано точно так же.

светодиодов в панели приборов.

Самый первый и простой способ настроить приборную панель ВАЗ 2110 — это заменить штатные лампочки на светодиоды, которые можно купить в любом автомагазине. Снимаем приборную панель ВАЗ 2110 и вынимаем из патронов лампы накаливания и на их место вставляем светодиоды.Лучше брать диоды просто белые. Когда вы их наденете, они немного посинят. Честно говоря, смотрится эффектнее родной желтоватой подсветки. Недостаток здесь действительно один, яркость подсветки регулировать больше не будет.

Изменение цвета одометра.

Стандартный цвет одометра не внушает доверия, он какой-то зеленый, как экран калькулятора. Но это легко исправить. Вам просто нужно снять его и аккуратно снять пленку с его экрана (лучше поддеть канцелярским ножом).Все на этом одометре смена цвета закончилась. Мы можем вернуть это обратно. Но на фото видно, как он начал показывать белые цифры на темно-синем экране.

Светодиодная лента в панели приборов.

Снимаем сам «циферблат» и стираем цветовой фильтр на цифрах с обратной стороны.

Вы также можете убрать стрелки с красного, как мы это сделали. Покройте их лаком белого цвета.

Теперь подключаем светодиодную ленту … Ее можно закинуть прямо в штатную розетку подсветки.В нашем случае мы взяли зеленую светодиодную ленту. Также неплохо смотрятся красный и синий, вот он на любителя.

Кстати, на ночь не слепит. А днем ​​все хорошо видно!

Две фары приборки.

Одновременно можно реализовать два способа освещения приборной панели. В нашем случае при включении габаритных огней загорается синяя подсветка приборной панели, если через реостат уменьшить яркость, то останется только штатная.Как этого добиться, смотрите на фото:

Вы также можете сделать до 7 видов различных комбинаций подсветки, но это уже не так просто. Здесь нужна управляющая электроника.

Панель приборов автомобиля ВАЗ 2110 предназначена для отображения информации о текущем состоянии автомобиля. Изготовлен из пластика нормального качества.
Наличие большого количества лампочек приводит к тому, что иногда их нужно менять. Многие водители хотят поменять невзрачную заводскую панель ВАЗ 2110 на более современную.
В статье предлагается узнать, как заменяются лампочки приборной панели ВАЗ 2110 и как сделать ее более эстетичной.

Особенности приборной панели автомобиля ВАЗ 2110

Комбинация на панели приборов автомобиля ВАЗ 2110 включает:

• 1 — показывает температуру. Если стрелка этого указателя переходит в красную зону шкалы, это свидетельствует о перегреве двигателя.
  Необходимо обратить внимание на работу электровентилятора и термостата системы охлаждения.

Совет: Не запускайте двигатель в режиме перегрева. Температура жидкости более 110 ° C.

• 2 — тахометр. Показывает приблизительную частоту вращения коленчатого вала двигателя.
  Чтобы получить истинное значение, скорость вращения устройства необходимо умножить на 100. Показание стрелки в красной зоне означает, что двигатель работает с повышенной частотой, что опасно для продолжения движения транспортного средства.
• 3 — спидометр.Положение стрелки указывает приблизительную скорость автомобиля в км / ч.
• 4 — показывает уровень топлива.
• 5 — кнопка обнуления счетчика суточного пробега.
• 6 — дисплей для счетчика суточного пробега и одометра.
• 7 — дисплей для индикации времени.

На фото установка лампочек на панель:

• Позиции 1 — используются для подсветки стрелок приборов и весов.
• Позиции 2 — самые маленькие по размеру используются в желтых индикаторах и красных сигнальных индикаторах.Эти лампочки устанавливаются без резиновых колпачков. Светофильтры нужных цветов уже встроены в приборку.
• Позиция 3 — имеет средний размер, используется для индикации низкого уровня бензина в момент, когда стрелка находится на нуле. Сгорает очень редко.

Вся комбинация приборов удерживается на месте двумя винтами. Его подключения выполняются с помощью печатной разводки на плате с использованием фольгированного гетинакса. Плата хорошо крепится к задней части корпуса.
Спидометр оснащен двумя счетчиками, показывающими пройденное расстояние: один — общий, другой — «дневной». Соответствующая кнопка позволяет легко сбросить последний.

Совет: показания можно сбросить только на неподвижном автомобиле.

Последние модели ВАЗ 2110 оснащены электронной панелью приборов. Он содержит все компоненты и индикаторы управления, значки и лампы.

Как заменить подсветку приборной панели

Итак:

• Рулевое колесо опущено в нижнее положение.
• Откручены два верхних самореза, вытащена декоративная планка.
• Откручены три самореза для крепления панели приборов.

Совет: трос спидометра не позволяет вытащить приборку. Чтобы выключить его, он сначала отстегивается из коробки, отводя стопорное кольцо в сторону и подтягивая чип кабеля, который затем вталкивается в кабину. Часть приборки притягивается к себе, а тросик удобно отсоединяется от спидометра.

• Кабель остается на месте, приборка вытащена, все электрические разъемы отключены.
• Патрон вращается против часовой стрелки и снимается вместе с лампой. Луковицы без основания.
• После доработки в панели приборов ВАЗ 2110 сборка агрегата производится в обратной последовательности.

Как заменить лампочки в центральной консоли

При эксплуатации автомобиля могут выйти из строя лампы, расположенные на центральной консоли автомобиля ВАЗ 2110.В этом случае заменить лампочки на панели приборов ВАЗ 2110 своими руками несложно. Цена работы небольшая.
Для этого вам понадобится:

• Отвертка плоская.
• Отвертка Phillips.
• Новая лампочка.

Рабочие инструкции:

• Отсоедините «минусовые» клеммы от АКБ и от привода к коробке передач троса спидометра.
• Вытянут выключатель наружного освещения.Для этого подденьте элемент плоской отверткой.
  Отсоедините разъем от переключателя и вставьте внутрь облицовки приборной панели.
• Замена лампочки приборной панели ВАЗ 2110 на ее подсветку производится нажатием отвертки патронной антенны, которую затем снимают с переключателя. Лампа вытаскивается из патрона и заменяется новой.
• Подденьте аварийный выключатель с помощью плоской отвертки, которую затем вытащите. Разъем отсоединяется от переключателя и вставляется внутрь обшивки панели.
• Отверткой Phillips откручиваются два самореза, которыми фиксируется крышка консоли панели приборов, и крышка снимается. ТЭН и пепельница вытаскиваются из гнезда.
• Автомагнитола вытаскивается из розетки. Пружинные скобы для крепления панели к накладке выдавливаются отверткой, а заслонка притягивается к себе.
  Отверткой освобождаются два пластиковых усика от нижнего крепления щита к панели приборов.Поднимается щиток, выдавливается третья пружинная скоба его крепления.

• Отсоединить разъемы подключения прикуривателя (см.), Фонарей для него, ламп для выключателя аварийки. Щит приборной панели снимается.
• Замена лампы подсветки панели приборов ВАЗ 2110 для подсветки выключателя аварийки на внутренней стороне панели приборов производится после ее вытаскивания патроном. Для этого они поворачиваются в держателе.
• Усики картриджодержателя сжаты, элемент вынут из прикуривателя. Лепестки прикуривателя сжимаются, деталь выталкивается наружу, лампочка снимается с накладок панели приборов и при необходимости заменяется.
• Крестовой отверткой откручиваются два самореза, фиксирующие комбинацию приборов на панели. Комбинация приборов отодвигается в сторону.
  Накидная гайка троса спидометра откручена от датчика скорости.Кабель отсоединяется от спидометра, затем снимается и выводится через отверстие в передней панели.
• Разъёмы отсоединены, комбинация приборов снята. Для замены лампочек панели приборов ВАЗ 2110 патрон необходимо повернуть против часовой стрелки, а комбинацию приборов необходимо снять с устройства.
  Устанавливаются новые лампы. Сборка и установка комбинации производится в обратной последовательности.
• Батарея подключена.
• Проверена работа ламп на панели приборов.

Как заменить лампочки в кнопках

Итак:

• Для замены лампы подсветки аварийной кнопки снимается панель с дефлекторами, после чего из нее вытягивается аварийная кнопка.
• Дефлекторы направлены максимально вверх.
• Слева и справа внизу находятся монтажные проушины. С помощью шлицевой отвертки они стягиваются вниз, а панель притягивается к себе.
• Вытащена тревожная кнопка.
• Патрон с лампой находится сбоку. Его нужно повернуть пинцетом против часовой стрелки и вытащить.
• Контакты на лампочках закручены вокруг патрона по бокам. Размер лампочек такой же, как у спичечного коробка.
• Для того, чтобы заменить лампы в панели приборов противотуманной фары ВАЗ 2110, нужно аккуратно поддеть панель кнопкой с отверткой и потянуть на себя.
• Остальные операции производятся аналогично замене лампочек панели приборов ВАЗ 2110 аварийной системы.

Аналогично меняет лампу колеса корректора фар:

• Подденьте отверткой и вытащите колесо.
• С помощью небольшой отвертки патрон вращается вместе с лампой и вытаскивается.
• Свет меняется.

Подробно, как заменяются лампы, приборная панель ВАЗ 2110 хорошо показана на видео.

На автомобилях семейства ВАЗ 2110-2112 на приборной панели имеются контрольные лампы и бортовые приборы, с помощью которых водитель может легко контролировать состояние автомобиля.На приборной панели отображаются следующие световые индикаторы: температура охлаждающей жидкости, поворотники, тахометр, уровень топлива, спидометр, изображение в виде заправки, что означает необходимость заправки, лампочки габаритов и дальний свет, ближний свет уровень тормозной жидкости, экран, отражающий пробег автомобиля, аварийная сигнализация, Check Engine, сигнализирующая о неисправностях двигателя, дисплей с часами, индикация неисправности генератора или подзарядки аккумулятора, индикация включенного ручного тормоза, лампа низкого давления масла в двигателе и на карбюраторных моторах лампа воздушной заслонки).

Разборка и замена устройств

Для замены (ремонта) устройств необходимо выполнить следующие действия в строго установленном порядке:

1. Полностью снять всю сборку.

2. Выкрутите винты (2 шт.), Фиксирующие направляющую. После этого саму шину необходимо отключить от системной платы прибора.

3. Выкрутите винты (7 шт.), Фиксирующие рамку со стеклом.

4. Необходимо снять раму, отсоединив ее от приборной системы.

5. Выкрутите винты (2 шт.), Которыми крепится плата комбинации приборов.

6. Отсоедините левый светофильтр, помеченный символами контрольной лампы.

7. Отсоедините правый светофильтр, помеченный символами контрольной лампы.

8. Открутите винты (2 шт.), Которыми крепятся красные и белые накладки. Затем снимите эти накладки.

9. Открутите гайки крепления датчика уровня топлива, датчика температуры охлаждающей жидкости и тахометра.Каждое устройство фиксируется 3 гайками.

10. Отсоедините плату от корпуса приборной системы.

11. Выкрутите винты крепления весов к корпусу (5 шт.).

12. Извлеките шкалу с инструментами из корпуса системы.

13. Очень осторожно, поддев отверткой стрелку указателя уровня топлива, снимаем ее с оси.

14. Выкрутите винты (2 шт.), Которыми указатель уровня топлива крепится к шкале.

15. Отсоедините указатель уровня топлива. Установите на его место новый. При установке датчика выполните все действия в порядке, обратном снятию.

16. Замените остальные приспособления таким же образом, как описано. В этом весь ремонт панели приборов ВАЗ 2110. Как видите, в этом нет ничего сложного и нет необходимости идти в специализированный сервис и платить деньги.

17. Сборка приборной системы должна производиться в порядке, обратном разборке.При проведении этих работ необходимо учитывать, что гайки крепления тахометра имеют другую резьбу.

Во многих автомобилях, в том числе ВАЗ 2110, контрольные лампы А12? 1.2 используются в комбинации приборов. При замене лампы выполните следующие действия:

2. Патрон вместе с перегоревшей лампой следует повернуть против часовой стрелки до упора.

3. Снимите патрон лампы с приборной системы.

4.Новая лампа устанавливается на место перегоревшей лампы в обратном порядке. Аналогично заменяются все остальные лампы комбинации приборов.

ВАЗ 2110

первого выпуска. Все автомобили ВАЗ. Чем нас привлекает отечественная «десятка»

Рынок сбыта: Россия.

Первые работы над автомобилем ВАЗ-2110 начались в 1980-х годах — макет появился в 1983 году, а прототип создан в 1984 году! Но затем развитие было отложено в пользу более реального развития самарского проекта.И хотя работа над машиной, которая могла бы стать флагманом модельного ряда ВАЗ и двухступенчатым поколением переднеприводного автомобиля нового поколения, была продолжена, только в 1992 году появился первый опытный экземпляр. Его внедрению в производство помешали экономические обстоятельства. Серийное производство началось в 1996 году. Автомобиль, открывший семейство Lada 110, выгодно отличался от других отечественных автомобилей этого класса современным дизайном и интерьером, просторным салоном и улучшенными эксплуатационными характеристиками.

С приходом в «десятки» российских покупателей впервые появилась возможность воспользоваться следующими техническими новинками: регулируемая рулевая колонка, иммобилайзер, бортовой компьютер. В отличие от предыдущих моделей в автомобиле ВАЗ-2110 заложены новые оригинальные разработки: использование оцинкованного металла для частей кузова, наиболее подверженных коррозии, крепление капота на газовых упорах, система улавливания паров бензина, вентилируемые тормозные диски и др. ряд других нововведений.Возможна установка кондиционера, который серийно входит в состав машин. В комплектации «Норма» автомобиль получил электрические стеклоподъемники, кузовные эмали типа «металлик», велюровую обивку сидений и дверей, подголовники на задних сиденьях. В комплектации «Люкс» автомобили дополнительно комплектуются литыми колесными дисками размером 14 дюймов, бортовым компьютером, системой обогрева передних сидений, наружными зеркалами заднего вида с электроприводом и обогревом, противотуманками. огни.

В «десятку» впервые установили карбюраторные 1,5-литровые 69-сильные двигатели ВАЗ-21083, которые в совокупности с высокой степенью унификации по ряду узлов и агрегатов с уже выпущенными автомобилями упростили владельцев и обслуживание. Базовым двигателем стал базовый двигатель ВАЗ-21100 (73 л.с.), 8-клапанный карбюратор рабочим объемом 1,5 литра. Модель с 8-клапанным 79-сильным двигателем объемом 1,5 литра с распределенным впрыском топлива имеет индекс ВАЗ 21102. Такой двигатель обеспечивает достаточные показатели и по мощности, и по крутящему моменту, при умеренном расходе топлива.Максимальная скорость автомобиля достигает 170 км / ч, а разгон до «сотни» занимает 14 секунд. Для более активных водителей разработан 16-клапанный вариант бензинового двигателя рабочим объемом 1,5 литра мощностью 94 л.с., с двухстенной ГБЦ, обеспечивающей повышенные показатели годности. Автомобиль, оснащенный таким мотором, имеет индекс ВАЗ 21103, максимальная скорость составляет уже 185 км / ч, а разгон до «сотни» занимает всего 12,5 сек. Автомобиль также оснащался двигателями объемом 1,6 и 2 литра (спортивная модификация 21106) мощностью 81-89 и 150 л.с.

Подвеска передняя — независимая с телескопическими гидроамортизаторами. Задняя полузависимая, рессорная, с витой балкой. Дизайн во многом повторяет предшественник «Девятки», но по сравнению с седаном 21099 «десятки» имеют значительно улучшенные летно-технические характеристики, в том числе расход топлива, в основном за счет снижения коэффициента аэродинамического сопротивления. Впереди важен просторный багажный отсек (480 л) с широкими возможностями трансформации: люк на заднем сиденье и крышка багажника, доходящие до бампера, позволяют перевозить длинномерные грузы.

Значимость «десятки» по сравнению с предыдущими моделями значительно возросла. Например, автомобиль получил верхнее крепление ремней безопасности, подушку водителя в отдельных конфигурациях. Ключом к уменьшению тормозного пути были вентилируемые дисковые тормоза передних колес. Автомобиль имеет более безопасную силовую структуру салона, с дополнительными планками жесткости в дверях, обеспечивающими прочность «ячеек» с пассажирами. Хотя без отдельных недостатков он не обошелся, но все же по совокупности параметров «дюжины» является самым безопасным из всех современных отечественных автомобилей.

«Дюжине» суждено было встать на конвейер в непростой период — началось постепенное завоевание рынка автомобилей иностранного производства, в том числе бывшего в употреблении, демонстрирующих совершенно другой уровень надежности и оснащенности. Но для консервативного российского покупателя в популярности этой машины большую роль сыграла не столько цена и ее соотношение к качеству, сколько высокая степень ремонтопригодности и возможность ремонта в гаражных условиях. Что позволило «десятке» оставаться самым престижным и дорогим отечественным автомобилем до появления новой модели «Лада Приора».

Читать полностью

Первые работы над автомобилем ВАЗ-2110 начались в 1980-х годах — макет появился в 1983 году, а прототип создан в 1984 году! Но затем развитие было отложено в пользу более реального развития самарского проекта. И хотя работа над машиной, которая могла бы стать флагманом модельного ряда ВАЗ и двухступенчатым поколением переднеприводного автомобиля нового поколения, была продолжена, только в 1992 году появился первый опытный экземпляр.

Его внедрению в производство помешали экономические обстоятельства.Серийное производство началось в 1996 году. Автомобиль, открывший семейство Lada 110, выгодно отличался от других отечественных автомобилей этого класса современным дизайном и интерьером, просторным салоном и улучшенными эксплуатационными характеристиками.

С приходом в «десятки» российских покупателей впервые появилась возможность воспользоваться следующими техническими новинками: регулируемая рулевая колонка, иммобилайзер, бортовой компьютер. В отличие от предыдущих моделей в автомобиле ВАЗ-2110 заложены новые оригинальные разработки: использование оцинкованного металла для частей кузова, наиболее подверженных коррозии, крепление капота на газовых упорах, система улавливания паров бензина, вентилируемые тормозные диски и др. ряд других нововведений.Возможна установка кондиционера, который серийно входит в состав машин. В комплектации «Норма» автомобиль получил электрические стеклоподъемники, кузовные эмали типа «металлик», велюровую обивку сидений и дверей, подголовники на задних сиденьях. В комплектации «Люкс» автомобили дополнительно комплектуются литыми колесными дисками размером 14 дюймов, бортовым компьютером, системой обогрева передних сидений, наружными зеркалами заднего вида с электроприводом и обогревом, противотуманками. огни.

В «десятку» впервые установили карбюраторные 1,5-литровые 69-сильные двигатели ВАЗ-21083, которые в совокупности с высокой степенью унификации по ряду узлов и агрегатов с уже выпущенными автомобилями упростили владельцев и обслуживание. Базовым двигателем стал базовый двигатель ВАЗ-21100 (73 л.с.), 8-клапанный карбюратор рабочим объемом 1,5 литра. Модель с 8-клапанным 79-сильным двигателем объемом 1,5 литра с распределенным впрыском топлива имеет индекс ВАЗ 21102. Такой двигатель обеспечивает достаточные показатели и по мощности, и по крутящему моменту, при умеренном расходе топлива.Максимальная скорость автомобиля достигает 170 км / ч, а разгон до «сотни» занимает 14 секунд. Для более активных водителей разработан 16-клапанный вариант бензинового двигателя рабочим объемом 1,5 литра мощностью 94 л.с., с двухстенной ГБЦ, обеспечивающей повышенные показатели годности. Автомобиль, оснащенный таким мотором, имеет индекс ВАЗ 21103, максимальная скорость составляет уже 185 км / ч, а разгон до «сотни» занимает всего 12,5 сек. Автомобиль также оснащался двигателями объемом 1,6 и 2 литра (спортивная модификация 21106) мощностью 81-89 и 150 л.с.

Подвеска передняя — независимая с телескопическими гидроамортизаторами. Задняя полузависимая, рессорная, с витой балкой. Дизайн во многом повторяет предшественник «Девятки», но по сравнению с седаном 21099 «десятки» имеют значительно улучшенные летно-технические характеристики, в том числе расход топлива, в основном за счет снижения коэффициента аэродинамического сопротивления. Впереди важен просторный багажный отсек (480 л) с широкими возможностями трансформации: люк на заднем сиденье и крышка багажника, доходящие до бампера, позволяют перевозить длинномерные грузы.

Значимость «десятки» по сравнению с предыдущими моделями значительно возросла. Например, автомобиль получил верхнее крепление ремней безопасности, подушку водителя в отдельных конфигурациях. Ключом к уменьшению тормозного пути были вентилируемые дисковые тормоза передних колес. Автомобиль имеет более безопасную силовую структуру салона, с дополнительными планками жесткости в дверях, обеспечивающими прочность «ячеек» с пассажирами. Хотя без отдельных недостатков он не обошелся, но все же по совокупности параметров «дюжины» является самым безопасным из всех современных отечественных автомобилей.

«Дюжине» суждено было встать на конвейер в непростой период — началось постепенное завоевание рынка автомобилей иностранного производства, в том числе бывшего в употреблении, демонстрирующих совершенно другой уровень надежности и оснащенности. Но для консервативного российского покупателя в популярности этой машины большую роль сыграла не столько цена и ее соотношение к качеству, сколько высокая степень ремонтопригодности и возможность ремонта в гаражных условиях. Что позволило «десятке» оставаться самым престижным и дорогим отечественным автомобилем до появления новой модели «Лада Приора».

Все о ВАЗ 2110. , покажите видео, фото и опубликуйте технические характеристики ВАЗ 2110 или LADA 110. Кстати, в народе машину прозвали «дюжиной». За многие годы выпуска модели 2110 собрано огромное количество автомобилей, которые сегодня гоняются по просторам страны. Несмотря на то, что машину сняли с конвейера в Тольятти, ее собрали в Украине.

Первые опытные образцы ВАЗ-2110 появились еще в 1985 году А проектирование модели началось в 1983 году.Испытанный конвейер и испытанный образец должны были быть получены в 1992 году, но из-за экономических проблем процесс затянулся. Таким образом, машину, разработанную в середине 80-х, начали полностью собирать только в 1996 году. В 95-м собраны только опытные игры. В 1998 году начинается производство универсала, а через год и хэтчбека. В 2007 году с конвейера АвтоВАЗа сходит седан ВАЗ-2110, за ним идут универсал и хэтчбек, оставляя свое место в семье Приора.

Внешний вид ВАЗ-2110 Он стал настоящим прорывом конструкторов АвтоВАЗа.Конечно, в 2000-е внешность «десятки» немного несравнима, но в 80-е это был последний писк автомобильной моды. В свое время «десятка» была самой престижной машиной отечественного автопрома. После очень глубокого рестайлинга ВАЗ-2110 появилась Lada Priora, которая до сих пор унаследовала многие внешние черты своего прародителя.

Фото ВАЗ 2110.

Салон «Десятки» на фоне классики или моделей 08 или 09 выглядел очень хорошо и современно.Беспрецедентная для тех лет передняя торпеда выглядела очень гармонично и была похожа на что-то заморское. Особенно стильно смотрятся переключатели наружного освещения, задних противотуманных фар. А возможность установить боковой компьютер в центральную консоль для нашего автопрома была просто фантастической. Смотрите фото салона ВАЗ-2110, Далее.

Фото Салон ВАЗ 2110

.

Багажный отсек седана 2110 вмещал 450 литров объема , универсал был более совместимым, а хэтчбек еще и практичнее, благодаря задней пятой двери.

Фото Обман ВАЗ 2110

.

Технические характеристики ВАЗ 2110

В техническом плане ВАЗ-2110 Это был седан, который базировался на платформе хэтчбека WAZ-2108. То есть подвеска, тормоза, ходовая часть, рулевое управление у автомобилей схожи по конструкции. Но «десятка» получила ряд нововведений, которые для 80-х годов, когда была разработана машина, были революционными для нашего автопрома. При этом впрыск топлива и электронное управление двигателем, бортовой диагностический компьютер, была возможность установки гидроусилителя руля и блока питания.В конструкции кузова появились оцинкованные элементы, а технология окраски для того времени была очень развитой. К сожалению, в серийное производство модель была запущена только в 1996 году, когда все это изрядно устарело. Далее более подробные технические характеристики ВАЗ-2110.

Размеры, масса, объемы, клиренс ВАЗ 2110

• Длина — 4265 мм
• Ширина — 1680 мм
• Высота — 1420 мм
• Снаряженная масса — от 1010 кг
• База, расстояние между передней и задней осью — 2492 мм
• Шаг передних и задних колес — 1400/1370 мм соответственно
• Radag объем — 450 литров
• Объем топливного бака — 43 литра
• Трансмиссия — передний привод, 5-ступенчатая механическая коробка передач
• Тормоза передние — дисковые
• Тормоз задний — барабанный
• Передняя подвеска — независимая Макферсон со стабилизатором поперечной устойчивости
• Подвеска задняя — полузависимая витая балка
• Рулевое управление — грабли
• Размер шин — 165/70 R13
• Дорожный просвет или клиренс ВАЗ 2110 — 180 мм (под нагрузкой 160 мм)

Первым двигателем, который стоял под капотом седана 2110, был 1.5 литровый карбюратор рабочим объемом (72 л.с.) так и назвали злополучным ВАЗ-21100. По сути, это модернизированный двигатель ВАЗ-2108. Силовой агрегат выпускался с 1996 по 2000 год, затем его полностью заменили инжекторные варианты силовых агрегатов.

Двигатель ВАЗ 2110 8-ми клапанный, расход топлива, динамика

• Рабочий объем — 1499 см3
• Количество цилиндров / клапанов — 4/8
• Диаметр цилиндра — 82 мм
• Ход поршня — 71 мм
• Мощность л.с. / кВт — 72/53 при 5400 оборотах в минуту
• Крутящий момент — 105 нм при 3000 оборотах в минуту
• Степень сжатия — 9.0
• Максимальная скорость — 164 километра в час
• Средний расход топлива — 7,6 л.

Следующим интересным двигателем LADA-110 был уже инжекторный 8-клапанный двигатель ВАЗ-2111 (1,5 л.) С впрыском топлива и электронным управлением, а чуть позже появился ВАЗ-2114 (1,6 л.). Это был серьезный шаг АвтоВАЗа в новую эру МОТОРНОГО строительства. По сути, это тот же карбюраторный мотор, но уже с впрыском, что немного прибавило двигателю мощности, сделало его более экономичным и экологически чистым.Сегодня этот двигатель, после некоторой модернизации и смены индекса (ВАЗ-11183), можно встретить на грантовых моделях, Валина, приор.

Еще одним важным этапом стало появление 16-клапанного инжекторного двигателя. Было создано два варианта. Первый ВАЗ-2112 рабочим объемом 1,5 литра и следующий Мотор ВАЗ-21124 рабочим объемом 1,6 литра. Последний тоже дожил до наших дней и устанавливается на современные модели Lada. В результате модернизации двигателя ВАЗ-21124 появился мотор с индексом 21126 мощностью 98 л.с. и 21127 мощностью 106 л.с.

Двигатель ВАЗ 2110 16-ти клапанный, расход топлива, динамика

• Рабочий объем — 1596 см3
• Количество цилиндров / клапанов — 4/16
• Диаметр цилиндра — 82 мм
• Ход поршня — 75.6 мм
• Мощность, лс / кВт — 89/66 при 5000 оборотах в минуту
• Крутящий момент — 133 нм при 4000 оборотах в минуту
• Степень сжатия — 10,3
• Максимальная скорость — 185 километров в час
• Средний расход топлива — 7,2 литра

Все моторы ВАЗ-2110 совмещали наличие чугунного блока цилиндров, алюминиевой головки блока и ремня в приводе ГРМ. Именно метла ремня ГРМ доставила довольно много хлопот владельцам этой машины.Собственно, какие клапанные моторы ВАЗ-2110? Бензиновые 8-ми клапанные двигатели объемом 1,5 и 1,6 литра проблемой погнутых клапанов не страдали. А вот и двигатель 16 клапанный рабочий объем 1,5 литра (ВАЗ-2112) Этот недуг уже есть, то есть подгорание клапана точно . Еще 16 клапанов объемом 1,6 литра клапана не давят, в поршнях предусмотрительно были сделаны специальные выемки на случай обрыва ремня.

Видео ВАЗ 2110.

Видео краш-теста «Десятки».Не хотелось бы оказаться на сайте манекенов.

Видео роликов про тюнинг ВАЗ-2110 довольно много. Это видео-рассказ о человеке, который превратил тюнинг в хобби.

Сегодня продолжается сборка ВАЗ-2110 в Украине под маркой Богдан, далее видео процесс производства автомобиля.

Несмотря на то, что LADA 110 выпущено огромное количество профессиональных и качественных видеообзоров, в сети довольно мало.

Версия и цена ВАЗ 2110

Сегодня куплю Новый Ваз 2110 Вполне реально, правда называется «Богдан 2110», но по сути это та же машина.Цена 2110 с 8-клапанным мотором чуть больше 280000 рублей. Цена 2110 с 16-клапанным мотором на сегодняшний день составляет чуть более 300 000 рублей. Вы можете без проблем купить б / у «дюжину» сборки в Тольятти, достаточно зайти на сайт бесплатных объявлений. Там этих машин огромный набор, любого технического состояния и внешнего вида.

Стоит напомнить, что наряду с седаном 2110 выпускался хэтчбек 2112 и универсал 2111. Кроме того, трехдверная версия ВАЗ-21123 выпускалась на базе пятидверной шляпы.Трехдверные хэтчбеки довольно малы, но если поискать на вторичном рынке, можно купить например спортивную вазу.

ВАЗ 2110, он же Лада 2110, Лада 110, «Дюжина» — переднеприводный водяной четырехдверный 5-местный автомобиль в кузовном исполнении «Седан» производства Волжского автозавода. Lada 2110 относится к третьему поколению модельных семейств АвтоВАЗа после «классики» и Lada Samara / сателлитной линейки.

Палатка опирается на переднюю площадку. В 1984 году был представлен ВАЗ 2110 серии «0».Спустя год, в 1985 году, команда разработчиков представила автомобиль ВАЗ 2110 серии «100» с романтическим названием «Афхалин».

В 1987 году конструкторы продемонстрировали приемной комиссии седан ВАЗ 2110 серии «200». 10 Модель Жигулей двухсоткой серии — это самый неоднозначный проект со странными очками, больше похожими на шиплеров. Боковое стекло 110 серии 200 состояло из двух частей, повторяющих внешнюю схему окна. Одна половина была жестко закреплена, открывалась только внутренняя небольшая часть, управляемая оконной стойкой.Помимо машин в двухстах «десятках», имелись люк в крыше и аэродинамические пороги. Внешние «балки», включая утопленные ручки в дверях и невысокие задние колесные арки, закрывающие колеса почти на половину высоты, помимо внешней привлекательности обеспечивали ВАЗ 2110 серии 200 впечатляющие аэродинамические показатели. Однако праздные представители экстерьера двухсот «десятков» признали излишне эксцентричными и отвергли. Спустя два года Toyota выпустила универсал с оконными формами с абсолютно идентичными забракованными двумя сотнями «десятков».

Группа разработчиков, буквально через неделю после провальной демонстрации ВАЗ 2110 «200», в которой приемная комиссия увидела неудобные для советских инженеров буржуйские лохмотья фантазии, в феврале 1987 года подготовила более сдержанный вариант ВАЗ 2110 серии. седана «300». Макет на триста десятков руководству понравился. ВАЗ 2110 серии «300» выглядел знакомо — без изысков, традиционные нижние стекла, «нормальные» задние арки.

Весной 1991 года (2 апреля) генеральный директор ВАЗ подписал приказ о начале производства опытно-промышленной партии автомобилей семейства ВАЗ 2110 в кузове седан.

9 августа 1996 г. было собрано несколько универсалов. Серийная сборка ВАЗ 2111 продолжалась с 1998 по 2009 год. Еще одна — машина с большим объемом багажника 490 л, увеличившимся до 1420 литров при сложенном заднем диване и грузоподъемностью 500 кг.

Наладить сборку пятидверных хэтчбеков «Десятого» семейства ВАЗ 2112 удалось в феврале 1998 года. Модель выпускалась серийно с 1999 по 2008 год. Трехдверное купе ВАЗ 21123 начали собирать в 2003 году. силами одной из компаний-партнеров АвтоВАЗа — Автокомплекта.Купе выпускалось только по бронированию в ручном режиме. Трехдверка десятого семейства отличается от пятидверной версии 57 кузовными деталями. Всего при сборке купе было использовано 130 оригинальных деталей, разработанных специально под трехдверный проект.

Лада 2110 позиционировалась АвтоВАЗом не как бюджетный инструмент для передвижения в космосе, а как легковой автомобиль более высокого класса. Стоимость 2110 всегда держалась на верхних планках ценового диапазона моделей ВАЗ. ВАЗ 2110 стал первым отечественным автомобилем, оснащенным диагностическим прибором, более известным автомобилистам, вроде бортового компьютера.В «десятке» установлена ​​электронная система управления двигателем. При изготовлении основных частей каркаса использовался оцинкованный металл.

Часть автомобилей ВАЗ 2110 собрана со штатными кондиционерами. Остальные версии «десятки» могли комплектоваться опциональной системой кондиционирования за дополнительную плату.

Багажник ВАЗ 2110 объемом 480 см3. Погрузочная высота мала до верхнего края бампера крышки багажника. В спинке заднего дивана предусмотрен люк для перевозки длинномерных предметов.

Первые варианты ВАЗ 2110 агрегатировались с 1,5-литровым двигателем карбюраторного типа ВАЗ-21083 мощностью 69 л.с. В более поздних версиях «десятки» карбюраторные моторы были заменены электронными блоками управления и системой распределенного впрыска топлива.

В начале двухтысячных лет для ВАЗ 2110 решили провести глубокую модернизацию. Шесть дизайнеров, в том числе В. Ярцев и В. Степанов, представили свое видение рестайлинговой версии «десятки».Наиболее удачной оказалась конструкция М. Пононарева. В 2002 году АвтоВАЗ представил две доработанные версии «десятки» с индексами ВАЗ 21102, ВАЗ 21103. В 2003 году ВАЗ 2110 прошел модернизацию в соответствии с нормами стандарта ЕВРО-2. Впоследствии АвтоВАЗ разработал «десятки» опций, отвечающих более жестким требованиям ЕВРО-3. ВАЗ 2110 с новым каталитическим нейтрализатором, калиброванным контроллером, силовым агрегатом, соответствующим нормам ЕВРО-4, поступил в продажу в феврале 2006 года. В мае 2007 года АвтоВАЗ представил очередную обновленную версию ВАЗ 2110.Изменения коснулись приборной панели, руля и покорных джойстиков. Немного изменена комбинация устройств и добавлен бортовой компьютер, аналогичный установленным на. Снаружи ВАЗ 2110 получил новые задние фонари.

ВАЗ 2110 предлагался в трех комплектациях: стандарт, стандарт и люкс. Серийные модификации ВАЗ 21102 / ВАЗ 21103 предусматривали несколько вариантов стандартного исполнения. Базовая комплектация ВАЗ 21102-00 «Стандарт» красилась обыкновенными эмалями, комплектовалась механическими стеклоподъемниками, имела текстильные наружные части салона.На «голый» ВАЗ 2110 цена начиналась с 200 тысяч рублей.

Завершенный «Норм» (ВАЗ 21102-01 / 21103-01) отличался электроподъемником стекол, велюровой отделкой, задними подголовниками и эмалями с эффектом металлик. Исполнение «нормы» составило около двух третей от всех десятков комплектаций. На ВАЗ 2110 стоимость в комплектации «Норма» составляла порядка 250-260 тысяч рублей.

В люксовой версии «Десятки» (ВАЗ 21102-02 / 21103-02) предусмотрены 14-дюймовые легкосплавные диски, бортовой компьютер, зеркала заднего вида, подогрев передних сидений, противотуманные фары.

Помимо стандартных серийных комплектов ВАЗ 2110 выпускался в различных мелкоситовых и даже единичных эксклюзивных вариантах. Наибольшую известность приобрели модификации:

.

ВАЗ 21106 — заряженная версия, самая мощная «десятка». С 1998 года собираю Лада Тул. Отличается объемным пластиковым обвесом и большими 15-дюймовыми колесами. Агрегатируется 2,0-литровый пилотный двигатель серии C20Che и рычаг КПП. Немецкий гидроусилитель руля фирмы ZF был установлен в стандартной комплектации.Спидометр «Горячий» ВАЗ 21106 В отличие от обычного «десятого», показывающий максимум 200 км / ч, фиксирует скорость до 240 км / ч. «Заряженная» дюжина, цена которой была почти в полтора раза выше заводской серийной модели, стоила 330 тысяч рублей.

ВАЗ 21108 — так называемая версия седана-натяжителя «Премьер». В отличие от стандартного седана удлиненное заднее дыхание. — ВАЗ 21109 — «Консул». Лимузин на 4 пассажирских места с повышенным уровнем комфорта. Задние двери увеличены, между передней и задней частью салона установлена ​​звукоизоляционная перегородка.Задний ряд сидений имеет расширенный диапазон регулировки.

ВАЗ 21106К — трехдверное купе на базе модели ВАЗ 21106. Комплектуется двигателем Opel C20xe и инженером по гидроусилителю рулевого управления. — ВАЗ 2110м и ВАЗ2110Т — рестайлинговые версии после «мягкой модернизации» в люксовую версию. На люксовый ВАЗ 2110 цена стартовала с суммы 287 тысяч рублей.

Серийная сборка

ВАЗ 2110 на конвейере АвтоВАЗа продолжалась до 15 октября 2007 года. Заводские мощности АвтоВАЗа переведены под производство модели Lada Priora, которая является глубоко модернизированной версией ВАЗ 2110.После официального прекращения производства ВАЗ 2110 в Тольятти украинский завод люльки в Кременчуге и корпорация Богдана в Черкассах получили лицензию на крупногабаритную сборку. Помимо Украины, «десятку» собирают в Египте.

Машина мне досталась 1,5 года назад от друга, который пригнал ее из Тольятти. Прошло три года, увеличил мощность Двигла + чип-тюнинг + вырезал катализатор (прибавил примерно 20 л / с — с 76 до 120 л / с соответственно). С учетом того, что на автомобиле установлена ​​спортивная механическая коробка передач.Прирост мощности достаточно заметен. Машинка в Москве, в основном по городу, редко в небольших поездках до 500 км.

По комплектации: Авто 2000 мод.года — заряжен лучше любого мерседеса новый, ксенон, парктроник спереди и сзади, двухцветный (синий с бежевым) салон кожаный, SD чейнджер, телефон, кондиционер, подогрев сидений.

Самый главный вывод по результатам владения автомобилем: Понты дороже денег. Особенно в Москве.

Какие понты у машины стоимостью 10 килобаксов? — Пусть некоторые владельцы более дорогих и уважаемых машин.И они будут правы, но не в отношении 10-ки.

Первое: уважение к дороге — если я выкатываюсь с соседней дороги, почти всегда уступаю мне, если нужно перезагрузить в другом ряду в плотном потоке — проблем нет. Включаю поворотник и плавно. С достоинством отстроены заново. За 1,5 года почти ни разу не сообщал, не моргал, не пробовал «лечить» и т.д. В семье еще есть гольф 4, на котором тоже иногда езжу — разница в уважении на дороге огромная .

Во-вторых: Динамика от 10-ки (особенно со спортивной МКПП). Со светофора почти всегда выезжаешь первым (при необходимости). Двигатель (после доработки и чип-тюнинга) тянет с 2000 об / мин. Вы всегда знаете — я пробовал снимать педальный автомобиль. А при необходимости — очень плавное и мощное торможение.

Третий: Комфорт, отличная для такой машины плавность хода. Люблю быструю езду, но не настолько, чтобы ощутить своей пятой точкой все неровности дороги, как это часто бывает с другими быстрыми автомобилями.10-ка, как будто летает по дороге, а не слизывает ее, как признаю BMW 330 (мне тоже пришлось ездить). Конечно, ВАЗ никогда не славился острым рулем, поэтому на горных змеях не езжу. Для городской езды руля хватает полностью. Слабая — шумоизоляция, но мне нравится шум двигателя, звук спортивного выхлопа, так что это не принципиально для меня. Внутренняя отделка хороша — пластиковая панель приятная на ощупь, деревянные вставки не портят вид, хорошая кожа.Классический дизайн панели приборов прост, но достойно. После 8 лет эксплуатации в салоне ничего не скрипит, не прет, ехать можно выключив музыку и слышно только дорогу и двигатель.

Теперь о минусах: появилась электроника (видимо сказывается наш климат) — отрезки индикации времени и температуры (ремонт 100 $), перестал работать чейнджер дисков и телефон — сервис пока не может найти причина — либо сгорел блок управления телефоном, либо блок оптоволокна (как можно пробить то, что спрятано на панелях салона.). До меня глючил блок замка зажигания — блок иногда не распознавал ключ. Лечится только заменой блока у официального дилера — 150 $. Блок поменяли, проблема исчезла. Вообще в специализированные сервисы обращаются очень редко — дорого, да и грузить все равно стремятся как лоха. Все задумал, то делаю знакомый автомеханик, у него простейший специальный инструмент, умелые руки и опыт работы в специализированном сервисе ВАЗ. С запчастями проблем нет — по ходовой я беру оригинал, если не поленишься и позвонишь в несколько магазинов, всегда можно сэкономить.Пробег на данный момент 150 т.км. В скором времени ожидаются крупные плановые рейды: замена двигателя, замена кузова, замена сцепления — такие работы лучше делать в специализированном автосервисе. Но пока все это работает и радует своего владельца, то есть меня.

Зимой езжу на шипах на дорогой резине (в общем и летом на резине не экономлю).

Резюме: Спортивная 10-ка — отличный выбор для тех, кто любит престиж, скорость, комфорт. В меру надежная при хорошем уходе, но иногда капризная машина.

Преимущества и недостатки ВАЗ 2110

ВАЗ 2110

был революционным, не скажешь этого слова, конструктивным решением. Автомобиль имел как массу достоинств, так и ряд недостатков, некоторые проблемы в конструкции автомобиля и комплектующих были детскими болезнями, или, вернее, проблемами роста.

К основным положительным моментам при эксплуатации следует отнести десятки достаточно экономичных, по расходу топлива, эксплуатации автомобиля. Расход топлива по сравнению с предыдущими моделями значительно снизился.Также стоит отметить высокую степень ремонтопригодности автомобиля.

В первую очередь, это связано с относительно невысокой стоимостью комплектующих для десятков и развитой сетью СТО тольяттинской сборки. На ВАЗ 2110 устанавливались разные двигатели, поэтому однозначно сказать, что двигатель — это положительный или отрицательный момент в эксплуатации автомобиля. Необходимо четко представлять, какой тип двигателя описывается.

Действительно, в первой десятке двигатели различаются объемом один и пять, один и шесть и один и восемь литров, а также по количеству клапанов, восьмилопастные и шестнадцати-ступенчатые модели, а также по впрыску. система рабочей смеси, карбюратор и впрыск.

К примеру, полуразрушенные восьмерки на десятке отличались неприхотливостью к топливу, а каталитический нейтрализатор и лямбда-зонд были на уровне, а по сроку службы превосходили аналогичные детали некоторых иномарок.

ВАЗ 2110: «Дюжина» — это много или мало?

Уважаемая редакция «Автоцентра», я постоянно читаю ваш журнал и нахожу много интересных статей. Но мне интересно, почему мало внимания уделяется рассказу о достоинствах и недостатках российских автомобилей, в частности ВАЗ-2110 и его модификаций.

ИН присутствует Самые современные автомобили из Тольятти относятся к «десятому» семейству, и такая ситуация будет актуальна не менее 5 лет. «Дюжина» зародилась и надолго, так как на момент формирования проекта «республики Великого Советского Союза» распались в момент реализации проекта, в результате чего вся российская промышленность оказалась разрослись, и поставщики-направления были в других странах.

Правда, на вазу про этот проект «дюжина» встала на конвейер в 1997 году, когда экономическая ситуация стала более благоприятной (официально начало выпуска датировано 1995 годом).К сожалению, пока еще малоизвестная в Европе «дюжина», хотя ее предшественница «Самара» совершила настоящий прорыв в середине 80-х годов. Однако в России «десятка» поглотила «Самару» и в присутствует . Это довольно модный автомобиль, этакий авангард для тех, кто хочет идти в ногу со временем. В Украине «десятка» не так распространена, как угловатая «старшая сестра», однако присутствует Многие автомобилисты всерьез «примеряют» ВАЗ-2110 и пытаются выяснить, в чем реальные преимущества «десятки» перед » Самара », в чем ее преимущества и что лучше — подержанная иномарка 5-10 лет назад или новая машина« Десятого »семейства из Тольятти?

Конечно, любая модификация «Десятки» — это современный автомобиль, и как ни называли другие критики, но именно автомобили из этого семейства являются объективной реальностью обозримого будущего для автомобилистов СНГ.Вспомните, как задавили «зубило» в конце 80-х: и близко, мол, «самара», и шумная, и угловатая … Глядишь, со временем и отношение к «десятке» станет более сдержанным — ну это похоже на беременную антилопу, а что в этом плохого? В конце концов, не самое уродливое животное и даже будущая мама … Уже ясно, что рано или поздно в «десятки» попадают не только ценители новинок и сторонники технического прогресса в целом, но и те, кто присутствует Относится к ВАЗ-2110 скептически.

Современность «десятки» определяется как большим набором модификаций по сравнению с Самарой: три разных двигателя, три кузова, причем речь идет только о серийных моделях!

Выбор силовых агрегатов 2110 удовлетворит и неприхотливых автолюбителей украинской провинции, и «продвинутых» сторонников агрессивной городской езды. Ведь «классический» однолитровый двигатель 21083 с карбюратором досконально изучен, его обслуживание и ремонт не доставляют проблем даже в полевых условиях, но более «хитрые» двигатели обеспечивают достойную динамику и относительно высокую максимальную скорость. с умеренным расходом топлива.Особенно это отличается от 16-клапанной версии мощностью 94 л.с. Оснащен системой впрыска топлива (21103), хотя 8-клапанный впрыск (21102) не разочаровывает. Правда, на любой «десятке» смущает немного характерная и для «САМАРА» «Gotate Step» между первой и второй передачами, из-за чего возникает необходимость в более сильной, чем обычно, «раскрутке» двигателя. Однако такая особенность не является большим недостатком — не так уж и плохо, когда вторая передача ближе к третьей, чем первая…

Кроме того, «дюжина» предлагается как с кузовом Cedan (ВАЗ-2110), так и с универсалом (ВАЗ-2111), и это радует всех любителей переднеприводных автомобилей из Тольятти. Наконец-то в России выпускают современный переднеприводный универсал, и даже до недавнего времени любители «сарайских» машин довольствовались лишь устаревшей «четверкой» и не менее «музейным» нижегородским универсалом.

Для любителей динамичных хэтчбеков выпускается ВАЗ-2112, который оснащен исключительно 16-клапанным двигателем , 14-дюймовыми колесами и вентилируемыми дисковыми тормозами передних колес.Различные варианты комбинирования кузовов и двигателей позволяют выбрать желаемый тип кузова и определить мощность двигателя исходя из собственного темперамента и финансовых возможностей, однако многие другие автомобили этого семейства собирают небольшие серии для любителей «подороже». и бег трусцой ». Например, мы, наверное, обратим внимание на ВАЗ-21106, который оснащен 2-литровым двигателем Opel C 20xe мощностью 150 л.с. (!), 15-дюймовыми колесами и спортивной подвеской, благодаря которой «миролюбивый». любящие «на первый взгляд» сделать «многие« горячие европейцы »любят VW Golf GTI.Но VIP-персоны по достоинству оценят ВАЗ-21108 «Премьер», который отличается не только удлиненной базой, но и богатым оснащением, а также более пропорциональным внешним видом. В присутствует Испытания полноприводного универсала с 2-литровым двигателем, ходовые качества которого оцениваются на очень высоком уровне, а для «джипов» создана необычная «десятка», в которую входят «десятого» кузова и агрегатов «Нива» (постоянный полный привод!). Но самый стильный проект — это двухдверное купе (!) С силовым агрегатом «Ополев» и спортивной подвеской.Одним словом, гамма модификации этого семейства , по «советским» меркам, достаточно широкая и дает очень весомую возможность за относительно небольшие деньги — право выбора.

Как известно, ВАЗ-2110 создан на базе агрегатов «Самара», но это не значит, что «десятка» — та же «Самара», только с «пухлым» кузовом. По сути, ВАЗ-2110 — это автомобиль следующего поколения, многие особенности которого позволяют не только быть современным, но и более комфортным.Технически «десятка» и «Самара» очень близки, но есть нюансы: модернизированный двигатель и подвеска с другими настройками, улучшенные тормоза. Кроме того, автомобили этого семейства могут быть оснащены 14-дюймовыми колесами , фарами известной компании Bosch, электростеклоподъемниками, централизованно блокируемыми дверными замками, комбинацией приборов немецкой компании VDO с электронным одометром, регулируемым по рулевая колонка … Отрадно, что любая «десятка» оснащена автоматическим отопителем, поддерживающим заданную температуру в салоне, двойными уплотнителями дверей, клеящимися стеклами и газовыми упорами капота — все это приятно удивляет не только бывших владельцы Самара.

Однако следует отметить, что «дюжина», как и любой недорогой российский автомобиль, часто огорчает владельцев многочисленными сборками сборки и нестабильным качеством комплектующих. В принципе, большие зазоры кузовных деталей, плохо подогнанные панели и разветвленные молнии и бампера не столько разочаровывают, сколько снижают престиж этой машины. После покупки нужно быть готовым к тому, что многие детали, узлы и механизмы потребуют подтяжек, чистки и дополнительной регулировки, а некоторые неисправности устраняются с трудом: выход из строя электронного блока управления впрыском топлива в прямом смысле вызывает «неисправность». дюжина «недвижимости!» Часто у совершенно новых автомобилей возможны неисправности в системе, сбои в работе двигателя, нестабильная работа на холостом ходу и т. Д.К тому же многих владельцев мучает перегрев двигателей, у других постоянно «плавают» углы колес колес — видимо, кузову не хватает жесткости. Предмет постоянной головной боли — электрооборудование: система вентиляции и отопления иногда нагло «глючит», греет и без того теплый воздух в салоне, а диагностическая система «пугает» контрольной лампой «Sheck Engine» … Хотя в большинстве случаев ВАЗ-2110 ломается не чаще и не реже остальных ВАЗ и других российских автомобилей.К неоспоримым достоинствам «десятки» можно отнести и то, что любой «рукава» автомобилист, привыкший обслуживать самарский автомобиль, без труда проведет оба ремонта своими силами, что сэкономит много времени и денег. Дизайн автомобиля особых нареканий не вызывает, качество деталей порой приводит к невесомым отражениям … хотя бывают случаи, когда «десятки» наезжали на 50 000 — 60 000 км без особых проблем, так что при бережном обслуживании до Капитальный ремонт ВАЗ-2110 состоится 100–150 тыс. км. Однако многие владельцы вырабатывают ресурс своих автомобилей на 30–50 тыс. км, значительно превышая допустимые скоростные режимы.В силу конструктивных особенностей и использованного топлива и горючего «дюжина» не рассчитана на длительную езду на скоростях выше 120-130 км / ч, а частая непрерывная езда «на контекст» значительно снижает ресурс и обслуживание двигателя и подвески.

Конечно, у ВАЗ-2110 есть недостатки, но рядом с «Самарой» эта машина смотрится намного солиднее, современнее и «дороже», несмотря на слишком тяжелую заднюю часть и «непроверенную» арку заднего колеса. В движении он отличается не только поджаренным, хоть и «нервным» двигателем, но и очень комфортной подвеской, что в условиях отечественных ям и Колдыбина является большим достоинством.«Картинный» характер и небыстрый, но мягкий отклик на движение автомобиля разочаровал владельцев «Самара», привыкших к резкости, но такая сбалансированная для семьи машина очень актуальна. Если владелец «десятки» желает получить истинное удовольствие от активной езды, то квалифицированные тюнинговые фирмы без особых проблем и за внушительное финансовое вознаграждение превратят «кроткую дюжину» в необузданного и мощного монстра, способного и покорить, и напугать. многие!

Однако ВАЗ-2110 конкурирует не только с «родственниками», но и с иномарками, как с подержанными (например, Opel Vectra A и Audi 80 B4) пятидесятилетней давности, так и с новыми корейскими автомобилями (например, Дэу Ланос).Конечно, любая иномарка собирается намного тщательнее, а качество деталей не вызывает явных нареканий. Но … Б / у иномарки за таких денег Обычно предлагают, как их еще называют, «по предельному». То есть их ресурс исчерпан на 70-80%, и стоимость любой запчасти по сравнению с «десяткой» покажется просто сногсшибательной. ВАЗ-2110, как и любая новая российская машина, не столько рушит, сколько раздражает частыми мелкими поломками, но иномарки «наказывают» за большие, а количество «летающих» в любом случае превышает один-два портрета Франклина — за » десятки »за таких денег Вполне реально сделать кап ремонт двигателя… Что касается корейских автомобилей, то их ремонтопригодность тоже под большим вопросом, а главное — любое посещение STR (как с целью прохождения запланированного, так и для устранения поломки) опустошает карман владельца на значительную сумму. Кроме того, «дюжина» из-за простоты конструкции и доступности запчастей (унифицирована с Самарой) подлежит ремонту, а реставрация — практически всегда. Но иномарки …

Будем надеяться, что ВАЗ прислушается к «Стеклу народа» и вылечит «детские болезни», портящие репутацию самого современного (и родного!) Автомобиля из Тольятти.В этом случае у «десятки» есть все шансы стать настоящим бестселлером на просторах бывшего СССР, ведь благодаря совокупности факторов (современность конструкции, доступность запчастей, невысокая цена, KOMFO R Кабель и ремонтопригодность) «десятка» почти попадает в десятку! Хочется верить, что в ближайшем будущем серийный ВАЗ-2110 будет действительно качественным, а не «сырым» и покупатель не пожалеет о сделанном выборе в пользу автомобиля «Десятого» семейства.

Обозначение лампочек на панели приборов ВАЗ 2110.Основные обозначения значков на панели приборов ВАЗ

Ситуации, когда не работает приборная панель на ВАЗ 2110, вовсе не редкость для изделия отечественной автоматики. Любая машина не безгрешна, ведь владельцам машин не остается ничего другого, кроме как решать возникающие разовые проблемы.

Устройство

В данном случае комбинация приборов на ВАЗ 2110 включает:

• Тахометр;
Пидометр
• ;
• Указатель уровня топлива;
• Указатель температуры охлаждающей жидкости;
• Контрольные лампы в количестве 12 штук;
• 6 лампочек панели приборов;
• Резервный слот для контрольной лампы;
• Пара колодок для подключения проводов.

Обязательно добавьте, что обувь красного цвета на электрической схеме обозначается x2, а обувь белого цвета обозначается как x1. Поэтому перепутать не удастся. Если помните, конечно.

Что касается панели приборов, то у модели ВАЗ 2110 используется два типа. Все зависит от года выпуска машины, так как есть старая и обновленная версия.

1. В старом щите устройства расположены симметрично.
2. Для приборной панели Новый образец отличается расположением со смещением с правой стороны двух указателей — температуры охлаждающей жидкости и уровня топлива в баке.

Прежде чем приступить к самостоятельному решению проблемы, рекомендуем ознакомиться с распиновкой панели приборов № и ВАЗ 2110. Другими словами, следует понимать, где какие выводы проводки, для чего она предназначена, какие предохранители имеются в наличии и так далее.

Все это легко выяснить, воспользовавшись данными из мануала. Имея под рукой такую ​​наглядную литературу и машину перед глазами, можно без помощи специалистов и специальных знаний в электронике исправить характерные неисправности приборной панели.

Проблемы и их устранение

Существует несколько общих проблем, характерных для модели приборной панели ВАЗ 2110 отечественного производства.

1. Подсветка панели приборов на ВАЗ 2110 не горит. Проверить контакты, состояние проводки, отвечающей за подвеску. Могли просто перегореть предохранители, сгореть сами лампочки в результате износа, короткого замыкания. Причин на самом деле может быть много, поэтому не всегда удается решить вопрос за пару минут.
2. САМИ серьезная поломка Для дашборда это полный отказ узла. В такой ситуации перестают работать все указатели, стрелки падают вниз, контрольные лампы не зажигаются. Чтобы устранить проблему, сначала проверьте предохранитель 15, который обозначен F6. Вы найдете его на монтажном блоке. Если этот элемент засорился, решить проблему простой заменой предохранителя не получится. Ищите причину, по которой он сгорел. Обычно это банальное закрытие электросети.
3. Стрелки прыгают вниз и вверх.Также распространенное явление, вызывающее в большинстве случаев плохой массовый контакт:
   1. Этот массивный провод идет от приборной панели к разделу, разделяющему салон и пространство подкастов. Чтобы добраться до него, снимите рацию с места посадки. Проверить качество его крепления;
   2. Не редко при установке сигнализации массовый провод выводят в другое место для более удобного доступа. Потому что если у вас есть сигнализация, но нет проводов под магнитом, то ищите ее за салоном кабины возле левой ноги водителя;
   3. Масса провода можно испортить при установке новой аудиосистемы.Когда подключают минус, массу откручивают, а потом часто монтируют обратно, только не так надежно, как было изначально. Из-за вибраций, ударов по неровностям и ямкам крепление ослабевает, контакт пропадает. Отсюда нерабочая панель. Не поленитесь качественно обмотать массовую проволоку, так как зачастую это плохое крепление из-за неудобства этого мероприятия.
4. Проблема с приборным щитком. Чтобы проверить, все ли с ней хорошо, максимально убрать с места посадки, но проводку на колодках не отсоединять.Проверил белый провод (х1), идущий на первый контакт. Не лишним будет проверить напряжение на 10,9 и 6 контактах. При нормальном функционировании системы прибор должен выдавать показания около 12 вольт. Обязательно посмотрите на тыльную сторону экрана, убедитесь в целостности токопроводящих дорожек.
5. Сигаретчик. Нередко приборная панель на ВАЗ 2110 выходит из строя из-за прикуривателя. Вы, наверное, не превосходите драйверы, которые подключают через это гнездо всякие дополнительные устройства устройств.Очень многие заряжают телефон, подключают планшеты, видеомагнитофоны и прочую технику. Потребляя большое количество тока, устройства выводят прикуриватель, либо смело вызывают предохранитель F19. Из-за этого отключается или некорректно работает панель приборов. Если предохранитель исправен, просто отсоедините блок прикуривателя. Если такие события не дали результата, просто замените предохранитель на новый.

Как показывает практика, большинство проблем, связанных с выходом из строя приборной панели, можно решить самостоятельно.Особенно если речь идет о такой машине, как ВАЗ 2110.

Но есть важное но. Если у вас нет минимального опыта работы с электроникой, ничего не разбираетесь в электрике, настоятельно рекомендуем вам не рекомендовать. В этом случае обращайтесь на СТО, договаривайтесь только с опытными автомеханиками и людьми, хорошо разбирающимися в автоэлектрике.

Самосовершенствование . Возможно, скоро вас отправят на более дорогую, современную машину.Тогда решить проблему электроники будет намного сложнее. ВАЗ 2110 — отличный тренажер, позволяющий отремонтировать своими руками, разобраться в машине, постичь все прелести самостоятельного ремонта. Для любого мужчины важно уметь не только водить, но и при необходимости ремонтировать свой автомобиль.

Всегда наступает такой момент, когда автомобилисту уже не хочется видеть перед глазами заводскую панель приборов ВАЗ 2110, а что-то более интересное и современное.Поэтому просто предлагает замену панели приборов ВАЗ 2110. В этом случае начинать дело нужно с поиска панелей, которые можно установить самостоятельно без использования специальных инструментов. На фото панель приборов ВАЗ 2110 новее и красива:

Единственное, что нужно, это внимание, пассаты и крестовая отвертка. И, надо сказать, цена панели приборов ВАЗ 2110 не всегда оказывается запредельной, что позволяет ее заменять.В общем, щиток приборов ВАЗ 2110, цена которого в среднем находится в районе 10-15 тысяч рублей, вещь необходимая для каждой машины, так что при желании вы можете найти себе панель для каждого Вкусно, хоть бывают современные модели С цифровыми спидометрами от производителя Gamma цена на них конечно будет выше, но смотреться будет очень здорово и современно.

Купить панель приборов ВАЗ 2110 в разобранном виде, инструменты можно на базарах, в автомагазинах, в интернет-магазинах, так же можно поискать по доскам пуль, по сландо, молотку и т. Д.

Снятие панели приборов ВАЗ 2110

Без нее, естественно, не обойтись, если вы хотите сделать автомобиль более современным и установить на него, например, европанель приборов ВАЗ 2110. Подробно рассмотрим каждый этап снятия старой приборной панели приборов ВАЗ 2110. Обратите внимание, что есть возможность снять панель приборов ВАЗ 2110, просмотрев ее на отдельные детали, что сделает процесс более удобным и быстрым. К тому же весь процесс такой же, как на десятках, так как панель приборов ВАЗ 2110 (тюнинг) особо не отличается от стандартной десятки приборов.

Перед началом работ можно ознакомиться с описанием панели приборов ВАЗ 2110 по эксплуатации и конечно же изучить схему панели приборов ВАЗ 2110. Для начала отсоедините клемму от отрицательного вывода. аккумулятор, затем — снять декоративную накладку рулевой колонки, оставить руль (оставить пластину звуковой сигнализации на месте), переключатели правого и левого руля (их разъем не трогать). После этого отсоедините концы двух проводов от разъема покорного переключателя.

Воспользовавшись шлицевой отверткой, снимаем ручку управления фарами, снимаем стопорный ключ 100 миллиметров на 21 миллиметр и откручиваем гайку его крепления, забрав штангу в отверстие панели приборов ВАЗ 2110.

Теперь вы можете открыть крышку монтажного блока. В нише блока реле и предохранителей крестовой отверткой откручиваем винты левого внутреннего кронштейна щитка приборов ВАЗ 2110. Отсоедините жгут проводов свечи зажигания и открутите винты кронштейна диагностического разъема.

Теперь вы можете отсоединить наконечники двух проводов, идущих от переключателя сигналов торможения. Откручиваем два винта крепления левой накладки консоли. Сдвинув ее назад, выведите ее перед зацеплением с кронштейном и снимите накладку. Отведите торцевой ключ на 10 миллиметров и прикрутите гайку крепления панели к кронштейну консоли. Откручиваем саморез крепления панели ВАЗ 2110 и воздуховода.

Для продолжения работ по снятию панели приборов ВАЗ 2110 отсоедините колодки жгутов проводов, расположенных под панелью приборов.При его изготовлении можно открутить три винта крепления правой накладки консоли, затем открутить правую гайку крепления панели приборов к кронштейну консоли, отсоединить колодки проводов прикуривателя.

Отсоедините колодку жгута проводов от реле противотуманных фар. Открутите винты крепления правого внутреннего кронштейна панели приборов, а затем правый и левый винты нижнего крепления панели приборов ВАЗ 2110. Теперь вы можете снять прокладку, пластиковые держатели накладок и снять ее, аналогичным образом перемещая правую накладку.

Патти тонкой шлицевой отверткой с обеих сторон панели приборов снимаем вентиляционные решетки обдува окон передних дверей, после чего откручиваем две гайки верхнего крепления панели приборов под вентиляционные решетки.

Поднимите панель на пятнадцать или двадцать сантиметров внутри кабины. Выберите девять соединительных колодок жгутов проводов и выньте панель приборов из салона автомобиля через проем левой передней двери. Установка новой панели должна производиться в обратном порядке.На этом мы закончим давать подробную инструкцию по снятию приборной панели ВАЗ 2110. Теперь вы знаете, как легко и быстро снять панель приборов ВАЗ 2110.

Яркие детали на панели приборов ВАЗ 2110

В промежутке между снятием старой карбоновой панели ВАЗ 2110 и установкой новой можно подумать о том, как вы хотите его украсить. Или можно по старой панели сделать ремонт панели приборов ВАЗ 2110, если повезет, то эту отремонтированную панель можно даже продать за несколько тысяч, то есть при желании можно отбить немного денег.

Можно использовать неоновую подсветку или внутреннюю светодиодную подсветку, сделав одноцветную заводскую подсветку панели приборов ВАЗ 2110 разноцветной. Вы можете выделить не только шкалу и стрелки приборов, но и кнопки «приборки», используя все те же светодиоды и светофильтры. Правда, главное не переборщить с красочными обозначениями панели приборов ВАЗ 2110, не отвлекаться во время движения по ночной дороге.

Кроме того, возможно также сделать улучшенную шумоизоляцию панели приборов ВАЗ 2110 с использованием специальных материалов.Но для этого потребуется еще раз разобрать приборную панель ВАЗ 2110.

Напоследок хотим внести ясность в приборную панель приборов ВАЗ 2110. Это нужно, чтобы не запутаться при установке новой «приборки» и все исправить с первого раза. А вообще распиновка щитка приборов ВАЗ 2110 важна и нужна. А дальше инструкция по эксплуатации щитка приборов ВАЗ 2110, на котором видно, что приборная панель щитка приборов ВАЗ 2110 довольно простая и в ней легко разобраться:

С любым механизмом нужно как-то общаться, чтобы контролировать его состояние и быть в курсе работоспособности.Таким образом, приборная панель в автомобилях несет не только эстетическую нагрузку, но и служит не только объектом тюнинга. В предназначении приборная панель ВАЗ 2110 и все автомобили этого семейства сегодня вместе и попробуем разобраться, как его отремонтировать и на что обратить внимание.

Компоновка панели приборов ВАЗ 2110

Панель приборов ВАЗ 2110 выполнена в виде комбинации приборов, контрольных ламп, а в некоторых модификациях с возможностью размещения бортового компьютера.Традиционно пластик, из которого сделана панель, невысокого качества, поэтому при эксплуатации и перегреве не исключена его деформация, которая сказывается не столько на внешнем виде, сколько на эксплуатации устройств.

Стандартная приборка включает в себя четыре стрелочных прибора, дисплей маршрутного компьютера, кнопку сброса одометра и набор сигнальных ламп. Первым в списке крайним левым прибором является указатель температуры охлаждающей жидкости, он показан на схеме под первым номером. Стрелковое устройство имеет цену деления около 50 градусов.Красной полосой выделена зона критического высокого давления, в которой возможно вскипание теплоносителя. Контрольные лампы и индикация климатической системы вынесены на дополнительную панель.

Спидометр на заглушках приборов (2) — стрелочный, но не с механическим приводом, как в автомобилях старших выпусков, а с электрическим. По сути, это вольтметр, который реагирует на импульс, выдаваемый датчиком спидометра, и установлен в коробке передач.Чем больше напряжение на выходе датчика, тем выше скорость указывает устройство. Заводская погрешность составляет примерно 5 км / ч, однако необходимо учитывать диаметр колес, который сильно влияет на точность показаний электрического спидометра.

Тахометр на приборной панели обозначен цифрой 5 и также представляет собой электрическое устройство, которое реагирует на импульс, производимый датчиком частоты вращения коленчатого вала. Датчик передает показания сначала на электронный блок управления двигателем для анализа и корректировки, после чего импульс поступает в цепь управления тахометра.В красной зоне тахометра отмечается недопустимо высокие обороты, при которых возможен быстрый износ деталей двигателя, некорректная работа и повышение температуры охлаждающей жидкости. Крайне недопустима длительная работа мотора в красной зоне тахометра.

Стрелочные указатели на панели ВАЗ 2110

Цифра 6 обозначает указатель уровня топлива в бензобаке. Показания прибора не особо точны, но в целом видно, что на отметке 0 бак почти пустой, есть несколько резервных литров топлива, на ½ бака наполовину полный или пустой, кто как угодно и на 1 бензобак полный.Световая индикация уровня топлива дает указание включиться контрольной лампе 7, которая начинает мигать, когда запас хода автомобиля на левом топливе составляет около 100 км, а это примерно 9-9,6 л. Чтобы топливный насос не вышел из строя, нельзя полностью выдавать топливо из бака.

Настольные лампы 2110

Лампы 3 и 4 указывают на то, что приводы включены вне автомобиля и они загораются и мигают сразу после включения правого или левого указателя.В конце маневра ключ переключателя возвращается в исходное положение, и указатель должен автоматически выключиться. Если этого не происходит, вам следует поискать причину в механизме возврата клавиш-указателей включения.

Особого внимания заслуживает лампа, которая ставится в центр приборки и на нашей схеме обозначена цифрой 14. Это контрольная лампа, сигнализирующая о неисправностях и некорректной работе электронной системы управления двигателем, по аналогии именуемой лампой Check Engine. с импортными авто.При включении этой контрольной лампы проследил компьютерную диагностику двигателя и выявил коды ошибок. Часть ошибок исправляется программно, а часть требует вмешательства в систему управления двигателем: в систему, зажигание и другие системы, которые могут привести к ошибкам.

Рис. 12 На схеме показан цифровой дисплей одометра и индикатор суточного пробега, который сбрасывается кнопкой, расположенной непосредственно на панели приборов. В верхней строке отображается общий пробег автомобиля, а в нижней — обнуление — пробег за определенный период.

Панель приборов ВАЗ 2110 Описание ламп и указателей поворота которых мы укомплектовали простыми и привычными контрольными лампами для любого автомобиля:

Остальные контрольные лампы: ручного тормоза, аварийного давления масла в системе смазки и критического разряда АКБ расположены в нижнем ряду по порядку. Пусть аварийные фонари меньше попадут на вашу приборку, хозяйку и уберут все дороги!

Если на ВАЗ 2110 не работает панель приборов, необходимо разобраться с причиной неисправности.Она может быть серьезной или незначительной. Часто для устранения поломки панель приходится демонтировать, иногда достаточно заменить предохранитель или закрепить провод массы.

Характеристики типов панелей

Щиток, расположенный перед драйвером и содержащий набор контрольных ламп, называется панелью.

Имеет другое название — торпеда и состоит из следующих компонентов:

1. Узел, фиксирующий скорость спидометра автомобиля.
2. Устройство, ведущее учет числа оборотов — тахометр.
3. Два индикатора: температуры охлаждающей жидкости и уровня топлива.
4. Индикаторы разного цвета.
5. Шесть отдельных ламп, отвечающих за подсветку.
6. Ряд резервных гнезд, в которых можно включать лампы.
7. Один блок красного цвета. На электрической схеме он имеет х
8. Еще один белый блок с обозначением х

На ВАЗ 2110 есть 2 вида приборных панелей: старый образец и Европантел.

Различия между ними следующие:

• старые щиты имеют симметричное расположение инструментов;
• в евро датчики показаний топлива и величины нагрева охлаждающей жидкости смещены вправо.

Причины и устранение неисправностей Панель управления

Если на ВАЗ 2110 не работает панель приборов, то это может быть в ее полном выходе из строя или проблеме отдельных индикаторов. В особых случаях перестают работать габаритные огни левой стороны и подсветка заднего номерного знака вместе с осветительными приборами. Причина — выход плавкого элемента.

Проблемы с предохранителем

Неисправность в работе приборной панели заключается в том, что перегорел амперный предохранитель.Он занимает 15 место в монтажном блоке и имеет маркировку F6. Если это произошло, необходимо искать причину выхода из строя. Простая замена Element на новую проблему не решает. Можно с уверенностью сказать, что он тоже сразу переборщил. Причина — короткое замыкание в цепи. Надо заниматься поиском и устранением.

Бывает на ВАЗ 2110 не работает приборная панель, стрелки на приборке прыгают и ведут себя непредсказуемо.Через несколько секунд они покажут то максимальное, а затем минимальное значение. Значит нужно проверить контакт с массой. Это касается топливного тахометра и указателя. Крепление массового провода соединяет щиток приборки с перегородкой, отделяющей моторный отсек от пространства кабины. Найти это место удалено по радио.

В случае установки сигнализации такие крепления переносятся на обшивку кабины, на место, где находится левая нога водителя. При покупке автомобиля эта информация сообщается водителю.

Иногда стрелки начинают прыгать после установки магнитолы. Происходит это из-за того, что провод приборки оказался ненадежным. Во время движения машины теряется контакт. Чтобы исключить такую ​​поломку, просто необходимо ее обезопасить. После этого стрелки выдадут правильную информацию и перестанут прыгать.

Неисправность прикуривателя

Бывает, что панель приборов ВАЗ 2110 не работает из-за прикуривателя. Часто его используют для подключения разных устройств большей мощности.Есть зарядка телефонов, включение планшетов или другой техники. Значительное потребление текущего количества. В результате перегорает предохранитель F6.

В случае исправного предохранителя его следует искать по другой причине. Для этого откручиваем крепление щита, вытаскиваем. Провод, ведущий к нему, остается на месте. Напряжение проверяется на контактах, которые идут под номерами на схеме: 6,9,10. Величина напряжения везде должна быть 12 вольт.Проверяется провод, ведущий к массе, который находится на колодке Х1. Его цвет белый.

Проблемы со спидометром

Если на ВАЗ 2110 не работает панель приборов, это может быть связано с поломкой спидометра.

Выражается в следующих проявлениях:

• стрелка полностью закреплена;
• дрожание стрелки с последующей остановкой;
• работа спидометра проходит только до полного прогрева двигателя.

На ВАЗ 2110 с форсунками, размещен электронный спидометр. Если устройство выходит из строя, то его необходимо заменить.

Однако причина более вероятна:

1. Сигнал спидометра исходит от датчика. Возможная причина Его отсутствие — загрязнение устройства. Затем его снимают, промывают и сушат.
2. Нет хорошего контакта. Проводка видна повсюду.
3. При выходе из строя самого датчика его заменяют.

Порядок диагностики и устранения неисправностей

При неработающем щитке приборов на ВАЗ 2110 следует, на первом этапе, провести диагностику.

Это выглядит следующим образом:

• все лампы проверены и выведены из строя заменены на новые элементы;
• мультиметром прибора проверяется вся проводка на наличие обрывов и плохих контактов;
• при обнаружении окисленных участков их зачищают;
• все предохранители и перегонные детали заменены на новые;
• все существующие устройства протестированы.

Проверка указателей уровня топлива и температуры

Для проверки правильности показаний уровня топлива и температуры необходимо выполнить следующие действия:

1. Зажигание включается.
2. Плюсовой вывод устройства с массой подключается отдельным отрезком провода. Если стрелка приходит в движение, следует осмотреть проводку на участке датчика индикатора.
3. Если индикатор температуры фиксирует перегрев, он отключается от датчика. Падающие стрелки указывают на необходимость замены датчика. Если копать устройство продолжают, значит неисправна проводка или сам индикатор.
4. Для проверки устройство снимается. Его положительный вывод подключен к плюсу аккумулятора, а отрицательный — к минусу.Стрелка должна показывать ноль. При любом своем отклонении индикатор требует замены.

Следует знать, что процесс тестирования проводится на специально оборудованном стенде. Затем идет сравнение результатов со стандартом. Затем осмотрите гусеницы. В случае обрывов контакт восстанавливается припоем. Если такой процесс невозможен, прибор заменяют.

Меры предосторожности при работе

При выполнении работ необходимо соблюдать следующие рекомендации:

• при срабатывании предохранителя выключается зажигание;
• точность при проверке, чтобы провода не возникали; №
• , если пайка осуществляется, то применяется паяльник малой мощности с тонким наконечником;
• при работе с разъемами прилагаются большие усилия.

квалифицированные мастера.

Сопровождается предварительной подготовкой:

• отключает питание от аккумулятора;
• снято рулевое колесо и облицовочная часть колонки;
• Иногда снимают сиденья.

Демонтаж старой панели

Инструкции по демонтажу:

1. Демонтируются щиты, расположенные у ног сидящих перед людьми.
2. Из-под ручного тормоза снимается криволинейный колпачок;
3. Снимается крышка окна и вынимается разъем прикуривателя.
4. С рычага коробки передач снимается крышка. Удаляются воздуховоды, идущие на задних сиденьях.
5. Снять пластиковые накладки багажников на крышу.Магнитол вытаскивают.
6. Заглушки снимаются с верхней части панели. Закрученные гайки скручены.
7. Затем отворачиваем болты, поставленные по контуру нижнего края, а также у ног водителя и пассажира;
8. Демонтирован монтажный блок И снимается пластиковый кожух.

Установка новой панели образца

Обе панели имеют разные размеры, поэтому установка ведется 3-мя способами:

• новая комбинация приборов подгоняется под существующие размеры панели;
• пошла полная замена панелей на новый образец; Монтаж евроблейдинга
• продолжается.

Последний метод применяется редко. Это связано с тем, что при установке требуется совмещение проводки. Работы ведутся на панели, снятой с автомобиля.

Если не работает панель на ВАЗ 2110, необходимо проверить состояние каждого индикатора. Убедитесь в надежности предохранительных элементов. Далее идем проверять датчики. При обнаружении поломки есть возможность ее устранить. Если ремонт узла невозможен, его заменяют.

Вводная информация

• Содержание


  Ежедневные проверки
  Руководство пользователя
  Правила техники безопасности
  Основные инструменты, измерения
  Двигатель и его системы
  Трансмиссия
  Шасси
  Рулевое управление
  Тормозная система
  Электрооборудование автомобиля
  Кузов
  Система вентиляции и отопления
  Приложения
  Неисправность коды
  Electrochemis

• Введение

  Введение

  В 1996 году началось производство нового семейства переднеприводных автомобилей ВАЗ-2110.Примечательно, что это единственное семейство автомобилей ВАЗ, не получившее названий, а потому продаваемое под заводским индексом (даже для внешнего рынка модель называется просто LADA 110). В семейство входят модификации в кузове седан (ВАЗ-2110, LADA 110), универсал (ВАЗ-2111, LADA 111) и хэтчбек (пятидверный — ВАЗ-2112, LADA 112; или трехдверный — BA3-. 21123). Кроме того, существуют различные мелкосекторные варианты, например, удлиненный ВАЗ-21108 «Премьер» или ВАЗ-21104М — седан с другими крыльями, капотом, бамперами, оригинальной обивкой дверей.

  Новое семейство отличалось хорошей аэродинамикой, оригинальным дизайном внешнего вида и салона. Для изготовления деталей кузова, наиболее подверженных коррозии, в кузов вклеивают оцинкованный металл, а также неподвижные стекла (ветровые, задние и боковые).
  Даже в седановом багажное отделение очень просторное для своего класса, а в хэтчбеках и универсале, у которых можно складывать спинки задних сидений, можно также перевозить вполне габаритный груз, например, холодильник.

  Изначально на «десятку» устанавливались только короткоземные карбюраторные двигатели объемом 1,5 литра ВА3-21083 мощностью 69 л.с., однако довольно скоро этот силовой агрегат уступил место новому поколению двигателей с распределенным впрыском топлива и электронным управлением. Новые 1,5 и 1,6 литра могут иметь как по два, так и по четыре клапана на цилиндр, что сказывается на их тяговых качествах и экономичности. №
  Настоящее руководство адресовано установленным на данный момент всем моделям семейства шестнадцатых плавленых ВАЗ-2112 (1,5л) и ВАЗ-21124 (1,6л) с электронным управлением Bosch, «Январь» или GM, однако приведенное выше описание также полностью подходит Для ремонта восьмистворчатых двигателей, установленных ранее.
  Все двигатели агрегатируются пятиступенчатыми механическими коробками передач.
  В базовой комплектации Автомобили «десятого» семейства могут похвастаться наличием твидового салона, иммобилайзера, центрального замка, электростеклоподъемников передних дверей и атермальных стекол. Более дорогая комплектация оснащена подогревом передних сидений, противотуманными фарами, бортовым компьютером, велюровым салоном (который другие дилеры называют бархатом) и литыми дисками. Перечень оборудования, которое может быть установлено по запросу, не ограничивается: комплект пластиковых ящиков, хромированные дверные ручки, доработанный щиток приборов, кондиционер и т. Д.
  «Десятку» уже давно можно назвать новинкой, но приемлемая ремонтопригодность, а также невысокая цена и доступность запчастей по-прежнему делают этот автомобиль одним из самых популярных среди покупателей. Даже после того, как в 2007 году выпуск «десятого» семейства на заводе АвтоВАЗ был прекращен, производство моделей возобновилось в Украине на автомобильном заводе Корпорации «Богдан».

  Как и Ваз, Богдан 2110 неплох для дальних поездок. Для отечественных дорог облегчены хорошие динамические показатели, комфортная подвеска и небольшой расход топлива.
  Заводская гарантия На автомобили «десятого» семейства — 35 тыс. Км или 2 года в зависимости от того, что будет раньше. Многие официальные дилеры также предоставляют собственную, более продолжительную гарантию, сокращая при этом межсервисные пробеги в полтора или два раза.
  В данном руководстве даны рекомендации по ремонту и эксплуатации автомобилей ВАЗ / Богдан 2110/2111/2112 с инжекторными шестнадцатыми перчаточными двигателями объемом 1,5 и 1,6 л.
  Примечание
  Данные о расходе топлива приведены для справки и имеют усредненный характер для различных типов кузова.Рекомендации по руководству
  также можно использовать для ремонта восьмиклапанных двигателей.

• Чрезвычайные ситуации
• Эксплуатация
• Двигатель

2. Органы управления, приборная панель и салонное оборудование

Элементы управления

Спидометр

Показывает приблизительную скорость автомобиля (км / ч).

Служит для отображения общего пробега автомобиля (в км).

Счетчик суточного пробега

Счетчик суточного пробега позволяет определить пробег автомобиля за отдельный период времени (например, за последнюю поездку).Для сброса значений суточного пробега используется специальная кнопка сброса.
Note
Обнуление счетчика суточного пробега осуществляется только на закрепленном автомобиле.

Тахометр

Показывает приблизительную скорость вращения коленчатого вала двигателя (оборотов в минуту). Чтобы получить значение скорости вращения, необходимо умножить на 100 на шкале, на которую указывает стрелка.
Красная зона (шкала, закрашенная красным) означает режим работы двигателя на повышенной частоте, опасный для двигателя.

1. Левая боковая заслонка, 2. Выключатель наружного освещения, 3. Комбинация приборов, 4. Замок зажигания, 5. Кнопка включения задних противотуманных фар, 6. Кнопка включения обогрева заднего стекла, 7. Ручка регулятора подсветки приборов, 8. Датчик иммобилайзера с индикатором, 9. Правый дефлектор, 10. Перчаточный ящик, 11. Центральная консоль, 12. Прикуриватель, 13. Передняя пепельница, 14. Рычаг трансмиссии, 15. Педаль акселератора 16. Педаль тормоза, 17. Сцепление. педаль, 18. Рулевое колесо, 19. Рычаг фиксации рулевой колонки, 20.Рычаг отпирания замка капота.

Комбинация устройств:
1. Указатель температуры охлаждающей жидкости, 2. Тахометр, 3. Спидометр, 4. Указатель уровня топлива, 5. Кнопка сброса суточного пробега, 6. Дисплей одометра и счетчик суточного пробега, 7. Дисплей часов.
ВНИМАНИЕ
Не допускайте такого режима работы двигателя, при котором стрелка тахометра находится в красной зоне (более 5 500 об / мин).

Указатель температуры охлаждающей жидкости

Переход стрелки этого указателя в зону красной шкалы указывает на перегрев двигателя.В этом случае следует проверить работу термостата и электровентилятора системы охлаждения.
ВНИМАНИЕ
Не допускать работы двигателя в режиме перегрева (более 110 ° C).

Указатель уровня топлива

Блок управления между передними сиденьями:
1. Кнопка рычага стояночного тормоза, 2. Рычаг стояночного тормоза, 3. Выключатель окна передней левой двери, 4. Замок ремня безопасности водителя, 5. Выключатель стеклоподъемника левой задней двери, 6. Штекер ( резервное место для установки дополнительного оборудования выключателей), 7.Переключатель проигрывателя задней правой двери, 8. Замок ремня безопасности переднего пассажира, 9. Переключатель стеклоподъемника передней правой двери, 10. Блок управления наружными зеркалами заднего вида.

Центральная консоль:
1. Левый центральный дефлектор, 2. Установить рычаг управления распределителем воздуха, 3. Переключатель рециркуляции, 4. Заглушка (резервное место для установки переключателя дополнительного оборудования), 5. Блок индикации бортовой системы управления, 6. Автомагнетол, 7. Часы, 8. Штекер (запасное место для установки выключателя дополнительного оборудования), 9.Кнопка выключателя аварийного освещения, 10. Блок управления отоплением, 11. Правый центральный дефлектор.
При включении зажигания этот указатель показывает приблизительное количество топлива в баке. Если топливо в баке почти заканчивается (осталось менее 7-9,5 литров), стрелка приближается к значению «0» на шкале и загорается соответствующий световой индикатор, предупреждающий о необходимости заправки. В этом случае рекомендуется как можно скорее заправить топливо.

Указатели поворота

При включении одного из указателей поворота (левого или правого) в комбинации приборов начинает мигать соответствующий индикатор.

Индикатор включения аварийной сигнализации

Этот индикатор загорается одновременно с включением аварийной световой сигнализации.

Check Engine Warning Indicator

Кратковременное свечение индикатора при включении зажигания свидетельствует о самодиагностике системы, при отсутствии неисправности индикатор гаснет. При обнаружении неисправности в системе индикатор постоянно мигает или горит.
ВНИМАНИЕ
Движение с индикатором горения Проверка.Двигатель запрещен.

Световой индикатор над чертой

Этот индикатор загорается при включении наружного освещения.

Предупреждающий индикатор о недостаточном уровне тормозной жидкости

Загорается красным светом при снижении уровня тормозной жидкости в расширительном бачке Главное тормозной цилиндр Ниже метки MIN.
ВНИМАНИЕ
При включении индикатора во время движения автомобиля дальнейшее движение запрещается до устранения причин неисправности.

Индикатор дальнего света Дальний

Этот индикатор горит синим светом при включении фар.

Индикатор системы зарядки

Этот индикатор загорается красным светом при включении зажигания и гаснет после запуска двигателя. Яркое свечение лампы или ее свечение в камеру при работающем двигателе свидетельствует о слабом натяжении (обрыве) ремня привода генератора или о неисправности в цепи зарядки.

Индикатор стояночного тормоза

Индикатор загорается красным светом при включении стояночного тормоза.

Индикатор аварийного падения давления масла

Этот индикатор загорается красным светом в случае падения моторного масла.
ВНИМАНИЕ
Движение автомобиля при горящем индикаторе аварийного падения давления масла может привести к серьезным повреждениям двигателя.

Предупреждающий индикатор недостаточности моторного масла в картере двигателя

Этот индикатор загорается, если уровень моторного масла в картере двигателя достиг максимально допустимого минимума.
Примечание
Перед тем, как долить масло в двигатель, нужно убедиться в отсутствии протечек.

Предупреждающий индикатор недостаточного уровня жидкости в Platomrunt Bach

Этот индикатор загорается, если в баке для стеклянной воды осталось менее одного литра промывочной жидкости.

Индикатор предупреждения о падении охлаждающей жидкости

Этот индикатор загорается при снижении уровня охлаждающей жидкости на холодном двигателе ниже допустимого предела.
Примечание
Перед добавлением охлаждающей жидкости в систему необходимо убедиться в отсутствии утечек.

Предупреждающий индикатор неисправности ламп сигнальных огней

Этот индикатор загорается при включенных сигнальных огнях, габаритных огнях или указателях поворота.
