Признаки неисправности рулевых наконечников

Диагностика и ремонт14 октября 2017

За поворот передних колес автомобиля отвечает рейка либо редукторный механизм. Агрегат одновременно передает усилие обоим поворотным кулакам посредством тяг с шарнирами на концах. Эти 2 детали являются слабым звеном системы управления – срок службы составляет 20–80 тыс. км в зависимости от марки машины и условий эксплуатации. Автолюбителям стоит научиться вовремя различать признаки неисправности рулевых наконечников, поскольку их техническое состояние напрямую связано с безопасностью пассажиров.

Конструкция рулевой тяги

Чтобы самостоятельно определять степень изношенности наконечников, нужно хотя бы в общих чертах понимать их устройство. Тяга представляет собой металлический стержень с резьбой на одном конце и шарниром – на другом. Резьбовая часть служит для соединения с рейкой либо редуктором, а шаровой палец вставляется в проушину поворотного кулака и фиксируется гайкой.

Износ рулевых наконечников подразумевает выработку самого шарнира, состоящего из таких деталей:

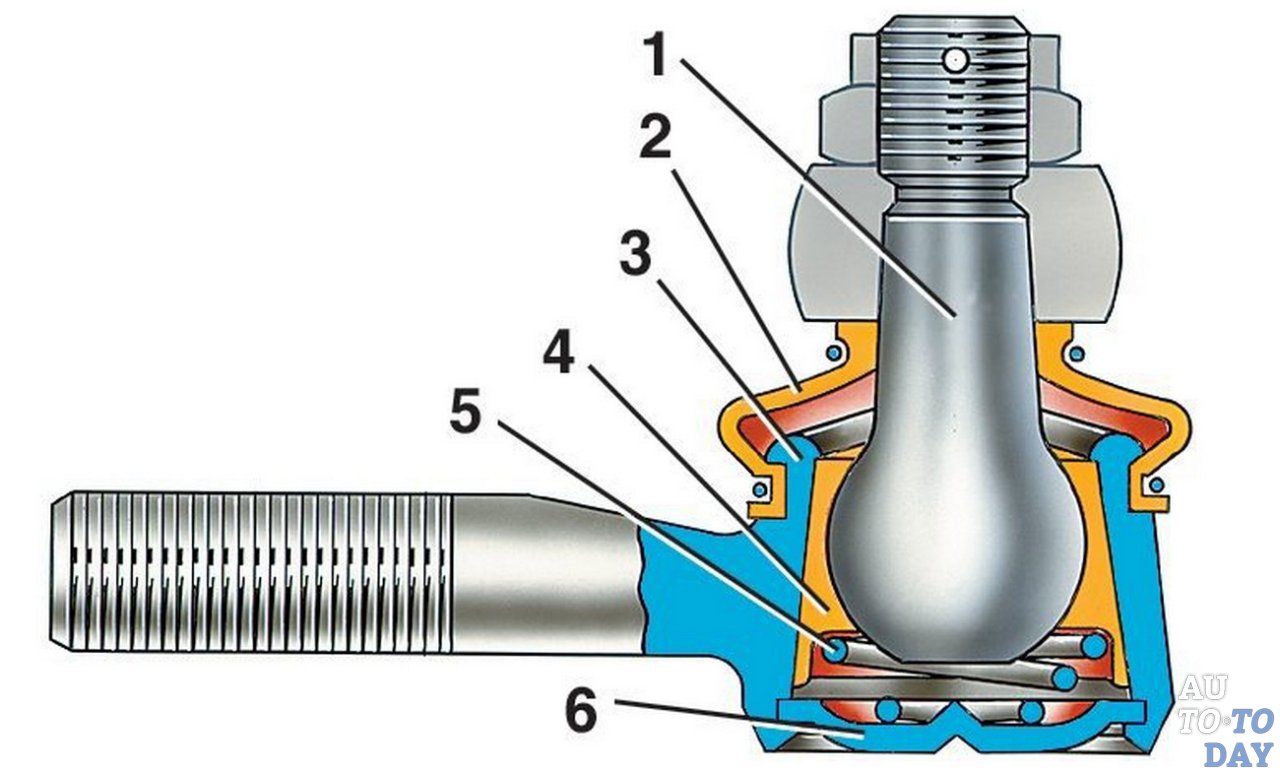

корпус цилиндрической формы, закрытый с одной стороны заглушкой;
шаровой палец, упирающийся нижней частью на опорную пяту;
снизу между пятой и заглушкой установлена пружина;
между корпусом и шаром предусмотрен вкладыш из износостойкой пластмассы;
сверху корпус закрыт резиновым либо силиконовым чехлом.

Примечание. В зависимости от конструкции тяг для конкретной марки автомобиля металлический стержень может быть приварен к корпусу шарнира или прикручен на резьбе.

Пластиковый вкладыш позволяет шаровому пальцу вращаться в разных направлениях, а пружина выбирает люфт, появляющийся в процессе эксплуатации. Когда выявляется неисправность рулевых наконечников, то обычно детали идут под замену, желательно – парой. Существуют и разборные конструкции шарниров, позволяющие менять истертую вставку, но они ненадежны в эксплуатации.

Причины износа шарниров

В процессе эксплуатации рабочая пара наконечника (пластмассовая вставка и шаровой палец) испытывает нагрузки со стороны рулевой рейки, которая тянет или толкает поворотный кулак в зависимости от направления движения автомобиля. Другая разновидность нагрузок воздействует на элемент со стороны колеса, попадающего на неровности дорожного полотна.

В первом случае усилие прилагается перпендикулярно оси шарового пальца и действует на излом, во втором силы стремятся выдернуть деталь из гнезда. Есть и третий вид нагрузки – сила трения, возникающая в узле при повороте колес. Поскольку палец жестко закреплен в проушине кулака гайкой, он проворачивается внутри пластиковой втулки и трется о ее стенки.

Из-за воздействия указанных нагрузок шарнирное соединение изнашивается следующим образом:

Со временем стенки вкладыша истираются, между ними и шаром образуется зазор, отчего при движении по мелким неровностям слышен негромкий стук.
Истирание боковых стенок втулки приводит к разбалтыванию пальца, ведь он поджимается пружиной только снизу.
Когда пружина и пята не в состоянии выбрать люфт, возникший в результате износа пластика, шаровой палец легко ходит во втулке, отчего сильно стучит рулевой наконечник.

Важный момент! У шарнирных соединений есть внешний враг, значительно снижающий ресурс рабочей пары. Это пыль и влага, проникающая между трущихся поверхностей в результате разрыва верхнего резинового чехла.

Подобные дефекты нужно выявлять своевременно, иначе поврежденный наконечник быстро придет в негодность.

В автомобилях, оборудованных двухрычажной передней подвеской, иногда возникает поломка, не связанная с работой шарнира. Поскольку тяга расположена низко, при неаккуратной езде по плохим дорогам металлический стержень может согнуться от удара о камень или другое препятствие. При этом стук не возникает, но наблюдаются другие признаки, описанные далее.

Симптомы неисправностей

Если не обращать внимания на износ наконечников рулевых тяг, то шаровой палец разболтается и выскочит из гнезда на первом приличном ухабе. Чем это чревато, долго пояснять не нужно: колесо станет неуправляемым, а водитель потеряет контроль над машиной. Как определить, что с шарнирами возникли проблемы и требуется проверка ходовой части авто:

первый признак – глухой частый стук при езде по мелким ухабам, особенно в поворотах;
как правило, посторонние звуки доносятся с одной стороны, но случается и одновременный износ двух наконечников;
увеличивается свободный ход рулевого колеса;
преодолевая поворот на неровной дороге, можно ощутить постукивание на руле;

на последней стадии износа наконечников автомобиль приходится буквально «ловить» на дороге, поскольку из-за люфта шаровых пальцев колеса могут отклоняться на 2–3° от прямой.

Примечание. К сожалению, подобные признаки наблюдаются не только в результате неполадок рулевой рейки, но и в результате износа подшипника поворотной сошки и маятника. Точный результат покажет проверка, выполняемая сотрудниками автосервиса или самостоятельно в гаражных условиях.

Если вы обнаружили на собственном автомобиле один из перечисленных симптомов, не следует тянуть с диагностикой. Особенно если наконечники отслужили более 40 тыс. км пробега. Для выполнения проверки потребуется смотровая канава, вывешивание автомобиля на домкрате не даст возможности раскачивать тягу в нужном направлении.

Чтобы самостоятельно проверить рулевые наконечники, воспользуйтесь пошаговой инструкцией:

Загоните машину ровно по центру смотровой ямы, чтобы свободно дотягиваться до шарниров. Если канава слишком узкая, автомобиль придется дважды переставлять со смещением в разные стороны.
Подоприте задние колеса противооткатными средствами.
Возьмитесь рукой за тягу максимально близко к наконечнику. Раскачивайте шарнир по направлению вверх-вниз, дабы ощутить люфт.
Небольшое упругое сопротивление указывает на работу пружины и отсутствие критических зазоров. Значительный люфт чувствуется сразу.
Поверните тягу несколько раз вокруг собственной оси. Если она подается легко, буквально болтается на шаровом пальце, наконечник следует заменить.

Совет. Раскачивая тягу, не перепутайте люфт шарнира со свободным ходом рулевой рейки или разбитым подшипником маятника.

Для проверки целостности пыльников смотровая яма не нужна. Достаточно вывернуть колесо и приподнять машину домкратом. Дырка в резиновом чехле обнаруживается благодаря густой смазке, которая выдавливается изнутри через порыв.

Замена рулевого наконечника тоже не составляет большой проблемы, из специальных приспособлений понадобится только съемник для выталкивания шарового пальца из проушины поворотного кулака. Учтите важный нюанс: после замены тяги обязательно корректируются углы развала – схождения колес. Своими руками регулировку вам не выполнить, так что придется посетить автосервис.

Признаки износа наконечников рулевых тяг

Признаки неисправности наконечников рулевых тяг

07 Февраля 2018• Признаки неисправности наконечников рулевых тяг

Наконечник рулевой тяги обеспечивает надежную фиксацию элементов подвески авто.

При износе возникает свободное перемещение наконечника (люфт) и соответственно стуки и нарушение сход-развала.

Наиболее распространенными признаками неисправности наконечника рулевой тяги являются нарушение углов установки колес, вибрация или люфт рулевого колеса, а также неравномерный и повышенный износ шин.

При езде на автомобиле вы ожидаете, что он будет двигаться прямолинейно до тех пор, пока вы не повернете рулевое колесо. Такое состояние обеспечивается несколькими элементами подвески. Вне зависимости от типа вашего автомобиля (легковой, внедорожник или пикап), в нем имеются наконечники рулевых тяг, которые присоединяются к поворотному кулаку, а соответственно к колесам и обеспечивают плавную и эффективную езду. Однако эти автозапчасти подвергаются усиленному износу, поскольку при движении автомобиля постоянно находятся в нагруженном состоянии. Их чрезмерный износ приводит к возникновению ряда явлений, свидетельствующих о необходимости проведения диагностики и, если нужно, замены изношенных деталей.

Как следует из названия, наконечник рулевой тяги присоединяется к концу рулевой тяги и соединяет колесо с элементами подвески и рулевого управления. Таким образом обеспечивается передача усилий от рулевого колеса на управляемые колеса. Повышенный износ наконечников рулевых тяг может происходить вследствие ударных нагрузок, постоянной езды по неровным дорогам или истечения срока службы.

Чаще всего изнашивается втулка наконечника тяги. Однако рекомендуется заменять весь наконечник в сборе, так как усталость металла также может быть причиной неисправности. При замене наконечника рулевой тяги очень важно напомнить механику выполнить регулировку углов установки колес для того, чтобы задать им правильное прямолинейное положение.

Как и любая другая механическая запасная часть, изношенный наконечник рулевой тяги вызывает появление ряда симптомов, сигнализирующих о том, что он вышел из строя и требует замены. Ниже приведены некоторые из таких симптомов. Если вы столкнулись с любым из них, как можно скорее свяжитесь с квалифицированным специалистом для проведения диагностики и корректирующих действий по замене неисправных деталей.

1. Нарушение углов установки колес

Одной из основных функций наконечника рулевой тяги служит надежная фиксация элементов в передней части автомобиля – рулевой тяги, колес, стоек стабилизатора, стоек подвески и других элементов, влияющих на значение углов установки колес. При износе наконечника рулевой тяги в нем появляется люфт. Это вызывает нарушение заданных углов установки колес, которое можно легко определить по смещению автомобиля вправо или влево при прямолинейном движении. Поэтому, если вы отмечаете, что ваш автомобиль начинает смещаться в сторону, причина может крыться в изношенном наконечнике рулевой тяги.

2. Вибрация или люфт рулевого колеса

Как уже отмечалось, наконечник рулевой тяги предназначен для обеспечения надежной фиксации элементов подвески. При износе возникает свободное перемещение наконечника (люфт). При ускорении автомобиля наличие этого люфта вызывает вибрацию, которая передается на рулевое колесо. Обычно она наблюдается уже при скорости 30 км/ч и постепенно нарастает по мере ускорения автомобиля.

Подобная вибрация может также возникать при нарушении балансировки колес, неравномерном износе шин («проплешины») или выходе из строя какого-либо другого элемента подвески. Именно поэтому при появлении подобных симптомов очень важно провести полную диагностику передней подвески для точного определения причины неисправности. Выполнять ее должен квалифицированный специалист.

3. Неравномерный и повышенный износ шин

Диагностика шин зачастую выполняется в шиномонтажных мастерских или на станциях экспресс-обслуживания. Однако вы легко сможете провести визуальную проверку самостоятельно и определить характер износа. Встаньте впереди ав

Признаки неисправности рулевых наконечников

Конструкция рулевого наконечника

Рулевой наконечник – это шток с шарнирным устройством на конце. Внутри шарнира есть вкладыш и шайба, они препятствуют преждевременному износу деталей. В шарнир закладывается смазка, все это защищается пыльником от попадания влаги и грязи. С противоположной стороны от шарнира на штоке есть резьба для соединения с рулевой тягой. На самом шарнирном пальце тоже есть резьба. Палец продевается в отверстие на поворотной цапфе и фиксируется гайкой. Таким способом наконечник соединяется с цапфой.

Неисправности и причины неисправностей рулевых наконечников

Основная неисправность рулевого наконечника — это износ шарнирного соединения. Быстрый износ происходит по причине попадания влаги или грязи в само соединение. Такое происходит из-за повреждения пыльника. Потом наконечники имеют свой определенный ресурс – они меняются где-то через 40 тысяч километров пробега. Рулевой наконечник может быть поврежден в результате ДТП или наезда на препятствие.

Как определить неисправности в рулевом управлении

При покупке подержанного автомобиля есть большая вероятность, что в нем могут быть различные неисправности. Дефекты в рулевом управлении, в том числе и наконечников, можно выявить, сев за руль этого авто.

Первое, что необходимо сделать — покрутить рулем. Слишком большой свободный ход руля наводит на мысль об износе деталей рулевой системы.

По-другому дефекты выясняют, прокатившись на машине. О неисправностях может говорить тяжелый ход руля на поворотах. Если автомобиль при отпущенном руле едет в сторону, также стоит задуматься, все ли в порядке.

Об изношенных деталях рулевой системы могут свидетельствовать различные стуки в передней подвеске во время движения по неровной дороге. Но новичку будет трудно определить, что именно стучит – детали самой подвески или рулевого управления.

Выявление неисправностей рулевых наконечников

Выявить неисправность наконечника с достаточной точностью можно на автомобильном подъемнике.

Первый метод самый простой — с помощью визуального осмотра. Неисправный наконечник может быть деформирован в результате удара. Порванный пыльник также дает повод задуматься. Если наконечник влажный, скорее всего, из него вытекла смазка, и деталь требует замены. Наконечник с неестественным измененным цветом металла, вероятно, на последней стадии своего существования — он перегревается и подклинивает.

И, наконец, можно проверить люфт в наконечниках, подергав рулевые тяги с помощью монтировки. Люфт в шарнирном соединении говорит о непригодности детали. При подклинивающем рулевом наконечнике тяги двигаются с большим трудом.

Заключение

Проверив перед покупкой такими методами детали рулевого управления, можно сразу решить, какие детали нужно будет поменять сразу после приобретения авто. Из-за таких мелочей, как неисправные рулевые наконечники, от покупки отказываться не стоит, но ездить с такими неисправностями нельзя.

для чего нужны, устройство, работа

Система рулевого управления любого транспортного средства имеет сложную конструкцию. Изменение траектории движения автомобиля и поворот колес обеспечивается взаимосвязью нескольких элементов, в число которых входят рулевые наконечники. Они функционируют по принципу шарового шарнирного соединения, обеспечивая связь рулевой тяги с поворотным кулаком.

Несмотря на свою прочность, деталь не обладает большим ресурсом эксплуатации, и подлежит замене каждые 35-40 тыс. км пробега. Именно это условие является залогом корректного и бесперебойного функционирования механизма рулевого управления.

Для чего предназначен наконечник рулевой тяги?

В конструкции системы управления автомобиля деталь предназначается для передачи усилия от рулевой колонки к поворотной колесной паре посредством изменения угла соприкосновения. Поэтому этот элемент выглядит как обычный шаровой шарнир, который имеет подвижные детали. В зависимости от конструкционных особенностей рулевой трапеции на транспортном средстве может быть установлено до шести таких деталей.

Итак, разобравшись, для чего нужен рулевой наконечник, переходим к изучению его устройства. Без этого невозможно полностью понять рабочий принцип элемента.

Конструкционные особенности и устройство

Рулевые наконечники постоянно подвергаются высоким нагрузкам, поэтому они имеют простую и прочную конструкцию, работа которой построена по принципу обеспечения взаимосвязи и перераспределения усилия между элементами системы управления транспортным средством. Говоря проще, они выступают в роли связующего звена между рулевым приводом и управляемыми колесами, обеспечивая необходимый угол их поворота.

Конструкция наконечников представлена следующими частями, каждая из которых выполняет свои функции:

Корпус в середине которого находится полуось.
Крепежный элемент, выполненный в виде шарового пальца с резьбовым соединением.
Тефлоновый вкладыш, который фиксирует палец в посадочном месте и препятствует его перемещению. Благодаря этому обеспечивается надежное соединение наконечника с поворотным кулаком.
Крепежная гайка шарового пальца.
Защитная крышка корпуса, которая не позволяет сторонним частицам проникать внутрь шарового шарнира детали, предохраняя его от повреждения.
Неопреновый чехол для защиты механизма со стороны расположения пальца.
Стопорное кольцо чехла для его фиксации.
Пружина соединяющая корпус детали с чехлом.

Практически все детали имеют подобное устройство, при этом они могут различаться лишь своими размерами (зависит от модели транспортной техники), и материалами изготовления их составных элементов.

Распространенная неисправность наконечников рулевых тяг

На новых транспортных средствах рулевые наконечники очень редко выходят из строя, равносильно, как и, на автомобилях с пробегом при установке новой детали. Поскольку элемент находится в исправном состоянии, его тефлоновый вкладыш еще не разрушен, следовательно, он плотно фиксирует палец, полностью исключая люфт. Интенсивная эксплуатация автомобиля вызывает естественный износ вкладыша, из-за чего он уже не может удерживать шаровый палец, что является причиной возникновения люфта наконечника и ухудшения управления.

Важно! Пренебрежение своевременной заменой неисправного наконечника обязательно приведет к повреждению рулевой тяги. Не трудно представить, к чему это может привести во время движения на большой скорости. Поэтому, неисправная деталь подлежит срочной замене.

Признаки повреждения

Диагностические мероприятия необходимо проводить как только были выявлены первые признаки ухудшения управления транспортного средства, поскольку это является прямым свидетельством выхода из строя одного либо нескольких наконечников. Помимо этого, следует обратить внимание на глухой звук в передней части автомобиля во время выполнения маневров и возникновение ощутимой вибрации рулевого колеса, особенно во время движения по дорогам с плохим покрытием.

Выполнить проверку исправности наконечников можно и самостоятельно. Для этой процедуры потребуется разве что помощь друга. А последовательность проведения ее такова:

Автомобиль необходимо загнать на рампу, и затянуть стояночный тормоз.
Чтобы определить наличие люфта, нужно покрутить рулевое колесо в разные стороны. В это время один человек находится под автомобилем и наблюдает за ходом наконечника.
Помимо выявления люфта, следует проверить целостность пыльников, которые защищают шарнир, а также состояние затяжки всех резьбовых соединений.

Итог

Поскольку состояние покрытия наших дорог оставляет желать лучшего, наконечники рулевых тяг являются расходными элементами, которые подлежат обязательной замене после 35-45 тыс. км пробега. После выполнения процедуры их замены необходимо обязательно сделать «сход-развал» на автомобиле. Отметим, что большинство наконечников выпускается ремонтопригодными, то есть, для восстановления их работоспособности достаточно заменить вкладыш из тефлона.

Наконечники рулевой тяги. Принцип работы. Неисправности. Замена

13 мая 2019

Рулевые тяги комплектуют рулевыми наконечниками. А наконечник рулевой тяги – это ключевой элемент рулевого управления, который помогает колесам поворачиваться. Когда появились первые признаки неисправности наконечника, диагностику нужно провести незамедлительно, и если требуется ремонт или замену детали.

Принцип работы

Рулевые тяги соединяют руль и колеса. Плавные повороты и комфортное управление автомобилем, говорят об исправности автозапчастей в системе.

Вместе с наконечником рулевой тяги идут такие составные части:

шаровой палец, упирается в нижнюю часть на опорную пяту;
корпус, закрывается с одной стороны заглушкой;
пружина, между пятой и заглушкой;
вкладыш пластмассовый, между корпусом и шаром;
пыльник, закрывает корпус.

В автомобильном мире есть универсальные наконечники, которые подходят любым колесам, но также есть и те, которые предназначены для правого и левого колеса.

Причины неисправности

Сбой в работе системы рулевого управления основанная причина поломок. Несвоевременная замена расходников, а также осмотр автомобиля может стать угрозой безопасности.

Со временем вкладыш изнашивается. Между ним и шаром появляется зазор, отчего мы слышим стук при езде по неровной дороге.
Износ стенок втулки, провоцирует разбалтывание пальца, а он поджимается пружиной лишь снизу.
Пружина и опорная пята не могут выбрать люфт, появившийся из-за износа пластика, тогда шаровой палец свободно двигается во втулке. При таком раскладе слышен сильный стук рулевого наконечника.

Систематическая езда по плохой дороге негативно влияет на подвеску и рулевые наконечники. В норме, наконечник рулевой тяги должен пробежать 40 тыс. км не создавая проблем водителю.

Ищем неисправность

Итак, первые признаки, что пора лезть в систему рулевого управления:

стук, частый и глухой на поворотах и езде по мелким ямам;
чаще, звуки с одной стороны, реже наконечники неисправны с двух сторон;
свободный ход рулевого колеса увеличивается;
при повороте ощущаются легкие стуки в руле.

Когда запущенный износ наконечников, машину приходится «ловить» в движении, так как люфт шаровых пальцев колеса может достичь отклонения на 3 градуса от прямой.

Самостоятельная диагностика:

Загоните авто на смотровую яму так, чтобы вы могли дотянуться до шарниров.
Подоприте колеса противооткатными брусками.
Одной рукой возьмитесь за тягу как можно ближе к наконечнику. Раскачайте шарнир вверх-вниз, чтобы ощутить люфт.
Упругое сопротивление говорит о правильной работе пружин и отсутствии критических зазоров. Критический люфт ощущается сразу.
Поверните тягу вокруг оси несколько раз. Если она болтается на шаровом пальце – наконечник под замену. На нашем сайте Pantus.ru вы найдете детали по выгодным ценам.

Рекомендация: раскачивая тягу, не спутайте свободный ход рулевой рейки с люфтом шарнира.

Чтобы проверить пыльники, смотровая яма не обязательна. Нужно вывернуть колесо и приподнять авто домкратом. Если пыльник не годный, то через дыры и щели будет выдавливаться густая смазка.

Замена наконечника

Чтобы поменять наконечник рулевой тяги на новый нужно:

очистить кронгайки, на которых наконечник крепится к рычагу и рейке;
от рычага откручивается рулевая тяга;
новую деталь установить в обратном порядке.

После замены автозапчастей углы развала-схождения нужно скорректировать. Для этого следует посетить автосервис.

Признаки и симптомы неисправности рулевых наконечников, как определить неисправность

Наконечники поперечной рулевой тяги: почему от них зависит ваша безопасность

Вышедшие из строя наконечники поперечной рулевой тяги не только снижают комфорт передвижения на автомобиле, но также могут представлять реальную угрозу безопасности. Давайте вместе посмотрим на то, какие сюрпризы может преподнести одна из самых простых конструкций в автомобиле, почему при выявлении неисправности ее ремонт лучше доверить профессионалам, как определить поломку, и стоит ли сразу менять рулевой наконечник при первых признаках повреждения?

Без этого небольшого, но важного элемента тяги ничего работать не будет

Основные компоненты рулевого механизма.

Рулевая трапеция состоит из нескольких основных элементов, объединённых между собой:

боковые рулевые тяги,
средняя,
сошка,
маятниковый рычаг,
рычаги поворотных кулаков.

Сама колонка состоит из двух частей – промежуточного вала, который при помощи шарнира соединяется с трапецией и рулевой колонки, на которую крепится колесо. Для обеспечения наилучшего соединения руля, на нее нанесены конические шлицы.

Боковые тяги составные, для регулировки посередине предусмотрено наличие разрезной муфты. На одном конце наконечника нанесена левая резьба, на другом правая. При прокручивании муфты длина рычага может как увеличиваться, так и уменьшаться. Это необходимо, чтобы иметь возможность регулировать угол схождения колес.

Для крепления муфты используется стандартные стяжные хомуты. Заканчиваются тяги шарнирами. Обычно они имеют конусообразную посадку, для их крепления используются гайки.

Гидроусилитель представляет собой систему, состоящую их нескольких дополнительных элементов:

насос,
расширительный бачок для жидкости,
радиатор,
патрубки.

Колонка крепится к левому лонжерону, при помощи трех болтов. Насос гидроусилителя размещен с левой стороны двигателя. Для его вращения используется дополнительный ремень, соединяющий вспомогательные агрегаты.

При отказе гидроусилителя руля, сохраняется возможность управления автомобилем, при этом лишь возрастает необходимое усилие на рулевое колесо.

Конструкция руля на Шевроле Нива по своей конструкции считается травмобезопасной. Это обеспечивается возможностью складывания колонки в области шарнирного крепления.

Сами рулевые тяги представляют собой металлические стержни, повредить которые довольно сложно. Их можно только погнуть – «зацепив» колесом о камень или другое препятствие.

Гораздо чаще возникают неисправности, связанные с:

Шарнирами. Эти детали располагаются на концах рулевых тяг. Чаще всего причиной поломки становится чрезмерное изнашивание вкладыша (или резиновой втулки) либо сферической поверхности пальца (повреждения на резьбе, конусе, поверхности вследствие коррозии или непрофессионального монтажа/демонтажа).
Шплинтом, фиксирующим корончатую гайку. Неправильный монтаж этой маленькой и не особенно значительной, на первый взгляд, детали, может привести к непоправимым последствиям: шплинт выпадает -{amp}gt; гайка ослабляется -{amp}gt; палец теряет плотный контакт -{amp}gt; рулевая трапеция теряет свою геометрию -{amp}gt; управлять авто невозможно.
Пыльниками или чехлом шарнира. Когда пыльник рвется или чехол смещается со своего гнезда, шарнир загрязняется и, как следствие, изнашивается быстрее.
Втулками, резьбовой частью тяг и прочими деталями механизма углов схождения. Они могут быть подвержены коррозии либо повреждены во время езды в плохих дорожных условиях.

Как снять рулевые наконечники Нива Шевроле.

Сам механизм Шевроле Нивы – довольно капризный, но это объясняется не его техническими особенностями, а областью применения автомобиля. Нива зачастую преодолевает бездорожье, поэтому необходимо вовремя производить диагностику основных узлов.

Во-первых, появится сильный люфт руля. Это проявляется из-за сильного износа шарниров. В данном случае некоторые предпочитают не менять деталь целиком, а произвести запрессовку новых шарниров.

Вторым признаком является затрудненное вращение руля, в некоторых случаях возможно нарушение схождения колес и автомобиль будет вести в сторону. При сильном повороте руля можно услышать скрип, свидетельствующий об отсутствии смазки в изделии.

Причиной выхода деталей из строя может быть, как слишком агрессивный стиль езды, плохое состояние дорог, так и заводской брак. В любом случае эксплуатировать такой автомобиль не безопасно и требуется произвести замену неисправных деталей.

Чтобы снять наконечники, или как их еще называют боковые тяги, необходимо выполнить несколько простых действий:

Устанавливаем автомобиль на ровную поверхность и приподнимаем необходимую сторону при помощи домкрата.
Если необходимо снять левую тягу, выворачиваем руль до упора вправо. Если нужно заменить тягу на противоположной стороне – до упора влево.
Снимаем колесо.
Вынимаем шплинт и откручиваем гайку, крепящую наконечник к рычагу поворотного кулака.
При помощи специального съемника отсоединяем шаровую. Если съемника под рукой нет, можно использовать монтировку в качестве рычага. Нужно установить ее между тягой и поворотным кулаком, затем молотком наносить по ней удары.
Чтобы отсоединить палец наконечника можно так же использовать молоток в качестве подручного средства, нанося удары по рычагу вблизи шарнирного соединения.
Достаем палец шаровой из рычага поворотного кулака.

Данные действия одинаково применимы как на левой, так и на правой тяге. Сборка осуществляется в обратном порядке.

Проверяйте пыльники на наконечниках тяг!

Какое же это удовольствие – сидеть за рулем любимого автомобиля, постепенно переключать передачи, вжимать педаль газа в пол и гнать на максимальной скорости… Если мощность автомобиля и трасса позволяют подобное, то почему бы и нет? Но вот только о безопасности не стоит забывать! А основа безопасной езды – это, конечно же, исправность всех автомобильных механизмов.

1. Что нужно для проверки рулевого наконечника в домашних условиях?
2. Как правильно проверить состояние рулевого вала и рулевого наконечника?
3. Износ рулевого наконечника: что делать, чтобы устранить неисправность?

Второй, а на отечественных автомобилях и первый смертельный враг наконечников рулевого – порванные пыльники. Грязезащитные колпачки для того и созданы, чтобы защищать от грязи, воды, песка и реагента. Как только он рвется, разгерметизируется из-за износа внутри, начинает быстро прогрессировать коррозия, усиливающаяся повышенным износом из-за абразивного эффекта песка и грязи. Смазка вымывается водой, и очень скоро вы не узнаете свой автомобиль на дороге.

Не поворачивайте колеса, когда автомобиль стоит!

В прошлом, когда не у каждого автомобиля была система гидравлического усиления руля, ни у кого из водителей не возникало даже желания поворачивать колеса в тот момент, когда автомобиль стоит. Во-первых, это очень непросто. А во-вторых, руль приходится проворачивать с таким усилием, что кажется, какой-то элемент рулевого вот-вот сломается.

Но теперь все изменилось, ГУРы и электроусилители есть и на Ладах, и на старых Опелях, Мерседесах и других авто поколения 90-х и даже 80-х. Благодаря сервоприводам достаточно усилия мизинца, чтобы провернуть колеса, и в этом самая большая проблема для наконечников рулевых тяг! В эти мгновения их шарнирам приходится ой как нелегко!

Запомните, что разрушительные силы в современных автомобилях при таких стоячих маневрах даже выше, чем раньше, поскольку автомобили стали тяжелее, а шины шире.

При этом возникают усилия, соответствующие весу до 1 тонны (!) при каждом движении рулевого механизма. В таких обстоятельствах почти чудо, что относительно небольшое звено вроде конечного шарнира выдерживает подобные перегрузки. Но все равно, примерно через 100.000 км пробега шарниры лучше проверить – возможно, один из них уже вышел из строя и необходима замена.

Вспомните то, чему учили вас в автошколе: вращаем руль, только когда автомобиль движется.

Запчасти и инструменты для замены

Перечислим, какие рулевые тяги подходят Икстрейл Т31.

Производитель	Артикул
Оригинальная:	Nissan	D8521-JD00B
Подходящие:	CTR	CRN-51
	Masuma	MR-N240
	Lemforder	36417 01

Оригинальная рулевая тяга Nissan D8521-JD00B

Неоригинальные запчасти по качеству удовлетворительные, могут безотказно прослужить от 50 000 до 100 000 км. Износ зависит от условий эксплуатации. На хороших дорогах и при аккуратной езде детали среднего качества могут прослужить и дольше. А оригинальная запчасть прослужит минимум 150 000 км. Поэтому, если оригинал доступен физически и по деньгам, не стоит скупиться.

Инструменты, которые понадобятся при замене детали:

молоток,
пассатижи,
пневмогайковерт,
резьбовый герметик,
рожково-накидные ключи 22 и 13 мм,
щипцы большие,
подъемник.

При работе следует соблюдать такие моменты затяжки:

113 Nm – при прикручивании запчасти к рейке.
88 Nm – при закручивании контргайки детали.

Симптомы неисправностей

первый признак – глухой частый стук при езде по мелким ухабам, особенно в поворотах;
как правило, посторонние звуки доносятся с одной стороны, но случается и одновременный износ двух наконечников;
увеличивается свободный ход рулевого колеса;
преодолевая поворот на неровной дороге, можно ощутить постукивание на руле;
на последней стадии износа наконечников автомобиль приходится буквально «ловить» на дороге, поскольку из-за люфта шаровых пальцев колеса могут отклоняться на 2–3° от прямой.

Примечание. К сожалению, подобные признаки наблюдаются не только в результате неполадок рулевой рейки, но и в результате износа подшипника поворотной сошки и маятника. Точный результат покажет проверка, выполняемая сотрудниками автосервиса или самостоятельно в гаражных условиях.

Чтобы самостоятельно проверить рулевые наконечники, воспользуйтесь пошаговой инструкцией:

Загоните машину ровно по центру смотровой ямы, чтобы свободно дотягиваться до шарниров. Если канава слишком узкая, автомобиль придется дважды переставлять со смещением в разные стороны.
Подоприте задние колеса противооткатными средствами.
Возьмитесь рукой за тягу максимально близко к наконечнику. Раскачивайте шарнир по направлению вверх-вниз, дабы ощутить люфт.
Небольшое упругое сопротивление указывает на работу пружины и отсутствие критических зазоров. Значительный люфт чувствуется сразу.
Поверните тягу несколько раз вокруг собственной оси. Если она подается легко, буквально болтается на шаровом пальце, наконечник следует заменить.

Совет. Раскачивая тягу, не перепутайте люфт шарнира со свободным ходом рулевой рейки или разбитым подшипником маятника.

Для проверки целостности пыльников смотровая яма не нужна. Достаточно вывернуть колесо и приподнять машину домкратом. Дырка в резиновом чехле обнаруживается благодаря густой смазке, которая выдавливается изнутри через порыв.

Автоликбез
Диагностика и ремонт
Обслуживание
Обучение на права
Покупка-продажа
Соблюдаем ПДД
Уход за автомобилем
Эксплуатация

На сайте представлены статьи, которые будут полезны как для начинающих автолюбителей, так и для тех, кто только собирается покупать автомобиль. Здесь вы найдёте полезные советы по выбору авто и уходу за ним, практические руководства по самостоятельному ремонту и многое другое.

Так называемые наконечники рулевых тяг или шаровые опоры ВАЗ-2110 признаны наиболее уязвимыми к износу деталями. Их замена достаточно трудна, но не только из-за расположения этих деталей, сколько из-за того, насколько сильно на их состояние влияет коррозия. Чем больше пробег «железного коня», тем сильнее это будет проявляться. Что делать, если рулевое управление перестало быть отзывчивым?

Прежде всего надо представлять, где находится рулевая рейка вашего автомобиля. В данном случае мы будем говорить о моделях ВАЗ-2110, 2111 и 2112. Рулевой наконечник является связующим звеном между механизмом рулевого управления и колесом. Поскольку в перечисленных авто используется реечный рулевой механизм, являющийся классическим для переднеприводных машин, то наконечники находятся на обоих концах рулевой рейки.

Шаровая опора представляет собой резинометаллический шарнир, состоящий из металлического стержня (пальца), резинового пыльника, опорной шайбы и пружины.

Так выглядит наконечник рулевой тяги

Неисправность резинометаллических шарниров можно установить по ряду признаков:

Люфт рулевого колеса. Руль поворачивается с большим усилием, а также увеличивается его свободный ход.
Настораживающие звуки, появляющиеся при каждом повороте руля.
Затруднённое управление машиной в поворотах.
Неравномерный износ правой и левой передних шин.

Осмотр рулевых наконечников лучше начинать с левой стороны автомобиля. Для этого нужно повернуть руль вправо до упора. Лучше всего, если машина при этом будет стоять на эстакаде — так удобнее осматривать деталь.

Первое, что стоит проверить, — в каком состоянии находится пыльник рулевого наконечника. Если на нём есть хоть малейшая трещина, то шарнир без разговоров надо заменить. Иначе пыль, попавшая через неё внутрь, просто сделает нормальное управление автомобилем в поворотах невозможным.

Для более детального изучения состояния шаровых опор машину ставят на домкрат, подняв левую сторону так, чтобы левое переднее колесо свободно вращалось, и проверяют люфт наконечника. Если деталь люфтит, это тоже указывает на то, что надо её поменять.

Рулевой механизм в автомобиле справедливо считается одним из самых ответственных узлов. От исправности этой системы зависит управляемость машины и безопасность передвижения на ней. В состав рулевого узла входят наконечники и тяги. Процесс поворота происходит благодаря редуктору или рейке. Усилие от руля передается поворотным кулакам через тяги, на концах которых есть шарниры. Чтобы правильно определять признаки неисправности описываемых деталей, необходимо иметь представление об их устройстве.

Удар, еще удар и неровности

Наконечник, а в особо сложных случаях и рулевую тягу можно уничтожить, наехав на препятствие. Камень на дороге, бревно или яма – неважно, исход может быть один – погнутая тяга или вышедший из строя ее наконечник.

«Стандартно наши специалисты проводят плановую диагностику подвески при каждом последующем ТО. В нее также входит проверка рулевой тяги и наконечников. Не имеет никакого значения, сколько на момент обслуживания проехал автомобиль – 15 или 150 тыс. км, в редких случаях «убить» наконечники тяги можно даже на новом автомобиле с небольшим пробегом.

По каким признакам можно определить неисправность рулевых наконечников?

Основным из них является биение и ощутимая вибрация рулевого колеса. Это связано с тем, что элемент полностью исчерпал свой ресурс, находится в неисправном состоянии, и нуждается в замене. Однако, этот признак может указывать и на наличие других проблем с рулевым управлением или ходовой частью автомобиля.

Признаки неисправности рулевых наконечников распознать довольно просто. Например, при движении начинает появляться характерный звук, больше похожий на стук. Зачастую он усиливается при вхождении в поворот, разгоне, резком торможении, езде по дороге с неудовлетворительным состоянием покрытия. Если же стук по прежнему продолжает присутствовать, при этом с каждым разом увеличивается его величина, необходимо немедленно провести диагностику рулевой системы автомобиля, в частности проверить наконечники, чтобы оценить степень износа их шарнирных соединений.

В завершении можно сказать следующее: поскольку деталь относится к расходным элементам транспортного средства, для поддержания его системы управления в исправном состоянии и обеспечения корректности работы, не следует дожидаться регламентного срока ее замены. Наконечник рулевой тяги выйдет из строя, чем создаст определенные проблемы.

Как самостоятельно выявить поломки конца рулевой тяги

— автомобиль может непредсказуемо вести себя в полосе движения (заметны рысканья, увод в сторону)

— заметен повышенный износ шин (даже с выставленным в норму сход/развалом)

— появляется люфт рулевого колеса

— руль сложнее вращать

— возможно появление вибрации на рулевом колесе

— слышен негромкий частый стук при езде по мелким неровностям дороги или при преодолении «лежачего полицейского»

— аналогичный стук может быть слышен при повороте колес (с одной или с обеих сторон)

Важно!

На самом деле все вышеописанные симптомы могут проявляться и при других неисправностях рулевого управления и подвески. Но это не говорит о том, что при их выявлении вы не должны отправиться в автосервис на диагностику.

Причины износа шарниров

Из-за воздействия указанных нагрузок шарнирное соединение изнашивается следующим образом:

Со временем стенки вкладыша истираются, между ними и шаром образуется зазор, отчего при движении по мелким неровностям слышен негромкий стук.
Истирание боковых стенок втулки приводит к разбалтыванию пальца, ведь он поджимается пружиной только снизу.
Когда пружина и пята не в состоянии выбрать люфт, возникший в результате износа пластика, шаровой палец легко ходит во втулке, отчего сильно стучит рулевой наконечник.

Подобные дефекты нужно выявлять своевременно, иначе поврежденный наконечник быстро придет в негодность.

Самостоятельная диагностика неисправности наконечника рулевой тяги

Чтобы убедиться, что проблема именно в вышеназванной детали, можно воспользоваться «дедовским», проверенным способом. Для этого нужна смотровая яма и ваша машина.

1. Заезжаем на смотровую яму

2. Беремся рукой за тягу близко к наконечнику. Начинаем раскачивать шарнир вверх-вниз. Небольшое «подпружиненное» сопротивление – это норма, пружина отрабатывает. А вот значительный люфт – плохой признак. Его быть не должно, также как и зазоров в наконечнике.

3. При попытке провернуть тягу вокруг оси, если она идет за вашим кулаком легко, скорее всего, наконечник уже «закончился». Точно пора ехать в мастерскую.

Читать новости о новой Ниве

Toyota DTC SAE / Flash (KD..CD)

SAE (5-) Flash (2-) Toyota KD CD 2000-.

B2794	99 (2)	Ошибка ключа шифрования
B2799	99 (1)	Неисправность системы иммобилайзера двигателя
C1200	55 (ВСК)	Неисправность ЭБУ 4WD
C1201	51 (ВСК)	Неисправность ЭБУ двигателя
P0100	31 (3)	Неисправность цепи расходомера воздуха
P0105	31 (1)	Неисправность цепи абсолютного / барометрического давления в коллекторе
P0106	31 (2)	Проблема контура абсолютного давления в коллекторе
P0110	24 (1)	Неисправность цепи температуры воздуха на впуске
P0115	22	Неисправность цепи датчика температуры воды
P0120	41 (4)	Датчик положения дроссельной заслонки / педали / переключатель «A» Неисправность цепи
P0121	41 (2)	Недостаточная температура охлаждающей жидкости для замкнутого цикла управления топливом
P0125	22	Недостаточная температура охлаждающей жидкости для замкнутого цикла управления топливом
P0180	39 (5)	Неисправность цепи датчика температуры топлива
P0190	49	Неисправность цепи датчика давления в Common Rail
P0335	13 (2)	Неисправность цепи датчика скорости вращения 2 (цепь NE)
P0340	12	Неисправность цепи датчика скорости вращения двигателя 1 (Цепь ВМТ или G1)
P0400	71 (1)	Неисправность потока рециркуляции выхлопных газов
P0401	71 (2)	Обнаружен недостаточный поток рециркуляции выхлопных газов
P0402	71 (3)	Обнаружен чрезмерный расход рециркуляции выхлопных газов
P0500	42	Неисправность сигнальной цепи датчика скорости автомобиля
P0505	33 (4)	Неисправность системы управления холостым ходом
P0550	75	Неисправность цепи датчика давления в гидроусилителе рулевого управления
P0605	17 (2)	Неисправность внутренней ИС
P0710	38 (1)	Неисправность цепи датчика температуры трансмиссионной жидкости
P0711	38 (3)	Датчик температуры трансмиссионной жидкости «A» Диапазон / рабочие характеристики цепи
P0712	38 (4)	Низкий вход цепи датчика температуры трансмиссионной жидкости «A»
P0713	38 (5)	Высокий входной сигнал цепи датчика температуры трансмиссионной жидкости «A»
P0715	37	Неисправность входной цепи датчика скорости вращения турбины
P0748	62 (3)	Электромагнитный клапан управления давлением «A», электрический
P0750	62 (2)	Электромагнит переключения передач «A» Неисправность
P0753	62 (1)	Электромагнитный клапан переключения передач A (S1)
P0755	63 (1)	Электромагнит переключения передач «B» Неисправность
P0758	63 (2)	Электромагнитный клапан переключения передач B, электрический (S2)
P0763	76	Электромагнитный клапан переключения передач «C» Электрический
P0768	65 (2)	Электромагнитный клапан переключения передач «D» Электрический
P0770	64 (1)	Электромагнит переключения передач «E» Неисправность
P0773	64 (4)	Электромагнитный клапан переключения передач E электрический (SL)
P0778	63 (3)	Электромагнитный клапан регулирования давления «B»
P1115	24 (2)	Неисправность цепи температуры воздуха
P1120	19 (1)	Accel. Цепь датчика положения (обрыв / короткое замыкание)
P1121	19 (2)	Accel. Цепь датчика положения (IDL SW / диапазон)
P1122	19 (3)	Accel. Цепь переключателя закрытого положения (короткое замыкание)
P1123	19 (4)	Accel. Цепь переключателя закрытого положения (разомкнутая)
P1125	41 (3)	Неисправность цепи электродвигателя управления дроссельной заслонкой
P1126	89 (3)	Неисправность цепи магнитной муфты
P1127	89 (2)	Неисправность цепи источника питания исполнительного механизма ETCS
P1128	41 (1)	Неисправность блокировки двигателя управления дроссельной заслонкой
P1129	89 (1)	Неисправность электрической системы управления дроссельной заслонкой
P1141	58 (1)	Обнаружена ручка SCV (закрыто)
P1200	78 (1)	Неисправность цепи реле топливного насоса / ЭБУ
P1215	97 (2)	Неисправность цепи EDU
P1220	14 (4)	Неисправность системы контроля времени
P1221	15 (5)	Неисправность цепи управления дроссельной заслонкой дизельного двигателя
P1222	15 (4)	Неисправность цепи электродвигателя дроссельной заслонки
P1225	18 (5)	Неисправность цепи управления разливом
P1226	78 (7)	Неисправность топливопровода
P1227	78 (4)	Неисправность системы топливного насоса (короткое замыкание)
P1228	78 (8)	Неисправность системы топливного насоса (короткое замыкание)
P1229	78 (3)	Неисправность системы топливного насоса (избыточное давление)
P1230	47	Неисправность цепи датчика положения дроссельной заслонки дизельного двигателя
P1232	85	Неисправность цепи реле PCV
P1233	84	Неисправность системы Common Rail (давление не меняется)
P1234	83	Неисправность системы Common Rail
P1235	78 (2)	Неисправность цепи топливного насоса высокого давления
P1236	78	Слишком высокая температура топлива
P1250	34 (2)	Неисправность системы турбонагнетателя
P1252	34 (1)	Шаговый двигатель для цепи управления турбокомпрессором Неисправность (обрыв / короткое замыкание)
P1255	34 (3)	Обнаружено заедание турбокомпрессора (закрыто)
P1256	34 (4)	Обнаружена ручка турбокомпрессора (обрыв)
P1260	86 (1)	Неисправность цепи форсунки (цилиндр 1)
P1261	86 (2)	Неисправность цепи форсунки (цилиндр 2)
P1262	86 (3)	Неисправность цепи форсунки (цилиндр 3)
P1263	86 (4)	Неисправность цепи форсунки (цилиндр 4)
P1264	86 (5)	Неисправность цепи форсунки (короткое замыкание)
P1265	86 (6)	Неисправность цепи форсунки (короткое замыкание)
P1266	81	Неисправность системы топливного насоса (нет давления / активировать ограничитель давления)
P1267	79 (1)	Неисправность системы балансировки цилиндров управления подачей топлива (цилиндр 1)
P1268	79 (2)	Неисправность системы балансировки цилиндра управления подачей топлива (цилиндр 2)
P1269	79 (3)	Неисправность системы балансировки цилиндра управления подачей топлива (цилиндр 3)
P1270	79 (4)	Неисправность системы балансировки цилиндра управления топливом (цилиндр 4)
P1271	78 (5)	Неисправность цепи регулятора давления топлива (обрыв / короткое замыкание)
P1272	78 (6)	Неисправность системы регулятора давления топлива
P1273	33 (1)	Неисправность системы контроля выхлопных газов
P1274	33 (2)	Неисправность системы контроля выхлопных газов
P1335	13 (3)	Неисправность цепи датчика положения коленчатого вала (во время работы двигателя)
P1405	35	Неисправность цепи датчика давления турбонагнетателя
P1410	35	Неисправность цепи датчика положения клапана рециркуляции ОГ
P1411	96 (1)	Цепь датчика положения клапана системы рециркуляции ОГ: диапазон / проблема производительности
P1416	58 (2)	Неисправность цепи управления SCV
P1420	94	Неисправность цепи управления впускной заслонкой
P1520	51	Неисправность цепи выключателя стоп-сигнала
P1530	92	Неисправность цепи выключателя остановки двигателя
P1531	21	Неисправность цепи датчика стойки
P1565	32 (2)	Неисправность цепи главного переключателя круиз-контроля
P1566	54	Ненормальная цепь входного сигнала
P1611	17 (1)	Неисправность внутренней ИС
P1633	89 (4)	Неисправность внутренней ИС
P1653	96 (2)	SCV Неисправность цепи
P1670	32 (1)	Неисправность системы нагнетательного насоса
P1672	25	Шумоподавитель VSV Неисправность цепи
P1673	27	EGR Cut-off VSV Circuit Malfunction
P1674	28 (7)	Соленоид выхлопного тормоза Неисправность цепи
P1678	82	Выбег двигателя
P1700	61 (2)	Датчик скорости No. 2 Неисправность
P1725	37	NT Неисправность цепи датчика оборотов
P1730	67 (1)	Неисправность цепи датчика оборотов NC
P1745	38 (2)	Неисправность цепи датчика температуры трансмиссионной жидкости № 2
P1755	68	Линейный соленоид блокировки Ctrl Cir Неисправность
P1760	77 (1)	Линейный соленоид для цепи управления давлением в линии
P1765	46 (1)	Линейный соленоид для цепи управления давлением гидроаккумулятора
P1790	65 (1)	Неисправность цепи соленоида ST
P1798	66	SB Неисправность цепи соленоида
P1818	74	Электромагнитный клапан переключения передач E (SR)
P1820	61 (1)	Неисправность цепи датчика NIN
P1825	67 (3)	Неисправность цепи датчика NOUT
P1845	97 (1)	Неисправность цепи датчика ВОМ
P1885	77 (2)	Неисправность системы SLS
P1888	77 (3)	SLS Неисправность цепи
P1890	46 (2)	SLC Неисправность цепи
P1895	64 (3)	Неисправность цепи DSU

Распознавание и устранение неисправностей турбовентиляторного двигателя

Неисправности двигателя

Чтобы обеспечить эффективное понимание и подготовку к правильному реагированию на неисправности двигателя в полете, это В статье будут описаны неисправности ТРДД и их последствия в манере, применимой практически ко всем современным самолетам с ТРДД. Эти описания, тем не менее, не заменяйте и не заменяйте конкретные инструкции, содержащиеся в Руководстве по летной эксплуатации самолета и соответствующих контрольных списках.

Компрессор помпаж

Очень важно понимать помпаж компрессора. В современных турбовентиляторных двигателях помпаж компрессора — редкое явление. Если помпаж компрессора (иногда называемый срывом компрессора) происходит во время взлета на большой мощности, летный экипаж услышит очень громкий хлопок, который будет сопровождаться рысканием и вибрацией.Грохот, скорее всего, будет намного больше, чем любой шум двигателя или другой звук, который экипаж мог слышать ранее при эксплуатации.

Помпаж компрессора был ошибочно принят за взорванные шины или бомбу в самолете. Летный экипаж может быть весьма напуган взрывом, и во многих случаях это привело к прерыванию взлета выше V1. Эти прерванные взлеты на высокой скорости иногда приводили к травмам, потере самолета и даже гибели пассажиров.

Фактическая причина громкого взрыва не должна иметь значения для первой реакции летного экипажа, которая должна заключаться в сохранении контроля над самолетом и, в частности, продолжении взлета, если событие происходит после V1. Продолжение взлета — это правильная реакция на отказ шины, происходящий после V1, и история показала, что бомбы не представляют угрозы во время разбега при взлете, они обычно настроены на детонацию на высоте.

Выброс турбовентиляторного двигателя является результатом нестабильности рабочего цикла двигателя. Помпаж компрессора может быть вызван износом двигателя, может быть результатом проглатывания птиц или льда, или это может быть последний звук в результате отказа типа «серьезное повреждение двигателя». Рабочий цикл газотурбинного двигателя состоит из впуска, сжатия, зажигания и выпуска, которые происходят одновременно в разных местах двигателя.Часть цикла, подверженная нестабильности, — это фаза сжатия.

В газотурбинном двигателе сжатие осуществляется аэродинамически, когда воздух проходит через ступени компрессора, а не за счет ограничения, как в поршневом двигателе. Воздух, протекающий над аэродинамическими профилями компрессора, может сваливаться так же, как и воздух над крылом самолета. Когда происходит срыв аэродинамического профиля, прохождение воздуха через компрессор становится нестабильным, и компрессор больше не может сжимать поступающий воздух.В Воздух под высоким давлением за сваливателем дальше в двигателе выходит вперед через компрессор и выходит через впускное отверстие.

Этот побег является внезапным, быстрым и часто слышен как громкий хлопок, похожий на взрыв. Помпаж двигателя может сопровождаться видимым пламенем вперед из впускного отверстия и назад из выхлопной трубы. Приборы могут показывать высокие значения EGT и EPR или изменения скорости вращения ротора, но во многих остановках событие заканчивается так быстро, что приборы не успевают среагировать.

После выхода воздуха из двигателя причина (причины) нестабильности может саморегулироваться, и процесс сжатия может возобновиться. Одиночный всплеск и восстановление произойдет довольно быстро, обычно в течение долей секунды. В зависимости от причины нестабильности компрессора в двигателе могут наблюдаться:

1) Одиночный самовосстанавливающийся импульс

2) Множественные скачки напряжения до самовосстановления

3) Множественные скачки напряжения, требующие действий пилота для восстановления

4) Неустранимый выброс.

Для полных и подробных процедур летные экипажи должны следовать соответствующим контрольным спискам и процедурам в чрезвычайных ситуациях, подробно описанным в их конкретных руководствах по летной эксплуатации самолетов. Однако в целом во время одного самовосстанавливающегося помпажа показания двигателя кабины могут незначительно и кратковременно колебаться. Летный экипаж может не заметить колебания. (Некоторые из более поздних двигателей могут даже иметь логику расхода топлива, которая помогает двигателю самостоятельно восстанавливаться после помпажа без вмешательства экипажа. Сваливание может остаться полностью незамеченным, или о нем можно сообщить экипажу для информации только через EICAS Сообщения.)

В качестве альтернативы двигатель может два или три раза помчаться до полного самовосстановления. Когда это происходит, вероятно, будут происходить смещения приборов двигателя кабины достаточной величины и продолжительности, чтобы их заметил летный экипаж. Если двигатель не восстанавливается автоматически после помпажа, он может продолжаться до тех пор, пока пилот не предпримет действия, чтобы остановить процесс. Желаемое действие пилота — задержать рычаг тяги до тех пор, пока двигатель не восстановится.

После этого летный экипаж должен МЕДЛЕННО переместить рычаг тяги.Иногда двигатель может поменяться только один раз, но самовосстановиться не может.

Фактическая причина помпажа компрессора часто бывает сложной и может быть результатом серьезного повреждения двигателя, а может и не быть. Редко одиночный помпаж компрессора ВЫЗЫВАЕТ серьезное повреждение двигателя, но продолжительный помпаж в конечном итоге приведет к перегреву турбины, так как слишком много топлива подается на объем воздуха, который достигает камеры сгорания. Лопатки компрессора также могут быть повреждены и выходить из строя в результате многократных резких скачков напряжения; это быстро приведет к тому, что двигатель не сможет работать при любой настройке мощности.

Ниже представлена дополнительная информация относительно однократного восстанавливаемого помпажа, самовосстановления после нескольких скачков, помпажа, требующего действий летного экипажа, и невозвратного помпажа. В тяжелых случаях шум, вибрация и аэродинамические силы могут сильно отвлекать. Летному экипажу может быть трудно помнить, что их самая важная задача — управлять самолетом.

Одиночный самовосстанавливающийся импульс

Летный экипаж слышит очень громкий или двойной хлопок.Приборы будут быстро колебаться, но, если кто-то не смотрел на датчик двигателя во время помпажа, колебания можно не заметить.

Например: во время помпажа коэффициент давления в двигателе (EPR) может упасть с взлетного (T / O) до 1,05 за 0,2 секунды. Затем EPR может изменяться от 1,1 до 1,05 с интервалом в 0,2 секунды два или три раза. Низкая частота вращения ротора (N1) может упасть на 16% в первые 0,2 секунды, а затем еще на 15% в следующие 0,3 секунды. После восстановления EPR и N1 должны вернуться к значениям до помпажа в соответствии с обычным графиком разгона двигателя.

Множественный скачок напряжения с последующим самовосстановлением

В зависимости от причины и условий двигатель может несколько раз взорваться, с интервалом в пару секунд. Поскольку каждый удар обычно представляет собой событие помпажа, как описано выше, летный экипаж может обнаружить «одиночный помпаж», описанный выше, в течение двух секунд, затем двигатель вернется к 98% мощности до помпажа в течение нескольких секунд. Этот цикл может повторяться два или три раза. Во время всплеска и восстановления, вероятно, будет некоторый рост EGT.

Например: EPR может колебаться между 1,6 и 1,3, температура выхлопных газов (EGT) может повышаться на 5 градусов Цельсия в секунду, N1 может колебаться между 103% и 95%, а расход топлива может падать на 2% без изменения положения рычага тяги. Через 10 секунд манометры двигателя должны вернуться к значениям до помпажа.

Помпаж восстанавливается после действий экипажа

Когда всплески возникают, как описано в предыдущем параграфе, но не прекращаются, требуется действие летного экипажа для стабилизации двигателя.Летный экипаж заметит колебания, описанные как «устранимые после двух или трех ударов», но колебания и удары будут продолжаться до тех пор, пока летный экипаж не переведет рычаг тяги в режим холостого хода. После того, как летный экипаж переведет рычаг тяги в режим холостого хода, параметры двигателя должны ухудшиться, чтобы соответствовать положению рычага тяги. После того, как двигатель перейдет в режим холостого хода, его можно снова разогнать до мощности. Если при повторном переходе на высокую мощность двигатель снова начинает работать, двигатель может быть оставлен на холостом ходу, или оставлен на некоторой промежуточной мощности, или остановлен в соответствии с контрольными списками, применимыми к самолету.Если летный экипаж не предпримет никаких действий для стабилизации двигателя в этих обстоятельствах, двигатель продолжит помпаж и может получить прогрессирующее вторичное повреждение вплоть до полного отказа.

Безвозвратный помпаж

Когда помпаж компрессора невозможно устранить, произойдет одиночный удар, и двигатель замедлится до нулевой мощности, как если бы топливо было измельчено. Этот тип помпажа компрессора может сопровождать серьезную неисправность двигателя. Это также может произойти без какого-либо повреждения двигателя.

EPR может падать со скоростью 0,34 / сек, а EGT повышаться со скоростью 15 ° C / сек, продолжаясь в течение 8 секунд (пик) после того, как рычаг тяги снова переведен в режим холостого хода. N1 и N2 должны распадаться со скоростью, соответствующей отключению подачи топлива, при этом расход топлива упадет до 25% от своего значения до всплеска за 2 секунды, сужаясь до 10% в течение следующих 6 секунд.

Flameout

Перегорание пламени — это состояние, при котором процесс горения в горелке остановился. Возгорание будет сопровождаться падением EGT, основной частоты вращения двигателя и степени сжатия двигателя.Как только частота вращения двигателя упадет ниже холостого хода, могут появиться другие симптомы, такие как предупреждения о низком давлении масла и отключение электрических генераторов, многие сбои пламени при низких начальных настройках мощности впервые замечаются, когда генераторы отключаются, и могут быть изначально ошибочными. для электрических проблем. Возгорание может произойти из-за того, что в двигателе закончилось топливо, из-за суровой ненастной погоды, столкновения с вулканическим пеплом, неисправности системы управления или нестабильной работы двигателя (например, остановки компрессора).Множественные сбои в работе двигателя могут привести к появлению самых разнообразных симптомов в кабине экипажа, так как в двигателях не работают электрические, пневматические и гидравлические системы. Эти ситуации привели к тому, что пилоты выявляли неисправности систем самолета, не распознавая и не устраняя основную причину отсутствия мощности двигателя. На некоторых самолетах есть специальные сообщения EICAS / ECAM для предупреждения летного экипажа о том, что в полете двигатель откатывается ниже скорости холостого хода; как правило, сообщение ENG FAIL или ENG THRUST.

Срыв пламени на взлетной мощности является необычным, только около 10% срывов пламени происходит на взлетной мощности.Чаще всего срывы возникают при средних или низких настройках мощности, таких как крейсерский полет и спуск. Во время этих режимов полета, вероятно, используется автопилот. Автопилот до предела компенсирует асимметричную тягу, а затем может отключиться. В этом случае отключение автопилота должно сопровождаться быстрыми и соответствующими управляющими сигналами от летного экипажа, если самолет должен сохранять нормальное положение. Если внешние визуальные ориентиры недоступны, например, при полете над океаном ночью или в IMC, вероятность расстройства возрастает.Это состояние отказа двигателя малой мощности при включенном автопилоте вызвало несколько поломок самолета, некоторые из которых не могли быть устранены. Смещение управления полетом может быть единственным очевидным признаком. Требуется бдительность для обнаружения этих незаметных отказов двигателя и поддержания безопасного положения в полете, пока ситуацию еще можно исправить.

После возобновления подачи топлива в двигатель, двигатель может быть перезапущен в порядке, предписанном применимыми Руководством по летной эксплуатации или эксплуатации самолета.Удовлетворительный перезапуск двигателя должен быть подтвержден ссылкой на все основные параметры с использованием только N1, например, что привело к путанице во время некоторых перезапусков в полете. В некоторых условиях полета N1 может быть очень похожим для ветряного двигателя и двигателя, работающего на холостом ходу.

Огонь

Под возгоранием двигателя почти всегда понимается возгорание вне двигателя, но внутри гондолы. О возгорании вблизи двигателя летному экипажу следует сообщать пожарной сигнализацией в кабине экипажа.Маловероятно, что летный экипаж увидит, услышит или сразу почувствует пожар двигателя. Иногда летные экипажи извещаются о возгорании по связи с диспетчерской.

Важно знать, что, учитывая пожар в гондоле, есть достаточно времени, чтобы сделать в первую очередь «полет на самолете», прежде чем заняться пожаром. Было показано, что даже в случае обнаружения пожара сразу после взлета есть достаточно времени, чтобы продолжить набор высоты до безопасной высоты, прежде чем приступить к работе с двигателем.Гондоле может быть нанесен экономический ущерб, но первоочередной задачей летного экипажа должно быть обеспечение безопасного полета самолета.

Летные экипажи должны рассматривать любое предупреждение о пожаре как пожар, даже если индикация исчезает, когда рычаг тяги переводится в положение холостого хода. Индикация может быть результатом пневматической утечки горячего воздуха в гондолу. Индикация возгорания также может исходить от небольшого пожара или от огня, защищенного от извещателя, так что возгорание не проявляется при малой мощности.Индикация пожара также может быть результатом неисправных систем обнаружения. Некоторые пожарные извещатели позволяют идентифицировать ложную индикацию (тестирование пожарных контуров), что позволяет избежать необходимости использования IFSD. Были случаи, когда диспетчерская вышка ошибочно сообщала о пламени, связанном с помпажем компрессора, как о «возгорании» двигателя.

В случае предупреждения о пожаре летный экипаж должен обращаться к контрольным спискам и процедурам, характерным для самолета, на котором выполняется полет. Как правило, после того, как принято решение о наличии пожара и стабилизации самолета, необходимо немедленно отключить двигатель, отключив подачу топлива в двигатель, как при отключении подачи топлива в двигатель, так и при клапане лонжерона крыла / пилона.Весь отбираемый воздух, электрическая и гидравлическая части поврежденного двигателя будут отключены или изолированы от систем самолета, чтобы предотвратить распространение пожара на связанные системы самолета или их загрязнение. Это достигается одной общей «ручкой огня» двигателя. Это контролирует возгорание за счет значительного уменьшения количества топлива, доступного для сгорания, за счет уменьшения доступности сжатого воздуха для любого пожара в поддоне, за счет временного прекращения подачи воздуха в огонь за счет выпуска огнетушащего вещества и путем удаления источников повторного возгорания, таких как электрическая проводка под напряжением и горячие кожухи.Следует отметить, что некоторые из этих мер контроля могут быть менее эффективными, если пожар возник в результате серьезного ущерба, тушение пожара может занять немного больше времени в этих обстоятельствах. В случае выключения после возгорания двигателя в полете не следует предпринимать попыток перезапуска двигателя, если только это не критично для продолжения безопасного полета, поскольку существует вероятность повторного возгорания огня после перезапуска двигателя.

Выхлопная труба Fires

Одним из наиболее тревожных событий для пассажиров, бортпроводников, наземного персонала и даже органов управления воздушным движением (УВД) является пожар выхлопной трубы.Топливо может образовывать лужу в корпусах турбины и выхлопных газов во время запуска или остановки, а затем воспламениться. Это может привести к появлению хорошо видимой струи пламени из задней части двигателя, которая может достигать нескольких десятков футов в длину. Пассажиры инициировали в этих случаях экстренная эвакуация, приводящая к серьезным травмам.

У летного экипажа может не быть индикации аномалии до тех пор, пока бортпроводник или диспетчерская не обратят внимание на проблему. Они могут описать это как «Пожар двигателя», но пожар выхлопной трубы НЕ приведет к предупреждению о пожаре в кабине экипажа.

При извещении о возгорании двигателя без каких-либо признаков в кабине экипажа следует выполнить процедуру возгорания выхлопной трубы. Это будет включать в себя управление двигателем, чтобы помочь погасить пламя, в то время как большинство других нештатных процедур двигателя не будут.

Поскольку огонь горит внутри корпуса турбины и выхлопного сопла, потянуть за рукоятку пожаротушения для выпуска огнетушащего вещества в пространство между корпусами и кожухами будет неэффективным. Если потянуть за рукоятку пожаротушения, осушить двигатель может также невозможно, что является самым быстрым способом тушения большинства пожаров в выхлопной трубе.

Горячие старты

Как уже говорилось, во время запуска двигателя компрессор очень неэффективен. Если двигатель испытывает больше, чем обычно, трудности с ускорением (из-за таких проблем, как преждевременное отключение стартера, неправильное расписание подачи топлива или сильный попутный ветер), двигатель может длительное время работать на очень низких оборотах (суб-холостых оборотах). Нормальные охлаждающие потоки двигателя не будут эффективными во время работы на малом холостом ходу, а температура турбины может оказаться относительно высокой. Это называется горячим пуском (или, если двигатель полностью перестает разгоняться до холостого хода, зависанием).AFM показывает допустимые пределы времени / температуры для EGT во время горячего старта. В последнее время двигатели, управляемые FADEC, могут включать логику автозапуска для обнаружения и управления горячим пуском.

Заглатывание птиц / FOD

Двигатели самолетов чаще всего заглатывают птиц в окрестностях аэропортов, во время взлета или при посадке. Встречи с птицами происходят как во время дневных, так и ночных полетов.

Безусловно, большинство встреч с птицами не влияют на безопасный исход полета.Более чем в половине случаев попадания птиц в двигатели летный экипаж даже не подозревает, что это произошло.

Когда внутрь попадает большая птица, летный экипаж может заметить стук, хлопок или вибрацию. Если птица попадет в активную зону двигателя, в кабине экипажа или пассажирском салоне может появиться запах горелого мяса от отбираемого воздуха.

Удары птиц могут повредить двигатель. На фотографии на следующей странице показаны лопасти вентилятора, погнутые из-за проглатывания птицы. Двигатель продолжал развивать тягу с таким уровнем повреждений.Повреждение посторонними предметами (FOD) из других источников, таких как осколки шин, обломки взлетно-посадочной полосы или животные, также может встречаться с аналогичными результатами.

Заглатывание птицы также может привести к скачку мощности двигателя. Помпаж может иметь любую из характеристик, перечисленных в разделе помпажа. Двигатель может один раз взорваться и восстановиться; он может непрерывно колебаться, пока летный экипаж не примет меры; или он может один раз вспыхнуть и не восстановиться, что приведет к потере мощности этого двигателя. Заглатывание птицы может привести к поломке одной или нескольких лопастей вентилятора, и в этом случае двигатель, скорее всего, один раз взорвется и не восстановится.

Несмотря на то, что проглатывание птицы привело к скачку двигателя, первоочередная задача летного экипажа — «управлять самолетом». Когда самолет находится в устойчивом полете на безопасной высоте, можно выполнять соответствующие процедуры, указанные в соответствующем Руководстве по летной эксплуатации самолета.

В редких случаях несколько двигателей могут заглотить средних или крупных птиц. В случае подозрения на повреждение нескольких двигателей принятие мер по стабилизации двигателей становится гораздо более приоритетным, чем при использовании только одного двигателя, но по-прежнему важно сначала управлять самолетом.

Серьезное повреждение двигателя

Тяжелое повреждение двигателя может быть трудно определить. С точки зрения летного экипажа, серьезное повреждение двигателя — это механическое повреждение двигателя, которое выглядит «плохо и некрасиво». Для производителей двигателей и самолетов серьезное повреждение двигателя может включать в себя симптомы, такие очевидные, как большие дыры в корпусе двигателя и гондоле, или такие незаметные, как отсутствие реакции двигателя на движение рычага тяги.

Летным экипажам важно знать, что серьезное повреждение двигателя может сопровождаться такими симптомами, как предупреждение о возгорании (из-за утечки горячего воздуха) или помпаж двигателя, поскольку ступени компрессора, сдерживающие давление, могут быть повреждены или не в рабочем состоянии из-за неисправности. повреждение двигателя.

В этом случае симптомы серьезного повреждения двигателя будут такими же, как и помпаж без восстановления. Будет громкий шум. EPR быстро упадет; N1, N2 и расход топлива упадут. EGT может мгновенно повыситься. В результате серьезного повреждения двигателя самолет потеряет мощность. Изначально не важно различать невозвратный помпаж с серьезным повреждением двигателя или без него, или между пожаром и предупреждением о пожаре с серьезным повреждением двигателя. Приоритетом летного экипажа по-прежнему остается «управлять самолетом».«Как только самолет стабилизируется, летный экипаж может диагностировать ситуацию.

Конфискация двигателя

Заклинивание двигателя описывает ситуацию, когда роторы двигателя перестают вращаться в полете, возможно, очень внезапно. Статические и вращающиеся части сцепляются друг с другом, в результате чего ротор останавливается. На практике это может произойти только при низких оборотах ротора после выключения двигателя и практически никогда не происходит для вентилятора большого двигателя: вентилятор имеет слишком большую инерцию, а ротор слишком сильно толкает набегающий воздух, чтобы его остановлен статической структурой.Ротор высокого давления с большей вероятностью заклинивает после остановки в полете, если характер неисправности двигателя — механическое повреждение в системе высокого давления. В случае заклинивания ротора LP возникнет заметное сопротивление, которое летный экипаж должен компенсировать; однако заклинивание ротора высокого давления окажет незначительное влияние на управляемость самолета.

Задиры не могут произойти без очень серьезного повреждения двигателя, вплоть до того, что лопатки и лопатки компрессора и турбины в основном разрушаются.Это не мгновенный процесс, поскольку вращающийся ротор обладает большой инерцией по сравнению с энергией, необходимой для разрушения взаимосвязанных вращающихся и статических компонентов.

После того, как самолет приземлился и ротор больше не приводится в движение набегающим воздухом, часто наблюдается заедание после серьезного повреждения.

Симптомы заклинивания двигателя в полете могут включать вибрацию, нулевую скорость ротора, легкий рыскание самолета и, возможно, необычные шумы (в случае заклинивания вентилятора). В остальных двигателях может быть повышенный расход топлива из-за автоматической компенсации самолета; никаких специальных действий не требуется, кроме тех, которые подходят для отказа двигателя с серьезным повреждением.

Разделение двигателя

Отрыв двигателя — явление крайне редкое. Это будет сопровождаться потерей всех основных и второстепенных параметров затронутого двигателя, шумами и рысканием самолета (особенно при высоких настройках мощности). Разделение наиболее вероятно произойдет во время взлета / набора высоты или при разбеге. Это может повлиять на управляемость самолета. Важно использовать пожарную рукоятку для закрытия клапана лонжерона и предотвращения массивной утечки топлива за борт; конкретные процедуры см. в руководстве по полетам или эксплуатации самолета.

Проблемы с топливной системой

Утечки

Существенные утечки в топливной системе беспокоят летный экипаж, поскольку они могут привести к возгоранию двигателя или, в конечном итоге, к истощению топлива. Очень большая утечка может вызвать загорание двигателя.

Приборы двигателя покажут утечку только в том случае, если она находится после расходомера топлива. Утечку между баками и расходомером топлива можно распознать только путем сравнения расхода топлива разными двигателями, сравнения фактического использования с запланированным или путем визуального осмотра топлива, вытекающего из пилона или капотов.В конечном итоге утечка может привести к дисбалансу бака.

В случае серьезной утечки экипаж должен решить, нужно ли изолировать утечку, чтобы предотвратить истощение топлива.

Следует отметить, что вероятность возгорания в результате такой утечки выше на малой высоте или когда самолет неподвижен; даже если в полете не наблюдается пожара, рекомендуется, чтобы аварийные службы были доступны при посадке.

Невозможность выключения двигателя

Если двигатель топливо отсечной неисправности клапана, оно не может быть возможным, чтобы закрыть вниз двигатель с помощью обычной процедуры, так как двигатель продолжает работать после того, как переключатель топлива переведен в положение отключения.Закрытие лонжеронного клапана путем вытягивания пожарной рукоятки гарантирует, что двигатель остановится, как только он израсходует топливо в линии от лонжеронного клапана до впускного отверстия топливного насоса. Это может занять пару минут.

Засорение топливного фильтра

Засорение топливного фильтра может быть результатом выхода из строя одного из подкачивающих насосов топливного бака (насос образует мусор, который уносится вниз по потоку к топливному фильтру), сильного загрязнения топливных баков во время технического обслуживания (обрывки тряпки, герметика и т., которые уносятся вниз по потоку к топливному фильтру) или, что более серьезно, из-за сильного загрязнения топлива. Засорение топливного фильтра обычно наблюдается при высоких настройках мощности, когда поток топлива через фильтр (и измеряемый перепад давления на фильтре) наибольший. Если видны несколько индикаций перепуска топливного фильтра, топливо может быть сильно загрязнено водой, ржавчиной, водорослями и т. Д. После того, как перепускные фильтры попадают прямо в топливную систему двигателя, контроль подачи топлива в двигателе может больше не работать должным образом.Существует вероятность возгорания нескольких двигателей. Руководство по полету или эксплуатации самолета содержит необходимые рекомендации.

Проблемы масляной системы

Масляная система двигателя имеет относительно большое количество индикационных параметров, требуемых правилами (давление, температура, количество, засорение фильтра). Многие из используемых датчиков могут давать ложные показания, особенно на более ранних моделях двигателей. Множественные ненормальные системные сообщения подтверждают подлинный отказ; единичный ненормальный индикатор может быть или не быть действительным признаком неисправности.

Степень отказа масляной системы значительно различается, поэтому приведенные ниже симптомы могут отличаться от случая к случаю.

Проблемы масляной системы могут появиться на любом этапе полета и обычно прогрессируют постепенно. Они могут в конечном итоге привести к серьезному повреждению двигателя, если его не остановить.

Утечки

Утечки приведут к устойчивому снижению количества масла до нуля (хотя на этом этапе в системе все еще будет некоторое количество масла, которое можно использовать).Когда масло полностью истощится, давление масла упадет до нуля, после чего загорится световой сигнал низкого давления масла. Были случаи, когда ошибка обслуживания приводила к утечкам на нескольких двигателях; Поэтому рекомендуется тщательно контролировать количество масла и на исправных двигателях. Быстрое изменение количества нефти после того, как движение тяги рычага не может указывать на утечку оно может быть связано с маслом «глотая» или «сокрытие», как больше нефти поступает в отстойники.

Неисправности подшипников

Выход из строя подшипников будет сопровождаться повышением температуры масла и появлением вибрации.Могут последовать звуковые шумы и сообщения о засорении фильтра; если неисправность перерастет в серьезное повреждение двигателя, это может сопровождаться показаниями низкого количества масла и давления.

Неисправности масляного насоса

Неисправность масляного насоса будет сопровождаться индикатором низкого давления масла и индикатором низкого давления масла или сообщением о засорении масляного фильтра.

Загрязнение

Загрязнение масляной системы нагаром, хлопковыми отходами, неподходящими жидкостями и т. Д., Как правило, приводит к индикации засорения масляного фильтра или приближающемуся сигналу перепуска.Эта индикация может исчезнуть при уменьшении тяги, поскольку поток масла и перепад давления на фильтре также уменьшатся.

Нет реакции рычага тяги

Тип неисправности «Нет реакции рычага тяги» является более тонким, чем другие неисправности, обсуждавшиеся ранее, настолько незаметными, что их можно полностью упустить из виду, что может иметь серьезные последствия для самолета.

Если двигатель медленно теряет мощность или если при перемещении рычага тяги двигатель не реагирует, самолет будет испытывать асимметричную тягу.Это может быть частично скрыто усилиями автопилота по поддержанию требуемых условий полета.

Как и в случае с пламенем, если отсутствуют внешние визуальные ориентиры, например, при полете над океаном ночью или в IMC, асимметричная тяга может сохраняться в течение некоторого времени, и летный экипаж не распознает или не исправит ее. В некоторых случаях это приводило к поломке самолета, которую не всегда можно было устранить. Как уже говорилось, это состояние незаметно, и его нелегко обнаружить.

Симптомы могут включать:

Множественные системные проблемы, такие как отключение генераторов или низкое давление моторного масла.
Необъяснимые изменения ориентации самолета.
Сильные необъяснимые отклонения поверхности управления полетом (автопилот включен) или необходимость в больших усилиях управления полетом без видимой причины (автопилот выключен).
Значительные различия между основными параметрами от одного двигателя к другому.

Если подозревается асимметричная тяга, первая реакция должна заключаться в том, чтобы сделать соответствующий триммер или руль направления. Отключение автопилота без предварительного ввода соответствующего управляющего сигнала или дифферента может привести к быстрому маневру по крену.

Неисправности реверсора

Как правило, сбои реверсора тяги ограничиваются условиями отказа, когда система реверса не срабатывает по команде и не укладывается по команде. Невыполнение развертывания или укладки во время разбега приведет к значительной асимметричной тяге и может потребовать быстрого реагирования для поддержания курсового управления самолетом.

Произошло несанкционированное развертывание современных систем реверса тяги, что привело к Директивам по летной годности, предусматривающим добавление дополнительных систем блокировки к реверсору.Вследствие этого действия вероятность непреднамеренного развертывания чрезвычайно мала. Руководство по полету или эксплуатации самолета содержит необходимую системную информацию и типы сообщений, предоставляемых типом самолета.

Без выреза для стартера

Как правило, это состояние возникает, когда селектор запуска остается в исходном положении или пусковой клапан двигателя открыт по команде на закрытие. Поскольку стартер предназначен для работы только на низких оборотах в течение нескольких минут, стартер может полностью выйти из строя (лопнуть) и вызвать дальнейшее повреждение двигателя, если стартер не отключится.

Вибрация

Вибрация является признаком самых разных состояний двигателя, от очень легких до серьезных. Ниже приведены некоторые причины тактильной или индикационной вибрации:

Дисбаланс вентилятора при сборке
Трение или покалывание лопастей вентилятора
Накопление воды в роторе вентилятора
Лезвие обледенения
Заглатывание птиц / FOD
Неисправность подшипника
Деформация или отказ лезвия
Слишком большой зазор между наконечниками ротора вентилятора.

При отсутствии других необычных признаков выявить причину вибрации непросто. Хотя вибрация от некоторых отказов может ощущаться в кабине пилота очень сильно, она не повредит самолет. Нет необходимости предпринимать действия, основанные только на индикации вибрации, но это может быть очень полезно для подтверждения проблемы, выявленной другими способами.

Вибрация двигателя может быть вызвана дисбалансом вентилятора (скопление льда, потеря материала лопастей вентилятора из-за проглоченного материала или деформация лопастей вентилятора из-за повреждения посторонними предметами) или внутренней неисправностью двигателя.Ссылка на другие параметры двигателя поможет установить, существует ли неисправность.

Вибрация, ощущаемая в кабине экипажа, может не отображаться на приборах. В случае отказа некоторых двигателей на кабине летного экипажа может возникнуть сильная вибрация либо во время отказа двигателя, либо, возможно, после того, как двигатель был остановлен, что затрудняет считывание показаний приборов. Эта вибрация с большой амплитудой вызвана неуравновешенным вращением вентилятора, близким к собственной частоте планера, что может усилить вибрацию.Изменение воздушной скорости и / или высоты изменит скорость вращения ветряной мельницы вентилятора, и можно найти скорость самолета, при которой будет намного меньше вибрации. Между тем, нет риска разрушение конструкции самолета из-за вибрационных нагрузок двигателя.

Заключение

Приведенная ниже таблица состояний двигателя и их симптомов показывает, что многие отказы имеют схожие симптомы и что, возможно, нецелесообразно диагностировать характер проблемы двигателя с помощью приборов кабины экипажа. Тем не менее, нет необходимости точно понимать, что не так с двигателем. Выбор «неправильного» контрольного списка может привести к дополнительному экономическому ущербу для двигателя, но при условии, что действия будут предприняты с правильным двигателем, и управление самолетом останется первым приоритет, самолет все еще будет в безопасности.

Состояние двигателя:

Разделение двигателя
Серьезные повреждения
Surge
Заглатывание птиц / FOD
Изъятие
Flameout
Проблемы с контролем топлива
Пожар
Пожары из выхлопной трубы
Горячий старт
Обледенение
Обратное развертывание без команды
Утечка топлива

EGT

Состояние двигателя

Признак

Взрыв

Пожарная сигнализация

Видимое пламя

Вибрация

Рыскание

Высокая

N1 изменение

N2 изменение

Изменение EPR

FF изменение

Замена масла

Видимое повреждение кожуха

Дым / запах в кабине / стравливаемый воздух

X = Симптом очень вероятен.

O = возможен симптом.

Примечание: пустые поля означают, что симптом маловероятен.

Это страница была взято из ан оригинал документ в http://fromtheflightdeck.com/Stories/turbofan/

C1277 Отказ цепи угла 1 и 2 угла поворота рулевого колеса

Уровень важности ремонта: 3/3

Ремонт Уровень сложности: 3/3

C1277 Возможные причины

Неисправен датчик угла поворота рулевого колеса
Жгут проводов датчика угла поворота рулевого колеса обрыв или закорочен
Плохое электрическое соединение в цепи датчика угла поворота рулевого колеса

Как исправить код C1277?

Проверьте «Возможные причины», перечисленные выше.Осмотрите соответствующий жгут проводов и разъемы. Проверьте наличие поврежденных компонентов и поищите сломанные, изогнутые, выдвинутые или корродированные контакты разъема. Что вы знаете об автомобилях?

Пройдите автомобильные тесты AutoCodes.com и получите новые знания по ремонту автомобилей

Играть сейчас

Стоимость диагностики кода C1277

Трудоемкость: 1.0

Стоимость диагностики кода C1277 составляет 1,0 час труда. Стоимость ремонта автомобиля зависит от местоположения, марки и модели вашего автомобиля и даже от типа двигателя.Большинство автомастерских берут от 75 до 150 долларов в час.

Возможные симптомы

Горит сигнальная лампа антиблокировочной тормозной системы (ABS)
Горит индикатор двигателя (или предупреждающий сигнал о скором обслуживании двигателя)

C1277 Описание

Вращение рулевого колеса (в градусах) передается в модуль антиблокировочной тормозной системы (ABS). Напряжение на датчик угла поворота рулевого колеса подается от модуля АБС, а масса обеспечивается модулем АБС. Датчик вращения рулевого колеса отслеживает положение рулевого колеса, когда колесо с прорезями в узле часовой пружины вращается, посредством инфракрасного света, генерируемого датчиком.

Информация по производителям

C1277 BUICK Запрошенная неисправность цепи сигнала крутящего момента
C1277 CADILLAC Запрошенная неисправность цепи сигнала крутящего момента
C1277 CHEVROLET Неисправность цепи сигнала запрошенного крутящего момента
C1277 FORD Угол поворота рулевого колеса 1 и 2 Неисправность цепи
C1277 GMC Запрошенная неисправность цепи сигнала крутящего момента
C1277 LEXUS Ненормальное изменение выходного сигнала заднего правого датчика скорости
C1277 LINCOLN Угол поворота рулевого колеса 1 и 2 Отказ цепи
C1277 Датчик угла поворота рулевого колеса MAZDA превышает спецификации
C1277 MERCURY Угол поворота рулевого колеса 1 и 2 Неисправность цепи
C1277 PONTIAC Неисправность цепи сигнала запрошенного крутящего момента
C1277 SCION Ненормальное изменение выходного сигнала заднего правого датчика скорости
C1277 TOYOTA Ненормальное изменение выходного сигнала правого заднего датчика скорости

Нужна дополнительная помощь?

Получите диагностику кода C1277 у профессионала:.

Признаки неисправности рулевых наконечников

Конструкция рулевой тяги

Причины износа шарниров

Симптомы неисправностей

Признаки износа наконечников рулевых тяг

Признаки неисправности рулевых наконечников

Конструкция рулевого наконечника

Неисправности и причины неисправностей рулевых наконечников

Как определить неисправности в рулевом управлении

Выявление неисправностей рулевых наконечников

для чего нужны, устройство, работа

Для чего предназначен наконечник рулевой тяги?

Конструкционные особенности и устройство

Распространенная неисправность наконечников рулевых тяг

Признаки повреждения

Итог

Наконечники рулевой тяги. Принцип работы. Неисправности. Замена

Признаки и симптомы неисправности рулевых наконечников, как определить неисправность

Наконечники поперечной рулевой тяги: почему от них зависит ваша безопасность

Основные компоненты рулевого механизма.

Как снять рулевые наконечники Нива Шевроле.

Проверяйте пыльники на наконечниках тяг!

Не поворачивайте колеса, когда автомобиль стоит!

Запчасти и инструменты для замены

Симптомы неисправностей

Удар, еще удар и неровности

По каким признакам можно определить неисправность рулевых наконечников?

Как самостоятельно выявить поломки конца рулевой тяги

Причины износа шарниров

Самостоятельная диагностика неисправности наконечника рулевой тяги

Читать новости о новой Ниве

Toyota DTC SAE / Flash (KD..CD)

Распознавание и устранение неисправностей турбовентиляторного двигателя

Неисправности двигателя

Компрессор помпаж

Одиночный самовосстанавливающийся импульс

Множественный скачок напряжения с последующим самовосстановлением

Помпаж восстанавливается после действий экипажа

Безвозвратный помпаж

Flameout

Огонь

Выхлопная труба Fires

Горячие старты

Заглатывание птиц / FOD

Серьезное повреждение двигателя

Конфискация двигателя

Разделение двигателя

Проблемы с топливной системой

Утечки

Невозможность выключения двигателя

Засорение топливного фильтра

Проблемы масляной системы

Утечки

Неисправности подшипников

Неисправности масляного насоса

Загрязнение

Нет реакции рычага тяги

Неисправности реверсора

Без выреза для стартера

Вибрация

Заключение

C1277 Отказ цепи угла 1 и 2 угла поворота рулевого колеса

C1277 Возможные причины

Как исправить код C1277?

Стоимость диагностики кода C1277

Трудоемкость: 1.0

Возможные симптомы

C1277 Описание

Информация по производителям

Нужна дополнительная помощь?

Добавить комментарий Отменить ответ
