Карбюратор ваз 21083 регулировка на минимальный расход топлива: Уменьшение расхода топлива автомобиля с карбюратором Солекс

Как настроить карбюратор солекс 21083 на экономичность – АвтоТоп

До автомобилей с двигателями, работающими под управлением компьютера, использовались двигатели с карбюратором. Карбюратор — это устройство, которое обеспечивает подачу топливно-воздушной смеси в цилиндры в ДВС.

Устройство карбюратора Солекс

Карбюратор солекс имеет несколько моделей, а именно, это:

Основной модификацией такой марки карбюраторов является СОЛЕКС 21083. У этой модели самое маленькое сечение диффузора. По строению все модели Солекса одинаковые, есть лишь некоторые отличия (для разных марок и моделей авто своя модификация). Поэтому настройка солекса всех моделей одинакова.

Тип карбюратора Солекс относится к эмульсионному. Он устанавливается только на машины с двигателями с бексонтактным зажиганием.

Устройство солекса:

• две камеры с дроссельными заслонками;
• дозировочная система камер;
• переходные системы для обоих камер;
• система холостых оборотов только для первой камеры.

Классификация Солекс карбюраторов по комплектации:

1. Система пускового устройства типа полуавтомат.
2. Ускорительный насос карбюратора.
3. Экономайзер режимов по мощности.

Слышали об автомобильном устройстве, которое может уменьшать расход топлива, экономитель топлива FuelFree?

Как настроить карбюратор Солекс

Самый лучший карбюратор — это СОЛЕКС. Поэтому многие водители меняют свои штатные карбюраторы на устройства этого типа. Солекс четко работает даже, если был сильный перелив топлива.Как оказалось, у многих возникают трудности по правильной настройке карбюратора СОЛЕКС. Он должен быть настроен так, чтобы расход топлива был минимальным, а мощность максимальной, поэтому надо искать «золотую середину». Поэтому, кто не желает познавать тонкости и нюансы по настройке, отдают эту работу профессионалу.

Но, для тех, кто хочет научиться регулировать и настраивать карбюратор Солекс, распишем правильный порядок действий:

1. Надо выставить уровень в поплавковых камерах. В мануале (инструкции) указано, что уровень можно выставить при помощи спецшаблона. В этом есть трудность, если заводской настройки нет. При отсутствии заводской настройки, надо сделать ее самому. Как это сделать? Для это запускаем мотор ДВС и прогреваем минут 10. Далее, выключаем двигатель и отсоединяем шланг подачи топлива. При отсоединении шланчика, бензина нормально выливается, при этом нельзя, чтобы топливо залилось в камеру, иначе показания будут испорчены. Далее, откручиваем болтики крышки карбюратора и снимаем трос подсоса. После отсоединения тросика, надо очень аккуратно и горизонтально снять крышку карбюратора Солекс. Если сделать это неаккуратно, то, возможно, повредятся поплавки. Теперь надо измерить расстояние от крышки Солекса до поверхности бензина. Измерять надо в каждых камерах, уровень топлива в них может быть разным. Чтобы определить нормальный уровень или нет, надо сложить два полученных расстояния и поделить на 2, то есть (расстояние 1 камеры + расстояние 2 камеры)/2. Если замеренное расстояние в пределах от 25 до 35 мм, то все в норме. Если уровень выходи за пределы вверх либо вниз, то надо отрегулировать уровень. Для этого отгибаем поплавок в нужную сторону и сливаем часть топлива.
2. Настраиваем холостой ход ДВС. Часто бывает, что при нажатии на педаль сцепления, обороты двигателя сразу падает — это говорит о том, что пропал холостой ход. Для этого прогреваем двигатель автомобиля до нормальной рабочей температуры. Далее, заглушаем мотор. В отверстии подошвы Солекса ищем винт качества смеси и поворачиваем его направо до упора. Теперь надо запустить ДВС и задвинуть (убрать) подсос. Этим винтом делают установку допустимого минимального числа оборотов. Такое количество оборотов должно обеспечивать стабильную, устойчивую работу мотора, при этом разряжение должно быть минимальным. Хорошо настроенный карбюратор Солекс должен обеспечивать работу двигателя на холостом ходу с оборотами от 500 до 1200 об/мин. После того, как двигатель начал работать стабильно, продолжаем вращать винт качества смеси до тех пор, пока ДВС начнет работать не стабильно, после этого вращаем обратно на 1-2 оборота. Далее приступаем к выставлению нормально числа оборотов двигателя, надо сделать так, чтобы обороты были в пределах от 800 до 900 об/мин. Крутим винт до того, пока двигатель не начнет работать стабильно.
3. Во время настройки холостого хода, у новичков часто возникают трудности. Бывает такое, когда вращаешь винт качества, работа двигателя не изменяется, но качество работы ДВС должно изменяться. Когда двигатель работает нестабильно, винтом качества смеси можно отрегулировать. Если двигатель не реагирует на изменение регулировки этого винта, значит продолжает поступать топливо в канал холостого хода, винт не может перекрыть его. Это может быть из-за увеличенного жиклера (отверстия для дозированной подачи топлива) или из-за плохо завернутой заглушки, а также при деформированном жиклере. Это можно провести путем проведения простой диагностической процедуры: при работающем двигателе надо открутить клапан — здесь мотор должен заглохнуть. Если проблема в увеличенном жиклере, то ДВС резко выключится, а, если ДВС вообще не глохнет, значит бензин поступает не через жиклер. При таком исходе дел, когда мотор не глохнет со снятым клапаном карбюратора, то проверяем винт стопора второй камеры. Стопорный винт служит для плавного открытия дроссельной заслонки.

Как проверить Солекс

Для качественного проведения работ по регулировке и настройке карбюратора, следует следить, чтобы на дроссельные заслонки не попали частицы песка и т.д. При попадании твердых частичек в карбюратор, это может привести к дорогостоящему капитальному ремонту ДВС (из-за какой-то мелочи).

После того, как правильно настроили карбюратор, надо проверить ускорительный насос. Когда приоткрывается дроссельная заслонка распылитель должен разбрызгивать бензин. Вот здесь ответ на вопрос: почему автомобиль дергается при движении? Если струя бензина из распылителя появляется с опозданием, то это, как раз, и приводит к торможению когда давишь на газ и дерганию машины.

Для очистки карбюратора, его требуется разобрать. Сначала выкручиваем топливные и воздушные жиклеры, также эмульсионные трубки. Если трудно запомнить, что где находится в устройстве карбюратора, то удобнее всего фотографировать каждый шаг.

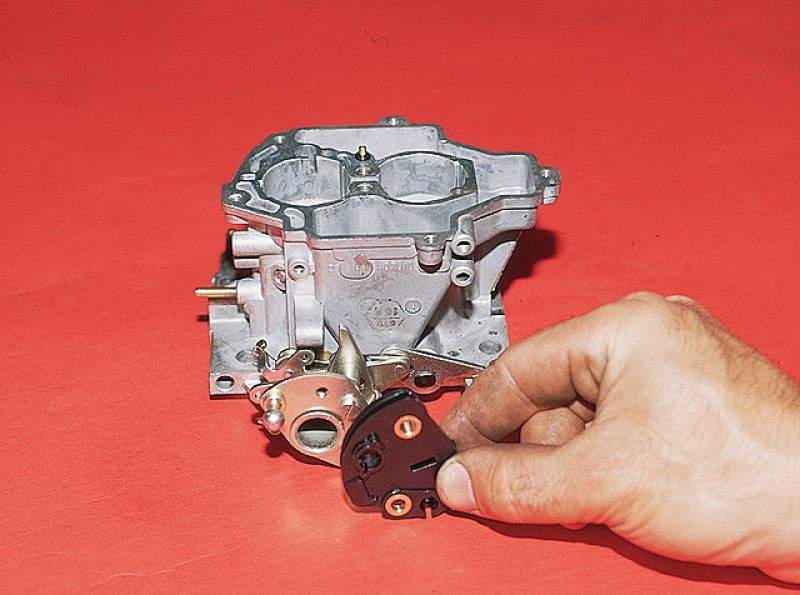

Чтобы определить цела ли диафрагма, откручиваем крышку экономайзера мощностных режимов.

Признаки сломанной диафрагмы карбюратора:

1. ДВС не глохнет при завернутом винте.
2. Если выключить зажигание, двигатель продолжает работать еще некоторое время, то есть происходит самовоспламенение.
3. Нестабильная работа ДВС.
4. Увеличенный расход бензина при нормальном, умеренном вождении.

ЭКТО или ЕВРО? Топливо какой маркировки лучше заливать? Топливо ЭКТО не рекомендуется использовать для автомобилей с большим пробегом.

После того, как проверили целостность диафрагмы, делаем чистку СОЛЕКС. Для очистки применяем напор воздуха (нужен компрессор или насос). Если грязь твердая и не отлетает струей воздуха, то аккуратно медной проволокой очищаем прилипшую грязь. Использую очистку напором воздуха, не повреждаются поверхности деталей карбюратора. После этого, закрываем крышку и, теперь надо смазать все трущиеся поверхности деталей карбюратора. Следует смазывать после промывки внешней части.

Тюнинг карбюратора Солекс

Тюнинг, то есть улучшение, доработку карбюратора осуществляют для повышения мощности двигателя и улучшение динамики движения.

Важно! Для того, чтобы добиться мощности по максимуму, на впуске карбюратора должно быть минимум сопротивления. При высоком сопротивлении, качество смеси не всегда «на высоте» (иногда «бедная», иногда «богатая»).

Если резко открыть дроссельную заслонку при настроенном заводом карбюратора Солекс, скорость воздушного потока уменьшается, в следствие чего, бензина подается в карбюратор меньше. Из-за этого значительно падает мощность на низких оборотах.

Порядок действий по повышению мощности двигателя путем тюнингования карбюратора Солекс:

1. Делаем осторожную разборку карбюратора.
2. Промываем и продуваем, и разделяем на две половинки.
3. Обращаем внимание на ось воздушной заслонки. На этой оси есть выступающие винтики из-за которых появляется дополнительное сопротивление во время движения авто. Любые мелочи при тюнинге важны, поэтому эти выступающие винты надо сгладить.
4. Достать в верхней части ось и воздушную заслонку. Ось надо заточить.
5. Из нижней части надо вытащить дроссельные заслонки с их осями. На этом этапе, с помощью напильника делаем заслонки больше. Шляпки винтов прячем внутрь оси. Существую винтики с конусными шляпками, можно использовать их. Дроссельную заслонку надо собрать.
6. Теперь делаем тюнинг диффузоров. Чтобы улучшить аэродинамику диффузоров, надо сделать ножки в форме крыльев. Проверяем еще выступы заводской отливки, если они есть, их надо сточить.
7. На ускорительный насос надо устанавливать 2 трубочки в одну камеру. Есть мнение некоторых, что использую по две трубке на каждую камеру, могут появиться «провалы», то есть давишь на газ, а авто не едет.

В общем, основой тюнинга — это сглаживание, стирание выступов, неровностей. Любая неровность камеры смешивания топлива и воздуха, создает сопротивление.

Видео

В этом видео показывается, как нужно чистить Солекс карбюратор

Это видео о тюнинге малого диффузора карбюратора Солекс

Это общее видео по усовершенствованию карбюратора SOLEX.

С развитием автомобилестроения, старые модели карбюраторов вытеснили карбюраторы с маркой «Солекс». В отличии от своих собратьев, Солекс осуществляют более точную подачу и помогают автомобилю развивать большую мощность. Такие карбюраторы устанавливаются на двигатели с рабочим объёмом 1,5 литра, переднеприводных автомобилей ВАЗ, семейства «Самара»:ВАЗ 2108; 2109, 21099, 2110.

Главная отличительная особенность карбюратора Солекс от марки ДААЗ, это электромагнитный клапан, регулирующий подачу топлива на время холостом ходу, а также систему подогрева горючей смеси, к которой подсоединены шланги, соединенные с системой охлаждения двигателя.

Устройство карбюратора Солекс ВАЗ 21083

Двухкамерный карбюратор Солекс ВАЗ 21083 устанавливается на атмосферных двигателях автомобилей ВАЗ 21083. Он состоит из крышки и основного корпуса, в которые входят:

1. Поплавковая камера.
2. Система пуска.
3. Система холостого хода с электромагнитным клапаном.
4. Главная дозирующая система.
5. Переходная система.
6. Экономайзер с ускорительным насосом.
7. Эконостат.

Подача топлива осуществляется из поплавковой камеры по специальным каналам через топливные жиклёры, где бензин смешивается с воздухом, который поступает через воздушные жиклёры. Затем горючая смесь поступает через диффузоры карбюратора непосредственно в двигатель. Привод дроссельных заслонок на данном карбюраторе механический и изменяется в зависимости от силы нажатия педали акселератора. В карбюраторе предусмотрена регулировка горючей смеси винтами количества и качества.

Маркировка жиклёров

Для каждой системы карбюратора, предусмотрены жиклёры разного сечения, поэтому во время ремонта важно знать, какого сечения нужен топливный или воздушный жиклёр. Приобретая автомобиль, с ним идёт сервисная книга, в которой отмечены основные характеристики и его устройство, а также схема маркировки жиклёров в зависимости от модели карбюратора.

В главной дозирующей системе предусмотрены топливные жиклёры с маркировкой 80 или 95 для первичной камеры и 100 для вторичной. Также имеются воздушные жиклёры 150, 155, 165 для первичной камеры и жиклёр 125 для вторичной. В систему холостого хода входят топливные жиклёры маркировки 38-44 и 50, а воздушные 170 и 160. Во вторичной камере переходной системы топливные жиклёры 50 и 80, а воздушные 120 и 150. Для главной дозирующей системы, предусмотрен топливный жиклёр 85.

Регулировка карбюратора Солекс ВАЗ 21083

Чтобы карбюратор исправно работал, его необходимо правильно отрегулировать и настроить. Такую работу довольно не сложно сделать своими руками, просто нужно быть внимательным и не боятся осуществлять регулировку самому.

Чтобы отрегулировать качество горючей смеси, нужно предварительно прогреть двигатель до своей рабочей температуры, затем поворачивая винт количества топливной смеси выставить 800-900 об/мин. Теперь плоской отвёрткой нужно постепенно откручивать винт качества, пока мотор не затроит. После, винт качества очень аккуратно закручивается, пока двигатель не станет работать ровно.

Бывают случаи, когда при такой регулировке, работа двигателя остаётся прежней и не меняется. Это возможно по нескольким причинам:

• загрязнение канала винта качества;
• загрязнение топливного жиклёра электромагнитного клапана;
• неисправность электромагнитного клапана.

Электромагнитный клапан может не работать из-за обрыва фишки либо проводов, идущим к клапану либо из-за неисправности самого сердечника. В таком случае клапан заменяется на новый, загрязнённые каналы и жиклёры прочищаются сжатым воздухом.

Регулировка уровня топлива в поплавковой камере осуществляется на снятой верхней крышке карбюратора, путём подгибания пластины, которая держит поплавки. Каждый поплавок измеряется специальным щупом, чтобы зазор между самим поплавком и поверхностью крышки был в пределах 1-1,5 мм. Точная настройка поплавков обеспечит постоянную поддержку уровня топлива и его бесперебойную подачу. Помимо этого стоит отрегулировать натяжение троса воздушной и дроссельной заслонки, чтобы двигатель смог запуститься зимой и работал без перебоев.

Регулировка натяжения троса воздушной заслонки осуществляется при вытянутом подсосе из салона автомобиля, натяжение и фиксации положения троса на приводе заслонки. Так же регулируется натяжение троса дроссельной заслонки, то есть при отпущенной педали газа, она должна быть закрыта.

Правильная настройка карбюратора Солекс ВАЗ 21083, обеспечит рациональную дозировку горючей смеси на любых оборотах двигателя, без чрезмерного расхода топлива.

Существует много различных модификаций карбюраторов Солекс, в то же время серия 21083 является базовым вариантом с минимальным сечением диффузоров. Эта модель, как правило, устанавливается на 1,5-литровые двигатели автомобилей ВАЗ. Ранее мы уже писали о настройке «Озон» на моделях 2106 и 2107.

Огромная популярность этой серии обусловлена возможностью проточки диффузоров. Таким образом, можно сделать практически любую модификацию карбюратора. Специалисты не рекомендуют устанавливать Солекс на двигатели объёмом больше 1,5 литра, так в этом случае на больших оборотах мотор будет «душиться». Если предполагается настройка этого карбюратора под силовой агрегат УЗАМ, необходимо выполнить замену жиклёров из-за того, что следует обеспечить более обогащённую топливную смесь.

Настраиваем Солекс

Регулируем уровень топлива. Настройка карбюратора Солекс обычно начинается с выставления необходимого уровня в поплавковой камере. Для этого необходимо сначала запустить двигатель и прогреть его в течение 5 мин. После этого выключаем мотор и выполняем следующие операции:

• Осторожно отсоединяем шланг подачи топлива.
• Выкручиваем 5 винтов, которые фиксируют крышку карбюратора.
• Отсоединяем трос системы подсоса.
• Аккуратно поднимаем крышку, чтобы избежать повреждения поплавков.
• С помощью линейки, а лучше штангенциркулем, замеряем уровень топлива в камере.

Среднее расстояние от поверхности бензина до привалочной кромки крышки в каждой камере должно быть 24±1 мм. Так как коллектор не может находиться в идеально горизонтальном положении, уровень топлива в камерах может быть разным. Поэтому следует выбрать среднее значение. Если величина этого параметра выходит за рамки указанного диапазона необходимо аккуратно подогнуть держатели поплавков. После этого удаляем часть бензина и производим сборку карбюратора в обратном порядке.

Заводим двигатель и смотрим, подсвечивая фонариком, в камеры в течение не менее 30 сек. В этом промежутке времени не должно быть поступлений топлива с малых диффузоров. Если бензин всё же поступает, значит, получился перелив. После выключения двигателя, проводим повторный замер уровня бензина в камерах.

Если параметры в пределах допустимой нормы, настройка карбюратора Солекс 21083 на первом этапе завершёна, можно приступать к настройке режима холостого хода.

Регулировка ХХ (холостого хода). После завершения процедуры настройки уровня в поплавковых камерах и прогрева двигателя, выполняем следующие операции:

• В отверстии подошвы карбюратора находим винт качества с помощью плоской отвёртки и закручиваем его до упора в направлении обратном ходу часовой стрелки.
• Выкручиваем винт качества по часовой стрелке на 5+1 оборотов.
• Запускаем мотор и убираем полностью подсос.

• Вращением винта количества устанавливаем минимальную частоту вращения, при которой двигатель работает устойчиво. Если при этом обороты будут в пределах 850 ±350 об/мин, следовательно, карбюратор работает исправно и в канале вакуумного опережения создаётся минимальное разряжение.
• Медленно закручиваем регулировочный винт качества, пока не начнётся неустойчивая работа мотора. От этого положения выкручиваем винт на 1,0+0,5 оборота, чтобы восстановились устойчивые обороты.
• Выставляем обороты ХХ в пределах 875 ±25 об/мин вращением винта количества. Если при этом не удаётся добиться нормальной работы двигателя, помогаем винтом качества.

В результате настройки ХХ необходимо добиться оптимально соотношения, при котором мотор будет работать устойчиво с минимальным разряжением в трубке вакуумного опережения.

Возможные проблемы при настройке ХХ

При закручивании винта количества двигатель никак не реагирует. Эта неполадка может возникнуть при поступлении в диффузор холостого хода большого количества топлива. Причин для этого может быть несколько:

• установлен жиклёр ХХ большего размера, чем необходимо;
• плохо закручена заглушка или электромагнитный клапан, поэтому происходит подсос бензина, минуя жиклёр ХХ;
• деформирован жиклёр или его посадочное место.

Чтобы выявить конкретную причину вышеуказанной неполадки, необходимо при работающем двигателе отключить провод от клапана, при этом мотор должен сразу отключиться. Если это произошло, вероятнее всего, установлен жиклёр ХХ не того размера. Когда двигатель при отключении питания клапана не глохнет, значит, топливо поступает, минуя систему ХХ, в том числе и сам жиклёр.

Для устранения неисправности сначала снимаем заглушку или электромагнитный клапан и проверяем состояние жиклёра и посадочного места на предмет отсутствия деформаций. Если повреждено посадочное место, придётся заменить крышку карбюратора. В том случае, когда не выявлено повреждений и деформирования, надеваем жиклёр на электромагнитный клапан и смазываем маслом уплотнительное кольцо. Затем закручиваем жиклёр ключом, зажав его одним пальцем без особых усилий.

Как подобрать жиклёры?

Подбор жиклёров для Солекс 21083 производится с учётом объёма мотора. Специалисты рекомендуют начинать подбор с топливного жиклёра для первой камеры. Выбрав нужный образец, подбираем к нему соответствующий воздушный аналог. А затем в таком же порядке выбираем жиклёры для второй камеры. Предварительно нужно поискать заводской карбюратор, рассчитанный на объём вашего двигателя, снять с него жиклёры и взять их в качестве точки отсчёта. Дальнейший подбор жиклёров производится по такому принципу. Если вам нужно немного обеднить смесь, выбирайте больший жиклёр на один шаг. Если хотите обогатить, меньший жиклёр.

Вместе с жиклёрами идут в сборе эмульсионные шланги. Эти трубки предназначены для регулировки состава топливной смеси в соответствии с оборотами двигателя. Существует три вида трубок: 23, ZC и ZD. Первые применяются для карбюраторов Солекс 21083, установленных на поперечных зубильных двигателях. Для первой камеры карбюраторов силовых агрегатов УЗАМ используются трубки ZD, а для вторых – ZC.

Карбюратор солекс 21083 жиклеры таблица видео

Подбор видов жиклеров на карбюратор Солекс 21073. Все, что нужно знать

Как правило, производят подбор видов жиклеров на карбюратор Cолекс 21073 во время его регулировки на движке. Некоторые из водителей иногда думают, что если сбылась мечта, и Солекс на автомобиль, наконец, установлен, то все проблемы враз будут разрешены. Но не тут-то было! Основная работа только и начинается после установки. Солекс, призванный сэкономить вам денежки на топливных ресурсах, чтобы он правильно функционировал, необходимо еще и точно настроить.

Хорошо, если есть знакомый карбюраторщик. А если нет? Можно попробовать произвести наладку своими руками, но для этой процедуры нужно знать, как минимум, побольше информации о самом карбюраторе.

Подбор видов жиклеров на карбюратор Cолекс 21073 – одна из составных частей его настройки для наиболее разумной дальнейшей эксплуатации. А прежде чем сменять одно на другое, надо в корне понять: зачем, и что это за деталь такая?

Содержание

Движок сквозь диффузор сосет воздух, а через жиклер топлива – и определенное количества бензина. От объема движка зависят и объемы засасываемых воздуха и топлива. Поэтому тенденция: под больший объем движка ставить маленький жиклер. И если придется устанавливать подобный карбюратор Солекс 21073 на движок малого объема (к примеру, 1,5), то штатные жиклеры бедные (то есть – дают ненасыщенную смесь).

Поэтому, можно сказать, что все начинается с топливного жиклера – его подборки и настройки. После, уже во вторую голову, к нему нужно подобрать воздушный. Начинать – строго с первой камеры, пока не настроили, второй заниматься не рекомендуется ни в коем случае.

Правило: жиклеры подбираем по объему движка. А лучше всего перед началом настройки найти заводской Солекс, соответствующий объему агрегата на вашей машине, и от него переставить (или поставить такие же) жиклеры.

Если ставим, к примеру, Солекс 21041 (объем 1,8) на движок 1,5. Данный карбюратор с диффузором 24х26, топливный – 102,5, а это маловато для движка 1,5. Ищем по совпадению камер и диффузора. Находим ближайший из вариантов: Солекс 21073. Он с диффузором 24х24 и с ТЖ – 107,5. А первые камеры практически совпадают. Кстати, если диффузоры почти одинаковые, а объем мотора – поменьше, то и засасывание бензина будет меньшим (жиклер бедноват). Значит, необходимы ТЖ (жиклеры топлива) от 110. Набираем несколько.

Далее надо определиться, что вы хотите получить: экономную неторопливость или затратную приемистость. В зависимости от решения, подбираем и ТЖ: для корректировки обогащения или обеднения смеси воздуха и топлива (обедненная приведет к экономии бензина, но будет сказываться на динамике разгона авто).

Движок 1,8 литра. Карб – Солекс 21073 (24х24). В первую камеру идет топливный – 115, воздушный – 165. Во вторую: ТЖ – 115, воздушный (ВЖ) – 125-й. холостой: 41-й. При таком раскладе расход АИ 92 для городского режима езды – от 8-и до 9-и литров.

Движок 1,5 Д. карб – Солекс 21073. В первой – ТЖ 115-й, ВЖ – 155 ZD. Во второй – ТЖ 115, ВЖ 135 ZC. ХХ – 41-й. Бензин АИ 80. Расход – трасса 10, город 12.

А вообще-то, кроме подборки жиклеров, есть еще масса полезных и интересных нюансов настройки Солекса, для того, чтобы он правильно работал и совмещался с двигателем вашего карбюраторного автомобиля.

Начинать всегда следует с выставления уровней в камерах. Вручную они устанавливаются по положениям самих поплавков в зависимости от крышки агрегата (все делается по специальным шаблонам). И зря вы думаете, как многие доверчивые пользователи Солексов, что там с завода, мол, все уже выставлено. Чтобы не привело к переливам и нагрузке на иглу – производим соответствующие настройки, подгибая язычки поплавков.

После установки уровней, можно заняться и холостым ходом. Он зависит от положения винтов качества и количества смеси (кручение производить при убранном подсосе).

Конечно же понятно, что не существует предела улучшениям. Порой они даже могут переходить в излишества: просверлить, например, заслонку дросселя, отполировать МД, запаять эпульсионные трубочки на карбюраторе. Но, как говорят, что сверх меры, то нездорово. А вот такая процедура, по своему увлекательная, как подбор видов жиклеров на карбюратор Cолекс 21073, к примеру – вещь достаточно необходимая для правильной настройки агрегата и полнейшей совместимости его с моторным отсеком. А в результате вы получаете экономную и хорошо реагирующую на газ машину.

Как подобрать жиклеры для карбюратора солекс 21083?

Карбюратор на «восьмерке» обеспечивает приемлемый расход топлива и в городском режиме, и при поездках по трассе. Солекс 21083 один из самых лучших и надежных отечественных приборов такого рода. Внесение изменений в его конструкцию может способствовать повышению динамических характеристик или снижению потребления бензина. Возникает вопрос, какие жиклеры следует заменить для достижения необходимого эффекта?

Для получения ответа потребуется разобраться в принципе действия устройства. Основная задача карбюратора создание топливовоздушной смеси обедненного состава. Для достижения этого на конструкторы вынуждены были поставить на карбюратор топливные жиклеры с малым проходным сечением. В воздушных каналах калиброванные отверстия напротив увеличенного диаметра. Как показывает практика эксплуатации, работа двигателя в таком случае остается устойчивой при резких изменениях режимов.

Варианты модернизации карбюратора

Топливные и воздушные жиклеры имеют между собой связь, от их производительности напрямую зависит потребление топлива. Для карбюратора Солекс 21083 могут быть реализованы следующие схемы:

1. Установка элемента в топливном канале с большим проходным сечением вызовет пропорционально увеличение потребление топлива и динамических характеристик.
2. Напротив, уменьшение диаметра отверстия способствует уменьшению общего расхода бензина.

Для карбюраторов типа Солекс установка жиклеров иного сечения пропорционально изменяться на всех режимах. Квалифицированный их подбор позволяет менять настройки в самых широких пределах. Уменьшение калиброванного отверстия в воздушном канале ведет к обогащению смеси и соответственно повышению мощности. При этом обратное действие делает автомобиль более экономичным.

Основные режимы работы карбюратора

Солекс 21083 выполняет ряд важнейших функций в системе питания силового агрегата в процессе его запуска и функционирования. Расчет и подбор элементов осуществляется на стадии опытно-конструкторских работ в специализированных бюро. При этом разработчикам важно обеспечить устойчивую работу двигателя во всех режимах, для этого как расчеты ведутся исходя из средних показателей.

В карбюраторе марки Солекс во время движения автомобиля осуществляется процесс дросселирования, в ходе которого отмечается нестабильность смесеобразования. Существенное влияние при этом оказывают следующие факторы:

1. Плотность распределения состава по воздушному потоку, проходящему через диффузор.
2. Качественность распыления топлива.
3. Равномерность распределения воздушно топливной смеси по направлению движения потока.

Перечисленные выше факторы находятся в прямой зависимости не только от проходного сечения жиклеров, но и их состояния. Для того чтобы подобрать оптимальные параметры элемента как показывает практика следует учитывать характер течения эмульсии в каналах карбюратора. Специалисты различают несколько их разновидностей: ламинарную, волновую, пробковую и симметричную относительно оси.

Солекс 21083 при условии исправности систем и правильности регулировки обеспечивает стабильную работу двигателя в режиме дросселирования. Наиболее оптимальным для силового агрегата является осесимметричное распределение эмульсии в канале смеси после прохождения жиклеров. Это позволяет добиться относительно равномерного насыщения потока, какие бы внешние условия при этом не возникали.

Особенности конструкции карбюратора

Большое влияние на стабильность режимов работы двигателя оказывают не только размер проходного сечения, но и место где размещены жиклеры. В описываемом приборе они находятся в специальных каналах, которые не имеют прямого сообщения с основным диффузором. Это позволяет избежать действия ряда факторов, какие ведут к загрязнению калиброванных отверстий.

Для карбюратора марки Солекс 21083 важен правильный подбор и топливного, и воздушного жиклеров. Указанные работы следует производить в строгом соответствии с рекомендациями специалистов. В таблицах, разработанных профильным конструкторским бюро, указаны пары элементов какие обеспечивают оптимальные характеристики по расходу топлива и показателей мощности.

Карбюратор Солекс 21083: регулировка, жиклеры, настройка, доработка

Реализованное устройство карбюратора Солекс 21083 предназначено для использования в автомобилях с наличием бесконтактной системы зажигания топливной смеси. Этот агрегат относится к эмульсионному типу, которому характерно оборудование парой камер с последовательным открытием имеющихся дроссельных заслонок.

Особенности карбюратора Солекс 21083

Рассматриваемое устройство обладает поплавковой сбалансированной камерой, системой откачивания за дроссельной заслонкой картерных газов и функциональностью подогрева зоны размещения дроссельной заслонки первой камеры. При этом в оснащение карбюратора также входят пара основных дозирующих систем для каждой камеры, переходные системы обеих камер, эконостат, полуавтоматическое пусковое устройство, диафрагменный ускорительный насос и экономайзер мощностных режимов.

Карбюратор Солекс 21083 выступает базовой модификацией данного сегмента устройств, поэтому его цена не является внушительной и варьируется в пределах 150 долларов США. Это устройство обладает самым маленьким сечением диффузоров в 21*23, а также оно рассчитано на агрегирование с поперечно размещенным «зубильным» двигателем, показатель объема которого не превышает 1,5 литра.

При этом на автомобили с наличием датчиков топливного расхода следует устанавливать модель агрегата с индексом 1107010, так как от базовой модификации она отличается отсутствием топливного сливного патрубка.

Стоит отметить, что среди автовладельцев рассматриваемая модель устройства пользуется достаточно широкой популярностью, так как из нее получить можно практически любую модификацию Солекс. Помимо этого, она является в своем сегменте уникальной, потому что реализованная доработка карбюратора позволяет подогнать его под любые параметры диффузоров.

Правда, Солекс 21083 не рекомендуется, как было уже обозначено, интегрировать на силовые агрегаты с объемом выше 1,5 литра, потому что ввиду наличия маленького сечения БД на высоких оборотах он душить двигатель просто будет.

Также учитывать следует, что данным конструкционным узлом осуществляется регулировка качества смеси и подается ее обедненный вариант. Именно поэтому для получения наилучшей динамики необходимо менять жиклеры.

Осуществляемая настройка карбюратора Солекс 21083

Настройка рассматриваемого агрегата начинается с выставления в поплавковых камерах уровня относительно карбюраторной крышки. Подобная регулировка карбюратора Солекс 21083 должна осуществляться по определенному шаблону, содержащемуся чаще всего в руководстве пользователя. Далее реализуется регулировка оборотов холостого хода следующей последовательностью действий:

• в положение 6 оборотов устанавливается винт качества, при этом он вывернут должен быть из завернутого крайнего состояния;
• до исчезновения в вакуумной трубке разряжения выворачивается винт количества оборотов, после чего проверяется, держит ли прогретая силовая установка холостые обороты при 500-1500 об/мин;
• при превышении оборотами показателя в «800», требуется снизить их до обозначенного ровного значения посредством выворачивания винта количества. Однако если значение оборотов ниже, то пока все оставить без изменений надо;
• далее винт «качества» постепенно заворачивается до достижения устойчивой и равномерной работы мотора. При этом добиться надо максимального «забеднения» смеси, так как при более глубоко завернутом винте более бедной будет смесь, а также минимальным станет содержание СО;
• после этого выставляются холостые обороты посредством винта «количества». Их оптимальным значением для зимы выступают показатели 900-1000 об/мин, а для лета – 800-900 об/мин.

Существующие виды и подбор жиклеров карбюратора Солекс 21083

В настоящее время на рынке жиклеры представлены в обширном разнообразии, при этом все они подразделяются на топливные и воздушные. Обнародованная таблица жиклеров позволит подобрать для себя более подходящий вариант, однако осуществлять этот выбор необходимо относительно объема силовой установки. К примеру, под больший объем следует интегрировать маленькие жиклеры, позволяющие снизить топливный расход.

Начинать подбор жиклеров следует с топливного экземпляра, после чего переходить к воздушному аналогу. При этом изначально подбор осуществляется для первой камеры, а только потом для второй. Кроме того, предварительно регулировка уровня топлива в карбюраторе Солекс осуществляется совместно с чисткой агрегата при такой необходимости.

Далее производится пробная поездка с измерением топливного расхода. При перерасходе топлива на среднем режиме передвижения жиклер первой камеры заменяется аналогом с меньшей производительностью, который подбирается, пока провалы при нажатии на газ не появятся. Это будет означать, что установить следует предыдущую деталь.

Далее возможно появление провалом при трогании авто с места, в результате чего потребуется обогащение смеси посредством увеличения производительности жиклера холостого хода до исчезновения данных провалов.

Заключение

В целом, воплощенное устройство карбюратора Солекс 21083 характеризуется простотой конструкционного исполнения и высокой надежностью, причем, даже без реализации серьезных доработок. Поэтому подобные операции проводить следует исключительно в тех случаях, когда функциональность агрегата чем-то не устраивает, а также при формировании непреодолимого желания улучшить разнообразные показатели своего авто.

Карбюраторы К-151 считаются достаточно надежными устройствами, которые при правильной эксплуатации могут функционировать продолжительное время, не требуя особого технического обслуживания. Но для .

Автомобиль УАЗ производится Ульяновским автомобильным заводом и представляет собой один из лучших российских полноприводных внедорожников по универсальности и превосходным внедорожным характеристи .

Тема: Подбираем карбюратор Солекс к двигателю

Опции темы

Отображение

• Линейный вид
• Комбинированный вид
• Древовидный вид

Подбираем карбюратор Солекс к двигателю

Наиболее распространенными являются карбюраторы Солекс модификаций 21053, 21083, 21073, 21041. Отличаются они тарировочными данными, т.е. сечением больших диффузоров (БД), значением и типом жиклеров и прочими потрохами, и рассчитаны под определенный объем двигателя и его тип.
21083 – «базовая» модификация карбюратора с самым маленьким сечением диффузоров 21х23, рассчитан на поперечно расположенный «зубильный» двигатель объемом 1,5л. Особо популярен тем, что из него можно получить солекс любой модификации, а так же уникальный, проточить под любое значение диффузоров и так далее. Ставить на двигатель объемом больше чем 1,5л нежелательно – на высоких оборотах он будет душить двигатель из-за маленького сечения БД. Стоит ометить, что 21083 готовит обедненную смесь (в силу особенности мотора 2108) и для получения хорошей динамики на двигателе УЗАМ желательно поменять жиклеры.
21053 – карбюратор для продольного двигателя 2105 объемом 1,5 литра, имеет диффузоры 23х24. Наиболее приемлемый вариант для двигателей 1,5 литра, требует минимальной настройки. Если нет желания долго воевать с жиклерами или искать толкового карбюраторщика – это солекс для вас
21073 – карбюратор для нивы, под объем 1,7л, диффузоры 24х24, популярен среди владельцев моторов УЗАМ-1,7, на двигатель 1,7 л стает так же с минимальной доводкой.
Особенность: дополнительно имеет 2 штуцера рециркуляции отработанных газов, в других солексах их нету (позиция “a” на фото).
21041 – единственный карбюратор семейства солекс, разработанный для москвичевского двигателя объемом свыше 1,8 л, имеет самые большие диффузоры – 24х26.

Внимание! Есть несколько модификаций данного солекса под МПСЗ или БСЗ, отличаются отсутствием и наличием штуцера вакуумного опередителя зажигания, будьте внимательны.
В дополнение хочу сказать, что под любой объем можно настроить любой солекс – вопрос времени и нервов и спаленного бензина . Если поставить на 1,5 литра солекс 083 – получим приемистый движок на низах, который будет затыкаться после

Внимание! Все солексы ОДИНАКОВЫ внешне и по устройсту, потому устанавливаются, подключаются и настраиваются ОДИНАКОВО, независимо от модели.
Внешний вид и подключение карбюратора на примере 21041-****-10.




1. Электроклапан, применяется для системы ЭПХХ (экономайзер принудительного холостого хода), перекрывает подачу топлива через жиклер холостого хода, сам жиклер можно найти, если выкрутить электроклапан. Если у вас нет блока ЭПХХ, то на клемму электроклапана надо подвести +12 вольт так, чтобы при выключении зажигания напряжение на нем пропадало (прекратится подача топлива на ХХ), что позволит легко заглушить двигатель и избежать калильного зажигания.
2. Штуцер отбора картерных газов, нужен для того, чтобы засасывать картерные газы из двигателя на холостом ходу, когда дроссельные заслонки закрыты. Подключается к тонкому шлангу на кастрюле для солекса или же врезается в основной шланг отбора картерных газов.
Если в кастрюле нет тоненького штуцера для него, надо соединить шлангом с основной трубкой картерных газов или же просто одеть на него трубочку с топливным фильтром на конце. Заглушать не рекомендуется, чтобы не нарушать работу ХХ.
3. Штуцер вакуумного опередителя зажигания, соединяется шлангом с трамблером.
4. Трубка подогрева первой камеры, для стабильной работы в зимний период, трубку надо врезать в систему охлаждения, удобно для этого использовать шланг, выходящий из коллектора.
5. Штуцер подвода топлива.
6. Винт регулировки КОЛИЧЕСТВА оборотов ХХ (черная пластмассовая ручка). На конце этого винта висит проводок с клеммой, она используется в системе ЭПХХ, если у вас ее нету, то проводок никуда не подключать (изолировать его не надо).
7. Отверстие, в котором находится винт регулировки КАЧЕСТВА смеси ХХ.
8. Ось заслонки первой камеры, к которой гайкой прикручен кулачек ускорительного насоса (УН)
а. У 21073 тут вставлены трубки рециркуляции отработанных газов, они соединяются между собой кусочком шланга.
b. Тут находится штуцер обратного тока топлива в других модификациях солекса.

Установка карбюратора солекс, на примере 21041-10.

Существует 2 варианта установки карбюратора солекс: первой камерой(камера с воздушной заслонкой сверху) к головке блока цилиндров (как стандартные к126 и ОЗОН) и первой камерой дальше от ГБЦ. Кроме того в зависимости от выбора установки существуют 2 варианта подключения привода дроссельной заслонки, об этом чуть позже.

Вариант «первой камерой дальше от ГБЦ» называют еще «развернутым» соелксом. Суть этого «разворота» в следующем. Когда карбюратор стоит первой камерой ближе к ГБЦ, то расстояние, от нее до 1 и 4 цилиндра большее, чем до 2 и 3, таким образом двигатель получает больше смеси в 2,3 и беднит в 1,4 , что заметно по цвету свечей после длительной эксплуатации двигателя, кроме того, при полном форсаже, когда открыты обе камеры воздух идет по пути наименьшего расстояния – т.е. через все ту же первую камеру, меньшую в диаметре и с более бедными жиклерами. Разворот солекса позволяет несколько уравнять расстояние до цилиндров и при открытых заслонках воздух будет идти большей частью через бОльшую вторую камеру.

Если выбор пал на вариант номер 1, первой камерой к ГБЦ, то привод дроссельной заслонки при желании можно реализовать без переделок родной тяги, что очень просто и быстро (недостаток – родные люфты педали газа остаются с нами), при «развернутом» варианте необходимо делать тросовый привод газа.

Видео по настройке и ремонту ДААЗ-2108:

Последний раз редактировалось kovserg; 12.01.2012 в 01:13 .

Жиклеры карбюратора Солекс 21083: какие они бывают

Каждый владелец автомобиля должен иметь хотя бы общее представление о его устройстве. Ни один ремонт не обходится без таких знаний, а уж если речь заходит о тюнинге производительности автомобиля, то знать его устройство нужно обязательно.

Немаловажной деталью двигателя внутреннего сгорания является карбюратор – устройство, в котором происходит смешивание воздуха и топлива. В результате получается горючая смесь необходимой для работы силового агрегата консистенции.

Если речь заходит об отечественных карбюраторах, то нельзя не упомянуть Солекс 21083 – одно из лучших устройств в своем классе, с отличными характеристиками и высокой надежностью. Данная модель имеет в своем арсенале одно неоспоримое достоинство – ее можно модифицировать самыми разнообразными способами, тем самым «подогнав» карбюратор под конкретные условия работы.

Что такое жиклеры

Как правило, доработка карбюратора заключается в замене жиклеров. Жиклеры – это небольшие дозирующие элементы с отверстиями, имеющими определенную величину сечения, через которые проходят компоненты горючей смеси. В этой статье пойдет речь о жиклерах карбюратора Солекс 21083.

Виды и классификация жиклеров

Для создания хорошей обедненной смеси в карбюраторе должны устанавливаться топливные жиклеры с небольшим сечением отверстия, а воздушные – с повышенным. Использование такой схемы позволяет двигателю стабильно работать даже при резком изменении режима езды.

В карбюраторе Солекс 21083 устанавливается два вида жиклеров:

1. Топливные. Обеспечивают равномерное поступление топлива в камеру карбюратора.
2. Воздушные. Дозируют подачу воздуха в карбюратор.

Владельцы автомобилей в большинстве своем предпочитают уменьшать аппетит силового агрегата, поэтому оптимальным решением будет установка комбинации жиклеров, позволяющей снизить расход топлива (иногда получается улучшить этот показатель на треть). Чтобы выбрать подходящие жиклеры, нужно разобраться с их маркировкой, которая не так сложна, как может показаться на первый взгляд.

Маркировка жиклеров

Выбирая жиклеры для карбюратора, неопытные автолюбители часто приходят в недоумение из-за наличия нескольких чисел в маркировке жиклера. Расшифровка этих символов происходит следующим образом:

1. Карбюратор Солекс 21083 в базовой комплектации оборудуется жиклерами с маркировкой 21 (для первой камеры) и 23 (для второй камеры). Числа отображают диаметр дозирующих элементов.
2. На нижней части «родных» топливных жиклеров есть цифры 95 и 97,5 (первая и вторая камеры соответственно). Эти данные отображают пропускную способность жиклеров.
3. Точно так же, как и в предыдущем примере, осуществляется маркировка воздушных жиклеров, только в этом случае на них будет маркировка 155 и 125, отображающая производительность деталей. Естественно, эти цифры на жиклерах с разной пропускной способностью будут меняться.

Маркировка жиклеров карбюратора достаточно проста, но простого распознавания числовых значений недостаточно – нужно ведь еще понимать, как и на что влияют эти показатели.

Как делается замена подшипника ступицы заднего колеса можно узнать в нашем материале.

Смотрите, как самостоятельно отрегулировать поток света фар автомобиля. Подробнее — тут.

Заводские топливные жиклеры карбюратора Солекс 21083 рассчитаны на экономичную езду и имеют достаточно малое сечение. Родные жиклеры можно и не менять, если нет особой необходимости в увеличении мощности двигателя. Кроме того, в результате замены жиклеров смесь может получиться слишком обедненной, и двигателю попросту будет не хватать горючей смеси для нормальной работы.

Если двигатель «не тянет», и проблема явным образом кроется в составе горючей смеси, можно подумать над вариантами: различные конфигурации топливных и воздушных жиклеров дают возможность выбрать самую эффективную схему и задействовать ее в своем автомобиле, чтобы добиться подходящих результатов.

Выбор жиклеров

Подбирая набор новых жиклеров для модификации карбюратора, стоит всесторонне изучить этот вопрос: Солекс 21083 дорабатывают очень часто, и пара дополнительных советов от опытных водителей не помешает. Рекомендации по выбору чаще всего звучат подобным образом:

• очень важно учитывать объем двигателя: при большом рабочем объеме лучше подобрать воздушные жиклеры с небольшим сечением, чтобы улучшить горючую смесь;
• в первую очередь стоит выбирать именно топливные жиклеры, а уже потом искать воздушные;
• последовательность важна и при установке жиклеров: сначала они устанавливаются в первую камеру, а уже потом во вторую – такой поэтапный подход позволит выбрать наиболее подходящую схему.

В качестве примера подбора жиклеров для 1,5-литрового двигателя можно рассмотреть такую комбинацию:

• в первой камере устанавливается топливный жиклер 102,5, а воздушный имеет сечение 155;
• для второй камеры выбирается топливный жиклер 110, а воздушный – с маркировкой 125 или 135.

Стоит обратить внимание на тот факт, что Солекс 21083 изначально рассчитан на 1,5-литровые двигатели, и его установка на силовой агрегат с большим рабочим объемом не рекомендуется: из-за особенностей конструкции данного карбюратора слишком «объемистый» двигатель не будет получать достаточно качественную горючую смесь.

Также стоит помнить о том, что все карбюраторы Солекс имеют сходное устройство, за счет чего обеспечивается взаимозаменяемость их элементов. Это правило относится и к жиклерам: при необходимости можно подобрать для своего варианта жиклеры с другого карбюратора, имеющие иное сечение.

И последняя рекомендация: при подборе жиклеров с большим сечением иногда возникает желание расточить их самостоятельно. Делать этого не стоит, поскольку для работы жиклеров требуется правильное соотношение, достичь которого в «гаражных» условиях не получится даже при наличии подходящего оборудования.

Видео жиклеры на карбюратор ВАЗ 21083 солекс

Видео расскажет про карбюратор солекс 21083

Карбюратор Солекс 21083 славится своей надежностью и простотой не из-за возможностей модификации, а по причине хорошей базовой конфигурации, рассчитанной на спокойный и размеренный стиль езды. Конечно, замена топливного и воздушного жиклеров карбюратора может повысить мощность силового агрегата или снизить расход топлива, но если эти показатели и без того хороши, то и менять их не стоит.

2108, 21083, 2109, 21093, 21099, 2110

Регулировка карбюратора ВАЗ для переднеприводных моделей автомобилей сводится не только к настройке холостых оборотов, хотя это и является основным видом регулировки. На семействе Самара (Спутник) устанавливались карбюраторы ДААЗ типа Солекс. Особенностью карбюратора Солекс является то, что его конструкция практически неизменна на различных моделях автомобилей, а необходимые характеристики приготовления топливо-воздушной смеси достигаются применением комплектов диффузоров и жиклеров определенных размеров, в зависимости от рабочего объема бензинового двигателя. Другими словами регулировка карбюратора ВАЗ-2108 выполняется точно так же, как и регулировка карбюратора ВАЗ-21093.

В отличие от карбюратора Озон в Солексе связь между дроссельными заслонками первой и второй камеры не газодинамическая, а механическая при помощи тяги. Другой особенностью Солекса является то, что система холостого хода обычная, а не автономная, как в Озоне. Поэтому при регулировке карбюратора ВАЗ-21083 винт количества смеси фактически приоткрывает дроссельную заслонку первой камеры. Если вашей «девятке» потребовалась регулировка карбюратора ВАЗ-2109, то лучше всего доверить эту работу специалистам, которые выполнят ее при помощи газоанализатора.

В Рязани есть немало СТО, выполняющих регулировку карбюраторов.

С другой стороны, отрегулировать карбюратор ВАЗ Солекс под силу автолюбителю, ознакомившемуся с устройством этого агрегата и имеющему определенные представления о принципе его работы. Как уже было сказано выше, основным видом регулировки карбюратора ВАЗ-21099, например, является настройка устойчивой работы мотора на холостых оборотах с минимальным содержанием СО в выхлопных газах.

Работы по настройке карбюратора необходимо начинать только при исправных газораспределительном механизме и системе зажигания. Естественно, должен быть исправным сам карбюратор и в нем должны быть выполнены все регулировки, в том числе настроен ускорительный насос.

На видео Евгения Травникова доходчиво показана регулировка и небольшой «тюнинг» ускорительного насоса.

Новичкам для понимания принципа работы карбюратора Солекс будет полезен другой видеоролик Евгения Травникова.

Не следует для мнимого улучшения работы карбюратора применять всевозможные не рекомендованные производителем комплектующие. Не стоит при настройке и регулировке карбюратора ВАЗ-2110 вкручивать жиклеры от карбюратора ВАЗ-21213 – ничего хорошего из этого не получится.

Именно об этом рассказывает Евгений Травников в следующем видеоролике.

Для многих автолюбителей чистка карбюратора представляет серьезную проблему, за которую они не решаются браться самостоятельно. То же самое можно сказать и о регулировке карбюратора.

Очередное видео от Евгения Травникова «на пальцах» показывает, как это сделать.

ВАЗ 2109 1.1, 1.3, 1.5 карбюратор и инжектор реальные отзывы о расходе топлива, бензина

ВАЗ-2109 – автомобиль компактного класса, находился на конвейере с 1987 года. Представляет собой пятидверный хэтчбек, построенный на базе трехдверной версии ВАЗ-2108. Также из этой линейки есть модификация ВАЗ-21099 в кузове четырехдверный седан. Однако ВАЗ-2109 признана одной из самых популярных в семействе. Преемником данного авто считается ВАЗ-2114 образца 2001 года. Что касается ВАЗ-2109, этот автомобиль выпускался до 2004 года на Волжском автозаводе. С 2004 по 2011 год машину выпускал украинский завод «ЗАЗ». Данная модель примечательна тем, что является первой переднеприводной машиной АвтоВАЗа, после ВАЗ-2108. Машину поставляли за рубеж. Так, версия для Финляндии была доступна с кондиционером, электростеклоподъемниками, ГУРом и люком в крыше.

ВАЗ-2109 двигатель. Официальная норма расхода топлива на 100 км.

Бензиновые:

• 1,1, 54 л. с., механика, 17 сек до 100 км/час, 8,2/5,4 л на 100 км
• 1,3, 64 л. с., механика, 16 сек до 100 км/час, 8,6/5,4 л на 100 км
• 1,3, 68 л. с., механика, 16 сек до 100 км/час, 8,6/5,4 л на 100 км
• 1,5, 78 л. с., механика, 12,5 сек до 100 км/час, 8/5,4 л на 100 км

ВАЗ-2109 отзывы владельцев

C двигателем ВАЗ-2108 1.1 карбюратор

• Максим, Липецк. Машина 1990 года, еще дедовская. Пробег 300 тысяч, полет нормальный. Вот что значит советский автопром, тогда делали на века. Неоспоримое достоинство этой машины – очень крепкие бампера, которые практически не деформируются при ДТП. Правда, это единственный элемент безопасности у моей Лады. Но как-то особо не тороплюсь, да и сам автомобиль настраивает на спокойную езду. Двигатель инжекторный, на 1.1 литра на 55 сил – от восьмерки. Бодренький и экономичный моторчик, надежный и неприхотливый в эксплуатации. Расход бензина максимум 8-9 литров на 100 км. На трассе выходит в среднем 6 литров.
• Константин, Екатеринославль. Автомобиль радует комфортом в салоне, не смотря на салон в спартанском стиле 1980-ых годов. Все органы управления работают. Расход топлива с движком 1.1 составляет 8 литров. Поставил газ, и в салоне появился характерный запах. Даже установщики не смогли решить проблемы. Приходится ездить с открытыми форточками.
• Денис, Томск. Машина понравилась, неприхотливая и простая в обслуживании. Под капотом стоит базовый 1,1-литровый инжекторный мотор, который выдает 54 силы. Максимальная скорость с ним 150 км/час по паспорту, а в реале комфортная скорость 120-130 км/час. Расход топлива 7-8 литров на 100 км.

С двигателем ВАЗ-2108 1.3 карбюратор

• Алексей, Санкт-Петербург. Автомобиль на все случаи жизни. Была у меня трехдверка ВАЗ-2108, но потом поменял на пятидверный 2109, когда появилась семья. Ни капли не пожалел, что взял с более мощным 1,3-литровым движком. 1,1-литровик в моей «восьмерке» бодрый и тяговитый, но по сравнению с 1,3-литровиком разница очевидна, поэтому и взял с таким мотором. Часто езжу на повышенных оборотах, так как двигатель очень экономичный. По городу потребляет не больше 8-9 литров, а на трассе и вовсе 7 литров. Машина на каждый день, только проверять надо перед каждым выездом, а так все норм.
• Даниил, Нижегородская область. Автомобиль понравился, как раз для меня. Я чел нетребовательный, с советским образованием. Машина оснащена 1,3-литровым карбюратором с расходом 9 литров на сотню. Механическая КПП работает четко, искать передачи не нужно. Можно рекомендовать в качестве первого авто.
• Анатолий, Свердловск. Машина целиком устраивает, это лучшая тачка, и альтернативы ей за такие деньги на вторичке не найти. Девятка изучена до дыр нашими спецами, и дешева в обслуживании. Так что мне в ремонт вникать не обязательно. Надежный транспорт, без всяких понтов. Сел и поехал. Под капотом мотор 1.3, с расходом 8 литров на 100 км.
• Олег, Тольятти. Взял пятидверный хэтчбек, который оказался намного удобнее моей бывшей трехдверки ВАЗ-2108. Само собой, главный плюс это дополнительная пара дверей – пассажирам не надо пробираться в салон через передние места. Сзади места впритык, но это такой класс, что поделаешь. Девятка подходит для ежедневных поездок по городу и трассе, правда после 100 тысяч досаждают шумы, вибрации и тряски в салоне. В целом, ехать можно, если ваш бюджет ограничен. Я не жалуюсь, а говорю как есть. Тачка сделана по принципу дешево и сердито. Главное в девятке – это надежность и дешевое обслуживание. Расход топлива с мотор 1.3 карбюратор – до 8-9 литров на 100 км.

С двигателем ВАЗ-21083 1.5 карбюратор

• Игорь, Санкт-Петербург. Автомобиль 2000 года выпуска, покупал еще в автосалоне. Помню этот день, как моя ласточка сверкала своим красным кузовом во дворе – машину доставили вовремя, как и обещали. ВАЗ-2109 – достойная машина за свои деньги, я ни разу не пожалел что купил. Тем более, с карбюраторным 1,5-литровым мотором. Он весьма неприхотлив и надежен, на крайняк можно обслуживать самостоятельно. Для этого достаточно справочника из магазина. Я так и поступил. Это кстати мой первый авто, я в 1999 году сдавал на права. Надежность пятидверного хэтчбека – на высшем уровне. Расход топлива 9 литров по городу.
• Ольга, Екатеринославль. За этой девяткой необходим уход и регулярный осмотр. В современных реалиях тачка не жилец. Больше ни за что не куплю такое ведро с болтами, отдал на помойку не жалея. Тачка была с бензиновым мотором 1.5, жрала 9 литров бензина. Дали 40 к за утилизацию, добавил и купил поддержанный Поло.
• Екатерина, Тюмень. Универсальный автомобиль, подходит для города и деревенских проселков. Езжу и не жалуюсь, машина за свою цену сделана вполне достойно. Расход 9-10 литров по городу.
• Михаил, Таганрог. Девятка мне пришлась по вкусу. Хотела взять иномарку, но муж решил продать машину, и отдал мне. Пока что претензий никаких, обслуживаю само собой в сервисе. Очень дешево, я приятно удивлена. Расход 9 литров. под капотом стоит карбюратор объемом 1.5.
• Владимир, Ульяновск. Машиной доволен как слон, это моя первая тачка. Никогда ее не забуду. Недавно продал, поменял на Ладу Весту. Наш автопром растет и развивается, и это видно, если сравнить обе модели. Но девятка по меркам своих лет была отличной машиной, вполне конкурентоспособной. С двигателем 1.5 карбюратор расход всего 8-10 литров в городском цикле.
• Денис, Днепропетровск. ВАЗ-2109 – мой второй автомобиль, до него был ВАЗ-2101. Само собой, с копейкой девятку не сравнить. Это совсем другой уровень – другая динамика, другие материалы отделки и т. д. По надежности машины примерно равны, главное только вовремя обслуживать и будет все норм. Расход бензина с карбюратором 1. 5 составляет 9 литров.

С двигателем ВАЗ-2111-80 1.5 инжектор

• Александр, Красноярск. Машина 2004 года, из последней партии. Купил по существенной скидке, практически даром. Могу сказать, что тачка меня устроила, по крайней мере как обычное средство передвижения из пункта А в пункт Б. Ничего лишнего, качество изготовления конечно на низком уровне, но за такие деньги можно многое простить. Расход топлива с инжекторным 1.5-литровиком составляет 9-10 литров на сотню пробега. Автомобилем в целом доволен, если не рассматривать его как конкурента европейским моделям. Но для своего времени тачка очень достойная, с мужественным дизайном и дешевыми запчастями.
• Олег, Житомир. ВАЗ-2109 меня приятно впечатлил, до него ездил на первом Фольксвагене Гольф. Ну удивление девятка мне понравилась больше. Она тоже тесноватая, но уж точно ощутимо просторнее немца. И есть полноценные четыре двери. Машина потребляет 9 литров с мотором 1.5.
• Максим, Петропавловск. На девятке ездил мой дед, потом отец и мама, и вот теперь я такой нарисовался. На одометре 267 тысяч км, она еще на ходу. Под капотом инжектор 1.5, расход 10 литров.
• Алексей, Иркутск. Автомобиль мне подарили, у меня инжекторная версия на 1.5 литра, расход 9-10 литров на сотню. Можно заливать 92-й бензин, машина норм.
• Владислав, Владимирская обл. Тачка весьма комфортная и динамичная для города, с непробиваемой подвеской. Потребляет 9 литров на сотню, оснащена 1.5-литровым движком, который у меня работает на газу.
• Юрий, Ижевск. Автомобиль понравился, это мой первый кар. Так что сравнивать особо не с чем, могу рассказать только про плюсы. Девятка уже устарела, спору нет. Но у нее есть достоинство, которого нет ни у одного современного авто – это потрясающая проходимость за счет высокого клиренса. Машина оснащена двигателем инжекторного типа, он потребляет в среднем 10 литров на сотню. Поломки единичны, запчасти – копеечные.

С двигателем ВАЗ-11183-20 1.6 инжектор

• Игорь, Новосибирск. Автомобилем доволен, и жена вместе с детьми. Типичный городской пятидверный хэтчбек, с топовым 1.6-литровым мотором. Разгоняется плавно и динамично, только иногда досаждают ощутимые перегазовки между передачами. Это конструктивная особенность всего восьмерочного семейства, я с такими тачками имел дело, по молодости. У меня своя мастерская, обслуживаю девятку самостоятельно. Машина потребляет 10-11 литров на сотню. Сам установил ГБО, и теперь все расходы идут в основном только на запчасти.
• Анна, Пермь. Девятка как девятка, надежный и проверенный во всех смыслах автомобиль. Поэтому ее и купила. Ее знают все мастера и слесаря, а детали копеечные. Мне машину нужна чисто для работы, езжу в основном по городу. Расход 9-10 литров.
• Марина, Чебоксары. У меня ВАЗ-2109 с 1.6-литровым инжектором, который вполне надежен и экономичен. В городе с коробкой КПП выходит 10 литров бензина на сотню.
• Николай, Донецк. Машина для настоящих рукастых мужчин, не то что все эти иномарки. Девятка создана для рабочего народа, это народный автомобиль. С инжектором 1.6 кушает 9 литров на 100 км.
• Алексей, Архангельск. ВАЗ-2109 покупал в 2003 году, сейчас на одометре 156 тысяч пробега. Серьезных поломок как таковых нет, главное, чтобы я смог с ними справиться. А так машина неприхотливая и надежная. Но по чесноку признаюсь, что у меня всегда в багажнике лежит комплект тазовода. Пятидверкая оснащена 1.6-литровым инжектором, который кушает не больше 10 литров на 100 км.
• Виктор, Белгород. Автомобиль понравился, за свои деньги вполне отличный аппарат на каждый день для города. С мотором 1.6 (инжектор) низкий расход топлива, в городском цикле не более 10 литров на сотню. Механика работает безупречно, к ней вопросов нет.

Карбюратор солекс 21083 устройство и регулировка

Устройство и регулировка карбюратора ВАЗ 21083

Устройство карбюратора Солекс 21083

Регулировка карбюратора Солекс 21083 — основные нюансы

Процедура настройки карбюратора Солекс начинается с выставления требуемого уровня в поплавковых камерах. Рекомендуется выставлять уровень по отношению к крышке Солекса. Для этого нужно применять шаблон, который есть в инструкции по регулировке выбранного карбюратора.

Далее необходимо настроить обороты холостого хода. Нужно выполнить следующие действия:

1. Установить винт качества в позицию 5-6 оборотов, причем его надо выкрутить из завернутого крайнего положения.
2. Выкручиваем винт количества оборотов до тех пор, пока в вакуумной трубке, которая соединена с распределителем зажигания, не исчезнет разряжение. Затем проверяем, может ли прогретый мотор держать холостые обороты в пределах 5-1,5 тыс. об/мин.
3. Если стрелка тахометра превышает 800 об/мин, выкручиваем винт количества до тех пор, пока она не опустится до этой отметки. Если обороты более низкие, на данном этапе делать ничего не нужно.
4. Медленно закручиваем винт качества смеси до тех пор, пока мотор не начнет работать стабильно и равномерно. Постарайтесь по максимуму обеднить смесь, поскольку чем сильнее вы закрутите винт, тем беднее будет смесь, что сказывается на уровне СО.
5. Используем винт количества для того, чтобы выставить обороты на холостом ходу. В летний период нужно добиться результата 800-900 оборотов в минуту, а зимой данный показатель должен составлять около 900-1000 оборотов в минуту.

Подбор жиклеров на карбюратор Солекс

Тюнинг карбюратора Солекс 21083

Нередко доработка карбюратора Солекс приводит к существенному повышению эффективности его использования. Как правило, автолюбители применяют следующие варианты тюнинга карбюратора Coлeкc 21083:

• Удаление ЭПXX приводит к повышению производительности силового агрегата, но и потребление топлива возрастает примерно на 5-7 процентов.
• Установка другого уровня топлива в поплавковой камене и использование иной иглы клапана. Такие действия приводят к более стабильному уровню и уменьшают вероятность слишком сильного обеднения смеси на переходных и самых мощных режимах. Применение запорной иглы из резины обеспечивает возможность держать уровень максимально ровно.
• Дроссельное распиливание – еще один вариант тюнинга карбюратора Солекс. Суть данного метода заключается в том, что в дроссельной заслонке делают отверстия меньшего размера, в результате чего уровень СО падает, хотя на холостом воду количество СН не меняется. Помимо этого, состав смеси распределяется максимально равномерно, а потребление горючего уменьшается на 1-2%.
• Некоторые мастера полируют диффузоры, в результате чего снижаются аэродинамические потери. Для получения желаемого результата полировать их нужно почти до зеркального вида.

Кстати, не забудьте изучить статью о том, как работает карбюратор!

Рекомендуем также обратить внимание на видео про карбюратор Солекс:

Лада 2108 с миру по нитке в 13ку › Бортжурнал › Чистка, перебор и настройка карбюратора Солекс 21083

Первая запись в БЖ — все записи по мере выполнения работ и состоянию здоровья
На фотографии представлено два карбюратора Солекс 21083, слева производство хытай, справа производство USSR.

Итак, начнем чистку и разборку

1. Нужно произвести поверхностную очистку карбюратора, для того что бы в дальнейшем грязь не попала во внутрь.
2. откручиваем 2 болтов соединяющий крышку карбюратора с корпусом
Короче разбираем все что можно раскрутить отверткой, не забываем снять топливные жиклеры под воздушными, вытащить слоник и снять распылители.
3. производим тщательную чистку карбюратора с помощью баллончика
далее я разделю действия так как у меня карбюраторы себя повели по разному!))
Карбюратор маде ин СССР
после чистки, поставил новый рем комплект, поставил топливные жиклеры 97,5 в обе камеры, в первичку поставил воздушный 155, во вторичку 125.
при сборке ускорительного и холостого нужно притереть повехность на старых карбах, да и на новых тоже, так как качество отставляет желать лучшего

Вращаем его или рожковым ключом на 7мм, или шлицевой отверткой (3мм).

Замеряем его щупом или проволокой.

Регулируем зазор вращая шлицевой отверткой винт в крышке пускового устройства,
предварительно ослабив его контргайку рожковым ключом на 8 мм.
Винт заворачиваем (по часовой стрелке) — зазор уменьшается, отворачиваем (против часовой стрелки) — зазор увеличивается.

спасибо тому кто дочитал до конца

ну и результаты всего проделанного: подведение итогов
на деле в моем случае завдские настройки проявили себя лучше чем настройки господина Травникова.

Настройка карбюратора 2108, 21081, 21083 Солекс

Возможны два варианта настройки карбюратора.

Первый – настройка «не снимая карбюратор с двигателя автомобиля».

Второй – настройка «снятого карбюратора».

Рассмотрим подробнее второй вариант так как он является наиболее полным и позволяет настроить работу тех систем и механизмов к которым нет доступа напрямую.

Для проведения настройки карбюратора нам понадобится практически весь набор инструментов, используемых для его ремонта и обслуживания. Подробный перечень можно посмотреть на странице «Инструменты для ремонта карбюратора». А также, не будет лишним, заранее приобрести и иметь в запасе ремкомплект для своей модели карбюратора.

Порядок выполнения работ

— Cнимаем карбюратор с двигателя автомобиля.

Снимаем корпус воздушного фильтра. Отсоединяем все шланги и трубки, ведущие к карбюратору. Отсоединяем тяги приводов (дроссельной заслонки, воздушной заслонки), снимаем наконечники проводов с вывода электромагнитного клапана и датчика на винте «количества». Отворачиваем четыре гайки крепления карбюратора к впускному коллектору и приподнимаем его. Отворачиваем винт крепления блока подогрева зоны холостого хода и снимаем карбюратор окончательно. Более подробно процедура снятия описана на странице «Снятие карбюратора Солекс с двигателя».

— Полностью разбираем карбюратор.

— Промываем и очищаем детали карбюратора.

Следует разделить их на две части — металлические и неметаллические. Металлические промываем ацетоном (или аналогичной чистящей жидкостью), прочищаем, продуваем сжатым воздухом, неметаллические (мембраны, прокладки, уплотнительные кольца…) мыть не надо. Проводим осмотр и выбраковку дефектных деталей (порванных мембран, прокладок, уплотнительных колечек и т. д.). Сверяем маркировку жиклеров с параметрами указанными для каждой модификации. Все, что связано с прочисткой и очисткой карбюратора смотрим здесь «Очистка, прочистка карбюраторов Солекс и Озон».

— Собираем карбюратор.

— Регулируем уровень топлива в поплавковой камере.

Перед проведением регулировки следует проверить исправность игольчатого клапана и целостность поплавков. Регулировка уровня топлива на карбюраторах Солекс заключается в установке необходимого положения поплавков относительно верхней части (крышки) карбюратора. По заводской технологии установка поплавков проводится по специальному калибру. Но можно обойтись и без него. Все подробности регулировки уровня топлива описаны на странице «Регулировка уровня в поплавковой камере карбюратора Солекс».

— Устанавливаем зазоры в системе пуска.

Выставляем пусковые зазоры между кромкой воздушной заслонки, кромкой дроссельной заслонки и стенкой первой камеры. Проверяем лёгкость их открытия и закрытия. Убеждаемся, что механизм приоткрывателя воздушной заслонки работает четко и без заеданий. Подробнее о настройке системы пуска карбюратора читайте на странице «Регулировка пускового устройства карбюраторора Солекс».

— Проверяем правильность работы привода дроссельной заслонки второй камеры и механизма блокировки её открытия.

Она должна начинать приоткрываться, когда дроссельная заслонка первой камеры уже открыта на одну треть. «Регулировка привода дроссельной заслонки второй камеры карбюратора Солекс».

— Проверяем работу ускорительного насоса.

Пока карбюратор снят с двигателя, есть возможность точно настроить падение струй топлива из распылителя ускорительного насоса. В идеале струи не должны задевать за заслонку, стенки камеры и т. д., падать четко вниз. Наливаем в поплавковую камеру воды и резко нажимаем на рычаг привода дроссельной заслонки первой камеры, держа карбюратор перед собой. Если падение струй не соответствует требуемому подгибаем трубки распылителя. Проделав такую операцию несколько раз можно добиться практически идеальной работы ускорительного насоса. Другие важные моменты проверки ускорительного насоса изложены на странице «Проверка и ремонт ускорительного насоса карбюратора Солекс».

— Проверяем работу экономайзера мощностных режимов и эконостата.

Основной неисправностью экономайзера является повреждение его диафрагмы. По этой причине возрастает расход топлива, обороты холостого хода перестают поддаваться регулировке. Что еще следует проверить в этом устройстве смотрите на странице «Ремонт экономайзера мощностных режимов карбюратора Солекс».

На нормальную работу эконостата могут повлиять лишь засорения в его каналах, поэтому обращаем отдельное внимание на их чистоту.

— Устанавливаем карбюратор на двигатель.

Желательно заменить прокладки под карбюратором на новые и проверить на отсутствие деформации нижнюю плоскость карбюратора. Ставим его на заведомо ровную поверхность (например, лист толстого стекла) и убеждаемся, что нижняя поверхность карбюратора плотно и без зазоров к ней прилегает. Максимально допустимый зазор 1 мм. Деформацию устраняем шлифовкой или добавлением лишней прокладки.

— Проводим регулировку приводов воздушной и дроссельной заслонок.

— Запускаем двигатель и настраиваем обороты холостого хода.

Если настройка проведена правильно, обороты холостого хода должны регулироваться без затруднения.

Устанавливаем на место корпус воздушного фильтра.

Проверяем динамику и расход топлива автомобиля в движении.

Карбюратор ВАЗ 21083 – устройство и ремонт

История и устройство – чем примечателен ВАЗ 21083?

В конце 80-х, когда с конвейера сошел первый ВАЗ 21083, карбюраторный тип двигателя был монополистом – об инжекторах на ВАЗ тогда еще даже не мечтали. Эта модель с первых дней получила высокие оценки водителей как одна из лучших в серии ВАЗ. Однако тогда мало задумывались о цене бензина, чего не скажешь сейчас.

Впервые карбюраторы Солекс были применены во Франции, там же они и получили свое название. На заводах отечественного рынка переделали данный вид устройства и внесли некоторые изменения и доработки. Карбюратор типа Солекс начали устанавливать на автомобили практически сразу с первыми выпусками этой модели ВАЗ.

Самым заметным изменением в конструкции двигателя стала установка карбюратора не вдоль, как в предыдущих моделях ВАЗ, а поперек. Изменить конструкцию двигателя под капотом пришлось из-за того, что необходимо было улучшить и сделать более устойчивой работу двигателя в автомобиле при большом подъеме и резком спуске. Позже этот тип карбюратора стали применять и устанавливать на всех автомобилях ВАЗ.

Устройство карбюратора – что за что отвечает?

Основным механизмом в работе устройства является эконостат, расположен он во второй камере карбюратора. За счет его работы при движении на большой скорости топливная смесь обогащается кислородом. Топливо в карбюраторе поднимается по трубкам. За правильную и равномерную подачу топлива отвечают жиклеры карбюратора. Поэтому очень важно, чтобы они были правильно настроены.

Подача воздуха в карбюратор происходит по специальным каналам в камере и контролируется дроссельной заслонкой. В первой камере дроссельная заслонка регулируется при помощи акселератора. Во второй же камере она открывается и закрывается автоматически.

Поломки и их устранение – ремонтируем карбюратор

Довольно часто владельцы авто сталкиваются с проблемой в работе карбюратора Солекс. Происходит это во время движения автомобиля, а также при работе двигателя на холостом ходу. Выявить проблемы в работе карбюратора достаточно просто.

• При попытке завести автомобиль он может глохнуть, обороты тахометра на панели приборов плавают.
• При работе на холостом ходу могут появляться выхлопы из трубы автомобиля.
• Во время движения и переключения передач могут быть провалы в педали газа.

Основным признаком поломки этого устройства является заметное увеличение расхода топлива и уменьшение тяги в автомобиле. Проблемы в работе карбюратора автомобиля могут возникать независимо от поры года. Поэтому стоит отнестись с вниманием к его работе и устранять неисправности на раннем этапе, чтобы не допустить значительной поломки и полного выхода из строя.

Настройка и регулировка поплавков и жиклеров в камере карбюратора – работа очень тонкая и требует некоторых технических навыков и знаний, особенно если вы делаете это в первый раз.

Если нужна полная замена устройства, то тут дело гораздо проще и под силу любому автолюбителю, потому как на этом этапе не нужно разбирать и регулировать устройство – с завода оно уже настроено правильно. Купить новый карбюратор или детали его ремкомплекта можно в любом автомагазине. В наше время данный вид устройства все еще очень хорошо распространен, поэтому вам не составит труда найти необходимые материалы.

Этапы ремонта – что крутить и где настроить?

Поплавки в камере карбюратора должны быть параллельны друг другу. Если будут какие-то отклонения и неточности в работе поплавков, то топливо будет неравномерно распространяться по камерам. В камерах есть красные отметки на корпусе, которые отмечают допустимый уровень топлива.

Жиклеры выполняют впрыск топлива в двигатель. Нормальные рабочие жиклеры имеют три отверстия. При очень долгой работе и некачественном топливе они изнашиваются, вследствие чего топливо поступает в неправильном количестве. Регулировку жиклеров нужно выполнять постепенно. При замене закручивать их нужно с упором без применения значительной силы.

При регулярной эксплуатации автомобиля очень важной является своевременная чистка карбюратора Солекс. Настоятельно рекомендуется проводить ее хотя бы один раз в полгода. Это существенно продлит работу вашего карбюратора и обеспечит более комфортный ход вашего автомобиля.

Настройка карбюратора Солекс на Ладе 21083

Устройство было разработано в конце прошлого столетия. У нас механизмы сначала ставились на модель 2108, которая имела объем 1,3 кубика. Позже карбюратор Солекс усовершенствовался и стал устанавливаться на Ладу 21083. Действующая схема, по которой работает устройство, состоит в том, чтобы уровень топлива поплавковой камеры соотносился с подачей воздуха.

Правильная настройка устройства

Чтобы правильно настроить Солекс 21083, выпускаемый ДААЗ, необходимо использовать регулировочные винты. При их вращении устанавливаются необходимые обороты холостого хода. Если брать конкретную марку авто, то настройка карбюратора ВАЗ 2108 производится на 650 оборотах за минуту.

Подача горючей смеси регулируется двумя винтами: количества и качества. Первый винт вкручивается в средней части карбюраторного устройства. Своим наконечником он нажимает на дроссельную заслонку первой камеры. Благодаря этому увеличивается объём топливной смеси, которая поступает в цилиндры двигателя. Обороты мотора при этом увеличиваются. При выкручивании данного винта число оборотов уменьшается.

Винт качества закручивается снизу. Его конус перекрывает выходное отверстие для горючего, наполняющего систему холостого хода. Изменение диаметра отверстия позволяет регулировать дозировку топливной смеси.

• камера холостого хода;
• дозирующая система;
• экономайзер мощностных режимов;
• насос диафрагменного типа;
• топливный фильтр.

Чтобы система обогащения устройства ДААЗ не забивалась, необходимо вовремя делать соответствующий ремонт, который состоит из промывки и продувки топливного канала.

Самостоятельная регулировка механизма

Вследствие того, что Солекс относится к механизму эмульсионного типа, состоящему из двух камер, его можно использовать практически во всех моделях автомобилей. Данная продукция ДААЗ оснащена дроссельными заслонками, открывающимися по очереди. Это обеспечивает необходимую надежность и высокий уровень качества работы устройства. Благодаря удачно подобранному сечению диффузоров механизм ДААЗ не требует дополнительной доработки.

Самостоятельная регулировка карбюратора ВАЗ 2108 производится следующим образом.

На концах магнитных клапанов Солекс имеются жиклёры холостого хода. Работоспособность каналов жиклёров проверяется струей сжатого воздуха. Обычно это делается таким образом. Когда производится ремонт устройства, снимается его верхняя крышка. На открывшейся плоскости имеется три канальных отверстия. Откручивается магнитный клапан с наконечником для жиклёров. Дальше запускается воздушный компрессор. Шланг со сжатым воздухом вставляется в открывшееся седло жиклёров. Струи воздуха, выходящего из каналов, проверяются кончиками пальцев сверху плоскости на ощупь.

Если над каким-то каналом жиклёров давление воздушной струйки не ощущается, то данный канал необходимо прочистить.

Работа экономайзера

Экономайзеру мощностных режимов ремонт требуется тогда, когда двигатель начинает плохо работать при больших нагрузках. Чтобы добраться до него, необходимо открутить три винта, прижимающие крышку. Принцип его работы следующий. Через соответствующую полость подается разрежение, вытягивающее диафрагму. Благодаря этому штырёк диафрагмы не давит на клапан режима холостого хода. Одновременно с этим топливо не поступает в камеру дозирующей системы. Когда разрежение падает, дроссель начинает открываться.

При этом пружина диафрагмы, преодолевая разрежение, начинает давить на клапан. Открывается доступ бензина к жиклёру, подающему дополнительное топливо в главную дозирующую систему мощностных режимов. Здесь ремонт заключается в том, что необходимо прочистить канал подачи разрежения. Вследствие доработки карбюраторов Солекс у работающих с ними автомобилей существенно улучшены динамические показатели. Если горючая смесь подается обеднённая, необходимо осуществить подбор соответствующих жиклёров. Обычно их устанавливают большего сечения.

Конструкция устройства достаточно надежная, не требующая доработки. Пусковой механизм оснащен дополнительным ручным управлением. Первый канал камеры воздушной заслонки расположен сверху диффузора. При запуске мотора его прогреву способствует подбор расположения заслонок рычагом управления. Если рычаг потянуть на себя, то синхронно открывается одна заслонка и закрывается другая. Вытягивание диафрагмы осуществляется преодолением сопротивления пружины благодаря поступлению разрежения.

Обычно карбюратор работает плохо либо вообще выходит из строя, когда подбор топлива для автомобиля осуществляется владельцем неаккуратно. В этом случае топливная система становится разбалансированной. Машина плохо разгоняется, возникают характерные рывки.

Авто также может барахлить из-за неправильного уровня бензина в поплавковой камере. Здесь нужно снять крышку и замерить расстояние от начала открывшейся плоскости до топлива. Если размер не соответствует норме, корректировка производится подгибанием поплавков.

«

Отличная статья 0

smotri-dtp.ru

Карбюратор Solex, мои настройки и мой расход. — Лада 2108, 1.5 л., 1997 года на DRIVE2

Всем привет, меня спрашивали мои знакомые и здесь на драйве, в чем секрет низкого расхода и какие настройки моего карбюратора Solex 83.

макет, 73 солекс, спасибо Андрею Черному.

Я расскажу по порядку, что и как я делал и пробывал, опишу свои мысли по поводу настройки.

Есть 3 варианта слонов ускорительного насоса и именно это является первым вопросом о моем карбюраторе.

загнул, не?

ну, так вот виды слонов:

стандартный

Стандартный слон бил хрен пойми куда, и при открытии заслонки капали капли оставшиеся на стенке.
Я его настроил так, что при открытии струи бьют так, не касаясь друг друга.

вот так

что это все мне дало, у солекса 2 режима я называю их до 100 км в час, и после 100 км в час.

ну, так вот если в городском цикле я ездил, не пользуясь нажатием педали в пол, машина ехала довольно вяло! и при резком нажатии педали, появлялся ну просто неописуемый провал. Почему? как я заметил, что притом, что мы ездим спокойно и у нас работает 1 камера, подача идет на 2 камеры и во второй камере идет застой топлива, я проверял дома и застой был около 6мм топлива. Решено было отказаться от данного слона.

расход примерно 11 литров на 100 км в городе + провалы.

тюнинг 90х, мне его отец дал.

тюнинг 90 как выглядит в карбе

Слон из 90 избавил от провала, машина просто перла до 100км/ч, но машина после 100 км в час тупила. Расход увеличился до 12-13 литров.

пытался настроить слон, но один хрен в начале получались капли, а затем струя.

настройка слона

ну, так почему же расход повысился? вроде как бы слон 1 и тот же 35 на 40, а расход вырос.

ответ в разряжении. Как я понял из-за того что 1 слоник и 2ой на одном уровне, воздух начинает как бы тянуть со слоника топливо, даже если вы не жмете на педаль газа.

Слон

тут слоны на разных уровнях и топливо не тянет, так же это дает возможность настроить слон так, что бы струйки при легком нажатии на педаль газа, выходили сразу, не задевая стенок и не образуя капель. Тем самым воздух и смесь лучше смешиваются, образуя «туман».

настройка струй

при настройке не допускайте скрещивания струй, это приведет к капле образованию.

мой выбор пал на слон «Травникова» при нем расход уменьшился до 10 литров, а машина перла что до 100км/ч что после 100км/ч слон стоит 35 на 40.

Следующим этапом стала прочистка карбюратора и каналов, с продувкой.

На счет холостого хода и клапана холостого хода.

тут есть маленькая подковырка с этим жиклером на клапане.

жиклер и клапан

подковырка, следующая у меня жиклер стоял 35 и холостой ход как не выставляй машина как бы его не принимала, постоянно скакал холостой ход, вылечил заменой на 52 жиклер, обороты выровнялись.

есть еще 1 беда с этим клапаном, ох намаялся я… ппц…

сильно затянешь холостой пропадет, слабо затянешь либо воздух подсосешь, либо игла будет не до закрывать и будет топливо в пустую идти.

соотношение топливных и воздушных жиклеров в моей машине… самое сладкое…

в первичной камере стоят следующие 92,5 топливного на 135 воздушного. (по лит-ре 15 литров воздуха на 1 литр топлива)

во вторичной стоят 92,5 топливного на 125 воздушного. ( по лит-ре 13 литров воздуха на 1 литр топлива, происходит переобогощение смеси, не значительное, по этому машина продолжает набирать скорость после 100 км в час, а не тупит)

таблица настройки жиклеров для Solex

таблица

жиклер воздушный (длинный) и рядом топливный (короткий)

на счет поплавков, у меня настроены так

от прокладки до верхней точки поплавка 3.5см ОЧЕНЬ ВАЖНО ЗАМЕРИТЬ НЕ ВОТ ТАКОЙ ЛИНЕЙКОЙ, А ШТАНГЕЛЁМ

Хочу заметить Машина начала переть и стала жрать 5 литров на 100 км, вот щас в ноябре стала 6. 4 по городу есть, за городом стабильно 4.5 жрет на скорости 100км/ч

я добился максимального эффекта благодаря тому что:

Езжу я как дед плавно, без «спорт режима» и средняя скорость 60-70 км в час в городе, пробывал «гонять» понял ну выйграю 5 минут времени, а бензина с тормозами пожгу, рещил ездить с такой оптимальной скоростью.

По трассе езжу 90 — 100 км в час.

и замеры производились на этих скоростях.

Свечной зазор у меня 0,7, зажигание по страбоскопу, давление в шинах 1.9, балансировка присутвует.

www.drive2.ru

Ремонт и Доработка» на DRIVE2

В обшем выложив тему я удивил много споров и разногласий в комментариях кто то был против кто то за. Вот ета тема: www.drive2.ru/communities…VAZ/blog/529838#a27428147, я думаю сперва надо прочесть ту темку и коментарии, чтоб делать какие то первоначальные выводы, а потом прочесть ету, так сказать закрепляющую мысли и выводы, а так же подкрепленную фактами личных испытаний.
Но скажу сразу что в обоих случаях я менял только носик ( слоник) ускорительного насоса, жиклеры топливные и воздушные в обоих случаях были одинаковы, в первичке топливный 97,5 воздушный 155, во вторичке топливный 97,5 воздушный 125.
Итак приступим: вот табличка показаний расхода топлива в городском режиме ( 60-80 км/ч) и режиме по трассе ( 20-120 км/ч)

итак разбор полетов)))
При стоковом носике расход получился меньше, по причине то что на открытой первой зослонке не идет подсос воздуха из первого носика слоника, по причине компенсации давлений в слонике, за счет подсоса воздуха из второй камеры через второй носик, тем самым не происходит подсос топлива, о котором будем говорить далее.
Но для корректной работы карбюратора надо настроить полностью всю систему зажигания, выставить все углы опережения зажигания, а так же чтоб исправно работала вакуумная система. Все данные действия приводят к правильной работе карбюратора без провалов, экономичного использования топлива, ну и к внутренниму спокойствию и удовлетворенности от того что все исправно
При загнутом слонике идет увеличении расхода топива, по причине того что не зависимо от оборотов двигателя начиная от 1500 об/мин идет подсос топлива через носики слоника, за счет того что нет компенсации давления, т к второй носик загнут в первую камеру.
Плюсом данного хенд мейд является то что пропадут провалы при разгоне даже если карбюратор не настроен или имеются какие то другие не значительные огрехи в вакуумной системе или в системе зажигания, за счет того что одновременно вливается более большее количество топлива. Уменьшается время разгона до 100 км/ч за счет переобогащенной смеси и большего кол-ва подачи топлива. Отличная реакция на педаль газа
Минусы: повышенный расход топлива, за счет того что на низких и средних оборотах носики подсасывают топливо в впускной коллектор за счет разницы давлений.

Кстате у меня спрашивали как себя ведет машина при высоких оборотах на загнутом носике, скажу так что отличий от стокового носика нет ни каких, т к что в первои случае что во втором топливо подается с той же самой скоростью и что на стоковом носике что на загнутом идет подсос топлива в коллектор, ето просчет, точнее специальная разработка итальянских конструкторов, с целью компенсации состава топливо воздушной смеси при высоких оборотах

Итак, дело остается за вами гнуть или не гнуть носик.

www.drive2.ru

Настройка карбюратора 083 всё-таки своими руками ) — Лада 2108, 1.6 л., 1998 года на DRIVE2

В первый месяц езды карбюратор стал привлекать внимание, симптомы в основном как у всех прыгает холостой ход, вялая динамика, провалы при нажатии педали «газа» — приступаем к работе, снял почистил и продул — результат не порадовал — карб переливал бензин, машинка глохла, обороты ниже 1500 не держал (
Попытка 2: Ставим всё по стандарту ДАЗ 21083, используем ремкомплект. Результат хх прыгает, но несильно, повышанный расход топлива.

Не сдаемся, изучаем теорию и практику…Обязательно почитайте книгу «Карбюраторы «Солекс» обслуживание и ремонт «, редакция «Своими силами» (www.uazbuka.ru/lib/carb/SOLEX.pdf) и смотри видео:

Матч-реванш !

Собираем нужный инструмент:

Подготовка рабочего места

прокладка

Положение воздушной заслонки удерживает не только рукоятка «подсоса», но и шарик с пружинкой, если его нет настройка будет сбиваться, смесь будет обогащенной.

шарик отсутствует (

Жиклер ХХ должен быть без деформаций, электромагнитный клапан проверяем 12В, + к клемме на конце, — к корпусу клапана. Звук должен быть четкий — без заеданий, при подозрении меняем его.

На фото не видно, но жиклер ХХ жутко забит чем-то похожим на герметик

Убираем неровности

Провал при нажатии «газа» возникает из-за того что струйки от распылителя УН попадает на стенку диффузора, стекает и только тогда переда

www. drive2.ru

Ремонт и Доработка» на DRIVE2

На фотографии представлено два карбюратора Солекс 21083, слева производство хытай, справа производство USSR.

В таком виде я их принес на ремонт, т к на первом я от ездил неделю и при 150 на мосту он сдох, естественно я сразу не стал его делать так как был еще один маде ин у нас) Итак, поставил его, отрегулировал и откатал на нем почти 2 года без проблем, но вконце у него пропал ХХ, наверное требовал к себе внимания)))
Но по некоторым истечениям обстоятельств уже год машина стоит в гараже, и ждет своего часа. И вот он пробил ее час теперь будет проходить изменения доработки, да и просто ремонт, до тех пор пока не смогу сесть за руль, а ето будет еще не скоро((((
покупри для реанимирования:
1. ремкомплект для солекс 21083 — 1шт
2. Распылители ускорительного насоса с клапаном подачи топлива (слоник) — 2 шт
прокладка — 2 шт
топливный жиклер — 4 шт. 97,5
воздушный жиклер — 2 шт. 125
воздушный жиклер — 2 шт. 155
баллончик для чистки карбюраторов Carb Cleaner — 1 шт
прокладки карбюратора на впускной коллектор — 2 шт
эбонитовая проставка под карбюратор — 1 шт
Итак, начнем чистку и разборку

1. Нужно произвести поверхностную очистку карбюратора, для того что бы в дальнейшем грязь не попала во внутрь.
2. откручиваем 2 болтов соединяющий крышку карбюратора с корпусом
Короче разбираем все что можно раскрутить отверткой, не забываем снять топливные жиклеры под воздушными, вытащить слоник и снять распылители.
3. производим тщательную чистку карбюратора с помощью баллончика
далее я разделю действия так как у меня карбюраторы себя повели по разному!))
Карбюратор маде ин СССР
после чистки, поставил новый рем комплект, поставил топливные жиклеры 97,5 в обе камеры, в первичку поставил воздушный 155, во вторичку 125.
при сборке ускорительного и холостого нужно притереть повехность на старых карбах, да и на новых тоже, так как качество отставляет желать лучшего

далее произвел настройку слоников в первую камеру, а именно: опустил второй слоник в первичку из вторички, так как при средних оборотах топливо во второй камере не используется по назначению, тем самым просто так испаряется( а оно должно работать), настройку произвел следуюшим образом:

хоботки слоника должны быть опушены в первую камеру и настроены так что бы при нажатии на акселератор струйка била точно в шель между диффузором и дросельной заслонко, при етом струйки не должны пересекатся, тем самым я избавляюсь от токого как провалы при наборе скорости, и еше флажок на ускорительном насосе должен стоять №7
отрегулировав ускорительный насос переходим к регулировке уровня топлива, но перед этим надо проверить держит ли топливо игла, при снятом карбюраторе переварачиваем крышку так чтобы поплавки были сверху и смотрим чтоб поплавок был параллелен крышке и находился на высоте от нее 0,75 — 1 см
я поставил 2е прокладки, так как карб старенький и самое главное при установке 2х прокладок необходимо поставить дополнительную резинку на переходную трубку ХХ которая находится рядом с воздушными жиклерами.
все собираем прикручиваем и не чего не забываем
далее производим настройку предпускового устройства:
Поворачиваем рычаг управления воздушной заслонкой против часовой стрелки до упора(воздушная заслонка полностью закрыта).

Переворачиваем карбюратор. Дроссельная заслонка первой камеры карбюратора должна быть приоткрыта на пусковой зазор
(измеряем его щупом или проволокой). Дроссельная заслонка второй камеры полностью закрыта.

Пусковой зазор «В». Карбюратор 2108 — 0.85 мм, 21081 — 1.0 мм, 21083 — 1.1 мм.
Регулируем пусковой зазор регулировочным винтом.
Вращаем его или рожковым ключом на 7мм, или шлицевой отверткой (3мм).

Нажимаем отверткой на шток пускового устройства утопив его во внутрь корпуса, при этом полностью закрытая воздушная заслонка должна приоткрыться на определенный зазор.
Замеряем его щупом или проволокой.

На изображении — карбюратор 21083 «Солекс» перед нажатием на шток пускового устройства.

www.drive2.ru

Лада 2106 .

Решил сделать многобуквие.
В этот раз будет много текста про сам карбюратор СОЛЕКС 21083 и много фотографий. По поводу ЭПХХ будет отдельный раздел. Я пока сам не настроил. Времени не было.

На рисунке показан карбюратор ВАЗ Солекс 21083.

Карбюратор ВАЗ Солекс 21083 эмульсионного типа с падающим потоком, двухкамерный с последовательным открытием дроссельных заслонок. Карбюратор имеет сбалансированную поплавковую камеру, подогрев зоны дроссельной заслонки первой камеры на выходе эмульсии топлива с воздухом из системы холостого хода, блокировку второй камеры при не полностью открытой воздушной заслонке. В карбюраторе имеются две главные дозирующие системы, переходная система и система холостого хода с электромагнитным запорным клапаном первой камеры, переходная система второй камеры, эконостат, экономайзер мощностных режимов, диафрагменный ускорительный насос, диафрагменное пусковое устройство. Кроме того, электромагнитный запорный клапан и концевой выключатель регулировочного винта количества смеси холостого хода карбюратора в комплекте с электронным блоком управления и соединяющими их электрическими проводами составляют экономайзер принудительного холостого хода.

Устройство карбюратора ВАЗ Солекс 21083.

Рис 1

1. Блок подогрева карбюратора
2. Дроссельная заслонка первой камеры
3. Патрубок для отсоса картерных газов
4. Рычаг привода ускорительного насоса
5. Кулачок привода ускорительного насоса
6. Диафрагма ускорительного насоса
7. Топливный жиклер экономайзера мощностных режимов
8. Корпус насоса
9. Диафрагма экономайзера мощностных режимов
10. Запорный электромагнитный клапан
11. Топливный жиклер холостого хода
12. Крышка карбюратора
13. Главный воздушный жиклер первой камеры
14. Воздушная заслонка
15. Распылители ускорительного насоса с клапаном подачи топлива
16. Диафрагма пускового устройства
17. Регулировочный винт пускового устройства
18. Регулировочный винт количества смеси холостого хода
19. Рычаг блокировки второй камеры
20. Патрубок для подачи разрежения к вакуумному регулятору распределителя зажигания
21. Регулировочный винт качества смеси холостого хода
22. Сектор управления дроссельными заслонками
23. Рычаг привода дроссельных заслонок
24. Регулировочный винт при открывания дроссельной заслонки первой камеры
25. Рычаг управления воздушной заслонкой
26. Шток пускового устройства
27. Электрический провод концевого выключателя экономайзера принудительного холостого хода
28. Рычаг воздушной заслонки
29. Главный воздушный жиклер второй камеры
30. Эмульсионная трубка
31. Распылитель главной дозирующей системы второй камеры
32. Патрубок подачи топлива
33. Патрубок слива топлива в бак
34. Топливный фильтр
35. Игольчатый клапан
36. Дроссельная заслонка второй камеры
37. Рычаг дроссельной заслонки второй камеры
38. Главный топливный жиклер второй камеры
39. Рычаг привода дроссельной заслонки второй камеры
40. Поплавок

Приступаем к установке.

Монтажный комплект. Советую добавить еще и шланчик тосола 15-20 сантиметров для подогрева карбюратора.

www.drive2.ru

Регулировка оборотов холостого хода карбюратор Солекс

При возникновении некоторых неисправностей в работе двигателя ( горячий двигатель не запускается , двигатель запускается и глохнет ,неустойчивые обороты холостого хода и пр.), при замене карбюратора, после его ремонта необходимо провести регулировку холостого хода.

Ее цель — добиться устойчивой работы двигателя автомобиля на холостом ходу с минимальной частотой вращения коленчатого вала).

Необходимые для регулировки холостого хода инструменты

— Тахометр
Для определения частоты вращения коленчатого вала.

Можно использовать встроенный в щиток приборов панели (на автомобилях оборудованных тахометром). Можно подключать отдельный прибор (тахометр, автотестер или мультиметр, работающие в режиме тахометра). Лучше использовать отдельно подключаемый прибор так как более точно будет определена частота вращения коленчатого вала двигателя, а следовательно регулировка холостого хода будет выполнена более качественно.

Возможна также регулировка на слух, но для ее проведения необходим некоторый опыт в ремонте автомобилей.

— Отвертка шлицевая
Для вращения винта «качества» топливной смеси. Ширина лезвия 3 мм.

Подготовительные работы

1. Прогреваем двигатель до рабочей температуры (85-90°).

2. Утапливаем до упора рукоятку привода воздушной заслонки карбюратора («подсос»).

Воздушная заслонка должна быть полностью открыта.

3. На заглушенном двигателе подключаем тахометр (мультиметр, автотестер).

Если прибора нет, то этот пункт пропускаем.
Плюсовой вывод прибора к выводу «К» катушки зажигания, минус к «массе» автомобиля (кузов, двигатель, минус АКБ).

Перед подключением прочитайте инструкцию к своему прибору и следуйте ей.

4. Запускаем двигатель, включаем дальний свет фар и печку.

Чтобы создать нагрузку в сети.
Регулировка оборотов холостого хода двигателя с карбюратором Солекс

Рекомендуемые обороты холостого хода для двигателей оборудованных карбюраторами 2108, 21081, 21083 «Солекс» 750 — 800 об/мин. Добиваемся устойчивой работы двигателя в указанном промежутке. Попросту вращаем вращаем винт «количества» топливной смеси и выставляем частоту вращения коленчатого вала 750 — 800 оборотов в минуту.

Если установить требуемую частоту вращения при помощи одного только винта «количества» не удается, то придется проводить регулировку с подстройкой винта «качества» топливной смеси. Возможно на нем еще стоит пластмассовая заводская заглушка, ее нужно удалить. Прокалываем ее шилом и вытаскиваем при помощи металлического крючка или вворачиваем в нее саморез и извлекаем.
Регулировку проводим в три приема, если не добиваемся нужного результата повторяем ее еще раз или два. Перед ее проведением желательно проверить правильность установки момента зажигания и исправность высоковольтных проводов. свечей зажигания, отсутствие «подсоса» постороннего воздуха в карбюратор.

1. Шлицевой отверткой вращаем винт «качества» топливной смеси и добиваемся максимальной частоты вращения коленчатого вала двигателя.

Вращаем и вправо, и влево пока не найдем нужное положение винта с максимальной частотой. Определяем его по тахометру или на слух.

2. Вращаем винт «количества» топливной смеси, выставляем 900 оборотов в минуту.

Заворачивая винт (по часовой стрелке) мы тем самым приоткрываем дроссельную заслонку первой камеры и обороты возрастают, выворачивая винт (против часовой стрелки) мы прикрываем дроссельную заслонку и обороты падают. Поэтому, опять же, ищем нужное положение винта «количества» при котором обороты будут соответствовать этому значению (900 об/мин).

3. Заворачиваем винт «качества» и устанавливаем искомые 800 оборотов в минуту.

При необходимости регулировку повторяем.

Если устанавливается другой карбюратор вместо старого или менялся винт «качества», или карбюратор разбирался и собирался в связи с ремонтом, то перед регулировкой заворачиваем винт «качества» до упора (по часовой стрелке), а затем выворачиваем его на 3 — 4 оборота и начинаем регулировку.

— После окончания регулировки понажимайте на педаль «газа», двигатель должен без перебоев увеличивать частоту вращения коленчатого вала и не глохнуть при ее отпускании. Если есть «провал», проведите регулировку еще раз или слегка обогатите смесь вращением винта «качества» смеси. Допускается поднять обороты холостого хода до 900 об/мин.

— При вращении винта «качества» смеси по часовой стрелке содержание СО в выхлопе двигателя уменьшается.
Вообще данная регулировка на исправном двигателе с исправной системой зажигания позволяет добиться содержания СО в выхлопе не более 1.5 %.

— Если вращением винтов не удается установить нормальные обороты холостого хода и двигатель вяло или совсем не реагирует на их вращение, то значит топливо поступает в смесительную камеру в обход системы холостого хода. Это возможно из-за того, что не до конца завернут электромагнитный клапан карбюратора (или заглушка установленная вместо него) и топливо идет мимо топливного жиклера системы холостого хода установленного в клапане или заглушке. Да и сам жиклер может быть с отверстием большего чем необходимо диаметра.
Дли проверки снимаем на работающем двигателе с клапана провод — двигатель должен заглохнуть. Не заглох — проверяем электромагнитный клапан.
Клапан исправен, тогда регулируем уровень топлива в поплавковой камере и проверяем игольчатый клапан. После всего регулировку холостого хода повторяем.

— В ряде случаев имеет смысл провести доработку системы холостого хода карбюратора. См. «Доработка системы холостого хода карбюраторов Солекс и Озон».

Еще статьи по регулировке карбюратора Солекс

— Регулировка привода воздушной заслонки карбюратора 2108, 21081, 21083 Солекс

— Регулировка уровня топлива в поплавковой камере карбюратора 2108, 21081, 21083 Солекс

— Регулировка привода дроссельной заслонки первой камеры карбюратора 2108, 21081, 21083 Солекс

— Регулировка пускового устройства карбюратора 2108, 21081, 21083 Солекс

— Регулировка оборотов холостого хода на двигателях автомобилей ВАЗ 2108, 2109, 21099 с карбюратором Солекс

Сравнительный тест-ремонт автомобилей

— Проверка и регулировка оборотов холостого хода автомобильного двигателя с карбюратором 21073 Солекс

twokarburators.ru

Настройка карбюратора Солекс 21083 своими руками

Существует много различных модификаций карбюраторов Солекс, в то же время серия 21083 является базовым вариантом с минимальным сечением диффузоров. Эта модель, как правило, устанавливается на 1,5-литровые двигатели автомобилей ВАЗ. Ранее мы уже писали о настройке «Озон» на моделях 2106 и 2107.

Огромная популярность этой серии обусловлена возможностью проточки диффузоров. Таким образом, можно сделать практически любую модификацию карбюратора. Специалисты не рекомендуют устанавливать Солекс на двигатели объёмом больше 1,5 литра, так в этом случае на больших оборотах мотор будет «душиться». Если предполагается настройка этого карбюратора под силовой агрегат УЗАМ, необходимо выполнить замену жиклёров из-за того, что следует обеспечить более обогащённую топливную смесь.

Настраиваем Солекс

Регулируем уровень топлива. Настройка карбюратора Солекс обычно начинается с выставления необходимого уровня в поплавковой камере. Для этого необходимо сначала запустить двигатель и прогреть его в течение 5 мин. После этого выключаем мотор и выполняем следующие операции:

• Осторожно отсоединяем шланг подачи топлива.
• Выкручиваем 5 винтов, которые фиксируют крышку карбюратора.
• Отсоединяем трос системы подсоса.
• Аккуратно поднимаем крышку, чтобы избежать повреждения поплавков.
• С помощью линейки, а лучше штангенциркулем, замеряем уровень топлива в камере.

Среднее расстояние от поверхности бензина до привалочной кромки крышки в каждой камере должно быть 24±1 мм. Так как коллектор не может находиться в идеально горизонтальном положении, уровень топлива в камерах может быть разным. Поэтому следует выбрать среднее значение. Если величина этого параметра выходит за рамки указанного диапазона необходимо аккуратно подогнуть держатели поплавков. После этого удаляем часть бензина и производим сборку карбюратора в обратном порядке.

Заводим двигатель и смотрим, подсвечивая фонариком, в камеры в течение не менее 30 сек. В этом промежутке времени не должно быть поступлений топлива с малых диффузоров. Если бензин всё же поступает, значит, получился перелив. После выключения двигателя, проводим повторный замер уровня бензина в камерах.

Если параметры в пределах допустимой нормы, настройка карбюратора Солекс 21083 на первом этапе завершёна, можно приступать к настройке режима холостого хода.

Регулировка ХХ (холостого хода). После завершения процедуры настройки уровня в поплавковых камерах и прогрева двигателя, выполняем следующие операции:

• В отверстии подошвы карбюратора находим винт качества с помощью плоской отвёртки и закручиваем его до упора в направлении обратном ходу часовой стрелки.
• Выкручиваем винт качества по часовой стрелке на 5+1 оборотов.
• Запускаем мотор и убираем полностью подсос.

• Вращением винта количества устанавливаем минимальную частоту вращения, при которой двигатель работает устойчиво. Если при этом обороты будут в пределах 850 ±350 об/мин, следовательно, карбюратор работает исправно и в канале вакуумного опережения создаётся минимальное разряжение.
• Медленно закручиваем регулировочный винт качества, пока не начнётся неустойчивая работа мотора. От этого положения выкручиваем винт на 1,0+0,5 оборота, чтобы восстановились устойчивые обороты.
• Выставляем обороты ХХ в пределах 875 ±25 об/мин вращением винта количества. Если при этом не удаётся добиться нормальной работы двигателя, помогаем винтом качества.

В результате настройки ХХ необходимо добиться оптимально соотношения, при котором мотор будет работать устойчиво с минимальным разряжением в трубке вакуумного опережения.

Возможные проблемы при настройке ХХ

При закручивании винта количества двигатель никак не реагирует. Эта неполадка может возникнуть при поступлении в диффузор холостого хода большого количества топлива. Причин для этого может быть несколько:

• установлен жиклёр ХХ большего размера, чем необходимо;
• плохо закручена заглушка или электромагнитный клапан, поэтому происходит подсос бензина, минуя жиклёр ХХ;
• деформирован жиклёр или его посадочное место.

Чтобы выявить конкретную причину вышеуказанной неполадки, необходимо при работающем двигателе отключить провод от клапана, при этом мотор должен сразу отключиться. Если это произошло, вероятнее всего, установлен жиклёр ХХ не того размера. Когда двигатель при отключении питания клапана не глохнет, значит, топливо поступает, минуя систему ХХ, в том числе и сам жиклёр.

Для устранения неисправности сначала снимаем заглушку или электромагнитный клапан и проверяем состояние жиклёра и посадочного места на предмет отсутствия деформаций. Если повреждено посадочное место, придётся заменить крышку карбюратора. В том случае, когда не выявлено повреждений и деформирования, надеваем жиклёр на электромагнитный клапан и смазываем маслом уплотнительное кольцо. Затем закручиваем жиклёр ключом, зажав его одним пальцем без особых усилий.

Как подобрать жиклёры?

Подбор жиклёров для Солекс 21083 производится с учётом объёма мотора. Специалисты рекомендуют начинать подбор с топливного жиклёра для первой камеры. Выбрав нужный образец, подбираем к нему соответствующий воздушный аналог. А затем в таком же порядке выбираем жиклёры для второй камеры. Предварительно нужно поискать заводской карбюратор, рассчитанный на объём вашего двигателя, снять с него жиклёры и взять их в качестве точки отсчёта. Дальнейший подбор жиклёров производится по такому принципу. Если вам нужно немного обеднить смесь, выбирайте больший жиклёр на один шаг. Если хотите обогатить, меньший жиклёр.

Вместе с жиклёрами идут в сборе эмульсионные шланги. Эти трубки предназначены для регулировки состава топливной смеси в соответствии с оборотами двигателя. Существует три вида трубок: 23, ZC и ZD. Первые применяются для карбюраторов Солекс 21083, установленных на поперечных зубильных двигателях. Для первой камеры карбюраторов силовых агрегатов УЗАМ используются трубки ZD, а для вторых – ZC.

vipwash.ru

Регулировка качества смеси карбюратора «Солекс»

Карбюратор Солекс (ДААЗ) является одним из самых популярных устройств в списке карбюраторных дозирующих систем, так как при правильном подходе реализована возможность достаточно гибкой настройки карбюраторов данного типа. По этой причине карбюраторы Solex автолюбители устанавливают на разные двигатели, после чего дополнительно подстраивают, добиваясь необходимых показателей топливной экономичности, качества смесеобразования на мощностных и других режимах работы ДВС.

После установки Солекс на двигатель зачастую необходима настройка данного устройства. Для решения задачи можно обратиться в сервис, где специалист по настройке карбюратора выполнит все необходимые операции. Также можно настроить карбюратор самому. В этой статье мы поговорим о том, как отрегулировать качество смеси на карбюраторе Солекс, каким образом производится регулировка уровня топлива и регулировка поплавковой камеры карбюратора Солекс, настраивается холостой ход и т.д.

Содержание статьи

Карбюратор Солекс: настройка и регулировка

Перед началом работ по настройке, если необходима регулировка воздушной заслонки карбюратора, уровня топлива в камерах, выставление холостого хода и другие манипуляции, необходимо отдельно изучить схему устройства карбюраторной системы, место расположения жиклеров и других базовых элементов (эконостат, экономайзер, поплавок, первая и вторая камера, заслонки и т. д.) Также следует уделить внимание тому, как снимается крышка и разбирается карбюратор.

Начинать настройку необходимо с того, что в поплавковых камерах выставляется уровень топлива. Рекомендованным способом является выставление указанного уровня по тому положению, которое поплавки имеют по отношению к крышке карбюратора. Все манипуляции осуществляются путем использования отдельного шаблона. Отметим, что как показывает практика, данный метод никак нельзя считать оптимальным, так как при установке Солекс на автомобиль следует учесть, что бензонасос на одном конкретном ТС может отличаться от топливного насоса на другой машине. Также могут быть и другие отличия в системе питания. Результатом становится то, что давление на иглу карбюратора (запорный клапан карбюратора) тоже оказывается разное. Чаще всего после настройки по шаблону топливо попадает в карбюратор в большом избытке. Чтобы точно выставить уровень бензина в карбюраторе и регулировка поплавка карбюратора Солекс была успешной, необходимо выполнять описанные ниже действия.

1. Обычно сразу после установки Солекса на разные ДВС с различным рабочим объемом даже без предварительных регулировок двигатель все равно должен запускаться. Мотор необходимо завести, после чего силовой агрегат должен работать около 10 минут. Во время работы на ХХ можно слегка нажимать на газ и повышать обороты, чтобы избежать того, что двигатель стреляет в карбюратор или в систему выхлопа.
2. Затем силовую установку можно заглушить, после чего необходимо снять шланг для подачи топлива. Рекомендуется заготовить ветошь, чтобы удалить остатки бензина, который разбрызгивается после снятия указанного шланга. Шланг снимают для того, чтобы после снятия крышки карбюратора бензин, который находится в шланге под давлением, не проливался в камеру карбюратора. Другими словами, излишки топлива, попадающие в камеру, могут нарушить точность замеров.
3. Теперь можно выкрутить винты крепления крышки карбюратора, затем нужно снять трос, управляющий  «подсосом». Следующим шагом становится аккуратный подъем крышки карбюратора. Указанную крышку следует поднимать в строго горизонтальном положении, чтобы не причинить повреждений самим поплавкам.
4. Далее следует приготовить линейку или штангенциркуль. Данными инструментами нужно произвести замер расстояния, которое получается от самого горючего в камере до прилегающей поверхности крышки карбюратора. Указанное расстояние от поверхности крышки до поверхности топлива должно быть около 2.5 см. Добавим, что промерять расстояние нужно в обеих камерах. Это расстояние может быть разным с учетом того, что коллектор не находится в строго горизонтальном положении. Исходя из разницы расстояний в обеих камерах выбирается усредненное значение.

   В том случае, если уровень горючего недостаточен или превысит необходимый показатель, тогда язычок поплавков необходимо очень деликатно подгибать для меньшего или большего наполнения. Затем излишки бензина нужно убрать из камер для более точного определения полученного после регулировок уровня при очередном замере. Карбюратор следует собрать, после чего запуск мотора повторяется.

5. После того, как двигатель был заведен, необходимо подсветить камеры карбюратора контрольной лампой или фонарем, наблюдая за малыми диффузорами. За время от 30 секунд до 1 минуты горючее не должно капать с диффузоров. Если вы заметили даже небольшую каплю, тогда это говорит о том, что в камере имеет место перелив. Отметим, что газовать во время наблюдения за диффузорами нельзя, мотор должен работать только на холостых. Дело в том, что неожиданный прострел или чихание в карбюратор при подгазовках может привести к травме глаз.

Если капель топлива не было замечено, тогда остается повторно промерить уровень горючего в камере уже известным способом. В случае положительного результата эту часть настройки можно считать завершенной. Если же уровень снова отличается от нормы, тогда следует настраивать уровень повторно. Отметим, что настройка уровня на заглушенном двигателе при ручной подкачке не является правильной, так как после запуска ДВС карбюратор все равно будет переливать, особенно на моторах, где «обратка» была перекрыта.

Карбюратор Солекс: регулировка холостого хода

Следующим шагом после настройки уровня топлива в поплавковой камере карбюратора является регулировка оборотов ХХ. Для настройки необходимо сначала прогреть мотор до выхода на рабочую температуру. После прогрева агрегат следует заглушить.

В самом начале необходимо найти винт качества топливно-воздушной смеси, который вращается при помощи плоской отвертки. Указанный винт находится в отверстии, которое выполнено в нижней части карбюратора.

1. Винт качества нужно закрутить до упора. Заворачивание осуществляется по часовой стрелке, при этом усилия применять не нужно, так как можно повредить резьбу. После того, как винт уперся, следует отвернуть его назад от положения упора на 4-6 оборотов.
2. Теперь двигатель следует завести, подсос должен быть убран. Затем следует выставить минимально допустимые обороты при помощи вращения винта количества. Такими минимальными оборотами можно считать показатель, когда двигатель работает стабильно и устойчиво. Также в штуцере вакуумного опережения разряжение должно быть минимальным. Достаточно простым способом для определение разряжения является перекрытие языком трубки, которая идет в так называемый вакуумный опередитель. Если обороты ХХ находятся в диапазоне от 600-1200, карбюратор в порядке.
3. Далее винт качества нужно медленно закручивать до того момента, пока работа агрегата не начнет терять устойчивость. Как только двигатель начнет нестабильно работать, следует отвернуть винт обратно на один или полтора оборота, улавливая положение, когда мотор снова работает стабильно
4. Снова возвращаемся к винту количества, которым обороты холостого хода следует выставить до отметки 800-950 об/мин. Выставляем винтом количества обороты ХХ около 850-900. Если при выставлении таких оборотов двигатель глохнет, тогда нужно выкручивать винт качества.
5. Настройка винтов качества и количества производится до того момента, пока не удастся выставить нужные обороты ХХ, разрежение в трубке опередителя при этом будет минимальным, а сам ДВС будет способен работать стабильно.

Отметим, что в процессе настройки можно столкнуться с определенными сложностями. Например, работа двигателя может никак не меняться при попытках закрутить винт количества (в норме обороты должны падать, двигатель начинает работать неровно, затем глохнет по мере закручивания винта). Если этого не происходит, тогда в канал холостого хода происходит поступление большого количества топлива, которое не удается перекрыть винтом качества.

Возникает такая проблема по ряду причин. Прежде всего, может быть установлен большой жиклер холостого хода. Также следует обратить внимание на то, насколько плотно закручен электромагнитный клапан или заглушка. При неплотной посадке лишний бензин может подсасывать в обход жиклера холостого хода. Также не следует исключать и возможные неполадки с самим жиклером, а также с его посадочным местом. Чтобы точнее понять причину, понадобится на заведенном моторе, который работает на холостых, снять провод электромагнитного клапана. В этом случае после снятия агрегат должен быстро глохнуть. Если происходит именно так, тогда причиной, вероятнее всего, является большой жиклер холостого хода. Для решения потребуется установка жиклера меньшего размера.

Если же двигатель после снятия провода с клапана не глохнет, тогда эта проблема может возникать в результате перелива бензина в поплавковую камеру. Также возможно, что на работающем ДВС горючее идет в обход жиклера или даже всей системы холостого хода. Прежде всего, снова проверяем правильность выставленного уровня в поплавковой камере. Если с уровнем все в норме, тогда электромагнитный клапан/заглушку следует открутить, после чего нужно осмотреть жиклер и место его установки. Никаких дефектов быть не должно. Если таковые имеются, тогда может понадобиться замена крышки карбюратора. В том случае, если дефектов не обнаружено, тогда жиклер надевается на клапан, уплотнительное кольцо смазывается моторным маслом, после чего производится закручивание ключом без усилий.

Жиклеры и ускорительный насос

Владельцы карбюраторных авто знают, что жиклеры меняются, но далеко не всегда понимают, для чего необходимы жиклеры и как их размер влияет на работу карбюратора. Начнем с того, что двигатель засасывает воздух через специальное отверстие, выполненное в большом диффузоре. Параллельно с этим через топливный жиклер затягивается некоторое количество горючего. Рабочий объем двигателя напрямую влияет на то, сколько воздуха через диффузор затянет двигатель за определенное время, а также на количество бензина, засасываемое параллельно с воздухом.

Именно по этой причине на двигателях с большим объемом стоят карбюраторы, в которых жиклеры маленькие. Установка такого карбюратора на мотор с меньшим объемом будет означать, что «родные» жиклеры в этом карбюраторе будут давать слишком обедненную смесь для нормальной работы мотора. Для решения указанной задачи следует найти жиклеры от карбюратора, который изначально рассчитан на конкретный объем ДВС или максимально близкий к нему. Подбирать жиклеры нужно начиная с топливного, под топливный затем подбирается воздушный. Подбор производится с группы жиклеров для первой камеры, вторую камеру настраивают только после первой.

Теперь поговорим об ускорительном насосе. Насос-ускоритель обеспечивает подачу дополнительного количества топлива в момент открытия дроссельной заслонки, что позволяет более эффективно ускориться. Задействуется насос при помощи специального кулачка. На моторах с установленным карбюратором Солекс указанный кулачек ускорительного насоса необходимо ставить самый большой.

Также следует уделить внимание и так называемому «носику» ускорительного насоса. Во время открытия заслонок топливо должно подаваться явной струей, а не капать даже при небольшом открытии дросселя. Важно и то, какое положение занимает носик. Струя бензина должна попадать точно в область между стенкой диффузора и дроссельной заслонкой, то есть горючее струей подается напрямую в коллектор. Не допускается попадание струи на диффузор или заслонку. Если так происходит, тогда после резкого нажатия на педаль акселератора автомобиль не будет сразу разгоняться, возникнет провал. Самостоятельная доработка карбюратора предполагает установку двух носиков в камеры для получения лучшей отдачи от мотора или только одного носика в первую камеру карбюратора для более экономичного режима.

Настройка переходного режима карбюратора

В то время, когда двигатель работает в режиме холостого хода, дроссельные заслонки перекрыты. Под заслонками образуется вакуум (разрежение). Благодаря указанному разрежению происходит высасывание бензина через небольшой канал холостого хода и жиклер, а сам двигатель ровно работает на холостых. Если резко открыть заслонку, тогда разрежение тоже слабеет. Более того, этого разрежения недостаточно для нормальной работы ГДС (главная дозирующая система) в первой камере, а система холостого хода и ускорительный насос еще не способны нормализовать работу мотора. Другими словами, при резком нажатии на газ после холостого хода отмечается задержка реакции на нажатие педали акселератора.

Чтобы указанный провал минимизировать или полностью убрать в устройстве карбюратора используется переходная система. Данная схема представляет собой отверстие-щель, выполненное над дроссельной заслонкой в первой камере. В момент нажатия на педаль газа щелевидное отверстие оказывается в зоне большого разряжения, благодаря чему происходит интенсивный подсос топлива параллельно его подаче через жиклер холостого хода.

Вернемся к настройкам. После того, как карбюратор был установлен, на многих автомобилях возникает провал при трогании с места, замедлены реакции на нажатие педали газа, двигатель может начать стрелять в карбюратор или заглохнуть. В такой ситуации может быть виновата переходная система. Для того чтобы нормализовать работу карбюратора, необходимо правильно подобрать сечение «носика» ускорительного насоса и размер жиклера холостого хода.

Дело в том, что именно во время работы на переходном режиме горючее поступает как из ускорительного насоса, так и от переходной системы. В результате топливно-воздушная смесь может получаться слишком обогащенной или, наоборот, обедненной, что не позволяет двигателю нормально работать и набрать обороты.

При этом важно знать, что жиклеры в первой камере трогать не нужно, а также указанные провалы не следует пытаться устранить путем замены жиклеров главной дозирующей системы. Для решения задачи следует на ранее отстроенном карбюраторе правильно подобрать жиклер холостого хода и носик ускорительного насоса.  Подбор нужно осуществлять после прогрева ДВС, подсос должен быть убран.

На практике это выглядит следующим образом:

Уровень в поплавковой камере предварительно был выставлен, отрегулирован холостой ход. Прогретый двигатель нормально работает на холостых без подсоса. Струя бензина из носика ускорительного насоса попадает точно в коллектор. Теперь можно резко нажать на педаль газа. Необходима именно резкость нажатия, а не то, насколько сильно была нажата педаль (до пола, половина хода или ¼). В норме мотор должен сразу реагировать и раскручиваться, то есть набор оборотов происходит без задержек или провалов. В том случае, если реакции на резкое нажатие на акселератор замедлены или есть ощутимая пауза перед ростом оборотов, тогда следует перейти к настройкам.

Для точного определения причины на педаль газа нужно нажать повторно, но уже плавно, а не резко. Если в этом случае идет ровный набор оборотов (без пауз, провалов и задержек), тогда следует обратить внимание на жиклер холостого и носик насоса, та как главная дозирующая система к провалу не имеет отношения. Если же при плавном нажатии на газ двигатель раскручивается плохо, сам агрегат начинает работать рывками, гудит, сильно вибрирует и т.п., тогда проблема заключается в подборе жиклеров первой камеры. Другими словами, происходит излишнее обогащение или обеднение смеси после перехода карбюратора в мощностной режим работы после нажатия на акселератор. Косвенным признаком слишком «богатой» смеси во время работы на переходном режиме является то, что двигатель дымит черным дымом, из системы выхлопа идет запах бензина. Указанный дым и запах появляются после резкого дросселирования.

Чтобы убрать провал, необходимо тщательно подбирать жиклеры холостого хода под носик насоса или наоборот. Это делается до того момента, пока исчезнуть задержки при резком нажатии на педаль акселератора. Параллельно с этим может понадобиться повторная регулировка холостого хода, так как замена жиклера ХХ внесет свои изменения в работу системы холостого хода. Добавим, что если смесь остается обедненной и есть провал, а жиклер холостого хода слишком большой и не получается настроить холостой ход, тогда можно поставить спаренный носик насоса, после чего обе трубочки загибаются в первую поплавковую камеру.

Регулировка второй камеры карбюратора Солекс

Начнем с того, что во время настройки карбюратора вторая камера обычно не затрагивается, так как зачастую стандартных жиклеров будет достаточно.  Также в устройстве карбюратора имеется эконостат, который способен корректировать возможные нюансы.   Эконостат представляет собой трубку, которая находится во второй камере под небольшим наклоном.

Задачей эконостата является то, что при полном открытии дросселя разряжение в карбюраторе позволяет засосать через эконостат горючее.  Эконостат задействуется тогда, когда двигатель работает на повышенных оборотах и позволяет обогатить топливно-воздушную смесь. Для доработки второй камеры, которая позволяет реализовать «подхват», устанавливают жиклеры для обогащения смеси. Подбор жиклеров в этом случае ничем не отличается от подбора для первой камеры.

Подведем итоги

Описанные выше шаги по настройке и регулировке карбюратора Солекс являются базовыми. Другими словами, при желании вы можете настроить карбюратор своими руками, опираясь на данную информацию. Отметим, что точность настроек можно далее проверить на газоанализаторе, после чего самому внести необходимые коррективы вместо постоянного обращения к специалистам. Напоследок добавим, что дозирующее устройство данного типа поддается различным видам тюнинга, всевозможных доработок и улучшений. По этой причине при выборе карбюратора на ВАЗ многие автолюбители не зря отдают предпочтение Солекс.

Читайте также

krutimotor.ru

Регулировка карбюратора Солекс | АВТОСТУК.РУ

До автомобилей с двигателями, работающими под управлением компьютера, использовались двигатели с карбюратором. Карбюратор — это устройство, которое обеспечивает подачу топливно-воздушной смеси в цилиндры в ДВС.

Содержание статьи:

1. Устройство карбюратора Солекс.
2. Как настроить карбюратор Солекс?
3. Как проверить Солекс?
4. Тюнинг карбюратора Солекс.
5. Видео.

Устройство карбюратора Солекс

Карбюратор солекс имеет несколько моделей, а именно, это:

• 21053;
• 21083;
• 21073;
• 21041.

Основной модификацией такой марки карбюраторов является СОЛЕКС 21083. У этой модели самое маленькое сечение диффузора. По строению все модели Солекса одинаковые, есть лишь некоторые отличия (для разных марок и моделей авто своя модификация). Поэтому настройка солекса всех моделей одинакова.

Тип карбюратора Солекс относится к эмульсионному. Он устанавливается только на машины с двигателями с бексонтактным зажиганием.

Устройство солекса:

• две камеры с дроссельными заслонками;
• дозировочная система камер;
• переходные системы для обоих камер;
• система холостых оборотов только для первой камеры.

Классификация Солекс карбюраторов по комплектации:

1. Система пускового устройства типа полуавтомат.
2. Ускорительный насос карбюратора.
3. Экономайзер режимов по мощности.

Слышали об автомобильном устройстве, которое может уменьшать расход топлива, экономитель топлива FuelFree?

Как настроить карбюратор Солекс

Самый лучший карбюратор — это СОЛЕКС. Поэтому многие водители меняют свои штатные карбюраторы на устройства этого типа. Солекс четко работает даже, если был сильный перелив топлива.Как оказалось, у многих возникают трудности по правильной настройке карбюратора СОЛЕКС. Он должен быть настроен так, чтобы расход топлива был минимальным, а мощность максимальной, поэтому надо искать «золотую середину». Поэтому, кто не желает познавать тонкости и нюансы по настройке, отдают эту работу профессионалу.

Но, для тех, кто хочет научиться регулировать и настраивать карбюратор Солекс, распишем правильный порядок действий:

1. Надо выставить уровень в поплавковых камерах. В мануале (инструкции) указано, что уровень можно выставить при помощи спецшаблона. В этом есть трудность, если заводской настройки нет. При отсутствии заводской настройки, надо сделать ее самому. Как это сделать? Для это запускаем мотор ДВС и прогреваем минут 10. Далее, выключаем двигатель и отсоединяем шланг подачи топлива. При отсоединении шланчика, бензина нормально выливается, при этом нельзя, чтобы топливо залилось в камеру, иначе показания будут испорчены. Далее, откручиваем болтики крышки карбюратора и снимаем трос подсоса. После отсоединения тросика, надо очень аккуратно и горизонтально снять крышку карбюратора Солекс. Если сделать это неаккуратно, то, возможно, повредятся поплавки. Теперь надо измерить расстояние от крышки Солекса до поверхности бензина. Измерять надо в каждых камерах, уровень топлива в них может быть разным. Чтобы определить нормальный уровень или нет, надо сложить два полученных расстояния и поделить на 2, то есть (расстояние 1 камеры + расстояние 2 камеры)/2. Если замеренное расстояние в пределах от 25 до 35 мм, то все в норме. Если уровень выходи за пределы вверх либо вниз, то надо отрегулировать уровень. Для этого отгибаем поплавок в нужную сторону и сливаем часть топлива.
2. Настраиваем холостой ход ДВС. Часто бывает, что при нажатии на педаль сцепления, обороты двигателя сразу падает — это говорит о том, что пропал холостой ход. Для этого прогреваем двигатель автомобиля до нормальной рабочей температуры. Далее, заглушаем мотор. В отверстии подошвы Солекса ищем винт качества смеси и поворачиваем его направо до упора. Теперь надо запустить ДВС и задвинуть (убрать) подсос. Этим винтом делают установку допустимого минимального числа оборотов. Такое количество оборотов должно обеспечивать стабильную, устойчивую работу мотора, при этом разряжение должно быть минимальным. Хорошо настроенный карбюратор Солекс должен обеспечивать работу двигателя на холостом ходу с оборотами от 500 до 1200 об/мин. После того, как двигатель начал работать стабильно, продолжаем вращать винт качества смеси до тех пор, пока ДВС начнет работать не стабильно, после этого вращаем обратно на 1-2 оборота. Далее приступаем к выставлению нормально числа оборотов двигателя, надо сделать так, чтобы обороты были в пределах от 800 до 900 об/мин. Крутим винт до того, пока двигатель не начнет работать стабильно.
3. Во время настройки холостого хода, у новичков часто возникают трудности. Бывает такое, когда вращаешь винт качества, работа двигателя не изменяется, но качество работы ДВС должно изменяться. Когда двигатель работает нестабильно, винтом качества смеси можно отрегулировать. Если двигатель не реагирует на изменение регулировки этого винта, значит продолжает поступать топливо в канал холостого хода, винт не может перекрыть его. Это может быть из-за увеличенного жиклера (отверстия для дозированной подачи топлива) или из-за плохо завернутой заглушки, а также при деформированном жиклере. Это можно провести путем проведения простой диагностической процедуры: при работающем двигателе надо открутить клапан — здесь мотор должен заглохнуть. Если проблема в увеличенном жиклере, то ДВС резко выключится, а, если ДВС вообще не глохнет, значит бензин поступает не через жиклер. При таком исходе дел, когда мотор не глохнет со снятым клапаном карбюратора, то проверяем винт стопора второй камеры. Стопорный винт служит для плавного открытия дроссельной заслонки.

Как проверить Солекс

Для качественного проведения работ по регулировке и настройке карбюратора, следует следить, чтобы на дроссельные заслонки не попали частицы песка и т. д. При попадании твердых частичек в карбюратор, это может привести к дорогостоящему капитальному ремонту ДВС (из-за какой-то мелочи).

После того, как правильно настроили карбюратор, надо проверить ускорительный насос. Когда приоткрывается дроссельная заслонка распылитель должен разбрызгивать бензин. Вот здесь ответ на вопрос: почему автомобиль дергается при движении? Если струя бензина из распылителя появляется с опозданием, то это, как раз, и приводит к торможению когда давишь на газ и дерганию машины.

Для очистки карбюратора, его требуется разобрать. Сначала выкручиваем топливные и воздушные жиклеры, также эмульсионные трубки. Если трудно запомнить, что где находится в устройстве карбюратора, то удобнее всего фотографировать каждый шаг.

Чтобы определить цела ли диафрагма, откручиваем крышку экономайзера мощностных режимов.

Признаки сломанной диафрагмы карбюратора:

1. ДВС не глохнет при завернутом винте.
2. Если выключить зажигание, двигатель продолжает работать еще некоторое время, то есть происходит самовоспламенение.
3. Нестабильная работа ДВС.
4. Увеличенный расход бензина при нормальном, умеренном вождении.

ЭКТО или ЕВРО? Топливо какой маркировки лучше заливать? Топливо ЭКТО не рекомендуется использовать для автомобилей с большим пробегом.

После того, как проверили целостность диафрагмы, делаем чистку СОЛЕКС. Для очистки применяем напор воздуха (нужен компрессор или насос). Если грязь твердая и не отлетает струей воздуха, то аккуратно медной проволокой очищаем прилипшую грязь. Использую очистку напором воздуха, не повреждаются поверхности деталей карбюратора. После этого, закрываем крышку и, теперь надо смазать все трущиеся поверхности деталей карбюратора. Следует смазывать после промывки внешней части.

Тюнинг карбюратора Солекс

Тюнинг, то есть улучшение, доработку карбюратора осуществляют для повышения мощности двигателя и улучшение динамики движения.

Важно! Для того, чтобы добиться мощности по максимуму, на впуске карбюратора должно быть минимум сопротивления. При высоком сопротивлении, качество смеси не всегда «на высоте» (иногда «бедная», иногда «богатая»).

Если резко открыть дроссельную заслонку при настроенном заводом карбюратора Солекс, скорость воздушного потока уменьшается, в следствие чего, бензина подается в карбюратор меньше. Из-за этого значительно падает мощность на низких оборотах.

Порядок действий по повышению мощности двигателя путем тюнингования карбюратора Солекс:

1. Делаем осторожную разборку карбюратора.
2. Промываем и продуваем, и разделяем на две половинки.
3. Обращаем внимание на ось воздушной заслонки. На этой оси есть выступающие винтики из-за которых появляется дополнительное сопротивление во время движения авто. Любые мелочи при тюнинге важны, поэтому эти выступающие винты надо сгладить.
4. Достать в верхней части ось и воздушную заслонку. Ось надо заточить.
5. Из нижней части надо вытащить дроссельные заслонки с их осями. На этом этапе, с помощью напильника делаем заслонки больше. Шляпки винтов прячем внутрь оси. Существую винтики с конусными шляпками, можно использовать их. Дроссельную заслонку надо собрать.
6. Теперь делаем тюнинг диффузоров. Чтобы улучшить аэродинамику диффузоров, надо сделать ножки в форме крыльев. Проверяем еще выступы заводской отливки, если они есть, их надо сточить.
7. На ускорительный насос надо устанавливать 2 трубочки в одну камеру. Есть мнение некоторых, что использую по две трубке на каждую камеру, могут появиться «провалы», то есть давишь на газ, а авто не едет.

В общем, основой тюнинга — это сглаживание, стирание выступов, неровностей. Любая неровность камеры смешивания топлива и воздуха, создает сопротивление.

Видео

В этом видео показывается, как нужно чистить Солекс карбюратор

Это видео о тюнинге малого диффузора карбюратора Солекс

Это общее видео по усовершенствованию карбюратора SOLEX.

Автор публикации

Публикации: 324Регистрация: 04-03-2016

autostuk.ru

Карбюратор Солекс ВАЗ 21083 — устройство, настройка и регулировка

С развитием автомобилестроения, старые модели карбюраторов вытеснили карбюраторы с маркой «Солекс». В отличии от своих собратьев, Солекс осуществляют более точную подачу и помогают автомобилю развивать большую мощность. Такие карбюраторы устанавливаются на двигатели с рабочим объёмом 1,5 литра, переднеприводных автомобилей ВАЗ, семейства «Самара»:ВАЗ 2108; 2109, 21099, 2110.

Главная отличительная особенность карбюратора Солекс от марки ДААЗ, это электромагнитный клапан, регулирующий подачу топлива на время холостом ходу, а также систему подогрева горючей смеси, к которой подсоединены шланги, соединенные с системой охлаждения двигателя.

Устройство карбюратора Солекс ВАЗ 21083

Двухкамерный карбюратор Солекс ВАЗ 21083 устанавливается на атмосферных двигателях автомобилей ВАЗ 21083. Он состоит из крышки и основного корпуса, в которые входят:

1. Поплавковая камера.
2. Система пуска.
3. Система холостого хода с электромагнитным клапаном.
4. Главная дозирующая система.
5. Переходная система.
6. Экономайзер с ускорительным насосом.
7. Эконостат.

Подача топлива осуществляется из поплавковой камеры по специальным каналам через топливные жиклёры, где бензин смешивается с воздухом, который поступает через воздушные жиклёры. Затем горючая смесь поступает через диффузоры карбюратора непосредственно в двигатель. Привод дроссельных заслонок на данном карбюраторе механический и изменяется в зависимости от силы нажатия педали акселератора. В карбюраторе предусмотрена регулировка горючей смеси винтами количества и качества.

Маркировка жиклёров

Для каждой системы карбюратора, предусмотрены жиклёры разного сечения, поэтому во время ремонта важно знать, какого сечения нужен топливный или воздушный жиклёр. Приобретая автомобиль, с ним идёт сервисная книга, в которой отмечены основные характеристики и его устройство, а также схема маркировки жиклёров в зависимости от модели карбюратора.

В главной дозирующей системе предусмотрены топливные жиклёры с маркировкой 80 или 95 для первичной камеры и 100 для вторичной. Также имеются воздушные жиклёры 150, 155, 165 для первичной камеры и жиклёр 125 для вторичной. В систему холостого хода входят топливные жиклёры маркировки 38-44 и 50, а воздушные 170 и 160. Во вторичной камере переходной системы топливные жиклёры 50 и 80, а воздушные 120 и 150. Для главной дозирующей системы, предусмотрен топливный жиклёр 85.

Регулировка карбюратора Солекс ВАЗ 21083

Чтобы карбюратор исправно работал, его необходимо правильно отрегулировать и настроить. Такую работу довольно не сложно сделать своими руками, просто нужно быть внимательным и не боятся осуществлять регулировку самому.

Чтобы отрегулировать качество горючей смеси, нужно предварительно прогреть двигатель до своей рабочей температуры, затем поворачивая винт количества топливной смеси выставить 800-900 об/мин. Теперь плоской отвёрткой нужно постепенно откручивать винт качества, пока мотор не затроит. После, винт качества очень аккуратно закручивается, пока двигатель не станет работать ровно.

Бывают случаи, когда при такой регулировке, работа двигателя остаётся прежней и не меняется. Это возможно по нескольким причинам:

• загрязнение канала винта качества;
• загрязнение топливного жиклёра электромагнитного клапана;
• неисправность электромагнитного клапана.

Электромагнитный клапан может не работать из-за обрыва фишки либо проводов, идущим к клапану либо из-за неисправности самого сердечника. В таком случае клапан заменяется на новый, загрязнённые каналы и жиклёры прочищаются сжатым воздухом.

Регулировка уровня топлива в поплавковой камере осуществляется на снятой верхней крышке карбюратора, путём подгибания пластины, которая держит поплавки. Каждый поплавок измеряется специальным щупом, чтобы зазор между самим поплавком и поверхностью крышки был в пределах 1-1,5 мм. Точная настройка поплавков обеспечит постоянную поддержку уровня топлива и его бесперебойную подачу. Помимо этого стоит отрегулировать натяжение троса воздушной и дроссельной заслонки, чтобы двигатель смог запуститься зимой и работал без перебоев.

Регулировка натяжения троса воздушной заслонки осуществляется при вытянутом подсосе из салона автомобиля, натяжение и фиксации положения троса на приводе заслонки. Так же регулируется натяжение троса дроссельной заслонки, то есть при отпущенной педали газа, она должна быть закрыта.

Правильная настройка карбюратора Солекс ВАЗ 21083, обеспечит рациональную дозировку горючей смеси на любых оборотах двигателя, без чрезмерного расхода топлива.

avtooverview.ru

Какие жиклеры на ВАЗ 2107 Солекс. Выбор карбюратора на «классический» ВАЗ. Как отрегулировать холостой ход автомобиля

Автомобиль Нива 21213 появился на конвейере очень давно, однако до сих пор пользуется большим спросом. Почти 30 лет назад автомобиль претерпел незначительные изменения, но до сих пор остается фаворитом любителей бездорожья. Эта машина неприхотлива, надежна и очень удобна в эксплуатации. Хорошая проходимость, которой могут позавидовать зарубежные аналоги известных брендов, сделала автомобиль важным элементом охоты и рыбалки.А установка карбюратора Solex 21073 в поле — одно из лучших решений, и в этой статье мы поговорим о его настройке и регулировке.

Основная часть автомобилей ВАЗ 21213 оснащена карбюраторным двигателем 1.7, который начал свою жизнь с. При должном уходе за всеми вазами работает безупречно. Система питания двигателя — карбюратор ДААЗ 21073 Солекс. Рассмотрим его устройство, причины поломки и как производится регулировка.

Карбюратор ДААЗ 21073 — устройство

Устройство Димитровградского автоагрегатного завода предназначено для смешивания топлива и воздуха и состоит из двух основных компонентов:

1. Корпус;
2. Верхняя крышка.

В основу устройства также положена поплавковая камера для уравновешивания уровня топлива, подаваемого в диффузор, ускорительный насос, экономайзер принудительного холостого хода и эконостат. Верхняя крышка содержит: эмульсионную трубку или эмульсионные колодцы, штуцеры для распыления топлива в диффузоре, а также воздушную заслонку, необходимую для холодного пуска силового агрегата. Карбюратор Solex 21073 на Ниве устанавливается и настраивается на заводе, а его устройство и данные калибровки обеспечивают хорошие динамические характеристики при минимальном расходе топлива.

Данные калибровки

Название	21073 сток		21073 мой		21053 — ***		21053-	*** — 20
	1-я камера	2-я камера	1-я камера	2-я камера	1-я камера	2-я камера	1-я камера	2-я камера
Объем двигателя	1700		1500		1500		1600
Главный диффузор	24	24	24	24	23	24	23	24
гтж	107,5	115	115	115	102,5	115	107,5	110
ГВЖ	150	135	150	135	150	135	140	165
TJ XX и вперед. Система 1	39	—	42	—	39	—	40	—
TJUN	45	—	35	40	35	40	45	40
Кулачек ООН	4		7		4		5
ТЗ ЭМИ	40	—	40	—	40	—	40	—
Кулачок воздушной заслонки	6	—	6	—	7	—	3	—
Массовое соотношение	0,717	0,852	0,767	0,852	0,683	0,852	0,768	0,667
Суммарное соотношение массы и массы	0,781		0,807		0,763		0,713

Калибровочные данные карбюратора 21073-1107010
Опции	первая камера	вторая камера
Диаметр камеры смешения, мм	32	32
Диаметр диффузора, мм	24	24
Основная система дозирования: Маркировка топливного жиклера маркировка воздушной струи
Тип эмульсионной трубки	ZD	ZC
Система холостого хода и система перехода первой камеры: Маркировка топливного жиклера маркировка воздушной струи
Система перехода вторичной камеры: Маркировка топливного жиклера маркировка воздушной струи
Экономайзер режима мощности:	—	70
Econostat: условный расход топлива на жиклер Маркировка топливного жиклера Сила сжатия пружины при длине 9. 5 мм, N
Ускоряющий насос: распылитель маркирует подачу топлива за 10 циклов. см3 маркировка кулачка
Пусковые зазоры: воздушная заслонка, мм дроссельная заслонка, мм	3,0	—
Маркировка рычага воздушной заслонки	6	—
Диаметр отверстия вакуумного корректора, мм	1,2	1,2
Диаметр отверстия игольчатого клапана, мм	1,8	1,8
Диаметр перепускного отверстия топливного бака, мм	0,70	0,70
Диаметр вентиляционного отверстия картера, мм	1,5	—

Схема и принцип работы

Типы и модификации карбюраторов для данного автомобиля могут быть самыми разными, но принцип работы остается прежним.

При запуске холодного двигателя водитель закрывает воздушную заслонку, чтобы ограничить поток воздуха и увеличить количество бензина. Это позволяет упростить запуск и снизить обороты, необходимые для стабильной работы.

Карбюратор 21073 дааз Устройство и принцип работы: схема устройства и работы карбюратора I — первая камера; II — вторая камера; 1 — рычаг привода ускорительного насоса; 2 — регулировочный винт пускового устройства: 3 — диафрагма пускового устройства; 4 — воздушный канал пускового устройства; 5 — электромагнитный запорный клапан; 6 — топливный жиклер холостого хода; 7 — главный воздушный жиклер первой камеры; 8 — жиклер холостого хода; 9 — воздушная заслонка; 10 — распылитель основной системы дозирования первой камеры; 11 — ускорительный насос опрыскивателя; 12 — распылитель основной дозирующей системы второй камеры; 13 — распылитель эконостата: 14 — главный воздушный жиклер второй камеры; 15 — воздушный жиклер переходной системы второй камеры; 16 — канал уравновешивания поплавковой камеры; 17 — поплавковая камера; 18 — игольчатый клапан; 19 — калиброванное перепускное отверстие топлива в бак; 20 — топливный фильтр карбюратора; 21 — штуцер подачи топлива; 22 — диафрагма экономайзера режимов мощности; 23 — топливный жиклер экономайзера силовых режимов; 24 — шаровой кран экономайзера силового режима; 25 — поплавок; 26 — топливный жиклер эконостата с трубкой; 27 — топливный жиклер переходной системы второй камеры с трубкой; 28 — эмульсионная трубка второй камеры: 29 — главный топливный жиклер второй камеры; 30 — выход переходной системы второй камеры; 31, 33 — дроссельные заслонки: 32 — паз переходной системы первой камеры; 34 — выход системы холостого хода; 35 — блок подогрева карбюратора; 30 — регулировочный винт состава (качества) холостой смеси; 37 — штуцер вентиляции картера; 38 — штуцер для подачи вакуума к вакуумному регулятору зажигания; 39 — штуцеры отбора вакуума для системы рециркуляции; 40 — главный топливный жиклер первой камеры; 41 — эмульсионная трубка первой камеры; 42 — шаровой кран ускорительного насоса; 43 — диафрагма ускорительного насоса.

В процессе прогрева увеличивается приток воздуха, чтобы снизить скорость и устранить перебои. Таким образом, воздушная заслонка полностью открывается и количество бензина уменьшается. Других способов обогрева конструкцией не предусмотрено.

Бензин подается через топливный фильтр в поплавковую камеру, а затем в основную систему дозирования камеры смешения. Схема нагнетания воздуха и его смешение с бензином в диффузоре происходит за счет разрежения, возникающего при работе клапанного механизма и поршней, которые сжимают и выталкивают рабочую смесь.

Система второй камеры предназначена для увеличения потока воздуха к распылителю, когда двигатель работает с большой нагрузкой при высоких оборотах.

Для того, чтобы двигатель стабильно работал на холостом ходу, а маленькие не давали ему заглохнуть и исключили перебои, предусмотрена система холостого хода. А для поддержания уровня топлива, используемого в карбюраторе Солекс 21073, есть целая схема поплавковой системы. Рассмотрим работу каждой системы отдельно.

Поплавковая камера карбюратора Солекс

Поплавковый механизм расположен в верхней крышке карбюратора и служит для поддержания необходимого уровня топлива, которое подается в дозирующую камеру.

Он есть:

• Малая полость;
• Эбонитовый поплавок;
• Игольчатый клапан.

Градуировочные данные карбюратора Солекс ДААЗ 21073 предполагают следующий принцип работы поплавковой камеры. При падении уровня топлива поплавок опускается вниз и своим рычагом открывает игольчатый клапан в верхней части крышки. Через образовавшееся отверстие бензин попадает в камеру и заполняет ее, поднимая поплавок вверх. Как только поплавок полностью поднят, клапан закрывается, и цикл повторяется на протяжении всей работы двигателя.

Регулировка и регулировка уровня поплавковой камеры влияет на динамические характеристики двигателя. При недостаточном уровне силовая установка работает нестабильно, а при завышенном — увеличивается расход топлива и выходят из строя свечи зажигания.

Основная дозирующая камера — принцип работы

Во время работы двигателя цилиндры создают разрежение, которое всасывает воздух из воздушного фильтра и подает его в диффузоры — это основные системы дозирования.После этого весь кислород уходит через сечение заслонки первой камеры и жиклеры карбюратора Solex 21073. Благодаря дроссельным соплам второй камеры и уменьшенному диаметру диффузора первой камеры расход воздуха увеличивается и достигает своих предельных значений в зоне распыления.

Впоследствии, после прохождения через воздушное сопло дроссельной заслонки первой камеры, воздух смешивается с топливом и засасывается в каналы впускного коллектора, который распределяет массу топливной смеси по цилиндрам двигателя.Для повышения эффективности распределение происходит в тех цилиндрах, где впускной клапан открыт и имеется необходимый вакуум. Такой принцип работы обеспечивает снижение расхода топлива и исключение загрязнения ГРМ.

Система холостого хода

В некоторых ситуациях двигатель должен иметь возможность работать, даже когда автомобиль находится на нейтрали при слишком низких оборотах. В этот момент вакуум недостаточен, и топливо не может проходить через основную дозирующую камеру.Специально для этого предусмотрена система принудительного холостого хода.

Для этого воздух через неработающий главный топливный жиклер подается в первую камеру. Затем топливо будет поступать в топливный жиклер холостого хода. Воздух также проходит через специальный жиклер по отдельному каналу. Такая конструкция позволяет двигателю работать даже на низких оборотах, а при открытии дроссельной заслонки начинает работать экономайзер режима мощности, который рассматривается как переходная система.

Однако система имеет ряд недостатков при движении накатом:

1. При снижении скорости за счет сброса газа расход топлива продолжается;
2. При переключении на нейтраль вообще увеличивается.

Специально для этого в данных калибровки также предусмотрен EPHH, который отключает подачу топлива при движении накатом. Его работа продолжается до тех пор, пока скорость не упадет до 1200 об / мин и отключается при открытии дроссельной заслонки. Но когда машина стоит, в работу не включается.

Диагностика неисправностей — карбюратор Солекс 21073

Карбюратор Солекс 21073 давно устанавливается на ниве 21213, после чего ремонт и регулировка — обычное дело.

Следовательно, не исключены следующие неисправности:

• Повышенный расход топлива;
• Плохие стартовые качества;
• Снижение мощности;
• Нестабильная работа мотора на ХХ.

Основные неисправности при работе карбюратора возникают из-за некачественного топлива, в котором есть посторонние частицы. Они являются основными причинами засорения жиклеров и каналов, что приводит к неисправности устройства. Установленный карбюратор ДААЗ 21073 1107010 на Ниве имеет устройство, в котором жиклеры наиболее подвержены загрязнению.Поэтому диагностику нужно начинать именно с них.

Ремонт и обслуживание карбюратора Солекс 21073 в полевых условиях

Для ремонта карбюратора необходимо снять его с двигателя. Для этого в первую очередь снимается воздушный фильтр, все шланги, штоки и приводы дроссельной заслонки, которые идут к устройству, а затем его снимают.

• Прокладки;
• Jets;
• Клапан игольчатый;
• Набор стержней и креплений.

Карбюратор рекомендуется разобрать на большом столе и разложить детали так, чтобы не потерять их в процессе.Ремонт карбюратора Солекс 21073 на автомобиле Нива производится в следующей последовательности — разборка, промывка специальной жидкостью всех деталей, установка деталей из ремкомплекта и сборка. Типы ремонтных комплектов различаются в зависимости от модели прибора.

Выбор форсунок — одна из важнейших процедур. Подбор осуществляется с учетом технических данных устройства и должен основываться на личном выборе автовладельца. Следует учитывать, что увеличение диаметра поперечного сечения приводит к улучшению динамических характеристик и увеличивает расход топлива.Типы форсунок могут быть самыми разными.

Таким образом, если вы выберете правильные жиклеры, вы сможете достичь хорошей производительности при минимальном расходе бензина.

После установки устройства на автомобиль регулируется холостой ход. Это восстановит нормальную работу двигателя и снизит расход топлива.

Перед началом регулировки необходимо в поплавковую камеру вставить уровень, чтобы не разобрать карбюратор повторно. Для этого с помощью ручного насоса закачивается топливо и снимается верхняя крышка.Если вы обратите внимание, в камере есть наклонная плоскость, в середине которой должен располагаться уровень топлива. Если он другой, то обнажается путем сгибания усиков поплавка.

Следующим шагом является регулировка воздушной заслонки, пускового зазора и пускового устройства. Здесь нет ничего сложного. Надо полностью вытащить отсос, а заслонку закрыть. В этом состоянии кабель зафиксирован. Теперь нужно протестировать работу заслонки: при полностью убранной рукоятке заслонка должна быть открыта, и наоборот.

Регулировка холостого хода карбюратора (Solex 21073). Для этого полностью затяните винты качества и количества, а затем отверните винт регулировки качества на четыре оборота и на три оборота. После этого двигатель запускается и прогревается до рабочей температуры. После устранения перебоев можно приступать к настройке.

Затягивайте регулировочный винт до тех пор, пока частота вращения не упадет до 800-900 об / мин. Теперь установите максимальную скорость, повернув винт качества. Снова затяните количество до 800 об / мин.Теперь регулируем качество, пока двигатель не начнет слегка трястись. Этот момент будет самым оптимальным.

Есть другой способ, который включает повторение первого цикла до тех пор, пока дальнейшая регулировка не станет невозможной. Оба метода работают, поэтому вы можете настраивать их по-разному.

Если карбюратор не работает и не регулируется, следует поискать всасывание лишнего воздуха через прокладки или проверить синхронизацию и зажигание. Устраните причину проблемы и попробуйте еще раз.Чтобы устранить эту проблему, проверьте зазоры клапанов.

Автомобиль должен стоять на ровной поверхности, а ближний свет и основные электрические потребители должны быть включены. Регулируйте только так.

Заключение

Вот и все, что нужно знать о карбюраторе, устанавливаемом на Лада Нива. Как видите, устройство его не сложное, и настроить его сможет любой автолюбитель. Желаем удачи на дорогах и поменьше пробок!

Любая машина радует своего владельца до тех пор, пока с ней не начнутся неприятности.Естественно, что такие обстоятельства огорчают каждого водителя. Если машина не новая, то затраты на ремонт могут оказаться слишком высокими, и решить вопрос самостоятельно очень сложно. Однако настоящие ценители ВАЗа стараются изучить своего железного коня «от» и «до» и. В первую очередь это касается ремонта важных узлов, многие интересуются установкой карбюратора Солекс 21083 на ВАЗ-2107.

Самый популярный карбюратор для ВАЗ-2107 — Солекс

С момента выхода в свет автомобилей ВАЗ с карбюраторными двигателями на них устанавливались запчасти следующих производителей: Озон, Солекс, Вебер. Но они были и остаются самыми популярными. Чуть подробнее рассмотрим регулировку и тюнинг карбюратора этой марки.

Чем может пригодиться в работе

Если вдруг автовладелец стал замечать какие-то изменения в работе двигателя, например, он перестал запускаться в горячем состоянии или возникла нестабильность холостого хода, необходимо правильно отрегулировать карбюратор ВАЗ, а также правильно отрегулировать холостой ход скорость машины.

Все регулировки сделаны для того, чтобы добиться стабильной работы силового агрегата на холостом ходу при минимальных оборотах коленчатого вала.

Для определения частоты вращения коленчатого вала может потребоваться тахометр. Некоторые автомобили имеют встроенную комбинацию приборов, среди которых есть специальное соединение для этого прибора. В такой ситуации желательно его использовать. В противном случае используйте отдельный прибор (мультиметр или автотестер, работающий в режиме тахометра). Однако для снятия более точных показателей лучше всего подключить самостоятельный блок. Это будет намного удобнее в эксплуатации, к тому же все настройки будут производиться точнее и эффективнее.

Опытные автомеханики, которые съели более одной собаки в этом бизнесе, могут вносить корректировки на слух. Для вращения качественного и количественного винта другим мастерам, не имеющим особых знаний, может потребоваться шлицевая отвертка с шириной лезвия не более 3 миллиметров.

Подготовительные мероприятия

Если автомобилист заинтересован в регулировке карбюратора Солекс своими руками, он должен предварительно выполнить ряд подготовительных действий.

Изначально нужно прогреть силовой агрегат до рабочего состояния (температура 85-90 градусов).

На следующем этапе необходимо до упора сжать рукоятку механизма привода воздушной заслонки, в народе ее называют просто — «всасывание». После этого заслонка должна находиться в положении, при котором воздушный канал полностью свободен, т.е. расположен по направлению движения воздуха.

Если есть тахометр, прибор необходимо подключать к заглушенному двигателю. В противном случае, при отсутствии агрегата, пункт следует пропустить. Положительная сторона устройства должна идти на катушку зажигания, а отрицательная — на «массу» транспортного средства (кузов, мотор или минус аккумулятора).Перед этим следует прочитать инструкцию по эксплуатации.

Последним действием следует запустить двигатель, включить оптику дальнего света и обогреватель.

Регулировка холостого хода

Тюнинг карбюратора Солекс на ВАЗ-2107 своими руками требует определенных знаний от автолюбителя-ремонтника. В силовых агрегатах с карбюраторами 2108, 21081, 21083 производитель рекомендует выставлять обороты холостого хода от Solex, которые варьируются в пределах 750-800 в минуту. В таком зазоре очень важно добиться стабильного функционирования системы.Для этого необходимо вращать винт «количества» топливного раствора, одновременно задавая скорость вращения коленчатого вала.

Установка нужной скорости часто требует срочной регулировки винта «качества». В автомобилях, в которых подобные действия выполняются впервые, на вышеуказанный винт должна быть установлена ​​пластиковая заглушка на заводе — желательно ее удалить. Для этого может пригодиться шило или металлический крючок. При отсутствии обоих инструментов можно в ненужную деталь вкрутить саморез, а потом все снять.

Чтобы регулировка или установка карбюратора Солекс 21083 на ВАЗ-2107 прошла успешно, манипуляцию следует проводить в три этапа. Если этого недостаточно, действия можно повторить еще несколько раз. Перед решением столь важной задачи нужно проверить правильность установки угла опережения зажигания, а также исправность высоковольтных проводов. Если все работает стабильно и не вызывает нареканий у владельца, необходимо:

• с помощью шлицевой отвертки повернуть винт, отвечающий за «качество» топливной смеси, чтобы увеличить частоту вращения коленчатого вала двигателя до максимального предела. Необходимо поворачивать агрегат в разные стороны, пока не будет определено «правильное» положение винта при достижении максимальной частоты. Можно настроить на слух или тахометр;
• установите винт «количества» топливного «раствора» в такое положение, чтобы число оборотов достигало 900 в минуту. Прокрутка винта напрямую влияет на открытие дроссельной заслонки первой камеры, из-за чего обороты начинают сильно «прыгать». В противном случае, если винт повернуть против часовой стрелки, дроссельная заслонка закроется и обороты упадут.Основная задача регулировочного винта — определение его оптимального расположения;
• включают «качественный кран», добившись 800 об / мин от системы.

Если автомобилист не знает, как поставить карбюратор Солекс на ВАЗ-2107, после того, как предыдущий прибор изжил себя или требуется замена «качественного» винта, стоит учесть одну важную особенность: перед регулировкой устройства, винт необходимо затянуть по часовой стрелке до упора, затем открутить на 3 оборота и только после этого приступить к регулировке.

Важные моменты настройки

После того, как конструкция найдет оптимальное положение, необходимо нажать на педаль газа: автомобилист должен проверить работоспособность двигателя, который без перебоев «поднимет» частоту вращения коленчатого вала. При этом не должно быть резкого затухания двигателя после отпускания педали. При наличии отрицательных моментов придется заново регулировать карбюратор.

Содержание СО в выхлопных газах силового агрегата тоже нужно проверять, по правилам, после таких манипуляций оно должно уменьшиться.При идеальной работе всех компонентов CO должен колебаться в пределах 1,5%.

Когда винты не помогают нормализовать скорость, автовладельцу придется дополнительно проверить силовой агрегат, так как такие моменты говорят о том, что топливо «уходит» в смесительную камеру, минуя систему холостого хода. В этом случае обратите внимание на электромагнитный клапан карбюратора, чтобы закрыть его. Наряду с этим следует измерить диаметр отверстия сопла, который иногда бывает больше, чем требуется.

Заключение

Приведенные выше рекомендации помогут автовладельцу отечественного автомобиля самостоятельно отрегулировать или настроить карбюратор Солекс.Естественно, самостоятельная замена или ремонт агрегата позволяет сэкономить огромную сумму, но не стоит забывать, что заменяемую деталь необходимо проверять на правильность установки и работоспособность.

Типы жиклеров карбюратора Solex 21073, как правило, подбирают при регулировке его на двигателе. Некоторые водители иногда думают, что если мечта сбудется и на автомобиль наконец-то будет установлен Solex, то все проблемы сразу решатся. Но не тут то было! Основная работа начинается только после установки.Solex, предназначенный для экономии средств на топливных ресурсах, также должен быть настроен для правильной работы.

Хорошо, если будет знакомый карбюратор. А если нет? Вы можете попробовать внести коррективы самостоятельно, но для этой процедуры нужно знать хотя бы больше информации о самом карбюраторе.

Выбор типов жиклеров карбюратора Solex 21073 — одна из составляющих его настройки на максимально разумную дальнейшую работу. И прежде чем менять одно на другое, нужно принципиально разобраться: почему и что это за деталь?

Теория

(banner_content) Двигатель всасывает воздух через диффузор и некоторое количество бензина через топливный жиклер.Объем всасываемого воздуха и топлива также зависит от объема двигателя. Поэтому есть тенденция: под больший объем двигателя ставить небольшую жиклер. А если на малолитражный двигатель (например 1,5) приходится ставить аналогичный карбюратор Solex 21073, то стандартные жиклеры плохие (то есть дают ненасыщенную смесь).

Следовательно, можно сказать, что все начинается с жиклера топлива — его выбора и настройки. После этого уже во вторую голову нужно подобрать воздушную.Для начала — строго с первой камеры, пока не настроишь, второй заниматься ни в коем случае не рекомендуется.

Правило: подбираем жиклеры по объему двигателя. И лучше всего перед началом настройки найти заводской солекс, соответствующий объему агрегата на вашем автомобиле, и переставить (или поставить такие же) жиклеры из него.

Основы выбора Если поставить, например, Солекс 21041 (объем 1.8) на двигатель 1.5. Это карбюратор с диффузором 24х26, топливный — 102.5, что для двигателя 1.5 маловато. Ищем камеры и рассеиватель случайно. Находим самый близкий из вариантов: Solex 21073. Имеет диффузор 24×24 и TJ — 107,5. И первые камеры практически такие же. Кстати, если диффузоры почти такие же, а объем двигателя меньше, то всасывание бензина будет меньше (жиклер плохой). Значит, нужны ТЗ (жиклеры) от 110. Собираем несколько.

Далее нужно определиться с , что вы хотите: экономичный неспешный или дорогостоящий отклик дроссельной заслонки.В зависимости от решения мы также выбираем TZ: для регулировки обогащения или истощения воздушно-топливной смеси (обеднение приведет к экономии бензина, но повлияет на динамику разгона автомобиля).

Примеры выбора

Двигатель 1,8 л … Карбюратор — Солекс 21073 (24×24). Первая камера топливная — 115, воздушная — 165. Во второй: ТЗ — 115, воздушная (ВЖ) — 125-я. холостой ход: 41ст. В этой ситуации расход AI 92 для городского режима езды составляет от 8 до 9 литров.

Двигатель 1.5 D … карбюратор — Солекс 21073. В первом — ТЖ 115, ВЖ — 155 ЗД. Во втором — ТЖ 115, ВЖ 135 ZC. XX — 41-й. Бензин АИ 80. Расход — 10 трасса, город 12.

.

Дополнительная информация

В целом, помимо выбора жиклеров, есть еще масса полезных и интересных нюансов настройки Солекса, чтобы он работал корректно и сочетался с двигателем вашего карбюраторного автомобиля.

Всегда следует начинать с установки уровней в камерах.Устанавливаются вручную по положениям самих поплавков в зависимости от покрытия агрегата (все делается по специальным шаблонам). И зря вы думаете, как многие доверчивые пользователи Solex, что все уже выставлено с завода, мол. Чтобы не приводить к переливам и нагрузке на иглу, делаем соответствующие настройки, загибая язычки поплавков.

После установки уровней можно переходить в режим ожидания. Это зависит от положения винтов, качества и количества смеси (крутить при снятом всасывании).

Результат

Само собой разумеется, что совершенствованию нет предела. Иногда могут даже превратиться в излишества: просверлить, например, дроссельную заслонку, отполировать МД, припаять на карбюратор эпульсионные трубки. Но, как говорится, безмерно нездорово. Но такая процедура, по-своему увлекательная, так как выбор типов жиклеров для карбюратора Solex 21073, например, — вещь, совершенно необходимая для правильной настройки агрегата и его полной совместимости с моторным отсеком.В результате вы получаете экономичный автомобиль, хорошо реагирующий на газ.

Многих не устраивает работа карбюратора Озон или Вебер, который не обеспечивает хорошей динамики разгона, равномерного разгона, низкого расхода топлива и низкого уровня токсичности.

За 30 лет производства «классических» заднеприводных ВАЗов их дизайн, в отличие от внешнего вида, практически не изменился. Поэтому автовладельцы постоянно пытаются их модернизировать, вводя новые узлы и агрегаты от иномарок или более современных ВАЗов.Многих, например, не устраивает работа карбюратора Ozone или Weber, который не обеспечивает хорошей динамики разгона, равномерного разгона, низкого расхода топлива и низкого уровня токсичности. В то же время все это под силу их «младшему брату» «Солексу». Именно поэтому многие заменяют родной карбюратор на лицензионный «француз».

Димитровградский автоагрегатный завод (ДААЗ) по лицензии французской компании Solex производит около десятка модификаций карбюраторов Solex для двигателей разного рабочего объема.Данная модель карбюратора изначально создавалась для переднеприводных моделей ВАЗ, так как «Вебер» и «Озон», установленные на двигателе, расположенном поперечно в подкапотном пространстве, на определенных режимах движения (с резкими ускорениями, в поворотах, на крутых подъемах) завышены. топливно-воздушная смесь … Это происходит из-за нежелательных перемещений поплавка в поплавковой камере. «Солексы» лишены этого недостатка, поскольку их поплавковая камера двухсекционная, т.е. с парными поплавками, которые перемещаются в плоскости, перпендикулярной продольной оси автомобиля (а не параллельно, как в «Озоне» и «Вебере»). .

Солексы делятся на 4 модификации:

•
  восьмеричный (2181, 2108, 2183)
•
  21051 для классического двигателя 1,3 л — редкость
•
  21053 для классического двигателя 1,5 л — все еще можно найти, но не часто
•
  21073 для 1,7 л (Нива)

Модификации отличаются друг от друга поперечным сечением диффузоров. (21/23, 23/23, 23/24, 24/24 соответственно) Кроме того, «долото» Solex имеет разные профили кулачков для привода ускорительного насоса и пускового устройства.Внутри модификаций они отличаются только размером жиклеров.

Посадочные габариты и приводы у всех одинаковые, только у карбюраторов «зубила» «нормальный» привод закрыт пластиковой вкрапкой для крепления троса привода заслонки.

Для установки ЛЮБОГО из перечисленных карбюраторов на классику необходимо:

•
  толщиной (10-15мм) пластиковая проставка — теплоизоляционная. Я видел их двух толщин — около 8 мм и 15 мм. С точки зрения теплоизоляции лучше второй (проверено), но с ним не на каждой классике можно закрывать капот;
•
  паронит на впускном трубопроводе; · Картон под сам карб;
•
  кусок тонкого шланга антифриза 80см + 2 хомута;
•
  заглушки для неиспользуемых форсунок.В худшем случае (21073) их 3. Сделал из кусков шланга подачи вакуума на трамблер;
•
  комплект шатунов и переходников для газового привода. Продается в некоторых магазинах;
•
  клапан обратный;
•
  тройник;
•
  Трос всасывающий долото (у нас короткий).

Чтобы получить максимальную отдачу от замены этого основного элемента системы питания, имеет смысл модернизировать систему зажигания, установив бесконтактную. Карбюраторы Solex изначально настроены на создание обедненной смеси. Для его эффективного воспламенения на свече зажигания необходимо создать более мощный искровой разряд. Обеспечить это может только бесконтактная система зажигания, катушка которой выдает напряжение до 25000 В, а межэлектродный зазор у свечей зажигания составляет 0,7-0,8 мм. Напомню, что в контактно-транзисторной системе зажигания указанные характеристики составляют 17000 В и 0,5-0,6 мм соответственно. Зазор в контактной системе может быть увеличен, но это вызовет ускоренный выход из строя подшипника подвижной пластины выключателя, его контактов и конденсатора.

Сама установка проблем не вызывает. Все это нужно делать НА ОХЛАЖДЕННОЙ машине. Снял Озон и старую прокладку, на этот бутерброд поставил паронитовую прокладку, на нее толстую пластиковую, поверх картонной и положил солекс. Сначала не затягивать гайками

Под ближайшими к двигателю гайки помещается кронштейн из набора шатунов и переходников, на котором размещен двуплечий рычаг, который можно снять с кронштейна на крышке головки блока.

Короткий толчок от педали заменен длинным.При необходимости ее придется отрегулировать по длине. Каждый фиксирует возвратную пружину, как позволяет фантазия. Единственный способ сделать это — ближе к педали.

Всасывающий кабель заменен тросом для долота.

Для подключения обогрева дроссельных заслонок снимите шланг антифриза с впускного коллектора и наденьте его (зажимом) на патрубок обогрева карабина, на другой конец патрубка наденьте шток шланг и снова на впускной многообразие. Если отопление не подключено, то в прохладную сырую погоду из-за дросселирования на краю заслонки может замерзнуть иней и, как следствие, нестабильная работа на ХХ.

Выбор разрежения для распределителя осуществляется от нижнего штуцера справа (по ходу автомобиля). Вентиляция картера соединена с штуцером внизу карбюратора, направленным в сторону кабины (самый нижний)

Перед установкой рекомендую установить (проверить) уровень топлива в поплавковой камере. Для этого открутите 5 винтов крышки карабина, снимите ее, переверните, соберите выпавшие из крепления крышки винты (если вы ее нашли) с земли и проверьте зазор до прокладки с нижней точки. поплавков.Он в соответствии с инструкцией d.b. 1мм. При этом рекомендую проверить герметичность игольчатого клапана (хотя бы ртом). Заменить крышку.

Не рекомендую использовать пластиковые тройники от стеклоомывателей — пластик трескается, но там не вода, а бензин: Вставляем тройник в разрыв газового шланга к бензонасосу, шланг с клапаном надеваем на соответствующее подключение карбюратора — то на клапан, идущий на тройник.

Но лучше, конечно, в танк тащить!

Теперь о впечатлениях и доводке.

Сначала поставил себе 21073. Похоже, вторичная камера вообще не открывается, пока не наберешь скорость 120 — в этом нет необходимости. Немного увеличился расход топлива (0,5 — 1л / 100км). Но провалов по сравнению с Озоном практически нет и появился отличный старт. После подбора жиклеров удалось немного снизить расход (не резко). Тогда же появились световые (но не такие, как у Озона) провалы.

Сейчас у меня 21083.Кулачек разгоняется. помпа от 21073. До сих пор считаю, что это оптимум для мотора 1,5 л. Отличная динамика, но слишком большой расход (меньше, конечно, чем у 21073, но все же 🙂 — обеднем.

Общее преимущество всех солексов — более стабильный ХХ, чем у озонов.

Все солексы «любят» повышенный СО (0,7 и более). Можно поменьше (глохнет не глохнет), но тряска и т.д.

Недостаток — перегрев в пробках летом. Для уменьшения этого отсоединяю (откручиваю) патрубок обогрева дроссельной заслонки на лето.

Стандартный карбюратор полностью исправен и отрегулирован, а динамика автомобиля оставляет желать лучшего. Самый простой способ исправить это — установить карбюратор ДААЗ 21073. Возможна установка без изменений, но в первой камере стандартно готовится обедненная смесь. Из-за этого при работе первой камеры (когда дроссельная заслонка второй камеры закрыта) двигатель не обеспечивает достаточной тяги для интенсивного разгона. Автомобиль будет медленно разгоняться по первой камере и резко увеличивать скорость разгона при открытии второй камеры.Последнее может создать некоторые трудности в управлении тяговым усилием на поверхностях с низким сцеплением. Дело в том, что при открытии второй камеры машина буквально прыгает вперед. Правда, у медали есть и обратная сторона — топливная экономичность. Это главная особенность карбюратора 21073.

В полной мере реализовать преимущества увеличенного диаметра главного диффузора первой камеры поможет увеличение пропускной способности главного топливного сопла (далее ГТЦ) первой камеры. Первый вариант — это компромисс между экономичностью и тяговыми возможностями, замена ГТЖ от 107.5 до 110. Интенсивность разгона в первой камере увеличится, но незначительно. Наиболее оптимальным для первой камеры является ГТЖ 115. Возможна установка ГТЖ 117,5, но расход топлива немного увеличится. Следует отметить, что установка ГТЖ пропускной способностью более 117,5 приводит к чрезмерному обогащению смеси и, как следствие, повышенному расходу топлива и (в большинстве случаев) ухудшению динамики разгона.

Компенсационные жиклеры (далее QJ), они же воздушные жиклеры, влияют на состав смеси при повышении разрежения в основных диффузорах карбюратора, которое происходит при увеличении оборотов двигателя. До средних оборотов (~ 2500 об / мин) они незначительно влияют на состав смеси, но с увеличением скорости их влияние на состав смеси возрастает. Арифметика проста, чем меньше пропускная способность КЛ, тем больше обогащается смесь при увеличении оборотов двигателя. Поэтому при использовании ГТЖ с пропускной способностью 107,5 и 110 желательно немного обогатить смесь с помощью КЛ с низкой пропускной способностью: 145, 150, 155. При использовании ГТЖ 115 можно использовать как 155, так и 165 кл.117.5 лучше поставить КЖ 165.

Все вышеперечисленное относится к жиклерам первой камеры карбюратора ДААЗ 21073. Вторая камера немного проще. Можно оставить все как есть (ГТЖ 115, КЖ 135), а можно поставить ГТЖ 120. Последнее немного повлияет на расход топлива, но улучшит разгонную динамику автомобиля. Также следует отметить, что нежелательно ставить максимальные ГТЦ в обе камеры. Наилучшего эффекта можно добиться при максимально допустимом обогащении только одной камеры карбюратора.Например, при умеренном ГТЦ в первой камере (107,5 или 110) имеет смысл обогатить вторую камеру установкой ГТЖ 120. При таком соотношении первая камера будет умеренно экономичной с приемлемой динамикой разгона, а вторая камера будет компенсировать обедненную смесь, когда оба дроссельных клапана полностью открыты …

Есть ряд других особенностей, связанных с работой карбюраторов Solex. Ниже мы постараемся описать некоторые из них.

Двигатель не поддерживает стабильные обороты холостого хода. Или невозможно установить нормальную скорость ХХ (800-1400 об / мин, в зависимости от распредвала), что важно, если установлен распредвал с широкими фазами газораспределения.

•
  Состав смеси холостого хода слишком бедный. Винт качества смеси затягивается сильнее, чем необходимо. Решается регулировкой CO в пределах 2%.
•
  Утечка воздуха после дроссельной заслонки. Необходимо проверить плоскость сопряжения карбюратора, герметичность патрубка вакуумного усилителя и его уплотнений, герметичность впускного коллектора и прокладки между ним и ГБЦ.

Двигатель глохнет после «отпускания дроссельной заслонки».

•
  Если оба предыдущих пункта выполнены, то необходимо заменить жиклер XX жиклером с большей пропускной способностью. А также проверьте работу блока управления EPHH.

В том случае, если вы чувствуете, что после небольшой доработки карбюратора ваш ВАЗ 2107 способен на большее, тогда эта статья для вас.

Штатная «семерка» оснащена штатным карбюратором «Озон»:

Carburetion в переводе с французского означает «перемешивание», основная задача карбюратора — приготовить смесь воздуха с бензином в нужной пропорции.

Для этого карбюратор имеет свои устройства, отвечающие за его функции, такие как:

• поддержание постоянного уровня бензина в поплавковой камере;
• система запуска и прогрева двигателя;
• холостой ход;
• ускорительный насос разгона;
• система основного дозирования, включая диффузор, распылитель смеси, воздушные и топливные жиклеры;
• обогатительный эконостат.

Следует напомнить, что если на вашем ВАЗ 2107 стоит двигатель 2103 или 2106 с вакуумным корректором зажигания, то устанавливается карбюратор 2107 — 1107010-20.

Есть мнение, с которым многие согласны, что карбюратор Озон не подает мощность на двигатель на частотах более 4,5 тысяч оборотов в минуту. Вся динамика разгона этой зоны в ВАЗ 2107 сведена практически к нулю, а до легального максимума 5500-5600 вообще не может достичь на каждом двигателе.

На серию после «классики» стоит карбюратор Солекс. Основное его отличие от «Озона» — наличие экономайзера режимов мощности ЭМИ, который дополнительно обогащает смесь при большой нагрузке, а в других режимах — обедняет.В Ozone все режимы обрабатываются одинаково. Или смешение обогащения, или обеднение. Но именно поэтому EMR хорош на двигателях до 1,5 л. А на ВАЗ 21074 объемом 1,6 литра будет небольшое, но «удушье».

Как настроить карбюратор ВАЗ 2107 для улучшения тяговых характеристик двигателя?

• Вы можете удалить пружину из вторичной камеры, которая находится внутри привода вакуумного клапана. Дело в том, что пневматический, «мягкий» привод преобразован в механический.Тогда при наборе скорости не будет характерного «сбоя», когда первая камера работает на полную мощность, а вторая не открывается. В результате улучшенной динамики расход увеличится в среднем на 0,5 л / 100 км. Компромиссное решение — вырезать 1-2 витка пружины, что все равно сокращает время разгона.

• Вынимаем диффузор из первичной камеры с маленькой меткой 3.5 и меняем на такой же маленький, но с меткой 4.5. Поскольку диффузор создает отрицательное давление и выпускает воздушный поток, поток топлива устремляется за ним.Некоторые любители, чтобы получить спортивный стиль вождения и использовать карбюратор Озон, дополнительно стачивают надфилем верхний край диффузора и стенки под небольшим углом, чтобы воздушный поток дополнительно «закручивал» для создания однородной насыщение смеси.
  Но это вандализм, потому что при высоких скоростях движения смеси возникновение завихрений «промывает» смесь и вызывает перепад давления. Лучше, как на высокоскоростном самолете, отполировать диффузоры до зеркального блеска.

• Возможна замена форсунки в ускорительном насосе, от 30 до 40, например на карбюраторе Weber 2103. Это увеличивает ускорение при трогании с места.

• Одной из основных модификаций карбюратора является изменение размеров жиклеров. Внимание! Размеры жиклеров указаны для карбюраторов 2107-1107010 и 2107-1107010-20.
• Работаем в первичной камере: ставим главный жиклер на 125, (обычный 112), остаётся главный жиклер на 150.


После этого динамика еще немного улучшилась.

В результате этих замен мы получаем достаточно хороший отклик дроссельной заслонки во второй половине хода педали газа, до 6 тысяч об / мин и более. Расход топлива увеличивается, где-то на 1 — 1,5 т / 100 км. Это можно использовать в знакомой ситуации: при длительном обгоне длинного автомобиля появилась встречка; нужно разогнаться, а запас педали газа кажется недостаточным. Именно тогда нужно использовать более мощный поток настроенных жиклеров, возникает эффект «псевдотурбонаддува».

Теперь при езде по городским дорогам мы получили динамику, как в «девятке», и на светофоре нельзя «утонуть в полу», если в зеркало заднего вида заметили нервную «крутость» машина «позади тебя. Расход ожидается на уровне 11-11,5 в городских условиях. Холостые жиклеры не трогали, поэтому расход остался прежним. Если к этому добавить грамотную настройку угла опережения зажигания, то ВАЗ 2107 станет очень быстрой.

В заключение можно резюмировать достоинства и недостатки старого «Озона», напомним карбюратор Солекс.

• На наш взгляд, именно на «Самаре» присутствует элемент недостаточной надежности этого карбюратора («Солекс»), рывки и «дыры» в работе двигателя,
• электромагнитный клапан низкого качества, требующий частого ремонта .
• Для максимального тюнинга «Солекс» вообще требуется расточка второй камеры.
• Озон практически не нужно регулировать чаще одного раза в год.
• Кроме того, это был «Солекс», изначально предназначенный для поперечного двигателя объемом 1 л.5 литров.
• Установка карбюратора Solex на ВАЗ 21074, например, способна «задушить» двигатель на высоких оборотах.
• Кроме того, у карбюратора Солекс нет независимой системы холостого хода, а у Озона есть.

Выбор за вами!

Эта статья является частью серии из 9 уроков по 7 карбюраторам. Для всех девяти уроков перейдите по ссылке:

ВАЗ (Lada) 2108 21083 • 1.5 (70 Hp) технические характеристики и расход топлива — AutoData24.com

Марка	ВАЗ
Модель	2108
Поколение	21083
Двигатель	1.5 (70 л.с.)
Двери	3
Мощность	70 HPW
Максимальная скорость
Разгон с места до 100 кмч
Объем топливного бака
Год выпуска	1984 год
Год остановки производства	2004 г. год
Тип купе
Количество мест
Длина
Ширина
Высота
Колесная база
Колея передняя
Колея задняя
Зазор
Расход топлива (эконом) в городе
Расход топлива (эконом) в городе
Расход топлива (экономичный) — смешанный цикл
Масса
Максимальный вес
Максимальный объем багажа
Минимальный объем багажа
Нормы выбросов

Карбюраторы рекомендуются к разным.Размеры карбюраторов Какие жиклеры

Многие из нас сталкиваются с проблемой выбора подходящего карбюратора для своего двигателя. Но не все знают, как правильно и из каких соображений выбирать оптимальный диаметр дроссельной заслонки карбюратора, и иногда делают неправильный выбор, и в результате не получают ожидаемого результата.

Решив установить карбюраторы на мой двигатель, Деллорто столкнулся с аналогичной проблемой. Покопавшись в интернете, нашел кое-какую информацию.

В карбюраторах с клиновидной иглой размер дроссельной заслонки — это диаметр под дроссельной заслонкой в ​​полностью открытом состоянии. Этот размер также нанесен или выбит на корпусе карбюратора вместе с аббревиатурой, обозначающей тип карбюратора. Например, PHBE 36BS означает карбюратор типа Вентури с диаметром штуцера 36 мм.

Первоначальный выбор карбюратора с оптимальным размером дроссельной заслонки может быть сделан с использованием следующего графика, где размер возможного диаметра дроссельной заслонки карбюратора показан в зависимости от мощности двигателя на цилиндр.

Например, для двухцилиндрового двигателя мощностью 60 л.с. На один цилиндр у нас 60/2 = 30 л.с. Таким образом, подходящий размер дроссельной заслонки карбюратора составляет от 32 до 38 мм.
Для уральского мотора 750сс мощностью 45 л.с. Аналогично получаем 22,5 л.с. на цилиндр, а оптимальный диаметр дроссельной заслонки — от 28,5 до 34 мм. (Я лично для своего мотора выбирал карбюраторы с диаметром штуцера 30мм)

Карбюратор с большим диаметром дроссельной заслонки обеспечивает большую мощность на высоких оборотах и, соответственно, более высокую максимальную скорость.Однако простая установка карбюратора с большим диаметром дроссельной заслонки на обычный двигатель не приведет к увеличению мощности двигателя, поскольку последняя является результатом других дополнительных улучшений и модификаций двигателя, направленных на улучшение его характеристик.
Карбюратор с меньшим диаметром дроссельной заслонки улучшает ускорение и отдачу на низких оборотах. Поэтому при выборе размера карбюратора стоит искать разумный компромисс между ускорением и максимальной скоростью.
Как правило, при установке карбюратора большего размера рекомендуется увеличивать главный жиклер на 10% по сравнению со стандартным на каждый 1 мм увеличения дроссельной заслонки. Эта рекомендация предполагает, что остальные детали — игла, распылитель или жиклер холостого хода — остаются прежними.

Перед увеличением размера карбюратора на модифицированном двигателе имеет смысл попробовать установить карбюратор, уже полностью настроенный на двигатель с аналогичными характеристиками на нем, чтобы иметь хорошую базу для сравнения и дальнейшей модернизации, и произвести все настройки. на прогретом до рабочей температуры двигателе, имея возможность проверить работу двигателя на разных режимах и на разных оборотах.

Эти мелкие детали влияют на производительность двигателя. Если увеличить жиклер, можно сделать машину резвой, но для этого потребуется много топлива. Установив воздушный жиклер с большим сечением, мы получаем машину, не развивающую высоких скоростей, но не требующую частой дозаправки. Все зависит от желания автовладельца.

Очистка, настройка, замена и регулировка форсунок и регулировка обогащения топливно-воздушной смеси осуществляется при техническом обслуживании и при возникновении нештатных ситуаций.

Основные типы жиклеров и их выбор

Промышленность выпускает 2 типа жиклеров карбюраторов, которые входят в каждый ремонтный комплект:

Они изготавливаются для каждой камеры в устройстве. Выбор жиклера зависит от поперечного сечения большого и малого диффузоров карбюратора. Для каждой модели и марки автомобиля существуют разные ремкомплекты. Детали различаются диаметром отверстий. Как отрегулировать правильную работу мотора — это информация, которая нужна каждому автовладельцу.

Довольно часто карбюратор Солекс устанавливается на автомобили других марок, с наиболее мощными двигателями. В этом случае машина будет работать с перебоями, потому что жиклеры ВАЗ не смогут эффективно выполнять свою работу — из-за недостаточного диаметра для подачи обогащенной смеси.

Часто автомобилисты устанавливают большую топливную деталь для лучшего разгона и динамичного вождения. При этом не следует забывать об увеличении расхода топлива. Также увеличение диаметра струи на несколько порядков не всегда сможет дать хороший результат.Как выбрать форсунки, расскажет таблица.

Если объем двигателя 1,6 литра, не следует ставить на него главный жиклер от мощного двигателя. Если вас больше не устраивает разгон автомобиля, возможно, вам придется поискать другую причину, например:

• низкий уровень сжатия в одном из цилиндров;
• неисправна регулировка системы зажигания;
• одна или несколько свечей зажигания неисправны;
• Требуется замена высоковольтных проводов.

Это лишь некоторые из причин и неисправностей, устранив которые, вы снова получите резвый автомобиль. Мнения автомобилистов по поводу переделки жиклеров разные, но большинство считает, что этого делать не стоит. Иногда любители экономии устанавливают форсунки меньше рекомендованных размеров. В этом случае получается экономичная, но очень слабая машина, на разгон которой потребуется очень много времени. Жиклеры озонового карбюратора не должны устанавливаться в карбюратор Ford.Они должны быть на классических «Жигулях».

Правильная регулировка работы карбюратора может иметь большое влияние на ускорение и мощность транспортных средств.

Проведение регулировки карбюратора

Каждый из карбюраторов имеет несколько значений регулировки. После выполнения этой операции заменить:

• заправку поплавковой камеры бензином;
• значение максимальной скорости холостого хода;
• Насыщение топливовоздушной смеси, поступающей в двигатель.

Отрегулировать качество смеси достаточно просто. Сделать это может каждый автомобилист:

1. На прогретом двигателе винтом регулировки качества смеси установить на тахометре число оборотов, не более 900;
2. Снижаем до максимально возможного — качество смеси, затягивая регулировочный винт. Доводим двигатель до очень малых оборотов;
3. Постепенно выкручивая винт, доводим обороты до нормальной величины, чтобы двигатель работал ровно.Здесь нельзя переборщить, лучше провести операцию заново. Более высокие обороты холостого хода увеличивают расход топлива, поэтому требуются дополнительные регулировки.

Бывают ситуации, когда необходимо увеличить скорость из-за сбоев в работе мотора. Например, если вращение винта не меняет скорость. Причин такой поломки несколько. Необходимо обратить внимание на: жиклер электромагнитного клапана

• — возможно засорение;
• канал под винт регулировки качества смеси.При некачественном бензине забивается;
• Электромагнитный клапан — возможно, он неисправен.

Проверить исправность клапана довольно просто. При выключенном двигателе отсоедините провод от электромагнита, открутите электромагнитный клапан и отсоедините топливный жиклер. Теперь поворачиваем ключ в замке зажигания и выводим снятый с клапана провод.

Щелчок и погружение штока клапана в корпус указывает на исправность электромагнита.В противном случае меняем этот узел устройства. Мастера советуют более простой способ. При работающем двигателе снимите провод. Если двигатель заглох, можно продолжать работу — клапан исправен.

Если пятнышко попало в жиклер, его следует очистить. Уборка очень проста. Жиклер можно продуть с помощью насоса или компрессора. Часто пятнышки настолько малы, что их не видно, но лучше перестраховаться и, если деталь удаляется, ее продувают, чтобы устранить эту проблему.После завершения всех операций ставим жиклер на место и проверяем работу системы.

Очистить канал холостого хода под винтом регулировки смеси, в дороге не всегда удается. Зачастую он настолько забивается, что не может быть продуман, и карбюратор необходимо разбирать для устранения неисправности. Только тогда становится возможным очистить этот канал. В такой ситуации есть временный выход.

Используйте гаечный ключ, чтобы ослабить крепление электромагнитного клапана на карбюраторе, пока двигатель не заработает нормально, и поезжайте домой.В этом случае бензин проходит мимо жиклера холостого топлива, что приводит к увеличению расхода топлива. Главный «симптом» данной неисправности — перебои на минимальных оборотах и ​​остановка двигателя при нажатии на педаль газа, поэтому обязательная чистка каналов и последующая регулировка помогут избавиться от поломки.

Помните — настройка и регулировка проводятся только на прогретом двигателе, но перед этим часто бывает необходимо заменить жиклер, установив деталь из комплекта.Как это сделать правильно, мы рассмотрим далее.

Замена жиклера

Подбор жиклеров карбюратора осуществляется по маркировке. Количество каждой детали в комплекте должно соответствовать диаметру согласно таблице. Выбирая комплект деталей карбюратора, определитесь, какая мощность, скорость взлета вам подойдут. Если выставить номинальные размеры, то все просто — сначала необходимо выбрать комплект. Это самая требовательная работа при покупке. Следует помнить, что 80% запчастей на рынке — из Китая.Обратите на это внимание, когда поднимаете их. Потом можно делать ремонт.

Важно. Двигатели для автомобилей ВАЗ выпускаются с карбюраторами ДААЗ. Практически во всех модификациях первичная камера оснащена распылителем на 4,5. Основное топливное сопло имеет маркировку 135, воздушное сопло — номер 170. При установке сопла номер 4 в первой камере устанавливаются 130 топливных и 150 воздушных сопел. Это соотношение обязательно нужно поддерживать.

Для его проведения нам необходимо снять карбюратор с двигателя.Это сделает дальнейшую работу более удобной. Схема разборки карбюратора описана в других статьях на сайте, единственное, на что нужно обратить внимание, это прокладка между карбюратором и корпусом двигателя.

Сняв карбюратор отверткой, открутить винты крепления крышки. Снимаем и плоской отверткой откручиваем топливную и воздушную жиклеры. На воздухе необходимо отсоединить эмульсионные трубки. Затем устанавливаются новые детали или чистятся старые исправные форсунки.Для большей уверенности необходимо откалибровать жиклеры на специальном стенде. «Неправильные» детали следует удалять, но не самостоятельно.

Перед установкой все детали карбюратора необходимо промыть в очищающей жидкости, удалить грязь, нагар и очистить все каналы. Начинаем устанавливать новые форсунки. В этом случае следует соблюдать правильное расположение каждой части механизма. Жиклеры на карбюраторе должны иметь маркировку в соответствии с маркировкой.

После сборки устройства установите его на новую прокладку и затяните гайки крепления.Первичная регулировка и настройка осуществляется винтом насыщения смеси и регулировкой холостого хода. Эти операции запустят двигатель. Подключаем все шланги и провода, устанавливаем новый воздушный фильтр. Убедитесь, что все детали на месте и надежно закреплены. Проводим пробный пуск двигателя. Теперь нам нужно настроить мотор и прогреть его.

Посмотрев данные о температуре двигателя, настраиваем его работу.

После завершения всех операций по установке жиклеров, надежной регулировки карбюратора и выполнения всех инструкций подумайте, сколько топлива вы сэкономите.

Если возникнут вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители будем рады им ответить

Подбор и доработка жиклеров на карбюраторах Солекс осуществляется в двух случаях: при необходимости увеличения мощностных показателей двигателя автомобиля (быстрый запуск, дроссельная заслонка, увеличение оборотов) или для уменьшения расхода топлива двигателем от паспорта. индикаторы.

В случае увеличения мощности пропускная способность топливных форсунок ГРС обычно выбирается и увеличивается (обогащение топливной смеси).При необходимости повысить топливную экономичность — увеличить пропускную способность воздушных жиклеров ГРС (обеднить топливную смесь). В любом случае необходимо устанавливать на форсунки карбюратора с измененным сечением жиклера и мощностью, отличной от номинальной (маркировка на форсунках означает диаметр отверстия и соответствует их определенной пропускной способности).

Перед началом работ убедитесь, что и карбюратор, и двигатель работают нормально на стандартных жиклерах. Также перед проведением доработки карбюратора рекомендуется привести в надлежащее состояние систему питания и систему зажигания автомобиля.Если двигатель автомобиля поедает бензин ведрами или даже вдвое, имеет смысл провести полную диагностику систем двигателя, привести все в норму и только потом браться за доработку.

Следует помнить, что при работе с карбюратором необходимо придерживаться определенной закономерности: двигатель определенного объема соответствует карбюратору с определенным сечением диффузоров, топливных и воздушных жиклеров основных систем дозирования. Изменение одного или нескольких компонентов этой цепи приводит к явному изменению характеристик двигателя.Увеличение или уменьшение производительности форсунок должно быть небольшим и постепенным — в пределах сотых долей миллиметра. Поэтому для доработки лучше приобрести дополнительный комплект топливных и воздушных жиклеров ГРС и произвести с ними все манипуляции. Родные жиклеры ставим обратно на случай неудачи эксперимента.

Варианты доработки и выбора жиклеров на карбюраторы Солекс

— Установите воздушные или топливные жиклеры от другого карбюратора, от другого двигателя

Вы можете выбрать из списка ниже.

Таблица размеров и применимости топливных жиклеров GDS для карбюраторов Solex

Карбюраторные модели	1-я камера	2-я камера
2108-1107010	97,5	97,5
21081-1107010	95	97,5
21083-1107010	95	97,5
21073-1107010	107,5	117,5
21051-1107010	105	110
21083-1107010-31	95	100
21083-1107010-35	95	100
21083-1107010-62	80	100
21412	95	95

Таблица размеров и применимости форсунок GDS для карбюраторов Solex

Карбюраторные модели	1-я камера	2-я камера
2108-1107010	165	125
21081-1107010	165	135
21083-1107010	155	125
21073-1107010	150	135
21051-1107010	150	135
21083-1107010-31	155	125
21083-1107010-35	150	125
21083-1107010-62	165	125
21412	160	100

воздушные форсунки, топливные форсунки, эмульсионные трубки и колодцы карбюратора Solex

— Модифицировать существующие форсунки

Сверла тонкие 1 мм, 1.В продаже имеются 5 мм, 1,75 мм, 2 мм и др. Их можно использовать для сверления штатных форсунок до необходимого размера за счет увеличения их пропускной способности. В некоторых случаях вы можете запаять отверстие оловом и повторно просверлить его.

Техника подбора форсунок

Приступаем к подбору с ГРС топливных или воздушных жиклеров первой камеры карбюратора. Устанавливаем вместо штатного жиклер уменьшенного или увеличенного сечения (как правило, всего сотку) и проверяем динамические характеристики автомобиля или его топливную экономичность.При необходимости регулируем холостой ход винтами «качество» и «количество».

Устанавливаем жиклер еще большего размера, проверяем динамику или КПД. И так несколько раз, пока не появятся явные сбои в работе двигателя на разных режимах. Работа кропотливая, требует времени и нервов. Затем мы делаем шаг назад, устанавливая струю настоящего измерения. Аналогичную настройку проводим для второй камеры карбюратора (в большинстве случаев ограничиваются первой).

Этот процесс (в сочетании с другими модификациями карбюратора) подробно описан в статьях на сайте.

Проверка пропускной способности форсунок на соответствие их маркировки может быть проверена изготовлением самодельного устройства (см.).

Примечания и дополнения

— Подбор жиклеров, описанный выше, — это минимальное вмешательство в работу карбюратора с минимальными последствиями (увеличение мощности на 5-10 процентов или экономия в пределах литра на сотню).Вы можете настроить свой карбюратор более эффективно и эффективно, если вы добавите к выбору форсунок, как малых, так и больших, подберете эмульсионные трубки, измените камеры смешения карбюратора, ускорительный насос и измените последовательность открытия дроссельных заслонок. Комплекс мер позволит полностью раскрыть скрытые резервы двигателя, что в конечном итоге изменит и улучшит необходимые характеристики автомобиля под требования каждого конкретного автовладельца.

Типы жиклеров карбюратора Solex 21073, как правило, подбирают при регулировке его на двигателе.Некоторые водители иногда думают, что если мечта сбылась и на автомобиль наконец-то установили Solex, то все проблемы сразу решатся. Но не тут то было! Основная работа начинается только после установки. Solex, разработанный, чтобы сэкономить ваши деньги на топливных ресурсах, для правильной работы вам также необходимо настроить его.

Хорошо, если будет знакомый карбюратор. А если нет? Вы можете попробовать произвести регулировку самостоятельно, но для этой процедуры нужно знать хотя бы больше информации о самом карбюраторе.

Выбор типов жиклеров карбюратора Solex 21073 — одна из составляющих его настройки на максимально разумную дальнейшую работу. И прежде чем менять одно на другое, нужно принципиально разобраться: почему и что это за деталь?

Теория

(banner_content) Двигатель всасывает воздух через диффузор и некоторое количество бензина через топливный жиклер. Объем всасываемого воздуха и топлива также зависит от объема двигателя.Поэтому есть тенденция: под больший объем двигателя ставить небольшую жиклер. А если на малолитражный двигатель (например 1,5) приходится ставить аналогичный карбюратор Solex 21073, то стандартные жиклеры плохие (то есть дают ненасыщенную смесь).

Следовательно, можно сказать, что все начинается с жиклера топлива — его выбора и настройки. После этого уже во вторую голову нужно подобрать к ней воздушную. Для начала — строго с первой камеры, пока не настроишь, вторую ни в коем случае не рекомендовать.

Правило: подбираем жиклеры по объему двигателя. И лучше всего перед началом настройки найти заводской солекс, соответствующий объему агрегата на вашем автомобиле, и переставить (или поставить такие же) жиклеры из него.

Основы выбора Если поставить, например, Солекс 21041 (объем 1.8) на двигатель 1.5. Это карбюратор с диффузором 24х26, топливо — 102,5, что для мотора 1,5 маловато. Ищем камеры и рассеиватель случайно.Находим самый близкий из вариантов: Solex 21073. Имеет диффузор 24×24 и TJ — 107,5. И первые камеры практически такие же. Кстати, если диффузоры почти такие же, а объем двигателя меньше, то всасывание бензина будет меньше (жиклер плохой). Значит, нужны ТЗ (жиклеры) от 110. Собираем несколько.

Далее нужно определиться с , что вы хотите: экономичный неспешный или дорогостоящий отклик дроссельной заслонки. В зависимости от принятого решения мы также выбираем TZ: регулировать обогащение или обеднение смеси воздуха и топлива (обеднение приведет к экономии бензина, но повлияет на динамику разгона автомобиля).

Примеры выбора

Двигатель 1,8 л … Карбюратор — Солекс 21073 (24×24). В первой камере топливо — 115, воздух — 165. Во второй: ТЗ — 115, воздух (ВЖ) — 125. холостой ход: 41ст. В этой ситуации расход AI 92 для городского режима езды составляет от 8 до 9 литров.

Двигатель 1.5 D … карбюратор — Солекс 21073. В первом — 115-й ТЖ, ВЖ — 155 ЗД. Во втором — ТЖ 115, ВЖ 135 ZC. XX — 41-й.Бензин АИ 80. Расход — 10 трасса, город 12.

.

Дополнительная информация

В целом, помимо выбора жиклеров, есть еще масса полезных и интересных нюансов настройки Солекса, чтобы он работал корректно и сочетался с двигателем вашего карбюраторного автомобиля.

Всегда следует начинать с установки уровней в камерах. Устанавливаются вручную по положениям самих поплавков в зависимости от покрытия агрегата (все делается по специальным шаблонам).И зря вы думаете, как многие доверчивые пользователи Solex, что все уже выставлено с завода, мол. Чтобы не приводить к переливам и нагрузке на иглу, делаем соответствующие настройки, загибая язычки поплавков.

После установки уровней можно переходить в режим ожидания. Это зависит от положения винтов, качества и количества смеси (крутить при снятом всасывании).

Результат

Само собой разумеется, что совершенствованию нет предела.Иногда могут даже превратиться в излишества: просверлить, например, дроссельную заслонку, отполировать МД, припаять на карбюратор эпульсионные трубки. Но, как говорится, безмерно нездорово. Но такая процедура, по-своему увлекательная, так как выбор типов жиклеров для карбюратора Solex 21073, например, — вещь, совершенно необходимая для правильной настройки агрегата и его полной совместимости с моторным отсеком. В результате вы получаете экономичный автомобиль, хорошо реагирующий на газ.

Подбор и доработка жиклеров на карбюраторах Солекс осуществляется в двух случаях: при необходимости увеличения мощностных показателей двигателя автомобиля (быстрый запуск, дроссельная заслонка, увеличение оборотов) или для уменьшения расхода топлива двигателем от паспорта. индикаторы.

В случае увеличения мощности пропускная способность топливных форсунок ГРС обычно выбирается и увеличивается (обогащение топливной смеси). При необходимости повысить топливную экономичность — увеличить пропускную способность воздушных жиклеров ГРС (обеднить топливную смесь).В любом случае необходимо устанавливать на форсунки карбюратора с измененным сечением жиклера и мощностью, отличной от номинальной (маркировка на форсунках означает диаметр отверстия и соответствует их определенной пропускной способности).

Перед началом работ убедитесь, что и карбюратор, и двигатель работают нормально на стандартных жиклерах. Также перед проведением доработки карбюратора рекомендуется привести в надлежащее состояние систему питания и систему зажигания автомобиля.Если двигатель автомобиля поедает бензин ведрами или даже вдвое, имеет смысл провести полную диагностику систем двигателя, привести все в норму и только потом браться за доработку.

Следует помнить, что при работе с карбюратором необходимо придерживаться определенной закономерности: двигатель определенного объема соответствует карбюратору с определенным сечением диффузоров, топливных и воздушных жиклеров основных систем дозирования. Изменение одного или нескольких компонентов этой цепи приводит к явному изменению характеристик двигателя.Увеличение или уменьшение производительности форсунок должно быть небольшим и постепенным — в пределах сотых долей миллиметра. Поэтому для доработки лучше приобрести дополнительный комплект топливных и воздушных жиклеров ГРС и произвести с ними все манипуляции. Родные жиклеры ставим обратно на случай неудачи эксперимента.

Варианты доработки и выбора жиклеров на карбюраторы Солекс

— Установите воздушные или топливные жиклеры от другого карбюратора, от другого двигателя

Вы можете выбрать из списка ниже.

Таблица размеров и применимости топливных жиклеров GDS для карбюраторов Solex

Карбюраторные модели	1-я камера	2-я камера
2108-1107010	97,5	97,5
21081-1107010	95	97,5
21083-1107010	95	97,5
21073-1107010	107,5	117,5
21051-1107010	105	110
21083-1107010-31	95	100
21083-1107010-35	95	100
21083-1107010-62	80	100
21412	95	95

Таблица размеров и применимости форсунок GDS для карбюраторов Solex

Карбюраторные модели	1-я камера	2-я камера
2108-1107010	165	125
21081-1107010	165	135
21083-1107010	155	125
21073-1107010	150	135
21051-1107010	150	135
21083-1107010-31	155	125
21083-1107010-35	150	125
21083-1107010-62	165	125
21412	160	100

воздушные форсунки, топливные форсунки, эмульсионные трубки и колодцы карбюратора Solex

— Модифицировать существующие форсунки

Сверла тонкие 1 мм, 1.В продаже имеются 5 мм, 1,75 мм, 2 мм и др. Их можно использовать для сверления штатных форсунок до необходимого размера за счет увеличения их пропускной способности. В некоторых случаях вы можете запаять отверстие оловом и повторно просверлить его.

Техника подбора форсунок

Приступаем к подбору с ГРС топливных или воздушных жиклеров первой камеры карбюратора. Устанавливаем вместо штатного жиклер уменьшенного или увеличенного сечения (как правило, всего сотку) и проверяем динамические характеристики автомобиля или его топливную экономичность.При необходимости регулируем холостой ход винтами «качество» и «количество».

Устанавливаем жиклер еще большего размера, проверяем динамику или КПД. И так несколько раз, пока не появятся явные сбои в работе двигателя на разных режимах. Работа кропотливая, требует времени и нервов. Затем мы делаем шаг назад, устанавливая струю настоящего измерения. Аналогичную настройку проводим для второй камеры карбюратора (в большинстве случаев ограничиваются первой).

Этот процесс (в сочетании с другими модификациями карбюратора) подробно описан в статьях на сайте.

Проверка пропускной способности форсунок на соответствие их маркировки может быть проверена изготовлением самодельного устройства (см.).

Примечания и дополнения

— Подбор жиклеров, описанный выше, — это минимальное вмешательство в работу карбюратора с минимальными последствиями (увеличение мощности на 5-10 процентов или экономия в пределах литра на сотню).Вы можете настроить свой карбюратор более эффективно и эффективно, если вы добавите к выбору форсунок, как малых, так и больших, подберете эмульсионные трубки, измените камеры смешения карбюратора, ускорительный насос и измените последовательность открытия дроссельных заслонок. Комплекс мер позволит полностью раскрыть скрытые резервы двигателя, что в конечном итоге изменит и улучшит необходимые характеристики автомобиля под требования каждого конкретного автовладельца.

ВАЗ 2109 карбюратор зима расход топлива

ВАЗ-2109 — автомобиль компакт-класса, стоит на конвейере с 1987 года.Это пятидверный хэтчбек, построенный на базе трехдверной версии ВАЗ-2108. Также из этой линейки есть модификация ВАЗ-21099 в кузове четырехдверного седана. Однако ВАЗ-2109 признан одним из самых популярных в семействе. Преемником этого автомобиля считается ВАЗ-2114 образца 2001 года. Что касается ВАЗ-2109, то этот автомобиль производился до 2004 года на Волжском автозаводе. С 2004 по 2011 год автомобиль выпускал украинский завод ЗАЗ. Эта модель примечательна тем, что это первая переднеприводная машина АвтоВАЗа после ВАЗ-2108.Машину доставили за границу. Так, версия для Финляндии была доступна с кондиционером, электростеклоподъемниками, гидроусилителем руля и люком.

Навигация

Двигатель ВАЗ-2109. Официальная норма расхода топлива на 100 км.

Бензин:

• 1,1, 54 л. С., механика, 17 сек. до 100 км / ч, 8,2 / 5,4 л на 100 км
• 1,3, 64 л. С., механика, 16 сек. до 100 км / ч, 8,6 / 5,4 л на 100 км
• 1,3, 68 л.С., механика, 16 сек. до 100 км / ч, 8,6 / 5,4 л на 100 км
• 1,5, 78 л. сек., механика, 12,5 сек до 100 км / ч, 8 / 5,4 л на 100 км

ВАЗ-2109 Отзывы владельцев

С двигателем ВАЗ-2108 1.1 карбюратор

• Максим, Липецк. Машина 1990 года, еще дедушка. Пробег 300 тыс, полет нормальный. Вот что значит советский автопром, тогда они делали веками. Неоспоримым достоинством этой машины являются очень прочные бампера, которые практически не деформируются при аварии.Правда, это единственная функция безопасности в моей Ладе. Но как-то особо не тороплюсь, и машина сама настраивается на спокойную езду. Двигатель инжекторный, 1,1 л на 55 сил — от восьмерки. Бодрый и экономичный мотор, надежный и неприхотливый в эксплуатации. Расход газа максимум 8-9 литров на 100 км. По трассе в среднем выходит 6 литров.
• Константин, Екатеринославль. Автомобиль радует комфортом в салоне, несмотря на интерьер в спартанском стиле 80-х годов.Все элементы управления работают. Расход топлива с двигателем 1.1 составляет 8 литров. Давил на газ, в салоне появился характерный запах. Даже установщики не смогли решить проблемы. Я должен ехать с открытыми окнами.
• Денис, г. Томск. Машина мне понравилась, неприхотливая и простая в обслуживании. Под капотом находится базовый 1,1-литровый инжекторный двигатель мощностью 54 л.с. Максимальная скорость с ним по паспорту 150 км / ч, а в реальной жизни комфортная скорость 120-130 км / ч.Расход топлива 7-8 литров на 100 км.

С двигателем ВАЗ-2108 1.3 карбюратор

• Алексей, г. Санкт-Петербург. Автомобиль на все случаи жизни. У меня была трехдверная ВАЗ-2108, но потом поменял на пятидверную 2109, когда появилась семья. Не пожалел ни капли, что взял с более мощным двигателем 1,3 литра. 1,1-литровый в моем G8 бодрый и тяговитый, но по сравнению с 1,3-литровым разница очевидна, поэтому я взял его с таким двигателем. Я часто езжу на высоких оборотах, так как двигатель очень экономичный.В городе расходует не более 8-9 литров, а по трассе — 7 литров. Автомобиль на каждый день, только проверять надо перед каждым выездом, и так все норм.
• Даниил, Нижегородская область. Машина понравилась, только мне. Я нетребовательный человек с советским образованием. Машина оснащена карбюратором объемом 1,3 литра с расходом 9 литров на сотню. МКПП работает хорошо, передачи искать не нужно. Можно рекомендовать как первую машину.
• Анатолий, Свердловск. Машиной полностью доволен, это лучшая машина, и альтернативы ей за свои деньги на вторичке нет. Девять до дыр изучены нашими специалистами и дешевы в обслуживании. Так что мне не нужно идти в ремонт. Надежный транспорт, без понтов. Он сел и поехал. Под капотом двигатель 1.3, расход 8 литров на 100 км.
• Олег, г. Тольятти. Я взял пятидверный хэтчбек, который оказался намного удобнее моего бывшего трехдверного ВАЗ-2108.Конечно, главный плюс — это дополнительная пара дверей — пассажирам не нужно попадать в салон через передние сиденья. Спина к спине, но это такой класс, что поделаешь. Девятка подходит для ежедневных поездок по городу и трассе, хотя после 100 тыс. Раздражает шум, вибрация и тряска в салоне. В общем, можете пойти, если ваш бюджет ограничен. Я не жалуюсь, но говорю как есть. Автомобиль сделан по принципу дешево и сердито. Главное в девятке — надежность и дешевое обслуживание.Расход топлива с карбюраторным двигателем 1.3 — до 8-9 литров на 100 км.

С двигателем ВАЗ-21083 1.5 карбюратор

• Игорь, Санкт-Петербург. Автомобиль 2000 года выпуска, куплен в автосалоне. Помню тот день, когда моя ласточка сверкала красным корпусом во дворе — машину доставили вовремя, как и обещали. ВАЗ-2109 — достойный автомобиль за свои деньги, ни разу не пожалел о том, что купил. Причем с карбюраторным двигателем объемом 1,5 л. Он очень неприхотливый и надежный, отремонтировать крайняк можно самостоятельно.Для этого достаточно справки из магазина. Я так и сделал. Это кстати моя первая машина, в 1999 году сдал на права. Надежность пятидверного хэтчбека на высшем уровне. Расход топлива 9 литров по городу.
• Ольга, Екатеринославль. Эта девятка требует ухода и регулярного осмотра. В современных реалиях машина не арендатор. Никогда не куплю такое ведро с болтами, отдал на помойку не пожалел. Машина была с бензиновым мотором 1.5, жрала 9 литров бензина.Отдали в утилизацию 40к, добавили и купили поддерживаемый Поло.
• Екатерина, Тюмень. Универсальный автомобиль, подходящий для городских и деревенских переулков. Езжу и не жалуюсь, машина для своей цены сделана вполне достойно. Расход 9-10 литров по городу.
• Михаил, Таганрог. Девять мне понравились. Я хотела взять иномарку, но муж решил продать машину и отдал ее мне. Пока нареканий нет, обслуживаю сам в сервисе. Очень дешево, приятно удивлен. Расход 9 литров.под капотом карбюратор от 1.5.
• Владимир, Ульяновск. Машиной доволен как слон, это моя первая машина. Я ее никогда не забуду. Продал недавно, поменял на Ладу Весту. Наш автопром растет и развивается, и это видно, если сравнить обе модели. Но девятка по меркам его возраста была отличной машиной, вполне конкурентоспособной. С двигателем 1.5 карбюратор расход всего 8-10 литров в городском цикле.
• Денис, Днепропетровск. ВАЗ-2109 — моя вторая машина, до этого была ВАЗ-2101.Конечно, девятку с копейкой не сравнить. Это совсем другой уровень — другая динамика, другие материалы отделки и т. Д. Надежность машины примерно равная, главное, чтобы ее только вовремя обслуживали и были все норм. Расход бензина с карбюратором 1.5 составляет 9 литров.

С двигателем ВАЗ-2111-80 1.5 форсунка

• Александр, Красноярск. Машина 2004 года, из последней партии. Купил по существенной скидке, практически даром.Могу сказать, что машина меня устроила, по крайней мере, как обычное средство передвижения из пункта А в пункт Б. Не более того, качество изготовления конечно на низком уровне, но за такие деньги можно многое простить. Расход топлива с инжектором 1,5 литра составляет 9-10 литров на сотню пробега. В целом автомобилем доволен, если не рассматривать его как конкурента европейским моделям. Но для своего времени машина очень достойная, с смелым дизайном и дешевыми деталями.
• Олег, Житомир. ВАЗ-2109 меня приятно поразил, до этого ездил на первом Volkswagen Golf.Ну а девятка понравилась больше. Он тоже тесноват, но наверняка значительно просторнее немецкого. А там целых четыре двери. Автомобиль потребляет 9 литров с двигателем 1,5.
• Максим, Петропавловск. На девятке ездил дедушка, потом отец и мать, а теперь меня так тянет. На одометре 267 тыс км, она еще на ходу. Под капотом инжектор 1.5, расход 10 литров.
• Алексей, Иркутск. Подарили мне машину, у меня инъекционная версия 1.5 литров, расход 9-10 литров на сотню. Можно заливать 92-й бензин, машина нормальная.
• Владислав, Владимирская область Автомобиль очень комфортный и динамичный для города, с непробиваемой подвеской. Расходует 9 литров на сотню, у него 1,5-литровый мотор, который у меня работает на газе.
• Юрий, Ижевск. Машина понравилась, это моя первая машина. Так что сравнивать не с чем, могу говорить только о плюсах. Девять, без сомнения, уже устарели.Но у нее есть достоинство, которого нет ни в одной современной машине — потрясающая проходимость за счет высокого клиренса. Машина оснащена двигателем инжекторного типа, потребляет в среднем 10 литров на сотню. Неисправности единичные, запчасти дешевые.

С двигателем ВАЗ-11183-201.6 инжектор

• Игорь, Новосибирск. Машиной доволен, и жена с детьми. Типичный городской пятидверный хэтчбек с топовым 1,6-литровым мотором. Разгоняется плавно и динамично, только иногда заметны запутанные перегазовки между передачами.Это конструктивная особенность всего семейства восьмерок; Я имел дело с такими автомобилями в юности. У меня есть своя мастерская, девять я обслуживаю самостоятельно. Машина потребляет 10-11 литров на сотню. Установил ГБО, и теперь все расходы идут в основном только на запчасти.
• Анна, Пермь. Девятка как девятка, надежный и проверенный во всех смыслах автомобиль. Поэтому она и купила его. Его знают все мастера и слесари, а детали дешевы. Машина нужна чисто для работы, езжу в основном по городу.Расход 9-10 литров.
• Марина, Чебоксары. У меня ВАЗ-2109 с инжектором 1,6 л, что довольно надежно и экономично. В городе с коробкой передач выходит 10 литров газа на сотню.
• Николай, Донецк. Машинка для настоящих умельцев, не таких как все эти иномарки. Девятка создана для трудящихся, это народная машина. С инжектором 1.6 кушает 9 литров на 100 км.
• Алексей, Архангельск. ВАЗ-2109 куплен в 2003 году, сейчас на спидометре 156 тыс пробега.Серьезных поломок как таковых нет, главное, что я с ними справлюсь. А так машина неприхотливая и надежная. А вот по чесноку, признаюсь, у меня в стволе всегда есть набор тазов. Пятидверка оснащена инжектором объемом 1,6 л, который кушает не более 10 л на 100 км.
• Виктор, Белгород. Машина понравилась, за свои деньги это очень отличный аппарат на каждый день для города. При двигателе 1.6 (инжектор) небольшой расход топлива, в городском цикле не более 10 литров на сотню.Механика работает без сбоев, вопросов нет.

ВАЗ 2109 пользуется спросом в нашей стране с самого начала производства. В свое время эта машина выглядела не очень плохо и имела хорошие (по советским меркам) технические характеристики, поэтому неудивительно, что модель остается любимой и сейчас, даже после того, как производство этого варианта давно прекратилось.

Приобретая данную опцию для активного использования, рекомендуется обратить внимание на некоторые нюансы, которые могут увеличить планируемый владельцем мусор за период использования автомобиля.Например, реальный расход топлива на ВАЗ 2109 может не соответствовать заявленному производителем.

Какой реальный расход бензина на карбюраторе ВАЗ 2109

Официально считается, что расход топлива на 100 км при использовании карбюратора на этой модели автомобиля в среднем равен таким показателям:

• Городской режим — 8,2 литра;
• Езда по трассе — 5,4 л.

То есть изначально производитель разрабатывал этот вариант для дальних поездок на большие расстояния, где можно было реально экономить на каждых 100 км пройденного расстояния.Возникает вопрос — соответствуют ли эти данные реальным показателям, которые фиксировали рядовые автовладельцы?

Отзывы владельцев автомобилей

По анализу сообщений рядовых автовладельцев расход газа на ВАЗ 2019 с карбюратором примерно такой:

1. ВАЗ 2109 1,1 53 л.с. До 8 литров по трассе.
2. ВАЗ 2109 1,3 64 л.с. До 15 литров при езде по городу. По трассе — около 5 литров.
ВАЗ 2109
3. 1,5 72 л.с. По городу около 9 литров, трасса на уровне пяти.

То есть, если сравнивать эти три варианта силовых агрегатов, то наиболее удачным с точки зрения эффективности оказывается последний — объемом в полтора литра. Все остальные не соответствуют заявлениям производителя. Кроме того, по мнению автомобилистов, самый первый двигатель совершенно не рассчитан на движение на относительно высоких скоростях, на которых принято управлять транспортным средством при движении в черте города. Поэтому, если вы уже покупаете автомобиль этой марки, лучше потратить немного больше денег, чтобы стать обладателем автомобиля с более-менее нормальным силовым агрегатом.

Расход топлива автомобилем — важная характеристика автомобиля. Я абсолютно не понимаю водителей, которые не знают расход топлива своей машины. Вы говорите с человеком о его машине и спрашиваете: «А сколько с вас уходит за сотку?» И он отвечает: я, мол, не знаю, мне все равно. Такой подход очень иррационален. Во-первых, чем больше топлива вы потребляете, тем больше денег вы тратите на его заправку, а во-вторых, повышенный расход топлива свидетельствует о неисправности или некорректной работе какой-либо сборки автомобиля.Поэтому, если вы не знаете, какой у вас расход топлива, не поленитесь. При заправке записывайте на спидометре и сколько литров бензина вы залили. Затем разделите, сколько километров вы проехали, на количество заправленных литров бензина, и вы получите расход.
Для карбюраторных ВАЗ 2109 нормальными считаются затраты:
Карбюраторный двигатель:
по городу 8-9 литров на 100 км
инжекторный двигатель:
7-8 литров на 100 км по городу
по трассе 6- 7 литров на 100 км
Расход топлива ВАЗ 2109 зависит от многих факторов, мы постараемся их перечислить, указав, насколько каждая позиция может увеличить расход бензина:
1. Проблемы с энергосистемой автомобиля. Неправильная настройка, залипшая игла, воздушная заслонка, газовый насос не полностью открыт. Увеличение расхода до 50 процентов (на 4 литра бензина).

2 . Стиль вождения сильно влияет на расход. Кто-то едет плавно и тихо, кто-то резко разгоняется, резко тормозит и т.д. Стиль вождения увеличивает расход до 50 процентов (на 4 литра бензина).
3. Езда на холодном двигателе. Если не прогреть свой ВАЗ 2109, а завести его и через полминуты начать движение, то движение до прогрева двигателя будет сопровождаться повышенным расходом топлива, до 20 процентов (1.6 литров бензина).

4. Подшипники ступицы колеса слишком тугие. Соответственно, чтобы вращать колесо, необходимо приложить большее усилие. Когда вы заводите машину накатом, она по инерции останавливается слишком рано. Возможно увеличение расхода до 15 процентов (1,2 литра бензина).

5. Углы установки колес не отрегулированы. Возможно увеличение расхода до 15 процентов (1,2 литра бензина).

Схождение колес

6. Зазоры свечей зажигания отличаются от номинала. В этом случае возникнет слабая искра и воспламенение
горючей смеси будет некачественной. Неправильно установленный зазор свечи зажигания увеличивает расход топлива
до 10 процентов (800 грамм бензина).

7. Езда с включенными фарами. Дополнительные потребители электрического тока создают повышенное потребление тока от генератора. Двигателю становится труднее крутить генератор и увеличивается расход топлива.Это также одна из причин, почему зимой расход топлива больше, чем летом. Дополнительные потребители электроэнергии увеличивают расход топлива до 10 процентов (800 граммов бензина).

8. Неисправен термостат. Из-за неисправного термостата двигатель не прогревается до рабочей температуры 90 градусов. Все механизмы двигателя работают максимально эффективно при рабочей температуре 90 градусов, поэтому, например, при температуре 70 градусов расход будет больше.Температура двигателя ниже 90 градусов увеличивает расход топлива до 10 процентов (800 граммов бензина).

9. Недостаточная компрессия в двигателе. Компрессия низкая из-за износа стенок цилиндров и компрессионных колец, что увеличивает расход на 10 процентов (800 граммов бензина).

10. Спущенная шина. Давление в шинах ВАЗ 2109 R13 должно быть 2,0 кг / см2 на передних колесах и 1,9 кг / см2 на задних колесах. Расход возрастает до 10 процентов (800 грамм бензина).

11. Езда с прицепом увеличивает расход на 60 процентов (4,8 литра бензина). Каждые 100 кг груза
в салоне увеличивают расход на 10 процентов.

12. Марка используемого бензина, как правило, машина больше ездит на бензине АИ-95, чем на АИ-92. И конечно, на каждой АЗС качество бензина разное, то есть АИ-95 Роснефть и АИ-95 Газпром — две большие разницы.
13. Встречный ветер увеличивает потребление до 10 процентов в зависимости от его силы.
14. Неправильная установка угла опережения зажигания. Здесь все ясно, если искра не подана
в соответствующее положение коленвала, горючая смесь полностью не сгорает, увеличивается расход топлива
и падает мощность двигателя. Как показывают измерения, сдвиг на 1 градус увеличивает расход
на 1 процент (80 грамм бензина).

Как видите, факторов много, не все из них легко диагностируются и проверяются, но все они влияют на расход топлива.Они расположены по степени своей важности, то есть в начале листинга указаны факторы, увеличивающие расход автомобиля больше других.
На главную

Наверное, каждый автовладелец хоть раз интересовался расходом топлива его машины. По крайней мере, я никогда не встречал водителя, который хотя бы ради интереса не искал бы эти характеристики своего железного коня. И в последнее время этот вопрос, скорее всего, возник у всех, потому что цены на топливо растут не по дням, а по часам.

Как известно, автомобили семейства ВАЗ 2109 в меру прожорливы и динамичны даже в наше время. Рассмотрим подробнее расход топлива ВАЗ 2109 с различными двигателями и системами питания.

Расход ВАЗ 2109 карбюратор

Девятки с карбюраторной подачей топлива оснащались двигателями трех разных объемов — 1,1 л, 1,3 л, 1,5 л. Двигатели 1,1 и 1,3 расходуют на 100 км по трассе 5,6 и 5,4 литра соответственно, а у 1.Расход топлива 5-литрового двигателя незначительно увеличился до 5,7.

В городе ВАЗ 2109 с двигателем 1.1 потребляет около 8,2 литра топлива, а двигатели 1.3 и 1.5 около 8.6. Несмотря на небольшие различия в расходе топлива ВАЗ 2109 с разными карбюраторными двигателями, их динамика существенно различалась. Двигатель объемом 1,1 литра позволял разогнать машину до 100 километров в час за 17 секунд, двигатель 1,3 — за 16, а двигатель 1,5 — за 14 секунд.

Расход ВАЗ 2109 форсунка

В 1994 году появился первый прототип ВАЗ 2109 с распределенным впрыском топлива (инжектор).На экспортных автомобилях такая система подачи топлива устанавливалась с 1996 по 1997 год, а на серийных автомобилях на внутреннем рынке (Россия) с 2001 года. Автомобиль оснащался двигателем внутреннего сгорания объемом 1,5 литра, но вместо него устанавливали инжектор. карбюратор.

У инжекторной ВАЗ 2109 расход по городу почти 10 литров топлива на 100 км пути. По трассе можно встретить 5 с половиной литров. Как видите, расход топлива в городе, правда, немного увеличился, и машина начала разгоняться за 12 с половиной секунд до 100 км / ч.

Подводя итог, можно сказать, что автомобили ВАЗ 2109 потребляют около 5,5 литров по трассе и чуть меньше 9 в городском цикле. Но не забывайте, что количество потребляемого вашим автомобилем топлива зависит от его технического состояния и количества «пробок», в которых вы регулярно стоите.

ВАЗ расход топлива — всегда приемлемый. Разработчики всерьез задумались о снижении расхода топлива для разных марок ВАЗ.

автомобилей ВАЗ — отечественные.ВАЗ — Волжский автомобильный завод, он расположен в Самарской области в городе Тольятти. Автомобили ВАЗ отличаются умеренным расходом топлива и доступной ценой.

Данные о расходе топлива ВАЗ приведены ниже в таблице расхода топлива ВАЗ. . Автомобили ВАЗ — это не только средство передвижения, но и неотъемлемая часть повседневной жизни человека.

ВАЗ Расход топлива — зависит от его модификации (марки), стиля вождения и сезона. В таблице ниже представлен средний расход топлива для марок семейства ВАЗ 2107, 2114, 2110, 2106, 2112, 2109, 2115.

Таблица затрат на топливо для марок ВАЗ.

В таблице указаны средние затраты на разные марки ВАЗ . Расход топлива представлен в трех типах — городской расход, расход по трассе и смешанный (средний) расход топлива. Все данные по расходу топлива — с завода производителя автомобилей ВАЗ. Практически для всех марок автомобилей ВАЗ расход топлива не превышает 10 литров на 100 км пути, за исключением карбюратора Нива.

Марка ВАЗ	Мощность	ВАЗ средний расход топлива литр / 100 км	Город	Колея
ВАЗ 2101 (1.2, карбюратор)	—	10,5	11	90 км / ч = 7,5 120 км / ч = 10
ВАЗ 2102, 2103 (1.5, карбюратор)	71	11	11,5	90 км / ч = 7,2 120 км / ч = 9,8
2106 (двигатель 1,57, карбюратор, четырехступенчатая коробка передач)	76,4	9,5	10,5	8,5
2106 (двигатель 1.45, карбюратор, четырехступенчатая коробка передач)	73,5	9,9	10,8	9,0
2106 (1.6 двигатель, инжектор)	—	8,4	9,8	7
2105 (1,3, карб)	64	9,1	10,2	8,1
2105 (1,5, карбюратор, четырехступенчатая КПП)	71,1	8,8	9,5	8,0
2107 (1,6, инжектор)	—	7,8–9,8	9-11.5	6,7-8,2
2107 (1,6, карб)	—	8,9	10,2	7,5
2107 (1,5, карб)	—	8,3	9,6	7,0
2108, 2109, 21099 (1,5, карбюратор)	72	9,1	10,1	8,2
21083, 21093, (1,5, форсунка)	72	7.6	8,5	6,7
2110, 2111, 2112 (1,5, карбюратор)	67,7	9,5	10,5	8,4
2110, 2111, 21124 (1,5, инжектор)	72	7,9	8,7	7,0
2113, 2114, 2115 (1,5, инжектор)	72	7,6	8,5	6,7
Лада Грант (8 клапанов)	80	7.0	8,3	5,8
Лада Грант (8 клапанов)	90	7,7	9,3	6,1
Лада Грант (16 клапанов)	98, 106, 120	8,1-10,1	9,2-11,2	7-9
Лада Калина 21117, 21118, 21119 (двигатель 1.4)	—	6,9	7,8	6.0
Лада Калина 21118, 21119 (1.6 двигатель)	—	7,2	8,1	6.3
Лада Приора (1,6)	90	7,6	8,8	6.5
Лада Приора (1.6, 16 клап.)	106	8,6	9,5	7,7
Лада Веста 21179 (1.8, 16 клап.)	123	8,5-10,5	9.5-11,5	7,5–9,5
Лада Веста 21129 (1.6, 16 клап.)	106	8-10	9,0-11,0	7,0-9,0
Лада рентген (Рентген, 1.6, 16 клапанов)	110	7,9	8,8	7,0
Лада рентген (Рентген, 1.8, 16 клапанов)	122	8,1	9,1	7,2
Лада Ларгус (1.6, 8 клапана)	90	8,6	9,5	7,7
Лада Ларгус (1.6, 16 клап.)	105	8,2	9,0	7,5
ВАЗ 21213 (Нива, 1,7, карбюратор)	—	11,5	13,0	10,0
ВАЗ 21214 (Нива, 1,7, инжектор)	—	9,8	11.0	8,5
ВАЗ 2131 (Нива, 1.8, инжектор)	—	11,1	12,8	9,5

Приемлемый расход топлива на ВАЗе!

Автомобиль придает хорошую динамику и приемлемый расход благодаря надежному двигателю. ВАЗ имеет доступную цену как на новую, так и на старую машину. Старые марки ВАЗ приемлемы для большинства людей. Новый двигатель ВАЗ демонстрирует исключительную экономичность, за счет чего у автомобиля низкий расход топлива и снижен уровень вредных выбросов в атмосферу.

ВАЗ — автомобили среднего качества, доступная цена и приемлемый расход топлива.

Что может вызвать повышенный расход в ВАЗе?

1. Повышенный расход топлива ВАЗ наблюдается на автомобилях с изношенным мотором. . Высокий износ поршней увеличит расход топлива ВАЗ любой марки. Амортизация определяется путем замера компрессии в блоке двигателя ВАЗ. Если компрессия низкая, поршень необходимо заменить (кольца, поршень, расточка блока).

2. Датчики температуры влияют на увеличенный расход. охлаждающая жидкость, положение дроссельной заслонки, массовый расход воздуха и детонация.

3. Высокий расход топлива на автомобилях ВАЗ наблюдается при неисправности привода акселератора. , правильная центровка центровки, снижение давления в шинах.

4. Наблюдается увеличение расхода топлива на автомобилях ВАЗ с карбюраторными двигателями при неисправности карбюратора . Это отверстия в диафрагмах, неправильная регулировка всасывающего троса, увеличенные топливные жиклеры, запутывание жиклеров местами на двух рабочих камерах (1 камера = 165 мм, 2 камера = 125 мм).

Своевременное прохождение техосмотра поможет сохранить расход топлива на ВАЗе на уровне, заявленном производителем.

Карбюратор ВАЗ 2107 заводится и сразу глохнет. Карбюраторный двигатель автомобиля запускается и останавливается. Нестабильная работа инжекторного двигателя

Эта статья расскажет, почему машина глохнет на ходу. Причина такого явления может быть самой банальной, но от такого «поведения» автомобиля вы получите массу неприятностей.К тому же двигатель может заглохнуть на холостом ходу … В этом мало приятного, двигатель вроде заводится, но через некоторое время перестает работать. Возможен вариант, при котором двигатель не хочет запускаться, если его температура близка к рабочей температуре. Температура эксплуатации двигателя около 90 градусов. Причин может быть много, но нужно учитывать основные.

Самая частая причина

Стоит обратить внимание на то, что все причины можно разделить на несколько категорий.Почему машина глохнет на ходу? Причина может быть тривиальной или сложной. Если мы говорим о инжекторных двигателях, то очень часто выходит из строя регулятор, отвечающий за скорость. Именно он подает в топливную рампу необходимое количество воздуха. Регулятор холостого хода представляет собой шаговый электродвигатель, с его помощью открывается и закрывается канал, по которому чистый воздух поступает в состав для смесеобразования. Итак, в первую очередь нужно убедиться в исправности регулятора холостого хода.Для этого нужно прокрутить коленчатый вал стартером, одновременно нажав на педаль газа. При этом мотор запускается, но количество оборотов постоянно меняется. Происходит поломка РХХ — двигатель глохнет при нажатии на газ. И самый действенный способ избавиться от такой неприятности — полная замена элемента. Вам необходимо установить новый. На автомобилях ВАЗ это делается буквально за считанные минуты.

Проблемы с дроссельной заслонкой

Довольно часто причиной остановки двигателя является сам дроссель.Возможно, изношен воздушный фильтр, поэтому вся поверхность заслонки изнутри загрязнена. Чтобы исправить эту поломку, достаточно полностью очистить заслонку изнутри. Обратите внимание, что после тщательной очистки проблема может не исчезнуть, двигатель все равно глохнет при нажатии на газ. В этом случае необходимо убедиться в исправности датчика положения. Этот датчик представляет собой переменный резистор. Он установлен на оси демпфера. Причем максимальный износ наблюдается в крайнем положении (соответствующем холостому ходу).Если он вышел из строя, то его необходимо полностью заменить. Стоимость детали довольно низкая, а замена происходит буквально за считанные минуты. Но не исключено, что мотор начинает глохнуть, несмотря на то, что все датчики в идеальном состоянии.

Качество топлива

Всегда следите за тем, каким бензином вы заправляете свой автомобиль. В большинстве случаев все вышеперечисленные симптомы появляются, как только вы заправляете топливный бак. Конечно, мотор через некоторое время может заглохнуть.Поэтому сразу определить поломку будет сложно. Также стоит обратить внимание: причину того, что двигатель начинает троить, глохнуть, всегда нужно искать в самом бензине. Чтобы вылечить такую ​​«болезнь», вам потребуется полностью слить бензин из бака и заменить топливный фильтр. К сожалению, не всегда на заправках можно купить качественное топливо. Поэтому стоит выбрать одну марку производителя, которая продает максимально качественный бензин … Конечно, бывают случаи, когда машина глохнет на ходу (причина этого не в бензине).Учтите, что чрезмерно низкая стоимость — первый признак того, что бензин сомнительного происхождения. А заливать его в бак равносильно тому, чтобы на стойке вывести машину на полную скорость.

Свечи зажигания

Чтобы убедиться, что они исправны, нужно их все открутить, проверить размер зазора, а также наличие нагара. И ваша машина глохнет на ходу. Причина может быть скрыта в свечах. В том случае, если имеется сильный нагар, но зазор находится в пределах допустимых значений, необходимо очистить электроды свечи зажигания.Но лучший выход — установить новые свечи. В том же случае, если зазор очень большой, наблюдается чрезмерный износ электрода, чистка не поможет, необходимо полностью заменить комплект свечей зажигания.

Топливный фильтр

А вот еще одна очень частая причина, по которой машина глохнет на ходу. ВАЗ или иномарка — не беда. Но особенно это актуально для старых автомобилей. Некоторые водители просто забывают, что в машине есть фильтр для очистки бензина. Он расположен внизу топливного насоса.Конечно, если в фильтре есть грязь, бензин не попадет в топливную рампу, а в камеры сгорания попросту нет. Обязательно появятся перебои в подаче топлива. В этом случае, нажав на педаль газа, вы глушите двигатель. Чтобы избавиться от этой неисправности, необходимо снять бензонасос, заменить фильтр. Также стоит учесть, что сам резервуар может вскоре вызвать засорение фильтра. Поэтому может помочь замена контейнера или тщательная очистка.

Воздушный фильтр

Ситуация такая же, как и с фильтрующим элементом бензина. Обращаем ваше внимание, что эксплуатация и ремонт автомобиля должны производиться в соответствии с требованиями производителя. Ведь вы знаете, что в камеру сгорания подается смесь бензина и воздуха. Следовательно, если какой-либо компонент этой смеси не попадет в топливную рампу, двигатель заглохнет. Рассмотрим пример того, как работает мотор при недостатке воздуха. Его слишком много попадает в камеру сгорания, в результате чего свечи заполняются.В этом случае такое ощущение, что двигатель задыхается. Помимо прочего, некоторые автомобилисты, не знающие принципа работы двигателя внутреннего сгорания, могут накрыть впускной патрубок тряпкой, чтобы в него не попадала вода. Забавно, но бывает.

Топливный насос

Если то, конечно, машина глохнет. При этом карбюратор будет работать отлично, только бензин ему никто не подает. На инжекторных автомобилях топливный насос находится под задним сиденьем … На карбюраторных — возле распредвала (так как от него идет привод).Если он перестал работать, то двигатель может нормально работать на холостом ходу, но глохнет с увеличением скорости. Однако, если бензонасос полностью изношен, двигатель вообще не запустится. Чтобы избавиться от этой неисправности, необходимо либо отремонтировать помпу, либо полностью заменить ее, что наиболее эффективно. Что касается карбюраторных двигателей, то шток привода диафрагмы насоса может сильно изнашиваться.

Электрооборудование

Проблема остановки двигателя также может быть неисправностью электрооборудования.В частности, окисление может происходить на батареях. Будь то старые автомобили или новые, все они нуждаются в обслуживании и уходе. Следовательно, контакт ухудшается по мере увеличения сопротивления, и это приводит к тому, что двигатель глохнет. Сам аккумулятор тоже может выйти из строя. В том же случае, если генератор не подает необходимый ток, вся электросеть автомобиля переключается на питание от аккумулятора. Если вы сразу не увидите, что лампа загорелась, указывая на отсутствие зарядки, машина продолжит движение.Учитывая, что лампочка будет гореть, а система зажигания тоже исправна, через некоторое время аккумулятор полностью разрядится и двигатель остановится. Придется зарядить аккумулятор, а также полностью отремонтировать генератор.

В этой статье мы подробнее рассмотрим ситуацию, когда карбюраторный двигатель легкового автомобиля (ВАЗ 2108, 2109, 21099, 2105, 2107 и их модификации) запускается и глохнет из-за неисправности карбюратора. Неисправности карбюраторов 2105, 2107 Озон, 2108, 21081, 21083 Solexi их модификаций будут рассмотрены.

Признаки неисправности

— Двигатель запускается, работает несколько секунд и глохнет, повторные запуски неэффективны.

— Двигатель запускается с трудом, после непродолжительной работы глохнет, после перезапуска запускается и работает.

— Двигатель запускается и сразу глохнет, снова запускается и снова глохнет и так далее несколько раз, но потом он все равно начинает работать.

Причины неисправности

Нет топлива в поплавковой камере

Подкачайте с помощью ручного рычага заливки бензина.

Диафрагма пускового устройства повреждена или не отрегулирована

Разобрать корпус пускового устройства, диафрагму заменить на новую. Отрегулируйте пусковое устройство.

Пусковые устройства карбюратора 2108, 21081.21083 Солекс, 2105, 2107 Озон

Засорение топливных и воздушных жиклеров, эмульсионных колодцев и трубок основной системы дозирования

Надо снять крышку карбюратора, открутить жиклеры, снять трубки, промыть и почистить их, прочистить колодцы, продуть все сжатым воздухом и поставить обратно.На фото видно, что стоит чистить карбюратор 2105, Озон 2107.

На карбюраторе Solex вывернуть жиклеры, вынуть их вместе с эмульсионными трубками. На дне открытых колодцев расположены топливные жиклеры. Выворачиваем их тонкой длинной шлицевой отверткой. Чистим, промываем ацетоном и продуваем сжатым воздухом.

топливные и воздушные жиклеры, эмульсионные трубки и эмульсионные колодцы Карбюраторы ГДС 2108, 21081, 21083 Солекс, 2105, 2107 Озон

Засорение топливных и воздушных жиклеров и каналов системы холостого хода

Выкрутите форсунки, промойте и прочистите их, продуйте сжатым воздухом.

воздушные и топливные жиклеры карбюраторы CXX 2108 Солекс и 2105, Озон 2107

Нарушен уровень топлива в поплавковой камере карбюратора

Топливная смесь либо очень бедная, либо очень богатая в результате неправильной регулировки.

примерный уровень топлива в поплавковых камерах карбюраторов 2108, 21081, 21083 Солекс, 2105, 2107 Озон

Статьи на сайте о регулировке уровня топлива:

Не отрегулирован привод воздушной заслонки карбюратора («всасывание»)

В этой статье мы поговорим о такой неприятной проблеме, как заглох двигателя и плохой запуск.Рассмотрим основные причины, по которым двигатель глохнет на холостых оборотах и ​​в движении. Кроме того, поговорим о том, почему двигатель не запускается горячим, а также о вариантах решения каждой из вышеперечисленных проблем.

Распространенные причины остановки синглов:

1. Наиболее распространенной является регулятор (датчик) холостого хода, который напрямую связан с частотой вращения холостого хода двигателя. Проверить, не в нем ли поломка, довольно просто. Если автомобиль не заводится, когда вы проворачиваете стартер, нажимаете педаль газа, двигатель должен запуститься.Если обороты начинают плавать сразу после того, как вы убираете ногу с педали — 99%, то причина в регулировке холостого хода. Решение проблемы — это займет у владельцев ВАЗ минимум времени.

2. Вторая вероятная причина остановки двигателя на холостом ходу — проблемы с дроссельной заслонкой. Лечится эта неприятность — банально.

3. Если после очистки проблема не исчезла, мы предполагаем, что причиной глохнувшего двигателя на холостом ходу может быть TPS (датчик положения дроссельной заслонки).Проблема решена способом, процедура несложная и действительно выполнимая своими руками.

Нередки случаи, когда на ходу глохнет двигатель, как говорится без причины. Ниже будут перечислены наиболее вероятные и наиболее частые причины, по которым это может происходить.

Мотор глохнет на ходу — причины

1. Некачественное топливо — это первое, что приходит в голову большинству из нас, тем более что с этого нужно начинать поиск причины остановки двигателя на двигаться.Вам «повезет», если это произойдет сразу после заправки, и в этом случае можно с уверенностью сказать, что проблема в топливе. Лечится — сливом топлива и.

2. Свечи. Как правило, подозрение ложится на них чаще всего, конечно же после плохого топлива. Здесь все просто — открутите свечи и при необходимости проверьте их состояние.

3. Топливный фильтр … Забитый фильтр может прервать подачу топлива, что приведет к выбросу газа и остановке двигателя на ходу. Для устранения проблемы достаточно.

4. Воздушный фильтр. Все так же, как и с топливом, если оно забито, то воздух не течет, поэтому топливно-воздушная смесь выходит повторно обогащенной и свечи просто заливаются. Кроме того, из-за нехватки воздуха двигатель задохнется, то есть мощность упадет, и процесс сгорания в цилиндрах не состоится, в итоге двигатель заглохнет. Чтобы устранить эту неисправность, достаточно заменить воздушный фильтр.

5. Неисправный топливный насос — второй «подозреваемый».Если с топливным насосом не все в порядке, то машина будет вести себя так, глохнет на ходу или двигатель вообще не запустится. Проблема решается проверкой насоса, ремонтом или.

6. Аккумулятор. Окисленные клеммы аккумулятора или плохой контакт могут вызвать остановку двигателя. Проверить клеммы, при необходимости очистить или заменить аккумулятор.

7. Если двигатель глохнет на ходу и больше не запускается, причиной может быть также генератор. Вышедший из строя генератор не заряжается, в результате бортовая сеть автомобиля питается исключительно от аккумулятора и, как известно, долго не прослужит.В результате вы, не подозревая, что автомобиль работает от аккумулятора, продолжаете движение, пока он полностью не разрядится. Лечится — а.

6. В продвинутых машинах причины тоже могут быть в электронике и различных датчиках. Если вы в этом не сильны и все вышеперечисленные узлы и детали в норме, то лучше обратиться к специалистам, иначе можно заменить пол машины без использования набрав …

Почему

тот двигатель глохнет на горячем, не заводится хорошо прогретый двигатель?

1.Первая возможная причина -. Во время движения через него проходит большое количество воздуха, из-за чего карбюратор серьезно охлаждается, при этом проходящее через него топливо также охлаждается. В результате температура карбюратора в несколько раз ниже температуры двигателя. Из-за этой особенности возникают проблемы: после долгой поездки вы выключаете двигатель и делаете короткую остановку, при которой карбюратор начинает сильно нагреваться от горячего корпуса двигателя. Остатки бензина в поплавковой камере от высокой температуры начинают испаряться, заполняя пустоты — воздушный фильтр, впускной коллектор и сам карбюратор.Образовываются воздушные пробки, и в поплавковой камере не остается ни капли топлива.

Решение проблемы довольно простое — несколько раз нажмите педаль газа наполовину и попробуйте запустить двигатель. Это сделает смесь более обедненной и освободит от избыточного испарения. Стоит отметить, что проблемы с горячим запуском тоже могут быть следствием аналогичной проблемы, только по причине неисправности топливного насоса или топливопровода. Обычно это происходит в жару, когда из-за испарения в топливную систему или насос создает воздушные карманы, препятствующие попаданию топлива в карбюратор.

2. Вторая возможная причина странного поведения прогретого двигателя — проблемы со стартером. Убедитесь, что при попытке запустить двигатель стартер проворачивается, а не просто щелкает или вообще не реагирует. Если да, то подтвердился один из указанных выше вариантов. надо стартер проверить. Если вы в дороге, то проверку можно свести к элементарной проверке провода питания стартера или другим визуальным операциям. Если вернешься домой, сделай подробный. В случае неисправности или замены.

3. В качестве альтернативы причиной, когда двигатель не запускается на горячем, может быть разряженная батарея из-за причины, описанной выше, когда генератор не заряжался и батарея полностью села.

Ну вроде ничего не пропустили !? На сегодня все, надеемся, статья поможет, расскажет причину поломки и поможет в решении вашей проблемы. Если вам известны другие причины, а также способы их решения, вы можете дополнить статью, используя форму комментария.Спасибо за внимание.

Знаете ли вы ситуацию, дорогие друзья, когда двигатель автомобиля работает нестабильно? Многие скажут — «Что-то с карбюратором». Согласен, а что именно? Мучить не буду, в большинстве случаев надо — выполнить настройку холостого хода. Конечно, если в наличии современный автомобиль, то его владелец обычно не заглядывает дальше салона, другое дело старая добрая «классика». Каждый его обладатель старается максимально освоить все устройство агрегата, ведь при рассечении просторов России-матушки может случиться все, что угодно и нужно быть готовым как теоретически, так и практически.

Настроить карбюратор — задача не из легких и лучше всего доверить ее профессионалам, но не мне рассказывать о русском менталитете. Мы не хотим платить какому-то дяде, когда мы все можем делать сами, мы будем страдать, но делаем! Саморегулировка холостого хода ВАЗ 2107 сэкономит время и деньги, которые вы потратите в автосервисе. Тем более, что такой навык особенно пригодится в нестандартных ситуациях вдали от дома. Этой публикацией я докажу всем пессимистам, что каждый может регулировать обороты холостого хода своими руками.

Предвосхищение регулировки

Перед тем, как приступить к работе, необходимо убедиться, что нестабильная работа двигателя вызвана именно неверно установленными оборотами холостого хода. Необходимо проверить следующие пункты:

• Засорение жиклеров;
• Правильно выставленный угол зажигания;
• Качество бензина;
• Уровень топлива в поплавковой камере;
• Герметичность датчика срабатывания;
• Характеристики свечей накаливания.

Если все эти моменты в норме, но с машиной ничего не изменилось, значит, вы были правы, причина в холостом ходу.Однако начинать регулировку необходимо исключительно в рабочем состоянии описанных механизмов. Прогрев двигатель до рабочих температур (обратите внимание на воздушную заслонку, она должна быть в открытом положении), можно приступать к процедуре.

Настройка с дополнительными устройствами

Приобретя мультиметр и газоанализатор, результаты настройки будут аналогичны тем, которые ищут специалисты автосервиса.

1. Отрегулируйте правильный угол зажигания с помощью мультиметра (подключенного к катушке распределительного устройства) и зафиксируйте трамблер.
2. Вставьте газоанализатор в выхлопную трубу и заведите автомобиль.
3. Винт количества смеси (обозначен на рисунке цифрой 1) установлен в такое положение, чтобы вращение коленчатого вала находилось в пределах 840-960 об / мин.
4. Смотрим на газоанализатор, при превышении значения СО корректируем качество смеси (цифра 2 на рисунке).
5. После этого вращение коленвала немного уменьшится, повторяем шаг 3.
   Последние точки повторяются до тех пор, пока значения не станут хоть немного похожи на заводские.Для проверки необходимо несколько раз резко нажать на педаль газа и отпустить ее. При правильной настройке обороты набираются плавно и быстро, а сбрасываются автоматически и без перерывов.

Регулировка без дополнительных устройств

Если не удалось найти специальные приборы, регулировку можно произвести без газоанализатора, а только с помощью тахометра. Процедура в основном такая же, только винты нужно немного по-другому повернуть.

1. Устанавливаем винт количества смеси в положение номинальных оборотов коленчатого вала (820/900 об / мин).
2. Используем качественный винт, чтобы поймать максимальную скорость.
3. Увеличиваем частоту вращения коленчатого вала до 950-1035 об / мин (15%) с помощью числового винта.
4. Проверяем качество винта, он должен находиться в максимально возможном положении оборотов для текущего расположения количества винта.
5. Повторяем пункты 3 и 4 до тех пор, пока после завершения третьего пункта регулировка винта качества приведет только к снижению скорости.
6. Закручиваем качественный винт на номинальную скорость.

Правильность проделанной процедуры можно проверить сняв клемму с электромагнитного клапана, двигатель должен заглохнуть. Если этого не произошло, то, скорее всего, дроссельная заслонка приоткрыта, что регулируется спорными винтами. Обратите внимание, что в холодную погоду рекомендуется устанавливать обороты холостого хода в диапазоне 900-1000 об / мин, а в теплое время года — 800-900 об / мин.

Заключение

Как вы сами видели, карбюратор — штука сложная, но регулировать холостые обороты не нужно.Не пытайтесь повторить процедуру, если ваша «семерка» работает на газе, процесс будет бессмысленным, потому что карбюратор не работает с этим видом топлива. Можно попробовать настроить инжектор, но велика вероятность только навредить устройству, так как описанные действия там малоэффективны, поэтому лучше обратиться к профессионалам. Все описанные и не только процедуры наглядно демонстрируются на видео, где забавный специалист легко и просто находит общий язык с карбюратором.Чего и желаю, всего наилучшего!

Стабильная работа двигателя автомобиля ВАЗ 2107 зависит от исправности и правильности настроек его систем. Регулировка холостого хода возможна без привлечения специалистов при соблюдении всех рекомендаций инструкции по эксплуатации. Рабочий карбюратор с правильно выставленным моментом зажигания и зазорами между контактами трамблера.

Регулировка режима согласно технической документации должна производиться с помощью измерителя уровня СО в выхлопных газах… В гаражных условиях карбюратор обычно регулируется на глаз и по встроенному тахометру. Описание предписывает частоту вращения коленчатого вала от 700 до 900 об / мин. При более низких значениях карбюраторные системы не могут обеспечить стабильную работу двигателя, при более высоких значениях увеличивается расход топлива.

Диагностика систем двигателя

Силовой агрегат автомобиля ВАЗ 2107 работает на бензине, при этом качество и состав топлива не всегда соответствуют требованиям стандарта.Забитый карбюратор, особенно система холостого хода, может привести к неустойчивой работе. В зависимости от степени загрязнения проявления могут быть разными, вплоть до самопроизвольной остановки мотора.

Основные причины нестабильной работы двигателя автомобиля ВАЗ 2107 на холостом ходу:

1. неправильный уровень топлива в поплавковой камере;
2. засорение сетчатого фильтра, жиклеров и каналов;
3. ограничение или препятствие хода клапана в EPHH;
4. отсасывание воздуха через поврежденные прокладки, мембраны или трубки;
5. засорение воздушного фильтра;
6. горящие контакты или неправильный зазор между ними;
7. некачественные свечи;
8. неправильная регулировка угла опережения зажигания.

Перед тем как приступить к настройке карбюратора, следует восстановить его работоспособность, иначе добиться стабильного результата невозможно.

Техническое обслуживание, поиск и устранение неисправностей

Регулярные работы с системами, обеспечивающими работу двигателя, следует начинать с полной проверки. Для удобства корпус воздушного фильтра снимается с карбюратора и осматриваются все воздуховоды. На них не должно быть трещин, а материал должен оставаться эластичным. При необходимости карбюратор демонтируется и полностью разбирается с выявлением дефектов и заменой неисправных деталей.

Следующий этап — диагностика, устранение выявленных неисправностей и регулировка системы зажигания. Рекомендуется очистить контакты в распределителе мелкой наждачной бумагой, заменить свечи зажигания и правильно выставить угол опережения. Сделать это можно с помощью тестера или примитивной тестовой лампы. Переходить непосредственно к регулировке двигателя ВАЗ 2107 имеет смысл только в том случае, если карбюратор и другие системы приведены в порядок.

Настройка силового агрегата

Скорость холостого хода регулируется в хорошо вентилируемом помещении или на улице.Убедитесь, что воздушная заслонка полностью открыта, нажав ручку вперед до упора. Теперь карбюратор полностью готов к установке режима.

Последовательность действий мастера следующая:

1. В выхлопную трубу вставлен датчик устройства, определяющий концентрацию окиси углерода в выхлопе. Устройство включается и с него снимаются показания, характеризующие работу карбюратора.
2. При превышении установленных параметров винт качества смеси затягивается отверткой.Это действие выполняется в несколько этапов с постоянным контролем выхлопа.
3. Падение холостого хода компенсируется тем, что карбюратор ВАЗ 2107 регулируется винтом количества смеси.

Процедура продолжается до тех пор, пока двигатель не будет стабильно работать в этом режиме. При отсутствии приспособления регулировку исправного карбюратора на автомобиле ВАЗ 2107 можно произвести и без него. При определенном навыке эта операция не займет много времени.

Регулировка холостого хода без прибора

Опытные мастера и водители производят настройку силового агрегата ВАЗ 2107 следующим образом:

1. Винт качества карбюраторной смеси устанавливает минимальные обороты, при которых двигатель работает нестабильно, но не глохнет.
2. Скорость увеличивается за счет добавления смеси.

Процедура проверки качества смеси повторяется до тех пор, пока карбюратор не обеспечит стабильную работу двигателя.

На практике этот способ применяется довольно часто и при достаточном водительском опыте положительный результат гарантирован.

ВАЗ (Лада) 2107 1982-2013

ВАЗ 2107 карбюратор. В последнее время машина начала сначала дергаться при езде, потом стала глохнуть. Поменял бензонасос, поставил пекарь, машина все равно глохнет. Заменил сток, старый заработал, тоже самое. Топливный фильтр был установлен новый, без изменений, продолжает глохнуть. Подкачаю вручную.

Мне кажется, что дело все-таки в топливной системе, потому что при ручной подкачке она запускается сразу, но заметил, когда качаю рукой, похоже, что бензин попадает в фильтр с воздухом.Может быть, где-то перекрывается воздух и поэтому под нагрузкой насос всасывает топливо вместе с воздухом и поэтому глохнет?

Вам следует проверить карбюратор. Завести на несколько минут, заглушить, отключить фильтр. И обязательно отсоедините шланг подачи газа. Только после этого аккуратно открутите и осторожно снимите верхнюю часть карбюратора вверх. Таким образом вы будете точно знать, какой уровень в поплавковой камере, он должен быть на 7-10 мм выше нижних топливных жиклеров. Не выше и не ниже.По вопросу и комментариям я понял, что у вас либо плохая пищевая смесь, либо ее переполнение. Нагар на свечах, на изоляторах электродов какого цвета?

Может быть. Машина не новая, вполне возможно, что трасса где-то заржавела. И шланг между линией и баком не новый, между насосом и линией тоже. Акции. Шток поменять непросто, его тоже нужно отрегулировать.

Я уже это сделал. Сегодня днем ​​я ехал специально, пока он не заглох.Разобрал карбюратор, в поплавковой камере уровень был ниже каналов на жиклерах. То есть карбюратор высасывал топливо, но новая порция не поступала. Снял шланг, завел мотор, бензин не пошел. Снял одну прокладку, машина вроде уехала, но поломки все равно ощущаются. Постараюсь отрегулировать ход. Все было заменено, продуто, отрегулировано, к топливной системе претензий быть не должно.

Добро пожаловать!
Холостой ход — со временем человек, который использует автомобиль с нарушенным холостым ходом, решает отрегулировать его, потому что, как мы все знаем, если частота вращения холостого хода слишком низкая, двигатель будет время от времени глохнуть, а если она будет слишком высокой. , то расход топлива у этого двигателя увеличивается и здесь приходится искать, как говорится, золотую середину.

Но чтобы найти эту середину, нужно сначала научиться регулировать обороты холостого хода на автомобиле, а не все люди умеют регулировать обороты холостого хода. Поэтому сегодня мы рассмотрим вопрос регулировки холостого хода на автомобилях семейства «Классик».

Примечание!
Для регулировки понадобится всего одна отвертка!

Резюме:

Советы по регулировке холостого хода:
Во-первых, регулировку необходимо проводить при рабочей температуре двигателя (90-95 ° C), а также при регулировке воздушный фильтр должен быть установлен на автомобиле.

Во-вторых, при регулировке холостого хода необходимо отрегулировать уровень топлива в поплавковой камере карбюратора.

В-третьих, необходимо также отрегулировать клапанные зазоры и отрегулировать угол опережения зажигания автомобиля.

В-четвертых, при регулировке холостого хода воздушная заслонка должна быть полностью открыта, это можно проверить, сняв крышу с корпуса воздушного фильтра и, как следствие, посмотрев на заслонку.

В-пятых, новичку не всегда легко регулировать обороты холостого хода автомобиля, потому что регулировку вращения коленчатого вала и регулировку содержания окиси углерода (CO) необходимо выполнять одновременно.

Примечание!
Для более точной регулировки холостого хода необходимо использовать «Газоанализатор», которого у большинства владельцев нет вообще. Но регулировку можно произвести и без этого устройства, только это будет сложнее! (Как произвести настройку без этого устройства, см. Рубрику: «»)

Как отрегулировать холостой ход на ВАЗ 2101-ВАЗ 2107?

Перед тем, как приступить к регулировке, посмотрите фото ниже:

Примечание!
Начнем с того, что на фото выше показаны винты, благодаря которым регулируется холостой ход.Как видите, винты расположены глубоко в корпусе дроссельной заслонки карбюратора, поэтому винт под цифрой «1» на фото не виден. На некоторых автомобилях на оба этих винта запрессовываются втулки, благодаря чему винты можно повернуть только на пол-оборота. Если из-за этих втулок не удается правильно повернуть винт регулировки холостого хода, то снимите винты и, как следствие, сломайте головки втулок. Когда винты откручены, сотрите с них остатки сломанных втулок и затем затяните винты на их месте!

Регулировка холостого хода с помощью газоанализатора:

1) Сначала заведите автомобиль и дайте ему прогреться до рабочей температуры «90-95 ° С».После прогрева автомобиля отверткой начните вращать винт, который на фото обозначен под цифрой «2», поворачивайте этот винт, пока частота вращения коленчатого вала не достигнет «750-800 мин».

Примечание!
Чтобы вы поняли поподробнее, при закручивании винта частота вращения коленчатого вала будет постепенно уменьшаться, а с обратным эффектом, то есть при откручивании частота вращения будет постепенно увеличиваться!

2) Теперь плавно переходите к регулировке содержания «СО» в выхлопных газах, для этого поверните винт, указанный под цифрой «1» на фото выше.При вкручивании винта под цифрой «1» содержание «СО» в выхлопных газах будет постепенно уменьшаться, а при откручивании — соответственно увеличиваться.

Примечание!
В настоящее время необходимо регулировать содержание «СО» в выхлопных газах по «ГОСТу». Снижать содержание «СО» ниже нормы не нужно, так как в связи с этим может резко возрасти содержание несгоревших углеводородов «СН». Кстати, при регулировке винта «1» можно изменять частоту вращения коленчатого вала!

3) И наконец, поверните винт под цифрой «2», вернув тем самым частоту вращения коленчатого вала в норму.После этого также рекомендуется проверить содержание «СО» в выхлопных газах с помощью прибора. Если необходимо отрегулировать оба винта, регулируйте их до тех пор, пока работа двигателя и выброс «CO» в атмосферу не достигнут нормы.

Примечание!
После всех регулировок сядьте в машину и резко нажмите, а затем отпустите педаль газа. Следите за тем, чтобы при нажатии на педаль двигатель работал плавно, а когда вы отпускаете ее, двигатель автомобиля не должен глохнуть. Если двигатель глохнет после отпускания педали акселератора, увеличьте скорость вращения коленчатого вала до «800 об / мин».Частота вращения коленчатого вала регулируется винтом под цифрой «2»!

Регулировка холостого хода без газоанализатора:

1) Для начала медленно начинаем вращать шнек состава смеси, который обозначен цифрой «1». Вращайте его, пока частота вращения коленчатого вала не станет максимальной. (Частоту вращения коленчатого вала очень легко узнать по показаниям тахометра)

Примечание!
Вращение этого винта регулирует выброс вредных веществ в атмосферу.Когда этот винт закручивается, количество выбрасываемого в атмосферу «СО» будет уменьшаться, а при откручивании, наоборот, увеличиваться!

2) Затем с помощью винта под цифрой «2» установите частоту вращения коленчатого вала на «1100 об / мин».

Примечание!
Винт под цифрой «2» регулирует частоту вращения коленчатого вала, поэтому при вкручивании этого винта скорость будет постепенно уменьшаться, соответственно при откручивании постепенно увеличиваться!

Если у вашего автомобиля ВАЗ-2107 возникла неисправность, в результате которой глохнет двигатель, то дальнейшее движение становится проблематичным.Но найти причину этой неисправности для инжекторного двигателя «семерки» довольно сложно без наличия диагностической аппаратуры, так как, к сожалению, причин остановки вращения коленвала множество.

Чаще всего глохнет инжекторный двигатель при работе холостой ход … В этой неисправности может быть задействован дроссельный узел с регулятором холостого хода (РХХ), так как во время работы двигателя дроссельный узел может сильно загрязниться, что приводит к заклиниванию штока РХХ.Чтобы проверить это предположение, его придется удалить, а при наличии загрязнений тщательно промыть жидким маслом для промывки скважин, смешанным с грязью.

Если у вас на автомобиле установлена ​​сигнализация ВАЗ-2107 , которая работает с электрической цепью бензонасоса, причиной глохнет двигателя может быть некачественная работа тех, кто его устанавливал. Если делали это на скручиваниях, то плохо сжатая скрутка со временем ослабевает и, как следствие, теряется контакт. В результате перестает работать электрический топливный насос.

Возможной причиной остановки двигателя может быть дообогащение горючей смеси … Это можно проверить, сняв свечи зажигания. Если они покрыты сажей, значит смесь богатая. Количество бензина, подаваемого в цилиндры двигателя, зависит от положения дроссельной заслонки и правильного показания датчика температуры, который расположен слева в задней части головки блока цилиндров. При его замене придется частично слить антифриз из системы охлаждения.

Отказ

также приводит к сильному обогащению смеси датчиком массового расхода воздуха (ДМРВ). Проверить его состояние можно мультиметром. Измерение производится между зеленым и красным проводами (2-я и 4-я клеммы, если считать слева направо) при включенном зажигании. Если напряжение больше 1,002 вольт, то его придется заменить.

При сильном обеднении горючей смеси заглохнет и двигатель. А его истощение происходит из-за утечки воздуха за дроссельным узлом.Возможными местами утечки воздуха обычно являются прокладки системы впуска либо в результате ослабления креплений деталей, между которыми они стоят, либо из-за их поломки. Утечки воздуха можно найти с помощью коптильни, используемой пчеловодами. Покурите им моторный отсек, сразу будет видно, куда втягивается дым. А на приличных станциях техобслуживания вместо коптильни используют прибор под названием дымогенератор.

Как отрегулировать карбюратор автомобиля ВАЗ?

Одним из основных вопросов, волнующих практически всех автовладельцев, является вопрос экономии топлива автомобиля.В карбюраторных двигателях основная роль в этом вопросе принадлежит карбюратору, в котором происходит смешение топлива и воздуха в необходимой пропорции, в результате чего получается горючая смесь. Качественный состав этой смеси напрямую зависит от режима работы двигателя, а соответственно и его экономичности. Именно поэтому вопрос, как отрегулировать карбюратор, для многих водителей очень актуален.

Что касается автомобилей серии ВАЗ, то здесь расход топлива для таких моделей как 2105 и 2107 в среднем составляет 7.5 литров при езде за городом и около 9,6 литров в городском цикле. Благодаря ручной регулировке общий расход можно снизить до 0,4-0,5 л, поэтому каждому автолюбителю будет полезно узнать, как это можно сделать.

Вот как настроить карбюратор на оптимальный уровень расхода топлива. Прежде всего, следует понимать, что индивидуальная настройка всей системы замера должна производиться в правильной последовательности, так как в противном случае при настройке одной камеры могут быть изменены настройки другой.Чтобы этого не произошло, регулировка начинается с первичной камеры основной системы дозирования, постепенно уменьшая входной участок (обеднение поступающей смеси), после чего необходимо отрегулировать холостой ход и в самом конце проверить работу карбюратора. при высоких нагрузках с открытием второй камеры. Следовательно, регулировка карбюратора ВАЗ позволяет значительно снизить расход топлива и добиться экономии.

Возможность регулирования смеси в первичной камере может быть реализована либо заменой топливных жиклеров с меньшим поперечным сечением, либо увеличением входного диаметра воздушной жиклера.Последнее сделать намного проще, поэтому именно с него начинается регулировка карбюратора. На автомобилях ВАЗ 2107 и ВАЗ 2105 достаточно увеличить сечение с 1,7 до 1,9-2 мм, что уже будет способствовать обогащению топливной смеси. После этого приступают к регулировке оборотов холостого хода, так как в вопросе того, как отрегулировать карбюратор, важную роль играет расход топлива на холостых оборотах двигателя. Дело в том, что здесь необходимо добиться предельно обедненного состава горючей смеси как при минимальных оборотах вала, так и на переходном уровне, когда край дроссельной заслонки находится в непосредственной близости от каналов, по которым подается топливо.Для регулировки используется тахометр, а также специальный подстроечный винт, с помощью которого достигается необходимый состав топливной смеси в переходном режиме. Кроме того, при регулировке холостого хода используются винты регулировки количества и качества, которые уже выставлены в соответствии с винтом подстроечного винта.

После регулировки холостого хода и основной системы дозирования переходите к регулировке вторичной камеры, что необходимо для поддержания хороших динамических свойств автомобиля. Система дозирования вторичной камеры должна обеспечивать приготовление более обогащенной топливной смеси, которая успешно справится с нагрузкой на автомобиль на высоких оборотах и ​​на высоких оборотах двигателя.

Как отрегулировать карбюратор, вы можете дополнительно узнать из мануала к той модели автомобиля ВАЗ, для которой необходимо произвести регулировку. Однако основной принцип и последовательность выполнения всех операций остаются неизменными.

Итак, теперь мы знаем, как правильно отрегулировать карбюратор и что для этого нужно. При соблюдении всех вышеперечисленных требований любой автовладелец сможет настроить работу карбюратора на наиболее экономичный режим работы.

ВАЗ 2108 LADA SAMARA — русские традиции

ВАЗ-2108 — прародитель семейства LADA SAMARA , отметившая в декабре 2004 года свое двадцатилетие.Появление в 1984 году «восьмерки» стало прорывом в отечественном автомобилестроении. Переднеприводный автомобиль ВАЗ-2108 кардинально отличается от своих предшественников дизайном, компоновкой и внешним видом. Модель ВАЗ-2108 приступила к серийному производству переднеприводных автомобилей страны, а всего в срок выпуска было выпущено около 900 тысяч «восьмерок».
В народе автомобили LADA SAMARA стали называть «истребителями». Такие машины вызывают особую любовь к ним спортсменов и любителей «спортивного» тюнинга.«Восьмерки» часто встречаются и на спортивной трассе, и на ночном автодроме уличные гонки.
ВАЗ-2108 — малоприводный малолитражный автомобиль с 3-х дверным кузовом хэтчбек и передним приводом. В создании этого успешного автомобиля участвовали инженеры компании «Порше». Они переняли у ВАЗовских специалистов бесценный опыт, который затем был использован при разработке автомобилей LADA и LADA 110.
В наличии заводом.Автомобиль ВАЗ ВАЗ-2108 был представлен в 1984 году.Эта модель хэтчбека с трехдверным кузовом стала поистине знаковой не только для Волжского автозавода, но и для местных автомобилистов. На внутреннем рынке его предлагали называть «Спутник», но название прижилось и в итоге подтвердилось экспортным — « Самара, ». Модель ВАЗ-2108 Спутник / Лада Самара приступила к серийному производству переднеприводных автомобилей страны. Автомобиль получился, конечно, более надежным в эксплуатации, безопасным и экономичным по сравнению с классической «Ладой».Коррозионная стойкость кузова также имеет объективную лучшую.В новинке было все: передние колеса в сборе, кузов хетчбэк, поперечно расположенный двигатель, бесконтактная система зажигания типа передней подвески McPherson, реечное рулевое управление, трос сцепления привода, энергопоглощающие пластиковые бамперы.Автомобили первых выпусков страдали, как принято, «детскими болезнями», которые завод устаревали непосредственно в процессе производства на потребителей. Особенно если они недолговечны и страдают от ужасно дефицитных компонентов электронных систем зажигания (особенно выключателя 36 ранней модели.3734). Впрочем, карбюраторы и типа — «солекс» специально не давали расслабиться (и не сдаваться сейчас), не говоря уже о нынешних стойках, потертых накладках самих ШРУСов, «грохоте» передней панели и конструкции обивки и ненадежных дверных замках. Отчасти с некоторыми глюками в более поздних выпусках удалось справиться, например, с самоотворачиванием гаек передней ступицы обрыв и тросовой муфтой, но большинство проблем благополучно продолжают отравлять жизнь владельцев «Самара». Однако скрип и растрескивание, которые издают и панели салона, могут говорить и о неправильном использовании (перегрузка, которая привела от кузова) или о зазоре обшивки обшивки до доски после аварии кузова.Несмотря на широкие двери, выход и вход на заднем сиденье тройной затруднен. Этот факт обычно толкуется в пользу определенного имиджа молодежного спорта, хотя мир больше является знаком «машины для домохозяек» (дешевле и безопаснее перевозить маленьких детей — не выкинуть). Салон укомплектован гобеленом анатомических кресел с достаточным запасом регулировки по трем направлениям, межкомнатные двери не страдают дефектами, как и другая периферия в салоне (хотя начинают «сопровождать» уже после небольшого пробега).Среди досадных мелочей встречаются такие, как отсутствие подголовников задних сидений и пепельницы, неудобство доступа к ремням безопасности передних сидений (слишком далеко смещенная задняя стойка), высокое расположение края багажника. Запасное колесо находится в нише для багажа. Вместимость багажника увеличивается при сложенном заднем сиденье (к сожалению, не складывается по частям и не доходит до конца горизонтального положения, в котором особо не перевозятся громоздкие предметы). Машина оснащена рядными 4-цилиндровыми бензиновыми двигателями.Изначально за базовый двигатель в ВАЗ-2108 был взят 1,3-литровый 65-сильный ( ВАЗ-2108 ) с четырехступенчатой ​​коробкой передач. Это синоним правильного и своевременного обслуживания с достаточной надежностью.

Легко может проехать 150 тысяч миль (при отсутствии гоночного темперамента владельца). Единственное, с чем придется столкнуться — это частая замена масляного фильтра и необходимость обслуживать зажигание и регулировку клапана только на СТО. Модификация ВАЗ — 21083, выпущенная в 1987 году, оснащалась карбюраторным двигателем объемом 1 л.5 литров. ВАЗ-21083и — инжекторный двигатель объемом 1,5л. Чуть позже для экспорта в отдельные страны начали выпускать доработанный рядный 4-цилиндровый бензиновый ВАЗ-21 081 1,1-литровый 53-сильный двигатель не слишком темпераментный. В 1996 году выпуск этой модификации завершили.В 1990 году была проведена рестайлинг передней части кузова, в результате чего «восьмерка» приобрела иную форму крыльев и избавилась от пресловутого «клюва». На рынке версии с отдельным «клювом» в передней части и «коротким крылом» (до 1991 года выпуска) уступают место моделям ВАЗ-21083 с «длинным крылом».Довольно много предложений на продажу 21081 ВАЗ-21083 и ВАЗ с обивкой из велюра и более удобной панелью «люкс» с тахометром и бортовым компьютером (серийно на седан и ВАЗ-21099 с инжекторным двигателем), которые также устанавливаются на автомобили, попавшие в аварию (пихать дороже). С осторожностью стоит относиться к предложениям молодым автовладельцам о продаже нестандартных машин от 6 до 7 лет, наполненных различными аксессуарами и «музыкой». Тем не менее, за последние годы ряд небольших тюнинговых компаний действительно превратили «восьмерку» в «почти купе».«Особой популярностью пользуется замена импортных серийно выпускаемых газонаполненных счетчиков, доработка двигателей и т. Д. В свое время неудачная конструкция« клюва »породила целый пласт мелких фирм и фирмочек, которые пытались производить самые разные Накладные элементы оформления, изменяющие внешний вид неудачной «восьмерки». Существует ряд моделей, которые по своим характеристикам не отличаются от базовых моделей, но разница в расположении узлов и агрегатов имеет свои показатели. доступные для Великобритании — ВАЗ-21086, ВАЗ-21087, ВАЗ-21088.Это аналоги соответственно моделей ВАЗ-2108, ВАЗ-21081, ВАЗ-21083, но с правым положением руля колонки.Соответствующее расположение педалей и вакуумного усилителя тормозов. Алгоритм движения дворников. Они двигаются слева направо из-за «зеркального» привода механизма дворников.По объявлениям изредка встречаются кабриолеты с западно-инжекторным двигателем (Natasna, Bohemia Cabrio). Иногда в Великобритании предлагают модели с правым рулем (у таких машин заводские коды: 21086 с цифрой 1.Двигатель 3 л, 21087 — 1,1 х 21088 — 1,5 л). Представляет собой двухвагонную каноэ ВАЗ-2108Ф (ВАЗ-1706) (название говорит само за себя) с пластиковой крышей (общая высота 1900 мм) и объемом грузового отсека 2,2 куб. М. Грузоподъемность 450 кг, а также высота погрузки за счет. к оригинальной конструкции крышка багажника снижена до 550 мм.
Теперь вы можете выбрать опции с другой приборной панелью («высокий» или «низкий»), с системой впрыска топлива и различным оборудованием eXtra. Последнее дополнение — установленный на заводе охранный автомобиль по факту угона.Этот в целом хороший автомобиль даже после более чем 15 лет выпуска остается популярным среди покупателей, в основном за счет невысокой цены, хороших салазок и доступности ремонта.

Технические характеристики:

Габаритные размеры, мм:
Длина — 4006
ширина — 1620
высота — 1400

Колесная база мм 2460
Колея передняя / задняя мм 1400/1370
Снаряженная масса, 920 кг
Полная масса автомобиля, кг 1345
Ведущие колеса передние
Двигатель 2111
Объем двигателя, куб.
