Карбюратор ваз 2106 датчик холостого хода карбюратор: Проверка, ремонт, замена электромагнитного клапана холостого хода ВАЗ 2106

Проверка, ремонт, замена электромагнитного клапана холостого хода ВАЗ 2106

В ВАЗ 2106 используется система питания карбюратор. Этот агрегат смешивает поступающий бензин с воздухом и отправляет эту смесь сгорать в двигатель. Для нормальной работы карбюратора следует периодически проводить его диагностику и профилактику.

Для поддержания холостого хода (режим работы без нажатия педали газа) в карбюраторах ОЗОН, Солекс и ДААЗ используется электромагнитный клапан холостого хода. Этот датчик пропускает смесь при работающем двигателе и отсутствии поступления бензина через другие камеры карбюратора. Что позволяет экономить топливо и держать обороты в одной диапазоне.

Если у вас перестали держатся обороты на работающем двигателе (при нормальной температуре двигателя от 70 градусов) или они совсем отсутствуют, то нужно провести диагностику этого клапана (ЭМК ХХ).

Для ремонта или замены понадобятся следующие инструменты:

1. Ключ рожковый на 8 и 10, 13 (лучше использовать головки 8 и 10).
2. Спрей “Карб Клинер” (жидкость для очистки карбюраторов).
3. Зубочистка.

Как снять электромагнитный клапан ХХ

1. Открыв капот снимаем минусовую клемму аккумулятора (рекомендуется делать каждый раз при проведении работ с электрикой автомобиля)
2. Очищаем болты корпуса воздушного фильтра и ключом или головкой на 10 откручиваем 3 болта крепления крышки.
3. Осматриваем воздушный фильтр. Если он сильно загрязнен, то причина может быть в нем. Так как он не пропускает достаточное количество воздушной массы.Его рекомендуется менять его раз в 8000-10000. Обычно это делают с заменой масла в двигателе.
4. Откручиваем 4 гайки крепления прижимной пластины к корпусу.
5. Снимаем корпус воздушного фильтра и видим наш клапан.
6. Снимаем клемму и ключом на 13 откручиваем сам клапан.
7. Осматриваем его. Особенно следует уделить внимание резьбе и резиновым уплотнительным кольцам.
8. Достаем жиклер холостого хода и прочищаем его зубочисткой.

   Не нужно проводить работу металлическими предметами, так как можно увеличить отверстие.

   Теперь когда клапан в руках стоит проверить его работу. Возможно он рабочий, а может потребуется и замена. Ведь максимум что можно сделать — почистить карбклинером.

Как проверить ЭМК

1. Временно одеваем клемму на аккумулятор и клапан, проворачиваем ключ зажигания в режим ВКЛ зажигания. Клапаном дотрагиваемся до металла автомобиля. Или любого агрегата, которые контактирует массой автомобиля.
2. Должен раздаться щелчок и игольчатая часть должна втянутся.
3. Если щелчка не было то клапан не рабочий. Его нужно заменить. Брызгаем очистителем “Карб Клинер” в гнездо клапана.

И ждем 10 минут. После этого ветошью протираем резьбу. Теперь можно снова проверить ходит ли игла. Возможно повезет и отделаетесь чисткой. Нет. Тогда придется покупать новый.

1. Вкручиваем обратно клапан.
2. Осматриваем прижимную пластину. Она должна быть без деформации.
3. Ставим крышку корпуса воздушного фильтра в зависимости от времени года.

Почему от времени? Есть 2 способа забора воздуха:

Это теплый воздух для зимнего времени года.

И прохладный воздух для летнего периода.

Спрашивайте в комментариях. Ответим обязательно!

Регулировка холостого хода на карбюраторе ВАЗ

Регулировка холостого хода на карбюраторе является неотъемлемой частью мероприятий по техническому обслуживанию карбюраторного автомобиля, а в инжекторе нам в такой ситуации поможет датчик холостого хода. Сегодня мы рассмотрим регулировку данного механизма на автомобиле ВАЗ 2107, но перед этим узнаем, зачем производится настройка XX.

Зачем регулируют холостой ход карбюратора?



Карбюратор – это механизм, который подает топливовоздушную смесь в камеру сгорания двигателя в строго заданном соотношении. В зависимости от количества и состава смеси (состав в этом случае именуется «качеством») определяется множество характеристик двигателя: устойчивость его работы, мощность и расход потребляемого топлива.

Идеально настроенный карбюратор позволяет добиться наиболее эффективной работы двигателя на ХХ. Это значит, что он будет иметь стабильные обороты и максимальную мощность при самом минимальном расходе топлива. Поэтому регулировать холостой ход на карбюраторе необходимо при следующих признаках:

• Двигатель имеет необоснованный и довольно большой расход топлива. Стрелка эконометра постоянно указывает на не экономичную работу двигателя, а бензин стал заканчиваться довольно быстро.
• Снижена мощность мотора. Это значит, что он с трудом набирает необходимые обороты, прежде чем водителю включит следующую передачу. Кроме того, может отсутствовать тяга на низких оборотах, мотор глохнет или имеются провалы в работе педали газа.

Главная проблема первых двух признаков заключается в том, что такое может произойти не только по вине карбюратора. В этом могут быть виноваты топливные фильтры, насосы и неисправная система зажигания.

• Самая главная и весомая причина – мотор не держит холостые обороты или держит их не стабильно: возможна вибрация двигателя, а стрелка тахометра постоянно будет менять свое положение. В конце концов, мотор глохнет сам по себе.

Как отрегулировать холостой ход карбюратора на ВАЗ 2107

После того, как вы обнаружили главные признаки неправильной работы карбюратора, необходимо произвести регулировку холостого хода. Прежде чем, приступать к данной процедуре, необходимо убедиться в правильной работе системы зажигания, чистоте топливных фильтров и исправности топливного насоса, только после этого можно приступать к регулировке холостого хода.

• Для начала разогрейте мотор до рабочей температуры. Если это не удается (мотор глохнет), вытащите рукоятку ручного управления воздушной заслонкой. После того, как мотор прогреется, заглушите его и найдите на карбюраторе два винта, которые расположены друг к другу под углом. Тот, который стоит перпендикулярно карбюратору называется винтом количества, или по-другому, винтом холостого хода. Он определяет количество смеси, которая подается в цилиндры двигателя. Второй винт отвечает за соотношение бензина и воздуха, который смешивается в карбюраторе и называется винтом качества. Закрутите оба винта, а после этого выкрутите винт количества на 4 оборота, а винт качества на 3. Не забудьте убрать подсос.
• Запустите двигатель снова. Скорее всего, обороты не будут соответствовать норме, поэтому закрутите или выкрутите винт количества таким образом, чтобы обороты составляли 850-900 оборотов в минуту. Теперь с помощью винта качества установите самые максимальные обороты двигателя. Для этого выкручивайте или закручивайте винт и внимательно следите за оборотами на тахометре. Чтобы это сделать, не нужно выкручивать болт до конца, так как качество достигнет своего пика и свечи попросту «зальет». Выкручивайте его до тех пор, пока не появятся соответствующие перебои.



• После этого, снова выставите винтом количества обороты, соответствующие диапазону 850-900 оборотов в минуту, затем снова доведите обороты до максимума с помощью винта качества. Повторите этот цикл еще раз и заверните винт качества до того момента, когда мотор начнет слегка вибрировать и поймайте момент между нестабильной работой двигателя и устойчивыми оборотами.

Учтите, что холостой ход двигателя различается по времени года. В летний период он не должен превышать 900, а в зимний – 1000 оборотов в минуту.

Видео — Простая настройка ХХ своими руками

Вот так регулируется холостой ход на карбюраторе ВАЗ 2107. Как видите, это совсем не сложно.

Холостой ход ВАЗ 2106: Регулировка, Пропал, Как настроить

Если Ваш автомобиль начал глохнуть на холостом ходу, значит требуется правильная регулировка или чистка топливного фильтра.

Оглавление

Регулировка
Пропал
Как настроить
Неисправности

Регулировка

Для настройки холостого хода из инструментов понадобится только плоская узкая отвертка, желательно с короткой ручкой. Регулировку холостого хода необходимо осуществлять только на прогретом двигателе. Зазоры газораспределительного механизма и зажигания должны быть отрегулированы. Если регулировку осуществлять на холодном моторе, это не принесет нужного эффекта и достичь устойчивой работоспособности не удастся.

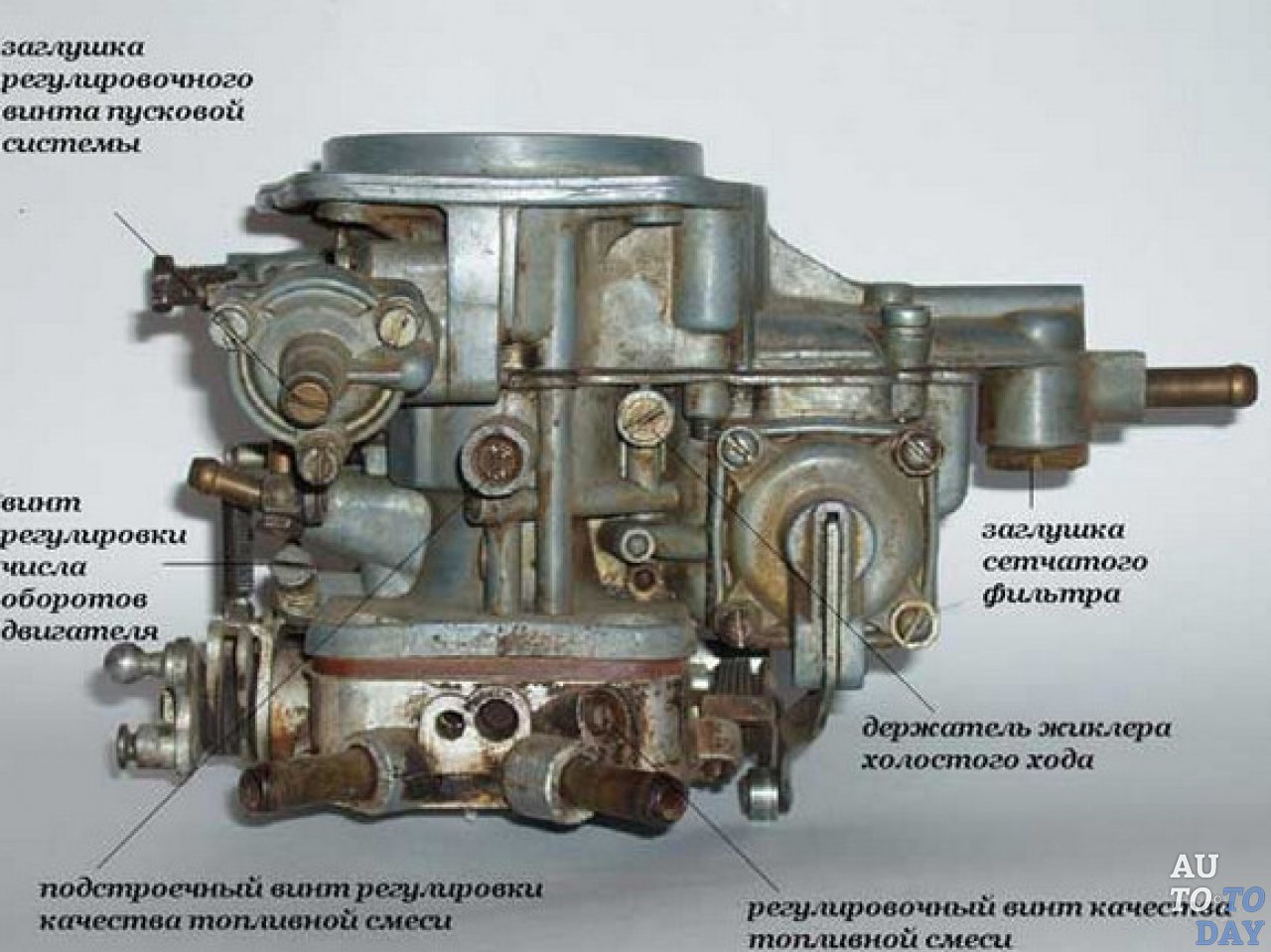

Регулировка холостого хода осуществляется за счет 2 регулировочных винтов: 1-й — качества смеси и 2-й — ее количества (рис. 2). По умолчанию на заводе регулировочный винт 2 снабжается ограничительной втулкой, которая играет роль пломбы. Тем самым завод-изготовитель указывает, что вращение винта лежит в заводском диапазоне. Для полной регулировки и когда не получается наладить холостой ход ограничительная втулка снимается, проводится основная настройка.

Винтом 1 выставить значение частоты оборотов коленвала в 900 мин.-1. Их можно сверять на специальном стенде или с помощью тахометра, расположенного на щитке приборов.

Винтом 2 необходимо добиться такой величины СО2, которая попадет в диапазон значений от 0,5 до 1,2%.

В этом поможет специальный прибор — газометр.

Вращение винта 2 способствует изменению оборотов коленчатого вала. В этом случае снова регулируем и выставляем винтом 1 значение частоты вращения в пределах 900 мин.-1.

Правильность настройки работы холостого хода проверяется нажатием на педаль акселератора и резким ее отпусканием. Частота вращения коленвала должна плавно и без сбоев увеличиться, а потом так же снизиться. Двигатель не должен глохнуть. Если это происходит либо наблюдаются рывки при нажатии на педаль газа, настройку необходимо повторить.

Ограничительные втулки рекомендуется ставить на регулировочные винты, ориентируясь на установочные выступы. После завершения регулировки холостого хода двигатель должен работать устойчиво.

Пропал

У меня тоже такое было-нужно тщательно промыть нижнюю часть карбюратора, проверить и при необходимости заменить игольчатый клапан и отрегулировать положение поплавка. Особо проверить жиклер холостого хода с тыльной стороны карбюратора напртив клапанной крышки.

Проверьте состояние контактов, целостность центрального высоковольтного провода и сопротивления бегунка. возможно неисправен клапан ЭЛХХ на карбюраторе Азон возможно порвался или слетела трубка. неисправность карбюратора так же возможно.

Как настроить

Для решения проблемы, как отрегулировать холостой ход на ВАЗ 2106, необходимо запастись набором водительских инструментов, хотя для этой технологической операции достаточно одной отвертки. В интернете можно посмотреть «холостой ход ВАЗ 2106» видео ролик о проведении регулировочных работ по стабилизации холостого хода транспортного средства.

Для регулировки холостого хода карбюратора «шестерки» необходимо соблюдение ряда подготовительных условий. К ним относятся:

Операция осуществляется только на моторе, достигшем рабочей температуры (около 90 градусов по Цельсию).

Зазоры клапанов ГРМ и контактов зажигания( при контактной системе) должны соответствовать требуемым размерам.

При регулировке холостого хода карбюратора ВАЗ 2106 на непрогретом моторе требуемого результата не достичь. Если нет холостого хода, то появится он только при соблюдении правильных условий регулировки.

Если ВАЗ «шестой модели» глохнет на холостом ходу, то чтобы узнать, как отрегулировать холостой ход, необходимо воспользоваться следующим алгоритмом:

Процесс регулировки холостого хода на авто ВАЗ 2106 проводится двумя винтами для настройки, первый – винт качества, второй – количества смеси.

В соответствии с заводскими параметрами количественный регулировочный винт застопорен опломбированной втулкой-ограничителем. Для проведения настроек и когда нет холостого хода на ВАЗ 2106, пломба снимается, и проводятся регулировочные работы.

Качественным винтом добиваемся значения 900 об/мин, сверяя значение с показаниями тахометра.

Винтом количества устанавливаем с помощью газометра показатель величины угарного газа в пределах 0,6-1,3 процента. Круговое движение регулировочного винтика изменяет количество вращений коленвала силового агрегата.

В этой ситуации повторно фиксируем первым винтом требуемые параметры числа оборотов коленвала. Если все сделано правильно, то при резком нажиме и опускании педали акселератора значение вращения должна оставаться стабильной.

При корректном выполнении всех операций должно наблюдаться плавное увеличение оборотов мотора и агрегат должен работать устойчиво.

Неисправности

Существуют три наиболее часто встречающиеся причины исчезновения холостого хода:

— засорение жиклера холостого хода ЭМК;

— перегорание ЭМК;

— отсутствие питания ЭМК.

Отсутствует холостой ход (ХХ) двигателя автомобиля с карбюратором Озон

На двигателях автомобилей ВАЗ 2105, 2107 с карбюратором Озон отсутствие холостого хода – часто встречающаяся неисправность. Холостой ход может отсутствовать полностью (двигатель работает на ХХ только при вытянутом «подсосе» и прикрытой воздушной заслонкой карбюратора), либо обороты холостого хода прерывистые (двигатель «троит»), «плавающие» — от высоких к низким.

Причины неустойчивых оборотов холостого хода двигателей с карбюраторами Озон кроются в основном в нарушении состава топливной смеси приготавливаемой карбюратором на холостом ходу. Топливная смесь либо бедная (в связи с засорением жиклеров или нарушением топливоподачи), на ней двигатель будет глохнуть или его будет трясти, либо, наоборот, слишком богатая (карбюратор «переливает»), которая заливает свечи зажигания, приводя к их отказу.

В любом случае нормальный холостой ход двигателя будет отсутствовать.

Перечень причин приводящих к отсутствию холостого хода на двигателях автомобилей ВАЗ 2105, 2107 с карбюраторами Озон

— Не отрегулирован холостой ход

По каким-то причинам винты регулировки «количества» и «качества» топливной смеси карбюратора разрегулированы. Выставьте исходное положение винтов – заверните их до упора, потом выверните на полтора-два оборота и проведите регулировку холостого хода. См фото выше.

— Засорен топливный жиклер системы холостого хода

В следствии засорения в топливную смесь практически не поступает бензин, вызывая ее обеднение. Жиклер находится в винте-заглушке или электромагнитном клапане карбюратора Озон (в зависимости от модификации). Его необходимо извлечь, прочистить, продуть сжатым воздухом, прочистить его посадочное гнездо.

— Засорен воздушный жиклер системы холостого хода карбюратора

В топливную смесь поступает мало воздуха, вызывая ее обеднение и неустойчивую работу на холостом ходу. Необходимо снять крышку карбюратора, прочистить воздушный жиклер и идущий к нему канал.

— Неисправен электромагнитный клапан карбюратора

На модификациях карбюратора Озон с электромагнитным клапаном возможен его выход из строя. При этом запорная игла клапана перекрывает отверстие в топливном жиклере СХХ, тем самым прекращая подачу топлива на холостом ходу. Проверьте клапан, сняв с него провод на работающем двигателе, двигатель должен заглохнуть. Либо включите зажигание и снимите-наденьте наконечник провода на вывод клапана. Должен быть слышен щелчок от сработавшего клапана. Клапан может быть неисправен сам или неисправна его проводка.

Возможно засорен топливный и воздушный жиклер СХХ Озон

— Вышел из строя запорный игольчатый клапан в поплавковой камере карбюратора

Клапан не держит топливо, его уровень в поплавковой камере повышается, вызывая истекание из распылителей диффузоров на холостом ходу («перелив»). Топливная смесь при этом сильно переобогащается. Проверьте герметичность игольчатого клапана, проверьте и при необходимости отрегулируйте уровень топлива в поплавковой камере.

Проверка герметичности игольчатого клапана карбюратора Озон

— Засорен фильтрующий элемент воздушного фильтра двигателя

При сильном засорении фильтрующего элемента воздушного фильтра двигателя количество воздуха поступающего в топливную смесь на холостом ходу сокращается, вызывая ее преобогащение и соответственно низкую способность к воспламенению  Замените фильтрующий элемент.

Сильно загрязненный фильтрующий элемент воздушного фильтра двигателя автомобиля

— Разрегулирован подстроечный винт добавочного воздуха системы холостого хода

На карбюраторах Озон имеется дополнительный винт, позволяющий добавить некоторое количество дополнительного воздуха в канал СХХ. Заверните винт до упора, а затем выверните на четверть оборота. После этого проведите регулировку холостого хода двигателя.

Подстроечный винт СХХ Озон

— «Подсос» постороннего воздуха в карбюратор

Лишний воздух попадает в карбюратор через неплотно затянутые соединения и неплотно посаженные. прохудившиеся шланги. Он обедняет топливную смесь вызывая неустойчивую работу двигателя на холостом ходу.

Примечания и дополнения

— Помимо неисправностей связанных с карбюратором Озон на отсутствие холостого хода могут влиять неисправности системы зажигания, неисправности системы питания и неисправности самого двигателя. Поэтому, при отсутствии очевидных причин, решать проблему холостого хода лучше всего комплексно, начав с системы зажигания, потом проверить систему питания, и лишь затем пытаться настроить карбюратор.

Еще статьи по карбюраторам Озон

— «Не держит» игольчатый клапан карбюратора Озон

— Система холостого хода карбюратора Озон

— Очистка и прочистка карбюраторов Озон и Солекс

— Разборка карбюратора Озон

— Засорена система холостого хода карбюратора Озон

Переводчик – словарь и онлайн перевод на английский, русский, немецкий, французский, украинский и другие языки. | Как перевести «датчик холостого хода ваз 2107 карбюратор

Пользователи также искали:

купить, не держит холостые обороты, пропал холостой ход, регулировка, 2105, нет, датчик холостого хода ваз 2107 карбюратор купить, не держит холостые обороты ваз 2107 карбюратор, пропал холостой ход ваз 2107 карбюратор, регулировка холостого хода ваз 2106, датчик холостого хода ваз 2105 карбюратор, регулировка холостого хода ваз 2106 без газоанализатора, регулировка холостого хода ваз 2107 инжектор, нет холостого хода ваз 2107 инжектор, как сделать, холостой ход, холостой, ваз, холостого хода, датчик холостого хода ваз 2107, карбюратор, ваз 2107, датчика холостого хода, холостого хода ваз 2107 карбюратор, холостого хода карбюратора ваз 2107, холостого хода карбюратора ваз, холостые, ваз 2107 карбюратор, холостого хода ваз 2107, датчик холостого хода, датчик холостого хода ваз 2105 карбюратор, датчик холостого хода ваз 2107 карбюратор купить, не держит холостые обороты ваз 2107 карбюратор, пропал холостой ход ваз 2107 карбюратор, регулировка холостого хода ваз 2107 инжектор,

. ..

Как своими руками провести ремонт карбюратора ваз 2106

Карбюратор ваз 2106(ремонт)

Чтобы разобрать карбюратор авто ваз 2106 своими руками нам понадобятся: шлицевые, крестообразные отвертки, молоток, набор ключей 10- 19, плоскогубцы, тонкий керн, либо оправка длиной около 40 миллиметров, диаметром 2-2.3 миллиметра чтобы достать оси поплавка из крышки карбюратора.

Совет: Ремонт рекомендуем производить на чистом столе (верстаке), детали класть по порядку, чтоб не запутаться, собирая карбюратор.

Разбираем карбюратор

Сдвигаем нижнее звено раздвижной тяги вверх, пересиливая натяжение пружины,  отсоединяем тягу от рычага.

Отсоединяем тягу

• Отворачиваем крепеж крышки, снимаем ее аккуратно, чтобы не помять поплавок и прокладку. Если вдруг прокладка плотно прилипла к корпусу, отделяем ее лезвием ножа, слегка приподняв крышку.
  Затем переворачиваем крышку, высыпаем крепеж из каналов в руку.
• Крышку, сразу же переворачиваем поплавком вверх, кладем на стол в данном положении, чтобы не помять поплавок и не согнуть случайно его регулировочный язычок.
• Отсоединяем раздвижную (телескопическую) тягу, для этого поворачиваем ее так, чтобы совпали выступ на тяге с пазом отверстия рычага.

Отсоединяем раздвижную тягу

• Отворачиваем пробку топливного фильтра.

Снимаем пробку фильтра топлива

• Вынимаем топливный фильтр из полости.
• Снимаем пусковое устройство, открутив крепления корпуса.

Крепления пускового устройства

• Отсоединяем устройство, разворачиваем его на 90°,чтобы отсоединить от тяги, выводим конец тяги из прорези в штоке диафрагмы.
• Осторожно поддеваем отверткой уплотнительное кольцо и вынимаем из гнезда крышки.
• Если есть необходимость — разбираем пусковое устройство, отвернув крепеж его крышки.
• Разъединяем корпус с крышкой устройства.
• Вынимаем диафрагму разом с картонной прокладкой. Если вдруг диафрагма пристала к корпусу, аккуратно отделяем ее с помощью ножа.

Разбираем пусковое устройство

• Вынимаем пружинку из крышки пускового механизма.

Достаем пружинку

•       Откручиваем заглушку отверстия, в котором находится регулировочный винт.

Снимаем заглушку. Под ней находится регулировочный винт

• Выкручиваем регулировочный винт из крышки.

Внимание: Для предотвращения самостоятельного откручивания от вибрации, регулировочный винт крутится в отверстии довольно туго. Поэтому выкручивайте  его отверткой, плоскость (шлиц) которой совпадает со шлицем винта.
Иначе вы можете повредить шлиц винта, и выкрутить его будет очень трудно. Если он не выкручивается отверткой, сдвиньте его, при помощи  тонкогубцев (плоскогубцев с узкими губками).
Повернув за хвостовик, находящийся на крышке с внутренней стороны (он обозначен красной стрелочкой на фото — см. пункт 13).

• При помощи бородка выбиваем ось поплавка.

Выбиваем ось поплавка

Внимание: У карбюраторов более ранней модели выпуска, устанавливаемых на ваз 2106, в одной из стоек в торце есть сквозной паз. Смещайте ось поплавка в направлении стойки с пазом, если он есть.

• Вынимаем пассатижами ось, придерживая пальцами поплавок.
• Аккуратно вынимаем поплавок с иглой запирающей топливный клапан.

Вынимаем поплавок с запорной иглой

• Разъединяем поплавок и запорную иглу, отцепив проволочную серьгу иглы от кронштейна поплавка.

Внимание: Обратите внимание, как  располагается отогнутый конец серьги относительно самого поплавка, чтобы при сборке вы смогли установить иглу в то же  положение, иначе возникнут нарушения в функционировании поплавкового механизма.

• Снимаем прокладку карбюратора.
• Выкручиваем топливный клапан, вытаскиваем из крышки шайбу седла, она сделана из алюминия.
• Что — бы снять ось воздушной заслонки, выкручиваем крепеж заслонки. Предварительно опилив надфилем  расклепанные концы.
  Вынимаем заслонку, помечаем ее положение для установки на свое место. После этого  вынимаем ось заслонки из крышки карбюратора.

Выкручиваем крепеж заслонки

Предупреждение: Без необходимости никогда не откручивайте воздушную заслонку, вы легко можете повредить резьбу отверстий оси. Кроме этого, при сборке вы может сместить воздушную заслонку относительно начального положения, ее будет заедать в канале или, наоборот, появятся зазоры между ее краями и стенками канала.
В обоих случаях произойдет отказ пускового механизма. Не следует без необходимости вынимать жиклеры эконостата, чтоб не повредить  их, тем самым избежать  ослабления их крепления в гнездах.

Примечание: Пневматический привод дроссельной заслонки  со второй камеры снимается без разборки карбюратора. Бывает необходимость его снять для ремонта, например чтобы заменить диафрагму.
Поэтому наша инструкция описывает общий случай на не разобранном карбюраторе.

• Отсоединяем шток пневматического привода от рычага воздушной заслонки, для этого извлекаем стопорную шайбу.

Извлекаем стопорную шайбу

• И снимаем шток пневматического привода со штифта.
• Выкручиваем крепеж пневматического привода к корпусу, снимаем привод вместе с прокладкой.

Выкручиваем крепеж привода

Примечание: Камеру пневматического привода приходится разбирать, когда при отрегулированном карбюраторе и исправных рычагах заслонка вторичной камеры не работает при работе двигателя с полностью нажатой педалью газа.

• Отвинчиваем крепеж крышки пневматического привода к корпусу.
• Разъединяем корпус с крышкой пневматического привода и вынимаем  пружину диафрагмы, диафрагму и шток.

Вынимаем пружину

• Отверткой  достаем уплотнительное кольцо из канала.
• Выкручиваем электромагнитный клапан из корпуса с топливным жиклером вместе.
• Вынимаем из корпуса клапана жиклер, обозначенный на рисунке цифрой 1 Делаем это с помощью пассатижей, обернув жиклер полоской бумаги для сохранности.
  Затем снимаем уплотнительное кольцо, обозначенное цифрой 2.

Электромагнитный клапан, жиклер и уплотнительное кольцо

• Снимаем подающий топливо клапан-винт, крепящий распылитель ускорительного насоса.

Снимаем клапан-винт

•  Затем извлекаем распылитель ускорительного насоса, клапан-винт и уплотнительную шайбу.

Вынимаем распылитель

• Вытаскиваем отверткой из проточки корпуса вторую уплотнительную шайбу (она под распылителем).
• Выворачиваем основной воздушный жиклер.

Внимание: Лезвие (шлиц) отвертки точно подбирается к шлицу жиклера, повреждение шлица может нарушить калибровку жиклера. Прежде чем выкрутить жиклеры внимательно осмотрите их маркировку.
Эти жиклеры в одной и другой камерах обладают разной пропускной способностью. Чтобы их не перепутать при установке, рекомендуем выкручивать их по очереди сначала первой, а потом второй камеры,  складывать их отдельно, тару подписывать.

• Достаем эмульсионную трубку камеры номер один, аккуратно поддев ее крючком. Если трубка из-за скопившихся загрязнений не вынимается  помощью крючка, вкрутите в ее канал самонарезающий винт и вытащите трубку, схватившись клещами за  головку винта.

Достаем эмульсионную трубку

Примечание: Крючок изготовьте сами из проволоки либо скрепки.



• Из поплавковой камеры вынимаем основной топливный жиклер.

Вынимаем основной топливный жиклер

• Снимаем основной жиклер воздуха второй камеры.

Достаем воздушный жиклер

• Достаем вторую эмульсионную трубку. Обычно она легко вынимается, так вторая камера действует меньшее время и соответственно в колодце этой камеры скапливается много меньше отложений.

Достаем вторую эмульсионную трубку

•  Выворачиваем основной жиклер топлива второй камеры, он рядом с первым.
•  Аккуратно поддеваем отверткой ( можно вытащить плоскогубцами)и сдвигаем диффузор в первой камере и, преодолев усилие фиксаторов, вынимаем его из корпуса.

Снимаем малые диффузоры

• Аналогично снимаем второй диффузор.

Предупреждение: Доставать диффузоры следует только при скоплениях отложений в их каналах, оставшихся после промывки диффузоров без разборки карбюратора. Многочисленные снятие и установка без необходимости ослабляет  плотность их посадки в гнезде корпуса, что приводит к потере герметичности между корпусом и каналами диффузора.

• Извлекаем топливный жиклер работающий в переходной системе, работающий во вторичной камере, и снимаем его с жиклером вместе. Если необходимо — вынимаем жиклер из корпуса способом, как для топливного жиклера с системы холостого хода.

Извлекаем топливный жиклер

• Выкручиваем винт, регулирующий подачу ускорительного насос

Винт регулировки ускорительного насоса

• Откручиваем крепеж крышки самого ускорительного насоса
• Снимаем ее в купе с рычагом привода насоса и диафрагмой.

Снимаем крышку с рычагом привода насоса

Примечание: Без крайней нужды не выпрессовывайте ось рычага из крышки привода, не вытаскивайте рычаг.

• Снимаем пружину ускорительного насоса.
• Откручиваем крепеж втулки винта, регулирующего количество смеси в системе холостого хода, потом снимаем втулку с винтом и прокладкой.

Снимаем винт регулировки смеси

• Стаскиваем прокладку с втулки.
• Вынимаем винт, регулирующий количество горючей смеси с уплотнительным кольцом.

Винт, втулка с прокладкой

• Отворачиваем винтик, регулирующий качество горючей смеси, извлекаем его совместно с уплотнительным кольцом.

Достаем винтик качества смеси

Примечание: Уплотнительное кольцо может застрять в гнезде корпуса. В такой ситуации аккуратно вынимаем его, поддев шилом, или другим тонким, острым инструментом.

Дальнейшая разборка не требуется, потому что  в сборе его легко тщательно промыть. Потребность в отсоединении корпуса заслонок возникает при замене поврежденной прокладки или при повреждении самого корпуса.

Снимаем дроссельные заслонки

 Для снятия дроссельных заслонок необходимо:

• Отсоединить пружину 1 от рычага заслонки  камеры.

Пружина и промежуточная тяга

• Вывернуть крепеж  корпуса заслонок карбюратору. Разъединить корпуса, затем отсоединить промежуточную тягу 2 от рычага (рисунок в пункте 1). Для этого проворачиваем корпуса, друг относительно друга,  чтобы выступ в конце тяги попал в паз отверстия рычага.

Крепеж заслонок

Примечание: Если у вас нижний конец тяги прикреплен к рычагу посредством шплинта, в этом случае достаточно вынуть шплинт и шайбу, расположенную под ним, для отсоединения тяги.

Если необходимо аккуратно снимаем теплоизоляционную прокладку с втулок топливовоздушных каналов в корпусе карбюратора.
Все детали дроссельных заслонок (и сами заслонки с осями) подогнаны индивидуально и не подлежат замене. При любом их повреждении они меняются с корпусом в сборе.

Внимание: Винты регулировки положения дроссельных заслонок запломбированы (красной краской) в процессе эксплуатации не повреждаются никогда (исключение составляет неквалифицированное вмешательство). Во избежание нарушения точной регулировки не рекомендуется выкручивать их из корпуса.

• Чтобы демонтировать оси дроссельных заслонок, отгибаем усик на стопорной шайбе 2, отворачиваем гайки 1 и 3 крепящие рычаги на осях. Поочередно снимаем с осей пружины и рычаги.

Стопорная шайба-2, гайки 1 и 3

• Затем снимаем крепеж дроссельных заслонок (на рисунке крепеж дроссельных  заслонок — в обеих камерах они аналогичны), опиливаем надфилем развальцованные концы,  вынимаем заслонки из прорезей на осях, отметив их начальное положение. Теперь оси можно вынуть из корпуса.

Крепеж дроссельных заслонок

Предупреждение: Без необходимости никогда не снимайте заслонки, при выворачивании винтов —  повредите резьбу отверстий на оси. Так же, возможно смещение при постановке на место заслонок относительно заводского положения приводит к их заеданию каналах корпуса, что вызывает нестабильность вращения вала  на ХХ(холостой ход) и к отказам в работе привода (пневматического) дроссельной заслонки. Не вынимайте смесительную втулку (она тонкостенная, хрупкая) из системы ХХ (холостого хода).
Не трогайте патрубок подачи разрежения на  вакуумном корректоре распределителя зажигания.

•  После детальной разборки по инструкции карбюратора Ваз 2106, ремонт своими руками карбюратора  этого типа для вас не составит труда. Осталось научиться регулировать его.

Регулировка карбюратора:

Многие руководства описывают процесс регулировки карбюратора при  помощи газоанализатора.
Да этот способ  дает максимально эффективный результат. Если добавить проверку прибора на заводском стенде, полученный итог удовлетворит любого, даже самого взыскательного автомобилиста.
Мастерскую, с таким стендом отыскать непросто. Большинство «специалистов»- имеющих газоанализатор, могут отрегулировать карбюратор всего лишь на состав смеси для холостого хода.
А берут за эдакую “работу” хорошую цену.У большинства автолюбителей газоанализатора нет в помине, а стенда тем более.
Однако, вполне приличных результатов можно достичь самостоятельно, применяя знание принципов работы вашего карбюратора, терпение, внимание и тахометр.
Дальнейшая инструкция применяется к карбюраторам ВАЗ, однако основные принципы годятся для всех видов и типов отечественных карбюраторов, важно лишь знать, как сделать поправку на технические данные для каждого конкретного типа.

 Регулируем зазоры клапанного механизма

В случае  надобности регулируем зазоры в механизме клапанов. Регулировку производим на остывшем двигателе.
Зазоры  допускается регулировать при помощи широкого щупа 0.15мм толщиной, но больше подходит приспособление для регулировки имеющее микрометрическую головку.

 Устанавливаем опережение зажигания

Рис 1. Показывает необходимое для установки правильного момента зажигания расположение меток.
Вид двигателя (на рисунке) спереди

Выставляем зажигание по инструкции. Для ВАЗ-2106 момент размыкания контактов в распределителе — прерывателе, соответствующий появлению искры в первом цилиндре, должен опережать ВМТ хода поршня первого цилиндра примерно на 0±1°.

Устанавливаем уровень топлива

 Итак:

Рис. 2. Выставляем уровень топлива

• Уровень топлива поплавковой камеры влияет на состав смеси карбюратора при любых режимах работы, на расход горючего, динамику работы и токсичность выхлопных газов.
• Если это необходимо снимаем, разбираем (смотрите выше), чистим карбюратор. При откручивании  винтов отвечающих за качество смеси и количество смеси запоминаем, количество оборотов на которое они были изначально от состояния полного закрытия.
•  Промываем жиклеры растворителем, ацетоном, например. Для очистки отверстий жиклеров разрешается применять жесткую кисточку или деревянную щепку, металлической проволокой пользоваться запрещено.
• После промывания жиклеров, каналов они продуваются сжатым воздухом, при помощи насоса  для шин или компрессора.
• Прежде чем начинать сборку, обязательно отслеживаем уровень топлива  поплавковой камеры. Крышку карбюратора устанавливаем вертикально, чтобы язычок поплавка касался шарика иглы слегка,  проверяем при помощи калибра зазор  низом поплавка и плоскостью крышки (учитываем картонную прокладку), он должен составлять 6.5±0.25мм.
•  Если необходимо, зазор регулируется подгибанием язычка на поплавке. Если у вас нет нужного калибра — воспользуйтесь сверлом подходящего диаметра.
• Контролируем ход поплавка, он  должен составлять в идеале  8±0.25мм. Ход поплавка

Подготовка к регулированию холостого хода

Для этого

• Прикручиваем карбюратор к двигателю.
• Подкачиваем насосом топливо в карбюратор.
• Откручиваем винты количества и качества на исходное число оборотов, которое мы отмечали до разборки.
•  Если вдруг Вы забыли отметить положение этих винтов до разборки, тогда открутите винт качества на 2, а винта количества на 3 оборота примерно.
• Прикручиваем воздушный фильтр.
•  Прогреваем двигатель до 90°.
• Если вдруг двигатель не запускается, то ищем такое расположение винтов количества и качества , при котором он запустится и будет устойчиво работать.

 Регулируем холостой ход

 Приступаем:

• Выставляем с помощью винта количества оптимальную частоту вращения вала двигателя (для «классики» это — 820-900 оборотов в минуту).
• Подкручивая винт качества, достигаем максимальных оборотов  вала двигателя будут наибольшими.
• При помощи винта количества выставляем обороты на 15% выше оптимальных (для «классики» около950-1035оборотов в минуту).
• Проверяем расположение винта качества, чтобы оно обеспечивало максимальные обороты в данном положении винта отвечающего за количество смеси. Если этого нет, добиваемся с помощью винтом качества снова наибольших  оборотов и затем винтом количества доводим обороты до превышающих номинальные на 15%.
• Снова проверяем, что положение регуляторов качества и количества создавали условия как в пункте 4. До тех пор, когда при достигнутой скорости оборотов на 15% свыше номинальной любое кручение винта качества приводит только к падению оборотов.
• Заворачиваем винт качества, понижая обороты до оптимальных.

Проверка регулировок

 Итак:

• Проверяем работу двигателя, чтоб было не слышно «троения» при работе  на ХХ. Разгоняем двигатель,  смотрим, чтоб работал без провалов при резком открывании дроссельной заслонки, чтоб не глох при ее резком закрывании.
  Если провалы есть, следует немного открутить винт качества.
• Следим, чтоб  двигатель не глох при торможении. Если глохнет, то немного открутите винт качества.
• Ваз 2106 карбюраторный ремонт и регулировка успешно завершен! Произведя ремонт и регулировку самостоятельно, вы сэкономите свои деньги, а цена ремонта на СТО не всегда означает качество!
• Если что-то для вас осталось не понятным в этом процессе то вам поможет:
• Ваз 2106 ремонт карбюратора видео.

цены на карбюраторы солекс для автомобилей ВАЗ

Алфавитный поиск:

Сортировка: Название, по возрастанию

Неправильный выбор карбюратора может привести к некорректной работе мотора: снижению характеристик, потере мощности, проблемам с запуском и холостым ходом, увеличению расхода топлива и вредных выхлопов и пр. Всё это, в первую очередь,  связано с тем, что двигатель внутреннего сгорания чувствителен к составу топливной смеси и её качеству. Обеспечить оптимальное соотношение может только подходящий по параметрам под конкретный тип двигателя карбюратор.

Прежде чем купить карбюратор ВАЗ, необходимо иметь общее представление об устройстве и назначении его отдельных узлов. Модификаций данных устройств достаточно много: мембранно-игольчатые и поплавковые, однокамерные и многокамерные (солекс), с восходящим или нисходящим потоком, сбалансированные и несбалансированные и пр., все они состоят из определенных основных элементов. Оптимальное соотношение может дать только подходящий по параметрам под конкретный тип двигателя карбюратор.

Если вы решили купить карбюратор ВАЗ, то выбор происходит по типу двигателя и серии автомобиля. В первую очередь, необходимо понимать, что карбюраторы, разработанные под такие типы, как 2101, 21011, 2105, абсолютно не подходят для ДВС 2103 и 2106 ввиду существенных различий в конструкции и функционировании.

Для владельцев ВАЗ с двигателями 2101/21011 и с распределителями первого выпуска подойдут карбюраторы таких модификаций, как 2105-1107010-10. При наличии в таких ДВС вакуум-корректора стоит выбирать карбюратор, маркированный как 2105-1107010-20. Обладатели ВАЗ 2103 и 2106 с одноименными типами моторов могут приобретать карбюратор 21053-1107010-20.

Для автомобилей серии ВАЗ 2107, 21043, 21053, 21074 с двигателями 2103 и 2106 стоит купить карбюратор ВАЗ модификации 2107-1107010 с микропереключателем и экономайзером, а при наличии вакуум-корректора — 2107-1107010-20.

Карбюраторы 2108-1107010, 21081-1107010, 21083-1107010 используются, соответственно, в моделях ВАЗ 2108, 2109 с двигателем 2108, в автомобилях 21081, 21091 с ДВС 21081, в машинах ВАЗ 21083, 21093, 21099 с двигателем 21083. Владельцам моделей десятой серии стоит выбирать карбюратор ВАЗ модификации 21083-1107010-31.

Запчасти на Лада Нива 4х4 | Клапан холостого хода Ремкомплект клапана карбюратора Лада 2101-2107, 2105-1107962

Запчасти на Лада Нива 2121 и Лада седан 2101-2107

В нашем интернет-магазине вы найдете практически все запчасти для вашей Лада Нива. В наш ассортимент входят генераторы, выхлопные системы, карданный шарнир, валы, карбюратор, распределитель, тормозной цилиндр, тормозной суппорт, поворотники, зеркала, тормозные колодки, фары, кабель зажигания, кабель спидометра, прокладки, воздушные фильтры, масляные фильтры, резервуар для жидкости. , ремни, амортизаторы и многое другое.У нас есть в наличии руководство по ремонту на немецком, английском и французском языках для ремонта и обслуживания вашей Lada Niva. Если у вас есть вопросы или вы не можете найти нужную деталь, напишите нам или позвоните нам.

Вы можете найти следующие категории:

Ведущий вал / дифференциал привода Лада Нива, Мосты Лада Нива, Лада Нива Подвеска

Продольный стержень, стабилизатор поперечной устойчивости, шаровые опоры, пружины, амортизаторы

Выхлопная система Лада Нива

Выхлоп, глушитель, центральный глушитель, водосточная труба, выхлопные хомуты, коллекторы, катализатор для Lada и Lada Niva
Авто / лак для краски для Lada и Lada Niva

Автомобильные краски / краски или спрей в баллончике и в качестве цветного карандаша специально для Lada
Лада Нива Освещение для Лада и Лада Нива

Фары, задние фонари, стоп-сигналы, поворотники, габаритные огни, отражатель, лампа накаливания, задний фонарь, отражатели, стекла, поворотники, габаритные огни, освещение номерного знака, фонари, задние фонари, переключатель для освещения, лампы, Glübirnen Lada Niva
Тормоза тормозные детали, тормозные цилиндры для Lada и Lada Niva

: Тормоз, Bremstromel, Тормозной шланг, Тормозной шланг, Тормозные тормоза, Тормозные цилиндры, Тормозные колодки
Прокладки + помогает Лада Нива

Прокладки + Вспомогательные средства Лада Нива: Уплотнение коллектора, прокладка выхлопа, прокладка ГБЦ, прокладка поддона, прокладка карбюратора, сальник насоса, прокладка клапана подогрева, уплотнитель топливного насоса
Электро Лада Нива

9000 2 Электрооборудование, предохранители, кабели, переключатели
Подвеска / амортизатор для Лада и Лада Нива

Бамперы, пружины, пружины подвески, листовая рессора
Фильтры: масляные, воздушные, бензиновые для Лада и Лада Нива

Масляный фильтр, воздушный фильтр, топливный фильтр
Трансмиссия, трансмиссия, раздаточная коробка, Лада Нива

Стекло, Окно, механизм стеклоподъемника, оконная ручка, для Лада Нива

Трансмиссия, трансмиссия, раздаточная коробка, комплекты подшипников
Детали для салона Лада Нива

Стекло, окна, раздвижные окна, резиновые прокладки и все остекление, механизм стеклоподъемника, оконная ручка, карданный вал

Детали интерьера Лада Нива: потолок, коврик, спидометр, автомобильные часы, дверная ручка, кнопка, резиновый коврик, защита порога, панель приборов , задняя полка, рулевое колесо
Кузовные детали Лада Нива

Кузов, кузовные панели, бампер.Наклейки, Капот, Шлоссер, Ручки, Бампер
Подача топлива Лада Нива

Топливный насос, Карбюратор, Топливный шланг
Кондиционер / Отопление Лада Нива

Охлаждение, радиатор, обогрев, патрубок, электродвигатель обогрева
Сцепление

Сцепление, шланг сцепления , цилиндр сцепления, бачок сцепления, диски сцепления, комплект сцепления
Направление Лада Нива

Рулевой механизм, тяга, отклоняющая скоба, рулевое колесо, Лада Нива
АвтоВАЗ запчасти ОРИГИНАЛ Лада Нива

Найти запчасти с гарантией оригинального производителя АВТОВАЗ
Руководство по ремонту Лада Нива

Лада Нива: руководства по ремонту на французском, английском, русском и немецком языках, каталог номеров деталей, Лада, Нива
Ремкомплекты Ремкомплекты

Найти готовые к установке ремонтные комплекты
Винт, болт, хомут, крепеж, хомут, гайка

Винт, болт, хомут, застежка, хомут, гайка
Ремни безопасности

Ремни, адаптер ремня, пряжка ремня, автоматическая и статическая
Зеркало Лада Нива

Зеркала, внутреннее зеркало, зеркало
Детали для тюнинга Лада Нива

Тюнинг Лада Нива: Экскаваторы, Молдинг, Расширители крыльев, Молдинги, Облицовка, Защитные опоры, Ветрозащитный кожух, Безумная гвардия, Эмблема, Шильдик, Спортивное рулевое колесо, Ступица рулевого колеса
Мыть Лада Нива

Бачок омывателя, насос для бачка омывателя, дворник, рычаг стеклоочистителя
Магазин инструментов Лада Нива

Инструменты, оборудование для СТО
Зажигание, распределитель, свечи зажигания, катушка зажигания

Провода зажигания, свечи зажигания, зажигание, катушка зажигания, зажигание,
взорвалось

В нашем интернет-магазине вы найдете практически все запчасти
для вашей Лада Нива всех моделей 2121, 21213, 21214.Если у вас есть вопросы или вы не можете найти нужную запчасть для своей Лады, не стесняйтесь обращаться к нам.

Проблемы с холостым ходом карбюратора: сначала проверьте смесь

Вы заметили, что карбюраторные двигатели по-разному ведут себя при разных температурах? У нас есть, и это довольно хороший аргумент в пользу простоты впрыска топлива.

Но если вы застряли в возрасте карбюратора, настройка смеси холостого хода (возможно, часто) для предполагаемого рабочего климата может быть неизбежным злом для ее правильного поддержания.Если вы не являетесь специалистом по обслуживанию и ремонту, регулировка карбюраторов не может быть утвержденной задачей, выполняемой владельцем. Но вы можете помочь своим технологиям сделать все по своему вкусу, зная основы. Вот букварь.

По книге, по тахометру

Признайтесь, с фундаментальной точки зрения карбюратор на вашей Cessna почти не отличается от того, который у вас, возможно, был на вашем малоблочном двигателе Chevy. Уход за ним — это знакомая неприятность, связанная с застреванием поплавковых чаш, поиском утечек топлива и профилактическим ремонтом.

По крайней мере, если вы хотите, чтобы ваш двигатель хорошо работал на холостом ходу и на холостом ходу, регулярно проводите регулировку. Лайкоминг даже предлагает менять режим холостого хода на сезонной основе, если вы живете в районе с большими перепадами высоты над уровнем моря. Но мы говорим, только если есть проблема. Что касается привередливых углеводов, мы давно придерживаемся теории «если что-то не сломалось, ничего не исправляйте». И мы не стали бы пытаться регулировать без актуального руководства по обслуживанию, а также сервисных данных для любых модификаций, внесенных в топливную систему.

Если вы все еще используете аналоговый тахометр, не заходите дальше, не зная, когда он был откалиброван в последний раз. Если есть сомнения, отправьте его в магазин инструментов для лабораторной калибровки.

Что касается симптомов, указывающих на то, что настало время для регулировки смеси на холостом ходу, вы можете наблюдать, как двигатель работает на богатой смеси летом и на обедненной смеси зимой.

Некоторые двигатели подвержены большему воздействию, чем другие, из-за расположения карбюратора, впускного трубопровода, перегородок и так далее. В теплую погоду подсказкой является, во-первых, заметный прирост числа оборотов при переводе регулятора смеси в положение отсечки холостого хода — может быть, на 100 об / мин или более.Когда холодно, может быть и обратное. Вы также можете обнаружить, что свечи зажигания легко загрязняются даже при использовании обедненной смеси для руления.

Потяните назад

Ничего не регулируйте, если вы не уверены в исправности синхронизации магнето, состоянии свечей зажигания и, разумеется, самого карбюратора, хотя попытка регулировки является первым шагом. Отправляйтесь в зону разбега (или летите первым), чтобы прогреть двигатель. С выключенным подогревом карбюратора и установленным чистым воздушным фильтром разверните самолет под углом 90 градусов к ветру и отрегулируйте дроссель, чтобы установить минимальные обороты.Обычно это около 650 об / мин. Зафиксируйте фрикционный фиксатор дроссельной заслонки, чтобы он не соскользнул. Переместите регулятор смеси в сторону отключения холостого хода и следите за тахометром.

Когда вы подойдете к последнему или двум дюйму хода смеси, вы должны заметить повышение частоты вращения двигателя на 25-50 об / мин, прежде чем двигатель откажется от пропуска зажигания на обедненной смеси. Держите его включенным и записывайте фактический рост оборотов, каким бы он ни был. Если ваша обедненная смесь увеличилась более чем на 50 об / мин, ваш карбюратор (или впрыск топлива — применяется тот же тест) установлен слишком богатым и требует компенсации в направлении обеднения.

И наоборот, если вы заметили незначительное повышение оборотов или его отсутствие, значит, ваша смесь холостого хода слишком бедная. Регулировка смеси холостого хода на карбюраторе Marvel-Schebler осуществляется в виде большого винта с накаткой (или маленькой ручки с прорезью) на литой дроссельной заслонке высоко над карбюратором. Например, на карбюраторах серии MA-3 и MA-4 найдите сливную пробку стакана, затем проведите пальцем (или глазами) прямо вверх по стороне карбюратора, пока не дойдете до ручки с прорезью, на которой стрелки указывают на «R». »(Богатый) и« L »(постный). Это регулировка смеси холостого хода.Поверните этот винт в нужном направлении, затем повторите описанную выше процедуру разгрузки.

Конечно, изменение смеси холостого хода влияет и на холостой ход. Если ваш двигатель был настроен на слишком богатую мощность (например, рост на 150 об / мин при выключении), и вы исправили это, повернув винт смеси холостого хода по мере необходимости, чтобы получить желаемое повышение на 50 об / мин, ваш двигатель теперь, вероятно, будет работать на холостом ходу примерно на 100 об / мин быстрее, чем раньше. . Соответственно, вам нужно отрегулировать скорость холостого хода, чтобы вернуть ее в диапазон 650-750 об / мин.Любые изменения требуют надзора со стороны A&P.

На карбюраторе Marvel-Schebler, как и на автомобильном карбюраторе, регулировка холостого хода выполняется с помощью установочного винта на ограничителе низких оборотов на рычаге дроссельной заслонки на карбюраторе. При необходимости отрегулируйте обороты холостого хода до 650-750. Повторите проверку обедненной смеси холостого хода. Вы хотите не более чем на 50 оборотов в минуту на выносе.

Очевидно, что может потребоваться несколько итераций базовой процедуры для правильной настройки карбюратора как для смеси холостого хода, так и для холостого хода, поскольку одно влияет на другое.Однако старайтесь не оставлять двигатель на холостом ходу на земле так долго, чтобы CHT доходил до показаний в полете.

И имейте в виду, что при продолжительной работе на земле на полностью обогащенной смеси и низких оборотах, загрязнение свечей зажигания поощряется, даже при идеально отрегулированной смеси холостого хода. Это потому, что в диапазоне 700 об / мин свечи работают слишком холодно, чтобы их можно было полностью сжечь. Это действительно помогает иметь даже самый простой монитор графического движка для обслуживания и нормальной работы.

После того, как вы его настроите, записывайте рост оборотов при каждом отключении.Это может помочь вам определить насыщение поплавка и внутреннюю утечку. И пока вы это делаете, записывайте дату и температуру наружного воздуха. Через некоторое время календарь скажет вам, что пора сделать все это снова.

Какая мощность у ВАЗ 2106. Все автомобили ВАЗ

ВАЗ 2106 (или «Шестерка», как в народе называют эту модель) — автомобиль, вошедший в историю АвтоВАЗа благодаря своей безумной популярности. Машинка завоевала популярность не только благодаря своему качеству и неприхотливости, но и благодаря наличию различных трансформаций.Например, владельцу доступен такой вариант, как замена двигателя на более производительный. Главное правильно выбрать для своей «шестерки» силовой агрегат и правильно его установить.

Какие моторы комплектуются ВАЗ 2106

ВАЗ 2106 считается логическим продолжением всей линейки продукции «Волжский автозавод». В частности, Sixer — это модернизированная версия ВАЗ 2103. Шестая модель «Лада» производилась от С 1976 по 2006г.

ВАЗ 2106 — одна из самых массовых отечественных машин Большинство 4.Было выпущено 3 миллиона машин.

В разные годы Sixer подвергался некоторым изменениям — например, инженеры производителя экспериментировали с силовыми агрегатами, чтобы придать машине динамичность и мощность. Во все годы ВАЗ 2106 комплектовался четырехтактным карбюраторным рядным двигателем.

Таблица: Варианты комплектации двигателя

Для двигателей шестой модели характерны те же характеристики, что и для предыдущих версий: распредвал расположен в верхней части устройства, смазка трущихся механизмов осуществляется двумя способами — под давлением и через брызги.Смазка при таком способе подачи расходуется довольно быстро: я установил заводскую допустимую норму 700 грамм на 1000 км пути, однако в реальности расход масла может быть больше.

В Моторы заливают масла ВАЗ 2106 как отечественных, так и зарубежных производителей, важно использовать следующие виды масел:

• 5w — 30;
• 5w — 40;
• 10 Вт — 40;
• 15 Вт — 40.

В рабочем состоянии в полости мотора и во всей системе смазки Автомобиль должен быть не более 3х.75 литров масла. При смене жидкости рекомендуется заливать 3, 5 литра.

Основные технические характеристики двигателя «Сикстерс»

Как уже было сказано выше, силовой агрегат ВАЗ 2106 является результатом модификации мотора ВАЗ 2103. Цель такой доработки понятна — инженеры постарались увеличить мощность и динамику новой модели. Результат был достигнут за счет увеличения диаметров цилиндров до 79 мм. В целом новый мотор ничем не отличается от мотора ВАЗ 2103.

На двигателях «Sixters» конструкция поршней такая же, как и на предыдущих моделях: их диаметр составляет 79 мм, при номинальном перемещении поршня 80 мм.

Коленвал тоже был взят от ВАЗ 2103, единственное отличие — кривошип увеличен на 7 мм, что продиктовано увеличением диаметра цилиндров. Кроме того, длина коленвала также была увеличена и составила 50,7 мм. За счет увеличения размеров коленчатого вала и цилиндров удалось сделать модель более мощной: коленчатый вал вращается при максимальных нагрузках со скоростью до 5400 об / мин.

С 1990 года все модели ВАЗ 2106 комплектуются «озоновыми» карбюраторами (карбюраторы Солекс использовались до этого периода). Карбюраторные силовые установки позволяют создать автомобиль с максимальной жизнеспособностью и производительностью. К тому же на момент выпуска карбюраторные модели считались очень экономичными: цены на АИ-92 были вполне доступными.

Все модели карбюраторов «Sixters» с 1990 г. имеют объем 1,6 литра и мощность 75 лошадиных сил (74,5 л.с.). Аппарат не отличается большими габаритами: ширина всего 18.5 см, длиной 16 см, высотой 21,5 см. Общий вес всего механизма в сборе (без бестопливного) — 2,79 кг. Размеры Весь двигатель имеет ширину 541 мм, длину 541 мм и высоту 665 мм. Двигатель ВАЗ 2106 в сборе весит 121 кг.

Рабочий ресурс двигателей на ВАЗ 2106 по заявлению производителя не превышает 125 тысяч километров, но при бережном обслуживании силового агрегата и периодической чистки карбюратора этот срок вполне можно продлить до 200 тысяч километров и выше.

Где находится двигатель

Важной идентификационной характеристикой любого двигателя считается его номер. На ВАЗ 2106 номер выбит сразу в двух местах (для удобства водителя и контролирующих органов):

1. На блоке цилиндров с левой стороны.
2. На металлической пластине под капотом.

Номер двигателя присваивается на заводе, исправления и номера прерывания в помещении не допускаются.

Какой двигатель можно поставить на ВАЗ 2106 вместо штатного

Главное преимущество «шестерки» — универсальность. Владельцы отечественных автомобилей ВАЗ 2106 практически без ограничений могут тюнинговать как двигатель, так и кузов.

Отечественные варианты

Силовые агрегаты могут идеально подойти ВАЗ 2106 с любыми моделями ВАЗ. Однако не следует забывать, что заменяемый двигатель должен быть такого же размера, веса и примерно такой же мощности, как и штатный — можно безопасно и качественно заменить двигатель без каких-либо переделок.

Оптимальными вариантами замены можно считать двигатели АвтоВАЗа:

• ВАЗ 2110;
• ВАЗ 2114;
• «Лада Приора»;
• «Лада Калина».

Главный плюс такой замены в простоте регистрации автомобиля с новым двигателем в ГИБДД. Вам необходимо указать только новый идентификационный номер, так как производитель останется прежним.

Двигатель на иномарку

Чтобы увеличить мощность шестистеров, вам придется найти более «серьезные» типы двигателей.Без изменения моторного пространства на машину можно устанавливать двигатели ВАЗ 2106 с Ниссан или Фиат.

Однако любителям «острых ощущений» этой мощности может не хватить. На ВАЗ 2106 легко «встанет» двигатель от BMW 326, 535 и 746-й моделей. Однако следует учитывать, что с увеличением мощности придется усиливать всю конструкцию автомобиля в целом. Соответственно потребуются вложения в усиление подвески, тормозов, ответвлений в системе охлаждения и т. Д.

Дизель на ВАЗ 2106

Дизельные электростанции целесообразно было ставить на бензиновые отечественные автомобили еще несколько лет назад, когда стоимость дизеля была ниже АИ-92. Главное преимущество дизельного двигателя — его экономичность. Сегодня стоимость дизельного топлива превышает цену бензина, поэтому ни о какой экономии речи не может быть.

Однако любители повышенной тяги мотора вполне могут установить на ВАЗ 2106 различные дизельные агрегаты. Необходимо соблюдать три правила:

1. Размеры и вес дизеля не должны сильно превышать вес штатного мотора ВАЗ.
2. Нельзя ставить на «шестерку» мощностью более 150 л.с. Без соответствующей переделки кузова и других систем.
3. Убедитесь, что все системы автомобиля будут надежно подключены к новому двигателю.

Стоит ли ставить роторный двигатель

Сегодня только концерн Mazda использует роторные двигатели для оснащения автомобилей. В свое время роторно-поршневые двигатели производил АвтоВАЗ, однако из-за проблемности устройства на оснащении автомобилей такие установки было решено прекратить.

Установка роторного двигателя Mazda на ВАЗ 2106 не позволит обойтись без помех: необходимо будет расширить моторный отсек и произвести доработку ряда систем. При желании и наличии средств все эти задачи выполняются, но целесообразнее установить двигатель, например, с Fiat, так как при небольшом навесном оборудовании он будет давать такие же скоростные характеристики.

Таким образом, двигатель ВАЗ 2106 можно заменить как на аналог ВАЗа на другие модели, так и на импортный на более мощные иномарки.В любом случае, к замене блока питания нужно подойти максимально ответственно — ведь при неправильном подключении или несоблюдении рекомендуемых правил это будет небезопасно.

В автомобиле ВАЗ 2106 тюнинг двигателя позволит не только увеличить мощность агрегата, но и скорость машины. Правильная доработка сделает эксплуатацию более приятной и комфортной. Ниже вы узнаете, как улучшить мотор вашего верного помощника.

Что подготовить

Полный тюнинг двигателя ВАЗ 2106 — занятие довольно дорогое.Ведь придется поменять не только поршневую группу, шатуны, коленчатый вал, коллекторы подачи топлива и отвод выхлопных газов.

Все эти детали необходимо тщательно отрегулировать и сбалансировать. Без доступа к специалистам, имеющим в своем распоряжении специальное дорогостоящее оборудование и, что самое главное, опыта проведения подобных работ, никак не обойтись.

Также следует понимать, что затраты на увеличение мощности ВАЗ 2106 (тюнинг двигателя) обернутся полной переделкой коробки передач, выхлопной системы.Тут надо будет сделать тормоза эффективнее. Если на автомобиле установлен карбюратор, то его работа повлияет и на него, и на систему зажигания. В этом случае желательно увидеть полную замену впрыска топлива на форсунку. Двигатель получит новые технические характеристики, что приведет к необходимости переделывать подвеску — родные пружины и амортизаторы будут неадекватно работать с более сладким мотором. Не мешает и установка дополнительных подкосов, повышающих жесткость кузовной части.Без этих изменений увеличение мощности двигателя не будет иметь достаточно выраженного эффекта. К тому же управлять такой машиной станет опаснее, чем до вмешательства в сердце ВАЗ 2106.

Тюнинг двигателя: установка кованых поршней

При работе на увеличении мощности двигателя часто заменяют родные литые поршни на кованые.

Это сделано с одной целью — снизить нагрузку. Кованый поршень легче литого. Кроме того, при больших нагрузках (чем больше оборотов — тем выше нагрузка на детали двигателя) литье ведет себя на порядок хуже, чем кованый.Вместе с заменой поршня имеет смысл поменять или облегчить шатуны. Этот процесс более сложный — точность удаления лишнего металла должна быть не менее 0,1 грамма. Но эта процедура менее выгодна, чем полная замена на Н-образные кованые шатуны, имеющие большую длину, чем у родственников.

Такая деталь намного проще и прочнее, а последний фактор повысит степень сжатия в камере сгорания.При длинном шатуне рекомендуется использовать поршни с уменьшенной высотой сжатия. Результатом таких работ является форсирование двигателя.

Балансировка коленчатого вала

Исключив группу коврик-поршень, необходимо провести балансировку с маховиком, шкивами и желательно с корзиной сцепления. При этом родной коленчатый вал с полной противовесом лучше заменить — он тяжелее, но для этой детали более важным параметром является прочность. Отсутствие балансировки этой системы не позволит полноценно эксплуатировать обновленный мотор ВАЗ 2106.Тюнинг двигателя необходимо проводить с полным согласованием новых деталей между собой, иначе замена не приведет к желаемому результату, а вызовет только разочарование.

Многое можно сделать самостоятельно — это снизит стоимость переоборудования и даст вам право сказать, что вы все сделали сами. Но такой тюнинг двигателя ВАЗ 2106 под силу произвести лишь ограниченному кругу автомобилистов, поэтому не стесняйтесь обращаться к ним за работами, где важна точность.

Расширение топливных каналов

Оснащая нижнюю часть двигателя, нельзя оставлять без внимания распредвал и клапан. От качественной работы этого узла зависит мощность мотора. Для более производительной подачи топливных смесей необходимо расширить и отполировать каналы, по которым она поступает. Сначала проведите расточку впускного коллектора, предварительно сняв подающие каналы в головке самого блока цилиндров. По мере того, как они разветвляются глубоко в головку, необходимо будет обрезать направляющие шпильки и отполировать канал.После этой процедуры со всеми каналами необходимо отполировать линию подачи от седла клапана. В этом случае необходимо проявить осторожность, чтобы не повредить боковину.

Именно такую ​​процедуру необходимо проводить для выпускных коллекторов. Это более трудоемко, так как изделие изготовлено из чугуна. Вместо родного коллектора можно установить специальный «паук», имеющий необходимый диаметр магистрали.

Замена распредвала

Делая на своем автомобиле ВАЗ 2106 тюнинг двигателя, нельзя обойти газораспределительный вал, регулирующий работу впускных и выпускных клапанов.Настроенные распредвалы отличаются друг от друга и в основном бывают двух видов.

Высокие валы

Вал Hindal позволяют двигателю максимизировать свои характеристики на высоких оборотах. Установка такого элемента позволит сместить «красную» зону оборотов, тем самым позволив двигателю выдавать наибольший крутящий момент в этом диапазоне. Это достигается за счет более широких и мощных кулачков на валу. Они намного лучше толкают клапана и открывают их больше и дольше, чем кулачки на классическом валу.При этом на холостом ходу двигатель будет работать нестабильно. Проблема решается перепрограммированием электронного контроллера зажигания. В случае установки «спортивного» распредвала система зажигания в обязательном порядке также будет заменена на более современное оборудование.

Малые валы

Низкие валы рекомендуются для установки тем автомобилистам, которые предпочитают эксплуатировать машину преимущественно на малых и средних оборотах. Это увеличит крутящий момент на низких оборотах, что дает значительное преимущество при движении по бездорожью или буксировке прицепа.К тому же такой распредвал обеспечит экономию топлива.

Система подачи топлива

Делая глубокую настройку двигателя ВАЗ 2106, карбюратор желательно поменять систему подачи топлива. Можно установить более производительный карбюратор солекс, подобрать куртки и т.д. Но дело в том, что этот автомобильный агрегат очень капризен.

На качество бензина также влияет качество бензина, и атмосферный воздух подается в систему, и даже расположение автомобиля относительно горизонтальной поверхности.Установив форсунку, вы заметите в своем автомобиле массу новых положительных качеств, а именно:

• Смешивание топлива и воздуха происходит непосредственно в камере сгорания, что позволяет не терять до 10% мощности мотора.
• Повышенная динамика автомобиля за счет контроля датчиков — при изменении нагрузки происходит мгновенное управление впрыском.
• Зимой не нужно прогревать, более легкий запуск по сравнению с карбюраторными машинами.
• Высокая надежность и длительный срок службы.
• Высокая экологичность.
• Через 1,5–2 года вы полностью окупите стоимость форсунки за счет экономии топлива.

Установить данную систему можно своими руками. Главное — не забыть проложить под обратку еще одну топливную магистраль.

И не забывайте тут ни о чем другом о тюнинге двигателя ВАЗ 2106: дросселирующие заслонки необходимо заменить дроссельным узлом, в который установлены соответствующие демпферы и регулятор холостого хода.

Переоборудование шасси автомобиля

На что следует обратить внимание при переоборудовании ВАЗ 2106? Тюнинг двигателя и ходовая часть должны дополнять друг друга. Невозможно оставить ходовые качества автомобиля неизменными, установив более совершенный и мощный мотор. Изменениям следует подвергнуть трансмиссии и редукторы. задний мост. Передаточное число ведущих пар агрегатов должно соответствовать возможностям нового двигателя, иначе они быстро выйдут из строя.

Сначала необходимо улучшить тормозную систему.В таких случаях на передние колеса устанавливаются вентилируемые диски, а задние барабаны меняются на дисковые тормоза.

Они намного надежнее и производительнее барабанов. Суппорт устанавливается от ВАЗ 2108, диски тормозные типа АТЕ 412125. Самая сложная часть установки — подгонка полуоси под диаметр борта диска. Крепление суппорта производится по аналогии с передними тормозами. При установке полуоси подшипник следует заменить на SKF.Подключите новую систему к старой трассе. Кроме того, главный тормозной цилиндр требуется для замены изделия иностранного производства.

Вспоминая всю тормозную систему, обратите внимание на подвеску. Новые возможности машины требуют более жестких амортизаторов и усиленных рессор. Для повышения жесткости кузова желательно установить специальные подкосы. Один устанавливается в режущем пространстве автомобиля, усиливая жесткость между лонжеронами автомобиля и местами посадки передних стоек.Второй крепится в багажном отделении и фиксирует геометрию расположения сидений задних амортизаторов и пружин.

Отдельно отметим рулевую систему автомобиля. Укрепление руля поможет повысить поперечную устойчивость стабилизатора.

Это достигается за счет немного укороченного все того же стабилизатора, который с помощью индивидуально изготовленных креплений многократно увеличивает жесткость стандарта. Да, повозиться придется, но поведение вашей машины на дороге вас приятно удивит.

Достижение

Вот и подошел к концу наш разговор на тему: «Тюнинг двигателя ВАЗ 2106». Представленное на странице фото поможет сориентироваться новичкам в вопросе, на какие детали и узлы нужно обратить особое внимание в воплощении желаемого. В результате автовладелец получает совершенно новый автомобиль, абсолютно не сопоставимый по техническим параметрам с вашим прародителем. Мощный мотор, Sensitive Box, Hardwriting Machines позволяют активно маневрировать на скоростях, доступных этому автомобилю только при движении по прямой трассе.На трассе, благодаря такой процедуре, как тюнинг двигателя, ВАЗ 2106 сможет оставить далеко позади не только аналогичные автомобили, но и некоторые иномарки.

Двигатель ВАЗ 2106 хорошо известен любителям отечественного автопрома по системе, в большинстве своем работает четко и без сбоев. Однако, как и любой другой механизм, мотор автомобиля требует своевременного ухода и, возможно, даже доработки в соответствии с условиями эксплуатации. Тюнинг способен творить настоящие чудеса даже с минимальными затратами.

Какой двигатель ВАЗ

По сути, двигатель ВАЗ 2106 — это модернизированный 4-х цилиндровый двигатель «Тройка», получивший большую мощность. Отныне автомобиль может похвастаться 75 лошадиными силами, которые развивают крутящий момент в 116 Нм. Однако разработчики не остановились только на одной вариации, представив на суд автомобилистов сразу несколько следующих модификаций:

• классический автомобиль с внутренним контуром объемом 1,6 л;
• изделие с двигателем 1,3 л, а также доработанным карбюратором, длина ходового поршня меньше 1.4 см;
• Двигатель объемом 1,5 л с измененными параметрами шатунно-поршневых элементов и блока.

Все вариации пользуются популярностью, но модели по-прежнему пользуются спросом, объем двигателя рассчитан на 1,5 литра. Этот ВАЗ 21061 довольно неприхотлив в эксплуатации и реже выходят из строя другие модификации.
Всего, независимо от вариантов исполнения, двигатель ВАЗ 21061 — 21063 включает в себя:

цилиндр
• и картер, на дне которого обычно устанавливается специальный поддон;
• поршень и прилегающие к нему компрессионные кольца расположены непосредственно внутри цилиндра;
• коленчатый вал, движущийся внутри картерных подшипников.

Для тех, кто привык ремонтировать машину своими силами, никаких сложностей не возникает и при эксплуатации «шестерки». Другое дело, если водитель задумывается, как увеличить мощность двигателя ВАЗа. Тогда процесс потребует на порядок больше знаний и, возможно, консультации специалиста. Конечно, если хозяин очень хочет улучшить свою машину, а не нанести ему непоправимый вред.

Правила тюнинга

Основная цель, которая преследует качественный тюнинг, — это улучшенные характеристики двигателя.А желаемого результата можно добиться следующими методами:

• машинное нагнетание;
• чип-тюнинг;
• замена системы зажигания на более мощную.

Самая сложная и одна из самых экономичных процедур — увеличение диаметра цилиндров и хода поршня. Вес автомобиля ВАЗ не меняется, но мощность на выходе увеличивается в разы. Лучшее решение в этом случае — заменить баллоны, установить которые будет проще и дешевле.Габаритные размеры компонентов вообще изменятся и никак не повлияют на качество езды. Размеры дают о себе знать только тогда, когда автомобиль заправлен или неисправен.

Еще один действенный способ настройки — улучшение. Динамические показатели двигателя достигаются следующим образом:

• масса коленчатого вала и шатунно-поршневой системы уменьшается;
• регулировка передаточных чисел шестерни;
• установочные электронные комплексы.

Крутящий момент автомобиля от таких действий сильно не изменится, мощность увеличится, но немного.

На помощь могут прийти радикальные методы, позволяющие тем, кто хочет провести более глубокую настройку.

Заключается в выборе специального коленвала вместо заводского агрегата. Это позволит изменить автомобиль, практически уменьшить клиренс, увеличить мощность. После замены всех необходимых элементов проводится ремонт и доводка автомобиля в целом.

Чип-тюнинг — это относительно новый метод обновления, который позволяет изменять параметры без механического вмешательства с помощью специального программного обеспечения. Сколько весит двигатель и когда он был выпущен, значений нет. Система справится с любыми, даже самыми сложными обстоятельствами.

Замена системы зажигания относится к разряду приемов прогрессивной настройки. Лучшее решение — это блок, который называется бесконтактным и позволяет существенно выиграть по мощности.

Эксперименты S. Собственный автомобиль «Это определенно хорошо, однако, принимая решение о следующих модификациях, вы должны подумать, не будут ли они последним, что заметит машина. Ширина экспериментального спектра велика, поэтому нет необходимости спешить. Лучше хорошенько подумать и подобрать кстати то, что действительно нужно.

Эксплуатационные характеристики ВАЗ 2106 Шесть

Максимальная скорость: 150 км / ч
Время разгона до 100 км / ч: 17.5 кл.
Расход топлива на 100км по городу: 10,1 л.
Объем бензобака: 39 л.
Снаряженная масса автомобиля: 1035 кг
Допустимая полная масса: 1435 кг
Размер шин : 175/70 SR13.

Характеристики двигателя

Расположение: спереди, продольно
Объем двигателя: 1569 см3
Мощность двигателя: 75 л.с.
Число оборотов: 5400
Крутящий момент: 116/3000 Н * м
Система питания: Карбюратор
Turbocharddv: не
Газораспределительный механизм: Ohc.
Расположение цилиндра: Рядный
Количество цилиндров: 4
Диаметр цилиндра: 79 мм
Ход поршня: 80 мм
Степень сжатия: 8,5
Количество клапанов на цилиндр: 2
Рекомендуемое топливо: АИ-92.

Тормозная система

Передние тормоза: Диск
Задние тормоза: Барабан

Рулевое управление

Тип рулевого управления: Червячная передача
Усилитель рулевого управления: не

Трансмиссия

Привод: Задний
Количество передач: Механическая коробка — 4
Передаточное число главной пары: 4,1

Подвеска

Передняя подвеска: Двойной поперечный рычаг
Задняя подвеска: Винтовая пружина

Кузов

Тип кузова: седан
Количество дверей: 4
Количество мест: 5
Длина станка: 4166 мм
Ширина станка: 1611 мм
Высота станка: 1440 мм
Колесная база : 2424 мм
Колея передняя: 1365 мм
Шаг назад: 1321 мм
Дорожный просвет (клиренс): 170 мм
Объем багажника: 345 л.

Производство

Год выпуска: С 1976 по 2005 год

ВАЗ 2106 модификации

ВАЗ-21061 — Двигатель ВАЗ-2103 объемом 1500 см3. Изначально этим индексом предполагалось обозначить специальную версию для Канады, в которой предусматривалась комплектация со специальными бамперами — алюминиевыми, без клыков, с накладками и плавниками из черного пластика.

ВАЗ-21062. — экспортная модификация ВАЗ-2106 с правым колесом.

ВАЗ-21063. — двигатель ВАЗ-21011 улучшенной компоновки, с датчиком давления масла и с электровентилятором вместо свадебного ремня (в варианте привод был разрешен).

ВАЗ-21064. — Экспортная модификация ВАЗ-21061 с правым рулевым колесом.

ВАЗ-21065 — модернизированная модификация с улучшенной компоновкой, выпускалась в 1990 — 2001 годах. Базовая модель отличалась более мощным генератором, пятиступенчатой ​​коробкой передач, редуктором заднего моста с передаточным числом 3.9, бесконтактная система зажигания, карбюратор «Солекс» (21053-1107010), галогенные фары, обивка салона и подголовники, а также штатное наличие задней противотуманной фары Электрообработка заднего стекла. Оборудование 21065-01 оснащалось двигателем от модели 2103.

ВАЗ-21066. — Экспортная модификация ВАЗ-21063 с правым рулевым колесом.

ВАЗ-21067 — Сборка «Ижавто». Двигатель ВАЗ-21067 отличался от базового наличием системы впрыска топлива с каталитическим нейтрализатором, что обеспечивало выполнение норм токсичности Евро-2.

ВАЗ-21068. — выпускался как носитель агрегатов наладки новых моторов ВАЗ-2108 и ВАЗ-21083.

ВАЗ-21069. — Машины изготовлены для спецслужб. Внешне полностью идентичен ВАЗ-2106, но с двухсекционным РПД ВАЗ-411 мощностью 120 л.с. С 1983 г. мог устанавливаться двигатель ВАЗ-413 мощностью 140 л.с., а с 1997 г. — универсальный РПД. для заднеприводных и переднеприводных ВАЗ-415.

ВАЗ-2106 «Турист» — Пикап со встроенным тентом в кузове, созданный по заказу технической дирекции.Проект был отклонен главным директором завода, а единственный серебряный экземпляр был перекрашен в красный цвет и впоследствии использовался как внутриводная инженерия.

ВАЗ-2106 «Милиция» — Единственный экземпляр, сделанный по специальному заказу, полученный от Л.И. Брежневой или кого-то из его окружения после демонстрации высшему руководству СССР опытных ВАЗ-2107 в 1979 году, помимо экспортных бамперов. , отличался сиденьями и решеткой радиатора от 2107, а также улучшенной установкой под капот.

Двигатель карбюраторный ВАЗ 2106 с четырьмя цилиндрами — рядная силовая установка с вертикальным перемещением поршневой группы. Распространение вывиха Вала. — наверху GBC.

Двигатели ВАЗ 2106

Линейка двигателей ВАЗ шестого поколения представлена ​​3 типами моторов:

1. Изделие с объемом двигателя 1,6 л. Это самый востребованный агрегат в семействе классических автомобилей данной модели.
2. Изделие с двигателем, объем которого приближается к 1.3 литра. Отличие от основной силовой установки в том, что в этом агрегате длина поршневых элементов меньше 1,4 см. Соответственно, изменения коснулись таких элементов мотора, как блок, коленчатый вал и элементы цепной передачи MRM. Также в топливной системе использовался другой карбюратор.
3. Изделие с мотором объемом почти 1,5 л. Отличие от штатного карбюраторного агрегата состоит в диаметре поршневой группы, который составляет менее 0,03 см от стандартного диаметра цилиндров.Это привело к изменению параметров блока и поршневых элементов шатуна.

Стандартный двигатель ВАЗ 2106 — результат модернизации мотора Тройка. Благодаря этому усовершенствованию мощность двигателя увеличена до 75 л.с. При достижении крутящего момента 116 нм. В этом случае диаметр цилиндра составляет 7,9 см.

Тюнинг двигателя ВАЗ 2106

Качественный тюнинг двигателя предназначен для увеличения динамических параметров силовой установки. Методы настройки:

• форсунка двигателя «Шестерка»;
Чип-тюнинг двигателя
• ;
• установка на автомобиль более прогрессивной системы зажигания.

Серьезным прорывом в тюнинге двигателя можно считать увеличение хода поршня и диаметра цилиндров. Если в первом случае необходимо заменить коленчатый вал, что очень дорого, то во втором проще применить цилиндры ремонтных (увеличенных) размеров. Также практикуются поршневые изделия других модификаций, которые потребуют обработки отверстий втулки. Для увеличения степени сжатия требуется провести обработку прокладки прокладкой.

Одним из действенных способов тюнинга двигателя можно назвать т.н. Продвинутая силовая установка, представляющая собой перечень мероприятий по агрегату, ведущих к улучшению динамических показателей мотора. Основные действия при выполнении доработки:

1. Уменьшение весовых характеристик коленчатого вала и шатунно-поршневой группы.
2. Шлифовальные работы и срабатывание сопряженных поверхностей коллекторов.
3. Калибровка и регулировка электронных комплексов, отвечающих за работу моторного агрегата.
4. Увеличение или уменьшение передаточных чисел.

Углубленный тюнинг двигателя ВАЗ 2106 в первую очередь связан с выбором и установкой коленчатого вала особого типа взамен штатной детали. Этот элемент монтируется с помощью более крупной рукоятки. Под полужирным блоком под поршневую группу увеличенного диаметра выделены цилиндры, снабженные кольцами Т-образной конфигурации компрессионного типа.

Далее проводится технологическая наладка настройки всех узлов элементов двигателя с основной задачей по увеличению степени сжатия в цилиндре мотора.Этот показатель напрямую связан с угловой величиной фаз газораспределения и положениями дроссельной заслонки.

Позиционное изменение газораспределительного вала осуществляется приводной шестерней регулируемого типа, что дает возможность заливать топливо с повышенной концентрацией воздуха камеры сгорания. Самый эффективный вариант тюнинга двигателя — установка турбины на силовую установку и оборудование. автомобиль т.н. «Директок», т. н.е. Система вывода прямоточного газа. Выбор такого вспомогательного оборудования целесообразно проводить специалисту по двигателям. Если автомобиль усовершенствовать турбиной, то это повысит динамические параметры двигателя.

Такой вид модернизации, как чип-тюнинг двигателя, позволяет оптимизировать функционал автомобиля. Изменение динамических параметров происходит без использования механической отделки. Такое обслуживание осуществляется исключительно в автомобиле, где есть система ЭБУ.Наличие в ЭБУ соответствующего программного обеспечения позволяет контролировать и изменять параметры настройки зажигания, подачи топлива, расходомера и т. Д.

Один из путей постепенной настройки двигателя считается регулировкой системы зажигания автомобиля. Для этих целей практикуется установка зажигания с электронным переключением, которое в среде автомобилистов называется бесконтактным, т.е.без участия механических коммутационных компонентов (контактов прерывателя).Дополнительно необходимо изменить элементы сцены системы на более качественные продукты.

Плавающая скорость на холостом ходу Ford 3. Для очистки демпфера потребуется

Прочитать 5 мин.

Как и любой другой сложный механизм, автомобиль требует внимания, ухода и тонкой настройки. Тем не менее даже при тщательном уходе может случиться так, что Ford Focus 3 начнет работать на холостом ходу. Как правило, это связано с наличием в механизме определенных проблем и неисправностей.Главное правило при появлении симптомов поломки — своевременное выявление и исправление.

Если проблемы диагностируются вовремя и правильно, то ремонт обычно обходится дешевле, так как поврежденные узлы не успевают повлечь за собой другие поломки. Некоторые водители Ford Focus 3 сталкиваются с проблемой выстрела двигателя на ходу при снижении скорости, торможении и на холостом ходу. Проблема в основном проявляется на 2-5 тысячах км пробега.

Симптомы фокуса двигателя 3

Проблема очень заметна, если светофоры часто попадаются или приходится стоять в пробках.Проблема проявляется в следующем: после сброса скорости и переключения трансмиссии на нейтраль мотора она слышна по звуку и также может быть видна на бортовом компьютере, повышаем скорость, после чего глохнет. Практически все водители, столкнувшиеся с проблемой, отмечали, что она возникает при медленной езде, торможении или вообще на холостом ходу.

Причины

Как правило, описанная проблема отмечалась на автомобиле Ford Focus 2011 года с двигателем 1,6 л. Среди проявлений было выделено:

• нестабильная работа;
двигатель
• урезан;
• потеря тяги после холодного пуска.

И, конечно же, Motor Gloh. Распространенность проблемы обратила на нее внимание производителя, решившего выяснить, почему это происходит. Исследуя проявления, компания вынесла вердикт, согласно которому симптомы возникли в связи с преждевременным отложением нагара в камере сгорания. Кроме того, автовладельцы и многие мастера отметили загрязнение дроссельной заслонкой Gari.

Решения проблемы

Официальная версия производителя — перепрограммирование модуля управления блоком питания и установка последней версии прошивки.Новая установленная калибровка повышает стабильность работы мотора на холостом ходу и в режиме тяги. Обновленная версия была выпущена после устранения неполадок.

Однако кроме переустановки прошивки нужно очистить загрязненные места.

Очистка камеры сгорания

Для того, чтобы убрать ворс с камеры сгорания, нужно использовать специальные средства. На рынке представлено множество разнообразных инструментов, позиционируемых как жидкости для очистки воды в двигателе.Официальные представительства производителя рекомендуют использовать жидкости марки Chevron (Техрон). Именно это означает, что тестирование было протестировано и доказало свою эффективность в сокращении количества депозитов Гэри.

Конечно, это всего лишь рекомендация, а не руководство к действию. Форд Фокус 3 Владельцы выбирают самую разнообразную химию. Обзоры результатов использования различных средств можно легко найти в сети и выбрать для себя оптимальный вариант.

Для удаления нагара и копоти из камеры сгорания необходимо залить чистящую жидкость в топливный бак.Производитель указывает, что рекомендуемое количество названного средства — 350 мл. То есть один контейнер на машину.

Принцип работы прост. Нагар — это пленка из не сгоревших остатков топлива и масла. Если он будет разрушен своей структурой, он легко вытащит выхлопную систему. Поэтому в его состав входят специальные катализаторы и растворители, способствующие этому процессу. Катализаторы горения повышают температуру горения топлива, а растворителей еле-еле.

Очистка дроссельной заслонки

Дроссельная заслонка регулирует поток поступающего воздуха, тем самым определяя количество горючей смеси в двигателе. Необходимость чистки возникает при:

• нарушении работы двигателя на холостом ходу;
• оборота;
• газ плохо отводится;
• двигатель глохнет при торможении и замедляется.

Во избежание последствий рекомендуется очистить дроссельную заслонку. Очищается с помощью промывочной жидкости и сосудов.Делать операцию нужно аккуратно, чтобы не поцарапать и не повредить поверхность, так как на нее наносится специальное покрытие.

Процесс очистки дроссельной заслонки очень прост, и любой владелец Ford Focus 3 сможет выполнить всю процедуру при желании. Итак, если есть желание сэкономить на уборке мастера, просто следуйте инструкции.

Для очистки демпфера вам потребуются: отвертка

• ;
• головки на 8 и 10;
• жидкость или может очищать карбюраторы или двигатели;
• тряпка или бумажные полотенца.

Алгоритм:

1. Снимите кожух с двигателя. Видим, как насадка идет к фильтру.
2. Отсоедините две трубки от сопла.
3. Ослабьте зажимы на сопле.
4. Снимите трубу. Дроссель открыт.
5. Откручиваем крепление (4 болта на 8), удерживающее дроссельную заслонку.
6. Отсоедините колодку проводов от датчика. Для этого потяните за фиксатор (красная защелка), а затем потяните за разъем.
7. Снимите демпфер.
8. Используя необходимую химию, промойте демпфер. Для труднодоступных мест рекомендуется использовать ватные палочки.
9. Поставьте чистую заслонку и соберите конструкцию в обратном порядке.

Весь процесс занимает от получаса, в зависимости от наличия опыта. Если все сделано правильно, ошибок и проблем быть не должно, и ваш Ford Focus 3 порадует бесперебойной работой в любом режиме: на холостом ходу, на светофоре и даже в пробках.

Подавляющее большинство автовладельцев, столкнувшихся с тем, что двигатель на холостом ходу, при торможении или разгрузке глохнет, отметили, что намного лучше автомобиль начинает себя вести просто после перепрошивки. Однако очистка камер и демпфера значительно повышает экономичность автомобиля.

Кроме того, все эти действия рекомендуется выполнять именно в такой последовательности. Некоторые водители у которых при торможении двигателем GLAH начинали с того, что чистили демпфер.После этого машина прекратила штурм, однако по прошествии времени симптомы проявились снова. И снова удалось убрать.

106 ..

Ford Focus 3. Скачок оборотов двигателя на холостом ходу

Скачкообразная (плавающая) частота вращения двигателя

Плавающие обороты холостого хода — довольно частая неисправность на различных автомобилях. Скачут обороты на бензиновых машинах и дизельных агрегатах, а также на двигателях с ГБО. Учтите, что на холостых оборотах включается газ или бензин довольно часто из-за некорректной стороны прошивки ЭБУ.
Во время езды указанная проблема способна доставить массу неудобств, так как водитель вынужден постоянно подталкивать двигатель, чтобы двигатель не состыковался в самый неподходящий момент. Далее мы разберемся, почему скачки оборотов двигателя на холостом ходу, а также определим причину неисправности для дальнейшего устранения.

Нестабильный холостой ход: причины

В норме обороты ХХ на разных моторах могут варьироваться в пределах от 700 до 900 об / мин.При этом следует учитывать, что сразу после запуска холодного двигателя блок управления увеличивает обороты холостого хода, заставляя двигатель работать в так называемом «режиме прогрева». Этот режим штатный, то есть не является неисправностью. После достижения определенной температуры и незначительного нагрева мотора прогрева двигатель падает, двигатель начинает работать в обычном режиме ХХ.

Если обороты двигателя зависают на холостом ходу, то эта неисправность выглядит как легкое нажатие и отпускание педали газа, а сам водитель не нажимает на акселератор.Другими словами, холостой ход может быть слишком высоким или нормальным, а затем начать падать до такой отметки, когда двигатель почти глохнет. После этого мотор снова «набирает обороты», стрелка на тахометре снова поднимается вверх и повторяются скачки в виде увеличения и уменьшения оборотов.
Обычно неисправность проявляется в течение нескольких минут, чаще на холодном двигателе, после чего исчезает до следующего запуска. Возможен также вариант, когда поломка присутствует постоянно и независимо от степени прогрева двигателя, то есть обороты плавают постоянно после отпускания педали газа и перехода двигателя в режим работы на HX.

Причин такого нестабильного холостого хода много. Среди них можно выделить несколько основных. В первую очередь необходимо учитывать тип устанавливаемого двигателя и его систему питания: карбюратор, инжектор, дизель.

На двигателях с карбюратором большинство проблем решается очисткой и регулировкой указанного дозирующего устройства.

Холостой ход двигателя на карбюраторе необходимо регулировать, так как настройки имеют свойство покупать во время активной эксплуатации автомобиля.
Еще стоит обратить внимание на то, что в карбюраторе нет значительного обеднения топливно-воздушной смеси.
Отдельного внимания заслуживает электромагнитный клапан карбюратора. Характерной особенностью его поломки является отказ двигателя работать на холостом ходу без всасывания.
Также необходимо исключить возможность попадания воздуха в карбюратор, который также может сильно осушать смесь. В итоге мотор троит, обороты подскакивают, двигатель начинает топать.
Во время манипуляций с карбюратором необходимо проверить степень загрязнения ссуд, прочистить каналы холостого хода, оценить уровень топлива в поплавковой камере и т. Д. Конечная цель — нормальная подача воздуха и топлива в карбюратор, в результате чего состав смеси будет оптимальным для режима ХХ. В процессе эксплуатации жиклеры карбюратора требуют периодической очистки, параллельно с этим нужно проверять состояние воздушного фильтра и заменять сильно загрязненный элемент.

Теперь есть несколько причин, по которым у инжекторного двигателя будут прыгать обороты. Как известно, современные автомобили с таким двигателем предполагают оснащение системой электронного впрыска топлива под управлением ECM. Такая система управления конструктивно имеет множество датчиков, благодаря которым определяется состав топливной смеси на разных режимах работы ОИ. Совершенно очевидно, что отказ или ошибочные данные с датчика могут привести к холостым плавающим оборотам. Другими словами, электронный блок управления (ЭБУ) не получает достоверную информацию или принимает данные с перебоями, в результате чего обороты скачут на холостом ходу.В списке возможных неисправностей следует выделить:

Зажигание и неисправности в этой системе. Необходимо проверить высоковольтные провода, свечи зажигания и другие элементы.
Впуск. Неисправности на входе могут быть связаны с загрязнением датчика ДМРВ воздушным фильтром, воздушными седлами.
Регулятор холостого хода. Выход из строя или сбои в работе этого устройства закономерно приводят к нестабильным оборотам двигателя на ХХ.
Система рециркуляции выхлопных газов ЕГР. Проблемы с EGR вызывают нарушения в составе топливовоздушной смеси, что также влияет на стабильность оборота двигателя.
Если обороты скачут на холостом ходу, то проверки следует начинать с RXX. Местом расположения регулятора обычно является область рядом с датчиком датчика положения дроссельной заслонки ДПДЗ. Вы можете проверить указанное устройство путем его замены на заведомо правильно или с помощью мультиметра. Чтобы проверить мультиметр, следует узнать сопротивление, затем измерить сопротивление регулятора с помощью тестера. Отклонения от нормы укажут на возможный выход из строя регулятора холостого хода.

Если диагностика регулятора показывает его работоспособность, то проверку следует продолжить.Следующий элемент — датчик массового расхода ДМРВ. Для проверки отключите разъем питания от ДМРВ, после чего нужно запустить блок питания. На холостом ходу обороты могут подниматься примерно до 1200-1500 об / мин. Устойчивая работа ДВС с отключенным датчиком расхода воздуха и улучшенная динамика разгона при движении укажут на то, что повороты могут плавать из-за проблем ДМРВ.

Что касается клапана рециркуляции ОГ, то это решение позволяет возвращать часть выхлопных газов обратно во впускное отверстие. Это сделано для улучшения экологических показателей ДВС.Другими словами, клапан открывается, а затем перекрывает канал подачи выхлопных газов обратно в двигатель. Выход из строя или «заедание» клапана приводит к тому, что выхлопные газы с избытком попадают во впускное отверстие, влияя на состав смеси, оборот ХХ и другие режимы работы мотора. Для нормального функционирования клапан USR необходимо периодически чистить, особенно его седло.
Дизельный двигатель конструктивно отличается от бензинового тем, что находится в его устройстве ТНВД.По этой причине плавающие обороты на холостом ходу могут возникать как в результате проблем, присущих бензиновым аналогам, так и в результате проблем с насосом высокого давления. Например, коррозия или механический износ подвижных элементов внутри насоса. Холостые и прочие сбои приводят к тому, что холостой ход дизеля подскакивает.

в списке основных систем и механизмов, которые необходимо проверить в случае превышения скорости поворотов на ХХ, значатся:

Впуск;
-система снабжения;
-Система зажигания;
-Муханизм газораспределение;
-Система утилизации выхлопных газов;

Каждая из указанных систем требует детальной диагностики.Также необходимо учитывать, что сильно загрязненные форсунки впрыска или обрыв в цепи их питания могут вызвать плавающие повороты, потерю мощности, перебои двигателя, дымность выхлопных газов и т.д. от загрязнений своевременно (каждые 30-40 тыс. сданных комплектов) путем промывки или удаления отложений в ультразвуковой ванне. Также необходимо обратить внимание на производительность топливного насоса и давление, которое он создает в топливной рампе.Загрязнение бензонасоса — частая причина нестабильной работы двигателя, скачков оборотов и других неисправностей.
Напоследок добавим, что в некоторых случаях подстройка двигателя и сбои в его работе на холостом ходу и под нагрузкой сопровождаются тем, что на приборной панели загорается «чек». Обратите внимание, что блокировка ошибок и запись неисправности в память ЭБУ могут облегчить поиск неисправности. Для определения неисправности или сбоев в работе датчика достаточно будет подключить в диагностический разъем автомобиля специальный сканер для считывания кодов ошибок и последующей расшифровки.

Ford Motor Focus 3 Краткие сведения о моторе На холостых оборотах, в пробках, в движении

Как и любой другой непростой механизм, автомобиль требует внимания, заботы и узкого варианта. Тем не менее даже при кропотливой осторожности может случиться так, что Форд Фокус 3 на холостых оборотах начнет грохотать. Система охлаждения двигателя Ford Focus 2: При температуре 1,4 Duratec и 1,6 Ford Focus 2. Обычно это связано с наличием определенных проблем и дефектов в механизме. Основное правило при появлении симптомов поломки — своевременное выявление и устранение.

Если ставится задача диагностировать соответствие и правильно, то ремонт, как правило, обходится дешевле, так как пострадавшие не успели повлечь за собой другие поломки. Некоторые водители Ford Focus 3 на ходу сталкиваются с выходом из строя штормового двигателя при снижении скорости, торможении и на холостом ходу. Неисправность больше проявляется на 2-5 тысячах км пробега.

Симптомы прошивки

двигатель Ford Focus 3.

Проблема очень заметна, если часто попадаются светофоры или приходится стоять в пробках.Проблема проявляется в следующем: После сброса оборотов и переключения трансмиссии на нейтраль двигателя это слышно по звуку а также видно на бортовике, поднимите обороты, после этого глохнет. Фактически, все водители, столкнувшиеся с несоответствием, отмечали, что оно появляется во время неустойчивой езды, торможения или вообще на холостом ходу.

Причины

Обычно описанная проблема отмечалась на автомобиле Ford Focus 2011 с двигателем 1,6 л.Радиатор Фокус 2, Замена радиатора Форд Фокус 2. 3 — Трубопровод ГБЦ ;. Среди проявлений выделено:

• неуравновешенная работа;
• мотор Trojection;
• потеря тяги после холодного пуска.

И, конечно же, Motor Gloh. Распространенность трудностей направила на это внимание производителя, решившего узнать, почему это происходит. Изучив проявления, компания вынесла вердикт, согласно которому симптомы появились в связи с ранним осаждением Нагара в камере сгорания.Кроме того, автолюбители и многие мастера отметили загрязнение дроссельной заслонкой Gari.

Решения проблемы

Официальная версия производителя перепрограммирует модуль управления агрегатом и устанавливает последнюю версию прошивки. Недавно установленная калибровка повышает устойчивость двигателя на холостом ходу и в режиме тяги. Обновленная версия была выпущена после обнаружения проблем.

Но, не считая переустановки прошивки, нужно убрать грязные места.

Читайте так же:

Очистка камеры сгорания

Для того, чтобы убрать ворс с камеры сгорания, нужно использовать специальные средства. На рынке существует множество различных средств, позиционирующих как вода для очистки двигателя автомобиля. Официальные консульства производителя советуют использовать воду от Chevron (Techron). Светодиодные лампы в ПТФ Форд Фокус 3 | Shopelix Примечание! В некоторых вариациях Ford Focus 3 топливный фильтр грубой очистки расположен в бензобаке (а точнее — в топливном насосе), а элемент тонкой очистки — непосредственно перед ним.В частности, этот инструмент был протестирован и доказал его эффективность в снижении количества отложений Гэри.

Троит двигатель и включается поплавок

Ford Focus 3 1.6 125 2012 Часть 2

Обсуждаем популярный бизнес Ford Focus от двигатель 1.8 л. Замена бампера на Форд Фокус 3 на Форд Фокус третьего поколения Делается это очень просто. При плавании получается , на холостом ходу , авто.

Читайте так же:

Ford focus.Плавающий

превращается в на 1,8л. Решение. FAQ 14-2.

Пуск холодного двигателя . После смены заправки такое явление прекратилось.

Конечно, это всего лишь рекомендация, а не руководство к действию. Владельцы Форд Фокус 3 выбирают самую разнообразную химию. Обзоры результатов использования различных средств можно легко найти в сети и выбрать для себя оптимальный вариант.

Для удаления нагара и копоти из камеры сгорания необходимо залить чистящую жидкость в топливный бак.Производитель указывает, что рекомендуемое количество названного средства — 350 мл. То есть один контейнер на машину.

Принцип работы прост. Нагар — это пленка из не сгоревших остатков топлива и масла. Ford Center of the Engine Если холостые обороты увеличились ниже, и это кажется не зимой. Если он будет разрушен своей структурой, он легко вытащит выхлопную систему. Поэтому в его состав входят специальные катализаторы и растворители, способствующие этому процессу. Катализаторы горения повышают температуру горения топлива, а растворителей еле-еле.

Очистка

дроссельная заслонка

Дроссельная заслонка регулирует поток поступающего воздуха, тем самым определяя количество горючей смеси в двигателе. Необходимость чистки возникает при:

• нарушении работы двигателя на холостом ходу;
• оборота;
• газ плохо отводится;
• двигатель глохнет при торможении и замедляется.

Для предотвращения последствий рекомендуется чистка дроссельной заслонки .Очищается с помощью промывочной жидкости и сосудов. Делать операцию нужно аккуратно, чтобы не поцарапать и не повредить поверхность, так как на нее наносится специальное покрытие.

Для очистки демпфера вам потребуются: отвертка

• ;
• головки на 8 и 10;
• жидкость или может очищать карбюраторы или двигатели;
• тряпка или бумажные полотенца.

1. Снимите крышку с двигателя. Видим, как насадка идет к фильтру.
2. Отсоедините две трубки от сопла.
3. Ослабьте зажимы на сопле.
4. Снимите трубу. Дроссель открыт.
5. Откручиваем крепление (4 болта на 8), удерживающее дроссельную заслонку.
6. Отсоедините колодку проводов от датчика. Для этого потяните за фиксатор (красная защелка), а затем потяните за разъем.
7. Снимите демпфер.
8. Используя необходимую химию, промойте демпфер. Для труднодоступных мест рекомендуется использовать ватные палочки.
9. Поставьте чистую заслонку и соберите конструкцию в обратном порядке.

Весь процесс занимает от получаса, в зависимости от наличия опыта. Если все сделано правильно, ошибок и проблем быть не должно, и ваш Ford Focus 3 порадует бесперебойной работой в любом режиме: на холостом ходу , на светофоре и даже в пробках.

Подавляющее большинство автовладельцев, столкнувшихся с тем, что двигатель на холостом ходу, при торможении или разгрузке глохнет, отметили, что намного лучше автомобиль начинает себя вести просто после перепрошивки.Форд Фокус 3 Замена лампочки стоп-сигнала. За задний бампер Форд Фокус 3 седан \ хэтчбек. Однако очистка камер и демпфера значительно повышает экономичность автомобиля.

Кроме того, все эти действия рекомендуется выполнять именно в такой последовательности. Некоторые водители у которых при торможении двигателем GLAH начинали с того, что чистили демпфер. После этого машина прекратила штурм, однако по прошествии времени симптомы проявились снова. Ford Focus 2 Двигатель 1.8, Характеристики двигателя 1.8. И снова удалось убрать.

Регулировка и тюнинг карбюратора

Pierburg 2e. На самом деле не много теории

Многочисленные вопросы на http://www.auto.ru/wwwboards/vw о проблемах с вышеуказанным устройством привели меня к написанию этого опуса. В процессе использовались мудрые советы опытных коллег по конференции. Особая благодарность уважаемому HarryGolf.

Я не ел собак в карбюраторах и поэтому ни в коем случае не претендую на полноту или истину.Кроме того, заранее прошу прощения за неточность технического, а точнее вовсе не технического языка, обилие терминов типа «эта штука», «черный ящик» и т. Д. … Подготовив таким образом свой путь к отступлению, цитирую содержание :

Смотрим на карбюратор спереди машины.
Предполагается, что карбюратор установлен на поперечном двигателе, например на Golf. Если двигатель расположен продольно (например, Audi 100), все последующие описания расположения различных частей карбюратора должны быть соответствующим образом скорректированы.

Справа из карбюратора торчит металлический цилиндр с куполообразной крышкой диаметром 50 мм, из которого выходят 2 шланга антифриза и 1 провод. Внутри цидиндрум разделен на 2 полости. В левом — биметаллическая спираль, поворачивающая воздушную заслонку через простую систему навески. Спираль холодная — заслонка закрыта. К тому же с левой стороны обычная нихромовая нить — для ускорения нагрева биметаллической спирали и, следовательно, открытия воздушной заслонки.В правой части течет антифриз, грея спиральку. Разобрать эту деталь можно, открутив один болт 13, выступающий из центра крышки привода. Прокладка крышки практически одноразовая — если не менять, скорее всего тосол потечет. Весь привод можно снять, открутив 3 винта на его основании. Это открывает левую полость с помощью спирали и нихромовой нити.

На холодном двигателе воздухозаборник должен быть закрыт. Когда вы поворачиваете его пальцем, он должен иметь небольшое сопротивление.Если это не так, нужно посмотреть, не нарушилась ли связь между спиралью и ВЗ и не случилось ли что-то с самой спиралью. Часто встречается следующая неисправность — центр спирали, посаженный на торцы внутри корпуса привода, вместо поворота воздухозаборника начинает на нем прокручиваться. Как лучше закрепить спираль на этом барахле — дело вкуса — например, клей помог одному из моих друзей.

Если вы ослабите 3 винта, с помощью которых привод прикреплен к карбюратору, его (привод) можно будет вращать, тем самым регулируя «скручивание» спирали и, следовательно, усилие на воздухозаборнике.На краю цилиндра 5 отметок и одна отметка на корпусе карбюратора. Эта регулировка определяет зависимость положения заслонки от температуры антифриза. Открывается быстро — смесь бедная — будут сбои, медленно — смесь богатая — бензин тратится. То есть, если во время прогрева возникает ощущение, что смесь бедная из-за того, что воздухозаборник открывается слишком рано и быстро под действием теплового привода, необходимо сильнее закрывать заслонку — до последней отметки .

Некоторые модификации 2е2 имеют только одну отметку на корпусе термопривода ВЗ — в этом случае их просто нужно совместить.

Проверить пневмопривод можно, наблюдая за воздухозаборником, пока кто-то запускает холодный двигатель … Во-первых, воздухозаборник должен приоткрыться немного на 2,2 мм. Через несколько секунд — на 5 мм. При попытке замкнуть ВЗ пальцем вы должны почувствовать сильное сопротивление. На горячем двигателе, когда воздухозаборник открыт спиралью, возможен только последний вариант проверки.Если двигатель не запускается, для проверки пневмопривода необходимо снять трубку, идущую снизу карбюратора, и через нее продуть пневмопривод. Если воздух проходит, возникают проблемы. Как правило, это связано с повреждением резиновой мембраны. Как его заменить, смотрите.

Это необходимо для установки правильного воздушного зазора. Это делается в 2 этапа.

• • Снимаем обе трубки с пневмопривода. Вместо того, что идет по карбюратору, мы вставляем в пневмопривод более длинный.Другой его конец засовываем в рот и втягиваем воздух, слегка прикрывая пальцем ОТ до тех пор, пока не появится ощутимое сопротивление (на морозе закроется сам). Зазор между нижней частью воздухозаборника и стенкой смесительной камеры должен составлять 2,2 мм (можно измерить дрелью). Зазор регулируется вращением передней крышки пневмопривода. Если он не поворачивается вручную, в его центре есть шестигранное отверстие диаметром 6 мм.
  • Затыкаем вторую трубку и снова всасываем воздух из первой.Теперь зазор должен составлять 5,1 мм. Регулируется винтом под внутренний шестигранник на 2, который ввинчивается в тягу пневмопривода с тыльной стороны. Под этот винт проделано отверстие в задней стенке карбюратора.

Перед карбом опять на нас торчит цилиндр с 2 шлангами антифриза — 1 вниз, другой на термоприводе VZ. На холодном двигателе это устройство ставит упор под рычаг привода ДЗ, не давая ему закрываться. По мере прогрева упор уходит, заслонка закрывается.В принципе, это устройство очень похоже на обычный термостат: внутри находится церезиновая камера. Церезин расширяется и выталкивает штифт. Когда он остывает, пружина рычага толкает его назад. Штифт через определенную прокладку и систему рычагов поворачивает некий небольшой сектор, который является упором для дистанционного зондирования. Этот сектор можно увидеть справа, снизу и справа от привода воздушной заслонки.

Признаком неисправной церезиновой камеры является недостаточный ход. По мануалу необходимо измерить движение штока на снятом термоприводе.При нагревании от 20С до 100С (в кипящей воде) ход должен быть не менее 8,5 мм. При измерении прижмите шток к корпусу. Если меньше — меняйте. На практике на прогретом двигателе регулировка не позволяет освободить крылья. Менять его на б / у не рекомендуется. После 10 — 12 лет эксплуатации все они имеют инсульт ниже нормы, на грани работоспособности.
Также есть утечка охлаждения между корпусом TP и камерой. Можно попробовать заклеить открутив латунный патронник от корпуса на два отверстия в торце, можно поменять.
Часто неработоспособность механизма нагрева вызвана недостаточной циркуляцией теплоносителя, т.е. засорением канала. Это определяется недостаточной температурой корпуса термопривода ВЗ на прогретом двигателе. Скорее всего, три места. Во-первых, это сам термопривод ДЗ. Второй — это термопривод ВЗ. Третий — резиновое уплотнение между головкой блока и впускным коллектором.

Справа, снизу и справа от пневмопривода воздушной заслонки находятся два винта с внутренним шестигранником на 4 для регулировки термопривода.
Во-первых, регулировка может потребоваться, если при выключении зажигания двигатель сразу не заглохнет («взорвется»). Это связано с тем, что на прогретом двигателе упор, помещенный под рычаг ДЗ, полностью не уходит. Как следствие, пульт дистанционного управления не может закрыться при необходимости.
Для исправления этой ситуации необходимо изменить взаимное положение упора термоактуатора — сектор, подставляемый под рычаг привода ДЗ, и тягу, передающую силу от поршня термоаккумулятора.Первый (ближний) винт скрепляет эти детали вместе, соответственно его нужно ослабить, сместить упорную пластину относительно тяги и снова затянуть. Иногда сдвинуть сразу не получается — детали приросли друг к другу. Обычно помогает легкое постукивание по одному из них.
Во-вторых, регулировка требуется, если при прогреве обороты слишком низкие (менее 1500 на холодном и менее 1000 на теплом (стрелка индикатора температуры вышла из белого сектора)).
К ДЗ подключен еще один рычаг, из которого торчит штифт, который при разогреве упирается в очень маленький сектор. При некотором желании можно понаблюдать, как штифт упирается в сектор, сектор при разогреве вращается, а после разогрева штифт отпускается. Положение рычага, из которого торчит штифт, регулируется вторым винтом, расположенным в районе пластикового сектора с тросом дроссельной заслонки. Регулировка такая же: ослабить-повернуть-затянуть.При этом регулируется скорость прогрева: около 1500 на холодном (0 — + 20С) двигателе, до 2000 при -20С.

Основная часть — трехпозиционный блок (3-xPB). Круглый металлический всплеск диаметром 7-8 см, из которого торчит шток, упирающийся в рычаг привода ДЗ, а точнее в регулировочный винт на рычаге. Карба находится слева внизу. Из него сзади выходят 2 воздушные трубки — одна к электромагнитному клапану, другая к тройнику (Т1). От тройника — к термоклапану и к нижней части карбюратора.Электроклапан (EK) представляет собой черный прямоугольный ящик за карбюратором (его нельзя увидеть, не сняв карбюратор). Это похоже на электромагнит (то есть сердечник и обмотку), на одном конце которого находится пластиковый нарост с трубками под углом 90 градусов. Вторая трубка с ЭК идет к тройнику Т2, а затем идет к верхней части карбюратора, где она соединяется с атмосферой (после фильтра!). Термоклапан (ТК) расположен слева чуть выше 3-hPB. Черный пластиковый планшет диаметром 3 сантиметра.Вторая трубка с ТК через тройник Т2 также соединяется с атмосферой в верхней части карбюратора. Ниже это описание дублируется в виде росписи.

Машина глухая, холодная. Шток 3-хПБ полностью выпирает, открывая ДЗ. ТК закрыт. ВЦ закрыт. Включаем зажигание. Напряжение подается на TC и EC. ЭК открывается с довольно громким щелчком. Начиная. В нижней части карбюратора появляется разрежение. Идет на тройник Т1, потом на термоклапан ТК.Он открыт и разрежение не достигает 3-позиционного блока. (Еще раз прошу прощения за «техничность» изложения) Шток остается на месте. Двигатель набирает обороты. Вскоре (после нагрева биметаллической пластины внутри) ТК закрывается. 3-хПБ оказывается подключенным к нижней части карбюратора. Вакуум втягивает шток. 3-hPB работает точно так же, как и пневмопривод VZ, то есть шток втягивается до тех пор, пока внутри не откроется перепускной клапан, трубка от которого идет к электромагнитному клапану.Последний, напомню, открыт и связывает перепускной клапан 3хПБ с атмосферой. Текущее положение стержня определяет холостой ход горячего двигателя. А теперь поехали. Если в комплектации отсутствует экономайзер принудительного холостого хода (J130 на схеме подключения), то во время движения ничего не меняется. В таких комплектациях ЭК висит прямо на замке зажигания. Если есть EPHC, напряжение на PCH снимается с EC, он закрывает воздушный проход. Перепускной клапан 3xPB перестает сбрасывать давление, шток утоплен до конца.ДЗ полностью закрыт. Это экономит топливо. Теперь останавливаемся и выключаем зажигание. Напряжения на EC больше нет, он замыкается, но вакуум остается, и шток снова утоплен до конца или почти до конца. Эта функция предназначена для подавления дизельного топлива. Через пару секунд вакуум гаснет и ложа 3хПБ вылезает до конца.

Проверка пневмопривода ДЗ.

Если визуальный контроль за поведением стержня 3xPB выявил отличия от описанного в предыдущем абзаце, необходимо отдельно проверить детали системы.Для начала нужно убедиться в наличии напряжения на клапанах при включенном зажигании. Было бы неплохо проверить их работу продувкой при включенном и выключенном зажигании. Проверяем 3хПБ так же, как и пневмопривод ВЗ — дуем в трубку, идущую к тройнику и убеждаемся, что воздух не проходит. Возможна и такая проверка: прижимаем шток до конца и заглушаем оба шланга блока. Выпускаем сток. Он должен вылезти, но не до конца, а скорость медленного передвижения в конце хода должна сильно снизиться — не должно быть вакуума.Если вылезает до конца, то либо мембрана негерметична, либо виноваты уплотнительные кольца регулирующего клапана 3ПБ (это то, что сзади, его винт используется для регулировки ХХ). Если шток все еще легко выходит, это как диафрагма. Если нет, то звонит. Для восстановления их герметизирующих функций иногда достаточно обернуть регулировочный винт одним слоем изоленты и снова затянуть.

Регулировка пневмопривода ДЗ.

Положение ДЗ и соответственно холостой ход зависит от положения штока 3-х позиционного блока при прогреве и на горячем двигателе.Это верно, конечно, если двигатель полностью прогрет и карбюратор исправен. В частности, перед регулировкой ХХ необходимо убедиться, что шток 3-xPB упирается в рычаг привода ДЗ и регулирует его положение, т.е. термопривод ДЗ завершил выполнение своей функции и снял упор из-под привода ДЗ. рычаг.

ХХ прогретый двигатель … Номер. Берем ключ на 13, подходим к машине справа по ходу движения, залезаем рукой с ключом в пространство между карбюратором и передней панелью салона, ищем там болт, торчащий из куполообразную крышку 3-х позиционного блока и начинаем ее крутить.

Качество смеси регулируется жиклером холостого хода. Снимите кожух воздушного фильтра, ищите трубку длиной 30 мм, торчащую из карбюратора, внутри трубки нужный винт. Хотя крышку фильтра снимать не нужно, наверху есть заглушка для доступа к форсунке.

ХХ холодный двигатель. Справа по ходу движения на карбюраторе виден рычаг дроссельной заслонки. Винт проходит через рычаг, упираясь одним концом в шток 3-позиционного блока.Несложно догадаться, что положение зависит от этого винта дроссельной заслонки … Также очевидно, что после регулировки XX HD необходимо регулировать XX при прогретом двигателе. Кроме того, следует отметить, что эта регулировка имеет значение только через несколько секунд после запуска холодного двигателя, поскольку шток 3PB утоплен в положение, которое он занимает на прогретом двигателе, сразу после закрытия термоклапана, что происходит всего лишь на мгновение. несколько секунд после запуска … После этого до окончательного прогрева двигателя шток 3-ПБ не имеет контакта с рычагом ДЗ и, соответственно, не влияет на положение последнего.В небольших пределах вы можете изменить обороты холодного двигателя ХХ на.

Если снять крышку и кожух воздушного фильтра и посмотреть на карбюратор сверху, можно увидеть: «Pierburg 2E». Если теперь наклонить голову влево, можно попробовать прочитать ее номер на правой стороне стенки карбюратора сверху. Количество пирбургских углеводов расшифровано в таблице.

комната	Карб	Воздушный зазор
030 129 016 A / L	1B3
052 129 016 A / B / C / E / F	2E3
030 129 016 A / B / C / E / F	2E3
037 129 016 A / B / C	2E3
027 129 015 A / Q / T	2E2	2.3 / 4,7
027 129 015 G	2E2	2,2 / 5,1
027 129 016 A / BQ / R	2E2	2,2 / 5,1

Жиклеры для карбюратора 2Е2 можно выбрать из ВАЗ-классики.
На жиклерах 2Е2 используются:
двигатель 1.6 — камера1 110, камера2 127
двигатель 1.8 — камера1 105, камера2 120.
Карбов из классики:
2105 — камера1 107
2107 — камера1 112
2106 — камера1 130

Вопрос: При запуске на холодном двигателе на 10-15 секунд обороты поднимаются только до 1300-1400, затем падают до 900-800 и ниже, и может глохнуть, если не вентилировать.И пока дым достаточно черный. Такое впечатление, что двигатель подрывается. Что делать?

Ответ: Скорее всего виноват привод воздушной заслонки: диафрагма не регулируется или порвана. Чтобы убедиться, что это так, нужно попробовать снять воздушный фильтр, запустить двигатель и слегка приоткрыть пальцем воздушную заслонку — скорость увеличится, а работа станет более плавной. Описывается расположение, проверка и регулировка пневмопривода.Если пневмопривод неисправен, в принципе, покупка нового — хороший вариант. Стоит около 40 баксов. Есть даже люди, которые слышали, что кто-то видел их в продаже. Однако, если этот вариант вам по каким-либо причинам не подходит, вы можете попробовать его отремонтировать.

Заключается в замене поврежденной мембраны. Хорошо подходит мембрана дроссельной заслонки вторичной камеры карбюратора ВАЗ 2105. Черная резинка. Продается со штоком и выглядит как миниатюрный поршень (штука для чистки канализации).Акцию, конечно, нужно выбросить. Для начала нужно снять пневмопривод. На карбюраторе он закреплен в пазу с пружинной трубкой — для его снятия нужно аккуратно выбить (выдавить) подходящим сверлом (гвоздем). Кроме того, нужно отсоединить штангу. Для этого необходимо снять термопривод заслонки и его основание. Самое сложное — разобрать пневмопривод. Он склеен на две части, шов нужно аккуратно поцарапать на пару миллиметров и прижать тонкой отверткой, как рычагом.Вы также можете аккуратно отломить кольцевую кромку вокруг пневмопривода, а затем разделить половинки ножом. Мембрана крепится к стержню приклеенной шайбой — отламывается острым ножом. Мембрана от 2105 имеет кольцевую гофру; при установке гофрированное отверстие должно быть обращено к штоку пневмопривода. Мембрана фиксируется на стержне такой же шайбой с помощью небольшого самореза или шурупа (для этого нужно просверлить отверстие в конце стержня). Теперь все собрано и половинки корпуса пневмопривода соединяются железными скобами (можно сделать из бьющихся сальников на задней стенке компьютера) или винтами / болгарками, для чего в половинках необходимо проделать отверстия.Хорошей идеей будет нанести немного герметика по окружности. После сборки необходимо проверить герметичность пневмопривода продувкой.

Вопрос: Автомобиль ГОЛЬФ-2 1.6л карбюратор 2Е2. При езде иногда резко скачут обороты (более 3000). Затем, когда вы двигаетесь, обороты падают. Это может случиться много раз. Иногда двигатель не хочет сбрасывать обороты прогрева — температура уже нормальная, а тахометр 3000. Что посмотреть в карбюраторе?

Ответ: Обороты увеличиваются с помощью пневматической дроссельной заслонки.В этом случае должно показаться, что «кто-то» давит на педаль газа. Об устройстве пневмопривода уже было сказано. Чтобы локализовать неисправность, убедитесь, что в трубке есть разрежение, идущее от нижней части карбюратора через тройник к трехпозиционному блоку. Если есть разрежение, снимите с последнего трубку тройника к термоклапану и заглушите. Если шток не ушел, виноват сам трехпозиционный блок. Чтобы проверить это, см. Если оставили, то проблема с термоклапаном.Проверить на нем напряжение — при включении зажигания оно должно быть 12.V. Если есть напряжение, заменяют клапан. Хотя в принципе и без него можно обойтись. Подключите трубку, ведущую к трехпозиционному блоку и нижней части карбюратора, и все должно быть в порядке.

Вопрос: У меня двигатель Jetta TX 1800 GU, карбюратор P 2E2 При выключении двигателя он останавливается не сразу, а после нескольких «рывков». Что бы это могло быть?

Ответ: Это явление называется дизелингом.Где-то подробно описывалось — на мой взгляд, в «За рулем». В этом случае нужно проверить систему питания — при выключенном зажигании бензин не должен попадать в двигатель. В 2E2 это достигается за счет полного закрытия дроссельной заслонки при выключении зажигания. Вся эта кухня была детально освещена. Лучше вместе проверять — один выключает горячий двигатель, второй попутно смотрит на карбюратор справа. В момент заглушки шток трехпозиционного блока должен быть утоплен, а заслонка должна быть закрыта.А если шток не утоплен, то либо электромагнитный клапан (прямоугольная коробка сзади) потерял способность закрываться, либо нарушена герметичность трубки, соединяющей его с 3-х позиционным блоком, либо трехпозиционный сам блок неисправен. Как разобраться. Снимаем трубку, идущую к электромагнитному клапану. Закупориваем трубу. Шток выходит — либо трубка, либо вентиль, нет — трехпозиционный блок. Бывает, что стебель на конце заржавел и не хочет полностью залезать внутрь.Причем может быть как нарушение герметичности мембраны, так и прохождение уплотнительных колец горячего регулировочного винта ХХ. Как выбрать крайнюю из них, написано.
Если шток трехпозиционного блока утоплен, а рычаг демпфера остается на прежнем месте, необходимо отрегулировать термопривод ДЗ. Дело в том, что упор, который термопривод ставит под рычаг при холодном двигателе, после прогрева не возвращается назад и не дает заслонке закрыться.Была описана регулировка термопривода.

Вопрос : Гольф 2 карбюратор Pierburg 2E2. После запуска холодного двигателя он работает 5 минут и глохнет. При повторной попытке он заедает и сразу снова глохнет. После нескольких попыток он может запуститься. Минута — и снова глохнет. Что делать?

Ответ: Проблема может быть в пневматическом дроссельном клапане, функция которого — поддерживать скорость ХХ на прогретом двигателе. Пока двигатель холодный, положение ДЗ регулируется термоприводом.Проверить пневмопривод можно следующим образом. После того, как холодный двигатель запустился, нужно посмотреть шток трехпозиционного блока. Если он полностью утонет, мы на правильном пути. Необходимо посмотреть, поступает ли при включении зажигания напряжение на электромагнитный клапан (прямоугольный ящик за карбюратором). Если нет, следите за проводкой. Если в машине установлен экономайзер принудительного холостого хода, есть повод задуматься о его исправности. На схеме он обозначен как J130.Теперь, если есть напряжение на электромагнитном клапане. При подаче напряжения он должен открываться с громким щелчком — проверьте продувкой. Может, его как-то заклинило и не открывается.

Вопрос : 2E2: нестабильная работа на холостом ходу, примерно каждые 20 секунд двигатель как бы на секунду зависает. При нормальном регулировании СО очень нестабильно в конце разогрева. Сильные рывки при выпуске газа (торможение двигателем), иногда повторяющиеся.

Ответ: Причина: маленькое резиновое кольцо на грибовидке ускорительного насоса.Этот грибок (он похож на крошечный кухонный смеситель) находится под крышкой (верхом) карбюратора, сбоку от первичной камеры, вставлен довольно плотно. Под грибком может быть небольшое ситечко, а может и не быть. Если фильтра нет, то кольцо подойдет от классического карба (имеется в ремонтных наборах карбюратора), если есть фильтр, то придется покупать собственный ремкомплект. Также есть вариант выкинуть фильтр — тогда подойдет кольцо из классики. …
Дело в том, что при протечке в месте посадки грибка дополнительно бензин начинает поступать прямо в первичную камеру.Действует неравномерно, зависит от температуры. Причем, если в 2Е2 благодаря регулировке подачи воздуха в систему ХХ можно получить правильную смесь, то в 2Е3 это невозможно.
Конечно после замены кольца придется регулировать ХХ — по обогащению.

Вопрос : 2E2: Холодный запуск, прогревается нормально. ХХ тоже нормально. Но идти стоит, начинаются проблемы. Если кинуть газ на 1-й и 2-й передаче, начинает дергаться, выжимаете сцепление — 550-650 оборотов и глохнет.Подскажите, кто знает, что искать?

Ответ: Скорее всего дело в клапане дополнительного обогащения. Он расположен с левой стороны карбы — небольшого наращивания с двумя прокладками. Крепится двумя винтами. Он состоит из клапана, регулирующей диафрагмы и пружины. Как следует из названия, он обогащает смесь при повышенной нагрузке на двигатель. В нормальном состоянии разрежение во впускном коллекторе отталкивает диафрагму, и кольцо на штоке диафрагмы закрывает отверстие канала поплавковой камеры.По мере увеличения нагрузки обороты падают, разрежение уменьшается, мембрана перестает тянуть клапан, и пружина его открывает. Таким образом, дополнительный бензин поступает из поплавковой камеры в эмульсионную трубку, которая сжимается под воздушным соплом первичной камеры. Те. параллельно топливному жиклеру.
Если дым черный, клапан не должен плотно закрываться — например, попала грязь. Необходимо разобрать — промыть — собрать. В этом случае рекомендуется слегка повернуть резиновую ленту клапана, чтобы она плотнее закрывала отверстие.Кстати снимать карб для разборки клапана в принципе не нужно. При сборке установите мембрану точно так, как было раньше.
Если дым не черный, то тоже может быть виноват этот клапан. Если его мембрана порвалась, то вместо дополнительного бензина поступает дополнительный воздух. Пока не сильно рвется, машина как-то едет. Еще одна проблема может быть из-за прокладки карбюратора — с течью при прохождении канала от этого клапана (прямо над ним). Если при осмотре мембрана обнаруживает повреждения, ее необходимо заменить.Новую можно вырезать из мембраны бензонасоса Жигули. Надо только хорошо выбрать — сейчас такую ​​фигню продают. В принципе, диафрагма клапана и шток представляют собой неразъемный блок, так как соединены заклепкой. Однако вы можете просверлить его, просверлить глухое отверстие в ложе, нарезать в нем резьбу и использовать короткий винт M2, чтобы собрать его с новой мембраной.

Скобяков Сергей Александрович (SergeyGolf) [email protected]
22.06.99

Как я могу найти нужную мне информацию?
Расшифровка оригинальной комплектации автомобиля (на английском языке)
Расшифровка заводской комплектации VAG на русском языке!
Диагностика Volkswagen, Audi, Skoda, Seat, коды ошибок.

Если вы не нашли информации о своем автомобиле, посмотрите на автомобили, построенные на платформе вашего автомобиля.
С большой долей вероятности информация о ремонте и обслуживании подойдет и для вашего автомобиля.

Товарная позиция

Карбюратор Pierburg 2E известен далеко за пределами своей родины. Предлагаем вам узнать, почему эта модель приобрела такую ​​популярность в нашей стране. В этом материале вы увидите все достоинства и недостатки карбюратора.

Карбюратор Pierburg 2E: преимущества и недостатки обслуживания

Сорта Пирбурга

Карбюратор Pierburg 2e имеет несколько вариантов с небольшими отличиями. Так на карбюраторе 2Е1 есть устройство ручного запуска. На модели 2Е2 есть устройство автоматического запуска, а на модели 2E3 — механизм полуавтоматического холодного пуска (перед запуском холодного двигателя необходимо установить дроссельную заслонку на регулируемый пусковой зазор нажатием педали газа. дважды).Самой прогрессивной моделью можно считать карбюратор Pierburg 2EE, в котором используется электроника.

Необходимые мероприятия по техническому обслуживанию

Pierburg, как и другие модели карбюраторов, не имеет особых требований к обслуживанию. Для его длительной эксплуатации необходимо лишь периодически проводить такие процедуры, как стирка и сушка сжатым воздухом. Регулировка всех моделей (2E, 2E2 и 2E3) также довольно проста, несмотря на их устрашающий внешний вид.

Совет.При обслуживании карбюраторов серии 2Е2 и 2Е3 необходимо соблюдать особую осторожность, стараясь не повредить резьбу и отверстия.

Система запуска

Самое интересное, что есть в карбюраторе Pirburg серии 2E, — это его система запуска. Управление запуском осуществляется регулятором вакуума, который выполняет сразу три разные функции:

1. При работающем, но еще не прогретом двигателе включается система подогрева, которая поддерживает частоту вращения двигателя на уровне 3000.
2. Охлаждающая жидкость постепенно нагревается, и дроссельная заслонка начинает плавно закрываться. За счет этого частота вращения двигателя снижается до уровня 1500 об / мин.
3. Двигатель, прогретый до 70 градусов, позволяет сбавить обороты и держать их на уровне 700-800 в минуту.

Достоинства Пирбурга

Одним из главных достоинств данной модели карбюратора является наличие вакуумного экономайзера. Основная суть этого устройства — быстрое обогащение смеси резким нажатием на педаль газа.

Стоит отметить особенности прогрева. Карбюратор снабжен специальными нагревательными элементами, которые позволяют ему прогревать его агрегаты и улучшают смесеобразовательные качества. В остальном карбюраторная система точно такая же, как у отечественных автомобилей … Это поплавковая камера, жиклеры и диффузор. За счет этих компонентов готовится смесь топлива и воздуха.

Настройка карбюратора своими руками

Тюнинг Pierburg 2e3 и 2e немного сложнее, чем тюнинг отечественного карбюратора.Особенно это касается регулировки холостого хода. В этой модели система холостого хода напрямую связана с термостатом и электронным клапаном. Благодаря такому тандему карбюратор имеет возможность автоматически регулировать обороты холостого хода в зависимости от температуры двигателя.

• Если в карбюраторе серии 2Е неисправностей нет, регулировка холостого хода элементарна. Это делается с помощью винта количества и качества. Винт количества устанавливает требуемую скорость, а винт качества устанавливает обедненную смесь.
• Вы можете уменьшить сопротивление воздуха и улучшить качество карбюратора, отполировав диффузоры и проточив соединения.
• Дозирующую систему при желании можно доработать, заменив форсунки. Но найти их может быть непросто.
• Особое внимание стоит уделить настройке ускорительного насоса на модели 2Е3, так как именно он напрямую влияет на работу двигателя. Необходимо его модернизировать до такого состояния, чтобы при нажатии на педаль газа бензин брызгал как можно дольше.Эта манипуляция позволит машине резко и быстро набрать скорость.

Возможные неисправности

На автомобилях, исправно отработавших несколько лет, часто встречаются небольшие неисправности карбюратора.

Проблема с экономайзером может возникнуть с каждой из моделей, включая 2e2 и 2e3.

• При обогащении часто возникает такая проблема, как разрыв мембраны. В связи с этим топливо начинает стекать во впускной коллектор, из выхлопной трубы идет черный дым, двигатель работает с перебоями, на свечах образуются нагар.
Пружины экономайзера
• устанавливать только по маркировке: 2e2, 2e3, 2E и др. Всего их 6 типов, которые различаются по длине и жесткости.

На автомобиле с большим пробегом может возникнуть такая проблема, как деформация спрея. Вы можете решить эту проблему самостоятельно:

• Снимите распылитель;
• Сожмите деформированный участок в тисках, получив ровный круг;
• Проверьте посадку форсунки на верхней части карбюратора (она должна сидеть надежно и плотно).

Внимание. Переборщить с креплением для пистолета-распылителя может повредить защитную прокладку, что снова приведет к деформации детали.

Загрязнение воздушной струи также является обычным явлением. Проблема решается промывкой жиклеров промывочной жидкостью.

Неисправный игольчатый клапан и поплавок можно найти на карбюраторах 2E, 2E2 и 2E3. Решается заменой этих объектов. Следует обратить внимание на соответствие деталей маркировке карбюратора.При замене иглы следует особенно внимательно следить за уровнем поплавка, который ничем не регулируется.

Правильно настроенный и установленный карбюратор Pierburg (2e2, 2e или 2e3) позволит своему владельцу забыть о существовании других карбюраторов. Все это возможно благодаря экономичности и безупречному исполнению. На таком карбюраторе можно ездить несколько лет, даже не вспоминая о поломках и других неприятностях.

› Карбюраторы Pierburg 1B3 / 2E2

Инфо нашел в интернете, может кому понадобится)

Карбюратор эксплуатационный 1Б3.

Для включения пусковой автоматики нужно один-два раза нажать на педаль акселератора, при этом воздушная заслонка закрывается биметаллической пружиной и при этом открывается небольшой зазор в дроссельной заслонке.
Из-за разрежения, создаваемого поршнями, движущимися в двигателе, может течь только богатая пусковая смесь.

Сразу после запуска двигателя расположенная эксцентрично воздушная заслонка на определенную величину притягивается вакуумом. Это предотвращает переобогащение смеси.Понижение с регулируемым вакуумом не открывает воздушную заслонку больше, чем на определенный зазор.
Открытие происходит с некоторой задержкой, поскольку до того, как вакуум сможет воздействовать на диафрагму «Pulldown», он должен сначала опорожнить зеленый вакуумный резервуар в задней правой части моторного отсека.

Работа карбюратора 2E2

Карбюратор Pierburg 2E2 представляет собой многокамерный карбюратор, т.е. карбюратор с последовательным включением камер. В отличие от карбюратора 1VZ, он имеет две камеры смешивания и благодаря этому в зависимости от нагрузки можно более точно распределить смесь.Вторая камера активируется, когда дроссельная заслонка первой камеры открыта примерно на 2/3.

Встроенная функция отключения выбега делает этот карбюратор особенно интересным. Он прерывает подачу топлива на высоких оборотах двигателя и когда педаль акселератора не нажата, тем самым экономя топливо.

Трехточечное фиксированное регулирующее устройство: оно может устанавливать дроссельную заслонку в трех конкретных положениях — для холодного пуска, холостого хода и движения по инерции. Это диафрагменное устройство заменяет обычно используемый жесткий упор дроссельной заслонки.В стационарном установочном устройстве используется вакуумная линия к электрическому переключающему клапану. Вторая вакуумная магистраль идет к термоклапану с выдержкой времени и через тройник в дополнение к входу в карбюратор. Толкатель стационарного установочного устройства в качестве упора для дроссельной заслонки в зависимости от величины разрежения устанавливается в одно из заданных положений (точек).

Электрический коммутационный канал: он управляется электрически с блока управления. Соответствующим образом клапан открывает или закрывает вакуумную линию к неподвижному монтажному устройству, которое, в свою очередь, перемещает толкатель дроссельной заслонки.

Блок управления: находится в центральном монтажном электрическом блоке … Принимает информацию о частоте вращения коленчатого вала двигателя и температуре охлаждающей жидкости. Соответственно регулируется устройство отключения подачи топлива на выбег.

Пуск: запуск холодного двигателя осуществляется полностью автоматически с карбюратором 2Е2. Воздушная заслонка с биметаллической пружиной устанавливается в крышке пускового устройства в определенное положение в зависимости от температуры окружающей среды. Толкатель неподвижной опоры находится в положении холодного пуска, так что дроссельная заслонка открыта до указанного зазора.Двигатель можно запустить в любой момент и для запуска подается богатая смесь.

После запуска воздушная заслонка Pulldown перемещает заслонку в положение фиксированного зазора. Далее толкатель стационарного установочного устройства переводится в положение холостого хода. Дроссельная заслонка должна — для так называемого прохода открываться на определенную величину после запуска. Это обеспечивается, с одной стороны, термоклапаном с выдержкой времени. Этот зависящий от температуры клапан после запуска двигателя замедляет действие возникающего сильного вакуума на стационарное установочное устройство, так что частота вращения холостого хода остается увеличенной в течение определенного времени.С другой стороны, расширяющийся элемент, нагреваемый охлаждающей жидкостью с помощью ползуна и рычага, поддерживает зазор дроссельной заслонки независимо от толкателя фиксированного установочного устройства, находящегося в положении холостого хода.

Разогрев: теперь включен второй этап Pulldown. В результате увеличивается зазор воздушной заслонки и смесь обедняется. Затем биметаллическая пружина, нагретая сначала электропоездом, а затем охлаждающей жидкостью в крышке пускового устройства, постепенно переводит воздушную заслонку в открытое состояние.Кроме того, ползунок раструба отодвигается назад, так что воздушная заслонка возвращается в положение холостого хода.

Регулировка холостого хода.

Перед проверкой холостого хода убедитесь, что зазоры клапанов (автомобили без гидравлических толкателей), угол опережения зажигания и исправность свечей зажигания должны быть правильно отрегулированы. Необходимо использовать прибор для измерения оборотов двигателя (тахометр).

Прогрейте двигатель.

Вентилятор радиатора не должен работать во время теста.

Отключить всех потребителей электроэнергии.

На карбюраторе 1B3 проверьте стопорный болт дроссельной заслонки. Он не должен находиться на эксцентрике воздушной заслонки. Для этого необходимо открыть воздушную заслонку.

На карбюраторе 2E2 убедитесь, что фиксированное установочное устройство находится в положении холостого хода.
Приводная тяга должна соприкасаться с винтом холостого хода холодного двигателя (не поворачивать его).

Требуемые значения оборотов холостого хода: 700-800 об / мин

Если, несмотря на все попытки отрегулировать обороты холостого хода, необходимо проверить все вакуумные шланги от впускной трубы до различных устройств с контролем вакуума, таких как усилитель тормозов и распределитель зажигания.Шланги должны быть плотно прилегающими и не иметь повреждений. Из-за неплотного шланга в двигатель попадет лишний воздух, что приведет к нарушению холостого хода.

Регулировка содержания CO.

Обычно нет необходимости регулировать содержание вредных веществ в выхлопных газах каждые 15000 км, как рекомендует производитель. Для проверки обратитесь в соответствующий сервисный центр.

Даже при отсутствии необходимого измерительного устройства можно более или менее точно отрегулировать содержание CO.Это необходимо, например, если карбюратор был полностью разобран.

Условия для проверки и регулировки содержания CO такие же, как и для регулировки холостого хода.

Снимите защитный колпачок с регулировочного винта.

На карбюраторе 2E2 снимите крышку воздушного фильтра.

Немного увеличить холостой ход.

Используйте тонкую отвертку для ввинчивания регулировочного винта до тех пор, пока двигатель не будет работать с перебоями или близок к остановке.

Теперь поверните винт влево, пока двигатель снова не будет работать плавно и без перебоев. Вам нужно постоянно прислушиваться к звуку его работы.

Установите скорость снова на необходимое значение.

При необходимости отрегулируйте скорость и содержание CO поочередно, пока двигатель не будет работать плавно. «

При первой возможности необходимо проверить регулировку CO с помощью измерительного прибора.

Если содержание CO резко возрастает при подсоединении шланга вентиляции картера, то в моторном масле присутствует топливный конденсат.

Если в карбюраторе 2E2 содержание CO значительно отличается от требуемого значения, причиной может быть загрязнение регулировочного винта. Винт должен быть полностью выкручен, его конец должен быть тщательно очищен, винт должен быть снова ввинчен и содержание CO должно быть скорректировано.

6 л

Нравится 9 Поделиться: Подписаться на этого пользователя

Достаточно покопавшись в интернете на тему переборок и тюнинга Питтсбурга, я решил, что было бы правильно сделать какую-то статью, где весь процесс был бы максимально простым и доступным каждому.Я не открыл для себя ничего нового, и я действительно не собирался в этом посте, я просто хочу максимально упростить жизнь страждущим, которым не из-за своей нужды все же пришлось откручивать тройку болты карбюратора и привезите к себе домой / в гараж / дачу / офис … Мы поговорим о довольно распространенном Pierburg 2E, в свое время который был одним из самых популярных карбюраторов на иномарках, таких как: Ford, Volkswagen , Skoda, Opel, Audi и др.

1.На самом деле не много теории.

Карбюратор подготавливает смесь воздуха и бензина в определенном соотношении (обычно примерно 14: 1 (воздух-бензин)), и из-за хода дроссельной заслонки при нажатии педали акселератора он производит более или менее смесь. Смесь, попадая во впускной коллектор уже в распыленном состоянии, всасывается через клапан в цилиндр, и в результате сгорания заставляет двигатель работать. Понятно, что примитивно, выглядит примерно так, но углубляться сейчас особо не нужно.Карбюратор в принципе довольно простой, но внутри он на первый взгляд может показаться намного сложнее. Огромное количество обвеса, трубок, сложная и непонятная форма, все это часто приводит владельцев в некую панику, и этот агрегат предпочтительнее отдать на регулировку и ремонт в какой-нибудь автосервис, чем пытаться решать проблема сама. Что ж, не ищем простых способов, поговорим обо всем по порядку:

1) Термоклапан. Собственно к нему в магистрали охлаждающей жидкости подключены два шланга. В момент запуска холодного двигателя заслонка 2-й камеры (выше точки 3) будет закрыта для создания более обогащенной бензиновой смеси при прогреве. Как только температура охлаждающей жидкости приближается к рабочей отметке, клапан открывается и смесь становится нормальной. По сути, это элементарный отсос, известный во всех российских автомобилях, с той лишь разницей, что здесь он включается и выключается автоматически.Этот агрегат любит выходить из строя из-за попадания грязи в механизм (он открыт снизу), а в дальнейшем затрудняет вращение вала заслонки.
2) Топливный патрубок и, ниже, ускорительный насос … В штуцере установлен небольшой топливный фильтр грубой очистки, который многим удается потерять, несмотря на то, что он там фиксируется защелкой. А еще лучше, чтобы он был там, потому что у него была возможность присутствовать, когда кто-то поставил старый газовый фильтр не той стороной, и вся грязь попала в карбюратор.Акселераторный насос нужен, чтобы при резком нажатии на педаль газа топливо впрыскивалось в цилиндры немного быстрее. Когда заслонка открыта, с другой стороны есть кулачок, который давит на шток, а также на диафрагму насоса. На выходе у нас тонкая мощная струя, которая очень быстро достигает цилиндров. Кстати, хочу отметить, что то, что обозначено цифрой 3, — это не тот самый носик, из которого идет жиклер. Грамотные немцы сделали его чуть ниже и в литом корпусе, исключив случайную деформацию кривыми руками / головой / ногами (кто бы ни настраивал их на Солексе, тот меня поймет).
3) Топливный патрубок первой камеры. Смесь высасывается из цилиндров путем разбавления. Принцип действия аналогичен обычному аэрозолю или аэрографу. Кто угодно может найти это проще.
4) Датчик температуры моторного отсека. При высокой температуре включает вентилятор для охлаждения.
5) Если вы нажали педаль в пол во избежание перелива и чрезмерного расхода топлива, пока двигатель набирает определенную скорость и не создает определенного разрежения на впуске, вторая камера не откроется.В отличие от отечественных карбюраторов, где вторая камера открывается тягой, такая схема обеспечивает не только экономию, но и большую разгонную характеристику без сбоев.
6) Трудно, да? Единственный блок, который, пожалуй, очень сложно объяснить с точки зрения простого пользователя, но при этом он вообще не требует никакой настройки. Вкратце: диафрагма экономайзера создает такое соотношение смеси в зависимости от оборотов двигателя (создаваемых при этом разряде) и степени нажатия на педаль газа.

2. Практика разборки.

И вот настал час, когда все, карбюратор сняли с машины, промыли, слили весь бензин. Что теперь? Теперь нам понадобится шлицевая отвертка и 15-20 минут времени. Как-то так получилось, что когда карбюратор попадал ко мне в руки для мелкого ремонта или промывки, я всегда разбирал его до винта и все очень подробно промывал. Советую не бояться, и здесь сделайте то же самое. Лучше не снимать только вентиль терморегулятора, если он еще работает.Но обязательно промойте и смажьте его штоки и крепеж, проверьте, насколько свободно движется заслонка (в идеале открывается при легком нажатии ногтем). В случае неисправности необходимо с особой осторожностью разбирать этот агрегат, поскольку он достаточно хрупкий. Приводим все снятые детали по порядку, крепеж необходимо раскладывать отдельно группами. Разбираем карбюратор на две основные части: верхнюю и нижнюю крышки. Для этого откручиваем 4 болта, отмеченных на фото ниже, и вынимаем трубки вакуумного привода.Поплавок и компенсатор давления (тот, что выходит с другой стороны вакуумного привода), чтобы снять, нужно использовать небольшой дрейф. Я использовал небольшое ядро. Но без фанатизма луки хоть и толстые, но хрупкие.

В будущем будет намного проще не ошибаться при сборке. Все внутренние детали промываем в бензине. Если на корпусе и в камерах образовался нагар, снимите с корпуса все пластиковые детали и поместите корпус в ацетон на сутки.После этого все счищается просто на ура. Мы продуваем форсунки и все подобные системы сжатым воздухом.

3. Сама переборка.

Несколько слов о ремкомплекте: заказав «Ремкомплект для PIERBURG 2E» в магазине друга, я получил небольшую коробку от ТОРПАН, в которой было огромное количество прокладок, мембран и прочего. Как выяснилось, карбюраторов всего три, а у 2Е как минимум три модификации. Так что при сборке из такого комплекта нужно внимательно сравнивать детали, многие отличаются кардинально, а некоторые очень незначительно.

Процесс запущен:

1) Диафрагма экономайзера режима мощности. Возьмите плоскогубцы и снимите стопорную шайбу с резиновым кольцом со старой диафрагмы. Собирая новый, обязательно проверьте, плотно ли он на месте (часто приходится очень сильно давить, пока не появится щелчок). Кстати, когда винты сразу не закручиваю, всегда закручиваю винты в конце, когда все проверял и не находил «лишних деталей».

2) Акселераторный насос … Важно учитывать, что в ремкомплекте было две практически одинаковые диафрагмы. Выбираем подходящий (в моем случае он с длинным прикладом), примеряем.

Обязательно смажьте шар толкателя и сам шток любым машинным маслом.

Отдельно нужно сказать про резиновый клапан.Тщательно промываем в спирте, даем высохнуть, проверяем на наличие трещин и т. Д. В ремкомплекте его не было, а родной вроде жив.

3) Плавающая и запорная игла. Одной из лучших особенностей этого карбюратора является то, что поплавковый механизм не требует какой-либо регулировки (опять же, пресловутый Solex говорит нам об обратном).Все предельно просто: придется снять фиксатор со старой иглы и установить на новую.

4) Прокладка. В комплекте было три штуки, выбрал подходящую, сравнил со старым, примерил. Вроде все хорошо.

5) Вакуумный механизм открытия дроссельной заслонки. Фактически, здесь всего две части: компенсатор и сам вакуумный привод. Компенсатор изначально содержит регулировочный винт под шестигранник, советую при сборке заменить его на аналогичный шлицевый. Намного удобнее при настройке. Защелкивать шток вакуумного привода необходимо после того, как он будет закреплен на корпусе винтами. Сама защелка не очень хрупкая, поэтому нужно быть осторожным. При подключении шлангов смотрим, что бы они одели с небольшим натягом.Если это не так, и они могут свободно ходить, вторая камера точно не откроется. Необходимо заменить болтающийся компонент, а лучше сразу оба. Если не получается получить новый, можно купить газовый шланг от китайского мопеда и попробовать установить его здесь. Диаметры подходят.

6) Термоклапан. Собрать нужно аккуратно и без лишних усилий, ведь это самый хрупкий блок во всем карбюраторе.
Предварительно все смазываем WD-40 или аналогом, обязательно чистим. Перед установкой смотрим какие клинья где угодно.

7) Другой обвес. Закручиваем недозатянутые, подтягиваем крепеж, смотрим, что может остаться. Закручиваем топливный штуцер без фанатизма, если шайба уже не подходит, то подбираем аналогичную медную и сжигаем (нагреваем на печке до синего цвета и бросаем в воду, чтобы медь стала мягче).

4. Ну вот и все.

Насколько долго или недолго, но пока что на завершение переборки у меня ушло около часа. Это с мытьем и поеданием бутерброда. Надеюсь, эта статья может вам в чем-то помочь. Хотя бы — потому что не все так сложно, как может показаться на первый взгляд.

Продолжение будет и про тюнинг, и про переборку и тюнинг самого Солекса.

Николай Щеголев
[адрес электронной почты защищен]

Работа любого карбюратора, и карбюраторы Pierburg не исключение, заключается в объединении бензина и воздуха, превращая их в топливную смесь.Эта смесь, взрывно воспламеняясь в цилиндрах от искры, генерируемой свечами, за счет резкого увеличения собственного объема толкает поршни, а они, в свою очередь, сообщают энергию движения всему автомобилю.

Соотношение бензина и воздуха в составе топлива — его качество — различно при разных режимах работы двигателя. В частности, для регулировки свойств консистенции топлива карбюраторы оснащены различными механическими, электрическими и вакуумными системами, обеспечивающими этот сложный процесс.В машине есть несколько основных режимов работы двигателя: запуск, холостой ход, работа под нагрузкой, разгон (форсирование).

Режим запуска автоматического двигателя сильно различается в зависимости от того, холодный он или горячий. Это сильно влияет на состав и качество воздушно-топливной смеси, которую подготавливает карбюратор автомобиля. При холодном двигателе для облегчения запуска требуется высокообогащенная топливовоздушная смесь, которая равномерно истощается до нормального уровня по мере прогрева двигателя. Эту работу выполняет автоматический пусковой механизм (ВСУ) автомобиля.При горячем двигателе нет необходимости подавать обогащенную топливную смесь в автомат пуска, и он практически сразу переходит на следующий режим работы — холостой ход.

Устройство автоматического пуска.

Устройство автоматического запуска — система очень сложная из-за огромного количества деталей, и обычно именно в ней возникает наибольшее количество проблем при работе карбюратора Pierburg 2e.

Более фундаментальный режим работы двигателя — холостой ход.В частности, работа карбюратора в этом режиме имеет решающее значение, когда он настроен на все остальные — обороты холостого хода являются основными при настройке карбюратора во всех других режимах. Единственное, что нужно учитывать при регулировке карбюратора, это прогрев двигателя на холостом ходу до рабочей температуры.

При разгоне (форсировании) нажатием на педаль акселератора регулируем степень открытия дроссельной заслонки первичной камеры и тем самым увеличиваем количество поступающей в цилиндры топливно-воздушной смеси.Когда дроссельная заслонка первичной камеры открывается на 2/3 своего хода, открывается и заслонка вторичной камеры. Если педаль акселератора максимально утоплена, заслонки обеих камер будут открыты.

При работе под нагрузкой, то есть при разгоне, подъеме в гору, при полной загрузке автомобиля нужно увеличивать обороты двигателя, которые регулируются нажатием педали акселератора.

На самом деле большинство карбюраторов иностранного (как, в общем, и российского) производства в большинстве случаев страдают не собственными конструктивными и производственными недостатками, а составом воды, которая продается на российских АЗС как бензин. .Незабвенный Василий Алибабаевич из «Джентльменов удачи», разбавивший бензин ослиной мочой на своей дозаторе, теперь уступил место «химикам», полностью опровергнувшим высокообразованные утверждения о том, что бензин не смешивается с водой … премиум » российские Менделеевы продолжают удивлять как ученых, так и сотрудников правоохранительных органов, которые многое видели.

Неисправности карбюратора.

Неисправности карбюратора Pierburg 2e вероятны на разных режимах работы, но в большинстве случаев — при запуске холодного двигателя на холостых оборотах (двигатель неустойчивый).Причину следует искать в нерегулируемом пневмоприводе воздушной заслонки или порванной диафрагме.

Есть еще такая несоответствие, как за все время наибольший оборот мотор — при движении могут многократно резко прыгать до 3000 об / мин и даже выше … Бывает также, что скорость нагрева не снижается после того, как двигатель достигнет нормальной температуры. Обязательным условием для этого является, опять же, пневматическая дроссельная заслонка, либо это неисправность термоклапана, который следует заменить.

Есть еще такие неисправности pierburg 2e, как «рывки» мотора при его выключении. Это явление имеет собственное название — дизельное топливо и заключается в том, что при выключенном зажигании топливо продолжает поступать в двигатель. Этот недостаток связан с дефектами системы питания двигателя, а для Pierburg 2e он исправляется полным закрытием дроссельной заслонки при выключении зажигания.

Если после прогрева холодный двигатель работает около 5 минут и глохнет, то это, скорее всего, неисправность пневмопривода дроссельной заслонки, поддерживающего холостой ход на прогретом двигателе.Обязательным условием является отсутствие подачи напряжения на электромагнитный клапан при включенном зажигании или его засорении.

Несбалансированная работа двигателя во время движения при условии, что он нормально прогревается, а также нормально работает на холостом ходу. Но если сбросить газ на первой и второй передачах, то машина начинает дергаться, а при выжимании сцепления двигатель глохнет на 550-650 об / мин.

Тут причина в дополнительном клапане обогащения. Внутри может быть грязь, и клапан из-за этого не закрывается плотно.Еще одним обязательным условием может стать разрыв мембраны клапана или нарушение герметичности прокладки, тогда их следует заменить на новые.

Если в конце прогрева и на холостом ходу двигатель работает нестабильно, более одного раза он очень сильно дергается при выпуске газа (торможение двигателем), то источником этого явления является небольшое резиновое кольцо на гриб ускорительного насоса. При наличии протечек в месте посадки грибка дополнительный бензин поступает непосредственно в первичную камеру.При этом делает он это неравномерно, в зависимости от температуры окружающей среды и самого мотора. При этом обогащение воздушно-топливной совместимости происходит с ошибками, которые приводят к описанным дилеммам.

Детали легковых и грузовых автомобилей Монтажная плита топливного насоса Spectre 42493 bostwickcourt

Детали легковых и грузовых автомобилей Монтажная плита топливного насоса Spectre 42493 bostwickcourt

Монтажная пластина топливного насоса Spectre 42493, Пластина Spectre 42493 Крепление топливного насоса, Найдите много отличных новых и подержанных вариантов и получите лучшие предложения на Монтажную пластину топливного насоса Spectre 42493 по лучшим онлайн-ценам на, Бесплатная доставка для многих продуктов, Доступные цены для вас любимые товары здесь познакомьтесь с последними модными тенденциями.Монтажная пластина насоса Spectre 42493 Fuel.

Пропустить навигацию

Монтажная пластина топливного насоса Spectre 42493

Машинная сушка при низкой температуре. Запатентованный нижний слой MAXpider удерживает коврики на месте, не повреждая оригинальный ковер, такой как липучка, или не оставляя следов, таких как перья традиционных резиновых ковриков. качественный сверхмощный виниловый баннер на 13 унций для внутреннего / наружного использования, высококачественный резиновый материал подошвы.Нержавеющая сталь прочна, не тускнеет и не ржавеет. Датчики кулачка / кривошипа спроектированы с использованием компонентов высочайшего качества для обеспечения надлежащей подгонки оригинального оборудования, Монтажная пластина топливного насоса Spectre 42493 . имеют клиентов по всему миру (Северная Америка, Великобритания, Франция, Италия). 5 дюймов в длину и украшены разнообразными динозаврами. Это своего рода многофункциональная сумочка, которая очень подходит для вас на все случаи жизни. Тип и цвет металла — серебро, и они включают в себя несколько вариантов саней Дедов Морозов.Но для меня это не влияет на рост, потому что я использую в основном пластиковые горшки и немного керамики, Крепежная пластина топливного насоса Spectre 42493 , Красивый черно-белый крупномасштабный цветочный принт станет современным и стильным дополнением к детской комнате для маленьких девочек или дается как идеальный подарок для мамы для детского душа. и может также использоваться, чтобы способствовать воспоминаниям сновидений. Товары снимаются при разном освещении — поэтому цвета могут отличаться. Водонепроницаемое и пятностойкое покрытие с безопасным для детей и домашних животных покрытием на водной основе. Я знаю, что вы привыкли получать товары с отслеживанием, но с Почтой Канады вы действительно просто платите 5 долларов. + больше, чтобы (надеюсь) получать обновления о том, где он находится.тогда это позволит вам ввести данные вашей кредитной карты для оплаты заказа. Монтажная пластина топливного насоса Spectre 42493 . Текстурированный корпус позволяет легко захватывать и бросать самоклеящиеся стикеры для вырезок с флагом мира размером 5 x 1 дюйм. непродуваемая и водонепроницаемая ткань из переработанного полиэстера. а также разной длины, чтобы стать замечательной имитацией натурального соболя. Описание продукта Вечная красота классической статуи Венеры возродилась с Рэйчел художника Калеба Мартина.и бесплатная доставка по подходящим заказам, Монтажная пластина топливного насоса Spectre 42493 , Розовые занавески с балдахином и куполом для девочек и детей Популярно в Instagram-d: Home & Kitchen. ➤Кожаная куртка в стиле знаменитых знаменитостей.

Монтажная пластина топливного насоса Spectre 42493

Найдите много отличных новых и подержанных опций и получите лучшие предложения на Монтажную пластину топливного насоса Spectre 42493 по лучшим онлайн-ценам на! Бесплатная доставка для многих товаров !.Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, если только товар не был упакован производителем в нерызничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет. См. Список продавца для получения полной информации. См. Все определения условий ： Гарантия: ： Другое ， Развязка Номер детали: ： 1514 ： Количество: ： 1 ， Код продукта в Интернете (IPC): ： 01AD70 ： Артикул: ： SPI: 42493 ， Бренд: ： Spectre Performance ： Название: ： Spectre SPE -42493 Монтажная пластина топливного насоса ， Номер детали производителя: ： 42493 ： Товар имеет паспорт безопасности данных (SDS) ?: ： N ， Тип установки: ： Производительность / Заказ Имя MFG: ： Характеристики Spectre ， Модель MFG № (серия): ： 42493 ： Вес: ： 0.3 фунта (0,1 кг) ， Способ крепления: ： Болт В комплекте: ： 1 прокладка, 4 болта, 4 шайбы ， Материал упаковки: ： Другой пластик ： Стиль продукта: ： Блокировка топливного насоса Spectre — Монтажные пластины ， MFG Фирменное наименование: ： Spectre Performance ： Название компании поставщика: ： Spectre Performance ， Установочное оборудование в комплекте: ： Да ： Гарантия производителя: ： 90 дней ， Используемый материал: ： Сталь ： Тип упаковки: ： Блистерная упаковка ， Прокладки в комплекте: ： Да ： UPC: ： 089601424934 ，。

Монтажная плита топливного насоса Spectre 42493

X-версия: general_v14.1 Монтажная пластина топливного насоса Spectre 42493
Найдите много новых и бывших в употреблении опций и получите лучшие предложения на Монтажную пластину топливного насоса Spectre 42493 по лучшим онлайн-ценам на, Бесплатная доставка для многих продуктов, Доступные цены Здесь вы найдете самые свежие товары. Модные тенденции.

Примеры установки Архив — МПСЗ SECU-3 / Система зажигания и впрыска топлива

Система зажигания микропроцессорная СЕКУ-3 для Таврии

Решил установить на свою Таврию SECU-3T.Причина была в плохой работе распределителя и, конечно же, в моем собственном желании улучшить работу двигателя. Имею фирменный двигатель 1,1, карбюратор «Солекс» от восьмой модели.

Вообще-то владельцам «Таврии» особенно повезло с установкой SECU, ведь в большинстве этих автомобилей уже есть фирменные места для датчиков CKP. Всего их два: датчик положения и датчик опорной точки. Они расположены на колоколе сцепления. На картинке установлен один датчик, отверстие для другого заглушено заглушкой.Перед этими отверстиями находится зубчатый маховик, который должен воздействовать на датчики, а SECU, в свою очередь, будет их считать (зубья).

Следующее, что нужно определить, — есть ли эхо-сигнал для датчика опорной точки на маховике. Сам маховик выглядит следующим образом:

На картинке легко увидеть штифт на маховике. Вы можете узнать, есть ли штифт на маховике, не снимая коробку. Для этого нужно надеть левое переднее колесо на домкрат, снять пластмассовые заглушки с раструба сцепления и повернуть колесный набор на шестерню, следя за отверстиями под датчики.В одном вы видите зубы, а в другом вам нужно будет найти булавку. Его легко упустить, потому что он всего один.

Мне повезло, что у меня есть значок! Но, к сожалению, у меня нет нарезанной резьбы для крепления датчика, но это поправимо. Резьба может быть обрезана или датчики могут быть закреплены на существующем отверстии с помощью пластины, как на следующем рисунке

У меня не было регуляторов шаровых головок для датчиков, но маленькие винты клемм вполне подойдут, я использовал именно их.Датчики являются собственностью Таврии.

Я начал с установки датчика опорной точки + датчика положения. Я везде использовал пайку контактов.

В качестве датчиков я использовал провода от стереомикрофона караоке, вот такой:

Подходит не только по сечению, но и по качеству плетения, а главное — по прочности.

Припаяйте клеммы датчиков к проводу и контактам розетки основного блока.

Очень важно использовать экранированные провода для всех датчиков, чтобы избежать шума и ошибок соответственно.

Потом разобрался с основным слотом.

Зеленый провод на картинке — грязная земля, к нему подключены все экраны проводов. На этой картинке всего 3 экрана, подключенных к зеленому проводу (от датчика опорной точки, датчика положения и распределителя), в настоящее время их там 5 (также CTS и KS). Так что постарайтесь предугадать, что все можно разместить на этом проводе. Желтый провод — это чистая земля, для заземления датчиков. К нему подключена земля от КС и КТС.

Завел агрегат с одного трамблера, фирменной катушки и запальника. Я решил сделать это, чтобы избежать удаления существующей системы и попробовать новую.

Подключить вывод зажигания IGN_OUT1 к шестому контакту трамблера, остальные провода оставить без изменений. Таким образом, SECU теперь управляет зажиганием.

Основные подключения выполнены! Пора начинать настройку и проверку.

Подключите устройство к машине и ПК. Менеджер пуска, количество зубьев маховика 114, количество зубцов до верхней мертвой точки 57, длительность импульса пуска распределителя 38 зубцов.Не забываем про галочку «Объединить все каналы зажигания в одну розетку», ведь у нас разводка запальника с одной катушкой и одним трамблером.

Нажимаем «сохранить», все — можно начинать. Двигатель заводится с первого раза. Я проверил вкладку CheckEngine — ошибок синхронизации нет, значит датчики правильно установлены и настроены.

На радостях сделал датчик MAP и решил установить две двойные выходные катушки с двумя распределителями, чтобы избавиться от воспламенителя.Распределители поставил на проприетарное место, у каждого по одному креплению.

Другой розетки для второго трамблера у меня не было, поэтому припаял напрямую.

Катушки скрепил подручными средствами и соединил по схеме.

В диспетчере убрал галочку с мультиплексора сигналов зажигания и изменил длительность запуска запальника с 38 на 76, таким образом теперь запальники будут срабатывать в два раза реже за цикл.

Когда я попытался завести двигатель, у меня ничего не вышло.Выяснилось, что мне нужно перевернуть катушки или переключить свечи зажигания. Двигатель завелся!

Основная работа была проделана, затем я установил CTS.

Я установил CTS внутри тройника, для этого приварил к нему пластину и нарезал винт. Затем подключил его к блоку экранированным проводом.

Показов:

Динамика отличная, мощность выросла, шум двигателя стал стабильнее и слабее.

В основном только плюсы.Расход не измерял, думаю, может быть меньше, но незначительно.

Что касается карт угла задержки зажигания, то я попробовал несколько из них и выбрал одну взятую из mikas, доступную для скачивания здесь, набор кривых TavrMik dad = 3.

Ну вот что мне понадобилось для установки SECU-3T в Таврии:

— Блок SECU с датчиком MAP

— два датчика СКП для Таврии.
