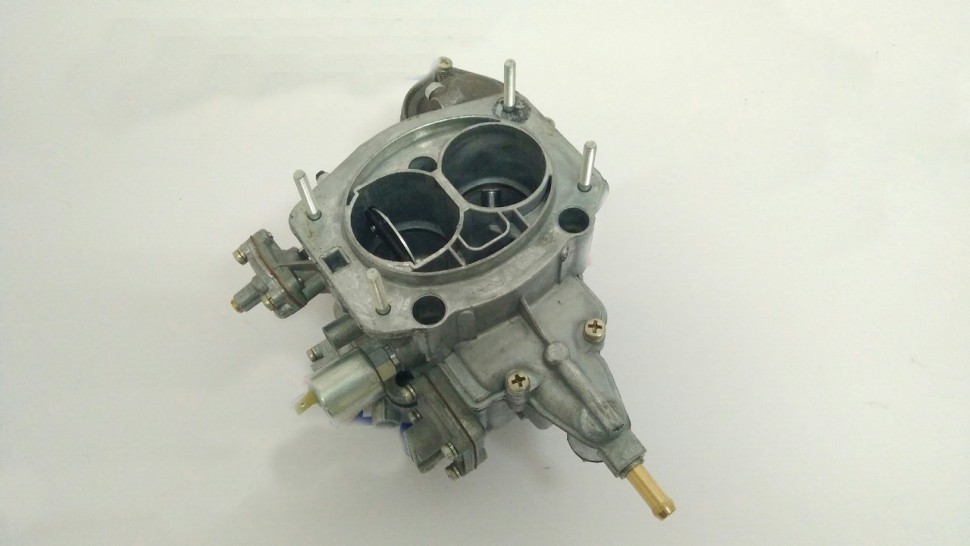

Карбюратор дааз 2107 устройство: Карбюратор ВАЗ 2107 ДААЗ 1107010 устройство, регулировка уровня топлива, фото и видео

Когда следует проводить регулировку карбюратора на ваз 2107

• Когда проводится плановое ТО автомобиля.
• При плохом пуске устройства особенно актуально в холодное время года.
• При нестабильной работе двигателя автомобиля.
• Подергивания автомобиля при езде.

Конечно, все  работы можно проводить на месте, где установлен карбюратор, но лучше всего его снять с привычного места и проводить ремонтные работы.

И если произойдет хоть малейший сбой в системе, то могут произойти большие неприятности при запуске двигателя. Например, увеличится расход топлива, изменится поведение автомобиля, а также сразу снижается мощность. И чтобы всего этого не происходило, следует правильно и во время настраивать и регулировать карбюратор. Чтобы сэкономить деньги и время можно провести такие работы своими руками. Перед тем как начать ремонтные работы следует определить вид карбюратора установленного на автомобиль. А также заранее подготовить весь необходимый инструмент.

Из чего состоит карбюратор на ваз 2107

Карбюратор состоит также из нескольких узлов, и чтобы его правильно настроить, необходимо знать несколько основных:

Карбюратор ДААЗ-2107-1107010-20 «ОЗОН»
(вид со стороны привода дроссельных заслонок): 1 — корпус дроссельных заслонок; 2 — корпус карбюратора; 3 — пневмопривод дроссельной заслонки второй камеры; 4 — крышка карбюратора; 5 — воздушная заслонка; 6 — пусковое устройство; 7 — трехплечий рычаг управления воздушной заслонкой; 8 — телескопическая тяга; 9 — рычаг, ограничивающий открытие дроссельной заслонки второй камеры; 10 — возвратная пружина; 11 — шток пневмопривода.

1. Камера с поплавком.
2. Эконостат, служит обогатителем и располагается во второй камере сгорания.
3. Холостой ход.
4. Клапан на холостой ход.
5. Дроссельная заслонка.
6. Система дозатора.
7. Переход из одной системы в другую.
8. Отвод картерных газов.

Если знать все эти узлы, то можно самостоятельно провести ремонт, чистку и регулировку карбюратора на ваз 2107. Конечно, систем здесь гораздо больше, но представленных будет достаточно, для проведения ремонта своими руками. И перед всеми работами стоит запомнить, что именно представленные системы могут поломаться, и больше ничего, поэтому не стоит, лезь слишком глубоко.

Как чистить карбюратор на ваз 2107

Перед тем как проводиться  настройка и регулировка карбюратора на ваз 2107 необходимо провести внешнюю очистку. Для таких целей используют ацетон или специальное средство, которое выпускается в виде аэрозоля с кистью. Вначале снимают воздушный фильтр, карбюратор сверху затыкают тряпкой, это необходимо, чтобы очищаемая грязь не попала внутрь. После этого на поверхность карбюратора наносят аэрозоль и выждать несколько минут, чтобы средство начало работать. И теперь при помощи кисти очищают всю поверхность карбюратора. Затем устройство обдувают сжатым воздухом, чтобы удалить остатки грязи и немного просушить поверхность.

Регулировка пусковой системы устройства

• Чтобы настроить пусковую систему карбюратора на ваз 2107, следует снять воздушный фильтр, после запускают двигатель и вытягивают подсос.
• Затем открывают заслонку, но не слишком широко.
• Теперь можно добавить обороты, но всего лишь до 3,5 тысяч оборотов.
• На этом этапе можно закрывать воздушную заслонку и отрегулировать частоту вращения.

Как отрегулировать карбюратор на ваз 2107

Для настройки карбюратора необходимо потратить определенное количество времени. И     тут не нужно торопиться, а работать по определенной инструкции. Также стоит определить, что дает регулировка карбюратора на ваз 2107. При более точной настройке улучшатся характеристики двигателя.

И для этого нужно:

• в первую очередь устройство осматривают на наличие дефектов и поломок;
• далее чистят и промывают деталь;
• обязательно следует почистить специальный фильтр, который располагается в устройстве;
• промыть камеру с поплавком;
• воздушные жиклеры также чистят;
• регулируют систему поплавка и пуск карбюратора.

Теперь стоит рассмотреть все эти этапы более подробно:

1. Чтобы восстановить сетчатый фильтр необходимо провести следующие процедуры. Для этого используют бензонасос, то есть прокачивают карбюратор до тех пор, пока не закроется запирающий клапан. После этого его необходимо демонтировать и промыть с растворителем и тщательно высушить. Также здесь стоит учитывать, что если появятся провалы, это может послужить потерей мощности.
2. Теперь приступают к очистке поплавковой камеры, для этого применяют обычную резиновую грушу. И после промывки устройство необходимо просушить, и тут нельзя использовать тряпки для протирания, так как остается ворс. И есть ситуации, когда забиваются жиклера.
3. Не стоит забывать проверять запорную иглу, ее также прочищают при помощи груши. Эта процедура происходит на слух, чтобы определить, нет ли где пропусков воздуха, если проблема выявлена, то лучше сразу заменить корпус клапана или саму иглу.
4. Чтобы отрегулировать систему поплавка необходимо проверить его положение, при смещении можно немного сдвинуть с помощью специального держателя. Но для этого сначала проверить, чтобы был закрыт клапан иглы. После этого можно выставлять поплавок и прокладку люка. Лучше всего добиться разрешимых размеров в 15 мм. Все эти процедуры можно проводить, как со снятым карбюратором, так и ремонтировать на автомобиле.
5. Теперь следует отрегулировать пусковой системы, в этом случае также демонтируется воздушный фильтр, завести двигатель и убрать подсос, но не намного. Как уже ранее говорилось до 3,5 тысяч оборотов.
6. После идет настройка холостого хода, то есть винт качества, его закручивают сначала полностью, а после этого делают несколько оборотов по часовой стрелке. Затем двигатель прогревают до необходимой процедуры и полностью убирают подсос, и слушать, как работает двигатель. Если он начинает глохнуть, то винт качества следует немного ввернуть в обратную сторону. Здесь главное помнить, что все работы с винтами следует проводить, когда в автомобиле холостой ход, иначе начнет открываться дроссельная заслонка.

Регулировка подсоса карбюратора

Если регулировка проведена неправильно, то она приводит к множеству проблем особенно в зимний период. При вытянутом подсосе автомобиль не будет держать обороты, и поэтому приходится постоянно надавливать на педаль газа. А у некоторых при таком же положении двигатель наоборот рычит, а это плохо сказывается на автомобиле в целом. И все это первые признаки того, что подсос в карбюраторе неправильно настроен. Все эти проблемы легко исправимы, в первом случае необходимо тягу с нижнего положения переставить в верхнее. Для второго случая следует тягу немного загнуть, если обороты остались на прежнем уровне, то можно еще раз загнуть. Также стоит, помнить, что все должно быть за герметизировано, иначе может произойти неправильный подсос воздуха и при этом сразу нарушится смесеобразование.

Чистка сетчатого фильтра карбюратора

Для того чтобы провести данную процедуру следует полностью заполнить поплавочную систему. В этом случае должен закрыться запорный клапан, и затем сетчатый фильтр отодвигают в сторону, и снять клапан, его чистят растворителем. После клапан продувают сжатым воздухом, чтобы улучшить очистку.

Чистка сетчатого фильтра карбюратора

Очистка жиклеров

Чаще всего они засоряются при использовании бензина невысокого качества. И при снятии крышки карбюратора можно сразу увидеть, что в системе поплавка есть достаточный осадок.

• Если очистку не провести, то он может с легкостью попасть в топливные каналы и со временем бензин перестанет поступать в систему.
• Для очистки можно использовать сжатый воздух или специальный аэрозоль.
• Категорически запрещено менять жиклеры местами, иначе сразу повысится потребление топлива в автомобиле.
• Если такая очистка не принесла значительных результатов, то можно снимать каждый жиклер и промывать вручную. То есть опускать каждый жиклер в растворитель, который поможет растворить все загрязнения.

В заключении можно сказать, что инструкция, представленная в данной статье поможет разобраться, как правильно настроить карбюратор на ваз 2107. Конечно, вытаскивать карбюратор из автомобиля можно в том случае, если есть значительная поломка поплавочной камеры, так как без демонтажа здесь не обойтись. Все работы можно провести самостоятельно и при этом сэкономить финансы, ведь ничего сложного в работе нет. А также необходим гараж для проведения всех этих этапов.   Главное все правильно выполнять, следовать приведенной инструкции, а также иметь слух, чтобы услышать неполадки в системе.

Карбюратор ВАЗ 2107 (устройство, фото и видео)

Работа каждого автомобильного двигателя зависит от количества и качества воздушно – топливной смеси, приготовляемой специальным устройством, которое называется карбюратором. Все карбюраторные системы создают смесь и помогают равномерно распределить её по цилиндрам. Смешивать топливо с потоком воздуха можно разными способами. В  «классике»,  которой относится и карбюратор  ВАЗ 2107, работает так называемый «поплавковый тип».

На автомобилях ВАЗ 2107 со старыми двигателями  используется карбюратор ДААЗ 2107-1107010, а на автомобилях с двигателями  2106 используется ДААЗ 2107-1107010-10 (при отсутствии вакуум-корректора).  Модификация  ДААЗ 2107-1107010-20 используется на автомобилях с наличием вакуум-корректора и новым «шестёрочным» движком. Их технические данные несколько различны, что будет показано в таблице.

Технические характеристики таких карбюраторов давно известны, ниже мы их приведём. Ещё они называются «тарировочные характеристики», или количественные показатели работы.

ДААЗ – это известная аббревиатура Димитровградского автоагрегатного завода. Эксплуатация его карбюраторов и установка их на «классику» длится много лет и завоевала заслуженное доверие своей надёжностью.

Карбюратор ВАЗ 2107 является сложным, высокоточным прибором, состоящим из многих компонентов. Обилие деталей заметно на любом рисунке. Его полное описание сложно и нужно только специалистам.

Не менее сложно выглядит и внутреннее строение карбюратора.

Но, несмотря множество мелких деталей, схема и устройство карбюратора ВАЗ 2107 не очень трудны для понимания, если назвать важнейшие части и описать их функции:

• поплавковая камера, в которую поступает бензин в ограниченном количестве;
• поплавок в виде бочонка и игольчатый клапан, запирающий доступ бензина;
• камера смешивания, или смесительная;
• заслонки – дроссельная и воздушная;
• каналы и жиклёры, как воздушные, так и топливные;
• распылитель;
• диффузоры, их принцип действия – как сопла реактивного двигателя – создать конфигурацию воздушного потока;
• ускорительный насос;

Количественные (тарировочные) данные, характеризующие карбюратор ВАЗ 2107 следующие:

Все технические данные взяты из официального руководства. Полные характеристики описываются уравнениями высшей математики  и аэрогидродинамики.

Каков принцип работы карбюратора?

Происходит подача бензина вначале в поплавковую камеру, его объём регулирует поплавок.

При его всплывании работает игольчатый клапан и закрывает доступ топливу. В этом смысле поплавковая камера играет роль унитаза, и карбюратор 2107  этим параметром от него не отличается. Перед подачей в неё топливо ещё раз фильтруется, пройдя через сетку.

Затем поплавковая камера, как донор, отправляет бензин в две камеры (первую и вторую). Топливо проходит по двум главным топливным жиклёрам. В камеры также поступает очищенный в воздушном фильтре воздух, который может быть заранее подогретым. На рисунке схема отверстий.

Одновременно  через  воздушные жиклёры подаётся воздух, который в специальных эмульсионных колодцах и трубках смешивается с бензином. В результате образуется эмульсия, то есть смесь воздуха и бензина. На рисунке поплавковая камера (в ней отвёртка) и жиклёры.

Перед попаданием в распылитель, топливная смесь проходит эконостат. При максимальном развитии мощности эмульсия топлива и воздуха дополнительно обогащается.

Затем смесь через специальные распылители попадает в диффузоры, которые готовят окончательную смесь, «отрывая» капли топлива и вовлекая их в воздушный поток высокой скорости, подавая смесь точно к центру смесительной камеры. В этом заключается их работа.  На рисунке – диффузоры 1 и 2 камер.

Дроссельная заслонка, управляемая педалью «газа», подаёт готовую качественную смесь непосредственно в цилиндры.

Существует система жиклеров «холостого хода», в режиме которого топливо забирается только из первой камеры. Схема работы камер предусматривает включение второй камеры при хорошо прогретом агрегате на полной мощности. Эксплуатация второй камеры в полной мере проявляется при обгоне на высокой скорости.

Эффективная работа карбюратора зависит от чистоты жиклёров, чистоты всех рабочих поверхностей, плавностью и ровностью хода всех приводов и тяг. Карбюратор 2107 в этом смысле не такой привередливый и капризный, как современные импортные аналоги, работает даже на не очень качественном бензине.

Эта статья — часть цикла из 9 уроков, посвященных карбюраторам семерки. Чтобы ознакомиться со всеми девятью уроками, перейдите по ссылке: https://7vaz.ru/chto-takoe/karbyurator.html

Чистка, ремонт, регулировка и настройка карбюратора ВАЗ 2107

Автор Павел Александрович Белоусов На чтение 7 мин. Просмотров 260

Большая часть сошедших с конвейера автомобилей ВАЗ-2107 оснащалась карбюраторной системой питания, хотя для экспорта выпускались инжекторные версии. «Семерки» с инжектором на отечественном рынке появились только в последние годы производства. Поэтому большая часть ВАЗ-2107 с карбюраторной системой питания, которая уже устарела.

Но устаревшая, не значит плохая, по некоторым критериям карбюратор «обходит» инжектор. К положительным качествам относятся минимальное количество электроники, что сказывается на надежности системы питания, высокая ремонтопригодность, неприхотливость к качеству бензина.

Но чтобы поддерживать систему питания ВАЗ-2107 в работоспособном состоянии некоторые ее узлы требуют периодического обслуживания. Касается это в первую очередь карбюратора.
На ВАЗ-2107 используется карбюратор «Озон», в отличие, к примеру, от карбюратора «Солекс» ВАЗ-2109. Карбюратор «Озон»отличается сравнительно простой конструкцией и неприхотливостью, что позволяет выполнять обслуживание узла самостоятельно, не прибегая к услугам СТО.

Признаки проблем с карбюратором

Пыль, загрязнения и сторонние частицы, попадающие внутрь карбюратора с топливом и воздухом, оседают на внутренних стенках каналов, которых в конструкции узла множество, что и приводит к нарушению функционирования. Конструкция карбюратора включает в себя ряд узлов, составные элементы которых со временем изнашиваются и повреждаются, что влияет на его работоспособность.

• Затрудненный пуск мотора;
• Падение динамики набора скорости;
• Рывки, провалы при ускорении;
• Нестабильные обороты холостого хода;
• Самовольная остановка работы мотора;

Эти признаки дают и другие системы двигателя (та же система зажигания), но если карбюратор давно не обслуживался, то причина плохой работы мотора кроется в этом узле.

Виды обслуживания

Обслуживание карбюраторов «Озон» бывает частичным и полным. Первое – промывка уз

5 этапов регулировки карбюратора ваз-2107

Старые модели ВАЗ, как правило, комплектовались карбюраторами марки: Солекс, Вебер и Озон, их популярность за многие годы работы не снизилась, а скорее наоборот — увеличилась.

Однако, как и все в этом мире со временем карбюраторы выходят из строя и нуждаются в ремонте, чистке, а также настройке, что в свою очередь порядком «нагружает» автовладельцев, требуя от них определенных знаний и свободного времени.

Для того чтобы сэкономить время и деньги предлагаю вашему вниманию детальное руководство о том, как почистить карбюратор, произвести его обслуживание, а также как отрегулировать карбюратор ВАЗ 2107.

Для начала предлагаю поговорить о том, что такое карбюратор и «с чем его едят»

Принцип работы карбюратора различных производителей, по сути, один и тот же, его задача заключается в том, чтобы создать топливно-воздушную смесь, смешивая в определенных пропорциях с топливом и воздухом, после чего она подается в камеру сгорания, где и происходит воспламенение… Ну я думаю дальше понятно!?

Карбюраторы бывают трех видов: поплавковый – это, пожалуй, самый распространенный среди всех, игольчатый и барботажный – довольно редкое явление.

В своей сегодняшней статье поговорим о карбюраторе Озон. который установлен на ВАЗ 2107, после этого вы узнаете как почистить карбюратор и каким образом производится регулировка карбюратора ВАЗ 2107. Перед началом необходимо кое-что уяснить, дело в том, что некоторые модификации карбюраторов могут существенно отличаться от тех, которые установлены на аналогичную модель авто.

1. ДААЗ 2107-1107010 – устанавливалась на ВАЗ 2105, а также ВАЗ 2107.
2. ДААЗ 2107-1107010-20 – устанавливались, как правило, на новые ВАЗ 2106 ВАЗ 2103.
3. ДААЗ 2107-1107010-10 – устанавливались на моторах ВАЗ 2106 или ВАЗ 2103 без вакуум-корректора с распределителем зажигания.

РАССМОТРИМ ОСНОВНУЮ ЧАСТЬ УЗЛОВ КАРБЮРАТОРА ВАЗ 2107

1. Автономная система холостого хода.
2. Поплавковая камера.
3. Запорный клапан холостого хода.
4. Эконостат.
5. Дозирующая система.
6. Дроссельная заслонка.
7. Отсек отвода картерных газов.
8. Переходная система обеих камер.

Этих знаний достаточно для того чтобы самостоятельно почистить и отрегулировать карбюратор ВАЗ 2107.

Знать больше — нет необходимости, хотя и не помешает для общего развития.

Теперь рассмотрим как устроен карбюратор, обеспечивающий распределение топливно-воздушной смеси:

1. Ускорительный насос.
2. Система эконостата.
3. Поддержка постоянного уровня топлива.
4. Поддержка холостого хода.
5. Поддержка пуска и прогрева двигателя.
6. Жиклеры (воздушный и топливный), диффузор, распылитель ВТС, колодец и эмульсионная трубка — расположены в главной дозирующей камере.

Регулировка карбюратора производится после чистки и сборки. Перед тем как приступить разборке и чистке, предлагаю вспомнить главную поговорку любого автомеханика – «Не буди лихо, пока оно тихо», имеется в виду, что не стоит лезть туда где все в порядке или разбирать то, что не имеет отношения к поломке.

Как правильно отрегулировать карбюратор ваз 2107

1. Прежде всего следует произвести детальный осмотр, за тем все как следует отмыть и очистить от грязи и прочих недостатков.
2. После необходимо очистить сетчатый фильтр и помыть поплавковую камеру.
3. Далее нужно почистить воздушные жиклеры.
4. И в заключение — регулировка поплавковой системы (1), пускового механизма (2) и холостого хода (3).

Внимание! Выполнение этих работы не требует демонтажа карбюратора.

Проверка сетчатого фильтра, который расположен перед входом в поплавковую камеру, производится не реже чем раз на 60 000 пробега.

Как проверить сетчатый фильтр

Делается это следующим образом. Воспользуйтесь ручной подкачкой топлива и заполните поплавковую камеру горючим, после этого вы сможете увидеть, как закрывается запорный клапан. После отодвиньте верхнюю крышку фильтра, и снимите клапан. Его необходимо тщательно вымыть в растворителе, затем просушить используя сжатый воздух.

Когда во время нагрузок двигатель ведет себя некорректно, появляются провалы или потеря мощности, или авто «плохо реагирует на педаль», вероятнее всего, что у вас проблема с подачей топлива.

Важно! Протирать дно поплавковой камеры, используя ворсистую или любую другую тряпку — категорически запрещено, ввиду того что после такой очистки на дне камеры могут остаться незаметные глазу волокна, которые в процессе работы засорят ваши жиклеры.

Чистка поплавковой камеры производится с применением резиновой груши и последующей просушки тем-таки сжатым воздухом.

Проверка герметичности запорной иглы осуществляется при помощи груши, поскольку сила давления, которая возникает во время ее сдавливания равна давлению в топливном насосе.

Устанавливая на место крышку карбюратора, нужно убедиться, что поплавки находятся в верхнем положении. Вы должны ощутить сильное давление во время установки, после этого нужно внимательно прислушаться к карбюратору, нет ли утечки воздуха.

В случае хотя бы малейшей утечки необходимо заменить иглу и корпус клапана.

Регулировка карбюратора ваз 2107: поплавковая система

Чтобы отрегулировать поплавковую систему необходимо сделать следующее:

1. Проверьте положение поплавка, в случае необходимости выровняйте кронштейн-держатель. Это необходимо для правильного равномерного опускания поплавка в камеру.
2. Далее — регулировка с закрытым игольчатым клапаном. Откройте крышку камеры, затем отодвиньте в сторону поплавок и легонько потяните за язычок кронштейна. Задача заключается в том, чтобы добиться необходимой величины расстояние между прокладкой крышки и поплавком, он должен быть в пределах 6-7 мм, ни в коем случае не больше и не меньше. В состоянии погружение более 1-2 мм, если будет больше – то иглу можно считать неисправной.

Расстояние между иглой и поплавком при открытом игольчатом клапане должно составлять 15 мм.

Данная процедура может быть проведена на разобранным карбюраторе или непосредственно на двигателе.

Регулировка карбюратора ваз 2107: пусковая система

• Для того чтобы отрегулировать пусковую систему необходимо снять воздушный фильтр, затем нужно запустить двигатель и потянуть подсос на себя.
• Откройте принудительно воздушную заслонку на 1/3, после этого установите обороты 3200-3600 в минуту.
• После этого отпустите воздушную заслонку и установите частоту вращения на 300 меньше от начальной.

Как отрегулировать холостой ход карбюратор ваз 2107

Чтобы отрегулировать холостые обороты нужно прогреть двигатель до рабочей температуры, после этого используя винт качества, выставите максимальное число оборотов, при помощи винта количества выставите значение на 100 об/мин. выше нормы. Запустите мотор при помощи винта качества, отрегулируйте обороты.

1. На этом регулировка карбюратора ВАЗ 2107 можно считать оконченной, теперь надеюсь у вас не возникнет проблем с тем как отрегулировать карбюратор своими руками.

Все про карбюратор ВАЗ-2107

Стабильную, ровную и экономичную работу любого бензинового двигателя можно получить, только если обеспечивать его идеально сбалансированной смесью воздуха и бензина. Инжекторные системы впрыска топлива монтировали на «семерки»только в последние годы её выпуска.

А до этого карбюратор ВАЗ-2107 был «вне конкуренции», он почти без всякой электроники готовил, по встроенному в него «рецепту»,  бензиновоздушное питание для моторов всей «вазовской» линейки. Системы дозировки в приборах разных стран мира применялись самые разные. На карбюраторах ВАЗовских машин была выбрана такая, в которой для постоянства уровня применяется поплавок.

Рассмотрим его устройство и работу на примере модели ДААЗ 2107-1107010 «Озон».

Карбюратор — «слаженный оркестр» из разных систем

В музыкальном оркестре в прекрасную музыку сливается игра самых разных инструментов, так же и в карбюраторе- «музыка» работы всех систем сливается в «песню» мотора на всех возможных режимах его работы. Рассмотрим основные составляющие, в которых и спрятаны эти системы.
Крышка, латунный поплавок, игольчатый клапан, воздушная заслонка (подсос).

Крышка поплавковой камеры карбюратора

Корпус карбюратора, поплавковая камера, диффузоры первой и второй камер.

Корпус карбюратора, поплавковая камера, основные элементы

Корпус дроссельных заслонок, приводы заслонок.

Корпус дроссельных заслонок

Ускорительный насос.

Регулировочные винты, ускорительный насос

А как же он работает?

Уровень топлива должен быть постоянный

На вход, который представляет собой латунный штуцер, подается бензин. Он фильтруется сеточкой и льется в поплавковую камеру.

Легкий, из тоненькой латуни сделанный поплавок, всплывает вверх и, через рычажок, иголкой затыкает отверстие клапана. Все, уровень достигнут, бензин больше не льется.

А когда бензин уходит через жиклеры, поплавок падает вниз, иголка отходит от клапана и «действо» повторяется. Так бензин держится на одном и том же уровне, как бы мы не «газовали».

Готовим «вкусную» смесь

Работающий мотор «сосет» в себя воздух. Устремляясь за ним, бензин тонкой струйкой протекает через жиклеры карбюратора ВАЗ-2107 и попадает в трубочки с отверстиями- эмульсионные трубки. В них же попадает и воздух. Перемешавшись друг с другом, они превращаются в «пенную массу»- эмульсию.

Процесс создания эмульсии

Эта субстанция, «полуфабрикат» полноценной смеси, расползается по каналам и питает систему холостого хода и главную дозирующую систему.

Малый диффузор главной дозирующей системы

Когда мы «давим», едем с нагрузкой, эмульсия влетает в поток воздуха и дробиться на мелкие частички, давая в итоге горючую смесь, где на пятнадцать литров воздуха приходится один литр бензина.

На хорошей скорости этого мало, поэтому хитрая штучка эконостат добавляет еще эмульсии и машина может ехать быстро. Но и этого мало «проглоту» мотору, когда надо резко разогнать машину.

Для такого случая, сбоку от поплавковой камеры к карбюратору «пристроили» ускорительный насос. Он представляет собой миниатюрный аналог бензонасоса, подающего топливо из бака в карбюратор.

Здесь тоже есть гибкая прорезиненная диафрагма, которая срабатывает при нажатии педали газа, «выдавливая» дополнительный бензин струей из распылителя прямо в диффузор. Это «лишнее» топливо дает прибавку мощности мотора при резком разгоне.

Прочитайте, может пригодится:  Все про термостат Ваз-2107

Как управляют карбюратором

Обороты и мощность мотора зависит от того, сколько топлива и воздуха поступают в его камеры сгорания. Для уменьшения и увеличения их количества в нижней части карбюратора установлены дроссельные заслонки, связанные посредством рычагов и тяг с педалью газа.
Карбюраторы Ваз-2107 выполнены двухкамерными.

Большую часть времени работает первая камера, проходящей через ее диффузоры смеси вполне хватает для большинства потребностей. Только тогда, когда водитель нажал педаль «до упора», открывается заслонка второй камеры и она вступает в работу, давая значительный прирост мощности двигателя.

Привод открытия заслонки второй камеры работает от разряжения (вакуума) во впускном трубопроводе.

Холостой ход – независимая система

Холостой ход двигателя последних моделей карбюраторов, и нашего тоже, обеспечен автономной системой, что означает отдельные жиклеры, каналы и регулировки. Она установлена только в первой камере и начинает работать при полностью закрытой дроссельной заслонке.

Переход работы от холостого к нагрузке происходит с помощью переходной системы из двух отверстий в стенке диффузора первой камеры. Через них, на маленьких углах открытия дроссельной заслонки, поступает дополнительная эмульсия, помогая сгладить процесс перехода.

Канал автономной системы холостого хода

Несмотря на кажущуюся сложность, карбюратор является очень простым и надежным устройством, вывести которое из строя не может даже плохой бензин, «убивающий» инжекторную машину. Все, что написано выше, относиться  к карбюратору не только Ваз-2107, но и некоторых других заднеприводных моделей.

Чтобы еще лучше во всем разобраться, посмотрите это видео:

Как проявляются неисправности карбюратора

Отличить неисправности карбюратора от проблем с другими системами мотора, бывает довольно сложно.

Самыми часто встречающимися из них являются:
— увеличенный не в меру расход бензина, черный дым выхлопа;
— «провалы»: даем газ, а машина как бы, упирается в препятствие, после чего резко «рвет» вперед;
— «неадекватная» реакция на нажатие педали газа, когда машина то ускоряется, то замедляется сама по себе;
— плохо, неустойчиво, неравномерно работает двигатель на холостом ходу;
— слишком большие или маленькие обороты на холостом ходу, двигатель «глохнет»;

— заводится двигатель с трудом.

Регулировка карбюратора на ВАЗ-2104-2107

Машина имеет привлекательный дизайн, скоростная, удобная по обслуживанию. Учитывая огромное количество автомобилей, эксплуатируемых простыми российскими людьми, предлагаю данную статью с личными выкладками по обслуживанию простого карбюратора – главного устройства подготовки рабочей горючей смеси.

Что такое карбюратор

Карбюратор установлен по центру двигателя под капотом автомашины «семёрка». Для очистки воздуха сверху на него помещён воздушный фильтр. Забор воздуха происходит через переднюю решётку, а также дополнительные решётки капота.

• Отечественные автомобили ВАЗ имеют карбюраторы, называемые штатные:
• Все указанные типы пользуются большой популярностью у автолюбителей, долго служат, редко ломаются.
• Принцип их работы во многом похож, состоит в создании горючей смеси за счёт смешивания топлива с воздухом, затем последующего распределения и равномерной подачи данной субстанции поочерёдно до цилиндров двигателя.

Имеется три основные разновидности карбюраторов: поплавковый, игольчатый, барботажный. Последний встречается весьма редко, практически не используется.

МОДИФИКАЦИИ КАРБЮРАТОРОВ «ОЗОН»

содержание   ..  1  2  3  4  5  6  7  8  9  10    ..

МОДИФИКАЦИИ КАРБЮРАТОРОВ «ОЗОН»

Модификации карбюраторов и их применяемость на автомобилях

Карбюраторы семейства «Озон» производства Димитровградского автоагрегатного завода (ДААЗ) были призваны заменить карбюраторы, выпускавшиеся ранее по лицензии итальянской фирмы «Вебер». Принципиальное отличие новых карбюраторов от своих предшественников — автономная система холостого хода. В зависимости от модификации они оснащаются либо электроклапаном топливного жиклера, либо экономайзером принудительного холостого хода «Каскад», а также механическим или пневматическим приводом дроссельной заслонки второй камеры.

КАРБЮРАТОРЫ АВТОМОБИЛЕЙ ВАЗ

 Первоначально все карбюраторы типа «Озон» предназначались для автомобилей «Жигули» и имели одинаковую конструкцию. Базовые модели 2105 и 2107 различаются параметрами дозирующих систем, подобранными для двигателей рабочим объемом 1,2; 1,3 л и 1,45; 1,6 л соответственно. Их модификации имеют незначительные конструктивные отличия, а также различаются сечениями дозирующих элементов и комплектаций.

Карбюратор 2105-1 107010 оборудован экономайзером принудительного холостого хода с микропереключателем, а также штуцером отбора разрежения для вакуумного регулятора опережения за-жигания. Он устанавливался на двигатель ВАЗ-2105 рабочим объемом 1,3 л. Также им комплектовались автомобили с двигателями ВАЗ-2101 и 21011 последних годов выпуска, на которые устанавливался распределитель зажигания, оснащенный вакуумным регулятором.

На модификации 2105-1107020-20 установлен штуцер отбора разрежения для вакуумного регулятора опережения зажигания, но отсутствуют элементы системы ЭПХХ.

Карбюраторы модели 2105-1 107020-10 предназначены для замены карбюраторов, установленных на автомобили ВАЗ ранних выпусков с распределителем зажигания без вакуумного регулятора и не оборудованные системой ЭПХХ.

Карбюратор 2107-1 107010, оборудованный системой ЭПХХ, устанавливали на автомобили ВАЗ-2107 с двигателями BA3-2103 и -2106 рабочим объемом 1,45 и 1,6 л, оснащенными распределителем зажигания с вакуумным регулятором.

Для двигателей с распределителем зажигания без вакуумного регулятора предназначен карбюратор 2107-1107010-10, не оснащенный элементами системы ЭПХХ.

Карбюратор 2107-1 107010-20 отличается от карбюратора 2105-1107020-20 только тарировочными данными.

На моделях автомобилей, оснащенных адсорбером и системой пе-репуска топлива в топливный бак, устанавливали карбюраторы 2105-1107010-30 и 2107-1107010-30. На модификациях 2105-1107010-80 и 2107-1107010-80 отсутствуют автоматическое пусковое устройство и элементы системы ЭПХХ, но имеется система приоткрывания дроссельной заслонки на режимах принудительного холостого хода.

Карбюраторы модификаций «30», «40» и «80» производились малыми сериями, поэтому в книге их конструкция не рассматривается.

КАРБЮРАТОРЫ АВТОМОБИЛЕЙ АЗЛК*, ИЖ Для автомобиля Москвич-2140 с двигателем 412 рабочим объемом 1,5 л разработана модификация 2140-1107010 на базе карбюраторов семейства «Озон». Эту модель также устаналивали на автомобили ИЖ-2715. Принцип действия основных систем и устройств сохранен, однако в некоторые внесены конструктивные изменения. Система холостого хода осталась автономной, но изменены конструкция винта «количества» и корпус дроссельных заслонок. Топливный и воздушный жиклеры системы холостого хода объединены в блок. Претерпели изменения также формы диафрагмы и крышки корпуса пневмопривода дроссельной заслонки второй камеры. Пружина диафрагмы усилена.

Также была предусмотрена модификация 2140-1107010-10 без микропереключателя и экономайзера принудительного холостого хода.


* Обозначения карбюраторов на АЗЛК не совпадают с принятыми на ДААЗе.

Модификация 2140-1107010-40 является адаптированной версией карбюратора 2140-1107010 для двигателя УЗАМ-331.10 автомобиля АЗЛК-21412. От своего пред-шественника она отличается только проходными сечениями дозирующих элементов, дополнительным эмульсионным жиклером в переходной системе первой камеры, а также механическим приводом дроссельной заслонки второй камеры. В 1992 году в конструкцию карбюратора были внесены изменения, которые позволили устанавливать его также на автомобилях Иж. Для облегчения обслуживания карбюратора доступ к топливному жиклеру холостого хода сделан снаружи корпуса, убраны перепускной жиклер байпасного канала и эмульсионный жиклер из переходной системы, которые были ус-тановленны ранее на модификации 2140-1107010-40. Новая модификация получила индекс 2140-1107010-50.

Карбюратор 2140-1107010-70 устанавливается на двигатели УЗАМ-ЗЭ17 рабочим объемом 1,7 л. Сейчас ими комплектуются автомобили Иж-2126 и -2717. По конструкции он аналогичен карбюратору 2140-1107010-50, но отличается дозирующими элементами.

Карбюратор 2141-1107010 уста-навливали на автомобили АЗЛК-2141-01 с двигателями ВАЗ-2106. Конструктивно он не отличается от карбюратора, устанавливаемого на автомобили ВАЗ с двигателем ВАЗ-2106.

Карбюратор 21412-1107010-10 по конструкции близок к карбюратору 2140-1107010 и устанавливался на автомобили АЗЛК-214122 с двигателем Y3AM-3317 с рабочим объемом 1,7 л.

Более подробно отличительные особенности работы и устройства модификаций карбюраторов семейства «Озон» описаны в разделе «Особенности устройства модификаций карбюратора «Озон» (см. с. 33).

Номер модели карбюратора указан на заводской табличке, установленной на крышке карбюратора

ПРИМЕНЯЕМОСТЬ КАРБЮРАТОРОВ «ОЗОН»

симптомы неисправностей, самостоятельный ремонт семерочного впрыска

Вазовская классика модель Жигули 2107 выпускалась на протяжении нескольких десятков лет и пользовалась популярностью у покупателей. Это надежный и простой в эксплуатации автомобиль, обслуживание которого не представляло особой сложности. Регулировка карбюратора ВАЗ-2107 может быть выполнена своими руками, что позволит сэкономить на обращении в специализированные мастерские.

Назначение карбюратора

Основное назначение карбюратора — это смешивание в нужных пропорциях воздуха и топлива, с дозированием подачи смеси бензина на холостом ходу и при движении под нагрузкой, во время холодного пуска и горячем моторе. В последующем такие агрегаты были модернизированы, а в девяностых годах прошлого века практически полностью вытеснены инжектором с мощными форсунками. Конструктивно карбюратор на ВАЗ-2107 состоит из следующих элементов:

• топливного фильтра для тонкой очистки;
• трубки эконостата;
• заслонки и мембраны пускового устройства;
• штуцера и поплавка для подключения к бензиновой магистрали;
• игольчатого клапана.

На ВАЗ 2107 используется двухкамерный карбюратор, расположенный слева от двигателя. Сверху установлен круглый короб фильтра, от которого идёт прямой забор воздуха в силовой агрегат. В зависимости от модификации автомобиля использовался итальянский карбюратор Weber, а в последующем на машины стала устанавливаться его точная копия, которая получила название Озон. Она отличалась надежностью, простотой эксплуатации и легкостью регулировки.

Определить тип установленного на ВАЗ 2107 карбюратора не составит труда. Если на автомобиле имеется вакуум-корректорное зажигание, то это означает, что машина получила последний тип силового агрегата, в котором используется игольчатый клапан. Наличие на семёрке стандартного шестёрочного движка говорит о старой модификации с расположенными снизу регуляторами оборотов и обогащения смеси. Такому агрегату часто требуется установка обраток для правильной и стабильной работы мотора. Регулировка карбюратора дааз 2107 и Weber выполняется по стандартной технологии, различия состоят лишь в форме клапана и поплавочной камеры.

Основные симптомы неисправностей

В процессе эксплуатации транспортного средства могут появиться различного рода поломки карбюратора, в том числе автовладельцу требуется выполнять регулировку клапана и ускорительного насоса, обеспечивая оптимальный по своему составу впрыск топливно-воздушной смеси в камеры сгорания. К основным симптомам неисправности карбюратора относятся следующие:

• затруднения запуска двигателя;
• при нажатии педали газа отмечаются провалы мощности или рывки автомобиля;
• долгий и тяжёлый разгон;
• существенное увеличение показателей расхода топлива.

При появлении одного или сразу нескольких признаков неисправности автовладельцу необходимо настроить карбюратора на ВАЗ 2107 или проводить ремонт этого узла. Благодаря простой конструкции все работы можно выполнить самостоятельно, фактически в домашних условиях. Для этого не потребуются какие-либо специальные инструменты или автохимия для очистки топливной камеры от имеющихся загрязнений.

Регулировка поплавковой системы

Серьёзные нагрузки и постоянная мелкая дрожь приводят к нарушению работы поплавковой камеры. В итоге в двигатель в ВАЗ2107 попадает сверхобогащенная смесь или же, наоборот, топливо с малым содержанием бензина. Это приводит к проявлению заметной детонации, у автомобиля ухудшается тяга, что вынуждает вскрывать карбюратор и выполнять его регулировку. Благодаря простой конструкции впрыска, с такой работой справятся даже те автовладельцы, которые имеют отдалённое понятие об устройстве двигателя, ремонте и обслуживании техники.

Правильно отрегулированный карбюраторный поплавок имеет диапазон ходов с одной стороны 6,5 миллиметра, и с другой — 14 миллиметров. Чтобы правильно установить его положение, необходимо использовать специальный шаблон, который располагается в камере вертикально. Получить исходные значения хода можно, слегка сгибая язычок игольчатого клапана, после чего вновь проверяют зазоры у поплавка.

Аналогичным образом проводится регулировка с другой стороны. Нужно лишь помнить, что отклонение от крышки до упора должно составлять 14 миллиметров. При больших или меньших значениях подгибают крепление кронштейна, после чего вновь проводят проверку по шаблону.

Обслуживание пускового устройства

Ещё одним обязательным этапом настройки карбюратора на ВАЗ-2107 является обслуживание пускового устройства. Этот регулируемый механизм необходим для правильной подачи топлива и заведения холодного двигателя. Как только автоматика определяет низкую рабочую температуру силового агрегата в топливно-воздушную смесь подаётся большое количество бензина, что позволяет обеспечить уверенный пуск мотора с последующим удержанием нужных оборотов.

Стандартный показатель частоты пускового устройства составляет полторы тысячи оборотов в минуту, что равняется холостому режиму двигателя. При больших или меньших показателях могут появиться проблемы в работе силового агрегата. Машина плохо заводится, существенно увеличивается расход топлива, все технические жидкости долго выходят на свою оптимальную температуру.

Принцип работы пускового устройства следующий:

1. Тросик прикреплён к трехплечему рычагу, который он взводит, поворачиваясь против часовой стрелки.
2. Одновременно с тросиком двигается телескопическая тяга, которая открывает и закрывает заслонку воздушного канала.
3. Другое плечо рычага опирается на ось заслонки дросселя, отвечая за подачу в камеру топлива.
4. При закрытой воздушной заслонке дроссельная камера приоткрывается, обеспечивая получение насыщенной топливно-воздушной смеси.

Если по каким-либо причинам пусковое устройство не отрегулировано, появляются проблемы с оборотами, которые холодная машина не может стабильно держать. В камеру сгорания подаётся не обогащенная смесь, в результате чего двигатель глохнет, проработав лишь несколько секунд.

Для регулировки пускового устройства потребуется демонтировать карбюратор, для чего его скручивают с фиксирующих шпилек. Рычаг, управляющий заслонкой воздушного потока, поворачивается, полностью закрывая отверстие. С помощью щупа измеряют зазор между краем дросселя и канальной стенкой. Он должен составлять 0,85−0,9 миллиметра. Для такой проверки лучше всего использовать специальный мерный щуп. Регулировать зазоры можно, подгибая тягу у рычага дроссельной заслонки.

Также необходимо измерить и отрегулировать расстояние между стенкой и заслонкой. Для регулировки зазора у пускового устройства, оттягивают шток, создавая условия разряженного воздуха. Механизм потянет за собой тяги прорези, что позволит получить доступ к щели между заслонкой и стенкой. Величина зазора должна составлять 5−5,4 миллиметра. Чтобы отрегулировать этот диапазон потребуется крутить специальный винт, расположенный в нижней части карбюратора прямо под клапаном.

Восстановление холостого хода

Регулировка холостого хода на ВАЗ 2107 проводится на хорошо разогретом двигателе. Нужно убедиться, что зажигание исправно, и лишь в этом случае можно приступать к обслуживанию карбюратора. Такая работа выполняется следующим образом:

1. Поднимают обороты, после чего откручивают винт качества, делая смесь максимально обогащенной.
2. Откручивая винт качества смеси против часовой стрелки, повышают обороты двигателя на 500−600 единиц.
3. Замеряют положение винта частоты вращения, после чего опускают обороты до 900 в минуту.
4. Если двигатель начинает работать неровно, поворачивают расположенный рядом винт качества смеси, делая топливо более обогащенным.

Двигатель на выставленных 800−900 оборотах в минуту должен работать плавно, полностью исключается детонация. Весь сервис следует выполнять на исправном карбюраторе, а в бак заливают 92 бензин, который соответствует требованиям автопроизводителя.

Работа с приводом дроссельной заслонки

Если машина «тупит» при нажатии газа, ухудшилась динамика, появился увеличенный расход топлива, то необходимо отрегулировать привод дроссельной заслонки. Такая работа выполняется с напарником, который должен нажимать на педаль акселератора, поддерживая обороты двигателя на нужном уровне.

Для регулировки потребуются следующие инструменты:

• фонарик;
• штангенциркуль;
• плоская отвертка;
• ключ на восемь.

Вся работа выполняется на хорошо прогретом, но заглушенном двигателе. Это позволит правильно выставить обороты, исключив в последующем проблемы с мощностью и холостым ходом.

Алгоритм регулировки следующий:

1. До упора утапливают подсос.
2. Напарник за рулём должен на заглушенном двигателе выжать в пол педаль газа.
3. При правильной настройке дроссельная заслонка поднимается вертикально.
4. Необходимо подсветить ее фонариком, чтобы убедиться в отсутствии отклонений.
5. Педали газа опускается, после чего заслонка должна герметично закрыть первичную камеру.
6. При зазорах заслонки необходимо отрегулировать тягу привода.
7. Снимают и измеряют длину тяги, ее показатель должен составлять ровно 80 миллиметров.
8. Если есть несоответствия, подтягивают контргайками проушины, устанавливая нужную длину.

Проведя такую простейшую регулировку, можно улучшить работу двигателя, полностью будут решены проблемы с плавающими оборотами, мотор начнёт лучше откликаться на нажатие педали газа. Также при правильно отрегулированном семерочном карбюраторе уменьшается расход топлива, что сокращает затраты автовладельцев.

Отрегулировать карбюратор на ВАЗ 2107 можно самостоятельно, при этом потребуются лишь специальные мерные щупы, которые предлагаются в большинстве автомагазинов. Если же проведённая работа не дала какого-либо результата, следует обратиться в сервис. Мастера вскроют топливную систему и сам двигатель, определят имеющиеся у мотора неисправности и полностью отремонтируют агрегат, улучшив его эксплуатационные характеристики, сократив при этом показатель расхода топлива.

карбюраторов, tā ierīce un Regēšana

Automašīnu īpašnieki, piemēram, «Klasika» bieživiņiem ir problēmas ar degvielas dinamiku un patēriņu. Autovadītāji sauc automašīnas dzinēja sirdi, un karburatoru var droši salīdzināt ar sirds vārstu. Degvielas patēriņš ir atkarīgs no pēdējās detaļas, un dinamiskās īpašības ir atkarīgas no tās pareizas regēšanas. Šajā rakstā mēs uzzinām par karburatora Struktūru (ВАЗ 2107 ДААЗ). Tāpat mēs redzēsim, kā to pareizi pielāgot.

DAAZ detaļu pamata iekārta klasiskajiem VAZ modeļiem

Katra automašīnas dzinēja darbs ir tieši atkarīgs no tāpar degvielas un gaisa maisījuma kvalitāti un daudzumu. Šo maisījumu tieši sagatavo karburators. Turklāt šī ierīce vienmērīgi izkliedē maisījumu caur sadedzināšanas kamerām.

Карбураторы (ВАЗ 2107 ДААЗ) sastāv no vairākām pamatdaļām. Šis diffuzors, droseļvārsts, kā arī strūklas un pludia kamera.

Ierīču veidi

Ja automašīna ir aprīkota ar veco motoru, tadšādas automašīnas ir aprīkotas ar karburatoriem DAAZ 2107 — 1107010. Izmantojot jaunus tie motorus un vakuumcijkoremoktoru.Это модель DAAZ 2107 1107010-20.

Šie produkti tiek ražoti Dmitrovgradas rūpnīcāautomašīnu agregāti. Daudzus gadus šis uzņēmums ražo dažādu klasisko VAZ modeļu aprīkojumu. DAAZ 2107 (карбюраторы) starp autovadītājiem pelna īpašu uzticību kā pietiekami ticamu.

Izsmalcināts un augstas Precizitātes инструменты

Karburators ir sarežģīta ierīce, kas sastāv no daudzām dažādām sastāvdaļām. Bet pilnīga ierīce ir nepieciešama tikai tiem, kas profesionāli nodarbojas ar šo ierīču pielāgošanu un pielāgošanu.

Tomēr, neskatoties uz visām grūtībām un daudzām detaļām, mēs apsvērsim, kā šī ierīce ir konkrētāka.

Tātad, kāds ir karburators DAAZ 2107 1107010ierīce Šī ierīce sastāv no pludiņa kameras, kurā degvielu piegādā ierobežotā daudzumā. Pieeja benzīnam aizver adatu vārstu, kā arī pludiņu, kas pēc izskata izskatās kā cilindrs. Benzīns tiek sajaukts īpašā sajaukšanas kamerā. Ари карбураторс шастав но дросешварста, ка ари но гайша варстуна. Turklāt ierīce ietver strūklas. Degvielu izsmidzina ar smidzināšanas пистоли.Viens no svarīgākajiem karburatora komponentiem ir diffuzori. Виши strādā kā sprauslas, izveido gaisa plūsmas konfigurāciju.

DAAZ 2107 karburators: darbības Princips

Kad degviela iekļūst pludiņa kamerā, tilpumsDegvielu regē pludiņš. Ja tas parādīsies, adatas mehānisms bloķēs benzīna piekļuvi kamerai. Татад камера šajā gadījumā atgādina tualetes podu. Šeit viss ir vienāds. Bet degviela nenāk nekavējoties. Pirmkārt, tas iet caur īpašu filterru, lai attīrītu sevi.

Turklāt ierīce piegādā uzliesmojošu šķidrumu pirmajai un otrajai degvielas kamerai. Karburators DAAZ 2107 (ierīce) nodrošina to galveno degvielas strūklu klātbūtni, caur kurām notiek degviela.

Papildus benzīnam, izmantojot gaisa strūklu uz kamerāmGaiss tiek piegādāts, kas iepriekš ir iztīrīts gaisa filterri. Gaiss ar īpašu cauruļu un urbumu palīdzību veido maisījumu ar benzīnu. Татад, izrādās tā dēvētā emulsija.

Bet tas vēl nav viss. Pirms sadegšanas kameru ievadīšanas, izmantojot smidzinātāju, maisījums iet caur ekonostatu. Šeit maisījums tiek papildus bagātināts.

Turklāt, izmantojot smidzinātājus, maisījums nonākdifuzori. Šeit tiek veikta maisījuma galīgā sagatavošana. ВАЗ 2107 (DAAZ ražošanas transportlīdzeklis) karburators ir konstruēts tā, ka difuzoros degvielas pilieni nonāk ātrgaitas gaisa plūsmā. Tādējādi gaisa un degvielas maisījums nonāk maisīšanas kameras centrā.

Gāzes pedālis uz automašīnām VAZ Regē droseļvārsta aizdedzes pozīciju, kas paredzēta maisījuma tiešai ievadīšanai motora cilindros.

Kas ir īpašais karburators DAAZ 2107? Tās ierīcē ietilpst strūklas tukšgaitā. Šajā režīmā maisījumu em tikai no pirmās degvielas kameras. Degvielas kameru darbības Princips un shēma izmanto otro kameru tikai tad, kad motors iziet ekspluatācijas temperatūrā. II камера ieslēdzas arī tad, ja jums ir nepieciešams ātri iegūt impulsu un lielu ātrumu.

Atšķirības modifikācijās

Kā jūs zināt, jaunākajos modeļos VAZ 2107 un citās versijās tiek uzstādīts jauns karburators DAAZ 2107 1107010 20. Apskatī irsim.

Saskaņā ar informāciju, kas saņemta no speciālistiemAvtoVAZ, abas modifikācijas ir balstītas uz vienu modeli. Šeit būtiska atšķirība starp tiem ir ekonomistspiediens, kas saistīts ar piespiedu tukšgaitā. Модель 1107010 ir EPHX, модифицируется на экране приложения ar šo mezglu.

Lai gan karburators DAAZ 2107 20 un nav apīkotsekonomisizators, tas ir aprīkots ar speciālu strūklu degvielas piegādei. Atšķirība ir tāda, ka tukšgaitā Regē elektromagnētiskais aizvaru vārsts. Т

Карбюратор ДААЗ-4178: технические характеристики и настройки

Более 100 лет карбюратор используется на большинстве бензиновых автомобилей. Работа этого устройства заключается в приготовлении смеси воздуха и паров бензина, которая поступит в камеры сгорания. Рассмотрим, как устроен карбюратор ДААЗ-4178, узнаем его технические характеристики и узнаем, как регулировать его работу.

ДААЗ для автомобилей УАЗ и Волга

Многие автовладельцы УАЗ, а также «Волга» с 402-м мотором заинтересованы в выборе карбюраторов для своих автомобилей. Если проанализировать все существующие на рынке решения, то лучший подход к этим двигателям — от Дмитровского агрегатного завода.

Карбюратор ДААЗ-4178 для автомобилистов считается очень популярной моделью. Он позволяет значительно улучшить динамику двигателя, а также при правильной настройке приводит к меньшему расходу топлива.

Устройство карбюратора

Эти агрегаты предназначены для приготовления качественной горючей смеси. Затем установка подает его в камеры сгорания. Соотношение топлива в смеси прямо пропорционально количеству воздуха, проходящего через устройство.

Линейка 4178 представляет собой двухкамерную эмульсионную систему. В целом вся линейка, и карбюратор ДААЗ-4178-1107010-30 в том числе, имеет одинаковое устройство. В этих карбюраторах применены все эффективные и проверенные технологии. Здесь можно отметить наличие более сбалансированной поплавковой камеры, системы последовательного открытия заслонок и других технологий.

Устройство собирается из стандартных узлов и агрегатов и практически не отличается от других конструкций. Карбюратор состоит из основного дозирующего бака, системы холостого хода, переходных систем, насоса, эконостата и EPHC.

Карбюратор ДААЗ-4178 — технические характеристики

Рассмотрим назначение каждой из основных систем данного агрегата. Эту модель выбирают многие автомобилисты. Модели с индексом 30 и 40 подходят для «Волги» и УАЗ. Владельцы этих машин очень хорошо отзываются о таких устройствах. Они имеют широкие возможности настройки, а также практически беспроблемные.

Базовая система дозирования

Данная система предназначена для обеспечения необходимого количества топливной смеси при различных режимах работы двигателя. Умеет работать со всеми режимами, кроме холостого хода. Таким образом, при средней нагрузке двигателя система дозирования обязана обеспечивать обедненную топливную смесь постоянного состава.

Если рассматривать устройство простейшего карбюратора, а потом посмотреть на технические характеристики карбюратора DAAS-4178, то в простейшей конструкции при открытии дроссельной заслонки воздух через диффузор проходит медленнее, чем топливо, которое попадает в камеру из небулайзера. Таким образом смесь обогащается.Чтобы не допустить слишком богатой смеси, инженеры предусмотрели возможность компенсации соотношения топливной смеси соотношением воздуха. Количество и объем воздуха можно регулировать с помощью дроссельных заслонок. В карбюраторных агрегатах такие процессы компенсации представляют собой систему дозирования.

В большинстве моделей от ДААЗ эти методы компенсации состава топливной смеси работают на основе пневматического торможения. Итак, топливо поступает, а затем распыляется не из поплавковых камер, а через специальный эмульсионный канал. Это особая трубка. В стенках трубы есть специальные технологические отверстия. Они облегчают выход воздуха, поступающего сверху из жиклера. Там, в этом канале, идет процесс перемешивания, и сама смесь может покинуть эти технологические отверстия.

При открытии заслонки дроссельной заслонки разрежение и объем смеси увеличиваются. Также увеличиваются объемы топлива, проходящего через жиклеры, и количество воздуха. Количество воздуха полностью пропорционально объему топлива.Так что компенсация предусмотрена.

Короче говоря, GDS создает мотору все условия для работы на малых, средних и высоких нагрузках и режимах. Этот карбюратор ДААЗ-4178-1107010-30 обеспечивает двигателю стабильную мощность и работу во всех возможных режимах работы.

Устройство и принцип действия CXX

Для работы двигателя на холостом ходу на минимальных оборотах требуется лишь очень небольшой объем смеси. В таких условиях наблюдается полностью закрытый дроссель. Но уровня разрежения в диффузоре сейчас не хватает для запуска ГРС.

Вот только карбюратор ДААЗ-4178-30 имеет в конструкции систему холостого хода. Его задача — подготовить

USB \ VID_03EB & PID_2107 — AVR Dragon | Поиск устройств

USB	03еб	Atmel Corp.	7617	AT76C505AS Беспроводной адаптер	Продавец Устройство
USB	03еб	Atmel Corp.	7800	Мини-альбом	Продавец Устройство
USB	03еб	Atmel Corp.	800c	Airspy HF +	Продавец Устройство
USB	03еб	Atmel Corp.	ff01	WootingOne	Продавец Устройство
USB	03еб	Atmel Corp.	ff02	WootingTwo	Продавец Устройство
USB	03еб	Atmel Corp.	ff07	Донгл Tux Droid для рыбы	Продавец Устройство
USB	03еб	Atmel Corp.	6200	Демонстрационное приложение мыши AT91SAM HID	Продавец Устройство
USB	03еб	Atmel Corp.	7603	Беспроводной адаптер D-Link DWL-120 802.11b [Atmel at76c503a]	Продавец Устройство
USB	03еб	Atmel Corp.	7604	at76c503a 802.11b адаптер	Продавец Устройство
USB	03еб	Atmel Corp.	7605	at76c503a 802.11b адаптер	Продавец Устройство
USB	03еб	Atmel Corp.	7606	at76c505 802.11b Адаптер	Продавец Устройство
USB	03еб	Atmel Corp.	7611	at76c510 rfmd2948 точка доступа 802.11b	Продавец Устройство
USB	03еб	Atmel Corp.	7613	WL-1130 USB	Продавец Устройство
USB	03еб	Atmel Corp.	7614	AT76c505a Беспроводной адаптер	Продавец Устройство
USB	03еб	Atmel Corp.	7615	Беспроводной адаптер AT76C505AMX	Продавец Устройство
USB	03еб	Atmel Corp.	3312	4-портовый концентратор	Продавец Устройство
USB	03еб	Atmel Corp.	4102	AirVast W-Buddie WN210	Продавец Устройство
USB	03еб	Atmel Corp.	5601	at76c510 Точка доступа Prism-II 802.11b	Продавец Устройство
USB	03еб	Atmel Corp.	5603	IP-телефон Cisco 7920 WiFi	Продавец Устройство
USB	03еб	Atmel Corp.	6119	Демонстрационное приложение AT91SAM CDC	Продавец Устройство
USB	03еб	Atmel Corp.	6124	at91sam загрузчик SAMBA	Продавец Устройство
USB	03еб	Atmel Corp.	6127	Демо-приложение для клавиатуры AT91SAM HID	Продавец Устройство
USB	03еб	Atmel Corp.	6129	Демонстрационное приложение AT91SAM Mass Storage	Продавец Устройство
USB	03еб	Atmel Corp.	2ff6	at32uc3b0 / 1 загрузчик DFU	Продавец Устройство
USB	03еб	Atmel Corp.	2ff7	at90usb82 Загрузчик DFU	Продавец Устройство
USB	03еб	Atmel Corp.	2ff8	at32uc3a0 / 1 загрузчик DFU	Продавец Устройство
USB	03еб	Atmel Corp.	2ff9	at90usb646 / 647 загрузчик DFU	Продавец Устройство
USB	03еб	Atmel Corp.	2ffa	at90usb162 загрузчик DFU	Продавец Устройство
USB	03еб	Atmel Corp.	2ffb	at90usb загрузчик AVR DFU	Продавец Устройство
USB	03еб	Atmel Corp.	2ffd	at89c5130 / c5131 загрузчик DFU	Продавец Устройство
USB	03еб	Atmel Corp.	2fff	at89c5132 / c51snd1c загрузчик DFU	Продавец Устройство
USB	03еб	Atmel Corp.	3301	at43301 4-портовый концентратор	Продавец Устройство
USB	03еб	Atmel Corp.	2fe6	Кактус V6 (DFU)	Продавец Устройство
USB	03еб	Atmel Corp.	2fea	Кактус РФ60 (ДФУ)	Продавец Устройство
USB	03еб	Atmel Corp.	2fee	atmega8u2 загрузчик DFU	Продавец Устройство
USB	03еб	Atmel Corp.	2fef	atmega16u2 загрузчик DFU	Продавец Устройство
USB	03еб	Atmel Corp.	2ff0	atmega32u2 загрузчик DFU	Продавец Устройство
USB	03еб	Atmel Corp.	2ff1	at32uc3a3 загрузчик DFU	Продавец Устройство
USB	03еб	Atmel Corp.	2ff3	atmega16u4 загрузчик DFU	Продавец Устройство
USB	03еб	Atmel Corp.	2ff4	atmega32u4 загрузчик DFU	Продавец Устройство
USB	03еб	Atmel Corp.	2110	Отладчик и программатор AVR JTAGICE3	Продавец Устройство
USB	03еб	Atmel Corp.	2111	Отладчик и программатор платы Xplained Pro	Продавец Устройство
USB	03еб	Atmel Corp.	2122	XMEGA-A1 Поясненный оценочный комплект	Продавец Устройство
USB	03еб	Atmel Corp.	2140	AVR JTAGICE3 (v3.x) Отладчик и программатор	Продавец Устройство
USB	03еб	Atmel Corp.	2141	Отладчик ICE	Продавец Устройство
USB	03еб	Atmel Corp.	2145	ATMEGA328P-XMINI (CDC ACM)	Продавец Устройство
USB	03еб	Atmel Corp.	2310	Оценочная плата EVK11xx	Продавец Устройство
USB	03еб	Atmel Corp.	2404	Микро	Продавец Устройство
USB	03еб	Atmel Corp.	2fe4	ATxmega32A4U DFU загрузчик	Продавец Устройство
USB	03еб	Atmel Corp.	2068	LUFA Virtual Serial / Mass Storage Demo	Продавец Устройство
USB	03еб	Atmel Corp.	2069	Проект веб-сервера LUFA	Продавец Устройство
USB	03еб	Atmel Corp.	2103	JTAG ICE MKII	Продавец Устройство
USB	03еб	Atmel Corp.	2104	AVR ISP MKII	Продавец Устройство
USB	03еб	Atmel Corp.	2105	АВРОНЕ!	Продавец Устройство
USB	03еб	Atmel Corp.	2106	Совет по развитию STK600	Продавец Устройство
USB	03еб	Atmel Corp.	2107	АВР Дракон	Продавец Устройство
USB	03еб	Atmel Corp.	2109	STK541 ZigBee Development Board	Продавец Устройство
USB	03еб	Atmel Corp.	210a	Приемопередатчик AT86RF230 [RZUSBSTICK]	Продавец Устройство
USB	03еб	Atmel Corp.	210d	Оценочный комплект XPLAIN (CDC ACM)	Продавец Устройство
USB	03еб	Atmel Corp.	204f	Демонстрационное приложение LUFA Generic HID	Продавец Устройство
USB	03еб	Atmel Corp.	2060	Проект программиста Бенито	Продавец Устройство
USB	03еб	Atmel Corp.	2061	Комбинированное демонстрационное приложение для хранения данных и клавиатуры LUFA	Продавец Устройство
USB	03еб	Atmel Corp.	2062	LUFA Комбинированное демонстрационное приложение CDC и мыши	Продавец Устройство
USB	03еб	Atmel Corp.	2063	Регистратор данных LUFA	Продавец Устройство
USB	03еб	Atmel Corp.	2064	Устройства LUFA без интерфейса для управления	Продавец Устройство
USB	03еб	Atmel Corp.	2065	Демонстрационное приложение для тестирования и измерений LUFA	Продавец Устройство
USB	03еб	Atmel Corp.	2066	LUFA Multiple Report HID Demo	Продавец Устройство
USB	03еб	Atmel Corp.	2045	Демонстрационное приложение LUFA Mass Storage	Продавец Устройство
USB	03еб	Atmel Corp.	2046	Демонстрационное приложение аудиовыхода LUFA	Продавец Устройство
USB	03еб	Atmel Corp.	2047	Демонстрационное приложение аудиовхода LUFA	Продавец Устройство
USB	03еб	Atmel Corp.	2048	Демонстрационное приложение LUFA MIDI	Продавец Устройство
USB	03еб	Atmel Corp.	2049	Считыватель магнитных полос Stripe Snoop	Продавец Устройство
USB	03еб	Atmel Corp.	204a	Загрузчик класса LUFA CDC	Продавец Устройство
USB	03еб	Atmel Corp.	204b	Проект LUFA USB для последовательного адаптера	Продавец Устройство
USB	03еб	Atmel Corp.	204c	Демонстрационное приложение LUFA RNDIS	Продавец Устройство
USB	03еб	Atmel Corp.	204d	Демонстрационное приложение комбинированной мыши и клавиатуры LUFA	Продавец Устройство
USB	03еб	Atmel Corp.	204e	Демонстрационное приложение LUFA Dual CDC	Продавец Устройство
USB	03еб	Atmel Corp.	201c	at90usbkey образец прошивки (HID мышь)	Продавец Устройство
USB	03еб	Atmel Corp.	201d	at90usbkey образец прошивки (HID generic)	Продавец Устройство
USB	03еб	Atmel Corp.	2022	at90usbkey образец прошивки (составное устройство)	Продавец Устройство
USB	03еб	Atmel Corp.	2040	LUFA Test PID	Продавец Устройство
USB	03еб	Atmel Corp.	2041	Демонстрационное приложение для мыши LUFA	Продавец Устройство
USB	03еб	Atmel Corp.	2042	Демонстрационное приложение LUFA Keyboard	Продавец Устройство
USB	03еб	Atmel Corp.	2043	Демонстрационное приложение для джойстика LUFA	Продавец Устройство
USB	03еб	Atmel Corp.	2044	Демо-приложение LUFA CDC	Продавец Устройство
USB	03еб	Atmel Corp.	0902	4-портовый концентратор	Продавец Устройство
USB	03еб	Atmel Corp.	2002	Запоминающее устройство	Продавец Устройство
USB	03еб	Atmel Corp.	2015	at90usbkey образец прошивки (HID клавиатура)	Продавец Устройство
USB	03еб	Atmel Corp.	2018	at90usbkey образец прошивки (CDC ACM)	Продавец Устройство
USB	03еб	Atmel Corp.	2019	stk525 образец прошивки (микрофон)	Продавец Устройство

Карбюратор ДААЗ

Если вы являетесь автовладельцем ВАЗ «Классика» (от 2101 и до 2107), то вам часто приходилось решать, повысить динамику автомобиля или снизить расход топлива. Если двигатель называют сердцем автомобиля, то карбюратор смело можно назвать сердечным клапаном. Расход топлива полностью зависит от настройки карбюратора. От правильной настройки зависит еще и динамика разгона

Карбюратор DAAS состоит из основных частей: диффузора, дроссельной заслонки, жиклера и поплавковой камеры. Если вам нужна замена карбюратора, вы должны иметь возможность выбрать из большого количества карбюратора, который будет соответствовать определенным условиям и будет подходить для желаемой кубатуры двигателя. Самым почитаемым сегодня является карбюратор ДААЗ. С 1970 по 1982 год устанавливался карбюратор ДААЗ 2101, 2103, 2106 производства Димитровского автомобильного завода. На смену старым пришли новые карбюраторы 2105-2107.Они уже улучшили систему по сравнению со своими предшественниками, и у них новое название — «Озон». Это название говорит об экологичности карбюратора ДААЗ. Их инсталляция в наше время сделана на «Классику».

Регулировка карбюратора DAAS состоит из нескольких этапов. Во-первых, нужно отрегулировать тяги привода. Для этого: откручиваем и снимаем воздушный фильтр с корпуса, измеряем длину между центрами наконечников тяги (она должна быть 80мм). При любом отклонении следует снимать наконечник. Используя ключ на 8, ослабьте контргайку и поверните наконечник на требуемую длину. Теперь можно затянуть контргайку и установить тягу на место.

Необходимо проверить открытие первой дроссельной заслонки, когда педаль акселератора нажата до упора.Если этого не произошло, то рычаг этой заслонки имеет дополнительный ход.

С помощью отвертки снимаем пластиковую насадку с промежуточного звена продольной тяги. Теперь нужно отпустить стопорную гайку и уменьшить длину тяги. Ставим тягу на место и еще раз проверяем, как открывается заслонка.

При отпускании педали должно произойти закрытие дроссельной заслонки. Если это не помогло, то тягу нужно продлить. Для этого освободите крепление всасывающего кабеля.В машине нужно полностью выдвинуть ручку, которая управляет воздушной заслонкой. Чтобы заслонка открылась, нажмите на трехплечий рычаг и сразу затяните стопорный винт.

Теперь, потянув за ручку воздушной заслонки, закройте ее. Снова нажмите на ручку до упора. Убедившись, что заслонка полностью открыта, необходимо затянуть стопорный винт.

В любой модели автомобиля используется карбюратор с падающей струей. То есть воздух, попадая в карбюратор сверху, падает вертикально вниз.Происходит смешивание воздуха с топливом, поступающим через форсунки.

Как настроить карбюраторы для новой выхлопной системы

Обучение настройке карбюраторов для нового выхлопа, а также других модификаций на болтах выделит вас среди всех на улице. Никогда не прекращайте получать знания и понимать то, что вам нравится.

Итак, вы уже несколько месяцев получаете удовольствие от своего велосипеда или, может быть, вы только что купили свой первый. Сразу же вы думаете про себя: «Этот байк звучал бы великолепно, если бы у него было немного больше ворчания!» Может быть, дело не только в звуке, но и во внешнем виде изгибов и полированного хрома, которые придают мотоциклу неповторимый характер, присущий только вам.Задолго до того, как вы начнете пробивать дыру в заводской выхлопной трубе за 1200 долларов или потратите следующую зарплату на какие-то новые трубы в Интернете, которые сразу прикручиваются, вам нужно принять во внимание некоторые вещи. Возможно, вы слышали, что для того, чтобы изменения, которые вы внесли, были эффективными, может потребоваться некоторая настройка карбюратора, чтобы сохранить управляемость мотоцикла такой же отзывчивой и эффективной, как это было до того, как были сделаны ваши обновления. Я хочу поделиться с вами быстрым и простым способом внести эти изменения в карбюратор вашего велосипеда после установки новой выхлопной системы по НАМНОГО НИЗКОЙ СТОИМОСТИ, чем покупка дорогих комплектов форсунок, которые могут в конечном итоге погрузить вас в более глубокую воду, чем вы планировали. .

Итак, в этом посте я хочу по-настоящему отточить аспект настройки вашего карбюратора, а также бросить некоторые фундаментальные знания о базовых принципах, которым нужно следовать, которые помогут вам полностью подготовиться и быть уверенным в своих обновлениях, когда дело доходит до настройки вашего карбюратор для выхлопа. Если вы предпочитаете подниматься по ступенькам, будь моим гостем! Просто прокрутите вниз.

НАЗНАЧЕНИЕ ВЫХЛОПНЫХ СИСТЕМ?

Основная функция вашей выхлопной системы — максимально эффективно и рационально избавиться от отработанного или сгоревшего процесса сгорания в такте сжатия.Когда ваш двигатель проходит свои циклы, его последний и последний ход называется тактом ВЫПУСКА. То, что вы слышите, — это последствия сдерживаемого взрыва, происходящего внутри камеры сгорания. Высококвалифицированные инженеры разрабатывают выхлопные трубы и глушители для обработки волн давления, шумовых волн, а также процесса, называемого «продувкой», с помощью таких способов, как размер выхлопной трубы, длина и точки ограничения. Как правило, в самой стандартной выхлопной системе есть ступени в выхлопе, где диаметр трубы изменяется по мере продвижения к концу выхлопной трубы.Когда выхлопные газы покидают камеру сгорания, через выхлопное отверстие и в первый изгиб или секцию трубопровода они расширяются и замедляются, создавая импульсные волны как сгоревших газов, так и звуковые волны по мере продвижения вниз по системе. Как только эта волна достигает большей части выхлопа, которая обычно является глушителем, она снова замедляется при контакте с различными упаковочными материалами, такими как ПЕРЕГОРОДКИ. То, что вы слышите, — это конечный результат последнего выталкивания звуковых волн из системы.

Когда вы заменяете штатный выхлоп на менее ограничительный, более громкий или типовой выхлоп, такой как популярная прямая труба, также известная как «тяговая труба», обычно являющаяся самой громкой системой из-за ее свойств открытой трубы. Выхлопной газ выходит из этого выхлопного отверстия с очень высокой скоростью, затем быстро ограничивается диаметром трубы и остается довольно стабильным до самого конца. Нет перегородки, которая могла бы замедлить его и изменить пульсирующую звуковую волну или ослабить шум. Также нет глушителя, чтобы добавить еще больше сопротивления.В результате возникает очень громкая и быстрая пульсовая волна. За изготовлением выхлопных газов стоит огромная наука для достижения различных уровней производительности двигателя. Если у вас есть время на то, чтобы убить, я нашел видео Ричарда Уэйтаса, старшего менеджера Magnaflow (см. Видео под этим абзацем), очень хорошо объясняющего выхлопные системы и процесс проектирования. Несмотря на то, что это касается автомобилей, информация актуальна и проникает в мотоциклетную промышленность. Выхлопные системы компании вроде Vanes and Hines или Cobra работают с теми же намерениями и теорией, что и их продукция.

Не забудьте взять с собой бесплатное руководство по устранению неполадок!

Furuno FEA-2107 инструкция по эксплуатации — ManualsBase.com

Краткое содержание страницы № 1

110 4,3 «
110 4,3″
35
35
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Стандарты Резолюция IMO A.817 (19), IEC 61174 ed2 Источник питания
Дисплейный блок: 100 — 230 В переменного тока, 1 ø, 50/60 Гц
Дисплейный блок FEA- 2107: MU-201CE, 20.1-дюймовый цветной ЖК-дисплей, SXGA (1280 x 1024 пикселей)
FEA-2807: MU-231CE, 23,1-дюймовый цветной ЖК-дисплей, UXGA (1600 x 1200 пикселей) Процессорный блок: 100–230 В переменного тока, 1 ø, 50/60 Гц
LAN Адаптер: 24 В постоянного тока
Операционная система Windows XP
Используемые карты Векторная диаграмма IHO / S-57 v.3, растровая диаграмма ARCS, C-MAP CM93 ed3 * B Адаптер: 24 В постоянного тока
* появится в ближайшем будущем

Краткое содержание страницы № 2

Получите важную навигационную информацию с помощью современной электронной картографической навигационной информационной системы (ECDIS) для безопасных и эффективных путешествий FEA-2807: 23.1-дюймовый ЖК-дисплей FEA-2107 и FEA-2807 — это новая ECDIS FURUNO с огромными навигационными данными, действиями пользователя и производительностью (Электронная картографическая и информационная система), которые система была разработана в соответствии с последними требованиями FEA-2107: Стандарты 20,1-дюймовых ЖК-дисплеев и разрешения, установленные IMO, IHO и IEC. FEA-2107/2807 может быть сопряжен с четырьмя наборами.

Краткое содержание страницы № 3

ОСОБЕННОСТИ ЭКНИС Электронная карта может быть перекрыта с различными навигационными данными, такими как эхосигналы радара, местоположение судна, курс, скорость и другие, для облегчения безопасной и эффективной навигации.sСовместимость с диаграммами ENC (S57 Edition 3), диаграммами ARCS и C-MAP CM93 ed3 * *, доступными в ближайшем будущем. s Соответствует следующим правилам IMO и IEC: • IMO A.817 (19) • IMO MSC.64 (67) Приложение 5 • IMO MSC.86 (70) Приложение 4 • IMO A.694 (17) • IEC 61174 издание 2 • IEC 60945 издание 4 • I

Краткое содержание страницы № 4

ПРЕДСТАВЛЕНИЯ ЭКНИС Безопасная и эффективная навигация с помощью ЭКНИС планирования и мониторинга маршрута Строка состояния Информация о собственном судне • Режим представления • Местоположение судна • Векторный режим и время вектора • Курс • Планируемый маршрут, название карты • Курс относительно земли (COG) Наложение радара • Название данных пилота • Скорость относительно земли (SOG) Наложение эхосигнала радара опционально доступно в • Источнике данных о цели • Предикторе времени FEA-2107/2807.
