Компрессия в двигателе автомобиля: что это, как измерить и какая норма

Уже при первых проблемах с двигателем — затруднённый пуск, повышение расхода масла — рекомендуется проверять техническое состояние поршней. Зная, какая компрессия должна быть в двигателе, можно не ехать в сервис. Достаточно иметь диагностический прибор и уметь проводить расчёты.

Что такое компрессия?

Это давление (не путать с артериальным), создаваемое поршнем в конце такта сжатия. Но никак не степень сжатия — разница объёмов пространства цилиндра при противоположных состояниях поршня или безразмерный коэффициент. Степень сжатия — показатель практически неизменный, меняется только после проведения тюнинга ДВС или расточки цилиндров.

Компрессия — это давление, создаваемое поршнями мотора при вращении коленвала маховиком на оборотах 200-300 в минуту. По мере износа поршневой группы, показатель меняется.

Поэтому его и используют для точной диагностики двигателя внутреннего сгорания. Замеряется он в барах, мегапикселях, кгс/см ². Но, чаще измеряют в атмосферах. Для нахождения проблемной зоны, значение фиксируют во всех цилиндрах и затем сопоставляют с оптимальной величиной.

Причины снижения

Причины снижения компрессии:

• износ поршневой группы двигателя, с увеличением зазоров и прочими дефектами;
• подгорание тарелок клапанов, неплотно сидящих в сёдлах и пропускающих газы;
• прогар или подвисание клапанов, что не позволяет создавать нужное давление;
• цилиндр имеет задиры на поверхностях, ведущие к утечке газов.

По величине значения можно в полной мере судить о картине, царящей внутри мотора.

Нормы компрессии

Для определения критической изношенности цилиндро-поршневой группы нужно сверять стандартный показатель с имеющейся величиной.

Естественно, идеальным он не может быть, тем более, на моторах со старым устройством. Различают 3 приемлемых значений, при которых работа движка считается удовлетворительной:

• для старых карбюраторных моторов с низкой степенью сжатия — до 9,9 атмосфер;
• для инжекторов — 10,8 атмосфер;
• для дизелей — до 29.7 атмосфер.

Такой разброс значений легко объяснить разностью степени сжатия. На старых силовых агрегатах она априори низкая — редко превышает 8,5 единиц. На DIESEL этот показатель, наоборот, высокий из-за малых размеров камеры сгорания — доходит до 24 единиц. И только на современных бензиновых инжекторных моторах компрессия равна 9 или максимум 11 единицам.

Принято считать, что компрессия прямо связана со степенью сжатия. Если знать последнюю величину, которая всегда представлена в технических документах на автомобиль, определить компрессию не составит труда. Достаточно умножить коэффициент сжатия на 1,4 или 1,5. Но желательно всё-таки использовать те значения, которые приведены в официальных источниках.

На двигателе Ваз-2106 показатель компрессии равен 11 кгс/см², а на уже на Ваз-2110 — 13 кгс/см ². Дизельный BHDA или BHDB, устанавливаемый на Ford Focus, отличается более высоким значением — 18 кгс/см ². На Mitsubishi ASX с движками 1.6, 1.8 и 2.0 литра, этот показатель варьируется в пределах 12-13 кгс/см ².

Как проводят измерение?

Компрессия обязана замеряться на двигателях, набравших свою рабочую температуру. Аккумулятор должен быть хорошо заряжен, проблемы со стартером и другими электрическими узлами — отсутствовать. Иначе замеры нельзя считать правильными.

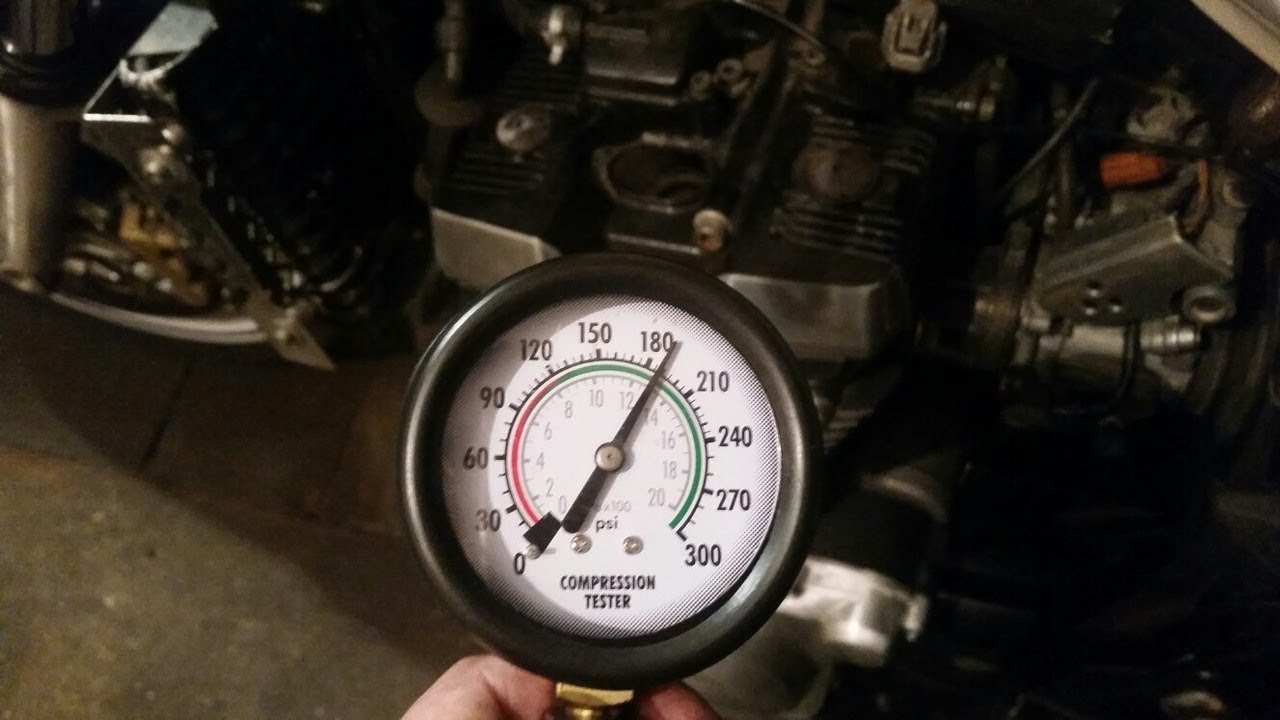

Измерения следует проводить с помощью специального диагностического прибора. В его состав помимо стрелочного манометра со шкалой 0-4 МПа должно входить:

• гибкий шланг с резьбовым наконечником для вкручивания в свечное гнездо;
• обратный клапан, обеспечивающий герметизацию во время 5-10 тактов накачивания максимального давления;
• ручник — нужен для сброса воздуха, чтобы обнулить показания;
• переходники под различные резьбовые номера — поскольку дизельные агрегаты мерятся через разные отверстия для форсунок или свечей накала.

Можно также использовать простейший вариант прибора — обычный манометр с клапаном и конусообразной резиновой фурмой. Но в процессе измерения его надо вручную придерживать на свечном отверстии, так как шланг не вкручивается. Да и показатель, который он выдаст в таких условиях, нельзя считать оптимально верным. Куда правильнее использовать, пусть и дорогой, но профессиональный инвентарь.

Наиболее точные результаты получаются на прогретом двигателе. Ниже приводится подробный алгоритм действий:

• запустить силовой агрегат, довести рабочую температуру до 80 градусов Цельсия;
• скинуть бронепровода, вывернуть свечи зажигания, на дизеле — форсунки;
• обесточить топливный насос, вытащив нужный предохранитель;

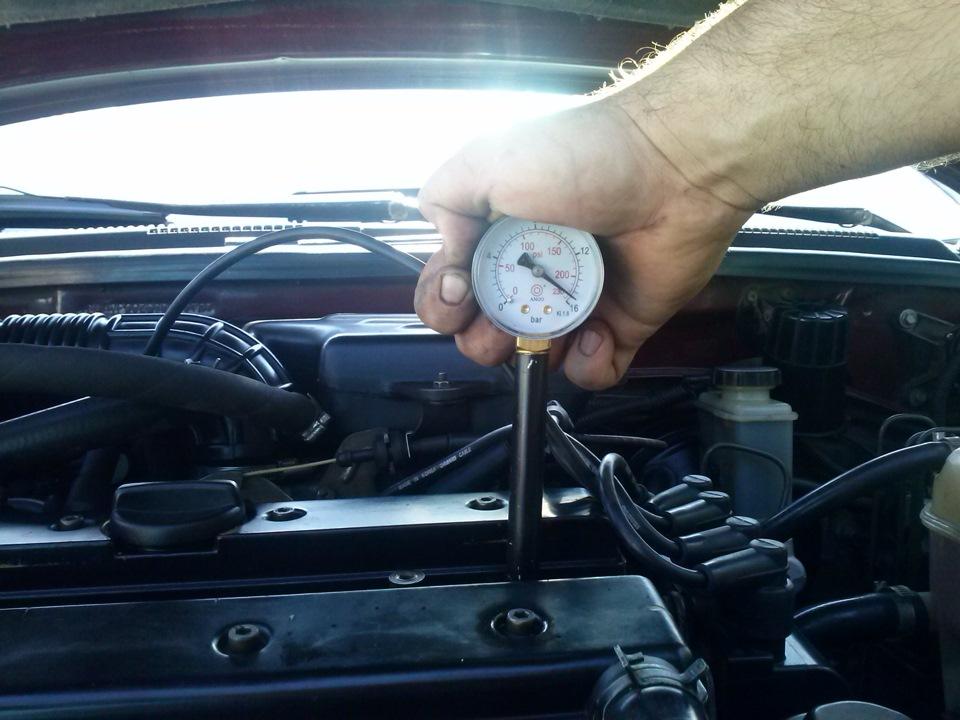

• вкрутить насадку манометра в отверстие от первой свечи;
• открыть дроссель, выжав педаль акселератора, и завернуть стартер несколько раз — 7-8;
• снять показания с прибора;
• повторить процедуру на всех цилиндрах.

На дизельных силовых установках можно исключить попадание горючего в масляный картер, отключив электронное управление форсунками. На моторах с механической топливоподачей это делается с помощью рычага отсечки, который взаимодействует с ТНВД.

Безупречными можно считать результаты, которые не отличаются между всеми цилиндрами более чем на 1 бар. Это означает, что поршневая группа и клапаны находятся в исправном состоянии. Если отличия существенные — 2-3 бара и больше — повторите процедуру, но с залитым в проблемные свечные отверстия 5 миллилитрами автола. Повышение значения скажет о том, что неисправна поршневая группа, ведь смазка уплотняет прилегание колец. Если ничего не изменится — прогорел клапан. Наконец, при показаниях ниже нормы во всех цилиндрах, капитальный ремонт неизбежен. Здесь уже никакие тесты с маслом не помогут — мотор придётся разбирать.

Известен также способ проверки с закрытой дроссельной заслонкой, но эффективен он лишь для выявления малых дефектов силового агрегата. Такой вариант поможет определить трещины на клапанной тарелке, отсутствие герметичности и прогар кромки.

Как часто проверять?

Как правило, специалисты рекомендуют проводить данную процедуру одновременно с заменой свечей зажигания — каждые 30-40 тыс. км. Таким образом, обеспечиваются и профилактические цели.

Однако двигатель нуждается во внеплановом проведении замера, если наблюдаются такие признаки:

• увеличился расход масла до 150 мл/1000 километров;
• затруднился пуск по утрам и в холодные дни;
• появился сизый дым из глушителя;
• ухудшился режим нейтрального хода — мотор частенько трясёт, он глохнет.

Все эти симптомы могут указывать и на другие неполадки. К примеру, нестабильный ХХ является характерным признаком неисправной системы зажигания. Поэтому перед измерениями всё это надо устранять. Иначе показатели будут неточными, а ремонт и затраты — лишними.

Восстановить компрессию агрегата можно, если нет повреждений ГРМ и показатель снижен из-за закоксовки. Нужно купить специальную жидкость и провести раскоксовку на горячем моторе. Обычно в Москве такую процедуру проводят по сниженным ценам.

Зрим в корень: сказки про компрессию двигателя

Залегшие кольца или трещина в клапане — значительно более частые причины снижения компрессии, чем износ двигателя.

2

Компрессия — это вульгаризм. Правильно — давление конца такта сжатия. Это давление, которое создается в цилиндре при выключенном зажигании (или без подачи топлива — для дизеля) при положении поршня в верхней мертвой точке. Так вот, многие диагносты по величине замеренной компрессии (прости, наука, за жаргон!) дают заключение: «жив пациент» или «в морг», то есть на капитальный ремонт. По мнению многих продвинутых автомобилистов, компрессия для мотора чуть ли не всё! Но так ли это?

Компрессия и степень сжатия — одно и то же: сказка первая

Нет, не так! Компрессия — это давление в цилиндре, степень сжатия — безразмерный параметр, описывающий геометрические параметры цилиндра: это отношение полного объема цилиндра к объему камеры сжатия (камера сжатия — это объем пространства над поршнем при его положении в ВМТ (еще он называется объемом конца сжатия — это то же самое). Называть ее камерой сгорания некорректно, поскольку сгорание топлива происходит во всем объеме цилиндра.) Компрессия от степени сжатия зависит, а степень сжатия от компрессии — нет! Компрессия зависит еще от кучи параметров: давления начала сжатия, регулировки фаз газораспределения, температуры, при которой проводится замер, протечек из камеры сгорания. А протечки определяются изношенностью колец и цилиндров. «Компрессия» — то максимальное давление, которое мы измеряем в цилиндре при выключенном зажигании.

1 no copyright

Поднял компрессию — увеличил мощность: сказка вторая

Не совсем так. Компрессию можно поднять двумя способами — увеличить степень сжатия или уменьшить протечки из камеры сгорания. Посмотрим, что будет в каждом случае: в нашем распоряжении стенд. Для начала уменьшим объем камеры сжатия. Проще всего для этого прошлифовать нижнюю плоскость головки цилиндров. У базового мотора «одиннадцатого» ВАЗа рабочий объем цилиндра чуть больше 370 кубиков. При штатной степени сжатия 9,8 объем камеры сжатия составит 42,6 см³. Можно посчитать, что, сняв 2 мм с посадочной поверхности головки блока цилиндров, мы уменьшаем объем камеры сжатия на 5,1 см³. Новая степень сжатия составит 11 единиц, то есть на 1,2 выше, чем у базового мотора. А теперь, просто из интереса, уберем еще 2 мм. Степень сжатия возрастает уже до 12,6. В учебнике находим нужную формулу и получаем: термический КПД цикла поршневого двигателя теоретически должен вырасти в первом случае минимум на 4%, во втором — на 9%. Здорово! А теперь ставим эти головки на стендовый мотор и снимаем моментные характеристики. Снижение расхода топлива существенно меньше, чем обещала теория, — на 2,5% в первом случае и на 4,5% во втором. Причем эффект более выражен в зоне малых нагрузок. Прибавка мощности еще меньше: от силы 2–3%, причем в зоне малых и средних оборотов. А на высоких — никакого эффекта… Все ясно: с увеличением степени сжатия резко растет давление в цилиндре, этот рост провоцирует детонацию, ее ловит соответствующий датчик — и сдвигает угол опережения зажигания назад. Следовательно, мощность падает. А потому и теоретический эффект существенно уменьшается. Зато растут температуры на выпуске, — стало быть, риск пожечь клапаны и поршни с таким мотором значительно выше. Способ второй — уменьшаем протечки. Пойдем от обратного: сравним, что станет с моментной характеристикой, если заменить кольца такими, чтобы зазоры в них стали больше, скажем, раза в два. Сделали. Для нового мотора — всё нормально, для всех цилиндров компрессия 13,2…13,4 бар. Для испорченного кольцами с большими зазорами — 10,8…11,1. А что показали замеры мощности? В зоне малых оборотов мощность испорченного мотора чуть-чуть упала, но когда перешли 2500 об/мин, кривые момента практически слились. Всё потому, что протечки из камеры сгорания в картер, которые должны бы снизить мощность, заметны только на малых оборотах, а на высоких их масса за один цикл резко падает, ведь с уменьшением времени цикла при увеличении частоты вращения коленчатого вала уменьшается и время на протечку. Компрессия резко выросла, а мощность — нет. Вместе с компрессией проснулась детонация, и угол опережения зажигания пришлось сдвигать назад. А он влияет на мощность сильнее.

2 no copyright

Нет компрессии — сразу на капиталку: сказка третья

Обычно механик, обнаруживший низкую компрессию, тут же заявляет: «Двигатель изношен, требуется капиталка». Так ли все однозначно? Нет, конечно! На спор можем назвать двадцать возможных причин снижения компрессии. Тут и проблемы с механизмом газораспределения, и механические или термические повреждения деталей двигателя, и закоксованность поршневых колец. И только одна из них будет связана с катастрофическим износом мотора. Важно уметь различать эти причины, понимать степень их опасности и знать методы борьбы с ними. Но это — тема отдельной статьи.

Чем выше компрессия, тем лучше: сказка четвертая

Частенько от апологетов разных присадок приходится слышать, как подпрыгнула компрессия после очередной обработки мотора. Рост до 15 бар, до 17 бар! Но надо иметь в виду, что в нормальном состоянии, даже восстановив зазоры до состояния нового двигателя, компрессию выше штатной не получить. Откуда же цифры? Обычно на разобранном двигателе видно, что камера сгорания после обработки заросла непонятно чем и, как следствие, уменьшился объем камеры сжатия. Но эти отложения нарушают теплоотвод от камеры сгорания. Отсюда детонация, калильное зажигание и прочее. Так что небывалому росту компрессии не радоваться надо, а наоборот. Изменение удельного расхода топлива при фиксированных оборотах (2500 об/мин) в двух вариантах двигателя — базовом и с кольцами, в которых увеличены зазоры. Компрессия упала, но по расходу это заметно только при малых нагрузках.

3 no copyright

И совсем не сказка…

Так на что же влияет компрессия? На многое! Главное — на пусковые свойства мотора, особенно при низких температурах. В первую очередь это касается дизельных двигателей, где от давления и температуры конца сжатия зависит, воспламенится топливо в цилиндре или нет. Но и бензиновые двигатели в холодном состоянии тоже чувствительны к изменению компрессии: она влияет на испаряемость топлива, которое при холодном пуске только теоретически должно испаряться по пути в цилиндр. А реально — попадает туда в виде негорючих жидких капель. Сниженная компрессия повышает давление картерных газов. В этом случае через систему вентиляции на впуск двигателя летит больший объем паров масла. Плохо это: и токсичность растет, и темп загрязнения камеры сгорания резко увеличивается. Неравномерная по цилиндрам компрессия вызывает вибрации двигателя, особенно ощутимые на холостом ходу и при малых оборотах. А это, в свою очередь, вредит и трансмиссии, и подвеске мотора. Да и самому водителю. Словом, роль компрессии как диагностического признака, во многом характеризующего состояние двигателя, очень велика. И наши «сказки» никоим образом не призывают махнуть на нее рукой — наоборот! Но стремление к безудержному ее повышению в поисках дополнительных «лошадок» — дело в целом бесперспективное.

Компрессия в бензиновом и дизельном двигателях: что такое и как измерить

Двигатель внутреннего сгорания (ДВС) относится к основной части любого транспортного средства. Зачастую вместе с понятием ДВС можно услышать и такое понятие как компрессия в двигателе. Это важный показатель, который отвечает за работу двигателя автомобиля. Разберемся, что такое компрессия, какая компрессия должна быть в двигателе и что будет с двигателем при нарушении норм.

Что такое компрессия?

Слово «компрессия» происходит от латинского «compression», что в переводе означает «сжатие». Т.е. под компрессией понимается сжатие газа, происходящее из-за действия внешних сил, чтобы уменьшить объем газа, а также увеличить температуру и давление.

Чтобы понять, что представляет собой компрессия в двигателе, стоит разобраться для начала из чего состоит двигатель внутреннего сгорания. В нем есть блок цилиндров, клапана, поршни с компрессионными и масляными поршневыми кольцами, шатуны и коленчатый вал.

При поднятии поршня на такте сжатия, клапаны закрыты, поэтому происходит топливной смеси, при этом давление образуется в цилиндре максимальное. А цифровое значение этого давления и представляет собой компрессию двигателя.

Измеряется компрессия в единицах измерения давления – бар, кг/см2, МПа.

Нормы компрессии

На показатель компрессии влияют множество факторов. Среди них:

• посадка клапанов, особенно если они установлены плотно;
• наличие небольших трещин между седлами клапанов;
• цилиндры и поршни слишком изношены;
• поршневые кольца изношены;
• присутствие в цилиндрах масла.

Для того, чтобы понять работает двигатель в штатном режиме или есть проблемы нужно знать заводские параметры компрессии для каждого двигателя, т.к. они будут отличатся.

Обычно норма компрессии указывается в технических характеристиках. Можно только отметить, что из-за различий дизельных и бензиновых двигателей компрессия будет разная. Как правило, дизели имеют норму давления больше в два раза.

Компрессия в дизельном двигателе составляет более двадцати атмосфер. Чаще всего, она колеблется от двадцати восьми до тридцати двух атмосфер. Такие высокие показатели обусловлены сложностью устройства двигателя.

Норму компрессии для бензиновых двигателей можно рассчитать по формуле, в которую входит степень сжатия двигателя и коэффициент Х, который определяется в зависимости от типа мотора. Степень сжатия берется из технической документаций на автомобиль.

Х = 1,2-1,3 для четырехтактных моторов;
Х = 1,7-2 для четырехтактных дизельных моторов.

Как правило, норма компрессии бензинового двигателя немного больше десяти атмосфер.

Хорошо знать норму компрессии для своего автомобиля, но нужно еще и уметь ее измерять, чтобы быть уверенным, что двигатель работает исправно. Рассмотрим, какие способы измерения компрессии двигателя существуют.

Измерение компрессии своими руками

Чтобы измерить компрессию можно, конечно, обратиться в автосервис. Но проще сэкономить деньги и произвести измерения самостоятельно. Для таких измерений достаточно просто купить специализированный прибор – компрессометр. Это, по сути, манометр, но имеющий обратный клапан, измеряющий максимальное давление в цилиндре двигателя.

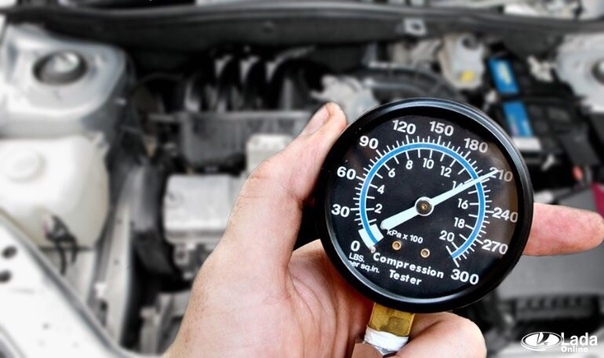

Сейчас на рынке предлагаются компрессометры для дизельных и для бензиновых моторов. Отличия в допустимых пределах измерений, потому как в дизельных движках давление намного выше.

Для проверки компрессии нам в первую очередь потребуется:

1. проверка уровня зарядки аккумулятора. Это необходимо, потому как, при измерении давления двигатель будет работать на аккумуляторе.
2. прогреть двигатель авто до рабочей температуры. Это необходимо, чтобы получить максимально точные результаты измерения.

После чего переходим ко второму этапу:

1. снятие всех свечных проводов;
2. выкручивание свечи зажигания каждого цилиндра;
3. при электрическом бензонасосе – его необходимо вытащить. Если бензонасос обычный, то просто отключается шланг, отвечающий за топливо;
4. отключение питающего провода с форсунок при необходимости.

Выполнив эти действия, можно приступать непосредственно к измерению компрессии в цилиндрах двигателя. Желательно измерения проводить вдвоем, чтобы один человек фиксировал результаты измерения, а другой – вращал мотор.

Для измерения выполняются следующие действия:

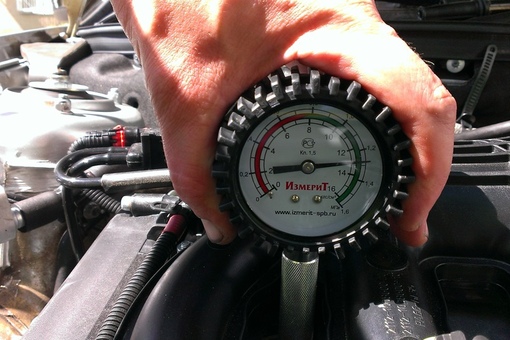

1. вкручивание компрессометра в проверяемый цилиндр;
2. нажатие педали газа до упора, чтобы полностью открыть дроссельную заслонку. Ключ зажигания начинаем вращать стартер. Вращение производится до тех пор, пока показатель прибора не перестанет расти – это и будет компрессия двигателя.

После полученного результата, необходимо сравнить с нормами, которые должны быть для данного двигателя. Если же результаты приближены к показателям нормы, то компрессия в двигателе хорошая и двигатель работает отлично, либо причина поломки двигателя не в этом.

Причины и последствия низкой компрессии

Если при измерениях получена низкая компрессия двигателя, то необходимо в срочном порядке восстанавливать давление в цилиндрах. Иначе могут быть серьезные последствия в дальнейшем при эксплуатации автомобиля. Например, будет сложно завести движок, обороты двигателя будут скакать, мотор будет очень сильно шуметь, мощность двигателя значительно снизится, увеличится расход топлива, появится синий дым, который будет выходить из выхлопной трубы при запуске двигателя.

Самыми распространенными причинами низкой компрессии может быть:

• сгорела прокладка блока цилиндра;
• сгорел поршень или клапан;
• сильный износ деталей цилиндра;
• разрушилось седло клапана.

В первую очередь необходимо проверить все эти детали и заменить неисправные. После чего, компрессия должна быть в норме, стоит провести повторные измерения.

Причины и последствия высокой компрессии

Если же результаты измерения компрессии оказались высокими, то стоит проверить, возможно в камеру сгорания попадает масло или двигатель перегревается.

Последствия высокой компрессии приводят к детонации и возникновению калильного зажигания, что в свою очередь способствует повреждению поршня и цилиндра двигателя.

При высоких показателях компрессии стоит также, проверить, не износились ли маслосъемные колпачки и кольца или нет ли нагара в цилиндрах, возможно двигателю потребуется раскоксовка ДВС.

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

Какая компрессия должна быть в бензиновом и дизельном двигателе

На чтение 5 мин. Просмотров 1.6k. Опубликовано 20.01.2017 Обновлено 26.01.2017

Практически каждый автомобилист сталкивался с такой неприятной ситуацией, когда мощность автомобиля снижалась буквально на глазах, машина тяжело набирала скорость, а двигатель вовсе плохо запускался. В таком случае ничего не остаётся, кроме как провести диагностику мотора. Диагностика подразумевает под собой целый ряд технических мероприятий.

Но опытные автомобилисты знают, что первым делом необходимо измерить компрессию двигателя, которая позволяет предварительно установить все проблемы силового агрегата и по возможности устранить их.

Компрессия двигателя – что это и как измеряется

Часто можно встретить, как некоторые автомобилисты путают понятие компрессии со степенью сжатия. Это две принципиально разные характеристики. Степень сжатия характеризует отношение максимального значения объёма цилиндра к минимальному, в то время компрессия – это показатель давления в цилиндрах авто, создаваемое поршнем в ВМТ своего движения в заключительной стадии такта сжатия. Как видим, ничего общего.

Степень сжатия – постоянный параметр, который может измениться только лишь в случае изменения конструктивной особенности мотора. Давление в цилиндрах двигателя может периодически меняться. Вообще компрессия является оценочным критерием состояния мотора. Какой должна быть компрессия в цилиндрах двигателя? Для каждого силового агрегата эта цифра различна, но в большой мере она зависит именно от показателя степени сжатия.

Как проверить компрессию на бензиновых и дизельных моторах

Проверка компрессии в цилиндрах двигателя различными методами позволяет более точно установить проблемное место, где следует сосредоточить свои силы. Производить замер можно в собственном гараже, не прибегая к услугам специалистов. Если вы решили собственноручно измерить этот чрезвычайно важный показатель, то необходимо вооружиться следующим арсеналом:

1. Сам прибор замера – компрессометр.
2. Заряженный автомобильный аккумулятор.
3. Свечной ключ.
4. Исправный стартер.

Специалисты зачастую проводят замер на непрогретом двигателе. Если должного опыта в проведении подобной работы нет, то предварительно необходимо прогреть мотор. После чего производится демонтаж воздушного фильтра, отключение низковольтных проводов.

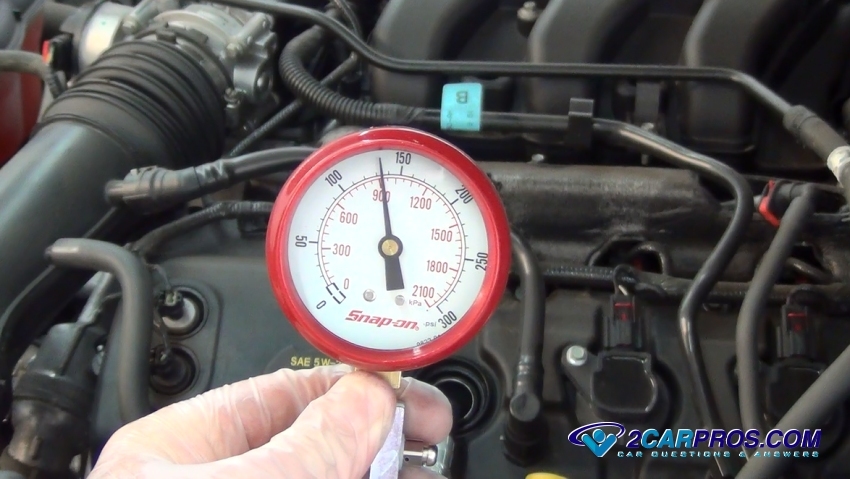

Компрессометр – обычный манометр со специальным переходником. Устройство подключается к свечному отверстию и таким образом происходит замер в каждом цилиндре с одновременным запуском мотора на холостом ходу. Компрессометр удерживается несколько секунд. Как только стрелка перестаёт расти, прибор отсоединяется. Данную процедуру желательно проделать несколько раз, после чего вывести среднее значение. Вполне нормальная ситуация, когда полученные данные отличаются от заверенных производителем. Ведь в ходе эксплуатации авто происходит естественный износ деталей поршневой группы, что способствует уменьшению компрессии. Расхождение в пределах 10% считаются допустимым.

Если некоторые отклонения от нормы компрессии бензинового мотора допустимы, то для дизельного двигателя всё намного серьёзней. Производить замеры дизеля стоит не только с целью определения состояния поршневой группы, но и для того, чтобы получить рамки температурного режима, при которых возможна стабильная работа «холодного» дизельного мотора. Для того, чтобы измерить давление в цилиндрах дизельного двигателя, необходимо отключить питание, оставив в работоспособном состоянии только стартер. При замере необходимо соблюдать, пожалуй, самое важное условие – коленчатый вал должен совершать 200-250 оборотов в минуту.

Чтобы измерить данный параметр в цилиндрах дизельного мотора, необходимо соблюсти следующие условия:

• Отключить подачу топлива;
• Выкрутить одну форсунку;
• Убедиться в работоспособности аккумулятора и стартера.

Необходимо обесточить электромагнитный клапан подачи топлива по магистрали. После чего компрессометр подключается к отверстию форсунки. Прибор должен быть с пределом измерения, по меньшей мере, 60 атмосфер.

Норма компрессии в бензиновом и дизельном двигателе

Важно помнить, что компрессия не должна быть ниже нормы. Низкие показатели приводят к следующим негативным последствиям:

• Увеличение давления картерных газов;
• Ускоренное загрязнение камеры сгорания, увеличение токсичности;
• Повышенный расход топлива;
• Существенное увеличение расхода масла.

Какова норма этой характеристики? Для определения нормы давления в цилиндрах различных силовых агрегатов существует следующая формула: степень сжатия, указанная производителем в документации авто, умножается на коэффициент, который для бензиновых силовых агрегатов равен 1,2-1,3. Цифра от 7 до 12 атмосфер считается нормальной.

Компрессия в дизельном двигателе значительно выше, следовательно, и границы нормы будут другие. Для дизеля допустима компрессия от 25 до 33 кг/см2. Разница между двумя различными цилиндрами не должна превышать трёх атмосфер. Повысить этот показатель, хоть и временно, можно за счет использования различных присадок. Но также стоит понимать, что слишком низкие показатели свидетельствуют о том, что двигатель нуждается в ремонте. Чаще всего замене подлежат гильзы. Существенно увеличивает износ этих составляющих дизтопливо неприемлемого качества.

Что делать, если компрессия слишком низкая?

Давление в цилиндрах ДВС может падать по различным причинам: прогар поршня, деформация клапана, дефект распределительного кулачка, износ маслосъёмных колпачков. Если уровень компрессии упал в одном цилиндре, есть большая вероятность, что проводить капитальный ремонт мотора не потребуется. Для устранения проблемы порой хватает простой чистки камеры сгорания от образовавшегося налёта. Другая ситуация, когда компрессия ниже нормы во всех цилиндрах. В таком случае к ремонту «сердца» авто необходимо подходить комплексно. Это более тяжелый случай, ведь потребуется регулировка зазоров ГРМ, восстановление герметичности камеры сгорания, что в конечном итоге потребует капитального ремонта.

В дизельных моторах кроме проблем с гильзами также можно обнаружить износ зеркала цилиндров. При таком недуге появляется синий дым из выхлопной трубы, который образуется из-за неполного сгорания солярки. Происходит это потому, что увеличивается зазор между составляющими, что и служит причиной образования низкого давления в камере сгорания.

Заключение

Проверка компрессии в цилиндрах двигателя является обязательной процедурой для тех, кто ищет неисправности в работе «сердца» своего автомобиля. Однако профессионалы не используются результаты замеров, как абсолютные. Полученные данные подсказывают, на что следует обратить внимание в первую очередь.

Как повысить компрессию в двигателе? Способы повышения давления могут быть различными. Всё зависит от найденной неисправности. В одних случаях хватает использования более вязкого масла, различных присадок для мотора, замена колец. В других случаях требуется капитальный ремонт силового агрегата. Поэтому, увеличить компрессию возможно в тех случаях, когда была правильно обнаружена причина её снижения.

Что такое компрессия и какая она должна быть

Для тех кому интересно строение автомобиля, и тех кто не хочет выглядеть глупо в глазах своих друзей автомобилистов, мы рассмотрим часто встречающийся, не всем понятный термин, компрессия двигателя и ответим на вопрос, — «Что такое компрессия и какая она должна быть?».

Прежде чем полностью ответить на поставленный вопрос, давайте разберемся, что такое степень сжатия двигателя и с чем ее едят.

Степень сжатия



Степенью сжатия двигателя называют отношению полного объема цилиндра двигателя к объему камеры сгорания.

Какая должна быть компрессия исправного двигателя?

На бензиновых двигателях степень сжатия имеет широкий диапазон и может достигать от 8 до 12 единиц. Что касается дизельных двигателей, то у них степень сжатия намного выше и может достигать от 14 до 18 единиц, что объясняется конструктивными особенностями дизельных двигателей. Вы все поймете, если подробно изучите рабочий цикл дизельного двигателя.

Степень сжатия бензиновых двигателей на прямую влияет на мощность двигателя. Так почему же ее не увеличить, спросите вы? Да потому, что при увеличении степени сжатия бензинового двигателя резко снижается ресурс двигателя, могут возникнуть проблемы с работой двигателя, особенно при заправке некачественным бензином. А сегодня, не редкость встретить некачественный бензин на заправках. Наверное уже каждый водитель слышал, как обманывают на АЗС.

Подробнее о том что такое степень сжатия, на что влияет степень сжатия и как можно увеличить или уменьшить степень сжатия.



Подробнее о компрессии двигателя

Компрессией двигателя называют максимальное давление воздуха в камере сгорания в конце такта сжатия, соответственно компрессия это давление в цилиндре двигателя и имеет зависимость от степени сжатия. Если объем меньше, величина давления больше, если степень сжатия больше, то и компрессия больше. Показатель компрессии двигателя может говорить о состоянии двигателя в целом. Вот почему при выборе и покупке автомобиля покупатели проверяют его на сто, где специалисты проводят качественную диагностику двигателя, в которую входит процедура замера компрессии. Стоимость замера компрессии на сто как правило не большая. Да и при наличии прибора для замера компрессии, сделать правильный замер компрессии своими руками не составит никакого труда.

Причины низкой компрессии двигателя

Если после замера компрессии вы обнаружили низкие показатели, следует искать основные причины низкой компрессии: износ поршневых колец, неисправность клапанного механизма.

Как определить почему упала компрессия в двигателе?

В цилиндры с низкой компрессией шприцом введите около 20 грамм моторного масла и опять проведите замер компрессии. Если компрессия подросла, значит проблема низкой компрессии именно в поршневых кольцах. А если показания компрессии не изменились значит проблемы в клапанном механизме. Не редко бывают случаи, когда при низкой компрессии требуется проводить капитальный ремонт двигателя.

Проверка компрессии двигателя автомобиля — результаты измерения

Недавно двигатель работал нормально, но упала мощность, увеличились расход топлива и масла, а на холостом ходу появилась вибрация. В подобных случаях для определения причины неисправности прибегают к измерению компрессии. Расскажем как правильно проверить компрессию двигателя и на что влияют результаты измерений.

Что это такое

Компрессией называют величину максимального давления в цилиндре, создаваемого при холостой прокрутке двигателя стартером (например, при отключении свечи зажигания). Компрессию двигателя не стоит путать со степенью сжатия, т.к. это разные понятия. Чтобы измерить компрессию, необходимо вместо свечи установить компрессометр. Этот прибор представляет собой манометр, соединенный шлангом со штуцером и обратным клапаном. При вращении коленчатого вала двигателя в шланг нагнетается воздух, пока давление в шланге не сравняется с максимальным давлением в цилиндре. Его значение зафиксирует манометр.

Как правильно проверить

• двигатель должен быть «теплым». Подача топлива должна быть отключена. Можно, например, отключить бензонасос, форсунки или использовать другие способы, препятствующие попаданию большого количества топлива в цилиндры;
• необходимо вывернуть все свечи. Выборочный демонтаж свечей, практикуемый на некоторых СТО, недопустим, так как увеличивает сопротивление вращению и произвольно снижает обороты при прокрутке двигателя стартером;
• аккумуляторная батарея должна быть полностью заряжена, а стартер — исправен.

Компрессию измеряют с открытой или с закрытой дроссельной заслонкой. Каждый из способов дает результаты и позволяет определять свои дефекты. Когда заслонка закрыта, в цилиндры поступит мало воздуха, поэтому компрессия будет низкой и составит около 0,6-0,8 МПа. Утечки воздуха в этом случае сравнимы с его поступлением в цилиндр. Вследствие этого компрессия становится особо чувствительной к утечкам — даже при малых неплотностях ее значение падает в несколько раз. При измерении компрессии с открытой заслонкой картина будет иной. Большое количество поступившего воздуха и рост давления в цилиндре, конечно, способствуют увеличению утечек. Но они заведомо меньше подачи воздуха. Вследствие этого компрессия падает не столь значительно (приблизительно до 0,8-0,9). Поэтому, замер компрессии с открытой заслонкой лучше подходит для определения «грубых» дефектов двигателя, таких как: поломки поршней, закоксовывание колец, прогары клапанов, задиры поверхности цилиндров.

В обоих способах измерения желательно учитывать динамику нарастания давления — это поможет установить истинный характер неисправности с большей вероятностью. Так, если на первом такте величина давления, измеряемая компрессометром, низкая (0,3-0,4), а при последующих тактах резко возрастает, — это косвенно свидетельствует об износе поршневых колец.

В таком случае заливка в цилиндр небольшого количества масла сразу увеличит не только давление на первом такте, но и компрессию.

Чем проверяют

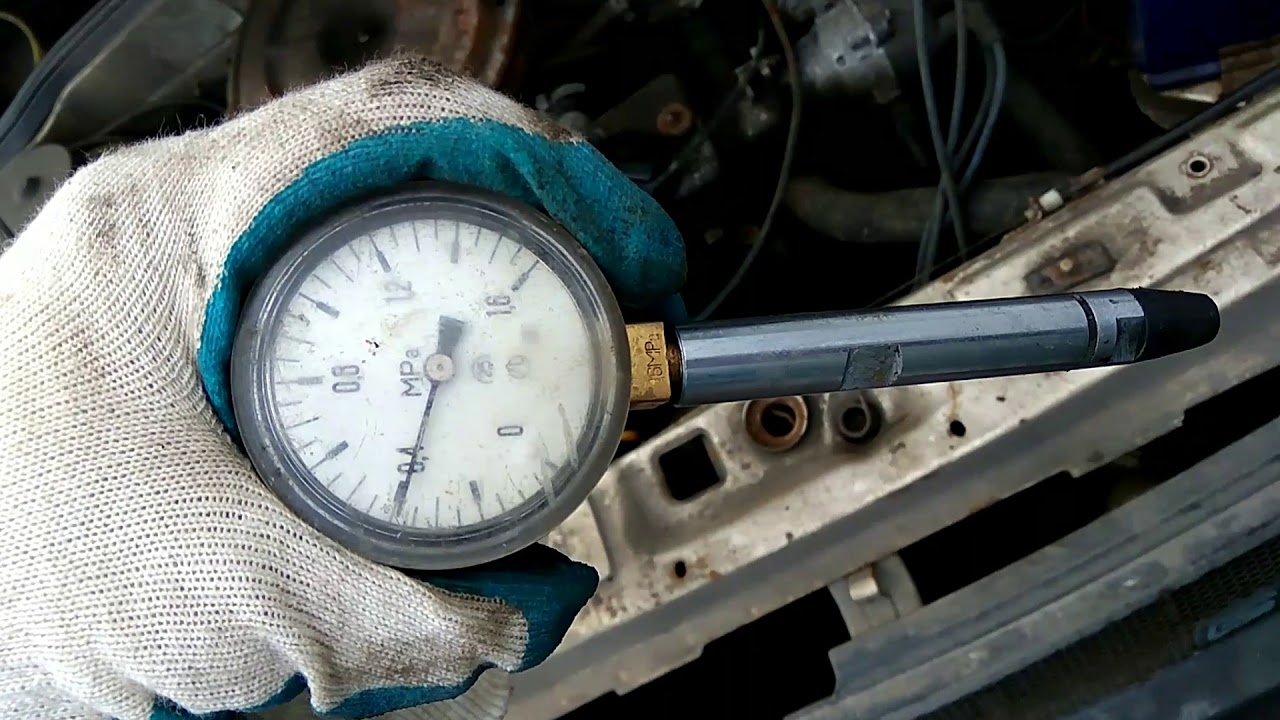

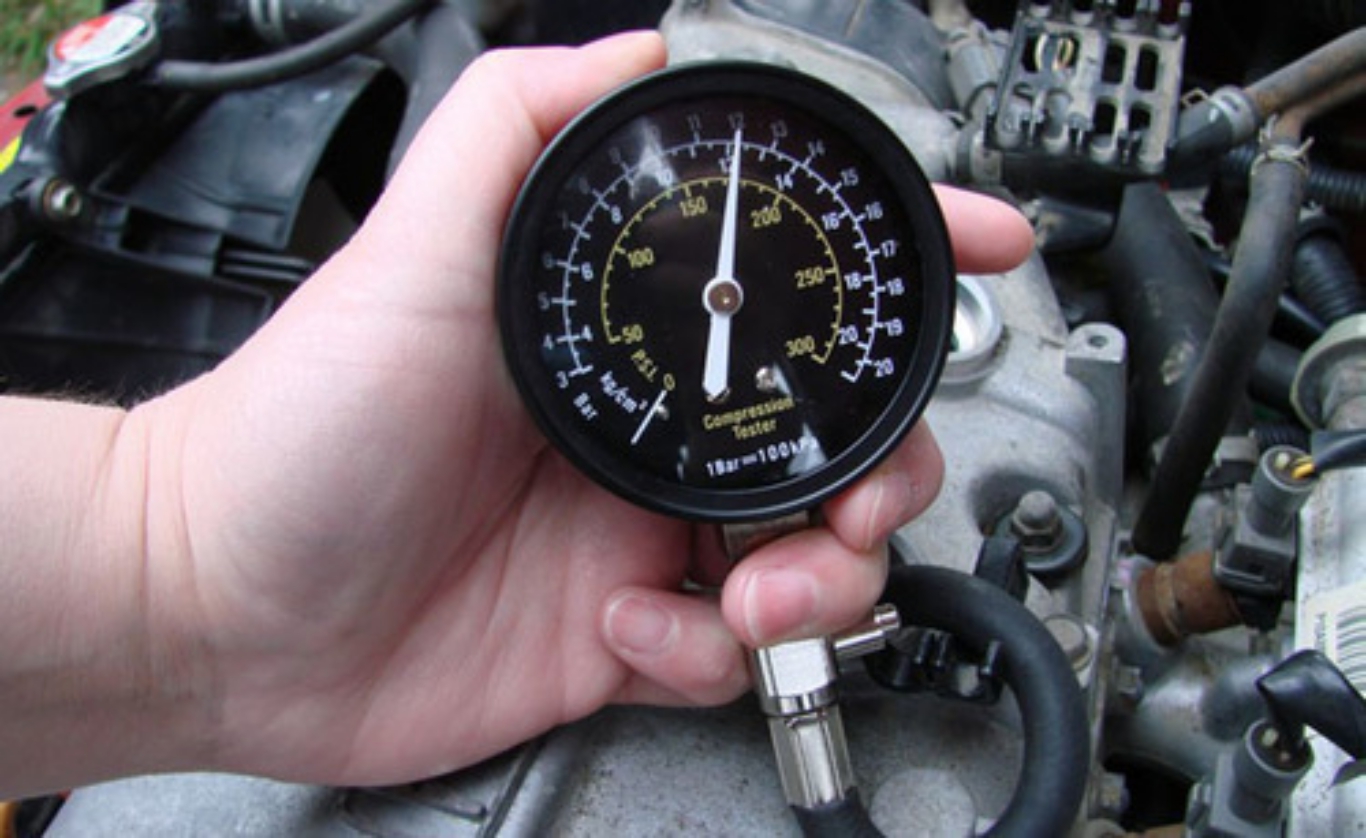

Самым распространенным прибором является компрессометр. Также в продаже имеются целые наборы с комплектом переходников (адаптеров), позволяющих проводить измерения на автомобилях любых марок и моделей.

Быстро и эффективно измеряют компрессию современные мотор тестеры. Эти приборы фиксируют фактически не давление, а амплитуду пульсации электрического тока, потребляемого стартером во время прокрутки — ведь чем выше давление в цилиндре, тем больше затраты мощности стартера на вращение коленвала. Тем самым удается одновременно измерить компрессию во всех цилиндрах всего за несколько оборотов, не прибегая к выворачиванию свечей, что особенно важно для многоцилиндровых двигателей.

Недостаток мотор тестера — получаемые результаты выражаются в относительных единицах, например, в процентах к цилиндру, работающему лучше. Лишь самые дорогие мотортестеры способны измерять абсолютную величину компрессии в каждом цилиндре, но это возможно только на основе большого числа статистических данных по конкретной модели двигателя и их сопоставления с действительным давлением в цилиндре.

Результаты измерения

Неисправность	Признаки неисправности	Компрессия, МПа
		полностью открытая заслонка	закрытая заслонка
Полностью исправный двигатель	Отсутствуют	1,0 — 1,2	0,6 — 0,8
Трещина в перемычке поршня	Синий дым выхлопа, большое давление в картере	0,6 — 0,8	0,3 — 0,4
Прогар поршня	То же, цилиндр не работает на малых оборотах	0,5 — 0,5	0 — 0,1
Залегание колец в канавках поршня	То же	0,2 — 0,4	0 — 0,2
Задир поршня и цилиндра	То же, возможна неустойчивая работа цилиндра на холостом ходу	0,2 — 0,8	0,1 — 0,5
Деформация клапана	Цилиндр не работает на малых оборотах	0,3 — 0,7	0 — 0,2
Прогар клапана	То же	0,1 — 0,4	0
Зависание клапана	То же	0,4 — 0,8	0,2 — 0,4
Дефект профиля кулачка распредвала (для конструкций с гидротолкателями)	То же	0,7 — 0,8	0,1 — 0,3
Повышение количества нагара в камере сгорания в сочетании с изношенными маслосъемными колпачками и кольцами	Повышенный расход масла с синим дымом выхлопа	1,2 — 1,5	0,9 — 1,2
Естественный износ деталей поршневой группы	То же	0,6 — 0,9	0,4 — 0,6

В большинстве случаев результаты замеров компрессии являются относительными. Это значит, что необходимо опираться на разницу в значениях компрессии у различных цилиндров, а не на саму ее абсолютную величину.

Какая компрессия говорит о проблемах в моторе?

Фото: drive2.ru

Многие автомобилисты знают, что для диагностики состояния двигателя в машине необходимо измерить компрессию – то есть давление в цилиндре, когда поршень достигает верхней мёртвой точки. Но вот какие значения можно считать нормальными, а какие говорят о проблемах?

Проверка при покупке

Чаще всего разговоры о компрессии в моторе заходят при покупке автомобиля, когда необходимо тщательно проверить двигатель. И это правильно, ведь если купить машину без проверки, то можно нарваться на капитальный ремонт двигателя, что обойдётся в немалую сумму. Также о компрессии вспоминают владельцы старых автомобилей, чьи двигатели имеют довольно большой износ.

Как проверяют компрессию?

Для измерения давления в цилиндрах двигателя используют специальное устройство – компрессометр. Это такой шланг с манометром на одном конце и штуцером для соединения с мотором с другой. Его подключают вместо выкрученной из блока свечи зажигания, после чего стартером прокручивают мотор и замеряют давление, создаваемое поршнем в цилиндре. Принято считать, что хорошая компрессия должна находиться на уровне 14 кгс/см, а плохая будет ниже 10 кгс/см.

Фото: avto-zed.com

Но на самом деле это ошибочное суждение. В реальности при измерении компрессии важно намерить максимальное значение в двигателе, а скорее понять разницу в давлении между цилиндрами. На проблемных моторах один или несколько цилиндров будут выдавать значительно меньшую компрессию, чем остальные. Для старых моторов, с пробегом под 150-200 тысяч километров, значение уровня компрессии обычно находится в пределах от 9,5 до 10,5 кгс/см. На более новых машинах значение должно быть больше, в районе 12-14 кгс/см.

Если при проверке оказалось, что какой-то цилиндр создаёт слишком малое давление, то это может говорить о закоксованности и каких-то других проблемах. Чтобы выяснить более точно, используют такое устройство, как эндоскоп, с его помощью можно осмотреть цилиндр и поршень не разбирая мотор.

При использовании любых материалов необходима активная ссылка на DRIVENN.RU

Как проверить компрессию двигателя — Блог AMSOIL

Компрессия двигателя = мощность двигателя. Простое уравнение может понять даже мы, не инженеры. В этом посте мы рассмотрим, как проверить компрессию двигателя.

Что такое компрессия двигателя?

Однако сначала давайте определимся с нашими терминами.

Компрессия двигателя означает давление, которое ваш двигатель создает внутри цилиндров во время работы.

То, сколько давления производит двигатель и насколько хорошо он преобразует это давление в полезную работу, влияет на эффективность и мощность вашего двигателя.

Как все это работает, и как износ и отложения могут со временем ухудшить сжатие (то есть мощность в лошадиных силах) — это интересные темы, о которых вы можете подробнее узнать здесь. Но сегодня мы говорим о том, как проверить компрессию двигателя.

В этом примере я использовал свою Toyota Corolla 1998 года выпуска. Не смейся. Я заплатил за это наличными, и он работает гладко, как швейная машинка. Я также обратился за помощью к Пату Бурграффу, одному из техников нашей механической лаборатории.

Посмотрите видео или пошаговые инструкции, чтобы узнать, как проверить компрессию двигателя.

Необходимое время: 30 минут.

Как проверить компрессию двигателя

1. Убедитесь, что автомобиль не заводится, когда вы проворачиваете его выше

   Проверка компрессии требует, чтобы вы проворачивали двигатель на несколько оборотов, и вы не хотите, чтобы он сработал в процессе. Снимите предохранители топливного насоса и системы впрыска топлива, чтобы газ не попадал в цилиндры при каждом запуске двигателя. Затем отсоедините блоки катушек. Имейте в виду, что процесс для вашего автомобиля может отличаться от изображения здесь.

2. Потяните за свечи зажигания.

   Пометьте провода свечи, чтобы вы вернули их в правильное положение. В противном случае ваш автомобиль не заведется, когда вы закончите. Вверните манометр в отверстие свечи зажигания. Будьте осторожны, не перекручивайте его. Вы можете купить тестер сжатия менее чем за 50 долларов в большинстве магазинов автозапчастей.

3. Прокрутите двигатель

   Попросите помощника провернуть двигатель 5-10 раз или до тех пор, пока стрелка манометра не перестанет вращаться.Отметьте psi и перейдите к следующему цилиндру.

4. Запишите результаты

   Запишите результаты для каждого цилиндра, чтобы вы могли сравнить и определить, слишком ли низкая компрессия в одном цилиндре.

Что считается «нормальным» сжатием двигателя?

Здесь все становится неясным. «Хорошая» компрессия зависит от двигателя. К сожалению, двигатели не имеют надлежащей компрессии с внешней стороны.

Но хорошее практическое правило гласит, что каждый цилиндр в механически исправном двигателе должен иметь сжатие 130 фунтов на квадратный дюйм или выше.

Хотя я видел, как некоторые люди утверждали, что 100 фунтов на квадратный дюйм достаточно, редукторы и другие источники, с которыми я консультировался, считают это слишком низким.

Кроме того, вам нужна последовательность от одного показания к другому.

Опять же, хорошее эмпирическое правило — не более 10 процентов отклонения между любым из цилиндров.

Нельзя сказать, что отклонение одного цилиндра на 15 или 20 процентов означает, что ваш двигатель не работает. Но хороший, исправный двигатель должен демонстрировать минимальные отклонения.

Моя верная Corolla прошла испытание, подняв давление в каждом цилиндре от 165 до 175 фунтов на квадратный дюйм.

Быстрая проверка, если в одном из цилиндров низкая компрессия

Если один цилиндр имеет низкую компрессию, попробуйте налить около чайной ложки масла в отверстие свечи зажигания и повторно протестировать . Если компрессия увеличивается, вероятно, кольца застряли или изношены. Масло действует как уплотнение и помогает закрыть зазор между кольцами и стенкой цилиндра, через который цилиндр теряет давление.

Если это не помогает, возможно, клапаны или их уплотнения изношены.

Если вы подозреваете, что кольца застряли, попробуйте промывку двигателя, предназначенную для очистки от отложений, такую ​​как промывка двигателя и трансмиссии AMSOIL.

Вы также можете попробовать присадку к топливу, которая очищает поршни, например AMSOIL P.i.

Слово мудрым: вы можете зажечь индикатор проверки двигателя, выполняя этот тест, как это сделал я. Тем не менее, проехав несколько миль, он сработал сам.

Обновлено.Первоначально опубликовано 13 марта 2017 г.

Диагностика двигателя: испытание на утечку и сжатие

Цель вашего двигателя — сжать топливо и воздух, а затем воспламенить их, создавая тепловую энергию, которая затем вызывает механическое движение. Если ваш двигатель не может должным образом сжимать воздух и топливо, он не может вырабатывать мощность, необходимую для нормальной работы. Когда двигатель не может сдержать давление, которое он пытается создать, он выходит куда-то, кроме предназначенного, — и туда, где его быть не должно.

В современных двигателях есть хорошие компьютеры, которые могут определять, когда цилиндр не работает должным образом, но для наших старых двигателей способ проверить и увидеть, правильно ли сжимается двигатель, — это проверка компрессии и проверка утечки. Тестер сжатия является более распространенным из двух, и вы обычно можете взять его напрокат в программе ссуды инструмента в местном магазине автозапчастей. Тестер утечки встречается реже, и вам нужно получить хороший, чтобы правильно провести тест. Испытание на сжатие позволяет определить, какое давление создает двигатель, а испытание на утечку измеряет его способность удерживать давление.

Просмотреть все 14 фотографий

Компрессия двигателя
Атмосферное давление на уровне моря составляет приблизительно 14,7 фунтов на квадратный дюйм. Цилиндр со степенью сжатия 9: 1 сжимает топливно-воздушную смесь примерно до 132 фунтов на квадратный дюйм на уровне моря (9×14,7 = 132,3). После воспламенения смеси давление в цилиндре может возрасти до 1000 фунтов на квадратный дюйм или более. Чтобы добиться этого, ваш двигатель полагается на определенные элементы, которые помогают удерживать давление в цилиндре до тех пор, пока оно не может быть вытолкнуто из выпускного клапана: поршневые кольца, клапаны, седла, уплотнения клапана и прокладки головки блока цилиндров.Ни один двигатель не может изолировать сжатие на 100 процентов, но когда двигатель прогрет до температуры, он должен герметизировать очень хорошо.

Испытание на сжатие
Испытание на сжатие заключается в прокручивании двигателя в течение его циклов с тестером компрессии вместо свечи зажигания в цилиндре. Когда двигатель создает давление, манометр будет двигаться и удерживать наивысшую точку, считываемую манометром. Выполните измерения для всех цилиндров, а затем сравните показания друг с другом. У исправного двигателя разница между показаниями не превышает 10 процентов.

Испытание «горячее / холодное»: двигатель, который был нагрет до определенной температуры, будет лучше герметизирован и даст более точные показания для нормального диапазона температур двигателя; однако холодный двигатель подскажет вам худший сценарий, потому что металл не расширился. Кроме того, показания компрессии двигателя могут варьироваться в зависимости от высоты и других факторов, поэтому более важно сравнивать цилиндры друг с другом, а не предполагаемое число компрессии.

Если вы обнаружите, что один или несколько цилиндров находятся ниже 10-процентного диапазона других, слейте немного масла в цилиндры и попробуйте снова. Если давление значительно возрастает, проблема может заключаться в износе поршневых колец. Если при повторном испытании давление не повышается, проблема может быть в клапанах или прокладках головки.

Посмотреть все 14 фотографий Компрессионные манометры довольно распространены и обычно доступны по программе аренды инструмента в некоторых магазинах автозапчастей. Они нагнетают и удерживают максимально достижимое давление при проворачивании двигателя.

Тест на утечку
Тест на утечку измеряет, насколько хорошо цилиндр герметичен. Это делается путем подачи сжатого воздуха (около 100 фунтов на квадратный дюйм) в цилиндр в ВМТ и затем измерения того, сколько уходит из уплотнений (они всегда будут).Это осуществляется двумя датчиками на тестере утечки — см. Фотографии для получения дополнительной информации о том, как использовать тестер.

Как и в случае с тестом сжатия, вы хотите, чтобы числа находились в пределах определенного процента друг от друга. Тест на утечку также может помочь вам определить проблему до того, как сломать двигатель, послушав воздух, выходящий из цилиндра. Как только цилиндр накачан, послушайте, выходит ли воздух из цилиндра и откуда исходит звук. Вот список того, к чему следует прислушиваться:

Воздух выходит из PCV, дорожной вытяжной трубы, масляного щупа или масляной крышки: указывает на то, что поршневые кольца в этом цилиндре изношены и давление выходит за их пределы, или сам цилиндр порезан или поврежден.

Пузырьки или давление в охлаждающей жидкости: указывает на то, что прокладка головки повреждена или головка блока цилиндров деформирована или треснута.

Шипение или свист на впуске: указывает на то, что седло впускного клапана не установлено должным образом или имеется погнутый клапан.

Свист или свист из выпускного отверстия или коллектора: указывает на изношенное седло выпускного отверстия или погнутый клапан.

Звуки из цилиндра, смежного с тем, который вы тестируете: указывает на плохую прокладку головки или деформированную головку.

Если вы обнаружите, что цилиндры создают и удерживают сжатие, это дает вам знать, что проблемы с мощностью являются одной из трех основных вещей, необходимых для выработки энергии: топливо, воздух или искра. Обычно это намного дешевле, чем проблема в одном из цилиндров, которая обычно приводит к разборке и восстановлению. Тесты на сжатие и утечку могут сказать вам о состоянии двигателя изнутри без компьютера и без разборки.

Посмотреть все 14 фото Тестеры на утечку встречаются реже и дороже.Тестер утечки нагнетает сжатый воздух в цилиндр, а затем считывает, насколько быстро цилиндр теряет давление в процентах от потока. См. Все 14 фотографий Тестер сжатия вставляется в отверстие свечи зажигания для каждого из цилиндров, подлежащих испытанию. Для достижения наилучших результатов проверьте двигатель при рабочей температуре. См. Все 14 фотографий. Отсоедините провод катушки от распределителя, чтобы двигатель не загорелся во время проверки. См. Все 14 фотографий. Отключите впрыск топлива, вытащив предохранитель топливного насоса, или в случае Fox- кузов авто, вытащить реле бензонасоса.Он расположен под сиденьем со стороны водителя на автомобилях 1992 года и ранее и на опоре стойки амортизатора со стороны пассажира на автомобилях 93-х годов (показано здесь). См. Все 14 фотографий Дистанционный стартер помогает, если вы один, чтобы вы могли провернуть двигатель. и одновременно проверьте манометр. См. все 14 фотографий Проверните двигатель до тех пор, пока давление не достигнет максимума, а затем запишите давление и перейдите к следующему цилиндру. См. все 14 фотографий После того, как все цилиндры были проверены, проверьте свои показания. Они должны быть в пределах 10 процентов друг от друга.Просмотреть все 14 фотографий Если один или несколько цилиндров выходит за пределы диапазона других, нанесите пару капель моторного масла в цилиндр и повторите проверку. Если давление повысится, у вас может возникнуть проблема с кольцом. Если он не изменится, проблема может быть в клапанах. См. Все 14 фотографий Перед выполнением теста на утечку нагрейте двигатель до температуры и установите время на цилиндре, который вы собираетесь проверять, на ВМТ. Я начинаю с цилиндра № 1 и читаю последовательность зажигания. Большинство инструкций по эксплуатации покажут вам положение ВМТ для всех цилиндров в секции регулировки зазора коромысел.Смотрите все 14 фотографий Когда цилиндр находится в ВМТ, откройте регулятор клапана манометра и накачайте цилиндр. Манометр справа покажет вам процент утечки, происходящей в двигателе. Если двигатель протекает слишком сильно, прислушайтесь к выходу воздуха; Это расскажет вам, в чем проблема двигателя. Посмотреть все 14 фото Хорошие, новые клапаны установлены в головке блока цилиндров. Большинство двигателей до каталитического нейтрализатора имели мягкие седла клапанов, и клапаны опускались намного быстрее, чем более поздние двигатели с закаленными седлами клапанов, и это приводило к потере компрессии. Посмотреть все 14 фотографий Экстремальная ситуация с клапанами: мягкие седла пострадали от предварительного взрыва и коррозии, и, очевидно, они не выдержат никакого давления.

Следуйте за Justice Cook в Instagram: @justicexcook

Фотография Дэйва Стриблинга

Просмотреть все 14 фотографий

Тест на сжатие автомобильного двигателя

Руководство по тесту на сжатие цилиндра двигателя

Для правильной работы двигателя автомобиля требуется сжатие цилиндров. Этот сжатие вызвано движением поршней двигателя вверх к верху в отверстие цилиндра, а затем вниз через коленчатый вал.Когда компрессия двигателя низкая в любом конкретном цилиндре, который причина пропуски зажигания, которые могут вызвать загорание контрольной лампы двигателя. Когда нет компрессия во всех цилиндрах двигатель не запустится, например, при обрыве ремня ГРМ или цепи.

Стоимость услуг по испытанию на сжатие

Затраты на испытание на сжатие в ремонтной мастерской будут отличаться. в зависимости от того, сколько цилиндров у двигателя вашего автомобиля и насколько сложно свечи зажигания удалить.Большинство магазинов берут около 80 долларов за 4-цилиндровый двигатель. и около 140 долларов США за двигатель V8. Если вы сами выполняете работу с с помощью этого руководства датчик будет стоить вам от 17 до 30 долларов США на Amazon в зависимости от качества и адаптеров, поставляемых с датчиком.

СПОНСИРУЕМЫЕ ССЫЛКИ

Если вам просто нужно знать, есть ли у двигателя компрессия, в другом слова двигатель не работает, и вы хотите проверить, есть ли в каком-либо из цилиндров сжатие, вы можете сделать это с помощью простого бумажного полотенца, которое мы вам покажем далее в этом руководстве.

Приступим!

Двигатель должен быть теплым, но не горячим, чтобы не обжечься руки. Немного механики любят проводить тест, когда двигатель прогрет, но это мало что меняет в сегодняшнем двигателе. Вам понадобится свеча зажигания. и датчик компрессии. Рекомендуется надевать перчатки и защитные очки. также. Если вы проверяете компрессию в одном конкретном цилиндре, снимите предохранитель топливного насоса, чтобы отключить двигатель от запуска.Это также сохранит топливо от попадания в цилиндр, что предотвратит возникновение любой опасности возгорания во время все свечи зажигания удалены. Вы можете найти предохранитель топливного насоса, проверив панель предохранителей или руководство пользователя.

1. Снимите все провода свечей зажигания или катушки зажигания: Снимите провода свечей зажигания или катушки зажигания от каждого цилиндра. Используйте небольшой кусок ленты. пометить провода вилок, чтобы не перепутать их, вставляя обратно на.

2. Снимите свечи зажигания: Используйте храповик и удлинитель для вырваться и удалить все свечей зажигания. Вынимая свечи зажигания, держите их в порядке цилиндр они были сняты. Это поможет в проверке вилок. если обнаружена проблема с компрессией цилиндра.

СПОНСИРУЕМЫЕ ССЫЛКИ

3. Вставьте шланг для манометра: На манометре будет резиновый шланг, прикрепленный к металлическому фитингу с резьбой, соответствующей свеча зажигания.Это позволит шлангу продеться в отверстие для свечи зажигания. Затянуть шланг вручную, пока он не плотно прилегает к уплотнительному кольцу манометрического шланга.

4. Присоедините датчик сжатия: Датчик будет оснащен разъем, который будет прикреплен к шлангу манометра. Поднимите разъем кольцо и надавите на шланг. Вы должны почувствовать твердую соединение между шлангом манометра и шлангом свечи зажигания. Некоторые датчики не иметь отдельный шланг и вкручивается непосредственно в отверстие для свечи зажигания.

СПОНСИРУЕМЫЕ ССЫЛКИ

5. Проверните двигатель: Если вы просто проверяете один цилиндр, обязательно вытащите предохранитель топливного насоса, чтобы двигатель не запускался. На старых двигателях вы можете снять провод катушки. Все тесты на сжатие необходимо проводить в нормальная частота вращения коленчатого вала двигателя. Вставьте ключ зажигания и проверните двигатель. около 10 секунд. Это должно дать манометру достаточно времени, чтобы собрать правильное давление сгорания в цилиндре.

6. Наблюдайте за манометром компрессии: Манометр начнет подниматься на первый оборот двигателя и продолжайте набирать высоту до тех пор, пока максимальное давление не достигнет достигнуто, что следует отметить. Типичные показания сжатия будут между 125 и 160 фунтами на квадратный дюйм.

7. Снимите датчик сжатия: После выполнения теста снимите датчик сжатия, откручивание щупа от цилиндра.

СПОНСИРУЕМЫЕ ССЫЛКИ

8. Установите свечу зажигания на место: Осмотрите свечу зажигания на предмет повреждений, а затем аккуратно установите его обратно в цилиндр и затяните в соответствии с заводскими спецификациями. которые обычно составляют от 15 до 20 фунтов.

9. Установите на место провод катушки или вилки: Осторожно установите провод катушки или вилки на место. на место, плотно прижав его вниз к клемме свечи зажигания. Продолжать аналогичным образом протестировать каждый цилиндр.Все цилиндры должны находиться в пределах 5% друг от друга. Если вы заметите цилиндр с низкой степенью сжатия является проблемой. Нажмите на клапан сброса давления на стороне манометра, которая верните манометр на нулевое давление для следующего теста.

Компрессия цилиндра может информировать вас о степени износа двигателя. Испытание на сжатие также может сообщить о проблеме с отдельным цилиндром, которая может отремонтировать. Двигатель Симптомами низкой компрессии могут быть: сгоревшие впускные или выпускные клапаны, поломка поршня или поршневых колец, поломка клапана. пружина или выдувная прокладка головки блока цилиндров.Если вы обнаружите цилиндр с низкой компрессией, залейте небольшое количество моторного масла. в цилиндр и повторно проверьте компрессию. Если компрессия выше, то вы Знайте, что это проблема с поршневыми кольцами, потому что масло временно уплотняет кольца к стенке цилиндра. Вот как выглядит типичный набор манометров нравится:

Посмотреть видео!

В этом видео мы проводим тест с помощью датчика, который измеряет степень сжатия в одном цилиндре.

СПОНСИРУЕМЫЕ ССЫЛКИ

Посмотреть видео!

В этом видео мы проверяем, есть ли в двигателе сжатие, и проверяем, есть ли время ремень или цепь порваны. Этот тест можно провести без использования манометра.

Есть вопросы?

Если у вас есть Вопросы о компрессия двигателя, посетите наш форум. Если тебе нужно совет по ремонту автомобилей, пожалуйста спросите наше сообщество механиков, которые будут рады помочь. Наш сервис всегда 100% бесплатно.

Статья опубликована 29.11.2020

технических статей на сайте Greg’s Engine & Machine

ВВЕДЕНИЕ:
Испытания на сжатие — хороший способ измерить состояние колец, цилиндры и клапаны. Для этого вам понадобится помощник тест. Это можно сделать в одиночку, но это сложнее, и вы не видите, как цилиндр накачивается.

ТЕСТИРОВАНИЕ (СУХОЙ)

Двигатель должен быть теплым, зажигание выключено, а все свечи зажигания удалены.Осторожно: при работе с горячими источниками надевайте защитную одежду и перчатки. двигатель. Во время проверки дроссельная заслонка и дроссельная заслонка должны быть полностью закрыты. открыт для точного теста. Попросите помощника полностью нажать на педаль акселератора. пока он заводит двигатель. Осторожно: не допускайте возникновения пламени вокруг двигателя. во время испытания из-за откачки топливовоздушной смеси из открыть отверстия для свечей зажигания.

Подсоедините тестер к цилиндру и проверните двигатель примерно на 6-8 компрессий. удары.Вы сможете услышать медленную скорость проворачивания, когда тестируемый цилиндр поднимается на такте сжатия. Обратите внимание на скорость сжатия увеличивается и записывает самое высокое значение. Проверьте все четыре цилиндра. так же с тем же количеством ходов сжатия.

ИНТЕРПРЕТАЦИЯ ДАННЫХ

Существует несколько школ мысли о том, что такое сжатие средний двигатель должен быть. Как правило, сжатие 135 фунтов на квадратный дюйм или лучше — отлично, а сжатие 85 фунтов на квадратный дюйм или ниже — очень плохо.

Наиболее желательная ситуация, когда все цилиндры дают одинаковый или близкий к тому же чтению, и это показание выше 135 фунтов на квадратный дюйм. Неравномерные показания не редкость на изношенных двигателях, и пока разница между самые высокие и самые низкие показания не превышают 21 фунт / кв.дюйм, а самые низкие показания 100 фунтов на квадратный дюйм или лучше, тогда двигатель приемлем. Большие различия между цилиндрами указывают на изношенные или сломанные кольца, негерметичные или заедающие клапаны или комбинация всего.

Когда вы наблюдали за манометром во время запуска двигателя, вы должен был заметить, как накачивается каждый цилиндр. Обычно цилиндр будет производить около 40 фунтов на квадратный дюйм на первом такте и около 35 фунтов на квадратный дюйм на каждом дополнительном ход, пока не будет достигнуто максимальное сжатие.

Проблемные цилиндры могут иметь проблемы с накачкой и может увеличиваться только на что-то как 10 фунтов на квадратный дюйм за ход. Возможно, вы сможете достаточно провернуть эти цилиндры раз, чтобы приблизиться к общему PSI другого цилиндра, и это одна из причин чтобы ограничить количество ходов сжатия.Плохие кольца обычно вызывают это условие. Имейте в виду, что цилиндр, страдающий от чрезмерного смазывания, даже от плохих колец, может дать высокие результаты испытаний на сжатие, потому что масло в цилиндре уплотняет кольца. Другие симптомы могут дать вам подсказку к проблеме (дымящийся двигатель).

Есть некоторые переменные, которые влияют на показания, полученные при сжатии. тестирование. Это частота вращения коленчатого вала, высота, температура, изношенные кулачки распредвала, и высокоэффективные распредвалы с длительным профилем.Скорость проворачивания необходимо поддерживать одинаковым для каждого цилиндра. Это может означать прыжок ваш аккумулятор, чтобы поддерживать скорость. Эффект двух распредвалов выше то же самое, одно из более низких чтений. Данные о сжатии обычно основаны на 14,7 атмосферного давления и 59F на уровне моря. Есть факторы, которые нужно компенсировать для разных высот и соответствующих перепадов температур. Это следующие:

• 1000 ‘= 0,9711
• 2000 ‘=.9428
• 3000 ‘= 0,9151
• 4000 ‘= .8881
• 5000 ‘= 0,8617
• 6000 ‘= 0,8359
• 7000 ‘= 0,8106
• 8000 ‘= 0,7860

Эквивалентное значение сжатия для цилиндра, которое должно составлять 135 фунтов на квадратный дюйм на данные на 5000 ‘будут 135 x 0,8617 = 116,33.

ИСПЫТАНИЕ (ВЛАЖНОЕ)

Во многих автомобильных книгах описываются испытания на сухое и влажное сжатие. Обычно эти тесты следует интерпретировать вместе, чтобы выявить неисправность в цилиндрах. или клапаны.К сожалению, испытание на влажное сжатие ненадежно при выполнении. на двигателях с горизонтальным расположением цилиндров (например, старый VW). Выполнить мокрый тест, столовая ложка масла наливается в цилиндр через отверстие для свечи зажигания перед проверкой компрессии. На горизонтальных цилиндрах, масло неравномерно распределяется по днищу поршня, что необходимо для этого испытания.

С учетом вышесказанного вы впрыскиваете столовую ложку масла (подойдет SAE 30W). в цилиндр с низким показателем.Проверните двигатель на два оборота или так, чтобы распределить масло, затем повторно протестируйте цилиндр. Если наступает компрессия заметно, 40 фунтов на квадратный дюйм или больше, проблема в плохом уплотнении кольца к отверстию. Если сжатие не сильно увеличивается, около 5 фунтов на квадратный дюйм, тогда проблема, вероятно, с клапанами. Это также может быть вытянутые шпильки с головкой или деформированный цилиндр. голова.

RECAP:

1. Зарядите аккумулятор, если он не полностью заряжен.
2. Отключить систему зажигания.
3. Отключить систему впрыска топлива.
4. Снимите все свечи зажигания.
5. Заблокируйте дроссельную заслонку настежь.
6. Начните с нулевого показания манометра и проверните двигатель. 6 компрессионных движений (6 затяжек).
7. Сделайте проверку компрессии для каждого цилиндра. Запишите чтение.
8. Если в баллоне низкая компрессия, введите примерно 15 мл (один столовую ложку моторного масла в камеру сгорания через искру заглушите отверстие, перепроверьте компрессию и запишите показания.
9. Минимум в одном цилиндре не должен быть менее 70% самый высокий цилиндр. Ни в одном цилиндре не должно быть меньше 100 фунтов на квадратный дюйм. Например, если максимальное давление в любом цилиндре составляет 150 фунтов на квадратный дюйм, минимально допустимое давление для любого другого цилиндра будет 105 фунтов на квадратный дюйм.

Интерпретация показаний.

• Нормальный: сжатие нарастает быстро и равномерно до указанного компрессия для каждого цилиндра.
• Утечка из поршневых колец: компрессия низкая при первом такте. Сжатие нарастает при следующих ударах, но не достигает нормы. Сжатие значительно улучшается при добавлении масла.
• Клапаны негерметичны: компрессия низкая при первом такте. Сжатие обычно не накапливается на следующих мазках. Сжатие делает не сильно улучшается, когда вы рекламируете масло.
• Если в двух соседних цилиндрах компрессия и нагнетание ниже нормы масло в цилиндры не увеличивает компрессию, причина может быть утечка прокладки головки блока цилиндров.

Основные причины низкой компрессии двигателя и способы их устранения

Хотя вы, возможно, не знакомы с проблемой низкой компрессии двигателя, если она случится с вами, вы очень быстро поймете, насколько сложной она может быть. Что такое низкая компрессия двигателя, почему это происходит и что с этим делать?

Проще говоря: двигатель внутреннего сгорания, такой как двигатель вашего автомобиля, полностью работает по принципу сжатия. Топливные форсунки смешивают бензин и воздух и распыляют эту смесь в камеру сгорания, где она воспламеняется, создавая сгорание, которое сжимается в цилиндрах двигателя, чтобы привести автомобиль в движение и заставить его двигаться.Легко понять, насколько низкая компрессия может создать проблемы для автомобиля.

Если у вас есть проблемы с компрессией двигателя автомобиля, ваш автомобиль либо пропускает зажигание при запуске двигателя, либо работает плохо, либо, если у вас низкая компрессия во всех цилиндрах или ее нет, вообще не заводится. Вы не сможете водить машину долго, если вообще сможете, с низкой степенью сжатия. Вам нужно немедленно решить проблему, но сначала вы должны понять причины низкой компрессии двигателя.

Причины низкой компрессии двигателя

Есть несколько причин, по которым вы можете устранить потерю компрессии в ваших цилиндрах.Одна из возможных причин — взорванная прокладка головки блока цилиндров. Прокладка головки соединяется с головкой блока цилиндров в верхней части двигателя. Если есть проблема, вы заметите зазор между цилиндром и головкой, и газ выйдет из цилиндра, что приведет к низкому сжатию.

Проблема также может заключаться в неисправности поршней, которые приводят в движение ваш автомобиль. Если ваш двигатель работает слишком горячо, тепло может прожечь отверстия в поршнях, которые являются еще одной областью утечки газа, что приведет к потере компрессии.Однако более вероятен сценарий, когда сами поршни целы, но поршневые кольца были повреждены из-за перегрева и не могут герметизировать газ внутри цилиндра. Часто виной всему низкая компрессия во всех цилиндрах.

Кроме того, утечка компрессии может быть не в поршнях или прокладке головки, а в клапанах. Выпускные клапаны и впускные воздушные клапаны в верхней части цилиндра также могут быть перегреты, и утечка газа или уплотнения клапанов могут стать слишком изношенными, чтобы герметизировать газ должным образом.В любом случае результатом часто является низкое сжатие.

Некоторые проблемы с клапанами могут привести к низкой компрессии. Во-первых, у вас может быть опущенное седло клапана. Это происходит, когда металлическое кольцо, обычно вдавливаемое в головку блока цилиндров, освобождается из-за теплового расширения и выпадает из головки, позволяя воздуху выходить в порт клапана.

Другой пример: пружина клапана может сломаться. Пружина клапана позволяет впускному или выпускному клапану снова закрываться после того, как распредвал открывает их. Если один сломается, клапан не сможет полностью закрыться, и компрессия выйдет из строя.

У вас может быть даже выпавший комплект фиксаторов клапана. Это небольшие металлические детали в держателе пружины клапана, которые удерживают клапан в соединении с пружиной клапана. Если они смещаются, они могут упасть в цилиндр и соприкоснуться с поршнем, препятствуя сжатию.

Еще одним вероятным виновником может быть ремень ГРМ. Это соединяет распределительный вал и коленчатый вал и требуется для поворота распределительного вала. Если он сломан или изношен, а распределительный вал не может вращаться, ремень ГРМ не сможет открыть выпускной или впускной клапан, чтобы сгорание приводило к сжатию, необходимому для движения автомобиля.Если у вас вообще нет компрессии в ваших цилиндрах, у вас, вероятно, плохой ремень ГРМ или сломанный распределительный вал.

Теперь, когда вы знаете некоторые из наиболее распространенных причин низкой компрессии двигателя, что с этим делать?

Как исправить низкую компрессию двигателя

Если у вас есть проблема с компрессией в вашем двигателе, вы, вероятно, знаете об этом, но вы можете проверить, чтобы убедиться, что проблемы с вашим двигателем не связаны с другой проблемой. Для этого вам следует приобрести манометр для проверки компрессии.Убедитесь, что вы отключили двигатель, чтобы он не запускался, пока вы проверяете цилиндры.

Снимите катушку зажигания и свечу зажигания с проверяемого цилиндра. Вставьте удлинитель манометра и закрутите его. Попросите кого-нибудь провернуть двигатель и смотреть на манометр, пока не достигнете максимального сжатия. В здоровом двигателе должно быть 100 фунтов на квадратный дюйм на цилиндр. Если два цилиндра рядом друг с другом имеют низкое давление, вероятной причиной является взорванная прокладка головки блока цилиндров.

Если вы обнаружите, что у вас низкая степень сжатия, единственное решение — заменить протекающую деталь, будь то поршень, поршневое кольцо, распределительный вал, прокладка головки или клапаны.Вы можете использовать информацию, предоставленную выше, чтобы провести небольшую детективную работу и определить причину нарушения. Если ваш автомобиль склонен к перегреву или старый, причиной вашей проблемы с компрессией может быть несколько неисправных деталей.

В зависимости от неисправной детали вы можете потребовать дорогостоящего ремонта. Однако обычно у вас мало альтернатив, так как вы не можете ездить с низким уровнем сжатия или без него.

Обработка компрессии двигателя

Если у вас нет времени или средств на физический ремонт (жесткой детали), следующим шагом должно стать добавление в двигатель средства для восстановления компрессии двигателя, такого как Rislone Compression Repair with RingSeal.Хотя такой продукт не гарантирует, что у вас никогда не будет проблем со сжатием (некоторые проблемы со сжатием слишком серьезны, и исправление оборудования является единственным вариантом ремонта), он может значительно снизить вероятность этого, отклеивая кольца и заполняя зазоры в стенках цилиндров, которые возобновляются изношенные двигатели, восстановить компрессию, отремонтировать прорвавшиеся двигатели и восстановить мощность.

Если вы ищете наш продукт для компрессионной обработки двигателя или другие подобные продукты, вы можете найти ближайший к вам магазин, где они продаются.

Объяснение результатов испытаний на влажное сжатие

Испытания цилиндров на сжатие проводятся для выявления всех цилиндров с плохой компрессией.Если в цилиндре низкое сжатие, выполните тест на сжатие во влажном состоянии, чтобы определить, является ли причиной проблемы неисправный клапан, прокладка головки или изношенные поршневые кольца.

Для проведения этого теста введите около чайной ложки масла в слабый цилиндр через отверстие для свечи зажигания и вверните датчик компрессии.

Подача масла в цилиндр с изношенными поршневыми кольцами увеличивает компрессию цилиндра. Масло заполняет зазор между изношенными кольцами и стенкой цилиндра.Если после проведения теста компрессия не увеличивается, значит, неисправен впускной или выпускной клапан.

Испытание на сжатие можно использовать для сравнения сжатия одного цилиндра с другим. Цилиндры двигателя нуждаются в хорошем уплотнении между поршневыми кольцами и стенками цилиндра, а также между клапанами и их соответствующими седлами.

Диагностика теста на влажное сжатие

Результаты теста на сжатие могут быть весьма показательными. Результаты, показанные ниже, указывают на конкретную область, требующую внимания.

Износ поршневых колец / стенок цилиндра: После выполнения первого теста впрысните в цилиндр чайную ложку масла и проверните коленчатый вал еще на шесть оборотов. Если компрессия увеличивается, неисправны поршневые кольца.

Сгоревшие клапаны: Если результаты остаются такими же, один из клапанов неисправен или неправильно установлен. Низкая компрессия только в одном цилиндре обычно указывает на плохой клапан. Выхлопные клапаны горят из-за прохождения горячих газов.Впускные клапаны имеют дополнительное преимущество в виде потока топлива, благодаря чему они охлаждаются.

Выбор фаз газораспределения: Когда все цилиндры находятся в низком положении и подача масла в цилиндр не увеличивает компрессию, синхронизация фаз газораспределения, вероятно, нарушена. Ремень ГРМ может проскальзывать на звездочках, что приводит к смещению и низкому сжатию.

Отверстие в поршне: Отверстие в поршне не приведет к сжатию в этом цилиндре. Снимите масляную крышку или клапан PCV с втулки.Через эти отверстия можно увидеть просачивание, вызванное этим отверстием.

Накопление нагара: Накопление нагара в верхней части поршня увеличивает показатели сжатия. Это видно с помощью зонда, вставленного в цилиндр.

Неисправная прокладка головки: Неисправная или взорванная прокладка головки блока цилиндров приведет к утечке сжатия между двумя соседними цилиндрами. Если другие цилиндры находятся в пределах технических характеристик, а два соседних цилиндра на одном ряду находятся в низком положении, подозревают неисправность прокладки головки блока цилиндров.

BlueDriver Support

Примечание: Эта информация является общей для всех двигателей — ваш автомобиль может вести себя иначе или, естественно, иметь более высокие / низкие значения сжатия — в случае сомнений обратитесь к заводскому руководству для вашего автомобиля.

Ваш автомобиль / двигатель может иметь опубликованное стандартное «идеальное» давление в цилиндре во время такта сжатия.

Если доступно, вы найдете это значение в заводском руководстве / руководстве по обслуживанию вашего автомобиля, но вы должны знать, что это теоретическое давление, которое вы вряд ли увидите во время испытаний в реальных условиях.

За исключением случаев, когда измеренное давление значительно отличается от заданного значения, давление в каждом цилиндре по сравнению с другими является более важным фактором при поиске и устранении проблем со сжатием.

Если заводское значение недоступно, вы можете оценить его, умножив давление на впуске на степень сжатия вашего двигателя — например, Silverado 2005 года с 5,3-литровым V8 имеет степень сжатия 9,9: 1 — если вы измеряете давление на впуске на уровне 17 фунтов на квадратный дюйм, вы можете рассчитывать на давление в цилиндре в диапазоне 170 фунтов на квадратный дюйм.

Необходимо измерить давление в каждом цилиндре и сравнить со значениями для каждого из оставшихся цилиндров двигателя. Ни в одном баллоне не должно быть давления ниже 75% от наивысшего зарегистрированного значения.

Например, рассмотрим V6 со следующими результатами испытаний на сжатие

В этом примере максимальное давление 9050 psi, поэтому минимально допустимое значение будет 0.75 * 168 = 126 фунтов на квадратный дюйм. В этом сценарии считается, что цилиндр № 5 имеет низкую степень сжатия, а цилиндр № 2 — просто проходимый.

Цилиндр	Давление
# 1	160 фунтов на кв.	# 3	168 psi
# 4	154 psi
# 5	120 psi
# 6	159 psi

Результат	Вероятный виновник
Давление начинается с низкого и остается низким Добавление 1 столовой ложки масла не увеличивает давление	Клапаны	, но давление не увеличивается Добавление 1 столовой ложки масла увеличивает давление	Поршневые кольца
Более одного соседнего цилиндра показывают низкое давление	Прокладка головки
Все поршни показывают низкое давление (<100 фунтов на квадратный дюйм) Добавление 1 столовой ложки масла не увеличивает давление	Сроки
Нет давления	Поршень, другое повреждение двигателя
Высокое давление	Накопление углерода

Низкое сжатие

Если тест снова покажет низкое сжатие:

—
1. Попробуйте выполнить тест фитинги или другие проблемы могут привести к тому, что вы прочитаете неверное низкое значение

2. Добавьте примерно 1 столовую ложку моторного масла, подходящего для вашего автомобиля, в цилиндр и повторите тест.
