Как отключить / подключить передний парктроник

Установка парковочного радара значительно повышает безопасность вождения автотранспорта. Чаще используются устройства с задними датчиками, однако применение переднего либо комбинированного парктроника тоже приносит свои преимущества. Подключение подобных систем отличается своими особенностями и может представлять достаточно сложную процедуру. У автовладельцев нередко также возникает вопрос, как отключить передние парктроники. Ниже мы рассмотрим основные нюансы, возникающие при их установке и подключении.

Подключение переднего парктроника

Существует несколько вариантов действий в зависимости от того, какое оборудование уже установлено на автомобиль и какое будет подключаться. Можно свести эти варианты в три основные группы:

1. Установка автономного переднего парктроника.
2. Монтаж комбинированной парковочной системы.
3. Подключение передних датчиков к установленному ранее блоку управления с задними сенсорами.

В любом случае сами датчики монтируются в передний бампер. Для этого бампер снимается, в нём размечаются и сверлятся отверстия. В эти отверстия устанавливаются сенсоры, провода от которых подводятся к блоку управления и подключаются. После окончания монтажа производится проверка и настройка системы.

Основное отличие от установки заднего парктроника заключается в необходимости выбрать и задать желаемый режим активации. В зависимости от этого различаются и схемы подключения блока управления. Здесь возможны несколько вариантов, выделим наиболее характерные:

1. Подключение с помощью кнопки (вручную).
2. Активация при включении первой передачи.
3. Подключение к датчику скорости.
4. Включение при нажатии на тормоз.

Включение парктроника вручную

Этот вариант самый простой. Включение осуществляется вручную, посредством нажатия специальной кнопки. Она устанавливается в легко доступном для водителя месте (на приборной панели, рядом с блоком индикации и пр.

). Передние сенсоры активируются при заезде во двор, на парковку, во внутриквартальный проезд и пр. При необходимости аналогичным образом можно отключить устройство.

Наиболее удобно использовать такой вариант подключения при установке автономного переднего парктроника. В этом случае кнопку проще всего установить в разрыв цепи питания устройства.

Ряд парковочных радаров позволяют отключить или включить передние сонары прямо с блока индикации. При этом установка отдельного тумблера не требуется.

Включение через первую передачу

Реализовать этот вариант можно с помощью установки специального датчика, в качестве которого тоже может быть использована обычная кнопка. При включении первой передачи рычаг КПП нажимает на переключатель, вследствие чего и происходит активация парковочного радара.

Сначала потребуется снять либо разобрать кожух селектора КПП. Под ним обычно есть достаточно свободного места для установки дополнительных компонентов, а также нужные нам элементы крепежа.

Скорее всего просто поставить кнопку не получится, потребуется предварительно изготовить под неё специальный кронштейн (или использовать что-либо подходящее из имеющегося у вас в наличии).

После установки и подключения компонентов следует проверить работу системы. Может потребоваться дополнительная регулировка конструкции. Лучше использовать кнопку со щелчком, это облегчит регулировку и будет полезно в ряде ситуаций.

При использовании отдельного переднего парктроника описанное приспособление можно включать в разрыв цепи питания. Переход с первой скорости на любую другую автоматически отключит устройство.

Закономерен вопрос, как включить передний парктроник по такой схеме на автомобилях с АКПП. Здесь контроль переключения передач осуществляет специальный датчик, подключенный к расположенному в моторном отсеке блоку. В зависимости от включенной в данный момент передачи, на определенных контактах появляется напряжение 12 В. Это напряжение можно задействовать для запитывания радара непосредственно либо через реле (если будет не хватать силы тока).

Его также удобно применять, если установлена парковочная система со специальным контрольным входом (см. ниже).

Подключение к датчику скорости

Этот вариант похож на предыдущий, с контрольным сигналом от АКПП. Его особенно удобно использовать на парктрониках, имеющих специальный вход для датчика скорости (при отсутствии подобного входа можно задействовать промежуточное реле для размыкания контактов в цепи питания). Рекомендуется настраивать систему таким образом, чтобы сенсоры отключались при скорости 20 км/ч.

Подключение к педали тормоза

В этом случае парктроник будет активироваться при нажатии на педаль тормоза. Подключиться проще всего к концевику включения тормозов. Для активирования системы достаточно лёгкого нажатия на педаль — этого хватит, чтобы вызвать реакцию концевиков.

Освобождение педали отключит сенсоры. При желании можно дополнительно поставить реле задержки времени.

Как отключить парктроник

Проблема с необходимостью отключения переднего парктроника чаще всего возникает на автомобилях со штатно установленными заводскими парковочными системами. Здесь существует множество разных вариантов в зависимости от особенностей конкретного устройства. Проще всего отключить передние сенсоры при наличии специальной кнопки или клавиши непосредственно на блоке индикации. В этом случае достаточно одного нажатия.

Более сложный вариант связан с выключением парктроника через меню настроек. Чтобы его отключить, иногда нужно входить в специальное сервисное меню. Хотя обычно данная функция доступна всем пользователям.

При использовании отдельного переднего парктроника отключить его можно и посредством отсоединения питания. Если ваше устройство постоянно глючит, включается и сигнализирует в самый неподходящий момент, этот способ — самый надёжный.

Может возникнуть необходимость отключения и одного конкретного датчика. Если на автомобиле спереди установлено четыре сонара, то отсоединение от блока управления одного из них не очень сильно повлияет на безопасность движения. Зато вы сможете отключить сенсор, подающий ложные сигналы и нивелирующий тем самым работу всей парковочной системы.

Как снять бампер и датчик парктроника 🦈 AvtoShark.com

Соединение блока управления с сенсором проходит через водонепроницаемый разъем. Он находится под бампером, поэтому на него часто попадает влага, грязь и камни. Заводская изоляция в таких условиях быстро изнашивается, из-за чего со временем случается поломка датчиков.

Автор статьи: Ярослав Алчевский

Парковочный радар помогает производить маневры при парковке, но установить и вытащить парктроник из бампера машины совсем непросто. Датчики часто ломаются и нуждаются в замене. Чтобы избежать неприятностей, полезно знать, как вытащить парктроник из бампера машины своими силами.

Для чего может понадобиться снимать датчик парктроника

Самая частая причина, по которой приходится демонтировать парктроник – это его поломка. К неисправностям приводят нюансы конструкции.

Соединение блока управления с сенсором проходит через водонепроницаемый разъем. Он находится под бампером, поэтому на него часто попадает влага, грязь и камни. Заводская изоляция в таких условиях быстро изнашивается, из-за чего со временем случается поломка датчиков.

К другим причинам неисправности парктроника относятся:

• заводской брак;
• неправильная установка;
• проблемы с проводами;
• поломка блока управления.

  Как снять парктроник

В таком случае требуется вытащить парктроник из бампера машины, чтобы заменить его на новый или попытаться отремонтировать.

Как снять бампер с машины

У разных моделей автомобилей есть свои особенности в креплении буферов кузова.

Из-за этих нюансов процесс снятия может отличаться, но незначительно.

Для удобства лучше поставить автомобиль на ровную поверхность с хорошим освещением. Чтобы открыть бампер у машины, понадобится крестообразная и плоская отвертка, а также торцовый ключ на 10 мм. На снятие уходит в среднем 30 минут.

Первым делом нужно снять защитные пластиковые заглушки. Главное — не потерять мелкие детали при демонтаже, их нужно установить на место после завершения работ.

Передний

Прежде чем снять бампер с машины, требуется открыть капот и обесточить авто, чтобы предотвратить замыкание. Это особенно важно при наличии противотуманных фар.

1. Нужно отсоединить решетку радиатора, вытащив клипсы.
2. Снять нижние болты, начиная с середины.
3. Открутить саморезы по бокам.
4. Приступить к верхним болтам.
5. Если имеются зажимы, их нужно разжать. В зависимости от конструкции это делается либо подниманием крючков, либо при помощи отвертки.
6. Потянуть бампер на себя. Делать это следует осторожно, чтобы не сломать защелки.

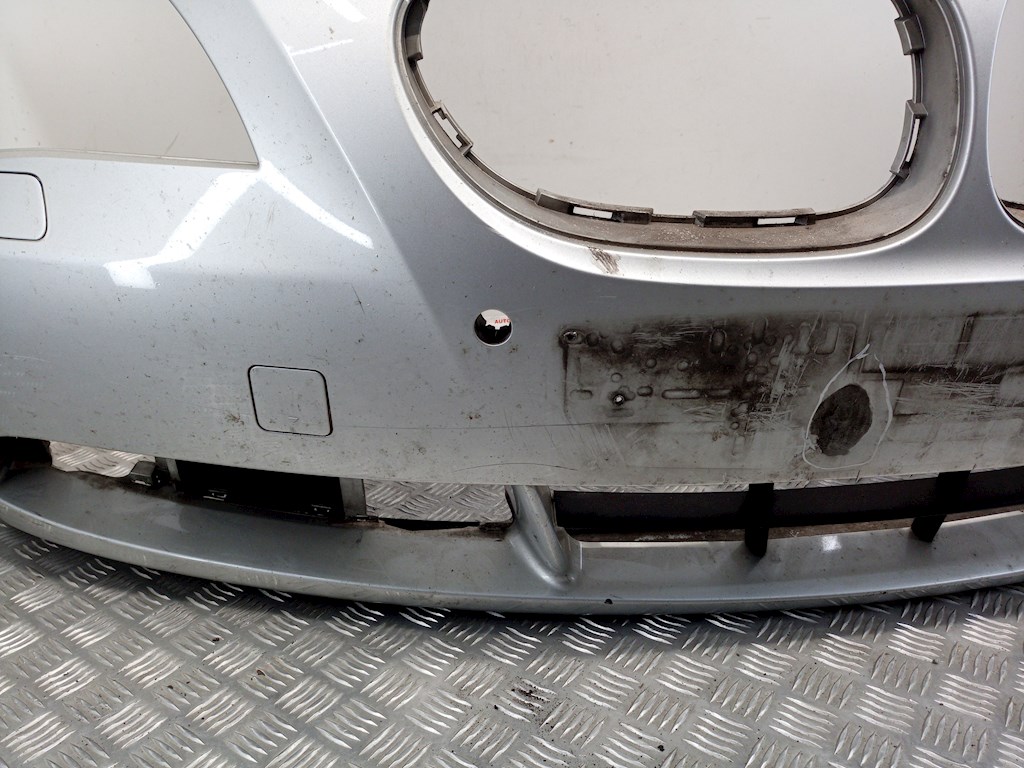

   Снятие бампера

Если деталь не отсоединяется, значит при демонтаже были пропущены крепления. Можно еще раз внимательно изучить места прилегания.

 Задний

Заднюю часть снимать проще, чем переднюю. Она крепится на меньшее количество винтов. Прежде чем приступить к демонтажу, нужно получить доступ к креплениям.

В седане достаточно вынуть коврик из багажного отделения, а в универсале потребуется снять обшивку задней двери. При необходимости отодвинуть боковую обшивку, сняв ее с фиксаторов, чтобы открыть бампер у машины было проще.

Последовательность действий:

1. Снять фары.
2. Выкрутить болты нижнего крепления, а затем боковые винты.
3. Открутить все саморезы на подкрылках.
4. Извлечь верхние крепления.

Если после этого снять элемент не удается, значит, были пропущены крепления. Их необходимо найти и открутить.

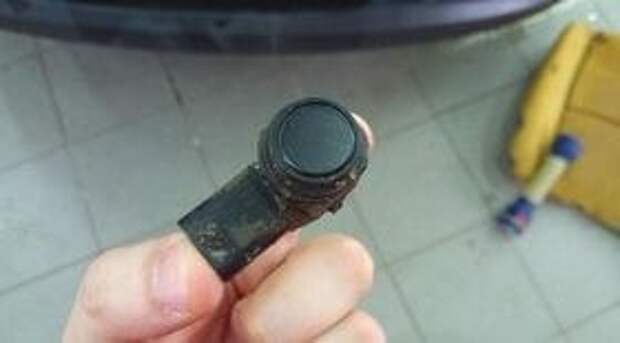

Отсоединяем датчик на бампере автомобиля

Датчик парктроника находится на бампере автомобиля, поэтому главная трудность заключается в демонтаже последнего. После этого этапа приступают непосредственно к сенсору. Для этого необходимо:

1. Снять стопорное кольцо.
2. Отжать пружинные защелки.
3. Протолкнуть датчик внутрь.

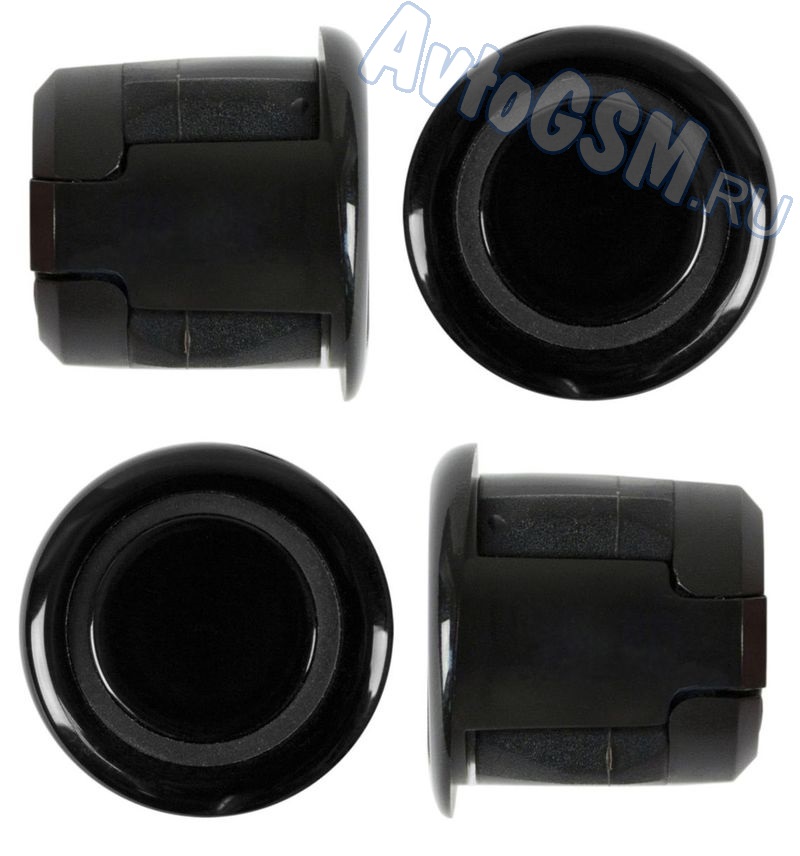

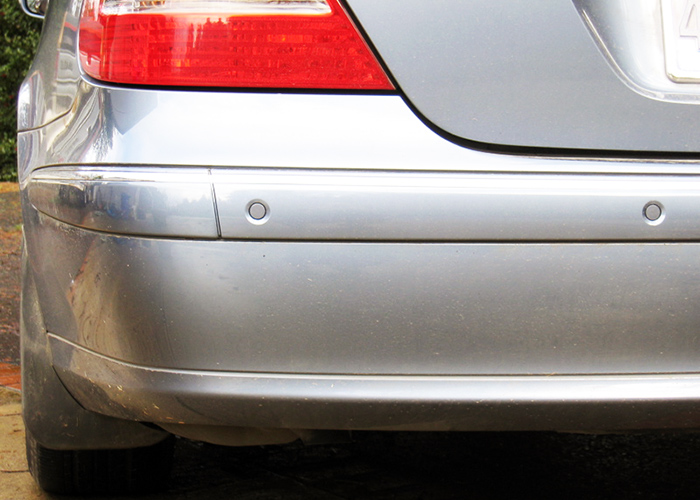

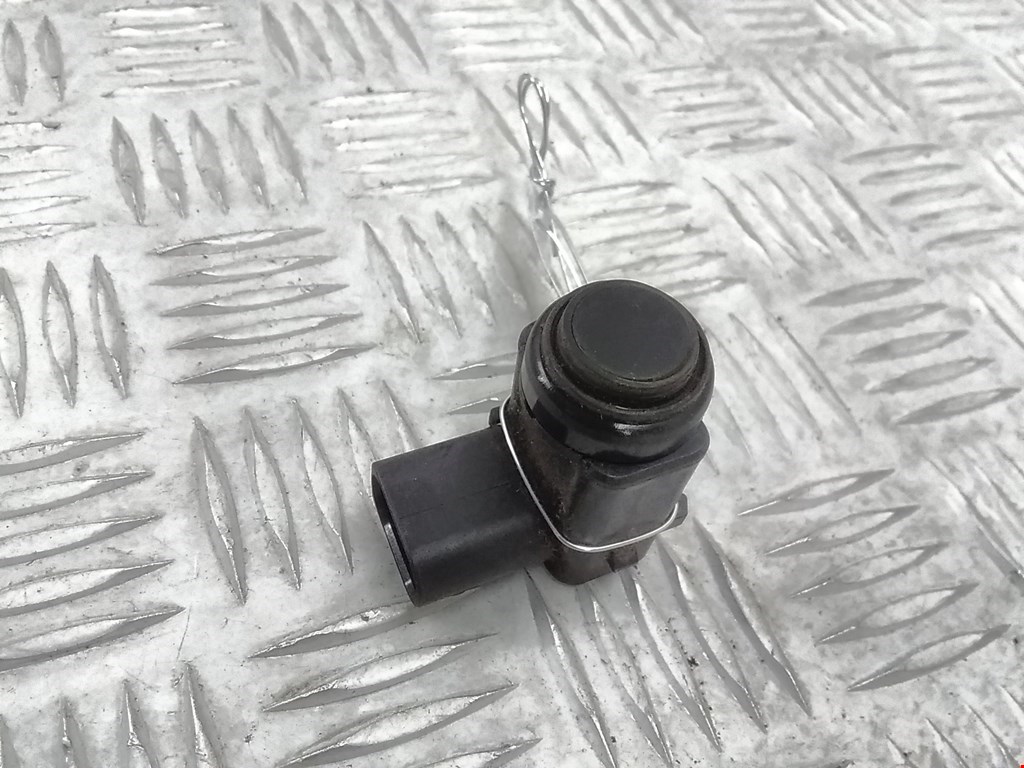

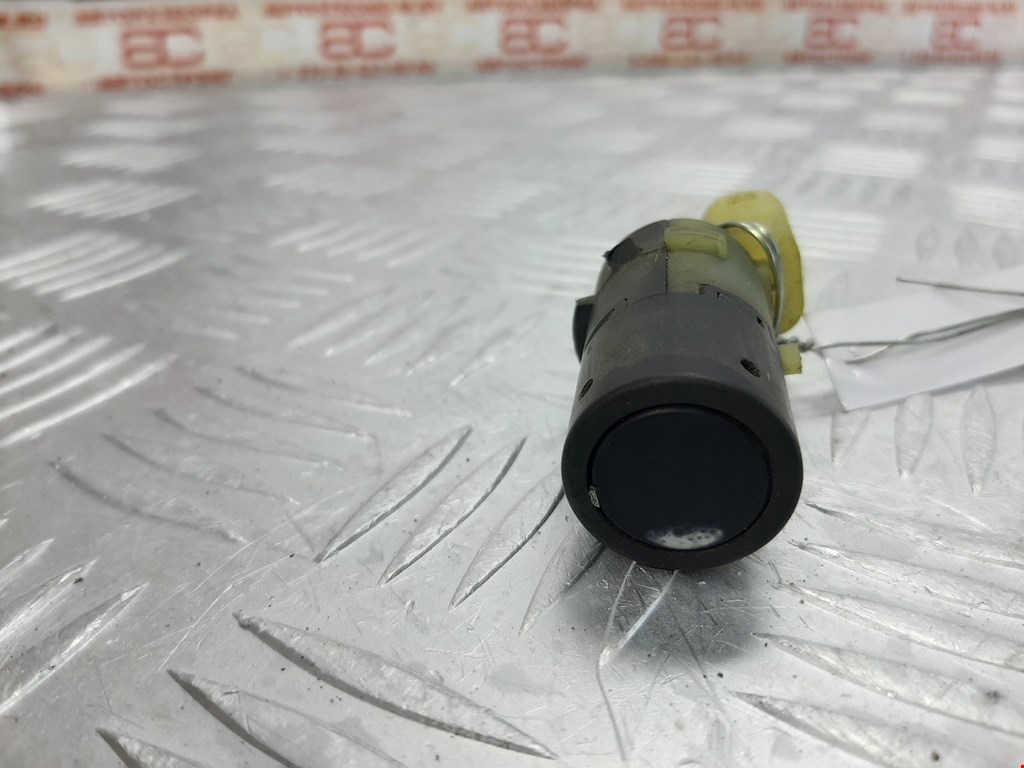

   Датчики парковочного радара

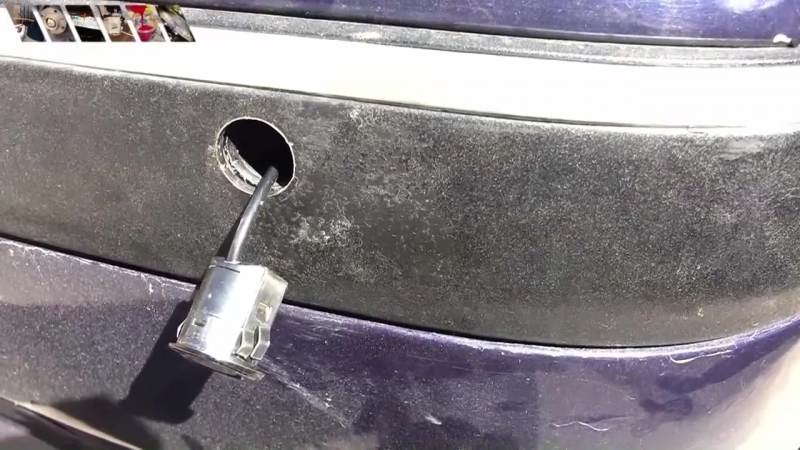

В некоторых моделях вытащить парктроник из бампера машины можно наружу. Это получится сделать без демонтажа деталей кузова. В этом случае парктроник крепится в гнезде при помощи пластиковой втулки без защелок. Чтобы достать датчик, понадобится пластиковая карта или другой твердый плоский предмет. Поддев корпус, его извлекают из гнезда.

Затем нужно потянуть за шнур и вытащить парктроник из бампера машины. Делать это следует осторожно, чтобы не порвать провода. Если устройство устанавливали в автосервисе, шнур могли закрепить при помощи хомутов к корпусу машины. В этом случае, чтобы достать сенсор, придется снимать бампер.

Демонтировать парктроник достаточно просто, сделать это можно собственными руками без помощи специалистов. Самый сложный этап — снятие бампера, он занимает много времени и требует внимательности, чтобы найти и открутить все крепежи. Сам датчик держится в гнезде благодаря пластиковой втулке, поэтому доставать его достаточно просто.

Датчик парктроника — как снять, установить и заменить датчики парковки



Парктроники уже давно стали хорошими помощниками для неопытных водителей. Суть их действия заключается в том, что они предупреждают водителя об оставшемся расстоянии до автомобиля сзади, во время выполнения парковки. Это очень удобное устройство, которое поможет водителям, не умеющим «чувствовать габариты» своего автомобиля. Сегодня мы узнаем, как установить датчик парктроника, снять и заменить.

Как установить датчики парктроника

В первую очередь, необходимо приобрести соответствующий комплект. Он состоит из самих датчиков, проводки, блока управления парктрониками, дисплея-сигнализатора и сверла. Сверло необходимо для сверления отверстий в заднем бампере, внутри которых будет выполняться крепление датчиков.

• Демонтируйте бампер с автомобиля и разметьте на нем места сверления отверстий. Они должны быть на одинаковом расстоянии друг от друга и занимать бампер по всей длине. Угол изгиба позволяет произвести установку датчиков немного наискось. Таким образом, датчики будут реагировать и на угловое приближение автомобиля к каким либо объектам.
• После разметки бампера просверлите его с помощью дрели. Стоит отметить, что сверло, поставляемое в комплекте, обладает не лучшим качеством, поэтому не торопитесь. Перед каждым новым отверстием очищайте сверло для лучшей эффективности сверления, иначе можно испортить бампер.
• Теперь установите датчики проводкой во внутреннюю часть и зафиксируйте. В комплекте с датчиками будут специальные крепящие устройства. Далее поставьте бампер на автомобиль и протяните проводку в багажник. Под обшивкой закрепите блок и подключите к нему все провода датчиков. «Плюсовой» провод блока соедините с клеммой лампы заднего хода, а «минус» к корпусу автомобиля.
• На торпеде установите сигнализатор включения и протяните провода под ковролином салона к блоку парктроника. Для проверки работоспособности включите зажигание и заднюю скорость. Сигнализатор должен сработать, если к датчикам приложить какую-либо доску.

Видео — Как проверить датчик парктроника мультиметром

Как снять и заменить датчик парковки?

Снятие и замена датчика выполняется в случае его неисправности, которая проявляется, отсутствием реакции сигнализатора при приближении к датчику.

Для замены датчика необходимо приобрести новый исправный элемент той же фирмы и производителя. Главная проблема заключается в том, что основным поставщиком таких устройств является США, поэтому, вам наверняка придется заказывать такой датчик за океаном.

Теперь подлезьте под бампер автомобиля и отсоедините клеммы с проводами от старого датчика.



Если датчик идет вместе с проводкой, то эти клеммы нужно отсоединить от блока уже под обшивкой багажника. После этого, вынимается сам датчик, а на его место устанавливается исправный. В некоторых случаях, как, например, на Lada Priora, наверняка придется снимать задний бампер, иначе доступ к датчику будет немного затруднен.

Вот так выполняется снятие и замена датчика парковки. Как видите, это совсем не трудно.

Установка парктроника своими руками на передний и задний бампер

Парктроник представляет собой блок управления и комплект датчиков, — как правило их 4 или 8 — которые расположены на бампере спереди и сзади авто. Они обнаруживают преграды и рассчитывают расстояние до них, создавая звуковой и визуальный сигнал. С помощью такой системы, даже неопытный водитель сможет аккуратно расположить свою машину между другими двумя тесно размещенными объектами. Но можно ли монтировать парктроник своими руками, или все-таки обратиться к услугам профессионалов?

Комплекты оборудования

В продаже имеется несколько вариантов комплектов на разное количество сенсоров. Самыми распространенными и доступными по цене, являются наборы на 4 датчика. Также можно сэкономить еще больше и поставить 2, либо для большей уверенности установить парктроник на 8 чувствительных сенсоров.

Состав комплекта прибора, даже самого малого по количеству регистрирующих элементов, включает в себя:

• датчики парковки на передний и задний бампер — от 2 до 8 штук;
• кабели для подключения сенсоров и блока обработки поступающих сигналов;
• для взаимодействия с водителем имеется LCD-экран;
• сам блок обработки сигналов с датчиков.

Если установка паркторника на 4 или 8 датчиков своими руками, будет выполняться из более дорогого набора, то в нем также будет присутствовать фреза, с помощью которой можно делать отверстия под датчики в бамперах. Естественно, данная деталь авто должна быть изготовлена из пластика. Если в наборе нет фрезы, то это не проблема, потому что просверлить отверстие под сенсор можно и обычным сверлом. Оно должно быть больше габаритов чувствительного элемента на 1 мм.

Установка датчиков парктроника на различных автомобилях, будет происходить по-своему. Это объясняется особенностями конструкции и крепления обшивки. Например, легко поставить устройство на Рено Дастер, так как Дастер сконструирован довольно просто.

Схема установки

Первым делом следует изучить, как установить парктроник правильно. В комплект каждый производитель обязательно вкладывает инструкцию, в которой будет представлена схема парктроника.

Как правило, она выглядит так (не большинстве моделей, например, на Рено Дастер):

Документ отражает общий принцип расположения сенсоров по периметру автомобиля. Кстати, на картинке также имеется пометка о камере заднего вида.

Краткое описание схемы:

1. Для более эффективной работы системы определения преграды и расстояния, рекомендуется устанавливать по четыре датчика на оба бампера.
2. Камера заднего вида располагается над номерным знаком.
3. Блок обработки сигналов предпочтительно установить в багажном отделении или под водительским сиденьем, но так, чтобы его не повредили пассажиры.
4. Кабели располагаются под ковриком в кабель-канале или ином удобном месте. Они имеют достаточную длину, чтобы можно было легко подобрать наиболее удобный путь.

Порядок действий при установке:

1. Сначала производят установку именно задних сенсоров. Для сохранения эстетического внешнего вида бампера, рекомендуется использовать малярную ленту. Тем более, если он недавно покрашен. Она не оставит следов и на ней можно нанести метку в нужном месте. Уровень размещения датчиков выбирается самостоятельно, но лучше, чтобы он был ниже середины бампера.
2. При сверлении следует пользоваться стойкой для дрели, чтобы отверстия получились строго перпендикулярными. Горизонтальность — важное требование к установке парктроников.
3. На следующем этапе необходимо установить датчики в изготовленные отверстия. Для этого датчик просовывается кабелем внутрь. Есть две конструкции бамперов: с демпфером и без него. Соответственно, в демпфере также придется просверлить отверстие. Тогда для продевания кабеля лучше воспользоваться жесткой проволокой.
4. При установке датчиков важно соблюдать расположение. Для этого производитель их промаркировал латинскими буквами от A до D. Соответственно, требуется соблюдать и порядок подключения кабелей на блоке обработки сигналов. Сенсоры фиксируются с тыльной стороны при помощи специальных стопорных колец.
5. Перед установкой 4 датчиков на бампер, цвет которого отличается от черного, их необходимо предварительно покрасить.
6. Установка блока выполняется в багажнике. Это самый простой вариант, не требующий значительных усилий. Можно произвести его монтаж под приборной панелью, где находится вся электроника. Для установки устройства в багажном отделении, его необходимо освободить от обшивки. Провода от сенсоров скручиваются в единый пучок стяжками или изолентой.
7. Место размещения блока следует выбирать таким, чтобы он не мешал грузить и вынимать различные объекты из багажника. Как правило, такое место находится сбоку.
8. На следующем этапе выполняется монтаж дисплея и прокладка кабеля к нему. Эту деталь можно разместить непосредственно на панели. Также можно приобрести зеркало с интегрированным экраном и подключить к нему кабель от блока. В качестве индикаторов о приближении к преграде, выступает индикаторный дисплей с красными огнями. Его можно установить сзади для удобства наблюдения во время совершения маневра.
9. Питание модуля обеспечивается от лампы заднего хода, так как модуль активируется только при включении задней передачи. Именно из этих соображений проще выполнять монтаж устройства в багажнике. Присоединиться к проводам можно при помощи заклепок, которые могут быть в комплекте парктроника. Если их нет, то можно приобрести отдельно.

Установка переднего комплекта

Процесс установки датчиков самому на передний бампер машины, ничем не отличается от заднего. Провода протягиваются через капот и весь салон к блоку обработки сигналов в багажнике. Так как сенсоры располагаются спереди, то активировать их необходимо иным способом. Как правило, на приборной панели всегда имеется 1 или 2 штатные кнопки без назначения (например, на Дастере). К ним можно подключить питание. Также можно активировать устройство парковки при включении зажигания. А если бампер крашенный, то нужно красить датчики под его цвет, и только после этого подсоединить его.

Видео по теме

Хорошая реклама



Пошаговая инструкция ремонта парктроника и замены датчика своими руками

Неисправности парктроника и их устранение

Парктроник представляет собой приемопередающее устройство. Цель этого устройства обнаруживать неожиданно возникшее спереди или сзади транспортного средства помеху и предупредить об этом водителя.

Работает парктроник по принципу радара. То есть устройство посылает во все стороны звуковой сигнал, обычно используются ультразвуковые частоты.

Сигнал, натыкаясь на препятствие, отражается от него и возвращается на приемное устройство парктроника. В блоке управления парктроника сигнал обрабатывается и водителю выдается предупреждение о возникшей преграде.

Конструктивно парктроник выполнен в трех вариантах:

1. В первом случае он состоит из блока управления, датчиков, соединительных проводов.
2. Во втором случае, провода отсутствуют.
3. В третьем, вместо датчиков используют металлизированную ленту.Считается, что такие ленточные парктроники лишены мертвых зон. Устанавливается он с внутренней стороны бампера.

Про установку парктроника своими руками вы можете узнать в практическом руководстве: как поставить датчики, оборудование и провести тестирование.

Основные неисправности парктроника

Неважно на какой технике установлен парктроник, на автомобиле или на складской тележке, неисправности, в принципе, одни и те же, исключая разве что мелкие несущественные повреждения, связанные со спецификой автомобиля или тележки.

1. Первая неприятность, которая может приключиться с устройством, это заводской брак. Способ решения возникшей проблемы в этом случае только один – вернуть устройство производителю и получить новое.
2. Неисправности парктроника чаще всего возникают в соединительных проводах, датчиках или металлизированной ленте, точнее в месте ее крепления к бамперу технического средства.
3. Гораздо реже неисправность возникает в блоке управления парктроника. Надо сказать, что блок управления оснащается собственной системой определения неисправности. Если она выявила возникшую неисправность, то водителю подается соответствующий сигнал.
4. С датчиками или лентой парктроника могут приключиться неприятности, связанные с водой и грязью. Датчик может также повредить попавший в него камень. Ленту парктроника нужно постоянно очищать от грязи и влаги. Для этого приходится ее снимать и чистить, стоит почистить заодно и бампер. Датчик не особо боится влаги и воды, но, накопившись, влага или вода может вывести его из строя.
5. Блок управления чаще всего выходит из строя, если на печатную схему попадают грязь, пыль, влага. Может случиться короткое замыкание. Поломки блока – редкость. Определить простейшую, например. короткое замыкание, неисправность можно и самому. Остальное зависит от умения и знаний хозяина парктроника.
6. Проводка парктроника может прийти в негодность, если провода плохо закреплены. В результате они могут оплавиться или оборваться. Прозвонить и заменить проводку или часть ее можно самостоятельно.

Диагностика и варианты ремонта

Система должна реагировать на возникающее препятствие. Если этого не происходит, то первое, что стоит сделать – это очистить датчики или ленту от грязи и влаги. Они очень часто являются причинами нарушения работоспособности прибора.

Очистить нужно также и места, где они расположены. То есть внутреннюю часть бампера под лентой и гнезда, в которых установлены датчики. Не помогает – осматриваем приемопередающие устройства.

Если на металлизированной ленте нет повреждений, то причина неисправности ленточного парктроника, в других частях прибора.

Когда определили нерабочий датчик, то сначала его стоит просушить, возможно, в него просто попала влага. Если так, то после просушки он начнет работать в штатном режиме, если нет, вскроем его, возможно, что повреждена мембрана, ее можно заменить. Но доверить замену мембраны лучше мастеру, поскольку такая работа требует навыков.

Неисправность блока управления парктроника – это, наверно, самая большая беда этого устройства. Самостоятельно можно только визуально осмотреть прибор и проверить его на короткое замыкание. Чтобы осмотреть печатную плату прибора, нужно снять крышку.

Возможно, что при осмотре будет установлена и причина неисправности, например, налет грязи или пыли, или накипи. Накипь может свидетельствовать о пришедших в негодность радиодеталях, например, конденсаторах.

Наиболее распространенные неисправности и способы их устранения

1. Включен задний ход, а парктроник не подает сигнала. Возможно, что блок управления не подключен к питанию или неправильно смонтирована, нарушена проводка. В этом случае изменяем схему подключения, восстанавливаем целостность проводки. Обязательно проверяем надежно ли заземление блока.
2. Расстояние до помехи определяется неправильно. Возможно, что имеется загрязнение датчиков. Нужно почистить датчики.
3. Прибор часто срабатывает на несуществующие препятствия. Возможно, что парктроник настроен на высокую чувствительность или имеется загрязнение датчиков. Нужно провести перенастройку блока управления или почистить датчики.
4. Парктроник не определяет вообще никаких помех. Возможно, что прибор настроен на низкую чувствительность, опять же загрязнены датчики или помеха находится в так называемой мертвой зоне парктроника. Нужно или повысить чувствительность устройства, или почистить датчики, перестроить схему установки датчиков, добавить например, в существующую схему еще несколько штук.
5. У ленточного парктроника возникают такие же неисправности, что и у парктроника с датчиками. Может быть повреждена лента парктроника. Неисправности могут возникнуть и при загрязнении места расположения ленты. Встречаются неисправности соединительных проводов и блока управления парктроником. Действия при диагностике устройства и ремонте, собственно, такие же, как и при работе с другими типами парктроников.

Как избежать появления неисправностей парктроника?

Прежде всего, нужно соблюдать элементарные меры безопасности. Датчики, металлизированную ленту, провода, контакты нужно регулярно осматривать, если на датчиках и ленте появилась грязь, то ее нужно убрать, как и влагу.

Под металлизированной лентой не должно скапливаться ни влаги, ни грязи. Следовательно, нужно периодически ее снимать и очищать внутреннюю часть бампера.

В блоке управления тоже может собираться грязь, стоит и его иногда открывать и очищать от скопившейся внутри грязи, пыли. Учтите, что грязь, пыль и вода отлично проводят электрический ток, а значит, могут послужить причиной возникновения неисправности.

Нужно строго соблюдать рекомендации и требования, изложенные в инструкции по эксплуатации парктроника. Очень важно правильно установить и выбрать прибор, а также точно его настроить. Подробную информацию о выборе парктроника вы можете узнать в следующей подробной статье. Соблюдение инструкции, правильная установка, точная настройка парктроника – залог его долгой безаварийной службы.

Пошаговая инструкция ремонта парктроника и замены датчика своими руками

По мере эксплуатации машины система парковки может выходить из строя, работать со сбоями и не справляться с основными функциями. Для устранения проблем производится ремонт парктроника.

Причины неисправностей

Существует масса негативных факторов, вызывающих повреждение датчика парковки. К ним следует отнести:

• Проблемы с проводами (короткое замыкание, потеря изоляции и другие). Любое повреждение проводки вызывает неправильную работу узла, вследствие чего он неточно измеряет расстояние до преграды, демонстрирует ложные срабатывания или вовсе перестает функционировать. Подобная неисправность появляется при ослабевании проводов или их контакте с горячими глушителями.
• Механические дефекты. Появляются в результате внешних факторов, включая контакт с влагой или грязью. Еще механическую поломку может вызвать неправильное обращение с прибором или удар тяжелым предметом.
• Повреждение мембраны. В таком случае система продолжает работать как раньше, но водитель не слышит звукового оповещения о приближении к объекту. Устраняется проблема заменой источника звука. Купить мембрану можно в любом автосервисе за доступную цену, а процесс ее установки не требует больших усилий и занимает пару минут.
• Выход из строя модуля. Неработоспособность радаров может объясняться повреждением модуля. Часто это случается при попадании жидкости внутрь конструкции.

Как заменить

Замена датчика парковки необходима в тех случаях, если деталь была выведена из строя не грязью или водой, а столкновением с камнем или другим тяжелым предметом на высокой скорости. И даже если камень обладает небольшим размером, попадая в зеркало радара, он повреждает его. В таком случае единственным решением остается замена датчиков.

При сложной поломке лучше обратиться в автомастерскую и доверить задачу опытным профессионалам. Однако у такого хода событий есть один минус. Сотрудники сервиса будут предлагать заменить вышедшую из строя деталь оригинальной моделью из США. А это повлечет за собой неоправданные затраты.

Поэтому лучше реализовать замену своими усилиями.

При выборе подходящей запчасти важно убедиться, что она соответствует размерам и параметрам парктроника.

Соблюдая несколько правил и следуя за руководством, можно быстро заменить деталь и восстановить работу системы.

Как разобрать

Чтобы разобрать датчик, необходимо знать о его конструкции и расположении. Также необходимо разбираться в основных причинах поломки и способах их устранения.

Сегодня на рынке парковочного оборудования доступно три типа парктроников:

• Первый характеризуется сложным исполнением. Он представляет собой систему из блока управления и проводов, соединяющих все узлы воедино.
• Второй тип оснащен аналогичными деталями, но в нем отсутствуют провода.
• В третьем типе задействованы не классические датчики, а металлизированная лента. Такие модели отличаются высокой надежностью и эффективностью работы, т.к. у них практически нет «мертвых зон». Независимо от расположения препятствия, система сможет оповестить водителя об опасности задолго до приближения. Подобные приборы фиксируются на внутренней стороне бампера, что защищает их от негативных факторов и случайных поломок.

Из-за простоты конструкции сложности в разборе датчика отсутствуют. Но перед началом работы лучше проконсультироваться с товарищем, который уже демонтировал и поменял деталь.

Изначально разбираем бампер и отсоединяем клеммы с проводами от старого радара. Если вместе с ним присутствовали провода, их нужно отсоединить от блока управления. Иногда приходится осуществлять демонтаж заднего бампера.

Ремонт своими руками

Существует несколько ситуаций, в которых необходим ремонт парктроников. Пошаговая инструкция по восстановлению детали зависит от причины и характера поломки.

• Если после включения заднего хода система не подает сигналов, необходимо проверить, подключена ли она к источнику питания. Следующая причина может заключаться в неправильном монтаже проводки. Для устранения проблемы следует попробовать восстановить схему подключения ЭБУ и отремонтировать цепь питания. Еще понадобится проверка заземления блока.
• Если точность отображения данных снижается или парковочный радар не вовремя определяет дистанцию до ближайшей преграды, возможно, он загрязнен. Чтобы предотвратить столкновение с инородным объектом, необходимо немедленно очистить деталь от пыли, грязи и воды.
• При отсутствии следов загрязнений, поврежденной проводки или других признаков, но частых ложных срабатываниях датчика, необходимо проверить его настройки. Нередко производители выставляют высокую чувствительность, из-за которой прибор реагирует на малейшие объекты.
• К распространенным типам поломок относят неспособность датчика определять помеху. В таких случаях ремонт начинается с проверки параметров и чистки радара от грязи. Порой устройство остается бездейственным по причине попадания сигнала в «мертвую зону». Для решения проблемы понадобится перестроение схемы или установка дополнительных узлов.
• Если в автомобиле задействован парктроник с металлизированной лентой, с ним выполняются аналогичные манипуляции. При отсутствии сигнала или частых ложных срабатываниях, достаточно оценить внешнее состояние устройства и убедиться, что оно не загрязнено. В противном случае нужно будет выполнить чистку поверхности от пыли, грязи или следов жидкости.

Если ремонт прибора своими руками оказывается слишком сложным, целесообразно отказаться от самостоятельного выполнения и обратиться к специалистам за помощью. Для жителей больших городов, таких как Москва, не будет проблемой найти ближайший сервис. Но для представителей отдаленных населенных пунктов обращение в автомастерскую часто обходится дорого. Поэтому возможность самостоятельно отремонтировать парковочный радар — хороший способ сократить расходы и вернуть системе прежнюю функциональность.

Как избежать поломок

В первую очередь нужно помнить о периодическом тщательном осмотре рабочих узлов и их очистке от загрязнений. При появлении следов грязи на поверхности датчиков нужно незамедлительно удалить их. Точно так же придется сделать с влагой.

Если речь идет о ленточном парктронике, необходимо уделить внимание не только внешним частям, но и внутренним. Нередко грязь скапливается под корпусом.

Еще одним уязвимым местом является блок управления. Время от времени его нужно чистить, соблюдая осторожность, чтобы не повредить важные узлы и рабочие элементы.

Ключевым залогом долгой и бесперебойной работы парковочного радара является правильный монтаж и подключение соединений. Однако на одной установке все не заканчивается. Понадобится качественная настройка режимов работы, чтобы система вовремя реагировала на препятствия, а вероятность ложных срабатываний была минимальной.

Учитывая эти рекомендации, можно продлить срок службы датчика, обеспечив себе комфортную и безопасную езду на автомобиле.

Парктроники работают некорректно, простой способ ремонта

Парктроники очень помогают водителю во время маневров и парковки, но когда они выходят из строя.

Здравствуйте, уважаемые читатели канала! Очень рад, что вы посетили мой канал, надеюсь информация будет вам интересна и полезна.

Инновации неизбежно наполняют нашу жизнь, все больше и больше. Уже сейчас многие водители не могут представить себе парковку без электронных помощников — парктроников. Я не говорю, что это плохо, раньше возможно над этим усмехнулись бы опытные шофера, но времена изменились.

Если кто — то еще не знает, парктроники- это специальные ультразвуковые датчики, которые, как правило, устанавливаются на задний и передний бампер. Выглядят в виде выступающих кружочков по периметру бампера. Обычно, устанавливают по 4 штуки на каждый бампер. В салоне же, стоит специальная панель, которая отображает работу датчиков парктроников.

Блок управления управления парктрониками, как правило, устанавливается неподалёку от бампера, багажнике или даже внутри бампера.

Есть несколько видов парктроников. Основные два типа -это ультразвуковые(кружочки на бампере) и ленточные.

Ленточные отличаются устройством датчика. Устанавливается датчик в виде ленты с обратной стороны бампера, почти по всему периметру бампера. Он создаёт электро магнитное поле и когда в зону покрытия попадает предмет, даёт сигнал блоку, который в свою очередь передаёт показания на дисплей.

Ленточные парктроники считаются наиболее эффективными, так как их зона покрытия больше, чем у ультразвуковых и соответственно показания более точные.

Впервые ленточные парктроники стала применять Ауди и по сей день большинство их автомобилей оснащены ленточными парктрониками.

Перейдём к неисправностям и способам ремонта .

Ленточный парктроник начинает выдавать некорректную информацию или просто отказывается работать чаще всего из — за попадания на ленту грязи, плохого контакта проводов или отклеивание от бампера, полное, либо частичное.

Полный отказ случается чаще из-за ДТП, где повреждается как бампер, так и парктроник.

Каким образом можно самостоятельно отремонтировать ленточный парктроник, не имея специальных знаний?

— Для начала придётся снять бампер. И найти, где спрятан блок управления(интернет в помощь). Внимательно осматриваем все имеющиеся контакты(может фишка плохо держится). Производим очистки ленты от пыли и грязи. Если она шатается и держится не крепко, её обязательно нужно закрепить так, чтобы у неё не было свободного хода, иначе показания будут некорректными. Если лента повреждена и поэтому не работает, закажите в интернете новую и установите её на место прежней.

• Почему в интернете? Намного дешевле, а товар одинаковый. И уж точно не стоит искать оригинальные парктроники на свой авто, только переплатите деньги, за один и тот же товар!

Что касается ультразвуковых парктроников, с ними дела обстоят немного сложнее. Чтобы понимали, я сейчас рассуждаю о ремонте, на который способен любой человек, поэтому я не стану углубляться в ремонт блока парктроника или дисплея. Если мои советы проблему не решат, можете найти более подробные видео в интернете или просто отправиться к мастеру, спасибо за понимание!

Итак, ультразвуковой парктроник имеет 4 (в среднем) датчика на бампере. 2 отвечают за левую сторону и 2 за правую.

Различные неисправности в виде срабатывания звукового сигнала парктроника, когда препятствия нет или оно далеко. Не срабатывания звукового сигнала, когда препятствие есть или не постоянное срабатывания и т.д могут определяться и «лечиться» так:

1. Тщательно моем все датчики. Загрязнения являются причиной некорректной работы. Проверяем работу.

2. Проверяем каждый датчик по отдельности. А именно. Прикасаемся пальцем к датчику, он должен издавать вибрацию и тихий щелкающий звук. Если ничего этого нет, значит данный датчик неисправен.

3. Возможно все датчики рабочие, но показания все же не верные. Тогда нужно отсоединить все датчики, (обычно, для этого даже не нужно снимать бампер) и убедиться, что они все чистые и сухие. Если нет, чистим и сушим.

4. Ещё неисправный датчик можно обнаружить путем последовательного отключения датчиков. Например, у вас глючит парктроник и видит несуществующее препятствие. Включите зажигание, задний ход. После чего, по очереди отключайте датчики. Если глюк исчез при отключении скажем 3 датчика — значит он неисправен и его нужно заменить.

Они продаются в интернете, даже по отдельности и стоят копейки. А пока вы ожидаете доставку, можно отключить неисправный датчик и ездить без него. Остальные датчики будут продолжать работать.

5. Находим главный блок парктроника и проверяем подключение всех фишек. Если все на вид исправно, но проблема не исчезает, можно разобрать блок, визуально убедиться в отсутствии сгоревших элементов.

Возможно нужна банальная корректировка работы датчиков, но это лучше доверить специалистам.

Держите парктроники в чистоте и старайтесь не ездить на городской машине по грязи и бездорожью, и тогда датчики будут долго и хорошо работать.

Неисправности парктроника и их устранение

Парктроник представляет собой приемопередающее устройство. Цель этого устройства обнаруживать неожиданно возникшее спереди или сзади транспортного средства помеху и предупредить об этом водителя.

Работает парктроник по принципу радара. То есть устройство посылает во все стороны звуковой сигнал, обычно используются ультразвуковые частоты.

Сигнал, натыкаясь на препятствие, отражается от него и возвращается на приемное устройство парктроника. В блоке управления парктроника сигнал обрабатывается и водителю выдается предупреждение о возникшей преграде.

Конструктивно парктроник выполнен в трех вариантах:

1. В первом случае он состоит из блока управления, датчиков, соединительных проводов.
2. Во втором случае, провода отсутствуют.
3. В третьем, вместо датчиков используют металлизированную ленту.Считается, что такие ленточные парктроники лишены мертвых зон. Устанавливается он с внутренней стороны бампера.

Про установку парктроника своими руками вы можете узнать в практическом руководстве: как поставить датчики, оборудование и провести тестирование.

Основные неисправности парктроника

Неважно на какой технике установлен парктроник, на автомобиле или на складской тележке, неисправности, в принципе, одни и те же, исключая разве что мелкие несущественные повреждения, связанные со спецификой автомобиля или тележки.

1. Первая неприятность, которая может приключиться с устройством, это заводской брак. Способ решения возникшей проблемы в этом случае только один – вернуть устройство производителю и получить новое.
2. Неисправности парктроника чаще всего возникают в соединительных проводах, датчиках или металлизированной ленте, точнее в месте ее крепления к бамперу технического средства.
3. Гораздо реже неисправность возникает в блоке управления парктроника. Надо сказать, что блок управления оснащается собственной системой определения неисправности. Если она выявила возникшую неисправность, то водителю подается соответствующий сигнал.
4. С датчиками или лентой парктроника могут приключиться неприятности, связанные с водой и грязью. Датчик может также повредить попавший в него камень. Ленту парктроника нужно постоянно очищать от грязи и влаги. Для этого приходится ее снимать и чистить, стоит почистить заодно и бампер. Датчик не особо боится влаги и воды, но, накопившись, влага или вода может вывести его из строя.
5. Блок управления чаще всего выходит из строя, если на печатную схему попадают грязь, пыль, влага. Может случиться короткое замыкание. Поломки блока – редкость. Определить простейшую, например. короткое замыкание, неисправность можно и самому. Остальное зависит от умения и знаний хозяина парктроника.
6. Проводка парктроника может прийти в негодность, если провода плохо закреплены. В результате они могут оплавиться или оборваться. Прозвонить и заменить проводку или часть ее можно самостоятельно.

Диагностика и варианты ремонта

Система должна реагировать на возникающее препятствие. Если этого не происходит, то первое, что стоит сделать – это очистить датчики или ленту от грязи и влаги. Они очень часто являются причинами нарушения работоспособности прибора.

Очистить нужно также и места, где они расположены. То есть внутреннюю часть бампера под лентой и гнезда, в которых установлены датчики. Не помогает – осматриваем приемопередающие устройства.

Если на металлизированной ленте нет повреждений, то причина неисправности ленточного парктроника, в других частях прибора.

Когда определили нерабочий датчик, то сначала его стоит просушить, возможно, в него просто попала влага. Если так, то после просушки он начнет работать в штатном режиме, если нет, вскроем его, возможно, что повреждена мембрана, ее можно заменить. Но доверить замену мембраны лучше мастеру, поскольку такая работа требует навыков.

Неисправность блока управления парктроника – это, наверно, самая большая беда этого устройства. Самостоятельно можно только визуально осмотреть прибор и проверить его на короткое замыкание. Чтобы осмотреть печатную плату прибора, нужно снять крышку.

Возможно, что при осмотре будет установлена и причина неисправности, например, налет грязи или пыли, или накипи. Накипь может свидетельствовать о пришедших в негодность радиодеталях, например, конденсаторах.

Наиболее распространенные неисправности и способы их устранения

1. Включен задний ход, а парктроник не подает сигнала. Возможно, что блок управления не подключен к питанию или неправильно смонтирована, нарушена проводка. В этом случае изменяем схему подключения, восстанавливаем целостность проводки. Обязательно проверяем надежно ли заземление блока.
2. Расстояние до помехи определяется неправильно. Возможно, что имеется загрязнение датчиков. Нужно почистить датчики.
3. Прибор часто срабатывает на несуществующие препятствия. Возможно, что парктроник настроен на высокую чувствительность или имеется загрязнение датчиков. Нужно провести перенастройку блока управления или почистить датчики.
4. Парктроник не определяет вообще никаких помех. Возможно, что прибор настроен на низкую чувствительность, опять же загрязнены датчики или помеха находится в так называемой мертвой зоне парктроника. Нужно или повысить чувствительность устройства, или почистить датчики, перестроить схему установки датчиков, добавить например, в существующую схему еще несколько штук.
5. У ленточного парктроника возникают такие же неисправности, что и у парктроника с датчиками. Может быть повреждена лента парктроника. Неисправности могут возникнуть и при загрязнении места расположения ленты. Встречаются неисправности соединительных проводов и блока управления парктроником. Действия при диагностике устройства и ремонте, собственно, такие же, как и при работе с другими типами парктроников.

Как избежать появления неисправностей парктроника?

Прежде всего, нужно соблюдать элементарные меры безопасности. Датчики, металлизированную ленту, провода, контакты нужно регулярно осматривать, если на датчиках и ленте появилась грязь, то ее нужно убрать, как и влагу.

Под металлизированной лентой не должно скапливаться ни влаги, ни грязи. Следовательно, нужно периодически ее снимать и очищать внутреннюю часть бампера.

В блоке управления тоже может собираться грязь, стоит и его иногда открывать и очищать от скопившейся внутри грязи, пыли. Учтите, что грязь, пыль и вода отлично проводят электрический ток, а значит, могут послужить причиной возникновения неисправности.

Нужно строго соблюдать рекомендации и требования, изложенные в инструкции по эксплуатации парктроника. Очень важно правильно установить и выбрать прибор, а также точно его настроить. Подробную информацию о выборе парктроника вы можете узнать в следующей подробной статье. Соблюдение инструкции, правильная установка, точная настройка парктроника – залог его долгой безаварийной службы.

Не работает парктроник — ремонт датчика парктроника

Парктроник, как и любое другое устройство, может сломаться или работать неверно. Существует три основные причины, из-за которых данная система транспортного средства может работать неверно или не работать вовсе:

– нарушена целостность электрической проводки;
– неисправен электронный блок управления машины;
– датчик парковки получил механическое повреждение.

Ремонт парктроника своими руками

По большому счету, ремонт парктроника – это достаточно простой процесс, но требующий от мастера знаний в области радиотехники, а также понимания устройства датчика парковки. Если вы не обладаете хотя бы одним из этих пунктов, то лучше самому даже не трогать датчик парковки, а отвезти машину на станцию технического обслуживания, в конечном счете, вам обойдется это дешевле. Если же вы уверены, что способны справиться с задачей, то внимательно изучите эту публикацию, она поможет вам избежать множества ошибок.

Видео. Не работает парктроник

Итак, самой распространенной проблемой с датчиком парковки, является его постоянный писк, причем не только при включенной задней передаче, но и при движении вперед.

Причины такого поведения парктроника может быть две:

1. Произошло замыкание электрической цепи на электронной схеме датчика. Прозвоните схему выявите место замыкания и устраните его.
2. В датчик парковки попало инородное тело, коим может выступать все, что угодно, от простой льдинки, до тушки насекомого. Для исправления проблемы, достаточно удалить инородное тело.

В некоторых случаях, парктроник пищит после того, как помыли машину. Тут все достаточно просто – в него попала вода. Все, что вам нужно, это просушить его. В случае же, если после просушки проблема не исчезла, то требуется диагностика парктроника. И искать замыкание.

Иногда, парктроник начинает пищать и показывать препятствие за много метров от него. В этом случае, вам следует произвести регулировку его чувствительности. Делается это при помощи специального резистора, который отвечает за подстройку системы. Найти его можно, обратившись к схеме управления датчиком.

Еще одной распространенной проблемой, является отсутствие показаний о наличии препятствий, когда на самом деле они есть. В этом случае, вы должны провести поочередное закрывание всех датчиков и найти тот, который не срабатывает. Выявив такой элемент – произведите его замену. Если же не показывают препятствие все датчики, позванивайте схему управления.

Как заменить датчик парктроника?

На дорогах очень много мелких камушков и кусочков асфальта. Они достаточно часто отскакивают от дорожного полотна и могут повредить зеркало датчика парковки. В это случае датчик придется менять.

Видео. Тест парктроника в домашних условиях

Напомним, что в предыдущей статье мы рассказывали как почистить дроссельный узел своими руками.

Чтобы снять старый датчик достаточно воспользоваться сервисной книжкой транспортного средства, а также парой отверток. При этом, вы должны понимать, что покупая совместимый датчик, после установки его поверхность придется обезжирить покрасить и вскрыть лаком.

Отметим, что вы также можете обратиться за установкой официального датчика в сервисный центр вашего производителя машины. Но, вы должны учитывать, что стоимость датчика и работы по его установки составят менее пятидесяти процентов от выставленного счета. Это связано с тем, что он в единичном количестве будет доставляться из страны, в которой находится центральный офис автомобильного концерна.

голос

Рейтинг статьи

Как снять парктроник с заднего бампера приоры

Автомобильный парковочный радар служит для помощи водителю при парковке в стесненных условиях. Часто при выезде со стоянки без посторонней помощи не обойтись из-за небрежно поставленных машин. В таких ситуациях выручает парктроник. На большинстве моделей автомобилей устанавливают штатные устройства. Некоторые автолюбители монтируют их самостоятельно. Со временем сенсоры по тем или иным причинам выходят из строя. В этом случае необходимо снять датчик парктроника с бампера и заменить на работоспособный.

Когда необходим демонтаж

Соединение сенсора с блоком управления осуществляется посредством водозащищенного разъема, расположенного под бампером. Во время езды в слякоть, грязь из под колес забрасывается в ниши днища, в том числе на разъемы и элементы крепления датчиков. Это приводит к разрушению изоляции и к выходу оборудования из строя. Иногда в комплекте бывают дефектные сенсоры, и при самостоятельном монтаже парковочной системы некоторые водители устанавливают их на место, не удостоверившись в работоспособности элементов.

Многие автолюбители меняют ранее смонтированные радары на более современные, с расширенными функциями. В этом случае подлежат замене не только датчики, но и блоки управления. Часто автовладельцы проводят установку самостоятельно, т.к. для некоторых моделей даже не нужно демонтировать бампер.

Отсоединение проводов

Для того чтобы поменять парктроник, необходимо снять его с посадочного места и отсоединить провода. В некоторых марках автомобилей (например, Citroen) сенсор с внешней стороны, и вместе с ним вытаскивают жгут проводов. На расстоянии 20 см от датчика находится разъем, которым последний подключается к блоку. В других моделях, чтобы отсоединить устройство, необходимо демонтировать бампер. Если новые элементы идут в комплекте с монтажными проводами, то неработоспособный сенсор можно обрезать, а подключение к блоку провести новой линией.

Этот вариант более простой, и на ремонт будет затрачено меньше времени. Однако если надо менять больше 1 элемента, то работа может затянуться из-за определения расположения фишек сенсоров на блоке.

Если блок управления парктроником находится в багажнике, то чаще всего проводят разделку жгута, а провода дефектного датчика отсоединяют от блока.

Соединительную линию нового сенсора укладывают в общую трассу и изолируют. В связи с тем, что парковочные устройства подключают по очереди, отпадает необходимость в поиске места расположения фишек.

Снятие датчика

Основной трудностью при замене сенсора является демонтаж кузовных деталей. Датчики крепятся в них с помощью защелок. Чтобы снять парктроник заднего бампера, необходимо удалить наружное стопорное кольцо, отжать пружинные защелки и протолкнуть его внутрь. Работоспособный датчик устанавливается в обратном порядке.

Если у автомобиля сенсор извлекается наружу, то снимать детали кузова нет необходимости. Для этого при помощи пластиковой карты или лопатки нужно поддеть корпус датчика и достать его из гнезда. В этом случае для крепления устройства защелки не используются, а уплотнение осуществляется за счет пластиковой втулки. Для замены детали надо вытащить наружу часть шнура с разъемом и отсоединить деталь.

Если датчик менялся в автосервисе, мастера могли закрепить жгут хомутами к элементам корпуса. Тогда для снятия парктроника необходимо демонтировать бампер, иначе при извлечении провода можно оборвать и тем самым добавить работы.

Для того чтобы датчик работал исправно, нужно следить за чистотой мест установки сенсоров и не оставлять наледь на них. Парктроники надо регулярно протирать сухой ветошью. Простые действия по уходу избавят от проблем по замене неисправных устройств.

Парктроники уже давно стали хорошими помощниками для неопытных водителей. Суть их действия заключается в том, что они предупреждают водителя об оставшемся расстоянии до автомобиля сзади, во время выполнения парковки. Это очень удобное устройство, которое поможет водителям, не умеющим «чувствовать габариты» своего автомобиля. Сегодня мы узнаем, как установить датчик парктроника, снять и заменить.

Как установить датчики парктроника

В первую очередь, необходимо приобрести соответствующий комплект. Он состоит из самих датчиков, проводки, блока управления парктрониками, дисплея-сигнализатора и сверла. Сверло необходимо для сверления отверстий в заднем бампере, внутри которых будет выполняться крепление датчиков.

• Демонтируйте бампер с автомобиля и разметьте на нем места сверления отверстий. Они должны быть на одинаковом расстоянии друг от друга и занимать бампер по всей длине. Угол изгиба позволяет произвести установку датчиков немного наискось. Таким образом, датчики будут реагировать и на угловое приближение автомобиля к каким либо объектам.
• После разметки бампера просверлите его с помощью дрели. Стоит отметить, что сверло, поставляемое в комплекте, обладает не лучшим качеством, поэтому не торопитесь. Перед каждым новым отверстием очищайте сверло для лучшей эффективности сверления, иначе можно испортить бампер.
• Теперь установите датчики проводкой во внутреннюю часть и зафиксируйте. В комплекте с датчиками будут специальные крепящие устройства. Далее поставьте бампер на автомобиль и протяните проводку в багажник. Под обшивкой закрепите блок и подключите к нему все провода датчиков. «Плюсовой» провод блока соедините с клеммой лампы заднего хода, а «минус» к корпусу автомобиля.
• На торпеде установите сигнализатор включения и протяните провода под ковролином салона к блоку парктроника. Для проверки работоспособности включите зажигание и заднюю скорость. Сигнализатор должен сработать, если к датчикам приложить какую-либо доску.

Видео — Как проверить датчик парктроника мультиметром

Как снять и заменить датчик парковки?

Снятие и замена датчика выполняется в случае его неисправности, которая проявляется, отсутствием реакции сигнализатора при приближении к датчику.

Для замены датчика необходимо приобрести новый исправный элемент той же фирмы и производителя. Главная проблема заключается в том, что основным поставщиком таких устройств является США, поэтому, вам наверняка придется заказывать такой датчик за океаном.

Теперь подлезьте под бампер автомобиля и отсоедините клеммы с проводами от старого датчика.

Если датчик идет вместе с проводкой, то эти клеммы нужно отсоединить от блока уже под обшивкой багажника. После этого, вынимается сам датчик, а на его место устанавливается исправный. В некоторых случаях, как, например, на Lada Priora, наверняка придется снимать задний бампер, иначе доступ к датчику будет немного затруднен.

Вот так выполняется снятие и замена датчика парковки. Как видите, это совсем не трудно.

Опции темы

Поиск по теме

Отображение

• Линейный вид
• Комбинированный вид
• Древовидный вид

Замена датчиков парктроника своими руками (задние: левый и правый)

Добрый день! Хотелось бы поделиться опытом замены датчиков парктроника. (задние: левый и правый)
Цена нового датчика — ориентировочно 2 400 руб (на сентябрь 2013 года)
Парт номер оригинального датчика (на машине без интеллектуальной системы парковки. Хотя там может быть такие же стоят):
95721-2T100 (написано было на моем датчике)
Что бы заменить угловой (про центральные два — ничего не скажу) датчик, достаточно вынуть коврик-1, снять пластиковую панель-2, боковую обшивку-3 и фару. Все просто.
Для замены нам понадобятся: отвёртка (крест и плоская), ключ накидной (можно и рожковый ) на 10 (вроде бы еще и на 12 — не помню), фонарик, ножик.
Порядок выполнения: Вынимаем резиновый коврик (у кого есть), вынимаем ковровый коврик-1 :), снимаем панель-2 (освободив от внешнего крепежа, вверх поднимаем ее аккуратно с одного края и клипсы (с внутренней стороны) выскочат по-одному), вынимаем пистоны удерживающие обшивку-3 (еще ее удерживают скобы для крепления сетки — откручиваем их) и отодвигаем боковую обшивку-3 в сторону (чтобы не мешала откручивать фару).
Снимаем фару:
а) откручиваем три металлических гайки (на 10).
б) освобождаем четвертую точку крепления фары — пластиковая защелка-гайка (без резьбы) спрятанная под черным резиновым колпачком (типа пипетки) и удерживающая фару. (срезаем ножиком эту пипетку, плоской отверткой раскурочиваем (аккуратно — не повредить пластиковую шпильку на которой сидит эта одноразовая защелка-гайка) защелку-гайку и аккуратно вынимаем фару (предварительно отсоединив штекер проводов).
В образовавшуюся нишу (под фарой) просовываем руку (фонариком светим — там видно и сам датчик и штекер) и снимаем штекер (легко снимается, нужно только нажать на фиксатор). Затем, снаружи бампера давим одной рукой на датчик, а другой рукой (с обратной стороны датчика) слегка разжимаем фиксаторы датчика на бампере (с внутренней стороны бампера). Он (датчик) без особых усилий продавливается к нам в руку. Ставим новый датчик в обратной последовательности (не забываем надевать резиновый уплотнитель на датчик).

P.S.
Заранее не плохо бы запастись новыми клипсами для обшивки (при демонтаже они могут повредиться) и одноразовыми гайками для фар — их парт номера для заказа можно найти на схеме в каталоге elcats например. Позже выложу номера.
Возможно, фары снимаются без отсоединения обшивок — через лючки в обшивке. Пробуйте.

Как я понял что датчик не исправен? На дисплее (при положении селектора акпп — R) красным мигал и пищал правый датчик (в отсутствии препятствия) — как будто бы я им уперся в стену. Когда я отключил от него штекер — стал пищать не обычным глюковатым звуком и мигать зеленым цветом.(так же странно пищал и мигал зеленым исправный левый датчик после отсоединения от него штекера). Поменял местами левый и правый датчики — стал пищать (как будто уперся в стену) левый датчик, а правый нормально работал. Вывод: датчик не исправен.

Размышления:
Почитав тему: http://optimaclub.ru/showthread.php?t=789 становится очевидно что штатные датчики живут 1-1,5 года.
2 400 руб * 4 шт = 9 600 руб за год-полтора. Не считая деньги за работу или потраченное время (и нервы, т.к. официалы могут не поменять датчик в случае если в момент приезда к ним он будет работать. А это плавающая неисправность) на ремонт у ОД.

Если есть камера заднего вида, можно кнопкой на торпедо отключить парктроники и забыть про них. (камера выручает тоже не плохо).

Можно обдумать еще вариант с установкой более дешевых (а может быть в тоже время и более надежных — как пишут на форуме: http://optimaclub.ru/showthread.php?t=789) датчиков предназначенных например для установки на машины в качестве установочного комплекта из 4х датчиков, блока управления и экрана-индикатора. (весь этот комплект стоит дешевле чем наши 4 штатных датчика)
Диаметр отверстия в бампере у нас — 18 мм. Диаметр датчика штатного — 17 мм (1мм на уплотнительное резиновое кольцо)
Судя по надписям на датчике, производит его www.cobra-at.com (Cobra AT). Комплект для установки (в качестве не штатной установки на автомобили) , модель — AMR394, этой же фирмы состоит из 4х датчиков как раз размером 17мм.
Фото штатного датчика и схема обшивок багажника во вложении.
У кого какие мысли касательно варианта с более дешевыми датчиками?

Да, еще забыл : Вариант с ремонтом штатного датчика. Он (как мне показалось) не ремонтопригоден. Разобрал его — все внутренности залиты резиновым герметиком (от начала до конца — полностью). При визуальном осмотре, никаких внутренних дефектов не обнаружил, показалось что собран он добротно и высокотехнологично.

Как снять передний бампер с Toyota Camry

Автомобильные запчасти Автомобильные запчасти Как это работает Новое на дворе Поиск в каталоге автомобилей Цены на запчасти Каталог использованных запчастей Уведомить меня Продам мою машину Продам мою машину Как это работает Отзывы FAQS Советы по продаже автомобилей Получить цитату Инвентарь Искать автомобиль в

Как выбрать лучший комплект датчика парковки на Филиппинах

Прожектор: Проверка баланса Easytrip RFID Резервирование установки Shell Autosweep RFID

• Автомобили для продажи
  • Toyota
  • Honda
  • Mitsubishi
  • Hyundai
  • Форд
  • Nissan
  • Kia
  • Isuzu
  • Сузуки
  • Mazda
  • Chevrolet
  • БМВ
  Посмотреть все марки автомобилей
• Автомобильный гид
  • Прайс-лист марок автомобилей
    • Toyota
    • Mitsubishi
    • Honda
    • Hyundai
    • Isuzu
    • Kia
    • MG
    • Форд
    • Nissan
    • Mazda
    • Сузуки
    • БМВ
    • Subaru
    • Феррари
    • Chevrolet
    • Все бренды
  • Акции автомобилей
  • Кредитный калькулятор
  • Автострахование
• новости и обзоры
  • Обзоры автомобилей
    • Toyota
    • Honda
    • Mitsubishi
    • Форд
    • Hyundai
    • Isuzu
    • Сузуки
    • Nissan
    • Kia
    • Mazda
    • Все бренды
  • Новости автомобилей
    • Новости рынка
    • Новые релизы
    • Автомобильные события
  • Советы и рекомендации по автомобилю
    • Покупка и продажа автомобилей
    • Техническое обслуживание автомобиля
    • Безопасное вождение

Что такое парктроник? | Паркер

Датчики парковки расположены на бамперах автомобиля и помогают водителю парковаться рядом с другими транспортными средствами или объектами или напротив них, подавая звуковой сигнал внутри автомобиля.Чем ближе вы подходите, тем быстрее и чаще звучит сигнал, пока он не станет постоянным.

Как они работают?

Датчики парковки могут быть установлены на передней и задней части автомобиля, обычно в бамперах. При парковке они измеряют близость к другому автомобилю или объекту, рядом с которым вы паркуетесь, и издают звуковой сигнал в кабине, чтобы предупредить водителя о том, насколько близко они подходят.

Обычно они вступают в действие либо при включении задней передачи, нажатии кнопки на приборной панели, либо когда вы подъезжаете к чему-то медленно, и он обнаруживает, что вы приближаетесь.

Чем ближе вы подходите, тем бешенее становится звуковой сигнал — когда он непрерывный, вам следует остановиться, потому что это означает, что вы находитесь как можно ближе, прежде чем ударить что-либо.

Некоторые автомобили оснащены визуальным дисплеем, показывающим, насколько близко вы подходите, переходя от желтого к красному, чем ближе вы к чему-то, в то время как другие автомобили идут еще дальше и оснащены камерой заднего вида и функцией самостоятельной парковки, которая работает в сочетании с датчиками.

Они мне нужны?

Больше автомобилей, чем когда-либо, оснащено датчиками парковки в стандартной комплектации или в качестве опции, и они могут быть действительно удобным инструментом, если вы регулярно паркуетесь в ограниченном пространстве.

Некоторые современные автомобили также имеют ограниченную видимость из-за их стиля, поэтому они действительно могут помочь вам узнать, где находятся конечности автомобиля. Хорошая новость в том, что их добавление не слишком дорогое.

Найдено на

Почти каждый новый автомобиль может быть оборудован парктроником, от элегантного Skoda Citigo до Range Rover, а также доступны более продвинутые системы парковки.

Похож на

Датчики заднего хода, камера заднего вида, автоматическая парковка, помощь при парковке

Ищете другие автомобильные значения, убирающие жаргон? Перейдите на страницу глоссария автомобилей Parkers и ознакомьтесь с другими нашими определениями

.
