Как сделать в машине светодиодную подсветку: Как сделать светодиодные задние фонари своими руками?

Posted on by alexxlab

Содержание

Как сделать светодиодные задние фонари своими руками?

Тусклый свет и большое потребление ламп накаливания – две проблемы для автолюбителя. Светодиоды – решение проблемы и как грамотно переоборудовать осветительные приборы, будет рассказано в статье.

Светодиоды изначально имели в основном индикаторную роль, отображали различные параметры и сигнализировали, например, о работе приборов. Инженерам удалось улучшить технологию и добиться от светодиодов больших мощностей и яркости. Их стали применять для освещения повсеместно, начиная от карманных фонарей, заканчивая прожекторами.

Применение LED в автомобилях

LED продукция не обошла стороной индустрию автомобилей и аксессуаров для них. Каждое следующее поколения автомобилей имело всё больше источников светодиодного света в своей комплектации.

Изначально их устанавливали для подсветки приборной панели и индикации на ней, подсветки салона, свет при открытии дверей. Когда удалось добиться высоких показаний яркости их стали устанавливать в качестве габаритных огней, стоп-сигналов, ДХО. Вершиной развития стали лампы ближнего/дальнего света на светодиодах. Специальная конструкция светящегося элемента, источника питания, охлаждения позволила добиться этой цели.

Светодиоды имеют преимущества перед лампами накаливания:

  • Моментально зажигаются;
  • потребляют малый ток;
  • обеспечивают яркий световой поток.

К сожалению светодиоды очень требовательны к стабильности питающего тока. Во время движения напряжение бортовой сети может изменяться от 13 до 14.7 вольт, в зависимости от режима работы двигателя.

Переоборудуем осветительные приборы

Яркий свет – один за гарантов безопасного движения, но за это нужно платить энергопотреблением. Например, когда вы стоите в пробке, габариты в совокупности со стоп-сигналом берут на себя порядка 100 ватт. И это, практически, на холостых оборотах двигателя, в результате вы можете получить разряженный аккумулятор.

Чтобы установить светодиоды в задние фонари вы должны определиться с тем что имеете и с тем какими навыками вы владеете.

Подбор диодов

Самый простой метод – применить обычную светодиодную ленту. На ней размещены SMD светодиоды типа 3528, 5050, 5730, 5630 и подобные, а также токоограничительные резисторы, вы можете нарезать её на нужные вам отрезки, кратные трём светодиодам. Как правильно резать ленту читайте здесь.

В зависимости от желаемой яркости приобретайте ленту с плотностью светодиодов 30, 60 или 120 штук/метр.

Если ваши фонари имеют круглую форму, то нужна светодиодная лента бокового свечения. Иначе у вас не получится добиться «светящихся кругов» при нажатии на тормозную педаль.

Третий вид тюнинга – это установить своими руками 5 или 10-мм светодиоды в задние фонари. Светодиод зажигается от напряжения около 3.3 — 3.6 вольта, а в сети автомобиля более чем 12, поэтому нужно использовать токоограничивающий резистор на 0.5 – 1кОм.

Питание для светодиодов в автомобиле

Светодиодам нужно стабильное питание. Со скачками напряжения в бортовой сети они быстро выйдут из строя. Нужно стабилизировать напряжение или ток. Итак рассмотрим схему простейшего линейного стабилизатора напряжения.

Чтобы сделать светодиодные задние фонари своими руками нужно обеспечить их питанием. Для этого необходимо купить в магазине радиодеталей микросхему типа L7812, или отечественный полный аналог КР142ЕН8В, или регулируемый LM317. Ниже изображена схема подключения первой микросхемы, для примера в качестве нагрузки была использована светодиодная лента.

В таком исполнении без радиатора микросхема выдержит ток до 1 Ампера, желательно смонтировать её на радиатор из алюминия, их вы можете найти в блоках питания и на материнских плата, а также других электронных устройствах. В роли радиатора отлично подойдёт обычная медная или алюминиевая пластина толщиной от 1 мм, размером со спичечный коробок.

С помощью LM317 можно получить различные выходные напряжения, между прочим если питать светодиоды слегка пониженным напряжением вы практически не потеряете в яркости, но значительно продлите срок эксплуатации. Схема подключения и номиналы резисторов вы можете увидеть ниже.

Подбор стабилизатора

Используйте по стабилизатору для каждого фонаря отдельно. Если вы работаете с маломощными цепями: подсветка бардачка, салона или приборной панели, – то хватит и одного стабилизатора. Чтобы определить количество стабилизаторов для конкретной цепи – посчитайте общий ток потребления светодиодов, для расчета потребления лент смотрите таблицу.

Чтобы получить ток, разделите мощность на напряжение:

14Вт / 12В = 1.16А

Теперь вы знаете как сделать светодиодные задние фонари и, по аналогии, можете выполнить полное переоборудования автомобиля на светодиодное освещение и подсветку.

Выбор между светодиодами и лентами вы должны сделать для себя сами, отмечу, что с помощью отдельных светодиодов, особенно если они в SMD исполнении, такие как 2835 или 5050 вы можете выполнять гораздо более сложные задачи, чем с лентами, сделав уникальный дизайн фонарей.

Понравилась статья? Расскажите о ней! Вы нам очень поможете:)

Как сделать подсветку при открытии дверей автомобиля

Каждый автомобилист желает улучшить условия эксплуатации своего транспортного средства. В этой статье речь пойдёт о том, как сделать подсветку порогов автомобиля и дверей при их открытии своими руками. На самом деле эта функция не является самой важной при использовании автомобиля, однако, она придаёт эстетичности машине и практичности для водителя и пассажиров в ночное время суток.

Подсветка — это один из самых популярных видов тюнинга, она делает ваше авто более практичным и не бьет по карману

Многие водителя считают, что браться за такую работу, не имея опыта — невыполнимая задача, и всё же установить внутреннюю подсветку салона транспортного средства возможно без помощи специалистов, хотя это и очень трудоёмкий процесс.

Технология и особенности установки подсветки в салон транспортного средства своими руками

Подсветка салона — это не только практичное решение освещённости машины в ночное время суток, но и современный вид тюнинга и декорирования транспортного средства.

Изначально нужно перед собой поставить правильные задачи, чтобы результат оправдал ваши ожидания. От того, какие именно участки салона вы желаете оттюнинговать — это могут быть пороги автомобиля, ручки, торпеда, освещение ног водителя, и как подсветка должна срабатывать — при открывании двери, во время включения зажигания или от специальной кнопки, зависит набор инструментов и специфика работы.

А также определитесь, с помощью каких осветительных приборов желаете сделать освещение в салоне автомобиля. Чаще всего для этих целей используют светодиоды или неоновые элементы свечения.

Подсветка двери автомобиля с помощью светодиодов

Декорировать салон транспортного средства можно с помощью светодиодной ленты. Лента более проста в монтаже своими руками, так как имеет специальное самоклеящееся покрытие, потому не требует дополнительных крепёжных элементов. А также она стойкая к ударам и хорошо переносит разные погодные условия.

Покупка специальных светодиодных лент для освещения автомобиля может значительно облегчить работу в их установке, но ценовая категория их значительно выше, чем светодиодов на метраж. Усовершенствовать и приспособить к транспортному средству ленту на метраж необходимо с помощью паяльника.

Для работы понадобится приобрести термоусадочную трубу, светодиодную ленту и электропровода. Для начала примеряем светодиодную ленту к порогу машины и отрезаем необходимый кусок, лучше брать с небольшим зазором. К одному концу светодиодной ленты необходимо припаять два провода минус и плюс. Для удобства можно на их концы установить клеммы мама. Отдельно необходимо подготовить четыре электропровода с клеммами папа.

Места пайки изолируем с помощью термоусадочной трубки. Модули готовы к использованию. Дальше необходимо снять обшивку с дверей и порогов транспортного средства и установить разработанные заготовки.

Два провода с клеммами папа на каждой двери надо вывести через петлю, соответственно они будут торчать из неё. Подтягиваем минусовые провода к концовикам правой и левой двери соответственно. Это будет гарантировать освещение порога именно с той стороны, где открывается машина.

Соединяем минусовые электропровода с диодными модулями, провода с плюсами подключаем к любому постоянному плюсу в транспортном средстве. Это может быть источник штатного света автомобиля, прикуриватель или плюс аккумулятора. Здесь важно не перепутать полярность электропроводов. Проверяем работу установленных светодиодов. Если всё сделано правильно, то они будут светиться при каждом открывании машины. Ставим обшивку на место и наслаждаемся результатом.

Аналогично можно сделать освещение торпеды транспортного средства, ног водителя или дверных ручек. А также минусовые концы проводов можно вывести на отдельную кнопку. В этом случае подсветка будет работать только тогда, когда вы сами её включите.

Установка неоновой подсветки в салоне машины

Неоновые осветительные приборы отличаются рассеянным свечением, что очень привлекает внимание автолюбителей. Хотя с другой стороны, если сравнивать по сроку службы светодиодные и неоновые приборы, то первые отличаются длительным периодом эксплуатации.

Если вы желаете именно неоновое освещение салона автомобиля, то проще всего работать с неоновым шнуром. Он продаётся аналогично светодиодным лентам на метраж и устанавливается по такому же принципу. Для монтажа необходимо снять накладки порогов и разложить по наружному краю неоновые шнуры необходимой длины. В идеале при установке обшивки на своё место, она должна стать впритык к неоновому кабелю. Аналогично предыдущему методу электропровода выводим на концовики дверей и на питание.

Неоновые лампы более сложный в установке материал для освещения, так как они склонны к механическим повреждениям и требовательны к условиям эксплуатации. Чтобы установить неоновые лампы, вам понадобятся хомуты, саморезы и алюминиевые уголки. Алюминиевый уголок режется по размеру неоновых источников света и крепится в местах над торпедой с помощью саморезов. То же проделывается сзади на местах для пассажиров. Хомутами прикрепляются неоновые источники света к установленным уголкам. Выводятся провода на датчик открывания двери и питание, чтобы обеспечить включение осветительных приборов на открывание двери.

Подведём итоги

Как видим, для тюнингового освещения салона необязательно обращаться к профессионалам. В этом нет ничего сложного, главное, немного разбираться в электрике и проводке, наличие желания и терпения. Такой тюнинг не только добавляет практичности автомобилю в тёмное время суток, но и придаёт ему индивидуальности и неповторимости. Удачное соотношение цвета подсветки, машины и обивки автомобиля сделают ваше транспортное средство эксклюзивным и уникальным.

Подключение светодиодной подсветки на автомобиле своими руками

Каждый владелец автомобиля стремится сделать его наиболее привлекательным и красивым. Сегодня для этого часто используют такие средства как аэрография, оснащение стильными обвесами, а также установка светодиодной подсветки авто своими руками. На рынке такой аксессуар появился относительно недавно и до сегодняшнего дня он успел занять лидирующие позиции. Рассматриваемый метод тюнинга представлен светодиодной лентой, оснащенной защитной оболочкой из силикона. Таким образом, внешние факторы не оказывают на нее негативное влияние.

Если сравнивать с неоновым освещением, то светодиодная лента обладает более ярким освещением и имеет направленное свечение. Разнообразие видов диодных ламп и  световых оттенков достаточно широко – в целом насчитывается более 17 миллионов оттенков. Такой ассортимент позволят без труда приобрести наиболее подходящий индивидуальный вариант. Если в комплекте есть контроллер, вы сможете ко всему прочему всего одним нажатием кнопки добавлять световой эффект или сменять цветовое оформление.

Светодиодная лента в силиконовой оболочке

Светодиодная подсветка салона автомобиля воспринимается как еще один способ декорировать собственное авто или совместить подсветку днища с общим дизайном. Функции подсветки салона уже есть в некоторых комплектация авто класса премиум. Чаще всего встречается подсветка дверных ручек и пространства над приборной панелью.

Тем не менее, такие усовершенствования даже в дорогих моделях авто могут вызывать неудобства. Актуальнее сделать тюнинг салона своими руками, поскольку в таком случае вы самостоятельно сможете предусмотреть все параметры выключения и включении подсветки, а также яркости освещения салона.

Светодиодная подсветка различных частей салона автомобиля

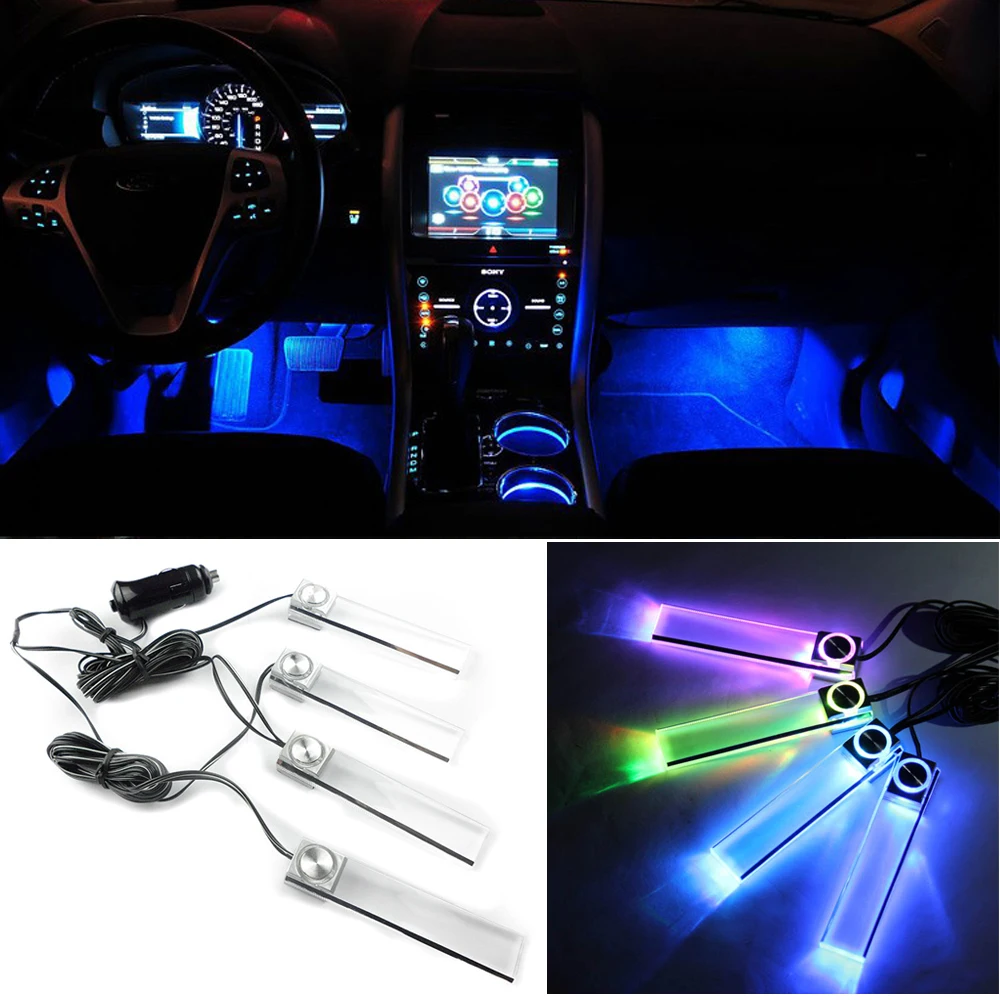

Достаточно интересным вариантом будет подсветка ног в салоне машины. Такой тюнинг будет не только красивым, но и практичным, поскольку новички при вождении часто смотрят на педали при трогании с места, чтобы не перепутать тормоз со сцеплением. К тому же, в темное время суток вряд ли что-либо можно разглядеть под ногами в машине, поэтому это очень хороший вариант оформления своего авто.

Чтобы установить светодиодную подсветку автомобиля, совсем не обязательно иметь особые навыки и знания. Достаточно уверенности в себе, желания и инструкции к проведению работ. Светодиодная подсветка может подключаться согласно двум способам. В первом случае украшение подключается напрямую к аккумулятору.

Рассматриваемый метод принято считать более надежным. Во втором случае подсветку необходимо подсоединить к проводам, размещенным в торпедном отсеке автомобиля. Этот метод также считается востребованным, поскольку такой вариант предполагает активацию подсветки при непосредственном зажигании.

Установка светодиодов на авто

  1. Предварительно отключите аккумулятор.
  2. Определитесь с зоной размещения подсветки. Данный девайс отлично смотрится над торпедой, к тому же в этой области вы не заденете ее и и не повредите. Подходит также зона под сидениями, ведь освещение ног в темное время суток нередко бывает полезным.
  3. Для установки вам понадобится два провода, которые вы в дальнейшем подсоедините к аккумулятору, а также предохранитель и выключатель.
  4. Настоятельно рекомендуется размещать предохранитель поближе к аккумулятору, ведь доступ к нему должен быть свободен постоянно.
  5. На одном из проводов лучше использовать специальную защитную трубку. Для этого припаяйте провод, промажьте его силиконом и надвиньте на него заранее подготовленную трубку. Далее нагревайте ее до тех пор, пока она не станет сжиматься.
  6. На следующем этапе вам остается подключить к аккумулятору второй провод или вывести его на корпус.

За счет наличия контроллера можно будет без труда управлять широким разнообразием цветовых вариантов, которых насчитывается более 17 миллионов. Вы сможете легко выбирать эффекты и сам цвет в зависимости от вашего настроения. Светодиодная лента для салона автомобиля позволяет воспользоваться пятью уровнями скорости при смешивании цветов, пятью уровнями скорости эффектов и 21 эффектом.

Рассматриваемый метод декорирования автомобильного салона завоевывает все больше приверженцев благодаря очевидным преимуществам, среди которых:

  • Мгновенное выключение и включение.
  • Внешний вид и общая яркость не меняются даже при повреждении одного из светодиодов, поскольку в одной ленте их более сотни.
  • Наличие высокой степени защиты от негативного воздействия внешних факторов, поэтому устанавливать подобные декорации можно даже в спортивной машине с низкой посадкой.
  • По сравнению с неоновой подсветкой цвета более яркие.
  • Длительный срок эксплуатации.
  • Низкий уровень потребления энергии.
  • Минимальный нагрев во время эксплуатации.
  • Самостоятельное управление спецэффектами и цветовыми вариациями.
  • Наличие более семнадцати миллионов оттенков.
Светодиодная подсветка багажника автомобиля

На светодиоды для авто цена вполне приемлема, поэтому декорирование салона не станет разорительным для вашего бюджета. Светодиодная подсветка в салоне будет не только восхищать взор пассажиров, но и поможет не уснуть во время длительной поездки. Такой тюнинг оценит каждый.

Как сделать подсветку в машину своими руками? Неоновая и диодная подсветка в авто

Внутренний тюнинг автомобиля пользуется большой популярностью. И это понятно, ведь любому водителю хочется, чтобы его машина производила впечатление не только на пешеходов и других водителей, но и на тех, кто едет с ним в одном салоне. А иногда, просто хочется порадовать себя, индивидуальной подсветкой салона авто.

Установка подсветки в салоне машины, своими руками – процедура не сложная. Для этого необходимо закупить качественный материал и подготовить инструменты, а также заранее продумать, что именно вы хотите подчеркнуть при помощи света.

Как и в каких местах чаще всего устанавливается led освещение? Каким образом влияет, с эстетической и функциональной точки зрения, дополнительная светодиодная подсветка? Ответы на все эти вопросы вы получите в этой статье.

Как выбрать подсветку для салона автомобиля?

Перед началом работ нужно выбрать место для размещения подсветки для салона, её тип, а также позаботиться о механизме активации. К примеру, приборы и/или механизм открытия дверей может контролироваться пультом. Наиболее оптимальный вариант – это комбинирование приборов.

Сегодня рынок предлагает нам два варианта модернизации:

  1. Приобретение светодиодной ленты.
  2. Установка неоновых ламп.

В первом подсветки салона автомобиля есть явное преимущество. Это простота монтажа ленты. Для установки не нужно приобретать дополнительное крепёжное оборудование. Светодиодная лента, идущая в комплекте, просто клеится на двухсторонний скотч. Лампа стандартных размеров может работать от прикуривателя и освещать другие мелкие детали салона.

К положительным свойствам диодов можно отнести ударо/прочность и высокую герметичность, а также, длительную эксплуатацию в сравнении с другими приборами освещения салона. Важно, что светодиодная подсветка авто включается мгновенно. Это позволяет создавать разные световые эффекты.

Самостоятельно можно выполнить и неоновую подсветку салона автомобиля. Это будет яркий свет, с помощью которого, освещается большое пространство. К сожалению лампы, на неоновой основе – это сложные в техническом плане устройства, к тому же весьма капризные при их эксплуатации. Неоновая подсветка частенько перегорает при постоянном включении/выключении, и отличается высокой хрупкостью.

Монтаж неоновой подсветки в салоне машины своими руками

Практика показывает, что монтаж неоновой подсветки салона авто лучше всего начинать с пола. Готовим капроновые хомуты, алюминиевый уголок, неоновые лампы и саморезы.

Отрезаем разъёмы для прикуривателя, зачищаем концы. Готовим уголок, подгоняя его под размер ламп, используя заранее приготовленные хомуты. Монтируем её под торпеду салона. Теперь место для ног водителя подсвечено.

Таким образом, устанавливаем дополнительное освещение в любом месте салона авто. Соединительные провода прячем под ковриками, направляя к торпеде со стороны водительского сидения.

Стыки проводки изолируются. Комплект подключается к датчику открытия двери и/или включателю освещения салона. В качестве источника питания можно использовать АКБ, предварительно сняв дворники.

Закончив работу, дворники устанавливаются обратно, на своё место. Теперь, перед открытием дверей авто, его пассажиров ждёт приятный сюрприз – приятная неоновая подсветка.

Как правильно монтировать светодиодную ленту для лед-подсветки салона авто?

Обустройство авто светодиодной лентой выполняется по стандартной схеме. Прежде всего, нужно закупить комплект проводов, термоусадочную трубку, а также ленту.

Её, как и отдельные диоды, приобретают на автомобильных рынках и/или в специализированных автомобильных магазинах. Не стоит экономить на качестве и длине ленты, специалисты советуют запасаться хорошими светодиодами. Лучше приобрести больше диодной ленты, чем в последний момент понять, что вам её не хватает.

Помимо оформления салона, диодная лента активно используется при подсветке колес машин.

Пошаговая инструкция диодного подключения подсветки салона автомобиля

Обустройство подсветки в машине, своими руками, следует начинать с панели приборов транспортного средства. Для этого вынимается штатное оборудование: приборы, освещение щитка и ставятся диоды. Процесс монтажа весьма прост, так как диоды имеют цоколи, аналогичные заводскому оборудованию.

Затем нужно определить места установки. Многие предпочитают монтировать диоды по всему периметру потолка, параллельно стойкам кузова авто. Лета прокладывается постепенно, а остатки можно обрезать.

Места среза хорошо видны: они отмечаются специальными перепонками. После процедуры не забываем очистить концы среза и припаять их между собой. Втулками закрываем соединения и прогреваем их феном. При этому лучше не использовать промышленный фен, поскольку велик риск перегрева, альтернативой является обычный бытовой прибор.

Включение выполняется аналогично схеме неоновых ламп. Нужно в этот момент быть особенно внимательным и не перепутать места полярности, которые указанны на лентах в местах среза.

По сути, на этом рабочий процесс заканчивается. Ничего сложного нет. Только монтаж необходимо выполнять последовательно и щепетильно относиться к мелким элементам при их соединении.

Важным аспектом при работе является сочетание эстетики подсветки и её функциональность, о которой пойдёт речь ниже.

Эстетические и функциональные составляющие подсветки в салоне автомобиля

Подсветка салона транспортного средства, которая выполняется своими силами, одновременно решает ряд задач:

  • создаётся уникальное оформление внутреннего интерьера машины;
  • автомобиль выделяется на фоне стандартного оборудования салона оригинальностью и функционалом.

Определить функциональность подсветки в салоне авто часто бывает несколько сложнее. Для многих машин установка дополнительного освещения (тюнинг) – это возможность в тёмное время суток создать комфортные условия для пассажиров и самого водителя, к которым можно отнести:

  1. Установка подсветки в машину своими руками, может существенно упростить поиск предметов в салоне автомобиля, будь то перчатки, вода, мобильный телефон и пр.;
  2. Посадка в машину превращается в некий ритуал, а не стандартное, обычное действие. Полезным и приятным дополнением является выключение света после закрытия двери авто, плавное снижение яркости штатной лампы;
  3. Возможность легко и просто находить предметы на полу в салоне;
  4. Говоря о подсветке ручек – это их быстрый поиск и облегчение высадки и посадки в салон автомобиля.

Отдельно стоит упомянуть о том, что подсветку салона можно синхронизировать вместе с сабвуфером установленным в салоне авто. Это дает множество интересных моментов, в частности пульсация света в такт музыки, изменение цвета подсветки и т.д.

Можно ещё долго говорить о полезных функциях, но мы остановимся на вышеперечисленных комбинациях.

Читайте также:

Дизайнерский аспект подсветки в салон автомобиля

Важно выбрать ниши для подсветки салона автомобиля и определиться, как их подсвечивать. Разместить и сделать подсветку в салоне машины можно в любом месте, которое вам понравится. Но не стоит забывать о практической стороне вопроса. Наиболее удачным считается установка освещения перчаточного отсека, в области ног и в задней части машины, где размещаются пассажиры.

Интересно, что освещение заднего сидения наиболее продуктивно. Это касается аксессуаров и отдельных деталей, в том числе ручек открывания дверей. Подсветка салона автомобиля как декор, будет эффективно смотреться на решётках воздуховодов и/или по всему периметру дверей. Можно комбинировать направленный свет, или его отдельные элементы, используя для этого прикуриватель или другую электрическую бортовую сеть.

Можно ограничиться разовым включением и/или подключить на постоянной основе с наступлением темноты.
Не существует чётких рекомендаций по использованию той или иной цветовой гаммы. Тем не менее, подсветка в салон автомобиля должна быть «вежливой», то есть не раздражать пассажиров, не бить в глаза и т.д.

Главное, чтобы выбранный цвет, не отвлекал водителя от управления автомобилем, и соответствовал общей концепции салона машины.

Какие инструменты и материалы необходимы для дополнительного освещения салона?

Используя тот или иной вариант подсветки салона автомобиля, понадобятся самые обыкновенные инструменты и расходные материалы. В том числе:

  1. Нож;
  2. Ножницы;
  3. Паяльник;
  4. Пассатижи.

Из расходных материалов:

  1. Припой;
  2. Канифоль;
  3. Наконечники под «винт»;
  4. Провода нужной длины;
  5. Фиксирующая кнопка или тумблер.

В работе отдельные компоненты подсветки необходимо соединять между собой, используя многожильный кабель. При этом полезная площадь жил должна составлять 12 мм. Те места, на которые пришлась пайка, а также подключение контактов, должны быть закрыты изолирующим материалом. В процессе проверки и контроля правильной установки подсветки салона автомобиля своими руками, необходимо пользоваться мультиметром.

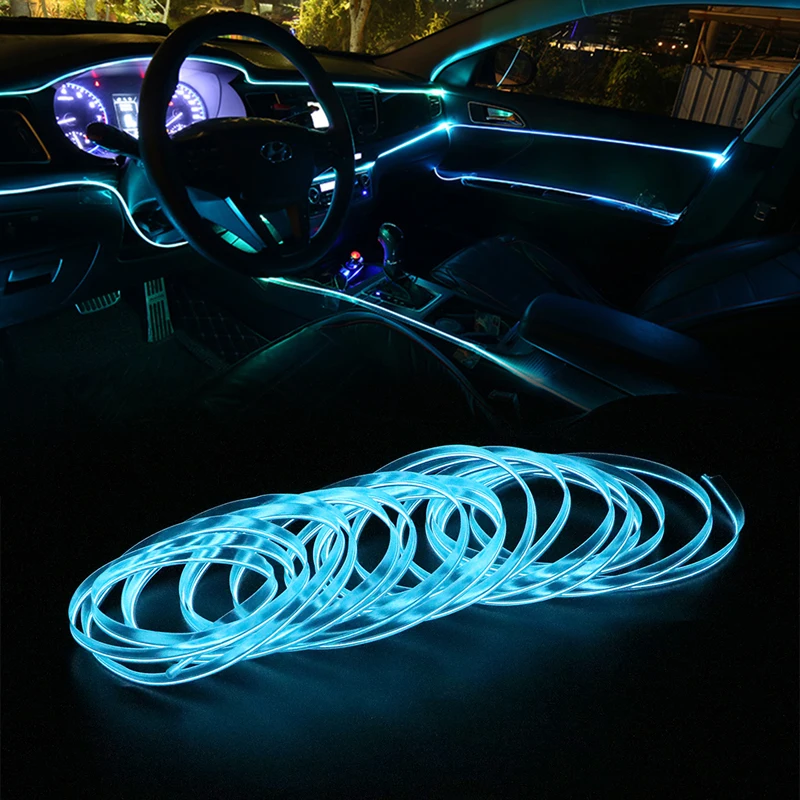

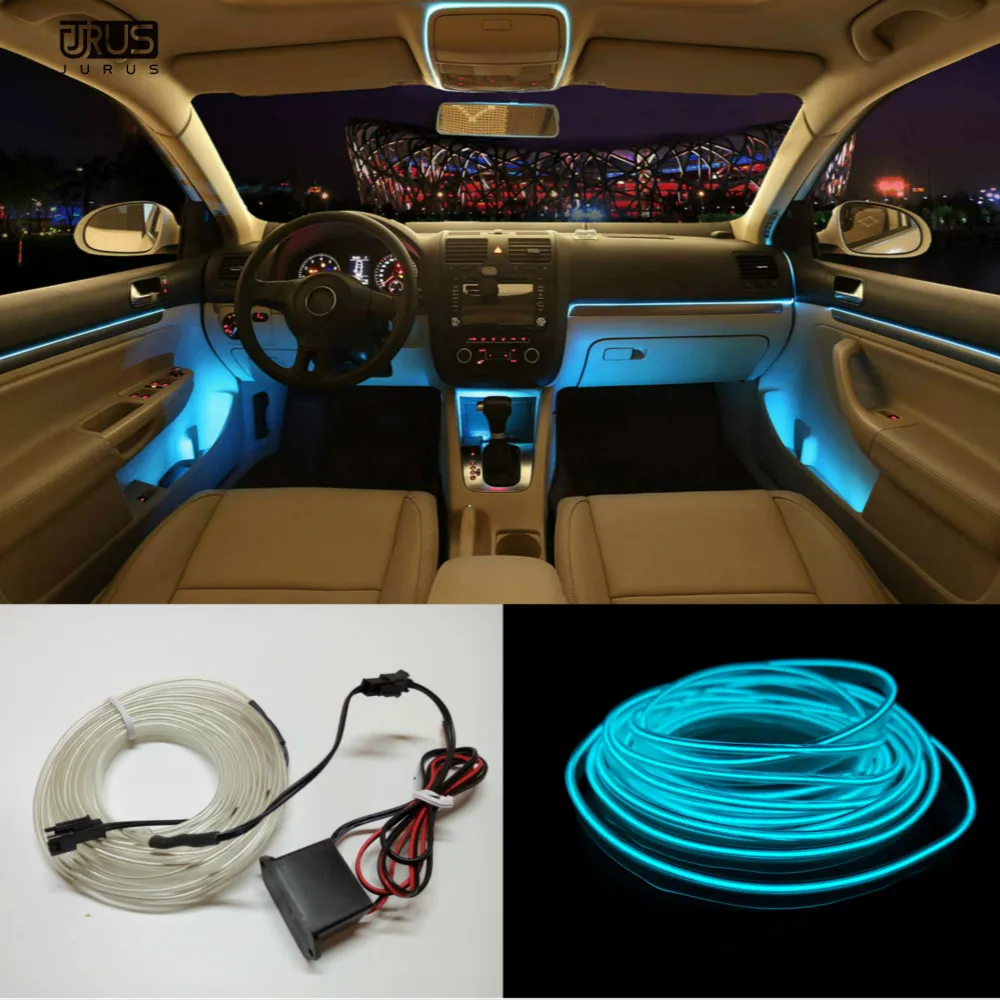

Что нужно знать по подсветке салона авто холодным неоном?

Придать индивидуальность своему автомобилю и выделить его из общего потока транспорта можно используя холодный неон, который смотрится оригинально и весьма эффективен. Сегодня неоновая подсветка – это один из наиболее распространённых способов тюнинга салона. Этот вариант имеет следующие преимущества:

  • минимальное потребление энергии. Неон считается практичным вариантом, благодаря продолжительному сроку работы. Прозрачный материал не теряет своих изначальных характеристик и не выцветает. При своей прочности он легко гнётся, хорошо режется при составлении разных световых комбинаций;
  • неоновую нить можно монтировать в разных частях салона автомобиля: на педалях, приборной панели, ручках для открытия двери и/или бардачке;
  • холодный неон не отвлекает водителя от контроля дорожной ситуации и считается безопасным материалом для нашего зрения;
  • свет гибкого холодного неона распределяется, равномерно насыщая салон, что весьма удобно в тёмное время суток и ночью;
  • при его работе не нежно включать дополнительные приборы освещения, в том числе штатное оборудование.

Подсветка салона автомобиля своими руками, с использованием холодного неона – это не только красиво, но и практично. Такой тюнинг позволяет обезопасить вас и пассажиров, и представляет огромное поле для фантазии.
Делая подсветку в салоне машины своими руками, можно получить однотонный свет, или в разной цветовой гамме, используя разные рисунки, цвета и комбинируя их количество. Обустройство неоновым материалом – это минимум затрат и незначительное вмешательство в электрическую систему авто, что не влияет на стабильную работу других (штатных) систем транспортного средства.

Подсветка салона авто – новый вариант

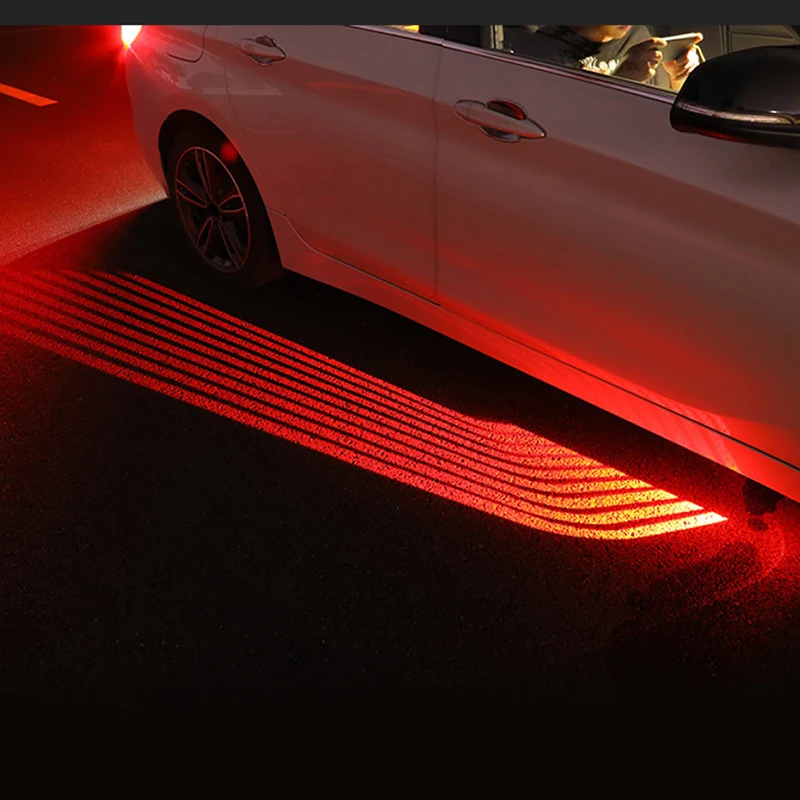

Речь идёт о лазерной подсветке, которая у нас появилась сравнительно недавно, постепенно завоёвывая сердца автолюбителей и мастеров чип/тюнинга. К примеру, при открытии двери, после установки лазерной подсветки в её нижней части, на земле, перед дверью, формируется выбранный вами логотип. Вот как это выглядит на фото.

Подсветка салона автомобиля своими руками – заключение

Установка подсветки салона своими руками не занимает много времени –  всего несколько часов. В результате несложных, в техническом плане работ, автомобиль станет более привлекательным и оригинальным.

2 способа — как подключить светодиодную ленту в машине. Откуда и как подать напряжение 12В. Прикуриватель и стабилизатор напряжения.

С момента появления светодиодного освещения его активно стали использовать во всех автомобилях.

При этом, кроме замены обычных ламп на диодные, многие умельцы нашли разнообразные способы применения и для светодиодной ленты. Причем, даже в тех местах, где подсветки и освещения никогда и не было.

Места подсветки в машине

Смонтировать дополнительное освещение в авто можно в нескольких ее частях и узлах:

  • приборная доска

Здесь можно обойтись совсем короткими отрезками, которые остались у вас после ремонта освещения в доме или квартире.

  • салон или двери машины

Также довольно частое применение — это подсветка дверей. Она загорается при их открывании и освещает выход из автомобиля.

  • фары

Такую подсветку еще прозвали «ангельские глаза». Просто пускаете ленту по периметру фар, причем не обязательно по всей окружности.

Помимо дизайна, это еще и улучшит ближний свет. Некоторые дорогие иномарки уже изначально идут с таким тюнингом.

А вот наши авто придется доделывать самостоятельно. Только имейте в виду, что фары в отличие от салона или кузова, можно подсвечивать светодиодными лентами белого или желтого цвета.

Здесь не должно быть разноцветной RGB радуги.

  • кузов

Лента монтируется на днище или порогах. В итоге получается эффект парения авто в воздухе над дорогой.

Только не приклеивайте светодиоды в месте установки домкрата. Иначе это будет одноразовая подсветка, до первого подъема машины при ремонтных работах.

Все эти подсветки можно сделать своими руками и подключить двумя способами:

  • напрямую от прикуривателя или проводов 12В
  • через отдельный источник питания

Самое главное, правильно подобрать источник питания и саму светодиодную ленту.

Подробнее

Подключение от прикуривателя

Сетевое напряжение в автомобиле 12В. По крайне мере, таким оно должно быть теоретически.

Однако в реальности, данное значение запросто может превышать 14В и более.
Светодиодная лента, которая изначально рассчитана на 12 вольт, очень не любит перенапряжение.

Из-за этого выходят из строя и перегорают кристаллы светодиодов.

Поэтому подключать такую ленту напрямую к автомобильному прикуривателю, аккумулятору или существующим уже проложенным проводам не рекомендуется.

Обратите внимание, что разного рода зарядки для мобильных телефонов от прикуривателя также не подойдут. У них выходное напряжение обычно около 5В, а вам нужны стабильные 12В.

Некоторые пытаются исхитриться и искусственно понизить напряжение. Для этого заранее просчитывают потребление подсветки и подключают перед лентой мощное сопротивление.

Расчет можно выполнить по формуле:

Таким образом подбирается резистор и впаивается в схему. В итоге напряжение питания на ленте падает на два и более вольт. Все это дело после расчетов нужно фактически перепроверять замерами мультиметром или тестером.

Такой способ имеет ряд недостатков. Кроме того, что это долгая процедура, еще и сопротивление будет существенно греться.

Стабилизатор напряжения

Поэтому лучший вариант — это использование стабилизатора. Если немного разбираетесь в электронике, схему можно собрать самостоятельно.

И уже через нее подключить все светодиодные источники освещения. При этом не стоит путать драйвер с блоком питания.

Основная задача драйвера — стабилизировать ток. Напряжение на нем может как повышаться так и понижаться.

А блок — это в первую очередь источник стабильного напряжения.

Для подключения светодиодной ленты в машине, вам необходим именно блок питания.

Поэтому применять микросхемы, которые используют для светодиодных ламп нельзя. Подключить этот блок можно не только от прикуривателя, но и вообще в любом месте авто, куда доходят провода 12В.

Ранее такой стабилизатор собирался на микросхеме типа КРЕН 7812.

Подключение довольно не замысловатое. Слева это плюсовой вход. Средний контакт — общая масса. Правый — выход на ленту.

Однако из-за постоянного перегрева, сейчас стали использовать импульсные источники. Для них уже не нужны огромные радиаторы охлаждения, да и мощность у них по более.

Импульсный блок питания

Питание, что на один, что на другой стабилизатор рекомендуется подключать через предохранители.

Если вы не радиолюбитель и не знакомы с пайкой схем, да и заморачиваться с этим делом нет желания, можете купить уже готовый стабилизатор.

При том, что стоят они на сайте AliExpress очень дешево. Буквально один-два доллара. Представляют из себя миниатюрную коробочку на основе микросхемы «LM2596».

Найти их в разнообразном количестве можно здесь.

Такой стабилизатор практически не требует никакой настройки, просто припаиваете провода на вход и выход и пускаете их на ленту.

Рассчитан он на ток до 1,5А, а значит через него можно подключать светодиодные ленты мощностью до 20Вт.

Если лента RGB идет с блоком управления, то импульсный источник питания должен подключаться перед блоком.

Кстати, с помощью такого блока, лучше подавать даже не 12В, а всего 10В.

Поверьте, для глаз это практически не заметно, а вот срок службы светодиодов увеличится в разы! Регулировать напряжение можно отверткой, подкручивая специальный винтик.

Если же вас пугают все эти сложности с импульсными источниками и блоками питания, то можно поступить по-простому и запитать всю подсветку в автомобиле от батарейки.

В первую очередь при покупке обращайте внимание на напряжение. Вам нужны модели именно на 12В.

Ведь встречаются еще 24В-36В и даже 220В.

Лучше подбирать одноцветный вариант, чтобы не заморачиваться с подключением RGB контроллера.

А еще из монохромных видов, проще всего подбирать цвета под кузов.

Практически все ленты изначально идут на самоклеющейся основе. Так что проблем с ее размещением и закреплением не должно возникнуть.

Из модельного ряда стоит присмотреться к двум основным вариантам:

  • светодиодная лента SMD 3528
  • светодиодная лента SMD 5050

Мощность подсветки будет зависеть от количества светодиодов в одном метре ленты.

А она может быть весьма разнообразна:

  • SMD3528 — 60,120,240 диодов на метр
  • SMD5050 — 30,60,120 диодов на метр

Чем больше диодов, тем ярче подсветка и соответственно ее мощность. Причем изменять эти параметры можно самостоятельно.

Достаточно отрезать изделие по соответствующим меткам, тем самым уменьшив число светодиодов и итоговое потребление и яркость.

Следующий параметр для выбора — это влагозащищенность. Внутри салона авто можно использовать ленту без какой-либо изоляции. Это класс защиты IP20.

На фары покупайте подсветку с защитой IP65.

Ну а под кузов — IP68.

Она уже полностью герметичная и способна сколь угодно долгое время нормально работать под воздействием воды и грязи.

Для дверей также лучше использовать вариант IP68.

Где и как смонтировать и подключить

Первым делом отмеряете необходимый метраж ленты.

И отрезаете строго по специальным меткам.

Далее прикидываете где будут уложены провода питания. Если позволяет конструкция, логичнее всего их будет спрятать.

Может быть даже придется просверлить пару отверстий.

К каждому отрезку подсоединяете провода. В машине лучше всего это сделать при помощи пайки, а не коннекторами.

Если лента у вас в силиконе, то контактные площадки придется зачистить и снять часть герметика.

Все хитрости и правила пайки светодиодной ленты можно узнать из статьи ниже.

Когда лента готова к монтажу, следует тщательно обезжирить поверхность на которую она будет наклеиваться. Смачиваете чистую тряпочку в растворителе и очищаете ей будущие места подсветки.

Припаянные провода заправляете в отверстие.

Отделяете защитный слой скотча и плотно надавливаете на подложку.

Как показывает практика, одного только скотча бывает не достаточно. Во-первых, поверхность не идеально ровная.

Во-вторых, сказываются наши перепады температуры. От минусовых значений до плюсовых, иногда в течение нескольких часов.

В итоге, даже качественная лента в конце концов отклеивается. Поэтому рекомендуется по краям, пройтись обычным термоклеем.

При организации подсветки кузова, клей вряд ли поможет. На днище, под порогами для крепления лучше использовать профиль с пластиковыми хомутиками.

Места, где была снята защита с контактных площадок и припаяны провода, также не помешает залить толстым слоем клея.

Подобным образом светодиодная лента монтируется в любые части машины. Если хотите повысить яркость и блок питания позволяет это сделать, то можно наклеить рядом одновременно две ленты.

Провода заранее выбирайте такой длины, чтобы их можно было протянуть в одну общую точку с нескольких подсветок одновременно. В ней и будет происходить подача питания 12В.

Кстати, прежде чем заделывать обшивку, всю схему желательно проверить на работоспособность от небольшого источника питания 12V. Например, можно взять батарейку А23.

Схемы подключения могут быть разнообразными, в зависимости от того, какой участок авто подсвечивается. Вот пример для светодиодной подсветки дверцы машины:

Более подробно с процессом подключения можно ознакомиться в видеоролике:

Все провода после проверки работоспособности заизолируйте в отдельные пучки.

На выходе у вас должен получиться один-единственный пучок с проводами, на которые и следует подать 12 вольт.

Общий плюс и один или несколько минусов (в зависимости от схемы и вида подсветки).

Питающие провода можно подпаять специальными автомобильными клеммами папа-мама и спокойно подключать их через колодки бортовой сети.

Например к штатному модулю управления светом, или от других кнопок, либо вообще через свой отдельный микровыключатель посадить на предохранители.

Также никто не запрещает все запитать через прикуриватель.

Естественно, после блока питания стабилизирующего напряжение, как уже оговаривалось выше.

СВЕТОДИОДНАЯ ПОДСВЕТКА АВТОМОБИЛЯ

   Статья светодиодная подсветка целиком посвящена автолюбителям. Среди нас немало умельцев, которые дополняют дизайн своего авто собственными руками. Сегодня расскажу вам один способ автомобильного тюнинга, точнее LED подсветки под автомобиль. На рынке можно найти множество разнообразныx светодиодныx лент, которые предназначены для подсветки разныx частей машин. Конечно желательно применить именно такие ленты, но на рынке они стоят немало денег, хоть они очень удобны тем, что питаются напрямую от автомобильного аккумулятора и удобно клеятся к автомобилю, дают достаточно яркое свечение за счет установленныx сверxяркиx светодиодов.

   Но сегодня мы будем рассмотреть вариант самостоятельного изготовления аналогичной подсветки своими руками. Недавно ко мне поступил заказ изготовить такую подсветку для ауди а-6. Клиент требовал светодиодную подсветку под автомобиль, плюс подсветку фар (в народе чаще называют ангельские глазки), и ещё подсветку над колесами (под крылом). Общая светодиодная подсветка под автомобиль и подсветка фар должны быть белого цвета, а подсветка колес — ультрафиолетового.

   Самое первое, что сделал — это измерение конструкции. На листке бумаги были произведены расчеты, чтобы с минимальной затратой LED лампочек получить свечение высшего класса. Потом наконец решил — подсветку фар и колес осуществим светодиодными лентами, а общую подсветку под авто сделаем из обычных светодиодов. Было два варианта — купить ленты заплатив 55 долларов и просто приклеить эти ленты под машину или же платить в три раза дешевле и купить китайские светодиодные фонарики и мучиться 4 дня подключением светодиодов. Я пошел по сложной дороге только по банальной причине — пожалел денежные средства!

   Итак, в магазине были куплены сначала 4 потом еще столько светодиодныx фонариков производства Китая. Фонарики стоили порядка 2,5 доллара каждый. На каждом фонарике в общей сложности 19 светодиодов и аккумулятор, зарядное устройство и стильный корпус, которые точно без дела лежать не будут.

   Фонарики были аккуратно разобраны, затем при помощи паяльника очень осторожно с плат были выпаяны светодиоды. Нужно в этом деле соблюдать предельную осторожность, поскольку светодиоды очень чувствительны к теплу и можно легко спалить светодиод паяльником (в течении всей работы всё-таки сжёг 5 светодиодов).


   Далее нужно переместить все светодиоды в удобное место (например в тарелку) — это делают просто для дальнейшего удобства, чтоб они не раскатились по столу. Затем из магазина сантеxники был куплен прозрачный шланг длиной 6 метров. Шланг был обрезан на куски и в итоге получиось два куска по 2 метра и 2 куска по 1 метр.

   Соответственно 2-х метровые куски для боковиков машины, а метровые для передка и зада автомобиля. Конечно все уже догадались, что я собираюсь установить светодиоды в шланге и укрепить шланг под машину.

   Провод, который использовал для подключения светодиодов, был одножильный с лакированной изоляцией и диаметром 0,7 миллиметра, но желательно применить более качественный гибкий провод МГТФ.


   Было задумано два варианта подключения светодиодов. Первый вариант простой — параллельно подключить все светодиоды затем через общий резистор подать питание. Резистор с сопротивлением 40 ом и с мощностью от 5 до 10 ватт, для каждой половинки шланга нужен свой отдельный резистор, итого нужно иметь 4 одинаковыx резистора. Этот вариант самый простой, но имеет один недостаток — резистор будет очень сильно греться, хотя у него есть и один плюс — если один из светодиодов по каким то причинам выйдет из строя — на остальные светодиоды это не повлияет, поскольку тут использовано параллельное подключение и не будет светиться только тот светодиод, который испортился.

   Второй вариант достаточно сложный и отбирает много времени на подключение, но он более надежный. Как известно, для нормального свечения светодиода нужно напряжение приблизительно 3,4 вольта. Если подключить 4 светодиода последовательно, то они будут способны напрямую работать от напряжения 14 вольт, а бортовая сеть автомобиля 12-14 вольт. Далее смотрите на фотографии и выбирайте удобный для вас вариант. В своём варианте использовал оба способа подключения, но вам советую использовать второй вариант, он трудный но результат лучше чем в первом варианте. И резистор тут вам уже не нужен. Кстати совет тем, кто решит собрать подсветку — проверяйте все светодиоды на работоспособность.

   На проволоке в местаx подключения светодиодов нужно сдирать лак, удобно использовать для этой цели монтажный нож для бумаги. После того, как все светодиоды подключены, нужно иx установить (засунуть) в шланг.


   Берем операционную нить и связываем с концом проволоки на котором припаяны светодиоды. Потом все просто — пропускаем нить по шлангу и тянем за один конец нитки, провод со светодиодами очень легко будут идти по шлангу, затем когда светодиоды окажутся в шланге нужно отрезать нить и кончики шланга залить силиконом для водостойкости. Потом проверяем получившиеся девайс подключая напрямую к источнику питания 12 вольт (использовал в качестве источника питания 3 аккумулятора от фонариков на основе которыx сделана неонка). Потом нужно изготовить таким же образом все шланги.


   Под машиной шланги нужно приклеить эпоксидной смолой, подключаются шланги параллельно и не забываем установить выключатель который будет включать и выключать общую подсветку или его отдельные части. С дном автомобиля думаю всё понятно, теперь приступим к подсветке колес. Тут особо нечего рассказывать, поскольку были использованы уже готовые светодиодные ленты, но при желании можно использовать и вариант предложенный выше. Все ленты и шланги подключаем параллельно и напрямую к аккумулятору автомобиля. Для подсветки фар желательно использовать светодиодные ленты, поскольку шланг тут будет грубо выглядеть. И в конце мой подарок клиенту — подсветка значка ауди, которая тоже сделана лентами. Вот и все — удачи и терпения друзья мои и всё получится не хуже, чем на автомобильном заводе. Специально для вас — АКА.

   Форум по светодиодной подсветке

   Обсудить статью СВЕТОДИОДНАЯ ПОДСВЕТКА АВТОМОБИЛЯ

Как установить светодиодные полосы в автомобиле

Хотите добавить удивительного стиля и цвета к своей поездке? Вы можете не только сделать это самостоятельно, но и получить отличные результаты по цене меньше пары динамиков!

Я увлечен, помогая другим, поэтому я упорно трудился, чтобы собрать эту подробную сделай сам (DIY) руководство, чтобы показать вам, как установить светодиодные полосы света в автомобиле.

Хотите увидеть, как они выглядят, прежде чем тратить время и силы? Обязательно посмотрите мое демонстрационное видео в конце.

Инфографика — Автомобильные светодиодные фонари: факты и советы

Что такое светодиоды?

Светодиоды (LED) — это полупроводниковые компоненты, излучающие свет. Полупроводники — это основные электронные элементы, состоящие из кремния и других элементов, которые позволяют электронам (электрическому току) течь определенным образом. Диоды — это «односторонние клапаны», которые позволяют току течь только в одном направлении. Интересным свойством является то, что они также излучают видимый свет.Анод (положительный вывод) подключается к положительному источнику питания, а катод (отрицательный провод) подключается к заземлению или (-) проводу.

Светодиоды (LED) — один из важнейших компонентов в мире электроники. Они существуют уже несколько десятилетий, но за последние 10-15 лет или около того они стали все более полезными в нашей повседневной жизни. Это также относится к домашнему и автомобильному освещению.

Светодиоды работают по принципу полупроводникового перехода .Другими словами, они содержат 2 разных материала, таких как кремний и германий, связанные вместе, чтобы сформировать переход или мост, который образует диод.

Диоды чрезвычайно важны для мира электроники, поскольку они, так сказать, представляют собой электрические односторонние клапаны.

Этот принцип лежит в основе микроскопических транзисторов, на которых работают микропроцессоры и многие другие чудеса современной техники.

Крошечные компоненты, такие как светодиодный чип (сами полупроводниковые материалы), очень чувствительны, но заключены в чрезвычайно твердый и прочный эпоксидный корпус.Провода прикреплены к крошечным компонентам для подключения питания.

Если вы хотите узнать больше о различных типах светодиодов, посетите эту страницу.

Как светодиоды производят свет

При прохождении электричества диоды имеют особый побочный эффект — они производят свет! Цвет излучаемого света зависит от материалов, из которых он сделан.

С годами все больше и больше компаний совершенствовали их и теперь производят дешевые, великолепно выглядящие светодиоды, которые могут излучать свет самых разных цветов.

Однако, в отличие от обычных лампочек, светодиоды работают при низком напряжении (скажем, около 1,5 В или около того каждая). Это означает, что они должны использоваться с резистором для ограничения протекающего тока, в противном случае они быстро перегорают.

Резисторы используются со светодиодами при питании от автомобильного напряжения (обычно около 12 В).

Сравнение светодиодов

и лампочек и неоновых ламп

Светодиоды имеют ряд преимуществ перед лампами накаливания (накаливания) и неоновыми лампами.Вот сравнительная таблица, в которой показаны некоторые плюсы и минусы трех типов.

70 900
КРИТЕРИИ СВЕТОДИОДНЫЕ ЛАМПОЧКИ ЛАМПОЧКИ НЕОНОВЫЕ ТРУБКИ
Энергопотребление Низкое Умеренное / высокое Низкое
Низкое стоимость Низкое / среднее Среднее / высокое
Напряжение Низкое Низкое / по мере необходимости Высокое (специальный источник питания)
Долговечность Отлично Плохое / среднее Плохая / средняя
Ожидаемая продолжительность жизни Чрезвычайно высокая (десятки тысяч часов) Низкая / средняя (сотни часов) Низкая / средняя (сотни часов)
«Мягкая» эффект свечения Плохо Удовлетворительно Отлично

Как вы Как видно из таблицы, светодиоды имеют значительные преимущества почти во всех важных категориях.Они также более экономичны.

Причина не только в том, что они такие долговечные и имеют чрезвычайно долгий срок службы (обычно 10 000 часов), но и потому, что для работы им требуется более низкое напряжение.

Один недостаток в том, что они не могут воспроизвести «мягкое свечение» неоновых ламп, но в целом это незначительный недостаток. Когда все сделано хорошо, они все равно выглядят великолепно!

Как работают многоцветные светодиоды RGB?

На изображении крупным планом показан разноцветный красно-зелено-синий (RGB) светодиод.Эти светодиоды на самом деле представляют собой комбинацию трех отдельных красных, зеленых и синих светодиодов, собранных вместе. Современные многоцветные светодиоды очень маленькие, а некоторые имеют размер всего несколько миллиметров!

Красный, зеленый и синий (RGB) светодиоды состоят из 3 отдельных цветных светодиодных сегментов, объединенных в один небольшой корпус.

Так же, как изображения, отображаемые на мониторе компьютера или на жидкокристаллическом дисплее телефона (ЖКД), цвета воспроизводятся с разными уровнями яркости, чтобы сформировать различные цветовые комбинации.

RGB-светодиоды имеют 3 разъема: по одному для каждого цвета. Используя специально разработанный светодиодный контроллер, три цвета управляются с разными уровнями яркости, и получаются разные оттенки цветов.

Конечно, можно производить также основные красный, зеленый и синий цвета. Количество вариантов цвета и яркости, которые вы можете выбрать, зависит от возможностей используемого контроллера.

Как работают светодиодные ленты?

Схема, показывающая устройство и основные принципы работы автомобильных светодиодных лент.Источник питания 12 В питает контроллер световой полосы, который управляет каждой световой полосой отдельными сигналами включения / выключения красного, зеленого и синего цветов. С помощью этих форм сигналов становятся возможными сочетания яркости и цвета. Резисторы необходимы для ограничения силы тока, которую может получить каждый сегмент светодиода.

Светодиодные световые ленты, работающие от специального источника питания, который контролирует время (и какой цвет) светодиода включается и выключается.

В то время как простые одноцветные светодиодные ленты не нуждаются в источнике питания, они не могут иметь различные цветовые комбинации и специальные функции, такие как затемнение или пульсацию музыкальных звуков.

Контроллер светодиодов делает это возможным в более продвинутых световых полосах за счет очень быстрого включения / выключения с отдельной проводкой для каждого отдельного цвета RGB.

Светодиодные полосы содержат равномерно распределенный набор из нескольких светодиодов RGB и резисторов, соединенных параллельно. При включении каждый цвет получает отдельный сигнал включения / выключения от блока контроллера драйвера светодиода. Это позволяет использовать различные уровни яркости и цветовые комбинации.

Чем дольше светодиод включен, тем ярче он будет казаться вашим глазам.Если один цвет включен больше других, этот цвет будет более заметным. (Например, если синий включается чаще, чем красный, вы увидите цветовую смесь с большим количеством синего)

Каждая световая полоса соединяется параллельно с другими световыми полосами в большинстве световых наборов.

Выбор отличного набора светодиодных лент

Наборы автомобильных светодиодных лент, такие как , популярный от Amazon, который я тестировал , являются отличным предложением за деньги и предлагают множество вариантов, включая цвет- меняется, пульт, и пульсирует с вашей музыкой.

Определенно важно приобрести хороший набор светодиодных ламп. Сегодня их так много продано, что при покупках может стать головной болью!

Хотя вы можете купить простой набор одноцветных световых полос примерно за 10 долларов (как здесь), я рекомендовал потратить еще несколько долларов.

Мой совет — поищите один со следующими характеристиками:

  • Хорошие отзывы покупателей и счастливые пользователи
  • Достаточно удобный для установки
  • Предлагает многоцветные режимы
  • Музыкальный режим, изменяемый со звуком
  • Режимы вращения цвета ( градиент, быстро и т. д.)
  • Регулировка яркости

Вам не нужно много тратить — скажем, 30 долларов или меньше.Вот отличный пример набора световых полос, который делает все это и многое другое по отличной цене.

Инструкции, прилагаемые к подобным китайским продуктам, могут быть трудными для понимания, так что будьте готовы к этому!

Расходные материалы, инструменты и список покупок

Очень разумно составить список того, что вам понадобится, прежде чем начать. Это займет всего несколько минут и действительно поможет вам лучше подготовиться к особенностям установки в вашем автомобиле!

Я рекомендую составить основной список того, что вам может понадобиться, прежде чем вы начнете устанавливать светодиодные фонари в свой автомобиль.

Инструменты:

  • Мультиметр (для измерения напряжения) — предпочтительнее контрольной лампы
  • Инструмент для обжима соединителей
  • Отвертки и т. Д. (Необходимые для вашего автомобиля)
  • Клещи для резки проволоки или плоскогубцы с проволокой- режущая деталь

Я настоятельно рекомендую приобрести недорогой, но хороший мультиметр (слева) , такой как эта самая продаваемая бюджетная модель от Amazon , а также инструмент для обжима проводов и соединители для обжима проводов (справа) перед началом установки.Вы добьетесь профессиональных результатов, и это будет намного проще!

Расходные материалы:

  • Проволочные стяжки (обычно продаются в пакете по 100 или более), длиной 6 дюймов или аналогичные
  • Соединители для обжима проводов (небольшой ассортимент)
  • Рулон изоленты
  • Хороший быстросохнущий клей
  • Переходники для предохранителей (при подключении от блока предохранителей)

Если вы устанавливаете световые полосы на плоские (или другие материалы) поверхности, я действительно рекомендую использовать отличный клей как этот фантастический суперклей Gorilla , с которым легко работать.Чтобы сделать монтажную проводку аккуратной или установить светильники на провода или другие близлежащие объекты, определенно возьмите несколько таких небольших стяжек для проводов.

Хотя сейчас это может показаться неважным, я, , настоятельно рекомендую, , взять с собой пачку стяжек. Они невероятно полезны для того, чтобы держать провода вместе, красиво и аккуратно.

Они также очень удобны для крепления световых полос на металлических скобах или ближайшей проводке (и других объектах) под приборной панелью и сиденьями.

Установка светодиодного освещения в автомобиле: начало работы

Чтобы установить светодиодное освещение, вам нужно сделать всего несколько основных шагов. Хорошая новость в том, что в большинстве случаев это не так уж и сложно! На то, чтобы сделать это правильно, нужно время, но оно того стоит!

Вам необходимо спланировать следующее:

  1. Подключите контроллер (или лампы напрямую) к источнику питания +12 В и заземлению
  2. Надежно закрепите световые полосы
  3. Протестируйте и проверьте работу

В большинстве случаев вам не нужно прокладывать какие-либо провода к батарее.Светодиодные фонари потребляют сравнительно небольшое количество энергии, поэтому в большинстве автомобилей их можно подключить к заводской стереосистеме или проводке прикуривателя.

Есть еще несколько источников, о которых я упомяну позже.

Как подключить светодиодные фонари 12 В в автомобиле

Многие комплекты включают вилку прикуривателя с переключателем включения / выключения. Хотя использование гнезда для сигарет для питания набора — простой вариант, это не лучший и не самый изящный способ. Однако для временного использования это нормально.

Хотя комплекты светодиодного освещения салона автомобиля часто включают вилку питания от прикуривателя, это не лучший вариант. В идеале вы захотите подключить их к выключателю зажигания, как автомобильную стереосистему.

Схема подключения светодиодной ленты

Для питания устройства вам необходимо подключить его к вспомогательному проводу , чтобы получить источник питания +12 В, который включается или выключается при зажигании.

Обычно можно найти провод, который подходит для этого, в одном из нескольких мест:

  • За автомобильной стереосистемой (обычно первый вариант)
  • На проводке гнезда прикуривателя
  • На блоке предохранителей в салоне автомобиля

Как мне найти дополнительный провод +12 В (ACC)?

1.Найдите цвета проводки вашего автомобиля

Я рекомендую поискать цветовую кодировку проводов для вашего автомобиля на The12volt.com. В большинстве случаев вы найдете цвета и схемы для электропроводки вашего автомобиля или грузовика.

Если не получится, ничего страшного. Мы вернемся к плану №2.

2. Проверяйте проводку, пока не найдете подходящий.

Для этого шага вам понадобится цифровой измерительный прибор (как я упоминал ранее). Основная причина в том, что в современных автомобилях не вся проводка рассчитана на 12 В.Некоторые теперь имеют сигнальные линии или другую проводку с напряжением ниже +12 В.

Осторожно! Простая контрольная лампа не может показать реальное напряжение проводки и может вызвать потенциальные проблемы с автомобилем. Использование тестовой лампы может привести к случайному использованию низковольтного провода, что может привести к тому, что ваши светодиодные лампы не работают или не будут работать правильно.

Вы можете попробовать снять магнитолу и, при зажигании в положении ACC, проверять проводку, пока не найдете провода +12 В. Затем проверьте еще раз при выключенном зажигании, чтобы решить, какие из них подходят.

3. Отвод блока предохранителей

Блок предохранителей транспортного средства, содержащий источник питания для радио — и ваш набор светодиодов — обычно находится в одном из нескольких мест. (Вверху) Под панелью в самой приборной панели или (внизу) в нижней части со стороны водителя возле педали тормоза. В руководстве пользователя обычно есть ярлыки для предохранителей.

Кроме того, есть еще один вариант — подключение к источнику питания через блок предохранителей. Обычно они находятся в левой части приборной панели, рядом с левой нижней частью салона или под панелью на самой приборной панели.

Вы можете использовать руководство по эксплуатации автомобиля, чтобы показать вам, какой предохранитель предназначен для какой цели. У большинства автомобилей есть один для источника питания радио, от которого вы можете использовать питание.

Монтажные адаптеры блока предохранителей позволяют легко отсоединить силовую цепь для установки светодиодных фонарей. Вы вставляете их вместо оригинального предохранителя, а затем подключаете провод питания.

Если вы отключаете блок предохранителей, подумайте о том, чтобы взять переходник проводки предохранителя. Они могут сделать это так просто!

Если у вас нет инструкции по эксплуатации, вы можете использовать тестовый прибор для проверки мощности предохранителя при включенном и выключенном зажигании, пока не найдете подходящий.Затем используйте переходник с предохранителем или другое соединение для подключения провода питания светодиода.

Вот несколько отличных, которые значительно упростят установку.

Подключение проводки

После того, как вы нашли подходящий источник питания, вам необходимо:

  • Подключить провод питания светодиода
  • Заземлить отрицательный провод питания

Вот полезная диаграмма с некоторыми идеями. объяснил.


Монтаж светодиодных лент

Поскольку многие комплекты светильников (например, тот, который я использую здесь) постоянно прикреплены к блоку управления, длина проводов ограничена.Однако для большинства типичных установок этого должно хватить.

Я измерил 48 ″ (122 см) и 58 ″ (147 см) для передней и задней части на моем. Это примерно 4 фута (1,22 м) и 5,6 фута (1,7 м) в длину для каждой передней и задней пары.

Расположение световых полос в салоне

Схема, показывающая типичные места расположения светодиодных полос в салоне автомобиля. Отличные места находятся под приборной панелью для 2 передних сидений, а также на передней или задней части сидений.В большинстве случаев используйте световые полосы с кабелями большей длины.

В идеале вы установите свои световые полосы (при условии, что у вас их 4, что есть в большинстве комплектов) здесь:

  • Левая и правая передняя: под приборной панелью, лицевой стороной вниз
  • Левая и правая задняя часть: под / на передние или задние края передних сидений

Убедитесь, что они обращены к тем участкам, на которых должен светиться свет.

Вы также можете временно протестировать их, используя качественную ленту, чтобы удерживать их на месте, прежде чем устанавливать их навсегда.

Расположение контроллера

Контроллер светодиодной подсветки (для тех, у кого есть пульт дистанционного управления и / или звуковой датчик) должен быть доступен с пульта дистанционного управления и должен быть размещен там, где он может правильно воспринимать звук. Установите его с одной стороны центральной консоли приборной панели, где он немного спрятан. Скорее всего, лучше всего будет со стороны водителя (как показано на схеме выше).

Светодиодные контроллеры, которые предлагают дистанционное управление, обычно используют датчик типа инфракрасного приемника (IR).Для этого требуется прямая линия связи с датчиком в блоке управления.

Кроме того, модели (например, показанная здесь) также имеют внутренний датчик звука. В обоих случаях вам нужно разместить блок управления там, где он не полностью закрыт и где с ним может работать пульт. Обычно я предлагаю сторону водителя, немного спрятанную под приборной панелью.

Установка световых полос и кабелей (и почему клейкие ленты могут быть плохим выбором)

На приведенной выше диаграмме показаны 2 отличных способа установки светодиодных полос в вашем автомобиле.Я больше не рекомендую самоклеющиеся полоски, даже включенные на световые полоски. После воздействия тепла в салоне автомобиля они часто выходят из строя.

Хотя светодиодные ленты обычно включают самоклеящуюся ленту на обратной стороне полос, это часто ненадежно. Причина в том, что клей выходит из строя после нескольких сеансов теплового воздействия, вибрации и ударов ногами в автомобиле.

По этой причине я рекомендую два упомянутых ранее метода:

  • Используйте высококачественный клей для крепления к пластиковым панелям под панелью приборов
  • Используйте проволочные стяжки для крепления световых полос к жгуту проводов автомобиля или кронштейнам приборной панели

Использование высококачественного гелевого суперклея, такого как Gorilla Glue, — отличная идея.Хотя это может показаться постоянным, вам понадобится всего несколько маленьких капель (примерно 4–5) на каждую световую полоску. Клей быстро сохнет, но с гелевым клеем легко работать и он довольно прочный.

Обязательно предварительно очистите все поверхности спиртом и тканью, спиртовой салфеткой или хорошим очистителем поверхностей. Кремний и другие защитные продукты, такие как Armor All, оставляют остатки, препятствующие хорошему прилипанию клея.

Кроме того, проволочные стяжки просты в использовании и позволяют реализовать множество творческих идей по установке.Почти любой ближайший объект или отверстие можно использовать для поддержки световой полосы.

Крепление световых полос к сиденьям

Точно так же, прикрепив световые полосы под приборной панелью, вы можете сделать то же самое и для сидений.

Если вы не хотите использовать перманентный клей, вы также можете рассмотреть возможность использования подлинной липучки . Обычная липучка, как правило, имеет некачественный клей и не прослужит долго.

По возможности используйте проволочные стяжки на каркасе сиденья, если они есть.Проволочные стяжки очень прочные, но их можно разрезать и удалить позже без каких-либо необратимых повреждений.

Сделайте вашу систему более яркой! Пример светодиодного освещения стойки усилителя

Хотите добавить немного стиля и класса вашей системе? Отличная идея — использовать светодиодные полосы, обращенные к усилителям, чтобы создать прохладное мягкое световое свечение, которое выглядит резким. На фото выше: Моя собственная автомобильная стойка усилителя, которую я построил.

На фото выше вы видите мою кастомную стойку автомобильного усилителя с подсветкой внутри.Светодиодные ленты также отлично подходят для вашей собственной недорогой стойки усилителя!

Просто разместите их вокруг усилителей (столько сторон, сколько вам нужно или имеет смысл для вашей системы), так чтобы они были обращены к усилителям. Это добавит красивого образа , которым вы будете гордиться.

Фактически, вы можете использовать простое реле, подключенное к удаленному проводу и питанию от усилителя +12 В и клемм заземления, чтобы они сработали автоматически вместе с вашей системой.

Заключительные примечания и демонстрационное видео

Пример комплекта, установленного на седан Toyota.Результаты отличные!

Добавить светодиодные фонари в салон автомобиля — это очень крутой проект , который вы можете сделать сами! Результаты отличные и один из самых экономичных способов действительно оживить вашу поездку.

Как я уже упоминал ранее, хороший набор светодиодных лент не сломает банк. На самом деле этот набор многоцветных автомобильных светодиодных лент, который я купил на Amazon, стоит менее 20 долларов. Его тоже легко установить.

Дополнительное чтение

Кстати, о переходе на новый уровень… У вас уже есть усилитель? Если пришло время для обновления, взгляните на мой список лучших 4-х канальных усилителей по качеству звука.

Есть вопросы, предложения или идеи? Не стесняйтесь оставлять комментарии ниже или отправлять мне сообщения.

10 способов сделать ваш автомобиль легче и быстрее

Чем легче автомобиль, тем быстрее он. Узнайте, как сделать свой автомобиль быстрее, используя наши 10 способов сделать его легче и быстрее…

Не волнуйтесь, мы не сделали все возможное для женщин. Мы не собираемся предлагать вам сходить на уроки местной зумбы и начать трясти попкой, как на картинке на поляроиде.Боже упаси.

Нет, нас здесь интересует поиск идеальной программы похудания для вашего мотора, которая улучшит управляемость и производительность. Не то, о чем вы так много услышите на следующей встрече Slimming World.

Это определенно важная часть оптимизации вашей настройки, потому что, если подумать, сброс лишних килограммов делает то же самое, что и добавление лошадиных сил … и Бог знает, что мы все потратили много денег за эти годы, пытаясь заработать немного лишнего ворчания по нашим проектам.

Так что, очевидно, больше ничего не поделаешь, пора начать бороться с этим жиром, и вот наши 10 лучших мест, с которых можно начать…

The Science
Если вы позволите мне надеть мои вельветовые брюки учителя естественных наук для через минуту я могу объяснить, что соотношение мощности к весу — это все, что нужно для достижения максимальной производительности. По этой причине вы не увидите много гоночных автомобилей с 15-ю сабвуферами в багажнике и почему нефтяной танкер с ядерным двигателем и мощностью 35000 л.с. все равно будет побежден в гонке вашей Нэн на своем скутере.

Когда вы смотрите на вес и мощность, подумайте об этом. Если у вас есть автомобиль весом 2000 кг и мощностью 200 л.с., это соотношение 2000: 200 или 10: 1. Это также означает, что каждая лошадиная сила должна составлять 10 кг. Если вы можете сэкономить 200 кг массы, соотношение станет 9: 1 — 10-процентное увеличение ускорения и реальной мощности. Вы тоже получите больше MPG!

1. Это нужно? Нет, тогда сдвинь!
Самый простой, не говоря уже о дешевом способ снизить вес — самый очевидный — избавиться от всего ненужного.Главное — подумать о том, как далеко вы хотите зайти, особенно если вы хотите, чтобы ваш автомобиль оставался пригодным для использования в дороге.

Очевидно, что самые жесткие режимы, в которых вы хотите избавиться от всей обрезки, срезать излишки металла и соскоблить любые звукоизоляционные эффекты, всегда будут давать наиболее впечатляющие результаты. На многих автомобилях простое удаление ковра может для начала сэкономить 7-8 кг.

Конечно, никто не заставляет вас сходить с ума, такая простая вещь, как очистка от всех старых инструментов и мусора, сбиваемого с вашей обуви, может сэкономить больше веса, чем вы думаете.Также стоит знать, что полноразмерное запасное колесо на старшей модели может весить до 20 кг, в то время как банка Tyreweld весит почти все. Когда тебе в последний раз делали прокол, а?

Похудание: От нескольких кг до большого!
Стоимость: В основном бесплатно

Где можно легально установить светодиодные панели?

Светодиодные панели были популярны в последние годы, но, как всегда, дорожные власти по всей Австралии не спешили вносить поправки в правила — где можно на законных основаниях устанавливать светодиодные панели?

Первый принцип модификации автомобилей в Австралии заключается в том, что ответ всегда зависит от штата.К сожалению, в каждой части Австралии есть свои собственные дорожные органы, которые имеют несколько иной набор правил, поэтому то, что является законным в одном штате, может быть незаконным в другом. Потому что, ну кто знает. Нам просто нужно жить с болью.

Светодиодные фонари

популярны, потому что они относительно дешевы, излучают приятный белый свет, имеют небольшие размеры и их легко установить по сравнению с обычными фарами дальнего света. И выглядят круто. Светодиодные полосы не заменяют точечные светильники, потому что просто не хватает места для создания отражателя, который может отбрасывать свет на разумное расстояние, поэтому вместо этого их лучше всего использовать в качестве заполняющих огней ближнего действия для маневрирования, движения на малой дальности, восстановления или работы .

Закон устанавливал, что все фары дальнего света должны устанавливаться попарно, чтобы освещение было симметричным. Это имело смысл для обычных круглых ламп, но не для световой планки, которая, хотя одиночный свет настолько широка, может быть установлена ​​симметрично. В конце концов, соответствующее австралийское правило проектирования (ADR), номер 13/00
