Как проверить генератор на работоспособность? Самостоятельная проверка и ремонт генератора. Как проверить генератор на машине или со съемом в домашних условиях используя мультиметр Как прозвонить якорь генератора ваз

Неисправность ротора генератора автомобилей ВАЗ 2108, 2109, 21099 (37.3701) в первую очередь приводит к исчезновению зарядного тока и разряду аккумуляторной батареи. На щитке приборов после пуска двигателя будет постоянно гореть лампочка разряда АКБ, сигнализирующая, что зарядный ток отсутствует. Стрелка вольтметра находится в красной зоне или на границе с ней. Если проверить вольтметром (мультиметром, тестером и т. п.) напряжение на выводах АКБ при работающем двигателе, то оно будет ниже требуемых 13.6 В.

Неисправностями ротора генератора могут быть короткое замыкание в его обмотках и отрыв выводов обмотки возбуждения от контактных колец — «обрыв».

Необходимые для проверки ротора инструменты

, тестер, вольтметр и т. п.

Если их нет, то контрольная лампа — лампочка на 1-5 Вт, 12 В с припаянными к ней проводами .

Проверка ротора генератора автомобилей ВАЗ 2108, 2109, 21099

Проверку на короткое замыкание и на обрыв можно провести не снимая генератор с двигателя и не вынимая ротор. Снимаем регулятор напряжения и через открывшееся окно проводим описанные ниже манипуляции.

Проверка замыкания обмотки «возбуждения» ротора на «массу»

— Плюс мультиметра в режиме омметра прижимаем по очереди к контактным кольцам, минус на корпус генератора («массу»).

Если ротор исправен (отсутствует замыкание на «массу»), сопротивление должно стремится к бесконечности.

При использовании контрольной лампы необходимо через нее, по очереди, пустить плюс от АКБ на каждое из контактных колец обмотки «возбуждения» ротора. Минусом будет выступать корпус генератора, так как он установлен на автомобиле и соединен с минусом АКБ. Если ротор исправен, контрольная лампа загораться не должна — плюс и минус ни где не встречаются. В противном случае будет гореть.

проверка обмотки возбуждения ротора генератора 37.3701 автомобилей ВАЗ 2108, 2109, 21099 на наличие короткого замыкания

Плюс мультиметра (в режиме омметра) на одно контактное кольцо, минус на другое.

При исправной обмотке возбуждения сопротивление находится в пределах 5-10 Ом.

Если применяется контрольная лампа, то плюс от АКБ через нее пускаем на одно контактное кольцо, а минус другим проводом на второе контактное кольцо. Лампа должна гореть. Если это так, то обмотка «возбуждения» исправна.

проверка на «обрыв» обмотки возбуждения ротора генератора 37.3701 автомобилей ВАЗ 2108, 2109, 21099

Оторвавшиеся от контактных колец выводы обмотки ротора можно увидеть только после снятия и . В ряде случаев их можно припаять. Чаще всего неисправный ротор генератора 37.3701 автомобилей ВАЗ 2108, 2109, 21099 следует заменить.

выводы обмотки и контактные кольца генератора 37.3701 автомобилей ВАЗ 2108, 2109, 21099

Примечания и дополнения

Главным источником электропитания в автомобиле является генератор, он представляет собой такую себе «мини-электростанцию». Неправильная или нестабильная работа этого узла чревата плохой (АКБ). Вышедший из строя генератор не обеспечивает зарядки, следовательно, бортовая сеть машины будет работать на АКБ которого на долго не хватит. В итоге — аккумулятор полностью разряжается, двигатель «глохнет» где-нибудь за городом, а у вас появляется новая «головная боль» и необходимость замены генератора.

Для того чтобы не допустить такого сценария необходимо регулярно следить за состоянием этого устройства, а также зарядкой, которую он дает. Если же вы заметили какие-либо перебои в работе необходимо проверить генератор, а как это сделать вы сейчас узнаете.

Но перед этим считаю необходимым поговорить о мерах предосторожности и определенных правилах, которые нужно соблюдать при проверке этого электроприбора для того, чтобы не повредить его.

!!! Нельзя:

• Проверять работоспособность генератора путем короткого замыкания, то есть «на искру».
• Соединять клемму «30» (в некоторых случаях «В+») с «массой» или клеммой 67 (в некоторых случаях «D+»).
• Допускать работу генератора без включенных потребителей, особенно нежелательна работа при отключенном аккумуляторе.
• Выполнять сварочные работы кузова автомобиля с подключенными проводами генератора и аккумулятора.

• !!! Важно:
• Проверка производится при помощи вольтметра или амперметра.
• Проверка вентилей производится напряжением не выше 12 В.
• В случае замены проводки электрогенератора необходимо подбирать провода аналогичного сечения и длины.
• Перед тем как проверить устройство убедитесь в работоспособности всех соединений и правильном натяжении приводного ремня. Правильно натянутым считается ремень, который при нажатии на середину с усилием 10 кг/с, прогибается не более чем на 10-15 мм.

Как проверить генератор мультиметром или вольтметром?

Проверка регулятора напряжения

1. Для того, чтобы проверить регулятор напряжения потребуется вольтметр со шкалой от 0 до 15 В. До начала проверки следует прогреть двигатель минут 15 на средних оборотах с включенными фарами.
2. Произведите замер напряжения между выводами «массы» генератора и «30» («В+»). На вольтметре должно показываться нормальное для конкретного автомобиля напряжение. К примеру, для ВАЗ 2108 оно будет соответствовать — 13,5–14,6 В. Если напряжение будет ниже или выше — вероятнее всего регулятор требует замены.
3. Кроме того, можно проверить регулируемое напряжение, для этого подключите вольтметр к клеммам . Следует отметить, что результат такого измерения будет неточным, если вы уверенны, что проводка 100% исправна. Мотор при этом должен работать на средних оборотах близких с включенными фарами и прочими потребителями электроэнергии. Размер напряжения должен совпадать с определенной величиной для конкретной модели авто.

Проверка диодного моста генератора

1. Включите вольтметр в режим измерения переменного тока и подключите его к «массе» и зажиму «30» («В+»). Напряжение должно быть не более 0,5 В, в противном случае есть вероятность неисправности диодов.
2. Чтобы проверить пробой на «массу», необходимо отключить аккумулятор, а также снять провод генератора, который идет к клемме «30» («В+»).
3. После подключите прибор между клеммой «30» («В+») и отключенным проводом генератора. Если на приборе ток разряда превышает — 0,5 мА, можно предположить, что есть пробой диодов или изоляции обмоток диодов генератора.
4. Сила тока отдачи проверяется с использованием специального зонда, который является дополнением мультиметра. Он представляет собой что то на подобие зажима или клещей, которыми охватываются провода, измеряя таким образом силу тока, который проходит по проводу.

Проверка тока отдачи

1. Чтобы измерить ток отдачи нужно охватить зондом провод, который идет к зажиму «30» («В+»).
2. Затем, заведите двигатель и произведите измерение, во время замера мотор должен работать на высоких оборотах. Включайте электроприборы по очереди и делайте замер для каждого потребителя отдельно.
3. Затем подсчитайте показания.
4. Следующий тест необходимо проводить со всеми одновременно включенными потребителями энергии. Величина замера не должна быть ниже суммы показаний каждого из потребителя, когда вы измеряли каждый из них по очереди, допускается расхождение 5 А в меньшую сторону.

Проверка тока возбуждения генератора

1. Чтобы проверить ток возбуждения генератора, заведите мотор и дайте ему высокие обороты.
2. Расположите измерительный зонд вокруг провода, подключенного к клемме 67 («D+»), показания на приборе будут соответствовать величине тока возбуждения, на исправном электрогенераторе он будет равен — 3-7 А.

Чтобы проверить обмотки возбуждения нужно будет снять щеткодержатель и регулятор напряжения.

Возможно потребуется зачистите контактные кольца, также проверьте нет ли обрывов в обмотке или замыканий на «массу».

Этот узел обеспечивает бесперебойную работу всех электрических систем в машине. Принцип действия заключается в переработке механической энергии вращения коленвала в электричество. Генератор соединён с коленчатым валом ремнём, поэтому отдельные его элементы вращаются, производя энергию. Если с ним случается какая-то поломка, то проблемы могут возникнуть не только с электроникой, но и прежде всего с ровной работой мотора. Есть вероятность заглохнуть на середине пути где-то далеко за городом. Поэтому при первом подозрении нужно предпринимать шаги для её устранения. Однако нужно быть уверенным, что проблема именно в генераторе, а многие автомобилисты не обладают достаточными навыками и не знают, как проверить генератор на работоспособность. Поэтому в статье речь пойдёт о методах правильной диагностики этого узла двигателя.

Как проверить исправность генератора?

Прежде чем приступать к проверке исправности генератора на автомобиле, необходимо, как и на других подобных работах, первым делом узнать перечень всех недопустимых действий:

• Во-первых, нельзя производить проверку генератора на автомобиле путём короткого замыкания, пытаясь получить искру.
• Во-вторых, запрещается допускать контакт клеммы «30» с клеммой «67» или «массой». На некоторых машинах первая клемма маркируется как «B+», а вторая как «D+».
• В-третьих, запрещается эксплуатировать генератор без подключённого электрооборудования. Хуже всего сказывается работа без подсоединённого аккумулятора. Поэтому генератор переменного тока должен быть всегда под нагрузкой.
• Сварочные работы следует проводить исключительно при выключенном питании всего автомобиля, то есть все провода не должны быть подключены к АКБ и электрогенератору.
• Прежде чем вы приступите к детальной диагностике электрогенератора, обязательно обратите внимание на то, как натянут ремень генератора и проверьте исправность всех соединений. Часто причина неудовлетворительной работы устройства кроется в плохо закреплённом ремне или ненадёжных соединениях. При нажатии на его середину прогиб должен составлять не более 1 сантиметра, максимум полутора.

Итак, соблюдая технику безопасности и учитывая перечисленные выше пункты, можно начинать проверку генератора на автомобиле.

Проверка генератора мультиметром или вольтметром

Самая доступная проверка исправности генератора автомобиля — это диагностика мультиметром. Для этой цели подойдёт самый простой тестер за минимальную сумму. Такой прибор есть у многих автовладельцев, и он прекрасно справится с этой задачей.

Но перед проверкой генератора тестером первым делом обследуйте . Так как она предназначена для его пуска, то иногда причина перебоев в электросистеме автомобиля заключается в севшей АКБ. Запустить мотор на полуживой батарее не получится. Поэтому первые замеры нужно проводить именно с ней.

Первым делом выключите двигатель или убедитесь в том, что он заглушён. Затем откройте капот и подсоедините красный щуп мультиметра к плюсовому контакту аккумулятора, а чёрный к минусовому, то есть к массе. В том случае, когда АКБ заряжена и исправна, напряжение в ней должно быть около 12 В. Если эти показатели ниже, то, вероятнее всего, неисправность именно из-за неё. Поэтому её необходимо зарядить или купить новую. Если всё в норме, то дело, скорее всего, в генераторе переменного тока.

Чтобы понять, работает ли генератор, можно воспользоваться ещё одним способом диагностики. Так как он даёт заряд аккумулятору на ходу, то батарея должна заряжаться и значение напряжения увеличиваться. Поэтому, если вам удалось запустить двигатель, доведите обороты до 2000 и подержите их так хотя бы какое-то короткое время. После этого, не выключая мотор, проверьте . Заряд должен повыситься до 13 вольт. Если он колеблется от 13 до 14,5 вольт, в зависимости от оборотов двигателя, то генератор исправен и справляется со своей работой.

И всё же, если все манипуляции с аккумулятором показали недееспособность генератора, то придётся разбираться непосредственно с ним. Это более сложный и трудоёмкий процесс, требующий от ремонтирующего человека хотя бы каких-то базовых навыков.

Контроль выдаваемого генератором напряжения

Так как измерение напряжения с помощью АКБ может быть неточным, то лучше всего убедиться в его достаточном значении, проводя замеры непосредственно на самом генераторе.

Если вы решили проверить, рабочий ли генератор, то сначала нужно прогреть двигатель в течение 15 минут на средних оборотах, включив при этом фары. Далее, потребуется замерить напряжение между выводами массы «30» на генераторе. Для каждого автомобиля есть своя норма показателей. Если мультиметр выдаёт данные, которые выбиваются из нормальных границ, то это говорит о поломке регулятора напряжения, его необходимо будет заменить.

Как диагностировать неисправность в диодном мосту генератора?

Помимо обыкновенного щупа, в комплекте с тестером могут идти специальные зажимы или, как их ещё называют, зонды. Они предназначены для проверки силы . Такой зонд понадобится для следующего этапа проверки.

В этот раз нужно попытаться обнаружить повреждение диодов или изоляции обмоток диодов генератора. Для этого выставить на мультиметре режим измерения переменного тока, а затем подключить к «массе» и выводу «30». Если напряжение более 0,5 В, то дело может быть в поломке диодов.

Далее, следует убедиться, что нет пробоя диодов и их изоляции. Сначала отключите аккумулятор и снимите провод генератора, идущий на клемму «30». Затем нужно произвести замер между этим выводом и отключённым проводом генератора. При силе тока больше 0,5 А на диодах или изоляции действительно присутствуют повреждения.

Контроль тока отдачи

Обожмите специальным зондом провод, идущий к выводу массы «30». Запустите мотор и дайте ему высокие обороты во время замера. Затем начните по очереди включать электрические приборы в автомобиле и замеряйте ток отдельно для каждого. После подсчёта показаний проведите такую же диагностику, но уже со всеми включёнными электроприборами. Величина тока, полученная во время второго теста, не должна быть меньше суммы показателей в первом испытании. Допустима разница в 5 А в меньшую сторону.

Измерение тока возбуждения генератора

Этот этап диагностики самый сложный и требует от автовладельца определённых навыков работы с . Потребуется поместить зонд на провод, идущий к выводу «67» или, как его ещё маркируют, «D+». Запустите мотор и так же, как и в предыдущем тесте, раскрутите его до высоких оборотов. Мультиметр покажет величину тока возбуждения, которая должна быть равна от 3 до 7 А.

Помимо этого, нужно проконтролировать величину возбуждения обмотки в генераторе. Как было сказано выше, этот этап довольно затруднительный. Для такого теста потребуется демонтировать щёткодержатель и регулятор напряжения. Скорее всего, только этими действиями диагностика не обойдётся и придётся зачистить контактные кольца и проверить на наличие разрывов обмотку. Также следует посмотреть, нет ли замыканий на «массу». Для этой цели мультиметр нужно выставить в режим измерения сопротивления. Измерительные щупы прикладываются к контактным кольцам. Сопротивление должно быть в пределах 1,8–5 Ом. Если показатель ниже нормальных границ, то это свидетельствует о наличии короткозамкнутых витков, а если больше, то это говорит о разрыве обмотки.

После таких замеров поместите один датчик на контактное кольцо, а другой подключите к статору генератора. Если генератор исправен, то он покажет бесконечно большое значение. При других показателях обмотка замыкает на «массу».

Вот, собственно, и все основные тесты, которые может произвести с генератором непрофессионал. Для такой несложной процедуры не нужно обладать какими-то специальными навыками и умениями. Просто нужно знать на базовом уровне, как устроен автомобильный мотор, и обладать желанием что-то починить. Попробуйте выполнить все указанные выше пункты и вы поймёте, что проверить работу генератора на работоспособность достаточно легко. Конечно, если вы впервые видите всё, что находится под капотом, то лучше доверить такую работу мастеру, потому что ошибки чреваты губительными последствиями для всей электрики авто.

Прошли времена, когда торпедо автомобилей напоминали рабочие места пилотов авиации – с россыпью датчиков, приборов и механических кнопок. Теперь среди автопроизводителей принято не забивать шоферам голову «ненужной» информацией. В частности, почти не встретишь на приборной панели амперметр – в современных машинах осталась только сигнальная лампа. Она если что-то и покажет, то когда беда уже случилась. А ведь при поломке генератора продолжать движение автомобиль практически не может (максимум, проедет пару километров на аккумуляторе), есть вероятность «встрять» посреди дороги. Можно ли как-то проверить генератор и подстраховать себя от неприятной ситуации? Можно.

На фото: генератор под капотом автомобиля

Что может сломаться в генераторе?

Чтобы лучше понимать, что в генераторе может сломаться, нужно разобраться в его устройстве. Оно не такое сложное, как это может показаться. Если говорить упрощенно, то генератор состоит из:

Корпуса,

Подвижной части (ротор),

Неподвижной части (статор),

А также дополнительных элементов, к которым относятся реле-регулятор, диодный мост, и щеточный узел.

Главные враги генератора – время, вода, химические реагенты и механические повреждения. От них все проблемы.

1. Самая популярная причина поломки генератора – износ щеток . Они графитовые и ходят по дорожкам ротора, поэтому от времени и большого пробега банально стираются. Щетки обычно продаются отдельно, стоят недорого и их нетрудно заменить.

2. Куда менее приятная неисправность – поломка реле-регулятора . Если генератор держит слишком высокое или слишком низкое напряжение, то проблема с высокой долей вероятности именно в нем. Реле-регулятор сложнее диагностировать и заменить чем щетки, но с этим тоже можно справиться в домашних условиях.

Новое реле-регулятор слева, справа — старое

3. Заклинившие подшипники не сулят ничего хорошего. Ротор перестает вращаться, а без этого ток генератор вырабатывать не будет. Сами подшипники недороги, но для их замены нужен опыт и специструменты, так что лучше такую работу проводить в условиях сервиса.

Вышедший из строя подшипник генератора

4. При поломке диодного моста генератор становится бесполезен, ведь сам агрегат вырабатывает переменный ток, а для потребителей в автомобиле нужен постоянный. Этим преобразование как раз и занимается диодный мост. Это очень чувствительный элемент, который боится попадания воды, замыканий и перепутанной полярности. Его можно ремонтировать, меняя диоды, но в современных условиях диодный мост обычно меняют, это проще.

4. Самый неприятный вариант поломки – сгорание обмотки на статоре или роторе. Чисто теоретически ее можно восстановить, но обычно в таком случае нужно рассматривать целесообразность ремонта, зачастую купить новую обмотку будет дешевле, чем ремонтировать.

Как диагностировать генератор не снимая

Понять насколько хорошо работает генератор можно и без его демонтажа с автомобиля. Способы очень простые и доступны любому автомобилисту.

1. Нужно замерить напряжение в бортовой сети обычным тестером. Необходимо сделать три замера. Сначала на незаведенном автомобиле (прибор должен показывать около 12,2-12,7 В, но это показатель здоровья аккумулятора).

Потом пустить мотор и выключить все потребители (нормальное значение в такой ситуации должно находиться в диапазоне от 13,8 до 14,7 В). Наконец, нужно включить несколько мощных потребителей (печка, фары) и померить еще раз. Напряжение просядет, это нормально, так и должно быть, главное, чтобы просадка была не ниже 13В. Если цифры получились иные – с таким генератором ездить опасно.

2. Присмотритесь к работе осветительных приборов – если лампы головного света или подсветка салона стали тускнее, чем раньше, это первейший признак низкого напряжения в сети. Лучше на такой машине в дальнюю дорогу не ехать.

3. Очень тревожным симптомом является мигание фар в такт изменения оборотов . За «ровность» работы в генераторе отвечает реле-регулятор, если он не стабилизирует напряжение вне зависимости от частоты вращения коленвала, то почти наверняка скоро машина «встанет». Нужно срочно с этим вопросом разбираться.

4. Как бы это банально не звучало, но стоит присмотреться и прислушаться к генератору. Подшипники и ролики редко заклинивают внезапно, почти всегда грядущую поломку предваряет свист, вой или дополнительный шум . Если из под капота доносится посторонний шум, нужно обязательно найти его источник. За ремнем можно следить визуально, он тоже изнашивается не за одну поездку, а постепенно.

5. Если у вас старый карбюраторный авто, то вам доступен еще один, очень простой способ диагностики. Достаточно сбросить минусовую клемму с аккумулятора на заведенном автомобиле , и посмотреть на работу машины – если ничего не изменилось, значит, генератор с работой справляется, а если автомобиль стал работать неровно, с перебоями – нужно выяснять причину. Увы, но этот способ для инжекторных автомобилей противопоказан – сложно предугадать, как поведет себя хрупкий электронный блок управления при резком перепаде напряжения. В случае чего, ЭБУ придется менять и диагностика получится очень дорогой.

На что еще обратить внимание

Наконец, косвенную диагностику генератора можно провести по аккумулятору. Они работают в тесной связке, и по «здоровью» одного можно судить о работоспособности другого. Если аккумулятор приходится постоянно , то проблема может быть именно в слабом заряде от генератора (хотя проблемы самого «аккума» тоже не исключены). Боком выйдет для аккумулятора и слишком высокое напряжение в бортовой сети – если аккумулятор внезапно выкипел, то нужно заниматься диагностикой генератора, «просто так» такие вещи не случаются.

Не лишне и просто устроить осмотр генератору. Все провода у него должны быть надежно прикручены – без перебоев и перегибов, корпус не иметь повреждений, а сам агрегат не должен искрить при работе.

Диагностика с разборкой

Если превентивные меры не помогли, и генератор все-таки сломался, то необходим демонтаж агрегата, его разборка и диагностика. Если проблемный узел не бросается в глаза, то нужно проверять все составные части генератора поочередно.

1. Ротор . У него нужно мультимером проверить обмотку на сопротивление, «подключившись» щупами к контактным кольцам. Значение сопротивление исправной обмотки лежит в районе 2,4-5,1 Ом. Если на табло мультимера нули, то в обмотке обрыв, если сопротивление есть, но очень маленькое, значит где-то в обмотке есть межвитковое замыкание, если показатель выше – нужно смотреть контакты и пропаять самые ненадежные из них.

Проверка ротора генератора

2. Статор . У него тоже нужно «прозвонить» обмотку. «Правильное» значение сопротивление между выводами обмоток 0,2 Ом, иначе либо обрыв, либо замыкание. Изоляцию статора на пробой очень удобно проверять обычной лампочкой на 220 вольт. Если подключить ее одним контактом к выходу обмотки, а вторым контактом к корпусу статора, то она гореть не должна. Если горит – значит пробой.

3. У диодного моста нужно проверить все диоды на проводимость тока. Для этого нужно переключить тестер в режим омметра, один щуп поднести к пластине, а второй поочередно к диодам, которые впрессованы в эту пластину. Потом шупы нужно поменять местами. И так проверить все диоды во всех пластинах. Диодный мост исправен, когда при одном из подключений диода сопротивление будет, а при другом нет. Из-за того, что диоды имеют разный заряд не стоит запоминать, какое подключение должно давать сопротивление, а какое нет, главное, чтобы в одном из двух замеров у каждого диода было сопротивление. Если нет – то диодный мост нужно менять.

4. Изношенные до предела щетки диагностировать проще всего – тут даже мультимер не потребуется. Достаточно линейкой замерить их длину, если она меньше 4,5 см, значит, щетки нужно менять. Не лишним будет заодно замерить и диаметр токосъемных колец. Он должен быть не менее 13 мм, а еще лучше около 14 мм.

Как вы видите, проверка генератора не такая уж и сложная задача. Простые операции можно провести прямо на машине, но даже если генератор придется снимать и разбирать – ничего сложного там нет. Мультимер, набор отверток и ключей помогут провести все замеры. Благо, на многие генераторы запасные части свободно продаются, так что можно заменить только износившейся элемент и самостоятельно, без больших вложений, вернуть генератор к жизни.

Проверка генератора мультиметром

Самостоятельно можно проверить обычным тестером, включенным в режим омметра (измерение сопротивления). Сначала проверяем ротор, потом статор и затем диодный мост. Напомню что в генераторе есть еще щеточный узел и регулятор напряжения.

Иногда эти два узла конструктивно объединены в один узел. В общем начните проверки с визуального осмотра щеточного узла. Ведь если щетки не будут доставать до контактных колец, то и выдавать электричество агрегат не будет.

Самая простая проверка системы зарядки

Замерить напряжение аккумулятора на не запущенном двигателе , если не разряжен, то напряжение должно быть 12,5 — 12,8 вольт. Теперь нужно запустить двигатель и замерить напряжение на аккумуляторе. Допустимые пределы напряжения 13,5-14,5. Допустимый максимум зарядки на некоторых автомобилях 14,7 вольт. Учтите что если аккумулятор разряжен, то напряжение на его клеммах при заведенном двигателе может быть и выше.

Простая проверка на автомобиле

Не снимая с автомобиля можно провести ряд простых предварительных проверок.

При выключенном зажигании проверьте при помощи контрольной лампы (5Вт) наличие напряжения на силовом проводе В+. Этот провод практически всегда напрямую соединен с плюсом аккумулятора. На некоторых авто он может идти через мощный предохранитель (от 60 ампер и выше).

Проверка генератора на автомобиле также допускает использование тестера или мультиметра. При работе мотора включите максимальное количество энергопотребителей и проверьте напряжение на аккумуляторе. Оно не должно падать ниже 12,8 вольт.

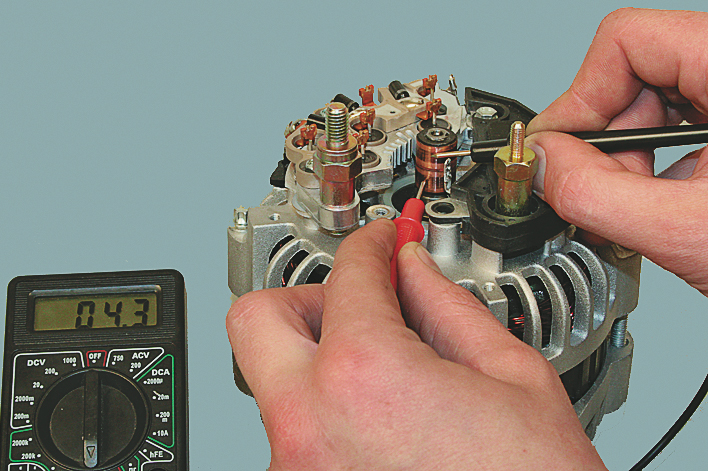

Проверка ротора

Мультиметром в режиме измерения сопротивлений прозвоните обмотку возбуждения (на роторе).

Для этого присоедините измерительные щупы к контактным кольцам.

Сопротивление исправной обмотки на должно быть в пределах 2,3 -5,1 Ом.

• Если сопротивление не показывает совсем, то в обмотке обрыв.
• Если сопротивление ниже положенного, то скорее всего межвитковое замыкание.
• Если же выше, то возможно плохой контакт или не пропаяны как следует выводы обмотки к контактным кольцам.

Так же замеряем потребляемый обмоткой возбуждения ток. Для этого подаем на контактные кольца +12 вольт и в разрыв цепи подключаем амперметр постоянного тока. Ток потребляемый обмоткой должен быть в пределах 3-4,5 Ампер. Если ток завышен, значит в обмотке ротора межвитковое зажигание и она требует замены. Максимальный ток реле-регулятора 5 Ампер, поэтому при завышенном токе обмотки ротора регулятор напряжения тоже нужно заменить.

Сопротивление изоляции можно проверить высоким переменным напряжением 220 вольт , подав напряжение через лампу накаливания 220 в, 40 Вт., один контакт подключаем на контактное кольцо, другой на металлический корпус ротора. При отсутствии замыканий на корпус лампа гореть не должна . Если нить лампы хоть чуть-чуть светится, значит имеет место утечка тока на массу. Такая обмотка требует ремонта или замены.

Соблюдайте меры предосторожности при работе с высоким напряжением !

Статор генератора

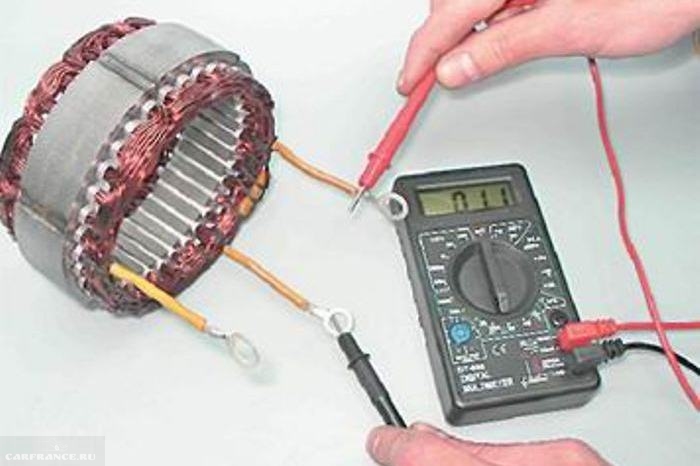

Обмотки статора можно смотреть только отсоединив или отпаяв выводы от диодного моста. Сопротивление между выводами обмоток должно быть примерно 0,2 Ома. А между выводом любой обмотки и 0 (общим выводом) около 0,3 Ом. Если замыкают обмотки статора или диодный мост, то генератор при работе сильно гудит.

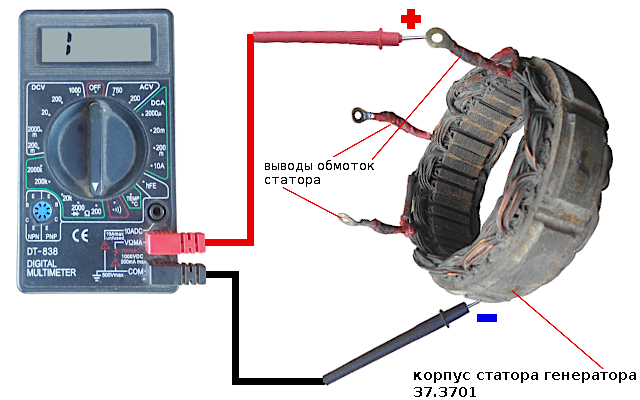

Точно так же проверка изоляции на пробой осуществляется через лампу напряжением 220 вольт. Один контакт подсоединяется к выводу обмотки, второй на корпус статора. При исправной изоляции лампа гореть не должна!

Так же внимательно осмотрите состояние внутренних частей статора и наружной части ротора. Они не должны соприкасаться между собой при работе. Как говорится «башмачить». При такой работе генератор издает повышенный шум, что свидетельствует об износе подшипников или втулок.

Видео, проверка на самодельном стенде:

Диодный мост

Диодный мост состоит из двух пластин, одна из которых положительная, а другая отрицательная. Диоды проверяются мультиметром в режиме омметра.

Подсоедините один щуп к выводу «+ » диодного моста, а второй поочередно подсоединяйте к выводам Ф1 Ф2 Ф3 и 0. Чтобы было понятней: один щуп подсоединяем к плюсовой пластине, а другим поочередно касаемся выводов тех диодов, которые впрессованы в эту пластину.

Затем поменяйте щупы местами и проделайте то же самое. В одном случае тестер должен показывать проводимость (какое-либо сопротивление), а в другом нет. Таким образом мы проверили диоды на плюсовой пластине.

Для проверки диодов на отрицательной пластине один щуп соединяем с отрицательной пластиной, а второй с выводами диодов поочередно. Точно так же потом меняем щупы местами и повторяем процедуру. В одном случае проводимость будет, в другом нет.

Обратите внимание что сопротивление не должно равняться нулю! Это говорит о пробое диода. Так же о пробое диода говорит отсутствие сопротивления в обе стороны при подключении. Диодный мост даже с одним неисправным диодом будет давать недозаряд аккумулятора, поэтому требует замены.

Щетки и контактные кольца

Кольца и щетки можно проверить визуально, оценив их состояние и исправность. Проверить выступающую длину щеток. Она должна быть не меньше 4,5 мм. А в норме 8-10 мм.

Так же диаметр токосъемных колец должен быть минимум 12,8 мм. а в идеале 14,2-14,4. Изношенные кольца можно поменять, если вы найдете их в магазине. Снимаются они специальным съемником, при этом отпаиваются выводы обмотки. После установки новых колец их можно проточить на токарном станке для устранения биений и шлифануть мелкой наждачкой для ликвидации заусенцев.

Как проверить генератор на машине, не снимая?

Функционирование электрооборудования автомобиля зависит от надежной бесперебойной работы источников питания. Их функции выполняют:

• Аккумуляторная батарея при неработающем двигателе;
• Генератор при запущенном силовом агрегате.

Аккумулятор также обеспечивает работу стартера при запуске ДВС. Однако, емкость АКБ ограничена, накопленного заряда достаточно для питания потребителей в течение периода не более 1-2 часов. Основная нагрузка (в том числе, зарядка аккумулятора) приходится на автомобильный электрогенератор. Выход агрегата из строя (особенно в дороге) – серьезная проблема, поэтому владельцу авто следует периодически проверять исправность генератора, своевременно устранять неполадки, позаботиться о замене устройства при серьезной угрозе работоспособности.

Возможные причины поломки генератора.

Автомобильный электрогенератор представляет обычную электрическую машину постоянного или переменного тока. Автопроизводители в текущий момент отдают предпочтение трехфазному варианту с независимым питанием обмотки возбуждения.

Для электрических агрегатов характерны следующие причины неисправностей:

• Физический износ и старение деталей конструкции. Следствием являются проблемы с механикой устройства (например, биения вала, заклинивание, вплоть до полного разрушения обмоточной части и корпуса), нарушение изоляции обмоток, обрывы проводников.
• Превышение допустимых тепловых нагрузок, за счет чего наблюдается ускоренное разрушение (вплоть до полного выгорания) изоляции и нарушение работы других компонентов (например, щеток, встроенных выпрямителей, регуляторов).
• Негативное воздействие внешней среды. К наиболее опасным факторам относятся температура, влажность, пыль, агрессивные примеси (пары аккумуляторного электролита, дорожные реагенты). Длительное воздействие приводит к нарушению изоляции, уменьшению сечения проводников на незащищенных участках (например, в местах контактов), появлению утечек, образованию нежелательных токопроводящих перемычек.

Полностью оградить устройство от действия перечисленных факторов в процессе эксплуатации невозможно. Однако соблюдение правил эксплуатации снизит риск появления серьезных неисправностей.

Если неполадок с электрооборудованием избежать не удалось, следует знать, как самостоятельно проверить генератор и определить неисправности.

Типичные неисправности автомобильного генератора.

В состав автогенератора переменного тока входят:

• Статор с трехфазной обмоткой, создающей напряжение необходимого уровня.
• Ротор с магнитными полюсами и обмоткой возбуждения, создающий необходимый для генерации магнитный поток. Обмотка соединена с коллекторными токосъемными кольцами.
• Щеточный узел, оснащенный графитовыми или металло-графитовыми щетками, обеспечивающими контакт с токосъемными кольцами коллектора, подачу напряжения на обмотку возбуждения.
• Подшипники и втулки, снижающие механическое сопротивление (трение) при вращении ротора.
• Крышки, обеспечивающие частичную защиту основных элементов конструкции.
• Дополнительные элементы. К ним относят блок диодных выпрямителей, реле-регулятора. Первый предназначен для преобразования переменного напряжения генератора в постоянное, поступающее в бортовую сеть для питания потребителей, зарядки аккумулятора, питающего через РР обмотку возбуждения. Второй регулирует напряжение возбуждения, стабилизируя входной напряжение генератора, отсекает АКБ при выходе напряжения за пределы, допустимые для аккумулятора. Эти элементы, хоть и являются функционально самостоятельными, конструктивно, в большинстве случаев, интегрированы с электрогенератором.

Среди неисправностей автомобильного электрогенератора встречаются проблемы механики и электрической части. Наиболее типичными являются:

• Повреждение или износ приводного шкива;
• Выработка (износ) или разрушение подшипников или втулок ротора;
• Износ (разрушение поверхности) контактных колец коллектора;
• Истирание или механическое разрушение щеток;
• Короткое замыкание между токосъемными кольцами;
• Проблемы с обмотками статора и ротора — обрыв проводников, короткие замыкания между витками обмоток, на металлические детали конструкции;
• Выход из стоя выпрямительных диодов;
• Потеря работоспособности реле-регулятора.

Перечисленные неисправности представляют серьезную опасность для электрооборудования автомобиля, прежде всего, аккумулятора.

Признаки неисправностей.

Первым, наиболее тревожным симптомом неисправностей являются проблемы с аккумулятором. Среди них:

• Мигание или постоянное свечение сигнальной лампы разряда АКБ на приборной панели;
• Недостаточный уровень заряда аккумулятора, вследствие чего затруднен или невозможен запуск стартера и ДВС автомобиля;
• Перезаряд батареи, сопровождающийся выкипанием электролита, образованием характерного налета на контактах АБ и деталях авто.

Кроме того, явным признаком являются проблемы с электроснабжением бортовых потребителей, например, тусклое свечение осветительных приборов в салоне и фар. Изменение яркости ламп при изменении скорости вращения двигателя также свидетельствует о неполадках бортовых источников электропитания.

Нередко проблемы механики сопровождаются «звуковыми эффектами» — дребезгом, негромким писком или подвыванием.

Самостоятельная диагностика генератора без демонтажа с автомобиля.

Нередко неисправности электрогенератора проявляются в поездке, когда автовладелец лишен возможностей собственными силами демонтировать устройство (во многих моделях требуется наличие специального инструмента, свободного доступа со стороны днища) и детально проверить работоспособность. Но поверхностную диагностику, определение большинства возникших проблем можно провести, не снимая генератора с машины.

Предварительная проверка.

Предварительно осуществляется проверка деталей, непосредственно к генератору не относящихся, но оказывающих влияние на работоспособность:

• Предохранителя в цепи заряда АКБ;
• Приводного ремня.

Сгоревший предохранитель заменяют. Так же поступают с ремнем при наличии трещин, расслоений. Проверку натяжения осуществляют простым нажатием рукой на середину свободного участка. При прогибе более 10-15 мм потребуется регулировка натяжителем. В случае, когда возможностей регулировки недостаточно для устранения – ремень меняют.

Зачастую таких действий достаточно, чтобы восстановить нормальную зарядку АКБ. В противном варианте потребуется детальная диагностика.

Общая проверка работоспособности.

Для диагностики необходим мультиметр (тестер) или вольтметр с пределами измерения до 20 В. Универсальный прибор предпочтительнее, поскольку может понадобиться для дальнейшего тестирования узлов.

Порядок работы следующий:

• Определяют напряжение на зажимах АКБ при заглушенном двигателе. Нормальным считается уровень 12.3-12.7 В (зависит от многих факторов, например, температуры). Напряжение порядка 12 В и ниже говорит о проблемах с зарядкой и/или АКБ и служит достаточным поводом для тщательной проверки узлов электрогенератора.
• Заводят и прогревают двигатель, проводят повторный замер. Во всем диапазоне скоростей вращения напряжение должно лежать в пределах 13.2-14.2 В. Если напряжение не повышается до указанных значений – генератор неработоспособен, не обеспечивает заряда батареи или нарушены цепи заряда. Превышение уровня 14.5 В (для некоторых авто 14.8 В) свидетельствует о проблемах реле-регулятора, необходимости его дальнейшей проверки.

Нередко на интернет-сайтах описывают способ проверки без измерительных приборов. Согласно предлагаемой методике заводят двигатель, прогревают, затем отсоединяют одну из клемм аккумулятора. Если мотор не глохнет – электрогенератор функционирует удовлетворительно. Такая проверка ОПАСНА для электрооборудования автомобиля!

Даже незначительная индуктивность подсоединенных к клеммам АКБ проводников при прерывании тока (отсоединении контактов) становится источником выброса напряжения малой длительности со значительной амплитудой. Такой выброс может повредить бортовую электронику, вызвать перегорание приборов. Автовладельцам, которые решаются на такие действия, следует помнить – выполнять их допустимо только с «минусовой» клеммой аккумулятора, отсоединять «плюс» ЗАПРЕЩЕНО!

Строжайше запрещена еще одна «народная» проверка – «на искру» кратковременным замыканием присоединенных к выходу генератора проводников. Отсутствие ограничений по току способно вывести из строя выпрямительные диоды и другие элементы схемы!

Проверка отдельных узлов.

При обнаружении проблем в работе электрогенератора требуется проверка отдельных узлов, чтобы определиться с дальнейшими действиями – возможностью продолжать движение (если поломка произошла в поездке), необходимостью ремонта или полной замены устройства.

Вообще, при появлении проблем в дороге рекомендуется отключить генератор и добраться до ближайшего сервиса (на аккумуляторе, если хватит заряда) или на буксире (эвакуаторе). Эксплуатация автомобиля с неисправным источником питания может обернуться серьезными проблемами (например, полным выходом из строя бортовой электроники).

Проверка механики.

Износ втулок и подшипников, на первый взгляд представляется наименее серьезной проблемой. Однако, их износ приводит к увеличению трения, перегреву устройства, дополнительному (пускай, незначительному) отбору мощности двигателя. Возможны перекосы, разрушения деталей, полнее заклинивание ротора, обрыв приводного ремня.

Целостность приводного шкива проверяют визуально. Для контроля состояния подшипников (втулок) достаточно провернуть ротор вручную, попытаться сдвинуть его перпендикулярно оси вращения. При износе деталей слышен характерный звук, ротор проворачивается со значительным сопротивлением. Люфт перпендикулярно оси – признак значительного износа, говорит о необходимости замены деталей.

Щеточный узел.

Для проверки щеток достаточно демонтажа щеточного узла, визуального осмотра деталей. При сильном износе щетки рекомендуется заменить. Пред установкой следует проверить состояние коллектора.

Коллектор (токосъемные кольца).

Узел отвечает за подачу напряжения возбуждения. Соответственно, значительный износ коллекторных колец привит к нарушению генерации, нестабильности выходного напряжения. При скольжении щеток по поверхности изношенных колец наблюдается искрение, становящееся источником помех, сбоев в работе бортовой электроники.

Определяется состояние колец после демонтажа щеточного узла визуально (осмотром поверхности) или на ощупь. Признаком значительного износа является упоминавшееся выше искрение.

Ликвидировать проблему можно шлифовкой поверхности коллекторных колец (однако проводить ее до бесконечности не получиться — толщина проводящего слоя ограничена, в итоге потребуется замена ротора).

Короткое замыкание между кольцами возможно при образовании токоведущих мостиков (из графитовой или металлической пыли, осаждающейся при срабатывании щеток и колец). Устраняется очисткой поверхности коллекторного узла.

Состояние обмоток.

В электрогенераторе возможны:

• Обрыв фазных обмоток статора, обмотки возбуждения.
• Межвитковое короткое замыкание;
• Пробой на корпус.

Частично диагностировать неисправности можно с использованием тестера. Прибор используется в режиме измерения сопротивления, предел измерения – единицы Ом. Перед измерениями следует отключить подсоединенные проводники, снять щетки.

Проверка обмотки возбуждения:

• Измеряют сопротивление между коллекторными кольцами. В случае исправной обмотки величина составляет 2.3-5.1 Ом (номинальное сопротивление 4.3 Ом). «Бесконечность» на омметре свидетельствует об обрыве, меньшее значение – косвенный признак межвитквого КЗ.
• Проверяют обмотку на межвитковое короткое замыкание. Подают на контактные кольца 12 В от аккумулятора через мультиметр, включенный в режим измерения постоянного тока (предел более 5 А). Показания более 5 А свидетельствуют о наличии замыкания между витками.
• Проверяют пробой изоляции, измеряя сопротивление между одним из коллекторных колец и корпусом. Величина более 50 кОм – признак пробоя.

Аналогичные проверки (кроме поверки на пробой) не снимая устройство провести невозможно. Во-первых, требуется отсоединить выводы обмоток от выпрямительного моста. Во-вторых, их сопротивление – низкое, порядка 0.3 Ом, измерить его без прецизионных приборов сложно.

Выпрямительный мост.

Выход из строя диодов выпрямителя – достаточно частая неисправность, представляющая серьезную опасность. Пробой диодов равносилен режиму короткого замыкания на выходе электрогенератора, создает ударные токовые нагрузки для обмоток, перегрев, нарушение изоляции с дальнейшим выходом из строя.

Детальную проверку, определение сгоревшего диода возможно повести, только сняв мост. Однако, сделать выводы о работоспособности получится без демонтажа устройства.

Для этого:

• Отсоединяют провода, демонтируют щеточный узел.
• Тестером (мультиметром) измеряют сопротивление между клеммой В+ (30) и корпусом. Предел измерений – 1 кОм, «плюсовой» щуп на В+(30). Если диоды не побиты – результат измерений – бесконечное сопротивление. Низкое сопротивление свидетельствует о пробое стойки моста (наиболее частая неисправность).
• Изменить полярность (поменять местами щупы тестера). Показания должны соответствовать паре открытых диодов (максимум в пределах 200-500 Ом).
• Аналогично проверяют дополнительный выпрямитель, питающий реле-регулятор – вместо клеммы В+(30) щуп прибора располагают на контакте D+ (61).

Возможен вариант пробоя только диодов верхнего (нижнего) плеча выпрямителя, измерения, описанные выше, неисправность не определяют.

Для диагностики верхнего плеча выпрямителя их проводят аналогично, но вместо корпуса щупом касаются одного из болтов крепления моста (в этих местах присоединяются обмотки). Низкое сопротивление в первом случае («плюсовой» щуп на В+(30) говорит о пробое).

Для нижнего плеча проводят измерения между болтом крепления и корпусом устройства. При пробое получают низкое сопротивление, когда «плюсовой» щуп расположен на болте, а «минусовой» на корпусе.

Пи отсутствии тестера используют аккумулятор, лампу на 10-15 Вт и проводники. «Плюсовому» щупу соответствует провод, подключенный к «+» АКБ. Порядок действий аналогичен приведенному выше. При низком сопротивлении лампа загорается.

Рекомендую прочитать:

Как проверить генератор ваз 2106 мультиметром

В автомашине имеются два источника питания — это аккумулятор и генератор. Первый питает электрическую цепь тогда, когда двигатель не работает. Второй — когда двигатель уже запущен. В этом случае аккумулятор переходит в режим потребителя электрического тока и пополняет истраченную энергию для запуска двигателя.

На практике довольно нередко встречаются неисправности того или иного источника питания. Проявляются они зачастую одинаково. Стартер отказывается раскручивать двигатель, в итоге мотор не запускается. При запущенном двигателе загорается контрольная лампочка на щитке приборов с иконкой аккумулятора. Она указывает, что появилась неисправность и батарея не заряжается.

Проверка генератора на машине

В первую очередь нужно посмотреть, цел ли ремень генератора. Если он не порван, тогда проверяется натяжение ремня. Затем очередь за аккумулятором. Тестером (мультиметром) замеряем напряжение на клеммах. Оно должно быть в районе 12−12,7 вольт. Если все нормально, запускаем двигатель. Если батарея разряжена, заряжаем и опять заводим мотор.

Замеряем напряжение на клеммах аккумуляторной батареи (АКБ). Оно должно быть в заданных пределах, обычно от 13,2 до 14,5 вольт. Но на современных автомобилях эти пределы могут отличаться. Если имеется руководство по эксплуатации, то можно ознакомиться с ним. Отклонение от заданных значений в любую сторону является неисправностью. Эти отклонения могут быть трёх видов:

1. Отсутствие зарядного тока — генератор не работает.
2. Зарядный ток есть, но ниже минимального значения​ — идёт недостаточный заряд АКБ.
3. Напряжение выше максимального значения ​— перезаряд АКБ.

Все три случая говорят о существующей неисправности в системе электрического снабжения автомобиля. нужно провести комплексную проверку генератора.

Но перед этим проведите визуальный осмотр всех проводов и кабелей, которые идут от генератора к аккумулятору. Не должно быть видимых повреждений, обрывов и окислений электропроводки. Обязательно проверьте клеммы на аккумуляторе, стартере и генераторе. Они должны быть чистыми и сухими. Любые окисление, ржавчину и грязь надо почистить. Нередко это помогает восстановить утраченный контакт и автомобиль начинает работать, как положено. Если же это не помогло, приступаем к детальной проверке.

Использование мультиметра

Для дальнейшей проверки лучше снять генератор с автомобиля. В первую очередь снимите с генератора реле-регулятор и проверяем его. Для проверки стабилизатора напряжения понадобятся мультиметр и зарядное устройство с регулирующимся напряжением. Лучше будет вместо зарядного устройства использовать блок питания. Регулировки напряжения от 0 до 16 вольт будет вполне достаточно.

Плюс блока питания соедините с регулятором — обычно это штекерное соединение «папа». Минус цепляйте к минусу, он обычно выводится на ухо крепления реле. Красный провод тестера соедините с плюсовым проводом блока питания, чёрный — с минусом. К щёткам подсоедините два зачищенных провода, по одному на каждую. К другим предварительно зачищенным концам подсоединяется лампочка (ее можно на время проверки снять с задних фонарей автомобиля). Стенд для проверки готов.

Прозвонка реле-регулятора

Подключите к сети блок питания, осторожно ручкой регулятора начинайте поднимать напряжение. Одновременно с этим следите за показаниями мультиметра. Лампочка в самом начале не должна гореть, но по мере поднятия напряжения должна загореться, сначала в пол-накала и по мере прибавления яркость должна увеличиваться.

При достижении отметки в 14,5 вольт регулятор должен сработать, отсекая напряжение. Лампочка после этого должна потухнуть. Принято считать, что стабилизатор рабочий, если он отсекает ток на значениях от 14,2 до 14,8 вольт. Если же это происходит на более низких или более высоких показателях, то регулятор напряжения неисправен. А также реле неисправно, если отсечение тока отсутствует вовсе.

В случае неисправности реле меняем его на новое. Если же оно исправно, продолжаем проверку.

Как проверить генератор мультиметром

Диодный мост генератора можно проверить мультиметром, но также можно также воспользоваться стендом, которым проверяли регулятор.

Но перед этим, прежде всего, не снимая выпрямительный мост с генератора, подсоедините красный провод тестера к клемме 30 генератора, а чёрный провод — к корпусу. Режим работы тестера выставьте на прозвонку (иконка диода). Если его нет, то ставьте на 1−2 кОм. Мультиметр должен показывать бесконечность. Если показания другие, диодный мост неисправен.

Затем проверьте выпрямители тока на пробой. Положительный (красный) щуп оставьте на клемме 30, отрицательным коснитесь болтов крепления моста по очереди. Дисплей мультиметра во всех случаях должен выдавать бесконечность, любые другие означают пробой.

Далее положительный щуп подсоедините к болтам крепления моста, а отрицательный к корпусу генератора. В этом случае тестер также должен выдавать бесконечность.

Но на практике такой проверки чаще всего бывает недостаточно. В большинстве случаев требуется более детально прозвонить генератор.

Тщательная прозвонка

Для этого открутите крепёжные болты выпрямительного блока, отсоедините медные провода обмотки статора и снимите диодный мост с генератора. Теперь можно проверить индивидуально каждый полупроводник. Перед проверкой желательно промыть стабилизатор проточной водой, используя щётку средней жёсткости, а затем тщательно высушить. Для быстрой сушки вполне подойдёт фен для волос.

Один из щупов тестера закрепите на диодной пластине, второй подсоедините к центральному выводу каждого диода, закреплённого на этой пластине. Затем поменяйте щупы местами. В одном случае мультиметр должен показать бесконечность, в другом — номинальное сопротивление, равное примерно 570−590 Ом. Выпрямители считаются неисправными, если:

• В первом и втором замере (когда сменили полярность) показания мультиметра одинаковы;
• Сопротивление диодов больше или меньше номинальных значений.

Со второй пластиной диодного моста произведите те же действия. Если обнаружена неисправность одного или нескольких диодов, проще будет заменить выпрямительный блок целиком. Правда, попадаются умельцы, которые меняют вышедшие из строя диоды по отдельности, но такая работа требует определённого навыка и сноровки.

Проверка обмоток якоря и статора

При дальнейшей проверке требуется полностью разобрать генератор. В первую очередь визуально проверьте якорь. Кольца щёток не должны иметь почернений, сколов и износа беговых дорожек. Почернения и небольшой износ можно зачистить наждачной шкуркой-нулевкой. Кольца, имеющие глубокие канавки, нужно заменить или — если позволяет толщина колец — проточить на токарном станке.

Обмотка якоря не должна явно пахнуть гарью. Цвет обмотки должен быть однородным, не иметь повреждений и разрывов. Для проверки обмотки якоря на обрыв понадобится мультиметр. Выставьте режим работы на прозвонку или замер сопротивления и подсоедините щупы к щёточным кольцам. Сопротивление обмотки должно быть в пределах 3−5 Ом. Затем один щуп оставьте на кольце, другой соедините с корпусом. Дисплей мультиметра должен показать бесконечность.

Статор генератора диагностируется после извлечения из корпуса. В первую очередь проведите визуальный осмотр. Не должно быть видимых повреждений проволоки и её изоляции. Затем провод тестера соедините с корпусом статора. Вторым проводом коснитесь выводов по очереди. Их всего три. Тестер должен быть в режиме прозвонки. Если на дисплее бесконечность, то это говорит об исправности статора.

Дальнейшая проверка состоит в диагностике обмоток. Сопротивление всех трёх обмоток должно быть одинаковым.

Перед сборкой генератора нужно проверить и при необходимости заменить подшипники. При проворачивании они не должны подклинивать или издавать скрипящий звук. Это говорит о том, что они сильно изношены и вскоре они выйдут из строя. Поэтому их лучше сразу заменить.

Одними из основных элементов электрической цепи любого автомобиля являются аккумулятор и генератор. О последних мы поговорим в этой статье. Что представляет собой генератор отечественного автомобиля ВАЗ 2106, какие неисправности для него характерны и как произвести ремонт устройства, читайте ниже.

Особенности работы и схема подключения генератора на ВАЗ 2106

Чтобы работающий генератор на ВАЗ прослужил вам долгое, основное требование — не перегружать устройство. Важно периодически осуществлять профилактические работы, производить замену расходных материалов — щеток, а также следить за натяжением ремешка. На автомобиле 2106 генератор подключен по электросхеме, размещенной ниже.

Схема подключения узла к бортовой сети «шестерки»

Диагностика

Как снимать и разбирать устройство на своем авто, как отремонтировать соединения? Перед тем, как мы расскажем, как осуществляется разборка и сборка устройства напряжения на ВАЗ 2106 своими руками, уделим время диагностике. Как проверить генератор в домашних условиях? В общей сложности существует три метода проверки — на самой машине, на стенде, а также с применением осциллографа. Последние два способа нас не интересуют, поскольку они требуют специфически знаний и использования оборудования.

Генератор ВАЗ 2106 нельзя диагностировать путем отсоединения его от АКБ, поскольку это приведет к скачку напряжения, в результате чего выпрямительный блок может выйти из строя. Если вам когда-то приходилось проверять регулятор напряжения ВАЗ 2106, то в случае с генераторным узлом процедура диагностики будет идентичной.

В первую очередь вам потребуется завести двигатель, мотор должен работать на 2500-300 оборотах в минуту, при этом батарея должна быть максимально заряжена. С помощью мультиметра произведите замер напряжения на выводах клемм АКБ — этот параметр должен составлять 14 вольт. В том случае, если показатели отличаются, проблему необходимо искать либо в реле напряжения, либо в самом устройстве. Если вы произвели регулировку реле напряжения, а проблема осталась, то узел придется или ремонтировать, или менять.

Проверка напряжения мультиметром

Распространенные неисправности

Какие существуют неисправности генератора ВАЗ 2106 и как их устранить?

Первый тип поломки — лампочка на приборке горит всегда или время от времени загорается во время езды, причины следующие:

1. Ремешок проскальзывает — его натяжение необходимо отрегулировать.
2. Обрыв цепи между центром звезды узла и штекером под номером 85 реле контрольной лампочки.
3. Повреждено реле контрольной лампочки заряда.
4. Выход из строя регулятор напряжения.
5. Обрыв в проводке обмотки возбуждения.
6. Износились щетки генератора, окислились контактные кольца. Проблему позволит решить очистка колец, а также замена щеток генератора.
7. Произошло замыкание или обрыв в цепи вентилей механизма.
8. Замыкание проводки в обмотке статора или обрыв цепи.

Если контрольная лампочка не горит при включении зажигания, причины могут быть следующими:

1. Сгорела нить накала — лампочку можно просто заменить.
2. Выход из строя реле лампочки.
3. Обрыв в проводке или замыкание вентилей.
4. Обмотка статора замкнулась на массу. Проблем позволит решить замена статора.
5. Генератор не заряжает АКБ.

Устройство и обозначение элементов узла

Если генераторный узел функционирует нормально, но АКБ при этом заряжается плохо, причиной может служить:

1. Плохое натяжение ремешка либо его проскальзывание при езде на высоких оборотах. Избавиться от такой проблемы можно путем регулировки натяжения ремешка.
2. На АКБ окислились выводы, произошло повреждение проводки либо ослабли фиксаторы наконечников проводки на механизме.
3. При выходе из строя АКБ ее необходимо поменять.
4. Проблемы в работе регулятора напряжения могут быть исправлены путем зачистки контактов, а также регулировкой или заменой элемента.

Что касается перезарядом АКБ, то обычно он обусловлен плохим контактом между корпусом регуляторного элемента, а также массой. Гораздо реже это обусловлено выходом из строя самого регулятора, а также поломкой аккумулятора.

Если же генераторный узел работает очень громко, это связано с:

1. Ослаблением гайки шкива узла — ее необходимо просто подтянуть.
2. Изгибом вентиляторной лопасти — ее нужно просто отстроить.
3. Некорректной работой подшипниковых элементов.
4. Коротким замыканием либо обрывом проводки в механизме.
5. Появлению шума могут способствовать щетки узла — их необходимо просто вытереть (автор видео — Сергей Бакаев).

Демонтаж и снятие

Как снять генератор ВАЗ и как разобрать устройство? Какой генератор лучше поставить на ВАЗ 2106?

Чтобы произвести ремонт генератора ВАЗ 2106, выполните следующие действия:

1. Сначала необходимо отключить штекер от выхода 67 на узле.
2. После этого отключается штекер от выхода так называемого нулевого провода.
3. Далее, нужно немного отодвинуть изоляционный чехол, после чего с помощью гаечного ключа на 10 нужно открутить гайку фиксации проводки, в частности, речь идет о тридцатом выводе. Проводку можно отсоединить.
4. Теперь можно снять ремешок. Если вам нужно его только заменить, то покупайте хороший ремень — проверьте его состояние, на ремешке должны повреждения. Размер ремня генератора ВАЗ 2106 должен соответствовать номинальному, он указан в сервисном мануале.
5. С помощью гаечного ключа на 17 необходимо выкрутить две гайки, который фиксируют регулировочную планку, ее нужно снять.
6. Затем открутите гайки нижнего фиксатора механизма, извлеките болт, а также втулку. Сам узел будет фиксироваться на кронштейне.
7. После этого узел можно демонтируется. При необходимости производится замена генератора. Дальнейшее подключение генератора осуществляется в порядке, обратном снятию.

Извините, в настоящее время нет доступных опросов.

Видео «Ремонт механизма своими руками»

Подробнее о том, как производится ремонт «шестерочного» генераторного устройства в домашних условиях, смотрите на видео ниже (автор ролика — Николай Пуртов).

Генератор является источником, который отвечает за подзарядку аккумулятора во время движения. Если генератор неправильно либо нестабильно работает, то аккумуляторная батарея слишком быстро разряжается и требует постоянной подзарядки от электрической сети. Так как проверить генератор можно и в домашних условиях, то при проблеме быстрой разрядки аккумулятора необязательно ехать на СТО для проведения диагностики.

При подозрении в нарушении работы генератора владелец авто первым делом стремится выявить поломку самостоятельно. Существует несколько способов проверки, которые предполагают измерение как на снятом, так и на недемонтированном устройстве. Проверка в обоих случаях будет достоверной. Помимо того, что нужно знать, как проверить генератор, необходимо выяснить причины, по которым он может выйти из строя. Хоть генератор и является достаточно надёжным устройством, но неправильная или небрежная эксплуатация автомобиля может вывести его преждевременно из строя.

По какой причине генератор может выйти из строя

Так как признак неисправности генератора практически всегда одинаков, то сразу выявить причины, по которым он вышел из строя, без специального оборудования невозможно. Существует 4 основных поломки, из-за которых генератор может потерять работоспособность.

1. Заклинивание подшипников. Во время эксплуатации машины в генераторе происходит постоянное движение элементов, которое приводит к исчезновению смазки и дальнейшему подклиниванию либо полному заклиниванию запчастей. Так как подшипники имеют большую плотность, то в первую очередь в основном рвётся ремень, который отвечает за их вращение. Если ремень порвался, то стоит задуматься о замене либо переборке генератора.
2. Прогорание обмотки. Сгоревшая обмотка может возникать по разным причинам. Наиболее распространённой является попадание химикатов и соли, которыми посыпают зимой дороги. После того, как проводка перегорела или просто потеряла свою целостность, прекращается генерация тока.
3. Износ либо заедание щёток. Проблемы в щёточном узле возникают из-за того, что износились графитовые стержни. Это достаточно частая проблема, так как многие автолюбители забывают своевременно заменять щётки.
4. Поломка реле регулятора. Данная деталь предупреждает перезарядку аккумуляторной батареи и приводит напряжение в заданные параметры.

Так как проверить генератор на машине не всегда бывает удобно в полевых условиях, то стоит заранее проводить плановое обслуживание и не пренебрегать симптомами скорого выхода из строя.

Особенности проверки

Нужно знать, как проверить работу генератора на автомобиле правильно, иначе можно столкнуться с тем, что исправная деталь будет полностью выведена из строя. Соблюдая всего несколько простых правил, можно избежать непредвиденной поломки.

1. Проверка должна осуществляться при помощи мультиметра.
2. При диагностике состояния вентилей ток должен иметь напряжение не выше 12 В.
3. При необходимости замены проводки нужно подобрать провода идентичного сечения с исходными.
4. Прежде, чем приступить к проверке генератора, нужно убедиться в правильности подключения всех креплений и в качестве натяжения ремня (читайте подробнее о натяжном ролике ремня генератора). При необходимости соединения доводятся до работоспособного состояния, а ремень подтягивается либо ослабляется.

Главным условием, при котором возможна проверка генератора в домашних условиях, является сохранение его работоспособного состояния. Если прибор находится в разобранном состоянии либо получил повреждения, которые мешают ему функционировать, то диагностика не позволит выяснить пригодность аппарата для дальнейшей работы.

Также советуем прочитать статью нашего эксперта, в которой рассказывается о том, как снять генератор на Приоре.

Возможно, вас также заинтересует статья нашего специалиста, посвящённая тому, как снять генератор на ВАЗ-2114.

Рекомендуем дополнительно прочитать статью нашего эксперта, в которой он рассказывает о том, как ремонтировать генератор ВАЗ-2106.

Существует список действий, которые категорически нельзя выполнять при проверке:

• проверка работоспособности не должна выполняться при помощи короткого замыкания или другими словами «на искру»;
• соединять клеммы разных конфигураций между собой, а также подключать клемму 30 или В+ к массе;
• диагностика и работа генератора не должна начинаться без подключения потребителей. Особенно важно соблюдать этот пункт при отсоединённой аккумуляторной батарее;

Как проверить генератор на работоспособность в домашних условиях

Существует два основных метода проверки. Один из них, хоть и очень старый, но достоверно позволяет понять работоспособность прибора. Второй работает более тонко и способен реагировать на мелкие недостатки системы. При помощи второго метода можно выявить малейшие отклонения в работе каждого элемента.

Как проверить генератор на машине, не снимая и не имея нужного инструмента

Существует древний способ выявления неисправности генератора. Он очень прост, но результат может состоять только из двух пунктов:

• работает исправно;
• есть сбои в работе.

Так как проверить генератор автомобиля в домашних условиях этим способом может каждый желающий, то его популярность вполне оправдана. Необходимо запустить мотор и включить ближний свет. С рабочего движка нужно снять минусовую клемму. Если фары горят ровно, а такт двигателя не сбился, то генератор работает исправно. При неуверенной работе ДВС или изменении яркости фар необходимо выполнить более глубокую диагностику, так как аппарат находится в неисправном состоянии.

Как проверить генератор мультиметром

Измерение спецприбором позволит выявить даже небольшой сбой. Существует ряд показателей, которые считаются оптимальными для всех видов машин. Аккумулятор без нагрузки имеет напряжение в пределах 12,5 — 12,7 В. Так как при запуске мотора на аккумулятор накладывается нагрузка, то нормальными показателями являются 13,8 — 14,8 В. После получения максимальной нагрузки показатель напряжения должен снизиться до отметки 13,8. Если этого не произошло или напряжение опустилось ещё ниже, то потребуется проверка генератора.

Так как прозвонить генератор правильно могут не все автолюбители, то при выявлении неисправности, но при отсутствии возможности провести диагностику самостоятельно, лучше обратиться в сервисный центр. Опытные мастера смогут подсказать причины возникновения поломки и объяснят, почему не получилось выполнить исследование самостоятельно.

Проверка генератора ВАЗ 2108, 2109, 21099 без снятия

Исправный генератор автомобилей ВАЗ 2108, 2109, 21099 выдает зарядный ток определенного напряжения (для генератора 37.3701 это 13.6 – 14.6 В, для 9402.3701 это 13.2-14.7 В).

Напряжение измеряется на клеммах аккумуляторной батареи при работающем двигателе. Рассмотрим процедуру проверки генераторов автомобилей ВАЗ 2108, 2109, 21099 без снятия и разборки.

Необходимые инструменты

— тестер (мультиметр или аналогичный прибор) в режиме вольтметра;

— помощник.

Подготовительные работы

— устанавливаем автомобиль на ровную площадку, поднимаем ручник;

— прогреваем двигатель до рабочей температуры.

Проверка исправности генератора автомобилей ВАЗ 2108, 2109, 21099

— Запускаем двигатель

— Включаем дальний свет фар, печку, обогрев заднего стекла

— Помощник в салоне автомобиля нажимает на педаль «газа» и поднимает обороты двигателя до 3000 – 3500 об/мин

— Замеряем тестером напряжение на выводах АКБ

Оно должно составлять не ниже 13 В. Если оно ниже 13 В, возможно слабо натянут ремень привода генератора, неисправен регулятор напряжения, изношены или замаслены щетки в генераторе, «обрыв» в электрической цепи генератора, неисправен диодный мост, ротор или статор.

— Выключаем все включенные потребители, двигатель продолжает работать

— Замеряем напряжение на выводах АКБ

Оно должно составлять 14.6 — 14.7 В.

Таким образом, исправный генератор автомобилей ВАЗ 2108, 2109, 21099 должен выдавать не менее 13 В при 3000-3500 об/мин двигателя, на холостом ходу 14.6 – 14.7 В.

Примечания и дополнения

— Если напряжение на выводах АКБ на холостом ходу превышает 14.7 В, то скорее всего неисправен регулятор напряжения.

— Помимо выдаваемого напряжения в работе генератора стоит оценить степень шума от его подшипников. Сильно гудящие стоит заменить. Наиболее часто выходит из строя передний подшипник.

— Проскальзывание слабо натянутого ремня привода генератора автомобилей ВАЗ 2108, 2109, 21099 можно определить по тусклому свету фар в темное время суток и по характерному издаваемому им свисту в передней части двигателя при увеличении его оборотов.

Еще статьи по электрооборудованию автомобилей ВАЗ

— Генераторы автомобилей ВАЗ

— Не работают указатели поворота на автомобилях ВАЗ 2108, 2109, 21099

— «Воет» генератор, причины

— Не крутит стартер на автомобилях ВАЗ 2108, 2109, 21099

— Проверка диодного моста генератора автомобилей ВАЗ 2108, 2109, 21099 на снятом с двигателе генераторе

Проверка генератора ВАЗ 2113, 2114, 2115: пошаговая инструкция

14.07.2013

Измерение напряжения генератора

Неправильно работающий генератор несёт в себе большие последствия. Ладно, если заряд от генератора идёт низкий, и вы просто посадите аккумулятор и заглохните на трассе. Но если генератор выдаёт очень большое напряжение – то могут возникнуть проблемы с электрикой автомобиля.

Надеюсь, вы осознали всю важность данной статьи и внимательно ознакомитесь с ней.
Для проверки генератора нам понадобится помощник и обычный тестер.

1. Первым делом включаем ключ зажигания и смотрим чтобы все лампочки на приборной панели горели (генератор(аккумулятор), масло, тормоза, ручник, чек эйндж и т.д.). Далее запускаем двигатель и смотрим на приборную панель: Горящая или тускло мигающая лампочка «аккумулятора» свидетельствует о неисправности цепи генератора. Перечень возможных неисправностей.
2. Прогреваем двигатель до рабочей температуры (90 градусов) и включаем все потребители энергии вашего авто. Это – дальний свет, противотуманки, печка на полную мощность, обогрев заднего стекла).
3. Подключаем тестер в режиме вольтметра к аккумулятору и просим напарника показывать и держать обороты двигателя в районе 3200-3500 оборотов в минуту. Исправный генератор при полной нагрузке должен показывать не менее напряжение не менее 13в. Вывод: Если напряжение меньше 13в, Возможно слабо натянут ремень генератора (Как натянуть ремень?), неисправна цепь генератора (окислились массы и т.д.) неисправен регулятор напряжения, износились щётки (Как заменить щётки?), либо неисправен сам генератор.
4. Выключаем все наши потребители энергии и заново замеряем показания тестером на аккумуляторе (Всё это проделываем на 3200-3500 оборотах двигателя). Показания вольтметра не должны превышать в данном случае 14,7в.
   Вывод: Если напряжение превышает 14,7в то скорее всего неисправен регулятор напряжения (Как заменить регулятор напряжения?).

Так же прислушиваемся к шуму генератора – сильный гул свидетельствует об износе подшипника, который нужно заменить.

Могу посоветовать вам одно решение, которое поможет избежать вам больших просадок напряжения под нагрузкой. Я сам применял данный метод, и  мой отец делал так же. Если генератор исправен, но просадки напряжения всё равно присутствуют, то скорее всего окислились «массы» как на самом генератора так и на двигателе. Поэтому, я предлагаю вам установить дополнительную «массу» с аккумулятора на кузов (подробнее).

Как проверить генератор на ВАЗ-2107 инжектор, карбюратор пошаговая инструкция

В каких ситуациях необходима замена

Износ элемента характерен такими проявлениями, как трещинкы либо надрывы полотна, стершиеся зубца и неровные края. Если вы проигнорируете настолько плачевное состояние очень принципиального элемента, это аукнется для вас перегревом и закипанием движка, самостоятельная работа аккума, что приведет к его скорейшей разрядке.

При сильной изношенности ремень подает и шумовые признаки обладателю – начинает свистеть, в особенности при малых оборотах. Очередной предпосылкой свистящего ремня возможно окажется попадание воды на его полотно, что происходит из-за изношенности патрубков охладительной системы – тосол начинает подтекать.

Некие ремни – дубовые – свистят, когда заводится машина в морозную погоду, а после прогрева и звук теряется. Слабенькая натяжка выражается свистом, но в таком случае довольно легко перетянуть.

как снять генератор с автомобиля Ваз традиционного модельного ряда.

Подробнее: 2107.html Подписывайтесь!

Процесс замены ремня своими руками

передней части

Получив доступ к необходимому элементу, осмотрите его. Замена ремня генератора на ваз 2107 то посмотрите видео замена сцепления ваз 2107. Если нет никаких визуально различимых повреждений на полотне, просто проверьте натяжение, возможно, оно ослабло. Ремень генератора. Замена ремня генератора ваз 2107. Проверка натяжения ремня генератора ваз 2107 чтобы проверить натяжение ремня генератора необходимо с помощью линейки определить величину прогиба на участке между шкивом помпы и коленвала. Это легко сделать, достаточно прижать ремень пальцами, сымитировав давление приблизительно в 10 кг, и уже по расстоянию прогиба сможете определить, в допустимом ли тонусе находится элемент. Предельные нормы в более узком месте – это 10-15 мм, а в тех, где пошире пространство между шкивами – 12-17 мм.

Снимать ремень со шкивов нужно только в случае полной замены, для перетягивания этого не нужно делать. В нижней части авто отверните на один оборот гайку, крепящую снизу генератор. В подкапотном пространстве ослабьте на несколько оборотов гайку верхнего крепления того же устройства. Ни в коем случае не выворачивайте полностью крепежные элементы, только ослабьте, пока те не начнут свободно поворачиваться.

Для снятия ремня вам понадобится немного прижать генератор к двигателю, но ни в коем случае не делайте это голыми руками. Замена задних тормозных дисков форд фокус 2 видео снятие и замена передних и задних тормозных дисков ford focus, как поменять задние стойки на ваз 2112 своими руками видео, предохранитель. Потом снимите ремень. Начать нужно с самого верхнего шкива, а потом с остальных. Только в таком порядке получится легко извлечь элемент. На инжекторных моделях авто понадобится еще и снять датчик положения коленвала, иначе он помешает извлечению ремня.

После проделанных манипуляций снова проверьте натяжение ремня по уже описанному ранее методу.

Чтобы надеть новый ремень, необходимо владеть знанием некоторых нюансов данного процесса. Например, один из важнейших моментов: надевать ремень нужно, начиная со шкива коленвала, потом на генераторный шкив, и лишь в завершение – на помповый.

Благодаря видеоинструкции вы можете более детально и наглядно узнать, как менять или перетягивать ремень генератора, если планируете это делать своими руками впервые.

Ремонт и переборка генератора ВАЗ-2107 37.3701

В данном материале речь пойдет о том, как отремонтировать и перебрать генератор ваз-2107 марки 37.3701. Данный мануал подойдет практически ко всем классическим генераторам, Г-222 и другим. Принципы сборки и разборки у всех одинаковые. Главное при таких работах запастись качественным запасными частями, ибо самое сложное и трудоемкое тут – сам процесс работы, и поэтому обидно будет перебирать и разбирать генератор заново из за того что там через месяц зашумит подшипник или снова выгорит диодный мост. Нам в идеале понадобится универсальный съемник (я лично вместо него использовал съемник тяг, не очень удобно оказалось но повозившись снял им подшипник, можно обойтись и без него). Так же хорошо иметь под рукой щетку по металлу или щетки в виде насадок на дрель. Вобщем, поехали…

Итак сам генератор:

Почистим генератор щеточкой от грязи. И откручиваем гайку шкива. Кладем генератор чтоб шкив уперся в пол, надеваем на гайку ключ на 19 и придерживая одной рукой шкив от проворачивая, наносим по ключу сильные и резкие удары молотком. Шкив конечно будет проворачиваться но и гайка в конечном итоге начнет откручиваться, я стучал так минуты 2-3

Ключом на 10 откручиваем четыре болта и вынимаем шпильки стягивающие генератор.

далее к сожалению несколько фоток потерялись 🙁 но на словах объясню. на фото выше на валу видно шпонку которая удерживает шкив от проворачивания. Так вот с помощью зубила надо выбить эту шпонку. Ставим генератор валом в верх. С верху в низ ставим на шпонку зубило и несильными ударами молотка выбиваем ее. Выбив ее снимаем переднюю крышку генератора. Если идти будет туго поднимаем генератор на весу легонько бьем по балу молотком. Крышка снимется легко. Далее снимаем с генератора реле регулятор. И в через отверстие под реле через выколотку выбиваем ротор.

Наносим несколько сильных ударов, проворачиваем ротор, наносим еще несколько ударов и так по кругу пока не выбьем.

Далее головкой на 8 откручиваем три гайки крепления статора и диодного моста

Тут обратите внимание если болты начнут проворачиваться надо придержать их пассатижами с другой стороны крышки

И снимаем статор. Мне чтобы его снять пришлось немного полить стыки WD-40 и легкими ударами молотка аккуратно выбить его. После снятия статора вынимаем диодный мост, открутив конденсатор, если вы этого еще не сделали. Далее надо выпресовать задний подшипник ротора, лучше делать это универсальным съемником но я выпресовывал съемником рулевых тяг.

Далее берем переднюю крышку и откручиваем стягивающие пластины. Болты там законтрены и гайки могут повредится при откручивании (для этого мы и брали 4 гайки на 8), но у меня они остались целыми. При откручивании опять таки болты выпадают из пазов и начинают прокручиваться, поэтому придерживаем их с другой стороны. Снимаем пластины и через оправку выпресовываем подшипник

Ну вот генератор полностью разобран, чистим все щеткой по металлу, так же мне при чистке кое-где понабился нож и шкурка, просто ими удобней соскоблить большие отложения грязи. Новые запчасти. Конденсатор, два подшипника и диодный мост, у вас тут может быть в добавок реле регулятор но у меня оно итак новое было.

Кстати обратите внимание с 1996г изменено место вывода контакта 61. У меня старый диодный мост был старого образца

Разница видно на фото, на старом контакт на проводе а на новом вшит в диодный мост.

Подшипники запрессовываем обратно через оправку, тут есть один очень важный момент – запрессовывая задний подшипник на ротор оправку надо ставить только на внутреннее кольцо подшипника, а запрессовывая передний только на внешнюю. иначе вы можете просто повредить подшипник при запрессовке. Собираем генератор в обратной последовательности. Если у вас был диодный мост старого образца то вывод 61 будет плохо проходить в отверстие в задней крышке, мне пришлось доработать отверстие напильником

Кстати советую прошкурить посадочную плоскость конденсатора для лучшего контакта(видно на фото выше. Ротор забиваем обратно несильными ударами молотка, для того чтобы не повредить резьбу я надел на вал головку.

При сборе накладок переднего подшипника не забываем законтрить болты зубилом.

Ну и вот генератор опять в сборе

Возникли вопросы? Айда на форум в клуб ваз классики, поможем чем сможем!

Ваз 2105 – разборка и ремонт генератора 372.3701

03 октября 2013

Разборку генератора серии 372.3701 на автомобиле Ваз 2105 выполняют для ремонта с целью замены вышедших из строя элементов. Подготовьте стандартный набор инструментов, так же потребуется трех лучевой съемник для подшипника, металлическая оправка для запрессовки новых подшипников. При наличие всего необходимого, проделайте нижеследующую последовательность действий:

• В первую очередь со шкива необходимо снять крыльчатку. Для этого удерживаем ротор от проворачивания, установив отвертку между лопастями крыльчатки и уперев ее в корпус генератора по типу рычага.
• Откручиваем гайку крепления крыльчатки, снимаем ее и расположенные под ней ограничительные шайбы и сегментную шпонку на валу.

• Теперь необходимо снять регулятор напряжения. Отсоединяем от него колодку с питающими проводами.
• После чего крестовой отверткой откручиваем два винта его крепления к корпусу генератора.

• Вынимаем регулятор со своего посадочного места и убираем в сторону, чтобы он не мешал.
• Теперь необходимо снять крышку генератора. Для этого торцовой головкой на десять откручиваем четыре гайки крепления крышек и вынимаем болты.

• Упираем крышку в деревянный брусок, после чего резиновым молотком или обычным (через деревянную проставку) наносим легкие удары в торец вала, тем самым спрессовывая с него подшипник передней крышки, который так же остается на своем месте.
• Снимаем крышку и расположенную под ней дистанционную втулку.

• Если необходимо производим замену подшипника крышки. Для этого торцовой головкой на восемь откручиваем и снимаем четыре винта крепления его крышки.
• После чего, подходящей по диаметру оправкой выпрессовываем подшипник.

• Снимаем ротор. Переворачиваем генератор задней крышкой к верху и устанавливаем его на деревянные прокладки.
• Берем небольшую трубку из мягкого металла и через отверстие, где был установлен регулятор напряжения, наносим легкие удары по ротору.
• При необходимости замены подшипника ротора, используем трех лучевой съемник.

• Теперь необходимо снять статорную обмотку из корпуса генератора. Для этого с внутренней части торцовым ключом на восемь откручиваем гайки крепления выпрямительного блока, которые так же являются креплением для выводов обмоток статора.
• Вынимаем два болта и извлекаем статор из корпуса.

• Глубокой торцовой головкой на десять откручиваем гайку вывода «30» и сняв ее, снимаем расположенную под ней изолирующую прокладку.
• После чего снимаем выпрямительный блок с корпуса.
• Откручиваем винт крепления и снимаем конденсатор.

На этом ремонтные работы по разборке генератора 372.3701 на автомобиле Ваз 2105 завершены. Произведите необходимый ремонт и замену вышедших из строя элементов, после чего сборку выполните в обратной последовательности.

Разборка генератора Ваз 2107, Ваз 2105, Ваз 2104

генератор, замена и дефектовка

Генератор 37.3701. Очистите и продуйте генератор сжатым воздухом. Застопорьте шкив генератора захватом, входящим в комплект приспособления 67.7823.9504, отверните гайку крепления шкива и съемником спрессуйте шкив. Снимите шпонку и коническую шайбу шкива.В комплект приспособления 67.7823.9504 входит обычный съемник и захват. Последний состоит из двух стальных полуколец, которые вкладывают в ручей шкива. Полукольца имеют такое же сечение, как и ремень привода генератора. С одной стороны они соединены шарнирно, а с другой снабжены рычагами, которые сжимаются одной рукой при снятии шкива.

Детали генератора ваз 2107 – 37.3701: 1 — регулятор напряжения в сборе с щеткодержателем у генераторов выпуска с 1996 г.; 2 — регулятор напряжения и щеткодержатель у генераторов выпуска до 1996 г.; 3 — колодка вывода дополнительных диодов; 4 — изолирующие втулки; 5 — выпрямительный блок; 6 — контактный болт; 7 — статор; 8 — ротор; 9 — дистанционная втулка; 10 — внутренняя шайба крепления подшипника; 11 — крышка со стороны привода; 12 — шкив;13 — наружная шайба крепления подшипника; 14 — стяжной болт; 15 — передний шарикоподшипник ротора; 16 — втулка; 17 — крышка со стороны контактных колец; 18 — буферная втулка; 19 — поджимная втулка; 20 — конденсатор

Отсоедините провод от штекера “В” регулятора напряжения. Отсоедините провода регулятора и конденсатора от клеммы “30” генератора ваз 2104, ваз 2105, ваз 2107 и отверните винты крепления регулятора напряжения. У генераторов выпуска до 1996 г., чтобы не сломать щетки при снятии щеткодержателя, вставьте лезвие отвертки между корпусом регулятора 2 и щеткодержателем и частично выдвиньте регулятор из генератора, оставив на месте щеткодержатель генератора ваз 2105. После этого наклоните и извлеките регулятор совместно с щеткодержателем из генератора. Снимите конденсатор 20, отвернув винт крепления.Отверните гайки стяжных болтов 14 и снимите крышку 11 генератора и ротор 8. Отверните гайки болтов, соединяющих наконечники диодов с выводами обмотки статора и извлеките статор 7 из крышки 17 генератора.Отверните гайку контактного болта 6, отсоедините от колодки 3 штекер провода дополнительных диодов и снимите выпрямительный блок 5.

Детали передней части генератора Г-222: 1 — кожух; 2 — регулятор напряжения; 3 — основание; 4 — щеткодержатель со щетками; 5 — крышка генератора со стороны контактных колец; 6 — колодка штекера центрального вывода обмотки статора; 7 —вывод “15” генератора (вывод “Б” регулятора напряжения)

Генератор Г-222 разбирается в таком же порядке. Для снятия регулятора напряжения надо отвернуть винты крепления и снять кожух 1 в сборе с регулятором 2, основанием 3 и щеткодержателем 4. Затем, отвернув винты, разъединить регулятор, основание и щеткодержатель со щетками.Дальше разборка генератора ваз 2104 Г-222 аналогична разборке генератора 37.3701.

Генератор Ваз 2107, Ваз 2105, Ваз 2104

• – Техническая характеристика генератора
• – Устранение неисправностей генератора
• – Проверка генератора на стенде
• – Проверка генератора осциллографом
• – Обмотка ротора генератора
• – Статор генератора
• – Диоды выпрямительного блока генератора
• – Проверка диодов у генератора
• – Регулятор напряжения генератора
• – Конденсатор генератора
• – Этапы разборки генератора
• – Этапы сборки генератора
• – Щеткодержатель генератора
• – Подшипники ротора генератора
• – Дополнительные диоды генератора

Устройство и схемы электрооборудования Ваз 2104, Ваз 2105, Ваз 2107

Диагностика электрооборудования лада 2105. Инструкции по ремонту электрооборудования: системы зажигания, стартера лада 2104. Эксплуатация генератора, аккумулятора, очистителя. Схема лада 2107.

Устранение отсутствия зарядки аккумулятора

Первым делом стоит проверить натяжение ремня генератора – именно он приводит в действие генератор и помпу охлаждающей жидкости, поэтому данная неисправность может проявляется еще и перегревом двигателя.

Если не горит лампа зарядки аккумулятора ВАЗ 2107, а по вольтметру показывается нормальное напряжение бортовой сети и при этом аккумулятор не заряжается, очевидно причина в контактах на клеммах.

Нужно снять клемы с аккумулятора и зачистить их наждачной бумагой. Если зарядка не появилась, необходимо сделать замер напряжение на выходе «30» генератора при работающем двигателе. Если показания напряжение на данном выходе и аккумуляторе имеют сильное отличие, надо зачистить контакты и проверить провод, идущий от генератора до АКБ. Если провод неисправен, то он подлежит замене.

Еще одной причиной отсутствия зарядки может быть замыкание или обрыв обмотки статора или ротора, а так же пробитый диод выпрямителя на генераторе.

Диоды можно проверить при помощи контрольной лампы или мультиметра. Мультиметром проверяется сопротивление диодов. Для проверки диодов при помощи контрольной лампой надо снять клемму «+» с аккумулятора и подсоединить контрольную лампу одним концом к плюсовой клемме, а другим нужно последовательно коснуться трех болтов, показанных на рисунке ниже. Потом проделать ту же самую операцию, только с клеммой «-». Если контрольная лампа загорается, значит проверяемый диод пробит.

При выходе из строя одного из диодов необходима заменить диодный мост в сборе.

Неисправность обмотки статора можно определить мультиметром, замерив сопротивления между болтами крепления выпрямительного блока. Если контакт между ними отсутствует, значит есть обрыв обмотки. В данном случае меняется обмотка или генератор в сборе.

Наверно самая распространенная причина поломки генератора – это износ щеток. Для их проверки, необходимо снять щеточный узел. Длина щеток должна составлять более 5 мм, в противном случаи их нужно заменить. Также щетки могут заклинить или перекоситься в колодцах.

Проверка генератора ВАЗ-2109

Генератор типа 94.3701 переменного тока, трехфазный, со встроенным выпрямительным блоком и электронным регулятором напряжения, правого вращения (со стороны привода)

Схема соединений генератора показана на рисунке 1

Напряжение для возбуждения генератора при включении зажигания подводится к выводу «D+» регулятора (вывод «D» генератора) через контрольную лампу 4, расположенную в комбинации приборов.

После пуска двигателя обмотка возбуждения питается от трех дополнительных диодов, установленных на выпрямительном блоке генератора. Вывод «W» генератора на автомобилях семейства ВАЗ-2115 не используется.

Работа генератора контролируется контрольной лампой в комбинации приборов.

При включении зажигания лампа должна гореть, а после пуска двигателя — гаснуть, если генератор исправен.

Яркое горение лампы или свечение ее в полнакала говорит о неисправностях.

«Минус» аккумуляторной батареи всегда должен соединяться с массой, а «плюс» – подключаться к зажиму «B+» генератора.

Ошибочное обратное включение батареи немедленно вызовет повышенный ток через вентили генератора, и они повредятся.

Не допускается работа генератора с отсоединенной аккумуляторной батареей. Это вызовет возникновение кратковременных перенапряжений на зажиме «В+» генератора, которые могут повредить регулятор напряжения генератора и электронные устройства в бортовой сети автомобиля.

Запрещается проверка работоспособности генератора «на искру» даже кратковременным соединением зажима «В+» генератора с массой. При этом через вентили протекает значительный ток, и они повреждаются.

Проверять генератор можно только с помощью амперметра и вольтметра.

Вентили генератора не допускается проверять напряжением более 12 B или мегомметром, так как он имеет слишком высокое для вентилей напряжение, и они при проверке будут пробиты (произойдет короткое замыкание).

Запрещается проверка электропроводки автомобиля мегомметром или лампой, питаемой напряжением более 12 В. Если такая проверка необходима, то предварительно следует отсоединить провода от генератора.

Проверять сопротивление изоляции обмотки статора генератора повышенным напряжением следует только на стенде и обязательно с отсоединенными от вентилей выводами фазных обмоток.

При электросварке узлов и деталей кузова автомобиля следует отсоединять провода от всех клемм генератора и аккумуляторной батареи.

Проверка генератора на стенде

Проверка на стенде позволяет определить исправность генератора и соответствие его характеристик номинальным.

У проверяемого генератора щетки должны быть хорошо притерты к контактным кольцам коллектора, а сами кольца чистыми.

Установите генератор на стенд и выполните соединения как показано на рисунке 2.

Включите электродвигатель стенда, реостатом 4 установите напряжение на выходе генератора 13 В и доведите частоту вращения ротора до 6000 мин^-1.

Дайте генератору поработать на этом режиме не менее 10 мин, а затем замерьте силу тока отдачи.

У исправного генератора она должна быть не менее 80 А. Если замеренная величина отдаваемого тока значительно меньше, то это говорит о неисправностях в обмотках статора и ротора или о повреждении вентилей.

В этом случае необходима тщательная проверка обмоток и вентилей, чтобы определить место неисправности.

Напряжение на выходе генератора проверяется при частоте вращения ротора 5000 мин^-1.

Реостатом 4 установите ток отдачи 15 A и замерьте напряжение на выходе генератора, которое должно быть 13,2–14,7 B при температуре окружающего воздуха и генератора (25 ±10) °С.

Если напряжение не укладывается в указанные пределы, то замените щеткодержатель с регулятором напряжения новым, заведомо исправным, и повторите проверку.

Если напряжение будет нормальным, то, следовательно, старый регулятор напряжения поврежден, и его необходимо заменить.

А если напряжение по-прежнему не будет укладываться в указанные выше пределы, то необходимо проверить обмотки и вентили генератора.

Проверка генератора электронным осциллографом

Осциллограф позволяет по форме кривой выпрямленного напряжения точно и быстро проверить исправность генератора и определить характер повреждения.

Для проверки соберите схему согласно рисунку 3.

Отсоедините провод общего вывода трех дополнительных диодов от штекера D+ регулятора напряжения и примите меры, чтобы наконечник отсоединенного провода не замкнулся с массой генератора.

К штекеру D+ регулятора присоедините провод от аккумуляторной батареи через выключатель 1.

Таким образом, обмотка возбуждения будет питаться только от аккумуляторной батареи.

Включите электродвигатель стенда и доведите частоту вращения ротора до 1500–2000 мин^-1.

Выключателем 6 отключите аккумуляторную батарею от клеммы B+ генератора и реостатом 4 установите ток отдачи 10 А.

Проверьте по осциллографу напряжение на клемме B+ генератора.

При исправных вентилях и обмотке статора кривая выпрямленного напряжения имеет пилообразную форму с равномерными зубцами (рис. 4, I).

Если имеется обрыв в обмотке статора либо обрыв или короткое замыкание в вентилях выпрямительного блока — форма кривой резко меняется: нарушается равномерность зубцов и появляются глубокие впадины (рис. 4, II и III).

Проверив форму кривой напряжения на клемме B+ генератора и убедившись, что она имеет нормальный вид, проверяют напряжение на штекере D генератора при отсоединенном проводе от штекера D+ регулятора напряжения.

Штекер D является общим выводом трех дополнительных диодов (см. рис. 1 ), питающих обмотку возбуждения при работе генератора.

Кривая напряжения здесь также должна иметь правильную пилообразную форму. Неправильная форма кривой свидетельствует о повреждении дополнительных диодов.

Проверка обмотки возбуждения ротора

Обмотку возбуждения можно проверить, не снимая генератор с автомобиля, сняв только защитный кожух и регулятор напряжения вместе со щеткодержателем.

Зачистив при необходимости шлифовальной шкуркой контактные кольца, омметром или контрольной лампой проверяют, нет ли обрыва в обмотке возбуждения, и не замыкается ли она с массой.

Проверка статора

Статор проверяется отдельно, после снятия выпрямительного блока.

В первую очередь проверьте омметром или с помощью контрольной лампы и аккумуляторной батареи, нет ли обрывов в обмотке статора, и не замыкаются ли ее витки на «массу».

Изоляция проводов обмотки должна быть без следов перегрева, который происходит при коротком замыкании в вентилях выпрямительного блока.

Статор с такой поврежденной обмоткой замените.

Наконец, после разборки генератора необходимо проверить специальным дефектоскопом, нет ли в обмотке статора короткозамкнутых витков.

Проверка вентилей выпрямительного блока

Исправный вентиль пропускает ток только в одном направлении.

Неисправный — может либо вообще не пропускать ток (обрыв цепи), или пропускать ток в обоих направлениях (короткое замыкание).

В случае повреждения одного из вентилей выпрямителя необходимо заменять целиком выпрямительный блок.

Короткое замыкание вентилей выпрямительного блока можно проверить не снимая генератор с автомобиля, предварительно отсоединив провода от аккумуляторной батареи и генератора и сняв кожух с задней крышки генератора.

Также отсоединяется провод от вывода D+ регулятора напряжения.

Проверить можно омметром или с помощью лампы (1–5 Вт, 12 В) и аккумуляторной батареи, как показано на рисунке 5.

С целью упрощения крепления деталей выпрямителя три вентиля (с красной меткой) создают на корпусе «плюс» выпрямленного напряжения.

Эти вентили «положительные» и они запрессованы в одну пластину выпрямительного блока, соединенную с выводом «B+» генератора.

Другие три вентиля («отрицательные» с черной меткой) имеют на корпусе «минус» выпрямленного напряжения. Они запрессованы в другую пластину выпрямительного блока, соединенную с массой.

Сначала проверьте, нет ли замыкания одновременно в «положительных» и «отрицательных» вентилях. Для этого «плюс» батареи через лампу подсоедините к зажиму B+ генератора, а «минус» к корпусу генератора (рис. 5, I).

Если лампа горит, то «отрицательные» и «положительные» вентили имеют короткое замыкание.

Для проверки короткого замыкания в «положительных» вентилях «плюс» батареи через лампу соедините с зажимом B+ генератора, а «минус» – с одним из фазных выводов обмотки статора (рис. 5, II).

Горение лампы укажет на короткое замыкание одного или нескольких «положительных» вентилей.

Короткое замыкание «отрицательных» вентилей можно проверить, соединив «плюс» батареи через лампу с одним из фазных выводов обмотки статора, а «минус» с корпусом генератора (рис. 5, III).

Горение лампы означает короткое замыкание в одном или нескольких «отрицательных» вентилях.

Следует помнить, что в этом случае горение лампы может быть и следствием замыкания витков обмотки статора на корпус генератора.

Однако такая неисправность встречается значительно реже, чем короткое замыкание вентилей.

Обрыв в вентилях без разборки генератора можно обнаружить либо осциллографом, либо при проверке генератора на стенде по значительному снижению (на 20–30%) величины отдаваемого тока по сравнению с номинальным.

Если обмотки, дополнительные диоды и регулятор напряжения генератора исправны, а в вентилях нет короткого замыкания, то причиной уменьшения отдаваемого тока является обрыв в вентилях.

Проверка дополнительных диодов

Короткое замыкание дополнительных диодов можно проверить без снятия и разборки генератора по схеме, приведенной на рисунке 6.

Так же как и для проверки вентилей выпрямительного блока, при этом необходимо отсоединить провода от аккумуляторной батареи и генератора, снять защитный кожух генератора и отсоединить провод от вывода «D+» регулятора напряжения.

«Плюс» батареи через лампу (1–3 Вт, 12 В) присоедините к выводу «D» генератора, а «минус» к одному из фазных выводов обмотки статора.

Если лампа загорится, то в каком-то из дополнительных диодов имеется короткое замыкание.

Найти поврежденный диод можно, только сняв выпрямительный блок и проверяя каждый диод в отдельности.

Обрыв в дополнительных диодах можно обнаружить осциллографом по искажению кривой напряжения на штекере «D», а также по низкому напряжению (ниже 14 В) на штекере «D» при средней частоте вращения ротора генератора.

Проверка регулятора напряжения

Работа регулятора напряжения заключается в непрерывном и автоматическом изменении силы тока возбуждения генератора таким образом, чтобы напряжение генератора поддерживалось в заданных пределах при изменении частоты вращения и тока нагрузки генератора.

Проверка на автомобиле

Для проверки необходимо иметь вольтметр постоянного тока со шкалой до 15–30 в класса точности не хуже 1,0.

После 15 мин работы двигателя на средних оборотах при включенных фарах замерьте напряжение между клеммой «В+» и массой генератора.

Напряжение должно находиться в пределах 13,2–14,7 В.

В том случае, если наблюдается систематический недозаряд или перезаряд аккумуляторной батареи и регулируемое напряжение не укладывается в указанные пределы, регулятор напряжения необходимо заменить.

Проверка снятого регулятора

Регулятор в сборе с щеткодержателем, снятый с генератора, проверяется по схеме, приведенной на рисунке 7.

Между щетками включите лампу 1–3 Вт, 12 В.

К выводам D+ и «масса» регулятора присоедините источник питания сначала напряжением 12 в, а затем напряжением 15–16 В.

Если регулятор исправен, то в первом случае лампа должна гореть, а во втором — гаснуть.

Если лампа горит в обоих случаях, то в регуляторе пробой, а если не горит в обоих случаях, то или в регуляторе имеется обрыв, или нет контакта между щетками и выводами регулятора напряжения.

Последнее можно проверить, присоединяя провода от лампы не к щеткам, а непосредственно к выводам D+ и DF регулятора напряжения.

Проверка конденсатора

Конденсатор служит для защиты электронного оборудования автомобиля от импульсов напряжения в системе зажигания, а также для снижения помех радиоприему.

Повреждение конденсатора или ослабление его крепления на генераторе (ухудшение контакта с массой) обнаруживается по увеличению помех радиоприему при работающем двигателе.

Ориентировочно исправность конденсатора можно проверить мегомметром или тестером (на шкале 1–10 МОм).

Если в конденсаторе нет обрыва, то в момент присоединения щупов прибора к выводам конденсатора стрелка должна отклониться в сторону уменьшения сопротивления, а затем постепенно вернуться обратно.

Емкость конденсатора, замеренная специальным прибором, должна быть 2,2 мкФ ±20%.

как с этим бороться? Почему не заряжается автомобильный аккумулятор? Не заряжается на ВАЗ 2106

Доброго времени суток уважаемый читатель. В этой статье я в кратчайшие сроки расскажу о принципе работы генератора ВАЗ 2109 — 2114 и о причинах, по которым генератор не дает зарядку. Для того, чтобы простой человек не изучал электротехнику, все понятно, не буду углубляться в физику происходящего и использовать научные термины, а все объясню как говорится «по пальцам».«Итак, приступим!

Принцип работы генератора ВАЗ 2109 — 2114.

Для того, чтобы понять, почему на ВАЗ 2109 — 2114 генератор дает мало зарядки или не заряжается вообще, необходимо понимать, как он работает, и знать принцип его работы.

Генератор состоит из пяти основных частей, представленных на рисунках ниже: якорь — 5, статор — 6, реле-регулятор в паре со щетками — 10, диодный мост — 9, корпус — 3,7.

Принцип работы следующий:

1. от АКБ до диодного моста (9) Имеется плюсовой провод и диодный мост (9) Соединяется с массой через корпус (3,7) Генератор
2. напряжение через диодный мост (9) порций на статоре (6) В генераторе и статоре возникает магнитное поле
3. при запуске автомобиля двигатель с ременной передачей вращает ротор (5) Генератор
4. в роторе (5) вращающийся в магнитном поле генератора (6) Появляется
5. ток снимает роторными щетками (10) и через реле — регулятор (10) служил на автомобильном аккумуляторе.

Несоблюдение любого из пунктов приводит к неисправности генератора ВАЗ 2109 — 2114.

Причины, по которым не заряжается генератор ВАЗ 2109 — 2114.

Чтобы найти причину, по которой генератор ВАЗ 2109 2114 не работает или не работает, необходимо проверить исправность каждого из пунктов, описывающих работу генератора.

Пункт первый: диодный мост не идет плюсом от аккума.

Причиной неисправности в таких случаях может быть провод или место его соединения с диодным мостом или аккумулятором.Попробуйте почистить клеммы подключения, а если не поможет, то прозвоните провод.

Плохой контакт с минусовым проводом не считается, так как в таких случаях двигатель вообще не запускается.

Пункт второй: диодный мост и статор генератора.

После проверки диодного моста, когда он исправен, снимите обмотку статора. Для этого вы выбираете на мультиметре поперечный режим и прикладываете щуп к первому и второму контакту статора, а затем к первому и третьему.

Пункт третий: Ремень генератора Ваз 2109 — 2114.

На карбюраторном варианте ваза был тонкий клиновой ремень, а на инжекторных моделях широкий ремень с сердечниками, но принцип работы не меняется. Зарядка может быть неплохой из-за проскальзывания ремня. Такая неисправность проявляется сильным свистком ремня. Также ремень может начать свистеть при включении таких потребителей энергии, как фары, обогрев стекол, вентилятор печки и т. Д. Если вы слышите лист ремня, попробуйте в ближайшее время заменить его.Это одна из причин, по которой генератор ВАЗ 2109-2114 не дает заряда.

Пункт четвертый: Якорь-генератор ВАЗ 2109-2114.

Анкора, так как в статоре не должно быть сломано. Очистить его прикладываем к мультиметру щупом на дорожках набора высоты.

Если анкер не имеет прозвища, его следует заменить.

Пункт пятый: Щетки с реле — регулятором.

Щетки генератора ВАЗ 2109 -2114 Со временем стерли про арматуру, дорожку.Если их длина меньше 5 миллиметров, они не способны плотно прижимать якорь, тем самым не обеспечивая зарядку АКБ ВАЗ.

Но бывает, что реле — регулятор выходит из строя раньше, чем стираются щетки. Для проверки вам потребуется:

• Лампочка 12 В
• автомобильный аккумулятор
• две батареи по 1,5 вольта
• несколько проводов

Подключаем лампочку и аккумулятор к реле-регулятору как показано на рисунке ниже.В этом случае лампа должна гореть.

Теперь добавьте две батареи к схеме, как показано на рисунке ниже. Теперь свет не должен гореть.

Если в обоих случаях загорается лампочка — реле — необходимо заменить контроллер.

Теперь вы знаете все основные причины неисправности генератора ВАЗ 2109 — 2114. Если у вас есть вопросы — оставляйте их в комментариях!

В автомобилях установлены генераторы переменного тока.В зависимости от модели и установленного на автомобиле электрооборудования могут быть установлены генераторы Delco Remy CS различной мощности CS-121 и CS-130. Цифры указывают на внешний диаметр пластин статора в миллиметрах.

Генераторы

CS оснащены встроенным регулятором напряжения. По своим электрическим характеристикам статор DELTA, блок выпрямителя и ротор с контактными кольцами и щетками аналогичны тем, которые использовались в более ранних генераторах. Применяются стандартные шкивы и рабочее колесо, однако контрольные отверстия не предусмотрены.

Реле

Автомобильное реле — это выключатель, который служит для замыкания и размыкания секций электрических заглушек с определенными индикаторами электрических и неэлектрических входящих значений. Это переключатель токов нагрузки, когда исполнитель, например, стартер, генератор, вентилятор или другая конструкция потребляет больший ток.

Электрорелейное устройство:

электромагнит представляет собой провод, намотанный на катушку с сердечником из магнитного материала;

якорь — пластина специальная контрольная;

Переключатель

(переключение, размытие, замыкание).

При пропускании электрического потока через обмотку электромагнита возникает электрополюсник, прижимающий якорь к сердечнику, с помощью толкателя его сдвигает, переключая контакты. На машинах «Жигули 2106» используются реле-отправители напряжения двух основных типов.

Бесконтактное управление электрическое реле типа 121.3702. Довольно новый блок, которым сегодня пользуются водители, не требующий никаких настроек и дополнительных регулировок.

Регулятор магнитный электрический с индексом ПП-380 — прибор старого образца, в настоящее время его производство приостановлено, в качестве детали к ВАЗ 2106 не выпускается.

Взаимозаменяемость реле позволяет, когда смена одного вида на другой не может быть завершена электрическая схема Зарядка автомобиля.

Перед тем, как приступить к замене реле напряжения, необходимо проверить работоспособность регулятора. Автомобиль следует завести, при этом частота вращения коленчатого вала должна быть 2500-3000 об / мин. Затем нужно отключить все потребление электроэнергии, кроме зажигания, и измерить напряжение на выводах АКБ.

Пропал, причины

Зарядка на ВАЗ 2106 по таким причинам

1. Износ щеток генератора

2. Установка диодно-генераторного моста

3. Неисправность реле зарядки

4. Проблемы с генератором.

Не дает з-ку генератор

Если в автомобиле ВАЗ 2106 нет зарядки аккумулятора, то это могут быть щетки в генераторной установке. Они могут иметь ограниченный износ или обедать в держателе домкратов.

Для проверки щеток генератор не нужно снимать с автомобиля, так как щеточный узел имеется и легко снимается. Изношенные щетки либо заменяются, либо меняется весь узел. Подвижные щетки испытывают давлением. Щетки должны легко входить в свои колодцы и легко возвращаться. В противном случае щетки снимаются, а лунки очищаются, с самих щеток также удаляются заусенцы.

Также проверяется и восстанавливается контакт генератора с массой автомобиля.Иногда достаточно ослабить крепление проводов с массой и отвести провод из стороны в сторону, чего будет достаточно для восстановления надежного контакта. Для полного контроля проволока удаляется и наконечник очищается.

Подключение

Работы по замене лампы зарядки ВАЗ 2106 замену производить в следующей последовательности:

Переворачиваем 2 крепления реле лампы зарядки и демонтируем изделие с установленных шпилек.

Маркируем токопроводящую проводку для контроля правильности подключения обновленного изделия маркером или маркером. Если реле неправильно подключено к электросети, оно перестает функционировать, что создаст аварийную ситуацию из-за резкого увеличения разности потенциалов на выходных контактах генераторного устройства.

Швед зашил цепочку, поменять реле на хорошее и произвести обратную установку.

При проверке реле зарядки лампы категорически запрещается делать ЗЗ между выходными элементами цепи, т.к. это вызовет дефекты токовых выпрямителей.Перед проверкой реле регулятор зарядки необходимо проверить на оптимальную степень растяжения выхлопной ленты. Электрическая цепь обмотки генератора возбуждения не должна подключаться к другим энергоресурсам, т.к. перепад напряжения на токопроводящем зарядном реле ВАЗ 2106 может превышать оптимальные значения.

Как проверить

Проверка регулятора напряжения ВАЗ 2106 на автомобиле с полностью заряженным аккумулятором:

Достаньте машину и сделайте частоту вращения коленвала 2500-3000 об / мин.

Отключите всех ненужных потребителей электроэнергии, за исключением, конечно, самого зажигания.

Измерьте напряжение вольтметром на выводах аккумуляторной батареи. Оно должно быть равно 14,2 В плюс минус десятые.

При значительных отклонениях напряжения от нормы необходимо заменить регулятор. Для этого:

Отверните две гайки крепления теста и снимите ручку рулевого управления.

Разметить маркер проводов, чтобы при дальнейшей сборке не перепутать их местами, а это важно, так как если перепутать провода местами, регулятор перестанет работать и в результате повысится напряжение на выходе генератора.

Отсоединив провода, заменить ручку на новую и установить в обратном порядке.

В первую очередь необходимо проверить целостность предохранителей № 9 и 10, а также их надежное крепление в блоке предохранителей.

Кроме того, при кажущемся сроке службы предохранителей (предохранители не переборщили) предохранитель может быть неисправен. Дело в том, что несмотря на то, что вставка не переборщила, предохранитель все же неисправен. Из-за длительного срока службы вершины предохранителей на входе в них входные.Это можно определить визуально. Для этого предохранитель извлекается из гнезда и осматривается верхняя и нижняя части предохранителей, в которых продолжается плавкая вставка. Визуально сразу будет виден протертый край круга круга, как след от гнезда, куда он вставлен. Такие предохранители заменяются, и снова проверяется зарядка.

Если после замены предохранителей на ВАЗ 2106 нет зарядки аккумулятора, то поиск неисправности следует продолжить.

Далее нужно проверить целостность ремня привода генератора и его натяжение.Если ремень не порван и его натяжение соответствует норме, то нужно проверить состояние приводных шкивов. При износе внутренней поверхности шкивов ремень генератора начинает просто проскальзывать, что также будет способствовать неполному заряду АКБ либо зарядка будет полностью отсутствовать. Проверить это можно, посмотрев визуально на внутреннюю часть шкива. Если блестит, то ремень тапочек и это он полировал внутреннюю часть шкива.

Такой шкив подлежит замене приводного ремня.

Следующая причина, по которой может не быть зарядки АКБ, это плохой контакт на выводах АКБ или их окисление. Затягивается ненадежный контакт, а окисленные клеммы нужно обрабатывать водной содой. Сода нейтрализует окислы, после чего терминал необходимо промыть водой и хорошо протереть. Для гарантированного удаления остатков оксида небольшая юбка. Затем клемму необходимо смазать, например, смазкой литолом 24. Эту операцию нужно проделать с самими терминалами.Не нужно очищать клеммы шкуркой или надрезать их ножом. Они очень пылявы, так как выводы из свинца и три-четыре таких процедуры заметно уменьшат их диаметр, что сделает невозможным качественную затяжку клемм, а значит, не будет их надежного контакта. Доверьтесь этому вопросу Сода и она отлично очистит клеммы от оксида.

Стоит проверить контактные точки клемм на генераторе, которые также нужно освободить от оксида.

Если в автомобиле ВАЗ 2106 нет зарядки аккумулятора, то это могут быть щетки в генераторной установке . Они могут иметь ограниченный износ или обедать в держателе домкратов.

Для проверки щеток генератор не нужно снимать с автомобиля, так как щеточный узел имеется и легко снимается. Изношенные щетки либо заменяются, либо меняется весь узел. Подвижные щетки испытывают давлением. Щетки должны легко входить в свои колодцы и легко возвращаться. В противном случае щетки снимаются, а лунки очищаются, с самих щеток также удаляются заусенцы.

Также проверяется и восстанавливается контакт генератора с массой автомобиля. Иногда достаточно ослабить крепление проводов с массой и отвести провод из стороны в сторону, чего будет достаточно для восстановления надежного контакта. Для полного контроля проволока удаляется и наконечник очищается.

Возможные неисправности генератора ВАЗ 2106

В самом генераторе могут быть следующие неисправности:

• Повреждение диодного моста (в народе — «Подкова»)
• Неисправность обмотки статора — перекрестное замыкание, замыкание на корпусе или внутренний разрыв
• Неисправность обмотки возбуждения ротора с симптомами, аналогичными обмотке статора.Кроме того, возможен большой износ контактных колец, нарушающий их надежный контакт со щетками

Если при проверке на выходе генератора напряжение нормальное 13,5- 14,2В, а аккумулятор не заряжается, то необходимо проверить целостность провода, идущего от генератора к аккумулятору.

На отсутствие заряда может сказаться неисправность реле — регулятора, а также его плохой контакт с «массой».

Читать то же, другие отзывы

Рано или поздно генератор ВАЗ-2114 перестанет давать необходимую зарядку, что создаст массу хлопот и проблем.Просто в один прекрасный момент машина может не завестись, так как этот узел не зарядился должным образом. В этой статье описано, как найти и устранить неисправность в виде неполной зарядки генератора.

Видео о причинах незарядки на АКБ

Видеозапись расскажет, как разобрать и отремонтировать автомобильный генератор, а также расскажет о некоторых тонкостях и нюансах.

Генераторное устройство

Прежде чем определять неисправность генератора, необходимо иметь некоторое представление о его конструкции и устройстве.Итак, рассмотрим, из каких основных частей он состоит.

На моделях ВАЗ 2113-2114-2115 устанавливается генератор с маркировкой 37.3701.

Устройство генератора ВАЗ

Генератор

37.3701: 1 — крышка со стороны контактных колец; 2 — выпрямительный блок; 3 — выпрямительный клапан; 4 — винт крепления выпрямительного блока; 5 — контактное кольцо; 6 — задний шариковый подшипник; 7 — конденсатор; 8 — вал ротора; 9 — выход генератора «30»; 10 — вывод «61» генератора; 11 — регулятор напряжения; 12 — выход «в» регулятора напряжения; 13 — щетка; 14 — шпилька крепления генератора к растяжке; 15 — шкив с вентилятором; 16 — полюс ротора наконечника; 17 — выносная втулка; 18 — передний шариковый подшипник; 19 — крышка привода; 20 — обмотка ротора; 21 — статор; 22 — обмотка статора; 23 — Полюс ротора наконечника; 24 — буферная втулка; 25 — гильза; 26 — Втулка подвижная

Теперь рассмотрим конструкцию генератора в разобранном состоянии.

Схема разборки генератора

Детали генератора 37.3701: 1 — конденсатор; 2 — регулятор напряжения в сборе с щеткодержателем; 3 — блок вывода дополнительных диодов; 4 — изоляционные рукава; 5 — выпрямительный блок; 6 — контактный болт; 7 — статор; 8 — ротор; 9 — дистанционная втулка; 10 — шайба крепления внутреннего подшипника; 11 — крышка со стороны привода; 12 — шкив; 13 — шайба крепления наружного подшипника; 14 — стяжной болт; 15 — шарикоподшипник переднего ротора; 16 — гильза; 17 — крышка со стороны контактных колец; 18 — буферная втулка; 19 — Перевёрнутый рукав.

Почему генератор не заряжается (основные причины)

Если генератор перестал давать должный заряд аккумуляторной батареи, а также в бортовой сети, при работающих двигателях, на то есть только две причины. Подумайте, что это за.

Перегрузка устройства

Дополнительное оборудование тянет энергию. Так выглядит перегрузка генератора

Этот эффект часто связан с подключением дополнительного освещения и других устройств с высокой потребностью в энергии.При этом заводской генератор не справляется со своей задачей и начинает терять КПД, а в итоге может выйти из строя.

Несоответствие АКБ и генератора

Несоответствие АКБ и генератора

При установке дополнительного оборудования Многие автолюбители допускают непоправимую ошибку и устанавливают на своего «железного коня» большую мощность, при этом не увеличивая мощность генератора. Сбой мощных характеристик между узлами приводит к тому, что генератор не может обеспечить адекватную зарядку аккумулятора, впоследствии работоспособность первого.

поиск и устранение неисправностей

Для поиска неисправности придется покопаться в электрической части автомобиля. Здесь нет ничего сложного, но придется попотеть и изучить некоторые конструктивные особенности Автоэлектрики. Рассмотрим те же причины плохой зарядки и на что обратить особое внимание:

• Слабые контактные соединения.
• Скалы в части петли.
• Короткое замыкание на роторе.
• Поломки по механике.
• Цепь статора.

Что делать, если нет требуемого напряжения (методы решения на ВАЗ-2114)

В основном методы решения проблемы банальные -. Но, из-за дороговизны детали, большинство автолюбителей стараются отремонтировать узел. Итак, рассмотрим возможные варианты решения проблемы неполной зарядки или отсутствия зарядки от генератора.

Соединения со слабым контактом

Повреждение контактной группы влечет проблемы с зарядкой

Если контакты ослаблены — это может быть связано с загрязнением или коррозией.Для устранения проблем необходимо очистить их с помощью острого предмета или специального раствора. Для смазки и защиты внешних контактов подходит медная паста . Внутренние контакты компактные, защитить достаточно сложно, поэтому их просто чистят и устанавливают на сиденье.

Скалы в части извилистой

Измерение при обнаружении проблем с обмоткой

Обрыв обмотки обычно лечится с заменой обмотки.Как показывает практика, перемотать этот узел не выгодно, поэтому автолюбители ищут альтернативу, в которой часть становится поддерживается.

Короткое замыкание на роторе

Диагностические операции на роторе

Короткое замыкание в бортовой сети, которое закончилось заменой ротора на неисправную деталь, но все же большинство автолюбителей сходятся на том, что генератор придется заменить.

Поломки по механике

Деформация вала генератора — одна из механических поломок

Поломка механической части обычно не лечится, а поврежденный элемент заменяется новым.Это считается оптимальным вариантом решения вопроса. По цене может показаться дорого, но дешевле, чем менять генератор в сборе.

Цепь статора

Операции диагностики работоспособности ротора

Замыкание статора лечится также заменой детали или установки на авто, новым генератором. Это необходимо для того, чтобы эффект не повторился, и статору не пришлось снова менять. При выборе новой запчасти рекомендуем ознакомиться с материалом: «»

Видео о поиске проблемы в ситуации, когда генератор не заряжается

вывода

Найти и устранить причины, по которым генератор на ВАЗ-2114 перестал давать зарядку, не так просто, как кажется на первый взгляд, но все же реально сделать своими руками.Устранить неполадки самостоятельно не сможет каждый автомобилист, поэтому рекомендуется обратиться в автосервис, который сможет устранить неполадки.

Частая неисправность «системы питания» проста — генератор не заряжается или «просыпается» только на высоких оборотах. Отечественные генераторы славятся этим как из-за общего низкого качества изготовления, так и из-за ряда конструктивных недостатков. Столкнувшись с проблемой кратковременной работы аккумулятора, стоит разобраться с причиной проблемы — кто случайно остался на трассе с севшим аккумулятором и отсутствующей зарядкой, подтверждает, что хорошего в этом мало.

Конструкция автомобильного генератора

Любой генератор, за исключением моделей постоянного тока, создает многофазный переменный ток — три или четыре фазы в зависимости от мощности. К чему такое усложнение, если на ботинках все-таки используется только d.C.? Дело в том, что у многофазного генератора выше КПД, а главное — ток снимается не щетками с вращающегося ротора, а с неподвижных обмоток статора. Соответственно нет проблем с эксорганизацией коллектора (ток в нем намного меньше, чем выдает генератор), да и сам коллектор попроще — два кольца, а не набор изолированных ламелей.

Для преобразования переменного тока в постоянный используется диодный мост. Как минимум, он содержит несколько мощных диодов с удвоенным числом фаз — они занимаются выпрямлением тока. На некоторых генераторах есть дополнительные диоды, которые обеспечивают регулятор мощности.

Это же реле-регулятор давно уже является реле: вместо электромеханического устройства для управления генераторами применяются электронные схемы, но название «реле-регулятор» уже прочно закрепилось.Действуют одинаково — изменяя ток в обмотке ротора (и магнитное поле в сердечнике), повышают или понижают напряжение на выходе генератора, чтобы удерживать его в заданных пределах от 13,7 В (старые маломощные генераторы). до 14,5 В (современные генераторы, рассчитанные на повышенное энергопотребление самолетов и ускоренную зарядку аккумуляторов). Современные генераторы больше не являются независимыми узлами, а интегрированы со встроенными контроллерами: они управляют ЭБУ в них, поднимая его после запуска двигателя для ускорения зарядки аккумулятора, а затем снижая его до нормального.

Релейный регулятор мощности осуществляется от внешней сети («Жигули», большинство иномарок) и от самого генератора через дополнительные диоды моста (переднеприводные ваз). Вторая схема считается менее надежной, но имеет отличительную способность к самовозбуждению из-за остаточной намагниченности ротора — генератор, разогнанный до высоких оборотов, выдает ток, достаточный для работы реле-регулятора и вывел его в рабочий режим.

Возможные причины неисправностей

Износ щеток

Если генератор не заряжает аккумулятор, то первое, что приходит в голову на автомобилях с достаточным пробегом, — это износ щеток.В генераторах мало чисто механических узлов, влияющих на его работоспособность — и щетки, постоянно тертые о коллектор, стираются.

По мере того, как контакт изнашивается, в контакте ухудшается, соответственно, ток в обмотке ротора. Сначала генератор дает небольшую зарядку на низких оборотах, «просыпаясь» после вылета, потом полностью отказывается. Сами щетки могут быть как отдельные узлы и знакомы с реле-регулятором.

Снимая щеточный узел с генератора, вы легко можете почувствовать, насколько он может быть выдвинут, чтобы перестала ощущаться упругость пружин — это будет остаточная рабочая длина самой длинной щетки.Учтите, что чаще кисти бывают неоднородными: со стороны крышки, где скапливается грязь и износ щеток, кисть стирается быстрее. Заметно это и по наличию бороздок на одном из колец.

Сама проточка не так страшна, если хлам точно. Вот волнообразная, с резкими перепадами диаметра — прямое указание на замену контактных колец или роторного узла.
Конструкция моноблока встречается на иностранных генераторах, когда и диодный мост, и реле регулятора, и щеточный узел составляют одно целое.Замена такого моноблока — дело недешевое, да и делать это при одевании каких-то щеток глупо. Поэтому они разрастаются, выбирая подходящие из бытовых генераторов или электроинструментов.

Обрыв

Кроме износа контактных колец, вероятных причин неисправности немного — относительно небольшие токи не дают обмотке гореть, провод гораздо чаще встречается в месте соединения с коллектор. Проверяется тестер ротора: сначала измеряется сопротивление между кольцами резервуара, затем между кольцами и «массой».В первом случае сопротивление составляет несколько Ом, во втором — «бесконечное» (замыкание обмотки на корпус отсутствует).

Статор и диодный мост

Еще одна причина, по которой генератор не заряжается, — это наиболее нагруженные узлы: статор и диодный мост. При постоянных перегрузках перегреваются, что для статора чревато разрушением изоляции, коротким замыканием на корпус и зажигание обмотки, а для диодного моста — выходом из строя или поломкой диодов.Внешне симптомы схожи — падает мощность генератора (не работает одна-две фазы), либо генератор полностью отказывается.

Статор оценивается в первую очередь внешне — не должно быть потемнения изоляции и запаха гари. Затем с помощью тестера проверяется сопротивление каждой фазной обмотки и отсутствие ее замыканий на корпусе.

Используя аккумулятор и контрольную лампу — в тестерах напряжение при контроле не контролируется, и пробитый диод таким образом можно пропустить.Лампочка на 12 вольт на 40-60 Вт и аккумулятор в этом плане надежнее.
Схема проверки проста: «минус» от АКБ подключить к силовому выводу диодного моста, «плюс» через лампу поочередно подключить к каждому выводу моста, к которому подключены обмотки статора. Если на одной из фаз лампочка не горит — перегорели диоды. Далее поменяйте полярность подключения — в этом случае лампочка не загорится на одной фазе, иначе это укажет на проверку диодов в мосту.Повторяем процедуру, подключив «массу» к «подкове» диодного моста — лампа не загорается. При обратном подключении должны гореть все фазы. Дополнительные диоды проверяются от входов статора до клеммы, работающей на контроллере реле.

При этом неисправности статора и диодного моста тесно связаны: пробитые силовые диоды приведут к перегреву обмотки в соответствующей фазе, так как она оказывается замкнутой.

Проблема с релейным регулятором

Порядок действий зависит от конструкции.Внешний (как на старых «Жигулях»), если зарядки нет, проверить просто — убедившись, что щеточный блок подошел к щеточному блоку после включения зажигания (включение амперметра на цепь между выводом 67 реле контроллер и узел кисти). Нет тока — меняй «шоколадку».

Если контроллер реле совмещен с щеточным узлом, то можно измерить нагрузку на щетки после включения зажигания: на бортовой может быть меньше, но обязательно.Не проверяйте реле-регуляторы без нагрузки: выходное напряжение в этом случае может быть, но при подаче нагрузки оно резко упадет, и исправный узел придется признать неисправным.

Отсутствие тока в обмотке статора не обязательно становится следствием неисправности самого реле-регулятора. Напомним, что о схемах питания реле мы писали выше. В генераторах с дополнительными диодами он идет от самого генератора, на реле-регуляторе только ток через контрольную лампу.Такие генераторы различают просто — к ним подходит только одна низковольтная клемма от контрольной лампы. Реле признано неисправным, если в мосту исправны дополнительные диоды.

В генераторах внешнего возбуждения обязательно как минимум два низковольтных входа — один от контрольной лампы, второй — «плюс» зажигания. Это очень распространенная схема в азиатских генераторах, где развертывание слаботочного разъема легко расшифровать по маркировке (L — контрольная лампа, Ig — зажигание).В генераторах этого типа после включения зажигания обязательно напряжение на выводе IG, иначе возбуждения генератора не произойдет.

Видео: Причина отсутствия заряда АКБ на ВАЗ 2101. Как найти

Печать

Как проверить регулятор напряжения на ВАЗ 2106. Реле регулятора напряжения ВАЗ

Реле регулятора напряжения (или просто реле напряжения) — устройство, предназначенное для сохранения бортового напряжения сети, получаемого от генератора.Дело в том, что генератор из-за неравномерности вращения ротора не может обеспечить на выходе равномерное напряжение, так как оно либо увеличивается, либо уменьшается. Релейный регулятор используется для поддержания заданного значения напряжения.

Изначально это устройство производилось в виде электромагнитного реле, в основе которого лежала катушка с сердечником и рядом небольших механизмов замыкания, размыкания и создания определенного сопротивления в цепи. Этот тип регулятора уже устарел и больше не производится.

Реле устаревшего типа заменено электронным полупроводниковым прибором. От старой модели отличается отсутствием контактов, габаритов и содержимого. К тому же он не поддается регулировке, поэтому является одноразовым элементом.

Реле крепится шпильками и гайками на кузове автомобиля в моторном отсеке. Однако современные образцы, например на ВАЗ 2109, ВАЗ 2112, Лада приора и Лада Калина, имеют реле напряжения, которые прикреплены непосредственно к щеткам генератора и представляют собой единое целое.Такие элементы в народе называют «таблетками».

Неисправности реле напряжения и их диагностика на ВАЗ 2106

В процессе эксплуатации автомобиля в бортовой сети могут возникать определенные неисправности, свидетельствующие о плохом питании оборудования. В первую очередь автомобилисты проверяют состояние генератора. Его снимают, разбирают, диагностируют и оценивают натяжение ремня. Если при проверке выясняется, что он исправен, то последнее — реле регулятора напряжения.

Самая распространенная неисправность реле регулятора — слишком маленький или слишком большой заряд. На малом заряде, на холостом ходу фары плохо работают, двигатель работает нестабильно, и ситуация улучшается после прибавления оборотов коленчатому валу.

При высоком заряде часто перегорают многие предохранители, слишком ярко светят фары, нагревается электрооборудование. В обоих случаях приступайте к измерению напряжения бортовой сети.

Запустите двигатель и прогрейте его. Присоедините концы вольтметра к клеммам аккумулятора.Напряжение должно быть 13,5 — 14 вольт. Попробуйте включить фары, дворники и т. Д. Если напряжение упадет ниже 12 вольт, реле напряжения необходимо заменить.

Замена реле регулятора напряжения ВАЗ 2106

Для замены реле напряжения на ВАЗ 2106 отсоедините клемму АКБ и вытащите штекеры с проводами из старого реле. После этого откручиваем гайки крепления и вытаскиваем из шпилек неисправный элемент … После этого устанавливаем новое реле и подтягиваем гайки.Вставьте штекеры в разъемы нового реле и вставьте клемму аккумулятора.

Внимание! Никогда не соединяйте провода, идущие к реле, между собой. При работающем двигателе это может вызвать внезапный скачок напряжения, который выведет из строя все электрическое оборудование в автомобиле.

После установки нового элемента рекомендуется его проверить. Дело в том, что такие реле имеют особенность правильной работы только на одной машине. Это связано с некачественной сборкой комплектующих для наших автомобилей.Поэтому, если показания счетчика снова не соответствуют вашим ожиданиям, верните реле в магазин и попросите другое. Не исключено, что следующее реле будет именно таким.

Кроме того, существует вероятность получения неисправного устройства. Именно поэтому проверку реле необходимо проводить в обязательном порядке.

Видео — Как поменять реле-регулятор своими руками

Каждый автомобиль оборудован устройством стабилизации напряжения. На «шестерках» установлено реле, регулятор напряжения генератора ВАЗ 2106. Задача прибора — поддержание уровня напряжения бортовой сети.

Напряжение генератора зависит от следующих факторов:

1. Скорость ротора.
2. Текущая нагрузка.
3. Значения магнитного потока.

Достаточным условием выработки электрической энергии является вращение ротора генератора ВАЗ 2106 в магнитном поле. Магнитный поток пересекает обмотки статора. Напряжение генерируется переменным током… Диоды генератора выпрямляют ток.

Роль электромагнита выполняет обмотка возбуждения. Его укладывают в пазы вращающейся части. Напряжение возбуждения подается на него через щеточный узел. Изменяя силу тока, проходящего через обмотку, можно управлять генерацией.

Регулятор напряжения ВАЗ 2106 (ПП) регулирует ток обмотки ротора. Блок изменяет сопротивление цепи возбуждения в зависимости от уровня напряжения сети.Генератор отвечает ожидаемым образом. Так устройство возвращает напряжение генератора в норму.

Повышенные требования предъявляются к работе блока управления. Они обусловлены условиями работы и техническими характеристиками потребителей. Все оборудование, подключенное к сети легковых автомобилей, рассчитано на 12 вольт (В). Регулятор напряжения ВАЗ должен выдерживать диапазон от 13,2 до 14,4 В. Этот зазор не должен зависеть от числа оборотов ротора и амперной нагрузки.

Реле регулятора напряжения должно включиться автоматически после запуска двигателя.Помимо основного назначения, устройство выполняет дополнительные функции:

• защищает генератор от перегрузок;
• заряжает аккумулятор;
• защищает устройства от перенапряжения.

Правильная работа ПП защитит электрооборудование от перенапряжения. Отказ от зарядки сократит срок службы батареи. Пониженное напряжение затруднит запуск холодного двигателя.

Типы конструкций

Есть 2 типа регуляторов: старые и новые.Они сменяют друг друга, хотя содержат разные начинки. Старая конструкция оснащена механическим реле. На автомобилях ВАЗ устанавливается регулятор напряжения типа РР-380. В устройствах этой серии для включения резисторов используются подвижные контакты.

Производство этой запчасти снято с производства. Сейчас такие экземпляры редкость. Регулятор вибрации ПП-380 также имеет ряд недостатков. Обращаем внимание на трудности в эксплуатации контактного варианта:

• необходимость настройки;
• ступенчатая регулировка;
• периодическая чистка контактной группы;
• низкая надежность;
• создает радиопомехи;
• короткий срок службы.

Сегодня полупроводниковые технологии пришли на смену устаревшей модели. Автомобили ВАЗ, ГАЗ, УАЗ оснащены электронной конструкцией. Нововведение — большое достижение и успех российских производителей.

Регуляторы на транзисторах именуются бесконтактными реле … ВАЗ 2106 получил блок типа 121.3702. Радиодетали размещены в прямоугольном пластиковом корпусе.

Диагностика прибора

Неисправность элементов цепи зарядки может быть обнаружена во время движения.При работающем двигателе посмотрите на приборную панель. Когда напряжение падает, реле зарядки включает свет. Аварийный сигнал указывает на возможный отказ ПП.

Для проверки регулятора напряжения понадобится вольтметр. Тестер можно купить в магазине или взять у знакомого электрика. Переключатель режимов установлен на предел 20 В. Общий провод (черный) подключается к массе легкового автомобиля, а красный щуп помещается на знак «+» аккумуляторной батареи.

Проверить реле-регулятор можно на работающем двигателе и полностью заряженном аккумуляторе.Последовательность действий по диагностике устройства должна быть следующей:

1. Запустите двигатель ключом зажигания.
2. Включить нагрузку (дальний свет фар).
3. Прогреваем двигатель 15 минут.
4. Устанавливаем на тахометре частоту вращения 2,5 тысячи.
5. Снимаем показания тестера на выводах АКБ.

После заполнения всех пунктов проводится анализ. Если стрелка на шкале прибора установлена ​​в пределах 14.2 В, то регулятор делает свое дело. В этом случае напряжение не должно существенно зависеть от количества оборотов.

Отклонение от нормы говорит о поломке регулятора.

Помните, что электронное реле не позволяет снимать клеммы аккумуляторной батареи при работающем двигателе. Это приводит к скачку напряжения и выходу из строя. электронные устройства.

Блок подключения

Перед тем, как выбросить устройство, убедитесь, что другие детали находятся в хорошем рабочем состоянии.Осмотру подлежат ремень, генератор, аккумулятор, провода. Отсутствие зарядки ВАЗ 2106 может быть вызвано ослаблением ремня. Если перед проверкой блок снимали, то следует убедиться, что провода подключены правильно.

Замена регулятора напряжения проводится в гаражных условиях … Это под силу даже неопытному водителю. Для этого нужен инструмент, умелые руки и немного знаний.

Открываем капот в поисках удаленного реле. В «Жигулях» ящик крепится ушками к левому крылу.Находим объект возле бачка с тормозной жидкостью … Некоторые реле встроены в корпус генератора. Их в народе называют интегральными.

Не спешите складывать проводку от клемм. Опытные автомобилисты советуют предварительно промаркировать провода маркером. Перед регулятором напряжения ВАЗ подходят 2 провода серого и оранжевого цветов. Они подключаются к клеммам с номерами 67 и 15. Не перепутайте провода. Серый цвет соответствует числу 67, а оранжевый — 15.

В конце выполняется вторая проверка.Диагностика и замена регулятора напряжения не требует особых усилий. Необязательно обращаться в СТО … Сэкономьте и отремонтируйте машину самостоятельно.

На автомобилях ВАЗ 2106 применялись регуляторы напряжения двух основных типов:

• Электромагнитный ПП-380 устанавливался на первые экземпляры автомобилей, но в настоящее время считается устаревшим;
• бесконтактного типа с обозначением 121.3702. Это новый регулятор напряжения, не требующий настройки и регулировки, применялся в последние годы выпуска автомобиля ВАЗ 2106.

Реле-регуляторы только имеют другую схему, принцип работы во многом схож, подключение идентично. Чтобы заменить регулятор старого образца на новый, просто подсоедините провода к соответствующим разъемам. Но перед заменой необходимо будет проверить работоспособность реле-регулятора.

Типы релейных регуляторов ВАЗ

В последние годы установлен релейный регулятор с обозначением 121.3702, работавший в симбиозе с генератором Г-221.Но такое совершенное устройство, не нуждающееся в регулировке и дополнительном обслуживании, используется с 90-х годов. Изначально автомобили сходили с конвейерной ленты с регулятором вибрации ПП-380. Именно ему требовались регулировки, настройки и даже обслуживание. При работе с регулятором ПП-380 нужно соблюдать простые правила.

1. Никогда не путайте провода с обозначениями «67» и «15». Если это произойдет, реле-регулятор не будет работать, его контакты, расположенные вверху, будут замкнуты накоротко.Результат — резкое повышение напряжения на выходе генератора, закипание АКБ, выход из строя всех потребителей электроэнергии и самого регулятора напряжения ВАЗ 2106.
2. Конденсаторы нельзя подключать к цепи штекера «67» для противодействия радиопомехам. В результате контакты не работают правильно, в результате чего они разрушаются.
3. Запрещается включать в цепь обмотки возбуждения каких-либо потребителей электрической энергии. В противном случае выходное напряжение вырастет в несколько раз.

1. Вилки с номерами «67» и «15» нельзя замыкать друг с другом, так как выходное напряжение значительно возрастает и вероятность выхода из строя полупроводникового выпрямителя очень высока.
2. Снимать крышку с регулятора не рекомендуется, так как в нее может попасть пыль и влага, контакты начнут гореть, пачкаться, что приведет к неправильной работе механизма. Запрещается устанавливать прокладки из подручных материалов.
3. Не ударяйте по корпусу регулятора, содержите его в чистоте.
4. Электрические соединения массы автомобиля ВАЗ 2106 и корпуса устройства должны быть надежными, сопротивление минимальным. Если связь слабая, велика вероятность повышения напряжения.

Требования к старому типу реле-регуляторов ВАЗ 2106 приведены, а вот для бесконтактного можно применить все пункты кроме 5. Снять крышку с бесконтактного регулятора напряжения не получится, так как на нем нет один.Поэтому при выходе из строя всего агрегата потребуется полная замена, ремонт невозможен.

Проверка и замена регулятора

Рекомендуется зарядить аккумулятор перед диагностикой состояния регулятора напряжения. Для этого снимите его и, открутив заглушки всех отсеков, дайте зарядиться от сети несколько часов. Проверьте уровень заряда по индикатору на зарядном устройстве.

После этого установите на автомобиль ВАЗ 2106 заряженный аккумулятор и запустите двигатель.Ручкой воздушной заслонки установите частоту вращения коленчатого вала двигателя в диапазоне 2500-3000 об / мин. Все потребители электроэнергии должны быть отключены, даже работа светодиодных ходовых огней не допускается.

С помощью вольтметра с широкой шкалой (можно использовать с цифровым индикатором) измерить напряжение на выводах АКБ … Значение напряжения должно быть примерно 14,2 В. Допускается отклонение в большую или меньшую сторону, но не более 0,1 В. Если отклонение значительное, то реле-регулятор необходимо сразу полностью заменить.Не забудьте перед началом диагностики убедиться в следующем:

• ремень генератора с нормальным натяжением;
• Корпус регулятора ВАЗ 2106 имеет надежный контакт с кузовом автомобиля.

Если есть недочеты, то их необходимо устранить, отрегулировав натяжение ремня или подтянув все гайки, которыми реле регулятора крепится к корпусу. Для замены регулятора напряжения ВАЗ потребуется сделать следующее:

• открутить 2 гайки со шпилек;
• пометьте все провода маркером, чтобы потом не перепутать;
• отсоединить провода от регулятора напряжения;
• снимите старый регулятор и установите на его место новый;
• подключить провода согласно схеме;
• затянуть гайки.

Работа по замене регулятора напряжения на автомобиле ВАЗ 2106 завершена, занимает несколько минут и выполняется с минимальным количеством инструментов. Старайтесь случайно не закоротить провода регулятора напряжения только при проведении ремонтных и диагностических работ, иначе вы можете повредить не только его, но и штатную проводку автомобиля ВАЗ 2106.

В автомобиле ВАЗ 2106 есть два типа регуляторов напряжения: бесконтактная электронная коробка передач и электромагнитный регулятор.Первая — более новая и популярная модель. При выходе из строя такого регулятора его можно легко заменить. Второй тип регулятора — это старая модель, которую уже сняли с производства. Оба этих регулятора при необходимости могут заменять друг друга. Это даже не требует дополнительных настроек.

Как проверить регулятор напряжения?

Но перед тем, как менять регулятор, нужно обязательно его проверить, так как поломка может не быть с ней связана. Перед проверкой аккумулятор необходимо полностью зарядить.Сам процесс проверки выглядит следующим образом:

• Машину нужно завести и набрать около 3000 оборотов в минуту.
• Не должно быть посторонних потребителей электроэнергии.
• Вольтметром нужно измерить напряжение с клемм АКБ. Норма — 14,2 В.

Если показания сильно отклоняются от нормы, значит, вышел из строя регулятор напряжения и его необходимо заменить. Причины поломки могут быть следующие:

• Очень часто поломка происходит из-за поломки.Местом возникновения этого обрыва может быть термокомпенсирующий резистор или обмотка.
• Могут сломаться дополнительные резисторы или обмотка дросселя.
• Из-за нестабильного напряжения контакты могут гореть, загрязняться и окисляться.

Замена регулятора напряжения ВАЗ 2106

Можно попробовать аккуратно почистить контакты бархатной пилкой, а регулятор сполоснуть спиртом или бензином. После этого его необходимо хорошо просушить и собрать обратно.
Если эти манипуляции не помогли, то регулятор придется заменить.Это можно сделать следующим образом:

• Отвинчены гайки реле и снят регулятор,
• Чтобы не перепутать провода, можно заранее пометить их фломастером.
• После этого провода необходимо отсоединить, а регулятор заменить на новый,
• Теперь поставьте все на место согласно обозначенным проводам.

После завершения установки необходимо подключить аккумулятор и проверить работоспособность нового регулятора.

В данной статье рассматривается схема зарядки ВАЗ 2106 (ВАЗ-2101-ВАЗ-2103, ВАЗ-2106, ВАЗ-2121 (кроме инжекторной) и их модификации).

Зарядная схема ВАЗ 2106 комплектация оборудования.

В цепь зарядки автомобилей ВАЗ 2106 входят выносной регулятор напряжения, генератор, реле контроля заряда лампы и контрольная лампа заряда аккумулятора, расположенные на панели приборов.

Генератор.

На автомобилях используется генератор со встроенным выпрямителем.Генератор приводится в движение моноклиновым ремнем от шкива коленчатого вала.

Реле регулятора.

Реле поддерживает напряжение, генерируемое генератором, в пределах 13,5 — 14,5 В. и находится в моторном отсеке на левом крыле. На старых моделях регулятор напряжения был магнитоконтактного типа. Регулирование напряжения в этом реле осуществлялось замыканием и размыканием контактов электромагнитного реле при повышении и падении напряжения. В настоящее время в качестве регулятора используется электронное реле, которое полностью взаимозаменяемо со старым.Но использование электронного реле, в отличие от контактного реле, не позволяет снимать клеммы с АКБ при работающем двигателе. Это может привести к внезапному скачку напряжения и повреждению регулятора и других электронных устройств. Для проверки исправности цепи и наличия заряда необходимо использовать вольтметр.

Реле контрольной лампы.

В цепь зарядки ВАЗ 2106 входит р типа RS-702, обеспечивающий включение и выключение сигнальной лампы на панели приборов, которая сигнализирует о наличии или отсутствии заряда и исправности генератора.Реле расположено на правом крыле в моторном отсеке. Конструкция реле такая же, как и у обычного электромагнитного реле. Контакты реле нормально замкнутые, то есть контакты замкнуты при отсутствии питания на катушке. Один конец катушки подключается к плюсу аккумуляторной батареи через переключатель зажигания, а другой — к выводу фазы генератора. Один из контактов реле также подключен к плюсу через замок зажигания, по сути, он подключен к соответствующему выводу катушки, а второй — к контрольной лампе.

При включении зажигания на электромагнитную катушку реле подается питание, но катушка не подключена к минусу, поэтому через нее не протекает ток, и якорь не притягивается к сердечнику. При этом контакты реле остаются замкнутыми, что приводит к включению контрольной лампы на панели приборов. При работе генератора на обмотке статора появляется переменное напряжение. На концах катушки появится разность потенциалов, по ней начнет течь ток.При значении напряжения около 7,5 В магнитного потока электромагнита будет достаточно для притяжения якоря и размыкания контактов.

Схема зарядки ВАЗ 2106 Принцип работы.

Рассмотрим работу цепи зарядки ВАЗ 2106. При включении зажигания на вывод 15 регулятора напряжения подается питание через предохранитель «обмотка возбуждения генератора». Затем с вывода 67 регулятора мощность поступает на плюсовую щетку генератора через обмотку возбуждения (обмотку якоря) на минусовую щетку и землю.В этом случае через обмотку якоря будет протекать электричество … В обмотке появится магнитное поле, которое намагничивает пластины якоря с зубцами. При вращении якоря зубцы вращаются внутри обмотки статора, создавая в ней переменное магнитное поле, что приводит к появлению переменного тока. Как найти неисправность написано в следующей статье

.

принцип действия, устройство, схема и замена

Величина электрического напряжения, создаваемого автомобильным генератором, непостоянна и зависит от числа оборотов коленчатого вала.Для его стабилизации разработан специальный регулятор. Об этом мы поговорим в этой статье на примере автомобиля ВАЗ-2110.

Для чего нужен регулятор напряжения?

Регулятор предназначен для поддержания напряжения в сети машины в заданных пределах, независимо от частоты вращения вала генератора, нагрузки, а также температуры воздуха. Кроме того, он обеспечивает стабильную зарядку автомобильного аккумулятора.

Схема подключения и принцип работы

Регулятор напряжения на большинстве автомобилей подключается к бортовой сети согласно схеме ниже.

Принцип работы регулятора напряжения (НН) такой же, как и у реле. Другими словами, он размыкает и замыкает электрическую цепь. Поэтому устройство еще называют реле-регулятором. Он срабатывает при изменении установленного значения напряжения от генератора.

Первые регуляторы имели электромагнитную конструкцию. Это были самые настоящие реле. Современные устройства сделаны на основе полупроводников. Они отличаются небольшими габаритами, к тому же работают намного точнее и эффективнее.Некоторые из них даже оснащены специальной сигнализацией, позволяющей водителю следить за их работой.

Регулятор напряжения ВАЗ-2110

РН «Десятка» также имеет полупроводниковую структуру. Он встроен в генератор, что позволяет поддерживать необходимое напряжение прямо на выходе устройства.

Регулятор запаса «десятки» выпускается под каталожным номером 1702.3702. Также может использоваться в генераторах всех моделей «Самар».

На новых модификациях регулятора ВАЗ-2110 напряжение может иметь маркировку 1702.3702-01. Это реле нового поколения, которые изготавливаются по технологии MOSFET, что позволяет значительно снизить потери мощности на выходе. К тому же эти устройства более надежны и устойчивы к перегреву.

Технические характеристики ВАЗ-2110 LV

Реле-регулятор напряжения генератора ВАЗ-2110 имеет следующие характеристики.

Управляющее напряжение с аккумулятором при температуре 25 около C и нагрузке до 3A, В	14.4 ± 2
Управляющее напряжение с аккумулятором при температуре 25 около С и нагрузке более 3 А, В	14,4 ± 0,15
Диапазон рабочих температур, около ОТ	-45 … + 100
Максимальное значение тока выходной цепи: стандартное / согласованное с производителем, A	5/8
Допускается длинное- Срок действия высокого напряжения, В	18
Допустимое воздействие высоким напряжением до 5 мин., В	25

Симптомы LV

В автомобилях ВАЗ-2110 регулятор напряжения выходит из строя довольно редко, но если это произойдет, то признаками его неисправности могут быть:

• Свечение свет панели управления.
• Превышение напряжения заряда аккумулятора.
• Недостаточное напряжение аккумулятора.

При выходе из строя регулятора напряжения ВАЗ-2110 возможно перегорели предохранители, отвечающие за безопасность цепи питания панели приборов.Если лампы подсветки не загораются при включении зажигания, есть вероятность, что в этом виноват РН.

То же можно предположить и тогда, когда стрелка вольтметра, показывающая уровень заряда аккумулятора, отклоняется от своего обычного положения, т.е. показывает большее или меньшее напряжение.

Этот симптом чаще всего проявляется при выходе из строя реле-регулятора напряжения генератора ВАЗ-2110. И если во втором случае это может вызвать только разряд аккумулятора, то в первом грозит вскипание электролита и разрушение пластин аккумулятора.

Как проверить РН на ВАЗ-2110, не снимая его

Обнаружив хотя бы одну из перечисленных характеристик, не поленитесь проверить на своем регуляторе напряжения ВАЗ-2110. Эта процедура займет не более 10 минут. Для этого понадобится вольтметр или мультиметр, включенный в его режим, а также помощник. Порядок проверки следующий:

1. Запускаем двигатель станка и прогреваем его до рабочей температуры.
2. Не выключая мотор, подключаем один щуп вольтметра к клемме «B +» генератора, а второй — к «массе» прибора.
3. Просим ассистента включить ближний свет фар и нажать педаль акселератора, удерживая обороты на уровне 2000-2500 тысяч об / мин.
4. Измеряем напряжение прибором.

Регулятор напряжения ВАЗ-2110 должен выдавать 13,2-14,7 В. Это норма. Если показатели вольтметра отличаются от приведенных, диагностические мероприятия следует продолжить.

Проверка снятого регулятора напряжения

Чтобы убедиться, что вышел из строя НН, а не сам генератор, его следует проверить отдельно.Для этого его необходимо отключить от основного блока. Порядок действий следующий:

1. Снимаем минусовую клемму с АКБ.
2. Находим место крепления РН к генератору. Откручиваем 2 винта его крепления.
3. Отсоедините желтый провод от регулятора к генератору.
4. Демонтируем РН.

Для диагностики прибора необходим блок питания с возможностью регулировки выходного напряжения, лампочка (12 В) с патроном и пара проводов.Алгоритм проверки следующий:

1. Собираем «контроль» с лампы и проводов и подключаем к щеткам регулятора.
2. Устанавливаем напряжение на блоке питания на уровне 12 В.
3. К выводу «D +» регулятора выводим «плюс» от блока питания, а к его «массе» — «минус» .
4. Смотрим на лампу: она должна гореть.
5. Увеличить напряжение на блоке питания до 15-16 В. Если регулятор исправен, лампа должна погаснуть.Если этого не произошло, необходимо заменить LV.

Замена LV

Процесс замены регулятора напряжения особой сложности ничем не отличается. Все, что вам нужно сделать, это купить новое устройство, проверить его описанным выше способом и установить на генератор, прикрутив двумя винтами. И не забудьте подключить желтый провод!

Трехступенчатый регулятор напряжения ВАЗ-2110

А теперь вернемся немного назад. Обнаружив неисправность РН и приняв решение о его замене, не спешите покупать штатное устройство.У него есть хорошая альтернатива — трехуровневый контроллер. Чем он отличается от обычного? Он позволяет регулировать напряжение на выходе в зависимости от температуры воздуха, тем самым оптимизируя нагрузку на аккумулятор.

Переключение режимов осуществляется тумблером в следующих диапазонах:

• 13,6 В (минимум) — для работы при температурах выше +20 ^около С;
• 14,2 В (норма) — от 0 ^около С до +20 ^около С;
• 14.7 В (максимум) — для работы при температурах ниже 0 ^около С.

Трехуровневый регулятор напряжения ВАЗ-2110 состоит из двух частей: собственно РН и щеткодержателя. Последний монтируется непосредственно на генераторе и соединяется с первым с помощью провода. Регулятор, оснащенный тумблером, крепится к кузову автомобиля в моторном отсеке в удобном месте. Вы можете установить LV самостоятельно, следуя инструкции, прилагаемой к нему в комплекте.

p>

Почему генератор выдает низкое напряжение на ВАЗ 2107. Газогенератор не выдает напряжение

Преобразование энергии, вырабатываемой силовым агрегатом автомобиля, в электроэнергию, которая используется для питания систем и оборудования ВАЗ 2114, потребляющего электроэнергию.

Из этой статьи вы узнаете, какая у него конструкция, по какому принципу работает и какое напряжение должен выдавать генератор ВАЗ 2114. А также виды неисправностей генератора и методы их устранения.

Генераторная установка

Особенности конструкции и принцип работы прибора

Преобразование энергии из одного вида в другой осуществляется по принципу магнитного поля. Конструкция агрегата состоит из двух основных рабочих элементов — ротора и статора.

Статор — полое кольцо, состоящее из отдельных стальных частей, каждая из которых изолирована от обмотки. Внутри пазов статора находится обмотка из достаточно толстой медной проволоки.Статор — это неподвижный элемент конструкции генератора.

Ротор — подвижный элемент конструкции. Он имеет монолитный стальной сердечник, по краям которого расположены стальные наконечники, собранные из тонкого листового металла. О наконечниках, к которым подключено внешнее питание.

Ротор и статор спрятаны в металлическом корпусе, в котором также размещены подшипники, они вращают ротор, регулятор напряжения, крыльчатку и шкив. Шкив является приводом устройства, он выполнен в виде паза, на котором закреплен ремень.С помощью ремня механическая энергия, вырабатываемая четырнадцатым двигателем, передается генератору.

Корпус устройства сборный, состоит из передней и задней части, соединенных между собой болтами. Также статор неподвижно закреплен болтами на внутренней поверхности корпуса. Электрогенератор имеет два подшипника — передний и задний: задний подшипник расположен на валу ротора, передний — запрессован в корпус устройства. Отдельная замена переднего подшипника, в случае поломки, невозможна, необходимо будет заменить соответствующую часть корпуса целиком.

Устройство

Нюансы эксплуатации генератора ВАЗ 2114

Генератор — довольно прочное устройство, которое при соблюдении всех правил его использования может прослужить без поломок не один год.

Рассмотрим основные особенности работы генератора ВАЗ 2114:

1. Внимательно следите за тем, чтобы генератор никогда не работал при отключенном аккумуляторе. При работе устройства без аккумулятора в бортовой электросети четырнадцатого будут постоянные скачки напряжения, которые могут стать причиной выхода из строя электропотребляющих устройств и систем, а также перегрева самого генератора;
2. При сварке кузова автомобиля необходимо отключить идущие на аккумулятор и генератор;
3. Следите за правильным подключением прибора минус АКБ должен идти на массу, а плюс — на зажим генератора.Даже кратковременная работа агрегата при неправильном подключении грозит выходом оборудования из строя, так как диоды вырвутся сразу из-за скачка напряжения;
4. Проверку генератора ВАЗ 2114 следует проводить в полном соответствии с методикой, приведенной в статье: не занимайтесь любительской деятельностью — никогда не пытайтесь проверить «искру» генератора, так как это чревато выходом из строя диода.

Проверка работоспособности генератора

Проверку генератора ВАЗ 2114 нужно проводить раз в полгода, даже если само устройство работает в штатном режиме.

В случае выхода из строя узла все системы, потребляющие электроэнергию, попадают под удар: если генератор выдает заряд недостаточной мощности, аккумулятор просто разряжается и машина встанет, однако если выдает чрезмерное напряжение , могут возникнуть серьезные проблемы с проводкой и электрооборудованием четырнадцатого.

Первое известие о неисправности, при обнаружении которой необходимо проверить генератор на ВАЗ 2114:

• Лампа аккумуляторной батареи на панели приборов чрезмерно ярко светится даже при запуске двигателя, это указывает на то, что аккумуляторная батарея заряжена;
• Лампа АКБ после включения зажигания, поворотников, дворников и подобных устройств не включается — АКБ не заряжается, так как не работает генератор;
• Генератор шума

Шум указывает на износ подшипников.Как правило, чаще всего изнашивается лицевая. С такой проблемой ездить нельзя, так как подшипник может заклинивать, что приведет к повреждению ротора и статора, после чего все устройство станет непригодным для ремонта

А теперь разберемся, генератор. Для этого нам понадобится мультиметр, его можно приобрести в любом автомагазине за 400-600 рублей. Проверка выполняется по следующему алгоритму (методика может быть использована на ВАЗ 2113 и на ВАЗ 2115):

1. Включите зажигание.Убедитесь, что все индикаторы приборной панели горят;
2. Запускаем четырнадцатый. Лампа аккумулятора на панели приборов, если прибор исправен, должна погаснуть;
3. Прогреваем мотор до ° С). Теперь нужно создать максимальную нагрузку на электрическую сеть автомобиля, для этого нужно включить все устройства, потребляющие электроэнергию — радио, дальний свет, прикуриватель, обогрев стекол;
4. Устанавливаем мультиметр в режим вольтметра. Здесь нам понадобится помощник, который сядет на место водителя и будет поддерживать обороты двигателя на уровне 3200-3500 об / мин;
5. Подсоедините щупы мультиметра.При наибольшей нагрузке на электрическую систему генератор должен выдавать напряжение не менее тринадцати вольт. Если мультиметр показывает показатель меньше необходимого, значит, из-за неисправности генератор на ВАЗ 2114 выдает низкое напряжение;
6. Далее выключите все потребители энергии и проверьте электроприбор на минимальную нагрузку. Так же поступаем — замеры снимаем при работе двигателя 3200-3500 об / мин. Теперь мультиметр должен показывать не менее 14,7 вольт.

Проверка мультиметра

Зная, сколько вольт должен выдавать генератор на ВАЗ 2114, после обнаружения несоответствий необходимо приступить к поиску неисправности и при необходимости произвести замену прибора.

Возможные неисправности

Если в режиме максимальной нагрузки генератор выдает на ВАЗ 2114 12 Вольт (очень низкий показатель, свидетельствующий о поломке агрегата), необходимо искать причины его неисправности. Это может быть:

• Ослабленное натяжение ремня
• Неисправность цепи генератора — окислена масса или изношена проводка;
• Неисправен регулятор напряжения;
• Изношенные или поврежденные щетки;
• Износ подшипника

Чтобы поднять ВАЗ 2114, необходимо определить точную причину, по которой устройство не работает должным образом.

Для начала проверьте натяжение ремня — при умеренном сильном нажатии пальцем ремень не должен вытягиваться более чем на один сантиметр. Целостность внешней проводки и окисление массы проверяют визуальным осмотром.

Далее проверяем регулятор напряжения, это делается мультиметром. Подключаем устройство к выходам генератора. Когда четырнадцатая заведена, тестер должен показать напряжение 14-14,2 Вольт. Теперь помощнику нужно надавить на акселератор, если за набор оборотов напряжение изменилось более чем на 0.5 Вольт, значит, регулятор работает некорректно.

Теперь нужно проверить диоды. Переводим тестер в режим набора номера и поочередно замыкаем щупы мультиметра на каждом из диодов. Тестер должен издавать звуковой сигнал только при проверке в одном из направлений, если тестер поскрипывает в каждом направлении — диод сломан.

Неисправность определяется по сигнальной лампе заряда и по напряжению, подаваемому в бортовую сеть.

После поворота ключа зажигания и его включения загорается контрольная лампа заряда на панели приборов.Это свидетельствует о исправности схемы начального возбуждения генератора.

После запуска двигателя и запуска генератора на выход генератора, к которому подключен провод от сигнальной лампы, подается плюс и лампа гаснет. При наличии активного сопротивления в цепи от АКБ до панели приборов, в результате чего напряжение на силовых выводах панели падает, лампа заряда начинает гореть в полу из-за разности потенциалов на выводах лампы .Это связано с прохождением тока от генератора через лампу. Неисправность генератора в этом случае не влияет на заряд аккумулятора или может отсутствовать вовсе.

Проверка генератора.

Для проверки необходимо проверить напряжение на выводах генератора при оборотах двигателя около 2000 об / мин и включении дальнего света фар. Генератор при нормальной работе должен выдавать напряжение на АКБ в диапазоне 13,5 — 14,5 В. Напряжение проверяется на выводах АКБ при включенных фарах, и следует учитывать, что генератор вырабатывает номинальное напряжение. при средней скорости около 2000 — 2500 об / мин мин

Определение неисправности генератора и поиск причин.

К основному Неисправности генератора Отсутствие заряда аккумуляторной батареи автомобиля, повышенное или пониженное выходное напряжение, а также разрушение подшипников. Выше 14,5 В регулятор напряжения работает некорректно или контакт в его контактах нарушен. При установке регулятора вне генератора контакты в цепи возбуждения могут быть нарушены (типичная неисправность для газелей с двигателем 402).

Низкое напряжение на генераторе.

При поиске неисправностей, когда напряжения хватает без нагрузки, а при включении фар опускается ниже нормы нужно обращать внимание на натяжение приводного ремня, а также его положение в шкиве генератора, при клиновой ремень.

Натяжение ремня определяется нажатием на ремень с усилием примерно 8 кг., При этом прогиб должен составлять 8 — 10 мм. При небольшом растяжении ремень проскальзывает, а при чрезмерном растяжении — большая нагрузка на подшипники, что может привести к их порче. Необходимо обратить внимание на состояние шкива генератора с поликлиновым ремнем, если низ шкива блестящий, значит, ремень или шкив полностью изношены и требуют замены. Слабое натяжение или износ ремня можно определить по резкому нажатию на педаль газа, при этом напряжение резко падает, и может быть восстановлено при дальнейшей работе.Также необходимо проверить состояние контакта на выводе 30.

Если приводной ремень и контакт в выводах в норме, то неисправен генератор. Чаще всего при этом неисправности генератора выходит из строя диод выпрямительного моста . Также возможен разрыв или разрыв контакта в соединении обмотки статора и диодного выпрямителя.

Генератор не генерирует ток.

Отсутствие вырабатываемого генератором напряжения, то есть когда напряжение на выводе 30 равно напряжению АКБ, возможно при выходе из строя регулятора напряжения, поломке, поломке диодного выпрямителя, отсутствии напряжения включено, заклинивание подшипников ротора, износ контактных колец, короткое замыкание Но перед снятием и разборкой генератора необходимо проверить наличие напряжения и состояние цепи контрольной лампы.Это актуально для автомобилей, где первоначальное возбуждение исходит от контрольной лампы на приборной панели. В некоторых случаях неисправность генератора может быть связана с перегоревшей сигнальной лампой на панели приборов.

«Если вы заметили ошибку в тексте, выберите это место мышью и нажмите CTRL + ENTER»

admin 12/04/2011

Эта статья будет вам полезна. Ниже приведены частые поломки и способы их решения.

Одной из причин, по которой генератор не выдает напряжение, может быть отключенный автоматический выключатель или банально перегоревший провод в розетке.Эти проблемы можно отнести к самым безобидным.

Для проверки напряжения вам понадобится тестер для измерения напряжения и частоты.

1. Убедитесь, что автоматический выключатель, расположенный на панели генератора, включен, в некоторых моделях он покрыт водонепроницаемой защитой.

2. Откручиваем панель приборов от генератора (4 винта по краям), снимаем защиту и визуально осматриваем провода питания, идущие к розеткам. Визуально оцените их состояние.Если вы видите, что они черные или отключены от сети и т. Д., Верните их в заводское состояние.

3. Вы можете использовать другой метод диагностики, сняв заднюю крышку генератора. Среди всех проводов вы увидите клеммную колодку, из которой провода выходят и входят в панель управления (визуально они толще остальных), там нужно проверить тестером напряжение (однофазное или трехфазное, в зависимости от модели генератора). Если на клеммной колодке генератора есть напряжение, значит проблема не в генераторе, а в панели управления.

В бензогенераторах и дизельных генераторах существует несколько типов генераторов возбуждения. Рассмотрим систему возбуждения якоря с использованием модуля AVR (черный ящик с серпом или прямоугольник).

Как определить неисправность регулятора напряжения газогенератора?

Для проверки исправности AVR:

Перед проверкой произведите визуальный осмотр, если статор или якорь черные, вздутые и т. Д., То они сгорели. В этом случае требуется перемотка.

4. Чтобы не сгорел новый АВР, необходимо смоделировать его работу на генераторе, для этого необходимо запустить генератор

и подать на якорь (щетки) постоянное напряжение 20-30В в зависимости от генератора, нужно следить за тем, чтобы в розетках было напряжение 220-230В.

Когда появится напряжение, дайте генератору поработать 5 минут, если дым не идет, значит, АРН вышел из строя. Перед симуляцией полностью отключите АРН.

Принцип работы АВР заключается в измерении переменного напряжения на статоре и выдаче постоянного напряжения на якорь.

5. После замены АВР у вас не было напряжения, значит проблема в замыкании дополнительной обмотки с силовой обмоткой на статоре. В этом случае необходимо перемотать статор.

Если остались вопросы, звоните: 063202-90-70 097 023-42-42

Самые популярные проблемы, связанные с проблемами напряжения.Не выдает напряжение или плохое напряжение, перенапряжение, пониженное напряжение:

1. газогенератор не выдает напряжение, причины

газогенератор не выдает напряжение

Бензиновый генератор

не выдает напряжение

газогенератор без выходного напряжения

газогенератор не дает нужное напряжение

регуляторы напряжения автоматические

дизель-генератор не выдает напряжение

Газогенератор

не выдает причины напряжения видео

дизель-генератор не выдает напряжение

газогенератор работает, но не выдает напряжение

почему газогенератор не выдает напряжение

не выдает напряжение бензиновый генератор уд 25

ремонт газогенератора своими руками без напряжения

бензиновый генератор без напряжения

ремонт регулятора напряжения генератора кипор

Бензиновый генератор

не дает напряжения

газогенератор перестал выдавать напряжение

силовая установка не выдает напряжение

ремонт регулятора напряжения бензогенератора

Ответ : прочтите текст выше, если не нашли ответа напишите в комментариях модель вашего генератора и поломку

2.генератор вырабатывает низкое напряжение

газогенератор выдает низкое напряжение

почему газогенератор дает низкое напряжение

газогенератор выдает низкое напряжение

Ответ : посмотрите обороты двигателя, а также частоту напряжения, частота должна быть в диапазоне должна быть 50-53Гц, если частота не сильно завышена, ее можно отрегулировать регулировочным винтом на АД.

3. бензогенератор выдает высокое напряжение

газогенератор создает повышенное напряжение

почему газогенератор выдает высокое напряжение

Выдает много напряжения

газогенератор генерирует повышенное напряжение

газогенератор генерирует повышенное напряжение

газогенератор выдает высокое напряжение 306 В

Ответ : разгон двигателя, посмотрите частоту напряжения, она должна быть 50-53Гц, AVR вышел из строя, дополнительная обмотка замкнута с питанием, при завышении можно немного отрегулировать винт регулировки до

4.регулировка напряжения газогенератора

Регулировка напряжения газогенератора

Ответ : есть два способа, первый — увеличить или уменьшить частоту вращения двигателя (правильная частота вращения двигателя на холостом ходу составляет 51-53 Гц), если

напряжение все равно вас не устраивает, на AVR есть регулировочный винт.

5. Частотная регулировка бензогенератора

Регулировка частоты газогенератора

Ответ : Частота регулируется регулировочным болтом, который находится над двигателем ближе к карбюратору.

Принцип работы генератора ВАЗ 2107 инжектор

Источник электричества в автомобиле — самый важный элемент. Инжекторный генератор ВАЗ 2107 мало чем отличается от своего карбюраторного родственника. В конструкции есть небольшие нюансы, но основные отличия заключаются в способе снятия и установки. Выполнен по классической схеме — трехфазный генератор переменного тока.

В бортовой сети впрыска и карбюратора ВАЗ 2107 постоянное давление 12 вольт.Поскольку генератор вырабатывает переменное трехфазное напряжение, необходимо его выпрямить полупроводниковыми диодами. Они расположены на подковообразной планке, всего диодов шесть. Поскольку генератор выдает нестабильное напряжение (в зависимости от оборотов двигателя оно может колебаться в пределах от 12 до тридцати вольт), устанавливается стабилизатор напряжения. Его использование позволяет поддерживать напряжение в бортовой сети в диапазоне 13,2… 14,8 Вольт.

Замена ремня форсунки ВАЗ 2107

Для проведения работ по замене ремня генератора на инжекторном автомобиле ВАЗ 2107 потребуется несколько инструментов: ключ на 17 и монтажная лопатка.Конечно же, новый ремень привода генератора. Чтобы снять ремень, нужно ослабить гайку, которой генератор крепится к регулировочной планке. После этого монтажной лопаткой переносим генератор на блок двигателя ВАЗ 2107.

Сдвинув генератор к блоку, ремень можно легко снять. Стоит отметить тот факт, что перед снятием ремня на инжекторном ВАЗ 2107 необходимо отключить датчик положения коленвала. После этого снимаем старый ремень и надеваем новый.Теперь мы отодвигаем генератор от блока двигателя той же лопастью. Добиваемся необходимого натяжения ремня.

Причиной плохой зарядки АКБ на ВАЗ 2107 может быть недостаточно натянутый ремень генератора. Слишком сильное затягивание приведет к износу деталей генератора, включая подшипники. Провисание ремня не должно превышать восьми миллиметров при воздействии силы 90 Ньютонов. Добившись нужного натяжения ремня, затяните гайку крепления генератора к натяжной планке и установите датчик положения коленчатого вала на место.Если не установить датчик, то бортовой компьютер впрыска ВАЗ 2107 выдаст ошибку.

Разборка генератора

Для ремонта генератора ВАЗ 2107 требуется его разборка. Если можно поменять щетки с регулятором напряжения на установленном агрегате, то подшипники и диоды поменять, придется разбирать генератор полностью. Перед разборкой нужно запастись новыми подшипниками, диодной сборкой, регулятором напряжения.Если все полностью поменять, то конденсатор тоже можно заменить.

Сначала снимаем конденсатор и регулятор напряжения. Собираем все шайбы и гайки в одно место, чтобы не потерять. Затем откручиваем шкив с крыльчаткой, вынимаем ключ и снимаем кольцо, которое установлено за ним. Теперь можно снять крышку с ротора генератора ВАЗ 2107. Чтобы поменять подшипник на передней крышке, нужно открутить четыре гайки, удерживающие подшипник. Затем выбейте его и вдавите новый.

Теперь переходим к задней крышке, в которой установлена ​​диодная сборка. Выбиваем якорь, откручиваем болты, соединяющие подкову и крышку. Отсоедините обмотку статора, снимите диоды. Если в обмотке статора инжекторного генератора ВАЗ 2107 произошло короткое замыкание, то его следует заменить. Лучше заменить диоды на весь блок, но можно и их припаять. Только при установке новых диодов в генератор нужно быть предельно осторожным, и после того, как все будет спаяно, залить эпоксидкой.Собираем инжекторный генератор ВАЗ 2107 в обратной последовательности, не забывая даже о самых мелких деталях.

Генератор ВАЗ 2107 проверяют, не снимая с автомобиля. Для этого требуется вольтметр или мультиметр и контрольная лампа … Проверка генератора ВАЗ 2107 заключается в измерении выдаваемого им напряжения под нагрузкой и без включения потребителей. При подозрении на неисправность генератора необходимо предварительно проверить натяжение приводного ремня генератора. Если натяжение ремня в норме, то проверяем напряжение на выводах АКБ.Значение напряжения при средней частоте вращения коленчатого вала и дальнем свете фар должно быть в пределах 14,5 — 13,5 В.

Чрезмерная зарядка аккумулятора.

Перезаряд характеризуется повышенным напряжением на выводах АКБ, то есть напряжение выше 14,5 В. Причина связана с регулятором напряжения. Чаще всего его неисправность, но возможен плохой контакт в его соединениях. Стоимость регулятора обычно невысока и в этом случае его легче поменять.Перед заменой очистите место прилегания отрицательной клеммы регулятора к корпусу генератора.

Отсутствие заряда или плохой заряд.

Если значение меньше минимального, проверьте напряжение холостого хода. Также необходимо измерить напряжение между выводом 30 генератора и его корпусом.
Если при проверке генератора ВАЗ 2107 значение напряжения при включении дальнего света фар на выводах АКБ ниже 13,5 В, а при выключенном свете напряжение медленно поднимается до значения до 13 — 13.4 В. Причину в этом случае нужно искать в плохом контакте вывода 30 генератора с аккумулятором, плохом контакте отрицательной клеммы и корпуса двигателя.

Для проверки надежности соединения на выводе 30 генератора необходимо измерить напряжение между выводом и корпусом генератора. Если напряжение существенно выше значения на выводах АКБ, то следует открутить гайку крепления провода и зачистить места подключения и натянуть гайку самой клеммы, находящейся между проводом и генератором.Плохой контакт в этом месте также будет сопровождаться сильным нагревом контактного болта.
Если напряжение на клемме больше 13,5 В, измерьте напряжение между положительной клеммой генератора и корпусом генератора. Если значение равно значению напряжения между выводом 30 генератора и его корпусом, устраните нарушение контакта между отрицательным выводом генератора и корпусом двигателя. Если значение меньше, то проверьте значение напряжения в контактных соединениях цепи от генератора до АКБ.Если значение напряжения на выводах АКБ и выводе 30 генератора одинаковое, значит неисправен сам генератор. Самая частая неисправность в этом случае — это пробой одного диода выпрямительного моста.

Неисправность регулятора напряжения.

Если при проверке генератора ВАЗ 2107 напряжение на выводах АКБ при включенном и выключенном дальнем свете одинаковое. В этом случае значение напряжения между выводом
30 и корпусом генератора не отличается от значения напряжения на выводах аккумуляторной батареи.Это возможно, если неисправен регулятор напряжения генератора или нет напряжения для начального возбуждения, неисправен сам генератор.

Для начала нужно проверить наличие напряжения для возбуждения генератора. Лучше сделать это с помощью контрольной лампы, подключив один ее конец к корпусу, а другой к проводу, подходящему к щеткам генератора или клемме 61 генератора, если генератор имеет встроенный регулятор напряжения. Если на проводе нет питания, то необходимо проверить целостность проводов, предохранитель и исправность регулятора напряжения на автомобилях с пультом дистанционного управления.

Встроенные регуляторы напряжения необходимо проверять при включенном питании, на подключенном к ним проводе или на выводе 61 генератора. Как это сделать, описано в статье и останавливаться на этом вопросе здесь нет смысла. Если и регулятор, и щеточный узел подходят для возбуждения, то неисправность следует искать в генераторе.

Проскальзывание приводного ремня.

Рассмотрим еще один вариант событий, выявленных при проверке генератора ВАЗ 2107. После запуска двигателя без включения нагрузки значение напряжения меньше нормы, но через некоторое время возвращается в норму.При включении резко падает нагрузка. Падение также может быть результатом резкого увеличения оборотов двигателя с последующей нормализацией при работе на постоянных оборотах. Это указывает на проскальзывание приводного ремня генератора, которое может быть вызвано ослаблением или износом как самого ремня, так и шкивов. В этом случае износ можно легко определить по наличию блеска на нижней части шкива. В этом случае ремень подлежит замене, затягивать в этом случае бесполезно. Кроме того, чрезмерно натянутый ремень может вызвать разрушение подшипников генератора.При установке нового ремня обратите внимание на глубину его погружения в канавку шкива. Если ремень вышел из строя полностью, то шкив также необходимо заменить.

Ну, наконец, и последнее, когда напряжение на выводах АКБ при проверке генератора ВАЗ 2107 выше 14,5В. это свидетельствует о неисправности регулятора напряжения или плохом контакте его отрицательной клеммы с корпусом генератора при встроенном расположении регулятора или кузове автомобиля при удаленном расположении.

«Если вы заметили ошибку в тексте, выберите это место мышью и нажмите CTRL + ENTER»

admin 10/09/2014

Здравствуйте. Хочется рассказать о своей битве с низкими уровнями напряжения на моей 7. Как известно, на классическом впрыске генератор уже установлен на 73! ампер, которых в идеале должно хватить как минимум на 4 лампы по 100 Вт каждая. Так я подумал, приобретая эту машину, взамен ВАЗ 2106, в которой установка генератора от 08 до 55А решила проблему недозарядки в принципе.Каково же было мое удивление, когда каждое включенное устройство (фары, печка, обогрев стекол) отклоняло стрелку вольтметра до упора влево и влево, в результате не оставляя ничего для подзарядки аккумулятора … Цифровой мультиметр подтвердил ужасное опасения — при включении озвученных потребителей напряжение на выводах АКБ было 12 В на холостом ходу и 13 В на всех оборотах выше 1500. Ремень натянут. Удивлению не было предела. Китайский ген восьмерки на шохе потянул намного больше (4 дальние фары, стекло, печка, буфер) и не опускался ниже 13.8. Что ж, мне нужно было что-то сделать. Новый подобный ген был куплен у следующего калыма и сразу введен взамен старого. Перекур, запуск двигателя и… 13 вольт в нагрузке (без него 14, как на старом). Если бы подвернулся шланг, я бы зачерпнул из бака бензина и сжег это творение итальянских мастеров, но шланга под рукой не было и гнев от денег и времени потраченные деньги сменились любопытством — но какой смысл ? Вооружившись тестером, замерил планку на реле-регуляторе (РР), на проводе, который выходит из доп.выпрямитель и подключен к пп. На нем при работающем двигателе на любых оборотах выше 1500 при любой нагрузке 14! Вот вам и мысль Штирлица. Получается, что генератор «думает», что он исправен, сохраняет свои установленные 14 В за доп. выпрямитель, но на основном выпрямителе напряжение падало пропорционально нагрузке, а он (ген) не догадывался об этом. Для исправления ситуации нужно было запитать ПП от + акб, тогда регулятор должен правильно выполнять свою функцию. Сказано — сделано.протянут провод от главного реле форсунки (первое слева под бардачком, толстый красный провод с полосой) к ПП. Как на схеме

Белый провод, выходящий из генератора, должен быть отключен.
Полную схему с обозначениями можно взять здесь.
Теперь, при включенном зажигании, питание для PP поступает из общей сети, и поэтому он будет контролировать уровень напряжения вдоль нее. Перекуриваем, заводим двигатель и… вуаля. Стрелка штатного вольтметра замирает в конце зеленой зоны (14в) при любой нагрузке, если обороты двигателя выше 1300 об / мин.

Ближний свет, печка, музыка включена (не тихо)

Проблема Finito. Единственный минус — неработающая лампочка батареи на панели, но есть стрелка, поэтому лампа не нужна в принципе. можно снять — это упростит вашу машину, прибавит динамики и снизит расход топлива. Какая хорошая вещь! Надеюсь, я помог кому-то с хронической недозарядкой. Всем удачи на дорогах.
И еще немного информации: если сделаем так, как указано выше и так, то необходимо вынуть из приборки лампочку АКБ (3-ю сверху), иначе при включении зажигания загорится лампочка.

Уважаемые покупатели, во избежание ошибок при отправке генератора, в строке «Комментарий» укажите модель вашего автомобиля, год выпуска.

Генераторы на автомобилях ВАЗ предназначены для преобразования механической энергии вращения коленчатого вала двигателя автомобиля в электрическую энергию. Автомобильный генератор Применяется для зарядки аккумуляторной батареи автомобиля, а также для питания системы зажигания, фар и габаритных огней, бортового компьютера, аудиосистемы, систем вентиляции и отопления и других обычных потребителей электроэнергии.

Генератор 2104-07 или 21045 КЗАТЭ 2107-372.3701-03 / 05 для автомобилей после 01.04.07 — генератор 372.3701-03 со встроенным выпрямительным блоком и встроенным устройством, предназначенный для работы в качестве источника электрической энергии параллельно с аккумулятор в электросистеме автомобилей ВАЗ-2104-07, автомобилей после 01.04.07 (инжектор), 21045, 2108-21099 и модификаций, работающих при температуре окружающей среды от минус 40 ° С до плюс 45 ° С и влажности до 90%. Номинальное напряжение, В 14. Максимальный выпрямленный ток, А 73

и.- Регулятор напряжения и щеточный узел для выхлопных генераторов с 1996 г.

1. — Крышка генератора со стороны контактных колец. 2. — Болт крепления блока выпрямителя. 3. — Контактные кольца. 4 — Шарикоподшипник вала ротора со стороны контактных колец. 5. — Конденсатор 2,2 мкФ ± 20% для подавления радиопомех. 6. — Вал ротора. 7. — Провод общего вывода дополнительных диодов. 8. — Клемма «30» генератора для подключения потребителей. 9. — Вилка генератора «61» (общий вывод дополнительных диодов).10. — Провод вывода «В» регулятора напряжения. 11. — Щетка, подключенная к выводу «В» регулятора напряжения. 12. — Регулятор напряжения. 13. — Щетка, подключенная к выводу «Ш» регулятора напряжения. 14. — Шпилька крепления генератора к натяжителю. 15. — Крышка генератора со стороны контактных колец. 16. — Крыльчатка вентилятора с приводным шкивом генератора. 17. — Полюс ротора. 18. — Подшипниковые шайбы. 19. — Дистанционное кольцо. 20. — Шарикоподшипник вала ротора со стороны привода.21. — Стальная втулка. 22. — Обмотка ротора (обмотка возбуждения). 23. — Сердечник статора. 24. — Обмотка статора. 25. — Выпрямительный блок. 26. — Стяжной болт генератора. 27. — Буферная втулка. 28. — Втулка. 29. — Удерживающая втулка. 30. — Вывод «Б» регулятора напряжения. 31. — Щеткодержатель.

Ротор и статор — составные части электрической машины (в данном случае генератора), где неподвижная часть называется статором, подвижная часть — ротором. Статор и ротор разделены воздушным зазором.Их активные части — обмотки и магнитопровод; все остальные части являются конструктивными, обеспечивающими необходимую прочность, жесткость, охлаждение, вращение и т. д.

Щеточный узел — обеспечивает электрическое соединение цепи ротора с цепями, расположенными в неподвижной части машины; представляет собой два скользящих контакта.

Выпрямительный блок (диодный мост) — предназначены для преобразования («выпрямления») переменного тока в пульсирующий; представляют собой конструкцию из нескольких диодов.

Регулятор напряжения (реле-регулятор) — преобразователи электрической энергии, позволяющие получить заданное напряжение на выходе; представляют собой электронные компоненты из нескольких компонентов

Крышки статора и генератора крепятся четырьмя винтами.Вал ротора вращается в подшипниках, установленных в крышках. Подшипники смазываются на заводе на весь срок службы генератора. Задний подшипник прижимается к валу ротора и прижимается задней крышкой через пластиковую втулку. Передний подшипник запрессован и вкатан в переднюю крышку и может быть заменен только вместе с ним. Его внутреннее кольцо вместе с распорным кольцом и шайбой зажато гайкой между шкивом и ступенькой на валу ротора. В статоре генератора расположена трехфазная обмотка, выполненная по схеме «звезда» (выводы фазных обмоток имеют общую точку).Вторые концы фазных обмоток подключены к выпрямительному мосту. Пластины объединены в выпрямительный блок, установленный на задней крышке генератора. Обмотка возбуждения расположена на роторе генератора, ее выводы припаяны к двум медным контактным кольцам на валу ротора.

Питание на обмотку возбуждения подается через две угольные щетки. Щеткодержатель конструктивно совмещен с регулятором напряжения и закреплен на задней крышке генератора. Регулятор напряжения — неразборный, при выходе из строя заменяется.Для защиты бортовой сети от скачков напряжения при работе системы зажигания и уменьшения помех радиоприему между выводами «плюс» и «минус» подключается конденсатор емкостью 2,2 мкФ (± 20%). «клапаны (между« + »и« массой »генератора), расположенные на выпрямительном блоке. При включении зажигания напряжение на обмотку возбуждения генератора поступает через контрольную лампу в комбинации приборов (лампа горит).

После пуска двигателя обмотка возбуждения запитывается дополнительными диодами выпрямительного блока (контрольная лампа гаснет).

Если после запуска двигателя лампа горит, это свидетельствует о неисправности генератора или его цепей.

Генератор предназначен для поставок на внутренний рынок и на экспорт в страны всех климатических зон.

Другие артикулы товаров и их аналоги в каталогах: 21070370101000 , 2107-372.3701-03 / 05.

ВАЗ 2104-2107, ВАЗ 2108, ВАЗ 2109-099.

Любая поломка — это не конец света, а полностью решаемая проблема!

Как самостоятельно заменить генератор на автомобиле классического семейства ВАЗ с инжекторным двигателем.

С Интернет магазином АвтоАзбука затраты на ремонт будут минимальными.

ПРОСТО СРАВНИТЕ и УБЕДИТЕСЬ !!!

Почему генератор низкого напряжения выдает ВАЗ 2114. Инструменты и материалы.Общий вид генераторной установки

Генератор ВАЗ 2114 — основной источник напряжения в автомобиле. Именно он вырабатывает электричество при работающем двигателе. Напомним, что аккумулятор нужен фактически для одной цели — для запуска двигателя. Но, как и любой другой узел, может выйти из строя полностью генератор или один из его элементов. А так провести ремонт нужно, причем сделать это можно без особого труда своими руками, не прибегая к помощи специалистов на СТО.

К сожалению, всегда есть мастера, которые, скажем так, «засветились». То есть ремонтом отечественных автомобилей не берутся, хотя в последнее время к ремонту вполне готовы даже мопеды. Что ж, нам лучше — ремонт своими руками будет намного дешевле. Кстати, если генератор совсем «плохой», есть повреждения крышек, обмоток, ротора, то купить и установить новый будет намного проще. А теперь давайте рассмотрим особенности генераторной установки на автомобиль в целом и плавно перейдем к ремонту конкретно на ВАЗ 2114.

Принцип работы генератора на автомобиле

Особенность генератора в том, что он вырабатывает переменный ток. Как ни крути, но при работе этой электрической машины можно получить только переменный ток, и только после этого его можно преобразовать в постоянный. Общая конструкция генератора:

1. Задняя и передняя крышки с запрессованными подшипниками.
2. Ротор с обмоткой возбуждения.
3. Статор с силовыми обмотками — именно с них снимается напряжение.
4. Диодный мост представляет собой трехфазный выпрямитель.
5. Конденсатор электролитический — для избавления от переменной составляющей тока.
6. Регулятор напряжения — необходим для точной настройки напряжения питания обмотки ротора.
7. Угольно-графитовые щетки необходимы для передачи напряжения с реле-регулятора на обмотку ротора.
8. А остальные комплектующие — кронштейны, гайки, болты, ремень.

Для нормальной работы генератора необходимы два компонента:

1. Вращение.
2. Магнитное поле (постоянное).

Достаточно вспомнить школьный курс физики — электрический ток появится в обмотке только в том случае, если на нее воздействует движущееся магнитное поле. Причем выходное напряжение будет напрямую зависеть от величины этого самого магнитного поля. Следовательно, обмотка ротора является источником постоянного магнитного поля и питается от регулятора напряжения, поэтому на выходе всегда будет одинаковое напряжение.

С обмотки статора снимается переменное напряжение.Причем обмоток три, они соединены в «звезду». Следовательно, мы получаем на выходе три фазы. Это необходимо в первую очередь для того, чтобы уменьшить пульсации тока в бортовой сети. С помощью диодного моста, в котором расположены шесть полупроводников, выпрямляется ток. Конденсатор отсекает все переменные составляющие. Согласно закону Кирхгофа, электролитический конденсатор заменяется разрывом при работе в цепи постоянного тока и проводником в цепи переменного тока.

Главный неисправный генератор ВАЗ 2114

Чтобы сделать ремонт своими руками, необходимо знать основные поломки и методы их устранения. Итак, вот весь список:

1. При выходе из строя предохранителя, после тщательной проверки цепи необходимо установить новый. Необходимо установить точную причину, по которой произошел сбой.
2. При разрыве обрыва убедитесь, что отрицательные провода надежно закреплены.
3. Если есть проблемы в замке зажигания, проверьте его контакты; если устранить невозможно, замените узел полностью.
4. Перегоревшая контрольная лампа, установленная в приборной панели, необходима для диагностики цепи питания обмотки ротора. В случае перегорания АКБ ВАЗ 2114 не будет заряжаться от АКБ и вы это не сразу увидите.
5. При выходе из строя щеток ВАЗ 2114 меняют только в сборе с регулятором напряжения. Последнему ремонту не подлежит.
6. Если заряд аккумулятора недостаточен, причиной может быть ослабленный ремень.
7. Гудение и поломка подшипника (обычно в передней крышке) лечится его заменой.Благо цена его небольшая, только вам придется практически полностью разобрать генератор ВАЗ 2114.

Диагностика генератора

Если зарядка пропала или ее уровень недостаточен, аккумулятор будет получать намного меньше тока, чем необходимо. Следовательно, и одного генератора для питания всей бортовой сети тоже недостаточно, и на помощь придет аккумулятор, который через время разрядится. Но даже чрезмерное напряжение еще хуже — из-за него могут перегореть предохранители, лампы, ЭБУ и так далее.Для диагностики генератора ВАЗ 2114 понадобится мультиметр:

1. Включите зажигание и запустите двигатель.
2. Если есть повреждение в цепи питания ротора, вы заметите, что лампа на приборной панели горит.
3. Двигатель необходимо прогреть до рабочей температуры и включить ближний свет фар, магнитолу.
4. Измерьте напряжение на выводах аккумуляторной батареи. Необходимое условие — частота вращения коленчатого вала должна быть примерно 2500-3000 об / мин.
5. Если генератор в хорошем состоянии, вольтметр покажет около 13 В (ошибку 0,1 В можно не учитывать).
6. Выключите свет и радио, напряжение должно возрасти до 14,7 В. Это максимальное значение.

Проводя диагностику, обязательно обращайте внимание на то, на каких звуках вращается ротор. Очень часто выходит из строя подшипник в передней крышке.

Влияет на максимальную нагрузку от ремня. Несколько причин, по которым может упасть напряжение ВАЗ 2114:

1. Ремень генератора ослаблен.
2. Неисправен регулятор напряжения.
3. Изношен узел щетки.
4. Полный износ генератора.

Обратите внимание, что горящая лампа со значком батарейки свидетельствует о неисправности в цепи питания ротора. Следовательно, в обмотках статора не будет генерироваться ток, поскольку нет вращающегося магнитного поля.

Как заменить щетку на ВАЗ 2114

Работа простая, понадобится только отвертка и немного сноровки.Однако ключ не мешает ни «10», ни пассатижам отсоединить клемму от АКБ. Причины замены реле регулятора ВАЗ 2114:

1. Бесплатно.
2. Свет в темноте излучает слишком слабый поток.
3. Снижение стресса.

Последовательность.

В электрической системе современного автомобиля важнейшими компонентами являются источники питания. Генератор на ВАЗ 2114 служит для питания всех потребителей бортовой сети.Как и все генераторы, он выдает трехфазное напряжение. Привод генератора — ременной привод от шкива на коленчатом валу двигателя.

Но трехфазное напряжение не подходит для питания бортовой сети. Для этого в генераторе ВАЗ 2114 устанавливается выпрямительный блок. Он служит для преобразования переменного трехфазного напряжения в постоянное. Скачки на выходе генератора довольно большие, поэтому их уменьшают с помощью регулятора напряжения. Регулятор поддерживает выходное напряжение в диапазоне от 13 В.От 2 до 14,7 вольт.

Конструктивно генератор на ВАЗ 2114 выполнен из двух алюминиевых колпачков. Они расположены в сердечнике обмотки статора. В обмотке статора вращается ротор, имеющий обмотку возбуждения. Без подачи напряжения на обмотку ротора генератор не будет вырабатывать энергию. Питание обмотки ротора осуществляется щеточным механизмом.

Проверка генератора

Проверка генератора на ВАЗ 2114 заключается в диагностике выпрямительного блока, регулятора напряжения, обмоток ротора и статора.Выпрямительный блок можно проверить как тестером, так и щупом. Зонд представляет собой лампу на 12 вольт мощностью до 3 ватт.

Диоды в выпрямительном блоке имеют одностороннюю проводимость. При подаче минуса на анод диода схема не заработает. Следовательно, лампа датчика не загорится. Если он горит, значит диод в выпрямительном блоке генератора ВАЗ 2114 пробит. Если поломка обнаружена в одном диоде, то его можно заменить. Данную процедуру выполнить довольно сложно, поэтому многие автомобилисты на генераторе просто меняют весь агрегат.

Проверка обмоток генератора заключается в поиске короткого замыкания. Тестер подключается поочередно к каждому выводу обмотки и корпуса. При коротком замыкании полностью меняется статор. Стабилизатор напряжения можно проверить с помощью источника питания и лампы на 12 В. К щеткам подключается лампа, и на массовый вывод регулятора и вывод «D +» подается напряжение 12 В. При напряжении 12 В лампа должна гореть. При повышении до 15-16 вольт лампа должна погаснуть.Если он горит при любом напряжении, либо не горит совсем, то это свидетельствует о неисправности регулятора. Его необходимо заменить.

Ремонт генератора на ВАЗ 2114

Самая частая неисправность — выход из строя регулятора напряжения. Конструктивно он выполнен как единое целое с щеткодержателем. При износе щеток или выходе из строя регулятора меняется весь блок. Крепится к задней части генератора ВАЗ 2114 двумя болтами. Заменить при отсоединении минусовой клеммы АКБ.Снятие генератора не требуется.

Замена ремня привода генератора на ВАЗ 2114. Сначала откручиваем гайку на регулировочной планке. После переставляем генератор к двигателю и снимаем старый ремень. Надев новую, оттягиваем генератор от двигателя и, проверяя натяжение ремня (при силе 95 Ньютон, провисание должно быть не более восьми миллиметров), фиксируем положение генератора. Для этого затяните гайку на регулировочной планке.

Замена выпрямительного блока или его ремонт проводится при выходе из строя одного или нескольких диодов.Для этой процедуры вам придется полностью снять генератор ВАЗ 2114 и разобрать его. При выходе из строя одного или двух диодов можно припаять новые или заведомо исправные. При проведении работ рекомендуется все делать аккуратно, чтобы не повредить корпус агрегата. После пайки диодов необходимо залить их эпоксидной смолой. А когда он высохнет, можно установить на генератор весь агрегат и собрать узел.

На автомобиле ВАЗ 2114 генератор — это электрическая трехфазная машина, вырабатывающая переменный ток.Внутри него находится блок с выпрямителями, позволяющий преобразовывать ток (три фазы) в постоянный. Чтобы произвести ремонт самостоятельно, необходимо знать устройство генератора и основные поломки, которые могут возникнуть. Поэтому стоит обдумать все по порядку.

Общий вид генераторной установки

• Крышки из алюминиевых сплавов. У них есть специальные гнезда, в которые запрессовываются подшипники. На задней крышке есть клемма для подключения аккумулятора и разъем («папа») для подключения к обмотке возбуждения.Также на обратной стороне крышки установлен конденсатор постоянной емкости. С его помощью подавляются радиопомехи. Щеточный узел установлен в том же корпусе, что и у 2114. Генератор работает за счет того, что в обмотке статора индуцируется ЭДС, индуцированная вращающимся магнитным полем ротора.
• Статор собран из пластин из специальных марок трансформаторной стали. В нем есть специальные пазы, в которые укладываются силовые обмотки. У каждого есть вывод для подключения к выпрямителю. Крышки прикручены к статору.Обмотка возбуждения находится на роторе. Соедините его с кольцами из меди. Они на валу. Ведущий шкив установлен спереди, а на роторе есть шпоночная канавка.
• Крепление диодного блока производится к задней крышке изнутри. Он состоит из девяти полупроводников — шести основных и трех дополнительных. Для обеспечения качественного охлаждения полупроводников используются пластины из алюминиевого сплава. А с лицевой стороны, рядом с ведущим шкивом, крыльчатка.

Технические характеристики

Краткое описание технических характеристик генератора:

• Мощность обмотки ротора (возбуждение) создается напряжением, значение которого находится в диапазоне 13.2 — 14,7 Вольт.
• При нагрузке 10 кг провисание ремня (на длинном участке) не превышает 0,8 см.
• Генератор для ВАЗ 2114 (его цена в магазинах порядка 4 000–4 500 руб.) Способен выдавать в сеть ток до 80 А.

Агрегат расположен с левой стороны, привод осуществляется от шкива на коленчатом валу двигателя автомобиля.

Поломка в механике и электрике

Такая неисправность проявляется в повышении уровня шума, издаваемого генераторной установкой.Причина — разрушение одного из подшипников. Как правило, та, что в передней крышке — на нее действуют очень большие нагрузки, особенно когда ремень генератора ВАЗ 2114 слишком натянут. По этой причине всегда следует следить за натяжением приводного ремня генератора.

Что касается электрических пробоев, то они могут проявляться отсутствием зарядного напряжения аккумулятора или его низким (иногда слишком высоким) значением. Чтобы проверить исправность, необязательно снимать генератор с автомобиля.Для этого воспользуйтесь мультиметром. Измерьте напряжение на выводах АКБ ВАЗ 2114. Во время работы генератор должен выдавать около 14 вольт. Если оно 12 вольт и ниже, значит, генератор не выдает требуемого напряжения и требует ремонта. В некоторых случаях неисправность кроется в регуляторе напряжения или изношенных щетках.

Инструменты для снятия генератора

Кронштейн прикреплен к блоку двигателя (примерно посередине). Корпус генератора крепится к кронштейну на агрегате с помощью специальной планки.Благодаря ему можно регулировать натяжение ремня. Для снятия генератора понадобится следующий инструмент:

• (желательно колпачковый и рожковый) с размерами «10», «13», «17», «19».
• На некоторых автомобилях может возникнуть необходимость поставить голову на «15».
• Небольшое крепление или короткая труба.

Разборка генератора с автомобиля

При необходимости замены подшипника генератора ВАЗ 2114 необходимо полностью снять агрегат.Сначала обязательно отключите аккумулятор. Без этого ремонт нельзя начинать — короткое замыкание может вызвать возгорание проводки. Затем с помощью ключа на «17» ослабьте натяжение приводного ремня. Для этого откручиваем гайку в верхней части и перемещаем корпус к блоку двигателя. Немного поработаем с электричеством — откручиваем гайку от болта (пин «31») и отсоединяем провод идущий к обмотке возбуждения.

Внизу генератора крепится крепление с помощью длинного болта и гайки. На последнем есть пластик.Вверху штанга прикручена к статору одной гайкой, а к блоку двигателя — двумя болтами. Все резьбовые соединения откручиваем, чтобы снять генератор. Если резьба застряла, используйте проникающую смазку — она ​​избавит от грязи и ржавчины. Снял генератор вверх — так проще оказывается. Но можно снять и вытащить: на ВАЗ 2114 генератор можно снять двумя способами.

Разборка генератора

Инструмент:

• Ключи на «10» и «19».
• Отвертка крестовая.

Прежде чем начать, убедитесь, что все детали генератора приобретены. Порядок демонтажа генератора:

• Отсоедините и снимите пластиковую крышку с корпуса.
• Отметьте положение крышек и статора относительно друг друга — это облегчит дальнейшую сборку.
• С помощью отвертки Phillips открутите два болта, которыми регулятор напряжения крепится к щеточному узлу.
• Выключить контроллер.
• Выверните винты крепления блока. Отсоедините от него обмотки статора и снимите узел. Учтите, что конденсатор также демонтируется вместе с ним. С его помощью напряжение генератора ВАЗ 2114 «очищается» от переменной составляющей.
• Откручиваем четыре болта, затем снимаем заднюю крышку.
• Зажмите ротор в тисках и открутите гайку со стороны шкива.
• Снимите переднюю крышку.
• Визуально оценить состояние агрегатов. Если везде будет сильный износ, придется капитальный ремонт.

Как определить неисправность?

Признаки поломки генератора:

• На панели приборов горит (кратковременно или постоянно) лампа, сигнализирующая об отсутствии заряда — красный аккумулятор.
• Аккумулятор недостаточно или слишком заряжен.
• Фары светят тускло или заметно мигают, дворники работают нестабильно, постоянно меняют обороты.
• В аккумуляторе закипает электролит, ярко светят лампочки, иногда горят лампы.
• Есть шумы от генератора.

Это краткое описание проблем, но для того, чтобы отремонтировать генератор в ВАЗ 2114, необходимо рассмотреть их более подробно. Стоимость полного ремонта составит не более 1200 рублей.

Поломка щеточного механизма

Неисправность можно разделить на два типа: поломки щеток или регулятора напряжения. Замена щеток и реле-регулятора производится без демонтажа генератора.Также диагностику можно произвести подручными средствами — парой пальчиковых батареек, батареей, лампочкой или тестером. Стоимость щеточного блока довольно низкая, поэтому можно не проверить, а сразу поставить новый и забыть о проблемах. Но если поняли, то диагностика такая:

• Подключите питание к регулятору напряжения.
• Лампа накаливания соединяется с щетками.
• При напряжении 12-14 вольт лампа светится.
• При повышении до 15-16 Вольт гаснет.

Это нормальная работа регулятора. Если при диагностике лампа ведет себя иначе, можно говорить о выходе из строя реле-регулятора. Также стоит отметить признаки износа щеток:

• В бортовой сети наблюдается снижение напряжения.
• На зарядку аккум не доходит.
• Наблюдаются скачки напряжения.

Сняв щетки, визуально оцените их состояние — если длина меньше полсантиметра, то можете смело выбрасывать.Также обратите внимание на то, как движутся щетки генератора ВАЗ 2114 в пазах — если есть заедания, лучше установить новые или капнуть немного чистого масла. Обязательно оцените состояние контактных колец на роторе, иногда их нужно отполировать. После установки новых щеток требуется несколько минут, чтобы они начали нормально работать.

Диодный выпрямитель

Два признака неисправности:

• Аккумулятор разряжен.
• Зарядка намного выше чем должна быть.

Эта поломка может иметь весьма негативные последствия. Если вы сомневаетесь в своих силах, лучше доверить ремонт генератора человеку, который на этом специализируется. Чаще всего выходят из строя два диода, но заменить их проблематично, так как эти детали для генераторов отдельно не продаются. Будет намного проще купить новый и установить его. Замена производится в следующей последовательности:

• В блоке осуществляется установка контактного болта с втулками и гайками, производится прижим.
• Исправьте и переустановите все выводы обмоток статора, затяните гайки их соединения.
• Замените болты, которыми крепится блок выпрямителя. Затяните их.
• Поставить реле-регулятор и затянуть его болты.
• Установите пластиковую крышку и зафиксируйте защелками.
• Установите генератор на автомобиль, натяните ремень и проверьте работу.

Чем заменить генератор ВАЗ 2114?

ВАЗ 2114 — это автомобиль, который очень часто подвергается доработкам (тюнингу).В первую очередь, конечно, качественную и мощную музыку. Некоторые позаботились о комфорте, сделали установку ксенона, евры, кондиционера. От этого нагрузка на генератор становится выше, «родной» не справляется. Чаще всего замену штатному ищут среди ВАЗов новых моделей — «Калина», «Приора». Замена генератора ВАЗ 2114 довольно проста. Сделать это сможет любой автомобилист, если он умеет обращаться с гаечными ключами. Помимо нового генератора вам потребуются:

• Ключи рожковые и заглушки на «10» и «13».
• Гаечные ключи на «17» и «19».
• Отвертки.
• Небольшое крепление.
• Другими словами, все инструменты, которые нужны для снятия установки.

Порядок замены генератора

Независимо от того, какой генератор в ВАЗ 2114 вы ставите («Приоры» или «Калина»), процесс замены будет таким же. Для замены выполните следующие действия:

• Отсоедините отрицательный провод аккумуляторной батареи.
• Снять защиту двигателя.
• Гаечным ключом на «10» открутите гайку от болта генератора (шпилька «31»).
• Отсоединить провод идущий к щеткам.
• Снимите все гайки и болты, которыми картер генератора крепится к натяжной планке и блоку двигателя.
• Вынуть генератор.
• Установить новую в обратном порядке.

Обязательно правильно натяните ремень, иначе подшипник быстро выйдет из строя. На этом работа закончена: после качественно сделанного ремонта можно не заглядывать в генератор минимум три года (или 50 тысяч километров).

Детали, обеспечивающие электричеством автомобили, называются основными. Генератор ВАЗ 2114 подает питание на всю бортовую сеть автомобиля. Это устройство, как и все генераторы, подает трехфазное напряжение.

Генератор ВАЗ 2114 состоит из пары кожухов из алюминия. Под крышками находится обмотка статора, прикрепленная к сердечнику. Вращает ротор, снабженный обмоткой возбуждения. При отсутствии напряжения на обмотке ротора энергия больше не вырабатывается.Щеточный механизм используется для подачи питания на обмотки возбуждения полюсов ротора.

Проверить состояние и неисправность системы

При выходе из строя предохранителя генератора такую ​​поломку легко устранить, достаточно установить новую деталь. Однако предохранитель просто так не горит. Осталось установить причину. Вот основные из них.

1. Разрыв цепи, по которой на приборы подано питание. Чтобы выяснить причину, нужно проверить, насколько близко контакт нулевого провода.
2. Неисправность в замке зажигания. Проверьте плату зажигания.
3. Перегорела контрольная лампа.
4. Плохо работают щетки. Для ремонта необходимо заменить щетки генератора ВАЗ 2114. Если контакты окислились, их очищают бензином.
5. Неисправен регулятор напряжения.
6. Ремень получил механическое повреждение. В этом случае необходимо заменить ремень генератора ВАЗ 2114.
7. Произошла поломка подшипника генератора.Выход может быть только один — замена подшипника.

При неправильной работе устройства многие детали ВАЗ 2114 могут выйти из строя. Последствия выхода из строя генератора всегда непредсказуемы.

При небольшом заряде АКБ глохнет двигатель. Самое опасное — высокое напряжение. Могу отказаться от регулятора напряжения. Результатом этой поломки станет нарушение работы всей электросистемы ВАЗ 2114. Мощность системы проверяется обычным тестером.При включенном зажигании все лампочки должны гореть на панели приборов. Просто убедившись, что они в хорошем состоянии, можно запустить двигатель.

Если индикатор реле аккумуляторной батареи все еще горит, можно сделать вывод, что произошла электрическая неисправность. Температура двигателя должна достигнуть 90 ° С. Затем нужно отключить все устройства, потребляющие максимальное количество энергии. Тестер подключается к аккумулятору. Если при увеличении газа напряжение достигает 14 В, значит, генератор и реле работают нормально.

Ремонт узлов генератора

Чаще всего выходит из строя регулятор напряжения. Это устройство подключено к щеткодержателю. При большом износе щеток и неработающем регуляторе напряжения заменяют весь блок. Он прикручен к одной из крышек генератора. Замена выполняется при удаленной отрицательной клемме. Отключение генератора ВАЗ в этом случае не производится. Когда ремень вышел из строя, его нужно заменить. Замена ремня генератора ВАЗ производится в такой последовательности.

Схема подключения для проверки генератора на стенде: 1 — генератор; 2 — контрольная лампа 12 В, 3 Вт; 3 — вольтметр; 4 — амперметр.

1. Регулировочная пластина откручивается, для чего ослабляется крепежная гайка.
2. Генератор подвигается к двигателю, старый ремень снимается.
3. Устанавливается новый ремень генератора, после чего производится его натяжение. Генератор удаляется от двигателя, ремень перестает провисать. Допускается провисание не более 8 мм.
4. Положение элемента фиксируется затяжкой гайки.

Ремонт выпрямительного блока производится при выходе из строя диодного моста. Для проведения такой операции требуется снятие генератора и его полная разборка. Запаяны новые диоды. Все работы необходимо выполнять с особой осторожностью, так как существует риск повреждения корпуса агрегата. Паяные диоды залиты эпоксидной смолой. После его высыхания блок устанавливается на место и собирается вся сборка.

Снятие и замена агрегата

Как снять генератор? Для работы необходимо иметь набор гаечных ключей и монтировку. Сначала отключается минусовая клемма, затем снимается защита, после чего откручивается пыльник и открывается доступ к болтам крепления генератора. Полностью снимать пыльник не нужно, можно просто опустить вместе с ним защиту. Далее производится замена генератора ВАЗ в такой последовательности.

1. Откручиваем болт генератора натяжения ремня.
2. Устройство перемещается к двигателю.
3. Снят ремень генератора.

Разборка генератора: 1 — шкив привода генератора; 2 — кронштейн правой опоры подвески двигателя; 3 — пластина регулировочная; 4 — натяжная планка; 5 — генератор; 6 — кронштейн крепления генератора; 7 — ремень привода генератора

1. Снимается планка натяжителя, для чего она откручивается от двигателя.
2. Штекер отсоединен, клеммы сняты.
3. Генератор закреплен на оси. Фиксирует гайку. Обычно снять такую ​​ось очень сложно. Поэтому крепление генератора лучше освободить вместе с агрегатом.
4. Устройство снимается.
5. Открутить ось. Его нужно аккуратно выбить из сиденья. Для этого можно использовать длинный болт.
6. Товар полностью бесплатный.

Сейчас замена генератора ВАЗ. Соберите и установите в обратном порядке.Натяжение ремня можно осуществлять с помощью обычного крепления. Ее упирают в двигатель и давят на прибор. Он начинает отходить от двигателя и натягивать ремень. Получив необходимое натяжение, затяните гайку крепления ремешка.

Натяжение ремня должно быть в пределах нормы. Если он будет слишком слабым, ремень начнет катиться. При сильном натяжении подшипник развалится. Такая поломка иногда приводит к полной замене устройства. В основном натяжение измеряется прогибом ремня.Нормальное его значение — 1 см. При таком напряжении реле всегда будет показывать заряд, а аккумулятор получит необходимый заряд.

Обзор сообщений на автофорумах свидетельствует о том, что многие владельцы ВАЗ 2114 после поломки заводского устройства стремятся выбрать и установить другой мощный генератор. Однако не все знают, какое устройство нужно приобретать, чтобы не производить никаких дополнительных переделок монтажных кронштейнов.

Профессионалы рекомендуют установить генератор от Припорья, подойдет и генератор Калины, имеющий кондиционер.Эти устройства рассчитаны на 115 А. На заводе этот показатель не превышает 80 А. Следует отметить, что такая замена никак не влияет на реле.

Проверка генератора на стенде
Проверка на стенде позволяет определить исправность генератора ВАЗ 2113 и соответствие его характеристик номиналу. В испытуемом генераторе щетки должны быть хорошо притерты к контактным кольцам коллектора, а сами кольца должны быть чистыми.

Схема подключения для проверки генератора на стенде: 1 — контрольная лампа 12 В, 3 Вт; 2 — генератор; 3 — вольтметр; 4 — реостат; 5 — амперметр; 6 — переключатель; 7 — аккумулятор

Установите генератор на подставку и выполните соединения, как показано на рис. 7.7. Включите электродвигатель стенда ВАЗ 2113, установите напряжение на выходе генератора 13 В на реостате 4 и доведите частоту вращения ротора до 6000 мин-1. Дайте генератору поработать в этом режиме не менее 10 минут, а затем измерьте ток отдачи.Рабочий генератор должен иметь не менее 80 А.
Если измеренное значение выходного тока значительно меньше, то это указывает на неисправность обмоток статора и ротора или повреждение клапана. В этом случае необходима тщательная проверка обмоток и клапанов для определения места неисправности.
Напряжение на выходе генератора проверяют при частоте вращения ротора 5000 мин-1. С помощью реостата 4 установите выходной ток 15 А и измерьте напряжение на выходе генератора, которое должно быть 13.2–14,7 В при температуре окружающего воздуха и генератора ваз 2114 (25 ± 10) ° С.
Если напряжение не укладывается в заданные пределы, то заменить щеткодержатель с регулятором напряжения на новый, заведомо хорошо, и повторите тест. Если напряжение в норме, значит старый регулятор напряжения поврежден и подлежит замене. И если напряжение все же не попадает в указанные выше пределы, то необходимо проверить обмотки и клапаны генератора.

Проверка генератора электронный осциллограф
Осциллограф позволяет точно и быстро проверить исправность генератора и определить характер повреждения по форме кривой выпрямленного напряжения.

Схема подключения генератора автогенератора: 1 — переключатель; 2 — генератор; 3 — вольтметр; 4 — реостат; 5 — амперметр; 6 — переключатель; 7 — аккумулятор

Для проверки генератора ВАЗ 2114, ВАЗ 2115, ВАЗ 2113 соберите схему. Отсоедините общий выходной провод трех дополнительных диодов от штекера D + регулятора напряжения и примите меры, чтобы конец отключенного провода не замыкался массой генератора. Подключите провод от аккумуляторной батареи через переключатель 1 к штекеру регулятора D +.Таким образом, обмотка возбуждения будет питаться только от аккумулятора.
Включить электродвигатель стенда и довести частоту вращения ротора до 1500–2000 мин-1. Выключателем 6 отсоединить АКБ от вывода В + генератора ваз 2113, ваз 2114, ваз 2115 и реостата 4, выставить выходной ток 10 А.

Форма кривой выпрямленного напряжения генератора: I — генератор исправен; II — сломан клапан; III — обрыв в клапане (обмотка статора)

Проверить напряжение осциллографа на выводе B + генератора.При исправных клапанах и обмотке статора кривая выпрямленного напряжения имеет пилообразную форму с равномерными зубцами. При обрыве обмотки статора или обрыве или коротком замыкании клапанов блока выпрямителя форма кривой резко меняется: нарушается равномерность зубцов и появляются глубокие впадины.

Схема подключения генераторной системы: 1 — аккумуляторная батарея; 2 — генератор; 3 — монтажный блок; 4 — контрольная лампа заряда аккумуляторной батареи, расположенная в комбинации приборов; 5 — выключатель зажигания

После проверки формы сигнала напряжения на выводе B + генератора и его нормального внешнего вида проверьте напряжение на штекере D генератора с отсоединенным проводом от штекера D + регулятора напряжения.Штекер D является общим выходом трех дополнительных диодов, питающих обмотку возбуждения во время работы генератора. Кривая напряжения здесь также должна иметь правильную пилообразную форму. Неправильная форма волны указывает на повреждение дополнительных диодов.

Проверить обмотку возбуждения ротора
Обмотку возбуждения можно проверить, не снимая генератор с автомобиля, сняв только защитный кожух и регулятор напряжения вместе с щеткодержателем. При необходимости очистка контактных колец омегой или контрольной лампой, при необходимости проверьте, нет ли обрыва обмотки возбуждения и не замыкается ли она на массу.

Проверка статора
Статор проверяется отдельно после снятия выпрямительного блока.
В первую очередь проверить омметром или с помощью контрольной лампы и аккумулятора, нет ли обрывов обмотки статора и замыкания его катушек на массу.
Изоляция проводов обмотки должна быть без следов перегрева, возникающего при коротком замыкании в вентилях выпрямительного блока. Замените статор с такой поврежденной обмоткой.
Наконец, после разборки генератора необходимо специальным дефектоскопом проверить, нет ли короткозамкнутых витков в обмотке статора.

Проверка клапана выпрямителя
Исправный клапан пропускает ток только в одном направлении. Неисправен — может либо вообще не пропускать ток (обрыв цепи), либо пропускать ток в обоих направлениях (короткое замыкание).
В случае повреждения одного из клапанов выпрямителя необходимо заменить весь выпрямительный блок.

Цепи для проверки клапанов выпрямителя: 1 — аккумуляторная батарея; 2 — контрольная лампа; 3 — генератор; I — проверить одновременно «положительный» и «отрицательный» клапаны; II — проверить «положительные» клапаны; III — проверка на «отрицательные» клапаны

Короткое замыкание клапанов выпрямительного блока можно проверить, не снимая генератор с автомобиля, отсоединив провода от аккумулятора и генератора и сняв крышку с задней крышки генератора.Также отсоединен провод от вывода D + регулятора напряжения. Проверить можно омметром или лампой (1–5 Вт, 12 В) и аккумулятором ВАЗ 2115.

ПРИМЕЧАНИЕ
Для упрощения монтажа деталей выпрямителя три клапана (с красной меткой) создают на корпусе выпрямленное напряжение «плюс». Эти клапаны «положительные» и они запрессованы в одну пластину выпрямительного блока, подключенного к выходу генератора «B +». Остальные три клапана («минус» с черной меткой) имеют на корпусе «минус» выпрямленное напряжение.Они запрессованы в другую пластину выпрямительного блока, подключенную к земле.

Сначала проверьте, есть ли закрытие одновременно на «положительном» и «отрицательном» клапанах. Для этого подключите плюс к АКБ через лампу к выводу B + генератора, а минус к корпусу генератора (рис. 7.10, I). Если лампа горит, «отрицательный» и «положительный» клапаны имеют короткое замыкание.
Для проверки короткого замыкания в «плюсовых» клапанах «плюс» АКБ через лампу подключить к выводу B + генератора, а «минус» — к одному из фазных выводов обмотки статора.Горение лампы укажет на короткое замыкание одного или нескольких «положительных» клапанов.
Короткое замыкание «минусовых» клапанов можно проверить, подключив «плюс» АКБ через лампу к одной из фазных клемм обмотки статора, а «минус» — к корпусу генератора (рис. 7.10, рис. III). Горение лампы означает короткое замыкание в одном или нескольких «отрицательных» клапанах. Следует помнить, что в этом случае горение лампы может быть следствием замыкания витков обмотки статора на корпусе генератора.Однако такая неисправность встречается гораздо реже, чем короткое замыкание клапанов.
Обрыв клапанов без разборки генератора можно обнаружить либо с помощью осциллографа, либо при проверке генератора на стенде по значительному уменьшению (на 20–30%) величины выходного тока по сравнению с номинальным. Если обмотки, дополнительные диоды и регулятор напряжения генератора в исправном состоянии, а в клапанах нет короткого замыкания, то причина снижения выходного тока — обрыв цепи в клапанах.

Проверить дополнительные диоды

Схема проверки дополнительных диодов: 1 — генератор; 2 — контрольная лампа; 3 — аккумулятор

Короткое замыкание дополнительных диодов можно проверить без снятия и разборки генератора по схеме. Так же, как и для проверки клапанов выпрямительного блока ВАЗ 2114, необходимо отсоединить провода от аккумулятора и генератора, снять защитную крышку генератора и отсоединить провод от вывода «D +» регулятора напряжения.
Подключите «плюс» аккумуляторной батареи через лампу (1–3 Вт, 12 В) к выходу «D» генератора, а «минус» — к одной из фазных клемм обмотки статора.
Если лампа загорается, значит в некоторых дополнительных диодах короткое замыкание. Найти поврежденный диод можно, только сняв выпрямительный блок и проверив каждый диод отдельно.
Обрыв в дополнительных диодах можно обнаружить с помощью осциллографа по искажению кривой напряжения на штекере «D», а также при низком напряжении (ниже 14 В) на штекере «D» при средней частоте вращения ротора генератора. .

Проверить регулятор напряжения
Работа регулятора напряжения заключается в непрерывном и автоматическом изменении тока возбуждения генератора таким образом, чтобы напряжение генератора ВАЗ 2113 поддерживалось в заданных пределах при частоте вращения и токе нагрузки генератора изменены.

Проверка на автомобилях Лада Самара 2
Для проверки необходимо иметь вольтметр постоянного тока со шкалой до 15-30 класса точности не хуже 1.0.
Через 15 минут работы двигателя на средних оборотах с включенными фарами измерьте напряжение между клеммой «B +» и массой генератора. Напряжение должно находиться в диапазоне 13,2–14,7 В.
В случае систематической недозарядки или перезарядки аккумулятора и регулируемое напряжение не соответствует указанным пределам, регулятор напряжения необходимо заменить.

Проверить снятый регулятор

Схема проверки регулятора напряжения: 1 — контрольная лампа; 2 — вывод на массу регулятора напряжения; 3 — выход регулятора напряжения «ДФ»; 4 — регулятор напряжения; 5 — вывод «D +» регулятора напряжения; А — к источнику питания

Регулятор в сборе со щеткодержателем, снятым с генератора Лада Самара 2, проверяется по схеме.
Между щетками включить лампу 1–3 Вт, 12 В. К клеммам D + и «массе» регулятора подключить сначала источник питания напряжением 12 В, а затем 15–16 В.
Если регулятор исправен, то в первом случае лампа должна гореть, а во втором — погаснуть.
Если лампа горит в обоих случаях, то в регуляторе неисправность, а если не горит в обоих случаях, то либо в регуляторе обрыв, либо нет контакта щеток с напряжением регулятор.Последнее можно проверить, подключив провода от лампы не к щеткам, а напрямую к выводам D + и DF регулятора напряжения.

Проверка конденсатора
Конденсатор служит для защиты электронного оборудования автомобиля от импульсов напряжения в системе зажигания, а также для уменьшения радиопомех.
Повреждение конденсатора или ослабление его крепления к генератору (ухудшение контакта с массой) определяется по увеличению помех радиоприемнику при работающем двигателе.
Примерно состояние конденсатора можно проверить мегомметром или тестером (по шкале 1-10 МОм). Если в конденсаторе обрыва нет, то в момент подключения щупов прибора к выводам конденсатора стрелка должна отклониться в сторону уменьшения сопротивления, а затем постепенно вернуться обратно.
Емкость конденсатора, измеренная специальным прибором, должна составлять 2,2 мкФ ± 20%.

Генератор ВАЗ 2114, ВАЗ 2115, ВАЗ 2113

• — Характеристики генератора
• — Генераторное устройство
• — Неисправности генератора
• — Проверка генератора
• — Ремонт генераторов

Узлы электрооборудования ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Диагностика электрооборудования Лада 2113.Инструкция по ремонту электрооборудования, стартера, зажигания Лада 2114. Проверка приборов, очиститель, освещение Лада 2115

.

Датчик положения распредвала ВАЗ 2110

Существует достаточно большое количество трактовок отдельных вопросов в практическом ремонте легковых автомобилей, в т.ч. и «десятки». Однако все специалисты единодушны в одном — без такой детали, как датчик распредвала ВАЗ 2110, машина не заводится и не движется.

В связи с этим датчик положения распределительного вала (ДПРВ) позиционируется как элемент системы газораспределения двигателя, от которого напрямую зависит его функциональность.

Назначение ДПРВ

Такое устройство основано на электромагнитном принципе действия и используется для выполнения команд контрольно-проверочного комплекса транспортного средства … Важность параметров устройства заключается в том, что без них невозможно синхронизировать систему зажигания. автомобиля и правильной работы форсунок двигателя, т.е. установить нужную концентрацию воздушной смеси, подаваемой в цилиндры двигателя. Найти этот датчик несложно.Он находится во время прилива возле приводного шкива генератора.

В процессе эксплуатации датчика распредвала ВАЗ 2110, цена которого приемлема для российских автолюбителей, могут возникнуть следующие проблемы:

1. В процессе эксплуатации автомобиля на изделии остаются отложения пыли и грязи, попадающие на него с ремня ГРМ. Этому способствует вытекание масла из клапанной крышки. силовой агрегат … Эти отложения на датчике распредвала могут привести к затруднениям при запуске автомобиля, маломощному ускорению, низкой неустановленной частоте вращения коленчатого вала двигателя, когда тахометр «выдает» не более 3.5 тыс. Об. / Мин. При этом гаснет аварийный прибор, бортовое электронное устройство какое-то время показывает ошибку, а потом классифицирует ее как неисправность датчика распредвала, что само по себе ерунда, потому что при такой неисправности запуск двигателя абсолютно невозможно. Если изделие выходит из строя во время движения, автомобиль функционирует, но после остановки и выключения двигателя его невозможно запустить. Если мотор продолжает работать, значит, датчик распредвала исправен, поэтому неисправность следует искать в другом месте.
2. Автомобиль движется нормально. Электронное устройство автомобиля начинает сигнализировать о дефектах товара; чтобы перестал поступать ошибочный сигнал от извещателя, проверьте крепление проводки в силовом отсеке. Вибрационное трение во время движения автомобиля может привести к потере или ослаблению одного из контактов. Дополнительно следует очистить клемму аккумулятора «наждачной бумагой» от ожидаемого окисления и проверить соединения проводов от продукта к электронному устройству бортового типа (передняя панель).
3. Автомобиль не заводится, попытки реанимировать двигатель автомобиля не приводят к успеху. Чтобы решить эту проблему, нужно протестировать проводку и ее крепление к контактам. Проверить контакт датчика с коллектором, иначе изделие может выйти из строя.

Проверка датчика распредвала «десятки»

Для устранения неисправности датчика распредвала ВАЗ 2110 требуется полная диагностика изделия, ведь запуск автомобиля зависит от многих причин.Не факт, что неисправность данного изделия связана с проблемой запуска двигателя автомобиля.

Затем вам нужно будет протестировать ряд других систем автомобиля:

• демонтируем датчик распредвала;
• измеряем значение сопротивления на внешней обмотке изделия мегаомметром или мультиметром;
• , если значения измерения ниже 550 Ом и выше 750 Ом, то можно быть уверенным, что датчик неисправен.

Замена датчика распредвала

По достижении твердой уверенности в неисправности изделия требуется замена датчика распредвала «десятки», которую необходимо проводить правильно, с соблюдением всех правил техники безопасности. Для этих целей дополнительно необходимо использовать мегомметр или мультиметр.

С этой целью выполняется следующий комплекс работ:

1. Автомобиль готовится к ремонту, его положение необходимо зафиксировать.
2. Автомобиль освобожден от защитной крышки в силовом отсеке.
3. Фиксирующее устройство освобождено.
4. Снимите проводку изделия.
5. Закрепляем отрицательный контакт мультиметра на кузове автомобиля.
6. Включив зажигание, запитываем низковольтную систему автомобиля.
7. Делаем необходимые измерения с помощью измерительного прибора. Подключаем плюсовой контакт мультиметра к колодке проводов.Параметры напряжения на шкале мегомметра не должны быть ниже 12 В. Если разность потенциалов все еще ниже 12 В или отсутствует вовсе, значит, аккумулятор требует полной зарядки или имеется неисправность в электрической цепи. Также требуется проверка бортового компьютера.
8. Снимаем застежки изделия с застежкой ключом на «10».
9. Демонтировать датчик положения распределительного вала. Окончательная проверка на неисправность датчика распредвала проводится таким образом: с помощью находящегося в исправном состоянии элемента подключаем его на место бракованного изделия.При нормальной работе устройства поломка устранена; в этой версии неисправность следует искать в другом месте.
10. Обратную операцию по установке ДПКВ необходимо производить по принципу «обратного отсчета».

Датчик распредвала ВАЗ 2110, цена которого доступна всем нашим соотечественникам, при установке на СТО стоит очень дорого, вне зависимости от того, какой мотор установлен — 8 или 16-ти клапанный.

Значение датчика коленвала ВАЗ-2110 для двигателя сложно переоценить. Именно с его помощью отслеживается частота вращения двигателя. Стабильная работа возможна только при нормальном функционировании данного устройства и системы управления. Многие датчики отправляют сигналы в центральный блок, который обрабатывает данные и с помощью исполнительных механизмов регулирует момент зажигания и подачу смеси в камеры сгорания. Но если произойдет поломка, двигатель перестанет работать в штатном режиме — пропадет искра, топливо в камеры сгорания не поступит.И запустить двигатель ни в горячем, ни в холодном виде будет невозможно.

Принцип работы датчика коленвала

С датчика, установленного напротив коленчатого вала, сигнал поступает на электронный блок управления. Но есть одна особенность — на шкиве 58 зубьев. И есть небольшой зазор — он равен расстоянию между двумя зубцами. Именно с этим зазором датчик распознает положение.

Выглядит это так:

1. При вращении коленвала датчик считывает количество зубцов — должно быть ровно 58 импульсов с равным зазором между соседними.
2. Все эти данные передаются по проводу датчика коленвала ВАЗ-2110 на электронный блок управления.
3. Затем датчик входит в зазор без зубцов на шкиве и ЭБУ контролирует это состояние.
4. Число оборотов мотора считывается по щели без зубцов.
5. Благодаря наличию зубцов, расположенных на равном расстоянии друг от друга, электронный блок микроконтроллера понимает положение коленчатого вала.

Если вам нужно заменить устройство, обязательно установите такое же, как и раньше.В противном случае мотор может выйти из строя или вообще не работать.

Как определить поломку?

Для проверки работоспособности устройства вам потребуются отвертка и мультиметр.

К основным признакам поломки ДПКВ относятся:

1. Нестабильная работа двигателя на холостом ходу, полная остановка.
2. Пониженная мощность и тяга.
3. Число оборотов коленвала постоянно скачет.
4. Возможна детонация — слышны выстрелы во впускном и выпускном коллекторах.
5. Запуск двигателя затруднен или невозможен.
6. Двигатель в приборке.

Если есть один из симптомов, то это прямо указывает на необходимость замены датчика коленвала ВАЗ-2110.

Как снять устройство?

Датчик расположен на стороне привода генератора, напротив шкива коленчатого вала … Вы можете найти его, посмотрев на заднюю часть двигателя, на масляный насос. Перед снятием устройства сделайте отметки — это позволит установить новое в правильное положение.Следовательно, после ремонта двигатель не выйдет из строя.

Для демонтажа понадобится ключ на 10. Порядок работы следующий:

1. Отсоедините колодку с проводами, которые соединяли устройство с системой управления двигателем.
2. Сделав отметки, откручиваем гайку от корпуса датчика.
3. Снимите устройство для проверки или замены.

Но может датчик исправен, значит надо его проверить. Перед снятием ДПКВ измерьте расстояние от его края до шкива — оно должно быть в пределах 0.6-1,5 мм. Если больше максимального значения, то отрегулируйте и попробуйте запустить мотор.

Диагностика омметром

Самое первое, что можно сделать, это измерить сопротивление обмотки датчика. По принятым производителем нормам нормальным является значение 550-750 Ом. Вполне допустимо, если оно отличается на 50-100 Ом от этих значений. Но если сопротивление слишком велико или отсутствует (обрыв), обязательно замените датчик коленвала ВАЗ-2110. Но поломка случается крайне редко — гораздо чаще на его активной части скапливается грязь и пыль, либо корпус подвергается механическим воздействиям.Старайтесь чаще чистить прибор и не подвергать его ударам.

Особенности замены

Теперь вы знаете, ВАЗ-2110, и если он сломан, вам нужно его заменить.

Обратите внимание на несколько нюансов, которые необходимо учитывать:

1. Старайтесь приобретать качественные товары, рекомендованные производителем.
2. Обязательно пометьте для облегчения замены устройства.
3. Расстояние от края зуба до рабочей поверхности датчика коленвала ВАЗ-2110 должно быть в допустимых пределах.
4. Момент резьбовых соединений — 8-12 Н * м.
5. Перед установкой нового датчика измерьте сопротивление.

Своевременная очистка активной поверхности устройства обеспечит его нормальную работу на долгое время. Однако нельзя использовать жесткие методы — используйте мягкую тряпку или старую зубную щетку (наиболее подходящий инструмент для этой работы). Недопустимо использование металлических щеток или наждачной бумаги. Чтобы лучше удалить грязь с поверхности, нанесите небольшое количество WD-40. Затем протрите ДПКВ насухо и попробуйте запустить двигатель.

Датчик фаз ВАЗ-2114 (8 клапанов) нужен для нормализации работы iCE … С помощью различных электронных датчиков можно правильно скорректировать и момент впрыска топлива воздушной смеси. как подача искры на электроды свечи зажигания. Причем датчики устанавливаются не только на автомобили ВАЗ четырнадцатой модели, но и более современные.

Принцип работы форсунки

Для безупречной работы двигателя все компоненты должны работать согласованно.Все параметры контролируются электронным микропроцессорным блоком управления, своего рода компьютером.

А всего в конструкции вагона несколько систем:

1. Подготовка воздуха.
2. Подача топлива.
3. Зажигание.
4. Выход выхлопных газов.
5. Моторные масла.
6. Охлаждение.
7. Газораспределение.
8. Управление двигателем.

Для наиболее стабильной работы двигателя необходимо, чтобы все датчики генерировали четкий и четкий сигнал, который будет получать и обрабатывать ЭБУ.При этом корректируется время открытия форсунок, а также момент впрыска топливной смеси. Электронная система также позволяет немного регулировать угол опережения зажигания.

За что отвечает датчик фаз?

Это устройство устанавливается на распредвал и подает сигнал микроконтроллеру о положении поршней двигателя. Датчик работает на эффекте Холла. На распредвале установлена ​​зубчатая передача, которая необходима для работы датчика.Как только зубья этой шестерни приближаются к датчику, вырабатывается сигнал. На шестерне распределительного вала отсутствует один зуб. Эту «депрессию» нужно выставить напротив активной части датчика.

В этом положении поршень первого цилиндра находится в верхней мертвой точке. Как только распредвал меняет свое положение, на выходе датчика формируется сигнал, он поступает на электронный блок управления. Последний подсчитывает количество импульсов и выдает команды исполнительным механизмам.Именно так и работает на ВАЗ-2114 (8 клапанов). Цена нового элемента не более 600 руб.

Основные признаки неисправности

Если датчик приходит в негодность, форма и величина выходного сигнала искажаются. Микроконтроллер опрашивает устройство не более 5 минут. В случае, если сигнал с датчика не появляется, блок управления переводится в аварийный режим работы. Затем анализируется только датчик на коленчатом валу, впрыск топлива подается в два цилиндра одновременно.на 10%. Основные признаки поломки датчика фаз:

1. Значительное увеличение расхода бензина.
2. Ухудшение динамических характеристик автомобиля.
3. Затруднение при запуске двигателя. В лучшем случае он запустится через 3-5 секунд.
4. На приборной панели загорается лампа Check Engine.
5. Нарушение диагностики ЭБУ и систем.
6. На бортовом компьютере появляются ошибки P0343 или P0340.

Неисправности датчика фаз на ВАЗ-2114 (8 клапанов) приводят именно к такому поведению двигателя.Следует учитывать, что неисправность может возникнуть и при обрыве ремня ГРМ, неправильной маркировке. А также при чрезмерном износе шестерен распредвалов и коленвалов.

Ошибки бортового компьютера

Номер ошибки P0343 очень часто появляется после окисления контактов или при обрыве электропроводки. Самостоятельно диагностировать систему управления ДВС можно с помощью простейшего сканера, работающего по протоколу K-line или OBD-II. Но лучше доверить эту работу профессионалам, имеющим качественное оборудование.

Самая точная проверка датчика фазы ВАЗ-2114 (8 клапанов) — установка известного рабочего устройства. Но учтите, что для 8-клапанных двигателей необходимо приобретать датчики. Те, что устанавливаются на 16-клапанные, имеют другую конструкцию. Их выходной сигнал разный.

Удаление прибора

Для снятия фазового датчика необходимо найти место, в котором он установлен. Он расположен за корпусом воздушного фильтра. Крепится к двигателю одним болтом.

Для демонтажа нужно произвести следующие манипуляции:

1. Отсоединить минусовую клемму от АКБ. Это полностью очистит оперативную память компьютера, ошибка будет стерта. Если не отсоединить аккумулятор, после замены датчика фаз на ВАЗ-2114 (8 клапанов) ошибка все равно появится, а двигатель работать некорректно.
2. Отсоединить разъем от устройства.
3. Ключом на «10» нужно открутить болт крепления корпуса датчика.
