Как правильно настроить ближний свет фар: Как правильно отрегулировать фары на автомобиле Пример настройки » 1Gai.Ru

Как отрегулировать фары — CARHack.ru

Как правильно отрегулировать дальний и ближний свет фар и настроить противотуманки, если раньше вы этого своими руками никогда не делали? Какие методы существуют? Какие правила нужно соблюсти. Как определить, что вашему автомобилю нужна регулировка фар? Как самостоятельно сделать проверочный стенд? Все это и многое другое – в нашей статье.

Итак, миллионы счастливчиков ни разу в жизни не регулировали фары в своем авто и даже не знают, что порой это можно и нужно делать. Светят и светят.

Однако правильное направление света важно. А из-за аварий или езды по «стиральной доске» угол наклона фар постепенно смещается. Обычно свет опускается вниз. Но бывает и так, что при ремонте передней части авто фонари на сервисе изначально неверно выставляют, и тогда они могут светить как ниже, так и выше нужного уровня.

Отдавать авто в мастерскую – потеря времени, денег и нервов. Тем более что вы и самостоятельно способны разобраться, как можно отрегулировать фары на дому.

Когда стоит задуматься о регулировке фар

Каждые 5 минут бегать проверять, так ли светят фары, не будешь. Но есть ситуации, когда это сделать нужно:

1. Вы недавно вставили в фары новые лампочки (одну или обе).
2. Вы на днях ремонтировали переднюю часть автомобиля или подвеску.
3. Вы меняли колеса.
4. Вы проехали более сотни километров по разбитой гравийке.
5. Вам кажется, что обзорность ночью ухудшилась.
6. Встречные водители в темное время суток сигналят вам без видимых причин (вероятно, вы их слепите).

Главное в фарах – не ваше удобство, а безопасность на дороге. Для этого вы должны видеть трассу на достаточном расстоянии от машины, но не слепить других автомобилистов.

3 способа отрегулировать фары

Существует три способа отрегулировать свет фар:

1. Отдать машину в автосервис.
2. Сделать проверочный стенд самостоятельно.
3. Отрегулировать свет «на глазок».

Первый вариант стоит денег, неудобен (нужно на какое-то время расстаться с машиной), да и не очень надежен, как многие уже убедились на своем опыте. Хотя кому-то хорошо настраивают.

Второй способ – оптимальное решение, и ниже мы расскажем, как сделать подходящий стенд.

Третий вариант неточен, но имеет право на существование, когда первым и вторым способом воспользоваться невозможно. Например, если вы оказались ночью на загородной трассе. Тогда просто попросите своего попутчика выйти из салона и встать за 5 – 10 метров до автомобиля. После этого вам останется лишь настроить ближний свет таким образом, чтобы он бил примерно в область коленей вашего друга, но никак не выше.

Как сделать стенд для регулировки фар

Стенд будет импровизированным. Для этого вам понадобится ровный участок асфальта и вертикальная стена. Удивительно, но даже в городе найти такое место получается далеко не сразу.  Особенно вечером, когда все подобные площадки заняты припаркованными машинами. Ах, да: еще вам понадобится мел или изолента. Далее действуйте по плану:

1. Подгоните автомобиль «лицом» к стене, практически вплотную.
2. Отметьте на стене точку, соответствующую центру машины.
3. Отметьте также центры фар.
4. Отгоните автомобиль на 7,5 метра назад от стены.
5. Переведите салонную регулировку фар в ноль.
6. Проведите горизонталь, проходящую через отмеченные центры фар (линия H).
7. Проведите три вертикали: две через центры фар (C), третью – через центр машины (V).
8. Проведите вторую горизонталь: на 7,5 см ниже первой. Это и есть ваша цель. На пересечении этой черты с вертикалями центов фар вы получите две новые точки. Центры световых пучков фар ближнего света по итогу должны оказаться чуть ниже этой линии.
9. Регулируете фары так, чтобы они оказались в заданном положении.

Если у вас совмещенные фары, то на этом ваша задача завершена. Вы отрегулировали фары ближнего света, а дальний свет настроился вместе с ними.

Если же фары раздельные, то придется отрегулировать и дальний свет. Делается это на том же стенде. Его световые пучки должны оказаться в точках Д.

Если нужно отрегулировать только одну фару

Если у вас сбита только одна фара, то и стенд как таковой вам не потребуется. Все, что вам нужно, – это стена. Подъезжаете, включаете фары и подгоняете одну к другой до симметрии.

Еще вариант – подсветить стену правильно выставленной фарой, выключив вторую. Прочертить горизонталь через центр светового пучка. Затем включить целевую фару, отключив ту, что работает нормально, и настроить ее по полученной линии.

Регулировка противотуманных фар

Противотуманки должны светить в строго отмеренном диапазоне и освещать 30 – 70 сантиметров над дорожным полотном. Не больше и не меньше!

Свет противотуманных фар также можно отрегулировать самостоятельно. И на том же самом стенде. Поставьте машину на расстоянии 5 метров от стены и проведите еще две горизонтальные линии:

1. По центру противотуманных фар.
2. На 5 см ниже первой линии.

Свет противотуманных фар должен оказаться чуть ниже этой линии. То есть своим верхним краем он должен касаться этой черты.

Это правило справедливо для большинства противотуманок, у которых угол падения света равен 1%.

На сервисе для регулировки фар имеется специальное оборудование. Разные модели машин делают по-разному. Даже в мануалах по настройке дальнего и ближнего света вы найдете совершенно разные рекомендации. Где-то машину отгоняют на 5 метров от стены, где-то на 10 или 20 метров. В зависимости от этого меняется угол освещения, то есть расстояние между горизонтальными линиями стенда.

Наш вариант – усредненная модель, универсальный вариант, который вы можете использовать для любого автомобиля.

Важные рекомендации

Если вы решили отрегулировать фары своими руками, вы можете выполнить это максимально правильно. Даже лучше, чем это сделали бы на сервисе. И вот почему:

1. Во-первых, вы можете учесть среднестатистическую загрузку авто. Например, вы занимаетесь грузоперевозками или по большей части ездите всей семьей. Но в сервис вы сдаете пустую машину. То есть осадка у нее другая, и настройку будут делать по ней. Самостоятельно при проверке вы можете нагрузить машину как надо и залить полный бак.
2. Во-вторых, вы в курсе состояния своей подвески и шин. В сервисе на это могут даже не посмотреть, а сразу приступить к заданию. На деле же подвеска и давление в шинах также играют роль.
3. В-третьих, вы можете сразу проверить внешний вид винтов и при необходимости почистить их от грязи и ржавчины.

Перед регулировкой фар не забудьте также проверить состояние самих лампочек. Дело может быть в них самих, а вовсе не в углах. Если их вкручивали второпях, высока вероятность небольшого перекоса, который в сумме дает довольно сильное отклонение светового луча.

Чтобы отрегулировать фары как можно лучше, делайте это, попеременно закрывая или отключая одну из них.

Чтобы самостоятельно отрегулировать свет фар, важно выбрать именно ровную площадку. Максимально приближенную к горизонтали. Обратите внимание: у основания здания асфальт чаще всего идет под небольшим уклоном, чтобы вода стекала от стены. Так что нелишним было бы воспользоваться уровнем.

Не забывайте выставлять в ноль салонную регулировку передних фар автомобиля. Она нужна вам, чтобы менять угол направления света при перегрузе или при ослаблении амортизаторов.

Регулировка фар своими руками: ближнего и дальнего света

При езде ночью водители нередко сталкиваются с проблемой уменьшенной зоны видимости. Это приводит к повышению опасности для водителей, которые едут по встречной полосе. При возникновении подобной проблемы придется провести регулировку ближнего света автомобильных фар. Для этого необязательно отправляться к мастерам ближайшего сервисного центра. Достаточно ориентироваться в особенностях правильной регулировки фар.

Когда необходима регулировка света фар

Комплексная настройка света автомобильных фар необходима в таких случаях.

1. Замена лампочки в фаре. Это требование актуально для осветительного прибора, имеющего как одинарную, так и раздельную оптику.
2. Замена комплекта фар, либо одной из сторон. Причины разные – выход из строя, попадание в мелкое дорожно-транспортное происшествие, установка прибора повышенной мощности .
3. Дискомфорт при езде в вечернее время суток.
4. Водители, двигающиеся по «встречке», часто мигают в ответ, давая понять, что вы слепите их.
5. Установка противотуманок. Обычно регулировка нужна только им самим.
6. Выполнение работ, направленных на изменение уровня жесткости подвески.
7. Замена резины или дисков на аналоги с увеличенным диаметром.
8. Планирование поездки на дальние расстояния.

Настройка фар своими руками

Допустим, водитель поменял в одной из фар лампочку. Проверить ее работу можно возле магазина. Нужно приблизиться к ближайшей стене, чтобы между ней и автомобилем было расстояние 5-6 метров. Включив ближний свет, владелец видит, светят ли фары синхронно.

Ближний свет

Последовательность действий следующая.

1. Подъезжаем максимально близко к стене. Дорожное покрытие должно быть ровным, чтобы машина не стояла под углом.
2. Определяем центральную ось машины и рисуем линию на стене снизу вверх.
3. Чтобы настроить ближний свет, включаем заднюю передачу и отъезжаем на 4-5 метров назад. Измеряем расстояние по вертикали и горизонтали.
4. На вертикальной плоскости отмечаем полученные измерения. Рисуем на стене горизонтальную полосу на пять сантиметров ниже от вертикальной метки. Далее наносим с каждой стороны диапазон от центральной части. От полученных точек проводим вертикальные линии.
5. После нанесения разметки выставляем свет. Включаем ДХО и настраиваем свет так, чтобы его направление по горизонтали соответствовало линиям, нарисованным на вертикальной поверхности. Затем проверяем, чтобы в точке, где пересекаются две полосы, пучок уходил немного вверх под углом.

Обратите внимание! Правильная настройка фары ближнего света на автомобиле возможна вечером или ночью, когда световой пучок легче рассмотреть.

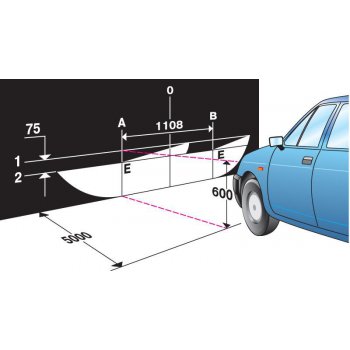

Чтобы быстрее регулировать ближний свет фар, поможет схема.

Дальний свет

Чтобы получить заводской дальний свет, нужно использовать регулировочные винты, расположенные с внутренней стороны пластикового корпуса. Для этого надо открыть капот.

Методика хороша для владельцев автомобилей, где корпус головной фары имеет совмещенный ближний и дальний свет. Используя систему, описанную в предыдущем разделе, дальний откорректируется автоматически.

Настройка линзованных фар

Линзованные фары бывают двух видов – с возможностью регулировки и нерегулируемые. Приборы, не поддерживающие корректировку, обойдутся по минимуму, но пользоваться ими не стоит. В некоторых линзованных приборах присутствует автоматический регулятор.

Чтобы настроить пучок, используются регуляторы, расположенные в задней части корпуса, в подкапотном пространстве. Однозначные рекомендации отсутствуют, потому что для каждого автомобиля надо применять разные средства. Обычно применяются рукоятки или регулировочные болты. На упаковке указана общая инструкция по настройке, которая подойдет для базовой коррекции.

Регулировка ксеноновых фар

Среди всех существующих видов ксеноновые фары удерживают лидерство по интенсивности света. Поэтому для них необходима тонкая настройка. Последовательность действий следающая.

1. Выбираем ровную дорогу и ровную стену.
2. Подгоняем машину как можно ближе к стене.
3. Проводим по вертикали ровную линию вдоль стены. Она должна соответствовать центральной части фары.
4. Найдя центр, относительно центра проводим 2 вертикальные линии. Они должны находиться ровно по центру линзы.
5. Проводим через центр горизонтальную линию, отмечаем 7.62 сантиметра и рисуем еще одну такую же линию.
6. Отгоняем машину назад на 7.5 м.
7. Пользуемся фиксаторами для передвижения фары.
8. Используя регулятор, направляем световой пучок в подходящее русло.
9. Направляем пучок света так, чтобы его уровень соответствовал нижней линии.
10. Корректируем направление светового потока.

Для тонкой регулировки целесообразно отправиться в сервисный центр, где есть компьютерный стенд.

Обратите внимание!

В ряде европейских стран запрещена эксплуатация автомобилей, оснащенных ксеноновыми и биксеноновыми линзами.

Ошибки при регулировке

Правильная настройка фар возможна при условии соблюдения технологических норм. Водители, которым ранее не приходилось корректировать направление пучка света, совершают такие ошибки.

1. Стена имеет перекосы.
2. Автомобиль припаркован на склоне.
3. Пружины подвески неисправны, из-за чего машина перекошена.
4. На автомобиле неправильно распределена нагрузка на подвеску.
5. Шины имеют неравномерное давление.

Корректировка направления света фар – не тот случай, когда невозможно сделать хуже. Если нет желания, умений или подходящей площадки – отправляйтесь в сервисный центр!

2 проверенных способа, как отрегулировать фары самостоятельно

Те, кто много ездит в темное время суток, а зимой таких большинство, наверняка обратили внимание, что при разъезде с одним встречным автомобилем у вас не возникает какого-либо дискомфорта, а при встрече с другим приходится чуть ли не закрывать глаза от ослепительного света.

Обычно такое встречается на трассе, когда водители забывают переключиться с дальнего света на ближний.

(Напомним, что ПДД настаивают на том, что делать это нужно не менее чем за 150 м до встречного автомобиля или ранее, если водитель встречного транспортного средства попросит вас сделать это периодическим переключением света фар.)

Однако в большинстве случаев, особенно в городе, дальний свет здесь ни при чем. Виной белых кругов перед глазами становится неправильно отрегулированный ближний свет.

Фара, вместо того чтобы освещать дорогу, начинает светить вверх, тем самым ослепляя встречных водителей.

Но как такое может случиться, спросите вы, ведь с завода все автомобили выходят с отрегулированными фарами? И здесь мы переходим к первому пункту нашей статьи.

Причины нарушения регулировки света фар

На самом деле причин может быть масса. Первая – это простая замена лампочки. Лампы, как известно, от случая к случаю перегорают, и их приходится заменять.  Меняются они, как правило, на подходящую по типу, но при этом другого производителя. Не думаем, что кому-то взбредет в голову искать в магазине точно такую же.

Исключение составляют эксклюзивные лампочки, которые продаются парно. Когда одна фара светит белым светом, а вторая желтым, не очень красиво, согласны. Впрочем, и из-за этого вы вряд ли будете ездить впотьмах с одной фарой, особенно если лампа перегорит где-то на трассе, а вам еще пилить и пилить не одни сутки в другой город. Конечно же, купите первую попавшуюся.

Вот тут как раз и может возникнуть необходимость регулировки фары.

Дело в том, что как бы ни были стандартизированы лампы, в зависимости от производителя, расположение спирали в них может быть смещено, особенно если речь идет о недорогих лампах или и вовсе о контрафакте.

В связи с этим смещается и весь световой пучок, и фара либо начинает светить вверх и слепить, либо бить перед бампером. Так что, если вы поменяли лампочку в фаре, обязательно проверьте регулировку света.

 Случается и так, что из-за неудобства замены многие вставляют лампочки неправильно, то есть с перекосом, а это тоже ведет к тому, что фара начинает светить совсем не туда, куда должна.

Не секрет и то, что автомобили попадают в аварии. При повреждениях передней части автомобиля обычно требуется ремонт с демонтажом оптики.

Но как бы хорошо ни был выполнен ремонт, фара приладится уже не на то место, на которое она была установлена на заводе и там же отрегулирована. Однозначно встанет она пусть и с небольшими, но смещениями.

Да и сама фара, скорее всего, будет новой. Так что регулировка ей однозначно потребуется.

Меняют фары и по причине их поломки. Они, после долгой эксплуатации, тоже могут выходить из строя. Мутнеет стекло, тускнеет отражатель, да и попросту от температуры может рассохнуться пластик, удерживающий отражатель или линзу в корпусе, или же и вовсе отвалиться часть ее крепления к кузову. В этом случае фара меняется на новую, и ей так же обязательно требуется регулировка.

И еще фары могут украсть. Целых машин без головной оптики у нас на дорогах встречается немало. Просто вставить на место прежних новые недостаточно, необходима регулировка.

Так что причин для регулировки может быть много. Но зачастую владельцы останавливаются на том, что фара начинает светить. Как говорится, горит и ладно. А ведь на самом деле отрегулировать свет фар не так уж сложно.

Как правильно отрегулировать фары самому

Итак, вы, к примеру, поменяли лампочку в одной из фар. Проверить, туда ли она светит, можно непосредственно у магазина. Достаточно подъехать к стенке на расстояние примерно в пять метров, включить ближний свет (хорошо если это будут сумерки или ночь, но и днем в принципе на таком расстоянии разглядеть световой пучок возможно) и посмотреть, синхронно ли у вас светят фары.

По отражению на стенке сделать это несложно. Главное, чтобы площадка, на которой стоит автомобиль, была более или менее ровной. Если разница по высоте пучка от фары, где была заменена лампочка, с той, в которой лампа не менялась, не видна, значит вам повезло, регулировать не нужно.

Если же фара светит чуть ниже или выше, то для начала проверьте, встала ли лампа на свое место. Если лампа четко стоит в посадочном месте, а светит не туда, то приступайте к регулировке.

Для этого на фаре есть специальный винт, задействовав который, вы легко сможете либо опустить, либо приподнять световой пучок. Кстати, чтобы понять, правильно ли светят у вашего автомобиля фары в принципе, достаточно попросить встать перед машиной на расстоянии пяти метров человека.

У правильно отрегулированных фар светотеневая граница будет находиться примерно на уровне колен.

Более точную регулировку фар можно провести при помощи лазерного строительного уровня. Для этого вам потребуется поставить автомобиль, но в этот раз уже на идеально ровную площадку, опять же на пять метров от экрана, коим может быть ровная стена дома или ремонтного бокса.

Далее выставляем строительный уровень перпендикулярно ходу автомобиля с таким расчетом, чтобы лазерный луч проходил точно посредине ламп ближнего света или линзы, и его проекция отображалась на «экране», куда будут светить фары. Затем открываем капот и смотрим маркировку фары.

На фаре обязательно будет указана цифра в процентах, которая характеризует отклонение луча к дорожному полотну от горизонта, называемая первоначальной направленностью. Как правило, это 1%, хотя может быть и больше.

А дальше дело техники. Включаем ближний свет и смотрим, где находится светотеневая граница пучка. Если она выходит за лазерную линию сверху, это говорит о том, что ваши фары светят неправильно.

Причем они не только слепят встречных водителей, но и существенно сокращают видимость вам, потому как светят не на дорожное полотно, а вверх.

Если граница пучка значительно ниже, то дорога по большому счету освещается только перед машиной, но никак не на том расстоянии, когда тормозной путь будет меньше границы видимости или как минимум равен ей. А это опять же плохо.

Идеально, если граница светового пучка будет находиться ниже уровня лазера на 5 сантиметров, что при расстоянии до экрана в пять метров и составляет тот самый «1%» уклона. В этом случае фары будут правильно отрегулированными. Если же это не так, то вращение регулировочных винтов позволит вам легко привести их в норму.

Для более же точной и профессиональной регулировки фар можно обратиться на сервис.

Впрочем, как показывает практика, после описанного выше метода регулировки, корректировка на профессиональном оборудовании потребуется небольшая, если и вовсе потребуется.

К тому же не всякий специалист умеет правильно работать на таком оборудовании. Если, к примеру, вам перед регулировкой фар не проверили давление в шинах, это уже может сказать о «квалификации» мастера.

По правилам, перед регулировкой фар на специальном оборудовании должно быть проверено и выровнено давление в шинах, полностью заполнен топливный бак и остальные заправочные емкости, за рулем должен сидеть водитель или человек, схожий с ним по комплекции, опрессована подвеска, а ручной салонный корректор фар выставлен в положение «0». Только в этом случае можно гарантировать стопроцентный результат. Кстати, последний пункт – одно из обязательных условий при любой регулировке.

Так что не ленитесь проверять, куда светят фары вашего автомобиля. И тогда, будучи на границе света и тьмы, вы и сами никогда не заблудитесь, и встречного с пути истинного не собьете.

Как отрегулировать фары. Способы регулировки света фар

Для того, чтобы избежать таких проблем как уменьшенная зона видимости в темное время суток, а также увеличение опасности для водителей, едущих по встречной полосе, нужно правильно отрегулировать фары автомобиля.

Универсальная инструкция по регулировке фар

Это можно сделать вручную, при помощи специалистов автосервиса или применив нужное оборудование. Если вы хотите сэкономить, но правильно осуществить данную процедуру, то самостоятельная регулировка фар производится в четыре этапа:

• сделать разметку на стене;
• осуществить разметку ламп;
• настроить ближний свет;
• настроить дальний свет.

Когда нужно регулировать фары

Каждый водитель должен знать, когда необходимо выполнять регулировку фар. Поэтому если вы не входите в их число, то коротко напомним об этом. Эта процедура выполняется в одном из следующих случаев:

• При замене ламп в фаре. Это касается приборов как с одинарной, так и раздельной оптикой.
• При замене одной или обеих фар. Это может быть вызвано ее выходом из строя, ДТП, желанием владельца установить более мощный или технологичный осветительный прибор.
• В случае, если вы чувствуете, что вам стало некомфортно ездить с существующим светом, и что нужно выполнить регулировку.
• В случае, когда при движении в темное время суток водители встречных машин мигают вам дальним светом, сигнализируя тем самым о том, что вы их слепите.
• При монтаже противотуманных фар. Как правило, проводится регулировка только ПТФ.
• После выполнения работ, связанных с изменением жесткости подвески.
• При замене дисков или резины на аналогичные изделия с другими диаметрами.
• При подготовке к прохождению регламентного ТО.
• Перед поездкой на большое расстояние.

Следите за светом, который излучают фары вашего автомобиля, и при необходимости проводите его регулировку. Помните, что неверно выставленный свет несет неприятные ощущения и угрозу не только вам, но и водителям встречных машин.

Два универсальных способа как отрегулировать фары

Перед тем как приступать к регулировке фар, стоит проверить следующие параметры авто:

1. Разницу в объемах шин.
2. Состояние пружин, находящихся в подвеске.
3. Полное распределение всевозможных нагрузок.
4. Уровень давления в шинах.

Если здесь есть неисправности, то угол освещения будет неправильным, что, в свою очередь, непременно скажется на качестве самой регулировки. Естественно, чтобы отрегулировать свет правильно, нужно будет соблюсти некоторые важные условия. Первейшим из них является наличие вертикальной ровной стены с достаточным местом для автомобиля — длина не менее 7,5 метров.

Для непосредственной разметки можно использовать либо мел, либо клейкую ленту. Так как каждая машина имеет свои габариты, то разметка для нее проходит чисто индивидуально. Однако, существует несколько стандартных значений, которые можно использовать практически для всех авто.

Первый способ регулировки фар

Находим ровную площадку, сторона которой должна упираться в стену. Стена, в свою очередь, должна быть без выступов, углов, различных неровностей и строго вертикальной. Подъезжаем вплотную к стене и отмечаем центр машины, а также центральную ось ламп.

Чтобы правильно осуществить разметку стены, нужно отметить расстояние от пола до лампы и от отмеченной лампы до центра автомобиля. Затем стоит начертить на стене еще одну линию, расположенную на 5 см ниже первой. Далее отъезжаем от стены на 7,5 метров и проводим на стене горизонтальную линию, которая соединит центральные точки на обеих лампах.

Потом проводим вертикальные линии через центральные точки фар. Еще одна вертикальная линия должна быть проведена через центральную точку машины. Эта линия должна находиться на 7,62 см ниже, чем та, которая соединяет центр наших фар.

Регулировочные винты для настройки пучка света фары

Осуществив разметку, включаем ближний свет фар и производим непосредственную настройку, при которой угол наклона ламп полностью совпадает с горизонтальной линией. А то место, где свет начинает подниматься вверх, обязательно должно совпасть с пересекающимися начерченными линиями.

• В итоге, чтобы получился нужный пучок света, следует подкрутить регулировочные винты, которые располагаются под капотом авто на задней части фары.
• Идеально правильным вариантом является тот, когда свет находится немного ниже отметки центра фар.
• Если автомобиль имеет совмещенный дальний и ближний свет, то настраивать можно только дальний, а ближний настроится автоматически.

Если ваша машина имеет раздельную систему дальнего и ближнего света, то каждый пучок света придется настраивать по-очереди.

И разметка стены также будет немного отличаться — ближний свет регулируется по вышеописанному методу. А дальний свет нужно разместить так, чтобы он точно попадал на центральную разметку фар.

В этом случае лучше использовать специальное оборудование, без которого в этом варианте идеальной регулировки не получится.

Второй способ регулировки фар

Потребуется такая же ровная стена, как и в первом случае, но машину необходимо поставить уже на большем удалении — 10 метров. Чтобы провести регулировку как можно точнее, следует предварительно подготовить авто: подкачать шины, заправить полный бак бензина, посадить за руль человека, максимально подходящего по весу к водителю.

Как отрегулировать фары без приборов

На стене отмечаем места, которые соответствуют центру ламп, а также на том расстоянии, на каком они располагаются в реальности. Соединяем эти две точки по горизонтали, прочертив затем еще две горизонтальные линии:

• на 12 см ниже;
• на 22 см выше.

Закончив разметку, выставляем регулятор ширины освещения на нулевой показатель. Верхней границей светового пятна основных фар должна быть вторая линия, а третьей линией будет верхняя граница противотуманных фар.

А вот пересечение всех световых потоков должны находиться на пересечении наших линий под номером 2 и 3 — ниже центра ламп на 12 и 22 сантиметра соответственно.

Также водителю обязательно стоит проследить за тем, чтобы дополнительный винт находился в нетронутом состоянии, а при наличии гидрокорректора его нужно настраивать соответственно полученной нагрузке — положение машины с одним водителем, без пассажиров.

Регулировка ПТФ

Регулировка противотуманных фар, хоть и немного, но все же отличается от выше описанного способа. Перед тем как отрегулировать ПТФ, нужно снабдить машину дополнительной нагрузкой в 70 килограмм — подойдет все, что угодно и помещается в ваше авто.

Также заправляем полный бак и ставим машину так, чтобы она располагалось на максимально ровной горизонтальной поверхности, в 10 метрах от света получившегося экрана. Однако многие опытные водители утверждают, что хватает и 5 метров.

Схема регулировки противотуманных фар

На стене чертим линии, означающие своими краями важные точки. Нижняя линия — размер от земли до противотуманок, верхняя — такое же, только удвоенное расстояние.

Также отмечаем расстояние до центра авто, смотря на него прямо до центров обеих противотуманных фар. В результате должно получиться расчерченное полотно экрана с двумя точками центров ламп, также будут ограничения нижней и верхней границы света.

После нанесения линий, устанавливаем машину на расстоянии 10 метров от стены и, используя отвертку и регулировочные винты на фарах, добиваемся фокуса пучка света из ламп в тех точках, где центры фар пересекаются.

Регулировка линзованных фар

Перед тем как регулировать линзованные фары, необходимо знать о том, что существует два их вида — регулируемые и нерегулируемые.

Последние являются достаточно дешевыми, и мы не рекомендуем пользоваться такими световыми приборами. Один из примеров такой фары выпускается под торговой маркой Depo.

Некоторые фары снабжены автоматическим регулятором. Однако зачастую он выходит из строя, поэтому это также не лучший вариант.

Для регулировки линзованных фар также существуют специальные регуляторы, как и на обычных осветительных приборах.

В данном случае невозможно дать однозначных рекомендаций, поскольку в разных автомобилях и даже в разных фарах регулировка происходит с помощью различных средств.

Как правило, для этого используются регулировочные болты, или рукоятки. Но почитав общую инструкцию по регулированию света фар, Вы сможете справится с поставленной задачей.

Регулировка фар прибором

Регулировка фар по прибору

На СТО обычно фары регулируют с помощью специальных приборов. Их покупка для рядового автовладельца нецелесообразна, поскольку стоит такое устройство немало, а использовать его приходится не так уж и часто. Поэтому знания о том, как выполнять регулировку фар прибором, вам пригодятся разве что для того, чтобы проконтролировать, правильно ли действует работник СТО.

Алгоритм проверки будет следующим:

1. Выровнять продольную ось прибора относительно автомобиля. Ведь не факт, что машина заехала строго перпендикулярно в бокс. Это базовое условие. Для его выполнения на приборе в верхней его части есть зеркало с нанесенной на него горизонтальной линией. По ней можно легко выставить прибор таким образом, чтобы он стоял строго перпендикулярно корпусу и фарам.
2. Выставить прибор строго горизонтально. Обычно в конструкции его корпуса для этих целей предусмотрен уровень с пузырьком воздуха. Это простое, но надежное средство, позволяющее добиться нужных результатов.
3. Установка регулировочного угла. На различных приборах он может выставляться различными методами (одним из таких вариантов является поворотный ролик). Значение угла «0» означает, что фары будут светить строго прямо по курсу движения машины. Угол может изменяться на десятые доли градуса. Значение угла, на который нужно выставить фару, вы сможете найти в справочной литературе к вашему автомобилю.
4. Ось регулировочного прибора и ось фары должны совпадать.

Помните, что нельзя сильно «задирать» лучи фар. Ведь в этом случае значение светового потока может снизиться на 20…30%, что является значительным показателем. Кроме этого, так вы будете слепить водителей, едущих вам навстречу.

Иван Матиешин

Не нашли ответ на свой вопрос?

Спрашивайте в комментариях. Ответим обязательно!

Как самостоятельно настроить и регулировать фары на автомобиле

Несмотря на большое разнообразие автомобилей, регулировка оптики предполагает следование одной и той же последовательности действий. Настроить фары можно как в условиях сервиса, так и самостоятельно, при этом в последнем случае не потребуется наличие специальных инструментов и приспособлений.

Когда и для чего нужно регулировать фары автомобиля

Каждый автовладелец должен знает, что в тёмное время суток управлять транспортным средством можно только при хорошем освещении, которое способна обеспечить правильная регулировка фар.

Если оптика настроена неверно, а угол наклона не соответствует установленным требованиям, то водители встречных машин будут ослепляться потоком рассеянного света. Такая ситуация повышает вероятность возникновения ДТП при встречном разъезде автомобилей.

Помимо этого, низкая эффективность работы фар сокращает зону видимости, что также влечёт к аварийным столкновениям.

Эксплуатация автомобиля происходит на дорогах с покрытием, которое в большинстве случаев имеет неровности. В результате угол установки фар изменяется и возникает необходимость регулировки время от времени. Кроме этого, к этой процедуре прибегают в следующих ситуациях:

• если устанавливалась новая фара, производилась замена лампы либо отражающего элемента;
• при монтаже противотуманок;
• в случае ДТП, при котором был повреждён передок автомобиля;
• при ремонте или замене элементов подвески;
• при замене колёсных дисков либо шин.

Одной из ситуаций, когда требуется прибегать к регулировке фар, является их замена

Как настроить правильно: подготовка к работе

Если придерживаться советов опытных автовладельцев, то они не рекомендуют новичкам выполнять самостоятельную регулировку оптики без предварительной подготовки к этому процессу. В противном случае придётся обратиться за помощью в автосервис. Этап подготовки к настройке предполагает создание условий, которые соответствуют стандартному положению автомобиля:

1. Перед началом регулировки из багажного отделения убирают все посторонние предметы и оставляют только штатные инструменты, к которым относится аптечка, домкрат, знак аварийной остановки.
2. В ходе настройки кузов должен располагаться правильно, для чего проверяют давление в шинах. Параметр должен соответствовать рекомендациям завода-производителя.
3. Если регулировку осуществлять совместно с помощником, то процедуру можно ускорить, при этом весовые категории с владельцем должны быть одинаковыми.
4. Выполняют очистку оптики от грязи. Для удаления дорожной пыли используют чистую воду, а для того чтобы избавиться от масла и прочих химических веществ, используют органический растворитель.
5. Регулировочные винты предварительно смачивают проникающей жидкостью. После, крепёж ослабляют и проверяют, насколько надёжно фары посажены в нише.
6. Перед началом регулировки требуется найти ровную площадку и произвести на стене вертикальную разметку.

Для подготовки автомобиля к регулировке оптики, одним из пунктов является проверка давления в шинах

Нанесение разметки для регулировки

Для правильного осуществления разметки требуется подъехать к стене на 2 м, после чего на неё наносится центр автомобиля и центральную ось ламп. Далее, следует отметить расстояние от поверхности дороги до выбранного осветительного прибора. От центра фары отмечается расстояние до центра машины. Затем отмечают линию, ниже от нанесённой на 5 см.

Она будет соответствовать положению лампы от пола. После отъезжают от стены на 7 м. Далее, точки, соответствующие оптическим центрам каждого осветительного прибора, соединяют линией, которая дополняется ещё тремя вертикально расположенными отрезками (от центра фар и центра автомобиля).

Когда разметка будет закончена, приступают к регулировке ближнего и дальнего света фар.

Прежде чем настроить фары, необходимо на вертикальной стене нанести разметку, в соответствие с которой можно будет понять, куда нужно смещать оптический прибор

Способы регулировки фар машины

Существует несколько вариантов регулировки оптических приборов:

1. Применение стенда. Этот способ используется в условиях автосервисов.
2. Регулировка с помощью прибора, с помощью которого можно добиться оптимальных результатов.
3. Если прибора нет, то юстировку можно выполнить вручную.

Настройка оптики на СТО

Далеко не каждый водитель знает, как отрегулировать оптический прибор правильным образом.

В этом случае лучшим выходом будет обратиться на СТО, где при помощи специальных приборов отрегулируют фары, при этом точность будет выше, чем при ручной настройке.

Если процедура выполнялась впервые, то также стоит обратиться на СТО для проверки точности проведённой работы. В результате вы будет знать, насколько все правильно делаете.

В условиях СТО фары регулируют при помощи специального оборудования

Самостоятельная регулировка

Для настройки оптики своими руками прибегают к стандартной схеме. В то же время некоторые производители автомобилей и ламп предлагают свои методы регулировки. Как правило, схема регулировочного процесса должна прилагаться к технической документации на машину. Универсальный способ, который подходит для большинства автомобилей, предполагает следующую последовательность действий:

• на ровной вертикальной поверхности (стене) выполняется разметка, которая будет задействована в качестве стенда;
• автомобиль располагают перед стеной на ровной горизонтальной площадке на удалении 7–10 м.

Пошаговая настройка фар своими руками

Когда все подготовительные мероприятия выполнены, можно приступать к регулировке ближнего, а затем дальнего освещения.

Настройка ближнего света

После правильной разметки включаем свет фар. В первую очередь производится регулировка угла наклона оптического прибора. Параметр должен совпадать с горизонтальной линией, отмеченной на стене.

Чтобы добиться нужного пучка света вращают регулировочные винты, которые располагаются на тыльной стороне фары в подкапотном пространстве. Процесс происходит попеременно, при этом один прибор регулируется, второй прикрывается, например, картоном.

При установке пучка света немного ниже места, где отмечены центры оптических приборов, можно считать, что процедура выполнена правильно.

Настройка фар выполняется регулировочными винтами, расположенными с тыльной стороны оптического прибора

Настройка дальнего света

Дальнее освещение регулируется отдельно от ближнего, при этом несколько изменяется разметка на стене. Вертикальная поверхность должна быть ровной и гладкой, но расстояние должно составлять минимум 10 м. Последовательность разметки такова:

1. Полностью снаряжённый и заправленный автомобиль устанавливают на ровной площадке напротив вертикальной поверхности, на которой размечается положение центров фар. Для фиксирования реальных мест этих центров, ищем их на машине. Полученные точки соединяются, также проводится горизонтальная линия на 12 см ниже основной.
2. После разметки автомобиль отгоняется на 10 м, регулятор освещения выставляется на ноль. Световой пучок, который получен от головной оптики, обязательно должен находиться верхней границей на нижней линии под основной горизонталью.

Видео: регулировка фар на примере Ford Fusion

Регулировка ПТФ

Настройка осуществляется путём вращения оптического прибора по вертикали и горизонтали, добиваясь оптимального угла наклона. Предварительно ослабляют болты крепления противотуманок к бамперу и выполняют следующие действия:

• Автомобиль устанавливают на ровной поверхности на расстоянии порядка 5–7 м от вертикальной поверхности (например, стена дома). Машина должна быть установлена таким образом, чтобы её ось была перпендикулярна плоскости, на которой будет осуществляться разметка.
• Давление в шинах должно соответствовать норме, при этом сам автомобиль нужно качнуть сбоку, чтобы пружины подвески стали на место.

Регулировка противотуманных фар имеет некоторые отличия, по сравнению с головной оптикой

Сам процесс регулировки состоит из следующих шагов:

1. Измеряется расстояние между центром противотуманной оптики и основанием площадки.
2. Отмечается горизонтальная линия на стене, уровень которой соответствует выполненным измерениям.
3. Включают ближний свет и делают отметку на вертикальной поверхности с нанесением центра двух лучей.
4. Выключают ближний свет и включают противотуманные фары.
5. При расположении автомобиля в 5 м от поверхности с разметкой, верхняя граница пучка света должна находиться на 10 см ниже высоты от уровня горизонтальной площадки. Противотуманная оптика должна устанавливаться параллельно продольной оси машины.
6. Между центрами световых пучков расстояние должно составлять 1200 мм.
7. На стене проводится линия, которая разделяет автомобиль на две половины.
8. Чертится полоса, которая на 10 см ниже первой.
9. Измеряют расстояние от противотуманной фары до земли и от лампы до центра автомобиля.
10. Полученное пересечение линий и будет центром противотуманок.

Видео: как отрегулировать противотуманные фары без прибора

Такова схема регулировки фар головного света и противотуманок. Ознакомившись с последовательностью действий, настройку можно выполнить самостоятельно.

Правильно выполненный процесс повышает уровень безопасности водителя, пассажиров и других участников дорожного движения в тёмное время суток.

Из сказанного можно сделать вывод, что периодическая проверка эффективности работы фар является важным мероприятием и пренебрежение этим процессом неуместно.

Для самостоятельной регулировки фар потребуется подготовить автомобиль, найти вертикальную поверхность, ровную площадку под него и правильно нанести разметку. Останется настроить оптику регулировочными винтами, следуя определённой последовательности действий.

• Владимир Долженков
• Распечатать

Как правильно отрегулировать фары автомобиля

От правильного функционирования автомобиля и его частей напрямую зависит безопасность водителя и успешное прибытие в заданный пункт. Регулировка света фар очень важна для комфортного вождения.

Если функциональность нарушена, то возможен отрицательный эффект, а именно: засвечивание пространства авто спереди.

На дороге в дождливую или туманную погоду создается световая завеса как для владельца машины, так и для встречных автомобилей.

Для хорошей видимости рекомендуется систематически регулировать фары и следить за их правильным положением. Данную процедуру можно осуществить самостоятельно либо в автомастерской. Как отрегулировать фары правильно расскажем далее.

Когда и для чего нужно регулировать фары автомобиля?

Водитель не может установить точную периодичность регулирования фар. Данный показатель не измеряется километрами пробега авто или другими нормативами. Владельцу машины следует обращать внимание на ряд признаков, сигнализирующих о неправильном функционировании фар и понять, как настроить фары.

Регулировка света фар на автомобиле

Рекомендуется регулировать фары в следующих случаях:

• Встречные автомобили без причины постоянно сигнализируют водителю.
• Были установлены противотуманные фары.
• Произошла замена фары или элементов головного освещения.
• Водитель постоянно ездит по некачественным дорогам.
• Произошел ремонт в области передней подвески машины.
• Начинать летний и зимний сезон необходимо с регулировки фар.
• Замена дисков, шин.
• Был ремонт передней части кузова.
• Установка фар ближнего света.

Данная процедура должна проводится минимум один раз в год, не реже.

Главной целью регулирования фар является избежание ослепления владельцев машин, движущихся навстречу. Именно из-за таких ситуаций происходит множество дорожно-транспортных происшествий. Поэтому каждый водитель обязан знать, как правильно настроить фары на автомобиле, ведь от этого зависит качество езды и безопасность всех пассажиров.

Главной целью регулирования фар является избежание ослепления владельцев машин, движущихся навстречу

Как настроить правильно: подготовка к работе

Перед тем как настроить свет фар, следует тщательно подготовиться и изучить данный вопрос. Разобраться, как правильно отрегулировать фары на машине, обязан каждый водитель.

Важно приблизить автомобиль к наиболее реальным условиям. Это в первую очередь касается грузоподъемности.

То есть, перед началом работы нужно учесть, что в машине всегда присутствует водитель, груз, находящийся в багажнике и, возможно, пассажиры.

Приступая к работе, багажник водителя должен быть оснащен домкратом, огнетушителем, запасным колесом и набором инструментов. Также можно пригласить друга похожей комплекции, который временно займет место водителя.

Не менее важно проверить давление в шинах. При сниженных показателях, рекомендуется воспользоваться компрессором. Перед началом работы нужно убедиться, что винтовая сборка легко регулируется и состояние крепежей у фонарей хорошее. Если есть ржавчина, то следует ее немедленно удалить.

Настройка фар своими руками производится только с прозрачными линзами. Если есть грязь на фарах или около них, то от нее необходимо избавиться. Регулировать свет нужно только исправным оборудованием, за которое отвечают генератор и регулятор напряжения.

Настройка фар своими руками

Способы регулировки фар машины

Существует два способа настройки света фар. Для осуществления первого необходимо наличие ровной площадки. Водителю нужно подъехать к строго вертикальной, ровной, без выступов и углов стене.

Плотно прижавшись к ней, отмечается центр авто и центральные оси ламп. Расчет получится более точным, если пометить расстояние от лампы до пола и от центра до отмеченного источника света.

На стене рисуется еще одна линия (ее отмечают ниже на 5 см по отношению к первой).

На следующем этапе водитель отъезжает на 7,5 метра и проводится еще одна линия, соединяющая центральные точки ламп. Далее, проводятся линии вертикального вида через центр фар и через центр самого автомобиля.

Когда разметка закончена, включаются фары ближнего света и настраиваются так, чтобы углы наклона ламп полностью совпали с горизонтальными линиями.

Место, в котором свет поднимается вверх, должно совпадать с линиями, которые пересекаются.

Идеальный свет настраивается с помощью регулировочных винтов, которые подкручиваются до отметки чуть ниже центра фары. При комбинированном ближнем и дальнем свете, настраивается только дальний, второй подстраивается автоматически.

Для второго способа понадобится такая же ровная без изъянов стена, но в данном случае машина ставится на расстоянии 10 метров. Подготовив авто к процедуре настройки, на стене делаются пометки, соответствующие центру лампы и пометки реального расположения фонарей.

Данные точки соединяются и дополнительно прочерчиваются 2 горизонтальные линии:

• на 12 см ниже;
• на 22 см выше.

После окончания разметки регуляторы ширины освещения устанавливаются на ноль. Свет основной фары не должен быть выше верхней границы второй линии, а для противотуманных фар верхней границей будет третья линия.

Важно, чтобы дополнительный винт оставался нетронутым. В обратном случае его нужно настраивать.

Идеальный свет настраивается с помощью регулировочных винтов, которые подкручиваются до отметки чуть ниже центра фары

Пошаговая настройка фар своими руками

• Большинство водителей задается вопросом: «Как отрегулировать фары самостоятельно»?
• Отрегулировать свет фар собственноручно не представит особого труда.
• Данное корректирование фар проходит в 4 этапа:

• Делается разметка на стене.
• Осуществляется разметка фар.
• Регулировка ближнего света фар.
• Регулировка дальнего света фар.

Перед тем как настроить ближний свет фар, необходимо проверить состояние пружин, которые размещены в подвеске, разницу объемов шин, распределение нагрузок.

Неправильная корректировка фар ближнего света будет доставлять неудобства как автовладельцу, так и участникам дорожно-транспортного движения.

Разобравшись в теории, как отрегулировать ближний свет фар, можно переходить к практике. Подобрав правильный участок для работы, и подготовив автомобиль, можно приступать к процессу настройки.

Настройка ближнего света фар выполняется поэтапно:

• Расположив авто перпендикулярно, водитель садится за руль и подъезжает как можно ближе к стене.
• Мелом или другим материалом проводится вертикальная линия, определяющая центр машины.

Пошаговая настройка фар своими руками

• На следующем этапе авто следует медленно и прямо отогнать на расстояние 7 метров.
• Далее, фиксируются показатели расстояния: от центра до лампы (по горизонтали) и от пола до лампы (по вертикали).
• На стене необходимо сделать разметку исходя из полученных данных. Проводится горизонтальная линия на 5 см ниже, чем показатель, снятый по вертикали. Затем, от центральной линии следует отступить вправо на расстояние от центра авто к фаре и провести вертикальную разметку. Со второй фарой поступают аналогично.
• При правильной регулировке свет будет проходить по горизонтальной линии, намеченной на стене. Отрегулировав по вертикали, необходимо сделать то же самое и по горизонтали. Это достигается тогда, когда свет преломляется под углом в месте пересечения вертикальной и горизонтальной линий.

Каждая фара должна корректироваться отдельно. Сначала регулируется поток света левой фары, правая при этом закрывается щитком. При помощи регулировочных винтов устанавливается верхняя светового пятна. Аналогично регулируется правая фара. По окончании проверяется совпадение светового потока обеих фар.

Произвести регулировку фар можно в течение нескольких минут. Главное, правильно подготовиться к процессу и соблюдать рекомендации.

Советы

Для достижения точного эффекта, рекомендуется проводить работы в темное время суток. Профессионалы настаивают на тщательной подготовке машины, в частности, проверить давление в шинах, наполнить бак наполовину, учесть грузоподъемность авто. Результат работы будет успешным при правильной настройке ламп в фарах.

Регулировка фар своими руками

Чтобы обеспечить оптимальное освещение участка дороги и исключить ослепление встречных автомобилей необходимо производить регулировку фар.

Данную процедуру специалисты рекомендуют выполнять  не реже одного раза в год, а также в следующих случаях:

• замена лампочек или фары;
• замена блока управления перемещения оптики, если он предусмотрен на данной модели;
• ремонт корпуса фары;
• ремонт передней части кузова;
• замена дисков или шин;
• ремонт или замена подвески.

Как отрегулировать фары самому

Для регулировки фар в конструкции головной оптики предусмотрены специальные винты. Как правило, они размещены на задней части фары слева и справа. В некоторых моделях регулировочные винты могут быть вынесены за пределы корпуса блок-фары. Однако принцип юстировки остаётся аналогичным. Вращая винты можно изменять наклон и поворот фары, корректируя направление светового потока в вертикальной и горизонтальной плоскости.

Если на вашем автомобиле установлен гидрокорректор, то необходимо установить его переключатель в нейтральное положение.

Готовим автомобиль

Чтобы выполнить настройку фар необходимо подготовить транспортное средство. В первую очередь нужно вымыть и протереть фары. Затем проверяем давление в шинах, которое должно соответствовать параметрам, указанным в руководстве по эксплуатации.

 Если для данной модели предусмотрены другие мероприятия перед регулировкой, то выполняем и их. Это могут быть: полная или частичная заправка бака топливом, наличие на переднем сидении груза, соответствующего весу водителя, определённая загрузка и так далее. В общем, необходимо подготовить автомобиль в таком варианте, который чаще всего вами используется.

Готовим под регулировочные винты отвёртку, шестигранник или иной ключ, а также щиток, чтобы закрыть фару.

Готовим площадку и стенд

Для качественной регулировки фар необходимо найти ровную горизонтальную площадку. Вместо стенда можно использовать щит, стену или ворота гаража, на которых рисуется схема регулировки фар. Для всех моделей транспортных средств она идентичная и представляет собой 3 вертикальные и 2 горизонтальные линии.

Схема регулировки фар

Вертикальные линии рисуются следующим образом:

1. «О» — ось автомобиля;
2. «В-1» — центр левой фары;
3. «В-2» — ось правой фары.

Сначала проводим верхнюю горизонталь «Г-3» на уровне центра симметрии фар автомобиля. Для этого замеряем расстояние от пола до центра фары, отмечаем его на вертикальных линиях «В-1» и «В-2» и проводим горизонталь. После этого ниже лини «Г-3» на 50—75 мм (зависит от конкретной модели автомобиля) проводим горизонтальную черту «Г-4». Точки пересечения лини «Г-4» с вертикальными обозначим «Л» и «П». Таким образом, точка «Л» — это будет центр левой фары, «П» —правой.

Чтобы не ошибиться и проверить, правильно ли нарисована схема регулировки фар, можно выполнить следующее. Установите стенд или подгоните автомобиль к стене (если нет стенда) на расстояние 20—25 см и включите ближний свет фар.

По центру левого и правого светового пятна нарисуйте вертикальные линии «В-1» и «В-2». Также проведите и горизонтальную линию «Г-3». Затем начертите линию «Г-4». Отметьте точки пересечения «Л» и «П».

Таким образом, стенд будет соответствовать  вашей модели автомобиля.

Паркуем автомобиль

Автомобиль необходимо установить строго перпендикулярно к стенду на расстоянии 5,0—7,5 м, в зависимости от модели. Например, для автомобилей ВАЗ это расстояние должно быть 5,0 м, а для Audi, BMW – рекомендованное расстояние 7,5 м.

После этого открываем капот. При необходимости снимает декоративные щитки (решётки или иное, в зависимости от конкретной модификации авто). Затем включаем ближний свет фар и начинаем регулировку.

Поэтапная регулировка фар

Каждую блок-фару необходимо корректировать отдельно. Обычно регулировка фар своими руками проводиться только на ближнем свете. Если правильно всё отрегулировать, то дальний свет двухнитевых лампочек автоматически будет соответствовать необходимым параметрам.

В первую очередь регулируем световой поток левой фары. Для этого правую фару закрываем щитком. С помощью регулировочных винтов устанавливаем верхнюю границу светового пятна на уровне линии «Г4».

При этом начало наклонного участка светового потока должно исходить из точки «Л». В аналогичном порядке регулируем правую фару, предварительно закрыв щитком левую оптику.

В заключение проверяем, чтобы уровень светового потока левой фары совпадал с высотой пятна правой оптики.

Если установлены противотуманные фары, их регулировка выполняется по такому же принципу. Верхняя граница светового потока должна быть на уровне горизонтальной линии «Г-4».

Видео урок по самостоятельной регулировке фар

Как видим, регулировка фар своими руками не представляет особой сложности. При правильном выполнении данной процедуры можно добиться качественных результатов.

Следует заметить, что руководством по эксплуатации некоторых автомобилей самостоятельная регулировка фар не рекомендуется.

В первую очередь это касается иномарок. Например, все модели Мерседес после 2000 года.

Регулировка фар таких автомобилей должна производиться квалифицированными специалистами с помощью специального оборудования, которое есть только в специализированных сервисных центрах.

Если у вас нет возможности воспользоваться услугами СТО, то можно выполнить регулировку фар своими руками по вышеизложенной методике.

Особенности регулировки фар грузовых автомобилей

В принципе, порядок регулировки фар грузовой машины не отличается от вышеописанной последовательности. Сначала готовим автомобиль, проверяем давление в шинах, наличие топлива в баке и загрузку. Затем готовим импровизированный стенд на расстоянии 10 метров от машины.

Схема регулировки рисуется аналогичным образом, за исключением небольших отклонений в размерах. Например, для автомобилей КамАЗ, МАЗ или КрАЗ вторая горизонтальная линия «Г-4» чертится на расстоянии 0,3 м от линии «Г-3».

После подготовительных процедур приступаем к регулировке. Включаем ближний свет и закрываем одну фару щитком.

Регулировочными винтами корректируем верхний край светового пятна, чтобы он совпал с линией «Г-4».

При этом наклонная ограничительная линия, направленная под углом в 15о вверх, должна исходить из точки «Л» для левой фары и соответственно «П» — для правой.

Допускается смещение точки начала ограничительной линии во внешнюю сторону не более 0,2 м. Аналогично регулируются и противотуманные фары.

Регулировка фар грузового автомобиля производится путём ослабления крепления на кронштейнах, если конструкцией оптики не предусмотрены регулировочные винты. После как скорректировано положение фары, необходимо затянуть крепление. В конце регулировки следует обязательно проверить, что световые потоки обеих фар установлены на один уровень.

Как самостоятельно настроить и регулировать фары на автомобиле

Несмотря на большое разнообразие автомобилей, регулировка оптики предполагает следование одной и той же последовательности действий. Настроить фары можно как в условиях сервиса, так и самостоятельно, при этом в последнем случае не потребуется наличие специальных инструментов и приспособлений.

Когда и для чего нужно регулировать фары автомобиля

Каждый автовладелец должен знает, что в тёмное время суток управлять транспортным средством можно только при хорошем освещении, которое способна обеспечить правильная регулировка фар. Если оптика настроена неверно, а угол наклона не соответствует установленным требованиям, то водители встречных машин будут ослепляться потоком рассеянного света. Такая ситуация повышает вероятность возникновения ДТП при встречном разъезде автомобилей. Помимо этого, низкая эффективность работы фар сокращает зону видимости, что также влечёт к аварийным столкновениям.

Эксплуатация автомобиля происходит на дорогах с покрытием, которое в большинстве случаев имеет неровности. В результате угол установки фар изменяется и возникает необходимость регулировки время от времени. Кроме этого, к этой процедуре прибегают в следующих ситуациях:

• если устанавливалась новая фара, производилась замена лампы либо отражающего элемента;
• при монтаже противотуманок;
• в случае ДТП, при котором был повреждён передок автомобиля;
• при ремонте или замене элементов подвески;
• при замене колёсных дисков либо шин.

Одной из ситуаций, когда требуется прибегать к регулировке фар, является их замена

Как настроить правильно: подготовка к работе

Если придерживаться советов опытных автовладельцев, то они не рекомендуют новичкам выполнять самостоятельную регулировку оптики без предварительной подготовки к этому процессу. В противном случае придётся обратиться за помощью в автосервис. Этап подготовки к настройке предполагает создание условий, которые соответствуют стандартному положению автомобиля:

1. Перед началом регулировки из багажного отделения убирают все посторонние предметы и оставляют только штатные инструменты, к которым относится аптечка, домкрат, знак аварийной остановки.
2. В ходе настройки кузов должен располагаться правильно, для чего проверяют давление в шинах. Параметр должен соответствовать рекомендациям завода-производителя.
3. Если регулировку осуществлять совместно с помощником, то процедуру можно ускорить, при этом весовые категории с владельцем должны быть одинаковыми.
4. Выполняют очистку оптики от грязи. Для удаления дорожной пыли используют чистую воду, а для того чтобы избавиться от масла и прочих химических веществ, используют органический растворитель.
5. Регулировочные винты предварительно смачивают проникающей жидкостью. После, крепёж ослабляют и проверяют, насколько надёжно фары посажены в нише.
6. Перед началом регулировки требуется найти ровную площадку и произвести на стене вертикальную разметку.

Для подготовки автомобиля к регулировке оптики, одним из пунктов является проверка давления в шинах

Нанесение разметки для регулировки

Для правильного осуществления разметки требуется подъехать к стене на 2 м, после чего на неё наносится центр автомобиля и центральную ось ламп. Далее, следует отметить расстояние от поверхности дороги до выбранного осветительного прибора. От центра фары отмечается расстояние до центра машины. Затем отмечают линию, ниже от нанесённой на 5 см. Она будет соответствовать положению лампы от пола. После отъезжают от стены на 7 м. Далее, точки, соответствующие оптическим центрам каждого осветительного прибора, соединяют линией, которая дополняется ещё тремя вертикально расположенными отрезками (от центра фар и центра автомобиля). Когда разметка будет закончена, приступают к регулировке ближнего и дальнего света фар.

Прежде чем настроить фары, необходимо на вертикальной стене нанести разметку, в соответствие с которой можно будет понять, куда нужно смещать оптический прибор

Способы регулировки фар машины

Существует несколько вариантов регулировки оптических приборов:

1. Применение стенда. Этот способ используется в условиях автосервисов.
2. Регулировка с помощью прибора, с помощью которого можно добиться оптимальных результатов.
3. Если прибора нет, то юстировку можно выполнить вручную.

Настройка оптики на СТО

Далеко не каждый водитель знает, как отрегулировать оптический прибор правильным образом. В этом случае лучшим выходом будет обратиться на СТО, где при помощи специальных приборов отрегулируют фары, при этом точность будет выше, чем при ручной настройке. Если процедура выполнялась впервые, то также стоит обратиться на СТО для проверки точности проведённой работы. В результате вы будет знать, насколько все правильно делаете.

В условиях СТО фары регулируют при помощи специального оборудования

Самостоятельная регулировка

Для настройки оптики своими руками прибегают к стандартной схеме. В то же время некоторые производители автомобилей и ламп предлагают свои методы регулировки. Как правило, схема регулировочного процесса должна прилагаться к технической документации на машину. Универсальный способ, который подходит для большинства автомобилей, предполагает следующую последовательность действий:

• на ровной вертикальной поверхности (стене) выполняется разметка, которая будет задействована в качестве стенда;
• автомобиль располагают перед стеной на ровной горизонтальной площадке на удалении 7–10 м.

Пошаговая настройка фар своими руками

Когда все подготовительные мероприятия выполнены, можно приступать к регулировке ближнего, а затем дальнего освещения.

Настройка ближнего света

После правильной разметки включаем свет фар. В первую очередь производится регулировка угла наклона оптического прибора. Параметр должен совпадать с горизонтальной линией, отмеченной на стене. Чтобы добиться нужного пучка света вращают регулировочные винты, которые располагаются на тыльной стороне фары в подкапотном пространстве. Процесс происходит попеременно, при этом один прибор регулируется, второй прикрывается, например, картоном. При установке пучка света немного ниже места, где отмечены центры оптических приборов, можно считать, что процедура выполнена правильно.

Настройка фар выполняется регулировочными винтами, расположенными с тыльной стороны оптического прибора

Настройка дальнего света

Дальнее освещение регулируется отдельно от ближнего, при этом несколько изменяется разметка на стене. Вертикальная поверхность должна быть ровной и гладкой, но расстояние должно составлять минимум 10 м. Последовательность разметки такова:

1. Полностью снаряжённый и заправленный автомобиль устанавливают на ровной площадке напротив вертикальной поверхности, на которой размечается положение центров фар. Для фиксирования реальных мест этих центров, ищем их на машине. Полученные точки соединяются, также проводится горизонтальная линия на 12 см ниже основной.
2. После разметки автомобиль отгоняется на 10 м, регулятор освещения выставляется на ноль. Световой пучок, который получен от головной оптики, обязательно должен находиться верхней границей на нижней линии под основной горизонталью.

Видео: регулировка фар на примере Ford Fusion

https://youtube.com/watch?v=E0744IgpQfI

Регулировка ПТФ

Настройка осуществляется путём вращения оптического прибора по вертикали и горизонтали, добиваясь оптимального угла наклона. Предварительно ослабляют болты крепления противотуманок к бамперу и выполняют следующие действия:

• Автомобиль устанавливают на ровной поверхности на расстоянии порядка 5–7 м от вертикальной поверхности (например, стена дома). Машина должна быть установлена таким образом, чтобы её ось была перпендикулярна плоскости, на которой будет осуществляться разметка.
• Давление в шинах должно соответствовать норме, при этом сам автомобиль нужно качнуть сбоку, чтобы пружины подвески стали на место.

Регулировка противотуманных фар имеет некоторые отличия, по сравнению с головной оптикой

Сам процесс регулировки состоит из следующих шагов:

1. Измеряется расстояние между центром противотуманной оптики и основанием площадки.
2. Отмечается горизонтальная линия на стене, уровень которой соответствует выполненным измерениям.
3. Включают ближний свет и делают отметку на вертикальной поверхности с нанесением центра двух лучей.
4. Выключают ближний свет и включают противотуманные фары.
5. При расположении автомобиля в 5 м от поверхности с разметкой, верхняя граница пучка света должна находиться на 10 см ниже высоты от уровня горизонтальной площадки. Противотуманная оптика должна устанавливаться параллельно продольной оси машины.
6. Между центрами световых пучков расстояние должно составлять 1200 мм.
7. На стене проводится линия, которая разделяет автомобиль на две половины.
8. Чертится полоса, которая на 10 см ниже первой.
9. Измеряют расстояние от противотуманной фары до земли и от лампы до центра автомобиля.
10. Полученное пересечение линий и будет центром противотуманок.

Видео: как отрегулировать противотуманные фары без прибора

Такова схема регулировки фар головного света и противотуманок. Ознакомившись с последовательностью действий, настройку можно выполнить самостоятельно. Правильно выполненный процесс повышает уровень безопасности водителя, пассажиров и других участников дорожного движения в тёмное время суток. Из сказанного можно сделать вывод, что периодическая проверка эффективности работы фар является важным мероприятием и пренебрежение этим процессом неуместно.

Для самостоятельной регулировки фар потребуется подготовить автомобиль, найти вертикальную поверхность, ровную площадку под него и правильно нанести разметку. Останется настроить оптику регулировочными винтами, следуя определённой последовательности действий.

Регулировка света головных фар своими силами. Делимся опытом.

Лучшие цены на фары от поставщика

Как самостоятельно отрегулировать свет фар?

Каждый автолюбитель так или иначе сталкивался с проблемой неправильно отрегулированных передних фар: они не только уменьшают эффективную зону видимости в темное время суток, но и создают реальную угрозу автомобилистам, которые едут во встречном потоке. На данный момент существуют 3 решения проблемы неправильно отрегулированных фар: в автосервисе, при помощи специального оборудования и вручную. Существует много противников самостоятельной регулировки фар. Их главными аргументами являются «кустарность» данного метода, неточность настройки и несоблюдение требований, предъявляемых на ТО. Но что же делать тем, кто так или иначе не может приобрести дорогостоящее оборудование или воспользоваться услугами автосервисов? В этой статье специалисты магазина Wesem-Light расскажут вам, как собственными силами отрегулировать и настроить свет передних фар.

Перед тем как начать, проверьте исправность вашего автомобиля: направление света фар зависит от состояния пружин подвески, давления в шинах, разницы в размерах шин, распределения нагрузки и т.д. Все эти неисправности могут задать неправильный угол при настройке, который повлияет на качество регулировки.

Разные фирмы так или иначе оговаривают условия, при которых выполняется регулировка фар. Как правило, легковой автомобиль должен быть заправлен на 12 бака и определенным образом загружен. Бывает, что из-за дефектов самой лампы добиться хорошей регулировки вообще невозможно.

Отметим, что лампы бывают 2 типов: с совмещенными ближним-дальним светом и раздельные. Для совмещенных ламп регулировка света фар осуществляется по ближнему свету, а дальний настраивается автоматически. Для раздельных ламп вам придется регулировать пучки и дальнего, и ближнего света.

Для самого процесса регулировки вам потребуется:

• ровная вертикальная стена
• горизонтальный участок перед стеной, не менее 7. 5 метровчто-либо для разметки экрана(клеящаяся лента, мел…)

Для начала, вам потребуется разметить экран для предстоящей настройки. Для каждого автомобиля разметка экрана индивидуальная и зависит от многих параметров. Существуют и универсальные значения разметки, применимые к большинству современных автомобилей.

Процесс разметки экрана на стене:

1) Подъехав на машине вплотную к стене, отметьте на стене:

• центр машины(М)
• центральные оси каждой лампы

2) Отъехав от стены на расстояние 7.5 метров, подойдите к стене и проведите горизонтальную линию, соединяющую точки центров ламп(Н). Проведите через точки центров ламп вертикальные линии. Проведите через точку центра автомобиля вертикальную линию.

Проведите дополнительную горизонтальную линию на расстоянии 3»(7.62 см) ниже линии, соединяющей центры ламп(B-B).

3) Если вы следовали всем пунктам верно, то ваш экран должен быть размечен как на рисунке выше. Теперь, все что вам остается сделать — включить БЛИЖНИЙ свет фар и настроить их так, как показано на рисунке:

Непосредственно сам процесс регулировки фар не составляет особых трудностей — от вас потребуется подкручивать регулировочные винты для достижения идеального пучка света на экране. Регулировочные винты находятся под капотом машины, на задней части фар.

Данный метод настройки подходит для ламп с совмещенным ближним-дальним светом. Настроив ближний свет по системе, описанной выше, ваш дальний свет настроится автоматически.

Для передних фар с раздельной системой ближнего-дальнего света, вам придется регулировать пучок света каждой лампы. при этом, экран размечается по-другому:

При регулировке, лампы ближнего света регулируются по методу, описанному выше, а пучок дальнего света представляет собой ровную окружность, с центром в точках D.

Если вы следовали всем пунктам нашего руководства, то свет ваших фар настроен правильно и не слепит поток встречных автомобилей. Отметим, что вы никогда не достигните идеально настроенного света без использования специального оборудования, применяемого в специализированных центрах по регулировке света фар.

Регулировка фар ваз 2110 своими руками

Учитывая то, что автомобиль часто эксплуатируется в ночное время, необходимо знать, как регулировать фары на ВАЗ 2110. Такая процедура часто проводится на СТО. Однако не всегда есть возможность воспользоваться услугами станции. Поэтому процесс настройки фар необходимо освоить своими руками.

Правильный выбор фар для ваз 2110

В автомобиле ВАЗ устанавливаются 2 вида фар:

1. «Киржач», которые относятся к отечественному производству. Линзы испускают пучок света. С одной стороны, регулировка фар ВАЗ 2110 должна проходить без проблем, Но, проходя через внешний рассеиватель, свет искажается. Распылению света еще способствуют плохие погодные условия.
2. «Бош» — импортный производитель. За счет высокого качества комплектующих деталей пучок света характеризуется четкой направленностью.

Оба вида имеют разные конструкции. Однако регулировка фар бош ваз 2110 ничем не отличается от отечественного аналога.

Правила регулировки фар

Часто регулировка фар ВАЗ 2110 проходит без снятия таких приборов с машины. На станции автообслуживания, регулировка фар ВАЗ 2110 проводится с применением стендов, на которых присутствует разметка, нанесенная под индивидуальную модель автомобиля. В домашних условиях настройка фар ВАЗ 2110 требует наличия самодельного шаблона. Изготавливается он из листов фанеры. Если есть возможность, разметка наносится непосредственно на стене. Изменение положения  приборов происходит при помощи 2 регуляторов. Один из них отвечает за изменение положения фар по горизонтали, а другой по вертикали.

На автомобиле ваз 2110 регулировка фар необходима для того, чтобы поток света от неправильно отрегулированных приборов  не ослеплял водителей встречных машин. Состоит она из основного этапа и нескольких подготовительных:

• подготовка автомобиля, площадки и стенда;
• осмотр регулируемых элементов;
• процесс регулировки.

Подготовка автомобиля, площадки и стенда

Понимая как регулировать фары на ВАЗ 2110, необходимо еще знать о правилах проведения подготовительных работ:

1. Проводится проверка надежности работы корректора.
2. Выбирается ровная площадка, на которую устанавливается автомобиль. Предварительно она проверяется уровнем. Небольшие уклоны дадут сильную погрешность при проведении работ. Хорошим вариантом будет площадка, расположенная перед гаражными воротами.
3. Зная, как отрегулировать свет фар на ВАЗ 2110, чтобы работы были выполнены верно, необходимо полностью заправить топливный бак, довести давление в шинах до нормы, а на водительское сиденье посадить человека, равного весу водителя.
4. Провести разметку на шаблоне или стене. Для этого на нем проводится вертикальная линия, соответствующая проекции оси автомобиля. Отступая в стороны, наносится еще 2 таких линии, которые соответствуют центрам фар машины. Расстояние между ними составляет 1108 мм. Проводится горизонтальная линия, по высоте центра фар. Отступая от нее вниз 75 мм, чертится еще одна горизонталь.



Геометрические показатели расположения светотеневой границы пучка ближнего света фар на матовом экране в зависимости от высоты установки фар и расстояния до экрана.

Расстояние от оптичес­кого центра фары до плоскости рабочей площадки н, мм	Номинальный угол наклона светового пучка фары в вертикальной плоскости		Расстояние R от проекции опти­ческого центра до светотеневой границы фары на экране, удаленном на 10 м, мм
	угл. мин	процентов
До 600	34	1.00	100
От 600 до 700	45	1.30	130
От 700 до 800	52	1.50	150
От 800 до 900	60	1. 76	176
От 900 до 1000	69	2.00	200
От 1000 до 1200	75	2.20	220
От 1200 до 1500	100	2.90	290

Сила света фар в режиме «ближний свет»

Тип фары	Сила света в направлении опти­ческой оси фары, кд, не более	Сила света в направлении 52 вниз от левой части световой границы, кд. не менее
C:CR	800	1600*
НС; HCR; DC; DCR	950	2200*

* В случае несоответствия параметров, полученных при неработающем двигателе, проводят измерение при работающем двигателе.

Осмотр фар

Перед тем как отрегулировать фары на ВАЗ 2110 своими руками, проводится работа со световыми приборами:

1. При помощи моющего средства смывается вся грязь со стекла.
2. Визуально ведется осмотр фары. Если на нем заметны царапины, то они устраняются полировкой. Лучше такую работу проводить в сервисном центре.
3. Также проверяются линзы и отражатели. При наличии на них трещин, они подлежат замене.
4. Если лампы эксплуатировались длительное время, то меняются на новые элементы. При установке источников света не следует брать лампы повышенной мощности. Это сопровождается излишним нагревом узла, что привод к его поломке.

Процесс регулировки своими руками

В Инструкции представлен пошаговой процесс как отрегулировать фары на ВАЗ 2110 своими руками:

1. Чтобы провести правильную регулировку фар ВАЗ 2110 своими руками, расстояние от стенда до места расположения автомобиля должно составлять 5 м. Автомобиль располагается под прямым углом к разметке.
2. Вместо водителя, на переднее сиденье, укладывается груз, весом, в районе 75 кг. Также на это место может сесть помощник шофера, если он имеет тот же вес.
3. Для правильной регулировки света фар ВАЗ 2110 необходимо установить пружины и амортизаторы в естественное, рабочее положение. Делается это при помощи качения автомобиля за крыло.
4. Открывается капот. Правая фара прикрывается. Корректор устанавливается в положение 1.
5. Перед тем как опустить фару на ВАЗ 2110, нужно найти регулировочный винт. Если прибор светит вверх, то его нужно опустить, путем вращения винта до попадания пучка света на вторую горизонтальную линию. Когда пучок сильно опущен, он наоборот требует подъема.
6. Такая же манипуляция проводится с правой фарой.

Расположение регулировочных винтов и секций на левой блок-фаре: 1 — винт регулировки пучка света в вертикальной плоскости; 2 — винт регулировки пучка света в горизонтальной плоскости; 3 — крышка секции дальнего света блок-фар; 4 — крышка секции ближнего света блок-фар.

Примечание. На правой блок-фаре все элементы расположены симметрично.

Чтобы понять, как отрегулировать дальний свет фар на ваз 2110, нужно воспользоваться другой инструкцией:

1. Автомобиль также устанавливается от стенда на расстоянии 5 м.
2. Теперь регулятор фиксируется в положение 4.
3. Регулировка проводится по тому же принципу, как и ближнего света. Отличие заключается в том, что направляется пучок на 25 мм ниже верхней горизонтали.

Схема разметки экрана для регулировки света фар на автомобиле

• А — вертикальная линия обозначающая расположение лампы ближнего света левой блок-фары;
• В — вертикальная линия обозначающая расположение лампы ближнего света правой блок — фары;
• С — горизонтальная линия обозначающая расположение ламп ближнего света фар;
• D — линия обозначающая высоту подъема горизонтальной границы пучков света;
• О — осевая линия;
• l — расстояние между лампами ближнего света фар;
• А — расстояние от поверхности площадки на которой установлен автомобиль до ламп ближнего света фар.

Поломки, препятствующие регулировке

Часто возникает вопрос, как отрегулировать фары ваз 2110 в случае ее повреждения фары или поломки гидравлического корректора. Последний прибор необходим для того, чтобы при движении, автоматически обеспечивалась регулировка фар. Если автомобиль загружен стационарно, то поток света идет на дорогу. В случае большой загрузки задней части машины, передняя часть поднимается вверх и световой поток начинает бить в небо. В этот момент включается корректор. С его помощью происходит автоматическое опускание фар.

Устранение диффекта фар

Если регулировка фар ваз 2110 не дает ожидаемые результаты осмотр начинается с этих приборов. Их разборка проводится следующим образом:

1. Выворачиваются весь крепеж, и фары вынимаются из гнезда.
2. С них снимаются лампы.
3. Чтобы отделить рассеиватель, используется фен. С его помощью растапливается герметик. Отделение проводится отверткой или другим плоским предметом. Если это фара Бош, то потребуется еще снять скобы, крепящие стекло.
4. Демонтируется отражатель. Он держится на 3 точках.
5. Все детали разобранной фары промываются. Неисправные элементы заменяются новыми. Затем сборка ведется в обратном порядке. В качестве герметика используется силикон.

Ремонт корректора

Распространенной поломкой является потеря герметичности корректора. Поскольку это устройство неразборное, чтобы провести регулировку фар 2110 его необходимо заменить.

Работа проводится в следующем порядке:

1. На первом этапе снимаются все хомуты, которые крепят изделие к кузову, а также расширительный бачек. В салоне вынимается ручка управления. Все трубки демонтируются. В некоторых случаях они изымаются частями, путем перекусывания.
2. Чтобы снять цилиндр, нужно на панели взяться рукой за выключатель и потянуть на себя. Затем легко вынимается цилиндр.
3. После очистки мусора протягивается новая трубка.
4. Весь монтаж проводится в обратном порядке. Уделяется внимание уплотнителям.

Для того чтобы провести качественную регулировку фар 2110 своими руками, необходимо хорошо изучить инструкцию. Работа не представляет сложности, но требует тщательной подготовки. Особое внимание уделяется территории проведения работы. Она должна быть ровная и без уклона. Далее необходимо четко следовать всем пунктам руководства.

Как отрегулировать фары самостоятельно?

Езда в ночное время небезопасна, об этом известно всем, кто водит машину. В темноте значительно возрастает количество факторов, которые могут стать причиной дорожно-транспортного происшествия. Поэтому водителю необходимо принять все меры для того, чтобы обеспечить полноценный обзор дороги. Это поможет избежать неприятных ситуаций во время движения.

Фары на автомобиле – один из важнейших факторов, влияющих на качество видимости, от них ночью зависит очень многое. Поэтому каждый владелец автомобиля должен следить за исправностью сигнальных фонарей и регулярно проводить проверки, чтобы убедиться в том, что они в порядке. При этом следует обращать внимание на исправность каждой из ламп, на чистоту и прозрачность оптики, а также на такую немаловажную деталь, как правильная настройка света фар.

Если фары автомобиля настроены неправильно, то это создает проблемы и для самого водителя и для встречных машин

Если вы имеете даже небольшой водительский стаж, очевидно, знаете, что источникам освещения на машине необходима корректировка, так как сами по себе они не обеспечивают правильное формирование луча. Чтобы освещение дороги в близком и дальнем режиме осуществлялось корректно, необходима регулировка ближнего света и регулировка дальнего света фар. Кроме того, нужно настроить фары противотуманного освещения, если они есть на автомобиле. Настройка фар может быть выполнена на станции техобслуживания автомобилей или самостоятельно владельцем машины.

В этой статье мы разберём, как правильно отрегулировать фары – эта информация будет полезна тем, кто предпочитает заботиться об авто без посторонней помощи или желающим избежать лишних финансовых расходов.

Смотрите также:

Виды источников освещения на транспортном средстве

Перед началом разговора о том, как осуществляется регулировка фар, стоит разобраться, какие фонари устанавливаются на машине. Различают три вида источников освещения:

• близкое;
• дальнее;
• противотуманное.

Назначение фар ближнего света – освещать дорогу перед машиной на расстоянии 30 – 40 метров. При этом настраивание ближнего света фар осуществляется таким образом, чтобы они не слепили водителей, которые находятся за рулём встречного транспорта. Ближний свет используется чаще других, поскольку в пределах населённых пунктов использование дальнего освещения не допускается правилами дорожного движения.

Дальнее освещение используется водителями для того, чтобы обеспечить видимость объектов на расстоянии 130–150 метров. Как правило, оно применяется, чтобы рассмотреть издалека дорожные знаки и разметку. Учитывая повышенную яркость этого вида освещения, оно запрещено к использованию в населённых пунктах и тогда, когда водитель замечает появление встречного транспорта. Ослепление дальним светом часто становится причиной дорожно-транспортных происшествий.

От того, как правильно или нет настроены Ваши фары, будет зависеть, степень ослепления встречного автотранспорта и эфективность работы фар

Противотуманные огни используются для того, чтобы обеспечить видимость в темноте во время дождя или тумана. Обычное освещение здесь помогает мало – луч отражается от частичек влаги, взвешенных в воздухе, и слепит того, кто за рулём. Поэтому используются фонари, расположенные ниже границы тумана и луч которых находится в жёлтой части спектра. Установка фар противотуманного типа даёт возможность обеспечить полноценный обзор дороги в непогоду.

Смотрите также:

Этап подготовки

Перед тем как отрегулировать сигнальные фонари на машине, нужно позаботиться о том, чтобы подготовиться к работе должным образом. Настройка света фар должна обеспечить требуемую точность, в противном случае эта процедура не будет иметь никакого смысла, вы только зря потратите время и силы.

Чтобы отрегулировать сигнальные фонари на машине, вам понадобится найти горизонтальную площадку длиной около 10 метров, она должна примыкать к чистой вертикальной стене. Убедитесь, что на поверхности площадки отсутствуют впадины и выступы – из-за них настройка света может оказаться недостаточно точной.

Чтобы отрегулировать свет фар, вам придётся делать на стене пометки и чертить линии. Для этого запаситесь кусочком мела или скотчем, хотя мел в данной ситуации будет предпочтительней.

Для качественной регулировки фар необходимо найти ровную горизонтальную площадку

Перед тем как отрегулировать фары, убедитесь, что они расположены на рабочей высоте. Для этого проверьте следующие факторы:

• Уровень давления воздуха в колёсах;
• Равномерность давления воздуха в колёсах;
• Исправность подвески;
• Распределение всей нагрузки на колёса должно быть равномерным;
• До отказа заправьте бак горючим.

На этом подготовительная фаза завершается и может начинаться настройка света фонарей. Это процедура, которая для всех марок автомобилей одинакова, и неважно, что имеется в виду – регулировка фар Форд Фокус 2 или регулировка фар ВАЗ 2110.

Есть машины, в которых ближний свет фар совмещён с дальним, и есть марки, где эти системы разделены. Разница заключается только в том, что в машинах с раздельной системой придётся каждый фонарь настраивать отдельно, в то время, как в совмещённой системе достаточно настроить ближний свет, дальний – автоматически становится на своё место.

Корректировка световых источников может осуществляться двумя способами. Их мы рассмотрим по порядку. Вы можете для решения своих задач выбрать тот метод, который покажется вам проще и удобнее.

Смотрите также:

Первый метод

Все работы по корректировке освещения, независимо от способа, начинаем с настройки ближнего света. Пошагово этот процесс выглядит следующим образом:

1. Устанавливаем машину на горизонтальной площадке, где мы решили осуществить процедуру корректировки фонарей.
2. Подъезжаем вплотную к стене и останавливаем авто прямо возле неё.
3. Мелом на стене отмечаем места, которые соответствуют центру машины и фонарей.
4. Отмечаем расстояние от пола до каждого фонаря.
5. Отмечаем расстояние от каждого фонаря до центра автомобиля.
6. Проводим ниже на 5 сантиметров ещё одну линию.
7. Отъезжаем на машине от стены, чтобы расстояние составляло 7,5 м.
8. На стене проводим черту, которая соединит центры обоих световых источников.
9. Через них вертикально проводим две прямые.
10. Через центральную точку авто чертим горизонтальную прямую.
11. После того как мы закончили с разметкой, начинается регулировка ближнего света – включаем его.
12. Угол наклона фонарей будет соответствовать горизонтальной черте. А начало подъёма световой границы будет там, где пересекаются начерченные линии.
13. Настройка выполняется при помощи двух винтов – они находятся под капотом на задней части каждого фонаря. Луч располагаем таким образом, чтобы он был чуть ниже метки центра светового источника на стене.
14. Дальний луч настраивается, чтобы центр луча попадал в центр начерченной на стене разметки.

Расположение регулировочных винтов вы можете увидеть на рисунке 1.

Рис. 1 Задняя панель и регулировочные винты

Смотрите также:

Второй метод

Настройка ближнего света вторым методом происходит на такой же горизонтальной площадке, упирающейся в вертикальную стену. Перед тем как отрегулировать ближний луч, убедитесь в том, что высота фонаря соответствует среднему положению. Для этого проверьте следующие факторы:

• Одинаковое давление воздуха в шинах;
• Состояние подвески;
• Равномерность распределения нагрузки;
• Полную заправку бака горючим.

Следующий процесс настройки можно изобразить в виде отдельных шагов, чтобы было понятней:

1. Отмечаем на стене точки, которые будут отвечать центрам лампочек.
2. Через них проводим горизонтальную ось.
3. На 12 сантиметров ниже оси проводим параллельную ей прямую.
4. На 22 сантиметра выше оси проводим вторую параллельную прямую.
5. Регулятор освещения устанавливаем на нулевое положение.
6. Оперируя регулировочными винтами, добиваемся такого положения, чтобы луч верхней границей касался нижней горизонтальной линии.
7. Боковая часть светового пучка идёт из точки пересечения нижней линии и вертикальной оси лампы. Если это не так, корректируем положение при помощи регулировочного винта.
8. Для дальнего освещения также отмечаем центры фонарей и проводим через них вертикальные прямые, которые пересекутся с линией на 5 см выше. Луч корректируем под начерченную на стене разметку.

Настройка ПТФ

Противотуманки регулируются похожим образом. Предварительно машину следует нагрузить до 70 кг и до отказа заправить бак горючим. Устанавливаем машину на расстоянии 5 – 10 метров от стены.

Проводим на стене горизонтальную прямую, которая по высоте соответствует положению противотуманок. Выше неё чертим ещё одну, её высота будет в два раза большей.

Отмечаем точкой центр автомобиля и от него указываем расстояние до центров противотуманок. Дальше при помощи регулировочных винтов устанавливаем луч каждого светового источника в положение, указанное на рисунке 2.

Рис. 2 Корректировка луча ПТФ

Смотрите также:

Заключение

Самостоятельная корректировка световых источников автомобиля – задача интересная, однако не совсем простая. Эта процедура требует предельной внимательности и аккуратности, поскольку от неё зависит ваша безопасность на дороге. При этом важно понимать, что настройка в автосервисе с применением профессионального оборудования даст больше гарантий правильного результата.

[democracy]

[democracy]

Автор: Семин Виктор Юрьевич

Образование: Самарский автодорожный колледж. Инженер телекоммуникаций и электроники. Водитель второй категории/автослесарь. Навыки ремонта машин отечественного производства, ремонт ходовой, ремонт тормозной системы, ремонт коробок передач, кузовные…

Комментарии запрещены.

Фары Часть 2: Ближний / Дальний свет

Рассказ и фото Джима Кларка (The Hot Rod MD)

Современные фары необходимы для производства как ближнего, так и дальнего света . Этого можно добиться, используя отдельную лампу для каждой функции или одну многофункциональную лампу. Отдельные фонари должны быть расположены как можно ближе к внешнему краю транспортного средства, попарно, в передней части транспортного средства, при этом лампа ближнего света должна находиться снаружи при установке параллельно или выше лампы дальнего света при вертикальной установке.

Одиночные многофункциональные фонари необходимо устанавливать параллельно в передней части автомобиля, как можно дальше от края. Требование к высоте в FMVSS 108 гласит, что фары должны быть установлены на расстоянии от 22 до 54 дюймов от проезжей части, когда транспортное средство находится на высоте дорожного просвета, измеряя от средней линии фары.

Требуются отдельные функции ближнего и дальнего света, поскольку лучи дальнего света отбрасывают большую часть света прямо вперед, увеличивая расстояние обзора, но производя слишком много бликов, когда другие транспортные средства находятся на шоссе.Лучи ближнего света имеют более строгий контроль восходящего света и направляют большую часть света вниз и либо вправо (в странах с правым движением), либо влево (в странах с левым движением), чтобы обеспечить безопасную видимость вперед без чрезмерного ослепления или обратного ослепления.

Ближний свет: определение FMVSS 108
Луч, предназначенный для освещения дороги и окрестностей впереди транспортного средства при встрече с другим транспортным средством или близком следовании им.

Фары ближнего света должны иметь асимметричный рисунок, обеспечивающий адекватное переднее и поперечное освещение, но ограничивающий блики за счет ограничения света, направленного на встречных или встречных водителей.Международные правила ЕЭК требуют, чтобы луч с резкой асимметричной отсечкой создавал определенное разделение в верхней части диаграммы направленности по сравнению с североамериканским стандартом лучей SAE, который допускает более нечеткий переход на отсечке в асимметричной диаграмме направленности.

На рисунке показана асимметричная диаграмма направленности ближнего света для правостороннего движения, требуемая как международными правилами ECE, так и североамериканскими правилами SAE. На фотографии слева (в странах с правым движением) резкая отсечка, требуемая Регламентом ЕЭК.

Верхний луч: определение FMVSS 108
Луч, предназначенный в первую очередь для дальнего освещения и для использования, когда вы не встречаете или не приближаетесь к другим транспортным средствам.

Фары дальнего света обеспечивают центрально-взвешенное распределение света без какого-либо контроля над светом, направленным на других участников шоссе. Они подходят для использования только тогда, когда нет впереди или встречных транспортных средств.

На иллюстрации показана неограниченная симметричная диаграмма направленности дальнего света, разрешенная стандартами ECE и SAE.На фотографии видно, что в этом неограниченном симметричном рисунке дальнего света нет отсечки.

Совместимость с направленностью движения
Большинство фар ближнего света специально разработаны для использования на транспортных средствах, которые едут только по одной стороне дороги. В Северной Америке фары ближнего света должны опускаться вправо, распределяя световой пучок со смещением вниз / вправо, чтобы указывать водителю дорогу и знаки впереди, не ослепляя встречный транспорт. В Европе, где вы можете столкнуться с ситуацией, когда вы едете из страны с правым движением в страну с левым движением, по закону требуется временно отрегулировать фары так, чтобы распределение света фар не ослепляло встречное движение.В каждой юрисдикции указаны различные способы достижения этой цели, поэтому любой, кто может столкнуться с такой ситуацией, должен проверить, что требует местные законы.

Создание дальнего и ближнего света
Существует три основных способа создания рисунков света дальнего и ближнего света. Все они используют отражатель, а некоторые используют линзовую оптику в сочетании с отражателем.

Lens Optics
Источник света расположен в фокусе рефлектора (параболической или непараболической сложной формы) или рядом с ним.Затем перед рефлектором помещается линза фары со встроенной оптикой Френеля и призменной оптикой, которая преломляет (смещает) части света по вертикали и по горизонтали, чтобы получить требуемую картину распределения света.

Это типичная линзовая оптика, вид сбоку. Свет рассеивается по вертикали (показано) и по горизонтали (не показано).

Reflector Optics
Начиная с 1980-х годов, рефлекторы фар начали эволюционировать за пределы простой штампованной стальной параболической формы с внедрением технологии CAD, которая сделала возможным создание непараболических рефлекторов сложной формы.Эти непараболические отражатели сложной формы позволяют распределять свет для дальнего и ближнего света без необходимости использования линзовой оптики. Это достигается созданием отражателей с отдельными сегментами специально рассчитанных сложных контуров. Их проектирование и производство требует соблюдения чрезвычайно жестких допусков.

Это типичный отражатель, вид сбоку. Он показывает, как рефлектор без использования линзовой оптики направляет световой луч. Обратите внимание, как нить накала ближнего света размещена в центре отражателя, а нить накала дальнего света смещена от центра.

Проекторные (полиэллипсоидные) лампы
В большинстве новых автомобилей используются фары этого типа. Они, как правило, меньше в диаметре, чем те, что использовались на ранних хот-родах, и не подходят для традиционных корпусов. Система помещает нить накала в одну точку фокусировки эллипсоидального отражателя и имеет конденсорную линзу в передней части фары. Экран используется для обеспечения отсечки, необходимой для управления проекцией ближнего света. В некоторых фарах используется регулируемый щиток, который может двигаться при переключении с дальнего на ближний свет.В других версиях этой фары используется фиксированный экран, поэтому для обеспечения дальнего света необходимо использовать отдельную фару без экрана.

Это оптика проектора, вид сбоку. Используется лампа с одной нитью накаливания, и установка или снятие экрана на пути света приводит к переключению между дальним и ближним светом. Линза конденсора может иметь небольшие кольца Френеля или другие виды обработки поверхности для уменьшения резкости среза.

Фара с механическим наведением: определение FMVSS 108
Фара с тремя накладками на линзе, образующая плоскость наведения, используемая для лабораторных фотометрических испытаний, а также для регулировки и проверки цели фары при установке на транспортном средстве.

Фара с визуальным / оптическим прицелом: определение FMVSS 108
Фара, которая предназначена для визуального / оптического наведения в соответствии с требованиями параграфа S10.18.9 стандарта FMVSS № 108.

Фара с герметичным пучком света имеет три выступа на лицевой стороне линзы для использования при выравнивании и индексации устройства в корпусе. Фара — это ранний образец Ford 1932 года диаметром 10 дюймов без накладок на лицевой стороне объектива. На фото представлен типичный компактный оптический налобный прибор.

Наведение фары
Фары необходимо наводить с помощью оборудования, предназначенного для этой цели. Такое оборудование могут иметь автомобильные дилеры и специализированные магазины. Это дорого и требует, чтобы операторы прошли необходимую подготовку для правильного наведения фар. Так что это не самодельный проект.

Тем не менее, при сборке автомобиля или ремонте / замене фар можно выполнить регулировку фар, которая будет достаточно близкой для того, чтобы автомобиль мог пройти профессиональную регулировку фар.

Процедура прицеливания
Существует несколько методов регулировки фар.
(1) Самый простой требует, чтобы транспортное средство было размещено на ровной поверхности на расстоянии 25 футов от глухой стены.
(2) Малярная лента размещается на стене вертикально по отношению к центральной линии автомобиля и осевым линиям обеих фар.
(3) Малярная лента используется для создания горизонтальной контрольной линии к фарам.
(4) Регулировка должна производиться примерно с половиной бака бензина, при горизонтальной посадке автомобиля и без необычной загрузки автомобиля.
(5) Начиная с регулировки ближнего света, расположите зону высокой интенсивности так, чтобы она находилась на два дюйма ниже горизонтальной линии и на два дюйма сбоку от вертикальной линии фар, вдали от встречного транспорта. Поверните фару или поверните регулировочные винты, чтобы выполнить эту процедуру наведения.
(6) При включенном дальнем свете зона высокой интенсивности должна быть центрирована по вертикали с точным центром чуть ниже горизонтальной линии.
Примечание. В фарах с двумя нитями накаливания может оказаться невозможным направить одновременно дальний и ближний свет с помощью этого метода, поэтому правильное наведение ближнего света имеет приоритет.

На этом рисунке показана процедура простой регулировки фар автомобиля. Затем более точную регулировку можно выполнить у дилера с помощью прецизионного оборудования для наведения налобных фонарей.

Системы регулировки угла наклона фар
Интернационализированный Регламент ЕЭК 48, действующий в большинстве юрисдикций за пределами Северной Америки, определяет ограниченный диапазон, в котором вертикальное направление фар должно поддерживаться при различных условиях нагрузки транспортного средства.В нем указывается тип устройства наведения фары, которым должно быть оборудовано транспортное средство в соответствии с определенными критериями, чтобы предотвратить чрезмерное ослепление, направленное на предшествующие или встречные автомобили. Нормативы Северной Америки не требуют наличия подобных устройств.

Краткое описание
Все автомобили должны быть оборудованы фарами, обеспечивающими как дальний, так и ближний свет. Это могут быть отдельные лампы, одна для дальнего света и одна для ближнего света, или одна лампа с двумя нитями накала.Они должны быть установлены на передней части транспортного средства на высоте от 22 до 54 дюймов над проезжей частью, попарно, с внешней стороны транспортного средства.

Международные правила

ECE и североамериканские правила SAE определяют одинаковую диаграмму направленности как для дальнего, так и для ближнего света. Правила ЕЭК устанавливают более резкую границу для диаграммы направленности ближнего света, создавая определенную линию в верхней части светового луча, в то время как правила SAE допускают менее определенный переход в верхней части диаграммы направленности.Это объясняет различные способы достижения желаемых результатов. Были показаны различные методы получения правильного светового рисунка, включая иллюстрации.

Правильная диаграмма направленности может быть достигнута только при правильной ориентации фар. Это необходимо делать с помощью профессионального оборудования для наведения налобных фонарей, которое обычно можно приобрести только в автосалоне или специализированном магазине. Тем не менее, человек может выполнить грубую настройку, которая будет достаточно близкой, чтобы служить, пока автомобиль не будет доставлен профессионалу для настройки.Различная загрузка транспортного средства может изменить выравнивание, поэтому Правила ЕЭК требуют, чтобы транспортные средства были оборудованы автоматическими прицельными устройствами для исправления любого перекоса. В правилах SAE нет требований по этому поводу. Фары Часть-3 расскажет о выборе и установке фар на хот-роды.

Auto Q&A: Регулировка ближнего света фар

Брэд Бергхольдт , Служба новостей Tribune

15 марта 2020

Q: У нас есть Nissan Altima 2017 года, и мы пытаемся понять, как отрегулировать ближний свет.Мы заменили всю фару на нашем Toyota Highlander 2007 года выпуска и смогли отрегулировать луч без специального инструмента. Однако все поиски Nissan в Интернете показывают, что автомобиль необходимо доставить в дилерский центр для регулировки. Можете ли вы помочь с инструкциями, как это можно сделать дома?

— Стив и Синди

A: Регулировка корпусов фар для надлежащего выравнивания возможна дома, если вы можете найти длинную, действительно ровную площадку с вертикальным экраном, например, гаражные ворота.(Примечание: трудно найти действительно ровное покрытие!)

Вот рекомендации Nissan перед выполнением любой проверки / регулировки:

Убрать любой груз; убедитесь, что запасное колесо и домкрат правильно уложены; заправить топливный бак; установить давление в шинах на указанное значение; подбросьте переднюю и заднюю часть автомобиля, чтобы установить его; поставьте передние колеса прямо; добавить 150 фунтов. драйвер или аналог.

Затем измерьте расстояние от земли до центра каждой лампы ближнего света и перенесите эту высоту на экран с помощью горизонтальной полосы малярной ленты.Добавьте две дополнительные горизонтальные линии ленты на 1 дюйм и 2 дюйма ниже высоты фары.

Более общий метод — подъехать как можно ближе к экрану и отметить горизонтальную и вертикальную линию малярной лентой там, где центр луча ближнего света попадает на экран (проще и, возможно, точнее). Затем Altima отодвигается на 33 фута от экрана (это расстояние зависит от марки автомобиля). Поочередно перекройте одну фару картоном или полотенцем и наблюдайте, где оставшийся луч падает на экран.Наиболее интенсивное проецируемое пятно должно находиться между двумя нижними отметками (очень немного ниже уровня).

Регулировка по вертикали возможна с помощью винта, расположенного внизу на задней стороне корпуса, примерно по центру между двумя патронами лампы (отвертка опускается вертикально вниз, чтобы соответствовать винту). Горизонтальная регулировка невозможна.

Я должен упомянуть, что в штатах могут быть разные характеристики регулировки, а некоторые корпуса фар содержат пузырьковый уровень, который обычно центрируется, когда автомобиль припаркован на ровной поверхности.

Q: Иногда я слышу рев двигателя моего грузовика, когда поднимаюсь на длинный крутой холм в теплую погоду. Что это такое?

— Колин

A: Скорее всего, вы слышите срабатывание термостатической муфты вентилятора. Транспортные средства с продольными двигателями и механическим вентилятором обычно оснащены муфтой вентилятора, позволяющей лопастям вентилятора двигаться с пониженной скоростью вращения во время нормального движения. Это снижает нагрузку на двигатель и экономит топливо (большому / агрессивному вентилятору может потребоваться до 30 лошадиных сил, чтобы вращать его на высокой скорости при прямом соединении).

При подъеме или резком движении, когда температура двигателя повышается до 220 F, муфта вентилятора включается, предотвращая проскальзывание лопастей вентилятора. Рев, который вы слышите, — это фанат, который действительно заботится о своем деле! Когда температура упадет, муфта выключится, и вентилятор вернется в нормальный режим.

При первых признаках раскачивания рулевого колеса зафиксировать демпфер

Боб Вебер, Chicago Tribune

Q: Я купил подержанный пикап Ford 2019 года с пробегом 11000 миль.Когда я ехал по I-80 со скоростью 70 миль в час, внезапно передняя часть автомобиля начала вибрировать. Я смог остановиться. На следующий день, когда я ехал со скоростью 55 миль в час по двухполосному шоссе, грузовик начал так сильно вибрировать, что руль вылетел из моих рук. Следующее, что я понял, я оказался на другом переулке; к счастью, никто не пришел. До дома оставалось 50 миль, поэтому я ехал со скоростью 35 миль в час.

Я позвонил дилеру, и они сказали, что Ford знал об этом, но не отозвал товар.Это рулевой демпфер, и у них не будет запасной части примерно два-три месяца. Дилер должен был поставить запасную часть.

— Р.Ю., Варна, ил.

A: Колебание рулевого управления восходит к 1965 году, когда Ford представил переднюю подвеску с двойной двутавровой балкой, а рулевые амортизаторы (стабилизаторы), вероятно, ушли еще раньше. Как и амортизатор, амортизатор может износиться или получить повреждения. Я слышал слухи о коллективном иске по проблеме колебания.Я призываю читателей заменить рулевой демпфер при первых признаках раскачивания.

Q: Я использую инструмент с вертлюгом на лобовом стекле моей машины, чтобы очистить его. Это действительно работает, но мне еще предстоит найти продукт, который снимет пленку с внутренней стороны лобового стекла. Вы можете помочь? Я перепробовал все стандартные продукты.

— Аддисон, штат Иллинойс,

A: Эта коварная пленка получена из газовыделения. Большая часть этого идет с винила на приборной панели, но есть много внешних источников.Чем новее машина, тем быстрее возвращается пленка. Я предпочитаю использовать средства для чистки автомобильных стекол, такие как Invisible Glass, Meguiar’s или другие. После ремонта скола «яблочко» на моем лобовом стекле технический специалист Safelite дал мне банку чистящего средства компании, которое также хорошо поработало. Бытовые чистящие средства тоже не работают.

Совет: после очистки стекла протрите его сухой салфеткой из микрофибры или скомканной газетой. Однако не пытайтесь проделать то же самое с электронной газетой.

Q: У меня есть Jaguar XF Sportbrake 2018 года выпуска (универсал).Во время моего последнего обслуживания в декабре 2019 года, когда на одометре было 20538 миль, менеджер по обслуживанию порекомендовал мне в ближайшее время потребовать задние тормоза. У меня никогда не было машины, на которой нужно было менять тормоза (задние или передние) до тех пор, пока не прошло более 50 000 миль. На самом деле Mercedes CLK 350 моей жены пробегает 70 000 миль и все еще имеет оригинальные тормоза.

Менеджер по обслуживанию сказал, что автомобили Jaguar очень часто нуждаются в новых тормозах между 20 000-25 000 миль. Он просто пытается быстро заработать на мне деньги (900 долларов — это стоимость) или в этом есть доля правды, и почему задние тормоза? Обычно мне сначала приходилось заменять передние тормоза.

— F.H., Аллентаун, Пенсильвания.

A: Большую часть торможения выполняют передние тормоза, особенно на переднеприводных автомобилях. Итак, вы правы, подозревая, что что-то звучит подозрительно. Отнесите свой автомобиль в другую мастерскую, возможно, в независимую мастерскую по ремонту, и попросите осмотр. Вы можете обнаружить, что это небольшие деньги на диагностику, потраченные не зря.

Регулировка ближнего света фар

Вопрос: У нас есть Nissan Altima 2017 года, и мы пытаемся понять, как отрегулировать ближний свет.Мы заменили всю фару на нашем Toyota Highlander 2007 года выпуска и смогли отрегулировать луч без специального инструмента. Однако все поиски Nissan в Интернете показывают, что автомобиль необходимо доставить в дилерский центр для регулировки. Можете ли вы помочь с инструкциями, как это можно сделать дома? — Стив и Синди

A: Регулировка корпусов фар для надлежащего выравнивания возможна дома, если вы можете найти длинное, действительно ровное место с вертикальным экраном, например, гаражные ворота.(Примечание: трудно найти действительно ровное покрытие!)

Вот рекомендации Nissan перед выполнением любой проверки / регулировки:

Убрать любой груз; убедитесь, что запасное колесо и домкрат правильно уложены; заправить топливный бак; установить давление в шинах на указанное значение; подбросьте переднюю и заднюю часть автомобиля, чтобы установить его; поставьте передние колеса прямо; добавить 150 фунтов. драйвер или аналог.

Затем измерьте расстояние от земли до центра каждой лампы ближнего света и перенесите эту высоту на экран с помощью горизонтальной полосы малярной ленты.Добавьте две дополнительные горизонтальные линии ленты на {дюйм и 2 дюйма ниже высоты фары.

Более общий метод — подъехать как можно ближе к экрану и отметить горизонтальную и вертикальную линию малярной лентой там, где центр луча ближнего света попадает на экран (проще и, возможно, точнее). Затем Altima отодвигается на 33 фута от экрана (это расстояние зависит от марки автомобиля). Поочередно перекройте одну фару картоном или полотенцем и наблюдайте, где оставшийся луч падает на экран.Наиболее интенсивное проецируемое пятно должно находиться между двумя нижними отметками (очень немного ниже уровня).

Регулировка по вертикали возможна с помощью винта, расположенного внизу на задней стороне корпуса, примерно по центру между двумя патронами лампы (отвертка опускается вертикально вниз, чтобы соответствовать винту). Горизонтальная регулировка невозможна.

Я должен упомянуть, что в штатах могут быть разные характеристики регулировки, а некоторые корпуса фар содержат пузырьковый уровень, который обычно центрируется, когда автомобиль припаркован на ровной поверхности.

Q: Иногда я слышу рев двигателя грузовика при подъеме на длинный крутой холм в теплую погоду. Что это такое? — Колин

A: Скорее всего, вы слышите срабатывание термостатической муфты вентилятора. Транспортные средства с продольными двигателями и механическим вентилятором обычно оснащены муфтой вентилятора, позволяющей лопастям вентилятора двигаться с пониженной скоростью вращения во время нормального движения. Это снижает нагрузку на двигатель и экономит топливо (большому / агрессивному вентилятору может потребоваться до 30 лошадиных сил, чтобы вращать его на высокой скорости при прямом соединении).

При подъеме или резком движении, когда температура двигателя повышается до 220 F, муфта вентилятора включается, предотвращая проскальзывание лопастей вентилятора. Рев, который вы слышите, — это фанат, который действительно заботится о своем деле! Когда температура упадет, муфта выключится, и вентилятор вернется в нормальный режим.

Брэд Бергхольд — инструктор по автомобильным технологиям в колледже Эвергрин-Вэлли в Сан-Хосе, Калифорния. Читатели могут отправить ему электронное письмо по адресу [электронная почта защищена]; он не может отвечать лично.

Советы по регулировке фар, как у Pro

Хотя светодиодные лампы для фар обладают множеством преимуществ, они также могут казаться слепыми для встречного транспорта и затруднять видимость для других водителей. Почему это происходит и как это исправить? Продолжайте читать, поскольку мы узнаем, как правильно отрегулировать светодиодные фары и максимально эффективно использовать их.

Научный подход к регулировке фар

Есть две основные причины, по которым ваши фары могут казаться слепящими для встречного транспорта:

1. Они неправильно нацелены
2. Они содержат неправильную лампу

Распространенное заблуждение, что все световые потоки и диаграммы направленности светодиодов производят одинаковые блики.Это просто не так. Наша команда протестировала сотни светодиодных ламп для фар и разработала этот простой метод эффективной регулировки фар.

1. Подготовка к работе

Поставьте машину на ровную поверхность, прижмите ее к стене и поднесите как можно ближе. Затем найдите центр корпуса фары. Центр обычно обозначается ямочкой, впадиной или выпуклостью. Как только вы заметили это, сделайте отметку на стене, которая соответствует центру вашей фары, как можно ближе к стене.Если хотите, вы даже можете использовать такие инструменты, как линейка, чтобы убедиться, что ваша отметка ровная и прямая вдоль пространства между автомобилем и стеной.

Используя рулетку, отмерьте 25 футов от стены до передней части линзы фары. Мы рекомендуем придерживаться 25 футов и не делать больше или меньше.

Кроме того, убедитесь, что в ваших шинах достаточно воздуха. Избегайте наличия в вашем автомобиле большого груза, такого как продукты, камни или строительные материалы, которые могут изменить его положение.

2. Осмотрите фары

Пришло время включить фары. Они должны указывать на отметки, сделанные вами на стене, на расстоянии 25 футов. Некоторые автомобили имеют особые правила, например, 12 или 15 футов, но в случае сомнений мы рекомендуем 25 футов.

Когда вы смотрите на свет, падающий на стену, вы хотите видеть центральную точку доступа на уровне или ниже линий, которые вы провели. Если вы сделаете это правильно, самое яркое пятно ваших фар не будет достаточно высоким, чтобы повредить глаза другим на дороге.

Ваши фары должны быть полностью выровнены слева направо. Если, с другой стороны, вы обнаружите, что один свет попадает в более высокую часть стены, чем другой, у вас проблема.

3. Перейти к регулировке фар

Найдите отверстие в светодиодных фарах, которое выглядит как насадка для розетки. Вставьте отвертку Phillips в это место так, чтобы она вошла в зубцы шестерни. Мы рекомендуем делать это осторожно и не использовать дрель или что-нибудь сильное.Если вы не будете осторожны, вы можете сломать или повредить светодиодные фары.

Работайте отверткой, пока шестерня не начнет двигаться. Когда вы поворачиваете отвертку в одну сторону, она поднимает фару вверх. Поворачивая его в противоположном направлении, вы отрегулируете фару вниз.

Продолжайте делать это до тех пор, пока основная концентрация вашего луча не окажется на уровне или ниже линий, отмеченных вами на стене, когда вы были близко. Хорошее практическое правило — добиться того, чтобы яркость луча не отражалась от нижней части уличных знаков.

Дополнительный совет, чтобы избежать ослепления драйверов

Светить светодиодными фарами в глаза другому водителю небезопасно, и этого легко избежать. Это помогает понять, где в автомобиле сидит большинство людей. Обратите внимание на то, как ваши фары реагируют на автомобиль, находящийся за ним. Если ваши фары освещают заднее стекло автомобиля, идущего впереди вас, вероятно, ваши фары слишком высоко расположены, и вам нужно снова их отрегулировать.

Установите правильные фары для вашего автомобиля с динамичным внешним видом

В Dynamic Appearance мы понимаем важность такой задачи, как регулировка фар.Умение направлять светодиодные фары помогает создать максимально безопасные условия вождения для вас и других людей на дороге. Правильные фары дадут вам еще больше спокойствия во время вождения. Мы с гордостью предлагаем широкий выбор светодиодных ламп премиум-класса для фар, которые рассчитаны на длительный срок службы и обеспечивают исключительную видимость. Приобретите сегодня наш ассортимент ламп для фар, на которые вы можете положиться!

Как правильно отрегулировать фары нового Jeep

by Rick Rotondo
Torque Staff Writer

Мы все ехали по ночной дороге, страдая от невероятно ярких фар встречного транспорта.Это их дальний свет? Настолько яркий. Лучше подарите им вспышку вежливости.

Ничего себе, ладно. Не их дальний свет.

В то время как фары, безусловно, стали ярче в последние годы с ростом популярности светодиодных и ксеноновых ламп, это ощущение жжения, которое вы испытываете в задней части черепа, чаще всего вызвано неправильно направленным светом. Нормы, ограничивающие световой поток, также определяют элементы дизайна, которые есть у законных фонарей — в Соединенных Штатах это находится в ведении Министерства транспорта.

Лампы, изготовленные в соответствии с правилами DOT, имеют резкую, ярко выраженную границу, независимо от типа освещения. Такая конструкция облегчает правильное прицеливание и предотвращает ослепление других водителей. Эти правила очень строгие, и многие обычные фонари им не соответствуют. Освещение — одна из категорий, в которой качество строительства и дизайна действительно имеет значение.

Правильная настройка и наведение светодиодного освещения могут иметь огромное значение при движении по дороге или тропе ночью.Неправильно нацеленные огни могут ослепить встречный транспорт, что может привести к аварии или еще хуже. Кроме того, неправильно размещенное дополнительное светодиодное освещение может бросить свет в небытие, что приведет к потере или недостаточному использованию этого света.

Чтобы правильно направить светодиодные фары, сначала необходимо проверить, есть ли у вас светодиодные проекторы или светодиодные отражатели. В светодиодных проекторах используется линза в стиле проектора, чтобы увеличить свет и создать красивую резкую границу. Светодиодные отражатели могут выглядеть как ваши заводские фары, но вместо галогенных ламп в них используются гораздо более яркие и долговечные светодиодные чипы с надлежащей светодиодной оптикой. Примечание. НИКОГДА не используйте светодиодный блок в корпусе галогенной фары. Это не только запрещено на дороге, но и может серьезно ослепить встречное движение.

Необходимые инструменты:

• Малярная лента (или аналогичная)
• Бита Torx или отвертка Torx для регуляторов фар
• Рулетка

После того, как вы определили свой тип фар, найдите свои горизонтальные и вертикальные регуляторы фар, если применимо (некоторые автомобили, такие как JK, предлагают только вертикальную регулировку фар, если у вас изначально не были горизонтальные регуляторы).Затем возьмите малярный скотч и найдите гараж или стену (предпочтительны белые или похожие светлые тона), где вы можете припарковаться и направить фары на расстояние примерно от 20 до 30 футов.

Важно, чтобы эта территория была ровной. Парковка на холме приведет к неправильной настройке ваших фар. Вы также должны убедиться, что в автомобиле есть примерно половина бака топлива, надлежащая накачка шин, водитель и снаряжение, которое у вас обычно есть сзади.

Когда все будет на месте, потяните к двери или стене гаража (в пределах двух-трех футов), затем возьмите по одному куску ленты с каждой стороны и отметьте горизонтальный центр ваших ближних балок с помощью горизонтального куска ленты.Возьмите еще один кусок ленты и поместите его вертикально в центре каждой балки. Теперь ваш гараж или стена должны иметь два знака плюса (+).

Измерьте расстояние от земли до центра знаков «плюс». На этом этапе вы также можете прикрепить вертикальный кусок ленты перед вашим джипом — в центре гаража или стены. Эта деталь поможет вам подтвердить горизонтальную регулировку.

Теперь вернитесь назад от гаража или стены до ощущения примерно 25 (см. Руководство пользователя для конкретных расстояний, иногда они могут достигать 35 ощущений).Я рекомендую регулировать одну фару за раз, и вы можете взять лист бумаги или иным образом накрыть фару, которую вы в данный момент не регулируете.

Верхняя часть самой яркой части луча фары должна находиться прямо в центре отметки «плюс» или чуть ниже. Если это не так, возьмите отвертку Torx, найдите винт вертикальной регулировки и отрегулируйте по часовой стрелке или против часовой стрелки, в зависимости от направления, в котором вам нужно, чтобы луч двигался.

Когда вы закончите эту регулировку, переходите к горизонтальной регулировке.Винт должен выглядеть так же, но находиться в другом месте. Отрегулируйте по часовой стрелке или против часовой стрелки соответственно. Когда ваша первая фара будет идеально отрегулирована, просто повторите этот процесс для второй лампы.

Правильная регулировка светодиодных фар помогает предотвратить ослепление встречных транспортных средств, а также правильно освещать землю перед вами. Правильная настройка дополнительных светодиодов помогает размещать свет в правильных, удобных для использования местах и ​​предотвращает потерю света.

Убедитесь, что при наведении дополнительного светодиодного освещения вы учитываете, что вам нужно / хотите от света, и исследуйте, какой тип диаграммы направленности лучше всего подходит для вашего конкретного применения. Установка лампы с очень широким световым пятном, когда вам действительно нужно большое расстояние, узкое пятно будет бесполезным и может фактически уменьшить полезный свет, особенно в пыльных или туманных условиях.

Даже после того, как вы правильно отрегулировали фары, вам нужно будет отрегулировать их заново, если вы решите установить подъемник или установить шины большего размера.В некоторых случаях установка вторичного бампера (переднего или заднего), лебедки или другого тяжелого оборудования также может привести к тому, что ваши фары будут выходить за рамки нашего выравнивания.

При правильном наведении светодиодные фары обеспечивают резкое увеличение видимости, способствуют более безопасному вождению, снижают нагрузку на глаза и экономят ваши деньги в долгосрочной перспективе, поскольку фары служат дольше и потребляют меньше энергии. Светодиодные фонари — это достойное вложение, которое потенциально может прослужить дольше вашего Jeep.

Корреспондент по крутящему моменту Скотт Аммерман внес свой вклад в эту статью

Правильное наведение фар делает вождение безопаснее в ночное время

По мере приближения осени мы обнаруживаем, что солнце садится на несколько часов раньше, чем летом.С увеличением темноты нам необходимо полагаться на системы переднего освещения в наших легковых и грузовых автомобилях, чтобы обеспечить нашу безопасность. В этой статье мы рассмотрим важность правильного наведения фар. Правильная регулировка по горизонтали и вертикали гарантирует, что вы сможете видеть достаточно далеко на дороге, чтобы реагировать на препятствия или избегать животных. Не менее важно нацелить ваши фары так, чтобы они не ослепляли встречных водителей, очень важно для тех водителей, которые остаются на своей полосе и не сталкиваются с вашим автомобилем.Наука и процесс просты, но их часто забывают.

Фары — важная система безопасности

Помимо шин и тормозной системы вашего автомобиля, фары являются одной из наиболее важных систем безопасности вашего автомобиля. Если в темноте вы не можете видеть достаточно далеко по дороге, у вас не будет времени реагировать на объекты на вашем пути. На скорости 60 миль в час вы и ваш автомобиль преодолеете 88 футов в секунду. Учитывая, что у большинства людей время реакции составляет примерно полсекунды, и требуется еще полсекунды, чтобы переместить правую ногу с педали газа на тормоз, вы уже прошли 80 футов.Теперь представьте, что среднему транспортному средству требуется от 120 до 145 футов, чтобы остановиться со скоростью 60 миль в час, и вы, вероятно, проехали не менее 200 футов.

Большинство систем ближнего света обеспечивают полезную мощность на расстоянии до 100 футов. Некоторые из лучших систем HID и LED достаточно ярки, чтобы освещать 150 футов в режиме ближнего света. Движение со скоростью, на которой у вас нет времени для остановки из-за ограничений вашей системы освещения, называется перегрузкой фар.

Даже установленные на заводе системы освещения необходимо регулярно проверять, чтобы убедиться, что они обеспечивают адекватную работу.

Как можно обновить систему освещения?

Обновление освещения вашего автомобиля связано с двумя факторами. Во-первых, вам нужен достаточно яркий источник света, чтобы освещать дорогу на таком расстоянии, которое дает вам достаточно времени для безопасной реакции. Затем ваши источники света должны быть точно нацелены, чтобы использовать их выходные возможности. Если ваши фары направлены вниз под углом в пять градусов, тогда область перед вашим автомобилем может быть яркой, но вы никогда не увидите дальше 100 футов по дороге.И наоборот, если ваши фары направлены горизонтально, это может обеспечить хорошее дальнее видение, но это может привести к тому, что ваши фары ослепят встречных водителей. Приближающийся к вам водитель, который не видит краев дороги или вашего транспортного средства, так же опасен, как и вы, не видя, куда идете. Правильная ориентация фар имеет первостепенное значение!

Модернизированные высокоэффективные светодиодные лампы, такие как серия Intense от ODX, могут обеспечивать в три раза больше светового потока, чем обычные галогенные лампы для фар.

Когда следует проверять цель фары?

Первым признаком того, что ваша система освещения нуждается в настройке, может быть то, что встречные водители направляют на вас свой дальний свет при приближении.Ослепить встречного водителя крайне опасно. Точно так же, если ваши фары не освещают задний бампер автомобиля, находящегося на расстоянии длины перед вами, их необходимо отрегулировать.

Если вы внесли какие-либо изменения в свой автомобиль, обратитесь к специалисту для проверки регулировки положения фар. При изменении диаметра шин или высоты подвески, особенно если вы установили комплект для выравнивания или опускания пружин, необходимо отрегулировать фары. Если вы добавили вес своему автомобилю в виде апгрейда стерео с системой сабвуфера, дополнительная масса в задней части автомобиля может также потребовать изменения светового прицеливания.

Давайте поговорим об угле наведения фар

Чем дальше ваши фары находятся над дорогой, тем круче они могут быть наклонены вниз, при этом позволяя вам видеть примерно 150 футов перед автомобилем. На многих веб-сайтах указывается определенный ракурс, который считается подходящим для всех приложений. На самом деле, конкретный угол падения луча зависит от их расстояния над землей. Если кто-то говорит, что два градуса — это правильный угол, но ваши фары находятся на высоте 18 дюймов от земли, у вас будет свет только на 43 фута перед вашей машиной.Если у вас есть грузовик с фарами на высоте 36 дюймов над землей и установленный фары под таким же углом, у вас будет свет на высоте 86 футов. Точно так же предположение о том, что подходит фиксированная величина падения, также не может компенсировать разницу в высоте луковиц над землей.

Настройте фары для максимальной безопасности

Когда пришло время настроить фары, мы разработали простой процесс, который делает регулировку надежной и эффективной. Прежде чем техник начнет какие-либо работы, ваш автомобиль должен стоять на ровной поверхности с надлежащим образом накачанными шинами.В идеале любая комбинация водителя и пассажира (-ей), наиболее часто встречающаяся в эксплуатации транспортного средства, должна находиться внутри. Точно так же топливный бак должен быть заполнен наполовину. Если у вас есть грузовик или внедорожник и вы везете инструменты или принадлежности, возьмите их с собой. Вам нужно, чтобы перед началом измерений дорожный просвет был стандартным.

Шаг 1 — Измерьте высоту светотеневой границы

Первый шаг — установить уровень, на котором свет излучается лампой или линзой. С соответствующим образом загруженным автомобилем (как указано выше) измерьте расстояние от земли до верха светотеневой границы как можно ближе к рассеивателю фары.Запомните это измерение для каждой стороны транспортного средства, так как оно может не располагаться идеально параллельно земле.

Для этого процесса требуется, чтобы свет был наведен относительно точно. Если у вас были установлены новые проекторы или лампы, ваш технический специалист должен будет убедиться, что световой узор относительно близок к точному. Если свет направлен на небо, остальные измерения будут неточными. Они должны быть в пределах нескольких градусов по горизонтали.

На этом фото показан типичный рисунок луча для современной системы фар.

Шаг 2 — Измерение светотеневой границы на расстоянии 25 футов

Следующим шагом является измерение высоты светотеневой границы на расстоянии 25 футов перед огнями. Используйте ту же контрольную точку, которая использовалась для первого измерения, чтобы установить это расстояние. Например, если техник измерил высоту автомобиля на 4 дюйма перед линзой фары, он или она должны измерить 24 фута 4 дюйма для этого второго измерения.

Шаг 3 — Используйте диаграмму

Используя приведенную ниже таблицу, ваш технический специалист может определить, насколько высоко светотеневая граница должна быть над землей для расстояния, которое вы хотите осветить.Если вы едете исключительно по городу, то расстояние в 125 футов подойдет. Если вы едете за городом, дополнительное расстояние, обеспечиваемое измерением в 175 футов, будет лучшим выбором.

Использование этой таблицы устраняет необходимость в каких-либо расчетах и ​​позволяет техническому специалисту направлять фары для максимальной производительности и безопасности.

Шаг 4 — Регулировка освещения

Большинство современных транспортных средств имеют простые регулировки для вертикального и горизонтального выравнивания, встроенные в блок освещения.В большинстве случаев длинная отвертка — это все, что требуется для подъема или опускания светильника с целью достижения правильной высоты светотеневой границы.

Взглянув на такой ресурс, как ProDemand, технический специалист сможет быстро и легко определить настройки фар для вашего автомобиля.

На следующем этапе техник должен настроить освещение так, чтобы падение на отметке 25 футов соответствовало графику. Пока оба источника света расположены близко друг к другу по высоте, ваш техник может точно настроить регулировку, уменьшив тот свет, который выше, так, чтобы верх светотеневой границы совпадал с диаграммой направленности другого источника света.

Регулировка фар по горизонтали

Если с автомобилем или узлами освещения были выполнены работы, то вашему технику может потребоваться отрегулировать горизонтальную регулировку, чтобы убедиться, что оба огня направлены вперед и что горячие точки от каждого источника света расположены на расстоянии на том же расстоянии, что и лампы в автомобиле. Крайне важно, чтобы свет был направлен прямо вперед, а не влево или вправо.

Безопасное вождение при правильном освещении

Существует множество вариантов модернизации фар в вашем автомобиле или грузовике.Высокоэффективные галогенные, светодиодные и HID лампы могут улучшить возможности посредственных заводских систем освещения. Правильно нацелив эти световые обновления, вы сможете видеть дальше и двигаться безопаснее. Ваш местный продавец бытовой техники для мобильных устройств, вероятно, может помочь вам с полным решением для освещения, которое включает в себя правильное выравнивание рисунка.

Сопутствующие товары

Daniel Stern Консультации по вопросам освещения и снабжение

Зачем и как наводить фары и дополнительные лампы

Нажмите здесь для удобной для печати версии этой статьи в формате PDF.

Неважно, насколько хороши (или плохи) ваши фары и противотуманные фары, они будут работать эффективно и безопасно только при правильном наведении. Цель лампы — это , безусловно, . Это главное, что определяет, насколько хорошо вы можете (или не можете) видеть ночью — это даже более важно, чем мощность и диаграмма направленности самих фар. Вот реальный пример того, насколько это важно: если вы используете метод сияния стены, прицеливание луча ближнего света всего на 2,3 см (0,9 дюйма) ниже, чем должно быть на 26 м (85 футов) от вашего видеть расстояние ночью!

Но в Северной Америке большинство людей не знают или не очень заботятся о прицеливании лампы, полагая — очень неправильно, — что если они не получают ночью мигали лампы в норме.Большинство штатов и провинций давным-давно перестал требовать периодических проверок прицеливания. Несколько оставшихся областей в основном использовать неоправданно небрежный стандарт, который может только поймать автомобили с фарами, направленными вниз на бампер или вверх на деревья.

Федеральный закон США и Канады не требует появления новых автомобилей лампы правильно нацелены, так что даже новенькая машина не обязательно иметь огни, указывающие, где они должны. Это такая Проблема в том, что Страховой институт дорожной безопасности проверяет, но не регулирует направление фар на тестируемых автомобилях.Они делают это таким образом, потому что большинство новых автомобилей не исправляют цель раньше доставки, и поскольку плохое прицеливание ухудшает рейтинг фар, эта политика IIHS — попытка подтолкнуть автопроизводителей и дилеры, чтобы лучше работать.

Так что «достаточно близко» действительно недостаточно; приложить усилия, чтобы получить лампы нацелены аккуратно и правильно, желательно с автомат оптического прицеливания . Это устройство немного похоже на ТВ камера. Его катят перед каждой фары вашего автомобиля, регулируется по высоте, а оптика внутри машины позволяет точная визуальная проверка и настройка прицеливания — определенно самая лучшая точный способ наведения фонарей.Чтобы понять, что такое правильная работа лампы как выглядит (на любой марке и модели ТС) см. этот VW документ .

Иногда бывает сложно найти магазин, в котором он есть. И даже в дилерских центрах которые часто не используют; если клиент входит и жалуется на фары, они зажигаются случайным образом (если жалоба «не вижу») или понижен (если «мигает»). Продолжай звонить до тех пор, пока не получите правильный ответ. «Мы светим им на стену / на экран «или» Да, мы можем попытаться выровнять их для вас «или» The фары этого автомобиля не регулируются «являются примерами неправильного ответы.По-настоящему побейте кусты, прежде чем решить, что ни у кого поблизости нет ни одного куста; спросите в автомастерских и сервисных центрах автодилеров, но если вам не повезло, попробуйте поговорить с компаниями, которые делают прицеливание машины. Они должны быть в состоянии сказать вам, у кого в вашем площадь. Свяжитесь с American Aimers и Лухан-Снайпер . Позвоните в Hella USA по телефону 1-877-22HELLA (1-877-224-3552) и спросите, у кого есть Hella Beamsetter.

Если вы просто не можете найти кого-нибудь, у кого есть оптический прицел и готов использовать его правильно, вам придется довольствоваться дальний второй предпочтительный метод установки транспортного средства на ровный, горизонтальный заземлить и светить лампами на стене на определенном расстоянии.Она имеет делаться максимально аккуратно и точно, поэтому здесь подробно инструкция:

Найдите место с вертикальной стеной и достаточной площадью , уровень на длину транспортного средства плюс 7,6 м (25 футов). Это, безусловно, самая сложная часть всей процедуры; это не обычное дело найти по-настоящему ровную ровную площадку так долго. Сделай все возможное может.

Для подготовки к прицеливанию в машине должно быть около половины бака горючего, вес в багажнике и салоне равный максимально часто переносимый груз (это может быть полный багажник, а может быть пустой один или что-то среднее), а вес на сиденье водителя эквивалентен самому частому водителю.Все шины следует проверять при холодным, чтобы убедиться, что они находятся под правильным давлением. Прыгать каждый угол автомобиля (возьмитесь за бампер и несколько раз нажмите ритмично), чтобы обеспечить нормальную установку подвески. позиция.

Стена будет использоваться как прицельный экран, поэтому она должна быть светлой. цвет. Вам нужно будет сделать на нем отметки, поэтому, если это стена, вы не разрешено дефейсировать, используйте съемную ленту. Выберите темный или яркий цвет, будет контрастировать со светлой стеной, поэтому вы можете отчетливо видеть отметки от расстояние.Отмерьте 7,6 м (25 футов) прямо от стены и отметьте это положение на полу или земле. Выровняйте переднюю часть автомобиль с этой отметкой пола, а затем выведите автомобиль прямо вперед, прямо к стене. Если вы работаете на мотоцикле его нужно будет держать вертикально и направлять прямо вперед, чтобы вы могли нужен помощник. Сделайте отметку V на стене прямо перед центр автомобиля. Хорошие рекомендации для центральной точки включают такие такие вещи, как украшения капота, значки на решетке и кронштейны для номерных знаков.Это иногда может быть полезно сойти за машину и посмотреть сквозь заднее стекло и лобовое стекло.

Далее сделайте отметку C на стене прямо перед осью каждой лампы. Ось лампы часто обозначается точкой, крестиком, тип колбы. обозначение или название торговой марки, но если нет, то это прямо перед лампочка. Для каждой лампы есть одна ось, поэтому автомобиль с двумя фарами будет иметь две оси, и автомобиль с четырьмя отдельными фарами будет иметь четыре оси — плюс по одной для каждого дополнительного тумана и / или движения лампа, которая может присутствовать.«Отдельные лампы» означают лампы с собственными регуляторы прицеливания. Это важное различие, потому что по крайней мере на севере Америка, многие автомобили, которые выглядят так, будто на самом деле имеют несколько ламп иметь несколько отсеков для ламп в общем корпусе с единственной целью корректирование. Иногда расположение очевидное (несколько отсеков за общей линзой), а иногда и нет (похоже на несколько ламп, но они находятся в общем корпусе, частично скрытом передней частью автомобиля кузов.

Теперь переместите автомобиль прямо назад от стены, пока фары находятся над отметкой пола.Подойдите к стене и сделайте дополнительный Метки: продлите метку V вертикальной линией вниз минимум на 15 см (6 дюймов). Затем соедините все метки C горизонтальной линию мы назовем H-H . Затем измерьте вниз (здесь это измерение показано бирюзовым) от каждого C метка, представляющая ось лампы, излучающей ближний или противотуманный свет (нет необходимости делать это для ламп, излучающих только дальний свет) в соответствии со следующими таблицами:

U.Н. (ECE, европейский, «E-Code») лампы и США («DOT», «SAE») лампы с маркировкой VOL
Лампа высота:	вниз размер:
До 34,5 дюймов (80 см)	2,1 дюйма (53 мм)
от 35 дюймов до 39 дюймов (89-99 см)	2,5 дюйма (64 мм)
39,5 дюйма или выше (100 см)	3 дюйма (76 мм)
U.С. («DOT», «SAE») лампы с маркировкой VOR и старше США. лампы без отметок «VOL», «VOR» или «VO»
Лампа высота:	вниз размер:
До 34,5 дюймов (80 см)	N / A, без измерения вниз
от 35 дюймов до 39 дюймов (89-99 см)	2 дюйма (50 мм)
39,5 дюйма или выше (100 см)	3 дюйма (76 мм)
Все лампы, дающие только дальний свет и Движение (вспомогательный высоко балка) лампы
Лампа высота:	вниз размер:
Любая высота крепления (80 см)	N / A, без измерения вниз
Противотуманные фары
Лампа высота:	вниз размер:
До 18 дюймов (46 см)	1.5 дюймов (38 мм)
от 18,5 дюймов до 28 дюймов (47-71 см)	3 дюйма (76 мм)
28,5 дюйма или выше (72 см)	4 дюйма (102 мм)

Соедините эти две недавно измеренные точки с помощью горизонтальную линию мы назовем B-B , представленную здесь красным. После того, как вы все это сделаете, ваша стена будет отмечена вот так для системы из двух дальнего / ближнего света. фары (или для пары противотуманных фар):

Или как это для системы из двух ближнего или дальнего / ближнего света плюс два дальнего света лампы:

Примечания к приведенным таблицам и рисункам:

• Визуальная цель процедура для ламп, перечисленных выше как «Н / Д, не измерять вниз» не не требуется нижняя горизонтальная линия B-B; просто подключите свой C марки с горизонтальной линией H-H .
• Схема с 4 лампами, показанная здесь, нарисована для двух фонарей с каждой стороны автомобиля, расположенных рядом. Если у вашего автомобиля по две лампы с каждой стороны, уложенные друг на друга, скошенные или иным образом расположенные, ваши отметки для дальнего света — представленные здесь синими точками — будут следовать этому расположению.
• Фары США (DOT, SAE), разработанные до 1998 г., не будут иметь обозначений VOL, VOR или VO. маркировка. Вместо этого у них будут либо три маленьких конуса на передней части линзы в виде треугольника, либо маленький пузырьковый уровень, встроенный в верхнюю часть корпуса фары, видимый при поднятом бленде.

Теперь проведите вертикальную линию через центр каждого C точка. Сделайте то же самое с точкой V . Эти строки упрощают чтобы увидеть ориентиры, когда вы стоите на расстоянии 25 футов, регулируя прицельные винты на автомобиле. Теперь у вас есть точный сюжет на стене высоты и расстояния между фарами (если ваш автомобиль ровный, земля ровная, а стена вертикальная). Обратите внимание, что буквы «B-B», «C» и Обозначения «V» предназначены для ясности в описании. статья.Необязательно рисовать буквы на стене — просто нанесите точки. Конечно, вы можете использовать буквы для прицеливания. процедура, если она вам поможет.

Ближний свет: вертикальное наведение

Важное примечание : Эти инструкции написаны для стран с правосторонним движением (транспортные средства движутся по правой стороне дороги). Чтобы использовать их в странах с левосторонним движением, таких как Великобритания, Австралия и Япония, прочтите «слева» вместо «справа» и наоборот.

Диаграмма луча ближнего света визуально наводимой фары имеет отчетливую горизонтальную «отсечку» в верхней части диаграммы направленности.Он может быть твердым / острым как бритва или более мягким / пушистым. Снизу отсечка — яркий свет, а вверху — темнота. Вертикальное прицеливание достигается путем измерения и регулировки высоты отсечения относительно контрольных отметок, которые вы наносите на стену.

Для фар ООН (ECE, европейский, «E-code») и US VOL отсечка, на которую следует обратить внимание, находится в верхней части левой половины диаграммы направленности и должна быть совмещена с BB линия.

US (DOT, SAE) VOR Фары могут иметь прямую линию отсечения, проходящую через верхнюю часть ближнего света, или ступенчатую отсечку, которая находится ниже слева и выше с правой стороны луч, или просто скругленный верхний край высокоинтенсивного «горячего пятна» (самая яркая часть луча).Какой бы стиль ни был, отсечка, на которую следует обратить внимание, находится в верхней части правой половины диаграммы направленности. Он должен быть выровнен по соответствующей горизонтальной линии в таблице выше.

Мотоциклетные фары часто имеют прямую светотеневую линию в верхней части ближнего света; они прицеливаются таким же образом (опять же, вам понадобится помощник или другие средства, чтобы удерживать велосипед в вертикальном положении и вести прямо вперед). Ближний свет с плоской отсечкой нацеливается так:

Для более старых моделей U.S. фары, с тремя выступами линз или спиртовым уровнем, вам нужно будет приложить все усилия, чтобы поместить верхний край высокоинтенсивной «горячей точки» ближнего света на соответствующую горизонтальную линию в соответствии с таблицей выше.

Ближний свет: горизонтальное наведение

Технические характеристики фар США (DOT, SAE) VOL, VOR и VO таковы, что в большинстве случаев эти лампы не могут быть направлены горизонтально; Регулировка прицеливания по горизонтали не предусмотрена. Американские регулирующие органы, написавшие правила в середине 1990-х годов, заявили, что невозможно «не повредить диаграмму направленности», чтобы определить визуальную подсказку, такую ​​как перегиб в области отсечки, чтобы обеспечить точное горизонтальное размещение луча фары.В то время они не комментировали тот факт, что у автомобилей есть изгибы крыльев, которые выбивают фары из горизонтального положения, но они сказали, что определяемые ими схемы ближнего света были достаточно широкими, чтобы горизонтальное прицеливание не имело особого значения. Время — и тщательная проверка со стороны IIHS и Consumer Reports — не подтвердили этого. Примечательно, что европейская диаграмма направленности, представленная в 1956 году (и используемая до сих пор), была разработана для обеспечения горизонтального и вертикального прицеливания, и это прекрасно работает уже более шести десятилетий.И даже в Северной Америке есть множество ситуаций, когда горизонтальное прицеливание можно и нужно проверять и исправлять. Например, автомобили, на которых установлены фары другого типа, чем оригинальные.

Фары

U.N. (европейские, ECE, «E-code») и VOL имеют один или два перегиба на линии светотеневой границы. Если есть только один перегиб, то это место, где отрезок сгибается вверх от горизонтали. Если есть два перегиба, отсечка линия будет выглядеть как ступенька.

Для типа светотеневой границы с одиночным изгибом отрегулируйте каждую фару так, чтобы ее изгиб совпадал (слева направо) с меткой C , затем отрегулируйте горизонтальное прицеливание немного влево, чтобы наклонная, скошенная часть граничная линия приближается к вашей отметке C .Лучше всего, если наклонная / наклонная часть линии отсечения едва касается отметки C ; это небольшое смещение цели влево увеличивает дальность обзора по сравнению с европейской практикой, но не переусердствуйте; чрезмерное наведение влево приведет к чрезмерному ослеплению встречного транспорта и приведет к отклонению дальнего света от оптимального выравнивания. Луч с правильной вертикальной и горизонтальной наводкой должен выглядеть так:

Для типа светотеневой границы с двумя перегибами, образующими ступеньку, отрегулируйте верхний перегиб так, чтобы он совпадал (слева направо) с меткой C перед регулируемой фары.Поместив верхний, а не нижний изгиб на одной линии с отметкой C , вы получите оптимальное расстояние обзора, не создавая других проблем. Луч, правильно направленный по вертикали и горизонтали, должен выглядеть так:

Для старых фар США: с тремя выступами линз или уровень духа, вам нужно будет приложить все усилия, чтобы разместить левый край «горячая точка» ближнего света на (или слегка перекрывающая) вертикальную линию, идущую вниз от отметки C перед направляемой лампой, поэтому правильно направленный луч (по вертикали и горизонтали) выглядит следующим образом:

PDF-файл Volkswagen, ссылка на который находится в верхней части этой страницы, содержит больше изображений различных схем ближнего света; изучите его, чтобы понять, что вы ищете.

После регулировки фары дальнего / ближнего света на ближнем свете не пытайтесь перенастроить ее на дальний свет. Все фары дальнего / ближнего света предназначены для регулировки только на настройку ближнего света; регулировка дальнего света правильная, когда регулировка ближнего света правильная. Если вы столкнулись с проблемой, при которой при правильной настройке ближнего света дальний свет устанавливается слишком высоко, а при правильной настройке дальнего света ближний свет устанавливается слишком низко, значит, вы имеете дело с неисправной или плохо спроектированной фарой.

Фары дальнего света, фары дальнего света и фары без отсечки для мотоциклов

Эти инструкции относятся к фарам, которые излучают только дальний свет, ко всем «дальним» (вспомогательный дальний свет) фарам и к мотоциклу фары, которые не имеют отсечки ближнего света, поэтому они достигают цели проверил и отрегулировал на дальний свет. Все эти лампы должны быть регулируется так, чтобы яркое центральное «горячее пятно» луча было прямым впереди лампы как в вертикальной, так и в горизонтальной плоскостях.Платить внимание на нанесенные вами точки «C» — убедитесь, что вы глядя на точку «C» лампы, над которой вы работаете, а не на ту для лампы рядом с ней. Используйте пересечение горизонтали и вертикальные линии в точке C для каждой фары в виде перекрестия прицелы », чтобы отцентрировать горячую точку дальнего света, например:

Обращайте внимание только на одну лампу за раз. Лучше отключать фару, с которой вы не работаете, чтобы свет от ее луча не вводил вас в заблуждение или затруднить отслеживание горячих точек и отключений.Также не забудьте отсоединить или закрыть соседнюю лампу дальнего / ближнего света, когда вы наводите на нее ближнего света только дальним светом.

Противотуманные фары

Противотуманные фары настраиваются с использованием процедуры, очень похожей на то, что используется для фар ближнего света. Светотеневая граница проходит через верхнюю часть диаграммы направленности. Просто выровняйте противотуманную фару так, чтобы светотеневая граница в верхней части луча приходилась на соответствующую линию B-B для высоты установки лампы, как указано в таблице выше.
