Как подсоединить фаркоп на ваз 2110: выбор, установка и подключение розетки ТСУ

Содержание

Инструкция установки фаркопа на ВАЗ 2110 и 2112

Если вы относитесь к тем водителям, которые не раз задумывались над тем, чтобы увеличить способности своего автомобиля к перевозке грузов, покупка прицепа стала бы для вас отличным решением. Но прежде чем думать над его приобретением, нужно сначала установить фаркоп на ВАЗ 2110/2112. Сделать это можно самостоятельно, внимательно разобравшись во всех тонкостях выбора и непосредственной установки тягового устройства.

Виды фаркопов и их преимущества

Условно фаркопы делят на несколько видов:

модель, которую можно установить в отверстия, предусмотренные производителем;
модель, которая крепится в технологические отверстия;
модель, для установки которой необходимо просверлить отверстия самостоятельно.

Виды фаркопов

Несложно догадаться, что проще всего на ВАЗ 2110/2112 устанавливается первая модель.

Вам необходимо будет лишь очистить отверстия от грязи, установить фаркоп и затянуть болты. Не стоит экономить, решив изготовить устройство своими руками. Купите фирменное прицепное устройство, которое предусмотрено для вашего авто. За свой срок службы он успеет окупиться не один раз.

Если, согласно второй технологии, будете крепить устройство в технологические отверстия, которые уже предусмотрены в авто, их нужно будет лишь слегка рассверлить. Этот метод монтажа фаркопа похож на следующий, но он менее кропотливый.

Ведь в третьем случае вам придется все разметки и отверстия делать своими руками. Фаркоп будет служить вам шаблоном, ориентируясь на который, вы сможете просверлить щели, сделать их зачистку и установить конструкцию.

Покупке качественной модели, к ней будет приложена инструкция. Ориентируясь на нее, выполнить установку будет несложно.

Установочные работы

Вы можете выполнить монтаж на ВАЗ не снимая бампер. Но тогда вам будет нужно просверлить щели в полу, чтобы вывести провода.

Но этого вполне реально избежать, просто демонтировав бампер с автомобиля.

После этого можно будет начать сверление отверстий:

Сделайте два отверстия для кронштейнов своими руками, обработайте их антикором;
Установите фаркоп, закрепляя его с помощью болтов и гаек;
Просверлите еще четыре дырки: две – в нижней части лонжерона и еще две – в багажнике;
Прикрепите к ним устройство используя специальные гайки.

Подключение ТСУ

Если вы при установке своими руками снимали бампер, то должны были заметить в кузове три заглушки из резины. Среднюю вам нужно будет заменить, чтобы потом через нее можно было пропустить провода. Они прокладываются под порогом и выводятся к левой фаре.

Подключают провода по цветам, то есть делают врезку в жгут с задними фонарями. А затем осуществляется установка розетки, которая крепится на кронштейне.

Помните, что подключение проводки в каждом индивидуальном случае может отличаться. Поэтому вам стоит ознакомиться с инструкцией для своего автомобиля.

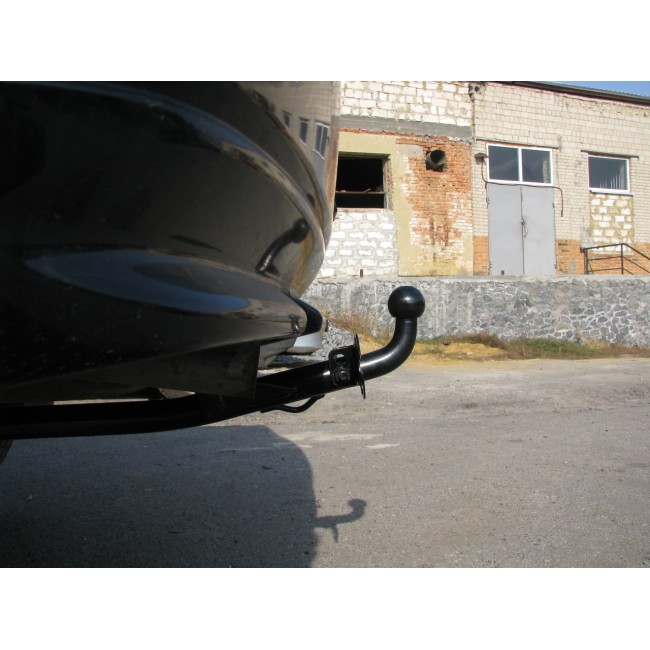

Установка фаркопа на ВАЗ

Советы по выбору фаркопа

Любая модель тягово-прицепного устройства для ВАЗ 2012 имеет свои особенности.

Например, платформа фаркопа может соединяться между собой с помощью болтов или быть цельной. Последний вариант намного удобнее, поскольку вам достаточно будет установить его один раз и не придется все время следить надежным креплением элементов между собой.

Но есть у него и свой недостаток. Со временем, когда металл «постареет» и прохудятся сварные швы, цельное устройство придется выбросить. В случае с разборной моделью, достаточно будет заменить болты или один из элементов устройства.

После установки прицепного устройства на ВАЗ 2110, вам останется лишь купить прицеп и оформить необходимые документы для его регистрации. В целом же, зная обо всех особенностях монтажа фаркопа, вы сможете адекватно оценить свои способности и решить, хотите ли вы установить его своими руками или лучше обратитесь в мастерскую. Выбор за вами!

[democracy]

Автор: Екатерина

Стандартная и универсальная схемы подключения розетки фаркопа

Warning: preg_match(): Compilation failed: invalid range in character class at offset 4 in /var/www/u0249820/data/www/vaz-remzona.ru/wp-content/themes/root/inc/assets/simple_html_dom.php on line 1364

Warning: preg_match(): Compilation failed: invalid range in character class at offset 4 in /var/www/u0249820/data/www/vaz-remzona.ru/wp-content/themes/root/inc/assets/simple_html_dom.php

on line 1364

Warning: preg_match(): Compilation failed: invalid range in character class at offset 4 in /var/www/u0249820/data/www/vaz-remzona. ru/wp-content/themes/root/inc/assets/simple_html_dom.php on line 1364

Warning: preg_match(): Compilation failed: invalid range in character class at offset 4 in /var/www/u0249820/data/www/vaz-remzona.ru/wp-content/themes/root/inc/assets/simple_html_dom.php

on line 1364

Warning: preg_match(): Compilation failed: invalid range in character class at offset 4 in /var/www/u0249820/data/www/vaz-remzona.

ru/wp-content/themes/root/inc/assets/simple_html_dom.php on line 1364

Warning: preg_match(): Compilation failed: invalid range in character class at offset 4 in /var/www/u0249820/data/www/vaz-remzona. ru/wp-content/themes/root/inc/assets/simple_html_dom.php on line 1364

1364

Warning: preg_match(): Compilation failed: invalid range in character class at offset 4 in /var/www/u0249820/data/www/vaz-remzona. ru/wp-content/themes/root/inc/assets/simple_html_dom.php on line 1364

Warning: preg_match(): Compilation failed: invalid range in character class at offset 4 in /var/www/u0249820/data/www/vaz-remzona.ru/wp-content/themes/root/inc/assets/simple_html_dom.php

on line 1364

Warning: preg_match(): Compilation failed: invalid range in character class at offset 4 in /var/www/u0249820/data/www/vaz-remzona. ru/wp-content/themes/root/inc/assets/simple_html_dom.php on line 1364

Warning: preg_match_all(): Compilation failed: invalid range in character class at offset 4 in /var/www/u0249820/data/www/vaz-remzona.ru/wp-content/themes/root/inc/assets/simple_html_dom.php on line 684

Warning: Invalid argument supplied for foreach() in /var/www/u0249820/data/www/vaz-remzona.ru/wp-content/themes/root/inc/assets/simple_html_dom.php on line 691

Warning: Invalid argument supplied for foreach() in /var/www/u0249820/data/www/vaz-remzona. ru/wp-content/themes/root/inc/assets/simple_html_dom.php on line 691

4 / 5 ( 40 голосов )

При эксплуатации автомобиля с прицепом может использоваться любая схема подключения розетки фаркопа на ВАЗ 2106. В процессе работы по монтажу прицепного устройства важно, чтобы все электрооборудование работало в нормальном режиме. И не должно случиться так, что при нажатии на педаль тормоза вспыхивали бы поворотники. В розетке фаркопа все контакты расположены в определенной последовательности, поэтому вы сможете впоследствии пользоваться любым прицепом.

Как установить фаркоп на ВАЗ 2106

Установить прицепное устройство (фаркоп) нужно по следующему алгоритму:

Все работы удобнее всего проводить снизу автомобиля. Поэтому придется использовать смотровую яму, подъемник или эстакаду.
Отключаете от аккумулятора минусовую клемму.
Демонтируете обшивку багажника и избавьтесь от посторонних предметов.
Наметьте положение фаркопа относительно кузова. Наметьте расположение отверстий для крепежа.
Сделайте отверстия под крепежные элементы. Перед установкой прицепного устройства обязательно обработать антикоррозийными составами, иначе металл начнет ржаветь.
В качестве крепежных элементов используются болты, шайбы и гайки. Наживите их и затяните.
Просверлите два отверстия. Одно – в нижней части лонжерона, второе – в багажнике. Установите усиливающие накладки, чтобы значительно усилить крепеж и снять чрезмерную нагрузку с элементов кузова автомобиля.
На последнем этапе производится монтаж электропроводки. Он может быть выполнен одним из двух способов.

Стандартный метод подключения розетки

На прицепе имеется вилка, у которой 7 или 13 контактов. Не всегда он будет полезен, поэтому автомобилисты пользуются универсальным способом подключения розетки фаркопа. На большей части отечественных автомобилей «классического» семейства ВАЗ 2101-2107 не предусмотрен монтаж блоков согласования и управления. Поэтому розетка устанавливается под конкретный прицеп. Для этого нужно знать лишь распиновку вилки. Розетка соединяется жгутом проводов с задним фонарем автомобиля.

Перед подключением розетки фаркопа внимательно изучите проводку автомобиля. Лучший способ монтажа – это соединение розетки с задним фонарем посредством штекеров. Достаточно на 7 штекеров:

Масса (минус АКБ).
Левый поворотник.
Правый поворотник.
Стоп-сигнал.
Габаритные огни.

И пара резервных не помешает. В случае поломки можно быстро перекинуть провода с одного контакта на другой. Внимательно изучите схему заднего фонаря, чтобы при монтаже не ошибиться. И придется устанавливать другие предохранители. Стандартные, установленные на автомобиле, имеют запас по току около 25% – это нормальное значение, используемое при расчетах электрических цепей.

При увеличении нагрузки предельно допустимый ток становится выше, поэтому нужно заменить несколько предохранителей, сохраняя запас около 25%.

Универсальная методика подключения

Для владельцев современных автомобилей подключение розетки окажется проще. И все это благодаря тому, что сама электропроводка намного сложнее. Придется устанавливать специальный блок согласования. С его помощью происходит диагностика всей оптики прицепного устройства. И при повышении потребляемого тока (при коротком замыкании) водитель будет предупрежден. Оповещение произойдет и при выходе из строя одной из ламп (ток потребления при этом уменьшается). По этой причине опытные автоэлектрики советуют использовать устройство согласования.

Проведение монтажа розетки фаркопа на автомобили ВАЗ универсальным способом:

Устанавливаете согласующее устройство и соединяете его с проводкой автомобиля. По схеме производите соединение разъемов. Для активации согласующего устройства нужно его включить, подав питание. Оптика на прицепе начнет работать, в зависимости от того, какой на нее поступает сигнал.
В редких случаях на блоке согласования и прицепе не соответствуют разъемы. Производителей электрики и прицепов много, поэтому и случаются подобные «разногласия». Но при наличии схемы распиновки вилки прицепа и электрики автомобиля можно решить эту проблему достаточно быстро.

Функционирование оптики на прицепе зависит от качества монтажа. Тщательно изолируйте открытые участки проводов, не допускайте возникновения короткого замыкания.

Подключение фаркопа к электронике машины своими руками • Сам автоэлектрик

Многим автомобилистам доподлинно известно, что фаркоп может существенно облегчить жизнь, если есть необходимость перевозки собственных грузов. Нанимать грузовое такси обычно бывает неоправданно, вот почему установка фаркопа может стать отличным выходом из ситуации. У данного устройства общая функция независимо от марки и модели автомобиля

Чем полезен фаркоп как устройство

Фаркоп еще именуют тягово-сцепным устройством. Применяется оно для соединения автомобиля с прицепом для его буксировки. Некоторые приобретают его в готовом виде, некоторые предпочитают изготовление своими руками.

Совет: Чтобы подобрать подходящее для вашей марки машины устройство, можно обратиться в сервисный центр или на специализированное СТО.

Прежде, чем перейти к электрической части крепления фаркопа, нам потребуется установить его на бампер. Обычно крепят его за одну из буксировочных проушин или предусмотренное отверстие, которое предназначено для сцепки, но закрыто заглушкой.

Если вы хотите закрепить такое устройство своими руками, то могут потребоваться дополнительные отверстия в днище машины и ее лонжероне. Может потребоваться сварочный аппарат и услуги электрогазосварщика. Дополнительно запаситесь наждачной бумагой и болгаркой, на которую можно прицепить шлифовочный круг. Покупные изделия должны соответствовать конкретной модели авто

Установка на автомобиле

Основной порядок действий

Сначала снимите бампер и отсеките проушины. Сверлите отверстия, если в этом есть необходимость и делайте сварку креплений.

Вот как осуществляется подключение фаркопа прицепа на автомобиле:

Нам потребуется смотровая яма на эстакаде либо в гараже, на которую мы загоняем наше транспортное средство.
Теперь отключаем питание с электросети, отбросив клемму «минус» с аккумулятора.
Установка фаркопов потребует вынуть все из багажника и снять его обивку.
Само устройство нужно приложить к тому месту, где планируется его крепления и сделать необходимую разметку.
В месте крепления сверлятся дрелью с обеих сторон отверстия, которые лучше обработать антикоррозийным средством, чтобы продлить срок службы;
Как подсказывает фото к данной статье, мы можем производить затяжку сцепного устройства, используя гайки, шайбы и болты, а также ключ подходящего размера.
Теперь потребуется снять нагрузку с рамы автомобиля и обеспечить более надежное крепление. Для этого мы делаем пару отверстий, внизу лонжерона и изнутри багажного отделения с установкой усиливающих накладок.
Затягиваем все нужные болты ключами.

Закрепление на раме авто

Использование схемы подключения

Готовый фаркоп, как правило, обладает уже всеми необходимыми отверстиями для крепления, о чем позаботились производители фаркопов. Теперь мы можем приступить к подключению сцепного устройства.

Нам не обойтись без розетки, которая соединяет электрическую часть проводки автомобиля и прицепа. Схема розетки фаркопа, как правило, идет в комплекте. Что касается электрооборудования сцепного устройства, то оно представляет собой штепсельную розетку с комплектом проводов. Цвет проводки может не совпадать с цветом проводов на фото

Закрепленная болтами на кронштейне, розетка подключается к основной проводке. При подключении нужно смотреть на цвета проводов согласно схемы. Подключать нужно в стандартный разъем, который может быть 7-жильным и 13-жильным (только на иностранных авто).

Совет: В случае, если проводка розетки не соответствует проводке прицепа, то воспользуйтесь переходниками.

Монтаж на авто

Ниже предлагается инструкция, при помощи которой мы сможем осуществить подключение фаркопа к электронике машины:

Нам понадобится отверстие, расположенное в днище багажника для соединения розетки с остальной проводкой. В том случае, когда сцепное устройство изготовлено самостоятельно, придется сверлить отверстия самому. Продумайте место будущего размещения;
После того, как розетка на фаркоп установлена, протянем провод через отверстие в багажнике и подключим к розетке.

Определенную помощь может оказать схема подключения на Ларгус, если вы являетесь обладателем именно этой модели

Во время подключения проводку нужно подключать таким образом, чтобы не перепутать порядок. При несовпадении проводов по количеству приобретите переходник для розетки. Защитить электропакет от внешних повреждений и короткого замыкания поможет специальная трубка, в которую нужно пропустить комплект проводки в сборе;
Закрепите провода на стенках багажника, аккуратно заложите их обивкой.
Можно подсоединять прицеп, проверять, какова высота от земли, и работоспособны ли его стоп-сигналы, повороты и ходовые огни.

Фаркоп можно установить на любой автомобиль. Точки установки указаны в инструкции к изделию

Электроработы

Электрическое оборудование для сцепно-тяговых устройств является другой сферой, нежели изготовление фаркопов. При выборе приспособления подбирайте его таким образом, чтобы он не закрывал номерной знак автомобиля. Иногда с этой целью приходится срезать часть бампера.

Обратите внимание! Если вас не устраивает такая технология, придется купить бампер с заводским вырезом.

На фото – процесс установки на ВАЗ девятого поколения

Может возникнуть и обратная ситуация, когда в сцепном устройстве нет необходимости. Например, владелец приобрел транспортное средство с установленным фаркопом, но желает его снять. В этом случае потребуется проделать обратную работу, чтобы разъединить всю собранную вместе проводку.

Точно так же, как происходило подключение розетки фаркопа, таким же образом мы отключим ее.
Механически можно демонтировать его с помощью специального ключа.
Если его нет – то придется срезать болты или сварочные швы. Такую работу лучше поручить опытным слесарям и электрикам.

Какие бывают сцепные устройства

Существуют следующие виды фаркопов, исходя из крепления и предназначения:

Например, фиксированные, которые ставят на кузов с использованием болтов либо сварки. Снять их гораздо сложнее, вот почему они обычно выдерживают самую долгую эксплуатацию. Некоторым владельцам машин необходимо иметь возможность снимать и устанавливать заново сцепное устройство. В этом случае на помощь придут съемные фаркопы.
Иногда встречаются устройства фланцевого типа, которые обычно крепятся на специальной площадке транспортного средства. Существует классификация фаркопов по тоннажу, а также типам транспорта, на котором они применяются.

Монтируемые быстросъемные устройства

До недавнего прошлого проблему сцепки решали гораздо проще – попросту приваривался к кронштейну крюк, и снять такое устройство уже не было никакой возможности. Сегодня такой подход выглядит, как минимум, неразумным, ведь лучше приобретать и ставить такой фаркоп, который может складываться и прятаться.

С тех пор производство фаркопов шагнуло далеко вперед. К тому же, торчащий сзади машины крючок создает дополнительную угрозу безопасному движению.

Как добиться прочности соединения

Чтобы сделать соединение с фаркопом еще более надежным, в комплектации с ним идут усиливающие пластинки. Для самого устройства нам понадобятся в кузове отверстия диаметром от 12,5 до 13 мм. Через усиливающую пластину и гайку с болтом крепится сам фаркоп. Желательно подложить под металл шайбочку.

При установке электрической проводки постарайтесь добиться качественной изоляции, чтобы не попадала влага с ее разрушительным действием. Выполнить все этапы подключения фаркопа вам поможет видео в этой статье. Любые работы можно провести качественно, если внимательно изучить инструкцию прежде, чем начать орудовать инструментом. На некоторых автомобилям во время установки придется демонтировать задний бампер

Недостаточно ограничиться прикручиванием сцепки к бамперу машины. К устройству нужно еще выводить электророзетку для возможности питания электропотребителей самого прицепа.
Прокладывать проводку через всю машину нет необходимости. Возле места расположения задних фонарей машины обычно находится жгут, к которому и осуществляется запитывание.
Такую работу несложно провести собственными силами или обратиться к сторонним специалистам, имеющим опыт и навыки.

Еще один вариант быстросъемной модели

Если не получается сразу подключить прицеп к сети основного транспортного средства, может потребоваться покупка так называемого адаптера, или блока согласования.

В завершение

При выборе фаркопа на Фольксваген Поло седан или другой европейский автомобильный бренд, отдавайте предпочтения качественным производителям и их изделиям. Теперь, если у вас стоит прицеп в гараже, ему больше не придется пылиться. Осталось провести государственную регистрацию и можно пользоваться. Удачи на дорогах!

Как законно установить фаркоп на легковой автомобиль

Разрешена ли установка фаркопа на легковой автомобиль: российское законодательство об установке фаркопа

Фаркоп — это тягово-сцепное устройство (ТСУ), которое устанавливается на автомобиль с целью подсоединения к нему прицепа.

Фаркоп можно установить в предусмотренные для него штатные места в сервис-центре или самостоятельно, если это не требует нарушения конструкции машины. То есть, не применяется сварка, сверление и т. д.

С 01.01.2015 начал действовать Техрегламент «О безопасности колесных транспортных средств» ТР ТС 018/2011 (далее — Техрегламент). Он регламентирует процесс внесения конструктивных изменений в структуру автомобиля.

Установка фаркопа к подобным изменениям не относится, если завод-изготовитель предусмотрел места для его крепления и внес его в перечень дополнительного оборудования для данной модели авто.

При отсутствии данных о ТСУ в одобрении типа ТС (ОТТС) и документации предприятия-производителя его установка будет являться изменением конструкции машины. В этом случае разрешение на его монтаж дает ГИБДД. Об этом свидетельствует п. 7.18 ПДД и Закон «О безопасности дорожного движения» № 196-ФЗ от 10.12.1995.

Важно. Если автомобиль не эксплуатируется, никто не вправе оштрафовать владельца за его переоборудование.

При эксплуатации машины с тягово-сцепным устройством (ТСУ) нужно иметь в наличии следующие бумаги:

1. Паспорт (инструкцию по монтажу) фаркопа с отметкой автосервиса о его монтаже.

2. Копию сертификата ТСУ.

3. Акт о проделанной работе.

Нужна ли регистрация фаркопа в ГИБДД: новые правила установки фаркопа на легковой автомобиль

Многих водителей волнует вопрос: как законно установить тяговое устройство?

Регистрировать в ГИБДД нужно любые изменения, внесенные в конструкцию автомобиля. Установка фаркопа практически на всех моделях авто разрешена производителем. Это указывается в руководстве по эксплуатации.

Монтаж ТСУ не относится к конструктивным изменениям транспортного средства.

Фаркоп не нужно регистрировать в ГИБДД в следующих случаях:

1. Установка ТСУ предусмотрена предприятием-изготовителем.

2. На фаркоп имеется паспорт и сертификат соответствия.

3. Устройство для прицепа установлено согласно инструкции, приведенной в паспорте, т. е. конструкция машины не изменена.

При установке фаркопа на авто следует руководствоваться сведениями из эксплуатационных документов на машину. Если в них отражено, что устанавливаемое ТСУ сертифицировано для использования в составе данного автомобиля, то регистрировать изменения не нужно.

Новые правила устанавливают: ТСУ не проверяют и не согласовывают в ГИБДД (п. 77 Техрегламента) в следующих случаях:

1. Фаркоп предназначен для данного авто.

2. Произведена оценка соответствия ТСУ автомобилю, имеются подтверждающие документы.

3. Установка предусмотрена заводом-изготовителем.

Информация о том, разрешена ли данному автомобилю буксировка прицепа, указана в его нагрузочной таблице. Она находится на правой средней стойке автомобиля или под капотом. В ней сообщается о возможности подсоединения прицепа.

Если соответствующая строка не содержит данных, фаркоп нужно регистрировать в ГАИ.

Требует оформления ТСУ, присоединенное болтами или приваренное к силовым элементам машины, и необходимое для серьезных тяговых нагрузок.

При установке фаркопа своими руками следует соблюдать следующие правила:

1. Выбор устройства, подходящего для конкретной марки и модели авто.

2. Прочтение инструкции к ТСУ.

3. Подготовка необходимых инструментов.

4. Демонтаж бампера и его усилителя.

5. Монтаж балок и кронштейнов к лонжеронам кузова согласно указанной в инструкции схеме.

6. Крепление подрозетника к балке; присоединение жгута электропроводки к балке пластиковыми шнурами.

7. Протягивание жгута через проем в задней панели.

8. Электромонтаж, разъем для него есть на схеме авто.

9. Соединение двух колодок.

10. Установка снятых деталей машины.

Внимание! Болты, соединяющие элементы ТСУ с кузовом, должны быть тщательно затянуты. Если места крепления заржавели, следует обработать их антикором.

Грамотный монтаж ТСУ обеспечит длительность его эксплуатации, надежность в пути и безотказную работу.

Какие документы нужны для регистрации фаркопа в ГИБДД?

Для регистрации ТСУ в ГАИ и получения свидетельства сначала нужно пройти техническую экспертизу.

Этап 1. Предварительный осмотр в ГИБДД

Автовладелец должен посетить ГАИ и написать заявление на предварительную экспертизу конструкции машины, сдать в окошко документы и через определенный срок получить решение.

В инспекцию нужно подать следующие бумаги:

1. Заявку установленной формы (выдает ГАИ).

2. ПТС (двухстороннюю копию).

3. Документы на фаркоп.

4. Свидетельство о регистрации легковой машины.

Этап 2. Экспертиза после изменений с оценкой безопасности

На автомобиль устанавливается ТСУ.

Работу должен выполнять специализированный центр, который выдаст подтверждающие документы: акт выполненных работ, заявление-декларацию, копию сертификата соответствия.

Владелец отгоняет авто на осмотр, где проверяют безопасность конструктивных изменений и оформляют диагностическую карту.

Затем техэкспертизу проводит ГАИ и выдается свидетельство.

Для его получения автовладелец предоставляет:

1. Карту диагностики.

2. Договор покупки ТСУ и иные документы.

3. Сертификат на фаркоп.

4. Декларацию от автосервиса.

5. Заявление и вынесенное предварительной экспертизой решение.

Когда установка фаркопа на легковой автомобиль запрещена — размер штрафа

Законодательство запрещает устанавливать фаркоп на машину, если он не указан в качестве дополнительного оборудования в ОТТС.

Копию документа можно запросить у дилерского центра или у завода-изготовителя авто. Ее получают фирмы, производящие или импортирующие в РФ автомобили.

Оснащать авто фаркопом нельзя, если на нем запрещено использовать прицеп.

Так, имея категорию «В», ездить с прицепом законно, если его масса не выше максимальной массы снаряженного авто. А разрешенные массы машины и прицепа в сумме не выше 3,5 тонны.

В иных случаях, либо для применения тяжелого прицепа, необходима категория «Е».

При осмотре машины с фаркопом инспектор может выписать штраф, если ТСУ:

1. Нестандартное или неисправное.

2. Закрывает госномер или оптику.

3. Установлено в не предусмотренные производителем места.

При возникновении проблем при постановке машины на учет из-за наличия фаркопа, следует попросить у сотрудника ГИБДД письменное объяснение того, почему он наложил запрет на регистрацию.

На основании полученных разъяснений можно написать жалобу на имя начальника ГАИ.

Штраф за ТСУ предусматривает ч. 1 ст. 12.5 КоАП. Его размер составляет 500 р. Его можно оплатить с 50% скидкой. Это разрешает ст. 32.2 КоАП. Это можно сделать в течение 20 дней с даты его выписки.

Все новые штрафы ГИБДД в 2017 году

Важно. Езда без регистрации конструктивных изменений авто подразумевает административную ответственность и повышает опасность для жизни и здоровья участников дорожного движения.

Можно ли избежать штрафа за фаркоп без его регистрации в ГИБДД?

Можно ли избежать административного наказания?

Не допустить выписки штрафа за наличие прицепного устройства автовладелец может несколькими способами:

1. Сначала следует вести диалог с инспектором о том, что в ближайшем будущем все будет исправлено

Попросить его ограничиться предупреждением. Законность этого подтверждает ст. 12.5 КоАП.

Такая тактика особенно действенна, если водитель не нарушал ПДД за последние 6 месяцев или год.

2. Использование съемного фаркопа

При этом трудно логически заявлять о том, что данные конструктивные изменения повлияют на вероятность и исход аварии.

Любой разумный инспектор примет эту точку зрения, т. к. выступающий элемент отсутствует.

3. ТСУ установлено заводом, либо для него имеются крепления

При этом фаркоп не является конструктивным изменением автомобиля.

4. Ссылка на п. 77 Техрегламента

Если требования данного документа для авто выполнены — ТСУ сертифицировано для машины, на которой оно установлено — значит, тяговое устройство прошло оценку, и с ним можно ездить.

Итак, при наличии фаркопа на него нужен сертификат соответствия Техрегламенту. Благодаря сертификату, сотрудник ГИБДД не сможет оштрафовать автовладельца.

Если монтаж ТСУ не предусматривает конструктивных изменений машины, не закрывает номерной знак, его можно установить самостоятельно. Дополнительное оформление в ГИБДД не требуется.

Схема подключения прицепа к автомобилю своими руками: распиновка розетки фаркопа

Автор: Виктор

Фаркоп или тягово-сцепное устройство — это неотъемлемая составляющая любого современного авто, которое используется с прицепом. Казалось бы, в установке фаркопа и его подключении нет ничего сложного, но для того, чтобы оптика прицепа работала нормально, необходимо правильно соединить все провода. Схема подключения прицепа распиновка розетки фаркопа, а также инструкция по установке этого устройства представлены ниже.

Содержание

Открытьполное содержание

[ Скрыть]

Особенности установки фаркопа

Как правильно провести монтаж и подсоединение устройства в своем автомобиле, как подключить вилку на 7 контактов к проводке?

Перед тем, как осуществить присоединение блока согласования для фаркопа Смарт Коннектор, нужно произвести монтаж устройства, рассмотрим процесс установки к автомобилю:

Машина в первую очередь загоняется на яму, обесточивается электрика в авто, для этого снимите клеммы с аккумулятора.
Затем из багажного отделения нужно убрать абсолютно все, включая запаску, огнетушитель, аптечку и т.д. Демонтируйте пластиковую облицовку.
Далее, тягово-сцепное устройство нужно подставить к месту установки — устройство надо зафиксировать на месте, а также пометить места, где будут вмонтированы фиксаторы на фаркоп. В тех местах, где будут крепления, следует просверлить отверстия. Чтобы устройство на прицеп не прогнило раньше срока, рабочие поверхности нужно обработать специальным антикоррозийным веществом.
Для крепления используется болты с шайбами, зафиксируйте их как можно более прочно, чтобы не было зазоров и люфта.
На внутренней части багажного отсека, а также снизу лонжерона, следует просверлить еще два отверстия. Специалисты рекомендуют использовать при установке специальные усиливающие накладки, таким образом, крепление устройства будет более надежным, а нагрузка на кузов — менее высокой.
После этого производится монтаж болтов и накладок. Затем остается произвести подключение тягово-сцепного устройства. Для этого вам потребуется распиновка розетки фаркопа на 7 контактов. Кстати, схема подключения фаркопа к 7-контактной розетке должна идти в комплекте (автор видео — канал Фаркопыч).

Как можно подключить розетку?

Подключение электрики фаркопа к разъему может быть осуществлено в соответствии с одной из схем — либо стандартной, либо универсальной. В данном случае все зависит от конструктивных особенностей самой машины, фаркопного устройства и прицепа. Если необходимость установки и соединения элементов в разъем фаркопа возникает у вас впервые, то лучше всего обратиться за помощью к специалистам. Предлагаем ознакомиться с каждой из схем.

Стандартный способ

Если схема подключения для фаркопа своими руками не предусматривает наличие в авто согласущего блока, то придется работать с имеющейся проводкой. Таким образом, подключение розетки фаркопа не требует использования дополнительных разветвителей. Иными словами, для того, чтобы розетка фаркопа была включена должным образом, потребуется вмешаться в бортовую сеть авто и правильно соединить кабеля для работы фар. В зависимости от конструктивных особенностей машины, возможно, потребуется выполнить распайку проводки фаркопа.

В целом такая процедура выглядит следующим образом:

Снимаются защитные накладки на задней оптике.
Вам необходимо вывести провода от стоп-сигналов, габаритов, а также фонарей заднего хода.
Проводка наращивается путем добавления новых проводов. Все провода по схеме выводятся на тягово-сцепное узел.
Производится соединение с розеткой, для более качественного соединения контакты лучше запаять.

Распиновка контактов в розетке

Универсальный

Если речь идет о более новой машине, то в данном случае автомобильный фаркоп должен подключаться с использование блока согласования. Это устройство используется для постоянного контроля состояния оптики, поэтому его нужно обязательно установить. Данный узел сможет предупредить водителя о том, что в электросети увеличилось потребление тока. Также его использование необходимо для того, чтобы обеспечить корректную настройку передачи импульсов, если дополнительно используется мультиплексная шина.

Как подключить розетку фаркопа по универсальному методу:

Для начала производится установка управляющего девайса — блока согласования — и его дальнейшее подключение к электросети. Необходимо подключить правильно все контакты и разъемы, при наличии схемы руководствуйтесь ею.
После установки производится активация блока. Включив девайс, вы увидите, что задние фары будут мигать, после этого можно подсоединять сам фаркоп.
Может быть такое, что разъемы на управляющем устройстве не соответствуют тем, которые установлены на прицепе. На них могут быть разные контакты, это обусловлено тем, что производители при изготовлении используются разные технологии. Если это так, то мы бы порекомендовали обратиться к квалифицированным электрикам.

Фотогалерея «Схемы подключения»

1. Простой метод

2. Универсальный вариант соединения

Подключение электрики в любом случае является обязательным, этим правилом пренебрегать нельзя. Ведь работоспособная задняя оптика значительно определяет безопасность транспортного средства. Если фары на прицепе не будут работать, скорей всего, это приведет к аварии, ведь как известно, наши соотечественники во время езды ориентируются на заднюю оптику других авто при торможении. Перед тем, как выезжать на дорогу, необходимо в обязательном порядке проверить работоспособность фонарей.

Видео «Как сделать тягово-сцепное устройство в гаражных условиях?»

На видео ниже представлена подробная инструкция по изготовлению тягово-сцепного устройства своими силами (автор ролика — канал MADE at HOME).

Загрузка …

Подключение фаркопа проводки

Электропроводка прицепа. Электропроводка прицепа легкового автомобиля. Подключение электропроводки прицепа. Способы подсоединения электропроводки прицепа легкового автомобиля. Как подключить электропроводку прицепа легкового автомобиля своими руками.

Многие автовладельцы, которым периодически приходится сталкиваться с перевозкой определенных грузов, применяют для транспортировки прицепы. Однако для того, чтобы автомобиль был оборудован прицепом, на него необходимо установить фаркоп. Что касается его установки, то это достаточно просто сделать самостоятельно. Намного сложнее — подключить электропроводку прицепа, что предусмотрено правилами дорожного движения.

Схема электропроводки прицепа легкового автомобиля

Для подсоединения проводки прицепа к машине используются два типа розеток на 7 и 13 выводов. Схема подсоединения розетки буксируемого транспортного средства (в дальнейшем БТС) также зависит и от стандарта страны, из-за чего прицеп с российской разводкой невозможно без переделки подключить к розетке с европейской разводкой. Если подсоединить его без переделки, правые габариты прицепа не будут гореть, что в ночное время может послужить причиной аварии.

Розетки на 13 контактов применяются, как правило, в автомобилях стран США и Европы. Дополнительные контакты, которые есть в розетке, применяются для включения противотуманок и другого электрооборудования.

Например, если говорить о доме-прицепе, то в данном случае, помимо оптики, необходимо будет вывести контакты, требуемые для питания различных устройств, используемых в нем.

7-контактные розетки применяются в автомобилях, которые эксплуатируются в странах бывшего СССР. В этом случае применяются контакты для подсоединения стоп-сигналов, поворотников и габаритных огней. В обоих случаях контакты должны располагаться зеркально.

Схема соединения прицепа легкового автомобиля

Чтобы автомобильный прицеп был правильно подсоединен к бортовой сети, необходимо знать, какой провод к какому контакту подсоединять.

Схема подсоединения прицепа российской 7-контактной розетки выполнена таким образом:

Левый поворотник.
Лампочка заднего хода.
Земля.
Правый поворотник.
—
Лампочка стоп-сигнала.
Габариты.

А вот европейская (универсальная) распиновка:

Левый поворотник.
Лампочка заднего хода.
Земля.
Правый поворотник.
Правый габаритный фонарь и подсветка номера.
Лампочки стоп-сигнала.
Левый габаритный фонарь.

Они фактически одинаковые, за исключением пятого пункта.

Распиновка на 13 клемм:

Левый поворотник.
Задний фонарь противотуманок.
Земля для клемм 1-8.
Правый поворотник.
Левая сторона подсветки номера и габаритов.
Стоп-сигнал.
Правая сторона подсветки номера и габаритов.
Лампочка заднего хода.
Напряжение 12 V 35 Ампер, которое является постоянным.
Напряжение 12 V 35 Ампер, которое подается после включения зажигания.
Земля.
Сигнальная проводка.
Земля для 9-ой клеммы.

Как подключить электропроводку легкового автомобиля своими руками?

В принципе при покупке фаркопа для установки на свой автомобиль с ним в комплекте продаются все требуемые для подсоединения материалы. А если нет, данный комплект нужно будет купить отдельно.

Для этого понадобится:

Комплект проводов.
Розетка фаркопа для подсоединения прицепа.
Крепежи.
Крепежная пластина.
Схема подсоединения прицепного устройства с распиновкой розетки.

Кроме того, придется позаботиться об инструментах, которые потребуются для работы:

Паяльник.
Изоляционная лента.
Термоусадка.
Соединительные клеммы для проводов, если таких нет в комплекте.
Сверла и дрель, если на машине не предусмотрено места под розетку и фаркоп.
Инструменты для снятия бампера либо его подрезки.
Отвертки.
Гаечные ключи.

Если вы не имеете специального комплекта для подсоединения проводки, обязательно выбирайте многожильные провода с сечением не менее 1.5 мм2. Кроме того, для проводки отлично подойдут медные провода. Перед началом работ не забудьте снять клеммы с АКБ, чтобы не подвергать себя риску и полностью обесточить сеть.

При самостоятельном подсоединении проводки фаркопа вы можете прибегать или к стандартному способу подсоединения, или к универсальному. Первый подойдет вам если и на прицепе, и на фаркопе вашего авто уже присутствуют специальные разъемы, которые можно будет соединить при потребности. В таком случае вам по сути придется только тщательно изучить распиновку разъема БТС легкового авто, что чаще всего можно сделать с помощью эксплуатационной инструкции транспортного средства. Трогать электросеть не придется вообще.

Во всех других случаях, особенно когда приходится самостоятельно устанавливать на автомобиль и розетку, и фаркоп, подойдет лишь универсальный метод подсоединения. Однако мы рассмотри оба способа.

стандартный метод

Для подсоединения самой розетки фаркопа нужно сначала внимательно изучить схему ее подсоединения и распиновку розетки прицепа. Затем вам нужно найти колодку жгута одного из задних фонарей машины. Именно к данному жгуту необходимо будет подключить розетку, для этого будут применяться подходящие разъемы.

Зачастую в конструкции автомобиля предусматривается специальное окошко, посредством которого удобно просовывать провода. Однако при подсоединении у вас в обязательном порядке должен остаться один проводок, который необходим для подсоединения второго поворотника. Если говорить о способе соединения проводов, для этого можно или применять объемные клипсы, или фиксировать соединения посредством пайки (с проводов нужно будет предварительно снять небольшой кусочек изоляции).

Самое главное в такой работе — в точности следовать схеме подключения розетки фаркопа. Иначе есть риск повреждения не только фаркопа, а и всей электропроводки автомобиля.

универсальный метод

Если у вас современный автомобиль с электронным блоком управления, не рекомендуется применять стандартный метод. Суть в том, что электронный блок полностью контролирует функционирование заднего освещения, и когда вы вмешаетесь в целостность электропроводки, есть вероятность, что компьютер выдаст ошибку и вовсе прекратит всякое освещение.

Поэтому, кроме всех перечисленных материалов, вы также должны будете подготовить блок «согласования». Он подключается к электрической сети транспортного средства. Блок «согласования» будет подавать требуемые сигналы на заднюю светотехнику, тогда как основной электронный блок не сможет распознать дополнительное устройство и поэтому не будет препятствовать подсоединению и применению розетки фаркопа. Затем проделайте то, что и в первом способе — соедините провода заднего освещения авто и розетки фаркопа, не забывая при этом о потребности надежной изоляции.

Советы профи

В целом подсоединить проводку фаркопа не сложно, если вы разбираетесь в распиновке розетки фаркопа и схеме подсоединения прицепа. Также стоит помнить, что есть разные виды розеток, при этом розетка прицепа и фаркопа должны совпадать. Иначе у вас не получится подсоединить прицеп.

Стук в автомобиле. Стук при движении автомобиля. Что может стучать в автомобиле. Как определить причину стука.
ABS автомобиля, что такое abs автомобиля, неисправности системы ABS, диагностика ABS
Обгон автомобиля, когда можно начинать обгон автомобиля, правила обгона ПДД
Не работает бензонасос ваз 2110, схема бензонасоса ваз 2110, устройство бензонасоса ваза 2110, ремонт бензонасоса ваз 2110,
Автомобильные антенны для радио, устройство автомобильной антенны, автомобильная антенна своими руками
Задняя балка Пежо 206, устройство задней балки пежо 206. Задняя балка Пежо 206 неисправность, ремонт задней балки пежо 206
Передняя подвеска Калина, устройство передней подвески калина, стук в передней подвеске калина, ремонт передней подвески Калина
Амортизатор масляный, лучшие масляные амортизаторы, прокачка масляных амортизаторов, как правильно прокачать масляный амортизатор
Неисправности сцепления, буксует сцепление, причины неисправности сцепления, как устранить
Вискомуфта вентилятора, работа вискомуфты вентилятора, неисправности вискомуфты вентилятора, ремонт вискомуфты вентилятора
Коррозия порогов автомобиля, пленка на пороги автомобиля, как наклеить пленку на пороги автомобиля
Газовые или масляные амортизаторы, какие амортизаторы выбрать, топ 10 лучших производителей амортизаторов
Спидометр машины, почему не работает спидометр, ремонт спидометра
Электронная педаль газа, работа электронной педали газа, неисправности электронной педали газа, ремонт электронной педали газа
Тахометр на авто, не работает тахометр, причины поломок тахометра, делаем ремонт своими руками
Женские автомобили. Женские автомобили недорогие, престижные марки авто для женщин
Блок предохранителей ВАЗ 2109, блок предохранителей ваз 2109 карбюратор, блок предохранителей ваз 2109 инжектор, схема блока предохранителей ВАЗ 2109, замена блока предохранителей ВАЗ 2109
Забит катализатор, признаки забитого катализатора, как проверить катализатор, к чему может привести эксплуатация неисправного катализатора
Правильная шпаклевка авто, жидкая шпаклевка для авто, как выбрать шпаклевку для авто, шпаклевка авто своими руками
Трещина на лобовом стекле на машине. Скол на лобовом стекле автомобиля. Ремонт сколов на лобовом стекле своими руками
Сайлентблоки передней подвески ваз, сайлентблоки передней балки, как поменять передние сайлентблоки
Датчики ВАЗ 2115 инжектор, предназначение датчиков, датчик холостого хода ваз 2115 инжектор, датчик температуры ваз 2115 инжектор, датчик скорости ваз 2115 инжектор, датчик топлива ваз 2115 инжектор, где установлены датчики, неисправности датчиков, к чему приводит работа неисправных датчиков
Виды пыльников, пыльник ШРУСА. Пыльник ШРУСА наружний. Пыльник ШРУСА внутренний. Как выбрать наружный пыльник и пыльник внутренний
Авто ремень ГРМ, натяжение ремня ГРМ, замена ремня грм ролика помпы
Лучшая тормозная жидкость, принцип выбора
Машина не заводится в мороз, причины, как устранить, полезные советы
Медкомиссия на водительское удостоверение 2019
Разрядка аккумулятора, как предотвратить разрядку аккумуляторной батареи автомобиля
Потеет фара изнутри, что делать
Отопитель ваз 2107. Плохо греет печка ваз 2107: как отремонтировать печку на ВАЗ 2107
Незамерзайка, что это такое и как правильно её выбрать
Замена тормозной жидкости, как правильно произвести замену тормозной жидкости своими руками
Подогрев сидений автомобиля, накидки с подогревом на сиденье автомобиля, отзывы пользователей
Как заменить лампочку в автомобиле
Масло в коробке передач, почему пенится масло
Как правильно произвести полировку кузова автомобиля своими руками
Выбираем легкосплавные диски, положительные стороны легкосплавных и кованых колесных дисков.
Как поменять фильтр на автомобиле своими руками
Атермальная тонировка пленкой «Хамелеон», что это такое, как правильно выбрать пленку
Преимущества и недостатки штампованных металлических дисков по сравнению с литыми, полезные советы

Распиновка розетки фаркопа, как подключить разъем

Для буксировки за легковым автомобилем прицепа мало установить фаркоп. На прицепе есть своя электрическая проводка, габаритные огни и поворотники, и их надо подключить к б/с машины и ее сигнальным цепям. В принципе, для этого предусматривается специальный разъем, позволяющий объединить электрику обоих объектов. Но при всей внешней простоте, подключение фаркопа может вызвать определенные трудности, из-за возникновения самых разных сочетаний буксируемых объектов, транспортных средств и используемых разъемов.

Разъем фаркопа

У каждого из них, автомобиля и прицепа, своя электрическая проводка, а разъем, устанавливаемый на фаркоп, позволяет связать их между собой. Понятно, что соединять необходимо одноименные цепи. Чтобы не возникало путаницы, используется схема разводки цепей машины, прицепа и распиновка разъема. Ее, а также внешний вид и цоколевку для вилки и розетки можно увидеть на приведенном рисунке.

Необходимо обратить внимание, что у вилки и розетки (составные элементы, образующие разъем), счет контактов осуществляется по-разному. На фаркоп предусматривается установка розетки, для чего на нем предусмотрена специальная площадка (подрозетник).

Как это выглядит, показано на фото:

Это самый распространенный вариант подключения фаркопа. Как правило, разъем продается отдельно. Он бывает семи и тринадцати контактным. На изделиях отечественного и европейского производства используются розетки первого типа, на продукции американских производителей – второго. Бывают ситуации, когда розетки и вилки на автомобиле и прицепе не соответствуют друг другу, тогда для подключения электрики фаркопа можно применять специальные переходники.

Подключение розетки фаркопа, возможные варианты

Следующей задачей будет подключение розетки. Его можно провести:

Штатное подразумевает, что на машине есть специальный разъем, куда выведены все необходимые сигналы, позволяющие безболезненно выполнить подключение. Схема, или по-другому распиновка, разъема должна быть приведена в руководстве автомобиля. Это самый лучший вариант подключения, когда не нужно вторгаться в электрику авто и проводить с ней дополнительные манипуляции.

В тех случаях, когда такой возможности нет, приходится использовать универсальный способ подключения. В этом случае также возможны различные варианты. Если на автомобиле отсутствует сложный бортовой компьютер, то электрику можно подключить напрямую к имеющимся сигнальным цепям, для чего проводки, идущие с разъема, соединяются с электрическими цепями, имеющимися на задних фонарях.

С этой целью находится нужный провод, например левый поворотник, и к нему подключается соответствующий провод от прицепа (через разъем фаркопа). Сделать подобное можно несколькими способами – используя специальные обжимные клипсы, или путем зачистки изоляции провода на машине и соединения проводов с последующей пайкой. Помочь определить нужные цепи и подключить к ним проводки от разъема фаркопа, поможет схема проводки авто, правильность найденных цепей проверяется при помощи тестера. Подробно с этой процедурой можно ознакомиться на видео В тех же случаях, когда на машине стоит сложный бортовой компьютер, подразумевающий диагностику задних фонарей, то такой способ подключения не обеспечит желаемого результата. Дело в том, что включенные габариты и поворотники прицепа приводят к увеличению тока потребления, а электроника воспринимает это как неисправность. Во избежание подобной ситуации применяется специальный блок согласования. Он же используется и в тех случаях, когда управляющие сигналы распространяются по мультиплексной шине.

Проводки соединяют подобное устройство, как описано выше, с сигнальными цепями, только в этом случае сигналы на светотехнику буксируемого устройства поступают не с машины, а с блока согласования, а его присутствие электроникой не воспринимается. Дополнительно блок необходимо подключить к б/с авто.

Мало просто установить на автомобиль фаркоп, только его наличие не означает, что можно буксировать прицеп. Для обеспечения безопасности движения электрику машины необходимо соединить с электрикой прицепа. Это позволит задействовать на нем габаритные огни, а также поворотники. В противном случае эксплуатация прицепа будет невозможна.

Стандартная и универсальная схемы подключения розетки фаркопа

Как установить фаркоп на ВАЗ 2106

Установить прицепное устройство (фаркоп) нужно по следующему алгоритму:

Все работы удобнее всего проводить снизу автомобиля. Поэтому придется использовать смотровую яму, подъемник или эстакаду.
Отключаете от аккумулятора минусовую клемму.
Демонтируете обшивку багажника и избавьтесь от посторонних предметов.
Наметьте положение фаркопа относительно кузова. Наметьте расположение отверстий для крепежа.
Сделайте отверстия под крепежные элементы. Перед установкой прицепного устройства обязательно обработать антикоррозийными составами, иначе металл начнет ржаветь.
В качестве крепежных элементов используются болты, шайбы и гайки. Наживите их и затяните.
Просверлите два отверстия. Одно – в нижней части лонжерона, второе – в багажнике. Установите усиливающие накладки, чтобы значительно усилить крепеж и снять чрезмерную нагрузку с элементов кузова автомобиля.
На последнем этапе производится монтаж электропроводки. Он может быть выполнен одним из двух способов.

Стандартный метод подключения розетки

Масса (минус АКБ).
Левый поворотник.
Правый поворотник.
Стоп-сигнал.
Габаритные огни.

Универсальная методика подключения

Проведение монтажа розетки фаркопа на автомобили ВАЗ универсальным способом:

Устанавливаете согласующее устройство и соединяете его с проводкой автомобиля. По схеме производите соединение разъемов. Для активации согласующего устройства нужно его включить, подав питание. Оптика на прицепе начнет работать, в зависимости от того, какой на нее поступает сигнал.
В редких случаях на блоке согласования и прицепе не соответствуют разъемы. Производителей электрики и прицепов много, поэтому и случаются подобные «разногласия». Но при наличии схемы распиновки вилки прицепа и электрики автомобиля можно решить эту проблему достаточно быстро.

Схема подключения розетки фаркопа для начинающих

Тягово-сцепное устройство специально создано для того, чтобы производить соединение с автомобилями и прицепами для буксировки. Данный элемент удобен в эксплуатации, если был изготовлен на заводе.

Однако стоит отметить, что далеко не у каждого владельца автотранспорта есть фаркоп. Их можно приобрести отдельно под каждую марку автомобиля на станциях техобслуживания, а также сделать самостоятельно. Чтобы сделать фаркоп своими руками, нужно иметь инструмент и навыки работы с техникой, так как сделать конструкцию подходящей формы непросто.

Но также фаркоп можно использовать не по назначению. Например, для вытягивания тяжелых предметов, применяя тягловую силу автомобиля.

Видео “Фаркоп своими руками”

Из видео Вы узнаете, как сделать фаркоп самостоятельно.

Установка на автомобиле

Для фаркопа требуется правильное присоединение, чтобы выполнял свои функции должным образом. Прежде всего нужно закрепить саму установку на транспорт, а после этого произвести подключение оборудования по соответствующей схеме. Может понадобиться сварочный аппарат и много других инструментов. Работая с устройством самостоятельно, нужно учесть, что на некоторых марках автомобилей может потребоваться сделать дополнительные отверстия в днище машины и лонжероне (например, Нива или ВАЗ 2107).

Так как правильно должна подключаться конструкция для буксировки?

Основной порядок действий

Для начала необходимо снять бампер. Размечается место, куда будет крепиться фаркоп – середина бампера. После этого сверлятся отверстия на корпусе бампера, если их там нет. Чаще всего эта конструкция устанавливается на буксировочную проушину, специально предназначенную для этой цели, или к отверстию для сцепления. Они могут быть закрыты заглушкой, которую нужно снять самостоятельно или на СТО.

Снять бампер можно практически в любых условиях, если в наличии есть инструменты. Но подключение фаркопа к электропитанию автомобиля проводится по определенной схеме. Для этого желательно загнать машину на эстакаду или работать в гараже, где есть смотровая яма. Здесь будет удобно проводить и другие работы.

После снятия бампера нужно отключить питание с электрической сети, откинув отрицательную клемму с аккумулятора.

Затем уберите все вещи из багажника, снимите обивку. В месте крепления фаркопа к корпусу транспорта делается разметка, а затем при помощи дрели просверливаются отверстия нужного диаметра. Места сверления желательно обработать антикоррозийными средствами, чтобы продлить срок службы.

Крепить фаркоп на корпус можно при помощи болтов, гаек и шайбами-гроверами. Теперь потребуется снять нагрузку с рамы автомобиля и обеспечить более надежное крепление. Сделайте отверстия в нижней части лонжерона и в багажном отделении. Все элементы крепления должны быть туго затянуты гаечным ключом.

Использование схемы подключения

Схема подключения розетки

Следующий этап – присоединение элементов проводки автомобиля с прицепом. Схема подключения розетки фаркопа обычно прилагается к самой покупке. Электрооборудование сцепного устройства представляет собой штепсельную розетку с проводами.

Розетка фаркопа крепится болтами на кронштейне, а затем к основной проводке. Подключение производится в стандартный разъем в соответствии и цветами проводов и схемы. Для подключения к стандартному разъему используется 7-контактная или 13-контактная розетка. Если проводка подрозетника фаркопа не соответствует проводке, установленной на прицепе, то нужно воспользоваться переходниками.

Монтаж на авто

Как подключить розетку фаркопа к проводке автомобиля? Для подсоединения розетки с остальной системой нужно использовать отверстие в днище багажника, которое надо сделать заранее. После установки фаркопа необходимо протянуть нужные провода через отверстие, а затем подключить в соответствующий разъем. Важно сохранить правильный порядок проводов. Можно придать дополнительную защиту электрических шнуров, поместив их в специальные трубки, которые не проводят электричество. Так можно защитить проводку от короткого замыкания.

Когда все работы завершены можно приступить к подсоединению прицепа, и проверить результат. Нужно, чтобы были в рабочем состоянии стоп-сигналы, «поворотники» и ходовые огни.

Если после подключения все работает исправно, то нужно закрепить провода на корпусе машины, а затем вернуть обивку на положенное место.

Электроработы

При необходимости снять электрооборудование с автомобиля, потребуется произвести отключение от проводки соответствующих элементов. Если у владельца авто нет необходимости в буксировочной конструкции, то ее следует снимать в обратной последовательности.

Но также электроработы можно доверить электрику на СТО.

Какие бывают сцепные устройства

На сегодняшний день можно встретить фиксированные сцепные устройства и фланцевые.

Первый достаточно простой тип – на кузов транспорта при помощи сварки крепят фаркопы. В результате их очень сложно снять, чинить их редко приходится, так как они надежны.

Фланцевый тип сцепки крепится на специальных площадках и имеет классификацию: по типу транспортных средств, по тоннажу.

Как добиться прочности соединения

Чтобы крепление фаркопа на автомобиле было прочным лучше всего воспользоваться сваркой. Конечно, снять буксировочную установку будет крайне проблематично, но вы можете быть уверены, что такой крепеж не будет шататься и не лопнет при большой нагрузке. Если вы хотите использовать съемные крепежи, тогда приобретайте стальные болты и гайки с хромированным покрытием (антикоррозийный слой).

Видео “Установка”

Из видео Вы узнаете, как установить на автомобиль фаркоп.

Установка и подключение электропроводки фаркопа своими руками, видео

Владельцам транспортных средств, не имеющим прицепного устройства, в некоторых ситуациях будет относительно нелегко. Если в гараже нет собственного грузовичка и нет возможности заказать услуги по перевозке, потребуется установить и подключить такое устройство, как фаркоп. Сделать это можно как посредством помощи профессионалов, так и самостоятельно. Прежде чем осветить вопрос, как произвести процесс установки данного приспособления, стоит разобраться с тем, что собой представляет фаркоп и для каких целей он используется.

Достаточно часто в обычной жизни приходится заниматься перевозкой такого груза, которые не вписывается по своим параметрам и размеру в багажник или салон автомобиля. Это могут быть разнообразные строительные материалы или крупные, негабаритные приобретения.

Чтобы разместить подобные вещи и покупки, потребуется наличие мини-трейлера, в который идеально войдет то, что необходимо перевезти с одного места на другое. К перевозимому грузу можно отнести все, начиная от мешка картошки и заканчивая бетономешалкой.

Для подключения подобного прицепа потребуется место для специального тягового устройства. По той причине, что им обладают далеко не все современные транспортные средства, часто требуется самостоятельно приобрести необходимые запчасти и осуществить такой процесс, как установка фаркопа.

Сделать самостоятельно или приобрести готовый?

Подобное приспособление можно приобрести в специализированном магазине или изготовить самостоятельно. Несмотря на то, что последний вариант позволит сэкономить немало материальных средств, многие предпочитают покупать уже готовый вариант от известных производителей. Это основано на определенных преимуществах:

Еще в процессе проектирования устройства формируется особая компьютерная модель, посредством которой можно определить вероятную нагрузку на основные крепления.
Фаркоп, который производится на заводе, перед реализационным этапом проходит большое количество разнообразных технических осмотров, причем на протяжении всего процесса изготовления. Проверки также осуществляются в отдельном департаменте управления.
Производитель, как правило, несет полную ответственность за свою продукцию и дает гарантию, что обычно документально засвидетельствовано. При возникновении непредвиденной ситуации клиент может связаться с компанией, которая произвела и установила устройство, и получить определенную помощь.

Рекомендуется не просто приобретать сцепление у известного производителя, но также заказывать у сотрудников компании его установку. Если установить фаркоп своими руками, а после он по какой-то причине выйдет из строя, рассчитывать на его гарантийный ремонт не придется.

Самостоятельная установка фаркопа

Чтобы произвести установку фаркопа без помощи услуг автосервиса, стоит выделить под данную работу примерно два или три часа и найти место для установки. Идеальным вариантом будет гараж, в котором есть специальная смотровая яма, которая позволит без особых проблем осуществить все требуемые работы.

Если приобрести уже готовый фаркоп, можно быть уверенным, что в комплектацию будут включены все требуемые для работы пластины металла, втулки, а также розетки и провода. Если этого нет, придется приобрести подобные детали самостоятельно.

Для качественной установки устройства потребуются следующие элементы и инструменты:

сам фаркоп;
необходимые крепления;
проводка;
нужного диаметра дрель;
гаечные ключи;
инструмент для снятия автомобильного бампера.

Есть такие модели автомобилей, где снятие бампера не требуется, все зависит от особенностей конструкции.

К предварительным работам можно отнести разметку мест, где потребуется проделывать отверстия для крепления, для этого используется обычный маркер. Для получения качественных отверстий требуется использовать сверло немного большего диаметра, чем используемые болты.

Важно! Во избежание разрушительной коррозии, места, где высверлены отверстия, обрабатываются специальным антикором. Только после этого прикручивается фаркоп.

Относительно крепления фаркопа все понятно, там главное следовать определенной инструкции. Особого внимания заслуживает подключение специальной электрической схемы для прицепа легкового транспортного средства, говоря иными словами – подключение контактов фаркопа.

По той причине, что прицеп, который присоединяется к автомобилю, в обязательном порядке должен передавать все аналогичные с транспортным средством сигналы, его электропроводку требуется подключить к автомобильной.

Обычно к конструкции фаркопа присоединена специальная площадка, на которую через какое-то время монтируется защищенный от разнообразных внешних влияний контактный разъем. Чтобы подключить легковой прицеп, очень часто применяется всего 6-7 из присутствующих 13 разъемов. Для прицепов, который выпускаются в России, как правило, устанавливаются специальные 7-разъемные розетки.

Важно! Перед подключением необходимо тщательно разобраться со всеми присутствующими видами штекеров. Стоит рассмотреть вопрос, касающийся того, какие контакты за какой разъем отвечают. Необходимо определиться со всеми целевыми задачами каждого из контактов, которые предназначены для разных штекеров.

Как правило, приобретенный фаркоп имеет специальную инструкцию относительно подключения. Если выдерживать полярность и соблюдать основные правила подключения, проблем с данным процессом не возникнет никаких. При грамотном подключении все лампы прицепа будут повторять сигналы, идущие от автомобиля.

Популярность такого важного для транспортировки груза устройства, как фаркоп, становится все выше. Он незаменим для эффективного присоединения используемого сцепного механизма для осуществления буксировки иного транспортного средства. Установить и подключить фаркоп не представляет собой ничего сложного. Достаточно следовать определенной инструкции и советам, изложенным в данной статье.

Пример установки фаркопа на Рено Логан (видео)

Как подключить розетку фаркопа автомобиля самостоятельно?

Фаркоп есть практически на каждом автомобиле, а если и нет – то прикрепить его не составит особого труда. Но вот более сложная задача – это подключение розетки фаркопа к автомобилю, чтобы в дальнейшем к нему также можно было подключить и прицеп. Процедура эта является обязательной, так как ездить с неподключенным прицепом запрещают правила дорожного движения. Именно по этой причине мы сегодня попробуем разобраться, как самостоятельно подключить фаркоп, то есть разберем электросхему подключения прицепа легкового автомобиля.

Какие материалы понадобятся для подключения розетки фаркопа к автомобилю?

В классическом варианте, если вы покупаете фаркоп для установки на свое авто, вместе с ним же в комплекте должны продаваться и все необходимые для подключения материалы. Если же нет, этот комплект необходимо будет приобрести отдельно. Что же для этого потребуется?

• Крепежная пластина.

• Крепежи.

• Розетка фаркопа для подключения прицепа.

• Комплект проводов.

• Схема подключения прицепа с распиновкой розетки фаркопа.

Помимо этого, придется самостоятельно позаботиться об инструментах для работы. В частности, вам понадобятся:

• Гаечные ключи (лучше подготовить целый набор).

• Отвертки.

• Инструменты для демонтажа бампера или его подрезки.

• Дрель и сверла (только в том случае, если на автомобиле не предусмотрено место под фаркоп и розетку).

• Соединительные клеммы для проводки, если таковых нет в комплекте.

• Термоусадка.

• Изоляционная лента.

• Паяльник.

Если у вас нет специального комплекта для подключения проводки, то провода обязательно выбирайте многожильные с сечением не меньше 1,5 мм2. Для проводки идеально подойдут только медные провода. Приступая к работе, также не забудьте поснимать с автомобильного аккумулятора клеммы, чтобы полностью обесточить сеть и не подвергать себя опасности.

Знакомимся с двумя основными способами подключения проводки фаркопа

При самостоятельном подключении проводки фаркопа можно прибегать либо к стандартному способу подключения, либо к универсальному. Первый вам подойдет в том случае, если и на фаркопе вашего автомобиля, и на прицепе уже есть специальные разъемы, которые при необходимости можно будет соединить. По сути, в таком случае придется всего лишь внимательно изучить распиновку разъема прицепа легкового автомобиля, что зачастую можно сделать при помощи эксплуатационной инструкции автомобиля. Трогать электрическую сеть совсем не придется.

Во всех остальных случаях, особенно когда вам приходится самостоятельно монтировать на автомобиль и фаркоп, и розетку, подойдет только универсальный метод подключения. Но все же рассмотрим и первый, и второй способы.

Стандартный способ

Чтобы подключить саму розетку фаркопа, необходимо вначале внимательно ознакомиться со схемой ее подключения и распиновкой розетки прицепа. После этого вам необходимо найти колодку жгута любого из задних фонарей автомобиля. Именно к этому жгуту нужно будет подсоединить розетку, для чего будут использоваться подходящие разъемы.

Очень часто автоконструкторы предусматривают в конструкции транспортного средства специальное окошко, через которое удобно просовывать провода. Но при подключении у вас обязательно должен остаться один провод, который нужен для подключения второго поворотника автомобиля. Что касается способа соединения проводов, то для этого можно либо использовать объемные клипсы, либо же фиксировать соединения путем пайки (предварительно с проводов необходимо будет снять небольшой участок изоляции).

В такой работе самое главное – ни на шаг не отходить от схемы подключения розетки фаркопа. В противном случае вы рискуете не только повредить новый фаркоп, но и всю электропроводку своего автомобиля. Если нет уверенности в собственных силах – рекомендуем доверить задачу профессиональным автоэлектрикам.

Универсальный способ подключения

Если у вас более современный автомобиль, на котором электронный блок управления, использовать стандартный метод мы не рекомендуем. Дело в том, что ЭБУ полностью контролирует работу заднего освещения, и если вы вмешаетесь в целостность проводки, компьютер может выдать ошибку и вовсе прекратить всякое освещение.

Важно! Стоит понимать, что при подключении дополнительной розетки, а к розетке прицепа, увеличится норма энергопотребления.

Поэтому, помимо всех перечисленных материалов, вам необходимо будет также подготовить так называемый блок «согласования». Если он у вас есть, то сам блок «согласования» нужно будет подключить непосредственно к электрической сети автомобиля. Он будет подавать на заднюю светотехнику необходимые сигналы, тогда как основной ЭБУ не сможет распознавать дополнительное устройство и не будет препятствовать подключению и использованию розетки фаркопа. Далее проделываем то же самое, что и в предыдущем методе – соединяем между собой провода от заднего освещения автомобиля и розетки фаркопа, при этом не забывая о необходимости надежной изоляции.

Дополнительные нюансы, о которых нужно помнить при подключении розетки фаркопа

Столкнувшись с такой трудностью как подключение розетки фаркопа к автомобилю и необходимостью разобраться в схеме электропроводки на прицепе, многие любители не рискуют самостоятельно браться за электрику и решаются на риск, выезжая на проезжую часть с неподключенным прицепом. Стоит понимать, что таким образом вы очень сильно осложняете ситуацию на дороге и можете стать причиной аварии, поскольку другие участники движения не обязуются быть максимально внимательными к вашим маневрам.

При отсутствии подключения прицепа к розетке фаркопа вы можете получить штраф от патрульных. По этой причине, даже если ваша розетка уже подключена, не поленитесь перед каждой поездкой еще раз удостовериться в работоспособности проводки, чтобы не лишиться немалой суммы денег.

В целом же подключить проводку фаркопа совсем не сложно, главное хорошо разобраться в схеме подключения прицепа и распиновке розетки фаркопа. Стоит также помнить, что существуют разные виды розеток, но при этом важно, чтобы розетка фаркопа и прицепа совпадали. В противном случае, даже если с проводкой все будет нормально, подсоединить прицеп у вас не получится.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Самостоятельная установка фаркопа на ВАЗ 2107

Фаркоп или прицепное – это изделие, посредством которого можно осуществлять буксировку прицепа. Известно, что автомобили отечественного производства модельного ряда ВАЗ не отличаются вместительностью багажника, поэтому установка фаркопа на ВАЗ 2107 будет как никогда, кстати, особенно если имеется в наличии прицеп. Уделим внимание вопросу о том, как установить фаркоп на ВАЗ 2107, какими бывают данные изделия, и чем они отличаются.

Почему лучше купить заводской фаркоп, чем изготавливать самостоятельно

Если изготовить прицепное самостоятельно, что делают многие, то в результате можно встретиться с такими неприятными последствиями:

Возникнут проблемы с прохождением технического осмотра. Но проблема решается следующим образом: на время прохождения техосмотра изделие необходимо снимать.
Более существенной проблемой является вероятность обрыва балки и повреждение кузова. Такая проблема может возникнуть:
- если неправильно изготовить изделие;
- если неправильно закрепить устройство;
- при поломке фаркопа.

Если вы все же решились на самостоятельное изготовление, то делать это будете на свой страх и риск. Приобретая сертифицированные модели, можно получить в итоге полную уверенность в изделии и его безопасности. Теперь выясним, что же входит в комплектацию заводского фаркопа.

Комплект фаркопа заводского производства

Заводской фаркоп – это не говорит о том, что изделие изготавливается на Волжском заводе. Производством таких изделий занимаются специальные частные организации, которые изначально получают лицензию, а уже после выпускают прицепные для различных автомобилей. Преимуществом такого рода устройств является тот факт, что фаркопы проходят испытания, поэтому они безопасны, по сравнению с домашними самодельными вариантами.

В комплектацию сертифицированного устройства входят такие элементы:

само изделие;
инструкция по его установке, зачастую представлено в виде чертежа;
болты для закрепления;
розетка и кабель для ее подключения. Хотя на некоторых версиях розетка продается отдельно.

Чтобы установить фаркоп на ВАЗ 2107 своими руками, потребуется изначально удостовериться в наличие необходимого материала:

дрель с набором сверл;
комплект гаечных ключей;
пассатижи;
грунтовка;
изолента;
антикоррозийная мастика.

Что представляет собой установка прицепного на ВАЗ 2107, узнаем подробнее.

Установка прицепного

Приступаем к установке фаркопа на ВАЗ 2107, для чего потребуется выполнить следующие действия:

Демонтируется коврик с багажного отсека.
Берется фаркоп и прикладывается к днищу автомобиля. Один человек держит изделие, а второй осуществляет разметку при помощи мела.
Размеченные отверстия следует просверлить, после чего обработать грунтовкой и антикоррозийным покрытием.
Теперь можно установить фаркоп и завинтить его при помощи комплектующих болтов и гаек. Затяжку болтов следует осуществлять попарно до упора. После установки проверить, не мешает ли конструкция функционированию основных узлов автомобиля: тормозной системе и т.п.
Теперь необходимо осуществить подключение розетки фаркопа, что вызывает трудности у большинства автомобилистов.
Проводку следует упаковать в термоусадочную трубку.
Демонтировать обшивку багажника.
Всунуть жгут проводов в отверстие внизу багажника, через которое проходит провод подсветки номерного знака.
Подключить провода к задним фарам. Если имеются наконечники, то лучше сделать подключение с их помощью, что позволит быстро и легко демонтировать прицепное при необходимости.
Жгут фиксируется при помощи изоленты.
Места крепления следует обработать мастикой, что позволит обезопасить кузов от негативного влияния коррозии.

Места крепления к днищу багажника

В завершении делается схема подключения проводов к заднему фонарю, на основании которой потребуется подогнать провода в прицепной вилке. После того, как прицепное на свой автомобиль будет установлено, рекомендуем поучиться ездить с этим устройством прицепом. Помните, что для двухосных прицепов требуется соответствующая категория. Но зачастую двухосные прицепы применяются для более серьезных автомобилей, например, УАЗ, но в любом случае, этот момент важно учитывать.

Рекомендуем прочитать: про задний стабилизатор, установка бортового компьютера, про подогрев сидений.

Как установить буксировочное устройство на автомобиль

Поездка в отпуск на автофургоне может быть одним из самых удобных способов путешествовать на продолжительное время. Но что происходит, когда вы добираетесь до места назначения и вам нужен автомобиль для передвижения по городу? Ваш дом на колесах не так-то просто припарковать, и он определенно неэффективен с точки зрения расхода топлива.

Практичное решение — взять с собой машину. Это более рентабельно, чем аренда автомобиля на время вашего пребывания, и гораздо менее хлопотно, чем аренда такси или выяснение автобусных маршрутов в незнакомом городе.Но как вы возьмете с собой машину?

Вы можете установить буксирное устройство на свой автомобиль. Буксировочное устройство прикрепляется к вашему автомобилю и подключается к существующему сцепному устройству вашего дома на колесах. Чтобы закрепить буксирное устройство, вам нужно будет прикрепить его к переднему бамперу или подрамнику вашего автомобиля, чтобы его можно было надежно закрепить на месте.

Когда ваш автомобиль буксируется позади вашего дома на колесах, все его колеса находятся на земле. Он катится за вашим RV контролируемым, плавным и безопасным образом, его колеса вращаются вместе с движением RV.

Часть 1 из 3: Убедитесь, что ваш автомобиль можно буксировать на плоской платформе

Возможно, самый важный шаг — убедиться, что ваш автомобиль можно безопасно буксировать за другим автомобилем со всеми четырьмя колесами на земле.

В случае транспортных средств с полным приводом и некоторыми системами полного привода буксировка всеми колесами по дороге может привести к серьезным повреждениям раздаточной коробки или трансмиссии, что приведет к задержкам в пути или серьезным повреждениям. ремонт счетов по прибытии в пункт назначения.

Шаг 1. Ознакомьтесь с руководством пользователя . Практически все производители автомобилей включают эту информацию в раздел руководства по эксплуатации, посвященный буксировке.

Предупреждение : Если есть предупреждение о недопустимости буксировки вашего автомобиля со всеми четырьмя колесами на земле, не используйте буксирное устройство.
Примечание : Проверьте, не выполняются ли какие-либо особые действия при буксировке, например, перевод раздаточной коробки в нейтральное положение.Запомните и строго соблюдайте эти инструкции.

Шаг 2. Обратитесь в автосалон . Продавец или представитель отдела обслуживания может проверить возможности вашего автомобиля по буксировке, чтобы убедиться, можно ли использовать буксирное устройство на вашем автомобиле.

Примечание : четко обозначьте свое намерение буксировать автомобиль всеми четырьмя колесами по дороге. Убедитесь, что они понимают, что вы не спрашиваете о прицепе для вашего автомобиля.

Изображение: Roadmasterk

Шаг 3: Проконсультируйтесь с производителями фаркопа . На веб-сайтах производителей фаркопов информация о применении кронштейнов указана в Интернете.

Совет : Если его нет в списке в Интернете, позвоните производителю, чтобы узнать, какое буксировочное устройство использовать для вашего конкретного автомобиля. Они также подтвердят, можете ли вы использовать буксирное устройство для буксировки автомобиля.

Часть 2 из 3: Установите кронштейны фаркопа на свой автомобиль

Этот шаг требует модификации переднего бампера и рамы вашего автомобиля.Возможно, вам придется вырезать и просверлить видимые части, чтобы установить кронштейны фаркопа на передней части автомобиля.

Будьте устойчивы и точны, чтобы он выглядел как можно аккуратнее.

Предупреждение : Когда вы просверливаете раму автомобиля, внимательно следуйте инструкциям, прилагаемым к буксирному крюку. Неправильно расположенное просверленное отверстие может ослабить раму и вызвать структурные проблемы в будущем.

Необходимые материалы

Угловая шлифовальная машина с отрезным кругом
Защита глаз
Перчатки
Молоток и дырокол
Маркер
Рулетка
Электродрель с битами по металлу
Набор трещоток и головок (привод ½ дюйма)
Универсальный нож Sharp
Набор гаечных ключей до ¾ ”

Шаг 1. Найдите точки крепления .Найдите точки крепления на раме возле переднего бампера.

Рама или подрамник — это тяжелая квадратная металлическая труба, которая придает жесткость конструкции вашего автомобиля и обеспечивает точку крепления кузова, двигателя и других компонентов.

Совет : Рама обычно скрыта за пластиковой крышкой переднего бампера или под ней.

Шаг 2: Проверьте монтажное положение кронштейнов . Перед соединением кронштейнов необходимо сделать макет монтажных кронштейнов из установочного комплекта фаркопа.

Найдите осевую линию автомобиля с помощью рулетки и отметьте место на раме маркером. Используя размер, указанный в инструкции по установке, отметьте места крепления по обе стороны от центральной линии.

Измерьте необходимое общее расстояние между монтажными кронштейнами, уменьшите его вдвое и отметьте это расстояние по обе стороны от центральной линии на раме автомобиля.

Совет : Постарайтесь прижать кронштейн к раме в точном месте.Определите, будет ли буксирное устройство прикрепляться к кронштейну с достаточным зазором.

Отметьте маркером все детали, которые будут мешать сцепке.

Шаг 3: Обрежьте мешающие компоненты . Отметьте место, которое нужно вырезать, маркером. Приготовьтесь отрезать все мешающие компоненты, чтобы у тягово-сцепного устройства было достаточно свободного места для установки и перемещения.

Предупреждение : Убедитесь, что за местом, где нужно разрезать, нет деталей, шлангов или проводки.
Примечание : Наденьте защитные очки и перчатки перед использованием угловой шлифовальной машины.

Отрежьте профиль на угловой шлифовальной машине с отрезным кругом. Этот инструмент можно использовать для резки металлических или пластмассовых деталей.

Выполняйте распилы как можно более контролируемыми и чистыми, чтобы поверхность вашего автомобиля не была повреждена установкой.

Совет : Если вам пришлось отрезать пластиковые детали, обрежьте необработанные края канцелярским ножом, чтобы они выглядели гладко.

Шаг 4: Просверлите монтажные отверстия . Проверьте положение кронштейна, установив монтажные кронштейны и снова проверив зазор. Снова измерьте размещение, чтобы убедиться, что оно правильное.

Отметьте маркером места, в которых необходимо просверлить отверстия.

Сделайте углубление или выемку в месте сверления с помощью пробойника и молотка. Когда вы будете сверлить, сверло останется в выемке, оставленной пуансоном. Без выемки сверло может немного блуждать, и отверстие будет неточным.

Просверлите необходимые отверстия. Начните с небольшой части, например ⅛ ”, и сделайте пилотное отверстие. Увеличивайте размер до тех пор, пока не получите отверстие нужного размера в соответствии с инструкциями по установке буксирного крюка.

Шаг 5: Установите монтажные кронштейны . Соберите монтажные кронштейны и их крепеж в соответствии с инструкциями. Убедитесь, что вы используете стопорные шайбы там, где это указано, чтобы предотвратить ослабление болтов во время буксировки вашего автомобиля.

Шаг 6: Затяните все крепления . Используйте гаечный ключ и трещотку с подходящей головкой, чтобы как можно сильнее затянуть все гайки и болты. После того, как все они будут затянуты, вернитесь и перепроверьте каждое из них.

Совет : повторно проверьте болты после 60 миль пробега, чтобы убедиться, что они не начали ослабевать. Снова затяните их все еще раз.

Часть 3 из 3: Установите фаркоп.

Буксирное устройство представляет собой большую секцию треугольной формы из металлической трубы.Установите буксировочное устройство на свой автомобиль непосредственно перед его буксировкой и снимайте его в остальное время.

Буксирное устройство соединяется фиксирующими шкворнями — шкворнями со встроенными предохранительными кольцами.

Шаг 1: Выровняйте буксирное устройство . В каждом монтажном кронштейне будет сквозное отверстие, в которое можно вставить фиксатор. Выровняйте фаркоп с этими отверстиями.

Шаг 2: Установите штифты . После выравнивания опустите фиксатор в отверстие, соединяющий монтажный кронштейн с фаркопом.

Переверните подпружиненное стопорное кольцо фиксирующего штифта, чтобы штифт не расшатался.

Совет : К другим типам фаркопа может быть приварен вертикальный штифт для совмещения и соединения с монтажным кронштейном. Установите штангу, затем проденьте фиксатор через вертикальный штифт и переверните петлю, чтобы надежно зафиксировать штифт.

Шаг 3. Подсоедините буксирное устройство к сцепному устройству вашего RV . Некоторые стили соединяются с шаровой опорой, в то время как другие вставляются непосредственно в ствольную коробку.Проверьте, какой у вас тип разъема, а затем подключите его в соответствии с инструкциями.

Убедитесь, что буксирное устройство надежно установлено.

Шаг 4. Прикрепите страховочные тросы к автомобилю и RV . Тросы безопасности соединяют ваш автомобиль с жилым автофургоном в случае аварии, повреждения или отказа буксирного устройства.

Прикрепите зажимы страховочного троса в виде карабина к предназначенному для них месту на буксирном крюке. Присоедините предохранительные зажимы к сцепному устройству прицепа к петлям с обеих сторон ствольной коробки.

В некоторых регионах и различных штатах использование буксирного крюка требует использования дополнительных методов торможения в зависимости от вашего буксируемого автомобиля и транспортного средства, которое вы буксируете. Вам также может потребоваться включить дополнительные тормозные и сигнальные огни на вашем автомобиле во время его буксировки.

Помните о правилах, применимых к вашим автомобилям, и правильно оснащайте их.

Как установить буксировочное устройство на автомобиль

Поездка в отпуск на автофургоне может быть одним из самых удобных способов путешествовать на продолжительное время.Но что происходит, когда вы добираетесь до места назначения и вам нужен автомобиль для передвижения по городу? Ваш дом на колесах не так-то просто припарковать, и он определенно неэффективен с точки зрения расхода топлива.

Практичное решение — взять с собой машину. Это более рентабельно, чем аренда автомобиля на время вашего пребывания, и гораздо менее хлопотно, чем аренда такси или выяснение автобусных маршрутов в незнакомом городе. Но как вы возьмете с собой машину?

Вы можете установить буксирное устройство на свой автомобиль.Буксировочное устройство прикрепляется к вашему автомобилю и подключается к существующему сцепному устройству вашего дома на колесах. Чтобы закрепить буксирное устройство, вам нужно будет прикрепить его к переднему бамперу или подрамнику вашего автомобиля, чтобы его можно было надежно закрепить на месте.

Часть 1 из 3: Убедитесь, что ваш автомобиль можно буксировать в горизонтальной плоскости

Предупреждение : Если есть предупреждение о недопустимости буксировки вашего автомобиля со всеми четырьмя колесами на земле, не используйте буксирное устройство.
Примечание : Проверьте, не выполняются ли какие-либо особые действия при буксировке, например, перевод раздаточной коробки в нейтральное положение. Запомните и строго соблюдайте эти инструкции.

Примечание : четко обозначьте свое намерение буксировать автомобиль всеми четырьмя колесами по дороге.Убедитесь, что они понимают, что вы не спрашиваете о прицепе для вашего автомобиля.

Совет : Если его нет в списке в Интернете, позвоните производителю, чтобы узнать, какое буксировочное устройство использовать для вашего конкретного автомобиля. Они также подтвердят, можете ли вы использовать буксирное устройство для буксировки автомобиля.

Часть 2 из 3: Установите кронштейны фаркопа на свой автомобиль

Будьте устойчивы и точны, чтобы он выглядел как можно аккуратнее.

Предупреждение : Когда вы просверливаете раму автомобиля, внимательно следуйте инструкциям, прилагаемым к буксирному крюку. Неправильно расположенное просверленное отверстие может ослабить раму и вызвать структурные проблемы в будущем.

Необходимые материалы

Угловая шлифовальная машина с отрезным кругом
Защита глаз
Перчатки
Молоток и дырокол
Маркер
Рулетка
Электродрель с битами по металлу
Набор трещоток и головок (привод ½ дюйма)
Универсальный нож Sharp
Набор гаечных ключей до ¾ ”

Шаг 1. Найдите точки крепления .Найдите точки крепления на раме возле переднего бампера.

Совет : Рама обычно скрыта за пластиковой крышкой переднего бампера или под ней.

Совет : Постарайтесь прижать кронштейн к раме в точном месте.Определите, будет ли буксирное устройство прикрепляться к кронштейну с достаточным зазором.

Отметьте маркером все детали, которые будут мешать сцепке.

Предупреждение : Убедитесь, что за местом, где нужно разрезать, нет деталей, шлангов или проводки.
Примечание : Наденьте защитные очки и перчатки перед использованием угловой шлифовальной машины.

Совет : Если вам пришлось отрезать какие-либо пластиковые детали, обрежьте необработанные края универсальным ножом для получения гладкого вида.

Отметьте маркером места, в которых необходимо просверлить отверстия.

Просверлите необходимые отверстия. Начни с малого, например? » и проделайте пилотную скважину. Увеличивайте размер до тех пор, пока не получите отверстие нужного размера в соответствии с инструкциями по установке буксирного крюка.

Шаг 6: Затяните все крепления .Используйте гаечный ключ и трещотку с подходящей головкой, чтобы как можно сильнее затянуть все гайки и болты. После того, как все они будут затянуты, вернитесь и перепроверьте каждое из них.

Совет : повторно проверьте болты после 60 миль пробега, чтобы убедиться, что они не начали ослабевать. Снова затяните их все еще раз.

Часть 3 из 3: Установите фаркоп.

Буксирное устройство представляет собой большую секцию треугольной формы из металлической трубы. Установите буксировочное устройство на свой автомобиль непосредственно перед его буксировкой и снимайте его в остальное время.

Переверните подпружиненное стопорное кольцо фиксирующего штифта, чтобы штифт не расшатался.

Наконечник : К другим типам фаркопа может быть приварен вертикальный штифт для совмещения и соединения с монтажным кронштейном. Установите штангу, затем проденьте фиксатор через вертикальный штифт и переверните петлю, чтобы надежно зафиксировать штифт.

Шаг 3. Подсоедините тягово-сцепное устройство к сцепному устройству вашего RV . Некоторые стили соединяются с шаровой опорой, в то время как другие вставляются непосредственно в ствольную коробку. Проверьте, какой у вас тип разъема, а затем подключите его в соответствии с инструкциями.

Убедитесь, что буксирное устройство надежно установлено.

В некоторых регионах и различных штатах использование буксирного крюка требует использования дополнительных методов торможения в зависимости от вашего буксируемого автомобиля и транспортного средства, которое вы буксируете.Вам также может потребоваться включить дополнительные тормозные и сигнальные огни на вашем автомобиле во время его буксировки.

Помните о правилах, применимых к вашим автомобилям, и правильно оснащайте их.

Как прикрепить буксировочное устройство

Планируете поездку этим летом на прицепе или прицепе? Вам нужно будет убедиться, что в вашем автомобиле буксирное устройство, которое правильно установлено и подходит для работы.

Вы можете установить их самостоятельно дома, если у вас есть опыт работы с автомобилями — это может быть немного сложно, поэтому вам понадобятся подходящие инструменты, поэтому, если вы не уверены, вам лучше обратиться к профессионалу.Но если вы довольны тем, что самостоятельно обслуживаете автомобиль и хотите решить новую задачу, у нас есть вся необходимая информация.

Быстрые ссылки

Перед началом работы — выбор буксировочного устройства

Подумайте, для чего вы будете использовать буксировочное устройство, в том числе;

То, что вы будете тянуть
Какой вес он должен будет тянуть
Какой вес может буксировать ваш автомобиль; не стоит устанавливать буксирное устройство, если ваша машина не справляется с этой задачей.Максимальный вес, который может выдержать ваш автомобиль, должен быть указан в руководстве пользователя. Если нет, проверьте табличку VIN. Это должно включать в себя «полную массу поезда» — максимальный общий вес полностью загруженного автомобиля и прицепа. Его нельзя превышать ни при каких обстоятельствах.
Ваша марка и модель автомобиля (вам нужна та, которая подходит к вашему автомобилю, поскольку точки крепления различаются)

Вот еще несколько вещей, которые следует помнить перед установкой фаркопа:

Всегда устанавливайте фаркоп, вашего конкретного производителя и всегда следуйте конкретным инструкциям по установке.
К буксирному крюку прилагается подробное руководство по эксплуатации — обязательно следуйте ему!
Прежде чем начать, убедитесь, что вы не аннулируете какие-либо гарантии, выполняя работу самостоятельно.

Типы буксировочного устройства

На рынке представлены в основном два разных типа буксирных крюков — буксировочное устройство с фланцем и шаровое дышло и буксировочное устройство с «лебединой шеей».

Фланцевое буксировочное устройство с шаровой опорой

Фланцевое шаровое буксировочное устройство является наиболее часто используемым в Великобритании и, вероятно, лучшим вариантом, если вы хотите перевезти что-то крупное, например, тяжелый прицеп или фургон.Однако в последние годы этот стиль стал менее популярным, поскольку конструкция с фланцевым шаром может мешать работе датчиков парковки на современных автомобилях.

Буксировочное устройство «лебединая шея»

Буксировочное устройство «лебединая шея» более широко используется на континенте и становится все более распространенным в Великобритании из-за его более тонкой и компактной конструкции. Но, несмотря на то, что он выглядит лучше из двух, стоит иметь в виду, что «лебединая шея» не всегда совместима с некоторыми буксирными принадлежностями, такими как защита бампера и велосипедные держатели.Обе конструкции доступны в виде съемных опций, поэтому вы можете снимать шейку с фаркопа, когда она не используется.

Выбор электрооборудования

Несмотря на то, что доступны универсальные электрические комплекты, рекомендуется использовать специальный блок, разработанный специально для вашей марки и модели. Хотя это может быть немного дороже, сегодня электромонтаж в автомобилях настолько сложен, что стоит потратить несколько дополнительных фунтов, чтобы избежать неисправностей, которые могут возникнуть с универсальной розеткой.

Вам нужно будет выбрать 7-контактный, 7-контактный сдвоенный или 13-контактный блок.

7-контактный

7-контактный является наиболее распространенным и наиболее экономичным, и он совместим практически со всем, что вы можете подключить к буксирной балке, от прицепов и домов на колесах до конных боксов.

7-контактный Twin

7-контактный Twin дает вам дополнительную мощность, но двойные разъемы могут быть неприглядными, и, если вам не нужно подключать внутреннюю электрооборудование в вашем доме на колесах во время путешествия, например, в холодильнике или на отдыхе аккумулятор, он просто не стоит дополнительных затрат.Полные инструкции о том, как установить электрическую розетку на буксирное устройство, будут включены в ваше руководство по установке.

13-контактный

Если вы буксируете трейлер младше 10 лет, вам понадобится 13-контактный разъем, так как он входит в стандартную комплектацию всех домов на колесах, произведенных после 2008 года.

Крепление Буксировочное устройство

После того, как вы выбрали буксирное устройство и электрооборудование, вы готовы приступить к работе. Весь процесс займет не более пары часов, и работа будет намного проще, если вы сможете поднять автомобиль на рампе, над смотровой ямой или на паре домкратов и осей.Как только вы все подготовите, первая задача — снять задний бампер.

Снимите задний бампер

В большинстве случаев вам придется разбирать задний бампер, чтобы прикрепить буксирное устройство к вашему автомобилю, но точный процесс будет зависеть от разных производителей и моделей .

Например, если вы устанавливаете буксирный крюк на люк Peugeot 207 5, снимать бампер вообще не нужно, только два крепления с нижнего края бампера, которые скрывают монтажные отверстия. на внешней стороне шасси.

В то же время, если вы работаете над BMW 3 серии, вам придется снять бампер, брызговики, боковую обшивку и крышку аккумуляторного отсека. В некоторых автомобилях вам, возможно, даже придется снимать выхлопную систему, поэтому не забудьте внимательно ознакомиться с руководством по установке, прежде чем приступить к работе.

Вот несколько простых шагов, которые помогут вам легко снять бампер:

Перед тем, как начать откручивать болты, убедитесь, что бампер надежно закреплен, чтобы он не упал на пол и не повредился после отсоединения.В идеале, это работа для двух человек, с помощником, выполняющим роль корректировщика. В качестве альтернативы вы можете закрепить бампер веревкой, чтобы удерживать его на месте.
Чтобы бампер снимался плавно и легко, нанесите несколько капель Release Spray на точки крепления перед его снятием.
После того, как вы успешно сняли бампер, храните его в безопасном месте, чтобы не повредить его.

Вырежьте свой бампер

Некоторым автомобилям, таким как Audi A3, потребуется модификация задних бамперов для правильной установки фаркопа.Для этого нужно вырезать кусок бампера, чтобы освободить место для буксирного устройства, например, шею и буксировочный шар. Если вы сделаете это самостоятельно, вот несколько советов:

У большинства моделей есть трафарет на внутренней стороне бампера, четко очерчивающий участок бампера, который вам нужно удалить. Следуйте этой линии и больше ничего не сокращайте.
Не пользуйтесь лобзиком, так как тепло и вибрация могут повредить бампер, что приведет к образованию пузырей или отслаиванию краски.
Используйте ручную пилу с мелкими зубьями, так как это даст вам наиболее точный разрез, и заранее нанесите малярную ленту на область разреза, чтобы защитить пластик.

Установите перекладину

Теперь вы готовы к установке перекладины. Это металлический каркас, который прикрепляет буксировочное устройство к шасси вашего автомобиля. Прежде чем начать, необходимо сначала выполнить несколько важных проверок:

Осмотрите перекладину и снимите все резиновые уплотнения с точек крепления.
Перед установкой убедитесь, что все поверхности поперечной балки, которые могут соприкасаться с шасси, должным образом очищены.Это защитит шасси от ржавчины. Используйте наждачную бумагу или скребок, чтобы удалить излишки грязи или ржавчины.
Если вам нужно просверлить дополнительные отверстия в поперечине перед ее креплением к автомобилю, эти отверстия необходимо обработать должным образом. Убедитесь, что в отверстии нет металлической стружки или другого мусора, и нанесите антикоррозийное средство хорошего качества.

Когда вы будете довольны перекладиной, пора прикрепить ее к машине. Опять же, это может быть проще с дополнительной парой рук, поэтому попросите помощника помочь.

Поперечина должна быть надежно закреплена болтами, и, как упоминалось ранее, эти точки крепления различаются от автомобиля к автомобилю.
После того, как вы найдете различные точки крепления, в которых поперечина будет крепиться к шасси вашего автомобиля, вручную затяните все болты на месте. Это позволяет при необходимости позже отрегулировать положение перекладины.
Когда все болты будут на месте и вы будете довольны положением поперечины, затяните болты с помощью динамометрического ключа, соблюдая предписанные настройки крутящего момента, указанные в руководстве по установке.
После закрепления поперечины заделайте швы между рельсом шасси и поперечиной водонепроницаемым герметиком для защиты от ржавчины и коррозии.

Установите шейку и буксировочный шар

Когда поперечина надежно закреплена на месте, пора установить сам буксирный механизм: шаровой фланец или насадку «лебединая шейка», которая позволит вам сцепить автомобиль к вашему прицепу или каравану. В вашем фаркопе должна быть металлическая пластина или «корпус», который крепится к поперечине; Как только вы зафиксируете это на месте, прикрутите болтами шейку буксирного крюка к корпусу, следя за тем, чтобы использовать указанные настройки крутящего момента.Если вы используете конструкцию с фланцевым шаром, вам также необходимо прикрепить буксирный шар к лицевой пластине.

Посетите блог Holts, чтобы получить дополнительную информацию о том, как максимально эффективно использовать свой автомобиль в течение лета и за его пределами. Щелкните здесь, чтобы перейти на нашу домашнюю страницу.

Как поставить багажник на ВАЗ 2110 🚩 как установить багажник 🚩 Запчасти и аксессуары

10 сообщений. Мес. Февраль 2012

От EasyHow

Установка багажника на автомобиль ВАЗ-2110 значительно увеличивает возможности перевозки различных грузов, от спортивного снаряжения, например, лыж или велосипеда, до устройства длинных досок или даже легких свай.При этом плохо прикрепленный к стойкам багажник способен не только испортить внешний вид машины, но и создать аварийную ситуацию на дороге. Поэтому важно знать, как установить его на крышу автомобиля.

Инструкция

Выбирайте багажник, исходя из размера перевозимого груза и предполагаемой нагрузки на крышу при транспортировке.Обратите внимание на материал, из которого изготовлены детали изделия. Лучше, если они будут из оцинкованной стали. Действует пластиковая крышка. Не покупайте багажник из мягкого металла, особенно если вы планируете перевозить действительно тяжелые грузы. Такие стойки быстро теряют работоспособность. Важно, чтобы в процессе сборки не использовались какие-либо специальные инструменты.

Покупая багажник, не забывайте, что крыша автомобиля ВАЗ-2110 не имеет водостоков. Поэтому нам нужен ствол, который крепится к краю крыши.

Начинаем с крепления опор для установки на крышу станка двух поперечных балок. Во избежание повреждения дверей опоры должны плотно прилегать к уплотнениям. Иначе вы можете пострадать от краски ВАЗ-2110.

Потяните за регулировочную ручку. Аккуратно держась за опору, поверните ручку по часовой стрелке до упора в опору, кузов автомобиля не станет достаточно плотным. Обойдите машину и повторите процесс со второй опорой.Продолжайте плавно, без ручки-петли. Контроль ровности поперечины, чтобы геометрия не была нарушена. После процедуры проверьте затяжку креплений с двух сторон крыши.

Повторите процесс со второй поперечной балкой. Измерьте расстояние между балками. Он должен быть одинаковым на протяжении всего процесса.

После установки основной конструкции багажника прикрепите сервисный ящик.Он позволяет перевозить разные грузы, не обращая внимания на погодные условия. Коробка освобождает салон автомобиля, делая его более просторным и комфортным для пассажиров. Некоторые модели имеют противоударный чехол и замок, что в сочетании с ремнями для внутренней фиксации груза позволяет надеяться на сохранность содержимого коробки даже в экстремальных ситуациях.

См. Также

Как открыть багажник, если батарея разряжена
Как открыть багажник Волги
Когда нужно поменять стойку
Как открыть багажник, если замок сломан
