Где находится реле бензонасоса: Где находится реле бензонасоса на ваз 2112 16 клапанов

Где находится реле бензонасоса Лада Калина: фото, где искать

Неотъемлемой частью для работы Лада Калина выступает бензиновый насос. Для безопасности и контроля используют реле бензонасоса, но где оно находится, знают не все. Кроме классического размещения в баке, насос Лада Калина находится в корме кузова.

На видео показано где находится реле. Рассмотрена ситуация когда автомобиль не запускается из-за проблем с реле.

Где находится реле бензонасоса

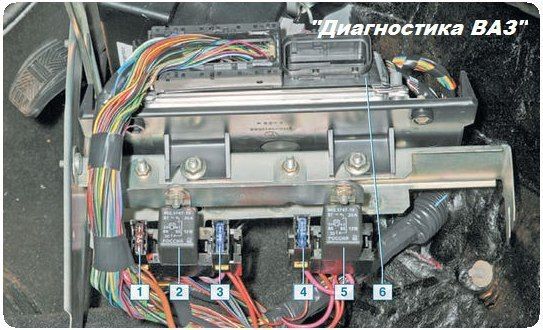

Реле находится в дополнительном блоке предохранителей. Этот блок находится слева от пассажира и закрыт декоративной крышкой, которая крепится на одном саморезе.

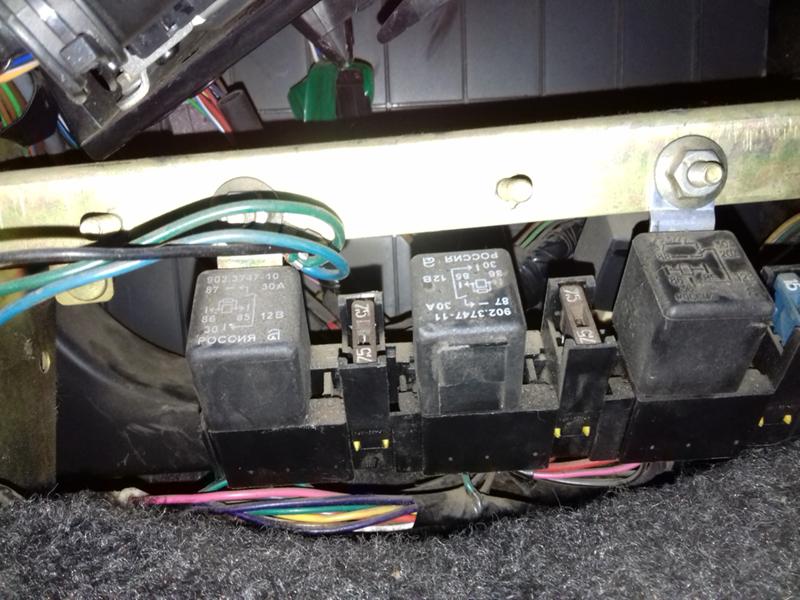

• Реле расположено на 2 блоке возле приборной панели справа.
• Предохранитель бензонасоса размещен под крышкой коробки передач.

  Предохранитель бензонасоса отмечен стрелочкой.

1. Открутить шуруп на 10 мм.

   Саморез отмечен стрелочкой.

2. Потянуть крышку на себя и вбок. Она выйдет из паза и снимется.
3. Открутить гайку.

   Демонтаж болта крепления монтажного блока.

4. Извлечь монтажный блок.

   Достаём плату.

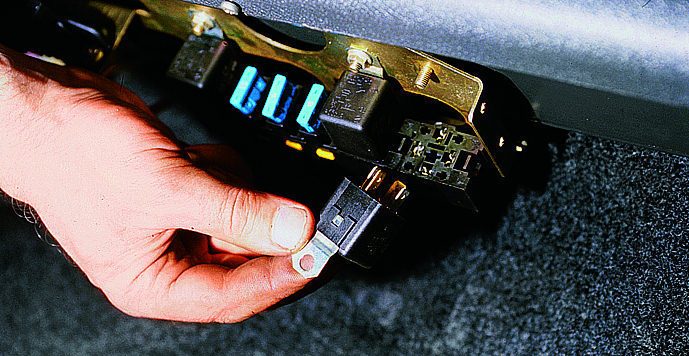

5. Вынуть реле и установить на его место новую деталь. После осуществить обратную сборку.

   Реле отмечено стрелочкой.

До начала работ мы рекомендуем ОБЯЗАТЕЛЬНО снять клемму с аккумулятора. После проверки системы и замены нужных элементов, следует запустить двигатель, проверить функционирование автомобиля и насоса.

Особенности

Топливная система нуждается в использовании качественного бензина и периодического обслуживания.

Для профилактики следует менять фильтра, сетку насоса от мусора.

Фильтр расположен за правой аркой, вблизи чашки для домкрата.

. Производитель советует делать плановую замену каждые 30 тыс.км.

Где находится реле топливного насоса? 3 возможных места установки

Содержание статьи

Небольшая деталь, которая отвечает за стабильную работу бензонасоса, может находится в совершенно разных местах, поэтому необходимо знать, где находится реле топливного насоса. Аппарат устанавливается на все типы двигателей внутреннего сгорания, поэтому может выглядеть по-разному. Реле представляет собой пластиковую коробку, из которой выходят пластинчатые металлические контакты. Все реле промаркированы, благодаря чему при переборке деталей блок легко обнаружить и заменить.

Где находится реле?

Деталь на автомобилях устанавливается преимущественно вместе со всеми предохранителями, но в некоторых марках машин встречается и другое расположение устройств. В машинах с инжектором реле могут располагаться как под капотом, так и под панелью приборов. Чаще всего реле бензонасоса располагается в таких местах:

1. Возле блоков АБС.
2. Возле блока управления впрыска топлива.
3. Под приборной панелью. Чаще всего устанавливается со стороны пассажира под торпедой.

Так как реле топливного насоса обеспечивает подачу горючего, то стоит иногда проводить диагностику детали для того, чтобы неприятная поломка не стала причиной преждевременного завершения поездки.

Как работает прибор?

После проворота водителем ключа в замке зажигания реле начинает свою работу. Деталь подаёт сигнал бензонасосу и он включается на 2 — 3 секунды для достижения нужного давления в рампе. Реле отключает насос и далее он заводится только при вращении двигателя стартером либо во время движения. После остановки работы двигателя реле выключает бензонасос и снимает давление. В последних моделях бензонасосов прибор выполняет дополнительно несколько функций:

1. Ускорение. При необходимости повышения скорости на автоматической коробке передач реле может дополнительно включить насос для поставки большего количества топлива.
2. Замедление оборотов мотора. Если двигатель работает на максимальных оборотах, то реле может временно отключить топливонасос. Временное отключение устройства позволяет нормализовать количество оборотов двигателя.

Признаком работы топливного насоса является небольшое гудение. В норме гудение длится всего несколько секунд, но если сбоит реле либо другие части системы, то устройство может не выключаться в течение длительного времени или не включаться совсем.

Признаки поломки реле

Работа реле важна для всего автомобиля. Если деталь вышла из строя, то мотор может не завестись совсем или заглохнуть. В некоторых автомобилях система подачи топлива сделана таким образом, что даже в случае поломки реле бензонасосы продолжают свою работу, но количество потребляемого горючего может возрасти в разы. Не стоит пренебрегать проблемой/ если она возникла, так как это может привести к выходу из строя топливонасоса. Основными признаками поломки реле выступают:

1. Двигатель не заводится, так как в систему не подаётся топливо.
2. Постоянное гудение топливного насоса означает, что реле не отключает его. Такая неисправность приводит к перерасходу топлива, разрядке аккумулятора и его преждевременному износу.
3. Работа ТН даже при достижении мотором максимально допустимых оборотов.

Все эти признаки достаточно легко обнаружить, благодаря чему нет сложностей при замене реле для дальнейшей нормализации работы автомобиля.

Проверка реле топливных насосов

Помимо самого реле необходимо также проверить и предохранители. При перегреве детали срабатывает предохранитель, который мешает восстановлению нормальной работы устройства без его замены. Предохранители — копеечные детали, которые участвуют в работе многих систем, поэтому необходимо всегда иметь запас элементов. Так как проверить реле топливного насоса можно разными способами, то необходимо сначала узнать, какой вариант будет наиболее удобным. Существуют две основных вариации проверки:

1. Мультиметр либо лампочка. Прибор позволяет получить наиболее точную информацию о работе устройства, но он встречается достаточно редко. Лампочка должна иметь показатель силы тока не более 0,25 А. Лампа либо прибор монтируются взамен реле. При запуске двигателя прибор начинает показывать напряжение, а лампочка загорается и не моргает в процессе работы.
2. Перемычки. Подключение новых проводов позволит увидеть работу системы в обход реле. Если при запуске мотора топливный насос начинает качать горючее, то проблема кроется в самом реле.

Не во всех случаях причиной отказа работы бензонасоса является поломка реле. Важным фактором, который может влиять на работу реле помимо предохранителя, является состояние проводки.

Если тесты показали, что реле исправно, но недостатки в работе ТН остаются без изменений, то мастера рекомендуют тщательно проверить всю электропроводку.

ЭБУ может показать при диагностике различные неисправности, которые влияют на работу реле или сигнализируют о его поломке.

Особенности работы реле с автосигнализацией

В машинах, в которых установлена сигнальная система с функцией блокировки зажигания, иногда встречаются ситуации, где причиной неисправности реле является именно сигнализация. Большинство противоугонных систем блокируют работу топливного насоса, благодаря чему горючее не попадает в систему и машина не едет. Если система была установлена неправильно, то возможно, что сигнализация препятствует работе реле. Не всегда нужен ремонт деталей в таком случае. Иногда хватает отсоединить выход на насос либо переподключить его.

Доверять установку автосигнализаций необходимо только профессионалам, так как нарушение технологии может привести к снижению функциональности оборудования и повреждению различных систем автомобиля.

Ремонт

Так как реле — маленькая деталь, то выход её из строя означает покупку нового устройства. Небольшая стоимость детальки на отечественные автомобили позволяет иметь их запас. На иномарки новая деталь может вылететь в копеечку, поэтому некоторые мастера предлагают ремонт деталей.

Отремонтированные детали, как правило, имеют короткий срок службы и могут очень неожиданно поломаться в поездке, поэтому не стоит экономить на данной детали.

Существует множество производителей, которые выпускают товар на любой транспорт и кошелёк. Китайские реле топливного насоса имеют короткий срок службы. При перегреве деталь полностью выходит из строя и редко подлежит ремонту. Более дорогие марки производят качественную продукцию, соответствующую ГОСТам. Не стоит экономить на детали, так как некачественные детали ломаются гораздо чаще.

Пожалуйста, оцените этот материал!

Загрузка…

Если Вам понравилась статья, поделитесь ею с друзьями!

Реле бензонасоса Лада Приора 16 клапанов где находится

В отечественной популярной Лада Приора присутствует множество уязвимых элементов и узлов, одним из таких является предохранитель бензинового насоса. Многочисленные владельцы данного авто, по своему опыту заявляют, что эту деталь приходится часто менять, и в основном делают все это своими руками, самое главное в этом деле знать, где находится собственно реле бензонасоса, а также как снять его правильно.

В этом деле важно знать, где располагается в Лада Приора так называемый монтажный блок. Именно там вы и найдете реле топливного насоса и предохранители, то есть здесь сосредоточено все электрическое оборудование машины.

Как работает в Приоре бензонасос

Насос, как понятно из названия подает горючее к специальному впускному коллектору. Если насос ломается, то автомобиль завести не представится возможным, поскольку будет прекращена подача топлива в силовой агрегат. Опять же из опыта владельцев Лада Приора известно, что если начинаются неполадки с двигателем, то первоначально проверяется именно предохранитель топливного насоса.

Работа такого важного в машине устройства как топливный насос контролируется в полном объеме электронной системой. Во время зажигания сигнал передается в сам бензиновый насос, свое функционирование начинает он сразу же. Создается при этом определенное давление, необходимое для бесперебойной доставки к двигателю бензина.

Функциональность предохранителя топливного насоса

Сам предохранитель имеет довольно простую конструкцию, и состоит из маленького пластикового корпуса, устойчивого к возгоранию, а также из пары алюминиевых контактов. Элемент выходит из строя, когда происходит в системе высокое напряжение. Как правило, оболочка предохранителя плавится. Если вы обнаружили оплавленный предохранитель в Лада Приора, его требуется как можно скорее заменить.
Между 2-мя контактами проходит специальная контактная нить, по которой собственно и проходит ток. Всегда учитывайте маркировку, и если у предохранителя обозначение 15А (ампер), то это значение не может превышаться. Если через нить пройдет большее напряжение, то она попросту разорвется, а корпус предохранителя оплавится.

Лада Веста отзывы владельцев недостатки

Размеры Лада Веста

Веста отзывы владельцев все минусы

Где находится в Priora реле бензонасоса

Любая неисправность в электрооборудовании LADA Priora нуждается в выявлении причины, после чего осуществляется ремонт. Диагностику можно провести и своими руками, осмотреть потребуется предохранители и реле топливного насоса.

Отечественные LADA Priora имеют особенность, заключающуюся в том, что блок реле разделен на 3-и части. Однако нам требуется узнать, где находится в рассматриваемом нами автомобиле реле бензонасоса. Располагается устройство в так сказать дополнительном блоке со стороны переднего пассажира слева. При этом основной блок находится около ноги водителя слева. Там вы обнаружите крышку, которая крепится фиксаторами, которые в свою очередь для открытия требуется повернуть на 90-градусов. Есть и второстепенный блок, находится он в подкапотном пространстве около расширительного бачка.

Итак, мы открыли дополнительный блок, располагаются в котором разные предохранители, как понять, какой нам нужен? На схеме специально приведенной на крышке блока, находящихся там реле и соответственно предохранителей ищем маркировку F3, ампераж при этом составляет 15. Место нахождения реле на имеющейся схеме обозначено маркировкой К12. Вот в принципе и все, что нужно знать, для того, чтобы без труда обнаружить реле и соответствующий предохранитель, дабы проверить их рабочую способность.

Причины выхода из строя предохранителя топливного насоса

Отлаженная работа в любом автомобиле бензонасоса связана прямо со следующими устройствами топливной системы подачи:

• Реле. Данное устройство адаптирует по время запуска топливного насоса высокий ток, таким вот образом предохраняет насос от сгорания. При поломке реле, топливная подача невозможна.
• Предохранитель. Именно он находится рядом с соответствующим реле, в случаях при высоком напряжении выходит из строя, дабы не сгорел насос.
• Бортовой компьютер.

Как снять реле самостоятельно, для проведения замены? Все что вам потребуется, так это реле просто аккуратно извлечь из посадочного гнезда, делается это легко и без усилий, деталь отсоединяется и на ее место устанавливается новая.

Исходя из всего вышесказанного, можно отметить такие важные моменты:

• Предохранитель защищает электрическую цепь.
• Опять же предохранитель, отвечающий за работу насоса топлива, находится рядом с одноименным реле в именуемом как дополнительный блок в салоне авто.
• При высоком напряжении предохраняющий элемент, как и положено, размыкает цепь.

Подведем итоги

Защитная функция предохранителя сработать может абсолютно в любой момент, именно за счет этого сохраняется работоспособность ряда деталей всей системы. Защитная функция срабатывает, как правило, при резком перепаде тока, или при сильном перегреве. Помимо всего прочего бортовой компьютер LADA Priora защищен от скачков напряжения также предохранителем бензонасоса.

Где находится реле бензонасоса ваз 2109 инжектор – АвтоТоп

Переднеприводные автомобили ВАЗ очень популярны в России благодаря высокой ремонтопригодности, относительно небольшой стоимости запчастей, простой конструкции. Но в связи с большим количеством модификаций водителю нелегко разобраться даже с инструкцией, где находится тот или другой узел (деталь), в частности, на машине ВАЗ-21099 инжектор.

Прежде чем отремонтировать авто, некоторые детали приходится искать долго и кропотливо, теряя при этом немало времени. В этой статье мы поможем разобраться, где находится то или иное устройство на Вазовской модели 21099, и надеемся, что информация в какой-то степени пригодится автовладельцам, только что только что купившим автомобиль, или начинающим водителям.

Где расположен бензонасос на ВАЗ-21099 инжектор

Снятие и установка бензинового насоса (БН) – работа несложная, не требует большого слесарного опыта и высокой квалификации. Но если топливный насос на карбюраторных авто искать долго не приходится (он расположен на двигателе, под капотом), то на инжекторе с первой попытки новичку его можно и не найти. Где же расположен бензонасос на седане ВАЗ-21099 инжектор? Разбираемся в этом пошагово:

• сдвигаем в машине передние кресла по максимуму вперед, чтобы освободить пространство салона сзади;
• открываем заднюю левую дверь авто, находим небольшую петлю на заднем диване, которая расположена на стыке «сидушек» примерно посередине салона;
• тянем за петлю вверх, тем самым поднимая заднюю часть нижнего сиденья;
• под ковролином видим лючок бензобака;
• отворачиваем два винта крепления, снимаем лючок и обнаруживаем под ним бензонасос.

Где находится реле вентилятора ВАЗ-21099 инжектор

С «Девяносто Девятой» достаточно часто возникает проблема, когда не включается вентилятор обдува двигателя, и охлаждающая жидкость начинает кипеть. При возникновении такой неисправности в первую очередь проверяют работоспособность самого вентилятора, подав на него напрямую напряжение с аккумулятора, но здесь могут быть и другие неполадки.

Для того чтобы проверить всю схему, важно найти, где находится реле вентилятора ВАЗ-21099 инжектор, так как именно оно отвечает за включение обдува. Находим эту деталь в салоне машины спереди, с пассажирской стороны, она установлена под бардачком, у ног пассажира.

Искомое реле на картинке обозначено оранжевым кружком, также здесь вы найдете и предохранитель, перегорающий при коротком замыкании вентилятора охлаждения.

Где находится масса ВАЗ-21099 инжектор (основная)

Если слабо крутит стартер, или вовсе не запускается двигатель (происходят щелчки при запуске), возникают различные проблемы с электрикой, вполне вероятно, что на автомобиле нет нормальной массы. Устранить такую проблему в целом несложно, но для этого еще нужно знать, где находится масса ВАЗ-21099 инжектор.

Основной массовый (толстый) провод идет от минусовой клеммы аккумулятора на двигатель, более тонкий проводок соединяется с кузовом машины, от этого соединения зависят все потребители энергии в автомобиле. При плохом контакте аккумуляторная батарея перестает нормально заряжаться, чтобы стартер хорошо крутил, следует проверять надежность этих контактов, зачищать металл от окисления. Если из-за большой нагрузки (например, при установке дополнительного оборудования) массовый провод греется, и его явно не хватает, можно «проложить» дополнительную массу практически в любом месте, где обеспечивается хороший контакт двигателя с кузовом. Главное, чтобы этот провод был достаточного сечения.

Где находится реле стартера

Так же, как и вентилятором охлаждения мотора, стартером управляет реле, и из-за его неисправности могут возникать проблемы:

• при повороте ключа зажигания ничего не происходит, мотор не подает никаких признаков жизни;
• при попытке запустить двигатель раздаются щелчки, но стартер не прокручивает.

Узнать, где находится реле стартера на авто ВАЗ-21099i, очень просто, для этого только нужно открыть капот автомобиля и заглянуть за воздушный патрубок инжекторного движка, искомая деталь показана ниже на картинке.

Где находится датчик температуры

Если на щитке приборов не показывает датчик температуры, есть большой риск перегреть двигатель, так как приборная панель не информирует водителя о нагреве охлаждающей жидкости ДВС (двигателя внутреннего сгорания). Разумеется, могут быть неисправными приборная панель или электропроводка, но чаще всего отказывается работать температурный датчик (ДТОЖ) на самом движке.

Где находится датчик температуры на инжекторном авто 099? Конечно, его нужно искать в моторном отсеке:

• открываем капот;
• находим проводку, которая располагается между задней частью клапанной крышки двигателя и корпусом воздушного фильтра;
• где расположен ДТОЖ, можно более подробно рассмотреть на следующих фото.

Где находится датчик скорости

Датчик скорости (ДС) на переднеприводных автомобилях ВАЗ считывает импульсы в зависимости от оборота колеса и передает данные на электронный блок управления (ЭБУ). При торможении двигателем с помощью ДС и ЭБУ отключается подача топлива, таким образом достигается более экономичная работа ДВС. Если датчик неисправен, записывается код ошибки, несколько возрастает потребление бензина, понижаются холостые обороты, особенно при резком торможении. Где находится датчик скорости, обнаружить сразу сложно, так как он спрятан под корпусом воздушного фильтра (КВФ).

Отыскиваем нужную нам деталь следующим образом:

• открываем капот машины;
• ключом на 10 отворачиваем два болта крепления КВФ;
• расслабляем хомут воздушной «гофры», отсоединяем «фишку» с проводами;
• вынимаем КВФ, теперь датчик уже появился в поле зрения, он расположен на корпусе коробки передач (КПП), к нему подходят провода, подсоединяемые с помощью разъема.

ДС легко выкручивается рукой, а штекер с проводами можно выдернуть и после того, как датчик будет откручен (но аккуратно, чтобы не повредить проводку во время вращения).

Где расположен топливный фильтр

Топливный фильтр (ТФ) на ВАЗ-21099i предназначен для очистки бензина от сора, грязи и различных примесей, представляет собой монолитную конструкцию с жестким металлическим корпусом и фильтрующим элементом внутри. Периодичность его замены – через каждые 20-30 тыс. км пройденного пути, также в случае, если автомобиль стал двигаться с рывками, а диагностика показала, что засорился ТФ.

Где расположен топливный фильтр, выяснить несложно, для этого нужно установить авто на смотровую яму или автоподъемник. ТФ размещается на днище кузова, рядом с задней балкой и бензобаком, крепится специальным хомутом, который стягивается болтом и гайкой.

Прежде чем начинать менять фильтр, нужно стравить давление топлива, иначе при откручивании топливных штуцеров под большим напором будет брызгать бензин. Сбросить давление в магистрали можно с помощью специального ниппеля, расположенного в задней части топливной рейки. Перед началом такой операции необходимо подготовить пластиковую тару, в которую следует сливать бензин, потом открутить предохранительный колпачок.

Для стравливания давления можно использовать стандартную плоскую отвертку, во время нажатия на клапан ниппеля бензин будет выходить из системы.

После удаления топлива из магистрали приступаем к замене ТФ.

Статьи по теме:

• Влияние системы улавливания паров топлива на работу двигателя Лада Калина Современные технологии развиваются, техника становится сложнее и совершеннее, прогресс не обходит стороной и автотранспорт. Карбюраторные автомобили были очень просты, и разобраться с ними […]
• Передний лонжерон ВАЗ-2109 – замена, ремонт, стоимость работ ВАЗ-2109 – автомобиль, не отличающийся крепким кузовом, железо достаточно быстро поддается коррозии, причем, ржавеют практически все кузовные детали. Замена переднего лонжерона требуется, […]
• Особенности замены кислородного датчика ВАЗ-2114, признаки и причины неисправности В связи с ужесточившимися нормами экологии все автомобили стали оборудоваться дополнительными системами, уменьшающими токсичность выхлопных газов, и практически на каждой машине с […]

One thought on “ Расположение узлов и деталей на инжекторном автомобиле ВАЗ-21099 ”

реле вентилятора у меня на 2109 инжектор, расположено левее, того которое отмечено на фото

Если стартер Вашей машины крутит нормально, а машина не заводится, первым делом надо проверить включение топливного насоса. На отечественных машинах его работа слышна из салона, при включении зажигания характерное жужжание из-под заднего сидения или багажника. В случае, когда не работает топливный насос, надо проверить целостность предохранителей и включение главного реле системы управления двигателем и реле топливного насоса.

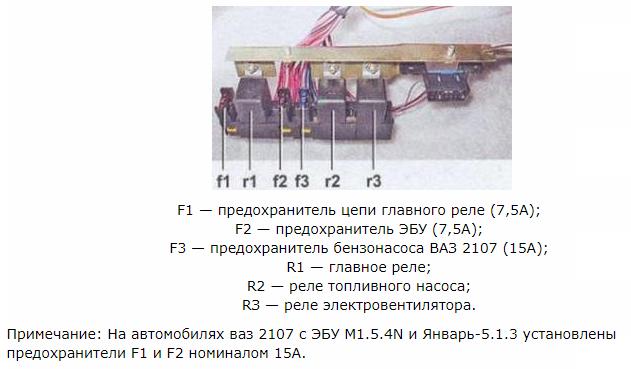

На ВАЗ-2107, ВАЗ-2108, ВАЗ-2109 и их модификациях, реле и предохранители находятся на полочке под бардачком или под ней. На ВАЗ-2110 и подобных, следует искать в консоли отопителя с пассажирской стороны, открутив винты крепления и убрав боковую крышку. На автомобилях ГАЗ они находится в под капотном пространстве на передней стенке салона, ближе к пассажирской стороне.

Реле топливного насоса не включается.

Если не работает топливный насос, то в первую очередь надо проверить влечение главного реле и реле топливного насоса. В случае если главное реле не щёлкает, то необходимо проверить цепь его включения и его исправность. Как это сделать описано в статье не включается главное реле,

В случае, когда главное реле включается, а реле топливного насоса нет, необходимо проверить питание на выводах 85 и 86. При использовании контрольной лампы, её потребляемый ток не должен превышать 0,25А., в противном случае может произойти порча контроллера. Если ни на одном выводе контрольная лампа не горит, то на реле не поступает питание. Это может быть вызвано перегоранием предохранителя или обрывом питающего провода.

В случае, когда лампа горит на одном выводе ярко, а на втором в пол накала и при этом возможно срабатывание реле, следует удалить реле из гнезда и соединить выводы 85 и 86 контрольной лампой. При включении зажигания контрольная лампа должна загореть и потухнуть примерно через 20 – 30 секунд. Если лампа загорается и имеется плохой контакт в соединении колодки и реле топливного насоса. В случае, когда лампа не загорается, возможен обрыв в проводе соединяющем реле с контроллером или неисправен сам контроллер.

Не работает топливный насос, реле включается.

Проверка питания реле.

В том случае, когда при включении зажигания реле топливного насоса включается, а сам насос не работает, необходимо проверить питание на выводе 87 реле топливного насоса. Для этого выводом контрольной лампы подключенной к массе автомобиля касаемся клеммы 87 гнезда реле, при этом лампа должна загореть. Если лампа не горит, значит, перегорел предохранитель или есть обрыв в проводе.

При наличие питания на клемме 87, следует удалить реле из гнезда, а вместо него поставить перемычку между выводами 87 и 30. В этом случае при исправном насосе и соединительных проводах, насос должен начать работать и если это произошло, следует поменять реле. Если насос не начал работать то, не убирая перемычку, необходимо контрольной лампой подключенной к массе автомобиля коснуться питающего провода на топливном насосе.

Проверка цепи питания топливного насоса.

Если на автомобиле установлен погружной насос, в составе топливного модуля, необходимо снять соединительный разъём и коснуться одного из толстых проводов. При касании одного из них контрольная лампа должна гореть. Если лампа не горит ни на одном из проводов, то надо устранить обрыв в проводе от реле топливного насоса до разъёма модуля или самого насоса, если насос выносного типа. Одной из причин обрыва может быть блокировка от угона установленной не штатной сигнализации.

В том случае, когда контрольная лампа загорается на одном из толстых проводов разъёма или одном из выводов выносного насоса, надо соединить эти выводы контрольной лампой между собой. При этом контрольная лампа должна гореть. Если лампа не горит надо устранить обрыв или плохой контакт в проводе, соединяющем насос с массой автомобиля.

В случае, когда при проверке проводов и реле включения топливного насоса неисправность не выявлена, неисправен электродвигатель топливного насоса или его соединение с разъёмом модуля. Найти причину не сложно вытащив модуль топливного насоса из бака. При плохом контакте с разъёмом будет видно оплавление штекеров. Если оплавления не замечено, то для проверки самого насоса можно подключить его к аккумулятору. При этом надо учитывать, что работа погружного насоса без жидкости, выводит насос из строя. Неисправный насос следует заменить.

Советы для автомобилистов

На легковых автомобилях ВАЗ-2109 последних годов выпуска ставили инжекторные двигатели, поэтому на этих «девятках» в топливном баке устанавливался электрический бензонасос. А на небольшой части, ещё эксплуатирующихся сегодня, ВАЗ-2109 с карбюраторным двигателем, ставили механические бензонасосы.

Отказ в работе бензонасоса на инжекторных двигателях ВАЗ-2109i, определяется достаточно просто, так как в момент поворота ключа в замке зажигания в положение «зажигание включено», водитель просто не услышит характерного шума, который издаёт работающий электродвигатель бензонасоса. Обычно, водители «девяток», поиск причины отказа в работе бензонасоса начинают с проверки состояния предохранителя, защищающего эту электрическую цепь.

Он находится под полкой передней панели, которая расположена ниже бардачка. Когда открутите винты крепления, то блок из трёх реле и трёх предохранителей на проводах опустится ниже, так удобнее будет с ним работать. Проверить нужно будет крайний правый предохранитель и состояние его контактов. При обнаружении перегоревшего предохранителя, его придётся заменить на новый. А также найти причину, по которой он перегорел.

Если предохранитель цел и контакты не окислены, то следующим шагом в поиске неисправности будет проверка работоспособности реле бензонасоса. Оно находится в том же блоке, где и предохранитель и располагается крайним справа. Проверяют его водители, обычно, заменой на заведомо исправное реле. Если после такой замены бензонасос заработал, значит, придётся приобретать и устанавливать новое реле.

А вот когда бензонасос по-прежнему продолжает «молчать», тогда потребуется два провода длинной метра по четыре. Они нужны для проверки состояния самого бензонасоса путём подключения его к питанию напрямую с аккумуляторной батареи. Для этого потребуется: поднять подушку заднего сиденья, снять крышку лючка, разъединить штекерную колодку и подсоединить к клеммам бензонасоса провода с АКБ. Клемм в колодке три: одна на массу, к ней подсоединяют минус с АКБ, ещё две плюсовые, на бензонасос и указатель уровня топлива в баке.

Если бензонасос, при подсоединении на прямую, заработал, то придётся прозвонить провода идущие от него до реле бензонасоса, а если не заработал, тогда либо его замена на новый, либо его придётся разбирать и искать неисправность внутри бензонасоса.

На «девятках» с механическим бензонасосом наиболее частой неисправностью является износ диафрагмы бензонасоса, в результате чего при его работе через дренажное отверстие в корпусе появится течь бензина. Второй причиной отказа такого бензонасоса бывает износ толкателя, который передаёт усилие с кулачка распределительного вала на рычаг привода бензонасоса.

Реле бензонасоса Рено Логан | Twokarburators.ru

Подробная информация о реле бензонасоса (топливного насоса) автомобиля Рено Логан.

Где находится, как работает, как снять, применяемость. На примере ЭСУД — системы управления двигателем k7j (1.4 л, 75 л.с.) и k7m (1,6 л, 87 л.с.) автомобилей Рено Логан первого поколения.

Где находится (установлено) реле бензонасоса Рено Логан

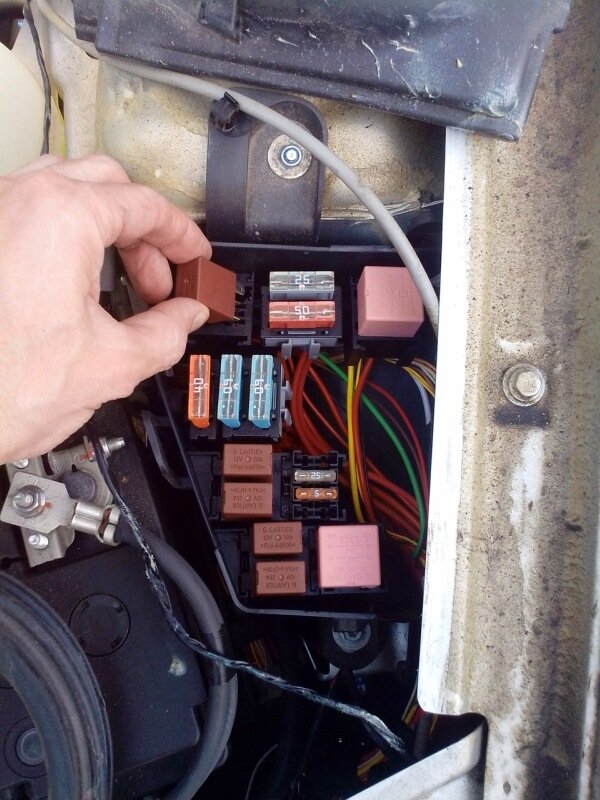

Четырехконтактное реле бензонасоса (топливного насоса) установлено в монтажном блоке реле и предохранителей в моторном отсеке автомобиля. Это реле «К5».

Реле К5 и предохранитель F3 бензонасоса (топливного насоса) ЭСУД автомобиля Рено Логан

На некоторых модификациях автомобиля Рено Логан монтажный блок предохранителей и реле под капотом состоит из двух частей, расположенных по бокам аккумуляторной батареи. Реле бензонасоса в нем установлено в монтажном блоке между АКБ и радиатором, рядом с предохранителем F3 (25А) белого цвета.

Как работает реле бензонасоса Логана

В электронной системе управления двигателем (ЭСУД) автомобиля Рено Логан включением бензонасоса занимается блок управления (ЭБУ или контроллер). При включении зажигания он подает напряжение в цепь включения бензонасоса через предохранитель и реле. Бензонасос включается и нагнетает давление в топливной рампе.

Если коленчатый вал двигателя не вращается (водитель передумал запускать двигатель),через две секунды ЭБУ прекращает подачу напряжение на реле, тем самым отключает бензонасос. При повторном пуске бензонасос опять включается.

Как снять-установить реле бензонасоса на Рено Логан

При снятии — установке реле бензонасоса, а также предохранителя электрической цепи бензонасоса с аккумулятора должна быть снята минусовая клемма.

Для того чтобы снять реле бензонасоса необходимо открыть крышку монтажного блока в моторном отсеке и извлечь реле потянув его рукой вверх, немного покачивая из стороны в сторону.

Гнездо под реле бензонасоса в монтажном блоке под капотом автомобиля Рено Логан

Применяемость реле бензонасоса

Маркировка на корпусе реле бензонасоса Рено Логан

Примечания и дополнения

«Схема подключения бензонасоса Рено Логан»

TWOKARBURATORS ВКонтакте — ремонт автомобиля в схемах и картинках, присоединяйтесь!

Еще статьи по ЭСУД Рено Логан

— Как заменить регулятор холостого хода (РХХ) ЭСУД Рено Логан 1,4

— Признаки неисправности регулятора холостого хода автомобиля Рено Логан 1,4

— Датчик абсолютного давления воздуха ЭСУД Рено Логан 1,4

— Схема: устройство регулятора холостого хода Рено Логан

Предохранитель бензонасоса ВАЗ 2115: Где находится, горит, неисправности

Реле бензонасоса- находится под торпедой. Со стороны пасажира открываеи боковую панель, которая закрывет бороду на которой крепится магнитола, бортовик, управление отопителем. Видем планку с тремя реле и предохранителями.

Реле насоса самое нижнее. Его предохранитель тоже в самом низу. При повороте ключа реле включается на 5 сек, для того, чтобы накачать давление в системе и отключается. После пуска двигателя управление насосом переходит к эбу.

Масса насоса ( и датчика уровня топлива) крепится к шпильке крепления кручника к кузову под карпетом. Чтобы до него добраться нужно снять тамбур между сидениями пасажира и водителя. На бензонасос приходит 3 провода : первый +, второй минус, третий датчика уровня топлива.

Оглавление

Где находится
Горит
Как определить неисправность

Где находится

Если описывать их сверху вниз, то получится следующее:

1. Предохранитель, который отвечает за бензонасос. Его сила тока составляется 15 ампер.

Горит

Предохранитель является небольшим элементом, задачей которого в устройстве электрических цепей становится оплавление в случае возникновения перегрузок. Устройство плавится и происходит размыкание токопроводящей цепи.

На примере решения от популярной модели ВАЗ Приора можно поверхностно рассмотреть устройство и принцип работы предохранителя. Устройство маленькое, внешняя часть-корпус изготовлена из оргстекла.

Внутри находится токопроводящий элемент. Такой элемент имеет в основе несколько пластин, которые выполнены из разного материала. Между указанных пластин находится специальный легкоплавкий материал. По указанному материалу проходит электричество, что позволяет предохранителю быть составной частью электроцепи питания бензонасоса.

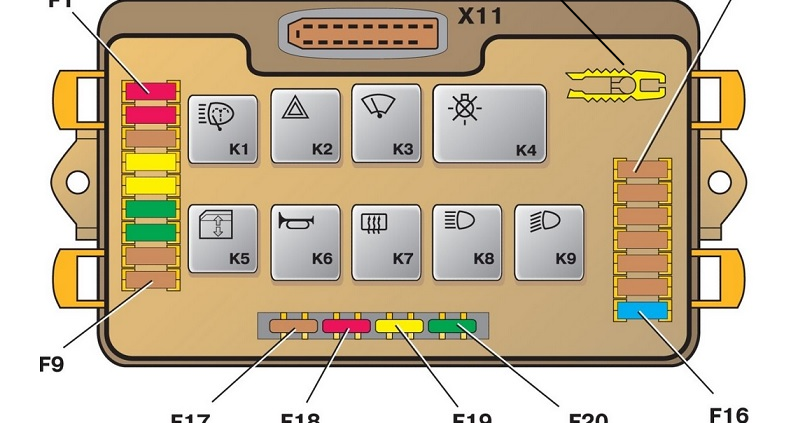

Предохранители имеют специальную маркировку в виде литеры F. Данное обозначение говорит о том, что предохранительный элемент относится к цепи, мощность которой не большая. Чтобы подсчитать, на какой ток рассчитаны те или иные устройства, необходимо мощность поделить на 220. Результатом станет показатель в амперах.

Если предохранитель сгорел, тогда подобная неисправность зачастую вызвана следующими причинами:

— замыкание в электроцепи;

— выход из строя реле бензонасоса;

— низкое качество самого предохранителя;

Другими словами, чаще сгорает предохранитель бензонасоса по причине неисправностей в электроцепях или в результате выхода из строя составных элементов цепи питания насоса. Отметим, что также возникают ситуации, когда горит предохранитель бензонасоса сам по себе, но такое явление с качественными элементами происходит намного реже.

Как определить неисправность

Реле топливного насоса включает топливный насос, и топливо подается к форсункам. Предохранительное реле срабатывает, когда двигатель не работает, а зажигание включено (блок управления не получает сигналов о числе оборотов). Это реле выключается в блоке управления через предохранительный выключатель и прерывает электропитание насоса.

Так, например, в случае аварии бензин не может поступать в двигатель. Проверка топливного насоса — это работа скорее всего для сервисных центров. В этой связи для поиска ошибок ограничимся следующими пунктами:

— выключите зажигание;

— отсоедините топливопровод подающей магистрали на распределителе, при этом подготовьте ветошь для вылившегося бензина;

— уже при выключенном двигателе может выйти некоторое количество бензина, так как система находится под давлением;

— включите на короткое время зажигание, не включая стартер;

— если насос не начинает работать, проверьте еще раз предохранитель или предохранительное реле;

— если топливо не поступает, проверьте реле насоса;

— при исправных реле топливный насос должен заработать;

— в противном случае снимите крышку под задним сиденьем и осторожно постучите по корпусу насоса маленьким молотком — иногда помогает;

— проверьте правильность подсоединения проводов к топливному насосу;

— если насос не работает, проверьте напряжение с помощью диодного моста (обычная контрольная лампа может повредить блок управления). Не забудьте прежде включить зажигание;

— если напряжение нормально, значит поврежден насос или имеется обрыв в цепи. Насос следует заменить на новый.

Где находится реле бензонасоса на ауди 100 с4

Главная » Audi » Где находится реле бензонасоса на ауди 100 с4

6.2 Проверка реле включения топливного насоса

Реле включения топливного насоса находится в блоке реле, расположенном в правой задней части моторного отсека Оно используется для управления работой электрического топливного насоса. В частности, реле разрывает цепь питания насоса, если двигатель останавливается при включенном зажигании.

Для включения топливного насоса при остановленном двигателе необходимо снять реле и замкнуть на разъ-еме контакты 30 и 87 коротким проводом диаметром 1,5 мм. В моделях 520i/525i/524td реле топливного насоса имеет коричневый цвет, а в моделях 530i/535i — оранжевый.

Внимание: при проверке реле включения топливного насоса аккумуляторная батарея долж- на быть заряжена.

• Проверьте предохранитель N 23.

• Снимите реле.

• Присоедините вольтметр к контактам 30 (*) и 85 (-) на разъеме реле. Напряжение должно составлять около 12В.

• Если это не так. подключите вольтметр к контакту 30 и массе. Если при этом напряжение составляет около 12 В, проверьте по схеме электрооборудования, не оборван ли коричнево-зеленый провод. Если он цел, проверьте красный провод и замените при необходимости.

• Включите зажигание. Присоедините вольтметр к контакту 86 (+) и массе. Показания должны составлять около 12 В В противном случае проверьте по схеме электрооборудования, не оборван ли красно-белый провод и замените его при необходимости.

• Проверьте наличие сигнала на выходе датчика частоты вращения/углового положения коленчатого вала (для этого следует обратиться на станцию техобслуживания).

• Замкните короткой перемычкой контакты 30 и 87. Если насос заработает, замените реле. В противном случае проверьте на обрыв и при необходимости замените зелено-фиолетовый провод.

• Если провод в порядке, замените топливный насос.

Audi 100 | Блоки предохранителей и реле | Ауди 100

Рис. 7.1. Блок предохранителей и реле, размещенный в моторном отсеке автомобиля: 1 – запасные предохранители; 2 – реле охранной сигнализации Е47; 3 – реле топливного насоса Е49; 4 – реле звукового сигнала Е45; 5 – реле кондиционера Е50; 6 – реле стартера Е41; 7 – реле включения вентилятора системы охлаждения двигателя на малой скорости Е43; 8 – реле включения вентилятора системы охлаждения двигателя на большой скорости Е44; 9 – реле вентилятора отопителя салона Е51; 10 – реле питания электронной системы управления двигателем Е42; 11 – соединительный разъем Е55

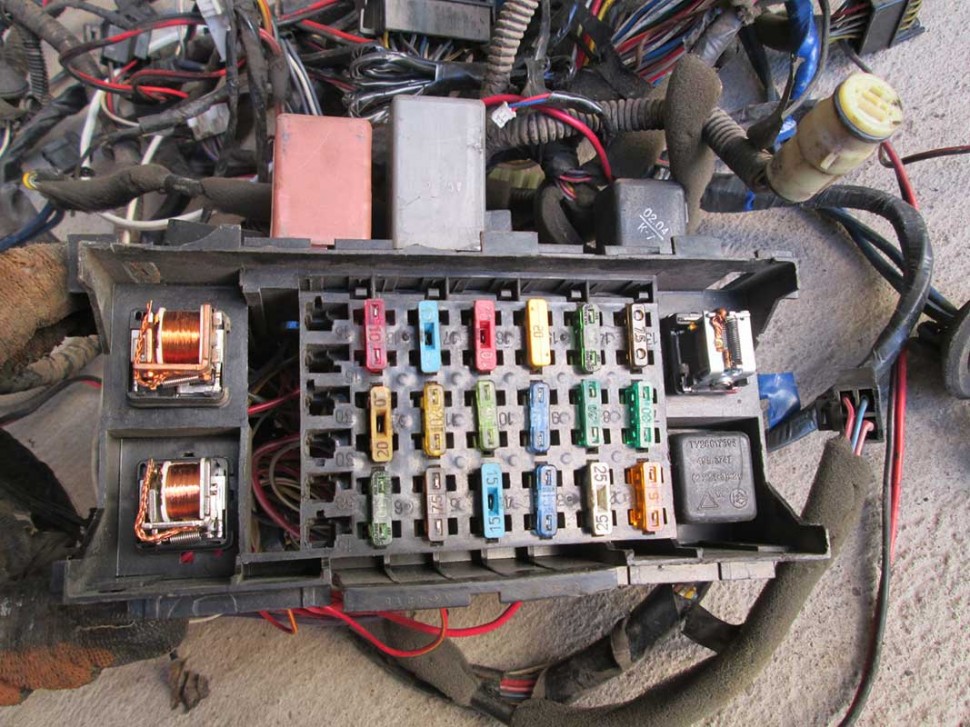

Большинство предохранителей и вспомогательных реле находится в отдельном блоке, размещенном в моторном отсеке автомобиля. Часть предохранителей и реле размещена в блоке, находящемся под панелью приборов с левой стороны от рулевой колонки. Блок предохранителей и реле, установленный в моторном отсеке автомобиля, показан на рис. 7.1. Плавкие вставки и предохранители блока предохранителей и реле, размещенного в моторном отсеке, представлены в табл. 7.2 и 7.3; предохранители блока, размещенного в салоне автомобиля, – в табл. 7.4.

Рис. 7.2. Расположение предохранителей в блоке, размещенном в салоне автомобиля (лицевая сторона блока)

Расположение предохранителей в блоке, размещенном в салоне автомобиля (лицевая сторона блока), показано на рис. 7.2.

Таблица 7.2

Плавкие вставки блока предохранителей и реле,

размещенного в моторном отсеке автомобиля,

и защищаемые ими цепи

Обозначение	Сила тока, А	Защищаемые цепи
ALT	120	Генератор
ABS. 1	20	ЭБУ ABS, разъем для удаления воздуха
ABS. 2	40	ЭБУ ABS, разъем для удаления воздуха
BLW	30	Реле вентилятора отопителя салона
P/WDW	30	Реле стеклоподъемников
EPS	50	ЭБУ электроусилителя рулевого управления
ВАТТ	50	Реле задних фонарей, предохранители 11, 19, 20, 25, 27, 29
RAD	30	Реле малой и большой скорости электровентилятора системы охлаждения двигателя
ECU	30	Реле топливного насоса, реле питания системы управления двигателем, предохранитель ЭБУ
IGN. 1	30	Выключатель зажигания
IGN. 2	30	Выключатель зажигания, реле стартера
HORN	10	Реле звукового сигнала
A/CON	10	Реле кондиционера

Таблица 7.3

Предохранители блока предохранителей и реле,

размещенного в моторном отсеке автомобиля,

и защищаемые ими цепи

Обозначение	Сила тока, А	Защищаемые цепи
INJ	15	ЭБУ двигателем и трансмиссией (кроме двигателя 1,1 л), ЭБУ двигателем (двигатель 1,1 л), форсунки, датчик положения распредели тельного вала, датчик положения коленчатого вала, регулятор холостого хода, электромагнитный клапан продувки адсорбера
SNSR	10	ЭБУ двигателем и трансмиссией (кроме двигателя 1,1 л), ЭБУ двигателем (двигатель 1,1 л), реле топливного насоса, реле кондиционера, датчик концентрации кислорода, антенный блок иммобилайзера SMATRA
FPI I	10	ЭБУ двигателем и трансмиссией (кроме двигателя 1,1 л), ЭБУ двигателем (двигатель 1,1 л)
ABS	10	ЭБУ ABS, разъем для удаления воздуха

Таблица 7.4

Предохранители блока предохранителей и реле,

размещенного в салоне автомобиля

№ предохранителя	Сила тока, А	Защищаемые цепи
1	10	Выключатель кондиционера, выключатель обогрева заднего стекла
2	10	Левая передняя лампа габаритного света, левый задний фонарь
3	10	Комбинация приборов
4	10	Аудиосистема, переключатель наружных зеркал заднего вида с электроприводом
5	10	Переключатель селектора АКП, выключатель света заднего хода, выключатель аварийной сигнализации
6	10	Правая передняя лампа габаритного света, правый задний фонарь, левая (правая) лампа освещения номерного знака
7	10	Резистор предвозбуждения, комбинация приборов, ЭБУ временной задержкой и охранной сигнализацией, таймер сигнализации непристегнутого ремня безопасности
8	15	Прикуриватель
9	10	Генератор, ЭБУ электроусилителя рулевого управления, ЭБУ двигателем и трансмиссией (кроме двигателя 1,1 л), ЭБУ двигателем (двигатель 1,1 л), датчик скорости движения, выключатель рычага селектора АКП
10	10	ЭБУ подушек безопасности
11	20	Реле запирания замков дверей, реле отпирания замков дверей, блок управления люком крыши, привод замка двери водителя
12	15	Электродвигатель очистителя заднего стекла, блок подрулевых переключателей
13	10	Реле стартера, реле охранной сигнализации
14	—	Не используется
15	10	Блок управления системой освещения дневного движения
16	20	Выключатель обогрева левого (правого) переднего сиденья
17	10	Выключатель обогрева заднего стекла, ЭБУ двигателем, электропривод и обогрев наружного зеркала заднего вида со стороны водителя (пассажира)
18	15	Катушка зажигания, конденсатор
19	15	Реле стеклоподъемников, выключатель стоп-сигнала
20	15	Выключатель аварийной сигнализации, ЭБУ временной задержкой и охранной сигнализацией
21	20	Электродвигатель очистителя ветрового стекла, блок подрулевых переключателей
22	10	Реле заднего противотуманного света
23	10	Реле противотуманных фар, реле стеклоподъемников, ЭБУ временной задержкой и охранной сигнализацией, таймер обогрева заднего стекла, электропривод корректора левой (правой) фары, переключатель корректора фар
24	10	Реле вентилятора салона, блок управления люком крыши
25	30	Реле обогрева заднего стекла, таймер обогрева заднего стекла, ЭБУ временной задержкой и охранной сигнализацией
26	15	Правая фара
27	10	Реле противотуманных фар
28	15	Левая фара, комбинация приборов
29	15	Комбинация приборов, выключатель заднего противотуманного света, разъем линии передачи данных, аудиосистема, ЭБУ временной задержкой и охранной сигнализацией, датчик контрольной лампы незакрытой двери, универсальный проверочный разъем, лампа освещения багажного отделения, лампы направленного света в салоне, плафон освещения салона, узел консоли крыши

Ремонт Ауди 100 : Система зажигания, реле топливного насоса Audi 100

G – датчик указателя уровня топлива; G6 – электрический топливный насос; G40 – датчик Холла; J17 – реле топливного насоса; N – катушка зажигания; N9 – регулятор нагрева двигателя; N41 – коммутатор зажигания; О – распределитель зажигания; Р – наконечник свечи зажигания; Q – свеча зажигания;

S13 – предохранитель на плате реле; S22 – предохранитель на плате реле; Т10–10-контактный разъем (голубой) за панелью приборов; Т10d – 10-контактный разъем (желтый) за панелью приборов; 83 – соединение с «массой» 1 в переднем жгуте проводов справа; 86 – соединение с «массой» 1 в заднем жгуте проводов

1. Органы управления и приборы 1.0 Органы управления и приборы 1.1. Блок контрольных ламп комбинации приборов 1.2 Стеклоподъемники с электроприводом 1.3 Наружное зеркало заднего вида с электроприводом 1.4 Внутреннее зеркало заднего вида 1.5 Капот 1.6 Передние сиденья с механической регулировкой 1.7 Передние сиденья с электроприводом 1.8 Перевозка длинномерных предметов 1.9. Запуск двигателя 1.10 Меры предосторожности при остановке двигателя 1.11 Круиз-контроль 1.12 Отопление и вентиляция 1.13 Панель управления кондиционером 1.14 Бортовой компьютер 1.15 Управление бортовым компьютером на моделях выпуска до января 1988 г. 1.16 Блокировка внутренней ручки замка задней двери 1.17 Обкатка автомобиля 1.18 Проверка автомобиля перед выездом 1.19 Замена эксплуатационных жидкостей и смазочных материалов 1.20. Техобслуживание автомобилей выпуска до августа 1985 г. 1.21. Техобслуживание автомобилей выпуска с августа 1985 г. 1.22 Периодичность смазывания узлов автомобиля

2. Технические характеристики 2.0 Технические характеристики 2.2 Технические характеристики автомобилей 2.3 Технические характеристики бензиновых двигателей 2.4 Технические характеристики дизельных двигателей 2.5 Эксплуатационные жидкости 2.6 Моменты затяжки ответственных резьбовых соединений 2.7 Тарировочные данные карбюраторов 2.8 Номинальные и ремонтные размеры деталей и пределы допустимых износов

3. Двигатели 3.0 Двигатели 3.1 Снятие и установка двигателя 3.2. Разборка и сборка двигателя 3.3. Пятицилиндровые двигатели 3.4. Разборка и сборка двигателя 3.5. Дизельный двигатель

4. Система охлаждения 4.0 Система охлаждения 4.1 Замена охлаждающей жидкости 4.2 Замена и проверка термостата 4.3 Снятие и установка водяного насоса 4.4 Проверка и замена датчика включения электровентилятора 4.5 Замена датчика температуры охлаждающей жидкости 4.6 Снятие и установка радиатора системы охлаждения

5. Выхлопная система 5.0 Выхлопная система 5.1 Снятие и установка системы выпуска 5.2 Замена лямбда-зонда

6. Система питания 6.0 Система питания 6.1. Система питания карбюраторных двигателей 6.2. Система питания двигателей с впрыском топлива 6.3. Система питания дизельного двигателя 6.4. Регулировки карбюратора Pierburg 1B3 6.5. Регулировки карбюратора Pierburg 2Е2 6.6. Регулировка частоты вращения пуска двигателя

7. Трансмиссия 7.0 Трансмиссия 7.1. Техническая характеристика 7.2. Механический привод выключения сцепления 7.3. Гидравлический привод 7.4 Коробка передач 7.5. Привод передних колес 7.6. Четырехступенчатая коробка передач типа 014 7.7. Пятиступенчатая коробка передач типа 013 или 093 7.8. Пятиступенчатая коробка передач типов 016 и 012 7.9. Механизм управления переключением передач КП типа 016 7.10. Автоматическая коробка передач

8. Ходовая часть 8.0 Ходовая часть 8.1. Телескопическая стойка 8.2. Задняя подвеска

9. Рулевое управление 9.0 Рулевое управление 9.1 Техническая характеристика 9.2 Рулевое колесо 9.3. Рулевая колонка 9.4 Механизм рулевого управления 9.5 Регулировка механизма рулевого управления 9.6 Рулевая тяга 9.7 Насос гидроусилителя рулевого управления 9.8 Проверка давления нагнетания насоса гидроусилителя рулевого управления 9.9 Прокачка системы гидроусилителя рулевого управления 9.10 Приводной ремень насоса гидроусилителя

10. Тормозная система 10.0 Тормозная система 10.1 Технические характеристики 10.2 Регулировка положения педали тормоза 10.3 Главный цилиндр тормоза 10.4 Тормозной механизм переднего колеса марки Teves 10.5 Тормозной механизм переднего колеса марки GIRLING 10.6 Тормозной диск 10.7 Корпус скобы и поршень 10.8 Барабанный тормозной механизм заднего колеса 10.9 Тормозной барабан 10.10 Колесный тормозной цилиндр 10.11 Дисковый тормозной механизм заднего колеса 10.12 Регулятор давления 10.13. Стояночный тормоз 10.14 Антиблокировочная система тормозов (АБС) 10.15 Прокачка тормозной системы

11. Кузов 11.0 Кузов 11.1 Снятие и установка переднего буфера 11.2 Снятие и установка облицовки радиатора 11. 3 Снятие и установка капота 11.4 Регулировка троса замка капота 11.5 Замена локаря 11.6 Переднее крыло 11.7 Замена молдинга 11.8 Замена уплотнителя стекла двери 11.9 Обивка двери (автомобили выпуска до декабря 1987 г.) 11.10 Замена стекла двери и стеклоподъемника 11.11 Снятие и установка двери 11.12 Наружная ручка двери 11.13 Замок двери 11.14 Регулировка замка двери 11.15 Снятие и установка стеклоподъемника с электроприводом 11.16 Снятие и установка наружного зеркала заднего вида 11.17 Замена отражающего элемента наружного зеркала заднего вида 11.18 Ремонт токообогревательного элемента заднего стекла 11.19 Снятие и установка заднего буфера 11.20 Снятие и установка крышки багажного отделения 11.21 Снятие и установка замка крышки багажного отделения 11.22 Замена задней декоративной накладки с нишей под номерной знак 11.23 Снятие и установка центральной консоли 11.24 Очистка водостоков (на моделях, оснащенных люком) 11.25 Снятие и установка отопителя

12. Электрооборудование 12.0 Электрооборудование 12.1 Предохранители, реле и блоки управления 12.2. Генератор 12.3. Стартер 12.4. Освещение и световая сигнализация 12.5 Система зажигания 12.6. Транзисторная система зажигания 12.7. Электронная система зажигания 12.8 Бесконтактная система зажигания FEI 12.9. Электрические схемы

Признаки неисправности или неисправности реле топливного насоса

Реле топливного насоса — это электронный компонент, который имеется практически во всех автомобилях, оснащенных двигателем внутреннего сгорания. Он часто находится в блоке предохранителей, расположенном в моторном отсеке, и функционирует как первичный электронный переключатель, который управляет мощностью топливного насоса. Реле топливного насоса обычно управляется модулем зажигания или управления трансмиссией и при включении подает ток на топливный насос, чтобы он мог работать.Поскольку реле топливного насоса управляет мощностью топливного насоса, любые его неисправности могут вызвать проблемы с топливным насосом, что может вызвать проблемы с управляемостью автомобиля. Обычно неисправное или неисправное реле топливного насоса вызывает несколько симптомов, которые могут предупредить водителя о проблемах.

1. Глохнет двигатель

Один из первых симптомов неисправности реле топливного насоса — двигатель, который внезапно глохнет. Если реле топливного насоса неисправно во время работы автомобиля, оно отключит питание топливного насоса, что приведет к остановке двигателя.Неисправное реле может позволить перезапустить автомобиль через некоторое время, а полностью вышедшее из строя реле — нет.

2. Двигатель не запускается

Еще один признак неисправности реле топливного насоса — двигатель, который не запускается. При выходе из строя реле топливного насоса топливный насос останется без питания. Двигатель может по-прежнему проворачиваться при повороте ключа, однако он не сможет запуститься из-за нехватки топлива. Этот симптом также может быть вызван множеством других проблем, поэтому настоятельно рекомендуется правильно диагностировать автомобиль.

3. Нет шума от топливного насоса

Еще один симптом, который может указывать на проблему с реле топливного насоса, — это отсутствие шума от топливного насоса при включении ключа. Большинство топливных насосов издают негромкий гул или вой, который можно услышать изнутри автомобиля, если его внимательно прислушивать, или снаружи автомобиля, рядом с топливным баком. Если реле топливного насоса выйдет из строя, оно отключит питание топливного насоса, что приведет к его неработоспособности и, следовательно, бесшумности при включенном зажигании.

Хотя реле топливного насоса является очень простым компонентом, оно играет очень важную роль в правильной эксплуатации автомобиля. Если на вашем автомобиле проявляются какие-либо из вышеперечисленных симптомов или вы подозреваете, что неисправно реле топливного насоса, обратитесь к профессиональному технику для проверки автомобиля на предмет необходимости замены компонента.

Ищете считыватель кода OBD2 для диагностики контрольной лампы двигателя?

Посмотрите десятки отличных сканеров OBD2 здесь

купить сейчас

Autoblog может получать долю от покупок, сделанных по ссылкам на этой странице. Цены и доступность могут быть изменены.

Как заменить реле топливного насоса

Реле топливного насоса помогает вашему автомобилю завести автомобиль, создавая давление в топливной системе в течение первых нескольких секунд, прежде чем уровень давления масла возьмет верх. Реле топливного насоса обычно находится в длинном черном ящике автомобиля вместе с другими реле и предохранителями. Однако в некоторых других автомобилях расположение может быть другим.

Без этого реле двигатель не получал бы топливо при запуске.Насос, который подает топливо к двигателю во время работы двигателя, требует электричества для работы. Это электричество создается устройством давления масла в двигателе. Пока давление масла не создается и, в свою очередь, не вырабатывается электричество для работы топливного насоса, насос не может подавать топливо в двигатель автомобиля.

При включении зажигания автомобиля срабатывает магнитная катушка с разомкнутым контактом; затем контакт замыкает электрическую цепь в электронном механизме, и в конечном итоге срабатывает реле топливного насоса.Когда зажигание автомобиля включено, реле насоса издает гудящий шум. Если этот звук не слышен, это означает, что реле насоса не работает должным образом.

Когда это реле выходит из строя, двигатель запускается после того, как стартер нагнетает давление масла, достаточное для подачи электричества на топливный насос и его работы. Из-за этого запуск двигателя может длиться дольше, чем обычно. Если вы не слышите гудения из топливного насоса, но в конечном итоге автомобиль заводится и работает нормально, значит, вышло из строя реле топливного насоса.

Если реле топливного насоса выходит из строя, система управления двигателем регистрирует это событие. Датчик давления топлива сообщает компьютеру, не создавало ли давление топлива какое-либо давление во время запуска двигателя.

Есть несколько кодов индикаторов двигателя, связанных с датчиком уровня топлива:

P0087, P0190, P0191, P0192, P0193, P0194, P0230, P0520, P0521, P1180, P1181

Часть 1 из 4: Снятие реле топливного насоса

Необходимые материалы

• Игольчатые плоскогубцы
• Трещотка с метрической и стандартной головкой
• Противооткатные упоры

Большинство реле топливного насоса расположено в моторном отсеке внутри блока предохранителей.

Шаг 1: Включите зажигание, чтобы запустить . Прислушайтесь к срабатыванию топливного насоса.

Также прислушайтесь к реле топливного насоса на предмет жужжания или щелчка.

Шаг 2: Запустите двигатель . Убедитесь, что есть давление масла.

На некоторых автомобилях будет только индикатор масла. Когда индикатор гаснет, значит давление масла есть.

Шаг 3. Припаркуйте автомобиль на плоской твердой поверхности .Убедитесь, что трансмиссия стоит на стоянке (для автоматов) или на 1 передаче (для механических коробок передач).

Шаг 4: Установите противооткатные упоры вокруг шин . В этом случае противооткатные упоры будут располагаться вокруг передних колес, поскольку задняя часть автомобиля будет приподнята.

Включите стояночный тормоз, чтобы заблокировать движение задних колес.

Шаг 5: Установите 9-вольтовый аккумулятор в прикуриватель . Это сохранит работоспособность вашего компьютера и сохранит текущие настройки в автомобиле.

Если у вас нет энергосберегающего устройства на девять вольт, ничего страшного.

Шаг 6: Откройте капот автомобиля, чтобы отсоединить аккумулятор. . Отсоедините кабель заземления от отрицательного вывода аккумуляторной батареи, отключив питание топливного насоса и передающего устройства.

Шаг 7: Найдите блок предохранителей в моторном отсеке . Снимите крышку блока предохранителей.

• Примечание : Некоторые коробки предохранителей крепятся винтами или болтами с шестигранной головкой, и для их удаления требуется храповой механизм.Остальные блоки предохранителей удерживаются зажимами.

Шаг 8: Используя схему на крышке блока предохранителей, найдите реле топливного насоса . Открыв блок предохранителей, вы можете использовать схему на крышке блока предохранителей, чтобы найти предохранитель реле топливного насоса.

Шаг 9: Снимите реле топливного насоса с блока предохранителей . Обратите внимание на то, как выходит реле, так как новое должно идти таким же образом.

Кроме того, если на крышке блока предохранителей нет диаграмм, вы можете обратиться к руководству пользователя за схемой блока предохранителей в моторном отсеке.Обычно в руководствах пользователя рядом с реле топливного насоса указаны номера, чтобы вы могли найти номер на блоке предохранителей.

• Примечание : Вам может потребоваться пара игольчатых пластин, чтобы вытащить реле топливного насоса.

Часть 2 из 4: Установка нового реле топливного насоса

Необходимые материалы

• Замена реле топливного насоса

Шаг 1: Установите реле . Установите реле в блок предохранителей так же, как было снято старое реле.

Шаг 2: Установите крышку блока предохранителей . Вставьте его на место.

• Примечание : Если вам пришлось откручивать винты или болты из крышки, обязательно установите их. Не затягивайте их слишком сильно, потому что они отсоединятся.

Шаг 3: Снимите крышку топливного бака . Закройте крышку топливного бака и убедитесь, что она плотно прилегает.

Это гарантирует, что в топливной системе будет надлежащее полное давление при включении топливного насоса.

Часть 3 из 4: Проверка работы реле топливного насоса

Шаг 1. Снова подсоедините заземляющий кабель к отрицательной клемме батареи . Снимите девятивольтовый аккумулятор с прикуривателя.

Шаг 2: Затяните зажим аккумулятора до упора . Убедитесь, что соединение хорошее.

• Примечание : Если у вас не было устройства энергосбережения на девять вольт, вам придется сбросить все настройки в вашем автомобиле, такие как радио, электрические сиденья и электрические зеркала. Если у вас было устройство для экономии заряда батареи на девять вольт, вам необходимо очистить коды двигателя, если они есть, перед запуском автомобиля.

Шаг 3. Поверните ключ зажигания в положение . Прислушайтесь к включению топливного насоса.

Выключите зажигание после того, как топливный насос перестанет шуметь. Снова включите ключ и прислушайтесь к звуку или щелчку реле топливного насоса. Возможно, вам придется попросить другого человека прикоснуться к реле топливного насоса, чтобы почувствовать гудение или щелчок.

• Примечание : Вам нужно будет включить и выключить ключ зажигания 3-4 раза, чтобы убедиться, что топливная рампа заполнена топливом перед запуском двигателя.

Шаг 4: Поверните ключ, чтобы запустить и запустить двигатель . Следите за тем, как долго будет включаться пуск во время периода проворачивания.

• Примечание : Большинство современных автомобилей не заводятся, пока не повысится давление масла.

Шаг 5: Снимите противооткатные упоры с колес . Отложите это в сторону.

Часть 4 из 4: Тест-драйв автомобиля

Шаг 1: Объехать на автомобиле квартал .Во время проверки прислушивайтесь к необычным шумам от топливного насоса или реле топливного насоса.

Также быстро разгоните двигатель, чтобы убедиться, что топливный насос работает правильно.

Шаг 2: Проверьте приборную панель на предмет наличия огней двигателя .

Если индикатор двигателя загорается после замены реле топливного насоса, возможно, требуется дальнейшая диагностика узла топливного насоса или даже возможная электрическая проблема в топливной системе. Если проблема не устраняется, вам следует обратиться за помощью к одному из сертифицированных технических специалистов YourMechanic, который сможет проверить реле топливного насоса и диагностировать проблему.

6 признаков неисправного реле топливного насоса и как проверить неисправное

Привет, я Винс, и в этой статье вы найдете 6 наиболее распространенных симптомов неисправного реле топливного насоса.

Мы также проведем вас через тестирование проводки с помощью мультиметра, чтобы вы могли узнать, как определить, выходит ли из строя реле топливного насоса вашего автомобиля.

Вам больше не придется иметь дело с длительным временем запуска, разбрызгиванием и пропусками зажигания!

Автомобильные двигатели и топливо

Современным двигателям для нормальной работы требуется точное количество топлива.Двигатель требует определенного уровня или количества топлива в любой момент. Реле насоса топливной форсунки обеспечивает подачу постоянного электрического тока на топливный насос. В свою очередь, топливный насос подает топливо к форсункам и внутрь камеры сгорания.

Реле топливного насоса также отвечает за запуск двигателя. Реле активирует топливный насос для повышения давления в топливной системе при повороте ключа.

И все это происходит с точностью оркестра.Каждый раз, когда вы нажимаете педаль газа, реле насоса форсунки срабатывает, подавая на топливный насос необходимое напряжение. Если с реле что-то не так, можно ожидать, что топливный насос будет периодически выходить из строя.

Хорошая новость заключается в том, что реле насоса форсунки легко проверить. Но прежде чем мы продолжим, важно узнать немного больше о реле в целом.

Реле топливного насоса — особенно в Фордах, эти штуки любят выходить из строя!

Как определить неисправность реле топливного насоса (6 знаков)

Если эта деталь выйдет из строя, вы сразу узнаете об этом! Ваш автомобиль, вероятно, заикается, глохнет, имеет плохое ускорение и ряд других проблем.Это при условии, что он все еще запускается!

Мы рекомендуем заменить эту деталь немедленно, прежде чем вы повредите топливопровод или топливный насос. Это довольно дешевая деталь (около 30 долларов).

Контрольная лампа двигателя (CEL) скорее всего горит, если у вас неисправное реле насоса.

1. Контрольная лампа двигателя (CEL) горит

В большинстве случаев основным признаком является сигнальная лампа проверки двигателя. И вы знаете, что это означает, верно? Это признак того, что ЭБУ хранит некоторые коды неисправностей. Чтобы прочитать код, вам нужно подключить диагностический прибор OBD2.Если вы обнаружите P0230 или P0231 диагностический код неисправности OBD2 (DTC), это означает неисправность в первичной цепи топливного насоса.

Pro Tip

Техническое определение кода P0231: Низкое напряжение вторичной цепи топливного насоса

Когда это происходит, ЭБУ просто сообщает, что показания напряжения от реле топливного насоса к ЭБУ ниже требуемых характеристик. Но это не указывает конкретно на неисправное реле.Эта проблема также может быть вызвана перегоревшим предохранителем, коротким замыканием топливного насоса, изношенной проводкой или перегоревшей цепью.

Наиболее частые коды неисправности, которые вы увидите в связи с этой проблемой:

• P0627
• P0628
• P0230
• P0231
• P0420

2. Большой пробег

Теперь эта деталь рассчитана на длительный срок службы (100-200 км миль), но, как мы знаем из Второго закона термодинамики , все ломается.Включая ваш автомобиль. Так что, если у вас на машине много миль, возможно, пришло время заменить эту деталь.

3. Длительное время пуска

Заметили, что проворачиваете двигатель более чем на 10 секунд?

Ага, это признак того, что у вас проблемы с топливом, и вам следует исследовать эту деталь, а также ваш топливный насос и, возможно, даже форсунки.

4. Проблемы с производительностью двигателя — остановка, холостой ход, ускорение, не запускается

Помимо контрольной лампы двигателя, у автомобиля будут проявляться некоторые симптомы. Это включает остановку двигателя, слабое ускорение, плохую работу на холостом ходу и состояние без запуска.

И поскольку эта проблема может быть вызвана другими неисправными частями в топливной системе, важно знать, как проверить неисправность реле топливного насоса. Вы не хотите в конечном итоге платить 300 долларов за топливный насос OEM, когда все, что вам нужно, — это реле топливного насоса за 25 долларов.

5. Автомобиль умирает за рулем

Вы замечали проблемы с движением, и ваш автомобиль внезапно останавливается? Ага, это страшно.Однако это хороший знак, что вам нужно заменить эту деталь!

6. Бесшумный шум топливного насоса

Обычно топливный насос издает слабый щелчок или завывание. Это значит, что он в рабочем состоянии. Однако, если реле вашего топливного насоса неисправно или выходит из строя, этот шум будет тихим.

Попросите друга встать возле бензобака или выхлопной трубы и посмотреть, слышит ли он какой-нибудь щелчок или высокий гул, когда вы поворачиваете ключ в положение «пуск».

Тестер мультиметра поможет диагностировать неисправное реле топливного насоса

Как проверить реле топливного насоса

Если вы подозреваете, что проблемы с вашим автомобилем вызваны неисправным реле топливного насоса, вот простые шаги, как это сделать:

Шаг 1.Припаркуйте машину на безопасном ровном месте

Не забудьте включить стояночный тормоз и перевести коробку передач в нейтральное положение или на парковку. Гораздо лучше, если ваш автомобиль будет припаркован в гараже, и вы узнаете почему позже.

Шаг 2. Поверните ключ зажигания в положение ON, но не заводите двигатель.

Слушайте, не сработает ли топливный насос, когда вы поворачиваете ключ. По этой причине лучше оставлять машину в крытом гараже. Легче услышать слабое жужжание или щелчки топливного насоса при повороте ключа.

Но в некоторых автомобилях практически невозможно услышать работу топливного насоса. В этом случае переходите к следующему шагу.

Шаг 3: Поднимите капот и найдите реле топливного насоса

В большинстве автомобилей реле находится в большом блоке предохранителей в моторном отсеке. Снимите крышку и проверьте схему. Вы легко найдете реле, сверяясь с электрической схемой. Но если вы не можете его найти (или если нет электрической схемы), вы можете попробовать руководство пользователя или руководство по обслуживанию.Если ничего не помогает, вы всегда можете поискать в Интернете.

Шаг 4: Реле топливного насоса будет издавать щелкающий или жужжащий звук при повороте ключа в положение ВКЛ.

Если вы не слышите звук внутри автомобиля (даже если капот открыт), попросите друга или помощника помочь вам. Если вы не слышите щелчка в реле топливного насоса, вам необходимо проверить его, чтобы убедиться в этом.

Шаг 5: Отсоедините отрицательный провод от автомобильного аккумулятора

Отключает питание топливного насоса и всех связанных цепей.Для этого шага вам понадобится гаечный ключ или набор головок.

Шаг 6: Снимите реле топливного насоса

Если вы не можете снять его вручную, вы можете использовать пару игольчатых ножниц, чтобы облегчить работу.

Шаг 7: Возьмите мультиметр и установите его в режим сопротивления

Большинство реле топливного насоса имеют четыре основных контакта: заземление, входное напряжение, нагрузка (которая подключается непосредственно к проводке топливного насоса) и аккумулятор.

Подключите щупы мультиметра к контактам нагрузки и аккумулятора в реле.Для подачи питания на реле потребуется 12-вольтный блок питания или регулятор напряжения. Подключите заземление источника питания к контакту заземления в реле.

Шаг 8: Подайте питание на контакт входного напряжения

Каждый раз, когда питание касается входного напряжения, мультиметр должен издавать звуковой сигнал, указывая на непрерывность. Если нет непрерывности, вы имеете дело с сломанным, сломанным или сгоревшим реле.

Шаг 9: (При необходимости) Замените неисправное реле топливного насоса

Убедитесь, что вы купили такое же реле, которое установлено в вашем автомобиле.Установите реле в блок предохранителей. Не забудьте поставить на место крышку блока предохранителей.

Перед запуском автомобиля откройте люк топливного бака и снимите крышку топливного бака. Закройте крышку и убедитесь, что она плотно прилегает.

Теперь заводим машину. Если все пойдет хорошо, ваша машина будет гудеть, как новенькая! Совершите короткий тест-драйв и следите за тем, чтобы во время вождения не загорелись световые индикаторы двигателя.

Видеогид

Компания

CarsNToys собрала информационное видео, показывающее, как это сделать на Nissan Altima 2002 года выпуска.

Общие положения реле топливного насоса

Если у вас есть руководство пользователя (если вы его потеряли, загрузите новое с сайта Just Give Me The D *** Manual), вытащите его, и на нем должна быть хорошая диаграмма, показывающая, где находится.

Ниже приведен не исчерпывающий список, но общие места, которые я нашел в этой части.

1. Защитная панель со стороны водителя

Nissan любит размещать это реле топливного насоса за пластиковой деталью рядом с педалью тормоза или газа, закрепленной парой болтов.Просто снимите болты и крышку, чтобы получить доступ к детали!

2. Рядом с блоком предохранителей

Я видел в различных автомобилях Mazda и Toyota, что он расположен в блоке предохранителей или очень близко к предохранителям.

3. Брандмауэр со стороны пассажира возле измерительного щупа

У старых автомобилей Mitsubishi, особенно у Evolution, реле насоса находится на стороне пассажира, за масляным щупом рядом с корпусом стойки / амортизатора.

Заключение

Прежде чем исключить поломку или отказ топливного насоса, лучше проверить, диагностировать и протестировать реле топливного насоса и связанную с ним схему.Симптомы будут отличаться от одного автомобиля к другому, и вы можете получить множество кодов неисправностей, связанных с кодом P0420. Помните, что заменить неисправное реле проще и экономичнее, чем вытаскивать топливный насос из бака.

5 признаков неисправности реле топливного насоса, расположение и стоимость замены

Реле топливного насоса — важный компонент топливной системы вашего автомобиля.

Реле топливного насоса подает питание на топливный насос, когда пора повысить давление топлива в рампе.

Каждый раз, когда вы включаете зажигание автомобиля, включается реле топливного насоса.

Есть разные причины, по которым выходит из строя реле топливного насоса. В этой статье мы обсудим симптомы отказа топливного реле, его местонахождение, стоимость замены и способы диагностики.

5 Признаки неисправности реле топливного насоса

1. Проверьте индикатор двигателя на
2. Резкое ускорение
3. Двигатель глохнет
4. Двигатель полностью мертвый
5. Нет шума от топливного насоса при зажигании

Реле может выйти из строя по многим причинам, от пыли до скачков напряжения, что угодно может повлиять на исправность реле топливного насоса.

Вот более подробный список наиболее распространенных симптомов неисправного топливного реле.

Проверьте индикатор двигателя на

Модуль управления двигателем всегда контролирует все датчики двигателя, чтобы убедиться, что они не показывают неправильные значения. Если ЭБУ заподозрит неправильное значение любого датчика, он загорится контрольной лампой двигателя.

ЭБУ контролирует давление топлива с помощью датчика давления топлива. Если реле топливного насоса внезапно выйдет из строя, оно загорится контрольной лампой двигателя и сохранит код неисправности, связанный с давлением топлива.

СВЯЗАННЫЙ: Признаки неисправности главного реле

Грубое ускорение

Выход из строя реле топливного насоса может повлиять на мощность топливного насоса и повлиять на подачу топлива в двигатель. Двигатель работает на топливе, как сердце человека работает на кислороде и крови.

Таким образом, любые проблемы с реле топливного насоса повлияют на поток топлива в камеру сгорания, и у вашего автомобиля могут возникнуть проблемы с запуском.

Однако это может произойти по ряду других причин, например, из-за засорения топливного фильтра, поэтому вы всегда должны правильно диагностировать свой автомобиль, прежде чем заменять какие-либо детали.

Двигатель глохнет

Если внутри реле топливного насоса может быть плохая пайка, оно может внезапно потерять соединение реле и перестанет подавать питание на топливный насос.

Двигатель выключается, если в камере сгорания недостаточно топлива или отсутствует необходимое давление.

Деталь, которая гарантирует, что этого не произойдет, — это топливный насос, и он не может работать идеально, если с реле топливного насоса возникнут какие-либо проблемы.

Двигатель полностью мертв

Неисправное реле топливного насоса также может привести к тому, что двигатель вообще не запустится и будет полностью остановлен.Отсутствие давления топлива означает, что ваш двигатель никогда не запустится, и если реле топливного насоса выйдет из строя, оно не даст мощности топливному насосу для повышения давления топлива.

Нет шума от топливного насоса при зажигании

При включении зажигания в замке зажигания вы должны услышать жужжащий звук из задней части автомобиля. Это означает, что топливный насос начал создавать давление топлива в топливной рампе.

Если вы этого не слышите, возможно, неисправно реле топливного насоса.Вы можете попытаться прислушаться к топливному баку на предмет шума в течение 2-3 секунд после включения зажигания.

Где находится реле топливного насоса?

В большинстве моделей автомобилей реле топливного насоса находится в блоке предохранителей где-то под приборной панелью, но оно также может быть расположено в блоке предохранителей в моторном отсеке.

Блок предохранителей двигателя или приборной панели обычно представляет собой длинный черный ящик, содержащий реле топливного насоса и различные другие предохранители и реле. У разных автомобилей реле топливного насоса могут располагаться в разных местах.

Проверьте свое руководство по ремонту, чтобы быстро определить точное расположение реле топливного насоса.

Стоимость замены реле топливного насоса

Средняя стоимость замены реле топливного насоса составляет от 90 до 150 долларов. Детали могут стоить от 20 до 50 долларов, а оставшаяся часть — это оплата труда.

Реле топливного насоса — это небольшое электронное устройство, которое легко приобрести в Интернете или в ближайшем магазине запчастей. Стоимость замены реле топливного насоса включает стоимость деталей и трудозатраты, которые механик взимает с вас.

Если рассматривать стоимость рабочей силы, в некоторых случаях это может быть не менее часа работы.

В зависимости от почасовой оплаты труда вашего механика или почасовой стоимости ремонтная мастерская будет взимать с вас плату; стоимость рабочей силы может отличаться. Помимо затрат на рабочую силу, реле топливного насоса — не очень дорогое устройство, и вы можете купить его в среднем за 20–50 долларов для большинства автомобилей.

Диагностика реле топливного насоса

Диагностировать реле часто довольно просто.Реле топливного насоса часто имеет 4 контакта, и в этом случае это часто бывает просто. Если у вашего реле больше контактов, а не те числа, которые указаны здесь, вам необходимо проверить электрическую схему.

1. Найдите блок предохранителей и найдите реле топливного насоса
2. Поднимите его и проверьте под ним номера 30, 85, 86 и 87. Если вы найдете эти номера, вы можете вернуть реле топливного насоса.
3. Вставьте реле на место, чтобы вы могли достать до контактов мультиметром во время включения зажигания.
4. Включите зажигание и проверьте контакт 87 мультиметром. Если вы получаете там напряжение, это может сказать вам, что реле топливного насоса работает, но также могут возникать периодические проблемы.
5. Если у вас нет напряжения, убедитесь, что у вас есть постоянное напряжение на контакте 30 при включенном зажигании. Если вы этого не сделаете, возможно, неисправен предохранитель. У вас также должно быть постоянное напряжение на контакте 85, а контакт 86 должен быть заземлен от блока управления двигателем при включении зажигания.
6. Если вы обнаружили какие-либо проблемы с реле, вы можете снять с него корпус, чтобы проверить наличие плохой пайки. Перепаяйте реле, если обнаружите какие-либо проблемы.

Привет, я Магнус, владелец и автор Mechanic Base. Работаю с автомобилями 10 лет, специализируюсь на диагностике и устранении неисправностей. Я создал этот блог, потому что устал находить ложную информацию в Интернете при поиске информации о ремонте. Надеюсь, вам понравится мой контент!

Как работает реле топливного насоса и признаки неисправности реле

]]]]>]]>

Возможно, вы знакомы с топливным насосом, компонентом внутри топливного бака, который создает давление в топливных магистралях, чтобы подтолкнуть бензин к двигателю внутреннего сгорания для его работы.Топливный насос может работать со сбоями по нескольким причинам, одна из которых — менее известные проблемы с реле топливного насоса .

Реле топливного насоса — это электронный компонент всех автомобилей с двигателем внутреннего сгорания. «Ретранслировать» означает «принимать и передавать». Каждый раз при включении зажигания реле топливного насоса будет подавать или «передавать» постоянное напряжение на топливный насос. Следовательно, проблемы с реле топливного насоса приведут к неисправности топливного насоса, что, в свою очередь, вызовет проблемы с запуском.

Неисправное или неисправное реле топливного насоса часто показывает симптомы, указывающие водителю, что что-то не так. Узнайте, как работает реле топливного насоса, основные признаки неисправности реле топливного насоса и способы диагностики, затраты на замену и советы по регулярному техническому обслуживанию.

Реле жизненно важно для работы двигателей внутреннего сгорания. (Источник фото: стрелка)

Что такое реле топливного насоса?

Реле топливного насоса является необходимым элементом для работы модели двигателя внутреннего сгорания.Двигателю внутреннего сгорания для работы требуется топливо, а реле топливного насоса гарантирует, что двигатель получает то, что ему нужно. Обычно им управляет зажигание или модуль управления мощностью.

При включении зажигания срабатывает реле топливного насоса и подает электричество для включения топливного насоса. Когда вы выключаете зажигание, отключается топливный насос.

Расположение

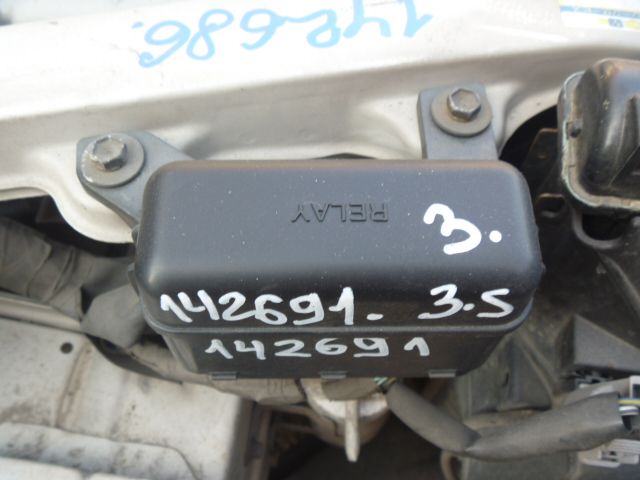

В большинстве автомобилей реле топливного насоса часто можно найти в блоке предохранителей в моторном отсеке, который обычно представляет собой длинный черный ящик, в котором находится реле топливного насоса, а также различные другие предохранители и реле.

Реле топливного насоса можно найти в большинстве моторных отсеков. (Источник фото: pinterest)

Если вы не можете его найти, обратитесь к руководству пользователя. Реле топливного насоса может быть расположено в разных местах на разных автомобилях: под капотом, на брандмауэре или рядом с рулевой колонкой, чтобы назвать несколько мест.

Функция

Когда вы поворачиваете ключ в замке зажигания, чтобы завести автомобиль, начинается «цикл запуска» двигателя внутреннего сгорания. Реле топливного насоса активируется на время, достаточное для подачи тока, необходимого для включения топливного насоса.Ключевым моментом здесь является подача небольшого, но стабильного напряжения на топливный насос.

После запуска двигателя реле топливного насоса отключается. В этот момент электричество для топливного насоса подается от блока передачи давления масла.

Когда вы выключаете зажигание, реле топливного насоса снова включается, достаточно долго, чтобы выключить питание и выключить топливный насос.

ПОДРОБНЕЕ

Признаки неисправности реле топливного насоса

Двигатель не запускается

Распространенным признаком неисправного реле топливного насоса является отказ двигателя запускаться, хотя двигатель может продолжать проворачиваться при повороте ключа, поскольку на топливный насос не подается питание.

Конечно, вы можете знать, что проблема отсутствия запуска может быть вызвана огромным количеством других проблем, поэтому в этом случае вам следует провести тщательную диагностику.

Глохнет двигателя

Один из наиболее распространенных симптомов неисправности реле топливного насоса — двигатель, который внезапно глохнет. Во время движения автомобиля реле топливного насоса внезапно отключает питание топливного насоса, в результате чего двигатель глохнет.

Если двигатель глохнет и не запускается, значит, у вас полностью вышло из строя реле топливного насоса, и его необходимо заменить.Если вам повезет, и ваш автомобиль через короткое время перезапустится, значит, неисправно реле топливного насоса, что требует немедленной проверки.

Обрыв питания

Топливное реле может быть виновником, если кажется, что автомобиль внезапно теряет мощность во время движения или замедляется без видимой причины. Это не всегда означает, что машина заглохнет.

Иногда автомобиль какое-то время продолжает работать в обычном режиме. Тем не менее, если вы столкнулись с внезапной потерей мощности во время движения, настоятельно рекомендуется осмотр и ремонт, поскольку всегда существует риск того, что в следующий раз автомобиль может остановиться, в результате чего вы окажетесь посреди дороги.

Нет шума от топливного насоса

Еще один симптом, который может указывать на неисправное реле топливного насоса, — это отсутствие шума от топливного насоса при включении зажигания. Топливный насос расположен в топливном баке рядом с задней частью автомобиля, и его обычно можно услышать при запуске двигателя.

Исправный топливный насос плюс исправное реле топливного насоса часто издают вариацию в виде гула или завывания небольшой громкости, которые можно услышать изнутри автомобиля или снаружи, рядом с топливным баком.

Если реле топливного насоса выйдет из строя, топливный насос не получит питания и не будет работать, поэтому он будет тихим.

Как диагностировать неисправное реле топливного насоса

Визуальный осмотр

Всегда начинайте с визуального осмотра, прежде чем переходить к другим испытаниям, которые будут указаны ниже. У реле топливного насоса не так много деталей, которые нужно проверять, поэтому не беспокойтесь.

Найдите реле топливного насоса в форме куба. (Источник фото: pinterest)

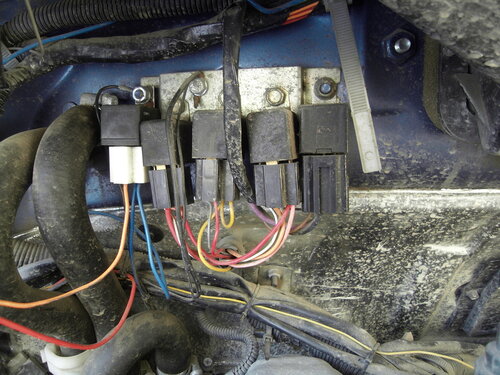

• Найдите черный блок предохранителей, расположенный в моторном отсеке.
• Найдите реле, которое представляет собой объект в форме куба, который соединяется штырями, как электрическая вилка. Если реле находится внутри черного ящика, осторожно подденьте его отверткой с плоским жалом. Отсоедините разъем и предохранитель от реле, чтобы снять его.
• Осмотрите клеммы и розетку на предмет признаков коррозии и перегрева. Помните, что хотя топливному насосу требуется небольшой, но постоянный ток, коррозия помешает правильному течению. Между тем, перегрев указывает на проблемы с реле или цепями, к которым оно подключается.
• Очистить корродированные клеммы и розетку с помощью очистителя электрических контактов. Не забывайте защищать руки и глаза перчатками и очками.
• Проверьте контакт и катушку, которые чаще всего перегорают или ломаются.
• Наконец, проверьте все предохранители.

Ищите прогорание, коррозию и поломки. (Источник фото: pexels)

Тест

После визуального осмотра, если вы не можете определить возможного виновника, продолжайте проверять реле топливного насоса, чтобы убедиться, что оно вышло из строя:

1. Установите цифровой мультиметр на самый низкий диапазон по шкале Ом или установите его на «непрерывность».
2. Подключите один вывод к одному из выводов силовой цепи, а другой вывод — к другому выводу питания.
3. Ваш счетчик должен показывать бесконечное сопротивление.
4. Если вы обнаружите нулевое сопротивление или любое значение сопротивления вместо бесконечности, у реле топливного насоса закорочены контакты питания, и его необходимо заменить.

Альтернативно:

1. Установите цифровой мультиметр на «непрерывность».
2. Подключите один вывод к одному из выводов силовой цепи, а другой вывод — к другому выводу питания.
3. Если вы слышите звуковой сигнал, контакты питания реле топливного насоса замкнуты. Заменить реле.

Вы можете проверить реле топливного насоса, а также многие другие детали в автомобиле, с помощью дешевого и удобного мультиметра. (Источник фото: carcody)

ПОДРОБНЕЕ

Стоимость замены реле топливного насоса

Вы можете легко найти реле топливного насоса в Интернете или в любом магазине автомобильных запчастей. Средняя стоимость замены реле топливного насоса составляет от 90 до 150 долларов, из которых 20-50 долларов — на запчасти, а остальное — на оплату труда.

Очистка реле топливного насоса

Очистка реле топливного насоса — это несложное техническое обслуживание, которому вы должны научиться, так как реле может легко загрязниться во многих обстоятельствах.

Если он расположен внутри моторного отсека, который может нагреться от тепла двигателя, тепло может ухудшить работу реле. Кроме того, в редких случаях, когда вы найдете реле в моторном отсеке, но за пределами блока предохранителей, оно будет подвергаться воздействию тепла, а также пыли и грязи.Поскольку любой мусор повлияет на работу реле топливного насоса, вы должны регулярно проверять и чистить его при необходимости.

Реле топливного насоса — это электрическая деталь автомобиля, поэтому будьте предельно осторожны при обращении с реле. Сначала снимите реле и с помощью воздуходувки сдуйте грязь и пыль в течение 1-2 минут. Никогда не используйте воду, а только немного этанола для тщательной очистки этой электрической части. Для Не используйте очиститель, если на реле нет мусора.

Чтобы предотвратить слишком быстрое повторное загрязнение реле, нанесите на реле этанол и аккуратно потрите его, чтобы удалить оставшуюся грязь.Теперь, когда вы закончили, оставьте его где-нибудь на воздухе, чтобы он высох.

признаков неисправности реле топливного насоса ❤️ Каковы причины?

В автомобиле много частей, одна из самых важных частей — реле топливного насоса. Реле топливного насоса похоже на сердце автомобиля. Это позволяет автомобилю запускаться и останавливаться.

Авторемонт стоит ДОРОГОЙ

Важно следить за реле топливного насоса, если вы будете в курсе своих проверок, все будет в порядке.Если вы заметили какие-либо признаки неисправного реле топливного насоса, вам необходимо немедленно его осмотреть.

Стоимость может варьироваться от высокой до низкой, все зависит только от того, где и как вы заменяете реле топливного насоса.

Эта статья познакомит вас с тем, что такое реле топливного насоса и для чего оно предназначено. Это также позволит вам понять пять признаков неисправного реле топливного насоса. Это объяснит стоимость и то, как долго это продлится.

Что такое реле топливного насоса и для чего оно нужно?

Реле топливного насоса представляет собой покрытую пластиком деталь, соединяющуюся с топливным насосом. Это одна из самых важных частей вашего автомобиля. Без реле топливного насоса вы даже не сможете управлять автомобилем. Реле топливного насоса позволяет топливному насосу включаться, когда вы включаете автомобиль, и позволяет ему отключаться, когда вы выключаете зажигание.

Реле топливного насоса находится в разных местах в зависимости от марки, модели и года выпуска вашего автомобиля. Вы можете выяснить, где он находится, просмотрев руководство пользователя или выполнив поиск в Интернете. Вы можете разместить его в таких местах, как брандмауэр, под капотом, рядом с рулевыми колонками или на одной из крышек крыльев.

Когда вы заводите свой автомобиль, реле топливного насоса дает ему достаточно энергии, пока топливный насос не будет готов к работе. Когда топливный насос запускается, реле топливного насоса выключается. Он остается выключенным, пока вы не выключите машину. Как только автомобиль остановлен, реле топливного насоса заставляет топливный насос останавливаться.

Признаки неисправности реле топливного насоса

Теперь вы знаете, как работает реле топливного насоса и из чего оно состоит. Теперь вы должны понять признаки неисправного реле топливного насоса, чтобы избежать сложных проблем с вашей системой сгорания.

Есть несколько способов узнать, неисправно ли у вас реле топливного насоса. В этом разделе мы обобщаем наиболее распространенные признаки неисправного реле топливного насоса в соответствии с рекомендациями профессионалов и экспертов.

Если вы обнаружите какой-либо из этих признаков, вам следует связаться с профессионалом и немедленно устранить его. Рекомендуется как можно скорее отремонтировать неисправное реле топливного насоса; Даже если на это уходит много времени и усилий, все же это лучше, чем решать сложные проблемы с вашей системой сгорания.

Потеря мощности может произойти из-за множества различных проблем с вашим автомобилем, включая неисправное реле топливного насоса. Что ж, если ваше реле топливного насоса выходит из строя, первое, что вы заметите, — это потеря мощности.

Например, если вы ведете автомобиль с неисправным реле топливного насоса, автомобиль может выключиться без каких-либо предупреждающих знаков. Кроме того, все усложняется, если ваш автомобиль останавливается на шоссе.Подумайте о риске попасть в аварию. Таким образом, потеря мощности из-за неисправного реле топливного насоса очень критична, и вы должны отремонтировать ее как можно скорее.

Следовательно, вы должны регулярно проводить техническое обслуживание реле топливного насоса, чтобы избежать подобных ситуаций.

Еще один признак неисправности реле топливного насоса — двигатель не запускается. Когда вы впервые запускаете двигатель, ему потребуется топливо, чтобы вызвать взрыв сгорания.Если реле топливного насоса неисправно, насос не будет подавать необходимое топливо в двигатель. В результате двигатель не запускается.

Двигатель не запускается, это может быть связано не только с реле топливного насоса, но и по разным причинам. Чтобы подтвердить причину, вы должны показать свой автомобиль профессиональному механику

.

Топливный насос обычно издает определенный звук при запуске автомобиля, показывая, что он работает.Когда вы слышите эти звуки, это означает, что электричество правильно и плавно перекачивается в топливный насос.

С другой стороны, если вы не слышите эти звуки при запуске двигателя, это может быть неисправным реле топливного насоса. Хотя причиной может быть реле топливного насоса, существуют и другие причины, по которым насос не работает, в том числе поврежденный насос.

Опять же, лучший способ подтвердить это — показать автомобиль профессиональному механику.

Для работы двигателя автомобиля требуется постоянная подача топлива.Вы можете столкнуться с ситуацией, когда вы собираетесь отправиться в пункт назначения, а ваш автомобиль внезапно останавливается. Это может указывать на то, что ваше топливное реле, топливный бак или топливный фильтр не работают … Когда реле топливного насоса перестает работать, это похоже на езду без топлива, и внезапная остановка двигателя не вызывает удивления. Чтобы избежать такой ситуации, и даже если это может вызвать затруднения в то время, вы должны поддерживать работающее реле топливного насоса, выполняя регулярное техническое обслуживание и ремонтируя его при необходимости.

• Проверить подсветку двигателя

Внутренний компьютер вашего автомобиля использует индикатор проверки двигателя, чтобы указать на проблемы, требующие вашего внимания. Хотя некоторые из этих проблем можно легко устранить, многие из них могут привести к серьезным проблемам с автомобилем, что приведет к полному отказу.

Один из самых распространенных кодов ошибок индикатора двигателя — P0231. Этот код указывает на неисправность во внутренней цепи топливного насоса.

Хотя большой пробег не является прямым признаком неисправности реле топливного насоса, по мере того, как ваш автомобиль стареет, реле топливного насоса с большей вероятностью выйдет из строя, как и любая другая часть вашего автомобиля.

Таким образом, если ваш автомобиль имеет большой пробег, вам может потребоваться регулярное обслуживание реле топливного насоса вместе с другими частями автомобиля, которые вы проверяете.

Самый опасный признак неисправного реле топливного насоса — это когда оно начинает загораться из-за высокого тока или напряжения.Хотя существует вероятность возгорания вашего автомобиля из-за неисправного реле топливного насоса, такая ситуация встречается очень редко. Однако, если это произошло, вы должны получить помощь профессионального механика и не пытаться исправить это самостоятельно, если у вас нет необходимых механических навыков. Если у вас нет этих навыков, вы можете столкнуться с более сложными проблемами, подвергнув свою жизнь опасности или полностью повредить свой автомобиль.

Сколько стоит замена реле топливного насоса?

Стоимость реле топливного насоса составляет от 90 до 150 долларов, на первый взгляд оно может показаться дорогим, но это действительно дешевая машина по сравнению с другими частями транспортного средства.Реальная цена детали колеблется от 20 до 50 долларов.

Если вы еще не знаете, затраты на ремонт автомобилей делятся на две категории: затраты на запчасти и затраты на рабочую силу. Таким образом, выполнение одной и той же работы в дилерском центре потребует гораздо более высоких затрат, чем выполнение этой работы в небольшой ремонтной мастерской, поскольку стоимость рабочей силы значительно варьируется.

Хотя ремонт в небольшой ремонтной мастерской дешевле, некоторые люди предпочитают ремонтировать свои автомобили в дилерских центрах оригинального производителя.Это связано с тем, что в дилерских центрах есть профессиональные механики с большим опытом работы с определенными марками автомобилей. В результате отсутствует риск возникновения новых проблем при работе над текущим ремонтом.

Другие люди предпочитают использовать DYI, когда дело доходит до ремонта автомобилей. Хотя DYI может быть отличным вариантом, вы должны быть уверены, что полностью понимаете процесс, чтобы избежать сложных проблем, требующих более высоких затрат на ремонт.

Реле топливного насоса — простая в использовании машина.Вы можете получить его во многих местах, таких как Walmart, Ebay, Amazon и почти в любом магазине. Вы также можете получить его в механическом магазине, который является самым надежным местом для покупки запчастей для транспортных средств.

Как долго работает реле топливного насоса?

Реле топливного насоса — одна из самых прочных деталей автомобиля; предполагается, что он прослужит столько, сколько длится ваш автомобиль. Однако не очень редко случается, что реле топливного насоса выходит из строя или выходит из строя.

Обычно катушка реле топливного насоса и контактные точки сначала повреждаются из-за разрыва, окисления, ржавчины и износа с течением времени.Хотя реле топливного насоса обычно не проверяется при регулярном техническом обслуживании, как только проблема возникает, вы должны заменить его профессиональным механиком.

Следовательно, нет точной оценки времени, как долго прослужит реле топливного насоса. Это потому, что это зависит от вашего стиля вождения, типа используемого топлива и окружающей среды, в которой вы едете.

Как проверить реле топливного насоса с помощью мультиметра?

Проблемы с реле топливного насоса можно легко диагностировать и устранить с помощью доступных онлайн-мастеров.Вот несколько шагов, которые вы можете сделать, чтобы проверить реле топливного насоса с помощью мультиметра:

• Вытащить реле топливного насоса из блока предохранителей.
• С помощью металлической щетки очистите реле топливного насоса от грязи и мусора.
• Используйте мультиметр, чтобы проверить сопротивление в реле топливного насоса. Перед тем, как сделать это, вы должны знать, какой контакт должен быть подключен к источнику питания, прочитав электрическую схему на реле.
• Используя мультиметр, убедитесь, что он настроен на сопротивление.В противном случае вы не сможете получить правильный размер
.
• Подключите реле к аккумуляторной батарее автомобиля с помощью перемычки
• Используя другую сторону перемычки, подключите положительный и отрицательный провода к правильным клеммам реле.
• Если вы слышите тикающий звук, это означает, что реле все еще работает
• Используя два щупа мультиметра, подсоедините их к контактам реле
• Показания мультиметра должны показывать нулевое значение, чтобы указать на исправное работающее реле.Если число больше нуля, значит, реле не работает должным образом, и вы должны заменить его профессиональным механиком.
• Отсоедините щупы мультиметра и перемычку от аккумулятора и реле насоса.
• Поместите реле насоса обратно в коробку для отработанных газов, если оно работает нормально. В противном случае установите новое реле помпы.

Заключение

Реле топливного насоса — это небольшая деталь, подключенная к вашему топливному насосу.Он отвечает за запуск топливного насоса при запуске двигателя и за его остановку при выключении автомобиля.

Хотя реле топливного насоса является прочной деталью автомобиля и может служить до тех пор, пока служит ваш автомобиль, оно может порваться, изнашиваться или быть полностью повреждено.

Неисправное реле топливного насоса не позволяет вашему двигателю работать, так как топливо не подается. Есть много признаков неисправного реле топливного насоса, включая потерю мощности, двигатель не запускается, насос не издает обычных шумов и автомобиль загорается.

Хотя все перечисленные признаки могут произойти из-за многих других проблем в вашем автомобиле, виновником может быть реле топливного насоса.

Какой бы ни была причина, если вы заметили какой-либо из признаков, упомянутых выше, вы должны как можно скорее осмотреть и отремонтировать свой автомобиль профессиональным механиком, чтобы избежать более сложных проблем, которые потребуют больших затрат на ремонт и могут привести к к полному выходу из строя автомобиля.

Реле топливного насоса можно легко диагностировать и заменить, если у вас есть необходимые навыки работы с механикой.Поэтому многие люди легко могут самостоятельно заменить реле топливного насоса.

Признаки неисправного или неисправного реле топливного насоса

Реле топливного насоса — это электронный компонент, который имеется практически во всех автомобилях, оснащенных двигателем внутреннего сгорания. Он часто находится в блоке предохранителей, расположенном в моторном отсеке, и функционирует как первичный электронный переключатель, который управляет мощностью топливного насоса. Реле топливного насоса обычно управляется модулем зажигания или управления трансмиссией и при включении подает ток на топливный насос, чтобы он мог работать. Поскольку реле топливного насоса управляет мощностью топливного насоса, любые его неисправности могут вызвать проблемы с топливным насосом, что может вызвать проблемы с управляемостью автомобиля. Обычно неисправное или неисправное реле топливного насоса вызывает несколько симптомов, которые могут предупредить водителя о проблемах.

1. Глохнет двигатель

Один из первых симптомов неисправности реле топливного насоса — двигатель, который внезапно глохнет. Если реле топливного насоса неисправно во время работы автомобиля, оно отключит питание топливного насоса, что приведет к остановке двигателя.Неисправное реле может позволить перезапустить автомобиль через некоторое время, а полностью вышедшее из строя реле — нет.

2. Двигатель не запускается

Еще один признак неисправности реле топливного насоса — двигатель, который не запускается. При выходе из строя реле топливного насоса топливный насос останется без питания. Двигатель может по-прежнему проворачиваться при повороте ключа, однако он не сможет запуститься из-за нехватки топлива. Этот симптом также может быть вызван множеством других проблем, поэтому настоятельно рекомендуется правильно диагностировать автомобиль.

3. Нет шума от топливного насоса

Еще один симптом, который может указывать на проблему с реле топливного насоса, — это отсутствие шума от топливного насоса при включении ключа. Большинство топливных насосов издают негромкий гул или вой, который можно услышать изнутри автомобиля, если внимательно прислушиваться, или снаружи автомобиля, рядом с топливным баком. Если реле топливного насоса выйдет из строя, оно отключит питание топливного насоса, что сделает его неработоспособным и, следовательно, бесшумным при включении зажигания.

Хотя реле топливного насоса является очень простым компонентом, оно играет очень важную роль в правильной эксплуатации автомобиля. Если на вашем автомобиле проявляются какие-либо из вышеперечисленных симптомов или вы подозреваете, что у реле топливного насоса неисправность, обратитесь к профессиональному специалисту, например, из компании YourMechanic, для проверки автомобиля на предмет необходимости замены компонента.
