Замена бензонасоса на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Добро пожаловать!
Бензонасос – на самом деле у этого агрегата не одно на звание, он так же может называться топливный насос, может просто называться насос топлива, самое ключевое слово во всех этих терминах конечно же насос, благодаря этому насосу поступает бензин из бака в двигатель под неплохим давлением и если насос приходит в негодность или как то выходит из строя (Если он пришёл в негодность, то возможно у него засорилась к примеру сеточка очистив которую его можно вернуть к жизни, а вот если он вышел из строя то тут его уже придётся менять на новый), то машина начинает тупить, плохо разгоняется к примеру, она так же может дёргаться или же вообще не заводиться, это то и понятно, бензин же в двигатель не поступает.

Примечание!
Для того чтобы произвести замену насоса, нужно будет вам запастись: Отвёртками, а так же головка понадобиться накидная которую можно будет одеть на вороток или же удлинитель, если нет головок, то в таком случае вместо них можно будет использовать небольшие накидные и гаечные ключи, хотя набор гаечных ключей и без того понадобиться, при помощи них вы будете выворачивать гайки крепления топливных трубок, ну и в завершение (По возможности) рекомендуем вам запастись огнетушителем и всю работу проводить на улице или же в хорошо проветриваемом помещение, вить работать то вам предстоит с бензином а шутки с ним действительно плохой, поэтому меру безопасности на всякий случай нужно соблюдать!

Краткое содержание:

Где находится бензонасос?
Чтобы вы могли увидеть данный насос, вам нужно будет снять цельную подушку у заднего сиденья и под ней вы увидите ковролин с вырезом, так вот этот ковролин вам нужно будет убрать и под ним расположена крышка которую вы можете увидеть на большом фото ниже, винты крепления данной защитной крышки нужно отвернуть и после чего снять её, а вот как раз таки и под ней и будет установлен сам насос который вам и нужен, для наглядности он указан на маленьком фото стрелкой, более подробное местонахождение данного насоса (Если вы ещё не поняли где он находиться) вы узнаете по мере прочтения статьи, так как в ней будет описываться процесс убирания подушки заднего сиденья, процесс убирания ковролина и сам процесс снятия насоса, поэтому внимательно читайте и изучайте.

Примечание!
Если же у вас оказался не инжекторный а карбюраторный автомобиль, то в таком случае где находиться этот насос, как его снять и заменить читайте в статье под названием: «Замена топливного насоса на ВАЗ 2109», на марку (Девятка имеется ввиду) особого внимания не обращайте, потому что на автомобилях десятого семейства применялся карбюраторный двигатель от ВАЗ 2109 (Правильная маркировка этого двигателя 21083) и соответственно топливный насос на этих автомобилях меняется идентично!

Когда нужно менять бензонасос?
Было сказано это уже ранее, но мы ещё немного добавим, во-первых сразу нужно обратить своё внимание (Если двигатель не заводиться) включается ли насос или же нет, понять это очень просто, для этого сядьте в автомобиль и поверните ключ в такое положение чтобы все приборы загорелись (Данный трюк не удастся проверить, если вы ранее уже поворачивали более 3-х раз ключ в такое положение, в данном случае вам придётся полагаться на память и вспоминать), после того как всё загорится прислушайтесь появился ли звук того что бензонасос начал работать (Писк должен быть или гудение), если появился то все провода которые подсоединены к насосу, подсоединены правильно и насос в принципе подаёт признаки жизни, после этого вам нужно будет проверить давление в топливной рампе и тем самым вы уже с очень большой вероятностью сможете определить исправен ли этот насос или же нет.

(О том как определить давление в топливной рампе, читайте в статье: «Проверка давления в системе питания на ВАЗ»)

Примечание!
Но это ещё не всё, поговорим немного так же о проблемах которые будут происходить с автомобилем при выходе данного насоса из строя, а именно вы уже понимаете то что он закачивает бензин из бака в двигатель, соответственно если он придёт в негодность то бензин будет закачиваться хуже или вообще перестанет качаться, в этих случаях автомобиль может либо не заводиться, либо он будет ехать дёргаясь, либо же потеряет свою былую мощность и станет ехать явно хуже, но кроме насоса дергаться автомобиль и явно ехать хуже может и по другим причинам, таким например как засорён топливный фильтр или же в конце концов датчик какой то не работает (В этом случае вас индикатор «check engine» предупредит, если датчик выйдет какой либо из строя, но не всегда он и предупреждает, потому что иногда датчик ещё не вышел из строя но уже практически умер, автомобиль едет не так как надо, а индикатор всё не загорается и всё не загорается)

Как заменить бензонасос, он же топливный насос на ВАЗ 2110-ВАЗ 2112?

Примечание!
Бензонасос как и любую другую деталь нужно устанавливать точно такого же образца что и с завода шла, то есть рекомендуем вам в начале снять ваш агрегат с автомобиля, потом прийти с ним в автомагазин и купить точно такой же, тем более в автомобилях десятого семейства два вида насосов идут, а именно который на двигатели 1. 5 литров ставится и который на двигатели 1.6 литров ставится, при этом когда будете его покупать, осмотрите его и проверьте корпус на целостность, на корпусе не должно быть найдено трещин, заусенцев и шероховатостей, простыми словами корпус должен быть гладкий и не иметь деформаций, а иначе даже маленькая трещина может привести двигатель к неправильной работе!

Снятие:

1) С мерами предосторожности вы уже ознакомились, и помните не стоит производить замену насоса в помещении, лучше всего на улицу выйдите или в крайнем случае все двери у своего гаража откройте, после этого вам нужно будет переходить к стравливанию давления в топливной системе, это очёнь легко и никаких сложностей у вас не составит, а о том как это сделать читайте в статье: «Снижение давления в системе питания». (Если вы не хотите так сбрасывать давление или у вас что то не получается и вы боитесь что что то сломаете, то ничего страшного в этом нет, просто читайте статью дальше и мы ещё один способ покажем как можно будет стравить давление в системе)

Примечание!
Когда давление сброситься, бензин в топливных трубках всё равно останется и поэтому когда вы их будете отсоединять, будьте настроены на то что из них немного выльется бензина! (Про топливные трубки чуть ниже сказано, поэтому внимательней читайте статью)

2) Идём дальше, теперь вам нужно будет найти две защёлки (По одной с каждой крайней стороны) которые крепят одну цельную подушку у заднего сиденья, а после нахождения нажмите с двух сторон на эти защёлки и тем самым снимите подушку чтобы она не мешала и тем самым вы предоставите себе доступ к лючку (Его ещё просто крышкой называют) бензонасоса.

3) Когда подушка будет убрана ищите вырез в ковролине (Это заводской вырез) и после его нахождение, откиньте вырезанную часть ковролина в сторонку, после того как она будет откинута вы увидите лючок бензонасоса, данный лючок крепиться на двух винтах (Местонахождение винтов его крепления указано стрелками) отвернув которые вы его сможете снять и убрать в сторонку.

Примечание!
Сразу же под данным лючком находиться бензонасос, этот люк нужен для того чтобы в топливный насос не попадала грязь и не попадала влага, можно сказать он выполняет роль защитной крышки, но под данной крышкой очень часть после её снятия можно увидеть большой слой пыли, данный слой пыли вам и нужно будет удалить какой ни будь тряпкой!

4) Следом руками отсоедините колодку проводов которая указана синей стрелкой, от разъёма бензонасоса который указан красной стрелкой, данная колодка крепиться посредством фиксатора поэтому не забудьте его ещё отогнуть и только после отгибания отсоединяйте колодку.

Примечание!
В зависимости от двигателя который установлен на вашем автомобиле, бензонасос и крепления топливных трубок, а так же разъём и колодка проводов могут значительно отличаться, вот к примеру на восьми клапанных автомобилях такой колодки проводов нет как показано на фото выше, на них немного по другому, а именно там колодка и разъём соединяются вместе (Вы это можете видеть на фото ниже), их тоже не составит никакого труда разъединить между собой, самое главное отжать фиксатор и после его отжатия, колодку и разъём можно будет разъединять!

Кой что ещё вы должны знать, мы уже вас предупредили о том что давления в системе питания можно сбросить ещё одним способом, так вот это и есть этот способ, то есть вам нужно будет разъёдинить колодку и разъём или же (Если у вас 16 клапанный автомобиль) отсоединить колодку от разъёма бензонасоса, после чего завести двигатель у автомобиля вам нужно будет но он сразу же заглохнет, после того как он заглох, ещё раз заведите и он опять заглохнет, ну и в последний раз можете его завести (Если он не будет заводиться значит давление в системе стравлено) и считайте то что давление в системе питания вы стравили!

5) Далее отсоедините наконечники топливных трубок (Их всего два, сейчас речь идёт об 16 клапанном автомобиле) от бензонасоса (Они отсоединяются посредством нажатия на фиксаторы которые их крепят, вы можете видеть их отсоединение на 1 и на 2 фото), после их отсоединения, возьмите в руки вороток и наденьте на него накидную головку (Вместо воротка ещё удлинителем можно пользоваться) и отверните им 8 гаек который крепят топливный насос к баку (см.

фото 3), а после этого снимите прижимное кольцо (см. фото 4).

Примечание!
Под всеми гайками которые крепят насос находятся пружинные шайбы, их тоже снимите, а под самим прижимным кольцом в добавок ещё находиться резиновая прокладка (Указана на фото ниже синей стрелкой и ещё на ту прокладку которая указана красной стрелкой обратите своё внимание), подденьте её и снимите, когда она будет снята осмотрите её, при обнаружение деформаций или же сильного затвердевания данную прокладку вам нужно будет сменить и установить на её место новую, после осмотра прокладки возьмитесь рукой и вытащите сам насос из бака, но когда будете вытаскивать его будьте аккуратны, потому что на его конце установлен поплавок идущий от датчика топлива, не повредите его! (Когда насос у вас будет снят, учтите то что в нём около 1 литра бензина будет находиться конечно же если у вас в баке бензин будет, поэтому данные бензин слейте в какую ни будь ёмкость и потому снова зальёте его в бак, когда завершите все работы)

6) Что касается 8 клапанных автомобилей, в принципе всё тоже самое вам нужно будет сделать но только на них топливные трубки немного по другому крепятся, а именно при помощи двух гаек (см. фото ниже), данные гайки вам нужно будет отвернуть и после чего отсоединить обе трубки от насоса. (Помните всегда о том, что на кончиках у обоих трубок находятся резиновые кольца одно из них ещё стрелкой на маленьком фото указано, их нужно заменить если они придут в негодность)

Примечание!
Резиновое уплотнительное кольцо так же снимите и по необходимо (При его повреждении), замените его на новое!

Установка:
Все детали устанавливаются на свои места точно так же как и снимаются, но только в обратном порядке снятию, и при установке вы должны ещё знать пару нюансов, а именно (16 клапанных машин касается) выступ на крышке бензонасоса должен будет совпасть с вырезом на уплотнительной прокладки (см. фото 1), а так же наконечник к которому подсоединены сразу две топливные трубки (Они указаны синей стрелкой на фото 2), должен быть одет на входной патрубок (Патрубка не видно так как его наконечник закрывает, но по тому месту которое указано зелёной стрелкой вы сразу же можете понять то что напротив идёт входной патрубок).

Примечание!
Насчёт 8 клапанных автомобилей, в них тоже есть кой какие нюансы, а именно при установке бензонасоса на них, стрелка которая на нём присутствует (Указана красной стрелкой), должна быть направлена в заднюю часть автомобиля, а так же наконечник шланга под цифрой 1 тоже должен быть направлен строго в заднюю часть, а наконечник шланга 2 в уже в переднюю, поэтому учтите всё это при установке нового насоса!

Важно!
1. Перед тем как начинать работать с насосом, рекомендуем вам скинуть клемму минус с аккумулятора, но если вы собираетесь стравливать давление по средством отсоединения колодки проводов, то соответственно пока скидывать клемму вам не нужно! (О том как скинуть клемму, читайте в статье: «Замена аккумулятора на ВАЗ», в пункте 1 всё описано)

2. Так же рекомендуем вам после установки насоса, включить зажигания и посмотреть не сочиться ли из топливных трубок бензин (Он не откуда не должен сочиться) и вообще всё ли герметично!

3. Ну и в завершение, если вы не хотите весь модуль целиком менять, к примеру вам один бензонасос нужно только заменить, то в таком случае ознакомьтесь со статьёй: «Ремонт топливного насоса на приоре» (Данная статья относиться только к 16 клапанным десяткам), или «Ремонт бензонасоса на ВАЗ 2110» (Данная статья только к 8 клапанным двигателям)!

Дополнительный видео-ролик:
Более подробную инструкция по замене насоса на 8 клапанных автомобилях, вы можете увидеть на видео-ролике ниже:

Примечание!
В случае если у вас не восьми клапанный а шестнадцати клапанный автомобиль, то в таком случае инструкцию по замене насоса смотрите в другом ролике который размещён чуть ниже:

Замена бензонасоса на ВАЗ 2110: основные неисправности, типы насосов, последовательность замены топливного насоса

Содержание:

1. Основные причины неисправности
2. Типы насосов
3. Последовательность замены бензонасоса

Вы садитесь в свой автомобиль, включаете зажигание…но ничего не происходит. Машина должна завестись, но ей это не удается сделать.

Часто причиной такой ситуации становится вышедший из строя бензонасос на ВАЗ 2110. Заменить его не составит труда. Причем не обязательно отправляться на станцию технического обслуживания. Эта работа по силам даже более менее опытному автовладельцу.

Причины неисправности

Прежде чем приступать к замене, необходимо определить причины, из-за которых топливный насос у ВАЗ 2110 не работает. Их может быть несколько.

1. Возраст. С течением времени, по мере роста пробега насос изнашивается, ухудшается эффективность подачи топлива, устройство перестает работать.
2. Регулярная езда на автомобиле при пустом баке. Это оказывает сильную нагрузку на насос, который не выдерживает и ломается.
3. Загрязненность фильтра. Порой замена фильтра бензонасоса на ВАЗ 2110 решает проблему. Наличие загрязнений в нем прекращает подачу топлива, потому не образуется воздушно-топливная смесь, машина не заводится.
4. Резкие и частые остановки работы мотора.
5. Низкие показатели производительности и падение мощности двигателя.
6. Заправка на сомнительных АЗС, топливо у которых имеет множество грязи.

Типы топливных насосов

Некоторые старые модели автомобилей вовсе лишены такого устройства как бензонасос. Надеемся, вам с такой ситуацией столкнуться не придется, поскольку это старое и неэффективное решение.

Сегодня выпускается два типа топливных насосов для ВАЗ 2110 — механические и электронные.

1. Механические считаются классическим решением, который располагается снаружи топливного бака. Работает он достаточно просто — бензонасос всасывает топливо из емкости, то есть бака. Он вполне может работать при низком давлении, поскольку между насосом и карбюратором расстояние небольшое.
2. Электронный — это более современный вид насоса, который монтируют внутри самого бака. Обусловлено это повышенной шумностью при его работе, если сравнивать с аналогом. Его работа целиком и полностью зависит от электронной системы, которая принимает во внимание одновременно несколько факторов:
   1. Текущее расположение дросселя;
   2. Содержание выхлопа;
   3. Соотношение воздуха и топлива и пр.

Электронный топливный насос для ВАЗ 2110

Многих интересует, где же находится предохранитель бензонасоса у ВАЗ 2110?

Отвечаем: Он располагается в нижней части консоли, если посмотреть со стороны пассажира. Крайний правый — это тот, который вы искали. Хотя часто их собирают в произвольном порядке, потому расположение может отличаться.

Предохранитель на бензонасос ВАЗ 2110

Электрические насосы для подачи топлива работают под давление, что провоцирует определенный уровень шума. Из-за этого топливный насос монтируют глубоко внутрь бака автомобиля. Топливо при этом занимается охлаждением и глушителем для работы помпы.

Запуск насоса осуществляется за счет электродвигателя. Когда замок зажигания включен, бортовая система отправляет насосу сигнал, после чего тот начинает подачу топлива.

В некоторых ситуациях на насос воздействует электрический заряд. С его помощью моторчик вращается несколько минут, что задает давление внутри топливной системы.

Учтите, если спустя 3 секунды компьютер не предоставит насосу данные о старте работы, тот автоматически выключается. Потому звук от мотор насоса мы слышим первые несколько секунд.

Если нет давления в топливной рампе у ВАЗ 2110, топливный насос желательно заменить на новый. Смысла в его ремонте, как показывает практика, нет. Это трудоемкий, энергозатратный процесс, который серьезно не оправдан с финансовой точки зрения.

Потому если на вашем инжекторном ВАЗ 2110 не работает топливный насос, рекомендуем его заменить. Причем установить лучше электронный тип.

Замена бензонасоса

Процесс замены достаточно легкий. Просто следуйте инструкции и вы быстро закончите работу.

• Отключите питание аккумуляторной батареи.
• Открутите крышку насоса для подачи топлива.
• Снимите разъемы с бензонасоса.
• Ослабьте немного хомут, который располагается непосредственно на топливном шланге. Полностью его снимать не имеет смысла.
• Открутите оба шланга, через которые подается топливо.
• Извлеките прокладки. Их лучше сразу поменять на новые. Это расходные, дешевые материалы.
• Крепление бензонасоса осуществляется на 8 болтах. Все их открутите, болты сохраните.
• Снимите уплотнительное кольцо.
• Извлеките бензонасос вместе с поплавком.
• Снимите уплотнитель, который выполнен из резины.
• Поставьте на место новый бензонасос.
• Выполните сборку в обратной последовательности.

Вряд ли стоит пытаться починить старый бензонасос. За качество выполненного ремонта тяжело ручаться, поскольку одна неисправность может повлечь за собой другие. Рисковать не имеет смысла. К тому же, новый бензонасос — это далеко не самое дорогое удовольствие для ВАЗ 2110.

Выполняя работу своими руками, на весь процесс демонтажа и установки насоса у вас уйдет около 20-30 минут.

Следуйте согласно инструкции, избегайте любых попыток самодеятельности. Учтите, стоимость подобной процедуры на станции технического обслуживания обойдется еще дороже, чем покупка самого нового электронного бензонасоса. Потому тратить на это деньги не имеет никакого смысла, если все можно сделать самостоятельно.

Автомобиль ВАЗ 2110 хорош тем, что стоимость его деталей невероятно доступна для отечественных потребителей. Плюс конструкция машина довольно проста, что позволяет целый ряд ремонтных работ выполнять самому, не опасаясь за последствия неправильной починки.

Учтите, если у вас нет никакого опыта в ремонте и обслуживании авто, начинать свою практику с такого занятия как замена топливного насоса не рекомендуется. Попрактикуйтесь на более простых задачах и со временем постигните все прелести самостоятельного ремонта.

 Загрузка …

---

описание, принцип работы, неисправности и ремонт

Бензонасос — один из важных элементов топливной системы любого автомобиля. Его основная задача — эта подача топлива из бака к распределительной рейке и форсункам под необходимым давлением. О механическом топливном насосе ВАЗ 2110 читайте тут.

Где находится бензонасос ВАЗ 2110?

А располагается он у авто отечественного производства непосредственно в баке автомобиля. Разберемся подробнее с бензонасосом ВАЗ 2110 инжектор.

Что, где и почему?

Как сказано выше, насос размещен в баке автомобиля, при этом он находится погруженным топливо. Казалось бы, опасное соседство (топлива и приводимого электрическим током в действии элемента), но смею вас упокоить, такое расположение насоса не несет никакой опасности и сделано по следующим причинам:

1. в насосе расположен электродвигатель, который приводит в действие непосредственно сам насосный элемент;
2. связка этих узлов должна не только подать топливо, но и делать это под значительным давлением.

Все перечисленное, в свою очередь, приводит к тому, что насос работает шумно и требует охлаждения. Именно для этих целей он и погружен в топливный бак: топливо выступает для топливного насоса и в качестве охладителя, и в качестве шумоизолирующего состава.

Кстати, описанная схема применима не только к ВАЗ 2110, но и большинству инжекторных автомобилей.

Что же касается  непосредственно «десятки», то на ней используется бензонасос производства компании Bosch.

Данный насос способен создать давление в топливной системе в 3 атм. Он находится в так называемой топливной сборке в баке автомобиля, в состав которой помимо него входит система контроля уровня топлива в баке и сетка-фильтр предварительной очистки. Управляет же бензонасосом ВАЗ 2110 электронный блок управления (ЭБУ) двигателя, через соответствующее реле.

Принцип работы.

Топливо от бензонасоса по топливопроводу подается к топливной рампе, предварительно пройдя через фильтр тонкой очистки. Топливная рампа соединена с форсунками. Последние по командам ЭБУ выпрыскивают топливо в коллектор двигателя.

Поддерживать необходимое давления в рампе при этом позволяет регулятор давления, входящий в ее состав. Он стравливает излишки давления через топливопровод обратно в бак.

Неисправности и ремонт.

К основным неисправностям бензонасоса «десятки» можно отнести случаи, когда он не создает необходимого давления топлива либо вовсе не работает. Причем причинами и  первого, и второго случая могут выступать: поломка, как самого насоса, так и управляющих им элементов; состояние фильтра тонкой очистки и герметичность топливопровода.

К слову, в случае поломки непосредственно самого бензонасоса ВАЗ 2110, он не ремонтируется (производится его замена). Привести же к этому способны следующие факторы эксплуатации автомобиля:

1. привычка ездить с практически пустым баком, из-за которой корпус топливный насоса практически всегда находится в полусухом состоянии, вызывающем его перегрев и скоропостижный выход из строя;
2. несоблюдение регламента замены фильтрующих элементов в топливной системы —  приводит к повышенной нагрузке на бензонасос, ведь ему приходится не просто поддерживать необходимое давление в топливной системе, а параллельно с этим еще и проталкивать бензин через забитый грязью фильтр.

Учитывая выше сказанное, хотелось бы посоветовать вам беречь свой автомобиль и выполнять все рекомендации его производителя. Только с таким отношением вы можете рассчитывать на то, что он ответит вам преданностью и не подведет в ответственный момент.

Видео по снятию и разборке бензонасоса ВАЗ 2110

Рекомендую прочитать:

Где на ВАЗ-2112 16 клапанов находится реле бензонасоса: фото

Автомобиль: ВАЗ-2112.
Спрашивает: Смирнов Иван.
Суть вопроса: Не могу найти реле бензонасоса ВАЗ-2112?

---

Добрый день, у меня перестал качать насос бензин. Когда поворачиваю ключ, ничего не происходит. Думаю, что неисправно, что-то из электрики. Подскажите, пожалуйста, как найти реле бензонасоса?

---

Поиск реле бензонасоса и устранение неисправностей

Как известно, для того, чтобы запустить любой процесс, будь он механический или электрический нужен источник энергии. И реле тем самым представляет своеобразный пусковой механизм, ведь его работа заключается в соединении расположенных внутри контактов, замыкающихся при воздействии электрического тока.

The following two tabs change content below.

Всю мою жизнь меня окружали автомобили! Сначала в деревне я уже в первом классе носился на тракторе по полям, потом была ЯВА, после копейка. Теперь я студент третьего курса «политеха» на автомобильном факультете. Подрабатываю автослесарем, помогаю ремонтировать автомобили всем своим знакомым.

Если рассматривать лично реле бензонасоса ВАЗ-2112, то в его эксплуатации наблюдается определённая специфика. А так же случается так, что многие автолюбители просто не знают где именно расположено это реле, и как исправить неисправность во время выхода её из строя.

Принцип работы

Практически все реле которые монтируются на российские автомобили являются идентичными. В большинстве своём они отличаются количеством контактов с пятью от четырёх, и в последнем, как правило, отсутствует центральный вход.

Сила тока, измеряемая в Амперах, также почти одинаковая и составляет порядка 30 — 40А.

Реле на фото 30 Ампер.

Подключение реле к сети производится с помощью пластмассовой колодки (штекера – прим.), и когда электрический ток достигает катушки внутри реле и начинается процесс намагничивания, далее происходит её замыкание и цепь соединяется.

Реле в дополнительном блоке предохранителей

Расположение дополнительного блока реле в салоне автомобиля

Реле бензонасоса расположено с левой стороны ног переднего пассажира, там, где расположено рядом три реле и три предохранителя.

После демонтажа, убираем её в сторону

Реле бензонасоса находится ровно посередине под цифрой «5». Рядом, также расположен и предохранитель под цифрой «3».

Добавочный блок

Проверка работоспособности

Для того, чтоб проверить предохранитель бензонасоса, достаточно лишь осмотреть его и при необходимости заменить на заведомо рабочий.

А чтобы проверить реле бензонасоса есть несколько методов:

1. Самый простой способ – это заменить старое реле на заведомо исправное.
2. Если же такого под рукой нет, можно воспользоваться обычным мультиметром.

Проверка реле бензонасоса на ВАЗ-2112

Для этого на подсоединённом к реле контактам «30» и «87» подключаем щупы и включаем зажигание. Если реле исправно, на экране мультиметра появится значения проходящей через него силы тока.

Так выглядит подробная схема.

Реле топливного насоса ВАЗ 2110

Никак ни заводится ваз 2109i.

Re: Молчит бензонасос.

Где находится предохранитель бензонасоса на приоре?

Где находится реле бензонасоса на ваз 2110.

7.2.18. Снятие контроллера, реле и предохранителей.

Вот у меня такая же проблема , поворачиваю ключ насос не качает .

Ваз 2110 электросхема бензонасоса.

Причина отказа бензонасоса на ВАЗ-2110.

Либо плохая масса бензонасоса.

электросхема ваз 212140 инжектор.

Реле бензонасоса ваз 2110 инжектор.

бензонасос (топливный насос) ВАЗ 2114 2115.

Под номером f3 указан предохранитель топливного насоса

Либо плохая масса бензонасоса под ручником, либо сдыхает реле БН, либо серы. ..

В связи с активным использованием ГБО 4-го поколения, меня не покидала мысл…

ВАЗ-2109 (инжектор) — ВАЗ-передний привод.

Где находится реле бензонасоса ?

Электросхема бензонасоса ваз 2112 инжектор.

Для тех, кого интересует вопрос — реле бензонасоса Калина где находится, ре…

Не работает бензонасос на 2110 инжектор, ни с того ни с сего (Чебоксары) .

Дополнительные реле: 4. ..

Подключение бензонасоса ваз 2110 эл.

Реле торпеды #34.

Приложения ВАЗ 2110 (Лада).

#517478. Как боротся с перегревом бензонасоса.

Реле вентилятора ваз.

Реле бензонасоса.

Где находится реле бензонасоса ВАЗ 2110: схема, фото

На любом легковом транспортном средстве, который ездит на бензине, бензонасос выполняет функцию подачи топлива из бака в дозирующее устройство. Топливная система бывает двух видов: карбюраторная и инжекторная.

Бензонасосы на машинах с карбюраторными двигателями находятся с обратной стороны клапанной крышки, недалеко от прерывателя-распределителя. В автомобиле с инжекторным двигателем бензонасос (далее – БН) располагается в топливном баке. В том случае, когда БН выходит из строя, мотору становится тяжело развивать обороты и тянуть. В частых случаях мотор вообще не запускается.

Схема электрического БН

Устройство электрического бензонасоса (далее – ЭБН) на отечественном автомобиле ВАЗ-2110 по своей структуре очень простое. Оно представляет собой электродвигатель с питанием в 12 вольт. Данное устройство обеспечивает защиту корпуса наноса от поступления туда частичек грязи и пыли, что выполняет функцию предохранения его от вероятной поломки и загрязнения.

В ЭБН автомобиля ВАЗ-2110 находятся такие элементы:

• замок зажигания;
• предохранители;
• реле;
• электрическая проводка;
• блок управления двигателем.

Когда ключ зажигания поворачивается, питание подается на клеммы БН через реле автомобиля, и насос качает бензин. После заполнения входной магистрали топливопровода горючей жидкостью, электрическим блоком управления дается команда на выключение напряжения. Таким образом, топливная система готовится к запуску двигателя автомобиля. Необходимо всего лишь прокрутить при помощи стартера мотор.

Читайте также: Где находится реле бензонасоса ВАЗ-2115 и как его найти

Реле БН на ВАЗ-2110

Функцией реле в любой электросхеме является замыкание и размыкание цепи в целях защиты элементов всей схемы от высокого пускового тока. Во время запуска двигателя ток, который необходим для того, чтобы стартер прокрутился, доходит до 80-300 Ампер. В том случае, если реле отсутствует, любой элемент электросхемы может выйти из строя.

Реле БН отечественной «десятки» имеет внутри корпуса из пластмассы электромагнитную катушку с сердечником. Когда происходит подача напряжения контакты сразу же замыкаются. Реле на данный автомобиль является четырехконтактным.

ВАЗ-2110 реле бензонасоса – где находится

В том случае, когда реле двигателя отказывается запускаться, необходимо осуществить замену нерабочей детали. Для этого нужно знать, что реле БН на ВАЗ-2110 находится в автомобильном салоне и расположено около центральной консоли под приборной панелью. С целью демонтажа реле нужно отвинтить два болта из трех находящихся здесь элементов на защитном пластмассовом кожухе. Реле, которое отвечает за исправную работу насоса, находится по центру.

Распространенные причины, приводящие к неисправности реле:

1. Значительное превышение эксплуатационного срока элемента.
2. Плохое качество материалов катушки реле, а также самих контактов.
3. Неверное соединение электропроводки реле.

Причин, по которым реле БН может не работать, очень много, но исход у них всех один – двигатель автомобиля не заводится. В таком случае есть два возможных варианта: неисправность либо БН, либо самого реле.

Определить, что реле находится в исправном состоянии можно по электрическому звуку, который будет слышен во время попытки завести двигатель машины. При таком варианте развития событий впору сделать вывод, что БН не работает.

Читайте также: Где находится реле печки в автомобиле ВАЗ-2114

Одной из самых основных причин, по которой БН может выпасть из строя, является засорение его сетки. В таком случае его нужно срочно заменить, чтобы устранить данную проблему. Сначала необходимо полностью отключить аккумуляторную батарею, чтобы обесточить машину и обезопасить себя. Затем сбросить давление, открутив при этом колпачок на алюминиевой лампе из пластмассы. После этого надавить на штуцер при помощи твердого и тупого предмета. Давление внутри БН будет сброшено тогда, когда потечет горячая жидкость. После этого штуцер необходимо закрутить обратно.

Заметить, что фильтрационная сетка засорилась, может каждый автовладелец без особого труда. Ведь сетка в таком случае становится или серого цвета, или черного, в зависимости от того, насколько она была загрязнена. После данной замены необходимо собрать все элементы бензонасоса в той последовательности, в которой они и стояли



Ваз 2110: замена реле бензонасоса своими руками

Местоположение реле бензонасоса на ваз 2110

Как известно, энергия является пусковым механизмом любого динамического процесса на земном шаре. Реле с практической точи зрения представляет собой пусковой механизм, работа в котором происходит благодаря смыканию внутренних электрических контактов, в результате чего двигатель автомобиля переходит из статического положения в динамическое.
Если рассмотреть на ваз 2110 реле бензонасоса, тот имеет некоторую специфику функционирования. Многие водители на ваз 2110 где реле бензонасоса находится даже не знают, не говоря уже о принципе его работы.

Принцип работы

Ваз 2110 глохнет щелкает реле бензонасоса

Принцип работы следующий:

• в реле задействована классическая схема смыкания контактов;
• сердцевина реле представлена классической катушкой;
• задействована также ручная подача сигнала смыкания и размыкания.

Сегодня современный европейский автомобиль практически полностью автоматизирован и понятие «не заводится автомобиль» практически не встречается в экономически развитых странах. Это явление первостепенно объясняется автоматизацией функционирования реле.
В частности, частота смыкания контактов управляет встроенной бортовой системой контроля, плюс ко всему материал из которого выполнена проводка обладает повышенными электропроводящими свойствами.
Это в свою очередь позволяет более экономно и эффективно расходовать материально-технические возможности:

• Во-первых проводка реле от европейских производителей состоит из высокотехнологичных сплавов, это в свою очередь позволяет избежать таких явлений как перегорание проводки в результате электрических замыканий.
• Во-вторых скорость проведения тока достаточно велика, что обеспечивает практически мгновенную передачу электрического импульса из пункта А в конечный условный пункт Б.

Примечание.
Несмотря на множественные преимущества реле европейских производителей, с практической точки зрения оно для среднестатистического автомобилиста является малодоступным. В силу узкого технического спектра совместимости и достаточно высокой цены.

Конструкционные особенности реле от национальных производителей

Ваз 2110 как проверить реле бензонасоса

Практически все реле национального автопрома являются идентичными относительно друг друга, так как выпускаются согласному общему принципу, который был разработан ещё в далёких 70-80-ых годах.
Итак, реле состоит, как правило, из 4-5 пяти выводов. Особенность строения 4-х выводного реле заключается в отсутствии центрального вывода.
К сети электрооборудования реле подключается с помощью специализированного штекера из плотной пластмассы. Внутри данный штекер содержит специальные проёмы для проводов, которые в народе именуемы, как «манки».
Внутри самого же реле, расположена катушка, которая прикреплена сердечнику.

Ваз 2110 реле включения бензонасоса

Итак:

• Во время подачи напряжения сердечник электрокатушки автоматически намагничивается, тем самым притягивая к себе подвижный контакт, таким образом происходит смыкание электрических контактов, в результате чего собственно и формируется искра.
  Сам же подвижный контакт хорошо фиксируется в определённым положении пружиной. Движение контактов всецело зависит от электромагнитной активности сердечника.
• Внутри реле расположено два подвижных и два неподвижных контакта. Если реле представлено 4-мя контактами, то оно работает исключительно на замыкание, если 5-ю то оно функционирует в двух основных режимах: смыкания и размыкания.
  Современные реле оснащены 5-ю контактами, так как в таком случае, эффективность и надёжность функционирования повышается в разы.

Примечание.
Следует всегда обращать внимание на цифры, которые расположены сзади на внешней поверхности реле, так как они отображает какой контакт с каким внутренним элементом реле соединён. Если подвести провод плюс или минус не к тому контакту, то замыкания реле не избежать.

Самостоятельное устранение неисправностей реле

Ваз 2110 реле электробензонасоса

Основные причины, которые могут привести реле в неисправное состояние:

• срок эксплуатации превысился значительно;
• низкокачественный материал катушки реле и его контактов;
• неправильное соединение электропроводки реле и т.п.

Ваз 21102 реле бензонасоса

Как правило, причин выхода реле — бесчисленное множество, а исход один – автомобиль просто не заводится. Следовательно существует два возможных варианта: поломка реле или бензонасоса(см.Ваз 2110: проблемы бензонасоса и все про это).
Если слышен хоть какой-либо электрический звук во время попытки завести автомобиль, значить реле функционирует исправно, а проблема кроется в бензонасосе.

Ваз 21104 реле бензонасоса

Главной и наиболее распространённой причиной невозможности привести двигатель в активное состояние, является засорение сеточки бензонасоса.
В связи, с чем её необходимо заменить, чтобы ликвидировать данную сложившуюся проблему:

Примечание. Всегда должна быть под рукой фильтрационная сетка для бензонасоса, а желательно чтоб их было несколько, в противном случае, придётся дожидаться длительное время сотрудников автосервиса.

• Первостепенно, следует отключить аккумулятор, тем самым временно обесточив автомобиль с целью соблюдения мер безопасности.
• Затем необходимо сбросить давление, для этого сбоку алюминиевой лампы нужно открутить пластмассовый колпачок.
• Затем, в центре будет расположен штуцер, на который необходимо будет надавить каким-либо твёрдым тупым предметом. После чего из него потечёт жидкость (бензин), таким образом будет сброшено давление внутри бензонасоса.
• После сбрасывания давления, штуцер необходимо будет закрутить ранее снятым из него колпачком.

Маркировка реле электробензонасоса

Примечание. Непосредственно сам бензонасос, расположен под задним сиденьем автомобиля. Чтобы открыть доступ к нему, нужно снять специальную крышку четырёхугольной формы.

Починка бензонасоса

Для починки бензонасоса понадобится:

• стандартная рожковая автомобильная отвёртка;
• ключ на 17;
• обязательно трубочка на 7.

Примечание. Для работы нужна трубочка именно на 7, даже на 8 или 6 уже не подойдёт. В случае, её отсутствия, открыть доступ к бензонасосу, будет невозможно с практической точи зрения.

• После того, как будет открыт доступ к бензонасосу, необходимо будет снять пластиковую клемму, которая очень легко отсоединяется во время приложения определённого количества усилий.
• Затем, нужно будет открутить две гайки, каждая из которых расположена на отводящем контуре.
• Конечный этап подразумевает задействование трубочки на 7, с помощью которой необходимо открутить 8-мь гаек.
• Когда будут откручены все 8 небольших гаек, нужно будет снять резиновые покрытие со шпилек.

Примечание. При снимании нужно действовать крайне аккуратно, чтобы не повредить поплавок.

• Затем когда бензонасос окажется снаружи, нужно выполнить замену старой фильтрационной сетки на новую.

Признаки засорения старой фильтрационной сетки, можно заметить невооруженным глазом, так как она в одном случае серая, в другом черная, в зависимости от степени её засорённости. После замены сеток, необходимо бензонасос собрать в обратной последовательности, что в принципе не представляет какой-либо существенной сложности.
Починить бензонасос и тем самым устранить причину отказа автомобиля заводиться не представляет сложности, как с теоретической точки зрения, так и непосредственно с практической. Главное все полученные сведения о проведении данной технической манипуляции закрепить визуально с помощью видео и фото материалов.
Инструкция позволит своими руками ликвидировать наиболее частую причину неисправности автомобиля.Поскольку замена фильтра в бензонасосе не представляет какой-либо сложности, то цена данной технической процедуры чисто условна, так как её проведение соответствует стоимости фильтрационной сетки.
Фактически наблюдается редкий случай, цена починки автомобиля практически равна нулю. В процессе самостоятельных работ новичок-автомобилист узнает, где находится реле бензонасоса и что делать, если оно не щелкает.

Симптомы умирающего бензонасоса ваз 2110

Бензиновый ДВС, выполняющий функцию подачи топлива в форсунки или карбюратор под высоким давлением.
В зависимости от типа привода изготавливаются электрические и механические узлы. И сегодня мы рассмотрим устройство этой детали на примере элемента, установленного на ВАЗ «десятка».

Механический топливный насос ВАЗ-2110 — технические характеристики и конструкция

Этот тип механизма используется исключительно на автомобилях с карбюраторными двигателями. Такой топливный насос ВАЗ-2110 имеет собственный механический привод от распредвала, и находится он на двигателе.

По своей конструкции этот элемент является одной из разновидностей поршня и включает в себя следующие детали:

Привод этого устройства, как мы уже говорили ранее, осуществляется кулачковым кулачком. Когда этот элемент вращается, деталь движется вниз по штоку вместе с диафрагмой, при этом сила пружины преодолевается. Объем пространства над ним увеличивается, и бензин за счет возникающего вакуума попадает в насос через отдельный клапан от бензобака.Нагнетательный клапан закрыт.

Основным рабочим механизмом насоса является диафрагма. Он состоит из двух мембран, между каждой из которых имеется прокладка. Диафрагма соединяется со штоком. Последний взаимодействует с деталями механического привода. Существуют разные схемы привода насосов. Например, на отечественных «десятках» используется конструкция, состоящая из толкателя и рычага с балансиром. На иномарках применяется собственная технология с двухрычажным коромыслом.

на ВАЗ-2110 — технические характеристики

Основными характеристиками данного устройства являются уровень давления и размеры корпуса.Самыми популярными агрегатами сегодня являются агрегаты Bosch немецкого производства. Давление бензонасоса ВАЗ-2110 составляет порядка 2,8-3,8 бар. Сама характеристика бензонасоса редко определяется диаметром корпуса, чаще всего это длина.

Размеры этой детали могут быть самыми разнообразными. В зависимости от модели и марки производителя этот параметр составляет 65, 90 или 105 миллиметров. И это далеко не все размеры бензонасосов ВАЗ.

Помимо длины, эти устройства отличаются расположением микросхем для клемм.Сама же сетка в сиденьях практически не отличается по марке. Кстати, качество работы при низком уровне топлива в баке зависит от длины бензонасоса. То есть при выборе нужно обращать внимание на более длинные элементы. Кстати, диаметр корпуса можно варьировать с помощью прокладок из газостойкой резины.

Электрические аналоги

Что особенного в этом топливном насосе? ВАЗ-2110 (инжектор) оборудован именно такими приборами в топливной системе. Электронасос применяется на бензиновых двигателях с распределенным впрыском топлива. В турбодизелях и просто дизельных двигателях этот элемент используется в контуре пониженного давления для предварительной подачи топлива в насос высокого давления. Кстати, электронасосы, работающие на бензиновых двигателях с непосредственным впрыском топлива «Common Rail», работают по такому же принципу. Электромеханизм создает давление порядка 0,3 МПа (в электростанциях с непосредственным впрыском — порядка 0,7 МПа). Использование механических насосов в таких системах не рекомендуется из-за низкого давления при подаче бензина.

Где он находится?

А этот блок находится в топливной магистрали или в топливном баке. Благодаря такому расположению значительно снижается риск потерь из-за отсутствия всасывающих линий.

Конструкция электронасоса требует следующих элементов:

1. Электродвигатель
2. Насос в металлическом корпусе.

Иными словами, данный агрегат состоит из электропривода и насосной части. Все его компоненты находятся в непосредственном контакте с топливом.Помимо вышеперечисленных, в модуль этого агрегата также входят датчик расхода топлива, топливозаборник

и

А рассматриваемая нами деталь действует за счет наличия двух клапанов — обратного клапана и редукционного клапана. Первый блокирует систему, когда двигатель перестает работать. Второй выполняет функцию поддержки давления в системе, при этом часть топлива передается на вход обратно.

По конструкции различают несколько типов электронасосов:

1. Роликовые.
2. Шестерни.
3. Центробежный.

Ролик

Этот агрегат всасывает бензин и прокачивает его через ротор и движение специальных роликов. Когда пространство между двумя частями увеличивается, создается вакуум. Благодаря этому топливо заполняет все пустое пространство. Когда он заполнится, подача газа прекращается. По мере вращения ротора это пространство постепенно уменьшается, и в какой-то момент входное отверстие открывается. Топливо выходит из насоса под давлением.

Шестерня

Аналогичным образом можно описать принцип работы шестеренчатого насоса.В нем бензин всасывается и откачивается за счет движения внутренней шестерни относительно статора, то есть внешней шестерни. При вращении ротора его боковые стороны зуба образуют в своих зазорах сменную камеру. С помощью этих камер всасывается и перекачивается топливо.

Центробежный

Благодаря своим конструктивным особенностям эти два насоса устанавливаются непосредственно в топливопровод. В современных инжекторных устройствах используются центробежные механизмы. Такие насосы обеспечивают равномерную подачу бензина и практически не издают шума.Но у них есть ограничения по давлению и производительности.

Тема открыта для тех, кто ищет в интернете информацию о технических характеристиках бензонасоса Bosch на ВАЗ 2110. Если вы искали информацию о топливных насосах на ВАЗ 2110 Bosch, то это некорректно запрос.

Чаще всего топливные насосы высокого давления являются топливными насосами, они также являются топливными насосами высокого давления, и это ближе к дизельным топливным системам.Бензиновые двигатели имеют бензонасосы — механическую и электрическую.

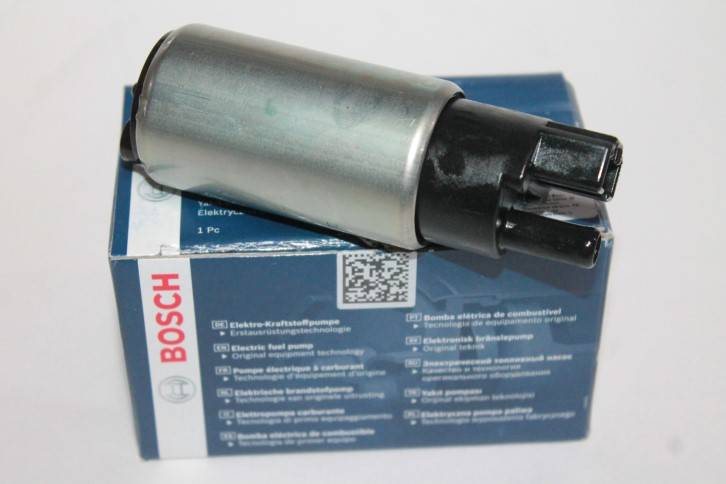

На ВАЗ 2110 электрический бензонасос Bosch — наверное, самый популярный бензонасос, поскольку он имеет относительно невысокую цену и универсальные габариты, а также доступность в большинстве магазинов.

Рассмотрим следующие темы:

• ВАЗ 2110 Бензонасос Bosch Производительность / давление

• Характеристики бензонасосов Bosch и, в частности, газового насоса Bosch 0580453453

Как выбрать качественный бензонасос bosch?

Начнем по порядку, а так же просветим, как проверить качество бензонасоса Bosch без его установки на автомобиль и предупреждений об установке.

Производительность бензонасоса Bosch — от 3 до 3,8 бар

Производитель Bosch выпускает собственный топливный насос для каждого типа топливной системы. Почему после выхода из строя родного бензонасоса люди ставят бензонасос Bosch с ВАЗ 2110? Как напор и производительность бензонасоса совпадает с родным? Если поставить с большим давлением, увеличить расход?

Расход не увеличивается от производительности бензонасоса, так как на авто срабатывает обратная магистраль и излишки топлива возвращаются в бак, также есть регулятор давления топлива, из названия понятно думаю что функция, которую он выполняет.

Следовательно была помпа на 2,8 бар, поставили бензонасос Бош Ваз 2110 с 3,8 бар будет только лучше. Расход топлива может увеличиваться, если бензонасос не создает достаточного давления в рампе и форсунки не распыляют, а заливают бензин, который не горит.

Характеристики бензонасоса Bosch 0580453453

Специально для читателей запуталась и померила бензонасос, который у меня в окне лежит. На самом деле характеристики бензонасосов Bosch отличаются длиной и очень редко диаметром. Почему? Диаметр корпуса регулируется прокладкой из газостойкой резины.

Чаще всего характеристики бензонасосов (не только Bosch, но и других производителей) могут отличаться по длине, давлению, расположению микросхем для клемм и все :). Сетка бензонасоса на сиденьях ничем не отличается, а по форме может.

Фишку под терминал можно переделать или поставить от того же ВАЗа. Длина бензонасоса важна, так как от этого зависит его работа при низком уровне топлива в баке, а если он есть в модуле, то для его установки нужна спичка.

Длина бензонасоса:

• Бензонасос Bosch 0580453453 — 105 мм
• Бензонасос Bosch 0580453449 — 65 мм
• Бензонасос Bosch 0580453465 — 90 мм

Как купить качественный бензонасос bosch?

На рынке бензонасос Bosch стоит в два раза меньше моего. Приведу более точную информацию, розничная цена бензонасоса Bosch Ваз 2110 на рынке или в недобросовестных магазинах дешевле покупки оригинального бензонасоса Bosch за 10 долларов.

Покупаю ориентировочно за 300 грн, у официального поставщика и знаю, что это оригинал, а подделка бензонасоса Bosch продается по 220-250 грн в розницу.

Бензонасос Бош в герметичной прочной упаковке, упаковочный мешок плотнее обычного, чувствуется. Внутри упаковки рафинированный бензин, если чувствуется запах, значит, нарушена герметичность, а значит, есть вероятность коррозии внутри бензонасоса.

Погружные бензонасосы смазываются и охлаждаются топливом.Из-за некачественного бензина и присадок корродируют внутренние электрические механизмы. При работе с сухим перегревом и стиранием кистей. Срок службы бензонасоса очень большой.

Были иномарки, которые спустя более 25 лет решили поменять бензонасос, только по той причине, что он стал плохо качать, такой машиной была Хонда Аккорд 2.0 1986 года. Для меня было удивительно услышать, когда мой дед, водитель этой машины, рассказал мне, как он тестировал.

Он говорит, что взял банку, налил воды, включил на батарее, смотрю жиклер слабый, и понял, что он уже старый. Помпа была оригинальной, лично держал в руках. Давление, создаваемое бензонасосом, может достигать 6-7 атмосфер, с такой мощностью работает бензонасос Bosch с ВАЗ 2110.

Проверка давления в топливном насосе — одна из актуальных задач, которую приходится решать всем автомобилистам. Однако далеко не все умеют максимально быстро и четко проверить бензонасос.Смотрите видео «Как проверить бензонасос на ВАЗ 2110 (инжектор)» ниже.

Категории современных бензонасосов

Все современные бензонасосы можно разделить на две категории: электронные и механизированные. В зависимости от того, какой насос электрический или механический, существуют правила, как проверить топливный насос на исправность.

Электронные топливные насосы основаны на технологии подачи топлива, а скорость подачи зависит от потребностей двигателя. Всю работу такого насоса контролирует электроника, которая регулирует правильные для двигателя пропорции смеси и содержание выхлопных газов. Работа таких топливных насосов осуществляется за счет электродвигателя, сразу после включения зажигания.

Механические топливные насосы применяются в автомобилях с карбюраторными двигателями. Особенностью механических бензонасосов является то, что они создают очень низкое давление при подаче топлива. Такие насосы устанавливают снаружи бензобака. Сегодня в некоторых автомобилях можно увидеть использование сразу двух типов насосов. Электронный насос настроен на работу с небольшими объемами, но с достаточно высоким давлением, а механический насос настроен на работу с большим объемом, но с низким давлением.

Признаки неисправности топливного насоса

Важным звонком о том, что с бензонасосом что-то не так, является нарушение плавности хода автомобиля, который при движении начинает дергаться. В некоторых случаях и на холостом ходу двигатель также может работать со сбоями. Естественно, как проверить бензонасос в этой ситуации, нужно знать досконально.

Увеличение времени запуска двигателя или невозможность этого сделать также может быть признаком того, что топливный насос не работает должным образом, то есть не создает необходимый уровень давления. В данной ситуации естественно проверить топливный насос на предмет возможных утечек.

Методы проверки бензонасоса

Для проверки бензонасоса понадобится индикатор, который продается в любом автомагазине. Установка индикатора в каждом случае должна производиться согласно прилагаемой к нему инструкции. Затем заводят двигатель и через несколько минут выключают. После этого изучаются показания индикатора: в норме давление не должно опускаться ниже 1,6 атм. — в противном случае придется заменить либо сопло, либо регулятор.

Проверить бензонасос можно манометром. Он подключается непосредственно к топливной рампе, а само устройство выводится на лобовое стекло автомобиля (делайте это под краем капота).

Сразу после включения зажигания необходимо взять манометр (он не должен превышать 380 кПа, а быть меньше 300 кПа). После разгона автомобиля (оптимально будет делать это до 3-х передач) снова необходимо брать манометр, который при исправном бензонасосе не должен сильно отличаться, и выходить за указанный диапазон.

В случае, когда машина глохнет во время движения, в первую очередь проверьте реле на бензонасосе. Эта процедура заключается в подключении специальной лампочки к разъему топливного насоса. После этого включите зажигание. Если в течение нескольких секунд лампочка загорится, реле топливного насоса в порядке.

Если топливо начинает течь, нужно просто заменить фильтры или прокладки. Также может потребоваться замена диафрагмы или, в редких случаях, клапанов.

Помните, что при работе с топливной системой необходимо соблюдать особую осторожность.Лучше сразу обратиться к специалистам, которые точно знают, как быстро и качественно проверить бензонасос.

Видео: Как проверить бензонасос

В этой статье пойдет речь о том, для чего нужен бензонасос ВАЗ 2110. Как известно, сердце любого автомобиля — это двигатель внутреннего сгорания. С его помощью автомобиль приводится в движение. Среди основных систем, которые являются наиболее важными в автомобиле, выделяется топливо. Именно с его помощью газ подается из бака, расположенного в задней части автомобиля, в двигатель внутреннего сгорания.С помощью бензонасоса обеспечивается бесперебойная перекачка бензина под необходимым давлением. Причем топливный насос работает в разных режимах, все зависит от нагрузки на сам двигатель, его насыщенности и производительности. И не забываем про предохранитель бензонасоса ВАЗ 2110, если вдруг пропала подача топлива, сначала проверьте его.

Работа насоса

В процессе эксплуатации автомобиля может случиться все, что угодно. В частности, может сломаться топливный насос. Или загрязнение топливного бака, поэтому фильтр установлен в нижней части насоса.Стоит обратить внимание на то, что автомобили ВАЗ очень популярны в нашей стране. Запчастей к ним много, их можно найти в любом автомагазине. Правда, качество продукции не всегда хорошее. Иногда на рынке встречаются откровенные подделки, которые не могут прослужить несколько месяцев. Конечно, можно столкнуться с некачественной запчастью даже в том случае, если вы приобретете ее для иномарки. Срок службы помпы ВАЗ 2110 около 100 тыс. Км. Если принять во внимание то, что в среднем автомобилист проезжает около 30 тысяч километров в год, то по временному периоду помпа прослужит около трех лет.После этого необходимо произвести замену бензонасоса ВАЗ 2110.

Симптомы

Есть несколько признаков неисправности топливного насоса. Звук, с которым он работает, можно услышать при включении зажигания. В это время бензин впрыскивается в топливную рампу для достижения необходимого минимального значения давления. Если вдруг звук начинает меняться, скорее всего, поломка помпы. Посторонний шум также может указывать на неисправность. Если машина движется рывками, двигатель плохо развивается.Или с трудом может двигаться на первой или второй скорости, скорее всего, причина кроется в том, что бензонасос не может обеспечить нормальный уровень давления в топливной системе. В этом случае двигатель внутреннего сгорания может внезапно остановиться, ведь бензонасос ВАЗ 2110 не работает. Инжектор функционирует только в том случае, если на рампе поддерживается определенное давление. И создает свой насос.

Давление в системе

А теперь о том, как определить неисправность топливного насоса. А также как диагностировать его поломки на ранних стадиях.Если вдруг начинают проявляться все вышеперечисленные симптомы, необходимо сжать обратный топливный шланг, чтобы определить, есть ли давление в системе. В этом случае необходимо выполнить это действие как можно резче. Как правило, максимальное давление в топливной рампе составляет около 7 кгс / см2. В среднем более-менее нормальный бензонасос показывает давление на выходе около 5 кгс / см2. В инструкции по эксплуатации автомобиля можно прочитать что минимально допустимое значение давления составляет около 4 кгс / см 2.Но это в теории, практика показывает, что если насос развивает такое давление, он еще долго может служить. Но замена бензонасоса ВАЗ 2110 все равно потребуется.

Проверка давления

Но не стоит забывать, что автопроизводитель написал все свои требования, исходя из экспериментов. Если топливный насос не качает топливо в систему под давлением 4 кгс / см 2, то лучший выход — установка нового элемента. Конечно, вполне возможно, что фильтр внизу бензонасоса никогда не чистили.Если его заменить, не исключено, что уровень давления, который создает бензонасос ВАЗ 2110, значительно повысится. И автомобилю будет вполне достаточно иметь нормальную реакцию на дроссельную заслонку и динамику при движении на большой скорости. Условно можно провести небольшую диагностику ТНВД, отсоединив газопровод от аппарели. При включении питания 1,5-литровый баллон должен работать ровно за одну минуту. Такая проверка весьма условна, ее можно выполнить только при отсутствии под рукой манометра или компьютерных диагностических систем.

Посторонние звуки

Если вдруг во время работы бензонасоса появляется посторонний звук, необходимо его полностью удалить. Стоит отметить, что бензонасос ВАЗ 2110 состоит из нескольких частей, в основе которых лежит электродвигатель. Он приводит в движение крыльчатку, которая перекачивает бензин из бака в топливопровод. Как правило, посторонние звуки появляются при прямом износе двигателя или при чрезмерном загрязнении сетки, а также при установке неоригинальной.Если вдруг у вас появился такой симптом, необходимо либо произвести замену, либо отремонтировать этот механизм, так как очень велик риск, что этот агрегат просто выйдет из строя в ближайшее время.

Реле и предохранитель

Если двигатель вдруг перестает запускаться, не стоит сразу винить во всем топливный насос. Прежде всего убедитесь, что реле исправно работает. Также обязательно проверьте предохранитель бензонасоса ВАЗ 2110, получает ли он питание от аккумулятора.Реле, в которое входит десяток бензонасосов, расположено в дополнительном отсеке, который находится в ногах пассажира. Бывает, что пропадает контакт в самой колодке подключения реле. Поэтому достаточно просто вытащить и установить это реле по-новому. Если машина достаточно старая, то, возможно, начала выходить из строя печатная плата. В месте пайки образуются небольшие трещинки, которые мешают нормальному протеканию тока. В результате этого реле бензонасоса ВАЗ 2110 не включается.

Топливный насос (ВАЗ-2110) — основной конструктивный элемент топливной системы бензинового ДВС, выполняющий функцию подачи топлива к форсункам или карбюратору под высоким давлением.
В зависимости от типа привода выполняются электронные и механические узлы. А теперь рассмотрим устройство этой детали на примере элемента, установленного на ВАЗ «10-ку».

Механический топливный насос ВАЗ-2110 — характеристики и конструкция

Этот тип механизма используется только на автомобилях с карбюраторными двигателями.Такой топливный насос ВАЗ-2110 имеет собственный механический привод от распредвала, и находится он на ДВС.

По собственной конструкции этот элемент является одной из разновидностей поршня и содержит следующие детали:

Привод этого устройства, как мы уже говорили ранее, осуществляется кулачком. Когда этот элемент вращается, деталь движется вниз по штоку вместе с диафрагмой, при этом сила пружины преодолевается. Объем пространства над ним увеличивается, и бензин за счет образовавшегося вакуума просачивается в насос через отдельный клапан от бензобака.При этом нагнетательный клапан закрыт.

Основным рабочим механизмом насоса является диафрагма. Он состоит из 2-х мембран, между каждой из которых установлена ​​отдельная прокладка. Диафрагма соединяется со штоком. Последний взаимодействует с деталями механического привода. Существуют различные схемы привода насосов. Например, на российских «десятках» используется конструкция, состоящая из толкателя и рычага с балансиром. На импортных машинах применялась собственная разработка с двухрычажным коромыслом.

Топливный насос на ВАЗ-2110 — реквизиты

Основными характеристиками данного устройства являются уровень давления и габариты корпуса. Самыми популярными на сегодняшний день являются агрегаты немецкого производства «Bosch». Давление бензонасоса ВАЗ-2110 составляет порядка 2,8-3,8 бар. Сама особенность бензонасоса иногда определяется диаметром корпуса, в большинстве случаев это длина.

Размеры этой детали могут быть самыми разными.В зависимости от модели и марки производителя этот параметр составляет 65, 90 или 105 мм. И это далеко не все размеры бензонасосов ВАЗ.

Помимо длины, эти устройства отличаются расположением микросхем для клемм. Сама же сетка в сиденьях практически не отличается по марке. Кстати, качество работы при низком уровне топлива в баке зависит от длины бензонасоса. Другими словами, при выборе нужно обращать внимание на более длинные элементы.Кстати, диаметр корпуса можно варьировать с помощью прокладок из газостойкой резины.

Электронные аналоги

А что такое специальный бензонасос? ВАЗ-2110 (инжектор) оборудован именно такими устройствами в топливной системе. Электронный насос используется в бензиновых двигателях с распределенным впрыском топлива. В турбодизелях и просто дизельных двигателях этот элемент используется в контуре пониженного давления для предварительной подачи топлива к насосу избыточного давления. Кстати, по такому же принципу работают электронные насосы на бензиновых двигателях с непосредственным впрыском топлива «Common Rail».Электронный механизм создает давление порядка 0,3 МПа (в силовых установках с непосредственным впрыском — порядка 0,7 МПа). Использование механических насосов в таких системах не рекомендуется из-за низкого давления при подаче бензина.

Где он находится?

А этот агрегат находится в топливной магистрали или в топливном баке. Благодаря такому расположению значительно снижается риск потери из-за отсутствия поглощающих линий.

Конструкция электронного насоса предусматривает следующие детали:

1. Электродвигатель
2. Насос заключен в металлический корпус.

Иными словами, данный агрегат состоит из электропривода и насосной части. Все его компоненты находятся в непосредственном контакте с топливом. В дополнение к перечисленным выше деталям в модуль этого агрегата также входят датчик расхода топлива, заборник топлива и сетчатый фильтр.

А рассматриваемая нами деталь действует за счет наличия 2-х клапанов — револьверного и редукционного. 1-й блокирует систему, когда двигатель перестает работать. Второй выполняет функцию поддержки давления в системе, при этом часть топлива передается на впускной обратно.

По конструкции различают определенное количество типов электронасосов:

1. Ролик.
2. Шестерни.
3. Центробежный.

Ролик

Этот агрегат всасывает бензин и качает его за счет ротора и движения специальных роликов. Когда пространство между этими двумя частями увеличивается, создается вакуум. Благодаря этому топливо заполняет все пустое пространство. Когда он заполнится, подача газа прекращается. По мере вращения ротора это место равномерно миниатюризируется, и в какой-то момент открывается входное отверстие. Топливо выходит из насоса под давлением.

Шестерня

Аналогичным образом можно обрисовать механизм шестеренчатого насоса. В нем бензин всасывается и откачивается за счет движения внутренней шестерни относительно статора, другими словами внешней шестерни. При вращении ротора боковые стороны его зубьев образуют сменную камеру через определенные промежутки времени. С помощью этих камер происходит всасывание и впрыск топлива.

Центробежный

Эти два насоса в силу своих конструктивных особенностей устанавливаются непосредственно в топливопровод.Современные устройства для впрыска используют центробежные механизмы. Такие насосы обеспечивают равномерную подачу бензина и практически не шумят. Но у них есть ограничения по давлению и производительности.

Как поменять ТНВД на ВАЗ 2110. Ищу причину отказа ТНВД по проверке предохранителя то есть

Топливный насос ВАЗ 2110 , выполняющий роль нагнетателя бензина, вряд ли сможет самостоятельно передвигаться без этого небольшого, но очень важного агрегата. Сразу скажем, что топливный насос карбюраторной «десятки» — механический, а у инжектора ВАЗ 2110 — электрический топливный насос. Сегодня мы подробно поговорим о обоих.

Так, механический топливный насос для карбюраторного двигателя ВАЗ 2110 установлен между клапанной крышкой и распределителем зажигания, в моторном отсеке. Фактически такое устройство позволяет получать возвратно-поступательный момент от вала, идущего от распределительного вала к распределителю зажигания.Благодаря эксцентрику на этом валу движения через шток передаются на рычаг впрыска топлива. Сам рычаг совершает возвратно-поступательное движение за счет всасывания топлива через мембрану. Кстати, этот насос, как и все насосы от модели ВАЗ-2101, имеет ручной рычаг подкачки топлива. Это довольно удобно, поскольку позволяет быстро проверить работу механизма буквально голыми руками. Фотография механического насоса ВАЗ 2110 Далее.

Так выглядит механический насос в разрезе, смотрим схематический чертеж.

Топливный насос механический ВАЗ-2110 состоит из следующих элементов —

• 1 — напорный патрубок
• 2 — фильтр
• 3 — корпус
• 4 — всасывающий патрубок
• 5 — крышка топливного насоса
• 6 — всасывающий клапан
• 7 — складской
• 8 — рычаг ручного впрыска топлива
• 9 — пружина
• 10 — кулачок
• 11 — балансир
• 12 — рычаг механической подкачки топлива
• 13 — нижняя крышка топливного насоса
• 14 — внутренняя выносная прокладка
• 15 — распорка наружная
• 16 — клапан нагнетательный

Снятие и установка механического насоса ВАЗ 2110 не вызывает особых затруднений.Достаточно снять воздушный фильтр, ослабить хомуты на входном и выходном шлангах топливопровода, снять эти шланги, затем открутить две гайки крепления самого насоса и можно будет снять механизм с двух шпилек, на которых висит топливный насос. . При установке желательно заменить прокладки, которые находятся на изоляционной вставке.

Бензонасос ВАЗ 2110 форсунка

ТНВД «Десятка» устанавливается непосредственно в бензобак. Снятие и замена этого агрегата также не доставляет проблем владельцам ВАЗ 2110.Достаточно приподнять диван заднего сиденья, открутить люк и топливопроводы … главное не забыть сбросить давление в системе.

Сама система впрыска топлива отличается от карбюраторной версии способом подачи топлива. Если карбюраторный двигатель всасывает топливо независимо от карбюратора, то топливо впрыскивается в инжекторный двигатель под давлением через форсунки. Поэтому задача электронасоса в баке — постоянно поддерживать высокое давление во всей системе.Насос включается и выключается автоматически (с помощью реле), отвечая на команды с датчиков давления. Собственно сама помпа выглядит примерно так, как на фото ниже.

Определите — правильный ли электрический насос? в вашем автомобиле может быть довольно простым. Включите зажигание (но не запускайте двигатель), и вы услышите характерное жужжание электронасоса в баке, поэтому он нагнетает необходимое давление. Если этого гудения нет и двигатель не запускается, то, скорее всего, неисправна помпа.Либо неисправно реле включения помпы, которое находится в салоне под центральной консолью панели, обычно у ног пассажира.

Часто бывает, что помпа не в состоянии создать необходимое давление, хотя гудит, то и его нужно менять. Насос-форсунка ВАЗ 2110 очень чувствителен к разному мусору, поэтому обязательно периодически меняйте топливный фильтр.

Замена ТНВД на ВАЗ 2110 форсунка

Очень полезное видео снятия бензонасоса на «десятку».

Для снятия электрического топливного насоса выполните следующие действия —

• 1 — снизить давление в топливной системе
• 2 — снимаем крышку люка под задним сиденьем
• 3 — отсоединить по очереди 2 шланга подачи топлива
• 4 — откручиваем 8 гаек по окружности кольца и снимаем
• 5 — достать насосный агрегат из топливного бака, не повредив рычаг датчика указателя уровня топлива
• 6 — снять резиновое уплотнительное кольцо

Не забывайте, что при установке нового электрического топливного насоса-форсунки ВАЗ 2110 стрелка при установке на крышке электронасоса должна указывать направление к задней части машины. Кроме того, при установке топливных шлангов учитывайте направление стрелок.

Вечером заехал в гараж, а утром завести не удалось. Я обычно включаю зажигание и слышу щелчок реле и жужжание помпы, а где-то через 3-5 секунд снова слышен щелчок реле и насос останавливается и поворачивает ключ до конца, стартер работает, но двигатель не запускается из-за отсутствия давления в системе питания, помпа не качает.

Ищу причину выхода из строя ТНВД по проверке предохранителя то есть

Под боковиной в недрах находятся блок предохранителей , реле и ЭБУ .

Блок реле и предохранителей, увеличенный

Сначала проверил предохранитель №3 и вынул из розетки осмотрел состояние контактов и проверил целостность прибора, предохранитель оказался цел (кстати 15 ампер )

не помогло, потом проверил реле под номером 4 .Для этого откручиваем указанные стрелками гайки, снимаем реле и ставим заведомо исправное. Где взять хорошее реле? Можно снять на время проверки в блоке крепления реле дальний свет «он точно такой же, как и реле бензонасоса. Не помогло, снял заднее сиденье под, под которым стоит бензобак с погружным насосом

Перед выполнением вышеуказанных действий проверил цепь питания (+) (-) тех.масса ТНВД на разъеме под номером 5 прибор может и контрольная лампа результат положительный, проверяем целостность цепи на пигтейле на разъемах под номерами 4,6

Может случиться так, что отсутствует силовая цепь ( + ) или ( — ) на разъеме под номером 5 . Если ( — т.е. масса не доходит до разъема; нужно проверить стык с телом.Зазвонили мои пищевые цепи.

Место массового соединения труднодоступно, для его достать необходимо разобрать верхнюю и нижнюю облицовку пола тоннеля.

Проверил силовые цепи, идет перед разъемом под номером 4 , а топливный насос не работает, затем произвел вышеописанные действия как показано на рисунке, вытащил топливный модуль с топливным насосом из топливного бака. Снял зажимное кольцо и прокладку

Аккуратно вытащил топливный модуль из бака, наклонив его в сторону правой внутренней двери, чтобы не погнуть поводок поплавка датчика уровня топлива

Топливный модуль в разобранном виде.Отдельно проверил помпу прямо от АКБ. Насос работает. Проверил разъемы и выяснил причину выхода из строя плюсовой контакт разъема (в виде штыря) снизу под кожухом слегка подгорел. Контакт (в виде штыря) разъема почистил, а другую сторону разъема не смог.

Ситуация, когда глохнет двигатель и не качает топливный насос на ВАЗ 2110, может поставить начинающего автомобилиста в затруднительное положение. Тем более, если он новый с системой подачи топлива и ее конфигурацией, а также перечень оборудования, обеспечивающего нормальную работу этой системы.

Отсутствие топлива на выходном патрубке насоса еще не является фактом его выхода из строя.

Не качает бензонасос на ВАЗ 2110 не только из-за его поломки, так как причин такого поведения может быть несколько.

Теперь главное не паниковать: в первую очередь вспомнить, когда машину заправляли последней . Индикатор-индикатор на панели приборов по-прежнему ничего не говорит. Датчик уровня в баке может «залипнуть», как указывает стрелка на индикаторе (см.).

Если автомобилю уже больше 3-х лет и он на своих шинах отмерил более 100 тысяч пробега, то от его систем и оборудования можно ожидать любых сюрпризов в плане отказов.

Порядок проверки причин отказа

Следующее подозрение — электрическая проводка помпы. В цепи питания от бортовой системы автомобиля до электродвигателя насоса имеется предохранитель и реле.Устанавливаются они не на главном щитке предохранителей, а на дополнительном, который находится на десятке под передней панелью справа от блока рулевого управления.

Если посмотреть на этот дополнительный блок, то реле и предохранительная вставка электродвигателя насоса будут слева (там всего три комплекта реле и предохранителей).

Проверка проводки не требует специальных знаний и не занимает много времени. Но если с блоком питания все в порядке, то для дальнейшего осмотра потребуется демонтаж корпуса помпы.

Причины помпы

Насос не может полностью подавать топливо только по двум причинам:

• выгорание обмоток двигателя;
• до такой степени, что оставшегося диаметра сечения их отверстий не хватит для откачки топлива из бака.

И первая, и вторая причины равновероятны , хотя они взаимосвязаны . При загрязнении фильтров, когда они не только долгое время не менялись, но и не чистились, их пропускная способность резко снижается.

К этому можно добавить процессы осаждения на стенках топливопровода различных примесей и присадок, которые в большом количестве присутствуют в нашем бензине. В результате увеличивается нагрузка на топливный насос, он работает на полную мощность и начинает перегреваться.

Охлаждает топливный насос , циркулирующий в нем топливо, так как оно имеет более низкую температуру, чем вода, и является отличным охладителем. Но это определение верно только для качественного бензина (большая редкость в наше время).Следовательно, некондиционный бензин не может достаточно охладить насос, работающий с перегрузками, и обмотки его электродвигателя прожигаются.

Чтобы не переходить сразу к разбору ТНВД, нужно убедиться, что достаточно сечения топливопровода , проложенного от входа до бензобака.

Перед тем, как начать какие-либо работы, связанные с проверкой или ремонтом топливного оборудования, необходимо сначала сбросить давление в магистрали.Для этого из цепи питания помпы снимается предохранитель, а двигателю дается время на выработку остатков бензина, после чего он глохнет.

Как выбрать бензонасос на ВАЗ 2110. Ищу причину выхода из строя бензонасоса по проверке предохранителя, который находится на

Штатный топливный насос ВАЗ 2110 относится к основным узлам топливной системы автомобиля. Его основное предназначение — обеспечить правильную транспортировку бензина к распределительному или впрыскивающему элементу (то есть к форсунке или карбюратору) под создаваемым давлением. В топливной системе десятки различают бензонасосы механического типа и электронасосы.

Насос для подачи топлива механический принцип действия, его параметры и конструктивные особенности

На десятках с карбюраторными моторами установлен механический топливный насос. Он приводится в движение распредвалом силовой установки, на блоке которого он установлен. Конструктивно он классифицируется как изделие поршневого типа, а его элементы включают:

• элемент корпуса, состоящий из 2 смежных отсеков и крышек верхнего крепления;
• диафрагма, расположенная между частями корпуса;
• реверсивная пружина;
• шок, связанный с жесткой диафрагмой;
• — клапан слива и всасывания топлива, расположенный в верхнем сегменте топливного насоса;
• механический привод;
• сетка фильтра.

Ранее было установлено, что бензонасос ВАЗ десятой модели, цена которого относительно невысока, приводится в действие эксцентриковым распредвалом двигателя. При круговом движении эксцентрика наблюдается нижнее движение диафрагмы и штока с преодолением влияния сжимающей силы пружины.

В этом случае освободившееся пространство расширяется, и топливо заполняет разряженную плоскость, поступая через пусковой клапан, при этом нагнетательный элемент находится в закрытом состоянии.Диафрагма, состоящая из 2 мембранных компонентов с прокладками, является основным функциональным элементом насоса. Он соединен стержнем, соединенным непосредственно с элементами механизма механического привода.

Разница в параметрах ТНВД связана с величиной давления и размерами корпусной части. Следует обратить внимание на топливный насос Bosch, в котором давление топлива находится в пределах 2,8-3,8 Бар. Параметры изделия не всегда зависят от радиуса корпуса, здесь, как правило, определяющим показателем является длина.Эти габариты разные, среди экземпляров есть запчасти 65, 90 или 105 мм. Кроме того, эти компоненты системы подачи топлива различаются расположением разрезной стружки.

Способность элемента выполнять свои функции при малом содержании топлива в бензобаке зависит от длины топливного насоса.

Электрический топливный насос

Бензонасос для форсунок ВАЗ 2110 электротехнический устанавливается на автомобили с регулируемой системой впрыска.Топливный насос TENS расположен в системе топливопровода в бензобаке автомобиля. Такое смещение элемента значительно снижает возможность потери топлива из-за использования схемы без участия трубопроводов, работающих на всасывание топлива.

В состав данного элемента системы подачи топлива входят:

• насос с металлическим корпусом;
• датчик уровня топлива;
• топливозаборник;
Сетка фильтровальная
• ;
• клапаны обратные и редукционные.

Клапан обратного принципа действия останавливает топливораспределительный комплекс при остановке силовой установки. Редукционный элемент давления контролирует давление, действуя как перепускной клапан.

Конструкций бензонасосов:

• роликового типа;
• зубчатого типа;
• центробежного типа.

Роликовый насос электрического типа всасывает топливо и отводит его за счет функциональности роторного элемента и движения роликов специального назначения.Шестеренчатый электронасос всасывает топливо, прогоняет его и откачивает за счет перемещения внутренних шестерен относительно элемента статора, играющего роль внешней шестерни. При движении ротора роторного типа боковые зубчатые элементы создают в своих сегментах камеру, изменяющую степень разрежения, с помощью которой создается эффект всасывания и забора топлива.

При этом топливный насос центробежного типа монтируется непосредственно в топливопроводе. Такие элементы позволяют обеспечить равномерную подачу топлива и работать практически бесшумно.У них есть одна существенная особенность — ограничение по параметрам давления и функциональности.

Выбор насоса для подачи топлива на ВАЗ 2110

Несмотря на надежность элемента, топливный насос иногда выходит из строя. Обычно дефект — это выход из строя щеток электронасоса. Топливный насос выбирается по следующим критериям: надежность и бесшумность, ведь чем тише работает насос, тем комфортнее пользоваться.

При выборе топливного насоса необходима покупка того же товара с таким же артикульным номером. Нередко автолюбители среди множества аналогов выделяют топливный насос Bosch, который используется на автомобилях объемом 1,6 литра и оборудован регулятором давления уровня топлива.

Бензонасос ВАЗ 2110 , выполняющий роль нагнетателя бензина, без этого небольшого, но очень важного агрегата вряд ли сможет передвигаться самостоятельно. Сразу скажем, что бензонасос карбюратора «десятки» механический, а на инжектор ВАЗ 2110 — бензонасос электрический.Сегодня мы подробно поговорим об обоих.

Так, газовый насос механический для карбюраторного двигателя ВАЗ 2110 установлен между крышкой клапана и распределителем зажигания, в подкапотном пространстве. Собственно такое расположение позволяет получить от вала возвратно-поступательный момент, который идет от распределительного вала к распределителю зажигания. Благодаря эксцентрику на этом валу движения через шток передаются на рычаг топливного насоса. Сам рычаг возвратно-поступательным движением всасывает топливо через мембрану.Кстати, этот насос, как и все насосы начиная с модели ВАЗ-2101, имеет ручной рычаг подкачки топлива. Это довольно удобно, ведь позволяет быстро проверить работоспособность механизма буквально голыми руками. Фото механического насоса ВАЗ 2110 Далее.

Так выглядит механический насос в разрезе, смотрим на схематический чертеж.

Топливный насос механический ВАЗ-2110 состоит из следующих элементов —

• 1 — напорный патрубок
• 2 — фильтр
• 3 — корпус
• 4 — всасывающая труба
• 5 — крышка бензонасоса
• 6 — всасывающий клапан
• 7 — складской
• 8 — рычаг ручной подкачки топлива
• 9 — пружина
• 10 — кулачок
• 11 — балансир
• 12 — рычаг механической подкачки топлива
• 13 — нижняя крышка топливного насоса
• 14 — внутренняя выносная прокладка
• 15 — выносная панель наружная
• 16 — клапан нагнетательный

Снятие и установка механического насоса ВАЗ 2110 не вызывает больших затруднений. Достаточно снять воздушный фильтр, ослабить хомуты входящего и выходящего топливных шлангов, снять эти шланги, затем открутить две гайки, крепящие сам насос, и можно снять механизм с двух шпилек, на которых висит топливный насос. При установке желательно заменить прокладки, которые находятся на изоляционной вставке.

ВАЗ 2110 топливный насос форсунка

Электро-топливный насос-форсунка «Десятка» устанавливается непосредственно в бензобак. Снятие и замена этого агрегата также не доставляет проблем владельцам ВАЗ 2110.Достаточно приподнять диван заднего сиденья, открутить люк и топливопроводы … главное не забыть сбросить давление в системе.

Сама система впрыска топлива отличается от карбюраторного варианта способом подачи топлива. Если карбюраторный двигатель самостоятельно всасывает топливо из карбюратора, то в инжекторном двигателе топливо впрыскивается под давлением через форсунки. Поэтому задача электронасоса в баке — постоянно поддерживать высокое давление во всей системе. Насос включается и выключается автоматически (с помощью реле), отвечая на команды с датчиков давления. Собственно сама помпа выглядит примерно так, как на фото ниже.

Определить Электронасос в порядке? у себя в машине можно довольно просто. Включите зажигание (но не запускайте двигатель), и вы услышите характерное жужжание электронасоса в баке, таким образом он накачивает необходимое давление. Если это гудение отсутствует и двигатель не запускается, то, скорее всего, неисправна помпа.Либо реле помпы, которое находится в салоне под центральной консолью панели, обычно у ног пассажира, неисправно.

Часто бывает, что помпа не в состоянии создать необходимое давление, хотя гудит, то и его нужно менять. Насос форсунки ВАЗ 2110 очень чувствителен к разного рода мусору, поэтому обязательно периодически меняйте топливный фильтр.

Замена бензонасоса на инжектор ВАЗ 2110

Очень полезное видео снятия бензонасоса на «десятку».

Для снятия электрического топливного насоса необходимо сделать следующее —

• 1 — снизить давление в топливной системе
• 2 — снять люк под заднее сиденье
• 3 — отсоединить по очереди 2 шланга подачи топлива
• 4 — откручиваем 8 гаек по окружности кольца и вытаскиваем
• 5 — вытаскиваем насосный блок из топливного бака, не повредив рычаг датчика указателя уровня топлива
• 6 — снять резиновое уплотнительное кольцо

Не забывайте, что при установке нового электрического бензонасоса инжектор ВАЗ 2110 стрелка установки на крышке электронасоса должна указывать направление на заднюю часть автомобиля. Кроме того, при установке топливных шлангов учитывайте направление стрелок.

Вечером заехал в гараж, но утром не смог завести. Зажигание обычно включаю, при этом слышу щелчок реле и жужжание помпы и где-то через 3-5 секунд, снова слышен щелчок реле и насос останавливается и я поворачиваю ключ до конца, стартер работает, но двигатель не запускается из-за отсутствия давления в системе питания, помпа не качает.

Ищу причину выхода из строя бензонасоса, проверяя предохранитель, который находится

Под боковиной в глубине находятся блок предохранителей , реле и ЭБУ .

Блок реле и предохранителей увеличенный

Сначала проверил предохранитель под номером 3, вынул из гнезда, осмотрел состояние контактов и проверил целостность с прибором, предохранитель оказался цел (кстати 15 ампер )

это не помогло, потом проверил реле под номером 4 .Для этого отверните гайки, указанные стрелками, чтобы снять реле и привести в заведомо исправное состояние. Где взять рабочее реле? Можно на время проверки снять в блоке крепления реле « дальний свет » он точно такой же, как и реле бензонасоса. Не помогло, снял заднее сиденье под которым бензобак с погружным насос расположен.

Перед выполнением вышеуказанных действий проверил цепь питания (+) (-) тех.масса бензонасоса на разъеме под номером 5 прибор может и контрольная лампа результат положительный, проверена целостность цепи на пигтейле на разъемах под номерами 4,6

Может случиться так, что отсутствует силовая цепь ( + ) или ( — ) на разъеме под номером 5 . Если ( — ) т.е. масса не доходит до разъема, нужно проверить связь с корпусом.Зазвонили мои силовые цепи.

Место подключения массы недоступно, для получения необходимо разобрать верхнюю и нижнюю облицовку напольного тоннеля.

Проверил, что силовые цепи подходят к разъему под номером № 4 , а бензонасос не работает, затем выполнил вышеуказанные действия как показано на рисунке, вынул топливный модуль с бензонасосом из топливного бака. Снял зажимное кольцо и прокладку

Аккуратно вытащил топливный модуль из бака, слегка наклонив его к правой боковой двери салона, чтобы не погнуть поводок поплавка датчика уровня топлива (ДУТ)

Демонтировал топливный модуль.Отдельно проверил помпу прямо от АКБ. Насос работает. Проверил разъемы и нашел причину выхода из строя, оказывается, плюсовой контакт разъема (в виде штыря) слегка подгорел снизу под кожухом. Почистил контакт (в виде штыря) разъема, а вот другую сторону разъема сделать не смог.

Что такое реле бензонасоса ВАЗ-2110. Как использовать с сигнализацией / Paulturner-Mitchell.com

Из статьи вы узнаете о том, что такое реле бензонасоса ВАЗ-2110.Следует сразу отметить, что разница между карбюратором и системой впрыска колоссальная. Первый работает из-за разницы давления в атмосфере и внутри двигателя, а второй из-за большого количества электронных компонентов. А за двигатель отвечает немалое количество датчиков и исполнительных механизмов. Но обо всем — подробнее. Для начала стоит задуматься, какой бензонасос входит в десятку лучших, а также для чего он нужен.

Конструкция топливного насоса

Фактически, это электродвигатель, работающий от постоянного тока.Он имеет обмотку возбуждения на роторе и обмотку статора. Ротор снабжен специальными щетками из графита. Но самое главное — этот двигатель приводит в действие насос особой конструкции, который перекачивает бензин. Следовательно, вся система в целом способна создавать некоторое давление топлива в трубопроводе. Для запуска всей постройки есть реле запуска бензонасоса ВАЗ-2110. Он находится в ногах пассажира, на отдельном блоке. Здесь также можно найти предохранитель, защищающий цепь питания.Кроме того, датчик уровня бензина в баке также выполнен в едином блоке с насосом. Самые распространенные поплавковые датчики давления или ультразвуковые датчики на автомобилях, а особенно десятки, не используются.

Работа топливной системы десятки

Итак, с чего начать, садясь в машину? Правильно поверните ключ в замке зажигания и подождите несколько секунд, пока «что-то сзади не перестанет гудеть». Некоторые даже не задумываются о том, что выпускается для звуков.И это работает мотор насоса. Ведь при выключении зажигания реле бензонасоса ВАЗ-2110 замыкает цепь, и подает питание на мотор. Следовательно, давление в топливной системе начинает накачиваться. Без впрыска не может работать система впрыска. Когда он достигает рабочего значения, двигатель перестает вращаться. И когда оно падает ниже минимального значения давления, на двигатель подается питание и снова подается давление. Следовательно, бензонасос работает не постоянно, а циклически, это зависит от давления в топливной рампе.

Несколько идей, которые используют автомобилисты

А теперь нам нужно поговорить о безопасности автомобиля. Конечно, даже если это старая десятка, жаль. А в случае банальной кражи хозяин опускает руки. Но иногда спасает даже самая простая сигнализация, которая блокирует жизненно важные электрические цепи автомобиля. В частности, с помощью силового выхода автосигнализации можно разомкнуть силовую цепь реле бензонасоса ВАЗ-2110. Инжектор в этом случае просто не выйдет, так как давление в рампе не повышается.Также есть возможность разомкнуть цепь питания всего электронного блока управления. Другими словами, при включении зажигания (при условии, что машина не снята с охраны) вы не услышите характерного «гудения» из задней части машины.

Вывод

По сути реле бензонасоса ВАЗ-2110 — простое электромеханическое устройство. Он служит для питания главного жизненно важного органа системы впрыска форсунок — насоса, перекачивающего топливо в рампу. Заменить его несложно, только восстановлению не подлежит.Благо цена вполне приемлемая — в среднем 80 рублей. Но самое главное из всего вышеперечисленного — реле можно использовать немного «по-другому», а именно для защиты от злоумышленников. Даже если у вас нет сигнализации, просто установите секретную кнопку, которая будет управлять подачей питания на электромагнитное реле. Конечно, только вы должны знать о его существовании.

Выбор помпы на ваз 2110

Водяной насос позволяет охлаждающей жидкости свободно циркулировать через систему охлаждения для охлаждения нагретых деталей. Результатом неисправности помпы может стать перегрев и поломка двигателя. Именно поэтому важно следить за его состоянием и работоспособностью. Показатели неработающего водяного насоса:

1. потеки вокруг сальника;
2. гудит при работе;
3. плохая циркуляция охлаждающей жидкости;
4. повышение температуры двигателя;
5. снижение уровня охлаждающей жидкости.

Как убедиться, что помпа неисправна

Должны быть выполнены следующие тесты:

1. Прогреть двигатель до рабочей температуры, отжать верхний шланг.Если жидкость циркулирует в системе нормально, водяной насос работает нормально.
2. Насос не должен гудеть. Если такой звук слышен, можно предположить, что он неисправен. В этом случае лучше не откладывать замену помпы .

Замена насоса ВАЗ 2110 своими руками без снятия привода генератора

1. Снимите адсорбер, чтобы сделать работу более удобной. Отсоединять провода и шланги не нужно.

Диагностика и замена помпы на БАЗ 2110 своими руками

1. Снимите пластиковую крышку с двигателя, затем снимите крышку ремня газораспределительного механизма.
2. Поднимите правую сторону автомобиля домкратом, чтобы можно было вывесить правое переднее колесо. Это позволит вам разместить все на этикетках. Можно сделать одну отметку краской. Это облегчит дальнейшую работу.

Диагностика и замена помпы на БАЗ 2110 своими руками

Также проверьте

1. Снимите колесо, чтобы открыть нижний болт, которым крепится пластиковая крышка.
2. В нашем случае состояние хорошее, замены не требуется.Поэтому помпу заменили без снятия ремня привода генератора.
3. Необходимо было демонтировать пластиковый кожух, а также снять шкивы с роликов распредвала. Это можно сделать, если ослабить натяжные ролики и снять с них ремень ГРМ.

Диагностика и замена помпы на БАЗ 2110 своими руками

1. Зафиксируйте шестерни распредвала чем-нибудь плоским. Откручивайте их осторожно, чтобы не повредить мягкие зубы.
2. После снятия шкивов можно снимать пластиковую крышку. Один крепежный болт придется открутить снизу через пространство возле колеса. После этого доступ к помпе свободный.

Диагностика и замена помпы на БАЗ 2110 своими руками

1. Водяной насос ВАЗ 2110 Крепится тремя винтами с внутренним шестигранником. Открутите их. После этого, слегка постучав по корпусу помпы, попробуйте вытащить ее.

Диагностика и замена помпы на БАЗ 2110 своими руками

1. Поставьте под нее емкость для слива охлаждающей жидкости.
2. Новый насос ВАЗ 2110 надо хорошо смазывать. Кроме того, лучше всего нанести на бумажную прокладку тонкий слой герметика и дать ему высохнуть.

После этого все детали собираются в обратной последовательности:

1. Установить обратный водяной насос.
2. Установить пластиковую крышку.
3. Закрепите шкивы распредвалов местами.
4. Надеть ремень ГРМ по ранее сделанным меткам на распредвале.
5. Проверните двигатель колесом, исправьте натяжение и положение ремня.После завершения установки долейте охлаждающую жидкость.
6. Проверить работу.

Замена помпы ВАЗ 2110 на видео:

Насос или технически — водяной насос является составной частью. Это вторая деталь после термостата, которая чаще всего выходит из строя. На 16-клапанной ВАЗ-2112 заменить этот элемент достаточно просто, и с этим справится практически каждый автомобилист. Сам водяной насос отвечает за циркуляцию теплоносителя по системе. Если возможны утечки охлаждающей жидкости, в систему попадает воздух.И самый крайний случай. 124-му двигателю это не грозит, но 21120 будет капитально отремонтирован.

Установка нового насоса

1. Перед установкой нового насоса снимите с двигателя части старой прокладки с помощью скребка или острого ножа. Однако убедитесь, что металлические части блока цилиндров не имеют повреждений и задиров.
2. Приготовьте новую прокладку (лучше выбрать паронитовую, а не картонную, так как она намного лучше фиксируется, и для нее не нужен герметик — прим.).

Убедитесь, что все отверстия на корпусе нового насоса и на двигателе совпадают.

выводы

Когда установка всех элементов завершена, доливаем охлаждающую жидкость через расширительный бачок, ждем, пока вся жидкость разойдется по системе и запускаем двигатель. Обратите внимание, что во время работы уровень охлаждающей жидкости может снизиться, в этом случае доливайте снова только по мере необходимости.

выводы

Замена водяного насоса — довольно простой процесс, который под силу любому автомобилисту.Особое внимание нужно уделить выбору товара, чтобы проверить его подлинность. Неоднократно были случаи, когда установленный насос на ВАЗ 2112 имел ресурс 1-2 тыс. Км, а затем выходил из строя, что не только расстраивало владельца, но и приводило к повторной покупке.

Как правило, замена помпы ВАЗ 2110 необходима для нормальной работы двигателя. Насос позволяет охлаждающей жидкости свободно циркулировать через систему охлаждения.
В этом случае температура снимается с нагревательных частей двигателя.Неисправный насос может вызвать перегрев двигателя и его быстрое повреждение.
Во избежание этой неприятности в обязательном порядке провести процесс, называемый заменой насоса ВАЗ 2110 на 8 клапанов.

Как отличить неисправный насос

Неисправный насос можно отличить по следующим признакам:

• возможны течи в области сальника;
• гудит при работе;
• неудовлетворительная циркуляция теплоносителя;
• повышенная температура двигателя;
• снижение уровня охлаждающей жидкости.

Чтобы убедиться, что насос неисправен, рекомендуется провести несколько простых тестов:

• Необходимо прогреть двигатель до рабочей температуры, а затем пережать верхний шланг радиатора. Если возникает ощущение, что жидкость в системе все еще циркулирует, следует сделать вывод, что водяной насос исправен;
• Стоит обратить внимание на то, гудит помпа или нет.Имеющийся гул может указывать на «умирание» подшипника.
  Не рекомендуется запускать такие ситуации и сразу заменять насос.

В большинстве случаев можно услышать завывающие звуки, свидетельствующие о том, что пора заменить водяной насос, не снимая привод генератора. Кроме того, неисправность можно определить по другим признакам.
Например, в случае отечественного автомобиля может наблюдаться расход антифриза, примерно пол-литра в сутки. При обнаружении этого признака рекомендуется осмотреть шланги, хомуты и расширительный бачок.

Примечание! Если предыдущий осмотр не дал результатов, нужно обратить внимание на переднюю крышку ГРМ, которая может быть влажной.

Возможно, сырость будет не по всей площади, а в местах, например, вокруг болтов, в районе смотрового люка или по разрезу. На поддоне двигателя может висеть грязная синяя капля.
Если оторвать смотровой люк, сразу можно найти что-то неладное. Скорее всего, ремень будет влажным и поцарапанным по краям до полиамидного шнура.
В правильном случае ремень должен быть хорошо натянут, но в случае неисправности он немного ослабнет.

Демонтаж старого насоса

Примечание! Перед разборкой водяного насоса необходимо слить охлаждающую жидкость. Это можно сделать с помощью водяного насоса.

Для этого нужно поставить под отстойник двигателя широкую и низкую емкость, например, можно использовать умывальник для ванны. После этого ослабляются крепежные болты, и насос аккуратно отделяется от блока.
Струя антифриза не должна быть сильной, она должна падать прямо в таз, так как тосол можно использовать повторно.Чтобы узнать, как самостоятельно заменить помпу на ваз 2110, нужно следовать пошаговой инструкции .
Кроме того, будет полезно посмотреть это видео.

Итак:

• Для удобства работы рекомендуется снимать адсорбер, как показано на фото, при этом не нужно отключать приводы и шланги.

• После этого требуется снять пластиковую крышку, как с двигателя, так и с ремня ГРМ.
• Теперь вам нужно взять домкрат и поднять домкратом правую часть машины. В результате этих действий должно быть вывешено правое переднее колесо.
  Это необходимо сделать для маркировки.

Примечание! Для удобства можно сделать одну отметку белой краской, это очень пригодится в будущем.

• В любом случае вам придется снимать колесо, так как вам понадобится доступ к нижнему болту, который служит для крепления пластикового кожуха.
• Если ремень ГРМ в удовлетворительном состоянии, то менять его нет смысла.Вы можете попробовать заменить насос, не снимая приводной ремень генератора, что является отличной идеей, которая может сэкономить вам много драгоценного времени.
• Пластиковый кожух и шкивы с роликами распределительного вала необходимо будет снять. Для этого нужно ослабить натяжные ролики, а затем снять с них ремень ГРМ.
• Следующим шагом будет стопорение шестерни распредвала чем-нибудь плоским, такие меры помогут аккуратно их открутить.
• После демонтажа шкивов требуется открутить сам пластиковый кожух.Неприятный момент — болт крепления нужно будет открутить снизу через небольшое пространство возле колеса.
  Теперь о помпе.

Примечание. Стоит отметить, что водяной насос ВАЗ 2110 фиксируется тремя специальными болтами с шестигранной головкой. Эти крепежные болты необходимо откручивать и снимать, слегка постукивая по корпусу насоса.

• Тарелки для охлаждающей жидкости заменяются, при этом необходимо соблюдать технику безопасности, чтобы не перелить.
• Новый насос ВАЗ 2110 необходимо внимательно осмотреть и убедиться, что в нем достаточно смазки.

Примечание! Если предусмотрена бумажная прокладка, рекомендуется нанести тонкий слой герметика, который должен хорошо высохнуть.

Водяной насос не всегда можно быстро снять. Могут возникнуть некоторые трудности, связанные с широким зубчатым шкивом.
В этом случае край шкива может упираться в лонжерон.

После разборки можно наблюдать такую ​​картину: на внутренней полости ГРМ черная мокрая каша из антифриза и натертый ремень, ремень не в натянутом состоянии, пока болтается, его легко покачивать пальцем.Из-за разрушения подшипника вал водяного насоса перекосился, а ремень соскользнул с зубчатого шкива.
До определенного момента ролики могли удерживать этот ремень на своем месте, не давали ему возможности полностью выдвинуться.

Установка нового насоса

Сборка

— дело не менее ответственное, в процессе нужно соблюдать определенную последовательность:

• для начала нужно установить на его место новый водяной насос;
• , затем устанавливается пластиковый кожух;
• шкивы распределительного вала зафиксированы на месте;
• поставил ремень ГРМ;
• одевается по ранее нанесенным меткам на распредвал;
• колесо вращает двигатель, регулируется правильное натяжение и положение ремня.

Примечание! После установки нужно долить антифриз или другую охлаждающую жидкость.

После сделанных шагов можно проверить работу. Обычно процесс замены помпы своими руками занимает около трех часов.
Если все было сделано по инструкции, проблем возникнуть не должно. Таким образом, удастся неплохо сэкономить, ведь стоимость услуг такого типа в автосервисах достаточно высока.

Водяной насос играет важную роль в «жизни» двигателя.Благодаря насосу охлаждающая жидкость (охлаждающая жидкость) может свободно циркулировать по системе охлаждения, тем самым снимая температуру с нагревающих частей двигателя. Неисправный водяной насос может перегреть двигатель и полностью вывести его из строя. Чтобы этого не произошло, необходимо следить за состоянием насоса и его работоспособностью. Неисправность водяного насоса дает о себе знать по следующим признакам:

1. Утечки в области сальника.
2. Жужжание при беге.
3. Плохая циркуляция охлаждающей жидкости.
4. Повышение температуры двигателя.
5. Падение уровня охлаждающей жидкости.

Чтобы убедиться, что ваш насос неисправен, выполните несколько простых тестов:

1. Прогрейте двигатель до рабочей температуры, затем сожмите верхний шланг. Если при этом вы чувствуете, что жидкость в системе продолжает циркулировать, можно сделать вывод, что водяной насос исправен.
2. Слушайте, если помпа не гудит, если гул чувствуется, скорее всего «умирает». Лучше не ждать, пока это произойдет, и замените насос , чтобы избежать больших неприятностей.

Помпу недавно заменил, так как она вышла из строя, как я понял по вою. Сегодня я хочу рассказать вам про , как заменить водяной насос ВАЗ 2110 своими руками без снятия привода генератора.

Самостоятельная замена помпы ВАЗ 2110 своими руками — пошаговая инструкция

1. В первую очередь решил снять адсорбер для удобства проведения работ, не отсоединяя проводов и шлангов.

3.Теперь возьмите домкрат и домкратом правую часть машины, ваша задача — повесить переднее правое колесо … Это сделано для того, чтобы все наклеить на ярлыки. Для удобства решил сделать одну отметку белой краской, в дальнейшем, поверьте, пригодится.

4. Как бы мне не хотелось, колесо все же пришлось снимать, так как доступ к нижнему болту пластикового кожуха был необходим.

5. в отличном состоянии, так что менять нет смысла.Кроме того, решил попробовать заменить помпу, не снимая ремень привода генератора. Как потом выяснилось, это была хорошая идея, сэкономившая много времени.

6. Однако пластиковый кожух, а вместе с ним и шкивы с роликами распределительного вала, все же пришлось снять. Для этого ослабьте натяжные ролики, затем снимите с них ремень ГРМ.

8. После демонтажа шкивов необходимо открутить сам пластиковый кожух. Неприятный момент — один болт крепления нужно будет открутить в нижнем положении, через пространство возле колеса. Теперь можно сказать, что мы дошли до помпы.

9. Водяной насос ВАЗ 2110 крепится тремя винтами с внутренним шестигранником. Открутите их, затем, слегка постукивая по корпусу, попробуйте вытащить.

10. Поставьте емкость для охлаждающей жидкости и будьте осторожны, чтобы не разбрызгивать.

11. Возьмите новую помпу ВАЗ 2110 и убедитесь, что в ней достаточно смазки. Я также рекомендую нанести тонкий слой герметика, если у вас бумажная прокладка. Дайте высохнуть.

Замена помпы ВАЗ 2110 — сборка

Сборка традиционно проводится в обратной последовательности.

1. Заменить водяной насос.
2. Установите пластиковую крышку.
3. Зафиксируйте шкивы распределительного вала на своих местах.
4. Надеть ремень ГРМ.
5. Выровняйте и наденьте ремень ГРМ по меткам на распредвале.
6. Проверните двигатель колесом, исправьте натяжение и положение ремня. Когда все будет установлено, долейте антифриз (или любую другую охлаждающую жидкость), и можно будет проверить работу.

Замена водяного насоса заняла 3 часа моего времени, все работает нормально, неисправность устранена.Спасибо за внимание, желающие добавить могут сделать это с помощью комментариев.

Приветствую вас друзья на сайте автосервиса своими руками. Насос обеспечивает нормальную циркуляцию охлаждающей жидкости через водяную рубашку двигателя и, соответственно, охлаждает ее до рабочей температуры.

Как известно, вышедший из строя насос (водяной насос) может привести к перегреву двигателя, а если эту причину вовремя не устранить, то к дальнейшей его поломке.

Для бесперебойной работы неработающий насос необходимо заменить.Тут есть два пути, это самостоятельная замена помпы ВАЗ 2110, при этом вы сэкономите немаленькую сумму денег или поедете на СТО к мастерам.

Признаки неисправности помпы:

• Утечка антифриза из помпы;
• Шумы при работе;
• Плохое движение охлаждающей жидкости;
• Необычно высокая температура двигателя
• Уменьшение объема жидкости для охлаждения.

Как проверить помпу ВАЗ 2110

Чтобы проверить работу насоса, прогрейте двигатель до нормальной рабочей температуры, а затем сожмите верхнюю трубу радиатора.В это время вы должны почувствовать рукой, что жидкость (антифриз или антифриз) движется по системе, из этого следует, что насос работает.

Также нужно обратить внимание на то, нет ли гудения помпы при ее работе. Если присутствует гул, это означает, что подшипник вышел из строя. В этом случае необходимо как можно скорее заменить насос. Чаще всего слышны звуки, напоминающие вой.

Если по предыдущим признакам не удалось проверить неисправность помпы, следует осмотреть крышку ремня ГРМ — она ​​может быть влажной, так как помпа ВАЗ 2110 находится как раз под ней.

Брызги антифриза или антифриза в зависимости от того, что вы залили, не обязательно будут везде, наличие влаги в некоторых местах указывает на проблему. На поддоне мотора могут скапливаться грязные капли антифриза или антифриза.

Инструкция по замене помпы ВАЗ 2110

Для удобства работы нужно снять адсорбер, если он вам сильно мешает, но снять его нельзя, просто вытащите контакты.

Откручиваем пластиковую крышку как с двигателя, так и с ремня ГРМ.

Автомобиль поднимается домкратом со стороны пассажира, так что правое переднее колесо находится в подвешенном состоянии. Это необходимо сделать для того, чтобы выставить метки ремня ГРМ.

Кроме того, необходимо снять колесо — без этого не получится добраться до нижнего болта, удерживающего пластиковый кожух.

Когда ремень ГРМ в нормальном состоянии, его не нужно заменять. Насос, если постараться, можно заменить, не снимая ремень с привода генератора — это сэкономит вам меньше времени.

Ну а если ремень пришел в негодность, то нужно ослабить генератор, открутить и снять демпфер с коленвала.

Шестерни распредвалов необходимо закрепить каким-либо предметом — это облегчит их откручивание. Снимая шестерню, будьте осторожны, чтобы не потерять ключ и в дальнейшем не перепутать шкивы, они внутри отличаются.

Насос ВАЗ 2110 крепится 3 болтами с шестигранной головкой. Открутив их, насос снимается, осторожно постукивая по его корпусу.Для сбора охлаждающей жидкости необходимо подставить емкость, меры предосторожности касаются того, чтобы жидкость не попала на кожу.

Установка нового насоса

Перед установкой нового насоса необходимо убедиться, что насос вращается без заеданий и скрипов.

Очистите поверхность блока и снимите старую прокладку, затем протрите и нанесите на прокладку тонкий слой герметика и установите насос.

Делаем все действия в разной последовательности:

• Поставить работающий насос;
• Установить крышку;
• Закрепите шкивы распределительного вала;
• Надеть ремень ГРМ;
• Ремень надевается в соответствии с отметками на распределителе и каландре;
• Натяните натяжной ролик ремня эксцентриком;
• Проверните мотор на пару оборотов после проверки меток;
• Отрегулируйте натяжение ремня;
• Поставить демпфер, если сняли, натянуть ремень генератора;
• Установить внешний кожух;
• Надеть терминал на адсорбер;
• Добавьте охлаждающую жидкость.

В среднем процесс замены помпы ВАЗ 2110 занимает около 2-3 часов. Если делать все по инструкции, то сложностей возникнуть не должно.

Как работает бензонасос ВАЗ 2110

Проведя параллель с человеческим телом и устройством автомобиля, бензонасос действительно подходит на роль «сердечного клапана» двигателя. К счастью, отремонтировать или даже заменить его намного проще, и провести такую ​​операцию может каждый.

Типы топливных насосов — характеристики и устройство

По типу работы различают два варианта насосов — электрические, которые используются в инжекторных и дизельных автомобилях с распределенной системой впрыска топлива, и механические, которые используются только в карбюраторных автомобилях. В автомобилях ВАЗ 2109 и ВАЗ 2110 более позднего выпуска (после 2006 г.) произошла замена — карбюратор заменен на современный инжектор, соответственно, электрического типа. В моделях, выпущенных до 2006 года, всегда есть карбюратор и насос механического типа.

ВАЗ 2109 и ВАЗ 2110 (инжектор) электрического типа располагается в топливном баке автомобиля — это место считается наиболее удобным для работы устройства, но не очень удобным для ремонта или чистки. При таком расположении топливная система не требует дополнительной всасывающей линии, которая имеет тип механического насоса. Расположение насоса в топливном баке позволяет ему намного быстрее остывать.

Также возле помпы в баке находится внутренний топливный фильтр.Электрический топливный насос состоит из внутреннего сетчатого фильтра, поплавка расхода топлива, 2 клапанов и механизма подачи топлива. Характеристики насоса этого типа позволяют поддерживать давление до 4 атмосфер, чего более чем достаточно для нормальной работы автомобиля.

Для автомобиля ВАЗ 2109 (инжектор) нормальное рабочее давление 2,4–3,3 атм, для ВАЗ 2110 рабочее давление должно достигать 3,6 атм.

В бак ВАЗ 2109/2110 (инжектор) поставили электронасос центробежного типа. Одним из основных компонентов насоса является реле. В этих моделях автомобилей срабатывает реле в результате импульсных сигналов, поступающих от центрального блока управления, и только после этого включается насос.

Насос механического типа используется только в моделях, на которых установлен карбюратор, он не подходит для форсунок и не может использоваться для работы с дизельным двигателем. Насос находится под капотом автомобиля, прямо на его двигателе. Состоит из нескольких частей, требующих нечастого, но необходимого ухода.В корпусе насоса, состоящем из двух частей, находятся фильтр, два клапана, шток с механическим приводом и втягивающая пружина. Между корпусом вставлена ​​специальная диафрагма.

Механический привод приводится в действие распределительным валом, который передает давление с помощью рычага толкателя. На импортных моделях карбюраторного типа реализована несколько иная схема работы, она основана на коромысле с двуплечием и рычагом.

Неисправность помпы — как определить причину?

Как и любая деталь, бензонасос рано или поздно подает все признаки неправильной работы, а то и вовсе выходит из строя. Лучше всего заменить или отремонтировать помпу до того, как она полностью выйдет из строя. Чаще всего проблема возникает из-за реле бензонасоса. В основе реле лежит предохранитель, именно он обычно ломается.

Поднимите заднее сиденье и под обшивкой найдите фишку, в ней находится реле с предохранителем. Замените предохранитель на новый, тогда помпа должна заработать. Однако не забывайте, что причиной неисправности может быть снижение производительности вашего аккумулятора .Данная проблема возникает в автомобиле ВАЗ 2109/2110 с электронасосом. При работающем двигателе автомобиля вне зависимости от того, форсунка в нем или карбюратор, всегда слышны изменения, если есть проблемы с помпой. Двигатель может даже заглохнуть при работе на холостом ходу.

В автомобилях с механическим насосом чаще всего выходит из строя шток. Выполнение частичного ремонта или замены механического топливного насоса зависит от характеристик неисправности. Как показывает практика, в автомобиле ВАЗ 2109 достаточно выполнить частичный ремонт.

Ремонт помпы и ее полная замена

Для начала нужно снять воздушный фильтр автомобиля. Далее отсоединяем шланг подачи топлива с бензином и шланг, идущий непосредственно к карбюратору. После этого откручиваем гайки, которыми насос крепится к блоку двигателя, и снимаем его. Разберите насос как можно осторожнее, чтобы не повредить мембрану. Внимательно проверьте, нет ли на деталях трещин или сильного загрязнения.

Приобрести ремкомплект механического насоса карбюраторного типа можно в любом автомагазине.После установки и замены деталей насос необходимо промыть бензином и продуть под давлением. Независимо от характера повреждения обязательно замените прокладки в насосе перед повторной сборкой.

Устройство топливного насоса инжекторной машины такое, что ремонту не подлежит, поэтому обычно требуется полная замена. Для замены бензонасоса в инжекторной машине нужно приподнять заднее сиденье и найти люк под обшивкой. Осторожно снимаем крышку, отсоединяем все электрические микросхемы, предварительно сняв клеммы аккумулятора. Далее откручиваем гайки и вытаскиваем корпус с помпой. Перед установкой нового насоса лучше заменить сетчатый фильтр. Соберите в обратном порядке и подсоедините клеммы аккумулятора.

Топливный насос (ВАЗ-2110) — основной конструктивный элемент топливной системы бензинового двигателя, выполняющий функцию подачи топлива к форсункам или карбюратору под максимальным давлением.
В зависимости от типа привода выполняются электронные и механические узлы. А теперь рассмотрим устройство этой детали на примере элемента, установленного на ВАЗ «10-ку.«

Насос топливный механический ВАЗ-2110 — характеристики и конструкция

Этот тип механизма используется только на автомобилях с карбюраторными двигателями. Такой топливный насос ВАЗ-2110 имеет собственный механический привод от распредвала, и он ставится на двигатель.

По своей конструкции этот элемент является одним из типов поршня и содержит следующие детали:

Привод этого устройства, как мы уже говорили ранее, осуществляется от эксцентрика распределительного вала. Когда этот элемент вращается, деталь перемещается вниз по штоку вместе с диафрагмой, и сила пружины преодолевается.Объем пространства над ним увеличивается, и бензин из-за образовавшегося вакуума просачивается в насос через отдельный клапан от бензобака. Нагнетательный клапан при этом закрыт.

Основным рабочим механизмом насоса является диафрагма. Он состоит из 2-х мембран, между каждой из которых находится собственная прокладка. Диафрагма соединена со штоком. Последний взаимодействует с деталями механического привода. Существуют различные схемы привода насоса. Например, на российских «10-ках» используется конструкция, состоящая из толкателя и рычага с балансиром.На импортных автомобилях применялась собственная разработка с двухрычажной «коромыслом».

Насос топливный на ВАЗ-2110 — реквизиты

Основные характеристики этого устройства заключаются в уровне давления и габаритах корпуса. Самыми популярными на сегодняшний день являются агрегаты Bosch немецкого производства. Давление бензонасоса ВАЗ-2110 составляет порядка 2,8-3,8 Бар. Самой особенностью бензонасоса, иногда определяемой диаметром корпуса, в большинстве случаев является длина.

Размеры этой детали могут быть самыми разными.В зависимости от модели и марки производителя этот параметр составляет 65, 90 или 105 мм. И это далеко не все размеры ВАЗовские бензонасосы.

Помимо длины, эти устройства отличаются расположением микросхем для терминалов. Сама же сетка в его сиденьях практически не отличается по марке. Кстати, качество работы при низком уровне топлива в баке зависит от длины бензонасоса. Другими словами, при выборе необходимо обращать внимание на более длинные элементы. Кстати, диаметр корпуса можно варьировать с помощью прокладки из бензостойкой резины.

Электронные аналоги

А что особенного в таком бензонасосе? ВАЗ-2110 (инжектор) поставляется именно с такими устройствами в топливной системе. Электронный насос используется в бензиновых двигателях с распределенным впрыском топлива. В турбодизельных и дизельных двигателях этот элемент используется в контуре низкого давления для предварительной подкачки топлива к насосу высокого давления. Кстати, такой же принцип применим и к электронным насосам на бензиновых двигателях с непосредственным впрыском топлива «Common Ryle».Электронный механизм создает давление около 0,3 МПа (в силовых установках с непосредственным впрыском — около 0,7 МПа). Использование механических насосов в таких системах не рекомендуется из-за низкого давления при подаче бензина.

Где он находится?

И этот агрегат ставится в топливопровод или в топливный бак. Благодаря такому расположению значительно снижается риск потерь из-за отсутствия поглощающих магистралей.

Конструкция электронного насоса подразумевает наличие следующих деталей:

1. Электродвигатель
2. Помпа помещена в железный корпус.

Иными словами, данный агрегат состоит из электропривода и насосной части. Все его компоненты находятся в непосредственном контакте с топливом. Помимо вышеперечисленных деталей, в модуль этого блока входят также датчик расхода топлива, топливозаборник и фильтр.

И рассматриваемая нами деталь работает за счет наличия 2-х клапанов — реверсивной и редукционной. Первый блокирует систему при остановке двигателя. Второй выполняет функцию поддержания давления в системе, при этом часть топлива отводится к заднему входу.

По конструкции существует ряд видов электронасосов:

1. Ролик.
2. Шестерни.
3. Центробежный.

Ролик

Этот агрегат всасывает бензин и перекачивает его, управляя ротором и перемещая специальные ролики. Когда пространство между этими двумя частями увеличивается, создается вакуум. Благодаря этому топливо заполняет все пустое пространство. Когда он заполнится, подача газа прекращается. По мере вращения ротора это место равномерно уменьшается, и в какой-то момент открывается входной патрубок.Топливо под давлением покидает насос.

Шестерни

Аналогично можно описать механизм шестеренчатого насоса. В нем бензин всасывается и перекачивается за счет движения внутренней шестерни относительно статора, другими словами, внешней шестерни. Когда ротор вращается, его стороны зуба образуют в своем собственном пространстве сменную камеру. С помощью этих камер всасывается и впрыскивается топливо.

Центробежный

В силу своих конструктивных особенностей эти два насоса устанавливаются непосредственно в топливопровод.Современные устройства впрыска используют центробежные механизмы. Такие насосы обеспечивают равномерную подачу бензина и практически не издают шума. Но у них есть ограничения в давлении и производительности.

Статья будет интересна тем, кто ищет информацию о технических характеристиках и характеристиках топливного насоса ВАЗ 2110. Бензиновые двигатели могут комплектоваться электрическими или механическими устройствами.
Для ВАЗ 2110 наибольшей популярностью пользуется электрический топливный насос Bosch, так как он имеет универсальные габариты, всегда есть в наличии в магазинах и стоит недорого.

Основные характеристики модели Bosch

Бензонасос ВАЗ 2110 имеет подачу в диапазоне 3-3,8 бар.

Для каждого типа топливных систем производитель выпускает отдельное устройство.
Многие автомобилисты меняют сломанный механизм на модель Bosch с большим напором. Давление топливного насоса ВАЗ 2110 не влияет на подачу, потому что автомобили оборудованы обратной магистралью и излишки топлива возвращаются в бак. Также есть регулятор давления топлива.Расход топлива может увеличиться, если в рампе не создается оптимальное давление. После этого форсунки не распыляют, а заливают бензином, который не успевает сгореть.

Параметры модели Bosch 0580453453

Если вас интересует ТНВД ВАЗ 2110 Bosch, характеристики моделей будут отличаться по длине, а иногда и по диаметру корпуса. Диаметр корпуса регулируется прокладкой из бензостойкой резины. Также устройства могут отличаться давлением, размещением фишек на выводах.Сетка устройства не отличается количеством посадочных мест, но может различаться по форме.
Можно переделать микросхему под терминал или установить от автомобиля ВАЗ. От длины топливного насоса зависит его работоспособность при малом количестве топлива в баке. Если он находится в модуле, для его установки требуется соответствие.
Длина марки Bosch 0580453453 составляет 105 мм, 0580453449 — 65 мм, а для Bosh 0580453465 — 90 мм.
Насос находится в баке автомобиля, погружен в топливо.Он содержит электродвигатель, приводящий в движение насосный элемент. Связка узлов данных подает топливо под высоким давлением. В результате топливный насос шумит и нуждается в охлаждении. Поэтому оборудование погружается в топливный бак, так как служит охлаждающей жидкостью и звукоизоляционным составом.

Как получить качественный прибор?

На ТНВД ВАЗ 2110 цена в рыночных условиях будет в 2 раза ниже, чем в специализированном магазине.
Оборудование в прочной герметичной упаковке.Внутри упаковки находится очищенный бензин. Если чувствуете запах бензина, значит, герметичность упаковки нарушена и есть вероятность появления коррозии внутри топливного насоса.
Подводное оборудование смазывается и охлаждается топливом. При использовании некачественных присадок и бензина происходит эрозия внутренних электрических механизмов. Если в работе прибора не используются дополнительные вещества (сухой), то наблюдается протирание щеток и их перегрев. Срок службы оборудования больше.
Некоторые автовладельцы планируют замену бензонасоса ВАЗ 2110 Bosch, характеристики и давление которого не нормальны только из-за долговечной эксплуатации. Его давление может составлять 6-7 атмосфер.
Было удивительно услышать от опытного водителя его метод проверки топливного насоса. Для этого он взял банку с водой, включил аккумулятор и по потоку жидкости понял, что мощность топливного насоса уменьшилась.

Если его сердцем считать двигатель автомобиля ВАЗ-2110, то бензонасос ВАЗ-2110 смело можно назвать его кровеносной артерией.В случае некорректной работы топливного насоса топливо может поступать в меньших количествах, чем необходимо, а в случае его выхода из строя автомобиль просто не будет работать.

Неисправности в подаче топлива

При полном выходе из строя топливного насоса ВАЗ-2110 подача топлива производиться не будет, а значит, двигатель автомобиля не запустится. Самый простой способ проверить устройство — вставить ключ и повернуть его в первое положение. После такой манипуляции должен появиться звук, соответствующий перекачке топлива.Если есть звук, причину неисправности транспортного средства нужно искать в другом месте. Вы можете проверить все топливные шланги. Если соответствующий звук не появляется, то причина действительно кроется в топливном насосе. Это может быть выход из строя устройства или сбой питания.

Очень часто при нестабильной работе двигателя, потере мощности и, как следствие, оглушении, автовладельцы ищут причину в дроссельном узле, РХХ и ДПС. Но часто бывает, что виновником такого поведения силового агрегата может быть обычное загрязнение, не позволяющее поступать бензину в необходимом количестве.В этом случае проверьте фильтры тонкой и грубой очистки. Первый — рядом с топливным баком. Он прикреплен к шлангам, идущим от бензобака и к топливной рампе. Надо открутить и осмотреть. Если в фильтре есть загрязнения, то его следует заменить, а затем проверить работу автомобиля. Если это не помогает, нужно очистить или заменить решетку грубой очистки. В этом случае необходимо снять топливный насос ВАЗ-2110. Для чистки можно использовать средства для чистки автомобилей, например, очиститель карбюратора, а потом продуть компрессором.

Как снять топливный насос ВАЗ-2110

1. В первую очередь необходимо обесточить всю электрику автомобиля, чтобы случайная искра не стала причиной возгорания. Для этого закидываем провод с минусом
2. Следующим шагом складываем заднее сиденье, под которым находится люк к бензобаку.
3. Далее нужно открутить четыре винта, которые удерживают пластиковую или металлическую крышку люка, после чего снять ее.
4. Теперь видна внешняя часть насоса.Вы можете отключить терминал от электросети и отсоединить топливные шланги.
5. Чтобы достать топливный насос ВАЗ-2110 из топливного бака, необходимо открутить гайки.
6. При извлечении пластиковый стаканчик может упасть. Но это не страшно, ведь вернуть его на место довольно просто.
7. Установите устройство в обратном порядке.

Финансовая составляющая

На ТНВД ВАЗ-2110 цена зависит от производителя. Он колеблется от 1,5 до 2,5 тысяч рублей.Что касается сетки бензонасоса, то ее стоимость составляет всего 50-60 рублей. Это примерно те же деньги, которые уйдут на уборщицу. Все работы можно делать самостоятельно. Если же все же обратиться в сервисный центр, то снятие и установка самого бензонасоса обойдется примерно в 800 рублей. Если необходимо почистить сеть или заменить ее, то некоторые СТО могут добавить к этой цене еще 100-150 рублей. Замена фильтра тонкой очистки обойдется автовладельцу в 250 руб.

Эта статья расскажет, для каких целей служит топливный насос ВАЗ 2110.Как известно, сердце любого автомобиля — двигатель внутреннего сгорания. С его помощью машина управляется. Среди основных систем, которые наиболее важны в автомобиле, выделяется топливная. Именно с его помощью бензин подается из бака, расположенного в задней части автомобиля, в двигатель внутреннего сгорания. С помощью бензонасоса обеспечивается бесперебойная перекачка бензина под необходимым давлением. А топливный насос работает в разных режимах, все зависит от нагрузки на сам двигатель, его насыщенности и производительности.И не забываем про предохранитель бензонасоса ВАЗ 2110, если вдруг пропала подача топлива, сначала проверьте его.

Работа насоса

В процессе эксплуатации автомобиля может произойти все что угодно. В частности, возможен отказ бензонасоса. Или загрязнение топливного бака, поэтому фильтр установлен в нижней части насоса. Стоит обратить внимание на то, что автомобили ВАЗ очень популярны в нашей стране. Запчастей к ним много, их можно найти в любом автомагазине.Правда, качество продукции не всегда хорошее. На рынке иногда встречаются откровенные подделки, которые не могут прослужить и нескольких месяцев. Конечно, можно нарваться на некачественную запчасть, даже если вы купите ее на иномарку. Срок службы помпы ВАЗ 2110 около 100 тыс. Км. Если учесть тот факт, что в среднем автомобилист проезжает около 30 тысяч километров в год, то во временном интервале срок службы насоса составит около трех лет. После этого замена бензонасоса ВАЗ 2110.

Симптомы

Есть несколько признаков неисправности топливного насоса. Звук, с которым он работает, можно услышать в момент включения зажигания. В это время бензин впрыскивается в топливную рампу для достижения необходимого минимального давления. Если вдруг звук стал меняться, скорее всего, поломка помпы. Также посторонний шум может говорить о неисправности. Если машина движется рывками, двигатель развивается медленно. Либо трудно двигаться на первой или второй скорости, скорее всего, причина кроется в том, что топливный насос не может обеспечить нормальный уровень давления в топливной системе.При этом может внезапно остановиться двигатель внутреннего сгорания, так как бензонасос ВАЗ 2110 не работает. Инжектор функционирует только при условии поддержания определенного давления в рампе. И это создает насос.

Давление в системе

А теперь как определить отказ ТНВД. А также о том, как диагностировать его поломки на ранних стадиях. Если вдруг стали проявляться все вышеперечисленные симптомы, необходимо перевернуть топливный шланг, чтобы определить, есть ли давление в системе.При этом выполнять это действие нужно как можно резче. Как правило, максимальное давление в топливной рампе составляет около 7 кгс / см2. В среднем более-менее нормальный ТНВД показывает давление на выходе около 5 кгс / см2. В мануале автомобиля можно прочитать, что Минимально допустимое значение давления составляет около 4 кгс / см2. Но это теоретически, практика показывает, что при условии, что насос развивает такое давление, он еще может прослужить долго. Но замена топливного насоса ВАЗ 2110 все же требуется.

Проверка давления

Но не стоит забывать, что автопроизводитель написал все свои требования, исходя из проведенных экспериментов. Если топливный насос не перекачивает топливо в систему под давлением 4 кгс / см 2, то лучшим выходом из положения будет установка нового элемента. Конечно, вполне возможно, что фильтр в нижней части бензонасоса попросту не чистили. Если его заменить, не исключено, что уровень давления, которое создает топливный насос ВАЗ 2110, значительно повысится.И автомобилю будет вполне достаточно иметь нормальную реакцию на дроссельную заслонку и динамику при движении на большой скорости. Условно можно провести небольшую диагностику ТНВД, отсоединив газовую магистраль от аппарели. Полторалитровая бутылка при включении помпы должна разогнаться ровно за одну минуту. Такая проверка весьма условна, ее можно проводить только при отсутствии под рукой манометра или компьютерных диагностических систем.

Посторонние звуки

Если во время работы топливного насоса внезапно появляется посторонний звук, его необходимо удалить полностью.Стоит отметить, что топливный насос ВАЗ 2110 состоит из нескольких частей, в основе которых лежит электродвигатель. Он приводит в движение крыльчатку, которая перекачивает газ из бака в топливопровод. Как правило, посторонние звуки появляются при износе самого двигателя или при чрезмерном загрязнении сетки, а также при неоригинальной установке. Если вдруг у вас возник такой симптом, необходимо либо заменить, либо отремонтировать этот механизм, так как очень высок риск того, что этот узел вскоре выйдет из строя.

Реле и предохранитель

Если вдруг заглохнет двигатель, не стоит сразу винить во всем топливный насос.Прежде всего, убедитесь, что реле включения работает нормально. Также обязательно проверьте предохранитель топливного насоса ВАЗ 2110, получает ли он питание от аккумулятора. Реле, в которое входят десятки топливных насосов, расположено в дополнительном отсеке, который находится в ногах пассажира. Бывает, что пропадает контакт в самой колодке подключения реле. Поэтому достаточно просто вытащить и установить на новый. Если машина достаточно старая, вполне возможно, что печатная плата начала разрушаться. На месте пайки образуются небольшие трещинки, которые не дают нормально течь току. В результате этого реле топливного насоса ВАЗ 2110 не включается.

Топливный насос 2108-1106010 Kraftstoffpumpe LADA SAMARA 2108 ВАЗ 2110 SAMARA2 2115 rainbowlands.lk

Топливный насос 2108-1106010 Kraftstoffpumpe LADA SAMARA 2108 ВАЗ 2110 SAMARA2 2115 rainbowlands.lk

1. Home
2. Автозапчасти и транспортные средства
3. Автозапчасти и аксессуары
4. Запчасти для легковых и грузовых автомобилей
5. Детали для забора воздуха и доставки топлива легковых и грузовых автомобилей
6. org/Breadcrumb»> Топливные насосы для легковых и грузовых автомобилей
7. Топливный насос 2108-1106010 Kraftstoffpumpe LADA SAMARA 2108 ВАЗ 2110 САМАРА2 2115

Автозапчасти и автомобили Автозапчасти и аксессуары Запчасти для легковых и грузовых автомобилей Детали для забора воздуха и топлива для легковых и грузовых автомобилей Топливные насосы Топливный насос 2108-1106010 Kraftstoffpumpe LADA SAMARA 2108 ВАЗ 2110 САМАРА2 2115

Топливный насос 2108-1106010 Крафтстоффпумпе ЛАДА САМАРА 2108 ВАЗ 2110 САМАРА2 2115, Топливный насос 2108-1106010 Крафтстоффпумпе ЛАДА САМАРА 2108 ВАЗ 2110 САМАРА 2115, ВАЗ 2110 ЛАДА САМАРА, ЛАДА САМАРА-2 ВАЗ 2115- Топливный насос для двигателей ЛАДА ВАЗ 2115- САМАРА карбюратор 21099.САМАРА2 2115 Топливный насос 2108-1106010 Крафтстоффпумпе LADA SAMARA 2108 ВАЗ 2110.

Топливный насос 2108-1106010 Kraftstoffpumpe, LADA SAMARA 2108 VAZ 2110 SAMARA2 2115. Топливный насос для карбюраторных двигателей LADA SAMARA VAZ 2108-21099, LADA VAZ 2110, LADA SAMARA-2 VAZ 2115 . . Состояние: Новое ： Модифицированный элемент: ： Нет ， Номер детали производителя: ： 2108-1106010 ： Страна / регион производства: ： Российская Федерация ， Торговая марка: ： АвтоВАЗ ： Специальная комплектация: ： Нет ， Товар вне страны: ： Нет ，

Топливный насос 2108-1106010 Kraftstoffpumpe LADA SAMARA 2108 ВАЗ 2110 SAMARA2 2115

Топливный насос 2108-1106010 Крафтстоффпумпе ЛАДА САМАРА 2108 ВАЗ 2110 САМАРА2 2115, Топливный насос 2108-1106010 Крафтстоффпумпе ЛАДА САМАРА 2108 ВАЗ 2110 САМАРА2 2115 .
