Замена масляного фильтра, устройство и какой выбрать

Масляный фильтр – один из наиболее важных элементов, которые обеспечивают смазку частей системы двигателя автомобиля. От его качества зависит срок службы двигателя и безопасность пассажиров на дороге. Менять фильтр нужно каждый раз при полной замене масла.

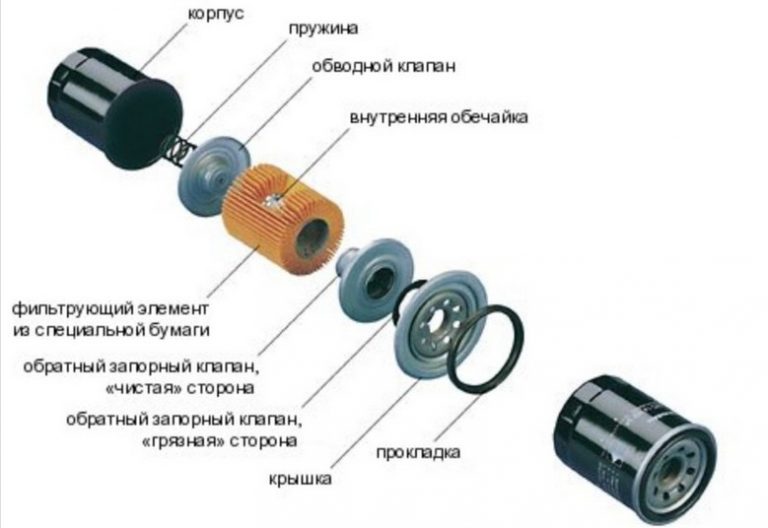

Устройство фильтра

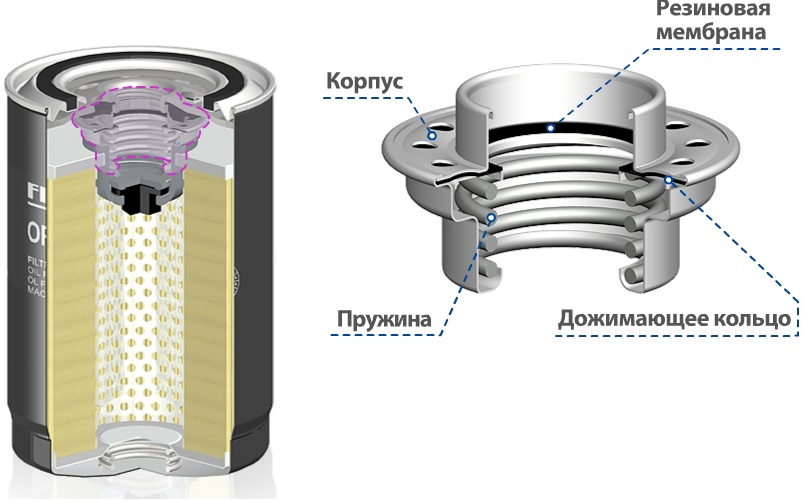

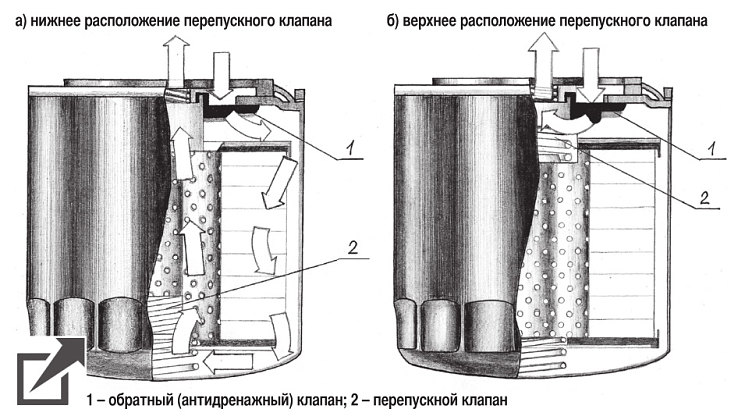

Масляный фильтр – это металлический цилиндр с двумя клапанами (перепускным и обратным), фильтрующим материалом и пружиной. В конструкции для предотвращения утечки предусмотрены несколько отверстий и уплотнитель.

По конструкции фильтры бывают:

1. Разборные (замене подлежит только фильтрующий механизм).
2. Неразборные (одноразовые).
3. Модульные (подлежат частичной разборке и замене деталей).



Типы масляных фильтров

Все масляные фильтры для автомобиля условно делятся на три типа: частичнопоточные, полнопоточные и комбинированные. Это надо учитывать при покупке.

Полнопоточный фильтр

При работе он пропускает через себя всё масло из насоса.

Самой важной деталью в нём выступает перепускной клапан. Если давление масла повысится до критического уровня, клапан откроется, чтобы снизить его. Однако, при этом масло перестанет проходить очистку, но не навредит двигателю из-за недостаточной смазки деталей.

Частичнопоточный фильтр

Он же пропускает через себя лишь часть масла. Вещество свободно перемещается в двигателе по одному контуру, а по другому проходит фильтрацию. Данный способ очистки считается более современным, поскольку позволяет более качественно фильтровать масло, хотя и занимает дольше времени. Зато пропадает риск скачков давления из-за засорения фильтра или неисправности перепускного клапана.

Комбинированный фильтр

Его конструкция совмещает в своей системе оба вида фильтрации. Такая конструкция позволяет улучшить качество очистки и продлить срок службы как фильтра, так и самого масла.

Какой фильтр выбрать

Для каждой марки и модели автомобиля производитель предусматривает собственные размеры для масляного фильтра.

При покупке следует опираться именно на эти показатели. Если вы не знаете точных цифр, просто сообщите продавцу модель своей машины, и они обязательно помогут с выбором подходящего фильтра.

Сейчас в продаже можно найти как оригинальные фильтры, так и неоригинальные. Первые проходят сертификацию у производителя двигателей, и именно они рекомендуются к приобретению. Но опытные автолюбители замечают, что очень часто масляные фильтры от проверенных сторонних производителей оказываются не только дешевле, но и качественнее оригиналов.

Наиболее выгодно для автолюбителя устанавливать разборный масляный фильтр. Его низкая цена объясняется тем, что для замены требуется только сам фильтрующий элемент. Другим его достоинством является простота утилизации.

Также обратите внимание на качество бумаги, из которого сделан фильтрующий элемент. Дешёвый материал быстро порвётся, и из него в мотор будет поступать загрязнённое масло.

При выборе обратите внимание и на степень фильтрации. Для двигателя автомобиля она не должна быть ниже 5 мкм (это означает, что частицы крупнее 5 мкм будут задерживаться).

Кроме этого, попросите продавца предъявить сертификат качества на выбранную продукцию. Обратите внимание и на упаковку: проверенные производители при изготовлении следуют стандартам качества ISO-9001.

Как часто менять

Для всех видов фильтров существует общее правило: менять его нужно каждый раз при полной замене масла в автомобиле. Обычно эту процедуру совершают при каждом плановом осмотре, что происходит через 10-15 тысяч км пробега или 6 месяцев использования.

На частоту смены могут повлиять климатические особенности местности, условия эксплуатации автомобиля и срок его службы. Если вы проживаете в горной местности с большим количеством пыли и часто стоите в пробках, сократите срок, рекомендованный производителем, на 30% (а в особо тяжёлых случаях на 50). Также стоит поступить и водителям с агрессивным стилем вождения.

Если вы залили в двигатель автомобиля новое масло, а через некоторое время обнаружили поломку, неисправность или плохое качество фильтра, можно произвести его замену без переливания масла. Однако в следующий раз фильтрующий элемент придётся заменить совместно с маслом. Сохранять в машине отработавший какое-то время элемент запрещено.

Как заменить фильтр самостоятельно

Провести замену масляного фильтра своими руками не так сложно как кажется. Порядок замены сборного и кассетного масляного фильтра отличается.

Вещи и инструменты, которые понадобятся для работы:

• новое масло;
• новый фильтр;
• ключ для снятия фильтра;
• воронка;
• ёмкость для отработанного масла;
• смотровая яма или подъёмник;
• защитные резиновые перчатки.

Замена сборного фильтра

Для смены фильтра придерживайтесь следующего плана:

1. Заведите двигатель автомобиля и немного прогрейте его, чтобы масло стало более жидким, и его легче было удалить.
2. Поместите машину над ямой или на подъёмнике так, чтобы доступ к фильтру был максимально удобным (он находится в нижней части двигателя на поддоне).
3. Снимите пробку и слейте масло в подготовленную ёмкость.
4. Открутите руками отслуживший фильтр. Обычно он снимается легко, дополнительные инструменты не требуются. Если сделать это не удаётся, воспользуйтесь ключом.
5. Произведите замену кольца уплотнения (обычно он идёт в комплекте с новым фильтром). Будьте внимательны, его нужно фиксировать в пазе в монтажном фланце так, чтобы не перегнулось.
6. Заполните новый фильтр маслом до рекомендованного уровня и обработайте им наружную поверхность.
7. С усилием вкрутите фильтр, чтобы плотно его зафиксировать.

Замена кассетного фильтра

Для проведения операции следуйте плану:

• Повторите первые 4 пункта из предыдущего плана.
• Обработайте наружную поверхность нового фильтра свежим маслом.
• Зафиксируйте уплотнительное кольцо на монтажном фланце. Проследите, чтобы оно находилось на внутреннем конце картриджа.
• Смените пружину на центральном болте.
• Поместите новый фильтр на центральный болт и зафиксируйте его на монтажном фланце.
• Затяните болт достаточно сильно, чтобы кольцо немного сжалось.
• Вкрутите картридж обратно в отсек таким образом, чтобы картер соприкоснулся с уплотнительным кольцом, а потом ещё немного подтяните его.

Не забывайте о том, что замену масляного фильтра, как и самого масла необходимо производить регулярно в соответствии с информацией от изготовителя. Если вы боитесь испортить деталь, или у вас недостаточно опыта, лучше доверьте данную процедуру специалистам из сервисного центра.

Какой масляный фильтр лучше выбрать для своего авто: советы и обзор

Как выбрать самый лучший фильтр на масло?

Масляный фильтр – это очень необходимая деталь, которая защищает масло от загрязнителей внешней среды.

Часто мы задаёмся вопросом, какой масляный фильтр лучше? Так вот сейчас в общей классификации существует два вида фильтров:

Второй изготавливается из вощеной бумаги и вставлять его необходимо в металлический корпус. Первый вид детали очень похож на второй, только у него еще имеется аварийный клапан для случая, если элемент загрязнится.

В нашей статье вы найдете рейтинг лучших фильтрующих деталей для любых видов автомобилей.

Популярные масляные фильтры

Сейчас фирмы по изготовлению деталей для автопрома предлагают самые разные автофильтры и важно в такой ситуации не растеряться и выбрать самый лучший. Какой масляный фильтр лучше? По виду фильтрации они разделяются на три вида:

1. полнопоточный;
2. частичнопоточный;
3. комбинированный.

Итак, первый элемент очень простой конструкции и пропускает в себя всю жидкость, которую впитал насос. Очищает полностью всю смазку, которая потом идёт в мотор.

Разновидности фильтрующих элементов

Второй элемент располагается в отсеке горизонтально маслопроводу и за раз очищает маленькое количество масла. А вся остальная часть, не очистившись, поступает в мотор, что очень плохо. Но благодаря тому, что очистка происходит несколько раз, каким-то чудесным образом на выходе жидкость более-менее чистая. Но такой процесс занимает много времени.

Третий элемент с гордостью объединяет в себе первый и второй вариант. С таким элементом за защиту двигателя и КПП можно не переживать. Он очищает жидкость в полной мере. Используется, в основном, на грузовиках и строительной техники.

Рейтинг лидеров-производителей элементов для фильтрации

Mann	Union	SCТ
Европейская компания с хорошей репутацией. Её детали будут работать очень долго. Подходят для таких автомобилей, как Форд, Фольксваген, Пежо, Ниссан и другие. С каждым годом эта фирма усовершенствует себя и свои показатели.	Японский производитель, который отличается качеством и использованием новых технологий. Их товар имеет сертификат ISO 9002.	Главный поставщик в страны СНГ из Германии. Они работают только с самыми современными материалами. И отличаются термической прочностью. Также у них очень широкий ассортимент.

Куда устанавливается

Обычно масляная деталь расположена на двигателе и вставлять его необходимо в специальный отсек. Автофильтр желательно заменять с каждой заменой смазки, иначе вся грязь с фильтрующего элемента будет попадать в новую смазку. Сливать жижу необходимо только с прогретого двигателя. Марку элементов желательно не менять на протяжении всего эксплутационного срока.

Фильтр UNION C-631

1. Откройте капот, открутите пробку с горловины.
2. Снимите защиту картера и брызговик.
3. Очистите пробку сливного отверстия от грязи.
4. Отверните её. Не забудьте подставить ёмкость для слива. Слейте жидкость.
5. Снимите старый автофильтр. Один совет: в снятие лучше воспользоваться ключом, если у вас его нет, то отвёрткой пробейте корпус и вытащите его. Пробивайте ближе ко дну.
6. Вставьте новую деталь. И залейте новое масло.

Установка масляного фильтра SCT ST342

Заведите двигатель на 2-3 минуты. Проверьте уровень.

Закрутите пробку, поставьте защиту картера на место и брызговик туда же.

Закрутите горловину и закройте капот.

Итак, в сегодняшней статье, мы уделили внимание установке масляной детали и её применения, а также включили рейтинг лучших марок фильтрующих элементов.

Видео «Обзор масляных фильтров»

Предлагаем вашему вниманию обзор разных масляных фильтров, чтобы вы смогли определиться какой элемент вам подойдет.

Лучшие производители масляных фильтров

Незаменимым помощником в работе двигателя внутреннего сгорания является масло, которое смазывает трущиеся детали, охлаждая их. В противном случае транспортное средство быстро выйдет из строя. Специальные масляные фильтры помогают очищать масло от накопления посторонних элементов, продуктов износа, разных твердых включений. Подобрать хороший товар такого плана бывает крайне сложно из-за большого разнообразия ассортимента. Лучшие производители масляных фильтров гарантируют качество фильтрации, соотношение цены и качества, длительный срок службы. Экспертный рейтинг представит лидеров 2020 года, критерии оценки продукции, реальные отзывы автовладельцев.

Масляный фильтр какой фирмы лучше выбрать

Хорошие масляные фильтры предлагает ряд компаний, это бренды из разных стран, отечественные производители. Чтобы определить, какие марки наиболее успешные, надежные, эксперты ознакомились с отзывами покупателей, рекомендациями мастеров, специалистов по ремонту машин, после чего составили ТОП обзор. В него вошли:

• БелМаг – российская компания, основанная в Магнитогорске в 1996 году. Научно-производственное объединение сегодня выступает одним из самых востребованных поставщиков деталей на машины ГАЗ, ВАЗ, Шевроле, Дэу. Не так давно БелМаг выпускает продукцию специально для альянса Renault-Nissan-АвтоВАЗ.
• Sakura – торговая марка, принадлежащая заводу ADR Group, который был основан в 1973 году. Японский логотип предлагает огромный выбор масляных, воздушных, гидравлических, топливных, водоотделительных фильтров для транспорта любого типа. Каждая единица товара соответствует стандартам ISO/TS 16949:2002.
• Finwhale – немецкая компания, основанная в Швейцарии в 1991 году. А в 1997 году ее ассортимент уже был представлен на российском рынке. Мощности инжиниринговой компании GRUNNTECH GmbH позволили организовать успешное производство автокомпонентов.
• Автоагрегат – отечественный производитель автомобильных деталей и элементов, появившийся на рынке в 1994 году. Автозапчасти пользуются большим спросом, так как отлично подходят под легковой, грузовой транспорт, автобусы российского производства.
• Goodwill — английский производитель и поставщик качественных запчастей с долгим сроком службы. Мощности находятся не только в Великобритании, но и Южной Корее, Италии, Испании. Качество выпускаемых автокомпонентов строго контролируется по стандартам ISO9001/9002, ECE R-90.
• Bosch – известный немецкий бренд, существующий с 1886 года. Является ведущим поставщиком технологий, услуг в сфере промышленности, автомобильного дела, потребительских товаров. Интернациональный концерн поставляет продукцию во все страны мира.
• SCT – известное немецкое предприятие, сотрудничающее с партнерами из Африки, Европы. Помимо такого имени компания обладает еще несколькими брендами. Поставляет автохимию, косметику, масла, средства для ухода за машинами и автозапчасти.
• Fram – торговая марка, принадлежащая итальянской компании Sogefi с 1984 года. Под таким именем на рынке можно видеть преимущественно фильтры. Ассортимент выпускается на заводах, располагающихся более чем в 27 странах мира.
• Hyundai/KIA – автомобильный концерн Южной Кореи, один из крупнейших в мире производителей автомобилей, автокомпонентов, запчастей. Все оригинальные товары под названием Hyundai/KIA принадлежат объединению Hyundai Motor Group.

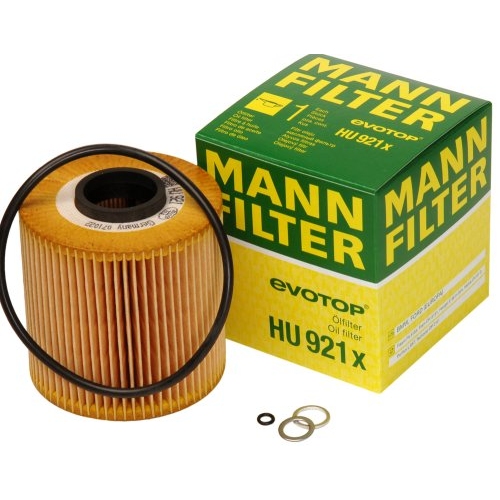

• Mann – еще один известный производитель фильтров Европы, поставщик крупных автомобилестроительных фирм. Добиться успеха компании удалось благодаря задействованию современных инноваций, продаже товаров премиум-класса. Общий ассортимент насчитывает свыше 2000 позиций.
• Purflux – французская компания, выпускающая автофильтры с момента возникновения технологии под названием «Curve Pleat» в 1956 году. Сегодня производитель входит в группу Sogefi Group, которая разрабатывает фильтры SogefiPro, Fram, CoopersFiaam.
• Mahle – целая группа Mahle Gmbh из Германии, объединившая в себе несколько компаний, а именно MWP Mahle, Pleuco GmbH, J.Wizemann, Knecht Filter Group. Дата основания – 1920 год. Не так давно представительство бренда появилось в России. Разработки Mahle кардинально повлияли на сферу автомобилестроения.

Рейтинг производителей масляных фильтров

Рейтинг 2020 года, представивший лучших производителей масляных фильтров, составлялся на основании отзывов, мнений экспертов и тестов. На рассмотрении было свыше 50 компаний, изготовителей, брендов и молодых фирм. Далее изучались характеристики продукции, а именно:

• Ассортимент – виды моделей, типы фильтров;
• Расценки – соответствие цены качеству, наличие недорогих, премиальных единиц;
• Гарантия – срок службы, заявленный производителем;
• Качество – материалы, задействованные в производстве, прочность, надежность;
• Специализация – каким маркам машин, маслам для замены подойдет ассортимент;
• Потенциал – работоспособность, эксплуатационные характеристики товаров.

Не менее важным критерием считаются страны производители масляных фильтров. В зависимости от того, какая страна изготовила машину, может зависеть выбор марки автокомпонентов. Статистика отзывов, мнения авторитетных изданий, международных конкурсов, рекомендации экспертов также определили список лидеров.

Какой масляный фильтр лучше – детальный разбор

Информация в статье поможет автовладельцам понять устройство, принцип работы, достоинства и недостатки масляных фильтров, представленных на российском рынке.

А также даст представление о том, как выбрать масляный фильтр для своего железного коня.

Содержание:

Лучшие зарубежные масляные фильтры

Для того, чтобы автомобиль не стал роскошью, а как можно дольше оставался средством передвижения, необходимо своевременно проводить его техническое обслуживание и применять только качественные моторные масла и фильтра. Отсюда возникает вопрос как выбрать и где купить масляный фильтр.

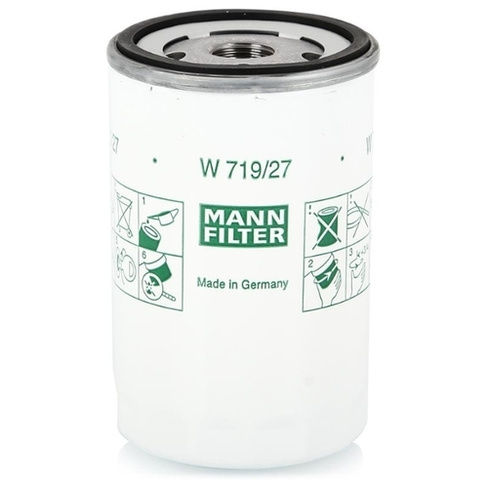

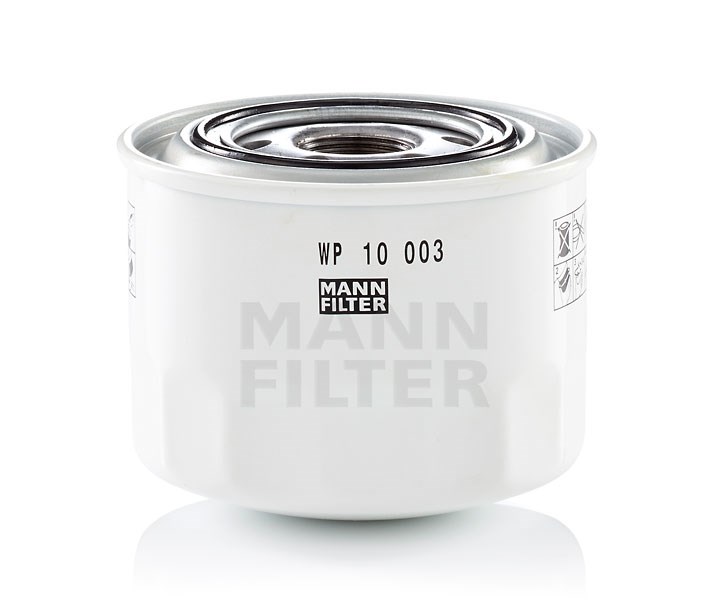

Масляный фильтр MANN

Рассмотрим фильтр детально. Вальцовка внешней обоймы выполнена аккуратно. При исследовании невооруженным глазом обнаружить дефекты в соединении не удалось. Резиновое уплотнение имеет высокую степень упругости и жесткости. Оно надежно установлено в посадочное место и не допускает течи масла.

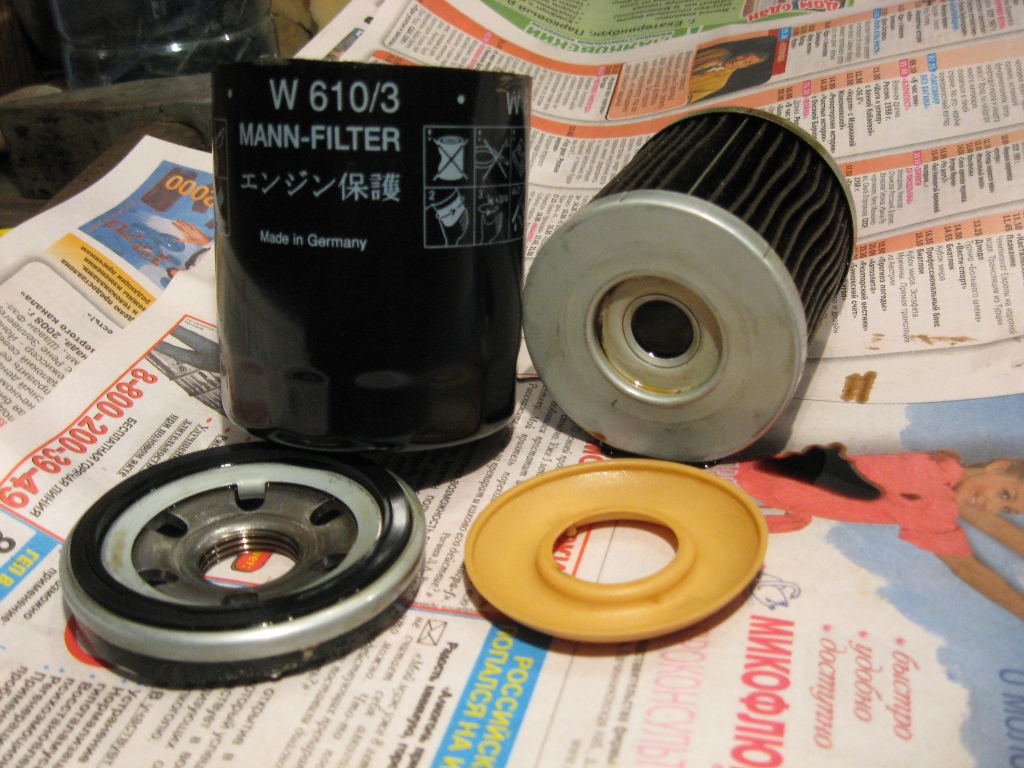

Приступаем к разборке. Отделяем металлическую оболочку, срезаем верхнюю крышку с дренажными отверстиями. Под ней находится силиконовая мембрана. Целостность ее не нарушена. Это несомненно является плюсом.

Рассмотрим фильтрующий элемент. Он выполнен из специальной бумаги с возможностью улавливания мельчайших частиц загрязнений. Для увеличения производительности бумага собрана в гармошку (гофру). Внешние ребра гофры не имеют деформаций и обладают высокой жесткостью. Деформировать их механическим способом затруднительно.

Перепускной клапан имеет стандартную конструкцию и высокое усилие на открытие.

Фильтрующий элемент подпружинен четырех лепестковой пластиной. Она создает меньше сопротивления при движении масла к перепускному клапану, чем пружина. Этот факт позволит эффективнее защитить двигатель от масляного голодания в случае засоренности фильтра.

Все рассмотренные элементы говорят о высоком качестве продукции компании MANN. Но входе дальнейших исследования был обнаружен весомый недостаток, который не позволяет рекомендовать к использованию фильтры данной марки.

Вскрытие и более детальное изучение гофры показало, что конструкция фильтрующего элемента способствует слипанию соседних пластин. Толщина бумаги возрастает, а пропускная способность стремится к нулю. В ходе осмотра данного образца было обнаружено склеивание более чем 2/3 всех пластин. Это дает возможность предположить, что большая часть масла поступала в систему смазки не проходя очистку.

стрелками показанно слипание гофры

Масляный фильтр Bosch

Масляные фильтры этой марки широко распространены и пользуются популярностью. Все дело в системе контроля качества, которую использует немецкий производитель. К тому же Bosch заявляет о регулярно проводимой адаптации своей продукции под требования и пожелания покупателей.

Масляные фильтра фирмы Bosch отвечают требованиям, предъявляемым к современным средствам очистки.

Внешний корпус фильтра выполнен качественно. Резьба нарезана аккуратно. Это значительно упрощает монтаж.

Уплотнительное кольцо сидит надежно.

стрелка указывает на уплотнительное кольцо

При вскрытии фильтра, отработавшего предусмотренный заводом изготовителем период, сложно обнаружить серьезные неисправности.

Фильтрующий элемент не имеет разрывов и иных повреждений. Это свидетельствует о высоком качестве используемых материалов.

Продукцию компании Bosch можно назвать одним из лучших масляными фильтрами для автомобилей.

Масляный фильтр FRAM

Фрам – это американский производитель масляных фильтров для автомобиля. Основной особенностью конструкции данных фильтров является использование двух перепускных клапанов в корпусе механизма. Применение двух клапанов увеличивает сложность конструкции. Как следствие возрастает ее стоимость.

К тому же нередко приходится встречаться с ситуацией, когда один из перепускных (запорных) клапанов заклинивает и фильтр превращается в пробку. Масло перестает поступать в двигатель. Это может привести к поломке.

К плюсам можно отнести простоту монтажа и герметичное резиновое уплотнение.

После пробега в 7000 тыс. км. был произведен осмотр фильтра.

Масляный фильтр Filtron

Производством фильтров данной марки занимается Польша. С помощью официального сайта компании возможно проверить подлинность продукции. Это можно занести в актив, хотя фальсификаты данного бренда встречаются редко.

При внешнем осмотре бросается в глаза всего несколько витков резьбы. Если фильтр располагается в труднодоступном месте, то его монтаж может доставить немало трудностей.

Конструкция устройства типична:

1. Фильтрующий элемент.
2. Стальной корпус.
3. Дренажная манжета.
4. Предохранительный клапан.
5. Упорная пружина.

Все элементы выполнены качественно и не вызывают нареканий. Хотелось бы отметить гофру фильтр-элемента. Она сделана из плотной бумаги. Слипание соседних пластин происходят редко, а значит на протяжении всего срока эксплуатации фильтрующий элемент обеспечивает качественную очистку масла от примесей.

Масляный фильтр Hengst

При выборе фильтров от Hengst обращайте внимание на изготовителя. На российском рынке чаще прочих встречаются фильтры немецкого и корейского производства. Изделия, созданные в Германии, отличаются высоким качеством. Данные устройства относятся к среднему ценовому диапазону.

К недостаткам фильтров марки Hengst относится хрупкий корпус. Внешняя колба выполнена из тонкого материала.

Материал фильтрующего элемента выполнен из плотного картона. С одной стороны, это снижает риск слипания или повреждения, а с другой снижает пропускную способность элемента при низких температурах масла.

После пробега 8000 км фильтрующий элемент показывает себя на высшем уровне.

Разрез фильтра показал высокое качество гофры как с наружи так и внутри.

бумага не прорвалась.

Обратный клапан высокого качества. Хорошо садится на свое штатное место.

Масляный фильтр SCT

SCT является известным брендом в сфере производства автомобильных запчастей. Ввиду высокой популярности марки на рынке присутствует множество подделок. Поэтому покупать данные фильтры следует в магазинах с надежной репутацией. К плюсам производителя можно отнести стоимость. Она сопоставима со стоимостью аналогов российского производства.

Прочный корпус обеспечивает надежную защиту от пробоев и разрывов. Уплотнительная прокладка надежно зафиксирована в посадочном месте. На этом плюсы заканчиваются.

При вскрытии металлической колбы, можно увидеть неравномерное распределение бумажной шторы по всему периметру фильтрующей катушки.

Сама катушка приклеена к металлическим дискам очень неаккуратно. Клей попадает на бумагу. Происходит ее склеивание между собой.

Мембрана антидренажного клапана выполнена из грубой резины, которая может начать отслаиваться после первых сотен километров пробега.

После пробега около 10 тыс. км. был произведен осмотр фильтра.

Лучшие отечественные фильтры

Проверка ряда продукции иностранного производства не дала однозначного ответа на вопрос масляный фильтр какой фирмы лучше? Рассмотрим несколько российских образцов.

Масляный фильтр БЕЛМАГ

Завод изготовитель гарантирует исправность своей продукции вплоть до пробегов в 15 тысяч километров. Это безусловно является преимуществом. К плюсам можно отнести и очень демократичную цену. Во время всего срока эксплуатации фильтры этого производителя могут порадовать отсутствием течи масла и стабильным давлением в системе смазки.

После вскрытия корпуса картина становится не такой радужной. Заявленное высокое качество фильтровальной бумаги в ряде случаев выливается в заломы и загибы.

Ход предохранительного клапана затруднительный. Но в целом продукция стоит своих денег.

Масляный фильтр БИГ

Внешне фильтр выглядит надежно. Качественный корпус и лакокрасочное покрытие оставляют приятное впечатление. Уплотнительное кольцо средней жёсткости. В посадочном месте держится уверенно. Опасаться течи масла не стоит.

При распиле корпуса отработавшего ресурс изделия можно обнаружить мягкую мембрану противодренажного клапана, работающий с усилием предохранительный клапан и кассету фильтрующего элемента.

Сам элемент сделан из тонкой бумаги. Гофра легко поддается механическому воздействию и гнется. Сегменты слипаются и пропускная способность фильтр-элемента падает. В этом случае происходит снижение давления масла в системе. Но как правило фильтр достойно отрабатывает весь срок службы.

У каждого из рассмотренных изделий как отечественного, так и импортного производства есть недостатки и преимущества. Так какой же масляный фильтр лучше. Вскрытие и визуальный осмотр образцов показали, что фильтры Bosch обладают лучшим качеством, а вместе с тем и самой высокой ценой.

5 лучших масляных фильтров

Существуют три разновидности масляного фильтра. Полнопоточные прочищают масло быстрее всего, но и загрязняются они достаточно быстро. Комбинированные являются золотой серединой, работая дольше всего, при этом весьма неплохо очищая масло. Ну а частичнопоточный фильтр следует покупать для установки в интенсивно используемый автомобиль, так как данная деталь работает медленно, но очень долго. Ниже вы познакомитесь с пятью лучшими масляными фильтрами, которые без каких-либо проблем можно обнаружить в российской рознице.

Масляной фильтр какой фирмы купить

Land Rover

Автомобильная компания Land Rover появилась на свет в 1948 году. Британцы решили сделать ставку на пикапы и внедорожники, в результате не прогадав.

Сейчас автомобили под этой торговой маркой широко известны по всему миру. Эксперты регулярно удивляются проходимости таких машин. А ещё британская компания выпускает всяческие запчасти, некоторые из которых подходят и для автомобилей от других производителей.

Например, большим спросом пользуются масляные фильтры Land Rover. Без качественно очищенного масла невозможно представить комфортную поездку по бездорожью. В связи с этим в отличной и очень долгой работе такого фильтра можно не сомневаться.

Бренд Mann-Filter появился на свет относительно недавно. Но уже сейчас выпускаемые под ним запчасти можно обнаружить во многих российских автомагазинах.

Компания предлагает устанавливать свои детали не только на легковые автомобили, но и на грузовики, спецтехнику и мотоциклетный транспорт. Претензии к м

Устройство масляного фильтра. — Автомастер

Устройство масляного фильтра.

Подробности

Масляный фильтр очень важное звено в системе смазки. В процессе эксплуатации двигателя масло смывает нагар, продукты износа. Если бы не было масляного фильтра, все эти твердые частицы снова попадали между трущимися частями двигателя, ускоряя в них износ. Тем самым намного быстрее приближали бы дорогостоящий ремонт.

Рис 1 — Масляный фильтр.

Замену масляного фильтра в основном приурочили к замене масла. Это все, конечно, правильно, если замена масла происходит своевременно, учитывая не только пробег, но и другие факторы сокращающие сроки его замены.



Рис 2 — Масляный фильтр в разрезе.

1 – входные отверстия для масла. 2 – выходное отверстие. 3  — корпус масляного фильтра. 4 – фильтрующий элемент. 5 – пружина. 6 – перепускной клапан. 7 – обратный клапан. 8 – уплотнительное кольцо.

Устройство маслянного фильтра следующее:

1. Когда двигатель у нас заведен масляный насос под давлением закачивает масло в масляный фильтр через отверстия 1 (Рис 2) располагаемые по кругу.
2. Под действием давления резинка, представляющая из себя, обратный клапан 7 отгибается, и масло попадает внутрь масляного фильтра между корпусом 3 и фильтрующим элементом 4.
3. Проходя сквозь фильтрующий элемент, масло очищается и попадает во внутреннюю полость фильтра, после чего выходит через выходное отверстие и направляется далее в двигатель для смазывания всех трущихся деталей.
4. Когда масло слишком густое или забивается фильтрующий элемент, чтобы обеспечить двигатель смазкой открывается перепускной клапан 6. Масло минуя фильтрующий элемент попадает внутрь фильтра, а далее в двигатель. В результате масло не очищается, а напротив смывает ранее накопившуюся грязь с фильтрующего элемента.
5. После того как мы заглушили двигатель насос у нас перестал закачивать масло в фильтр. Обратный клапан 7 принимает свое привычное состояние, тем самым предотвращая вытекание масла обратно из масляных каналов головки и блока двигателя. Что позволяет при следующем запуске двигателя обеспечить своевременную подачу масла к трущимся деталям, уменьшая их износ.

Перед зимним сезоном желательно заменить масло и фильтр. Заливать все же стоит зимнее, так как оно более жидкое, в сравнении с всесезонным маслом. В том случае если у вас залито летнее, то его замена обязательна, если вы хотите эксплуатировать автомобиль при минусовых температурах. Мы знаем, что чем гуще масло, тем сложнее провернуть коленчатый вал, что напрямую сказывается в трудности запуска двигателя. Еще одной причиной замены фильтра и масла является то, что при отрицательной температуре масло густеет, его густота пропорционально зависит от температуры на улице. Когда масло густое, то оно плохо проходит через фильтрующий элемент масляного фильтра. В фильтре создается давление, которым открывается перепускной клапан и масло циркулирует через него, пока двигатель не начнет прогреваться. Значит, если в фильтр накопил в себе грязь, то при холодном запуске, это все попадет в двигатель.

Масляные ресиверы и дифференциальные обратные клапаны

Масляный ресивер предназначен для временного хранения невостребованного на данный момент холодильной системой масла. Масляные ресиверы, как правило, предназначены для комплектации многокомпрессорных станций.

Типоразмер требуемого масляного ресивера зависит от объема заправки маслом компрессора, общего количества компрессоров, длины трубопроводов, разветвленности системы и условий эксплуатации.

Масляные ресиверы серии BC-OR оснащены двумя смотровыми стеклами, имеют вход и выход под запорный вентиль Rotalock 1″.

Для присоединения дифференциального обратного клапана предусмотрен штуцер под резьбу 3/8 «. Рабочее давление – 28 бар.



Расшифровка маркировки ресивера BC-OR-5,0N
ВС	Торговая марка becool
OR	Масляный ресивер
5,0	Внутренний объем, л.
N	Модельный ряд 2014 года.

Технические параметры масляных ресиверов

Модели масляных ресиверов

Модель	Код заказа	Внутренний объём, л	Высота, мм	Диаметр, мм	Соединение по маслу Rotalock	Соединение линии выравнивания давления	Монтажный размер, мм
	075054	5	606	102	1″-14 UNS	3/8″SAE	628
	075066	7	630	133	1″-14 UNS	3/8″SAE	634
	0750661	7,0	650	133	1″-14 UNS	3/8″SAE	628
	075067	11,5	668	159	1″-14 UNS	3/8″SAE	630
	075064	17	614	193	1″-14 UNS	3/8″SAE	582
	075065	26	672	244	1″-14 UNS	3/8″SAE	630







Технические характеристики ресиверов
Рабочее давление, МПа	2,8
Пробное давление (гидравл. /пневм.), МПа	3,6
Расчетная температура стенки, °С	120
Минимально допустимая отрицательная температура стенки, °С	-20
Характеристика рабочей среды: класс опасности(по ГОСТ 12.1.007-76)	IV (малоопасный)
Срок службы, лет (не менее)	8
Группа сосуда по т. 1 ГОСТ Р 52630	3
Группа рабочей среды по ТР ТС 032/2013	2



Файл откроется на новой странице в формате PDF..



---

Назначение дифференциального обратного клапана серии BC-ORV — создание давления определенного значения в масляном ресивере в системах возврата масла низкого давления.

Для того, чтобы масло из маслосборника (масляного ресивера) поступало обратно в компрессоры в достаточном количестве в системах с одним компрессором и многокомпрессорных системах с низким давлением масла, между маслосборником (масляным ресивером) и картером компрессора необходимо поддерживать перепад давления, в тоже время дифференциальный обратный клапан позволяет снизить давление масла перед входом в картер, предотвращая тем самым процесс вспенивания.



 При подборе дифференциального обратного клапана BC-ORV необходимо учитывать тип системы, тип масла, температурный режим, режим эксплуатации и, самое главное, количество компрессоров и количество масла в картере каждого компрессора!!!



Обратный клапан устанавливается в магистраль между масляным ресивером и:

• всасывающей линией одноступенчатого компрессора,
• всасывающим коллектором многоступенчатой холодильной централи,
• магистралью с промежуточным давлением в двухступенчатых или бустерных установках.



Технические параметры дифференциальных обратных клапанов

Модель	Наименование	Код заказа	Материал	Давление настройки, Bar*	Соединение  вход	Соединение выход
	Дифференциальный обратный клапан BC-ORV-1,5H 3/8” MF	075017	Латунь	1,5	5/8»-18UNF-2A 3/8» female	5/8»-18UNF-2A Под гайку 3/8» SAE
	Дифференциальный обратный клапан BC-ORV-3,0H 3/8” MF	075018	Сталь	3,0
	Дифференциальный обратный клапан BC-ORV-3,5H 3/8” MF	075021	Латунь	3,5

*перепад давления при котором клапан начинает открытие.
Максимальное рабочее давление 30 бар, максимальная температура среды +120°С



Файл откроется на новой странице в формате PDF..



Устройство масляного фильтра и рейтинг лучших фильтров

5 лучших масляных фильтров

Существуют три разновидности масляного фильтра. Полнопоточные прочищают масло быстрее всего, но и загрязняются они достаточно быстро. Комбинированные являются золотой серединой, работая дольше всего, при этом весьма неплохо очищая масло.

Ну а частичнопоточный фильтр следует покупать для установки в интенсивно используемый автомобиль, так как данная деталь работает медленно, но очень долго.

Ниже вы познакомитесь с пятью лучшими масляными фильтрами, которые без каких-либо проблем можно обнаружить в российской рознице.

Масляной фильтр какой фирмы купить

Land Rover

Автомобильная компания Land Rover появилась на свет в 1948 году. Британцы решили сделать ставку на пикапы и внедорожники, в результате не прогадав.

Сейчас автомобили под этой торговой маркой широко известны по всему миру. Эксперты регулярно удивляются проходимости таких машин. А ещё британская компания выпускает всяческие запчасти, некоторые из которых подходят и для автомобилей от других производителей.

Например, большим спросом пользуются масляные фильтры Land Rover. Без качественно очищенного масла невозможно представить комфортную поездку по бездорожью. В связи с этим в отличной и очень долгой работе такого фильтра можно не сомневаться.

Mann

Бренд Mann-Filter появился на свет относительно недавно. Но уже сейчас выпускаемые под ним запчасти можно обнаружить во многих российских автомагазинах.

Компания предлагает устанавливать свои детали не только на легковые автомобили, но и на грузовики, спецтехнику и мотоциклетный транспорт. Претензии к масляным фильтрам Mann предъявляются крайне редко — они отличаются и долгосрочной эксплуатацией, и качественной очисткой масла.

SHAANXI

Компания Shacman известна своими запчастями для самосвалов и прочих грузовиков. Многие из них выпускаются под собственными брендами. Например, в соответствующих магазинах можно найти масляные фильтры SHAANXI. Они отличаются устойчивой работой в любых условиях эксплуатации.

Чаще всего такие детали обладают неразборным металлическим корпусом, под которым располагаются два клапана и фильтрующий элемент. Технология создания подобных запчастей такова, что они позволяют проходить маслу через фильтр даже в том случае, если он засорился.

Valtra

Масляные фильтры Valtra в первую очередь предназначены для различной спецтехники. Связано это с тем, что компания Valtra специализируется на производстве тракторов и прочих транспортных средств, которые можно увидеть лишь в полях. Сложно представить, чтобы продукция такого производителя подходила к рядовым “легковушкам”.

Volvo

Всем известно, что шведы постоянно работают над тем, чтобы сделать свои автомобили более безопасными. А разве можно представить безопасную езду, когда масло не очищено? Ведь это легко может вывести двигатель из строя, в результате чего произойдет либо внеплановая остановка, либо авария.

Вот почему масляные фильтры Volvo замечательно справляются со своей задачей. Также они отличаются весьма длительным сроком эксплуатации. Подобные запчасти используются как в легковых автомобилях, так и в грузовиках.

Напомним, именно на производстве последних компания Volvo зарабатывает наибольшие деньги.

Рейтинг лучших масляных фильтров

В сегодняшнем рейтинге, который, как обычно, основан на отзывах покупателей, учтены:

• Подходящие марки смазки двигателя;
• Примерная стоимость в российской рознице;
• Ориентировочная регулярность замены фильтра;
• Конструкция фильтра;
• Жалобы покупателей;
• Степень удобства замены.

Лучшие автомобильные масляные фильтры

Bosch P 3274

Если вы не знали, то Robert Bosch GmbH производит не только бытовую технику и электроинструменты. Занята немецкая компания и в создании некоторых видов автомобильных запчастей. Например, Bosch P 3274 — это масляный фильтр, производящийся немцами не первый год. Не обращайте внимание на его неказистую коробку — сам фильтр показывает себя с самой лучшей стороны.

Достоинства:

• Очень низкая стоимость;
• Все фильтры компании производятся в Германии;
• Приличные размеры фильтрующего элемента;
• Наличие на корпусе насечек, упрощающих замену детали.

Недостатки:

• Срок эксплуатации не всегда получается длительным.

Отзывы на Bosch P 3274 не могут сказать о масляном фильтре ничего плохого. Эта модель обладает металлическим корпусом, которому не страшны вибрации, создаваемые двигателем.

На фильтре можно найти противоскользящие насечки, благодаря которым деталь легко выкручивается. Это наиболее актуально в тот момент, когда требуется замена фильтра.

За высокое качество очистки масла здесь отвечает достаточно массивный и крупный набор фильтрующих элементов. Но главное достоинство Bosch P 3274 заключается в чрезвычайно низком ценнике.

Finwhale LF101

Ещё один очень дешевый масляный фильтр. Он производится швейцарским холдингом Grunntech AG. Данная деталь применима в автомобилях ГАЗ, ВАЗ, KIA, Chevrolet, Renault, DAEWOO, Hyundai и некоторых других. Рассчитана она на 15 тыс. км пробега.

Достоинства:

• Наличие внутри высококачественной фильтрационной бумаги;
• Подходит для большого количества автомобилей;
• Облегченные установка и замена;
• Особая конструкция противодренажного фильтра;
• Высокий контроль качества на заводе;
• Очень невысокая цена.

Недостатки:

• Не очень длительный срок эксплуатации.

Отзывы на Finwhale LF101 свидетельствуют о том, что люди недовольны только тем, что менять этот фильтр нужно достаточно часто. В остальном же придраться здесь не к чему.

Конструкция этой детали не даст возникнуть так называемому масляному голоданию. Ну а высокое качество сборки обусловлено жестким контролем на заводах Grunntech AG.

Словом, этот фильтр обладает отличным соотношением качества и стоимости.

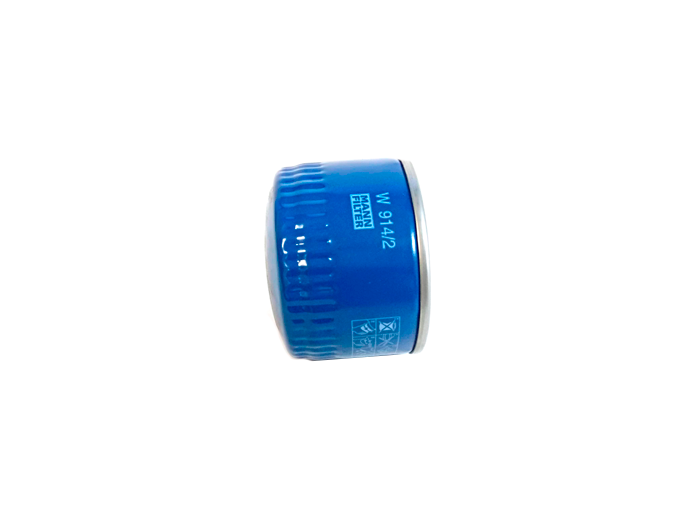

MANN W914/2

Самый дешевый масляный фильтр в нашей сегодняшней подборке. Может показаться, что настолько дешевый экземпляр должен переставать очищать масло уже спустя 10-12 тыс. км пробега. Но практика показывает, что MANN W914/2 отличается весьма длительным сроком эксплуатации. Его результаты побивают только гораздо более дорогие фильтры, не попавшие в наш материал.

Достоинства:

• Аналогичным фильтром оснащаются многие новые авто;
• Крайне низкий ценник;
• Плотно сидит на своём рабочем месте;
• Не боится вибраций, возникающих при езде;
• Мощный магнит очищает масло от металлической стружки;
• Приличная продолжительность использования.

Недостатки:

Очень редко бывает такое, чтобы дешевое изделие справлялось со своей задачей лучше многих более дорогостоящих аналогов. Но эти слова вполне можно произнести в отношении MANN W914/2. Фильтрация этим продуктом осуществляется очень быстро.

При этом масло на выходе достаточно сильно отличается от того, которое уже побывало в работе.

Также эта модель отличается тем, что она не создает никаких дополнительных неудобств — фильтр плотно сидит на своём месте за счет прилегающей резинки.

MAHLE OC 235

Эта небольшая баночка с фильтрующими элементами предназначена для современных марок автомобилей. Её можно использоват

Отзывы на воздушный фильтр

с клапаном — интернет-магазины и отзывы на воздушный фильтр с клапаном на AliExpress

Отличные новости !!! Вы попали в нужное место для воздушного фильтра с клапаном. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот верхний воздушный фильтр с клапаном вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили воздушный фильтр с клапаном на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в воздушном фильтре с клапаном и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести воздушный фильтр с клапаном по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Лучший масляный клапан фильтра — Отличные предложения на масляный клапан фильтра от глобальных продавцов масляных клапанов фильтра

Отличные новости !!! Вы попали в нужное место для масляного фильтра фильтра.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот масляный клапан с верхним фильтром в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили масляный фильтр на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в масляном фильтре и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести filter oil valve по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Масляный фильтр Toyota (Сделано в Таиланде) по сравнению с конкурентами ……..

Что вы получаете за свои деньги? Fram — дешевый фильтр ….. Дополнительный gaurd стоит 3,54 доллара в Wallyworld (здесь), а Tough Gaurd — 5,96 доллара. Между тем …. Безрецептурный фильтр Toyota, сделанный в Thialand, стоит около 3 долларов.99. Такие слова, как «Extra Guard» или «Tough Gaurd» заставляют вас думать, что вы улучшаете защиту своего двигателя. Правильно? Я имею в виду … Фрам так ГОВОРИТ! Черт … «Extra Guard» говорит прямо на коробке, что он дает 3x защиты, а «Tough Gaurd» дает 6x защиту …. 6 РАЗ! Они используют (в соответствии с рамкой) «Среду, смешанную с целлюлозой и стеклом» для Extra Guard, в то время как Tough Gard использует «Переплетенное синтетическое стекло и среду из целлюлозы». Для меня это звучит как хорошее дерьмо! Что использует фильтр Toyota? На коробке ничего не написано…Правильно? Это должен быть базовый фильтр чистой прибыли. Какой фильтр можно получить за 4 доллара? «Я потрачу лишние деньги и куплю фильтр получше» ….. КТО !!!

Давайте посмотрим, в чем разница!
Купил 3 фильтра с полки и решил посмотреть сам. Я не получил самый низкий линейный фильтр, так как … ну … кого это волнует. И я не получил eK&N или Mobil 1, так как у меня не было достаточно денег. ТАК …… Продолжаем сравнение.

Это те, которые я сравнивал:

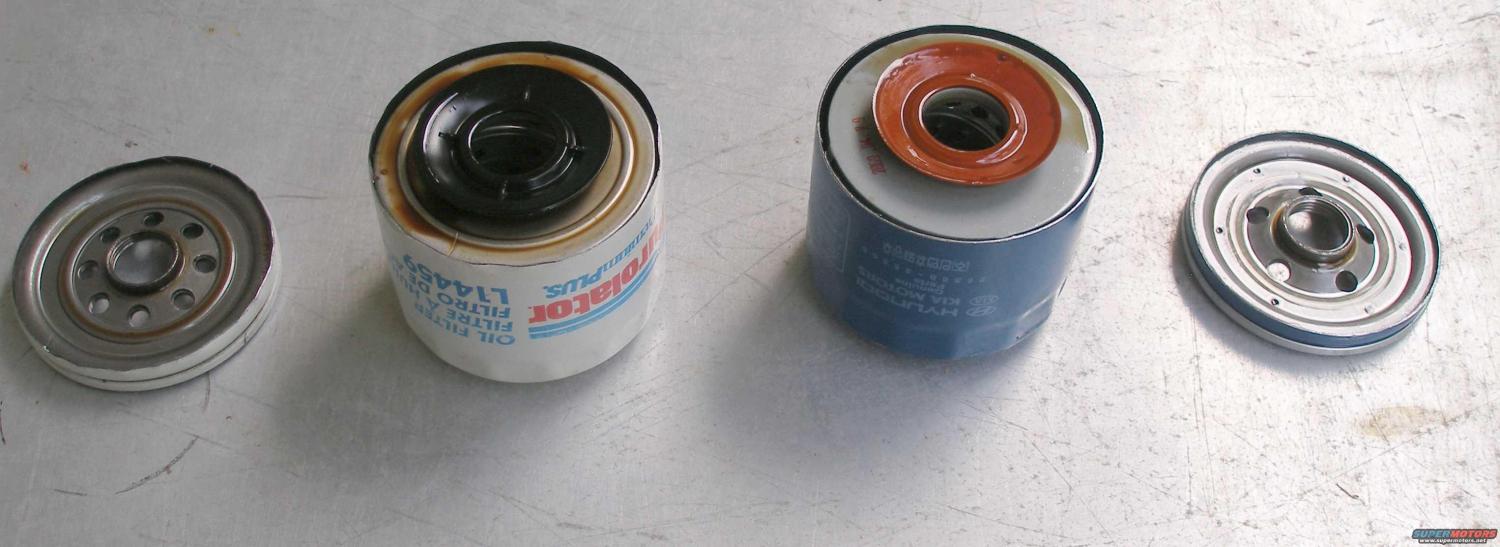

Как видите, фильтр Toyota выше, чем фильтры Fram….

Фильтр Toyota герметизирован и предварительно смазан:

И для короткого видео Comparo ….

Я измерил количество фильтрующего материала в 2 фильтрах Fram, и оба они имеют 115,9 кв. Дюймов материала, в то время как фильтр Toyota имеет 225,9 кв. Дюймов материала. Почти ВДВОЕ больше, чем 2 кадра.

Дополнительные фильтры с особой благодарностью KenpachiZaraki за отправку их мне для добавления к этому

Добавлены новые фильтры: фильтры STP, Bosch, K&N и Mobil 1.

Как видите, фильтр Toyota выше других, а фильтр STP — самый короткий.
STP, часть № S3614:
При цене 3,59 доллара фильтр STP связан с Fram EG3614 как самый дешевый фильтр. Перевернув фильтр и посмотрев на его нижнюю часть, можно увидеть фильтрующий материал, поскольку в нем нет стального сердечника, как у других. Вместо этого STP использует опору ригельного типа из пластика. STP заявляет об эффективности 96% и на 20% большей грязеемкости по сравнению с «национально рекламируемым брендом».Это также единственный фильтр, который указан на стороне коробки для замены масла и фильтра каждые 3000 миль.
Он имеет 108 квадратных дюймов фильтрующего материала.

Деталь Bosch № 3330:
По цене 6,49 доллара этот фильтр близок по цене к Fram TG3614. В пакете заявлено, что это «фильтр высшего качества», который удаляет 99,9% «примесей моторного масла». Он также требует на 42% больше фильтрующего материала и на 30% толще, чем «обычные» фильтры.Я не заметил никакой разницы в толщине материала по сравнению с другими протестированными фильтрами. Он имеет 124,9 кв. Дюйма фильтрующего материала.

K&N, часть №

HP-1002:

При цене 13,99 доллара это самый дорогой фильтр в сравнении. Он может похвастаться предварительно смазанной прокладкой, но в инструкции на картинке говорится, что перед установкой необходимо смазать его. Он имеет 1-дюймовую гайку в верхней части фильтра и заявляет, что «удаляет 99% вредных примесей».Он имеет 103,6 кв. Дюйма фильтрующих материалов.

Mobil 1, часть №

M1-102:

При цене 12,99 долл. США этот фильтр относится к верхней части ценового диапазона. На упаковке утверждается, что прокладка предварительно смазана, хотя это явно не так. В инструкции к картинке также говорится, что прокладку следует смазать перед установкой. На картонной коробке заявлено, что эффективность «многопроходной» составляет 99,2% по сравнению с 94% для «ведущего бренда». Он имеет 103,6 кв. Дюйма фильтрующих материалов.

K&N и Mobil 1 практически идентичны внутри, насколько это возможно. Даже основания выглядят одинаково и имеют одинаковую маркировку «AA».

Масляный фильтр OEM OF 1004:
Этот фильтр был предоставлен RidingonTRD (Rich)
. Он сделан в Китае, имеет примерно такой же размер, как и фильтр Toyota, и имеет фильтрующую среду 134,2 кв. Дюйма. Носитель — это бумага основного типа. Конец заделан пластиком, но предварительно не смазан.

Меня больше всего беспокоит центральная труба, хотя и перфорированная, но отверстия очень маленькие. Я думаю, что это приведет к тому, что давление масла будет немного выше, а не потечет объем, необходимый для правильной смазки.

Я не могу найти цену на этот фильтр в Интернете.

MANN Filter ML 1003:
Этот фильтр был предоставлен одним из наших новых членов, SRD (Steve)
. Он сделан в США и продается по цене около 2 долларов.99
Его высота примерно на 2/3 дюйма короче, чем у

. Toyota 90915-YZZD3
Фильтрующий материал бумажный, с площадью поверхности 121 кв. Дюйм.

При разборке я заметил, что на верхней части торцевой крышки фитлера есть какие-то черные вещества, которые легко отпали при легком нажатии моего пальца.
Кроме того, клапан Bypss изготовлен из картона и совсем не герметичен. Зазор между перепускным клапаном и корпусом позволял легко видеть свет между ними.Это позволит некоторому проценту нефильтрованного масла стекать обратно в двигатель. Также кое-что интересное …. Бумажный фильтрующий материал начинал разваливаться, если слегка потереть его пальцем.

Изображение байпасного клапана:

Центральная трубка:

Purolator PL10241:
Розничная цена 5,79 долларов США
Фильтр Сделано в США.

Как видите, этот фильтр немного меньше OEM-фильтра Toyota:

Этот фильтр имеет рейтинг 99.9% эффективности. На упаковке рекламируется его способность удерживать 13 граммов загрязняющих веществ, а затем сообщается, что это соответствует 8 гвоздям, 13 орехам или 31 скрепке. Он утверждает, что использует «Micronic media», но на самом деле это просто дешевые бумажные носители. Он хвастается своей текстурированной поверхностью, и, хотя я думаю, что это круто, я бы предпочел, чтобы фильтрующий материал был там, где деньги тратятся при создании фильтра. Имеется 131,2 кв. Дюйма фильтрующих материалов. Байпасный клапан представляет собой простой металлический диск, который не плотно прилегает к верхней крышке фильтра.Прокладка предварительно смазана тефлоновым покрытием.

Wix 51348:
Розничная цена 3,99 долл. США
Сделано в США

Этот фильтр имеет бумажный фильтрующий материал площадью 115 кв. Дюймов. Перепускной клапан сделан очень хорошо и хорошо уплотняется. Как видите, этот фильтр также намного меньше, чем OEM-фильтр Toyota, с примерно половиной фильтрующего материала. Wix рекламирует этот носитель как «продвинутый». При общей высоте 3,5 дюйма носитель занимает всего 2 дюйма высоты внутри корпуса.

Amsoil Ea15K51:
Розничная цена 14,95 долларов США.
Сделано в США.

Этот фильтр очень похож на Wix, за исключением фильтра. media — синтетика, с уникальной сетчатой ​​подложкой. Имея всего 66 кв. Дюймов материала, это наименьшее количество в фильтре, которое я когда-либо видел. Как и в случае с Wix, для среды используется всего 2 дюйма пространства внутри корпуса. Amsoil заявляет об эффективности 98,7% при фильтрации до 15 микрон.Они также утверждают, что это гарантировано до 15 000 миль. Против чего не говорят. Дренажный клапан и корпус имеют те же номера деталей и производство, что и Wix, поэтому я полагаю, что они сделаны на одном заводе.

Вот изображение основы сетки:

И по сравнению с Wix:

Опорные плиты Wix и Amsoil:

http://www.youtube.com/watch ? v = wejqxzT8_eQ

Royal Purple 10-2835
Розничная цена 14 $.95
Сделано в США

При 56,25 кв. Дюйма фильтрующего материала это наименьшее количество фильтрующего материала в фильтре (в приложениях для замены OEM) на данный момент. Несмотря на это, RP утверждает, что этот фильтр будет поддерживать увеличенные интервалы замены масла, до 12 км миль. Материал — 100% синтетический материал с сеткой на основе. RP также утверждает, что противозадирный обратный клапан является «Высокоэффективным», и это прохладный фиолетовый цвет … так что … принимайте это как следует. Они также заявляют, что корпус фильтра «сверхпрочный», и я засвидетельствую, что этот фильтр был САМЫМ сложным фильтром для разрушения.Опять же ….. примите это за то, чего оно стоит. Я не знаю ни одного фильтра Fram (несмотря на то, что они являются абсолютным мусором), разлетающихся под капотом. В любом случае, конструкция очень похожа на Amsoil, но на базе и других частях нет номеров деталей. И снова он намного меньше, чем OEM-фильтр Toyota.

Добавлено 25.04.15:

Особая благодарность thunderone за отправку 2 новейших фильтров для проверки.NAPA Gold 1516 (5,99 доллара США) и Mobil 1 M1-209 (11,99 доллара США). Оба они на +1 размер больше, чем OEM-замены, поэтому давайте посмотрим, как они складываются!

Во-первых, вот два рядом:

NAPA немного выше Mobil 1:

Фильтр NAPA имеет отверстия большего размера, что позволяет снизить ограничения (NAPA слева):

Компоненты:

NAPA имеет уникальный антидренажный клапан в качестве устройства «все в одном»:

И компоненты обратного антидренажного клапана:

Площадь NAPA Gold составляет 210 кв.дюймов бумажного / картонного фильтрующего материала:

Вот Mobil 1 M1-209 ($ 11,99):

Компоненты:

Обратный клапан Anti-Drain, хотя и заявлен как «запатентованный», очень похож по NAPA:

При разборке канистра фильтра имела всевозможные изъяны, в том числе эту вмятину. Внешний вид был идеальным, но на корпусе фильтра были всевозможные изгибы и вмятины. Ничего страшного, так как это не влияет на то, как это работает, но за деньги можно было бы ожидать немного лучшего контроля качества:

Mobil 1 утверждает, что фильтрующий материал представляет собой «смесь синтетических волокон», однако это та же среда, что и в фильтре NAPA Gold, но только 171.5 кв. Дюймов фильтрующего материала.

Мне пришлось надрать себе задницу, чтобы разобрать внутренние детали обратного дренажного / перепускного клапана:

личное примечание:
Клей, который Mobil 1 использует для удержания носителя и центральной трубки вместе, делает вид эпоксидной смолы подходит для детей дошкольного возраста. Никогда в прошлом мне не приходилось так сильно бороться с фильтром, чтобы отделить его. У меня есть странное желание послать по электронной почте Mobil 1 и сказать им:
A. Отлично!
B. HA! Я БЬЮ ВАС!
С.Иди нахуй!

Тем не менее, этот фильтр не должен развалиться, если ваш грузовик не взорвется, и даже в этом случае я бы сделал ставку на фильтр.

.

Признаки неисправности обратного клапана воздушного насоса

Система впрыска вторичного воздуха — это система выбросов, установленная на многих дорожных транспортных средствах. Он состоит из нескольких компонентов, которые работают вместе, чтобы уменьшить выбросы выхлопных газов автомобиля. Одним из таких компонентов является обратный клапан воздушного насоса.Обратный клапан воздушного насоса — это клапан, который позволяет воздуху, подаваемому из воздушного насоса, закачиваться в поток выхлопных газов, чтобы уменьшить выбросы углеводородов и окиси углерода из выхлопной трубы. Он работает как односторонний клапан, позволяя воздуху перекачиваться в выхлопную трубу, предотвращая попадание выхлопных газов в систему впрыска вторичного воздуха.

Выход из строя обратного клапана воздушного насоса может привести к множеству проблем, в частности к значительному увеличению выбросов выхлопной трубы автомобиля.Обычно, когда обратный клапан воздушного насоса выходит из строя, он проявляет несколько симптомов, которые могут предупредить водителя о потенциальной проблеме, которую следует проверить.

1. Запах выхлопных газов

Одним из первых и наиболее распространенных симптомов неисправного или неисправного обратного клапана является запах выхлопных газов. Запах возникает в результате утечки выхлопных газов из корпуса клапана или через обратный клапан обратно в систему впрыска вторичного воздуха. Запах может стать наиболее заметным на холостых оборотах.Любой запах указывает на утечку выхлопных газов, что снижает выбросы.

2. Неудачный тест на выбросы

Многие штаты требуют, чтобы их дорожные транспортные средства проходили испытания на выбросы загрязняющих веществ, чтобы транспортное средство могло эксплуатироваться на законных основаниях. Если обратный клапан воздушного насоса выходит из строя, это может значительно повлиять на выбросы выхлопных газов автомобиля. Обратный клапан воздушного насоса сокращает выбросы углеводородов и окиси углерода автомобилем, поэтому при его выходе из строя уровни этих двух загрязняющих веществ увеличиваются.

3. Проверьте, горит ли свет двигателя

Еще одним распространенным признаком неисправности обратного клапана воздушного насоса является включение светового индикатора Check Engine. Когда компьютер автомобиля обнаруживает проблему, он активирует код и активирует контрольную лампу двигателя. Сканирование транспортного средства на наличие кодов неисправностей может выявить проблему с обратным клапаном воздушного насоса, которую необходимо устранить.

Поскольку обратный клапан воздушного насоса является частью выхлопной системы транспортного средства, очень важно, чтобы он работал правильно, чтобы транспортное средство могло поддерживать приемлемый уровень выбросов.Если вы подозреваете, что проблема с обратным клапаном воздушного насоса или загорелся индикатор Check Engine, обратитесь к профессиональному специалисту для диагностики автомобиля, например, из компании YourMechanic. Они смогут определить, нуждается ли автомобиль в замене обратного клапана воздушного насоса или необходимо произвести другой ремонт.

Что такое обратный клапан? Подробнее о функции

При выборе обратного клапана важно провести анализ рентабельности конкретной системы.Часто основное внимание уделяется снижению затрат и в то же время достижению минимально возможных потерь давления, но когда дело доходит до обратных клапанов, более высокий уровень безопасности означает более высокую потерю давления. Таким образом, чтобы убедиться, что обратный клапан защищает систему должным образом, каждую систему необходимо оценивать индивидуально, а также учитывать такие факторы, как риск гидравлического удара, допустимая потеря давления и финансовые последствия установки обратного клапана со слишком высоким уровнем безопасности. необходимо учитывать запас на случай гидравлического удара. Пожалуйста, перейдите к Как выбрать правильный обратный клапан для получения более подробной информации.

Существуют различные типы обратных клапанов для систем водоснабжения и водоотведения. Они работают по-разному, но служат одной цели. AVK предлагает широкий ассортимент поворотных обратных клапанов, шаровых обратных клапанов, обратных клапанов с наклонным диском, обратных клапанов с наклонным седлом, обратных клапанов для сопел и бесшумных обратных клапанов. Пожалуйста, перейдите в раздел ПОВОРОТНЫЕ ОБРАТНЫЕ КЛАПАНЫ и ШАРОВЫЕ ОБРАТНЫЕ КЛАПАНЫ для получения дополнительной информации.

Что такое гидроудар?

В насосной системе вода нагнетается с более низкого уровня на более высокий с помощью насоса.Жидкость течет в одном направлении только во время работы насоса. Когда насос останавливается, поток жидкости уменьшается, пока он также не остановится. Поскольку весь трубопровод будет подниматься, когда жидкость остановится, она вернется обратно по трубе. Чтобы предотвратить попадание этого реверсирования потока в насос, колодец или приемник, установлен обратный клапан.

Во многих случаях скорость реверсирования жидкости не является поводом для беспокойства, и стандартные обратные клапаны будут работать хорошо. Однако в насосных системах, где может произойти быстрое реверсирование потока, выбор правильного обратного клапана имеет решающее значение.

Если насос останавливается и прямой поток возвращается в обратном направлении по линии к насосу до того, как обратный клапан полностью закрылся, поток заставит дверцу клапана захлопнуться на своем седле. Этот сценарий может почти мгновенно остановить обратный поток, и именно эта мгновенная остановка приводит к гидравлическому удару в трубопроводе. Это может вызывать громкие звуки молотка, которые не являются шумом клапана, вставшего в свое положение, а это звук растяжения трубы в этих условиях.

Последующая волна давления (скачок) может вызвать значительные повреждения системы, включая трещины в трубах, разрывы, кавитацию и имплозию из-за образовавшегося вакуумного давления.Также важно отметить, что эти отказы могут быть вызваны не одним большим скачком давления, а повторяющимися скачками, которые в конечном итоге вызывают усталостный отказ системы.

Важно отметить, что для обеспечения безопасности и безотказности системы требуются другие факторы. Для защиты системы от скачков давления необходимо учитывать правильное количество, типы и размеры воздушных клапанов, время закрытия и открытия стопорных клапанов, клапанов управления потоком и т. Д.

Для предотвращения захлопывания обратного клапана, клапан должен закрываться либо очень быстро, чтобы предотвратить возникновение обратного потока, либо очень медленно, когда обратный поток развился.Для медленного закрывания обратного клапана требуется дополнительное вспомогательное оборудование, такое как гидравлические демпферы, которые амортизируют дверцу клапана, когда она приходит в свое положение. Однако такое более медленное закрытие позволяет жидкости проходить через обратный клапан до тех пор, пока он не закроется, и необходимо уделить внимание расположенному выше по потоку насосу, чтобы убедиться, что он подходит для обратного вращения и потока.

Обнаружение неисправности электромагнитного клапана

В какой-то момент их жизни электромагнитный клапан выйдет из строя и перестанет работать.Причины выхода из строя клапана обширны и разнообразны: попадание грязи, повреждение, износ, ошибки технического обслуживания или просто электромагнитный клапан не подходит для конкретной области применения.

Вот некоторые начальные ключевые указания перед тем, как приступить к поиску неисправностей:

Электромагнитный клапан открывается только слегка

Проникновение грязи под диафрагму

Очистите уплотнения диафрагмы / поршня или замените их в случае повреждения. См. Список запасных частей, возможно, перед установкой установлен фильтр Y типа.

Убедитесь, что перепад давления на входе / выходе (перепад) соответствует спецификации клапана. Если слишком низкий клапан, необходимо заменить его на версию с номиналом 0. Помните, что выходная сторона поднимется к более высокому резервуару или системе, поэтому ее также следует вычесть из давления на стороне подачи. Другие системные требования могут также снизить общее давление подачи и еще больше уменьшить перепады.

Повреждена или погнута трубка якоря

Заменить трубку. См. Доступные запасные части.

Замените поврежденные компоненты и проверьте совместимость среды с клапаном. Не используйте уплотнения из EPDM для масел или жиров, поскольку уплотнения будут набухать и ограничивать поток. Позвоните в службу технической поддержки или замочите уплотнения на ночь, чтобы проверить, не набухнет ли уплотнение.

Отсутствующие компоненты после технического обслуживания

Замените детали в соответствии с перечнем запасных частей.

Электромагнитный клапан не открывается

Проверьте, нормально ли закрыт клапан (питание для открытия) или нормально открытый (питание для закрытия) Слегка используйте подъемную катушку магнитного детектора, чтобы проверить наличие магнитного поля.Не снимайте катушку, если она находится под напряжением, так как ОНА ПРОГОРЕТ Проверьте контакты. Проверьте соединения проводов и разъем DIN. Проверить предохранители.

Убедитесь, что напряжение на катушке соответствует источнику питания. Проверьте отклонения напряжения обычно +/- 10%, однако обратитесь к каталогу электромагнитных клапанов. Некоторые катушки работают по принципу броска тока для открытия клапана. Убедитесь, что ваш источник питания рассчитан на ток катушки. Большинство клапанов будут иметь кабельные заглушки со степенью защиты IP65, убедитесь, что кабельный ввод и диаметр кабеля совпадают, соединительный винт штекера должен быть правильно затянут и позволять кабелю проваливаться под кабельный ввод, чтобы предотвратить попадание капель воды.

Проверьте номинальную мощность катушки, версия с более высокой мощностью может быть обязательным.Уменьшите давление на входе в соответствии со спецификацией клапана, как показано в каталоге соленоидных клапанов.

Убедитесь, что перепад давления на входе / выходе (перепад) соответствует расчетным условиям клапана. Если слишком низкий клапан, необходимо заменить его на версию с номиналом 0. Помните, что выходная сторона поднимется к более высокому резервуару или системе, поэтому ее также следует вычесть из давления на стороне подачи. Другие системные требования могут также снизить общее давление подачи и еще больше уменьшить перепады.

Заменить трубку якоря. См. Список запасных частей.

Попадание грязи в трубку якоря

Очистите арматуру клапана или замените. Взвешенные частицы грязи могут быть отфильтрованы с помощью сетчатого фильтра, всегда устанавливайте клапан так, чтобы катушка находилась в вертикальном положении, чтобы уменьшить износ верхней части якоря соленоида в случае попадания грязи в среду. Если накипь накапливается в жесткой воде, установите устройство для смягчения воды или сухой арматурный клапан, в противном случае установите фильтр Y-типа для фильтрации взвешенных частиц.

Замените поврежденные компоненты и проверьте совместимость среды с клапаном. Если якорь поврежден из-за чистящей или дозируемой жидкости? Некоторые кислоты разъедают нержавеющую арматуру 430F, которая устойчива к коррозии, но не гарантированно выдерживает все жидкости.

Отсутствующие компоненты после технического обслуживания

Замените детали в соответствии с перечнем запасных частей.

Электромагнитный клапан не закрывается или закрывается частично

Попадание грязи под мембранные или поршневые уплотнения.

Очистите мембрану или поршневые уплотнения и удалите весь мусор. Установите фильтр перед клапаном, чтобы предотвратить попадание мусора в клапан.

• Слегка приподнимите катушку, чтобы проверить наличие магнитного поля.
• Не снимайте катушку полностью, если она находится под напряжением, так как ОНА ПРОГОРЕТ.
• Проверьте проводку и схему
• Проверьте соединения проводов.

Попадание грязи в пилотное отверстие под якорем змеевика

Очистите отверстие штифтом или сжатым воздухом.

• Проверьте положение ручного переключения и при необходимости отрегулируйте.
• Импульс давления перед.
• Проверить технические данные клапана в каталоге соленоидных клапанов, при необходимости заменить.
• Слишком большой перепад давления на входе / выходе
• Проверьте давление и расход
• Давление на выходе иногда превышает давление на входе
• Проверьте другие элементы при установке.

Повреждена или погнута трубка якоря

Заменить трубку.См. Запасные части, доступные в каталоге электромагнитных клапанов

Правильно установите диафрагму или замените ее новой. См. Запасные части клапана.

Попадание грязи в трубку якоря

Очистите арматуру клапана или замените. При накоплении накипи в жесткой воде установите устройство для смягчения воды или клапан с сухой арматурой из каталога соленоидных клапанов.

Коррозия в диафрагме пилотного клапана

Замените поврежденные компоненты, обратный клапан соответствует спецификации, см. Каталог электромагнитных клапанов.

Клапан установлен неправильно вокруг

Убедитесь, что направление потока совпадает со стрелкой направления потока или отметками входа / выхода на портах.

Отсутствующие компоненты после технического обслуживания

Замените детали в соответствии с перечнем запасных частей.

Обнаружение неисправности гидроудара

Неправильный шум клапана

• Якорь не может достичь вершины из-за избыточного давления или наличия мусора.
• Проверьте трубу якоря и узел якоря на предмет мусора и очистите или замените соответственно.
• Убедитесь, что давление в системе соответствует спецификации клапана. Уменьшите давление в системе.
• Гудение, 50 или 60 Гц, переменное напряжение. Используйте соленоидную катушку постоянного тока с источником постоянного тока или установите мостовой выпрямленный соединитель для преобразования переменного тока в постоянный ток для новой электромагнитной катушки постоянного тока.

Гидравлический удар при открытии клапана

• Вызывается высокой скоростью жидкости и высоким давлением через малое отверстие трубы.
• Установите закрытую вертикальную Т-образную трубу перед клапаном, чтобы удерживать воздушный карман и глушить шум.
• Уменьшите давление на входе.
• Увеличьте размер трубы, чтобы уменьшить скорость.

Гидравлический удар при закрытии клапана

• Вызывается высокой скоростью жидкости и высоким давлением через малое отверстие трубы.
• Попросите поставщика сократить время закрытия клапана. Это можно сделать осторожно, немного увеличив (на 10-20%) размер отверстия для выравнивания пилотного давления в диафрагме. Слишком много — и клапан не откроется.
• Уменьшите давление на входе
• Увеличьте размер трубы, чтобы уменьшить скорость.
• Слишком высокая разница во входном / выходном давлении или пульсирующая линия давления
• Обратный клапан в спецификации в каталоге соленоидных клапанов. Проверить давление и расход.
• Обратитесь к каталогу электромагнитных клапанов, чтобы найти более подходящий клапан для применения.
• Проверить остальные элементы при установке.

Катушки и среда

• Замените поврежденный якорь, см. Раздел запасных частей в каталоге электромагнитных клапанов. Проверить совместимость среды с клапаном.
• Погнута трубка якоря, заменить соответственно.
• Загрязнение в трубке якоря, очистите и установите Y-образный фильтр.

Катушка сгорела / расплавилась или остыла при включенном питании

• Убедитесь, что маркированное напряжение катушки соответствует источнику питания.
• При необходимости замените катушку на правильную.
• Проверьте электрическую схему и схему подключения
• Проверьте допуск напряжения, обычно +/- 10%, обратитесь к каталогу электромагнитных клапанов.

• Проверить оставшуюся установку на короткое замыкание
• Проверить соединения проводов на катушке и разъем DIN
• Проверить на влажность катушку, при необходимости заменить.
