Маркировка фар под ксенон и галоген в 2020 году
Каждая фара, и каждый блок розжига транспортного средства, согласно Правилам Европейской Экономической Комиссии ООН за номером 19 и Межгосударственным стандартам 41.99-99, должны быть сертифицированы и промаркированы.
Маркировка является чёткой и нестираемой информацией, нанесённой на рассеиватель и корпус фары, которая пригодится каждому автовладельцу при правильной её расшифровке. При отделении рассеивателя, маркировка наносится на защитное стекло фары.
Многие автовладельцы, которые использовали как ксеноновое, так и галогенное освещение в своём транспортном средстве, предпочитают все же газоразрядный источник света, то есть ксеноновые лампочки.
Плюсами ксенона является то, что они считаются менее утомляемыми для человеческого глаза, а также более качественными. Маркировка на фарах для галогена и ксенона также будет различна.
Для чего нужна
Маркировка фар была разработана для того, чтобы снизить угрозу безопасности дорожного движения как для самого владельца автомобиля с галогенным или ксеноновым освещением, так и для других участников движения.
Обычно несоответствие фар с лампами даёт о себе знать в тёмное время суток. При несоответствии, освещение либо ослепляет других водителей, либо владельцу ксенона и галогена не видно дороги и присутствия различных препятствий на ней.
Как уже говорилось выше, маркировка содержит в себе огромный объем нужной и полезной информации для автовладельца. Например, страна, выдавшая утверждение, номер, категория фары и т. д.
Сегодня предусматривается установление на транспортных средствах такие типы фар, как:
- традиционные лампы накаливания;
- галогенные лампы;
- газоразрядные источники света (ксенон).
Соответствие маркировки на фарах с установленным освещением проверяется и на станциях технического обслуживания.
Если нарушения в установке освещения все же имеются, вряд ли автовладелец сможет пройти технический осмотр и получить соответствующую карту, утверждающую его прохождение.
Не стоит забывать и про административную ответственность, предусмотренную за невыполнение требований к световому оборудованию.
Таблица маркировки фар под ксенон и галоген
Если говорить про обычные лампочки, то маркировка будет иметь такую аббревиатуру по ГОСТ, как:
| С | ближний свет |
| R | дальний свет |
| CR | двухрежимный |
Маркировка газоразрядного источника света начинается с буквы D, а галогенной нити накаливания с H.
При желании установить галогенные или ксеноновые лампочки, необходимо, чтобы на фарах была нанесена следующая маркировка:
| Аббревиатура | Расшифровка |
| Галогеновое освещение | |
| HC | оптика ближнего освещения |
| HCR | Лампа ближнего и дальнего освещения |
| HC/R | Лампа ближнего или дальнего освещения |
| Ксеноновое освещение | |
| DC | Лампы ближнего освещения |
| DR | Лампы дальнего освещения |
| DC/R | Лампы ближнего или дальнего освещения |
Нарушения
Для автовладельцев предусмотрено обязательство и необходимость в неукоснительном соблюдении заводских маркировок и отсутствии сочетания несочетаемого.
Например, если автовладелец решит установить ксеноновое оборудование в фары обычного типа без нанесённой на них маркировки DR, DC и DCR, это может быть угрозой для безопасности дорожного движения.
До 23.09.10 года, когда был принят технический регламент, несоответствие фар и лампочек, предусматривало административное нарушение, при котором автовладельца могли лишить водительских прав от полугода до года, при этом производилась конфискация светового оборудования.
Немного позже были внесены изменения, которые разрешили использовать фары без соответствующей маркировки для ксенона и галогена, но с обязательным оснащением такими устройствами, как омыватель фар и автокорректор угла наклона фар.
Несоответствие маркировки с установленными фарами считается несоблюдением правил дорожного движения и карается законодательством Российской Федерации.
Если в фары, предусмотренные для обычных лампочек (накаливания), установить галогенные или ксеноновые лампы, то может произойти нарушение режима работы отдельных приборов транспортного средства.
Административное наказание, предусмотренное за это нарушение, регламентируется в постановлении Верховного Суда РФ от 15.12.09 г. за номером 11 АФ09-1246.
Административное дело возбуждается на основании части 1 статьи 12.4 Кодекса об административных правонарушениях. Получается, что использование транспортных средств с такими нарушениями, запрещено законодательством.
Какие лампы выбрать
Для того чтобы правильно подобрать лампочку для того или иного освещения, необходимо разбираться в маркировке фары, нанесённой на её корпус.
Маркировку уже установленных фар можно увидеть, заглянув под капот, на внутренней части стекла. В некоторых случаях для этого потребуется снятие фары.
Страна, которая одобрила оптику, обозначается буквой и цифрой, обведёнными кругом. Если в кружочке стоит буква Е, то это означает, что утверждение получено от европейской страны.
Если же кружочком обведена аббревиатура DOT, то утверждение относится к Соединённым Штатам Америки.
Кстати, DOT расшифровывается как Министерство Транспорта (Departament of Transport).
Циферка рядом с буквой обозначает саму страну. Каждая страна имеет свой порядковый номер.
Наличие в маркировке стрелок обозначает предназначение фары при использовании транспортного средства в левостороннем движении.
Если такая маркировка отсутствует, то, соответственно, фары предназначены для правостороннего движения. При наличии одновременно двух стрелок, фара предназначена для обоих видов движения.
На самом деле, маркировка несёт в себе огромную информацию, например, о фирме-производителе (в этом случае Hella).
Если рассматривать наше изображение маркировки, то первая аббревиатура DC обозначает возможность установки ксенона ближнего освещения.
Кроме этого, здесь могут быть такие символы, характеризующие как иное ксеноновое освещение (DR, DC/R), лампы с цоколем h5-галоген (HC, HCR, HC/R), так и обычные лампы накаливания (C- ближнее, R- дальнее, CR— ближнее и дальнее, C/R- ближнее или дальнее освещение).
С левой стороны от круга с обозначением страны, находится число, говорящее о территории освещения. В нашем случае этот показатель равен 20 квадратным метрам.
Буква А означает, что фара считается боковой (если есть символа В, фара будет считаться противотуманной).
Каждое транспортное средство должно иметь информацию о начальном угле наклона для ближнего освещения, которая указывается на фаре или на табличке, расположенной под капотом. Этот показатель измеряется в процентах и может варьироваться от 1 до 1,5%.
Если говорить про международное обозначение, то наличие в маркировке буквы Н обозначает использование фары только для галогенных ламп. Если на фаре присутствует маркировка PL, то рассеиватель изготовлен из пластмассы.
Но есть и другие обозначения, например:
| S | цельностеклянная лампа |
| B | противотуманка |
| A | габаритное освещение |
Если же с маркировкой все понятно, то можно приступить к выбору самих лампочек.
Сегодня автомобильный рынок полон огромным ассортиментом лампочек от всевозможных производителей.
Выбирая между ксеноном и галогеном, следует знать типовые характеристики и показатели каждого освещения:
- ксеноновая лампа гарантирует автовладельцу хорошую видимость дороги, несмотря на плохие погодные условия (дождь и снег), а также в тёмное время суток. Главное преимущество такого освещения — нет угрозы ухудшения зрения. Конечно, если не смотреть на включённую фару длительный период. Эта характеристика больше относится к зрению водителей встречных транспортных средств и к владельцам ксенона, которые совершают езду в тёмное время суток, смотря на освещённую дорогу. Освещение ксенона очень похоже на солнечный свет, поэтому оно и не является раздражителем для человеческого глаза;
Продолжительность работы ксеноновой лампы составляет максимально 3 тысячи часов, при этом потребляемая мощность будет равна 35 вольтам. Недостаток ксеноновой лампочки — её стоимость.
- галогеновая лампа устанавливается в фары, предназначенные для головного света. Галогеновая лампа является лампочкой накаливания с инертным газом в колбе. Показатели освещения, в отличие от галогенок, имеют довольно низкие характеристики. Полученный световой поток и эффективность таких ламп находятся на низком уровне.
Однако, стоимость их довольно приемлема, в отличие от цены галогеновых ламп. Преимуществом галогена считается их долговечность, огромный ассортимент различных типов и размеров.
Видео: Автомобильные фары ксенон или галоген? — Главная дорога — Свет с того света.
Внимание!
- В связи с частыми изменениями в законодательстве информация порой устаревает быстрее, чем мы успеваем ее обновлять на сайте.
- Все случаи очень индивидуальны и зависят от множества факторов.
Базовая информация не гарантирует решение именно Ваших проблем.
Базовая информация не гарантирует решение именно Ваших проблем.Поэтому для вас круглосуточно работают БЕСПЛАТНЫЕ эксперты-консультанты!
- Задайте вопрос через форму (внизу), либо через онлайн-чат
- Позвоните на горячую линию:
ЗАЯВКИ И ЗВОНКИ ПРИНИМАЮТСЯ КРУГЛОСУТОЧНО и БЕЗ ВЫХОДНЫХ ДНЕЙ.
Маркировка фар для ксенона DCR
Обзор
Комплект для маркировки фар под ксенон DCR состоит из 2-х наклеек на корпус фары. Для маркировки фары автомобиля DCR просто нужно оторвать старую маркировку и приклеить новую.
Размер наклеек 60×40 мм
При покупке у нас биксеноновых линз или комплекта ксенона маркировка для 2 фар в подарок!
2 варианта маркировки фар на выбор для европейцев и японцев
Цена указана за 2 наклейки на 2 фары правую и левую.
Характеристики
| Страна производитель | Россия |
| Гарантия | без гарантии |
| Вес с упаковкой | 150 г |
Отзывы
‘), prdu = «/markirovka-dlya-far-xenon/»; $(‘.
reviews-tab’)
.append(loading)
.load(prdu + ‘reviews/ .reviews’, { random: «1» },
function(){
$(this).prepend(‘Маркировка фар для ксенона: как правильно расшифровать?
Автомобилисты стремятся увеличить комфортность управления машиной, и нередко это предполагает увеличение видимости, которое достигается при помощи манипуляций с оптикой, в частности, полировки фар в домашних условиях. Предустановленные в ней лампочки накаливания или галогенные модели часто не устраивают владельца авто своей тусклостью и небольшим сроком работы. В этом случае маркировка фар для ксенона позволяет подобрать нужные лампы в ваш автомобиль. В отличие от своих предшественников, ксеноновые лампы, заполненные инертными газами, имеют следующие преимущества:
- ярче галогенных моделей в несколько раз;
- приближены по температуре к естественному свету;
- потребляют вдвое меньше энергии;
- устойчивы к температурным перепадам (от -60 до +100 градусов) и образованию конденсата.
Вместе с тем газоразрядные лампы имеют и недостатки, среди которых:
- чересчур яркий свет, который ослепляет водителей с противоположной стороны;
- неправильная работа отражателя, когда он отражает излучение непосредственно перед машиной (случается, что водитель установил газоразрядные лампы на комплектующие, предназначенные для другого типа лампочек).
Установка биксеноновых линз в фары — процедура, которая увеличивает яркость света и помогает автомобилисту при езде в темное время суток. Проблемы — несовместимость ксеноновых моделей с некоторыми типами оптики на автомобилях, а также российское законодательство, запрещающее ставить яркий свет на противотуманное освещение и накладывающее ограничения на его эксплуатацию в лампочках.
Несмотря на отсутствие штрафных санкций за использование подсветки, она входит в перечень нарушений ПДД, а водителя при обнаружении нарушения лишают прав на вождение на термин полгода-год.
Правда, лишить прав могут только водителя, который установил лампочки на конструкцию, изначально не предполагающую наличие там газоразрядных осветительных приборов. Если же такой элемент стоит в осветительных приборах соответствующей конструкции, сотрудники ГИБДД не имеют права использовать санкции против вас. Проверить, какой именно осветительный элемент стоит у вас на автомобиле, может только инспектор по технадзору, находящийся на стационарном посту.
Конструкция
Заводские газоразрядные модели ставятся в специальные линзы на автомобиль, что предусматривает отображение на дорожном покрытии точного изображения. Для них используются другие типы цоколя (D2R или D2S) при световой температуре ниже 5000 К, что обеспечивает хорошую видимость. Чтобы повысить характеристики и предотвратить ослепление едущих навстречу водителей, в конструкции обязаны использовать автокорректор. Благодаря ему световой пучок меняет свое направление, исходя из направления езды транспортного средства.
Вышеперечисленных характеристик можно достигнуть лишь в заводских условиях.
Если установить неподходящую лампу в конструкцию, она быстро потемнеет, что обусловлено не высокой температурой, а наличием в спектре большого количества ультрафиолета.
Критерии соответствия
Чтобы установка ксенона в противотуманки была успешной, изучите, какие обозначения написаны на будущем осветительном приборе. Имеется несколько вариантов, подходящих для установки ксенона надписей:
- DC/DR. Обозначают наличие отдельных осветительных приборов для дальнего и ближнего освещения местности. Поставить газоразрядную лампочку реально в каждый из них;
- Изделие имеет одну двухрежимную лампу, которая применяется для обоих видов света;
- DC/HR. Газоразрядное изделие ставится только на ближнее освещение. На другие типы его ставить нельзя;
- HC/HR. Если эта маркировка написана на японских автомобилях, она означает возможность инсталляции ксенонового света. Если подобная надпись встретилась вам на американском или европейском авто, помните, что монтаж фары под ксенон здесь запрещен – допустимо использование только галогенных моделей для освещения дорожного покрытия.
Если подобная надпись встретилась вам на американском или европейском авто, помните, что монтаж фары под ксенон здесь запрещен – допустимо использование только галогенных моделей для освещения дорожного покрытия.Любая из вышеперечисленных маркировка фар для ксенона позволяет его установку в качестве элемента дорожного освещения.
Критерии несоответствия
Фары под ксенон устанавливаются не на все автомобили. Маркировка, которая запрещает инсталляцию газоразрядных изделий, выглядит следующим образом:
- HC/HR. Говорит о предназначении осветительных приборов исключительно для галогенных лампочек (и на ближнем, и на дальнем свете). Наблюдать ее можно на автомобилях, выпущенных в странах Европы;
- Говорит о том, что в комплектующих имеется одна лампа. Она работает в двух режимах сразу, и, в отличие от DCR, в такое приспособление фары под ксенон ставить нельзя;
- Запрещает монтаж не только фар под ксенон, а и галогенных ламп, допуская наличие исключительно ламп накаливания.
Маркировка ксеноновых фар часто требует снятия элементов освещения и располагается в следующих местах:
- на стеклянном элементе;
- сверху крышки из стекла или пластика, что зачастую требует открытия крышки капота;
- на задней части стеклянной крышки.
Пример
Чтобы понять, как подобрать фары под ксенон, требуется рассмотреть приборы на примере фотографии с промаркированным изделием.
Любые лампочки для основной оптики должны иметь такую же маркировку, как и на фарахЦифра 1 говорит о типе осветительного прибора. Различаются такие их типы, как:
- А — боковые;
- В — противотуманные;
- С — ближнего освещения;
- R — дальнего света;
- C/R (CR) — для использования в оптике ближнего и дальнего освещения.
Под цифрой 2 скрывается вид лампочек, которые используются в оптике: HCR, DC/DR или другой.
На обозначении, помеченном цифрой 3, буквы (от 1 до 3) обозначают соответствие стандартам: американским, европейским или же японским. Число, которое стоит возле букв, указывает на страну-производителя оптики. Цифра 4 на стрелке на картинке указывает на направленность движения, которая существует в странах и может быть направлена вправо, влево или в обе стороны сразу, в зависимости от того, левостороннее, правостороннее или смешанное там движение.
[democracy]
[democracy]
Автор: Екатерина
Маркировка фар под Ксенон, Галоген и Светодиоды: полная расшифровка ламп
Светотехника автомобиля играет большую роль в системе обеспечения безопасности, и особенно это касается фар головного освещения. Обычно эти световые приборы включают в себя ближний и дальний свет, иногда в блоки включены дневные ходовые огни (ДХО), противотуманные фары (ПТФ), а также габаритные огни и указатели поворотов.
Всё это желательно учесть в цифробуквенной кодировке на их корпусах.
Содержание статьи:
Что можно узнать по маркировке фар
Необходимый минимум маркируемой информации обычно включает в себя:
- свойства, тип и технологию применяемых ламп;
- определение фары по характеру её применения;
- уровень освещённости дороги, создаваемый прибором;
- название страны, разрешившей применение данной фары и утвердившей её технические условия и сертификат соответствия предъявленному на испытания образцу;
- дополнительные сведения, включающие особенности автомобилей, на которых данный световой прибор используется, дату выпуска и некоторые другие характеристики.
Не всегда маркировки унифицированы с каким-либо международным стандартом, но основная часть кодов примерно соответствует общепринятому набору аббревиатур.
Место расположения
Возможны два случая локации маркировки, на защитных стёклах оптики и на тыльной стороне пластикового корпуса фары.
Второй способ используется, когда предусмотрена возможности замены стёкол в ходе эксплуатации без выбраковки фары в сборе, хотя однозначности нет и в этом вопросе.
Иногда дополнительная информация наносится в виде наклеек. Это не так надёжно в случае возникновения юридической необходимости проверки соответствия фары установленным требованиям, тем более подделка подобных наклеек влечёт ответственность по закону.
Это интересно: Что такое шноркель на автомобиле
Последствия применения фар с отклонениями от сертификата могут быть достаточно тяжёлыми.
Расшифровка сокращений
Непосредственно читаемых надписей в маркировке практически нет. Содержатся только условные обозначения, требующие расшифровки по специальным таблицам и стандартам.
Например:
- Место расположения прибора и направление его действия кодируется символами A, B, C, R и их сочетаниями вроде CR, C/R, где A означает головной или боковой свет, B – противотуманное освещение, C и R соответственно ближний и дальний свет, при совместном использовании — комбинированный прибор.
- По типу применяемого излучателя различаются кодировки буквами H или D, означающие использования классических галогенных ламп или газоразрядных соответственно, поставленные перед основной маркировкой прибора.
- Региональная маркировка имеет в своём составе букву E, иногда расшифровываемую как «европейский свет», то есть светораспределение одобренное в Европе. DOT или SAE для фар американского образца, имеющих иной по геометрии световой поток, и дополнительные символы, цифровые для точного указания региона (страны), их около сотни, а также местные или международные стандарты качества, которых данная страна придерживается, обычно общемировые ISO.
- Обязательно маркируется сторона движения, принятая для данной фары, обычно стрелкой, указывающей вправо или влево, при этом американский стандарт, не предусматривающий ассиметрию светового пучка, такой стрелки не имеет или присутствуют обе сразу.
- Далее указывается менее существенная информация, страна-изготовитель светового прибора, наличие линз и отражателей, применяемые материалы, класс по силе светового потока, углы наклона в процентах для нормального направления потока ближнего света, значок обязательной омологации типа.
Вся информация для расшифровки занимает значительный объём, что усложняется наличием внутренних стандартов у изготовителей. Наличие подобных уникальных маркировок может позволить судить о качестве фары и принадлежности её к одному из ведущих производителей.
Маркировка по типу ламп
Излучатели светового потока в фарах могут быть одного из следующих типов:
- Обычные лампы накаливания, в настоящее время не применяющиеся;
- Галогенные лампы, где нить накала работает в среде особых газов, резко сокращающих испарение материала в ходе работы и позволяющих ей работать с существенно большей подводимой мощностью длительное время без снижения характеристик;
- Так называемый ксенон, то есть газоразрядные лампы, где источником света является не нить накала, а газовый разряд высокого напряжения, генерируемого специальным электронным блоком розжига, такие лампы позволяют ещё больше увеличить мощность светового потока;
- Лампы, использующие твердотельные излучатели на основе светодиодов, наиболее современное техническое решение, позволяющее сформировать мощный световой поток при минимальном расходовании энергии, а также реализовать матричные источники света;
- Лазерные лампы, где свет излучается люминесцентной пластиной, возбуждаемой потоком твердотельного лазера.
Все эти источники также маркируются на корпусах оптики, поскольку по требованиям безопасности в фаре может быть использована только та лампа, для которой она предназначена. Все попытки замены источника света на более мощный альтернативный, даже подходящий по установочным размерам, являются незаконными и опасными.
Расшифровка светодиодных фар
При расчёте светодиодных источников света на корпусе фары маркируются буквы LED, что означает Light-Emitting Diode, светоизлучающий диод.
При этом фара может быть параллельно промаркирована, как предназначенная под обычные галогенные лампочки, то есть HR, HC, HCR, что может вносить определённую путаницу.
Однако это совершенно разные световые приборы и ставить светодиодные лампы в галогенные фары недопустимо. Но это никак не регулируется в существующем техрегламенте, что позволяет рассматривать такие фары в спорных случаях как галогенные. Отличительная маркировка чётко определена только для ксенона.
Какая маркировка должна быть на фарах для ксенона
Газоразрядные излучатели, то есть ксенон, имеют вполне определённый тип отражателей и дефлекторов или линз, что отмечается буквой D в маркировке.
Например, DC, DR, DC/R, соответственно для фар ближнего света, дальнего и комбинированных. Взаимозаменяемости тут в отношении ламп нет и быть не может, все попытки установить ксенон в галогенные фары жёстко наказываются, поскольку ослепление встречных водителей ведёт к тяжёлым ДТП.
Зачем нужны наклейки для ксеноновых фар
Иногда наклейки вместо маркировок на стекле или пластиковом корпусе используют производители оптики. Но встречается такое достаточно редко, серьёзные изготовители наносят коды в процессе отливки деталей, так гораздо надёжней в случае судебных разбирательств.
Но иногда автомобили дорабатываются в процессе эксплуатации, и вместо галогенных ламп освещение дорабатывается под ксенон с изменениями оптических элементов, коммутации, вмешательством в электросхему и электронику автомобиля.
Читайте также: Как оцинковка кузова защищает автомобиль от коррозии
Все подобные действия требуют обязательной сертификации, в результате чего и появляется наклейка, свидетельствующая о легальности подобного тюнинга. Те же действия потребуются, если автомобиль, а значит и фары, предназначался для страны с иными стандартами, которые не совпадают с действующим транспортным регламентом.
Иногда подобные наклейки подделываются. Это преследуется по закону и достаточно легко вычисляется при инспекции автомобиля, что влечёт за собой запрет на эксплуатацию и наказание владельца.
Маркировка фар автомобилей — AvtoMasters
Маркировка фар содержит много полезной информации, которая пригодится и при замене, и при покупке автозапчастей, и при разговоре с сотрудником ГИБДД, например, при возникновении споров относительно нештатного ксенона. Ниже мы рассмотрим маркировку ксеноновых фар, которая едина для всех ведущих производителей автооптики.
Расположена она, как правило, на корпусе фары, но для DCR и HCR возможно наличие обозначений на покровном стекле.
Прежде всего, начнем с категорий, то есть назначения и типа источника освещения. Основные значения следующие:
С – фара ближнего света.
R – фара дальнего головного света.
H – фара исключительно для галогенного источника освещения. Литера D означает ксеноновую фару.
HCR – ближний и дальний свет (исходя из вышесказанного) исключительно с галогенным источником света.
DC – фара под установку ближнего ксенонового света.
DCR – фара, предназначенная под биксенон или дальний и ближний ксенон.
PL – наличие пластикового рассеивателя.
S – цельностеклянная лампа-фара.
B – фара для ПТО (противотуманного освещения).
A – габаритный свет.
02 – код, свидетельствующий об официальном утверждении.
Соответственно купив, к примеру, ксеноновую лампу XP вы можете смело установить его в фару DC, естественно в том случае, если это штатная фара вашего авто или имеется официальное разрешение на внесение изменений в конструкцию.
Обратите внимание на наличие стрелки в маркировке фары, особенно если приобретаете подержанный автомобиль пригнанный из-за рубежа. Стрелка означает, что фара предназначена для левостороннего движения, при её отсутствии – для правостороннего.
У каждого автомобиля должен быть указан начальный угол наклона ближнего света. Это обозначение также наносится на корпус фары. В некоторых моделях оно наносится на специальную табличку под капот, либо на общую заводскую табличку. Начальный угол, как правило, составляет 1 – 1,5%. Для безопасного освещения дороги необходимо наличие корректора угла наклона для возврата заданного угла при загрузке авто.
Следует отметить, что авто предназначенные для американского рынка не имеют европейскую маркировку фар. Вместо европейского оранжевого, указатели поворота обозначены красным цветом, но возможны и комбинации оранжевого (передние) с задними красными поворотниками. В американских автомобилях отсутствуют и противотуманные фары, которые обязательны для европейских моделей.
Цифра в маркировке после литеры «Е» обозначает код страны в которой фара была утверждена. Так, 1 – Германия, 2 – Франция, 3 – Италия, 4 – Голландия, 11 – Великобритания и т. д.
Маркировка фар под ксенон в 2020 году
Ксеноновые фары достаточно распространены среди автомобилистов, поскольку имеют хорошее качество, более долговечны, но при этом более дорогостоящие чем другие варианты.
Чтобы выбрать конкретные ксеноновые осветительные приборы, следует обращать внимание на маркировку не только фар. но и самих ламп, при этом нужно знать особенности маркировки фар под ксенон в 2020 году.
В ней нужно разобраться, чтобы понимать, какие именно фары могут использоваться для установки ксенона, чтобы это было законно и соответствовало техническим нормам.
Общие сведения
Если фары не предназначены для ксенона, то в них нельзя будет установить такой тип ламп, поскольку это чревато нарушением закона и оформлением протокола от инспектора ГИБДД.
Кроме того, несоблюдение требований маркировки может привести к плохому качеству освещения, ведь непредназначенные для этого фары не могут обеспечивать нормальной работоспособности ксенона и концентрирования излучаемого ним света, что необходимо для эффективного использования таких осветительных приборов.
Маркировкой называется обозначение особенностей фар, выраженное в буквах и цифрах, которые рассказывают потребителю о том, что можно смонтировать в этой оптике, чтобы она выполняла свои задачи максимально продуктивно, при этом не мешала другим автомобилистам.
Маркировка полезна для мастеров, которые сразу понимают, какие лампы в ней можно использовать и какие дополнительные приборы вполне могут использоваться для обеспечения работоспособности.
Первоначальные данные
В разных странах могут действовать разные маркировки, которые выглядят одинаково но несут разную информацию.
К примеру в Японии используется маркировка HC/HR — такая же, как и в европейских автомобилях, но если в азиатской стране это означает пригодность фары для ксенона в ближнем и дальнем режимах, то в европейских автомобилях такое обозначение будет полным запретом на ксеноновые лампы и предназначение фары сугубо для галогеновой лампы.
Поэтому если машина японская, но эксплуатируется в европейских странах, в частности, в России, то нужно иметь при себе определенные документы, объясняющие значение маркировки.
Не стоит игнорировать маркировку на фарах, поскольку в случае нарушения ее требований можно не только не получить качественного света, но и ослеплять при этом других водителей, что не только неприятно, но еще и опасно, поскольку создает аварийную ситуацию и может спровоцировать настоящую трагедию.
Их конструкция
Свечение фары создается благодаря нескольким конкретным элементам, самым главным из которых является сам источник света в виде лампы, которая светит во все стороны, направляя частицы вокруг себя.
Задачей собрать свет в луч опекается отражатель, который принимает все лучи на себя и направляет их в определенном направлении, многократно усиливая.
При этом для ксеноновой фары есть и корректор, который ограничивает световую зону, направляя луч вперед.
В ксеноновой фаре есть и отличие, которое заключается в фактическом отсутствии рассеивателя, стекло есть, но оно отшлифованное и не имеет тех функций, которые нужны к примеру для галогена или ламп накаливания, свет которых необходимо рассеивать для нормального освещения.
Сами лампы ксенона сделаны в виде колбы, в которой находятся два электрода, а само ее внутреннее пространство заполнено благородным инертным газом — ксеноном.
При включении лампочек срабатывает блок розжига, который находится отдельно от лампочки, и выдает через провода напряжение в 25 тысяч Вольт, которое поступает в колбу, и при этом газ начинает светиться, а уже его свет направляется в нужном направлении с помощью корректора.
Законодательная база
Касательно ксенона и соблюдения маркировки есть Правила эксплуатации транспортных средств, которые регламентируют, что в автомобиле должны применяться именно те устройства, которые предусмотрены в нем конструктивно.
Это же касается и отдельных технических элементов, в том числе фар. Таким образом, когда в фаре, не предназначенной для ксенона и не имеющей соответствующей маркировки находится именно ксеноновая лампа, то это является нарушением установленных норм.
Но маркировка ксенона на фарах законом 2020 года не оговаривается, поскольку такого не было принято.
А вот человек, который был замечен при эксплуатации автомобиля, в котором световые приборы не соответствуют маркировке или они вообще были заменены без согласования с техническими органами ГИБДД, рискует получить наказание.
Об этом говорит Кодекс об административных правонарушениях Российской Федерации и его статья 12.5, которая предусматривает даже лишение прав, если наличие непредназначенных для этого устройства лампочек будет доказано техническими экспертами.
Какая маркировка фар должна быть для установки ксенона
Если на фарах стоит маркировка с первой буквой H или C, то использование в них ксенона строго запрещено, поскольку они могут предусматривать только функционирование только галогеновых и соответственно ламп накаливания.
А вот чтобы в фарах можно было без нарушений разместить ксенон, применяется маркировка с буквой D.
К примеру, DC означает, что в фаре может использоваться ближний ксеноновый свет, а если маркировка имеет вид DR, то речь идет о возможности использования дальнего ксенонового света.
Кроме того, существуют и фары, которые предусмотрительно предназначены для одной лампочки, работающей сразу в двух режимах — ближнем и дальнем.
Для ксенона такая маркировка обозначается как DCR, и если такие буквы есть на фаре, то источники света газоразрядного типа могут в ней применяться.
Таким образом, внимание нужно обращать на первую букву маркировки, и если это D, то использовать в таких фарах ксенон будет вполне законно.
И водитель должен обязательно проверять маркировку перед тем, как использовать конкретную технологию света.
Как правильно выбрать данные лампы
Чтобы выбрать ксеноновые лампы, нужно прежде всего обратить внимание на тип цоколя, используемый в ней.
Наиболее популярными типами являются h4, h7 и прочие, причем даже если название многосимвольное, то значение имеют только первые буквы, именно они и будут обозначать необходимый тип.
Кроме того, можно выбрать цоколь по самой фаре автомобиля, а также прочесть о нем в сервисной книжке машины, если в ней стоят штатные фары.

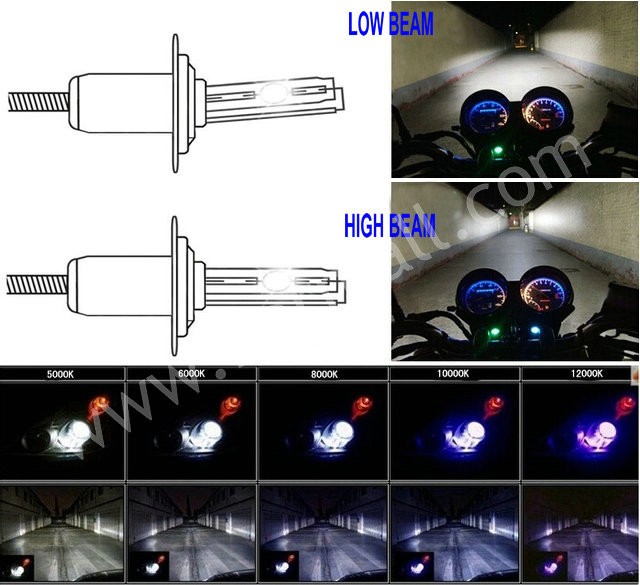

Кроме того, ксеноновые лампы различаются и по цветовой температуре:
| 3500 К | Излучают желтый цвет, который похож на галогеновый, но при этом более яркий и интенсивный, поэтому может применяться, но по большей части в противотуманных фарах |
| 4300 К | Наиболее похожи на дневной солнечный свет, при этом есть чуть заметный желтый оттенок, придающий молочный окрас. Они считаются самыми предпочтительными для дорог общего пользования, поскольку освещают и дорогу, и обочину, поэтому часто устанавливаются в заводских комплектациях |
| 5000 К | Имеют яркий белый цвет без примесей, но применяются чаще разработчиками нештатного ксенона |
| 6000 К | Имеют холодный белый тон, разбавленный голубым оттенком, поэтому идеально подойдут для сухих дорог |
| 7000 К и более | Голубоватое свечение увеличивается, переходя затем в фиолетовый, такие лампы не продуктивны при повседневном использовании, поскольку не обеспечивают достаточной видимости |
Где ее ставят производители
Обычно маркировка наносится производителями фар на их внешней части из стекла, а также может быть обнаружена на верхней части корпуса или вообще сзади, что может быть обнаружено только при исследовании подкапотного пространства.
Чтобы найти ее там, необходимо всего лишь открыть капот, но при этом есть ситуации, когда для поиска маркировки нужно сделать разбор фары и даже ее снятие.
Кроме того, там могут быть и другие обозначения, к примеру типа фар, где А означают боковые фары, В — противотуманные, С — ближние или дальние, а двухрежимная оптика обозначается как совмещение двух букв, либо их использование через разделительную полосу.
Далее может присутствовать маркировка соответствия международным стандартам. Так, буква Е означает, что фара может использоваться в Японии и Европе, в том числе и СНГ, а для американского транспорта есть обозначения SAE или DOT, рядом с ними находится цифра, которая обозначает конкретную страну или регион, к примеру Россия входит в СНГ поэтому для нее и других стран Содружества будет применяться код Е22.
В правильных фарах есть стрелка, которая обозначает направление движения, для которого используется фара, к примеру направленная вправо отметка значит использование для стран с правосторонних движением.
Какая разница между данным видом и галогеном
Ксеноновые фары пришли на замену галогеновым и отличаются от них лучшим качеством.
Так, свет ксенона, в отличие от галогена, схож с дневным, в то время как галогеновые варианты светят желтым, что не является естественным и быстрее утомляет глаза водителя.
Галогеновый свет, как и ламп накаливания — рассеивается благодаря конструкции соответствующих фар, при этом ксеноновый наоборот, — собирается в пучок, чему способствуют установленные в фарах линзы, граница такого света является вполне четкой, что дает возможность регулировать ее и тем самым предотвращать ослепление водителей.
Ксеноновые фары намного дольше служат, в среднем это около 3000 часов, в то время как галогеновые могут обеспечить только 500 часов, и именно в этом смысле не отличаются надежностью.
Различия имеет и конструкция этих двух типов, ведь если в ксеноновом освещении работает колба с закачанным газом, то галогеновые фары работают благодаря старой доброй спирали накаливания.
На какие лампы можно ставить отметку
Ставить отметку ксенона можно на любые лампы, которые были произведены с учетом технического регламента и требований к конструкции подобных лампочек, а также соответствуют общепринятым параметрам.
В то же время поставить отметку о ксеноне можно не на любую фару, у нее обязательно должны быть блоки розжига, определенная конструкция самой фары, которая не рассеивает, а собирает свет в пучок, а также линзы, но они встречаются не всегда.
К тому же, именно отметка о возможности установки ксенона докажет инспектору ГИБДД, что лампочка установлена законно, если эта информация совпадает с технической документацией автомобиля.
Иногда могут провести исследования самой фары, чтобы увидеть, действительно ли она предназначена для такого света, но это делается только техническими экспертами.
Видео: автомобильные фары ксенон или галоген
youtube.com/embed/tzmv4DkCu3I» frameborder=»0″ allowfullscreen=»allowfullscreen»/>
Можно ли ее переделать (изменить)
Переделывать ксеноновую фару нельзя, и если появилась потребность поставить другой свет, то следует через ГИБДД и независимых экспертов получить разрешение на смену оптики, и только после этого проводить все необходимые работы.
Но некоторые умельцы устанавливают в галогеновые фары ксеноновые лампы, которые не дают необходимого результата, поскольку свет рассеивается, а ксенон, который должен собираться в пучок, попросту не работает в должном режиме и может только слепить других участников движения.
Хитрости водителей
Если водитель пользуется ксеноновыми лампами, установленными в несоответствующем оборудовании, то он должен помнить, что можно согласиться на открытие капота для проверки маркировки только при наличии двух понятых, а самостоятельно он ничего не может делать.
При этом если проверить не удалось, но инспектор хочет составить протокол, то это не будет законным решением, поскольку наличие ксенона должно устанавливаться только в техцентрах или лицензионных автосервисах в присутствии экспертов.
Эти советы помогут избежать наказания, если полицейский не соблюдает положенные инструкции, но маркировка фар под ксенон своими руками при этом не поможет, поскольку эксперт, если он есть, сразу увидит конструктивные отличия, а вот если его нет, то помогут наклейки с маркировкой ксенона, которые очень похожи на оригинальные отметки.
Маркировка фар для ксенона играет большую роль, поскольку дает понимание того, могут ли в них использоваться соответствующие лампы, и для каких стран вообще они могут использоваться.
Именно по маркировке инспектор полиции будет проверять, законно ли установлены ксеноновые лампы, но это он может делать только если осмотр проводится в технически приспособленном для этого центре.
Внимание!
- В связи с частыми изменениями в законодательстве информация порой устаревает быстрее, чем мы успеваем ее обновлять на сайте.
- Все случаи очень индивидуальны и зависят от множества факторов. Базовая информация не гарантирует решение именно Ваших проблем.
Поэтому для вас круглосуточно работают БЕСПЛАТНЫЕ эксперты-консультанты!
- Задайте вопрос через форму (внизу), либо через онлайн-чат
- Позвоните на горячую линию:
ЗАЯВКИ И ЗВОНКИ ПРИНИМАЮТСЯ КРУГЛОСУТОЧНО и БЕЗ ВЫХОДНЫХ ДНЕЙ.
Маркировка фар под ксенон
На чтение 4 мин. Просмотров 419
Довольно часто на дорогах страны можно увидеть автомобили, на которых установлен ксенон. Это довольно оправданное решение, поскольку свет таких фар более яркий, но при этом они потребляют меньшее количество энергии. Это касается лишь оригинальной и качественной оптики, правильно подобранной под конкретный автомобиль. Маркировка ксенона – это крайне важный параметр, на который необходимо обращать внимание при покупке фар. В противном случае это может привести к некачественному освещению и получению штрафов от сотрудников ГИБДД. Сегодня мы расскажем, что такое маркировка и какие ее особенности для ксенона.
Маркировка – это числовое или буквенное обозначение особенностей фар. Что касается ксенона (они же газоразрядные лампы), то можно выделить следующие маркировки:
- HC/HR – встречается как на японских, так и европейских автомобилях, но имеет разное значение. В первом случае маркировка подразумевает наличие возможности установки ксенона в фару. В машинах европейского производства это маркировка говорит о том, что в фарах могут находиться только галогеновые лампы, а поэтому ставить ксенон запрещено.
- DC/HR – в таких фарах запрещено ставить газоразрядные лампы в дальний свет, в то время как ближний свет позволяет это сделать.
- DCR – оптика имеет одну фару, которая используется в качестве ближнего и дальнего света, то есть работает в 2 режимах. Такая оптика также позволяет поставить ксенон.
- DC/DR – на таких фарах идет четкое разделение ближнего и дальнего света, а ксенон можно поставить в любую из них.
Подобная маркировка позволяет легко разобраться, можно ли поставить ксенон на ваш автомобиль.
Не стоит пренебрегать этими обозначениями, поскольку вы не только можете не получить качественного освещения, но и слепить встречных водителей, что очень опасно. Помимо этого, есть маркировка, которая строго запрещает установку ксенона. Аббревиатура CR указывает на то, что в фарах могут стоять только лампы накаливания, а ставить другие варианта не разрешается. Обозначение HCR говорит о том, что такая фара имеет одну лампу, которая выполняет роль ближнего и дальнего света. Ставить ксенон в нее нельзя.
Куда производители ставят маркировку?
Как правило, маркировка указана на внешней стеклянной части фар, сверху на корпусе или задней части. Для того чтобы ее посмотреть, необходимо открыть капот и найти нужную аббревиатуру. Однако на некоторых вариантах все немного сложнее и чтобы проверить особенности фары, необходимо ее снять и разобрать.
Давайте более детально рассмотрим остальные элементы маркировки на конкретном примере. Первое обозначение указывает на тип фар: боковые (A), противотуманные (B), ближний (C) или дальний свет, двухрежимная оптика (CR, C/R).
Обозначение под номером 2 – тип используемых ламп в оптике. На этом параметре мы не будем детально останавливаться, поскольку об этом мы говорили в начале статьи.
Третья цифра – это знак соответствия международным стандартам. Если на фаре указана бука Е, эта маркировка относится к японским и европейским автомобилям, а для американских машин используются кода SAE или DOT. Рядом с обозначением написана цифра, которая соответствует коду страны-производителя.
Наконец, стрелка под номером 4. Она помогает определить направление движения в определенной стране. Если она направлена вправо, то фара предназначена для использования на дорогах с правосторонним движением и наоборот. Существуют также комбинированные варианты, подходящий для различных направлений движения.
Маркировка позволит вам точно определить, предусмотрен ли в ваших фарах ксенон. Если да, то вам повезло и можно преступать к выбору конкретной модели, о чем мы скажем несколько слов далее.
Выбор ксеноновых ламп
Установка ксенона – это отличное решение проблемы неэффективного света на автомобиле.
Однако необходимо знать особенности его работы, прежде чем отправляться в магазин за покупкой. Более того, на рынке встречается большое количество поддельных изделий, которые в большинстве случаев работают очень плохо. Поэтому покупать ксенон нужно только в тех магазинах, которые предлагают гарантию и имеют хорошую репутацию.
Ксеноновая лампа характеризуется уровнем розжига в 2400 В, а поэтому на автомобиль придется установить преобразователь, который позволит использовать напряжение 12 В от АКБ. Этот блок можно поставить как под капотом машины, так и в любом другом месте. Оттенок света может быть разным в зависимости от цветовой температуры, которая может колебаться от 3500 до 8000 К. Учитывая ваши пожелания и условия эксплуатации, нужно выбрать определенный вариант. Оптимальный вариант – это биксеноновые лампы, которые способны выполнять функцию ближнего и дальнего света одновременно.
Помните, что подбор правильного ксенона, который будет соответствовать вашему автомобилю – это крайне важное мероприятие.
За нарушение правил использования такого типа оптики, вы можете быть наказаны лишением прав на срок до 12 месяцев и принудительным демонтажем ксенона. Поэтому хорошо подумайте, прежде чем предпринимать какие-то действия.
|
| ||||||||||||
00Фары с высокой интенсивностью разряда (HID)
Эти яркие голубоватые фары, которые действительно освещают дорогу, теперь используются на все более поздних моделях автомобилей.
В 2005 модельном году 95 моделей автомобилей теперь оснащены на заводе ксеноновыми фарами, также известными как фары с высокой интенсивностью разряда (HID). Это на 25% больше, чем у 75 моделей, которые предлагали эти уникальные фары в 2004 году. Применения включают Audi, BMW, Cadillac, DaimlerChrysler, Ford, GMC, Honda, Jaguar, Lexus, Lincoln, Mercedes, Mitsubishi, Nissan, Porsche, Toyota и Volkswagen. , Volvo.
HID были впервые представлены в середине 1990-х годов в Европе и Японии на небольшом количестве элитных автомобилей класса люкс.Первым отечественным заявлением стал Lincoln Mark VIII 1995 года. Развитие этой технологии было медленным из-за ее высокой стоимости. Но преимущества в производительности и безопасности этой высокотехнологичной системы освещения создают больший потребительский спрос на нее в автомобилях среднего уровня, а также в автомобилях класса люкс и высокого класса (например, Nissan Altima, а также Nissan Maxima и различных моделях Infinity).
ЧТО ТАКОЕ СКРЫТЫЕ ФАРЫ?
Как следует из названия, разрядное освещение высокой интенсивности создает очень яркий свет, который идеально подходит для вождения в ночное время.
Хотя цвет света часто воспринимается как имеющий голубоватый оттенок при просмотре ночью, большая часть света, производимого HID-фарами, на самом деле очень близка по цвету к естественному полуденному солнечному свету, хотя часть излучаемого света также находится в синий и ультрафиолетовый спектр. Галогенные фары, для сравнения, имеют более желтоватый оттенок, но они ярче и белее, чем старые лампы накаливания.
Фары для проектора фокусируют свет
, чтобы увеличить дальность действия фар.
Почти белый свет, излучаемый HID-фарами, улучшает видимость и помогает видеть удаленные объекты.
Цвет света может быть измерен в «градусах Кельвина», что означает «температуру» (оттенок) света. Естественный солнечный свет в полдень составляет 4870 градусов К. Свет, производимый ксеноновой лампой HID, составляет 4100 градусов К. Свет от стандартной галогенной лампы составляет 3200 градусов К, а свет от обычной лампы накаливания — 2800 градусов К. Чем ниже номинальная температура, тем ниже номинальная температура.
тем более желтоватым становится свет.
Сине-белый свет лучше для визуального восприятия, но желтый свет на самом деле несколько лучше для уменьшения бликов в тумане, дожде и снегу (поэтому противотуманные фары желтые).
Ксеноновые лампы, которые используются в системах HID-освещения, также производят в три раза больше света, чем стандартные галогенные фары (3000 люмен против 1000 люмен), и потребляют меньше энергии (от 35 до 42 Вт против 55 Вт). Это возможно, потому что системы HID-освещения работают как паронаполненные уличные фонари или металлогалогенные лампы.Лампы HID обычно производят 71 люмен света на ватт по сравнению с 18 люменами света на ватт для стандартных галогенных ламп.
КАК РАБОТАЮТ СКРЫТЫЕ ФАРЫ
В системах HID используется специальная кварцевая лампа, не содержащая нити накала и заполненная газообразным ксеноном и небольшим количеством ртути и других солей металлов. Внутри колбы находятся два электрода, разделенных небольшим зазором (около 4 мм или 3/16 дюйма).
Когда на электроды подается ток высокого напряжения, он возбуждает газы внутри колбы и образует электрическую дугу между электродами.Горячий ионизированный газ создает «плазменный разряд», который генерирует чрезвычайно интенсивный бело-голубой свет.
ВНИМАНИЕ: После воспламенения давление внутри СПРЯТАННОЙ лампы повышается до 30 атмосфер из-за тепла (до 1500 градусов по Фаренгейту внутри лампы!). Это создает потенциальную опасность взрыва, поэтому не пытайтесь запитать СПРЯТАННУЮ лампочку вне фары, чтобы «проверить» ее. Также лампочка при включении должна находиться в горизонтальном положении, иначе она может перегреться и выйти из строя.
Подобно уличным фонарям и люминесцентным лампам, HID-фарам для запуска требуется источник зажигания высокого напряжения. Обычно для запуска ксеноновой лампы требуется до 25000 вольт, но только от 80 до 90 вольт, чтобы поддерживать ее в рабочем состоянии после образования начальной дуги. Нормальные 12 вольт постоянного тока от электрической системы транспортного средства повышаются и контролируются модулем воспламенителя и инвертором (балластом), который также преобразует напряжение в переменный ток (переменный ток), который необходим для работы HID-фар.
Балласт регулирует напряжение и частоту тока в соответствии с рабочими требованиями. Частота балласта переменного тока обычно находится в диапазоне от 250 до 450 Гц.
Питание к системе HID обычно направляется через реле и предохранитель в центре распределения электроэнергии.
При первом включении HID-фар свет становится более голубоватым, но быстро становится ярче по мере того, как лампы нагреваются. В большинстве случаев HID-фары используются только для ближнего света (используются обычные галогенные фары дальнего света).Но в некоторых новейших HID-системах положение экрана вокруг лампы меняет положение, обеспечивая как дальний, так и ближний свет.
Потребление тока в электрической системе HID-фарами изначально выше, чем у обычной системы галогенных фар (около 6,5 ампер при запуске на каждую HID-лампу по сравнению с 4,2 ампера для галогенной лампы). Через несколько секунд нагрузка в амперах, потребляемая каждой лампой HID, начнет падать и в конечном итоге стабилизируется на уровне около 3,8 ампер на лампу через 15–30 секунд.
Следовательно, система HID-фар будет оказывать меньшую нагрузку на электрическую систему и генератор.
Поскольку внутри ксеноновой лампы HID нет хрупкой нити накала, которая могла бы сломаться или перегореть, фары обычно служат в три раза дольше, чем галогенные фары (3000 часов по сравнению с 1000 часов непрерывной работы, что эквивалентно 5-10 годам нормальной эксплуатации). вождение).
Фара HID D2D.
ОПРЕДЕЛЕНИЕ СКРЫТЫХ ЛАМП
Один из способов узнать, оборудован ли автомобиль HID фарами, — это посмотреть на внешнюю крышку линз.Если фары СКРЫТЫЕ, на линзах будет отображаться маркировка D1R, D1S, D2R или D2S. Это четыре основных типа ламп HID, которые используются в системах освещения HID. Колбы длинные и узкие (диаметром 10 мм) с внешним поддерживающим проводом, который соединяется с верхним электродом внутри колбы. Колба также имеет внутреннюю трубку, в которой образуется дуга.
Лампы D1S и D1R имеют большой прямоугольный модуль воспламенителя в основании лампы.
Лампы D1R имеют черную маскировку для систем фар, в которых используются отражатели для направления луча.Лампы D1S предназначены для систем фар, в которых для направления луча используется световой экран.
D2R и D2S не имеют модуля воспламенителя в основании. Лампы D2R предназначены для отражающих систем, а лампы D2S — для экранированных систем.
НЕ ПУТИТЕ СКРЫТЫЕ ЛАМПОЧКИ С СИНИМИ ГАЛОГЕННЫМИ ЛАМПОЧКАМИ
В последние годы были модернизированы галогенные лампы для улучшения световых характеристик. Ксенон был добавлен в газовую смесь внутри некоторых галогенных ламп для улучшения светоотдачи, а лампы получили синее тонированное покрытие, поэтому свет, излучаемый лампой, будет иметь внешний вид, похожий на фары HID.Эти специальные галогенные лампы являются хорошим обновлением для замены обычных галогенных ламп, но они по-прежнему являются галогенными лампами со стандартной нитью накала, которые работают от 12 вольт постоянного тока. Это не разрядные лампы высокой интенсивности, и они не излучают такой интенсивный голубовато-белый свет, который излучают настоящие HID-лампы.
Они также не обеспечивают увеличенного срока службы или снижения текущих требований, присущих настоящим HID-фарам.
Галогенные лампы с синей тонировкой также не изменяют диаграмму направленности света фар.Для сравнения, настоящие ксеноновые HID-фары обычно обеспечивают значительно лучшее переднее и боковое освещение, поскольку отражатели и линзы фары оптимизированы для этого типа освещения.
Существуют также комплекты для переоборудования HID фар, которые можно установить для замены стандартных фар. В такие комплекты входят необходимые запальники, балласты и ксеноновые лампы HID. Но некоторые из этих комплектов не одобрены для использования на шоссе и предназначены только для бездорожья.
ЗАМЕНА КРЫТЫЙ ФАРЫ
Если вам нужна замена HID лампочки, имейте в виду, что некоторые из этих ламп стоят до 200 долларов и более каждая у дилера по продаже новых автомобилей! Многие магазины автозапчастей продают точно такие же лампы по гораздо более низкой цене, и у них есть лампы для большинства применений.
Если фара не работает, важно убедиться, что проблема в лампе, а не в запальнике / балласте, силовом реле, проводке, предохранителе или переключателе фар. Воспламенитель / балласт и реле можно заменять отдельно в зависимости от области применения. На автомобилях с лампами D1S или D2S воспламенитель находится в основании лампы, а балласт — это отдельный компонент.
ВНИМАНИЕ: Фары HID работают от высокого напряжения, поэтому следует соблюдать осторожность, чтобы избежать поражения электрическим током, ожогов или поражения электрическим током! Убедитесь, что фары выключены, и никогда не обслуживайте фары во влажных условиях.Также не прикасайтесь к балласту во время работы системы (балласт нагревается!).
Если вы отсоединяете аккумулятор (рекомендуется) перед работой с системой HID, используйте резервную батарею на 9 В для сохранения настроек PCM и других настроек электронной памяти.
Кроме того, при обращении с ксеноновыми лампами HID соблюдайте те же меры предосторожности, что и обычные галогенные лампы.
Не прикасайтесь к кварцевой лампе, потому что масла на коже могут вызвать трещину и почти сразу же выйти из строя.Учитывая, насколько дороги эти лампочки, это ошибка, которую никто не хочет совершать — ни разу. Надевайте перчатки или держите лампу только за цоколь.
Что делать, если работает только одна HID фара: замените «исправную» лампу, которая работает с другой стороны, на фару, которая не работает. Если фара теперь работает, вы знаете, что снятая вами лампа вышла из строя и ее необходимо заменить. Если фара по-прежнему не работает, попробуйте заменить «исправный» модуль зажигания с другой стороны на неработающую.Если фара теперь работает, проблема была в плохом воспламенителе, а не в лампочке. Вам нужно заменить только воспламенитель, а не лампочку. Если фара по-прежнему не работает, у вас неисправность проводки, например, слабое соединение с массой, плохой жгут проводов на корпусе фары или корродированный патрон лампы.
Для получения дополнительной информации о диагностике проблем с фарами щелкните здесь.
ТЕХНИЧЕСКИЕ СОВЕТЫ ДЛЯ СКРЫТЫХ ФАР
* Если лампа HID в автомобиле вышла из строя преждевременно, проверьте, не отозвался ли ее производитель.Некоторые автомобили Lincoln Mark VIII 1997 года выпуска и Lincoln Navigator 2003 года выпуска были отозваны из-за неисправных HID фар.
* Если фары не загораются, обратитесь к электросхеме автомобиля и проверьте напряжение аккумуляторной батареи на модуле воспламенителя / балласта при включении фары. Если напряжение отсутствует или напряжение ниже 12 В, проверьте аккумулятор, кабели аккумулятора, проводку, цепь переключателя фар, предохранители и реле в центре распределения электроэнергии.
* Если вы случайно коснулись стеклянной части колбы, аккуратно очистите ее спиртом.Перед установкой дайте лампе полностью высохнуть на воздухе. На луковице не должно быть следов кожного масла, иначе она потрескается и выйдет из строя при нагревании.
* Перед повторным подключением проводки и включением фар убедитесь, что запасные лампы правильно установлены и зафиксированы на месте.
Точное размещение лампы важно для правильной фокусировки луча и охлаждения.
* Если в автомобиле есть треснувшая или поврежденная крышка линзы фары, крышку линзы или фару в сборе следует заменить.Утечки воды и / или пыль могут загрязнить лампу HID и вызвать ее выход из строя.
* Если на автомобиле произошло повреждение в результате столкновения и замена фары HID в сборе, внимательно осмотрите проводку, прежде чем повторно подсоединять проводку или включать фары. Короткое замыкание может повредить модуль запальника / балласта.
Обновление: 4 декабря 2017 г.
Philips предупреждает потребителей о поддельных ксеноновых лампах HID
Программа по борьбе с подделкой ксеноновых ламп Philips Xenon HID — это многогранная программа, направленная на защиту потребителей от поддельных ксеноновых ламп HID.
Ксеноновое HID освещение стало одним из самых контрафактных продуктов на рынке автомобильных запчастей. Поддельные ксеноновые лампы HID часто плохо освещают дорогу и сильно ослепляют встречный транспорт, подвергая опасности водителей и пассажиров.
Поддельные лампы также могут серьезно повредить фары или электронику автомобиля.
Программа Philips по борьбе с подделкой позволяет потребителям, розничным продавцам и дистрибьюторам быстро и легко установить подлинность продукта Philips Xenon HID.
Комплекты Xenon HID для замены оригинального оборудования Philipsтеперь имеют сертификат подлинности Philips с голографической печатью, идентификатором этикетки, кодом безопасности и QR-кодом. Дистрибьюторы, розничные продавцы и потребители могут проверить подлинность продукта, отсканировав QR-код или введя идентификатор этикетки и код безопасности на сайте www.phillips.com/original.
Если идентификатор этикетки и код безопасности действительны, будет получено подтверждающее сообщение. Если идентификатор этикетки или код безопасности недействительны, будет получено предупреждающее сообщение, и человек может обратиться в службу поддержки Philips для решения проблемы.
В дополнение к сертификату подлинности, упаковка продукта Philips OE Xenon HID была обновлена с помощью защитных пломб, на которых видны скрытые графические изображения, указывающие, что упаковка была открыта.
Транспортные коробки Xenon HID также имеют упаковочную ленту с защитой от вскрытия, которая показывает скрытый текст при открытии коробки.
NHTSA предупреждает о наборах для переоборудования HID на вторичном рынке
Национальное управление безопасности дорожного движения (NHTSA) предупреждает, что некоторые комплекты для переоборудования HID на вторичном рынке (преобразование галогенной системы в HID) не соответствуют Федеральному стандарту безопасности транспортных средств (FMVSS) No.108. Комплекты, не соответствующие требованиям, часто включают в себя лампу HID, балласт, воспламенитель, реле и переходники жгута проводов. Национальное управление безопасности дорожного движения (NHTSA) считает, что это оборудование представляет опасность для населения, поскольку можно ожидать, что комплекты будут производить чрезмерное ослепление для приближающихся автомобилистов. В ходе одного расследования NHTSA обнаружило, что конверсионная лампа HID превысила максимально допустимую мощность свечи более чем на 800 процентов!
Согласно FMVSS № 108, раздел S7.
7 (сменные источники света), каждый сменный источник света для фар должен быть спроектирован таким образом, чтобы соответствовать размерам и электрическим характеристикам источника света, который он предназначен для замены.Например, если комплект HID продается как заменяющий источник света h2, то он должен соответствовать размеру и расположению нити накала катушки h2, размеру и расположению электрического разъема, а также конструкции балласта для использования с источником света h2 (что невозможно. так как балласта нет). Следовательно, источники света HID (например, D1S, D1R, D2S, D2R, 9500 и т. Д.) С основаниями источников света накаливания (например, h2, h4, H7, H8, H9, h21, h23, HB1, HB2, HB3, HB4 , HB5 и т. Д.) Могут не соответствовать FMVSS № 108.
НАБДД также определило, что обычно используемый отказ от ответственности «только для внедорожного использования» не имеет юридического значения, поскольку поставщик ламп не имеет никакого контроля над тем, как их продукты используются после их продажи.
Любое предлагаемое к продаже оборудование, подпадающее под действие стандарта FMVSS № 108 (фары, задние фонари, боковые габаритные огни и т. Д.), Должно соответствовать стандарту.
Статьи по теме:
Устранение неисправностей фарРабочие фары
Фары Часто задаваемые вопросы
Устранение неполадок с электрическими цепями
Тестирование падения напряжения
Щелкните здесь, чтобы увидеть больше технических статей Carley Automotive
Что такое ксеноновые фары? | Carbuyer
Когда вы ехали ночью или управляли несколькими автомобилями после наступления темноты, вы заметили, что не все фары одинаковы.Некоторые из них излучают более желтоватый оттенок, в то время как другие имеют белое или даже синее свечение, а современные автомобили, как правило, имеют гораздо более яркие огни, чем старые модели. Все дело в лампах и линзах, установленных производителем.
Стандартные галогенные лампы — самые дешевые в производстве, но не так долго служат; они не самые яркие и излучают упомянутый выше желтоватый свет.
Готовы ли вы к зимней езде?
Ксеноновые лампы (также называемые высокоинтенсивным разрядом или HID) дороже, но служат дольше, намного ярче и излучают белый свет, который больше похож на дневной свет.Поскольку они стоят дороже, они, как правило, являются желательной дополнительной опцией для хэтчбеков и семейных автомобилей. Представительские, роскошные и спортивные автомобили, скорее всего, будут иметь ксеноновые фары в стандартной комплектации, чтобы подчеркнуть их статус премиум-класса.
Ксеноновые фары теперь уступают по яркости более современным светодиодным фарам, но качественный комплект ксеноновых фар по-прежнему является отличным выбором для ночной езды.
Как работают ксеноновые фары?
Ксенон (произносится «дзен-он») может показаться странным названием для фар, но оно происходит от ксенонового газа, который используется внутри каждой лампы, что помогает придать им характерный яркий свет.Через этот газ проходит электрическая дуга, и, поскольку металлическая нить накаливания не нагревается и в конечном итоге перегорает, предполагается, что каждая ксеноновая лампа прослужит дольше, чем ее галогенный эквивалент — иногда на весь срок службы автомобиля, на котором она установлена.
Автомобили, оснащенные ксеноновыми фарами, должны иметь омыватели фар для поддержания их чистоты. Это необходимо, потому что грязь и пыль могут рассеивать свет и ослеплять других автомобилистов. Система очистки обычно состоит из струи стеклоомывателя под высоким давлением, но может использоваться даже небольшие дворники.Ксеноновые фары также оснащены механизмом выравнивания, чтобы они не смотрели слишком далеко вверх и не ослепляли других водителей.
В чем преимущества ксеноновых фар?
Мы уже упоминали о некоторых преимуществах ксеноновых фар: они ярче и служат дольше. Однако, безусловно, самым большим преимуществом является безопасность.
Ксеноновые фары обычно в два-три раза ярче галогенных фар, что позволяет им светить значительно дальше впереди вашего автомобиля.На более высоких скоростях это особенно важно, особенно если учесть, что автомобиль, движущийся со скоростью 70 миль в час, преодолевает около 32 метров в секунду. Дополнительная видимость впереди при движении автомобиля с ксеноновыми фарами может иметь значение при обнаружении опасности и торможении.
Ксеноны не только больше светят, но и обеспечивают более равномерное распространение света, чем галогенные лампы. Это означает, что впереди в поле зрения нет тусклых пятен, а края дороги освещены лучше.Последнее может быть особенно важно, если вы живете в районе, где пешеходы, велосипедисты или животные могут создавать опасность в ночное время.
Какие недостатки у ксеноновых фар?
Основным недостатком ксеноновых фар является их сложность; они являются более совершенным и дорогим оборудованием, чем простые галогенные фары и лампы. В идеальном случае тот факт, что они, вероятно, переживут ваше владение автомобилем, будет означать, что они не нуждаются в обслуживании. Их также будет дорого исправить или заменить, если они будут повреждены или обнаружат неисправность по истечении гарантийного срока.
Хотя это небольшая проблема, система омывателя фар также является автоматической на большинстве автомобилей, часто активируясь, когда вы впервые включаете омыватель ветрового стекла в каждой поездке или примерно каждые пять раз.
При этом может потребоваться немного больше мытья экрана, чем в автомобилях без ксенонов, и на переднюю часть автомобиля неожиданно попадет шлейф мыльной воды. Об этом стоит помнить, если вы едете на кабриолете или собираетесь обгонять ничего не подозревающего пешехода.
Светодиодные фары лучше ксеноновых?
Светодиодные фары захватывают автомобильный мир штурмом, поэтому в большинстве случаев вполне вероятно, что в будущем мы увидим меньше новых моделей с ксеноновыми фарами.
Есть несколько причин, по которым светодиоды, похоже, возьмут верх. Во-первых, они используют совершенно другую технологию, которая требует гораздо меньше энергии, с использованием диодов, излучающих свет. В эпоху, когда автомобильные инженеры борются за то, чтобы выжать каждую лишнюю милю из топливного бака и сократить выбросы выхлопных газов, все эти сбережения энергии складываются.
Светодиодные фонари также нравятся дизайнерам автомобилей, потому что они могут быть изготовлены практически любой формы и размера, размещая их в виде массивов, где они складываются вместе, как строительные блоки.
Это дает дизайнерам возможность создавать автомобили с очень узкими фарами или создавать сложные формы, которые ранее были невозможны, помогая новым моделям выделиться.
Массивы светодиодных фонарей также позволяют автоматически адаптировать луч света во время движения. Производители могут использовать эту технологию, чтобы не ослеплять встречный транспорт, и водителю не нужно вручную включать фары, регулировать распространение света при движении по городу или автомагистрали и даже изменять его в зависимости от погоды или страны, в которой вы едете.
Законна ли переоборудование ксеноновых фар?
Могу ли я заменить стандартные фары на моем Vauxhall Astra Elite на ксеноновые версии? Я видел в продаже несколько комплектов для переоборудования. Они законны?
DN, Бречин, Ангус
Фары с высокоинтенсивным разрядом (HID), более известные как ксеноновые фары, обеспечивают более чистый белый свет на дороге, чем стандартные галогенные лампы, при меньшем потреблении энергии.
Однако установка ксеноновых ламп в качестве модернизации послепродажного обслуживания, в отличие от их стандартной установки на производственной линии, не является законной в глазах транспортного отдела. В нем говорится, что вы должны заменить всю фару, потому что линза и отражатель галогенной лампы будут давать неправильную диаграмму направленности при использовании с лампой HID.
Агентство по стандартам для водителей и транспортных средств, со своей стороны, публикует ряд правил безопасности, которым должны соответствовать все газоразрядные фары. Например, они должны быть оснащены системой промывки (если выходная мощность не менее 2000 люмен) и автоматической системой самовыравнивания (если не будет доказано, что ближний свет направлен правильно, как это было проверено в MoT).Они также должны быть настроены таким образом, чтобы ближний свет оставался включенным при включении дальнего света.
Лучше перейти на «лампочки для повышения производительности», полноценные версии ваших существующих, которые дают вдвое больше освещения на дороге, как по закону, так и гораздо дешевле — обычно они стоят от 20 до 30 фунтов за пару.
Помните, что если вы каким-либо образом измените освещение, вам нужно будет сообщить об этом своему страховщику.
ПРИБОР ИНСПЕКТОРА
Дэйв Поллард написал несколько руководств по Haynes и протестировал почти все автомобильные аксессуары — подробнее от Дэйва можно прочитать здесь.
ПОЛУЧИЛИ ПРОБЛЕМУ?
Отправьте свой вопрос по адресу [email protected] или напишите в Car Clinic, Driving, The Sunday Times, 1 London Bridge Street, London, SE1 9GF, с дневным номером телефона,
— вашим адресом и другими подробностями. о своей машине по возможности. Мы не можем ответить лично, поэтому не присылайте оригиналы документов или SAE. Консультации предоставляются без юридической ответственности.
Полное руководство TechASSIST по хранению, продаже и замене.
ELTA Automotive просит моторные компании и автосервисы учитывать, сколько они платят при покупке HID / газоразрядных ламп по запросу.
Несмотря на то, что цены на оригинальные лампы остаются высокими, командам разработчиков продукции ELTA удалось снизить затраты без ущерба для качества и производительности всего ассортимента HID. Итак, пришло время поставить HID на склад?
HID имеют средний срок службы 2000 часов по сравнению со стандартной лампой, который составляет от 450 до 1000 часов. Это составляет около
С тех пор популярность HID возросла, и все большее количество автомобилей, оснащенных ими, выходит на рынок независимого вторичного рынка.В конце концов, 90 000 миль ни в коем случае не являются «концом жизни» для современного автомобиля, особенно дорогих и престижных марок, которые обычно оснащены системами HID. В последние годы в компании ELTA наблюдается значительный рост спроса на заменяемые лампы HID, и ожидается, что эта тенденция сохранится. ELTA считает, что двигательные факторы могут извлечь выгоду из роста рынка запчастей, выбрав запасы более дешевых и высококачественных ламп HID для вторичного рынка в пользу заказа оригинальных запасных частей по запросу.
Лампы HID, которые становятся все более популярными в последние годы, заправлены газом ксеноном. Это придает им синий цвет. Слишком синие фары не разрешены к использованию на дорогах.
Просматривая описание лампы, щелкните вкладку «Спецификация», где вы найдете информацию о законности продукта.
Благодаря популярности HID-ламп, некоторые производители галогенов добавляют синее покрытие на стекло колбы, которое помогает тонировать свет и имитировать внешний вид HID-ламп. Иногда из-за этого лампы приобретают ярко-бело-синий цвет, что делает их непригодными для использования на дорогах.
Вы можете сделать покупки в нашем широком ассортименте галогенных ламп и ламп HID, чтобы найти множество ламп для автомобильных фар.
Ксеноновые фары, напротив, представляют собой новый тип света, популярность которого быстро растет как среди водителей, так и среди производителей.
Большинство автолюбителей согласятся, что уровень яркости, которую предлагает пара фонарей, является самым важным качеством для любого типа фар. С ксеноновыми фарами вы можете получить в три-пять раз больший уровень яркости, чем стандартные галогенные фары. Таким образом, HID — это самые яркие лампы для замены автомобильных фар на рынке.
Точно так же ксеноновые фары облегчают движение по проселочным дорогам после наступления темноты. Если длинная сельская дорога слабо освещена, яркость ваших ксеноновых огней сделает дорогу впереди более четкой. Более того, HID позволяют с полной уверенностью ездить по крутым извилистым холмам после наступления темноты.
Кроме того, HID облегчают чтение дорожных знаков на темных дорогах. Таким образом, вы будете лучше подготовлены для навигации по незнакомым маршрутам, которые могут содержать ухабистую местность и тупики.
Проще говоря, HID — лучшие лампы для фар для ночного вождения.
Таким образом, галогенные лампы — неэффективный вариант освещения.
В нерабочее время вождения, когда вокруг мало или совсем нет света, необходим дальний свет. В ранние осенние вечерние часы, когда небо медленно тускнеет, более уместен ближний свет, особенно на хорошо освещенных проездах и оживленных городских улицах.
При таких темпах людям, которые работают кладбищенскими сменами или живут в штатах, где ночные занятия требуют поездок на большие расстояния, пару галогенных фар, возможно, придется менять каждые шесть-восемь месяцев.
Точно так же фары, которые мы продаем нашим клиентам, не светят в окна встречных автомобилистов, потому что свет в нашем инвентаре концентрируется на земле, а не прямо вперед.
