Устройство и принцип работы ТНВД Denso
Со временем, из-за достаточного количества факторов, в том числе и морального устаревания. Устаревшие топливные насосы высокого давления (ТНВД), устройство которых значительно отставало от развития двигателей сталид потихоньку исчезать. По мере их исчезновения стали разрабатываться новые варианты насосов, и кампания Denso стала, и остается флагманом развития.
Denso разработали ТНВД, который подчиняется электронному блоку управлению. Благодаря такому решению удалось добиться ощутимого повышения точности дозировки топлива и значительного повышения равномерности и плавности работы двигателя.
На некоторых насосах от Denso можно найти быстродействующий клапан, устройство которого позволяет разделить на две фазы процесс впуска топлива в цилиндры, за счет чего значительно повышается качество сгорания топливной смеси. Также точная работа ТНВД способствует снижению выброса негативных веществ в атмосферу.
ТНВД densoЭлектронная система
Как правило, в таких электронных системах принято использовать насосы распределительного типа так как в них установлены дополнительные устройства.
Они регулируют положение дозатора и клапана автоматического опережения на впрыске топлива.
Блок управления ТНВД Denso и само его устройство очень похоже на принцип работы инжекторного двигателя и его ЭБУ. Блок управления воспринимает сигналы от большого количества датчиков, которые также присущи известному нам инжекторному двигателю. Это датчик положения педали акселератора, частоты вращение распределительного и коленчатого валов, температуры воздуха и прочие.
Зачем нужны сигналы
Эти сигналы обрабатывает блок управления и складываются в определенный посыл для топливного насоса после чего и отправляются туда. Получая сигнал, он обеспечивает соизмеримую подачу топлива в цилиндры, выбирает давление форсунки и, определяет нужный и лучший угол опережения впрыска. Система, основанная на датчиках довольно эффективна. К примеру, если на двигатель опускается дополнительная нагрузка, печка, например, или кондиционер, то ЭБУ моментально это замечает по поступающим сигналам и в режиме реального времени корректирует работу ТНВД так, чтобы компенсировать новую нагрузку.
Устройство системы
Устройство такого сложного электронного насоса начинается с самого главного — с исполнительного механизма. Принцип его основан на действии электрических магнитов, а задача заключается в изменении положения дозирующей муфты. Управляет ей непосредственно электронный блок. Теперь нужно понять устройство и разобраться в том, с каких же конкретно датчиков блок воспринимает сигналы, так как это может серьезно помочь в решении неполадок и диагностике появившихся проблем. В блок поступает информация с датчика начала впрыска, который расположен в одной из форсунок насоса Denso, с датчика ВМТ и частоты вращения коленчатого вала, он нашел себе место в головке блока. По этому же датчику водителю сообщаются и показания тахометра. Также участие принимают датчики массового расхода воздуха, температуры воздуха и температуры охлаждающей жидкости, положения педали газа. Далее, компьютер основываясь на заданных характеристиках и показаниях датчика создает сигналы, которые уходят в насос.
Если конкретнее, то эти сигналы получают механизм цикловой подачи топлива и механизм контроля опережения. Таким образом, работа ТНВД Denso корректируется в зависимости от режима работы: от холостого хода до работы на полную мощность. Для большей надежности каждый из механизмов получил встроенный потенциометр, который отправляет сигнал в обратную сторону для получения надежных сведений о положениях муфты и необходимого угла опережения.
Также в обязанности ЭБУ (электронный блок управления) на дизельном двигателем входит и контроль всех рутинных процессов. То есть его устройство позволяет с помощью тех же электронных сигналов полностью управлять, к примеру, стабилизацией частоты вращения коленчатого вала или же рециркуляцией охлаждающей жидкости. Помимо этого, в блоке также сохранены все оптимальные значения абсолютно всех показателей двигателя, сделано это для того, чтобы по мере изменения показателей в сторону от эталонных блок мог корректировать процессы, чтобы двигатель работал «идеально».
Также любопытно то, что Denso заложили в устройство ЭБУ программу быстрой диагностики всех систем мотора. Эта программа позволит контролировать и поддерживать работу двигателя при большинстве даже аварийных неполадок, чтобы машина даже в экстремальной ситуации не подвела своего хозяина. Соответственно если что-то случится с блоком управления, то тут уже ничего не поможет запустить двигатель и поехать.
Принцип роботы исполняющих механизмов
Чаще всего для ТНВД Denso устройство исполняющих механизмов представляет собой сложный электромагнит у которого поворотный сердечник. Конец этого сердечника особым образом соединяется с эксцентриком дозирующей муфты. Когда блок пускает по цепи электрический сигнал, то электромагнит его воспринимает и делает поворот сердечника на угол от 0 до 60 градусов, соответственно перемещая дозирующую муфту, которая и изменяет характеристики цикла подачи.
Опережение угла впрыска осуществляется также электромагнитом, только здесь это специальный клапан, который изменяет показатель давления топлива.
Клапан работает с огромной скоростью, он всегда либо открыт, либо закрыт. На скорость движения клапана влияет частота вращения распределительного вала. Когда электромагнитный клапан полностью открывается, то давление очень низкое, соответственного и угол опережения также уменьшается. Когда клапан закрывается все происходит с точностью наоборот. На положение клапана воздействует импульс из блока, а ЭБУ формирует его в соответствии с режимом работы двигателя и его температурными показателями. Чтобы компьютер мог определять момент начала впрыска топлива в одной из форсунок есть индукционный датчик подъема иглы форсунки.
Электромагнитные движущие механизмы
В различных видах ТНВД Denso в качестве исполняющих механизмов могут применяться различные электромагнитные устройства, моментные, линейные или шаговые электродвигатели. Они выполняют роль движущего механизма, то есть привода дозатора топлива в насосах. Рассмотрим несколько иной принцип работы электромагнитного клапана, чем был приведен ранее.
Для хорошей работы такой системы в корпусе каждой форсунки находится катушка возбуждения, на которую компьютер подает напряжение. Это делается для того, чтобы поддерживать постоянное напряжение в цепи независимо от остальных показателей. Ток, проходящий по этой цепи создает магнитное поле вокруг катушки возбуждения. В один момент, когда точка подъёма иглы достигает своего пика возникает мощный импульс, который сразу же передается в компьютер, который его анализирует и корректирует необходимый угол опережения впрыска. Также на коррекцию влияет и сохраненный в памяти блока эталонный сигнал, его значение учитывается при расчете соответствующих условий работы дизеля. Обработав сигнал, проанализировав и сравнив с эталонным вариантом, ЭБУ посылает обратный сигнал в форсунку. Клапан в форсунке соединён с автоматом, если конкретнее, то с его рабочей камерой. Когда автомат принимает определенный сигнал, то давление, что действует на поршень автомата повышается или уменьшается, и как результат поршень меняет свое положение вследствие чего изменяется и угол опережения.
Особенности работы ТНВД Denso
Далее, разберемся в устройстве непосредственно данного типа ТНВД от Denso. Мы уже разобрались в том, что всеми системами двигателя управляет ЭБУ, который к тому же еще и совмещен, т.е. ему подчиняются и все остальные системы мотора. Начнем с контура низкого давления. Обычно в таких системах применяется топливоподкачивающий насос шиберного типа, он также подчиняется компьютеру. В частности, давления топлива создаваемое им зависит от частоты вращения насосного колеса. Однако ЭБУ так корректирует его работу, что при увеличении частоты его вращения давление растет не пропорционально. В насосе есть отверстие, через которое топливо выходит на клапан, из чего следует, что клапан располагается в непосредственной близости от самого насоса. Клапан изменяет характер своей работы в зависимости от того, сколько топлива потребляет двигатель в данный конкретный момент времени. Соответственно при резком изменении условий работы двигателя, например, при резком разгоне, клапан четко на это отреагирует.
Пройдя клапан топливо попадает в соответствующие секции ТНВД и к устройству опережения впрыска.
Также в насосе существуют специальные дренажные отверстия. То есть, если давление, что создает насос слишком высоко для потребляемого в эту секунду топлива, то торцевая кромка поршня отодвигается и открывает эти самые отверстия. Они радиально расположены и благодаря этому солярка сливается обратно по этим каналам. Также очень интересной является система удаления воздуха и охлаждения насоса. В насосе существует специальный клапан дросселирующего перепуска. Топливо проходит сквозь этот специальный канал, в нем есть специальный подпружиненный шарик, который дает вытекать топливо только при наличии определенного его объёма. Это немного похоже на работу поплавковой камеры обычного карбюратора. Далее по каналу располагается дроссель очень маленького диаметра, который обеспечивает автоматический отвод воздуха из корпуса насоса. Собственно, весь контур именно низкого давления рассчитан на то, что под определенным воздействием через него всегда протекает определенное количество солярки.
Теперь пришло время контура высокого давления. Непосредственно созданием высокого давления занимаются специальные секции ТНВД с радиальным движением плунжеров. Эта секция включает в себя: башмаки с роликами, специальную соединительную шайбу, кулачковую шайбу и нагнетающие плунжеры. Крутящий момент, воспринимаемый от приводного вала, принимают соединительная шайба и специальные шлицевые соединения. Эти шлицевые пазы служат для того, чтобы сидящие в них ролики обеспечивали работу плунжеров соответственно виду кулачковой шайбы. То есть, сколько кулачков на шайбе столько и цилиндров в двигателе. Далее с помощью вала распределителя топливо попадает в разные плунжеры. Разбивается этот процесс на фазы. Во время фазы наполнения плунжеры выдвигаются, а запирающая игла переходит в свободное состояние тем самым открывая доступ топливу в камеру высокого давления. В фазе нагнетания давления игла запирается, а плунжеры изменяют свое положение тем самым увеличивая давление в камере высокого давления.
ТНВД Bosh (БОШ) топливный насос высокого давления
Группа компаний Bosch является одним из ведущих поставщиков различных технологий в области автомобилестроения. К числу наиболее востребованных видов выпускаемой продукции относятся различные модели ТНВД или топливных насосов высокого давления от Бош, которые используются в дизельных и карбюраторных бензиновых двигателях самых различных автомобилей, включая такие известные в России бренды, как Audi, BMW, Ford, Isuzu, Nissan, Opel, Volkswagen и многие другие. Поэтому нет ничего удивительного в том, что ТНВД Bosch заслуженно входит в число наиболее востребованных и широко применяемых систем и узлов разнообразных транспортных средств.
История создания
Первые модели дизельных двигателей были созданы в 90-е годы позапрошлого века Рудольфом Дизелем.
Силовая установка постоянно совершенствовалась, особенно сильным толчком к росту ее популярности стало изобретение топливного насоса высокого давления. Чрезвычайно серьезный вклад в его появление и совершенствование внес основатель концерна Bosch выдающийся немецкий инженер и руководитель Роберт Бош. Именно он создал в 20-е годы модель ТНВД, которая с незначительными усовершенствованиями и доработками активно используется и в настоящее время.
Следствием существенного роста эксплуатационных и технических свойств дизельных двигателей в целом и ТНВД в частности стало увеличение сферы их практического применения. В 50-60-е годы прошлого века силовые агрегаты на дизельном топливе устанавливаются на грузовых автомобилях и общественном транспорте, а в 70-е – на легковые автомобили массовых промышленных серий. Причина популярности дизельных двигателей состоит в сочетании высокого КПД с экономичностью и экологичностью работы. В значительной степени впечатляющие характеристики агрегата достигаются за счет ТНВД.
Очередным шагом, который еще больше расширил сферу применения дизельных двигателей, стало изобретение системы впрыска топлива Common Rail, также сделанное специалистами компании Bosch. Сегодня она используется на подавляющем большинстве выпускаемых транспортных средств, рассчитанных на использование в качестве горючего дизельного топлива. Логичным следствием этого является неуклонный рост продаж ТНВД Bosch, а также различных комплектующих, запасных деталей и частей к топливным насосам высокого давления, выпускаемых группой компаний из Германии. В настоящее время работниками концерна числятся почти 300 тыс. человек, а продукция Бош реализуется в 150 государствах мира.
Особенности и функциональное назначение ТНВД дизельного двигателя
ТНВД Бош выполняется стандартные для подобного узла дизельного двигателя функции. В их число входят:
· подача топлива под давлением к форсункам;
· дозирование горючего, учитывающее определенный водителем автомобиля режим работы;
· определение промежутков между циклами впрыска топлива в камеры сгорания.
Таким образом, именно топливный насос высокого давления отвечает за такие важные параметры эксплуатации дизельного двигателя, как расход топлива, устойчивость самовоспламенения, качество сгорания и т.д. Логичным следствием этого становится важность надежной и долговечной работы ТНВД, которые гарантируются качеством изготовления от Бош.
Важно понимать, что в современных условиях — после изобретения Common Rail, постоянного ужесточения экологических стандартов и стабильно высоких цен на топливо – роль ТНВД в дизельном двигателе еще более возрастает. Поэтому серьезные автомобилестроительные компании предпочитают приобретать и устанавливать топливные насосы от самых надежных и проверенных временем производителей, одним из которых является концерн из Германии Bosch.
Устройство ТНВД Bosch
Группа компаний Бош выпускает различные модели ТНВД. Стандартное устройство топливного насоса предусматривает наличие следующих основных деталей и частей:
· плунжерная пара, которая является главным рабочим узлом любого ТНВД;
· канавки и отверстия для подачи топлива к плунжерной паре;
· кулачковый вал, движение которого осуществляется за счет ремня ГРМ;
· центробежная муфта, которая устанавливается на кулачковый вал;
· толкатели поршня, предназначенные для передачи энергии кулачкового вала плунжеру;
· пружины, назначением которых выступает возврат поршня в исходное положение;
· клапаны нагнетательного типа, задача которых состоит в обеспечении перемещения горючего в правильном для работы дизельного двигателя направлении;
· штуцеры, зубчатые рейки, всережимный регулятор и другие комплектующие ТНВД.
Поэтому для производства поршня и втулки применяются высокопрочные стали и современное оборудование, обеспечивающее необходимый уровень обработки и точности изготовления деталей. Как следствие – зазор между элементами плунжерной пары в ТНВД Бош составляет 1-3 мкм. Неудивительно, что данный узел часто называют прецизионным. Термин буквально переводится как «высокоточный» и весьма красноречиво описывает высокотехнологичное изделие.
Принцип работы ТНВД Bosch
Несмотря на определенные различия в схеме работы различных моделей топливных насосов от Бош, можно выделить общий принцип их эксплуатации.
1. Исходная позиция поршня, располагающегося в нижней части втулки. Обеспечивается действием пружин.
2. Давление на плунжер со стороны кулачкового вала.
3. Перемещение поршня в верхнюю часть гильзы, в процессе которого в пространство над плунжером через каналы попадает топливо.
4. Дальнейшее движение плунжера нагнетает давление горючего, что ведет к срабатыванию клапана форсунок и впрыску топлива под давлением в камеры сжигания.
5. Завершающий этап работы ТНВД, заключающийся в перемещении поршня в исходное положение.
Важной особенностью выпускаемых сегодня концерном Bosch топливных насосов высокого давления выступает наличие большого количества разнообразной электроники. Установка современных датчиков в сочетании с приборами контроля и управления обеспечивают эффективность работы как ТНВД, так и дизельного агрегата в целом. За счет качественной высокоточной электроники достигается уменьшение расхода топлива и повышение качества его сжигания.
Виды ТНВД от Бош
Важным аргументом в пользу работы с концерном Бош для крупнейших мировых автопроизводителей выступает изготовление различных систем подачи топлива для дизельных двигателей. Речь в данном случае идет о следующих видах выпускаемой продукции:
· оборудование для традиционных систем впрыска топлива, предусматривающих установку ТНВД Bosch VE и VR различных модификаций;
· системы с насос-форсунками, которые устанавливаются на мало и средне литражных легковых автомобилях. Наличие нескольких ТНВД, каждый из которых обслуживает одну форсунку позволяет уменьшить размеры двигателя, повысить эффективность и уменьшить издаваемый в процессе эксплуатации шум;
· оборудование для системы Common Rail, которая заслуженно считается самой популярной на сегодняшнем рынке.
Причины ее востребованности очевидны и состоят в сочетании эффективности, экономичности и экологичности работы ТНВД и дизельного двигателя в целом.
Сегодня в каталоге продукции Бош представлены самые разные ТНВД моделей CP1, CP2, CP3, CP4, уже упоминавшиеся VE и VR, а также RP и т.д. Важно отметить, что концерн активно занимается разработкой новых модификаций топливных насосов высокого давления, что позволяет регулярно обновлять и дополнять модельную линейку выпускаемой продукции.
Регулировка, диагностика и ремонт
Любая модель ТНВД от Bosch представляет собой сложный и высокотехнологичный механизм. Качество и эффективность его работы в значительной степени определяются КПД всего дизельного двигателя. Поэтому регулировкой, диагностикой и, тем более, ремонтом топливного насоса целесообразно доверять профессионалам, обладающим как достаточным опытом и квалификацией, так и необходимым для сервисного и ремонтного обслуживания ТНВД оборудованием.
Не менее важно отметить, что все настройки ТНВД взаимосвязаны между собой, поэтому любое их изменение может крайне серьезно отразиться на самых разных эксплуатационных и технических параметрах работы топливного насоса.
Как следствие – самостоятельная регулировка допускается только в крайнем случае и при очень небольших корректировках в настройках. Намного правильнее при возникновении каких-либо проблем как можно быстрее обратиться в соответствующий сервисный центр, оснащенный необходимым для качественного выполнения работ оборудованием и имеющий штатный персонал достаточной квалификации.
Основания для проведения регулировки и ремонта
Необходимость обращаться в специализированный сервисный центр для регулировки, обслуживания и ремонта ТНВД Бош возникает при выявлении следующих проблем в работе дизельного двигателя:
· заметные перепады или снижение выдаваемой агрегатом мощности. Наиболее частыми причинами в этом случае выступает несвоевременность впрыска горючего или его подача разными по объему порциями;
· рост расхода топлива. Серьезная проблема, причиной которой может стать большой износ деталей ТНВД и двигателя, а также неправильная регулировка электроники, управляющей работой топливного насоса;
· увеличение уровня издаваемого шума или посторонние звуки при запуске и работе двигателя.
Чтобы определить характер неисправности в подобной требуется произвести диагностику двигателя и ТНВД на специальном стенде.
Этапы регулировки и обслуживания
Основными этапами сервисного, технического и ремонтного обслуживания ТНВД Бош являются такие:
1. Регулировка цикловой подачи. Позволяет добиться оптимального с точки зрения экономичности и экологичности режима работы дизельного двигателя.
2. Регулировка УОНП. Сложная технологическая процедура, которая может быть выполнена только на современном оборудовании в виде специального стенда.
3. Удаление воздуха из топливной системы. Данная операция выполняется при замене отдельных узлов ТНВД или после длительного простоя транспортного средства, оснащенного дизельным двигателем.
4. Смазка. Предпринимаемые в этом случае действия определяются в зависимости от модели топливного насоса и системы смазки дизельного агрегата.
5. Консервация. Предполагает использование специальных составов, предназначенных для защиты деталей ТНВД от коррозии, а находящегося внутри системы горючего – от загустевания.
Вывод
ТНВД от концерна Бош является одним из самых востребованных в современных условиях узлов, которые устанавливаются на автомобилях и других видах машин и механизмов, оснащенных дизельными двигателями. Популярность продукции группы компаний из Германии объясняется сочетанием высокого качества изготовления, отменных эксплуатационных свойств и разумной стоимости. Дополнительным плюсом ТНВД Bosch является разнообразие выпускаемых моделей топливных насосов высокого давления и их постоянное совершенствование.
Типичные проблемы дизельных топливных систем Bosch
Категория: Полезная информация.
Мы уже рассматривали распространённые неисправности дизельных топливных систем Denso и Delphi. Настала очередь самых популярных и любимых у белорусов Common Rail Bosch.
Так ли надёжны топливные системы Bosch, как принято считать?
Вообще, на вопрос о лучшей топливной аппаратуре нельзя ответить однозначно, всё зависит от того, по каким параметрам сравнивать.
Рассмотрим, за что хвалят дизельные системы питания Bosch и сравним по этим параметрам их с другими ведущими производителями.
Надёжность
Вопреки расхожему мнению обывателей, из систем подачи топлива самой надёжной считается не Bosch, а японская Denso.
Секрет в том, что даже при возникновении серьёзных неисправностей в работе двигателя, вроде поломки датчика распредвала и ТНВД создаёт минимальное давление, мотор с системой питания Denso запустится и позволит доехать до сервиса — конечно, уведомив владельца о проблеме загоревшейся ошибкой на приборной панели.
А вот автомобиль с Bosch при такой же поломке ЭБУ ТНВД посчитает, что создаваемого давления недостаточно и просто заглушит двигатель. К месту ремонта придётся эвакуировать или буксировать, и это проблема для отдалённых районов.
С другой стороны, если сравнивать надёжность немецкого производителя и американского Delphi, победит Bosch.
Да, для Delphi достаточно запчастей и они вполне распространены в Беларуси. Но беда их в требовательности к качеству топлива, а также в том, что, если ломается Delphi, это наносит колоссальный удар по бюджету владельца.
Скажем, выходит из строя подкачивающий насос и начинает «гнать» металлическую стружку по топливной системе.
Владелец Bosch сразу поймёт это по работе двигателя, а вот в случае Delphi видимых повреждений не будет. Точнее, они будут на том этапе, когда стружка уже забьёт форсунки.
В результате степень повреждения будет так велика, что придётся перебрать всю топливную систему от бака до форсунок.
Ресурс
В плане ресурса деталей топливной дизельной аппаратуры разных производителей всё неоднозначно.
Например, если сравнивать Delphi и Bosch, то отдельные прогрессивные идеи в плане конструкции аппаратуры доходят до немцев с некоторым опозданием.

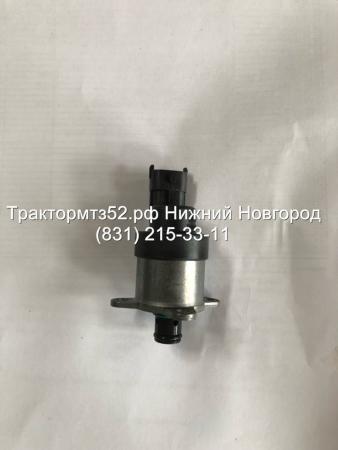

Так, в системах Delphi уже давным-давно регулятор давления (дозировочный блок) работает в условиях низкого давления, и это бережёт детали от преждевременного износа.
В Bosch же такое решение стали использовать не так давно, а до этого работали регуляторы с высоким давлением, что не лучшим образом отражалось на ресурсе.
Если сравнить конструкцию распылителей форсунок, то на иглах форсунки Delphi находятся винтовые канавки. Такая игла проворачивается постепенно и изнашивается равномерно — соответственно, ресурс её выше.
А вот на форсунках Bosch поверхность распылителя гладкая, соответственно при неравномерном износе такая деталь выйдет из строя быстрее.
Это типичная проблема форсунок Bosch — на боковой поверхности иглы появляются задиры. В результате игла с таким задиром подклинивает во время работы, впрыск топлива в камеру сгорания и сброс его в «обратку» становится неуправляемым.
Другой пример — аккумуляторы топлива, так называемые рейки. Раньше у Delphi они выглядели как длинная полая труба, но со временем производитель изменил конструкцию рейки, теперь она выглядит как шайба.
Это позволяет уменьшить площадь коррозирования, соответственно, деталь служит дольше.
А вот немецкий производитель не изменяет себе — аккумулятор так и остался в форме трубы. При этом известно, что ржавчина рейки быстро выведет из строя всю систему Common Rail из строя.
Ремонтопригодность
Тут, конечно, в сравнении с тем же Denso лидирует Bosch.
Надёжность японской топливной аппаратуры подтверждает то, что производитель закладывает ресурс в минимум 250 тыс. км при адекватном обслуживании. Но вот возможность ремонта форсунок и ТНВД Denso производителем не предусмотрена. Это не значит, что после возникновения проблемы форсунки и ТНВД отправляются на свалку, просто владельцу придётся хорошенько поискать мастерские, где возьмутся за восстановление этих топливных систем.
Для ремонта сервисмены буквально изобретают собственные технологии, на рынке появляются оригинальные и аналоговые запчасти — в частности, распылители форсунок и гидравлические клапаны, которые чаще всего и выходят из строя.
Выход из ситуации с поломкой Denso можно найти, но среди обывателей всё равно ходит стереотип об «одноразовости» японской топливной аппаратуры.
На этом фоне заманчиво выглядит технология ремонта топливной аппаратуры Bosch, которой свободно делится производитель.
С поиском запчастей для Common Rail Bosch тоже нет проблем, главное — не нарваться на подделку. Распылители, корпуса и форсунки в сборе, электромагниты, датчики и расходомеры — всё в свободной продаже.
- О том, как отличить оригинальные запчасти Bosch, мы писали здесь.
Относительно простая и надёжная конструкция отдельных элементов немецких топливных систем тоже радует производителей и позволяет сэкономить на ремонте.
Так, вышедший из строя подкачивающий насос можно снять для замены, не разбирая ТНВД, хоть он идёт с ним в сборе. При такой же проблеме в топливной аппаратуре Delphi придётся разобрать ТНВД, а затем собрать его обратно. Плюс обязательно промыть промыть топливную систему, присвоить новый корректирующий код, заменить изношенные детали в форсунках — и это уже совсем другая сумма ремонта.
Наконец, специалисты по дизельной топливной аппаратуре многие из рекомендуемых производителем технологий при ремонте Bosch просто опускают. Можно не менять детали строго по регламенту, а продолжать их эксплуатировать, если они в нормальном состоянии.
В результате дорогостоящий по идее ремонт аппаратуры Bosch дешевеет в несколько раз, что не может не радовать владельца.
По надёжности форсунки Bosch тоже выигрывают у Delphi. А ещё элементы топливных систем немецкого производителя охотно берут в ремонт многие СТО — они просто устроены, хорошо изучены и очень распространены.
- Подробнее о ресурсе и стоимости дизельных топливных форсунок разных производителей узнаете здесь.
Как продлить жизнь топливной системе Bosch
При эксплуатации форсунок и ТНВД «Бош» особое внимание владелец должен уделить таким моментам:
- использовать только качественное ДТ
- не добавлять в топливо модификаторы и присадки
- соблюдать рекомендуемые производителем интервалы обслуживания — в частности, иногда топливный фильтр приходится менять дважды за один межсервисный интервал
- проводить обслуживание и ремонт топливной системы только в специализированных «Бош Дизель» сервисах
Итого
Для наших реалий самым предпочтительным вариантом топливной дизельной аппаратуры остаётся Bosch.
Его охотно ремонтируют, с поиском запчастей нет проблем, сам производитель охотно предоставляет информацию по проверке подлинности деталей и руководства по сервису, а восстановление такой форсунки или ТНВД не ударит по кошельку владельца. Именно поэтому топливные системы Common Rail Bosch лидируют на рынке.
Но не стоит обольщаться: победа в категории «ремонтопригодность» не гарантирует надёжности и ресурсности — тут Bosch в той или иной степени свободно подвинули Denso и даже Delphi.
- О том, как владельцы убивают топливную систему дизеля, читайте здесь.
Топливные дизельные форсунки найдёте в нашем каталоге
Посмотреть запчасти в наличии
Метки: Неисправности топливной системы, Форсунки, ТНВД, DENSO, DELPHI, BOSCH, Common Rail
Топливный насос высокого давления (ТНВД): виды, устройство, принцип работы
Топливный насос (сокращенно ТНВД) предназначен для выполнения следующих функций — подачи горючей смеси под высоким давлением в топливную систему ДВС, а также регулирования его впрыска в определенные моменты.
Именно поэтому топливный насос считается наиболее важным устройством для дизельных и бензиновых двигателей.
Преимущественно ТНВД применяются, конечно же, в дизельных двигателях. А в бензиновых двигателях ТНВД встречаются лишь в тех агрегатах, на которых используется система непосредственного впрыска топлива. При этом насос в бензиновом двигателе работает куда с меньшей нагрузкой, поскольку такое высокое давление, как в дизеле не требуется.
Основные конструктивные элементы топливного насоса — плунжер (поршень) и цилиндр (втулка) малого размера, которые объединяются в единую плунжерную систему (пару), изготовленную из высокопрочной стали с большой точностью.
На самом деле изготовление плунжерной пары довольно трудная задача, требующая специальных высокоточных станков. На весь Советский союз был, если не изменяет память, всего один завод, на котором изготавливались плунжерные пары.
Как делают плунжерные пары в нашей стране сегодня можно увидеть в этом видео:
Между плунжерной парой предусматривается очень маленький зазор, так называемое прецизионное сопряжение.
Это отлично показано в видео, когда плунжер очень плавно, с зависанием под действием собственного веса входит в цилиндр.
Итак, как мы уже сказали ранее, топливный насос применяется не только для своевременной подачи горючей смеси в топливную систему, но и для распределения его через форсунки в цилиндры в соответствии с типом двигателя.
Форсунки – связующее звено в этой цепи, поэтому они соединены с насосом трубопроводами. С камерой сгорания форсунки соединяются нижней распылительной частью, оснащенной небольшими отверстиями для эффективного впрыска топлива с дальнейшим его воспламенением. Определить точный момент впрыска ТС в камеру сгорания позволяет угол опережения.
Типы топливных насосов
В зависимости от особенностей конструкции различают три основных типа ТНВД – распределительный, рядный, магистральный.
Рядный ТНВД
Этот тип топливного насоса высокого давления оснащается плунжерными парами, расположенными рядом друг с другом (потому и такое название).
Их количество строго соответствует количеству рабочих цилиндров двигателя.
Таким образом, одна плунжерная пара обеспечивает подачу топлива в один цилиндр.
Пары устанавливаются в насосном корпусе, в котором предусмотрены каналы входа и выхода. Запускается плунжер при помощи кулачкового вала, соединенного, в свою очередь, с коленвалом, от которого и передается вращение.
Кулачковый вал насоса, при вращении кулачками воздействует на толкатели плунжеров, заставляя их двигаться внутри втулок насоса. При этом поочередно открываются и закрываются впускные и выпускные отверстия. При движении плунжера вверх по втулке создается давление, необходимое для открывания нагнетательного клапана, через который топливо под давлением направляется по топливопроводу к определенной форсунке.
Момент подачи топлива и регулировка его количества, необходимого в конкретный момент времени может осуществляться либо с помощью механического устройства, либо с помощью электроники.
Такая регулировка нужна для корректировки подачи топлива в цилиндры двигателя в зависимости от частоты вращения коленчатого вала (оборотов двигателя).
Механическое управление обеспечивается за счет использования специальной муфты центробежного типа, которая закреплена на кулачковом валу. Принцип действия такой муфты заключен в грузиках, которые находятся внутри муфты и имеют возможность перемещаться под действием центробежной силы.
Центробежная сила изменяется с ростом (или уменьшением) величины оборотов двигателя, благодаря чему грузики либо расходятся к внешним краям муфты, либо снова сближаются к оси. Это приводит к смещению кулачкового вала относительно привода из-за чего и изменяется режим работы плунжеров и, соответственно, при увеличении частоты вращения коленвала двигателя обеспечивается ранний впрыск топлива, а поздний, как вы догадались, при снижении оборотов.
Рядные топливные насосы весьма надежны. Их смазка осуществляется моторным маслом, поступающим из системы смазки двигателя.
Они совершенно не привередливы к качеству топлива. На сегодняшний день применение таких насосов из-за их громоздкости ограничено грузовыми автомобилями средней и большой грузоподъемности. Примерно до 2000 года они применялись и на легковых дизельных моторах.
Распределительный ТНВД
В отличие от рядного насоса высокого давления, у распределительного ТНВД может быть либо один, либо два плунжера в зависимости от объема двигателя и, соответственно, необходимого объема топлива.
И эти один или два плунжера обслуживают все цилиндры двигателя, которых может быть и 4, и 6, и 8, и 12. Благодаря своей конструкции, в сравнении с рядными ТНВД, распределительный насос более компактен и меньше весит, и при этом способен обеспечить более равномерную подачу топлива.
К основному недостатку данного типа насосов можно отнести их относительную недолговечность. Распределительные насосы устанавливаются только в легковые автомобили.
Распределительный ТНВД может оснащаться различными типами приводов плунжера.
Все эти типы привода являются кулачковыми и бывают: торцевыми, внутренними, внешними.
Наиболее эффективными считаются торцевые и внутренние приводы, которые лишены нагрузок, создаваемых давлением топлива на приводной вал, вследствие чего они служат несколько дольше, нежели насосы с внешним кулачковым приводом.
Кстати, стоит отметить, что импортные насосы фирм Bosch и Lucas, наиболее часто использующиеся в автомобилестроении оснащены именно торцевым и внутренним приводом, а внешний привод имеют насосы серии НД отечественного производства.
Торцевой кулачковый привод
В этом типе привода, используемом в насосах Bosch VE, основным элементом является распределительный плунжер, предназначенный для создания давления и распределения топлива в топливных цилиндрах. При этом плунжер-распределитель совершает вращательные и возвратно-поступательные перемещения при вращательных движениях кулачковой шайбы.
Возвратно-поступательное перемещение плунжера осуществляется одновременно с вращением кулачковой шайбы, которая, опираясь на ролики, перемещается вдоль неподвижного кольца по радиусу, то есть, как бы обегает его.
Воздействие шайбы на плунжер обеспечивает высокое давление топлива. Возврат плунжера в исходное состояние осуществляется благодаря пружинному механизму.
Распределение топлива в цилиндрах происходит за счет того, что приводной вал обеспечивает вращательные движения плунжера.
Величина подачи топлива может быть обеспечена с помощью электронного (электромагнитный клапан) или механического (центробежная муфта) устройства. Регулировка осуществляется за счет поворота на определенный угол неподвижного (не вращающегося), регулировочного кольца.
Цикл работы насоса состоит из следующих стадий: закачка порции топлива в надплунжерное пространство, нагнетание давления за счет сжатия и распределение топлива по цилиндрам. Затем плунжер возвращается в исходное положение и цикл повторяется заново.
Внутренний кулачковый привод
Внутренний привод применяется в распределительных ТНВД роторного типа, например, в насосах Bosch VR, Lucas DPS, Lucas DPC. В таком типе насоса подача и распределение топлива осуществляется посредством двух устройств: плунжера и распределительной головки.
Распределительный вал оснащается двумя противоположно-расположенными плунжерами, которые обеспечивают процесс нагнетания топлива, чем меньше расстояние между ними, тем выше давление топлива. После нагнетания давления топливо устремляется к форсункам по каналам распредголовки через нагнетательные клапана.
Подачу топлива к плунжерам обеспечивает специальный подкачивающий насос, который может отличаться в зависимости от типа своей конструкции. Это может быть либо шестеренчатый насос, либо роторно-лопастной. Подкачивающий насос находится в корпусе насоса и приводится в действие приводным валом. Собственно, он прямо на этом валу и установлен.
Распределительный насос с внешним приводом рассматривать не будем, поскольку, скорее всего, их звезда близка к закату.
Магистральный ТНВД
Такой вид топливного насоса применяется системе подачи топлива Common Rail, в которой топливо перед тем, как поступить к форсункам сначала накапливается в топливной рампе.
Магистральный насос способен обеспечить высокую подачу топлива — свыше 180 МПа.
Магистральный насос может быть одно-, двух- или трехплунжерным. Привод плунжера обеспечивается кулачковой шайбой или валом (тоже кулачковым, разумеется), которые в насосе совершают вращательные движения, проще говоря, крутятся.
При этом в определенном положении кулачков, под действием пружины плунжер перемещается вниз. В этот момент происходит расширение компрессионной камеры, за счет чего в ней снижается давление и образуется разряжение, которое заставляет открыться впускной клапан, через который топливо проходит в камеру.
Поднятие плунжера сопровождается увеличением
Детские болезни. ТНВД Bosch на Камаз Евро-2
11.05.2019, Просмотров: 4149
Пора затронуть тему грузовых автомобилей, а именно остановиться на всеми знакомом автомобиле Камаз. За много лет производства, он претерпел огромное количество изменений и модификаций и честно говоря, я даже не могу сказать, что он в результате этого стал лучше.
Немного стал, но опять таки, его и без того капризный двигатель решили адаптировать под экологическую норму Евро-2. И тут сразу данную модификацию стали ненавидеть, как водители, так и ремонтники узнав, что это Евро-2, сразу отказываются браться за ремонт.
Почему так? Загвоздка именно в топливном насосе высокого давления. Из-за настроек под нормы Евро-2, на агрегат возложена задача по точной дозировке топлива в нужный период. Сам по себе мотор очень дымный, особенно при пуске, автомобиль дымит как паровоз до тех пор пока не прогреется. И чтобы этого не было, насос подаёт очень бедную смесь. И получается, что у автомобиля очень малый диапазон температур, при которых он без проблем заводится. По практическому опыту я бы сказал от -5 до +5. Да, это именно такая особенность насоса. Бедной смеси просто не хватает, чтобы запустить двигатель, и его приходится больше крутить стартером, и при этом держать педаль газа нажатой в пол. Со временем плунжера изнашиваются, подсаживаются и начинаются проблемы с пуском практически постоянно.
Мотор может на холодную завестись с пол оборота, а на горячую вовсе не заводится или наоборот.
Как мы уже знаем, на данной модификации автомобилей Камаз, ТНВД встречаются двух производителей — отечественного серии ЯЗДА и немецкого производства фирмы Bosch. Незнающие сразу воскликнут: «Лучше всего будет Bosch, это отечественный ТНВД проблемный» и т.д., ведь мы все привыкли, что немцы это всегда ассоциация со словом «качество». А вот и нет! В нашем случае, как раз ТНВД Bosch и есть тот самый виновник всех проблем с работой мотора Камаза. Давайте разбираться почему.
ТНВД Bosch представляет собой агрегат, с рядным расположением плунжеров и системой Common Rail. Как утверждают разработчики, он намного надёжнее, точнее дозирует смесь и от этого экономичный. Вот только немцы видимо забыли указать, что насос очень капризный к качеству топлива и масла. А мы ведь прекрасно знаем, какого качества у нас солярка. Наше «качественное» топливо, не сразу конечно, но убивает все фильтрующие элементы и водитель в основном просто не понимает в чём именно проблема.
И в результате, для ремонта нужна круглая сумма денег, так как импортные детали очень дорогие.
И вот водители, столкнувшиеся со всеми прелестями немецкого насоса, покупают отечественный и просто меняют его. Только это не всегда получается, так как не на всех двигателях имеются крепления для обоих нососов. Бывает, что когда не моторе стоит ТНВД Bosch, отечественный установить не получится, поэтому приходится эти крепления наваривать. Чтобы этого избегать, я рекомендую перед покупкой данного автомобиля с модификацией Евро-2, пересмотреть приоритеты и лучше всего приобрести с отечественным насосом.
Есть ещё одна проблема, связанная с обоими ТНВД — это система смазки. На таких Камазах ТНВД включены в общую систему смазки.
А двигатель Камаз очень проблематичный, в плане того, что там очень много резинок, постоянно что-то течёт, не удивительно, что и антифриз попадает в систему смазки и на щупе можно заметить два уровня. И как раз по этой причине тоже множество капризов с пуском и работой мотора связаны с попаданием в ТНВД масла вместе с антифризом.
Моему отцу приходилось некоторое время поработать на Камазе с немецкой топливной. Помимо того, что он плохо заводился, места мотор троил и очень часто глохнул. Во время того, как мотор очередной раз заглохнул, обнаружили, что рейка, которая прокручивает плунжера не двигается вообще, то есть получается, что все плунжера заклинили. Потом, когда двигатель остывает, рейка снова двигается и мотор заводится — чудеса! При этом на щупе двух уровней масла не было, вот только на ощупь оно было водянистым, что совершенно странно для масла. Решились его сразу заменить: слили масло, и пока откручивали поддон на его дне во время снятия были видны капельки антифриза. Сразу стало всё ясно.
Как оказалось, если в ТНВД попадает с маслом антифриз, на его плунжерах остаются отложения, которые очень трудно смыть, а когда их слишком много, при высокой температуре двигателя, их попросту заклинивает.
Чтобы Камаз можно было отогнать к месту ремонта в другой город, пришлось временно залить в систему охлаждения воду. Мастера полностью перебрали двигатель, заменили все резинки и залили новое масло, а места подачи масла в ТНВД отглушили так, чтобы в насос смазка с двигателя не поступало, а он смазывался тем, что в нём. Сам насос разбирался, промывался и теперь всё работает как надо. Я это говорю к тому, что лучше сразу отглушить подачу масла в насос, даже если в смазке мотора пока нет охлаждающей жидкости. Хуже не будет, зато вы отгородите и себя и свой кошелёк от проблем и лишних затрат.
1. Если момент впрыска насоса проверяется
на насосе, установленном на двигателе, после установки насоса на прежнее
место снимите отрицательную клемму аккумулятора и закройте генератор
переменного тока чистой тканью или полиэтиленовым мешком для того,
чтобы не допустить попадания в генератор топлива. |
| 2. Снимите трубопроводы форсунок. |
| 3. Установите механизм газораспределения до совмещения установочных отверстий, затем поверните коленвал на четверть оборота против часовой стрелки. |
| 4. На насосе отвинтите пробку, расположенную в задней части топливного насоса, в центре между подсоединениями трубопроводов форсунок. |
5. Вместо пробки ввинтите переходник с индикатором
часового типа. Установите измерительный наконечник индикатора в середине
хода и надежно затяните контргайку (см. рис. Индикатор
часового типа с переходником, установленный на топливном насосе Bosch). |
| 6. Медленно вращайте коленвал в обе стороны и наблюдайте за стрелкой индикатора, чтобы определить, что поршень топливного насоса находится в нижней мертвой точке. После установки поршня установите стрелку индикатора на ноль. |
| 7. Медленно вращайте коленвал в рабочем направлении до тех пор, пока блокирующий стержень коленвала не сможет быть установлен. |
| 8. Значение, показанное на индикаторе, должно быть равно заданному в технических характеристиках. Если необходимо произвести регулировку, ослабьте передние и задние гайки и болты крепления и медленно вращайте корпус насоса до того момента, пока индикатор не покажет требуемое значение, после чего затяните болты и гайки крепления насоса. |
| 9. Проверните коленвал на 1 и 3/4 оборота в рабочем направлении его вращения и, медленно поворачивая коленвал в разные стороны, установите индикатор часового типа на ноль. |
| 10. Медленно поворачивайте коленвал в рабочем направлении его вращения до тех пор, пока стержнем блокирования можно будет заблокировать коленвал. Повторно проверьте значение, измеренное индикатором часового типа. |
| 11. Если необходимо произвести повторную регулировку, ослабьте гайки и болты крепления насоса и повторите ранее описанные действия. |
| 12. Когда момент впрыска топлива отрегулирован, отвинтите переходник и снимите индикатор часового типа. |
| 13. Установите вместо переходника заглушку и надежно ее затяните. |
|
14. Установите трубопроводы форсунок, подсоедините аккумулятор и удалите воздух из топливной системы. |
— интернет-магазины и отзывы на насос высокого давления bosch на AliExpress
Отличные новости !!! Вы попали в нужное место для ТНВД bosch. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.
Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.
AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот топливный насос высокого давления BOSCH вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили инъекционный насос bosch на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.
Если вы все еще не уверены в ТНВД bosch и думаете о выборе аналогичного продукта, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.
А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести BOSCH Injection pump по самой выгодной цене.
У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.
Преимущества использования двойных ТНВД на дизельном двигателе.
Эпоха дизельных двигателей с электронным управлением привела к значительным прорывам в отношении производительности, эффективности и чистоты. Система впрыска Common Rail (настоящее чудо современной технологии топливных систем) позволила почти удвоить выходную мощность большинства мельниц Cummins, Duramax и Power Stroke с помощью простого программатора. Жидкотопливные горелки 21 века тише, плавнее, совершеннее и мощнее, чем любые из их механических, электронно-механических или гидравлически активируемых предшественников.
Тем не менее, у каждой системы впрыска есть свои пределы. И, в отличие от прошлогодних методов подачи топлива, самый простой способ добавить мощности (сверх того, что предоставляет программист) — это добавить более крупные форсунки.
Когда большие форсунки соединены с компьютерной калибровкой, требующей увеличенного времени (время включения форсунок), заводскому топливному насосу высокого давления, лежащему в основе системы Common Rail, может быть трудно справиться. Основное назначение насоса Common Rail — создание экстремального давления (выше 24 000 фунтов на квадратный дюйм), которое затем сохраняется в топливной рампе (ах) двигателя (отсюда и термин «common-rail»).Форсунки используют это топливо под давлением по мере необходимости (по команде), но с более крупными форсунками требуется больше топлива из рампы. Это часто приводит к низкому давлению в рампе, высокому уровню дыма и плохой работе, когда насос не успевает за ним. Суть в том, что низкое давление в рампе означает, что вы оставляете на столе мощность от 50 до 200 лошадиных сил, в зависимости от ваших модификаций.
Поскольку для использования форсунок всегда должно быть достаточное давление в рампе, энтузиасты могут установить модифицированный впрыскивающий насос, но кошачье мяуканье добавляет еще один насос к двигателю.Конфигурации с двумя насосами, которые часто называют двойными топливными баками, сдвоенными CP3 или сдвоенными топливными комплектами высокого давления, сейчас в моде. Системы с двумя насосами обычно имеют ременной привод, способные поддерживать давление в рампе, достаточное для выработки 1000 л.с., и благодаря насосам, разделяющим рабочую нагрузку, они чрезвычайно надежны.
Ознакомьтесь с методом, который стоит за всем безумием с двумя насосами ниже.
Мы доверяем Bosch
Bosch CP3 является наиболее часто используемым топливным насосом высокого давления на современных дизельных грузовиках с системой Common Rail.Его главные достоинства — надежность, высокая доступность и большой потенциал производительности. Несколько иные версии этого насоса входили в стандартную комплектацию двигателей Duramax ’01–’10 и ’03 — нынешних 5,9- и 6,7-литровых двигателей Cummins. Срок службы 200000 миль обычно гарантирован, но мы видели грузовики с пробегом 700000 миль, которые все еще раскачивали серийный CP3!
Удвойте свой потенциал
Сам по себе CP3 создает давление топлива от 24000 до 26000 фунтов на квадратный дюйм и может поддерживать грузовик, развивающий около 550 лошадиных сил на колесах.В сочетании со вторым (стандартным) поршневым насосом можно получить более 1000 лошадиных сил. Так было с LB7 Duramax, показанным здесь.
Больше рабочего объема, больше мощности
Насосы CP3 с большим рабочим объемом также существуют на вторичном рынке, а именно 10-миллиметровые и 12-миллиметровые «поршневые» CP3 от таких компаний, как Exergy Performance, Industrial Injection и Fleece Performance. Эти насосы с более высоким рабочим объемом часто комбинируются в установках с мегамощностью.С двумя насосами диаметром 12 мм энтузиасты могут поддерживать инжектор практически любого размера или уровня мощности, который они хотят.
Компания трех
Когда вы хотите увеличить мощность до 2000 лошадиных сил, иногда бывает недостаточно даже двух насосов CP3. Эта дикая установка существует на снегоходе Уэса Кусилека с двигателем Duramax, тянущем GMC 2500 HD 2007 года, известном на национальном уровне как «Cummins Killer». Используя нестандартную коробку передач собственной конструкции, три 10-миллиметровых поршня CP3 от Exergy Performance нагнетают топливо под давлением, которое направляется в одну основную топливную рампу, установленную над коробкой передач, прежде чем питать восемь очень жаждущих (больших) форсунок.Топливная система управляется автономным ЭБУ от Bosch Motorsports.
Два мозга лучше, чем один
Поскольку с завода не уезжал ни один грузовик с двумя ТНВД, при добавлении еще одного CP3 к смеси необходимо использовать какой-либо контроллер. Этот небольшой компьютер управляет вторым насосом высокого давления в комплекте Twin CP3 компании ATS Diesel.
«Новое не всегда значит лучше»
Обладая способностью создавать давление в рампе до 30 000 фунтов на кв. Дюйм, ТНВД Bosch CP4 (предлагается на моделях LML Duramax 11-17 года выпуска и Ford 6.7L Power Stroke) настолько эффективен, насколько это возможно, когда речь идет о сокращении выбросов и обеспечении максимально эффективного процесса сгорания. Хотя CP4 сделал шаг вперед с точки зрения удовлетворения потребностей производителей оригинального оборудования (как отмечалось выше, GM и Ford), на вторичном рынке его часто рассматривают как неудачу. Короче говоря, CP4 может быть последним и лучшим в отрасли, но его расход примерно на 20 процентов меньше, чем у CP3.
Гидравлические поршневые насосы
Из-за неспособности Bosch CP4 поддерживать большую мощность (оснащенные ими грузовики GM и Ford обычно не могут преодолеть отметку в 500 об / ч), несколько компаний послепродажного обслуживания предлагают комплекты сдвоенных насосов, в которые добавлен CP3.В сочетании со стандартным CP4 два насоса эффективно разделяют работу по созданию давления в рампе от 26 000 до 30 000 фунтов на квадратный дюйм. Это означает, что каждый насос подает на направляющую давление 15 000 фунтов на квадратный дюйм, что значительно упрощает срок службы каждого блока. Беспроигрышная комбинация: эти системы добавляют надежность и мощность. Показанный здесь CP3 установлен на Ford F-350 ’11 с 6,7-литровым двигателем Power Stroke и произведен компанией H&S Motorsports.
Twinning!
В отличие от систем Common Rail Bosch, установленных на грузовиках Duramax и Cummins той же эпохи, модель 6.4L Power Stroke (построенный с ’08 -’10) использует топливную систему Siemens. Несмотря на то, что насос высокого давления Siemens K16 не так популярен, как насосы Bosch, он уступает сопоставимому CP3 на 20 процентов. Когда два объединились, есть потенциал для получения более 1000 лошадиных сил. Топливная система Twin K16 высокого давления компании Elite Diesel Engineering показана выше.
Большие топливные рейки
В то время как фитинги топливной рампы с отверстиями являются нормой для Duramax и Cummins, для модели 6 доступны полные топливные рейки большей емкости.4L Power Stroke. Elite Diesel Engineering модифицирует эти рельсы на своих установках Stage 2, чтобы вмещать на 25 процентов больше топлива, чем на складе. Комплект компании также имеет увеличенные вход и выход. Идея большой топливной рампы состоит в том, чтобы в ждущей рампе было как можно больше топлива, чтобы оно могло достигать форсунок как можно быстрее.
Перекачка нефти
Хотя технически они не называются инжекторными насосами, тот же принцип применим к инжекторным двигателям HEUI, которым для активации форсунок требуется масло под высоким давлением.Цель та же самая с этими двигателями, работающими на масле: поддерживать больший объем в рельсе (в данном случае масляные рельсы), чтобы можно было использовать большую продолжительность (увеличенную ширину импульса форсунки) для получения большей мощности. На двигателях 7,3 л обычно устанавливаются друг на друга два заводских масляных насоса высокого давления, оба с шестеренчатым приводом. На изображении выше показано расположение двойного масляного насоса высокого давления Full Force Diesel в передней части двигателя Power Stroke на 7,3 л. Когда сдвоенные насосы используются на 6.0L Power Stroke, чаще встречается второй насос с ременным приводом.
Что такое топливный насос высокого давления? (с изображением)
Устройство, перекачивающее топливо в цилиндры бензинового или дизельного двигателя, известно как топливный насос высокого давления. Насос обычно приводится в движение цепным или зубчатым ремнем газораспределительного механизма, который приводится в движение шестернями коленчатого вала. Эта система также связана с распределительным валом, заставляя их переплетаться. В традиционных четырехтактных двигателях он вращается на половине скорости коленчатого вала, чтобы обеспечить правильное время процесса впрыска.Это происходит, когда вот-вот начнется такт сжатия цилиндра.
Топливные насосы в дизельных двигателях работают под высоким давлением.Эти устройства существенно отличаются от самого топливного насоса, который в первую очередь отвечает за поток топлива из своего контейнера или топливного бака.Это часть системы, в которой топливо выводится из бака и перекачивается по системе трубок к блоку двигателя. Затем топливный насос нагнетает топливо внутрь цилиндров.
Топливные насосы высокого давления должны работать в условиях высокого давления, чтобы система оставалась герметичной.В современных системах он находится на уровне 15 000 фунтов на квадратный дюйм или выше. По этой причине механики или инженеры, работающие с этими системами, особенно с дизельными, очень заботятся о личной безопасности. Сам топливный насос высокого давления может протолкнуть топливо в человеческое тело, нанося серьезный вред человеку.
В более крупных моделях концепция, известная как рядный впрыск является нормальной моделью.В этой системе поршни работают с дроссельной заслонкой, которая может создавать различные уровни мощности в двигателе. Все цилиндры вращаются одновременно, и количество всасываемого топлива регулируется методом регулировки объема.
В двигателях меньшего размера, например в двигателях легковых и легких грузовиков, используется распределительный насос для управления процессом впрыска топлива.Форсунка закачивает газ или дизельное топливо в топливопроводы, что позволяет контролировать объем топлива. Время процесса впрыска контролируется коленчатым валом. По сути, чем быстрее движется транспортное средство, тем больше топлива впрыскивается в двигатель внутреннего сгорания. Это может быть подчеркнуто добавлением турбонагнетателя или нагнетателя, который придает двигателю большую мощность.
Топливный насос высокого давления полностью управляется устройством, известным как регулятор .Регулятор прекращает подачу топлива в случае, если движущиеся части двигателя становятся слишком горячими и ставят под угрозу его жизнь. Это дает бонус в виде контроля скорости, которую может развивать автомобиль, в соответствии с местными законами.
Вам нужна система подачи вторичного воздуха?
Откуда люди постоянно думают, что их машины оснащены чем-то, что им на самом деле может не понадобиться? Возможно, мы можем обвинить Интернет и его форумы, заполненные механиками-креслами, в том, что они увековечивают идею о том, что тюнеры знают лучше, чем автопроизводители и эксперты по окружающей среде.Система вторичного впрыска воздуха, компонент выхлопной системы, часто является мишенью для тюнеров и гонщиков-любителей, потому что, похоже, существует некоторая путаница относительно ее истинного назначения.
Что бы ни говорили гении автомобильного маркетинга, двигатели просто не могут работать со 100-процентной эффективностью. Таким образом, всегда есть часть несгоревшего топлива (известного как углеводороды), которое не преобразуется в мощность двигателя во время процесса сгорания (который происходит во впускной камере, которая, по сути, является «первичной» системой впрыска воздуха, даже если нет действительно так это называется).Затем эти углеводороды просто сбрасываются с остальными выхлопными газами. Это происходит из-за беспорядочного, неточного, неустойчивого сочетания неизбежных механических дефектов в компонентах серийного двигателя, различий в качестве топлива, факторах окружающей среды, условиях движения и общем состоянии автомобиля. Поскольку углеводороды являются компонентом топлива, которое производит энергию, и они также являются одним из токсинов, измеряемых для определения уровней выбросов автомобиля, важно, чтобы они сжигались как можно больше.Так что, пока кто-то не найдет способ вытащить эти крошечные и почти незначительные частицы драгоценного ископаемого топлива из выхлопной трубы, отсеять их, как шахтер, добывающий золото, и ввести их обратно в двигатель, чтобы получить второй шанс продлить срок службы. это пойдет зря. И поскольку он тратится впустую, он загрязняет еще больше — двойной удар. По правде говоря, сгоревшее топливо менее токсично для окружающей среды, чем несгоревшее топливо, даже когда сжигание этого топлива вообще не дает энергии.
Объявление
Таким образом, система впрыска вторичного воздуха помогает убирать остатки.Для сжигания топлива нужен сжатый воздух, но, поскольку он выходит из двигателя, он в основном окружен газами. Насос для впрыска смога нагнетает воздух в выхлопную систему сразу после выпускного коллектора, чтобы помочь перехватить и сжечь несгоревшее топливо. Система крайне важна для того, чтобы автомобили соответствовали государственным стандартам выбросов. Итак, закон гласит, что вам нужна система вторичного впрыска воздуха.
Возникает вопрос: нужна ли автомобилю для работы система вторичного впрыска воздуха?
Строго говоря, нет.
Если в вашей машине нет насоса для смога, может произойти пара вещей. Если система была неаккуратно обойдена (например, деталь сразу заржавела, или, что более вероятно, как школьник с улицы прочитал в Интернете, что он получит еще несколько лошадиных сил), то это может фактически лишить трансмиссию выходной мощности. . Всякий раз, когда есть свободные концы, утечки или любой другой нелогичный воздушный поток, двигатель теряет мощность. (Воздух, вводимый смоговым насосом, встречается с выхлопными газами после того, как он выталкивается из двигателя, поэтому, если все работает должным образом, дымовой насос влияет на производительность автомобиля, потому что поддержание надлежащего давления во всей выхлопной системе имеет решающее значение для плавной работы.)
Тем не менее, в целом верно, что удаление «ненужных» электрических аксессуаров, таких как кондиционер и, да, дымовой насос, популярно среди гонщиков и спортивных компактных автомобилей, поскольку они снижают вес, а также устраняют источник утечки электроэнергии. , может обеспечить небольшой прирост мощности. Есть способы избавиться от насоса смога, чтобы вернуть себе несколько пони, но при этом поддержать крайне важное давление. Самый простой вариант — купить комплект специально для этой цели из каталога гоночных принадлежностей.Если бы модификация была сделана правильно (и обратите внимание, что «правильно» не означает «законно»), движок в основном был бы обманут, так что он никогда не узнал бы, что ему не хватает.
Это, конечно, при условии, что несколько дополнительных выемок на блоке двигателя важнее, чем быть разумно ответственным жителем нашей планеты.
.
