Что такое парктроник в автомобиле, принцип работы, выбор и установка парктроника

В данной статье мы расскажем о том, что такое парктроник в автомобиле, как он работает и как его установить своими руками. Если коротко, то парктроник или парковочный радар (в английской литературе Parking sensor) – это система датчиков с электронной системой оповещения, которая помогает водителю маневрировать в ограниченном пространстве. Если возникает опасность столкновения, то парктроник предупреждает водителя об этом с помощью звукового сигнала, а также выводит на дисплей расстояние до преграды.

Как работает парктроник

Принцип работы парковочного радара.

Датчики парковочного радара – это его «рабочие» чувствительные элементы, которые устанавливаются на заднем и переднем бампере. Датчики фиксируют препятствия на расстояниях от 2 м до 0,2 м, о чем и оповещают водителя посредством сигналов и вывода на дисплей.

Датчики парковочного радара работают при помощи ультразвуковых сигналов, которые отражаются от поверхностей вокруг автомобиля (кузова другой машины, пня, столба и пр.

). Датчики фиксируют эти отраженные волны и передают информацию в электронный блок парктроника. В блоке информация обрабатывается (по длине волны рассчитывается расстояние до преграды), а затем выводится на шкалу в виде плашек, либо на дисплей в виде цифр. Одновременно подается звуковой сигнал с помощью встроенного бипера. Чем ближе расстояние до преграды, тем чаще подается звуковой сигнал. Если расстояние меньше 30 см, то он становится непрерывным.

Если препятствие находится в зоне возможного столкновения, то водитель слышит сигнал и может увидеть на дисплее парктроника расстояние до преграды в метрах или сантиметрах. Однако, при недостаточном количестве датчиков парктроник может «не заметить» предметы малой толщины, либо попавшие в «мертвую зону».

Какой парктроник лучше выбрать

Четыре датчика в заднем бампере автомобиля

При выборе парктроника в первую очередь нужно ориентироваться на количество датчиков. Сейчас доступны модели на:

• Два или три датчика. Парковочные радары на 2 или 3 датчика по общему мнению являются устаревшими и малоинформативными. Чтобы перекрыть все возможные слепые зоны сзади должно быть как минимум четыре парковочных датчика.
• Четыре датчика. Все они устанавливаются на задний бампер. И такое количество достаточное, чтобы «увидеть» все, что происходит сзади автомобиля. Парктроники на 4 датчика весьма популярны из-за низкой цены, но не предоставляют информации о препятствиях впереди.
• Шесть датчиков. Большинство водителей считают оптимальным по сочетанию цены и информативности парктроники из шести датчиков (так называемые парктроники «по кругу»). Четыре устанавливаются на задний бампер, приблизительно на расстоянии 40 см друг от друга. Еще два монтируются в передний бампер. Такая схема установки парктроника обладает хорошей информативностью и надежностью. Современные модели имеют опцию отключения датчиков спереди или сзади. При желании водитель активирует датчики только на передней или задней части автомобиля.
• Восемь датчиков. Это дорогостоящие модели парктроников. Но многие начинающие водители выбирают именно их, так как парковочные радары на восемь датчиков обнаруживают любые препятствия. Использование парктроников с большим количеством датчиков имеет некоторые особенности. Часто при езде слишком чувствительный радар отвлекает водителя. Поэтому, устройства на восемь или десять датчиков в начале движения включаются приблизительно на 20 секунд. Далее они активируются только при торможении. Некоторые модели водитель может отключать кнопкой.

Читайте также: Что такое коробка передач CVT и чем она отличается от автоматической и роботизированной.

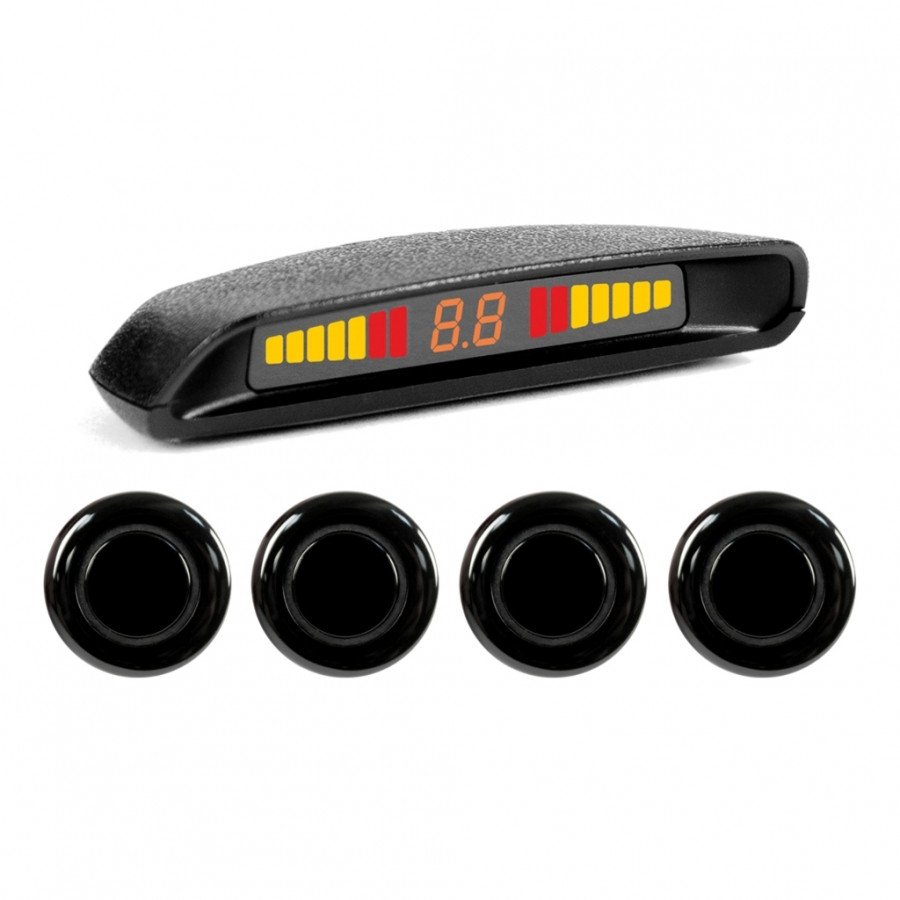

Современная модель парктроника с визуальной индикацией преград вокруг автомобиля.

Также при выборе парктроника нужно учитывать используемый способ индикации. Современные парктроники кроме звукового сигнала могут выводить информацию на:

• Дисплей. В этом случае расстояние представляется в сантиметрах или метрах.
• Шкалу. В этом случае расстояние представляется в виде полосок на шкале. Многие водители считают такой способ представления данных более удобным, так как изменения видны на индикаторе каждую секунду.

Новые и дорогие модели парктроников показывают на экране не расстояние, а саму преграду, а также траекторию движения автомобиля. Есть модели, фиксирующие и выводящие на дисплей температуру наружного воздуха, дату и время начала поездки. Другие модели «озвучены» человеческим голосом, который сообщает водителю расстояние до объекта. Также очень полезным новшеством считается проекция данных на лобовое стекло. В этом случае водителю не приходится переводить взгляд с дороги на дисплей или индикатор.

Видео о том, что такое парктроник

Читайте также: Что такое ESP в машине и как оно работает.

Как установить парктроник на машину

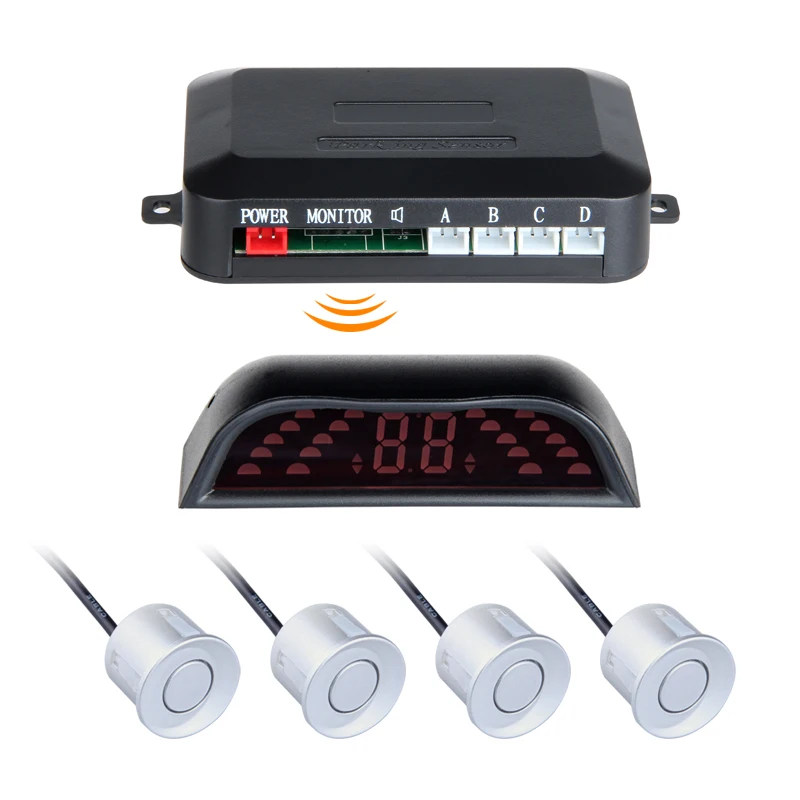

Комплект оборудования для установки парктроника на автомобиль: датчики, провода, дрель, шкала и управляющая плата.

Датчики парковочных радаров представляют собой небольшие цилиндры стального или черного цвета. Чтобы датчики слишком не выделялись на поверхности, их можно покрасить. По способу установки датчики делятся на:

• Врезные. В данном случае для установки необходимо высверливать отверстия в бампере. Размечаются места для установки на рекомендованном изготовителем расстоянии друг от друга (от 30 до 40 см). Отверстия просверливаются и в них устанавливаются датчики. Монтируется проводка, связывающая электронный блок, датчики и индикатор. Это самый распространенный и надежный способ установки парктроников.
• Подвесные и накладные. При установке некоторых моделей датчики просто приклеиваются. Большое число водителей критически относятся к такому способу крепления, потому что датчики иногда отклеиваются во время мойки. Однако, парктроники с накладными датчиками дешевы и просты в установке, поэтому имеют своих приверженцев среди водителей.

Похожие публикации

Как работает парктроник

Припарковаться в условиях большого города бывает непросто даже профессиональным водителям. Запарковать автомобиль без повреждений в условиях ограниченного пространства поможет парковочный радар (он же парктроник).

Что такое парктроник в автомобиле? Радар представляет собой систему из датчиков, крепящихся на бортах автомобиля. Они измеряют расстояние до ближайшего объекта, что позволяет избежать столкновения. Он пригодится, как начинающим водителям, ведь чаще всего у них возникают проблемы с парковкой, так и опытным автолюбителям. Радар парковки позволит «вписаться» даже в небольшое пространство между машинами.

Как работает парктроник? На бортах автомобиля (обычно на переднем и заднем бампере, иногда и по бокам) крепятся датчики, они сигнализируют о расстоянии до препятствия, информация об этом выдаётся на дисплее или в виде звукового сигнала.

Предлагаем рассмотреть устройство и принцип работы парктроника.

Устройство парктроника

Любая парковочная система состоит из нескольких составляющих:

• Ультразвуковых датчиков;
• Блока управления;
• Системы выведения данных (это может быть дисплей или небольшие динамики, встроенные в блок управления).

Количество датчиков может варьироваться в зависимости от модели от двух (как, например, у ParkAWay E-2B-ZV) до восьми и более (ParkAWay E-8W-ZV). Чем больше их, тем лучше. Дело в том, что при работе всего двух элементов неизбежно возникают «мертвые зоны» между ними и устройство может не среагировать на столб или дерево. Некоторые модели с двумя датчиками позволяют подключить дополнительные. Например, у радара ParkAWay E-2W-SH в комплекте два чувствительных элемента, но устройство поддерживает подключение четырёх. Приобрести дополнительные можно в нашем магазине.

Немного про устройство датчика парктроника. Он может быть врезным или накладным, с проводным или беспроводным способом подключения. Беспроводное соединение позволяет не тянуть провода через весь салон, однако и стоят такие устройства куда дороже.

Модели с дисплеем в комплекте, как у ParkAWay E-6W-D, значительно удобнее в использовании. Экран позволяет очно контролировать приближение препятствия.

Принцип работы пактроника

Принцип работы датчика парктроника довольно прост. Закрепленные элементы посылают ультразвуковой импульс. Он отражается от ближайшего препятствия и возвращается обратно. Блок управления определяет время за которое вернулся отраженный сигнал и уже, исходя из этого, рассчитывает и выдаёт информацию о расстоянии до ближайшего объекта. Данные выводятся на дисплей гаджета или в виде звукового сигнала в зависимости от конкретной модели.

Ещё одна функция блока управления – тестирование и самодиагностика работы системы. В случае поломки он подаст звуковой сигнал, говорящий о том, что устройство вышло из строя.

В зависимости от места размещения ультразвуковых элементов радары парковки могут быть передними и задними. Как работает передний парктроник? Передний радар парковки подразумевает расположение датчиков на переднем и заднем бампере, чаще всего в комплекте идёт шесть и более чувствительных элементов, четыре из них устанавливаются сзади, два оставшихся спереди. Принцип его функционирования полностью идентичен работе системы с задним расположением.

В некоторых устройствах есть возможность переключения между приёмом сигналов только передних или только задних чувствительных элементов.

Как пользоваться парктроником

Использовать парковочный радар достаточно просто. Важно, чтобы датчики были правильно установлены, точно в вертикальной плоскости, в ином случае устройство может воспринимать асфальт, как препятствие и сигнализировать о нём. В случае, если радар парковки не оснащён экраном (как модель ParkAWay E-4G-ZV), он будет сигнализировать о приближающемся препятствии с помощью звука. Чем оно ближе, тем громче будет звук бипера. Если расстояние достигло критической отметки (то есть 25-30 см), звук становится непрерывным.

Что показывает дисплей парктроника? Это зависит от типа экрана радара. Одними из самых распространенных и недорогих моделей являются устройства, оснащённые светодиодным дисплеем, меняющим цвет (речь идёт, например, о ParkAWay E-4B-SH). Если экран загорается зелёным светом, это сигнализирует о наличии препятствия, по мере приближения к нему, он становится красным. Дополнительно могут отображаться цифры, указывающие расстояние до объекта в метрах. Радары, оснащенные ЖК-экраном, стоят дороже. Дополнительно они могут быть оснащены камерой заднего вида.

Как итог всему вышесказанному, можно сказать, что наиболее приемлемой моделью парковочного радара можно считать вариант с 4-6 датчиками и светодиодным дисплеем.
Удачи на дорогах!

виды, схема и принцип работы

Парковка — одна из самых сложных и требующих максимальной концентрации ситуаций как для молодых, так и для опытных водителей. Столбики и боксы, на какие просят ориентироваться и в которые учат заезжать в автошколе, всегда одни и те же, а в реальности в конце каждой поездки (для некоторых это – несколько раз в день) нужно адаптироваться к новым условиям. И раз эта задача точно не из легких, к ее решению подходят серьезно не только автолюбители, но и автоконцерны и производители автозапчастей.

Что такое парктроник и для чего он нужен?

Парктроник, акустическая парковочная система (АПС) или парковочный радар, — это и есть то устройство, которое облегчит парковку. С ним становится проще понять габариты автомобиля и правильно сориентироваться в доступном для маневра пространстве.

Как работает ультразвуковой парктроник с шкалой на приборной панели

Из чего состоит АПС?

Работа радара невозможна без трех компонентов:

• Датчиков-излучателей, которые будут отправлять и принимать импульсы. Они – «глаза» системы.
• Электронного блока, анализирующего поступившие сигналы. Это – «мозг» прибора.
• Средств индикации: бипера, экрана или проектора – «голоса» устройства.

Какие бывают парктроники?

Несмотря на то, что цель у таких приспособлений одна, есть несколько вариантов систем, которые отличаются по ряду признаков.

По количеству датчиков. От их числа зависит не только сложность конфигурации парктроника, но и точность информации, которую сможет получить и передать устройство. У самых простых систем есть всего два или три датчика, и в их случае велик риск «не заметить» небольшое препятствие из-за обширных «мертвых зон». Оптимальным (и самым распространенным) вариантом считается парковочный радар с тремя или четырьмя датчиками — их крепят через 30-40 см друг от друга на задний бампер. А для тех, кому хочется полностью избежать неожиданностей, создали версии с шестью, восемью и даже десятью датчиками: такие крепят и сзади, и спереди (в соотношении 4х2, 4х4 и 6х4). Но такие версии подходят не всем: чтобы установить большое количество излучателей, на автомобиле должно быть достаточно места.

По типу оповещения. Базовый инструмент, помогающий водителю оценить доступное расстояние — это бипер. Как видно из названия, он подает звуковой сигнал, который учащается с приближением к препятствию. Со временем появилась и визуализация: некоторые системы умеют выводить происходящее на экран бортового компьютера в виде активной схемы со световой индикацией, а еще более продвинутые проецируют происходящее на лобовое стекло. Верх точности — версии, которые синхронизируются с камерами заднего вида. Так получается максимально подробная картина, что бывает полезно, когда возникают сомнения в исправности датчиков из-за наледи или пыли.

Работа датчиков ультразвукового парктроника на экране бортового компьютера

По способу установки. По этому признаку принято выделять три типа парктроников: врезные, накладные и подвесные. Но принципиальная разница есть лишь между первым и остальными двумя. Врезные датчики выглядят как небольшие шайбы, которые интегрируются в бампер — для этого в запчасти нужно сделать несколько отверстий. Такие парковочные радары автодилеры часто предлагают включить в комплектацию при покупке новой машины. И этот вариант, несмотря на высокую стоимость, выглядит привлекательно: на заводе датчики установят согласно стандартам конкретного концерна и окрасят точно в цвет кузова. Накладные и подвесные версии незаметны даже вблизи, поэтому их не нужно маскировать и легче установить: первые достаточно приклеить специальным составом с внутренней стороны бампера, а вторые закрепить на кронштейне или встроить в рамку госномера. Но это не единственное различие систем: у них разные алгоритмы работы.

По какому принципу работают датчики и другие части системы?

Врезные и подвесные датчики обычно действуют как эхолот, всем знакомый еще из школьной программы — так в пространстве ориентируются киты и летучие мыши. Если вкратце, то каждый радар посылает ультразвуковой импульс, который отражается от препятствия и возвращается, заставляя прибор посылать аудио- или видеосигнал водителю. А насколько тревожным он будет, зависит от того, как электронный блок оценит время между отправкой и рикошетом звука. Все датчики в системе работают синхронно независимо от их количества, поэтому водитель сразу же получает полную картину и может своевременно оценить обстановку и принять решение.

Накладные радары чаще всего бывают индукционными (из-за того, что они сделаны в виде длинной тонкой полосы, их еще называют ленточными). Здесь используется электромагнитная волна, которая меняет сопротивление с приближением препятствия: это позволяет электронному блоку вычислить расстояние до объекта и оповестить водителя. Правда, они способны сигнализировать только звуком и светом, без видеофиксации. Но такой недостаток компенсирует полное отсутствие «мертвых зон» — там, где расставленные на 30-40 см ультразвуковые датчики промолчат, индукционная лента забьет тревогу. Это особенно полезно, если на парковке есть ограничительные бетонные сферы или столбики. Еще одно преимущество – в точности: для ультразвукового радара минимальное расстояние до препятствия составляет 20 см, а для электромагнитного – 5 см.

Схема работы индукционного парктроника

Заключение

Отличия в алгоритмах работы, нюансах установки, точности и подачи сигналов, реализации систем разными компаниями влечет за собой огромный выбор устройств. При этом стоит помнить, что помочь с парковкой способно каждое из них. Поэтому, выбирая оптимальный вариант, в первую очередь ориентируйтесь на собственный комфорт и качество парктроника.

виды, схема и принцип работы

Парковка — одна из самых сложных и требующих максимальной концентрации ситуаций как для молодых, так и для опытных водителей. Столбики и боксы, на какие просят ориентироваться и в которые учат заезжать в автошколе, всегда одни и те же, а в реальности в конце каждой поездки (для некоторых это – несколько раз в день) нужно адаптироваться к новым условиям. И раз эта задача точно не из легких, к ее решению подходят серьезно не только автолюбители, но и автоконцерны и производители автозапчастей.

Что такое парктроник и для чего он нужен?

Парктроник, акустическая парковочная система (АПС) или парковочный радар, — это и есть то устройство, которое облегчит парковку. С ним становится проще понять габариты автомобиля и правильно сориентироваться в доступном для маневра пространстве.

Как работает ультразвуковой парктроник с шкалой на приборной панели

Из чего состоит АПС?

Работа радара невозможна без трех компонентов:

• Датчиков-излучателей, которые будут отправлять и принимать импульсы. Они – «глаза» системы.
• Электронного блока, анализирующего поступившие сигналы. Это – «мозг» прибора.
• Средств индикации: бипера, экрана или проектора – «голоса» устройства.

Какие бывают парктроники?

Несмотря на то, что цель у таких приспособлений одна, есть несколько вариантов систем, которые отличаются по ряду признаков.

По количеству датчиков. От их числа зависит не только сложность конфигурации парктроника, но и точность информации, которую сможет получить и передать устройство. У самых простых систем есть всего два или три датчика, и в их случае велик риск «не заметить» небольшое препятствие из-за обширных «мертвых зон». Оптимальным (и самым распространенным) вариантом считается парковочный радар с тремя или четырьмя датчиками — их крепят через 30-40 см друг от друга на задний бампер. А для тех, кому хочется полностью избежать неожиданностей, создали версии с шестью, восемью и даже десятью датчиками: такие крепят и сзади, и спереди (в соотношении 4х2, 4х4 и 6х4). Но такие версии подходят не всем: чтобы установить большое количество излучателей, на автомобиле должно быть достаточно места.

По типу оповещения. Базовый инструмент, помогающий водителю оценить доступное расстояние — это бипер. Как видно из названия, он подает звуковой сигнал, который учащается с приближением к препятствию. Со временем появилась и визуализация: некоторые системы умеют выводить происходящее на экран бортового компьютера в виде активной схемы со световой индикацией, а еще более продвинутые проецируют происходящее на лобовое стекло. Верх точности — версии, которые синхронизируются с камерами заднего вида. Так получается максимально подробная картина, что бывает полезно, когда возникают сомнения в исправности датчиков из-за наледи или пыли.

Работа датчиков ультразвукового парктроника на экране бортового компьютера

По способу установки. По этому признаку принято выделять три типа парктроников: врезные, накладные и подвесные. Но принципиальная разница есть лишь между первым и остальными двумя. Врезные датчики выглядят как небольшие шайбы, которые интегрируются в бампер — для этого в запчасти нужно сделать несколько отверстий. Такие парковочные радары автодилеры часто предлагают включить в комплектацию при покупке новой машины. И этот вариант, несмотря на высокую стоимость, выглядит привлекательно: на заводе датчики установят согласно стандартам конкретного концерна и окрасят точно в цвет кузова. Накладные и подвесные версии незаметны даже вблизи, поэтому их не нужно маскировать и легче установить: первые достаточно приклеить специальным составом с внутренней стороны бампера, а вторые закрепить на кронштейне или встроить в рамку госномера. Но это не единственное различие систем: у них разные алгоритмы работы.

По какому принципу работают датчики и другие части системы?

Врезные и подвесные датчики обычно действуют как эхолот, всем знакомый еще из школьной программы — так в пространстве ориентируются киты и летучие мыши. Если вкратце, то каждый радар посылает ультразвуковой импульс, который отражается от препятствия и возвращается, заставляя прибор посылать аудио- или видеосигнал водителю. А насколько тревожным он будет, зависит от того, как электронный блок оценит время между отправкой и рикошетом звука. Все датчики в системе работают синхронно независимо от их количества, поэтому водитель сразу же получает полную картину и может своевременно оценить обстановку и принять решение.

Накладные радары чаще всего бывают индукционными (из-за того, что они сделаны в виде длинной тонкой полосы, их еще называют ленточными). Здесь используется электромагнитная волна, которая меняет сопротивление с приближением препятствия: это позволяет электронному блоку вычислить расстояние до объекта и оповестить водителя. Правда, они способны сигнализировать только звуком и светом, без видеофиксации. Но такой недостаток компенсирует полное отсутствие «мертвых зон» — там, где расставленные на 30-40 см ультразвуковые датчики промолчат, индукционная лента забьет тревогу. Это особенно полезно, если на парковке есть ограничительные бетонные сферы или столбики. Еще одно преимущество – в точности: для ультразвукового радара минимальное расстояние до препятствия составляет 20 см, а для электромагнитного – 5 см.

Схема работы индукционного парктроника

Заключение

Отличия в алгоритмах работы, нюансах установки, точности и подачи сигналов, реализации систем разными компаниями влечет за собой огромный выбор устройств. При этом стоит помнить, что помочь с парковкой способно каждое из них. Поэтому, выбирая оптимальный вариант, в первую очередь ориентируйтесь на собственный комфорт и качество парктроника.

виды, схема и принцип работы

Парковка — одна из самых сложных и требующих максимальной концентрации ситуаций как для молодых, так и для опытных водителей. Столбики и боксы, на какие просят ориентироваться и в которые учат заезжать в автошколе, всегда одни и те же, а в реальности в конце каждой поездки (для некоторых это – несколько раз в день) нужно адаптироваться к новым условиям. И раз эта задача точно не из легких, к ее решению подходят серьезно не только автолюбители, но и автоконцерны и производители автозапчастей.

Что такое парктроник и для чего он нужен?

Парктроник, акустическая парковочная система (АПС) или парковочный радар, — это и есть то устройство, которое облегчит парковку. С ним становится проще понять габариты автомобиля и правильно сориентироваться в доступном для маневра пространстве.

Как работает ультразвуковой парктроник с шкалой на приборной панели

Из чего состоит АПС?

Работа радара невозможна без трех компонентов:

• Датчиков-излучателей, которые будут отправлять и принимать импульсы. Они – «глаза» системы.
• Электронного блока, анализирующего поступившие сигналы. Это – «мозг» прибора.
• Средств индикации: бипера, экрана или проектора – «голоса» устройства.

Какие бывают парктроники?

Несмотря на то, что цель у таких приспособлений одна, есть несколько вариантов систем, которые отличаются по ряду признаков.

По количеству датчиков. От их числа зависит не только сложность конфигурации парктроника, но и точность информации, которую сможет получить и передать устройство. У самых простых систем есть всего два или три датчика, и в их случае велик риск «не заметить» небольшое препятствие из-за обширных «мертвых зон». Оптимальным (и самым распространенным) вариантом считается парковочный радар с тремя или четырьмя датчиками — их крепят через 30-40 см друг от друга на задний бампер. А для тех, кому хочется полностью избежать неожиданностей, создали версии с шестью, восемью и даже десятью датчиками: такие крепят и сзади, и спереди (в соотношении 4х2, 4х4 и 6х4). Но такие версии подходят не всем: чтобы установить большое количество излучателей, на автомобиле должно быть достаточно места.

По типу оповещения. Базовый инструмент, помогающий водителю оценить доступное расстояние — это бипер. Как видно из названия, он подает звуковой сигнал, который учащается с приближением к препятствию. Со временем появилась и визуализация: некоторые системы умеют выводить происходящее на экран бортового компьютера в виде активной схемы со световой индикацией, а еще более продвинутые проецируют происходящее на лобовое стекло. Верх точности — версии, которые синхронизируются с камерами заднего вида. Так получается максимально подробная картина, что бывает полезно, когда возникают сомнения в исправности датчиков из-за наледи или пыли.

Работа датчиков ультразвукового парктроника на экране бортового компьютера

По способу установки. По этому признаку принято выделять три типа парктроников: врезные, накладные и подвесные. Но принципиальная разница есть лишь между первым и остальными двумя. Врезные датчики выглядят как небольшие шайбы, которые интегрируются в бампер — для этого в запчасти нужно сделать несколько отверстий. Такие парковочные радары автодилеры часто предлагают включить в комплектацию при покупке новой машины. И этот вариант, несмотря на высокую стоимость, выглядит привлекательно: на заводе датчики установят согласно стандартам конкретного концерна и окрасят точно в цвет кузова. Накладные и подвесные версии незаметны даже вблизи, поэтому их не нужно маскировать и легче установить: первые достаточно приклеить специальным составом с внутренней стороны бампера, а вторые закрепить на кронштейне или встроить в рамку госномера. Но это не единственное различие систем: у них разные алгоритмы работы.

По какому принципу работают датчики и другие части системы?

Врезные и подвесные датчики обычно действуют как эхолот, всем знакомый еще из школьной программы — так в пространстве ориентируются киты и летучие мыши. Если вкратце, то каждый радар посылает ультразвуковой импульс, который отражается от препятствия и возвращается, заставляя прибор посылать аудио- или видеосигнал водителю. А насколько тревожным он будет, зависит от того, как электронный блок оценит время между отправкой и рикошетом звука. Все датчики в системе работают синхронно независимо от их количества, поэтому водитель сразу же получает полную картину и может своевременно оценить обстановку и принять решение.

Накладные радары чаще всего бывают индукционными (из-за того, что они сделаны в виде длинной тонкой полосы, их еще называют ленточными). Здесь используется электромагнитная волна, которая меняет сопротивление с приближением препятствия: это позволяет электронному блоку вычислить расстояние до объекта и оповестить водителя. Правда, они способны сигнализировать только звуком и светом, без видеофиксации. Но такой недостаток компенсирует полное отсутствие «мертвых зон» — там, где расставленные на 30-40 см ультразвуковые датчики промолчат, индукционная лента забьет тревогу. Это особенно полезно, если на парковке есть ограничительные бетонные сферы или столбики. Еще одно преимущество – в точности: для ультразвукового радара минимальное расстояние до препятствия составляет 20 см, а для электромагнитного – 5 см.

Схема работы индукционного парктроника

Заключение

Отличия в алгоритмах работы, нюансах установки, точности и подачи сигналов, реализации систем разными компаниями влечет за собой огромный выбор устройств. При этом стоит помнить, что помочь с парковкой способно каждое из них. Поэтому, выбирая оптимальный вариант, в первую очередь ориентируйтесь на собственный комфорт и качество парктроника.

Парктроник – что это такое в машине – фото и видео

Что такое парктроник в машине?

Абсолютное большинство современных автомобилистов отдают предпочтение этому полезному устройству.  Очень часто, особенно водители – новички, испытывают трудности с паркованием своего автомобиля. Борются с волнением и страхом навредить своему или рядом стоящему автомобилю, а все эти волнения напрасны, если снабдили свой автомобиль парктроником.

Парктроник призван помогать автомобилистам в самых неудобных и сложных ситуациях – например когда необходимо припарковаться задом к стене или другой машине и нет возможности визуально оценить расстояние до препятствия. Установив парктроник в своей машине, вы значительно облегчите себе процесс парковки, даже в самых неудобных для этого местах, сможете уберечь свой автомобиль от случайных повреждений, а себя от растрат, связанных с подобными неприятностями. Поэтому многие отдают предпочтение системе комфортного паркования парктроник и что это такое знают не понаслышке.

Парковочный радар, или же акустическая парковочная система (АПС) устанавливается с целью обеспечения облегченного маневрирования и предотвращения столкновений во время парковки и движения автомобиля. «Умная» система способна распознать все объекты, которые находятся в зоне плохо просматриваемой водителем, и те, которые с водительского места рассмотреть и вовсе невозможно. Система звуками и (или) графически сообщает водителю о том, что автомобиль приближается к препятствию, а предупрежденный водитель выполняет необходимые маневры по предотвращению столкновения.

Первыми парктрониками были обустроены автомобили высокого класса, очень популярных брендов. Это новое изобретение моментально нашло позитивные отклики владельцев дорогих автомобилей, и стало очень популярным. Сейчас же, благодаря масштабному производству, парктроники устанавливаются многими производителями. Если же на автомобиле нет парктроника, то его можно будет без проблем установить в любом автомобильном сервисе. Если же Вы имеете навыки ремонта автомобиля, или же знакомы с обслуживанием, то можно осуществить процедуру установки парктроника и самостоятельно, предварительно подобрав нужный Вам вид парковочной системы.

Это интересно:

Как устроен парктроник?

Устройство парктроника довольно просто, и его можно разделить на несколько составляющих. Это блок индикации, блок управления и специальные датчики. Существуют модели, в которых блок управления единый. Индикационным блоком в этом случае может быть, как зуммер, так и светодиодный или жидкокристаллический дисплей.

Так что же такое парктроник, и на чем основан его принцип действия. В основе работы акустической парковочной системы – находятся свойства звуковых волн. Ультразвуковой радар способен правильно определить расстояние от бампера автомобиля до самого близкого препятствия. Система передает импульс при помощи передающего устройства, достигнув препятствия, он отражается. Устройство получает отраженный сигнал, и при помощи контролера, на основе времени прохождения луча до преграды и обратно, вычисляет расстояние до препятствия.

Информация о расстоянии между автомобилем и препятствием моментально отображается на дисплее. Обычно его крепят к приборной панели автомобиля или зеркалу заднего вида. При желании, его можно вмонтировать в любое другое место. Также система оснащена динамиками, которые предупреждают водителя звуком. Обычно парктроник издает первые сигналы, когда автомобиль приближается к объекту ближе, чем на 1-2 метра. Если препятствие находится на расстоянии 0,1-0,4 м – сигнал не прекращается до того момента, пока причина реагирования системы не будет устранена.

Если вы включаете заднюю передачу и начинаете движение назад, то одновременно с задней передачей включается и парктроник. Система с датчиками, установленными на заднем бампере, будет получать питание от цепи фонаря заднего хода.

Если же в автомобиле устроены угловые или передние датчики парктроника, то включение системы происходит тогда, когда автомобиль движется с низкой скоростью, а именно до 20 км/ч.

Установить парковочный радар не сложно – обычно вдоль кузова автомобиля прокладывается провод, который обеспечивает соединение блока индикации с датчиками. Кроме того, существуют и беспроводные системы. Такой вид парктроника устанавливать намного удобнее, чем проводной.

Каких видов бывают парктроники?

Ультразвуковые системы парковки полюбились большинству жителей СНГ и России. Хотя, многие еще не до конца разобрались с понятием парктроник и что это такое в машине. А также, каких видов они бывают. Работа парктроника может быть основана на работе или ультразвуковых или электромагнитных волн. Давайте рассмотрим, как устроены такие парктроники и в чем их отличие.

Ультразвуковые парктроники, как правило, устанавливаются на бампер. Такой вид парковочной системы определяет расстояние до ближайших препятствий с помощью отраженного от этих объектов ультразвука. Это похоже на принцип работы эхолота. Сначала система фиксирует приближающийся объект, потом происходит генерирование количества движения (чаще всего – ультразвукового). После этого датчик воспринимает отраженный звуковой сигнал. Дистанция до препятствия рассчитывается на основе времени, которое измеряется электронным блоком, и скорости отраженного сигнала. Прежде чем вывести данные на дисплей, происходит опрос нескольких датчиков. В результате радар с помощью сигналов оповестит о приближении к объекту.

Стандартная система включает в себя два датчика, которые установлены на задний бампер. Еще есть парктроники с 4 датчиками. Они предназначены для контроля за «слепыми зонами». Кроме того существуют и сложные парктроны – с 6 или 8 датчиками, которые устанавливаются на оба бампера. Рынок парковочных систем может предложить очень неординарные решения – существуют парктроники, в которых датчики нужно крепить к боковым сторонам машины. Сегодня, именно ультразвуковой радар, составляет основную массу парковочных радаров.

Вторым видом акустической парковочной системы является электромагнитный парктроник. В нем главную роль играет специальная лента с напылением металла. Она – датчик, т.е. сердце системы. Обычно она приклеивается внутри машины, с тыльной стороны бампера. Металлизированная лента отвечает за создание электромагнитного поля. Когда в зоне этого поля появляется какой-либо объект, то это вызывает «раздражение» и система оповещает водителя о препятствии.

Наиболее популярным электромагнитным парктроником считается АПС компании Audi (марка DP1). Такой вид парктроников обычно устанавливает большинство американцев и европейцев.

Это основные принципы, на которых основана работа парктроников, а в своем разнообразии, на сегодняшний день, они могут быть различными. Парктроники укомплектованные камерой заднего вида одни из самых удобных моделей. Таким образом, водитель не только получает звуковые предупреждения, но и может видеть, что происходит сзади автомобиля. Камера дает полный обзор и хорошую картинку. При этом, звуковые датчики, подают сигналы, озвучивая водителю расстояние до преграды.

Беспроводные системы парктроников – просты установке, отсутствие проводов отменяет работу для их монтирования. Чем сильно облегчает процесс установки прибора в автомобиль.

Какие существуют особенности пользования парктроником?

Изучив достаточно информации о парковочной системе, просмотрев парктроник на фото, вы определились с выбором и установили чудо-прибор в свой автомобиль. Следует при этом помнить, что техника нуждается в заботе человека. И чтобы его работа была безотказной и корректной, необходимо учитывать нижеперечисленные нюансы, и стараться их предотвращать. Проблемы, в работе парктроника могут создавать:

• налипшая на датчиках грязь, лед и снег;
• если автомобиль движется по неровной дороге или по наклонной;
• пересеченная местность так же может спровоцировать обманчивые сигналы;
• повышенный шум;
• неблагоприятные погодные условия;
• радио;
• вмятины и дыры в асфальте;
• не закрытые канализационные люки;
• острые или тонкие предметы.

Обязательно возьмите это себе на заметку и не полагайтесь 100% на технику, ведь она не всегда может обеспечить вашу безопасность.
