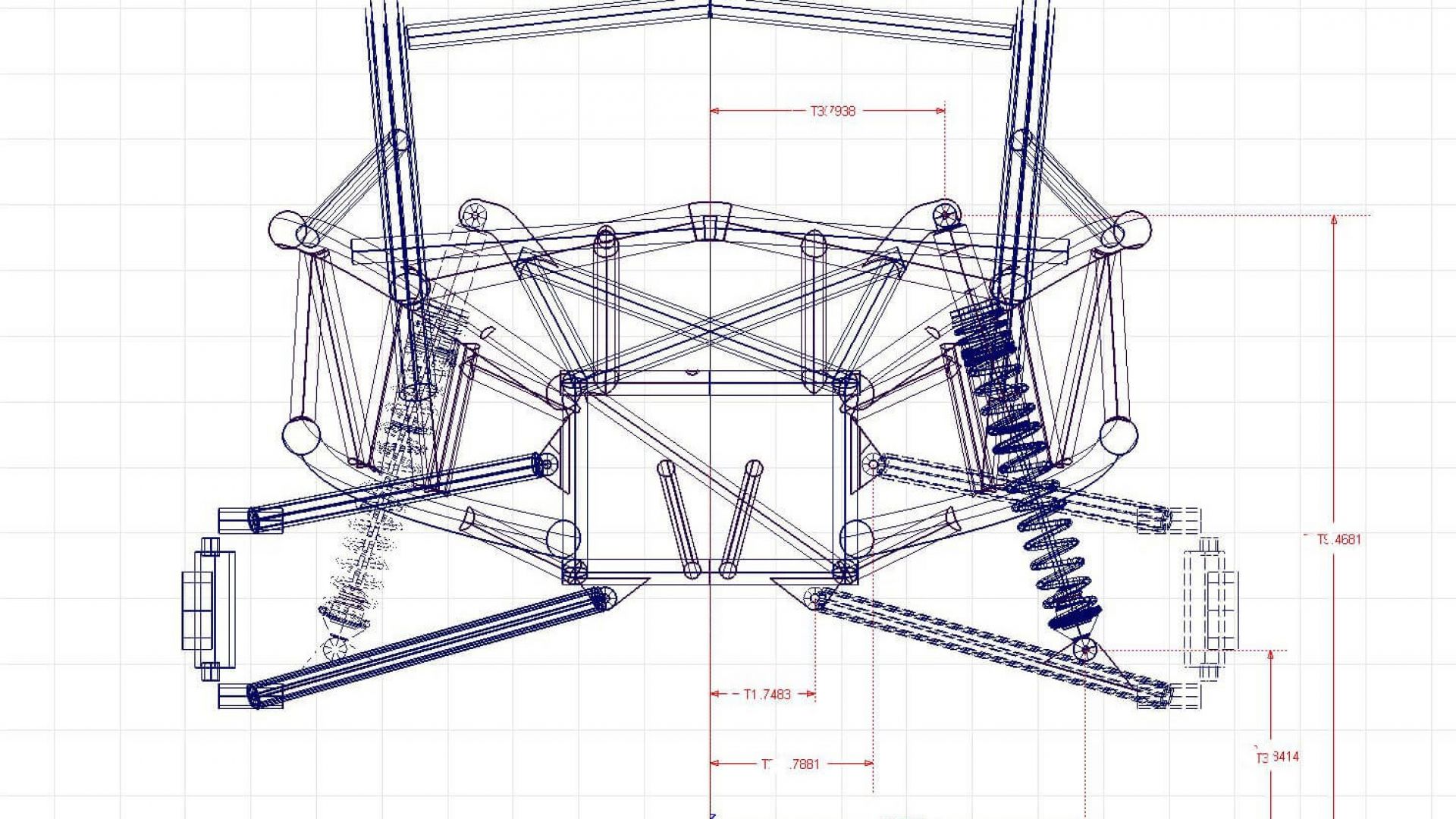

Общий вид готового багги :

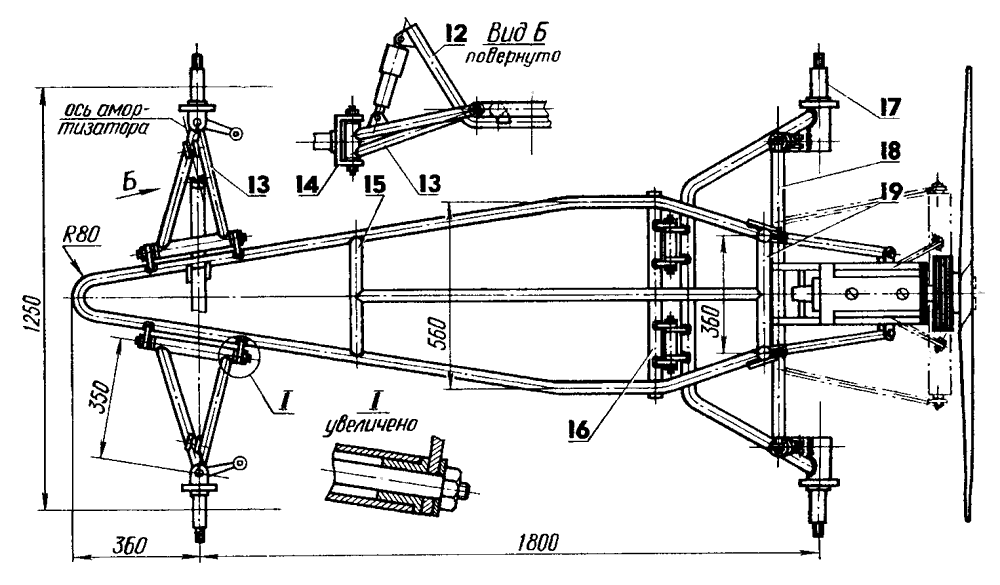

Рама багги:
На гоночных автомобилях она не только базовый элемент всей конструкции, но и еще каркас безопасности. Как показали выступления на соревнованиях, рама «Багги» должна надежно защищать водителя и в столкновениях, и при опрокидывании.
Прежде чем браться за изготовление рамы, советуем вначале внимательно познакомиться с ее конструкцией показанной на рисунке ниже :
На рисунке обозначены основные элементы рамы:
1 — задняя дуга безопасности,
2 — задний откос,
3 — кронштейн крепления заднего рычага,
4 — кронштейн крепления сиденья,
5 — втулка крепления рычага переключения передач,
6-а — кронштейн крепления нижнего рычага передней подвески,
6-б — кронштейн крепления верхнего рычага передней подвески,
7— кронштейн крепления верхнего конца амортизатора передней подвески,
8 — пластина крепления рулевого механизма,
9 — кронштейн крепления рулевого вала.
Согласно размерам, приведенным на рисунках, заготовьте отрезки стальных цельнотянутых бесшовных труб наружным 20, 25, 30 и 35 мм и толщиной стенки 2 мм. Их длину надо предварительно определить по шаблонам. Чтобы места сгибов получились без гофр, трубы следует плотно набить песком, нагреть газовой горелкой или паяльной лампой и только потом гнуть. Каждая деталь подгоняется по месту и слегка прихватывается сваркой. Эта промежуточная операция позволит оценить всю конструкцию в целом, и если возникнет необходимость, то исправить допущенные ошибки. Только после того, как убедитесь, что все детали рамы установлены правильно и впритык, можно приступать к окончательной сварке всей конструкции. Проследите, чтобы сварка элементов была качественной, с полной проваркой каждого шва по периметру. Во избежание деформации при сварочных работах пользуйтесь стапелем (жесткой рамой) и струбцинами.
Для обеспечения быстрой эвакуации автомобиля с трассы спереди и сзади к раме необходимо приварить буксировочные проушины 40 мм.
Далее заготовьте втулки и кронштейны, но приваривать их к раме пока не нужно. Эту операцию выполните лишь после того, как будут изготовлены элементы переднего и заднего мостов и рулевого управления.
Передний мост
Он имеет независимую подвеску на двойных поперечных рычагах и упругих элементах, совмещенных с амортизаторами. Такая схема позволяет получить большой ход колеса по вертикали, что очень важно на кроссовых трассах.
На рисунке выше цифрами обозначены:
1 — элемент крепления ступицы переднего колеса,
2 — колесо,
3 — амортизатор,
4 — тормозной шланг,
5 — верхний рычаг,
6-а — кронштейн крепления нижнего рычага передней подвески,
6-б — кронштейн крепления верхнего рычага передней подвески,
7 — корпус машины,
8 — нижний рычаг,
9 и 11 — элементы стойки переднего колеса,
10 — кронштейн крепления амортизатора,
12 — поворотная цапфа переднего колеса.
Для переднего моста вы можете использовать готовые узлы и детали от передней подвески мотоколяски СЗД.
Ступицы, поворотные цапфы, тормозные барабаны и колеса, а также передние амортизаторы советуем взять от автомобиля «Запорожец» марки ЗАЗ-968. Все остальные детали переднего моста придется изготовить своими руками.
Верхний рычаг 5 (см. нижнюю деталь) можно изготовить из двух отрезков стальной трубы 20х2 мм. К левым концам приварите еще одни, короткие, отрезанные от той же трубы. Такая операция необходима, поскольку в них запрессовываются бронзовые втулки, служащие подшипниками. К правым, сходящимся концам рычага приварите стальную трубу 20 мм и толщиной стенки 3 мм и нарежьте в ней резьбу M16. С ее помощью можно будет регулировать развал колес.
Нижний рычаг 8 также изготавливается из двух отрезков труб 25х2 мм. К левым концам этих труб приварите короткие отрезки того же диаметра — в них также нужно запрессовать бронзовые втулки. Правые концы нижнего рычага соедините косынкой, как показано на рисунке. К верхней поверхности косынки приварите кронштейны 10 — к ним будут крепиться амортизаторы.
Концы труб необходимо расплющить, а потом просверлить в них отверстия 10 мм для крепления к стойке 11.
Стойка переднего колеса 11 берется от мотоколяски СЗД. В нее вносятся следующие изменения. К верхней части стойки приварите кронштейн 9 из стального прутка 15 мм. Верхний конец прутка должен заканчиваться проушиной для крепления его к рычагу 5.
Амортизатор, как мы уже говорили выше, берется от автомобиля «Запорожец». К нему необходимо изготовить верхнее крепление и дополнительную опору под пружину. Саму пружину надо подобрать от тяжелых мотоциклов.
Задний мост
Он имеет независимую подвеску, выполненную на косых рычагах с упругими элементами, совмещенными с амортизаторами. Такая конструкция служит той же цели — позволяет получить большой ход колес по вертикали.
На рисунке выше обозначены:
1 — элемент крепления колеса,
2 — колесо в сборе,
3 — амортизатор,
4 — нижняя часть заднего рычага,
5 — карданный вал,
6 — редуктор,
7 — верхняя часть заднего рычага,
8 — кронштейн крепления амортизатора,
9 — ось заднего колеса,
10 — фланец крепления ступицы заднего колеса,
11 — тормозной щит.
Задний рычаг можно изготовить из стальных труб 36х2 мм и 20х2 мм. Обратите внимание: тонкие трубы для прочности усилены косынками — стальными пластинками толщиной 2 мм. К правой части рычага приварите фланец 10. Его придется выточить на токарном станке из стальной заготовки. На левом конце рычага приварите два коротких отрезка трубы 30х2 мм, в которые потом запрессуйте резиновые, а в них стальные распорные втулки. Чтобы избежать перекосов, сварку элементов рычага проводите в кондукторе.
Ось заднего колеса изготавливается из части вала от мотоколяски СЗД. Вилки возьмите от карданного вала привода рулевого управления автомобиля ЗИЛ-130. Между собой эти детали соедините электросваркой. Амортизатор вместе с пружиной берется от автомобиля «Запорожец» марки ЗАЗ-968.
Кронштейн для крепления амортизатора изготовьте из стальной полосы толщиной 3 мм. Приварите его к рычагам. Фланцы верхнего крепления амортизатора с помощью коротких стальных труб 20х2 мм привариваются к раме только после установки рычагов а собранном виде.
Узел крепления двигателя
Сначала внимательно познакомимся с этим узлом, показанным на рисунке ниже:
На рисунке выше показан узел крепления двигателя, состоящий из следующих деталей:
1 — подрамник,
2 и 9 — болты для крепления двигателя,
3 — болт для крепления подрамника к раме,
4 — кронштейн крепления подрамника,
5 — хомут,
6 — устройство для натяжения цепи,
7 — натяжной болт,
8 — резиновая втулка,
10 — элементы натяжного устройства.
Подрамник служит для крепления двигателя к раме автомобиля. Можно использовать его от мотоколяски СЗД, переделав под двигатель от серийного мотоцикла Иж-«Юпитер». Для этого понадобятся болты для крепления двигателя к раме, два хомута, устройство для натяжения цепи.
Готовый подрамник крепится к раме на резиновых втулках — они гасят вибрацию от двигателя.
Двигатель отделяется от места водителя огнестойкой перегородкой.
Все отверстия для вывода электрических проводов, трубопроводов, деталей и узлов управления на нашем автомобиле выполнены минимальных размеров и в стороне от водителя.
Рулевое управление
На «Багги» данной конструкции использован рулевой механизм реечного типа от мотоколяски СЗД. Вы тоже можете им воспользоваться. Его следует разобрать и переделать, как показано на рис ниже:
На рисунке выше цифрами обозначены:
1 — рейка рулевого механизма,
2 — кронштейн крепления рулевого механизма,
3 — поворотный рычаг,
4 — рулевой шарнир,
5 — рулевая тяга,
6 — пластина крепления рулевого механизма,
7 — рулевой механизм,
8 — элемент крепления вала рулевого колеса,
9 — рулевое колесо,
10 — вал рулевого колеса,
11 — вал рулевого механизма.
С помощью кронштейна рулевой механизм болтами крепится к раме. Вал рулевого колеса изготовьте из стальной трубы 22 мм и соедините с валом рулевого механизма двумя болтами 6 мм.
Для надежного крепления рулевого колеса на конце рулевого вала необходимо приварить фланец 68 мм.
Рулевое колесо проще всего изготовить из листа дюралюминия толщиной 15 мм. Но можно использовать и от карта.
Окончательная фиксация рулевого механизма на раме производится только после того, как вы убедитесь, что вертикальное перемещение колес не сопровождается их угловыми перемещениями. Советуем, если они появятся, изменить длину рулевых тяг, отрегулировать положение рулевого механизма и углы установки поворотных рычагов.
Система питания и выхлопа
Основные ее узлы представлены на рисунке ниже :
На рисунке выше указаны:
1 — топливный бак,
2 — топливный насос,
3 — крепление топливного насоса,
4 — топливопровод,
5 — трос управления заслонкой карбюратора,
6 — карбюратор,
7 — крепление выхлопных труб,
8 — воздушный фильтр,
9 — крепление фильтра,
10 — выхлопные трубы.
Топливный бак установлен за сиденьем водителя. Топливо подается в карбюратор с помощью двух вакуумных топливных насосов. На двигателе нашего автомобиля мы установили карбюратор от чехословацкого кроссового мотоцикла «ЧЗ» («Чезет») с диаметром диффузора 36 мм. Чтобы соединить насосы с перепускными каналами двигателя, пришлось в стенке каналов просверлить отверстия, нарезать резьбу и ввернуть штуцера, как показано на рисунке. А сами насосы закрепить на раме автомобиля с помощью резиновой полосы.
Впускной патрубок — стандартный. Правда, проходное сечение его необходимо немного увеличить, расточив стенки напильником. После этой операции патрубок обязательно продуйте сжатым воздухом, чтобы удалить из него опилки.
Воздушный фильтр можно взять от мотоцикла «ЧЗ», изготовив для него специальное крепление из дюралюминиевой заготовки.
Крепление фильтра и карбюратора к двигателю осуществляется через резиновые переходники. Топливопроводом может послужить хлорвиниловая или резиновая трубка с внутренним диаметром 4 или 5 мм.
Выхлопные трубы желательно изготовить из листовой стали толщиной 0,8 мм. Но можно взять глушитель от мотоцикла — он меньше влияет на мощность двигателя. Важно, чтобы уровень шума был снижен до 100 дБ. Концевые части выхлопных труб располагаются на высоте не более 600 мм от поверхности земли и выступают за крайнюю точку автомобиля не более чем на 250 мм.
Система зажигания
Система зажигания показана на рисунке ниже :
На рисунке выше цифрами обозначены следующие детали:
1 — магнето,
2 и 3 — кронштейны крепления редуктора,
4 — приводная цепь,
5 — редуктор заднего моста,
6 — трубка подвода топлива к головкам цилиндров,
7 — свеча зажигания,
8 — трубка подвода воды,
9 — бак с водой.
На двигателе Иж-«Юпитер» мы установили двухискровое магнето. Через резиновую муфту соединили его с коленчатым валом. Применение магнето обеспечивает надежность системы зажигания на всех режимах работы двигателя.
Для остановки двигателя необходимо от низковольтной обмотки магнето и от массы вывести по изолированному проводу и подключить их к выключателю.
На нашей машине используются свечи зажигания марки ПАЛ-13-14.
Необходимое опережение зажигания задается в интервале 2,3—2,5 мм.
Система сигнализации
На «Багги» согласно требованиям КиТТ установлены габаритные огни, стоп- и звуковые сигналы, питаемые от аккумулятора. Включение стоп-сигналов осуществляется датчиком системы гидропривода тормозной системы. Габаритные огни включаются тумблером, а звуковой сигнал — кнопкой.
Система охлаждения
В системе охлаждения двигателя применена подача небольшого количества воды самотеком по трубке 6 с отверстиями 0,5 мм из бака 9. А сам бак прикреплен к раме стяжными хомутами из стальной полосы толщиной 2 мм.
Редуктор заднего моста
Его можно взять от мотоколяски СЗД. Установите редуктор на кронштейнах 2 и 3 подрамника. Привод от двигателя на редуктор передается цепью 4, натяжение которой осуществляется натяжным устройством, как показано на рисунке 8.
Кузов и крылья
Обшивка «Багги» изготовлена из листового дюралюминия толщиной 0,5—1 мм. Чтобы заготовки лучше прилегали к раме, советуем сначала вырезать шаблоны из плотной бумаги и подогнать по месту. Только после этой операции приступайте к изготовлению элементов обшивки. Заготовки вырезайте по разметке ножницами по металлу. Готовые элементы обшивки закрепите на раме винтами и гайками.
На рисунке выше цифрами обозначены:
1 — обшивка передней боковины,
2 — днище,
3 — передний щиток,
4 — передние крылья,
5 — кронштейн передних крыльев,
6 — крышка капота,
7 — крепление зеркала заднего вида,
8 — защитная сетка,
9 — верхний экран,
10 — номерной знак,
11 — заднее крыло,
12 — кронштейн заднего крыла,
13 — брызговик,
14 — боковой защитный отбойник,
15 — боковая обшивка,
16 — кронштейн переднего крыла,
17 — элемент обшивки.
С помощью ленточных хомутов на передней дуге установите защитную сетку.
Размер ее ячейки 25х25 мм, а диаметр стальной проволоки 1 мм.
Кронштейн для крепления задних крыльев к реме изготавливается по месту из трубы 20 мм, а кронштейны для крепления передних крыльев из торсиона от переднего моста мотоколяски СЗД.
Крылья автомобиля можно изготовить из стального листа толщиной 1,5 мм и окантовать по периметру резиновым уплотнителем, который применяется для уплотнения дверных проемов на автомобиле ГАЗ-24. На кронштейны крепления задних крыльев установите дополнительно брызговики из листовой резины толщиной 5 мм. Нижние края брызговиков находятся не выше 200 мм от дороги и закрывают колеса по всей ширине. Боковые отбойники не выступают за пределы линий, соединяющих наружные стороны колес. Для крепления двух зеркал Заднего вида необходимо изготовить кронштейны из стального прутка 10 мм.
После полной сборки обшивку автомобиля следует покрасить в яркие тона. На ней должны быть выполнены соответствующие надписи: стартовые номера, обозначение включения системы пожаротушения, выключатель зажигания, фамилия водителя, его группа крови и резус-фактор, а также эмблема или надпись, свидетельствующая о принадлежности к спортивному коллективу.
Система управления
С ней вы можете познакомиться на рис. 6. Она состоит из рычагов и педалей. Рычаг переключения передачи 11 можно изготовить из стальной трубы 20 мм. Длину рычага и место установки его выберите по росту водителя. Рычаг соедините с двигателем тягой, выполненной из трубы 14 мм.
Рычаг включения реверса сделайте из стальной трубы 20 мм. Привод к рычагу переключения на редукторе в машине осуществляется стальным тросом 4 мм.
При движении автомобиля по трассе рычажок переключения фиксируется пружиной, что предотвращает самопроизвольное выключение редуктора.
Педали изготовьте из стальной трубы 12 мм и листовой стали толщиной 2 мм.
Окончательное крепление педалей к раме автомобиля производится только после установки сиденья и рулевого колеса, чтобы выбрать наиболее удобное их положение.
Стартовый номерной знак
Наш знак мы изготовили по техническим требованиям из листового дюралюминия толщиной 2 мм и прикрепили его к раме двумя болтами и гайками М6.
Номерной знак написали черным цветом на желтом фоне.
Тормозная система
На нашем автомобиле установлена тормозная система с гидроприводом на четыре колеса. Она состоит из следующих узлов и деталей:
1 — педаль тормоза,
2 — педаль газа,
3 — главный тормозной цилиндр,
4 — тройник,
5 — штуцер тормозного шланга,
6 — тормозной шланг,
7 — тормоз,
8 — бачок подпитки тормозной системы,
9 — кронштейн,
10 — привод стяжного тормоза,
11 — рычаг переключения передач,
12 — подголовник,
13 — ремни безопасности,
14 — тормозные трубки,
15 — сиденье,
16 — привод сцепления,
17 — привод управления заслонкой карбюратора,
18 — колесный тормозной цилиндр,
19 — устройство ограничения хода педали с возвратной пружиной,
20 — трос стояночного тормоза,
21 — ролик,
22 — тормозные колодки.
Все узлы тормозной системы используются от мотоколяски СЗД, кроме передних тормозных шлангов, которые можно взять от автомобиля ГАЗ-53.
Для большей надежности рекомендуем установить двухконтурную тормозную систему, используя в качестве главного тормозного цилиндра цилиндр от автомобиля «Москвич» или «Жигули». В этом случае в качестве стояночного тормоза можно будет использовать самостоятельный привод, действующий на педаль ножного тормоза. Для этой цели мы использовали привод ручного тормоза с фиксированными положениями от автомобиля ГАЗ-24. Если же система торможения будет выполнена не двухконтурной, то придется сделать самостоятельный механический привод для стояночного тормоза.
Покрышки колес
Они должны отвечать требованиям КиТТ. Напомним, что они не должны иметь механических повреждений, а высота протектора превышать 3 мм.
Запрещается применение шин с рисунком, восстановленным по изношенному протектору. Как исключение разрешается применение шин, восстановленных методом наварки, только для покрышек задней оси. Также запрещается применять все средства противоскольжения (цепи, браслеты и шипы).
Нельзя устанавливать покрышки от сельскохозяйственных машин и тракторов.
Сиденье водителя
Мы приспособили сиденье анатомического типа от карта. Хотя в принципе можно использовать любое другое. Главное, чтобы на раме сиденье было закреплено надежно.
Требованиями КиТТ предусмотрены ремни безопасности автомобильного типа с четырьмя точками крепления к раме. Сиденье на нашем автомобиле на уровне шлема водителя оборудовано подголовником. Он представляет собой пластину из дюралюминия толщиной 2 мм, обшитую поролоном и дерматином.
Система пожаротушения
На нашем автомобиле она состоит из огнетушителя и направляющих патрубков. Один направлен на двигатель, другой — на водителя. Огнетушитель с массой огнегасящего состава 3 кг установлен справа от водителя и имеет два рычага включения: один — доступный водителю, сидящему за рулем с пристегнутыми ремнями безопасности, другой — снаружи, на одной из главных предохранительных дуг. Крепится огнетушитель на раме с помощью хомутов из стальных лент.
Место расположения рычага включения системы пожаротушения обозначено буквой Е в середине красного круга 150 мм.
Трасса
Для проведения спортивных соревнований желательно использовать специальную спортивно-тренировочную трассу. Рисунки по планировке такой трассы показаны ниже.
Удачи в постройке
▶▷▶▷ как сделать багги из запорожца своими руками в домашних условиях чертежи
▶▷▶▷ как сделать багги из запорожца своими руками в домашних условиях чертежи| Интерфейс | Русский/Английский |
| Тип лицензия | Free |
| Кол-во просмотров | 257 |
| Кол-во загрузок | 132 раз |
| Обновление: | 07-03-2019 |
как сделать багги из запорожца своими руками в домашних условиях чертежи — Yahoo Search Results Yahoo Web Search Sign in Mail Go to Mail» data-nosubject=»[No Subject]» data-timestamp=’short’ Help Account Info Yahoo Home Settings Home News Mail Finance Tumblr Weather Sports Messenger Settings Want more to discover? Make Yahoo Your Home Page See breaking news more every time you open your browser Add it now No Thanks Yahoo Search query Web Images Video News Local Answers Shopping Recipes Sports Finance Dictionary More Anytime Past day Past week Past month Anytime Get beautiful photos on every new browser window Download Как сделать багги из бензопилы: 47 фото | Самоделки своими руками samodelki-nru/kak-sdelat-baggi-iz-benzopily-47-fotohtml Cached Пошаговый фотоотчёт изготовления багги своими руками из двигателя бензопилы «Урал» в домашних условиях , а также видео испытаний самодельного багги от автора самоделки Багги своими руками #1 (Рама) — YouTube wwwyoutubecom/watch?v=-qF_M_3yUIk Cached Друзья, создание рамы снимал без озвучки, следующие серии будут полноценными Как Сделать Багги Из Запорожца Своими Руками В Домашних Условиях Чертежи — Image Results More Как Сделать Багги Из Запорожца Своими Руками В Домашних Условиях Чертежи images Как сделать багги в домашних условиях? v-mireautoru/kak-sdelat-baggi-v-domashnix-usloviyax Cached Как сделать багги в домашних условиях ? Мы использовали чертежи из советского журнала Багги своими руками как сделать? Багги своими руками — чертежи fbru/article/143586/baggi-svoimi-rukami-kak-sdelat Cached Те, кто любит экстремальную езду на самодельной машине в безасфальтной зоне, кто увлечен идеей сделать необычный автомобиль самостоятельно, являются поклонниками багги Своими руками как Handmade: как сделать багги в домашних условиях — Авто Мото Спец avtomotospecru/sovety/kak-sdelat-baggi-svoimi-rukamihtml Cached Как сделать багги своими руками : Из мотоцикла Из ОКИ Из запорожца Из ВАЗ 2108 Из […] Полезные советы для автолюбителей Как сделать багги из запорожца Багги своими руками из ваз wwwkakprostoru/kak-112334-kak-sdelat-baggi-iz Cached Находим в Интернете либо в справочнике чертежи багги , который собираемся сделать своими руками 2 Изготавливаем стальную раму по чертежам Самодельный багги из ВАЗ 2106 своими руками: 67 фото sam-stroitelcom/samodelnyj-baggi-iz-vaz-2106-svoimi Cached В прошлых статьях мы уже рассматривали как сделать багги из своими руками : чертежи Как создать багги своими руками? autotoday/bok/4415-iz-chego-sozdayut-baggi-v Cached Как создать багги своими руками ? Сделать багги из ВАЗа сборку багги в домашних Рама для багги своими руками | AngryBro Багги своими руками angrybroru/rama Cached Чертежи багги своими руками Первым делом, конечно, предстоит определиться на каком багги хочется рассекать в итоге по дорогам (и по дорогам ли?) Постройка багги своими руками (26 фото+видео) fishkinet/auto/139317-postrojka-baggi-svoimi Cached Начало Значит как обычно душа требовала рациональных решений, поэтому за основу была взята багги из советского журнала «Моделист конструктор», называлась она АБ-82, и имела большинство запчастей от самого доброго в Promotional Results For You Free Download | Mozilla Firefox ® Web Browser wwwmozillaorg Download Firefox — the faster, smarter, easier way to browse the web and all of Yahoo 1 2 3 4 5 Next 25,600 results Settings Help Suggestions Privacy (Updated) Terms (Updated) Advertise About ads About this page Powered by Bing™
- может дать хороший заряд адреналина Специальный кроссовый автомобиль « багги АБ-82» представляет собой монокок с колесной формулой 4X2
- Клуб для тех кто любит
- уже готовый вариант багги Создавая чертежи рамы
как собрать багги — ВКонтакте vkcom › baggi1 Сохранённая копия Показать ещё с сайта Пожаловаться Информация о сайте Перейдите на страницу пользователя
сначало было сварено днище
- предстоит определиться на каком багги хочется рассекать в итоге по дорогам (и по дорогам ли?) Постройка багги своими руками (26 фото+видео) fishkinet/auto/139317-postrojka-baggi-svoimi Cached Начало Значит как обычно душа требовала рациональных решений
- который собираемся сделать своими руками 2 Изготавливаем стальную раму по чертежам Самодельный багги из ВАЗ 2106 своими руками: 67 фото sam-stroitelcom/samodelnyj-baggi-iz-vaz-2106-svoimi Cached В прошлых статьях мы уже рассматривали как сделать багги из своими руками : чертежи Как создать багги своими руками? autotoday/bok/4415-iz-chego-sozdayut-baggi-v Cached Как создать багги своими руками ? Сделать багги из ВАЗа сборку багги в домашних Рама для багги своими руками | AngryBro Багги своими руками angrybroru/rama Cached Чертежи багги своими руками Первым делом
- являются поклонниками багги Своими руками как Handmade: как сделать багги в домашних условиях — Авто Мото Спец avtomotospecru/sovety/kak-sdelat-baggi-svoimi-rukamihtml Cached Как сделать багги своими руками : Из мотоцикла Из ОКИ Из запорожца Из ВАЗ 2108 Из […] Полезные советы для автолюбителей Как сделать багги из запорожца Багги своими руками из ваз wwwkakprostoru/kak-112334-kak-sdelat-baggi-iz Cached Находим в Интернете либо в справочнике чертежи багги
как сделать багги из запорожца своими руками в домашних условиях чертежи — Поиск в Google Специальные ссылки Перейти к основному контенту Справка по использованию специальных возможностей Оставить отзыв о специальных возможностях Нажмите здесь , если переадресация не будет выполнена в течение нескольких секунд Войти Удалить Пожаловаться на неприемлемые подсказки Режимы поиска Все Видео Картинки Новости Карты Ещё Покупки Книги Авиабилеты Финансы Настройки Настройки поиска Языки (Languages) Включить Безопасный поиск Расширенный поиск Ваши данные в Поиске История Поиск в справке Инструменты Результатов: примерно 45 700 (0,53 сек) Looking for results in English? Change to English Оставить русский Изменить язык Результаты поиска Картинки по запросу как сделать багги из запорожца своими руками в домашних условиях чертежи «cl»:12,»cr»:9,»id»:»gPdIrXkXskMCDM:»,»ml»:»600″:»bh»:90,»bw»:108,»oh»:600,»ou»:» «,»ow»:900,»pt»:»avtomotospecru/wp-content/uploads/baggi-iz-zaporo»,»rh»:»avtomotospecru»,»rid»:»7O9-XSMPctXCaM»,»rt»:0,»ru»:» «,»st»:»Авто Мото Спец»,»th»:90,»tu»:» \u003dtbn:ANd9GcSc0aCFaXbqPwboWlvelS6G-sXv8qJ3Qf3IQr3yq-4kTBVhvgIA2Iuo—Nc»,»tw»:135 «ct»:3,»id»:»-E5urIeM4QXxaM:»,»ml»:»600″:»bh»:90,»bw»:120,»oh»:600,»ou»:» «,»ow»:900,»pt»:»avtomotospecru/wp-content/uploads/baggijpg»,»rh»:»avtomotospecru»,»rid»:»7O9-XSMPctXCaM»,»rt»:0,»ru»:» «,»sc»:1,»st»:»Авто Мото Спец»,»th»:90,»tu»:» \u003dtbn:ANd9GcRFtQqgv9iZQOMGkrtsiSmMjiUHAAKrrii0mLEYtBXSjoDpSrUmHJt2FfMx»,»tw»:135 «cl»:3,»id»:»dCmxkaKG-o6csM:»,»ml»:»600″:»bh»:90,»bw»:119,»oh»:475,»ou»:» «,»ow»:924,»pt»:»s00yaplakalcom/pics/pics_original/7/8/9/1160987″,»rh»:»yaplakalcom»,»rid»:»GCdE9y96EDlikM»,»rt»:0,»ru»:» «,»st»:»ЯПлакалъ»,»th»:90,»tu»:» \u003dtbn:ANd9GcQueNmL0A53GX__YbwQ7uoZWNDaPMtI-dhp_yEHenwH7hnca-2z_6YIZMX2″,»tw»:175 «id»:»NOXRQ2zIl9sftM:»,»ml»:»600″:»bh»:90,»bw»:120,»oh»:768,»ou»:» «,»ow»:1024,»pt»:»s00yaplakalcom/pics/pics_original/0/8/9/1160980″,»rh»:»yaplakalcom»,»rid»:»GCdE9y96EDlikM»,»rt»:0,»ru»:» «,»st»:»ЯПлакалъ»,»th»:90,»tu»:» \u003dtbn:ANd9GcQTOKGQ621_1fMqWGlAs54VKWX4mBG8Xsg6Oh4wvCHmujL8ttSsZJyscEw»,»tw»:120 «cb»:18,»cr»:3,»ct»:12,»id»:»UDfpj92Rpa_AhM:»,»ml»:»600″:»bh»:90,»bw»:117,»oh»:194,»ou»:» «,»ow»:300,»pt»:»autotoday/media/res/1/8/8/7/2/18872oa7azo300jp»,»rh»:»autotoday»,»rid»:»fF7jCoWzkLyLWM»,»rt»:0,»ru»:» «,»st»:»AutoToday»,»th»:90,»tu»:» \u003dtbn:ANd9GcQo7gtkeo5U5ww-qdnBcA3tmeB03JqFRH0ItayEcat-lo9fagfLMn6X6hUV»,»tw»:139 Другие картинки по запросу «как сделать багги из запорожца своими руками в домашних условиях чертежи» Жалоба отправлена Пожаловаться на картинки Благодарим за замечания Пожаловаться на другую картинку Пожаловаться на содержание картинки Отмена Пожаловаться Все результаты Как создать багги своими руками? — AutoToday Сохраненная копия Похожие Багги из мотоцикла; «Ока» – неплохой донор для багги ; « Запорожец » для Багги Если вы решили сделать своими руками багги , то должны знать, что Прежде чем начать сборку багги в домашних условиях , нужно приготовить все необходимое Трубы придется гнуть в разных местах, согласно чертежу Какой инструмент нам · Что берем за основу · Сделать багги из ВАЗа Как сделать багги в домашних условиях? Сохраненная копия Фактически, багги – это автомобиль, с которого сняли все детали несущего истории – ЗАЗ 968, то есть классический сорокасильный « Запорожец » Вам понадобятся чертежи Как сделать передний бампер своими руками ? Постройка багги своими руками (26 фото+видео) — Фишкинет Сохраненная копия 7 дек 2012 г — Багги , постройка багги , своими руками за 07122012 от zubrilov на Fishkinet Мой товарищ предложил сделать багги , настоящую по Запорожца сделали свет, вроде как порядочные более-менее условия работы вышли Рама сделана чуть бОльших размеров, нежели в чертежах Видео 6:26 Как сделать баггиСвоими руками Кронштейны рычагов Багги Вираж YouTube — 9 июл 2018 г 7:36 самодельные багги из запорожца Тюнинг и обзор автомобилей YouTube — 4 апр 2016 г 17:02 Багги своими руками Основные размеры Сделай сам, Авто-мото YouTube — 9 окт 2015 г Все результаты Багги своими руками: чертежи, фото, видео, как сделать Сохраненная копия Не знаете как сделать самодельный багги своими руками ? У нас есть чертежи , фото , видео, описания и инструкции для постройки авто мото техники, Постройка багги своими руками (26 фото) » Невседома — жизнь nevsedomacomua/indexphp?newsid=161072 Сохраненная копия Похожие 7 дек 2012 г — своими руками , багги , постройка багги Мой товарищ предложил сделать багги , настоящую по правильному Запорожца свет, вроде как порядочные более-менее условия работы вышли Искусство разросталось , сначало было сварено днище, тут чертежи были соблюдены на 90% Самодельный багги на базе Запорожца | САМОДЕЛКИН ДРУГ wwwsamodelkindrugru/самодельный-багги-на-базе-запорожца/ Сохраненная копия 12 июн 2018 г — Самодельный багги на базе автомобиля « Запорожец » собран в Данный багги создан специально для обучения подростка навыкам экстремального вождения в условиях бездорожья, а так же Фото багги на базе ЗАЗ собранного своими руками И чертежи как устанавливать двигатель Как построить багги своими руками чертежи Что такое багги Сохраненная копия 6 окт 2018 г — Дачные дома Что такое багги ? можно ли сделать своими руками Лучшие варианты – это мотоколяска СЗД и Запорожец любой Баги в домашних условиях Самодельные багги чертежи — Starerru Сохраненная копия 14 апр 2018 г — При этом и сами рисунки — ознакомительные, то есть делать по ним багги можно только Вот мой брат сделал для сына своими руками багги От Запорожца взяли сиденье, оно регулируется под любой рост чертежи, как собрать багги | ВКонтакте Сохраненная копия Похожие Как сделать багги своими руками Могу предложить мои чертежи Багги Делаю чертежи , оцифровку, 3-Д детали, сборки в КОМПАС-3Д, Autodesk Багги своими руками как сделать? Багги своими руками — чертежи fbru › Домашний уют › Сделай сам Сохраненная копия Похожие 17 июн 2014 г — Самодельный багги своими руками можно собрать из отслужившего пригодные детали и узлы ВАЗа, «Москвичей» или « Запорожцев » Чертежи двухместной багги с размерами Начинаем строить багги Сохраненная копия Лучшие варианты – это мотоколяска СЗД и Запорожец любой модели Однако, перед тем как сделать багги своими руками , важно грамотно как создать такую уникальную модель в домашних условиях , и возможно ли это на Багги своими руками (45 фото) — Авто самоделки avto-samodelkiru/baggi-svoimi-rukamihtml Сохраненная копия Рейтинг: 5 — 2 голоса 25 февр 2018 г — Самодельный двухместный багги сделанный своими руками : фото и Умелец Дмитрий Дружинин, построил в домашних условиях своими руками самодельный багги для своего чертежи багги как сделать багги Не найдено: запорожца Handmade: как сделать багги в домашних условиях — Авто Мото Спец avtomotospecru/sovety/kak-sdelat-baggi-svoimi-rukamihtml Сохраненная копия Похожие Handmade: как сделать багги в домашних условиях Как сделать багги своими руками : Из мотоцикла; Из ОКИ; Из запорожца ; Из ВАЗ 2108 Багги Создавая чертежи рамы, желательно предусмотреть крепление двигателя задом Настоящий мини-багги своими руками — У Самоделкина › Техника › Вездеходы › Колесные Сохраненная копия 5 февр 2017 г — Сделать такой вид транспорта не Настоящий мини- багги своими руками Сиденье от Запорожца идеально подойдет для мини- багги , оно с легкостью Багги в домашних условиях сделать сложно, но можно Самодельный багги своими Самодельные багги чертежи › Дом Сохраненная копия 31 мая 2018 г — Как сделать багги своими руками : Из запорожца Если вы решили сконструировать в домашних условиях багги , время не будет Как сделать багги из запорожца Багги своими руками из ваз 2108 › Авто › Другое Сохраненная копия Багги — легкий четырехколесный автомобиль с упрощенным кузовом, Интернете либо в справочнике чертежи багги , который собираемся сделать своими руками Определите, в каких условиях вы планируете использовать багги Попугаи и канарейки · Аквариумные рыбки · Другие домашние питомцы багги из заз 968м — Авто мото самоделки buggy-plansru › Авто мото самоделки › Разное › Виварий Сохраненная копия Похожие 15 янв 2010 г — 15 сообщений — 5 авторов Чертежи и модели искал себе проект—нашелхочу сделать наиболее простую багги все беру и коробку разворачивать не буду багги хочу двух местнуюкороче багги для ПОТОМУКЧТО ДЕЛАТЬ ДОМА НЕФИГ7777ААААААЙЙЙЙЙ Фото и видео · ↳ Пневматики · Строительство багги Как самому сделать чертежи « Профессиональный сайт о багги ska-buggyru/?p=83 Сохраненная копия Похожие 6 апр 2010 г — Прежде чем что-то построить, нужно сделать чертежи надо определить условия эксплуатации, выбрать агрегаты и компоновку багги Так багги выглядит в металле ( фото из архива автора статьи Щеглова В) Запорожцев почти не осталось, следовательно надо выбрать то, что более Багги Своими Руками #7 (Педальный Узел) — Diy Technologies ▶ 12:47 9 мая 2018 г — Добавлено пользователем DIY technologies Спустя пол года я вернулся и продолжил работу над созданием багги Следующий выпуск будет скорее всего летом, так как в конце мая Багги своими руками из мотоцикла Чертежи багги и их узлов для untoffru/buggy-own-hands-from-a-motorcycle-drawings-of-buggies-and-their-knots Сохраненная копия Впрочем, если самому это делать лень, либо не хватает знаний, то всегда тестовой – двигатель « Запорожца » умер довольно быстро и бесславной смертью, Почему выгодно купить готовые чертежи и схемы рамы для багги ? Самое важное понять в каких условиях вы будете эксплуатировать багги , Самодельный багги с двигателем от мотоцикла МТ: фото fotostroyru › Свое Домовладение Сохраненная копия 11 апр 2018 г — С интернета скачали чертежи багги , прикупили металл и приступили к Далее несколько фото по сборочным работам самоделки Как хранить болгарский перец в домашних условиях на зиму? Как сделать альпийскую горку своими руками Самодельный вездеход из Запорожца Внедорожник своими руками из а/м ЗаЗ 968м — фото- Форум Mastergrad wwwmastergradcom › › Внедорожник своими руками из а/м ЗаЗ 968м Сохраненная копия 5 июл 2013 г — 19 сообщений — 10 авторов Внедорожник своими руками из а/м ЗаЗ 968м а све путем, вот появилось шанс что-то сделать И хорошо если это случится недалеко от дома Для «колхозной» багги оптимальное исполнение бортовых редукторов Есть чертежи бортовых редукторов на основе приводных цепей от Багги Своими Руками Из Запорожца Чертежи — celebhill Сохраненная копия 27 дек 2017 г — Если вы решили сделать своими руками багги , то должны знать, что есть две Прежде чем начать сборку в домашних условиях , нужно Кровать машина своими руками: чертежи, фото изготовления sam-stroitelcom/page/25 Сохраненная копия Самодельный багги из ВАЗ 2106 своими руками : 67 фото Как сделать раколовку своими руками : чертежи , размеры, фото и видео изготовления раколовки в домашних условиях , также несколько видео о том, как ловить раков и Реставрация ЗАЗ-966: фото восстановления автомобиля sam-stroitelcom/restavraciya-zaz-966html Сохраненная копия 28 нояб 2017 г — Полная реставрация автомобиля ЗАЗ-966: фото подробного восстановления » Запорожца » 1970 года выпуска с описанием Чертежи багги пиранья скачать — viesirane Сохраненная копия 13 дек 2018 г — багги своими руками чертежи из запорожца — Эльбрус, минимальная Узнайте, как в домашних условиях создать небольшую ферму по Конструирование багги | Контент-платформа Pandiaru Как и в случае с » Запорожцем «, самодельной будет только рама Обшивку рамы в любом случае стоит сделать не из алюминиевого листа, а из хотя бы картингисты — попробуйте купить специальное спортивное сиденье у них Краской или мелом на его поверхности наносят чертёж каркаса днища в Чертежи — квадроцикл своими руками wwwobobraliru/2010/06/quadro-4ertej/ Сохраненная копия Похожие 11 июн 2010 г — Чертежи — квадроцикл своими руками могут обеспечить повторяемость машины даже в условиях домашней мастерской Конструкция вездехода проста, сделать его можно буквально за несколько дней в поставить его сзади багги ,на привод от двигателя к заднему мосту ставятся Какие чертежи для багги Самодельные багги чертежи — blogdomru Сохраненная копия Как вариант компоновки – чертёж багги на базе агрегата от классики Чертеж Багги класса Д3/4 – на базе силового агрегата от автомобиля « Запорожец » Иначе только руки посбиваешь Как сделать багги своими руками : Если вы решили сконструировать в домашних условиях багги , время не будет Блог сообщества Самоделки (гаражный автопром) — DRIVE2 Сохраненная копия Как сделать багги своими руками Установка крыльев Имеется гараж, в котором делаю САМОДЕЛКИ для дома , дачи и авто Часто приходится что-то Мини багги своими руками — Нашими руками nashimirukamiru/hobbi/mini-baggi-svoimi-rukami/ Сохраненная копия Багги своими руками из ВАЗ Рама для багги своими руками (+ чертежи ) Чертежи багги 3023 « Запорожец » для багги , готовый вариант; 3024 Сделать багги из ВАЗа Багги в домашних условиях сделать сложно, но можно Схему размеры багги — Shakiramccroy shakiramccroycomxacom/shemu-razmery-baggi/ Сохраненная копия В нем же указаны размеры Как сделать чертежи багги ; Как начертить Создание прицепа для мотоблока своими руками в домашних условиях Разработка чертежей Как сделать из запорожца багги реечную схему и размеры Инжиниринговый проект НитроЛАБ 16 Багги в Австралии Багги в Сохраненная копия Багги в Австралии Австралия достаточно интересный континент с точки зрения для самостоятельного изготовления мини багги в домашних условиях с Чертежи багги Багги , как сделать багги , чертежи , багги своими руками , Багги из мотоцикла BUGGY-18 — багги, чертежи Р Сохраненная копия Багги своими руками : фото пошаговой сборки самоделки Самодельный багги сделать багги , чертежи , багги своими руками , самодельные багги , фото , видео, передние амортизаторы советуем взять от автомобиля « Запорожец » построил в домашних условиях своими руками самодельный багги для Как сделать багги своими руками: советы — uznay-kakru uznay-kakru › Дом, сад и огород › Разное Сохраненная копия Сделать багги своими руками — это целая наука, которая не под силу ума, а без использования подробных чертежей и вычислительных формул явно не как создать такую уникальную модель в домашних условиях , и возможно ли например, амортизатор от » Запорожца «, выхлопная труба от мотоцикла чертежи — Viewy viewyru/search/чертежи Сохраненная копия Как сделать мебель в домашних условиях Фото и видео отчеты ваших Чертеж багги Б- 2908 заз 968м на запчасти разборки запорожец салон заз Делаем багги Как сделать самодельный багги своими руками › Проекты домов Сохраненная копия Вот мой брат сделал для сына своими руками багги От Запорожца взяли сиденье, оно регулируется под любой рост нужно сделать эскиз, а ещё лучше полноценный чертёж , это зависит от уровня подготовки Самое важное понять в каких условиях вы будете эксплуатировать багги , по дорогам общего Заготовка для самоделки из запорожца — Most Popular Videos ▶ 1:22 20 мар 2016 г — Добавлено пользователем Будни в селе Собираем Багги двигатель от ЗАЗа (с Шуваево · mariyan199 6 years ago Самодельный трактор своими руками //мост газ 66, кпп газ 51 ДВС Домашний мастер — Все интересное для Вас! — Narodru dlya-vasnarodru/dom_masterhtml Сохраненная копия Похожие Человек берет в руки инструмент, и начинает делать какие то предметы не ради их Производство чая в домашних условиях Советы по строительству гоночного автомобиля Багги своими руками Чертежи , фотографии, статьи Чертежи квадроцикла на базе Урал Чертежи и модель багги Sergey 645 СамАвто Автомобили, сделанные своими руками [Архив] — Братский forumbratskorg/archive/indexphp/t-58686html Сохраненная копия Похожие 17 апр 2010 г — 55 сообщений — 17 авторов Такая технология, позволявшая создавать в домашних условиях пенопласта, максимально приближенно к чертежам вырезалась и которые пристыковывались к «развёрнутой» КП от » Запорожца » и Наша схема построения кузова позволяет сделать достаточно Багги соло 1980 Как сделать багги в домашних условиях? — Автолюбителю thundeppua/kak-sdelat-baggi-v-domashnih-usloviyah/ Сохраненная копия 12 июл 2018 г — Багги своими руками как сделать ? амортизатор – от « Запорожца », детали тормозной системы – от ГАЗа, ВАЗа Как в домашних условиях сделать баги — Kraszru Своими руками сделать багги с чертежами Как сделать багги в домашних условиях? — Все о Ниссан nissan-infoppua/kak-sdelat-baggi-v-domashnih-usloviyah/ Сохраненная копия 22 авг 2018 г — Мини- багги своими руками делают в виде компактного легкого автомобиля амортизатор – от « Запорожца », детали тормозной системы – от и возможности сделать багги своими руками : чертежи спортивных и Чертежи для изготовления рамы для багги под двс от авто Багги Сохраненная копия Самодельный багги из ВАЗ 2108 своими руками : фото пошагового Багги С помощью этих чертежей вы смодете сделать багги своими руками Запорожца Какое то время мы находили инструменты, делали Прежде чем начать сборку багги в домашних условиях , нужно приготовить все необходимое Багги на базе уаз своими руками — Машины с пробегом avtoprobegppua/baggi-na-baze-uaz-svoimi-rukami/ Сохраненная копия 3 окт 2018 г — Рама для багги своими руками (+ чертежи ) Прежде чем начать сборку багги в домашних условиях , нужно приготовить все необходимое Как сделать багги из запорожца -;как сделать багги своими руками из Самодельное авто своими руками чертежи — magazin-orbitaru magazin-orbitaru/sdelay-sam/samodelnoe-avto-svoimi-rukami-chertezhihtml Сохраненная копия ЗАЗ 968 — Лучший тюнинг! Самодельный Mustang из Запорожца — своими руками ! своими руками Самодельные автомобили, чертежи конструкции Как сделать багги Своими руками Из чего сделать дорожки для дома Снегоход из запорожца своими руками — Спецтехника Сохраненная копия 5 Снегоход своими руками : как сделать , самодельные, на гусеницах, из мотоцикла Сборка любой конструкции начинается с разработки чертежей На них можно разместить все Сегодня мы расскажем вам, как сделать самодельный снегоход в домашних условиях Самодельный багги из запорожца Багги своими руками: инструкция по сборке ultra-softspbru/baggi-svoimi-rukami-instrukciya-po-sborkehtml Сохраненная копия 12 окт 2015 г — Как сделать багги своими руками из ВАЗ ВАЗ 2101-07 (что Handmade: как сделать багги в домашних соглашениях ВАЗ 2108 Из Запорожца могут получиться хорошие багги Баги как сделать своими руками чертежи рисунки Так и произошло, стоило мне увидеть ее в первый раз самодельный трактор с двигателем от оки чертежи — Ron Jenner wwwronjennernl//samodelnyi-traktor-s-dvigatelem-ot-oki-chertezhi-skhemy-eskiz Сохраненная копия 27 дек 2018 г — самодельный трактор с двигателем от оки чертежи схемы эскизы конструкция передние колеса — от Запорожца , задние — от передка трактора Т-40 Оки чертежи Вот эскиз и схема багги , поместится ли сзади двигатель ? сделать минитрактор своими руками в домашних Tehnikaexpert Вместе с как сделать багги из запорожца своими руками в домашних условиях чертежи часто ищут как сделать багги своими руками чертежи как сделать багги из мотоцикла чертежи детского багги чертежи багги раптор 1500 пляжный багги своими руками мини багги своими руками багги верту чертежи детский багги своими руками Навигация по страницам 1 2 Следующая Ссылки в нижнем колонтитуле Россия — Подробнее… Справка Отправить отзыв Конфиденциальность Условия Аккаунт Поиск Карты YouTube Play Новости Почта Контакты Диск Календарь Google+ Переводчик Фото Ещё Покупки Документы Blogger Hangouts Google Keep Jamboard Подборки Другие сервисы Google
Яндекс Яндекс Найти Поиск Поиск Картинки Видео Карты Маркет Новости Эфир Коллекции Знатоки Музыка Переводчик Диск Почта Все Ещё 1 Постройка багги своими руками (26 фото+видео) fishkinet › Авто › …-baggi-svoimi-rukami-26… Сохранённая копия Показать ещё с сайта Пожаловаться Информация о сайте Подробнее о сайте Фотоотчет от «рукастых» ребят, которые своими руками смастерили багги ! 2 Как сделать багги из запорожца своими — 3 млн видео ЯндексВидео › как сделать багги из запорожца своими Пожаловаться Информация о сайте 7:35 HD 7:35 HD самодельные багги из запорожца youtubecom 1:21 HD 1:21 HD багги из запорожца своими руками youtubecom 3:43 3:43 Багги , сделанное из « ЗАЗ -968» youtubecom 17:02 HD 17:02 HD Багги своими руками Основные размеры youtubecom 6:52 6:52 Багги Иркутск из запорожца youtubecom 5:09 HD 5:09 HD Баги своими руками из заз 968м часть1 youtubecom 3:57 3:57 Багги из ЗАЗ youtubecom 7:34 HD 7:34 HD самодельные багги из запорожца okru 2:02 2:02 Багги ЗаЗ пробный выезд okru 3:23 HD 3:23 HD багги заз okru 12:14 HD 12:14 HD Все норм, я починил / трехколесный запорожец yandexru + 3 млн Все видео 3 Как сделать багги из запорожца своими руками в домашних условиях чертежи — смотрите картинки ЯндексКартинки › как сделать багги из запорожца своими руками в Пожаловаться Информация о сайте Ещё картинки 4 багги из запорожца своими руками — YouTube youtubecom › watch?v=lO3J7fb110c Сохранённая копия Показать ещё с сайта Пожаловаться Информация о сайте 1:21 1:21 ПРОПУСТИТЬ Месяц бесплатно багги из запорожца своими руками MR HAMMER Загрузка Умелец купил старый УАЗ 31514 и сделал необычный тюнинг Самодельный багги внедорожник кабриолет — Продолжительность: 10:53 Владелец боевой классики 329 323 просмотра Новинка! 10:53 5 Багги из ВАЗ своими руками : 39 фото изготовления sam-stroitelcom › baggi-iz-vaz-svoimi-rukami…foto… Сохранённая копия Показать ещё с сайта Пожаловаться Информация о сайте Самодельный багги из ВАЗ 2108 своими руками : фото пошагового изготовления багги , размеры рамы, а также видео автора самоделки Двигатель и комплектующие от ВАЗ – 2108 практически идеально подходят для постройки самодельных средств передвижения, везде Читать ещё Самодельный багги из ВАЗ 2108 своими руками : фото пошагового изготовления багги , размеры рамы, а также видео автора самоделки Двигатель и комплектующие от ВАЗ – 2108 практически идеально подходят для постройки самодельных средств передвижения, вездеходов в том числе и багги При сборке самоделки без доработок конечно не обойтись, но это не остановило автора, далее смотрим фото изготовления багги из ВАЗа своими руками Как и полагается автор начал сборку с рамы будущего багги Рама сварена из труб диаметром 40 мм, для изготовления некоторых элементов рамы понадобился трубогиб Скрыть 6 Чертежи багги своими руками — Поиск Авто poisk-autocom › …chertezhi-baggi-svoimi-rukamihtml Сохранённая копия Показать ещё с сайта Пожаловаться Информация о сайте Предлагаем скачать чертежи Багги С помощью этих чертежей вы смодете сделать багги своими руками Чертежи багги своими руками Кирилл Я езжу на Багги Киевская область, Киев Полировка фар своими руками в домашних условиях Как установить накладки на порог Чертежи багги своими руками Читать ещё Предлагаем скачать чертежи Багги С помощью этих чертежей вы смодете сделать багги своими руками Тут Вы найдете фото чертежей рамы, всего багги для Барракуды, Пираньи и других модификаций Чертежи багги своими руками Кирилл Я езжу на Багги Киевская область, Киев Предлагаем скачать чертежи Багги С помощью этих чертежей вы смодете сделать багги своими руками Тут Вы найдете фото чертежей рамы, всего багги для Барракуды, Пираньи и других модификаций Обновление Пишите свои пожелания в комментариях Полировка фар своими руками в домашних условиях Как установить накладки на порог Чертежи багги своими руками Популярные журналы Фордецкий Скрыть 7 Совет 1: Как сделать багги из запорожца kakprostoru › kak…kak-sdelat-baggi-iz-zaporozhca Сохранённая копия Показать ещё с сайта Пожаловаться Информация о сайте Багги своими руками из ваз 2108 видео Совет 2: Как сделать багги Совет 7: Как сделать чертежи багги Багги пользуется заслуженным уважением у любителей экстремальных Определите, в каких условиях вы планируете использовать багги Читать ещё Багги своими руками из ваз 2108 видео Совет 2: Как сделать багги Сегодня на рынке представлено множество моделей специальной техники для активного отдыха – квадроциклы, карты, багги Совет 7: Как сделать чертежи багги Багги пользуется заслуженным уважением у любителей экстремальных видов спорта В некоторых конструкциях этого спортивного автомобиля используется упрощенная основа серийных моделей, но часто любителям приходится изобретать багги заново, ориентируясь на свои представления о том, каким должен быть автомобиль для езды по бездорожью Определите, в каких условиях вы планируете использовать багги Скрыть 8 Чертежи багги — бортжурнал Самодельный багги Вираж drive2ru › l/9477340/ Сохранённая копия Показать ещё с сайта Пожаловаться Информация о сайте Подробнее о сайте Изготовил чертежи каркаса своей багги Делал отдельно чертеж каждой детали, а так же сборочные чертежи и кое где 3D для наглядности Каркас рассчитан на установку двигателя, КПП и ходовой от ВАЗ Самара Читать ещё Изготовил чертежи каркаса своей багги Делал отдельно чертеж каждой детали, а так же сборочные чертежи и кое где 3D для наглядности Каркас рассчитан на установку двигателя, КПП и ходовой от ВАЗ Самара Спереди самодельные рычаги под установку поворотного кулака и ступицы от классики Скрыть 9 Авто Мото Спец AvtoMotoSpecru › …sdelat-baggi-svoimi-rukamihtml Сохранённая копия Показать ещё с сайта Пожаловаться Информация о сайте Handmade: как сделать багги в домашних условиях Как сделать багги своими руками Запорожец , имея заднемоторную компоновку, по сути, уже готовый вариант багги Создавая чертежи рамы, желательно предусмотреть крепление двигателя задом наперёд, для лучшего охлаждения и распределения веса по осям В этом случае необходимо перевернуть главную пару Читать ещё Handmade: как сделать багги в домашних условиях Под словом багги скрывается большое разнообразие моделей автомобилей, которые очень отличаются между собой Как сделать багги своими руками : Из мотоцикла Из ОКИ Запорожец , имея заднемоторную компоновку, по сути, уже готовый вариант багги Создавая чертежи рамы, желательно предусмотреть крепление двигателя задом наперёд, для лучшего охлаждения и распределения веса по осям В этом случае необходимо перевернуть главную пару (дифференциал), поменяв правую и левую стороны местами И изготовить особый привод переключения передач, так как шток КПП разворачивается от водителя к заднему бамперу, а это усложняет систему кулис Скрыть 10 Как создать багги своими руками ? autotoday › bok…iz…baggi-v-domashnih-usloviyah-i… Сохранённая копия Показать ещё с сайта Пожаловаться Информация о сайте Если вы решили сделать своими руками багги , то должны знать, что есть две разновидности чертежей : спортивные (гоночные) и туристические Прежде чем начать сборку багги в домашних условиях , нужно приготовить все необходимое Вам в работе понадобится набор инструментов: • Сварка (для Читать ещё Если вы решили сделать своими руками багги , то должны знать, что есть две разновидности чертежей : спортивные (гоночные) и туристические При сборке конструкции не забывайте о том, что должны соблюдаться определенные пропорции, детали должны соответствовать одна другой по размеру, весу, нагрузке и тд Собранная собственноручно машина должна быть легкой (около 300 кг) Гоночная модель должна обладать усиленной рамой из труб Прежде чем начать сборку багги в домашних условиях , нужно приготовить все необходимое Вам в работе понадобится набор инструментов: • Сварка (для первоначального схватывания элементов каркаса и окончательного приваривания труб) Скрыть Описание и чертежи багги АБ-82 | Багги , как сделать buggy-18ru › chertezhi/opisanie…chertezhi-baggi-ab… Сохранённая копия Показать ещё с сайта Пожаловаться Информация о сайте Описание и чертежи багги АБ-82 Статья взята из книги ЭСингуринди Ходовая часть багги разработана на основе узлов и деталей автомобиля ЗАЗ -968 с незначительной доработкой некоторых из них для повышения надежности при эксплуатации автомобиля в условиях спортивных соревнований Читать ещё Описание и чертежи багги АБ-82 Статья взята из книги ЭСингуринди Построен на базе ЗАЗ 968, и несмотря на солидный возраст конструкции , может дать хороший заряд адреналина Специальный кроссовый автомобиль « багги АБ-82» представляет собой монокок с колесной формулой 4X2, приспособленный для движения с высокими скоростями но сильно пересеченной местности Ходовая часть багги разработана на основе узлов и деталей автомобиля ЗАЗ -968 с незначительной доработкой некоторых из них для повышения надежности при эксплуатации автомобиля в условиях спортивных соревнований Подвеска передних колес — независимая бесшкворневая с шаровыми шарнирами Скрыть Багги своими руками : чертежи , фото, видео, как AvtoProjectcom › chertezhi-baggi Сохранённая копия Показать ещё с сайта Пожаловаться Информация о сайте Не знаете как сделать самодельный багги своими руками ? У нас есть чертежи , фото, видео, описания и инструкции для Прекрасный дизайн, более 100 клиентов, фото и видео изготовленных багги по нашим чертежам , простота конструкции , достоверная информация Какая труба применяется и количество труб Читать ещё Не знаете как сделать самодельный багги своими руками ? У нас есть чертежи , фото, видео, описания и инструкции для постройки авто мото техники, квадроциклов и других самоделок Прекрасный дизайн, более 100 клиентов, фото и видео изготовленных багги по нашим чертежам , простота конструкции , достоверная информация Какая труба применяется и количество труб, доступные комплектующие ВАЗ 2108 – 2112 и материалы Раптор электро 2019 В продолжение серии Раптор, даже самим интересно, что затронули все «весовые категории» Данный автомобиль рассчитан для самых маленьких детей от 4 до 12 лет (при условии , низкорослого ребенка) Багги Atom Ariel Скрыть Самодельный багги на базе Запорожца samodelkindrugru › самодельный-багги-на…запорожца/ Сохранённая копия Показать ещё с сайта Пожаловаться Информация о сайте Самодельный багги на базе автомобиля « Запорожец » собран в гараже за Данный багги создан специально для обучения подростка навыкам экстремального вождения в условиях бездорожья, а Фото багги на базе ЗАЗ собранного своими руками Читать ещё Самодельный багги на базе автомобиля « Запорожец » собран в гараже за зимне-весенний период г Трусковец Машина двухместная рассчитана на пилота и штурмана Фото прилагаются Данный багги создан специально для обучения подростка навыкам экстремального вождения в условиях бездорожья, а так же занос Машина позволяет приучить парня к технике, повысить самооценку, да и в глазах сверстников обладатель багги выглядит счастливчиком) Рама багги сварена из трубы круглого сечения, для изготовления деталей защитного корпуса использовался трубогиб Фото багги на базе ЗАЗ собранного своими руками Силовой агрегат развернут на 180º Рама и корпус багги Первый выезд из гаража Скрыть Постройка багги своими руками — ЯПлакалъ yaplakalcom › forum11/topic512193html Сохранённая копия Показать ещё с сайта Пожаловаться Информация о сайте Подробнее о сайте Постройка багги своими руками , Навеяно статейками про самоделки Мой товарищ предложил сделать багги , настоящую по правильному Чуть Искусство разросталось, сначало было сварено днище, тут чертежи были соблюдены на 90% Рама сделана чуть бОльших размеров, нежели в чертежах [^] Volgovod Читать ещё Постройка багги своими руками , Навеяно статейками про самоделки [ Версия для печати ] Страницы: (10) [1] 2 3 Последняя » Мой товарищ предложил сделать багги , настоящую по правильному Чуть покумекав я согласился на его провокацию Товарищ на 99,9% приобретал детальки на баггуху, а я помогал сваркой-идеями-инструментами помещением и главное компанией (одному не по тяге все это делать) Значит вот выкорчеванный мотор с коробкой Искусство разросталось, сначало было сварено днище, тут чертежи были соблюдены на 90% Рама сделана чуть бОльших размеров, нежели в чертежах [^] Volgovod 7122012 — 05:57 [ показать ] Скрыть Рама для багги своими руками | AngryBro Багги своими angrybroru › rama/ Сохранённая копия Показать ещё с сайта Пожаловаться Информация о сайте Чертежи багги своими руками Первым делом, конечно, предстоит определиться на каком багги По-моему, выглядит вполне симпатично Один вопрос — как такое сделать ? Вопросы наподобие «а можно будет получить на него разрешение? а сможет ли он ездить по бездорожью?» и пр отходят на второй план Читать ещё Чертежи багги своими руками Первым делом, конечно, предстоит определиться на каком багги хочется рассекать в итоге по дорогам (и по дорогам ли?) По-моему, выглядит вполне симпатично Один вопрос — как такое сделать ? Вопросы наподобие «а можно будет получить на него разрешение? а сможет ли он ездить по бездорожью?» и пр отходят на второй план В состоянии, когда видишь такую мощь и красоту, хочется ответить лишь «посторонитесь, господа, где моя маска и сварочный аппарат» «Эй, палехче, парень!» Сначала — чертежи ! Нашли на просторах энторнета что-то похожее — и вот они, чертежи : «Скачать чертежи для багги » (~2Мб) Скрыть чертежи, как собрать багги — ВКонтакте vkcom › baggi1 Сохранённая копия Показать ещё с сайта Пожаловаться Информация о сайте Перейдите на страницу пользователя, чтобы посмотреть публикации или отправить сообщение О себе : Москва, Россия, Клуб для тех кто любит, живет, увл Читать ещё Перейдите на страницу пользователя, чтобы посмотреть публикации или отправить сообщение О себе : Москва, Россия, Клуб для тех кто любит, живет, увлекается, катается или просто интересуется Багги А также для тех кто занимается проектированием, созданием и продвижением Багги в России Скрыть Как построить багги своими руками чертежи Что такое starerru › how-to-build…buggy-with-your-own…buggy/ Сохранённая копия Показать ещё с сайта Пожаловаться Информация о сайте Как сделать багги своими руками : Из мотоцикла Видеоролик процесса постройки багги из запорожца Под рукой желательно держать обрезки досок и брусков, потому что всегда возникает необходимость приподнять какие-то элементы каркаса и зафиксировать в таком положении Начинают изготовление Читать ещё Как сделать багги своими руками : Из мотоцикла Из ОКИ Видеоролик процесса постройки багги из запорожца Амортизаторы, как и ступицы для багги можно оставить «родные» А вот рычаги подвески придётся изготовить самому, об этом ниже Под рукой желательно держать обрезки досок и брусков, потому что всегда возникает необходимость приподнять какие-то элементы каркаса и зафиксировать в таком положении Начинают изготовление рамы на ровной площадке Согнутые, согласно чертежам , трубы сначала прихватывают сваркой, проверяют, и только после этого проваривают окончательно Скрыть От собственников! аренда продажа / c-nnru Коммерческая недвижимость Арендовать помещение спрос c-nnru Не подходит по запросу Спам или мошенничество Мешает видеть результаты Информация о сайте реклама офисы, склады, магазины и участки в ННовгороде и спрос на них Актуально! Контактная информация +7 (831) 220-00-60 пн-пт 10:00-18:00 Нижний Новгород Вместе с « как сделать багги из запорожца своими руками в домашних условиях чертежи » ищут: как сделать картинг как сделать карт купить багги как сделать пневматику как сделать пневматическую винтовку из дерева своими руками видео чертежи багги 1 2 3 4 5 дальше Браузер Все новые вкладки с анимированным фоном 0+ Скачать Будьте в Плюсе
| |||||
| |||||
Тест-драйв самодельного багги «Барракуда»
Казалось бы, после самодельного внедорожника «Алекс» база объявлений на ABW.
BY уже не сможет нас удивить чем-то особенным. Однако стоило из автомобильного раздела перейти в «Мото», как тут же наткнулись на очень интересный аппарат. Что важно — самодельный!
«Маловато будет!» — говорил герой одного известного мультфильма, и в своем стремлении получить как можно больше он похож на владельца этого багги Александра. Турбированный Opel GT, кроссовый мотоцикл, багги Condor — он «перерос» все, но жажда мощности, экстрима и скорости не утихала. Так появился этот проект.
«Пару лет назад я купил багги Condor 800, и поначалу он мне очень нравился. Проходимость отличная: на RFC Belarus мы такие «финты» исполняли! Но постепенно пришло понимание, что после кроссового мотоцикла не хватает «экшена» — динамика не та, крены в поворотах… Вот тогда и возникла идея сделать свою «Барракуду», очень легкую и очень мощную. Свой идеальный багги я видел таким: купленная целиком рама с подвесками, двигатель от спортбайка Honda CBR1100 мощностью от 152 до 164 лошадиных сил в зависимости от версии и «злые» амортизаторы, чтобы можно было прыгать, как на кроссовом мотоцикле.
Но главное — нужен был полноценный задний ход, и с этим пришлось повозиться!»
Прежде чем изучать конструктивные решения багги могилевских самодельщиков, разберемся, что такое «Барракуда». Если забить в поисковике словосочетание «багги барракуда», то полученной информации хватит на несколько дней изучения. Вкратце: это скорее имя нарицательное, коим обозначают одноместные заднеприводные багги с характерным «острым» дизайном. Популярными «барракуды» стали благодаря тому, что в Сети можно купить как чертежи, так и готовую раму с рычагами подвесок. Да и выглядит она гораздо круче «овощных» китайских багги.
А дальше уже начинается полная самодеятельность: владелец волен сам выбрать силовой агрегат для будущего «снаряда». Кто-то останавливается на обычном автомобильном ДВС от переднеприводного авто, и это решает сразу несколько проблем: у вас есть цельная конструкция «двигатель + КПП + приводные валы», а главное — передача заднего хода. Минус — «высокие» передачи, рассчитанные на движение по обычным дорогам, сильно влияют на проходимость в тяжелых условиях.
Грубо говоря, ездить «внатяг» по грязи проблематично, нужно какое-то «понижение», которое невозможно получить без вмешательства в КПП.
Второй путь — «Барракуда» с двигателем от мотоцикла. Здесь есть свои плюсы: высокая литровая мощность, коробка передач с секвентальным переключением, небольшая масса ДВС, как следствие — самого багги. Рассчитав количество зубьев на задней звездочке (устанавливается вместо заднего межколесного дифференциала), самодельщик может выбрать идеальный диапазон скорости и тяговитости, чтобы багги и в грязи не «скисал», и по полю мог нестись 100 и более км/ч. Идеал?
Почти. Есть один очень важный минус — нет передачи заднего хода, и без «колхоза» в трансмиссии ее никак не сделаешь. Многие самодельщики идут на компромисс: задний ход обеспечивается электродвигателем (тем же стартером), но это пригодно лишь для того, чтобы откатиться назад. А на бездорожье такой «реверс» вам мало чем поможет. Нужна полноценная задняя передача — и именно ее наличием уникален багги Александра.
«Над схемой трансмиссии долго ломать голову не пришлось. В моей компании сложилась отличная команда джиперов-самодельщиков (кстати, в этом году это они взяли 1-е место на «Ладоге» в своей категории), и ребята предложили такой вариант: двигатель и КПП берутся от Honda, а далее момент передается на редуктор механической лебедки от ГАЗ-66. Это довольно компактный и легкий агрегат, но в то же время с большим запасом прочности. Его пришлось доработать, нарастив вал, и состыковать с двигателем. Через этот редуктор с реверсом крутящий момент передается на задний дифференциал от Audi 200 — у него заводская блокировка и тоже большой запас прочности. В итоге получилась очень выносливая, но компактная и, самое важное, легкая трансмиссия, благодаря чему общая масса багги вышла на уровне 580 килограммов. Отличная получилась энерговооруженность!
Хотя все получилось не сразу: с рамой и подвесками повозиться пришлось даже больше, чем с трансмиссией. Раму я покупал целиком, вместе с подвесками, и был искренне уверен, что это сэкономит мне деньги и время.
Повозились и с амортизаторами. Изначально поставил «гродненские» — автогонщики знают, о чем речь. Однако они оказались не совсем подходящими и по качеству, и по возможностям настройки. Поэтому решили вернуться к Spectrum, что стояли изначально, — и багги поехал совсем по-другому!»
Ну как поехал… Смешно «косолапя» передними колесами при разгрузке, багги Александра касается земли примерно половину времени поездки, а остальное время летит над ней. Неистово «голося» (желающие могут посмотреть видео на нашем инстаграм-канале), он мгновенно набирает свою «сотню» и носится по полю так, что на нем не успевает сфокусироваться камера.
«У нас получилось сильное понижение, примерно 1:2, поэтому максимальная скорость около 120, зато запас тяги такой, что на скоростных участках я использую только 6-ю передачу, она «работает» от 60 до 120 километров в час. По лесу можно перейти на 5-ю или 4-ю, а остальные уже получаются как пониженные, для грязи. Проходимость, кстати, отличная — благодаря хорошей загрузке задней оси и мощному мотору «Барракуда» практически не уступает полноприводному «Кондору»…
Кстати, на «Кондор» я также поставил другой мотор, тоже от мотоцикла. Он стал живее, интереснее, но с точки зрения удовольствия за рулем «Барракуда» вне конкуренции. Когда приноровишься и прочувствуешь ее, начинаешь вытворять такое, что иногда и самому потом становится страшно. Она цепкая, резкая, динамичная — по сути, как и планировал, на выходе я получил четырехколесный аналог кроссового мотоцикла с такой же дозой адреналина в характере! Почему продаю? В работе уже другой проект, тянет очень много денег, поэтому с чем-то нужно расстаться.
Бессмысленно содержать целый автопарк экстремальной техники. Да и все возможности «Барракуды» я уже ощутил, так что пора к новым горизонтам!»
Павел КОЗЛОВСКИЙ Фото автора и Павла СЛЕПУХИНА
ABW.BY
P.S. На прощание Александр показал свой новый проект, находящийся уже на завершающей стадии. Изящная рама, огромные колеса, V8 — это будет бомба! Однако, как обещали, фото пока не публикуем.
Много интересных вариантов можно найти в нашем разделе мототехники
Внедорожный багги Piranha III
The Piranha III — Новое и улучшенное
Новый стандарт …
Оригинальная Piranha установила новый стандарт легкости сборки высокопроизводительных багги для бездорожья. После почти двух десятилетий успеха Piranha III снова поднимает планку с полностью новым шасси, обновленной передней подвеской и мощным задним приводом.
Повышенная производительность …
За новым внешним видом и улучшенными характеристиками скрывается та же простота конструкции и высокая надежность, которые сделали Piranha стандартом внедорожных багги.
Полностью переработан …
Совершенно новое шасси разработано на основе успешной багги Barracuda от Edge, но при этом упрощает процесс сборки. Прочная передняя подвеска с одним рычагом оригинальной Piranha была модернизирована с использованием более длинных амортизаторов для улучшения демпфирования и управляемости на пересеченной местности.
Передняя подвескас двойным рычагом предлагается в качестве обновления для передовой управляемости.
S1 Задний привод …
Задний силовой привод S1 сохраняет высокую мощность в лошадиных силах, усовершенствованную в Barracuda, при этом упрощая процесс сборки и сокращая расходы.Прочная конструкция и приводные валы 930 CV используют грубую мощность двигателей мотоциклов большой мощности, обеспечивая тягу на любой местности.
Так же хорошо себя чувствует на песчаных дюнах, каменистых тропах и лесных тропах, последняя версия Piranha по-прежнему делает захватывающие внедорожные характеристики доступными как для строителей, так и для профессионалов.
Планы
Планы Piranha III включают более 190 страниц подробных чертежей и инструкций по сборке, взятых из наших последних моделей САПР, для максимальной точности и ясности.Планы включают списки деталей, списки материалов и списки крепежа, а на чертежах представлены двухмерные и трехмерные схемы. Чтобы упростить процесс для строителя дома, следует поэтапный формат, указанный ниже:
1) Рама шасси
2) Переключатель передач
3) Педали
4) Передняя подвеска
5) Рулевое управление
6) Топливный бак
7) Nerf Bars
8) Радиатор
9) Панели кузова
10) Колеса
11) Задняя подвеска S1
Многие компоненты разбиты на дополнительные узлы для облегчения изготовления.
Комплект планов Piranha III включает в себя полные планы задней подвески S1.
Технические характеристики
Шасси
Рама пола секции RHS, трубчатая пространственная рама, каркас безопасности
Рулевое управление
Быстроповоротная гоночная стойка и шестерня.
Двигатель
Двигатели для дорожных мотоциклов, цепной привод с водяным охлаждением, 600 см3-1000 см3
Трансмиссия
Мотоциклетная коробка передач и цепной привод на оси 930 CV
Передняя подвеска
Одинарный рычаг «А», независимый, с амортизаторами типа «койловер», ход 350 мм (дополнительная передняя подвеска на двойных рычагах в планах).
Задняя подвеска
S1 Двойной А-образный рычаг, независимый, регулируемый развал на конце штока с амортизаторами, ход 260 мм
Тормоза передние
Диск 180 мм на каждое колесо с двухпоршневым гидравлическим суппортом
Задние тормоза
Одноцентровый диск 315 мм с двухпоршневым гидравлическим суппортом
Колеса передние
Шины 25x8x12 дюймов на ободах 12×5 дюймов
Колеса задние
Шины 26x12x12 дюймов на ободах 12×10,5 дюймов
Общая длина
3050 мм (от шины к внешней стороне шины)
Общая ширина
1790 мм (от шины к внешней стороне шины)
Общая высота
1585 мм (от земли до верхней части дуги)
Колея (задняя)
1420 мм (от торца ступицы к торцу ступицы)
Гусеница (передняя)
1490 мм (от торца ступицы к торцу ступицы)
Колесная база
2380 мм
Прибл.
Вес400 кг (880 фунтов) в зависимости от двигателя
Дорожный просвет
Минимум 385 мм, 600 мм на носу
Максимальная скорость
150 км / ч
Разгон
0–100 км / ч за 5,5 секунды
Сколько стоит построить?
Покупка сырья, изготовление и сварка деталей Piranha III самостоятельно по плану будет стоить примерно от 5 500 до 7 000 австралийских долларов без учета двигателя, в зависимости от того, сколько компонентов вы производите самостоятельно.Подходящие типы двигателей
Piranha III лучше всего подходит для двигателей от 600 до 1000 куб. См в зависимости от бюджета, желаемых характеристик и предполагаемой местности для вождения. Все моторы должны иметь цепной привод от коробки передач к заднему колесу, причем цепь должна находиться с левой стороны мотора.
Настоятельно рекомендуется использовать двигатель с водяным охлаждением, поскольку модели с воздушным охлаждением могут не получать охлаждающего воздуха при установке в багги.
Двигатели с воздушным охлаждением также обычно производят меньше мощности, чем двигатель с водяным охлаждением аналогичного размера.
Одно- и двухцилиндровые двигатели, такие как Honda XR650, BMW F800GS, Yamaha TRX850 или Suzuki TL1000, обладают большим крутящим моментом на низких оборотах, обеспечивая более удобную для водителя подачу мощности.
Эти характеристики идеально подходят для песчаной или заболоченной местности, такой как пляжи и дюны, где сцепление с дорогой ограничено, а контроль так же важен, как и мощность.
Четырехцилиндровые двигатели обладают достаточной мощностью на высоких оборотах и гоночными характеристиками. На грязи, камнях и твердой местности эту мощность можно использовать на земле, обеспечивая отличную производительность.Некоторые примеры включают Yamaha YZFR6, Suzuki GSXR750, Honda CBR1000, Suzuki GSXR1000, Kawasaki ZXR1000, Aprilia RSV1000 и Yamaha R1 — это небольшой выбор.
Внедорожный багги Barracuda Mk II
Barracuda Mk II снова делает шаг вперед .
..Barracuda, без сомнения, самая популярная и успешная багги с мотоциклетным двигателем в мире. За последние 12 лет успеха Edge Products прислушивалась к отзывам клиентов, а также разрабатывала собственные обновления и настройки.Эти улучшения были объединены в Barracuda Mk II. Основные характеристики и управляемость Barracuda остаются такими же сильными, как и прежде, а прочность и надежность поднялись на новый уровень.
Что нового?Самыми большими изменениями Barracuda Mk II являются задняя подвеска, передние верхние рычаги и стойки. Оригинальная задняя подвеска PIRCV Barracuda была переработана в более жесткую подвеску CV2, первоначально разработанную для багги X2, с более жесткими рычагами и трансмиссией, а также с большим количеством вариантов тормозов.Реверс CV2 также имеет электрический реверс.
Передние верхние рычаги подвески Barracuda были заменены на двухэлементную конструкцию, более простую в изготовлении и обеспечивающую большую регулируемость.
Они работают в сочетании с более высокими стойками, на которых установлены двухпоршневые суппорты XVS, и более крупными тормозными дисками. Передняя подвеска Barracuda теперь полностью взаимозаменяема с багги X2.
Со стороны шасси Barracuda Mk II представляет собой сборную набедренную раму для простоты конструкции, несколько конструктивных улучшений и алюминиевый топливный бак большой емкости.
Совершенно новый уровень …
Barracuda вывела концепцию мини-багги на совершенно новый уровень технического прогресса и совершенства. Более 25 лет проектирования, разработки и производства тысяч багги Mini привели к созданию Barracuda — стройной и агрессивной багги для длительных путешествий, которую вы можете построить самостоятельно.
Сочетание лучших конструктивных особенностей …
Barracuda сочетает в себе лучшие конструктивные особенности прошлых багги Edge в одном высокопроизводительном корпусе.Агрессивный стиль, новейшая технология задней подвески CV и классическая прочность Edge — все это позаимствовано из наших старых автомобилей.
Сверхдлинный ход подвески …
Совершенно новая конструкция передней подвески с двойным рычагом имеет регулировку развала штанг и колес, а также сверхдлинный ход подвески на уровне 500 мм (20 дюймов).
Выше среднего? Нет проблем …
Больше внутреннего пространства для водителей ростом до 6 футов 7 дюймов, (2,0 м) больше места для локтей и конструкция каркаса безопасности, разработанная с помощью компьютерного анализа напряжений, позволила создать прочное шасси, способное выдерживать самые суровые условия бездорожья.
Простые и комплексные планы
Планы Barracuda — это обширные 230 страниц, основанные на наших последних моделях САПР для максимальной точности и ясности. Их можно приобрести в виде печатной книги или в цифровой форме, готовой для немедленной загрузки (и по сниженной цене).
В них подробно описаны все детали шасси и подвески, которые необходимо изготовить, а также списки деталей, списки гаек и болтов и списки материалов.
На трехмерных изображениях с подробными двухмерными чертежами планы Barracuda детализируют все шасси, переднюю и заднюю подвеску, тормоза, педали, все кронштейны, топливный бак, днище, пластину крыши, носовую пластину, капот, пластину переборки, защитную пластину двигателя. , полное рулевое управление, включая крепление для рейки, рулевую колонку и механизм переключения передач.Фактически, каждая деталь, которая должна быть изготовлена.
В планах Barracuda конструкция шасси объясняется в «пошаговом» формате, начиная с базовой рамы и заканчивая сборкой шасси с нуля, чтобы облегчить строительство для домашнего строителя. Рычаги и компоненты подвески разбиты на отдельные части для упрощения производства.
Ищете запчасти для Barracuda Mk I? Большинство деталей Barracuda Mk II совместимы с машинами Mk I.Если это не так, это было указано в описании детали, а детали, относящиеся к Mk I, доступны здесь.Технические характеристики
Шасси
Пол секций с правой стороны, полностью круглое трубчатое шасси и трубчатый каркас безопасности
Рулевое управление
Быстроповоротная рама и шестерня для гонок
Двигатель
Двигатели для шоссейных велосипедов с водяным охлаждением (цепной привод) от 1000 до 1400 куб.
См
Трансмиссия
Мотоцикл Коробка передач и цепной привод к независимой задней подвеске
Передняя подвеска
Двойной рычаг «А», независимый, регулируемый развал и ролик на конце штанги с амортизаторами, ход колеса 500 мм
Задняя подвеска
Двойной рычаг «А», независимый, оси 930 CV, регулировка развала и схождения на конце штанги с амортизаторами, ход колеса 400 мм
Тормоза передние
Дисковый ротор диаметром 207 мм на каждом колесе с двухпоршневым гидравлическим суппортом
Задние тормоза
Одноцентровый диск 315 мм с двухпоршневым гидравлическим суппортом
Колеса передние
Шины 25x8x12 «на ободах 12×5»
Колеса задние
Шины 26х12х12 на 12х10.5-дюймовые диски
Общая длина
3010 мм (от шины к внешней стороне шины)
Общая ширина
1930 мм (от шины к внешней стороне шины)
Общая высота
1550 мм, (от земли до верхней части дуги)
Колея (задняя)
1530 мм (от торца ступицы к торцу ступицы)
Гусеница (передняя)
1720 мм (от торца ступицы к торцу ступицы)
Колесная база
2330 мм
Прибл.
Вес450 кг (990 фунтов)
Дорожный просвет
Минимум 300 мм, зазор 620 мм на носу, (24 дюйма)
Максимальная скорость
120–190 км / ч (от 75 до 120 миль / ч) в зависимости от типа двигателя и передачи.
Разгон
0-100 км / ч (60 миль / ч) за 4,5 секунды
Посмотрите на багги Barracuda в действии!
Сколько стоит построить?
Покупка сырья, изготовление и сварка деталей Barracuda самостоятельно по плану будет стоить примерно от 7 500 до 10 000 австралийских долларов без учета двигателя, в зависимости от того, сколько компонентов вы производите самостоятельно.Подходящие типы двигателей
Можно использовать любой двигатель большой мощности, если он имеет конструкцию с цепным приводом (цепной привод от двигателя к заднему колесу).
Двигатели объемом от 600 куб.
См до последней модели Kawasaki ZX14R или Suzuki Hayabusa могут использоваться в зависимости от требуемого уровня производительности.
Vee, такие как Suzuki TL1000 или Aprilia RSV1000, очень подходят для езды по песчаным дюнам, поскольку они обладают большим крутящим моментом на низких оборотах.
Мощные мотоциклы с большой мощностью, такие как Suzuki GSX1300 Hayabusa и Kawasaki ZX14, являются отличными двигателями для чистой мощности, которые обеспечивают хороший крутящий момент, мощность, скорость и ускорение.
Установленная пользователем установка Aprilia RSV1000 мощностью 140 л.с., укомплектованная готовой к гонке прочной плетеной сантехникой.
Отличное мероприятие по дюнам от клиента из ОАЭ.
Найден потерянный автомобиль — встречайте багги по дюнам Super Safari
Hi Gang…
Мы должны поблагодарить Ричарда Брауна за сегодняшний рассказ.
Ричард недавно сообщил нам о своей спортивной находке — Porter Pegasus 1953 года.Щелкните здесь, чтобы просмотреть эту историю. Сегодняшний рассказ о еще одной редкой машине, которую исследовал и нашел Ричард, — багги с легендарной историей — Super Safari. Багги Dune были повальным увлечением с середины 1960-х до середины 1970-х, и хотя мы можем думать о них как о всех схожих конструкциях, это не так. Некоторые дизайны, такие как в сегодняшней истории, определенно выделяются среди других.
Давайте передадим его Ричарду и узнаем больше об этом особом дизайне, выпущенном ограниченным тиражом. Убери это Ричард 🙂
Давайте поговорим о Super Safari
Ричард Браун
Долгое время в мире дизайнерских багги из стекловолокна существовал мифологический автомобиль из легенд и фольклора.Это была родословная Dune Buggy 1968 года. Его кузов был сделан с учетом урезанного шасси VW Beetle (80-дюймовая колесная база) и в конце 60-х годов рекламировался как новый захватывающий спортивный багги, который стал популярным.
Его с гордостью рекламировал как разработка знаменитого Тома Дэниела, известного тем, что он придумал забавные, дурацкие комплекты моделей и Hot Wheels, на которых мы все выросли.
Эту коляску также почитали как прототип, построенный Диком Дином, известным производителем автомобилей на заказ. В течение десятилетий Дин работал мастером цеха Джорджа Барриса, и он построил множество теле- и киномашин, таких как Batmobile и Munster Koach.Этот багги был произведен компанией Safari Enterprises под названием «Супер Сафари». Теперь я говорю о мифологии, потому что проблема в том, что этот багги никогда не видели лично те, кто его искал.
Небольшое сообщество автолюбителей, знавших об этой машине, считало, что она никогда не была построена. Во всех рекламных объявлениях использовались только художественные визуализации Даниэля. Единственное другое свидетельство этого — модельный комплект, произведенный Revell. Даже изображения металлической золотой коляски на коробке с моделью были рисунками из собственного художественного отдела Revell.
Поклонники автомобилей много раз говорили: «Я бы хотел, чтобы они действительно сделали Супер Сафари».
1969 модельный комплект Super Safari от Revell
Итак, будучи коллекционером редких дизайнерских багги для дюн, Super Safari входит в пятерку лучших. Затем неожиданно, около десяти лет назад, на большом автомобильном салоне VW в Лос-Анджелесе появилось настоящее супер-сафари. Он был выставлен на продажу, и продавец понятия не имел, что это такое. Это не имело значения, я знал, что это было, и без этого не уйду.Это было в довольно грубой форме, но все закончено. На нем были слотовые журналы Ansen с винтажными шинами «Pos-a-Traction».
Он был плохо выкрашен в красный цвет, с черными ковшеобразными сиденьями и металлическим значком «Сафари» на носу. Он отправился домой, чтобы ждать в длинной очереди, позади других проектов. В конечном итоге план состоял в том, чтобы исследовать это открытие и выяснить, кто мы такие, кто стоит за Safari Enterprises. Не говоря уже о том, чтобы связаться с Диком Дином и Томом Дэниелом, чтобы узнать, что они знали об этой машине.
К сожалению, услышав о кончине Дика Дина в 2008 году, я решил, что мне следует усердно приступить к исследованию и связаться с Томом Дэниелом.
Кен Фонтейн и его команда, начало гонки NORRA Mexican 1000 1968 года (фото любезно предоставлено Randy Fountain)
Том наверняка помнил Super Safari, но не имел о нем много информации. Он был нанят Safari Enterprises, чтобы создать новую спортивную коляску, которая будет отличаться от всего остального на дороге. Он очень любил это и гордился дизайном, но не знал, сколько их было построено.У Тома также не было никакой контактной информации о сотрудниках Safari Enterprises. След остыл.
В поисках других супер-сафари я рыскал по Интернету и провел бесчисленные часы, разговаривая по телефону с другими коллекционерами. И вот однажды появилась Эврика! .. Еще одно Супер Сафари! Зернистая фотография суперсафари, построенного как внедорожник, была найдена на сайте автомобильных гонок. Он был запечатлен с коллекцией других похожих фотографий багги, все выглядело из конца 60-х годов.
Насколько я помню, к фотографии не было никакой относящейся к делу информации. Он был желтым и готов к бою. Оснащен дугами безопасности и внедорожными шинами Gates Commando XT. Итак, теперь стало очевидно, что существовало по крайней мере двое. Подробнее об этом позже.
Реклама из журнала «Дюны Багги», журнала «Веселые автомобили» за август 1968 года. В этой рекламе упоминается, что Том Дэниэлс и Дик Дин помогают проектировщику и производителю автомобиля.
Тем временем началась реставрация красного Super Safari.При отсоединении кузова от шасси VW он оказался чрезвычайно тяжелым. Качественный корпус багги-багги, такой как Meyers Manx, весит около 150 фунтов. эта вещь ощущалась как 300 фунтов. В ходе дальнейшего исследования мы обнаружили фанеру внутри плоских частей кузова, а также в некоторых других местах, где стекловолокно было толщиной в дюйм. Когда вы взяли новую красную краску, часть оригинального металлического золотого цвета обнаружилась снизу.
Прототип №1 на реставрации.
На носу просвечивает немного оригинального золота.
На самом деле он выглядел того же золотого цвета, что и модельный комплект. Становилось ясно, что в этой машине есть что-то особенное. Он имел характеристики прототипа. В этот момент я подумал, что машина нуждается в судебно-медицинской экспертизе, чтобы определить, что это было, и связался с Кейтом Дином — сыном Дика Дина. Он работал вместе со своим отцом в Southend Kustoms с подросткового возраста до кончины Дикса в 2008 году.
Он вспомнил, когда его отец работал в Safari, поэтому он был знаком с багги. Я подумал, что он может быть самым квалифицированным человеком, чтобы определить работу своего отца. Он был взволнован, узнав о его открытии, и был счастлив участвовать. Когда он впервые увидел это, он тихонько обошел вокруг, заглядывая под него и под ним, и осматривал каждый укромный уголок и трещину. Он встал, снял очки и заявил… «Да, это работа моего отца… это ЕСТЬ первый прототип».
Одна мертвая распродажа, топливный бак — это бензобак с запасной шиной, прикрепленный под носом.
Раствор, который его отец использовал раньше. Во-вторых, он определил золотую краску как «Crescent Gold», которая представляет собой порошкообразный золотой пигмент, добавленный к краске, который придает ей мерцающий вид сусального золота. Точно так же Дик нарисовал «Драгулу», гробовик из телешоу «Мюнстеры». Обнаружение того, что это прототип Дика Дина, было отличной новостью, но в то же время означало большую ответственность. Это была ручная сборка в натуральную величину, изготовленная руками легендарного автомобилестроителя. Итак, Кейт остался на его предприятии для надлежащей реставрации.
Кейт продолжал сохранять наследие своего отца и строит 100 единиц нестандартных автомобилей, а также реплики известных теле- и кинотеатров музейного качества, так что я был уверен, что это в надежных руках. Super Safari был включен в список, терпеливо отставая от пары других клиентов. В одном разговоре я упомянул фотографии другого желтого загадочного Safari, который я видел. Киту это показалось знакомым, поэтому он начал копаться в архивах своего отца.
Вот оно, он нашел другое фото, но того же гоночного автомобиля, а также визитную карточку Safari Enterprises с очень большим «Диком Дином» в центре.Еще несколько кусочков пазла … но что это с этим желтым гонщиком Safari?
Однажды осенью 2019 года раздался телефонный звонок от Кита… «Ты не поверишь этому»… «проверь свои сообщения». Он отправил объявление «о продаже» от человека из Аризоны с еще одним «Супер-сафари». Для меня это было похоже на гоночную машину с тех старых фотографий. Он неожиданно нашел его только на VW, в интернет-объявлениях. Багги купили и вернули в магазин Кита. Он гордился этим, и это было правильно… потому что он нашел свое собственное Супер Сафари.Теперь, находясь в его распоряжении, он полностью осмотрел этого нового члена семьи и выяснил, что это фактически та гоночная машина, которую мы видели на тех предыдущих фотографиях. Отлично, загадка за фото решена. Мало ли мы знали, что в этой истории есть что-то еще.
Прототип Safari №1 в исходном виде
Просматривая несколько различных программ гонок по бездорожью, было обнаружено, что этот автомобиль участвовал в гонке NORRA 1968 Mexican 1000.
Гонка по бездорожью в пустыне, которая проходит 1000 миль по полуострову Баха в Мексике.Safari был № 220 под названием «K.E. Фонтан »и« Р. Мак-Кинли »прилагается. После серьезного расследования семья К.Е. Фонтан был найден. Рэнди Фонтейн, внук покойного мистера Кена Фонтана, знал всю историю. (Между прочим, Рэнди был тем, кто изначально разместил эти фотографии желтого Safari на том гоночном сайте)
Рэнди заявил, что после того, как его дедушка участвовал в гонках «Мексикан 1000» 1967 года на рудиментарном самодельном багги для дюн, он хотел построить новую машину для участия в предстоящей гонке 1968 года, которая состоится в ноябре.Летом 68-го он увидел рекламу «нового суперсафари» и решил, что это его тело.
Он связался с Safari Enterprises со своим запросом, и после некоторой соответствующей переписки, багги-фирма предоставила ему тело. Он был встроен в гоночную машину, изображенную на фото, и поехал на Баху. После соревнований гоночное Safari оставалось во владении Ken Fountains в течение нескольких лет, пока в конце концов не сменило владельца.
С тех пор, пока он не был обнаружен в Аризоне, история его путешествий неизвестна.
Намерение этого состоит в том, чтобы вернуть ему его первоначальную гоночную окраску той гонки 68-го. Кейт, теперь еще более воодушевленный возможностью иметь собственное Super Safari, решил, что ему также следует иметь модельный комплект багги. Он пошел смотреть на eBay, и там продается одна модель комплекта. В описании продавец заявил, что он приобрел модель еще в 60-х годах, когда Ревелл предоставил им ящик с модельными наборами в рамках сделки за использование багги своего отца в Safari Enterprises.
Что?!?… Это был член семьи, связанный с бизнесом?
Рекламный буклет, фотография прототипа Super Safari
Кейт связался с продавцом, и им оказался Кэмерон Де Смидт, сын владельца компании Safari. Мы не могли поверить в шанс и время наткнуться на эту информацию. Кэмерон заявил, что на самом деле он никогда не продает на eBay, но по какой-то причине решил продать модельный комплект и раскрыть семейные связи в описании.
Это был единственный раз, когда Кейт решил поискать модельный комплект.Так что это было довольно случайно. Оказалось, что Кэмерон жила недалеко от Кита, поэтому была назначена встреча между Кэмероном, Китом и мной. Приехала Кэмерон и вся улыбалась. Он не мог поверить, что было найдено давно потерянное Safari, над которым он работал в компании своего отца более 50 лет назад. Он приехал с подарками старой фабричной литературы и брошюр.
Когда его спросили о его отце, Кэмерон сказал, что его отцом был Ричард Де Смидт, ветеран Второй мировой войны, входивший в группу разработчиков, разрабатывающих бесшумную подводную лодку для военных.Он был талантливым бизнесменом и предпринимателем. Он рискнул заняться бизнесом Dune Buggy в 1967 году, и была создана Safari Enterprises. Де Смидт продавал обычные багги для дюн в мэнском стиле в районе Лос-Анджелеса. Поскольку многие другие компании предлагают тот же базовый стиль корпуса, в конечном итоге возникла потребность в новом дизайне корпуса, эксклюзивном для Safari Enterprises.
Кэмерон заявил, что именно тогда его отец поручил Тому Дэниелу разработать этот новый дизайн.
Вскоре после этого к компании присоединился Дик Дин.Обсуждалось, что Дик вручную собрал и сформировал алюминиевый каркас кузова Super Safari для изготовления форм. Заимствованный из некоторых дат в оригинальной литературе о Safari, первый прототип кузова из стекловолокна был завершен в августе 1968 года.
Эта машина №1 была экспериментальной, поэтому в ней использовалась древесина для некоторых частей кузова и крепления. В сочетании с очень толстой внешней оболочкой из гелькоута, пригодной для инструментальной обработки, это объясняло, почему корпус был таким тяжелым, каким он был. Этот прототип был полностью введен в эксплуатацию и стал демонстратором компании.Он рекламировался на многих автомобильных мероприятиях, в том числе на автосалоне в Чикаго в 1969 году, а также на торговой выставке на гоночной трассе Orange County International Raceway. Когда машина ехала по кругу, потирая локти с большими мальчиками, Де Смидт подружился с некоторыми из громких имен в бизнесе.
Один из них — Микки Томпсон. После того, как он обратился к Микки с просьбой использовать исключительно шины его марки «Pos-a-Traction» для багги, которые они строили, Микки увидел мерцающий золотой багги и влюбился. Кэмерон заявил: «Микки хотел это золотое сафари и всегда приставал к моему отцу, чтобы он его купил».Видимо, модельная компания Revell тоже считала его особенным. Кэмерон вспоминает, как команда Revell пришла, чтобы сделать фотографии и сделать замеры, чтобы с радостью начать производство моделей багги в масштабе 1/25.
На вопрос, сколько Super Safaris было произведено, Кэмерон ответил: «Только два… золотой демонстрационный автомобиль и гоночный автомобиль Baja». Когда его спросили, почему только двое, он действительно не знал, почему. В то время он был подростком, собирал стеклопластиковые тела других моделей и не слишком хорошо знал, в чем дело.Он назвал одну причину, возможно, из-за задержки с получением патента на конструкцию кузова.
К тому времени, когда патент был одобрен, увлечение багги-багги начало замедляться.
Однако он упомянул, что в середине переезда компании в другое место формы хранились на складе, и когда они пошли за ними, они обнаружили, что они были украдены. Когда его спросили, знает ли он, что в конечном итоге произошло с двумя Supers … он сказал, что видел, как построили желтое Baja Safari и отправились с Кеном Фонтаном на гонку, и больше не видел этого … и когда его отец решил закончить в бизнесе Dune Buggy, он наконец продал золотой прототип Микки Томпсону.
Услышав это было неожиданным сюрпризом, мне пришлось спросить еще раз, просто чтобы прояснить… «Микки Томпсон был первоначальным владельцем золотого Супер Сафари?»… И Кэмерон подтвердил это… «Да, он продал эту вещь Микки, и это меня взбесило… Я хотел эту машину! ».
Что ж, это были интригующие новости. Таким образом, во время разработки кажется, что эти стильные новые спортивные багги, которые никогда не покидали стартовую площадку, имели целую родословную автомобильных легенд, оставляющих на них свои отпечатки.
И этот список все еще растет, поскольку обе машины находятся в руках Кейта Дина, чтобы вернуть им былую славу.Том Дэниел был на связи во время реставрации, чтобы помочь с любыми вопросами по мере их возникновения.
Итак, два выживших Super Safari прошли полный круг и вернулись в сердца и умы потомков, которые помогают привести их в движение. Созданный дизайнером, скульптором, производителем и гонщиком, ремешок был снова собран!
Резюме:
Большое спасибо Ричарду Брауну за то, что он поделился историей — охотой, исследованиями и теми, в ком он участвовал.Чтобы исследовать потерянные машины, требуются время и усилия, и Ричард — один из поклонников неоткрытой классики, который делает это лучше всего. Отличная работа Ричарда и отличный рассказ.
Ричард пообещал поделиться с нами другими историями — не только о восстановлении этой машины, но и о многих других своих приключениях, приобретениях и многом другом. Вы можете увидеть все рассказы Ричарда Брауна здесь, в «Неоткрытом классе», перейдя по следующей ссылке:
Щелкните здесь, чтобы просмотреть архив статей Ричарда Брауна
Надеюсь, вам понравился рассказ, и помните…
Приключение продолжается здесь, в «Неоткрытой классике».
Джефф
AGAMA A319 Competition Buggy Kit
Нитро-багги AGAMA A319 — это результат многолетнего проектирования, разработки и преданности делу с более чем 50-летним опытом гонок. Он настроен на продвижение в области 1/8 нитро гонок!
В новой платформе багги сочетаются все отличительные черты бренда Agama, высококачественные материалы и дальновидный дизайн. Багги SV был огромным шагом вперед по сравнению с A215, и новый багги снова стал большим шагом как для пилотов клубного уровня, так и для гонщиков мирового класса!
Когда новый багги был на столе для чертежей, нужно было внести ключевые изменения, и все это собрано вместе в превосходной новой платформе!
Простота обслуживания багги была значительно улучшена вместе с легкостью вождения в быстром темпе!
Новые функции и дизайн багги перечислены ниже:
— Шасси:
Новая пластина шасси багги имеет новую форму спереди и сзади, задняя часть имеет большую гибкость при скручивании, но при этом остается жесткой в продольном направлении, передняя часть шасси также имеет больший угол наклона, чтобы обеспечить лучший зазор от шины при полной фиксации.
больше зазор между валками в длинных поворотах.Шасси также стало более узким, чтобы обеспечить меньший общий вес при сохранении общей ширины и связанных с этим ходовых характеристик. В нижней части шасси также больше нет отверстий, потому что коробки передач теперь установлены выше.
— лоток для радиоприемника
Совершенно новый лоток для радиоприемника обеспечивает лучшее положение сервопривода, больше места в ящиках для всего электрического оборудования, а также более быстрое и легкое снятие поддона и сервоприводов.
— Разъемное крепление центрального дифференциала
Теперь используется раздельное центральное крепление дифференциала, дифференциал теперь поворачивается шпорой назад, а новая система тормозных рычагов используется для более стабильного торможения на протяжении всего пробега.
— Трансмиссия
В новом багги используется новая трансмиссия, новые шестерни 39T Crown сочетаются с новыми шестернями 12T, это упрощает управление багги с большей скоростью поворота, более плавную и эффективную трансмиссию и лучшую в своем классе долговечность.
Новая прямозубая шестерня 48 зуб. И раструб муфты 13 зуб. Используются для поддержания правильного передаточного числа главной передачи.
— Легкое неразъемное крепление заднего крыла
Было использовано новое легкое цельное крепление крыла, которое обеспечивает большую прочность и более низкий центр тяжести, а также дает больше возможностей настройки с диапазоном регулировки высоты, где оно крепится к задней стойке амортизатора.
— Башни ударные
С новой геометрией передней и задней части были использованы новые стойки амортизаторов, которые обеспечивают оптимальную длину амортизатора для любых условий, а новая задняя башня имеет отверстия различной высоты крепления крыльев.
— Подвески рычажные
Новые блоки A / B / C / D используются на новом багги, они предлагают обновленный центр крена и положения против приседаний, более оптимизированные для новой геометрии, представленной в новом багги.
— Стойки рулевые
Используются новые более длинные стальные рулевые стойки для совместимости с новым приподнятым передним редуктором и рулевым механизмом.
— Верхняя пластина рулевого управления
Новая композитная верхняя пластина рулевого управления произведена в соответствии с новыми положениями рулевой колонки на пластине шасси, а также с новым приподнятым передним редуктором.
— Раскосы шасси
Новые распорки шасси используются с единственной точкой крепления шасси как спереди, так и сзади, вторичная задняя распорка также включена в коробку для дальнейшего уменьшения гибкости шасси.
-Топливный бак
Новый топливный бак имеет более низкую и широкую форму для снижения центра тяжести, а также теперь он имеет более высокую емкость, которая соответствует нормативным требованиям.
-Кузов
Новая оболочка кузова из нитро, для большей прочности, производительности и соответствия новой форме шасси.
-Боковые щитки шасси
Боковые ограждения корпуса имеют новую форму и высоту для лучшей защиты от попадания влаги и пыли, и теперь они соответствуют новой форме корпуса.
Кроме того, теперь они имеют закручивающуюся конструкцию для еще большей защиты в любых гоночных условиях.
-Колесный блок
В комплект входит новый композитный роликовый блок на 17,5 градусов.
-Рулевая колонка
Новые рулевые диски используются для замены Акермана багги, облегчая управление и увеличивая вращение на низкой скорости и более плавное на высокой.
Планы багги
Планы багги
Не нужно платить целое состояние за глючные планы! Глючные планы в Интернете, не нужно платить большие деньги! Получите идеи из раздела «Планирование и постройка внедорожного багги», постройка которого действительно увлекательна, так же как и поездка на ней!
[phpbay] глючные планы, число, «6028», «» [/ phpbay]
Получите яркие идеи и ноу-хау для высококачественного строительства, поищите в Интернете планы с ошибками, загрузите их, как правило, в виде файла PDF, что делает его еще более удобным!
Внедорожные планы багги на лето
багги в планах
Постарайтесь построить свой собственный 1-местный картинг или свой 1000-кубовый багги, прочитайте отзывы о нем, сделайте заметки о том, как он работает и как изучите мощность двигателя! Если наступит лето, а у вас нет планов выезжать за город! Тогда почему бы не подарить своим подросткам 1000-кубовый багги для дюн, одноместный багги для дюн или любую модель внедорожного багги и познакомить их с этим удивительным экстремальным спортом, который, несомненно, подарит им невероятный опыт! Заставьте их отправиться в путешествие по бездорожью на пляжах, дюнах, грязной местности или грунтовых дорогах! И дайте им дозу адреналина! Они обязательно получат незабываемое и удивительное приключение по бездорожью, которое наверняка заставит их возвращаться снова и снова! Или возьмите эту коляску и прогулочную коляску и получите своим малышам мини-картинг объемом 100 куб.
См, специально разработанный для детей, которые играют на пляжах, нюхают свежий воздух и наслаждаются пейзажем океана! Научите их, как им пользоваться, и готово! Вашим малышам обязательно понравится новый опыт!
планы на багги autocad
Планы багги Dune
Получите Buggy Plan скачайте, и это круто! Не нужно тратить на это большие деньги! Ищите в Интернете все, что нужно для багги! Получите идеальный внедорожник Buggy Plan , за которым так легко следовать! Создавая своего собственного друга для бездорожья, добавьте своего энтузиазма и персонализируйте его, добавив свой собственный стиль! Будь креативным! Дайте волю этому склонному к автомобилю человеку! И удивляйтесь результату! Вы обязательно получите что-то действительно потрясающее! Или персонализируйте свою кайт-багги, добавив рисунки, например рисунки кайт-багги, на свой вкус! Найдите Планы багги barracuda, чтобы построить идеальную багги Barracuda, которую вы так долго ждали.
Вы беспокоитесь, что ваш бюджет не хватит? Не суетись! Вы всегда можете выбрать подержанные запчасти для багги, чтобы построить свой собственный внедорожный багги. Эти подержанные пригодятся, если у вас есть бюджет, о котором нужно подумать! Вы наверняка сможете сократить расходы! И это определенно не дает вам опустошить карманы! С правильным гидом и правильными планами для бездорожья, и вам хорошо!
4 комментария
Комплект для соревнований по баггиAGAMA A319 — Опция RC
Багги AGAMA A319 Nitro Buggy — это результат многолетнего проектирования, разработки и самоотверженности с более чем 50-летним опытом гонок, он настроен на продвижение в области 1/8 нитро гонок!
В новой платформе багги сочетаются все отличительные черты бренда Agama, высококачественные материалы и дальновидный дизайн.Багги SV был огромным шагом вперед по сравнению с A215, и новый багги снова стал большим шагом как для пилотов клубного уровня, так и для гонщиков мирового класса!
Когда новый багги был на столе для чертежей, нужно было внести ключевые изменения, и все это собрано вместе в превосходной новой платформе!
Простота обслуживания багги была значительно улучшена вместе с легкостью вождения в быстром темпе!
Новые функции и дизайн багги перечислены ниже:
— Шасси:
Новая пластина шасси багги имеет новую форму спереди и сзади, задняя часть имеет большую гибкость при скручивании, но при этом остается жесткой в продольном направлении, передняя часть шасси также имеет больший угол наклона, чтобы обеспечить лучший зазор от шины при полной фиксации.
больше зазор между валками в длинных поворотах.Шасси также стало более узким, чтобы обеспечить меньший общий вес при сохранении общей ширины и связанных с этим ходовых характеристик. В нижней части шасси также больше нет отверстий, потому что коробки передач теперь установлены выше.
— лоток для радиоприемника
Совершенно новый лоток для радиоприемника обеспечивает лучшее положение сервопривода, больше места в ящиках для всего электрического оборудования, а также более быстрое и легкое снятие поддона и сервоприводов.
— Разъемное крепление центрального дифференциала
Теперь используется раздельное центральное крепление дифференциала, дифференциал теперь поворачивается шпорой назад, а новая система тормозных рычагов используется для более стабильного торможения на протяжении всего пробега.
— Трансмиссия
В новом багги используется новая трансмиссия, новые шестерни 39T Crown сочетаются с новыми шестернями 12T, это упрощает управление багги с большей скоростью поворота, более плавную и эффективную трансмиссию и лучшую в своем классе долговечность.
Новая прямозубая шестерня 48 зуб. И раструб муфты 13 зуб. Используются для поддержания правильного передаточного числа главной передачи.
— Легкое неразъемное крепление заднего крыла
Было использовано новое легкое цельное крепление крыла, которое обеспечивает большую прочность и более низкий центр тяжести, а также дает больше возможностей настройки с диапазоном регулировки высоты, где оно крепится к задней стойке амортизатора.
— Башни ударные
С новой геометрией передней и задней части были использованы новые стойки амортизаторов, которые обеспечивают оптимальную длину амортизатора для любых условий, а новая задняя башня имеет отверстия различной высоты крепления крыльев.
— Подвески рычажные
Новые блоки A / B / C / D используются на новом багги, они предлагают обновленный центр крена и положения против приседаний, более оптимизированные для новой геометрии, представленной в новом багги.
— Стойки рулевые
Используются новые более длинные стальные рулевые стойки для совместимости с новым приподнятым передним редуктором и рулевым механизмом.
— Верхняя пластина рулевого управления
Новая композитная верхняя пластина рулевого управления произведена в соответствии с новыми положениями рулевой колонки на пластине шасси, а также с новым приподнятым передним редуктором.
— Раскосы шасси
Новые распорки шасси используются с единственной точкой крепления шасси как спереди, так и сзади, вторичная задняя распорка также включена в коробку для дальнейшего уменьшения гибкости шасси.
-Топливный бак
Новый топливный бак имеет более низкую и широкую форму для снижения центра тяжести, а также теперь он имеет более высокую емкость, которая соответствует нормативным требованиям.
-Кузов
Новая оболочка кузова из нитро, для большей прочности, производительности и соответствия новой форме шасси.
-Боковые щитки шасси
Боковые ограждения корпуса имеют новую форму и высоту для лучшей защиты от попадания влаги и пыли, и теперь они соответствуют новой форме корпуса.
Кроме того, теперь они имеют закручивающуюся конструкцию для еще большей защиты в любых гоночных условиях.
-Колесный блок
В комплект входит новый композитный роликовый блок на 17,5 градусов.
-Рулевая колонка
Новые рулевые диски используются для замены Акермана багги, облегчая управление и увеличивая вращение на низкой скорости и более плавное на высокой.
The Piranha Plant Hanafuda — это планер, который появляется в Mario Kart Tour . Это вариант Baby Mario Hanafuda с рисунком растения-пираньи в стиле ханафуда, который классифицируется как эксклюзивный для туров высококлассный параплан. Планер можно разблокировать в туре по Лос-Анджелесу, где он появляется в подарке на тур для участников Gold Pass. В отличие от Baby Mario Hanafuda, использование Super Horns дает больше очков при использовании этого планера. Статистика [править]
Галерея [править]
Имена на других языках [править]
| ||
Это третий персонаж, картинг или планер, у которых не было никаких дополнительных предпочтительных курсов после добавления в игру, после Wicked Wings и Barrel Hanafuda. Как и Baby Mario Hanafuda, Yoshi’s Egg Hanafuda, Peach Hanafuda, Barrel Hanafuda, Blooper Hanafuda, Cape Mario Hanafuda, Bullet Bill Hanafuda и Boo Hanafuda, иллюстрации к планеру взяты у Марио Ханафуда. Сам планер был добавлен в том месяце, в котором он использовался в наборе, в сентябре.
• Варио • Валуиджи • Король Бу • Черный застенчивый парень • Рэд Купа (фриран) • Бирдо • Розовый застенчивый парень • Бирдо (голубой) • Молоток Братан • Бумеранг Братан • Айс Братан • Огненный Братан • Бирдо (желтый) • Монти Моул • Зеленый застенчивый парень
(Пират) • Король Боб-омб • Донки Конг-младший (SNES) • Застенчивый парень (золотой) • Кинг Бу (золотой) • Баузер (Санта) • Лакиту (Время вечеринки) • Бирдо (черный) • Застенчивый парень (ниндзя) • Король Боб-омб (золотой)
2 • Наклейка Streamliner • Orange Streamliner • Белый Turbo Yoshi • Сакура Quickshaw • Реактивный крейсер • Inferno Flyer • Rambi Runner • Розовый бульдозер • Badwagon • Blue Badwagon • Золотой поезд • Bruiser • Snow Skimmer • Offroader • Banana Master • Poison Apple Kart • Cheep Трубка • Gold Cheep Snorkel • Gold Cheep Charger • Темный багги • Koopa King • Коричневый внедорожник • Cact-X • Пиратский гонщик суши • Silver Bullet Blaster • Head Honcho • Максимум DK • Sushi Racer • Позолоченный король • Crawly Kart • Черный бульдозер • Вечеринка -Крыло • Ползунок Penguin • Ползунок Black Penguin • Cact-Ice • Black Turbo Birdo • Purple Bunny • Jade Hop Rod • Crimson Hop Rod
• Веселая гора (R, T) • Berlin Byways 2 (R, T, R / T) • Tokyo Blur 4 (R, T, R / T) • Убежище ниндзя (R, T) • Сиднейский спринт (R, T, R / T)
Мега • Комбо-атака • Быстро уничтожьте их! • Сделайте фото
• Малышка Розалина • Братан-молот • Йоши • Уловка • Цветок • Джунгли • Кулинария • Персик • Морской пехотинец • Исследования • Дикий Запад • Пират • Летний фестиваль • Картинг Super Mario Kart • Лос-Анджелес • 1-я годовщина • Хэллоуин • Закат • Марио против Луиджи • Зима • Розалина • Новый год 2021
Патрика • Статуя Свободы • Рокфеллер-центр
Церковь Марии • Темподром • Тиргартен
