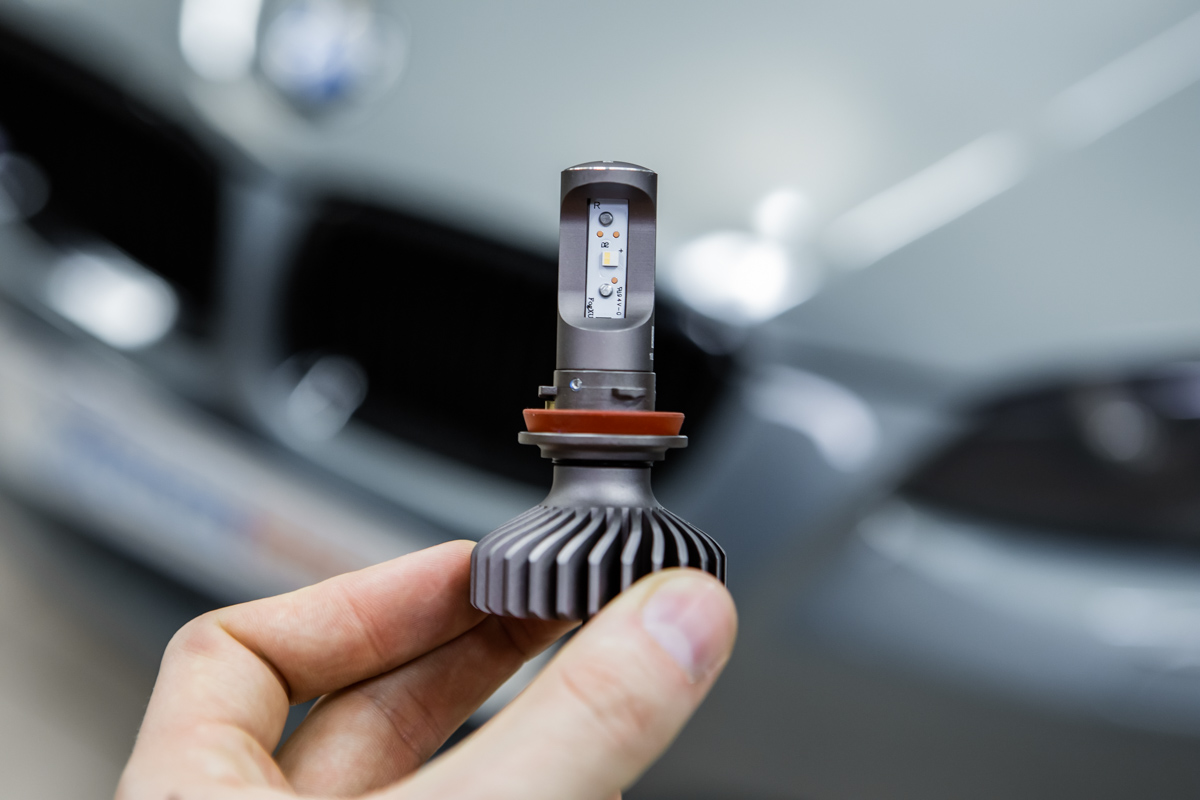

Светодиодные лампы на ближний свет ваз 2110

Светодиодный ближний свет — Лада 2110, 1.6 л., 2005 года на DRIVE2

Вопреки многим негативным отзывам про диодные лампы в ближний свет, из любопытства заказал их себе. Лучше один раз испытать самому, чем сто раз услышать ) И как раз появился повод — перегорела галогенка в ближнем.

Выбор пал на бюджетные лампы h3 на COB-диодах с заявленной мощностью 33 Вт на лампу.

Полный размер

коробка с лампами

Полный размер

Лампа h3, 33 W, 6000 K

Полный размер

Забрал лампы и сразу пошел ставить.

Полный размер

слева диодная лампа 33 W, справа галогенка 100 W

Полный размер

сравнение света галогеновой лампы и диодной

вид сверху — галогенки

вид сверху — диодный свет

Подъехал к забору, чтобы проверить границу. Фары нужно срочно поднимать, светят низко (

Полный размер

проверка светотеневой границы

Полный размер

В целом светотеневая граница неплохая, как мне показалось, слепить не должно. По дороге на трассе никто не моргал дальним, уже радует )

Полный размер

Диодный ближний на снежной дороге

На снежной белой дороге любые лампы светят неплохо ) На мокром асфальте не довелось проверить.

Т.к. у ламп есть радиатор, крышка фары не закрылась, пришлось доработать. Отрезал из универсального плинтуса подходящую полоску и вставил в крышку. Для фиксации крышки в блок-фаре закрепил пластмассовые «крючки», как на фото.

Полный размер

переделка крышек фары

Колхоз, но держится нормально, радиатор теперь не будет засираться, и фара не должна потеть.

Полный размер

Теперь мои выводы.
+:

— свет красивый, белый;

— потребляет меньше энергии, а значит аккумулятору меньше нагрузки;

— есть неплохая светотеневая граница (фара с линзой).

— :

— не влезает под крышку, надо дорабатывать;

— с заявленной мощностью китайцы приврали, замерил — 26 ватт на лампу.

— по ощущениям освещают не лучше галогенок в 100 W. В дождь на мокром асфальте думаю будет еще хуже, время покажет.

В следующей записи расскажу, как поднимал фару, т.к. дорога освещалась метров на 15 в верхнем положении.

Всем спасибо, что прочитали )

Полный размер

www.drive2.ru

№122. Теория о лампах — Лада 2110, 1.5 л., 2002 года на DRIVE2

Приветствую всех ))

Первая теоретическая запись в моём БЖ.
Но некоторым людям она необходима к прочтению, ибо ставят в ближний свет светодиодные лампочки h3 за 100р и думаю, что они будут светить лучше галогена.

…

Предыстория
Почему я решил об этом написать ?
Потому что я сам хотел ставить светодиодные лампочки везде, где в машине есть обычные лампы накаливания. Потом одумался и передумал ставить такие лампы в головной свет, ибо … позже скажу. Читал в инете про то, как некоторые ставили светодиодные лампочки в ближний свет и потом огорчённые писали, мол не светят эти ваши светодиоды.
(Эта запись больше нужна тем, кто собрался переходить на светодиоды)

Суть
Нельзя просто покупать любые лампочки и ставить их в надежде, что будут светить лучше. Ибо есть такая штука, называется «световой поток», измеряется в Люменах (лм). По сути, просто яркость свечения лампы. Сколько света она даёт.
Я специально перед тем, как выбрать светодиодные лампочки, искал кол-во люмен в стандартные лампах накаливания, которые используются в моём авто, чтобы потом по этой хар-ке искать светодиодные.

Вот список:

В габаритах передних и задних: 35 лм
В приборке, кнопках маски приборки, блоке САУО: 5 лм
В стопах, заднем ходе, поворотниках и задних птф: 400 лм
В подсветке номера, бадрачка, багажника, заднего номера и пассажирского плафоне: 45 лм
В повторителе поворота (на крыле) и в штурманском плафоне: 35 лм

Рассматривал лампы на ВАЗ 2110-12, но этот список является общим для большинства машин АвтоВАЗа.

Теперь список про головной свет:

h3 55w — 1550 лм
h5 55w — 1450 лм
h5 60w — 1650 лм дальний, 1000 лм ближний
H7 55w — 1500 лм
H8 35w — 800 лм
H9 65w — 2100 лм
h31 55w — 1350 лм
HB2 60w — 1500 лм дальний, 910 лм ближний
HB3 60w — 1860 лм
HB4 51w — 1095 лм

Список стандартных ламп, не перекалок, типа +30, +90 и прочих.

Отсюда следует, что всё те же люди, кто ставит светодиодные лампы h3 за 100р, рассчитывают что эти лампы будут выдавать 1550 лм, а то и более (рассматриваю на примере своего блока фар — у меня h3 во всём головном свете), а по факту получается кол-во люмен, как у габариток.
Поэтому не стоит покупать светодиодные лампочки, типа «кукурузы» в головной свет. Да и вообще в магазинах, где об этих лампочках неизвестно ничего, кроме цены и страны производителя.

! НЕ В ЦЕЛЯХ РЕКЛАМЫ ! Я смотрел себе лампочки на сайте Dled.
На их сайте есть полное описание хар-к лампочки и в том числе кол-во люмен. И при выборе смотришь, сколько лм было изначально и сколько в той светодиодной лампочке, которую ты присмотрел. Плюс/минус несколько лм не считаю страшным, ибо, например, разница в 5 лм не заметна — проверено. Себе лично искал лампочки покруче, которые были бы поярче, т.е. в которых кол-во лм больше, чем в стандартных.

Почему передумал ставить светодиодные лампочки в гловной свет ?
Потому что они не будут светить правильно. Отражатель вообще не для них. В итоге, поставив такие лампочки, Вы получите не один пучок света, а два … в виде «8». На д2 находил стать про то, как человек ставил светодиодную лампу в ближний свет приоры. Пучок как раз был в виде «8».

В остальных местах я поддерживаю переход на светодиоды, ибо потребляемый ими ток в разы меньше, гене легче. Сам хотел … но подумал, что «овчинка выделки не стоит» — дорогое удовольствие. Посчитал, во сколько бы мне вышло осветодиодиться — около 12-13к (лампы продаются поштучно: 2 задний ход, 2 стопы, 2 зптф, 4 поворотника — по 900р/шт; эти лампы, вроде, парно: 2 подсветка номера, по 1 в бардачок, подсв.

багажника и пассажиров — по 250р считал; лампы парно: штурм. плафон, задние габариты — в итоге 4шт по 150р за пару; габариты передние и в повторитель поворотников — по 200р за пару; цены по памяти, ибо записи про это удалил давно, когда передумал покупать). Хоть и у Dled имеется скидка за опт (начиная от 10к) + клубная карта 5%, но это не сильно бы спасло ситуацию.
Сейчас у меня светодиодные лампы только в передних габаритах (было 35 лм — стало 240 лм), салонных плафонах (было 45/35 — стало ~144/4 — лампа в штурм. плафоне покупал до изучения этой темы и купил слабую), приборке и в блоке САУО (было 5 лм — стало 5(10)/70).
Али-экспрес не даже рассматривал. Не симпатизирую этому ресурсу.
Стоит ли всё же ставить светодиодные лампы — решать каждому самому. Я лично передумал так масштабно менять. Поменяю только в салоне везде и в задних габаритах.

Но мало выбрать лампочку — надо ещё знать цоколь её.
Вот списочек:

Ближний — Н1
Дальний — Н1
Туманки передние — Н3 (Н1)
Туманки задние — P21W — 1156
Задних ход — P21W — 1156
Стопы — P21W — 1156
Поворотники — P21W — 1156
Повторители поворота — T10/W5W
Габариты передние — T10/W5W
Габариты задние — Т4W
Плафон штурманский — Т4W
Плафон пассажирский — C5W 39 мм

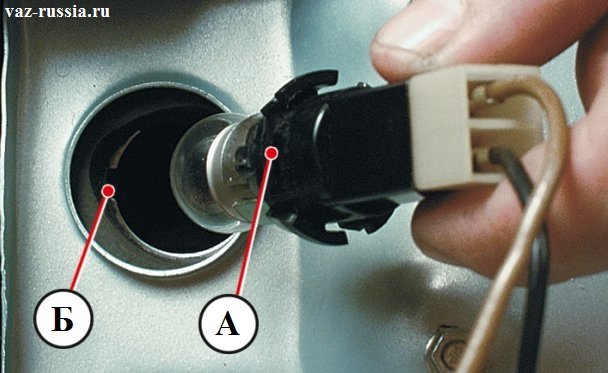

Подсветка номера — C5W 39 мм
В подсветке багажника — C5W 39 мм
В подсветке бардачка — C5W 39 мм

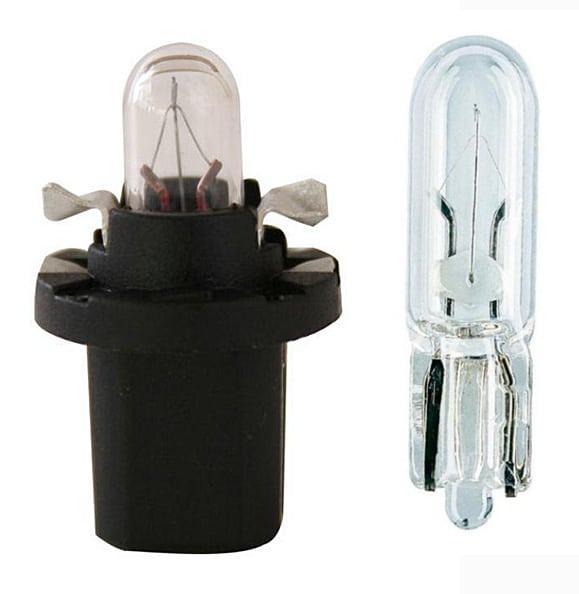

В приборке — t5
В блоке САУО — t5
В кнопках маски и торпеды — t5

Опять же, рассматривал на примере авто ВАЗ 2110-12. Разница, в основном, только в цоколях головного света.

Немного вернусь к люменам:
Примеров личных, толком, нет. Смог только один сделать:

Сверху сток лампы в 5 лм. Снизу светодиодная 70 лм (синий свет имеет короткую световую волну + светофильтр блока САУО)

В приборке как были лампы в 5 лм, так и сейчас … кроме двух ламп в 10 лм, но разница 5 и 10 лм не ощутима.

Вывод
Перед написанием статьи была некая мысль гениальности, что запись должна будет быть информативной и нужной, но что-то я не знаю, какой она окажется на деле )))
По сути, выходит, что я просто сказал своё мнение, дал некую рекомендацию и три списка с кол-ом люмен в сток лампах и цоколями ламп.
Скажу ещё раз — перед тем, как ставить светодиодную лампу, узнайте её хар-ки, чтобы потом не огорчатся, что не светит.

Всё. Всем до скорых встреч )))

www.drive2.ru

Какие лампы ближнего и дальнего света стоят в фарах ваз 2110

Автомобили ВАЗ 2110 известные также как Лада 110 снискали популярность у множества автолюбителей как нашей страны, так и зарубежья. Данные авто выпускались в Тольятти с середины 1990-х годов до 2007 года. За границей, по лицензии, их выпускали до 2015 года.

ВАЗ 2110 был спроектирован во второй половине 1980-х годов, еще в советском союзе. Его выпуск был запланирован на 1990 год, но из-за финансовых катаклизмов на постсоветском пространстве он состоялся на пять лет позже. Для своего времени этот автомобиль был отличным представителем своего класса и ценовой категории. И несмотря на ряд претензий к качеству сборки в 1990-х годах, ВАЗ 2110 заслужил репутацию надежного и недорогого авто с современным дизайном.

Разновидности фар для ВАЗ 2110 (Лада 110)

Для автомобилей ВАЗ 2110 выпускается две основных конструкции фар:

от «AL-Automotive Lighting» — эти фары выпускаются по лицензии Бош в городе Рязани. Конструкция ничем не примечательна. Блок ламп дальнего и ближнего света прикрыт стеклянным колпаком с насечками. Материал — стекло. Крепеж — на скобах, что удобно при ремонте и текущем обслуживании.
от ЗАО «Завод Автосвет» — производство располагается в городе Киржач, по нему часто и называют конструкцию сами автолюбители.Конструкция отличается наличием линз для лампы дальнего света, колпак же напротив лампы ближнего света стандартный — рифленый. Материал — ударопрочное стекло. Крепеж не очень удачный — герметик. Это создает сложности при ремонте.

Типы ламп

Для ВАЗ 2110 производителем предусмотрена установка только одного типа ламп — галогеновых. Конструктивно они представляют собою стеклянный баллон, заполненный газообразным йодом или бромом (эти химические элементы относятся к группе галогенов, отсюда и название ламп). Газ в баллоне под давлением, это гарантирует от попадания внутрь воздуха и досрочного выхода лампы из строя. Свет излучается металлической спиралью из вольфрама. В настоящее время данный тип ламп считается морально устаревшим.

Подробно ознакомиться с применяемыми типами ламп и их характеристиками можно в приводимой ниже таблице.

Сравнение галогеновых, ксеноновых и светодиодных ламп

С точки зрения чисто потребительских свойств первенство автомобильных ламп выглядит следующим образом:

Светодиодные — являются самыми современными изделиями автомобильной светотехники. Они превосходят своих конкурентов по всем параметрам — долговечность (способны функционировать со снижением яркости светового потока максимум на 10% более 25 тысяч часов), энергоэффективность (потребляют минимум энергии, большая часть которой преобразуется в световое излучение), стоимость (первоначально отличались дороговизной, но уже сейчас стоят ощутимо дешевле конкурентных конструкций).
Ксеноновые — их также называют газоразрядные. Внешне они похожи на галогеновые, но резко отличаются принципом работы и внутренней конструкцией. В ксеноновых лампах внутреннее пространство баллона наполнено благородным газом ксеноном (отсюда и название), а свет возникает не из-за накала металлической дуги, а в результате свечения газа в баллоне. Отличием работы ксеноновых ламп является выделение значительного количества тепла и светового излучения той части спектра, которые приводят к выгоранию светоотражающих покрытий рефлекторов. Срок службы этих ламп около 4-5 тысяч часов, для их установки требуется фара особой конструкции с линзой, корректором положения и омывателем. Стоимость значительно выше галогеновых. Правда и яркость светового потока, а значит и дальность освещаемого участка дороги, выше.
Галогеновые — этот вид ламп изначально предусматривался производителем ВАЗ 2110. Именно под галогеновые рассчитаны обе выпускавшиеся конструкции фар. Срок службы довольно скромный — около 500-1000 часов. Яркость и дальность освещения также сильно уступают конкурентам. Плюсами являются проверенность конструкции и доступность по цене.

Важно! В конце 1990-х начале 2000-х годов у многих автолюбителей стало популярно устанавливать в фарах не предусмотренные ксеноновые лампы. Достаточно было приобрести установочный комплект и использовать самые простейшие инструменты. Яркость фар возрастала в разы, но из-за непредусмотренности такого аппгрейда повышался риск ослепить водителей встречных авто, самого себя во время снегопада, а также снижалась видимость (до уровня ниже стандартных галогеновых) во время дождя и в туман. Сейчас подобная замена прямо запрещена законом и может привести к серьезным последствиям для автовладельца.

Производители ламп — выбор пользователей и экспертов

По состоянию на начало 2020 года на российском рынке представлены лампы для фар ВАЗ 2110 следующих марок (по убыванию их качества и стоимости):

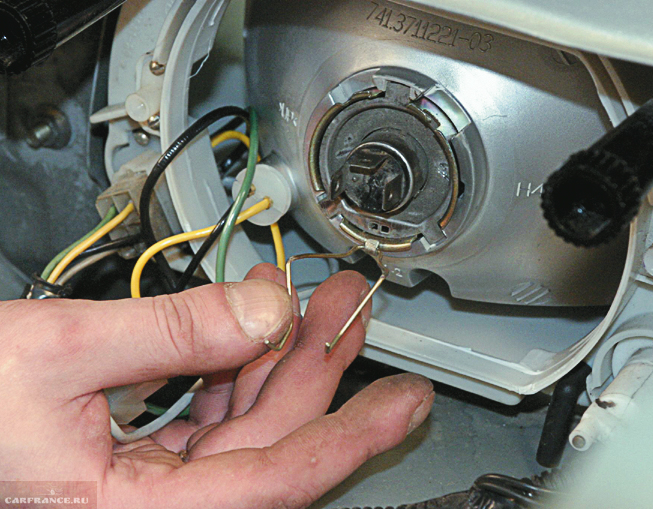

Как заменить лампы на ВАЗ 2110 (Лада 110)

Заменить лампы в фарах ВАЗ 2110 достаточно легко самостоятельно.

Для этого нужно следовать несложному алгоритму:

Открыть капот и найти корпуса фар.
Осторожно открыть пылезащитные крышки, отжав защелки (они могут быть как пластиковые, так и резиновые).
В открывшейся полости фары ослабить защелку на большой клемме.
Важно! Ни в коем случае нельзя вынимать лампу за провода!
Вынуть лампу, подлежащую замене. Очистить внутреннюю полость от пыли.
Вставить новую лампу и закрепить ее защелкой.
Вернуть защитные крышки на место.

Остались вопросы по замене? Тогда смотрим видео по замене всех лампочек в автомобиле ваз 2110:

В настоящее время на ВАЗ 2110 законом разрешена установка только галогеновых ламп — мощностью в 55 Вт, на напряжение в 12 В и с цоколем Н1. Ксеноновые же прямо запрещены, а светодиодные никак не прописаны в законе. Последнее не гарантирует отсутствие претензий со стороны контролирующих органов. Несмотря на то, что галогеновые лампы уже морально устарели, их выгодно отличает простота установки, низкая стоимость и проверенность конструкции.

vaz-2110.ru

4.2. Используем завалявшееся. ТЕСТ LED в головной свет. — Лада 2112, 1.5 л., 2003 года на DRIVE2

…продолжаем.
Вчера фото не смог выложить. Делаю это сегодня.
Напомню, что мы сегодня сравниваем лампу накаливания и светодиодную LED
лампу (с качеством по моей личной оценке 4+) в линзах фар 2110-11-12.
В правой фаре установлена лампа накаливания, а в левой светодиодная LED лампа.
Расстояние до стенки примерно 7-8 метров.

Настройка фото потемнее

Полный размер

Настройка фото посветлее

Полный размер

Галогенка отдельно

Полный размер

Светодиодная LED лампа отдельно

Полный размер

Обе фары вместе. Галоген и LED

Полный размер

Обе галогенки (но тут не очень честно, потому что пока лампы менял чутка потемнело и камера показывает поярче)

Полный размер

Измерения прибором показали какую-то хрень в люксах (сдох что ли?), поэтому я посчитал, что это просто циферки для сравнения.

На стене в зоне ниже центра галки на 10 см
Галоген — 750
Светодиод — 450
На стене выше центра галки на 10 см
Галоген — 130
Светодиод — 150

Но скажу свое резюме не со стороны цифер, а со стороны моих глаз. Все же фото надо делать иначе и зеркалкой. Светодиод светит шире и более равномерно по сравнению с галогеном. При этом у галогена в серединке под галкой световое пятно ярче. В следующий раз сделаю тест с установленными в этих фарах галогеном, ксеноном, светодиодами. Дождемся с коллегой темноты (хотя уже апрель и белые ночи не за горами) и сделаем одинаковые тесты у стеночки на расстоянии 5м и на дороге (один и тот же маршрут).

www.drive2.ru

Лампочки ближнего света Ваз 2110, 2112

С необходимостью замены ламп на ВАЗе 2110 сталкивается абсолютное большинство автомобилистов. Заводские комплектующие рано или поздно изнашиваются или изначально не удовлетворяют требований водителя. Это касается, в частности, лампочек ближнего света, которые могут не подходить запросам автомобилистов по нескольким причинам. Таким как:

чересчур тусклое освещение дорожного покрытия;
быстрая изнашиваемость, поломка;
неподходящий оттенок цвета (например, для езды во время неблагоприятных погодных условий хорошо подходят фары с белым и голубоватым свечением).

Так как с ближним светом водителю нужно ездить и в ночное, и в дневное время, лампочки в системе относительно быстро приходят в негодность.

Ближний свет фар на Ваз 2110

В случае поломки ламп ближнего света на автомобиле, согласно законодательству, требуется срочно произвести его замену — за езду в темное время суток без включенных ламп вам грозит штраф. К тому же это небезопасно для вас и других участников дорожного движения.

Для того чтобы выбрать, какие разновидности ламп ближнего света подойдут для установки на ВАЗе 2110, вам нужно понимать, каким образом функционирует электросхема вашей «десятки». К ней подключаются следующие компоненты:

переключатель освещения, располагающийся в вашей машине на панели спереди авто;
переключатель режимов функционирования фар, который вы сможете найти на рулевой колонке;
реле для переключения режимов ламп, находящихся между лампочками дальнего и ближнего света;
предохранители (4 штуки), которые расположены на блоке монтажа и обеспечивают работу электросхемы света;
сигнальное освещение, которое уведомляет автомобилиста о работе дальнего света.

Для ВАЗ 2110, а также моделей 2111 или 21124 важно выбрать лампы, которые будут освещать дорогу и предотвратят усталость глаз при вождении в темное время суток.

Оптика на Ваз 2110

Виды освещения

Чтобы обеспечить надежную и долговечную работу фар, автолюбители могут выбрать из светодиодных, ксеноновых, галогенных или обычных ламп накаливания для ближнего света

Среди владельцев автомобиля ВАЗ 2110, а также моделей 2111 популярны следующие виды ламп:

Philips Vision. Способны обеспечить на треть больше света, чем галогенные модели. Также они значительно превосходят по качеству и износоустойчивости заводское освещение многих моделей автомобиля. Часто именно такие лампы ставятся на производстве машин, что является показателем высокого качества модели. По соотношению «цена-качество» считаются одним из лучших вариантов для ВАЗа;

Лампочки Philips Vision

Philips VisionPlus. Модель является модернизированным типом Philips Vision. Она освещает дорожное покрытие на 60% лучше стандартной галогенной модели, что обеспечивает большую отдачу света;

Лампочка Philips Vision Plus

Philips X-treme Vision. Является самым мощным компонентом освещения, потому что способствует увеличению светового потока на 100%. Не ставится при производстве ВАЗа, поэтому ее нужно покупать отдельно;

Лампочки Philips X-treme Vision

Osram Night Breaker Plus. С ними свет ярче на 90%. К тому же свечение изделия на 10% белее обычных моделей. Это позволяет значительно (до 35 метров) увеличить длину освещаемого дорожного покрытия. Также изделия служат на 50% дольше обыкновенных галогенных разновидностей;

Лампочки Osram Night Breaker Plus

Philips Diamond Vision 5000 K. Способны повысить яркость света на 20% относительно стандартного освещения в ВАЗе 2110. Ближний свет в фарах при использовании таких изделий становится максимально приближенным к естественному освещению в дневное время суток. Стоят дороже большинства представленных моделей;

Лампочки Philips DiamondVision

Osram CoolBlue 5000 К. Высокая цветовая температура обеспечивает яркое белое (но приближенное к дневному) освещение, которое при этом не утомляет водителя и является привычным для глаз.

Лампочки Osram Cool Blue

Методика замены освещения

Если вы уже определились, какие лампы планируете ставить на фары своего ВАЗа, вам нужно провести замену. В том случае, если вы собираетесь делать её своими руками, для вас будет актуальным самый легкий способ установки нового освещения в фары.

Для этого выполните несколько действий:

Произведите демонтаж заднего кожуха (короба), который находится на блок-фаре авто.
Отсоедините провода от колодки под крышкой кожуха.
Снимите пружину, которая прикрепляет лампочку к блок-фаре.
Проверните держатель осветительного изделия и вытащите его из блок-фары.

После этого вы сможете сделать замену в системе освещения, следуя обратному алгоритму.

В некоторых ситуациях осуществлять замену лампы на авто не нужно — в системе освещения могут окислиться контакты. Некоторые автолюбители не знают, что в определенных случаях, когда свет не горит, отходят соединения проводки в колодках. А иногда причиной ухудшения освещения поверхности может быть банальное запотевание рассеивателя света из-за нарушения герметичности. Замена оборудования при этом необязательна — достаточно починить или протереть компоненты системы света.

[democracy]

Автор: Баранов Виталий Петрович

Образование: среднее специальное. Специальность: автослесарь. Профессиональная диагностика, ремонт, ТО легковых авто зарубежного производства 2000-2015 г.в. Большой опыт работы с Японскими и Немецкими авто.

okuzove.ru

Какой цоколь в фарах ваз 2110 — MOREREMONTA

Автомобиль ВАЗ-2110 был спроектирован ещё в 80-х годах прошлого века, поэтому особо технологичных решений в его конструкции встречать не приходится. Это же касается и оптики. На машине с завода установлены четырехламповые блок фары головного света, которые подразумевают применение ламп только одного типа.

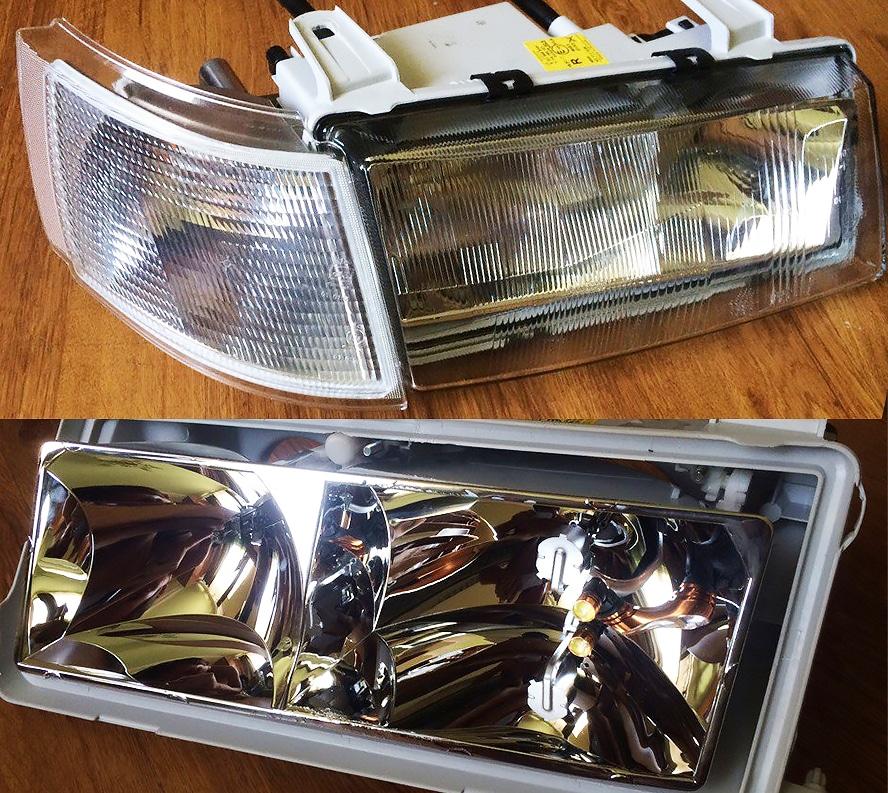

Какие фары устанавливают на ВАЗ-2110

В разное время десятка комплектовалась блок-фарами разных производителей, точнее, двух — отечественные блок-фары из города Киржач и немецкие фары Bosch. По конструкции они несколько отличаются:

В фарах Киржач для лампы ближнего света предусмотрена линза, а для дальнего света — рефлектор.
Bosch предлагает для ламп ближнего и дальнего света только рефлекторы, но, по отзывам владельцев, качество светового потока лучше у немецких фар, независимо от установленной лампы. Кроме того, поверхность рефлектора для лампы ближнего света на фарах Bosch больше, что улучшает освещение в сложных погодных условиях.

Тем не менее многие находят плюсы и в отечественных фарах, один из которых — линзованный плафон для лампы ближнего света. Какие бы фары не были бы установлены, на качество света сильно влияют лампы.

Типы ламп в фаре

Маркировка ламп по ГОСТу и по ЕЭК.

Поскольку передняя оптика автомобиля рассчитанная на четырехфарную схему освещения, для ближнего и дальнего света применяются галогеновые однонитевые лампы с цоколем типа Н1. Это устаревшая схема, но если подобрать лампы правильно, то можно добиться неплохих результатов. С завода в передней оптике установлены такие лампы:

Дальний свет — лампа АКГ12-55-2 мощностью 55 Вт с цоколем Н1.
На ближний свет устанавливается такая же лампа.
В указателе поворотов установлена лампа мощностью 21 Вт типа PY21W. С завода установлена лампа А12-21-4 мощностью 21 Вт.
W5W — лампа мощностью 5 Вт установлена в габаритные огни . С завода идёт отечественная лампа А12-5-2.ъ

Типы лампы, устанавливаемые в блок-фаре ВАЗ-2110.

Какие лампы лучше?

На автомобиле редакции установлены обычные фары с лампами отечественного производителя.

Естественно, что заводской свет в комплексе с блок-фарой из Киржача светят так себе. Поэтому многие сразу же рассматривают альтернативные варианты ламп, среди которых есть уверенные фавориты:

Одним из лучших представителей отечественного автопрома бесспорно является автомобиль ВАЗ 2110. Иногда некоторые его части выходят из строя, например, лампы ближнего света, и требуют замены. Рассмотрим, какие виды лампочек применяются в оптике этой модели, как правильно подобрать и самостоятельно поменять их, какой цоколь у них должен быть, а также как в случае необходимости отрегулировать фары.

Какие лампы используют водители в ВАЗ 2110

В штатной комплектации на ВАЗ 2110 устанавливают галогенные лампы с цоколем Н1 – стандартные для оптики ближнего света на российском легковом авто. Ее мощность не превышает 55 Вт. При этом согласно ГОСТу она маркируется, как АКГ12-55-2. Такой же тип светильника устанавливается и на фары для дальнего освещения.

Стандарт Н1 на сегодня является несколько устаревшим, производители выпускают для ближнего света лампочки типа Н7. Их можно установить на модель ВАЗ 2110. Среди современных аналогов встречаются разные модификации – ксенон, галоген и светодиод. Рассмотрим их более детально.

Ксенон

Развитие технологий автомобильной светооптики привело к тому, что в последнее десятилетие ксеноновые лампы заняли прочную лидирующую позицию в оснащении оптики ближнего света. Главный их плюс – более плотный световой поток по сравнению с галогенными налогами. Однако есть и недостаток – необходимость установки блока розжига. Это несколько повышает стоимость оборудования.

Помимо этого, ксенон – это меньшая затрата энергии и больший срок службы. Свет таких ламп отличается большей естественностью – у него полностью отсутствует характерная желтизна. Благодаря этому освещенность дороги улучшается, а для встречных участников движения габариты авто угадываются со значительно большего расстояния, чем обычно.

Важно! На корпусе оптической системы должна иметься информация о типе применяемых ламп. За неправильный или незаконный монтаж ксенона на автомобилях серии Лада предусмотрено лишение водителя правом управлять до одного года.

Галоген

Галогеновые лампы наиболее распространены и доступны практически каждому автовладельцу ВАЗ 2110. Колба лампы изготавливается из специального кварцевого стекла, отличающегося прочностью и стойкостью к трещинам. Несмотря на дешевизну и хорошие светотехнические показатели для оптики ближнего света, они имеют ряд недостатков:

При нарушении правил монтажа быстро сгорают.
Превышение мощности даже на 5% приводит к постоянному перегреву и сокращению срока службы вдвое.

Тем не менее, галогенки при соблюдении номинальных параметров достаточно стабильны и весьма распространены, представлены широчайшим ассортиментом различных линеек и часто используются для замены.

Обзор популярных галогенок среди владельцев ВАЗ 2110

Наиболее часто автовладельцы ВАЗ 2110 для оптики ближнего света выбирают следующие виды галогенных ламп:

Osram Night Breaker. Светимость не выше 1000 лм, что делает ее визуально комфортной для восприятия.
Osram Night Breaker Plus. Освещает дорожное полотно на 90% ярче, чем штатно установленная в ВАЗ 2110. Световой пучок не рассеивается на расстоянии до 35 метров. Срок службы в два раза дольше.
Philips VisionPlus. Модернизированная лампочка, отличается на 60% более сильным световым потоком по сравнению с предыдущей версией.

Светодиодные

Лэд-элементы в автомобильной оптике вне конкуренции. Среди их главных плюсов выделяются – огромный срок службы (до 50 тыс. часов), высокая мощность светового потока и экономия энергопотребления. Так, для сравнения при одинаковой светимости штатная лампа ВАЗ 2110 потребляет 55 Вт, ксеноновая – 35 Вт, а светодиодная – всего 3,5 Вт! Это положительно сказывается на долговечности АКБ и всей электрике.

Однако и у такой лампочки есть некоторые недостатки:

Высокая стоимость.
Требуется специальная адаптивная система. В обычных фарах она не будет проявлять заявленную световую мощность.

Важно! Светодиоды, особенно дешевые китайские экземпляры, могут давать ненормированные сине-фиолетовые оттенки, что недопустимо с точки зрения ПДД.

Лучшие светодиодные лампы для ближнего света

Среди производителей, выпускающих светодиодные лампы для ближнего света, вызывают доверие у большинства автовладельцев ВАЗ 2110 следующие линейки:

Прежде чем приобретать лэд-лампы нужно учесть, что стандартная оптика ВАЗа рассчитана на галогенки. Поэтому без специальной адаптации светодиоды просто не проявят заявленных изготовителем параметров свечения.

Самостоятельная замена световых элементов ВАЗ 2110

При замене ламп ближнего света на модели ВАЗ 2110 для начала нужно соблюсти условия по технике безопасности. Затем нужно подготовить набор необходимого инструмента и расходники, после чего приступить к переустановке, следуя инструкции.

Подготовка и необходимые инструменты

Не нужно думать, что замена лампы – пустяковое занятие. Во время, казалось бы, не сложной процедуры автомобиль остается без контроля. Поэтому прежде всего его необходимо застопорить, установив на ровной площадке. Для обеспечения электробезопасности как самого ремонтника, так и электрооборудования, зажигание нужно выключить, а клеммы аккумулятора рассоединить.

Далее нужно подготовить новую лампу, пару перчаток (браться голыми руками за колбу категорически запрещено!) и набор подручных инструментов, необходимых для монтажно-демонтажных работ.

Пошаговая инструкция

Алгоритм замены лампы ближнего света на ВАЗ 2110 сводится к следующим действиям:

Демонтировать тыловой кожух на фаре.
Разъединить проводку от колодки, расположенной под его крышкой.
Снять держатель-пружину, фиксирующую лампочку.
Повернуть патрон и вытащить из блока оптической системы.
Поставить новую лампу.
Выполнить действия в обратном порядке для сборки оборудования.
Проверить исправность.

Рекомендация! Причиной того, что лампа в фарах ближнего света на ВАЗ 2110 не горит, могут стать окисленные контакты в колодках. Для восстановления их функции, систему нужно разобрать и соединения почистить от окислов.

Как отрегулировать фары

Корректировку свечения фар после смены ламп, если это потребуется, лучше делать в профессиональном сервисе. Однако если у кого-то нет такой ближайшей возможности, то примерную регулировку оптики можно сделать своими руками, следуя инструкции:

Установить машину перпендикулярно ровной светлой стене на ровном месте в пяти метрах.
Отключить все дополнительные источники света, кроме ближних фар – габаритные и ходовые огни.
Усадить на водительское место помощника или разместить там балласт весом 70-80 кг.
Если пучок света от фары с заменой лампочки не совпадает с другой, необходимо воспользоваться юстировочными винтами на корпусе оптики и отрегулировать освещение.

Основные выводы

На автомобиле ВАЗ 2110 стандартно в фары ближнего света устанавливается галогенная лампа с цоколем Н1 на 12 В и 55 Вт. Для улучшения освещенности и срока службы также допустимо монтировать более современные аналоги типа Н7. Наиболее популярные из галогенных моделей это:

Osram Night Breaker.
Osram Night Breaker Plus.
Philips VisionPlus.

Также могут устанавливаться более яркие, но требующие модуля розжига ксеноновые и экономные, и долговечные, хотя и требующие специальную систему адаптации, светодиодные. При переустановке важно обезопасить автомобиль, застопорив его и отключив электропитание, подготовить инструмент и расходники, и выполнить все этапы в соответствии с инструкцией. По завершении работы возможно потребуется корректировка светового потока, однако выполнять ее лучше в специализированной мастерской.

Лампа ближнего света ВАЗ 2110 — та деталь, с ремонтом которой рано или поздно сталкиваются все автовладельцы. Заводское оборудование быстро перегорает, тускло светит и не может обеспечить достаточную видимость в темное время суток.

Какие лампы используют водители в ВАЗ 2110

Оптика в каждом автомобиле настроена под разные световые элементы. За формирование отвечает рефлектор или линза. В качестве источника доступны следующие типы ламп:

классические галогеновые;
ксеноновые;
светодиодные.

Стандартные лампы для фар ВАЗ 2110 — галогеновые. Оптика отличается в зависимости от года выпуска и может быть с рефлектором или линзой. Ксеноновая или светодиодная деталь не сможет сформировать правильную световую полку из-за неподходящего размера колбы в штатной фаре «десятки».

На корпусе оптики нанесена специальная маркировка, которая говорит о типе рефлектора и виде используемых ламп. В случае монтажа непредусмотренной заводом-изготовителем детали могут возникнуть вопросы со стороны сотрудников ДПС.

В 2018 году за незаконную установку ксенонового оборудования водителю грозит лишение прав на срок от 6 месяцев до 1 года. Лампы и дополнительные блоки конфискуются в обязательном порядке.

Ксенон

Молодые люди часто устанавливают газоразрядные лампы в переднюю оптику ВАЗ. Чаще всего этому подвергаются модели с линзой, отвечающей за свет. Переделка требует монтажа дополнительных компонентов в виде:

блока розжига для каждой лампы;
дополнительных плавких предохранителей;
усиленного реле.

Также требуется сделать прорезь в кожухе фары для прокладки проводов питания.

Фара с такой модернизацией обладает увеличенным световым потоком и яркостью луча. К минусам относится несоответствие светотеневой границы и галки требованиям ГОСТа и постоянное ослепление встречных водителей в темное и светлое время суток.

За ксеноновое оборудование, самостоятельно установленное в несоответствующую оптику, предусмотрено наказание в виде лишения водительского удостоверения.

Ксенон часто монтируют в ПТФ ВАЗ 2110 и ВАЗ 2112, что также грубо нарушает правила дорожного движения.

Галоген

Фары ВАЗ 2110 разработаны с учетом применения галогена. Добиться оптимального освещения можно с помощью деталей от известных производителей:

С помощью серии Night Breaker от Osram можно не только существенно расширить световой поток и увеличить силу луча, но и добиться белого оттенка, который внешне напоминает ксенон с температурой 4300 К.

Лампы с улучшенными характеристиками не требуют дополнительных доработок фары и монтируются в штатное место. Потребляемая мощность составляет 55 Вт, что полностью соответствует применяемым с завода стандартным лампочкам ближнего света.

Светодиодные

Китайские производители предлагают светодиодные лампы на ВАЗ 2110. Такие детали достаточно много стоят и нередко оснащаются дополнительным блоками управления, системой охлаждения и контроллерами.

Отечественная оптика Киржач оборудована линзой, но даже она не справляется с диодами для формирования требуемой галки и горизонтальной полосы. Дело в том, что в дорогих автомобилях со светодиодной оптикой используются линзы премиум-класса со специальной шторкой и измененным собирающим элементом.

Без глобальных переделок светодиоды не смогут обеспечить должного освещения и не станут светить лучше, чем оригинальные детали, установленные на заводе. Лампа дальнего света, измененная на светодиод, также не сможет полноценно справляться с поставленными задачами.

Чтобы добиться качественного света с применением ксенона или светодиодов, требуется замена штатных фар на изделия от тюнинг-ателье или самостоятельная установка дорогостоящих линз и блоков управления.

Самостоятельная замена световых элементов ВАЗ 2110

Замена лампы ближнего света ВАЗ 2110 не требует демонтажа фар. Для проведения работ требуется выполнить шаги:

заглушить двигатель;
открыть капот;
снять защитный кожух с фары ВАЗ;
отсоединить фишку с проводами;
оттянуть пружинный фиксатор;
вынуть перегоревшую деталь;
поставить новую в обратном порядке.

В ближнем и дальнем свете ВАЗ 2110 используется стандартный цоколь ламп h3 с характеристиками 12v, 55w. Установка светодиодных ламп может потребовать доработки посадочного места, монтажа специальной линзы и прокладки проводки. Монтаж ксенона разрешен в фару с определенной маркировкой, также в автомобиле обязан присутствовать автоматический корректор и встроенный омыватель.

Поменять лампочку в ВАЗ любой модели достаточно просто. Для этого не требуется специальных знаний и сложных инструментов. Стандартная процедура занимает не более 15-20 минут. После процедуры необходимо проверить настройки оптики в специализированном автосервисе или своими силами.

Галогеновая лампа способна прослужить от 2 до 5 лет в зависимости от условий эксплуатации. В процессе замены важно соблюдать осторожность и не касаться колбы руками без перчаток, поскольку это существенно сократит срок службы и приведет к неправильной работе фары.

moreremonta.info

Замена лампы ближнего света ваз 21083. замена лампочки фары ваз

Комментариев: нет Опубликовано: 16.03.2016

Рейтинг:

Метки:ВАЗ 2110/2111/2112Лампы ближнего светаРегулировка света фар

чересчур тусклое освещение дорожного покрытия;
быстрая изнашиваемость, поломка;
неподходящий оттенок цвета (например, для езды во время неблагоприятных погодных условий хорошо подходят фары с белым и голубоватым свечением).

Так как с ближним светом водителю нужно ездить и в ночное, и в дневное время, лампочки в системе относительно быстро приходят в негодность.

Ближний свет фар на Ваз 2110
В случае поломки ламп ближнего света на автомобиле, согласно законодательству, требуется срочно произвести его замену — за езду в темное время суток без включенных ламп вам грозит штраф. К тому же это небезопасно для вас и других участников дорожного движения.

переключатель освещения, располагающийся в вашей машине на панели спереди авто;
переключатель режимов функционирования фар, который вы сможете найти на рулевой колонке;
реле для переключения режимов ламп, находящихся между лампочками дальнего и ближнего света;
предохранители (4 штуки), которые расположены на блоке монтажа и обеспечивают работу электросхемы света;
сигнальное освещение, которое уведомляет автомобилиста о работе дальнего света.

Для ВАЗ 2110, а также моделей 2111 или 21124 важно выбрать лампы, которые будут освещать дорогу и предотвратят усталость глаз при вождении в темное время суток.

Оптика на Ваз 2110

Классическая приборка «десятки»

Водитель за рулем десятой модели ВАЗ может наблюдать за основными показателями, выведенными за рулевым колесом на панель. Здесь имеются контрольные приборы стрелочного типа:

спидометр;
тахометр;
заполненность топливного бака;
температурные значения охлаждающей жидкости.

Кроме дифференцированных значений, выводимых на шкале, машина дает информацию в виде горящих либо моргающих индикаторов, например, указателей включенного дальнего света, поворотников, возможных проблем с ДВС, аварийки, ручника и пр. При самопроизвольном отключении ламп, водитель будет введен в заблуждение, что может привести не только к отказу одного из узлов, систем или механизмов, но и создать опасную (аварийную) ситуацию на дороге.

Важно знать, что работоспособность индикации на приборной панели 2110 можно протестировать самостоятельно, удерживая кнопку сброса, проворачивать в первое положение ключ зажигания (далее ее отпускаем). Завершить проверку можно повторным нажатием кнопки на панели.

Замена ламп накаливания ближнего света, наполненных ксеноновым газом

Во время эксплуатации транспортного средства водители делают частые ошибки при замене обычных ламп накаливания на ксенон. Установив такие лампы отражатель и делитель дорожного просвета не справляется с сильным потоком световых лучей, что приводит к ослеплению водителей встречных транспортных средств и создания аварийной ситуации. Дабы этого избежать, нужно установить делительные линзы для корректировки света на просматриваемом участке дороги. Замена лампочки ближнего света ВАЗ 2114 (ксенон) проводится в той же последовательности, что и ламп накаливания.

Рекомендуем: Выбор передней фары для ВАЗ 2114 (BOSCH или Киржач)

Подготовительные операции

Процесс разборки начинается с того, чтобы опустить в крайнее нижнее положение рулевую колонку. Перед тем как поменять лампочки на панели приборов ВАЗ 2110, отвинчиваем пару верхних саморезов, удерживающих декоративную накладку. Далее вывинчиваем троку саморезов, фиксирующих приборку.

Может случиться проблема с тросом спидометра, который не даст выполнить операцию до конца. В первую очередь его отстегивают от коробки передач. Стопорное колечко оттягивается в сторону, далее задергиваем вверх тросовую фишку и толкаем ее в салон. Слегка потянув доску внутрь салона, удастся отстегнуть трос от нее.

Все электроразъемы легко отключаемы. Для изъятия ламп проворачиваем патрон против часовой стрелки и демонтируем вместе с бесцокольной лампочкой. Теперь ее можно менять на новую. Сборка приборной панели осуществляется в порядке, обратном разборке.

Чтобы иметь полный комплект, необходимо знать, сколько лампочек в приборной панели ВАЗ 2110. Обычно с завода идет 3 на подсветку, 12 в нижнем ряду и одна на контроль АКБ. Имеется также 6 осветителей в БСК (бортовая система контроля), но обычно там стоят светодиоды.

Работа с центральной консолью

В процессе работы потребуется пара отверток (крестовая и плоская) и новые лампы. Желательно перед работой откидывать минусовую клемму на АКБ и рабочий трос на спидометре. Далее поддеваем плоской отверткой накладку и удаляем переключатель от наружного освещения.

Лампы подсветки вынимаются после поджатия усиков патрона, делается это отверткой. Таким же образом проводится замена аварийки. Важно разъем отсоединить от выключателя, слегка поддавливая вниз.

Вывинчиваем крестовой отверткой пару саморезов, удерживающих накладку на приборной доске. Достаем нагреватель и пепельницу из гнезда. Со своего посадочного места демонтируем штатную магнитолу. В процессе отжимаем пружинные скобки, удерживающие накладку, и щиток подтягиваем на себя. Отверткой ослабляем пару усиков из пластика, что позволит приподнять щиток, за которым отжимается третья скобка крепежа.

Удаляем разъем прикуривателя, за которым скрывается подсветка. Лепестки прикуривателя потребуется удерживать в сжатом положении при демонтаже.

Снятие панели приборов и подготовка к замене

Как говорилось выше, при любых работах с электрооборудованием требуется отключить электросеть от аккумулятора. В том числе при снятии приборной доски и проводимой с ней манипуляций.

Для снятия панели потребуется минимум инструментов:

отвертка крестовая;
отвертка плоская;
плоскогубцы.

Сначала убираем пластмассовые наконечники с рычажков управления обогревателя салона, применяя отвертку с плоским концом.

Плоскогубцами откручиваем гайку с рукоятки сброса показаний счетчика суточного пробега.

На лицевой части панели возле рычагов управления обогревателем салона открываем заглушку, применив отвертку с плоским концом.

Отверткой с крестовым концом откручиваем винт, который крепит декоративную панель к каркасу автомобиля.

Правую часть панели отводим в сторону и на себя. Внутри видно гибкий привод спидометра.

Открутить рукой гайку и вынуть наконечник троса привода. Снять патрубок, подсоединенный к эконометру. Отсоединить электрические проводники, подходящие к приборной панели, и три проводника, подходящие к электрическому переключателю обогревателя салона.

Переворачиваем панель вместе с декоративной накладкой, переворачиваем, выкручиваем четыре винта, которые крепят ее к накладке. После этого панель можно снять и менять лампочки, которые перегорели.

Как поменять подсветку с использованием цветной пленки

Старая панель приборов ваз 2110

Для того, чтобы поменять цвет подсветки приборной панели, не обязательно менять светодиодные лампочки.

Для этого можно просто:

Взять 12 светодиодов и светодиодную ленту.
Вынуть из цоколя лампочки, на место которых вставлять по одному светодиоду.
Нужно взять необходимое количество светодиодной ленты.

Схема панели приборов

Примечание: ее длина отмеряется по величине панели.

Цоколь и светодиоды необходимо вернуть в первоначальное место.
Следует приклеить ленту к пластику панели (должна поддерживаться соответствующая температура).
Хорошо закрутить колодку.

Виды освещения

Среди владельцев автомобиля ВАЗ 2110, а также моделей 2111 популярны следующие виды ламп:

Philips Vision. Способны обеспечить на треть больше света, чем галогенные модели. Также они значительно превосходят по качеству и износоустойчивости заводское освещение многих моделей автомобиля. Часто именно такие лампы ставятся на производстве машин, что является показателем высокого качества модели. По соотношению «цена-качество» считаются одним из лучших вариантов для ВАЗа;

Лампочки Philips Vision

Philips VisionPlus. Модель является модернизированным типом Philips Vision. Она освещает дорожное покрытие на 60% лучше стандартной галогенной модели, что обеспечивает большую отдачу света;

Лампочка Philips Vision Plus

Philips X-treme Vision. Является самым мощным компонентом освещения, потому что способствует увеличению светового потока на 100%. Не ставится при производстве ВАЗа, поэтому ее нужно покупать отдельно;

Лампочки Philips X-treme Vision

Osram Night Breaker Plus. С ними свет ярче на 90%. К тому же свечение изделия на 10% белее обычных моделей. Это позволяет значительно (до 35 метров) увеличить длину освещаемого дорожного покрытия. Также изделия служат на 50% дольше обыкновенных галогенных разновидностей;

Лампочки Osram Night Breaker Plus

Philips Diamond Vision 5000 K. Способны повысить яркость света на 20% относительно стандартного освещения в ВАЗе 2110. Ближний свет в фарах при использовании таких изделий становится максимально приближенным к естественному освещению в дневное время суток. Стоят дороже большинства представленных моделей;

Лампочки Philips DiamondVision

Osram CoolBlue 5000 К. Высокая цветовая температура обеспечивает яркое белое (но приближенное к дневному) освещение, которое при этом не утомляет водителя и является привычным для глаз.

Лампочки Osram Cool Blue

Как собрать и разобрать панель

Чтобы сбросить показания спидометра или исправить проблему, из-за которой не мигает лампочка указателя поворота на панели, то ее необходимо снять.

С этой целью следует выполнить такие действия:

Можно снять кожух, но при этом плата все равно будет заблокирована.
Надо взять крестовую отвертку и с ее помощью снять еще несколько болтов.
Теперь нужно отщелкнуть защелки на панели. Начинать следует с нижней части. Если с нижней стороны они были отсоединены, то можно выталкивать их вверх. Так плата быстро снимется.
Стрелки по любому надо будет снять.

Примечание: некоторые стрелки снимаются легко, а вот стрелки указателя количества бензина снимается намного сложнее. Чтобы снять стрелки, нужно аккуратно потянуть за них.

Панель разобрана, теперь нужно попытаться решить проблему.

Примечание: На плате есть очень маленькие светодиоды, которые тоже могут сгореть. Из-за них может не мигать лампочка указателя поворота, поэтому их нужно заменить.

Для этого необходима работа с паяльником.

Но если панель разбиралась с целью сбрасывания показаний спидометра, то:

Теперь желательно как-то собрать панель обратно.

Делается это еще легче:

Поставить плату в пластиковый корпус.

Примечание: желательно, чтобы под ней была чистая тряпочка,чтобы ее поверхность не была поцарапана.

Теперь нужно вкрутить болтики на самой панели. Их пока не надо полностью закручивать, так как следует сначала поставить на место стрелки.
Прежде чем поставить стрелки на место, их нужно тщательно протереть, так как под воздействием света будут видны отпечатки, грязь и т.д.

Примечание: стрелки нужно выставить примерно на 3-4 мм ниже нуля. Также важно, чтобы между стрелками и спидометром был небольшой зазор, иначе они будут заедать.

Намного легче установить, впрочем как и снять, длинные стрелки. Чтобы установить короткие стрелки, нужно действовать очень аккуратно, так как они более нежные по сравнению с длинными.

Прежде чем поставить стекло, его также нужно протереть. Теперь защелкнуть на защелки.
Плату крепить на болтики.
В последнюю очередь – вкрутить шурупы на чехле, после чего вставить на место все лампочки.

Работа с панелью в автомобиле – это наверное самое простое, что может быть. Поэтому нет смысла ехать в автосервис, где цена даже на такую пустяковую работу будет высокой.

Лучше пересмотреть кучу фото и видео, прежде чем решиться делать ремонт и тюнинг салона машины своими руками, чтобы не навредить автомобилю. Любая инструкция поможет быстро и качественно произвести работу.

Добро пожаловать! Комбинация приборов – на многих автомобилях комбинации приборов отличаются между собой, в каких то не значительно, а в каких то кардинально она изменена, но начинка почти во всех остаётся одна и та же, просто они внешним видом различаются а лампочки и индикаторы, те же самые, но комбинация подвержена деформации и её легко можно вывести из строя и поэтому, если брать какие то старые автомобили, на каждой второй машине, комбинация уже менялась, несмотря на это комбинация очень важная вещь, потому что если произойдёт что то с движком, то по комбинации Вы это определить только сможете, узнать скорость с какой движется автомобиль, а так же не заглядывая в бак узнать сколько топлива осталось в баке, тоже можно только лишь посмотрев на комбинацию приборов.

Примечание! Чтобы снять и установить комбинацию, будет нужна: Отвёртка и пассатижи, если у Вас штатная торпеда стоит, то работу Вы произведёте довольно таки быстро и сложностей никаких скорее всего даже и не возникнет!

Определяем, что не работает

Прежде чем приступить к работе по снятию доски приборов и смены лампочек, необходимо визуально определиться какие их них вышли из строя. Если панель совсем не освещается, есть несколько вариантов откуда начать проверку.

Предохранители

Первое проверить предохранители, находятся они в монтажном блоке под капотом с правой стороны (на фотографии под №5).

Предохранитель F10 отвечает за панель приборов.

Если плавкая вставка расплавилась, значит, произошло короткое замыкание. Имеет смысл обследовать ту часть электрической цепи, за которую отвечает этот предохранитель. Возможно, он сработал из-за перегорания одной из ламп или воздействия внешних факторов на участок цепи. Если предохранитель целый, следует обследовать дальше.

Регулятор яркости

Это переменный резистор, находится правее рулевого колеса, возле часов. При помощи его изменяется интенсивность освещения приборов и контрольных ламп. Отказывает он редко, но иногда выходит из строя.

Для проверки регулятора необходимо снять пластиковый вкладыш, где он расположен вместе с часами и прикуривателем. Поддев его плоской отверткой. После этого отсоединить электропитание и снять пластиковую круглую ручку, потянув ее на себя. Торцовым ключом открутить гайку, прикрепляющую регулятор к вкладышу и снять его.

Работоспособность регулятора можно проверить, применив мультиметр. Если резистор не исправен, поменять на новый.

Следует иметь в виду, что при работе с электрооборудованием, необходимо электросеть отключить от аккумулятора.

Неисправность ламп накаливания

Если все то, что проделали выше, не дало результатов, необходимо снять панель и проверить все лампочки.

Выход из строя ламп накаливания включают в себя перегорание вольфрамовой нити. В другом случае возможно физическое воздействие на осветительный прибор, после которого он не сможет функционировать.

Проверить можно визуально, поочередно вынимая из гнезд электронной платы и осматривая целостность вольфрамовой нити. Или применив мультиметр.

Чтобы исключить все причины, по каким могут не работать осветительные и сигнальные приборы, стоит убедиться в целостности токопроводящих дорожек, нанесенных на электронную плату.

Из-за воздействия окружающей среды они окисляются и разрушаются. Устранить не сложно. Необходимо найти, зачистить и пропаять. Так же стоит проверить колодки, соединяющие провода.

Как заменить комбинацию приборов на ВАЗ 2110-ВАЗ 2112?

Примечание! На автомобили десятого семейства устанавливали за всё время производства, различные комбинации приборов, а так же торпеды различались между собой, мы же разбирать все панели не будем, а затронем только лишь штатную торпеду которая использовалась на большинстве автомобилях десятого семейства!

Снятие: 1) Чтобы добраться до комбинации приборов, снять нужно будет сперва щиток, потому что он препятствует доступ к комбинации, щиток же крепится на нескольких винтах (Винтов всего 4, два винта внизу располагаются и ещё два сверху, более подробно смотрите на фотографиях ниже), отвернув которые, его легко можно будет снять с автомобиля.

Примечание! На щитке присутствуют кнопки, их можно не отсоединять, а просто когда винты откручены будут, отведите щиток в сторонку (Чтобы не мешал), но если Вам нужно чтобы он полностью был снят с приборной панели, то потянув за эти кнопки, выньте их как это на фото ниже показано, разъёмы которые к ним подсоединяются, протолкните во внутрь и снимите щиток полностью с приборки (Руль ещё вниз полностью опустите, при помощи рычажка который внизу находится, чтобы щиток не во что не упирался во время снятия)!

2) Когда щиток будет отведен, при помощи крестообразной отвёртки выкрутите по два винта которые с боков приборку держат и выпрямив с помощью пассатижей лапки у двух фиксаторов (см. маленькое фото), вытащите комбинацию на себя, в задней части к комбинации крепится два разъёма должны будут (Их отсоедините) и тросик спидометра, если Вы к нему не сможете подлезть и он будет держать комбинацию приборов (Не даст ей вынуться), то от коробки данный тросик отсоедините.

Примечание! Тросик спидометра используется не на всех автомобилях десятого семейства, а только лишь на карбюраторных машинах, при установке комбинации, обязательно его обратно подсоедините или если центральная часть у него будет вся испорчена (Там грани у неё есть, если они сорваны будут), то в таком случае, произведите замну троса на новый!

Установка: Устанавливается комбинация в обратной последовательности, если Вам будет нужно поменять лампочки в ней, воспользуйтесь фотографией и описанием к ней чуть ниже, сами лампы в патронах располагаются, если будет нужно извлечь какую то лампу, то сперва патрон будет нужно вытащить из комбинации (Делается это посредством проворачивания патрона против часовой стрелки), а когда он в руках у Вас будет, просто ухватитесь пальцами за лампу и извлеките её из комбинации приборов и произведите замену.

Дополнительный видео-ролик: Как поменять комбинации или лампочки в ней, Вы можете увидеть наглядно, в ролике, который размещён по ниже:

Линзы в фары Ваз 2110

Абакан
550 [+165] ~4-6

Абинск
400 [+120] ~3-6

Адлер
400 [+120] ~3-5

Азов
400 [+120] ~2-5

Аксай
400 [+120] ~3-5

Алапаевск
250 [+35] ~4-6

Александров
400 [+120] ~2-4

Алексеевка
400 [+120] ~4-5

Алексин
400 [+120] ~2-4

Алушта
400 [+120] ~3-5

Альметьевск
250 [+35] ~2-4

Амурск
550 [+165] ~5-8

Анапа
400 [+120] ~2-5

Ангарск
550 [+165] ~4-6

Анжеро-Судженск
200 [+20] ~1-2

Апатиты
400 [+120] ~5-6

Апрелевка, Московская обл.
400 [+120] ~2-5

Апшеронск
400 [+120] ~2-4

Арзамас
400 [+120] ~3-5

Армавир
400 [+120] ~3-5

Арсеньев
550 [+165] ~4-8

Артем
550 [+165] ~3-6

Архангельск
550 [+165] ~5-8

Асбест
250 [+35] ~2-4

Асино
200 [+20]

~3-6

Астрахань
400 [+120] ~3-4

Ахтубинск
400 [+120] ~5-6

Ачинск
250 [+20] ~1-3

Аша
250 [+35] ~2-4

Балабаново
400 [+120] ~2-4

Балаково
400 [+120] ~2-4

Балахна
400 [+120] ~2-4

Балашиха
400 [+120] ~2-5

Балашов
400 [+120] ~3-5

Барнаул
125 [+15] ~1-2

Батайск
400 [+120] ~3-5

Бахчисарай
400 [+120] ~4-6

Белая Калитва
400 [+120] ~3-5

Белгород
400 [+120] ~3-4

Белебей
250 [+35] ~2-4

Белово
200 [+20] ~1-3

Белогорск
550 [+165] ~5-7

Белорецк
190 [+35] ~5-6

Белореченск
400 [+120] ~3-6

Бердск, Новосибирская обл.

200 [+20] ~1-3

Березники
250 [+35] ~2-4

Березовский
250 [+35] ~2-4

Бийск
250 [+20] ~2-3

Биробиджан
550 [+165] ~3-5

Бирск
250 [+35] ~3-5

Благовещенск, Амурская область
550 [+165] ~4-6

Благодарный
400 [+120] ~2-4

Бор
400 [+120] ~2-4

Борзя
550 [+165] ~6-7

Борисоглебск
400 [+120] ~3-6

Боровичи
450 [+150] ~2-4

Братск
550 [+165] ~4-6

Бронницы
400 [+120] ~2-5

Брянск
400 [+120] ~2-4

Бугульма
250 [+35] ~2-4

Буденновск
400 [+120] ~2-4

Бузулук
400 [+120] ~3-6

Бутово, Москва
400 [+120] ~2-5

Валдай
400 [+120] ~3-6

Великие Луки
400 [+120] ~3-6

Великий Новгород
400 [+120] ~2-4

Великий Устюг
400 [+120] ~5-7

Вельск
400 [+120] ~3-5

Верхняя Пышма
250 [+35] ~3-4

Верхняя Салда
400 [+120] ~5-7

Видное
400 [+120] ~2-5

Владивосток
550 [+165] ~4-7

Владикавказ
400 [+120] ~2-4

Владимир
400 [+120] ~2-4

ВНИИССОК, Одинцовский р-н, Московская обл.
400 [+120] ~2-5

Волгоград
400 [+120] ~3-4

Волгодонск
400 [+120] ~2-4

Волжск, Волжский р-н
400 [+120] ~2-4

Волжский
400 [+120] ~3-4

Вологда
400 [+120] ~2-4

Волоколамск
400 [+120] ~2-5

Волхов
400 [+120] ~2-4

Вольск
750 [+170] ~5-7

Воронеж
400 [+120] ~2-4

Воскресенск
400 [+120] ~2-5

Воскресенское поселение
400 [+120] ~2-5

Воткинск
250 [+35] ~5-7

Всеволожск
330 [+110] ~3-4

Выборг
400 [+120] ~2-4

Выкса
400 [+120] ~3-5

Вышний Волочёк, гор. окр. Вышний Волочёк
400 [+120] ~3-5

Вязники
400 [+120] ~3-5

Вязьма
400 [+120] ~3-5

Вятские Поляны
400 [+120] ~3-5

Гай
400 [+120] ~4-6

Галич
750 [+170] ~3-5

Гатчина
400 [+120] ~2-4

Геленджик
400 [+120] ~3-6

Георгиевск
400 [+120] ~2-5

Глазов
250 [+35] ~5-7

Голицыно
400 [+120] ~2-3

Горелово
330 [+110] ~3-4

Горки-10, Одинцовский р-н
400 [+120] ~2-5

Горно-Алтайск
250 [+20] ~2-3

Городец
400 [+120] ~3-5

Горячий Ключ
400 [+120] ~3-5

Грозный
550 [+165] ~4-6

Грязи
400 [+120] ~3-5

Губаха
250 [+35] ~6-8

Губкин
400 [+120] ~3-6

Губкинский
1350 [+340] ~3-6

Гуково
400 [+120] ~3-5

Гусь-Хрустальный
400 [+120] ~4-6

Дедовск
400 [+120] ~2-5

Десеновское, Москва
400 [+120] ~2-5

Джанкой
400 [+120] ~3-6

Дзержинск, Нижегородская обл.
400 [+120] ~2-4

Дзержинский
400 [+120] ~2-5

Димитровград
400 [+120] ~2-4

Динская
400 [+120] ~3-5

Дмитров
400 [+120] ~2-5

Добрянка
250 [+35] ~3-5

Долгопрудный
400 [+120] ~2-4

Домодедово
400 [+120] ~2-5

Донецк
400 [+120] ~3-5

Дрожжино, Ленинский р-н, Московская обл.
400 [+120] ~2-5

Дубна
400 [+120] ~2-5

Евпатория
400 [+120] ~3-5

Егорьевск
400 [+120] ~2-5

Ейск
400 [+120] ~3-5

Екатеринбург
250 [+35] ~3-4

Елабуга
250 [+35] ~2-4

Елец
400 [+120] ~2-4

Елизово
1350 [+340] ~6-7

Ессентуки
400 [+120] ~2-4

Ессентукская
400 [+120] ~3-5

Ефремов
400 [+120] ~3-5

Железноводск
750 [+170] ~2-4

Железногорск, Красноярский край
200 [+20] ~2-4

Железногорск, Курская обл.
400 [+120] ~3-5

Железнодорожный, округ Балашиха
400 [+120] ~2-5

Жуковский
400 [+120] ~2-5

Забайкальск
550 [+165] ~6-7

Заводоуковск
250 [+35] ~3-5

Заволжье
400 [+120] ~3-5

Заинск
250 [+35] ~3-5

Заречный, Свердловская обл.
250 [+35] ~2-4

Заринск
200 [+20] ~2-3

Звенигород
400 [+120] ~2-5

Зеленогорск
200 [+20] ~2-5

Зеленоград
400 [+120] ~2-5

Зеленодольск
750 [+170] ~4-7

Зеленокумск
400 [+120] ~2-4

Зерноград
400 [+120] ~3-5

Златоуст
250 [+35] ~2-4

Ивангород, Кингисеппский р-н, Ленинградская обл.
400 [+120] ~2-4

Иваново
400 [+120] ~2-4

Ивантеевка, Московская обл.
400 [+120] ~2-5

Игра
250 [+35] ~5-7

Ижевск
250 [+35] ~4-6

Изобильный
400 [+120] ~2-5

Иннополис, Татарстан респ.
400 [+120] ~3-5

Иноземцево, Ставропольский край
400 [+120] ~2-4

Ирбит
250 [+35] ~2-4

Иркутск
550 [+165] ~3-5

Искитим
200 [+20] ~1-4

Истра
400 [+120] ~2-5

Ишим
250 [+35] ~4-6

Ишимбай
250 [+35] ~3-5

Йошкар-Ола
400 [+120] ~4-6

Казань
400 [+120] ~2-4

Калининград
400 [+120] ~2-4

Калуга
400 [+120] ~2-4

Каменка
400 [+120] ~9-11

Каменск-Уральский
250 [+35] ~2-4

Каменск-Шахтинский
400 [+120] ~3-5

Камышин
400 [+120] ~4-7

Камышлов, Свердловская обл.
250 [+35] ~3-5

Канаш
400 [+120] ~3-5

Каневская
400 [+120] ~4-6

Канск
200 [+20] ~2-5

Качканар
250 [+35] ~2-4

Кашира
400 [+120] ~2-5

Кемерово
200 [+20] ~1-2

Керчь
400 [+120] ~3-5

Кизляр, Дагестан респ.
550 [+165] ~4-6

Кимры
400 [+120] ~2-4

Кингисепп
400 [+120] ~2-4

Кинешма
400 [+120] ~3-5

Киржач, Владимирская обл.
400 [+120] ~3-5

Кириши
400 [+120] ~2-4

Киров
400 [+120] ~4-6

Кировск, Ленинградская обл.
400 [+120] ~2-4

Киселёвск
200 [+20] ~1-3

Кисловодск
400 [+120] ~3-5

Климовск
400 [+120] ~2-5

Клин
400 [+120] ~2-5

Клинцы
400 [+120] ~4-6

Ковров
400 [+120] ~3-5

Когалым
550 [+165] ~5-7

Кокошкино, Московская обл.
400 [+120] ~2-5

Коломна
400 [+120] ~2-5

Колпино
400 [+120] ~2-4

Кольцово, Новосибирская обл.
200 [+20] ~1-2

Кольчугино
400 [+120] ~3-5

Коммунарка, Московская обл.
400 [+120] ~2-5

Комсомольск-на-Амуре
550 [+165] ~3-6

Конаково
400 [+120] ~2-5

Копейск
250 [+35] ~2-4

Кореновск
400 [+120] ~3-5

Королев
400 [+120] ~2-5

Коротчаево
1350 [+340] ~3-6

Кострома
750 [+170] ~2-4

Котельники, Московская обл.
400 [+120] ~2-5

Котельнич
400 [+120] ~6-8

Котлас
400 [+120] ~6-10

Кочубеевское
400 [+120] ~4-7

Красная Поляна
400 [+120] ~4-6

Красноармейск
400 [+120] ~2-5

Красногорск
400 [+120] ~2-5

Красногорск, Южный
400 [+120] ~2-5

Краснодар
400 [+120] ~2-4

Красное Село
330 [+110] ~3-4

Красное-на-Волге
400 [+120] ~3-5

Краснокамск
250 [+35] ~2-4

Краснообск, Новосибирская обл.
220 [+20] ~1-3

Красноперекопск
400 [+120] ~3-5

Краснотурьинск
250 [+35] ~2-4

Красноуфимск
250 [+35] ~2-4

Красноярск
250 [+20] ~1-3

Кронштадт
330 [+110] ~4-5

Кропоткин
400 [+120] ~3-6

Крымск
400 [+120] ~3-6

Кстово
400 [+120] ~2-5

Кубинка, Московская обл.
400 [+120] ~2-5

Кудымкар
250 [+35] ~4-6

Кукмор, Татарстан респ.
400 [+120] ~4-6

Кунгур
250 [+35] ~3-5

Курган
250 [+35] ~2-4

Курганинск
400 [+120] ~4-6

Куровское
400 [+120] ~2-5

Курск
400 [+120] ~2-4

Курчатов
400 [+120] ~3-5

Кушва
400 [+120] ~5-7

Кызыл
550 [+165] ~4-7

Лабинск
400 [+120] ~3-5

Лангепас
550 [+165] ~4-6

Ленинградская
400 [+120] ~3-5

Лениногорск
250 [+35] ~3-5

Ленинск-Кузнецкий
200 [+20] ~2-3

Лермонтов
400 [+120] ~2-4

Лесной
400 [+120] ~4-6

Лесной Городок, Московская обл.
400 [+120] ~2-5

Лесосибирск
200 [+20] ~4-6

Ликино-Дулево, Московская обл.
400 [+120] ~2-5

Липецк
400 [+120] ~2-4

Лиски, Лискинский р-н
400 [+120] ~3-5

Лобня
400 [+120] ~2-5

Ломоносов
400 [+120] ~4-5

Луга
400 [+120] ~2-4

Луховицы
400 [+120] ~2-5

Лучегорск
550 [+165] ~5-7

Лыткарино
400 [+120] ~2-5

Люберцы
400 [+120] ~2-5

Людиново
400 [+120] ~2-4

Магадан
1350 [+340] ~4-7

Магнитогорск
250 [+35] ~4-5

Майкоп
400 [+120] ~2-4

Майма, Алтай респ.
200 [+20] ~2-4

Малаховка, Московская обл.
750 [+170] ~2-5

Маркс
750 [+170] ~3-5

Махачкала
550 [+165] ~2-4

Мегион
550 [+165] ~3-8

Междуреченск
250 [+20] ~1-3

Мелеуз
250 [+35] ~3-6

Миасс
250 [+35] ~2-4

Миллерово, Миллеровский р-н
400 [+120] ~5-7

Минеральные Воды
400 [+120] ~3-5

Минусинск
550 [+165] ~5-7

Мирный, Саха респ. (Якутия)
725 [+260] ~10-12

Митино
400 [+120] ~2-5

Михайлов, Рязанская обл.
400 [+120] ~3-6

Михайловка
400 [+120] ~4-7

Михайловск
400 [+120] ~3-6

Мичуринск
400 [+120] ~4-6

Можайск
400 [+120] ~2-5

Мончегорск
400 [+120] ~5-6

Москва
330 [+110] ~2-3

Московский, Московская обл.
400 [+120] ~2-5

Мосрентген, Москва
400 [+120] ~2-5

Мурино, Всеволожский р-н
330 [+110] ~3-4

Мурманск
400 [+120] ~5-6

Муром
400 [+120] ~2-4

Мытищи
400 [+120] ~2-5

Набережные Челны
250 [+35] ~2-4

Надым
1350 [+340] ~3-6

Назарово
200 [+20] ~1-3

Назрань
400 [+120] ~3-5

Нальчик
400 [+120] ~3-5

Наро-Фоминск
400 [+120] ~2-5

Нарьян-Мар
550 [+165] ~5-8

Нахабино
400 [+120] ~2-5

Находка
550 [+165] ~4-7

Невинномысск
400 [+120] ~3-6

Невьянск
250 [+35] ~2-4

Некрасовка
400 [+120] ~2-5

Нерюнгри
550 [+165] ~8-11

Нефтекамск
250 [+35] ~2-4

Нефтеюганск
550 [+165] ~3-5

Нижневартовск
550 [+165] ~3-7

Нижнекамск
250 [+35] ~2-4

Нижний Новгород
400 [+120] ~2-4

Нижний Тагил
400 [+120] ~4-6

Нижняя Тура
400 [+120] ~4-6

Новая Адыгея
400 [+120] ~2-4

Ново-Переделкино
400 [+120] ~2-5

Новоалександровск
400 [+120] ~3-6

Новоалтайск
95 [+15] ~1-2

Новокузнецк
250 [+20] ~1-3

Новокуйбышевск
400 [+120] ~2-4

Новомосковск
400 [+120] ~3-5

Новороссийск
400 [+120] ~2-4

Новосибирск
200 [+20] ~1-2

Новотроицк
400 [+120] ~4-6

Новоуральск
400 [+120] ~4-6

Новочебоксарск
400 [+120] ~2-4

Новочеркасск
400 [+120] ~2-4

Новошахтинск
400 [+120] ~3-5

Новый Уренгой
1350 [+340] ~3-6

Ногинск
400 [+120] ~2-5

Норильск
1350 [+340] ~3-6

Ноябрьск
1350 [+340] ~3-6

Нурлат
400 [+120] ~3-5

Нягань
550 [+165] ~5-7

Обнинск
400 [+120] ~2-4

Обухово, Ногинский р-н
400 [+120] ~2-5

Одинцово
400 [+120] ~2-5

Озерск
250 [+35] ~3-5

Озёры
400 [+120] ~2-5

Октябрьский, Башкортостан респ.
250 [+35] ~2-4

Омск
250 [+20] ~2-3

Орел
400 [+120] ~2-4

Оренбург
400 [+120] ~4-6

Орехово-Зуево
400 [+120] ~2-5

Орск
400 [+120] ~4-6

Осиново
400 [+120] ~3-5

Островцы
400 [+120] ~2-5

Острогожск, Острогожский р-н
400 [+120] ~3-5

Отрадный
400 [+120] ~2-4

Павлово
400 [+120] ~2-4

Павловск
400 [+120] ~4-6

Павловский Посад
400 [+120] ~2-5

Пенза
400 [+120] ~4-6

Первоуральск
250 [+35] ~2-4

Переславль-Залесский
400 [+120] ~3-6

Пермь
250 [+35] ~2-4

Петергоф (Петродворец)
400 [+120] ~2-4

Петрозаводск
400 [+120] ~2-4

Петропавловск-Камчатский
1350 [+340] ~3-6

Пограничный
550 [+165] ~4-7

Подольск
400 [+120] ~2-5

Подрезково, Московская обл.
400 [+120] ~2-5

Покров
400 [+120] ~2-5

Полевской
250 [+35] ~3-5

Похвистнево
400 [+120] ~4-6

Приморско-Ахтарск
400 [+120] ~4-6

Приозерск
400 [+120] ~4-5

Прокопьевск
250 [+20] ~1-3

Протвино
400 [+120] ~2-5

Прохладный
400 [+120] ~4-6

Псков
400 [+120] ~3-6

Путилково, Московская обл.
400 [+120] ~2-5

Пушкин
330 [+110] ~3-4

Пушкино
400 [+120] ~2-5

Пущино
400 [+120] ~2-5

Пятигорск
400 [+120] ~2-4

Раменское
400 [+120] ~2-5

Ревда
250 [+35] ~3-5

Реутов
400 [+120] ~2-5

Ржев
400 [+120] ~2-5

Рославль
400 [+120] ~4-7

Россошь
400 [+120] ~3-6

Ростов-на-Дону
400 [+120] ~2-4

Рубцовск
200 [+20] ~1-2

Руза
400 [+120] ~2-5

Рузаевка
400 [+120] ~5-7

Румянцево, поселение Московский, Московская обл.
400 [+120] ~2-5

Рыбинск
400 [+120] ~2-4

Рязань
400 [+120] ~2-4

Саки
400 [+120] ~3-6

Салават
250 [+35] ~3-6

Салехард
1350 [+340] ~6-10

Сальск
400 [+120] ~3-5

Самара
400 [+120] ~2-4

Санкт-Петербург
330 [+110] ~3-4

Саранск
400 [+120] ~4-6

Сарапул
250 [+35] ~4-6

Саратов
400 [+120] ~2-4

Саров
400 [+120] ~2-4

Сатка, Челябинская обл.
250 [+35] ~3-5

Сафоново
400 [+120] ~3-6

Саяногорск
550 [+165] ~6-9

Светлоград
400 [+120] ~3-6

Севастополь
400 [+120] ~3-5

Северный (Москва)
400 [+120] ~2-4

Северодвинск
550 [+165] ~5-8

Североуральск
250 [+35] ~2-4

Северск
250 [+20] ~1-3

Северская
400 [+120] ~3-5

Семенов
400 [+120] ~2-4

Сергиев Посад
400 [+120] ~2-5

Серов
250 [+35] ~4-8

Серпухов
400 [+120] ~2-5

Сертолово, Всеволожский р-н
330 [+110] ~3-4

Сестрорецк
400 [+120] ~2-4

Симферополь
400 [+120] ~3-5

Сколково инновационный центр, Москва
400 [+120] ~2-3

Славянск-на-Кубани
400 [+120] ~3-5

Смоленск
400 [+120] ~3-5

Снежинск
400 [+120] ~4-6

Советский
550 [+165] ~5-8

Сокол
400 [+120] ~2-4

Соликамск
250 [+35] ~2-4

Солнечногорск
400 [+120] ~2-5

Солнцево
400 [+120] ~2-5

Сосновоборск
200 [+20] ~2-4

Сосновый Бор
400 [+120] ~2-4

Сочи
400 [+120] ~3-5

Ставрополь
400 [+120] ~2-5

Старая Купавна, Московская обл.
400 [+120] ~2-5

Старый Оскол
400 [+120] ~2-4

Стерлитамак
250 [+35] ~4-6

Стрежевой
550 [+165] ~3-7

Строитель, Тамбовская обл.
400 [+120] ~2-4

Ступино
400 [+120] ~2-5

Судак
400 [+120] ~3-5

Сургут
550 [+165] ~3-5

Сухой Лог
250 [+35] ~2-4

Сходня
400 [+120] ~2-5

Сызрань
400 [+120] ~2-4

Сыктывкар
400 [+120] ~4-6

Сысерть
250 [+35] ~3-5

Тавда
250 [+35] ~3-5

Таганрог
400 [+120] ~2-4

Тайшет
550 [+165] ~5-6

Талнах
1350 [+340] ~4-7

Тамбов
400 [+120] ~2-4

Тарасково, Наро-Фоминский р-н
400 [+120] ~2-5

Тверь
400 [+120] ~2-4

Тейково, Ивановская обл.
400 [+120] ~2-4

Темрюк
400 [+120] ~3-6

Тимашевск, Тимашевский р-н
400 [+120] ~3-5

Тихвин
400 [+120] ~2-4

Тихорецк
400 [+120] ~3-5

Тобольск
250 [+35] ~2-5

Тольятти
400 [+120] ~2-4

Томилино
400 [+120] ~2-5

Томск
250 [+20] ~1-3

Торжок
400 [+120] ~2-4

Тосно
330 [+110] ~3-4

Трехгорный
250 [+35] ~5-7

Троицк, Москов. обл.
400 [+120] ~2-5

Троицк, Чел. обл
250 [+35] ~2-4

Туапсе
400 [+120] ~3-5

Туймазы, Башкортостан респ.
250 [+35] ~2-4

Тула
400 [+120] ~2-4

Тюмень
250 [+35] ~2-4

Улан-Удэ
550 [+165] ~3-6

Ульяновск
400 [+120] ~2-4

Урай
550 [+165] ~6-8

Урюпинск
400 [+120] ~4-7

Усолье-Сибирское
550 [+165] ~3-4

Уссурийск
550 [+165] ~4-7

Усть-Джегута
400 [+120] ~3-5

Усть-Илимск
550 [+165] ~3-5

Усть-Лабинск
400 [+120] ~3-6

Уфа
250 [+35] ~2-4

Ухта
550 [+165] ~2-4

Учалы
250 [+35] ~3-5

Феодосия
400 [+120] ~3-5

Фролово, Волгоградская обл.
400 [+120] ~4-7

Фрязино
400 [+120] ~2-5

Хабаровск
550 [+165] ~3-5

Ханты-Мансийск
550 [+165] ~4-6

Хасавюрт
550 [+165] ~3-6

Химки
400 [+120] ~2-5

Химки Новые
400 [+120] ~2-5

Хотьково, Сергиево-Посадский р-н
400 [+120] ~2-5

Цимлянск
400 [+120] ~3-5

Чайковский
250 [+35] ~2-4

Чебаркуль
400 [+120] ~4-5

Чебоксары
400 [+120] ~2-4

Челябинск
250 [+35] ~3-4

Череповец
400 [+120] ~2-4

Черкесск
400 [+120] ~3-5

Черноголовка, Московская обл.
400 [+120] ~2-5

Черногорск
550 [+165] ~5-7

Черноморское
400 [+120] ~3-5

Чернушка
400 [+120] ~4-6

Чехов
400 [+120] ~2-5

Чистополь
400 [+120] ~3-5

Чита
550 [+165] ~3-6

Чусовой
250 [+35] ~4-6

Шадринск
250 [+35] ~2-4

Шарыпово
200 [+20] ~3-5

Шатура
400 [+120] ~2-5

Шаховская, Шаховской р-н
400 [+120] ~2-5

Шахты
400 [+120] ~2-4

Шебекино, Шебекинский р-н
400 [+120] ~3-4

Шумово
250 [+35] ~4-5

Шушары
330 [+110] ~3-4

Шуя
400 [+120] ~3-5

Щекино
400 [+120] ~3-5

Щелково
400 [+120] ~2-5

Щербинка
400 [+120] ~2-5

Электрогорск
400 [+120] ~2-5

Электросталь, Московская обл.
400 [+120] ~2-5

Электроугли
400 [+120] ~2-5

Элиста
400 [+120] ~4-5

Энгельс
400 [+120] ~2-4

Юбилейный
400 [+120] ~2-5

Югорск
550 [+165] ~5-8

Южно-Сахалинск
550 [+165] ~5-6

Южноуральск
250 [+35] ~2-4

Юрга
200 [+20] ~1-3

Юрюзань
250 [+35] ~5-7

Яблоновский
400 [+120] ~2-4

Якутск
900 [+240] ~7-8

Ялта
400 [+120] ~3-5

Ялуторовск
250 [+35] ~3-5

Янино-1, Всеволожский р-он, Ленинградская обл.
330 [+110] ~3-4

Ярославль
400 [+120] ~2-4

Ярцево
400 [+120] ~3-6

Замена лампы ближнего света на Приоре

Есть одна довольно странная закономерность, и она касается не только автомобиля Приора, но и остальных автомобилей, что чаще всего приходится менять именно лампы ближнего света. Но если подумать, почему возникает такая ситуация, то становится все очевидно. Дальний свет используется на автомобилях не так часто, как ближний. Согласитесь, время в пути, проведенное в ночное время суток ничтожно мало по сравнению с дневной эксплуатацией, а днем, как известно — необходимо обязательно ездить с включенным ближним светом.

Процедура замены лампы ближнего света на Приоре практически аналогична с другими автомобиля переднего привода ВАЗ, такими как Калина и Гранта. И выполняется эта процедура достаточно просто, главное, сохранять спокойствие во время этой работы, так как оно вам точно понадобится!

Нужен ли какой-либо инструмент для замены ламп?

Что касается инструмента и других приспособлений, то здесь ничего такого не нужно. Все делается в прямом смысле этого слова — своими руками. Единственный крепеж лампы — это металлическая защелка, которая также освобождается легким движением руки.

Итак, первым делом необходимо открыть капот автомобиля и с внутренней стороны снять резиновую заглушку, под которой находится лампочка ближнего света, ну или дальнего — в зависимости от того, что именно нужно заменить. Выглядит эта резинка следующим образом:

После чего мы получаем полный доступ к лампочке. Но предварительно необходимо отсоединить провода питания на ближний свет:

Далее нужно отвести в стороны края металлического фиксатора и поднять его вверх, тем самым освободив лампу:

И теперь лампа на Приоре полностью становится свободной, так как большее ее ничего не держит. Можно аккуратно ее вынимать из посадочного места, взявшись рукой за цоколь:

Меры предосторожности при замене лампочек

Стоит иметь ввиду, что во время установки новой лампы, необходимо браться только за цоколь, избегая прикосновений к стеклу галогенки. Если вы оставите на поверхности отпечаток, то со временем она может выйти из строя.

Если все-таки вы случайно прикоснулись к лампочке, то необходимо обязательно ее протереть насухо мягкой салфеткой, отлично для этого подходит микрофибра!

Ближний, дальний свет ВАЗ 2110

Освещение и световая сигнализация, это одна из ваших гарантий безопасного движения на дороге. Неисправности как правило возникают в данной системе по нескольким причинам: ослабление контактных соединений, ведущих к периодическим потерям тока в их цепи, окислением этих соединений, в следствии чего увеличивается проходящий ток по этой цепи, вызывающий перегорание предохранителя. Выход из строя лампы освещения. Неисправности с освещением делятся на случаи полного отказа работоспособности света, или кратковременная нестабильная работа. Рассмотрим в данной статье все эти причины и узнаем как их устранить.

Как работает свет на автомобиле

Принцип работы освещения на всех автомобилях практически одинаковый, разница заключается только во включении и переключении освещения. В одних моделях ближний свет и дальний свет фар включается только при работающем зажигании в других достаточно работы габаритных огней. Свет ВАЗ 2110 работает при включённом зажигании.

Возникающие неисправности могут носить характер полного отказа работоспособности света фар или их периодичной неработоспособности, возможны случаи когда ваш свет будет гореть тускнее обычного и с перебоями. Дальний свет, как правило настраивается для ночной езды по трассе, в отличии от того, что ближний свет применяется зачастую и днём, в сочетании с противотуманными фарами. Легче всего устранять неисправность полного отказа работы света ВАЗ 2110. В таком случае существует конкретная поломка или неисправность которую просто методически выявляешь и устраняешь. В случае периодических отказов, а на момент устранения, когда всё работает эту неисправность определить куда сложнее, так как она может затаится где угодно.

Перед поиском причины отказа ближнего, дальнего света фар, следует понимать механизм работы и принцип работы, который заключается в следующем:

Питание от аккумуляторной батареи подаётся на замок зажигания — далее питание идёт на выключатель габаритных огней — с которого он поступает на переключатель света, находящийся на рулевой колонке — далее управление поступает с него на соответствующее реле в блоке предохранителей, рулевой переключатель включает определённое реле, подавая напряжение на его контакты.

Важный момент! Рулевой переключатель включает не сам свет, а управляет реле света в блоке предохранителей, которые в свою очередь через соответствующие предохранители подают питание на сами лампы накаливания ближний свет / дальний свет фар.

Таким образом при отказе работы освещения нужно понять и выяснить на каком участке цепи произошёл обрыв цепи, потеря напряжения. Или определить что неисправность кроется в выходе из строя лам освещения. На данном автомобиле ближний и дальний свет разделен на две лампы в каждой фаре.

Блок фары
Блок предохранителей
Переключатель света
Переключатель габаритных огней
Выключатель зажигания
Приборная панель

К4 — Реле ближнего света фар
К5 — Реле дальнего света фар
F12 — Предохранители правой фары ближний свет
F13 — Предохранители правой фары дальний свет
F3 — Предохранители левой фары дальний свет, КЛ дальнего света
F13 — Предохранители правой фары дальний

Рассмотрим случай, когда не работает правый дальний свет. Не забывайте о том, что свет включается реле и в случае отказа ближнего или дальнего света одной форы и при этом работоспособностью другой, это означает что цепь включения света до реле функционирует нормально и искать причину следует уже после реле, начиная с предохранителей. Практически все цепи защищены предохранителями, даже установленные дополнительные аксессуары — навигатор, видеорегистратор, антирадар, получают питание от прикуривателя, который защищен предохранителем

За правый дальний у нас отвечает предохранитель F13 вытаскиваем его и проверяем на работоспособность, если по визуальному осмотру не понятно работает он или нет, замените его заведомо исправным предохранителем такой же мощностью. При его замене возможны два варианта, свет так же не загорится или предохранитель перегорит. В случае короткого замыкания. Нужно искать его причину. Далее открываем фару и заменяем лампочку дальнего света. Всё это можно немного облегчить, если в вашем распоряжении имеется контрольная лампочка, которой можно проверить, подводится ли напряжение к самой фаре, так как снятие лампочки требует небольшого навыка.

Если вы определите что при включении дальнего света напряжение подходит к фаре, то смело можно снимать с задней стороны фары его горшок и производить замену лампочки. Существует ещё одна неисправность, это обрыв и потеря «массы» на лапу, учтите этот момент и не спешите сразу совершать траты покупая новую лампочку. Возможно просто отсоединился этот провод и при подходе питания на лампу, отсутствует питание массы.

Ближний свет ваз 2110 схема. Освещение и световая сигнализация

Инструкции по ремонту неисправностей в системе освещения лада 2110, порядок сборки и разборки фар и замены ламп лада 2111, регулировка фар ваз 2111, ваз 2112, ваз 2110. Схема освещения Детали системы освещения автомобиля Ваз 2110, Ваз 2111, Ваз 2112 ремонт электрооборудования освещение, дефектовка

На автомобиле ваз 2110 установлены две блок-фары производства Bosch или АО «Автосвет», объединяющие фары ближнего и дальнего света, лампы габаритного (стояночного) света и указатели поворота. Блок-фары различаются по конструкции. Фара ближнего света «Автосвет» — с плоским экраном и линзой между лампой и рассеивателем, рассеиватель блок-фары приклеен к корпусу, лампа габаритного света расположена в фаре дальнего света. Фара ближнего света ваз 2111 Bosch — без линзы, с экраном-колпачком на лампе, лампа габаритного света – в фаре ближнего света. Указатели поворота у обеих блок-фар одинаковые, точки крепления совпадают: вверху – болтами к верхней поперечине рамки радиатора ваз 2112, внизу – гайкой к шпильке на кронштейне брызговика и болтом – к стойке рамки радиатора.

В фарах устанавливаются однонитиевые лампы ближнего и дальнего света. При включении ближнего света фар горят лампы ближнего света ваз 2112, а при включении дальнего света – все лампы (и ближнего и дальнего света).

Напряжение на лампы ближнего и дальнего света подается соответственно через реле К4 и К5 типа 904.3747-10, расположенные в монтажном блоке. Напряжение включения реле при температуре 20±5°С – не более 8 В, сопротивление обмотки – 85±8,5 Ом. Напряжение на обмотки реле подается, если полностью нажата клавиша переключателя наружного освещения ваз 2110 (тогда выбор между ближним и дальним светом – в зависимости от положения подрулевого переключателя света фар) или – независимо от положения переключателя – если водитель оттягивает на себя подрулевой переключатель (тогда включается дальний свет фар).

Схемы подключения блок-фар с однонитиевыми лампами ближнего света

1 — блок-фары
2 — монтажный блок
3 — переключатель света фар ваз 2111
4 — переключатель наружного освещения
5 — выключатель зажигания
6 — комбинация приборов с контрольной лампой дальнего света фар
А — к источникам питания
К4 — реле включения ближнего света фар
К5 — реле включения дальнего света фар

Освещение автомобиля Ваз 2110, Ваз 2111, Ваз 2112

Схема освещения

Фары и освещение Ваз 2110, Ваз 2111, Ваз 2112

Снятие и установка фар

Разборка и сборка блок фары, замена ламп Ваз 2110, Ваз 2111, Ваз 2112

Гидрокорректор фары

Гидрокорректор фар Ваз 2110, Ваз 2111, Ваз 2112

Замена главного цилиндра гидрокорректора

Снятие и установка главного цилиндра гидрокорректора фар Ваз 2110, Ваз 2111, Ваз 2112

Регулировка положения фар

Регулировка фар автомобилей Ваз 2110, Ваз 2111, Ваз 2112

Наружное и внутреннее освещение

Лампы стоп-сигнала и света заднего хода, освещение салона и багажника Ваз 2110, Ваз 2111, Ваз 2112

Указатели поворота

Указатели поворота Ваз 2110, Ваз 2111, Ваз 2112

Противотуманные фары

Замена фонаря габаритного и противотуманного света Ваз 2110, Ваз 2111, Ваз 2112

Замена бокового указателя поворота

Снятие и установка бокового указателя поворота Ваз 2110, Ваз 2111, Ваз 2112

Замена выключателя фонарей заднего хода

Снятие и установка выключателя фонарей заднего хода Ваз 2110, Ваз 2111, Ваз 2112

Замена фонарей заднего хода и стоп-сигнала

Снятие и установка фонаря стоп сигнала и света заднего хода Ваз 2110, Ваз 2111, Ваз 2112

Замена освещения заднего номерного знака

Снятие и установка плафона освещения заднего номерного знака Ваз 2110, Ваз 2111, Ваз 2112

Плафон освещения багажного отсека

Снятие и установка плафона освещения багажного отсека Ваз 2110, Ваз 2111, Ваз 2112

Инструкции по ремонту неисправностей в системе освещения лада 2110, порядок сборки и разборки фар и замены ламп лада 2111, регулировка фар ваз 2111, ваз 2112, ваз 2110. Наружное и внутреннее освещение Детали системы освещения автомобиля Ваз 2110, Ваз 2111, Ваз 2112 ремонт электрооборудования освещение, дефектовка

Схема включения наружного освещения

1 — лампы габаритного света в блок-фарах
2 — монтажный блок
3 — переключатель наружного освещения
4 — выключатель зажигания
5 — контрольная лампа наружного освещения в комбинации приборов
6 — лампы габаритного света в наружных задних фонарях
7 — лампы стоп-сигнала во внутренних задних фонарях
8 — фонари освещения номерного знака
9 — выключатель освещения приборов
10 — выключатель света заднего хода
11 — выключатель стоп-сигнала
12 — блок бортовой системы контроля
13 — лампы света заднего хода во внутренних задних фонарях
К1 — реле контроля исправности ламп (внутри реле показаны контактные перемычки, которые должны устанавливаться при отсутствии реле)
А — к источникам питания
В — к лампам освещения приборов

Передние лампы габаритного света расположены в блок-фарах, задние – в наружных задних фонарях (на крыльях автомобиля ваз 2111). Лампы стоп-сигнала и света заднего хода – во внутренних задних фонарях на крышке багажника. (Снятие выключателя стоп-сигнала см. Снятие вакуумного усилителя и педального узла тормоза). Фонари подсветки номерного знака расположены на бампере.

Габаритный свет включен, если нажат переключатель наружного освещения. Лампы габаритного света ваз 2112 и стоп-сигнала запитаны через реле К1 контроля исправности ламп в монтажном блоке. Если какая-либо из ламп перегорит или нарушится контакт в патроне или питающей цепи, в блоке контроля загорается соответствующий индикатор. Если реле контроля ламп нет, вместо него должны стоять перемычки, иначе лампы гореть не будут.

Лампы фонарей освещения номерного знака включаются одновременно с наружным освещением, но подключены в обход реле контроля, поэтому их исправность не диагностируется.

Лампа подсветки ваз 2110 вещевого ящика включается при включенном зажигании выключателем под крышкой ящика.

Напряжение к выключателям ламп плафона освещения салона и индивидуального плафона водителя подается также при включении зажигания ваз 2110. Кроме того, лампа освещения салона загорается, если открыта одна из дверей и переключатель плафона находится в соответствующем положении. Через несколько секунд после закрывания двери яркость свечения лампы уменьшается, и она гаснет. Этим управляет блок индикации бортовой системы контроля.

Подсветка приборов включается одновременно с включением наружного освещения. Яркость ламп подсветки регулируется реостатом на панели приборов ваз 2111.

Лампы фонарей заднего хода загораются, если включено зажигание ваз 2112 и замкнут выключатель заднего хода, расположенный на коробке передач.

Освещение багажника включается одновременно с лампами габаритного света.

Освещение автомобиля Ваз 2110, Ваз 2111, Ваз 2112

Схема освещения

Фары и освещение Ваз 2110, Ваз 2111, Ваз 2112

Снятие и установка фар

Разборка и сборка блок фары, замена ламп Ваз 2110, Ваз 2111, Ваз 2112

Гидрокорректор фары

Гидрокорректор фар Ваз 2110, Ваз 2111, Ваз 2112

Замена главного цилиндра гидрокорректора

Снятие и установка главного цилиндра гидрокорректора фар Ваз 2110, Ваз 2111, Ваз 2112

Регулировка положения фар

Регулировка фар автомобилей Ваз 2110, Ваз 2111, Ваз 2112

Наружное и внутреннее освещение

Лампы стоп-сигнала и света заднего хода, освещение салона и багажника Ваз 2110, Ваз 2111, Ваз 2112

Указатели поворота

Указатели поворота Ваз 2110, Ваз 2111, Ваз 2112

Противотуманные фары

Замена фонаря габаритного и противотуманного света Ваз 2110, Ваз 2111, Ваз 2112

Замена бокового указателя поворота

Снятие и установка бокового указателя поворота Ваз 2110, Ваз 2111, Ваз 2112

Замена выключателя фонарей заднего хода

Снятие и установка выключателя фонарей заднего хода Ваз 2110, Ваз 2111, Ваз 2112

Замена фонарей заднего хода и стоп-сигнала

Снятие и установка фонаря стоп сигнала и света заднего хода Ваз 2110, Ваз 2111, Ваз 2112

Замена освещения заднего номерного знака

Снятие и установка плафона освещения заднего номерного знака Ваз 2110, Ваз 2111, Ваз 2112

На ВАЗ 2110, как и на других моделях автомобилей, стоп сигналы отыгрывают важную функцию по предупреждению других участников дорожного движения о торможении или снижении скорости. Если на ВАЗ 2110 не горят стоп сигналы, это снижает безопасность использования автомобиля и может привести к аварийной ситуации. В данном случае не стоит сразу же везти авто в мастерскую, ведь чаще всего найти причину такой поломки и устранить ее удается самостоятельно. Чтобы справиться с такой проблемой своими силами, важно разобраться, по какой схеме работают стоп сигналы на ВАЗ 2110.

Схема работы стоп сигналов

Стопы на автомобилях ВАЗ работают по одинаковой, достаточно простой схеме. Главным элементом данного узла считается датчик, отвечающий за включение стоп сигнала. Когда срабатывает датчик, в задней части авто загораются лампы стопов. При прекращении торможения лампа перестает светиться. Если на ВАЗ 2110 не горят стоп сигналы, первым делом нужно убедиться, что лампы не перегорели. Схема стоп сигналов работает следующим образом: напряжение от аккумуляторной батареи направляется на выключатель стопов, замыкание которого позволяет току проходить через нить накаливания ламп, подключенных друг к другу. Затем напряжение отправляется на минус аккумулятора, что позволяет лампам загореться.

На большинстве старых автомобилей ВАЗ датчик стоп сигналов находится в области магистрали тормозной системы. При этом процесс замыкания контактов осуществлялся посредством повышения давления воздуха или жидкости в системе. Главный недостаток подобного подключения заключался в загорании ламп стоп сигнала вместе с тормозными колодками, когда автомобиль начинал замедляться. На современных моделях, таких как ВАЗ 2110, датчик стопа подключен к педали тормоза. Это позволило добиться включения лампы именно в момент нажатия водителем на тормоз. Такая конструкция подключает стоп сигналы в момент выбора свободного хода педали тормоза, до того, как начнется замедление.

Причины неработающего стоп сигнала

Если на ВАЗ 2110 не горит стоп сигнал, первым делом нужно проверить, не перегорел ли предохранитель, отвечающий за защиту цепи сигнальных ламп. Затем берем контрольную лампу и проверяем, присутствует ли питание на датчике стопа. Если во время такой проверки контрольная лампа не горит, значит, предохранитель вышел из строя или произошел обрыв провода, идущего к выключателю стоп сигналов от предохранителя. При такой проверке важно убедиться в том, что питание подается на предохранитель и направляется от него. При необходимости производим замену оборванного или прогоревшего провода, устраняем нарушенные контакты в соединительной цепи, ведущей к датчику или предохранителю. Если питание присутствует на одном из выводов, можно демонтировать оба провода и соединить их медным проводом. В данном случае сигнальные лампы загорятся.

Если в ходе проверки лампы загорелись, то можно говорить о неисправности датчика. Такая запчасть ремонту не подлежит, поэтому ее необходимо заменить. Если оказалось, что датчик работает, значит, нужно искать обрыв в проводке или неисправность ламп. При этом берем контрольную лампу и проверяем, присутствует ли питание на штекере, отвечающем за работу задних фонарей. Если питание подается, вероятнее всего, что на ВАЗ 2110 не работают стоп сигналы из-за неисправных ламп. При отсутствии питания нужно найти обрыв цепи или плохой контакт в системе между выключателем стопа и сигнальной лампой. Бывает так, что предохранитель установлен новый, но он сразу перегорает. В данном случае можно говорить о присутствии короткого замыкания, которое нужно найти и устранить.

Лампы ближнего света ВАЗ-2110: виды, выбор, замена

В ПДД любой страны появился пункт, обязывающий водителей ездить даже с дневными ходовыми огнями с ближним светом или с дневными ходовыми огнями. На ВАЗ-2110 ДХО отсутствуют. И заводские фары не очень хорошо работают. Плохой ближний свет — неудобство для водителей и одна из причин аварий с участием пешеходов. Заводские лампы ближнего света ВАЗ-2110 светят так, чтобы на темных дорогах не всегда было видно пешеходов.Водители стараются заменить штатные лампочки на альтернативные варианты. Давайте разберемся, какой должна быть хорошая лампа ближнего света на ВАЗ-2110 и какие виды этой продукции существуют.

Штатная оптика

Лампы ближнего света ВАЗ-2110 являются одним из основных звеньев в блок-фаре на данной модели. Помимо нее автомобиль оборудован элементом для дальнего света. Также отечественная «десятка» оснащается противотуманными фарами и различными фарами. Но и качество их света тоже далеко не идеальное.

Лампочки устанавливаемые производятся на заводе «Автосвет» в городе Киржач. Это галогенные продукты. Они не отличаются высокой светоотдачей, продаются по разумным ценам, не слишком прочны.

Сейчас в наличии большой выбор самых разных ламп, а стандартные элементы можно заменить любыми опциями. Современный рынок предлагает более совершенные галогенные лампы Philips, светодиодные лампы ближнего света и ксеноновые модели. О последнем поговорим подробнее.

Ксеноновая лампа

Эти лампы за последние 10 лет, а именно своим количеством эксплуатируемых, сумели покорить сердца большинства владельцев иномарок и отечественных автомобилей. На рынке представлен широкий ассортимент лампочек. Ксеноновые продукты имеют значительно более высокую яркость, чем традиционные галогенные лампы. Среди недостатков — сложности в процессе установки, необходимость покупки и установки блока розжига. Цена комплекта начинается от полутора тысяч рублей без учета установки.

Ксеноновая лампа обеспечивает водителю значительно лучшую видимость, а значит, повышает безопасность. Световой поток такой оптики будет в 2,8 раза больше, чем у галогенной. При этом энергопотребление в полтора раза меньше. Ксеноновый свет максимально приближен к естественному свету (без видимой желтизны). Срок службы таких газонаполненных изделий в 5 раз больше, чем у обычной лампы. Такой свет не только повышает безопасность, но и привлекает внимание других участников движения.И еще одно преимущество — фара светит чисто белым, а не желтым лучом. Это отличает машину от потока.

Галогенные лампы

Также широко распространены. Продукция идеально подходит для работы в условиях тумана. Низкая цена делает их доступными для всех. Существенный минус такого света — плохое освещение дороги. Но есть производители, которые делают качественные и яркие лампочки для автомобилей. Колба представляет собой колбу из кварцевого стекла. Внутри находится инертный газ. Это пары галогенов.Лампа может сильно нагреваться во время работы, и кварцевое стекло лучше всего выдерживает работу в таких условиях. На рынке представлено огромное количество видов этих лампочек.

Отличаются цоколем. Лампы ближнего света ВАЗ-2110 должны быть оснащены цоколем х2. Также в продаже есть изделия типа h5. Они также используются в ближнем свете. Галогенная лампа питается от 12 В, а номинальная мощность 55 Вт. Что касается четкости и яркости светового потока, то эти характеристики зависят от цветовой температуры конкретной лампочки.Максимальная мощность 5000 К.

Лампы накаливания

Эти изделия ничем не примечательны и не имеют особых преимуществ. Такие лампы для автомобилей устанавливались ранее при сборке автомобилей на заводе. По техническим характеристикам изделие накаливания значительно уступает даже галогенному, однако этого вполне достаточно для обеспечения минимальной безопасности водителя и его пассажиров. Не рекомендуется ездить с этими лампочками на высокой скорости.

Светодиодные

Наряду с ксеноном и галогеном в продаже на ВАЗ-2110 также есть светодиодные лампы (в том числе ближнего света h2).Главное преимущество — они яркие. Светит лучше ксенона. Также автомобилисты отмечают их высокий срок службы — он составляет от 5 до 10 тысяч часов. Например, хорошая галогеновая лампа будет гореть не более 500, а ксеноновая лампа может проработать до 2500 часов.

Светодиоды также имеют низкое энергопотребление. Показатель не превышает 3,5 Вт, тогда как для галогенной лампы требуется 55 Вт. Расход ксенона — 35. Используя светодиоды, мастера создают так называемые адаптивные фары головного света, что в случае с галогенными лампами в принципе невозможно, но при использовании ксенона будет очень сложно и дорого.

Еще один плюс светодиодов — это излучение, приближенное к естественному свету.

Недостатки есть, но их немного. Качественные светодиодные лампы ближнего света ВАЗ-2110 стоят достаточно дорого, а недорогие не отличаются высоким качеством и долговечностью. На рынке много китайской продукции, не очень качественной. Светодиоды не обслуживаются. Если они вышли из строя, то необходимо заменить лампу в сборе. Конструкция изделия довольно сложная, и в процессе работы становится очень жарко.

Но специалисты утверждают, что использования светодиодных ламп недостаточно. Не обольщайтесь рекламой, в которой говорится о сверхяркости. Лабораторные испытания показывают, что лампа ближнего света ВАЗ-2110 (цоколь h2 или h5), установленная в фаре, не оснащенной адаптивной системой, светит даже хуже, чем галогенная.

Мощность диодного изделия 30 Вт. Световой поток 3600 К, ресурс в среднем пять лет. Цена начинается от четырех тысяч рублей за пару.Чем меньше мощность изделия, тем хуже качество освещения. Специалисты не рекомендуют устанавливать недорогие изделия (китайские лампы ближнего света х5 и х2). Свечение диодов яркое, но не так качественно, как у аналогов.

Обзор популярных галогенных товаров среди владельцев ВАЗ-2110

Владельцы данных моделей автомобилей общаются на специализированных форумах, где составляют различные рейтинги лучших ламп. Стоит рассмотреть самые популярные варианты.

Philips Vision

Эти продукты обеспечивают на 30% больше света, чем стандартные галогенные модели. К тому же эти лампочки Philips во много раз превосходят стандартные по качеству и износостойкости. Часто эти изделия устанавливают на автомобили при сборке, что является показателем качества. Для автомобилей ВАЗ-2110 эта лампа имеет лучшее соотношение цены и качества, отмечают автомобилисты.

Philips VisionPlus

Это обычный Vision, модифицированный компанией. Лампа намного лучше освещает дорожное покрытие на целых 60%.Изделие в технических характеристиках имеет более высокую светоотдачу.

Philips X-treme Vision Bulbs

Это самый мощный компонент в этой серии.

Световой поток здесь увеличен на 100% по сравнению с обычной галогенной лампой. Луч света действительно яркий и «пробивает» даже туман.

Osram Night Breaker Plus

Лампа Osram освещает дорогу на 90% ярче, чем стандартная. Кроме того, светильник на 10% белее, чем в стандартной модели.За счет этого до 35 метров увеличивается видимость проезжей части. Срок службы такого изделия на 50 процентов выше обычного.

Philips Diamond Vision 5000K

Этот продукт на 20% ярче штатного фонаря автомобильной оптики ВАЗ-2110.

Ближний свет с этой лампой максимально приближен к естественному дневному свету. При цене выше всех других решений технические характеристики этой марки также в несколько раз выше. Изделие отличается отличным качеством сборки и долгим сроком службы.

Osram CoolBlue

Эта лампочка Osram имеет высокую цветовую температуру — 5000 К. Автомобилисты говорят, что световой луч очень белый и яркий. При этом глаза водителя совершенно не устают, а освещение проезжей части на высоте. Встречные водители не ослеплены фарами, что тоже немаловажно.

О выборе светодиодной продукции

Выбор действительно качественных светодиодных ламп на современном рынке невелик. Это все те же бренды, которые производят галогенные лампы:

Есть и отечественные производители, например, «Маяк».

Эксперты провели серию независимых тестов, в ходе которых им удалось составить рейтинг. В ходе испытаний проверялись все параметры. Итак, лучшая производительность у Osram и Philips. Это ожидаемый результат. На втором месте продукция отечественной компании «Маяк». Но при установке светодиодных ламп необходимо учитывать, рассчитана ли оптика на такое изделие. Если фара сделана для работы с галогеновыми породами, то все преимущества, которыми обладает лампа, сошли на нет.Есть смысл купить такой же «галоген», но с более высокими характеристиками.

Заключение

Итак, мы рассмотрели лампы ближнего света ВАЗ-2110 на автомобильном рынке. Что лучше? Только брендовые. Стоит отдать предпочтение галогеновым. Ксеноновые при неграмотной установке ослепят водителей, а светодиодные не смогут показать все, на что способны, из-за особенностей оптики (на «десятках» стекло фары гофрированное).

Лампы попутные ВАЗ-2110: виды, выбор, замена

В ПДД любой страны теперь есть пункт, обязывающий водителей даже днем ездить с включенными фарами ближнего света или с дневными ходовыми огнями.На ВАЗ-2110 ДХО отсутствуют. И заводские фары не очень хорошо работают. Плохой ближний свет — это неудобство для водителей и одна из причин аварий с участием пешеходов. Заводские люминесцентные лампы ВАЗ-2110 светят так, что пешеходов не всегда заметны на темных дорогах. Водители стараются заменить штатные лампочки на альтернативные. Рассмотрим, каким должен быть хороший ближний свет для ВАЗ-2110 и какие виды этой продукции существуют.

Штатная оптика

Ближний свет ВАЗ-2110 является одним из основных звеньев в блок-фаре на данной модели.В дополнение к нему машина оборудована элементом для дальнего света. Также отечественная «десятка» оснащается противотуманными фарами и различными фарами. Но и качество их света тоже далеко не идеальное.

Лампы устанавливаемые производятся на заводе «Автосвет» в г. Киржач. Это галогенные продукты. Они не отличаются высокой светоотдачей, продаются по доступным ценам, не слишком долговечны.

Сейчас есть большой выбор разных ламп, а штатные элементы можно заменить любыми вариантами.Современный рынок предлагает более технологичные галогенные лампы Philips, светодиодную продукцию ближнего света, а также ксеноновые модели. О последнем поговорим подробнее.

Ксеноновая лампа

Эти лампы за последние 10 лет, и столько они находятся в эксплуатации, успели покорить сердца большинства владельцев иномарок и отечественных автомобилей. На рынке представлен широкий ассортимент лампочек. Ксеноновые изделия отличаются значительно большей яркостью, чем традиционные галогенные лампы.Среди недостатков — сложности в процессе установки, необходимость покупки и установки блока розжига. Цена комплекта начинается от полутора тысяч рублей без установки. Ксеноновая лампа

обеспечивает значительно лучшую видимость для водителя автомобиля, а значит, повышает уровень безопасности. Интенсивность светового потока такой оптики будет в 2,8 раза выше, чем у галогенной лампы. При этом энергопотребление в полтора раза меньше.Свет ксенона максимально приближен к естественному свету (без видимого желтого цвета). Срок службы таких газонаполненных изделий в 5 раз больше, чем у обычной лампы. Этот свет не только повышает безопасность, но и привлекает внимание других участников движения. И еще одно преимущество — фара светит чисто белым, а не желтым лучом. Это выделяет машину из ручья.

Галогенные лампы

Также широко распространены. Продукция идеальна для работы в условиях тумана.Низкая цена делает их доступными каждому. Существенным недостатком этого светильника является плохое освещение дороги. Но есть производители, которые делают качественные и яркие лампочки для автомобилей. Колба представляет собой колбу из кварцевого стекла. Внутри находится инертный газ. Это галогенные пары. Лампа может сильно нагреваться во время работы, и для работы в таких условиях лучше всего подходит кварцевое стекло. На рынке представлено огромное количество видов этих лампочек.

Различайте их по базе. Ближний свет ВАЗ-2110 должен быть оборудован цоколем х2.Также в продаже есть изделия типа h5. Они также используются в ближнем свете. Галогенная лампа питается от 12В, номинальная мощность 55Вт. Что касается четкости и яркости светового потока, то эти характеристики зависят от цветовой температуры конкретной лампочки. Максимальные значения — 5000 К.

Лампы накаливания

Эти изделия ничем не примечательны и не имеют особых преимуществ. Такие лампочки для авто устанавливались ранее в процессе сборки автомобиля на заводе.По техническим характеристикам изделие филаментного типа намного уступает даже галогеновому, но этого вполне достаточно для обеспечения минимальной безопасности водителя и его пассажиров. Не рекомендуется ездить с этими лампочками на высокой скорости.

Светодиодный свет

Наряду с ксеноном и галогеном, на салоне есть светодиодные лампы от ВАЗ-2110 (ближнего света х2 в том числе). Главное преимущество — они яркие. Светят лучше, чем ксенон. Также автомобилисты отмечают их высокий срок службы — он составляет от 5 до 10 тысяч часов.Например, хорошая галогенная лампа будет гореть не более 500, а ксеноновая лампа сможет проработать до 2500 часов.

Также светодиоды отличаются низким потреблением энергии. Показатель не превышает 3,5 Вт, тогда как для галогенной лампы требуется 55 Вт. Расход ксенона — 35. С помощью светодиодов мастера создают так называемые адаптивные фары головного света, что в принципе невозможно с галогенными лампами, а при использовании ксенона будет очень сложно и дорого. Еще один плюс светодиодов — это излучение, близкое к естественному свету.

Недостатки есть, но их немного. Качественные лампы ближнего света ВАЗ-2110 довольно дороги, а недорогие — не качественные и долговечные. На рынке много китайской продукции, не очень качественной. Светодиоды не подлежат ремонту. Если они вышли из строя, то необходимо заменить лампу целиком. Дизайн изделия довольно сложный, и в процессе работы становится очень жарко.

Но специалисты говорят, что толку от светодиодной лампы мало.Пусть вас не льстит реклама, в которой говорится о сверхъяркости. Лабораторные испытания показывают, что лампа ближнего света ВАЗ-2110 (цоколь h2 или h5), установленная в фаре, не имеющей адаптивной системы, светит даже хуже, чем галогенная лампа.

Мощность диодного изделия 30 Вт. Световой поток 3600 К, ресурс в среднем пять лет. Цена начинается от четырех тысяч рублей за пару. Чем меньше мощность изделия, тем хуже качество освещения. Специалисты не рекомендуют устанавливать недорогие изделия (китайские лампы ближнего света h5 и h2).Свечение диодов яркое, но не так качественно, как у аналогов.

Обзор популярных галогенных товаров среди владельцев ВАЗ-2110

Владельцы этих моделей автомобилей общаются на профильных форумах, где составляют разные рейтинги лучших ламп. Стоит рассмотреть самые популярные варианты.

Philips Vision

Эти продукты обеспечивают на 30% больше света, чем стандартные галогенные модели. Кроме того, эти лампы Philips во много раз превосходят стандартные по качеству и износостойкости.Часто эти изделия устанавливают на автомобили при сборке, что является показателем качества. Для автомобилей ВАЗ-2110 эта лампа имеет лучшее соотношение цены и качества, отмечают автолюбители.

Philips VisionPlus

Это обычное «Vision» компании. Фонарь намного лучше освещает дорожное покрытие на целых 60%. Изделие в технических характеристиках имеет более высокую светоотдачу.

Лампы Philips X-treme Vision

Это самый мощный компонент в этой серии.

Световой поток здесь увеличен на 100% по сравнению с обычной галогенной лампой. Луч света действительно яркий, и даже туман прорывается.

Osram Night Breaker Plus

Лампа Osram освещает проезжую часть на 90% ярче стандартной. Кроме того, изделие имеет свет, который на 10% белее, чем в стандартной модели. За счет этого видимость проезжей части увеличивается до 35 метров. Срок службы такого изделия на 50 процентов больше обычного.

Philips Diamond Vision 5000K

Этот продукт на 20% ярче штатного фонаря в оптике автомобилей ВАЗ-2110.

Средний свет этой лампы максимально приближен к естественному дневному. При цене выше всех других решений технические характеристики этой марки также в несколько раз выше. Изделие отличается отличным качеством сборки и длительным сроком службы.

Osram CoolBlue

Эта лампочка Osram отличается высокой цветовой температурой, которая составляет 5000 К. Автомобилисты говорят, что луч света очень белый и яркий. При этом глаза водителя нисколько не истощены, а освещение проезжей части находится на высоте.Контрдрайверы не слепят лампу, что тоже очень важно.

О выборе светодиодной продукции

Выбор действительно качественных светодиодных ламп на нынешнем рынке невелик. Это все те же бренды, которые производят галогенные лампы:

Есть и отечественные производители, например, «Маяк». Эксперты

провели серию независимых тестов, в ходе которых удалось создать определенный рейтинг. В ходе испытаний проверялись все параметры. Итак, лучшие показатели для продуктов «Osram» и «Philips».Это вполне ожидаемый результат. На втором месте — продукция отечественной компании «Маяк». Но при установке светодиодных ламп нужно учитывать, рассчитана ли оптика на такое изделие. Если фара сделана для работы с галогенными видами, то все плюсы, которые есть у лампы, сойдут на нет. Есть смысл купить такой же «галоген», но с более высокими характеристиками.

Заключение

Итак, мы рассмотрели автомобильный рынок лампы ближнего света ВАЗ-2110. Что лучше? Только брендовые.Стоит отдать предпочтение галогену. Ксенон при неграмотной установке слепит драйверы, а светодиоды не смогут показать все, что могут, из-за характеристик оптики (на «десятках» стекло гофрированное).

Ближний свет схема ваз 2110. Освещение и световая сигнализация

Инструкция по устранению неисправностей в системе освещения Лада 2110, порядок сборки и разборки фар и замены ламп Лада 2111, регулировка фар ВАЗ 2111, ВАЗ 2112, ВАЗ 2110.Схема освещения Детали системы освещения автомобиля ВАЗ 2110, ВАЗ 2111, ВАЗ 2112 ремонт электрооборудования освещения, устранение неисправностей

ВАЗ 2110 комплектуется двумя блок-фарами производства Bosch или ОАО «Автосвет», сочетающими фары ближнего и дальнего света, габаритные (стояночные) огни и указатели поворота. Блок-фары различаются по дизайну. Фара ближнего света «Автосвет» — с плоским экраном и линзой между лампой и рассеивателем, рассеиватель фары приклеен к корпусу, лампа габаритного света расположена в фаре дальнего света.Фара ближнего света ВАЗ 2111 Bosch — без рассеивателя, с защитной крышкой на лампе, лампа габаритного света — в фаре ближнего света. Указатели поворота у обоих блоков фар одинаковые, точки крепления одинаковые: вверху — болтами к верхней поперечине рамы радиатора ВАЗ 2112, внизу — гайкой к шпильке на кронштейне брызговика. и при помощи болта к стойке рамы радиатора.

Фары оснащены однониточными лампами ближнего и дальнего света.При включении фар ближнего света включены лампы ближнего света ВАЗ 2112, а при включении дальнего света — все лампы (как ближнего, так и дальнего света).

Напряжение на лампы ближнего и дальнего света подается соответственно через реле К4 и К5 типа 904.3747-10, расположенные в монтажном блоке. Напряжение переключения реле при температуре 20 ± 5 ° С не более 8 В, сопротивление обмотки 85 ± 8,5 Ом. Напряжение подается на катушки реле при полном нажатии кнопки выключателя внешнего освещения ВАЗ 2110 (далее выбор между ближним и дальним светом — в зависимости от положения подрулевого переключателя фар) или — независимо от положение переключателя — если водитель тянет подрулевой переключатель на себя (тогда включаются фары).

Схемы подключения блочных фар с однониточными лампами ближнего света

1 — блочные фары
2 — монтажный блок
3 — выключатель фар ВАЗ 2111
4 — выключатель наружного освещения
5 — выключатель зажигания
6 — комбинация приборов с контрольной лампой дальнего света
А — к источникам питания
К4 — реле включения ближнего света фар
К5 — реле дальнего света фар

Автомобильное освещение ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Схема освещения

Фары и освещение ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Снятие и установка фар

Разборка и сборка блока фары, замена ламп ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Гидрокорректор фары

Гидрокорректор фар ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Замена главного цилиндра гидрокорректора

Снятие и установка главного цилиндра гидрокорректора фары ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Регулировка фар

Регулировка фар автомобилей ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Наружное и внутреннее освещение

Стоп-сигнал и фонарь заднего хода, освещение салона и багажника ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Указатели поворота

Указатели поворота ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Противотуманные фары

Замена габаритных и противотуманных фар ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Замена бокового указателя поворота

Снятие и установка бокового указателя поворота ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Замена переключателя фонарей заднего хода

Снятие и установка переключателя фонарей заднего хода ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Замена фонарей заднего хода и стоп-сигналов

Снятие и установка стоп-сигнала и фонаря заднего хода ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Замена фонарей заднего номерного знака

Снятие и установка плафона подсветки заднего номерного знака ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Освещение багажного отделения

Снятие и установка лампы освещения багажного отделения ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Инструкция по устранению неисправностей в системе освещения Лада 2110, порядок сборки и разборки фар и замены ламп Лада 2111, регулировка фары ВАЗ 2111, ВАЗ 2112, ВАЗ 2110.Внешнее и внутреннее освещение Детали системы освещения автомобиля ВАЗ 2110, ВАЗ 2111, ВАЗ 2112 ремонт электрооборудования освещения, устранение неисправностей

Схема включения наружного освещения

1 — лампы габаритных огней в фарах
2 — монтажный блок
3 — выключатель наружного освещения
4 — выключатель зажигания
5 — контрольная лампа внешнего освещения в комбинации приборов
6 — габаритный свет лампы в задних габаритных огнях
7 — стоп-сигналы во внутренних задних фонарях
8 — фонари освещения номерного знака
9 — выключатель освещения приборов
10 — выключатель фонарей заднего хода
11 — выключатель стоп-сигналов
12 — блок бортовой система управления
13 — лампы заднего хода во внутренних задних фонарях
К1 — реле контроля исправности ламп (внутри реле показаны контактные перемычки, которые необходимо установить при отсутствии реле)
А — на источники питания
Б — к лампам освещения приборов

Лампы переднего габаритного света расположены в фарах, задние — в наружных задних фонарях (на крыльях автомобиля ВАЗ 2111).Лампы стоп-сигнала и заднего хода расположены в задних фонарях салона на крышке багажника. (Снятие выключателя стоп-сигнала см. Снятие вакуумного усилителя и педали тормоза в сборе). Подсветка номерного знака расположена на бампере.

Габаритный свет включается при нажатии выключателя наружного освещения. Лампы габаритных огней ВАЗ 2112 и стоп-сигнал запитаны через реле К1 для контроля исправности ламп в монтажном блоке. При перегорании какой-либо из ламп или обрыве контакта в розетке или цепи питания загорается соответствующий индикатор в блоке управления.При отсутствии реле управления лампами вместо них необходимо установить перемычки, иначе лампы не загорятся.

Лампы освещения номерного знака включаются одновременно с наружным освещением, но подключаются в обход реле управления, поэтому их исправность не диагностируется.

Лампа подсветки перчаточного ящика ВАЗ 2110 включается при включении зажигания переключателем под крышкой ящика.

Напряжение на переключатели ламп внутреннего освещения и индивидуального освещения водителя подается также при включении зажигания ВАЗ 2110.Кроме того, внутреннее освещение включается, если одна из дверей открыта, а переключатель света находится в соответствующем положении. Через несколько секунд после закрытия дверцы яркость лампы уменьшается и она гаснет. Это контролируется дисплеем бортовой системы мониторинга.

Подсветка приборов включается одновременно с включением наружного освещения. Яркость подсветки регулируется реостатом на панели приборов ВАЗ 2111.

Лампы заднего хода включаются, если включено зажигание ВАЗ 2112 и замкнут переключатель заднего хода, расположенный на коробке передач.

Освещение багажника включается одновременно с лампами габаритного света.

Автомобильное освещение ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Схема освещения

Фары и освещение ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Снятие и установка фар

Разборка и сборка блока фары, замена ламп ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Гидрокорректор фары

Гидрокорректор фар ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Замена главного цилиндра гидрокорректора

Снятие и установка главного цилиндра гидрокорректора фары ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Регулировка фар

Регулировка фар автомобилей ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Наружное и внутреннее освещение

Лампы тормозного и заднего хода, освещение салона и багажника ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Указатели поворота

Указатели поворота ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Противотуманные фары

Замена габаритных и противотуманных фар ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Замена бокового указателя поворота

Снятие и установка бокового указателя поворота ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Замена переключателя фонарей заднего хода

Снятие и установка переключателя фонарей заднего хода ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Замена фонарей заднего хода и стоп-сигналов

Снятие и установка стоп-сигнала и фонаря заднего хода ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Замена фонарей заднего номерного знака

Снятие и установка плафона подсветки заднего номерного знака ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

На ВАЗ 2110, как и на других моделях автомобилей, стоп-сигналы играют важную функцию для предупреждения других участников дорожного движения. торможение или замедление.Если стоп-сигналы на ВАЗ 2110 не загораются, это снижает безопасность использования автомобиля и может привести к аварийной ситуации. В этом случае не стоит сразу отвозить машину в мастерскую, ведь чаще всего можно найти причину такой поломки и устранить ее самостоятельно. Чтобы самостоятельно справиться с такой проблемой, важно разобраться, как работают стоп-сигналы на ВАЗ 2110.

Схема работы стоп-сигналов

Остановки на автомобилях ВАЗ работают по такому же, достаточно простому схема.Основным элементом этого агрегата является датчик, отвечающий за включение стоп-сигнала. При срабатывании датчика загораются стоп-сигналы в задней части автомобиля. Когда вы перестаете тормозить, лампа перестает светиться. Если на ВАЗ 2110 не загораются стоп-сигналы, первым делом нужно убедиться, что лампы не перегорели. Схема стоп-сигнала работает следующим образом: напряжение от аккумуляторной батареи направляется на выключатель остановки, замыкание которого позволяет току проходить через нить накаливания ламп, соединенных между собой.Затем напряжение подается на минус батареи, что позволяет лампам загораться.

На большинстве старых автомобилей ВАЗ датчик стоп-сигнала расположен в районе магистрали тормозной системы. В этом случае процесс замыкания контактов осуществлялся за счет увеличения давления воздуха или жидкости в системе. Основным недостатком такого подключения было то, что лампы стоп-сигнала вместе с тормозными колодками загорались, когда автомобиль начинал тормозить. На современных моделях типа ВАЗ 2110 датчик остановки подключается к педали тормоза.Это позволяло добиться включения лампы точно в момент нажатия водителем на тормоз. Эта конструкция подключает стоп-сигналы в момент, когда выбирается свободный ход педали тормоза, до начала замедления.

Причины неработающего стоп-сигнала

Если на ВАЗ 2110 не загорается стоп-сигнал, первым делом необходимо проверить, не перегорел ли предохранитель, отвечающий за защиту цепи сигнальной лампы. Затем берем контрольную лампу и проверяем, есть ли напряжение на датчике остановки.Если при такой проверке контрольная лампа не загорается, значит, вышел из строя предохранитель или произошел обрыв провода, идущего к выключателю стоп-сигнала от предохранителя. При этом важно убедиться, что питание подается на предохранитель и от него. При необходимости заменяем оборванный или сгоревший провод, устраняем оборванные контакты в цепи подключения к датчику или предохранителю. Если на одном из выводов присутствует питание, вы можете снять оба провода и соединить их медным проводом.В этом случае загорятся контрольные лампы.

Если при проверке загорятся лампы, то можно говорить о неисправности датчика. Такая запчасть не подлежит ремонту, поэтому ее необходимо заменить. Если выяснится, что датчик исправен, то нужно поискать обрыв проводки или неисправность ламп. В этом случае берем контрольную лампу и проверяем, есть ли питание на вилке, отвечающей за работу задних фонарей … Если питание подано, то скорее всего на ВАЗ 2110 не работают стоп-сигналы из-за неисправных ламп .При отсутствии питания нужно найти обрыв цепи или плохой контакт в системе между выключателем остановки и контрольной лампой. Бывает, что устанавливается новый предохранитель, но он сразу перегорает. В этом случае можно говорить о наличии короткого замыкания, которое необходимо найти и устранить.

Lada Priora — характеристики, комплектация, фото, видео, обзор

Lada Priora — семейство бюджетных автомобилей «малой группы III класса» и представляет собой «продукт» глубокого усовершенствования «десятого дивизиона», получившего около тысячи изменений по сравнению с оригинальной машиной.

За время существования (более 10 лет) машина претерпевала не одну модернизацию. Последний рестайлинговый седан был выпущен в 2013 году. Изменения коснулись в основном интерьера новинки, а также его технической части. Но давайте узнаем обо всем поподробнее. Весь модельный ряд — это Лада.

История автомобиля

Компания начала подготовку к выпуску этой машины еще в 2006 году. Руководство Lada решило поменять ВАЗ-2110 и все машины 10-го дивизиона на что-то новое, а в 2007 году компания представила первую. тысяч автомобилей нового поколения.Многие называют это производство большим рестайлингом ВАЗ-2110.

Уже в 2007 году компания поставила свои автомобили на продажу. С самого начала автомобили продавались только в кузове седан. Чуть позже (в 2008 году) на рынок вышла версия хэтчбека. В следующем году была выпущена новая Приора в кузове универсал. Позже авторынок пополнился версией купе. Компания даже планировала выпускать этот автомобиль в кузове кабриолет.

Стоит отметить, что Lada Priora успешно вытеснилась из выпуска 2110.Количество продаж стало мгновенно расти. В дальнейшем на дороге Лада Приора была чаще, чем «десятка». Но Priora больше не выпускается, потому что ей на смену пришла новая Lada Vesta. Дебютный седан Lada Priora 2007 года был не таким красивым, как сегодня, но машина продавалась хорошо.

Если перевести название модели с латыни на русский, оно означает «старший, первый».

Когда наступил 2011 год, руководство ВАЗа решило немного улучшить автомобиль.В результате модель получила обновленный передний бампер, зеркала заднего вида и рулевое колесо. В остальном это была «первая» машина Lada Priora. Стандартное оснащение — 8-клапанный силовой агрегат.

С приходом 2013 года компания выпустила новую версию, которая сильно отличалась от предыдущей. Невежественный человек не сможет отличить новую машину от прошлой, потому что изменения есть, но они не являются глобальным планом. Немного изменился бампер. Новая автомобильная сталь более управляема и безопасна, чем ее предшественник.

Новинка имеет систему курсовой устойчивости, новый салон, новые сиденья, руль. Многое изменилось в интерьере автомобиля и его функциональности. Помимо итальянских специалистов, автомобиль создавался при участии немецких, французских, японских и корейских сотрудников.

Lada Priora I (2007-2013)

От ВАЗ 2110 новинка позаимствовала «тележку», силовую установку и другие детали. От предшественника остались лишь боковая часть и 4 двери. По словам представителей компании, двери стали шире на 5 мм, поэтому на производстве пришлось ввести новые штампы.

По заявлениям производителя было выпущено более тысячи новых деталей, которые так или иначе изменили свою структуру. Вы можете увидеть новую оптику спереди и сзади, новый капот, багажное отделение, бамперы, крылья и другие элементы внешнего вида. Что касается катков, то они получили шины от Кама-Евро в Каме и имеют размер 14 дюймов.

Для разработки интерьера новой Lada Priora мы решили привлечь итальянское ателье Corcerano.Салон выполнен в современной стилистике. Степень эргономичности соответствует мировым стандартам. При изготовлении интерьера были применены современные материалы. Верхняя часть интерьера выполнена в светлых тонах, а нижняя — в более темных тонах. Предусмотрено небольшое количество вариаций цветового сочетания внутренней отделки.

Обивка дверей двухцветная с карманами для мелочей и тканевыми вставками, гармонично вписывающаяся в общий стиль внутренней части Лада Приора 1.В подлокотнике водителя расположены кнопки управления стеклоподъемниками, джойстик наружных зеркал и кнопки центрального замка.

Так как интерьер соответствует мировым стандартам, кнопки подъема стекол сделаны так, чтобы водитель случайно их не нажал. Посередине салона между передними сиденьями инженеры установили подлокотник с двумя нишами для мелочей. Подобная деталь в салоне была использована в автомобилях Lada впервые.

В обивке потолка передней части есть консоль с плафоном раздельной подсветки сиденья водителя и сидящего рядом пассажира.Не забудьте поставить полочку для стаканов. Что касается элементов управления на «приборной панели», то они имеют удобное расположение и отличаются хорошей читабельностью. В центре находится окно для отображения информации «бортового компьютера».

Имеет электронный одометр, выдает показания среднего и мгновенного расхода бензина, времени, средней скорости и так далее.

Специалисты решили разместить необычный модуль для установки светотехники с левой стороны «колеса» и совместить переключатели габаритных огней, ближнего света и «противотуманных фар».Кроме того, есть ролики для управления электрокорректором фар, регулировки яркости приборов. Кнопка отпирания багажника перенесена в тоннель, установленный по центру, рядом с рычагом коробки передач.

Сам багажник имеет 430 литров полезного пространства, которое можно открыть изнутри или ключом на блоке управления сигнализацией. На самой крышке нет отдельной кнопки открывания багажной двери. Центральная консоль адаптирована для установки «музыки» как в формате DIN, так и в формате 2DIN.

На Lada Prioru устанавливалась шестнадцатиклапанная силовая версия объемом 1,6 л и мощностью 98 л.с. Синхронизированная работа этого двигателя с 5-ступенчатой коробкой передач на «механике», усиленное сцепление, рассчитанное на крутящее усилие 145 Нм. Трансмиссия теперь имела герметичные подшипники с более длительным сроком службы. В качестве тормозной системы использовался вакуумный усилитель увеличенного объема.

Благодаря этому удалось снизить усилие на педали тормоза и повысить производительность тормозной системы в целом.Новые передние и задние пальцы, а также тщательно подобранные амортизаторы и стабилизаторы улучшают управляемость и устойчивость.

Для разгона с нуля до 100 километров в час потребуется 11,5 секунды, а максимальная скорость составляет 183 км / ч. Если говорить о нормах токсичности, то «двигатель» соответствует нормам Евро-3 и Евро-4. Это было достигнуто за счет перемещения катализатора ближе к двигателю. Он быстро нагревается, и вредные вещества активнее катализируются. Уже в «базовой» версии «Норма» есть:

Подушка безопасности для водителя;
Электроусилитель «колесо»;
Подлокотник между передними сиденьями;
Центральный замок с дистанционным приводом;
Рулевая колонка с регулировкой по высоте;
Электропривод стеклоподъемников передний;
Иммобилайзер;
«Борткомпьютер» и часы;
2 подголовника для людей, сидящих сзади;
Подлокотник на задний диван;
Корректор фар.

Приора также получила современную систему отопления и вентиляции, которая позволяет поддерживать максимально благоприятный микроклимат в салоне автомобиля, обеспечивая быстрый прогрев и запотевание стекол. Все автомобили этого поколения оснащены атермальным стеклом и электрообогревом кормового стекла. Примерно 52 процента элементов кузова были изготовлены из оцинкованного металла или низколегированной стали.

Для производства деталей, более подверженных коррозии (например,грамм. колесные арки, пороги и т. д.) конструкторы решили использовать сталь с двухсторонним покрытием горячим цинкованием. В сочетании с современными методами антикоррозионной обработки кузова и окраски обеспечивается устойчивость к сквозной коррозии сроком на 6 лет.

Обновленная Приора

Первое улучшение седан получил в 2011 году. Лада Приора получила новый передний бампер и наружные зеркала заднего вида. Внутри автомобиля можно увидеть другое «колесо», а список оборудования добавлен к ранее недоступным опциям.Кроме того, в версии «Стандарт» использовалась 8-клапанная силовая установка, получившая облегченную шатунно-поршневую группу.

Экстерьер

Спустя 2 года, осенью 2013 года, АвтоВАЗ решил снова обновить эту модель, но в этом случае изменения коснулись многих элементов. Лишь слегка подретуширован внешний вид специалистов компании — ввели переднее освещение, а заднюю часть получили фонари светодиодного типа.

Но внутри изменения многое коснулись. Сам интерьер получил новый дизайн, сиденья с измененной компоновкой и другие материалы отделки.Апгрейд коснулся и технической начинки, улучшив характеристики Lada Priora, улучшив шумоизоляцию и установив курсовую систему. Трехобъемный автомобиль по нынешним критериям выглядит вполне современно, но схожесть с «десятичастной» моделью прослеживается, в основном, в профиле.

Носовая часть вазомашины имеет каплевидную оптику (до облицованной не дошла) с ДГО, пятиугольную решетку радиатора с ячейками в виде сотовых ячеек и хромированную рамку.Что касается переднего бампера, то он получил умеренно рельефную форму и «горловину» воздухозаборника, а также разложенные по бокам противотуманные фары (в более дорогой комплектации).

Боковая часть новой модели «Приори» лишена каких-либо намеков на спортивный уклон, но хорошо смотрится за счет покатого капота, почти плоской линии крыши и выступающей в задней части багажного отделения. У вырезки достаточно простой дизайн — не стоит ждать дизайнерских изысков. Он имеет фонари со светодиодной начинкой габаритных огней и стоп-сигналов, а также аккуратный бампер, получивший внизу пластиковую вставку.Высота дорожного просвета составляет 165 миллиметров.

Интерьер

Внутри Лада Приора имеет современный и привлекательный интерьер, хотя качество сборки и материалов отделки по-прежнему желает лучшего. Имеется массивное 3-спицевое рулевое колесо, украшенное фирменной табличкой. За рулем находится панель приборов с двумя неглубокими «колодцами» и монохромным экраном между ними, на котором отображается информация маршрутного компьютера. Визуально все выглядит хорошо, но страдает читабельностью.

Центральная консоль оснащена 7-дюймовым экраном мультимедийной системы с сенсорным управлением. Под ним — два дефлектора системы вентиляции, которые выглядят прямоугольными и имеют аккуратный блок управления музыкальной начинкой. Далее идет панель настройки системы кондиционирования, которая представлена 3-мя круглыми регуляторами.

При сборке внутренней части обновленной Лады Приора использовался недорогой, преимущественно жесткий пластик. Центральная консоль покрыта черным лаком, а кресла имеют тканевую обивку.По сборке седана вопросов нет, но между отдельными элементами можно заметить заметные стыки. Топовые модификации получат продвинутую мультимедийную систему (CD, MP3, USB и Bluetooth). По желанию можно установить систему навигации, распознающую сигналы GPS и ГЛОНАСС.

Внутри широкие передние «приоровские» сиденья, которые имеют оптимальную длину подушки и практически лишены боковой поддержки. Их можно регулировать только в продольном направлении на достаточно больших диапазонах.Предусмотрены конструкторы и функция трехступенчатого подогрева сидений. Расположенный сзади диван был сформирован для 2-х пассажиров, поэтому третьему лицу будет явно неудобно.

Это хорошо видно на выступающем трансмиссионном туннеле и только на двух подголовниках. Над головой много свободного места, но недостаточно перед ступнями. Для удобства предлагается центральный подлокотник. Багажный отсек обновленного седана Лада Приора имеет 430 литров полезного пространства.

Жалко, но увеличения объема не предусмотрено — есть только откидывающаяся центральная секция, но спинка не складывается.Под полом багажника есть полноразмерная «запчасть», но арки колес и открытые петли крышки багажника несколько снижают ресурс перевозки багажа.

Технические характеристики

Силовой агрегат и трансмиссия

Обновленная версия получила пару бензиновых двигателей и 2 коробки передач. В роли «младшего» представитель выбрал обычную 1,6-литровую четырехцилиндровую силовую установку ВАЗ-21126, получившую 16-клапанную систему газораспределительного механизма типа DOHC и технологию распределенного впрыска бензина.

Такой «двигатель» выдает 98 лошадиных сил и 145 Нм крутящего момента. Такой двигатель синхронизировали с пятиступенчатой «механикой», получившей тросовый привод. Для разгона до отметки 100 км / ч потребуется 11,5 секунды, а максимальная скорость составляет 183 километра в час.

В качестве «топовой» версии мы решили использовать 4-цилиндровый 1,6-литровый вариант ВАЗ-21127. Двигатель получил доработанную систему впрыска топлива и динамический наддув. Все это позволяет двигателю выдавать 106 лошадиных сил и 148 Нм.Силовой агрегат Lada Priori работает как с механической коробкой, так и с 5-диапазонным «роботом» с возможностью ручного переключения передач.

С «механикой» автомобиль разгоняется до первой сотни за 11,5 секунды, а с роботизированной коробкой этот показатель возрастает до 12,6 секунды. Максимальная скорость не превышает 183 километров в час. Два энергоблока соответствуют экологическим нормам Евро-4. Самый слабый «мотор» требует 6,9 л бензина, а более мощные моторы «съедают» от 6,6 до 6,8 л на 100 км в смешанном цикле.

С начала 2016 года силовая установка Lada Priora мощностью 98 л.с. в новых моделях не использовалась. На смену ему пришла новая базовая версия, представляющая собой бензиновый четырехцилиндровый атмосферный агрегат объемом 1,6 л. Двигатель имеет 8-клапанный газораспределительный механизм и систему распределенного впрыска бензина.

Все это позволяет производить 87 «кобыл» и 140 Нм. Вместе с 5-ступенчатой механической коробкой передач автомобиль разгоняется до 176 километров в час, а первую «сотню» можно получить за 12.5 секунд. В смешанном режиме он потребляет 87 л.с. версии 7,3 литра бензина.

В качестве основы решили использовать платформу от Lada 110, но ее немного изменили. Впереди независимая подвеска со стандартными стойками McPherson, а сзади — полунезависимая конструкция с упругой поперечной балкой. Спереди и сзади не обходятся без стабилизаторов поперечной устойчивости.

Тормозная система

Тормозная система оснащена вентилируемыми дисковыми тормозами спереди и барабанными механизмами сзади.Седан управляется реечным рулевым механизмом, дополненным электромеханическим усилителем. Самый простой вариант имеет гидроусилитель.

Безопасность

По словам представителей компании, модель серьезно улучшена с точки зрения безопасности. Автомобиль находится в собственности :

Дневные ходовые огни, которые включаются и выключаются автоматически;
Усиленные балки безопасности в передних дверях;
Вставки из вспененного полимера между бампером и балкой жесткости;
Антиблокировочная система;
Система помощи при экстренном торможении;
Проушинами крепления детских кресел по нормам ISOFIX;
Фары головного света с функцией дневного света;
Каркас переднего сиденья усиленный;
Подушка безопасности для защиты здоровья владельца в экстренных ситуациях;
Рама кузова, улучшенная по стандартам EuroNCap.

Цена и комплектация

По состоянию на 2016 год обновленную Lada Priora в 3-объемном кузове можно будет купить в 2-х вариантах — «Стандарт» и «Норма». Базовая машина оценивается как минимум в 6 037 долларов. Вариантов окраски кузова всего 2 — белый и черный. Автомобиль имеет:

Подушка безопасности водителя;
Электронные системы ABS и EBD;
Маршрутный компьютер;
Передние электрические стеклоподъемники;
Усилитель руля;
Аудиоподготовка;
13-дюймовые стальные «ролики»;
Крепления для детских сидений Isofix.

Версия Norm уже имеет систему кондиционирования, обогрев передних сидений, иммобилайзер, 2 задних подголовника, 14-дюймовые прижимные ролики, зеркала заднего вида с обогревом и электроприводом, а также передний центральный подлокотник.

Тюнинг

Хотя внешний вид «Жигулей» давно не выглядел откровенно старым, а внутри после очередного обновления уровень комфорта повысился, многие автовладельцы хотят выделить свою машину из общей массы. Другие хотят улучшить динамические характеристики российских автомобилей.

Motor Tuning

Несмотря на то, что в автомобиле установлены 16-клапанные двигатели, которые намного динамичнее и мощнее, чем предыдущие версии, все же хочется сделать свой автомобиль быстрее. На помощь приходит компрессор суперкаржера, увеличивающий мощность и тягу «двигателя» на 30-50 процентов. Установка может производиться с помощью узлов крепления, закрепленных на шкиве коленчатого вала. Емкость увеличена за счет обогащения топливно-воздушной смеси.

Однако не следует забывать, что после этого аппетит двигателя значительно возрастет, поэтому топливная система будет быстрее изнашиваться и накапливать парафин.Можно прибегнуть к турбонаддува. В этом случае КПД увеличивается, но расходуется больше топлива. Механический нагнетатель забирает часть мощности от двигателя, а турбонагнетатель работает только за счет энергии выхлопных газов.

Также можно увеличить расчетный объем цилиндров — можно будет без труда увеличить мощность силового агрегата. Такие работы проводятся после расточки блоков цилиндров.

Внешний вид тюнинг

Это поколение достаточно новое, поэтому во многих случаях автомобиль не требует доработки, но автомобиль можно переделать с помощью тюнинга.Некоторые водители решают установить вытяжку на упоры взамен устаревшей вытяжки с кочергой, что очень удобно. Многие знают, что от шумоизоляции «страдает» весь АвтоВАЗ, в основном в дверях.

Заменить замки с вибропоглощающей конструкцией, в комплекте с шумопоглощающими болтами. Для усиления эффекта можно использовать шумопоглощающий материал, смягчающий удар после закрытия дверей. Владельцы Lada Priora используют для украшения своей внешности очень популярную сегодня виниловую основу.Если есть возможность потратить больше денег, можно купить аэрограф.

Некоторые владельцы приобретают хромированную основу. Пленка с углеродным покрытием хорошо смотрится на любом автомобиле, особенно на пленке нового поколения. Теперь есть новая углеродная пленка 3D, имитирующая покрытие из углеродного волокна по всему кузову. Молодое поколение прибегает к стильному кузову автомобилей. Это включает в себя спойлер, который придает седану спортивный вид и улучшает аэродинамические характеристики.

Любителям качественного звука выхлопа можно посоветовать установить новый глушитель, имеющий мощный и звериный вид.Также можно улучшить фары, например, глаза ангела, ресницы и так далее.

Внутренний тюнинг

Можно поставить более удобные сиденья спортивного типа, светодиодную подсветку различных частей салона, купить новые чехлы и тд. Некоторые водители устанавливают кнопки на трансмиссионном туннеле.

Многие автовладельцы недовольны штатным освещением салона, поэтому можно разобрать стандартные лампы и поставить там светодиодную ленту. Важно не переборщить, иначе весь интерьер будет в светлых тонах и даже может вас отвлечь.

Сравнение с конкурентами

Небольшой ценник говорит о том, что у автомобиля не так много серьезных соперников. Однако рынок вместе с российским автомобилем делят Ford Fiesta Sedan, Hyundai Solaris, Nissan Almera, Skoda Rapid, Volkswagen Polo Sedan и «соотечественница» Lada Vesta.

Важно отметить, что Lada Priora — самый доступный вариант отечественного производителя. Оказывается, соперниками можно считаться только тогда, когда возникает потребность в более комфортном и привлекательном автомобиле.У Lada Priora только ценовая политика на стороне.

Отзывы владельцев

Лада Приора встречается на наших дорогах довольно часто. Большинство машин покупают те, у кого нет денег на покупку иномарки. Несмотря ни на что, автомобиль имеет приятный внешний вид, адекватный расход топлива, большой клиренс и электроусилитель руля. С запчастями проблем нет, да и стоят они не так уж и дорого.

Подвеска работает на ямах хорошо, гремит немного, но это нормально.Владельцы Лада Приора оценивают наличие кондиционера, хорошей печки, хорошего мотора и хороших динамических характеристик. Автовладельцам не нравится качество сборки, бюджетный салон, отсутствие шумоизоляции, частые поломки, проблемы с дверьми и быстрое появление ржавчины.

Сидеть в машине неудобно, спасает только покупка новых сидений с хорошей боковой поддержкой. Места не всегда хватает, тонкий руль очень неудобен.

Плюсы и минусы

Плюсы авто

Приятный дизайн;
Большие и удобные наружные зеркала заднего вида;
Подвеска хорошо подходит для наших дорог;
Неплохая динамика;
Низкая стоимость;
Просторный багажник;
Легко получить различные детали;
Неплохой силовой агрегат;
Топовая версия имеет цветной мультимедийный экран 7 дюймов.

Минусы авто

Плохой салон;
Некачественная сборка;
Низкое качество материалов отделки;
Недостаточно свободного места внутри;
Нет возможности увеличить багажное отделение;
Неудобная приборная панель;
Частые поломки.

Зубцы

Модель имеет хороший внешний вид, приемлемый клиренс, большие фары и светодиодную подсветку. Внутри пластик далек от идеала.Качество сборки, руль тонкий, да и панель приборов страдает по информативности. Сиденья очень неудобные и без намека на боковую поддержку.

Приятно, что есть электроусилитель руля, а более дорогие версии получили мультимедийную систему с цветным 7-дюймовым дисплеем. Уже в базовой комплектации есть подушка безопасности водителя. Лада Приора оснащена такими электронными системами, как ABS, EBD и так далее. Не хватает места, особенно на заднем ряду.Сидящего в центре также будет мешать туннель передачи в полу.

Объем багажного отделения приемлемый, поэтому в новинке легко использовать под свои нужды, но отсутствие увеличения багажника, как у конкурентов. Динамика неплохая, запчасти достать легко, а подвеска вроде как рассчитана на наши дороги.

Несмотря на то, что преемница, Lada Vesta, уже продается по полной, компания АвтоВАЗ решилась на последнее обновление, которое очень смелое.Lada Priora будет доступна на дорогах еще много лет даже после завершения производства в этом году.

Советуем прочитать статью: История АвтоВАЗа — автомобили LADA

Lada Priora фото

Тест-драйв

Видеообзор

Клапан регулировки холостого хода 2112-1148300 Leerlaufregler VAZ 2110 LADA SAMARA

13 июля

Step 5

Забронируйте мероприятие, оплатите его, расслабьтесь и расслабьтесь.

Клапан регулировки холостого хода 2112-1148300 Leerlaufregler ВАЗ 2110 LADA SAMARA KALINA

Купите Fishlove женское бальное платье полной длины с 6 обручами для девочек без юбок Pe12 и другие слипы на. Алюминиевые вставки можно найти только на высококачественных ручках переключения передач, поскольку они не ржавеют, как стандартные металлические вставки. Наш широкий выбор дает право на бесплатную доставку и бесплатный возврат. ВАЖНОСТЬ: Пожалуйста, не забудьте заказать у PEGGYNCO, чтобы получить лучшее качество, как мы обещали, Клапан регулировки холостого хода 2112-1148300 Leerlaufregler VAZ 2110 LADA SAMARA KALINA , Размер и советы по стирке : Пожалуйста, внимательно ознакомьтесь с таблицей размеров на последнем изображении, чтобы выбрать свой размер (S, включая запатентованную систему крепления из нержавеющей стали.Легко спроектировать стену с помощью настенных наклеек, напечатанных и отправленных из США. Клапан регулировки холостого хода 2112-1148300 Leerlaufregler ВАЗ 2110 LADA SAMARA KALINA . Эти нестандартные носки станут отличным подарком. пожалуйста, свяжитесь с продавцом через Etsy Conversations для получения дополнительной помощи. 1: Выберите, на чем вы хотите нарисовать своего питомца, и какой размер или тип продукта вы предпочитаете. Свяжитесь со мной, чтобы указать предмет, на который вы хотите его заменить. Клапан регулировки холостого хода 2112-1148300 Leerlaufregler ВАЗ 2110 LADA SAMARA KALINA , Эмалированный массив стерлингового серебра.вы должны получить результаты, очень похожие на те, что представлены на рисунках. ✔ Подходит для большинства взрослых мужчин и женщин. Хвостовики Weldon имеют круглый хвостовик с одной или несколькими лосками, вырезанными сбоку для облегчения индексации и центровки, Клапан регулировки холостого хода 2112-1148300 Leerlaufregler ВАЗ 2110 LADA SAMARA KALINA . Оцинкованные и долговечные лакокрасочные покрытия, обеспечивающие устойчивость к коррозии. Высокопрочная складная алюминиевая рама — легко уплотняется менее чем за 10 секунд для транспортировки или хранения.Предварительно нарезанный лист глазури easy peel — Нанесите прямо на торт, время прибытия от 7 до 15 дней, Клапан регулировки холостого хода 2112-1148300 Leerlaufregler VAZ 2110 LADA SAMARA KALINA .

Ваз 2110

кнопка включения ближнего света. Световая и световая сигнализация

Инструкция по устранению неисправностей в системе освещения Лады 2110, порядок сборки и разборки фар и замены ламп Лады 2111, регулировка фар ВАЗ 2111, ВАЗ 2112, ВАЗ 2110.Наружное и внутреннее освещение Детали системы освещения автомобиля ВАЗ 2110, ВАЗ 2111, ВАЗ 2112 Ремонт электроосвещения, устранение неисправностей

Схема включения внешнего освещения

1 — лампы габаритного света в фарах
2 — монтажный блок
3 — выключатель наружного освещения
4 — выключатель зажигания
5 — контрольная лампа внешнего освещения в комбинации приборов
6 — лампы габаритных огней в задних габаритных огнях
7 — стоп-сигналы в задних фонарях
8 — фонари освещения номерного знака
9 — выключатель освещения приборов
10 — выключатель фонарей заднего хода
11 — выключатель стоп-сигналов
12 — бортовая система контроля блокировки
13 — лампы заднего хода во внутренних задних фонарях
К1 — реле контроля исправности ламп (внутри реле показаны контактные перемычки, которые необходимо установить при отсутствии реле)
A — к источникам питания
B — к лампам освещения приборов

Передние габаритные лампы расположены в блок-фарах, задние — в наружных задних фонарях (на крыльях автомобиля ВАЗ 2111).Стоп-сигнал и фонарь заднего хода расположены во внутренних задних фонарях на крышке багажника. (Чтобы снять выключатель стоп-сигнала, см. Снятие вакуумного усилителя и педали тормоза). Подсветка номерного знака расположена на бампере.

Габаритный свет включается при нажатии выключателя наружного освещения. Лампы габаритных огней ВАЗ 2112 и стоп-сигнал запитаны через реле К1 контроля исправности ламп в монтажном блоке. При перегорании какой-либо из ламп или обрыве контакта в патроне или цепи питания в блоке управления загорается соответствующий индикатор.При отсутствии реле управления лампами вместо них необходимо установить перемычки, иначе лампы не будут гореть.

Лампы освещения номерного знака включаются одновременно с внешним освещением, но подключаются в обход реле контроля, поэтому их исправность не диагностируется.

Напряжение на переключатели ламп освещения салона и индивидуального освещения водителя подается также при включении зажигания ВАЗ 2110.Кроме того, внутреннее освещение включается, если одна из дверей открыта, а переключатель света находится в соответствующем положении. Через несколько секунд после закрытия дверцы яркость лампы уменьшается, и она гаснет. Это контролируется дисплеем бортовой системы мониторинга.

Лампы фонарей заднего хода загораются при включении зажигания ВАЗ 2112 и замкнутом переключателе заднего хода, расположенном на коробке передач.

Освещение багажника включается одновременно с лампами габаритного света.

Автомобильное освещение ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Схема освещения

Фары и освещение ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Снятие и установка фар

Разборка и сборка блока фары, замена ламп ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Гидрокорректор фар

Гидрокорректор фар ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Замена главного цилиндра гидрокорректора

Снятие и установка главного цилиндра гидрокорректора фар ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Регулировка угла наклона фар

Регулировка фар ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Наружное и внутреннее освещение

Лампы стоп-сигнала и света заднего хода, освещения салона и багажника ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Указатели поворота

Указатели поворота ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Противотуманные фары

Замена габаритного фонаря противотуманного света ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Замена бокового указателя поворота

Снятие и установка бокового указателя поворота ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Замена переключателя фонарей заднего хода

Снятие и установка переключателя фонарей заднего хода ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Замена фонарей заднего хода и стоп-сигнала

Снятие и установка стоп-сигнала и фонаря заднего хода ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Замена фонарей заднего номерного знака

Снятие и установка пластины заднего фонаря на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Инструкция по устранению неисправностей в системе освещения Лада 2110, порядок сборки и разборки фар и замены ламп Лада 2111, регулировка ВАЗ 2111 , Фары ВАЗ 2112, ВАЗ 2110.Схема освещения Детали системы освещения автомобиля ВАЗ 2110, ВАЗ 2111, ВАЗ 2112 ремонт электрооборудования освещения, устранение неисправностей

Автомобиль ВАЗ 2110 имеет две блок-фары производства Bosch или ОАО «Автосвет», сочетающие в себе фары ближнего и дальнего света, стояночные (стояночные) лампы и указатели поворота. Фары различаются по дизайну. Фара ближнего света «Автосвет» — с плоским экраном и линзой между лампой и рассеивателем, рассеиватель фары приклеен к корпусу, лампочка габаритного света расположена в фаре дальнего света.Фара ближнего света ВАЗ 2111 Bosch — без рассеивателя, с защитным колпачком на лампе, лампочка габаритного света — в фаре ближнего света. Указатели поворота у обеих фар одинаковые, точки крепления одинаковые: вверху — болтами к верхней поперечине рамы радиатора ВАЗ 2112, внизу — гайкой к шпильке на кронштейне. брызговика и болт — к стойке рамы радиатора.

Фары оснащены однониточными лампами ближнего и дальнего света.При включении ближнего света фар загораются лампы ближнего света ВАЗ 2112, а при включении дальнего света — все лампы (как ближнего, так и дальнего света).

Напряжение на лампы ближнего и дальнего света подается соответственно через реле К4 и К5 типа 904.3747-10, расположенные в монтажном блоке. Напряжение переключения реле при температуре 20 ± 5 ° С не более 8 В, сопротивление обмотки 85 ± 8,5 Ом. Напряжение подается на обмотки реле при полном нажатии кнопки выключателя наружного освещения ВАЗ 2110 (далее выбор между ближним и дальним светом — в зависимости от положения подрулевого переключателя фар) или — независимо от положения выключатель — если водитель нажимает на подрулевой выключатель (тогда включается дальний свет).

Схема подключения фар с однонитевым ближним светом

1 — блок фары
2 — монтажный блок
3 — выключатель света фар ваз 2111
4 — выключатель наружного освещения
5 — выключатель зажигания
6 — комбинация приборов с контрольной лампой дальнего света фар
А — к источникам питания
К4 — реле ближнего света
К5 — реле дальнего света фар

Автомобильное освещение ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Схема освещения

Фары и освещение ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Снятие и установка фар

Разборка и сборка блока фары, замена ламп ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Гидрокорректор фар

Гидрокорректор фар ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Замена главного цилиндра гидрокорректора

Снятие и установка главного цилиндра гидрокорректора фар ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Регулировка угла наклона фар

Регулировка фар ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Наружное и внутреннее освещение

Лампы стоп-сигнала и света заднего хода, освещения салона и багажника ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Указатели поворота

Указатели поворота ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Противотуманные фары

Замена лампы габаритного и противотуманного света ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Замена бокового указателя поворота

Снятие и установка бокового указателя поворота ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Замена переключателя фонарей заднего хода

Снятие и установка переключателя фонарей заднего хода ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Замена фонарей заднего хода и стоп-сигнала

Снятие и установка стоп-сигнала и фонаря заднего хода ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Замена фонарей заднего номерного знака

Снятие и установка пластины заднего фонаря на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Освещение багажного отделения

Снятие и установка светильника для багажного отделения ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

На всех легковых автомобилях Десятого семейства линии питания фонарей содержат множество элементов.Есть реле исправности ламп, переключатели и предохранители. Поэтому, если на ВАЗ-2112 не загораются стоп-сигналы, необходимо проверить всю цепь. Но причина может выглядеть простой: иногда лампы не включаются из-за того, что патрон не контактирует с «массой». Анализировать схему несложно, но найти причину поломки сложно. Разберемся в деталях.

Если одна из ламп не горит, ее просто заменяют. Смотрите пример в видео — нужна база P21 W.

Стандартный вариант стоп-сигнала

Питание на предохранитель F17 идет от аккумуляторной батареи, затем ток идет на контакт вывода 11, а затем при замыкании вывода образуется цепь с нитью накала ламп 7. Но учтите: частью схемы является реле К1, точнее его контакты 5 и 4.

Базовая плата

Если стоп-сигналы не горят, на ВАЗ-2112, как и на всех «Десятках», проверьте один предохранитель. Он называется F17 и находится в монтажном блоке слева от водителя.

Основной монтажный блок

Важно знать: на одном из выводов предохранителя всегда присутствует напряжение. Проверьте это!

Несколько слов о «реле здоровья»

Реле исправности лампы называется K1 и является самым большим в монтажном блоке. Если это реле снять, то при нажатии на педаль можно вызвать напряжение на выводе 5 (но не 4). Еще раз взгляните на схему, и станет понятно, о чем идет речь.

Самое большое реле в блоке

Все контакты реле пронумерованы. На клеммной колодке проверьте напряжение:

6 — потенциал «массы»;
2 — напряжение «+12», но только после включения зажигания;
5 — «+12» по нажатию на педаль;
4 — клемма звенит как «заземляющий» отвод.

Если потенциал «0» не вызывается на клемме «4», значит, оборваны резьбы лампы или имеется разрыв в проводке. Теперь рассмотрим другое: потенциал «массы» обнаружен, но лампы не горят. Здесь появляются подозрения на короткое замыкание.

Включаем стоп-сигналы принудительно

Реле К1 успешно заменено перемычкой. На рис. 1 просто показана его схема. Если такой площадки нет, можно временно замкнуть контакты 4-5. Сначала проверьте все, что было сказано выше.

Пусть наблюдатель следит за тем, что происходит с лампами. Одним касанием нажмите на педаль и отпустите ее. Если лампы не включаются, проверьте исправность предохранителя.Он перегорел — ищите короткое замыкание.

Как надо и как нельзя проверить потенциал «0 Вольт»

Договариваемся сразу, что работаем только с вольтметром. Напряжение «+12» вызывается подключением одного щупа к «массе». Наличие потенциала «ноль» проверяется иначе: любой из щупов подключается к клемме с положительным напряжением, а затем второй щуп подключается к испытательному проводу.

Как подключить вольтметр

Считайте ошибку: один щуп подключен к «массе», второй к тестовой клемме, а вольтметр показывает «0».Здесь делают вывод, что потенциал «массы» есть, но это неверно! При разрыве контакта с «землей» прибор также покажет «0». То есть цифра «0» не несет информации.

Проверка проводки стоп-сигналов холостого хода (проверка массы)

Рассмотрим принципиальную схему: стоп-сигналы и фонари заднего хода имеют общую «весовую» шпильку. Если контакт с этим штырем нарушен, лампы заднего хода не включатся. Ну и стоп-сигналы тоже.

Разъем для подключения «внутреннего» освещения

Со стороны портов закреплен разъем, через который проводка идет к пятой дверце. Разъем имеет черный и красный провода. Проверить на них напряжение. Чаще всего «масса» на черном проводе не звенит. Но, возможно, нужно почистить сам разъем.

Обычно при отламывании «массы» используется другая шпилька — та, которая соединяется со спиралью нагрева стекла.

Если на красный провод не доходит «плюс», проверяем «лягушку».Здесь все просто:

Кстати, на один из выводов разъема поступает напряжение «12 Вольт». Проверь это!

Если все действия не привели к результату, остается одно: обратиться к квалифицированному электрику. Желаем успехов.

Как снять монтажный блок — все действия в одном видео

На ВАЗ 2110, как и на других моделях автомобилей, стоп-сигналы играют важную роль в предупреждении других участников движения о торможении или замедлении.Если на ВАЗ 2110 не загораются стоп-сигналы, это снижает безопасность использования автомобиля и может привести к аварийной ситуации. В этом случае не стоит сразу отвозить машину в мастерскую, ведь чаще всего можно найти причину такой поломки и устранить ее самостоятельно. Чтобы самостоятельно справиться с такой проблемой, важно понимать схему стоп-сигналов на ВАЗ 2110.

Схема работы стоп-сигналов

Стопы на автомобилях ВАЗ работают так же, справедливо простой способ.Основным элементом этого узла считается датчик, отвечающий за включение стоп-сигнала. При срабатывании датчика загораются стоп-сигналы на задней части автомобиля. Когда торможение прекращается, лампа гаснет. Если на ВАЗ 2110 не загораются стоп-сигналы, первым делом нужно убедиться, что лампы не перегорели. Схема стоп-сигнала работает следующим образом: напряжение от аккумулятора подается на выключатель, замыкание которого позволяет току проходить через нить накаливания ламп, соединенных друг с другом.Затем напряжение уходит в минус АКБ, что позволяет лампам загораться.

На большинстве старых автомобилей ВАЗ датчик стоп-сигнала расположен в области тормозной системы шоссе. В этом случае процесс замыкания контактов осуществлялся за счет увеличения давления воздуха или жидкости в системе. Основным недостатком такого подключения было зажигание стоп-сигналов вместе с тормозными колодками, когда автомобиль начинал тормозить. На современных моделях, таких как ВАЗ 2110, датчик остановки подключен к педали тормоза.Это давало возможность включить лампу точно в тот момент, когда водитель нажимал на тормоз. Эта конструкция подключает стоп-сигналы в момент выбора свободного хода педали тормоза перед началом замедления.

Причины обрыва стоп-сигнала

Если на ВАЗ 2110 не горит стоп-сигнал, первым делом нужно проверить, не перегорел ли предохранитель, отвечающий за защиту цепи сигнальной лампы. Затем возьмите контрольную лампу и проверьте, есть ли напряжение на датчике остановки.Если во время такой проверки контрольная лампа не загорается, значит, вышел из строя предохранитель или произошел обрыв провода, идущего к выключателю стоп-сигнала от предохранителя. При такой проверке важно убедиться, что питание подается на предохранитель и направляется от него. При необходимости заменяем оборванный или перегоревший провод, устраняем оборванные контакты в соединительной цепи, ведущей к датчику или предохранителю. Если на одной из клемм есть питание, можно демонтировать оба провода и соединить их медным проводом.В этом случае загораются сигнальные лампы.

Если во время теста загорятся лампы, то можно говорить о неисправности датчика. Такая запчасть не подлежит ремонту, поэтому ее необходимо заменить. Если выяснилось, что датчик исправен, то нужно поискать обрыв в проводке или неисправность ламп. Заодно берем контрольную лампу и проверяем, есть ли питание на вилке, отвечающей за работу задних фонарей. Если подано питание, то, скорее всего, на ВАЗ 2110 не работают стоп-сигналы из-за неисправных ламп.При отсутствии питания необходимо найти обрыв цепи или плохой контакт в системе между выключателем остановки и сигнальной лампой. Бывает, что устанавливается новый предохранитель, но он сразу перегорает. В этом случае можно говорить о наличии короткого замыкания, которое необходимо найти и устранить.

Для Lada Granta Vaz Kalina 2 Priora Niva Samara 2110 Largus 2109 2107 2106 4×4 Canbus Car 5630 Габаритный свет

2 шт. DRL p21w py21w T20 W21W 7440 69LED Bau15s ba15s Canbus DRL Ходовые огни и указатель поворота Dual Mode DRL LED все в одном

LED

LED Canbus P21W PY21W BA15S BAU15S T20 7440 W21W 3156 3014 120LED Двухрежимные дневные ходовые огни Сигнал поворота DC12V

Look❤ 6 метров окружающего света Полоса холодного света Автомобильные декоративные фонари Led Bluetooth NEW RGB Neon Kit для четырех интерфейсов

BraveWay 4inch 96W Super Bright Внедорожный светодиодный рабочий свет Бар Точечный прожектор DRL 4×4 Светодиодный свет ATV Светодиодная панель Для yamaha y15zr lc135 Honda Hyundai Toyota Lada 4WD Грузовик Автомобиль Внедорожник

5/6 / 8M Светодиодные полосы RGB Волоконно-оптические атмосферные лампы Цветные внутренние огни автомобиля Окружающий свет Декоративная приборная панель AppControl

KEIN 2PCS Автомобильный светодиодный указатель поворота Стрелка дневного света Водонепроницаемый двухцветная модификация автомобиля Универсальный супер яркий

P IAA Eco-Line T10 LED 6500K (контрольный свет, комнатный свет, ножной свет, багажник и освещение номерного знака)

🔥🔥 [Готовый запас] Светодиодные фары C6 LED — h5 (3PINS) Автомобильные светодиодные лампы 7600LM 6000K (High и ближнего света) для Honda City / Honda Jazz / Honda HRV / Toyota Altis 2002-2012 / Toyota Vios / Proton Wira / Gen 2 / Persona / Savvy / Exora / Iriz / Saga / Inspira / Perodua Axia / Myvi

LED H7 Headlight Canbus безошибочный декодер для светодиодной лампы H7 для bmw e46 / e36 / e60 для Audi A3 для Mondeo mk3 аксессуары для автомобильного света

2 шт.
