Автомобильная сигнализация магикар инструкция: SHER-KHAN MAGICAR A —

Автомобильная сигнализация Scher-Khan Magicar C

Информация о материале

Категория: SHER-KHAN

Создано: 18 ноября 2013

Обновлено: 25 февраля 2019

Просмотров: 8797

АВТОМОБИЛЬНАЯ ОХРАННАЯ СИСТЕМА С ДВУСТОРОННЕЙ СВЯЗЬЮ И АВТОМАТИЧЕСКИМ ЗАПУСКОМ ДВИГАТЕЛЯ

Сигнализация комплектуется 4-кнопочным брелоком-коммуникатором с высокоинформативным ЖК-дисплеем. Брелок оснащен новым типом компактной антенны, вращающейся по своей оси для усиления сигнала связи с охранной системой. Форм-фактор брелока в виде моноблока отличается эргономичностью и небольшими габаритами, благодаря чему пульт управления не займет много места в кармане.

Автоматический запуск двигателя можно запрограммировать с точностью до минуты. Причем время работы двигателя в автоматическом режиме будет отражаться на экране брелока.

Персональный код для доступа в салон позволит попасть владельцу в автомобиль при утере ключа, а функция двухшагового отключения охраны совместно с алгоритмом шифрования сигнала MAGIC CODE™ PRO защитит от перехвата или сканирования передаваемой информации.

Технические характеристики

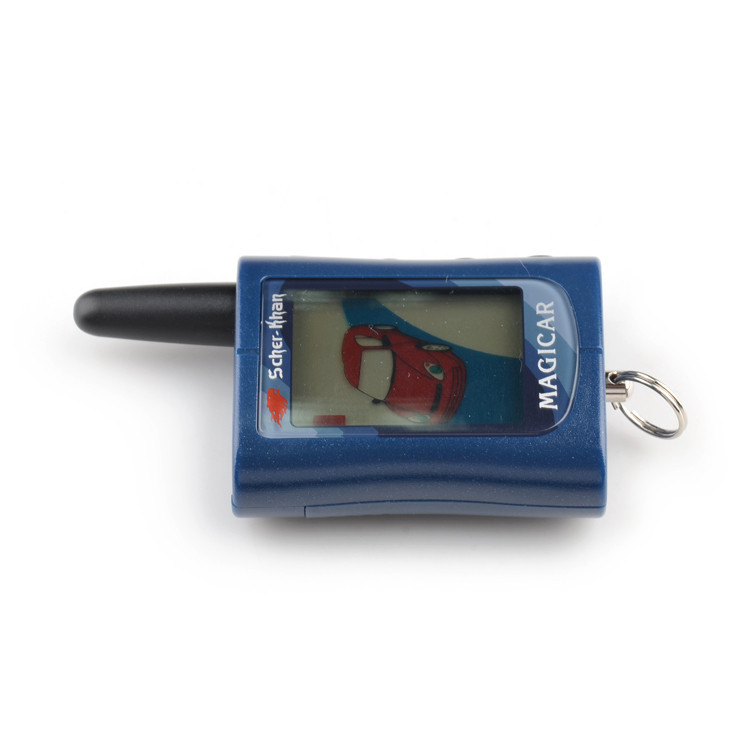

Брелок-коммуникатор

• Многофункциональный 4-кнопочный брелок-коммуникатор с жидкокристаллическим дисплеем
• Защита от перехвата кодовых посылок MAGIC CODE™ PRO

• Включение и выключение режима охраны разными кнопками
• Аудиовизуальное подтверждение выполняемых команд
• Вибрационный вызов
• Дальняя симметричная связь с процессорным блоком (до 1 200 м)
• Синхронизация показаний всех брелоков, записанных в память системы
• Возможность управления вторым автомобилем
• Автоматическая подсветка дисплея
• Индикация разряда батареи брелока
• Индикация температуры в салоне автомобиля
• Индикация напряжения аккумуляторной батареи автомобиля
• Индикация напряжения батареи брелока
• Режим энергосбережения Battery Save Mode
• Индикация текущего времени
• Функция будильника
• Функция парковочного таймера
• Индикация времени работы двигателя в режимах автоматического запуска Pit-Stop и «Турбо»
• Программирование времени автоматического запуска двигателя (с точностью до минуты)
• Звуковой и визуальный режим напоминания о получении тревожного сообщения
• Блокировка клавиатуры брелока
• Оперативное, с брелока, программирование всех функций системы
• Экономичное питание (один элемент ААА)

Процессорный блок

1. Автоматический запуск двигателя автомобилей с автоматической или ручной коробкой передач
2. Запуск двигателя по команде с брелока
3. Автоматический запуск двигателя каждые 2, 4 или 8 часов
4. Автоматический запуск двигателя в заранее заданное время каждые 24 часа
5. Автоматический запуск двигателя с учетом температуры, напряжения бортовой сети или по команде внешнего устройства
6. Отслеживание запуска двигателя по сигналам генератора, тахометра или напряжению бортовой сети
7. Возможность реализации автоматического запуска на автомобилях, оснащенных системой «Виртуальный ключ»
8. Двухшаговое отключение охраны (возможно с применением персонального кода)
9. Режим охраны автомобиля с работающим двигателем
10. Силовой выход управления центральным замком автомобиля
11. Приоритетное отпирание двери водителя (программируемая функция)
12. Силовой выход отпирания замка багажника
13. Программирование типа реле блокировки
14. Два универсальных программируемых канала управления дополнительными устройствами с возможностью изменения алгоритмов работы
15. Запирание и отпирание замков дверей при включении и выключении зажигания
16. Режим турботаймера с изменяемым временем охлаждения турбины двигателя
17. Отслеживание интенсивности работы двигателя по тахометрическому сигналу
18. Автоматическая постановка на охрану (программируемая функция)
19. Автоматический возврат в режим охраны, если не была открыта дверь (программируемая функция)
20. Предупреждение аварийной сигнализацией об открытой двери (программируемая функция)
21. Предупреждение о невыключенных габаритных огнях при постановке на охрану (программируемая функция)
22. Режим «Паника» или JackStop™ (программируемая функция)

Комплектация

• Процессорный блок SCHER-KHAN MAGICAR С
• Брелок-коммуникатор
• Дополнительный брелок
• Датчик удара с кабелем CN 6
• Датчик вызова из автомобиля с кабелем CN
• Антенный блок
• Датчик температуры с кабелем
• Реле блокировки с колодкой
• Сирена
• Концевой датчик капота/багажника с проводом
• Комплект кабелей и разъемов
• Руководство пользователя и инструкция по установке

Основные технические характеристики

• Напряжение питания, В: 9-18
• Ток потребления в режиме охрана, мА: не более 35
• Температурный диапазон, °С: от -40 до +85
• Рабочая частота, MHz: 433,92

СКАЧАТЬ ИНСТРУКЦИИ SCHER-KHAN Magicar C

Инструкция по эксплуатации Scher-Khan Magicar C 1407 Кб	Инструкция по установке Scher-Khan Magicar C 1784 Кб

Макгруп McGrp. Ru

• Контакты
• Форум
• Разделы
  • Новости
  • Статьи
  • Истории брендов
  • Вопросы и ответы
  • Опросы
  • Реклама на сайте
  • Система рейтингов
  • Рейтинг пользователей
  • Стать экспертом
  • Сотрудничество
  • Заказать мануал
  • Добавить инструкцию
  • Поиск
• Вход
  • С помощью логина и пароля

  • Или войдите через соцсети
• Регистрация

1. Главная
2. Страница не найдена

---

• Реклама на сайте

• Контакты

---

• © 2015 McGrp. Ru

инструкция по эксплуатации и автозапуску

Skip to content
• Германия
  • Аudi
    • Audi 80
    • Audi 100
    • Audi A4
    • Audi A6
  • BMW
    • BMW E39
    • BMW X5
  • Mercedes
  • Opel
    • Opel Astra
    • Opel Corsa
    • Opel Vectra
    • Opel Zafira
  • Volkswagen
    • Volkswagen Golf
    • Volkswagen Jetta
    • Volkswagen Passat
    • Volkswagen Polo
    • Volkswagen Tiguan
    • Volkswagen Transporter
• Китай
  • Chery
    • Chery Amulet
  • Geely
    • Geely MK
  • Lifan
    • Lifan Solano
    • Lifan X60
• Корея
  • Daewoo
    • Daewoo Lanos
    • Daewoo Matiz
    • Daewoo Nexia
  • Great Wall
    • Great Wall Hover
  • Kia
    • Kia Ceed
    • Kia Optima
    • Kia Rio
    • Kia Sorento
    • Kia Spectra
    • Kia Sportage
  • Hyundai
    • Hyundai Accent
    • Hyundai Getz
    • Hyundai Solaris
    • Hyundai Tucson
  • SsangYong
    • SsangYong Kyron
• Италия
  • Fiat
    • Fiat Albea
    • Fiat Ducato
• СНГ
  • ВАЗ
    • ВАЗ 2101
    • ВАЗ 2105
    • ВАЗ 2106
    • ВАЗ 2107
    • ВАЗ 2108
    • ВАЗ 2109
    • ВАЗ 21099
    • ВАЗ 2110
    • ВАЗ 2112
    • ВАЗ 2114
    • ВАЗ 2115
    • Нива (2121, 21213, 21214, 2130)
    • ВАЗ Chevrolet Niva
    • ВАЗ Granta
    • ВАЗ Kalina
    • ВАЗ Largus
    • ВАЗ Priora
  • ГАЗ
    • ГАЗ Газель
  • ЗАЗ
    • ЗАЗ 1102 (Таврия)
  • КАМАЗ
  • МАЗ
  • УАЗ
    • УАЗ Патриот
  • ИЖ
  • Москвич
• США
  • Chevrolet
    • Chevrolet Aveo
    • Chevrolet Cruze
    • Chevrolet Lacetti
    • Niva
  • Ford
    • Ford Focus
    • Ford Fusion
    • Ford Mondeo
• Франция
  • Citroën
    • Citroën C4
  • Peugeot
    • Peugeot 206

как настроить брелок, замена и программирование

При эксплуатации автомобильной противоугонной системы Scher Khan нередко возникает необходимость в перепрошивке пультов или добавления новых. Алгоритм действий простой, поэтому настроить брелок Шерхан самостоятельно сможет каждый автовладелец.



Содержание

1. Привязка брелка к сигнализации Шерхан
2. Настройка Шерхан Логикар
3. Как заменить коммутатор Шерхан 8
4. Схема установки пульта Scher Khan Magicar B
5. Модели Шерхан 2 и 3
6. Scher Khan 10 и 11
7. Прошивка и перепрограммирование старого брелка
8. Как включить брелок

Одной из наиболее часто встречающихся причин перепрограммирования дистанционных устройств Mobicar и Universe является утеря либо покупка нового. Помимо этого, программирование пульта требуется в следующих случаях:

• команды не подаются с одного брелока, второй работает нормально;
• порча корпуса или платы пульта;
• повреждение части жидкокристаллического дисплея, из-за которого нет возможности отслеживать сработавшие зоны охраны;
• использование дополнительных пультов управления. Возникает при покупке автомобиля с одним брелоком;
• сбой совместной работы коммуникатора и блока управления.


Узнайте как выставить часы на брелке Шерхан 5.

Привязка брелка к сигнализации Шерхан

Методика программирование брелоков автомобильной сигналки Mobicar 12, 13, 14 осуществляется при помощи ПИН-кода и состоит из следующих пунктов.

1. Отключите режим охраны и нажмите кнопку «Вызов владельца» на две секунды.
2. После срабатывания сигнальных огней сигнализации отпустите клавишу. Повторно нажмите её. Это надо сделать в течение пяти секунд. Ещё раз засветятся поворотные огни, и контрольный светодиод начнёт быстро мигать.
3. Введите первое значение кода при помощи клавиши вызова. Действие требуется выполнить в течение 4 сек. после того, как начнёт мерцать светодиод. Одиночная вспышка поворотных огней и быстрое мигание светодиода подтвердят правильность ввода.
4. Введите оставшиеся цифры. После ввода всех чисел поворотники моргнут два раза. После 5 сек. диод станет работать в постоянном режиме.
5. У вас есть пять секунд для двойного нажатия на клавишу K-IV настраиваемого дистанционного устройства. Нажимать надо быстро, в течение одной секунды. За этим последует вспышка ламп аварийки.
6. Таким же образом внесите в память оставшиеся брелоки. После прописки третьего устройства система в автоматическом порядке выйдет из программирования.

Настройка Шерхан Логикар 1

Все действия выполняются при выключенном режиме защиты. Для синхронизирования пульта дистанционного управления Logicar 1 pro 2 сделайте следующее.

1. Отключите зажигание, если оно включено. Зажмите на две секунды клавишу, находящуюся на корпусе диодного элемента. Световые приборы однократно вспыхнут.
2. В течение пяти сек. второй раз нажмите на клавишу. Если пароль не используется, поворотники загорятся дважды. При наличии кода – 1 раз.
3. Введите ПИН, если вы его используете. Аварийка должна моргнуть дважды.
4. По истечении 5 сек. светодиод загорится постоянно. Значит, вы можете прописать новый брелок. В памяти охранной системы Логикар можно активировать три пульта.
5. В течение пяти секунд нажмите первую клавишу на пейджере. Порядок установки остальных коммутаторов аналогичен.


Узнайте всё про снятие с охраны без брелка Scher-Khan.

Как заменить коммутатор Шерхан 8

Противоугонная система Magicar 8 может запомнить до трёх пультов. Программирование нового брелка начните со снятия режима охраны.

1. Отключите функцию «Свободные руки» на привязываемом коммуникаторе.
2. На протяжении 4 сек. три раза установите ключ зажигания из положения «Выкл» в «Вкл». Затем выключите зажигание. Аварийные огни загорятся 1 раз, свидетельствуя о выполнении первого шага.
3. В течение 4 секунд включите зажигание столько раз, чтобы оно соответствовало первому значению персонального кода (установка производителя «1»). Аварийка загорится единожды.
4. На протяжении 4 сек. включите зажигание столько раз, чтобы оно соответствовало второй цифре кода (установка завода «один»). Аварийные огни моргнут однократно.
5. Не позднее 4 секунд кликните клавишу I пульта, который нужно прописать в память системы. Если необходимо, то нажмите кнопки I трёх пультов для запоминания их процессорным блоком.
6. Не нажимайте никакие клавиши в течение 4 с и вы автоматически покинете режим программирования. Аварийная сигнализация должна загореться два раза. Замена брелоков успешно завершена.

Схема установки пульта Scher Khan Magicar B

Система Магикар имеет защитный алгоритм записи новых коммутаторов, поэтому без соответствующих действий нельзя записать ни одно устройство. Чтобы прикрепить дополнительный пульт дистанционного управления нужно ввести код аварийного отключения ПИН 1.

1. В течение четырёх секунд поверните трижды ключ в замке зажигания из «Выкл» в положение «Вкл». Оставьте зажигание выключенным. Аварийные огни вспыхнут однократно.
2. Включите зажигание. Количество включений должно соответствовать первому значению персонального кода (установка завода — «1»). Аварийка просигнализирует единожды.
3. Включите зажигание. Количество включений – вторая цифра ПИНа (установка производителя – «I»). Аварийные однократно загорятся, подтверждая готовность ввода кода пейджера.
4. На протяжении четырёх секунд на программируемом брелке нажимаем клавишу 1. На оставшихся пультах тоже кликаем единицу. Выполняйте действия с интервалом в четыре секунды, давая системе время запомнить коды.
5. Для выхода из режима программирования не нажимаем никакие клавиши в течение четырёх секунд. Две вспышки сигнализации подтвердят выход.

Память противоугонной системы способна сохранить до трёх пультов дистанционного управления. При записи новых брелков не забудьте перепрограммировать старые, во избежание их удаления из памяти.

Узнайте про запуск двигателя с брелка сигнализации Scher-Khan.

Модели Шерхан 2 и 3

Для записи пультов сигнализации Логикар 2, 3 без применения ПИН – кодов повторите следующие инструкции.

1. Установите режим «Снято с охраны». Активируйте зажигание и нажмите кнопку «Валет» на две секунды. Аварийная сигнализация моргнёт 1 раз.
2. По истечении 5 с светодиод будет гореть постоянно. Введите коды пультов.
3. На протяжении 5 сек. кликните клавишу 1. Аварийка вспыхнет единожды, подтверждая запись. Если нужно, введите код второго и третьего коммутаторов. В случае успешного ввода данных аварийка загорится однократно. После того как вы введёте код третьего устройства, аварийная сигнализация моргнёт дважды. Система самостоятельно покинет программирование.

Чтобы выйти из режима записи пультов, нужно не выполнять никаких действий в течение четырёх секунд. Аварийные огни загорятся один раз, и система перейдёт в режим «Валет».

Для программирования пультов с применением ПИН-кода выполните следующие действия.

1. Переключитесь в режим «Снято с охраны». Включите зажигание и удерживайте кнопку «Валет» две секунды. Аварийные огни загорятся один раз.
2. В промежуток времени пять сек. однократно нажмите «Валет». Светодиод будет быстро мигать, сигнализация загорится один раз.
3. На протяжении четырёх секунд кликните Valet столько раз, чтобы соответствовало значению первой цифре кода. После 4 с аварийка вспыхнет 1 раз, свидетельствуя о правильности ввода первого числа. Светодиод должен быстро мигать.
4. Повторите предыдущий пункт для оставшихся чисел кода. ПИН может содержать от двух до четырёх цифр.
5. По истечении 5 сек. с момента ввода последнего значения светодиод будет гореть постоянно. Теперь вы можете вводить коды пультов.
6. На протяжении 5 с кликните клавишу 1 первого устройства. Аварийные огни загорятся 1 раз, подтверждая запись. Далее, введите код второго и третьего пультов. В подтверждение правильного ввода, сигнализация будет загораться по одному разу. Как только вы введёте значение третьего пульта, сигнальные огни вспыхнут дважды и система выйдет из записи.

Для того чтобы покинуть режим программирования ничего не делайте в течение четырёх секунд. Аварийка загорится 1 раз. Система перейдёт в режим «Валет».




Scher Khan 10 и 11

Для того чтобы запрограммировать пульт Шерхан 10, 11 читайте следующие пункты.

1. Отключите функцию охраны. Поворотом ключа активируйте зажигание. Нажмите любую кнопку пульта и удерживайте две секунды. Фары должны мигнуть.
2. На протяжении 5 с нажмите любую клавишу пульта. Осветительные приборы моргнут два раза, если сигнализация не «запаролена».
3. Чрез пять секунд светодиод перестанет мигать и включится. Это говорит о готовности основного модуля к привязке брелоков.
4. В течение 5 с нажмите клавишу на пейджере. По такому же принципу производится привязка и других устройств. Правильность действий будет подтверждаться миганием фар.
5. Для осуществления выхода из режима программирования ничего не делайте четыре секунды.

Прошивка и перепрограммирование старого брелка

В процессе эксплуатации автосигнализация Vegas, Magicar 7, 8, 9 или другой модели может давать сбои. Чаще всего это происходит по следующим причинам.

1. Производилась привязка новых пультов, при которой коды старых были удалены из памяти охранной системы.
2. Сигнализация не может определить брелок, в котором установлен рабочий источник питания.
3. Повреждение экрана — нет возможности нормально использовать все функции противоугонной системы.
4. Сбой действий печатной схемы коммутатора.
5. Несогласованность в работе приемопередатчика и трансивера.

Перепрошить б/у брелок сигнализации можно, повторяя следующие пункты.

1. Включите зажигание, деактивируйте защиту охраны. На брелке с антенным модулем нажмите клавишу «Вызов владельца из автомобиля» на 2 сек. Световые приборы моргнут два раза.
2. В течение пяти секунд кликните по клавише «вызов владельца». Если не применяется пароль, то световая сигнализация моргнёт дважды. При использовании кода — один раз.
3. Если ПИН применяется, то введите его. Цифра – количество нажатий на «Вызов владельца». Правильный ввод числа подтвердит вспышка осветительных устройств 1 раз.
4. По истечении 4 с светодиод загорится синим цветом, подтверждая вход в программирование.
5. В течение пяти секунд нажмите клавишу 1 на пульте. Фары загорятся единожды. Далее можно прописывать другие пейджеры.

Как включить брелок

Питающего элемента дополнительного пульта сигнализаций Magicar A, C, 5, 6 Mini хватает на 6-8 месяцев. Коммутатор просто перестаёт работать по истечении этого времени. Как правильно заменить батарейку, не повредив брелок:

1. Маленькой крестовой отвёрткой открутить винт.
2. Очень аккуратно по периметру корпуса открываем внутренние защёлки.
3. Поменяйте старые батарейки, соблюдая полярность.
4. В обратной последовательности соберите брелок. Если потребуется, то пропишите его, придерживаясь пунктов из ранее данных инструкций.


Также у нас есть инструкция настройки брелка Ягуар.

Инструкция к автосигнализации Scher-Khan Magicar A

Модель, к которой подходит эта инструкция: Scher-Khan Magicar A

Скачать инструкцию к Scher-Khan Magicar A (2.2 Мб)

Данная инструкция написана на русском языке

Вопросы и отзывы о Scher-Khan Magicar A

Пожалуйста, если у вас есть вопрос или отзыв, напишите пару строк в форме ниже. Если вы скачали инструкцию, но не смогли разобраться, как пользоваться той или иной функцией прибора, напишите свой вопрос, наши специалисты постараются найти ответ на ваш вопрос.

• 16.10.2011, виктория: помогите пожалуйста,не работает автозапуск
• 06.11.2011, леха: как отключить режим турбо?

• 07.11.2011, Коля: Добрый день. Машина фокус 2 , мкпп . Проблема в следующем. На холодную двигатель с помощью дистанционного запуска не заводится- нажимаю на 2 сек 2 кнопку, минерал на брелке пищит 3 раза, машина пищит 3 раза, моргает 5 раз . на горячую таких проблем нет . Не могу понять в чем дело. Помогите пожалуйста
• 10.11.2011, Игорь Ярославович: Здравствуйте.
  Сколько существует моделей «Scher-Khan Magicar A»? Купил б.у. машину, инструкции нет, скачал в и-нете 2 совершенно разные по функциям:
  1) 1 меню 21 функция, 2 меню — 20.
  http://free-manuals.ru/producer_scher-khan/manual_4936.html
  2) 1 меню 8 функций, 2 меню — 6 (первые две свободны).
  http://www.autoelectric.ru/autoalarm/scherkhan/magicar-a/magicar-a-ug.htm
  Некоторые функции не программируются по первой инструкции, некоторые — по второй.
  Доходишь до выбора режима (№ кнопки на брелке) — выкидывает из режима пр-ния.
  Точно есть автозапуск, но работает только с кнопки. Не могу настроить TIMER.
  Подскажите, как быть!
  Спасибо!
• 26.11.2011, Сергей: Привет, у меня кнопки обозначены не цифрами I, II, III, IV, а значкам — 1-я кнопка: рис. замок откр/закр, 2-я: динамик Х, 3-я:рис. багажник /, 4-я: рис. солнце. Подскажите плз. — какой тип Magicar у меня (еще на брелке написано 2-way autocontrol). Спасибо.
• 17.12.2011, ЕРМЕК: купили автоподзавод в дубаях марка FIRECAR инструкция полностью на анг.языке вроде подходит инструкция от шер хан 8 модели, но не можем установить таймер. Есть такие кто сталкивался с такой проблемой подскажите пожалуйста.
• 18.01.2012, Владимир: 1. Разработчика дизайна брелка с дисплеем хочется просто тихо пристрелить за его работу. 2. Запрограммировать автозапуск по температуре просто НЕВОЗМОЖНО. Вывод — система в целом не плоха, но мелочи сводят с ума.
• 18.01.2012, Михаил: Здравствуйте, купил машину с SCHER-KHAN
  MAGICAR A, на автозапуске работает 5 минут,хочу увеличить время но при входе в меню прог-я брелок пикает 3 раза и ничего не меняется. а также не работает запуск по таймеру,хоть время ставишь и когда горит таймер на брелоке.
  подскажите пожалуйста что делать?
  заранее спасибо

• 19.01.2012, : Михаил, сядьте в машину, вставьте ключ в зажигание, поверните, но не стартуйте, после этого программированием можно пользоваться

• 26.01.2012, Ленар: Здравствуйте !! никак не получается поставить таймер через 4 часа или 2 часа!! пробывал сбрасывать на заводские оба меню, таймер знак высвечивается ждал ни через 4 ни через 2 часа не заводится, пробывал:
  1) Вход в режим программирования и выбор меню программирования.
  Для входа в Меню №1 нажмите одновременно кнопки (I+II) на 2 сек. Сирена подаст один короткий сигнал, аварийная сигнализация вспыхнет один раз, подтверждая тем самым успешное выполнение ШАГА 1
  2) Нажмите кнопку IV 13 РАЗ(никак не получается нажать 13 раз только до 8 больше пищит и выходит из режима программирования). Каждое нажатие кнопки будет
  подтверждаться коротким сигналом сирены (если она включена) и
  вспышкой аварийной сигнализации
  3) Подождите несколько секунд. Система подтвердит номер выбранной
  для изменения функции короткими сигналами сирены и вспышками
  аварийной сигнализации. Будет 13 коротких сигналов сирены.
  4) Нажмите кнопку 3 для выбора значения функции 4 ЧАСА. В
  подтверждение этого сирена подаст 3 коротких сигнала, аварийная
  сигнализация вспыхнет 3 раза.

  Включаем метку «Таймер» короткое нажатие вместе кнопок 2+4
  Что я не правильно делаю??? не могу сообразить как по инструкции программировать!! заранее огромное спасибо!!!


• 28.01.2012, Руслан: Проблема как и у 18.01.2012, Михаил: Здравствуйте, купил машину с SCHER-KHAN
  MAGICAR A, на автозапуске работает 5 минут,хочу увеличить время но при входе в меню прог-я брелок пикает 3 раза и ничего не меняется. а также не работает запуск по таймеру,хоть время ставишь и когда горит таймер на брелоке.
  подскажите пожалуйста что делать?
  Пробовал и с повернутым ключом, и со снятой сигналкой.
  Выполняется только первый шаг.Далее, для выбора нужной функции, нажимаю кнопку 4, как по инструкции. Но ничего не выбирается((
  Как обычно, показывается только состояние (температура, заряд аккумулятора).
  Что делать?
  Спасибо!
• 31.01.2012, Вячеслав: добрый день,подскажите как решить проблему: случайно нажал кнопку 4 и вошел в режим «паника»,после чего сработала сирена и я вместо того чтобы нажать кнопку 1,нажал 2,после чего заблокировался стартер.Каков должен быть теперь алгоритм действий,чтобы все нормализовалось.
• 31.01.2012, Елена: АНАЛОГИЧНАЯ ПРОБЛЕМА! Очень нужна помощь, а то режим ПАники скоро будет включен у меня!
  Здравствуйте !! никак не получается поставить таймер через 4 часа или 2 часа!! пробывал сбрасывать на заводские оба меню, таймер знак высвечивается ждал ни через 4 ни через 2 часа не заводится, пробывал:
  1) Вход в режим программирования и выбор меню программирования.
  Для входа в Меню №1 нажмите одновременно кнопки (I+II) на 2 сек. Сирена подаст один короткий сигнал, аварийная сигнализация вспыхнет один раз, подтверждая тем самым успешное выполнение ШАГА 1
  2) Нажмите кнопку IV 13 РАЗ(никак не получается нажать 13 раз только до 8 больше пищит и выходит из режима программирования). Каждое нажатие кнопки будет
  подтверждаться коротким сигналом сирены (если она включена) и
  вспышкой аварийной сигнализации
  3) Подождите несколько секунд. Система подтвердит номер выбранной
  для изменения функции короткими сигналами сирены и вспышками
  аварийной сигнализации. Будет 13 коротких сигналов сирены.
  4) Нажмите кнопку 3 для выбора значения функции 4 ЧАСА. В
  подтверждение этого сирена подаст 3 коротких сигнала, аварийная
  сигнализация вспыхнет 3 раза.

  Включаем метку «Таймер» короткое нажатие вместе кнопок 2+4
  Что я не правильно делаю??? не могу сообразить как по инструкции программировать!! заранее огромное спасибо!!!

• 01.02.2012, Роман: добрый вечер,у меня система Шархан А, закрывает , но не отрывает,не снимает блокировку двигателя , что нужно сделать?Дайте совет
• 02.02.2012, Елена В.: Здравствуйте, очень прошу объяснить как настроить на автозапуск при понижении темпер -15, проблема в том, что когда захожу в меню (1+2) потом нажимаю на кнопку 4 2раза как указано в инструкции, система подтвердить должна 2-мя сигналами и вспышкой сирены, а брелок вместо этого пикает 3 раза и все!!!??? вопрос : как же установить функцию 1-21(2)?????? Спасибо заранее за объяснение!
• 04.02.2012, : Ура! Сегодня прошел первое ТО (это так, к слову), и за одно про сигналку пообщались. Парень — электрик молодец, денег не запросил , всЁ за пару минут обнаружил и установил причину.
  Так вот. Я когда пытался в первое меню настроек войти, у меня срабатывал только первый шаг. На самом деле делается так. Выполняется первый шаг, сигналка один раз пикает, тем самым подтверждая готовность ко второму шагу. А теперь внимание. С момента этого «пика» должно пройти не более 5 секунд, для того, чтобы кнопкой 4 начать выбирать функцию, которую хотите изменить. Моя ошибка: после первого пика ждал более 5 сек, поэтому сигналка возвращала всё в исходное положение. Теперь экспериментирую со всеми настройками Сегодня поставил на запуск по таймеру, посмотрю, как будет заводиться. А время прогрева двигателя по дистанционному запуску поменялось за пару секунд. Спасибо , ещё раз, пареньку из дилерского салона за подсказку!

  Кстати, про выше упомянутые 5 сек в мануале ни слова…

• 08.02.2012, Виталий: Возникла сложность, как только вытаскиваю ключ из зажигания либо ключ в положении АСС, сигналка становится на охрану в через 10 секунд (примерно) не обращая внимание открыты двери или багажник. Вчера стоял у машины и смотрел как мои ключи в зажигании, поет радио а машина на охране :((( Поехал домой за запасным брелком. Программированием отключал функции автопостановки на охрану — НЕ помогло. Подскажите пожалуйста как это исправить.
• 11.02.2012, Анастасия: не могу разблокировать стартер….. как разблокировать?? какой алгоритм действий?
• 08.04.2012, Максим: Здравствуйте! На марк 2 стоит scher khan magicar a! ВО время движения авто встал на охрану(брилок ударился о панель), после чего машина заглохла и до сих пор не заводится. Работает всё кроме форсунок. Как разблокировать этот глюк?
• 21.04.2012, Руслан: Разрядился аккумулятор полностью, запустил авто с «прикурки», почему-то включился режим валет. Теперь не могу его отключить, брелок работает только на закрывание и отпирание замков дверей, помогите пожалуйста устранить причину.
• 23.04.2012, Георгий: Здравствуйте, помогите мне пожалуйста разобраться, у меня стоит сигнализация Scher Khan Magicar A. Началось после разрядки и снятия клеммы с аккумулятора. С охраны снимается, при запуске через 3-5 сек. глохнет вырубает зажигание, а при автозапуске работает. В режим VALET переходит, но все тоже самое через 3-5 сек.

Бесплатные инструкции по эксплуатации автосигнализации Magicar в PDF-формате

#	Модель	Тип документа
1	Magicar m110as bruger	Автосигнализация Magicar m110as bruger Magicar Car Alarm PDF Manual, m110as bruger Страниц: 23
2	Magicar M871A	Автосигнализация Magicar M871A Full PDF Автосигнализация M871A Руководство предоставлено Magicar Страниц: 16 Автосигнализация Magicar M871A Бесплатное руководство по эксплуатации и эксплуатации Magicar в формате PDF для автосигнализации M871A Страниц: 20 Автосигнализация Magicar M871A # 2528W2 M871A Автомобильная сигнализация Magicar Руководство пользователя (Руководство для владельцев Magicar) Страниц: 44
3	Magicar M9000	Автосигнализация Magicar M9000 Full PDF Автосигнализация M9000 Руководство пользователя предоставлено Magicar Страниц: 13
4	Magicar M100AS	Автосигнализация Magicar M100AS Бесплатное руководство по эксплуатации, эксплуатации и руководству пользователя Magicar для автосигнализации M100AS в формате PDF Страниц: 22
5	Magicar M1090	Автосигнализация Magicar M1090 Magicar PDF Manual, Тип документа: Эксплуатация и руководство пользователя, Идентификатор модели устройства M1090 Автосигнализация # Z3VDXZ Страниц: 61
6	Magicar M881A	Автосигнализация Magicar M881A Официальное руководство Magicar M881A, документ № 4JHUSS, Bankofmanuals.com Страниц: 76 Автосигнализация Magicar M881A Full PDF Автосигнализация M881A Инструкция по эксплуатации предоставлена ​​Magicar Страниц: 60
7	Magicar M902F	Автосигнализация Magicar M902F # P9GOY8 M902F Инструкция (PDF-файл, Автосигнализация) Страниц: 14
8	Magicar M870AS	Автосигнализация Magicar M870AS Официальное руководство Magicar M870AS, документ № WOT9KM, Bankofmanuals Страниц: 18
9	Magicar M880AS	Автосигнализация Magicar M880AS # 4YM239 M880AS Руководство (файл PDF, Автосигнализация) Страниц: 69

MAGICAR M871A.Автосигнализация с двусторонним дистанционным управлением Руководство пользователя

1 MAGICAR M871A Автосигнализация с двусторонним дистанционным управлением Руководство пользователя EN

2 MAGICAR M871A Автосигнализация с двусторонним пультом ДУ Руководство пользователя СОДЕРЖАНИЕ Содержание Важное примечание Введение Пульт дистанционного управления Дисплей пульта дистанционного управления Описание значка на дисплее Описание функций кнопок Управление Включение / выключение режима вибрации Вкл. / Выкл. Вход в режим AUX Вкл. / Выкл. Включение AUX1 Включение AUX2 Освобождение багажника Дистанционная подсветка Функция проверки автомобиля Таймер парковки Функция удержания кнопки Режим НАПАДЕНИЯ Отключение сирены при постановке / снятии с охраны Режим камердинера Выключение дополнительных датчиков Блокировка привода Пассивная постановка на охрану Автоматический режим RPS (Система удаленного оповещения)

3 5.Активация сигнала тревоги Срабатывание датчика удара Дополнительный датчик срабатывания Функция кражи (срабатывание двери, капота или багажника) Блокировка запуска двигателя Индикация включения Индикация в зоне действия Функция экономии заряда батареи Функция индикации открытия двери (опция) Функция индикации открытия багажника (опция) Резервное копирование информации о времени Режим парковщика ( без пульта) Вход в режим камердинера без ПИН-кода Вход в режим камердинера с ПИН-кодом Отключение режима камердинера Программирование Программирование дистанционного управления Настройка ПИН-кода Настройка кода безопасности Снятие с охраны (с помощью кода безопасности): Удаленная настройка параметров Настройка чувствительности датчика удара и Настройка сирены чувствительность датчика удара Настройка звука сирены

4 1.Важное примечание Серийный номер пульта дистанционного управления необходим для гарантийных целей. Убедитесь, что он есть на вашем пульте. Этот продукт предназначен только для целей безопасности автомобиля. Никакое другое использование не разрешено. 2. Введение MAGICAR M871A — это устройство безопасности с высочайшим уровнем защиты. Благодаря двухстороннему пульту дистанционного управления с пейджером вы будете немедленно проинформированы о возможном вторжении в машину, а также о способе вторжения, даже если вы находитесь слишком далеко от машины, чтобы слышать сирену. MAGICAR M871A предлагает варианты входа в режим камердинера с помощью 2-значного PIN-кода и снятия с охраны с помощью 4-значного кода, введенного с помощью датчика RPS.Самым большим преимуществом двустороннего пульта дистанционного управления является возможность использовать автомобиль, не глядя на него. Все команды, которые вы заказываете, будут подтверждены пультом дистанционного управления. 3. Дистанционное управление Технические характеристики Частота 433,92 МГц Стабильность частоты +/- 2ppm / год Размер 86 ​​x 39 x 20 мм Вес 33,50 г (без батареи) Передающий выход 10 мВт Рабочая температура от -15 C до +50 C Крышка батарейного отсека Батарейка замка 1,5В (AAA) 4

5 3.1. Дисплей пульта ДУ Двусторонний пульт дистанционного управления оснащен цветным ЖК-дисплеем, который непрерывно информирует владельца о состоянии автомобиля. Используя различные значки, пульт дистанционного управления всегда предоставляет точную информацию о том, что на самом деле происходит с автомобилем. Описание значка на дисплее Значок Описание Включение / выключение будильника Включение / выключение автоматического режима постановки на охрану Режим АВТО 1 (значок светится) Режим АВТО 3 (значок быстро мигает) Пассивная постановка на охрану вкл. / выкл. АВТОМАТИЧЕСКИЙ режим 2 (значок медленно мигает) АВТОМАТИЧЕСКИЙ режим выключен (значок не отображается) Вкл. сирена издает звуковой сигнал при постановке или снятии с охраны. Выкл. сирена не издает звуковых сигналов при постановке или снятии с охраны.Сирена все равно будет активирована, если сработает тревога или активирован режим НАПАДЕНИЯ. На пульте будет только вибрировать, при срабатывании будильника он тоже будет издавать звуковой сигнал. Выключенный пульт даст только звуковое подтверждение, когда сработает будильник, он также будет вибрировать. Включение / выключение датчика удара и дополнительных датчиков Включение / выключение будильника Включение / выключение центрального замка двери Зажигание Включение / выключение режима AUX Этот значок отображает мощность сигнала при передаче или приеме Обнаружено вторжение в автомобиль Режим парковщика Мигают стояночные огни Отображает текущее время, температуру внутри автомобиль (F / C), время дистанционного запуска, оставшееся время турбо-режима, напряжение аккумулятора в автомобиле / пульте дистанционного управления Указывает, что дверь открыта Указывает, что багажник открыт Указывает, что капот открыт Указывает оставшийся срок службы аккумулятора пульта дистанционного управления Включение / выключение RPS Указывает, что кто-то использует RPS, чтобы вызвать вас из вашего автомобиля Температура в салоне Дисплей напряжения 5

6 3.3. Описание функций кнопок Кнопка Время нажатия Описание Функция I 0,5 с Стр. 7 Постановка / снятие с охраны II 0,5 с Стр. 9 Включение / выключение AUX 1 2 коротких нажатия Стр. 8 Дистанционное включение / выключение вибрации 0,5 с Стр. 9 AUX 2 вкл / выкл III 2 коротких нажатия Page 9 Подсветка пульта включается на 10 сек. IV 0,5 с. Page 9 Проверка работы автомобиля. 1-й ответ. Температура автомобиля. 2-й ответ. Напряжение аккумуляторной батареи. 3-й ответ. Напряжение удаленного аккумулятора. 2 коротких нажатия. 10 Блокировка кнопок IV 4 с Page 1 Панический режим (I + II) 0,5 с Page 1 Сирена издает звуковой сигнал при запирании / отпирании автомобиля (I + II) 2 с X Меню программирования 1.Только для профессиональных услуг по установке !!! (I + III) 0,5 с Page 11 Включение / выключение режима Valet (I + III) 2 с Page 12 Включение / выключение ударного и дополнительного датчика (I + IV) 0,5 с Page 12 Блокировка / разблокировка блокировки привода ( I + IV) 2 с X Меню программирования 2. Только для профессиональных услуг по установке !!! (II + III) 0,5 с Page 12 Включение / выключение пассивной охраны (II + III) 2 с Page 18 Программирование удаленного меню. Настройки времени, таймера, будильника, RPS и виброрежима. (II + IV) 2 с Page 13 Автоматическое включение / выключение будильника (режим AUTO) (III + IV) 2 с Page 8 Включение / выключение AUX 1,2 Примечание: обозначает длительное нажатие в течение 2 секунд.представляет собой долгое нажатие в течение 4 секунд. (+) означает нажатие двух кнопок одновременно (+) означает одновременное нажатие двух кнопок в течение более 2 секунд. 6

7 4. Управление Каждая команда с пульта дистанционного управления, принятая тревогой, подтверждается пультом дистанционного управления. Если нет, значит, вы вне досягаемости. В следующем тексте — Короткое нажатие = 0,5 секунды. Длительное нажатие = 2 секунды (или 4 секунды). При нажатии любой кнопки на дисплее пульта дистанционного управления появляется символ антенны, что означает, что сигнал был передан.Если сигнал принят и обработан, появится значок, подтверждающий выполнение команды. В левом нижнем углу дисплея находится индикатор уровня заряда батареи. По мере того, как батарея разряжается, дальность действия пульта ДУ сокращается одновременно. Кнопка I Постановка / снятие с охраны Постановка / снятие с охраны, блокировка / разблокировка, включение / выключение блокировки двигателя, RPS, выключение сирены. Постановка на охрану (сигнализация выключена, автомобиль отпирается) Коротко нажмите кнопку I.Пульт подаст 1 звуковой сигнал, и на дисплее появится значок. Сирена издаст один звуковой сигнал, а индикаторы мигнут один раз. Будет поставлена ​​сигнализация, и автомобиль будет заперт. Светодиод на датчике RPS начнет мигать. Датчик удара сработает через 15 сек. При постановке на охрану срабатывает система блокировки двигателя от попытки запуска. В то же время, если он включен, также будет активирован RPS. Внимание! Если у вас включены аварийные огни и вы поставите машину на охрану, это может вызвать ложную тревогу. Примечание. Если при включении сигнализации некоторые двери открыты, сирена издаст 3 звуковых сигнала, индикаторы будут мигать 3 раза, дистанционное управление издаст 3 сигнала, а символ двери на дисплее будет мигать.Сигнализация не включается! Если при включении сигнализации открываются некоторые двери, сигнализация не включается, но если у вас активирована функция задержки дверной линии, сигнализация сработает независимо от того, открыты двери или закрыты. Если в автомобиле установлены оригинальные электронные стеклоподъемники, для закрытия которых требуется только продление импульса запирания (группа VW), то в сервисном центре можно запросить активацию импульса запирания 15с. Если вы подадите команду на выключение сигнализации во время 15-секундного запирающего импульса, 15-секундный запирающий импульс будет отключен и сигнализация сработает.Если после выхода из машины оставить включенными габаритные огни, вы узнаете об этом звуковым сигналом пульта дистанционного управления. Снятие с охраны (сигнализация включена, автомобиль заперт) Кратковременно нажать кнопку I. Сирена издаст 2 звуковых сигнала, а индикаторы мигнут 2 раза. Пульт подаст 2 звуковых сигнала, и на дисплее появится значок. Включится сигнализация, и автомобиль отпирается. Блокировка пуска будет отключена, как и RPS. Вы можете отключить звуковой сигнал при постановке / снятии с охраны, если хотите (стр.1) Память будильника: 7

8 Если в режиме постановки на охрану сигнализация сработала из-за: Открытых дверей, капота, багажника, дополнительного датчика, 2-я — зона датчика удара. Затем при выключении сигнализации световые сигналы мигнут 4 раза и сирена с пультом подаст звуковой сигнал 4х.Память RPS: если в режиме охраны сработал датчик RPS, сначала на дисплее появляется символ CALL, а затем несколько раз срабатывает датчик. Память датчика удара: Если в режиме охраны был активирован датчик удара, сначала на дисплее появляется символ разряда, а затем он несколько раз срабатывает. Автоматическое включение: если вы не открываете дверь или не включаете зажигание в течение 30 секунд. после снятия с охраны сигнализация включится автоматически. Выключение сирены при срабатывании сигнализации: Если сработала сигнализация и сирена гудит, нажмите кнопку I.Сирена выключится, но сигнализация будет активирована. Еще одно нажатие кнопки выключит сигнализацию. Система не будет реагировать в течение первых нескольких секунд после срабатывания будильника, потому что в это время она все еще пытается отправить сигнал на пульт. Кнопка II — 2 раза Включение / выключение режима вибрации. Два коротких нажатия кнопки II будет активирован режим вибрации. Это будет обозначено значком. Звуковой сигнал не будет активен, только вибрация при нажатии кнопок на пульте.При повторном нажатии кнопки II 2 раза режим вибрации будет отключен, и значок исчезнет. Звуковой сигнал будет снова активирован Кнопки (III + IV) — Включение / выключение входа в режим AUX С помощью выходов AUX 1 и AUX 2 (когда AUX2 установлен как дополнительный выход — см. Меню программирования 2-10), вы можете управлять любым дополнительным оборудованием в ваш автомобиль, например: открытие / закрытие 8

9 окна, включение / выключение света и другие функции.За дополнительной информацией обращайтесь в сервисный центр. Включение / выключение выходов AUX Эту функцию необходимо включить перед использованием выходов AUX. Удерживайте кнопки III + IV нажатыми. На дисплее появится значок. Если в течение 60 секунд. никакие выходы AUX 1 или AUX 2 не будут использоваться, выходы AUX будут автоматически выключены, и значок исчезнет. Кнопка II Включение AUX1 EN После входа в режим AUX, выход AUX 1 будет активирован, если кнопка II будет нажата в течение 0,5 секунды . Во время работы AUX 1 пульт дистанционного управления покажет, что A-01 работает. Кнопка III Включение AUX2 После входа в режим AUX, выход AUX 2 будет активирован, если кнопка IlI будет нажата в течение 0.5 сек. При управлении AUX 2 пульт дистанционного управления покажет, что A-02 работает. Кнопка III — Открытие багажника Открытие багажника (если автомобиль оборудован электрическим замком). Удерживайте кнопку III нажатой. Пульт подаст 2 звуковых сигнала, и на дисплее появится значок. Магистраль будет освобождена, и сигнализация будет снята с охраны (если поставлена ​​на охрану). Если в автомобиле нет привода багажника, может быть удобно перевести систему в режим Valet. Если вы собираетесь использовать открытый ствол в течение длительного периода времени. Можно установить длину импульса для разблокировки ствола (меню программирования 2-01).Если установлен режим резервирования и установлен исполнительный механизм багажника, при открытии багажника режим резервирования отменяется. Кнопка III — 2x Дистанционная подсветка. Кратковременным нажатием кнопки III 2 раза подряд включается дистанционная подсветка примерно на 10 секунд. Кнопка IV Функция проверки автомобиля Нажав кнопку lv, вы можете проверить состояние автомобиля. Если вы находитесь в пределах досягаемости пульта дистанционного управления, дисплей покажет состояние вашего автомобиля (открыта / закрыта дверь, заблокирован / разблокирован …), а пульт подаст звуковой сигнал, указывая на одну из следующих ситуаций: звуковой сигнал включенной удаленной сирены, звуковой сигнал, Beep Chirp Снято с охраны Beep, Beep Chirp, Chirp Если дверь или багажник открыты, отображается соответствующий значок.Если включена функция отключения звука, сирена не будет чирикать. 9

10 Индикация температуры в салоне автомобиля: если вы подключили датчик температуры к вашей сигнализации, на пульте дистанционного управления будет отображаться фактическая температура внутри автомобиля (C / F). Однако, если вы его не подключили, на пульте дистанционного управления будет отображаться сообщение FAIL. Датчик температуры можно разместить в любом месте салона автомобиля.Проверка напряжения автомобильного аккумулятора: если вы нажмете кнопку lv еще раз, на пульте дистанционного управления отобразится напряжение автомобильного аккумулятора (например, 12,6 В). Удаленная проверка аккумулятора: если вы нажмете кнопку lv еще раз, на пульте дистанционного управления отобразится напряжение удаленного аккумулятора ( например 1,4 В) Отображение выходов AUX 1, 2: в случае, если вы активировали выходы AUX 1,2, после нажатия кнопки lv на пульте дистанционного управления будет отображаться только состояние AUX 1, за которым следует AUX 2 (пример: 1-on 2-из) Изменения в меню: меню изменится с проверки температуры в помещении> проверки напряжения батареи> оставшейся части проверки батареи пульта дистанционного управления в этом порядке, если кнопка IV нажата в течение 2 секунд подряд.Кнопка IV — 2x 4.7. Таймер парковки Вы можете использовать таймер парковки, чтобы узнать время парковки или вождения автомобиля. Коротко нажмите кнопку lv два раза подряд. Пульт подаст один звуковой сигнал. Таймер включен. Вы выключите его, дважды нажав кнопку lv. Таймер парковки на пульте дистанционного управления: после запуска таймера парковки дисплей будет попеременно отображать текущее время и время парковки каждую секунду. Время парковки также будет показывать десятые доли минуты 0-9 (одна десятая от 60 секунд). Например: если время на дисплее будет показывать 00:02 5, это означает, что прошло 2 минуты 30 секунд Максимальное время отображения Таймер парковки — 99 часов 59 минут. Кнопка IV Функция удержания кнопки Эта функция предотвращает случайное нажатие кнопки при переноске пульта дистанционного управления.Удерживайте кнопку IV нажатой в течение 2 секунд. Пульт подаст один звуковой сигнал и отобразит Удержание. Вы отключите эту функцию, снова нажав кнопку IV в течение 2 секунд. Вы также разблокируете кнопки, активировав режим ПАНИКИ, удерживая кнопку lv нажатой в течение 4 секунд. Когда кнопки заблокированы, на пульте дистанционного управления отображается буква H в правом нижнем углу. 10

11 4.9. Кнопка IV — режим ПАНИКА Активация режима Паники: Удерживайте кнопку IV нажатой в течение 4 секунд.Дверь заблокируется, индикаторы будут мигать, и сирена будет гудеть в течение 1 минуты 30 секунд. Символ НАПАДЕНИЯ будет мигать на дисплее в течение 30 секунд. Кратковременным нажатием кнопки I вы выключите режим НАПАДЕНИЯ. Выключить сирену при постановке / снятии с охраны. Кнопки (I + II) Включение / выключение сирены при постановке / снятии с охраны. Кратковременно нажмите кнопки I и II. Сирена не горит при постановке / снятии с охраны. Вы снова включите сирену, быстро нажав кнопки I и II. Если на дисплее пульта нет значка, звуковой сигнал при постановке / снятии с охраны отключен.В этом режиме сирена не будет издавать никаких звуков при постановке / снятии с охраны. Кнопки режима камердинера (I + III) В этом режиме большинство функций сигнализации отключено. Кратковременно нажмите кнопки I и III. Пульт дистанционного управления издаст один звуковой сигнал, и на дисплее появится значок функции. На пульте дистанционного управления отобразится значок режима камердинера. Вы выключите режим камердинера, быстро нажав кнопки I и III. Вы можете включить режим камердинера, включив / выключив зажигание 3 раза в течение 3 секунд, или используя 2-значный PIN-код. (см. стр. 15). Внимание! Когда система находится в режиме Valet, сигнализация не работает, даже если двери заперты.Также будут отключены все установленные системы стартера или зажигания. Индикация режима камердинера: кнопка I (0,5 с) блокировка / разблокировка Кнопки I + III (0,5 с) режим камердинера Кнопка IV (0,5 с) управление состоянием автомобиля (только поставлено / снято с охраны) Кнопка III (2 кратковременное нажатие) резервный свет в течение 10 секунд Кнопки II + III (2 секунды) Программирование удаленного меню При попытке выполнения каких-либо других функций пульт издаст три звуковых сигнала, а символ SLEEP будет перемещаться по экрану, показывая, что система находится в режиме Valet. Если вы одалживаете свой автомобиль кому-то, кто не знаком с этой системой, вы можете использовать режим Valet, чтобы избежать любых проблем, вызванных случайным включением различных функций сигнализации.11

12 4.12. Кнопки (I + III) — Отключение дополнительных датчиков. Вы можете использовать эту функцию, если вы не хотите, чтобы сигнал тревоги реагировал на датчик удара и другие дополнительные датчики в режиме охраны. Удерживайте кнопки I и III нажатыми. Датчик удара будет выключен. На пульте дистанционного управления появится значок выключения датчиков. Вы снова включите дополнительный датчик, снова нажав кнопки I и III.Отключение датчиков полезно, когда вы оставляете в машине собаку или ребенка. Датчики выключены, но сигнализация по-прежнему защищает автомобиль (входы двери, капота и багажника не отключены) Кнопки (I + IV) Блокировка движения Эта опция позволяет заблокировать двери после запуска автомобиля и нажатия педали тормоза . Двери автоматически отпираются при выключении двигателя. Кратковременно нажмите кнопки I и IV. Пульт подаст 1 звуковой сигнал, и на дисплее появится значок функции. Вы выключите эту функцию, снова коротко нажав кнопки I и IV.Двери не запираются при открытии некоторых дверей, багажника или капота. Кнопки (II + III) Пассивная постановка на охрану Система автоматически включится через 30 секунд. после выключения зажигания и закрытия всех дверей. Через 10 сек. и 20 сек. сирена издаст один звуковой сигнал, а индикаторы мигнут один раз, 30 секунд. после этого автомобиль будет заперт и поставлен на охрану. Коротко нажмите кнопки II и III. Пульт подаст 1 звуковой сигнал, и на дисплее появится значок функции. Вы выключите режим повторным нажатием кнопок II и III.Условия для постановки на пассивную охрану: Тревога снята. Дверь закрыта. Зажигание должно быть выключено. Примечание. Если одновременно активны пассивный режим и автоматический режим, автоматический режим имеет приоритет над пассивным режимом. Если вы выйдете из машины с работающим двигателем (вы настроили режим бронирования), то автомобиль будет заперт после закрытия последней двери. Внимание! Когда включен ПАССИВНЫЙ режим, двери автоматически запираются (если у вас установлен центральный замок). Поэтому не забывайте всегда брать с собой ключи и пульт дистанционного управления.Если вы будете оставаться в автомобиле в течение длительного периода времени без включенного двигателя, вам следует отключить пассивную постановку на охрану. В случае случайного запирания пульта дистанционного управления внутри автомобиля используйте RPS, чтобы выключить сигнализацию и открыть автомобиль. 12

13 4,15. Кнопки (II + IV) Автоматический режим Удерживайте кнопки ll и lv нажатыми в течение 2 секунд, это включит автоматический режим. В автоматическом режиме автомобиль разблокируется / снимается с охраны, когда пульт приближается, и блокируется / ставится на охрану, когда пульт находится далеко (при закрытых дверях).Удерживая кнопки II + IV нажатыми в течение 2 секунд. Вы можете установить автоматический режим следующим образом: АВТОМАТИЧЕСКИЙ режим 1 Короткое расстояние (10 м) Значок включен АВТОМАТИЧЕСКИЙ режим 2 Более длинное расстояние (15 м) Значок мигает с интервалом 1,5 секунды. АВТОМАТИЧЕСКИЙ режим 3 * Большое расстояние (15 м) Значок мигает с интервалом 0,5 секунды. ВЫКЛ — Значок не светится * Автоматический режим 3 приостанавливает автоматический режим, когда пульт дистанционного управления последовательно определяет сигналы постановки / снятия с охраны. Вышеуказанная приостановка отменяется однократным нажатием кнопки I. Автоматическая постановка на охрану: Пульт будет воспроизводить: dodoreremimifafamimireredodo Автоматическое снятие с охраны: Пульт будет воспроизводить: звуковой сигнал, звуковой сигнал, звуковой сигнал, звуковой сигнал, звуковой сигнал, звуковой сигнал, звуковой сигнал, звуковой сигнал Внимание! Из-за различных транспортных средств и условий окружающей среды может существовать небольшая зона расстояния, в пределах которой, по мнению системы, пульт дистанционного управления находится достаточно далеко, чтобы заблокировать, и достаточно близко, чтобы разблокировать.Если ваш пульт находится в этой области, система будет неоднократно ставить и снимать с охраны. Чтобы избежать этой ситуации, попробуйте расположить пульт подальше от автомобиля. В автоматическом режиме батарея вашего пульта разряжается намного быстрее. Погодные и температурные различия повлияют на дальность действия автоматического режима RPS (Remote Paging System). Используя MAGICAR M871A, можно вызвать владельца автомобиля к транспортному средству, если автомобиль поставлен на охрану и включен режим RPS. Если вы быстро два раза подряд постучите по окну, где установлен RPS, достаточно сильно, чтобы светодиодный индикатор оставался гореть красным в течение нескольких секунд, пульт владельца начнет пищать и вибрировать (если он находится в пределах диапазона) и отобразит значок, как показано.Таким образом, владелец узнает, что кто-то находится рядом с его машиной и звонит ему. При ударе по RPS сигнализация не сработает. Пульт будет подавать звуковой сигнал с интервалом в 6 секунд, пока вы не нажмете любую кнопку. Вы можете настроить чувствительность RPS на 3 уровнях на обратной стороне RPS. 13

14 5. Включение тревоги 5.1. Срабатывание датчика удара Если сигнализация активирована, а датчик удара сработал при сильном ударе, сигнализация сработает, сирена будет гудеть в течение 20 секунд., пульт начинает издавать звуковой сигнал и в течение примерно 9 секунд будет отображать значок, но он будет продолжать мигать, пока вы не нажмете любую кнопку. Нажмите кнопку I, чтобы выключить сирену и свет. При слабом ударе сработает только первый уровень тревоги. Сирена издаст 4-х кратный звуковой сигнал, а пульт ДУ предупредит вас акустическим звуком и отображением значка Срабатывание дополнительного датчика. В случае возникновения дополнительных помех датчика соответствующий значок будет мигать (30 секунд). Когда сигнализация закончится, пульт издаст звуковой сигнал с интервалом в 2 секунды с указанием буквы U рядом с функцией кражи времени (срабатывание двери, капота или багажника). погаснет, и пульт подаст звуковой сигнал и отобразит мигающий значок двери (багажник, капот).Пульт дистанционного управления будет подавать звуковой сигнал в течение 30 секунд. а затем с интервалом в 2 секунды, пока вы не нажмете любую кнопку. Блокировка запуска двигателя. В режиме охраны запуск двигателя блокируется. В случае удара по автомобилю невозможно будет запустить двигатель без снятия с охраны Индикация включения света Если вы оставите свет включенным после выхода из автомобиля, после постановки на охрану вы будете предупреждены об этом 6-секундным звуковым сигналом. и мигающим значком света и батареи на пульте дистанционного управления. Отображение диапазона действия. Если пульт дистанционного управления и автомобиль находятся в пределах рабочего диапазона друг друга, мощность сигнала будет отображаться рядом со значком антенны на дисплее.14

15 5.7. Функция экономии заряда батареи Когда батарея почти разряжена и готова к замене, значок батареи будет мигать, и будет действовать режим экономии заряда батареи. Работа в режиме экономии заряда батареи: Пульт дистанционного управления будет получать только сигналы подтверждения для операций с кнопкой I. Другие кнопки будут по-прежнему работать, но они не будут получать сигналы подтверждения от автомобиля. Функция индикации открытия двери (опция). При снятии с охраны аварийные огни будут мигать, указывая на то, что дверь открыта.(См. Меню программирования 1-06) Функция индикации открытия багажника (опция) При снятии с охраны аварийные огни будут мигать, показывая, что багажник открыт. (См. Меню программирования 1-08) Резервное копирование информации о времени Сохраняет информацию о времени (время резервирования при запуске и время срабатывания сигнализации) в случае, если питание не поступало на пульт дистанционного управления (во время замены батареек). Если питание подается снова, пользователям не нужно заново настраивать информацию о времени. 6. Служебный режим (без пульта ДУ) Вы можете установить охранную систему в служебный режим даже без пульта ДУ (в случае утери или повреждения пульта).Вы можете войти в режим камердинера без использования PIN-кода или с помощью PIN-кода (см. Меню программирования 1-10). Используя ПИН-код, вы уменьшите риск несанкционированного доступа в сервисный режим. Вход в сервисный режим без ПИН-кода. Откройте дверь ключом. Сработает тревога. Подождите 30 секунд, пока не выключится сирена. В течение 3 секунд повторите 3 из следующих шагов: 1. Поверните ключ в положение включения зажигания. При включении зажигания загорается подсветка приборной панели. В большинстве автомобилей это положение находится на два щелчка вперед от положения «Выкл.».2. Выключите зажигание. Свет на приборной панели должен быть выключен. 3. Шаги 1 и 2 необходимо повторить всего три раза в течение трех секунд. Как только это будет сделано, будильник выключится, и будет активен режим камердинера. Переход в режим камердинера с помощью PIN-кода. Шаги по установке ПИН-кода описаны на странице 16. Заводской код по умолчанию — Тревога включена. 2. При открытии двери сработает сигнализация. Сирена сработает. 3. В течение 3 секунд трижды включить / выключить зажигание. 4. Индикаторы мигнут один раз.5. Нажмите кнопку на RPS столько раз, сколько будет ваше первое число. Интервалы между толчками не должны превышать 1,5 сек. 6. Индикаторы мигнут один раз. 7. Нажмите кнопку на RPS столько раз, сколько будет ваше второе число. 8. Дважды мигнут индикаторы и сирена выключится. Включен режим Valet. 15

16 6.3. Деактивация режима Valet. Вы можете отключить режим камердинера только с помощью пульта дистанционного управления: одновременно нажмите кнопки I и III.Сирена издаст один звуковой сигнал, а индикаторы мигнут дважды. 7. Программирование 7.1. Программирование дистанционного управления. Системная память рассчитана на 3 пульта ДУ. Мы рекомендуем программировать пульты дистанционного управления на профессиональных установках. 1. Тревога снята с охраны. 2. В течение 3 секунд трижды включить / выключить зажигание. Огни мигнут один раз. Теперь вы находитесь в режиме камердинера / программирования. 3. В течение 6 секунд кратковременно нажмите кнопку l на пульте дистанционного управления. Индикаторы мигнут один раз для подтверждения программирования. 4. Таким же образом, как в шаге 2, настройте остальные пульты дистанционного управления.Индикаторы мигнут один раз для подтверждения каждого пульта ДУ. Система автоматически выйдет из режима программирования после настройки третьего пульта ДУ или через 6 секунд. время, о котором сигнализируют две вспышки света. Заметка!!! При программировании новых пультов ДУ старые будут автоматически удалены. Если у вас только один пульт, нет необходимости программировать его 3 раза. В случае потери или повреждения вашего пульта дистанционного управления … Если сигнализация поставлена ​​на охрану и вы потеряли или повредили пульт, вы все равно можете открыть и снять автомобиль с охраны, введя четырехзначный код через RPS. Настройка PIN-кода установлен как заводской код по умолчанию (11).PIN-код необходимо ввести для входа в режим Valet после трехкратного включения / выключения ключа, если вы уже выбрали PIN-код из дополнительной таблицы. Процедура изменения PIN-кода с заводского кода по умолчанию 11 на собственный код владельца 1. Система снята с охраны. 2. Следите за тем, чтобы багажник был открыт и дверь открыта. 3. Включите / выключите зажигание 3 раза. Огни мигнут один раз. Сирена издаст длинный звуковой сигнал. 4. Нажмите кнопку на RPS столько раз, сколько будет ваше первое число (1–9). Интервалы между толчками не должны быть больше 1.5 сек. 5. Сирена издает один звуковой сигнал. Огни мигнут один раз. 6. Нажмите кнопку на RPS столько раз, сколько будет ваше второе число (1-9). 7. Сирена издает два звуковых сигнала. Индикаторы дважды мигнут. 8. Нажмите кнопку IV на пульте дистанционного управления для аутентификации. Сирена издаст 3 звуковых сигнала и трижды мигнет световой сигнал. Настройка завершена. 16

17 7.3. Настройка кода безопасности Условия первичной настройки кода безопасности! Должна быть установлена ​​функция в меню программирования 1-04.Зажигание снято с охраны / двери открыты, двигатель выключен Программирование кода безопасности (): 1. Зажигание включено. 2. Откройте дверь. 3. Нажмите кнопку на датчике RPS 10 раз. При каждом нажатии светодиод будет мигать красным. Интервалы между толчками не должны превышать 1,5 сек. 4. Светодиод начнет быстро мигать синим цветом. Если этого не происходит, вернитесь к шагу. Нажмите кнопку на RPS столько раз, сколько будет ваше первое число от 1 до 9. После каждого нажатия будет мигать красный светодиод. 6. После ввода цифры подождите, пока светодиод подтвердит цифру соответствующим количеством миганий синего светодиода.7. Синий светодиод начнет быстро мигать. Нажмите кнопку на RPS столько раз, сколько будет ваше второе число от 1 до 9. После каждого нажатия красный светодиод мигнет один раз. 8. После ввода цифры подождите, пока светодиод подтвердит цифру соответствующим количеством миганий синего светодиода. 9. Повторите шаги 7, 8 для ввода третьей и четвертой цифры вашего кода. 10. После ввода четвертого числа загорится индикатор, подтверждающий принятие запрограммированного кода. Снятие с охраны (с помощью кода безопасности): 1. Постучите по RPS 10 раз.2. При каждом ударе светодиод мигнет один раз красным светом. Интервалы между ударами не должны превышать 1,5 сек. 3. Светодиод начнет быстро мигать синим. 4. Введите свой 4-значный код, набрав соответствующий номер от 1 до 9. После каждого удара светодиод один раз мигнет красным. Интервалы между ударами не должны превышать 1,5 сек. После ввода каждой цифры подождите, пока светодиодный индикатор не подтвердит номер соответствующим количеством миганий синего светодиода. Если светодиод подтверждает правильный номер детонации и снова начинает быстро мигать, введите оставшиеся три цифры.Если введен неправильный номер, пульт дистанционного управления начнет пищать и вибрировать (4 раза). Затем вернитесь к шагу. После ввода правильного кода двери откроются, автосигнализация отключится, что также будет отображаться на пульте дистанционного управления. Примечание. Если вы введете неправильный пароль более 5 раз в течение 30 минут, эта функция будет недоступна в течение 24 часов или пока автомобиль не будет разблокирован с помощью пульта дистанционного управления. Внимание! 17

18 Производитель не запрограммировал код для сигнализации.Рекомендуем установить собственный код сразу после того, как забрали машину из гаража! 7.5. Кнопки (II + III) — Удаленная настройка опций Используя пульт дистанционного управления, вы можете настроить основные пользовательские функции. Держите кнопки II и III нажатыми одновременно. Порядок управления кнопками: Функциональная кнопка I. II. III. IV. Настройка текущего времени Часы Минуты Настройка будильника Часы Минуты Включение / выключение будильника Изменение Базовая настройка: отмена Настройка / отмена RPS Настройка / отмена режима вибрации Изменение единицы температуры Изменить базовую настройку: отмена Изменить базовую настройку: отмена Изменить базовую настройку: F Изменить F или C Вернуться в предыдущее меню Вы закончите программирование, нажав кнопки ll и lll более 2 секунд.Программирование завершится автоматически, если вы не внесете никаких изменений в течение 15 секунд. Меню дистанционного программирования: Функциональная кнопка Описание Установка текущего времени Кнопка часов I Кнопка минут II Значок мигает. В этот момент кнопка l будет регулировать часы, а кнопка ll — минуты. К следующему меню Настройка будильника Кнопка часов I Кнопка минут II Значок, и мигает. В этот момент кнопка l будет регулировать часы, а кнопка ll — минуты. Включение / выключение будильника Кнопка включения / выключения I Значок мигает.Включение / выключение будильника нажатием кнопки I. Дисплей — — будильник включен Дисплей — — будильник выключен. Включение / выключение RPS Включение / выключение режима вибрации Кнопка включения / выключения I Кнопка включения / выключения I Значок мигает. Включение / выключение RPS нажатием кнопки I. Дисплей — — RPS включен Дисплей — — RPS выключен. RPS: будет активирован только если поставлен на охрану и вы дважды постучите по датчику. Значок мигает. Включение / выключение режима вибрации нажатием кнопки l. Дисплей — — включен режим вибрации, пульт будет только вибрировать, при нажатии кнопки акустического звука не будет. Дисплей — — режим вибрации выключен, пульт подает звуковой сигнал при нажатии кнопок.Настройка температуры Кнопка изменения I Значок мигает. Измените единицы измерения, нажав кнопку l. 18

19 8. Установка чувствительности датчика удара и сирены Установка чувствительности датчика удара. Датчик удара состоит из двух зон, которые можно настроить в соответствии с вашими потребностями. Чувствительность датчика удара может варьироваться от автомобиля к автомобилю по многим причинам, включая место и способ его установки, а также размер автомобиля.Для точной настройки датчика могут потребоваться некоторые настройки после установки. Доверьте это профессиональному сервису по установке. 2-я зона 1-я зона 8.2. Настройка звука сирены. Чтобы увеличить громкость сирены, перережьте петлю черного провода у основания сирены. Доверьте это профессиональному сервису по установке. 19

20 20

Magicar Car Alarm Manuals and User Guides Предварительный просмотр и загрузка PDF

В базе данных All-Guides найдено 12 руководств и руководств пользователя для автосигнализации Magicar (12 моделей).

Автосигнализация Magicar: перечень устройств

#	Модель	Тип документа
1	Magicar M880AS	Автосигнализация Magicar M880AS Инструкция по установке (69 страниц)
2	Magicar M881A	Автосигнализация Magicar M881A Инструкция по установке (60 страниц) Magicar Car Alarm M881A Эксплуатация и руководство пользователя (76 страниц)
3	Magicar M870AS	Автосигнализация Magicar M870AS Инструкция по установке (18 страниц)
4	Magicar M902F	Magicar Car Alarm M902F Эксплуатация и руководство пользователя (14 страниц)
5	Magicar M1090	Magicar Car Alarm M1090 Эксплуатация и руководство пользователя (61 страница)
6	Magicar M100AS	Автосигнализация Magicar M100AS Эксплуатация и руководство пользователя (22 страницы)
7	Magicar M9000	Автосигнализация Magicar M9000 Инструкция по установке (13 страниц)
8	Magicar m110as bruger	Magicar Car Alarm m110as bruger Эксплуатация и руководство пользователя (23 страницы)
9	Magicar M871A	Автосигнализация Magicar M871A Инструкция по установке (16 страниц) Автосигнализация Magicar M871A Инструкция по установке (44 страницы) Magicar Car Alarm M871A Эксплуатация и руководство пользователя (20 страниц)

Автосигнализация Magicar: популярные и часто используемые руководства

• Автосигнализация Magicar M871A

  Magicar Car Alarm Operation и руководство пользователя (20 страниц)

• Автосигнализация Magicar M880AS

  Инструкция по установке автосигнализации Magicar (69 страниц)

• Автосигнализация Magicar M871A

  Инструкция по установке автосигнализации Magicar (16 страниц)

• Автосигнализация Magicar M870AS

  Инструкция по установке автосигнализации Magicar (18 страниц)

• Автосигнализация Magicar m110as bruger

  Управление автосигнализацией Magicar и руководство пользователя (23 страницы)

• Автосигнализация Magicar M871A

  Инструкция по установке автосигнализации Magicar (44 страницы)

• Автосигнализация Magicar M9000

  Инструкция по установке автосигнализации Magicar (13 страниц)

• Автосигнализация Magicar M1090

  Magicar Car Alarm Operation и руководство пользователя (61 страница)

• Автосигнализация Magicar M100AS

  Управление автосигнализацией Magicar и руководство пользователя (22 страницы)

• Автосигнализация Magicar M881A

  Magicar Car Alarm Operation и руководство пользователя (76 страниц)

• Автосигнализация Magicar M881A

  Magicar Ca

Сигнализация Брелок Двухсторонняя Автомобильная Сигнализация Для Scher Khan Magicar Русская Версия Сигнализация Авто Sherkhan Magicar MA Remote Scher Khan | Охранная сигнализация |

Заметка

Что касается продукта, мы всегда придерживаемся этой философии бизнеса: один и тот же поставщик, тот же продукт, более высокое качество, более низкая цена!

Это новейший продукт, самая низкая цена, и если вы решите купить более одного, вы также можете получить более выгодные цены, подпишитесь на мой магазин, вы найдете эти недорогие продукты.Мы всегда стремимся к повышению качества обслуживания и надеемся, что вы оцените наши усилия, спасибо за вашу поддержку!

часто задаваемые вопросы

1. Нужно ли мне платить таможенные пошлины?

Это зависит от таможенной политики вашей страны, с вас могут взиматься таможенные пошлины и налоги за что-то приобретенное в Интернете. Покупатели несут ответственность за уплату таможенных налогов. Но обычно заниматься этой проблемой не нужно.

2. Что вы декларируете таможне?

Обычно мы указываем более низкую цену в счете-фактуре / счете, чтобы избежать таможенных пошлин, но если у вас есть какие-либо вопросы о декларировании, пожалуйста, оставьте нам сообщение в заказе перед отправкой.

3. Вы проверите товар перед отправкой посылки?

Да, у нас есть профессиональные сотрудники, которые проверяют товары перед отправкой, и мы достаточно хорошо упакуем посылку, пожалуйста, не беспокойтесь.

4. Какой логистический метод будет использован для отправки моего заказа?

Это будет зависеть от вашего выбора, но мы рекомендуем вам выбрать метод логистики, который может предоставить вам информацию для отслеживания, чтобы логистика была более безопасной и точной.

5.Как насчет послепродажного обслуживания заказа?

У нас есть профессиональная команда инженеров для поддержки послепродажного обслуживания, пожалуйста, свяжитесь с нами, если у вас возникнут проблемы во время использования этого продукта.

Комплектующие китайского производства для русской версии Автомобильная противоугонная система!

Magicar, скачать PDF бесплатно

Системные характеристики

2 Введение Magicar FAI-8100 — это уникальная система дистанционного запуска с автоматической защитой, объединенная со схемой оповещения Super FM, разработанная для обеспечения высочайшего уровня безопасности вашего автомобиля и удобства для вашей автомобильной жизни.

alarmsellout.com

Magicar 870AS CAN-Шина

Magicar 870AS CAN BUS Надежная и качественная сигнализация Magicar 870AS CAN BUS, сочетает в себе преимущества двусторонней автосигнализации с функцией дистанционного запуска и прямым подключением CAN BUS.

www.alarmbasen.dk

FAI-820

3.Таблица функций 2 клавиш / 4-кнопочная кнопка передатчика Блокировка двери Разблокировка двери Нажмите кнопку № 1 один раз. Блокировка Блокировка Нажмите кнопку № 1 более 2 секунд. Автомобильный искатель Автомобильный искатель Нажмите кнопку № 2 Разблокировать Разблокировать Нажмите кнопку № 3 более 2 секунд Канал 2 на 1 секунду. Канал 2 по 1 сек. Нажмите кнопку # 4 Канал 3 Канал 3 …

alarmsellout.com

Мини-руководство по ремонту — 5-е издание — Eng

ЛИСТ ИНСТРУКЦИИ ПО ИЗМЕНЕНИЯМ МИНИ-МАСТЕРСКАЯ РУКОВОДСТВО Номер публикации RCL 0193ENG-2ndEdition Номер поправки: XN-001 / 97ENG Дата: 12/96 Чтобы обеспечить актуальность данного руководства и наличие записей о поправках к этому руководству, предлагается Поправка Инструкция будет выпущена с каждым…

mini.nicehelp.co.uk

АНТЕННА CJU ВОЛШЕБНАЯ АНТЕННА

АНТЕННА «CJU» ВОЛШЕБНАЯ АНТЕННА Схема №1: Схема антенны «CJU» Я опубликовал в ежемесячном журнале Unión de Radioaficionados Españoles несколько статей о том, как пользоваться радиолюбительскими спутниками, с HT и штыревой антенной или немного более сложной с исправная станция.
