Предохранители и реле ВАЗ 2110 — 2112, электрические схемы

Если у вас перестали работать какие-то приборы на автомобиле ВАЗ 2110 или ВАЗ 2112, виной тому могут быть предохранители или реле. По крайней мере, первым делом нужно проверить их, а затем делать какие-то выводы относительно неисправностей.

Правильная диагностика многих проблем с электрикой позволит точно определить причину неработоспособности того или иного узла. Чтобы узнать, за что отвечают предохранители и реле ВАЗ 2110 — 2112 и как найти нужный из них, прочитайте эту статью.

Как и во многих других автомобилях, в ВАЗ-2112 и ВАЗ-2110 при заглушенном двигателе приборы питаются напрямую от аккумулятора. При работающем двигателе напряжение на приборы подаётся с генератора, который одновременно и заряжает аккумулятор. Если сила тока превысит допустимое значение или произойдёт короткое замыкание, предохранитель цепи перегорает. Мощные электроприборы подключаются через реле.

Блок предохранителей и реле

Блок предохранителей и реле находится в левой, нижней части панели приборов. Доступ к нему открывается, если нажать на кнопку и откинуть крышку вниз. Для снятия предохранителей в левой верхней части монтажного блока имеются специальные токонепроводящие щипцы.

1 — К5 — реле дальнего света.
Если не работает дальний свет в двух фарах, проверьте это реле. Если не работает одна из фар дальнего света, проверьте предохранители F3 и F13, а также лампы и ручку включения дальнего света.

2 — К4 — реле ближнего света.
Если не работает ближний свет в обоих фарах, проверьте это реле. Если не работает только одна фара ближнего света, проверьте предохранители F2 и F12, а также сами лампы и выключатель света.

3 — К1 — контрольное реле исправности ламп.

4 — токонепроводящий пинцет для снятия предохранителей.

5 — реле стеклоподъемников.
Если у вас перестали работать электрические стеклоподъёмники, проверьте это реле.

Ещё дело может быть в предохранителе F5, либо в самой системе привода стеклоподъёмника. Чтобы добраться до механизма, нужно снять обивку двери. Проверьте электромотор, внешний вид шестерёнок и отсутствие закусывания механизма.

6 — К3 — реле поворотников и аварийной сигнализации.
Если у вас не работают поворотники или «аварийка», проверьте это реле и предохранитель F16, а также сами лампы поворотников и ручку их включения.

7 — реле стартера.
Если автомобиль не заводится и при этом не крутит стартер, проверьте это реле. Ещё дело может быть в севшем аккумуляторе, а также в самом механизме стартера.

8 — резервные предохранители.

9 — реле противотуманных фар.
Если не работают «противотуманки», проверьте это реле и предохранители F4 и F14. Ещё проверьте схему их подключения, исправность проводки и разъёмов, а также сами лампы в фарах и кнопку включения.

10 — К2 — реле стеклоочистителей и стеклоомывателя.

Если у вас не работают «дворники» или омыватель лобового стекла, проверьте это реле. Также проверьте мотор очистителей, насос омывателя и уровень жидкости в бачке омывателя.

11 — К7 — реле обогрева заднего стекла.
Если обогрев не работает и заднее стекло запотевает, проверьте это реле и предохранители F8 и F9. Также проверьте контакты подключения к местам клемм элементов обогрева (по краям стекла у задних стоек). Если всё исправно, но обогрев не работает, дело может быть в проводке (перетёрлись провода или что-либо ещё).

12 — К6 — доп. реле, реле зажигания.
Если у вас не включается зажигание или проблемы, связанные с ним, проверьте это реле. Данное реле защищает контакты замка зажигания от обгорания. Также проверьте сам замок зажигания и контактную группу.

13 — ряд предохранителей F1-F10

14 — ряд предохранителей F11-F20

Предохранители

Теперь посмотрим какие предохранители за что отвечают в этом же монтажном блоке. А также приведу основные причины для поиска и устранения неисправностей.

F1 (5 A) — лампы освещения госномера, освещение приборной панели, лампа включения габаритов на панели, лампа багажника, левые габаритные огни.
Если не работают какие-либо из перечисленных ламп, проверьте этот предохранитель, а также сами лампы и их контакты. Если всё в порядке, проверьте кнопку включения габаритов.

F2 (7,5 A) — ближний свет в левой фаре.
Если не работают обе фары ближнего света, проверьте также реле К4 и сами лампы. Ещё дело может быть в переключателе света и его контактах.

F3 (10 A) — дальний свет в левой фаре.
Если не работают обе фары дальнего света, проверьте реле К5, сами лампы и ручку включения дальнего света.

F4 (10 A) — передняя противотуманная фара с правой стороны.

Если не работают обе «противотуманки», проверьте реле 9 и сами лампы фар, а также выключатель и его контакты.

F5 (30 A) — двигатели стеклоподъемников.
Если не работают электро стеклоподъёмники, проверьте этот предохранитель и реле 5. Зимой проверьте, не примёрзли ли стёкла, подогрейте и очистите их ото льда при необходимости. Также дело может быть в моторчике стеклоподъёмника, его механизме и шестерёнках, для того чтобы до него добраться, нужно снять обшивку нужной двери.

F6 (15 A) — предохранитель переносной лампы.

Также могут наблюдаться проблемы с прикуривателем. Чтобы проверить, отключите прикуриватель от разъёма. Если этот предохранитель сгорать перестанет, то дело в прикуривателе.

F7 (20 A) — вентилятор охлаждения двигателя, звуковой сигнал.
Если не включается вентилятор охлаждения и двигатель перегревается, проверьте этот предохранитель. Ещё проверьте работоспособность двигателя вентилятора, подключив его напрямую к аккумулятору. Дело может быть также в датчике температуры охлаждающей жидкости или термостате.

F8 (20 A) — обогрев заднего стекла (элемент).
Если не работает обогрев и заднее стекло запотевает, проверьте этот предохранитель, предохранитель F9 и реле К7. Ещё проверьте контакты на клеммах элементов обогрева, прозвоните проводку, бывает провод перетирается. Также дело может быть в выключателе обогрева и его контактах.

F9 (20 A) — клапан рециркуляции, стеклоочистители и стеклоомыватель, омыватель фар, обмотка реле обогрева заднего стекла.
Если не работает обогрев, аналогично предыдущему.
Если не работают стеклоочистители или омыватель, проверьте также реле К2, уровень жидкости в бачке омывателя, насос омывателя, мотор очистителей. Ещё дело может быть в ручке их включения, её проводке и контактах. Провода могут передавиться или перетереться и замыкать на корпус.

F10 (20 A) — резервный предохранитель.

F11 (5 A) — габариты правой стороны.
Если не работает левая сторона, проверьте предохранитель F1. Если не работает ни один габаритный огонь, проверьте выключатель света и его контакты. Также проверьте сами лампы в габаритах.

F12 (7,5 A) — ближний свет в правой фаре.
Аналогично предохранителю F2 для левой фары.

F13 (10 A) — дальний свет в правой фаре, лампа включения дальнего света на приборной панели.
Аналогично предохранителю F3 для правой фары.
Если при включении дальнего света не загорается синяя лампа на панели, проверьте этот предохранитель, а также саму лампу и проводку к ней.

F14 (10 A) — передняя противотуманная фара с левой стороны.

Аналогично предохранителю F4 для правой «противотуманки».

F15 (20 A) — обогрев сидений, блокировка замка багажника.
Если не работает обогрев сидений, проверьте этот предохранитель и кнопку включения на приборной панели, её контакты и проводку.

F16 (10 A) — указатели поворотов и аварийная сигнализация, лампа включения «аварийки».
Если не работают поворотники или «аварийка», проверьте также реле К3 и сами лампы в поворотниках, а также кнопку включения «аварийки».

F17 (7,5 A) — освещение салона, подсветка, подсветка замка зажигания, лампы стоп-сигналов, часы, бортовой компьютер.
Если не работают стоп-сигналы, проверьте этот предохранитель, сами лампы, а также выключатель, установленный в педальном блоке.

F18 (25 A) — освещение вещевого ящика, контроллер печки, прикуриватель.
Если не работает прикуриватель, проверьте этот предохранитель, разберите прикуриватель и проверьте наличие короткого

Предохранители на ваз 2110: где находятся, замена

Работа автомобиля всецело зависит от системы плавких вставок. Если в какой-либо системе происходит сбой, то плавкая вставка разрушается. Предупреждая тем самым возгорание проводки.

Как правило, не имея особого опыта разобраться в этой организации довольно затруднительно. И для помощи страждущим составлена данная статья.

Какой предохранитель отвечает за прикуриватель ваз 2110

При неисправности прикуривателя автомобиля ВАЗ 2110. Нужно вскрыть основную панель, которая находится в нижней левой части торпеды. Там находится предохранитель прикуривателя Ваз 2110. Он имеет маркировку F 18 и выдерживает нагрузку до 25А.

Для замены стоит использовать специальный пинцет. Ни в коем случае нельзя доставать элемент пальцами – это может повредить посадочные гнезда.

Какой предохранитель отвечает за стеклоподъемники ваз 2110

В автомобилях с системой электрических стеклоподъемников. Возможно нарушение их работы. При отказе данной системы следует обратить внимание на элемент F5 в основном блоке. Его легко найти так как это практически единственный элемент на 30А. Узел отвечает за приводы всех окон.

Какой предохранитель на прикуриватель ваз 2110

Также узнать какой предохранитель отвечает за прикуриватель ВАЗ 2110 поможет система переносной лампы. В ее схему нередко подключают механизм прикуривателя. Поэтому с появлением проблем данного узла можно проверить эту вставку.

На некоторых моделях предохранитель прикуривателя ВАЗ 2110 может быть под номером F6 и иметь переносимую нагрузку 15 А.

Таким образом за переносную лампу и возможность подкурить сигарету иногда отвечает один элемент.

Какой предохранитель отвечает за магнитолу ваз 2110

Порой запутанная схема проводки является нерешаемой задачей для новичка. Особенно это касается отечественного автопрома, в котором существует большое количество различий. Нередко можно встретить на одной модели машины разных годов выпуска. Зрелище, которое выглядит как один и тот же элемент отвечающий за разные части.

Поэтому магнитола к системе питания часто подключается то на F10 то на F4.

F10 – это резерв который задействуется при поломке. Наши умельцы часто подключают магнитофон к нему.

F4 – отвечает за переднюю правую противотуманную фару. И может питать музыку автомобиля.

Как можно увидеть, вопрос о магнитоле имеет ту же проблему что и вопрос — какой предохранитель отвечает за прикуриватель ваз 2110.

Какой предохранитель на бензонасос на ваз 2110

Чтобы найти корень проблемы выхода из строя бензонасоса нужно приложить немало усилий. Узнать где находится и какой предохранитель на бензонасос на ваз 2110 поможет схема.

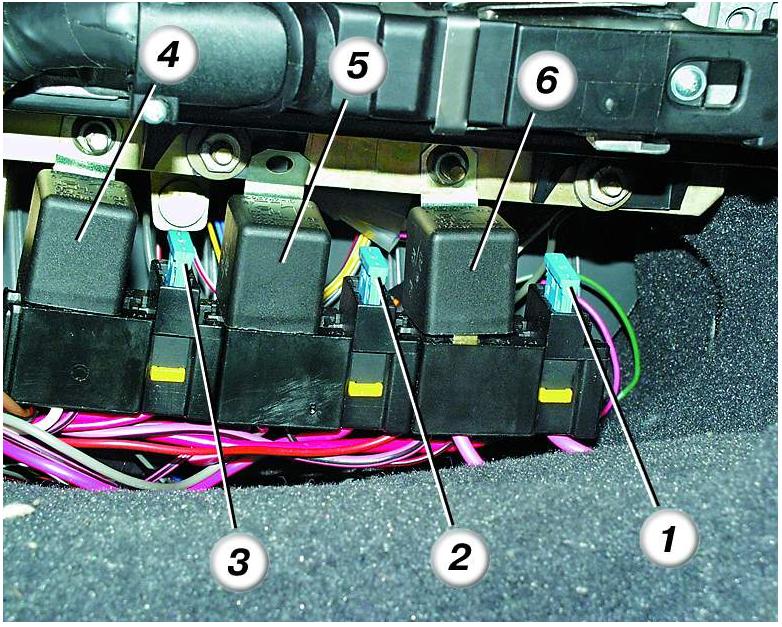

Узел располагается во втором вспомогательном блоке в ногах пассажира. Вскрыв его можно увидеть в наличии 3 плавких вставки и 3 реле. Так вот то что нужно находится по середине панели. То есть второй номер с любой стороны.

Какой предохранитель отвечает за прикуриватель на ваз 2110 инжектор

Система подключения ВАЗ 2110 карбюраторного и инжекторного исполнения очень схожа. Для того чтобы понять где корень зла можно открыть книгу по руководству электрикой транспортного средства на вкладке – ВАЗ 2110 какой предохранитель идет на прикуриватель. Или прочитать эту статью.

Предохранитель прикуривателя ВАЗ 2110 под номером F 18 на основной панели. Он ответственен за подачу питания в инжекторной десятке. Он один из самых мощных так как имеет маркировку 25 А.

Какой предохранитель отвечает за габариты ваз 2110

Зависимо от того какая беда приключилась в решении этого нюанса может быть два отдельных элемента.

Если пропали габариты ВАЗ 2110 по правой стороне, то за это отвечает элемент F11. Сила тока в цепи незначительная поэтому его маркировка 5А.

Также при возникновении проблем с габаритами в салоне не будет лишним проверить вставку F1 на 5А.

Какой предохранитель отвечает за стартер на ваз 2110

При проблемах стартера важно знать, что данный узел не предусмотрен конструкцией автомобиля ВАЗ 2110.

Данную функцию выполняет реле установленное в монтажном блоке машины. Найти его можно по номеру R7. И находится узел в панели с правой стороны руля.

Примечательно что некоторые модели оборудованы сразу двумя устройствами. Первое отвечает за разгрузку контактов замка зажигания. А второе за время вращения стартера. Не давая тому запускаться при работающем моторе и не вращаться более 15 секунд.

Располагаются элементы как правило на дополнительной колодке.

Какой предохранитель идет на дворники ваз 2110

При поломке дворников изначально следует вскрыть многострадальный монтажный щиток. На его лицевой стороне располагается виновник 80 % случаев выхода из строя данной системы. Предохранитель под номером F9 и имеющий маркировку по силе тока 20А.

Случаи перегорания этой вставки очень нередкие. Поэтому рекомендуется возить с собой запасные элементы для быстрой замены.

Дополнительно стоит знать, что замена перегоревшего элемента на более мощный категорически запрещена. Также не стоит вставлять в гнездо посторонние предметы (перемычки) которые могут навредить агрегатам или даже привести к пожару проводки.

Ваз 2110 какой предохранитель отвечает за сигнал

Поломки сигнального устройства также имеют место быть в автомобиле ВАЗ 2110. Такая проблема может возникнуть по причине длительного нажатия на клаксон или другой поломке. Обычно проблема сопровождается неисправностью вентиляторов системы охлаждения. На моторах с системой 16 клапанной головки.

Для устранения неисправности следует заменить элемент F7 на 20А. Который расположен в основном отделении.

Горит предохранитель прикуривателя ваз 2110

Бензонасос ВАЗ 2110: описание, принцип работы, неисправности и ремонт

Бензонасос и его роль в топливной системе ВАЗ 2110

В «десятке» как и в других автомобилях, где установлены силовые установки для топлива, бензонасос служит элементом, который нагнетает топливо в схеме «топливный бак мотор». Он подает бензин к дозирующему компоненту, функцию которого, в зависимости от устройства топливного комплекса, играет либо карбюратор, либо форсунка в системе инжекторных двигателей.

В автомобилях разного типа подачи горючего используют, электрический бензонасос инжектор, либо механический насос топлива на карбюраторных модификациях. Соответственно, чтобы купить бензонасос, необходимо знать, какой тип бензиновых агрегатов установлен и эксплуатируется в автомобиле, требующем ремонта топливной системы.

Покупать бензонасосы ВАЗ 2110, цена которых по карману большинству наших автолюбителей, следует фабричного изготовления. Конечно, эта деталь на инжекторный двигатель конструктивно сложнее и стоит дороже, но пределы цен весьма разумны и допустимы в своих границах. Кроме того, бензонасос инжектор, цена на который выше аналога на карбюраторном двигателе, технологически сложнее и обладает рядом существенных преимуществ.

Что же такое бензонасос и как он работает

Бензонасос ваз является неотъемлемой деталью каждого автомобиля, на котором установлен двигатель внутреннего сгорания, поэтому его необходимо держать в хорошем состоянии. Обычно бензонасос ломается в двух случаях: когда засорен сетчатый фильтр (как его заменить мы расскажем вам ниже) и когда владелец автомобиля ездит на пустом баке.
В первом и во втором случае бензонасос работает на полную мощность и очень сильно изнашивается.

Примечание. Автовладельцам рекомендуется выработать у себя привычку ездить на полупустом баке, в таком случае бензонасос дольше прослужит.

В старых же автомобилях бензонасос вовсе не используется, поэтому проблемы его поломки не возникает, но, разумеется, приходят и другие проблемы. В современных же автомобилях бензобак и двигатель находятся на разных частях автомобиля, и бензонасос перекачивает топливо из одной части в другую.
Типы бензонасосов современных автомобилей:

Существует два вида двигателей: карбюраторный и двигатель инжекторного вида, оба вида этих двигателей используют разные бензонасосы. Карбюраторный использует механический бензонасос, и топливо обычно подается под небольшим давлением.

Инжекторный двигатель наоборот подает топливо быстро и под высоким давлением и использует при этом электрический тип бензонасоса(см.Электробензонасос ваз 2110 и все про него). Ваз 2110 использует как карбюраторные двигатели, так и инжекторные, это зависит от комплектации автомобиля.

Крепятся эти бензонасосы по-разному, механический тип бензонасоса крепится на топливный бензобак, а электрический бензонасос находится прямо в топливном бензобаке. Также, существуют комплектации ВАЗ 2110 с двумя бензонасосами, первый крепится к бензобаку и работает на малых объемах, а второй находится прямо в двигателе и работает на очень больших объемах.
Электрические бензонасосы работают по такому принципу: они проталкивают топливо в двигатель и скорость проталкивания топлива зависит от того, какой двигатель установлен на автомобиле. Если мощный двигатель, то скорость проталкивания топлива будет большой, если же двигатель достаточно слабый, то скорость проталкивания будет ниже.

Примечание. Скорость проталкивания топлива на электрических бензонасосах регулируется электронной системой, установленной на автомобиле.

На старых же автомобилях нет электрического бензонасоса, и скорость подачи топлива никак не регулируется. Старые бензонасосы подают топливо в двигатель с постоянной скоростью, что позволяет ему не заглохнуть.
Электрические бензонасосы очень и очень шумные, и именно поэтому их и устанавливают прямо в топливном баке. Они очень быстро нагреваются, но топливо, находящееся в топливном баке, остужает бензонасос и приглушает лишние шумы.

Где находится бензонасос ВАЗ 2110?

А располагается он у авто отечественного производства непосредственно в баке автомобиля. Разберемся подробнее с бензонасосом ВАЗ 2110 инжектор.

главное реле,главное реле ваз

просмотров 67 077 Google+

При включении зажигания, на автомобилях с инжекторным двигателем, подаётся питание на соответствующий вывод контроллера соединённый с замком зажигания. Это питание является сигналом к включению главного реле, через которое подаётся питание к форсункам, катушкам зажигания (модулю зажигания), реле бензонасоса и так далее. То есть если неисправно реле или цепь его включения двигатель не заведётся. Как найти неисправность, если двигатель не запускается из-за главного реле. Для начала найти место его установки на автомобиле. В основном оно устанавливается рядом с реле топливного насоса и реле включения вентилятора охлаждения радиатора.

Там же устанавливаются и предохранители системы управления двигателем, топливного насоса и вентилятора радиатора охлаждения. На автомобилях ВАЗ – 2107, ВАЗ – 2109 и его модификациях, оно располагается на полке под бардачком или под ней. На автомобилях марки ВАЗ – 2110 и подобных под боковиной консоли отопителя, со стороны пассажира. На автомобилях марки ГАЗ, обычно находятся под капотом на передней стенке салона ближе к пассажирской стороне. Если при включении зажигания не слышен характерный щелчок включения реле, необходимо контрольной лампой подключенной к минусу, проверить наличие питания на выводах 85 и 86 гнезда главного реле. При использовании контрольной лампы, её потребляемый ток не должен превышать 0,25А., в противном случае может произойти порча контроллера. Если ни на одном выводе контрольная лампа не горит, то на реле не поступает питание. Это может быть вызвано перегоранием предохранителя или обрывом питающего провода. В случае, когда лампа горит на одном выводе ярко, а на втором в пол накала и при этом возможно срабатывание реле, следует удалить реле из гнезда и соединить выводы 85 и 86 контрольной лампой. при включенном зажигании контрольная лампа должна гореть. Если это так, то необходимо устранить плохой контакт в соединении реле с его колодкой. В случае, когда контрольная лампа не горит, необходимо проверить целостность провода следующего от реле к контроллеру и контакт минусовых проводов от контроллера к корпусу двигателя. На автомобилях марки ВАЗ эти провода крепятся с торца головки блока цилиндров над термостатом, а на автомобилях марки ГАЗ к сочленяющей шпильке ресивера и впускного коллектора в районе четвёртого цилиндра. Если провода исправны, но реле не включается, неисправен контроллер. Например, на автомобилях «Волга» частой неисправностью в этом случае является обрыв минусового провода или попадание воды в контроллер, что приводит к его неисправности.

В том случае если при включении зажигания имеется щелчок и реле срабатывает, то надо проверить питание на выводах 87 и 30. Для этого контрольной лампой, присоединённой к минусу необходимо коснуться вывода 87. Если контрольная лампа не загорит, то возможными неисправностями могут быть сгорание предохранителя или обрыв провода. В случае, когда плюс на выводе 87 есть, а при включенном реле на выводе 30 отсутствует, значит, сгорели контакты реле и его следует заменить. На автомобилях ВАЗ для этого можно использовать подходящее реле из монтажного блока, на пример реле включения сигналов, ближнего или дальнего света фар и так далее.
При поиске неисправности, при которой не включается главное реле, необходимо учитывать наличие на автомобиле противоугонных систем. При их установке не редко в цепь реле включают блокирующее реле, которое рвёт цепь его питания при срабатывании сигнализации.

admin 16/02/2012«Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CTRL+ENTER» «Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях» Инжектор ВАЗ-2110

8 клапанов: схема подключения с описанием

Для ВАЗ-2110 (форсунка 8клапан) большое значение имеет электрическая схема — с ее помощью запитывается вся бортовая сеть. Потребители разной мощности питаются от аккумулятора и генератора (работают параллельно). На карбюраторных двигателях нет блока управления, датчиков, электрического бензонасоса, поэтому проводка немного отличается от той, что используется в конструкциях инжекторов. Но у них есть общие черты.

Как устроена проводка?

Независимо от того, какой двигатель используется в автомобиле, проводка имеет общие черты. Чтобы разобраться в них, нужно знать основные принципы построения электротехники. И вам понадобится подробная схема подключения ВАЗ-2110 (инжектор) с описанием. Вот основные характеристики:

1. Все устройства и оборудование, которые подключаются к проводке в автомобилях ВАЗ-2110, работают по однопроводной схеме. Все провода отличаются друг от друга по цвету, отвечают за работу определенных узлов и агрегатов.Это значительно облегчает ремонт электропроводки. А для производителя это значительная экономия на проводах.
2. В качестве минусового провода используется кузов автомобиля. У ВАЗ-2110 (форсунка 8 клапанов) электрическая схема построена именно по этому принципу.
3. Положительное заключение, которое приходит от АКБ к потребителю, всегда имеет красный цвет. Поэтому при установке оборудования обязательно используйте только красные провода для подключения к «+» питанию. Минусовой провод всегда имеет черный цвет.
4. Каждая система, подключенная к электрическому оборудованию, оснащена жгутом проводов.
5. Электросхема ВАЗ-2110 (инжектор на 16 клапанов) устроена так, что при подключении аккумулятора электрооборудование находится под напряжением. Именно по этой причине при любом ремонте электрики необходимо отключать минусовую клемму.
6. Все цепи защищены предохранителями. Для включения мощных потребителей электроэнергии используются реле.

Эти особенности характерны как для карбюраторных, так и для инжекторных двигателей.У ВАЗ-2110 (форсунка 8 клапанов) схема имеет именно такие особенности.

Карбюраторные двигатели

Самые первые автомобили ВАЗ-2110, выпускавшиеся с середины девяностых годов, комплектовались только двигателями с карбюраторной системой впрыска. Инжекторные двигатели начали устанавливать в начале двухтысячных. Они намного лучше, работают стабильно, но все же многие автолюбители до сих пор используют автомобили с карбюраторным впрыском. На сегодняшний день они не редкость.

Существенных различий в электрической схеме между форсунками и карбюраторами нет.У карбюратора «баллы» системы почти такие же, как у инжекторных. Вот только обязательно столкнемся с проблемой при замене карбюратора на инжектор. Дополнительно проложите несколько кос электропроводки. Они необходимы для питания системы датчиков, электрического бензонасоса, бортового компьютера и других компонентов.

Система впрыска впрыска

Для автомобилей ВАЗ-2110 (форсунка 8 клапанов) электрическая схема несколько отличается от используемой в карбюраторах.Инжекторные двигатели намного сложнее, так как имеют электронный блок управления и систему датчиков, исполнительных механизмов. Также стоит отметить, что моторы форсунок бывают с 8 и 16 клапанами. Карбюраторных двигателей с 16 клапанами нет. Всю проводку можно разделить на багажную и салонную.

Их назначение ясно из названия. Подкапотная соединяет такие элементы, как стартер, генератор, датчики на двигателе и др. Салонная разводка необходима для подключения приборной панели, ламп подсветки, различных переключателей.

Как искать неисправности?

Практически любая неисправность в электропроводке — это в первую очередь диагностика контактов. Чтобы проверить их состояние, нужно внимательно осмотреть все провода, которые проложены в жгуте. Это можно сделать несколькими способами:

1. Визуальный осмотр для определения целостности.
2. Полная проверка целостности соединений, их надежности.
3. Пролонка мультиметром проводов при отключенной АКБ.

На карбюраторных и инжекторных двигателях необходимо обращать внимание на провода, передающие высокое напряжение на свечи зажигания.

Если они повреждены, двигатель будет работать хаотично. Признаки выхода из строя высоковольтных проводов:

1. Посторонний шум при работающем двигателе.
2. Автомобиль может дергаться за рулем.
3. Повышенный расход бензина.
4. Нестабильная работа на малой скорости.

Поэтому, прежде чем грешить на какие-либо датчики, убедитесь в исправности высоковольтных проводов и модуля зажигания.

Подключение стартера

Электрический стартер используется для запуска двигателя. Это простой двигатель постоянного тока. Вся система работает следующим образом:

1. При включении зажигания возбуждается обмотка ротора генератора, в результате чего вокруг нее создается постоянное магнитное поле. Это необходимое условие для работы генераторной установки.
2. Как только ключ переведен в положение «Пуск», на втягивающую обмотку реле подается напряжение.
3. Вместе с сердечником втягивающего реле шестерня и обгонная муфта перемещаются по ротору стартера. В результате шестерня входит в зацепление с короной маховика.
4. При этом сердечник замыкает силовые контакты внутри втягивающего реле.
5. На обмотку стартера подается напряжение, ротор начинает вращаться и раскручивает коленчатый вал двигателя.
6. Генератор начинает производить

ДИАГНОСТИКА ТОПЛИВНОГО НАСОСА

Если топливный насос не обеспечивает достаточное давление и объем топлива в двигатель, двигатель может не запускаться или работать должным образом.Низкое давление топлива может вызвать затрудненный запуск, резкий холостой ход, пропуски зажигания, колебания и остановку двигателя. Отсутствие давления топлива не помешает запуску двигателя или остановит его работу, если топливный насос выйдет из строя во время движения.

Двигатели с впрыском топлива очень чувствительны к давлению топлива, а также к объему топлива. Низкое давление вызовет проблемы с запуском и управляемостью. Насос, который может подавать соответствующее давление, но недостаточный объем, может позволить двигателю нормально запускаться и работать на холостом ходу, но он будет лишать двигатель топлива и вызывать потерю мощности, когда двигатель находится под нагрузкой, резко ускоряется или движется на скоростях по шоссе.

Двигатель проворачивается, но не заводится

Неисправный топливный насос может помешать запуску двигателя, но также могут возникнуть проблемы с системой зажигания или самим двигателем (например, обрыв ремня газораспределительного механизма).

Первое, что нужно проверить — это искра. Это можно сделать, подключив тестер свечей зажигания к проводу свечи зажигания во время проворачивания двигателя. Тестер должен быть заземлен на блок двигателя для хорошего электрического соединения.

ВНИМАНИЕ: Не прикасайтесь ни к каким проводам свечей зажигания при запуске двигателя, иначе вы можете получить сильный удар!

Если в двигателе есть система зажигания типа «катушка на свече», и есть возможность снять одну из катушек, сделайте это и поместите свечу зажигания в конец катушки.Затем поместите катушку и вилку так, чтобы вилка касалась металла двигателя.

Если система зажигания работает нормально, вы должны увидеть серию искр при проворачивании двигателя. Отсутствие искры указывало бы на проблему зажигания, такую ​​как неисправный датчик положения коленчатого вала, модуль зажигания или катушка зажигания.

Затем проверьте ремень ГРМ, если у двигателя есть верхний распределительный вал и резиновый ремень ГРМ. Ремень обычно заключен в пластиковую крышку на конце двигателя.Открутив пару винтов с крышки и потянув ее назад, вы должны увидеть ремень. Если ремень выглядит нормально и проворачивается при проворачивании двигателя, возможно, проблема не в компрессии. Ремни ГРМ могут замедлить ход времени, если они ослабнут или если зубцы на нижней стороне ремня будут повреждены. Также возможно заклинивание или поломка распредвала верхнего расположения, если в двигателе осталось мало масла или он перегрелся. Но если кулачковая шестерня вращается при проворачивании двигателя, вероятно, это не проблема.

ВНИМАНИЕ: Во время проворачивания двигателя держите пальцы подальше от ремня и шестерен!

Если и зажигание, и компрессия в порядке, то наиболее вероятной причиной отсутствия запуска остается нехватка топлива. Но это бензонасос или что-то еще?

Возможные причины непуска, связанного с топливом:

1. Неисправный топливный насос (это может быть насос, предохранитель реле насоса или неисправность в электрической цепи насоса)

2.Забит топливный фильтр

3. Низкое давление топлива (слабый насос, ограниченный топливопровод, низкое напряжение в насосе или неисправный регулятор давления топлива)

Если насос работает и создает нормальное давление в двигателе, но двигатель все равно не запускается, проблема может заключаться в:

1. Отсутствует напряжение на топливных форсунках (перегорел предохранитель форсунки или неисправное реле)

2. Нет импульсного сигнала к форсункам от PCM (нет входа датчика кривошипа или кулачка в PCM, или неисправная схема драйвера в PCM, или проблема жгута проводов)

3.Короткое замыкание топливной форсунки (отнимает напряжение у других форсунок, поэтому ни одна из них не будет работать)

Проверки топливного насоса

Одна из первых вещей, которые нужно проверить, — это топливный насос. Насос работает при запуске двигателя? Насос должен немного шуметь. Никакой шум не скажет вам, что насос не вращается.

На большинстве автомобилей насос питается от PCM через реле. Когда ключ зажигания включается в первый раз, PCM включает реле топливного насоса на пару секунд, поэтому насос будет работать для повышения давления.Затем PCM отключает реле топливного насоса (которое выключает насос), если он не получает сигнал оборотов от двигателя, указывающий, что двигатель запустился после запуска. Цепь насоса также может быть подключена через реле давления масла и / или инерционный предохранительный выключатель, который выключает насос в случае аварии. Прежде чем делать какие-либо выводы, ознакомьтесь с электрической схемой, чтобы выяснить, что происходит.

Неисправное реле топливного насоса препятствует работе топливного насоса. Найдите реле топливного насоса в моторном отсеке (обычно оно находится в центре питания).Снимаем реле и встряхиваем. Если вы слышите что-то дребезжащее внутри реле, реле сломано и его необходимо заменить.

Чтобы проверить топливный насос, отключите реле, чтобы направить питание непосредственно на топливный насос. Если топливный насос работает при шунтировании реле, проблема заключается в неисправном реле или неисправности в электрической цепи, которая обеспечивает питание реле. Обойти реле может быть сложно, потому что вы должны знать, какие клеммы переключать. Поэтому, прежде чем пытаться выполнить эту процедуру, вы должны найти электрическую схему топливного насоса для вашего автомобиля в руководстве или в Интернете.

Один новый инструмент, который мы недавно нашли (см. Ниже), значительно упрощает обход реле топливного насоса и не требует никаких электрических схем или перемычек. Инструмент представляет собой реле перепуска топливного насоса. Это сменное реле с тумблером ВКЛ-ВЫКЛ сверху. Все, что вам нужно сделать, это заменить реле топливного насоса на тестовое реле, щелкнуть выключателем, чтобы включить топливный насос, и посмотреть, работает ли топливный насос. Если помпа работает, проблема в неисправном реле. Если ничего не происходит, проблема в неисправном топливном насосе или неисправности проводки между реле и насосом.Инструмент сделан IPAtools.com и поставляется в комплекте с 6 различными реле, подходящими для различных импортных и отечественных автомобилей:

Инструмент перепуска реле топливного насоса позволяет подавать питание и проверять топливный насос.

Другие электрические проблемы, которые могут повлиять на насос, включают низкое напряжение в цепи питания насоса или высокое сопротивление в цепи заземления насоса. Либо это может помешать насосу работать или вращаться достаточно быстро для создания нормального давления топлива.

Измерение давления топливного насоса

В зависимости от области применения топливной системе может потребоваться давление топлива от 30 до 80 фунтов на квадратный дюйм для запуска и работы. ПРИМЕЧАНИЕ: Двигатели с впрыском топлива ОЧЕНЬ чувствительны к давлению топлива. Если давление в топливной рампе двигателя даже на пару фунтов меньше, чем указано в спецификации, двигатель может не запускаться или работать должным образом, либо возникнут проблемы с остановкой или колебаниями.

Технические характеристики по давлению будут различаться в зависимости от типа системы впрыска топлива в двигателе, а также от требований к рабочим характеристикам, топливной экономичности и выбросам для конкретного автомобиля модельного года.Нет никаких практических правил. Все приложения индивидуальны, поэтому всегда проверяйте характеристики давления при устранении проблем с производительностью, связанных с топливом.

Когда давление топлива слишком велико, двигатель работает на богатой смеси. Это вызывает увеличение расхода топлива и выбросов угарного газа (CO). Двигатель, который работает на действительно богатой смеси, также может испытывать резкий холостой ход, помпаж и, возможно, даже углеродное загрязнение свечей зажигания.

При недостаточном давлении топлива двигатель может не запуститься.Или, если это так, он может грубо работать на холостом ходу и плохо работать. Низкое давление топлива создает состояние обедненного топлива, которое может вызвать обеднение зажигания, колебания, грубый холостой ход, колебания и пропуски зажигания при ускорении.

Для проверки давления топлива вам понадобится манометр и место для его крепления. Можно выполнить ряд различных проверок, включая статическое давление или давление покоя (ключ включен, двигатель выключен), давление остаточного топлива, рабочее давление, максимальное или «мертвое давление» и объем подаваемого топлива.Регулятор давления топлива также должен быть проверен, и испытание падения давления топлива должно быть выполнено для проверки на грязные топливные форсунки.

Разные производители автомобилей рекомендуют разные процедуры испытаний. Во многих европейских системах EFI производители оригинального оборудования рекомендуют проводить испытание статическим давлением при выключенном двигателе и зажигании. Это делается путем обхода реле топливного насоса и непосредственного включения насоса. С другой стороны, большинство отечественных и азиатских производителей автомобилей предоставляют контрольную установку на топливной рампе, чтобы можно было проверить давление при работающем двигателе.

Если вы работаете с автомобилем, у которого нет штуцера для проверки давления, вам придется вставить манометр в топливопровод прямо перед топливной рампой форсунки.

Осторожно: Перед подключением манометра сбросьте все давление в топливной системе.

Проверка статического давления топлива
При включенном ключе, выключенном двигателе (или при включенном топливном насосе) давление топлива должно быстро повышаться и удерживаться на фиксированном уровне.Сравните показания давления со спецификациями. Если вы не получаете показания давления, проверьте напряжение на насосе. Если напряжение есть, но насос не работает, проблема заключается в неисправном топливном насосе.

Если вы получаете показание давления, но оно ниже нормы, причиной может быть слабый насос, закупорка топливопровода, фильтра или впускного патрубка бака или неисправный регулятор давления. Кроме того, низкое напряжение на насосе может помешать ему вращаться достаточно быстро, чтобы создать нормальное давление.Проверить напряжение на насосе. Если все в порядке, проверьте топливный фильтр и трубопроводы на предмет засорения и работу регулятора давления топлива перед тем, как забрать насос.

Проверка давления остаточного топлива
Когда насос выключен или перестает работать, система должна поддерживать остаточное давление в течение нескольких минут (посмотрите спецификации, чтобы узнать, сколько падения давления допустимо за определенный период времени). Если давление падает быстро, у автомобиля может быть негерметичная топливная магистраль, негерметичный обратный клапан топливного насоса, негерметичный регулятор давления топлива или одна или несколько негерметичных топливных форсунок.Низкое остаточное давление топлива может вызвать затруднения при запуске и образование паров в жаркую погоду.

Проверка давления топлива в рабочем состоянии
При работе двигателя на холостом ходу сравните показания манометра со спецификациями. Давление топлива должно быть в пределах допустимого диапазона, указанного производителем транспортного средства. Если низкий, проблема может быть в слабом насосе, низком напряжении в насосе, забитом топливном фильтре, трубопроводе или впускном патрубке внутри топливного бака, неисправном регуляторе давления топлива или почти пустом топливном баке.

Давление мертвого напора
Это проверяет максимальное давление на выходе топливного насоса.Если обратная линия перекрыта, насос должен создавать на холостом ходу давление, в два раза превышающее нормальное рабочее. Если номинальное давление не повышается при заблокированной обратной линии, насос может не подавать достаточно топлива при более высоких оборотах двигателя. Возможные причины включают изношенный насос, низкое напряжение на насосе, засоренный топливный фильтр или впускной патрубок в баке, закупорку топливопровода или почти пустой топливный бак.

Проверка объема топлива

Топливный насос, который обеспечивает нормальное давление, может по-прежнему вызывать проблемы с управляемостью, если он не может подавать достаточный объем топлива для удовлетворения потребностей двигателя.Таким образом, проверка объема топлива может быть лучшим способом оценки состояния насоса.

При тестировании объема топлива измеряется объем топлива, поданного за указанный интервал. Это испытание можно выполнить, подключив указатель расхода топлива к линии подачи топлива или отсоединив обратную линию топлива от регулятора давления топлива и подключив шланг от регулятора к большому резервуару. Внимание! Убедитесь, что при проведении этого теста поблизости нет открытых искр или пламени!

При выключенном двигателе включите насос и измерьте объем топлива, подаваемого в течение указанного интервала времени.Как правило, хороший насос должен подавать от 3/4 до одной кварты топлива за 30 секунд.

Причины низкого объема подаваемого топлива включают изношенный топливный насос, забитый топливный фильтр или входной патрубок в баке, закупорку топливопровода или почти пустой бак. Не забывайте, что низкое напряжение на насосе также может помешать ему работать достаточно быстро, чтобы обеспечить достаточный поток топлива. Напряжение питания насоса должно быть в пределах половины вольта от нормального напряжения системы. Если он низкий, проверьте разъемы проводки, реле и массу.

Тесты регулятора давления топлива

Этот тест проверяет работу регулятора давления топлива, чтобы убедиться, что он изменяет давление в трубопроводе в ответ на изменение вакуума в двигателе. Это необходимо для поддержания надлежащего рабочего давления за форсунками и компенсации изменений нагрузки двигателя.

При работающем двигателе отсоединить вакуумный шланг от регулятора давления. Как правило, давление в топливной системе должно увеличиваться с 8 до 10 фунтов на квадратный дюйм при отключенной линии.Никакие изменения не будут указывать на неисправный регулятор давления, негерметичность или закупорку вакуумной линии.

Кроме того, когда вакуумный шланг отсоединен от регулятора, проверьте внутреннюю часть шланга на наличие влаги, которая может указывать на всасывание топлива в шланг. Не должно быть. Если внутренняя часть шланга влажная, это означает, что мембрана внутри регулятора протекает. Это вызовет падение давления топлива и позволит всасывать топливо во впускной коллектор, нарушая воздушно-топливную смесь.Если мембрана протекает, замените регулятор.

Испытание на падение давления топлива

В ходе этого теста измеряется падение статического давления топлива в системе при включении каждой форсунки. Затем величина падения давления для каждой форсунки сравнивается, чтобы увидеть, загрязнены ли форсунки и нуждаются ли они в очистке или замене. Для этого теста требуется инструмент «генератор импульсов форсунок» для подачи питания на форсунки.

Для выполнения этого теста поверните ключ или включите топливный насос на несколько секунд, чтобы создать статическое давление в топливной системе.Затем выключите ключ, подайте импульс на одну форсунку в течение указанного времени и отметьте падение давления для этой форсунки. Снова включите ключ, чтобы восстановить статическое давление, и повторите тест для каждой из оставшихся форсунок.

Инжектор, на который подается 100 импульсов в течение пяти миллисекунд, должен производить минимальный перепад давления примерно от 1 до 3 фунтов на квадратный дюйм и не более чем на 5–7 фунтов на квадратный дюйм, в зависимости от области применения.

Разница в падении давления между всеми форсунками должна составлять 2 фунта на квадратный дюйм или меньше.Если разница между максимальным и самым низким показаниями превышает 3 фунта на кв. Дюйм, то форсунки загрязнены и их необходимо очистить или заменить.

Если вы не видите падения давления при подаче питания на форсунку, форсунка засорена или неисправна и требует замены. Если стрелка манометра подпрыгивает, форсунка заедает.

После очистки повторите тест, чтобы убедиться, что очистка помогла. Все форсунки должны показывать примерно одинаковую величину падения давления (разница менее 2 фунтов на квадратный дюйм) и не более 7 фунтов на квадратный дюйм при 100 импульсах в течение 5 миллисекунд.Если нет изменений в показаниях или падение превышает эти пределы, инжектор (и) необходимо заменить.

Сканирующий прибор топливной системы проверяет

Если у вас есть диагностический прибор, который может отображать данные системы OBD, поищите PID давления топлива. Сравните показания давления топлива со спецификациями, чтобы увидеть, находится ли оно в диапазоне или нет. Вы также можете сравнить показания давления диагностического прибора с фактическими показаниями на автомобиле с помощью манометра, чтобы увидеть, совпадают ли они. Если показания манометра выше, возможно, в автомобиле неисправен датчик давления топлива.Низкое значение давления топлива подтвердит слабый топливный насос, низкое напряжение на топливном насосе или негерметичный регулятор давления топлива, который не позволяет системе развивать и поддерживать нормальное давление топлива.

Вы также можете посмотреть значения долгосрочной корректировки топливоподачи (LTDT) и кратковременной корректировки топливоподачи (STFT), чтобы узнать, работает ли двигатель на обедненной смеси. Нормальный диапазон обычно составляет плюс-минус 8 или меньше. Значение STFT больше 8 или значение LTFT больше 10 говорят о том, что двигатель работает на обедненной смеси, возможно, из-за низкого давления топлива или слабого топливного насоса.Просто помните, что показания обедненной смеси также могут быть вызваны утечкой вакуума в двигателе и другими условиями.

Топливные насосы

также можно проверить с помощью диагностического прибора профессионального уровня, который может работать в двух направлениях. В меню диагностики диагностического прибора может быть опция для запуска самопроверки топливного насоса. Тест позволяет включить насос, чтобы проверить, работает ли он, и проверить работу насоса с регулируемой скоростью и импульсной модуляцией.

Вы также можете использовать любой диагностический прибор или считыватель кодов, чтобы извлечь коды неисправностей, связанные с топливом, из PCM.

Объем испытаний топливной системы

Подключив зонд низкого тока к проводу подачи напряжения топливного насоса, вы можете просмотреть форму кривой тока насоса на цифровом запоминающем осциллографе (DSO). Рисунок прицела покажет внутренний износ щеток и коллектора, который может не проявиться при традиционном испытании давлением или объемом.

Наблюдение за осциллограммой покажет, является ли потребляемая мощность насоса нормальным для данной области применения или является высокой или низкой, а также работает ли насос с нормальной скоростью или медленно.Такие проблемы, как плохое место на коммутаторе, короткое замыкание или разрыв якоря, также будут очевидны по форме сигнала.

«Хорошая» форма сигнала электрического топливного насоса, как правило, колеблется взад и вперед с относительной стабильностью и минимальными отклонениями между максимумами и минимумами. «Плохая» форма волны будет показывать большие или нерегулярные спады в модели с большими различиями между максимумами и минимумами.

Замена топливного насоса

Щелкните здесь, чтобы узнать, как заменить топливный насос

Топливный насос исправен, но двигатель не запускается

Если топливный насос работает и подает нормальное давление в двигатель, а двигатель имеет искру и компрессию, но не запускается, топливные форсунки, вероятно, не открываются.PCM использует триггерный сигнал от датчика положения коленчатого вала и / или датчика положения распределительного вала для подачи импульсов на форсунки. На форсунки должно поступать напряжение батареи при включении ключа, а схема драйвера PCM обеспечивает заземление для подачи питания на форсунки.

Первой проверкой будет проверка напряжения на форсунках при включении ключа. Нет напряжения? Проблема может заключаться в перегоревшем предохранителе цепи форсунки, неисправном реле питания топливной форсунки или неисправности в жгуте проводов форсунок.Предохранитель и реле форсунки обычно расположены в блоке реле или распределительном щите в моторном отсеке.

Если предохранитель в порядке, попробуйте заменить реле другим, чтобы проверить, подает ли оно напряжение на форсунки, чтобы двигатель запустился. Без изменений? Тогда PCM может не подавать импульсы на форсунки, или может быть закороченная форсунка, которая отбирает мощность из цепи, предотвращая открытие других форсунок.

СОВЕТ: Попробуйте отключать форсунки по очереди и провернуть двигатель, чтобы проверить, запустится ли он.Если двигатель запускается, когда конкретная форсунка была отключена, это закороченная форсунка, которую необходимо заменить.

СОВЕТ: Вы также можете измерить сопротивление каждой форсунки с помощью омметра. Отключите форсунку и измерьте сопротивление между двумя клеммами. Если сопротивление находится за пределами спецификации (высокое или низкое), замените форсунку.

Профессиональные техники используют инструмент, называемый индикатором NOID, для проверки импульсов инжектора. Инструмент обнаруживает цифровые сигналы в цепи и мигает светодиодом.Отсутствие вспышек в цепи форсунок при запуске двигателя говорит о том, что PCM не подает импульсы на форсунки. Однако в новых системах с непосредственным впрыском бензина (GDI) индикатор NOID не помогает.

Если форсунки работают, но двигатель все еще не запускается, возможно, в двигатель залито СЛИШКОМ МНОГО топлива (снимите свечу зажигания, чтобы проверить, влажная ли она). Дайте двигателю немного постоять, затем попробуйте снова или удерживайте педаль газа до упора при запуске двигателя, чтобы перевести PCM в режим «Clear Flood» при запуске двигателя.

ПРИМЕЧАНИЕ: Проблемы с запуском двигателя иногда являются результатом неправильной техники запуска со стороны водителя. На двигателе с впрыском топлива НЕ нажимайте и не качайте педаль газа при попытке запустить двигатель. Это просто переводит двигатель в режим Clear Flood, который временно прекращает подачу топлива в двигатель, что затрудняет его запуск. Просто проверните двигатель, не касаясь педали газа.

Щелкните здесь, чтобы загрузить или распечатать эту статью.

---

Другие статьи по впрыску топлива:

Электрические топливные насосы

Замените топливный насос

Устранение неисправностей топливных форсунок

Диагностика топливной системы: поиск наилучшего подхода

Диагностика безвозвратных электронных систем впрыска топлива

Плохой бензин может вызвать проблемы с производительностью

Обновление плохого газа

Показатели октанового числа топлива и рекомендации

Устранение неисправностей и очистка топливных форсунок

Топливные фильтры

Щелкните здесь, чтобы увидеть больше технических статей по автомобилестроению

Топливный насос Ссылки по теме:

Топливный насос University (Airtex)

Информация о продукте Топливный насос Bosch

Топливные насосы Carter

Топливные насосы Delphi Часто задаваемые вопросы (файл PDF).

Информация о топливном насосе Denso

Полезная информация о топливном насосе, которую вы можете скачать:

Неправильная диагностика топливного насоса (Airtex)

Советы по диагностике топливного насоса (топливные системы Carter)

Нужна информация из заводского руководства по обслуживанию вашего автомобиля?

Mitchell 1 DIY eautorepair manuals

Что такое реле топливного насоса? (с изображением)

Реле топливного насоса — это электрическое устройство, очень похожее на автомобильный предохранитель. Он направляет ток к электрическому топливному насосу и гарантирует, что часть получает достаточно энергии для правильной работы, но не слишком большой, чтобы повредить ее.Топливным насосам для работы требуется много энергии, и это могло бы вызвать перегрев системы электропроводки и насоса, если бы не реле.

Реле топливного насоса подает ток на электрический топливный насос.

В большинстве автомобилей реле топливного насоса находится под капотом автомобиля и прикреплено к брандмауэру.Это небольшая черная пластиковая коробка, в дно которой вставлен жгут проводов. Реле служит для контроля мощности, поступающей на топливный насос, активирует его при включении зажигания и выключает насос при выключении автомобиля. Можно услышать гудение топливного насоса, когда ключ зажигания впервые повернут в положение включения. Это обеспечивает топливом для запуска транспортного средства, и когда транспортное средство начинает работать, компьютер транспортного средства отправляет сигнал, и реле топливного насоса выключается.Топливный насос автомобиля теперь будет питаться от другого источника, обычно в блоке передачи давления масла.

Чтобы проверить реле в случае, если автомобиль не заводится, водители могут повернуть ключ в положение включения и прислушаться к гудению или гудению, исходящему из топливного бака автомобиля.Если заметного звука нет, проблема может быть в топливном насосе или реле. Проверить реле намного проще, чем менять бензонасос.

В большинстве автомобилей в одном месте будет два или более реле. Большинство из них одинаковы, и в руководстве по эксплуатации транспортного средства содержится информация о том, где они находятся.Водитель может отключить реле, чтобы проверить, не вызывает ли оно проблему. Если рядом есть еще одно реле, он может отключить его и воткнуть в него жгут проводов бензонасоса. Затем он должен повернуть ключ автомобиля в положение включения и снова прислушаться к звуку работающего насоса.

Если насос работает, пора покупать новое реле в магазине автозапчастей.Если насос по-прежнему не работает, водителю необходимо проверить топливный насос. Для этого потребуется снять топливный бак. При работе с топливом следует соблюдать осторожность и следить за тем, чтобы рабочая зона содержалась в чистоте, чтобы предотвратить несчастные случаи.

Что не так с указателем уровня топлива? Диагностика неисправного блока подачи топлива

Самая распространенная проблема, из-за которой датчик уровня топлива показывает неверные показания, — неисправный блок подачи топлива.Блок подачи топлива используется для измерения количества топлива в топливном баке и передачи информации об уровне топлива на датчик уровня топлива на приборной панели автомобиля. Это гарантирует, что водитель всегда будет в курсе уровня топлива, а также предупредит, когда в автомобиле заканчивается топливо, и когда нужно посетить заправочную станцию, прежде чем бак полностью опустеет. Если что-то происходит с блоком подачи топлива, датчик уровня топлива показывает это первым, поэтому давайте посмотрим, как они работают вместе.

Принцип работы узла подачи топлива

Блок подачи топлива, расположенный в бензобаке, для измерения уровня топлива в баке.Некоторые отправляющие устройства прикреплены к узлу топливного насоса, а другие являются автономными, но оба состоят из одних и тех же трех компонентов: поплавка, металлического стержня / рычага и переменного резистора. Эти три компонента работают вместе, чтобы измерить уровень топлива в автомобиле и передать информацию на газовый манометр.

Поплавок — Поплавок, который сделан из плавучего композитного материала или пены, плавает поверх топлива в баке.

Металлический стержень или рычаг — Поплавок соединен тонким металлическим стержнем с контактом внутри переменного резистора.

Переменный резистор — Резистор — это электрическое устройство, которое сопротивляется потоку электричества, а переменный резистор может регулировать величину возникающего напряжения сопротивления путем скольжения контакта (стеклоочистителя) по резистивному элементу. Стеклоочиститель соединен с указателем уровня топлива либо напрямую проводом, либо косвенно с электронным устройством, которое взаимодействует с указателем уровня топлива. В блоке подачи топлива переменный резистор получает питание через небольшую катушку от аккумуляторной батареи транспортного средства, которая используется в качестве базового сигнала.

Блок подачи топлива — это один из многих терминов, связанных с этой автозапчастью. Некоторые другие используемые термины включают в себя: передающий блок , блок передатчика топлива, передающий блок топливного бака, блок передатчика уровня топлива, блок передатчика уровня топлива, блок передатчика топливного насоса, передающий блок топливного насоса, блок передатчика датчика уровня топлива, блок передатчика датчика уровня топлива, и датчик уровня топлива. К счастью, эти имена взаимозаменяемы, потому что все они относятся к одной и той же части с функцией измерения уровня топлива в автомобиле.

Как устройство подачи топлива измеряет уровень топлива в баке

Поплавок в топливном баке будет перемещаться вверх или вниз в зависимости от уровня топлива. Металлический стержень поворачивается относительно поплавка, что приводит к перемещению стеклоочистителя внутри переменного резистора. Стеклоочиститель перемещается по полосе из резистивного материала, соединенной с землей на одном конце, и сила электрического тока от резистора определяется положением стеклоочистителя на землю. Стеклоочиститель отправляет электрический ток на датчик уровня топлива, который соответственно отображает уровень топлива на приборной панели автомобиля.

Топливные узлы работают по-разному в зависимости от производителя. Например, устройство подачи топлива Ford будет находиться дальше от земли при полном баке, в то время как устройство подачи топлива GM того же года будет ближе всего к земле при полном баке. Чтобы понять, как устройство подачи топлива вашего автомобиля определяет сопротивление, обратитесь к руководству по обслуживанию.

Когда топливный бак полностью заполнен, стеклоочиститель находится ближе всего к земле или дальше всего от земли на полосе из резистивного материала. Здесь либо наименьшее сопротивление, либо полное сопротивление соответственно.Когда в транспортном средстве почти закончилось топливо, стеклоочиститель снова находится либо ближе всего, либо дальше всего от земли, поскольку поплавок опирается на нижнюю часть хода металлических стержней. В зависимости от характеристик, указатель уровня топлива будет показывать полный или пустой, в зависимости от того, какое сопротивление он показывает как полный или пустой.

По мере того, как уровень топлива вместе с поплавком опускается в бак, металлический стержень, соединенный с поплавком, перемещает стеклоочиститель дальше или ближе к земле, что либо ограничивает, либо увеличивает количество электрического тока, подаваемого на датчик уровня топлива.Индикация уровня топлива опускается от полной в соответствии с изменением сопротивления.

Почему не работает указатель уровня топлива?

Хотя не все неисправные блоки подачи топлива действуют одинаково при поломке, то, как работает указатель уровня топлива, может дать нам некоторое представление о том, что сломано и что необходимо исправить. Вот некоторые признаки того, что блок подачи топлива неисправен, и некоторые предположения о том, как и почему отказал блок подачи топлива.

1. Показания манометра пустого топлива при полном баке

Указатель уровня топлива, который показывает только пустой, может быть вызван тем, что поплавок отделяется от рычага, что приводит к полной остановке остальных компонентов в блоке подачи топлива.В некоторых случаях неисправный резистор также может привести к тому, что манометр будет пустым, полностью ограничив сигнал. Корродированные провода, особенно в случае блока подачи топлива, расположенного на топливном насосе, могут останавливать напряжение либо от источника, либо до указателя уровня топлива.

2. Датчик уровня топлива залипает полностью

Указатель уровня топлива, показывающий только полный уровень, может быть вызван неисправностью резистора указателя уровня топлива, который постоянно передает полное напряжение на указатель уровня топлива. Блок подачи топлива постоянно находится в движении, когда транспортное средство регулярно использует топливо, что вызывает постоянное движение стеклоочистителя в переменном резисторе.Со временем это может изнашивать полоску резистивного материала, создавая разрыв цепи. Другой проблемой может быть неисправность проводки от блока подачи топлива к датчику уровня топлива, вызывающая короткое замыкание, или плохой провод заземления к клемме заземления. Неисправный указатель уровня топлива, хотя и редко, тоже может быть проблемой.

3. Уровень топлива колеблется между пустым и полным

Показания указателя уровня топлива колеблются между пустым и полным, возможно, из-за механической неисправности. Поплавковый рычаг блока подачи топлива может «застревать» на определенных уровнях и возвращаться на место естественным образом или с помощью движения транспортного средства.Как только поплавок возвращается на место, указатель уровня топлива снова становится точным. Это событие часто может быть воспроизведено, давая больше доказательств механического отказа. В некоторых случаях неисправный датчик уровня топлива также может быть проблемой.

Можете ли вы сломать двигатель, если у вас пустой бензобак?

Неработающий указатель уровня топлива может сделать автомобиль непригодным для движения, но незнание уровня топлива может привести к тому, что в автомобиле закончится топливо. Прогулка до заправки за топливом не идеальна, но и отсутствие бензина плохо сказывается на машине.

Топливный насос использует топливо для смазки и охлаждения. Когда топливо закончится, топливный насос перегреется и выйдет из строя. Если в автомобиле постоянно заканчивается топливо, постоянное повреждение топливного насоса приведет к его выходу из строя.

Если автомобиль постоянно работает на низком уровне топлива, потенциальный мусор со дна топливного бака может засорить сетчатый фильтр топливного насоса или обойти фильтр и засорить другие компоненты топливной системы, такие как топливопроводы и топливные форсунки.Забитая топливная система может не только вызвать проблемы с производительностью, но и стать проблемой для долговечности других дорогих автозапчастей или самого двигателя.

В то время как неисправный указатель уровня топлива может иметь низкий приоритет для большинства домашних мастеров, полезно всегда заправлять бак полным и всегда знать уровень топлива — будь то ради водителя или транспортного средства.

Как отремонтировать указатель уровня топлива или узел подачи топлива

Если в вашем автомобиле возникают какие-либо проблемы, указанные выше, можно провести тесты, чтобы подтвердить, что проблема связана с отправителем топлива.Мы рекомендовали провести все тесты, прежде чем садиться в бензобак и заменять передающий блок, который все еще может работать. Иногда решение может быть таким же простым, как замена предохранителя комбинации приборов.

Для получения дополнительной информации о том, как исправить неработающий датчик уровня топлива, ознакомьтесь со статьей нашего центра ресурсов о том, как проверить и заменить датчик уровня топлива и отправляющий блок.

Устройство подачи топлива может поставляться отдельно от вашего нового топливного насоса в коробке. См. Ниже, как установить.

Mercedes-Benz W211 Тестирование топливного насоса (2003-2009) E320

В современных автомобилях «Мерседес-Бенц» топливный насос электрический, расположен внутри седельного топливного бака. Топливный насос создает положительное давление в топливных магистралях, подталкивая бензин к топливной рампе, где DME управляет потоком в двигатель через запрограммированную карту впрыска топлива. Топливные насосы в баке имеют много преимуществ. Топливо погружено в топливо, сохраняя его прохладным, предотвращая образование паров и электрические проблемы.Топливный насос подает постоянный поток бензина к регулятору давления топлива, расположенному в левой части топливного бака. Затем топливо поступает в топливную рампу с регулируемым давлением и объемом.

Неисправный топливный насос может стать причиной плохой работы двигателя и серьезных проблем с запуском. Когда они полностью выходят из строя, вы можете остаться с двигателем, который не запускается. Если вы подозреваете, что ваш топливный насос вышел из строя, вы можете подтвердить, что топливный насос получает правильное напряжение по команде включения от реле топливного насоса с помощью цифрового вольт-омметра (DVOM).Если правильное напряжение присутствует, но насос не включается, вероятно, он неисправен. Используйте DVOM вместе со схемой подключения, чтобы определить правильные клеммы для тестирования. Вы можете получить доступ к клеммам под подушкой заднего сиденья, под съемной панелью.

Топливный насос расположен с правой стороны (со стороны пассажира) топливного бака. Под подушкой пассажирского сиденья находится панель доступа. Несмотря на то, что топливный насос расположен с правой стороны топливного бака, электрический разъем находится с левой стороны, под панелью доступа к топливному фильтру.

Помните, что ваш автомобиль, возможно, уже обслуживался ранее, и детали были заменены на крепежные детали другого размера, используемые при замене. Размеры гаек и болтов, которые мы даем, могут отличаться от того, что у вас есть, поэтому будьте готовы к использованию головок и гаечных ключей другого размера.

Защищайте глаза, руки и тело от жидкостей, пыли и мусора при работе с автомобилем. Если вы работаете с электрической системой, отключите аккумулятор перед началом работы. Всегда собирайте жидкости в соответствующие контейнеры и утилизируйте жидкие отходы надлежащим образом.По возможности утилизируйте детали, упаковку и жидкости. Никогда не работайте на своем автомобиле, если вы чувствуете, что задача выходит за рамки ваших возможностей.

Наш автомобиль может незначительно отличаться от вашего, поскольку модели меняются и развиваются по мере взросления. Если что-то кажется другим, дайте нам знать и поделитесь своей информацией, чтобы помочь другим пользователям. У вас есть вопросы или вы хотите добавить к статье? Оставьте комментарий ниже. Оставляя комментарий, пожалуйста, оставьте информацию о вашем автомобиле.

Снимите кожух двигателя над топливными форсунками.См. Нашу техническую статью о снятии кожухов двигателя.

Рисунок 1	Испытание под давлением: Найдите порт для испытания давления топлива с правой стороны топливной рампы (красная стрелка). Большое изображение | Очень большое изображение
Рисунок 2	Испытание под давлением: Снимите крышку отверстия для проверки топлива (красная стрелка). Большое изображение | Очень большое изображение
Рисунок 3	Испытание под давлением: Подсоедините манометр для проверки давления топлива к контрольному отверстию (красная стрелка). Затем запустите или попытайтесь запустить двигатель. Давление топлива должно составлять 3,7: 4,2 бар при работающем двигателе или при его проворачивании. Как только вы проверите давление, заправьте топливную систему, повернув ключ или запустив топливный насос. Обратите внимание на давление топлива.Затем дайте топливной системе постоять под давлением в течение 30 минут. Он должен выдерживать минимум 2,5 бара. Большое изображение | Очень большое изображение
Рисунок 4	Электрические испытания: Начните с левой подушки сиденья. Перед подушкой находится небольшой пластиковый рычаг освобождения. Потяните рычаг вверх, чтобы освободить защелку подушки сиденья. Большое изображение | Очень большое изображение
Рисунок 5	Электрические испытания: Откиньте подушку сиденья вперед.Показана левая сторона. Повторите этот шаг для правой стороны. Большое изображение | Очень большое изображение
Рисунок 6	Электрическое испытание: Сложив подушку сиденья вперед, удалите коврик из-под сиденья. Потяните за угол, чтобы отсоединить зажим (красная стрелка). Показана левая сторона. Повторите этот шаг для правой стороны. Большое изображение | Очень большое изображение
Рисунок 7	Электрическое испытание: Отделите ковер от тела и удерживайте его в стороне.Моя подперта держателем руля (красная стрелка). Хотя топливный насос находится с правой стороны топливного бака, электрический разъем находится с левой стороны (зеленая стрелка). Большое изображение | Очень большое изображение
Рисунок 8	Электрическое испытание: Снимите шесть фиксаторов крышки доступа 8 мм (красные стрелки). Затем поднимите крышку доступа и снимите ее (вставка). Большое изображение | Очень большое изображение
Рисунок 9	Электрическое испытание: Отсоедините электрический разъем топливного насоса, нажав на фиксирующую лапку и одновременно отсоединив разъем от модуля топливного насоса. Большое изображение | Очень большое изображение
Рисунок 10	Электрические испытания: Подключите DVOM к клеммам топливного насоса.Это два терминала на моем автомобиле. Красная стрелка указывает на положительный вывод аккумуляторной батареи в насос. Желтая стрелка указывает на отрицательную клемму аккумулятора к насосу. Вы будете проверять напряжение на больших проводах разъема. Включите ключ. DVOM должен считывать напряжение батареи (около 12 вольт). Если напряжение отсутствует, проверьте реле и предохранитель топливного насоса. Когда ключ находится в положении ON, топливный насос будет получать напряжение в течение трех-пяти секунд для заполнения системы (если двигатель не запускается). Большое изображение | Очень большое изображение
Рисунок 11	Электрическое тестирование: Я предлагаю нагрузочное тестирование с использованием тестовой лампы и DVOM. Подключите DVOM к клеммам электрического разъема топливного насоса и снимите показания, он должен показывать напряжение батареи, когда ключ включен. Затем подключите контрольную лампу в виде лампы накаливания к заземлению батареи и прикоснитесь кончиком пробного датчика к положительному проводу, который вы проверяете с помощью DVOM.Ваше чтение должно оставаться стабильным. Допускается максимальное падение напряжения на 0,5 В. Что-нибудь большее — проблема. На этом фото напряжение стабильно. Если у вас нет напряжения на насосе, см. Следующие шаги для проверки работы реле. Большое изображение | Очень большое изображение
Рисунок 12	Электрические испытания: Работая с левой стороны багажника, поверните ручки (красная стрелка) на 90 градусов против часовой стрелки.Затем откройте дверцу доступа. Большое изображение | Очень большое изображение
Рисунок 13	Электрическое испытание: Снимите дверь с обшивки ковра. Большое изображение | Очень большое изображение
Рисунок 14	Электрические испытания: Рядом с местом крепления CD-чейнджера или CD-чейнджера находится задняя электронная панель.Снимите пластиковую крышку (красная стрелка), потянув за нее. Большое изображение | Очень большое изображение
Рисунок 15	Электрическое тестирование: Теперь у вас есть доступ к предохранителю топливного насоса (желтая стрелка) и реле топливного насоса (зеленая стрелка). Сначала убедитесь, что реле находится под напряжением, когда ключ находится в рабочем положении. Вы также можете выскочить из реле топливного насоса (чтобы обойти его) для проверки.В этой технической статье использовался седан E320 4MATIC 2004 года с 6-цилиндровым двигателем. Положение реле топливного насоса может различаться в зависимости от года выпуска и модели. Дважды проверьте расположение реле топливного насоса с последней информацией о ремонте Mercedes Benz. (Примечание * — если у кого-то есть W211 E55 AMG, это не реле топливного насоса, это реле насоса охлаждения теплообменника.) Снимите воспроизведение топливного насоса. Подключите перемычку с предохранителем между клеммами, указанными красными стрелками. На фото-вставке видна установленная перемычка.Это активирует ваш топливный насос. Проверьте напряжение на топливном насосе, как делали ранее. Должно присутствовать напряжение аккумулятора. Также можно проверить схему реле с помощью цифрового мультиметра (ДВОМ). Подключите черный провод DVOM к отрицательному полюсу батареи, а другим проводом проверьте клеммы. Используйте следующий список, чтобы сверить свои показания напряжения. Имейте в виду, что цвета и расположение проводов могут различаться в зависимости от года выпуска и двигателя. То, что вы видите ниже, от моего седана E320 4MATIC 2004 года с 6-цилиндровым двигателем.Остальные показания должны быть аналогичными. Красная стрелка: Клемма 30 — постоянный плюс аккумулятора Фиолетовая стрелка: Клемма 86: переключаемый плюс аккумуляторной батареи, присутствует, когда ключ находится в положении ВКЛ. Синяя стрелка: Клемма 85: Управление реле DME, близкое к нулю, когда DME включает реле Красный стрелка: Клемма 87 — Питание к топливному насосу, плюс АКБ при срабатывании реле Большое изображение | Очень большое изображение

Проблемы блока управления топливным насосом BMW | Модуль EKPS

В этом руководстве вы узнаете о проблемах топливного насоса и модуле топливного насоса, известном как модуль EKPS.

Мы рассмотрим, как устранить неполадки модуля EKPS с помощью диагностического сканера BMW. Вы узнаете, что такое модуль EKPS, какие системы он охватывает и как читать / очищать коды из модуля EKPS.

Что такое модуль BMW EKPS?

Электронный блок управления топливным насосом (EKPS | EKP) управляет топливным насосом.

Блок управления EKPS — это не тот же компонент, что и топливный насос. Блок EKPS обычно устанавливается в багажнике (боковая стенка) или под задним сиденьем, а топливный насос устанавливается сверху топливного бака.

Система управления двигателем отправляет запрос на топливо, необходимое на данный момент, в модуль управления EKPS. Модуль управления EKPS преобразует этот запрос в соответствующую частоту вращения двигателя для топливного насоса в топливном баке. Затем модуль управления EKPS включает топливный насос в соответствии с частотой вращения двигателя. — Документ TIS 16 02 03036

При замене модуля EKPS требуется, чтобы новый модуль EKPS был запрограммирован (закодирован) на автомобиль.

Многие владельцы BMW смогли успешно заменить модуль EKPS на использованный модуль без необходимости его программирования , если использованный модуль EKPS от аналогичной модели и двигателя BMW.

Симптомы

Список возможных симптомов, которые вы можете заметить при выходе из строя модуля EKPS или одного из его компонентов.

• Предупреждающее сообщение на экране iDrive
  • Низкая подача топлива
  • Неисправность топливного насоса
  • Неисправность двигателя! Пониженная мощность!
• Двигатель проворачивается, но не заводится
• Напряжение топливного насоса слишком низкое
• Двигатель заводится, потом трясется
• Колебания при резком разгоне
• Пропуски зажигания и разбрызгивание двигателя
• BMW не работает

В некоторых случаях двигатель может запуститься, но затем он отключится.Выждав несколько минут, вы часто сможете перезапустить двигатель.

Как диагностировать модуль EKPS

Если у вас возникли проблемы, хорошей отправной точкой является считывание кодов неисправностей из модуля EKPS.

Для чтения и удаления кодов из модуля топливного насоса вам понадобится сканер BMW.

Если какой-либо код ПРИСУТСТВУЕТ, его необходимо адресовать. Если коды находятся в состоянии СОХРАНЕН / ПРОШЛО, их можно стереть.

Процедура

1. Подключите сканер OBD-II к диагностическому порту под приборной панелью.
2. Включить зажигание, двигатель не запускать.
3. Включите сканер и выберите шасси BMW. Затем выберите меню Control Units.
4. Выберите «Привод», затем «Управление топливным насосом EKPS».
5. После входа в модуль EKPS вы сможете делать следующее.
   • Чтение кодов из модуля EKPS
   • Очистить коды от модуля EKPS
   • Выполнение адаптации, активации, тестирования

Общие проблемы

Неисправный блок управления EKPS, неисправные топливные насосы или негерметичные форсунки могут демонстрировать аналогичные симптомы.Правильная диагностика может быть проблемой даже для опытных специалистов BMW.

• Модуль EKPS — Модуль EKPS может не вызывать проблем с запуском или вызывать проблемы при резком ускорении. Обновление программного обеспечения иногда может решить определенные проблемы модуля EKPS. Если обновление программного обеспечения не решает проблему, может потребоваться замена модуля EKPS.
• Топливные насосы — Автомобили BMW имеют два топливных насоса. Топливный насос низкого давления (ТНД) и топливный насос высокого давления (ТНВД).Любой из них может не помешать вашему BMW смотреть или вызвать появление сообщений об ошибках низкого давления. Если у вас возникли проблемы, при которых автомобиль будет работать неровно, а обороты двигателя не будут превышать 2000, проблема может быть в одном из топливных насосов.
• Негерметичные форсунки — Одна негерметичная топливная форсунка может вызывать те же симптомы и даже вызывать коды неисправностей в модуле EKPS. Выполните тесты топливных форсунок, чтобы убедиться, что неисправная форсунка не является виноватой.

Адаптация

Это список активаций, которые вы можете выполнить через модуль EKPS.

• Сброс блока управления EKPS
• Активировать топливный насос

СОВЕТ ! Ваш сканер должен быть в состоянии выполнять двунаправленные тесты для выполнения этих адаптаций и активации датчиков или модулей.

Данные в реальном времени

В модуле EKPS вы можете отображать данные в реальном времени с различных датчиков, которые обмениваются данными с модулем EKPS.

• Фактическая частота вращения топливного насоса Единица измерения об / мин
• Заданное значение подачи по шине CAN от двигателя Единица л / ч
• Указанная подача топливного насоса Агрегат л / ч
• Частота вращения указанная, топливный насос Агрегат об / мин
• Ток на топливном насосе (А)
• Напряжение на топливном насосе, вывод 15, вывод 30 (Вольт)

Коды ошибок

В модуле BMW EKPS можно сохранить сотни кодов неисправностей.Ниже приведены несколько примеров кодов, хранящихся в модуле BMW EKPS.

• 481B01 Управляющее напряжение EKPS слишком низкое
• 6292 EKPS — Низкое управляющее напряжение
• 6291 6293 — слишком высокий управляющий ток
• 0029DC — Низкое давление в системе высокого давления
• 0029F3 — Датчик давления топлива, электрический (Также может быть вызван неисправным датчиком давления топлива.)
• 002B2C — Топливная система высокого давления, давление топлива
• 0029DC — Топливо высокого давления, правдоподобие, холодный запуск
• 29F2 — Топливная система высокого давления DME, давление топлива.
• 29F1 — DME (система управления бензиновым двигателем) Давление топлива, достоверность
• 2AAE — Топливный насос прерывистый

Диагностический сканер, способный считывать, очищать и выполнять двунаправленные тесты автомобилей BMW.

Вы, , должны подтвердить , что сканер, который вы используете, поддерживает вашу модель BMW и год выпуска.
