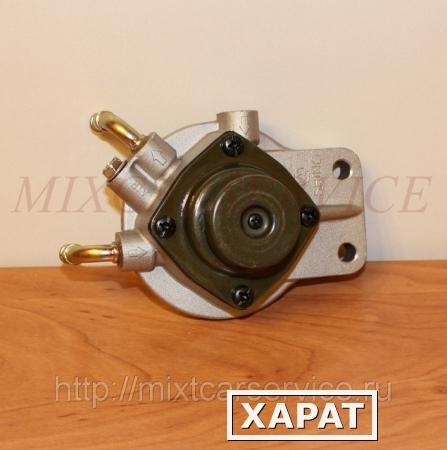

Ручной насос подкачки дизельного топлива

Ручной насос необходим в автомобиле в помощь топливному, для улучшения подачи горючего в двигатель. При длительном простое механизмов, ручной насос подкачки дизельного топлива наполняет полости с высоким давлением, что обеспечивает бесперебойную подачу топлива.

Каким образом работает ручной насос

Создаваемое разряжение при поднятой ручке насоса, открывает клапан, всасывая горючее, клапан направляет его на поршень. Повышающееся давление во время обратного хода, закрывает клапан, а горючее направляется к фильтру благодаря нагнетательному клапану. При особо затруднённом пуске двигателя, необходимо проверить наличие дизельного горючего в баке, для этого используют насос ручной подкачки дизельного топлива. А также этот аппарат используют если в систему попал воздух и нарушена подача топлива и так до момента полного выхода воздуха из сливной трубки.

 Подкачка прекращается после того, как начнёт идти чистое горючее без воздуха. Если же после этого не улучшается работа двигателя, остаются перебои, нужно на топливном насосе открыть пробку для удаления воздуха и ручным насосом подкачки дизельного топлива вновь прокачать всю систему.

Аппарат способен всасывать на сухую, сначала он прокучивает воздух, потом при помощи уже созданного вакуума закачивает дизель в двигатель. С подобной задачей может справиться только насос низкого давления. Поскольку применение насоса высокого давления при подобной проблеме не только не эффективно, но и бесполезно. При проникновении воздуха в двигатель он создаст быструю подачу горючего. Но подобное обстоятельство не решит проблемы с необходимой предварительной прокачкой и удалением воздушной пробки, созданной в двигателе.

Таким образом, единственно верным решением будет применить низкочастотный ручной насос подкачки дизеля. На некоторых дизельных автомобилях отсутствие подкачивающего насоса на топливной магистрали создаёт определённое разряжение, поэтому воздух подсасывается в двигатель.

Из-за разряжения и созданной неплотности дизельного горючего, при забитости топливного фильтра или некачественном подмёрзшем топливе, подобный эффект усиливается.

Как выбрать насос ручной прокачки дизельного топлива

На дизельном двигателе при комплектации топливного фильтра в основном применяются два вида подкачивающих аппаратов горючего. Главное отличие которых в диаметрах штуцеров. В каждой из комплектаций может быть оснащение датчиком воды, который заведён на индикатор. Оснащение комплектации изменяется в зависимости от региона и выбранного дизельного двигателя. При комплектации дизельного двигателя по первому типу, прямо в топливный бачок направляют обратку.

Работа клапана настроена автоматически, поэтому он или направляет обратное движение горючего в бак, или через топливный фильтр в насос высокого давления, используя малый круг обратки.

Дизельное горючее находится в постоянно необходимой температуре благодаря автоматизации работы клапана. При подобном движении топлива естественным путём топливный фильтр невозможно разморозить, но возможно поддержать оптимальную работу двигателя при сильных морозах. Хотя при возникновении неисправности в клапане, это проблематично. В основном подобные топливные фильтры устанавливают для работы автомобиля в холодных регионах с низкими температурами погоды.

В период экономического преобразования дизельных автомобилей, насос заменили кнопкой, которая устанавливалась на крышку фильтра горючего. При нажатии на кнопку, воздух выгонялся из системы, а после наполнялось горючее. Затем сделали своеобразную грушу из резиновых материалов, врезанную в топливную магистраль. При сильных морозах это устройство теряло свою эластичность, становилось твёрдым, что делало невозможным выполнение подкачки горючего в насос и непосредственно в саму двигательную систему.

Именно поэтому в дальнейшем конструкторы отказались от применения эластичной груши в качестве аппарата подкачки дизеля. В основном применяются грушевидной формы насосы из эластичного материала с прямым входом или с загнутым. Для того чтобы понять держит ли клапан и не попустит ли воздух или обратно горючее, можно попробовать продуть, если в обратную сторону не продувается, значит, исправен.

Если статья была Вам полезна, можете поделиться материалом в социальных сетях:

Установка топливо подкачивающего насоса

Преимущества установки подкачивающего насоса на дизель

Если вернуться к основной теме, подкачивающий  насос на дизель во многих случаях является электрическим. Такой насос становится важным элементом в системе питания, так как позволяет не только быстро и эффективно подать дизтопливо к ТНВД, но и пропустить солярку через фильтры.

Также наличие подкачивающего насоса позволяет добиться стабильной работы дизельного двигателя во всех режимах и на любых оборотах, то есть исключается нехватка топлива под нагрузками. Еще отметим, что многие владельцы дизельных авто, которые штатно не имеют дополнительного насоса, принимают решение установить его самостоятельно.

Данная необходимость может быть продиктована разными причинами, начиная с незначительного завоздушивания системы питания после стоянки и заканчивая стремлением облегчить пуск дизельного двигателя. Насос можно поставить как в топливный бак, так и интегрировать на определенных участках топливных магистралей подачи дизтоплива уже после бака.

Как правило, после установки владельцы отмечают, что дизель легче заводится (нужно сделать меньшее количество оборотов стартером). Также отмечается более стабильная работа ДВС на разных режимах (переходные режимы, ХХ, работа под нагрузкой). В некоторых случаях возможен и прирост мощности, так как горючее стабильно подается к ТНВД даже на высоких оборотах.

Устройство подкачивающего насоса и различные типы ТННД

Если говорить о конструкции,  топливный насос низкого давления имеет следующие составные элементы:

  1. Приводной вал
  2. Ротор с лопастями
  3. Статор
  4. Диск распределения
  5. Приводную шестерню-регулятор
  6. Соединительные муфты

Принцип действия заключается в том, что сначала начинает двигаться ротор, в результате его лопасти приближаются к статору.

В результате под воздействием центробежной силы создаются «камеры» и определенное напряжение. Затем из камер горючее поступает к ТНВД. Для подачи топлива в диске распределения выполнены каналы. Если давление превышает норму, часть горючего перенаправляется на редукционный клапан.

С учетом того, что подкачивающий насос и насос высоко давления связаны, для  того, чтобы поддерживать необходимые условия, имеется топливный сливной дроссель. Указанный дроссель представляет собой жиклер, который вкручен в ТНВД.

Данное решение позволяет поддерживать нужные условия в камерах, при этом учитывается зависимость от  той скорости, с которой движется приводной вал. Подобная схема хорошо подходит для дизельных моторов, при этом существуют и другие виды подкачивающих насосов.

Разновидности топливных насосов низкого давления

Начнем с того, что топливный насос низкого давления установлен на любом автомобиле, бензиновом (карбюратор, инжектор), так и на многих дизельных, но не на всех.

Данное устройство «вытягивает» горючее из топливного бака, после чего топливо проходит через фильтры, попадает в дозирующие системы и подается в двигатель.

При этом подкачивающие насосы бывают механическими и электрическими. На бензиновых карбюраторных ДВС стоит механический насос, на инжекторных моторах  подкачивающий топливный насос электрический. Однако если в бензиновых аналогах независимо от типа мотора такой насос является основным, в дизельных двигателях подкачивающий насос подает топливо на ТНВД.

Механический подкачивающий насос, как правило, ставится на блок цилиндров. В действие такое устройство приводит сам двигатель. Если просто, во время вращения мотора происходит нажатие на специальный кулачок насоса, в результате устройство начинает закачивать горючее в карбюратор. Также механический насос имеет специальный рычаг, что позволяет вручную прокачать бензин перед запуском двигателя.

Электрический подкачивающий насос стал необходимостью после того, как появились инжекторные двигатели. Дело в том, что для нормальной работы инжектора топливо должно подаваться на форсунки под более высоким давлением по сравнению с карбюраторными ДВС.

Естественно, слабый по производительности механический насос не способен справиться с такой задачей.  Ему на смену пришел электробензонасос. Такой насос фактически представляет собой электродвигатель и насосную камеру, которые объединены в общем в корпусе. Нагнетатель расположен прямо в бензобаке и погружен в топливо. Также в корпус насоса интегрирован датчик уровня топлива и специальная сетка-фильтр для очистки горючего.

Такое решение имеет целый ряд преимуществ, так как устройство более производительное, а также не перегревается от избытков тепла в подкапотном пространстве. Также перед запуском двигателя нет необходимости подкачивать топливо вручную, так как после поворота ключа зажигания подкачивающий насос начинает сразу работать, поднимая давление в системе питания.

Еще следует отметить, что в схеме с электрическим насосом топливо постоянно движется по магистралям, что позволяет поддерживать нормальную температуру горючего и избежать перегрева.

Топливоподкачивающий насос однократного действия

Топливоподкачивающий насос однократного действия состоит из корпуса, в котором размещены шток, поршень и клапана.

На входе и выходе топлива в корпусе в корпусе насоса установлены впускной 5 и выпускной 1 клапаны с пружинами. Привод  насоса осуществляется от эксцентрика  3 кулачкового вала ТНВД. Усилие через толкатель передается на привод поршня топливоподкачивающего насоса. Обратный ход поршня осуществляется под действием пружины 6. Принцип работы такого насоса заключается в следующем. При сбегании эксцентрика 3 с толкателя 2 давление на поршень 4 со стороны толкателя пропадает и под действием пружины 6 поршень перемещается вверх. Впускной клапан 5 при этом закрывается, а выпускной 1 открывается и топливо поступает к ТНВД. При набегании эксцентрика 3 кулачкового вала на шток 2 поршень 4 движется вниз. Топливо находящееся под давлением открывает впускной клапан 5 и поступает через прорези в поршне в полость, находящуюся над поршнем.

Подкачивающий топливный насос для дизеля. Устройство и принцип работы

Подкачивающий насос трактора подает топливо из бака в топливный насос под давлением. Это необходимо для преодоления гидравлического сопротивления фильтра и трубопроводов, а также создания постоянного избыточного давления в головке топливного насоса.

Устройство подкачивающего насоса

Насос состоит из:

  • корпуса,
  • поршня с пружиной,
  • толкателя с пружиной,
  • стержня,
  • толкателя с направляющей втулкой,
  • впускного клапана и нагнетательного клапана.

Стержень толкателя вместе с втулкой представляет собой прецизионную пару, которая предотвращает перетекание топлива из подпоршневого пространства подкачивающего насоса в корпус топливного насоса.

1 — рукоятка; 2 — крышка; 3 — шток; 4 — цилиндр; 5 и 8 — поршни; 6 — впускной клапан; 7 — корпус; 9 и 13 — пружины; 10 — направляющая втулка; 11 — стержень; 12 — толкатель; 14 — нагнетательный клапан.

Принцип работы

  • При неработающем подкачивающем насосе впускной и нагнетательный клапаны закрыты, а надпоршневое и подпоршневое пространство заполнено топливом.
  • При вращении кулачкового вала топливного насоса толкатель и поршень под действием эксцентрика вала и пружин совершают возвратно-поступательное движение.
  • Когда выступ эксцентрика отходит от толкателя, поршень и толкатель под действием пружин движутся в сторону кулачкового вала. При этом в подпоршневом пространстве создается давление, а в надпоршневом — разрежение. Нагнетательный клапан закрывается, а впускной открывается, и топливо из впускного канала, А поступает в надпоршневое пространство, а из подпоршневого выжимается по каналу Б в топливный фильтр и далее в головку топливного насоса.
  • Когда выступ эксцентрика набегает на толкатель, последний с помощью стержня перемещает поршень, сжимая пружину. В надпоршневом пространстве создается давление, а в подпоршневом — разрежение. Впускной клапан закрывается, а нагнетательный клапан открывается, и топливо перетекает из надпоршневого пространства в подпоршневое. Таким образом, топливо подается к топливному насосу при движении поршня в сторону эксцентрика под действием пружины, а при движении поршня под действием эксцентрика оно перетекает из надпоршневого пространства в подпоршневое. При последующих ходах поршня процесс повторяется в той же последовательности.
  • При повышении давления в нагнетательном канале Б (например, при уменьшении расхода топлива топливным насосом или засорении топливного фильтра) пружина, перемещая поршень не может преодолеть сопротивление топлива, и поршень останавливается.
  • Положение поршня в этом случае зависит от расхода топлива. Чем меньше расход топлива, тем выше давление в нагнетательном канале, тем раньше останавливается поршень и тем меньше его рабочий ход.
  • При меньшем рабочем ходе поршня меньше топлива подается в нагнетательный канал. Поэтому даже при малом расходе топлива давление в нагнетательном канале не поднимается выше определенного.
  • Так автоматически ограничивается максимальное давление топлива, которое подается подкачивающим насосом в систему. Это следует учитывать в эксплуатации.
  • При несвоевременной замене фильтра тонкой очистки топлива, его подача в систему становится недостаточной, и дизель теряет мощность.

Если фильтрующий элемент засорится настолько, что его гидравлическое сопротивление станет больше усилия пружины, то подача топлива прекратится совсем, и дизель остановится.

а — нагнетание топлива в систему; б — перетекание топлива; в — прекращение подачи топлива; 15 — эксцентрик.

Ручной подкачивающий насос

Для заполнения топливной системы топливом при неработающем дизеле и удаления из нее воздуха на подкачивающем насосе устанавливается ручной подкачивающий насос также поршневого типа.

Он состоит из:

  • цилиндра, ввернутого в корпус над впускным клапаном
  • основного подкачивающего насоса
  • поршня со штоком
  • рукояткой, навернутой на крышку цилиндра.

В работе этого насоса используются впускной и нагнетательный клапаны основного подкачивающего насоса.

  • Перед заполнением системы топливом необходимо:
  1. открыть вентиль на фильтре тонкой очистки
  2. отвернуть рукоятку с крышки цилиндра насоса
  3. перемещая рукояткой поршень в цилиндре, нагнетать топливо в систему до появления из сливной трубки струи топлива без пузырьков воздуха.

После прокачивания системы вентиль на фильтре необходимо закрыть, а рукоятку поршня ручного насоса навернуть на крышку цилиндра.



Топливоподкачивающий насос низкого давления системы питания дизеля.


Устройства и приборы низкого давления



Топливоподкачивающий насос

Топливоподкачивающий насос низкого давления (рис. 1) служит для подачи топлива из топливного бака к насосу высокого давления (ТНВД). Он приводится в действие от эксцентрика кулачкового вала насоса высокого давления.

Насос имеет поршень 19, который приводится в движение через роликовый толкатель 3, состоящий из ролика 2, штока 5 и пружины 4, прижимающей толкатель к эксцентрику 21.

При движении поршня 19 вниз над ним образуется разрежение, под действием которого открывается впускной клапан 13, и топливо заполняет надпоршневое пространство (полость А). Выпускной клапан 15 при этом закрыт, прижатый пружиной 16 к своему седлу.
При движении поршня вверх давление топлива над ним возрастает, впускной клапан при этом закрывается, а выпускной открывается, и топливо поступает к выпускному штуцеру 17, а также по перепускному каналу 22 в полость Б под поршнем.
При следующем ходе (движение поршня вниз) топливо вытесняется к выпускному штуцеру и далее к фильтру тонкой очистки.

Так как полость Б через канал 22 постоянно связана с последующей магистралью низкого давления, то при малых расходах топлива поршень 19, поджимаемый топливом из полости Б, совершает неполные ходы, а шток 5 при этом частично работает вхолостую.
В результате в перепускном канале 22 и последующей магистрали достигается постоянное давление топлива, которое обеспечивается пружиной 18.

Топливо, просочившееся между штоком 5 и его направляющей втулкой 20, поступает обратно в полость впускного клапана 13 через дренажный канал 6.

На корпусе насоса низкого давления установлен насос ручной подкачки топлива, который служит для заполнения системы питания топливом и удаления из нее воздуха после длительной стоянки автомобиля. Он состоит из цилиндра 11, поршня 8 со штоком 9 и рукоятки 10.



Для ручной подкачки топлива отвертывают рукоятку 10 с резьбового хвостовика 23 и, действуя ею как штоком в обычном поршневом насосе, нагнетают в магистраль топливо и удаляют из нее воздух. После окончания ручной подкачки рукоятку 10 навертывают на хвостовик 23 до плотного прилегания поршня к прокладке 12, чтобы не допустить подсоса воздуха в систему питания через насос ручной подкачки.

Топливоподкачивающий насос двигателей КамАЗ-740 (рис. 2) имеет такой же принцип действия, как и насосы двигателей марки «ЯМЗ».
При опускании толкателя 1 поршень 2 под действием пружины 3 движется вниз.
При этом в полости А создается разрежение и впускной клапан 4, сжимая пружину, перепускает топливо в эту полость из топливопровода от фильтра грубой очистки. Одновременно топливо, находящееся в полости Б вытесняется к топливному насосу высокого давления.

При движении поршня 2 вверх под давлением поступившего топлива закрывается впускной клапан 4 и открывается выпускной клапан 6. Топливо из полости А через этот клапан и перепускной канал поступает в полость Б, а при последующем перемещении поршня 2 вниз цикл работы насоса повторяется.

К фланцу топливоподкачивающего насоса крепится насос ручной подкачки топлива.

***

Топливный насос высокого давления — ТНВД


Главная страница


Дистанционное образование

Специальности

Учебные дисциплины

Олимпиады и тесты

Подкачивающий насос дизельного двигателя: назначение, устройство, особенности

На пути дизельного топлива возникает довольно большое давление. Это связано с прохождением топлива через фильтры и различные элементы топливной системы, которые необходимы для обеспечения работы двигателя с заданными параметрами. При этом у рассматриваемой конструкции есть весьма большое количество особенностей, о которых далее поговорим подробно.

Содержание

Почему проводится установка топливных насосов Насос однократного действия Насос двукратного действия Разновидности топливных насосов высокого давления

Почему проводится установка топливных насосов

Несмотря на то, что многие насосы предназначены для именно для перекачки жидкости, задача конструкции весьма обширна. Среди особенностей предназначения можно выделить следующие моменты:

  1. При движении топлива может происходить выделение пузырьков воздуха и паров легких фракций. Это связано с тем, что практически все разновидности топлива имеют примеси, которые и становятся причиной возникновения самых различных процессов. Избыточное давление позволяет избегать самых различных проблем.
  2. Наибольшее количество проблем возникает в летнее время, когда бак и вся топливная система нагревается до высоких температур. За счет этого проводится образование паров и газа, которые могут стать причиной повышения взрывоопасности и возникновения многих других проблем.
  3. Топливные насосы предназначены не только для перекачки топлива из бака к мотору, но и для его дозирования. За счет этого конструкция существенно усложняется.
  4. Среди основных показателей следует выделить значение производительности. Она подбирается в зависимости от особенностей мотора.

Насос дизельного мотора может производится самыми различными компаниями, в том числе и теми, что занимаются производством ДВС.

Насос однократного действия

У этой конструкции есть весьма много особенностей. Конструкция представлена следующими элементами

  1. Крепление всех элементов проводится в корпусе, который также выступает в качестве защиты. При его изготовлении используются материалы, которые могут выдерживать высокую влажность, химические вещества, а также давление и температуру. Производители современных конструкций стараются существенно уменьшить размеры насоса, чтобы упростить их установку и эксплуатацию. Как правило, корпус изготавливается из чугуна или высокоуглеродистой стали. Поверхность покрывается специальными веществами, которые могут существенно повысить устойчивость материала к самым различным воздействиям.
  2. Шток и поршень – основные конструктивные элементы, которые проводят перекачку топлива. Поршень образует поверхность, она имеет площадь поперечного сечения, равную площади поперечного сечения камеры. Через шток осуществляется передача давления.
  3. Клапана необходимы для того, чтобы исключить вероятность обратного хода топлива. Они срабатывают на цикле всасывания и выталкивания топлива.
  4. Для осуществления перекачки топлива проводится установка привода от эксцентрика. Вал кулачкового типа передает требующееся усилие.
  5. Зачастую обратный ход осуществляется за счет установленной пружины.

Конструкция достаточно проста, и встречается очень часто из-за низкой стоимости и высокой надежности. Насос однократного действия может устанавливаться для обеспечения постоянного давления.

Насос двукратного действия

Основные составляющие устройства в целом не отличаются от тех, что устанавливаются в насосе однократного действия. Однако принцип работы несколько изменился. Среди особенностей конструкции можно выделить следующие моменты:

  1. Входное и выходное отверстие имеют два впускных и выпускных клапана с пружинами.
  2. Стоит учитывать, что полости над поршнем и под поршнем не имеют связи, работают автономно.
  3. Как и предыдущая конструкция, рассматриваемая работает от привода, представленного эксцентриковым кулачком.
  4. Обратный ход поршня осуществляется за счет установленной пружины.
  5. На момент движения поршня в нижнюю мертвую точку под действием штока образуется разряженное давление, которое подается и в зону всасывания. На данный момент верхний выпускной клапан открывается, а выпускной закрывается.
  6. При движении поршня в верхнюю часть клапан, расположенный в верхней части, закрывается.

В целом можно сказать, что конструкция также весьма проста и надежна. При ее изготовлении могут использовать самые различные материалы, в основном те, которые могут выдерживать воздействие повышенной влажности и различных химических веществ.

Разновидности топливных насосов высокого давления

По конструктивным особенностям выделяют довольно много различных насосов, которые могут применяться для перекачки топлива. Примером назовем нижеприведенный список:

  1. Рядный.
  2. Распределительный.
  3. Магистральный.

Рассматривая область применения следует отметим, что топливные насосы высокого давления встречаются преимущественно в системах подачи дизельного топлива. Что касается бензиновых ДВС, то насосы применяются зачастую только при непосредственном впрыске топлива. Эти разновидности моторов сегодня встречаются крайне часто, так как обладают повышенной мощностью и показателем КПД.

Рядный ТНВД

Эта конструкция получила сегодня весьма большое распространение несмотря на то, что имеет большие размеры. Среди особенностей конструкции отметим нижеприведенные моменты:

  1. Конструкция оснащается плунжерными парами, которые расположены в ряд. За счет этого данному типу насоса было дано соответствующее название.
  2. Если насос устанавливается для ДВС, то количество плунжерных пар соответствует количеству рабочих цилиндров. Этот момент определяет то, что одна плунжерная пара обеспечивает подачу топлива в один цилиндр.
  3. Как и многие другие насосы, рассматриваемый работает от привода кулачкового вала. Кроме этого передача вращения осуществляется за счет коленчатого вала.
  4. Кулачковый вал при вращении воздействует на толкатели плунжеров. За счет этого они двигаются внутри конструкции.
  5. Конструкция сделана так, что впускные и выпускные отверстия открываются в нужное время.

Рассматриваемый рядный насос состоит из следующих элементов:

  1. Седло.
  2. Штуцер напорной магистрали.
  3. Пружина.
  4. Корпус секции давления.
  5. Нагнетательный клапан.
  6. Плунжер.
  7. Втулка.
  8. Впускные и выпускные отверстия.
  9. Рычаги управления.
  10. Пружинный толкатель.
  11. Роликовый толкатель.
  12. Кулачок.
  13. Зубчатая рейка.
  14. Возвратная пружина.

В целом можно сказать, что конструкция состоит из довольно большого количества элементов и при этом надежная, позволяет избежать проблем с подачей топлива.

Распределительный ТНВД

В зависимости от объема установленного ДВС конструкция ТНВД может иметь один или два плунжера. Кроме этого количество плунжеров связано с тем, какой объем топлива должен перекачиваться. При этом выделяют две основные разновидности конструкции:

  1. Торцовый кулачковый привод.
  2. Внутренний кулачковый привод.

Оба насоса имеют свои особенности, которые следует учитывать.

Конструкция торцового ТНВД распределительного типа имеет следующие элементы:

  1. Выходное и входное отверстие.
  2. Шестерня привода.
  3. Винт регулировки.
  4. Запорный клапан электромагнитного типа.
  5. Распределительный блок.
  6. Кулачковая шайба.
  7. Плунжер распределитель.
  8. Штуцер нагнетательной камеры.
  9. Ролик.
  10. Фланец.
  11. Подвижный элемент с лопастями.

Кулачковый привод состоит из следующих элементов:

  1. Плунжер.
  2. Подкачивающий элемент с лопастями.
  3. Обойма кулачкового типа.
  4. Плунжер.
  5. Головка.
  6. Распределительный вал.
  7. Блок управления конструкцией.
  8. Клапан электромагнитного типа для дозирования топлива.
  9. Дроссель нагнетателя.
  10. Ролик.
  11. Клапан, который регулирует опережение впрыска.
  12. Приводной вал.
  13. Муфта опережения впрыска.
  14. Шток привода кулачковой обоймы.

Конструкция весьма сложная, но может выдерживать высокую нагрузку.

Магистральный ТНВД

Устанавливается насос в том случае, если топливо сначала накапливается в топливной рампе, только после этого поступает к форсункам. Следует учитывать, что конструкция может выдерживать давление свыше 180 МПа. Состоит конструкция из следующих элементов:

  1. Ролика.
  2. Кулачкового вала, выступающего в качестве привода.
  3. Плунжер и плунжерная пружина.
  4. Штуцер напорной магистрали.
  5. Впускной и выпускной клапаны.
  6. Фильтр очистки.
  7. Клапан электромагнитного типа для дозирования количества подаваемого топлива.
  8. Перепускной клапан.
  9. Штуцера.

При рассмотрении магистрального ТНВД стоит учитывать, что он может быть с одним, двумя или тремя плунжерами.

Источник: https://nasoskm.ru/promyishlennyie-nasosyi/nasos-dizelnogo-dvigatelya

Топливоподкачивающие насосы

Чтобы обеспечить беспрерывную подачу топлива из расходных цистерн к топливным насосам высокого давления, в топливную систему включают топливоподкачивающие насосы. Благодаря создаваемому ими давлению топлива (0,02—0,5 МПа) обеспечивается устойчивая работа топливной системы.

В судовых дизелях применяются поршневые, шестеренные и роторные топливоподкачивающие насосы.

Поршневые саморегулируемые насосы. На вспомогательных высокооборотных двигателях устанавливают поршневые топливоподкачивающие насосы, обладающие свойством саморегулирования (рис. 109).

Нагнетательный ход поршня 5 (рис. 109, а) происходит в момент, когда кулачковая шайба 1 не воздействует на толкатель 2. Последний отжимает пружина 12, и шток 4 отходит, от поршня 5. Топливо, находящееся в полости 6 и вытесняемое поршнем, направляется в дизель.

Поршень 5 перемешается под действием пружины 7 лишь по мере расходования топлива. Во время работы дизеля под нагрузкой большой расход топлива, т. е. оно покидает полость б быстро, без нагрузки — медленно. В первом случае скорость перемещения поршня 5 под действием пружины 7 будет выше, чем во втором.

Значит, насос подает столько топлива, сколько его расходует двигатель. Таким образом, насос является саморегулируемым, не нуждающимся в перепускном клапане.

При рассмотренном направлении движения поршня 5 в полости а создается разрежение, поэтому в нее через клапан а — нагнетательный ход: б — подготовительный ход поступит топливо из расходной цистерны.

Рис. 109. Схема поршневого саморегулируемого топливоподкачивающего насоса:

Когда кулачковая шайба 1 набежит на ролик 2 толкателя 3 (рис. 109,6), поршень 5 будет перемещаться в обратном направлении, сжимая пружину 7. Топливо из полости а начнет выходить через клапан 6 в полость б.

Часть топлива направится на дизель, но основная его масса перейдет из полости а в полость б. Иными словами, ход поршня 5 под действием кулачковой шайбы является подготовительным, т е.

поршень возвращается в исходное положение начала нагнетательного хода.

К топливоподкачивающему насосу присоединен топливопрокачивающий для предпускового прокачивания топливной системы дизеля.

При разборке и сборке топливной аппаратуры в систему может попасть воздух. Для его удаления и для предпускового прокачивания топлива головку 8 (см. рис.

109, а) вывинчивают из крышки цилиндра и начинают перемещать вверх — вниз поршень 10.

При движении поршня 10 вверх топливо из расходного бака засасывается в цилиндр 9 через клапан 11, при перемещении поршня вниз оно через полость а, клапан 6 пойдет к двигателю.

После прокачивания головку 8 ввинчивают в крышку цилиндра 9 и поршень 10, сместившись вниз, перекроет канал (отверстие), соединяющий цилиндр 9 с пространством под клапаном 11.

На рис. 110 изображен продольный разрез насоса двигателя 6Л160ПНС, работающего по рассмотренному принципу. Поршень 18 нагружен с передней стороны пружиной 14, упирающейся в пробку 13, ввернутую в корпус 6 насоса. С задней стороны поршня предусмотрен колпачок 4, внутри которого заключен нагнетательный клапан 1.

Через колпачок 4 на поршень 18 воздействует толкатель 2, примыкающий другим торцом к эксцентрику 3 кулачкового вала блочного топливного  насоса. В нижней части корпуса 6 помещены всасывающий клапан 15 и сетка 16. Под ними находится отстойник 17, в который по трубе, не изображенной на рисунке, поступает топливо.

Рис. 110 Топливоподкачивающий насос двигателя 6Л160ПНС

Когда эксцентрик 3 сбегает с торца толкателя 2, поршень 18 под действием пружины 14 движется влево, вытесняя топливо из полости а через штуцер 5 к двигателю. Справа от поршня, т.

е в полости в, создается разрежение и топливо из отстойника 17 засасывается в нее через сетку 16 и клапан 15.

При набегании эксцентрика 3 на толкатель 2 поршень 18 движется вправо, снимая пружину 14 Всасывающий клапан 15 закрывается, и топливо из полости в через нагнетательный клапан 1 вытесняется в полость а. Просачивающееся вдоль толкателя топливо по каналу б стекает в отстойник.

Для заполнения системы топливом при неработающем двигателе предусмотрен ручной насос, цилиндр 10 которого ввернут в корпус 6. При необходимости прокачать систему, головку 7 штока 9 вывертывают из пробки 8, после чего за эту головку начинают перемещать поршень 11 попеременно вверх и вниз.

При движении поршня 11 вверх топливо засасывается через клапан 15 и полость в в цилиндр 10, при движении его вниз топливо поступает через полость в, клапан 1 полость а и штуцер 5 к двигателю.

После прокачивания головку 7 ввертывают в пробку 8 и поршень 11 прижимается к прокладке 12, благодаря чему герметизируется полость в.

Шестеренные насосы

Наиболее часто для подачи топлива применяют шестеренные топливоподкачивающие насосы вследствие их простоты.

В корпусе 1 насоса (рис 111, а) находятся ведущая 2 и ведомая 4 шестерни, сцепленные между собой Ведущая шестерня 2 насажена на вал 3 с помощью шпонки и приводится во вращение от коленчатого вала Шестерня 4 свободно сидит на оси 5. Ведомая шестерня вращается против часовой стрелки, а ведущая 2 — по часовой.

Каждая из шестерен при вращении переносит топливо во впадинах зубьев в направлении справа налево. Значит, топливо к шестерням должно быть подведено через отверстие д, а отведено от них через отверстие а.

Переносимое между зубьями шестерен — во впадинах топливо будет накапливаться в левой части корпуса насоса. При этом в ней будет создано давление, а в первой части — разрежение.

При конструировании насоса стремятся обеспечить избыток поступления топлива по сравнению с его расходованием. Для перепуска избыточного топлива предусмотрен клапан 6, нагруженный пружиной 7. В связи с избытком поступления топлива давление слева от клапана 6 возрастает, он отжимается от седла и топливо по каналам б, в и г перетекает в правую полость.

Как видно из рассмотренного, для нереверсивного насоса всасывающий и нагнетательный клапаны не нужны, тогда как у реверсивного насоса их должно быть по два всасывающие 12, 17 (рис 111,6) и нагнетательные 13, 15. Полостью всасывания служит канал ж с отверстием е для подвода топлива, полостью нагнетания — канал в с отверстием г для штуцера, через который топливо отводится.

Если щестерни 14 и 18 будут вращаться по направлению сплошных стрелок, над клапаном 17 будет разрежение Топливо, двигаясь по каналу д поднимет клапан 17 и пройдет к шестерням, перемещаясь по каналу в, оно поднимет клапан 13 и поступит к выходному отверстию г. При обратном направлении вращения шестерен путь топлива изображен пунктирными стрелками В этом случае шестерни его будут переносить слева направо. Всасывающий клапан 12 откроется, и из канала ж чёрез полость а топливо поступает к шестерням.

  • Рис. 111 Шестеренные насосы
  •  Нагнетаемое топливо поднимет клапан 15 и направится на выход из насоса через отверстие г.

Избыточное топливо перепускает клапан 11, к которому подходит канал б. Давление, создаваемое насосом, можно регулировать натяжением пружины 10 посредством пробок 9, 8 На всех клапанах предусмотрены ограничители подъема 16.

Роторный насос

В быстроходных двигателях применяют роторные топливоподкачивающие насосы. На двигателях ЗД6 устанавливают роторный насос БНК-12ТК (рис 112).

В корпусе 5 помещен неподвижный стакан 1, во внутренней полости которого эксцентрично вращается ротор 4 с четырьмя лопатками 2, вставленными свободно в его пазы. Внутренние грани лопаток упираются в плавающий палец З, а внешние соприкасаются с цилиндрической поверхностью стакана 1. В верхней части ротор 4 плотно прилегает к внутренней поверхности стакана 1.

При вращении ротора по часовой стрелке его лопатки нагнетают топливо в направлении, изображенном сплошными стрелками. Избыточное топливо перепускает клапан 6, как показано пунктирными стрелками. Перепускной клапан 6 нагружен пружиной 7.

Натяжение ее, а следовательно, и давление, создаваемое насосом, можно изменять с помощью пробки 5, ввернутой в крышку 11 насоса.

При регулировке натяжения пробку 8 поворачивают квадратным стержнем 10, на головке 9 которого предусмотрен шлиц для отвертки.

Под тарелкой перепускного клапана 6 помещен заливочный клапан 12 со слабой пружиной 13. Он служит для пропуска топлива в систему при подготовке двигателя к пуску.

Под давлением топлива из расходного бака клапан 12 опускается и через отверстия в тарелке перепускного клапана 6 поступает в полость насоса.

Во время работы насоса вследствие давления топлива заливочный клапан прижимается к тарелке перепускного.

  1. Рис. 112 Роторный насос
  2. Как и шестеренные, роторные насосы могут быть реверсивными, если их оборудовать всасывающими и нагнетательными клапанами или золотником.
  3. Скачать реферат: У вас нет доступа к скачиванию файлов с нашего сервера. КАК ТУТ СКАЧИВАТЬ
  4. Пароль на архив: privetstudent.com

Источник: http://privetstudent.com/referaty/referaty-transport/258-toplivopodkachivayuschie-nasosy.html

Устройство автомобилей



Топливоподкачивающий насос низкого давления (рис. 1) служит для подачи топлива из топливного бака к насосу высокого давления (ТНВД). Он приводится в действие от эксцентрика кулачкового вала насоса высокого давления.

Насос имеет поршень 19, который приводится в движение через роликовый толкатель 3, состоящий из ролика 2, штока 5 и пружины 4, прижимающей толкатель к эксцентрику 21.

При движении поршня 19 вниз над ним образуется разрежение, под действием которого открывается впускной клапан 13, и топливо заполняет надпоршневое пространство (полость А). Выпускной клапан 15 при этом закрыт, прижатый пружиной 16 к своему седлу.

При движении поршня вверх давление топлива над ним возрастает, впускной клапан при этом закрывается, а выпускной открывается, и топливо поступает к выпускному штуцеру 17, а также по перепускному каналу 22 в полость Б под поршнем.

При следующем ходе (движение поршня вниз) топливо вытесняется к выпускному штуцеру и далее к фильтру тонкой очистки.

Так как полость Б через канал 22 постоянно связана с последующей магистралью низкого давления, то при малых расходах топлива поршень 19, поджимаемый топливом из полости Б, совершает неполные ходы, а шток 5 при этом частично работает вхолостую. В результате в перепускном канале 22 и последующей магистрали достигается постоянное давление топлива, которое обеспечивается пружиной 18.

Топливо, просочившееся между штоком 5 и его направляющей втулкой 20, поступает обратно в полость впускного клапана 13 через дренажный канал 6.

На корпусе насоса низкого давления установлен насос ручной подкачки топлива, который служит для заполнения системы питания топливом и удаления из нее воздуха после длительной стоянки автомобиля. Он состоит из цилиндра 11, поршня 8 со штоком 9 и рукоятки 10.



Для ручной подкачки топлива отвертывают рукоятку 10 с резьбового хвостовика 23 и, действуя ею как штоком в обычном поршневом насосе, нагнетают в магистраль топливо и удаляют из нее воздух. После окончания ручной подкачки рукоятку 10 навертывают на хвостовик 23 до плотного прилегания поршня к прокладке 12, чтобы не допустить подсоса воздуха в систему питания через насос ручной подкачки.

Топливоподкачивающий насос двигателей КамАЗ-740 (рис. 2) имеет такой же принцип действия, как и насосы двигателей марки «ЯМЗ». При опускании толкателя 1 поршень 2 под действием пружины 3 движется вниз.

При этом в полости А создается разрежение и впускной клапан 4, сжимая пружину, перепускает топливо в эту полость из топливопровода от фильтра грубой очистки.

Одновременно топливо, находящееся в полости Б вытесняется к топливному насосу высокого давления.

При движении поршня 2 вверх под давлением поступившего топлива закрывается впускной клапан 4 и открывается выпускной клапан 6. Топливо из полости А через этот клапан и перепускной канал поступает в полость Б, а при последующем перемещении поршня 2 вниз цикл работы насоса повторяется.

  • К фланцу топливоподкачивающего насоса крепится насос ручной подкачки топлива.
  • ***
  • Топливный насос высокого давления — ТНВД



Главная страница

Специальности

Учебные дисциплины

Олимпиады и тесты

Источник: http://k-a-t.ru/dvs_pitanie/64-dizel_nasos_nizk_davl/index.shtml

Подкачивающий топливный насос для дизеля. Устройство и принцип работы

Подкачивающий насос трактора подает топливо из бака в топливный насос под давлением. Это необходимо для преодоления гидравлического сопротивления фильтра и трубопроводов, а также создания постоянного избыточного давления в головке топливного насоса.

Устройство подкачивающего насоса

Насос состоит из:

  • корпуса,
  • поршня с пружиной,
  • толкателя с пружиной,
  • стержня,
  • толкателя с направляющей втулкой,
  • впускного клапана и нагнетательного клапана.

Стержень толкателя вместе с втулкой представляет собой прецизионную пару, которая предотвращает перетекание топлива из подпоршневого пространства подкачивающего насоса в корпус топливного насоса.

1 — рукоятка; 2 — крышка; 3 — шток; 4 — цилиндр; 5 и 8 — поршни; 6 — впускной клапан; 7 — корпус; 9 и 13 — пружины; 10 — направляющая втулка; 11 — стержень; 12 — толкатель; 14 — нагнетательный клапан.

Принцип работы

  • При неработающем подкачивающем насосе впускной и нагнетательный клапаны закрыты, а надпоршневое и подпоршневое пространство заполнено топливом.
  • При вращении кулачкового вала топливного насоса толкатель и поршень под действием эксцентрика вала и пружин совершают возвратно-поступательное движение.
  • Когда выступ эксцентрика отходит от толкателя, поршень и толкатель под действием пружин движутся в сторону кулачкового вала. При этом в подпоршневом пространстве создается давление, а в надпоршневом — разрежение. Нагнетательный клапан закрывается, а впускной открывается, и топливо из впускного канала А поступает в надпоршневое пространство, а из подпоршневого выжимается по каналу Б в топливный фильтр и далее в головку топливного насоса.
  • Когда выступ эксцентрика набегает на толкатель, последний с помощью стержня перемещает поршень, сжимая пружину. В надпоршневом пространстве создается давление, а в подпоршневом — разрежение. Впускной клапан закрывается, а нагнетательный клапан открывается, и топливо перетекает из надпоршневого пространства в подпоршневое. Таким образом, топливо подается к топливному насосу при движении поршня в сторону эксцентрика под действием пружины, а при движении поршня под действием эксцентрика оно перетекает из надпоршневого пространства в подпоршневое. При последующих ходах поршня процесс повторяется в той же последовательности.
  • При повышении давления в нагнетательном канале Б (например, при уменьшении расхода топлива топливным насосом или засорении топливного фильтра) пружина, перемещая поршень не может преодолеть сопротивление топлива, и поршень останавливается.
  • Положение поршня в этом случае зависит от расхода топлива. Чем меньше расход топлива, тем выше давление в нагнетательном канале, тем раньше останавливается поршень и тем меньше его рабочий ход.
  • При меньшем рабочем ходе поршня меньше топлива подается в нагнетательный канал. Поэтому даже при малом расходе топлива давление в нагнетательном канале не поднимается выше определенного.
  • Так автоматически ограничивается максимальное давление топлива, которое подается подкачивающим насосом в систему. Это следует учитывать в эксплуатации.
  • При несвоевременной замене фильтра тонкой очистки топлива, его подача в систему становится недостаточной, и дизель теряет мощность.

Если фильтрующий элемент засорится настолько, что его гидравлическое сопротивление станет больше усилия пружины, то подача топлива прекратится совсем, и дизель остановится.

а — нагнетание топлива в систему; б — перетекание топлива; в — прекращение подачи топлива; 15 — эксцентрик.

Ручной подкачивающий насос

Для заполнения топливной системы топливом при неработающем дизеле и удаления из нее воздуха на подкачивающем насосе устанавливается ручной подкачивающий насос также поршневого типа.

Он состоит из:

  • цилиндра, ввернутого в корпус над впускным клапаном
  • основного подкачивающего насоса
  • поршня со штоком
  • рукояткой, навернутой на крышку цилиндра.

  Технология заготовки сена

В работе этого насоса используются впускной и нагнетательный клапаны основного подкачивающего насоса.

  • Перед заполнением системы топливом необходимо:
  1. открыть вентиль на фильтре тонкой очистки
  2. отвернуть рукоятку с крышки цилиндра насоса
  3. перемещая рукояткой поршень в цилиндре, нагнетать топливо в систему до появления из сливной трубки струи топлива без пузырьков воздуха.

После прокачивания системы вентиль на фильтре необходимо закрыть, а рукоятку поршня ручного насоса навернуть на крышку цилиндра.

Источник: http://tractor-server.ru/podkachivayushhij-toplivnyj-nasos-dlya-dizelya-ustrojstvo-i-princip-raboty/

Принцип работы топливного насоса дизельного двигателя — Спецтехника

Движок автомобиля нередко ассоциируют с человечьим сердечком. И определенное сходство вправду бывают. Благодаря сердечку человек может жить, а автомобиль благодаря мотору. двигаться.

Сердечко прокачивает кровь в организме – обеспечивает ее циркуляцию ко всем главным органам. В движке такую функцию делает топливная система. Сейчас будут рассмотрены особенности и назначение насоса низкого давления.

Такой элемент является очень принципиальной частью бухгалтерской системы питания. ТННД нужен для подачи горючего к ТНВД. Нередко его устанавливают рядом с ТНВД.

Оба механизма соединены используя патрубков, через которые осуществляется циркуляция. Сразу горючее проходит через фильтры, где очищается.

Топливный насос низкого давления дизеля решает важную задачку.

Топливный насос низкого давления дизеля состоит из вала привода. Прокачивание осуществляется с помощью специального ротора, где имеются лопасти.

Также в конструкции предусмотрен статор, распределительный диск и приводная шестерня. Когда ротор приводится в действие, происходит сближение его лопастей со статором.

Потом производится формирование камер по причине воздействия центробежной силы. Потому что в полости насоса создается напряжение, то горючее поступает там конкретно к ТНВД.

Для этой цели вам есть каналы в распределительном диске. Малозначительный объем дизеля попадет в клапан редукции, если давление чем просто нужного.

Подкачивающий либо топливный насос низкого давления (ТННД) в дизельных силовых агрегатах имеет ординарную конструкцию. Он состоит из 2-ух шестеренок, которые повсевременно находятся в сцеплении вместе.

В ходе вращения зубья этих шестерен делают поток горючего по топливной системе к насосу высочайшего давления. Главный элемент конструкции в насосе помпового типа – поршень, который нагнетает горючее.

Для подачи дизеля нужно два режима работы поршня. Это рабочий ход и вспомогательный.

Принцип работы дизельного двигателя

  • Топливный насос низкого давления дизеля – это только одна разновидность этих устройств.
  • Не считая дизельных, данные устройства имеются в других движках, независимо от модели мотора либо года его производства.
  • Без насоса не обойдется – он нужен для подачи горючего из топливного бака и передачи его дальше по системе.

Данная система устанавливается конкретно на блоке цилиндров и закрепляется с помощью обычных винтов.

Работа такового насоса обеспечивается с помощью коленчатого вала с эксцентриком.

Если надавить на эксцентриковый кулачок, снутри создаются сокращения. Так горючее подается по системе питания. Если вы поставили цель горючее не попало назад, насос обустроен особым клапаном.

Другие нажатия на кулачок посылают бензин в карбюратор. Если в автомобиле установлен ТННД механического типа, то вместе с ним можно просто завести движок даже при учете долгого простоя.

Для этой цели просто вручную качают механизм подкачки.

На современных автомобилях употребляют электронный топливный насос низкого давления дизеля и бензинового инжекторного мотора.

Он не делает нужное давление снутри топливной бухгалтерской системы.

Это устройство считается самым сложных в дизельном моторе. Основная его задачка. обеспечить подачу дизеля в камеры сгорания под высочайшим давлением.

Подача обеспечивается не только под определенным давлением, однако в нужный момент времени.

Порция с ювелирной точностью отмеривается электроникой и на сто процентов соответствует уровню нагрузки на агрегат.

Существует некоторое количество видов устройств на манер впрыска. Это агрегаты с аккумуляторной системой впрыска и с конкретным действием.

Топливная система дизельного двигателя

Насосы, снаряженные аккумуляторным впрыском, имеют отличия. Так, на рабочий привод плунжера будут действовать сжатые под давлением газы в цилиндрах мотора.

Также воздействие может оказываться при помощи пружин. На данный момент всераспространены устройства с аккумом гидравлического типа.

Они инсталлируются в массивных моторах, работающих в большей степени на маленьких оборотах.

Основная неувязка – это понижение производительности устройства и падение уровня впрыска, которое обеспечивал топливный насос низкого давления дизеля. Найти его можно с помощью манометра или датчика давления, который устанавливают на входе.

Для которого предназначена конструкция если свалилась эффективность работы агрегата, топливный насос низкого давления дизеля нужно демонтировать и провести ревизию. Часто производительность и снова растет после промывки и прочистки рабочих полостей и частей устройства.

Зная, как устроен топливный насос низкого давления дизеля, механизм работы устройства, можно без усилий отремонтировать его или сменять.

Источник: https://autointerline.ru/davlenie-topliva-v-dizelnom-dvigatele/

Устройство и принцип работы топливного насоса

Топливный насос предназначен для подачи топлива из бака в двигатель автомобиля. Он обеспечивает равномерную дозировку и необходимое для правильной работы мотора постоянное давление.

В практике автомобилестроения применяются несколько видов насосов, отличающихся не только конструктивно, но и типом привода.

О том, как устроены наиболее популярные топливные насосы, и пойдет речь далее.

Устройство топливных насосов

  1. В зависимости от типа привода насосы для подачи топлива разделяются на две большие группы: механические и электрические.
  2. Первые используются только в карбюраторных двигателях, а также в качестве подкачивающих насосов в дизельных двигателях.
  3. Вторые применяются и для бензиновых, и для дизельных моторов.

Механические топливные насосы

Устройство механического топливного насоса

Механический насос располагается на двигателе и приводится в движение специальным эксцентриком. Конструктивно он состоит из следующих элементов:

  • корпус;
  • диафрагма;
  • толкатель;
  • шток;
  • возвратная пружина;
  • клапаны на всасывающем и нагнетательном каналах;
  • фильтр;
  • эксцентрик.

В автомобилях, оснащенных задним приводом, эксцентрик находится на валу привода масляного насоса, а в авто с передним приводом он размещается на распределительном валу двигателя. Перемещение диафрагмы в таком насосе и обеспечивает движение топлива.

Когда диафрагма находится в нижней точке, в рабочей камере возникает разрежение, и последняя заполняется жидкостью. Когда диафрагма перемещается в верхнее положение, происходит выталкивание топлива в нагнетательный трубопровод.

Клапаны при этом препятствуют обратному ходу топлива.

Для дизельных двигателей такие системы часто используются как насосы низкого давления.

Они выполняют функцию подкачивания топлива и располагаются рядом с насосами высокого давления (ТНВД).

С практической стороны это позволяет преодолеть гидравлическое сопротивление системы фильтрации и создать стабильное избыточное давление.

Насосы для подачи топлива с электрическим приводом

Роликовый топливный насос.

1 – обратный клапан; 2 – предохранительный клапан; 3 – электрический разъем; 4 – электродвигатель; 5 – рабочее колесо

Электрические насосы устанавливаются на двигателях с распределенным и непосредственным впрыском. Они приводятся в действие при помощи электрического привода от аккумулятора или генератора. По своему устройству электронасосы разделяются на следующие группы:

  • Вакуумные. Такой насос имеет аналогичную конструкцию с механическим, но эксцентрик, приводящий в движение рабочие узлы, заменен на электропривод.
  • Роликовые. В таком устройстве топливо перемещается благодаря вращению ротора (движению роликов). В момент, когда дистанция между роликом и ротором увеличивается, возникает разрежение, открывается всасывающий клапан, и топливо всасывается до полного заполнения. В следующий момент вращение ротора обеспечивает уменьшение расстояния, и через открывшийся нагнетающий клапан топливо подается к двигателю.
  • Шестеренчатые. Всасывание и нагнетание топлива реализуется за счет вращения шестерни-ротора. Она расположена эксцентрично по отношению к шестерне-статору. Зубья шестерен формируют камеры, через которые проходит топливо. В ходе вращения объёмы камер постоянно изменяются, что обеспечивает нужное давление.
  • Центробежные. Такой насос имеет рабочее колесо, оснащенное лопатками, которые перемещают топливо от всасывающего к нагнетательному каналу. Давление создается за счет завихрений, возникающих при воздействии лопаток на рабочую жидкость.
  • Плунжерные. Бензонасосы такой конструкции — редкое явление. Подобные системы преимущественно используются в автомобилях на дизельном топливе в качестве ТНВД. Они имеют пары плунжеров, приводимые в движение кулачковым валом. При движении плунжера вверх последовательно закрываются выпускное и впускное отверстия. Это формирует необходимое для открытия нагнетательного клапана давление и последующую подачу топлива к форсункам двигателя.

Особенности работы топливных насосов

Погружной бензонасос

Чтобы определить, где находится электрический топливный насос в системе, необходимо учесть его конструктивные особенности.

  Тормозная система ЗИЛ 5301 бычок принцип работы

Так например, роторные и шестеренчатые устанавливаются непосредственно в системе топливопровода, а центробежный насос всегда находится в бензобаке.

По месту расположения топливные насосы разделяют на:

  • Выносные — монтируются на кузове автомобиля.
  • Погружные — устанавливаются в топливном баке таким образом, чтобы он был погружен в топливо. Такие конструкции наиболее популярны в современных авто. За счет погружения механизма в рабочую жидкость обеспечивается его охлаждение, а также исключается вероятность «сухого хода». Модуль погружного бензонасоса состоит из датчика уровня топлива, фильтра грубой очистки топлива, самого электрического бензонасоса и регулятора давления.

В автомобилях с бензиновым двигателем топливный насос создает высокое давление в диапазоне 0,3-0,4 МПа. В системах непосредственного впрыска топлива может обеспечиваться давление до 0,7 МПа.

  • Включение электрического насоса происходит при помощи реле, получающего сигнал от блока управления двигателя.
  • Питание проходит через предохранитель в цепи бензонасоса, приводя последний в работу одновременно с включением системы зажигания или сразу после открытия двери водителя.
  • Само реле может располагаться возле блока управления двигателя или в составе блока предохранителей.

Основные неисправности и ресурс топливных насосов

На ресурс любого топливного насоса влияет качество топлива. В среднем, срок службы составляет до 200 тысяч километров, но первые сбои в работе могут возникать уже после 100 тысяч километров пробега.

Сетка бензонасоса

Наиболее частой проблемой является загрязнение системы. Оно приводит к повреждению и заклиниванию рабочих частей механизма.

С целью предотвращения подобных неисправностей устанавливается фильтр очистки (сеточка) бензонасоса.

Для погружных конструкций, помимо качества, принципиальным является и количество оставшегося топлива в баке. Если его мало, моторчик перегревается и не получает достаточного охлаждения.

  1. Довольно часто на погружных насосах располагается датчик уровня топлива.
  2. Он работает по следующему принципу: поплавок датчика бензонасоса всегда плавает на поверхности жидкости в баке.
  3. В зависимости от его положения датчик посылает сигналы и оповещает водителя о необходимости пополнить бак.
  4. Специалисты рекомендуют не допускать снижения уровня топлива в баке менее 5-10 литров.

Одной из распространенных причин отказа запуска мотора является перегорание предохранителя бензонасоса.

В этом случае он потребует замены. Месторасположение самого предохранителя зависит от марки авто.

Это может быть как подкапотное пространство, так и салон автомобиля.

(2 5,00

Источник: https://spectehnica-mo.com/printsip-raboty-toplivnogo-nasosa-dizelnogo-dvigatelya/

Топливоподкачивающий насос

Какое назначение топливоподкачивающего насоса, как он устроен и работает?

Топливоподкачивающий насос служит для подачи топлива из топливного бака через фильтры грубой и тонкой очистки в топливный насос высокого давления. В настоящее время на автомобильных дизельных двигателях применяют поршневые топливоподкачивающие насосы.

Топливоподкачивающий насос (рис.79) состоит из корпуса 1, в расточке которого установлен поршень 3, нагруженный пружиной 4. Поршень штоком 8 соединен с направляющей 10 роликового толкателя 11, который под действием пружины 9 прижимается к эксцентрику 12, расположенному на валу насоса высокого давления.

В корпусе смонтированы впускной 7 и нагнетательный 2 клапаны, нагруженные слабыми пружинами, стремящимися удерживать их в закрытом положении, а также выполнен дренажный канал 13 для; отвода прорвавшегося топлива через неплотности посадки штока 8.

Над полостью впускного клапана установлен цилиндр 6 с поршнем 5 для ручной подкачки топлива.

Рис.79. Топливоподкачивающий насос:
а – выпуск и нагнетание; б – перепуск и нагнетание.

Работает насос так. При вращении вала топливного насоса высокого давления его эксцентрик, поворачиваясь, пока не воздействует на толкатель, поэтому поршень 3 под давлением пружины 4 опущен вниз и в надпоршневой полости создается разрежение, а в топливном баке поддерживается атмосферное давление.

Из-за разности давлений впускной клапан 7 открывается, и топливо заполняет надпоршневую полость (рис.79, а). Выпускной клапан 2 закрыт.

При дальнейшем вращении вала топливного насоса высокого давления его эксцентрик 12 своим утолщением воздействует на роликовый толкатель 11, поднимая его, а он через шток 8 поднимает поршень 3, который давит на топливо. Впускной клапан 7 в это время закрывается, а пружина 4 сжимается.

Под давлением топлива открывается нагнетательный клапан 2, и топливо перетекает из надпоршневой полости в подпоршневую, так как под поршнем объем увеличивается (рис.79, б).

При дальнейшем вращении эксцентрика, он опять перестает воздействовать на толкатель, а поршень под усилием пружины 4 опускается вниз и вытесняет топливо из подпоршневой полости по каналу Б в фильтр тонкой очистки и далее в насос высокого давления. Нагнетательный клапан 2 закрыт.

В это же время в надпоршневой полости создается разрежение, открывается впускной клапан и топливо заполняет, надпоршневую полость. Следовательно, над поршнем – впуск топлива, а под ним нагнетание (выпуск). Во время дальнейшей работы, когда подпоршневая полость заполнена топливом, его часть при перепускании может направляться непосредственно в фильтр тонкой очистки.

Подача топливоподкачивающего насоса больше, чем расход топлива в данный момент, что необходимо для того, чтобы исключить подсос воздуха в топливо. Поэтому, когда топливо заполнило топливопроводы и фильтры, поршень может полностью не опускаться в нижнее положение, а пружина 4 – находиться в сжатом (полусжатом) состоянии.

Как только расход топлива увеличится, пружина, распрямляясь, воздействует на поршень и он вытесняет топливо в нагнетательный канал, пока там не восстановится опять заданное давление.

Следовательно, давление топлива в топливопроводах, фильтрах и каналах топливного насоса высокого давления определяется упругостью пружины 4, которая рассчитана на поддержание давления в пределах 0,15-0,20 МПа.

Какое назначение насоса ручной подкачки и как он работает?

Насос ручной подкачки топлива служит для подкачки топлива в систему при ее промывке и замене фильтрующих элементов, а также для удаления воздуха, попавшего в систему питания.

Когда поршень перемещается вверх, под ним создается разрежение, и топливо через открывшийся впускной клапан 7 (рис.79) заполняет подпоршневое пространство. Опускаясь, поршень давит на топливо, впускной клапан закрывается, а нагнетательный открывается.

Топливо поступает в канал Б и заполняет топливную систему, вытесняя воздух.

***
Проверьте свои знания и ответьте на контрольные вопросы по теме «Система питания дизельного двигателя»

давление, клапан, насос, поршень, топливный, топливо, топливоподкачивающий

Источник: http://avtomobil-1.ru/toplivopodkachivayushchii-nasos.html

Топливный насос высокого давления дизельного двигателя

3433 Просмотров

Содержание

  • 1 Назначение
  • 2 Виды ТНВД
  • 3 Ремонт и замена
  • 4 Резюме

Сегодня все машины оснащены топливным насосом высокого давления. Он служит для того, чтобы вовремя подать дизель в камеру сгорания в нужный момент цикла. Существует несколько видов устройства, подкачивающего топливо. Насос высокого давления бывает нескольких видов.

Назначение

Такой насос требуется для того, чтобы регулировать своевременную подачу солярки в камеру сгорания дизельного двигателя, а еще – чтобы определить нужный момент впрыска. После того, как появились аккумуляторные системы впрыска, функцию определения нужного момента впрыска стали выполнять форсунки, которые управляются электронным блоком дизельного двигателя.

Чтобы ТНВД подавал горючую смесь, требуется насос низкого давления. Устройство, подкачивающее топливо низкого давления, устанавливается либо на коробку помпы высокого давления, либо рядом с ним. Топливный насос низкого давления (подкачивающий) осуществляет перекачку топлива к распределителю под высоким давлением.

Соединяются ТННД и ТНВД посредством специальных патрубков, в которых установлены небольшие фильтры грубой очистки топлива.

Насос низкого и высокого давления (подкачивающий) может работать в двух режимах. Первый режим – это подготовительный. В начальной фазе, поршень опускается и набирает топливо. На второй фазе клапан подачи солярки закрывается, и поршень выдавливает топливо прямо на ТНВД.

Устройство помпы низкого давления состоит из нескольких частей:

  • кулачковый вал;
  • вал ротора;
  • диск распределения;
  • соединительная муфта;
  • приводная шестеренка;
  • главный корпус – статор.

Устройства, подкачивающие топливо низкого давления, бывают двух видов схем, каждый из которых имеет свои достоинства и недостатки.

  • Первый тип – это механический подкачивающий насос низкого давления. Принцип работы этого вида основан на том, что коленчатый вал дизельного двигателя при вращении нажимает на специальный кулачок, нажатие на который приводит в движение поршень высокого давления. Работа этого механизма полностью обеспечивает мотор необходимым количеством топлива.
  • Существует еще один вид устройства низкого давления, подкачивающее топливо – это электрический элемент. Появление этого вида помп произошло по причине того, что со временем в автомобилях стало появляться все больше электроники. Поэтому механический тип не создавал нужного высокого давления. Принцип работы основан на том, что внутри насоса установлен специальный двигатель. Чаще всего такой вид ТННД устанавливается на дизельные двигатели.

Виды ТНВД

Существует три вида ТНВД для дизельного двигателя, каждый из них имеет свои определенные характеристики и качества.

Первый вид ТНВД – это рядный. На таком типе ТНВД, количество плунжерных пар равняется количеству цилиндров двигателя. Плунжерные пары устанавливаются в корпусе ТНВД там же, где проходят каналы, по которым движется дизель. В движение плунжерные пары приводятся посредством работы кулачкового вала, его вращение напрямую зависит от коленчатого вала дизельного двигателя.

Во время оборота вала двигателя кулачок толкает плунжеры и заставляет его двигаться. Когда плунжер движется вверх, закрываются отверстия. Благодаря этому образуется давление, из-за чего открывается нагнетатель, и дизель попадает в нужную форсунку. Количество дизеля, которое будет попадать в форсунки можно регулировать механическим способом.

Сделать это можно с помощью вращения плунжера внутри втулки.

Существует еще один способ регулировки – это с помощью специального блока. На этом виде ТНВД можно регулировать момент, когда топливо попадает в форсунки дизельного двигателя.

Воспользовавшись центробежной муфтой, можно выбрать момент впрыска топлива механическим способом. Неоспоримым преимуществом рядного насоса считается то, что его работа, даже на дизеле низкого качества, вполне возможна.

Происходит это потому, что смазывается он моторным маслом. Такой тип сегодня применяется на дизельных моторах, предназначенных для тяжелых нагрузок.

На легковые машины с дизельным двигателем рядный насос перестали устанавливать уже в 2000 годах.

Второй тип ТНВД – это распределительный. Этот насос оснащен лишь двумя плунжерами, которые работают со всеми камерами сгорания. Преимущество – то, что распределительный насос имеет меньшие габариты и вес. Вторым плюсом считается то, что такой тип распределяет горючую смесь равномерней.

Однако есть минусы и у него. Главным минусом является то, что такое устройство относительно недолговечно. Из-за того, что на мощных моторах быстро изнашивается распределительный и подкачивающий насос, его ставят на дизельные двигатели для легковых автомобилей.

Устройство распределительной помпы высокого давления позволяет во время работы заливать дизель в пространство, которое расположено над плунжерами, а затем отправлять его в цилиндры. Самую главную работу, а именно подачу топлива, устройство осуществляет посредством низкого давления.

Низкое давление для подачи топлива создает насос, который подкачивает дизель. Смазывание этого насоса производится дизелем, которое заливается автоматически в корпус.

Третий тип ДНВД для дизельного двигателя называется магистральным. Этот тип используется на двигателях с автоматическим впрыском дизельного топлива. Чаще всего такая конструкция оснащается форсунками Common Rail. Магистральные насосы обеспечивают достаточно высокую силу относительно других ТНВД.

Сила, которую создает этот топливный насос высокого давления, достигает 180МПА. Конструкция позволяет устанавливать от одного до трех плунжеров в это устройство.

Привод плунжеров, как и в других устройствах, осуществляется посредством распределительного вала. Плунжеры крепятся к данному валу при помощи жестких пружин, которые сжимаются, вследствие чего топливный плунжер движется вниз и отправляет соляру в цилиндры.

Количество кратной подачи топлива корректируется автоматически с помощью клапана дозировки топлива, который открывается в нужный момент, и соляра поступает в цилиндры. На самом деле клапан здесь играет роль исполнителя, все основное управление узлами устройства на себя берет электронный блок управления.

На схеме из Интернета можно рассмотреть, что сигнал с датчика идет на блок управления, а тот в свою очередь устанавливает клапан в нужное положение.

Ремонт и замена

Нередко ТНВД приходит в негодность, и его требуется заменить. Исходя из того, что он бывает нескольких видов, то и ремонт всегда разный. Механический насос можно починить своими силами. Главное, чтобы починить его, нужно найти схему в Интернете.

После того, как будут произведены работы по снятию насоса, требуется найти неисправную деталь и заменить ее новой. Затем, воспользовавшись той же схемой, нужно собрать его обратно и установить на автомобиль.

Если с механическим насосом все просто, то остальные два самостоятельно починить уже возможно не получится. Некоторые автосервисы берутся за такой ремонт, который обходится в копеечку.

Нередко сломанные подкачивающие и распределительные топливные насосы просто выкидывают и покупают новые.

Резюме

Одной из важных составляющих топливной системы автомобиля считается ТНВД. Существует три вида топливных насосов высокого давления, каждый из которых имеет свои особенности. Каждая помпа высокого давления имеет свои характеристики и устанавливается на двигатель, рассчитывается на определенные нагрузки.

Все насосы высокого давления оснащены подкачивающими помпами низкого давления. Они нужны для того, чтобы подавать дизель в ТНВД. Чаще всего ТНВД устанавливаются на автомобили с дизельными моторами. Несмотря на то, что существует несколько видов помп для двигателей, все они обладают одинаковой целью, и схема их работы практически не различается.

Источник: https://portalmashin.ru/service/engine/toplivnyj-nasos-vysokogo-davleniya-dizelnogo-dvigatelya.html

применение, виды, советы по выбору

Невозможно быстро перекачать топливо из резервуара, не имея под рукой специально созданного для этих целей приспособления. Проще всего это сделать с помощью специального насоса, который позволяет не только за минимальное время, но и без риска потери драгоценного топлива переправить его в нужное место. И хотя ассортимент подобных устройств гораздо меньше, нежели у водяных насосов, среди предлагаемых моделей все равно можно найти подходящий вариант оборудования, которое сможет помочь наиболее эффективно решить поставленную задачу.

Сфера применения

Каждому понятно, что устройства, используемые для перекачивания воды из колодца, сразу же можно исключить из списка кандидатов для перекачивания бензина или дизельного топлива. Для этой цели необходимо использовать специальное устройство. Оборудование подобного типа отличается широкой сферой применения. Его можно использовать в бытовых условиях, когда требуется перелить топливо в канистры и использовать его по мере необходимости в нужных количествах.

Иногда возникает необходимость перелить топливо для хранения в бочки и другие резервуары, что возможно быстро и безопасно сделать только с помощью специального насоса. Поэтому каждый владелец, имеющий в своем распоряжении автомобиль, должен позаботиться о том, чтобы в его частном доме, на даче или гараже был такой насос

Подобные приспособления активно используются на автозаправочных станциях, однако здесь чаще всего можно встретить модели с высокой мощностью и производительностью стационарного типа.

Полезно иметь это оборудование и в мастерских, где часто приходится перекачивать топливо из поступившей на ремонт техники. Существует немало и других объектов, где могут применяться такие насосы — промышленные предприятия, аэродромы, порты и доки, автобазы и пр.

Независимо от того, в какой именно области вы собираетесь использовать это оборудование, вам в любом случае перед покупкой нужно внимательным образом ознакомиться с представленными моделями и присущими им техническими характеристиками.

Разновидности насосов

  • Одними из самых востребованных моделей являются электрические насосы, работу которых по перекачиванию топлива обеспечивает встроенный электромотор. Довольно распространенным образцом, относящимся к этой категории насосного оборудования, является устройство на 12 вольт, обладающее небольшими размерами и высокой мобильностью.
  • В основу работы пневматического топливного насоса положен принцип использования потока сжатого воздуха. От электрических версий он отличается тем, что в его конструкции не используются электронные компоненты. Чтобы запустить подобный агрегат, применяют специальный компрессор.
  • Ручные модели целесообразно использовать, если необходимо перекачать топливо при отсутствии источника сжатого воздуха или электричества. Довольно часто такое возникает в дороге. Эти устройства очень просто и надежно крепятся к горловине резервуара, содержащего топливо, и позволяют быстро перекачать топливо.

В зависимости от принципа работы насосное оборудование этого типа можно разделить на два вида: объемные и динамические.

Объемные насосы для перекачки топлива

Устройства этого типа являются одними из наиболее востребованных, а работают они за счёт использования силы давления. Иными словами, они способны самостоятельно всасывать жидкость, и именно благодаря такой самодостаточности они пользуются сегодня большой популярностью. Эти устройства обладают высокими показателями герметичности, поддерживаемыми за счет разницы в давлении в напорном и всасывающем трубопроводе.

Чаще всего для перекачивания топлива используются следующие виды объемных насосов:

  • Поршневые. Функции рабочего узла в этих устройствах выполняет поршень, совершающий в процессе работы возвратно-поступательное движение. При отклонении этого элемента в сторону происходит открывание нижнего клапана, что позволяет жидкости проникнуть внутрь установки. В обратном случае, когда поршень принимает изначальное положение, наблюдается эффект нагнетания, причём в это время к работе подключается верхний клапан, который переводится в открытое положение.
  • Плунжерные. Их используют для создания высокого давления. По своему исполнению эти устройства выглядят, как поршневые насосы, за одним исключением. Вместо поршня в них используется длинный стержень, расположенный в корпусе, который свободно перемещается внутри него, не соприкасаясь с его стенками. Установки имеют уплотнение, из-за чего плунжер может перемещаться внутри устройства только возвратно-поступательно. Главным достоинством подобного оборудования является высокая надежность.
  • Диафрагмовые. В качестве основного рабочего узла здесь выступает гибкая пластина с закрепленными краями. На неё возложены функции поршня, поэтому при воздействии на неё усилия со стороны привода она выгибается. Диафрагмовые насосы отличаются простотой в эксплуатации, несложной конструкцией, компактными размерами, малым весом, высокой надежностью и безопасностью.
  • Пластинчатые. Установки этого типа имеют в оснащении специальный корпус, в котором находится ротор с прорезями, где спрятаны пластины. Во время вращения ротора возникает определенное давление, которое заставляет пластины покидать свои места и прижиматься к стенкам корпуса. Пластинчатые насосы отличаются компактными размерами, высоким КПД, могут работать в режиме реверса, а также применяться в качестве гидродвигателя.
  • Шестеренные. Основными рабочими элементами подобных устройств являются ротор и вытеснитель, которые выполнены в виде шестерёнок. Для их соединения между собой используется зубчатое зацепление. Работают эти установки благодаря непрерывному движению рабочих элементов, что заставляет жидкость перемещаться в углубления между зубьями, а уже оттуда, переходя по внутренним стенкам корпуса, поступать к нагнетаемой полости. Шестеренные насосы обладают несложной конструкцией, компактными размерами, длительным сроком службы и высокой надежностью.
  • Винтовые. Насосы этого типа по своему исполнению и принципу работы практически не отличаются от шестеренных версий. Разница между ними заключается лишь в том, что функцию рабочего узла выполняют винтовые металлические роторы, которые размещаются в корпусе аналогичной формы. Винтовые насосы отличаются низким уровнем шума, поддерживают работу в режиме самовсасывания, обеспечивают равномерную подачу топлива и высокое давление.

Динамические насосы

Оборудование этого типа работает за счет использования силы инерции. Из-за сложности процесса перекачки топлива, который осуществляется в несколько этапов, к динамическим насосам прибегают, когда возникает необходимость переработки продукции невысокого качества. Иными словами, их используют для переправки топлива, содержащего посторонние примеси.

Важным достоинством динамических устройств является способность перекачивать топливо в больших количествах. В то же время они обладают высоким показателем КПД, что обеспечивает им превосходство над аналогичными устройствами объемного типа.

Наибольшее распространение получили следующие виды динамических устройств:

  • Лопастные. Наиболее востребованная разновидность насосов динамического типа. В основу их работы может быть положен осевой или центробежный принцип. В моделях первого типа давление возникает за счет вращения колес. Они используются для увеличения напора, демонстрируя высокую экономичность. Оборудование осевого типа имеет устройство, напоминающее вентилятор. В качестве главного рабочего элемента выступает винт, находящийся внутри направляющей трубы. Эти установки не позволяют создавать высокое давление, также они не могут и обеспечить высокую скорость перекачивания жидкости.
  • Трения. По названию этих устройств легко догадаться, что их работа осуществляется за счёт использования силы трения. Из моделей, относящихся к этой категории, чаще других применяется лабиринтный насос. Основными рабочими элементами выступают ротор и обойма корпуса. Эти установки активно используются в химической области, для перекачки топлива их применяют очень редко.
  • Вихревые. В конструкции этих устройств функцию рабочего элемента выполняет колесо с лопатками, установленное в корпусе цилиндрической формы. Перекачивание топлива осуществляется благодаря рабочему колесу, которое транспортирует воду к специальному отверстию и выбрасывает через него. Вихревые насосы обладают возможностью самовсасывания, дешёвой и несложной конструкцией, обеспечивают высокое давление подачи топлива.
  • Струйные. Работа этого оборудования осуществляется за счёт использования кинетической энергии, которая создается рабочей жидкостью и передается перекачиваемому топливу.

Нюансы выбора

Прежде чем отправиться в магазин за насосным оборудованием, советуем ознакомиться со следующими рекомендациями, которые помогут вам сделать правильный выбор:

  • Если перед вами стоит задача по переправке топлива на расстояние более 30 м, то вам потребуется несколько насосов, которые следует расположить в линию.
  • Для создания высокого давления советуем приобрести насосное оборудование центробежного типа.
  • Приобретать осевые насосы имеет смысл лишь в том случае, если вы собираетесь перекачивать топливо в больших объемах и для вас не важна сила напора, которая в этих установках находится на довольно низком уровне.
  • Самым востребованным вариантом среди потребителей являются струйные насосы, которые выбираются преимущественно из-за отсутствия в их конструкции движущихся элементов.
  • Вихревые насосы незаменимы в том случае, если вы ищете легкий, компактный, недорогой и несложный в управлении агрегат.
  • Объемные насосы идеально подойдут для перекачивания топлива без посторонних включений. Они позволят вам сэкономить не только немало времени, но и энергии.

Насос для перекачки бензина

Насосы относятся к классу высокопроизводительного оборудования, которое можно использовать для быстрой транспортировки бензина и дизельного топлива из резервуаров в машины, строительную технику и другие устройства. Для работы им требуется источник питания на 12 В или 24 В. Комплектация насосов обычно включает:

  • насос для перекачивания бензина на 24 В или 12 В без шнура;
  • адаптер для емкости 2″.

Насос для перекачки дизельного топлива 12 В 50 DC12

Эта модель является одной из самых высокопроизводительных образцов для перекачивания топлива и обладает следующими характеристиками:

  • Имеет предохранительный клапан.
  • Оборудована сетчатым фильтром, располагающимся в заборной магистрали.
  • Оснащена встроенным перепускным клапаном.
  • Основными рабочими элементами являются лопатки, выполненные из углеродистой стали, и ротор, изготовленный из чугуна.
  • Имеет тепловую защиту.
  • Присутствует держатель для пистолета.
  • Рабочий цикл устройства предусматривает 30 минут непрерывного перекачивания жидкости и 30 минут перерыва.
  • Может всасывать перекачиваемую жидкость с глубины до 7 м.
  • Для работы требуется ток 20 А.
  • Поставляется в корпусе, выполненном из литого чугуна.

Модель насоса для перекачки топлива 12 В идеально подходит для перекачивания различных видов топлива: керосина, бензина и дизельного топлива. Насос поставляется со шлангом МБС 4 м, пистолетом с возможностью отключения вручную последнего. Если потребителю потребуется другой шланг и раздаточный пистолет, то их придётся приобретать отдельно.

Для переправки топлива в больших количествах эта модель не подходит. Целесообразнее для этих целей приобрести модели АНСВ-300, АНСВ-1000, которые лучше всего справятся с этой задачей.

Необходимость перекачивания топлива довольно часто возникает в различных сферах. Это может потребоваться на промышленном производстве или в бытовом хозяйстве. Но независимо от того, на каком именно объекте потребовалось выполнить эту операцию, необходимо иметь в наличии наиболее подходящий для этой цели агрегат. Чаще всего для перекачивания топлива используют специальные насосы, которые должны отвечать определенным требованиям.

Ведь если речь идет, к примеру, о предприятии, деятельность которого связана с нефтепереработкой, то для него лучше всего подойдет насос, обладающий мощным двигателем, который легко справится с большими объемами топлива. Аналогичным образом нужно подходить к выбору насосов и для использования на других объектах, обращая внимание в первую очередь на условия эксплуатации приобретаемого оборудования.

Nissan Sentra Service Manual: Давление топлива — Базовый осмотр — Система управления двигателем

Порядок работы

СБРОС ДАВЛЕНИЯ ТОПЛИВА

1. СБРОС ДАВЛЕНИЯ ТОПЛИВА

С CONSULT


  1. Включите зажигание.
  2. Выполните «СБРОС ДАВЛЕНИЯ ТОПЛИВА» в режиме «ПОДДЕРЖКА РАБОТЫ» в «ДВИГАТЕЛЕ», используя КОНСУЛЬТАЦИЯ
  3. Запустить двигатель.
  4. После остановки двигателя проверните его два или три раза, чтобы выпустить все топливо. давление.
  5. Выключите зажигание.

Без CONSULT


  1. Снимите предохранитель топливного насоса, расположенный в IPDM E / R.
  2. Запустить двигатель.
  3. После остановки двигателя проверните его два или три раза, чтобы выпустить все топливо. давление.
  4. Выключите зажигание.
  5. Установите предохранитель топливного насоса на место после обслуживания топливной системы.

>> КОНЕЦ

ПРОВЕРКА ДАВЛЕНИЯ ТОПЛИВА

ВНИМАНИЕ:

  • Перед отсоединением топливопровода сбросить давление топлива из топлива линия по ликвидации опасности
  • Способ подключения топливного шланга, используемый при измерении давления топлива чек нельзя использовать для других целей.
  • Будьте осторожны, чтобы не поцарапать и не положить мусор вокруг области подключения при обслуживании, так что быстрая соединитель сохраняет герметичность с помощью уплотнительных колец внутри.
  • Не проводить проверку давления топлива с электрическими системами. рабочий (например, фары, обогреватель заднего стекла, кондиционер, и т. д.) Манометр может показывать ложные показания из-за изменения двигателя. нагрузка и изменения в коллекторный вакуум.

ПРИМЕЧАНИЕ:

Подготовьте противни или блюдца под отсоединенным топливопроводом, потому что топливо может вылиться. Давление топлива не может быть полностью выпущен, потому что у этих моделей нет возврата топлива система.

1. ПРОВЕРКА ДАВЛЕНИЯ ТОПЛИВА

  1. Сбросить давление топлива до нуля.
  2. Подготовьте топливный шланг для проверки давления топлива (B) и топливную трубку. адаптер [SST: KV1011840] (D), затем подключите давление топлива калибр (А).

К быстроразъемному соединению

К топливной трубке

Зажим

ВНИМАНИЕ:

  • Используйте подходящий топливный шланг для проверки давления топлива (оригинальный Топливный шланг NISSAN без быстроразъемного соединения).
  • Чтобы избежать ненужного усилия или натяжения шланга, используйте умеренно длинный топливный шланг для проверки давления топлива.
  • Не использовать топливный шланг для проверки давления топлива с повреждениями или трещины на нем.
  • Используйте манометр для проверки давления топлива.
  1. Снять топливный шланг.

ВНИМАНИЕ:

Не перекручивайте и не перекручивайте топливный шланг, потому что это пластиковый шланг.

  1. Подсоедините топливный шланг для проверки давления топлива к топливной трубке
    с
    , как показано на рисунке.

5: Катушка № 2

ВНИМАНИЕ:

  • Удалите масло или грязь с вводимой части шланга тканью. смоченный бензином.
  • Нанесите необходимое количество бензина между верхней частью топлива. трубка и катушка № 1.
  • Вставить топливный шланг для проверки давления топлива до упора. золотник № 1 на топливной трубке.
  • Используйте оригинальные хомуты NISSAN (номер детали: 16439). N4710 или 16439 40U00).
  • При повторном подсоединении топливопровода всегда используйте новые хомуты.
  • Для затяжки хомутов используйте динамометрическую отвертку.

Затяжка крутящий момент: 1 — 1,5 Н · м (0,1 — 0,15 кг-м, 9 — 13 дюйм-фунтов)

  • Установите зажим для шланга в положение в пределах 1-2 мм (0,04-0,08 дюйма).
  • Убедитесь, что зажимной винт не касается соседних деталей.
  1. Подсоедините переходник топливной трубки к быстроразъемному соединению.

A: Манометр топлива

B: Топливный шланг для проверки давления топлива

После подсоединения топливного шланга для проверки давления топлива потяните шланг. с силой приблизительно 98 Н (10 кг, 22 фунта) для подтверждения высокого топливный насос высокого давления не отрывается.

  1. Включите зажигание и проверьте, нет ли утечки топлива.
  2. Запустите двигатель и проверьте, нет ли утечки топлива.
  3. Считать показания манометра топлива.

ВНИМАНИЕ:

На холостом ходу: примерно 350 кПа (3,5 бар, 3,57 кг / см2, 51 фунт / кв. Дюйм)

Результаты проверки удовлетворительны? ДА >> КОНЕЦ ИНСПЕКЦИИ

НЕТ >> ПЕРЕХОДИТЕ К ЭТАПУ 2.

2.ПРОВЕРЬТЕ ТОПЛИВНЫЕ ШЛАНГИ

Проверьте следующее.

  • Топливные шланги на засорение
  • Топливный фильтр на засорение
  • Топливный насос
  • Регулятор давления топлива на засорение

Результаты проверки удовлетворительны?

ДА >> Заменить регулятор давления топлива.

НЕТ >> Отремонтируйте или замените детали, обнаружившие ошибку.

Соотношение смеси самообучающееся значение прозрачный
Описание Здесь описывается, как стереть самообучающееся значение соотношения смеси.Для фактическая процедура, следуйте инструкциям в «Методике диагностики». Порядок работы 1. НАЧАТЬ С участием …
Как установить код srt
Описание КОНТУР Чтобы установить все SRT, необходимо выполнить самодиагностику, как в таблице «SRT ITEM». были выполнены как минимум один раз. Каждая диагностика может потребовать реального вождения в течение длительного времени …
Другие материалы:

P1574 ASCD Датчик скорости автомобиля
Описание Контроллер ЭСУД получает два сигнала датчика скорости автомобиля по линии связи CAN.Один отправляется из комбинации метр, а другой — от TCM (модуль управления коробкой передач). ECM использует эти сигналы для ASCD контроль. См. EC-51, «УСТРОЙСТВО АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ СКОРОСТЬЮ (ASCD): Sys …

Сдвиньте передний подлокотник (если есть)
Чтобы отрегулировать передний подлокотник, возьмите кожаный чехол. и сдвиньте его вперед или назад. …

Меры предосторожности
Меры предосторожности для дополнительной удерживающей системы (srs) «подушка безопасности» и «сиденье» натяжитель ремня » Дополнительная удерживающая система, такая как «ПОДУШКА БЕЗОПАСНОСТИ» и «ПРЕДВАРИТЕЛЬНЫЙ НАТЯЖИТЕЛЬ РЕМНЯ БЕЗОПАСНОСТИ», используется вместе ремнем безопасности спереди, помогает снизить риск или тяжесть травмы…

© 2014-2020 Авторские права www.nisentra.com

Hyundai Santa Fe: Топливный насос. Процедуры ремонта — Система подачи топлива

Инспекция

[Двигатель топливного насоса]

1.

Выключите зажигание и отсоедините (-) провод аккумуляторной батареи.

2.

Снимите топливный насос в сборе.

3.

Проверьте работу двигателя с помощью разъема топливного насоса (A), подключив питание. (№4) и землю (№5).

№ штифта
Описание
1
Сигнал датчика топлива
2

3
Масса датчика топлива
4
Электродвигатель топливного насоса (+)
5
Масса двигателя топливного насоса

[Датчик топлива]

1.

Выключите зажигание и отсоедините (-) провод аккумуляторной батареи.

2.

Снимите топливный насос в сборе.

3.

С помощью омметра измерьте сопротивление между выводами 1. и 3 разъема отправителя (A) на каждом уровне поплавка.

№ штифта
Описание
1
Сигнал датчика топлива
2

3
Масса датчика топлива
4
Электродвигатель топливного насоса (+)
5
Масса двигателя топливного насоса

4.

Также убедитесь, что сопротивление изменяется плавно, когда поплавок перемещается из «E» в «F».

Позиция
Сопротивление (Ом)
E
197 ~ 203
Контрольная лампа
168 ~ 172
1/2
64.2 ~ 68,2
Отправитель (F)
6 ~ 10

Удаление

1.

Сбросьте остаточное давление в топливной магистрали.

(См. Система подачи топлива — «Сброс остаточного давления в Топливопровод »)

2.

Снимаем заднее сиденье.

(См. Кузов — «Узел заднего сиденья»)

3.

Снимите сервисную крышку топливного насоса (A).

4.

Отсоедините разъем топливного насоса (A) и отсоедините давление в топливном баке. разъем датчика (B).

5.

Отсоедините быстроразъемный соединитель трубки подачи топлива (C) и отвод пара. трубка с быстрым соединением (D).

6.

Удалить стопорное кольцо (A) с помощью специального инструмента обслуживания.

7.

Отсоедините переходник (A) паровой трубки от топливного насоса, а затем снимите топливный насос с топливного бака.

Топливо не должно попадать внутрь быстроразъемного соединения паровой трубки. при отсоединении быстроразъемного соединения паровой трубки.

Установка

1.

Устанавливайте в порядке, обратном снятию.

При установке обращайте внимание на направление топливного насоса (см. к пазу в топливном баке).


Топливный бак. Порядок ремонта
Удаление 1.Сбросьте остаточное давление в топливной магистрали. (См. Система подачи топлива — «Сброс остаточного давления в Топливопровод») 2. …
Топливный фильтр. Порядок ремонта
Удаление 1. Снимаем топливный насос. (См. Система подачи топлива — «Топливный насос») 2. Отсоедините разъем датчика топлива (A). …
См. Также:

Технические характеристики
Технические характеристики Пункт Технические характеристики Источник питания Постоянный ток 14.4В (-) земля Частотный диапазон / пространство канала FM: 87,5 ~ 107,9 …

Модуль подушки безопасности водителя (DAB) и часовая пружина. Процедуры ремонта
Снятие 1. Отсоедините отрицательный провод аккумуляторной батареи и подождите не менее трех минут до начала работы. 2. Снимите подушку безопасности водителя m …

Снижение риска опрокидывания
Этот многоцелевой пассажирский автомобиль определен как внедорожник.У внедорожников более высокий клиренс и более узкая колея, что позволяет им преодолевать выступая в самых разных …

Инструкции по установке топливного насоса с сайта Fuel-Pumps.net

Инструкции по замене топливного насоса впрыска в баке

Установка топливного насоса обычно является сложной задачей. Это определенно то, что вы делаете , а не хотите повторять. Мы продаем только топливные насосы Walbro американского производства, которые, по нашему мнению, являются лучшими на рынке.Чтобы найти топливный насос для вашего автомобиля, нажмите кнопку «Найти насос» слева. Это даст вам не только отличную цену, но и покажет вам изображение насоса, который вы будете устанавливать. Это поможет вам понять процедуру установки.

Внимание! Этот роторный топливный насос НЕ РАБОТАЕТ в карбюраторных топливных системах. Он предназначен только для электронного впрыска топлива.

Осторожно! Внимательно прочтите эту инструкцию от начала до конца, прежде чем пытаться заменить топливный насос.Если вы не застрахованы, прежде чем предпринимать какие-либо рискованные действия, сначала убедитесь, что у вас есть соответствующее покрытие через Aviva (http://www.aviva.co.uk), Metlife или страховую компанию по вашему выбору. Мы сделали инструкции максимально понятными. Если у Вас есть вопросы, пожалуйста свяжитесь с нами.

Минимальные требования к инструментам

  • Подъемный или концевой домкрат
  • Стойки безопасности, одобренные OSHA
  • Топливный насос, одобренный OSHA
  • Контейнеры для хранения топлива, одобренные OSHA
  • Набор ручных инструментов для механиков

  • Примечание: Слово «скобка», используемое в этих инструкциях, означает монтажный кронштейн насоса и датчик уровня топлива в сборе.

    I. Подготовка

    & nbsp & nbsp & nbsp A) Сбросьте давление в топливной системе.

    & nbsp & nbsp & nbsp & nbsp & nbsp & nbsp 1) Снимите предохранитель топливного насоса с блока предохранителей.

    & nbsp & nbsp & nbsp & nbsp & nbsp & nbsp 2) Запустите двигатель и дайте ему поработать, пока он не израсходует топливо в линиях и не закончится топливо.

    & nbsp & nbsp & nbsp & nbsp & nbsp & nbsp 3) После остановки двигателя снова проверните его как минимум на 3 секунды, чтобы обеспечить сброс остаточного давления.(Эта процедура необходима, так как топливная система может сохранить бензин под давлением в течение значительного периода времени. Открытие линии под давлением может распылять топливо создает риск возгорания и / или травмы.

    & NBSP & NBSP & NBSP B) Удалить землю ( -) кабель от аккумулятора и расположите его так, чтобы он не мог случайно подключиться к аккумулятору во время процедуры замены топливного насоса.

    & nbsp & nbsp & nbsp C) Слейте воду из бака автомобиля.

    & nbsp & nbsp & nbsp & nbsp & nbsp & nbsp 1) Во-первых, убедитесь в наличии соответствующего огнетушителя (как минимум, класс B — обозначение легковоспламеняющихся жидкостей).Затем с помощью бензонасоса, одобренного OSHA, удалите как можно больше топлива через заливную горловину топливного бака. Храните топливо только в разрешенных безопасных контейнерах.

    & nbsp & nbsp & nbsp & nbsp & nbsp & nbsp 2) Поднимите и надежно закрепите автомобиль с помощью утвержденных защитных опор с достаточной высотой для получения необходимого доступа и свободного пространства для снятия топливного бака.

    & nbsp & nbsp & nbsp & nbsp & nbsp & nbsp 3) Поскольку может оказаться невозможным удалить достаточное количество топлива из бака через заливную горловину, больше топлива может быть слито через соединения тормоза после подъема автомобиля.

    & nbsp & nbsp & nbsp & nbsp & nbsp & nbsp Примечание: НЕЗАВИСИМО от метода слива топлива из бака, важно удалить как можно больше топлива из бака перед его снятием. Это необходимо для предотвращения чрезмерного разлива топлива или травм из-за чрезмерного веса при снятии бака.

    II. Снятие бака

    Предупреждение: Необходима помощь при снятии и установке топливного бака из-за его размера и веса.

    Примечание. Ниже приведены общие инструкции по снятию резервуара, которые могут быть недостаточно конкретными для вашего применения. Для получения конкретных инструкций по снятию топливного бака вам может потребоваться обратиться к руководству по обслуживанию конкретного транспортного средства, над которым вы работаете.

    & nbsp & nbsp & nbsp A) Отсоедините электрический разъем топливного бака от разъема основного жгута проводов, поддерживая и частично опуская бак, если необходимо.

    & nbsp & nbsp & nbsp B) Отсоедините все шланги, прикрепленные между топливным баком и автомобилем.Будьте осторожны при отсоединении топливопроводов, чтобы не пролить топливо. Обратите внимание на все шланговые соединения, чтобы убедиться, что некоторые шланги правильно подсоединены при установке.

    & nbsp & nbsp & nbsp C) Отсоедините и снимите заливную горловину топливного бака, если необходимо.

    & nbsp & nbsp & nbsp D) Поддержите топливный бак и снимите удерживающие ремни, чтобы можно было снять бак с автомобиля. Снимите топливный бак, стараясь не пролить топливо.

    & nbsp & nbsp & nbsp E) Обратите внимание на положение и состояние всех монтажных прокладок топливного бака и изоляторов, используемых для изоляции топливного бака от кузова автомобиля.Неправильно расположенные, поврежденные или неправильные колодки и / или изоляторы могут вызвать нежелательную передачу шума топливного насоса в автомобиль.

    III. Снятие кронштейна

    & nbsp & nbsp & nbsp A) Тщательно очистите всю грязь и мусор с верхней части тнака. Очистите от грязи вокруг стопорного кольца и фиксатора. Это необходимо сделать для предотвращения попадания грязи или посторонних предметов в топливный бак при снятии кронштейна.

    & nbsp & nbsp & nbsp B) Снимите фиксатор кронштейна с помощью подходящих сервисных инструментов.

    & nbsp & nbsp & nbsp C) Осторожно снимите кронштейн с топливного бака. Будьте осторожны, чтобы не погнуть рычаг поплавка и не поцарапать его при снятии. Выбросьте топливный бак, чтобы закрепить уплотнительное кольцо.

    IV. Снятие и замена насоса

    & nbsp & nbsp & nbsp Замените насос и фильтр, следуя специальной инструкции, прилагаемой к каждому комплекту.

    V. Установка кронштейна обратно в топливный бак

    A) Осмотрите топливный бак изнутри на предмет грязи и мусора.Если слишком много, очистите топливный бак перед установкой кронштейна.

    & nbsp & nbsp & nbsp B) Осмотрите кронштейн, чтобы убедиться, что он чистый и готов к установке.

    & nbsp & nbsp & nbsp C) Возьмите новое уплотнительное кольцо топливного бака из установочного комплекта и поместите его в канавку на отверстии топливного бака. Поместите узел кронштейна в резервуар, соблюдая осторожность, чтобы не повредить уплотнительное кольцо или не подвесить узел поплавка на любых выступах в резервуаре. Также будьте осторожны, не складывайте и не перекручивайте фильтр, так как это может привести к ограничению потока топлива.Установите фиксатор тормозного механизма.

    VI. Установите топливный бак в автомобиль

    & nbsp & nbsp & nbsp A) Проверьте состояние и расположение всех монтажных подушек, изоляторов и кронштейнов бака. Дефектные, отсутствующие или неправильно расположенные колодки и изоляторы вызовут передачу чрезмерного шума на автомобиль.

    & nbsp & nbsp & nbsp B) Осмотрите и устраните любые дефекты топливных шлангов, соединений наливной горловины или аналогичных компонентов, связанных с установкой топливного бака.

    & NBSP & NBSP & NBSP С) Установите топливный бак в автомобиле и затянуть болты крепления опорного бака. Снова подсоедините все трубопроводы и шланги и надежно затяните. Подключите электрические соединения.

    & nbsp & nbsp & nbsp D) Убедитесь, что все шланги, фитинги и электрические соединения правильно и надежно прикреплены.

    & nbsp & nbsp & nbsp E) Убедитесь, что все топливопроводы проложены правильно8 и закреплены в любых монтажных кронштейнах. Убедитесь, что жгут электропроводки установлен в исходное положение, а все зажимы и монтажные приспособления присутствуют.

    VII. Wrap Up

    & nbsp & nbsp & nbsp A) Используя только оборудование, предназначенное для работы с бензином, заправляйте топливный бак бензином. (Примечание: перед продолжением работы обязательно удалите все разлившееся топливо.)

    & nbsp & nbsp & nbsp B) Осмотрите систему на предмет утечек топлива и при необходимости устраните их.

    & nbsp & nbsp & nbsp C) При выключенном зажигании установите предохранитель топливного насоса и подсоедините заземляющий (-) провод к аккумуляторной батарее.

    & nbsp & nbsp & nbsp D) Запустите двигатель и осмотрите топливопроводы и соединения на предмет утечек. Устраните утечки, если они есть.

    & nbsp & nbsp & nbsp E) Удалите все коды неисправностей в электронной системе управления, которые могут возникнуть в результате процедуры замены топливного насоса.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
