Дифференциал – это важный узел в конструкции трансмиссии автомобиля. Назначение дифференциала – разделение мощности, поступающей от двигателя, на два отдельных потока.

Что такое дифференциал и для чего он нужен

При повороте колеса автомобиля проходят различный путь. Это приводит к сильному износу шин, пробуксовке и к ухудшению управляемости машины. Дифференциал нужен, чтобы компенсировать разность угловых скоростей колес.

На некоторых автомобилях этого узла нет. Зачем нужен дифференциал, если, например, каждое из ведущих колес на машине имеет отдельный двигатель? Если допустима пробуксовка колес (например, в раллийных автомобилях), узел заваривается.

Как работает дифференциал?

По принципу действия дифференциал прост. В основе лежит планетарная передача, которая состоит из шестерен-полуосей, шестерен-саттелитов, ведомой и ведущей шестерни (передача вращения выполняется через ведущую шестерню).

Есть 3 режима:

• Движение по прямой дороге. Колеса автомобиля встречают одинаковое сопротивление — из-за этого шестерни-саттелиты не приводятся в движение. Поэтому мощность распределяется в соотношении 50/50 – поровну на каждое колесо. При этом период вращения колес равен периоду вращения ведомой шестерни.
• Поворот. Иная ситуация возникает при повороте. Из-за разного сопротивления угловая скорость одного из колес уменьшается, в результате замедляется и шестерня полуосей. Она приводит в движение саттелиты. Их вращение обеспечивает увеличение частоты вращения второй шестерни полуосей. Именно поэтому меняется соотношение скоростей вращения колес (крутящий момент распределяется в равных пропорциях), а их проворачивание отсутствует.
• Пробуксовка. Если автомобиль застрял или попал на сколькое покрытие, может возникнуть пробуксовка одного из колес. Скользящее колесо почти не встречает сопротивления, а для застрявшего оно максимально.
  За счет дифференциала, находящегося в автомобиле, происходит перераспределение мощностей. Соотношение может доходить до 0/100 (одно колесо стоит, а второе вращается с удвоенной скоростью). Тогда машина встает и не может тронуться. Поэтому многие современные автомобили оснащены блокировкой дифференциала.

По виду зубчатой передачи типы автомобильных дифференциалов бывают такими: цилиндрические, конические и червячные. Наиболее универсальной является последняя разновидность — ее устанавливают как в системах полного привода, так и на автомобилях с 1-й ведущей осью. Цилиндрический больше подходит для установки между мостами полноприводной машины. А передне- и заднеприводные авто оснащают коническими.

Блокировка дифференциала

Наиболее важна блокировка в авто с полным приводом. И причина не только в том, что их чаще эксплуатируют на бездорожье. Из-за особенностей конструкции таких автомобилей при потере сцепления с дорогой одного колеса крутящий момент может сократиться и на трех остальных. Из-за этого авто не будет ехать.

Блокировка происходит за счет «отключения» шестерен-саттелитов либо переноса мощности на загруженную полуось. В зависимости от способа перераспределения механизмы блокировки бывают полными или частичными. Распространены самоблокирующиеся дифференциалы – они устанавливаются на кроссоверы. Их работа позволяет оптимально распределить крутящий момент.

Наиболее сложным устройством обладает электронная блокировка. Она совмещён с системой курсовой устойчивости. Параметры движения автомобиля в этом случае определяют датчики. А за распределение мощности отвечает компьютер автомобиля.

Расположение

Существуют 2 вида дифференциалов: межосевой и межколесный (находится в корпусе ведущего моста). Эти типы дифференциалов имеют ряд отличий. Расположение узла зависит от типа привода автомобиля.

Межколесный ставится на автомобили как с одной, так и с двумя ведущими осями. На переднеприводных авто из-за отсутствия карданной передачи узел стоит сразу за КПП (либо они совмещены в одном корпусе). На машинах с задним приводом он устанавливается в редукторе.

Межосевой ставят на автомобили с полным приводом. Он распределяет мощность уже не между колесами, а между двумя осями. Данный узел задействует при подъёмах и спусках. Из-за наклона авто масса перераспределяется и одна из осей нагружается больше.

Большинство полноприводных авто оборудовано сразу 3 дифференциалами (2 – межколесных и 1 — межосевой). В то же время для машины с одной ведущей осью достаточно всего 1-го межколесного узла.

Виды автомобильных дифференциалов

Виды дифференциалов по принципу работы таковы:

1. С полной блокировкой. Блокировка выполняется водителем принудительно. Из-за того, что угловая скорость колес становится равной, при поворотах ухудшается управляемость и увеличивается износ покрышек. Подобной блокировкой оснащались автомобили ВАЗ-2121.
2. LSD (Limited Slip Differential). Узел этого вида является самоблокирующимся. Если разница между скоростями вращения двух колес становится слишком большой, происходит автоматическая блокировка (то есть ситуация, когда вся мощность поступает на 1 колесо, невозможна). Конструкция такого типа позволяет успешно преодолевать скользкие участки или бездорожье.
3. Вискомуфта (вязкостная муфта). Разновидность самоблокирующегося дифференциала, в котором блокировка выполняется за счет физических свойств некоторых веществ. Обычно сюда заливается дилатантная жидкость, основой которой служит силикон. При нормальной температуре и без перемешивания она сохраняет жидкое состояние. Однако при нагревании она расширяется и приобретает консистенцию клея. Подобная конструкция очень простая и дешевая, поэтому ее устанавливают на большинство «паркетников». Однако данный узел неремонтопригоден, неустойчив к длительной работе и не может быть подключен вручную. Полная блокировка колес возможна только при очень сильной пробуксовке.
4. Torsen (англ. Torque и Sensing). Еще один тип с самоблокировкой. По устройству и принципу работы дифференциала Torsen несколько отличается от предыдущих моделей. Принцип действия — за счет свойства червячной передачи заклинивать при определенном соотношении крутящих моментов. Данная разновидность узла используется на многих полноприводных автомобилях (например, на моделях марки Audi). Преимущество Torsen в его простоте и надежности. Он действует чисто механически и не связан с электроникой. Этот узел стабильнее вискомуфты. Основной недостаток конструкции заключается в том, что авто невозможно сдвинуть, если сразу 2 колеса одной оси проскальзывают. Кроме того, изделия Torsen достаточно дороги.
5. Электронный. Блокировка выполняется в автоматическом режиме посредством бортового компьютера. Главное преимущество такой конструкции – возможность настройки степени блокировки. Также этот узел хорошо стабилизирует машину при возникновении избыточной «поворачиваемости». Однако крутящий момент здесь всегда смещается на колесо с меньшей скоростью вращения.
6. Многодисковый. В конструкции есть подпружиненные фрикционные диски. Механизмы такого типа применяют редко, потому что они быстро изнашиваются. Чаще всего их используют в автоспорте.

Заключение

Автомобиль с дифференциалом безопаснее. Устройство позволяет не только комфортно ехать по трассе, но и выполнять сложные маневры. Однако при езде по бездорожью и скользкому покрытию управляемостью машины с дифференциалом может ухудшиться. В этом случае поможет блокировка компонента. Большинство автомобилей оснащено автоматической блокировкой, поэтому сложностей с ее использованием не возникает. Если же она активируется вручную, включать ее следует только на особенно сложных участках дороги. В противном случае есть риск серьезно повредить покрышки.

Что такое дифференциал автомобиля — типы дифференциалов

При движении автомобиля в поворотах колёса ведущей оси проходят путь разной длины. Чтобы шины не проскальзывали, колёса должны вращаться с разными скоростями.

Рассмотрим: что такое дифференциал и принцип его работы, какие бывают разновидности.

Что это такое

Дифференциал — механизм, позволяющий колёсам ведущей оси вращаться с разными скоростями и одинаковым, подводящимся к ним, крутящим моментом. В трансмиссии с одной ведущей осью дифференциал устанавливается между приводами колёс (межколёсный). В полноприводных авто он может находиться между ведущими осями (межосевой). Произведение силы тяги на радиус колеса даёт тот крутящий момент, который дифференциал должен передать на колёса. Когда сцепление с дорогой слабое или одно колесо вывешено, крутящий момент и сила тяги на колесе очень малы или отсутствуют, автомобиль не сможет продолжить движение. Это особенность дифференциала с коническими шестернями, получившего широкое распространение. Этот вид дифференциала называют симметричным, так как он поровну распределяет крутящий момент между колёсами.

Это происходит потому, что сателлит работает как равноплечий рычаг и передаёт только равные усилия к шестерням полуоси, а соответственно к ведущим колёсам. Если одно из колёс имеет малое сцепление с дорожным покрытием, то эффективный крутящий момент на нём небольшой. Соответственно симметричный дифференциал подведёт такое же усилие к другому колесу. Т.е., если одно колесо буксует, сила тяги на втором равна нулю, что отрицательно сказывается на проходимости.

Для её улучшения на автомобилях применяют полную или частичную блокировку дифференциалов, степень которой оценивают коэффициентом блокировки.

Коэффициент блокировки (Кб)

Соотношение крутящего момента на отстающем колесе к моменту на забегающем колесе. Его величина для симметричного дифференциала всегда равна 1, для дифференциалов повышенного трения от 1 до 5. Чем больше Кб, тем лучше проходимость автомобиля. При Кб = 3 момент на отстающем колесе будет в три раза больше, чем на буксующем. Но момент на колесе в эту секунду будет возможным от 20 до 70%, в зависимости от возможности блокирующего механизма.

Существует несколько видов дифференциалов.

Дифференциал с полной блокировкой

Принудительная блокировка дифференциала используется в основном на внедорожниках и грузовых машинах, для улучшения проходимости на бездорожье. Включается с помощью клавиши в салоне, по мере необходимости. Очень важно отключить блокировку при выезде на сухой грунт, во избежание поломки полуосей. Пример — блокировка межосевого дифференциала на ВАЗ-2121. Приводится в действие водителем принудительно. Угловые скорости колёс здесь всегда равны, что противоречит условиям движения автомобиля по кривой, приводит к износу резины и ухудшению управляемости по твёрдому покрытию.

Вискомуфта

Это многодисковая муфта, в которой передаваемый момент возрастает с увеличением разности скоростей ведущего и ведомого валов. Используется в упрощенных системах постоянного полного привода и в качестве блокирующего механизма дифференциалов.

Принцип работы вискомуфты

Основан на особых свойствах специальной силиконовой жидкости: при повышении температуры ее вязкость не понижается, как, например, у масла, а повышается. Вискомуфта представляет собой цилиндр, заполненный силиконовой жидкостью. Внутри его находится пакет из перфорированных дисков, соединенных через один соответственно с ведущим и ведомым валами. В полноприводной трансмиссии при нормальных условиях движения валы вращаются примерно с одинаковой скоростью: входной – под действием крутящего момента от основного ведущего моста, а выходной вращают колеса, с которыми он соединен. При буксовании колес основного ведущего моста входной вал вращается быстрее выходного (машина практически стоит), жидкость нагревается от трения о диски, и муфта начинает передавать больший момент на выходной вал.

Существенный недостаток вискомуфты: на срабатывание муфты требуется время, а оптимальную ее характеристику трудно подобрать. Поэтому многие производители отказываются от применения вискомуфты в пользу управляемых электроникой многодисковых сцеплений.

Торсен

От англ. TORQUE и «SENSING» — чувствительный к крутящему моменту. Сателлиты расположены в корпусе перпендикулярно его оси, объединены между собой попарно с помощью прямозубого зацепления, а с полуосевыми шестернями связаны червячным зацеплением. В повороте полуосевая шестерня, связанная с отстающим колесом, поворачивает входящий с ней в зацепление сателлит, он, в свою очередь, вращает второй сателлит и шестерню полуоси. Такой жесткой кинематической связью колёсам автомобиля обеспечивается возможность вращаться с разной скоростью. Силы трения, возникающие в червячном зацеплении от разности моментов на колёсах, осуществляют блокировку дифференциала. Недостаток конструкции – сложность изготовления, сборки агрегата в целом и ремонта.

Квайф

Сателлиты расположены в два ряда параллельно оси вращения корпуса. Причём они крепятся не на осях, а находятся в закрытых с обеих сторон отверстиях корпуса. Правый ряд сателлитов (их может быть от 3 до 5) входит в зацепление с правой шестерней полуоси, левый — с левой. Кроме того, сателлиты из разных рядов зацепляются между собой через один. Когда одно из колёс начинает отставать, связанная с ним полуосевая шестерня начинает вращаться медленнее корпуса дифференциала и поворачивать входящий с ней в зацепление сателлит. Он передаёт движение связанному с ним сателлиту, а тот в свою очередь, на полуосевую шестерню. Так обеспечиваются разные обороты колёс в повороте.

Благодаря разности крутящих моментов на колёсах возникают силы трения, осуществляющие блокировку, что увеличивает силу тяги автомобиля, повышая его проходимость. Дифференциалы такого типа получили наибольшее распространение в тюнинге.

Что такое дифференциал и зачем он нужен

Дифференциал — механическое устройство, которое делит момент входного вала между выходными валами, называемыми полуосями. Непонятно? Попробуем разобраться.

Не путать с дифференциальными уравнениями: в нашем случае дифференциал — это важнейший элемент полноприводного автомобиля. В силу того что при прохождении поворота каждое из колес движется по собственной траектории, внешнее колесо проходит более длинную дугу, чем внутреннее. Таким образом, при вращении ведущих колес с одинаковой скоростью поворот возможен только с пробуксовкой, что негативно сказывается на управляемости, а также приводит к существенному износу шин. Для предотвращения этих негативных явлений и служит дифференциал. Момент от двигателя передается карданным валом через коническую зубчатую передачу на корпус дифференциала. Тот, в свою очередь, через независимые друг от друга шестерни (сателлиты) вращает полуоси. Таким образом, каждая из полуосей вращается с разной угловой скоростью, а каждое колесо свободно перемещается по своей траектории без проскальзывания. При этом суммарная скорость вращения остается постоянной. Помимо этого, дифференциал позволяет неразрывно передавать крутящий момент от двигателя на ведущие колеса, а в сочетании с главной передачей служит дополнительной понижающей передачей.

В трансмиссии автомобилей концерна VW для блокировки дифференциала используется муфта Haldex. Она представляет собой многодисковую муфту, работающую в масля- ной ванне. Пакет фрикционов сжимается рабочим поршнем гидравлической системы

Все бы хорошо, но тут появляется другая проблема — как только одно из ведущих колес попадает на скользкую поверхность или вывешивается в воздухе, весь момент по принципу наименьшего сопротивления отправляется к нему. Если все четыре ведущих колеса вдруг попадут на лед, то автомобиль через какое-то время остановится, и будет буксовать на месте. Чтобы этого не происходило, инженеры были вынуждены искать конструктивные решения для блокировки дифференциала.

Жестко или мягко?

Первые опыты широкого использования полного привода (в основном на армейских внедорожниках и вездеходах) привели к появлению системы жесткого механического блокирования дифференциала. Для этого автомобиль необходимо было остановить и с помощью специального механизма заблокировать шестерни дифференциала. В данном случае речь идет о повышении проходимости на бездорожье, где скорость передвижения низкая и вероятность повредить привод — минимальная. Как только автомобиль выбирался на нормальную дорогу, необходимо было отключить блокировку, иначе существенно возрастает нагрузка на полуоси и механизм блокировки, а также увеличивается износ всех элементов конструкции. Поэтому нужно было придумать, как автоматизировать этот процесс и сделать его более простым и адекватным для рядового автолюбителя.

Вискомуфта

Развитие химической промышленности, и, как следствие, появление дилатантных жидкостей, изменяющих свою вязкость, послужило основой для создания вискомуфты. Пионерами ее применения в конце 60-х годов прошлого века стали британские инженеры Тони Ролт и Дерек Гарднер. Конструкция вискомуфты проста, как все гениальное. Она состоит из набора близко расположенных друг к другу фрикционов, одна половина которых соединяется с валом межосевого дифференциала, а вторая наружными выступами — с цилиндрическим корпусом. При обычном движении скорость вращения передних и задних колес одинакова, поэтому перемешивание жидкости в муфте слабое, и она обладает хорошей текучестью. Но как только колеса одной из осей забуксовали, шестеренки межосевого дифференциала начинают раскручиваться, и связанные с ним фрикционы вискомуфты начинают быстро перемешивать силиконовую жидкость. Она твердеет, сжимая оба пакета фрикционов. В результате межосевой дифференциал частично или полностью блокируется.

Запатентовав свое изобретение, Тони Ролт создал собственную фирму, которая наладила выпуск вискомуфт для различных автомобильных фирм по обе стороны Атлантики. Первым массовым авто с полноприводной трансмиссией и межосевым дифференциалом с вискомуфтой стал AMC Eagle, который выпускался компанией American Motors c 1979 по 1988 год. В различных версиях эта модель разошлась тиражом около 200 тысяч экземпляров. Позже с активным развитием полноприводных трансмиссий вискомуфты нашли широкое применение в автомобилестроении. Но, как у любого другого устройства, у вискомуфты есть и свои недостатки — инерционность срабатывания, громоздкость и ограниченность по величине передаваемого момента.

Торсен и Халдекс

Вернемся вновь на полстолетия назад в далекий 1958-й год, когда американский инженер Вернон Глизман разработал и запатентовал механический самоблокирующийся дифференциал Dual-Drive Differential, который позже получил привычную сегодня торговую марку Torsen. Основная идея фактически зашифрована в названии, происходящем от сокращения двух английских слов, torque sensing, чувствительный к крутящему моменту. Механический самоблокирующийся дифференциал Torsen представляет собой оригинальное сочетание червячных пар и зубчатых колес. Блокировка у этого устройства происходит не от разности скоростей вращения валов, как в вискомуфте и других дифференциалах повышенного трения, а при изменении баланса крутящих моментов на валах. Как только момент на одном из валов увеличивается, червячные пары «заклинивают» зубчатые колеса, блокируя нужную шестерню дифференциала.

VW Touareg имеет два вида полного привода. В первом случае используется межосевой дифференциал Торсен и свободный дифференциал на задней оси, во втором — межосевой дифференциал с электронной блокировкой и понижающей передачей плюс блокировка дифференциала задней оси

Вторая конструкция, получившая сегодня широкое распространение, — электронно-управляемая фрикционная муфта, разработанная шведской фирмой Haldex. Она представляет собой многодисковое сцепление, работающее в масле. Как только появляется незначительная разница в скоростях вращения двух валов, с помощью гидравлики диски сцепления замыкаются. Электронный блок управления следит за многочисленными данными от датчиков, и, как только пробуксовка прекращается, давление в системе падает, и диски разжимаются. Среди главных достоинств муфты Haldex — практически мгновенное срабатывание, а также возможность менять характеристики с помощью перенастройки блока управления.

Подписывайтесь на наш Telegram-канал, чтобы ничего не пропустить.

Дифференциал автомобиля — устройство, фото, типы.

Многие покупатели при выборе внедорожника наверняка сталкивались в описании той или иной модели с термином «электронная блокировка дифференциала». Но что это такое, и как работает этот самый дифференциал, знают далеко не все потенциальные владельцы автомобилей этого класса. В нашем сегодняшнем материале мы подробно расскажем, для чего машине дифференциал, каковы его разновидности и на какие автомобили он устанавливается.

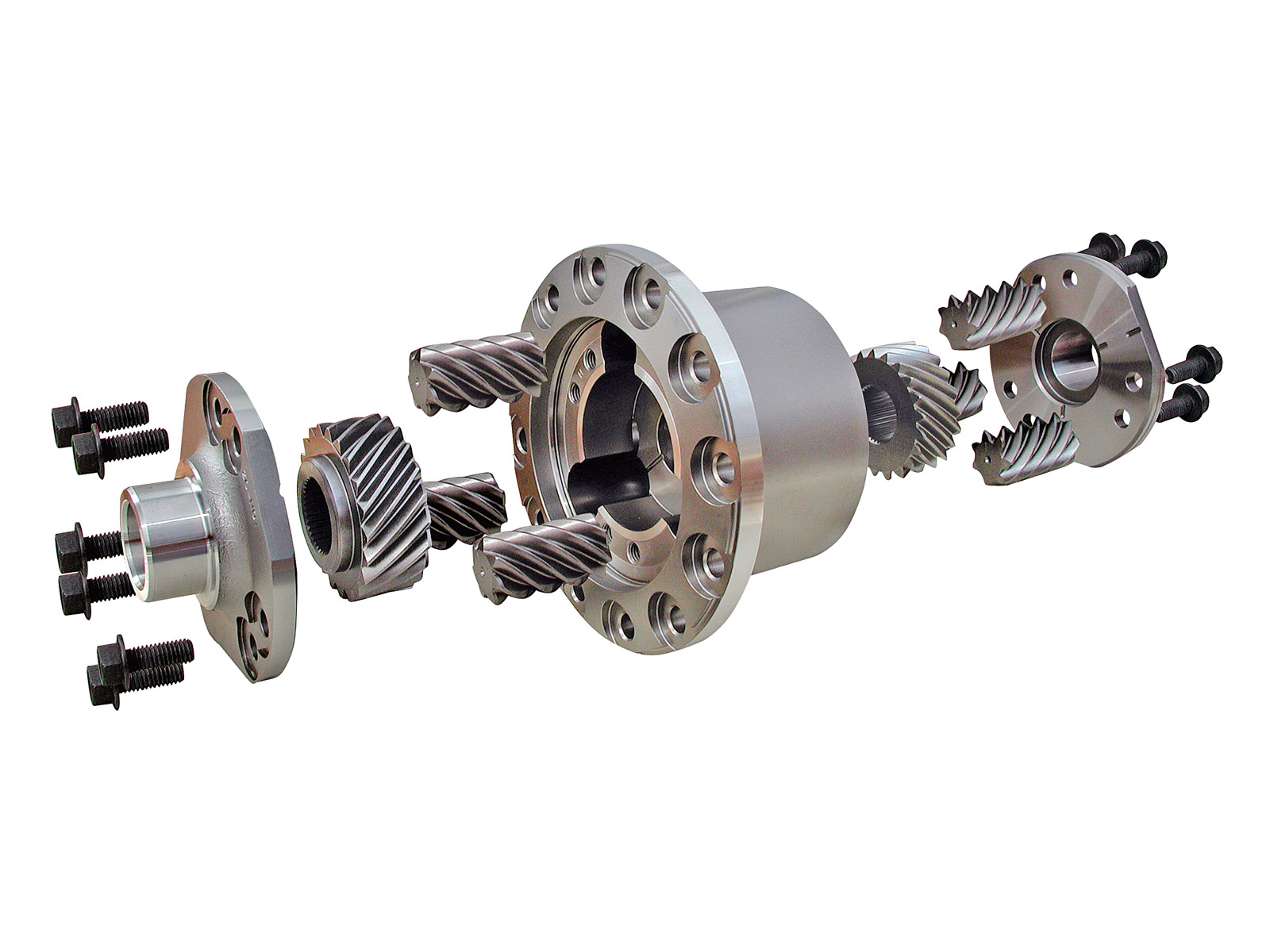

На фото самоблокирующиеся дифференциалы

История создания и назначение дифференциала

На автомобилях, оснащенных двигателем внутреннего сгорания, дифференциал появился через несколько лет после их изобретения. Дело в том, что первые экземпляры машин, приводимых в действие двигателем, имели очень плохую управляемость. Оба колеса на одной оси при повороте вращались с одинаковой угловой скоростью, что приводило к пробуксовке колеса, идущего по внешнему, большему, чем внутренний, диаметру. Решение проблемы было найдено просто: конструкторы первых автомобилей с ДВС позаимствовали у паровых повозок дифференциал – механизм, изобретенный в 1828 году французским инженером Оливером Пекке-Ром. Он представлял собой устройство, состоящее из валов и шестерней, через которые крутящий момент от двигателя передается на ведущие колеса. Но после установки на автомобиль дифференциала обнаружилась еще одна проблема – пробуксовка колеса, утратившего сцепление с дорогой.

Обычно это проявлялось, когда автомобиль двигался по дороге, покрытой участками льда. Тогда колесо, попавшее на лед, начинало вращаться с большей скоростью, чем то, которое находилось на грунте или бетоне, что в итоге приводило к заносу автомобиля. Тогда конструкторы задумались об усовершенствовании дифференциала с тем, чтобы при подобных условиях оба колеса вращались с одинаковой скоростью и автомобиль не заносило. Первым, кто проводил эксперименты с созданием дифференциала с ограниченным проскальзыванием, стал Фердинанд Порше.

Фердинанд Порше

Ему понадобилось три года, чтобы разработать, протестировать и выпустить на рынок так называемый кулачковый дифференциал – первый механизм с ограниченным проскальзыванием, который устанавливался на первые модели марки Volkswagen. Впоследствии инженеры разработали различные виды дифференциалов, о которых речь пойдет ниже.

В автомобиле дифференциал выполняет три функции: 1) передает крутящий момент от двигателя к ведущим колесам, 2) задает колесам разные угловые скорости, 3) служит понижающей передачей в сочетании с главной передачей.

Устройство дифференциала

Усовершенствованный автомобильными конструкторами дифференциал устроен в виде планетарной передачи, где крутящий момент от двигателя передается через карданный вал и коническую зубчатую передачу на корпус дифференциала. Тот, в свою очередь, направляет крутящий момент на две шестерни, а уже они распределяют момент между полуосями. Сцепление между шестернями-сателлитами и полуосями имеет две степени свободы, что позволяет им вращаться с разными угловыми скоростями.

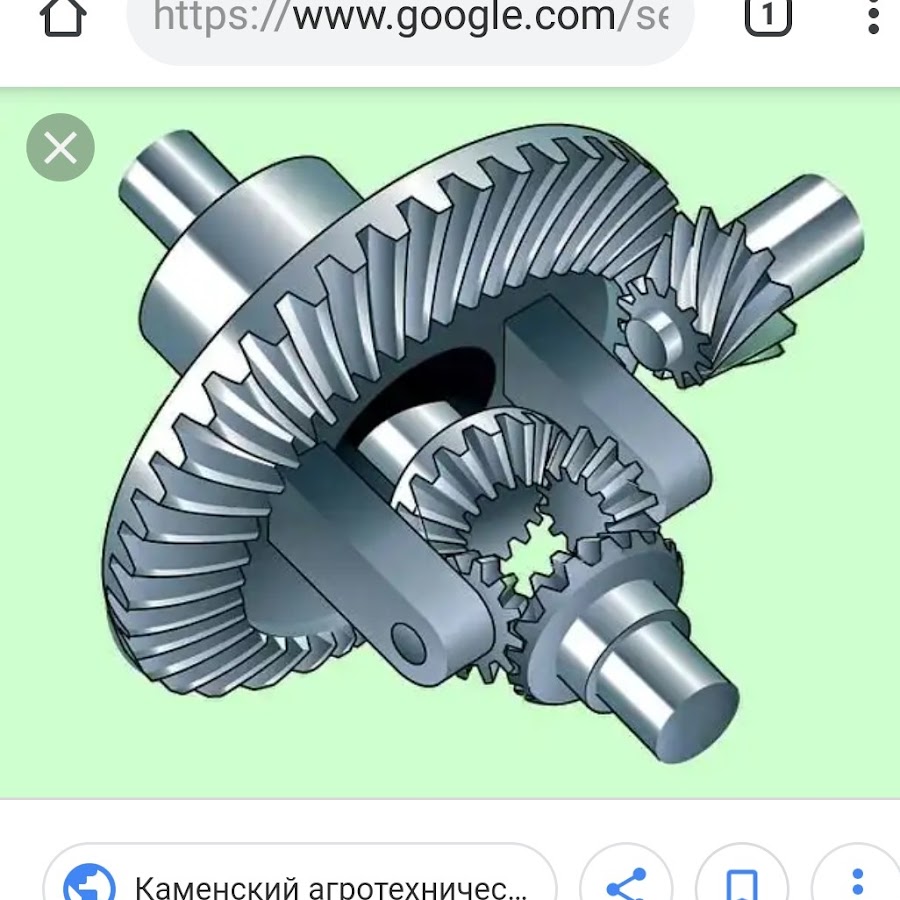

Устройство дифференциала.

Таким образом, дифференциал обеспечивает разную скорость вращения колес, расположенных на одной оси, что предотвращает и пробуксовку при повороте. После того, как был изобретен полный привод, у автомобиля появилось два, а впоследствии и три (с межосевым) дифференциала, которые распределяли крутящий момент между ведущими осями.

Уже понятно, что без дифференциала не обходится ни один автомобиль. В передне- и заднеприводных автомобилях он расположен на ведущей оси. Если у автомобиля сдвоенная ведущая ось, то здесь в конструкции трансмиссии применяют два дифференциала — по одному на каждую ось. В полноприводных машинах дифференциалов два (для моделей с подключаемым полным приводом – по одному на каждую ось) или три (для моделей с постоянным полным приводом – по одному на каждую ось, плюс межосевой дифференциал, который распределяет крутящий момент между осями). Кроме количества механизмов, устанавливаемых на автомобили с разными типами приводов, дифференциалы различают по виду блокировки.

Разновидности дифференциалов

По виду блокировки дифференциалы делятся на два – ручная и электронная блокировка. Ручная, как следует из названия, производится водителем вручную при помощи кнопки или тумблера. В этом случае шестерни-сателлиты механизма блокируются, ведущие колеса двигаются с одинаковой скоростью. Обычно ручная блокировка дифференциала предусмотрена на внедорожниках.

Ее рекомендуется включать при преодолении сложного бездорожья и отключать при выезде на обычные дороги.

Электронная или автоматическая блокировка дифференциала осуществляется при помощи электронного блока управления, который, анализируя состояние дорожного покрытия (используется информация с датчиков ABS и антипробуксовочной системы), сам блокирует шестерни-сателлиты.

Задний дифференциал с электронным управлением Range Rover Sport

По степени блокировки это устройство делится на дифференциал с полной блокировкой и дифференциал с частичной блокировкой шестерен-сателлитов.

Полная блокировка дифференциала предполагает 100%-ную остановку вращения шестерен-сателлитов, при которой сам механизм начинает выполнять функцию обычной муфты, передавая равнозначный крутящий момент на обе полуоси. Вследствие этого оба колеса вращаются с одинаковой угловой скоростью. Если же одно из колес теряет сцепление с дорогой, весь крутящий момент передается на колесо с лучшим сцеплением, что позволит преодолеть бездорожье. Такое устройство дифференциала используется на внедорожниках Toyota Land Cruiser, Mercedes-Benz G-Class и других.

Полная блокировка дифференциала

Частичная блокировка дифференциала предполагает неполную остановку вращения шестерен-сателлитов, то есть с проскальзыванием. Достигается такой эффект за счет так называемых самоблокирующихся дифференциалов. В зависимости от того, каким образом срабатывает этот механизм, их делят на два вида: Speed sensitive (функционируют при разнице в угловых скоростях вращения полуосей) и Torque sensitive (функционируют при уменьшении крутящего момента на одной из полуосей). Такое устройство дифференциала используется на внедорожниках Mitsubishi Pajero, Audi с системой полного привода Quattro, BMW с системой X-Drive и так далее.

Дифференциалы, относящиеся к группе Speed sensitive, имеют разную конструкцию. Существует механизм, в котором роль дифференциала играет вискомуфта. Она представляет собой резервуар, расположенный между полуосью и ротором карданного вала, заполненный специальной вязкой жидкостью, в которую, в свою очередь, погружены диски, сочлененные с полуосью и ротором. Когда угловая скорость вращения колес разнится (одно колесо вращается быстрее другого), диски в резервуаре тоже начинают вращаться с разными скоростями, но вязкая жидкость постепенно выравнивает их скорость, и, соответственно, крутящий момент. Как только угловые скорости обоих колес сравняются, вискомуфта отключается. По своим характеристикам вискомуфта менее надежна, чем фрикционный дифференциал, поэтому ее устанавливают на машины, предназначенные для преодоления бездорожья средней степени или спортивные модификации автомобилей.

Еще один механизм дифференциала, относящийся к группе Speed sensitive – героторный дифференциал. Здесь роль блокировки, в отличие от вискомуфты, играет масляный насос и фрикционные пластины, которые монтируются между корпусом дифференциала и шестерней-сателлитом полуосей. Но принцип действия во многом схож с таковым у вискомуфты: при возникновении разницы в угловых скоростях ведущих колес насос нагнетает масло на фрикционные пластины, которые под давлением блокируют корпус дифференциала и шестерню полуоси до тех пор, пока скорости вращения колес не сравняются. Как только это происходит, насос перестает работать и блокировка отключается.

Дифференциалы, относящиеся к группе Torque sensitive, тоже имеют разную конструкцию. К примеру, есть механизм, в котором используется фрикционный дифференциал. Его особенностью является разность угловых скоростей вращения колес при движении автомобиля на прямой и в повороте. При езде по прямой дороге угловая скорость обоих колес одинаковая, а при прохождении поворота ее значение различно для каждого колеса. Это достигается за счет установки между корпусом дифференциала и шестерней-саттелитом фрикциона, который способствует улучшению передачи крутящего момента на колесо, утратившее сцепление с дорогой.

Еще один тип дифференциалов — с гипоидным (червячным или винтовым) и косозубым зацеплением. Их условно делят на три группы.

Первая – с гипоидным зацеплением, в которой у каждой полуоси есть собственные шестерни-сателлиты. Они объединятся между собой при помощи прямозубого зацепления, причем ось шестерни располагается по отношению к полуоси перпендикулярно. При возникновении разницы в угловых скоростях ведущих колес, шестерни полуосей расклиниваются, образуется трение между корпусом дифференциала и шестернями. Происходит частичная блокировка дифференциала и крутящий момент передается на ту ось, угловая скорость вращения которой меньше. Как только угловые скорости колес выровняются, происходит деактивация блокировки.

Вторая – с косозубым зацеплением, в которой у каждой полуоси также есть свои шестерни-сателлиты (они винтовые), но их оси располагаются параллельно полуосям. А объединяются эти агрегаты между собой при помощи косозубого зацепления. Сателлиты в этой механизме установлены в специальных нишах на корпусе дифференциала. Когда угловая скорость вращения колес различается, происходит расклинивание шестерен, и они, сопрягаясь с шестернями в нишах корпуса дифференциала, частично блокируют его. При этом крутящий момент направляется на ту полуось, скорость вращения которой меньше.

Третья – с косозубыми шестернями полуосей и винтовыми шестернями сателлитов, которые располагаются параллельно друг другу. Такой тип используется в конструкции межосевого дифференциала. Благодаря планетарной конструкции дифференциала, имеется возможность посредством частичной блокировки смещать крутящий момент на ту ось, угловая скорость вращения колес которой меньше. Диапазон такого смещения весьма широк – от 65/35 до 35/65. При установлении равнозначной угловой скорости вращения колес передней и задней оси дифференциал разблокируется.

Эти группы дифференциалов получили самое широкое применение в автомобилестроении: их устанавливают как на «гражданские» модели, так и на спортивные.

Все, что вы хотели узнать о дифференциалах, но боялись спросить…

по материалам журналов «4х4Club» (7-8`99) и «5 Колесо» (11`99)

Что такое дифференциал
Принудительная блокировка
Самоблокирующиеся дифференциалы
• Дисковая блокировка
• Вязкостная блокировка
• Винтовая блокировка
• Кулачковая блокировка
• Особенности управления
Межосевой дифференциал и его блокировки
• Подключаемый передний мост

---

Что такое дифференциал

Дифференциал — это устройство, распределяющее поток мощности от двигателя к другим элементам трансмиссии. В автомобиле с приводом на одну ось используется только один дифференциал, межколесный, в полноприводном их целых три — два межколесных и межосевой.

Рассмотрим для примера классический дифференциал (в отличие от блокируемых, его называют «открытым» или «свободным»). Он устанавливается в картере главной передачи и получает крутящий момент от ее ведомой шестерни. В коробке дифференциала расположены конические шестерни-сателлиты. Они входят в зацепление с шестернями, закрепленными на полуосях, а те, в свою очередь, вращают ведущие колеса. При движении по ровной и прямой дороге угловые скорости колес одинаковы, и сателлиты не вращаются вокруг своей оси. Во время поворота или движения по неровностям, когда колеса правого и левого борта проходят разный путь, сателлиты начинают вращаться и перераспределять крутящий момент.

Главная передача заднего моста ВАЗ-2101:
1 – фланец карданного вала;
2 – сальник;
3 – маслоотражательное кольцо;
4 – передний подшипник ведущей шестерни;
5 – задний подшипник ведущей шестерни;
6 – регулировочное кольцо;
7 – опорное кольцо шестерни полуоси;
8 – шестерня полуоси;
9 – сателлит;
10 – палец сателлитов;
11 – ведомая шестерня главной передачи;
12 – коробка дифференциала;
13 – болт крепления стопора регулировочной гайки;
14 – стопор регулировочной гайки;
15 – подшипник коробки дифференциала;
16 – регулировочная гайка ведомой шестерни;
17 – болт крепления ведомой шестерни к фланцу коробки дифференциала;
18 – ведущая шестерня главной передачи;
19 – картер редуктора главной передачи;
20 – распорная втулка;
21 – шайба;
22 – гайка ведущей шестерни заднего моста.

Существует простая формула, отражающая связь между частотами вращения коробки дифференциала и полуосевых шестерен. Если через а1 и а2 обозначить частоты вращения полуосевых шестерен, а через а — частоту вращения коробки дифференциала, то: а = (а1+а2)/2. Формула показывает, что если одно из колес автомобиля неподвижно, то другое колесо вращается с удвоенной частотой. Если одно из двух ведущих колес попадает на скользкую поверхность дороги (мокрый асфальт, масляные пятна, лед), сопротивление его вращению резко падает, уменьшается и сцепление с дорогой, а значит, колесо не в состоянии иметь необходимую силу тяги. Такое колесо начнет быстрее вращаться и пробуксовывать. К другому ведущему колесу, имеющему достаточное сцепление с дорогой, будет подводиться такой же крутящий момент, как и к буксующему. Имея возможность образовать большую силу тяги, второе колесо не сможет этого сделать потому, что дифференциал передаст ему только половину крутящего момента от главной передачи. Если сопротивление движению автомобиля превысит силу тяги у небуксующего колеса, то машина не сможет двигаться. Частота вращения буксующего колеса резко возрастет, а второе колесо остановится. Возникнет буксование автомобиля. Попытка водителя повысить силу тяги на колесах за счет увеличения подачи топлива приведет только к увеличению частоты вращения одного из колес. В такой ситуации проявляется существенный недостаток обычного дифференциала, снижающего проходимость автомобиля как на скользких дорогах, так и на грунтах, оказывающих большое сопротивление качению колес (пeсок, снег, распутица).

Принудительная блокировка

На автомобилях, предназначенных для движения по бездорожью, приходится устанавливать дифференциалы специальных конструкций. Блокировки Часто применяют дифференциалы с принудительной блокировкой. В них водитель с помощью специального привода (чаще всего пневматического) останавливает на время вращение сателлитов, и колeca автомобиля начинают вращаться с одинаковой скоростью. Следует учесть, что автомобиль с заблокированным дифференциалом на извилистой дороге расходует больше топлива и у него происходит интенсивный износ шин. Как только взаимный поворот колес на общей оси с заблокированным дифференциалом будет больше, чем это допускает упругая деформация шин, произойдет буксование колес, продолжающееся до тех пор, пока какое-либо колесо на неровности не оторвется от дороги. Это говорит о том, что водитель не должен забывать выключать блокировку дифференциала после преодоления тяжелого участка. В ряде конструкций предусмотрена его автоматическая разблокировка или ограничение возможности включения блокировки по скорости.

Самоблокирующиеся дифференциалы

Для упрощения процесса управления применяются так называемые самоблокирующиеся дифференциалы. В настоящее время, в основном, используют четыре вида блокировок: дисковая (фрикционная, повышенного трения, LSD), вязкостная (вискомуфты) и винтовая (червячная). В самых современных разработках используются электронные системы контроля проскальзывания колес, основанные на применении датчиков вращения и использовании штатных тормозов (как правило, эти системы совмещаются с антиблокировочными и противопробуксовочными).

Дисковая блокировка

Существуют две наиболее характерные конструкции дифференциалов с фрикционными муфтами. В первом применяют одну, во втором — две муфты. В первом случае фрикционная дисковая муфта 1 введена между одной из полуосей и коробкой дифференциала. Бронзовые диски установлены в шлицах гильзы 2, связанной с коробкой дифференциала, стальные диски сидят на шлицах полуоси 3. Диски прижимаются друг к другу пружинами 4. Когда оба колеса испытывают одинаковое сопротивление, весь дифференциал вращается как одно целое и трение в муфте 1 отсутствует.

Вторая конструкция представляет из себя дифференциал повышенного трения с двойными фрикционными муфтами, получивший широкое распространение на американских автомобилях. В этой конструкции крестовина заменена двумя отдельными, пересекающимися под прямым углом осями 5 сателлитов 6. Оси 5 имеют возможность перемещаться одна относительно другой как в осевом, так и в угловом направлении, для чего их концы имеют скосы соответственно А и Б, которыми они опираются на коробку 9 дифференциала. Кроме того, в дифференциал введены промежуточные чашки 7, так же как и полуосевые шестерни, надетые на шлицы полуосей. При невращающихся сателлитах усилие к полуосям передается как и в простом дифференциале. При вращении сателлитов последние будут сдвигать концевые скосы осей 5 так, что усилие на фрикционную муфту 8, передаваемое через чашку 7, будет увеличиваться для отстающей полуоси и уменьшаться для оси, вращающейся быстрее. При этом величина подтормаживающего момента не будет постоянной, как в дифференциале с одной дисковой муфтой, а будет пропорциональна моменту, передаваемому колесами.

Для нормальной работы такого дифференциала требуется использование специального трансмиссионного масла для LSD или соответствующих присадок к обычному маслу. Кроме того, со временем возникает необходимость регулировки из-за износа дисков.

Вязкостная блокировка

Принцип ее действия такой же, как у дисковой. Гидравлическая муфта состоит из большого числа дисков с липкими рабочими поверхностями. Благодаря свойствам особой вязкой жидкости на силиконовой основе отвердевать при нагреве диски передают крутящий момент в зависимости от разности частот вращения входных и выходных валов. Нагрев происходит, когда одна полуось начинает вращаться быстрее другой. Характерной особенностью конструкции является то, что в случае длительного буксования колес блокирующая муфта с вязкой жидкостью работает вначале мягко, а затем происходит значительный рост эффективности блокировки. В затвердевшем силиконе диски получают жесткое зацепление и полуоси блокируются. Вискомуфты не требуют обслуживания и считаются весьма надежными, однако для их продолжительной работы необходимо сохранение полной герметичности устройства.

Винтовая блокировка

Принцип ее действия таков: в обычном режиме винты (или червяки, как их называют из-за характерной формы) свободно обкатываются вокруг центральной шестерни. В случае изменения момента винты проскальзывают в крайнее положение и фиксируются в эксцентричных пазах. Когда момент выравнивается, винты возвращаются в исходное положение. Момент срабатывания винтовых блокировок определяется профилем винтов. Такие дифференциалы мало подвержены износу (срок службы сопоставим со сроком коробки или классического дифференциала), а масло используется обычное трансмиссионное.

Кулачковая блокировка

Такая блокировка срабатывает при возникновении разности в скоростях вращения колес. Рассмотрим пример реализации дифференциала от компании Tractech. В корпусе дифференциала между парами корончатых шестерен установлены поворотные кулачки. В обычных условиях они не участвуют в работе, но, как только одно их колес начинает пробуксовывать (т.е., вращаться существено быстрее другого), кулачки поворачиваются и пары шестерен входят в зацепление, обеспечивая тем самым полную блокировку. Блокировка выключается, когда буксующее колесо прекратит проскальзывание. Этот тип дифференциалов также довольно долговечен и не требует специальных масел.

Особенности управления

Управление автомобилем, оборудованным самоблокирующимся межколесным дифференциалом имеет некоторые особенности. В частности, автомобиль в повороте на скользком покрытии может обладать избыточной поворачиваемостью, при слишком интенсивном разгоне на смешанном покрытии возможен увод в сторону от предполагаемой траектории и т.д. Особенно это касается разработок, предлагаемых в качестве дополнительного оборудования третьими фирмами. Однако грамотное использование свойств таких дифференциалов позволяет уверенно перемещаться в сложных дорожных условиях, и существенно повышает проходимость вне дорог.



Межосевой дифференциал и его блокировки

При отсутствии межосевого разделения мощности (межосевого дифференциала или отключающего механизма) необходимо отключить передний мост, чтобы стало возможно вращение передних и задних колес с разными угловыми скоростями. По условиям движения требуется, чтобы колеса как переднего и заднего мостов, так и колеса одного моста могли вращаться с разной частотой и проходить различные пути. Особенно характерно это для поворотов: передние колеса при повороте проходят большее расстояние, чем задние. На изменение пути колес влияют различные факторы: скольжение шин, их углы увода, давление воздуха, нагрузка на колеса, кинематика подвески. При этом очевидно, что соотношение между путями, проходимыми колесами переднего и заднего мостов, также меняется во время движения. Это обстоятельство исключает возможность применения разных передаточных чисел в главных передачах мостов для компенсации разности проходимых путей.

Колеса разных осей автомобиля, кинематически жестко связанные одно с другим, имеют при вращении одинаковые угловые скорости. На твердой поверхности дороги при движении автомобиля с приводом на все колеса (при отсутствии межосевого дифференциала) могут возникнуть условия, при которых колеса разных осей будут стараться двигаться с различными линейными скоростями, а жесткая мехаческая связь между ними станет преградой к достижению этого. При прямолинейном движении описанное явление может быть вызвано, например, разностью радиусов качения связанных между собой колес. Качение колес в этом случае должно сопровождаться относительным перемещением точек площадки контакта шины по поверхности дороги (со скольжением или буксованием). Подобное же возможно и при одинаковых радиусах качения, но при движении по дороге с неровной поверхностью или на повороте. Возникающее в этих условиях скольжение или 6yксовaние шин сопровождается увеличеным их износом, износом механизмов трансмиссии и непроизводительной затратой энергии двигателя на движение автомобиля. Для того чтобы колеса катились без вредных сопровождающих явлений в трансмиссии, кроме дифференциалов межколесных устанавливают дифференциалы межосевые.

Однако, в условиях внедорожного движения автомобиль может лишиться подвижности в тот момент, когда колеса одного из мостов потеряют сцепление с дорогой и начнут буксовать. В такой ситуации дифференциал обычного типа будет не в состоянии передать требуемую для движения величину крутящего момента задним колесам, опирающимся на твердый грунт. Для избежания этого на внедорожниках устанавливают межосевые дифференциалы с принудительной блокировкой. Примером подобного конструктивного решения может служить «Нива» ВА3-2121, оснащенная раздаточной коробкой с принудительно блокируемым межосевым дифференциалом.

Блокировкой пользуется водитель автомобиля для преодоления труднопроходимого участка дороги. При возвращении на шоссе межосевой дифференциал необходимо разблокировать. В современных конструкциях, кроме механического, применяются и другие приводы (пневматический, гидравлический, электрический), при этом сам процесс включения сводится к простому нажатию кнопки на панели.

Следующим шагом стало появление самоблокирующихся межосевых дифференциалов. Принципы их работы сходны с межколесными, но условия и задачи несколько другие. Так, при поворотах машины забегающим относительно корпуса дифференциала всегда будет вал, передающий момент на управляемую ось, что определяется кинематикой поворота машины с колесной формулой 4х4. Исходя из этого, при забегании приводного вала управляемого моста коэффициент блокировки желательно иметь невысоким, а при забегании (буксовании) неуправляемого моста — несколько большим. Такой дифференциал называют самоблокирующимся с несимметричными блокирующими свойствами.

В настоящее время на легковых внедорожниках широко используются межосевые дифференциалы с автоматической блокировкой с помощью гидравлической муфты с вязкой жидкостью. Они обеспечивают оптимальную силу тяги во всех условиях движения, в связи с чем отпадает необходимость в принудительной блокировке. Есть у них и другие преимущества. Этот узел предохраняет трансмиссию от перегрузки, которая может возникнуть, например, при внезапном ударе колеса.Дифференциал, автоматически блокирующийся гидравлической муфтой с вязкой жидкостью, чутко реагирует на состояние дорожной поверхности и обеспечивает более равномерную скорость автомобиля, а также уменьшает вероятность его застревания. При торможении межосевой дифференциал такого типа предотвращает блокировку колеса одного моста относительно колеса другого, приводящую к потере устойчивости. К тому же перераспределение избыточной тормозной силы с одной пары колес на другую значительно сокращает тормозной путь и сохраняет полный контроль над машиной.

Рассмотрим, как работает автоматически блокируемый межосевой дифференциал фирмы GKN с гидравлической муфтой. Изменение момента трения в ней рассчитано так, чтобы при маневрировании на поверхности с хорошими сцепными свойствами ( асфальт, бетон и т.д.) имелся малый момент трения между выходными валами. С ростом разности частот их вращения трение между звеньями муфты значительно возрастает. Блокировка с помощью муфты с вязкой жидкостью происходит точно в соответствии с распределением крутящего момента в межосевом дифференциале.

Испытания подтвердили, что распределение моментов между передними и задними колесами обеспечивает почти нейтральную поворачиваемость автомобиля. По легкости вождения и безопасности полноприводные автомобили с таким приводом превосходят даже переднеприводные легковые автомобили. Однако, при всех достоинствах такого рода блокировки, необходимо отметить, что фактическое включение блокировки после начала пробуксовки колес, характерное для вискомуфты, существенно снижает шансы на успешное преодоление серьезных внедорожных препятствий в виде слабого грунта, грязи или снега, поскольку буксующее колесо способно быстро зарываться. В результате возможностей автомобиля даже с заблокированным межосевым дифференциалом может оказаться недостаточно для самостоятельного выезда.

Подключаемый передний мост

Очень многие производители внедорожников используют схему с подключаемым передним мостом (так называемый part time 4WD). В этом случае межосевой дифференциал, как правило, отсутствует, и в режиме полного привода между мостами устанавливается жесткая кинематическая связь. Производители рекомендуют подключать передний мост только в сложных дорожных условиях, когда колеса склонны к пробуксовке. Продолжительное движение в таком режиме по дорогам с твердой поверхностью вызывает повышенный износ шин и трансмиссии (в частности, в раздатках с цепной передачей перегружается цепь), повышенный расход топлива, а также ухудшает управляемость на высоких скоростях. Для избежания этих отрицательных последствий многие контрукции предусматривают не только отключение переднего моста, но и отсоединение передних колес от полуосей. Для этого применяются колесные хабы (муфты свободного хода), которые могут быть автоматическими и ручными, рассоединение полуосей при помощи электрического или пневматического привода и т.д.

Что такое дифференциал, для чего он нужен, и как устроен

Дифференциал как автомобильный механизм скоро отметит двухвековой юбилей, однако его конструкция за эти долгие годы хоть и совершенствовалась, но сохранила ключевые особенности. Что же такое дифференциал, и какую роль он выполняет в автомобиле?

1. Что такое дифференциал?

Дифференциал в автомобиле – это механизм, который позволяет передавать мощность и, следовательно, вращение от коробки передач к колесам, разделяя поток этой мощности на два, для каждого из колес одной оси, с возможностью изменять соотношение передаваемой к ним мощности, и, следовательно, позволяя колесам вращаться с разной скоростью. Проще говоря, дифференциал разделяет 100% мощности, передаваемой коробкой передач, на два потока для каждого из колес на одной оси, и эти потоки могут перераспределяться в зависимости от условий движений от 50:50 до 100:0.

2. Для чего нужен дифференциал?

Основное предназначение дифференциала – обеспечить возможность вращения колес на одной оси с разной скоростью с сохранением неразрывного потока крутящего момента. Для автомобиля это важно прежде всего в поворотах: ведь при движении по дуге колеса на внешней стороне поворота проходят больший путь, чем колеса на внутренней, а значит, должны вращаться с большей скоростью для сохранения стабильности машины.

Если же колеса на оси будут соединены жестко, то внутреннее колесо в повороте будет пробуксовывать. Для заднеприводного автомобиля это повышает риск заноса, а для переднеприводного радикально ухудшает управляемость и контроль автомобиля в повороте. Таким образом, обеспечение свободного и независимого вращения колес на одной оси с сохранением постоянства передачи на них крутящего момента от двигателя было одной из принципиальных задач с момента создания автомобиля – и это задача была успешно решена.

3. Как устроен дифференциал?

Дифференциал являет собой частный случай планетарной передачи. Физически он обычно представляет собой набор из четырех шестерней, вращение к которым передается пятой – ведомой шестерней главной передачи, объединенной с корпусом дифференциала, выполняющим роль водила. Главная передача – это набор из двух шестерней: ведущая получает вращение от КПП и передает его ведомой. Ведомая же шестерня главной передачи передает вращение через корпус на шестерни-сателлиты, а они, в свою очередь, находятся в зацеплении с солнечными шестернями, жестко закрепленными на приводных полуосях колес.

Когда автомобиль движется по прямой, шестерни-сателлиты неподвижны, и скорость вращения шестерни главной передачи равна скоростям вращения солнечных шестерней: колеса вращаются с одинаковой скоростью. В повороте же шестерни-сателлиты начинают вращаться, обеспечивая разницу скоростей солнечных шестерней и, следовательно, колес на внешней и внутренней стороне поворота.

4. Каковы недостатки дифференциала?

Главным недостатком дифференциала одновременно является его главное преимущество – возможность передавать до 100% мощности на одно из колес. Исходя из этого, в условиях, когда одно колесо имеет недостаточное сцепление с поверхностью, основная часть мощности будет передаваться именно на него. Таким образом, порой даже имея одно колесо на поверхности с достаточным сцеплением, автомобиль не может тронуться с места.

Для устранения этой проблемы были разработаны разнообразные конструкции – дифференциалы с повышенным внутренним сопротивлением (так называемые самоблоки) и дифференциалы с принудительной блокировкой, ручной или автоматизированной. В зависимости от конструкции и назначения они могут как изменять перераспределение потока мощности в пользу колеса с хорошим сцеплением с поверхностью, так и полностью замыкать дифференциал, заставляя колеса на оси вращаться с одинаковой скоростью. Разные типы таких дифференциалов мы рассмотрим в отдельных материалах.

Что такое дифференциал и для чего нужны блокировки

Дифференциал — это механическое устройство, которое передает крутящий момент с одного источника на два независимых потребителя таким образом, что угловые скорости вращения источника и обоих потребителей могут быть разными относительно друг друга.

Дифференциа́л — это механическое устройство, которое делит момент входного вала между выходными валами, называемых полуосями. Наиболее широко применяется в конструкции привода автомобилей, где момент от выходного вала коробки передач (или карданного вала) поровну делится между полуосями правого и левого колеса.

Такая передача момента возможна благодаря применению так называемого планетарного механизма. В автомобилестроении, дифференциал является одной из ключевых деталей трансмиссии. В первую очередь он служит для передачи момента от коробки передач к колёсам ведущего моста.

Почему для этого нужен дифференциал ? В любом повороте, путь колеса оси, двигающегося по короткому (внутреннему) радиусу, меньше, чем путь другого колеса той же оси, которое проходит по длинному (внешнему) радиусу.

В результате этого, угловая скорость вращения внутреннего колёса должна быть меньше угловой скорости вращения внешнего колеса. В случае с не ведущим мостом, выполнить это условие достаточно просто, так как оба колеса могут не быть связанными друг с другом и вращаться независимо.

Но если мост ведущий, то необходимо передавать крутящий момент одновременно на оба колеса (если передавать момент только на одно колесо, то возможность управления автомобилем по современным понятиям будет очень плохой).

При жесткой же связи колёс ведущего моста и передачи момента на единую ось обоих колёс, автомобиль не мог бы нормально поворачивать, так как колеса, имея равную угловую скорость, стремились бы пройти один и тот же путь в повороте.

Дифференциал позволяет решить эту проблему: он передаёт крутящий момент на раздельные оси обоих колёс (полуоси) через свой планетарный механизм с любым соотношением угловых скоростей вращения полуосей. В результате этого, автомобиль может нормально двигаться и управляться как на прямом пути, так и в повороте.

Однако, ввиду физики устройства, у планетарного механизма есть очень нехорошее свойство: он стремится передать полученный крутящий момент туда, куда легче. Например, если оба колеса моста имеют одинаковое сцепление с дорогой и усилие, необходимое для раскручивания каждого из колёс одинаковое, дифференциал будет распределять крутящий момент равномерно между колёсами.

Но стоит только появится ощутимой разнице в сцеплении колёс с дорогой (например, одно колесо попало на лёд, а другое осталось на асфальте), как дифференциал тут же начнёт перераспределять момент на то колесо, усилие для раскрутки которого наименьшее (то есть на то, которое находится на льду).

В результате, колесо, находящееся на асфальте перестанет получать крутящий момент и остановится, а колесо, находящееся на льду примет на себя весь момент и будет вращаться с увеличенной угловой скоростью, причем планетарный механизм будет играть роль редуктора, повышающего скорость вращения этого колеса.

Естественно, это явление сильно ухудшает проходимость и управляемость автомобиля. Ведь по логике вещей, в рассмотренной ситуации момент желательно передавать на колесо, расположенное на асфальте, чтобы автомобиль мог продолжить движение.

В полноприводных автомобилях дифференциалом обычно оборудованы два моста, а зачастую дифференциал можно обнаружить еще и между мостами (межосевой дифференциал). Таким образом, мы получаем схему трансмиссии, в которой присутствуют целых три дифференциала: два мостовых и один межосевой.

Последний необходим для постоянного движения с полным приводом и передачей момента на все четыре колеса. Ведь в повороте колёса рулевого моста (обычно переднего) имеют совсем другие угловые скорости, нежели чем колёса заднего моста.

Межосевой дифференциал призван передавать крутящий момент от коробки передач к обоим ведущим мостам с разным соотношением угловых скоростей. Такая схема с тремя дифференциалами является одной из самых распространённых схем для постоянного полного привода (Full time 4WD).

Однако, это уже тема другого раздела. В данном разделе нас интересует дифференциал и его свойства. Возвращаясь к вышеописанному проблемному свойству планетарного механизма, интересно рассмотреть ситуацию, когда полноприводный автомобиль с межосевым дифференциалом одним из четырёх колёс попал на тот же лёд (или в скользкую яму). Что тогда произойдёт ?

Дифференциал моста, колесо которого находится на льду, отдаст весь полученный крутящий момент на это колесо. Межосевой дифференциал, в свою очередь, тоже стремится передать крутящий момент туда, куда легче. Естественно, межосевому дифференциалу легче отдать момент на мост с прокручивающимся на льду колесом, нежели чем на мост, колёса которого имеют хорошее сцепление с дорогой и могут двигать автомобиль.

В результате, весь крутящий момент от двигателя и коробки передач пойдёт на раскручивание единственного колеса, находящегося на льду. Остальные три колеса остановятся и не будут получать никакого крутящего момента от дифференциалов.

Итог: из четырёх ведущих колёс осталось только одно, которое проскальзывает на льду — полноприводный автомобиль «застрял». Как же заставить дифференциалы передавать крутящий момент на колёса с более хорошим дорожным сцеплением ? Для этого были разработаны различные способы частичной и полной, ручной и автоматической блокировки дифференциалов, которые будут рассмотрены ниже.

Основной целью блокировки дифференциала является передача необходимого крутящего момента обоим его потребителям (полуосям или карданам). Существуют принципиально разные методы решения данной задачи.

Полная (100%-я) ручная блокировка.

При таком типе блокировки, дифференциал фактически перестаёт выполнять свои функции и превращается в простую муфту, жестко связывающую полуоси (или карданы) между собой и передающую им одинаковый крутящий момент с одинаковой угловой скоростью. Для того, чтобы полностью заблокировать классический дифференциал, достаточно либо заблокировать возможность вращения сателлитов, либо жестко соединить между собой чашку дифференциала с одной из полуосей. Такая блокировка как правило реализована при помощи пневматического, электрического или гидравлического привода, управляемого водителем из салона автомобиля. Применяется как для мостовых, так и для межосевых дифференциалов. На картинке изображена схема блокировки компании ARB для мостового дифференциала, в которой блокируются сателлиты.

Включать подобного рода блокировки можно только при полностью остановленном автомобиле. Пользоваться ими надо крайне аккуратно, так как усилия мотора вполне достаточно чтобы «сорвать» механизм блокировки или поломать полуось. Применять такие блокировки желательно только на небольших скоростях для передвижения по труднопроходимой местности, так как при их применении в мостах (особенно в рулевых), автомобиль очень сильно теряет в управляемости. Как правило, жесткими блокировками мостовых и межосевых дифференциалов оборудуются полноценные рамные внедорожники, такие как Toyota Land Cruiser, 4Runner (Hilux Surf), Mercedes G-Class и. т. п.

Limited Slip Differentials — дифференциалы с ограниченным «проскальзыванием» (одной полуоси относительно другой).

Автоматическая блокировка с использованием
вискомуфты в качестве «Slip Limiter».

В этом случае применяется блокировка одной из полуосей с чашкой дифференциала. Вискомуфта монтируется соосно полуоси таким образом, что один её привод жестко крепится к чашке дифференциала, а другой — к полуоси. При нормальном движении угловые скорости вращения чашки и полуоси одинаковые, либо незначительно отличаются (в повороте). Соответственно, рабочие плоскости вискомуфты имеют такое же небольшое расхождение в угловых скоростях и муфта остаётся разомкнутой. Как только одна из осей начинает получать ощутимо больший момент и более высокую угловую скорость вращения относительно другой, в вискомуфте появляется трение и она начинает блокироваться. Причем, чем больше разница в скоростях, тем сильнее трение внутри вискомуфты и степень её блокировки. По мере увеличения степени блокировки вискомуфты и выравнивания угловых скоростей чашки и полуоси, трение внутри вискомуфты начинает падать, что ведёт к плавному размыканию вискомуфты и отключению блокировки. Данная схема применяется для межосевых дифференциалов, так как её конструкция слишком массивна для установки на мостовой редуктор. (Схема на картинке) Подобный механизм блокировки хорошо подходит для эксплуатации в условиях плохого дорожного покрытия, однако, в условиях настоящего бездорожья его способности далеко не выдающиеся: вискомуфта не справляется с постоянными сменами состояний сцепления мостов с грунтом, запаздывает при включении, перегревается и выходит из строя. Данный тип блокировки межосевого дифференциала можно встретить на «паркетных» внедорожниках: Toyota Rav4, Lexus RX300 и. т. п.

Кулачковые и зубчатые автоматические блокировки.



Принцип работы этих блокировок достаточно прост. Вместо классического шестеренчатого планетарного механизма используются кулачковые или зубчатые пары, которые при небольшой разнице в угловых скоростях полуосей имеют возможность взаимно проворачиваться (перескакивать), а при пробуксовке заклиниваются и блокируют полуоси друг с другом. Нетрудно себе представить, что происходит с автомобилем при срабатывании такой блокировки в повороте.

Некоторые экземпляры просто отключают одну из полуосей в момент возникновения небольшой разницы скоростей. Именно поэтому, штатно такими блокировками оборудуются только дифференциалы военной и специальной техники (БТР и. т. п.)

На картинках изображены (слева направо): кулачковая блокировка отечественного производства (БТР 60), Detroit Locker и Detroit E-Z Locker (компания Tractech).

Самоблокирующиеся дифференциалы.



Устройство таких дифференциалов довольно простое и принципиально ни чем не отличается от устройства обычного открытого дифференциала. Между полуосями и чашкой дифференциала добавлены комплекты блоков фрикционных пластин (которые помечены на картинке справа красными точками). Именно поэтому, подобные дифференциалы часто именуют «friction based LSD». Когда дифференциал пытается перераспределить крутящий момент на одну из полуосей и начинает возникать разница в угловых скоростях полуосей и чашки, пластины под действием силы трения сдерживают возникновение этой разницы. Разумеется, когда величина крутящего момента превосходит силу трения пластин, всё вращение передаётся на более легко вращаемую полуось. Такие блокировки работают в сравнительно небольшом диапазоне отношения моментов.

Довольно часто фрикционные блоки подпружинивают. Такие дифференциалы штатно устанавливаются в задний мост многих внедорожников — Toyota 4Runner (Hilux Surf), Nissan Terrano, Kia Sportage и. т. п. Американская компания ASHA Corp. пошла дальше, снабдив пакет фрикционов LSD дифференциала устройством блокировки, состоящего из насоса с поршнем (Героторный дифференциал). При возникновении разности в угловых скоростях полуоси и чашки насос нагнетает масло (жидкость) на поршень и сдавливает фрикционный блок, тем самым блокируя дифференциал. Данная конструкция получила название Gerodisk (Hydra-Lock) и штатно устанавливается на внедорожники Chrysler (на картинке слева). Практически для всех friction based дифференциалов необходимо применять специальное масло, которое содержит присадки, обеспечивающие нормальную работу фрикционных блоков.

Torque sensitive differentials.











Это одна из самых интересных, эффективных, технологичных и практически применяемых форм блокировки дифференциалов. Принцип работы основан на свойстве гипоидной пары «расклиниваться». В связи с этим, основные (или все) зацепления в таких дифференциалах гипоидные (червячные, или в простонародье — винтовые). Разновидностей конструкций не так уж и много — можно выделить три основных типа.

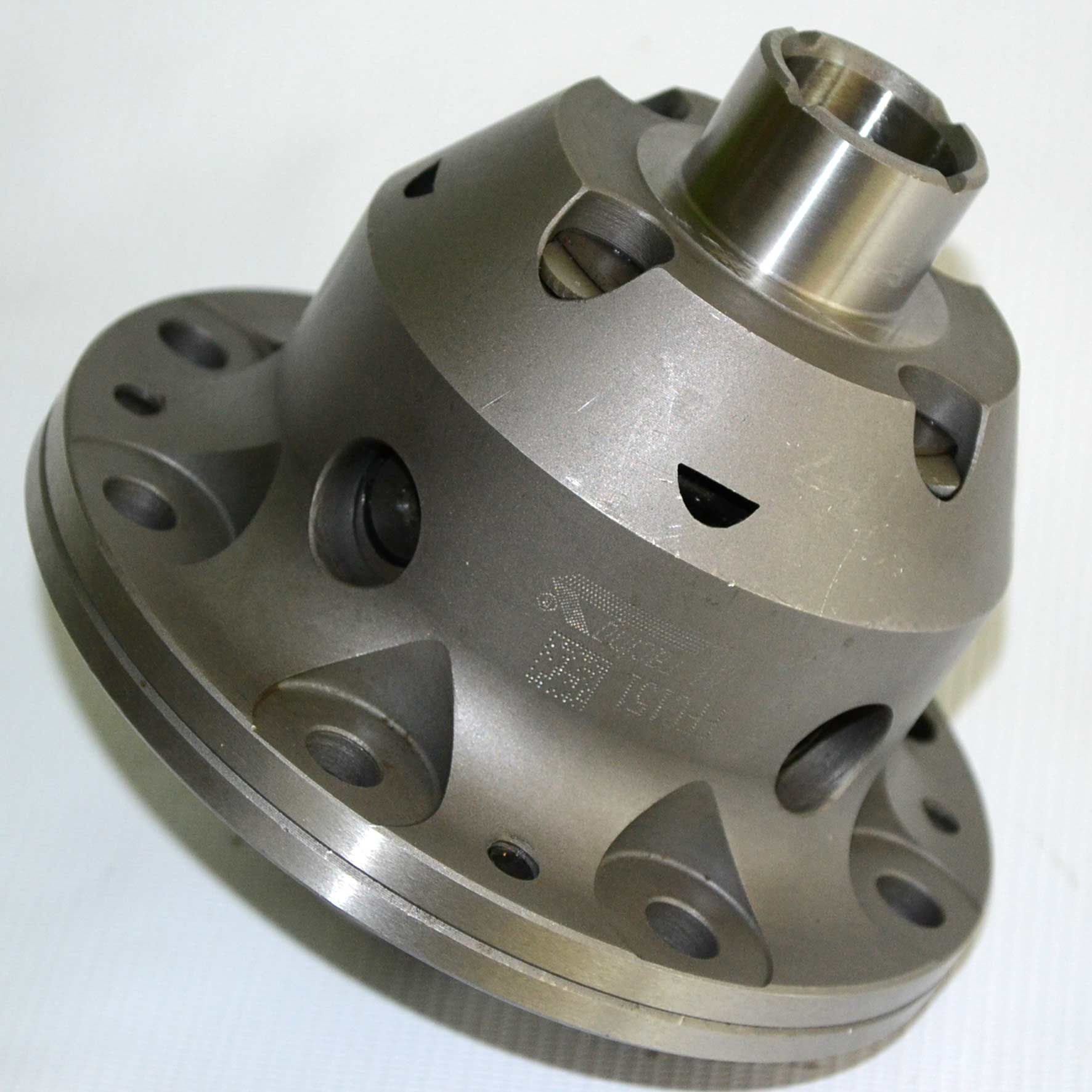

Первый тип производит компания Zexel Torsen. (T-1) Гипоидными парами являются шестерни ведущих полуосей и сателлиты. При этом каждая полуось имеет собственные сателлиты, которые парно связанны с сателлитами противоположной полуоси обычным прямозубым зацеплением. Следует отметить, что ось сателлита перпендикулярна полуоси. При нормальном движении и равенстве передаваемых на полуоси моментов, гипоидные пары «сателлит / ведущая шестерня» либо остановлены, либо проворачиваются, обеспечивая разницу угловых скоростей полуосей в повороте.

Как только дифференциал пытается отдать момент на одну из полуосей, то гипоидную пару этой полуоси начинает расклинивать и блокировать с чашкой дифференциала, что приводит к частичной блокировке дифференциала. Данная конструкция работает в самом большом диапазоне отношений крутящего момента — от 2.5/1 до 5.0/1, то есть является самой мощной в серии. Диапазон срабатывания регулируется углом наклона зубцов червяка.

Автором второго типа является англичанин Rod Quaife. В данном случае, оси сателлитов параллельны полуосям. Сателлиты расположены в своеобразных карманах чашки дифференциала. При этом парные сателлиты имеют не прямозубое зацепление, а образуют между собой еще одну гипоидную пару, которая расклиниваясь, так же участвует в процессе блокировки (на второй картинке). Подобное устройство имеет и дифференциал True Trac компании Tractech. Даже у нас в России появилось производство аналогичных дифференциалов под отечественные автомобили УАЗ и. т. д.

А вот компания Zexel Torsen в своём дифференциале T-2 предложила немного другую компоновку по сути, того же устройства (на картинке справа). Благодаря своей необычной конструкции, парные сателлиты соединены между собой со внешней стороны солнечных шестерней. По сравнению с первым типом, эти дифференциалы имеют меньший диапазон работы блокировки, однако они более чувствительны к разнице передаваемого момента и срабатывают раньше (начиная от 1.4/1). Компания Tractech недавно выпустила мостовой torque sensitive дифференциал Electrac, снабженный принудительной электроприводной блокировкой.

Третий тип производится компанией Zexel Torsen (Т-3) и используется в основном для межосевых дифференциалов. Планетарная структура конструкции позволяет сместить номинальное распределение момента в пользу одной из осей. Например, используемый на 4Раннере 4-го поколения дифференциал Т-3 имеет номинальное распределение момента 40/60 в пользу задней оси. Соответственно, смещен и весь диапазон работы частичной блокировки: от (front/rear) 53/47 до 29/71.
В целом, смещение номинального распределения момента между осями возможно в диапазоне от 65/35 до 35/65. Срабатывание частичной блокировки происходит при 20-30% разнице в передаваемых на оси моментах. Так же, подобная структура дифференциала делает его компактным, что в свою очередь, упрощает конструкцию и улучшает компоновку раздаточной коробки.
Вышеописанные torque sensitive дифференциалы очень популярны в автоспорте. Более того, многие производители устанавливают такие дифференциалы на свои модели штатно, как в качестве межосевых, так и межколёсных дифференциалов. Например, Тойота устанавливает такие дифференциалы как на легковые автомобили (Supra, Celica, Rav4, Lexus IS300, RX300 и. т. д), так и на внедорожники (4Runner / Hilux Surf, Land-Cruiser, Mega-Cruiser, Lexus GX470) и автобусы (Coaster Mini-Bus). Данные дифференциалы не требуют применения специальных присадок к маслу (в отличии от friction-based дифференциалов), однако лучше использовать качественное масло для нагруженных гипоидных передач.

Управление работой дифференциалов при помощи электронных систем контроля тормозных усилий (Traction Control и т. п.)

В современном автомобилестроении применяется всё больше и больше электронных систем контроля за движением автомобиля. Уже редко можно встретить автомобили, не оснащенные системой ABS (не дающей колёсам заблокироваться при торможении). Более того, уже с конца 80-х годов прошлого века передовые производители стали комплектовать свои флагманские модели системами контроля тяги и сцепления колёс — Traction Control. Например, Тойота установила систему Traction Control на Lexus LS400 в 1989 (90) году. Принцип работы такой системы прост: универсальные (так же обслуживают ABS) датчики вращения, установленные на контролируемых колёсах, фиксируют начало пробуксовки одного колеса оси относительно другого и система автоматически притормаживает забуксовавшее колесо, тем самым увеличивая на него нагрузку и вынуждая дифференциал отдать момент на колесо с хорошим сцеплением. При сильной пробуксовке, система так же может ограничивать подачу топлива в цилиндры. Работа такой системы очень эффективна, особенно на заднеприводных автомобилях. Как правило, при желании такую систему можно принудительно деактивировать кнопкой на приборной панели. Со временем, электронная система контроля тормозных усилий совершенствовалась и к ней добавлялись всё новые функции, работающие наряду с ABS и TRAC. (например управление разностью разблокировки рулевых колёс для более успешного прохождения поворотов). У всех производителей эти функции назывались по разному, однако смысл при этом оставался одинаковым. И вот, данные системы стали устанавливаться на полноприводные автомобили и внедорожники, причем в некоторых случаях они являются единственным средством контроля тяги и перераспределения крутящего момента между осями и колёсами (Mercedes ML, BMW X5). В случае, если внедорожник оснащен более серьёзными средствами распределения крутящего момента (жесткими блокировками и/или самоблокирующимися дифференциалами), то электронная система контроля тормозных усилий очень удачно дополняет эти средства. Хороший пример тому — великолепная управляемость и проходимость последнего поколения Тойотовских внедорожников 4Runner (Hilux Surf), Prado, Lexus GX470. Являясь представителями одной платформы, они обладают межосевым дифференциалом Torsen T-3 с возможностью жесткой блокировки, а так же электронной системой контроля тормозных усилий и тяги со множеством функций, помогающих водителю управлять автомобилем.


26 января 2012 в 00:56

Difference Engine | вычислительная машина

Difference Engine , одна из первых вычислительных машин, почти первая вычислительная машина, спроектированная и частично построенная в 1820–30-е годы Чарльзом Бэббиджем. Бэббидж был английским математиком и изобретателем; он изобрел короволова, реформировал британскую почтовую систему и был пионером в области исследования операций и актуарной науки. Именно Бэббидж первым предположил, что погоду прошлых лет можно было определить по годичным кольцам деревьев.Он также всю жизнь увлекался ключами, шифрами и механическими куклами (автоматами).

Разностная машина

Завершенная часть разностной машины Чарльза Бэббиджа 1832 года. Этот усовершенствованный калькулятор был предназначен для создания таблиц логарифмов, используемых в навигации. Ценность чисел была представлена ​​положениями зубчатых колес, отмеченными десятичными числами.

Музей науки Лондон

Подробнее по этой теме

компьютер: The Difference Engine

Чарльз Бэббидж был английским математиком и изобретателем: он изобрел короволова, реформировал британскую почтовую систему и был пионером…

Как член-основатель Королевского астрономического общества, Бэббидж видел очевидную потребность в разработке и создании механического устройства, которое могло бы автоматизировать долгие и утомительные астрономические вычисления. Он начал с письма в 1822 году сэру Хэмфри Дэви, президенту Королевского общества, о возможности автоматизации построения математических таблиц, в частности таблиц логарифмов для использования в навигации. Затем он написал статью «О теоретических принципах механизма для расчета таблиц», которую он зачитал обществу позже в том же году. (Он выиграл первую золотую медаль Королевского общества в 1823 году.) Таблицы, которые использовались тогда, часто содержали ошибки, которые могли быть проблемой жизни и смерти моряков в море, и Бэббидж утверждал, что, автоматизируя производство таблиц, он может гарантировать их точность. Заручившись поддержкой в ​​обществе своей «Разностной машины», как он ее называл, Бэббидж затем обратился к британскому правительству с просьбой профинансировать разработку, получив один из первых в мире государственных грантов на исследования и технологические разработки.

Бэббидж очень серьезно подошел к проекту: он нанял мастера-машиниста, организовал пожаробезопасную мастерскую и построил пыленепроницаемую среду для тестирования устройства. До этого вычисления редко производились с точностью до 6 знаков; Бэббидж планировал регулярно выдавать 20- или 30-значные результаты. Разностная машина была цифровым устройством: она работала с дискретными цифрами, а не с гладкими величинами, и цифры были десятичными (0–9), представленными позициями на зубчатых колесах, а не двоичными цифрами («битами»), как это делал немецкий математик. -философ Готфрид Вильгельм фон Лейбниц одобрил (но не использовал) в своем «Счетчике шагов».Когда одно из зубчатых колес поворачивалось с 9 на 0, это заставляло следующее колесо перемещаться на одну позицию, неся цифру, точно так же, как работал калькулятор Лейбница Step Reckoner.

Однако система различий была больше, чем просто калькулятор. Он механизировал не просто один расчет, а целую серию вычислений по ряду переменных для решения сложной задачи. Он вышел далеко за рамки калькуляторов и в других отношениях. Как и в современных компьютерах, у Difference Engine было хранилище, то есть место, где можно было временно хранить данные для последующей обработки, и он был разработан для штамповки своих выходных данных в мягкий металл, который впоследствии можно было использовать для изготовления печатной формы.

Получите подписку Britannica Premium и получите доступ к эксклюзивному контенту. Подпишись сейчас

Тем не менее, разностная машина выполнила только одну операцию. Оператор установит все свои регистры данных с исходными данными, а затем единственная операция будет многократно применена ко всем регистрам, что в конечном итоге приведет к решению. Тем не менее, по сложности и смелости конструкции он превосходил любые существовавшие в то время счетные устройства.

Полный двигатель, рассчитанный на размер комнаты, никогда не был построен, по крайней мере, Бэббиджем.Хотя он получал несколько государственных субсидий, они были спорадическими — правительства менялись, финансирование часто заканчивалось, и ему приходилось лично нести часть финансовых затрат, — и он работал с допусками строительных методов того времени или приближался к ним и столкнулся с многочисленные трудности строительства. Все работы по проектированию и строительству были прекращены в 1833 году, когда Джозеф Клемент, машинист, ответственный за сборку машины, отказался продолжать работу, если ему не была внесена предоплата. (Завершенная часть разностной машины находится на постоянной выставке в Музее науки в Лондоне.) См. Также Analytical Engine.

Двигатели | Двигатель Бэббиджа

Двигатели

Чарльз Бэббидж (1791–1871), пионер компьютеров, разработал два класса двигателей: разностные двигатели и аналитические двигатели. Разностные машины называются так из-за математического принципа, на котором они основаны, а именно метода конечных разностей.Прелесть метода в том, что он использует только арифметическое сложение и устраняет необходимость умножения и деления, которые сложнее реализовать механически.

Разностные двигатели — это строго калькуляторы. Они вычисляют числа единственным способом, которым умеют — путем многократного сложения по методу конечных разностей. Их нельзя использовать для общих арифметических расчетов. Аналитическая машина — это гораздо больше, чем просто калькулятор, и она отмечает прогресс от механизированной арифметики вычислений к полноценным вычислениям общего назначения.На разных этапах развития его идей было как минимум три дизайна. Так что говорить об аналитических машинах во множественном числе строго правильно.

Двоичное, десятичное и обнаружение ошибок

Вычислительные машины

Бэббиджа — десятичные цифровые машины. Они являются десятичными в том смысле, что используют знакомые десять чисел от «0» до «9», и они являются цифровыми в том смысле, что только целые числа распознаются как действительные. Числовые значения представлены шестеренками, и каждая цифра числа имеет свое собственное колесо.Если колесо останавливается в положении, промежуточном между целочисленными значениями, значение считается неопределенным, и двигатель спроектирован так, чтобы заклинивать, чтобы указать, что целостность расчета была нарушена. Замедление — это форма обнаружения ошибок.

Бэббидж рассматривал возможность использования других систем счисления, кроме десятичной, включая двоичную, а также систему счисления 3, 4, 5, 12, 16 и 100. Он остановился на десятичной системе из соображений технической эффективности — чтобы уменьшить количество движущихся частей — а также для их повседневное знакомство.

Разностный двигатель № 1

Бэббидж начал в 1821 году с разностной машины № 1, предназначенной для вычисления и табулирования полиномиальных функций. Конструкция описывает машину, которая автоматически вычисляет ряд значений и выводит результаты в таблицу. Неотъемлемой частью концепции дизайна является печатающее устройство, механически связанное с вычислительной секцией и являющееся неотъемлемой частью ее. Разностная машина № 1 — это первая законченная разработка для автоматической вычислительной машины.

Время от времени Бэббидж менял мощность двигателя.На схеме 1830 года изображена машина, рассчитывающая с шестнадцатью цифрами и шестью порядками разницы. Для Engine потребовалось около 25 000 деталей, поровну разделенных между вычислительной секцией и принтером. Если бы он был построен, он весил бы приблизительно четыре тонны и был около восьми футов в высоту. Строительство двигателя было остановлено в 1832 году из-за спора с инженером Джозефом Клементом. Государственное финансирование было окончательно прекращено в 1842 году.

Аналитическая машина

Когда строительный проект застопорился и освободился от гаек и болтов детальной конструкции, Бэббидж задумал в 1834 году более амбициозную машину, позже названную Analytical Engine, универсальную программируемую вычислительную машину.

Аналитическая машина обладает многими важными функциями, присущими современным цифровым компьютерам. Его можно было программировать с помощью перфокарт, идея заимствована из жаккардового ткацкого станка, используемого для ткачества сложных узоров на текстиле. Механизм имел «Хранилище», где можно было хранить числа и промежуточные результаты, и отдельную «Мельницу», где выполнялась арифметическая обработка. Он имел внутренний репертуар из четырех арифметических функций и мог выполнять прямое умножение и деление. Он также мог выполнять функции, для которых у нас есть современные названия: условное ветвление, цикл (итерация), микропрограммирование, параллельная обработка, итерация, фиксация, опрос и формирование импульсов, среди прочего, хотя Бэббидж нигде не использовал эти термины.Он имел множество выходных документов, включая распечатку на бумаге, перфокарты, построение графиков и автоматическое создание стереотипов — лотки из мягкого материала, в которые впечатывались результаты, которые можно было использовать в качестве форм для изготовления печатных форм.

Логическая структура аналитической машины была по существу такой же, как и та, которая доминировала в компьютерном дизайне в электронную эпоху — отделение памяти («Магазин») от центрального процессора («Мельница»), последовательная работа с использованием «цикл выборки-выполнения», а также средства для ввода и вывода данных и инструкций. Назвать Бэббиджа «первым компьютерным пионером» — не просто дань уважения.

Новый разностный двигатель

Когда новаторская работа над аналитической машиной была в основном завершена к 1840 году, Бэббидж начал рассматривать новую разностную машину. Между 1847 и 1849 годами он завершил разработку разностной машины № 2, улучшенной версии оригинала. Этот механизм вычисляет числа длиной в тридцать одну цифру и может табулировать любой многочлен до седьмого порядка. Конструкция была элегантно простой и требовала только около трети деталей, требуемых в разностном двигателе No.1, обеспечивая при этом аналогичную вычислительную мощность.

Модель

Difference Engine № 2 и аналитическая машина имеют одинаковую конструкцию для принтера — устройства вывода с замечательными характеристиками. Он не только производит печатную копию чернильной распечатки на бумаге в качестве контрольной копии, но также автоматически стереотипирует результаты, то есть впечатляет результаты на мягком материале, например, на гипсе, который может использоваться в качестве формы, из которой может быть использована печатная форма. сделали. Аппарат автоматически набирает результаты и допускает программируемое форматирование i.е. позволяет оператору предварительно настроить расположение результатов на странице. Изменяемые пользователем функции включают переменную высоту строки, переменное количество столбцов, переменные поля столбцов, автоматический перенос строк или перенос столбцов и оставление пустых строк через каждые несколько строк для удобства чтения.

Физическое наследие

За исключением нескольких частично завершенных механических сборок и тестовых моделей малых рабочих секций, ни один из проектов Бэббиджа не был полностью реализован физически при его жизни.Основная сборка, которую он завершил, была одна седьмая разностного двигателя № 1, демонстрационного образца, состоящего из примерно 2000 деталей, собранных в 1832 году. Он работает безупречно по сей день и является первым успешным автоматическим вычислительным устройством, воплощающим математические правила в механизме. Небольшая экспериментальная часть аналитической машины строилась во время смерти Бэббиджа в 1871 году. Многие из небольших экспериментальных сборок уцелели, как и исчерпывающий архив его чертежей и записных книжек.

Проекты огромных механических вычислительных машин Бэббиджа считаются одним из поразительных интеллектуальных достижений 19 века. Лишь в последние десятилетия его работа была подробно изучена, и масштабы того, чего он достиг, становится все более очевидным.

Чарльз Бэббидж | Коллекция Музея науки

1814 г. — окончил без отличия, получив «опросную» степень.

1816 — стал членом Королевского общества.

1817 г. — получил степень магистра.

1821 — во время встречи с Уильямом Гершелем сделал первое замечание относительно некоторой формы механического счетного устройства.

1822 г. — завершена небольшая экспериментальная версия его разностного двигателя.

1827 г. — после череды личных трагедий отправился в оздоровительный тур по континенту.

1828 — избран Лукасовским профессором математики в Кембридже.

1830 — опубликовал «Размышления об упадке науки в Англии», резкую и саркастическую атаку на Королевское общество и поведение его офицеров.

1832 г. — его законченная разностная машина №1 была собрана и безупречно работала.

1843 — Ада Лавлейс создает свой набросок аналитической машины.

1847 г. — сконструировал первый известный офтальмоскоп для исследования внутренних органов глаза.

1851 — выразил свое недовольство тем, что его исключили из организации Великой выставки, в своей книге «Экспозиция 1851 года», или «Взгляды на промышленность, науку и правительство Англии».

1852 г. — планы на разностную машину №2 были предложены правительству, но не приняты

1862 — Разностная машина №1 передана в дар Музею науки в Лондоне.

Чарльз Бэббидж родился в 1791 году, вероятно, в семейном доме на юге Лондона. Он начал проявлять страсть к математике с юных лет, и после получения частного образования отправился учиться в Кембридж в 1810 году. Бэббидж был недоволен преподаванием в Кембридже и начал дополнять свои лекции дополнительным чтением и другими видами деятельности, создав Аналитический институт. Общество с группой студентов-математиков.Общество написало и опубликовало историю исчисления и перевод книги Сильвестра Франсуа Лакруа по дифференциальному и интегральному исчислению.

Он окончил Кембридж по математике в 1814 году и к 1816 году уже был избран членом Королевского общества в возрасте всего 24 лет.

Еще в Кембридже Бэббидж размышлял о создании машины для вычисления таблиц логарифмов, но только в 1819 году, вдохновленный его интересом к астрономии, он приступил к разработке и попыткам создать надежный механический компьютер, способный производить и печатать точные данные. столы.К 1822 году он построил небольшую вычислительную машину, или «разностную машину», способную вычислять квадраты и квадратные уравнения. При поддержке Королевского общества он смог получить первоначальный правительственный грант в размере 1500 фунтов стерлингов на постройку более крупной машины — задачу, которую, как он полагал, он мог выполнить за три года.

Работа над разностным двигателем началась в 1823 году, но шла медленнее и дороже, чем предполагалось. Прогресс был прерван личной трагедией — жена Бэббиджа и двое его детей скончались в 1827 году, и его собственное здоровье начало ухудшаться.В 1834 году, когда правительство внесло 17000 фунтов стерлингов, а Бэббидж 6000 фунтов стерлингов, работы полностью прекратились, хотя только в 1842 году правительство приняло окончательное решение отказаться от разностной машины.

К этому времени Бэббидж работал над более сложной машиной, «аналитической машиной», которая могла выполнять множество функций, сохранять числа и работать с программой с использованием перфокарт. Подробные чертежи Бэббиджа показывают, что двигатель во многом аналогичен современным компьютерам.Однако из-за нехватки средств Бэббидж никогда не видел завершенной аналитической машины при своей жизни. Он также не видел своего «Разностного двигателя № 2», усовершенствованной конструкции его оригинального двигателя.

Бэббидж был увлечен пропагандой полезности науки в обществе, помогая основать Астрономическое общество (1820 г.), Британскую ассоциацию развития науки (1831 г.) и Статистическое общество Лондона (1834 г.).Он умер в Лондоне в 1871 году.

1991 — Музей науки завершает работу над разностным двигателем № 2 оригинального дизайна, демонстрируя его жизнеспособность.

Дифференциальное машинное обучение. Неоправданно эффективная функция… | Антуан Савин

Неоправданно эффективная аппроксимация функций с новым использованием деривативов

5-минутный видеообзор, записанный для барбекю-семинара Bloomberg 28 мая 2020 г.

Брайан Хьюдж и я только что опубликовали рабочий документ после шести месяцев исследований и разработок по аппроксимации функций с помощью искусственного интеллекта (AI) в Danske Bank. Одним из основных открытий было то, что обучающие модели машинного обучения (ML) для регрессии (то есть прогнозирования значений, а не классов) могут быть значительно улучшены, когда доступны градиенты обучающих меток относительно обучающих входов . Учитывая эти дифференциальных меток , мы можем написать простые, но неоправданно эффективные алгоритмы обучения, способные стабильно изучать точные аппроксимации функций с поразительной скоростью и точностью из небольших наборов данных, без необходимости дополнительной регуляризации или оптимизации гиперпараметров, например.грамм. путем перекрестной проверки.

В этом посте мы кратко резюмируем эти алгоритмы под названием , дифференциальное машинное обучение , выделяя основные идеи и преимущества и комментируя код реализации TensorFlow. Все подробности можно найти в рабочем документе, онлайн-приложениях и записных книжках Colab.

В контексте аппроксимации ценообразования финансовых деривативов обучающие наборы смоделированы с помощью моделей Монте-Карло. Каждый обучающий пример моделируется на одном пути Монте-Карло, где метка — это последняя выплата транзакции, а входные данные — это вектор начального состояния рынка.Дифференциальные метки — это путевых градиентов выигрыша по отношению к состоянию, которые эффективно вычисляются с помощью автоматического сопряженного дифференцирования (AAD). По этой причине дифференциальное машинное обучение , особенно эффективно в финансах, хотя оно также применимо во всех других ситуациях, когда доступны высококачественные производные первого порядка по отношению к обучающим материалам.

Модели обучаются на расширенных наборах данных не только входов и меток, но и дифференциалов:

путем минимизации совокупной стоимости ошибок прогнозирования для значений и производных :

Приведены значения и производные меток .Мы вычисляем предсказанных значений путем логического вывода, как обычно, и предсказали производных методом обратного распространения. Хотя методология применима к архитектурам произвольной сложности, мы обсуждаем ее здесь в контексте обычных сетей прямого распространения в интересах простоты.

Вспомните обычные уравнения прямой связи:

уравнения прямой связи

, где обозначения являются стандартными и указаны в статье (индекс 3 соответствует статье).

Весь код в этом посте извлечен из демонстрационного блокнота, который также включает комментарии и практические детали реализации.

стандартный импорт

Ниже представлена ​​реализация уравнений прямой связи в TensorFlow (1.x). Мы решили писать матричные операции явно вместо высокоуровневых слоев Keras, чтобы выделить уравнения в коде. Мы выбрали активацию softplus. ELU — еще одна альтернатива. По причинам, изложенным в статье, активация должна быть непрерывно дифференцируемой, исключая, например, RELU и SELU.

уравнений с прямой связью в коде

Производные выходных данных по входам прогнозируются с обратным распространением.Напомним, уравнения обратного распространения выводятся как , примыкающие к уравнений прямой связи, или см. Наш учебник для обновления:

уравнение обратного распространения

Или в коде, вспоминая, что производная softplus является сигмоидной:

уравнений обратного распространения в коде

Еще раз мы написали Уравнения обратного распространения ошибки явно вместо вызова tf.gradients () . Мы решили сделать это таким образом, во-первых, чтобы снова выделить уравнения в коде, а также, чтобы избежать вложенных слоев обратного распространения ошибки во время обучения, как показано ниже.Во избежание сомнений, замена этого кода одним вызовом tf.gradients () тоже работает.

Затем мы объединяем прямую связь и обратное распространение в одной сети , которую мы называем двойной сетью , нейронной сетью с двойной глубиной, способной одновременно прогнозировать значения и производные с удвоенными вычислительными затратами:

двойная сеть, двойная сеть от комбинация прямого и обратного распространения

Двойная сеть имеет два преимущества. После обучения он эффективно предсказывает значения и производные, заданные на входных данных в приложениях, где прогнозирование производных желательно. В финансах, например, они представляют собой чувствительность цен к переменным состояния рынка, также называемые греками (потому что трейдеры называют их греческими буквами), а также соответствуют коэффициентам хеджирования .

Двойная сеть также является фундаментальной конструкцией для дифференциальной тренировки . Комбинированная функция стоимости вычисляется путем вывода через двойную сеть, прогнозирования значений и производных.Градиенты , функции стоимости вычисляются путем обратного распространения через двойную сеть, включая часть обратного распространения, которая выполняется TensorFlow без уведомления как часть цикла оптимизации. Вспомните стандартный цикл обучения для нейронных сетей:

ванильный цикл обучения

Дифференциальный цикл обучения практически идентичен, безопасен для определения функции стоимости, теперь объединяет среднеквадратичные ошибки значений и производных:

дифференциальный цикл обучения

TensorFlow различает двойника сеть незаметно для нужд оптимизации. Не имеет значения, что часть сети сама по себе является обратным распространением. Это просто еще одна последовательность матричных операций, которую TensorFlow без труда различает.

Остальная часть записной книжки посвящена стандартной подготовке данных, обучению и тестированию, а также применению нескольких наборов данных из учебников по финансам: европейские звонки в Black & Scholes и варианты корзины в коррелированном Bachelier. Результаты демонстрируют необоснованную эффективность дифференциального глубокого обучения.

некоторые результаты тестов, демонстрирующие возможности дифференциального глубокого обучения, воспроизводимые на ноутбуке замечательные результаты.

Дифференциальное обучение накладывает штраф на неправильные производные точно так же, как обычная регуляризация, такая как Ридж / Тихонов, поддерживает малые веса. В отличие от обычной регуляризации, дифференциальный ML эффективно снижает переоснащение , не внося смещения .Следовательно, нет компромисса смещения и дисперсии или необходимости настраивать гиперпараметры путем перекрестной проверки. Просто работает.

Дифференциальное машинное обучение больше похоже на расширение данных , которое, в свою очередь, можно рассматривать как лучшую форму регуляризации. Расширение данных применяется последовательно, например в области компьютерного зрения с документально подтвержденным успехом. Идея состоит в том, чтобы создать несколько изображений с метками из одного, например путем кадрирования, масштабирования, поворота или перекраски. В дополнение к расширению обучающего набора с незначительными затратами, увеличение данных учит модель машинного обучения важным инвариантам.Аналогичным образом, производные метки не только увеличивают объем информации в обучающем наборе за очень небольшую стоимость (при условии, что они вычисляются с помощью AAD), но также обучают модели ML модели функций ценообразования.

Рабочий документ : https://arxiv.org/abs/2005.02347
Репозиторий Github : github.com/differential-machine-learning
Colab Notebook : https://colab. research.google.com / github / дифференциал-машинное обучение / записные книжки / blob / master / DifferentialML.ipynb

Antoine Savine

3.4 Дифференциальные анализаторы | Бит за битом

Среди наиболее важных и широко используемых аналитических инструментов в науке и технике дифференциальных уравнений . Эта ветвь исчисления, эти уравнения дают нам возможность предсказывать поведение движущихся объектов, таких как парусники или самолеты, или нематериальных сил, таких как гравитация и течение, связывая их с определенными переменными. Звук щипковой струны, раскачивание моста на ветру, полет ракеты в космос, поведение электричества в энергосистеме — все это можно перевести в дифференциальные уравнения.Большая часть наших знаний о природе света, звука, тепла, атомной структуры, а также других явлений, естественных и искусственных, основывается на этих уравнениях, которые раньше было чрезвычайно трудно решить. Фактически, попытки решить их привели непосредственно к изобретению компьютера.

Вы можете атаковать эти уравнения двумя способами: численно, используя цифры, представляющие рассматриваемые переменные, или графически, используя волны или кривые, нарисованные на бумаге вместо чисел. Когда у них есть только одна переменная, их легко вычислить, но их сложность резко возрастает по мере увеличения числа переменных; На выполнение более сложных уравнений команде инженеров или ученых могут потребоваться месяцы, а ответы могут быть полны ошибок.Начиная с 1814 года, когда дифференциальное исчисление только зарождалось, были изобретены всевозможные умные маленькие устройства, чтобы помочь ученым работать с уравнениями. Эти странно выглядящие устройства, которые состояли из цилиндров, дисков и шаров и имели такие многосложные названия, как планиметры и линейные интеграторы, можно было использовать для поиска решений простых дифференциальных уравнений и других задач.

Уильям Томсон, лорд Кельвин (1824–1907)

В 1870-х годах великий британский математик и физик Уильям Томсон, первый барон Кельвин (1824–1907), понял, что эти устройства — кстати, все они были аналоговыми устройствами, такими как скользящие правила — содержат семена гораздо более мощных машин. У лорда Кельвина был необычайно широкий круг научных интересов; он внес важный вклад почти во все области физики, и сегодня его лучше всего помнят как создателя шкалы температур Кельвина, которая широко используется в науке. В начале 1860-х его старший брат Джеймс, который также был выдающимся ученым, изобрел планиметр с так называемым интегратором в виде диска, шара и цилиндра, который мог измерять площадь, очерченную на бумаге простой нерегулярной кривой. Лорду Кельвину, который интересовался математическими проблемами, связанными с приливами, — важной проблемой для островного государства, такого как Британия, — пришло в голову, что изобретение его брата можно найти для других целей, и он построил на его основе три вычислительные машины специального назначения.

Предсказатель приливов Кельвина (вверху), построенный в 1873 году, был первым автоматическим аналоговым калькулятором. Механически комбинируя до десяти простых волн, он нарисовал гармоническую волну — предсказание прилива — на барабанах в основании машины. В 1914 году Служба береговой и геодезической службы США ввела в действие гораздо более совершенный предсказатель приливов, над которым работали пятнадцать лет (внизу). Устройство могло добавить до тридцати семи простых волн. Слева показана диаграмма, составленная на основе данных машины. Фактический прилив находится на последней строке; предсказанный, чуть выше.

Один из них был мареографом, который регистрировал высоту уровня моря по кривой, начерченной на бумаге. Другой был анализатором приливных гармоник, который разбивал сложные гармонические или повторяющиеся волны на более простые волны, из которых они состоят. (По аналогии, гармоническая музыкальная нота состоит из простых тонов, вибрирующих в унисон.) И третий, и самый впечатляющий из всех, был предсказателем приливов, который мог рассчитать время и высоту приливов и отливов для любого дня год. Кельвин, у которого также был талант к словам, писал, что гармонический анализатор заменил «латунь вместо мозга в великой механической работе по вычислению элементарных составляющих всего приливного подъема и спада» — описание, которое также подходит для предсказателя приливов.

В результате этой работы Кельвин понял, что полноценный «дифференциальный анализатор», способный решать сложные дифференциальные уравнения графически, теоретически возможен, и изложил эту идею в замечательной статье, опубликованной в Proceedings of the Royal Society in 1876. К сожалению, технологии того времени не подходили для этой задачи, и только в 1930 году был построен дифференциальный анализатор — инженером, который утверждал, что не читал статью Кельвина «долгое время». после того, как он построил свой анализатор.(И у нас нет другого выбора, кроме как согласиться с этим утверждением, хотя статья Кельвина была довольно хорошо известна среди инженеров и ученых.)

Изобретателем был Ванневар Буш (1890–1974), серьезный и откровенный профессор инженерии Массачусетского технологического института. Буш, прославившийся в 1940-х годах как руководитель американских исследований и разработок во время войны, был по уши в дифференциальных уравнениях, связанных с электрическими сетями. «Я пытался решить некоторые проблемы электрических схем», — писал он в своей автобиографии Pieces of the Action,

.

, например, связанные с отказами и отключениями в электросетях, и я полностью застрял, потому что не мог решить сложные уравнения, к которым привело расследование.Ральф Бут [инженер-электрик] и мне удалось решить одну проблему, касающуюся устойчивости предлагаемой линии передачи. но для ее решения потребовались месяцы создания и обработки диаграмм и графиков. Между прочим, исследование показало, что линия будет нестабильной, и этот результат вызвал настоящий переполох, поскольку линия была разработана инженерами крупных компаний-производителей электротехники. Но, безусловно, требовались более эффективные способы анализа.

В середине 1920-х годов Ванневар Буш и его коллеги из Массачусетского технологического института создали продукт интеграф, полуавтоматический аналоговый калькулятор, который мог решать довольно сложные задачи теории электричества. Буш — крайний слева.

В 1927 году Буш и его сотрудники из отдела электротехники Массачусетского технологического института приступили к реализации программы по созданию дифференциального анализатора. Спустя три года была запущена первая большая машина. Он состоял из шести интеграторов Thomson и такого же количества электродвигателей с множеством металлических валов, которые соединяли интеграторы вместе и передавали их вращательные движения, пропорциональные заданным переменным, в выходную таблицу, которая отображала результаты; машина была запрограммирована путем ввода данных через три так называемых таблицы ввода и перестановки валов и шестерен, работа, которая часто занимала два дня.Анализатор напоминал гигантский монтажный набор — это было не очень элегантное устройство, — но оно работало достаточно хорошо, генерируя решения, неточные не более чем на 2 процента, что примерно соответствует лучшему, что можно ожидать от аналогового калькулятора.

Использовать дифференциальный анализатор MIT было непросто. Как и интеграф продукта, он был полуавтоматическим, и операторы должны были быть размещены у таблиц ввода / вывода (справа), чтобы держать указатели машины на ходу. В застекленных ящиках размещались интеграторы, вычислительная часть машины.Анализатор

Буша оказал большое влияние, впечатляюще продемонстрировав вычислительную мощность машин. Семь или восемь копий устройства были построены в Соединенных Штатах, Великобритании и других странах, в основном в университетах, и Буш в 1940-х годах построил гораздо более быструю и большую электромеханическую версию с использованием электронных ламп. Но он и его коллеги лаяли не на то дерево. Сама природа аналоговых устройств делает их непригодными для точных и универсальных вычислений, и, хотя аналоговые вычислители специального назначения продолжали строиться, будущее принадлежало электронно-цифровым компьютерам.

Назад Продолжить

дифференциальное машинное обучение (Дифференциальное машинное обучение Брайана Хьюджа и Антуана Савина) · GitHub

дифференциальное машинное обучение (Дифференциальное машинное обучение Брайана Хьюджа и Антуана Савина) · GitHub дифференциальное машинное обучение Следовать дифференциальное машинное обучение Следовать

Демонстрационные записные книжки и дополнительные материалы к статье Брайана Хьюджа и Антуана Савина «Дифференциальное машинное обучение» (2020)

Закреплено

1. Внедрить, продемонстрировать, воспроизвести и расширить результаты статьи «Дифференциальное машинное обучение» (Huge & Savine, 2020) и охватить детали реализации, не включенные в рабочий документ.

   Блокнот Jupyter 32 20

2. Дополните статью «Дифференциальное машинное обучение» (Huge & Savine, 2020), включая математические доказательства и важные детали реализации для производства

   15 7

130 публикаций в прошлом году

МарАпрМайИюньИюлАвгСентОктНоябДекЯнвснПн ВтСрЧтПтСб

Вклад деятельности

Февраль — март 2021 г.

дифференциальное машинное обучение не имеет активности пока что на этот период.

Январь 2021 г.

Создано 2 совершает в 1 хранилище Вы не можете выполнить это действие в настоящее время. Вы вошли в систему с другой вкладкой или окном. Перезагрузите, чтобы обновить сеанс.Вы вышли из системы на другой вкладке или в другом окне. Перезагрузите, чтобы обновить сеанс.

Дифференциальный анализатор Ванневара Буша

Дифференциальный анализатор Ванневара Буша Механические дифференциальные анализаторы получили высокую оценку за их образовательная ценность. В своей автобиографии [1] Ванневар Буш рассказывает история рисовальщика, который изучил дифференциальные уравнения в механике сроки от работ по строительству и содержанию МИТ дифференциальный анализатор. После того, как последний дифференциальный анализатор в Массачусетском технологическом институте был списанный, Уоррен Уивер написал Сэмюэлю Колдуэллу:

[Мне] жаль, что поблизости нет такого места, как Массачусетский технологический институт. действительно впечатляющий аналоговый компьютер; ибо есть яркость и непосредственность смысла электрических и механических процессов участвует… что вряд ли может потерпеть неудачу в том, чтобы иметь очень значительная образовательная ценность. Цифровой электронный компьютер — это должно быть несколько абстрактным делом, в котором действительный вычислительные процессы довольно глубоко затоплены. [2]

На месте дорогостоящей реконструкции оригинала высокоточного оборудования [3], мы выполнили виртуальную реконструкцию дифференциального анализатора Буша. На основе оригинальных описаний и фотографии компьютера [4], графическая модель компьютера имеет был построен с использованием Maya Complete 6.0, программное обеспечение для трехмерного моделирования упаковка.

Видео и изображения

Трехмерное моделирование Виталия Переверзева под руководством доктора Кента Лундберга [5].

Анализатор моделируется с физическим описанием сплайновых кривых и сетки полигонов. Сцена освещена тремя источниками света. свет, один направленный источник и два окружающих источника, чтобы усилить внешний вид компонентов. Текстурные карты металла, дерева, кирпича и напольная плитка используется для добавления деталей к визуализированным объектам.

Полная модель анимирована, чтобы показать работу машины. решение дифференциальных уравнений. Несколько дней компьютерного времени — это необходимо для создания отдельных кадров для одной анимации. В финальное видео собирается с использованием Adobe AfterEffects и сжимается с помощью кодек DivX.

Колесно-дисковый интегратор

(СЛЕВА) Оригинальный колесно-дисковый интегратор от дифференциала Буша анализатор на выставке в музее Массачусетского технологического института. На этом изображении показан стеклянный диск. и металлическое колесо, которое реализовало интеграцию в компьютер.(СПРАВА) Анимированный колесно-дисковый интегратор. Анимированный интегратор демонстрирует работу этого умного механизма, обеспечивая понимание в работу дифференциального анализатора.

Усилитель крутящего момента

(СЛЕВА) Оригинальный усилитель крутящего момента Nieman на выставке в музее Массачусетского технологического института. Этот усилитель крутящего момента, основанный на шпилях, вращающихся в противоположных направлениях, усиливает выход из колеса интегратора и приводит в движение выходные шестерни блок интегратора. (СПРАВА) Анимированный усилитель крутящего момента. Посмотрев короткий анимация усилителя крутящего момента в работе, студенты могут наблюдать и изучить принципы работы усилителя.

Вид всей машины

Список литературы

[1] В. Буш, Pieces of the Action, New York, Morrow, 1970.

[2] Л. Оуэнс, Ванневар Буш и дифференциальный анализатор: текст и контекст раннего компьютера », Technology and Culture, т. 27, нет. 1. С. 63—95, январь 1986.

[3] Д.А. Минделл, «MIT Дифференциальный Анализатор »[Онлайн].

[4] В. Буш, Х. Хазен, «Дифференциальный анализатор: новая машина». для решения дифференциальных уравнений », Journal of the Franklin Институт, т.
